ARES. Обучающая программа #23. Трассировка печатной платы из списка соединений #04

Сохранить или поделиться

Автотрассировка

Использование автотрассировки чрезвычайно просто — достаточно одного действия, чтобы компьютер сделал всю работу. Чтобы уидеть это в действии, сначала перезагрузите PPSU.LYT, а затем вызовите команду Автотрассировщик (Auto-Router) в меню Инструменты (Tools). Примените для этой печатной платы настройки по умолчанию, нажав на OK, и сидите и ждите. Строка состояния внизу экрана показывает, что происходит и какие действия выполняются. Желтый проводник — это тот, который сейчас разводится. На современных компьютерах эта печатная плата разведётся, так быстро, что вам повезёт, если вы вообще увидите процесс разводки!

Комбинирование ручной и автоматической трассировки

Хотя вышеупомянутое упражнение формировало разводку печатной платы полностью автоматически, вы, если пожелаете, можете проявить намного больше контроля над работой. Перезагрузите PPSU.LYT и затем выберите значок  Связь (Ratsnest). Переключатель тогда отобразит список сетей в проекте. Выберите сеть “земля” (GND) и кликните на переключателе ‘T’ как показано ниже. Это отметит все соединения в сети.

Иконка Связь (Ratsnest).Переключатель объектов с выбранной сетью “земля”..

В этом режиме вы можете также:

  • Выделять соединения, щелкая по ним правой кнопкой мыши.
  • Выделять соединение, щелкая по нему правой кнопкой мыши.
  • Снимать выделение со всех соединений, щелкая правой кнопкой по пустому месту.

Благодаря этому, автотрассировщику может быть задана разводка всех соединений или только или отмеченных, или неотмеченных соединений, это дает вам полный контроль, если вы хотите комбинировать ручное и автоматическое формирование разводки.

Как только печатная плата разведена, вы можете глобально задать скос под 45° для всех проводников на плате.

Стратегии трассировки

ARES управляет проблемой трассировки различных сетей с различными размерами проводников и сквозных отверстий очень сложным и удобным способом. Каждая сеть в проекте назначена (явно или неявно) именной стратегии, которая определяет, как она должна быть разведена. Например, это означает, что сети под названием 12VRAIL может быть назначена стратегия Питание (Power) на схеме, но детали разводки Питания (Power) могут быть неопределены, пока печатная плата не начнёт принимать определенную форму. В то же самое время, избегают потребности указывать отдельно все свойства для каждой сети в проекте.

Для понимания того, что является возможным, вызовите команду Установить стратегии (Set Strategies) в меню Система (System), выберите стратегию Силовая (Power). Окно редактирования стратегии позволяет вам определить, как сети, назначенные на эту стратегию, должны быть разведены.

Вы увидите, что есть поля для стилей проводников и сквозных отверстий, алгоритм использования (то есть питание (POWER), шина (BUS) или сигнал (SIGNAL)), контроль, позволяющий диагонали и должны ли углы быть оптимизированы (то есть срезаны под 45°) — каждая опция в диалоговом окне имеет контекстно-зависимую справку, связывающую её со справочной системой. В стратегии допускается до 4 пар, и каждая пара может использовать различные слои. Если H и V слои для трассировки одинаковые, тогда будет выполнена односторонняя разводка платы.

Вы можете также установить индивидуальные проектные нормы для каждой стратегии. Это может быть полезно, когда некоторые проводники должны нести высокие напряжения и должны быть расположены на большем расстоянии, чем те, которые несут сигналы с низким напряжением.

Диалоговое окно установки стратегий в ARES с выбранной стратегией Силовая.

Для более сложных проектов вы можете создать и конфигурировать ваши собственные стратегии. Вы создаете стратегию маркировкой сети в ISIS (см. справочник ISIS) — тогда она появится в диалоговом окне Установки стратегий (Set Strategies) в ARES, где она может быть настроена, как описано выше. Это даёт очень мощный способ управлять сетями, которые требуют специального рассмотрения на печатной плате.

Дальнейшие подробности относительно всех этих свойств могут быть найдены в разделах Управление списком соединений (Netlist Management) и Автотрассировка (Autorouting).

Проверка правильности соединений

Этот инструмент устанавливает, какие выводы связаны друг с другом (отслеживая и сквозные отверстия), и сравнивает их с выводами, которые были внесены на ту же самую сеть в списке соединений. Запускаемый из меню Инструменты (Tools), он создаёт и записывает в отдельный файл интерактивный отчет, показывающий “сетевые группы” в пределах каждой сети. Также перечисляются любые элементы, определённые в списке соединений, которые еще не были размещены и представленные в всплывающем окне. Если вы нажмете на элементы в списке, сеть или сети, в которых есть ошибки, будут подсвечены.

Если вы разводите из списка соединений впервые, и особенно если используете автотрассировщик, вы скорее ошибочно пропустите соединение, чем сделаете лишнее. Однако, отсутствие ошибок в отчете проверки правильности соединений (CRC) действительно дает вам дополнительную уверенность, что ваша разработка правильна.

Данный раздел переведен из Help’а Proteus’а версии 7. 2

Теги

ARESCADCAD / САПР (система автоматизированного проектирования)PCB (печатная плата)Proteus VSMКомпоновка печатных платПроектирование печатных плат

Сохранить или поделиться

ARES. Обучающая программа #22. Трассировка печатной платы из списка соединений #03

Сохранить или поделиться

Связи

Когда вы будете размещать элементы, вы увидите, как появляются зеленые “линии связей” или “соединения”. Можно догадаться, что чем длиннее линии связи, тем менее оптимально место для размещения элемента, и это действительно так — оптимизация размещения элементов эквивалентна уменьшению длины соединения. К сожалению, решение этой проблемы — больше искусство, чем наука!

  • Помните, что вы можете использовать горячие клавиши, чтобы вращать элемент, когда размещаете или перемещаете его (по умолчанию это + и -). Вместе с отображением связей это дает вам быстрый способ для оптимизации ориентации каждого элемента при его размещении.
  • Также стоит заметить, что на сей раз нет никакой потребности аннотировать элементы — когда вы будете размещать U1, установится корпус DIL08, а не что-то другое.

ARES пересчитывает связи не только, когда элементы установлены, но также и в то время как их перемещают. Это подразумевает, что линии связи могут “двигаться” между различными возможными точками соединения так же как и контактные площадки элемента.

Связи также динамически изменяются в течение формирования разводки — индикация показывает самое близкое соединение, которое может быть выполнено, в точке, где вы начинаете размещать проводник.

Кроме того, ARES показывает “вектора силы” для каждого помещенного элемента. Они появляются как желтые стрелки, которые указывают на оптимальное место для размещения элемента. Чем короче векторы силы, тем лучше в итоге монтаж. Вектор силы для перемещаемого элемента также обновляется в реальном времени, хотя его влияние на вектора силы других элементов не показывается, пока элемент не будет установлен. Как только все проводники от элемента будут разведены, его вектор силы автоматически исчезнет.

Вы теперь готовы начать трассировку платы.

Ручная трассировка

Если хотите, то можете начать этот раздел, перезагрузив файл PPSU.LYT, который представляет собой то, что вы должны сейчас иметь. Вы найдете этот файл в каталоге “Samples\Tutorials”, где установлен Proteus.

Выберите значок  Проводник (Trace) и кликните левой кнопкой на выводе 4 операционного усилителя. В этом месте произойдет несколько вещей:

  • Появится подсказка в строке состояния, указывающая на то, что вы разводите часть сети “земля”.
  • Подсветится ближайшая контактная площадка, с которой есть соединение, и линия связи также станет указывать на неё.
  • Переключатель проводников автоматически отобразит стиль проводника T25. Это связано со свойством стратегии сети, но пока просто возьмите толщину, заданную по умолчанию для силовых сетей. Заметьте, что это происходит, только если включена опция автовыбора проводника (Auto-Trace Selection) в меню Инструменты (Tools).
  • Затенённый проводник будет следовать за курсором — это покажет вам, где будет помещен сегмент дорожки, а также на каком слое, если вы кликните левой кнопкой мыши.
  • Наведите курсор на левый вывод C1 и кликните левой кнопкой во второй раз. ARES будет считать, что вы завершили разводку, и заменит линию соединения дорожкой шириной 0,025 дюйма. Снова кликните левой кнопкой на выводе 4 U1, переместитесь вверх на 1 квадрат сетки координат, кликните левой кнопкой, переместитесь на 1 квадрат в сторону нижнего вывода R2 и затем вниз на сам вывод.
Разводка от вывода 4 U1 к выводу 2 R2.

ARES в интерактивно контролирует ваш монтаж дорожек и сообщит вам о любом монтаже, который нарушает проектные нормы для печатной платы. В настоящее время мы не имеем никаких нарушений, и вы должны видеть, что это указано в правой нижней части экрана как показано ниже:

Интерактивный контроль проектных норм (DRC) сообщает, что нарушений нет.

Если, например, вы кликните правой кнопкой на только что помещенном проводнике (вывод 4 U1 к выводу 2 R2), а затем перетащите центральную часть проводника вниз так, чтобы он пересекал вывод 2 R1 (ясное нарушение), вы увидите, что ARES обнаружит проблему, как только вы отпустите кнопку, и предупредит вас в строке состояния.

Интерактивный контроль проектных норм (DRC) сообщает о нарушении.

Один левый клик на сообщении об ошибках в строке состояния запустит средство просмотра DRC (контроля проектных норм), которое отобразит нарушение, допустимое свободное расстояние, установленное в проектных нормах, и фактическое свободное расстояние. Двойной клик на записи в средстве просмотра изменит масштаб изображения печатной платы в месте того нарушения.

Так как в этом случае причина нарушения очевидна и намерена, просто используйте команду отмены (по умолчанию CTRL+Z), чтобы вернуть печатную плату в правильном состоянии. Заметьте, что, когда вы сделаете это, контроллер DRC вернётся к сообщению об отсутствии нарушений.

  • Проектные нормы могут быть установлены независимо для основных стратегий через команду Установить стратегии (Set Strategies) в меню Система (System). Для получения дополнительной информации смотрите ниже стратегии трассировки.
  • Интерактивная проверка проектных норм (DRC) — чрезвычайно мощная помощь при формировании разводки, и вместе с настраиваемыми техническими нормами проекта она действует и как превосходное средство обеспечения качества разработки и сокращения времени на трассировку.

Возвратив печатную плату к её предыдущему состоянию, продолжим формировать разводку, соединяя вывод 4 U1 с эмиттером Q2. В этом случае, заметьте, что вы можете не разводить проводник от вывода к выводу — средства альтернативного управления списком соединений дают возможность ARES удалить эту связь, даже если вы проведёте дорожку от эмиттера Q2 до угла дорожки над выводом 4 U1.

Следующее соединение, которое неообходимо сделать — от вывода 2 U1 к R1. Предположив, что мы хотим развести его на верхней стороне печатной платы над нижней строкой выводов U1, нажимаем клавишу “пробел” или среднюю кнопку мыши. Это выбирает другой слой в текущей паре слоёв — в этом случае “верхний медный слой” (Top Copper). Разводите соединение как и прежде, отмечая, что выбранный тип проводника является теперь заданным по умолчанию для сигнальной стратегии (Signal). Также заметьте, что проводник выходит в красном цвете, показывая (с заданными по умолчанию цветами), что он находится на верхнем медном слое. Теперь завершите эту дорожку соединением к R2.

Фактически можно развести эту печатную плату вообще без сквозных отверстий. Однако, для целей обучающей программы мы разведём соединение от вывода 3 U1 к C1, используя два сквозных отверстия. Сначала выберите нижний медный слой (Bottom Copper), нажмите левой кнопкой на выводе 3 U1, а затем дважды кликните левой кнопкой чуть ниже этого вывода. Двойной левый клик в окрестностях вывода размещает сквозное отверстие и также меняет основной и дополнительный слои. Сквозное отверстие размещенное на слое, определяется режимом сквозного отверстия текущей стратегии (нормальный, углубленный или скрытый). Получив одно сквозное отверстие, двигайтесь к выводу цели, дважды кликните левой кнопкой и завершите разводку на нижней стороне печатной платы.

И в завершение вы можете срезать под углом 45° некоторые проводники или все дорожки платы, чтобы она выглядела более аккуратно, чтобы минимизировать длину проводников, или чтоб избежать замыканий припоем.

Данный раздел переведен из Help’а Proteus’а версии 7.2

Теги

ARESCADCAD / САПР (система автоматизированного проектирования)PCB (печатная плата)Proteus VSMКомпоновка печатных платПроектирование печатных плат

Сохранить или поделиться

Авторазмещение элементов и автотрассировка печатных плат

Всем привет!
На написание статьи меня подтолкнула программа, на которую я наткнулся в поисках способов автоматизации разработки печатных плат (а упоминаний, тем более статей про неё я на хабре не нашёл). Но, обо всём по порядку.
Итак, конструкция разработана, собрана на макетной плате, проверена в действии. Дальше — печатная плата. Если верить форумам, то многие (в том числе и мои знакомые) используют Sprint-Layout. Но ведь это ручная работа, тот же карандаш и бумажка, только в электронном виде. Зачем все эти ядра процессора и гигабайты памяти, если приходится всё равно работать ручками? Признаюсь, меня это всегда коробило.
Сейчас я расскажу, как добился удовлетворительного для меня результата в автоматическом режиме.

Красивая картинка для привлечения внимания

А использовал я связку Proteus плюс TopoR Lite.
Сразу скажу, что к данным продуктам имею отношение лишь как пользователь и ни в коем случае не рекламирую их. Тем более, что Proteus можно

спионерить найти на просторах интернета (конечно же в ознакомительных целях), а TopoR Lite бесплатен (с некоторыми ограничениями).
Почему именно эти программы?
Изначально пользовался Proteus. Не помню, с чего началось, но меня вполне устроило: можно рисовать схемы, моделировать работу, разводить платы. Первые два получались хорошо, последнее не нравилось, искал идеал.
Я пытался рисовать схему в Eagle. Но то ли я рукожопый, то ли нужны особые привычка и сноровка, в общем, мне не понравилось. Сначала я долго не мог понять, как добавить элемент. Потом оказалось, что нужно подключать библиотеки с необходимыми элементами.
А откуда я знаю, как называется библиотека, если я и названия элемента-то не знаю (например, разъёмы я ищу исключительно по картинкам). В Eagle по умолчанию не оказалось нужных мне Attiny2313 и Atmega328. Пришлось гуглить/скачивать/копировать нужную библиотеку. Ну и шины питания в Proteus подключены сразу (и даже эти пины у микросхем скрыты, чего внимание отвлекать), а тут пришлось раскидывать их явно. Итогом через полчаса тыканий оказалась одна микросхема, подключенная к питанию.
Я пытался рисовать в DipTrace. В принципе, рисовать удобно. Однако нет (или не нашёл) симуляции работы, мне это нужно и для отладки схемы, и для отладки программ МК. Взгруснул и вернулся в ISIS.
Зачем внешний трассировщик TopoR, если в ARES есть встроенный? Он уныл. Те цепи, которые не может развести, он просто бросает. Если с двусторонней разводкой этого почти не происходит, при односторонней и минимальных габаритах платы получается ужас. А поскольку текстолит у меня односторонний, да и делать двусторонние платы сложнее, я решил — хочу с одной стороны плюс перемычки.
Авторазмещение в ARES тоже ужас, но альтернатив я не нашёл, а вручную делать ничего не хочется. Как говорится, на безрыбье и щуку раком.
Итак, предлагаю рассмотреть средства автоматизации на стандартном примере из Proteus 8 — Thermo.

Схема:

Переходим в ARES, удаляем всю ту красоту, что наделали хитрые создатели Proteus и нажимаем на Auto-placer. Тут открывается ещё один недостаток этого инструмента: он умеет помещать компоненты только на одну сторону платы (я полчаса потратил в поисках решения, пока в справке не прочёл, что это невозможно). Т.е. если вы используете и SMD корпуса, и обычные и хотите, чтобы они были с разных сторон платы — придётся ручками перемещать компоненты с одной стороны на другую, причём каждый по-отдельности.
Итогом авторазмещения становится такая картина:

Дабы посмотреть, как в ARES работает автороутер, идём в Design Rule Manager, выставляем дороги POWER и SIGNAL только с одной стороны (у меня Top Copper), ширину T25 (чтоб с ЛУТ проблем не было) и запускаем Auto-router.


Вот что получается:

То есть 43 дорожки он не развёл и придётся делать перемычки.
Что ж, давайте опробуем TopoR.
Опять же нажимаем Auto-router, там Export Design File и сохраняем. В TopoR Импорт -> Specctra и открываем файл. Теперь надо немного настроить. В Параметрах дизайна (F4) удаляем лишние 14 слоёв, в Ширине проводников ставим от 0,3 до 0,6 мм. Нажимаем кнопку Автотрассировка, в настройках галки Переназначить функционально эквивалентные контакты компонентов (на всякий случай: мне показалось, что данная опция не совсем работает или даже совсем не работает), Однослойная трассировка и жмём кнопку Запустить. Трассировщик автоматически сохраняет лучшие варианты, которые потом можно добавить в проект. Трассировка закончится только после нажатия кнопки Остановить. Обращу внимание, что перемычки расставляются автоматически, и даже размещаются контактные площадки под них. Я дождался, пока количество переходов не достигло 30 (т.е. 15 перемычек):

15 перемычек против 43 в ARES — гораздо лучше!
Потратив 5 минут и чуть переместив компоненты/раздвинув границы платы можно получить 10 переходов (5 перемычек), что уже допустимо:

А как по мне — 5 минут перемещать уже накиданное гораздо веселей, чем с нуля всё раскладывать по плате.

Белые кружочки — нарушения DRC (дорожки/компоненты расположились слишком близко). Не беда — вручную чуть передвинем эти самые компоненты и дорожки и нажмём F7 — они аккуратно перепроложатся, ошибки устранены (впрочем, я видел, как эта самая F7 глючит: после очередного нажатия ложит одну из дорог поверх нескольких других, а потом ругается об ошибке).
Специфичная для TopoR кривизна дорожек веет тёплой ламповостью и напоминает про времена, когда платы разводили карандашом на листочке в клеточку, а на текстолите рисовали нитрокраской/нитролаком и иголкой/шприцем/пастиком гелевой ручки. Лично меня это прёт.
Когда результат получится удовлетворительный, можно либо экспортировать плату, либо распечатать прямо из программы (есть даже галочка Зеркальное отображение, видимо специально для ЛУТ).
Пример реальной платы:

Полигоны в TopoR рисовать можно, причём сплошные/штрих/сетка, но я про них забыл. На этой плате нарисовал их маркером для дисков. Штрихованные пятачки — как раз перемычки.

Буду рад, если статья помогла кому автоматизировать нудные процессы. Буду благодарен, если расскажете про более удобные инструменты для авторазмещения и автотрассировки (особенно авторазмещения).

Автор: Sergey_Morozov

Источник

Разработка компоновки печатной платы с помощью Proteus — Engineering Technical

Печатная плата (PCB) механически поддерживает и электрически соединяет электронные компоненты с помощью токопроводящих дорожек, контактных площадок и других элементов, вытравленных из медных листов, ламинированных на непроводящую подложку. Платы могут быть односторонними (один медный слой), двухсторонними (два медных слоя) или многослойными. Проводники на разных слоях соединены металлизированными сквозными отверстиями, называемыми переходными отверстиями. Усовершенствованные печатные платы могут содержать компоненты — конденсаторы, резисторы или активные устройства, встроенные в подложку.


Обычно мы слышим слова «печатная плата», «разводка печатной платы», «проектирование печатной платы» и т. д. Но что такое печатная плата? Почему мы используем эту печатную плату? Мы хотим знать обо всех этих вещах как инженер-электронщик. PCB означает печатную плату. Это печатная плата с печатными медными разводками. Эти печатные платы бывают двух типов. Одна из них — печатная плата с точками, а другая — макетная печатная плата. Два примера показаны ниже.

В чем основное отличие печатной платы с точками от печатной платы? На точечной печатной плате доступны только точки.В соответствии с нашим требованием мы можем разместить или вставить компоненты в эти отверстия и прикрепить компоненты с помощью проводов и крышки для пайки. На этой пунктирной печатной плате мы можем сделать схему по своему желанию, но ее очень сложно спроектировать. Там столько сложностей. Это подключение правильных контактов, избегание сквозных соединений и т. Д. Что касается макета печатной платы, это просто спроектировать. Сначала мы выбираем нашу схему и, используя различное программное обеспечение для проектирования печатных плат, разрабатываем схему схемы и в процессе зуда готовим медную схему нашей схемы и припаиваем компоненты в нужных местах.
Он прост в дизайне, занимает меньше времени на дизайн, без недостатков, выглядит красиво и идеально. До сих пор мы обсуждали типы печатных плат и разницу между типами. Теперь мы можем обсудить программное обеспечение для проектирования печатных плат. Программ для проектирования печатных плат очень много. Некоторые из них: Express PCB, eagle PCB, PCB Elegance, free PCB, дизайн с открытой схемой, zenith PCB и Proteus и т. д. Помимо остальных, Proteus отличается. Proteus — это программа для проектирования и проектирования компоновки печатных плат. В Proteus мы можем спроектировать любую схему, смоделировать схему и сделать разводку печатной платы для этой схемы.

Знакомство с Proteus


Proteus Professional представляет собой комбинацию программы ввода схем ISIS и программы компоновки печатных плат ARES. Это мощная и интегрированная среда разработки. Инструменты в этом костюме очень просты в использовании, и эти инструменты очень полезны в образовании и профессиональном проектировании печатных плат. Являясь профессиональным программным обеспечением для проектирования печатных плат со встроенным космическим автоматическим трассировщиком, оно предоставляет такие функции, как полнофункциональный захват схем, гибко настраиваемые правила проектирования, интерактивный симулятор схем SPICE, обширную поддержку силовых плоскостей, вывод отраслевых стандартов CADCAM и ODB++ и встроенное средство просмотра 3D.

Для ознакомления мы обсудили основы и описание программного обеспечения. Теперь мы входим в раздел проектирования. Запустите профессиональную программу ISIS, щелкнув значок на рабочем столе, после чего появится эта заставка.

Далее появится рабочее пространство с кнопками интерфейса для проектирования схемы, как показано на рисунке ниже. Обратите внимание, что в рабочей области есть синяя прямоугольная линия; убедитесь, что вся схема спроектирована внутри прямоугольного пространства.

Следующим шагом является выбор компонентов для нашей необходимой схемы. Возьмем один пример: проектирование генератора частоты 38 кГц с использованием микросхемы таймера 555. Принципиальная схема показана на изображении ниже.

В приведенной выше схеме необходимые компоненты: ИС таймера 555, 470? а 22К? резисторы, 10К? переменный резистор, конденсатор 0,001 мкФ и один ИК-светодиод. Итак, выберите компоненты из библиотеки. В библиотеке строк меню > выберите устройство/символ. Затем откроется одно окно, показанное ниже.

Есть еще один способ выбора компонентов.В левой части рабочей области находится панель инструментов. На этой панели инструментов нажмите кнопку режима компонента или выберите из библиотеки.

Выберите все компоненты из библиотеки, которые добавляются в список устройств. Нажмите на устройство и измените угол наклона устройства с помощью кнопок поворота. Затем щелкните в рабочей области, после чего выбранный компонент будет помещен в рабочую область. Поместите все устройства в рабочее пространство и поместите курсор на конец контакта компонента, затем нарисуйте соединения с этим символом пера. Подсоедините все компоненты в соответствии со схемой, затем эта схема показана на изображении ниже.

Если вы хотите внести какие-либо изменения в компонент, наведите указатель мыши и щелкните правой кнопкой мыши, после чего откроется окно параметров. Это показано на рисунке ниже.

После завершения проектирования сохраните изменения и отладьте их. Это виртуальное моделирование означает, что без создания схемы мы можем увидеть результат виртуально с помощью этого программного обеспечения, и мы можем спроектировать макет печатной платы в соответствии с нашей необходимой схемой с помощью этого программного обеспечения.

Теперь мы собираемся разработать макет печатной платы для вышеуказанной схемы. Proteus имеет встроенный инструмент для проектирования печатных плат ARES. Используя это, мы можем легко разработать топологию печатной платы. После моделирования сохраните проект схемы и щелкните инструменты, затем выберите список соединений для ARES. Затем откроется окно со списком пакетов компонентов. Это показано на изображении ниже.

Затем следующим шагом будет создание края платы путем выбора режима 2D-графики. Затем нажмите на выбранный слой в левом нижнем углу и выберите опцию края платы.Изображение показано на рисунке ниже.

Затем нажмите на рабочую область, после чего появится зеленая линия. С этим нарисуйте поле и щелкните еще раз. Затем коробка закрепляется и превращается в макет желтого цвета. Эта коробка такая же, как и в приведенной выше профессиональной синей линии ISIS. Цепь должна быть внутри желтого прямоугольника. Если схема более сложная и большая по размеру, есть возможность расширить поле, нажав на режим выбора. Затем щелкните имя компонента и измените угол компонента, используя параметры стрелки поворота, если это необходимо.Затем поместите компонент на рабочую область. После добавления всех компонентов в рабочее пространство правильно расположите компоненты в рабочем пространстве. Чтобы переместить компонент с одного места на другое, щелкните режим выбора и щелкните компонент, затем он изменит цвет на белый, удержите компонент и переместите его в нужное место в желтом поле. После размещения всех компонентов в правильном положении, следующее — отслеживание. Отслеживание означает установление связи между компонентами с медным слоем.Сначала выберите режим дорожки, нажав кнопку режима дорожки, и измените ширину дорожки, нажав кнопку «С» создать или «Е» редактировать, как показано на изображении ниже. Когда мы нажимаем кнопку C или E, сразу открывается окно. Выберите ширину дорожки из данного списка. Лучше выбирать между 25, 40.

Любители электроники изготовили необходимые печатные платы у себя дома или в лаборатории. При этом ширина колеи менее 25, есть вероятность возникновения порезов в гусеницах. Меньшая ширина полезна при компьютерном расслоении печатных плат.Поэтому любители делают свои печатные платы самостоятельно. Таким образом, ширина должна быть больше 25. Мое предложение: ширина должна быть 35.

Затем нужно создать дорожки между компонентами. Представление соединения зеленой линией и желтой линией показывает направление. После установки ширины дорожки щелкните ручкой на одном конце компонента и следуйте по зеленой линии. Когда два компонента успешно соединены, зеленая линия автоматически удаляется.

Еще одна важная вещь — доступно несколько печатных плат.Это однослойная печатная плата, двухслойная печатная плата, многослойная печатная плата. В однослойной печатной плате компоненты размещаются с одной стороны, а соединения (отслеживание) выполняются с другой стороны. Что касается печатной платы с двойным слоем, отслеживание выполняется с двух сторон, и компоненты также размещаются с двух сторон. В этом типе используются в основном компоненты SMD. Затем, наконец, используются многослойные печатные платы, в которых используется много слоев. В этом два верхних и нижних слоя, а остальные все внутренние слои. В Proteus мы можем проектировать до 16 слоев печатной платы. Один верхний слой, другой нижний слой, а остальные все внутренние слои.Выбор слоя в Proteus находится в левом нижнем углу. Каждый слой будет представлен в другом цвете. Например, нижний слой представлен синим цветом, верхний слой представлен красным, а внутренние слои представлены разными цветами. Изображение показано на рисунке ниже.

На изображении выше видно, что дорожка расположена между контактами R1-2 и RV1-1. Другое дело проложить дорожку с 6-го вывода на 3-й пин. Направление указано белой стрелкой. Соединение отображается зеленой линией, а синяя линия указывает на дорожку.Если во время отслеживания произошли какие-либо ошибки контакта, они представлены красными кружками и изображением, показанным на рисунке ниже.

На изображении выше кружки красного цвета обозначают ошибки, возникшие при отслеживании. Чтобы избежать таких ошибок, измените путь трека. Таким образом расположите дорожки между всеми выводами без ошибок. Если вы планируете печатную плату с двумя слоями, есть короткий путь для изменения слоев дорожки с одного слоя на другой, то есть нажатие левой кнопки мыши два раза сразу же переключается на другой слой. На изображении выше есть оранжевый круг. Это означает, что «переход» означает размещение соединения между одним слоем и другим слоем. Есть преимущество в Протеусе. Это авто-маршрутизатор. Это специальный инструмент для автоматической аранжировки треков без ошибок. Но этот инструмент создает плату двойного слоя. Когда мы выбираем этот инструмент, автоматически открывается окно автоматической трассировки на основе формы. Это окно с режимом выполнения, правилами проектирования и параметрами изменения ширины сетки. Изменив все параметры в соответствии с нашим требованием и нажав кнопку «Начать маршрутизацию», маршрутизация начнется автоматически.

На втором изображении выше красные дорожки обозначают верхние медные дорожки, а синие — нижние. Это двухуровневое проектирование печатных плат. Если нам нужна однослойная печатная плата, мы можем разместить собственные дорожки. На приведенном ниже изображении показана конструкция однослойной печатной платы требуемой схемы. После завершения отслеживания сохраните проект в той же папке, где сохранен вышеуказанный проект Proteus. В Proteus у нас есть еще один инструмент, который показывает, как выглядит схема после завершения.

Чтобы увидеть окончательную схему, щелкните вывод в строке меню и выберите 3D-визуализацию.Тогда визуализация схемы откроется в другом окне. Он имеет функции визуализации всех углов, компонентов без просмотра платы и просмотра заднего слоя. Это показано на рисунке ниже.

Далее идет последний этап проектирования слоев печатной платы, то есть печать макета. Снятие отпечатков слоя платы является последним шагом. Итак, чтобы распечатать схему, нажмите на вывод в строке меню и нажмите на печать. После этого откроется окно настройки макета печати.

В этом окне доступны все параметры выбора слоя, режимы, путь, параметры поворота, масштаб, отражение и предварительный просмотр изображения.Что касается режимов, то он имеет четыре режима: художественное оформление, сопротивление припою, маска SMT и график сверления. В режиме художественного оформления вся наша работа означает, что просмотр дорожек и компонентов означает, что на приведенных выше изображениях вид модуля желтого цвета можно распечатать. При печати нижнего медного слоя есть одна важная вещь, а именно выбор отражения. Это должно быть выбрано в зеркальном режиме. Окно показано на рисунке ниже. Мы должны сделать много распечаток схемы.

1. Распечатка верхнего медного слоя.В этом нет необходимости, потому что это однослойная печатная плата. Это только для двухслойной печатной платы.

2. Распечатка нижнего медного слоя. При печати этого слоя, за исключением нижней части меди и края платы, все блоки не будут выбирать положение в слоях/графической части. Затем выберите масштаб как 100%, выберите вращение как X по горизонтали, и важно, что отражение должно быть выбрано зеркально. Поскольку после печати этого слоя на бумаге он размещается на медной плате в противоположном направлении, значит, печатная сторона должна быть обращена к медному слою.Вот почему мы выбираем отражение как зеркало.

3. Распечатка верхнего шелкового слоя. Это сочетание с нижней медью. В однослойной печатной плате мы используем только нижнюю медь. Это означает, что компоненты присутствуют в верхней части. Таким образом, верхний шелковый слой печатает вид компонентов. Это напечатает место компонентов. При печати этого слоя, за исключением верхнего шелка и оставшихся краев доски, все флажки не будут выбраны в слоях/рабочей части. Остальные все выделения такие же, кроме отражения.Отражение должно быть выбрано в обычном режиме.

4. Распечатка нижнего шелкового слоя. Это для двухслойной печатной платы.

5. Распечатка слоя припоя. Это для предотвращения короткого замыкания. Чтобы напечатать этот слой, выберите режим сопротивления припоя и щелкните нижнее поле сопротивления, край платы и режим отражения зеркала. Потому что это также похоже на печать нижнего медного слоя.

6. Метка SMT не для этого, потому что в нашей схеме мы не используем модули SMT.

7. Печать слоя графика сверления. Этот слой указывает место сверления и размер отверстия. При печати этого слоя в выбранном положении находятся только поля для сверления и края доски. Отражение в обычном режиме.

После печати всех слоёв чешется печатная плата. Это означает проектирование медных дорожек с помощью бумаги с многослойной печатью.

1. Возьмите печатную плату с медным покрытием и нарежьте ее в соответствии с нашими требованиями.

2.Поместите печатную бумагу нижнего медного слоя на медную печатную плату, повернув печатную поверхность к медному слою. Пример показан на рисунке ниже.

3. Закрепите бумагу и картон, не двигаясь.

4. Нагрейте белую бумагу с помощью железного ящика или любого другого источника.

5. На печатной машине угольный порошок распыляется на белую бумагу и нагревается, модель сканируется, в соответствии с этой моделью угольный порошок прилипает к бумаге, а оставшийся на бумаге порошок очищается.

6. Здесь мы применяем тот же процесс. Поместите лицевую сторону отпечатанной бумаги на медный слой и приложите к нему тепло, а затем угольный стержень к медному слою. Так бумага сливается с доской.

7. Опустите плату в воду и медленно удалите бумагу, затем углеродный слой, закрепленный на медной плате. Этот пример изображения показан на рисунке ниже.

8. Затем опустите плату в жидкость с хлорным железом. Затем медь вступает в реакцию с хлорным железом, и медь, не имеющая углеродного слоя, растворяется в хлорном железе, а оставшаяся часть, имеющая углеродный слой, не растворяется в хлорном железе.Этот пример изображения показан на рисунке ниже.

9. Затем очистите плату наждачной бумагой. Сотрите или удалите углеродный слой, поцарапав доску наждачной бумагой. Затем полностью удаляют углеродный слой и обнажают медный слой.

10. Просверлите отверстия в соответствии со слоем положения сверления.

11. Затем окончательно разместите нужные компоненты в правильных местах и ​​с помощью комплекта для пайки закрепите компоненты на плате.

12.Затем, наконец, вырежьте лишние штифты из отверстий с помощью резака. Тогда наша схема готова.

PCBWay, Прототип печатной платы и простое изготовление!

Правила проектирования печатных плат — Proteus

Обеспечение безопасных зазоров между объектами на печатной плате является высшим приоритетом. Современные электронные продукты более сложны, чем когда-либо прежде, работают на более высоких скоростях и нуждаются в меньшем корпусе; это означает, что нам нужно больше контролировать электрические зазоры во время компоновки платы.К счастью, в индустрии EDA существует хорошо зарекомендовавшая себя и довольно стандартизированная система для определения правил проектирования электрических систем, позволяющая нам ограничить правило физической областью печатной платы и/или определенным количеством сигналов.

Физический прицел


Физический объем начинается со всей печатной платы. Всегда существует правило доски, которое иногда называют правилом по умолчанию. Это правило применяется везде на доске, где не действует другое правило. На самом простом уровне мы определяем расстояние между площадками, между дорожкой и площадкой и между двумя дорожками. Затем инструмент EDA будет отслеживать расстояния между объектами при размещении и трассировке печатной платы и будет предупреждать нас, если объекты нарушают указанные зазоры.

Однако очень часто требуются разные зазоры между объектами в разных частях печатной платы.Например, мы можем уменьшить расстояние между дорожками на внутренних слоях, потому что они лучше защищены от таких вещей, как пыль и конденсат. Для этого будет создано правило слоя с разными зазорами, которое переопределит правило доски на указанном слое.

Другим распространенным требованием является наличие узких зазоров на нескольких слоях в области внутри и вокруг SMD или BGA с мелким шагом, чтобы все сигналы могли разветвляться и выходить на плату.Этот тип правила называется правилом региона или правилом комнаты и может по-разному обрабатываться разными инструментами EDA. В Proteus инструмент помещения используется для выделения области, указания слоев, к которым она применяется, и присвоения ей имени. Затем создается правило, которое применяется к этой именованной области, и определяются необходимые зазоры.

Электрический прицел


Иногда требуется применять зазоры к типам сигнала, а не к физическим областям. Например, вокруг силовых дорожек может потребоваться больше места, чем для слаботочных сигнальных дорожек. Именно здесь становятся полезными классы цепей и электрическая область видимости. Класс цепей — это просто именованный пользователем набор сигналов, которые будут иметь общие свойства в макете. Эти свойства включают в себя такие вещи, как ширина колеи, используемый стиль и, конечно же, зазоры. После создания класса цепей пользователь просто добавляет правило проектирования, которое применяется к именованному классу цепей, и указывает требуемые зазоры.

Можно даже создавать более детальные электрические правила.Например, вы можете установить правило, которое применяется к классу цепей только по отношению к другим объектам того же класса цепей. Это позволит вам определить определенные зазоры между двумя дорожками одного и того же класса цепей, например дифференциальной пары.

Уровни приоритета


Учитывая все эти возможности, как мы узнаем, какое правило применяется между двумя объектами? Конечно, разные инструменты EDA работают по-разному, но уровни приоритета правил довольно стандартны для всей отрасли.

На верхнем уровне у нас есть правило доски или правило по умолчанию. Это будет применяться везде, если не будут добавлены другие правила. После этого приоритет правил в физической области становится довольно очевидным: правило уровня переопределяет правило доски на назначенном ему уровне, а правило комнаты имеет приоритет над обоими в области доски, к которой оно применяется. Чем меньше физическая область, тем выше приоритет.

Среди них есть правила, которые также имеют электрическую область действия (правила класса).Они имеют приоритет над стандартными правилами с той же физической областью действия. Те правила, которые нацелены только на один класс цепей по отношению к другому (правила класса класса), имеют наивысший приоритет в данной физической области.

Основной принцип заключается в том, что чем уже набор объектов, к которым применяется правило, тем выше приоритет правила.

Еще одна важная вещь, о которой следует помнить, это то, что правило комнаты стирает все другие правила, которые могут повлиять на площадь комнаты. Поэтому проще всего представить комнату в виде мини-доски и снова начать с правил проектирования внутри комнаты.

Все это звучит очень сложно, но через некоторое время вы обнаружите, что это действительно имеет смысл. Кроме того, велика вероятность того, что вам не нужно будет использовать все различные уровни приоритета, но полезно знать, что гибкость существует, если вам это нужно.

Если вы хотите узнать больше о настройке и работе с правилами проектирования в Proteus Design Suite, посмотрите это видео:

дорожек для согласования длины печатных плат — Proteus

По мере того, как скорость передачи сигналов увеличивается, а рабочие токи снижаются, целостность сигнала становится все более важным фактором при проектировании печатной платы. В частности, время прохождения сигналов часто необходимо синхронизировать путем согласования длины медных дорожек на печатной плате. Основная идея такого согласования длины заключается в том, что более короткая трасса следует обходным путем или меандром, чтобы удлинить ее, чтобы она соответствовала длине более длинной трассы.

Настройка стиля меандр или серпантин в Proteus Design Suite

В этом посте представлен широкий обзор некоторых различных ситуаций согласования длины (иногда называемых настройкой сети) и рассматривается, как ваш инструмент EDA может помочь вам с высокоскоростной маршрутизацией.Дифференциальные пары выходят за рамки этой темы и будут рассмотрены в отдельном посте.

Выравнивание набора маршрутов


Вероятно, это наиболее распространенная ситуация, когда вы хотите сделать длину нескольких трасс одинаковой.Обычно это называется созданием группы соответствия, состоящей из этих треков. Matchgroup — это просто контейнер для набора маршрутов, которые были успешно сопоставлены по длине. Он включает в себя целевую длину, допуск, змеевидную конфигурацию и список маршрутов, которые к ней принадлежат. У вас может быть столько групп соответствия, сколько вам нужно в проекте, каждая с различными конфигурациями змеевика и допусками.

Различные инструменты EDA управляют группами соответствия по-разному, но почти все они могут выполнять работу по сопоставлению длины за вас. В Proteus Design Suite вы просто выбираете все целевые дорожки и вызываете команду соответствия длины, при этом группа соответствия создается автоматически на основе вашего выбора.

Соответствие заданной длине


В этой ситуации вместо того, чтобы сопоставлять длину дорожек с самой длинной дорожкой в ​​выборе, необходимо сопоставить длину дорожек с абсолютным значением, введя целевую длину.В остальном это идентично сопоставлению набора дорожек друг с другом, но, в зависимости от выбранного вами инструмента, может быть реализовано по-другому. В некоторых инструментах EDA сначала определяется группа сопоставления вместе с целевой длиной, а затем вы размещаете маршруты с автоматическим серпантином, пока не будете соответствовать требованиям. В других инструментах, включая Proteus, вы сначала трассируете трассы обычным образом, а затем выбираете и вводите целевую длину. Любая необходимая серпантинная маршрутизация будет автоматически выполняться на маршрутизируемых дорожках.В любом случае вы сможете выбирать змеевидные сегменты и свободно перемещать их в желаемое место на дорожке.

Перетаскивание змеевидных сегментов в положение

Сопоставление комплексной длины


До сих пор во всех сопоставлениях длины, которые мы рассмотрели, все треки принадлежали к одной группе сопоставления.Однако иногда неизбежно, что один участок пути принадлежит более чем одной группе соответствия. Хорошим примером этого является сквозная маршрутизация линий CMD/ADDR с DDR3. В качестве примера рассмотрим следующую топологию:

Упрощенный пример конфигурации пролета.

AB, AC и AD являются критическими сигналами и должны быть согласованы с определенной длиной.Однако неизбежно, что некоторые сегменты трасс будут включены в несколько групп соответствия.

Горизонтальные участки (синий и зеленый) трека входят в несколько групп соответствия.

Опять же, разные инструменты EDA решают эту проблему по-разному. Однако одно общее практическое правило для пользователя состоит в том, чтобы маршрут и длина сначала соответствовали самому короткому сегменту, а затем продвигались к самому длинному сегменту. В приведенном выше примере это будет означать, что сначала будет проложен AB, так как AB имеет меньше места для серпантина и, скорее всего, потребуется общий участок трассы для удлинения.

Нетравленые отрезки


Если трассы с согласованной длиной должны проходить вверх и вниз по печатной плате, важно учитывать длину просверленных отверстий, чтобы это расстояние добавлялось к общей длине.Почти всегда эта информация о толщине слоя вводится во время настройки набора слоев, а затем автоматически используется программным обеспечением во время согласования длины.

Иногда скорость передачи сигнала настолько высока, а временной бюджет настолько ограничен, что задержка сигнала внутри микросхемы может иметь значение.В этом случае вы хотите добавить внутреннюю длину к алгоритму сопоставления длин. В Proteus Design Suite это принимает форму свойства, которое вы добавляете к посадочному месту в виде имени вывода, разделенного запятыми, и списка длин. Таким образом, возможный расчет соответствия длины выглядит примерно так:

<длина травленой меди> + <внутренняя длина> + <глубина сверления x количество отверстий>

и будет соответствовать указанному вами допуску.

Отчетность


На сложной доске может быть большое количество групп сопоставления и, следовательно, большое количество маршрутов с согласованной длиной. Поскольку компоновка такой печатной платы сама по себе является сложной задачей, вы должны быть уверены, что все совпадения по длине остаются в пределах допуска, прежде чем отправлять плату на прототипирование.

Как правило, вы найдете отчет о соответствии длины или отчет о соответствии настройки сети, доступный в вашем пакете программного обеспечения, в котором перечислены все маршруты в группе сопоставления вместе с их текущим статусом.

Часто вы также можете выбирать и просматривать группы соответствия на макете, используя функцию выделения подключений.

Резюме


Трассы согласования длины перешли от нишевой технологии передового проектирования к основному требованию при разводке печатных плат. К счастью, ваш программный пакет для печатных плат может многое сделать, чтобы облегчить вам жизнь, когда вы сталкиваетесь с требованиями высокоскоростного проектирования.Если вам интересно узнать больше о том, как согласование длины поддерживается в Proteus Design Suite, вы найдете короткое видеоруководство по ссылке ниже:

10 лучших советов по разводке печатных плат для начинающих | ОРЕЛ

Есть старая поговорка, которая звучит примерно так: дизайн печатной платы на 90% состоит из размещения и на 10% из разводки. Это по-прежнему верно и сегодня, и размещение ваших компонентов в конечном итоге будет определять, сколько времени займет ваша разводка, но это не означает, что разводка вашей печатной платы менее важна. Это просто вопрос того, сколько времени вы тратите на каждое занятие.

Если вы впервые занимаетесь разводкой печатной платы, то вид хаотичного крысиного гнезда может быть немного пугающим. Используйте эти 10 лучших советов по разводке печатных плат, а также наши 10 лучших советов по размещению компонентов, чтобы сделать вашу первую разводку печатной платы успешной.

Совет №1. Не полагайтесь на автотрассировщик

Почти в каждом программном обеспечении для проектирования печатных плат есть инструмент, называемый автотрассировщиком, и у новичка могут загореться глаза, когда он подумает, что это простой способ решить проблемы с трассировкой. Но ждать! Автотрассировщики, какими бы хорошими они ни были, никогда не заменят самостоятельной трассировки, и их следует использовать только по нескольким причинам, в том числе:

  • Точность . Вы можете использовать автотрассировщик после того, как разместите все свои компоненты, чтобы увидеть, какой рейтинг завершенности вы получите.Если он ниже 85%, то это указывает на то, что вам нужно внести некоторые коррективы в размещение деталей.
  • Узкие места . Вы также можете использовать автотрассировщик для обнаружения узких мест и других критических точек соединения, которые вы могли не заметить в процессе размещения компонентов.
  • Вдохновение . Наконец, вы можете использовать автотрассировщик в качестве источника вдохновения для того, как вы можете развести некоторые трассы, которые вы просто не можете выполнить. Быстрый просмотр автотрассировщика может показать вам новый путь, который вы раньше не рассматривали.

Помимо этих трех причин, мы рекомендуем не полагаться на автотрассировку для завершения всей разводки на вашей плате. Почему? Он не всегда самый точный, и если вы любитель симметрии, то ваш автотрассировщик, скорее всего, вас разочарует. И самое главное, вы являетесь мастером своего дизайна, и вы сможете добиться гораздо лучших результатов, выполняя процесс трассировки самостоятельно. Это тщательно продуманный процесс, который требует любви и внимания, чтобы получить желаемые результаты.

Избегайте соблазна полагаться на свой автотрассировщик. Нет ничего более приятного, чем создать красивую доску, подобную этой.

Совет № 2. Ознакомьтесь со спецификациями производителя

Прежде чем приступить к прокладке медной дорожки, сначала найдите время, чтобы позвонить своему производителю или отправить ему электронное письмо, чтобы узнать, есть ли у него какие-либо особые требования к минимальной ширине дорожки, интервалу между дорожками и количеству слоев, которые они могут обрабатывать. доска (по адекватной цене)

Почему? Зная эту информацию заранее, вы можете установить ширину и расстояние между дорожками в правилах проектирования и избежать повторной разводки всего макета платы в дальнейшем. А используя ширину и расстояние между дорожками, которые может произвести ваш производитель, вы облегчите жизнь всем, когда придет время делать вашу плату.

Совет № 3. Определите ширину трасс

Когда у вас есть электричество, проходящее через все ваши медные дорожки, оно будет выделять значительное количество тепла, и это всегда проблема с электроникой. Контроль ширины ваших дорожек — один из многих способов уменьшить количество тепла, накапливаемого на вашей плате, и чем шире ваши дорожки, тем меньше сопротивление, с которым электричество будет сталкиваться при прохождении через вашу цепь.

Чтобы определить толщину ваших дорожек, вы можете использовать удобный калькулятор ширины дорожки, такой как этот, от Advanced Circuits, который позволит вам ввести расчетный ток и толщину и получить значение ширины дорожки в обмен на внутренние и внешние слои. Совет — если у вас есть возможность использовать большую ширину трассы, чем показывает ваш калькулятор, сделайте это! Пока вы соответствуете требованиям производителя, чем больше ваши дорожки, тем меньше вероятность того, что вы вернете плату с поврежденными соединениями.

Зная толщину и ток, необходимые для вашей печатной платы, можно легко определить ширину дорожки. (Источник изображения)

Совет № 4. Оставьте достаточно места между трассами

Важно оставить достаточно места между всеми дорожками и контактными площадками на топологии печатной платы. Почему? Если вы упаковываете вещи слишком близко друг к другу, вы рискуете получить короткое замыкание, когда ваша плата будет изготовлена ​​и дорожки непреднамеренно соединятся.

Помните, что процесс производства печатных плат не является точным на 100%, поэтому вам всегда нужно оставлять некоторый запас расстояния между контактными площадками компонентов и дорожками, чтобы оставаться в безопасности.Как минимум, мы рекомендуем всегда оставлять зазор от от 0,007 до 0,010 дюйма между всеми соседними контактными площадками и дорожками на плате.

Совет № 5. Упростите свою работу с помощью Snap Grid

В Autodesk EAGLE у вас есть полный контроль над настройками сетки привязки, что очень удобно как при размещении компонентов, так и при трассировке. Нет причин не включать видимую привязку к сетке, и вы поблагодарите себя позже, когда начнете работать с более плотными макетами платы, требующими точного размещения дорожек и деталей.

Как правило, мы рекомендуем установить шаг сетки привязки на 0,050 дюйма для вашего процесса трассировки. Вы также можете установить альтернативный интервал на 0,025 дюйма, когда вам нужно спроектировать плотное соединение между компонентами. И, конечно же, всегда включайте видимую сетку!

Совет № 6. Избегайте использования углов траектории 90 градусов

Вы будете слышать это снова и снова, если будете говорить с инженерами и производителями, не используйте углы траектории 90 градусов. Почему? Когда у вас есть куча дорожек с острым поворотом под прямым углом на доске, внешний угол этого 90-градусного угла, вероятно, будет уже, чем стандартная ширина трассы.И в худшем случае вы можете получить кучу 90-градусных дорожек, которые не полностью протравлены, что приведет к короткому замыканию.

Избегайте использования 90-градусных углов трассировки, выберите 45-градусный угол, причем плавный угол является лучшим.

В качестве решения этой проблемы попробуйте использовать трассировки под углом 45 градусов. Это позволит создать несколько красивых макетов печатных плат, а также облегчит жизнь вашему производителю, поскольку он сможет легко вытравить всю медь на вашей плате.

Совет № 7. Оставьте место между направляющими и монтажными отверстиями

В процессе размещения компонентов вы, вероятно, разместили сначала все монтажные отверстия, но отбросили ли вы их, оставив достаточно места между другими компонентами и всеми дорожками, которые будут соединять их вместе? Если вы этого не сделаете, вы рискуете создать опасность поражения электрическим током на своей плате, и полагаться на паяльную маску как на единственный изолятор не является гарантией безопасности.Поэтому при работе с монтажными отверстиями всегда не забывайте оставлять кольцо за пределами физических размеров монтажного отверстия, чтобы защитить его от других компонентов и следов поблизости.

Держите следы и компоненты вдали от монтажных отверстий во избежание поражения электрическим током.

Совет № 8. Всегда создавайте плоскость заземления

Наличие общего заземления на вашей печатной плате обязательно, так как оно дает всем вашим дорожкам одну и ту же точку отсчета для измерения напряжения. Это удобно, если вы работаете с аналоговой схемой в качестве своего первого проекта.Если вы используете дорожки для разводки на землю вместо использования заземляющего слоя, вы обнаружите на своей плате множество различных заземляющих соединений, все со своими собственными значениями сопротивления и падениями напряжения, что может стать кошмаром.

Чтобы избежать всей этой ерунды, мы всегда рекомендуем создавать выделенную заземляющую пластину на вашей печатной плате. Это может быть большая медная область на однослойной плате или даже целый слой, выделенный в качестве заземляющего слоя на многослойных платах. И как только ваша заземляющая плоскость будет добавлена, нужно просто соединить все ваши компоненты, которые должны быть заземлены, с помощью переходных отверстий.

Отличный пример твердой плоскости основания в Autodesk EAGLE, показанный сплошным красным цветом. Все переходные отверстия могут быть легко подключены к этой большой площади поверхности. (Источник изображения)

Совет № 9. Сделайте трассы питания и заземления шире

Не все дорожки на вашей печатной плате созданы одинаковыми, и вам нужно убедиться, что вы увеличили ширину ваших дорожек, которые будут служить вашими путями питания и заземления. Почему? Через дорожки питания и заземления будет протекать больший ток, и если вы не сделаете их шире, чем в среднем, вы получите тонну тепла, пытающегося пройти через эти узкие места, что может привести к сжиганию проводов и разрушению вашего устройства. доска.

Ознакомьтесь с эталонным дизайном Arduino Mega 2560. Вы можете видеть большую ширину дорожки питания +5 В по сравнению со всеми дорожками сигнала, подключенными к интегральной схеме.

Делая дорожки питания и заземления как можно более толстыми, вы также сможете быстро распознать их, если вам когда-нибудь понадобится пересмотреть и внести коррективы в вашу конструкцию в будущем.

Совет № 10. Используйте переходные отверстия для отвода тепла

Наш последний и последний совет касается переходных отверстий, которые кажутся мастерами на все руки в разводке печатных плат.Переходные отверстия идеально подходят не только для обеспечения электрического соединения между слоями, но и для отвода тепла с одной стороны платы.

Это пригодится, если вам когда-нибудь понадобится отвести тепло от одного из ваших сверхмощных компонентов, например интегральной схемы (ИС). Разместив несколько переходных отверстий под кристаллом ИС, вы сможете снизить рабочую температуру компонента, что, в свою очередь, сделает вашу конструкцию более надежной в долгосрочной перспективе.

Используйте набор переходных отверстий под кристаллом интегральной схемы для перемещения тепла с одной стороны платы на другую. (Источник изображения)

Маршрут вперед!

Даже наилучшее размещение компонентов может быть нарушено, если вы не потратите время на то, чтобы подумать о том, как вы планируете трассировать все свои трассы. Вы не забыли дать всем вашим интегральным схемам достаточно места, чтобы все их выводы были подключены? И достаточно ли места в этих монтажных отверстиях? Рассмотрение всех этих и многих других вопросов поможет превратить ваш первый процесс проектирования печатной платы в успех.Так же, как и процесс размещения компонентов, вы, вероятно, обнаружите, что трассировка печатных плат столь же креативна и артистична, и нет ничего лучше, чем увидеть великолепную разводку печатных плат с 45-градусными дорожками, танцующими повсюду. Но помните, что желанная симметрия будет стоить вам времени, но оно того стоит. Так что помните, чтобы избежать этого зуда использования автотрассировщика и разводите плату вручную!

Готовы начать свой первый проект по разработке печатной платы? Попробуйте Autodesk EAGLE бесплатно уже сегодня!

Разработка печатной платы с использованием Proteus

Руководство по проектированию гибких схем: проектирование печатных плат с использованием Proteus

Благодаря опыту, постоянному развитию и инновациям гибких плат в США производители гибких схем добавляют новые функции, сохраняя при этом простоту, четкая и интуитивно понятная конструкция гибкой схемы   и интерфейса.

Дизайн гибкой схемы платы с использованием Proteus

Proteus – это программное обеспечение для проектирования гибких печатных плат, которое автоматически создает список сетей. Сеть — это группа контактов, соединенных друг с другом, а список сетей — это список всех систем, составляющих нашу гибкую схему. ARES может получить этот список сетей для разработки гибких печатных плат. Таким образом, мы гарантируем, что наша плата будет иметь одинаковые контакты. Мы можем просмотреть список систем на вкладке «Проводник дизайна», выбрав конкретный вид.

Любые изменения, которые мы вносим в электронный дизайн автоматически отражается на остальных вкладках Proteus. Таким образом, модификация и изменение дизайна нашей пластины теперь возможны во многом. проще и безопаснее.

  • Все версии Proteus flex PCB включает полный набор вспомогательных средств и инструментов, облегчающих создание печатной платы. печатная плата. Автомаршрутизация доступна во всех из них. Самый продвинутый версии (уровень 2 и выше) включают определенные функции высокого уровня.
  • Proteus PCB также позволяет нам масштабировать габаритные размеры плат.Минимальный лимит 500 контактов в от самой простой версии (PCB Starter Kit) до самой высокой версии (уровень печатной платы 3) без ограничений по размеру.
  • Proteus способен управлять проекты печатных плат до 16 слоев меди, с разрешение 10нм и возможность расположения элементов в любом угол.

Ручная трассировка

Во время элемента этап размещения, показывает PROTEUS, как часть своей системы помощи при проектировании. То трассы соединений и векторы силы в соответствии со списком определенных сетей во вкладке «электронная схема».Версия 8.9 для ручной раскладки дорожек был включен. Предлагает в режиме реального времени прокладку маршрута до Пункт назначения. Мы можем подтвердить с помощью клавиши ENTER, когда результат удовлетворяет нас.

Использование стеков отпечатков пальцев

Proteus предлагает расширенное управление отпечатками (площадками), образующими инкапсуляцию. След — это «форма», которую мы проектируем на нашей гибкой печатной плате. Proteus включает в себя семь основных типов отпечатков пальцев и специальное управление наборами отпечатков пальцев.

Автоматическая маршрутизация

В Proteus реализована усовершенствованная автоматическая маршрутизация на основе сетки. Его мощность, скорость и гибкость позволяют нам генерировать все трассы нашей гибкой печатной платы с дорожками любой толщины, используя дорожки любой ширины, под углом 90 или 45 градусов и управляя от одного до восьми слоев.

Автоматический трекер включает в себя уникальные процедуры для обработки SMD-элементов с расстоянием между выводами менее 25 или 50 тысячных дюйма. Этот метод известен как «перерыв и повторная попытка».Это позволяет автоматически удалять и перемещать дорожки, позволяя выполнять операцию автоматической трассировки на большинстве карт средней плотности с дорожками от 25 до 50 тысячных дюйма.

Наконец, вы можете выполнить последнюю операцию улучшения под названием tidy-pass, которая уменьшает длину трассы и количество используемых маршрутов. Благодаря этому становятся возможными существенные улучшения эстетического качества нашей гибкой печатной платы.

Облицовка карт

Начиная с версии 8.9 Proteus включает новую усовершенствованную технологию для разделения нескольких гибких печатных плат одного и того же или разных типов. Поскольку машины для вставки элементов на рынке различаются, необходимо настроить используемый формат файла. Proteus позволяет устанавливать и генерировать этот тип файла.

Отслеживание изображения через колодки

PROTEUS автоматически создает более узкую шею на гусенице, чтобы соответствовать правилам дизайна.

Селектор фильтра

Селектор фильтра позволяет выбрать устройство в схеме.Его цель состоит исключительно в том, чтобы определить, какие объекты находятся в активном состоянии. Proteus позволяет настроить различные комбинации фильтров и быстро переключаться с одного на другой легко из пункта меню.

Выходные файлы с информация для производства .

PROTEUS имеет оптимизированный драйвер HPGL для перьевых плоттеров и полный набор инструментов для производителей гибких схем.

Разработка собственной печатной платы с помощью Proteus

Плата и типы плат:

PCB — это аббревиатура от Printed Circuit Boards.Печатные платы являются основными компонентами электронных систем. Они состоят из подложки и основных материалов в виде платы с медными дорожками и различных компонентов, подключенных к постоянному току через цепь. Существует два типа печатных плат в зависимости от дизайна: печатные платы с точками и печатные платы с макетом.

Печатные платы с точками v. Макетные печатные платы:

На печатных платах

с точками имеются точки на поверхности, и компоненты вставляются в эти отверстия соответствующим образом. Затем компоненты соединяются проводами и спаиваются.Разработка таких печатных плат сложна и может иметь много ошибок. Например, соединение штифтов и избежание ошибок в соединениях выстрелов. С другой стороны, макеты печатных плат проще проектировать. Мы разрабатываем макет нашей схемы с помощью программного обеспечения для проектирования, затем медный макет подготавливается путем травления, а затем припаиваются различные компоненты к плате. Он проще и имеет меньшую вероятность ошибки, а его изготовление занимает меньше времени. Существует множество программ для проектирования печатных плат, таких как Express PCB, Eagle PCB, PCBWeb Designer, Zenith PCB, PCB Elegance, Free PCB, Open Circuit Design, Proteus и т. д.Мы будем использовать Proteus для разработки схемы нашей печатной платы и ее разводки.

Что такое Протей?

Proteus — это программное обеспечение, используемое для автоматизации проектирования электроники; в основном используется для подготовки схем и проектирования печатных плат. Он имеет множество инструментов, которые не только просты в использовании, но и полезны при проектировании печатных плат и обучении проектированию печатных плат. ИТ-специалисты используют встроенный автоматический трассировщик и позволяют записывать полную схему, настраивать правила проектирования, поддерживать силовые плоскости, иметь интерактивный стимулятор цепей, следовать отраслевым стандартам выходных данных CADCAM и ODB++, а также позволяют просматривать 3D.

Разработка виртуальной схемы компоновки печатной платы:

Теперь переходим к процессу проектирования. Сначала запустите программу, нажав на значок, и появится новый экран-заставка. Затем появится сетка, как показано на рисунке. Доступны кнопки, которые помогут нам в разработке нашей печатной платы. Есть контур синего прямоугольника; наша схема будет спроектирована в пределах этого прямоугольного пространства.

Мы будем использовать Proteus для разработки следующей схемы.Это генератор частоты 38 кГц, в котором используется микросхема таймера 555.

Компоненты включают микросхему таймера 555, резисторы 470K, 22K и переменный резистор 10K, конденсатор 0,001 мкФ и ИК-светодиод. Теперь перейдите в «библиотеку» и выберите «Выбрать устройство/символ». Появится окно. Другой способ выбрать компоненты — использовать панель инструментов в левой части рабочего пространства. Нажмите «модель компонента» или выберите из библиотеки.

Теперь выберите все необходимые компоненты, они будут добавлены в список устройств.Выбранное устройство можно поворачивать с помощью кнопок поворота. Затем вы можете разместить свой компонент в рабочей области. После размещения всех ваших компонентов поместите курсор на конец контакта компонента и нарисуйте соединения. Соедините все компоненты, чтобы получить спроектированную схему, как показано на рисунке.

 Если вы хотите изменить какой-либо компонент, просто щелкните его правой кнопкой мыши, и появится раскрывающийся список, как показано на рисунке. После завершения сохраните и отладьте сохраненный файл. На этом наш виртуальный макет завершен.

Разработка топологии печатной платы:

Далее мы будем использовать виртуальную схему для разработки макета нашей печатной платы. Proteus имеет встроенный дизайнерский костюм ARES. Мы можем использовать это для разработки нашей печатной платы. Сначала вы откроете Proteus и выберите «Инструменты», а затем выберите «Список соединений для Ares». Откроется окно со списком компонентов. Теперь мы создадим край нашей доски, используя режим 2D Graphics Box Mode. Нажмите «выбрать слой», а затем выберите «край доски». Теперь нарисуйте коробку в рабочей области. Когда вы закончите, нажмите еще раз, и зеленая линия изменится на желтый макет.Наша схема должна быть нарисована в этом поле. Вы также можете расширить коробку, если это необходимо.

Затем щелкните компонент и при необходимости поверните его с помощью кнопок поворота, затем поместите в рабочее пространство. После добавления всех компонентов правильно расположите компоненты. Вы можете изменить положение, щелкнув «режим выбора», а затем выбрав свой компонент, затем вы можете перетащить его в нужное положение. Далее соединяем все компоненты. Выберите «Режим дорожки», и вы можете изменить ширину дорожки, выбрав «C» (Создать) или «E» (Редактировать), как показано на рисунке. Выбор этих кнопок откроет новое окно. Выберите ширину в соответствии с проектируемой печатной платой. Так как это печатная плата для любителей, сделанная дома, мы будем использовать ширину больше 25. Здесь мы будем использовать 35.

Затем соедините компоненты, нажмите на конец компонента ручкой и следуйте по зеленой линии. Когда вы закончите, зеленая линия будет удалена. Если вы проектируете однослойную печатную плату, то компоненты размещаются на одной стороне, а соединения выполняются на другой стороне. В двухслойном трекинг и компоненты выполняются с двух сторон.В многослойных разные слои представлены разным цветом. Например, нижний слой представляет собой синий, верхний слой — красный, а внутренние слои также имеют разные цвета.

 Направления трассировки нашего компонента обозначены белыми стрелками, соединения — зелеными линиями, а синие — трассировкой. Любые ошибки в отслеживании показаны красными кружками.

Во избежание ошибок можно изменить путь трека. Для двухслойных печатных плат вы можете переключаться между слоями, дважды щелкнув левой кнопкой мыши, это поможет сменить слой с одного на другой.Оранжевые кружки обозначают переходы между слоями. С помощью инструмента автоматической трассировки вы можете автоматически расположить дорожки. Вы можете выбрать окно автоматической трассировки, которое содержит все режимы, правила проектирования и параметры ширины сетки, которые вы можете изменить соответствующим образом, а затем нажмите «Маршрутизация». Запустится автоматическая маршрутизация. Красные дорожки, как показано, обозначают верхние и дорожки, а синие — нижние дорожки между слоями. Это для двухслойных печатных плат.

После завершения отслеживания сохраните проект в том же файле, в котором был сохранен проект Proteus.Вы можете выбрать 3D визуализацию, чтобы увидеть финальную схему. Вы можете просматривать все ракурсы, компоненты, плату без размещенных компонентов, вид спереди и сзади.

Макетная печать:

Далее наш последний шаг, печать макета. Для этого перейдите к опции вывода и выберите «Печать». Откроется окно макета печати. Существует множество параметров, таких как режим, траектория, масштаб, вращение и т. д. Есть 4 режима, рисунок, резист припоя, маска SMT и график сверления. В режиме иллюстрации можно распечатать разработанный нами модуль желтого цвета.Имейте в виду, что для нижнего медного слоя мы должны выбрать зеркало больше в «отражении». Мы возьмем много распечаток схемы.

Получите купон на 20 долларов для новых клиентов | Получите вашу печатную плату с 5-звездочным качеством | Нажмите здесь, чтобы разместить заказ

1: Верхний медный слой: Требуется только для двухслойных печатных плат.`

2: Нижний медный слой: При печати этого слоя выберите только «нижний медный слой» и «край платы» в «слое/иллюстрации».Выберите масштаб 100%, выберите «X по горизонтали» в «Вращение» и «Зеркало» в опции «Отражение». Поскольку печатная сторона будет обращена к медному слою в противоположном направлении, мы выбираем опцию «Зеркало».

3: Верхний шелковый слой: Комбинируется с нижним медным слоем. Верхний шелковый слой печатает вид компонентов. Для этого вы выберете «верхний шелк» и «край доски» в «слое/графике». Выберите «нормальный» в режиме «Отражение».

4: Нижний шелковый слой: Предназначен для двухслойной печатной платы.

5: Слой сопротивления припою: Это для предотвращения коротких замыканий. Для этого выберите режим «сопротивление припоя» и выберите «сопротивление снизу» и «край платы». Также выберите отражение как «зеркальный» режим.

6: Режим SMT: Мы не используем режим SMT (технология поверхностного монтажа), поскольку наша схема не требует модуля SMT.

7: Слой Drill Plot: Этот слой используется для указания места сверления и размера отверстия. Выберите «сверлить» и «край доски».Выберите «нормальный» в опции «Отражение».

Травление печатной платы:

Далее мы перейдем к процессу травления. В основном мы будем проектировать наши медные дорожки с помощью печати медным слоем.

1: Возьмите медную пластину и отрежьте ее в соответствии с вашими требованиями.

2: Поместите отпечаток нижнего медного слоя на медную печатную плату лицом отпечатка к медному слою, как показано на рисунке. Аккуратно подгоните бумагу и картон.

3: Нагрейте отпечатанную бумагу железным ящиком или любым источником тепла.

4: Мы увидим, что бумажный отпечаток сливается с доской. Затем опустите доску в воду и снимите бумагу. Копирка на доске останется.

5: Затем поместите плату в жидкость с хлоридом железа. Медь будет реагировать с хлоридом железа, тогда как медь, не имеющая углеродного слоя, будет растворяться.

6: Теперь очистите доску наждачной бумагой. Удалите лишний слой углерода.

7: Затем просверлите отверстия в соответствии с созданным нами слоем положения сверла.

8: Затем разместите компоненты в правильном месте и припаяйте их с помощью набора для пайки.

9: Наконец, обрежьте лишние штифты резаком. Схема завершена.


Родственные

Как распечатать макет печатной платы из Proteus

Если вы работаете в электронной промышленности или изучаете электронику, вы, вероятно, уже хорошо знакомы со схемами печатных плат и проектированием в Proteus.

Однако печать макета после того, как вы создали свои схемы в Proteus, может быть сложной задачей, и вам нужно помнить о нескольких моментах, прежде чем приступить к этому.

Сосредоточив внимание на этих моментах, мы предоставим вам простое для понимания руководство по печати макетов печатных плат из Proteus в максимально возможной идеальной форме.

Что такое разводка печатной платы?

Печатная плата, также известная как печатная плата, сегодня используется во всех типах электронных устройств, от крошечных пультов до больших интеллектуальных телевизоров.

На плате есть принципиальная схема для конкретного устройства и различные соединительные шины и ссылки на проводку.

С помощью этих схем электрические элементы, такие как резисторы и конденсаторы, соединены соответствующим образом, чтобы создать «мозг» всех электронных устройств.

Кроме того, печатные платы также могут обеспечивать поддержку и удерживать электрические элементы в нужных местах.

Типы печатных плат

В зависимости от конфигурации устройства требуются разные печатные платы.Какие бы конфигурации вы ни использовали, все печатные платы в основном относятся к одному из следующих типов:

  • Односторонние печатные платы
  • Многослойные печатные платы
  • Двухсторонние печатные платы
  • Жестко-гибкие печатные платы
  • Гибкие печатные платы
  • Жесткие печатные платы
  • 1

    21

    21

    Например, односторонние печатные платы относительно дешевле других и легко ремонтируются. Они используются в мини-радио.

    С другой стороны, многослойные печатные платы меньше, но более эффективны, чем односторонние. Эти печатные платы могут быть легко модифицированы в соответствии с вашими целями и имеют более длительный срок службы. Обычно они интегрируются в высокопроизводительные схемы компьютеров и трекеров.

    Важность печатной платы

    Печатные платы являются элементарной частью всех видов электронного оборудования и устройств. Схемы и обозначения соединений на печатной плате значительно упрощают проектирование и настройку внутренних схем любого устройства.

    В дополнение к простоте электрические элементы внутри соединены медными дорожками, а не проводами, что сокращает много места и неаккуратность.

    Компоненты также плотно удерживаются на своих местах, поэтому размеры печатных плат могут быть минимальными.

    Эти функции помогают с легкостью проектировать очень сложные схемы, а не громоздкие системы без печатных плат.

    Надлежащее расстояние между компонентами также позволяет выполнять простые тесты, чтобы проверить, подходит ли ваша конфигурация для определенного устройства

    Печатные платы

    помогают уменьшить размер электронных устройств с их небольшой, но сложной структурой.

    Кроме того, все элементы цепи надежно отделены друг от друга. Это защитит вас и цепь от короткого замыкания и перегорания предохранителей. Вероятность возникновения каких-либо ошибок также значительно снижается.

    Использование слишком большого количества проводов и элементов увеличивает шум цепи. Это может привести к неправильным выводам и результатам. Печатные платы также обеспечивают решение этой проблемы благодаря тщательно разработанным схемам и медным дорожкам.

    Как распечатать макет печатной платы из Proteus (пошаговое руководство)

    Сначала распечатать топологию печатной платы может быть сложно, учитывая, что нужно помнить о многих вещах. Вам также необходимо иметь хорошее представление о схемах и о том, как создавать схемы в программном обеспечении.

    Программное обеспечение Proteus поставляется с большим набором опций, которые помогут вам удобно разработать компоновку печатной платы и немного упростить процесс.

    Мы шаг за шагом проведем вас через весь процесс печати макета PCD с помощью Proteus. И начнем с построения схемы.

    Проектирование печатных плат с помощью Proteus (полное руководство для начинающих)

    Схема

    Этот процесс требует от нас настройки нашей схемы с использованием электрических компонентов.

    Этап 1

    • Загрузите и установите последнюю версию программного обеспечения Proteus с веб-сайта Proteus. Это совершенно бесплатно.
    • После завершения установки откройте программное обеспечение Proteus.Вы должны увидеть рабочую область с синими рамками и огромным количеством кнопок на панели задач.

    Этап 2

    • На панели задач в левой части окна выберите кнопку «Компонентный режим». Появится новое окно под названием «Библиотека» с множеством опций.
    • Перейдите к параметру ввода под названием «Ключевые слова» в левом верхнем углу.
    • Введите названия компонентов, которые потребуются для создания вашей схемы, например конденсатор определенного типа, операционный усилитель и т.  д., и добавляйте их по одному.
    • Слева вы увидите небольшой столбец «Устройства» со списком добавленных вами компонентов.

    Этап 3

    • Дважды щелкните нужные компоненты, чтобы получить к ним доступ в рабочей области.
    • В соответствии со своей схемой правильно расположите и соедините компоненты, чтобы завершить схему. Вы можете перетаскивать компоненты, а также вращать их, если хотите.
    • Щелкните правой кнопкой мыши на этом конкретном компоненте, если вы не удовлетворены определенным компонентом после завершения схемы.
    • Используйте параметры в раскрывающемся меню, чтобы внести необходимые изменения.

    Этап 4

    • Когда вы закончите построение схемы, нажмите «Файл» в верхнем левом углу.
    • Сохраните текущий файл в легкодоступном каталоге.

    Дизайн макета

    Этот процесс требует от нас создания формы нашей ранее созданной схемы. Это более сложная цель.

    Этап 1

    • Откройте новый пустой файл в программе Proteus.
    • Выберите «Инструменты» на панели задач сверху.
    • Щелкните «Netlist to ARES», и должно появиться черное рабочее пространство.

    Этап 2

    • Щелкните параметр «Режим 2D-графики» слева.
    • После этого выберите «Выбрать слой» и функцию «Край доски».
    • В соответствии с формой платы, которая вам нужна, создайте блок в рабочей области.
    • Перейдите в левый нижний угол и щелкните зеленый значок «Мех 3».
    • Должно появиться раскрывающееся меню, из которого вы должны выбрать «Край доски», который имеет желтый цвет.

    Этап 3

    • Перетащите электрические компоненты в поле, которое вы создали в рабочей области.
    • Разместите их точно так же, как вы построили схему ранее.

    Этап 4

    • Щелкните параметр «Трассировка» на панели задач, чтобы связать компоненты.
    • В столбце со списком компонентов нажмите «C», чтобы создать, и «E», чтобы изменить стиль трассировки.Должно появиться новое окно «Редактировать стиль трассировки».
    • Задайте имя и ширину в соответствии с проектируемой схемой.

    Этап 5

    • При наведении курсора на любой элемент на краю элемента появляется зеленая регулируемая точка.
    • На основе схемы, которую вы создаете, удлините точку, чтобы сделать ее линией и соединить ее с другим компонентом.
    • Линии станут синими, если соединение допустимо и правильно, и красным, если соединение неправильное.Исправьте соединение, если линия станет красной.

    Следующий шаг — только если вы создаете двухслойную плату. К сожалению, обнаружить неправильные соединения в этом типе печатных плат довольно сложно, поэтому Proteus запрограммировал систему, которая поможет вам.

    Этап 6

    • Откройте окно команды «Автомаршрутизатор» на панели задач.
    • Измените значения в разделах «Правила проектирования» и «Режим выполнения» с помощью вашей оригинальной схемы.
    • Нажмите кнопку «Начать маршрутизацию».
    • Proteus автоматически создает правильные соединения между вашими элементами. Красная линия обозначает соединения сверху, а синяя линия обозначает соединения снизу.

    Шаг 7

    • После завершения трассировки снова нажмите «Файл» в левом верхнем углу.
    • Нажмите «Сохранить» и сохраните файл в том же месте, где вы сохранили первоначальный проект схемы.

    Печать топологии печатной платы

    Этап 1

    • Откройте макет печатной платы, созданный с помощью Proteus.
    • Перейдите в «Вывод», а затем в «Экспорт графики».
    • Выберите «Экспорт файла Adobe PDF». Появится новое окно.
    • Измените параметр «Режим» на «Обложка».

    Этап 2

    • В разделе Layers/Artworks отметьте только опцию «Bottom Copper» и снимите остальные флажки.
    • Выберите «100%» для параметра «Масштаб» и «X по горизонтали» в разделе «Поворот».
    • Правильно поместив копировальную бумагу для печатных плат в принтер, подайте команду «Печать», чтобы распечатать нижнюю медную часть.

    Этап 3

    • Затем выберите «Верхний шелк» и «Край доски» в разделе «Слои/иллюстрации».
    • Установите флажок «Нормальный» в разделе «Отражение».
    • Нажмите «Печать» на новой копировальной бумаге для печатных плат.

    Этап 4

    • Измените параметр «Режим» на «Сопротивление припою».
    • Отметьте только поля «Bottom Resist» и «Board Edge» ниже.
    • Отметьте «Зеркало» в разделе «Отражение».
    • Распечатайте его, как и предыдущие два шага.

    Этап 5

    • Установите флажки «Сверлить» и «Край доски» только для этого шага.
    • Снова измените выбор раздела «Отражение» на «Нормальный».
    • Также распечатайте результат на копировальной бумаге для печатных плат.

    Следующий шаг требуется только в том случае, если вы создаете двухслойную плату .

    Этап 6

    • Выберите только «Верхний медный слой» с режимом, установленным на «Художественные работы», выберите только «Верхний медный слой».”
    • Нажмите команду «Печать».
    • Далее отметьте только поле «Нижний шелковый слой».
    • Повторите печать.

    Вот и все! Вы закончили проектирование и печать макета печатной платы из Proteus. Теперь все, что вам нужно сделать, это соединить их вместе в правильной ориентации, также известной как травление печатной платы.

    Часто задаваемые вопросы (FAQ)

    Подходит ли Proteus для проектирования печатных плат?

    Proteus — отличное программное обеспечение для проектирования печатных плат.Проектирование печатных плат, в общем, не очень простая задача; это требует определенного уровня мастерства. Тем не менее, Proteus поставляется с множеством удобных для пользователя опций и хотя бы немного упрощает проектирование печатных плат.

    Как моделировать дизайн печатной платы в Proteus?
    1. Загрузите и установите программное обеспечение Proteus с их веб-сайта и откройте его.
    2. Откройте кнопку «Компонентный режим» на панели задач и добавьте все элементы, которые вам понадобятся для вашей схемы.
    3. Перетащите элементы в рабочую область и разместите их, как на схеме.
    4. Соедините их, соединив линией конец одного элемента с концом другого.
    5. Нажмите «NETLIST to ARES» в опции макета и выберите «Режим 2D Graphics Box».
    6. Выберите «Край платы» и используйте его, чтобы создать блок в рабочей области и расположить компоненты так же, как в вашей схеме.
    7. Используйте функцию Auto Router на панели задач, чтобы выполнить правильную разводку и трассировку вашей схемы, а также завершить моделирование проекта вашей печатной платы.

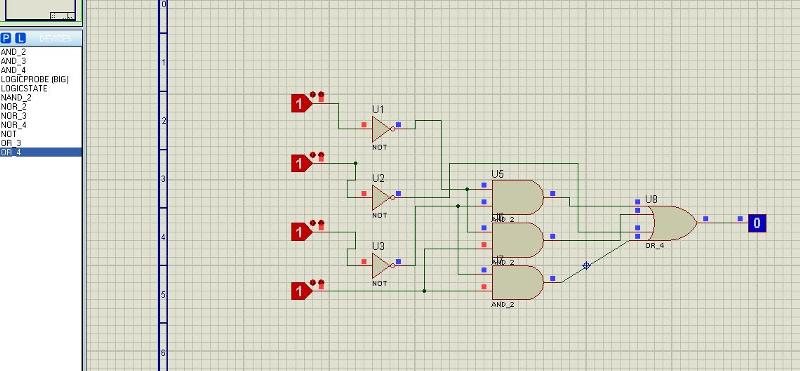

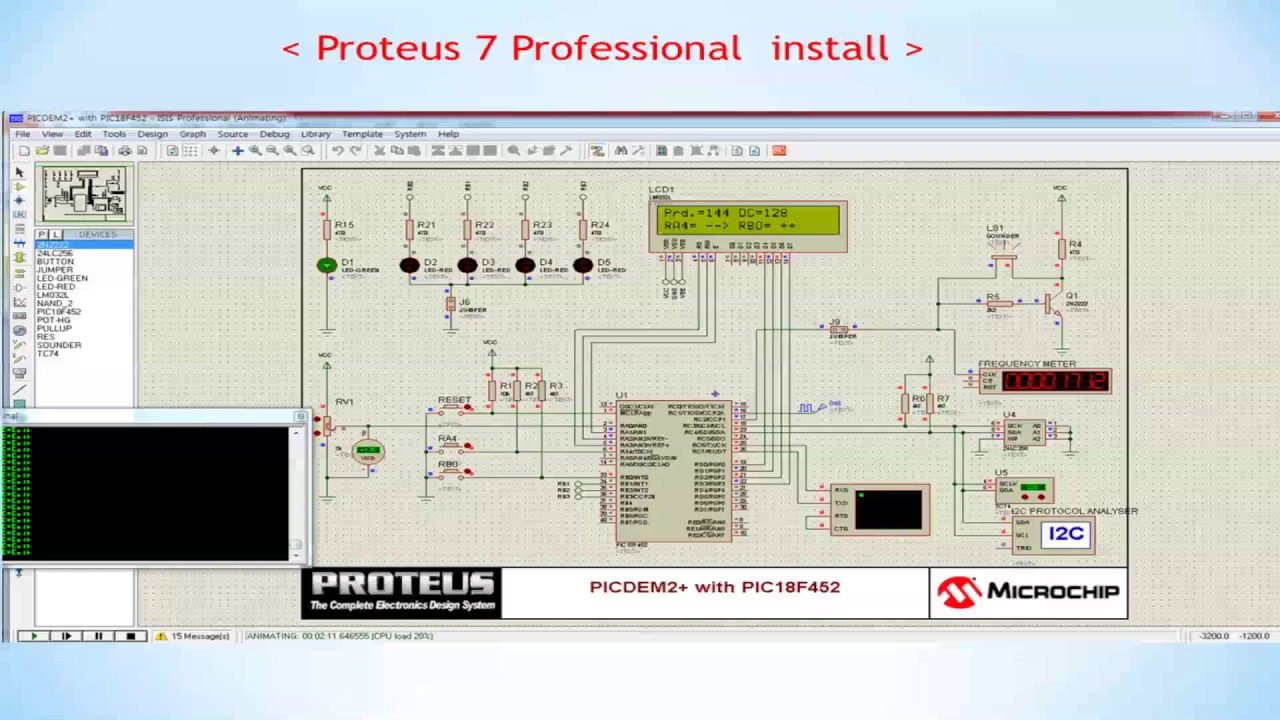

    Как рисовать схемы в Proteus?
    1. Откройте программное обеспечение Proteus после загрузки последней версии с веб-сайта Proteus.
    2. Выберите «Компонентный режим» на левой панели инструментов.
    3. Найдите компоненты для своей схемы и добавьте их в список устройств.
    4. Когда вы закончите, перетащите свои устройства в рабочую область с сеткой и разместите их соответствующим образом.
    5. Щелкните правой кнопкой мыши каждый компонент, чтобы настроить его положение и ориентацию.
    6. Перетащите линию от конца компонента до конца другого компонента.
    7. Повторите процесс, чтобы завершить цепь.
    .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
