Трехфазные трансформаторы — ООО Электротерм-93

  ООО «Электротрем-93» выпускает большое количество разновидностей электропечных трехфазных трансформаторов, также принимает заказы на изготовление трансформаторов и автотрансформаторов по индивидуальным параметрам Заказчиков.



Тип Мощность по ступеням напряжения, кВт Диапазон вторичных напряжений в соединении обмоток Количество ступеней напряжения Габаритные размеры, мм Масса, кг
треугольником звездой
ТЭСК-16/70 16,0-2,3 70,2-10,2 12 610х540х340 167
ТЭСК-25/19 25,0-14,45 19,0-11,0 32,9-19,0 4 800х480х803 243
ТЭСК-25/38 25,0-14,45 38,0-22,0 65,8-38,0 4 800х480х803 243
ТЭСК-25/71 25,0-3,3 71,2-41,2 12 800х480х803 243
ТЭСК-40/17 40,0-23,0 17,3-10,0 29,9-17,3 5 850х530х803 280
ТЭСК-40/38 40,0-23,0 38,0-22,0
65,7-38,0
5 850х530х803 280
ТЭСК-40/52 40,0-23,0 51,9-30,0 89,8-51,9 5 850х530х803 280
ТЭСК-40/70 40,0-5,75 69,2-10,0 15 850х530х803 280
ТЭСК-40/75 40,0-23,0 76,0-43,9 131,5-76,0 5 850х530х803 280
ТЭСК-40/155 40,0-23,0 155,5-90,0 269,0-155,7 5 850х530х803 280
ТЭСК-63/17 63,0-36,4 17,3-10,0 29,9-17,3 5 900х545х873 380
ТЭСК-63/43 63,0-36,4 43,2-25,0 74,7-43,2 5 900х545х873 380
ТЭСК-63/52 63,0-36,4 51,9-30,0 89,8-51,9 5 900х545х873 380
ТЭСК-63/60 63,0-36,4 60,4-34,9 104,5-60,4 5 900х545х873 380
ТЭСК-63/155 63,0-36,0 155,7-90,0 269,4-155,7 5 900х545х873 380
ТЭСК-63/1200 63,0 690 1200,0 1 900х545х873 380
ТЭСК-80/44 80,0-70,0 43,6-38,3 75,5-66,2 2 900х560х893 400
ТЭСК-80/57 80,0-70,0 56,7-49,7 98,0-86,0 2 900х560х893 400
ТЭСК-100/17 100,0-57,8 17,3-10,0 29,9-17,3 5 975х580х943 465
ТЭСК-100/52 100,0-57,8 51,9-30,0 89,8-51,9 5 975х580х943 465
ТЭСК-100/65 100,0-57,8 65,0-37,2 113,0-65,0 5 975х580х943 465
ТЭСК-100/155 100,0-57,8 155,7-90,0 269,4-155,7 5 975х580х943 465
ТЭСК-125/53 125,0-111,6 53,5-47,8 92,5-82,6
2
1000х630х1062 585
ТЭСК-125/64 125,0-111,6 64,2-57,4 111,0-99,2 2 1000х630х1062 585
ТЭСК-125/69 125,0-111,6 69,5-62,2 120,5-108,0 2 1000х630х1062 585
ТЭСК-160/21 160,0-92,6 21,5-12,4 37,2-21,5 5 1060х630х1105 770
ТЭСК-160/43 160,0-92,6 43,0-24,8 74,4-43,0 5 1060х630х1105 770
ТЭСК-160/50 160,0-92,6 50,2-29,0 87,0-50,2 5 1060х630х1105 770
ТЭСК-160/150 160,0-92,6 150,5-87,0 260,5-150,5 5 1060х630х1105 770
ТЭСК-200/40 200,0-163,0 40,0-32,6 69,2-56,4 2 1090х670х1122 805
ТЭСК-200/53 200,0-163,0 53,3-43,5 92,2-75,2 2 1090х670х1122 805
ТЭСК-250/21 250,0-144,0 21,5-12,4 37,2-21,5 5 1090х670х1252 890
ТЭСК-250/50 250,0-144,0 50,2-29 87-50,2 5 1090х670х1252 890
ТЭСК-250/150 250,0-144 150,5-87 260,5-150,5 5 1090х670х1252 890
ТЭСК-400/800 400 812 1 1170х670х1264 1080

Если Вам нужен трансформатор мы с радостью Вам поможем с выбором подходящей модели.


Вам стоит только обратиться к нашим менеджерам по: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. или в отдел продаж по номеру: (8452) 39-09-58, (8452) 39-09-49.

Трансформаторы трехфазные

Цена

Название:

Артикул:

Текст:

Выберите категорию:
Все Масляные трансформаторы » ТМГ 25-2500 6(10)-0,4 кВ (Al/Al) Сухие трансформаторы » ТСЛ(З) 25-4000 6(10)-0,4 кВ (Al/Al) Трансформаторы трехфазные Трансформаторы для электрифицированного ж/д Измерительные трансформаторы напряжения Трансформаторы для питания Трансформаторы для обогрева бетона

Производитель:
ВсеAlageum electricКентауский трансформаторный заводУРАЛЬСКИЙ ТРАНСФОРМАТОРНЫЙ ЗАВОД

Новинка:
Вседанет

Спецпредложение:

Вседанет

Результатов на странице: 5203550658095

Найти

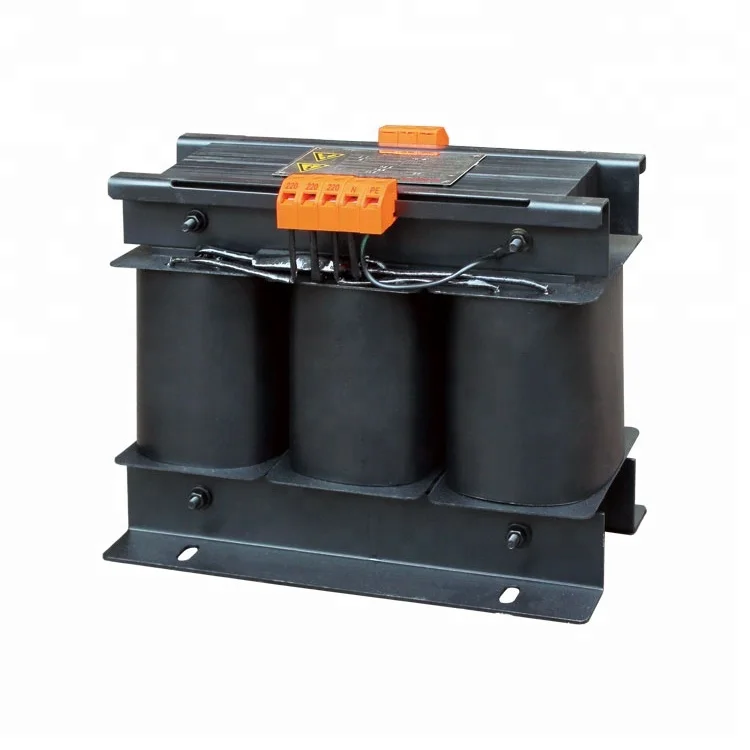

Трансформаторы трехфазные разделительные и безопасные разделительные серии ТСМР, ТСЗМР

Трансформаторы трехфазные

разделительные и безопасные разделительные серии ТСМР, ТСЗМР

            Трансформаторы трехфазные, разделительные и безопасные разделительные серий

ТСМР, ТСЗМР общего назначения с номинальным напряжением до 1000В.

Разделительный трансформатор – это трансформатор, первичная обмотка которого

электрически не связана со вторичными обмотками с целью исключения опасности, обусловленной возможностью случайного одновременного прикасания к земле и токоведущим частям или

нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции.

?

Безопасный разделительный трансформатор – это разделительный трансформатор,

предназначенный для питания цепей сверхнизким (до 50 В) напряжением.

Трансформаторы предназначены для включения в трехфазную сеть переменного тока частоты 50 Гц

или 60 Гц и питания пониженным напряжением выпрямительных схем, станков,

электрического инструмента и различных потребителей в электроустановках общего назначения.

Трансформаторы ТСЗМР снабжены защитным кожухом.

Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.

Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.

Класс трансформаторов I, II по ГОСТ 30030.

Расшифровка условного обозначения трансформаторов серии ТСМР, ТСЗМР:

Т – трехфазный;

С – сухой, охлаждение естественное воздушное;

М – многоцелевое назначение;

З – защищенный;

Р – разделительный;

Числовое значение в киловольт–амперах – номинальная мощность.

По условиям установки на месте работы трансформаторы относятся к стационарным.

Степень защиты IP00; IP22; IP23 по ГОСТ 14254.

Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.

Конструкция трансформаторов  соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ 12.2.007.2.

Трансформаторы соответствуют требованиям ИАЯК. 671111. 067 ТУ; ГОСТ 30300.

Схемы и группы соединения обмоток:

Yн/?-11; ?/?-0; ?/Yн-11; Yн/Y-0

Примечание: По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.

В соответствии с ГОСТ IEC 61558-2-6 возможно изготовление безопасных разделительных трансформаторов большей номинальной мощности по взаимному соглашению с потребителем.

                 Наименование

Основные технические данные изделия

Масса,

кг

Габаритные размеры, мм

(длина, ширина, высота)

Материал обмоток

Мощность,

кВА

Номинальное напряжение обмоток, В

Первичной

Вторичной

ТСМР-0,1

Cu

0,1

660; 380; 220

12; 24; 36; 42; 100; 127-220

5,1

232х105х160

ТСМР-0,16

Cu

0,16

660; 380; 220

12; 24; 36; 42; 100; 127-220

5,1

232х105х160

ТСМР-0,25

Cu

0,25

660; 380; 220

12; 24; 36; 42; 100; 127-220

6

232х105х160

ТСМР-0,4

Cu

0,4

660; 380; 220

12; 24; 36; 42; 100; 127-220

8,6

247х155х160

ТСМР-0,5

Cu

0,5

660; 380; 220

12; 24; 36; 42; 100; 127-220

9,1

247х155х160

ТСМР-0,63

Cu

0,63

660; 380; 220

12; 24; 36; 42; 100; 127-220

9,7

255х155х160

ТСМР-1,0

Cu

1,0

660; 380; 220

12; 24; 36; 42; 100; 127-220

20

255х170х215

ТСМР-1,6;

ТСЗМР-1,6

Cu

1,6

660; 380; 220

12; 24; 36; 42; 100; 127-220

26

28

260х150х230

310х225х300

ТСМР-1,6;

ТСЗМР-1,6

Al

1,6

660; 380; 220

12; 24; 36; 42; 100; 127-220

24

26

260х150х230

310х225х300

ТСМР-2,5;

ТСЗМР-2,5

Cu

2,5

660; 380; 220

12; 24; 36; 42; 100; 127-220

30

32

270х235х250

310х235х300

ТСМР-2,5;

ТСЗМР-2,5

Al

2,5

660; 380; 220

12; 24; 36; 42; 100; 127-220

31

33

270х255х250

310х255х300

ТСМР-4,0;

ТСЗМР-4,0

Cu

4,0

660; 380; 220

12; 24; 36; 42; 100; 127-220

36

39

280х255х250

310х255х300

ТСМР-4,0;

ТСЗМР-4,0

Al

4,0

660; 380; 220

12; 24; 36; 42; 100; 127-220

38,5

42,5

400х305х315

335х305х350

ТСМР-5,0;

ТСЗМР-5,0

Cu

5,0

660; 380; 220

12; 24; 36; 42; 100; 127-220

45

49

400х305х315

335х305х350

ТСМР-6,3;

ТСЗМР-6,3

Cu

6,3

660; 380; 220

12; 24; 36; 42; 100; 127-220

51

55

400х320х315

340х320х350

ТСМР-10,0;

ТСЗМР-10,0

Cu

10,0

660; 380; 220

36; 42; 100; 127-220

88

93

410х370х445

570х370х460

ТСМР-16,0;

 ТСЗМР-16,0

Cu

16,0

660; 380; 220

42; 100; 127-220

135

142

535х365х560

555х365х560

ТСМР-20,0;

ТСЗМР-20,0

Cu

20,0

660; 380; 220

42; 100; 127-220

153

162

555х365х610

625х365х610

ТСМР-25,0;

ТСЗМР-25,0

Cu

25,0

660; 380; 220

42; 100; 127-220

165

174

555х365х610

625х365х610

ТСМР-30,0;

ТСЗМР-30,0

Cu

30,0

660; 380; 220

110; 127-220

206

215

610х365х620

625х365х620

ТСМР-35,0

ТСЗМР-35,0

Cu

35,0

660; 380; 220

110; 127-220

390

400

720х485х880

760х485х860

ТСМР-40,0;

ТСЗМР-40,0

Cu

40,0

660; 380; 220

110; 127-220

395

405

720х485х860

760х485х860

трехфазные повышающие трансформаторы для лучшего освещения

Приятная обстановка делает жизнь достойной жизни. Действительно, невероятные трехфазные повышающие трансформаторы на Alibaba.com могут воплотить эту мечту в реальность. Они небольшие по размеру и дизайну. Эти продукты уменьшают потребление электроэнергии для лучшего освещения и разнообразного светового излучения. Примечательно, что энергосбережение трехфазные повышающие трансформаторы находит различное применение в нескольких отраслях, включая бытовую технику.

Высокое качество трехфазные повышающие трансформаторы обеспечивает долгий срок службы. Эффективные трансформаторы освещения являются потребителями с низким энергопотреблением, что позволяет пользователю сэкономить деньги для других приоритетов. Кроме того, эти электротехнические изделия доступны как для домашнего использования, так и для легкой промышленности. Эти продукты с меньшим уровнем шума и дыма на Alibaba.com оснащены эффективными системами охлаждения и безопасности.

При покупке более качественных и продуктивных товаров трехфазные повышающие трансформаторы потенциальным покупателям следует ознакомиться с несколькими пунктами контрольного списка . Рабочие характеристики определяют используемую мощность напряжения. В равной степени они должны знать рабочую частоту трансформаторов. Размер и диаметр должны быть пропорциональны рабочей нагрузке. Из-за колебаний погодных условий осторожный покупатель должен понимать преобладающие климатические условия в целях безопасности.

Соответствие трехфазные повышающие трансформаторы зависит от характера работы. Наличие запчастей снижает стоимость ремонта. Высокие цены на трансформаторы освещения обеспечиваются надежной доставкой в режиме реального времени. Наслаждайтесь расслабляющим отдыхом, используя наиболее подходящие для окружающей среды приборы. Найдите на Alibaba.com широкий спектр надежных глобальных поставщиков и выгодные предложения.

Трехфазные трансформаторы — презентация онлайн

Трехфазные трансформаторы
1. Паспортные данные трехфазных трансформаторов
Эксплуатационные параметры трансформатора, соответствующие
режиму работы, для которого он предназначен заводом-изготовителем,
указываются в каталогах и на табличке, прикрепленной к корпусу.
Таковыми являются:
1.
Номинальная мощность SH0M. Ею является полная мощность,
которая для трехфазного трансформатора определяется как
Sном 3U1лном I1лном
Так как коэффициент полезного действия трансформатора весьма велик и в
номинальном режиме, как правило, составляет 95-98%, то принято считать,
что мощности первичной и вторичной обмоток равны S1 = S2 = SHOM.
2. Под номинальными напряжениями U1л,ном и U2л,ном понимают линейные напряжения каждой из обмоток. При неизменном линейном
напряжении первичной обмотки напряжение вторичной обмотки будет
зависеть от характера нагрузки (активный, индуктивный, емкостной).
Поэтому, чтобы избежать неопределенности, за номинальное напряжение
вторичной обмотки принимается напряжение при холостом ходе, когда
ток вторичной обмотки равен нулю (I2,л=0).
По значениям номинальных напряжений может быть определен коэффициент трансформации, определяемый как отношение номинального
высшего напряжения к номинальному низшему напряжению п = UBH
/UHН. Для трехфазных трансформаторов в зависимости от способа
соединения обмоток определяются линейный и фазный коэффициенты
трансформации.
При соединении обмоток по схеме «звезда — звезда» эти коэффициенты
равны nл =nф,, а при соединении «звезда — треугольник» отличаются в
√3 раз ( nл =√3 • nф)
3. Номинальными токами трансформатора — первичным I1л,ном и
вторичным I2л,ном — называются линейные токи, указанные на щитке
и вычисленные по номинальным значениям мощности и напряжения.
4. Частота питающего напряжения f, выраженная в Гц. Принятый
стандарт промышленной частоты в России — 50 Гц.
5. Напряжение кроткого замыкания, выраженное в процентах по
отношению к номинальному напряжению первичной обмотки
Uk
Uk %
100%
U1ном
6. Схема и группа соединения. Группа трансформатора
определяется относительным сдвигом фаз между
электродвижущими силами первич-ной и вторичной обмоток. В
зависимости от схемы соединения обмоток (Y или А) и порядка
соединения их начал и концов получаются различ-ные углы сдвига
фаз между линейными напряжениями.
Принято сдвиг фаз между ЭДС характеризовать положением стрелок на
циферблате часов, при этом вектор ЭДС обмотки высшего напряжения
мысленно совмещают с минутной стрелкой часов и постоянно устанавливают на цифре 12, а вектор ЭДС обмотки низшего напряжения с
часовой стрелкой. Цифра, на которую будет ориентирована часовая
стрелка, показывает группу соединения обмоток.
Например, маркировка Y/Y — 6 означает, что векторы линейных ЭДС
АВ и ав сдвинуты на 180°. Таким образом, в трехфазных трансформаторах может быть образовано 12 групп со сдвигом фаз ЭДС от 0 до 330° через
30°, что соответствует 12 цифрам часового циферблата.
7. Режим работы (продолжительный или кратковременный).
8. Полная масса.
Марка трансформатора содержит информацию о его
номинальной мощности и высшем линейном напряжении.
Например, марка ТСМ 60/35 указывает на то, что полная
номинальная мощность составляет 60 кВА, а высшее
линейное напряжение 35 кВ.
Пример № 1.
Трехфазный трансформатор ТМ-63/10 имеет следующие данные:
низшее напряжение U2 ~ 400 В, потери при холостом ходе Рх = 265 Вт,
потери при коротком замыкании Рк = 1280 Вт, напряжение короткого
замыкания UK составляет 5,5% от номинального значения, ток
холостого хода IХ составляет 2,8% от номинального значения.
Определить:
а) фазные напряжения Uф при группе соединения трансформатора
Y/∆;
б) фазный пф и линейный пд коэффициенты трансформации;
в) номинальные токи первичных и вторичных обмоток;
г) КПД при нагрузке 0.5 от номинального значения и коэффициенте
мощности нагрузки равном 0,8;
д) активное и реактивное сопротивления фазы при коротком
замыкании;
е) абсолютное значение напряжения короткого замыкании;
ж) процентное изменение напряжения на вторичной цепи при
индуктивном и емкостном характере нагрузки и при номинальном токе;
з) напряжение во вторичной цепи, соответствующее этим нагрузкам.
Расшифровка марки трансформатора ТМ-63/10 означает: Т —
трехфазный, М—• масляный, 63 кВ » А — номинальная мощность
трансформатора, 10 кВ — напряжение на первичной обмотке. Знак
Y/∆ означает, что первичная обмотка соединена в «звезду», вторичная
— в «треугольник».
Согласно условиям задачи имеем ил = 10000 В. Так как первичная
обмотка соединена «звездой», напряжение на фазе первичной обмотки
U1Ф

10000
5780 В
1,73
3
Из условия соединения вторичной обмотки «треугольником» имеем
U 2Ф U 2 л U 2 ном 400В
Коэффициент трансформации по фазе

U1ф
U 2ф
Линейный коэффициент трансформации
U1л U1ном 10000

25
U 2 л U 2 ном
400
5780
14 ,45
400
Номинальный ток в первичной обмотке Iном определяем из соотношения
S ном 3U1ном I1ном
I1ном
S ном
63000
3 ,64 А
3U1ном 1,73 10000
Номинальный ток вторичной обмотки при условии S2 ном≈ S1 ном
I 2 ном
S
3U 2 ном
63000
91А
1,73 400
КПД при нагрузке 0,5 Рном
Sном cos 2
0 ,5 63000 0 ,8
0 ,81
2
2
Sном cos 2 Pх Pк 0 ,5 63000 0 ,8 265 0 ,5 1280
где SHOM — номинальная мощность; Рх — потери холостого хода; Рк
— потери короткого замыкания; β — коэффициент нагрузки.
Абсолютное значение напряжения при коротком замыкании UK =
5,5% UHOM = 0,05510000 = 550 В.
Активное сопротивление фазы при коротком замыкании


1280
Rф 2 2
32 ,2Ом
2
3I1к 3I1ном 3 3,64
Полное сопротивление фазы

U1ф
3I1ф
550
50 ,3Ом
3 3,64
реактивное сопротивление фазы
X ф Z ф2 Rф2 50 ,32 32 ,22 38 ,6Ом
Для определения процентного падения напряжения воспользуемся
формулой
U 2 U a % cos 2 U p % cos 2
Напряжение короткого замыкания можно выразить через ее
составляющие:
U k U a2 U 2p
Определим составляющие короткого замыкания:
а) активная
P
1280
Ua
б) реактивная
k
S ном
100%
63000
100% 2%
U p U k2 U a2 5,52 22 5,12%
Изменение напряжения на вторичной обмотке при индуктивной
нагрузке
U 2 U a % cos 2 U p % sin 2 1 ( 2 0 ,8 5 ,12 0 ,6 ) 4 ,6%
sin 2 1 cos 2 2 1 0 ,82 0 ,6
cosφ2 = 0,8 соответствует
Падению напряжения 4,6% соответствует абсолютное значение
U 2 %U 2 ном 4 ,6 400
U
18 ,4 В
100
100
Отсюда напряжение на вторичной обмотке при номинальной
индуктивной нагрузке
U ‘2 U 2 U 400 18,4 381,6B
Изменение напряжения на вторичной обмотке при емкостной
нагрузке составляет
U 2 U % cos U p % sin 1 2 0,8 5,12 0,6 1,472%
Падению напряжения соответствует абсолютное значение
U %U 2ном 1,472 400
U 2
5,888В
100
100
Отсюда напряжение на вторичной обмотке при номинальной емкостной
нагрузке составляет
U 2» U 2 U 400 5,888 405,888B
Активное сопротивление фазы при коротком замыкании


1280
Rф 2 2
32,2Ом
2
3I1к 3I1ном 3 3,64
Полное сопротивление фазы
U 1ф
550

50,3Ом
3I 1ф 3 3,64
реактивное сопротивление фазы
X ф Z ф2 Rф2 50,32 32,2 2 38,6Ом
Для определения процентного падения напряжения воспользуемся
формулой
U 2 U a % cos 2 U p % cos 2
Напряжение короткого замыкания можно выразить через
ее составляющие:
2
2
Uk Ua U p
Определим составляющие короткого замыкания: а) активная
P
1280
U a k 100%
100% 2%
S ном
63000
б) реактивная
U p U k2 U a2 5,52 2 2 5,12%
Изменение напряжения на вторичной обмотке при индуктивной нагрузке
U 2 U a % cos 2 U p % cos 2 1 2 0,8 5,12 0,6 4,6%
соsφ2 = 08 соответствует
sin 2 1 cos 2 2 1 0,8 2 0,6
Падению напряжения 4. 6% соответствует абсолютное значение
U 2 %U 2 ном 4,6 400
U
18,4 В
100
100
Отсюда напряжение на вторичной обмотке при номинальной
индуктивной нагрузке
U 2′ U 2 U 400 18,4 381,6 B
Изменение напряжения на вторичной обмотке при емкостной нагрузке
составляет
U 2 U % cos U p % sin 1 2 0,8 5,12 0,6 1,472%
Падению напряжения соответствует абсолютное значение
U 2 %U 2ном 1,472 400
5,888В
100
100
Отсюда напряжение на вторичной обмотке при номинальной
емкостной нагрузке составляет
U
U 2» U 2 U 400 5,888 405,888B

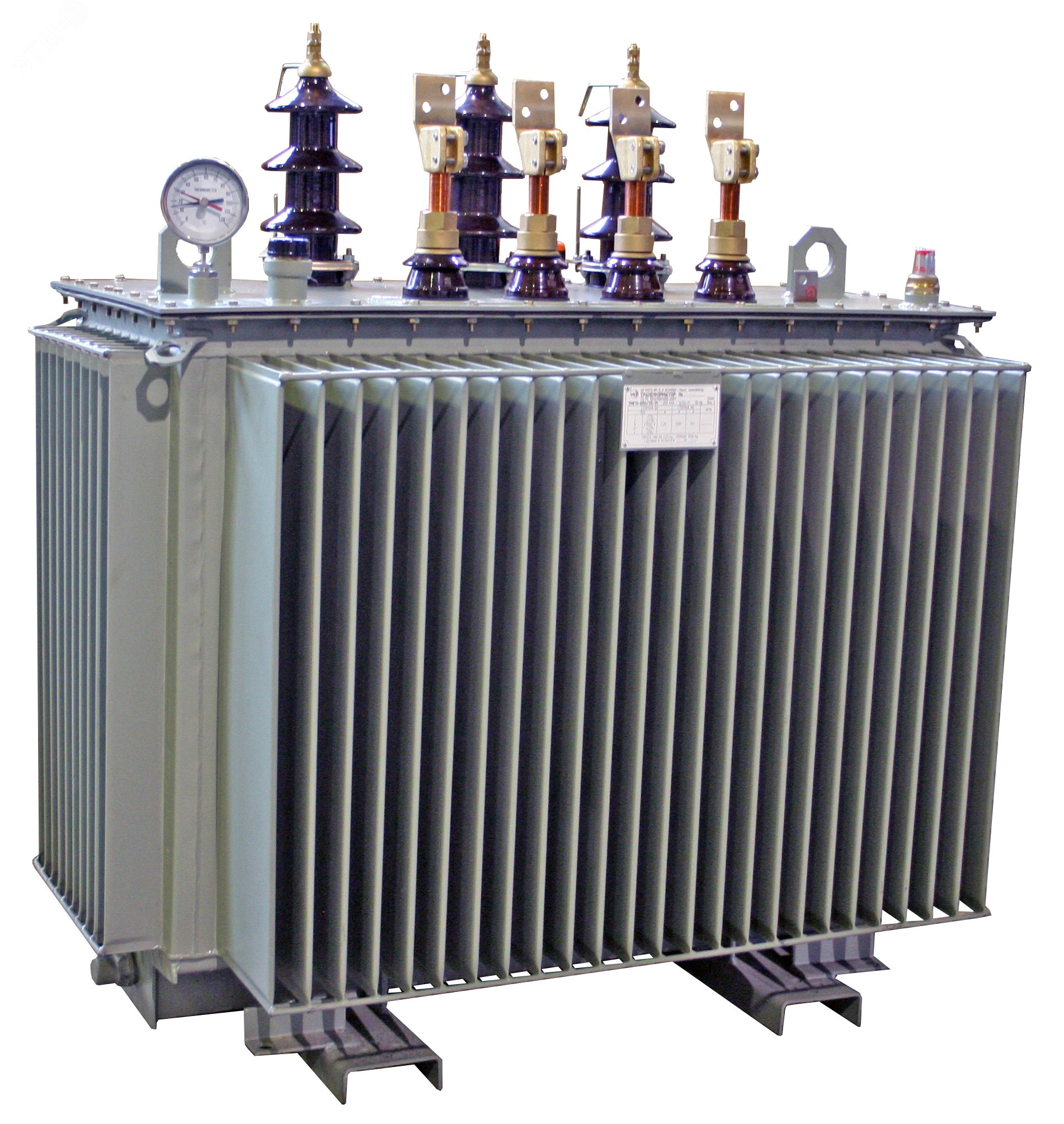

Трансформатор трехфазный масляный герметичный ТМГ-400/6/0,4 Sп.400кВА, Uвн.6кВ, Uнн.0,4кВ, Д/Ун-11, ПБВ (±2х2,5%), с алюминиевыми обмотками, IP00 У1 ТМГ-400/6/0,4 Д/Ун-11 (Al) ЭЛЕКТРОЗАВОД

Наименование изделия у производителя ТМГ-400/6/0,4
Серия ТМГ
Мощность трансформатора, кВА Sп. 400кВА,
Номинальное напряжение выскокой стороны, кВ Uвн.6кВ,
Номинальное напряжение низкой стороны, кВ Uнн.0,4кВ,
Схема и группа соединения обмоток Д/Ун-11,
Вид переключения ответвлений, диапазон и число ступеней регулирования напряжения ПБВ (±2х2,5%),
Количество фаз трехфазный
Исполнение трансформатора масляный герметичный
Материал обмоток с алюминиевыми обмотками,
Номинальная частота 50Гц
Потери холостого хода, кВт
Ток холостого хода, %
Потери короткого замыкания, кВт
Напряжение короткого замыкания, %
Степень защиты, IP IP00
Климатическое исполнение и категория размещения У1
Конструктивная особенность
Особенности комплектации
Масса масла (при наличии) 275кг
Полная масса трансформатора 1290кг
Транспортная масса трансформатора 1015кг
Примечание
Альтернативные названия ТМГ400
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FE74.288.1.33
Статус компонента у производителя

Разделительные трансформаторы медицинские 380 380

Дополнительный модуль ТРТ или ТРТ_МШ Опция Место установки
Встроенный вольтметр с переключателем фаз Для индикации входного напряжения Устанавливается на дверцу шкафа трансформатора.Переключатель фаз необходим для последовательного контроля напряжения по каждой из фаз с помощью одного вольтметра.
Модуль фазных амперметров Для индикации тока нагрузки Устанавливается на дверцу шкафа трансформатора
Встроенный пост контроля (ПДК) Применяется так же, как серийный ПДК Устанавливается на дверцу шкафа трансформатора
Модуль подключения ИБП с ручным BY PASS для трансформаторов мощностью до 30 кВА включительно.   Применяется для ручного исключения ИБП из цепи питания с одновременным включением обходной цепи (BY PASS) в некоторых схемотехнических решениях
Модуль подключения ИБП с ручным BY PASS для трансформаторов мощностью от 35 кВА до 63 кВА.   Применяется для ручного исключения ИБП из цепи питания с одновременным включением обходной цепи (BY PASS) в некоторых схемотехнических решениях
Корпус шкаф-стойка 270х950х400 для трансформатора мощностью до 7 кВА включительно. Рекомендован к применению в тесных помещениях Медицинский трансформатор в таком корпусе позволяет дополнительно экономить площади при одновременном усложнении конструкции трансформатора.
Корпус шкаф-стойка 310х1900х310 для трансформатора мощностью от 8 до 10 кВА включительно. Рекомендован к применению в тесных помещениях Медицинский трансформатор в таком корпусе позволяет дополнительно экономить площади при существенном усложнении конструкции трансформатора. Модуль применяется при серьезном дефиците площадей.

Распределительные трансформаторы низкого напряжения, трехфазные

Закон об энергетике 2005 г. установил уровни эффективности низковольтных распределительных трансформаторов для всех продуктов, произведенных после 1 января 2007 г., а также уполномочил Министерство энергетики (DOE) анализировать и устанавливать уровни для всех распределительных трансформаторов. Министерство энергетики приняло решение повысить уровень эффективности для всех агрегатов, произведенных после 1 января 2016 г. (10 CFR 431.192, апрель 2013 г.).

Square D решает эти обязательные изменения, превышая требования Министерства энергетики за счет изменений в конструкции и эффективности конфигурации сердечника, материала сердечника и размеров катушки. Чтобы еще больше улучшить конструкцию EX Transformer, мы также учли отзывы подрядчиков, добавив следующие новые функции:

  • Мы использовали тот же диапазон проводников для оборудования источника и нагрузки, что и для трансформатора, что упростило и ускорило установку полного комплекта Square D. .
  • Наша компактная конструкция позволяет монтировать трансформаторы в пределах ½ дюйма от стены, уменьшая занимаемую площадь в аппаратной владельца.
  • Создана новая усиленная транспортировочная коробка, защищающая верхнюю и боковые стороны и снижающая вероятность повреждения при транспортировке.
  • Эксклюзивный для отрасли зазор 1/2″ сзади и сбоку, что экономит не только площадь пола, но и время установки и исходящий
  • Радиус изгиба для бокового и нижнего доступа
  • Высокое качество — минимум на 3 дБ ниже стандарта ST-20, у большинства устройств ниже на 6-10 дБ (фактические уровни см. в каталоге и чертежах)
  • Новый комплект для напольного монтажа — использование новейшая технология крепления оборудования к бетонному полу
  • Самосертифицированный сейсмостойкий сертификат Испытания на вибростенде ICS ES AC 156

225 кВА и выше — конструкция с ОТКРЫТЫМ ДНИМ для облегчения доступа к проводам в нижней части трансформатора (только тип корпуса J)

Преимущества трехфазного трансформатора перед однофазным трансформатором

Преимущества и недостатки трансформатора 3-Φ по сравнению с трансформатором 1-Φ



Преимущества трехфазного трансформатора по сравнению с однофазным трансформатором

Ниже приведены преимущества трансформатора 3-Φ по сравнению с трансформатором 1-Φ.

  • Дешевле
  • Меньший вес
  • Меньший размер
  • Меньше времени на сборку
  • Требуется меньше места
  • Повышение мощности
  • Более высокая эффективность
  • Легче установить
  • Простота транспортировки и установки
  • Простота ремонта
  • Простая сборка
  • Стоимость трехфазного трансформатора меньше стоимости трех однофазных трансформаторов того же номинала.
  • Наконец, легко получить однофазный источник питания от трехфазного источника питания, в то время как невозможно получить трехфазный источник питания от однофазного источника питания. То же самое относится к однофазным и трехфазным трансформаторам.

Похожие сообщения:

Недостатки 3-фазного трансформатора по сравнению с 1-фазным трансформатором

Ниже приведены недостатки трансформатора 3-Φ по сравнению с трансформатором 1-Φ.

  • Более высокая стоимость резервных единиц.
  • Более дорогостоящий ремонт и устранение неудобств.
  • В случае неисправности или выхода из строя трехфазного трансформатора отключается электропитание во всех присоединенных областях нагрузки. Следовательно, определенное и немедленное восстановление мощности невозможно.
  • Трехфазный трансформатор нельзя временно эксплуатировать в открытом соединении треугольником, в то время как это возможно в трансформаторе трех однофазных агрегатов (в случае неисправности одного агрегата).
  • В случае отказа необходимо заменить весь блок, в то время как в случае однофазных трансформаторов следует заменить только неисправные трансформаторы на новые.
  • В случае выхода из строя одного однофазного трансформатора (где вместо одного трехфазного трансформатора используются три однофазных трансформатора) оставшиеся два однофазных трансформатора продолжают подавать питание на точки нагрузки, в то время как это невозможно в случае выход из строя трехфазного трансформатора.

Похожие сообщения:

Carroll & Meynell — Трансформаторы для промышленности

ВАРИАНТЫ ТРЕХФАЗНОГО ТРАНСФОРМАТОРА В ОДНОФАЗНЫЙ

Следует отметить, что невозможно создать идеальный баланс тока в 3-фазной сети при питании однофазной нагрузки. Следовательно, существует несколько различных методов получения однофазного выходного сигнала, каждый из которых может подходить для различных обстоятельств.



Однофазный трансформатор



Безусловно, самый простой способ получить однофазный выход из трехфазного источника питания состоит в том, чтобы разместить однофазный трансформатор между двумя фазами трехфазного источника питания. Эффект этой системы заключается в том, чтобы получить полный номинальный ток в двух линиях питания и нулевой ток в третьей линии.Это, вероятно, приемлемо до номинальной мощности около 10 кВА в системе 400 В (26 А / 26 А / 0 А). Выше этого уровня может потребоваться альтернативный метод для достижения лучшего баланса токов, протекающих в каждой из трех фаз.



Трансформаторы с открытым треугольником



Трансформатор мощностью более 10 кВА наиболее распространенным типом трансформатора, используемого для питания однофазной системы от трехфазной сети, является трансформатор с открытым треугольником. Это трансформатор, построенный на двух внешних опорах трехфазного сердечника трансформатора.Первичные катушки подключены в соответствии со стандартным 3-фазным входом «треугольник», но с отсутствующей катушкой «B», а вторичные катушки подключены как стандартный 3-фазный выход «звезда», опять же с отсутствующей катушкой «B».



Затем первичная обмотка потребляет одинаковый ток в двух линиях, а третья линия пропускает в два раза больше этого тока. По сравнению с однофазной системой 10 кВА, упомянутой выше, токи будут 15А/30А/15А.



Мощность трансформатора в кВА эквивалентна мощности нагрузки в кВА.





Дополнительная информация о продукте



Скотт Т Трансформеры



Это еще один популярный метод получения однофазного источника питания из трехфазного источника, на этот раз с использованием двух однофазных трансформаторов, «Основного трансформатора» и «Тизерного трансформатора». Главный трансформатор подключается к 2 из 3 линий питания 3-х фазная система. Первичная обмотка тизерного трансформатора подключается между центральным отводом на первичной обмотке основного трансформатора и третьей линией питания.Типичные токи в трех линиях для нагрузки 10 кВА при 400 В составляют 15 А / 21,2 А / 29 А.

Трансформаторы

Scott T можно использовать для питания двух отдельных однофазных нагрузок, или выходы трансформаторов можно объединить для питания одной однофазной нагрузки.



Номинальная мощность основного трансформатора соответствует 90 % номинальной нагрузки, а вспомогательного трансформатора — около 70 %, что в сумме дает 160 % номинальной нагрузки.





Трансформеры Ле-Блан



Последним преобразователем трехфазного тока в однофазный является трансформатор Ле-Блана.10 кВА 400 В будут иметь линейные токи 7,8 ампер / 21,2 ампер / 29 ампер.



Номинальная мощность трансформатора соответствует 120 % номинальной нагрузки.

Руководство по выбору трехфазного трансформатора управления

Руководство по выбору трехфазного трансформатора управления TEMCo Промышленные трансформаторы управления TEMCo

используются для преобразования всех стандартных международных напряжений. Многие конфигурации напряжения доступны как для 50, так и для 60 Гц.Трансформаторы TEMCo рассчитаны на длительный срок службы, гарантировано! Вот почему мы даем на них десятилетнюю гарантию.

Наши промышленные трансформаторы управления изменяют напряжение питания для работы таких компонентов, как контакторы, соленоиды, реле и таймеры. Они компенсируют мгновенный бросок тока, возникающий при включении электромагнитных компонентов, без ущерба для стабильности вторичного напряжения. Максимальная безопасность обеспечивается вторичной цепью управления, изолированной от первичной цепи.

Регулировка напряжения промышленных управляющих трансформаторов TEMCo превышает стандарты, рекомендованные Национальной ассоциацией производителей электрооборудования. Падение напряжения вторичной цепи между холостым ходом и моментальной перегрузкой остается исключительно низким, обеспечивая превосходную стабилизацию напряжения.

У нас есть возможность намотать трансформатор управления по вашему индивидуальному заказу без каких-либо штрафов за небольшое количество. Пожалуйста, позвоните нам с вашими требованиями для быстрого оборота цитаты.

Индекс
Глоссарий технических терминов

Обзор продукта
Выбор трансформатора
Выбор продукта
Галерея управляющих трансформаторов


Выбор трансформатора

Выбор правильного трансформатора напряжения очень прост. Ознакомьтесь со следующими соображениями, чтобы определить, что лучше всего подходит для вашего приложения, а затем выберите трансформатор из одной из приведенных ниже таблиц.

Входное напряжение

Выберите трансформатор, который будет работать от имеющегося на вашем объекте напряжения питания (например, 120 В, 240 В или 480 В). Проверьте схему подключения, которую TEMCo размещает на каждой странице продукта, чтобы убедиться в совместимости.

Частота

Если вы работаете в Соединенных Штатах, вы, скорее всего, будете работать на частоте 60 Гц.Однако, если вам нужен трансформатор с номиналом 50 Гц, убедитесь, что вы выбираете его из этого раздела.

Обмотки

Модели с медной обмоткой стоят дороже, чем аналогичные версии с алюминиевой обмоткой. Основным преимуществом меди является ее превосходная коррозионная стойкость. Трансформаторы с медной обмоткой обычно используются в агрессивных средах или средах с высокой влажностью, таких как морские установки, и когда стоимость не является фактором.

кВА или амперный выход

Выберите трансформатор мощностью кВА в зависимости от требований к нагрузке.Рекомендуется увеличивать размер вашего трансформатора, но никогда не следует уменьшать его для вашей нагрузки. Для нагрузки двигателя не превышайте 60 % максимальной мощности трансформатора. Это связано с тем, что у электродвигателей требования к запуску значительно выше, чем их рабочие требования. Можно значительно превысить размер, но никогда не занижать его.


Выбор продукта для трехфазного трансформатора

Ниже приведен список всех трехфазных конфигураций управляющих трансформаторов, которые мы предлагаем.Найдите необходимое первичное напряжение. Затем щелкните ссылку, чтобы просмотреть полный ассортимент продукции для данного первичного напряжения.

Предлагаемый диапазон ВА управляющего трансформатора: от 350 ВА до 9000 ВА


Фотогалерея

Трехфазные трансформаторы | TEEX.ORG

В настоящее время для этого курса нет запланированных занятий. Однако в некоторых случаях курс может быть запланирован в соответствии с конкретными потребностями вашей организации. Чтобы получить дополнительную информацию об этом курсе или запланировать занятие, свяжитесь с Институтом обучения и безопасности инфраструктуры
Образовательный центр Института обучения OSHA по телефону (800) 723-3811 или (800) SAFE-811 или по адресу [email protected], чтобы получить последнее расписание.

Описание курса

Курс «Трехфазный трансформатор» предоставляет участникам расширенный курс обучения, охватывающий применение, эксплуатацию и подключение силовых трансформаторов подстанций, одно- и трехфазных воздушных и подземных трансформаторов, необходимых для подачи электроэнергии потребителям в различных диапазонах напряжения. Во время обучения слушатели получают информацию о правильной работе, возможностях и требованиях к трансформаторам в различных конфигурациях.Особое внимание уделяется правильному выбору и подключению трансформаторов, используемых для питания нагрузки, требуемого напряжения и мощности, необходимых для удовлетворения требований заказчика. Большое внимание уделяется практическим полевым упражнениям с использованием поля TEEX Electric Power. Во время этих упражнений участникам предлагаются различные сценарии нагрузки наряду с требованиями заказчика, и они должны определить правильное подключение, необходимое для питания нагрузки, применяя надлежащую защиту от перегрузки по току и перенапряжению. После завершения учащимся предлагается правильно подключить трансформаторы с помощью «тренажера трансформаторов» и измерить значения, включая проверку правильности чередования фаз.Обсуждения различных методов устранения неполадок, передового опыта и других вопросов, характерных для банков, помогут участникам развить навыки, необходимые для минимизации времени простоя клиентов.

Предпосылки

Для этого курса нет обязательных условий.

Требования к завершению курса

Чтобы в полной мере участвовать во всех полевых работах, учащимся потребуется следующее снаряжение: каска, резиновые перчатки (класс 0) и защитные очки.

Требования к посещаемости

Чтобы соответствовать требованиям посещаемости, участники должны просмотреть каждый учебный модуль и выполнить все необходимые задания курса, мероприятия, викторины и/или экзамен в конце курса.

Рекомендуется

  • Эксплуатационное знание принципов электроэнергетики и однофазных трансформаторов.
  •  Практические знания и понимание систем электроснабжения и связанных с ними концепций.

Темы

  • Электрические принципы
  • Операции с трансформаторами
  • Типы трансформаторов
  • Защита трансформатора
  • Подключение трехфазного трансформатора

Рекомендуемая аудитория

  • Специалисты отрасли, отвечающие за монтаж, подключение и устранение неисправностей воздушных и подземных трехфазных трансформаторных установок
  • Электрики
  • Профессиональные кабельщики
  • Специалисты по телекоммуникациям
  • Строительные специалисты

ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР В ОДНОФАЗНЫЙ, P/N 6411L

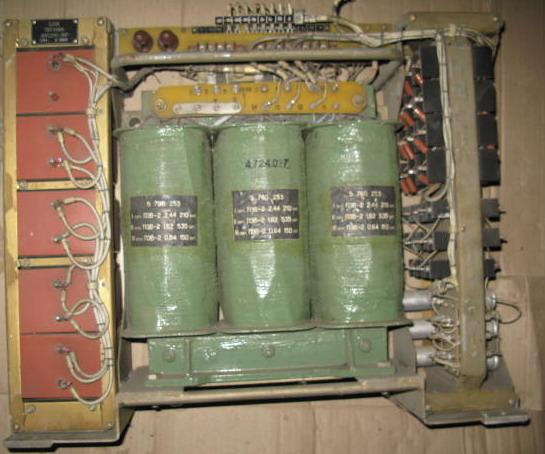

Фото трансформатора с 3 ФН на 1 ФН показано ниже:





Схема трансформатора и тестовой установки показаны ниже.Открытая треугольник соединена с открытой звездой без средней катушки. Трехфазная мощность подается на (2, 5 и 1/6).





Были проведены следующие тесты:

Тест 1:
  • Тест без нагрузки.
  • Входное напряжение: 210 В переменного тока, 3 фазы, 60 Гц
  • Измеренное выходное напряжение: 210 В переменного тока, 1 фаза, 60 Гц
  • Ток возбуждения IA = 0,5 А
  • Ток возбуждения IB = 0,5 А
  • Ток возбуждения IC = 0.5 А
  • В1,2 = 210 В~ около
  • В5,6 = 210 В~ около
  • В2,5 = 213 В~ около
  • В7,8 = 211 В~ около
  • В3,4 = 211 В~ около
  • В4,8 = 365 В~ около
  • ОБЗОР
    1. ВХОД 210 В перем. тока, 3 фазы
    2. ВЫХОД СОСТАВЛЯЕТ 210 x √3 = 363 В переменного тока.
Тест 2:
  • Тест нагрузки 12,5 Ом
  • Входное напряжение: 212, 220, 228 В переменного тока, 3 фазы, 60 Гц прибл.
  • Измеренное выходное напряжение: 360 В переменного тока, 1 фаза, 60 Гц
  • В 4,8 = 360 В~ около
  • В 4,3 = 206 В~ около
  • В 7,8 = 220 В~ около
  • Сетевой ток IA = 29.4 А около
  • Сетевой ток IB = 57 A около
  • Линейный ток IC = 28,5 А прибл.
  • ВД = 28,5 А
  • ОБЗОР:
    1. ВХОД IS 210 В переменного тока, 3 фазы, 60 Гц
    2. НА ВЫХОДЕ 360 В переменного тока.
    3. IB В ДВА РАЗА БОЛЬШЕ, ЧЕМ IA ИЛИ IC

Тест, установленный для теста 3, показан ниже





Тест 3:
  • Тест без нагрузки.
  • В 4,8 = 210 В переменного тока, 1 фаза, 60 Гц
  • В 3,4 = 105 В~ около
  • В 7,8 = 105 В~ около
  • В 1,5 = 105 В~ около
  • В 1,2 = 105 В~ около
  • В 2,5 = 1.1 В переменного тока около
  • ОБЗОР:
    1. ВХОДНАЯ ПИТАНИЕ 210 В переменного тока, 1 фаза, 60 Гц.
    2. ВЫХОДНАЯ ПИТАНИЕ НЕ 210 В переменного тока, 3 фазы, 60 Гц.
    3. ТРАНСФОРМАТОР НЕ РАБОТАЕТ В КАЧЕСТВЕ ТРАНСФОРМАТОРА С 1 ФАТ. В 3 Ф.

Все наши трансформаторы изготавливаются на заказ. Чтобы обсудить ваше конкретное приложение, позвоните по нашему номеру телефона (714) 624-4740 или отправьте нам электронное письмо по адресу [email protected]

Трехфазные трансформаторы: повышающие против. Понижающий

Трансформаторы трехфазные используются для производства, передачи и распределения электроэнергии.Трехфазный трансформатор имеет три разных напряжения, а токи различаются по времени фазы.

Трехфазный трансформатор изготавливается путем соединения трех однофазных трансформаторов и формирования группы трехфазных трансформаторов. Либо можно использовать предварительно собранный трехфазный трансформатор с тремя парами однофазных обмоток на одном пластинчатом сердечнике. Трехфазные обычно используются в циркуляции электроэнергии, и очевидно, почему трехфазные трансформаторы используются для понижения или повышения напряжения.Впрочем, в группе можно использовать и обычные однофазные трансформаторы; с помощью трехфазного трансформатора просто проще.

Вот несколько различий между повышающими и понижающими трехфазными трансформаторами:

Повышающий трансформатор

Этот тип трансформатора увеличивает напряжение передачи, что помогает уменьшить дефицит мощности. Увеличение напряжения уменьшает линейный ток и потери мощности из-за сопротивления кабеля. Не говоря уже о снижении давления на проводников.Как правило, электроэнергия вырабатывается при напряжении 11 кВ и передается при напряжении 22 кВ или 44 кВ и выше.

Здесь на помощь приходит повышающий трансформатор. Эти трансформаторы используются для повышения напряжения на этих уровнях. Они также используются для запуска электродвигателей, поскольку высокое напряжение помогает инициировать вращение двигателя и преодолевать пусковое сопротивление.

Поскольку значение первичного тока велико, трансформаторы имеют первичные обмотки из толстой меди с изоляцией.Еще одним фактором, влияющим на напряжение трехфазного трансформатора, является тип используемой конфигурации обмотки. Это используется при расчете коэффициента трансформации трехфазного трансформатора, чтобы было достигнуто желаемое значение повышающего напряжения.

Понижающий трансформатор

Напряжение в конце передачи необходимо уменьшить, так как потребление энергии происходит при более низком напряжении. Большинство электрических напряжений работает при 240В, поэтому диапазон кВ нужно уменьшить, и для этого используется понижающий трансформатор.Принцип этих трансформаторов такой же, как у повышающего трансформатора, но их действие противоположно.

Они преобразуют низковольтную энергию высокого напряжения в первичной обмотке в низковольтную энергию высокого напряжения во вторичной обмотке. Толстые медные обмотки во вторичных катушках используются для высоких вторичных токов из-за пониженного напряжения.

Соединения

Треугольник
Это соединение обычно используется для трехфазных нагрузок, но может иметь и однофазную составляющую.

Звезда
Эти трансформаторы могут использоваться как для однофазных, так и для трехфазных нагрузок. Нагрузка должна распределяться поровну между каждой из трех фаз.

Трансформаторы трехфазные

Эти трансформаторы используются в большинстве систем передачи и распределения электроэнергии. Они также используются в производствах, использующих трехфазное оборудование. Преимущества этого типа трансформаторов включают в себя:

  • Они обеспечивают электрическую изоляцию между двумя частями цепи.
  • Они обеспечивают повышенную безопасность, поскольку между цепями имеется изоляция.
  • Мощность подается быстрее, чем через три однофазных трансформатора.

Это делает трехфазные трансформаторы важной частью всего современного электрооборудования, и если вы хотите установить такой трансформатор, Electpower — лучшее место для этого. Electpower — производитель трехфазных трансформаторов, предлагающий высококачественные и индивидуальные конструкции.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
