Оптические ТТ, устройство и принцип работы | Энергофиксик

Согласно общей стратегии развития всей энергосистемы нашей страны довольно скоро все подстанции должны реконструировать под цифровой формат. А для этого требуется заменить старые (но при этом надежные) аналоговые силовые трансформаторы, трансформаторы тока и трансформаторы напряжения на их цифровой аналог. В этой статье я расскажу об оптических трансформаторах тока, о том по какому принципу они работают и какими сильными и слабыми сторонами они обладают.

yandex.ru

yandex.ru

Почему нужно менять аналоговое оборудование

На самом деле причина почему требуется замена оборудования, довольно банальна. Аналоговые ТТ и ТН довольно проблематично интегрировать в единую сеть мониторинга и контроля да и точность измерения уже не отвечает современным стандартам и требованиям. Поэтому замена аналоговых преобразователей на оптические это вопрос времени и финансирования.

Принцип работы и устройство оптических ТТ

Принцип работы оптических ТТ основан на использовании эффекта Фарадея, согласно которому при распространении линейно-поляризованного света, находящегося в магнитном поле наблюдается вращение плоскости поляризации света. И использовании эффекта Поккельса, согласно которому происходит изменение угла преломления и поляризации под непосредственным воздействием электрического поля.

yandex.ru

yandex.ru

Если сказать совсем просто, то в зависимости от угла отклонения луча электроника высчитывает протекающий ток с учетом всех существующих погрешностей.

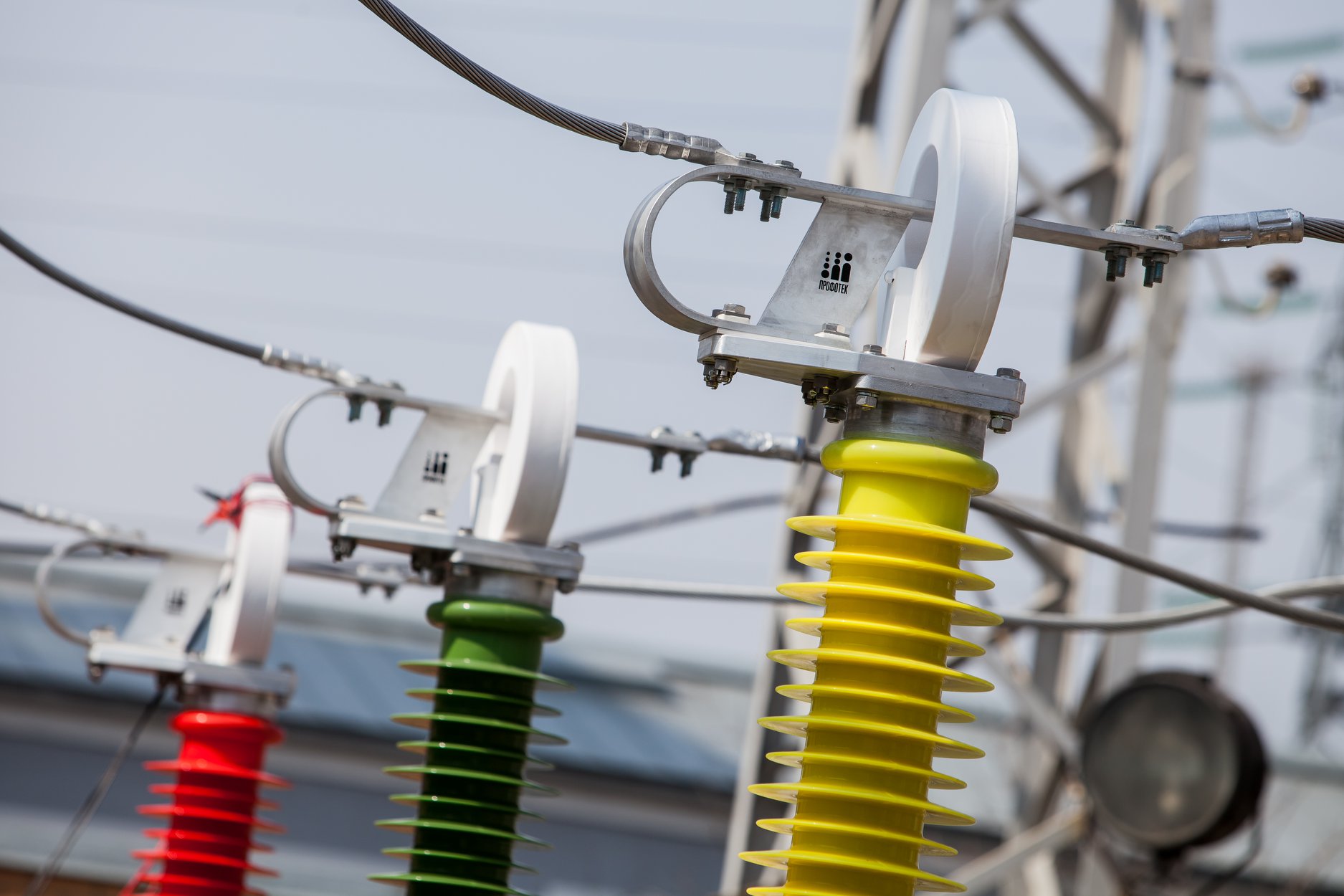

В большинстве случаев оптические ТТ представляют собой оптическую колонну, внутри которой располагаются: оптический сенсор, который представляет из себя фиксированное количество витков оптоволокна. Они размещены перпендикулярно шине и по ней проходит первичный ток. При этом нет никакого физического контакта шины и сенсора. Далее волокна проходят через полимерный изолятор на оптический кросс (размещенный в нижней полости колонны). И все, во внешней колонне больше ничего нет.

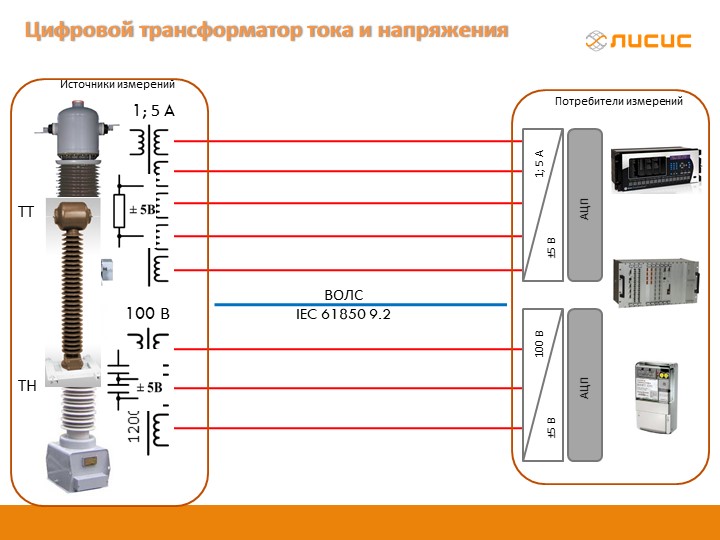

Далее сигнал отправляется в цифровом виде по общей шине в блок электроники, который устанавливается на ОПУ.

yandex.ru

yandex.ru

При этом удаленность самого оптического ТТ от блока электроники не должно превышать расстояние в 1300 метров.

Преимущества и недостатки оптических ТТ

По сравнению с аналоговыми преобразователями оптические ТТ обладают следующими преимуществами:

Плюсы

1. Достаточно широкий канал измерений при высокой термической и электродинамической стойкости.

2. Высокая линейность.

3. Полное отсутствие таких явлений как: насыщение, гистерезис, остаточного и необратимого изменения параметров после перегрузки (Короткого замыкания).

4. Отсутствует резонанс.

5. Широчайший частотный диапазон, который позволяет выполнять анализ гармоник напряжения и тока в высоковольтной цепи.

6. Полностью исключено воздействие нагрузки вторичных цепей и потерь в них.

7. Повышенная устойчивость оптоволоконных каналов к внешним электромагнитным помехам.

8. Меньший вес и габарит по сравнению с аналоговыми образцами.

9. Так как в конструкции нет ни масла, ни газа, ни бумаги, то такие ТТ обладают повышенными показателями безопасности.

yandex.ru

yandex.ru

Минусы

Пожалуй, единственным минусом можно назвать пока еще довольно высокая стоимость этих изделий. Но, а в дальнейшем все недостатки будут выявлены только в процессе опытной эксплуатации.

Заключение

Несомненно, за оптическими измерительными приборами будущее и наступит то время, когда абсолютно все станции и подстанции будут соединены в общую единую сеть. Но вот когда это время наступит неизвестно, хотя и существует план к 2030 году все подстанции перевести на цифру.

Понравилась статья, тогда палец вверх и спасибо за ваше внимание!

Измерительные оптические трансформаторы тока и напряжения трансформаторы тока Применение оптических

ОПТИЧЕСКИЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ

www.r-aingroup.com ОПТИЧЕСКИЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ОПТИЧЕСКИЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ Оптический трансформатор напряжения (ОТН) является уникальной разработкой и не имеет аналогов в мире. Нашей компании

Подробнее

типа ТТЭО — опыт применения

Электронные волоконнооптические трансформаторы тока типа ТТЭО — опыт применения Директор по производству, главный технолог АО «Профотек» к. т.н. Дикевич Алексей Александрович [email protected] 17.03.2016

Подробнее

для метрологического обеспечения

НАУЧНО ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ ФГУП «ВНИИМ им. Д. И. Менделеева» Эталонные средства измерения для метрологического обеспечения измерительных каналов цифровой подстанции «НПП Марс Энерго», Санкт Петербург,

Подробнее

Трансформаторы тока ТГФ-500

Приложение к свидетельству 65127 Лист 1 об утверждении типа средств измерений Трансформаторы тока ТГФ-500 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока ТГФ-500 (далее

Подробнее

ИТКЗ-01(исполнение 2)

ПРИБОРЫ ИЗМЕРЕНИЯ И ИНДИКАЦИИ Индикатор тока короткого замыкания ИТКЗ-0(исполнение 2) ТУ ВУ 0000.03-4 Назначение: для фиксации факта протекания тока короткого замыкания (ТКЗ) по одной или нескольким фазам

Подробнее

Высоковольтное оборудование

2015 Общий обзор Slide 1 Основные факты Основные факты Мировой лидер по производству высоковольтного оборудования и решений на классы напряжения от 66 кв до 1200 кв, постоянного и переменного тока 35 производственных

Подробнее

Поверочное оборудование компании ZERA GmbH

Поверочное оборудование компании ZERA GmbH Лебедев И. В., Семин А.В. ЗАО «Росприбор» Компания ZERA GmbH является мировым лидером по производству метрологического оборудования, использующегося для поверки,

Подробнее

VLT-2800 преобразователь частоты

VLT-2800 преобразователь частоты Серия VLT-2800 представляет собой малогабаритные многофункциональные преобразователи частоты. Конструкция предусматривает экономно расходующий пространство монтаж «стенка-кстенке».

Подробнее

Выбор трансформатора тока

Выбор трансформатора тока Последовательность шагов при выборе трансформатора тока из каталога продукции производства Ritz Instrument Transformers GmbH следующая: 1.1. Выбор номинального напряжения U ном

Подробнее

Почему не КРУН. ОБЩИЕ ТРЕБОВАНИЯ

Реклоузер Почему не КРУН. ОБЩИЕ ТРЕБОВАНИЯ Высокий уровень надежности Малые габариты и вес Минимальные требования по обслуживанию Возможность интеграции в SCADA Системы самодиагностики СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ

Подробнее

Назначение и область применения

Преобразователи измерительные цифровые СПЦ Внесены в Г осударственный реестр средств измерений Регистрационный N 350*9 Взамен N 33093-06 Выпускаются по техническим условиям ТУ 4221-001-12325925-2007. Назначение

Подробнее

Стр. 1 из 6. Выходная мощность, Вт

Стр. 1 из 6 Серия PSV-20 * * Источник(стабилизатор) напряжения Защита от перегрева Напряжение питания от 90 до 264 Вольт Низкая цена Защита от короткого замыкания Высокая надежность Компактный корпус Гарантия

Подробнее

RU (11) (51) МПК G01R 19/00 ( )

РОССИЙСКАЯ ФЕДЕРАЦИЯ (19) RU (11) (1) МПК G01R 19/00 (06.01) 170 116 (13) U1 R U 1 7 0 1 1 6 U 1 ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ (12) ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ (21)(22) Заявка:

Подробнее

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

РЕКОМЕНДАЦИЯ Государственная система обеспечения единства измерений ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ ИЗМЕРИТЕЛЬНЫЕ 6 3 ; 6; 10 3 ; 10; 15 3 ; 15; 35 3 ; 35; 110 3 кв Группа Т88.8 МИ 3050-2007 МЕТОДИКА ПОВЕРКИ

Подробнее

Цели проекта и этапы работ

Проблемные вопросы по внедрению оптических измерительных трансформаторов тока и трансформаторов напряжения» на филиале ПАО «РусГидро» «Нижегородская ГЭС» 2016 ПАО «РусГидро» Департамент эксплуатации 1

Подробнее

ТТ ТЕНЗОМЕТРИЧЕСКАЯ ТЕХНИКА

ТТ ТЕНЗОМЕТРИЧЕСКАЯ ТЕХНИКА Датчики крутящего момента М25 М25 датчики крутящего момента цифрового типа, предназначены для измерения крутящего момента в широком диапазоне номинальных значений от 10Нм до

Подробнее

ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ

ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ Устройства распределительные комплектные внутренней установки на напряжение 6 (10) кв из камер типов КСО-216 (аналог КСО-299 М), КСО-216.

01 ООО «Завод инновационных технологий»

Подробнее

ОПТИЧЕСКИЕ ТРАНСФОРМАТОРЫ ТОКА

Найденов А.Д.

Email: [email protected]

Найденов Александр Дмитриевич – магистр,

кафедра электроэнергетики,

Мурманский государственный технический университет, г. Мурманск

Аннотация: в статье описывается принцип действия и конструкция оптических трансформаторов тока, анализируются их свойства, технические возможности, преимущества их применения в электроэнергетике. Приводятся метрологические характеристики, такие как погрешности по величине силы тока и по углу, а также соответствие требованиям по классу точности. На основании этого приводится сравнение оптических трансформаторов тока с традиционными электромагнитными, оцениваются перспективы их замещения и внедрения на объекты электроэнергетики.

Ключевые слова: электроэнергетика, анализ, инновации.

OPTICAL CURRENT TRANSFORMERS

Naidenov A.D.

Naidenov Alexandr Dmitrievich – Master,

ELECTROENERGETICS DEPARTMENT,

MURMANSK STATE TECHNICAL UNIVERSITY, MURMANSK

Abstract: the article describes the principle of operation and construction of optical current transformers, analyzes their properties, technical possibilities, and the advantages of their application in the electroenergetics. Was given metrological characteristics, such as errors in the amplitude of the current strength and its angle, also compliance with the requirements for accuracy class. Based on this, was made a comparison of optical current transformers with traditional electromagnetic ones, and the prospects for their replacement and implementation in electric power facilities are evaluated.

Keywords: electroenergetics, analysis, innovations.

Список литературы / References

  • Гречухин В. Н. Электронные трансформаторы тока и напряжения. Состояние, перспективы развития и внедрения на ОРУ 110-750 кВ станций и подстанций энергосистем // Вестник ИГЭУ, 2006. № 4. С. 56-59.
  • Гуревич В.И. Оптоэлектронные трансформаторы тока: панацея или частное решение частных проблем? // Вести в электроэнергетике, 2010. № 2. С. 35-37.
  • Некрашевич Е.А., Старостин Н.Е. Волоконно-оптические датчики тока // Электронные компоненты, 2006. № 11. С. 41-44.
  • Гуревич В.И. Оптические трансформаторы тока: нужно быть реалистами // Электрические сети и системы, 2010. № 4. С. 9-11.

Ссылка для цитирования данной статьи


Тип лицензии на данную статью – CC BY 4.0. Это значит, что Вы можете свободно цитировать данную статью на любом носителе и в любом формате при указании авторства.

Электронная версия. Найденов А.Д. ОПТИЧЕСКИЕ ТРАНСФОРМАТОРЫ ТОКА // Вестник науки и образования № 8(86), 2020 [Электронныйресурс].URL: http://scientificjournal.ru/images/PDF/2020/86/opticheskie-transfo.pdf(Дата обращения:ХХ.ХХ.201Х).

Печатная версия. Найденов А.Д. ОПТИЧЕСКИЕ ТРАНСФОРМАТОРЫ ТОКА // Вестник науки и образования № 8(86), 2020, C. {см. журнал}.

Поделитесь данной статьей, повысьте свой научный статус в социальных сетях

      Tweet

НИУ «МЭИ» и РОСНАНО будут готовить специалистов для реализации инновационных цифровых решений в электроэнергетической отрасли

Специалисты Центра НТИ «Технологии транспортировки электроэнергии и распределенных интеллектуальных энергосистем» на базе Национального исследовательского университета «МЭИ» при поддержке Фонда инфраструктурных и образовательных программ приступают к разработке и внедрению учебного курса «Реализация инновационных цифровых решений для электроэнергетики: применение оптических электронных измерительных трансформаторов тока и напряжения на предприятиях энергетического комплекса».

Заказчиком образовательной программы, которая послужит более быстрому внедрению отечественной инновационной продукции в энергокомплексе, стала портфельная компания РОСНАНО – АО «Профотек», выпускающее волоконно-оптические измерительные трансформаторы тока и электронные трансформаторы напряжения, на основе которых строятся решения для цифровой интеллектуальной энергетики и энергоемких производств. Оптические трансформаторы, обладая высокой точностью измерений, идеально вписываются в мировой тренд по цифровизации энергетики. Трансформаторы поддерживают протокол SV (МЭК 61850 9.2 LE).

Новый курс повышения квалификации обеспечит подготовку специалистов для комплексного внедрения цифровых трансформаторов на энергосетевых объектах. В фокусе внимания — применение инновационных технологий в генерации, передаче и распределении электроэнергии в части использования цифровых систем защиты и управления оборудованием, коммерческого учёта с высокой точностью измерений. Это позволит повысить экономическую эффективность, надежность, экологичность и безопасность объектов электроэнергетики.

Потенциал распространения новой образовательной программы может быть реализован не только среди профильных вузов страны, но и за рубежом. АО «Профотек» поставляет свои оптические трансформаторы тока (ТТ) и напряжения (ТН) в Финляндию, Швейцарию, Нидерланды, Францию, Италию, Канаду и страны СНГ.

Для России программа особенно актуальна в связи с назревшим переходом от устаревших масляных трансформаторов к оптическим ТТ и ТН: недавно АО «Профотек» и ПАО «Россети» подписали протокол о разработке дорожной карты перехода с 2024 года на применение отечественных оптических трансформаторов.

«Внедрение цифровых технологий требует постоянного обновления программ подготовки специалистов. НИУ «МЭИ», как ведущий энергетический вуз России и стран СНГ, всё время модернизирует программы подготовки, в том числе — по направлению «электроэнергетика». В фокусе внимания — применение инновационных технологий в генерации, передаче и распределении электроэнергии в части использования цифровых систем защиты и управления оборудованием, коммерческого учёта с высокой точностью измерений. Это позволит повысить экономическую эффективность, надежность, экологичность и безопасность электроэнергетических объектов. Кроме того, это усилит цифровые компетенции выпускников в части работы с современным отечественным оборудованием», — прокомментировал новую образовательную программу НИУ «МЭИ» Николай Рогалев.

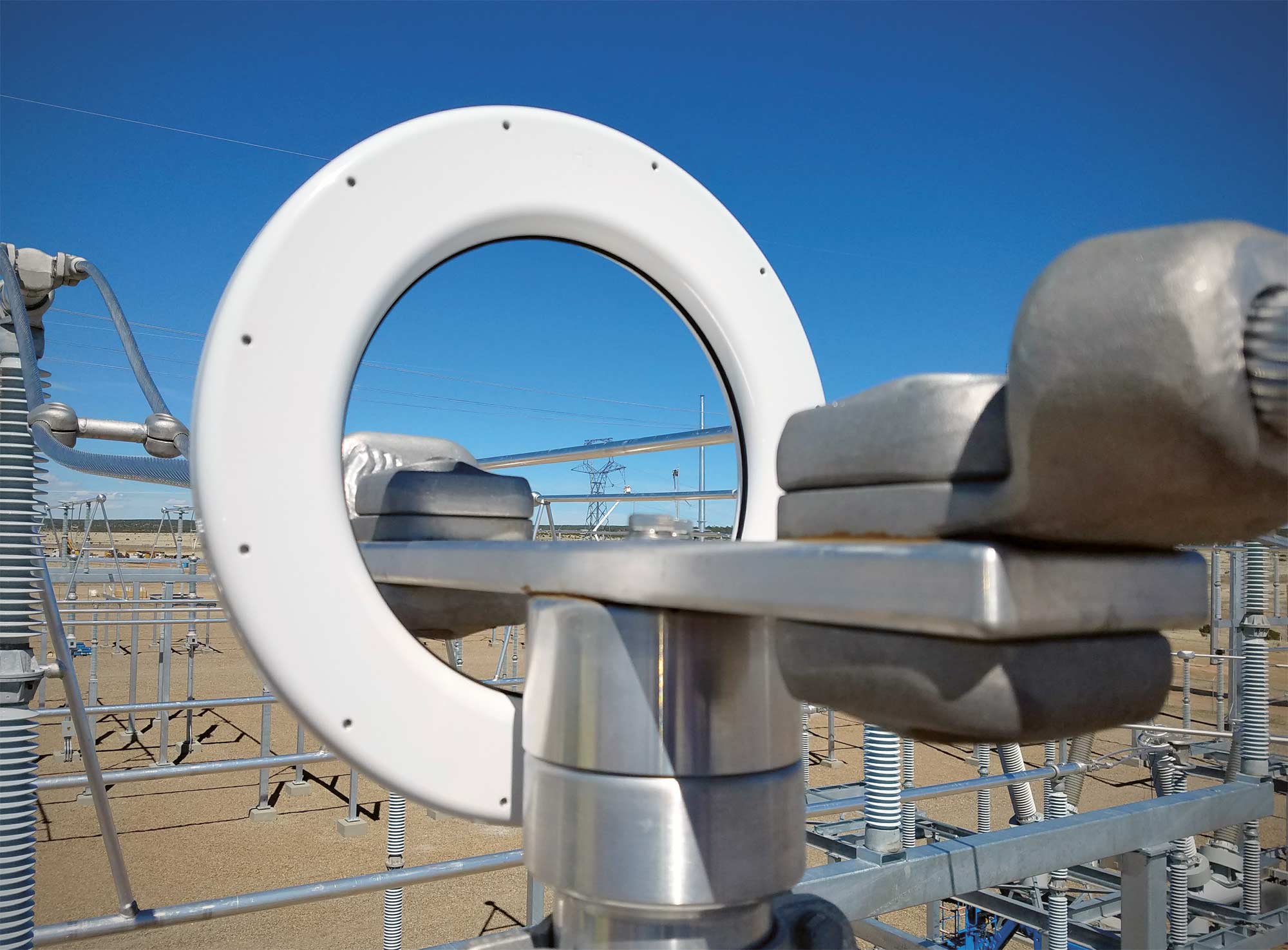

Отдельностоящий оптоволоконный датчик тока FOCS-FS (245

Нетрадиционный трансформатор тока позволяет создавать высоковольтные подстанции и Smart grids с оптическим выходом по стандарту IEC 61850-9-2LE

Кроме индуктивных трансформаторов тока с масляной или элегазовой изоляцией, ABB еще в 1990-х годах разработало оптические датчики тока, работающие на эффекте Фарадея, где свет используется для определения точной величины тока, создающего магнитное поле. В результате конструкция, независимая от магнитного насыщения, подходит для получения картины переходных процессов, токов КЗ, и переменного тока с постоянной составляющей.

FOCS-FS  это трехфазная система датчиков, состоящая из:

  • трех полых изоляторов, заполненных азотом при атмосферном давлении, на которых установлены датчики тока
  • одного шкафа, установленного на опорной конструкции центральной фазы и соединяющего по оптоволокну датчики тока и терминалы защит через оптический Ethernet кабель (стандарт IEC61850-9-2LE).

Опто-электронный преобразователь, расположенный в шкафу, выполняет следующие функции:

  • посылает поляризованный свет к сенсору
  • получает ответный поляризованный свет от сенсора
  • сравнивает сдвиг фаз в поляризованном свете, пропорциональный магнитному полю и первичному току
  • преобразует полученный результат в оптический Ethernet IEC 61850 выход

Требуемый уровень резервирования обеспечивается соответствующим количеством опто-электронных преобразователей используемых в системе.

По запросу возможна комплектация цифровыми преобразователями аналоговых сигналов от трансформаторов напряжения, синхронизующими данные сигналы с цифровыми сигналами идущими от FOCS-FS и передающими оба сигнала в одном цифровом потоке по стандарту IEC61850-9-2 LE.

Области применения

  • Защита и измерение для цифровых подстанций

Почему АББ?

  • АББ производит индуктивные трансформаторы более 70 лет и оптические сенсоры тока более 20 лет
  • АББ может поставить комплексную систему (сенсоры > цифровые преобразователи > терминалы защит)
  • FOCS-FS это устройство “Plug & Play”: Система с полным резервированием с возможностью “горячей замены” блоков
  • FOCS-FS являются полностью безопасным и дружественным к окружающей среде устройством, имеющим цифровой выход и заполненным азотом при атмосферном давлении

Основные технические характеристики

FOCS-FS
Тип установки Наружная
Конструкция Oптический
Параметры сети 50 – 60 Гц
245 – 420 – 550 — 800 кВ
Параметры по току

До 4800 A и 63 кA

Изоляторы Силиконовая резина,

Удельная длина пути утечки: 31 мм/кВ
Класс изоляции: до класса II


Температура окружающей среды

Температура: [-40;+45°C]
Загрязнение воздуха: очень высокое
Сейсмостойкость: 0,5g

Класс точности

Защита:
МЭК: класс 5P, 5TPE
IEEE: 10%

Интерфейсы Цифровой выход (IEC 61850 9-2 LE)
Оптический ethernet кабель: Duplex MM 62. 5/125 с ST коннектором
Оптический 1PPS кабель: Duplex (или Simplex) MM 62.5/125 с ST коннектором
Опции Резервирование электроники
Преобразователи для сигналов VT

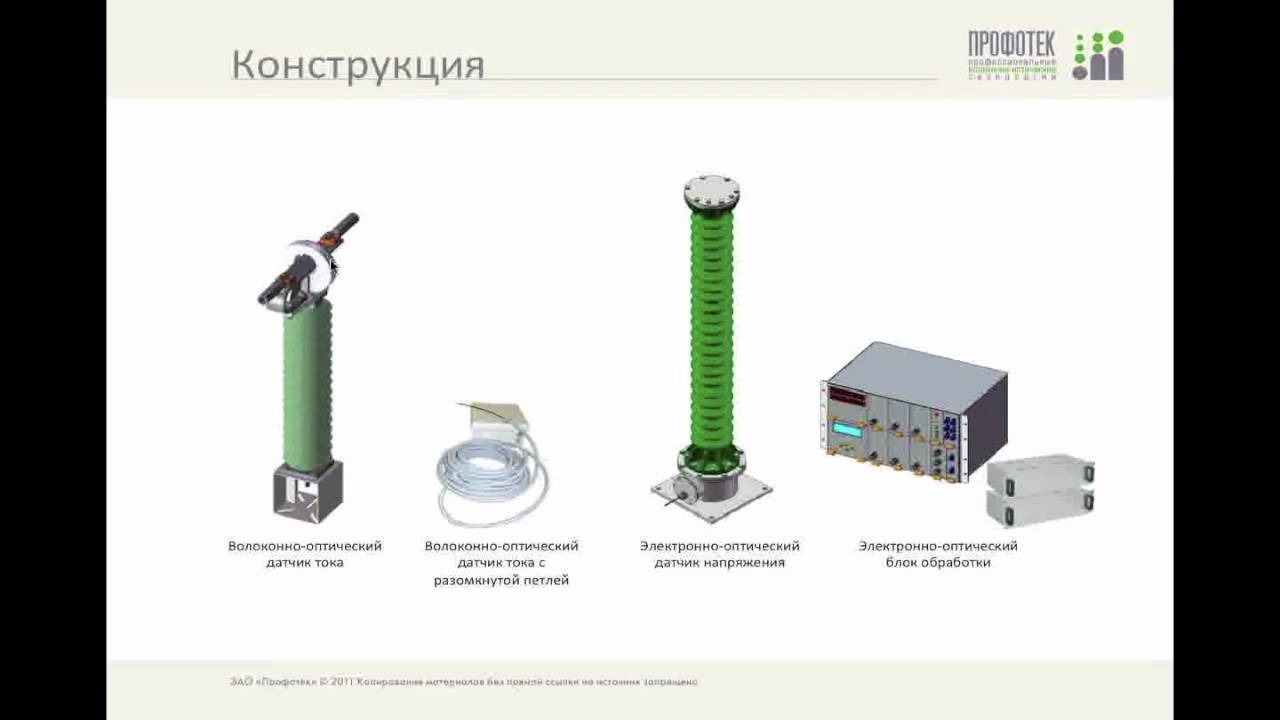

Оптические трансформаторы «Профотек» получили официальные сертификаты

12 мая 2015

Завершился важнейший этап сертификационных испытаний оптических трансформаторов компании «Профотек»: Федеральное агентство по техническому регулированию и метрологии выдало компании свидетельства об утверждении типа средства измерения (№RU.C.34.004.A №58569 на электронные оптические трансформаторы тока типа ТТЭО и №RU.C.34.004.A №58570 на электронные трансформаторы напряжения типа ДНЕЭ).

Тем самым, впервые в информационный фонд средств измерений Российской Федерации (госреестр средств измерений) внесены электронные трансформаторы. ЗАО «Профотек» были впервые в России пройдены испытания в соответствии с требованиями новых ГОСТ на электронные трансформаторы и по результатам этих испытаний полностью подтверждены все инновационные преимущества производимых оптических трансформаторов. Получение свидетельств позволяет использовать трансформаторы в полном соответствии с имеющимися нормативными документами на любых объектах электроэнергетики и промышленности.

Цифровые оптические измерительные трансформаторы являются альтернативой традиционным измерительным трансформаторам, их назначение — высокоточное измерение тока, напряжения и их фазовых характеристик, выдача измеренных значений по цифровому интерфейсу для использования вторичным оборудованием — счетчиками коммерческого учета, приборами телеметрии, контроля качества электроэнергии, релейной защиты и автоматики. Разработанные компанией «Профотек» трансформаторы обеспечивают полностью цифровые измерения с минимально достижимым на сегодняшний день уровнем погрешности. При интеграции в структуру подстанции они позволяют оптимизировать архитектуру систем измерения, защиты, управления и контроля качества электроэнергии.

Сегодняшнее российское электросетевое хозяйство характеризуется как физическим, так и моральным устареванием основных фондов: более 50% оборудования имеет сверхнормативный срок эксплуатации (свыше 25 лет), и не соответствует современным требованиям точности измерений, удобства и надежности.

Устаревшая инфраструктура не позволяет сетевому комплексу в полной мере соответствовать современным технологическим требованиям, обеспечивать их технологическую надежность и безопасность. При этом сети становятся сложней, в геометрической прогрессии растут объемы информационных потоков, обеспечивающих управление электросетевыми объектами, мониторинг их технического состояния, контроль качества электроэнергии, коммерческий учет. Это, в свою очередь, влечет все большее применение дорогих интеллектуальных электронных устройств, которых с каждым днем на объекте становится все больше, а цена их растет. Зачастую такие устройства применяют различные стандарты передачи данных и совмещение их между собой затруднено. Трансформаторы компании «Профотек» позволяют существенно повысить уровень безопасности эксплуатации оборудования, обеспечить полную пожаробезопасность за счет применения волоконно-оптических кабелей в измерительной части, а так же заметно сократить количество применяемого измерительного и преобразовательного оборудования и кабелей, снизить площадь застройки, максимально стандартизировать и автоматизировать проектные решения.

Продуктовый ряд компании ЗАО «Профотек» обеспечивает полное импортозамещение в области широко используемых датчиков постоянного тока и на формируемом рынке цифровых измерительных трансформаторов тока и напряжения.

Источник: Роснано

Система контроля токов в экранах TOPAZ OCTU

Классические измерители тока, построенные на базе трансформаторов тока, отличаются значительными массогабаритными показателями, особенно для высоковольтных цепей электрического тока. Это приводит к большим материальным и временным затратам при производстве, монтаже и эксплуатации оборудования. Проблемы усугубляются высокими требованиями к пожарной и электрической безопасности такого рода приборов. Использование электрических трансформаторов тока приводит также и к значительным потерям электрической энергии.
Альтернативой электрическим трансформаторам тока в качестве первичных преобразователей являются волоконно-оптические преобразователи электрического тока или оптические трансформаторы тока. Появление последних стало возможным благодаря значительному прогрессу в оптоволоконной технике, в создании и производстве компактных и стабильных полупроводниковых лазеров, приемников оптического излучения и магниточувствительных оптических материалов.
Основная проблема электрических трансформаторов тока – электрическая изоляция измерительного оборудования от высоковольтных цепей – не возникает при использовании оптических трансформаторов тока, так как регистрация значений тока осуществляется с использованием диэлектрических волоконно-оптических линий и оптического датчика тока. По этой же причине устройства на базе оптических трансформаторов тока обладают высокой устойчивостью к внешним электрическим и магнитным помехам, резко уменьшаются габариты и масса устройств.
Использование современных волоконно-оптических линий с малым погонным затуханием позволяет поместить приемопередающую часть системы на большом удалении от измеряемой линии. Расстояние между оптическим датчиком тока, установленным на линию с измеряемым током, и приемопередающей частью устройства может достигать нескольких километров.
Существует множество конструкций оптических измерителей тока. Устройство большинства оптических измерителей тока соответствует следующей схеме (рис. 1): излучение с определенной поляризацией по световоду заводится в магниточувствительный элемент, где происходит изменение поляризации света под воздействием магнитного поля измеряемого тока – эффект Фарадея.  Далее излучение по световоду доставляется к анализатору, где происходит регистрация изменения поляризации излучения. Фотоприемник преобразует оптические сигналы в электрические. В блоке электронной обработки происходит усиление электрических сигналов до необходимого уровня и аналого-цифровое преобразование. В микроконтроллере происходит интерпретация и обработка дискретного кода для получения абсолютных значений параметров тока для дальнейшей выдачи информации по внешним интерфейсам.
Традиционно излучатели выполняются на основе светодиодов и лазерных диодов с волоконным многомодовым или одномодовым выходом. В качестве магниточувствительных элементов обычно используются оптические элементы с большим коэффициентом Верде – этот коэффициент характеризует вращение плоскости поляризации света в магнитном поле. Большинство измерителей можно разделить на две группы: измерители с волоконным чувствительным элементом и измерители с чувствительным элементом на основе оптических кристаллов. Чувствительный элемент первой группы выполнен из специального оптического волокна, образующего многовитковый контур вокруг проводника с измеряемым электрическим током. Чувствительный элемент второй группы является магнитооптическим кристаллом, размещенным непосредственно на электрическом кабеле с измеряемым током. В качестве поляризатора и анализатора используются оптические призмы с эффектом двулучепреломления или поляризационные пленки. Фотоприемники выполняются на основе pin-диодов с волоконным вводом излучения.
Структурная схема разработанного трехканального оптического измерителя тока показана на рис. 1. В приборе в качестве оптического датчика тока используется кристалл редкоземельного феррит-граната, помещенного между поляризатором и анализатором.
Оптический датчик в диэлектрическом корпусе устанавливается на кабель и крепится двумя хомутами (рис. 2).


Рисунок 1 – Структурная схема разработанного оптического измерителя тока


Рисунок 2 – Внешний вид оптического датчика тока, закрепленного на электрическом кабеле

Лазерное излучение полупроводникового лазера ближнего ИК диапазона по одномодовому оптоволокну доставляется к оптическому датчику тока и затем к фотоприемнику, где оптический сигнал преобразуется в электрический. Далее происходит усиление и аналого-цифровое преобразование электрического сигнала с последующей цифровой обработкой.


Рисунок 3 – Внешний вид оптического измерителя тока


Основные преимущества системы контроля тока:
• Малые габариты, позволяющие устанавливать оборудование в существующие стойки
• Мощный лазер, что позволяет размещать датчики в колодцах транспозиции КЛ на удалении не менее 10 км от места установки модулей
• Пассивные датчики, не требующие электропитания
• Применение на цифровых подстанциях

Таблица 1 – Технические характеристики устройства

Характеристика Значение
Каналы измерения тока
Количество каналов 3
Тип портов подключения датчиков тока LC (одномодовое оптоволокно)
Максимальная длина оптоволоконной линии, км до 5
Среднеквадратическое значение тока, А до 1000
Частота, Гц 30…3000
Интерфейс связи Ethernet
Скорость обмена данными, Мбит/с 10 / 100
Тип разъема RJ-45
Протоколы обмена данными МЭК 60870-104; SV 61850-9-2 (опция)
Интерфейс связи RS-485
Скорость обмена данными, бит/с до 115200
Протокол обмена МЭК 870-5-101
Питание
Номинальное напряжение питания, В 24 (DC)
Рабочий диапазон напряжения питания, В 9 ÷ 58
Ток потребления (при 24 В), мА 100
Конструкция
Способ крепления DIN-рейка 35 мм
Корпус пластик IР20
Габаритные размеры модуля (ширина х высота х глубина), мм 22,5 x 99 x 117
Масса, кг 0,5
Условия эксплуатации и надежность
Рабочий температурный диапазон, 0С от -40 до +70
Средняя наработка на отказ, часов 140000
Средний срок службы, лет 30

Технология оптического датчика тока | СпрингерЛинк

‘) var head = document. getElementsByTagName(«head»)[0] var script = document.createElement(«сценарий») script.type = «текст/javascript» script.src = «https://buy.springer.com/assets/js/buybox-bundle-52d08dec1e.js» script.id = «ecommerce-scripts-» ​​+ метка времени head.appendChild (скрипт) var buybox = document.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(«.цена-варианта-покупки») подписка.classList.remove («расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { вар formAction = form.getAttribute(«действие») document. querySelector(«#ecommerce-scripts-» ​​+ timestamp).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.querySelector(«.Информация о цене») var PurchaseOption = переключатель.родительский элемент если (переключить && форма && priceInfo) { toggle.setAttribute(«роль», «кнопка») toggle.setAttribute(«tabindex», «0») toggle.addEventListener («щелчок», функция (событие) { var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный toggle.setAttribute(«aria-expanded», !expanded) форма.скрытый = расширенный если (! расширено) { покупкаOption.classList.add(«расширенный») } еще { покупкаOption. classList.remove(«расширенный») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = окно.выборка && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Buybox : ноль var Modal = EcommScripts ? EcommScripts.Modal : ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) модальный.domEl.addEventListener(«закрыть», закрыть) функция закрыть () { form. querySelector(«кнопка[тип=отправить]»).фокус() } вар корзинаURL = «/корзина» var cartModalURL = «/cart?messageOnly=1» форма.setAttribute( «действие», formAction.replace(cartURL, cartModalURL) ) var formSubmit = Buybox.перехват формы отправки ( Buybox.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), функция () { form.removeEventListener («отправить», formSubmit, false) форма.setAttribute( «действие», formAction.replace(cartModalURL, cartURL) ) форма. представить() } ) form.addEventListener («отправить», formSubmit, ложь) document.body.appendChild(modal.domEl) } } } функция initKeyControls() { document.addEventListener («нажатие клавиши», функция (событие) { если (документ.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { событие.preventDefault() документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { var buyboxWidth = buybox. смещениеШирина ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option.querySelector(«.цена-варианта-покупки») var form = option.querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«.Информация о цене») если (buyboxWidth > 480) { переключить.щелчок() } еще { если (индекс === 0) { переключать.щелчок() } еще { toggle.setAttribute («ария-расширенная», «ложь») form.hidden = «скрытый» priceInfo.hidden = «скрытый» } } }) } начальное состояниеОткрыть() если (window. buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })()

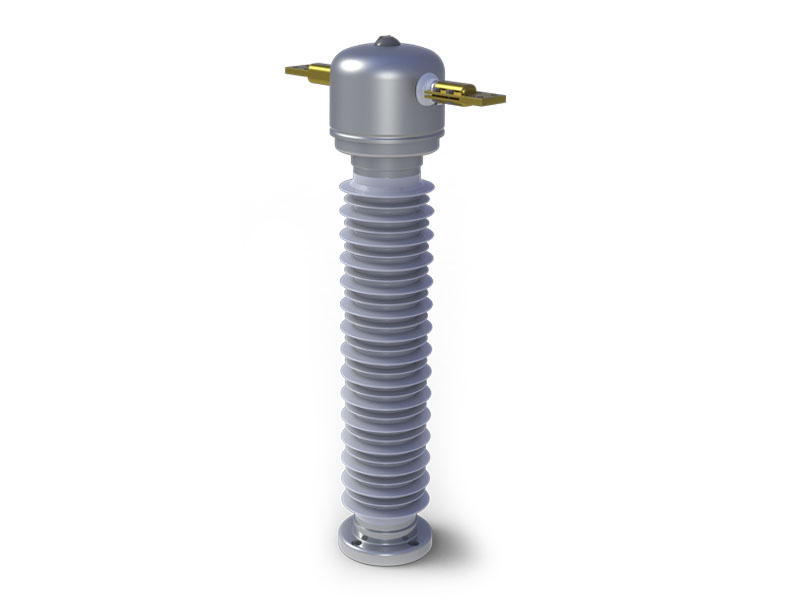

Оптические/электронные трансформаторы тока серии GDGL

Оптические/электронные трансформаторы тока GDGL

Новое выдающееся достижение от RHM International

Оптические/электронные трансформаторы тока серии GDGL

40.от 5 до 252 кВ

Будущие приложения постепенно откроют возможности для полностью цифровых систем, и Current Transformers пойдут по этому пути. Под наименованием оптических или электронных трансформаторов тока они позволяют осуществлять прямую оцифровку измерений тока, которые передаются в локальную систему управления.

Существующие оптические трансформаторы тока основаны на конфигурации датчиков, которые необходимо устанавливать и питать от первичной линии. В решении RHM используется та же первичная обмотка HV DryShield®, вокруг которой вставлена ​​пояс Роговского. Это сочетает в себе такую ​​же долговременную надежность электрической изоляции с преимуществами электронной конфигурации.

Могут быть предложены различные конфигурации, позволяющие использовать различные временные шкалы цифрового преобразования при сохранении системы изоляции DryShield®.

Это дает нашим клиентам 3 основных преимущества:
  1. Нет необходимости в изменении конфигурации вашей подстанции: новый оптический трансформатор тока можно установить точно в том же месте, где раньше работал традиционный трансформатор тока; можно использовать ту же поддержку, и пользователь получает выгоду от «подключи и работай».
  2. Обновление от традиционного до цифрового/оптического с минимальными затратами и временем: , если пользователю необходимо заменить некоторые ТТ сегодня, зная, что в конечном итоге система будет развиваться в сторону цифровой конфигурации, RHM может предоставить ТТ LRGBJ-V, оснащенный датчиком необходимо превратить КТ в оптическую версию (когда остальная часть станции будет модернизирована). Это экономит время и деньги. Наша команда приезжала на место и вставляла электронные схемы, одновременно активируя уже установленную сенсорную катушку.
  3. Одновременное использование двух опций: Кроме того, некоторые из наших клиентов просили двойной ТТ, обеспечивающий одновременно аналоговый и цифровой сигнал.

Эта уникальная конструкция обеспечивает замечательную гибкость при внедрении цифровых технологий в работу трансформатора тока при минимальных затратах.

Номинальный уровень изоляции и частичный разряд:

Высшее оборудование
Напряжение кВ
(r.MS)
Номинальная мощность
частота выдержки частоты
напряжение
кВ
(RMS)
Молния Impulse
Выдерживает напряжение
кВ
(RMS)
Частичное разряда
Измерение напряжения
KV
(RMS)
Уровень частичного разряда
PC
40,5 95 185 28 5
72,5 140 325 50 5
126 230 550 87 5
252 460 1050 175 5

Температура окружающей среды:  -40C до +85C
Характеристики: Помимо перечисленных выше свойств, серия GDGL обладает всеми преимуществами наших классических трансформаторов тока LRGBJ.

Кроме того, они предоставляют уникальные преимущества:
  • Высокая точность в широком динамическом диапазоне
  • Широкая полоса пропускания
  • Нет насыщения
  • Нет шума
  • Высокая стабильность

Волоконно-оптический трансформатор тока для измерения тока молнии

[1] Пеллинен Д.Г., Ди Капуа М.С., Сампаян С.Е., и др. .Rogowski coil for measuring fast, high-level pulsed currents[J]. Review of Scientific Instruments, 1980, 51(11): 1535-1540. doi: 10.1063/1.1136119

CrossRef Google Scholar

[2] 陈景亮, 姚学玲, 孙伟, 等.两种典型Rogowski线圈的研制[J].高电压技术, 2004, 30(7): 14-16. doi: 10.3969/j.issn.1003-6520.2004.07.006

CrossRef Академия Google

Чен Дж. Л., Яо С. Л., Сунь В., и др. . Разработка двух типичных поясов Роговского[J]. Техника высоких напряжений, 2004, 30(7): 14-16. doi: 10.3969/j.issn.1003-6520.2004.07.006

CrossRef Академия Google

[3] Морено М.В.Р., Роблес Г., Альбаррасин Р., и др. .Исследование самоинтеграции пояса Роговского, используемого для измерения импульсов частичных разрядов[J]. Электротехника, 2017, 99(3): 817-826. DOI: 10.1007/s00202-016-0456-4

CrossRef Академия Google

[4] Баранов М.И., Князиев В.В., Рудаков С.В. Коаксиальный шунт для измерения импульсов тока искусственной молнии амплитудой до ±220 кА[Дж].Instruments and Experimental Techniques, 2018, 61(4): 501-505. doi: 10.1134/S0020441218030156

CrossRef Google Scholar

[5] 周璧华, 刘培山, 何伟, 等. 地闪雷电流间接测量技术[J].解放军理工大学学报(自然科学版), 2012, 13(6): 604-610. doi: 10.7666/j.issn.1009-3443.201206003

CrossRef Google Scholar

Zhou B H, Liu P S, He W, et al .Indirect measurement of cloud-to-ground lightning current[J]. Journal of PLA University of Science and Technology (Nature Science Edition), 2012, 13(6): 604-610. doi: 10.7666/j.issn.1009-3443.201206003

CrossRef Google Scholar

[6] 付亚鹏, 高成, 杨波, 等.紫峰大厦雷电流全波测量研究[J].微波学报, 2017, 33(5): 24-29.doi: 10.14183/j.cnki.1005-6122.201705005

CrossRef Академия Google

Fu Y P, Gao C, Yang B, и др. . Исследование полноволнового измерения тока молнии башни Zifeng[J]. Журнал Микроволны, 2017, 33(5): 24-29. doi: 10.14183/j.cnki.1005-6122.201705005

CrossRef Академия Google

[7] Ян Б. , Фу Ю.П., Ли И.С., и др. .Optically powered lightning current measurement system for high-tower observation[J]. IEEE Access, 2018, 6: 17022-17028. doi: 10.1109/ACCESS.2018.2799299

CrossRef Google Scholar

[8] 刘晔, 苏彦明, 王彩堂.光纤(光学)电流传感器的现状及发展[J].应用光学, 1998, 19(5): 21-25.

Google Scholar

Liu Y, Su Y M, Wang C T.The state and development of optical fiber current transducer[J]. Journal of Applied Optics, 1998, 19(5): 21-25.

Google Scholar

[9] 王巍, 张志鑫, 杨仪松.全光纤式光学电流互感器技术及工程应用[J].供用电, 2009, 26(1): 45-48. doi: 10.3969/j.issn.1006-6357.2009. 01.013

CrossRef Google Scholar

Wang W, Zhang Z X, Yang Y S.The fiber optical current transformer (FOCT) technology and it’s engineering application[J]. Distribution and Utilization, 2009, 26(1): 45-48. doi: 10.3969/j.issn.1006-6357.2009.01.013

CrossRef Google Scholar

[10] 黄学卫, 董玉玲, 董丽丽.数字化变电站中的非常规互感器[J].电力系统保护与控制, 2009, 37(8): 89-92.doi: 10.3969/j.issn.1674-3415.2009.08.020

CrossRef Google Scholar

Huang X W, Dong Y L, Dong L L. Unconventional mutual inductor of digital substation[J]. Power System Protection and Control, 2009, 37(8): 89-92. doi: 10.3969/j.issn.1674-3415.2009.08.020

CrossRef Google Scholar

[11] 王夏霄, 张春熹, 张朝阳, 等. 一种新型全数字闭环光纤电流互感器方案[J].电力系统自动化, 2006, 30(16): 77-80. doi: 10.3321/j.issn:1000-1026.2006.16.016

CrossRef Google Scholar

Wang X X, Zhang C X, Zhang C Y, et al . A new All digital closed-loop fiber optic current transformer[J]. Automation of Electric Power Systems, 2006, 30(16): 77-80. doi: 10.3321/j.issn:1000-1026.2006.16.016

CrossRef Google Scholar

[12] 李九虎, 须雷, 罗苏南, 等.电子式互感器在数字化变电站的应用[J].江苏电机工程, 2007, 26(S1): 44-47. doi: 10.3969/j.issn.1009-0665.2007.z1.015

CrossRef Google Scholar

Li J H, Xu L, Luo S N, et al . Application of electronic transformer in digital substation[J]. Jiangsu Electrical Engineering, 2007, 26(S1): 44-47. doi: 10.3969/j.issn.1009-0665.2007.z1.015

CrossRef Google Scholar

[13] 张朝阳, 张春熹, 王夏霄, 等.反射式光纤电流传感器频率特性计算和测试[J].光电工程, 2007, 34(7): 88-92. doi: 10.3969/j.issn.1003-501X.2007.07.020

CrossRef Google Scholar

Zhang C Y, Zhang C X, Wang X X, et al . Frequency characteristics of reflecting fiber-optic current transducer[J]. Opto-Electronic Engineering, 2007, 34(7): 88-92. doi: 10.3969/j.issn.1003-501X.2007.07.020

CrossRef Google Scholar

[14] 张朝阳, 张春熹, 王夏霄, 等.闭环全光纤电流互感器相位差的计算与测试[J].仪器仪表学报, 2009, 30(1): 152-156.

Google Scholar

Zhang C Y, Zhang C X, Wang X X, et al . Calculation and test of phase difference of fiber optic current transducer[J]. Chinese Journal of Scientific Instrument, 2009, 30(1): 152-156.

Google Scholar

[15] Ye M, Li K, Wang J G, et al .Волоконно-оптический датчик тока молнии[J]. Труды SPIE[J]. The International Society for Optical Engineering , 1995: 269-271.10.1117/12.221708

Google Scholar

[16] Nguyen TX, Ely JJ, Szatkowski GG, и др. . Волоконно-оптический датчик для измерения тока молнии в самолете[C]// Proceeds of 2012 International Conference on Lightning Protection , 2012: 1-7.10.1109/ICLP.2012.6344287

Академия Google

[17] Nguyen T X, Ely J J, Szatkowski G N. Волоконно-оптический датчик тока для приложений измерения молний [J]. Труды SPIE, 2015, 9480: 94800X. дои: 10.1117/12.2179195

CrossRef Академия Google

[18] 王婧.光纤直接雷电测量技术研究[D].武汉: 华中科技大学, 2008.

Google Scholar

Wang J. Research of direct lightning measurement with optical fiber[D]. Wuhan: Huazhong University of Science and Technology, 2008.10.7666/d.d064046

Google Scholar

[19] Blake J, Tantaswadi P, de Carvalho R T.In-line sagnac interferometer current sensor[J]. IEEE Transactions on Power Delivery, 1996, 11(1): 116-121. doi: 10.1109/61.484007

CrossRef Google Scholar

[20] 张桂才. 光纤陀螺原理与技术[M].北京:国防工业出版社, 2008.

Google Scholar

Zhang G C.The Principles and Technologies of fiber-Optic Gyroscope[M]. Beijing: National Defense Industry Press, 2008.

Google Scholar

[21] 国防科学技术工业委员会.系统电磁兼容性要求: GJB 1389-92[S].北京: 国防科学技术工业委员会, 1992.

Google Scholar

COSTIND.Требования к электромагнитной совместимости для систем: GJB 1389-92[S]. Пекин: КОСТИНД, 1992.

Академия Google

Оптические трансформаторы тока | Поставщик распределительных устройств Siemens с воздушной изоляцией

Описание

Оптические трансформаторы тока Trench не содержат электронных компонентов и не используют масло или элегаз в качестве изоляционной среды. Долгосрочная надежность и отсутствие компромиссов в отношении окружающей среды — оптические трансформаторы тока Trench протестированы и доступны для использования во всем мире.

Оптические трансформаторы тока

Trench работают по принципу эффекта Фарадея. На выходе получается маломощный оптический сигнал, который затем передается в блок слияния, который адаптирует его к протоколам связи, таким как IEC 61850-9-2.

Использование нетрадиционных измерительных трансформаторов в распределительных устройствах AIS позволяет клиентам измерять широкий диапазон сетевых сигналов, которые обычно не обнаруживаются обычными измерительными трансформаторами. Кроме того, протоколы связи позволяют измерять, защищать, управлять функциями и оцифровывать информацию о сети.

Оптические трансформаторы тока Дизайн изделия:

  • Применимо для уровня напряжения от 72 до 800 кВ
  • Никаких экологических компромиссов и никогда не облагается налогом на газ
  • Гальваническая развязка между первичной и вторичной сторонами
  • Одиночный оптоволоконный кабель вместо нескольких медных кабелей большого сечения

Внутренняя изоляция производится чистым воздухом, таким образом:

Изоляция, не содержащая фторсодержащих газов, с самыми низкими требованиями к обучению, транспортировке, установке, эксплуатации, отчетности и переработке

Не содержит C-газа без риска C-разложения Рециркуляция газа не требуется

Siemens Transmission Products — лидер в области инноваций с комплексным, универсальным и устойчивым портфолио

Передающие устройства играют жизненно важную роль в цепочке создания стоимости энергии. Siemens Transmission Products поставляет все ключевые элементы, включая силовые и распределительные трансформаторы, а также распределительные устройства и компоненты с элегазовой и воздушной изоляцией. Продукты предлагаются по отдельности, в комплекте или с соответствующей инженерной модернизацией систем. Наши продукты отличаются низкой стоимостью жизненного цикла, максимальной доступностью, высочайшей эффективностью и коротким временем ввода в эксплуатацию.

Мы внедряем технологические инновации не только в отношении характеристик трансмиссии, но и в области устойчивости и экологической эффективности.Объединяя физику и данные, мы создаем новые продукты и приложения: Sensformer и Sensgear. Благодаря нашей глобальной заводской сети и передовым инновациям мы обеспечиваем высочайший уровень качества и надежности для наших клиентов: TSO, DSO, производителей электроэнергии, EPC и промышленных компаний.

Сценарий и прогноз развития отрасли до 2026 года

Аналитический отчет Оптических трансформаторов тока (OCT) по рынку дает важную информацию о катализаторах роста, ограничениях и проблемах, определяющих матрицу роста в последующие годы.

Согласно исследованию, рынок оптических трансформаторов тока (OCT) готов к рекордным темпам роста в годовом исчислении на XX% в течение прогнозируемого периода (2020–2025 гг.), а к концу периода исследования будет получен значительный доход.

Request Sample Copy of this Report @ https://www.getnewsalert.com/request-sample/39566

В условиях пандемии COVID-19 глобальная экономика рухнула, и несколько бизнес-вертикалей столкнулись с беспрецедентными испытаниями. В то время как немедленные потери доходов неизбежны, долгосрочная неопределенность управляет некоторыми предприятиями, что является постоянной головной болью.

В этом отчете проводится тщательная оценка текущего рыночного сценария с целью помочь предприятиям с надежными планами на случай непредвиденных обстоятельств, а также предлагается пересмотреть их бюджет для составления плана действий, чтобы восстановить траекторию прибыли.

Кроме того, в отчете содержится углубленный анализ динамики сегментов, их вклада в доход и темпов роста в течение прогнозируемого периода времени, что расширяет знания о прибыльных областях.

Основные указатели, включенные в отчет о рынке оптических трансформаторов тока (OCT):

  • Подробное изучение пандемии коронавируса в матрице роста отрасли
  • Углубленный анализ преобладающих рыночных тенденций
  • Цифры, относящиеся к размеру рынка, общему доходу и объему продаж
  • Прибыльные перспективы
  • Скорость роста рынка прогнозов за период анализа
  • Информация, касающаяся дистрибьюторов, трейдеров и отраслевых дилеров
  • Преимущества и недостатки прямых и непрямых продаж

Основные сегменты рынка оптических трансформаторов тока (OCT):

Региональный охват: Северная Америка, Европа, Азиатско-Тихоокеанский регион, Южная Америка, Ближний Восток и Африка

  • Географический и страновой обзор рынка
  • Данные о произведенных продажах, достигнутой оценке и доле отрасли, принадлежащей каждому региону
  • Прогнозы, касающиеся траектории роста и общих доходов, полученных регионами в течение прогнозируемых лет

Product Terrain: Магнетооптический трансформатор тока (MOCT), Волоконно-оптический трансформатор тока (FOCT), Электронный волоконно-оптический трансформатор тока (EFOCT) и Гибкий электронный волоконно-оптический трансформатор тока (FEFOCT

  • Схема ценообразования для каждого типа продукта
  • Объемы продаж и валовая прибыль по всем продуктам в прошлом и оценки на будущее

Спектр применения: Электрическая подстанция высокого напряжения (СВН), Сетевые приложения, Энергетическая система и контрольно-измерительные приборы, Современные электронные счетчики, Трансформатор и линия передачи

  • Данные о продажах и возвратах, генерируемые каждым сегментом приложения
  • Тенденция ценообразования продуктов в зависимости от области их применения

Конкурентоспособный пейзаж:

  • Archeche
  • ABB
  • GE GE GRID
  • Siemens AG
  • ОАО Profotech
  • Beijing Daelim Green EP Tech и NR Electric CO
  • 7

    7

    • Бизнес-профиль каждой компании с информацией об их производственных мощностях и конкурентах
    • Подробный перечень продуктов и услуг, предлагаемых этими фирмами
    • Статистические данные о цене за единицу продукции, объеме продаж, размере прибыли и отраслевой доле всех компаний
    • SWOT-анализ и каналы сбыта, развернутые этими поставщиками
    • Краткое изложение матрицы коммерциализации, маркетинговых стратегий и других аспектов, связанных с бизнесом.

    Обобщение ключевых показателей

    • Конкурентная панель: Исследование документирует бизнес-профили основных игроков, уделяя особое внимание продуктам, предлагаемым этими компаниями, спецификациям продуктов, производственным мощностям, данным о продажах, валовой прибыли и доходам, полученным за прогнозируемый период.
    • Глобальное и региональное исследование рынка: Приведены преобладающие тенденции и прогноз оценки, а также график роста размера глобального и регионального рынка за период анализа, в зависимости от моделей экспорта и импорта и тенденций производства и потребления для каждой указанной страны и область, край.
    • Product Terrain: В отчете собраны различные сегменты продуктов и представлена ​​информация об их спецификациях, объемах продаж и стоимости.
    • Спектр приложений: В отчете упоминается несколько приложений продуктов, в котором дополнительно разъясняется доля рынка, занимаемая каждым типом приложений, и их вклад в доход в последующие годы.
    • Кроме того, в отчете используются мнения экспертов, чтобы информировать читателя о существующих тенденциях на рынке, движущих силах, возможностях и проблемах, влияющих на размер бизнеса, а также об анализе пяти сил Портера в конкурентной среде.

    Главные причины купить отчет

    • Для получения ценной информации о рынке и более глубокого понимания общего размера отрасли и ее коммерческой среды.
    • Оцените процессы продукта, основные проблемы и методологии предотвращения рисков.
    • Понять основные движущие и сдерживающие факторы и их влияние на мировой рынок.
    • Узнайте о ключевых стратегиях, используемых ведущими компаниями.
    • Знать будущее и перспективы отрасли.
    • Помимо стандартных отчетов о структуре, можно также получить пользовательские исследования в соответствии с конкретными требованиями.

    Запросить настройку этого отчета по адресу https://www. getnewsalert.com/request-for-customization/39566

    Запуск продукта

    — новая технология трансформатора для оптических приборов

    В линейке продуктов Alstom Grids Instrument Transformers разработана новая линейка цифровых измерительных трансформаторов, обеспечивающих полную реализацию стандарта IEC 61850 1 и вносящих вклад в архитектуру передачи для современных и будущих интеллектуальных электрических сетей.

    Эта новая линейка под названием COSI Compact Optical Sensor Intelligence состоит из инновационных продуктов, предназначенных для систем передачи переменного (до 1200 кВ) и постоянного тока (до 800 кВ), а также для сильноточных приложений постоянного тока, таких как электролиз алюминия.

    Серия COSI обладает ключевыми технологическими характеристиками и преимуществами, такими как более широкий динамический диапазон (от 1 до 4800 А). Он готов к использованию в сетях Smart Grid и обеспечивает прямой цифровой выход для измерительных приложений. Он также имеет улучшения измерений, связанные с отсутствием насыщения сети и высокой пропускной способностью.Продукция COSI обладает большей гибкостью благодаря тому, что коэффициент можно изменить в любое время с помощью подключения к компьютеру. По сравнению с обычными измерительными трансформаторами они также обладают значительными экономическими характеристиками: линейка продукции COSI более компактна и легче, в ней используется меньше проводов (все сигналы передаются через стандартный волоконно-оптический кабель), требует меньшего обслуживания, очень прост в установке с большей гибкостью (монтаж на шине, горизонтальный монтаж или непосредственный монтаж на автоматических выключателях) и легко модернизируется.Этот диапазон также более экологичен и надежен, риск взрыва сведен к минимуму, утечка уменьшена, не используется масло или элегаз и не возникает проблем с утилизацией по окончании срока службы. Обычно оптический датчик составляет всего 10 % от веса масляного трансформатора, что снижает транспортные расходы и количество используемых материалов. Таким образом, наше воздействие на окружающую среду значительно снижается. COSI устанавливает эталон в архитектуре сетей передачи для сегодняшних и завтрашних электрических сетей. 1 IEC 61850 — это новейший протокол связи на подстанциях, позволяющий интегрировать все функции защиты, управления, измерения и мониторинга на подстанции, а также дополнительные средства для высокоскоростных приложений защиты подстанции, блокировки и отключения. Он сочетает в себе удобство Ethernet с производительностью и безопасностью, которые необходимы сегодня на подстанциях.



    Эволюция цифровой подстанции через революцию оптических трансформаторов

    Начнем с самого начала.Мы должны начать с установления четкого различия между датчиками тока и датчиками напряжения, производство которых гораздо сложнее.


    Для датчиков тока мы ищем физический оптический эффект, способный преобразовывать поток тока в проводник. Протекающий ток индуцирует магнитное поле, которое эффект Фарадея (или магнитооптический эффект) описывает как взаимодействие магнитного поля в прозрачной оптической среде. Магнитное поле изменяет путь электронов в среде и вызывает изменение поляризации пересекающегося светового луча.Теория иллюстрирует, как световой луч приобретает простое вращение входного состояния линейной поляризации.



    Лаборатория Майкла Фарадея в Лондоне

    Этот эффект, открытый М. Фарадеем в 1845 г., явился первым реальным свидетельством взаимодействия между магнетизмом и светом. Мы также должны отметить, что Фарадей открыл явления «индукции» в 1831 году, и потребовалось не менее 30 лет, чтобы добраться до первой теории «электромагнетизма» Дж. К. Максвелла.


    Еще 20 лет потребовалось Г. Герцу для создания теории электромагнитных волн, наконец продемонстрировавшей, что на свет может влиять электромагнитная волна, которая, в свою очередь, может взаимодействовать с траекторией электрона в атомах. Эффект Фарадея был открыт в 1845 году, но впервые математически смоделирован 50 лет спустя классической «моделью упругой связи электронов» в теоретической модели атома, предложенной Томсоном в 1897 году. , ток, протекающий в проводнике, создает магнитное поле.Если мы сможем произвести суммирование этого поля по всему проводнику с одним или несколькими замкнутыми контурами, то мы сможем получить значение, пропорциональное току. Этот хорошо известный закон, «теорема Ампера», должен соблюдаться для всех текущих спецификаций датчиков, включая как обычные, так и оптические датчики.


    Использование закона Ампера обеспечивает измерение силы тока независимо от:

    • другие близлежащие, не окруженные проводники с блуждающими токами
    • положение проводника в интегрирующем замкнутом контуре
    • вариации геометрии контура, вибрации и тепловое расширение

    Существует две основные категории технических оптических решений, позволяющих получить замкнутый контур вокруг проводника.Здесь мы сосредоточимся на технологии под названием «кольцевое стекло», в которой стеклянная пластина используется в качестве твердого элемента, просверленного с отверстием для проводника, с обработанными и полированными краями, предназначенными для отражения света внутрь и создания замкнутого контура вокруг измеряемого проводника. . Этот стеклянный предмет известен как «Кольцо-стекло» или RG.


    Технология кольцевого стекла применяется в линейке продуктов CMO, CTO и VTO, предназначенных для интеллектуальных подстанций переменного тока.



    Технология кольцевого стекла, примененная к CMO, VTO и CTO LPIT


    Выбор кольцевого стекла для цифровых подстанций переменного тока был сделан по разным причинам, в том числе:

    • простота производства и индустриализации (конструкция, монтаж): сегодня кольцевое стекло может быть полностью изготовлено на автоматических обрабатывающих центрах, что обеспечивает большие объемы производства и низкие цены
    • использование многомодовых компонентов, упрощающих и снижающих затраты на ввод в эксплуатацию (простые соединители ST, многомодовые кабели с волокнами большой сердцевины и т. д…)
    • простота изготовления электроники и обработки сигналов
    • , в конечном итоге, более низкие затраты, быстрая доставка и сокращение простоев для ввода в эксплуатацию.


    Решение для кольцевого стекла является результатом длительных исследований и нескольких небольших инноваций для достижения оптимальных технических характеристик, в том числе:

    • контроль качества кольцевого стекла
    • разработка испытательных стендов для центровки компонентов
    • держатели волокна (так называемые «пигтейлы») для крепления волокна к RG
    • эффективная упаковка без ограничений по стеклу, фильтрам и т. д.

    На основе этого принципа датчика разработан автономный прибор, способный измерять токи в сетях высокого напряжения от 72.Возможно от 5 кВ до 800 кВ.


    Один единственный фазовый блок CTO включает в себя головку с одним или несколькими оптическими датчиками, все они связаны с обрабатывающей электроникой оптическими волокнами. Автономный высоковольтный изолятор изолирует датчики от земли.



    Схемы СТО


    В отношении датчиков напряжения оптимальным результатом является физический оптический эффект, способный транслировать электрическое поле, обеспечиваемое разностью потенциалов между линией ВН и землей.


    Кроме того, «Эффект Поккельса» представляет собой электрооптический эффект, который передает влияние электрического поля внутри прозрачного кристалла. В твердом кристалле, прозрачном для света, электронные облака становятся небольшими ориентированными диполями вдоль силовых линий электрического поля. Изменения плотности в среде приводят к «линейному двулучепреломлению», которое изменяет состояние поляризации монохроматического светового луча.


    Диапазон уровней чувствительности может быть получен за счет использования различных типов кристаллов благодаря их кристаллической ориентации относительно поляризации света и направления электрических полей.Несколько лет исследований и адаптаций к многочисленным технологическим инновациям привели к настоящей спецификации. На сегодняшний день Grid Solutions является одним из немногих поставщиков оптических VT в отрасли. В дополнение к чувствительности к электрическому полю с эффектом Поккельса сигнал между двумя потенциалами должен быть интегрирован, чтобы получить истинное измерение напряжения. Это что-то эквивалентное закону Ампера, а также уравнениям Максвелла.



    Схемы ВТО


    Это применение электрического закона требует, чтобы мы поддерживали измерительную систему, соединенную между высоковольтной частью устройства и землей.Важно отметить тот факт, что существующая оптическая технология не может обеспечить необходимую длину кристаллов, требуемую линейным напряжением (около 1 метра воздушного расстояния на каждые 100 кВ). Следовательно, необходимо использовать делитель напряжения. Выбор использования этого «умного» емкостного делителя стал важным нововведением в устройстве VTO. Смарт-делитель стабилен по отношению к температуре, долговременно надежен и безопасен.


    Одним из новых преимуществ CMO является возможность очень легко проводить комбинированные измерения (ток и напряжение) без сложных электромеханических деталей.



    Схема CMO

    CMO представляет собой комбинацию устройств CTO и VTO. Это требует управления трассой волокон в изоляторе рядом с емкостным делителем и обеспечения надежной системы изоляции для удовлетворения всех диэлектрических требований, как определено в стандарте IEC 61869.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
