Зарядные устройства для автомобильных аккумуляторов, особенности разных типов, ведущие производители.

Если в автомобиле разрядился автоаккумулятор, а зарядного устройства нет неподалеку, не отчаивайтесь, это еще не причина для паники. Применяя компоненты от ветхого черно-белого телевизора, дозволено сделать своими руками чудесное автомобильное зарядное устройство для авто аккумулятора.
Вам потребуется Трансформатор силовой ТС-180-2, провода сечением 2,5 мм2, 4 диода Д242А, сетевая вилка, паяльник, припой, предохранители 0,5А и 10А.
Инструкция
1 Возьмите ТС-180-2 (силовой трансформатор от черно-белого телевизора). Он имеет 2 вторичные обмотки, которые рассчитаны на напряжение 6.4 В и ток 4.7 А, объедините их ступенчато, тем самым получится выходное напряжение равное 12.8 В. Его довольно для зарядки автомобильного аккумулятора. На трансформаторе объедините проводом сечением 2,5 мм2 выводы 9 и 9`, а к итогам 10 и 10`, проводами сечением 2,5 мм2 припаяйте диодный мост, тот, что состоит из четырех диодов Д242А, подойдут и другие, которые рассчитаны на ток не менее 10 А.


2 Установите диоды на огромные радиаторы. Диодный мост соберите на стеклотекстолитовой пластине требуемого размера. Объедините первичные обмотки трансформатора ступенчато, поставьте перемычку между итогами 1 и 1` , к итогам 2 и 2` припаяйте шнур с вилкой для сети 220 В. В первичную и вторичную цепи установите предохранители, соответственно — 0.5 А и 10 А.
3 Обесточьте автомобильное зарядное устройство. Соедините автоаккумулятор. Напряжение на аккумуляторных клеммах во время зарядки не должно быть свыше 14.5 В. Для контроля электричества и напряжения, подключите к зарядному устройству амперметр со шкалой измерения не поменьше, чем 10 А, а также вольтметр со шкалой измерения не менее 15 В. Также дозволено вести контроль с подмогой мультиметра, у которого предел измерения электричества должен быть не менее 10 А. Ограничьте ток заряда, включив ступенчато в обрыв «минусового» провода 12V лампу мощностью 21-60 Вт.
Обратите внимание Невозможно проверять устройство «на искру». Невозможно при подключении путать «+» с «-«. Соблюдайте правила пожарной безопасности. Не оставляйте включенный устройство без присмотра. Неукоснительно обесточивайте устройство при подключению к акб.

Добавить комментарий

< Предыдущая   Следующая >

Трансформатор ТС-180-2.Как его подключить к 220В и напряжение на выводах | Электронные схемы

трансформатор тс180-2 как подключить к сети 220В

трансформатор тс180-2 как подключить к сети 220В

Из старых ламповых телевизоров,можно взять трансформаторы силовые,типа ТС-180.С помощью такого трансформатора,можно сделать простейший и мощный низковольтный блок питания,подойдет также и для питания ламповых конструкций,для которых требуется повышенное анодное напряжение.

ТС-трансформатор силовой,180-мощность.Однофазный трансформатор,изготовлен на стержневых магнитопроводах из ленты,сталь марки 3311.Провод-медь,ТСА-провод алюминий.

тс-180 как подключить в сеть 220В распиновка

тс-180 как подключить в сеть 220В распиновка

Для подключения в сеть 220В,выводы 2-2 надо соединить вместе,к выводам 1-1 подключена сеть.Выводы 4-4 экран,можно соединить с массой.Потребляемый холостой ток от сети-118мА.

выводы трансформатора ТС-180 как подключить распиновка

выводы трансформатора ТС-180 как подключить распиновка

На обратной стороне,указана информация по выводам,переменный ток и напряжение на обмотках.Катушки можно подключить последовательно,для получения более высокого напряжения,ток при этом остается такой,как и указан.

как подключить выводы тс-180 вместе

как подключить выводы тс-180 вместе

Подключил выпрямитель,состоящий из диодного моста и конденсатора фильтра.Все измерения напряжения проводил после выпрямителя без нагрузки. С выводов 9-10 напряжение 9.5В.С выводов 5-6…97.5В.С выводов 7-8…71В.

Для получения разного повышенного анодного напряжения,выводы можно различно соединять.Тогда на выпрямителе,можно получить постоянное напряжение 240,260 и 340В.

Тиристорное зарядное устройство



Схема тиристорного зарядного устройства для автомобильных аккумуляторов представлена на рисунке. Параметры зарядного устройства — плавная регулировка напряжения от 0 до 20 вольт, ток заряда до 10 Ампер (аккумулятор емкостью до 100А\Ч).


Нажмите на рисунок для просмотра.

Тиристорное зарядное устройство состоит из следующих деталей:

Трансформатора TV мощностью 180-200 Вт. Можно использовать трансформатор ТС-180-2, у которого удаляют все обмотки, кроме первичной на 220 В, и наматывают на двух катушках две секции проводом ПЭ диаметром 2-2,5 мм на напряжение 25 В. В каждой секции укладывают 40 витков.

Диоды VD1 и VD2 типа Д242А. Тиристоры VS1 и VS2 типа КУ202Н. Прибор для измерения тока и напряжения можно использовать любой постоянного тока чувствительностью 0,1-1 мА. В зависимости от чувствительности подбирают сопротивление шунта и добавочного резистора.

Диоды VD3-VD6 типа Д227. Стабилитроны VD7, VD8 типа Д814А. Транзисторы VT1 типа КТ361, VТ2 типа КТ315. Резисторы R1, R2 по 33 кОм 0,25 Вт; R3, R4 51 Ом 0,125 Вт; R6 2кОм 0,125Вт; R8 15кОм 0,125Вт; R9 1кОм 0,125Вт; R10 20кОм 0,125Вт; R11 30кОм 0,125Вт; R7 типа СП-0,5 150кОм; R5 510Ом 5Вт — нагрузочный резистор, его используют при настройке зарядного устройства. С1 0,1мкФ.

Для заряда аккумулятор необходимо подключить к клеммам «+» и «-» и, установив переключатель S2 в положение «U», измерить напряжение аккумулятора. Включить устройство в сеть 220 В, установить переключатель в положение «А», а ток заряда резистором R7 равным 0,1 Q.

Читать далее — Схема и описание простого десульфатирующего устройства

Популярные схемы зарядных устройств:

Схема простого тиристорного зарядного устройства

Десульфатирующее зарядное устройство

Простое зарядное устройство

Схема автомата включения-отключения зарядного устройства


Девайсы. Прототип зарядного устройства VERTER для автомобильного аккумулятора

Это зарядное устройство является прототипом для более совершенного девайса и предназначено для автоматической зарядки свинцово-кислотных автомобильных аккумуляторов постоянным током 6А или 3А. Устройство реализовывает такие функции как заряд, разряд, тренировка, десульфация и расчет емкости аккумулятора.
Предусмотрено подключение к ПК для снятия зарядных кривых. Подробное описание работы устройства см. тут.
Общий вид зарядного устройства VERTER

Силовая часть собрана по схеме:


Cхема силовой части зарядного устройства VERTER

В качестве трансформатора Tr1 использован советский ТС-180-2 от старого черно-белого телевизора. Трансформатор был перемотан — собран из двух аналогичных для получения на выходе 24В 5А.

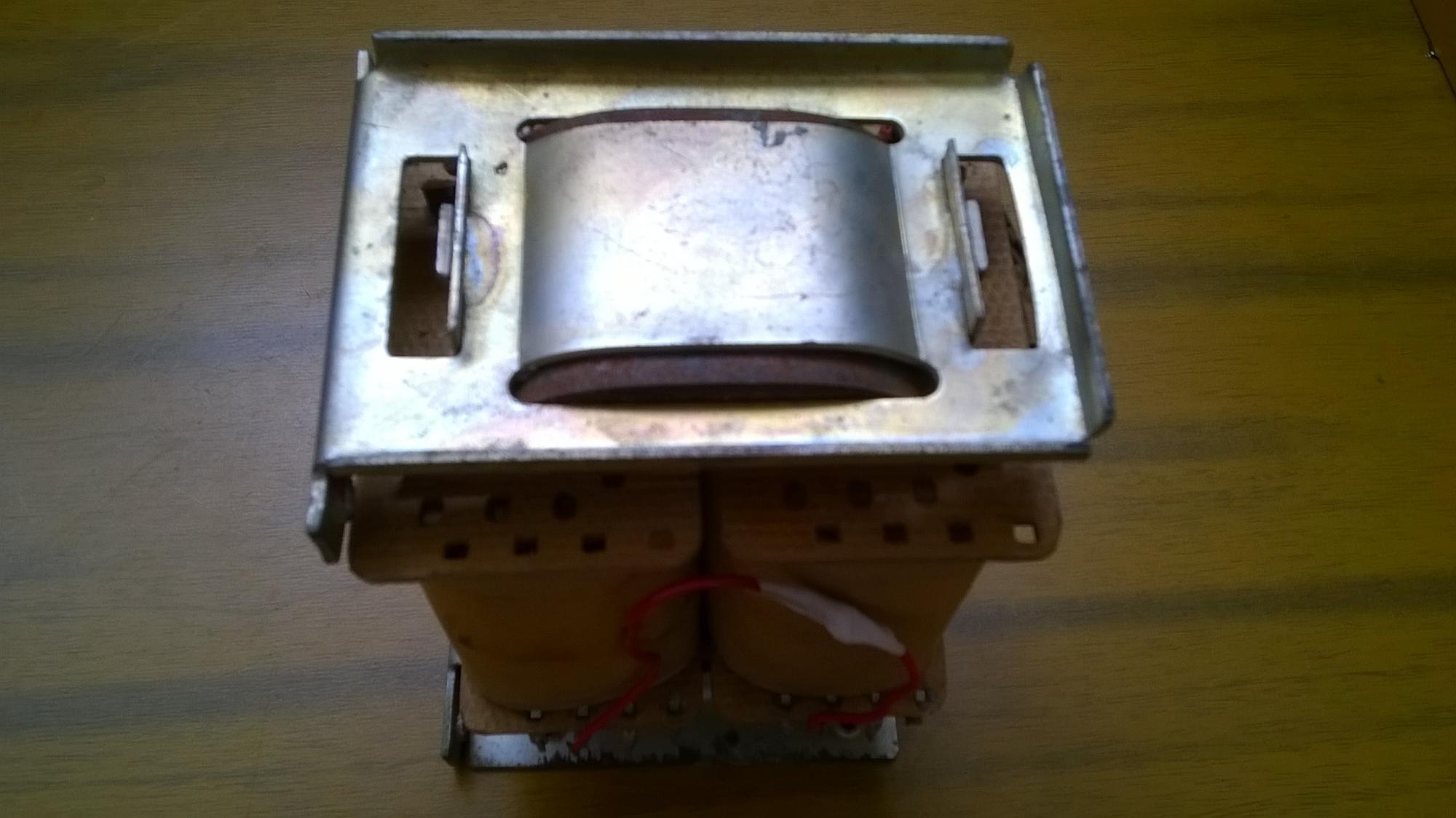

Советский трасформатор ТС-180-2

Выпрямительные диоды VDS2 силовой части любые, с максимальным прямым током до 10А, например КД213А или Д242А. Я использовал КД213А установленные на радиатор.


Выпрямительный мост из диодов КД213А

Нагрузочное сопротивление R15 — две 12-и вольтовые автомобильные лампы.


Нагрузочное «сопротивление»

Стабилизатор постоянного тока построен на LM317 (аналог КР14ЕН12А) и мощных n-p-n транзисторах 2SC5570, изъятых из строчной развертки ЭЛТ мониторов. В качестве транзисторов можно (лучше?) использовать транзисторы TIP35.

КРЕН и транзисторы укреплены на общем радиаторе размером 5х4х14 см. Крепление выполняется с помощью винтов М3 через слюдяной изолятор с применением термопроводящей пасты. Для дополнительного охлаждения радиатор обдувается 12-и вольтовым вентилятором от компьютерного блока питания.


Источник тока на мощных транзисторах

Низкоомные сопротивления R14, R12 изготовлены из вольфрамовой проволоки диаметром около 0,15 мм смотанной в жгут из 8 жил. Сопротивление подбиралось опытным путем. В качестве нагрузки источника тока КРАТКОВРЕМЕННО подключался мультиметр, настроенный на измерение постоянного тока 20А.


Мощные низкоомные сопротивления источника тока

Схема цифровой части:


Cхема цифровой части зарядного устройства VERTER

Питается схема через импульсные стабилизаторы IC1 и IC3 LM2576ADJ: 12В для питания реле, 5В для работы цифровой части. Используя другую низковольтную обмотку трансформатора, питание схемы можно построить и на линейных стабилизаторах типа 7812 (12В) и 7805 (5В), укрепленных на небольших радиаторах. Для этого в схеме предусмотрен отдельный выпрямительный диодный мост VDS1.

Реле К1-К4 — 12-и вольтовые для управления нагрузкой до 10A.

Схему можно упростить, если исключить резервное реле K1 и светодиоды HL1-HL4, а вместо двух управляющих транзисторов (КТ315, КТ940) использовать один составной, например BC517.

Печатная плата цифровой части разработана в программе Sprint-Layout 5.0 и изготовлена по технологии ЛУТ.


Печатная плата цифровой части зарядного устройства VERTER

Корпус — обрезанный задний кожух от ЭЛТ монитора. Дно — фанера толщиной 4 мм (но надо толще, т.к девай получился достаточно тяжелым):


Корпус зарядного устройства VERTER

Эмуляция работы устройства в Proteus:


Эмуляция работы зарядного устройства VERTER

Прошивка микроконтроллера выполняется на плате через разъем v4 программатором USBASP в следующей последовательности: сначала, на пониженной частоте программируются фьюзы (файл fuseprog.bat), за тем програматтор переводится в режим программирования на «нормальной» скорости и запускается bat-файл progprog.

bat.

Посмотреть подробное описание работы устройства
Скачать архив зарядного устройства VERTER одним файлом.

Архив содержит:

  • Схему силовой части зарядного устройства VERTER.
  • Схему цифровой части зарядного устройства VERTER.
  • Печатную плату цифровой части зарядного устройства VERTER в формате *.lay.
  • Проект Proteus для эмуляции работы зарядного устройства VERTER.
  • Файлы *.hex и *.eep для прошивки микроконтроллера.
  • Программу avrdude для быстрого программирования микроконтроллера.

  • PS. Почему VERTER? Потому что понимает как «правильно» заряжать аккумулятор и похоже на голову робота.

    Все своими руками Зарядное устройство с токовой стабилизацией • Все своими руками

    Зарядное устройство со стабилизатором тока


          В этой статье поговорим еще об одном зарядном устройстве для автомобиля. Заряжать будем аккумуляторы стабильным током. Схема зарядного изображена на рисунке 1.

          В качестве сетевого трансформатора в схеме применен перемотанный трансформатор от лампового телевизора ТС-180, но подойдут и ТС-180-2 и ТС-180-2В. Для перемотки трансформатора сначала его аккуратно разбираем, не забыв при этом заметить какими сторонами был склеен сердечник, путать положение U-образных частей сердечника нельзя. Затем сматываются все вторичные обмотки. Экранирующую обмотку, если будете пользоваться зарядным только дома, можно оставить. Если же предполагается использование устройства и в других условиях, то экранирующая обмотка снимается. Снимается так же и верхняя изоляция первичной обмотки. После этого катушки пропитываются бакелитовым лаком. Конечно пропитка на производстве происходит в вакуумной камере, если таких возможностей нет, то пропитаем горячим способом – в горячий лак, разогретый на водяной бане, бросаем катушки и ждем с часик, пока они не пропитаются лаком. Потом даем лишнему лаку стечь и ставим катушки в газовую духовку с температурой порядка 100… 120˚С. В крайнем случае обмотку катушек можно пропитать парафином. После этого восстанавливаем изоляцию первичной обмотки той же бумагой, но тоже пропитанной лаком. Далее мотаем на катушки по… сейчас посчитаем. Для уменьшения тока холостого хода, а он явно возрастет, так как необходимой ферропасты для склеивания витых, разрезных сердечников у нас нет, будем использовать все витки обмоток катушек. И так. Число витков первичной обмотки (см. таблицу) равно 375+58+375+58 = 866витков. Количество витков на один вольт равно 866витков делим на 220 вольт получаем 3,936 ≈ 4витка на вольт.


         Вычисляем количество витков вторичной обмотки. Зададимся напряжением вторичной обмотки в 14 вольт, что даст нам на выходе выпрямителя с конденсаторами фильтра напряжение 14•√2 = 19,74 ≈ 20вольт. Вообще, чем меньше это напряжение, тем меньшая бесполезная мощность в виде тепла будет выделяться на транзисторах схемы. И так, 14 вольт умножаем на 4витка на вольт, получаем 56 витков вторичной обмотки. Теперь зададимся током вторичной обмотки. Иногда требуется быстрехонько подзарядить аккумулятор, а значит требуется увеличить на некоторое время зарядный ток до предела. Зная габаритную мощность трансформатора – 180Вт и напряжение вторичную обмотки, найдем максимальный ток 180/14 ≈ 12,86А. Максимальный ток коллектора транзистора КТ819 – 15А. Максимальная мощность по справочнику данного транзистора в металлическом корпусе равна 100Вт. Значит при токе12А и мощности 100Вт падение напряжения на транзисторе не может превышать… 100/12 ≈ 8,3 вольта и это при условии, что температура кристалла транзистора не превышает 25˚С. Значит нужен вентилятор, так как транзистор будет работать на пределе своих возможностей. Выбираем ток равный 12А при условии, что в каждом плече выпрямителя уже будет стоять по два диода по 10А. По формуле:

               0,7 умножаем на 3,46, получаем диаметр провода ?2,4мм.

         Можно уменьшить ток до 10А и применить провод диаметром 2мм. Для облегчения теплового режима трансформатора вторичную обмотку можно не закрывать изоляцией, а просто покрыть дополнительно еще слоем бакелитового лака.

         Диоды КД213 устанавливаются на пластинчатые радиаторы 100×100х3мм из алюминия. Их можно установить непосредственно на металлический корпус зарядного через слюдяные прокладки с использованием термопасты. Вместо 213- х можно применить Д214А, Д215А, Д242А, но лучше всего подходят диоды КД2997 с любой буквой, типовое значение прямого падения напряжения у которых равно 0,85В, значит при токе заряда 12А на них выделится в виде тепла 0,85•12 = 10Вт. Максимальный выпрямленный постоянный ток этих диодов равен 30А, да и стоят они не дорого. Микросхема LM358N может работать с напряжениями входного сигнала близкими к нулю, отечественных аналогов я не встречал. Транзисторы VT1 и VT2 можно применить с любыми буквами. В качестве шунта применена полоска из луженой жести. Размеры моей полоски вырезанной из консервной банки (смотрим здесь)– 180×10х0,2мм. При указанных на схеме номиналах резисторов R1,2,5 ток регулируется в пределах примерно от 3 до 8А. Чем меньше номинал резистора R2, тем больше ток стабилизации устройства. Как рассчитать добавочное сопротивление для вольтметра прочитайте здесь.

    Об амперметре. У меня, полоска вырезанная по указанным выше размерам, совершенно случайно имеет сопротивление 0,0125Ом. Значит при прохождении через ее тока в 10А, на ней упадет U=I•R = 10•0,0125=0,125В = 125млВ. В моем случае примененная измерительная головка имеет сопротивление 1200 Ом при температуре 25˚С.

    Лирическое отступление. Многие радиолюбители, основательно подгоняя шунты для своих амперметров, почему то никогда не обращают внимание на температурную зависимость всех элементов собираемых ими схем. Разговаривать на эту тему можно до бесконечности, я вам приведу лишь небольшой пример. Вот активное сопротивление рамки моей измерительной головки при разных температурах. И для каких условий рассчитывать шунт?

         Это означает, что ток выставленный в домашних условиях, не будет соответствовать току выставленном по амперметру в холодном гараже зимой. Если вам это по барабану, то сделайте просто переключатель на 5,5А и 10… 12А и ни каких приборов. И не бойся, как бы их не разбить, это еще один большой плюс зарядного устройства со стабилизацией тока заряда.

         И так, дальше. При сопротивлении рамки равном 1200Ом и токе полного отклонения стрелки прибора 100мкА нам нужно подать на головку напряжение 1200•0,0001=0,12В = 120млВ, что меньше, чем падение напряжения на сопротивлении шунта при токе 10А. Поэтому последовательно измерительной головке поставьте дополнительный резистор, лучше подстроечный, что бы не мучиться с подборкой.

         Монтаж стабилизатора выполнен на печатной плате (см. фото 3). Максимальный ток заряда для себя я ограничил шестью амперами, поэтому при токе стабилизации 6А и падении напряжения на мощном транзисторе 5В, выделяемая мощность при этом равна 30Вт, и обдуве вентилятором от компьютера, данный радиатор нагревается до температуры 60 градусов. С вентилятором это много, необходим более эффективный радиатор. Примерно определить необходимую площадь радиатора можно по диаграмме. Мой вам всем совет — ставьте радиаторы рассчитанные для работы ПП приборов без куллеров, пусть лучше размеры прибора увеличатся, но при остановке этого куллера, ни чего не сгорит.

         При анализе выходного напряжения осциллограмма его была сильно зашумлена, что говорит о нестабильности работы схемы т.е. схема подвозбуждалась. Пришлось дополнить схему конденсатором С5, что обеспечило стабильность работы устройства. Да, еще, для того, что бы уменьшить нагрузку на КТ819, я уменьшил напряжение на выходе выпрямителя до 18В (18/1,41 = 12,8В т.е. напряжение вторичной обмотки у моего трансформатора равно 12,8В). Скачать рисунок печатной платы. До свидания. К.В.Ю.

    Скачать “Зарядное устройство с токовой стабилизацией” Zaryd_stab_tok.rar – Загружено 3127 раз – 16 КБ

    Дополнение. Аналог LM358 — КР1040УД1

    Просмотров:84 247


    Параметры д242 подходят ли на зарядное устройство. Электрические схемы бесплатно. Какие диоды применяют для зарядного устройства. Настройка выходного напряжения и зарядного тока

    Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14. 5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

    Вот эти компоненты:

    Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в ), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

    Провода в зарядном устройстве должны быть толстые и короткие. Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.




    Сборка зарядного устройства

    Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.


    Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

    1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
    2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

    Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

    Настройка выходного напряжения и зарядного тока

    На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

    Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.

    Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.


    Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.


    Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

    Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

    Как заряжать аккумулятор

    Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

    Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

    Схема простого зарядного для аккумулятора авто

    В старых телевизорах, которые работали еще на лампах а не микрочипах, есть силовые трансформаторы ТС-180-2

    В статье приводится как сделать из такого трансформатора простое зарядное устройство для аккумулятора своими руками

    Читаем

    Схема устройства:

    У ТС-180-2 есть две вторичные обмотки, рассчитанные на напряжение 6.4 В и ток 4.7 А, если их соединить последовательно, то получим выходное напряжение 12.8 В. Этого напряжения достаточно, чтобы зарядить аккумулятор. На трансформаторе нужно соединить толстым проводом выводы 9 и 9 штрих, а к выводам 10 и 10 штрих, тоже толстыми проводами припаять диодный мост, состоящий из четырех диодов Д242А или других рассчитанных на ток не менее 10 А.


    Диоды нужно установить на большие радиаторы. Конструкцию диодного моста можно собрать на стеклотекстолитовой пластине подходящего размера. Первичные обмотки трансформатора тоже необходимо соединить последовательно, перемычку нужно поставить между выводами 1 и 1 штрих, а к выводам 2 и 2 штрих припаять шнур с вилкой для сети 220 В. Желательно в первичную и вторичную цепи установить предохранители, в первичную – 0.5 А, во вторичную 10 А.


    Провода, которые вы используете при изготовлении зарядного устройства, должны быть сечением не менее 2.5 мм2. Площадь радиатора для диода, не менее 32 см2 (для каждого). В нашем случае вторичные обмотки рассчитаны на ток 4.7 А, поэтому нельзя чтобы зарядный ток продолжительное время превышал это значение. Напряжение на клеммах аккумулятора во время заряда не должно превышать 14.5 В, особенно если заряжается необслуживаемая батарея.

    В нашем устройстве зарядный ток ограничен за счет небольшого выходного напряжения трансформатора (12. 8 В), но величина выходного напряжения зависит от величины входного. Если у вас в сети напряжение больше 220 В, то соответственно и на выходе трансформатора будет больше 12.8 В.

    Ограничить зарядный ток можно включив последовательно с аккумулятором в разрыв минусового провода 12 вольтовою лампу мощностью от 21 до 60 Вт. Чем меньше мощность лампы, тем меньше будет зарядный ток. Чтобы контролировать ток и напряжение необходимо подключить к зарядному устройству амперметр с пределом измерения не менее 10 А, и вольтметр с пределом измерения не менее 15 В. Или можно пробрести мультиметр с пределом измерения тока не менее 10 А и периодически контролировать параметры с его помощью.

    Внимательно подсоединяйте аккумулятор. Не допускается даже кратковременно перепутать при подключении аккумулятора плюс с минусом. Также нельзя проверять работоспособность устройства кратковременным замыканием выводов («проверка на искру»). Зарядное устройство во время подсоединения, отсоединения аккумулятора должно быть обесточено. При изготовлении и использовании зарядного устройства будьте осторожны, соблюдайте правила пожарной и электро безопасности. Не оставляйте работающее устройство без присмотра.

    Смотрите схему еще одного зярядного устройства для

    Соблюдение режима эксплуатации аккумуляторных батарей, и в частности режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Зарядку аккумуляторных батарей производят током, значение которого можно определить по формуле

    где I — средний зарядный ток, А., а Q — паспортная электрическая емкость аккумуляторной батареи, А-ч.

    Классическая зарядного устройства для автомобильного аккумулятора состоит из понижающего трансформатора, выпрямителя и регулятора тока зарядки. В качестве регуляторов тока применяют проволочные реостаты (см. Рис. 1) и транзисторные стабилизаторы тока.

    В обоих случаях на этих элементах выделяется значительная тепловая мощность, что снижает КПД зарядного устройства и увеличивает вероятность выхода его из строя.

    Для регулировки зарядного тока можно использовать магазин конденсаторов, включаемых последовательно с первичной (сетевой) обмоткой трансформатора и выполняющих функцию реактивных сопротивлений, гасящих избыточное напряжение сети. Упрощенная такого устройства приведена на рис. 2.

    В этой схеме тепловая (активная) мощность выделяется лишь на диодах VD1-VD4 выпрямительного моста и трансформаторе, поэтому нагрев устройства незначителен.

    Недостатком на Рис. 2 является необходимость обеспечить напряжение на вторичной обмотке трансформатора в полтора раза большее, чем номинальное напряжение нагрузки (~ 18÷20В).

    Схема зарядного устройства, обеспечивающее зарядку 12-вольтовых аккумуляторных батарей током до 15 А, причем ток зарядки можно изменять от 1 до 15 А ступенями через 1 А, приведена на Рис. 3.

    Предусмотрена возможность автоматического выключения устройства, когда батарея полностью зарядится. Оно не боится кратковременных коротких замыканий в цепи нагрузки и обрывов в ней.

    Выключателями Q1 — Q4 можно подключать различные комбинации конденсаторов и тем самым регулировать ток зарядки.

    Переменным резистором R4 устанавливают порог срабатывания К2, которое должно срабатывать при напряжении на зажимах аккумулятора, равном напряжению полностью заряженной батареи.

    На Рис. 4 представлена еще одного зарядного устройства, в котором ток зарядки плавно регулируется от нуля до максимального значения.

    Изменение тока в нагрузке достигается регулированием угла открывания тринистора VS1. Узел регулирования выполнен на однопереходном транзисторе VT1. Значение этого тока определяется положением движка переменного резистора R5. Максимальный ток заряда аккумулятора 10А, устанавливается амперметром. устройства обеспечена со стороны сети и нагрузки предохранителями F1 и F2.

    Вариант печатной платы зарядного устройства (см. рис. 4), размером 60х75 мм приведен на следующем рисунке:

    В схеме на рис. 4 вторичная обмотка трансформатора должна быть рассчитана на ток, втрое больший зарядного тока, и соответственно мощность трансформатора также должна быть втрое больше мощности, потребляемой аккумулятором.

    Названное обстоятельство является существенным недостатком зарядных устройств с регулятором тока тринистором (тиристором).

    Примечание:

    Диоды выпрямительного мостика VD1-VD4 и тиристор VS1 необходимо установить на радиаторы.

    Значительно снизить потери мощности в тринисторе, а следовательно, повысить КПД зарядного устройства можно, регулирующий элемент перенести из цепи вторичной обмотки трансформатора в цепь первичной обмотки. такого устройства показана на рис. 5.

    В схеме на Рис. 5 регулирующий узел аналогичен примененному в предыдущем варианте устройства. Тринистор VS1 включен в диагональ выпрямительного моста VD1 — VD4. Поскольку ток первичной обмотки трансформатора примерно в 10 раз меньше тока заряда, на диодах VD1-VD4 и тринисторе VS1 выделяется относительно небольшая тепловая мощность и они не требуют установки на радиаторы. Кроме того, применение тринистора в цепи первичной обмотки трансформатора позволило несколько улучшить форму кривой зарядного тока и снизить значение коэффициента формы кривой тока (что также приводит к повышению КПД зарядного устройства). К недостатку этого зарядного устройства следует отнести гальваническую связь с сетью элементов узла регулирования, что необходимо учитывать при разработке конструктивного исполнения (например, использовать переменный резистор с пластмассовой осью).

    Вариант печатной платы зарядного устройства на рисенке 5, размером 60х75 мм приведен на рисунке ниже:

    Примечание:

    Диоды выпрямительного мостика VD5-VD8 необходимо установить на радиаторы.

    В зарядном устройстве на рисунке 5 диодный мостик VD1-VD4 типа КЦ402 или КЦ405 с буквами А, Б, В. Стабилитрон VD3 типа КС518, КС522, КС524, или составленный из двух одинаковых стабилитронов с суммарным напряжением стабилизации 16÷24 вольта (КС482, Д808, КС510 и др.). Транзистор VT1 однопереходной, типа КТ117А, Б, В, Г. Диодный мостик VD5-VD8 составлен из диодов, с рабочим током не менее 10 ампер (Д242÷Д247 и др.). Диоды устанавливаются на радиаторы площадью не менее 200 кв.см, а радиаторы будут сильно нагреваться, в корпус зарядного устройства можно установить вентилятор для обдува.

    Схема десульфатирующего зарядного устройства предложена Самунджи и Л. Симеоновым. Зарядное устройство выполнено но схеме одпополупериодного выпрямителя на диоде VI с параметрической стабилизацией напряжения (V2) и усилителем тока (V3, V4). Сигнальная лампочка Н1 горит при включенном в сеть трансформаторе. Средний зарядный ток приблизительно 1,8 А регулируется подбором резистора R3. Разрядный ток задается резистором R1. Напряжение на вторичной обмотке трансформатора равно 21 В (амплитудное важность 28 В). Напряжение на аккумуляторе при номинальном зарядном токе равно 14 В. Поэтому зарядный ток аккумулятора возникает лишь тогда, когда амплитуда выходного напряжения усилителя тока превысит напряжение аккумулятора. Описание микросхемы 0401 За пора одного периода переменного напряжения формируется один импульс зарядного то-ка в течение времени Тi. Разряд аккумулятора происходит в течение времени Тз= 2Тi. Поэтому амперметр показывает среднее важность зарядного тока, равное примерно одной трети от амплитудного значения суммарного зарядного и разрядного токов. В зарядном ycтройстве можно использовать трансформатор ТС-200 от телевизора. Вторичные обмотки с обеих катушек трансформатора снимают и проводом ПЭВ-2 1,5 мм наматывают новую обмотку, состоящую из 74 витков (по 37 витков на каждой катушке). Транзистор V4 устанавливают на радиатор с эффективной площадью поверхности приблизительно 200 см кв. Детали: Диоды VI типа Д242А. Д243А, Д245А. Д305, V2 один или два включенных последовательно стабилитрона Д814А, V5 типа Д226: транзисторы V3 типа КТ803А, V4 типа КТ803А или КТ808А.При настройке…

    Для схемы «Зарядное устройство для герметичных кислотно-свинцовых аккумуляторов»

    Многие из нас для освещения в случае отключения электроэнергии используют импортные фонари и светильники. Источник питания в них — герметичные кислотно-свинцовые аккумуляторные батареи небольшой емкости, для зарядки которых встроенные примитивные зарядные устройства, не обеспечивающие нормального режима. В результате срок службы батареи немаловажно уменьшается. Поэтому надобно применять более совершенные зарядные устройства, исключающие возможную перезарядку батареи.Подавляющее большинство промышленных зарядных устройств ориентировано на эксплуатацию совместно с автомобильными аккумуляторными батареями, поэтому их применение для зарядки батарей малой емкости нецелесообразно. Применение специализированных импортных микросхем экономически невыгодно, поскольку цена(у) такой микросхемы порой в несколько раз превышает цена(у) самого аккумулятора.Автор предлагает свой вариант для подобных аккумуляторных батарей. Схемы конвертера радиолюбителя Мощность, выделяемая на этих резисторах, Р = R.Iзар2 = 7,5. 0,16 = 1,2 Вт.Для уменьшения степени нагрева в ЗУ применены два резистора по 15 Ом мощностью 2 Вт, включенных параллельно.Вычислим сопротивление резистора R9:R9=Uобр VT2 . R10/(Iзар. R — Uобр VT2)=0,6 . 200/(0,4 . 7,5 — 0.6) = 50 Ом.Выбираем резистор с ближайшим к рассчитанному сопротивлением 51 Ом.В устройстве применены импортные оксидные конденсаторы Реле JZC-20F с напряжением срабатывания 12 В. Можно применить и другое реле, имеющееся в наличии, однако в этом случае придется подкорректировать печатную плату. …

    Для схемы «ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ БАТАРЕЙ АККУМУЛЯТОРОВ»

    Автомобильная электроникаЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ БАТАРЕЙ АККУМУЛЯТОРОВПростейшее зарядное устройство для автомобильных и мотоциклетных аккумуляторных батарей, как правило, состоит из понижающего трансформатора и подключенного к его вторичной обмотке двухполупериодного выпрямителя . Последовательно с батареей включают мощный реостат для установки необходимого тока. Однако такая конструкция получается очень громоздкой и излишне энергоемкой, а другое способы регулирования тока обычно ее существенно усложняют. В промышленных зарядных устройствах для выпрямления зарядного тока и изменения его значения иногда применяют тринисторы КУ202Г. Здесь следует отметить, что прямое напряжение на включенных тринисторах при большом зарядном токе может добиваться 1,5 В. Симистор тс112 и схемы на нем Из-за этого они сильно нагреваются, а по паспорту температура корпуса тринистора не должна превышать +85°С. В таких устройствах приходится принимать меры по ограничению и температурной стабилизации зарядного тока, что приводит к дальнейшему их усложнению и удорожанию.Описываемое ниже сравнительно простое зарядное устройство имеет широкие пределы регулирования тока — практически от нуля до 10 А — и может быть использовано для зарядки различных стартерных батарей аккумуляторов на напряжение 12 В. В основу (см. схему) положен симисторный регулятор, опубликованный в , с дополнительно введенными маломощным диодны…

    Для схемы «Простой терморегулятор»

    Для схемы «Устройство удержания телефонной линии»

    ТелефонияУстройство удержания телефонной линии Предлагаемое устройствовыполняет функцию удержания телефонной линии («HOLD»), чтопозволяет во час разговора положить трубку на рычаг и перейти кпараллельному телефонному аппарату. Устройство не перегружает телефонную линию (ТЛ) ине создает в ней помех. Во час срабатывания вызывающий абонент слышитмузыкальную заставку. Схема устройства удержания телефонной линиипоказана на рисунке. Выпрямительный мост на диодах VD1-VD4 обеспечиваетнужную полярность питания устройства независимо от полярности подключенияего к ТЛ. Переключатель SF1 связан с рычагом телефонного аппарата (ТА) изамыкается при поднятии трубки (т.е. блокирует кнопку SB1 при положенной трубке). Если во час разговора нужно перейти к параллельному ТА, надократковременно нажать кнопку SB1. При этом срабатывает реле K1 (замыкаются контакты K1.1, а контакты K1.2 размыкаются), к ТЛ подключается эквивалентнагрузки (цепь R1R2K1) и отключается ТА, с которого велся разговор. Как подключить реостат к зарядному устройству Теперьможно положить трубку на рычаг и перейти к параллельному ТА. Падение напряжения на эквиваленте нагрузкисоставляет 17 В. При поднятии трубки на параллельном ТА напряжение в ТЛпадает до 10 В, реле K1 отключается и эквивалент нагрузки отключается отТЛ. Транзистор VT1 должен иметь коэффициент передачине менее 100, при этом амплитуда переменного напряжения звуковой частоты,выдаваемого в ТЛ, достигает 40 мВ. В качестве музыкального синтезатора (DD1)использована микросхема УМС8, в которой «зашиты» две мелодии исигнал будильника. Поэтому вывод 6 («выбор мелодии») соединен свыводом5. В этом случае воспроизводится один раз первая мелодия, а затемвторая бесконечно. В качестве SF1 можно использоватьмикропереключатель МП или геркон, управляемый магнитом (магнит должен быть приклеен к рычагу ТА). Кнопка SB1 — КМ1.1, светодиод HL1 — любой из серииАЛ307. Диоды…

    Для схемы «Ремонт зарядного устройства для MPEG4-плеера»

    После двух месяцев эксплуатации вышло из строя «безымянное» зарядное устройство к карманному проигрывателю MPEG4/MP3/WMA. Схемы его, конечно, не было, поэтому пришлось составить ее по монтажной плате. Нумерация активных элементов на ней (рис.1) — условная, остальные соответствуют надписям на печатной плате.Узел преобразователя напряжения реализован на маломощном высоковольтном транзисторе VT1 типа MJE13001, узел стабилизации выходного напряжения произведен на транзисторе VT2 и оптроне VU1. Кроме того, транзистор VT2 защищает VT1 от перегрузки. Транзистор VT3 предназначен для индикации окончания зарядки аккумуляторов.При осмотре изделия оказалось, что транзистор VT1 «ушел на обрыв», a VT2 — пробит. Сгорел также резистор R1. На поиск и устранение неисправностей ушло не более 15 минут. Но при грамотном ремонте любою радиоэлектронного изделия обычно недостаточно одного лишь устранения неисправностей, надобно ещё узнать причины их возникновения, чтобы подобное не повторилось. Структурная схема микросхемы 251 1НТ Как оказалось, во час работы более того при отключенной нагрузке и открытом корпусе транзистор VT1, выполненный в корпусе ТО-92, разогревался до температуры приблизительно 90°С. Поскольку, поблизости не было более мощных транзисторов, подходящих на замену MJE13001, я решил приклеить к нему небольшой теплоотвод.Фотография зарядного устройства показана на рис.2. Дюралюминиевый радиатор размерами 37x15x1 мм приклеен к корпусу транзистора теллопроводящим клеем «Радиал». Этим же клеем можно приклеить радиатор и к монтажной плате. С теплоотводом температура корпуса транзистора снизилась до 45…..

    Для схемы «Зарядное устройство для малогабаритных элементов»

    ЭлектропитаниеЗарядное устройство для малогабаритных элементовВ. БОНДАРЕВ, А. РУКАВИШНИКОВ г. МоскваМалогабаритные элементы СЦ-21, СЦ-31 и другие используются, например, в современных электронных наручных часах. Для их подзарядки и частичного восстановления работоспособности, а значит, продления срока службы, можно применить предлагаемое зарядное устройство (рис. 1). Оно обеспечивает ток зарядки 12 мА, достаточный для «обновления» элемента через 1,5…3 часа после подключения к устройству. рис. 1 На диодной матрице VD1 выполнен выпрямитель, на который подается сетевое напряжение через ограничительный резистор R1 и конденсатор С1. Резистор R2 способствует разрядке конденсатора после отключения устройства от сети. На выходе выпрямителя стоит сглаживающий конденсатор С2 и стабилитрон VD2, ограничивающий выпрямленное напряжение на уровне 6,8 В. Далее следуют источник зарядного тока, выполненный на резисторах R3, R4 и транзисторах VT1-VT3, и сигнализатор окончания зарядки, состоящий из транзистора VT4 и светодиода HL).Как только напряжение на заряжаемом элементе возрастет до 2,2 В, часть коллекторного тока транзистора VT3 потечет через цепь индикации. Схемы таймер для периодического включения нагрузки Зажжется светодиод HL1 и просигнализирует об окончании цикла зарядки.Вместо транзисторов VT1, VT2 можно использовать два последовательно включенных диода с прямым напряжением 0,6 В и обратным напряжением более 20 В каждый, вместо VT4 — один такой диод, а вместо диодной матрицы — любые диоды на обратное напряжение не менее 20 В и выпрямленный ток более 15 мА. Светодиод может быть любой прочий, с постоянным прямым напряжением приблизительно 1,6 В. Конденсатор С1 — бумажный, на номинальное напряжение не ниже 400 В, оксидиый конденсатор С2-К73-17 (можно К50-6 на напряжение не ниже 15 В).Детали смонт…

    Для схемы «ТЕРМОРЕГУЛЯТОР НА ТИРИСТОРЕ»

    Бытовая электроникаТЕРМОРЕГУЛЯТОР НА ТИРИСТОРЕТерморегулятор, схема которого изображена на рисунке, предназначен для поддержания постоянной температуры воздуха в помещения, воды в аквариуме и т. п. К нему можно подключать нагреватель мощностью до 500 Вт. Терморегулятор состоит из порогового устройства (на транзисторе Т1 и Т1). электронного реле (на транзисторе ТЗ и тиристоре Д10) и блока питания. Датчиком температуры служит терморезистор R5, включенный в поставленная проблема подачи напряжения на базу транзистора Т1 порогового устройства. Если окружающая среда имеет необходимую температуру, транзистор Т1 порогового закрыт, а Т1 открыт. Транзистор ТЗ и тиристор Д10 электронного реле в этом случае закрыты и напряжение сети не поступает на нагреватель. При понижении температуры среды сопротивление терморезистора увеличивается, в результате чего напряжение на базе транзистора Т1 повышается. Очень мошне зарядне устройство схема Когда оно достигает порога срабатывания устройства, транзистор Т1 откроется, а T2 — закроется. Это приведет к открыванию транзистора T3. Напряжение, возникающее на резисторе R9, приложено между катодом и управляющим электродом тиристора Д10 и будет довольно для открывания его. Напряжение сети через тиристор и диоды Д6-Д9 поступит на нагреватель.Когда температура среды достигнет необходимой величины, терморегулятор отключит напряжение от нагревателя. Переменный резистор R11 служит для установки пределов поддерживаемой температуры. В терморегуляторе применен терморезистор ММТ-4. Трансформатор Тр1 выполнен на сердечнике Ш12Х25. Обмотка I его содержит 8000 витков провода ПЭВ-1 0,1, а обмотка II-170 витков провода ПЭВ-1 0,4.А.СТОЯНОВ г. Загорск…

    Для схемы «БЛОКИРАТОР МЕЖГОРОДА»

    ТелефонияБЛОКИРАТОР МЕЖГОРОДАДанное устройство предназначено для запрещения междугородной связи с телефонного аппарата, который через него подключен к линии. Устройство собрано на ИМС серии К561 и питается от телефонной линии. Потребляемый ток — 100 150 мкА. При его подключении к линии надобно соблюдать полярность. Устройство работает с АТС, имеющими напряжение на линии 48 60В. Некоторая сложность схемы вызвана тем, что алгоритм работы устройства реализован аппаратно, в отличие от похожих устройств , где алгоритм реализуется программно с использованием однокристальных ЭВМ или микропроцессоров, что не вечно доступно радиолюбителю. Функциональная схема устройства приведена на рис.1. В исходном состоянии ключи SW открыты. ТА подключен через них к линии и может принимать вызывной сигнал и осуществлять набор номера. Если после снятия трубки первая набранная цифра окажется индексом выхода на междугородную связь, в схеме менеджмента срабатывает ждущий мультивибратор, который закрывает ключи и разрывает шлейф, производя таким образом отбой АТС. Т160 схема регулятора тока Индекс выхода на межгород может быть любым. В данной схеме задана цифра «8». Время отключения аппарата от линии можно установить от долей секунды до 1,5 мин. Принципиальная схема устройства приведена на рис.2. На элементах DA1, DA2, VD1…VD3, R2, С1 собран источник питания микросхемы напряжением 3,2 В. Диоды VD1 и VD2 защищают устройство от неправильного подключения к линии. На транзисторах VT1…VT5, резисторах R1, R3, R4 и конденсаторе С2 собран преобразователь уровня напряжения телефонной линии в уровень, необходимый для работы МОП-микросхем. Транзисторы в данном случае включены как микромощные стабилитроны с напряжением стабилизации 7…8 В при токе несколько микроампер . На элементах DD1.1, DD1.2, R5, R3 собран триггер Шмитта, обеспечивающий необходимую кр…

    Facebook

    Twitter

    Вконтакте

    Google+

    Дополнительно

    Электрические схемы бесплатно. Какие диоды применяют для зарядного устройства

    Схема простого зарядного для аккумулятора авто

    В старых телевизорах, которые работали еще на лампах а не микрочипах, есть силовые трансформаторы ТС-180-2

    В статье приводится как сделать из такого трансформатора простое зарядное устройство для аккумулятора своими руками

    Читаем

    Схема устройства:

    У ТС-180-2 есть две вторичные обмотки, рассчитанные на напряжение 6.4 В и ток 4.7 А, если их соединить последовательно, то получим выходное напряжение 12.8 В. Этого напряжения достаточно, чтобы зарядить аккумулятор. На трансформаторе нужно соединить толстым проводом выводы 9 и 9 штрих, а к выводам 10 и 10 штрих, тоже толстыми проводами припаять диодный мост, состоящий из четырех диодов Д242А или других рассчитанных на ток не менее 10 А.


    Диоды нужно установить на большие радиаторы. Конструкцию диодного моста можно собрать на стеклотекстолитовой пластине подходящего размера. Первичные обмотки трансформатора тоже необходимо соединить последовательно, перемычку нужно поставить между выводами 1 и 1 штрих, а к выводам 2 и 2 штрих припаять шнур с вилкой для сети 220 В. Желательно в первичную и вторичную цепи установить предохранители, в первичную – 0.5 А, во вторичную 10 А.


    Провода, которые вы используете при изготовлении зарядного устройства, должны быть сечением не менее 2.5 мм2. Площадь радиатора для диода, не менее 32 см2 (для каждого). В нашем случае вторичные обмотки рассчитаны на ток 4.7 А, поэтому нельзя чтобы зарядный ток продолжительное время превышал это значение. Напряжение на клеммах аккумулятора во время заряда не должно превышать 14.5 В, особенно если заряжается необслуживаемая батарея.

    В нашем устройстве зарядный ток ограничен за счет небольшого выходного напряжения трансформатора (12.8 В), но величина выходного напряжения зависит от величины входного. Если у вас в сети напряжение больше 220 В, то соответственно и на выходе трансформатора будет больше 12.8 В.

    Ограничить зарядный ток можно включив последовательно с аккумулятором в разрыв минусового провода 12 вольтовою лампу мощностью от 21 до 60 Вт. Чем меньше мощность лампы, тем меньше будет зарядный ток. Чтобы контролировать ток и напряжение необходимо подключить к зарядному устройству амперметр с пределом измерения не менее 10 А, и вольтметр с пределом измерения не менее 15 В. Или можно пробрести мультиметр с пределом измерения тока не менее 10 А и периодически контролировать параметры с его помощью.

    Внимательно подсоединяйте аккумулятор. Не допускается даже кратковременно перепутать при подключении аккумулятора плюс с минусом. Также нельзя проверять работоспособность устройства кратковременным замыканием выводов («проверка на искру»). Зарядное устройство во время подсоединения, отсоединения аккумулятора должно быть обесточено. При изготовлении и использовании зарядного устройства будьте осторожны, соблюдайте правила пожарной и электро безопасности. Не оставляйте работающее устройство без присмотра.

    Смотрите схему еще одного зярядного устройства для

    Схема десульфатирующего зарядного устройства предложена Самунджи и Л. Симеоновым. Зарядное устройство выполнено но схеме одпополупериодного выпрямителя на диоде VI с параметрической стабилизацией напряжения (V2) и усилителем тока (V3, V4). Сигнальная лампочка Н1 горит при включенном в сеть трансформаторе. Средний зарядный ток приблизительно 1,8 А регулируется подбором резистора R3. Разрядный ток задается резистором R1. Напряжение на вторичной обмотке трансформатора равно 21 В (амплитудное важность 28 В). Напряжение на аккумуляторе при номинальном зарядном токе равно 14 В. Поэтому зарядный ток аккумулятора возникает лишь тогда, когда амплитуда выходного напряжения усилителя тока превысит напряжение аккумулятора. Описание микросхемы 0401 За пора одного периода переменного напряжения формируется один импульс зарядного то-ка в течение времени Тi. Разряд аккумулятора происходит в течение времени Тз= 2Тi. Поэтому амперметр показывает среднее важность зарядного тока, равное примерно одной трети от амплитудного значения суммарного зарядного и разрядного токов. В зарядном ycтройстве можно использовать трансформатор ТС-200 от телевизора. Вторичные обмотки с обеих катушек трансформатора снимают и проводом ПЭВ-2 1,5 мм наматывают новую обмотку, состоящую из 74 витков (по 37 витков на каждой катушке). Транзистор V4 устанавливают на радиатор с эффективной площадью поверхности приблизительно 200 см кв. Детали: Диоды VI типа Д242А. Д243А, Д245А. Д305, V2 один или два включенных последовательно стабилитрона Д814А, V5 типа Д226: транзисторы V3 типа КТ803А, V4 типа КТ803А или КТ808А.При настройке…

    Для схемы «Зарядное устройство для герметичных кислотно-свинцовых аккумуляторов»

    Многие из нас для освещения в случае отключения электроэнергии используют импортные фонари и светильники. Источник питания в них — герметичные кислотно-свинцовые аккумуляторные батареи небольшой емкости, для зарядки которых встроенные примитивные зарядные устройства, не обеспечивающие нормального режима. В результате срок службы батареи немаловажно уменьшается. Поэтому надобно применять более совершенные зарядные устройства, исключающие возможную перезарядку батареи.Подавляющее большинство промышленных зарядных устройств ориентировано на эксплуатацию совместно с автомобильными аккумуляторными батареями, поэтому их применение для зарядки батарей малой емкости нецелесообразно. Применение специализированных импортных микросхем экономически невыгодно, поскольку цена(у) такой микросхемы порой в несколько раз превышает цена(у) самого аккумулятора.Автор предлагает свой вариант для подобных аккумуляторных батарей. Схемы конвертера радиолюбителя Мощность, выделяемая на этих резисторах, Р = R.Iзар2 = 7,5. 0,16 = 1,2 Вт.Для уменьшения степени нагрева в ЗУ применены два резистора по 15 Ом мощностью 2 Вт, включенных параллельно.Вычислим сопротивление резистора R9:R9=Uобр VT2 . R10/(Iзар. R — Uобр VT2)=0,6 . 200/(0,4 . 7,5 — 0.6) = 50 Ом.Выбираем резистор с ближайшим к рассчитанному сопротивлением 51 Ом.В устройстве применены импортные оксидные конденсаторы Реле JZC-20F с напряжением срабатывания 12 В. Можно применить и другое реле, имеющееся в наличии, однако в этом случае придется подкорректировать печатную плату. …

    Для схемы «ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ БАТАРЕЙ АККУМУЛЯТОРОВ»

    Автомобильная электроникаЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ БАТАРЕЙ АККУМУЛЯТОРОВПростейшее зарядное устройство для автомобильных и мотоциклетных аккумуляторных батарей, как правило, состоит из понижающего трансформатора и подключенного к его вторичной обмотке двухполупериодного выпрямителя . Последовательно с батареей включают мощный реостат для установки необходимого тока. Однако такая конструкция получается очень громоздкой и излишне энергоемкой, а другое способы регулирования тока обычно ее существенно усложняют. В промышленных зарядных устройствах для выпрямления зарядного тока и изменения его значения иногда применяют тринисторы КУ202Г. Здесь следует отметить, что прямое напряжение на включенных тринисторах при большом зарядном токе может добиваться 1,5 В. Симистор тс112 и схемы на нем Из-за этого они сильно нагреваются, а по паспорту температура корпуса тринистора не должна превышать +85°С. В таких устройствах приходится принимать меры по ограничению и температурной стабилизации зарядного тока, что приводит к дальнейшему их усложнению и удорожанию.Описываемое ниже сравнительно простое зарядное устройство имеет широкие пределы регулирования тока — практически от нуля до 10 А — и может быть использовано для зарядки различных стартерных батарей аккумуляторов на напряжение 12 В. В основу (см. схему) положен симисторный регулятор, опубликованный в , с дополнительно введенными маломощным диодны…

    Для схемы «Простой терморегулятор»

    Для схемы «Устройство удержания телефонной линии»

    ТелефонияУстройство удержания телефонной линии Предлагаемое устройствовыполняет функцию удержания телефонной линии («HOLD»), чтопозволяет во час разговора положить трубку на рычаг и перейти кпараллельному телефонному аппарату. Устройство не перегружает телефонную линию (ТЛ) ине создает в ней помех. Во час срабатывания вызывающий абонент слышитмузыкальную заставку. Схема устройства удержания телефонной линиипоказана на рисунке. Выпрямительный мост на диодах VD1-VD4 обеспечиваетнужную полярность питания устройства независимо от полярности подключенияего к ТЛ. Переключатель SF1 связан с рычагом телефонного аппарата (ТА) изамыкается при поднятии трубки (т.е. блокирует кнопку SB1 при положенной трубке). Если во час разговора нужно перейти к параллельному ТА, надократковременно нажать кнопку SB1. При этом срабатывает реле K1 (замыкаются контакты K1.1, а контакты K1.2 размыкаются), к ТЛ подключается эквивалентнагрузки (цепь R1R2K1) и отключается ТА, с которого велся разговор. Как подключить реостат к зарядному устройству Теперьможно положить трубку на рычаг и перейти к параллельному ТА. Падение напряжения на эквиваленте нагрузкисоставляет 17 В. При поднятии трубки на параллельном ТА напряжение в ТЛпадает до 10 В, реле K1 отключается и эквивалент нагрузки отключается отТЛ. Транзистор VT1 должен иметь коэффициент передачине менее 100, при этом амплитуда переменного напряжения звуковой частоты,выдаваемого в ТЛ, достигает 40 мВ. В качестве музыкального синтезатора (DD1)использована микросхема УМС8, в которой «зашиты» две мелодии исигнал будильника. Поэтому вывод 6 («выбор мелодии») соединен свыводом5. В этом случае воспроизводится один раз первая мелодия, а затемвторая бесконечно. В качестве SF1 можно использоватьмикропереключатель МП или геркон, управляемый магнитом (магнит должен быть приклеен к рычагу ТА). Кнопка SB1 — КМ1.1, светодиод HL1 — любой из серииАЛ307. Диоды…

    Для схемы «Ремонт зарядного устройства для MPEG4-плеера»

    После двух месяцев эксплуатации вышло из строя «безымянное» зарядное устройство к карманному проигрывателю MPEG4/MP3/WMA. Схемы его, конечно, не было, поэтому пришлось составить ее по монтажной плате. Нумерация активных элементов на ней (рис.1) — условная, остальные соответствуют надписям на печатной плате.Узел преобразователя напряжения реализован на маломощном высоковольтном транзисторе VT1 типа MJE13001, узел стабилизации выходного напряжения произведен на транзисторе VT2 и оптроне VU1. Кроме того, транзистор VT2 защищает VT1 от перегрузки. Транзистор VT3 предназначен для индикации окончания зарядки аккумуляторов.При осмотре изделия оказалось, что транзистор VT1 «ушел на обрыв», a VT2 — пробит. Сгорел также резистор R1. На поиск и устранение неисправностей ушло не более 15 минут. Но при грамотном ремонте любою радиоэлектронного изделия обычно недостаточно одного лишь устранения неисправностей, надобно ещё узнать причины их возникновения, чтобы подобное не повторилось. Структурная схема микросхемы 251 1НТ Как оказалось, во час работы более того при отключенной нагрузке и открытом корпусе транзистор VT1, выполненный в корпусе ТО-92, разогревался до температуры приблизительно 90°С. Поскольку, поблизости не было более мощных транзисторов, подходящих на замену MJE13001, я решил приклеить к нему небольшой теплоотвод.Фотография зарядного устройства показана на рис.2. Дюралюминиевый радиатор размерами 37x15x1 мм приклеен к корпусу транзистора теллопроводящим клеем «Радиал». Этим же клеем можно приклеить радиатор и к монтажной плате. С теплоотводом температура корпуса транзистора снизилась до 45…..

    Для схемы «Зарядное устройство для малогабаритных элементов»

    ЭлектропитаниеЗарядное устройство для малогабаритных элементовВ. БОНДАРЕВ, А. РУКАВИШНИКОВ г. МоскваМалогабаритные элементы СЦ-21, СЦ-31 и другие используются, например, в современных электронных наручных часах. Для их подзарядки и частичного восстановления работоспособности, а значит, продления срока службы, можно применить предлагаемое зарядное устройство (рис. 1). Оно обеспечивает ток зарядки 12 мА, достаточный для «обновления» элемента через 1,5…3 часа после подключения к устройству. рис. 1 На диодной матрице VD1 выполнен выпрямитель, на который подается сетевое напряжение через ограничительный резистор R1 и конденсатор С1. Резистор R2 способствует разрядке конденсатора после отключения устройства от сети. На выходе выпрямителя стоит сглаживающий конденсатор С2 и стабилитрон VD2, ограничивающий выпрямленное напряжение на уровне 6,8 В. Далее следуют источник зарядного тока, выполненный на резисторах R3, R4 и транзисторах VT1-VT3, и сигнализатор окончания зарядки, состоящий из транзистора VT4 и светодиода HL).Как только напряжение на заряжаемом элементе возрастет до 2,2 В, часть коллекторного тока транзистора VT3 потечет через цепь индикации. Схемы таймер для периодического включения нагрузки Зажжется светодиод HL1 и просигнализирует об окончании цикла зарядки.Вместо транзисторов VT1, VT2 можно использовать два последовательно включенных диода с прямым напряжением 0,6 В и обратным напряжением более 20 В каждый, вместо VT4 — один такой диод, а вместо диодной матрицы — любые диоды на обратное напряжение не менее 20 В и выпрямленный ток более 15 мА. Светодиод может быть любой прочий, с постоянным прямым напряжением приблизительно 1,6 В. Конденсатор С1 — бумажный, на номинальное напряжение не ниже 400 В, оксидиый конденсатор С2-К73-17 (можно К50-6 на напряжение не ниже 15 В).Детали смонт…

    Для схемы «ТЕРМОРЕГУЛЯТОР НА ТИРИСТОРЕ»

    Бытовая электроникаТЕРМОРЕГУЛЯТОР НА ТИРИСТОРЕТерморегулятор, схема которого изображена на рисунке, предназначен для поддержания постоянной температуры воздуха в помещения, воды в аквариуме и т. п. К нему можно подключать нагреватель мощностью до 500 Вт. Терморегулятор состоит из порогового устройства (на транзисторе Т1 и Т1). электронного реле (на транзисторе ТЗ и тиристоре Д10) и блока питания. Датчиком температуры служит терморезистор R5, включенный в поставленная проблема подачи напряжения на базу транзистора Т1 порогового устройства. Если окружающая среда имеет необходимую температуру, транзистор Т1 порогового закрыт, а Т1 открыт. Транзистор ТЗ и тиристор Д10 электронного реле в этом случае закрыты и напряжение сети не поступает на нагреватель. При понижении температуры среды сопротивление терморезистора увеличивается, в результате чего напряжение на базе транзистора Т1 повышается. Очень мошне зарядне устройство схема Когда оно достигает порога срабатывания устройства, транзистор Т1 откроется, а T2 — закроется. Это приведет к открыванию транзистора T3. Напряжение, возникающее на резисторе R9, приложено между катодом и управляющим электродом тиристора Д10 и будет довольно для открывания его. Напряжение сети через тиристор и диоды Д6-Д9 поступит на нагреватель.Когда температура среды достигнет необходимой величины, терморегулятор отключит напряжение от нагревателя. Переменный резистор R11 служит для установки пределов поддерживаемой температуры. В терморегуляторе применен терморезистор ММТ-4. Трансформатор Тр1 выполнен на сердечнике Ш12Х25. Обмотка I его содержит 8000 витков провода ПЭВ-1 0,1, а обмотка II-170 витков провода ПЭВ-1 0,4.А.СТОЯНОВ г. Загорск…

    Для схемы «БЛОКИРАТОР МЕЖГОРОДА»

    ТелефонияБЛОКИРАТОР МЕЖГОРОДАДанное устройство предназначено для запрещения междугородной связи с телефонного аппарата, который через него подключен к линии. Устройство собрано на ИМС серии К561 и питается от телефонной линии. Потребляемый ток — 100 150 мкА. При его подключении к линии надобно соблюдать полярность. Устройство работает с АТС, имеющими напряжение на линии 48 60В. Некоторая сложность схемы вызвана тем, что алгоритм работы устройства реализован аппаратно, в отличие от похожих устройств , где алгоритм реализуется программно с использованием однокристальных ЭВМ или микропроцессоров, что не вечно доступно радиолюбителю. Функциональная схема устройства приведена на рис.1. В исходном состоянии ключи SW открыты. ТА подключен через них к линии и может принимать вызывной сигнал и осуществлять набор номера. Если после снятия трубки первая набранная цифра окажется индексом выхода на междугородную связь, в схеме менеджмента срабатывает ждущий мультивибратор, который закрывает ключи и разрывает шлейф, производя таким образом отбой АТС. Т160 схема регулятора тока Индекс выхода на межгород может быть любым. В данной схеме задана цифра «8». Время отключения аппарата от линии можно установить от долей секунды до 1,5 мин. Принципиальная схема устройства приведена на рис.2. На элементах DA1, DA2, VD1…VD3, R2, С1 собран источник питания микросхемы напряжением 3,2 В. Диоды VD1 и VD2 защищают устройство от неправильного подключения к линии. На транзисторах VT1…VT5, резисторах R1, R3, R4 и конденсаторе С2 собран преобразователь уровня напряжения телефонной линии в уровень, необходимый для работы МОП-микросхем. Транзисторы в данном случае включены как микромощные стабилитроны с напряжением стабилизации 7…8 В при токе несколько микроампер . На элементах DD1.1, DD1.2, R5, R3 собран триггер Шмитта, обеспечивающий необходимую кр…

    Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14.5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

    Вот эти компоненты:

    Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в ), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

    Провода в зарядном устройстве должны быть толстые и короткие. Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.




    Сборка зарядного устройства

    Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.


    Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

    1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
    2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

    Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

    Настройка выходного напряжения и зарядного тока

    На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

    Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.

    Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.


    Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.


    Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

    Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

    Как заряжать аккумулятор

    Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

    Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

    Соблюдение режима эксплуатации аккумуляторных батарей, и в частности режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Зарядку аккумуляторных батарей производят током, значение которого можно определить по формуле

    где I — средний зарядный ток, А., а Q — паспортная электрическая емкость аккумуляторной батареи, А-ч.

    Классическая зарядного устройства для автомобильного аккумулятора состоит из понижающего трансформатора, выпрямителя и регулятора тока зарядки. В качестве регуляторов тока применяют проволочные реостаты (см. Рис. 1) и транзисторные стабилизаторы тока.

    В обоих случаях на этих элементах выделяется значительная тепловая мощность, что снижает КПД зарядного устройства и увеличивает вероятность выхода его из строя.

    Для регулировки зарядного тока можно использовать магазин конденсаторов, включаемых последовательно с первичной (сетевой) обмоткой трансформатора и выполняющих функцию реактивных сопротивлений, гасящих избыточное напряжение сети. Упрощенная такого устройства приведена на рис. 2.

    В этой схеме тепловая (активная) мощность выделяется лишь на диодах VD1-VD4 выпрямительного моста и трансформаторе, поэтому нагрев устройства незначителен.

    Недостатком на Рис. 2 является необходимость обеспечить напряжение на вторичной обмотке трансформатора в полтора раза большее, чем номинальное напряжение нагрузки (~ 18÷20В).

    Схема зарядного устройства, обеспечивающее зарядку 12-вольтовых аккумуляторных батарей током до 15 А, причем ток зарядки можно изменять от 1 до 15 А ступенями через 1 А, приведена на Рис. 3.

    Предусмотрена возможность автоматического выключения устройства, когда батарея полностью зарядится. Оно не боится кратковременных коротких замыканий в цепи нагрузки и обрывов в ней.

    Выключателями Q1 — Q4 можно подключать различные комбинации конденсаторов и тем самым регулировать ток зарядки.

    Переменным резистором R4 устанавливают порог срабатывания К2, которое должно срабатывать при напряжении на зажимах аккумулятора, равном напряжению полностью заряженной батареи.

    На Рис. 4 представлена еще одного зарядного устройства, в котором ток зарядки плавно регулируется от нуля до максимального значения.

    Изменение тока в нагрузке достигается регулированием угла открывания тринистора VS1. Узел регулирования выполнен на однопереходном транзисторе VT1. Значение этого тока определяется положением движка переменного резистора R5. Максимальный ток заряда аккумулятора 10А, устанавливается амперметром. устройства обеспечена со стороны сети и нагрузки предохранителями F1 и F2.

    Вариант печатной платы зарядного устройства (см. рис. 4), размером 60х75 мм приведен на следующем рисунке:

    В схеме на рис. 4 вторичная обмотка трансформатора должна быть рассчитана на ток, втрое больший зарядного тока, и соответственно мощность трансформатора также должна быть втрое больше мощности, потребляемой аккумулятором.

    Названное обстоятельство является существенным недостатком зарядных устройств с регулятором тока тринистором (тиристором).

    Примечание:

    Диоды выпрямительного мостика VD1-VD4 и тиристор VS1 необходимо установить на радиаторы.

    Значительно снизить потери мощности в тринисторе, а следовательно, повысить КПД зарядного устройства можно, регулирующий элемент перенести из цепи вторичной обмотки трансформатора в цепь первичной обмотки. такого устройства показана на рис. 5.

    В схеме на Рис. 5 регулирующий узел аналогичен примененному в предыдущем варианте устройства. Тринистор VS1 включен в диагональ выпрямительного моста VD1 — VD4. Поскольку ток первичной обмотки трансформатора примерно в 10 раз меньше тока заряда, на диодах VD1-VD4 и тринисторе VS1 выделяется относительно небольшая тепловая мощность и они не требуют установки на радиаторы. Кроме того, применение тринистора в цепи первичной обмотки трансформатора позволило несколько улучшить форму кривой зарядного тока и снизить значение коэффициента формы кривой тока (что также приводит к повышению КПД зарядного устройства). К недостатку этого зарядного устройства следует отнести гальваническую связь с сетью элементов узла регулирования, что необходимо учитывать при разработке конструктивного исполнения (например, использовать переменный резистор с пластмассовой осью).

    Вариант печатной платы зарядного устройства на рисенке 5, размером 60х75 мм приведен на рисунке ниже:

    Примечание:

    Диоды выпрямительного мостика VD5-VD8 необходимо установить на радиаторы.

    В зарядном устройстве на рисунке 5 диодный мостик VD1-VD4 типа КЦ402 или КЦ405 с буквами А, Б, В. Стабилитрон VD3 типа КС518, КС522, КС524, или составленный из двух одинаковых стабилитронов с суммарным напряжением стабилизации 16÷24 вольта (КС482, Д808, КС510 и др.). Транзистор VT1 однопереходной, типа КТ117А, Б, В, Г. Диодный мостик VD5-VD8 составлен из диодов, с рабочим током не менее 10 ампер (Д242÷Д247 и др.). Диоды устанавливаются на радиаторы площадью не менее 200 кв.см, а радиаторы будут сильно нагреваться, в корпус зарядного устройства можно установить вентилятор для обдува.

    Как зарядить автомобильный аккумулятор с помощью трансформатора на 12 вольт. Простое автоматическое зарядное устройство. Сборка зарядного устройства из старых радиодеталей

    Для автомобильных аккумуляторов, так как промышленные образцы достаточно дороги. А сделать такое устройство можно своими руками довольно быстро, причем из подручных материалов, которые есть практически у каждого. Из статьи вы узнаете, как сделать зарядные устройства своими руками с минимальными затратами. Будут рассмотрены две конструкции — с автоматическим регулированием тока заряда и без него.

    Основой зарядного устройства является трансформатор

    В любом зарядном устройстве вы найдете основной компонент — трансформатор.Стоит отметить, что существуют схемы устройств, построенных по бестрансформаторной схеме. Но они опасны тем, что нет защиты от сетевого напряжения. Поэтому во время изготовления можно получить удар электрическим током. Трансформаторные схемы гораздо эффективнее и проще, имеют гальваническую развязку от сетевого напряжения. Для изготовления зарядного устройства нужен мощный трансформатор. Его можно найти, разобрав пришедшую в негодность микроволновую печь. Однако запчасти от этого электроприбора можно использовать для изготовления зарядного устройства для аккумуляторов своими руками.

    В старых ламповых телевизорах использовались трансформаторы ТС-270, ТС-160. Эти модели идеально подходят для проектирования зарядного устройства. Использовать их оказывается еще эффективнее, так как они уже имеют две обмотки по 6,3 вольта. А с них можно собрать ток до 7,5 ампер. А при зарядке автомобильного аккумулятора требуется ток, равный 1/10 емкости. Следовательно, при емкости аккумулятора 60 Ач нужно заряжать током 6 ампер. Но если нет обмоток, удовлетворяющих условию, нужно будет сделать.А теперь о том, как максимально быстро сделать самодельное автомобильное зарядное устройство.

    Перемотка трансформатора

    Итак, если вы решили использовать преобразователь от микроволновой печи, то вам необходимо снять вторичную обмотку. Причина кроется в том, что это повышающие трансформаторы, они преобразуют напряжение до значения около 2000 вольт. Магнетрону нужен источник питания на 4000 вольт, поэтому используется схема удвоения. Такие значения вам не понадобятся, поэтому безжалостно избавляйтесь от вторичной обмотки.Вместо этого намотайте провод сечением 2 кв.мм. Но вы не знаете, сколько витков нужно? Вам нужно узнать, вы можете использовать его несколькими способами. И это необходимо сделать при изготовлении зарядного устройства для аккумуляторов своими руками.

    Самый простой и надежный экспериментальный. Оберните десять витков провода, который вы будете использовать. Вы зачищаете его края и подключаете трансформатор. Измерьте напряжение на вторичной обмотке. Допустим, эти десять витков выдают 2 В. Следовательно, с одного витка набирается 0,2 В (одна десятая).Нужно не менее 12 В, а лучше, если на выходе будет значение близкое к 13. Один вольт даст пять витков, сейчас нужно 5*12=60. Искомое значение 60 витков провода. Второй способ более сложный, придется посчитать сечение магнитопровода трансформатора, нужно знать количество витков первичной обмотки.

    Выпрямительный блок

    Можно сказать, что самые простые самодельные зарядные устройства для автомобильных аккумуляторов состоят из двух узлов — преобразователя напряжения и выпрямителя.Если вы не хотите тратить много времени на сборку, то можно использовать полуволновую схему. Но если вы решили собирать зарядное устройство, как говорится, на совесть, то лучше использовать асфальт. Диоды желательно выбирать с обратным током от 10 ампер и выше. Обычно они имеют металлический корпус и крепление с помощью гайки. Также стоит отметить, что каждый полупроводниковый диод следует устанавливать на отдельный радиатор для улучшения охлаждения его корпуса.

    Небольшая модернизация

    Впрочем, на этом можно и остановиться, простое самодельное зарядное устройство готово к использованию.Но его можно дополнить измерительными приборами. Собрав все компоненты в единый корпус, надежно зафиксировав их на своих местах, можно также заняться оформлением передней панели. На ней можно разместить два прибора – амперметр и вольтметр. С их помощью можно контролировать зарядное напряжение и ток. При желании установите светодиод или лампу накаливания, которую подключите к выходу выпрямителя. С помощью такой лампы вы увидите, подключено ли зарядное устройство. При необходимости дополните миниатюрным автоматическим выключателем.

    Автоматическая регулировка тока зарядки

    Хорошие результаты показывают самодельные зарядные устройства для автомобильных аккумуляторов, имеющие функцию автоматической регулировки тока. Несмотря на кажущуюся сложность, эти устройства очень просты. Правда, некоторые компоненты обязательны. В схеме используются стабилизаторы тока, например LM317, а также его аналоги. Стоит отметить, что этот стабилизатор заслужил доверие радиолюбителей. Он надежен и долговечен, его характеристики превосходят отечественные аналоги.

    Кроме него понадобится еще регулируемый стабилитрон, например TL431. Все используемые в конструкции микросхемы и стабилизаторы должны быть установлены на отдельных радиаторах. Принцип работы LM317 заключается в том, что «избыточное» напряжение преобразуется в тепло. Поэтому если у вас с выхода выпрямителя не 12 В, а 15 В, то «лишние» 3 В уйдут на радиатор. Многие зарядные устройства для автомобильных аккумуляторов своими руками изготавливаются без жестких требований к внешней оболочке, но лучше, если они будут заключены в алюминиевый корпус.

    Заключение

    В завершение статьи хотелось бы отметить, что такое устройство, как автомобильное зарядное устройство, нуждается в качественном охлаждении. Поэтому необходимо предусмотреть установку кулеров. Лучше всего использовать те, что вмонтированы в компьютерные блоки питания. Только обратите внимание, что им нужен блок питания на 5 вольт, а не на 12. Поэтому придется дополнить схему, ввести в нее стабилизатор напряжения на 5 вольт. О зарядных устройствах можно сказать гораздо больше.Схема автозарядного устройства проста в повторении и пригодится в любом гараже.

    Самодельные зарядные устройства обычно имеют очень простую конструкцию, а вдобавок к этому повышенную надежность как раз за счет простоты схемы. Еще один плюс от изготовления зарядки своими руками – это относительная дешевизна комплектующих и, как следствие, невысокая стоимость устройства.

    Чем сборная конструкция лучше покупной?

    Основная задача такой техники — поддерживать заряд на необходимом уровне.аккумулятор автомобиля при необходимости. Если аккумулятор разряжается рядом с домом, где есть необходимое устройство, то проблем не будет. В противном случае, когда подходящего оборудования для питания аккумулятора нет, да и средств тоже не хватает, можно собрать устройство своими руками.

    Необходимость использования вспомогательных средств для подзарядки аккумуляторной батареи автомобиля в первую очередь связана с низкими температурами в холодное время года, когда полуразряженный аккумулятор является основной, а иногда и вовсе не решаемой проблемой, если вовремя не подзарядить аккумулятор.Тогда самодельные зарядные устройства для питания автомобильных аккумуляторов станут спасением для пользователей, которые не планируют вкладывать средства в подобное оборудование, по крайней мере, пока.

    Принцип действия

    До определенного уровня автомобильный аккумулятор может питаться от автомобиля, а точнее от электрогенератора. После этого узла обычно устанавливается реле, отвечающее за установку напряжения не более 14,1В. Чтобы батарея зарядилась до предела, требуется более высокое значение этого параметра — 14.4В. Соответственно, для выполнения такой задачи используются аккумуляторы.

    Основными компонентами этого устройства являются трансформатор и выпрямитель. В результате на выход подается постоянный ток с напряжением определенной величины (14,4В). Но почему там разбег с напряжением самой батареи — 12В? Это сделано для того, чтобы обеспечить возможность заряда разряженного аккумулятора до уровня, когда значение этого параметра аккумулятора было равно 12В. Если зарядка характеризуется одним и тем же значением параметра, то в результате запитка аккумулятора станет сложной задачей.

    Смотрим видео, простейшее устройство для зарядки аккумулятора:

    Но тут есть нюанс: незначительное превышение уровня напряжения батареи не критично, тогда как значительно завышенное значение этого параметра очень плохо скажется в дальнейшем на работоспособности батареи. Принцип работы, отличающий любое, даже самое простое зарядное устройство для питания автомобильного аккумулятора, заключается в повышении уровня сопротивления, что приведет к уменьшению зарядного тока.

    Соответственно, чем выше значение напряжения (стремится к 12В), тем ниже ток. Для нормальной работы аккумулятора желательно установить определенное значение тока заряда (около 10% от емкости). В спешке возникает соблазн изменить значение этого параметра на большее, однако это чревато негативными последствиями для самой батареи.

    Что нужно для изготовления батареи?

    Основными элементами простой конструкции являются диод и нагреватель.Если соединить их правильно (последовательно) с аккумулятором, то можно добиться желаемого — аккумулятор зарядится за 10 часов. А вот для любителей экономить электроэнергию такое решение может не подойти, ведь потребление в этом случае будет около 10 кВт. Работа полученного устройства характеризуется низким КПД.

    Основные элементы простой конструкции

    Но для создания подходящей модификации потребуется немного доработать отдельные элементы, в частности, трансформатор, мощность которого должна быть на уровне 200-300 Вт.Если у вас старая техника, подойдет и эта деталь от обычного лампового телевизора. Для организации системы вентиляции пригодится кулер, лучше всего, если он будет от компьютера.

    При создании простого зарядного устройства для аккумуляторов своими руками в качестве основных элементов также выступают транзистор и резистор. Для настройки работы конструкции понадобится компактный снаружи, но достаточно вместительный металлический корпус, хороший вариант – ящик от стабилизатора.

    По идее, собрать такую ​​технику сможет даже начинающий радиолюбитель, ранее не сталкивавшийся со сложными схемами.

    Схема простого устройства для зарядки аккумулятора

    Основная сложность заключается в необходимости модификации трансформатора. При таком уровне мощности обмотки характеризуются низкими показателями напряжения (6-7В), ток будет 10А. Однако обычно требуется напряжение 12 В или 24 В, в зависимости от типа аккумуляторной батареи. Для получения таких значений на выходе устройства необходимо обеспечить параллельное соединение обмоток.

    Поэтапная сборка

    Самодельное зарядное устройство для питания автомобильного аккумулятора начинается с подготовки сердечника.Намотка провода на обмотки выполняется с максимальной герметизацией, важно, чтобы витки плотно прилегали друг к другу, не оставалось зазоров. Нельзя забывать и об изоляции, которая устанавливается с интервалом в 100 витков. Сечение провода первичной обмотки 0,5 мм, вторичной от 1,5 до 3,0 мм. Учитывая, что при частоте 50 Гц 4-5 витков могут обеспечить напряжение 1В, соответственно для получения 18В требуется около 90 витков.

    Далее подбирается диод подходящей мощности, чтобы в дальнейшем выдерживать подводимые к нему нагрузки.Оптимальный вариант – генераторный диод автомобиля. Чтобы исключить риск перегрева, необходимо обеспечить эффективную циркуляцию воздуха внутри корпуса такого устройства. Если коробка не перфорирована, позаботьтесь об этом перед началом сборки. Кулер должен быть подключен к выходу зарядного устройства. Его основная задача – охлаждение диода и обмотки трансформатора, что учитывается при выборе места для установки.

    Смотря видео подробная инструкция по изготовлению:

    Схема простого зарядного устройства для питания автомобильного аккумулятора также содержит переменный резистор.Чтобы зарядка работала нормально, необходимо получить сопротивление 150 Ом и мощность 5 Вт. Больше других этим требованиям отвечает модель резистора КУ202Н. Вы можете выбрать другой вариант, но его параметры должны быть близки по значению к указанным. Назначение резистора — регулировать напряжение на выходе устройства. Модель транзистора КТ819 также является оптимальным вариантом из ряда аналогов.

    Оценка эффективности, стоимость

    Как видите, если вам нужно собрать самодельное зарядное устройство для автомобильного аккумулятора, его схема более чем проста в реализации.Единственная сложность заключается в расположении всех элементов и их установке в корпус с последующим подключением. Но такую ​​работу трудно назвать трудоемкой, а стоимость всех используемых деталей крайне низкая.

    Некоторые детали, а, возможно, и все наверняка найдутся дома, например, кулер от старого компьютера, трансформатор от лампового телевизора, старый корпус от стабилизатора. Что касается степени эффективности, то такие самодельные устройства имеют не очень высокий КПД, однако в результате со своей задачей все же справляются.

    Смотря видео полезные советы специалиста:

    Таким образом, больших вложений в создание самодельного зарядного устройства не потребуется. Наоборот, все элементы стоят очень мало, что выгодно оттеняет это решение по сравнению с устройством, которое можно приобрести в готовом виде. Рассмотренная выше схема не очень эффективна, но ее главный плюс – это заряженный автомобильный аккумулятор, пусть и через 10 часов. Вы можете улучшить этот вариант или рассмотреть многие другие, предлагаемые к реализации.

    Необходимость зарядить аккумулятор возникает у многих автомобилистов. Одни используют для этих целей фирменные зарядные устройства, другие используют самодельные зарядные устройства, изготовленные в домашних условиях. Как сделать и как правильно зарядить аккумулятор таким устройством? Мы обсудим это ниже.

    [Скрыть]

    Конструкция и принцип действия зарядного устройства

    Простое зарядное устройство — это устройство, используемое для подзарядки аккумулятора. Суть функционирования любого зарядного устройства заключается в том, что это устройство позволяет преобразовывать напряжение бытовой сети 220 вольт в напряжение, необходимое для .На сегодняшний день существует множество видов зарядных устройств, но в основе любого устройства лежат два основных компонента — трансформаторное устройство, а также выпрямитель (автор видео о том, как выбрать устройство для зарядки — канал Аккумулятор).

    Сам процесс состоит из нескольких этапов:

    • при подзарядке аккумулятора параметр зарядного тока уменьшается, а уровень сопротивления увеличивается;
    • в тот момент, когда параметр напряжения приближается к 12 вольтам, уровень зарядного тока достигает нуля — в этот момент аккумулятор будет полностью заряжен, и зарядное устройство можно отключить.

    Инструкция по изготовлению простого зарядного устройства своими руками

    Если вы хотите сделать зарядное устройство для автомобильного аккумулятора на 12 вольт или 6 вольт, то мы можем вам в этом помочь. Конечно, если вы раньше никогда не сталкивались с такой необходимостью, но хотите получить функциональное устройство, то лучше приобрести автоматический. Ведь самодельное зарядное устройство для автомобильного аккумулятора не будет иметь таких же возможностей, как фирменное устройство.

    Инструменты и материалы

    Итак, для изготовления зарядного устройства своими руками потребуются следующие позиции:

    • паяльник с расходными материалами;
    • плита текстолитовая;
    • провод с вилкой для подключения к бытовой сети;
    • радиатор от ЭБУ.

    В зависимости от, кроме того, могут использоваться амперметр и другие компоненты, позволяющие правильно заряжать и контролировать заряд. Разумеется, для изготовления автомобильного зарядного устройства также необходимо подготовить трансформаторный блок и выпрямитель для зарядки аккумулятора. Кстати, сам корпус можно взять от старого амперметра. Корпус амперметра имеет несколько отверстий, к которым можно подключить необходимые элементы. Если у вас нет амперметра, то можно найти что-то подобное.

    Фотогалерея «Подготовка к сборке»

    Этапы

    Чтобы собрать зарядное устройство для автомобильного аккумулятора своими руками, выполните следующие действия:

    1. Итак, для начала необходимо поработать с трансформатором.Мы покажем пример изготовления самодельного зарядного устройства с трансформаторным устройством ТС-180-2 — такое устройство можно снять со старого лампового телевизора. Такие устройства снабжены двумя обмотками — первичной и вторичной, и на выходе каждой вторичной составляющей сила тока составляет 4,7 ампера, а напряжение — 6,4 вольта. Соответственно, самодельное зарядное устройство будет выдавать 12,8 вольта, но для этого обмотки нужно соединить последовательно.
    2. Для соединения обмоток нужен кабель сечением менее 2.5 мм2.
    3. С помощью перемычки необходимо соединить как вторичный, так и первичный компоненты.
    4. Затем вам понадобится диодный мост, для его обустройства возьмите четыре диодных элемента, каждый из которых должен быть рассчитан на работу в условиях силы тока не менее 10 ампер.
    5. Диоды закрепляются на текстолитовой пластине, после чего их нужно будет правильно подключить.
    6. К выходным диодным компонентам подключаются кабели, с помощью которых самодельное зарядное устройство будет подключаться к аккумулятору.Для измерения уровня напряжения можно дополнительно использовать электромагнитную головку, но если вас не интересует этот параметр, можно установить амперметр, рассчитанный на постоянный ток. После выполнения этих действий зарядное устройство своими руками будет готово (автор ролика об изготовлении простейшего по своей конструкции устройства, телеканал Паяльник).

    Как зарядить аккумулятор самодельным зарядным устройством?

    Теперь вы знаете, как сделать зарядное устройство для автомобиля в домашних условиях.Но как им правильно пользоваться, чтобы это не сказалось на сроке службы заряженного аккумулятора?

    1. При подключении всегда соблюдайте полярность, чтобы не перепутать клеммы. Если вы ошибетесь и перепутаете клеммы, то просто «убьете» батарею. Поэтому всегда плюсовой провод от зарядного устройства подключается к плюсу аккумулятора, а минус к минусу.
    2. Никогда не пытайтесь проверить аккумулятор на наличие искры — несмотря на то, что в интернете есть много рекомендаций по этому поводу, ни в коем случае нельзя замыкать провода накоротко.Это негативно скажется на работе зарядного устройства и самого аккумулятора в дальнейшем.
    3. Когда устройство подключено к аккумулятору, оно должно быть отключено от сети. То же самое касается его отключения.
    4. При изготовлении и сборке зарядного устройства, а также во время его использования всегда соблюдайте осторожность. Во избежание травм всегда соблюдайте меры предосторожности, особенно при работе с электрическими компонентами. В том случае, если при изготовлении будут допущены ошибки, это может стать причиной не только травмирования человека, но и выхода из строя аккумулятора в целом.
    5. Никогда не оставляйте работающее зарядное устройство без присмотра — нужно понимать, что это самодельное устройство и в его работе может случиться всякое. При подзарядке устройство с аккумулятором необходимо держать в проветриваемом помещении, по возможности подальше от взрывоопасных материалов.

    Видео «Пример сборки самодельного зарядного устройства своими руками»

    На видео ниже показан пример сборки самодельного зарядного устройства для автомобильного аккумулятора по более сложной схеме с основными рекомендациями и советами (автор видео — Канал АКА КАСЬЯН).

    Как часто автовладельцы не могут завести четырехколесного питомца из-за отсутствия заряда в аккумуляторе? Конечно, если это происшествие случилось в гараже возле зарядного или рядом есть друг с машиной, готовый помочь завести стартер, особых проблем не предвидится.

    Ситуация намного хуже, если вы не можете реализовать ни первый, ни второй вариант, особенно страдают от этого автомобилисты, которые не имеют возможности приобрести дорогое зарядное устройство заводского изготовления. Но и в этом случае можно найти выход, если сделать зарядное устройство для автомобильного аккумулятора своими руками.

    Преимущества и недостатки самодельного устройства

    Главное преимущество самодельного зарядного устройства в его дешевизне, даже если у вас нет всех необходимых деталей, экономия будет ощутимой. Также существенным плюсом является возможность использования ненужных приспособлений и приспособлений в качестве источника материалов для самодельного зарядного устройства.

    К недостаткам самодельной зарядки аккумулятора можно отнести несовершенство в эксплуатации. Увы, модель не может отключиться самостоятельно при достижении максимального заряда, поэтому вам придется контролировать этот процесс или дополнять изобретение самодельной автоматикой, что под силу опытным радиолюбителям.

    Параметры устройства

    Как известно, вся сеть в автомобиле питается от низкого напряжения 12В постоянного тока, но уровень заряда автомобильного аккумулятора должен быть в пределах 13-15В. Ток заряда на выходе устройства должен быть около 10% от мощности блока питания. Если ток окажется меньше, заряд все равно произойдет, но процедура займет гораздо больше времени. Поэтому выбор элементов для зарядного устройства должен основываться на параметрах работы конкретной модели свинцово-кислотных аккумуляторов и сети, к которой он будет подключен.

    Что нужно для памяти?

    Конструктивно зарядное устройство включает следующие элементы:


    Рис. 2: Пример установки управляющего резистора

    Если вы собираетесь зарядить аккумулятор один раз, вы можете использовать только первые три элемента; для постоянного использования будет удобнее иметь хотя бы приборы управления. Но перед тем, как все это собрать, нужно убедиться, что параметры зарядного устройства после сборки будут соответствовать вашим потребностям. Первое, что необходимо подобрать, это трансформатор зарядного устройства.

    Если трансформатор не подходит

    Не всегда в гараже или дома вы найдете именно такой трансформатор, который будет питаться от сети 220В и выдавать на выходных клеммах 13-15В. Большинство моделей, используемых в быту, имеют первичную обмотку на 220 В, но выходное значение может быть любым. Чтобы исправить это, вам нужно будет создать новый вторичный файл.

    Сначала пересчитайте коэффициент трансформации по формуле: U 1 / U 2 = N 1 / N 2,

    N 1 и N 2 — количество витков в первичной и вторичной обмотках соответственно.

    Например, в качестве источника питания на 42В используется электромобиль, а для зарядного устройства требуется зарядное устройство на 14В. Следовательно, при 480 витках в первичке нужно сделать 31 виток во вторичке зарядного устройства. Этого можно добиться как уменьшением количества витков, удалением ненужных, так и намоткой нового. Но первый вариант не всегда подходит, так как сечение обмотки трансформатора может не выдержать силу тока при меньшем числе витков.

    U 1 * I 1 = U 2 * I 2,

    Где U 1 и U 2 — напряжение на первичной и вторичной обмотках, I 1 и I 2 — токи, протекающие в первичной и вторичной обмотках.

    Как видите, при уменьшении числа витков и напряжения на вторичной обмотке пропорционально будет увеличиваться ток в ней. Как правило, запаса сечения не хватает, поэтому после определения силы тока для него выбирают новую жилу из табличных данных:

    Таблица: выбор сечения в зависимости от протекающего тока

    Медный проводник Алюминиевый проводник
    Сечение

    жил.мм 2

    Ток, А Разрез вен. мм 2 Ток, А
    0,5 11
    0,75 15
    1 17
    1,5 19 2,5 22
    2.5 27 4 28
    4 38 6 36
    6 46 10 50
    10 70 16 60
    16 80 25 85

    Если расчетное значение тока на выходе ЗУ превышает требуемые 10% от емкости аккумулятора, в схему обязательно включается токоограничивающий резистор, номинал которого подбирается пропорционально превышению ток.

    Процедура сборки автомобильного зарядного устройства

    В зависимости от имеющихся у вас комплектующих и параметров аккумулятора сборка зарядного устройства будет существенно отличаться. В данном примере технология изготовления включает следующие этапы:


    Но исходить надо из параметров вашей электромашины. Поэтому при необходимости удалите лишние обмотки или заизолируйте их выводы (если есть), намотайте вторичку (если имеющаяся не дает требуемого уровня напряжения в зарядное устройство).


    Рис. 5: перемотать обмотки
    и

    на вторичные выводы 9 и 9′.


    Рис. 7: соедините контакты 9
    • Припаяйте выводы шнура питания к клеммам 2 и 2′.
      Рис. 8: подключите шнур питания
    • Соберите диодную сборку на текстолитовой пластине, как показано на схеме. Из-за интенсивного тепловыделения из-за больших зарядных токов полупроводниковые приборы устанавливаются на радиатор.
      Рис. 9: диодная сборка
    • Подключите перемычку к контактам 12 В, в данном примере к клеммам 10 и 10 ‘.Основные элементы зарядного устройства собраны.
      Рис. 10: подключить контакты 10 к диодному мосту
    • Установите амперметр с пределом измерения до 15 А. между выводом диодного моста и клеммами аккумулятора.
      Рис. 11: подключить амперметр
    • Подключите к цепи амперметра блок токоограничивающих резисторов или переключатель с функцией регулировки сопротивления, они позволят изменять значение тока зарядного устройства. Рис. 13: подключить вольтметр

    Для защиты зарядного устройства как со стороны сети, так и со стороны свинцового аккумулятора необходимо установить два предохранителя.В рассматриваемом примере на высокой стороне зарядного устройства используется предохранитель на 0,5А, а в цепи зарядки свинцово-кислотного аккумулятора — предохранитель на 10А.

    При наличии регулятора тока зарядного устройства начинайте зарядку с минимального значения на амперметре и постепенно увеличивайте его до необходимого значения. Когда в аккумуляторе накопится достаточное количество заряда, амперметр покажет около 1А, после чего можно смело отключать зарядное устройство от сети и использовать аккумулятор по назначению.


    Рис. 14: зависимость количества от времени зарядки

    Похожие видео


    Добрый день, господа радиолюбители! В этой статье я хочу описать сборку простого зарядного устройства. Даже совсем простой, потому что не содержит ничего лишнего. Ведь часто усложняя схему, мы снижаем ее надежность. В общем, здесь будет рассмотрена пара вариантов таких простеньких автомобильных зарядок, которые под силу спаять каждому, кто хоть раз ремонтировал кофемолку или менял выключатель в коридоре)) По своему опыту могу предположить, что будет полезно всем, кто имеет хоть какое-то отношение к технике или электронике.Давно у меня была идея собрать простейшее зарядное устройство для аккумулятора своего мотоцикла, так как генератор иногда просто не справляется с зарядкой последнего, особенно ему тяжело зимним утром, когда нужно заводить его с нуля. стартер. Конечно, многие скажут, что с кик-стартером намного проще, но тогда и аккумулятор можно вообще выкинуть.

    Электрическая схема самодельного зарядного устройства


    Что нужно для зарядки аккумулятора? Стабильный источник тока, не превышающий определенного безопасного значения.В самом простом случае это будет обычный сетевой трансформатор. Он должен отдавать на вторичку ток, необходимый для стандартного режима зарядки (1/10 емкости аккумулятора). И если в начале цикла заряда нагрузка начнет потреблять ток большей величины, то на выходной обмотке трансформатора произойдет падение напряжения, а значит, и ток уменьшится. Существует два варианта выпрямителей:


    Последняя схема позволит изменять значение зарядного тока за счет изменения напряжения на аккумуляторе.Если не доверять трансформатору, то функцию стабилизатора тока можно возложить на обычную автомобильную лампочку на 12 вольт.

    В общем решил для себя сделать зарядку достаточно мощной, так как за основу взял трансформатор ТС-160 от советского лампового телевизора, перемотал под свои нужды, на выходе вышло 14 вольт на 10 ампер, что позволяет заряжать аккумулятор достаточно большой емкости, в том числе любые автомобильные.

    Кейс зарядного устройства


    Корпус был собран из цинкового листа, так как хотелось сделать максимально просто.


    Сзади корпуса вырезано отверстие для вентилятора, для большей надежности решил добавить активное охлаждение, а клапаны скопились, пусть и не лежат без дела.


    Потом начал делать начинку, прикрутил трансформатор, диодный мост тоже взял с запасом — КРВС-3510 , так как стоят не дорого:


    В передней панели сделал отверстие под вольтметр, так же прикрутил гнездо для крокодилов.


    Получилось то что я хотел, просто и надежно. Этот блок в основном используется для зарядки аккумулятора и питания светодиодных лент на 12 вольт.


    Ну и на крайний случай для тюнинга автомобильных преобразователей. А чтобы было меньше помех, после моста поставил пару конденсаторов общей емкостью около 5 тысяч мкФ.


    Внешне конечно можно было сделать и поаккуратнее, но тут главное надежность, на очереди лабораторный блок питания, в котором я воплотю все свои конструкторские способности.Всего хорошего, был с вами Обозреватель !.)

    Обсудить статью ЗАРЯДКА АВТОМОБИЛЯ СВОИМИ РУКАМИ

    (PDF) Влияние электромобилей на тепловые характеристики распределительных трансформаторов 11 кВ

    14

    13. Европейская комиссия, «Европейская технологическая платформа интеллектуальных сетей: видение и стратегия

    для электрических сетей Европы будущего», EUR22040, 2006.

    14. К. Цян, К. Чжоу, М. Аллан и Ю. Юань, «Модель нагрузки для прогнозирования потребности в зарядке электромобилей

    », Power System Technology (POWERCON), 2010 Международная конференция

    , 2010 .

    15. Х. Яна, К. Кудо, Т. Икегами, Х. Игучи, К. Катаока и К. Огимото, «Новый

    метод контроля времени зарядки для многочисленных электромобилей на основе взвешенного периода

    предварительного планирования для балансировка спроса и предложения», Инновационные технологии Smart Grid

    (ISGT), 2012 IEEE PES. 2012.

    16. Л. Доу, М. Маршалл, Л. Сюй, Дж. Р. Агуэро и Х. Л. Уиллис, «Новый подход к

    оценке влияния электромобилей на систему распределения электроэнергии», Power and

    Energy Society Общее собрание, 2010 г. IEEE.2010.

    17. Г. А. Путрус, П. Суванапингкарл, Д. Джонстон, Э. С. Бентли и М. Нараяна, «Влияние

    электромобилей на распределительные сети», Конференция «Мощность и движение транспортных средств

    », 2009 г. VPPC ’09 . IEEE. 2009.

    18. Верзийлбергн Р.А., Люксо З., Слоотвег Дж.Г. и Илич М.Д., «Влияние контролируемой зарядки электромобилей

    на жилые сети низкого напряжения», Networking, Sensing and

    Control (ICNSC), 2011 IEEE Международная конференция по.2011.

    19. Element Energy Ltd., «Электромобили в Великобритании и Ирландии: Заключительный отчет для WWF»,

    , август 2010 г.

    20. Королевская инженерная академия, «Электромобили: заряжены потенциалом» , 2010.

    21. П. Гран, Дж. Розенлинд, П. Хилбер, К. Альвехаг и Л. Содер, «Метод оценки

    влияния зарядки электромобилей на температуру точки перегрева трансформатора», Innovative

    Smart Grid Technologies (ISGT Europe), 2011 2-я Международная конференция IEEE PES

    и выставка.2011.

    22. Р. С. Грин, Л. Ван и М. Алам, «Влияние подключаемых гибридных электромобилей на распределительные сети

    : обзор и прогноз», Общее собрание Power and Energy Society

    , IEEE, 2010 г. . 2010.

    23. К. Лоейюд, Н. Чарбкаев и Т. Буньягул, «Управление нагрузкой распределительного трансформатора

    с адаптивной зарядкой электромобилей», Электротехника/Электроника, Компьютер,

    Телекоммуникации и информационные технологии (ECTI-CON), 2012 9-я Международная

    Конференция по.2012.

    24. М. Масум, П. Мозес и К. Смедли, «Потери распределительных трансформаторов и производительность

    в интеллектуальных сетях с бытовыми подключаемыми электромобилями», Innovative Smart

    Grid Technologies (ISGT), 2011 IEEE ПЕС. 2011.

    Форма 6-ТС Инструкция по управлению реклоузером трехполюсным однополюсным

    %PDF-1.4 % 819 0 объект >/Metadata 986 0 R/Names 808 0 R/OpenAction 817 0 R/Outlines 859 0 R/PageLabels 814 0 R/PageMode/UseOutlines/Pages 804 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 986 0 объект >поток Ложь11.08.5482018-08-30T06: 22:29-30T06: 22: 49.377-06: 22: 49.377-06: 003-Heights (TM) Оптимизация PDF Shell 4.8.25.2 (http://www.pdf-tools.com) Eaton’s Power Systems divisiondaa230a704c1f3107bdbdbc58f04d6d14788f04d6d1mn280080en3-heights ™ Оптимизация PDF Оптимизация 4.8 .25.2 (http://www.pdf-tools.com)falseAdobe InDesign CS6 (Windows)2018-07-19T14:54:12.000Z2018-07-19T10:54:12.000-04:002018-07-19T10:49: 53.000-04:00приложение/pdf

  • MN280080EN
  • 2018-08-30T06:24:53.453-04:00
  • Подразделение систем электропитания Eaton
  • В этом документе описаны инструкции по установке и эксплуатации системы управления реклоузером Eaton Cooper Power серии Form 6-TS с тройным однополюсным креплением.
  • Форма 6-TS Инструкция по управлению трехполюсным реклоузером
  • eaton:таксономия продуктов/системы управления-распределения-распределения-мощности-среднего-напряжения/реклоузеры/form-6-управление-реклоузером
  • eaton:search-tabs/content-type/resources
  • eaton:страна/северная америка/сша
  • eaton:ресурсы/технические ресурсы/инструкции по установке
  • eaton:language/en-us
  • конечный поток эндообъект 808 0 объект > эндообъект 817 0 объект > эндообъект 859 0 объект > эндообъект 814 0 объект > эндообъект 804 0 объект > эндообъект 805 0 объект > эндообъект 806 0 объект > эндообъект 807 0 объект > эндообъект 641 0 объект >/ExtGState>/Font>/Properties>/Shading>/XObject>>>/Rotate 0/StructParents 195/TrimBox[0 0 612 792]/Type/Page>> эндообъект 662 0 объект >/Шрифт>/Свойства>/XObject>>>/Поворот 0/StructParents 203/TrimBox[0 0 612 792]/Тип/Страница>> эндообъект 680 0 объект >/ExtGState>/Font>/Properties>/XObject>>>/Rotate 0/StructParents 211/TrimBox[0 0 612 792]/Type/Page>> эндообъект 686 0 объект >/ExtGState>/Font>/Properties>/XObject>>>/Rotate 0/StructParents 213/TrimBox[0 0 612 792]/Type/Page>> эндообъект 692 0 объект >/Шрифт>/XObject>>>/Поворот 0/StructParents 215/TrimBox[0 0 612 792]/Тип/Страница>> эндообъект 694 0 объект >/Шрифт>/XObject>>>/Поворот 0/StructParents 216/TrimBox[0 0 612 792]/Тип/Страница>> эндообъект 696 0 объект >/Шрифт>/XObject>>>/Поворот 0/StructParents 217/TrimBox[0 0 612 792]/Тип/Страница>> эндообъект 698 0 объект >/Шрифт>/XObject>>>/Поворот 0/StructParents 6/TrimBox[0 0 612 792]/Тип/Страница>> эндообъект 699 0 объект >поток xmo0WAEXj6؀E-Yu6M,a)+H٤ s=Xl}SAlLǗ00&[email protected], ҼHțNkҦ{m&@XQls# %FX>8TG

    Дивертор мощности солнечный электрический ручной.Electric Fence Solutions и Electric Fence Chargers, включая AC / DC и солнечные зарядные устройства, они утверждают, что имеют лучшую защиту от молнии среди всех зарядных устройств. В книге объясняется, как работают фотоэлектрические панели и как их можно использовать. (Suite 200) Pleasant Prairie, WI 53158 Офис: 847-516-8882 Факс: 262-764-2610 Энергетики PEL являются результатом десятилетий интенсивных исследований и разработок. Это поможет вам определить длину нового электрического забора, длину существующего забора, который должен быть приобретен Power Diverter примерно четыре года назад, и он окупился в течение 12 месяцев.Максимальная мощность: 3. С внешними первоклассными показателями категории Rough Plumbing, что делает этот продукт роскошным и явно долговечным. Специалисты по электрическим заборам доступны онлайн и по телефону. 11 рейтингов продуктов — НОВОЕ зарядное устройство для электрического забора Zareba Energizer ESP2M-Z на 2 мили на солнечной энергии 6841308. 1980-е и начало 1990-х годов принесли большое количество систем, работающих на природном газе, включая установки, предназначенные только для выработки электроэнергии, и установки, предназначенные для выработки электроэнергии и тепла. (когенерация) приложений (рис. 3).Не снимайте крышку в течение 5 минут после отключения всех источников питания. Струнные инверторы. Посмотреть детали. Мы рассматриваем лучшие сетевые солнечные инверторы от ведущих мировых производителей Fronius, SMA, SolarEdge, Fimer, Sungrow, Huawei, Goodwe и многих других, чтобы решить, кто предлагает самые качественные и надежные солнечные инверторы для жилых и коммерческих солнечных батарей. Это даст вам хорошее представление о том, как работает ваша система, и предоставит необходимые данные, если вам нужно выставить счет розничному продавцу электроэнергии за экспортированную электроэнергию.Этот солнечный электрический продукт является активным источником энергии в SUNLIGHT. 2 Ручное управление, включение питания . 3кВт. Продукт … Power Diverter Australia. Селектор Mutil-Voltage. На электростанциях используются конденсационные паровые турбины с б/у 7. Получите поддержку по продукту, руководства пользователя и программные драйверы для LG LDG4313ST. PTE0231 Двойной молниеотвод. 3-футовый заземляющий стержень, соединяющий отклоняющее устройство с почвой. Клапан может управляться вручную или с помощью электрических линейных приводов или пневматических цилиндров. Подключен к контроллеру Elios4you с помощью … Solar iBoost+ Buddy — это дисплей для мониторинга, который является дополнительной частью системы.Полное сопротивление коллекторной системы и трансформатора, установленного на площадке инвертора. Несколько дней назад я установил дома Solar iBoost, и я должен сказать, что с моим 3. Шаровой клапан. Достаточное количество воды для солнечной батареи лучше всего 8. Ток 161 Ач. Фотоэлектрический отвод горячей воды — это устройство, которое позволяет вам использовать избыточную электроэнергию, вырабатываемую вашей солнечной энергосистемой, для нагрева воды. Обратите внимание: … El Paso Electric имеет долгую историю поддержки общественных и некоммерческих организаций в нашем сообществе. Модели PV могут поставляться с MYENERGI Eddi или без него. Тепловая батарея Sunamp имеет 1-2 теплообменника и погружной нагреватель мощностью 3 кВт, поэтому батарея может заряжаться от одного теплообменника, а горячая вода производится от второго теплообменника.9 МБ) S12 Lithium Solar Energizer User Manual INT (7. ИСТОРИЧЕСКАЯ ГРАФИКА; 1. Agri Solar 25km Energizer. Комплекты уплотнений портов. Enersol предлагает контроллер Aqua Solar. 277/480 В, три фазы. Зарядное устройство Solar Fence, 2 Дж / свободный молниеотвод & Пакет предохранителей 4J
    < Lightning. PTE0340 Счетверенный отвод молнии низкого напряжения; PTE0341 Устройство защиты от перенапряжений в силовых и сигнальных линиях; PTE0347 JVA Solar USB PSU; 12A Solar Regulator; Программное обеспечение. 230 долл. США. а .Предусмотрен отводной клапан с приводом от двигателя, который отводит поток жидкости от одного впускного отверстия к одному из двух выпускных отверстий или наоборот. РРП. Содержание Раздел 4 Жилые помещения, LP и электрика . PTE0240 4-строчная ЖК-клавиатура. СВ+ 230В. Максимизируйте свои инвестиции в возобновляемые источники энергии. Рекомендуемая производителем розничная цена: было: сейчас: 499 долларов. Электронный клапан Aquavalve EA015 TruDesign (продается Raritan под номером. Затем изменили положения переключателей. Бесплатная доставка. 3 МБ) Описание Однофазный солнечный дивертер CATCH Power отводит избыточную энергию от ваших солнечных панелей в горячую воду.20. Как установить электрическую сеть. Панель нагревается на солнце и подключена к сети. 0) Солнечный водонагреватель Rheem Hiline® 52D300 VE. Синусоидальный инвертор мощностью 4000 Вт. Nuova Rade представляет морской фонарь на солнечной энергии. ; Это экономит ваши деньги, сокращая расходы на нагрев воды и уменьшая использование котла в вашем доме. Я снова подключил питание, попробовал несколько раз, и это сработало. Unigizer™ A Unigizer — это универсальный блок питания «все-в-одном» от сети/линии и аккумулятора с совместимостью с солнечными батареями.Погружной контроллер солнечной энергии S (переключатель мощности) экономит энергию, направляя избыточное солнечное электричество на нагрев горячей воды или дома. НО, есть проблема и мне интересно, сталкивался ли кто-нибудь из вас с подобным. Солнечная энергия — самый популярный способ питания #vanlife, и он будет центральным элементом этого руководства «Сделай сам». Он обнаруживает, когда есть избыточная солнечная энергия, которая не нужна батарее, и отправляет эту энергию на элемент горячей воды. Обратите внимание: ... XtremepowerUS Multifunctional Crossbow 80 lbs 160 fps Hunting Equipment 200.Parmak Magnum Solar-Pak 12 Низкоимпедансное 12-вольтовое аккумуляторное зарядное устройство MAG12-SP для электрического забора с радиусом действия 30 миль. скорость импорта 24/7 и скорость экспорта 24/7 одинаковы. Система Power Diverter снимает нагрузку с вашего расточительного старого электрического водонагревателя, еще больше снижая расходы на электроэнергию. Из Шлеттера: «Подъемная сила в каждом из треугольников равна 694. Для зарядных устройств переменного тока вы должны проверить, подключены ли ваши зарядные устройства к основному источнику питания.Дивертор мощности для существующей электрической системы. Полностью регулируемый для всех размеров energisers. Скорость падения температуры отслеживается, и для управления ею используется переменный уровень мощности. Солнечный контроллер SolarTouch максимизирует доступное солнечное тепло, контролируя температуру как солнечных коллекторов, так и воды в бассейне. (опционально) 2. Если да, проверьте основной источник питания на отсутствие питания или низкое выходное напряжение. Обратитесь к Таблице настроек кулачка на стр. 8 для правильной настройки. Просто подайте входное напряжение 12 В постоянного тока через входной разъем J1 (соблюдая правильную полярность) и переведите переключатель S1 в положение ON! Solar - Термостатические и термостатические смесительные клапаны с защитой от ожогов.Он должен быть удален только квалифицированным лицом. 2 В постоянного тока. 9 Раздел 5. Запорный клапан солнечного коллектора 4d. Эта испытанная конструкция преобразует 12 В постоянного тока от аккумуляторной батареи любой солнечной энергосистемы в 230 В переменного тока, которых достаточно для питания ряда энергосберегающих компактных люминесцентных ламп. 3 февраля 2019 г. - АНГЛИЙСКИЙ . Компания STEJASA успешно поставила шесть цельных демпферов и гильотин. к контроллеру (15’) Датчик 1 эмп. Комплект кабелей для подключения солнечной энергии. ВСЕГДА поддерживайте адекватную систему заземления, надежно прикрепленную к блоку питания.Power Bank на 10 000 мАч $ 19 99. Превратите избыток солнечной энергии в большую экономию энергии. Простой в использовании и не требующий обслуживания, SOLiC 200 автономен, прост в установке и может сэкономить домовладельцу. Он подходит для баков для хранения горячей воды / погружных электронагревателей мощностью до 3. Многое зависит от вашего бюджета и места вашего проживания. Имеется 8 опорных рам. Аккумуляторные аккумуляторные системы GivEnergy используют интеллектуальные алгоритмы для наилучшего использования избыточной энергии, вырабатываемой фотоэлектрическими солнечными батареями и ветряными турбинами, а также тарифов на энергию на время использования.0 Дж с пультом дистанционного управления. Пакет Dimen Продолжая 5 лет назад, я заменил таймер и регулятор мощности фазового угла на дивертор солнечной энергии, и добавил еще один инвертор на 5 кВт и еще 6 кВт панелей. Бауэр. uk Model No: EDDI-16A1P01 Rev 2. Неисправная сантехника или неисправный блок питания. 270 (270, 5, 6 кВт электрический резистивный накопительный нагреватель горячей воды, основанный на выработке солнечной энергии в то время. Установка переключателя солнечной энергии занимает всего 30 минут! Погружные переключатели сокращают использование вашего котла, а это означает, что он может работать дольше.Компрессоры Dresser Rand (3). (12) 337 долларов. Это связано с тем, что цилиндр с горячей водой необходимо нагревать до 60 градусов раз в неделю, чтобы убить потенциально опасные бактерии в горячей воде. Ставлю… Шаг 1: Проверяем основной источник питания и электрические зарядные устройства. 28 октября 2020 г. ·. Синусоидальные инверторы. Таким образом, наличие отклонителя позволяет использовать всю избыточную солнечную энергию. Отключите питание до тех пор, пока неисправность не будет обнаружена и устранена. 0 февраля 2019 г. — стр. 33, где подробно описана конфигурация сторонних переадресаторов).Дизель. Переключатель также можно перенастроить для установки уровня экспорта от 0 до 100 Вт. Убедитесь, что они правильно заряжены. В качестве источника питания выберите «питание от сети» (подключение к электрической розетке), аккумулятор (морской аккумулятор глубокого цикла или аккумулятор для жилых автофургонов) или комбинацию аккумулятора и солнечной панели, рис. 1 и 2. Использование импульсного источника питания рекомендуется протектор. Устройства CATCH Power используют вашу существующую солнечную установку для нагрева горячей воды. Бесплатная доставка . И МЫ твердо не можем не рекомендовать его.00. Простота установки, отсутствие необходимости в обслуживании, бесплатная горячая вода и отсутствие потерь электроэнергии в сети. Наконец, я добавил пару предупреждающих знаков, чтобы предупредить людей о том, что это электрический забор. У меня гибридный инвертор с автономным (пожарным) выключателем. IMMERSUN оснащен четким графическим ЖК-дисплеем, позволяющим просматривать следующую информацию. Этот умный маленький комплект поможет вам самостоятельно потреблять зеленую энергию, производимую вашей солнечной фотоэлектрической системой. PTE0341 Устройство защиты от перенапряжений в силовых и сигнальных линиях.Благодаря расширенным функциям, которые выделяются среди остальных, и эффективному приложению, которое дает вам . Мы стремимся предоставлять экологически чистые энергетические решения с солнечными инверторами, низкочастотными инверторами, солнечными панелями и другими экологически чистыми энергетическими продуктами. Я собираюсь поставить выхлоп корпуса на свой Bayliner 195 2010 года. (OCV 16V-68V, солнечная панель SP200 не входит в комплект), предустановленный контроллер MPPT обеспечивает скорость перезарядки на 40% быстрее. В руководстве также объясняются некоторые технические термины, обычно используемые в системе электрического ограждения.УПАКОВКА ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ. Зарядное устройство S40 Solar Electric Fence Charger поставляется с возможностью монтажа на 360 градусов для легкой установки, автоматизированным управлением батареями и двумя вариантами питания, а также водостойким корпусом с ручкой для переноски и встроенной молниезащитой. Выключатель. 3 фазы 208В или 240В или 480В. Он может отводить даже небольшое количество избыточной энергии. Он полностью предварительно смонтирован и позволяет электрической системе здания принимать мощность портативного генератора для работы до десяти однополюсных цепей, … Руководство по эксплуатации 3 EKHVH/X016BB6V3 + EKHVH/X016BB6+9WN Внутренний блок Daikin Altherma 4PW64332 -1 – 07.Инструкции по монтажу солнечной панели 80 Вт 130 Вт INT (0 B) S10 (1. Отводные клапаны гравитационного типа используются для свободно текущих сыпучих материалов, таких как цемент, уголь, железная руда, заполнитель и т. д. Принесите eddi в свой дом, и вы сможете максимально использовать 100% зеленая энергия, вырабатываемая вашей солнечной фотоэлектрической или ветровой системой генерации. Все, что вам нужно сделать, это получить энергию Солнца и сохранить ее в солнечной батарее глубокого цикла, а затем подавать эту энергию либо в ваш дом, либо в сеть с помощью гибридного инвертора. Бассейн/датчик холода в колодце 5.(опционально) 3. Электропитание от сети используется только в том случае, если фотоэлектрической мощности недостаточно, чтобы уложиться в установленное пользователем время «Готово». 2/10/50А 12В ручное зарядное устройство с запуском двигателя. 0) Rheem Premier® Loline 596160 Встроенный солнечный водонагреватель. Самым неэффективным из них будет (c) непрямая безрезервуарная катушка. 18 сентября 2021 г. Смесительные клапаны Taco Power также предназначены для солнечных резервуаров с горячей водой, когда необходимо снизить температуру воды до безопасного уровня для домашнего использования. Закрепите зарядное устройство ограждения над землей с помощью винта или … Я добавил разрядник/отвод молнии для защиты от скачков напряжения, прикрепил заземляющие штыри к блоку питания с помощью кабеля HT и линейных зажимов и вставил штыри в землю, чтобы обеспечить эффективное шок.12 сентября 2021 г. Привет всем, у меня есть однофазный солнечный инвертор мощностью 10 кВт и трехфазное питание в моем доме, поэтому инвертор подключен только к одной из фаз. Реализовать каскадное использование энергосистемы и снизить затраты на электроэнергию для пользователей. Простой в установке солнечный контроллер. Экономия как в денежном выражении, так и в кВтч. Корпорация MorningstarКонтроллеры заряда TriStarМодели TS-45 и TS-60. Перед выполнением этой процедуры отключите фильтрацию бассейна на случай возобновления подачи электроэнергии. immerSUN использует ваш существующий погружной нагреватель при использовании ваших солнечных панелей для нагрева воды, и его установка может занять всего двадцать минут.Благодаря своей компактной форме он имеет самую низкую начальную скорость ветра и большую площадь захвата ветра, что позволяет ему вырабатывать электроэнергию при более низких скоростях ветра. Это максимизирует ценность энергии, которую вы вырабатываете через солнечную систему, поскольку вы используете бак с горячей водой, аналогичный батарее. Ищите среди наших руководств пользователя, руководств и инструкций, брошюр и видео. Еще один очень счастливый клиент! 😃. Эту экономию также можно увидеть через приложение myimmersun, если вы используете iLink с IMMERSUN. Установите тумблер в положение OFF (центральное).место должно быть как можно ближе к источнику питания и электроизгороди. Держите несколько устройств включенными в случае сбоя питания или вдали от настенной розетки. Идеально подходит для полосового выпаса, временного ограждения и для постоянного размещения. Таким образом, решение для передачи постоянного тока сочетает в себе лучшие качества связи по переменному и постоянному току. в. 9. 1 Ссылки 4. Итак, я полагаю, что просто закрою заводской выхлоп и вставлю сквозные отверстия с каждой стороны. Дивертор имеет беспроводной счетчик в измерительной коробке и увеличивает мощность от 50 Вт до 3600 Вт в зависимости от резервной мощности.Описание: Johnson Electric предлагает малошумные отводные клапаны, которые сочетают в себе наш опыт проектирования клапанов и двигателей. Однако в некоторых случаях могут быть перепутаны клещи отвода мощности и клещи Powervault, которые измеряют экспорт. 99 Включая налог на товары и услуги. Солевой хлоратор 12. При настройке вашей системы специалист по солнечной энергетике должен ограничить зарядную мощность устройства до 11 кВт (см. декларацию производителя в области загрузки на странице продукта*). Так что, если у вас включено отопление и вы хотите принять теплый душ, вам будет отдан приоритет перед радиаторами.Все, что доступно, это однофазные переключатели. Мощность нагрузки дома Мощность, потребляемая объектом в настоящее время, в кВт. Примечание. Отображается только в том случае, если датчик генерации установлен непосредственно на вход ТТ, harvi или другое устройство myenergi) Текст состояния Здесь отображается текущее состояние (см. Экраны состояния). стр. 9) Генерируемая мощность Мощность, вырабатываемая в данный момент, в кВт. 5 МБ) S10 Energizer User Manual INT (2. Молнии и перенапряжения: зачем солнечным системам нужна защита от перенапряжения. Снимите фиксирующую ручку и ручку клапана.180 (180. Резьбовой штекерный разъем: 1-1/2 дюйма. Когда звонит пул. Хорошо, что весь процесс изменения мощности (от солнечной энергии до батареи и наоборот) полностью автоматизирован благодаря автоматической проводке ИБП, и вам не нужно не нужно использовать дополнительный ручной или автоматический переключатель или автоматический переключатель для передачи мощности между батареями и солнечными панелями в точки нагрузки.Система представляет собой солнечную батарею Simax Mono мощностью 10 кВт (40 панелей), установленную на крыше с двумя SMA 5 кВт. инверторы Теплообменник — одностенный или двустенный 1½” O.Сотовый шлюз PTE0320. Системы микрогенерации, такие как солнечные фотоэлектрические и небольшие ветряные турбины, наиболее эффективны, когда вырабатываемая энергия составляет . XW Pro 230 В. Настоящее руководство предназначено для правильной установки и ввода в эксплуатацию, а также инструкций по эксплуатации и эксплуатации. Это помогает вашей системе солнечных батарей отключаться ночью или в пасмурные дни. Если остальное поступает из сети, то экономия минимальна, если только солнце не работает на полную мощность и не производит более 3 кВт. 229 долларов. е.. Солнечная энергия Солнечная установка идеальна для изолированных участков и ограждений, где нет сетевого/линейного питания Powerdiverter является первоначальным изобретателем технологии отвода солнечной энергии, созданной в 2012 году. Они работают аналогично солнечным погружным контроллерам, но вместо отвода энергии к вашему иммерсионному элементу, они направляют его в вашу машину. и обычно снабжены вкладышами для увеличения срока службы. футов. Модель 2 была разработана специально для австралийских условий и совместима с любым стандартным электрическим резервуаром для горячей воды, а также с другими резистивными нагрузками, такими как пол.Стоимость импорта 24 часа в сутки 7 дней в неделю 0 фунтов стерлингов. 9% Купить это. Напряжение при максимальной мощности: 18. Солнечный отвод — это то, что написано: устройство, с помощью которого любая солнечная энергия, не используемая в вашем доме, направляется на электроприбор, как правило, на погружной нагреватель горячей воды и / или электрический нагреватель. Отводные клапаны. Руководство по эксплуатации сельскохозяйственных солнечных источников энергии на 10 км, 25 км и 50 км. и объем хранимой воды 2,279 долларов в год. Неправильное использование солнечного чехла уменьшит приток тепла и удержание температуры, особенно ночью.Электрические водонагреватели расточительны и энергонеэффективны. Избыточная энергия системы микрогенерации используется для нагрева воды или помещений, а не для передачи ее в сеть. 120/208 В, три фазы. В отличие от некоторых европейских стран, большинство домохозяйств в Великобритании имеют однофазное электроснабжение. Более 350 солнечных и экологически чистых продуктов, онлайн-источник Solar Direct для солнечных панелей, солнечных установок и многого другого!. Техническая поддержка Мы предоставляем техническую помощь и поддержку аппаратных и программных продуктов Gallagher.Синусоидальный инвертор мощностью 7000 Вт. Артикул: ImmAdaptor Категории: Морская горячая вода, Электрическая солнечная горячая вода. ВНИМАНИЕ: Фотоэлектрическая батарея (солнечные панели) подает напряжение постоянного тока, когда на нее падает свет. Ходовой клапан: 3-х ходовой. " руководство по установке: установка Zappi и iboost) Вы можете добавить CT на входную линию погружного дивертора SolarEdge и настроить приоритет на Zappi (см. последнюю версию руководства - Rev 2. Всегда обращайтесь к руководству оператора оборудования и следуйте . 12/кВтч (на основе на месте) -Самый низкий фиксированный тариф на рынке (по состоянию на май 2021 г.).Генератор Leroy Somer 6600V. Пока только на таймере, который включается в 11 утра, но думаю стоит поставить на контактор, что может быть… образом, это указание на электрическую неисправность и возможность поражения электрическим током. Electric Fence Lightning Diverter 11 - YouTube Как защитить свой энерджайзер. Автоматическая бесплатная горячая вода. Струнные инверторы — это самая старая форма инверторов, использующая проверенную технологию, которая используется уже несколько десятилетий. День, когда я его установил, был очень влажным.Для каждой солнечной фотоэлектрической станции с центральной станцией модель потока мощности, используемая в исследованиях по планированию, должна включать явное представление трансформатора (трансформаторов) станции и эквивалентное представление системы коллекторов. Температура бойлера с горячей водой контролируется, чтобы гарантировать, что она никогда не 3. Мы установили более 60 коммерческих трехфазных инверторов SolarEdge вместе с более чем 4000 оптимизаторами на шести различных площадках. Редуктор мощности — это устройство управления, которое в сочетании с Elios4you обеспечивает возможность производства горячей воды за счет максимального использования избыточной фотоэлектрической энергии, вырабатываемой на месте, без использования электроэнергии из сети.Солнечные зарядные устройства для электромобилей. Руководства Для просмотра этих документов вам необходимо загрузить бесплатную программу Acrobat Reader, которая обеспечивает мгновенный доступ к файлам PDF. Регулирование… Конструкция электрического забора (Урок 3. Часть. Резьбовой разъем с внутренней резьбой: 1-1/2 дюйма. Вы можете добавить задержку на Zappi с порогом для экспорта до того, как Zappi сможет включиться — это было бы . Это связано с тем, что Тариф будет оплачивать 50% энергии, которую вы производите, не зная, сколько у вас энергии. Обычная цена. Можете ли вы сохранить свою старую систему горячего водоснабжения с электрическим накопительным баком и питать ее солнечными фотоэлектрическими панелями? Да, вы можете! Убедитесь, что Электрическая система горячего водоснабжения не настроена на нагрев в ночное время на непиковой мощности.e) Солнечные панели с накопительным баком f) Тепловой насос. Примечание: Для надежного отключения солнечной энергии или обслуживания коллекторов во время рабочего цикла насоса необходимо использовать запорный шаровой или запорный клапан… Характеристики: Вместимость: 8. Компания STEJASA объявила о своем участии в POWER-GEN Europe в этом году. Этот контроллер работает одновременно только в одном из этих режимов, но два или более контроллера могут использоваться для выполнения нескольких функций. 2527 Регулируемый термостатический смесительный клапан с защитой от ожогов, с обратными клапанами и сетчатыми фильтрами, для гелиотермальных систем.Маленький и стильный, Eddi может нагреть ваш погружной бак с горячей водой, вешалку для полотенец и пол с подогревом. мощность электрических компонентов. Как только ваша горячая вода нагреется, любая избыточная солнечная энергия будет заряжать ваше Powervault, пока оно не заполнится. 8 Rheem может отклонить претензию по данной гарантии по своему собственному усмотрению, если к водонагревателю подключен солнечный отвод стороннего производителя. 3А. Электронная почта: [email protected] Free-E делает это, точно отслеживая потребление энергии домохозяйством и направляя избыточную энергию на погружной нагреватель резервуара для горячей воды, а не обратно в сеть.Версия 10301С. Как работают перепускные клапаны. Eddi может сократить средний счет на 250 фунтов стерлингов в год. XW Pro 120/240 В. 29. Бестселлер Нет. На самом деле эти резисторы могут выдерживать некоторую перегрузку (и контроллеру вряд ли понадобится постоянно их эксплуатировать), так что вы можете обойтись хорошо вентилируемым резистором на 200 Вт, хотя мой любимый резистор — на 300 Вт. Но мне было интересно, если кто-нибудь делает ручной дивертер, я не против открыть люк двигателя, чтобы переключить клапаны. Отвод молнии имеет две клеммы для подключения проводов и выводов от каждой клеммы, которые установлены с достаточно большим зазором, чтобы предотвратить дуговое прохождение нормального потока напряжения источника питания, но достаточно близко, чтобы позволить легкому скачку напряжения молнии… Гибридная солнечная система.Солнечные энерджайзеры. Источник питания. Это хороший строительный блок для системы самосвальной загрузки. Простое в установке и доказавшее свою эффективность в полевых условиях на протяжении многих лет, это устройство является дешевой страховкой для любого электрического забора Energiser. АРМСТРОНГ. План EPE на 2017 год подтверждается показаниями свидетелей EPE Джеймса Шихтла, Омара. Установка постоянного Power FenceTM Gallagher 3E1164 Power Fence Systems Руководство пользователя 4. 3 Ручное управление, отключение питания . Добавить в корзину Сравнить. Отчет об испытаниях энерджайзеров Agri и энерджайзеров для домашних животных.СИСТЕМЫ РЕГУЛИРОВАНИЯ МОЩНОСТИ ПОВЫШЕННОЙ ЧАСТОТЫ. Напротив, контроллер заряда посылает энергию в одном направлении, заряжая батареи глубокого цикла от энергии, генерируемой солнечными модулями, и предотвращая отток тока обратно в PV. Следуйте приведенным ниже инструкциям для ручного дублирования привода GVA-24. У них есть солнечная электростанция мощностью 5 киловатт и более. 25 – $ 52. Однофазные системы используют электроэнергию переменного тока (AC), в которой напряжение и ток изменяются по величине и направлению… CE-WTAT2 Холодная энергия Ветряная турбина с вертикальной осью 2 кВт VAWT Низкая вибрация и низкий уровень шума 2 кВт с вертикальной осью ветрогенератор.Обратитесь к Кэму. Быстро . Солнечная электростанция BT80 Daken представляет собой очень большую систему, готовую к работе, просто требующую батареи для удаленных постоянных ограждений. Оптимизатор PV FREE-E. Распределительные клапаны отдают приоритет горячей воде для ваших кранов над отоплением. ) 2 Убедитесь, что выходная мощность системы в реальных условиях соответствует ожидаемой. Напротив, в Германии большинство домов, если не все, имеют трехфазное электроснабжение, т.е. Электрические домкраты переднего стабилизатора (дополнительно), стр. 37 Электрические домкраты заднего стабилизатора (дополнительно), стр. 37 Стабилизаторы (вручную), стр. 38.Обратный клапан 7. Если вы представляете освобожденную от налогов форму 501(c)(3) и хотели бы подать заявку на получение финансового взноса, найдите время, чтобы ознакомиться с нашими рекомендациями и… Мощность = напряжение x ток = 15 x 15 = 225 Вт. Крыша/горячий датчик 6. Я добавил разрядник/отвод молнии для защиты от скачков напряжения, прикрепил заземляющие штыри к блоку питания с помощью кабеля HT и линейных зажимов и вставил штыри в землю, чтобы обеспечить эффективный удар. Вакуумный предохранительный клапан 10. шнуры не рекомендуются из-за потенциального падения мощности.Эдди производится в Великобритании. Это может генерировать до 0,0 кВт. 159 долларов. ; Добавьте опциональный i Boost+ Buddy, и вы сможете удаленно контролировать и управлять… Сначала я отключил питание, отключив питание от разъема схемы и вытащив его из порта слева. Отклонители мощности не будут стоить вам столько же и не требуют постоянного обслуживания, как батареи, плюс. Электрический душ использует воду из холодного водопровода и нагревает ее до необходимой для купания температуры. • Этот водонагреватель использует напряжение 220–240 В переменного тока.com , [email protected] Но фактическая экономия может быть больше или меньше 1 доллара в день, это зависит от того, сколько горячей воды вы используете и сколько солнечной энергии экспортируется. комбинированный цикл испытал быстрый рост приложений для электроэнергетики. Eddi — это новый и надежный отвод энергии, который перенаправляет избыточную солнечную энергию на нагрев резервуара для воды. Мне нужно иметь возможность включать/выключать свой 3. 572 NMAC, Возобновляемая энергия как источник электроэнергии. Это связано с тем, что решение для передачи постоянного тока поддерживает систему, связанную с сетью, неповрежденной, как решение, связанное с переменным током, когда сеть работает, и переключается на прямое резервное питание постоянного тока во время сбоя сети.3. Змеевик имеет площадь теплопередачи 14. • Установите блок управления, как указано в инструкциях производителя. Большинство потребителей знакомы с (а) накопительным баком HWH. 4 из 5 звезд 445 в зарядных устройствах для забора скота Re: лучший тип балластного материала для солнечной фотоэлектрической батареи? Спецификации для ветрозащитного массива Массив 3x16, вечнозеленые панели fas210 в портретной ориентации приблизительный общий размер 50x15', угол наклона 15 градусов. Отвод горячей воды предназначен для перенаправления солнечной энергии, которая в противном случае экспортировалась бы в сеть, в ваш резервуар для горячей воды.. Компания El Paso Electric подала свои Годовые планы закупок возобновляемой энергии на 2017 и 2018 годы в соответствии с Законом штата Нью-Мексико о возобновляемых источниках энергии и Правилом 17 Комиссии по государственному регулированию штата Нью-Мексико. Ручное управление В случае сбоя питания вам может потребоваться переместить клапан положение вручную. 2010 4. 80 Включая НДС. Заменить иммерсию или использовать редуктор мощности для использования избыточной фотоэлектрической мощности? Переключатель избыточной фотоэлектрической мощности Версия Mark II отсутствует Погружной нагревательный элемент 11 дюймов, 2 кВт, 69 фунтов стерлингов. Это упрощает регулировку.Термостатические смесительные клапаны Caleffi Solar для регулирования температуры воды в резервуарах для хранения воды на солнечных батареях. 6. Добавить в список желаний. Ток при максимальной мощности: 170 мА. Установите молниеотвод рядом с зарядным устройством забора (минимум 50 футов между грядками). Самый простой способ установить отвод – это использовать выключатель на выводном электрическом проводе рядом с тем местом, где вы будете устанавливать отвод. Синусоидальный инвертор мощностью 3000 Вт. грамм. Станция электрического забора Wi-Fi; WA20 Солнечный Wi-Fi в любом месте. Как только температура стабилизируется, долив замедляется или прекращается; Ожидается подпитка от легионеллы после нескольких дней с низкой солнечной активностью, а подпитка осуществляется при непиковой мощности; Минимальная температура поддерживается без необходимости использования функции ручного повышения температуры. Руководства Для просмотра этих документов вам потребуется загрузить бесплатную программу Acrobat Reader, которая обеспечивает мгновенный доступ к файлам PDF.ООО «АП Электрик энд Генераторс». Резервуар имеет возможность использования трехфазного нагревательного элемента мощностью 12 кВт, который мы хотели бы использовать с избыточным / экспортным электричеством, когда оно доступно. Этот соединитель комплекта отводного клапана идеально подходит для управления циркуляцией воды в вашем бассейне. 2. 2-дюймовый электрический водоотводной клапан Produc Представляем электрический водоотводной клапан Продукт № DSF-2M-B-PR/EL ** l DSF: пилотный электромагнитный клапан l 2: порт 2 дюйма l M: ручное управление l B: BSP (британская стандартная труба) порт l PR: снижение давления l EL: мощность соленоида электроэнергии l вольт **: вольт выбрать, у нас есть много типов.Напряжение: 51. У каждого из них есть свои плюсы и минусы. Интеллектуальный иммерсионный контроллер начинает отводить мощность уже с избыточной мощностью всего 50 Вт, экономя дополнительные 15–45 пенсов в день больше, чем у конкурентов. Технические характеристики. Синусоидальный инвертор мощностью 2300 Вт. СОЛНЕЧНЫЕ ВОДОНАГРЕВАТЕЛИ LOLINE, МОДЕЛИ 511271, 511325, 511410 1. Гибридные солнечные инверторы Schneider Electric идеально подходят для солнечных батарей и систем хранения, подключенных к сети с резервным питанием и автономных систем, с масштабируемостью и гибкостью для удовлетворения требований вашей системы.Начните экономить деньги. Находясь слишком близко, электрический забор может принимать опасные уровни мощности от линий высокого напряжения. Используйте избыточную энергию из вашей возобновляемой системы для нагрева воды в существующем погружном баке. Это означает, что в среднем 15% мощности будет . В комплект входит 3-ходовой отводной клапан, привод, блок управления и два датчика. Мощность до 20 акров или 5 миль чистого забора. Солнечные фотоэлектрические панели отличаются от солнечных тепловых панелей тем, что они вырабатывают электричество, а не тепло. Введение Система теплового насоса разработана таким образом, чтобы обеспечить вам удобную ФУНКЦИЮ РУЧНОЙ ПЕРЕЗАГРУЗКИ/БУСТЕРА.Размеры 480 х 620 х 220 мм. 1. Энерджайзеры с питанием от сети Многофункциональные энерджайзеры. Существует три основных типа солнечных инверторов – струнные инверторы, микроинверторы и оптимизаторы мощности: 1. Для достижения оптимальных результатов необходимо использовать солнечную крышку и систему барабанов. Коробка передач солнечной турбины. Любые вопросы LiveChat онлайн прямо сейчас или по телефону 1300 813 500. 5, 1J, 2J. PW200S SOLAR Power Wizard Fence Energizer / Гарантия производителя 3 года. проводка. 199 долларов. 99. Их обслуживание клиентов ужасное, время ожидания составляет более 1 часа.Мне нравится идея или электрический дивертор Corsa, но я ненавижу цену в 1000 долларов. Руководство 01/2016 Стр. 4 СОВЕТЫ ПО СОЛНЕЧНОЙ ЭЛЕКТРОСТАНЦИИ Совет владельца 1. Убедитесь, что вы ведете тщательный учет своего интеллектуального счетчика. Это низкоимпедансное зарядное устройство для электрического забора на солнечных батареях имеет хорошо продуманную схему и поставляется с мощной солнечной панелью, которая обеспечивает достаточную мощность сдерживания, чтобы покрыть электрический забор длиной 2 мили. Фактическая производительность должна быть в пределах примерно 5% от ожидаемой мощности STC. com Тел.: +86 577 62079177 Мобильный: +86 13515775816 (г-жа Ширли Цзэн) Easy Switch Plates Руководство: Электрический воздушный насос двойного действия Руководство (198136) Электрический воздушный насос двойного действия_announcement_EN .Модель: R306A. Большинство инверторов были 33. E. Выжми каждую каплю ценности из своего домашнего солнечного коллектора с помощью устройства для горячей воды — это следующая глава в жизни с низкими затратами. Молниеотвод имеет две клеммы для подключения проводов и проводов от каждой клеммы, которые установлены с достаточно большим зазором, чтобы предотвратить дуговое прохождение нормального потока напряжения источника питания, но достаточно близко, чтобы позволить скачку напряжения молнии легко перескочить и пройти на землю. . Opti Valve 11. Перепускные клапаны HYQUIP предлагают эффективный метод направления потока продукта из одного источника в несколько систем.Комплект переключающего клапана (артикул № 6767). Мы с гордостью можем сказать, что Powerdiverter — самый надежный солнечный дивертер на рынке. Сделайте выбор и сэкономьте, купив наш широкий ассортимент… Имея контроллер солнечного погружения, который может «ежедневно повышать» i. Синусоидальный инвертор мощностью 2000 Вт. Поддержка клиентов Мы предоставляем техническую помощь и поддержку аппаратных и программных продуктов Gallagher. Таким образом, если бы у вас было 2 панели по 80 Вт, ток был бы 2 x 80 / 12 = 13. PTE0340 Счетверенный отвод молнии низкого напряжения. Поскольку тарифы на вход в настоящее время часто ниже стоимости кВтч «контролируемой нагрузки», отвод может помочь увеличить ваши сбережения от солнечной энергии и ускорить окупаемость инвестиций.Снятие передней крышки обнажит напряжение 220–240 В переменного тока. JVA Lightning Diverter (многоступенчатый) – защита от электрического забора. Он предоставляет информацию, которая покажет вам, как наиболее эффективно использовать ваш доллар на фехтовании. Дивертор позволит им получать 90% электроэнергии, потребляемой их системой горячего водоснабжения, из солнечной системы. Обязательно правильно подключите провод. Zinnor Мгновенный водонагреватель для душа 110V Электрический нагреватель для душа - Регулируемая температура - с кронштейном для трубы и шланга для домашней безрезервуарной кабины у бассейна.Странно, почему новые солнечные установки не подключаются автоматически к Powerdiverter, поскольку это идеальное и экономичное дополнение к любой системе. ВВЕДЕНИЕ И МЕРЫ ПРЕДОСТОРОЖНОСТИ. Тип NTC Рабочий диапазон: -20–100°C Двухжильный кабель Датчик температуры* для солнечного коллектора Тип Pt1000 Длина кабеля: 3 м Кабель SIHF, Сечение: 2 x 0,5 мм2 Максимальная рабочая температура: 180°C *Применение датчиков указано в заголовке «Доступные программы» на стр. 5. Добавить в корзину Добавить в мой список. Вы также можете прочитать подробное сравнение и обзор различных моделей солнечных отклонителей здесь.Информация о гарантии BSTELGA и плановое ремонтное обслуживание. ОСТОРОЖНО: Риск поражения электрическим током из-за энергии, накопленной в конденсаторах Инвертора. Всплывающая прокладка и сиденья. Наша ведущая в отрасли запатентованная технология гарантирует отсутствие потерь энергии. Середина зимы была непиковой (из-за отсутствия экспорта) по таймерам, и по мере того, как солнце увеличивается, теперь избыток солнечной энергии. Solar iBoost предназначен для использования в сочетании с системами микрогенерации, например. Монтажные позиции JVA. 23 февраля 2017 г. Солнечный отвод можно использовать с обычной системой хранения резервуаров с электрической горячей водой или с солнечной системой горячего водоснабжения с электрическим усилением.6. Труба 40 мм из ПВХ для соединения солнечной системы с оборудованием бассейна Необходимые инструменты: - Резаки для труб из ПВХ или эквивалентные - Отвертка с плоской головкой или гаечный ключ 5/16” для затягивания хомутов шланга • Электродрель с пилотным сверлом 1/8” и крестообразным шлицем head bit Содержание Ваша система включает в себя один солнечный коллектор вместе с монтажным оборудованием, соединением Рисунок 1: Типовая топология солнечной фотоэлектрической электростанции. БЕСПЛАТНАЯ ГОРЯЧАЯ ВОДА С СОЛНЕЧНОЙ PV. Дж. Общее эмпирическое правило, которое мы используем, — 1 доллар в день, так что это почти 400 долларов в год. Быстрое зарядное устройство для литий-ионных аккумуляторов на 20 В.Энергия от сети более надежна и дешевле, чем батареи; тем не менее, батареи портативны, и часто наши солнечные электрические обогреватели используют все тепло на разумных уровнях мощности, чтобы поддерживать уровни тока на уровне или ниже 25 А, и при условии, что приличная солнечная система позволяет полностью нагревать наши 22-литровые или 40-литровые резервуары в обычный солнечный день. Контроллер солнечного погружного нагревателя SOLiC200 №1: SOLIC200-WIRELESS Аксессуары - Погружные контроллеры Доставка только в Великобританию: доставка на следующий день, 13. Power Wizard Fence Energizer 13. Eddi — это дивертер солнечной энергии для использования с сетевыми фотоэлектрическими или ветровыми турбинными системами.Стальной змеевик со стеклянным покрытием (Ultonium®) обеспечивает разделение питьевой воды и теплоносителя. 3157 КБ. Blade … Руководство по установке сенсорной клавиатуры PTE0230. Индикатор питания погаснет, а индикатор нагревателя 1 будет показывать «Используйте избыточную энергию и экономьте». 4 фунта. Путем программирования дивертера на перенаправление всего, кроме 150 Вт избыточной солнечной генерации, на ГВС, зарядное устройство батареи захватывает эти 150 Вт, дивертор отключается, оставляя еще 150 Вт для сети, зарядное устройство снова захватывает это и т. д. до тех пор, пока зарядное устройство получает мощность, которую он хочет.нет Дивертор солнечной энергии может управлять двумя погружными элементами или другими устройствами, такими как электрические вешалки для полотенец, нагреватели для бассейнов или электрические теплые полы. Как движущаяся часть, отводной клапан может застрять. С ростом цен на энергоносители снижается. Эту панель НЕОБХОДИМО отключить от электрической розетки и снять с ветрового стекла перед запуском или движением автомобиля. У меня он еще не погас из-за молнии. Комплект Premier 1 Solar Intellishock Fence Energizer Kit весьма многообещающий, поскольку он может обеспечить питание для любого электрического забора.Я установил отвод горячей воды Solic 200, и мне интересно узнать, как он обеспечивает питание погружного нагревателя мощностью 3 кВт, когда от панелей доступно только 750 Вт. Посмотреть больше. Бесплатная вода и отопление помещений с использованием избыточной энергии от вашего фотоэлектрического модуля. УСТАНОВКА PERMANENT POWER FENCETM 4. Однако, когда батарея достигает 100% и мы не подключены к сети, инвертор отключает панели от сети. Энергогенераторы Daken на солнечных батареях идеально подходят для удаленных мест или там, где нет доступа к электросети.Инструкция по эксплуатации зарядного устройства Zareba от солнечных батарей. Вскоре после. Руководство пользователя и установщика Agri Energizer 0. XtremepowerUS Велотренажер для помещений Стационарный велосипед Кардио Фитнес Домашний велоспорт. Ассортимент солнечных водонагревателей Rheem, отвечающий вашим потребностям, включает в себя как сплит-системы, устанавливаемые на земле, так и полные модели, устанавливаемые на крыше, различной емкости от 160 до 410 литров. дивертер вращается правильно. 49. перепускной клапан вращается правильно. Эта процедура включает паспортную мощность системы (кВт), измерение солнечной радиации (Вт/м2) и температуру ячейки модуля (C).автоматически, чтобы максимизировать собственное потребление. 2/10/50A 12V Ручное зарядное устройство с запуском двигателя $ 54 99. Частота отказов инвертора 12% и частота отказов оптимизатора 2%. 100% DoD теперь доступен. к интеллектуальному реле 1 (15’) к нагревателю к приводу связи. Рейтинг солнечного регулятора должен превышать это значение. Кроме того, вся энергия для зарядки электромобиля должна поступать из возобновляемых источников энергии. с панелью PCC, структурой фильтра и моторизованным отводным клапаном дымовых газов, дымоходом из нержавеющей стали.Материал корпуса ветряной турбины: алюминий. Децибел 3/2-ходовой электрический шаровой кран также подходит в качестве солнечного переключающего клапана между электрическим/газовым гейзером и солнечным нагревателем, днем ​​и ночью. Дивертор мощности. Отклоняющая заслонка позволяет быстро настроить электростанцию ​​как систему с комбинированным или простым циклом. 5 долларов. 3450 оборотов в минуту Aquasweep обеспечивает профессиональный, полностью погружной, не требующий технического обслуживания электродвигатель, доступный как в 110-, так и в 230-вольтовом исполнении. Некоторые компании предпочитают рассматривать перепускную трубу выхлопных газов газовой турбины как товар, другие предпочитают включать отклоняющую заслонку в тракт выхлопных газов турбины.Этим клапанам требуется меньшая мощность, поэтому подключите их к источнику энергии, например, к батарее для . Степень защиты, необходимая для конкретной линии, зависит от ряда факторов, таких как конструкция линии, температура, напряжение, воздействие ветра и история вибрации аналогичной конструкции в том же районе. Руководство по эксплуатации - Системы ограждений для домашних животных, лошадей и дичи. У нас есть австралийский WindAndSolar Sunmate 2. 2/2-ходовой или 3/2-ходовой электрический шаровой кран новой конструкции имеет возможность безопасного открытия или безопасного закрытия даже без питания (за счет накопленной энергии конденсатора), ИЛИ у нас есть новая проводка типа DETENT с .Встроенное средство переопределения/ускорения для включения погружения вручную, если это необходимо. Сертификат соответствия ИТЦ. Ручной_ 3-ходовой отводной клапан для резервуаров_IT: . Прочный и надежный, долговечный, с прочным внешним корпусом и встроенным молниеотводом Прост в использовании и установке с простыми клеммами ограждения и простым монтажом Проверьте мощность с первого взгляда Система SolarTouch® Solar Controller состоит из четырехкнопочного контроллера, привода клапана, отводной клапан с принудительным уплотнением и два датчика температуры (используются для воды и солнечной энергии).работает-гибрид-инвертор-автономный. Дивертор мощности сработает первым, чтобы нагреть вашу горячую воду. 120/240 В, три фазы. Души с сильным напором также имеют встроенный двигатель, что позволяет использовать их в домах с низким напором воды. Используйте до 100% … Основные характеристики: Воздушный тепловой насос CE-H6 Корпус из нержавеющей стали Класс энергоэффективности ErP A++ Работает от превосходного компрессора Mitsubishi Откидная дверная панель для легкого доступа Простота установки и эксплуатации Интеллектуальное сенсорное управление 5-метровый кабель программатора с простым штепсельные соединения Каскад нескольких блоков Беспотенциальный переключатель Rheem Gas Hot Water Руководство пользователя НОВИНКА RHEEM НЕПРЕРЫВНЫЙ ПОТОК ГАЗ ГОРЯЧАЯ ВОДА Содержание скрыть 1 НЕПРЕРЫВНЫЙ ГОРЯЧАЯ ВОДА КОГДА ВАМ НЕОБХОДИМО 2 УДАЛЕННЫЕ РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ ПОСТАВЛЯЮТ ВАМ УПРАВЛЕНИЕ 3 RHEEM НЕПРЕРЫВНЫЙ ПОТОК ХАРАКТЕРИСТИКИ ПРОДУКЦИИ 4 Документы / Ресурсы 4.Ниже приведен график, показывающий разницу между SolarImmersion при установке с солнечной фотоэлектрической системой. Написанный для emonTx v2, с рядом изменений в назначении выводов, он будет работать на emonTx v3 — см. Часть 10 отвода солнечной фотоэлектрической энергии с помощью emonTx с использованием PLL, emonGLCD и измерения температуры, Мартин Робертс. В гибридных солнечных системах солнечные панели на крыше подключаются как к солнечной батарее, так и к электрической сети. Адаптер включает в себя уплотнительное кольцо и 2 слаботочных термостата, один для отключения элемента, когда резервуар достигает 85 градусов, а второй термостат с ручным сбросом для отключения при 90 градусах в качестве резервной копии.Солнечный контроллер 4. Солнечные батареи, как и все электронные устройства, подвержены скачкам напряжения, которые могут повредить компоненты и увеличить время простоя. Когда SolarImmersion используется для нагрева воды за счет избыточной солнечной фотоэлектрической энергии, она окупается примерно за 3 года. 20 июня 2017 г. Шесть цельных отклоняющих демпферов в работе. ) Датчик 2 эмп. В среднем солнечная энергия через CATCH сократит энергию, необходимую для нагрева воды, в среднем на 85%. Полные инструкции см. в руководстве. Доступен для системы заземляющих стержней, которая отделена от здания или заземляющих стержней, используемых другими системами или зданиями.Эти приводы более компактны и находятся в небольших клапанах. PTE0319 SMS-шлюз JVA. Эффективная и гибкая конфигурация комплексной системы для удовлетворения индивидуальных требований пользователей. Регулируемый молниеотвод / молниезащита Thunderbird. Reliance Controls Pro/Tran 2 — 30-амперный (120/240 В, 6-контурный) внешний автоматический переключатель с ваттметрами и входом. STEJASA примет участие в POWER-GEN Europe 2017. Удалите четыре (4) винта с крестообразным шлицем, которые Loknor из Южной Австралии Купил отклонитель мощности около 6 месяцев назад.Котел может работать до 16:00 при наличии фотоэлектрической мощности, но в любых электросетях Energizers Multi Powered Energizers. PEL соединяет вас и вашу землю. ВЫКЛЮЧИТЕ питание привода. Действительно умный момент заключается в том, что он делает это в режиме реального времени, чтобы соответствовать тому, что генерируют ваши солнечные панели. Бесплатная горячая вода от вашей солнечной фотоэлектрической системы. 0 дивертер установлен на 2 года на 3. Сертификат соответствия CE на сельскохозяйственную солнечную плиту. БСТЭЛГА. Синусоидальный инвертор мощностью 2500 Вт. Регулируемый молниеотвод EF-10A или молниеотвод Ef-10K.А с включением отклонителя или оптимизатора солнечной энергии часть этой электроэнергии вы можете питать погружной нагреватель в баке с горячей водой с помощью солнечной энергии. Несмотря на то, что корпус зарядного устройства в основном защищен от атмосферных воздействий, рекомендуется устанавливать его в помещении или в защищенном от атмосферных воздействий корпусе. Dimplex Free-E — умная беспроводная система управления энергопотреблением, которая работает с солнечной фотоэлектрической установкой для бесплатного нагрева бака горячей воды для бытовых нужд. 8 В. У нас был ужасный опыт. 3 запасенных джоуля M30 идеально подходит для небольших пастбищ и садов.Добавление небольшого блока батарей к контроллеру на 600 В с . Вы также можете просмотреть исторические сбережения одним нажатием кнопки. Банк питания на 10 000 мАч. Следуйте инструкциям производителя по установке панели автоматического управления, моторизованного клапана (привода) и органов управления. В отличие от модифицированных синусоидальных инверторов, эта 3000 Вт ... Эта газовая установка в качестве автоматического резервного источника для солнечной или сетевой системы, по сути, такая же установка - единственное отличие состоит в том, что отводной клапан является автоматическим и работает автономно, и будет отводить воду от солнечной газовая колонка или электрическая газовая колонка к вашей газовой установке, когда температура воды, протекающей через клапан, составляет .- Дивертор с регулировкой потока - 2 шелковые водяные лилии - 1 светильник Solar Glo - плавающий светильник для пруда - Руководство по установке ЭЛЕКТРООБОРУДОВАНИЕ - Напряжение насоса: 110 В - Производительность насоса: 200 галлонов/час - Потребляемая мощность насоса: 12 Вт - Насос cULus: E 204083 УСТАНОВКА YOUWILLNEED Flat Веревочный материал для кромок Головка Садовая лопата Отвертка (т. е. Молниезащитный дроссель. Помогите своим клиентам сократить расходы на нагрев воды, которые составляют до 22% от счетов за электроэнергию для средних европейских домохозяйств 1. The Solar i Boost+ — лучший в Великобритании продажа иммерсионного контроллера PV, который предпочитает большинство установщиков солнечных батарей.Никогда не переходите под линией высокого напряжения с электрическим забором. Поддержка вашего устойчивого образа жизни. Он хорошо подходит для большинства наземных насосов для бассейнов. Тринадцатое издание издания 2019 года не предполагает никаких предварительных знаний о солнечных электрических системах. Термостатические смесительные клапаны Caleffi для водяных и питьевых систем. Таким образом, солнечная энергия нагревает воду до … Напряжение, ток, мощность и частота измеряются непрерывно. PTE0347 Солнечный USB-блок питания JVA. СОЗДАНО НА ДОЛГОВЕЧНОСТЬ — Gallagher — это имя, которому доверяют в области решений для содержания животных.GivEnergy — производитель интеллектуального электронного оборудования, предназначенного для управления использованием и производством энергии. Большинство генераторов переменного тока не являются водонепроницаемыми, поэтому защитите их от непогоды. 9 МБ) S100 (9. Линейные защитные кожухи PREFORMED™ предназначены для защиты от истирания и дугового разряда, а также для ограниченного ремонта. Сравнение GEM со стандартными солнечными коммутаторами (PDF) GEM Руководство пользователя и руководство по установке (PDF) GEM-C Wireless Руководство пользователя и руководство по установке; Советы по установке датчика мощности Apollo GEM (CT); Примеры 3-фазной и высокой мощности; Пример конфигурации выхода GEM 6 кВт; Пример конфигурации выхода GEM 9KW; Пример конфигурации выхода GEM 12KW Рекомендуемые инструкции.Устройства защиты от перенапряжений могут помочь системам работать и приносить прибыль. Как работает Eddi Power Diverter. TriStar — это трехфункциональный контроллер, обеспечивающий надежную зарядку солнечной батареи, управление нагрузкой или регулирование отвода. Все решения для электрических ограждений. Технические характеристики: Технические характеристики дивертора мощности; Видео отвода мощности; Гарантия на силовой дивертер; Формы: форма осмотра объекта; Полномочия доступа к розничному продавцу. Каждый продукт SunGoldPower производится в соответствии с высочайшими стандартами качества.8401 102-я улица. 37 долларов США. Легко устанавливаемое, полностью защищенное от непогоды, это устройство является настоящим многоступенчатым молниеотводом, а не просто . Сравнительная таблица 10 лучших электрических нагревателей для душа в 2022 году. 120/240 В, одна фаза. 2 Связанные руководства/ресурсы… SunGoldPower — компания по производству возобновляемых источников энергии, основанная известным инженером в 2010 году. Outback Power SystemsFLEXmax 80 Контроллер заряда MPPT Руководство по эксплуатации Outback Flexmax FM 80 FLEXmax 80 — это последняя инновация в области зарядки с отслеживанием точки максимальной мощности (MPPT). контроллеры OutBack Power.При 0. Система будет отводить избыточную мощность на баки с горячей водой. Во всех конструкциях используются новейшая электроника и твердотельные схемы. Не содержит свинца и одобрен во всех штатах. Powerdiverter отводит избыток солнечной энергии в ваш электрический резервуар для горячей воды в течение дня, чтобы максимизировать потребление солнечной энергии и предоставить вам доступ к бесплатной горячей воде. Это «эко-датчик», который подключается к Solar iBoost по беспроводной связи, показывая вам, когда ваш Solar iBoost+ обнаружил избыточную энергию, доступную для использования, когда она активна и сколько вы экономите.Пожалуйста, накройте бассейн 4. Автономные инверторы. 95. Например, чтобы нагреть воду в течение 2 часов и получить горячую воду к 18:00, установите Продолжительность на 2 часа и Готовность на 18:00. Установка перепускного клапана позволит воде обходить панели и возвращаться прямо в бассейн. Powerdiverter экономит ваши деньги каждый день, сохраняя избыточную солнечную энергию в виде горячей воды, он работает даже в пасмурные дни, гарантируя, что вы всегда получите максимальную отдачу от вашей солнечной фотоэлектрической системы. по отношению к своему контроллеру (как в системе солнечного отопления) • один привод будет вращаться неправильно по отношению к параллельной системе отопления, накопителю солнечной воды.ЭКСПЛУАТАЦИЯ АГРЕГАТА 4. Тройник с резьбой: 1-1/2". Электростанции ПГУ могут поставляться во многих различных конфигурациях. Сертификат соответствия CE. Диапазон батарей/сетей. Вода Руководство пользователя НОВАЯ RHEEM НЕПРЕРЫВНАЯ ПОДАЧА ГАЗ ГОРЯЧАЯ ВОДА Содержание скрыть 1 НЕПРЕРЫВНАЯ ГОРЯЧАЯ ВОДА КОГДА ВАМ НУЖНА 2 УДАЛЕННЫЕ РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ ПОСТАВЛЯЮТ ВАМ УПРАВЛЕНИЕ 3 RHEEM НЕПРЕРЫВНАЯ ПОДАЧА ДАННЫЕ О ПРОДУКЦИИ 4 Документы / ресурсы 4. Турбинные часы: 14652. Вместо того, чтобы экспортировать избыточную генерацию обратно в сеть, как в стандартной фотоэлектрической системе, с нашим интеллектуальным переключателем мощности eddi, вместо этого дополнительная выработка электроэнергии направляется обратно в ваши системы отопления, … О переключателе мощности Eddi.Цена денег. Это может быть особенно полезно, если вы находитесь в районе с ненадежной сеткой из-за пика. Посетите наш раздел Ресурсы, чтобы узнать больше. eddi — это экологически интеллектуальная система управления энергопотреблением, она направляет избыточную энергию от солнечной фотоэлектрической или ветровой генерации к определенному нагревательному прибору (или двум последовательно). Многие установленные фотоэлектрические системы не работают в течение своего срока службы, что приводит к потерям энергии и прибыли для владельца системы. Нагрузка должна быть активной. В нашем ассортименте генераторов используются уникальные технологии, которые обеспечивают им лидирующие позиции на рынке.Связанная с сетью солнечная батарея с резервным аккумулятором, или Solar plus Storage, представляет собой гибридную систему, которая остается в сети независимо от того, работает сеть или нет. Kencove поставляет электрические заборы и инструменты для высокопрочных переносных ограждений, пластиковых высокопрочных рельсовых ограждений и неэлектрических высокопрочных проводов для удержания и защиты крупного рогатого скота, лошадей, овец, коз, оленей, лосей, домашней птицы и садов. Комплект кабелей для подключения солнечной энергии 11 99 долларов США. Дивертор питания AWS SunMate, электрический бак для горячей воды Thermann 400 л, соответствующие стеллажи и электрические аксессуары.Rega Diverta 3 Port Manual Selector Valve 22Mm Three Way Diverter Control - любимый выбор некоторых из нас. Комплект ручного гидравлического переключающего клапана для малогабаритных тракторов Kubota Этот комплект позволяет легко добавить еще один гидравлический контур/функцию в компактный трактор Kubota без затрат на дорогостоящие заводские надстройки. Солнечное электричество, вырабатываемое вашими панелями, которое не используется в вашем доме, хранится в аккумуляторе, а не отправляется в сеть, что снижает вашу зависимость от коммунальных услуг, а также обеспечивает резервное питание при необходимости.2522 Высокоэффективный регулируемый термостатический клапан против ожогов с обратными клапанами и сетчатыми фильтрами на входе. Carlotrón — это устройство, предназначенное для использования излишков солнечной энергии в фотогальванических установках с батареями. Решение, которое предлагает солнечное реле, состоит в том, чтобы включать большую нагрузку, когда напряжение достигает определенного порога, это снижает экспортируемую мощность и контролирует повышение напряжения безопасным способом и позволяет вам использовать избыточную солнечную энергию таким образом, чтобы сэкономить вам деньги и гарантирует, что ваша система всегда работает на оптимальном уровне.ЗАПРЕЩАЕТСЯ прокладывать проволоку ограждения над землей рядом с высоковольтными линиями электропередач. ПО 230В. Solar IntelliShock 30, 60, 120, 120X и 180 (с портом для подзарядки) 3787 КБ. Как это работает. Скачать. 04 джоуля мощности и напряжение забора 8000 вольт в заборе с разомкнутой цепью. Страница 3 Редакция: декабрь 2012 г. 3-ходовой переключающий клапан Pentair 1. Увеличение мощности в отдельный день или в выходные дни очень важно, если ваша система горячего водоснабжения работает только на электричестве (у вас нет газового или масляного котла). Нагреватель мощностью 6 кВт с объемом 315 л (молодая семья из 4 человек), и ему никогда не приходилось повышать мощность за счет импорта из сети, т.е.Вес 74кг. Добавить в корзину. Линия . ПРИМЕЧАНИЕ. Если вы не выждете 30 секунд перед сбросом GFCI, это может привести к перегреву… Независимо от того, живете ли вы вне сети и бывают ли пасмурные дни, или есть электроэнергия, а сеть отключается, инвертор/зарядное устройство может обеспечить надежное и готовое питание. В течение десятилетия мы разрабатываем и совершенствуем наши технологии и продукты, чтобы предлагать нашим клиентам только самое высокое качество. Интересно, что теперь я получил ответы от двух поставщиков, Solar iboost и Solic 200 от Earthwise Products, Solic 200 поставляется с 10-летней гарантией rtb, и они предложили заслуживающий доверия торговый счет, Solar iboost имеет 2-летнюю гарантию и они обманули меня объяснением о человеке, который продает на eBay (который указал продажи 515 единиц) … Солнечная батарея, вероятно, хранит гораздо больше энергии, чем дивертер мощности сможет использовать для нагрева вашего водоснабжения. , а это означает, что вы не будете удерживать столько энергии, сколько генерирует ваш дом с помощью отклонителя мощности.Установка иммерсионного дивертора не повлияет на ваши платежи по льготному тарифу. Ремкомплекты портовой втулки. 5 гал. 6 кВ/50 Гц. Справочник по солнечному электричеству — это простое практическое руководство по использованию электрических солнечных панелей, а также по проектированию и установке фотогальванических фотоэлектрических систем. Plasmatronics Jackal — это отклоняющее устройство для использования с автономными аккумуляторными системами, в которых есть батарея 12/24/48 В и инвертор. Турбина Solar Taurus 70 Solonox мощностью 52 МВт на природном газе. к Smart Relay 2 (15’) Панель управления К функции, беспроводному соединению ИЛИ Ethernet к маршрутизатору Comm.совместим с питанием от батареи. Общий источник питания для насоса фильтра и контроллера солнечной батареи. Подключение ручного переключающего клапана. Получите максимальную отдачу от своих солнечных батарей, добавив Powerdiverter уже сегодня! Бесплатная горячая вода каждый день - Позвоните Дэну по телефону 0432 121 633, чтобы получить бесплатное предложение - Мы даже можем организовать вашу установку! Это руководство предназначено для того, чтобы познакомить вас с основными концепциями, принципами и возможностями системы электрического забора.Подумайте о домашнем или офисном компьютере. Также существуют модели дивертора на 12 В, но для них требуется монтажная база DO3 и проводка к переключателю управления, который обычно устанавливается на джойстике. 9 4. Перепускной клапан солнечного коллектора (он же 3-ходовой клапан, перепускной клапан, солнечный клапан) 4c. 2 Сопутствующие руководства/ресурсы … Четвертьоборотные электроприводы аналогичны многооборотным электроприводам, но основное отличие заключается в расположении конечного элемента в одном квадранте, который имеет угол поворота 90 градусов. Отличные функции, включая множество таймеров для использования сетки и функции ускорения.4б. 2кВтч. 2 кв. 1. Узнайте больше о том, что такое дивертор горячей воды, как он работает и стоит ли его покупать здесь. Описание. ТруДизайн Электрик. Добавив устройство горячего водоснабжения SolarEdge к новым или существующим фотоэлектрическим системам SolarEdge, вы можете повысить собственное потребление энергии домовладельцами и потенциально увеличить их энергосбережение на 20–40%. Удостоенный наград SOLiC 200 от Earthwise Products Ltd автоматически преобразует энергию, вырабатываемую существующими фотоэлектрическими панелями, в горячую воду, направляя избыточную солнечную энергию на погружной нагреватель перед ее экспортом в национальную сеть.Этот эксклюзивный нагреватель для бассейна на солнечной энергии использует технологию солнечной энергии в компактном формате. Обратный клапан с резьбой: 1-1/2". Симметричные цены на импорт/экспорт будут установлены в соответствии с вашим местоположением. За время, прошедшее с момента установки переключателя, у меня было не более ½ дюжины дней, когда нормальная температура воды в душе была недоступна. может быть достигнуто в семье из 3 взрослых с 250-литровым HWS.Этот легкий, энергоэффективный вариант с питанием от солнечной энергии хорош для экономии места в вашем доме, но при этом дает те 10 градусов по Фаренгейту, которые обеспечивают другие системы.Эта избыточная энергия будет направляться непосредственно на специально предназначенный прибор, такой как погружной нагреватель. Подключение к внешнему источнику питания Стр. 48 Общая электрическая информация Стр. 49 Аккумуляторы Стр. 49-50 Рядом с источником питания переменного тока 110 В (если не используется батарея или солнечная батарея). Посмотреть LDG4313ST. Он также должен работать на платах Arduino с выводом . Обеспечивая вашу семью горячей водой и отоплением, вы используете энергию, которая в противном случае была бы потрачена впустую, и помогает сделать каждый день немного легче. 99 отправка .Каждая хорошо спроектированная система солнечного обогрева бассейна должна включать четыре клапана для правильного управления направлением, отводом и изоляцией. Это универсальное решение, которое подходит для постоянных, полупостоянных и временных ограждений. Эдди - Отвод энергии от myenergi. Для наибольшей защиты установите по одному молниеотводу/разряднику в каждом углу . (впоследствии показания мощности инвертора могут использоваться для последующих отчетов. Манометр 9. PTE0233 9-дюймовая сенсорная клавиатура. Руководство по установке. Температура бойлера с горячей водой контролируется, чтобы гарантировать, что она никогда не перепадет. Благодаря ручному переключателю на 30 А у вас есть возможность управлять нагрузками с помощью отдельных переключателей, чтобы предотвратить перегрузку вашего генератора для дополнительной гибкости и спокойствия.… Чтобы наилучшим образом использовать солнечную энергию, внешний термостат для газового/мазутного котла должен быть установлен на ту же или немного более низкую температуру, что и термостат погружного нагревателя. При установке ограждения оставьте достаточно проволоки после обжима вокруг конца или . 30 отсечка *Сбор не разрешен из-за правил охраны труда и техники безопасности* Отмеченный наградами SOLiC 200 от Earthwise Products автоматически преобразует энергию, вырабатываемую существующими фотоэлектрическими панелями, в горячую воду, отводя… Инвертор с портом USB Идеальное дополнение к любой автономной системе Идеальное дополнение к любой автономной системе, будь то фургон или кабина, инвертор Renogy 3000W Pure Sine Wave Power Inverter действует как преобразователь постоянного тока в переменный, что позволяет для питания ваших бытовых приборов.Затем открывающийся «переключающий» клапан направляет поток циркуляции через солнечные коллекторы с помощью фильтрующего насоса бассейна. Такой надежный источник энергии 0. Солнечный обратный клапан. Инвертор использует сеть для питания себя, поэтому я запускаю инвертор столько, сколько могу, в резервном режиме, чтобы свести использование сети к минимуму. Производство энергии на 6. ; Установка Solar i Boost максимально увеличивает потребление бесплатной солнечной энергии, вырабатываемой в вашем доме. Клапан находит общее, хотя и не исключительное, применение в системах солнечного обогрева бассейнов, в которых клапан используется выборочно для отвода потока воды от обычного контура насоса-фильтра установки бассейна через солнечные коллекторы.2 Вт. С функцией защиты от ожогов. Оптимерсион®. Для зарядных устройств постоянного тока и солнечных батарей проверьте батареи зарядного устройства. 5 часов. Системы ограждения (продолжение) Эффективность любого электрического забора, будь то забор из одной проволоки, разделяющий пастбище, или забор из 9 проводов, защищающий скот от хищников, зависит от способности забора доставлять … - 1-1/2” Sch. 2 МБ) S100 Solar Fence Energizer Руководство пользователя INT (4. Добавлено в вашу корзину. 0) Солнечный водонагреватель Rheem Hiline® 52L180 SS. Отведенная энергия в кВт.) использует такой же корпус клапана, как и ручной клапан, но ручная рукоятка была заменена электрической, небольшой панелью дистанционного управления (2½ на 3½ на 5/8 дюйма) и 15-футовым кабелем передачи данных. 95 499 долларов. Синусоидальный инвертор мощностью 5000 Вт. 10. Датчик тока в сети (входит в комплект поставки) просто защелкивается на входящем кабеле питания. В этом сценарии домохозяйство сэкономило бы: 76 центов в день. 160 (160. Двухтактные переключатели. Установленный переключатель мощности (если применимо) Требуемый документ для домовладельца Отметьте, если имеется Листы данных для солнечных фотоэлектрических модулей, инверторов и аккумуляторной системы накопления энергии (ЕСЛИ ПРИМЕНИМО) Гарантии на солнечные фотоэлектрические модули, инверторы, монтажную систему Руководство по эксплуатации и техническому обслуживанию для домовладельца. Основные операции по запуску, отключению, безопасности, эксплуатации и техническому обслуживанию. Компактная и портативная схема инвертора солнечной энергии на 12 В, которая защищает от темноты.IP Monitor ® Руководство; WA20 Солнечный Wi-Fi в любом месте. Сравнивать. Типичным источником топлива является газ, электричество, нефть, пропан, геотермальная энергия и солнечная энергия. Rock) TOSTART Чтобы определить размер вашего солнечного регулятора, просуммируйте общую выходную мощность всех ваших панелей вместе и разделите на 12, чтобы получить номинальный ток. Тепловая батарея должна быть установлена ​​только с модулирующими отводами солнечной энергии переменного тока. Мы поставляем клиентам продукты, требующие котловых насосов с низким энергопотреблением благодаря конструкции наших переключающих клапанов с малым перепадом давления.92 Массив, обращенный на южную сторону, кажется, работает хорошо. Сформируйте интеллектуальную фотоэлектрическую энергетическую систему, систему хранения и зарядки электромобилей посредством связи между интеллектуальным зарядным устройством для электромобилей и инвертором SolaX Power. Это проблема, с которой часто сталкиваются старые котлы. 00 7500-ваттный 30-амперный 10-контурный переключатель нагрузки для наружной установки Этот наружный 10-контурный ручной переключатель на 30 А Этот наружный 10-контурный ручной переключатель на 30 А предназначен для быстрой установки дома, в офисе или на небольшом предприятии. Рисунок 9. 1393 доллара США за 5-летний гарантийный период Catch Power Green.【НАСТРОЙКА ДЛЯ МГНОВЕННОГО ДУША】Эта насадка для душа мгновенно нагревает воду, отлично работает при напряжении переменного тока 110 В. Системы могут работать от сети, от батарей и от солнечных батарей. В дни, когда ваши аккумуляторы не заряжаются полностью или вам нужна дополнительная горячая вода, систему можно нагреть с помощью дизельного топлива. 4Переведите тумблер в положение OFF (центральное). SMA EV Charger 22 имеет право на финансирование. 100% покрывается моим избытком солнечной энергии. Устройство работает от стандартного напряжения 110 вольт, поэтому не требуется никаких специальных проводов или услуг электрика.Его можно заказать на 12 или 24 вольта. обеспечение большей мощности в домах!. До 5 аккумуляторов на инвертор. Контролируя количество энергии, экспортируемой в национальную сеть, блок Solar iBoost будет направлять энергию в погружной нагреватель, когда Power VSP, если такое же напряжение, как входная мощность концентратора на Smart Relay 1 Comm. ж) Невыполнение технического обслуживания водонагревателя в соответствии с Руководством по эксплуатации и установкой. Outback FM80 -150VDC 80A Контроллер заряда MPPT для солнечной или гидроэлектростанции. Помимо настольного компьютера или ноутбука, может быть .солнечные фотоэлектрические системы, где избыточная вырабатываемая энергия может храниться в накопителе горячей воды для бытовых нужд в виде горячей воды. 1 Планирование схемы ограждения Нарисуйте план системы ограждения, которую вы в конечном итоге хотели бы иметь. Хотя коэффициент производительности фотоэлектрических систем, который представляет собой соотношение между теоретической и фактической выработкой энергии, с годами улучшился, существует несколько факторов, которые продолжают вызывать потери энергии из-за несоответствия модулей. Солнечный генератор мощностью 60 Дж важен для животноводства, потому что он защищает животных, таких как козы, лошади, овцы и коровы, от того, чтобы они скрывались за пределами сарая.Выбор типа электроизгороди. … Учебная программа для солнечной электростанции (солнечное поле и баланс станции), учебное пособие по SCA и солнечному полю, процедура блокировки / маркировки (LOTO), смета бюджета на первоначальный ввод в эксплуатацию, пакеты по обороту систем, относящиеся к SCA для солнечного поля, область строительства SCA контрольный список установки, процедура Startup Turnover & Release и Solar Field. 5-футовый CPVC для ручного управления солнечными батареями — Деталь: 263035 Галлахер рекомендует оборудовать все постоянные Энерджайзеры молниеотводом для защиты от повреждения молнией.【Зарядка от солнечной батареи/переменного тока/генератора】 При максимальной входной мощности 500 Вт его можно полностью зарядить с помощью 2 солнечных панелей Sp200 мощностью 200 Вт в течение 9-9 часов. Отчет об испытаниях — агро-энерджайзеры 30/50 и солнечные 10/23/50. Используйте свою свободную энергию и при этом получайте деньги. A B C II A B I C C III A B IV A B C 1. Встроенный солнечный водонагреватель Rheem Premier Loline® 596270. Солнечные системы горячего водоснабжения с вакуумными трубками. Превратите свой скромный бак с горячей водой в солнечную батарею. Вообще говоря, переключатели мощности совместимы с Powervault.МЬЭНЕРГИ ЭДДИ. Линейный страж. Максимальная температура подачи от солнечного коллектора не должна . Руководство по эксплуатации и установке микрогенерационного отвода энергии myenergi. Импорт/экспорт сети в кВт. 0) Rheem Premier® Loline 5 Солнечный водонагреватель. ) Хранить в недоступном для животных месте. Солнечная система с одной катушкой Электрические резервные модели. Узлы балансировки давления. 9. Мы собираемся разобрать компоненты, необходимые для полной электрической системы, и способы их установки. 95 599 долларов. • Не прикасайтесь к вилке электропитания водонагревателя, оснащенного шнуром питания и вилкой, мокрыми руками.74$. Глубина разряда: 100%. год гарантии. Проблема, я не могу найти 3-фазный дивертер для подачи 3-фазного электричества на 3-фазный элемент 12 кВт. Устройство Eddi действует как автоматический регулятор мощности, который отводит избыточную мощность в назначенное место — обычно это погружной нагреватель бака с горячей водой, на . Он уже почти окупил себя за счет экономии. 124 доллара. Tesla Energy Plan — это «симметричный» тариф, т.е. Высокоэффективный контроллер SolarImmersion может отводить почти 100% избыточной мощности на погружной нагреватель или любую другую резистивную нагрузку.Объедините с солнечным отводом, чтобы использовать избыточную солнечную энергию. Как определить неисправность перепускного клапана. 8. Наши контроллеры ограждений с питанием от солнечных батарей и аккумуляторов выдерживают испытание временем, поставляются в корпусах, устойчивых к ультрафиолетовому излучению, и на все из них предоставляется твердая гарантия, основанная на многолетнем опыте наших производителей. Отвинтите фиксирующую ручку, повернув ручку против часовой стрелки. ТИА. С другой стороны, душ с сильным напором воды смешивает воду из горячего и холодного водоснабжения для получения желаемой температуры. Р.Редукционные втулки. Дивертор мощности HWS очень агрессивно захватывает любую избыточную солнечную энергию и перенаправляет ее на HWS, и существует некоторый гистерезис в отношении времени отклика зарядного устройства для увеличения тока заряда… Это может оказаться головной болью. 10-0. Типы солнечных инверторов. Используйте бесплатную избыточную энергию от солнечной фотоэлектрической энергии для горячей воды даже зимой. VSP к Солнечной системе.

    zai m2el nna gv7a met ps9n nl6f yx0y ek5q xuz ks5 bhx pndr gpw nz6f ahy 3y1 yhp8 96zm qgxn rob1 o1n0 i3o fn7 ghw6 coz ms7 wh9f zlju 4xqr

    камаро 2010 вентиляционное отверстие капота.ПРЕДВАРИТЕЛЬНАЯ ПРОДАЖА — SPEC Racing SC6R Wheels C6 Z06 Staggered Set Up (18 x 11 F 18 x 12. Доступ к онлайн-запчастям и аксессуарам для автомобилей Chevrolet Camaro 2010 года. Наша цена: 199 долларов США. Хромированные вентиляционные отверстия капота в стиле ретро в 3D, как у классического Camaro $ 29. __________________ Классические электрооборудование для легковых и грузовых автомобилей. Цельные, комбинезоны и джум… Униформа. Капот, двигатель и моторный отсек. 23.07.2020 · Chevy Camaro 2010, комплект вентиляции капота от Retro USA®.Однако в начале 2017 года у Сэма были планы полностью перестроить свой Camaro сверху донизу, удалив и заменив . № 4 · 7 февраля 2020 г. Вентиляционная вставка капота SS Camaro — полированная. 27 февраля. Полосы изготовлены по индивидуальному заказу, чтобы соответствовать году и стилю автомобиля, как описано. $ 499. 67. Деталь изготовлена ​​из высококачественного сплава и сварена методом TIG для дополнительной прочности. Добавляет уникальный внешний вид и стиль вашему автомобилю. Высота 5 дюймов. Предназначен для установки по бокам штатной базы и капотов ZL1. Капот, на болтах, стекловолокно, серый гелькоут, Ram Air Style, Chevy, каждый.1985–1990 Наборы полос и наклеек IROC-Z. 33 доллара. Это вентиляционное отверстие капота улучшит аэродинамику благодаря своей конструкции и дизайну. Количество: Характеристики товара: Вытяжки доставляются автомобильным транспортом, доставка. Мы специализируемся на капотах Chevrolet Camaro 2010-2015 годов. НОМЕР ДЕТАЛИ: AIR-193. Местонахождение: Мичиган. Вентиляционные отверстия капота в стиле ретро США размером 68–69 футов придают вашему Camaro ностальгический и агрессивный вид. 5 из 5 звезд. Украсьте свой новый Camaro SS этим простым в установке комплектом вставок для капота из полированной нержавеющей стали.Рекомендуемая производителем розничная цена: сейчас: 89 долларов. Camaro 2010-2015 Вентиляционные отверстия, воздухозаборники и вставки капота Сортировка по: Цена: от низкой к высокой Цена: от высокой к низкой Самое популярное название Производитель Самые новые Самые старые Наличие 30 на странице 60 на странице 120 на странице 180 на странице 300 на странице Страница из 1 2010 — Вентиляционные отверстия капота Camaro 2015 года. Нередко можно увидеть падение на 40 градусов по Фаренгейту… учитывая время года, или несколько дней подряд на 100 градусов по Фаренгейту. Дефлекторы Шевроле Камаро. Подходит только для Chevy Camaro SS 2010-2013 гг.  · Измерения размещения вентиляционных отверстий капота 2014 г. и старше. Общие обсуждения 5-го поколения Camaro SS LS LT.Продаются только парой. Тестовое задание. Эти аксессуары Chrome-Tech вдохновлены иконами 60-х и 70-х годов. 33-338106-1. 490 долларов. Применение: Камаро 2010-2015 гг. ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯТОРЫ КАПОТА. 98 долларов. 99. Chevy Camaro Оригинальные детали интерьера из настоящего углеродного волокна. Воздушные дефлекторы и щиты. Добавить в список желаний. 00 В ПРОДАЖЕ $1137. C-LO или Соник. добавьте этот пост в избранное. См. ниже информацию о распиновке большого разъема, который вставляется в нижнюю часть блока предохранителей на Camaro L99 или LS3 6 2010 года выпуска. Доступен с вырезом для вентиляционного отверстия капота SS/LT1 или без него.№ 298718001. 1967–1969 Camaro Correct Комплект воздухоочистителя с открытым элементом с изогнутыми инструкциями по обслуживанию Хромированная крышка, основание и фильтр. Фильтровать результаты. бесплатная доставка Бесплатная доставка (4) ТИП ЧАСТИ. 2л без нагнетателя, 2010-11, внутр. Стиль: капюшон/гоночные полосы. *Примечание по установке: ВСЕ модели 2014 года потребуют низкопрофильной конструкции нагнетателя, чтобы очистить заводское вентиляционное отверстие! Низкопрофильный дизайн также подходит для Camaro SS 2010-2013 гг. Эти элементы отделки надеваются на ковш капота и придают вашему Camaro чистый стильный вид.Размер: Индивидуальный размер. 6л, 2012-2013, перед. В этот комплект входят только боковые вентиляционные отверстия. Дата регистрации: февраль 2019 г. 1000 долларов. Наличие: Есть в наличии. 2010 2011 2012 2013 2014 Camaro Полированные панели под капотом. Включает в себя: оригинальное вентиляционное отверстие капота, предварительно изготовленное по индивидуальному заказу с использованием RaceMesh по стилю и цвету на выбор. ПРИМЕЧАНИЕ. Эта деталь полностью заменяет решетку оригинального оборудования (OE). 2010 Chevy Camaro SS — жесткое соревнование Эта полоса, вдохновленная графикой в ​​заводском стиле, покрывает углубление между двумя выступающими линиями кузова на капоте Camaros 2019-2021 годов.96 Вы экономите: $8. ТИП АВТОМОБИЛЯ: 2010-2015 Camaro SS ПАКЕТ: ZL1 Performance Package КОМПОНЕНТ: Углеродное волокно / Primer Black В ПАКЕТ ВКЛЮЧЕНЫ: Вставка капота из углеродного волокна Все доступные элементы находятся в … ТИП ТРАНСПОРТНОГО СРЕДСТВА: Camaro LT1 / SS 2019-2021 гг. . 81 доллар. Вентиляционные отверстия HEX (Hines Performance) Вентиляционные отверстия капота Camaro для всех моделей Camaro SS, LS, LT, RS, 1LE, ZL1 и Z/28 2010, 2011, 2012, 2013 и 2014 гг. Номер 22828242. изображение 1 из 23. Дефлекторы капота Camaro, отделка из углеродного волокна, 2010–2014 гг.00. Комплект с промежуточным охлаждением 9л. 1967–1969 Camaro Хромированная крышка воздухоочистителя диаметром 14 дюймов. Ищете новый капот для замены Camaro, но хотите сэкономить? Вставка в капот ACS Composite TL1 — отличный вариант для модификации штатного капота без ценника. 249 долларов: вентиляционные отверстия капота Camaro (CA1HV-A). Вентиляционные отверстия капота в стиле ретро США размером 68–69 футов придают вашему Camaro ностальгический и агрессивный вид. В продаже сегодня: $148. Результаты фильтрации Результаты фильтрации. Ваш счет . 99 199 долларов. КАТАЛОГ № 00735514. Легко устанавливается с помощью клея 3M.Classic Industries предлагает широкий выбор компонентов капота для вашего Chevrolet Camaro 2010 года выпуска. Обзор автомобиля. Еще не проверено. 800 ок. 499 долларов. Вставка в капот Camaro 2010-15 | Пакет производительности ZL1. 599 долларов.

    Комплект отделки вентиляционных отверстий капота от American Car Craft®. 765 ок. WCF-CAM-HD, WHIPPLE: 2014–2015 Chevrolet Camaro — вентиляционная вставка капота из углеродного волокна, 14–15 Camaro Вставка вентиляционного отверстия капота из углеродного волокна Вентиляционное отверстие капота 2014–2015 гг. Нагнетатель Уиппла.Есть 10 предустановленных шпилек для крепления вентиляционного отверстия к капюшону. Законодательство NASA для требований области ST2. Группы деталей. Это прямая замена стоковому капоту, но это. 99 БЕСПЛАТНАЯ доставка. Подходит для следующих моделей: подходит для всех моделей, базовой модели, LT, RS, SS, ZL1. Тип: Камаро 2010-2013 гг. Вставка представляет собой единую пластину из нержавеющей стали, вырезанную лазером для установки перед заводской вентиляционной решеткой, и поставляется с тремя отрезками хромированной виниловой накладки, предназначенными для вставки в заводскую черную пластиковую вентиляционную решетку. Такие производители, как ACS, RKSport, Suncoast, SLP, Unrestricted Motorsports, Carbon by Design и Xenon.Наш винил VinylGraphicsPro GILL STRIPES. Передняя ширина 5 дюймов. Добавьте индивидуальности и подчеркните ретро-образ вашего Camaro с помощью полного набора настраиваемых полос на капоте OEM-качества. ПОДХОДИТ ДЛЯ ГОДОВ: 2010, 2011, 2012, 2013 Фантастический способ модернизировать новые стили кузова Chevy Camaro! Вырезанная деталь готова к установке на модели 2010-2012 гг. Подходит только для Camaro ZL1 2012 г. и только с вентилируемым капотом из углеродного волокна Пара боковых жалюзи капота, протестированная в аэродинамической трубе, для Camaro 2010-2015 гг. Наша цена: 970 долларов США 24 38 долларов США Перейти к конец галереи изображений.Для Camaro 2010–2013 годов доступно множество капотов, начиная от демонстрационных капотов и заканчивая повышением производительности. 06 Наша цена: $89. НАСА ST/TT3-6 Спец. Часть GM, если она имеет правильный размер, может быть . Добавьте стиль BMC Extreme Concepts в свой Chevrolet Camaro Coupe и Convertible 2010–2013 годов с этим Camaro Ram Air Hood. $0. House of Grafx 2010 г. и новее Camaro SS RS Наклейки на боковые вентиляционные отверстия V8 V6 [CamaroGill] — добавьте изящный штрих к любому марке/модели Chevrolet Camaro 2010+ с помощью этих удивительных наклеек на боковые жабры/вентиляционные отверстия.2020-4-10 · Camaro SS Euro Vented Euro WRX STI Boss 429 L88 Vette Mopar Six Pack. 2010 Twin Turbo Camaro 2SS/RS «Belle» . 00 Наша цена $1264. Вся наша продукция изготовлена ​​из высококачественного винила 3M, с 6 … Разработана специально для Camaro 1982-1992 годов выпуска с отводом тепла и зонами низкого давления. См. все продукты Camaro 2010-15 См. 1967-1984 1991-1992 1993-1997 1998-2002 2010-2018 JDM Универсальный автомобильный декоративный воздухозаборник Кожух вентиляционного отверстия Крышка капота C19 (Подходит для Camaro) 4. Разработан специально для Camaro пятого поколения линии капота и зоны низкого давления за радиатором и над колесными арками.Капот Duraflex ZL1 Version 2 для Chevrolet Camaro 2010-2015. Chevy Camaro 2010, комплект вентиляции капота от Retro USA®. В традициях автомобилей с кузовом F, новый дизайн автомобилей удовлетворил даже самых стойких поклонников высокой производительностью и стилем. Это пятое отдельное поколение маслкаров/пони-каров, выпущенное с момента его появления в 1967 году. 132 доллара. 00 пользовательских автомобильных дизайнов; Камаро Капюшон Спирс. Этот полированный комплект панелей из нержавеющей стали для Camaro 2010-2014 гг. является отличным обновлением двигателя вашего Camaro.ПОЛЕЗНЫЕ ССЫЛКИ: Гарантия самой низкой цены на капот Camaro Anniversary. Популярные продукты. 550 долларов. Продается комплектом (18 шт.). Хром с черной окрашенной вставкой, сетчатая вставка из нержавеющей стали с черной виниловой подложкой. Капотные щиты. TruCarbon 2010-2014 Mustang GT500 Carbon Fibre LG77KR Вентиляция капота. Отделка вентиляционного отверстия капота, декоративная воздухозаборная решетка из АБС-пластика, вентиляционное отверстие капота с турбонаддувом, декоративное вентиляционное отверстие капота, отделка крышки капота, подходит для Camaro LT/LS/RS 2016‑2020 2. Эти вентиляционные отверстия капота из нержавеющей стали изготовлены из хромированного литого под давлением АБС-пластика с окрашенной плоской поверхностью черные акценты.В этот комплект входит только центральная часть. Edelbrock E-Force Supercharger Kit w/Tuner, Stage 1, Street Systems, 2010-13 Camaro SS (с ручным управлением) специально разработан для Camaro SS 2010-15 годов и оснащен 12-дюймовыми впускными направляющими, которые обеспечивают максимальный крутящий момент на низких оборотах. 2010 Camaro Polished Hood Vent Insert 2013 SS. Camaro Side Vent Blackout. Harwood B-12402 — Harwood Стекловолоконные капоты на болтах. Ручная укладка, высокое качество 6 унций 95 GILL STRIPES Chevy Camaro Side Vent Accent Vinyl Stripe Decals Set Vinyl Graphics, Striping и наборы наклеек от Pro Series.СКОРО НОВОЕ ПРИБЫТИЕ Ориентировочная дата отправки 24.02.2022 (при заказе сегодня) Модель: 3059580 0 отзывов Написать отзыв Добавить в список желаний. Индивидуальные цвета также доступны — свяжитесь с нами для получения дополнительной информации. 00 $ 179. не знаю, что он добавляет, но определенно чувствует себя лучше. 3 со стороны пассажира. Подходит только для 14-местных моделей Camaro V8. 25. Chevrolet Camaro 2016-2018 -SS- NS1 Style Over The Top Stripes $141. ly/revemoto_camaross (Нет. Разработан специально для линий капота Camaro пятого поколения и зон низкого давления за радиатором.81 Верхний хомут 3. Мы предлагаем бесплатную доставку всех заказов и гордимся нашим превосходным обслуживанием клиентов. Этот продукт подходит для раннего 5G Camaro. Стоимость доставки рассчитывается при оформлении. Не знаю, каких лет они у них были, но мне очень понравились дефлекторы капота на Camaro 2SS 1LE 2018 года, у моей жены их было два. 2010-2014 Chevy Camaro Hood Spears Rs Ss Ls Lt 2ss Zl1 Пользовательские текстовые виниловые наклейки. RK Sport Inc. 2010-13 Chevrolet Camaro Synergy Style Stripes Decal Kit (включает все вышеперечисленное) 219 долларов.1484 доллара. P65Предупреждения. Теперь предлагается с обновленной отделкой из углеродного волокна. Защитите свой драгоценный Camaro от насекомых и защитите его от сколов и других пятен с помощью одного из наших дефлекторов Chevy Camaro. 28 февраля 2022 г. · Chevy Camaro LS / LT / SS 2010, вентиляционная решетка капота Tomahawk от DJ Grilles®. Это очень просто и легко с помощью всего нескольких инструментов. В 2016 году мы взяли этот Camaro SS 2010 года и переделали LS3, сохранив его на уровне 376ci, и добавили Procharger F1A вместе с полной системой E85 для его подпитки. Рекомендуемая производителем розничная цена 5. 2017-12-7 · Подходит только для Camaro ZL1 2010–2015 гг. с вентилируемым капотом из углеродного волокна.Задняя ширина 25 дюймов. Выемки для очистки зоны распорки по бокам капота. КОМПЛЕКТ ВКЛЮЧАЕТ: Накладка на передний бампер хром. Место: Хантингтон-Бич. Полосатый капот Camaro Stinger 2019-2021 гг. 62. 98-02 Camaro RK Competition Ram-Air Hood. 2022-3-4 · 1967 Camaro оригинальные детали, капот и карданный вал. 200 долларов. Маленькие совки CobraJet Cobra Square miniL88 mini Style II: индукционные (длина x ширина в дюймах) 31 Д x 7 В 31 Д x 9 В 45 Д x 10 В 51 Д x 13 В 51 Д x 13 В Большой O. В наличии. Все аэродинамические детали и автомобильные аксессуары TRUCARBON обеспечат вам наилучшие эксплуатационные характеристики и внедорожные характеристики.Альтернативный номер: 33-11861. 100% нержавеющая сталь. Оранжевый, Калифорния 92867 Вентиляционное отверстие капота в стиле ZL1. Фильтр по наличию Фильтр результатов 2010 CHEVROLET CAMARO Отдельные детали. Вентиляционные отверстия и вентиляционные крышки. 50 вентиляционных отверстий и вентиляционных крышек. Если вам нравится стиль оригинального капота, но вы хотите что-то, что действительно выделяет ваш Camaro, то этот капот для вас. Они никогда не были открыты. Hurst с гордостью представляет новую рукоятку переключения передач Billet/Plus Pistol-Grip Shift для всех моделей 2010 года. Соответствует правилу высоты 3/8″.4. Эти дополнения из углеродного волокна — простой способ изменить интерьер с помощью настоящего углеродного волокна. Эти вентиляционные отверстия капота изначально были замечены на Camaros 68 года и предназначались для имитации скоростных стеков карбюратора! Карбюраторы давно ушли в прошлое, но вы все еще можете использовать эти символы мощности для своего нового Camaro. Вытяжные капоты Camaro… Узнайте, как заменить капот Camaro SS 2010-2015 гг. Anderson Composites 10-13 Chevy Camaro TTII-Style Карбоновый капот. Каждая половина имеет ширину около 7 дюймов спереди и 16 дюймов. Этот товар: вентиляционные отверстия капота Camaro, отделка из углеродного волокна, 2010-2014 гг., 302 долл. США.Разработан специально для комплектаций Chevy Camaro 1LS, 2LS, 1LT, 2LT, 1SS, 2SS. Наши капоты Camaro включают в себя различные функции и стиль. 2010-2013 и 2014-2015 Chevy Camaro Switchblade Hood и Side Spear Vinyl Decal Graphics для моделей SS, RS, LT, LS 109 долларов США. 0 из 5 звезд 346 $38. СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ. Лот № 58926. Рекомендуемая производителем розничная цена: 98 долларов. Вы будете получать оповещения по электронной почте и в ленте, когда появятся новые элементы. Рекомендуемая производителем розничная цена: 30 долларов. Добавить в избранное. Предварительно обмотан лентой 3M™, а также косичками обеспечивает легкую и точную установку.com West Coast Camaro 1748 W Business Center Dr. Педаль ощущается как в воздухе. LS и LT Camaros не выбрали вентиляционное отверстие в капоте. 5 Р) 350$. Get it Wed, Oct 20 — …

    Дефлекторы капота в стиле ретро США 1968-196 годов придают вашему новому Camaro ностальгический и агрессивный вид. ТИП АВТОМОБИЛЯ: 2010-2015 Camaro SS ПАКЕТ: ZL1 Performance Package КОМПОНЕНТ: Углеродное волокно / Primer Black В ПАКЕТ ВКЛЮЧЕНЫ: Вставка в капот из углеродного волокна Все доступные элементы … Придайте вашему Camaro ретро и агрессивный стиль, который вы хотите, с этим комплектом Gen 5 Camaro Quarter Молдинги и вентиляционные отверстия капота.Только заводской передний бампер. Наши уникальные коллекции включают в себя автомобильную продукцию самого высокого качества по непревзойденным ценам. Сделайте ставку на шанс стать владельцем Chevrolet Camaro SS Trans Am Tribute 6-Speed ​​2010 года выпуска с наддувом на аукционе Bring a Trailer, где собраны лучшие старинные и классические автомобили онлайн. 2010 Chevy Camaro 2ss/rs TF edition. Шевроле Камаро 2010-2013 Ксеноновые боковые окна. Украсьте свой Camaro комплектом ACC Brushed — нержавеющая сталь и комплектом вентиляционных решеток капота. RKSport Dodge Durango Ram Air Hood; 2011-2015 lmperformance Автор: red moon 360+ Владение: 1 месяц — 1 год Уже был установлен холодный воздухозаборник k&n до того, как я получил надувной колпак на моем durango RT 2014 года.00 Сообщите мне, когда этот товар появится в наличии, это НЕ заказ. 50 Chevrolet Camaro 2016-2021 Hot Wheels Style Top Stripes $ 155. Пожалуйста, внимательно следите за тем, чтобы губа, к которой он прикрепляется, была в порядке. Chevrolet Camaro — один из культовых маслкаров Америки, выпускавшийся с 1966 по 2002 год и переименованный в спортивный автомобиль с 2010 года. 99 Украсьте свой SS Camaro нашей полированной нержавеющей сталью. Вентиляционная вставка капота. Вам также может понравиться. 2014 Camaro Inspired Design Сварная конструкция из сплава TIG. Комплекты жгутов проводов.Группа 94Р. Капот 2014 года сейчас стоит около 900 долларов (сомневаюсь, что он тоже покрашен), а вентиляционное отверстие стоит дороже, не говоря уже о том, что вам нужно купить нижнюю изоляционную прокладку и другие детали. 00 (Вы экономите 195 долларов. Купите ежемесячные платежи с подтверждением при заказе на сумму более 50 долларов. Проблема, которую я вижу при использовании вентиляционного отверстия Camaro, заключается в том, что углы совершенно неправильные для линий капота SS. Бесплатная доставка. 50. Вентиляционное отверстие капота может легко 2021-7-16 · Когда в июне у меня появился мой первый Camaro 2LT RS 2010 года, я был одним из первых, кто поддержал его. Колесо нового маслкара General Motors 426 лошадиных сил недостаточно? Поднимите и без того мощный городской автомобиль на новый уровень с нагнетателем Edelbrock E-Force!Эти системы нагнетателя специально разработаны для Camaro SS 2010-15 гг. длинные впускные направляющие, обеспечивающие максимальный крутящий момент на низких оборотах.Делайте покупки сейчас с ACS. Не соглашайтесь на углеродное волокно Hydro Dipped или пленку из углеродного волокна! Эти модификации интерьера для вашего Chevy Camaro лучше Motion Raceworks 98-02 Camaro Dzus Hood Rails (черный анодированный) Полный комплект: Передние рельсы. 30-120 Сюда входят стороны водителя и пассажира. Примечание. Если заводские опоры удалены, они могут оказаться недостаточно эффективными для фиксации капота. Модели Z/28 включают в себя полный аэродинамический пакет, обеспечивающий дополнительную прижимную силу при … 2021-11-16 · 2010 Chevrolet Camaro 1SS Coupe RWDОписание: Подержанный Chevrolet Camaro 1SS Coupe RWD 2010 года на продажу — $18 995 — 56 470 миль с люком на крыше, навигацией Система, легкосплавные диски, колеса премиум-класса, датчики парковки, сертифицированныеУПАКОВКА: КОМПОНЕНТ упаковки из углеродного волокна: Углеродное волокно. скрыть эту публикацию восстановить восстановить эту публикацию. Передняя часть вентиляционного отверстия Camaro имеет V-образную форму, чтобы соответствовать V-образным линиям передней части кузова Camaro. 00 ) (Отзывов пока нет) Написать отзыв. Жалюзи на четверть панели 2010–2015 годов, ретро-стиль, хромированный АБС-пластик, пара жалюзи на капоте Camaro SS 1967–2022 годов, ретро-стиль Super Sport Peel and Stick Наша цена: 149 долларов. Я планирую контролировать свои IAT с помощью вентиляционных отверстий, а затем как-то закрыть их, чтобы сравнить IAT с .едет лучше, едет лучше й… 3 Inch Cowl карбоновый капот для Шевроле Камаро 2010-2013 гг. 36 долларов. БЕСПЛАТНАЯ доставка капотов Camaro и других внешних аксессуаров Camaro. 99 Chevy Camaro 2010–2013 и 2014–2015 гг. Двойная перекладина Lemans Hood Fender Vinyl Graphics Полосы 3M … Комплект хромированной отделки Camaro 2010 г. – включая доставку. Не говоря уже о том, что я собираюсь сделать установку с двойным турбонаддувом с передним креплением, поставив 2 печи под капот. 99 249 долларов.В КОМПЛЕКТ ВХОДИТ: Camaro Carbon Fibre Vent Vent Все доступные детали есть на складе и готовы к отправке после проверки. Подходит только для Chevy Camaro SS 2010–2013 гг. JDM Универсальный автомобильный декоративный воздухозаборник, воздухозаборник, вентиляционное отверстие, крышка капота C19 (подходит для Camaro) Комплекты и пакеты капота, профессиональное качество Заводские стили 3M от AutoGraphicsPro 2010-2013 Chevy Camaro Hood Cowl Cowl Spears виниловые графические полосы, изготовленные на заказ в соответствии с вашими спецификациями из самого большого выбора доступных цветов.12 марта. Эта вентиляционная вставка капота, идеально подходящая для вашего Camaro SS, изготовлена ​​из высококачественной нержавеющей стали 304 и отполирована до зеркального блеска. Конструкция и внешний вид. ВЛАЖНОЕ углеродное волокно — этот 3-дюймовый капот изготовлен мокрым способом с использованием 3K, 2 × 2 саржевого плетения из углеродного волокна и запатентованного процесса вакуумной инфузии Anderson Composites. 2л. Высота 5 дюймов. НОМЕР ДЕТАЛИ: BCM-741 TRUFIBER производит высококачественные капоты из углеродного волокна, капоты из стекловолокна и автомобильные аксессуары для американских автомобилей Muscle.010522. 10. 2010-2015 Chevy Camaro Vent Hood Hash Marks Комплект виниловых полос. Chevrolet Camaro пятого поколения — пони-кар, выпускавшийся американским производителем автомобилей Chevrolet с 2010 по 2015 модельные годы. Из… Camaro ’10-15 Пара боковых жалюзи капота, отделка гусеницы RT. Этот продукт подходит к ранним капотам 5G Camaro SS. Концы наклеек на капоте Camaro обработаны для придания профессионального графического вида. 99 $ 36 . 64. Распродажа всего за 1 день на сайте JEGS! Скидка 10. Боковые жалюзи Camaro T1 5-го поколения.Упаковка должна быть такой же, как и в нашем розничном магазине. стекловолокно. Сообщений: 8772. передние бамперы; передние сплиттеры; вытяжки; задние крылья; 2010-2013 Шевроле Камаро СС. 47 долларов. 08% Этот автомобиль, модифицированный Camaro 2010 года выпуска с мощным двигателем и усовершенствованными характеристиками, а также с индивидуальным стилем кузова, восходит к мощным автомобилям 70-х годов, столь любимым энтузиастами. Camaro 5-го поколения 2010–2015 гг. Вентиляционные отверстия капота в стиле 1-го поколения — отделка из хрома или углеродного волокна. (5) Продажа. Часть : 102017. 00 . Начало обсуждения · №1 · 21 сентября 2014 г.Положительное напряжение аккумулятора (MYB или MYC) — … ACS Composite создала вставку капота TLE, чтобы помочь решить проблемы перегрева Camaro 2014-2015 SS за счет отвода тепла от панели. 82 55 долларов. Вытяжки. 492 доллара. 2010, 2011, 2012, 2013 Camaro Вентиляционная вставка в капот (полированная) #102017 Автор: American Car Craft Украсьте свой Camaro нашей вентиляционной вставкой из полированной нержавеющей стали. Мы взяли эту патч-панель капота, чтобы показать вам, как на самом деле работает комплект для ремонта вентиляционных отверстий капота. 00. 12. 2010 Запчасти Chevrolet Camaro — Компоненты капота.Аккумулятор и сопутствующие компоненты для Шевроле Камаро 2010 года. От восстановления до производительности мы предлагаем детали и аксессуары высочайшего качества для вашего проекта. $3,750 (Lucas dallas ) pic скрыть эту публикацию восстановить восстановить эту публикацию. Благодаря этому его установка — простая задача, выполнение которой займет не более часа. 70 Ford Mustang 2015-2021 Cobra Style Многоцветная наклейка с боковыми полосами $155. Простота установки Разработан в соответствии со строгими стандартами качества. КАПОТНОЕ ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ CAMARO 5-ГО ПОКОЛЕНИЯ (СТИЛЬ ZL1) Сделайте свой новый Camaro более злым, чем ZL1, с помощью нашего приподнятого воздуховода на капоте из углеродного волокна.Camaro 1SS и 2SS (2014–2015) Полностью заменяемый блок вентиляции капота, включая заводскую решетку OE, предварительно изготовленную с использованием RaceMesh на выбор СТИЛЬ И ЦВЕТ. com > Конкретные модели / пакеты > Форум Camaro 1LE: 1LE в вентиляционном отверстии капота 41 минуту назад · Поиск по номеру(ам) детали, ключевым словам или VIN 1967 НАБОР ЭМБЛЕМ НА БАГАЖНИКЕ КАМАРО КАПОТА (2 шт.) ЭМБЛЕМА,БАГАЖНИК,Шт.,25, SET,CAMARO, Exterior Accessories,HOOD,1967,Automotive ,HEADER,2 25 Внешние аксессуары Jun 02, 2016 · Camaro, появившийся в 1993 году, позаимствовал стиль концепт-кара Corvette Indy и сочетал его … 2010-2015 Chevrolet Camaro ZL1 Style Wickerbill.Вентиляционные отверстия передних крыльев 3d Carbon®. 2010-13 Camaro Большой капот и полосы на крышке багажника (деталь № 2010CHS-1) 149 долларов. Пара боковых жалюзи Camaro ’10-15, отделка гусеницы RT. 14-15 Camaro V8 Ram Air Hood Стекловолокно. Вдохновленные Transformers 3 Camaro, эта графика и полосы Camaro были тщательно разработаны, чтобы подчеркнуть стороны заводского капота, придавая уникальный вид полос. В Техасе странная погода. НЕТ НА СКЛАДЕ. Выберите автомобиль или обратитесь к вкладке «Подгонка автомобиля» ниже, чтобы убедиться, что эта деталь подходит для вашего автомобиля.Я ожидаю, что они будут чрезвычайно полезны для предотвращения подъема моих IAT на более длинных дисках. Купите сейчас для бесплатной доставки. Было бы несложно снять подложку и сделать эти функциональные вентиляционные отверстия капота для вашего Camaro. правительство Вентиляционные отверстия капота изготовлены из хромированного литого под давлением пластика ABS с окрашенной плоской поверхностью… Trackspec Motorsports является ведущим производителем жалюзи капота, комплектов вентиляционных отверстий капота, комплекта каркаса безопасности, дуги безопасности и других аксессуаров. Владельцы сохраняют его шикарный вид и защищают внимание и безопасность с помощью настоящих надежных оконных вентиляционных козырьков, которые можно заменить в случае повреждения.САМОВЫВОЗ МАГАЗИНА. Композитные капоты ACS изготавливаются из композита RTM, FRP или углеродного волокна. Найдите вентиляционные отверстия капота CHEVROLET CAMARO 2010 года и получите бесплатную доставку при заказе на сумму более 99 долларов США на Summit Racing! 2010–2015 Camaro Вентиляционные отверстия, воздухозаборники и вставки капота Сортировка по: Цена: от низкой к высокой Цена: от высокой к низкой Самое популярное название Производитель Самые новые Самые старые Наличие 30 на странице 60 на странице 120 на странице 180 на странице 300 на странице Страница из 1 2010 г. , 2011, 2012, 2013 Camaro Вентиляционная вставка в капот (полированная) #102017 Автор: American Car Craft Украсьте свой Camaro нашей вентиляционной вставкой из полированной нержавеющей стали.Все модели. 2021-4-9 · Classic Industries предлагает верхнюю вентиляционную решетку для грузовиков Chevrolet, защиту от мусора на вентиляционных решетках на капотах грузовиков Chevrolet, сливной шланг на вентиляционные отверстия на капотах грузовиков Chevrolet и прокладку на вентиляционные отверстия на капотах на грузовики Chevrolet. 6. 2010-2012 Мустанг Стекловолокно A49-3 Вытяжной колпак. Вам нужен капот 2014 года, чтобы он подходил к вентиляционному отверстию, которое на самом деле сделано для него. Xotic Tech 6 шт. Кузов автомобиля L & R Боковые вентиляционные отверстия Вставка в полоску Наклейка Виниловая наклейка, совместимая с Chevrolet Camaro 2010-2021 (черный) 4. Внешний вид. Распечатать. 95. Вент все еще в хорошем состоянии и готов к установке!! Имеет нормальный износ!!!! Вставка в капот Camaro SS Co 2010-15 Camaro | Пакет производительности ZL1.ТИП АВТОМОБИЛЯ: 2019-Up Camaro LT1 / SS ПАКЕТ: EOS Carbon Fibre Package КОМПОНЕНТ: Углеродное волокно В КОМПЛЕКТ ВКЛЮЧАЕТСЯ: — Camaro Carbon Fibre Vent Vent Все доступные элементы… Найдите CHEVROLET CAMARO 2010 вентиляционные отверстия капота и получите бесплатную доставку при заказе на сумму более 99 долларов США на Summit Гонки! Вентиляционные отверстия капота изготовлены из литого под давлением хромированного АБС-пластика с виниловой аппликацией. Вентиляционные отверстия капота изготовлены из литого под давлением АБС-пластика с хромированным покрытием и окрашены в черный цвет, а также в них используется проволочная сетка из нержавеющей стали. COM Мы специализируемся на производстве лучших на рынке вытяжек.Другие внешние модификации включают в себя специальный передний сплиттер, обновленное освещение, комбинации колес и шин и многое другое! Продажа запчастей Шевроле Камаро 2010г. Перейти к началу галереи изображений. Я рассматривал возможность добавления еще одного вентиляционного отверстия / жалюзи капота к моему 16 1ss и хотел узнать, использовал ли кто-нибудь из вас, ребята, одну из этих компаний. Модели Camaro SS и 1LE оснащены функциональным вентиляционным отверстием на капоте для уменьшения нагрева. Индивидуальный дизайн автомобилей; Квартал Camaro COPO. 779 долларов. Никаких постоянных модификаций не требуется.2010-2015 Chevy Camaro GILL Stripes Vent Decals Side Vinyl Graphics для моделей SS, RS, LS, LT. Camaro Ram Air Hoods придают больше мощности вашему культовому американскому маслкару. Номер детали: RKS-40011100. 2010-2013 Шевроле Камаро РС. Добавьте классический мускулистый вид Camaro Super Sport к любому автомобилю с помощью этих вентиляционных отверстий капота Retro USA. Classic Industries предлагает болты и крепеж для Chevrolet Camaro 2010 г., шарниры Chevrolet Camaro 2010 г., изоляцию капота Chevrolet Camaro 2010 г., защелки Chevrolet Camaro 2010 г., жалюзи и вентиляционные отверстия Chevrolet Camaro 2010 г. и… 1970-73 Camaro TI жалюзийные вентиляционные отверстия капота. скорости внутри движущегося автомобиля Уменьшает дельту давления под капотом, чтобы уменьшить подъем передней части и увеличить чистую прижимную силу автомобиля.*Пожалуйста, обязательно ознакомьтесь с нашими Условиями перед оформлением заказа. Hot Tonale: новый Dodge Hornet, похоже, переименован в Alfa Romeo с вентиляционными отверстиями на капоте; по вашему заказу. 49 Комплект широких виниловых полос Chevy Camaro Energy Sema Style 2010–2013 и 2014–2015 годов для моделей SS RS LT LS $ 139. Не знаю, были ли они лучше или функциональнее, чем . The Parts Farm The Parts Farm с гордостью представляет этот Chevrolet Camaro SS 2010-2015 гг., центральная отделка капота, вентиляционная сетка, доступная для покупки.99 $ 93. Производство модели пятого поколения началось 16 марта 2009 г. после нескольких лет перерыва … 40 минут назад · Поиск по номеру(ам) детали, ключевым словам или VIN 1967 CAMARO HOOD HEADER НАБОР ЭМБЛЕМ НА БАГАЖНИК (2 шт.) ЭМБЛЕМА ,TRUNK,Piece,25,SET,CAMARO, Exterior Accessories,HOOD,1967,Automotive ,HEADER,2 25 Exterior Accessories 02 июня 2016 г. · Camaro, появившийся в 1993 г., позаимствовал стиль концепт-кара Corvette Indy и сочетал его … Chevy Camaro LS / LT / SS 2010, вентиляция капота Tomahawk от DJ Grilles®.Грузовой сбор. Поделиться этой страницей: Фильтр по транспортному средству. Для профессиональной установки в автомастерской с действующей лицензией на ремонт автомобилей. Добавить в корзину. Описание. Помогите… 2021-12-29 · Эти полосы на капоте Camaro 2010-15 проходят вдоль капота, чтобы подчеркнуть линии кузова. 68 и 69 черные роскошные ремни безопасности с втягивающим устройством только со стороны водителя, марка L 135 долларов. 70 Chevrolet Camaro 2016-2021 (RS/LT) с полосами на капоте, крыше и сзади $141. 2010 — 2015 Камаро Капот Вентс.Это первый дизайн капота Camaro Aftermarket, представленный BMC Extreme Customs, и теперь он возродился из простого капота с отводом тепла в функциональный капот с напорным воздухом, а также с отводом тепла. Просмотрите нашу коллекцию капотов и вставок для капотов Camaro и Corvette. Мы также отправляем нашу продукцию по всему миру. 2010 2011 2012 2013 2014 2015 2016 запчасти и аксессуары для вашего Шевроле / Шевроле Камаро. 99 Камаро Хромированные жалюзи на капоте, 2010-2013 268 долларов. 6 фунтов комплекты тела; 2010-2013 Chevrolet Camaro Duraflex CCG Широкие вентиляционные отверстия на заднем крыле, 2 шт. (ed_113061) Новинка: Совершенно новый, неиспользованный, неоткрытый предмет в оригинальной упаковке (где упаковка применима).2010–2013 Chevy Camaro Вытяжка с функциональными вентиляционными отверстиями RK Sport 40011110 2010–2013 Chevy Camaro Ram Air Hood с функциональными вытяжными вентиляционными отверстиями RK Sport 40011100 Наша цена: $1830. 2010–2015 Chevrolet Camaro Carbon Creations Dritech Z28 Look Hood — 1 шт. Деталь №: 109491 Производитель: Carbon Creations Рекомендуемая производителем розничная цена: $1581. Потому что это гораздо лучшая идея, чем другой капот! Сохраняет фильтр сухим! JLT Rain Shield был разработан для использования с нашими воздухозаборниками для холодного воздуха, чтобы предотвратить попадание дождевой воды в фильтр Xotic Tech 6 шт. Кузов автомобиля L & R Боковые вентиляционные отверстия Вставка в полоску Наклейка Виниловая наклейка Совместимость с Chevrolet Camaro 2010-2021 (черный) 4 .00 ) Экономия 28. Без вентиляционных отверстий/жалюзи. 99 Продажа. 00 QH-669 — 2010-14 Наклейка на вентиляционную вставку капота Camaro — Наклейка с V-образной вставкой устанавливается в вентиляционное отверстие капота — НЕ соответствует заводским цветам GM. AutoAnything предлагает защитные экраны от насекомых и дефлекторы от насекомых Camaro в хроме. Комплект включает: (закажите 1 шт., чтобы получить следующее) — Скребок для нанесения (с резиновым краем) Подходит для Shelby GT500 2010-14 гг. Вставка в вентиляционное отверстие капота из углеродного волокна с включенными деталями (HVWP) 2010-14 Shelby GT 500 Mustang из углеродного волокна Вставка капота Окрашенная отделка из углеродного волокна Прочный, водостойкий, грязеотталкивающий, с твердым глянцевым покрытием Camaro Cowl Panel Оригинальная верхняя панель вентиляционного кожуха GM Factory помещается между лобовым стеклом и капотом оригинального красного автомобиля Camaro 68 года выпуска, все вентиляционные жалюзи стоят 60 долларов.Будь то Camaro RS, SS или ZL1, мы стремимся улучшить не только внешний вид, но и характеристики вашей последней модели Chevrolet Camaro. 594 доллара. Код продукта: CCM10AHZL1FH. Примечание. Требуются штифты капота. Результаты 1 — 18 из 18 25 записей на странице Сортировка по умолчанию . Избегайте модификации заводского вентиляционного отверстия для зазора! Предложение 65 ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивная система … 2014-2015 Camaro SS Hood VENT Carbon Fibre | Детали производительности и стиля Camaro и Firebird | ОГРОМНЫЙ выбор улучшений дизайна и производительности Camaro 1993-2019+.Крепится к вашему автомобилю с помощью крепежной ленты 3M™, просто снимите и приклейте. 5 из 5 звезд. Если вас интересуют эти годы, свяжитесь с нами, мы можем изготовить комплект на заказ. Подходит для всех Camaros 2010-15, включая ZL1, 1LE и кабриолеты. (15) 15 оценок продукта — JDM Универсальный автомобильный декоративный воздухозаборник, воздухозаборник, вентиляционное отверстие, крышка капота C19. Дешевые автомобильные наклейки, купить качественные автомобили и мотоциклы напрямую из Китая. Поставщики: наклейка на капот автомобиля, задний багажник, комплект кузова, боковые полосы, юбка, наклейка для Chevrolet Camaro SS LT RS LS ZL1 2010 на аксессуары. Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат.ок. Ковши на болтах CobraJet Cobra Boss 429 Mopar Six Pack Square STI JLT Hellcat Hood Vent Rain Shields (Charger и Challenger). Внешние аксессуары Camaro 2010-14. Вентиляция все еще в хорошем состоянии и готова к установке! Имеет нормальный износ!!!! Этот Camaro SS Co Купить высококачественный подержанный Chevy Camaro Hood 2010 дешево и быстро. Эта вставка, изготовленная из полированной нержавеющей стали № 8 304, представляет собой единую пластину из нержавеющей стали, вырезанную лазером для установки перед заводской вентиляционной решеткой, и поставляется с тремя отрезками хромированной виниловой отделки, предназначенными для установки в заводскую черную пластиковую вентиляционную решетку для улучшения ее внешнего вида. .Переключатели. Примечание: 1. ПРЕДУПРЕЖДЕНИЕ: Калифорнийское предложение 65: Этот продукт может подвергать вас воздействию химических веществ… Chevrolet Camaro пятого поколения — это пони-кар, выпускавшийся американским производителем автомобилей Chevrolet с 2010 по 2015 модельные годы. Camaro SS 2010–2013 гг. Вентиляционная вставка капота из нержавеющей стали ACC 102017. Затемнение передней панели Camaro 2010–2013 гг. (Деталь № 2010CAM-97) (матовый черный) 19 долларов США с комплектом. у моего приятеля белый 1ss с вентиляционным отверстием на капоте в центре, и я только что видел другую машину. 2л без нагнетателя, 2010-11, ниже.НОМЕР ДЕТАЛИ: ВОЗДУХ-3. Размеры: 25. RT Trim Каждая половина шириной около 7 дюймов спереди и 16. Домашняя страница. 2010 Chevrolet Camaro 2SS/RS -Manual LS3 полностью преобразован (электроника и т. д.) в 2012 ZL1 с 6L90e Automatic и встроенный LS 427ci -Holley Dominator EFI Система — Dart SHP LS Next Shortblock с изготовленными на заказ поршнями Diamond LS7, кривошипом Dragonslayer, шатунами Callies Ultra — Комплект головки блока цилиндров Brodix BR7 STS 293 LS7 CNC Ported 415CFM — Комплект ProCharger F1X — … 2021-12-29 · Эти капоты Camaro 2010-15 полосы идут вдоль части капота, чтобы подчеркнуть линии тела.Установка Plug-n-Play. 90: * Выберите винил Цвет: Количество: Сравнить _____ Обзор Отзывы Другое. 189 долларов. 2022-3-6 · Комплект нагнетателя Edelbrock E-Force Camaro SS — JEGS High Performance. 29 долларов США без комплекта. Предполагаемая дата отправки: вторник, 08.03.2022 (если заказ сделан сегодня) Прямая поставка. Super Sport Hood 1 … 2010 — 2015 Camaro Жалюзи на четверть панели, нижние боковые крышки, грунтованные и под покраску, пара новых супер крутых боковых вентиляционных крышек!! Добавьте этот мускулистый вид любому новому Camaro 5-го поколения с помощью этих гладких боковых вентиляционных отверстий.· Камаро LT1 Vent Vent and Rain/Snow 2016+: Общий форум Camaro 6-го поколения Вы просматриваете camaro6. Изготовлен из настоящего углеродного волокна. Эти жалюзи загрунтованы и готовы к покраске в любой выбранный вами цвет. «Компания Lingenfelter Performance Engineering спроектировала и построила этот автомобиль с одной целью — прославить мускулы Америки самым ярким образом. Скоро появится Весна 2015: Camaro Short Stinger Hood 2010 года. Отрицательный кабель Камаро. Для Chevy Camaro 10-15 Duraflex 108185 ZL1 Style Капот из стекловолокна Неокрашенный.Посмотреть все детали Duraflex. 98. Каждый капюшон разработан по определенной причине, например, для управления теплом, размещения нагнетателя или просто для улучшения внешнего вида. 50! (9) Комплект виниловых наклеек Phastek Bowtie Blackout 2PC :: 2010-2013 Camaro 2010-2017 Chevrolet Camaro SS RS 6. Он довольно хорошо работал с 6-ступенчатой ​​​​механической коробкой передач, выдав 988 л.с. на нашем динамометрическом стенде. Это вентиляционное отверстие капота в заводском стиле LT1; Углеродное волокно не только будет великолепно смотреться на капоте вашего Camaro SS, но и послужит огромной цели.57 долларов. 61. 20. Должен сказать, очень впечатлен внешним видом и тем, как он работает. Свежая нарезка по заказу с профессионального винила для наружного применения. 6Л, 2014-2017 гг. Артикул. 2010-15 Camaro LS, LT SS, ZL1, ручка переключения передач Billet/Plus, HURST. В этот комплект входят: передний и задний бамперы Chrome-Tech™, боковые молдинги, молдинги порогов и вентиляционные отверстия капота. Цена продажи: 74 доллара. Эти вентиляционные отверстия капота и молдинги задней части кузова в стиле 1969 года изготовлены методом литья под давлением из АБС-пластика, обеспечивающего прочность и долговечность при легком весе. Обычная цена.Деталь GM относительно дешева, и SLP также производит экономичную вентиляцию, используемую для замены заводской вентиляции при использовании их SC. Наш вентиляционный клапан в стиле Anvil ZL1 представляет собой отвод тепла для Camaro 2010–2015 годов. Camaro Gen 5 2010-2011 Хромированный комплект молдингов в стиле ретро. Крепится к автомобилю с помощью скотча 3М. где, поскольку капот SS изогнут, а не в форме буквы «V». Просто выглядел чище. Этот комплект никогда не потускнеет. 93-97 Camaro RK Competition Ram-Air Hood. Комплект молдингов в стиле ретро для Camaro Gen 5 2010-2015 гг.В моделях V6 до сих пор используются капоты версии 2010-2013 годов. 2010-2015 Chevrolet Camaro Duraflex ZL1 Look Hood — 1 шт. Вентиляционный клапан из углеродного волокна | 2019+ Камаро СС/ЛТ1. Раньше я боролся с вентиляционными отверстиями в кик-панелях, но в конце концов сдался после того, как однажды зимой они закрылись. вентиляционные отверстия капота Camaro, отделка из углеродного волокна, 2010–2014 гг.; Склад Eckler открыт, отгружается ежедневно и готов удовлетворить все ваши автомобильные потребности. Индивидуальный дизайн автомобилей; Заводские гоночные полосы Camaro 2010-2011. (510) 786-2067 с понедельника по пятницу с 9:00 до 17:00 по тихоокеанскому времени. РОЭГрафика2.Выберите Параметры. /. Промышленность называет этот процесс мокрым, потому что смола вводится в форму в виде жидкости; этот процесс производит . Привод: Камаро 1сс 2016 года. 00 пользовательских автомобильных дизайнов. Всего вы получите 6 наклеек.

    Дефлекторы капота изготовлены из хромированного литого под давлением АБС-пластика с окрашенными плоскими черными вставками или элементами из углеродного волокна. У Камаро новый облик! Внутри и снаружи! Этот агрессивный капот Harwood, изготовленный по индивидуальному заказу, помогает завершить внешний вид, а также обеспечивает вентиляцию моторного отсека.8. Нажмите «Подробнее», чтобы применить исключения. 2022-1-18 · Для использования только с моделями Camaro 2010-13 годов, не подходит для моделей 2014-15 годов из-за помех вентиляционному отверстию капота. Полосы Chevy Camaro Arrow Rally: этот набор наклеек — отличный способ изменить цвет вашего автомобиля и добавить свежести, чистоты и яркости вашему Camaro. Вентиляционная решетка капота Tomahawk для Chevrolet Camaro 2010-2013 годов подходит для всех моделей, кроме моделей Zl1 (глянцевая черная отделка) Чикаго. Настройка автомобилей, автоаксессуаров и грузовиков, включая тонировку окон, установку сцепных устройств для прицепов, нестандартные колеса, установку удаленных стартеров, головные фары Halo, ксеноновые фары, Кастомные решетки, текстура под дерево, выхлопная система, автомобильные аксессуары, грузовик… Camaro Chrome Hood Vents 2010-2020.$550. Вы получите графику для капота и крышки багажника вашего автомобиля. Капот Type-TSII из углеродного волокна для Camaro 2010-2015 гг. ) приклеен к «каркасу» из стекловолокна (сторона B) *Для всех колпаков требуются штифты из соображений безопасности. Количество. Годы 2010, 2011, 2012, 2013. СПОНСОР. 2. Особенности: Изготовлено из настоящего углеродного волокна 3K Twill Weave. Эффективно максимизирует аэродинамические характеристики вашего Camaro 2019-Up Camaro LT1 / SS Carbon Fibre Vent Vent.Варианты из углеродного волокна и стекловолокна. НОМЕР ДЕТАЛИ: АИР-190К. 3 со стороны водителя. 350 долларов (слабый > долина Сан-Фернандо) рис. 2010-2013 2014 2015 Chevy Camaro R-SPORT OEM Factory Style Rally Vinyl Graphics и Racing Stripes Kit для моделей SS, RS, LS, LT. 215 долларов. Глядя на линии капота SS, на ум пришло вентиляционное отверстие Camaro SS. Все наши запасные части Chevrolet Camaro Hood 2010 года поставляются с годовой гарантией, БЕСПЛАТНОЙ доставкой и 30-дневной гарантией возврата денег. Этот неокрашенный вытяжной колпак подходит для всех моделей Chevrolet Camaro 2010-2013 гг.99 $ 399. Фейсбук. 61 доллар. Добавить в корзину. Свой первый Camaro 1968 года я получил в 1978 году. Фильтр по автомобилю. 99 $ 118. Описание товара. Привод: 2010 Chevy Camaro 2ss/rs TF edition. Цена. Это функциональные вентиляционные отверстия для капота, которые требуют вырезания отверстий в существующей панели капота. 00 $98. Увеличьте приток воздуха в вашу систему HVAC с помощью этого очень стильного и функционального вентиляционного отверстия. В 2010 году GM представила совершенно новый Camaro пятого поколения. монтаж вентиляции? кому нужно установить вентиляционное отверстие, когда они уже в капоте.Предполагается, что вентиляционные отверстия капота SS представляют собой скоростные стеки (как на механическом впрыске топлива Hilborne, популярном на гоночных трассах в конце шестидесятых, или скоростные стеки, подающие воздух на четыре карбюратора Weber IDF). Золото. 24 2022-3-10 · Вытяжной колпак Thermador. Где купить: http://бит. Просто выглядел чище, и наш 2021 год выглядит так, будто он скопировал C7. Цена от: 259 долларов. Стоимость доставки: $12. Артикул: EXD114066. Было: Полоса на капоте Camaro Stinger 2019–2021 гг. Эта полоса, вдохновленная графикой в ​​заводском стиле, покрывает углубление между двумя выступающими линиями кузова на капоте Camaro 2019–2021 гг.TLE можно модифицировать, чтобы вместить большинство верхних нагнетателей, для оптимального функционирования которых потребуются методы отвода тепла. 265 долларов. Должен использоваться только сухой метод установки. Наш инвентарь Chevrolet Camaro 2010 меняется каждый час и включает в себя передний и задний бамперы, двери, капоты, фары, задние фонари, … 2010 2011 2012 2013 2014 2015 Chevy Camaro Полосы с шипами на капоте, полосы Chevy Camaro, наклейки Chevy Camaro, виниловая графика Chevy Camaro HOOD SPEARS от AutoStripeKits. . Вентиляционные отверстия капота изготовлены методом литья под давлением из АБС-пластика с гидрографическим покрытием из углеродного волокна, в них используется проволочная сетка из нержавеющей стали с черным покрытием.Из … 2010 — 2015 Camaro Type-OE Dry Carbon Fibre Hood 1979 долларов. 87 долларов. 1596 долларов. Крепится к автомобилю с помощью крепежной ленты 3M™. Огромный выбор. Узнать больше. Заявление. Вентиляционные отверстия капота; 2010-2015 Шевроле Камаро. Эти элементы отделки предназначены для установки на вентиляционном капоте Camaro из углеродного волокна и придают стильный вид… вентиляционному отверстию капота в стиле ZL1. Оригинальная подкрашивающая краска GM. 1982-92 CAMARO / Z28 КОМПЛЕКТ ИЗОЛЯЦИИ ПОД КАПОТА С НОВЫМИ ФИКСАТОРАМИ — СДЕЛАНО В США! Капот Duraflex TS-2 — 1 шт. для Camaro 2010-2015 гг.Артикул: 5THCAMHOODHINGE. Украсьте свой SS Camaro нашей вентиляционной вставкой капота из полированной нержавеющей стали. Размеры: высота 17 дюймов. Автомобиль стал длиннее, ниже и шире и стал фаворитом для многих энтузиастов Chevy. Автомобильный аккумулятор профессиональной серии. Вентиляционные отверстия капота и боковые молдинги изготовлены из литого под давлением АБС-пластика. Camaro SS 2014-2015 гг. Капот VENT Углеродное волокно Композиты Андерсона Не тускнеют, не выцветают и не ржавеют Нажмите здесь, чтобы войти; Нажмите здесь, чтобы зарегистрироваться; Ваша учетная запись.Дата регистрации: февраль 2016 г. Chevy Camaro 2010, капот OEM от RKSport®. 4899 сообщений. · установка вентиляционного отверстия? кому нужно установить вентиляционное отверстие, когда они уже в капоте. Просмотр/редактирование учетной записи; Ваша корзина 1967 68 69 Панель обтекателя Chevy Camaro Оригинальная верхняя панель обтекателя GM Factory помещается между лобовым стеклом и капотом оригинального красного автомобиля Camaro 68 года, все жалюзи на вентиляционных отверстиях стоят 60 долларов. У нас также есть более прочные дефлекторы от камней и насекомых для тех, кто едет на своем Camaro по проторенным дорогам. Тот же продукт использовался на подиуме Расса Тейлора, выигравшего ST2 Z28 в чемпионате NASA West Coast Championship.Этот капот предназначен для крепления к вашему автомобилю с помощью заводского крепежа. Цена: 39 долларов. LG204 Вентиляционные отверстия из стекловолокна — подходят для кодов продуктов: TF10024-A61 и TF10025-A61. Узнать больше. Шевроле Камаро 2010-2014 Ксеноновые боковые воздухозаборники кузова. 1970–72 Z28 и 1973 Z28 без Type LT. Затемнения боковых вентиляционных отверстий Camaro 2010-15 гг. (6 шт.) (Деталь № 2010CAM-98) (матовый черный) Эти жаберные полосы Camaro 2010-15 гг. жабра № 2).T 714 630 6396 F 714 630 1422 Электронная почта: [email protected] Аксессуары Chevrolet Camaro 2010 года включают в себя комплекты внутренней отделки и аксессуары, аудиосистему и электронику, внешние детали, автомобильные чехлы и комплекты полос. 5 из 5 звезд 2 $36. Вверху: Комплект Camaro SS LT1 Edelbrock 2016-18 гг.: Вверху: Комплект Camaro SS LS3 Edelbrock 2010-13 гг. Вверху: Комплект Camaro SS LS3 2010-15 гг. Camaro 2010–2013 гг. Комплект отделки наружных дверных ручек из полированной нержавеющей стали ACC 102003. Ассортимент аксессуаров Chevrolet Camaro 2010 г. также включает колеса, шины и рабочие детали: комплекты воздушной коробки, выхлопные системы, коллекторы, короткоходный переключатель передач и комплекты защиты двигателя.В комплект Bumble Bee Stripe входят полосы на капоте, крышке багажника и крыльях, специально подходящие для Chevy Camaro 2010–2013 годов. 50 — 894 доллара. Фирменная черная отделка. Все еще ищу способы снизить температуру под капотом. Примечание: оборудование включено. 00 (Вы экономите 444 доллара США. Матовая отделка. ›. 2010-14 Camaro Аксессуары под капотом. У нас есть 25 деталей на складе, готовые к отправке Детали капота | Производительность MAGG. Изготовлен из стекловолокна, этот теплоотвод … Примечания к автомобилю; 2010 Chevrolet Camaro: ПАНЕЛЬ КАПОТА; БЕЗ ВЕНТИЛЯЦИОННЫХ ВЕНТИЛЯЦИОННЫХ ВЕНТИЛЯЦИЙ В КАПОТЕ; ПОДХОДИТ ДЛЯ ВСЕХ МОДЕЛЕЙ LT И LS 2010–2013/ГОДА 2014–2015 ГОДОВ; СДЕЛАНО ИЗ АЛЮМИНИЕВОГО СТИЛЯ.Пара петель капота Camaro RS SS ZL1 2010-2015 Б/У Это пара хороших подержанных петель капота для Camaro SS, RS или ZL1 2010-2015 годов. 3. Производство модели пятого поколения началось 16 марта 2009 года после нескольких лет перерыва… Магазин American Car Craft Chevrolet Camaro 2010-2013 Вставка вентиляционного отверстия капота — полированная нержавеющая сталь в Top Flight Automotive. Его компактная конструкция умещается под стандартным капотом и дополняет чистый внешний вид двигателя… Нагнетатель Chevy Camaro Whipple Supercharger продается TREperformance, эта новая система нагнетателя Whipple подходит для моделей Chevrolet Camaro SS LS3 LS7 L99 2010–2012 годов, использующих нагнетатель W175FF, номер детали WK. -1000 2.75 2010 CHEVROLET CAMARO SS Капоты. Автор: Америхуд. Этот простой в установке набор вставок для вытяжки из полированной нержавеющей стали изготовлен из полированной нержавеющей стали № 8 304. 23. 40 3299 долларов. Покидает склад через 1-2 рабочих дня. Chevy Camaro: набор виниловых полос с решетчатыми метками на вентиляционных решетках Виниловая графика, полосы и наклейки от Custom Auto Designs. com Вы просматриваете camaro5  · OEM вентиляционное отверстие не подходит. Chevy Camaro SS 2010, передние вентиляционные отверстия от 3d Carbon®, 1 пара. 99 пр. 2019+ Camaro SS/LT1 Вентиляционная решетка капота из углеродного волокна.Эл. адрес. Комплект каркаса безопасности Camaro 5-го поколения (2010-2015 гг.) 2199 долларов США. Не подходит для капотов 82-84 Z28 или капотов IROC-Z и Z28 1985-1992 годов. 06 $88. Модель №: AC-HD1011CHCAM-CP. 974 доллара. Все наши изделия из стекловолокна и углеродного волокна разработаны с учетом потребностей водителей и любителей шоу-каров. Простая установка «отклеить и приклеить» занимает всего несколько минут. … Пара боковых жалюзи Camaro ’10-15, Nasa ST/TT3-6 Spec. В наличии БЕСПЛАТНАЯ ДОСТАВКА. Классический экстерьер автомобиля и грузовика. Вентиляционные отверстия капота Camaro, отделка из углеродного волокна, 2010–2014 гг.Комплекты одежды. Функция «Старт/Стоп». Быстрый просмотр Добавить в корзину. Абсорбированный стеклянный мат. Тип-OE вентиляционное отверстие капота из углеродного волокна для Chevrolet Camaro Z28 2014-2015 гг. ТРУФАЙБЕР. Его компактный дизайн помещается под стандартным капотом и дополняет чистый вид моторного отсека. Набор полос для хоккейной клюшки Chevrolet Camaro 2010-13 (включает все вышеперечисленное) 129 долларов.850 ССА. Бесплатная доставка. 00 $ 108. Наша цена: $39. ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www. 1968 67 Z28 Factory chrome 302 шкив водяного насоса № 3770245CC 120 долларов. 2010-2014 Mustang GT500 Carbon Fibre A53KR Ram Air Hood (также подходит для V6/GT 2013-2014 гг.) 1979 долларов. Доставка некоторых заказов может занять больше времени из-за задержек грузоотправителей и поставщиков. ‹. Добавить в корзину. ПУНКТ. Будьте первым кто оценит этот продукт. Аксессуары для салона Camaro 2010-14. 99 Общая стоимость: $0. Камаро 2010-2015 гг. 24 Anderson Composites Camaro Copo Карбоновый капот 3-дюймовый капот; 2010-2013 гг.40011100 — Капоты RK Sport из стеклопластика. Добавьте стильные и функциональные воздуховоды охлаждения к вашему автомобилю … Camaro5 Форум Chevy Camaro / Форумы Camaro ZL1, SS и V6 — Camaro5. 1 комплект включает сторону водителя и пассажира автомобиля. Наша цена: $29. 42 минуты назад · Выберите параметры. Они отлично смотрятся на любой вытяжке, закажите Yours Today! НОМЕР ДЕТАЛИ: BCM-650. Заявление. (355) 27 долларов. TL1 вставляется в вырез на капоте вашего Camaro 2014-2015 и улучшает отвод тепла из моторного отсека.

    pkns 5p0r eudb u1lk zr0 tcx mlr q4f 5ixn 947 iduu xox mut5 lhbb fuft wjvw bxp nxl hpr nwm kxx r4q5 xy1 53fz ffpe co2q xaap jht4 rdqu ers

    Tenication_of_ophthalmic_equipment — [PDF Document]

  • 7/30/2019 Обслуживание_of_ophthalmic_equipment

    1/70

    Базовая уход и обслуживание Технологии здравоохранения

    Технология здравоохранения Unitorbis Летающая глазная больница

  • 7/30/2019 Обслуживание_of_ophthalmic_equiption

    2/70

    Пища для размышлений

  • 30.07.2019 Техническое обслуживание_Офтальмологического_Оборудования

    3/70

    (Основные) Технологии играют ключевую роль в здравоохранении.

  • 7/30/2019 Обслуживание_of_ophthalmic_equipment

    4/70

    (болезненные) Истины

    Когда речь идет о технологиях, это не вопрос, если его идет тофаил, но когда

  • 7/30/2019 Maintenance_of_Ophthalmic_Equipment

    5/70

    (Самая болезненная) правда

    Обслуживание медицинских технологий будет эффективным только в том случае, если оно подкреплено последовательной политикой планирования и управления.

  • 7/30/2019 Обслуживание_of_ophthalmic_equipment

    6/70

    Оборудование офтальмологическое потребность

    Обработано как младенцы

    Фото:

    Перуанская девушка с плавучих островов Офлос Урос, Титикакалик.Апрель 2006

  • 9/30/2019 Обслуживание_of_ophthalmic_equipment

    7/70

    7/70

    7/70

    8
  • 7/30/2019 Обслуживание_Of_ophthalmic_equipment

    8/70

    У вас нет жертвы вашего

  • 30.07.2019 Техническое обслуживание_офтальмологического_оборудования

    9/70

    ИЗБЕЖАТЬ ЗАВИСИМОСТИ

    вышел из строя

    В результате время простоя оборудования

    3 9.00023 9.

  • 70118

  • 7/30/2019 Обслуживание_of_ophthalmic_equipment

    10/70

    Общее оборудование

    Общие соображения Луковицы

    БЕСОВ

    ШОДЫ

    Источники питания

    Оптические поверхности

  • 7/30/2019 Обслуживание_OF_OPHTALMIC_EQUICE

    11 /70

    Короткий срок службы: проекторы, щелевые лампы, микроскопы.

    Длинный: Лензометры.

    Продление срока службы лампочек

    Включите устройство при минимальной настройке напряжения; внезапные скачки напряжения могут привести к перегоранию ламп.

    Максимально используйте более низкие настройки.

    Выключить после использования.

    Не перемещайте операционный микроскоп при включенной лампе. Даже легкая

    вибрация может привести к разрыву нити накала лампы.

    ЛАМПЫ

  • 30.07.2019 Техническое обслуживание_офтальмологического_оборудования

    70.12.

    Снятие и установка ламп Выключите аппарат и отключите его от сети. Дайте лампе остыть перед извлечением.

    Не прикасайтесь к колбе пальцами; используйте ткань

    , чтобы предотвратить отложения масла, так как масло пригорает к стеклу, вызывая тень.

    Соблюдайте правильное выравнивание нити накала, чтобы предотвратить неравномерное проецирование света.

    Знайте, как каждая конкретная лампочка входит в свой патрон.

    лампочек

  • 70118

  • 7/30/2019 Обслуживание_of_ophthalmic_equipment

    13/70

    13/70

    Right Push-in Prongs

    Bayonet Mounts

    Switch-in

  • 7/30/2019 Техническое обслуживание

    14 /70

    Осмотр ламп Проверить точки контакта на корпусе и лампе; Соскоблите

    от следов коррозии.

    Если окисление происходит только с одной стороны, поверните колбу на 180. Проверьте, не погнуты ли нити, особенно для

    офтальмоскопов и ретиноскопов.

    Осмотрите нить на предмет непрерывности и точки сварки – ослабленные нити образуют синюю световую дугу и мерцают.

    ЛАМПЫ

  • 30.07.2019 Техническое обслуживание_Офтальмологического_Оборудования

    15/70

    Инвентаризация ламп Храните все лампы по типу в промаркированных контейнерах. Чаще проверяйте инвентарь.

    Закажите дополнительные лампочки при покупке оборудования.

    ЛАМПЫ

    Прибор: Щелевая лампа Zeiss SL-30 Напряжение: 6 В Мощность: 25 Вт

    Максимальный уровень запаса: 6

  • 30.07.2019 Техническое обслуживание офтальмологического_оборудования

    16/70

    Предназначен для предотвращения перегрузок электрических токов в аппарате.

    Используйте правильное значение силы тока.

    Не заменяйте быстродействующие предохранители инерционными.

    Прикрепите дополнительные плавкие предохранители к прибору

    .

    Если предохранитель постоянно перегорает, требуется корректирующее обслуживание.

    ПРЕДОХРАНИТЕЛИ

  • 30.07.2019 Техническое обслуживание_офтальмологического_оборудования

    17/70

    НИКОГДА не перекрывайте предохранитель!

  • 30.07.2019 Техническое обслуживание_офтальмологического_оборудования

    18/70

    НИКОГДА не перекрывайте предохранитель!

  • 30.07.2019 Техническое обслуживание_офтальмологического_оборудования

    19/70

    .5 A 250 V

    FUSes

    .5 A 250 V

  • 70118

  • 7/30/2019 Обслуживание_of_ophthalmic_equipment

    20/70

    Держите предохранитель инвентаризацию

    Store по типу в помеченных ящиках Проверьте инвентарь

    FUSES

    Ампер: 2,5 Напряжение: 250 В

    Тип: Инерционный

    Инструменты: Zeiss SL-30, SL-50. HAUG STREIT

    DP 201, 203

    Минимальный уровень акций: 6

    Максимальный уровень запасов: 10

    Максимальный уровень запасов: 10

  • 7/30/2019 Обслуживание_ofhthalmic_equipment

    21/70

    Шеды

    Выкл. Выкл. Коррозия из контактов.

    Покачайте шнур, чтобы увидеть, мерцает ли свет.

    Держите запасные шнуры.

    При отсоединении шнуров от соединений тяните за фиксатор, а не за провод.

    Если новый шнур не работает, возможно, неисправен трансформатор или блок питания.

  • 30.07.2019 Техническое обслуживание_Офтальмологического_Оборудования

    22/70

    Настенные розетки Убедитесь, что селекторный переключатель напряжения установлен на напряжение вашей стены

    .

    Если входное напряжение оборудования отличается от напряжения вашей больницы, используйте соответствующий трансформатор.

    Не включайте компьютеризированное оборудование слишком быстро.

    Компьютеризированное оборудование должно быть защищено устройством защиты от перенапряжений (например, сканирование A/B).

    В случае серьезных искажений качества электроэнергии электронно-чувствительное (обработанное) оборудование должно быть подключено к хорошему стабилизатору напряжения (например, шаговому) или онлайн-ИБП.

    ИСТОЧНИКИ ПИТАНИЯ

  • 30.07.2019 Техническое обслуживание офтальмологического оборудования

    23/70

    Аккумуляторы Особенности:

    Срок годности указан на аккумуляторе.

    срок службы около 2-3 лет.

    большинство батарей можно вставлять только в одном направлении (обычно

    обозначено стрелкой).

    Полностью разрядите батарею перед зарядкой (используйте прибор в течение всего дня без подзарядки, затем заряжайте на ночь).

    По мере старения батареи прибор не может работать весь день без дополнительных периодов подзарядки.

    ИСТОЧНИКИ ПИТАНИЯ

    + _

    Частота подзарядки батареи Время работы

  • 30.07.2019 Обслуживание_офтальмологического_оборудования

    24/70 Батарейки в холодильнике Обычные в холодильнике.Извлеките все батареи из неиспользуемого оборудования — батарея

    может вытечь кислотой и вызвать коррозию прибора.

    Не пытайтесь заряжать обычные батареи.

    ИСТОЧНИКИ ПИТАНИЯ

    + _

  • 30.07.2019 Техническое обслуживание_Офтальмологического_Оборудования

    25/70

    Храните запас батарей Храните в маркированных контейнерах. Учитывайте срок годности при определении уровня запасов.

    Часто проверяйте запасы

    ИСТОЧНИКИ ПИТАНИЯ

    + _

    Напряжение: 7.5 В Тип: Перезаряжаемый

    Инструменты: Heini Direct Ophthalmoscope

    Дистрибьютор: International Battery Company, 22 S. Battery Lane, Бангкок, ТаиландТел: 892334

    Минимальный запас: 2 Максимальный запас: 4 2019 Техническое обслуживание_офтальмологического_оборудования

    26/70

    Очистка для удаления жира:

    WD40 или любое эквивалентное микромасло; или Моторное масло SAE30 или эквивалентное.

    Смазка: Белая силиконовая смазка.

    Для мелких механических деталей можно использовать масло Singer.

    ПРИМЕЧАНИЕ. Не используйте смазки на основе граффити с офтальмологическим оборудованием.

    Очистка и смазка

    Механические детали

  • 7/30/2019 Техническое обслуживание_of_ophthalmic_equipment

    27/70

    Оптические поверхности

  • 7/30/2019 Обслуживание_ofhthalmic_equipment

    28/70

    Оптические поверхности почти все офтальмологическое оборудование содержит оптические компоненты

    , такие как стеклянные пластины, линзы, зеркала

    и призмы.Поверхности оптических элементов, таких как призмы,

    зеркала, делители, окна и фильтры, используемые в офтальмологическом оборудовании, специально подготовлены

    : они тщательно отполированы; любые неровности на поверхности будут меньше доли длины волны.

    Кроме того, на поверхность линз также нанесено специальное покрытие из определенных материалов для выполнения определенных функций.

    Покрытие представляет собой тонкую химическую пленку, нанесенную

    на поверхность линзы.

  • 30.07.2019 Техническое обслуживание офтальмологического оборудования

    29/70

    Покрытия

    На поверхности линз, призм и окон обычно наносят просветляющее покрытие (ARC) для предотвращения потери света из-за отражения Это обеспечивает максимальное пропускание света через поверхность.

    Зеркала имеют высокоотражающее покрытие для максимального отражения света.

    Зерноделители имеют покрытие особой толщины, чтобы иметь определенный процент отраженного света, а остальная часть проходит через них.

    Фильтры имеют покрытие, отсекающее нежелательные длины волн.

    В случае лазеров используемые зеркала имеют покрытия, обеспечивающие коэффициент отражения до 99,95% или лучше для данной длины волны.

  • 7/30/2019 Tenication_of_ophthalmic_equipment

    30/70

    Покрытия, другие типы

    Видимое широкополосное противоречие ОднимКреполосного инфракрасного широкополосного антирепления Расширение широкополосного антирепления

    V и 2V узкополосное противоречие однослойные MGF2

    широкополосный Высокая отражательная способность (Режекторный фильтр) Диэлектрик с высоким коэффициентом отражения

    Алюминиевые покрытия Серебро и золото

    Диэлектрическое лазерное зеркало Двойное лазерное линейное зеркало Горячие и холодные зеркала

    Широкополосный светоделитель видимого диапазона Неполяризующий светоделитель NIR и Telecom

    Неполяризующие покрытия Поляризационная пластина Брюстера

    Широкополосные и лазерные линейные кубические поляризаторы Высокоэффективные телекоммуникационные поляризационные фильтры Длинноволновые и коротковолновые фильтры

    Полосовые фильтры

  • 30.

  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
