Двухполупериодный выпрямитель — устройство или контур, проводящий ток в течение обеих половин цикла переменного тока. Двухполупериодный выпрямитель состоит из трансформатора с центральным отводом вторичной обмотки, двух диодов и сопротивления нагрузки.

Схема двухполупериодного выпрямителя
Обратите внимание на основы электричества и на приборы электроники.

Принцип действия двухполупериодного выпрямителя

В течение первой половины цикла переменного тока верхний конец вторичной обмотки положителен, а нижний конец вторичной обмотки отрицателен. Диод D1 находится в состоянии прямого подключения, а диод D2 находится в состоянии обратного подключения, поскольку средняя точка отрицательна относительно положительной стороны вторичной обмотки и положительна относительно отрицательной стороны вторичной обмотки. Ток протекает от средней точки через сопротивление нагрузки, через D1 к положительной стороне вторичной обмотки.

Падение напряжения на сопротивлении RL представляет собой положительную полуволну.

Путь тока через двухполупериодный выпрямитель: D1 находится в состоянии прямого подключения

В течение второй половины цикла переменного тока верхний конец вторичной обмотки отрицателен, а нижний конец вторичной обмотки положителен. Диод D1 находится в состоянии обратного подключения, а диод D2 находится в состоянии прямого подключения. Как изображено на рисунке 3-7, ток протекает от средней точки через сопротивление нагрузки, через D2 к положительной стороне вторичной обмотки. Падение напряжения на сопротивлении RL снова представляет собой положительную полуволну.

Путь тока в двухполупериодном выпрямителе: D2 находится в состоянии прямого подключения

Поскольку ток протекает через сопротивление RL в одном и том же направлении в течение обеих половин цикла входного напряжения, через RL проходят две полуволны в течение каждого полного цикла. Тем не менее, поскольку у этого трансформатора есть средняя точка, падение напряжения на сопротивлении нагрузки представляет собой лишь

половину того, что могло бы быть, если бы нагрузка была соединена ко всей вторичной обмотке. Форма кривой выходного сигнала двухполупериодного выпрямителя

Выпрямители однофазного тока — Справочник химика 21


Рис. 119. Графики напряжений и токов для мостового выпрямителя однофазного тока (сплошные линии — активная, штриховые ли НИИ — индуктивная нагрузка)
    Выпрямители однофазного тока осуществляются в следующих вариантах  [c.133]

    Выпрямители однофазного тока. Мощные выпрямители однофазного тока применяются относительно редко. Однако они нашли широкое применение в системах электровозов и начинают применяться в системах возбуждения тяговых генераторов тепловозов. Мостовая схема (см. рис. 118, в) является наиболее распространенной для тепловозных установок. [c.133]

    Таким образом, для работы выпрямительного регулируемого с помощью тиристоров блока автоматической катодной станции или усиленного электродренажа необходимо обеспечить включение тиристоров в строго определенные моменты времени, которые в свою очередь устанавливаются в зависимости от воспринимаемого сигнала — разности потенциалов между защищаемым сооружением и электродом сравнения.

Система управления тиристорами может быть выполнена по горизонтальному или вертикальному принципу. При горизонтальном управлении система осуществляет сдвиг синусоиды питающей сети, а затем из нее при необходимости формируются импульсы управления. Сдвиг фазы напряжения, как правило, осуществляется с помощью фазовращателя. На рис. 21,а показана схема фазовращателя, где в цепь вторичной обмотки трансформатора цепи управления включены постоянная емкость и мостовой выпрямитель однофазного тока, который можно рассматривать как переменное активное сопротивление с величиной, определяемой напряжением сигнала С/вх- 
[c.46]

    Принцип действия управляемого выпрямителя рассмотрим на примере выпрямителя однофазного тока с нулевым выводом. Вентили в простой схеме выпрямления (рис. 121) проводят ток поочередно каждый во время той части периода, когда напряжение на его аноде более положительно. Среднее значение выпрямленного напряжения зависит от его амплитудного значения. [c.

136]

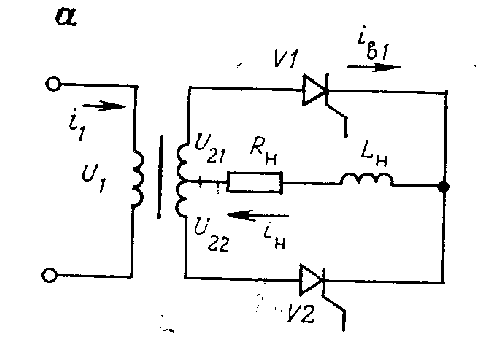

    Для выпрямителя однофазного тока и нагрузки со значительной индуктивностью [c.139]

    Для выпрямления тока высокого напряжения в основном применяют полупроводниковые выпрямители (селеновые и кремниевые) с двухполупериодными выпрямителями однофазного тока. [c.299]

    Схемы полупроводниковых выпрямителей могут быть классифицированы по выходной мощности — установки малой мощности (единицы киловатт), средней (десятки киловатт) и большой мощности по числу фаз источника питания — напрямители однофазного тока и трехфазного тока по возможностям регулировки — неуправляемые и управляемые. Выпрямители однофазного и трех-фазного тока в зависимости от схемы включения вентилей и схе] ы соединения обмоток трансформатора в свою очередь подразделяют на схемы со средней точкой, мостовые и т. д. Иногда выпрямители классифицируют и по ряду других признаков характеру нагрузки (активная, активно-индуктивная, активно-емкостная, нагрузка с противоэдс), напряжению (низкого, среднего и высокого), частоте выпрямленного тока и т.

д. [c.23]

    Выпрямление однофазного тока высокого напряжения осуществляется при помощи механического выпрямителя, принцип работы которого показан на рис. 40. [c.100]

    Для выпрямления однофазного тока высокого напряжения служит следующее устройство. На валу синхронного электродвигателя насажен крест из непроводящей пластической массы. Концы этого креста попарно соединены между собой проводниками (рис. 40). Крест вращается так, что за полупериод тока он делает четверть оборота, т. е. при обычной частоте переменного тока 50 периодов в секунду выпрямитель делает 25 об/сек. или 1500 об/мин. К боковым щеткам 1 h 3 подводится переменный ток высокого напряжения ток для подачи в электрофильтр снимается со щетки 4, а щетка 2 заземлена. 

[c.87]

    Основным недостатком системы однофазного тока промышленной частоты является перенос установок для преобразования тока с подстанций на электровозы, что, при существующих системах выпрямителей, усложняет устройство электровозов, уход за ними, снижает их эксплуатационную надёжность и вызывает необходимость защиты линий связи от влияния на них переменного тока.

[c.308]

    Первый силовой блок является источником постоянного тока катодной станции. Он состоит из однофазного трансформатора 220/110 В мощностью 7 кВ А и двухполупериодного выпрямителя. [c.197]

    Установка питается от однофазной сети переменного тока напряжением 220 в и частотой 50 гц, который через плавкие предохранители ПР2 и ЯРз подводится к пакетному выключателю ПВ. В цепи питания блока управления установлены плавкий предохранитель ПР и. выключатель В/(. Силовой выпрямитель станции выполнен ш мостовой схеме на двух кремниевых вентилях Дз ш Д  

[c.15]

    В ряде случаев эффективность работы электрозащит-, ных устройств значительно снижается из-за необходимости ограничения тока в цепях защиты вследствие вредного влияния гармоник выпрямленного тока на работу электрических устройств СЦБ. Это влияние обусловлено тем, что состав основных гармонических составляющих защитного тока или совпадает с частотой сигнального тока, или очень близко к ней расположен, поэтому путевые реле рельсовых цепей в значительной мере подвержены воздействию гармоник, создаваемых однофазными двухполупериодными выпрямителями с пульсирующим напряжением постоянного тока, прило- 

[c. 125]

    Вибрационный водоподъемник (ВПУ-1) с поверхностным вибратором московского завода Динамо им. С. М. Кирова показан на рисунке 118. В качестве источника колебания служит электромагнитный вибратор, питаемый от однофазной сети переменного тока 220 В (50 Гц) через селеновый выпрямитель. Подача насоса 1 л/с, напор 25 м, при частоте колебаний 3000 мин и потребляемой мощности 700 Вт. [c.140]

    Ртутные выпрямители строятся с двумя анодами для выпрямления однофазного переменного тока или с числом анодов, кратным [c.345]

    Реле Р срабатывает от тока, полученного в выпрямителе В, который питается от сети переменного тока через трансформатор-дроссель ТЦ. Один из зажимов выпрямителя (+) заземлен, другой (—) через реле Р и фильтр, состоящий из однофазного нулевого дросселя Др и трехфазного трансформатора-дросселя ТД, присоединен к сети. [c.115]

    Установка имеет встроенный выпрямитель ВСГ-ЗА питаемый от однофазной сети переменного тока 220 В. Пределы автоматического поддержания плотности тока — от 0,2-10 до 5-10 А/м , точность регулирования (—5) +(+8)%. Время выдержки анодного 

[c.256]

    Мнения относительно влияния формы кривой и характера пульсации постоянного тока на гальванические процессы во многих случаях расходятся. Этот вопрос в применении к генераторам постоянного тока не имеет особого значения, так как форма кривой тока у них обычно близка к прямой. Он может возникнуть только при использовании отдельных схем выпрямления переменного тока, и особенно однофазных выпрямителей. Пульсации э. д. с. в генераторах вызываются пульсациями потока вследствие зубчатости якоря. Для уменьшения пульсации увеличивают число зубцов якоря и скашивают их. Кроме того, возможно устройство а статоре специальной короткозамкнутой обмотки, которая должна препятствовать изменению потока. Число коллекторных пластин для уменьшения пульсаций стараются делать возможно большим, причем всегда число их на пару полюсов должно быть нечетным, так как при этом амплитуда пульсаций бывает меньше, чем при четном числе пластин.[c.33]


    Маркировка выпрямителей характеризует напряжение переменного и выпрямленного токов и допустимую нагруз ку. Например, ЗВНЗО 120/120 обозначает выпрямитель трехфазного тока на 30 а напряжение выпрямленного и переменного токов — 120 в. 2ВН20—выпрямитель однофазного тока на 20 а. [c.224]

    Для питания током крупных электролизных установок служат выпрямители. Коэффициент полезного действия выпрямителей тем больше, чем выше напряжение выпрямленного тока. Наиболее выгодно применять выпрямители с номинальным напряжением 500 В, так как при более высоком напряжении непропорционально растет ущерб, наносимый токами утечки, и увеличивается опасность поражения электрическим током обслуживающего персонала. Выпрямители включаются в электрическую цепь по схеме моста Уитстона, и в каждое плечо моста включается вентиль — устройство, пропускающее электрический ток лишь в одном направлении. Такое подключение обеспечивает выпрямление обоих полупериодов переменного тока. При зтом напряжение выпрямленного тока равно фазовому напряжению переменного тока. На рис. 175 показана схема выпрямления однофазного тока и диаграмма изменения во времени силы выпрямленного однофазного тока. Как видно из рис. 175, сила выпрямленного однофазного тока пульсирует во времени. Чтобы сгладить пульсации, выпрямляют трех-, шести- и двенадцатифазный переменный ток. При этом схема моста усложняется. Шести- и двенадцатифазные системы переменного тока получают из трехфазной за счет соответствующего подсоединения катушек трансформатора. [c.409]

    Для питания электрофильтра выпрямленным (пульсирующим) током высокого напряжения при сернокислотндлх цехах имеются подстанции с установками для выпрямления переменного тока. Для этой цели обычно применяются механические выпрямители однофазного или трехфазного тока. [c.87]

    Многофазные выпрямители имеют ряд преимуществ перед однофазными лучшие удельные технико-экономические пока.чатсли симметричную загрузку всех трех фаз питаюи1е11 сети меньшие пульсации выпрямленного тока и т. п. Этн достоинства и оиреде-лнли широкое применение многофазных выпрямителей в гальванических цехах. [c.182]

    В схемах управления электроприводом машин предприятий химических волокон, а также в схемах различных устройств автоматики применяются выпрямители переменного тока. Основные схемы выпрямления однофазного тока представлены на рис. 1.10, схемы выпрямления трехфаЗ НОго тока — на рис. 1.11. Следует иметь в виду, что проводящее направление полупроводникового диода в схемах указывается вершиной треугольника в его обозначении. Самой [c.29]

Рис. 2-24. Кривые изменения допускаемой величины тока в зависимости от температуры выпрямителей при однофазном и тре.хфазном соединении с охлаждающими ребрами 50, 75 и 125 мм.
    В номощепии подстанции устанавливается щит управления б, па который подается ток низкого напряжения. Две фазы тока проходят через регулятор напряжения 2 — автотрансформатор в отечественных установках меняя величину низкого напряясения, получают соответственно разную величину высокого напряжения сообразно требуемым условиям электроочпстки. Далее ток поступает в высоковольтный однофазный трансформатор 3, где напряжение его повышается до 40 —75 юв переменный ток высокого напряжения подводится к двум щеткам механического выпрямителя 4. [c.385]

    Постоянный ток в электромембранные пакеты обычно поступает с трансформирующего и выпрямляющего оборудования, хотя иног да применяется система мотор — генератор. Источник энергии может содержать однофазные или трехфазные трансформаторы и кремниевые диоды, смонтированные по схеме двухпопупериодного выпрямителя, В однофазной цепи для снижения пульсаций напряжения обычно устанавливаются конденсаторы. При использовании трехфаэ-ных преобразователей и двухполупериодных выпрямителей можно обойтись без конденсаторов, так как пульсации выпрямленного напряжения в этой схеме незначительны. [c.51]

    Схема параметрического источника тока в однофазном варианте показана на рис. 4.24. ТрехфЗЗНЫЙ вариант получается из трех однофазных, сдвинутых относительно друг друга на 120° С. Такой источник представляет собой звезду, включенную в трехфазную питающую сеть один из лучей звезды представляет собой первичную обмотку питающего нагрузку трансформатора Тр. Нагрузка может подключаться к трансформатору либо непосредственно, либо через выпрямитель, если требуется питание ее на постоянном токе. В последнем случае для выпрямления используется мостовая схема, питаемая от трехфазного трансформатора (три однофазных источника тока), следовательно, одновременно осуществляется преобразование однофазного потребителя в трехфазный с равномерной нагрузкой фаз. Два остальных луча звезды выполнены в виде емкости Хс и индуктивности Хь, причем Хс—Хц для того, чтобы обеспечить резонанс схемы. В этом случае ток в вертикальном плече звезды, а следовательно, и ток нагрузки не зависят от ее сопротивления 2 и всегда постоянны (в пределах 3%). Объясняется это тем, что положение точки О (нуля напряжений звезды) перемещается в пространстве, точка О совпадает с точкой А при коротком замыкании (напряжение на нагрузке равно нулю) и уходит вниз от точки О при значительном уменьшении тока. Таким образом, короткое замыкание не является опасным для источника тока наоборот, обрыв дуги вызывает резкое повышение напряжения на трансформаторе и особенно на конденсаторах. Поэтому установки с параметрическим источником тока должны иметь быстродействующую защиту от повышения напряжения на случай обрыва дуги, а включение па- [c.236]

    Электрооборудование питания электрофильтра состоит из повышающего трансформатора, выпрямителя и регулятора режима. Повышающие трансформаторы однофазные масляные на напряжение питания 380 В, мощностью 23—150 кВ-А, с максимальным напряжением до 80 кВ и с секционированием первичной обмотки. Выпря-ми ельиые агрегаты выполнялись ранее механическими, с крестовиной, которая вращалась синхронно частоте сети и по очереди соединяла коронирующие электроды с вынодами высокого напряжения трансформатора, обеспечивая выпрямление тока (рис. 10.3). [c.388]

    Газ, подлежащий обессмоливанию, входит в низ электрофильтра, равномерно распределяется по осадительным электродам электрофильтра и выходит через верхний штуцер. Внутренний диаметр электрофильтра 3,5 м, а высота его с изоляторной коробкой 10 м. Активная длина всех коронирующих проводов 1000 пог. м. Размер каждого осадительного электрода 250Х250Х Х4000 мм. Электрическое питание электрофильтр получает от агрегата АФ-18, имеющего повышающий однофазный трансформатор и механический выпрямитель. Автоматическое реле давления отключает ток, идущий к электрофильтру, при падении давления газа в нем ниже допустимого. [c.124]

    Характеристики установки получены при испытании электроимпульсного водоподъемника, установленного в скважине. Установка состояла из выпрямительного блока и разрядного контура, расположенных на поверхности, и насосной части, погруженной под уровень воды в колодец. Выпрямительная часть установки содержала однофазный высоковольтный трансформатор завода Буревестник мощностью 4,5 ква (максимальное напряжение ПО в) и выпрямитель, собранный из диодов типа Д1010 (амплитуда обратного напряжения 2000 в, выпрямленный ток 300 ма, среднее значение обратного тока 100 ма,). Выпрямитель, собранный по однополупериодной схеме, состоя,я из четырех секций, содержащих по восемь диодов. Соединение секций и диодов в секциях — последовательное. Для обеспечения температурного режима выпрямительные секции помещались в блок, заполненный трансформаторным маслом. Для ограничения зарядного тока в цепь первичной обмотки трансформатора вводилось балластное сопротивление из нихромовой проволоки диаметром 2 мм. Сопротивление было составлено из 16 плеч, которые соединялись в зависимости от допускаемого тока на первичной стороне трансформатора и требуемой частоты следования разрядов. Параллельно разрядному контуру с емкостным накопителем энергии подключены последовательно соединенные промежутки — воздушный и рабочий. Индуктивность контура в зависнмостт от высоты подъема воды, т. е. от длины опускаемого в скважину кабеля изменялась от 50 до [c.172]

    Автоматическая катодная станция с кремниевыми управляемыми вентилями (тиристорами) разработана Академией коммунального хозяйства им. К. Д. Памфилова (рис. XIII. 1). Станция имеет силовой трансформатор (5 ква, 220/60 в) и выпрямитель в виде однофазного полууправляемого моста на двух тиристорах ВКДУ-150 и двух вентилей ВК-200. Управление тиристорами осуществляют с помощью фазовращающей R—L цепочки, выполненной на обмотке переменного тока (II) магнитного усилителя (МУ). Угол зажигания регулируется также переменным резистором Ri2. [c.197]

    Селеновые выпрямители, применяемые для питания гальванических ванн, могут быть собраны по однофазной (фиг. 18,о) или трехфазной (фиг. 18,6) мостовым схемам с включением понижающего трансформатора, регулируемого на первичной стороне. Однофазная схема дает двухполупериодное выпрямление, трехфазная схема обеспечивает более полное выпрямление при небольшой пульсации выпрямленного тока. [c.212]

    Передвижная лаборатория для защиты подземных металлических сооружений от коррозии (ПЗЛК) была разработана в Академии коммунального хозяйства им. К. Д. Памфилова в 1970 г. [34]. Лаборатория ПЗЛК смонтирована в закрытом кузове на шасси автомашины ГАЗ-52, она оснащена генератором переменного тока типа ВСС-62-4 мощностью 12 кВт при напряжении 220 В. Предусмотрена также возможность питания аппаратуры от внешней сети однофазного переменного тока 220 В. Схема лаборатории обеспечивает возможность осуществлять все необходимые виды электрозащиты, в частности, поляризованный электродренаж с током дренажа до 500 А, усиленный электродренаж с током дренажа до 400 А при напряжении на выходе кольтодобавочного устройства до 15 В, катодную защиту с током до 50 А при напряжении на зажимах выпрямителя до 100 В и 400 А — при напряжении до 15 В. Предусмотрена возможность совместной защиты до трех подземных сооружений с раздельной регулировкой и контролем параметров защиты в лаборатории имеется возможность транспортировки переносных регистрирующих приборов типа Н-39 (до 6 шт.) с блоками питания, приборов типа М-231 (до 6 шт.) и других в контейнерах с амортизацией, а также перевозки в кузове лаборатории дренажного шлангового кабеля сечением 70 мм (по меди), длиной 150 м и кабеля сечением 25 мм , длиной 150 м на специальных барабанах. Кузов лаборатории оборудован боковыми сидениями, рассчитанными на перевозку пяти человек, отопителем и вытяжной вентиляцией. [c.197]

    Установка питается от однофазной сети нёременяого тока напряжением 220 в и частотой 50 гц. Напряжение через плавкие предохранители П 2 и ПР подается к двухполюсному пакетному выключателю BKz- Однополюсный выключатель BKi и плавкий предохранитель IIPi установлены в цепи питания блока управления. Электродренаж состоит из двух основных узлов блока управления и силового выпрямителя. Силовой блок содержит понижающий трансформатор ТР и двухнолупериодный выпрямитель, выполненный по схеме со средней точкой на вентилях Д — Д4. Выход выпрямителя включается в рассечку дренажного кабеля между защищаемым сооружением и рельсом. Автоматическое поддержание защитного потенциала на сооружении обеспечивается блоком управления, регулирующим напряжение на выходе силового выпрямителя, питающего дренажную цепь. Блок управления представляет собой транзисторно-магнитный усилитель, состоящий из предварительно транзисторного усилителя постоянного тока УПТ и оконечного магнитного усилителя УМ.[c.9]

    Питание установки осуществляется от однофазной сети переменного тока напря>й ением 220 в и частотой 50 гц. В цепи питания смонтированы плавкие предохранители ПР —ЯРз, пакетный выключатель ПВ и выключатель питания блока управления ВК. Для. подавления радиопомех предусмотрен специальный защитный фильтр. Силовой выпрямитель установки выполнен по двухполу-периодной схеме са средней точкой на кремниевых вентилях Дз и Д . Плюс выпрямленного напряжения через плавкий предохранитель ПР подключается к рельсовой цепи, минус (средняя точка обмотки II трансформатора ТР) — к защищаемому сооружению. Амперметр постоянного тока служит для контроля тока в цепи защиты. [c.12]

    Для питания цепей управления автоматики, построенной на релейной аппаратуре, применяют выпрямители и специальные трансформаторы. Первые используют для реле, работающих на постоянном токе, а вторые —для реле переменного тока АР (аварийное реле). Реле типа АР без вреда для контактной системы включает и выключает цепи с током 1-—2А при напряжении 380 В. Наиболее распространены выпрямители с твердыми элементами. Такие выпрямители собирают из нескольких элементов, каждый из которых состоит из двух электродов, разделенных тонким запирающим слоем. Один электрод — проводник, а другой — полупроводник. В схемах автоматики применяют купрокс-ные и селеновые твердые выпрямители. В автоматике можно применять трансформаторы, которые удовлетворяют по мощности и напряжению условиям работы, — однофазные мощностью 50—100 В-А с первичным напряжением 220 В и различным вторичным напряжением для запроектированных комбинаций. [c.248]

    Для гальванических покрытий мелких деталей и печатных плат в ГДР выпускают автоматическую установку Р1сота1 различной производительности. Установка спроектирована на принципе взаимозаменяемости и многосторонней комбинации частей установки. В установке можно использовать ванны трех типов с полезной вместимостью 16, 63—75 и 160—200 л. Ванны изготовлены из высоколегированной стали, или гуммированной углеродистой стали, или полиэтилена. Ванны футерованы эбонитом. Замена ванн производится при помощи подъемных и передвижных тележек-ванн. Каждая ванна может быть оборудована трубопроводами для подвода и спуска воды, воздухоподводами и электронагревателями. Источником тока служат однофазные селеновые выпрямители напряжением 3,6 6 9 и 40 В и токами 60 40—200 60— 120 и 32 А и трехфазные селеновые выпрямители напряжением 6—40 В и током 200—600 А. Все электрические приборы смонтированы на пульте управления. Стабилизация напряжения =10%. В автомате имеется устройство для реверсирования тока с ручным и автоматическим регулированием. Время катодного и анодного периодов можно изменять от О до 60 с. Движение катодов в ваннах осуществляется асинхронным двигателем с эксцентриковой передачей. Ванны снабжены погружными электронагревателями из высоколегированной стали, свинца или кварцевого стекла. Максимальная температура нагрева 100° С. Перемешивание электролита производится сжатым воздухом. Детали транспортируются конвейерной системой, которая состоит из опорного каркаса и боковых контейнеров. Траверсы перемещаются с деталями в поднятом состоянии, без деталей — в опущенном. Максимальная нагрузка конвейера 196 Н. Программное управление транспортировкой производится при помощи барабанов, перфолент или магнитной записи. Возможно ручное управление. [c.134]


Выпрямители

В этой статье речь пойдёт о наиболее распространённом применении диодов: выпрямлении тока. Выпрямление — процесс преобразования переменного тока в постоянный. Для этого необходим прибор, позволяющий потоку электронов двигаться лишь в одном направлении. Как известно, именно эту функцию выполняет полупроводниковый диод.

Самым простым типом выпрямителя является однополупериодный выпрямитель. Такой выпрямитель пропускает в нагрузку только один полупериод напряжения (см. рисунок ниже).


Схема однополупериодного выпрямителя

Однако во многих мощных схемах использование однополупериодного выпрямителя нежелательно, поскольку содержание гармоник в форме кривой выходного сигнала будет очень большим и соответственно их будет сложно отфильтровать. Кроме того, ток от источника переменного тока будет поступать на нагрузку только в течение полупериода, что означает его неэффективное использование. Вместе с тем, однополупериодный выпрямитель является простым средством понижения мощности в схемах с резистивной нагрузкой. В некоторых двухпозиционных схемах регулирования яркости лампы для получения «полной» яркости на нить подаётся переменный ток, а для ослабления яркости лампа включается через однополупериодный выпрямитель. (См. рисунок ниже)

Использование однополупериодного выпрямителя: Двухпозиционный регулятор яркости лампы

В положении уменьшенной силы света лампа накаливания получает примерно половину той мощности, которая бы поступала на неё при включении в линию без выпрямителя. Мерцания лампы не возникает по той причине, что пульсация тока происходит гораздо быстрее, чем нить успевает нагреться и охладиться. Вместо этого, нить разогревается до меньшей чем обычно температуры, что приводит к уменьшению силы света. Подача пульсирующего тока на высокоинерционную нагрузку для управления электрической мощностью очень часто применяется в области промышленной электроники. Поскольку управляющее устройство (в данном случае диод) либо полностью проводит, либо полностью не проводит в каждый момент времени, то на нём будет рассеиваться небольшое количество тепловой энергии, в связи с чем данный метод характеризуется достаточно высоким КПД. Приведённая выше схема представляет собой самый общий метод подачи пульсирующего питания на нагрузку, но вместе с тем служит показательным примером работоспособности концепции.

В том случае если при выпрямлении переменного тока необходимо использовать оба полупериода, то нам потребуется выпрямитель совершенного иного типа. Такая схема называется двухполупериодным выпрямителем. В одной разновидности двухполупериодного выпрямителя, называемой выпрямителем со средней точкой, используется трансформатор с отводом от средней точки вторичной обмотки и два диода, как показано на рисунке ниже.

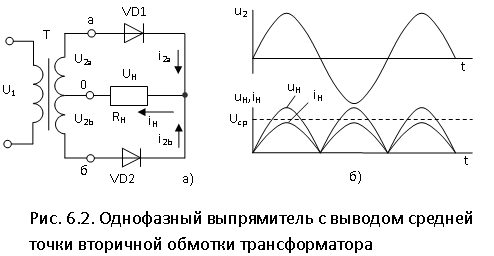

Двухполупериодный выпрямитель со средней точкой

Принцип работы этой схемы нетрудно понять путём анализа по отдельности каждого полупериода. Сначала рассмотрим первый полупериод, когда напряжение источника будет положительным (+) сверху и отрицательным (-) снизу. В этот момент проводит только верхний диод, а нижний блокирует ток, и, следовательно, нагрузка «видит» только первый полупериод синусоиды. В этой части цикла ток протекает только по верхней половине вторичной обмотки трансформатора (см. рисунок ниже).

Двухполупериодный выпрямитель со средней точкой: в положительный полупериод ток проводит верхняя половина вторичной обмотки трансформатора

Во второй половине цикла полярность переменного тока меняется. Теперь ток проходит по второму диоду и другой половине вторичной обмотки трансформатора, в то время как остальная часть схемы остаётся бездействующей. Нагрузка как и прежде «видит» только половину синусоиды, причём полярность сохраняется: положительное напряжение сверху и отрицательное — снизу (см. рисунок ниже).

Двухполупериодный выпрямитель со средней точкой: в отрицательный полупериод ток проводит нижняя половина вторичной обмотки трансформатора

Одним из недостатков такого двухполупериодного выпрямителя является необходимость использования трансформатора с отводом от средней точки вторичной обмотки. Если речь идёт о высокомощной схеме, то возникнет необходимость в габаритном, а следовательно и дорогом трансформаторе. Поэтому выпрямители со средней точкой используются преимущественно в маломощных схемах.

В случае двухполупериодного выпрямителя со средней точкой полярность может быть изменена посредством обратного включения диодов. Более того, обратновключённые диоды могут быть расположены параллельно существующему выпрямителю. В результате мы получим двухполярный двухполупериодный выпрямитель со средней точкой (см. рисунок ниже). Следует отметить, что в данном случае конфигурация диодов такая же, как и в мостовой схеме.

Двухполярный двухполупериодный выпрямитель со средней точкой

Существует и другой, более популярный тип двухполупериодного выпрямителя, который строится по мостовой схеме, состоящей из четырёх диодов. Такая схема называется двухполупериодным выпрямительным мостом (см. рисунок ниже).

Двухполупериодная мостовая схема

Направление движение тока в двухполупериодной выпрямительной мостовой схеме показано на рисунках ниже. Следует отметить, что по нагрузке ток будет протекать в одном направлении в независимости от полярности на входе. То есть отрицательный полупериод источника является положительным полупериодом на нагрузке. При любой полярности ток протекает по двум параллельно включённым диодам, а следовательно, падение напряжения на диодах будет удвоенным (0,7·2=1,4 В в случае кремниевых диодов). Однако эта проблема серьёзна только при использовании низковольтных источников питания.

Двухполупериодный мостовой выпрямитель: Направление движения тока в положительный полупериод

Двухполупериодный мостовой выпрямитель: Направление движения тока в отрицательный полупериод

Для новичков в области электроники часто вызывает затруднение правильное включение диодов в двухполупериодном мостовом выпрямителе. Для лучшего понимания и запоминания можно использовать альтернативное представление этой схемы, в которой диоды изображены горизонтально и «направлены» в одну и ту же сторону (см. рисунок ниже).

Альтернативное изображение двухполупериодной мостовой схемы

Такое изображение диодов хорошо также и тем, что его легко можно расширить для схематического представления многофазного выпрямителя.

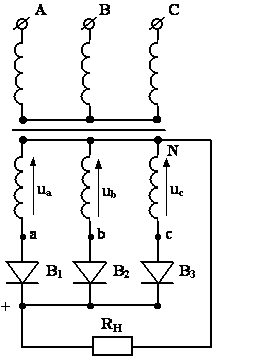

Трёхфазная двухполупериодная мостовая схема

Каждая фаза включается между отдельной парой диодов, один из которых включён в цепь положительного вывода нагрузки, а другой — отрицательного вывода нагрузки. По этому же принципу строятся системы с большим количеством фаз, например, шестифазный мостовой выпрямитель (см. рисунок ниже).

Шестифазный двухполупериодный мостовой выпрямитель

При выпрямлении многофазного переменного тока сдвинутые по фазе импульсы накладываются друг на друга, в результате чего мы получаем более «гладкий» постоянный ток, чем в случае преобразования однофазного переменного тока. Это является несомненным преимуществом в схемах с высокой мощностью, в которых нежелательно использование громоздких компонентов фильтрации, однако необходим постоянный ток с низким уровнем шумов.

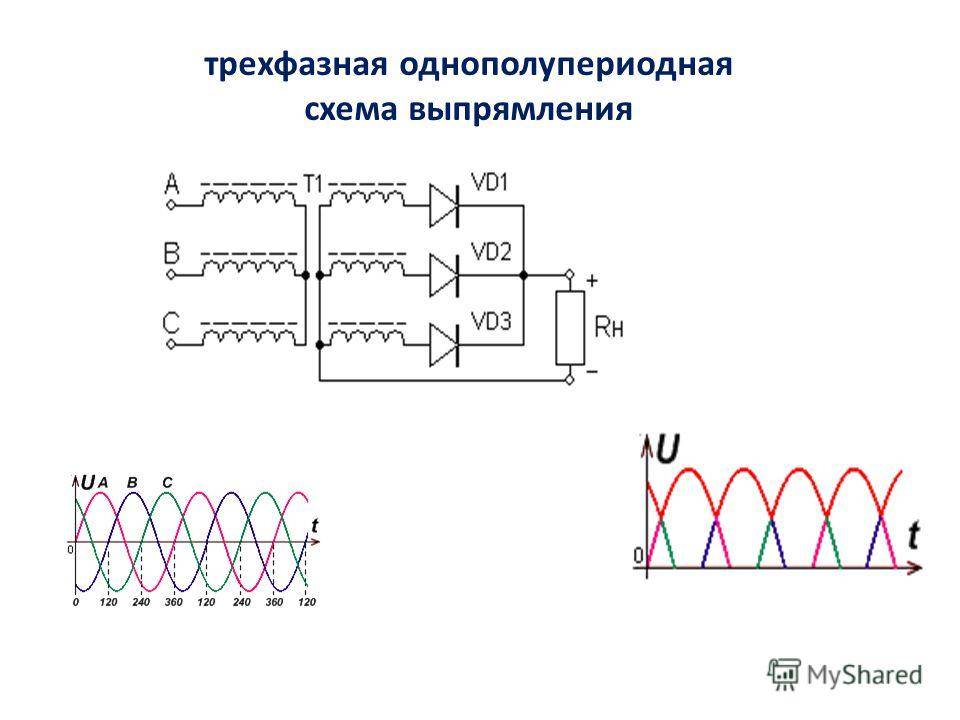

Трёхфазный ток и вид ЭДС на выходе

При любом типе выпрямления — однофазном или многофазном — на выходе формируется пульсирующий ток. В большинстве случаев это нежелательное явление, поскольку целью является получение «чистого» постоянного тока. Если уровень мощности не очень высок, то для сокращения пульсаций выходного напряжения можно использовать фильтрующие схемы.

Иногда способ выпрямления соотносится с подсчётом количества выходных «пульсаций» постоянного тока на каждый «оборот» тока на 360o. Однофазный однополупериодный выпрямитель будет давать на выходе один импульс на один полный цикл движения переменного тока. В случае однофазного двухполупериодного выпрямителя (как мостового, так и выпрямителя со средней точкой) частота пульсаций будет равна удвоенной частоте сети. Частота пульсаций трёхфазного двухполупериодного выпрямителя будет равна частоте сети умноженной на шесть.

Возможно ли получить частоту пульсаций, которая бы превышала более чем в два раза количество фаз сети? Да, особенно в случае многофазных схем. При особом использовании трансформаторов несколько двухполупериодных выпрямителей могут быть соединены параллельно таким образом, что частота пульсаций постоянного тока будет более чем в шесть раз превосходить частоту трёхфазного тока. При использовании обмоток различной конфигурации в трёхфазном трансформаторе создаётся сдвиг фаз входных токов на 30o. Другими словами, при соединении по типу «звезда-треугольник» или «треугольник-звезда» создаётся сдвиг фаз на 30o, в то время как при соединении «звезда-звезда» или «треугольник-треугольник» сдвига фаз не происходит. Это явление может быть использовано следующим образом: питание на один двухполупериодный мостовой выпрямитель подаётся с одного трансформатора, обмотки которого соединяются по типу «звезда-звезда»; питание на второй мостовой выпрямитель подаётся со второго трансформатора, обмотки которого соединены по типу «звезда-треугольник»; а затем выходы обоих выпрямителей соединяются параллельно. Поскольку пульсации двух выпрямителей смещены относительно друг друга на 30o, число выпрямленных полупериодов увеличивается вдвое, из-за чего уменьшается относительная амплитуда пульсаций выпрямленного напряжения и вдвое увеличивается частота пульсаций выпрямленного напряжения.

Двенадцатипульсовый двухполупериодный трёхфазный выпрямитель

  • РЕЗЮМЕ:

  • Выпрямление — процесс преобразования переменного тока в постоянный.

  • Однополупериодный выпрямитель преобразует и подаёт на нагрузку только один полупериод напряжения переменного тока. Амплитуда пульсаций выходного сигнала будут достаточной большой.

  • Двухполупериодный выпрямитель преобразует оба полупериода напряжения переменного тока в непрерывную серию пульсаций одной полярности. На выходе такого выпрямителя амплитуда пульсаций гораздо меньше.

  • Форма кривой выпрямленного многофазного тока гораздо плавнее по сравнению с кривой выпрямленного однофазного тока.



Выпрямители. (Лекция 2. Часть 1)

1. Выпрямители

Электропитание систем связи
Лекция 2 часть 1
Нетикова Л.И.
Выпрямители
ХНУРЭ факультет ТКВТ кафедра ТКС
Тема: Выпрямители
Цель лекции – изучить основные схемы выпрямителей,
применяемые для источников электрического питания (ИЭП)
устройств электросвязи
Содержание:
•Трансформатор
•Диод
• Однополупериодный выпрямитель, угол отсечки
• Фазность схемы выпрямления
• Двухполупериодные выпрямители — схема со средней точкой, схема
Греца
Источник электропитания
U
вх
Трансформатор
Выпрямитель
Сглаживающий
фильтр
Стабилизатор
напряжения
(тока)
Нагруз
ка
Трансформатор предназначен для гальванической развязки питающей сети и
нагрузки и изменения уровня переменного напряжения. Обычно трансформатор
является понижающим.
Выпрямитель преобразует переменное напряжение в напряжение одной
полярности (пульсирующее).
Сглаживающий фильтр уменьшает пульсации напряжения на выходе
выпрямителя.
Стабилизатор уменьшает изменения напряжения на нагрузке (стабилизирует
напряжение), вызванные изменением напряжения сети и изменением тока,
потребляемого нагрузкой. Напряжение в сети обычно может изменяться в
диапазоне +15…—20 % от номинального значения.
Трансформа́тор — статическое электромагнитное устройство, имеющее две или
более индуктивно связанных обмоток и предназначенное для преобразования
посредством электромагнитной индукции одной или нескольких систем
переменного тока в одну или несколько других систем переменного тока

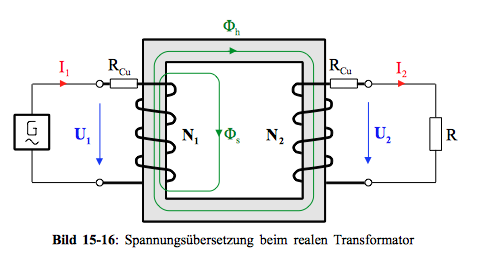

Принцип действия трансформатора
Действие трансформатора основано на явлении электромагнитной
индукции. Простейший трансформатор состоит из стального магнитопровода и
двух расположенных на нем обмоток. Обмотки выполнены из изолированного
провода и электрически не связаны. К одной из обмоток подается
электрическая энергия от источника переменного тока. Эту обмотку
называют первичной. К другой обмотке, называемой вторичной, подключают
потребителей (непосредственно или через выпрямитель).
При подключении трансформатора к источнику переменного тока
(электрической сети) в витках его первичной обмотки протекает переменный
ток i1, образуя переменный магнитный поток Ф. Этот поток проходит по
магнитопроводу трансформатора и, пронизывая витки первичной и вторичной
обмоток, индуцирует в них переменные электродвижущие силы (ЭДС) е1 и е2.
Если к вторичной обмотке присоединен какой-либо приемник, то под
действием ЭДС е2 по ее цепи проходит ток i2.
ЭДС, индуцированная в каждом витке первичной и вторичной
обмоток трансформатора, согласно закону электромагнитной индукции
зависит от магнитного потока, пронизывающего виток, и скорости его
изменения. Магнитный поток каждого трансформатора является
определенной величиной, зависящей от напряжения и частоты
изменения переменного тока в источнике, к которому подключен
трансформатор.
Постоянна также и скорость изменения магнитного потока, она определяется
частотой изменения переменного тока. Следовательно, в каждом витке
первичной и вторичной обмоток индуцируется одинаковая ЭДС. В результате
этого отношение действующих значений ЭДС Е1 и E2, индуцированных в
первичной и вторичной обмотках трансформатора, будет равно
отношению чисел витков n1 и n2 этих обмоток, т. е.
E1/E2 = n1/ n2.
Отношение ЭДС Евн обмотки высшего напряжения к ЭДС Eнн обмотки низшего
напряжения (или отношение чисел их витков) называется коэффициентом
трансформации,
n = Евн / Eнн = nвн / nнн.
Коэффициент трансформации всегда больше единицы. Если пренебречь
падениями напряжения в первичной и вторичной обмотках трансформатора (в
трансформаторах средней и большой мощности они не превышают обычно
2—5 % номинальных значений напряжений U1 и U2), то можно считать, что
отношение напряжения U1 первичной обмотки к напряжению U2 вторичной
обмотки приблизительно равно отношению чисел их витков, т. е.
U1/U2=n1/ n2
Таким образом, подбирая требуемое соотношение между числами
витков первичной и вторичной обмоток, можно увеличивать или уменьшать
напряжение на приемнике, подключенном к вторичной обмотке. Если
необходимо на вторичной обмотке получить напряжение большее, чем
подается на первичную, то применяют повышающие трансформаторы, у
которых число витков во вторичной обмотке больше, чем в первичной.
В понижающих трансформаторах, наоборот, число витков вторичной обмотки
меньше, чем в первичной.
Трансформатор не может осуществить преобразование
напряжения постоянного тока. При подключении его первичной обмотки к
сети постоянного тока в трансформаторе создается постоянный по величине и
направлению магнитный поток, который не может индуцировать э. д. с. в
первичной и вторичной обмотках. Поэтому не будет происходить передачи
электрической энергии из первичной обмотки во вторичную.
При подключении первичной обмотки трансформатора к сети
переменного
тока
через
эту
обмотку
проходит
некоторый
ток,
называемый током холостого хода. При включении нагрузки по вторичной
обмотке трансформатора начинает проходить ток, при этом увеличивается и
ток, проходящий по первичной обмотке. Чем больше нагрузка
трансформатора, т. е. электрическая мощность и ток i2, отдаваемые его
вторичной обмоткой подключенным к ней приемникам, тем больше
электрическая мощность и ток i1, поступающие из сети в первичную обмотку.
Ввиду того что потери мощности в трансформаторе обычно малы,
можно приближенно принять, что мощности в первичной и вторичной обмотках
одинаковы. В этом случае можно считать, что токи в обмотках трансформатора
приблизительно обратно пропорциональны напряжениям: I1/I2 = U2/U1 или, что
токи в обмотках трансформатора обратно пропорциональны числам витков
первичной и вторичной обмоток: I1/I2 = n2/n1. Это означает, что в повышающем
трансформаторе ток во вторичной обмотке меньше, чем в первичной (во
столько раз, во сколько напряжение U2 больше напряжения U1), а в
понижающем ток во вторичной обмотке больше, чем в первичной. Поэтому в
трансформаторах обмотки высшего напряжения выполняются из более тонких
проводов, чем обмотки низшего напряжения.
В идеальном трансформаторе магнитный поток, создаваемый
первичной обмоткой, полностью и без потерь поглощается во вторичной
обмотке. В реальных трансформаторах картина, конечно, иная.
Потери в трансформаторах обычно подразделяются на две отличающиеся
группы: это потери, связанные с трансформаторным железом (потери в
сердечнике трансформатора) и потери «на меди» (они связаны с чисто
омическими потерями в проводнике и обмотках трансформатора). Существуют
также потери, связанные с наличием паразитных межвитковых и
межобмоточных емкостей, однако, они наиболее актуальны в радиочастотных
трансформаторах
Потери, вызванные сердечником трансформатора. Индуктивность
рассеяния
Так как сердечник постоянно намагничивается и размагничивается, и
при этом вектор напряженности магнитного поля изменяет свое направление,
то для изменения ориентации магнитных диполей должна постоянно
затрачиваться энергия. Эти потери, связаны с гистерезисными явлениями
(остаточной магнитной индукцией при снятии внешнего магнитного поля).Так
как эти потери вызываются изменением намагниченности (магнитной
индукции) сердечника в течение полного цикла перемагничивания, то за
одинаковый промежуток времени величина потерь будет возрастать, если
будет увеличиваться частота таких изменений магнитной индукции. Поэтому
потери на гистерезис возрастают пропорционально увеличению частоты, и
могут быть уменьшены только путем использования материала, имеющего
небольшие потери.
Магнитопровод
(сердечник)
низкочастотных
трансформаторов
изготавливается,
как
правило,
из
металла
(специальных
сортов
электротехнической стали), поэтому он является проводником электрического
тока. Наличие токопроводящего пути через сердечник способствует
протеканию так называемых вихревых токов, возникающих в магнитопроводе
за счет ЭДС самоиндукции, пропорциональной скорости изменения магнитного
потока
.
Эти вихревые токи, являясь короткозамкнутыми (или круговыми),
вызывают дополнительные потери, которые с ростом частоты возрастают и
становятся даже более ощутимыми, нежели потери на перемагничивание
сердечника, рассмотренные выше. С учетом этих потерь, токопроводящий путь,
образованный сердечником, посредством вихревых токов оказывает
воздействие на любую обмотку трансформатора наравне со второй обмоткой.
Для снижения рассматриваемых потерь в конструкции магнитопроводов
используют набор из тонких изолированных пластин (элементарное увеличение
сопротивления на пути протекания вихревых токов). На эти пластины наносится
диэлектрический защитный слой, который создается либо методами
химической обработки, либо нанесением специальных лаков или эмалей.
Потери на перемагничивание сердечника (гистерезис) и вихревые токи
достаточно часто в силовых трансформаторах объединяются под общим
названием магнитных потерь и именно они чаще всего бывают причиной
нагрева сердечника трансформатора даже в тех случаях, когда нагрузка к нему
не подключена.
Конструкция обмоток, их изоляция и способы крепления на стержнях
зависят от мощности трансформатора. Для их изготовления применяют медные
провода круглого и прямоугольного сечения, изолированные хлопчатобумажной
пряжей или кабельной бумагой. Обмотки должны быть прочными, эластичными,
иметь малые потери энергии и быть простыми и недорогими в изготовлении.
Охлаждение
В обмотке и сердечнике трансформатора наблюдаются потери энергии,
в результате которых выделяется тепло. В связи с этим трансформатору
требуется охлаждение. Некоторые маломощные трансформаторы отдают свое
тепло в окружающую среду, при этом температура установившегося режима не
влияет на работу трансформатора. Такие трансформаторы называют “сухими”,
т.е. с естественным воздушным охлаждением. Но при средних и больших
мощностях, воздушное охлаждение не справляется, вместо него применяют
жидкостное, а точнее масляное. В таких трансформаторах обмотка и
магнитопровод помещены в бак с трансформаторным маслом, которое
усиливает электрическую изоляцию обмоток от магнитопровода и
одновременно служит для их охлаждения. Масло принимает теплоту от
обмоток и магнитопровода и отдает ее стенкам бака, с которых тепло
рассеивается в окружающую среду. При этом слои масла имеющие разницу в
температуре циркулируют, что улучшает теплообмен. Трансформаторам с
мощностью до 20-30 кВА хватает охлаждения бака с гладкими стенками, но при
больших мощностях устанавливаются баки с гофрированными стенками. Также
нужно учитывать что при нагреве масло имеет свойство увеличиваться в
объеме, поэтому в высокомощных трансформаторах устанавливают резервные
баки и выхлопные трубы (в случае если масло закипит, появятся пары которым
нужен выход). В трансформаторах меньшей мощности ограничиваются тем, что
масло не заливают до самой крышки.
Обобщенная блок-схема источника питания
малой мощности приведена на рисунке
Выпрямитель состоит из силового трансформатора (1), понижающего
напряжение в сети, схемы выпрямителя (2), преобразующего переменное
напряжение U2 в пульсирующее U0, постоянного по направлению, и
сглаживающего фильтра (3).
Дио́д — двухэлектродный электронный прибор, обладает различной
проводимостью в зависимости от направления электрического тока. Электрод
диода, подключённый к положительному полюсу источника тока, когда диод
открыт (то есть имеет маленькое сопротивление), называют анодом,
подключённый к отрицательному полюсу — катодом.
Вольт-амперная характеристика диода при
прямом (б) и обратном (a) соединении
Электронно-дырочный переход представляет
собой полупроводниковый диод. В p-n переходе
носители заряда образуется при введении в
кристалл акцепторной или донорной примеси.
Полупроводниковые диоды изготовляют из
германия, кремния. селена и других веществ.
Четыре диода и диодный мост.
Принцип работы, основные характеристики
полупроводниковых
выпрямительных
диодов
можно рассмотреть используя их вольтамперную
характеристику
(ВАХ),
которая
схематично
представлена на рисунке.
Она имеет две ветви, соответствующие прямому и
обратному включению диода.
При прямом включении выпрямительного диода
ощутимый ток через него начинает протекать при
достижении
на
диоде
определенного
напряжения
Uоткр.
Этот
ток называется
прямым
Iпр.
Его
изменения
на
напряжение Uоткр влияют слабо, поэтому для
большинства расчетов можно принять его
значение:
0,7 Вольт для кремниевых диодов,
0,3 Вольт — для германиевых.
Естественно, прямой ток диода до бесконечности увеличивать нельзя,
при его определенном значении Iпр.макс этот полупроводниковый прибор
выйдет из строя. Существуют две основные неисправности полупроводниковых
диодов:
-пробой — диод начинает проводить ток в любом направлении, то есть
станет обычным проводником. Причем, сначала наступает тепловой пробой
(это состояние обратимо), затем электрический (после этого диод можно смело
выбрасывать),
-обрыв.
Если диод подключить в обратном направлении, через него будет
протекать незначительный обратный ток Iобр, которым, как правило, можно
пренебречь. При достижении определенного значения обратного напряжения
Uобр обратный ток резко увеличивается, прибор, опять же, выходит из строя.
Числовые значения рассмотренных параметров для каждого типа диода
индивидуальны и являются его основными электрическими характеристиками.

17. Однополупериодный выпрямитель.

•Однополупериодный выпрямитель.
Выпрямление основано на односторонней проводимости
(вентильных свойствах) полупроводниковых диодов.
Ток в цепи нагрузки протекает только когда напряжение на выходе
трансформатора имеет указанные знаки.
Io и Uo – постоянные составляющие напряжения и тока в нагрузке
Однополупериодный выпрямитель (четвертьмост)
Напряжение со вторичной обмотки трансформатора проходит через вентиль
на нагрузку только в положительные полупериоды переменного напряжения.
В отрицательные полупериоды вентиль закрыт, всё падение напряжения
происходит на вентиле, а напряжение на нагрузке Uн равно нулю. Без учёта
падения напряжения на диодах, средняя ЭДС равна площади под
интегральной кривой (синусоидой), делённой на длину периода
— максимальное (наибольшее) мгновенное значение ЭДС
— эффективное (действующее) значение ЭДС вторичной обмотки
трансформатора или генератора.
Средняя ЭДС равна
то есть вдвое меньше, чем в
полномостовом.
Схема
однополупериодного
выпрямления
нашла
очень
широкое
распространение в импульсных блоках питания с частотой переменного
напряжения свыше 10 КГц, широко применяющихся в современной бытовой и
промышленной аппаратуре. Объясняется это тем, что при более высоких
частотах пульсаций выпрямленного напряжения, для получения требуемых
характеристик (заданного или допустимого коэффициента пульсаций),
необходимы сглаживающие элементы с меньшими значениями емкости
(индуктивности). Вес и размеры источников питания уменьшаются с
повышением частоты входного переменного напряжения.
Недостатки:
Большая величина пульсаций
Сильная нагрузка на вентиль (требуется диод с большим средним
выпрямленным током)
Низкий коэффициент использования габаритной мощности трансформатора
(около 0,45) (не путать с КПД, который зависит от потерь в меди и потерь в
стали и в однополупериодном выпрямителе почти такой же, как и в
двухполупериодном).
Преимущества:
Экономия на количестве вентилей.

20. Двухполупериодный выпрямитель (Схема со средней точкой)

Ток в течении первого полупериода протекает через диод
VD1, как показано на рисунке. В течении второго полупериода
знаки потенциалов меняются и ток протекает через диод
VD2. В нагрузке в течении обоих полупериодов протекает
пульсирующий ток, постоянный по направлению
w1 w2
m2 p q 1 2 2
f n m2 fc
Фазность схемы выпрямления m2=p∙q,
где p — число вторичных фазных обмоток,
q- тактность семы выпрямления.
Фазной обмоткой называется вторичная обмотка, в которую включён
вентиль (или группа вентилей) и через которую протекают импульсы
выпрямленного тока.
Тактность семы q характеризуется количеством импульсов
выпрямленного тока, протекающих в одной фазной обмотке за один
период выпрямленного напряжения.
fп = m2∙fc , где fп – частота пульсаций основной гармоники, fc –
частота сети и фазного напряжения

22.

Мостовой выпрямитель
Мостовой выпрямитель
В этой схеме каждый полупериод ток протекает
через два противоположных диода.
Ток обозначен красным цветом. Напряжение в один
полупериод обозначено зеленым цветом, а в другой
розовым.
Двухполупериодный выпрямитель (схема Греца)
Площадь под интегральной кривой равна:
Средняя ЭДС равна
то есть вдвое больше, чем в
четвертьмостовом.
Наибольшее мгновенное значение напряжения на диодах —
m2 p q 1 2 2
f n m2 fc
Угол отсечки
Электролитический конденсатор
Двухполупериодный выпрямитель не дает строго постоянного
напряжения, однако пульсация выпрямленного напряжения находится в
пределах около 2 % от общего напряжения.
Двухполупериодный выпрямитель следует считать более
предпочтительным по сравнению с однополупериодным выпрямителем,
так как напряжение на его выходе имеет меньшие пульсации, причем
частота их в два раза больше частоты переменного напряжения,
подводимого к выпрямителю. В однополупериодном выпрямителе с
удвоением напряжения частота пульсаций равна частоте приложенного
переменного напряжения.

CENTERPOINT ENERGY INC Руководитель группы электротехники I Зарплата

Селларес — Южный Сан-Франциско , СА

Резюме вакансии Мы ищем инновационного и высокомотивированного инженера-электрика, который будет …. команда инженеров, ученых и бизнес-лидеров мирового класса, которые так же увлечены …

Upward.net — 20 дней назад

Аффилированные инженеры, Inc. — Сиэтл , ВА

По мере того, как вы приобретете проектный опыт, вы будете играть более важную роль в руководстве проектными группами по электротехнике … предпочтительнее консультировать в инженерной области. Что отличает вас: + Грамотная речь и письмо …

Вверх.сеть — 45 дней назад

Montrose Services — Сан-Диего , СА

 инженер и готов присоединиться к инклюзивной рабочей среде, стремится продвигать новые идеи и … Это фантастическая возможность присоединиться к быстрорастущей, первоклассной, передовой команде, которая …

Upward.net — 57 дней назад

Агтономия — Южный Сан-Франциско , СА

…. питание, ввод-вывод, освещение, исполнительные механизмы, датчики и микроконтроллеры. * Выберите компоненты, которые …

Upward. net — 40 дней назад

Народные Лекарства — Севастополь , СА

… Члены инженерно-производственной группы для выполнения капитальных проектов, связанных с непрерывным … Хорошее знание операций по техническому обслуживанию и CMMS (т.

ZipRecruiter ATS Jobs for ZipSearch/ZipAlerts — 9 дней назад

Stafl Systems — Южный Сан-Франциско , СА

Наша команда обладает проверенным инженерным опытом, чтобы предлагать технические консультации и собственный прототип . .. я

ZipRecruiter ATS Jobs for ZipSearch/ZipAlerts — 36 дней назад

Электрический модуль Раздел 1. — InterNACHI®

ЭЛЕКТРИЧЕСТВО, ЕГО ХАРАКТЕРИСТИКИ И немного основ физики.



Греки первыми открыли электричество около 2500 лет назад.Они заметил, что когда янтарь натирали другими материалами, он заряжался неизвестная сила, способная притягивать такие предметы, как высушенные листья, перья, кусочки ткани или другие легкие материалы. Греки называли янтарь электроном. Слово «электрический» произошло от него и означало «быть похожим на янтарь» или иметь способность притягивать другие объекты.

Эта таинственная сила оставалась не более чем любопытным явлением примерно до 2000 лет спустя, когда эксперименты начали проводить другие люди, в том числе Бенджамин Франклин, один из основателей США.



Атомы:

Атом — основной строительный блок Вселенной. Вся материя состоит из сочетание атомов. Материя – это любое вещество, имеющее массу и занимающее пространство. Иметь значение может находиться в любом из трех состояний: твердом, жидком или газообразном. Вода, например, может существовать в виде льда, в виде жидкости или в виде газа в виде пара. Ан элемент — это вещество, которое нельзя химически разделить на более простое вещество. Атом – это наименьшая часть элемента.Три основные части атома являются электрон, нейтрон и протон. Предполагается, что протоны и нейтроны на самом деле состоят из более мелких частиц кварков.

Протон имеет положительный заряд, электрон — отрицательный, а нейтрон не имеет заряда. Нейтрон и протон объединяются, образуя ядро атом. Поскольку нейтрон не имеет заряда, ядро ​​будет иметь суммарный положительный заряд.



Закон о сборах:

Закон зарядов гласит, что разноименные заряды притягиваются, а разноименные отталкиваются. Например, два объекта с противоположным зарядом притягиваются друг к другу. Два положительно заряженных объекта и два отрицательно заряженных объекта отталкиваются друг от друга. разное. Причина этого в том, что силовые линии никогда не могут пересекаться. Расходящиеся силовые линии положительно заряженного объекта сочетаются с идущие внутрь силовые линии отрицательно заряженного объекта. Это комбинирование производит притяжение между двумя объектами. Если два предмета с одинаковыми зарядами приходят близко друг к другу силовые линии отталкиваются.Поскольку ядро ​​имеет чистый положительный заряд, а электрон имеет отрицательный заряд, электрон притягивается к ядро.



Центробежная сила:

Закон центробежной силы — второй закон физики. Там указано, что спиннинг объект будет отрываться от своей центральной точки, и чем быстрее он вращается, тем больше становится центробежная сила. Примером этого может быть привязка объекта на нитку и крутите ее, она попытается от вас оторваться. Быстрее объект вращается, тем больше сила, которая пытается оторвать объект. центробежный Сила не позволяет электрону попасть в ядро ​​атома. Быстрее электрон вращается, тем дальше он будет от ядра.



Валентные электроны:

Внешняя оболочка атома известна как валентная оболочка. Любые электроны, расположенные во внешней оболочке атома называются валентными электронами. Валентная оболочка атом не может содержать более восьми электронов.это валентные электроны являются главной задачей при изучении электричества, потому что именно они объяснить большую часть теории электричества. Проводник, например, обычно делается из материала, который содержит один или два валентных электрона. Атомы с одним или два валентных электрона нестабильны, и их можно заставить отдать эти электроны с небольшим усилием. Проводники – это материалы, которые позволяют электронам проходить через их легко. Когда атом имеет только один или два валентных электрона, эти электроны слабо удерживаются атомом и легко отдаются текущему течению. Серебряный, медь, золото и алюминий содержат один валентный электрон и превосходно проводники электричества. Серебро — лучший природный проводник электричества, затем следуют медь, золото и алюминий.



Электронный поток:

Электрический ток — это поток электронов. Он образуется, когда электрон одного атома сбивает с орбиты электроны другого атома. Когда атом содержит только один валентный электрон, этот электрон легко отдается при ударе другим электрон.Ударяющий электрон отдает свою энергию ударяемому электрону. Ударивший электрон выходит на орбиту вокруг атома, а электрон, был поражен, движется дальше, чтобы ударить другой электрон. Этот же эффект обнаруживается в игра, если движущийся биток ударяет по неподвижному шару. Стационарный мяч затем движется с наибольшей энергией битка, и биток останавливается движущийся. Неподвижный шар не двигался со всей энергией битка. Он сдвинулся с большей частью энергии битка.Часть энергии битка потерял тепло при ударе о неподвижный шар. Также теряется часть энергии когда один электрон сталкивается с другим. Вот почему провод нагревается при протекании тока через это. Если через провод протекает слишком большой ток, перегрев повредит провода и, возможно, стать источником пожара.



Изоляторы:

Материалы, содержащие семь или восемь валентных электронов, известны как изоляторы. Изоляторы — это материалы, которые сопротивляются потоку электричества.Когда валентность оболочка атома заполнена, электроны крепко удерживаются и не отдаются без труда. Некоторыми хорошими примерами изоляционных материалов являются резина, пластик, стекло, и дерево. Энергия движущегося электрона делится столько раз, что мало влияет на атом. Любой атом, имеющий семь или восемь валентных электронов чрезвычайно стабилен и не отдает легко электрон.



Полупроводники:

Полупроводники — это материалы, которые не являются ни хорошими проводниками, ни хорошими изоляторами.Они содержат четыре валентных электрона и характеризуются тем, что при они нагреваются, их сопротивление уменьшается. На проводники тепло действует противоположным образом. сопротивление которых увеличивается с повышением температуры. Полупроводники стали чрезвычайно важными в электротехнической промышленности с момента изобретения транзистор. Все твердотельные устройства, такие как диоды, транзисторы и интегральные схемы изготавливаются из комбинаций полупроводниковых материалов.Два самых распространенными материалами, используемыми в производстве электронных компонентов, являются кремний и германий. Из двух кремний используется чаще из-за его способности выдерживать высокая температура. До того, как чистый полупроводник можно было использовать для создания электронного устройства, он должен быть смешан или «легирован» примесью.



Закон Ома

Напряжение (вольты) — это сила, которая перемещает электроны, создавая ток. Напряжение можно сравнить с резервуаром с водой, поднятым на определенную высоту (потенциальную). Если бак расположен низко (низкое напряжение), вода не будет течь очень быстро (низкое напряжение). ток). Если бак поднять на более высокое место (более высокое напряжение), вода будет течь быстро (большой ток).

Ток (Ампер) — это, простыми словами, измерение того, сколько электронов течет через через устройство. В аналогии с резервуаром для воды ток будет расходом воды.

Сопротивление (Ом) замедляет ток. Чем выше сопротивление цепи, тем ниже будет ток.Сопротивление будет эквивалентно размеру трубы. Если у вас бак с водой на высоком уровне, но труба очень маленького диаметра (высокое сопротивление), не будет течь много воды. Если вы используете большую трубу (низкое сопротивление) тогда расход воды будет больше. Зная соотношения между напряжением, ток и сопротивление подводят нас к закону Ома: «Ток пропорционален напряжению разделить на сопротивление». Это уравнение можно изменить, чтобы получить любое значение зная двух других.



Цепи постоянного и переменного тока:

В цепи постоянного тока ток течет только в одном направлении. Напряжение может оставаться на уровне уровень или изменение, но оно всегда имеет одну и ту же полярность. Аккумулятор автомобиля производит напряжение постоянного тока.

Цепи переменного тока

немного сложнее понять. Напряжение питания меняется на противоположное его полярность меняется с положительной на отрицательную. Произведенный ток поступает в одно направление, в то время как напряжение положительное, а затем течет в противоположном направлении при обратном напряжении.Цепи переменного тока имеют частоту, связанную с ними. Частота (Герц или Гц) – это количество раз в секунду (циклов) тока. (и напряжение) переключаются с положительного на отрицательный и обратно. Чем выше частота, тем быстрее схема изменит полярность.



Типовая схема:

Электроны текут по цепи от отрицательной стороны батареи к положительной стороны батареи (именно поэтому физики будут спорить с направлением ток в цепи).Инженеры представляют ток в обратном направлении потока электронов, как на схеме. Неважно, какой конвенции вы следуете для текущего направления. Важно помнить, какой ток протекает по цепи. Чтобы в цепи был ток, должен быть путь (например, провод) и источник электрического тока. Цепь также имеет сопротивление, которое замедляет поток электронов. Если путь сломан, ток не может течь. Каждый аксессуар или устройство, добавленное в цепь, имеет сопротивление.Как больше аксессуаров добавляются, сопротивление падает, и через цепь протекает больший ток.



Электричество и вода: некоторые общие характеристики:

Хотя электричество и вода никогда не бывают хорошим сочетанием, можно использовать сходство к потоку воды, чтобы помочь проиллюстрировать некоторые основные принципы электричества. Есть несколько вещей, которые вы можете сделать с электричеством, которые вы не можете сделать с водой. Вода это осязаемое, что мы видим и чувствуем; так что если вы понимаете, как течет вода, вы также может понять, как электричество течет по проводам.


Распространенным заблуждением является то, что электричество — это энергия. Это неправильно. Поток воды это энергия, но вода это вода, а не энергия. Всякий раз, когда что-то движется или оказывает сила… это энергия. Текущее вещество — это не энергия, а поток.


Электричество — это поток электронов. Хотя на самом деле вы их не видите, электроны твердые частицы, обладающие объемом и массой. Они текут по проводам много точно так же вода течет по трубам. Пока я использую сравнение с водой, является одним из важных различий между водой и потоком электронов.Вы не можете сжать вода в помещении; можно сжимать электроны.

Существуют три основных измерения энергии воды: давление или сила (измеряемая в фунтах на квадратный дюйм – p.s.i.), объем или интенсивность потока (измеряется в галлонов в минуту — gpm) и сопротивление этому потоку.


Напряжение — это измерение электрического давления или силы. Как p.s.i. это измерение давления воды, напряжения (или вольта) является измерением электродвижущей силы, или ЭДС.


Возможно, вы слышали старую поговорку: не вольт убьет вас, а сила тока. Этот верно, потому что объем электрического потока — это то, что вы чувствуете. Статическое электричество вырабатывается в вашем теле при ходьбе по ковру, может накопиться до нескольких тысяч вольт, но не сбивает вас с ног, когда вы прикасаетесь к дверной ручке. Это похоже к струе воды из водяного пистолета. Там высокое давление, но мало вещества. Но высокое напряжение может протолкнуть больше электронов через заданное сопротивление.



Как убивает сила тока:



Уровни силы тока и причинение вреда людям и домашним животным



1 мА                          Порог восприятия.

5 мА                          Максимальный «безопасный» ток.

10–20 мА                   Максимальный ток отпускания.

50 мА                        Боль, возможен обморок, механическая травма. Сердце и дыхательные функции продолжаются.

100–300 мА             Начинается фибрилляция желудочков, дыхательный центр остается нетронутым

> 300 мА                   Устойчивое сокращение миокарда. Временное респираторное паралич. Горит, если плотность тока высока.



Как видно, не требуется большой ток, чтобы вызвать реальный вред или даже смерть от поражения электрическим током.




Подробнее о токе, напряжении, номинальных характеристиках и измерениях:



Сила тока в электрической цепи измеряется в амперах или амперах. то же, что и галлоны в минуту (gpm).Это измерение объема электрического поток. Поскольку для транспортировки большего количества воды необходимы трубы большего диаметра, провода большего диаметра используются для передачи большего тока. По этой причине большинство электрических устройств оцениваются в амперах.

Поскольку вода не течет до открытия клапана, ток не течет до тех пор, пока что-то включено. Точно так же по трубе может протекать только такое количество воды, и только столько электричества через провод. Это один из случаев, когда электрические характеристики больше похожи на воздушный поток.Потому что вы можете сжать его, вы можете сжать больше воздуха через воздуховод. Но каждый раз, когда вы пытаетесь переместить лишний объем через что-то то, что сопротивляется потоку, будет нагреваться от трения.

Ом — это измерение электрического сопротивления. Это то же самое, что падение давления в системе водопровода. Все, через что движется вода, сопротивляется ее течению. Этот относится и к электрическим проводникам.

Сопротивление преобразует энергию из одной формы в другую. Это снижает оба напряжения и сила тока, создающая тепло, свет, звук, магнетизм и некоторые другие волны.Эффективное использование электричества или любой другой формы энергии сводится к передаче большую часть всего спектра мощности в предпринятую работу.

Установлена ​​очень важная базовая взаимосвязь между этими тремя единицами и называется законом Ома. Этот закон гласит, что ток пропорционален к напряжению, но обратно пропорционально сопротивлению. Заявлено как уравнение; V = I x R, где V — напряжение, I — ток, R — сопротивление.

Мощность есть скорость совершения работы или количество работы электродвижущей силы и сила тока производят вместе.Ватт – это единица измерения мощности или  (P = V х я).


Постоянный и переменный ток представляют собой разные силы для получения электрической энергии. Электрический поток в мощности постоянного тока идет в одном направлении, а электроны текут от отрицательного к положительному. Батарея является обычным источником питания постоянного тока. Так как батарея производится в результате химической реакции производимое напряжение не изменится для данной нагрузки. Ток, протекающий в результате этого напряжения, не изменит своего значения.

Переменный ток (AC) — это энергия, подобная волнам на пляже.Они есть постоянно въезжает и выезжает, делает много работы, но на самом деле никуда не уходит. Переменный ток гонит электроны в одну сторону, затем останавливается и отгоняет обратно. опять таки. Начиная с нуля, напряжение возрастает до положительного пика, возвращается к нулю, поднимается до отрицательного пика, затем снова возвращается к нулю, создавая то, что известно как синусоида. Это называется одиночный цикл. Шестьдесят циклов в секунду, также известный как 60 Гц, повторяет этот цикл с 60 положительными пиками, 60 отрицательными пиками и 120 точек пересечения волной нулевого уровня напряжения – в секунду.Номер количество циклов изменения напряжения за единицу времени называется частота системы.

Как видно, переменное напряжение постоянно меняется. Он не постоянен, как DC. Номинальное напряжение измеряется как среднее значение пиков и спадов. Поскольку электричество переменного тока течет в обоих направлениях, переходя от положительных пиков к отрицательным, положительного или отрицательное соединение.


Если вы думаете об электричестве как о чем-то, что можно увидеть и почувствовать, таких как давление воды, это поможет вам визуализировать поток через провода и другие устройства.Помните, что, как и в случае с водой, ничего не происходит, пока не появится давление. разница; и ничего значительного не происходит, если нет достаточного объема потока.

Основными характеристиками электричества являются напряжение, ток, сопротивление, мощность и частота.



Текущий:

Электрический ток — это поток электричества по электрической цепи. Поток электричества подчиняется тем же принципам, что и поток воды в трубах. как мы увидим, за исключением того, что электрическая система должна полностью схема.



При бытовых электромонтажных работах сила тока обычно измеряется в амперах. Токи вы встретите на практике диапазон примерно от 0,5 ампер (через лампочку) примерно до 40 ампер. Технически «ампер» — это сокращение от «Ампер». математический символ тока, как написано в расчетах, не `С’ (для тока) или «А» (для усилителей), но на самом деле «И». Это просто потому, что символы `C’ и `An’ зарезервированы для других вещей. Время от времени вам будут попадаться токи, измеряемые в миллиамперах (сокращенно «мА»).Миллиампер — это тысячная часть ампера.



Чтобы запустить электрический ток, нам нужен источник питания и что-то вроде проводник. Проводник определяется как все, что может передавать поток электричества. В электротехнической практике проводниками обычно являются медные провода или медные стержни. спрятаны внутри пластиковых рукавов. Втулки — это изоляторы, то есть материалы которые препятствуют прохождению электричества. Это изолятор, который удерживает электрические ток там, где ему и место — внутри кабеля.


В США электроэнергия распределяется по стране в виде переменного ток. Это означает, что поток электрического тока меняет направление, 60 раз в секунду. Этому есть две причины, обе исторические. Во-первых, электрические трансформаторы (которые нам нужны для изменения напряжения, см. ниже) работают только с переменным токи. Во-вторых, мы вырабатываем электричество, вращая провода внутри магнитов. (конечно, это небольшое упрощение), и это, естественно, приводит к переменный ток.В точках, где течение вот-вот изменит направление, не будет (на короткое время) тока вообще. «Переменный ток» обычно обозначается аббревиатурой «АС».


Тот факт, что ток переменный, практически не влияет на бытовую электронику. проводка. Если вы схватите проводник под напряжением, вас ударит током, что не менее неприятно. хотя, в принципе, часть времени ток течь не будет. Одна область однако, когда переменный характер электропитания очевиден, при использовании люминесцентных ламп.Лампы накаливания (нити накаливания) генерируют свет, потому что нить накаливания становится раскаленной добела. Он не может нагреваться и охлаждаться так же быстро, как изменение электрического тока, поэтому свет довольно постоянен. Флуоресцентные лампы, с другой стороны, производят заметное мерцание со скоростью чередования подачи. Свет от люминесцентной лампы будет «пульсировать» 120 раз в секунду (60 раз при подаче тока в одном направлении и 60 раз при в другом).Обычно мы не можем видеть это мерцание, но оно имеет тенденцию вращаться. машины выглядят так, как будто они стоят на месте или едут назад.



Напряжение:

Напряжение — это мера силы электропитания. Напряжение может быть даже если тока нет. В старых учебниках вы найдете такие термины, как «электротехника». потенциал» или «электродвижущая сила», что дает лучшее представление о том, какое напряжение означает. Строго говоря, напряжение определяется только между двумя точками.Когда только одна точка указано, мы молчаливо предполагаем, что другой точкой является земля (что означает именно то, что он говорит: земля под нашими ногами). Земля не очень хорошая проводник электричества, но его очень много, что компенсирует это в некоторой степени. Поэтому, когда человек говорит: «В этой точке 120 вольт», на самом деле они имеют в виду, что разница напряжений между этой точкой и землей составляет 120 вольт (на практике это немного сложнее, как мы увидим).


Напряжение измеряется в вольтах, сокращенно «В». Итак, «220 В» означает «220». вольт’. Математический символ напряжения также «V».


Чтобы получить переменный ток, нам нужно переменное напряжение. Итак, одна нога электрическая сеть может циклически меняться от 120 вольт до нуля, до -120 вольт, затем обратно к нулю и так далее, 60 раз в секунду.



Сопротивление:



Мы уже упоминали электрические материалы, которые являются проводниками (которые позволяют электрический ток, чтобы течь легко) и изоляторы (которые этого не делают).В реальности ничто не является идеальным изолятором или идеальным проводником: большинство материалов имеют определенную степень сопротивления и лежат по шкале где-то между идеальным изолятором и идеальный дирижер. Материалы с высоким сопротивлением, как правило, являются изоляторами; те, у которых низкое сопротивление, как правило, являются проводниками. Даже медные электрические кабели иметь определенное сопротивление. Сопротивление измеряется в омах. Один Ом большое сопротивление в электрической практике; нам обычно нравятся наши электрические проводники иметь сопротивление намного меньше ома по причинам, которые будут объяснены ниже. позже.



Зависимость между током, напряжением и сопротивлением:

Напряжение, ток и сопротивление связаны между собой. Оказывается, напряжение можно найти, умножив силу тока (в амперах) на сопротивление (в омах). В символах это

Эта простая формула на самом деле является «законом Ома» и, вероятно, является наиболее важной вещь, когда-либо обнаруженная в электротехнике. В домашней проводке «V» будет почти всегда 120 или 240 (вольт), так что на практике мы обычно хотим работать тока (зная сопротивление), или наоборот.Мы можем записать закон Ома в двух разных пути:

I = V / R и/или R = V / I



Например, лампочка с нитью накала с сопротивлением 500 Ом при при рабочей температуре при напряжении 120 вольт потребляет примерно ¼ ампера. Вот как это рассчитано: I = V/R и V равно 120, а R (сопротивление) равно 500, тогда I равно 120/500, что составляет 0,24 ампера.



Электрические цепи:

Основное различие между электрической системой и водяной системой заключается в том, что в цепи должен протекать электрический ток.Электричество не может образовать лужу в так же, как вода; это должно быть ограничено проводниками. Так что в некотором смысле лучшей аналогией может быть система центрального отопления, в которой вода течет вокруг комплект труб и радиаторов, приводимых в действие насосом. В любом случае, если цепь не полный, ток не может течь. Это хорошо, потому что это означает, что мы можем использовать переключатели включать и выключать вещи. Традиционно переключатель представляет собой механический контакт: нажатие это или перемещение рычага перемещает кусок меди таким образом, чтобы открывать или закрывать цепь.Теперь можно получить электронные коммутационные устройства, которые не имеют движущиеся части.


Практическая электрическая цепь состоит как минимум из следующих элементов: источник, некоторые проводники и электроприбор.



В бытовой системе «источником питания» являются, по существу, провода, электроснабжение в дом (и все электростанции и т., что они соединен с). Поскольку у нас нет никакого контроля над этим, мы можем с пользой подумать использовать его как источник питания 120-240 вольт, не слишком беспокоясь об этом.


Эта цепь будет питать прибор (каким бы он ни был) и, поскольку даже не выключатель, он будет продолжать питать его вечно или до тех пор, пока не отключится питание вне. Поскольку мы имеем дело с переменными токами, поток тока вокруг схема постоянно меняет направление (но это не вызывает никаких проблем, как обсуждалось выше).


Предположим, человек захотел соединить в эту цепь два электроприбора (ведь от дома с одной лампочкой толку мало). Как они выполнить это? Параллельные цепи или проводка — вот ответ.




Почти во всех бытовых сетях ответвления соединяются параллельно. Почему? Потому что в параллельной системе все приборы получают одинаковое напряжение. В США это означает, что основное питание 120 вольт или 240 вольт.Каждый прибор будет иметь определенный сопротивления, и, следовательно, получить ток, который соответствует его потребностям.



Итак, думайте о главном электрическом щите как об одной большой параллельной цепи, потому что она является. Подробнее об этом позже.



Мощность:

Мощность – это скорость, с которой электрический прибор может потреблять электрическую энергию, или скорость, с которой генератор может производить его. В США мы платим за наше электричество с точки зрения энергии: чем больше энергии мы используем, тем больше мы платим.А Мощный прибор потребляет энергию быстрее, чем маломощный, поэтому дороже бежать.


Мощность измеряется в ваттах или киловаттах. Киловатт это тысяча ватт, и это более полезная цифра при работе с электрическими каминами и обогревателями. сокращения: «Вт» (ватт) и «кВт» (киловатт). Обратите внимание на позиции заглавных букв здесь. Технически некорректно сокращать киловатты. на «кВт» (хотя многие так делают, в том числе и электроснабжающие компании).


Математический символ мощности — «P».


Если мы знаем напряжение и силу тока в электрическом приборе, мы можем вычислить его сила. Получается, что мощность (в ваттах) равна напряжению (в вольтах) умножается на силу тока (в амперах). В символах это:



Итак, снова взяв корпус лампочки, ее ток (как мы выяснили ранее) был 0,5 ампера, напряжение 120 вольт, значит мощность 60 ватт (0.5 х 120. Формулу также можно записать двумя другими способами:

V = P / I и I = P / V



Электричество, протекание тока, сопротивление и накопление тепла: Очень важные понятия!



Лампочка преобразует электрическую энергию в свет и тепло. Лампа накаливания на самом деле очень неэффективен, производя примерно в 50 раз больше тепла, чем света. В Дело в том, что все электрооборудование нагревается в процессе эксплуатации, в том числе и провода. Количество Энергия, переходящая в тепло, всегда может быть рассчитана, если известны напряжение и тока, а вот для электрических кабелей проще поступить иначе.С мы знаем, что V = I R (сверху) и что P = V I , тогда немного жонглирования символами показывает, что

P = I 2 R, или, говоря словами: мощность дается путем умножения квадрата тока на сопротивление. (Квадрат чего-либо — это число, умноженное само на себя). Давайте брать пример. Предположим, электрический кабель имеет сопротивление 2 Ом. Этот кабель несет ток 13 ампер (максимально допустимый для подключаемого прибора).Как много энергии превращается кабелем в тепло? Мощность определяется квадратом тока, умноженного на сопротивление, поэтому в этом корпус 13 х 13 х 2, что составляет 338 Вт. Это примерно так же, как три света луковицы. Таким образом, электрический кабель нагреется примерно до температуры трех лампочек. Отдельно от полной траты энергии (за которую вы платите), этого может быть достаточно тепло, чтобы расплавить кабель, что было бы Плохо (особенно если он находится под землей). Это объясняет, почему нам нужны толстые кабели для мощных приборов, и их можно с тонкими кабелями для маломощных.Толстые кабели имеют более низкое сопротивление, и поэтому меньше энергии тратится впустую в виде тепла, и они не нагреваются настолько, чтобы плавиться. Это все право использовать толстые кабели для маломощных приборов? Ну, это не компромисс безопасность, но это не очень рентабельно. Толстые кабели намного дороже чем тонкие, и с ними гораздо труднее работать, чем с тонкими.



Энергия и счет за электроэнергию:

Электротехники и коммунальные предприятия измеряют электроэнергию в киловатт-часах.Один киловатт-час, который равен 1000 ватт-часам, является достаточной энергией. для питания электроприбора мощностью один киловатт в течение одного часа. Энергия 1 киловатт-час может потребляется прибором, который потребляет 1000 Вт, работающим в течение 1 часа, или прибором которому требуется 1 ватт для работы в течение 1000 часов, или прибор, который потребляет 100 ватт работает в течение 10 часов или что-то среднее, если время умножается на мощность доходит до 1000.


В счете за электроэнергию не проводится различие между мощными и маломощными приборами, только полная энергия.Обычно с вас будет взиматься определенная сумма за каждый киловатт-час энергии плюс определенная фиксированная сумма в каждом счете.



Фаза (горячая), нейтраль и земля:

Три основных электрических проводника входят в жилую собственность и распределяются на протяжении всего этого. Эти проводники называются токоведущими, нейтральными и заземляющими.


Проводники под напряжением и нейтраль следует рассматривать как «источник питания» для помещения.Напряжение между фазой и нейтралью обычно составляет около 120 В. В переменного тока, на ногу. Во всех нормальных условиях ток, который входит в помещение на проводник под напряжением оставляет его на нейтрали, и наоборот. Заземляющий проводник проводит незначительный ток, за исключением аварийных ситуаций.


Несмотря на то, что ток проходит как по токоведущим, так и по нейтральным проводникам, только находится под напряжением, которое может быть опасным. Нейтральный провод обычно на том же напряжении, что и заземляющий провод.Фактически, в какой-то момент нейтральный и земля будет соединена вместе. Эта ситуация показана в следующем схема:



Происхождение «живых», «нейтральных» и «заземляющих» проводников в жилых помещениях


Эта диаграмма сильно упрощает реальную ситуацию; конечно, как мы не у каждого есть электростанция на заднем дворе, поставляющая электричество на 120 и 240 вольт.На самом деле распределительная система коммунальной компании будет представлять собой сложную смесь кабелей, трансформаторов, подстанций и электростанций.



Оборудование коммунального предприятия заземлено с одной стороны, и это что отличает «живой» от «нейтрального». «Нейтральная» сторона соединена с землей на стороне утилиты. Жилье также будет иметь заземление. Фактически, современные установки, скорее всего, будут иметь три источника заземления, включая проводник привозится от энергокомпании, делается пристройка к водопроводу (обычно с обеих сторон счетчика воды) и приводной заземляющий стержень.



От магистрального кабеля, входящего в помещение, токоведущие, нулевые и заземляющие жилы будет распространяться на каждый электроприбор с использованием множества различных типы и размеры кабеля.



Предохранители и защита от перегрузки по току:

Мы видели, что электрический ток вызывает эффект нагрева, и если ток велико, или электрическое сопротивление высокое, этого эффекта может быть достаточно, чтобы вызвать повреждение или пожар.Пожар, в результате перегрева, является одним из основных рисков от неаккуратная электромонтажная работа. Однако склонность сильного тока вызывать повреждение провода расплавиться и сломаться находит хорошее применение в конструкции плавкого предохранителя или автоматического выключателя.


Предохранитель — это простое устройство, ограничивающее ток, протекающий в электрической цепи. схема. На практике предохранитель обычно состоит из куска проволоки точно правильной длины и толщины, чтобы не перегреться и не сломаться, когда ток доходит до определенного уровень.Если произойдет чрезмерный ток, мы надеемся, что предохранитель «перегорит», а не перегорит. какая-то другая часть цепи перегревается. Это называется защитой от перегрузки по току.


На данный момент важно помнить, что предохранитель должен выдерживать более высокий ток, чем приборы, к которым он подключен (в противном случае он дуть без надобности), но меньший ток, чем кабели, которые их соединяют. Это гарантирует, что в случае неисправности предохранитель сгорит раньше, чем кабель. поврежден.


Несмотря на то, что плавкие предохранители по-прежнему широко используются, автоматические выключатели в настоящее время используются в большинстве современных жилых комплексов.


В целом проблема в электропроводке умеренный перегрев, не большие токовые перегрузки. Если у вас произошло короткое замыкание между током и нейтралью например, в розетке ток будет огромным. Без предохранитель, он мог легко подняться до тысяч ампер.

Теперь, хотя это было бы неудобно, как ни странно, это, вероятно, не было бы все это опасно, потому что кабель просто проплавится насквозь за долю секунды секунды и разорвать цепь. Был бы огромный взрыв и затяжка дыма, и это было бы концом проблемы. Это будет начало ваша тяжелая работа, конечно, когда вы изо всех сил пытаетесь найти, какая половица сгорела кабель под, но это другое дело.


С другой стороны, если вы попросите кабель, рассчитанный максимум на 15 ампер чтобы провести ток 50 ампер, а у вас за ним стоит 50-амперный автоматический выключатель, тогда у вас вообще не будет защиты от перегрузки по току.Кабель, вероятно, не выйдет из строя с огромным треском: он будет постепенно нагреваться примерно до 250 градусов по Цельсию, при котором точка медь будет плавиться. Однако на это могут уйти десятки минут. В тем временем у вас есть что-то достаточно горячее, чтобы сжечь зажатые дрова к вашим лагам. Видите проблему?

Это пример распространенной проблемы, с которой сталкиваются домашние инспекторы. Много раз, это результат того, что домовладелец увеличил мощность цепи, модернизировав номинал автоматического выключателя.Когда домовладелец меняет выключатель на 15 ампер, для 20-амперного выключателя он может не смотреть, не подключен ли ответвительный проводник. рассчитан на увеличение. Медный проводник 14 калибра рассчитан на 15 ампер, не 20. Медный проводник 12 калибра рассчитан на 20 ампер. Когда эта медь 14-го калибра проводник подключен к автомату на 20 ампер, вы создали ситуацию где может произойти перегрев. Еще одно распространенное заблуждение связано с алюминием. проводка ответвления, когда домовладельцы увидят алюминиевый проводник №12.В отличие от Медные проводники № 12, алюминиевый провод № 12 рассчитан только на 15 ампер. схемы. В 20-амперных цепях требуется алюминиевый провод №10.



На этом Раздел 1 завершается. Обладая этими базовыми знаниями, инспектор имеет прочную фундамент, из которого можно строить.

Star Point — обзор

25.3.2 Поверхность отклика

Поверхность отклика представляет собой геометрическое представление переменной отклика, отображаемое как функция независимых переменных.Этот эксперимент предоставляет больше информации о зависимой переменной или переменной отклика, чем двухуровневый факторный или дробно-факторный план. Трехуровневый факторный план имеет центральную точку, включенную для каждой независимой переменной, а также верхнюю и нижнюю точки, что требует трех экспериментов для каждой независимой переменной. Это называется трехуровневым факторным планом из-за третьего факторного уровня. Включение третьего фактора значительно увеличивает количество экспериментов. В предыдущем факторном плане с пятью переменными имеется 2 k или 2 5 = 32 эксперимента.Те же самые независимые факторы с использованием трехуровневого факторного плана имеют 3 k или 3 5 = 243 эксперимента. Качественные переменные только с двумя уровнями (высокий/низкий, включено/выключено, да/нет) не могут использоваться в трехуровневом факторном плане.

Трехуровневый двухфакторный план с 3 2 или 9 экспериментами показан в таблице 25.5, где высокие и низкие значения факторов А и В представлены как 1 и -1, а среднее значение равно 0

Таблица 25.5.Трехуровневый, двухфакторный факториальный дизайн

1 -1 1 9
эксперимент фактор фактор B
1 -1 -1
2 -1
3 -1
4 0
5 0 0
6 0
7 1 -1 -1 -1
8 1 0
9 1 1

Как трехуровневые факторические проекты создают большие комбинации лечения или экспериментальные точки, чередования Дизайн поверхности отклика был разработан, чтобы уменьшить количество необходимых экспериментов при предоставлении аналогичной информации.Анализ поверхности отклика создает модели, которые используются для построения контуров в одном или двух измерениях, в зависимости от факторов, используемых для описания переменной отклика в экспериментальном пространстве. Эксперименты с планами поверхности отклика представляют собой частные случаи факторного плана, которые включают центральные точки в экспериментальном пространстве плюс центральные точки ребер или центральные точки граней. Многоуровневые экспериментальные точки позволяют подгонять ответы к квадратным или кубическим уравнениям, что обеспечивает лучшую модель переменной отклика в экспериментальном пространстве.Планы, которые более практичны, чем трехуровневые факторные планы, — это планы Central Composite и Box Behnken.

Центральный составной план основан на двухуровневом факторном плане с добавлением 2 k ( k — количество независимых переменных) точек (звездочек) между осями плюс повторяющиеся точки на центроиде. Как и во всех хороших экспериментальных планах, эксперименты рандомизированы. Рассмотрим пример, аналогичный тому, который использовался для факторного плана, за исключением следующих переменных:

Скорость шнека (250–400 об/мин) /ч)

Отверстие кромки матрицы (0.125–0,250 дюйма [3,2–6,4 мм])

Что представляют собой эксперименты и как выглядит экспериментальное пространство? На рис. 25.2 показано экспериментальное пространство для трехфакторного центрального композитного плана. В зависимости от конструкции звездочки или центральные точки на каждой грани могут выходить за пределы грани, как показано на рис. 25.2. В большинстве пластиковых или экструзионных конструкций точки звезды должны быть расположены в одной плоскости с другими координатными точками (показаны на рисунке слева на Рисунке 25).2), потому что звездочки вне плоскости могут не подходить для практических условий обработки. В текущем примере высокие значения, связанные со звездочками пропускной способности, могут превышать ограничения по крутящему моменту или скорости шнека оборудования; очень высокая скорость шнека будет около 450 об/мин. В любом дизайне все экспериментальные точки должны быть физически доступны для обработки.

Рисунок 25.2. Центральный композитный дизайн со звездообразными точками.

Другая распространенная конструкция поверхности отклика — это конструкция Box Behnken, в которой экспериментальные точки расположены в центральных точках краев (рис. 25.3). Центроид или центральная точка экспериментального пространства реплицируется. Полный трехуровневый факторный план с тремя независимыми переменными требует 3 k экспериментов или 3 3 = 27 экспериментов (рис. 25.4). В дополнение к высоким и низким экспериментальным значениям трехуровневый факторный план включает центральные точки на каждом ребре, центральную точку каждой грани и центральную точку плюс повторения для определения экспериментальной ошибки. Трехуровневый факторный план для получения информации, аналогичной плану Central Composite или Box Behnken, содержит 32 эксперимента.

Рисунок 25.3. Дизайн коробки Бенкен.

Рисунок 25.4. Трехуровневый факториал.

Используя пример для определения влияния скорости шнека, пропускной способности и раскрытия кромки матрицы на физические свойства, схема рандомизированного эксперимента для трех конструкций представлена ​​в таблицах 25.6–25.9, а в таблицах 25.6 и 25.7 показана конструкция центрального композита с Звезда указывает на плоскость и выходит из нее, что соответствует левой и правой схемам на рис. 25.2. В Таблице 25.8 представлена ​​конструкция Box Behnken, а в Таблице 25.9 показан трехуровневый факторный план. В табл. 25.7 звездочки, лежащие вне плоскости, представляют опыты 3, 4, 6, 9, 13 и 16; эксперимент 4, изготовление листового продукта толщиной 0,125 дюйма с 0,08-дюймовым листом. Открытие штампа, вероятно, невозможно достичь. Эксперимент 9, требующий пропускной способности 250 фунтов/ч при скорости вращения шнека 199 об/мин, может оказаться невозможным без затяжки экструдера. Эксперимент 6 со скоростью шнека 451 об/мин может превышать возможности скорости шнека экструдера. Отверстие штампа в эксперименте 13 может быть слишком большим, чтобы опустить лист до 0.125 дюймов толщины без чрезмерной молекулярной ориентации или образования шейки в листе. Центральные составные эксперименты, изложенные в таблице 25.6, более практичны для использования в экспериментальном плане. Центральные точки, повторяющиеся в таблице 25.6, представляют собой эксперименты 6, 7, 10, 13 и 16. В таблице 25.8 показаны экспериментальные точки с использованием плана Бокса-Бенкена, который включает 17 экспериментов по сравнению с 20, требуемыми для центральных составных планов. Как и в других планах, порядок экспериментов рандомизирован, а центральная точка повторяется, эксперименты 2, 5, 10, 13 и 17.

Таблица 25.6. Центральный композитный дизайн с звездными точками в самолете

0.12
Эксперимент Эксперимент Скорость винта, RPM Пропускная способность, LB / H
1 250 0.25
2 250 3 9 0.12 0.12
3 400 300 0.25
4 250 0 0.19
5 400 200 0,25
6 325 250 0,19
7 325 250 0,19
8 325 200 0,19
9 250 300 0,25
10 325 250 0,19
11 250 200 0.25
12 325 300 0,19
13 325 250 0,19
14 400 250 0,19
15 325 250 0,19
16 325 250 0,19
17 400 200 0,12
18 400 300 0.12
9
19 250 200 200 0,12
20 325 325 250 0.12

Таблица 25.7. Центральный композитный дизайн со звездными пунктами за пределами самолета

Эксперимент Скорость винта, RPM пропускной способности, LB / H Die Operify, в.
1 250 250 250 250 0,19
2 325 250 0.19
3 325 334 0,19
4 325 250 0,08
5 325 250 0,19
6 451 250 0,19
7 400 200 0,25
8 325 250 0,19
9 199 250 0.19
10 250 300 0,25
11 325 250 0,19
12 250 200 0,12
13 325 250 0,29
14 400 200 0,12
15 250 300 0,12
16 325 166 0.19
17 325 250 0,19
18 400 300 0,12
19 250 200 0,25
20 400 300 0,25

Таблица 25.8. Box Behnken Design

Эксперимент Скорость шнека, об/мин Производительность, фунт/ч Отверстие матрицы, дюймы
1 400 300 0,19
2 325 250 0,19
3 400 250 0,12
4 400 в 200 0,19
5 325 250 0,19
6 250 250 0,25
7 400 250 0 .25
8 325 200 0,12
9 250 200 0,19
10 325 250 0,19
11 325 в 200 0,25
12 325 300 0,12
13 325 250 0,19
14 325 250 0.19
15 250 250 0,12
16 325 300 0,25
17 325 250 0,19

Таблица 25.9 . Трехуровневый факторный дизайн

Эксперимент Скорость винтов, RPM Пропускная способность, LB / H Die Spearn, в.
1 250 200 0.12
2 250 250 0,25
3 400 250 0,19
4 325 250 0,19
5 400 в 200 0,12
6 400 300 0,12
7 400 250 0,25
8 325 250 0.19
9 325 250 0,25
10 400 200 0,19
11 325 200 0,12
12 250 300 0,25
13 325 250 0,19
14 250 300 0,12
15 325 200 0.25
16 250 250 0,19
17 250 200 0,19
18 325 300 0,25
19 325 250 0,19
20 325 300 0,19
21 325 250 0,19
22 250 300 0.19
23 400 300 0,19
24 250 250 0,12
25 400 200 0,25
26 325 200 0,19
27 250 200 0,25
28 325 250 0,12
29 325 300 0.12
30 400 250 0,12
31 325 250 0,19
32 400 300 0,25

Таблица 25.9 показаны экспериментальные точки с трехуровневым факторным планом с центральной точкой, воспроизведенной шесть раз в экспериментах 4, 8, 13, 19, 21 и 31. что требуется меньше экспериментов.

Использование дизайна Central Composite или Box Behnken для подгонки к кубической модели требует дополнительных экспериментов, чтобы для каждого члена модели был проведен хотя бы один эксперимент. Поскольку квадратичные модели подходят для 95% всех экспериментальных планов, имеет смысл начать с квадратичной модели. Дополнительные эксперименты могут быть добавлены позже, если для прогнозирования ответов требуется модель более высокого порядка.

ТРАНСФОРМАТОР: ПРИНЦИП РАБОТЫ, КЛАССИФИКАЦИЯ И

Помните, что трансформаторы не производят электроэнергию; они обмениваются электроэнергией, начиная с одной цепи переменного тока, а затем на следующую, используя привлекательную связь.Центр трансформатора используется для того, чтобы дать контролируемый путь притягивающему переходу, создаваемому в трансформаторе при прохождении тока через обмотки, которые иначе называются петлями.

Основной трансформатор состоит из четырех основных частей. Части включают входное соединение, выходное соединение, обмотки или катушки и сердечник.

  • Входные соединения. Информационная сторона трансформатора известна как основная сторона на том основании, что основная электрическая мощность, которая должна быть изменена, теперь связана.
  • Выходные соединения — выходная сторона или вспомогательная сторона трансформатора — это место, где электроэнергия направляется в кучу. В зависимости от предпосылки кучи приближающаяся электрическая мощность либо увеличивается, либо уменьшается.
  • Обмотка. Трансформаторы имеют две обмотки: основную и вспомогательную. Важнейшей обмоткой является петля, которая получает управление от источника. Необязательная обмотка — это виток, который передает живучесть при измененном или измененном напряжении в кучу.Чаще всего эти два завитка разделяются на несколько петель, чтобы уменьшить образование перехода.
  • Сердечник – Центральная часть трансформатора используется, чтобы дать контролируемый путь привлекательному переходу, создаваемому в трансформаторе. Центр обычно представляет собой не прочный стальной стержень, а скорее множество тонких наложенных друг на друга стальных листов или слоев. Это развитие используется, чтобы помочь стереть и уменьшить потепление.

В момент подключения информационного напряжения к основной обмотке в основной обмотке начинает протекать замещающий ток.По мере того, как текут нынешние потоки, в центре трансформатора создается изменяющееся поле притяжения. Поскольку это притягивающее поле пересекает вспомогательную обмотку, замещающее напряжение подается в дополнительную обмотку.

Пропорция между количеством реальных витков провода в каждом витке является ключом к выбору типа трансформатора и тому, каким будет выходное напряжение. Пропорция между выходным напряжением и информационным напряжением эквивалентна пропорции числа витков между двумя обмотками.

Выходное напряжение трансформатора имеет большее значение, чем информационное напряжение, если дополнительная обмотка имеет большее количество витков провода, чем основная обмотка. Выходное напряжение повышается и рассматривается как «трансформатор повышения». В случае, если дополнительная обмотка имеет меньше витков, чем основная обмотка, выходное напряжение ниже. Это «прогрессивный понижающий преобразователь».

Проще говоря, трансформер передает действия, представленные следующим образом:

  1. Обмен электроэнергией, начиная с одной цепи, затем на другую.
  2. Обмен электроэнергии без корректировки в цикле.
  3. Обмен с руководством по электромагнитному зачислению.
  4. Две электрические цепи соединены общим набором.
Perfect ТРАНСФОРМАТОР ХАРАКТЕРИСТИКИ

Совершенный трансформер изображается сопровождающим:

  1. НЕТ выброса движения, что означает, что переходы, связанные с основными и вспомогательными потоками, ограничены внутри центра.
  2. Основная и вторичная обмотки не имеют средств защиты, которые означают, что подключенное напряжение (напряжение источника) v1 такое же, как запрашиваемое основное напряжение e1; то есть v1 = e1. Так же и v2 = e2.
  3. Притягивающий центр обладает бесконечной проницаемостью, из чего следует, что нерешительность центра равна нулю. Отныне ожидается, что небольшая мера тока создаст привлекательный переход.
  4. Центр притяжения без потерь, что означает, что гистерезис, а также несчастные случаи вихревого тока несущественны.

КОНФИГУРАЦИИ ТРАНСФОРМАТОРА

Существуют различные механизмы как для одноэтапных, так и для трехэтапных структур.

• Одноступенчатое питание – одноступенчатые трансформаторы регулярно используются для управления частным освещением, хранилищем, охлаждением и обогревом. Одноступенчатые трансформаторы можно сделать значительно прогрессивно адаптируемыми, если и основная обмотка, и вспомогательная скрутка выполнены в двух эквивалентных количествах. Затем две секции любой обмотки можно было бы повторно соединить в компоновке или параллельной конструкции.

• Трехступенчатое питание – питание может подаваться через трехступенчатую цепь, содержащую трансформаторы, в которых используется много трех одноступенчатых трансформаторов, или используется трехступенчатый трансформатор. В тот момент, когда большая интенсивность связана с изменением трехступенчатого управления, становится все более консервативным использование трехступенчатого трансформатора. Новый порядок действий обмоток и центра экономит массу железа.

• Определение треугольником и звездой – существует два варианта объединения для трехступенчатого управления: треугольник и звезда.«Дельта» и «звезда» — греческие буквы, обозначающие конструкцию проводников трансформаторов. В соединении треугольником три проводника связаны встык в форме треугольника или треугольника. Для звезды каждый из проводников исходит из середины, что означает, что они связаны в одной нормальной точке.

• Трехступенчатые трансформаторы – Трехступенчатые трансформаторы имеют шесть обмоток; три обязательных и три необязательных. Шесть обмоток связаны с производителем либо треугольником, либо звездой.Как недавно было сказано, основные обмотки и дополнительные обмотки могут быть связаны по схеме треугольника или звезды. Их не нужно ассоциировать с аналогичной конструкцией в аналогичном трансформаторе. Используемые механизмы подлинной ассоциации зависят от приложения.

Виды ТРАНСФОРМАТОРОВ

Трансформаторы могут быть сгруппированы по различным признакам, схожим по видам выработки, видам охлаждения и т.д.

(A) НА ОСНОВЕ КОНСТРУКЦИИ

1.

Трансформатор центрального типа

Имеет единственную притягательную цепь. Центр прямоугольный, имеющий два отростка. Обмотка окружает центр. Используемые завитки цилиндрического типа. Как упоминалось ранее, локоны скручены в спиральные слои, причем различные слои защищены друг от друга бумагой или слюдой. Обе петли устанавливаются на оба придатка. Низковольтный виток расположен глубоко внутри, в то время как высоковольтный контур охватывает низковольтную катушку. Сердечник состоит из большого количества тонких оболочек.Обмотки последовательно рассредоточены по двум придаткам, характерное охлаждение все более успешно. Петли можно легко эвакуировать, выгнав крышки лучшего груза для обслуживания.

2.

Кожуховой трансформатор

Имеет двойную привлекательную схему. Центр имеет три придатка. Обе обмотки надеты на фокальный придаток. Центр окружает большую часть обмоток. Используемые завитки по большей части представляют собой многослойные круговые или сэндвич-петли.Как упоминалось ранее, каждая петля высокого напряжения имеет номер

.

между двумя витками низкого напряжения и петлями низкого напряжения находятся ближе всего к лучшему и основанию ярма. Центр перекрывается. При разработке покрытий центра учитывается, что все стыки на обменных слоях располагаются в шахматном порядке. Это делается для того, чтобы не попасть в ограниченное отверстие для воздуха на стыке, прямо через площадь поперечного сечения в центре. Такие стыки доводятся внахлест или черепицеобразными стыками. В общем и целом для высоковольтных трансформаторов предпочтительна конструкция оболочкового типа.Поскольку обмотки охватываются центром, естественного охлаждения не существует. Для эвакуации любого скручивания для поддержки требуется удалить огромное количество пластин.

(3) Трансформатор типа Берри

Центр похож на спицы колеса. Для размещения такого трансформатора с заполненным внутри трансформаторным маслом используются прочно установленные баки из листового металла.

(B) НА ОСНОВЕ ЦЕЛИ

  1. Повышающий трансформатор Venture: повышение напряжения (с последующим снижением тока) на вспомогательном питании.
  2. Понижающий трансформатор Venture: Уменьшение напряжения (с последующим увеличением тока) по выбору.

(C) НА ОСНОВЕ ПРИМЕНЕНИЯ

  1. Силовой трансформатор: Используется в системе передачи, высокая оценка
  2. Назначение трансформатора: Используется в системе циркуляции, относительно снижает рейтинг, чем у трансформаторов мощности.
  3. Измерительный трансформатор: используется для передачи и обеспечения безопасности в различных приборах на предприятиях
  • Трансформатор тока (CT)
  • Трансформатор напряжения (PT)

(D) НА ОСНОВЕ ОХЛАЖДЕНИЯ

1.Маслонаполненный самоохлаждающийся тип
Тип

Маслонаполненный с самоохлаждением использует малые и средние циркуляционные трансформаторы. Собранные обмотки и центр таких трансформаторов смонтированы в сварных маслонепроницаемых стальных баках с стальной крышкой. Резервуар заполняется очищенным, превосходно защищающим маслом, когда центр возвращается на свое законное место. Масло помогает передавать тепло от центра и обмоток к корпусу, откуда оно передается в окружающую среду.

Для трансформаторов меньшего размера баки, как правило, имеют гладкую поверхность, но для трансформаторов больших размеров требуется более заметная зона теплового излучения, и это также не раздражает кубический предел бака. Это достигается за счет того, что большую часть времени приходится складывать ящики. Еще больших размеров придают излучения или воронки.

2. Маслонаполненный с водяным охлаждением Тип

Этот тип используется для значительно более экономичной разработки крупных трансформаторов, так как вышеописанная система охлаждения слишком дорогая.Здесь используется аналогичная техника, обмотки и центр погружены в масло. Основное отличие состоит в том, что у поверхности масла установлен охлаждающий вихрь, по которому продолжает течь холодная вода. Эта вода передает тепло от гаджета. Эта конструкция обычно выполняется на трансформаторах, которые используются в линиях электропередачи высокого напряжения. Самое выгодное положение такой конструкции заключается в том, что такие трансформаторы не требуют другого помещения, кроме собственного.Это снижает расходы на огромную сумму. Другая выгодная позиция заключается в том, что такого рода поддержка и оценка требуются всего несколько раз в год.

3. Воздуходувка Тип

Этот тип используется для трансформаторов с рабочим напряжением ниже 25 000 вольт. Трансформатор помещен в коробку из тонкого листового металла, открытую двумя крышками, через которые воздух продувается от основания к лучшему.

(E) НА ОСНОВЕ ОБМОТКИ

1. Двухобмоточный трансформатор

Двухобмоточный трансформатор — это трансформатор, в котором две обмотки соединены типичным разным во времени притяжением.Одна из этих обмоток, известная как основная, получает управление при заданном напряжении от источника; другое скручивание, известное как дополнительное, передает управление, по большей части, при оценке напряжения, уникального по отношению к напряжению источника, кучи. Рабочие места основных и дополнительных обмоток могут быть обменяны. В любом случае, в трансформаторах с ферромагнитным центром данная обмотка должна работать при напряжении, которое не превышает ее предполагаемого стимула при расчетной повторяемости — как правило, ток возбуждения оказывается выше нормы.

2. Автотрансформатор

Автотрансформатор – это необычный трансформатор напряжения. Он состоит из одиночной последовательной обмотки, которая имеет ответвления с одной стороны, чтобы обеспечить либо повышающую, либо понижающую мощность. Это уникально по сравнению с обычным двухобмоточным трансформатором, в котором основная и вспомогательная обмотки полностью изолированы друг от друга, но при этом привлекательно соединены типичным центром. Обмотки автотрансформатора электрически и привлекательно связаны между собой.

ПРИМЕНЕНИЕ И ПРИМЕНЕНИЕ ТРАНСФОРМАТОРА

Наиболее важные области применения и применения Трансформера:

• Он может повышать или понижать размерность напряжения или тока (при увеличении напряжения, уменьшении тока и наоборот на том основании, что P = V x I, а мощность одинакова) в цепи переменного тока.

• Может увеличивать или уменьшать оценку конденсатора, катушки индуктивности или препятствия в цепи переменного тока. Таким образом, он мог бы работать как устройства для обмена импедансом.

• Его можно использовать для предотвращения перехода постоянного тока из одной цепи в другую.

• Трансформатор, используемый для согласования импеданса.

• Трансформатор, используемый для разделения двух электрических цепей.

• Трансформатор используемый в вольтметрах, амперметрах, защитных передачах и т.д.

• Трансформатор, используемый в выпрямителе.

• Используется в регуляторах напряжения, стабилизаторах напряжения, блоках управления и т.д.

Трансформатор является основным мотивом для передачи и распространения управления в переменном токе, а не в постоянном, поскольку Трансформатор не работает в постоянном токе, поэтому есть две проблемы для передачи управления в постоянном токе. в переходе постоянного тока и присвоении, размер повышения напряжения понижающим и повышающим преобразователем все же является чрезмерно непомерным и нецелесообразным с финансовой точки зрения. Принцип использования трансформатора заключается в повышении (увеличении) или понижении (уменьшении) величины напряжения. как бы Увеличить или порицать размерность Тока, при этом Сила должна быть прежней.

Различное использование и применение трансформатора:

Он увеличивает размер напряжения на стороне возраста перед передачей и распространением.

в части распределения, для коммерческого или бытового использования энергии, трансформатор может снизить (демонстрирует) размер напряжения, например, от 11 кВ до 220 В, одноступенчатый и 440 В, трехступенчатый.

Преобразователь тока и преобразователь потенциала также использовали силовую структуру и в бизнесе.Кроме того, он используется для координации импеданса. Итак, это были основные виды использования и использования трансформатора.

Солнечные тепловые электростанции — Управление энергетической информации США (EIA)

Солнечные тепловые энергетические системы используют концентрированную солнечную энергию

Солнечные тепловые/электроэнергетические системы собирают и концентрируют солнечный свет для производства высокотемпературного тепла, необходимого для выработки электроэнергии. Все солнечные тепловые энергетические системы имеют коллекторы солнечной энергии с двумя основными компонентами: отражатели (зеркала), которые улавливают и фокусируют солнечный свет на приемник .В большинстве типов систем теплоноситель нагревается и циркулирует в ресивере и используется для производства пара. Пар преобразуется в механическую энергию в турбине, которая приводит в действие генератор для производства электроэнергии. Солнечные тепловые энергетические системы имеют системы слежения, которые фокусируют солнечный свет на приемнике в течение дня, когда солнце меняет положение на небе. Солнечные тепловые электростанции обычно имеют большое поле или массив коллекторов, которые подают тепло на турбину и генератор.Несколько солнечных тепловых электростанций в Соединенных Штатах имеют две или более солнечных электростанций с отдельными батареями и генераторами.

Солнечные теплоэнергетические системы могут также иметь компонент системы накопления тепловой энергии, который позволяет системе солнечного коллектора нагревать систему хранения энергии в течение дня, а тепло от системы хранения используется для производства электроэнергии в вечернее время или в пасмурную погоду. Солнечные тепловые электростанции также могут быть гибридными системами, которые используют другие виды топлива (обычно природный газ) для дополнения энергии солнца в периоды низкой солнечной радиации.

Типы концентрирующих солнечных тепловых электростанций

Линейные обогатительные системы

Линейные концентрирующие системы собирают солнечную энергию с помощью длинных, прямоугольных, изогнутых (U-образных) зеркал. Зеркала фокусируют солнечный свет на приемники (трубки), которые проходят по всей длине зеркал. Концентрированный солнечный свет нагревает жидкость, протекающую по трубкам. Жидкость направляется в теплообменник для кипячения воды в обычном паротурбинном генераторе для производства электроэнергии.Существует два основных типа систем линейных концентраторов: системы с параболическими желобами, в которых трубки приемника расположены вдоль фокальной линии каждого параболического зеркала, и системы с линейными отражателями Френеля, в которых одна трубка приемника расположена над несколькими зеркалами, что обеспечивает большую подвижность зеркал. слежение за солнцем.

Электростанция с линейным концентрирующим коллектором имеет большое количество, или поле , коллекторов в параллельных рядах, которые обычно ориентированы с севера на юг для максимального сбора солнечной энергии.Эта конфигурация позволяет зеркалам отслеживать движение солнца с востока на запад в течение дня и непрерывно концентрировать солнечный свет на приемных трубках.

Параболические желоба

Параболический лотковый коллектор имеет длинный отражатель параболической формы, который фокусирует солнечные лучи на приемной трубе, расположенной в фокусе параболы. Коллектор наклоняется вместе с солнцем, чтобы солнечный свет фокусировался на приемнике, когда солнце движется с востока на запад в течение дня.

Из-за своей параболической формы желоб может фокусировать солнечный свет в 30-100 раз больше его нормальной интенсивности (коэффициент концентрации) на приемной трубе, расположенной вдоль фокальной линии желоба, достигая рабочих температур выше 750°F.

Силовая установка с параболическим желобом

Источник: стоковая фотография (защищено авторским правом)

Линейные концентрирующие системы с параболическим желобом используются в одной из старейших в мире солнечных тепловых электростанций — системе генерации солнечной энергии (SEGS), расположенной в пустыне Мохаве в Калифорнии.Со временем на объекте было девять отдельных заводов, первый завод в системе, SEGS I, работал с 1984 по 2015 год, а второй, SEGS II, работал с 1985 по 2015 год. SEGS III–VII (3–7), каждая с чистой летней электрической мощностью 36 мегаватт (МВт) была введена в эксплуатацию в 1986, 1987 и 1988 годах. SEGS VIII (8) и IX (9), каждая с чистой летней электрической мощностью 88 МВт, начали работу в 1989 и 1990 соответственно. Все SEGS 3, 4, 5, 6, 7 и 8 прекратили работу в 2021 году, и по состоянию на 31 декабря 2021 года в эксплуатации осталась только SEGS 9.

  • Генераторная станция Солана: двухэлектростанция мощностью 296 МВт с накопителем энергии в Гила-Бенд, штат Аризона, которая начала работать в 2013 г.
  • Солнечный проект Мохаве: установка с двумя электростанциями мощностью 2275 МВт в Барстоу, Калифорния, которая начала работать в 2014 году
  • Проект Genesis Solar Energy: установка с двумя электростанциями мощностью 250 МВт в Блайт, Калифорния, которая начала работать в 2013 и 2014 годах
  • Nevada Solar One: электростанция мощностью 69 МВт недалеко от Боулдер-Сити, штат Невада, введенная в эксплуатацию в 2007 г.

Линейные отражатели Френеля

Системы с линейным отражателем Френеля

(LFR) аналогичны системам с параболическими желобами в том, что зеркала (отражатели) концентрируют солнечный свет на приемнике, расположенном над зеркалами.В этих отражателях используется эффект линзы Френеля, что позволяет использовать концентрирующее зеркало с большой апертурой и коротким фокусным расстоянием. Эти системы способны концентрировать солнечную энергию примерно в 30 раз больше ее нормальной интенсивности. Компактные линейные отражатели Френеля (CLFR), также называемые концентрирующими линейными отражателями Френеля, представляют собой тип технологии LFR, в которой несколько поглотителей находятся рядом с зеркалами. Несколько приемников позволяют зеркалам изменять свой наклон, чтобы свести к минимуму то, насколько они блокируют доступ солнечного света к соседним отражателям.Такое расположение повышает эффективность системы и снижает потребность в материалах и затраты. Демонстрационная солнечная электростанция CLFR была построена недалеко от Бейкерсфилда, штат Калифорния, в 2008 году, но в настоящее время она не работает.

Башни солнечной энергии

Система солнечной электростанции использует большое поле плоских, отслеживающих солнце зеркал, называемых гелиостатами, для отражения и концентрации солнечного света на приемнике на вершине башни. Солнечный свет может быть сконцентрирован до 1500 раз.В некоторых градирнях в качестве теплоносителя используется вода. Передовые разработки экспериментируют с расплавленной нитратной солью из-за ее превосходных возможностей теплопередачи и накопления энергии. Возможность накопления тепловой энергии позволяет системе производить электроэнергию в пасмурную погоду или ночью.

  • Солнечная электростанция Иванпа: объект с тремя отдельными коллекторными полями и башнями с общей полезной электрической мощностью 393 МВт в летнее время в Сухом озере Иванпа, Калифорния, который начал работать в 2013 г.
  • Проект солнечной энергетики Crescent Dunes: однобашенный объект мощностью 110 МВт с компонентом накопления энергии в Тонапе, штат Невада, который начал работать в 2015 году

Башня солнечной энергии

Источник: Национальная лаборатория возобновляемых источников энергии (NREL)

Солнечная антенна/двигатели

Источник: стоковая фотография (защищено авторским правом)

Солнечная антенна/двигатели

Солнечные тарелки/двигатели используют зеркальную тарелку, похожую на очень большую спутниковую тарелку.Чтобы снизить затраты, зеркальная тарелка обычно состоит из множества меньших плоских зеркал, имеющих форму тарелки. Поверхность в форме тарелки направляет и концентрирует солнечный свет на тепловой приемник, который поглощает и собирает тепло и передает его на двигатель-генератор. Наиболее распространенным типом теплового двигателя, используемого в системах тарелки / двигателя, является двигатель Стирлинга. Эта система использует жидкость, нагретую ресивером, для перемещения поршней и создания механической энергии. Механическая энергия приводит в действие генератор или генератор переменного тока для производства электроэнергии.

Солнечные тарелки/двигатели всегда направлены прямо на солнце и концентрируют солнечную энергию в фокусе тарелки. Коэффициент концентрации солнечной тарелки намного выше, чем у линейных концентрирующих систем, а температура рабочей жидкости выше 1380 ° F. Энергетическое оборудование, используемое с солнечной тарелкой, может быть установлено в фокусе тарелки, что делает ее подходящей для удаленных мест, или энергия может собираться из нескольких установок и преобразовываться в электричество в центральной точке.

В Соединенных Штатах отсутствуют промышленные солнечные тарелки/двигатели, находящиеся в коммерческой эксплуатации.

Последнее обновление: 3 марта 2022 г.

Разница между треугольником и звездой

Трансформаторы
Трансформаторы используются во всей энергосистеме для выполнения различных задач. цели. Трансформаторы управляют обратной зависимостью между напряжение и сила тока Поднимите напряжение, и сила тока упадет.Ниже напряжение и сила тока растут.
Для например, провода, выходящие из электростанции, могут иметь напряжение 500 000 вольт. Высокое напряжение означает низкий ток и низкий нагрев провода, что позволяет экономичная передача электроэнергии на большие расстояния. Пока высоко напряжение подходит для передачи, распределительное устройство и проводка необходимы для 500 000 вольт слишком много, дорого и опасно для обычного использования внутри дома или здания.
Используя трансформаторы, энергетическая компания может изменить соотношение вольтампер. В результате дома и здания получают Низкое напряжение, высокая мощность усилителя.Он прекрасно работает, потому что 120-240-208-277-480 мощность вольта можно безопасно контролировать с помощью небольших переключателей, реле, ячейки зарядные устройства для телефонов и т. д., содержащиеся в стальных и пластиковых корпусах, в то время как сила тока (нагрев) контролируется автоматическими выключателями, а затем распределены по розеткам, выключателям, двигателям, светильникам и т. д. при правильном использовании сечение провода соответствует номиналу выключателя.

ЗВЕЗДА и Конфигурация проводки треугольником является одним из методов с помощью трансформатора для достижения цели вольт-ампер.

Прежде чем идти дальше, Важно описать, как работает трансформатор.
Трансформаторы работают по основному принципу магнитной индукции, где приложение электричества к одной катушке провода создает магнитный поток, который запитает другую катушку провода электричеством. Как трансформеры work pdf
Внутри трансформатора находятся две катушки провода, называемые первичной и вторичные катушки. Каждая катушка намотана на многослойный железный сердечник или более эффективный аморфный металлический сердечник. Металлический сердечник является общим для обоих катушки, но обе катушки провода «изолированы» друг от друга. Они есть электрически разделены.Между катушками нет общего провода, только металлический сердечник является общим.

Имея различное количество витков провода или изменяя соотношение витков, на каждой катушке повысится или понизится напряжение. Различные напряжения могут быть достигается по всей сети путем изменения количества витков на первичная и вторичная катушки.

Энергетическая компания подключает 4500-7200 вольт от распределительных линий к Главная катушка. Это создает напряжение на вторичной обмотке. катушка. В зависимости от напряжения выбираются разные трансформаторы. указывается для конечного пользователя.Провода конечного пользователя подключаются к вторичной катушке и питание направляется на панель главного выключателя.


На рисунке показана схема подключения по схеме «звезда-звезда»
Первичная сторона трансформаторов подключается по схеме «звезда»
Вторичная или клиентская сторона трансформаторов подключается по схеме «звезда»
Типично для схемы «звезда», 4-проводной, 3-фазной сети
Общие напряжения включают: 120 В -208 и 277-480
120 и 277 — фазные напряжения, измеренные между 1 горячим и нейтральным проводами
208 и 480 — линейные напряжения, измеренные между 2 горячими проводами

На рисунке показана электрическая сеть WYE-Delta.
Первичная сторона трансформаторов подключается по схеме «звезда»
Вторичная или клиентская сторона трансформаторов подключается по схеме «треугольник»
Это типично для высоковольтного треугольника, 4-проводной, 3-фазной сети
Общие напряжения включают: 120-208-240 и иногда 240-418-480
120-208 — фазные напряжения, измеренные между 1 горячим и нейтральным проводами
240 — линейное напряжение, измеренное между 2 горячими проводами
Рисунки 1-1 и 1-2 выше представление разводки звездой и треугольником на вторичной стороне трех трансформаторов.
Типичный 3-фазная сеть имеет 3 вторичные катушки. Есть вариации (не показаны на этой странице) под названием Open WYE и Open Delta и т. д., которые имеют 2 катушки.
фактический вид проводки отличается от представлений над. Например, катушки трансформатора на самом деле не соприкасаются друг с другом. разное. Вместо этого они соединены проводом.

Рисунок 1-1 ЗВЕЗДА представляет каждую катушку трансформатора в виде зигзагообразной линии.
ЗВЕЗДА (звезда) катушки трансформатора (обмотки) соединены вместе, чтобы образуют нейтральный провод.Есть 1 общая точка, общая для каждой из 3 катушек провода, как показано на рисунке 1-1. Общая точка дает начало нейтральному проводу. Другой конец каждая катушка дает начало 3 горячим проводам.
Измерение напряжения от точка от центра до конца любой катушки называется фазным напряжением. Это может на рис. 1-1 показано как 120 вольт. Другие услуги WYE могут иметь другие напряжения в зависимости от соотношения витков, выбранного для службы.
Напряжение, измеренное между любыми 2 горячими провода известен как междуфазное напряжение или просто как линия Напряжение.Это можно увидеть на рис. 1-1 как 208 вольт.

В тройник подключенная система, напряжение между горячим проводом и горячим проводом выше, чем фазное напряжение на коэффициент квадратного корня из 3 (1,732). Так 120 вольт х 1,732 = 208 вольт.
В системе, соединенной звездой, фазные усилители (токовые) и линейные усилители являются такой же.

Рис. 1-2 Дельта представляет каждый трансформатор, используя четыре uuuu.
>Дельта катушки трансформатора соединены встык. Нейтральный провод если присутствует, достигается постукиванием по центру 1 катушки.
‘Линия напряжение и фазное напряжение совпадают с Delta. Если вы измеряете горячее провода к горячему проводу, вы получите то же напряжение, что и при измерении обоих концов одного катушка. Однако усилители варьируются между линейным напряжением и фазным напряжением. В отличие от звезды, где фаза и линейное напряжение остаются одинаковыми, с треугольником ток в линии больше, чем в фазе. Если фазный ток мера на одной катушке составляет 10 ампер. сила тока в линии, измеренная через два горячих провода составляют 10 ампер x квадратный корень 3 или 1,732 = 17,32 ампер.
По мере вращения генератора и повышения и понижения напряжения на каждом проводе каждый Дельта-катушка находится под напряжением в разное время.В любой момент времени два из в три катушки находятся под напряжением. Это добавляет дополнительный ток при измерении между горячими проводами.
Дельта имеет более низкие амперы, что означает меньшее тепловыделение.
Например, многие группы трансформаторов подключены треугольником к энергетической компании. или первичные катушки и звезда на потребителе или вторичных катушках. Причина этого: напряжение распределения, подключенное к первичной стороне, может быть 4500-7900 вольт, а использование конфигурации треугольника означает меньший ток что означает, что производитель может использовать меньшие провода на первичной стороне катушки и сэкономить деньги, но при этом обеспечить полную мощность для клиента.
Материалы, используемые для энергосистемы, представляют собой баланс стоимости, безопасности и функция.
Звезда-треугольник (звезда-треугольник) также используется для пускателя двигателя. таймеры, такие как таймер звезда-треугольник. С моторами они потребляют больше сила тока для запуска. Для уменьшения расхода и тепла двигатель запускается с конфигурацией звезда или звезда, и после запуска двигателя схема переключается на треугольник для повышения эффективности.

Зачем использовать 3-фазный
«Номинальная мощность трехфазных двигателей примерно на 150% больше, чем у для однофазных двигателей с аналогичным типоразмером.Поставленная мощность однофазной системой пульсирует, и мощность падает до нуля три раз в каждом цикле. Мощность, отдаваемая трехфазной цепью тоже пульсирует, но никогда не падает до нуля. В трехфазной системе мощность, подаваемая на нагрузку, одинакова в любой момент времени. Это производит превосходные рабочие характеристики для трехфазных двигателей.»*
*3-фазные цепи с базовой математикой .pdf
How для определения проводки трансформатора
Что такое 3-фазный
Как подключить 3-фазный
3-фазный таймер

Почему они используют комбинацию Wye и конфигурации Delta?
«Четыре наиболее распространенные конфигурации трехфазного трансформатора: конфигурации «звезда-звезда», «треугольник-треугольник», «звезда-треугольник» и «треугольник-звезда».Каждая конфигурация имеет разные характеристики.
WYE-WYE или конфигурация треугольник-треугольник, напряжение, ток, и фаза отношения между первичным и вторичным идентичны отношения, найденные в обычной однофазной мощности трансформатор. Это означает, что значения линейных напряжений и токи во вторичной обмотке равны линейным напряжениям и токи на первичной обмотке».
Звезда, первичная, треугольник, вторичная:
Соотношение линейного напряжения √3: 1
Соотношение линейного тока (ампер), 1: √3
Фазовый сдвиг, отставание 30

Первичная треугольник, звезда, вторичная:
Соотношение линейного напряжения 1: √3
Соотношение линейного тока (ампер) √3: 1
Фазовый сдвиг 30 проводов

Подземная проводка в новых жилых районах

PAS опубликовала свой первый информационный отчет в 1949 году.Чтобы отметить эту историю, мы каждый месяц представляем новый отчет из архивов.

Мы надеемся, что вам понравится этот увлекательный снимок проблемы планирования прошлых лет.

АМЕРИКАНСКОЕ ОБЩЕСТВО ДОЛЖНОСТНЫХ ЛИЦ ПЛАНИРОВКИ

1313 EAST 60TH STREET — CHICAGO 37 ILLINOIS

Информационный отчет № 163 Октябрь 1962

Подземная проводка в новых жилых массивах

Скачать исходный отчет (pdf)

По мнению многих людей, рекламные щиты – это самое бельмо на глазу в наших городских районах.Но воздушные провода и опоры тоже давно с нами — настолько давно, что многие из нас, кажется, уже к ним привыкли. Однако визуальный хаос воздушной проводки в серийном подразделении побудил одного сторонника улучшения внешнего вида сообщества прокомментировать: l

Кто-то однажды сказал, что если смотреть на чудовище достаточно долго, то перестанешь его замечать. Может быть, некоторые люди так долго смотрели на чудовищные столбы, что не осознают, насколько ужасно они выглядят.Когда-нибудь внимательно посмотрите, что столбы делают с квадратными милями пригородной сельской местности. Когда у тебя есть деревья и ты живешь в двухэтажном доме, ты не замечаешь телефонных столбов. Но, как ни крути, в большинстве новых массивов одноэтажных домов можно увидеть только столбы.

К счастью, коммунальные предприятия и индустрия жилищного строительства в некоторых районах США и Канады начинают осознавать ценность подземных линий электропередач и телефонных линий в новых жилых районах.Канадская федерация мэров и муниципалитетов, например, активно продвигает подземную проводку не только в новых районах, но также в центральных районах и старых жилых кварталах, где Федерация призывает к постепенному захоронению существующих воздушных сетей. Некоторые коммунальные предприятия потихоньку приступили к строительству значительных подземных сооружений, но многие другие все еще сопротивляются этой идее, несмотря на значительный прогресс в оборудовании и методах установки. В некоторых случаях строители и застройщики берут на себя часть затрат на подземную установку, признавая потенциал продаж улучшенного внешнего вида жилого помещения.И кредиторы начинают давать дополнительную оценку подземным инженерным сетям.

В этом отчете представлены некоторые основные характеристики подземных распределительных систем. В нем будут рассмотрены причины широкого и продолжающегося использования воздушных линий электропередач, а также обзор важных достижений в области подземных сооружений и деятельности местных органов власти в этой области.

ВОЗДУШНАЯ РАСПРЕДЕЛЕНИЕ

Электроэнергетические и телефонные распределительные системы в США.С. и Канада были разработаны в основном с накладным строительством. Подземная установка использовалась в прошлом только там, где плотность нагрузки делала невозможным использование подвесного распределения. Например, многие центральные деловые районы крупных населенных пунктов и некоторые междугородние телефонные линии обслуживаются подземными системами. В некоторых городах подземные системы находятся в дорогих жилых районах, где более высокие затраты на установку оплачиваются застройщиком и, конечно же, в конечном итоге перекладываются на покупателя дома.

Принятие воздушной распределительной системы было основано прежде всего на ее преимуществах минимальных первоначальных инвестиций и менее сложной конструкции. Система была гибкой; дополнительные провода означали дополнительную емкость. Таким образом, распределение накладных расходов превосходно подходило для любого увеличения нагрузки на жилые, деловые и промышленные объекты.

На первоначальную конструкцию наших национальных энергосистем большое влияние, особенно в отношении методов распределения электроэнергии, оказали требования к эксплуатационной нагрузке, которые были довольно малы по сравнению с сегодняшними требованиями.Бытовое электроснабжение совсем недавно состояло в основном из осветительных приборов, разбросанных по всему дому. Только в последнее время значительное увеличение количества и типов бытовых приборов привело к соответствующему росту потребностей в электроэнергии в жилых помещениях.

Еще одним конструктивным фактором, стимулирующим использование воздушных линий электропередач, было использование однофазной трехпроводной системы подачи электроэнергии напряжением 110–220 вольт. В Европе, где подземное распределение является обычным явлением, в большинстве систем распределения электроэнергии используется расчетное напряжение, в два раза превышающее североамериканский стандарт, что является важным элементом в определении затрат, поскольку европейские линии с удвоенным напряжением могут работать в четыре раза дальше при том же уровне. потери мощности или, наоборот, может нести в четыре раза большую нагрузку на то же расстояние.Следовательно, можно использовать большее и меньшее количество трансформаторов. Более низкие ставки заработной платы (значительная часть общих расходов на подземную установку в этой стране приходится на оплату труда) также играют роль в продвижении подземного распространения в Европе.

Еще одним фактором, стимулировавшим дальнейшее использование воздушных распределительных сетей в Северной Америке, был взрывной рост спроса на жилищно-коммунальные услуги после Второй мировой войны. Почти все проектировщики коммунальных служб не смогли осознать, что рост жилищной нагрузки, начавшийся несколько лет назад, оставался скрытым в течение всего военного периода.Опираясь на прецедент сокращения использования электроэнергии после Первой мировой войны, они ожидали очередного сокращения спроса на электроэнергию в результате прекращения военного производства вместо продолжения роста спроса на электроэнергию, который действительно имел место. Перед лицом этого неожиданного всплеска коммунальные предприятия, оказавшиеся в затруднительном положении, проделали замечательную работу, расширив свои услуги на новые жилые комплексы, в то же время расширив свои возможности для удовлетворения возросшего спроса со стороны существующих жилых и коммерческих районов.Учитывая эти трудности, система распределения накладных расходов была уродливой, но функциональной.

Несмотря на остроту ситуации, были предприняты некоторые усилия для улучшения внешнего вида растения. Использование витых силовых кабелей для обслуживания дома, витых или витых силовых кабелей для вторичных и витых воздушных кабелей, которые устраняют необходимость в поперечинах на первичных линиях, значительно помогло. Сервитуты для задних опор и улучшение внешнего вида трансформатора также оказались эффективными. Но эти изменения могут лишь сделать непривлекательные воздушные линии и оборудование чуть менее нежелательными.

ПОДЗЕМНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ

Телефонные и энергетические компании более 50 лет назад начали заменять воздушные распределительные сети подземными установками в перегруженных районах наших крупных городов. Конверсия была произведена полностью для обеспечения лучшего обслуживания в районах с высокой нагрузкой, где коммунальные предприятия столкнулись с обширными и дорогостоящими сбоями в обслуживании, когда работа опоры была прервана. Таким образом, в этих местах подземная установка может быть экономически оправдана.Точно так же основные телефонные линии и междугородные магистральные линии были зарыты на долгие годы. На сегодняшний день полностью разработаны материалы и способы заглубления телефонных линий в жилых домах. Однако энергетика сталкивается с другими проблемами, связанными с более дорогостоящим и сложным распределительным оборудованием, что затрудняет подземную установку в новых подразделениях.

Американская телефонная и телеграфная компания поручила своим 20 операционным компаниям проложить подземные линии в новых подразделениях, где это практически возможно.В некоторых районах, где условия благоприятны, телефонные кабели могут быть закопаны по цене, равной или даже меньшей, чем затраты на строительство антенны. Например, телефонная компания Bell в Иллинойсе, которая с 1959 года установила подземную телефонную связь для более чем 25 000 жилых единиц, приняла следующую политику в отношении подземного распределения: 2

.
  1. Размещение подземных распределительных установок во всех местах, где это целесообразно и где расчетная стоимость заглубленных установок не превышает расчетную стоимость надземных установок более чем на десять процентов.
  1. Следует приложить все усилия, чтобы сделать это совместным предприятием с энергетической компанией или другой коммунальной службой.
  2. Однако отсутствие интереса со стороны энергетической компании не должно удерживать нас от использования преимуществ скрытых распределительных систем.
  1. Если сметная стоимость заглубленного оборудования в … подразделениях превышает сметную стоимость надземного сооружения более чем на десять процентов, мы должны договориться со строителем или застройщиком на следующем основании:
  1. Бесплатно, если застройщик или строитель выкапывает и засыпает траншеи для распределительного кабеля и всех служебных проводов в подразделении.
  2. Если наша компания выкапывает и засыпает все траншеи, застройщик или строитель оплачивает стоимость, превышающую сметную стоимость воздушной установки более чем на десять процентов.

В соответствии с приведенным выше заявлением о правилах заглубленные растения считаются стандартной конструкцией Illinois Bell. Конечно, могут быть отдельные случаи, когда размещение заглубленного растения не считается практичным или экономически выгодным. В этих отдельных случаях мы были бы обязаны размещать тип установки, продиктованный здравой инженерной оценкой.

За последние пять лет в области подземного электроснабжения жилых домов был достигнут значительный прогресс. Во многом из-за активного продвижения подземных кабельных систем несколькими коммунальными компаниями 78% крупных коммунальных предприятий в США и 73% в Канаде в настоящее время приняли программы подземной разводки жилых домов. Опрос электроэнергетических компаний, проведенный в 1961 году журналом Electrical World 3 , включал данные 78 коммунальных предприятий в 42 штатах, обслуживающих более 60 процентов населения США.S. метров и 11 коммунальных услуг в пяти провинциях Канады, обслуживающих около 40 процентов счетчиков Канады. Цифры обобщают эти данные.

На Рисунке 1 показан процент электроэнергетических компаний, предлагающих в настоящее время тот или иной тип подземной проводки в жилых домах. Во всех географических регионах, кроме двух, 70 или более процентов подотчетных коммунальных предприятий предлагают такие услуги, за исключением Новой Англии, где в среднем 45 процентов для шести штатов, и восточно-южно-центрального региона, где в среднем 50 процентов для четырех штатов. .

Рисунок 1. Коммунальные службы, предлагающие подземную проводку

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

На Рисунке 2 показан процент электроэнергетических компаний, внедривших новые методы прокладки подземной проводки в жилых домах за последние пять лет, и процент, которые планируют использовать новые методы в течение следующих пяти лет.

Рисунок 2. Коммунальные предприятия внедряют новые методы подземной проводки

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

Планирование подземных систем

Сотрудник канадской коммунальной службы рассказал о некоторых проблемах, связанных с планированием систем подземной электропроводки: 4

Перед установкой какой-либо системы, воздушной или подземной, необходимо определенное планирование, и в этом отношении требуется больше внимания для подземной системы.Это связано с тем, что подвесная система, будучи легкодоступной, гораздо более гибкая и может быть добавлена ​​или модифицирована в соответствии с изменяющимися нагрузками или другими требованиями без особых трудностей.

Вполне вероятно, что различные подходы, используемые коммунальными службами при планировании, частично ответственны за различия в общей конструкции подземных систем. При планировании коммунальное предприятие обычно ищет систему, которая в соответствии с экономичностью обеспечит высокую степень непрерывности обслуживания, способна обслуживать, безопасна как для населения, так и для коммунальных служащих, а также может снабжать текущие и будущие нагрузки без дорогостоящих затрат. модификация или дополнительная конструкция.Используемые методы и степень достижения этих целей отражаются в основном устройстве и окончательном проекте подземной системы.

Расположение системы важно. Если кабели не могут быть проложены под тротуаром, они, вероятно, подвергаются большему повреждению на улице из-за эксплуатации и обслуживания других коммунальных услуг, таких как вода, канализация, газ, чем в тылу. Это должно быть сбалансировано с более сложным доступом к оборудованию, если потребуется техническое обслуживание, когда оно находится в тылу.

Знание текущих и будущих нагрузок важно при планировании любой системы и, вероятно, в большей степени для подземных [систем]. Многие коммунальные службы сегодня вынуждены снабжать потребителей электроотоплением в новых подразделениях, заранее не зная, сколько [установят единиц] или где они будут находиться. Поскольку электрическое отопление является такой большой нагрузкой, а электрические распределительные устройства обычно требуются до завершения строительства дома, коммунальное предприятие сталкивается со сложной проблемой.Если предусмотрено 100% электрическое отопление, то требуются значительно большие трансформаторы и домовые или вторичные проводники, а если эта нагрузка не развивается, установленная система становится явно нерентабельной и не будет поддерживаться полученными доходами. С другой стороны, если в первоначальной установке не предусмотрено достаточное количество электрического обогрева, а [потребность] в нагреве возникает, потребуются дополнительные трансформаторные мощности и проводники. С надземной системой эти дополнения обычно не представляют проблемы, но с подземной они могут быть трудными и дорогими, если они не будут тщательно спланированы заранее.

Непрерывность обслуживания приобретает все большее значение. Хотя мы надеемся, что перебои в обслуживании в подземной системе будут реже, чем в воздушной, тем не менее они будут происходить и должны быть предусмотрены. Перебои в подземной системе обычно значительно дольше, чем в воздушной, поэтому при планировании подземной системы необходимо предусмотреть соответствующие средства, чтобы избежать длительных перерывов в случае неисправности.

Эксплуатация и техническое обслуживание подземной системы обычно выполняются в гораздо более ограниченном пространстве, чем на воздушной линии, и поэтому для обеспечения безопасности линейных операторов обычно требуются специальные средства и методы работы. Следует также отметить, что операции на подземной системе, как правило, не так легко адаптируются к методам работы с канатными инструментами, как на надземной системе.

Другим аспектом планирования является вполне определенная тенденция из-за увеличения нагрузки к более высоким распределительным напряжениям.В подземной системе сверхизоляция первичных кабелей для будущего более высокого напряжения является относительно дорогой, тогда как в воздушной системе использование больших изоляторов обходится недорого.

Есть, конечно, и другие соображения, но достаточно сказать, что расположение и планирование более важны для подземных систем, чем для надземных.

Предполагаемый срок службы подземной проводки может быть на 50–100 % больше, чем у воздушной системы. Следовательно, проектирование подземной системы должно быть основано на увеличении нагрузки на дополнительные 15 или более лет по сравнению с воздушными системами. 5

Характеристики жилых подземных систем

Методы строительства подземных распределительных сетей сильно различаются. Для небольших систем, включающих несколько домов, может потребоваться один подземный отвод или ответвление от воздушной линии, ведущей в подразделение. Большим подразделениям могут потребоваться основные магистральные линии с альтернативными воздушными точками питания, или само основное питание может быть получено от подземных линий питания, напрямую связанных с центральной станцией.Телефонные линии и линии электропередач в некоторых районах могут быть проложены в отдельных траншеях; в других областях они могут быть помещены в общую траншею. Некоторые коммунальные предприятия требуют прокладки трубопроводов в стальных или волокнистых каналах; другие используют прямое захоронение.

На рис. 3 показана типичная подземная распределительная система для линий электропередач и телефонных линий в жилом квартале. На рис. 4 представлена ​​схема распределения электроэнергии, показывающая 12 домов, обслуживаемых одним трансформатором. Первичный кабель подает высоковольтную мощность на трансформатор, который понижает ее до напряжения дома для распределения по вторичному кабелю.На обоих рисунках телефонный кабель проложен в отдельной траншее.

Рис. 3. Типовая подземная распределительная система для жилых помещений

Из дома и дома , август 1959 г.

Рис. 4. Типовая схема распределения электроэнергии под землей

Из дома и дома , август 1959 г.

Местоположение . Подземные сооружения в новых микрорайонах обычно располагаются в сервитутах вдоль тыловых границ участков.Типичным является план сервитутов на рис. 5, подготовленный компаниями Detroit Edison Company и Michigan Bell Telephone Company. Руководство по сервитутам, подготовленное совместно двумя компаниями, предлагает следующие критерии проектирования подземных коммуникаций: 6

Рисунок 5. План сервитутов для размещения подземных линий электропередач и телефонной связи

Из Планирование сервитутов для коммунальных услуг , Детройт Эдисон Ко. — Мичиган Белл Телефон Ко., 1962.

Расположение сервитутов

В целом расположение сервитутов для подземных коммуникаций аналогично расположению, требуемому для воздушных линий, в том смысле, что сервитуты должны располагаться вдоль задней или боковой линии участка или в некоторых случаях должны быть предусмотрены поперек участков. Кроме того, в некоторых местах потребуются сервитуты вдоль линии фронта.

Планировка участка, топография, естественные препятствия и использование этих сервитутов для водопроводных, канализационных и дренажных сооружений будут влиять на проектирование системы сервитутов, подходящей для подземной распределительной системы.

Ширина сервитутов

Ширина сервитута, необходимая для размещения подземных коммуникаций и других коммуникаций, включая водопровод, канализацию и т. д., указана в таблице 1.

Таблица 1. Ширина сервитута, необходимая для размещения линий подземных коммуникаций

Сервитут и функция Минимальная ширина (футы) Замечания
Вдоль двух соседних участков для размещения всех коммуникаций

6 (каждая посылка)

12 (всего)

Половина общего сервитута (6 футов) должна использоваться совместно для электрических или телефонных подземных сооружений, а другая половина — для других коммуникаций.
Вдоль двух соседних участков для размещения либо/или только электрических и телефонных линий

6 (только одна посылка)

3 (только одна посылка)

Для электрических и телефонных подземных сооружений

Только для уличного освещения и метро.

Через участок только для размещения электрических и телефонных подземных коммуникаций 6
Только по краю одной посылки 12 Половина общей оценки (6 футов) используется совместно для электрических и телефонных подземных сооружений, а другая половина — для других коммуникаций.
Вдоль края одного участка только для размещения либо/или только электрических и телефонных подземных коммуникаций 6

Адаптировано из Планирование сервитутов для коммунальных услуг , Detroit Edison Co. — Michigan Bell Telephone Co., 1962.

Канал и прямое захоронение. Существует два метода прокладки подземных распределительных сетей — канальный и прямой заглубленный. В системе воздуховодов кабели протягиваются через трубы, которые могут быть залиты бетоном, а могут и не залиты.В системе заглубления кабели закапываются непосредственно в землю. В то время как прямое заглубление все чаще используется, введение новых типов силовых и телефонных кабелей означает, что по-прежнему необходимо использовать каналы для предотвращения повреждения кабеля в каменистых почвах, насыпи и под дорогами.

Телефонные компании используют почти исключительно прямое заглубление (за исключением случаев, когда грунтовые условия требуют использования каналов), но использование этого метода энергетическими компаниями не так широко распространено. Исследование Electrical World 1961 года (см. рис. 6) показало, что 48% U.Коммунальные предприятия Южной Америки и 50% канадских коммунальных предприятий практиковали прямое заглубление первичных кабелей. Прямое захоронение вторичных кабелей в среднем составляет 55 % в США и 88 % в Канаде.

Рисунок 6. Коммуникации, позволяющие закапывать кабель в землю

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

Трансформаторы .Ранние подземные электрораспределительные установки использовали полузаглубленные корпуса трансформаторов, которые требовали дорогостоящих земляных работ и гидроизоляции. Разработка трансформатора и кожуха для поверхностного монтажа играет важную роль в снижении затрат на подземную установку. Здесь стандартный воздушный трансформатор в металлическом корпусе или новый, специально изготовленный трансформатор размещается на сборной бетонной площадке. Затраты можно было бы снизить еще больше, если бы трансформаторы с монтажной площадкой были стандартизированы, но производители не решаются заморозить эксперименты в настоящее время, когда новые разработки могут привести к более желательным и экономичным конструкциям.На рисунках 7 и 8 показана степень приемлемости трансформаторов, монтируемых на подушках, коммунальными компаниями США и Канады: на рисунке 7 показаны те компании, которые предпочитают трансформаторы, монтируемые на плите, для использования в будущих подземных жилых распределительных сетях, а на рисунке 8 показан процент компаний, которые внедрили этот тип установки в течение последних пяти лет, и процент, который предполагает внедрение в течение следующих пяти лет. На рис. 9 показан трансформатор с монтажной площадкой.

Рисунок 7. Коммунальные предприятия, предпочитающие трансформаторы с монтажом на подушке

Из Electrical World , 6 февраля 1961 г., © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

Рис. 8. Электроэнергетические предприятия внедряют новые трансформаторные установки

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание: Pac, Mtn, WNC и т. д. относятся к регионам.

Рис. 9 (слева) Трансформатор на подставке с опорами для телефонной связи

Рис. 10 (в центре) Типовые опоры для подземной проводки: Телефон

Рис. 11 (справа) Типовые опоры для подземной проводки: Power

Фотографии предоставлены Illinois Bell Telephone Company.

Подставки для обслуживания . Для упрощения сервисных подключений и снижения затрат на обратный вызов телефонные и энергетические компании разработали надземные точки подключения, называемые сервисными постаментами (рис. 10 и 11). Эти терминалы почтового типа предлагают удобные средства для добавления новой услуги или отключения ее.

Траншеи . Глубина траншей варьируется от двух до четырех футов, большинство установок размещается на уровне от двух до трех футов (см. Рисунок 3). Линии электропередач и телефонные линии во многих подземных распределительных сетях до сих пор прокладываются раздельно, но на ряде участков линии связи и силовые провода прокладываются в одной траншее.Силовые кабели укладываются на дно 36-дюймовой траншеи, которая затем засыпается на 12 дюймов для размещения телефонных кабелей.

В 1956 году Объединенный комитет Edison Electric Institute-Bell System назначил подкомитет для проверки прямого прокладывания силовых и телефонных кабелей бок о бок в общей траншее. Кабели для полевых испытаний были размещены вместе на дне траншеи без каких-либо усилий для сохранения разделения. Первоначальные опасения, что высокое напряжение может заглушить телефонные сигналы, оказались необоснованными, и объединенный комитет рекомендовал попробовать случайное разделение на экспериментальной основе.Однако в настоящее время случайное разделение является нарушением Национального кодекса электробезопасности и запрещено государственными нормами безопасности. В 1961 году совместная петиция, поданная Illinois Bell и Commonwealth Edison с просьбой об отказе от правила разделения, была одобрена Комиссией по торговле Иллинойса на экспериментальной основе. Имеющийся на сегодняшний день ограниченный опыт использования этого типа установки еще не позволяет оценить ее эффективность, но представители компании уверены, что такие методы строительства позволят добиться существенной экономии.Например, при случайном разделении можно использовать траншею глубиной 30 дюймов, обрезав шесть дюймов по сравнению со старым методом. И телефонный, и силовой кабели могут быть проложены за одну операцию, что исключает операцию обратной засыпки, которая ранее требовалась для обеспечения разделения кабелей.

Затраты . Соотношение затрат на наземную и подземную установку в последние годы сократилось. С одной стороны, неровности современной криволинейной и тупиковой планировки жилых улиц создают проблемы с прокладкой столбов.В отличие от этого, компоненты подземных работ дешевле, чем раньше, а улучшенное оборудование для траншейных работ снижает затраты на оплату труда. Поскольку телефонные компании переносят свои линии с опор и уходят под землю, энергетические компании больше не могут рассчитывать на разделение затрат на установку опор.

Реальная стоимость подземной электропроводки представляет собой разницу между стоимостью установки воздушной распределительной системы (основа тарифов на электроэнергию) и стоимостью установки подземной системы для предоставления той же услуги.Соотношение затрат между двумя системами сильно различается. House и Home сообщили о поразительном разнообразии цен на установку по всей стране. 7 Расценки коммунальных служб за предоставление подземных услуг составляли от 50 до 10 000 долларов за лот. В то время как соотношение затрат зависит от состояния грунта, мощности, метода строительства и количества обслуживаемых домов, такой широкий диапазон цен вполне может «отражать разницу в отношении в большей степени, чем разницу в реальных затратах.» 8

Затраты на подземные работы во многих областях могут быть снижены, если застройщик или строитель самостоятельно выполняет рытье траншей и земляные работы. Бригады, уже работающие по прокладке фундамента, канализации и водопровода, могут выполнить эту работу дешевле, чем бригады коммунальных служб. Однако в районе Чикаго полевые испытания, проведенные компаниями Commonwealth Edison Company и Illinois Bell Telephone Company, показали, что эти две компании могут сократить расходы на рабочую силу на 35 процентов, используя специальные бригады для рытья траншей и засыпки, вместо того, чтобы требовать, чтобы эти операции быть выполнено подразделением.Политика, действующая в настоящее время в их совместной зоне обслуживания, заключается в том, чтобы подразделение платило энергокомпании фиксированную плату в размере 50 долларов за лот (за установку телефона плата не взимается).

Для эффективного выполнения этой работы энергетическим и телефонным компаниям требуются полосы сервитутов, доступные для оборудования компании. Все препятствия внутри полос должны быть удалены. Линия участка и конечные стойки должны быть размещены с подходящими интервалами, а уклоны сервитута должны быть примерно на конечной отметке.Довольно большое количество лотов в подразделении должно быть готово в любой момент, чтобы монтажные работы проходили с максимальной выгодой. Во всех микрорайонах, находящихся в зоне обслуживания двух компаний, где должны быть поставлены подземные сооружения, каждая компания выкапывает половину метража траншеи и выставляет другой счет по взаимно согласованной фиксированной ставке за метр. (Эта процедура используется для выравнивания затрат на преодоление неожиданных препятствий.)

По словам инженеров Commonwealth Edison, указанная выше плата за подземную установку за лот основана на разнице между стоимостью наземных и подземных работ для подразделения, состоящего из 24 или более смежных участков, имеющих средний размер задней линии участка менее 125 футов. .Любые дополнительные расходы, связанные с переходом под улицами, переулками или другими участками, вымощенными до укладки траншей, должны быть оплачены застройщиком. Если имеется менее 24 лотов, застройщик должен заплатить минимальную плату в размере 1200 долларов США, исключая любые дополнительные расходы.

Эффективная организация программы подземных сооружений зависит от надлежащей координации между застройщиком и коммунальными службами. Значительная экономия времени и средств может быть достигнута за счет детального изучения участка с последующим продуманным планированием до начала строительных работ.Подземную проводку не следует добавлять задним числом, когда все остальные работы по проектированию подразделений завершены. Перед началом любой работы необходимо установить приблизительные оценки. Кабели должны быть проложены в быстрой последовательности за траншеекопателями с немедленной обратной засыпкой, чтобы свести к минимуму обвалы или повреждение кабеля.

Сотрудник телефонной компании перечислил некоторые проблемы взаимодействия застройщика и ЖКХ: 9

… Координация должна начаться во время разделения территории, чтобы можно было составить планы для всех служб.Строитель должен быть привлечен к общей картине, и его планы должны быть приспособлены к общему развитию. Одно из основных препятствий для экономичного подземного строительства сегодня возникает из-за того, что строитель накапливает материал из раскопок в подвале в задней части собственности. В таких условиях установка нескольких столбов может стоить дешевле, чем прокапывание этих куч грязи. Предельные уровни также не очевидны. Запланированная утилизация этого материала может решить эту проблему. … Если электроэнергетическая компания находит условия настолько сложными, что на данном этапе ей приходится размещать столбы и антенный провод, для телефонной компании обычно оказывается экономичным совместное использование тех же столбов позже.

Детройтская компания Edison и телефонная компания Bell в Мичигане подготовили брошюру, которая поможет застройщикам установить подземные электрические и телефонные коммуникации в новых районах. 10 В этом руководстве, воспроизведенном в Приложении, и особенно в содержащемся в нем контрольном списке для разработчиков, излагаются конкретные обязанности двух коммунальных компаний и застройщика на этапе строительства подземной электропроводки.

Чтобы еще больше снизить затраты строителей на подземную проводку, некоторые компании предлагают финансовые скидки при гарантии повышенного энергопотребления.Включив в дом электрическое отопление или другое оборудование на 240 вольт, строитель может получить ряд скидок на всю сумму своих затрат на подземные работы.

Затраты на техническое обслуживание подземных систем электропроводки, установленных сегодня, трудно обеспечить на какой-либо надежной основе. Недавний опрос канадских коммунальных компаний показал, что лишь небольшая часть респондентов смогла оценить процентное снижение затрат на содержание подземных коммуникаций по сравнению с расходами, связанными с воздушными распределительными системами. 11 Оценки такого снижения колеблются от 30 до 90 процентов. Шесть канадских общин, проводящих подземную электропроводку, сообщили о снижении затрат на техническое обслуживание как минимум на 80 процентов. Пять респондентов заявили, что их расходы на содержание были незначительными.

Мероприятие, которое может привести к дальнейшему снижению затрат на техническое обслуживание, все еще находится в стадии разработки. Ответственность за право собственности, установку и техническое обслуживание подземных электрических коммуникаций в индивидуальном жилище обычно несет заказчик.Однако телефонные компании взяли на себя такую ​​ответственность в пределах своих зон обслуживания. Если энергокомпании придерживаются аналогичной политики, то возможна совместная прокладка как телефонных, так и электрических коммуникаций от линии участка до дома. Если удастся разработать единый служебный кабель, содержащий как силовые, так и телефонные проводники, подключенные к единой опоре совместного обслуживания, возможно дальнейшее снижение затрат для обеих компаний.

Commonwealth Edison — одна из компаний, которая недавно ввела политику принятия на себя ответственности за подземные работы. 12 Право собственности коммунальной компании позволяет производить установку системы обслуживания совместно с Illinois Bell таким же образом, как описанная ранее схема строительства подземной распределительной системы. В соответствии с этой политикой энергетическая компания взимает фиксированную абонентскую плату в размере 1,00 доллара США за фут траншеи за установку, владение и обслуживание подземного подключения от подземной распределительной системы к дому. Плата является единообразной независимо от размера кабеля, но не распространяется на подземные службы, подключенные к воздушной системе.

МЕСТНЫЙ КОНТРОЛЬ РАЗРАБОТКИ

Энергетические и телефонные компании подлежат сложному государственному контролю. Ставки устанавливаются правительствами штатов и федеральным правительством; оборудование должно соответствовать минимальным спецификациям Национального кодекса электробезопасности и соответствующих государственных норм безопасности; и местные правила могут повлиять на расположение распределительной системы и завода. Государственные чиновники часто не уверены в влиянии государственных законов о коммунальных услугах на их собственные полномочия по управлению коммунальными услугами.Могут ли города требовать прокладки подземной проводки в новых жилых массивах? Правила коммунальных предприятий поднимают множество юридических вопросов, на которые Консультативная служба планирования ASPO не может ответить.

Многие города заключили соглашения с коммунальными предприятиями, согласно которым воздушные провода удаляются с определенного количества миль улиц в год, в основном в перегруженных центральных деловых районах. Однако есть несколько городов, которые требуют от коммунальных служб прокладки подземных телефонных линий и линий электропередач в новых районах. муниципальных корпораций McQuillin сообщает, что:

Компании, использующие провода, могут быть вынуждены размещать свои провода под землей или в подземных кабелепроводах, когда этого требует удобство или добросовестное управление муниципалитета. Например, считалось, что требование к телефонной компании построить трубопроводы через немаркированные улицы в пригородных частях города и на открытой местности для прокладки проводов было явно неразумным проявлением власти полиции. … Но создать подземный район и потребовать, чтобы все столбы и провода, используемые в нем, были удалены с поверхности…. там, где подземная часть представляет собой перегруженный центр города, является действительным проявлением полицейской власти.

Два калифорнийских города — Пало-Альто и Палм-Спрингс — требуют от застройщика прокладки подземной проводки в новых жилых районах. Застройщик, предположительно, должен оплатить разницу в стоимости между подземными и надземными сооружениями. Требования к подземной проводке постановления Пало-Альто, принятого в 1960 году, просты:

.

Электрические, телефонные и все другие коммуникации должны быть проложены под землей подсобным хозяйством, если, по мнению городского инженера, особые условия не требуют иного.В таком случае такие установки должны быть в соответствии с указаниями городского инженера.

Постановление о подразделении Палм-Спрингс более подробно описывает подземную установку. Линии высокого напряжения исключены из положений:

Все подразделения должны быть подключены к газоснабжению, электроснабжению и телефонной связи города. Кроме того. подразделения могут быть подключены к местному телевидению. Все коммунальные и телевизионные линии, независимо от того, подпадают ли они под юрисдикцию Комиссии по коммунальным предприятиям или нет, должны быть проложены под землей в местах, указанных на схеме, хранящейся в настоящее время в офисе директора по планированию города Палм-Спрингс.Из этого положения исключены следующие инженерные коммуникации:

  1. Электрические линии напряжением 33 000 вольт и выше.
  2. Электрические линии, спроектированные или построенные для передачи 2000 киловольт-ампер или более.

Все инженерные сети, независимо от того, контролируются ли они Комиссией по коммунальным предприятиям штата Калифорния или их правопреемниками, должны быть проложены под землей только «вводы» в тех местах на упомянутой плате, где указаны только подземные вводы .

Все телефонные и электроэнергетические установки должны располагаться под землей в соответствии со спецификациями сервисной службы и ее правилами и положениями, хранящимися в Комиссии по коммунальным предприятиям.

Упомянутая платформа является платформой, разработанной директором по планированию, датированной 28 октября 1959 года и принятой здесь, как если бы она была полностью изложена.

Прокладка подземной проводки в Дирфилде, штат Иллинойс, (пригород Чикаго) не является обязательной. Тем не менее, застройщики, предоставляющие подземные распределительные системы, должны соответствовать следующим положениям постановления о подразделении:

.

Если телефонные и электрические линии полностью проложены под землей на разделенной территории, указанные трубопроводы или кабели должны быть размещены в пределах сервитутов или выделенных дорог общего пользования таким образом, чтобы не конфликтовать с другими подземными коммуникациями.Кроме того, все трансформаторные будки должны быть расположены таким образом, чтобы они не были неприглядными или опасными для населения.

В предварительном отчете комиссии по планированию городской менеджер Гринвилля, штат Иллинойс (население 5000 человек), указал, что требование прокладки подземной проводки в новых районах может быть неразумным в условиях типичной небольшой застройки этого города. Он сообщил, что затраты застройщика на прокладку подземной проводки в районе с 12 участками почти в три раза превышали стоимость монтажа в районе с 48 участками.Стоимость подземной установки в расчете на одну партию на участках с 12 участками оценивалась примерно в 480 долларов, а на участке с 48 участками эта цифра составляла примерно 180 долларов. Заключение отчета: 13

Ключевой вопрос о подземной проводке для небольших предприятий, по-видимому, заключается в том, соответствуют ли требования подземной проводки. Не кажется, что это справедливое требование. Стоимость небольшой операции, вероятно, будет настолько высока, что только более дорогие подразделения смогут нести расходы без чрезмерных трудностей.Необходимо соблюдать осторожность, чтобы гарантировать, что не будут введены правила, которые могут помешать строительству нового жилья. Кажется, что подземная проводка слишком дорога для небольшого подразделения такого размера, которое мог бы предусмотреть Гринвилл. …

Предлагаемая поправка к правилам района Парк-Форест, штат Иллинойс, потребует подземной разводки и установки служб во всех многоквартирных жилых и коммерческих районах. Распределение накладных расходов по-прежнему будет разрешено вдоль тыловых линий в жилых и промышленных районах.

Отчет о необходимости прокладки подземной электропроводки, подготовленный для города Окленд, штат Калифорния, четко излагает предпосылки для принятия законодательства, требующего прокладки подземных коммуникаций в новых жилых кварталах, промышленных и коммерческих районах. Неприглядная воздушная проводка будет постепенно удаляться в застроенных жилых районах Окленда путем создания подземных районов, в которых владельцы собственности будут нести расходы на переход на подземные установки.

Высокая стоимость, указанная некоторыми коммунальными предприятиями, несомненно, отпугнула местных властей от принятия требований к подземной прокладке, даже несмотря на то, что положения постановления о подразделении обычно требуют строительства других улучшений без компенсации застройщику. Требования к подземной проводке не будут считаться действительными мерами власти полиции, если только суд не установит, что они в значительной степени связаны с общественным здравоохранением, безопасностью, нравственностью или общим благополучием. Несмотря на то, что было относительно мало судебных разбирательств, связанных с конституционностью административно-территориальных единиц, суды, как правило, поддерживали положения, требующие от территориальных единиц расходовать большие суммы денег на строительство таких необходимых улучшений, как улицы, канализационные и водопроводные линии, в качестве условия утверждения плацдарма. .

Несмотря на то, что в поле зрения Консультативной службы по планированию ASPO не попадали судебные разбирательства, связанные с положениями о подземной проводке в нормативных актах, некоторые суды могут прийти к выводу, что такие требования находятся в пределах разумности. Однако можно ожидать, что в двух отношениях юридические споры, касающиеся требований к подземной электропроводке, будут отличаться от других судебных разбирательств по благоустройству. Во-первых, требования к подземной проводке в значительной степени основаны на эстетических соображениях.Во-вторых, спор упирается не в то, должен ли разделитель предусмотреть необходимое сооружение, т. е. систему электропроводки, а в том, какое это сооружение должно быть предусмотрено — надземное или подземное.

Там, где плата за установку инженерных сетей невелика, обязательные требования к подземной прокладке, вероятно, находятся в пределах разумной муниципальной политики. В районах с высокими затратами на установку некоторые муниципальные чиновники могут счесть принуждение подразделений к прокладке подземной проводки необоснованной политикой.В настоящее время, к сожалению, нет конкретных мерок, которыми можно было бы предложить меру такой разумности. Однако муниципальная политика должна признать, что потребность в постоянном снабжении дома электроэнергией сегодня гораздо важнее, чем десять лет назад. Отопление, кондиционирование воздуха, охлаждение, приготовление пищи и освещение зависят от электричества. Перебои в подаче электроэнергии доставляют серьезные неудобства жителям, а подземные распределительные устройства, не подверженные штормам и другим авариям, намного надежнее надземных сетей.

В некоторых населенных пунктах подход «района благоустройства» может использоваться для обеспечения подземных систем в новых жилых районах таким же образом, как он использовался для удаления воздушных систем в застроенных районах. Специальная оценка может первоначально ложиться на застройщика, а затем переходить к покупателю дома либо как часть покупной цены дома, либо как специальная муниципальная оценка.

По крайней мере, необходимо оказать влияние муниципалитета, чтобы свести вместе представителей коммунальных служб и застройщиков для выработки общего подхода к проблеме прокладки инженерных сетей.В коммунальной отрасли накоплен достаточный опыт эксплуатации, чтобы показать, что затраты на подземную установку в жилых районах можно поддерживать на разумном уровне. Таким образом, муниципальные власти могут указать на множество успешных примеров в этой области, чтобы убедить свои местные коммунальные предприятия в целесообразности прокладки подземной проводки.

ССЫЛКИ

1. «Подземная проводка», апрель 1961 г., с. 141.

2. Illinois Bell Telephone Company, Заявление о политике размещения подземных городских распределительных сетей, 24 мая 1962 г.

3 «Распределение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–33.

4. Г. А. Пайпер, «Жилой метрополитен в Канаде», доклад, представленный на симпозиуме Канадской электрической ассоциации по эстетике распределения электроэнергии, 2 мая 1962 г., стр. 2–4 (мимеографировано).

5. Ассоциация муниципальных электроэнергетических компаний (Онтарио), Руководство по муниципальным стандартам строительства подземных сооружений, , второе издание, июнь 1959 г., стр. 2–4.

6.Detroit Edison Company и Michigan Bell Telephone Company, Планирование сервитутов для коммунальных служб , 1962. стр. 13–15.

7. «Подземная проводка», соч. соч., с. 141.

8. Там же.

9. Представление от имени Телефонной ассоциации Канады Комитету по расследованию дизайна жилой среды Королевского архитектурного института Канады, февраль 1960 г. (мимеографировано).

10. Детройтская компания Эдисона и телефонная компания Мичиган Белл, Подземная электрическая и телефонная служба в новых подразделениях , 1962 год.

11. Джон Хендри, «Практична ли подземная проводка?» The Listening Post , том 22, номер 10, октябрь 1962 г., с. 3.

12. Дж. К. Смит и Дж. А. Шнайдер, «Подземная распределительная система для жилых подразделений», , передача и распределение , август 1962 г., с. 19.

13. Питер М. Росс и Норман Э. Таффорд, Подземные инженерные сети для Гринвилля? (предварительный отчет), офис городского управляющего, Гринвилл, Иллинойс, 1962 г.стр. 13–14.

ПРИЛОЖЕНИЕ

ПОДЗЕМНОЕ ЭЛЕКТРООБОРУДОВАНИЕ И ТЕЛЕФОННАЯ ИНФОРМАЦИЯ В НОВЫХ ПОДРАЗДЕЛЕНИЯХ

Подготовлен для использования в районах, обслуживаемых совместно Detroit Edison Company и Michigan Bell Telephone Company

1962

ТРЕБОВАНИЯ

1. ОТДЕЛЬНЫЕ СОГЛАШЕНИЯ

Для каждой утилиты требуется отдельное подписанное соглашение с разработчиком. В соглашениях будут подробно определены обязанности разработчика и каждой коммунальной службы.

2.СОВМЕСТНАЯ ДЕКЛАРАЦИЯ ОБ ОГРАНИЧЕНИЯХ

Ограничения собственности для объединенных подземных систем должны быть зарегистрированы ДО инженерных сооружений. Формулировка ограничений будет предоставлена ​​разработчику коммунальными службами.

Одним из наиболее важных имущественных ограничений является обязательное наличие заглубленных объектов обслуживания для каждого потребителя, обслуживаемого из подземной системы.

3. Сервитуты

Ответственность за предоставление сервитутов, приемлемых для обеих коммунальных служб, в отношении электричества, телефона и уличного освещения, лежит на застройщике.Эти сервитуты учитываются в разделительной доске как частные сервитуты для коммунальных услуг или сервитуты, предусмотренные отдельным актом.

4. УСТАНОВКА ОБОРУДОВАНИЯ ПЕРЕД ЗАПИСЬЮ ПЛАТФОРМА

  1. The Detroit Edison Company

Трубопровод для пересечения улиц может быть установлен по специальному соглашению до регистрации платных и имущественных ограничений. Однако установка всех других объектов не будет начата до тех пор, пока не будут зарегистрированы ограничения по плате и имуществу.Особое внимание будет уделено конкретным случаям.

  1. Телефонная компания штата Мичиган Белл

Телефонная связь не будет размещена до тех пор, пока не будут зарегистрированы ограничения на размещение и собственность. Особое внимание будет уделено конкретным случаям.

5. КООРДИНАЦИЯ С ДРУГИМИ ПРЕДЛАГАЕМЫМИ ПОТРЕБИТЕЛЯМИ

Когда другие инженерные коммуникации предлагаются рядом с совместно заглубленными электрическими и телефонными сооружениями, которые занимают половину обычного 12-футового сервитута, требуется специальное согласование следующим образом:

  1. Канализационные коллекторы

Если предлагается канализационные коллекторы, они должны располагаться в другой половине 12-футового сервитута и устанавливаться достаточно далеко заблаговременно, чтобы избежать оседания грунта на маршруте совместного заглубления.Все отводы канализационных линий, которые будут пересекаться под совместно заглубленными сооружениями, должны быть установлены при строительстве магистрального коллектора. Такие отводы канализационных линий должны быть доступны для подключения в точке на расстоянии 3 фута за пределами накладной полосы сервитута. Удлиненный канализационный кран уменьшит возможные повреждения заглубленных электрических и телефонных коммуникаций и облегчит подключение отдельных канализационных линий.

  1. Дренажная плитка

Везде, где дренажная плитка должна быть уложена вдоль задней линии участка для ухода за поверхностными водами, электрические и телефонные линии не должны размещаться на одном и том же 6-футовом сервитуте с плиткой, за исключением пересечений.Такая дренажная плитка должна быть показана в плане и профиле на чертежах ливневой канализации. Необходимо составить график монтажа дренажной плитки с инженерными коммуникациями.

  1. Газ и вода

Электричество и телефон не должны размещаться в одной траншее с газо- или водопроводом.

Если подземные электрические и телефонные коммуникации должны быть расположены в непосредственной близости от предполагаемых газопроводов и водопроводов, абсолютно необходимо составить график и согласовать все коммуникации.

6. КЛАССИФИКАЦИЯ

Окончательная планировка основного маршрута траншеи должна быть завершена до начала рытья траншей для подземных электрических и телефонных коммуникаций.

7. ТРЕБУЕМАЯ СТАВКА

Застройщик должен точно разметить все линии участков вдоль основных маршрутов траншей. После завершения рытья траншеи он должен, при необходимости, переразметить все линии участков, примыкающие к траншее, чтобы обеспечить правильное расположение наземного оборудования, такого как трансформаторы, пьедесталы вторичной обмотки, телефонные терминалы и т. д.

8. ПРОМЫВКА И ОБРАТНАЯ ЗАСЫПКА ОСНОВНОЙ ТРАНШЕИ

Застройщик должен обеспечить все траншеи и обратную засыпку для совместных заглубленных сооружений, как показано ниже.

Рис. 1. Траншея для совместной застройки

Рис. 2 Траншея, занятая исключительно электрооборудованием

Таблица A (для использования с рис. 1 и 2)

Количество электрических проводов Расчетная ширина траншеи
от 1 до 3 16 дюймов
4 20 дюймов
5 26 дюймов
6 30 дюймов

ПРИМЕЧАНИЕ: Фактическая ширина должна быть указана на чертеже траншеи.

Рис. 3 Траншея, занятая исключительно телефонными аппаратами

ПРИМЕЧАНИЯ:

  1. Хотя минимальные глубины показаны на рисунках 1, 2 и 3, может потребоваться большая глубина из-за других существующих или предполагаемых подземных сооружений или препятствий
  2. Вся засыпка не должна содержать щебня и комков твердой или замерзшей грязи, а также материалов, которые могут порезать, проколоть или иным образом повредить электрические или телефонные устройства. Использование грунта из траншеи в качестве обратной засыпки остается на усмотрение коммунальных служб.Если грунт замерзнет, ​​когда траншея открыта, застройщик должен предоставить песок для двухэтапной обратной засыпки следующим образом: 12 дюймов песка над электрическим каналом, 12 дюймов песка над телефонным кабелем и последние 12 дюймов обычного песка. испортить
  3. Все совместно занятые траншеи должны быть засыпаны в два этапа.

Этап л. После установки энергообъектов требуется хорошо утрамбованная обратная засыпка, обеспечивающая минимальное покрытие 12 дюймов.

Этап 2. После установки телефонной связи завершается засыпка.

  1. Все препятствия на траншейных трассах должны быть устранены, чтобы можно было проложить телефонные устройства. Протягивание телефонных устройств через препятствия или под них, как правило, нецелесообразно. Особое внимание будет уделено конкретным случаям.
  2. Все размеры относятся к конечному классу.

ОБХОД ТЕЛЕФОННЫХ ЖЕЛОБОВ: ЭЛЕКТРИЧЕСКИЕ ТРАНСФОРМАТОРЫ И ВТОРИЧНЫЕ ОПОНАМЕНТЫ

Обычно требуется траншея, занятая исключительно телефонными аппаратами, чтобы обойти трансформаторы Detroit Edison и вторичные пьедесталы.Обходные траншеи являются частью основной системы траншей.

На рисунках 4 и 5 показано расположение обходных траншей.

Рис. 4 Канавка телефонного байпаса в месте расположения трансформатора

Рис. 5. Траншея обхода телефонной линии – расположение дополнительной опоры

9. ОСНОВНЫЕ ТРАНШЕЙНЫЕ СООРУЖЕНИЯ

A. Детройтская компания Эдисона

Все электрооборудование в основной траншеи будет предоставлено, установлено и обслуживается The D.E. Компания, за исключением служебных кабелей, которые предоставляются, устанавливаются и обслуживаются заказчиком.

Б. Мичиганская телефонная компания Bell

Все телефонные коммуникации в основной траншее, за исключением кабелепровода, указанного в пункте 12B, будут предоставлены, размещены и обслуживаться M.B.T. Компания.

10. ПРОМЫВКА ТРАНШЕИ И ЗАСЫПКА-ОБСЛУЖИВАНИЕ ТРАНШЕИ

(между основной траншеей и зданием)

Застройщик или владелец участка должен обеспечить прокладку траншей и обратную засыпку для соединения подземных электрических и телефонных проводов и кабелей, как показано ниже.

Рис. 6. Траншея службы совместного проживания

ПРИМЕЧАНИЕ. Вся засыпка не должна содержать щебня и комков твердой или замерзшей грязи, а также материалов, которые могут порезать, проколоть или иным образом повредить электрические или телефонные устройства.

11. ОБСЛУЖИВАНИЕ ТРАНШЕЙНЫХ СООРУЖЕНИЙ

A. Детройтская компания Эдисона

Все электрооборудование в сервисной траншее будет предоставлено, установлено и обслуживается заказчиком.

Служебный кабель, устанавливаемый заказчиком от трансформатора или пьедестала вторичной обмотки до жилого помещения, должен быть из меди 3-1/C 1/0 AWG или больше, с резиновой изоляцией типа RHW и неопреновой оболочкой.Кабель должен быть типа U.S.E. Эти кабели должны быть установлены в соответствии с D.E. Технические характеристики компании.

Если служебные кабели, установленные заказчиком, занимают основную траншею, D.E. Компания предоставит трубопровод в основной траншеи от трансформатора или вторичного основания до точки в основной траншеи, ближайшей к линии собственности заказчика.

Б. Мичиганская телефонная компания Bell

Все телефонные аппараты в служебной траншее будут оборудованы, размещены и обслуживаться М.Б.Т. Компания.

C. Запросы клиентов на электрические и телефонные услуги

Запросы на электрические и телефонные услуги должны быть размещены в соответствующих компаниях. Для этих установок используется совместная траншея, как показано на рис. 6. Поскольку электрические устройства всегда располагаются ниже телефонных устройств, D.E. Компания уведомит M.B.T. Компания, чтобы телефонные работы в траншее могли быть выполнены сразу после завершения первого этапа обратной засыпки. Желательно, но не обязательно, чтобы заказ на телефонную связь был размещен до этого шага.

12. ПРОВОД ДЛЯ ПЕРЕХОДА УЛИЦ И Т.Д.

A. Детройтская компания Эдисона

Все трубопроводы для пересечения улиц будут снабжены, установлены и обслуживаться D.E. Компания. Все рытье траншей, обратная засыпка или проталкивание труб будут выполняться застройщиком.

Б. Мичиганская телефонная компания Bell

М.Б.Т. Компания предоставит, а застройщик проложит все необходимые трубопроводы под дорогами и переулками, предлагаемыми в качестве маршрутов телефонных линий.

В случае необходимости прокладки телефонных линий на других земельных участках, предлагаемых для общего пользования, застройщик должен поставить и установить необходимый трубопровод.

Все трубопроводы должны проходить на всю ширину (от границы участка до границы участка) дорог и переулков, как указано на схеме разделения.

После размещения трубопровод, предоставленный M.B.T. Компания останется, а трубопровод, предоставленный застройщиком, станет собственностью M.B.T. Компания.

ПРИМЕЧАНИЕ. В пунктах A и B выше застройщик несет ответственность за то, чтобы вся обратная засыпка, необходимая на пересечениях дорог, соответствовала всем правилам государственных органов, в юрисдикции которых находятся дороги.

13. УЛИЧНОЕ ОСВЕЩЕНИЕ

Когда подземное уличное освещение требуется государственным органам, все относящиеся к нему средства, включая прокладку траншей и засыпку, кроме основной траншеи, будут предоставлены D.E. Компания.

14. КООРДИНАЦИОННОЕ СОВЕЩАНИЕ ПЕРЕД СТРОИТЕЛЬСТВОМ

Чтобы обеспечить экономичную работу застройщика и двух коммунальных служб, требуется, чтобы подрядчик застройщика и D.E. Компания и М.Б.Т. Полевые бригадиры компании встречаются на стройплощадке до начала рытья траншей.

На этом совещании будут подтверждены договоренности по рытью траншей и обратной засыпке и утвержден график работ.

№ Д.Е. Co. или M.B.T. Строительные работы Co. будут начаты до этой встречи.

15. ПРИМЕЧАНИЕ ДЛЯ ИНФОРМАЦИИ

Если требуется дополнительная информация, звоните по следующему номеру.

Детройтская компания Эдисона

г-н ________Тел. № ______

Мичиганская телефонная компания Bell

г.________Тел. № ______

КОНТРОЛЬНЫЙ СПИСОК РАЗРАБОТЧИКА

Этот список предназначен для проверки требований в их обычном порядке выполнения разработчиком и утилитами. Все требования должны быть выполнены до начала инженерного строительства в новых микрорайонах.

D — разработчиком, U — утилитой

.
    Дата завершения
Д 1. Предоставьте The Detroit Edison Co. 3 копии предложенной платы подразделения.
Д и У 2. Провести информационную встречу между разработчиком, компанией Detroit Edison Co, и компанией Michigan Bell Telephone Co.
Д 3. Предоставить каждому коммунальному предприятию планы мощения улиц.
Д 4. Предоставить планы канализации для каждого коммунального предприятия (в плане и профиле).
Д 5. Предоставить планы ливневой канализации каждому коммунальному предприятию (в плане и профиле).
Д 6. Предоставить топографические планы каждой инженерной сети (если такие планы составлены).
У 7. Предоставить проектную схему подземных электротехнических сооружений застройщику. (Детройт Эдисон Ко.)
У 8. Предоставить застройщику планы сервитута на подземные электрические и телефонные коммуникации. (Детройт Эдисон Ко и Мичиган Белл Телефон Ко.)
Д и У 9. Провести встречу между разработчиком Д.Е. Ко. и М.Б.Т. Co. для ознакомления с требованиями, обсуждения макетов и получения информации для подготовки договоров.
Д и У 10. Заключите специальное соглашение с The Detroit Edison Co. для оборудования на пересечениях улиц, если оборудование должно быть установлено до того, как будут зарегистрированы ограничения по площади и имуществу.
Д и У 11.Заключите специальное соглашение с компанией Michigan Bell Telephone Co., если телефонные устройства (за исключением кабелепровода для пересечения улиц) должны быть установлены до того, как будут зарегистрированы ограничения на использование плат и собственности.
Д 12. Предоставьте перед записью окончательную планку подразделения для каждой утилиты.
Д и У 13. Полное официальное соглашение между разработчиком и The Detroit Edison Co.
Д и У 14.Полное официальное соглашение между разработчиком и компанией Michigan Bell Telephone Co.
Д 15. Полная запись финальной платы с сервитутами, приемлемыми для The Detroit Edison Co. и Michigan Bell Telephone Co.
Д 16. Полная регистрация ограничений собственности в соответствии с указаниями The Detroit Edison Co. и Michigan Bell Telephone Co.
У 17.Предоставьте разработчику окончательный чертеж траншеи. (2 экз.)
Д и У 18. Провести координационное совещание с полевыми бригадирами Detroit Edison Co. и Michigan Bell Telephone Co. и подрядчиком по рытью траншей на стройплощадке.

БЛАГОДАРНОСТИ

Консультативная служба по планированию ASPO выражает благодарность L.A. Kemnitz, Illinois Bell Telephone Company, и J.C. Smith, Commonwealth Edison Company, за их помощь в подготовке этого отчета.

БИБЛИОГРАФИЯ

Остин, Джеймс Э., и Кармак, Ховард. «Воздушные провода исчезают», The American City , март 1962 г., стр. 100–102.

Департамент городского планирования, Окленд, Калифорния. Переход от устаревшей воздушной проводки к современному метро: отчет о добавленных муниципальных ценностях , 1961.

«Распределение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–53.

Планирование сервитутов для коммунальных услуг .Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, пересмотренный вариант 1962 г., стр. 13–15.

Хендри, Джон. «Возможна ли подземная проводка?» Пост прослушивания , Vol. 22, № 10 (октябрь 1962 г.), стр. 3–4.

«Пришло время по-новому взглянуть на подземные линии электропередач и телефонные линии», House and Home , август 1959 г., стр. 112–117.

Пайпер, Г. А., «Жилой подземный метрополитен в Канаде», доклад, представленный на симпозиуме Канадской электротехнической ассоциации по эстетике распределения электроэнергии, май 1962 г. (на мимеографе), стр.2–4.

Презентации по проблемам подземного строительства для распределения электроэнергии в Онтарио. Торонто, Онтарио, Канада: Ассоциация муниципальных электросетей (Онтарио), май 1962 г.

Росс, Питер М., и Таффорд, Норман Э. Подземные инженерные сети для Гринвилля? (Предварительный отчет). Гринвилл, Иллинойс: Офис городского управляющего, 1962, стр. 13–14.

Смит, Дж. К., и Шнайдер, Дж. А. «Подземная распределительная система для жилых кварталов», Передача и распределение , Vol.14, № 8 (август 1962 г.), стр. 16–19.

Томпсон, Рут Мартин. «Хоронить или не хоронить», Municipal World , апрель 1957 г.

Подземная электрическая и телефонная связь в новых подразделениях . Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, 1962.

«Подземная проводка», House and Home , апрель 1961 г., стр. 138–141.

Воздушная проводка. Фото предоставлено Центральной ипотечной и жилищной корпорацией, Оттава, Онтарио.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
