Как устроен трансформатор? Как подключить трнасформатор к сети?


Как устроен трансформатор? Как подключить трансформатор к сети? FAQ Часть 2

В статье рассмотрены вопросы об устройстве, определении габаритной мощности, подключении и фазировании обмоток силовых низкочастотных трансформаторов.



Самые интересные ролики на Youtube


Близкие темы.

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты?

Оглавление статьи.

  1. Как определить необходимую мощность силового трансформатора для питания УНЧ?
  2. Какую схему питания УНЧ выбрать?
  3. Расчёт выходного напряжения (переменного тока) трансформатора работающего на холостом ходу или без существенной нагрузки.
  4. Расчёт напряжения (постоянного тока) на выходе блока питания работающего при максимальной нагрузке.
  5. Типы магнитопроводов силовых трансформаторов.
  6. Как определить габаритную мощность трансформатора?
  7. Где взять исходный трансформатор?
  8. Как подключить неизвестный трансформатор к сети?
  9. Как сфазировать обмотки трансформатора?
  10. Как определить количество витков вторичной обмотки?
  11. Как рассчитать диаметр провода для любой обмотки?
  12. Как измерить диаметр провода?
  13. Как рассчитать количество витков первичной обмотки?
  14. Как разобрать и собрать трансформатор?
  15. Как намотать трансформатор?
  16. Как закрепить выводы обмоток трансформатора?
  17. Как изменить напряжение на вторичной обмотке не разбирая трансформатор?
  18. Программы для расчёта силовых трансформаторов.
  19. Дополнительные материалы к статье.

Страницы 1 2 3 4


Типы магнитопроводов силовых трансформаторов.

Магнитопровод низкочастотного трансформатора состоит из стальных пластин. Использование пластин вместо монолитного сердечника уменьшает вихревые токи, что повышает КПД и снижает нагрев.

Магнитопроводы вида 1, 2 или 3 получают методом штамповки.

Магнитопроводы вида 4, 5 или 6 получают путём навивки стальной ленты на шаблон, причём магнитопроводы типа 4 и 5 затем разрезаются пополам.

Магнитопроводы бывают:

1, 4 – броневые,

2, 5 – стержневые,

3, 6 – кольцевые.

Правда, кольцевых штампованных магнитопроводов я никогда не видел.

Чтобы определить сечение магнитопровода, нужно перемножить размеры «А» и «В». Для расчётов в этой статье используется размер сечения в сантиметрах.


Трансформаторы с витыми стержневым поз.1 и броневым поз.2 магнитопроводами.


Трансформаторы с штампованными броневым поз.1 и стержневым поз.2 магнитопроводами.


Трансформаторы с витыми кольцевыми магнитопроводами.

Подробнее о магнитопроводах в главе – «Разборка и сборка трансформаторов».

Вернуться наверх к меню


Как определить габаритную мощность трансформатора.

Габаритную мощность трансформатора можно приблизительно определить по сечению магнитопровода. Правда, ошибка может составлять до 50%, и это связано с рядом факторов. Габаритная мощность напрямую зависит от конструктивных особенностей магнитопровода, качества и толщины используемой стали, размера окна, величины индукции, сечения провода обмоток и даже качества изоляции между отдельными пластинами.

Чем дешевле трансформатор, тем ниже его относительная габаритная мощность.

Конечно, можно путём экспериментов и расчетов определить максимальную мощность трансформатора с высокой точностью, но смысла большого в этом нет, так как при изготовлении трансформатора, всё это уже учтено и отражено в количестве витков первичной обмотки.

Так что, при определении мощности, можно ориентироваться по площади сечения набора пластин проходящего через каркас или каркасы, если их две штуки.

Для облегчения расчётов, загляните по этой ссылке: Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты?

P = B * S² / 1,69

P – мощность в Ваттах,

B – индукция в Тесла,

S – сечение в см²,

1,69 – постоянный коэффициент.


Пример:

Сначала определяем сечение, для чего перемножаем размеры А и Б.

S = 2,5 * 2,5 = 6,25 см²

Затем подставляем размер сечения в формулу и получаем мощность. Индукцию я выбрал 1,5Tc, так как у меня броневой витой магнитопровод.

P = 1,5 * 6,25² / 1,69 = 35 Ватт

Если требуется определить необходимую площадь сечения манитопровода исходя из известной мощности, то можно воспользоваться следующей формулой:

S = ²√ (P * 1,69 / B)

Пример:

Нужно вычислить сечение броневого штампованного магнитопровода для изготовления трансформатора мощностью 50 Ватт.

S = ²√ (50 * 1,69 / 1,3) = 8см²

О величине индукции можно справиться в таблице. Не стоит использовать максимальные значения индукции, так как они могут сильно отличаться для магнитопроводов различного качества.


Максимальные ориентировочные значения индукции.
Тип магнитопровода Магнитная индукция мах (Тл) при мощности трансформатора (Вт)
5-10 10-50 50-150 150-300 300-1000
Броневой штампованный
1,2 1,3 1,35 1,35 1,3
Броневой витой 1,55 1,65 1,65 1,65 1,6
Кольцевой витой 1,7 1,7 1,7
1,65
1,6

Вернуться наверх к меню


Где взять исходный трансформатор?

Проще всего подобрать готовый трансформатор на радиорынке, если, конечно, он есть в вашем городе. Там же можно договориться о перемотке трансформатора. Но, и трансформаторы, и услуги по их перемотке достаточно дороги.

На картинке часть лотка на радиорынке, где можно купить трансформаторы в городе Cishinau (Кишинёв).

Если у Вас в сарае или на балконе валяется какая-нибудь ненужная техника, то наверняка в ней есть и трансформаторы. Любой разборный сетевой трансформатор очень легко переделать под свои нужды. Самое главное, чтобы хватило его габаритной мощности.

Если мощность трансформатора меньше требуемой, то под нагрузкой выходное напряжение трансформатора может существенно просесть. Но, это тоже не беда, так как микросхемы типа TDA2030, TDA2040 и TDA2050 могут работать при значительном снижении напряжения питания, а именно: ±6, ±2,5 и ±4,5 Вольт соответственно.

Маловероятно, что вторичные обмотки найденного трансформатора подойдут по току и напряжению, но первичная обмотка уже рассчитана на напряжение осветительной сети и это самое лучшее подспорье, так как перемотать вторичную обмотку намного проще, чем первичную.

Хорошо, если это будет стандартный унифицированный трансформатор, тогда можно по его наименованию точно определить напряжения и максимально допустимые токи вторичных обмоток. Такие трансформаторы не поддаются разборке, поэтому прежде чем его покупать, нужно сверить название с данными в справочнике.

В конце статьи есть ссылка на справочник, в котором можно найти подробную информацию о большинстве унифицированных трансформаторов советского и постсоветского производства.

Если же это будет трансформатор без опознавательных знаков, то вероятность того, что его придётся перематывать, будет стремиться к 99%. За такой транс много платить не стоит.


При покупке трансформатора на кольцевом магнитопроводе, следует иметь в виду, что не каждый трансформатор можно разобрать, не повредив первичной обмотки.

  1. Годится для замены вторичной обмотки.
  2. Нужно мотать первичную обмотку.
  3. Нужно мотать первичную обмотку.

Вернуться наверх к меню


Как подключить неизвестный трансформатор к сети?

Прежде чем подключать трансформатор к сети, нужно прозвонить его обмотки омметром. У понижающих трансформаторов сопротивление сетевой обмотки намного больше, чем сопротивление вторичных обмоток и может отличаться в сто раз.


Первичных (сетевых) обмоток может быть несколько, либо единственная обмотка может иметь отводы, если трансформатор универсальный и рассчитан на использование при разных напряжениях сети.


В двухкаркасных трансформаторах на стержневых магнитопроводах, первичные обмотки распределены по обоим каркасам.

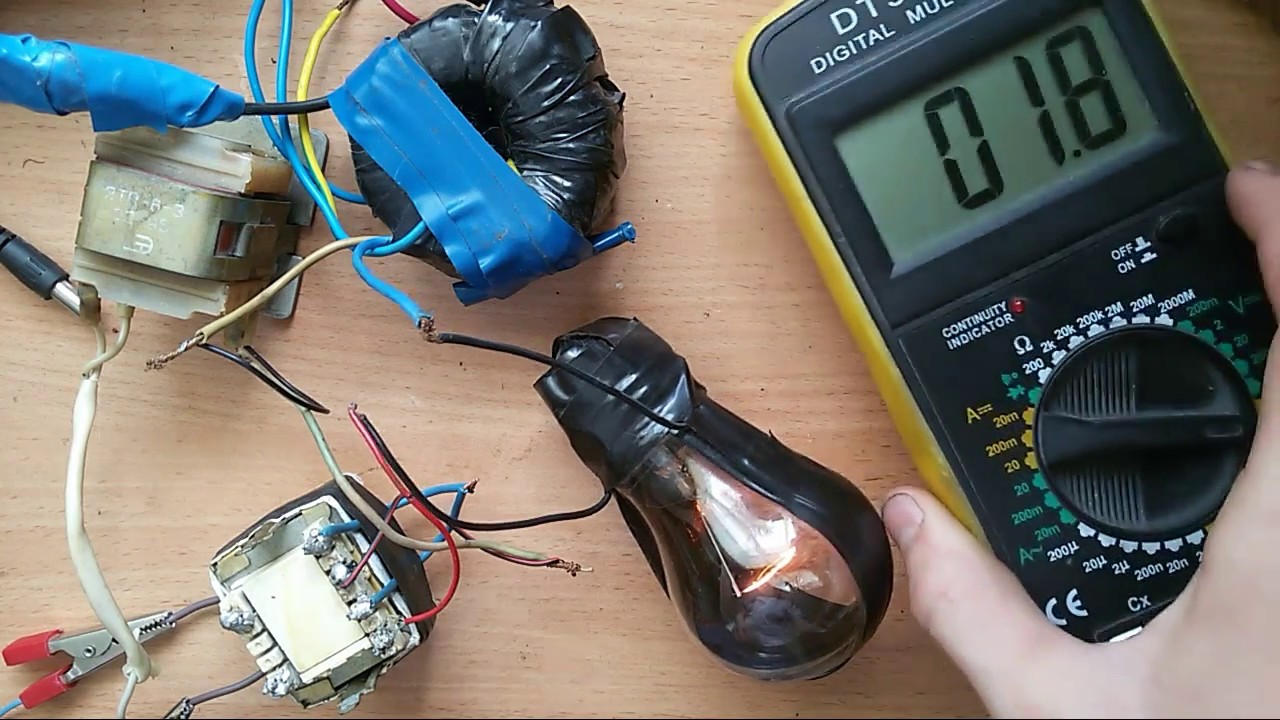

При пробном включении трансформаторов можно воспользоваться приведённой схемой. При неправильном включении предохранитель FU защитит сеть от короткого замыкания, а трансформатор от повреждения.

Рассчитываем ток предохранителя обычным способом:

I = P / U

I – ток, на который рассчитан предохранитель (Ампер),

P – габаритная мощность трансформатора (Ватт),

U – напряжение сети (~220 Вольт).

Пример:

35 / 220 = 0,16 Ампер

Ближайшее значение – 0,25 Ампер.

Схема измерения тока Холостого Хода (ХХ) трансформатора. Ток ХХ трансформатора обычно замеряют, чтобы исключить наличие короткозамкнутых витков или убедится в правильности подключения первичной обмотки.

При замере тока ХХ, нужно плавно поднимать напряжение питания. При этом ток должен плавно возрастать. Когда напряжение превысит 230 Вольт, ток обычно начинает возрастать более резко. Если ток начинает резко возрастать при напряжении значительно меньшем, чем 220 Вольт, значит, либо Вы неправильно выбрали первичную обмотку, либо она неисправна.


Мощность (Вт) Ток ХХ (мА)
5 — 10 10 — 200
10  -50 20 — 100
50 — 150 50 — 300
150 — 300 100 — 500
300 — 1000 200 — 1000

Ориентировочные токи ХХ трансформаторов в зависимости от мощности.

Нужно добавить, что токи ХХ трансформаторов даже одной и той же габаритной мощности могут очень сильно отличаться. Чем более высокие значения индукции заложены в расчёт, тем меньше ток ХХ.


Схема подключения, при определения количества витков на вольт.

Вернуться наверх к меню


Как сфазировать обмотки трансформатора?

На электрических схемах принято отмечать жирной точкой начало намотки отдельных катушек трансформатора, если это необходимо. Но, выводы катушек реального трансформатора могут не иметь вообще никакой маркировки.

При прозвонке неизвестного трансформатора, может понадобиться определить начало намотки некоторых катушек.


Например, если две отдельные части первичной обмотки включить навстречу друг другу, то они просто могут выйти из строя. На картинке изображён трансформатор, у которого первичная обмотка состоит из двух частей и эти части подключены в противофазе, что недопустимо (!).


Для фазировки обмоток можно использовать стрелочный вольтметр постоянного тока и батарейку (химический элемент питания) включённые по приведённой схеме.

Диапазон измеряемого напряжения вольтметра нужно подобрать так, чтобы было хорошо заметно движение стрелки. Начинать лучше с большего диапазона.

Если при замыкании выключателя, стрелка вольтметра отклонилась в прямом направлении, то за начало фазируемых обмоток нужно принять «+» (плюс) батареи и «+» вольтметра.

Если стрелка отклонилась в обратном направлении, обмотки подключены в противофазе относительно «+» батареи и «+» вольтметра.

Нужно иметь в виду, что при замыкании выключателя, стрелка вольтметра будет отклоняться в одну сторону, а при размыкании в противоположную, из-за возникшей ЭДС самоиндукции. Ориентироваться нужно по отклонению стрелки именно в момент включения выключателя.


При подключении катушек витых стержневых или штампованных стержневых трансформаторов, у которых два симметрично расположенных каркаса, нужно иметь в виду, что силовые магнитные линии выходят из одного каркаса, но входят в другой.

На картинке изображён трансформатор, у которого первичная обмотка состоит из двух симметричных катушек с выводами 1, 2 и 1’, 2’. Катушки расположены на двух симметрично расположенных друг относительно друга каркасах.


Например, чтобы соединить катушки такого трансформатора последовательно, нужно соединить выводы 2 и 2’, а сеть подключить к выводам 1, 1’.

Вернуться наверх к меню


Страницы 1 2 3 4


Муки творчества могут так замучить, что иногда требуются свежие идеи. Загляни по случайной ссылке, чтобы отвлечься. Ну вот и всё, главное красиво и ненавязчиво закончить мысль. Всем удачи!

Как подключить трансформатор

Применение трансформаторов очень распространенно сегодня. Они используются для различных целей. Такое устройство способно понижать или повышать напряжение, а также менять переменный ток на постоянный.

Это универсальное устройство, без которого не была бы возможна работа большинства электрических приборов.

Подключение трансформатора

Предназначение таких механизмов бывает разное и поэтому можно выделить несколько подтипов таких устройств:

  • Трансформаторы тока.
  • Трансформаторы напряжения.

Данные изделия очень часто применяют на различных промышленных предприятиях, а также в домашних условиях.

Перед тем как самостоятельно подключать данные устройства, следует очень хорошо изучить их строение и все возможные способы подключения.

Трансформаторы тока устанавливаются для понижения тока перед измерительными приборами, такими как амперметр или вольтметр. Перед их подключением изучите схему данной конструкции и выясните, куда нужно подсоединить фазный и нулевой провод.

Если вы работаете в трехфазных сетях и используете трехфазные счетчики, нужно к установке применять трехфазную схему установки трансформатора, самым распространенным таким вариантом, является подключение к такому счетчику стразу 3 механизма регулировки тока однофазного типа.

Подключаем понижающий трансформатор

Лучше всего наглядно можно рассмотреть подсоединение устройства в системе освещения, где используются лампочки 12В. Сначала нужно подключить к трансформатору выключатель согласно конкретной электросхеме. Соединяются они специальным образом в определенных местах.

Затем к нему по схеме подключаются параллельно вся система освещения, которая состоит из нескольких светильников.

Принцип соединения принципиально одинаков для большинства схем, но может отличаться в зависимости от устройства трансформатора. Такие работы должны выполняться квалифицированными сотрудниками, которые имеют опыт монтажа таких конструкций.

Каждый электрик перед началом установки должен рассчитать все основные параметры таких систем и правильно подобрать тип трансформатора. Все работы такого плана должны проводиться согласно всем правилам безопасности людьми имеющими доступ к выполнению таких работ.

Смотрите также:

Как разъединить неодимовые магниты в домашних условиях? http://euroelectrica.ru/kak-razedinit-neodimovyie-magnityi-v-domashnih-usloviyah/.

Интересное по теме: Характеристики кабеля ввгнг

Советы в статье «Компактный судовой генератор» здесь.

Как правильно подключить обмотки трансформатора смотрим в видео:


Как правильно подключить сварочный трансформатор

Электросварочное оборудование должно быть накрепко заземлено. На кожухах трансформаторов имеются особые болты с надписью «Земля». Кроме этого, у сварочных трансформаторов заземляют зажимы вторичных обмоток. Схема подключения сварочного трансформатора показана на рисунке.



Схема подключения сварочного трансформатора к сварочному посту: 1 — сварочный пост, 2
— шланговый трехжильный кабель с заземляющей жилой, 3 — сварочный трансформатор, 4
— регулятор, 5 — заземляющие зажимы корпуса, 6 — шланговый одножильный кабель, 7
— электрододержатель, 8 — заземляющие провода

Перед запуском у трансформатора нужно проверить соответствие напряжения его первичной обмотки подводимому напряжению сети.
До включения трансформаторов сварочная цепь должна быть разомкнута.

Трансформаторы следует подключать к питающей сети отдельными рубильниками.

Расстояние от сети до сварочного аппарата должно быть минимальным.
Сечения проводов, присоединяемых к вторичным цепям трансформаторов либо к выводам
сварочных генераторов, выбирают по таблице.

Сечение провода, мм2 Большая допустимая сила тока, А Сечение провода, мм2 Большая допустимая сила тока, А
16 100 70 270
25 140 95 330
35 170 120 380
50 215 150 440

Для подвода тока к электрододержателю используют изолированные гибкие провода в защитном шланге длиной более 3 м. Их сечения выбирают по таблице.

Нормы нагрузок на гибкие сварочные провода, присоединяемые к электрододержателю.

Большая допустимая сила тока, А Сечение провода, мм2
одинарного двойного
200 25
300 50 2х16
450 70 2х25
600 95 2х35

В качестве оборотного провода для соединения свариваемого изделия с источником сварочного тока могут служить железные шины остаточного сечения, разные железные конструкции, сама свариваемая конструкция и т. д. Не разрешается использовать в качестве оборотного провода сети
заземления, также железные конструкции построек, оборудодования и т. д.

Падение напряжения в питающих соединительных сварочных проводах допускается менее 5% напряжения сети. Если это условие не выдерживается, сечение проводов нужно прирастить.

Полезные советы по эксплуатации сварочных трансформаторов

Сервис сварочных трансформаторов проще, чем сварочных генераторов, и уход за ними сводится к обеспечению надежного заземления корпуса, содержанию всех контактов в неплохом состоянии и повторяющейся проверке сопротивления изоляции обмоток, в особенности при работе установки на открытом воздухе.

Во время эксплуатации в сварочных трансформаторах могут
появиться последующие неисправности:

  • сильное гудение и нагрев обмоток вследствие виткового замыкания в
    первичных обмотках. Повреждение избавляют частичной либо полной перемоткой обмоток;
  • трансформатор дает очень большой ток вследствие недлинного замыкания во вторичной обмотке либо в обмотке регулятора.
    Избавляют неисправность ликвидацией замыкания в обмотках либо их перемоткой;
  • сварочный ток не миниатюризируется при воздействии регулятора, что может быть вызвано замыканием меж зажимами регулятора;
  • регулятор при сварке ненормально гудит, это может появиться из-за неисправности привода либо из-за ослабления натяжения пружины;
  • сильный нагрев контактов в соединениях вследствие нарушения электронного контакта; неисправность избавляют переборкой греющихся
    соединений, зачисткой и плотной пригонкой контактных поверхностей и затяжкой
    до отказа зажимов.

Как выбрать трансформатор или подключение светильника

Мебельные светильники становятся незаменимым атрибутом на любой современной кухне – это удобно и функционально! Однако некоторые дизайнеры и покупатели испытывают сложности при заказе светильников из-за необходимости заказа дополнительных проводов или трансформатора. В этой статье мы подробно ответим на наиболее часто задаваемые вопросы.

Почему некоторым светильникам нужен трансформатор, а другим — нет? Потому что, в целом, все светильники делятся на 2 вида по типу рабочего напряжения.

Светильники, работающие от напряжения 220/230 V

Со штекером на конце кабеля

Для подключения такого светильника к электросети 220 V необходим удлинитель-переходник к штекеру с сетевым кабелем и вилкой (см. схему подключения 1.1 и 1.2)


С сетевым кабелем и вилкой

Такой светильник сразу подключается к электросети (см. схему подключения 1.3)

Светильники, работающие от напряжения 12/24 V

В этом случае необходим трансформатор с сетевым кабелем и вилкой для понижения напряжения 220 V до нужного уровня в 12 V или 24 V (см. схему подключения 2.1 и 2.2)


Как узнать напряжение светильника?

Рабочее напряжение светильника указано в описании светильника в пункте «Питание». Для удобства заказа светильников и во избежание ошибок всегда смотрите блок «Необходимые товары» в нижней части страницы с продуктом. В нём указаны опции, которые необходимо дополнительно заказать, чтобы правильно подключить светильник к электросети.

Как выбрать нужный трансформатор?

При заказе трансформатора необходимо учитывать суммарную мощность светильников, которые будут подключаться к трансформатору. От этого зависит, сколько светильников можно подключить к трансформатору.

Как определить, сколько светильников можно подключить к трансформатору?

В характеристиках каждого светильника указана мощность лампы, используемой в светильнике (лампа, W), а у каждого трансформатора указана его мощность. Суммарная мощность подключаемых светильников должна быть меньше, чем номинальная мощность трансформатора.

Лампа: 3,5 W. Соответственно, для подключения к сети необходим трансформатор того же производителя с мощностью выше 3,5 W. Например, нам подойдёт трансформатор 15W для подключения до 4-х светильников с сетевым кабелем 2 м с вилкой, так как его мощность 15 W. Тогда возможное количество подключаемых к данному трансформатору светильников: 15 W/3,5 W = 4 светильника. Суммарная мощность светильников: 3,5 W х 4 = 14 W.

Таким образом можно рассчитать суммарную мощность светильников. Если у вас возникли вопросы по выбору светильника или трансформатора звоните нам по телефону или пишите на почту [email protected] biz.

Внимание!

Трансформатор должен быть от того же производителя, что и светильник! При использовании трансформаторов, не рекомендованных компанией Duslar, правильная работа светильников не гарантируется. Используйте трансформаторы из блока «Необходимые товары» на странице с продуктом.

Где стоят трансформаторы тв 3ш. Блок питания из кадрового трансформатора телевизора

Продолжение статьи по материалам электронной сети Интернет с размышлениями из «Записной книжки» Юрия Игнатенко , а также моими комментариями и поправками

Выходной трансформатор.

Выходных трансформаторов в стереоусилитель нужно два. В однотактных схемах годятся ТВЗ1-9, ТВЗ1-2, ТВ-2Ш, ТВ-2Ш2. Потому, что у них вторичная обмотка намотана первой, в нижнем слое обмотки, у керна, а потом идет первичная. Можно домотать ещё, поверх первички, вторичку и соединить с нижней вторичной обмоткой параллельно. Получится лучшее сцепление магнитного потока и более равномерная и широкая полоса пропускания. Хорошие результаты в звуке дают секционированые ТВЗ. Есть ощущение, что выходные трансформаторы, намотанные внавал звучат лучше. Видимо потому, что меньше межвитковая и межобмоточная ёмкости. УНЧ звучит прозрачней. Но в этом случае провод в выходнике нужно применять с двойной, усиленной изоляцией. Эмальпровод ПЭВ-1 и ПЭВ-2 лучше не применять.

Вопрос . Каков Ваш совет набора ламп и схемы именно под ТВЗ-1-9 ?

Ответ. ТВЗ1-9 под 6П1П, 6П14П, 6Ф3П, 6Ф5П, 6П6С и с трудом под 6П3С. Изготовлен он под 40мА анодного тока. Дорабатывая его, доматывают только вторичку, расширяя АЧХ в области ВЧ. А НЧ (примерно 60 Гц) так и остаются. Доматывая в первичке, 400-500 витков, расширяют АЧХ в области НЧ. А применив дополнительно ООС, с выхода ТВЗ в катод драйвера, можно расширить диапазон до 35Гц по уровню -3dB. Под такой ТВЗ лампу 6П3С лучше не ставить, великовата. Будут искажения, сердечник раньше насыщается. А вот лампы 6П6С и 6П14П самое то.

Чем хорош ТВЗ1-9, тем что вторичка 58 витков намотана внизу, потом первичка 2100-2200 витков. Поэтому намотав поверх первички ещё слой вторички получают секционирование. Поверх вторички кладут ещё два слоя первички 300-400 витков и получают лучшее сцепление магнитных полей между обмотками. Для этого ТВЗ-1-9 разбирают, убирают верхний слой слой защитной бумаги до первичной обмотки. Отгибают вбок площадки с монтажными лепестками, куда припаяны выводы обмоток. Кладут два слоя писчей бумаги. Витки мотают по ходу, какова намотка у трансформатора. Это 58 витков провода диаметром 0,55-0,6 мм, а далее два слоя бумаги. Затем мотают 300-400 витков проводом диамера 0,15 мм. Проверяя заполнение не по щёчкам, а по внутреннему размеру Ш-образного железа. Оставляя зазор на один слой защитной бумаги, что снят с трансформатора в начале. В щёчках для закрепления новых выводов обмотки, по углам делают отверстия. Собирают трансформатор уложив в зазор тонкую папиросную бумагу или алюминиевую фольгу. Первички соединяют последовательно. При этом получается отвод для ультралинейного включения. Вторички соединяют паралельно. Второй трансформатор доматывают аналогично. После изготовления проводят измерения.

Первички обоих трансформаторов соединяют последовательно и подают 220 вольт. Измеряют напряжение на каждой первичке. Должно быть одинаково 110 и 110 вольт. Но получается всегда разное. Для выравнивания постукивают молоточком по пакету перемычек в том трансформаторе, где напряжение меньше и контролируют напряжение. Подгоняя таким образом выравнивают индуктивность трансформаторов. При этом характеристики можно считать одинаковыми. АЧХ усилителей с такими трансформаторами будет примерно 40Гц -30кГц с завалом на краях -3dB .

Вопрос. Хочу ставить ТВЗ-1-9. Нагрузка 8 Ом, объясните еще раз как его правильно переделать.

Ответ. Разобрать. Снять внешнюю бумагу. Откроются клеммы с припаянными проводами. Отогнуть картонки с клеммами в стороны. Убрать бумагу до первичной обмотки. Вывод обмотки скручен с выходным проводом. Одеть бумажку 1х2 см согнув пополам на это оголённое место. Потом вырезать бумагу по ширине из школьной тетради, и дать два слоя. Закрепить клеем ПВА и подсушить. Далее мотают 58 витков 0.38-0.41 (один слой), а затем слой бумаги и мотают 24 витка 0,8 мм и опять два слоя бумаги, а картонку под выводы. Выводы возвращают на место и сверху приматывают изолентой ПХВ. Собирают транс не забыв вложить прокладку, фольгу от сигаретной пачки или от шоколада. Через лампочку или ЛАТР подключают первичку в сеть. И соединяют домотанные 58 витков с родными 58 витками впараллель, согласно. Встречное включение бессмысленно, поскольку приводит к короткому замыканию обмоток друг на друга. Потом 24 витка последовательно соединяем с этими обмотками, измеряя согласное включение прибором, чтобы напряжение увеличилось а не уменьшилось при соединении. Получаем 82 витка но мощнее, толще. И сцепление магнитного потока будет больше, и выходное сопротивление меньше. Теперь о нюансах. Включаем оба выходника в сеть 220 В, соединив их первички последовательно. Измеряем тестером напряжения на первичках. Например на одном будет 97 вольт на другом 120 вольт. Следовательно индуктивности разные у выходников. Витки одинаковы. Значит зазоры разные. Берём молоток и постукиваем по нижней части (перекрышке) того выходника, у которого меньше напряжение. Постукиваем пока не сравняются напряжения. Вот теперь оба трансформатора одинаковы и их можно ставить в стерео усилитель.

Вопрос. У меня ТВЗ1-9 с первой вторичкой. Как сделать отвод для ультралинейного включения? Планирую именно ультралинейную схему собрать.

Ответ. Ну вы же первичку доматываете 400 витков. Вот и получается отвод для УЛ включения. Кроме этого можно и катодную обмотку намотать.

Вопрос . А вот здесь, если можно, подробней. Конкретные условия каковы?

Ответ . Первичку оставляем на каркасе и доматываем — вторички слой, первички два слоя, вторички слой, первички два слоя. И т.д. Первички всего 2500 витков 0,14. (примерно) Вторички 65 витков на акустику 4 Ома. Желательно подобрать диаметр провода, чтобы 65 витков ложилось от щёчки до щёчки в один слой. Потом секции первички соединяем последовательно. А вторичку все секции параллелим. Получается супер транс выходной, т.к. АЧХ отличная. Железо начиная от сечения ТВЗ и до в два раза больше. 4-8 кв.см.

Вопрос . Можно ли применить ТВК 110 ЛМ в качестве ТВЗ?

Ответ . ТВК 110 ЛМ не переделанный не играет никак. Валить начинает с 2 кГц.

Поэтому сматываем вторички. Мотаем 55 витков 0,5 (это слой один) затем 200витков. 0,15 опять слой 0,5 и опять 200 витков 0,15 опять слой 0,5. Потом 10 вит +24 витков 0,9. Это под 4 и 8 Ом. Вот тогда получается правильный трансформатор. Перемотаный линейный от 30 Гц до 35 кГц. ТВК110ЛМ я мотаю так. Сматываем две верхние вторички, снимаем бумагу отделяющую первичку от вторичек, ставим свою бумагу, слой потоньше (хорошо от кассовых аппаратов подходит). Но можно и писчую… Мотаем 62 витка 0,43, потом слой бумаги, потом мотаем 200 витков 0,15; бумага и опять 62 витка 0,43 и опять бумаги слой и 200 витков 0.15 и опять 62 витков 0,43. Это на 4 Ом акустику. Если 8 Ом то поверх ещё мотаем 24 витка с отводом от 10 витка проводом 0,8мм.

Подключил в УНЧ на 6Н2П и 6П14П вместо ТВЗ-Ш (Юрий это УНЧ который в г.Саки был на ТВЗ-Ш) и измерил КНИ, ИМД и снял АЧХ. Так же подключил от УРАЛ-111 выходник. Вот АЧХ. На ТВК переделанном. Самая лучшая АЧХ и самый меньший КНИ. Рекомендую ставить ТВК 110 ЛМ. На ТВЗ-Ш КНИ 3,7% ИМД 5,1% при 4 ватт. На ТВК КНИ 2,8% ИМД 3,3% при 4 ватт. Завал на 30 гц у ТВЗ-Ш 4dB у ТВК 110 1dB всего. Теперь по КНИ и ИМД. ТВЗ1-9 выходник 6П14П. Анодное 290 В, экран 262В, КНИ 5,5%, ИМД 8% 4 Ом — 4 ватта. Анодное 326 В, экран 302 В. КНИ 2,6% ИМД 3,5% 4 Ом — 4 ватт. На обмотке ТВЗ падает 15-17 вольт поэтому на аноде 275 и 310 вольт в схеме.

Если ТВЗ мотают на стержневом ТС-40 (двухкатушечном), то достаточно две вторички на каждой катушке. В параллель получается четыре вторички. Первички последовательно для однотакта. И последовательно со средней точкой для двухтакта. Это универсальный выходной трансформатор. Под УНЧ мощностью от 4 до 16 ватт однотакт и до 25 ватт двухтакт. Там видите мотаю ещё слой катодная обмотка 140 витков. Она понадобится позднее.

Примечание. Автор немного преувеличивает верхнее значение звуковой мощности, которую можно отобрать от ТВЗ на ТС-40. Как правило, при расширенном частотном диапазоне базовую мощность трансформатора для 25 Вт звука закладывают в 2,5 — 3 раза больше. Если массогабаритные ограничения для УМЗЧ отсутствуют, то и 4-х кратный запас не помешает для снижения индукции. Дальнейшее увеличением массы уже неоправдано, хотя и не запрещено. Евгений Бортник

Если мотают на ТС-40 на ШЛ сердечнике, то все вторички сматывают. В первичке уже намотано 1600 витков (это бывшая сетевая), мотают слой вторички, потом два слоя первички, далее опять слой вторички, затем первичку и т.д. ТС-60 (на сердечнике ШЛ) также хорош для ТВЗ. Особенно те ТС в которых первичка внавал намотана. При намотке внавал а не рядками — ёмкость межвитковая и межобмоточная меньше и ТВЗ звучит на высоких лучше. У этих ТС первичка имеет 1450-1600 витков. Её оставляют. Потом кладут ряд провода 0,51 вторички — это 54-56 витков. Расстояние между щёчками 30мм. Потом кладут три ряда 0,23, потом один ряд 0,51, потом три ряда 0,23, потом ряд 0,51, потом ряд 0,8мм с отводами через каждые 5 витков. Будет вам ТВЗ на все случаи жизни. Зазор в магнитопроводе 0,15 делают только в сердечнике, который находится внутри катушки. Капля клея на каждый торец,потом пинцетом кладём два квадратика бумажки точно вырезанных по сечению каждой половины сердечника. Потом капля клея на бумажки и на внешние торцы подков и вкладываем половинки сердечника сверху катушки. Потом сжимаем грузом и оставляем на сутки.

Если есть силовик от магнитофона Маяк. Можете смотать верхние обмотки и экранирующюю. И начинаете мотать поверх сетевой (содержащюю 1600витков) один слой вторички 60 витков проводом 0,6мм. Потом первичку два слоя 0,27мм 200 витков. Потом вторичку один слой 60 витков, потом первичку два слоя 200 витков и опять вторичку один слой 60витков и первичку два слоя 200 витков и ещё 40 витков 0,9мм вторичка. Первичку последовательно соединить. Вторичку (обмотки по 60вит.) паралельно. Получится прекрасный ТВЗ допускающий работу в ультралинейном включении.

Вопрос . В итоге должен получиться вот такой трансформатор:? Получится первичка — 2200 витков, вторичка — 60-60-60 витков это на нагрузку 4 Ома? И еще вопрос, что за обмотка 40 витков проводом 0,9? Это для нагрузки 8 Ом?

Ответ . Да три вторички параллельно и 40 витков последовательно с ними если акустика на 8 Ом. Если только 4 Ома, то её не мотать. Если только 8 Ом, то мотать только три обмотки по 90 витков.

Вопрос . Подскажите, с какими еще лампами Вы используете трансформатор с этими моточными данными?

Ответ . 6П3С, 6П36С, 6П41С и т.д. И под 6П14, 6П1П, 6П6С пойдут. Нужно понимать, что намоточные данные не так критичны. Витки обмоток можно варьировать в широких пределах, а не рассчитывать до половинки. Например, число витков 2188 для первичной обмотки — это дурь. Дело в том, что трансформаторное железо от партии к партии разное. И особенно зазор у всех ТС разный.

Вопрос . Как правильно подключить первичку ТВЗ?

Ответ. Бывает по разному. Если от Маяка берёшь и оставляешь первичку, потом вторичка, первичка, вторичка, первичка и т.д. то к аноду лампы подключают 1-й вывод от железа. Всё я сделал согласно Вашим рекомендациям. Получилась вот такая схема:

Обмотка 1-2 родная, сетевая на внутреннем каркасе который я вынул и ничего с ним не делал, перематывал только внешний каркас. 2-1-2-1-2-1 + обмотка для 8-ми омной акустики. Зазор в сердечнике — бумага 0,18 мм.

Вопрос . Почему подключать к аноду лампы нужно1-й вывод первички от железа?

Ответ. Почему способ её подключения влияет на АЧХ, вернее как включить её. То что влияет, видим на АЧХ и слышим ушами. Всё дело в межобмоточной ёмкости. Берём ТВЗ который намотали на железе от ТС Маяк. Идёт 1600 витков первички (сетевая обмотка бывшая) потом мотаем слой вторички, потом два слоя первички, потом слой вторички и т. д. Подключив вывод который находится в начале у железа к аноду лампы мы имеем малую ёмкость этого слоя первого относительно железа и корпуса соответственно. Ведь там каркас из толстого картона и первый слой удалён от сердечника на 1,5-2 мм. Поэтому анод лампы будет отдавать ВЧ в трансформатор выше по частоте без завала. А если подключим конец, верхний вывод. Там ёмкость межобмоточная большая, тем более много секций и будет завал на ВЧ. Этот трансформатор подойдёт и для 6П36С и для 6П45С. Так что у вас впереди ещё куча экспериментов. Удачи!

Здесь показан порядок намотки, рекомендации и разъяснено, почему так лучше, а так не надо делать. Не надо точно повторять. Но общее соблюдать надо! Если используете ТС для намотки ТВЗ то не сматывайте первичку. Тем более что нам нужна именно та заводская обмотка, что бы начало её подключить к анодам ламп, что б меньше влияла ёмкость с анода лампы на вторичку заземлённую. Чтобы у анода лампы располагалась чистая индуктивная нагрузка. Чтобы звук был прозрачным. Ещё лучше если первичка намотана внавал — тогда прозрачность звука ещё выше. Единственно если сами мотаете в навал и мотаете проводом БУ, смотанным с транса, то возможна вероятность межвиткового пробоя. Всегда завладев любым трансформатором, снимите его характеристики. Включив первичку в сеть и замерив вторичное напряжение, запишите на бумажку и приклейте на катушку. Сотни трансов у меня в гараже на стеллажах. И все в свободное время проверились и подписаны со схемой обмоток и напряжений. Теперь любой транс беру, разматываю обмотку и записываю количество витков. Нахожу сколько витков на вольт и вычисляю сколько витков во всех обмотках. Многие подходящие трансы проверяю намотав не разбирая 10-20 витков провода 0,2 мм. Замеряю напряжение милливольтметром и получаю данные всех обмоток. Сопротивления обмоток замеряю и вижу какая какой ток выдать может. Соображаю куда применить можно его не разбирая.

Вопрос . Как сделать дополнительные подстроечные отводы на вторичке?

Ответ . Уже неоднократно писалось, что отводы подстроечные делаются на дополнительной обмотке, которая намотана поверх остальных и подсоединяется последовательно вторичке.

Вопрос . Как правильно соединить обмотки ТВЗ?

Ответ показан на картинке.

Вопрос . Есть железо от Др-2ЛМ, как на нём намотать выходной трансформатор?

Ответ . На железе Др-2ЛМ, магнитопровод ПЛ 16х32 . Сматывать всё и мотать проводом 0,45 один слой, потом проводом 0,15 мм — 1000 витков. Затем опять 0,45 слой, опять 0,15 — 1000 витков, опять 0,45 слой и 500-700 витков 0,15. Зазор в железе — бумага из тетради. Обмотки проводом 0,15 соединяем последовательно а обмотки проводом 0,45 мм соединяем параллельно.

Вопрос. У меня нет железа, на котором собран выходной трансформатор по этой схеме, то я прошу вас помочь с пересчётом на другое. На данный момент у меня имеется трансформаторы такого типа.

Ответ . И приводит такое же железо 5-6 кв.см. сечением. Не имеет смысла погружаться в расчёты. Всё равно придёте к конечному результату количества витков как в ТВЗ приёмников, магнитофонов на этой лампе. Считать нужно, когда лампа применена эксклюзивная, не применяемая ни кем в выходном каскаде. А на 6П14П, 6П6С, 6П3С и т.д. давно рассчитали и мотают уже лет 60. Среднестатистический ТВЗ делаем. А так если точно хотите сделать трансформатор именно под ваш усилитель. Нужно сделать усилитель. Включить, прогреть. Выставить режим выходных ламп. Замерять внутреннее сопротивление этих ламп в этом режиме в этой схеме. От этого внутреннего сопротивления и пляшем. Находим оптимальную нагрузку лампы, и потом считаем К трансформации, падение на обмотке, индуктивность задаём, согласно заданным потерям на НЧ, вот тогда будет ТВЗ. Но зачем это нужно?

Вопрос . Собрался мотать ТВЗ для двухтакта на 6П14П. Железо Ш-образное. Сечение керна 2*3, как понимаю хватит мне за глаза. Первичка 2*1500вит., мотается в двух секциях. А вот как и сколько мотать вторичку? Никак не пойму.

Ответ . Сначала слой вторички проводом 0,55-0,6. Это около 50-60 витков. Затем секция первички 1500 витков. Затем снова секция первички 1500 витков Затем вторички опять 50-60 витков. Сверху еще витков 10-15 намотайте с отводами через 5 витков, для точного подбора нагрузки. Это все для 4 Ом.

Хотите берите данные любого ТВЗ Симфония и пр. двухтактов и мотайте по их данным. Только первой мотайте вторичку, потом первичку, опять первичку, снова вторичку и сверху небольшую вторичку с отводами через 5 вит. Для точного согласования с нагрузкой. Вопрос. Хочу намотать ТВЗ для двухтакта на 6П14П на сердечнике ОСМ1-0,25. Каркас со средней щёчкой. Как правильно намотать?

Ответ . На ОСМ-0.25 Можно со средней щёчкой. А можно, как во всех наших и импортных УНЧ, без средней щёчки. Прорезь в средней щёчке нужна что бы мотать вторичку на всю ширину в обеих секциях. Если без средней щёчки то мотаем первичку 700 витков провода 0,24-0,27, потом вторичку на ширину каркаса в один слой 65 витков. Потом первичку 600 витков, потом слой вторички 65витков, потом первичку 600 витков и опять вторичку 65 витков, и первичку 700 витков. Это на 4 Ом. (700 + 65 + 600 + 65 + 600 + 65 + 700) На 8 ом 95 витков мотайте вторичку.

Алекс. Я для двухтакта на каркасе со средней щёчкой, по объяснениям Юрия Васильевича, мотал так; сначала по всей ширине катушки мотаю 60 витков вторички, потом на левой половине 900 витков первички, потом переворачиваю катушку и мотаю на второй половинке 900 витков первички, снова переворачиваю катушку и мотаю 60 витков вторички по всей ширине катушки, потом на левой половинке 350 витков первички, переворачиваю катушку и мотаю на другой половинке 350 витков первички, снова переворачиваю катушку и мотаю 60 витков вторички по всей ширине и сверху 30+5+5+5 витков вторички.

Совет :- когда будете мотать первичку на одной половине каркаса, во избежании прогиба средней щёчки в противоположную сторону, в другую половину каркаса нужно вставить деревянныё кубики подходящего размера, которые будут ограничивать прогиб.

Вопрос . На работе часто в КИПе разбирают приборы. Так там в БП усилителя используется силовой трансформатор. Размеры: a=20mm, с=12mm, h=36mm, b=25mm, a/2=10mm. Первичка провод 0,2мм = 1500 витков. Возможно ли их использовать для изготовления ТВЗ? Хотя бы на замену ТВЗ1-9.

Ответ . На таком и мотаю хорошие выходники получаются. Я уже выкладывал фото.

Зазор 0.1-0.15 только внутри катушки. Собираем сердечник с одной стороны. Ставим на стол, готовим бумажки прямоугольные. Капаем клеем на плоскости внутри катушки. Кладём бумажки. Капаем на бумажки и на внешние торцы сердечника. Всовываем сверху подковы и сжимаем, ложим груз и оставляем сохнуть. Для двухтакта 1500 сетевая потом 60вит 0.56-0.58, потом 1500 и опять 60вит. Вторички паралелить, первички последовательно. Если мотаете себе транс выходной первый раз. Мотайте вторичку всегда меньше чем для 4-х Ом. Потом поверх последний слой 0,8мм проводом и отводы через каждые 5 витков. И получится у вас точное согласование подобрать под любую лампу.

Вопрос . Какой выходник вы применяете с 6Н13С?

Ответ . Выходник для 6Н13С универсальный у меня. Под однотакт и двухтакт. Намотан на ТС40 двух катушечном. 1000вит. 0,24 , 83вит 0.6 , 400вит 0,24 , 83вит 0,6 , 400вит 0,24 , 40вит 2Х0.6. Для однотакта на 6Н13С соединяем параллельно первички обеих катушек. И вторички параллельно 83 Х4 . и 40Х2 Х2. И 83 последовательно с 40вит. зазор 0,2мм в сердечнике. Для двухтакта без зазора. Первички последовательно, от средней точки вывод на плюс питания. 1800+1800вит 0,24. Вторички так же как и в однотакте. Можно ультралинейное включение в пентоде. Хорошо работает с 6П41С, 6П36С и даже с 6П45С.

На счёт 6П41С. Получается практически 2500вит и 62 -65 вит вторичка для 4-х ом как видите как ТВЗ1-9 получается под 6П41П коэффициент трансформации.

Вопрос . Как намотать на трансформаторах ТС-40-5 выходные для двухтакта на 6П3С?

Ответ. Смотайте все вторички, первички 412+330,5 ПЭЛ 0,29 намотанные внавал на каждой катушке оставьте. 742 витка у вас уже есть. Теперь мотаем слой от щёчки до щёчки проводом 0.6мм, расстояние 50мм значит 77-80вит войдёт. Потом 400вит 0.24 (два слоя.), потом слой вторички 0,6мм. Потом 400вит 0,24 (два слоя. И последней мотаем 38 вит двойным проводом 0,6мм. Получится хороший выходник. Под ультралинейное включение. 4-8 Ом нагрузку. К аноду подключать ту часть первички что намотана внавал первой от каркаса. Усилитель получится 20 — 30 000 Гц -2dB на краях АЧХ.

Вопрос. У меня есть по паре трансов ТС-40 и ТС-80. Хочу намотать на них ТВЗ для двухтакта. Как правильно стянуть или склеить половинки сердечника ТВЗ после перемотки, что бы между ними не оставалось технологического зазора?

Ответ. Для ТС технологический зазор недопустим, а вот для ТВЗ он не так важен. А для двухтакта, ТВЗ с технологическим зазором, имеет лучшие КНИ и ИМД. Зазор линеаризует магнитный поток. Проверено мною. Изготовлены одинаковые ТВЗ, торы, для двухтактов, но у одного сердечник намотан одной лентой, то есть без зазоров, а в другом намотан из кусков ленты (обрезков), появились зазоры. Так вот он имел немного меньшую индуктивность из за зазоров но в три раза меньше КНИ и ИМД, особенно в НЧ диапазоне

Вопрос . Для намотки ТВЗ имеются ТС-40 и ТС-80. У них разный вид стяжки сердечника — или стяжными болтами, или просто загнутыми скобками. Хочу намотать на них ТВЗ для двухтакта. Какой вид стяжки сердечника лучше?

Ответ . В ТВЗ можно использовать любой вид стяжки сердечника.

Вопрос. 6П43П или 6П18П или 6П15П. А под эти лампы какое соотношение витков должно было быть?

Ответ . Нужно начинать пользоватся справочником по радиолампам. Посмотрите все данные по 6П14П и найдите внутреннее сопротивление и анодную нагрузку в таблицах. Можете считать всё от лампы 6П14П. Вам нужно внутреннее сопротивление лампы (30 килоом у этой лампы) или анодная нагрузка (4 килоом у этой лампы). И ТВЗ для неё 2500 витков первичка и 50 витков вторичка под 4 Ом. И 72 витка под 8Ом. У вас например другая лампа. Находите в справочнике например 25 килоом внутреннее сопротивление, значит 3 килоом анодная нагрузка. 2500 мотаем первичку чтоб низа не упали, нельзя занижать витки первички (индуктивность), а вот вторичка уже 72 витка будет под 4 Ома. А если 6П15П возьмёте у неё внутреннее 100 килоом и вторичка под 4 Ома уже будет под 8 Ом нагрузку или даже 44 витка придётся всего мотать. Иначе не будет согласования, большие искаженияпопрут, перегружена будет 6П15П. Поэтому в триод когда переключаем лампу выходную, примерно вдвое ей нужна анодная нагрузка меньше и ТВЗ уже, например ТВЗ1-9, будет не под 4 Ом нагрузку, а под 8 Ом. Подключив 4 Ома мы получим рассогласование и большие искажения но не видя по прибору можно подумать — как заиграло, да ещё и ООС отключим и ещё больше искажения попёрли, куча гармоник с хвостом до 20-й и кажется как насыщенно звучит. Но только заиграет оркестр с множеством инструментов и каша пойдёт, маскировка слабых сигналов и если на хорошем УНЧ с малыми КНИ слышно на фоне громко играющего оркестра как ударник стукнул по треугольнику Дзинь, дзинь! То на этом с кашей ничего не услышите. Не будет там тихих инструментов, не будет чёткости картины.

Вопрос . Как вычислить количество витков первичек, вторичек и толщину провода как для однотакта так и для двухтакта? И как правильно мотать под двутакт?

Ответ . При подаче 220 вольт на первичку — на вторичке 4,5 — 5,5 вольт для 4 Ом, 7 — 8 вольт для 8 Ом, 11 — 12 вольт для 16 Ом и так далее. Какой бы усилитель не попадался мне на КТ88, КТ66, 6L6, 6V6, EL34, EL84, 6П3С и пр. Сразу первичку в розетку и меряю, записываю данные в свою тетрадь. Это все ТВЗ для пентодов и лучевых тетродов. Чем больше мощность усилителя, тем больше витков можно дать на вторичке. Балансируем между НЧ и ВЧ воспроизведением. Мотаем первичку однотакта 2200 — 2900 витков, для двухтакта 1200 -1800 витков одно плечо первички. Больше витков — низа лучше, падает прозрачность, меньше мотаем — ВЧ отлично но индуктивность обмотки падает, нужно большее сечение сердечника, иначе НЧ плохие. Вот и балансируем ища золотую середину. Намотав первичку определённое количество витков, через отношение первички к вторичке, описанное выше, вычисляем количество витков вторички. Провод всегда чем толще — тем лучше. Чтобы активное сопротивление было как можно меньше. Но всё в меру, иначе в окно не влезет. Практически 0,15-0,18 мм — до 50 мА — это 6П14П; 6П6С; 6П3С. Провод 0,24-0,28 мм — 80-120 мА — это 6П41С; 6П45С; 6П36С. Пример: — Допустим мы собираемся намотать ТВЗ, первичка которого будет иметь 2800 витков. Вопрос — сколько витков должна иметь вторичка этого трансформатора, чтобы он подошел к нашим лампам? Для 4 Ом — 2800 / 220 = 12,7. 12,7*4,5 = 57,2 (витков) , 12,7*5,5 = 70 (витков) Для 4ом вторичка должна иметь 55 витков и дополнительную подгоночную обмотку в 15-20 витков с отводами через каждые 5 витков, чтобы с запасом перекрыла цифру 70 витков. Для 8 Ом — 2800 / 220 = 12,7. 12,7*7 = 89 (витков), 12,7 * 8 = 102 (витка). Для 8 Ом вторичка должна иметь 87 витков и дополнительную обмотку в 15-20 витков с отводами через каждые 5 витков, что бы с запасом перекрыла цифру 102 витка.

Вопрос . У начинающих радиолюбителей – ламповиков часто возникают вопросы о правильности расчетов выходных трансформаторов. Расчет по разным методикам (разных авторов) приводит к значительному разбросу параметров выходного транса. Разница в коэффициенте трансформации и количестве витков бывает в 2 и более раз. И это заводит в тупик…

Ответ . По выходным трансформаторам для пентодных усилителей. Моё дело подсказать, а ваше взять и использовать эту подсказку, или не использовать. Можно до опупения считать по одной или другой методике свой ТВЗ, намотать его и второй намотать на таком же железе 1400+1400 витков первичка, проводом 0,18 для 6П14П,6П6С под ток 40-45мА или 0,24-0,28 под ток 55-90 мА. И вторичку 3 секции, как я вам советовал, 4,5-5,5 вольт под 4 Ом, 7-7,5 вольт для 8 Ом и 11-13 вольт для 16 Ом. (Большее значение для большего сечения железа и больший ток лампы). Включите ТВЗ и разницы не услышите и по параметрам всё будет одинаково. Потому что нет единой методики расчётов ТВЗ. Уж слишком много переменных и неизвестных величин существует в трансформаторном железе. Поэтому никогда расчитанный трансформатор не будет иметь оптимальную конструкцию. Не заморачивайтесь этим. Просто берите и мотайте не опускаясь ниже 1200+1200 витков по первичке (при большом сечении сердечника и не поднимайтесь выше 1500+1500 витков для малых сечений сердечника. Для однотакта соответственно 2400-3000 витков.

Примечание: Учитывая непрерывный прогресс в электронике следует сделать несколько добавлений к тексту статьи, очень существенных в отношении создания выходного трансформатора лампового усилителя. Дело в том, что хотя схемотехника ламповых усилителей сравнительно однообразна, в начале 21 века эту схемотехнику систематизировал голландец ВанДерВин. Согласно его соображениям есть некоторая совокупность отличительных особенностей для нескольких характерных скелетов схем. Именно эти особенности позволяют выделить наиболее эффективные схемы и скорректировать направление конструирования и изготовления выходных трансформаторов. Для его авторской терминологии эти наименования схем звучат как супер-триод и супер-пентод. Собственно особенно нового в этом не много, но вот совокупность трансформаторных обратных связей, заставляет задуматься над дополнительными обмотками трансформатора. На симметричном выходном трансформаторе непременно должны быть дополнительные обмотки для сеточных и катодных обратных связей. Любопытно, что именно этому условию в значительной мере удовлетворяют многие серийные трансформаторы ТАН, которые удобно применить в качестве выходных трансформаторов лампового УМЗЧ достаточно высокого уровня.

Продолжение следует.

Евгений Бортник, август 2015, Россия, Красноярск

С диапазоном 20Гц — 2МГц синусоидального и прямоугольного выходного сигнала, выходным сопротивлением 600 Ом, амплитудой до 5 Вольт на нагрузке 600 Ом (на 130, соответственно, пропорционально меньше). Генератор подключен через разделительный конденсатор 200 мкФ х 100 В к первичной обмотке испытуемого трансформатора. Для иммитации подмагничивания через сопротивление ПЭВ-10 130 Ом подключен лабораторный блок питания 0…60 Вольт с контролем выходного тока. Через такое сопротивление можно добиться «анодного тока» до 400 мА. Вторичная обмотка нагружена на своё расчетное сопротивление, 4 или 8 Ом. Параллельно ей подключен вольтметр переменного тока В3-38А .

По-хорошему, конечно же, трансформатор правильнее было бы запитать от источника 300 В и в качестве токозадающего использовать сопротивление, равное его расчетному анодному для испытуемого трансформатора, но есть две проблемы: 1) мощность, рассеиваемая на таком балласте, будет немаленькой, пару десятков ватт; 2) есть сложности с регулировкой тока.
Для контроля формы тока до и после испытуемого трансформатора параллельно первичной и вторичной обмотке подключен двухканальный цифровой осциллограф, имеющий функцию математических вычислений. В обычном режиме визуально оценивается отсутствие искажений на синусоиде и прямоугольном сигнале; в режиме математики производится вычитание вторичного напряжения из первичного для оценки вносимых трансформатором искажений. Функция спектрального анализа FFT не используется, так как в жизни вряд ли возможна ситуация эксплуатации выходного трансформатора за пределами его линейных режимов, поэтому и оценивать тут нечего.

Результаты испытаний

Трансформатор ТВ-3Ш (2 шт).
Не перебранный, не модернизированный, не ржавый, не… вобщем, «как есть». 1989г., n1=3000 ПЭВ1 0,125; n2=91 ПЭВ1 0,5. Ктр=33, Rнагр.=4 Ом (?)

Судя по тому, что видно на каркасе, сначала намотана первичка, затем — вторичка. Есть ли разделение между слоями или другое секционирование — неизвестно.

Уровень, дБ
Частота, Гц, трансф. №1
Частота, Гц, трансф. №2
Опорное 0дБ (ампл. 24.5мВ)
1 000 1 000

19
19
Спад АЧХ по уровню -1дБ 4 000
4 550
Спад АЧХ по уровню -3дБ 7 300 8 100
Спад АЧХ по уровню -6дБ 12 700 14 000
Спад АЧХ по уровню -9дБ 18 000 21 000
Спад АЧХ по уровню -12дБ 28 000 30 000

Ток подмагничивания варьировался от 0 до 70 мА. Искажений не замечено.

Второй трансформатор был плохо стянут и подвывает.

Резюме: очень средненько, но ток подмагничивания выдерживает довольно большой. На переборку (перемотку) или кандидат хороший дроссель. Значительный завал по ВЧ из-за несекционированной намотки.

Трансформатор TW4SE (2 шт).
Пара новых недорогих трансформаторов выпуска 2012 года московской фирмы «Аудиоинструмент» Ra = 5kOm, Rload = 4/8 Om. Ктр=28, Imax = 45mA.

Судя по тому, что видно на каркасе, обмотки секционированы в 5 слоёв по схеме: II — I — II — I — II. Намотка выполнена аккуратно, использована прозрачная лавсановая плёнка. Какая-либо пропитка отсутствует. Оригинальный паспорт трансформатора от производителя.


Попытка промера распределения витков в слоях:
Выводы Напряжение
Часть
2 — 5
10,0 В
первич.
2 — 3
5,0 В
1/2
3 — 5
5,0 В
1/2
8 — 12
0,41 В
вторич.
12 — 1
0,10 В
1/4
1 — 6
0,21 В
2/4
6 — 8
0,10 В
1/4

Итак, очевидно, что первичная обмотка распределена 1:1, т.е. поровну в двух слоях; вторичная 1:2:1, то есть первый и последний слой по четверти (один полный слой провода), средний — половина всех витков (два полных слоя провода) вторички. Первичная обмотка выполнена проводом ПЭВ-2 0,14, вторичная — ПЭВ-2 0,70. Сопротивление соответственно 386 и 0.6 Ом.

Результаты измерения АЧХ:

Уровень, дБ
Частота, Гц, трансф. №1
Частота, Гц, трансф. №2
Опорное 0дБ (ампл. 24.5мВ)
1 000 1 000
Спад АЧХ по уровню -1дБ, нижн.
22
24
Спад АЧХ по уровню -1дБ 23 000
21 000
Спад АЧХ по уровню -3дБ 42 000 40 000
Спад АЧХ по уровню -6дБ 90 000 61 000
Спад АЧХ по уровню -9дБ 130 000 125 000
Спад АЧХ по уровню -12дБ 170 000 160 000
Собственный резонанс (пик относит. хода кривой АЧХ вокруг резонанса)
63 000 (+1дБ)
80 000 (+1дБ)

Ток подмагничивания варьировался от 0 до 90 мА. Искажений не замечено.

Оба трансформатора стянуты очень плохо и свистят при измерениях.

Собственный резонанс трансформатора — около 60…80 кГц.

Резюме: Хорошо. Для триодного включения — очень хорошо. Для ультралинейного включения не подойдёт. Применение секционированной намотки, 3 секции вторички и 2 секции первички, значительно расширили рабочий диапазон и «увело» собственный резонанс далеко за пределы рабочего диапазона. К сожалению, есть вопросы к качеству изготовления, стяжки и креплению. Немагнитный зазор не держит форму. Вообще состояние трансформатора больше напоминает набор «Юный техник — собери себе трансформатор сам», а не законченное изделие. Если конструктив трансформатора довести до ума — получится отличный кандидат на замену СССР-овским ТВЗ-1-1, ТВЗ-1-9, ТВ-2Ш, ТВ-3Ш и прочим «УНЧ из телевизоров на 6П14П». Но пока это ещё не трансформатор, а конструктор, причем некомплектный.

Восстановление трансформатора ТВ-ЗШ

Попытка восстановления выходного трансформатора ТВ-3Ш. Трансформатор пролежал несколько месяцев в воде, в результате чего пластины магнитопровода подверглись коррозии.


Для проверки целостности обмоток трансформатор был включен в сеть первичной обмоткой через лампу накаливания на случай короткого замыкания. Замыкания не было выявлено, на вторичной обмотке появилось напряжение, аналогичное напряжению исправного трансформатора ТВ-3Ш. После этой проверки было принято решение восстановить этот трансформатор.

Этап 1. Удаление ржавчины.


Для удаления ржавчины и восстановления оксидного слоя пластин используется преобразователь ржавчины, содержащий ортофосфорную кислоту. В результате химической реакции ржавчина растворяется, а железо покрывается слоем фосфата. Теоретически, это должно сработать как аналог ламинирования для изоляции пластин и уменьшения вихревых токов в магнитопроводе. Пластины заливаются преобразователем ржавчины на время не менее 1 часа. В данном случае пластины пролежали в нём сутки. В это время происходила медленная реакция с выделением газа, поэтому ёмкость с пластинами находилась на открытом воздухе, укрытая полиэтиленовым пакетом.

По окончании этой процедуры следов ржавчины не было заметно и пластины были уложены на бумагу для сушки, после которой они приобрели серый оттенок — признак фосфатного покрытия. Затем трансформатор был собран, но без стягивания кожухом — для следующего этапа.


Этап 2. Проварка в парафине.

Для предотвращения разрушения магнитопровода и подвергнутых длительному воздействию воды обмоток, трансформатор решено проварить в парафине. Данная практика широко известна среди людей, конструирующих ламповые усилители .

Сперва необходимо растопить парафин. Для этого берётся соответсвующая ёмкость — например, консервная банка по размерам трансформатора, заполняется парафином и ставится на водяную баню. В качестве последней может быть обыкновенная кастрюля с кипящей водой. Вода не должна кипеть слишком сильно, чтобы брызги не попадали в парафин. Трансформатор аккуратно опускается в расплавленный парафин на проволочках и находится там до окончания появления пузырьков воздуха, которые будут выходить из него, когда жидкий парафин будет заполнять пустоты. Обычно это занимает около 2х часов.


Во время варки необходимо периодически подёргивать трансформатор за подвесы, при этом можно наблюдать интенсивный выход пузырьков воздуха.

После того, как процесс варки завершён, необходимо извлечь ёмкость с парафином и трансформатором из воды и оставить для остывания. Нельзя сразу вынимать трансформатор, потому что жидкий парафин мгновенно вытечент наружу. Необходимо дождаться момента, когда парафин немного остынет и на его поверхности образуется застывшая плёнка. Тогда её необходимо снять и извлечь трансформатор. Далее необходимо действовать быстро и обжать трансформатор обоймой в тисках.


Излишки застывшего парафина можно убрать.

Проверка трансформатора в макете усилителя показала звучание, аналогичное обычному трансформатору ТВ-ЗШ хорошего качества. Поэтому для создания пары, имеющийся хороший трансформатор также решено было проварить в парафине. До варки он выглядел так:


Для создания немагнитного зазора в обоих трансформаторах была использована фторопластовая плёнка толщины чертёжной кальки вместо бумажной прослойки.

Отслужившие свой век старые ламповые телевизоры ныне все чаще выбрасывают на свалку. Между тем в них остается много ценных и вполне пригодных деталей, в частности, трансформаторы, вновь намотать которые сумеет далеко не каждый. Для нас представляют, в первую очередь, интерес выходные трансформаторы кадровой развертки, имеющие небольшие габариты и массу. Их существует несколько разновидностей (см. таблицу 1).


Наиболее простой «кадровик» марки ТВК-70Л2 имели самые старые телевизоры (с углом отклонения лучей 70°). Он снабжен всего двумя обмотками — I и II. Первичная I с выводами 1 и 2 содержит 3000 витков провода марки ПЭВ-1 диаметром 0,12 мм. Вторичная II с выводами 3 и 4 имеет всего 146 витков провода той же марки, но уже диаметром 0,47 мм. Если обмотку I включить в сеть, на обмотке II появится переменное напряжение, чуть превышающее 10 В. Выпрямив его, мы будем иметь постоянное напряжение порядка 14 В. От этого трансформатора можно отбирать ток, не превышающий 0,5 А. С ростом тока выпрямленное напряжение заметно снижается.

Остальные трансформаторы — от более современных телевизоров (с углом отклонения 110°). Они имеют уже не две, а целых три обмотки. Впрочем, обмотка III нам вряд ли потребуется. Дело в том, что напряжение на ней слишком велико (порядка 30 В). Да и намотана она чересчур тонким проводом, что весьма ограничивает потребляемый ток.

Трансформаторы ТВК-110ЛМ и ТВК-110Л-2 имеют близкие параметры. По габаритам и массе они лишь чуть больше предыдущего трансформатора. Но их обмотка II способна после выпрямления сформировать на конденсаторе постоянное напряжение, близкое к 18 В. От этой обмотке можно отбирать (через выпрямитель) до 0,4 А постоянного тока.

Кадровый трансформатор марки ТВК-1 ЮЛ-1 — наиболее мощный из всей этой четвертки. Его габариты и масса, естественно, превышают те же показатели остальных «кадровиков». Однако напряжение на его обмотке II высо-ковато, что нередко сдерживает область его применения. Ведь обычно в быту нам бывает нужно напряжение в пределах всего 9…12 В, а часто и еще ниже — 3…5 В. Данный же трансформатор после выпрямления способен обеспечить постоянное напряжение около 30 В (при токе до 1 А).

Чтобы выходное напряжение источника осталось неизменным при колебаниях напряжения сети и потребляемого тока, блок питания должен обязательно содержать электронный стабилизатор. На базе кадрового трансформатора от старого телевизора можно собрать такой универсальный источник. Он способен обеспечить ваши самоделки стабилизированным постоянным напряжением до 12 В при потребляемом токе до 0,3 А. Выходное напряжение этого блока питания имеет незначительные пульсации, поэтому к нему можно смело подключать любую радиоаппаратуру, включая высококачественную. Блок снабжен защитой от короткого замыкания (КЗ), что надежно предохраняет подключаемый аппарат от выхода из строя из-за пробоя регулирующего транзистора в стабилизаторе.

Блок питания (см. рисунок) содержит кадровый трансформатор ТВК-110ЛM (ТВК-110Л-2) Т1, выпрямительный диодный мост VD4 и оксидный конденсатор С1, на котором формируется постоянное напряжение 18 В. Стабилизатор собран на резисторах R1-R3, транзисторах VT1, VT2 и стабилитроне VD2. При верхнем (по схеме) положении движка переменного резистора R2 на гнездах XS1 присутствует напряжение около 12 В, а при нижнем — около нуля. Если в вашем распоряжении окажется готовый составной транзистор (допустим, КТ829А, КТ972А), транзисторы VT1, VT2 можно заменить одним таким. Его базу соединяют с движком переменного резистора R2, а эмиттер и коллектор подключают так, как включены одноименные электроды транзистора VT1.

Работает он так. Цепь, состоящая из резистора R4 и стабистора VD3, постоянно стремится открыть транзистор VT3. Однако закрытый выходным напряжением диод VD1 мешает этому. Более того, потенциал эмиттера транзистора VT3 выше потенциала его же базы. Значит, если даже попытаться замкнуть перемычкой диод VD1, транзистор VT3 все равно остается закрытым. (Замыкать диод VD1 на практике не рекомендуется — он нужен для повышения надежности работы транзистора VT3!).

Когда же происходит КЗ, выходное напряжение на клеммах XS1 пропадает. Тогда потенциал базы транзистора VT3 оказывается выше потенциала его эмиттера, поэтому диод VD1 и транзистор VT3 открываются, закрывая собой стабилитрон VD2. Вследствие этого транзисторы VT2 и VT1 закрываются, препятствуя прохождению тока от выпрямителя на выходные клеммы XS1.

Как только причина КЗ устранена, происходит автоматическое восстановление работы блока питания, что упрощает обращение с ним. Стабистор КС119А (VD3) можно заменить тремя последовательно соединенными непременно кремниевыми диодами (например, серий КД102, КД103, КД105, КД106, КД209 и др.). Сопротивление резистора R4 зависит от напряжения выпрямления. Если вместо 18 В оно равно 14 В (при использовании трансформатора ТВК-70Л2) или 30 В (с трансформатором ТВК-110Л-1), номинал R4 нужно уменьшить до 3,9 кОм или увеличить до 8,2 кОм соответственно.

Чтобы предварительно убедиться в правильной работе собранного узла защиты, нужно катод диода VD1 временно отключить от плюсовой клеммы и соединить его с минусовой клеммой (место разрыва на схеме условно отмечено крестиком). Напряжение на выходе блока (между гнездами разъема XS1) не должно превышать 0,01 В — такое маленькое напряжение замеряют цифровым вольтметром. Если это не так, транзистор VT3 следует заменить другим.

Данную проверку проводят при различных положениях движка резистора R2. Если при чрезмерно низком (меньшем 3 В) выходном напряжении защита вдруг не срабатывает, придется продолжить подбор транзистора VT3. Ограничить выходное напряжение снизу можно, включив последовательно с переменным резистором R2 постоянный резистор небольшого номинала. Он должен связывать нижний вывод резистора R2 с минусом конденсатора С1.

Транзистор КТ379А (VT3) имеет завидно небольшое напряжение перехода «коллектор-змиттер» в открытом состоянии (менее 0,1 В). Взамен него можно установить транзистор КТ373А или транзистор серии КТ342 — с буквенным индексом А, AM, Б, БМ или даже В, ВМ. Другие транзисторы (скажем, КТ315Г) тут использовать не советую, диод ГД507А (VD1) может быть заменен другим импульсным или высокочастотным германиевым ГД508А, ГД508Б, Д18 или даже серий ГД511, Д9 или Д2. Стабилитрон Д814Д взаимозаменяем с 2С212Ж, 2СМ213А, КС213Б, 2С213Б, Е или Ж, КС512А, 2С512А или устаревшие Д811, Д813, Д815Д.

Транзистор КТ315Г (VT2) заменим на КТ315Е. Вместо транзистора КТ817Г (VT1) годится любой транзистор серий КТ815, КТ817, КТ819. Но рекомендуется выбирать транзистор с наибольшим коэффициентом усиления тока и наиболее «высоковольтный» по напряжению «коллектор-эмиттер». Это же относится и к транзистору VT2.

Если этот блок предполагается использовать в роли «адаптера», питающего только одну нагрузку, допустим, плейер, переменный резистор R2 заменяют двумя постоянными резисторами, соединенными последовательно и имеющими общее сопротивление 2 кОм. Отношение номиналов резисторов подбирают таким, чтобы на выходе блока формировалось нужное напряжение.

Но есть и другой путь. Вместо стабилитрона Д814Д устанавливают стабилитрон с более низким или более высоким напряжением стабилизации. Тогда резистор R2 вообще исключают. Сопротивление же резистора R3 должно быть другим (см. таблицу 2). Тут приведены данные по наиболее характерным выходным напряжениям стабилизатора в пределах от 3 до 25 В.



Следует учитывать, что чем больше разница между выходными напряжениями выпрямителя и стабилизатора, тем лучше качество стабилизации. Но зато тем менее экономично он работает и тем сильнее нагревается регулирующий транзистор VT1. Он должен быть помещен на теплоотвод, сделанный из алюминиевой пластины размером 40x70x2 мм. Ее закрепляют строго вертикально, а транзистор крепят снизу пластинками.

Собранный навесным монтажом блок питания с трансформатором ТВК-70Л2, ТВК110ЛМ или ТВК-110Л-2 легко умещается в корпусе 75x130x75 мм. Габариты блока с трансформатором ТВК-110Л-1 получаются немного больше. Если же вместо навесного монтажа применить печатную плату, размеры блока питания заметно сокращаются.

Этому способствуют и малые габариты моста КЦ405А (VD4). Кстати, тут годится любая диодная сборка серий КЦ405 (лучше для печатного монтажа) или КЦ402 (хуже). Можно применить и четыре диода, например, серий КД105, КД106, КД209, Д226 или даже Д7 (с трансформаторами ТВК-70Л2, ТВК-110ЛМ, ТВК-1 ЮЛ-2). Поскольку диоды Д7 германиевые, выходное напряжение выпрямителя будет увеличено приблизительно на 1 В (до 15 и 19 В соответственно). С трансформатором ТВК-110Л-1 потребуются более мощные диоды, допустим, серий КД208, КД226 или КД202. С этим трансформатором следует применять сборки серий КЦ402 или КЦ405, имеющие буквенный индекс от А до Е.

Журнал «САМ» №2, 1997 год

Трансформатор ТВЗ-1-9 широко известен среди радиолюбителей. Он обладает достаточно хорошими характеристиками, но вместе с тем его можно значительно улучшить. Для этого необходимо поверх всех обмоток домотать еще одну обмотку (в один ряд, проводом ПЭЛ-0,62). Если позволяет место, то можно намотать и два ряда. Эту обмотку необходимо последовательно соединить с выходной обмоткой. Благодаря дополнительной обмотке трансформатор становиться секционным, благодаря чему уменьшается КНИ. Так же улучшается КПД трансформатора на высоких частотах. Доработка трансформатора очень проста, но при этом достаточно эффективна, хотя естественно не сравнится с полной его перемоткой.

При перемотке трансформатора верхний слой трансформаторной бумаги следует удалить и заменить его одним слоем максимально тонкой трансформаторной бумагой или кальки. Убирать полностью трансформаторную бумагу категорически нельзя, так как при этом возможно пробивание напряжения между первичной и вторичной обмотками. По верх трансформаторной бумаги и следует доматывать дополнительную обмотку. Причем ее так же сверху необходимо изолировать еще одним слоем трансформаторной бумаги.

Необходимо отметить, что при последовательном соединении штатной и домотанной обмотки трансформатора их общее сопротивление возрастает с квадратичной зависимостью, поэтому трансформатор с домотанной обмоткой будет рассчитан на подключение нагрузки с сопротивлением в 16 Ом. Для подключения акустической системы с сопротивлением в 4 Ома необходимо дополнительную обмотку соединить параллельно со штатной обмоткой трансформатора.

Аналогично можно доработать и трансформатор ТВ-ЗШ, но при этом придется доматывать высоковольтную обмотку, что намного сложнее из за малого диаметра проволоки и необходимости в большом сопротивлении катушки.

© Павел Крыницкий, 6.04.2008
(с дополнениями от 22.05.2009)

Комментарии к статье:

Добавил: Раиль
Уважаемые специалисты, Вы или сами ничего не собирали, или начитались «очень умной» литературы. Удивительно, что нет советов ставить вместо переменных резисторов, только «Alps» или позолоченные провода на выход.
«Умники» тоже когда-то говорили, что только «Alps» и только золотые провода. Дорогие конструктора, решившие собрать ламповый усилитель, улучшайте ТВЗ, перематывайте ТВК, делайте из-того, что есть. Иначе никогда не насладитесь ламповым звуком и не познаете радости конструирования. А потом уже посмеётесь над «советчиками», которые пишут здесь, что ТВЗ не улучшить. Не было высоких требований к ТВЗ и вот и делали подешевле. Поэтому улучшить можно все, всё советское, бытовое. Если ГОСТ пишет полосу 63-12500 Гц, зачем делать ТВЗ 40-18000 Гц?
Дата: 2018-12-05
Дата: 2016-02-27 Дата: 2015-11-24 Дата: 2015-08-25 Дата: 2014-04-28 Дата: 2012-09-21 Дата: 2012-08-04 Дата: 2012-02-01 Дата: 2010-07-16

Как правильно подключить сварочный трансформатор, схемы

Электросварочное оборудование должно быть надежно заземлено. На кожухах трансформаторов имеются специальные болты с надписью «Земля». Помимо этого, у сварочных трансформаторов заземляют зажимы вторичных обмоток. Схема подключения сварочного трансформатора показана на рисунке.



Схема подключения сварочного трансформатора к сварочному посту: 1 — сварочный пост, 2 — шланговый трехжильный кабель с заземляющей жилой, 3 — сварочный трансформатор, 4 — регулятор, 5 — заземляющие зажимы корпуса, 6 — шланговый одножильный кабель, 7 — электрододержатель, 8 — заземляющие провода

Перед пуском у трансформатора необходимо проверить соответствие напряжения его первичной обмотки подводимому напряжению сети. До включения трансформаторов сварочная цепь должна быть разомкнута.

Трансформаторы следует подключать к питающей сети отдельными рубильниками.

Расстояние от сети до сварочного аппарата должно быть наименьшим. Сечения проводов, присоединяемых к вторичным цепям трансформаторов или к выводам сварочных генераторов, выбирают по таблице.

Сечение провода, мм2 Наибольшая допустимая сила тока, А Сечение провода, мм2 Наибольшая допустимая сила тока, А
16 100 70 270
25 140 95 330
35 170 120 380
50 215 150 440

Для подвода тока к электрододержателю применяют изолированные гибкие провода в защитном шланге длиной не менее 3 м. Их сечения выбирают по таблице.

Нормы нагрузок на гибкие сварочные провода, присоединяемые к электрододержателю.

Наибольшая допустимая сила тока, А Сечение провода, мм2
одинарного двойного
200 25
300 50 2х16
450 70 2х25
600 95 2х35

В качестве обратного провода для соединения свариваемого изделия с источником сварочного тока могут служить стальные шины остаточного сечения, различные стальные конструкции, сама свариваемая конструкция и т. д. Не разрешается использовать в качестве обратного провода сети заземления, а также металлические конструкции зданий, оборудодования и т. д.

Падение напряжения в питающих соединительных сварочных проводах допускается не более 5% напряжения сети. Если это условие не выдерживается, сечение проводов необходимо увеличить.

Полезные советы по эксплуатации сварочных трансформаторов

Обслуживание сварочных трансформаторов проще, чем сварочных генераторов, и уход за ними сводится к обеспечению надежного заземления корпуса, содержанию всех контактов в хорошем состоянии и периодической проверке сопротивления изоляции обмоток, особенно при работе установки на открытом воздухе.

Во время эксплуатации в сварочных трансформаторах могут возникнуть следующие неисправности:

  • сильное гудение и нагрев обмоток вследствие виткового замыкания в первичных обмотках. Повреждение устраняют частичной или полной перемоткой обмоток;
  • трансформатор дает очень большой ток вследствие короткого замыкания во вторичной обмотке или в обмотке регулятора. Устраняют неисправность ликвидацией замыкания в обмотках или их перемоткой;
  • сварочный ток не уменьшается при воздействии регулятора, что может быть вызвано замыканием между зажимами регулятора;
  • регулятор при сварке ненормально гудит, это может возникнуть из-за неисправности привода или из-за ослабления натяжения пружины;
  • сильный нагрев контактов в соединениях вследствие нарушения электрического контакта; неисправность устраняют переборкой греющихся соединений, зачисткой и плотной пригонкой контактных поверхностей и затяжкой до отказа зажимов.

Правила подключения понижающих трансформаторов

В этой статье мы рассотрим правила подключения понижающих трансформаторовТрансформаторы НАМИ-10 и другие типы таких устройств необходимы для понижения или повышения нагрузок в сети. Трансформаторы понижая или повышая напряжение смогут предотвратить выход оборудование из строя. Однако, чтобы это устройство смогло правильно выполнять свою функцию его следует правильно подключить к электрической сети.

Определяем обмотку

В трансформаторах может быть только две обмотки:
— первичная;
— вторичная.

Не нужно полагать, что сетевая обмотка – это та катушка в которой присутствует огромное количество витков медной проволоки. Поскольку существуют разновидности преобразователей, в которых как на повышение, так и на понижение имеется одинаковая обмотка. Но если вы точно знаете о том, что трансформатор выполняет функцию понижения напряжения, то в таких аппаратах в качестве сетевой обмотки используется высокоомная. Если вы не знаете о том, все ли обмотки в трансформаторе используются для понижения, то для определения первичной обмотки устройства следует руководствоваться следующими критериями: выводы такой обмотки должны находится далеко от всех остальных или же их размещают на отдельной секции каркаса.

В любом случае если у вас имеются определенные сомнения, то лучше всего воспользоваться интернетом. В сети имеется множество форумов, на которых вам помогут в этом разобраться. Для этой цели достаточно всего лишь сфотографировать устройство и показать его профессионалам.

Если вдруг силовая обмотка устройства обладает тремя выводами, то в таком случае одна из обмоток выступает в качестве отвода. Очень важно найти именно то сочетание выводов обмотки, в случае с которым сопротивление будет самым максимальным. Очень важно сочетать между собой именно те выводы, которые дают наибольшее напряжение. Определив эти выводы можно будет подать на них напряжение определенной величины. Если вдруг на трансформаторе имеется четыре вывода, то их потребуется соединить синфазно и последовательно.

Подключение

Зная то, как именно в вашем трансформатора располагается первичная обмотка, ее необходимо подключить в сеть через предохранитель номинальный ток следует выбирать в зависимости от особенностей сети и мощности трансформаторного устройства. После подключение рекомендуется провести измерение переменного напряжения,

которое вырабатывается трансформатором. Подобные измерения следует выполнять с помощью вольтметра. Все действия по подключению преобразователя должны проводиться только при выключенном устройстве, а также необходимо соблюдать полярность.





Как подключить трансформатор (последовательное или параллельное) -…

Если вы приобрели трансформатор с двумя первичными и вторичными сторонами, могут возникнуть вопросы о том, как соединить провода, чтобы трансформатор был настроен либо последовательно или параллельно. Итак, давайте рассмотрим, как настроить трансформатор в параллельной или последовательной конфигурации, как на входе, так и на выходе, а также обсудим, почему вы хотели бы сделать это в первую очередь.

Трансформатор Triad Magnetics VPS24-5400

С трансформатором у вас должен быть как минимум двойной первичный или двойной вторичный (или, в данном случае, оба), если вы хотите установить трансформатор последовательно или параллельно.Иначе это буквально невозможно. В качестве примера мы будем использовать VPS24-5400 от Triad Magnetics, который имеет как первичную, так и вторичную обмотку. Теперь давайте перейдем к изображению в таблице данных.

Схематическая диаграмма Triad Magnetics VPS24-5400

Если вы посмотрите на это, вы заметите, что у вас есть что-то похожее на катушки индуктивности друг над другом, зеркально отраженные по двум вертикальным линиям, и это трансформатор. Это означает, что у вас есть (вроде) две стороны двух независимых трансформаторов на каждой, двойная первичная и двойная вторичная стороны.Затем, в зависимости от того, как вы его подключите, вы можете сделать так, чтобы напряжение на них было параллельным или последовательным. Точки в углах катушек индуктивности известны как «точки полярности» и указывают направление намотки трансформаторов.

Вход Triad Magnetics VPS24-5400 — Последовательное соединение

Когда вы смотрите на трансформатор, вы можете видеть слева 6 , 5 , 2 , 1 , и вы можете видеть, как это два отдельные части, и если вы соедините 5 и 2 вместе, то это в основном, сверху вниз, одна последовательная цепь.Но если вы соедините 2 с 6 (соответствуя точкам полярности) и 5 с 1 , то эти две половины первичной стороны теперь будут параллельны.

Вход Triad Magnetics VPS24-5400 — Параллельное соединение

Причина, по которой вам может понадобиться это, заключается в том, что у вас есть 230 вольт и вы подключаете его к 1 и к 6 , а затем соединяете 5 и 2 друг к другу. , тогда вы получаете 115 вольт от 6 до 5 и 115 вольт от 2 до 1 .

Triad Magnetics VPS24-5400 Вход в последовательном соединении с входом 230 В переменного тока.

В то время как, если вы подключите его параллельно и у вас будет 115 вольт от 2 до 6 и от 1 до 5 , вы получите одинаковое напряжение на этих двух частях трансформатора.

Triad Magnetics VPS24-5400 Вход в параллельном соединении со входом 115 В переменного тока.

Причина, по которой вы хотели бы сделать это, заключается в том, что с двойной первичной обмоткой вы можете использовать этот трансформатор в таких местах, как США, где напряжение составляет 115 вольт, или где-то, где оно составляет 230 вольт.Таким образом, в зависимости от того, где вы собираетесь его использовать, вы можете подключить первичную сторону трансформатора к нужному напряжению.

Теперь с другой стороны та же концепция. Если вы хотите более высокое напряжение, то вы соединяете 8 и 11 вместе и нажимаете на 7 и 12 или, если вы хотите более низкое напряжение, вы одновременно нажимаете 7 и 11 , и 8 и 12 одновременно, соединив эти два вместе, чтобы поставить их параллельно, именно так я настроил этот.

Выход Triad Magnetics VPS24-5400 — последовательное соединение Выход Triad Magnetics VPS24-5400 — параллельное соединение

Здесь, в США, напряжение 115 вольт. Таким образом, образец, который мы используем, настроен параллельно, вы можете примерно видеть на изображениях, что 1 и 5 подключены, а 2 и 6 подключены из одного и того же места.

Triad Magnetics VPS24-5400 Клеммы Номер

И затем, поскольку это VPS24, и мы хотим получить от него 12 вольт, а не 24 вольта, у меня выход параллельно.В этом случае 7 и 11 и 8 и 12 соединены вместе, так что я получаю 12 вольт.

Самое сложное во всем этом — убедиться, что вы все делаете правильно. Это может показаться самоочевидным, но это скорее вопрос того, чтобы не напутать ряд простых шагов. Вам нужно получить правильное входное напряжение, правильное выходное напряжение, чтобы получить правильную связь между схемой и фактическим физическим трансформатором. И как только вы потратите время и сделаете все это, все будет в порядке.Теперь, когда мы кратко обсудили теорию, давайте на самом деле пройдемся по этим шагам, чтобы понять, как это сделать.

1) Выясните, что вы хотите сделать со своим трансформатором, прежде чем купить его — убедитесь, что это то, что вы хотите. Для этого примера мне нужно было 12 вольт, поэтому я взял VPS24, потому что знал, что могу настроить выход параллельно, чтобы получить 12 вольт. Это самый первый шаг. Убедитесь, что вы покупаете правильное оборудование.

2) Перейти и посмотреть на схему. И на этой схеме я могу посмотреть на нее, определить точки полярности и понять, что, чтобы соединить это последовательно, я могу соединить 2 и 5. Чтобы поставить его параллельно, я могу соединить 2 и 6 (соответствуя точкам полярности), а затем 1 и 5 , и на выходе я могу посмотреть на него и пройти тот же процесс принятия решения.

Triad Magnetics VPS24-5400 Параллельное соединение входов и выходов

3) Перенесите настройку из схемы в реальную жизнь. И именно здесь вы должны взглянуть на техпаспорт, убедиться, что у вас совпадают концептуальные и физические соединения, и убедиться, что вы правильно их подключаете.

4) Как и все в электронике и электротехнике, если вы не уверены, и это ваш первый раз (или даже если вы уверены, и вы вполне уверены), не торопитесь, посмотрите на это, все обдумай и сравни.

Теперь в этом примере используется «типичный» трансформатор, но давайте посмотрим на техническое описание тороидального трансформатора VPT24 производства Triad, и если мы посмотрим на схему, то увидим, что он выглядит точно так же.

Triad Magnetics VPT24-1040 Лист данных

Несмотря на то, что фактическое устройство имеет совершенно другую форму и использует провода вместо лепестковых соединений, концепция остается той же.Разберитесь, что вам нужно. Посмотрите на схему. Обратите внимание, что в этом случае вы можете определить точки полярности, а затем сопоставить эти точки, соединив коричневый и серый вместе и фиолетовый и синий вместе на первичной стороне и желтый и красный , и оранжевый и черный вместе на вторичной стороне, чтобы получить параллельную конфигурацию.

Схематическая диаграмма Triad Magnetics VPT24-1040

После того, как вы разобрались с концептуальной схемой, возьмите настоящий трансформатор, посмотрите на провода, убедитесь, что вы соединили их вместе, и все готово.Итак, опять же, отдельные шаги очень и очень просты. Это просто убедиться, что вы проходите через них правильно, имеете интуитивное понимание того, что происходит, убедитесь, что это интуитивное понимание действительно правильное, и тогда все будет в порядке.


Вот оно! Надеюсь, что в следующий раз, когда вы будете иметь дело с трансформатором, вы сможете собрать все воедино и точно знать, в чем разница между последовательной и параллельной конфигурациями и как их на самом деле собрать. Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже.Мы будем рады помочь вам!

Практическая реализация соединения обмоток трансформатора — 3 важных шага для рассмотрения ) однофазные трансформаторы. Хотя это упражнение кажется спорным для проектирования подстанции, существуют практические применения однофазных трансформаторов. Например, как источник обслуживания станции.

Однофазный трансформатор, настроенный для трехфазной сети.

Кроме того, чтобы помочь вам шаг за шагом, я подготовил приведенный ниже рабочий лист (бесплатно для загрузки), который использовался в этом упражнении.

Наконец, прежде чем приступить к упражнению, посмотрите видео ниже. И видео, и статья работают вместе, заполняя все пробелы в рабочем листе.

Шаг 1. Разработайте векторы для обмоток ВН трансформатора

Чтобы выяснить, связаны ли первичные обмотки звездой или треугольником, необходимо знать номинальное первичное напряжение и напряжение катушки трансформатора.

Номинальное напряжение первичной системы

Сначала давайте посмотрим на номинальное напряжение и количество проводов источника.

В 4-проводных системах можно выбрать два номинала напряжения: между фазами (большее число) или между фазами и землей. В 3-х проводных системах номинал только один – междуфазный.

Для этого упражнения предположим, что трансформаторы питаются от 3-фазной 4-проводной системы переменного тока 12 470Y/7200 В переменного тока.

Примечание: при среднем напряжении количество проводов показывает, какая у вас первичная система: звезда или треугольник (другими словами, это указывает на то, как соединены вторичные обмотки исходного трансформатора.)

Напряжение катушки трансформатора

Ниже приведены два возможных трансформатора, которые работают с указанными выше номиналами источника.

  • Трансформатор № 1
  • Трансформатор № 2

Если вы посмотрите на паспортные таблички, то увидите, что номинальное напряжение высокого напряжения указано по-другому.

Один 3760X12000X12470V , а другой 7200/12470Y . Итак, какой номинал можно применить к клеммам трансформатора h2-h3?

Эмпирическое правило:

Когда вы видите ‘/’ косой знак , меньшее число представляет напряжение катушки. К клеммам h2-h3 можно применить только меньший номер. Ни при каких обстоятельствах нельзя подавать более высокое напряжение. Что касается трансформатора №2, не подавайте 12470 В через h2-h3 этого трансформатора.

Когда вы увидите крестик «X» , вы можете применить любое из перечисленных напряжений. Что касается трансформатора №1, вы можете применить 3760, 12000 или 12470 к клеммам h2-h3. Просто убедитесь, что вы выбрали этот кран с помощью предоставленного рычага.

Рычаг настройки отвода трансформатора № 1

Чтобы лучше понять значение напряжения катушки, посмотрите видео ниже.

Давайте выберем количество три трансформатора № 1 для нашего упражнения.

Тип вектора выбора для обмоток ВН

Поскольку мы предположили 3-фазную 4-проводную систему 12470Y/7200В, есть только один способ соединения клемм h2-h3 наших 3 однофазных трансформаторов – треугольник .

При соединении треугольником вы подаете полное межфазное напряжение, что нормально, поскольку вы можете установить рычаг на значение 12470 В (см. изображение выше).

Если соединить их звездой, то напряжение 7200 В подается только на клеммы h2-h3 каждого трансформатора. Это не приведет к правильному напряжению на обмотке НН, потому что нет установки 7200 на обмотке ВН — только 12000 и 3760.

Дополнительная информация: Определите полярность трансформатора

ниже) номинальной мощности и 9000В (и ниже) катушка номинального напряжения изготавливается с добавочной полярностью.Трансформеры с высокими баллами в любом рейтинге оказываются вычитающими. Это влияет на физическое расположение клемм X1-X3.

Поскольку мы выбрали трансформатор 25 кВА 3760X12000X 12470 В -120/240 В, он построен на вычитающем трансформаторе.

Шаг 2. Разработайте векторы для обмоток НН трансформатора

Чтобы выяснить, связаны ли вторичные обмотки звездой или треугольником, необходимо понять требования к напряжению нагрузки.

Требования к напряжению нагрузки

Вспомогательные нагрузки переменного тока на подстанциях (такие как двигательные нагрузки, отопительные нагрузки, осветительные нагрузки) обычно представляют собой 1-фазное напряжение 120 В, 1-фазное или 3-фазное напряжение 208 В или 1-фазное или 3-фазное напряжение 240 В переменного тока.

Для этого упражнения предположим, что у нас есть все три типа нагрузок: 120 (1 фаза) / 208 (1 фаза) / 240 В переменного тока (3 фазы).

Примечание: на стороне нагрузки количество проводов не показывает, имеете ли вы вторичную обмотку звездой или треугольником. На самом деле, вы можете поставить 4-проводной треугольник (подробнее об этом вы увидите здесь) или 3-проводной треугольник. Единственный факт, который показывает, как подключена обмотка НН, — это коэффициент обмотки: 120/208 (т. е. 1:1,732) или 120/240 (т. е. 1:2) и т. д. Соотношение 1:1,732 требует соединения звездой, а соотношение 1:2, дельта.

Определите, какие клеммы низкого напряжения (X1-X2-X3) используются

На стороне низкого напряжения нам нужен полный номинал 240 В переменного тока для питания нашей нагрузки 240 В переменного тока. Для этого обмотки НН связывают в серию .

Теперь давайте создадим сервис 208vac. Есть два способа сделать это.

Одним из способов необходимо соединить обмотки НН трансформатора (он же бак) параллельно . Это дает вам 120 В переменного тока только из одной ванны. Теперь соедините 3 ванны звездой, и вы получите 208 В переменного тока между фазами.См. среднее изображение ниже. При соединении звездой вы получаете 3-фазное питание 208 В переменного тока. Но поскольку обмотки параллельны, вы теряете 240 В переменного тока.

В качестве альтернативы, если вы сохраните полную обмотку низкого напряжения 240 В переменного тока, вы все равно можете получить обслуживание 208 В переменного тока. Только на этот раз вы получите только однофазное питание 208 В переменного тока. Просто заземлите центральную клемму только одного бака и соедините все три бака треугольником. См. последнее изображение ниже.

208 В перем. тока от трансформатора 120/240 В перем. бак и X1-X3 на оставшихся двух баках.

Сдвиг фаз (между векторами ВН и НН) и направление вращения вектора

Теперь, когда мы знаем, что такое вектор обмотки НН, пора повернуть его по часовой стрелке (чтобы векторы высокого напряжения опережали направление нижнего). Если на подстанции есть существующие трансформаторы, и вы подключаете эту новую группу параллельно, то совместите смещение фаз. В противном случае выберите один. Стандартом было бы выбрать наименьшее возможное смещение. Это будет ноль градусов в конфигурации «звезда-звезда/треугольник-треугольник» или 30 градусов в конфигурации «треугольник-звезда/треугольник-треугольник».

Сейчас самое время записать фазы. Запишите A-B-C по часовой стрелке вокруг основного и вторичного векторов (предполагая систему вращения A-B-C). Обозначения трансформаторов T1, T2 и T3 следуют той же схеме по часовой стрелке.

Соотнесение векторов ВН и НН

Обмотки ВН и НН одного и того же (однофазного) трансформатора намотаны на один и тот же сердечник. Таким образом, ассоциированный вектор HV и вектор LV параллельны друг другу. Мы применяем эту концепцию для установления векторов ЛЖ.Обязательно посмотрите видео (в начале статьи), где я это рисую. Вы также можете увидеть изображение ниже, где я нарисовал окончательную настройку. Наблюдали ли вы за векторами HV и LV T1, T2 и T3? Разве они не параллельны? Как и должно быть (обмоток на одном сердечнике).

Шаг 3: Определите полярность и отметьте номера клемм трансформатора на векторах

Когда первичные и вторичные векторы нарисованы, следующие последние штрихи помогут с окончательными соединениями обмоток трансформатора.

  • С настройкой треугольник-звезда или звезда-звезда, где векторы LV представляют собой звезду. Начните устанавливать направление полярности с векторов LV, а затем продолжайте отмечать векторы HV.
    • Объедините все X2 и заземлите их.
    • Привязка X1 к фазам.
    • Сопоставление направлений полярности на векторах HV.
  • С помощью Delta-Delta вы можете установить направление полярности на любой обмотке. В идеале вы настроите его так, чтобы h2-h3 соединялись последовательно, как показано ниже.

Я настоятельно рекомендую вам посмотреть видео, чтобы понять смысл этого шага.

Вот так выглядят конечные соединения наших трансформаторов.

Соединения обмоток трансформатора для трехфазного трансформатора, соединенного треугольником и треугольником

Ловушки ошибок

Следите за тем, как вы подключаете клемму X2 к высокой ветви треугольника

Не привязывайте все клеммы X2 к земле, как показано на рисунке ниже. Я сделал это один раз, и это перегорело предохранители на стороне высокого напряжения. Теория заключается в том, что, привязывая все X2 к земле, вы уменьшаете противодействующую магнитодвижущую силу (MMF), которая развивается в ядре (закон Ленца).Индуцированный ток (в сердечнике) оказывается более синфазным с напряжением, что приводит к короткому замыканию.

Переустановка различных фаз после установления векторов

Обратите внимание, как в этом упражнении мы закончили с фазой C на выводе h2 трансформатора T1. Хотите фазу А на h2? Исправление простое. Держите текст A-B-C и a-b-c фиксированными и вращайте все векторы (HV и LV) одновременно, пока h2 T1 не встретится с буквой A. Окончательная конфигурация вектора будет выглядеть так, как показано ниже.

Дополнительные упражнения по соединению обмоток трансформатора

Используйте предоставленный пустой рабочий лист, создайте трехфазные векторы и соединения обмоток трансформатора для следующих сценариев.

  • Первичная система : 4160 В, 3 фазы, 4 провода; Требуемая нагрузка : 120/208 В, 3 фазы, 4 провода, Мощность трансформатора : 2400/4160Y – 120/240 В, 25 кВА, Смещение фаз : 0° (стандарт)
  • 90 Первичная система: 170910 фаза 4-проводная;

    Требуемая нагрузка : 120/208 В, 3 фазы, 4 провода, Номинальная мощность трансформатора : 7970/13800Y – 120/240 В, 50 кВА, Смещение фаз : 210° (альтернативное)

Пожалуйста, поделитесь этой статьей в блоге

Назад к основам — установка трансформатора 480/277 В на 208/120 В по схеме «звезда»

Наиболее часто встречающаяся установка трансформатора, вероятно, представляет собой обычный трехфазный сухой трансформатор 480/277 вольт (В) на 208/120 В типа «звезда», питающий щит.Многие полевые электрики, специалисты по проектированию и инспекторы борются с этими требованиями к установке. Электрики и инспекторы, которые чувствуют себя очень уверенно при установке и проверке электрических коммуникаций, иногда будут гораздо менее удобными, имея дело с заземленными трансформаторами, установленными на стороне нагрузки средств отключения инженерных сетей здания. Давайте рассмотрим основы заземленного трансформатора типа «звезда» с 480/277 В на 208/120 В, питающего щит в типичном торговом или офисном помещении.

Место, место, место

Трансформатор с заземлением сухого типа мощностью 112,5 кВА или ниже с перемычкой системного заземления, установленной в корпусе трансформатора, который мы рассматриваем в этой статье, должен быть размещен в месте, обеспечивающем рабочий зазор, безопасное расстояние от горючих материалов, свободный доступ и правильный отвод тепла. Куда нам обращаться с этими требованиями? Начнем со статьи 450 Национального электротехнического кодекса 2017 года ( NEC ).

Доступен ли трансформатор в соответствии с требованиями NEC , раздел 450.13? Общее правило этого раздела заключается в том, что трансформатор должен быть легко доступен. Однако существуют некоторые важные дополнительные разрешения для этого правила. Трансформатор с номинальным напряжением 1000 В или менее может располагаться на стенах, колоннах или сооружениях на открытом воздухе и не требует свободного доступа. [См. Раздел 450.13(A).] Трансформатор мощностью не более 50 кВА может располагаться в пустоте здания, например, в подвесном потолке, и не требует свободного доступа.[См. Раздел 450.13(B).] Итак, есть ли у нас подходящее место для нашего трансформатора? Ну, еще нет. Нам еще предстоит решить вопросы рассеивания тепла, рабочего зазора и близлежащих горючих материалов.

Трансформаторы должны вентилироваться таким образом, чтобы потери тепла при полной нагрузке отводились таким образом, чтобы не вызывать повышение температуры сверх номинальной мощности трансформатора. [См. Раздел 450.9.] В трансформаторах с вентиляционными отверстиями эти вентиляционные отверстия не должны быть заблокированы стенами или другими препятствиями, и на них должно быть указано необходимое расстояние между вентиляционными отверстиями трансформатора и любым соседним препятствием.[См. Раздел 450.11.] Комнаты с электрооборудованием, в которых есть трансформаторы, часто оснащаются вентиляторными блоками с термостатическим управлением для отвода тепла. Трансформаторы, которые не вентилируются должным образом, могут работать менее эффективно и иметь более короткий срок службы.

w Сухие трансформаторы мощностью 112 ½ кВА или менее должны располагаться на расстоянии не менее 12 дюймов от горючих материалов в соответствии с разделом 450.21(A). Исключением из этого правила является следующее: минимальное расстояние в 12 дюймов до горючих материалов не применяется к полностью закрытым трансформаторам на 1000 В и менее, за исключением вентиляционных отверстий, к которым мы обращаемся.

Теперь давайте изучим рабочие зазоры. NEC Раздел 110.26 требует, чтобы электрическое оборудование, которое, вероятно, потребует обслуживания, осмотра или регулировки, когда оно находится под напряжением, должно быть обеспечено рабочими зазорами, указанными в этом Разделе, и рабочий зазор должен позволять открывать двери или навесные панели не менее чем на 90 градусов. . В этом разделе требуется, чтобы ширина рабочего пространства составляла 30 дюймов или ширина оборудования, в зависимости от того, что больше, а высота рабочего пространства составляла 6 футов 6 дюймов или высота оборудования, в зависимости от того, что больше.Раздел 110.26(A)(4) касается рабочих мест с ограниченным доступом, таких как подвесные потолки.

Как насчет глубины космоса? Напряжение питания трансформатора составляет 480/277 В. Напряжение относительно земли любой фазы питающих проводников соответственно составляет 277 В. Требования Таблицы 110.26(А)(1) определяют расстояние 3 фута от трансформатора с открытыми токоведущими частями. части с одной стороны и отсутствие токоведущих или заземленных частей с другой стороны рабочего пространства; 3,5 фута, если у нас есть заземленные части напротив трансформатора, и 4 фута, если у нас есть другие токоведущие части напротив трансформатора.Эти измерения проводятся от кожуха трансформатора наружу. Теперь мы готовы установить трансформатор на место.

1. Соединительная перемычка системы
2. Проводник заземления оборудования
3. Соединитель со стороны питания Перемычка
4. Проводник заземляющего электрода
5. Клеммное соединение с корпусом

Заземление и соединение

На трансформаторе с заземленным соединением по схеме «звезда» мы устанавливаем перемычку системного заземления в месте от трансформатора до первого средства отключения на вторичной стороне.Это системное соединение перемычек, выполненное в корпусе трансформатора, обеспечивает путь от центральной точки конфигурации «звезда» через клемму x/o к клеммной колодке, находящейся в непосредственном контакте с обычно не проводящим ток металлическим корпусом трансформатора. Эта клеммная колодка используется для подключения заземляющего проводника, соединительной перемычки со стороны питания, обычно обесточенного металлического корпуса, проводника(ов) заземления оборудования, проводника заземляющего электрода и, возможно, соединения металлической водопроводной трубы (мы обсудим это позже).По состоянию на 2014 год, NEC Раздел 450.10 (A) требует, чтобы для этих соединений была предусмотрена клеммная колодка, и эта рейка не должна устанавливаться над вентиляционными отверстиями.

Мы также можем подключить системную перемычку к первому разъединителю на вторичной стороне трансформатора. Когда в этом месте выполняется соединение перемычкой заземления системы, соединение проводника заземляющего электрода также будет выполнено в этом месте. Этот тип подключения встречается несколько реже, и об этом варианте мы поговорим в другой раз.

В типичном трансформаторе типа «звезда» от 480/277 В до 208/120 В, питающем щит, мы обычно имеем пять проводников, подведенных от трансформатора и корпуса трансформатора к щиту. Он будет состоять из трех незаземленных фазных проводников, одного заземленного нейтрального проводника и соединительной перемычки на стороне питания. Эта соединительная перемычка со стороны питания часто ошибочно определяется как заземляющий провод оборудования, что приводит к тому, что установщик неправильно использует NEC , раздел 250.122 для выбора размера проводника, когда необходимо использовать NEC Раздел 250.102 или негибкий металлический кабельный канал. Использование Раздела 250.122, как правило, приводит к проводнику меньшего размера, что ограничивает способность соединительной перемычки на стороне питания проводить ток, достаточный для быстрого устранения неисправности. Проводник заземления оборудования на этом типе трансформатора проложен вместе с проводниками питания первичной стороны к корпусу трансформатора и имеет размер в соответствии со стандартом NEC , раздел 250.122.

Заземленный нейтральный проводник будет подключен к клеммной колодке, которая не соприкасается с металлическим корпусом щита или какими-либо заземленными металлическими частями после подключения к системной перемычке в корпусе трансформатора.Некоторые называют это «плавающей нейтралью» в корпусе щита. (Не термин Code ). Нейтраль и другие заземляющие проводники ветвей и фидерных цепей, питаемых от этого щита, подключаются к заземляющей клеммной колодке внутри корпуса щита. Соединительная перемычка со стороны питания будет подключена к клемме, контактирующей с металлическим корпусом щита, а заземляющие проводники ответвлений и фидеров, питаемых от щита, будут подключены к этой клеммной колодке.Эти заземляющие и заземляющие соединения на щите, питаемом трансформатором, выполняются почти так же, как и на обычном щите, питаемом фидером.

1. Заземленный нейтральный проводник
2. Соединительная перемычка со стороны питания
3. Вторичные проводники
4. Защита от перегрузки вторичного проводника

заземляющий электрод. Соединение с металлом в наземной опорной конструкции (ранее мы называли этот электрод металлическим каркасом здания или конструкции), вероятно, является наиболее распространенным способом обеспечения электрода.Стандарт 2017 NEC теперь позволяет нам подключаться к системе заземляющих электродов здания, а не устанавливать порядок приоритета, начиная со строительной стали или ближайшей доступной эффективно заземленной водопроводной трубы, а затем к другим типам электродов, если один из них недоступен. Если мы используем соединение с металлом в наземной опорной конструкции, то мы должны помнить о соединении водопроводной трубы в зоне, обслуживаемой трансформатором. Подожди, а разве мы уже не приклеивали на сервисе металлический водопровод? Да, мы сделали.Однако мы создали новую отдельно производную систему. Ток, вырабатываемый трансформатором, попытается вернуться обратно к средней точке обмоток трансформатора, соединенных звездой, через отвод x/o трансформатора.

Соединение водопроводной трубы в зоне, обслуживаемой трансформатором, в соответствии с требованиями NEC , раздел 250.104 (D)(1), обеспечит путь с низким импедансом для любых нежелательных токов, которые могут проникнуть в водопроводную трубу, и любых неисправностей, которые могут возникнуть. в результате контакта с водопроводом.Нам разрешено использовать соединительную перемычку из металла в наземной несущей конструкции к водопроводной трубе (трубам), что означает, что нам нужно только один раз подключиться к клеммной колодке трансформатора, если это сделано таким образом. Если мы используем подключение к водопроводной трубе в качестве подключения к электродной системе, этот дополнительный этап соединения водопроводной трубы не требуется.

Средства отключения трансформатора

Средства отключения должны находиться в пределах видимости трансформатора. Чтобы быть в поле зрения, трансформатор и средства отключения должны быть видны друг от друга и находиться на расстоянии не более 50 футов.Если средства отключения не расположены в пределах видимости трансформатора, средства отключения должны быть запираемыми в соответствии с разделом 110.25, а поле трансформатора должно быть отмечено расположением средств отключения. Для этой цели часто используется выключатель, питающий первичную обмотку трансформатора. Часто задают вопрос: «Подойдет ли предохранительный выключатель без предохранителя с надлежащим номиналом для этого средства разъединения?» да.

Незаземленные проводники первичной стороны

Первичная защита трансформатора в этой установке составляет не более 125 %, поэтому вторичная защита не требуется.[См. Раздел 450.3 (B).] Первичная обмотка трансформатора мощностью 45 кВА, соединенного звездой, 480/277 В, потребует тока проводника 54,19 ампер при 125 процентах, что в сумме составляет 67,73 ампера. (45 000 / 830,4 = 54,19 x 1,25 = 67,73) Наш размер проводника будет основан на этом числе. Примечание 1 к таблице 450.3(B) позволяет нам округлить до следующего стандартного размера 70 ампер для нашего устройства защиты трансформатора от перегрузки по току, а раздел 240.4(B) позволяет нам округлить нашу защиту от перегрузки по току проводников на первичной стороне. также на следующий типоразмер 70 ампер.

Незаземленные проводники вторичной обмотки

Размер проводников вторичной обмотки трансформатора, питающих наши щиты, зависит от нескольких факторов. Первая – это нагрузка, обслуживаемая щитом, питаемым от вторичной обмотки трансформатора. Неудивительно, что размер проводников должен быть достаточно большим, чтобы питать подключенную нагрузку. Кроме того, эти проводники должны иметь минимальный размер, который может превышать обслуживаемую нагрузку. Это основная концепция правила касания. Вторичные проводники должны иметь достаточную мощность, чтобы пропускать достаточный ток в условиях замыкания на землю или короткого замыкания, чтобы отключить устройство максимального тока на стороне питания первичной обмотки трансформатора.

Когда длина этих проводников не превышает 25 футов, минимальный размер проводников должен составлять 1/3 размера устройства максимального тока на первичной стороне, умноженного на отношение напряжения первичной и вторичной сторон трансформатора. Соотношение 480 к 208 составляет 2,3. Для трансформатора мощностью 45 кВА размер устройства максимального тока на первичной стороне может составлять 70 ампер. Сила тока проводников на стороне нагрузки должна составлять как минимум 1/3 значения устройства максимального тока на первичной стороне — или 23,34 ампера в данном случае — умножить на отношение первичных и вторичных напряжений, равное 2.3. Соответственно, вторичные проводники должны иметь минимальную силу тока 53,68 ампер. По сути, это правило 25-футового ответвления, учитывающее коэффициент напряжения. [См. Раздел 240.21(C)(6).] Если проводники вторичной стороны имеют длину 10 футов или менее, номинал устройства перегрузки по току, защищающего первичную обмотку, умноженный на отношение напряжения первичной и вторичной обмотки, не должен превышать 10-кратную силу тока вторичных проводников. . Трансформатор мощностью 45 кВА, защищенный со стороны питания автоматическим выключателем на 70 ампер, умноженным на коэффициент 2.3 приведет к тому, что вторичные проводники будут иметь минимальную силу тока 16,1 ампер или 1/10 размера первичного устройства максимального тока после применения коэффициента напряжения. Это очень похоже на стандартное правило 10-футового постукивания.

Несмотря на то, что существует минимальный размер вторичных проводников, как мы обсуждали, не существует максимального размера, кроме того, с которым мы можем столкнуться для размеров клемм. Следует иметь в виду, что трансформаторы, работающие с превышением их номинала, приведут к большему нагреву и сокращению срока службы.Для обсуждаемого нами трансформатора мощностью 45 кВА оптимальная нагрузка на вторичные жилы не превышала бы 125 ампер.

Разрешается подключать проводники к вторичной обмотке трансформатора без защиты от перегрузки по току на вторичной обмотке, если трансформатор снабжен защитой со стороны питания, не превышающей 125 процентов. Защита от перегрузки этих проводников обеспечивается на конце проводников вторичной стороны. [См. Раздел 240.21(C).] Защита от перегрузки не должна превышать номинальные параметры проводников, и нам не разрешается округлять до следующего стандартного устройства максимального тока, как это разрешено в Разделе 240 NEC.4. [См. Раздел 408.36 для защиты панели.]

Предыдущий текст основан на установке обычного сухого трансформатора 480/277 В на 208/120 В, соединенного звездой, мощностью 112,5 кВА или ниже с системной перемычкой на трансформаторе. Эта установка, вероятно, является наиболее распространенным типом трансформатора, используемым в коммерческих офисных и торговых помещениях. Это всего лишь один тип из многих возможных конфигураций трансформатора, которые могут возникнуть. Хорошее практическое знание этих основ окажет неоценимую помощь в понимании требований к установке трансформаторов с любым напряжением или расположением фаз.

Соединения однофазного трансформатора

Однофазный трансформатор подключен к типовой схеме.   Вторичная обмотка состоит из двух секций с целью обеспечения гибкости подключения. Количество витков и напряжение каждого из них одинаковы. Два первичных вывода (h2, h3) выведены сверху через фарфоровые втулки. Три вторичных вывода (X1, X2, X3) выведены через изолирующие втулки сбоку бака, один вывод от центрального отвода (нейтральный) (X2) и по одному от каждого конца вторичной обмотки (X1 и X3).

Соединения, как показано, типичны для обслуживания домов и малых предприятий. Это соединение обеспечивает трехпроводную связь, обеспечивающую достаточную пропускную способность при минимальных затратах. Нейтральный провод (X2) (центральный отвод) заземлен. Цепь на 120 В находится между нейтралью и каждым из остальных проводов, а цепь на 240 В — между двумя незаземленными проводами.




Рисунок 1:   Однофазный трансформатор

Параллельная работа однофазных трансформаторов для дополнительной мощности

При идеальной параллельной работе двух или более трансформаторов ток в каждом трансформаторе будет пропорционален мощности трансформатора, а арифметическая сумма будет равна половине общего тока.На практике это редко достигается из-за небольших изменений в трансформаторе. Однако существуют условия для параллельной работы трансформаторов. Они:

  1. Использование Любая комбинация трансформаторов положительной и отрицательной полярности. Однако во всех случаях требуется следовать числовым обозначениям как первичных, так и вторичных соединений. Это h2, связанный с h2, h3, связанный с h3, и X1, связанный с X1, X2, связанный с X2, X3, связанный с X3. Обратите внимание, что каждый номер нижнего индекса на трансформаторе должен быть связан с идентичным номером нижнего индекса на другом трансформаторе, как показано на Рисунок 2 .
  2. Настройки касания должны быть одинаковыми.
  3. Номинальное напряжение должно быть одинаковым; это, конечно, делает соотношение оборотов одинаковым.
  4. Полное сопротивление одного трансформатора в процентах должно составлять от 92½% до 107½% другого. В противном случае циркулирующие токи между двумя трансформаторами были бы чрезмерными.
  5. Частоты должны быть одинаковыми. Стандартная частота в Соединенных Штатах составляет 60 герц и обычно не представляет проблемы.



Рисунок 2:   Однофазное параллельное соединение



ВНИМАНИЕ:  При использовании трансформаторов с положительной и отрицательной полярностью расположение соединений X1 и X2 на баках будет обратным.Необходимо соблюдать осторожность, чтобы убедиться, что клеммы подключены, как указано выше. См. Рисунок 2 .
Из приведенных выше требований можно заметить, что размер параллельно включенных трансформаторов не одинаков. Однако их размер должен быть почти одинаковым, чтобы соответствовать требованиям к процентному импедансу. Большинство коммунальных предприятий не будут параллельно использовать трансформаторы, если они отличаются друг от друга более чем на один стандартный размер кВА, в противном случае циркулирующие токи будут чрезмерными.



Базовые данные по подключению трансформатора

Чтобы помочь нашим клиентам понять правильность соединений для двойных первичных и/или двойных вторичных трансформаторов, мы подготовили 4 примера (ниже) для гипотетического двойного первичного и двойного вторичного трансформаторов.Ключом к правильному подключению является информация о фазировке.


Соединения обмотки серии

(основной)

В этом примере мы соединяем две первичные обмотки последовательно.

  1. Обратите внимание на точки фазировки на первичных точках подключения 2 и 4.
  2. Соединение перемычкой 2 и 3 (примечание: соединение 2 имеет точку фазировки, а соединение 3 — нет).
  3. Подключите вход к точкам подключения 1 и 4.

Параллельные соединения обмоток
(основной)

В этом примере мы соединяем две первичные обмотки параллельно.

  1. Обратите внимание на точки фазировки на первичных точках подключения 2 и 4.
  2. Соединения перемычки 2 и 4 (примечание: оба соединения имеют точку фазировки).
  3. Соединения перемычек 1 и 3 (примечание: оба соединения не имеют точек фазировки).
  4. Подключите вход к точкам подключения 1 и 4.

Соединения обмотки серии

(Вторичный)

В этом примере мы соединяем две вторичные обмотки последовательно.

  1. Обратите внимание на точки фазировки на вторичных точках подключения 5 и 7.
  2. Соединение перемычкой 6 и 7 (примечание: соединение 7 имеет точку фазировки, а соединение 6 — нет).
  3. Выход от точек подключения 5 и 8.

Параллельные соединения обмоток
(Вторичный)

В этом примере мы соединяем две вторичные обмотки параллельно.

  1. Обратите внимание на точки фазировки на вторичных точках подключения 5 и 7.
  2. Соединения перемычек 5 и 7 (примечание: оба соединения имеют точку фазировки).
  3. Соединения перемычек 6 и 8 (примечание: оба соединения не имеют точек фазировки).
  4. Выход от точек подключения 5 и 8.

Электромагнитный мир: соединения трехфазного трансформатора


Трехфазное питание достигается с помощью одного трехфазного трансформатора, состоящего из трех однофазных блоков, заключенных в один бак, или трех отдельных однофазных трансформаторов.Способы соединения обмоток одинаковы при использовании одного трехфазного трансформатора или трех отдельных однофазных трансформаторов.

Соединения звездой и треугольником


Два распространенных метода подключения трехфазных генераторов, двигателей и трансформаторов показаны на рис. 1 . Метод, показанный на Рисунок 1 (a) , известен как соединение треугольником, потому что схема очень похожа на греческую букву ∆, называемую дельта. Другой метод, Рисунок 1 (b) , известен как соединение звездой или звездой.Звезда отличается от соединения треугольником тем, что в нем последовательно соединены две фазы. Общая точка «О» трех обмоток называется нейтралью, потому что между этой точкой и любой из трех фаз существуют равные напряжения. Когда обмотки соединены звездой, напряжение между любыми двумя линиями будет в 1,732 раза больше фазного напряжения, а линейный ток будет таким же, как фазный ток. Когда трансформаторы соединены треугольником, линейный ток будет в 1,732 раза больше фазного тока, а напряжение между любыми двумя будет таким же, как и фазное напряжение.
Рисунок 1: Трехфазные соединения: (a) треугольник; (b) Звезда

Трехфазные соединения с использованием однофазных трансформаторов


Как упоминалось выше, однофазные трансформаторы могут быть подключены для получения трехфазной мощности. Их можно найти на многих объектах, в магазинах, офисах и складах. Должны быть соблюдены те же требования, что и в п. 2.18 «Параллельная работа однофазных трансформаторов для дополнительной мощности», с одним дополнительным требованием — по способу соединения между отдельными однофазными блоками.Стандартные соединения ANSI показаны на следующих рисунках. Есть и другие угловые смещения, которые будут работать, но редко используются. Не пытайтесь соединять однофазные блоки вместе в любой комбинации, которая сохраняет точное угловое смещение как на первичной, так и на вторичной обмотке; результатом может стать опасное короткое замыкание. Аддитивная и вычитательная полярности могут быть смешаны (см. следующие рисунки). Эти банки также могут быть запараллелены для увеличения пропускной способности, если соблюдаются правила трехфазного запараллеливания, описанные ниже.При параллельном соединении отдельных трехфазных блоков или однофазных блоков для работы в трехфазном режиме угловые смещения должны быть одинаковыми.
Рисунок 2: Соединения треугольник-треугольник, однофазные трансформаторы для трехфазной работы
Рисунок 3: Соединения звезда-звезда, использование однофазных трансформаторов для трехфазной работы

5 Эти соединения редко используются из-за проблем с третьей гармоникой.

На рис. 2 показаны соединения треугольник-треугольник. На рис. 3 показаны соединения «звезда-звезда», которые редко используются на объектах мелиорации из-за присущих им проблем с третьей гармоникой. Методы решения проблемы третьей гармоники путем заземления перечислены ниже. Однако проще использовать другую схему соединения (например, треугольник-треугольник, звезда-треугольник или треугольник-звезда), чтобы полностью избежать этой проблемы.

Электропроводка однофазного трансформатора — железная дорога Deep River

Обзор

Заявление о безопасной гавани
Я действительно не знаю, что делаю.Следующее основано на поиске в Интернете и разговорах с теми, кто работал в отрасли. Проблема в том, что я пытаюсь перевести это на модель. Насколько я успешен в этом, можно обсуждать.

Примечание. Я очень слабо разбираюсь в этом вопросе. Это страница WordPress, что означает, что люди могут оставлять комментарии. Вы можете внести исправления, связать или добавить лучшие рисунки. Вы можете сказать мне, что не так, и внести ИСПРАВЛЕНИЯ. Пожалуйста, сделай так.

Идея проста.Конечно, мы, моделисты, не собираемся пропускать ток через наши миниатюры. .но я был бы рад правильно подключить наши модели.

Я просто хочу .. как моделлер .. логично подключить трансформаторы к своим конструкциям. Я нашел эту страницу на YouTube — Northwest Lineman College — на которой, как мне кажется, есть действительно полезная информация. Если бы кто-то, кто «осведомлен», мог бы перевести это в простые диаграммы, которые мы, разработчики моделей, могли бы использовать и даже понять, было бы «хорошо».Я полагаю, что мне действительно нужна матрица, показывающая входящие провода… одинарная, двойная, тройная, четверная первичная, а затем различные вторичные линии… почему нам могут понадобиться разные первичные линии… что нам нужно для вторичных.

Однофазный трансформатор для трехфазной трехпроводной незаземленной первичной системы напряжения треугольником на 2400 В

Трансформаторы распределительные однофазные изготавливаются с одним или двумя вводами первичной обмотки. Трансформаторы с одинарной первичной обмоткой можно использовать только в заземленных системах типа «звезда», если они правильно подключены.

На Рисунке 4-16 схематично показаны соединения однофазного трансформатора с трехфазной трехпроводной незаземленной первичной системой напряжения напряжением 2400 В для получения однофазной двухпроводной вторичной сети напряжением 120 В.

Соединения для аналогичных систем, работающих при других первичных распределительных напряжениях, таких как 4800, 7200. 13 200 и 34 400 будут идентичными.

Подключение однофазного распределительного трансформатора к трехфазной четырехпроводной первичной системе с заземленной нейтралью по схеме «звезда» с номинальным напряжением 4160Y/2400 В для получения однофазной вторичной сети 120/240 В

На Рис. 4-18 схематично показаны соединения однофазного распределительного трансформатора с трехфазной четырехпроводной первичной системой с заземленной нейтралью по схеме «звезда» с номинальным напряжением 4160 Y/2400 В для получения однофазного вторичного напряжения 120/240 В.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
