терморегулятор для бойлера, как проверить электронный вариант для нагревателя

Термостат для водонагревателя является важным элементом устройства бойлера. Главная задача прибора состоит в поддержании заданного температурного режима нагреваемой жидкости, а у некоторых моделей он должен поддерживаться и при аварийном отключении электроприбора в случае возникновения неисправностей. Рекомендации по поводу выбора и установки подобного прибора будут рассмотрены в данной статье.

Особенности

Терморегулятор отвечает за безопасность работы водонагревателя и отключает нагревательный элемент в том случае, когда температура достигла заданного значения. Если термостат по каким-либо причинам отсутствует или неисправен, то при повышении температуры, а следовательно и давления внутри герметичного корпуса, может произойти взрыв.

Поэтому от правильной установки и функционирования терморегулятора зависит безопасность окружающих. Современные модели снабжены функцией аварийного отключения ТЭНа при низком уровне либо полном отсутствии воды в баке, что очень удобно в случае перебоев с водоснабжением, плохим напором и частыми отключениями.

Принцип работы термостата достаточно прост. Он заключается в размыкании контактов ТЭНа при достижении температурой заданной отметки и в их соединении при понижении температуры жидкости ниже заданного значения. Практически все модели терморегуляторов снабжены индикаторной лампочкой, показывающей, в каком состоянии находится прибор: горящая лампочка обозначает работу нагревательного элемента, а погасшая говорит о том, что нагрев воды до заданной температуры произошёл, и бойлером можно пользоваться.

Нужная температура задаётся на специальном электронном табло или с помощью механического переключателя в зависимости от модели, и может быть изменена в любой момент по желанию пользователя.

Более современные и высокотехнологичные приборы в случае неисправности электрического нагревательного элемента моментально отключат его от сети и не допустят поражения электрическим током во время принятия душа при незаземлённом бойлере. Также некоторые модели терморегуляторов способны выполнять свои функции даже при отказе электроники.

В таких случаях происходит аварийное отключение прибора при достижении температуры 95 градусов, а в бойлерах последнего поколения – при 105 градусах.

Виды

Современные бойлеры, как правило, уже оборудованы термостатами, среди которых выделяют стержневые, электронные, биметаллические и капиллярные модели.

Стержневой термостат является самым распространённым типом бытовых терморегуляторов и представлен в виде небольшой трубки, линейно расширяющейся при повышении температуры и давящей при этом на реле выключателя. Обратный процесс с включением ТЕНов происходит при остывании воды в баке и понижении её температуры ниже заданных значений.

Среди достоинств моделей данного вида можно отметить невысокую стоимость приборов, к минусам относят некоторую неточность в работе, связанную с близким расположением устройства к системе подвода холодной воды, из-за чего работа термостата часто бывает не вполне корректной. В виду постоянного охлаждения прибор не успевает своевременно среагировать на нагрев жидкости и не отключает ТЭН. Поэтому температура воды из бойлеров, оборудованных стержневыми термостатами, часто превышает заданные значения.

Капиллярный термостат является наиболее современным образцом терморегулятора и представляет собой трубку, внутри которой размещена капсула, содержащая контрастную жидкость.

При повышении температуры вода оказывает давление на мембрану, которая, в свою очередь, размыкает контакты нагревательного элемента. Данный вид термостатов отличается повышенной точностью и долгим сроком службы. Трубка, содержащая баллон, выполнена из антикоррозийных сплавов, в связи с чем агрегат не подвержен появлению ржавчины и окислению. Температурная погрешность капиллярных термостатов не превышает 3 градусов.

Электронный термостат снабжен защитным реле, останавливающим работу ТЕНа при пустом баке. Стоимость таких моделей несколько превышает цену более простых аналогов. Терморегуляторы данного типа устанавливаются на бойлеры известных мировых брендов, и отличаются высокой точностью, надёжностью и простотой в использовании. Особо технологичные модели имеют функцию программирования температуры и времени включения.

Биметаллические. Если в стержневых и капиллярных моделях индикатором изменения температуры является жидкость, находящаяся в запаянной трубке, то в термостатах этого вида роль жидкости выполняют металлические пластинки. При изменении температурного режима пластины изменяют своё расположение и размыкают или замыкают электрическую цепь.

По предназначению терморегуляторы подразделяются на регулируемые, защитные и регулируемо-защитные. Первые поддерживают температуру нагреваемой жидкости в определённом диапазоне и работают в автоматическом режиме. Достигая верхнего предела заданного значения, реле размыкает контакты, и нагрев воды прекращается. По достижении нижнего предела заданного температурного режима, реле замыкает цепь, и работа керамического или стального ТЭНа возобновляется.

Защитные термостаты предназначены для принудительного отключения нагревательного элемента по достижении заданных параметров нагрева. Включить нагреватель после такого отключения можно только вручную. Обычно такие термостаты ставят в качестве второго дополнительного прибора, предназначенного для отключения ТЭНа в случае отказа основного терморегулятора.

Температура в защитных приборах устанавливается на отметке 95 градусов, что предотвращает закипание воды и возможный взрыв бойлера. Третий тип – регулируемо-защитный – является устройством, сочетающим в себе свойства первого и второго видов, и считается наиболее универсальным прибором.

По способу крепления термостаты для водонагревателей можно разделить на врезные и накладные модели. Первые используются при механическом управлении, вторые – при электронном.

Монтаж

Иногда случается такие ситуации, при которых нагревательный элемент водонагревателя функционирует исправно, а термостат по каким-либо причинам уже вышел из строя – не отключается или работает не корректно. В таком случае покупку нового водонагревательного прибора можно отложить и ограничиться самостоятельной заменой терморегулятора. Для этого следует взять технический паспорт бойлера и на основании его эксплуатационных свойств и технических характеристик выбрать подходящую модель.

Для более точного выбора следует переписать все данные с маркировки старого прибора, и на основании техпаспорта и этих данных вы сможете приобрести новый термостат.

Схема подключения и правила регулировки обычно прописываются в сопроводительной документации, поэтому перед началом самостоятельного монтажа рекомендуется внимательно ознакомиться с инструкцией.

Установка терморегулятора своими руками требует наличия определённых навыков и знаний в области электромонтажных работ. Очень важным является соблюдение правил техники безопасности, без знания которых работы начинать нельзя. Замена термостата должна проводиться только на аналогичную по своим техническим характеристикам модель, использование самодельного устройства для установки в бойлер заводского изготовления не допускается.

На первом этапе следует обесточить водонагреватель и прекратить подачу в него воды из системы водопровода. Затем необходимо слить имеющуюся жидкость и снять нижнюю панель прибора, открыв, тем самым, доступ к нагревательному элементу. После открытия крышки нужно снять прижимное кольцо и вынуть старый терморегулятор вместе с регулирующим блоком.

Далее следует установить и подсоединить новый термостат, поставить на место прижимное кольцо и произвести фиксацию нижней панели. После окончания установки нужно наполнить бак водонагревателя водой, включить нагревательный элемент и проверить работу нового прибора, выставив его на минимальное температурное значение.

Если термостат отключил ТЭН после того, как вода достигла нужной температуры, то установка была произведена правильно, и терморегулятор функционирует в рабочем режиме. На последнем этапе следует отрегулировать термостат, задав ему необходимые рабочие параметры.

Советы

Для того чтобы вовремя заметить сбои в работе прибора и принять меры к их устранению, следует знать основные причины поломок и их признаки. К самым распространённым неполадкам термостатов относятся:

  • износ медной капиллярной трубки;
  • плохое взаимодействие трёхконтактного терморегулятора и нагревательного элемента;
  • сбой в регулировке и образование накипи на ТЭНе;
  • выход из строя в результате скачков напряжения.

Признаки неисправности термостата:

  • вода в бойлере не нагревается;
  • на дисплее отображаются некорректные значения температуры, отличающиеся от реальных показателей прогрева воды;
  • термостат не отключает ТЭН на заданной температуре, в результате чего происходит неконтролируемый нагрев воды, прекратить который можно, лишь отключив бойлер от сети;
  • не горит лампочка индикатора на механических моделях.

Сразу же после того, как были замечены проблемы в работе прибора, рекомендуется сделать диагностику и определить возможность дальнейшей эксплуатации термостата. Для этого необходимо снять термостат с бойлера, выставить его в режим максимальной температуры и замерить сопротивление контактов на входе и выходе. Отсутствие реакции прибора говорит о неисправности и необходимости замены терморегулятора.

Если реакция все же была, то прибор нужно установить на минимальный температурный уровень и произвести повторное измерение. Затем следует зажечь свечу и нагреть над пламенем трубку термостата. При исправном приборе через несколько минут сработает реле, и произойдёт автоматическое размыкание цепи.

Значение сопротивления при этом должно стремиться вверх. Если этого не произошло, терморегулятор должен быть заменён на новый.

Термостат является главным регулирующим элементом бойлера. От его корректной работы зависит не только бесперебойное функционирование водонагревателя, но также комфортное использование и безопасная эксплуатация устройства.

Подробнее смотрите в следующем видео.

Узнаем как изготовить терморегулятор своими руками. Терморегулятор для аквариума или отопления своими руками

Российская зима отличается своей суровостью и сильными холодами, о чем известно всем. Поэтому помещения, в которых находятся люди, должны отапливаться. Центральное отопление является наиболее распространенным вариантом, а в случае его недоступности можно воспользоваться индивидуальным газовым котлом. Однако часто случается так, что ни то, ни другое недоступно, к примеру, в чистом поле находится небольшое помещение насосной водопроводной станции, в котором круглосуточно дежурят машинисты. Это может быть комната в каком-то большом необитаемом здании или караульная вышка. Примеров хватает.

Выход из ситуации

Все эти случаи вынуждают осуществлять устройство электрического отопления. При малых размерах помещения вполне можно обойтись обычным электрическим масляным радиатором, а в комнатах больших размеров чаще всего устраивают водяное отопление с использованием радиатора. Если не следить за температурой воды, то рано или поздно она может закипеть, из-за чего из строя выйдет весь котел. Для предохранения от таких случаев используются терморегуляторы.

Особенности устройства

В функциональном плане приспособление можно разделить на несколько отдельных узлов: датчик температуры, компаратор, а также устройства управления нагрузкой. Далее будут описаны все эти части. Эта информация необходима для того, чтобы сделать терморегулятор своими руками. В данном случае предложена конструкция, в которой датчиком температуры служит обычный биполярный транзистор, благодаря чему можно отказаться от использования терморезисторов. Данный датчик работает на базе того, что параметры транзисторов всех полупроводниковых приборов в большей степени зависят от температуры среды.

Важные нюансы

Создание терморегулятора своими руками должно осуществляться с обязательным учетом двух моментов. Во-первых, речь идет о склонности автоматических устройств к автогенерации. В случае, когда между исполнительным устройством и датчиком термореле установлена слишком сильная связь, после срабатывания реле сразу же выключается, а затем снова включается. Это будет происходить в тех случаях, когда датчик находится в непосредственной близости к охладителю или обогревателю. Во-вторых, у всех датчиков и электронных устройств имеется определенная точность. К примеру, можно отслеживать температуру в 1 градус, но меньшие величины отследить намного сложнее. В таком случае простая электроника начинает часто ошибаться и принимать взаимоисключающие решения, особенно когда температура почти равна той, что установлена для срабатывания.

Процесс создания

Если говорить о том, как сделать терморегулятор своими руками, то стоит сказать, что датчик тут является терморезистором, уменьшающим свое сопротивление в процессе нагрева. Он включается в цепь делителя напряжения. В цепь также включается переменный резистор R2, посредством которого устанавливается температура срабатывания. С делителя напряжение поступает на элемент 2И-НЕ, который включен в режим инвертора, а после этого на базу транзистора, служащего в качестве разрядника для конденсатора С1. Он, в свою очередь, подключен к входу (S) RS-триггера, который собран на паре элементов, а также на вход еще одного 2И-НЕ. С делителя напряжение поступает на вход 2И-НЕ, который управляет вторым входом (R) RS-триггера.

Как это работает

Итак, мы рассматриваем, как создать простой терморегулятор своими руками, поэтому важно понять, как он работает в разных ситуациях. При высокой температуре терморезисторы характеризуются малым напряжением, поэтому на делителе присутствует напряжение, воспринимаемое логическими схемами как ноль. Транзистор при этом открыт, на входе S-триггера воспринимается логической ноль, а конденсатор C1 разряжен. На выходе триггера устанавливается логическая единица. Реле находится во включенном режиме, а транзистор VT2 является открытым. Чтобы точно понимать, как сделать терморегулятор, стоит отметить, что эта конкретная реализация реле ориентирована на охлаждение объекта, то есть оно включает вентилятор при высокой температуре.

Понижение температуры

Когда происходит снижение температуры, у терморезистора возрастает сопротивление, что приводит к повышению напряжения на делителе. В определенный момент происходит закрытие транзистора VT1, после чего начинается зарядка конденсатора C1 через R5. В конце концов наступает момент достижения уровня логической единицы. Именно она поступает на один из входов D4, а на второй вход данного элемента подается напряжение с делителя. Когда на обоих входах установятся логические единицы, а на выходе элемента появляется ноль, произойдет переключение триггера в противоположное состояние. В этом случае будет выключено реле, что позволит выключить вентилятор, если в этом есть необходимость, либо включить отопление. Так можно сделать терморегулятор для погреба своими руками, чтобы он включал и отключал вентилятор при необходимости.

Возрастание температуры

Итак, температура снова стала увеличиваться. Ноль на делителе появится сначала на одном из входов D4, он и снимет ноль на входе триггера, сменив его на единицу. Далее по мере увеличения температуры появится ноль на инверторе. После его смены на единицу будет открыт транзистор, что приведет к разрядке элемента C1 и установлению нуля на входе триггера, отключающего нагрев теплоносителя в системе водяного отопления либо включающего вентилятор. Такие терморегуляторы для отопления, своими руками сделанные, работают достаточно эффективно.

Блоки C1, R5 и VT1 предназначены для устранения автогенерации, благодаря тому, что на них устанавливается время задержки выключения. Оно может составлять от нескольких секунд до нескольких минут. Мы рассматриваем достаточно простой терморегулятор, своими руками созданный, поэтому указанный выше узел позволяет также устранить дребезг термодатчика. Даже при очень маленьком самом первом импульсе происходит открытие транзистора и моментальная разрядка конденсатора. Далее дребезг будет игнорироваться. При закрытии транзистора ситуация повторяется. Зарядка конденсатора начинается только после завершения последнего импульса дребезга. Благодаря введению триггера в схему удается обеспечить максимальную четкость срабатывания реле. Как известно, триггер может иметь лишь два положения.

Сборка

Чтобы сделать терморегулятор своими руками, можно воспользоваться специальной монтажной платой, на которой вся схема будет собрана навесным способом. Можно использовать и печатную плату. Питание можно использовать любое в пределах 3-15 вольт. Реле следует подбирать в соответствии с этим.

По аналогичной схеме можно сделать терморегулятор для аквариума своими руками, однако следует учесть, что он должен крепиться снаружи к стеклу, тогда проблем с его использованием не возникнет.

Описанное выше реле продемонстрировало в процессе эксплуатации весьма высокую надежность. Температура поддерживается с точностью до долей градуса. Однако она находится в прямой зависимости от задержки времени, определяемой цепью R5C1, а также реакцией на срабатывание, то есть мощность охладителя или нагревателя. Диапазон температуры и точность ее установки определяется подбором резисторов делителя. Если вы сделали такой терморегулятор своими руками, то он не нуждается в настройке, а начинает сразу же работать.

Автоматика на котёл отопления своими руками | РОБОТИП

С наступлением зимы у всех, кто живет в частном доме начинает возникать вопрос об отоплении.

В своем доме я уже как 3 года назад решил этот вопрос. В кооперативе где стоит дом, газа пока что нет, из удобств только свет и вода. Тем не менее все мы люди и когда наступают холодные месяцы греться и обогреваться нужно.

По понятным причинам, выбор пал на твердотопливный комбинированный котел:

Рис. 1 — комбинированный твердотопливный котел КУПЕР про.

Рис.1 — комбинированный твердотопливный котел КУПЕР про.

Котел очень удобный. Работает как на дровах и угле, так и на электропитании. Единственное чего в нем нет, так это возможности подключения к газу, когда тот появится. В целом себя оправдывает и дает тепла столько, сколько требуется для комфортной жизни.

Единственный минус всех твердотопливных котлов — это уход и обслуживание. Постоянно нужно заготавливать дрова и уголь. Выносить шлак и пепел. Это жуть как напрягает и с приходом зимы в сознании не елка и игрушки, а вот эта пыточная машина =).

Поэтому, спустя 3 года топки, я все же решился подключить ТЭНы на котле, которые там были все это время, но я почему-то считал, что они мне не к чему:

Рис.2 — ТЭНы на комбинированном котле КУПЕР про.

Рис.2 — ТЭНы на комбинированном котле КУПЕР про.

ТЭНы располагаются слева от лицевой части котла. В кожухе находится клеммная колодка на которую выходят 3 трубчатых электронагревательных элемента (ТЭН). Общая мощность нагревательных элементов составляет 9 кВт, по 3 кВт на каждый ТЭН.

Так как силовой линии в подвале нет, пришлось заново прокладывать силовой кабель 5 х 6 мм.кв. в помещение где стоит котёл. Такой кабель может передать 45А или 10 кВт мощности на 1 жиле, мне в самый раз, так как у меня не 3ф напряжение, а однофазное.

Для того, чтобы все это работало как положено, а именно регулировалась температура, мне понадобилась плата управления, которую я купил в китайском магазине электроники:

Рис.3 — плата терморегулятора w1209

Рис.3 — плата терморегулятора w1209

Это замечательная маленькая плата W1209 — терморегулятор. Она позволяет программировать нужный температурный гистерезис (разницу между минимальной и максимальной температурой) в пределах 30ºС.

Настраивается плата очень просто тремя кнопками на передней части:

Кнопка Set — выбор режима работы и настройка параметров каждого режима.

Кнопка «+» увеличение значения выбранного параметра;

Кнопка «» — уменьшение значения выбранного параметра.

Для входа в режим настройки, кнопку Set необходимо удерживать нажатой в течении 5 секунд и на индикаторе появится надпись первого режима P0.

Всего режимов 7: Р0,Р1,Р2,Р3,Р4,Р5,Р6. Каждый из режимов имеет параметры настройки, которые выбираются кнопками «+» и «-«. Когда вы находитесь в настройке одного из режимов, чтобы выйти из него нужно кратковременно нажать на кнопку Set, тогда вы перейдете в «главное» меню выбора режимов. Так осуществляется переход от режима к режиму для настройки.

Описание режимов работы платы w1209:

Р0общий режим работы терморегулятора. Тут задается его «предназначение», что он будет делать, нагревать или охлаждать. Имеет 2 настройки: С — режим охлаждения, Н — режим нагрева; выбор величины уставки температуры : -50ºС — 110ºС.

Уставка — это базовая температура, относительно которой будет работать гистерезис. Для её задания нужно нажать на кнопку Set в выбранном режиме, например С.

Если включен режим С — то реле замкнет контакты и пропустит через них ток, тогда, когда температура достигнет максимума и разомкнет контакты, когда станет минимальной. Максимальная и минимальная температуры зависят от того, какую температуру вы выбрали в уставке и диапазон гистирезиса.

Если включен режим Н — то реле замкнет контакты когда температура будет минимальная, а разомкнет контакты когда температура достигнет максимального значения.

Р1 — режим настройки гистерезиса. Это разница между температурой включения и выключения контактов реле. Настраивается в пределах от 0.1 — 15ºС, с шагом в 0.1ºС. Когда вы выберете данный режим, по умолчанию там уже будет какое-то значение, кнопками «+» и «-» вы можете его с легкостью поменять.

Для примера: если вы установите в параметре Р1 значение гистерезиса равное 3ºС, а в режиме работы Р0 будет стоять H (нагрев) с уставкой в 20ºС, то это будет означать, что когда температура на датчике упадет до 20ºС, контакты реле замкнутся. Если на них находится нагревательный элемент, на него поступит питание, он нагреет то, к чему прислонен датчик температуры до 23ºС и реле отключит контакты, теплоноситель или что-то другое начнет остывать до 20ºС и реле снова замкнет контакты. Этот процесс будет продолжаться пока вы не отключите питание.

Р2уставка верхнего предела температуры -45ºС — 110ºС. Для ограничения верхнего предела уставки.

Р3уставка нижнего предела температуры -50ºС — 105ºС. Для ограничения нижнего предела уставки.

Р4 — корректировка датчика температуры. Если у вас есть образцовый термометр и вы измерили им значение, а оно не совпадает с показанием платы. В этой настройке вы можете скорректировать показание w1209 и записать корректировку в память. Величина корректировки может быть записана от -7 — 7 с шагом 1. По умолчанию значение 0. Впредь, измеренное датчиком платы значение температуры будет сперва откорректировано, а затем выведено на индикатор.

Р5 — задержка на включение реле. Когда условия будут соблюдены и все температуры находятся в допуске, чтобы реле замкнуло свои контакты, этот параметр откладывает замыкание на время в диапазоне от 0 — 10 минут.

Р6 — предел температуры, при котором плата отключается — аварийный режим. Устанавливается в диапазоне от 0 °C до +110 °C. Выключено по умолчанию.

Если вдруг так вышло, что вы растерялись или не помните что и где настроили, вы всегда можете сбросить все настройки на заводские. Для этого нужно выключить питание, зажать «+» и «-» и подать питание. Дождаться когда на индикаторах появиться надпись «888». Все, настройки сброшены на заводские.

Так, с платой разобрались. Она очень проста в настройке. Но что дальше? Ведь этим реле нельзя управлять ТЕНами на 9 кВт. Реле рассчитано на ток в 20 А при напряжении 14 В, и на ток в 5 А при напряжении в 220 В. Если включить 9 кВт на 220 В это будет ток в 41А., реле просто взорвется.

Для этого я подключил пускатель на 3ф и 40А:

Рис.4 — пускатель на 3ф — 40А.

Рис.4 — пускатель на 3ф — 40А.

Суть его в заключается в том, что у него есть электромагнитная катушка, которая при подаче на нее питания, притягивает шток, на котором группа из 3 контактов, рассчитанная на 40А на контакт, и дополнительные контакты для других целей. Главное,что для питания этой катушки, наше реле по мощности подходит еще и с запасом!

Подключаем к выходам реле на колодке находящимся на плате w1209 фазу для питания катушки пускателя:

Рис.5 — схема подключения платы w1209 к пускателю и ТЭНу котла

Рис. 5 — схема подключения платы w1209 к пускателю и ТЭНу котла

Питание 12 В для платы взял от старого импульсного блока питания, от чего-то у меня сохранился. Что же касается питания на 220В для катушки пускателя, его можно взять от вводного кабеля.

Для того, чтобы все 9 кВт не подключать одновременно, поставил в разрыв между пускателем и ТЭНом на каждый нагреватель по автоматическому выключателю на 16А. Так стало удобней регулировать нагрузку и мощность.

Все это хозяйство запихнул в старый щит и повесил на стену:

Рис.6 — щит с иловой электрикой для автоматики котла

Рис.6 — щит с иловой электрикой для автоматики котла

Датчик температуры платы управления установил взамен штатного и забил пропитанной бумагой.

Вот как это выглядит на данной момент у меня в котельной:

Рис.7 — общее фото котельной

Рис.7 — общее фото котельной

Все работает без проблем. На будущее планирую поставить такую же плату на циркуляционный насос, чтобы он продолжал работать пока горят дрова и отключался, когда температура падает, а то получается что дрова уже сгорели, а он работает пол ночи в холостую.

В планах установить еще и инвертор на насос. Но это уже совсем другая история.

На видео ниже я постарался все рассказать и показать:

Спасибо что дочитали до конца!
Подписывайтесь на канал РОБОТИП впереди много интересного!

Простой электронный терморегулятор своими руками своими руками. Как сделать терморегулятор своими руками

Представляю электронную разработку — самодельный терморегулятор для электрического отопления. Температура для системы отопления, устанавливается автоматически исходя из изменения уличной температуры. Терморегулятору не нужно в ручную, вносить и менять показания для поддержания температуры в отопительной системе.

В теплосети, есть подобные приборы. Для них четко прописаны соотношение средне суточной температур и диаметра стояка отопления. На основании этих данных, задается температура для системы отопления. Данную таблицу теплосети взял за основу. Конечно, некоторые факторы мне неизвестны, здание может оказаться к примеру, не утепленным. Теплопотери такого здания будут большими, нагрева может оказаться недостаточным для нормального отопления помещений. В терморегуляторе есть возможность вносить корректировки для табличных данных. (дополнительно можно прочитать материале по этой ссылке).

Я планировал показать видео в работе терморегулятора, с эклектическим котлом (25Кв), подключенным в систему отопления. Но как оказалось, здание, для которого все это делалось, долгое время было не жилое, при проверке, отопительная система практически вся пришла в негодность. Когда все восстановят, не известно, возможно это будет и не в этом году. Так как в реальных условиях я не могу настраивать терморегулятор и наблюдать динамику изменяя температурных процессов, как в отоплении, так и на улице, то я пошел другим путем. Для этих целей соорудил макет отопительной системы.

Роль электрокотла, выполняет стеклянная пол литровая банка, роль нагревательного элемента для воды- пятьсот ватный кипятильник. Но при таком объема воды, данной мощности было в избытке. Поэтому кипятильник подключил через диод, понизив мощность нагревателя.

Соединенные последовательно, два алюминиевых проточных радиатора, выполняют отбор тепла из отопительной системы, образуя подобие батареи. При помощи кулера создаю динамику остывания отопительной системы, так как программа в терморегуляторе отслеживает скорость нарастание и спад температуры в отопительной системе. На обратке, расположен цифровой датчик температуры T1, на основании показаний которого поддерживается заданная температура в отопительной системе.

Чтобы система отопления начала работать, нужно чтобы датчик T2 (уличный) зафиксировал понижение температуры, ниже +10С. Для имитации изменения уличной температуры, сконструировал мини холодильник на элементе пельтье.

Описывать работу всей самодельной установки нет смысла, все заснял на видео.

Некоторые моменты о сборке электронного устройства:

Электроника терморегулятора, размещается на двух печатных платах, для просмотра и распечатки понадобится программа SprintLaut, не ниже версии 6.0. Терморегулятор для отопления крепится на дин рейку, благодаря корпусу серии Z101, но нечто не мешает расположить всю электронику в другой корпус подходящий по размерам, главное чтобы вас устраивало. В корпусе Z101 не предусмотрено окно для индикатора, так что придется самостоятельно разметить и вырезать. Номиналы радиодеталей указаны на схеме, кроме клеммников. Для подключения проводов я применил клеммники серии WJ950-9.5-02P (9шт.) но их можно заменить на другие, при выборе учитывайте чтобы шаг между ножками совпадал, также высота клеммника не мешала закрываться корпусу. В терморегуляторе применяется микроконтроллер, который нужно запрограммировать, конечно, прошивку я также предоставляю в свободном доступе (возможно в процессе работы придется дорабатывать). Прошивая микроконтроллер, установите работу внутреннего тактового генератора микроконтроллера на 8Мгц.

P.S. Конечно, отопление дело серьезное и скорей всего придется доработать устройство, так что законченным устройством пока нельзя назвать. Все изменения, которым подвергнется терморегулятор я в дальнейшем внесу.

Приведенная ниже схема является развитием темы . В данном случае добавляются термочувствительный и нагревательный элементы благодаря которым и поддерживается требуемая температура. Включая-отключая нагрузку, которой служит электронагреватель, терморегулятор регулирует температуру микросреды инкубатора, аквариума или другого замкнутого пространства.

Схема терморегулятора

  • R1 – 10 кОм;
  • R2 – 22 кОм;
  • R3 – 100 кОм;
  • R4 – 6,8 кОм;
  • R5 – 1 кОм;
  • R6 – 6,8 кОм;
  • R7 – 470 Ом;
  • R8 – 51 Ом;
  • R9 – 5,1 кОм;
  • R10 – 27 кОм 2Вт ;
  • С1 – 0,33 мкФ;
  • DA1 – КР140УД6;
  • VT1 – КТ117;
  • VD1 – КС212Ж;
  • VD2 – КД105;
  • VS1 – КУ208Г.

Принцип работы терморегулятора

Итак, рассмотрим как работает схема терморегулятора для инкубатора своими руками: основой данного устройства является операционный усилитель DA1, работающий в режиме компаратора напряжений. На один вход подается изменяющееся напряжение с терморезистора R2, а на второй, задаваемое переменным резистором R5 и подстроечным R4. Для точной и грубой регулировки. В зависимости от области применения, подстроечный резистор можно и исключить.
При равенстве входных напряжений транзистор VT1, управляемый выходом компаратор – закрыт, на управляющем электроде VS1 ноль, а значит закрыт и симистор. При изменении температуры меняется сопротивление R2, а на разницу напряжений на входах компаратор отреагирует подачей открывающего сигнала на VT1. Появившееся на R8 напряжение откроет тиристор, пустив через нагрузку ток. Когда напряжения на входах операционного усилителя выравняются, он отключит нагрузку.
Питание управляющего каскада осуществляется через выпрямительный диод VD2 и гасящее сопротивление R10. При его сверхмалом потреблении тока – это вполне допустимо, как и использование для стабилизации питающего напряжения всего одного стабилитрона VD1. К тому же, управляющие цепи запитываются через нагрузку, на которой тоже происходит падение напряжения, особенно в нагретом состоянии.

Замены деталей

Обратите внимание на мощность резистора R10 — 2Вт, так же этот резистор должен выдерживать мгновенное напряжение 400В, если такой резистор не удается найти, его можно заменить несколькими последовательно включенными резисторами на меньшую мощность и напряжение.
В качестве стабилитрона VD1 можно установить BZX30C12 или любой другой стабилитрон на 12В близкий по параметрам.
Вместо VD2 можно поставить диод с обратным напряжением не менее 400В и током не менее 0,3А: например из серии
На место DA1 можно установить практически любой операционный усилитель, главное чтобы он работал в диапазоне питающих напряжений 10..15В.

А вот однопереходный транзистор КТ117 (VT1) не такой общераспространенный компонент электронных схем (зарубежные однопереходные транзисторы: 2N6027, 2N6028), зато его можно заменить схемой из двух биполярных транзисторов разной структуры и одного резистора 47 кОм. В схеме используются распространенные КТ315 и КТ361, но вполне могут использоваться и другие маломощные комплиментарные биполярные транзисторы.


Области применения терморегулятора

В основном, данное устройство применялось для термостабилизации птичьих инкубаторов. Где в роли тэнов выступали маломощные электрические лампочки по 60 Вт, соединенные параллельно по 4, 6 и 8 штук, в зависимости от размеров инкубатора и количества инкубируемых яиц.

Как монтировать обогреватель для инкубатора

  • лампы должны быть равномерно расположены над поверхностью яиц, на расстоянии 25-30 см от их поверхности;
  • терморезистор должен находиться как можно ближе к поверхности яиц, но не касаться их;
  • использовать вместо лампочек можно и другие нагреватели, но с малой теплоемкостью, к примеру, вольфрамовую проволоку, натянутую на керамическую рамку в форме тетраэдра.

Обогреватель для аквариума

Реже, такой терморегулятор применялся для поддержания заданной температуры в аквариумах с тропическими рыбками. Такая необходимость возникала из-за того, что большинство, выпускаемых для этих целей термообогревателей, имеет механический терморегулятор объединенный с тэном в одном корпусе. А следовательно, они поддерживают в заданных пределах свою, а не окружающую температуру. Это хорошо работает только в помещениях со стабильной, в пределах одного-двух градусов, своей температурой воздуха.

Особенности монтажа

  • из-за инертности воды, датчик и обогреватель должны быть разнесены, но в пределах прямой видимости (без перекрытия растениями и элементами декора) друг от друга;
  • из-за электропроводимости воды, датчик должен быть изолирован, либо средствами с хорошей теплопроводностью, либо тонким слоем обычного герметика;
  • допускается использование как обычных аквариумных обогревателей, так и регулируемых, с выставленной на максимум температурой.

Можно найти и другие сферы применения данному, несложному в изготовлении устройству. К примеру для рассадных парничков, сушильных шкафов, различных термованночек. На что вашей фантазии хватит. Только, если нагрузка допускает возможность короткого замыкания, необходимо добавить плавкий предохранитель на 1 А.

P.S.
Как говорилось выше данный простой терморегулятор применялся в инкубаторах раньше, сейчас на его смену пришли терморегуляторы с микроконтроллерным управлением, способные в автоматическом режиме понижать температуру в течении цикла инкубации. Да и сами инкубаторы обзавелись функцией регулирования влажности и переворачивания яиц.

Российская зима отличается своей суровостью и сильными холодами, о чем известно всем. Поэтому помещения, в которых находятся люди, должны отапливаться. Центральное отопление является наиболее распространенным вариантом, а в случае его недоступности можно воспользоваться индивидуальным газовым котлом. Однако часто случается так, что ни то, ни другое недоступно, к примеру, в чистом поле находится небольшое помещение насосной водопроводной станции, в котором круглосуточно дежурят машинисты. Это может быть комната в каком-то большом необитаемом здании или караульная вышка. Примеров хватает.

Выход из ситуации

Все эти случаи вынуждают осуществлять устройство электрического отопления. При малых размерах помещения вполне можно обойтись обычным электрическим масляным радиатором, а в комнатах больших размеров чаще всего устраивают водяное отопление с использованием радиатора. Если не следить за температурой воды, то рано или поздно она может закипеть, из-за чего из строя выйдет весь котел. Для предохранения от таких случаев используются терморегуляторы.

Особенности устройства

В функциональном плане приспособление можно разделить на несколько отдельных узлов: компаратор, а также устройства управления нагрузкой. Далее будут описаны все эти части. Эта информация необходима для того, чтобы сделать терморегулятор своими руками. В данном случае предложена конструкция, в которой датчиком температуры служит обычный биполярный транзистор, благодаря чему можно отказаться от использования терморезисторов. Данный датчик работает на базе того, что параметры транзисторов всех полупроводниковых приборов в большей степени зависят от температуры среды.

Важные нюансы

Создание терморегулятора своими руками должно осуществляться с обязательным учетом двух моментов. Во-первых, речь идет о склонности автоматических устройств к автогенерации. В случае, когда между исполнительным устройством и датчиком термореле установлена слишком сильная связь, после срабатывания реле сразу же выключается, а затем снова включается. Это будет происходить в тех случаях, когда датчик находится в непосредственной близости к охладителю или обогревателю. Во-вторых, у всех датчиков и электронных устройств имеется определенная точность. К примеру, можно отслеживать температуру в 1 градус, но меньшие величины отследить намного сложнее. В таком случае простая электроника начинает часто ошибаться и принимать взаимоисключающие решения, особенно когда температура почти равна той, что установлена для срабатывания.

Процесс создания

Если говорить о том, как сделать терморегулятор своими руками, то стоит сказать, что датчик тут является терморезистором, уменьшающим свое сопротивление в процессе нагрева. Он включается в цепь делителя напряжения. В цепь также включается R2, посредством которого устанавливается температура срабатывания. С делителя напряжение поступает на элемент 2И-НЕ, который включен в режим инвертора, а после этого на базу транзистора, служащего в качестве разрядника для конденсатора С1. Он, в свою очередь, подключен к входу (S) RS-триггера, который собран на паре элементов, а также на вход еще одного 2И-НЕ. С делителя напряжение поступает на вход 2И-НЕ, который управляет вторым входом (R) RS-триггера.

Как это работает

Итак, мы рассматриваем, как создать простой терморегулятор своими руками, поэтому важно понять, как он работает в разных ситуациях. При высокой температуре терморезисторы характеризуются малым напряжением, поэтому на делителе присутствует напряжение, воспринимаемое логическими схемами как ноль. Транзистор при этом открыт, на входе S-триггера воспринимается логической ноль, а конденсатор C1 разряжен. На выходе триггера устанавливается логическая единица. Реле находится во включенном режиме, а транзистор VT2 является открытым. Чтобы точно понимать, как сделать терморегулятор, стоит отметить, что эта конкретная реализация реле ориентирована на охлаждение объекта, то есть оно включает вентилятор при высокой температуре.

Понижение температуры

Когда происходит снижение температуры, у терморезистора возрастает сопротивление, что приводит к повышению напряжения на делителе. В определенный момент происходит закрытие транзистора VT1, после чего начинается зарядка конденсатора C1 через R5. В конце концов наступает момент достижения уровня логической единицы. Именно она поступает на один из входов D4, а на второй вход данного элемента подается напряжение с делителя. Когда на обоих входах установятся логические единицы, а на выходе элемента появляется ноль, произойдет переключение триггера в противоположное состояние. В этом случае будет выключено реле, что позволит выключить вентилятор, если в этом есть необходимость, либо включить отопление. Так можно сделать терморегулятор для чтобы он включал и отключал вентилятор при необходимости.

Возрастание температуры

Итак, температура снова стала увеличиваться. Ноль на делителе появится сначала на одном из входов D4, он и снимет ноль на входе триггера, сменив его на единицу. Далее по мере увеличения температуры появится ноль на инверторе. После его смены на единицу будет открыт транзистор, что приведет к разрядке элемента C1 и установлению нуля на входе триггера, отключающего нагрев теплоносителя в системе водяного отопления либо включающего вентилятор. Такие своими руками сделанные, работают достаточно эффективно.

Блоки C1, R5 и VT1 предназначены для устранения автогенерации, благодаря тому, что на них устанавливается время задержки выключения. Оно может составлять от нескольких секунд до нескольких минут. Мы рассматриваем достаточно простой терморегулятор, своими руками созданный, поэтому указанный выше узел позволяет также устранить дребезг термодатчика. Даже при очень маленьком самом первом импульсе происходит открытие транзистора и моментальная разрядка конденсатора. Далее дребезг будет игнорироваться. При закрытии транзистора ситуация повторяется. Зарядка конденсатора начинается только после завершения последнего импульса дребезга. Благодаря введению триггера в схему удается обеспечить максимальную четкость срабатывания реле. Как известно, триггер может иметь лишь два положения.

Сборка

Чтобы сделать терморегулятор своими руками, можно воспользоваться специальной монтажной платой, на которой вся схема будет собрана навесным способом. Можно использовать и печатную плату. Питание можно использовать любое в пределах 3-15 вольт. Реле следует подбирать в соответствии с этим.

По аналогичной схеме можно сделать терморегулятор для аквариума своими руками, однако следует учесть, что он должен крепиться снаружи к стеклу, тогда проблем с его использованием не возникнет.

Описанное выше реле продемонстрировало в процессе эксплуатации весьма высокую надежность. Температура поддерживается с точностью до долей градуса. Однако она находится в прямой зависимости от задержки времени, определяемой цепью R5C1, а также реакцией на срабатывание, то есть мощность охладителя или нагревателя. Диапазон температуры и точность ее установки определяется подбором резисторов делителя. Если вы сделали такой терморегулятор своими руками, то он не нуждается в настройке, а начинает сразу же работать.

Необходимость настройки температурного режима возникает при использовании различных систем теплового или холодильного оборудования. Вариантов много, и все они требуют наличия управляющего устройства, без которого работа систем возможна либо в режиме максимальной мощности, либо на полном минимуме возможностей. Контроль и настройка производятся с помощью терморегулятора — устройства, способного воздействовать на систему через датчик температуры и включать или отключать её по необходимости. При использовании готовых комплектов оборудования блоки управления входят в комплект поставки, но для самодельных систем приходится собирать терморегулятор своими руками. Задача не самая простая, но вполне решаемая. Рассмотрим её внимательнее.

Принцип работы терморегулятора

Терморегулятор — это устройство, способное реагировать на изменения температурного режима. По типу действия различают терморегуляторы триггерного типа, отключающие или включающие нагрев при достижении заданного предела, или устройства плавного действия с возможностью тонкой и точной настройки, способные контролировать изменения температуры в диапазоне долей градуса.

Существуют две разновидности терморегуляторов:

  1. Механический. Представляет собой устройство, использующее принцип расширения газов при изменении температуры, или биметаллические пластины, изменяющие свою форму от нагревания или охлаждения.
  2. Электронный. Состоит из основного блока и датчика температуры, подающего сигналы об увеличении или понижении заданной температуры в системе. Используется в системах, требующих высокой чувствительности и тонкой регулировки.

Механические устройства не позволяют обеспечить высокой точности настройки. Они являются одновременно и датчиком температуры, и исполнительным органом, объединёнными в единый узел. Биметаллическая пластина, используемая в нагревательных устройствах, представляет собой термопару из двух металлов с разным коэффициентом теплового расширения.

Главное предназначение терморегулятора — автоматическое поддержание необходимой температуры

Нагреваясь, один из них становится больше другого, отчего пластина изгибается. Контакты, установленные на ней, размыкаются и прекращают нагрев. При охлаждении пластина возвращается в изначальную форму, контакты вновь замыкаются и нагрев возобновляется.

Камера с газовой смесью — чувствительный элемент термостата холодильника или отопительного терморегулятора. При изменениях температуры меняется объём газа, что вызывает перемещение поверхности мембраны, соединённой с рычагом контактной группы.

В терморегуляторе для отопления используется камера с газовой смесью, работающая по закону Гей-Люссака — при изменении температуры меняется объём газа

Механические термостаты надёжны и обеспечивают устойчивую работу, но настройка режима работы происходит с большой погрешностью, практически «на глазок». При необходимости тонкой настройки, обеспечивающей регулировку в пределах нескольких градусов (или ещё тоньше), используются электронные схемы. Датчиком температуры для них служит терморезистор, способный различить мельчайшие изменения режима нагрева в системе. Для электронных схем ситуация обратная — чувствительность датчика слишком высока и её искусственно загрубляют, доводя до пределов разумного. Принцип действия состоит в изменении сопротивления датчика, вызванном колебаниями температуры контролируемой среды. Схема реагирует на смену параметров сигнала и повышает/понижает нагрев в системе до получения другого сигнала. Возможности электронных блоков контроля намного выше и позволяют получить настройку температуры любой точности. Чувствительность таких термостатов даже избыточна, поскольку нагрев и охлаждение — процессы, обладающие высокой инерционностью, которые замедляют время реакции на смену команд.

Область применения самодельного устройства

Изготовление механического терморегулятора в домашних условиях достаточно сложно и нерационально, поскольку результат будет работать в слишком широком диапазоне и не сможет обеспечить требуемой точности настройки. Чаще всего собирают самодельные электронные терморегуляторы, которые позволяют поддерживать оптимальный режим температуры тёплого пола, инкубатора, обеспечивать желаемую температуру воды в бассейне, нагрев парилки в сауне и т.д. Вариантов применения самодельного терморегулятора может быть столько, сколько систем, подлежащих настройке и регулировке температурного режима, имеется в доме. Для грубой настройки с помощью механических устройств проще приобрести готовые элементы, они недороги и вполне доступны.

Преимущества и недостатки

Самодельный терморегулятор обладает определёнными достоинствами и недостатками. Плюсами устройства являются:

  • Высокая ремонтопригодность. Терморегулятор, сделанный самостоятельно, легко отремонтировать, поскольку его конструкция и принцип работы известны до мелочей.
  • Расходы на создание регулятора намного ниже, чем при покупке готового блока.
  • Существует возможность изменения рабочих параметров для получения более подходящего результата.

К недостаткам следует отнести:

  • Сборка такого устройства доступна только людям, имеющим достаточную подготовку и определённые навыки работы с электронными схемами и паяльником.
  • Качество работы устройства в большой степени зависит от состояния использованных деталей.
  • Собранная схема требует настройки и юстировки на контрольном стенде или с помощью эталонного образца. Получить сразу готовый вариант устройства невозможно.

Основной проблемой является необходимость подготовки или, как минимум, участие специалиста в процессе создания прибора.

Как сделать простой терморегулятор

Изготовление терморегулятора происходит поэтапно:

  • Выбор типа и схемы устройства.
  • Приобретение необходимых материалов, инструментов и деталей.
  • Сборка прибора, настройка, запуск в эксплуатацию.

Стадии изготовления прибора имеют свои особенности, поэтому их следует рассмотреть подробнее.

Необходимые материалы

В число необходимых для сборки материалов входят:

  • Фольгированный гетинакс или монтажная плата;
  • Паяльник с припоем и канифолью, в идеале — паяльная станция;
  • Пинцет;
  • Пассатижи;
  • Лупа;
  • Кусачки;
  • Изолента;
  • Медный соединительный провод;
  • Необходимые детали, согласно электрической схемы.

В процессе работы могут понадобиться и другие инструменты или материалы, поэтому данный список не следует считать исчерпывающим и окончательным.

Схемы устройств

Выбор схемы обусловлен возможностями и уровнем подготовки мастера. Чем сложнее схема, тем больше нюансов возникнет при сборке и настройке устройства. В то же время самые простые схемы позволяют получить лишь наиболее примитивные приборы, работающие с высокой погрешностью.

Рассмотрим одну из несложных схем.

В данной схеме в качестве компаратора используется стабилитрон

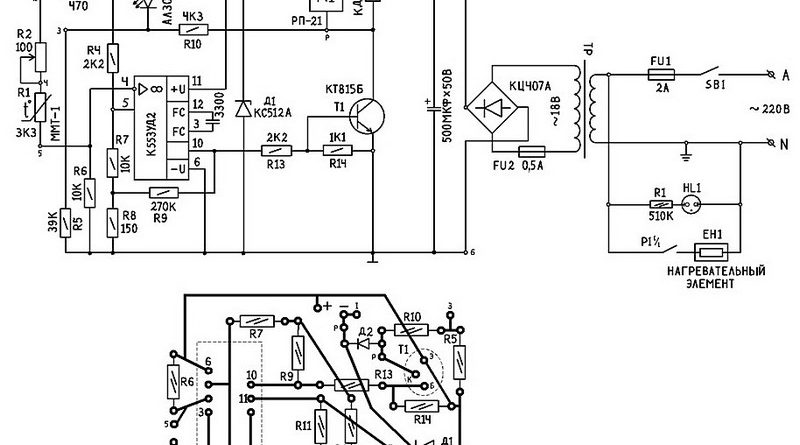

На рисунке слева изображена схема регулятора, а справа — блок реле, включающий нагрузку. Датчик температуры — это резистор R4, а R1 — переменный резистор, используемый для настройки режима нагрева. Управляющим элементом является стабилитрон TL431, который открыт до тех пор, пока на его управляющем электроде имеется нагрузка выше 2,5 В. Нагрев терморезистора вызывает снижение сопротивления, отчего напряжение на управляющем электроде падает, стабилитрон закрывается, отсекая нагрузку.

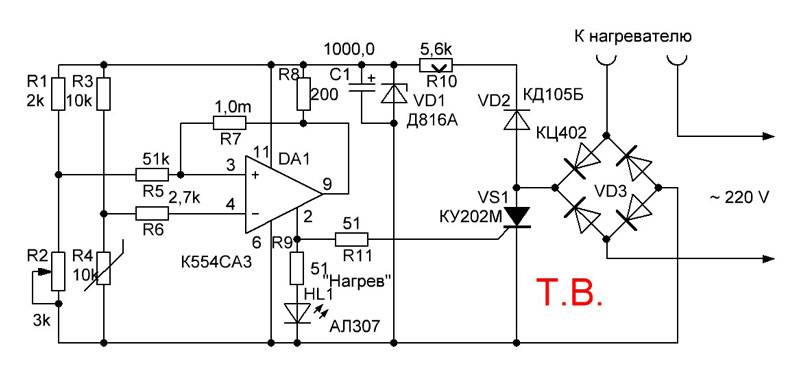

Другая схема несколько сложнее. В ней использован компаратор — элемент, производящий сравнение показаний термодатчика и эталонного источника напряжения.

Подобная схема с компаратором применима для регулировки температуры тёплого пола

Любое изменение напряжения, вызванное увеличением или уменьшением сопротивления терморезистора, создаёт разницу между эталоном и рабочей линией схемы, вследствие чего на выходе устройства генерируется сигнал, вызывающий включение или отключение нагрева. Подобные схемы, в частности, используются для регулировки режима работы тёплого пола.

Пошаговая инструкция

Порядок сборки каждого устройства имеет свои особенности, но некоторые общие шаги выделить можно. Рассмотрим ход сборки:

  1. Готовим корпус прибора. Это важно, поскольку оставлять плату незащищённой нельзя.
  2. Готовим плату. Если используется фольгированный гетинакс, придётся травить дорожки при помощи электролитических методов, предварительно нарисовав их нерастворимой в электролите краской. Монтажная плата с готовыми контактами значительно упрощает и ускоряет процесс сборки.
  3. Проверяем с помощью мультиметра работоспособность деталей, при необходимости заменяем их на исправные образцы.
  4. По схеме собираем и соединяем все необходимые детали. Необходимо следить за точностью соединения, правильной полярностью и направлением установки диодов или микросхем. Любая ошибка может привести к выходу из строя важных деталей, которые придётся приобретать снова.
  5. После окончания сборки рекомендуется ещё раз внимательно осмотреть плату, проверить точность соединений, качество пайки и прочие важные моменты.
  6. Плата помещается в корпус, производится пробный запуск и настройка работы устройства.

Как настроить

Для настройки прибора необходимо либо иметь эталонное устройство, либо знать номинал напряжений, соответствующих той или иной температуре контролируемой среды. Для отдельных устройств существуют собственные формулы, показывающие зависимость напряжения на компараторе от температуры. Например, для датчика LM335 такая формула имеет вид:

V = (273 + T) 0,01,

где Т — требуемая температура по Цельсию.

В других схемах настройка производится путём подбора номиналов регулировочных резисторов при создании определённой, известной температуры. В каждом конкретном случае могут быть использованы собственные методики, оптимальным образом подходящие к имеющимся условиям или используемому оборудованию. Требования к точности прибора также отличаются друг от друга, поэтому единой технологии настройки не существует в принципе.

Основные неисправности

Наиболее распространённой неисправностью самодельных терморегуляторов является нестабильность показаний терморезистора, вызванная низким качеством деталей. Кроме того, нередко встречаются сложности с настройкой режимов, вызванные несоответствием номиналов или изменением состава деталей, необходимых для правильной работы устройства. Большинство возможных проблем напрямую зависят от уровня подготовки мастера, производящего сборку и настройку прибора, так как навыки и опыт в этом деле значат очень много. Тем не менее, специалисты утверждают, что изготовление терморегулятора своими руками — полезная практическая задача, дающая неплохой опыт в создании электронных устройств.

Если уверенности в своих силах нет, лучше использовать готовое устройство, которых достаточно в продаже. Необходимо учитывать, что отказ регулятора в самый неподходящий момент может стать причиной серьёзных неприятностей, для устранения которых потребуются усилия, время и деньги. Поэтому, принимая решение о самостоятельной сборке, следует подойти к вопросу максимально ответственно и тщательно взвесить свои возможности.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

СХЕМЫ ТЕРМОРЕГУЛЯТОРОВ

Существует большое количество электрических принципиальных схем, которые могут поддерживать желаемую заданную температуру с точностью до 0,0000033 °С. Эти схемы включают коррекцию при отклонении от установленного значения температуры, пропорциональное, интегральное и дифференциальное регулирование.
В регуляторе для электроплиток (рис. 1.1) используется позистор (терморезистор с положительным температурным коэффициентом сопротивления или ТКС) типа К600А фирмы Allied Electronics, встроенный в кухонную плиту, чтобы поддерживать идеальную температуру варки. Потенциометром можно регулировать запуск семисторного регулятора и, соответственно, включение или выключение нагревательного элемента. Устройство предназначено для работы в электрической сети с напряжением 115 В. При включении устройства в сеть напряжением 220 В необходимо использовать другой питающий трансформатор и семистор.

Рисунок 1.1 Регулятор температуры электроплиты

Таймер LM122 производства компании National используется как дозирующий терморегулятор с оптической развязкой и синхронизацией при прохождении питающего напряжения через нуль. Установкой резистора R2 (рис. 1.2) задается регулируемая позистором R1 температура. Тиристор Q2 подбирается из расчета подключаемой нагрузки по мощности и напряжению. Диод D3 определен для напряжения 200 В. Резисторы R12, R13 и диод D2 реализуют управление тиристором при прохождении питающего напряжения через нуль.


Рисунок 1.2 Дозирующий регулятор мощности нагревателя

Простая схема (рис. 1.3) с переключателем при переходе питающего напряжения через нуль на микросхеме СА3059 позволяет регулировать включение и выключение тиристора, который управляет катушкой нагревательного элемента или реле для управления электро- или газовой печью. Переключение тиристора происходит при малых токах. Измерительное сопротивление NTC SENSOR обладает отрицательным температурным коэффициентом. Резистором Rp устанавливается желаемая температура.


Рисунок 1.3 Схема терморегулятора с комутацией нагрузки при переходе питания через ноль.

Устройство (рис. 1.4) обеспечивает пропорциональное регулирование температуры небольшой маломощной печи с точностью до 1 °С относительно температуры, заданной с помощью потенциометра. В схеме используется стабилизатор напряжения 823В, который питается, как и печь, от того же источника напряжением 28 В. Для задания величины температуры должен использоваться 10-оборотный проволочный потенциометр. Мощный транзистор Qi работает в режиме насыщения или близко к этому режиму, однако радиатор для охлаждения транзистора не требуется.


Рисунок 1.4 Схема терморегулятора для низковольтного нагревателя

Для управления семистором при переходе питающего напряжения через нуль используется переключатель на микросхеме SN72440 от фирмы Texas Instruments. Эта микросхема переключает симистор TRIAC (рис. 1.5), включающий или выключающий нагревательный элемент, обеспечивая необходимый нагрев. Управляющий импульс в момент перехода напряжения сети через нуль подавляется или пропускается под действием дифференциального усилителя и моста сопротивления в интегральной схеме (ИС). Ширина последовательных выходных импульсов на выводе 10 ИС регулируется потенциометром в цепи запуска R(trigger)? как это показано в таблице на рис. 1.5, и должна изменяться в зависимости от параметров используемого симистора.


Рисунок 1.5 Терморегулятор на микросхеме SN72440

Обычный кремниевый диод с температурным коэффициентом 2 мВ/°С служит для поддержания разницы температур до ±10 °F] с точностью примерно 0,3 °F в широком диапазоне температур. дают напряжение на выводах А и В, которое пропорционально разнице температуры. Потенциометром регулируется ток смещения, который соответствует предварительно устанавливаемой области смещения температуры. Низкое выходное напряжение моста усиливается операционным усилителем MCI741 производства фирмы Motorola до 30 В при изменении напряжения на входе на 0,3 мВ. Буферный транзистор добавлен для подключения нагрузки с помощью реле.


Рисунок 1.6 Регулятор температуры с датчиком на диоде

Температура по шкале Фаренгейта. Для перевода температуры из шкалы Фаренгейта в шкалу Цельсия нужно от исходного числа отнять 32 и умножить результат на 5/9/

Позистор RV1 (рис. 1.7) и комбинация из переменного и постоянного резисторов образуют делитель напряжения, поступающего с 10-вольтового диода Зенера (стабилитрона). Напряжение с делителя подается на однопереходный транзистор. Во время положительной полуволны напряжения сети на конденсаторе возникает напряжение пилообразной формы, амплитуда которого зависит от температуры и установки сопротивления на потенциометре номиналом 5 кОм. Когда амплитуда этого напряжения достигает отпирающего напряжения однопереходного транзистора, он включает тиристор, который и подает напряжение на нагрузку. Во время отрицательной полуволны переменного напряжения тиристор выключается. Если температура печи низка, то тиристор открывается в полуволне раньше и производит больший нагрев. Если предварительно установленная температура достигнута, то тиристор открывается позже и производит меньший нагрев. Схема разработана для использования в устройствах с температурой окружающей среды 100 °F.


Рисунок 1.7 Терморегулятор для хлебопечки

Простой регулятор (рис. 1.8), содержащий измерительный мост с термистором и два операционных усилителя, регулирует температуру с очень высокой точностью (до 0,001 °С) и большим динамическим диапазоном, что необходимо при быстрых изменениях условий окружающей среды.


Рисунок 1.8 Схема терморегулятора повышенной точности

Устройство (рис. 1.9) состоит из симистора и микросхемы, которая включает в себя источник питания постоянного тока, детектор перехода питающего напряжения через нуль, дифференциальный усилитель, генератор пилообразного напряжения и выходной усилитель. Устройство обеспечивает синхронное включение и выключение омической нагрузки. Управляющий сигнал получается при сравнении напряжения, получаемого от чувствительного к температуре измерительного моста из резисторов R4 и R5 и резистора с отрицательным температурным коэффициентом R6, а также резисторов R9 и R10 в другой цепи. Все необходимые функции реализованы в микросхеме ТСА280А фирмы Milliard. Показанные значения действительны для симистора с током управляющего электрода 100 мА, для другого симистора значения номиналов резисторов Rd, Rg и конденсатора С1 должны изменяться. Пределы пропорционального регулирования могут устанавливаться с помощью изменения значения резистора R12. При проходе через нуль напряжения сети симистор будет переключаться. Период колебаний пилообразной формы составляет примерно 30 сек и может устанавливаться изменением емкости конденсатора С2.

Представленная простая схема (рис. 1.10) регистрирует разницу температур двух объектов, нуждающихся в использовании регулятора. Например, для включения вентиляторов, выключения нагревателя или для управления клапанами смесителей воды. Два недорогих кремниевых диода 1N4001, установленные в мост сопротивлений, используются как датчики. Температура пропорциональна напряжению между измерительным и опорным диодом, которое подается на выводы 2 и 3 операционного усилителя МС1791. Так как при разнице температур с выхода моста поступает только примерно 2 мВ/°С, то необходим операционный усилитель с высоким усилением. Если для нагрузки требуется более 10 мА, то необходим буферный транзистор.

Рисунок 1.10 Схема терморегулятора с измерительным диодом

При падении температуры ниже установленного значения разность напряжений, на измерительном мосте с терморезистором, регистрируется дифференциальным операционным усилителем, который открывает буферный усилитель на транзисторе Q1 (рис. 1.11) и усилитель мощности на транзисторе Q2. Рассеиваемая мощность транзистора Q2 и его нагрузки резистора R11 обогревают термостат. Терморезистор R4 (1D53 или 1D053 от фирмы National Lead) имеет номинальное сопротивление 3600 Ом при 50 °С. Делитель напряжения Rl-R2 уменьшает входной уровень напряжения до необходимого значения и способствует тому, что терморезистор работает при малых токах, обеспечивающих малый разогрев. Все цепи моста, за исключением резистора R7, предназначенного для точной регулировки температуры, находятся в конструкции термостата.


Рисунок 1.11 Схема терморегулятора с измерительным мостом

Схема (рис. 1.12) осуществляет линейное регулирование температуры с точностью до 0,001 °С, с высокой мощностью и высокой эффективностью. Источник опорного напряжения на микросхеме AD580 питает мостовую схему преобразователя температуры, в которой платиновый измерительный резистор (PLATINUM SENSOR) работает в качестве датчика. Операционный усилитель AD504 усиливает выходной сигнал моста и управляет транзистором 2N2907, который, в свою очередь, управляет синхронизируемым с частотой 60 Гц генератором на однопереходном транзисторе. Этот генератор питает управляющий электрод тиристора через развязывающий трансформатор. Предварительная установка способствует тому, что тиристор включается в различных точках переменного напряжения, что необходимо для точной регулировки нагревателя. Возможный недостаток — возникновение помех высокой частоты, т. к. тиристор переключается посреди синусоиды.


Рисунок 1.12 Тиристорный терморегулятор

Узел управления мощного транзисторного ключа (рис. 1.13) для нагрева инструментов мощностью 150 Вт использует отвод на нагревательном элементе, чтобы принудить переключатель на транзисторе Q3 и усилитель на транзисторе Q2 достичь насыщения и установить малую рассеиваемую мощность. Когда на вход транзистора Qi поступает положительное напряжение, транзистор Qi открывается и приводит транзисторы Q2 и Q3 в открытое состояние. Ток коллектора транзистора Q2 и базовый ток транзистора Q3 определяются резистором R2. Падение напряжения на резисторе R2 пропорционально напряжению питания, так что управляющий ток обладает оптимальным уровнем для транзистора Q3 при большом диапазоне напряжения.


Рисунок 1.13 Ключ для низковольтного терморегулятора

Операционный усилитель СА3080А производства фирмы RCA (рис. 1.14) включает вместе термопару с переключателем, срабатывающем при проходе питающего напряжения через нуль и выполненным на микросхеме СА3079, который служит как триггер для симистора с нагрузкой переменного напряжения. Симистор нужно подбирать Под регулируемую нагрузку. Напряжение питания для операционного усилителя некритично.


Рисунок 1.14 Терморегулятор на термопаре

При использовании фазового управления симистором ток нагрева сокращается постепенно, если происходит приближение к установленной температуре, что предотвращает большое отклонение от установленного значения. Сопротивление резистора R2 (рис. 1.15) регулируется так, чтобы транзистор Q1 при желаемой температуре был закрыт, тогда генератор коротких импульсов на транзисторе Q2 не функционирует и таким образом симистор больше не открывается. Если температура понижается, то сопротивление датчика RT увеличивается и транзистор Q1 открывается. Конденсатор С1 начинает заряжаться до напряжения открывания транзистора Q2, который лавинообразно открывается, формируя мощный короткий импульс, выполняющий включение симистора. Чем больше открывается транзистор Q1, тем быстрее заряжается емкость С1 и симистор в каждой полуволне переключается раньше и, вместе с тем, в нагрузке возникает большая мощность. Пунктирной линией представлена альтернативная схема для регулирования двигателя с постоянной нагрузкой, например с вентилятором. Для работы схемы в режиме охлаждения резисторы R2 и RT нужно поменять местами.


Рисунок 1.15 Терморегулятор для отопления

Пропорциональный терморегулятор (рис. 1.16) использующий микросхему LM3911 от фирмы National, устанавливает постоянную температуру кварцевого термостата на уровне 75 °С с точностью ±0,1 °С и улучшает стабильность кварцевого генератора, который часто используется в синтезаторах и цифровых счетчиках. Отношение импульс/пауза прямоугольного импульса на выходе (отношение времени включения/выключения) изменяется в зависимости от температурного датчика в ИС и напряжения на инверсном входе микросхемы. Изменения продолжительности включения микросхемы изменяют усредненный ток включения нагревательного элемента термостата таким образом, что температура приводится к заданной величине. Частота прямоугольного импульса на выходе ИС определяется резистором R4 и конденсатором С1. Оптрон 4N30 открывает мощный составной транзистор, у которого в цепи коллектора имеется нагревательный элемент. Во время подачи положительного прямоугольного импульса на базу транзисторного ключа последний переходит в режим насыщения и подключает нагрузку, а при окончании импульса отключает ее.


Рисунок 1.16 Пропорциональный терморегулятор

Регулятор (рис. 1.17) поддерживает температуру печи или ванны с высокой стабильностью на уровне 37,5 °С. Рассогласование измерительного моста регистрируется измерительным операционным усилителем AD605 с высоким коэффициентом подавления синфазной составляющей, низким дрейфом и симметричными входами. Составной транзистор с объединенными коллекторами (пара Дарлингтона) осуществляет усиление тока нагревательного элемента. Транзисторный ключ (PASS TRANSISTOR) должен принимать всю мощность, которая не подводится к нагревательному элементу. Чтобы справляться с этим, большая схема следящей системы подключается между точками «А” и «В», чтобы установить постоянно 3 В на транзисторе без учета напряжения, требуемого для нагревательного элемента. Выходной сигнал операционного усилителя 741 сравнивается в микросхеме AD301A с напряжением пилообразной формы, синхронным с напряжением сети частотой 400 Гц. Микросхема AD301A работает как широтно-импульсный модулятор, включающий транзисторный ключ 2N2219-2N6246. Ключ предоставляет управляемую мощность конденсатору емкостью 1000 мкФ и транзисторному ключу (PASS TRANSISTOR) терморегулятора.


Рисунок 1.17 Высоточный терморегулятор

Принципиальная схема терморегулятора, срабатывающего при проходе напряжения сети через нуль (ZERO-POINT SWITCH) (рис. 1.18), устраняет электромагнитные помехи, которые возникают при фазовом управлении нагрузкой. Для точного регулирования температуры электронагревательного прибора используется пропорциональное включение/выключение семистора. Схема, справа от штриховой линии, представляет собой переключатель, срабатывающий при проходе через нуль питающего напряжения, который включает симистор почти непосредственно после прохода через нуль каждой полуволны напряжения сети. Сопротивление резистора R7 устанавливается таким, чтобы измерительный мост в регуляторе был уравновешен для желаемой температуры. Если температура превышена, то сопротивление позистора RT уменьшается и открывается транзистор Q2, который включает управляющий электрод тиристора Q3. Тиристор Q3 включается и замыкает накоротко сигнал управляющего электрода» симистора Q4 и нагрузка отключается. Если температура понижается, то транзистор Q2 закрывается, тиристор Q3 отключается, а к нагрузке поступает полная мощность. Пропорционального управления достигают подачей пилообразного напряжения, формируемого транзистором Q1, через резистор R3 на цепь измерительного моста, причем период пилообразного сигнала — это сразу 12 циклов частоты сети. От 1 до 12 этих циклов могут вставляться в нагрузку и, таким образом, мощность может модулироваться от 0-100% с шагом 8 %.


Рисунок 1.18 Терморегулятор на симисторе

Схема устройства (рис. 1.19) позволяет оператору устанавливать верхние и нижние границы температуры для регулятора, что бывает необходимо при продолжительных тепловых испытаниях свойств материала. Конструкция переключателя дает возможность для выбора способов управления: от ручного до полностью автоматизированных циклов. С помощью контактов реле К3 управляют двигателем. Когда реле включено, двигатель вращается в прямом направлении с целью повышения температуры. Для понижения температуры направление вращения двигателя меняется на противоположное. Условие переключения реле К3 зависит от того, какое из ограничительных реле было включено последним, К\ или К2. Схема управления проверяет выход программатора температуры. Этот входной сигнал постоянного тока будет уменьшен резисторами и R2 максимально на 5 В и усилен повторителем напряжения А3. Сигнал сравнивается в компараторах напряжения Aj и А2 с непрерывно изменяющимся эталонным напряжением от 0 до 5 В. Пороги компараторов предварительно устанавливаются 10-оборотными потенциометрами R3 и R4. Транзистор Qi закрыт, если сигнал на входе ниже опорного сигнала. Если входной сигнал превосходит опорный сигнал, то транзистор Qi отрывается и возбуждает катушку реле К, верхнего предельного значения.


Рисунок 1.19

Пара преобразователей температуры LX5700 от фирмы National (рис. 1.20) выдает выходное напряжение, которое пропорционально разнице температуры между обоими преобразователями и используется для измерения градиента температуры в таких процессах, как, например, распознавание отказа вентилятора охлаждения, распознавание движения охлаждающего масла, а также для наблюдения за другими явлениями в охлаждающих системах. С измерительным преобразователем, находящимся в горячей среде (вне охлаждающей жидкости или в покоящемся воздухе более 2 мин), 50-омный потенциометр должен устанавливаться таким образом, чтобы выход выключался. Тогда как с преобразователем в прохладной среде (в жидкости или в подвижном воздухе продолжительностью 30 сек) должно находиться положение, при котором выход включается. Эти установки перекрываются между собой, но окончательная установка между тем дает в итоге достаточно стабильный режим.


Рисунок 1.20 Схема детектора температур

В схеме (рис. 1.21) используется высокоскоростной изолированный усилитель AD261K для высокоточного регулирования температуры лабораторной печи. Многодиапазонный мост содержит датчики с сопротивлением от 10 Ом до 1 мОм с делителями Кельвина-Варлея (Kelvin-Varley), которые используются для предварительного выбора точки управления. Выбор точки правления осуществляется с помощью переключателя на 4 положения. Для питания моста допускается применение неинвертирующего стабилизируемого усилителя AD741J, не допускающего синфазной погрешности напряжения. Пассивный фильтр на 60 Гц подавляет помехи на входе усилителя AD261K, который питает транзистор 2N2222A. Далее питание поступает на пару Дарлингтона и подводится 30 В к нагревательному элементу.

Измерительный мост (рис. 1.22) образуется позистором (резистором с положительным температурным коэффициентом) и резисторами Rx R4, R5, Re. Сигнал, снимаемый с моста, усиливается микросхемой СА3046, которая в одном корпусе содержит 2 спаренных транзистора и один отдельный выходной транзистор. Положительная обратная связь через резистор R7 предотвращает пульсации, если достигнута точка переключения. Резистором R5 устанавливается точная температура переключения. Если температура опускается ниже установленного значения, то реле RLA включается. Для противоположной функции должны меняться местами только позистор и Rj. Значение резистора Rj выбирается так, чтобы приблизительно достичь желаемой точки регулировки.


Рисунок 1.22 Регулятор температуры с позистором

Схема регулятора (рис. 1.23) добавляет множество стадий опережающего сигнала к нормально усиленному выходу температурного датчика LX5700 от фирмы National, чтобы, по меньшей мере, частично компенсировать измерительные задержки. Коэффициент усиления по постоянному напряжению операционного усилителя LM216 будет установлен на значение, равное 10, с помощью резисторов с сопротивлением 10 и 100 мОм, что дает в итоге 1 В/°С на выходе операционного усилителя. Выход операционного усилителя активирует оптрон, который управляет обычным терморегулятором.


Рисунок 1.23 Терморегулятор с оптроном

Схема (рис. 1.24) используется для регулирования температуры в установке промышленного отопления, работающей на газе и обладающей высокой тепловой мощностью. Когда операционный усилитель-компаратор AD3H переключается при требуемой температуре, то запускается одновйбратор 555, выходной сигнал которого открывает транзисторный ключ, а следовательно, включает газовый вентиль и зажигает горелку отопительной системы. По истечении одиночного импульса горелка выключается, несмотря на состояние выхода операционного усилителя. Постоянная времени таймера 555 компенсирует задержки в системе, при которой нагрев выключается, прежде чем датчик AD590 достигает точки переключения. Позистор, включенный во времязадающую цепь одновибратора»555, компенсирует изменения постоянной времени таймера из-за изменений температуры окружающей среды. При включении питания во время процесса запуска системы сигнал, формируемый операционным усилителем AD741, минует таймер и включает нагрев отопительной системы, при этом схема имеет одно устойчивое состояние.


Рисунок 1.24 Коррекция перегрузки

Все компоненты терморегулятора находятся на корпусе кварцевого резонатора (рис. 1.25), таким образом, максимальная рассеиваемая мощность резисторов 2 Вт служит для того, чтобы поддерживать температуру в кварце. Позистор имеет при комнатной температуре сопротивление около 1 кОм. Типы транзистора некритичны, но должны иметь низкие токи утечки. Ток позистора примерно от 1 мА должен быть гораздо больше, чем ток базы 0,1 мА транзистора Q1. Если в качестве Q2 выбрать кремниевый транзистор, то нужно повысить 150-омное сопротивление до 680 Ом.


Рисунок 1.25

В мостовой схеме регулятора (рис. 1.26) используется платиновый датчик. Сигнал с моста снимается операционным усилителем AD301, который включен как дифференциальный усилитель-компаратор. В холодном состоянии сопротивление датчика менее 500 Ом, при этом выход операционного усилителя приходит в насыщение и дает положительный сигнал на выходе, который открывает мощный транзистор и нагревательный элемент начинает греться. По мере нагревания элемента растет и сопротивление датчика, которое возвращает мост в состояние уравновешивания, и нагрев выключается. Точность достигает 0,01 °С.


Рисунок 1.26 Регулятор температуры на компараторе

ТЭН для радиатора с терморегулятором-программатором «ЭРА-ТЕРМО» — комплект для электроотопления своими руками, цена 1420 грн

Электрорадиатор своими руками — комплект для сборки электроотопления своими руками «ЭРА-ТЕРМО» + техпаспорт для проэкта на электроотопления и тарифа 0,90 -0,45 грн /кВт*час

Внимание! Перед заказом под кнопкой «Купить» сначала выберите мощность и резьбу.

Изготавливается электрорадиатор своими руками довольно просто. Для этого необходимо приобрести:

  • секционный радиатор отопления,
  • заглушки с прокладками,
  • теплоноситель (рекомендуем глитерм),
  • комплект «ЭРА-ТЕРМО» для радиатора: ТЭН для радиатора с электронной автоматикой на два термодатчика (в ТЭН самого радиатора и в помещение).

Под основным изображением ТЭН(а) для радиатора и термрегулятора, фото для сборки электрорадиатора своими руками.

В комплект «ЭРА-ТЕРМО» для радиатора входит:

  • тэн,
  • прокладки к тену,
  • электронный терморегулятор в корпусе на два термодатчика (для тэна и воздуха)
  • инструкция по установке и техпаспорт.

Сопутствующие товары за дополнительную цену :

  • жидкость-теплоноситель глитерм — 30 грн / л.
  • секционный радиатор отопления на 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 секций — цена оговаривается.

Характеристики тена:

  • Мощность ТЭНа на выбор, кВт: 0,39 / 0,5 / 0,65 / 0,91 / 1,2 / 1,3

  • К-во секций радиатора, на которое рассчитан тэн: 3…12

  • Направленность резьбы: левосторонняя, правосторонняя.

  • Длина тена:

  • 0.39 кВт — 220 мм
  • 0.65 кВт — 380 мм
  • 0.91 кВт — 540 мм
  • 1.3 кВт — 780 мм

Характеристики терморегулятора:

  • Каналов терморегулирования — 2
  • Диапазон установки комнатной температуры от 5°С до 35°С (41…95°F)
  • Диапазон установки максимальной температуры обогревателя от 40°С до 95°С (104…203°F)
  • Простота управления (всего две кнопки – поднять или опустить температуру в комнате 5…35°С с точностью 0,5°С).
  • Возможность блокировки от детей
  • Контроль наличия заземления (можно отключить).
  • Защита от скачков напряжения в сети. Работа в диапазоне ~160…260 В.
  • Безшумная работа. Включение нагревательного элемента не через реле (дополнительная экономичность).
  • Звуковая индикация
  • Цвет свечения индикатора — красный/зеленый/синий/янтарный/белый
  • Инструкция о подробное описание см. здесь

Терморегулятор с программатором 3 в 1 для радиатора — это умная автоматика, встраиваемая в радиатор с целью достижения максимального энергосбережения. Состоит из 3-х приборов в одном:

Терморегулятор воздуха — автоматическое поддержание заданной температурой воздуха в помещении.

Терморегулятор поверхности радиатора — управление температурой поверхности радиатора (защита от перегрева при повышении напряжения в электросети, пожаробезопасность при накрывании, опрокидывании, падении, можно задать безопасную температуру для детских комнат). Терморегулятор будет подстраивать температуру самого радиатора (от комнатной и выше) в зависимости от заданной температуры в помещении и его теплопотерь, но не выше установленного пользователем предела (40…92°С).

Программатор (опционально) — программирование работы и температуры воздуха  по часам с суточным или недельным циклом (на каждый час можно установить один из режимов обогрева: Комфорт; Эконом; Незамерзание; Отключен и 2 служебных).

Под заказ, возможен терморегулятор без платы программатора, цена при этом уменьшается на 100грн.



Для определения мощности обогрева можете заказать бесплатный расчет отопления





Как это работает?

Можно приобрести только тэны с автоматикой и самостоятельно собрать электрическое отопление своими руками. Оборудовав свои батареи, в том числе и уже установленные, Вы имеете возможность встроить ТЭН с Терморегулятором «ЭРА+» в радиаторы отопления центрального, газового, твердотопливного и т.п. (комбинированное отопление).
Пошаговое руководство по самостоятельной сборке электрорадиатора и установке комплекта ЭРА+2М в фотоформате в самой доступной форме показывает, как в течение каких-то 15-20 минут можно легко собрать батарею отопления самостоятельно своими руками в домашних условиях.
Параметры электрорадиаторов



Сравнительная характеристика работы электрорадиаторов «ЭРА-ТЕРМО»
с дешевыми обогревателями

С учетом того, что отапливать помещение газом становится невыгодно, очень обострилась проблема поиска рентабельных обогревателей, работающих на альтернативных видах топлива.

Конечно же, наиболее распространенными и простыми в использовании являются электрические обогреватели. Их можно использовать везде, где есть электричество, они не требует к себе такого внимания, как дровяные печки или котлы, работающие на брикетах. Однако, остается еще одна проблема – потребление энергии, стоимость которой постоянно стремится ввысь. Но мы предлагаем выгодное решение этой проблемы: экономичные обогреватели ЭРА+, с которыми вы сможете создать идеальный микроклимат в любом помещении, с минимальными расходами. Ключевой особенностью экономичных обогревателей является «умная» электроника, запускающая устройство автоматически, только по мере необходимости. Таким образом, потребление энергии будет зависеть только от теплопотерь здания и температурного режима в помещении.

Экономичные обогреватели «ЭРА-ТЕРМО».

Важно отметить, что даже самый мощный радиатор в линейке потребляет до 1.3 кВт, так что его можно подключать к обычной бытовой проводке. Для усиленного сокращения расхода энергии применяются дополнительные меры, к примеру, в радиаторах ЭРА-Термо 2М и ЭРА-Термо 4. В этих моделях установлен процессор, более точно отслеживающий температурный режим, за счет чего достигается ощутимое сокращение потребления энергии. При этом температура радиатора сохраняется стабильной, а не изменяется скачками.

Для дополнительного сокращения потребления электроэнергии мы рекомендуем перейти на льготный тариф, который предоставляется пользователям электроприборов, а также установить многозонный счетчик. Кроме экономии электропотребления, радиаторы ЭРА+ отличаются внушительным списком преимуществ. К примеру, высокий уровень эффективности достигается за счет особенностей конструкции – нагревательный элемент расположен в нижней части устройства, проходит по всей его длине. Радиаторы полностью герметичны и не боятся накрывания, что, во-первых, обеспечивает высокий уровень безопасности, во-вторых, позволяет сушить на них вещи. Не менее важным фактом является отсутствие высушивания воздуха в комнате, где работает радиатор. Радиаторы ЭРА+ экономичны, безопасны, функциональны, гарантируют идеальный микроклимат в любом помещении.

Места использования:

1. Как основное отопление

  • домов,
  • квартир,
  • офисов.

при среднем расходе на 1м2 0,022 кВт в час

2. В качестве дополнения к основному отоплению (догрев помещений с точностью 0,5°С!)

3. Для обогрева закрытых помещений:

  • балконов,
  • пристроек,
  • гаражей и т.п.
Основные отличия от масляных электрообогревателей:
  • не сжигает кислород
  • не пересушивает воздух
  • отсутствие запаха
  • бесшумная работа
  • не боится накрывания!

Благодаря “умной” электронике ни один лишний киловатт не будет затрачен, нагреватели включаются автоматически по мере необходимости и не нуждаются в отключении даже на летний период (работа при напряжении в сети ~160…270 В!) Количество секций (4…12) и мощность (0,39…1,3 кВт) на выбор заказчика



=========

Заказать комплект для самостоятельной сборки электрорадиатора — ТЭН для радиатора с цифровым терморегулятором с доставкой по Украине можно здесь. Для этого положите товар в корзину и в примечании уточните заказ: количество секций, крепления, дополнительные пожелания.

Наш специалист свяжется с Вами для уточнения стоимости и сроках доставки.

Доставляем по Украине Новой почтой, оптовые партии по договоренности возможен Интайм, Деливери, Мист Экспрес и др.

Оплата:

  • без предоплаты ― наложенным платежом при получении наличными или безналичным расчетом,
  • с предоплатой ― на расчетный счет.

Отпускаем товар с НДС и без НДС. Цена с НДС уточняется индивидуально.

ЗАКАЖИТЕ сопутствующие товары и узнайте свою скидку:

виды и принцип работы. Термостат водонагревателя – основные неисправности и как выбирать Термостат защитный бойлера

Покупка бойлера для нагрева воды не так проста, как может показаться на первый взгляд. Невозможно просто прийти в магазин, и приобрести первую попавшуюся модель. На самом деле, данный процесс требует максимальной аккуратности, чтобы оборудование прослужило на протяжении длительного времени и не доставило хлопот. В целом, устройство водонагревателя не сложное, и вполне возможно проводить и подключение, и даже ремонт своими руками. Однако, при выборе стоит обращать внимание на то, какое в нем установлено термореле, например, с регулировкой температуры или без нее.

Есть некоторые классификации терморегуляторов, по которым можно поделить водонагреватель на несколько типов. Электромеханический-электронный, что влияет на способ управления. Программируемый или простой, что повлияет на то, как будет задаваться температура. Врезной или накладной, что влияет на способ монтажа.

В основном, термовыключатель бывает:

  • Стержневой;
  • Капиллярный;
  • Электронный.

Особенность стержневой модели состоит в том, что это наиболее старый прибор. Выглядит он, как небольшая трубка, длина которой 35 см, а ширина 1 см. Когда на нее воздействует высокая температура, трубка расширяется в размере, и происходит надавливание на выключатель. Именно так работает данная система.

У нее есть свой собственный недостаток, и заключается он в невысокой точности, ведь трубка остывает максимально быстро, за счет чего водонагреватель работает дольше, чем требуется.

Принцип работы у капиллярного термостата немного усовершенствованный, так как он появился после стержневого. Вид термостата – это трубка, с расположенными внутри нее баллонами. В них присутствует жидкость, с плотностью, отличающейся от водной. При нагревании, происходит увеличение объема жидкости, баллон начинает давить на мембрану и на прибор отключения. По точности данный способ имеет расхождение в 3 ᵒС.

Термодатчик электронного вида – это наиболее распространенная модель и она является самой точной на фоне остальных. Совершенство модели состоит в том, что у термодатчика есть прямое взаимодействие с реле защиты, благодаря чему проводится аварийное автоматическое отключение питания, если в резервуаре отсутствует жидкость.

Назначение терморегулятора для водонагревателя

Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.

Это своего рода термоклапан, который предотвращает:

  • Перегрев;
  • Взрыв;
  • Порчу не только оборудования, но и рядом расположенного имущества.

Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.

Сделать это можно посредством панели управления, расположенной на корпусе устройства.

Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.

Как подключить и отрегулировать термостат для водонагревателя

Если бойлер не работает, то не нужно его запускать еще раз, дожидаясь феноменального включения, а проверить изделие на наличие поломок. Если выяснено, что проблема в терморегуляторе, то требуется замена. Ремонт на датчик не распространяется и, как правило, просто приобретают новую деталь. Как заменить терморегулятор?

Не нужен мастер, просто не стоит нарушать ниже представленную инструкцию:

  1. Водонагреватель отключается от сети.
  2. Перекрывается вентиль с подачей воды в емкость бака, и сливается вся имеющаяся в нем жидкость.
  3. Снимается нижняя панель прибора, что позволяет подобраться к тэну.
  4. Далее снимается прижимное кольцо в нагревательном элементе.
  5. Вынимается датчик в терморегуляторе и регулирующий блок.
  6. Устанавливается новый терморегулятор.
  7. На место обязательно нужно установить прижимное кольцо и закрепить нижнюю панель.

Пара не сложных движений, и экономится максимум средств, времени и сил. Для того чтобы выбрать защитный терморегулятор на водный нагреватель, стоит следовать определенным рекомендациям от специалистов. Отправляясь за приобретением нового терморегулятора, стоит захватить с собой технический паспорт на бойлер. Так продавцу будет намного проще сориентироваться в том, какая модель и с какими эксплуатационными особенностями подойдет лучше всего. Категорически запрещается выкидывать сломанное изделие до покупки нового.

Может пригодиться маркировка, которая наносится производителем и является своего рода опознавательным знаком.

Выбирать термостат нужно точно такой же модели, так как минимальное отличие по размеру или характерным чертам может привести к поломке всего бойлера. При выборе терморегулятора самостоятельно, нужно ориентироваться на вид изделия, параметры, способ монтажа, на то, какой он обладает рабочей силой тока и функциональностью.

Частые неисправности терморегулятора для тэна

Любой прибор в доме может сломаться, даже если речь идет о высококачественном и супер дорогом бойлере. Причиной поломки может быть совершенно любой фактор, как внешний, так и внутренний.

Есть ряд основных поломок, на которые обязательно стоит обратить внимание:

  1. Изнашивается медная капиллярная трубка.
  2. Трехконтактный терморегулятор и нагреватель плохо взаимодействуют между собой.
  3. Произошел сбой в регулировании нагревательного элемента.
  4. Образовалась накипь.
  5. Произошла поломка из-за перепадов в напряжении.

Стоит заметить, что если нет никаких навыков и знаний относительно работы с терморегулятором, то лучше всего осуществлять замену и ремонт данной детали в бойлере у специалиста, чтобы не было неуверенности в правильности выполненных действий, и устройство исправно выполняло свои прямые обязанности.

Проверяем терморегулятор для бойлера на исправность

Через некоторое время после установки, схема работы любого нагревателя, хоть косвенного нагрева, хоть обычного, может давать сбой. Как проверить изделие на пригодность?

Вполне возможно провести диагностику без вмешательства мастера:

  1. Для выяснения пригодности термостата, его требуется снять с бойлера и установить в режим, на котором измеряется сопротивление.
  2. Задается максимальный уровень температуры и измеряется сопротивление на контактах ввода и вывода изделия. Если нет реакции прибора, то терморегулятор не исправный.
  3. Если был отклик, то ручка на регуляторе переводится на минимальный уровень и снова проверяется сопротивление.
  4. Далее нужно взять зажигалку, и нагреть ею трубку в термостате.

Через несколько минут должно произойти автоматическое срабатывание реле, которое размыкает цепь. В таком случае должно быть устремлено значение сопротивления вверх. Если этого не было, то терморегулятор сломан и требуется его замена.

Выявление неисправности, замена термостата (видео)

В заключение отметим, что при любых работах, необходимо себя обезопасить, надеванием диэлектрических перчаток, очков и отсутствием контактов при подающем напряжении. Для того чтобы выбрать термостат, терморегулятор и вид тэна, предварительно нужно ознакомиться с их особенностями и недостатками, о чем написано выше.

2016-12-14 Евгений Фоменко

Способ починки терморегулятора

Первым этапом ремонта является отключение водонагревателя от электрической сети, затем сливание воды, извлечение ТЭНа из водонагревателя. Из ТЭНа извлеките термостат, осторожно вытягивая его. Высверлите медные заклепки, скрепляющие корпус, отсоедините корпус от штока, это надо делать аккуратно, дабы нечего не повредить.

Есть два метода зачистки биметаллических пластин: если загрязнение (окисление) не очень сильное, попробуйте зачистить при помощи смоченной в спирту ткани, просунув кусочек между пластинами и протерев, если же такая чистка не дала результата, зачистите пластины наждачной бумагой самой мелкой зернистости. Лучше даже, если она будет уже использованная, чтобы не нарушить контакты.

Возможно, произошло прилипание размыкающего контакта (качельки) к корпусу. Для устранения этой проблемы разъедините контакты, зачистите это место. Размыкающий контакт должен возвращаться в верхнее положение автоматически.

Если этого не происходит, достаньте «качельку» из устройства, зачистите при помощи мелкоабразивной наждачной бумаги, произведите чистку места, где она установлена (возможно там произошло залипание расплавленного пластика), установите её на прежнее место. Если «качелька» всё же не возвращается на прежнее место, приклейте под нее кусок изолирующей ленты, подобрав такую толщину, чтобы происходило возвращение контактной пластины в верхнее положение.


Вставьте обратно шток, закрутите при помощи саморезов корпус, вставьте обратно в ТЭН.

Кроме вышеописанных, существуют следующие возможные неисправности термостата, которые устраняются только путем его замены:

  • Произошел износ медной трубки.
  • Неисправность электроники .
  • Неисправность, возникшая в следствие перепадов напряжения .

Если вы обнаружили, что ваш прибор перестал работать, существуют способы проверки неисправности своими руками. Для проверки работы терморегулятора для водонагревателя потребуется снять термостат и установить его в режиме изменения сопротивления. Устанавливаем максимально возможную температуру, производим замер сопротивления в контактах входа и выхода прибора.

В случае, когда прибор показывает бесконечное сопротивление, можно смело делать вывод о его неисправности. А если сопротивление есть, тогда переведите регулятор на самое маленькое значение и еще раз подсоедините тестер на контакты. Далее, при помощи зажигалки или свечки производим нагрев трубки устройства, если прибор исправен, сработает реле, которое замыкает цепь, показатель сопротивления вырастет. Если это не случилось, прибор неисправен.

Если не удалось починить термостат, для того, чтобы подобрать подходящее устройство, следует придерживаться следующих рекомендаций. Самым правильным решением будет приобретение такого же устройства, того же производителя.

Однако, если вы его не нашли, при выборе обращайте внимание на его размеры, способ крепления к водонагревателю, количество выполняемых функций (только регулировка температуры, либо еще и защитная), напряжение, на которое рассчитан. Идя за покупкой нового, не забудьте взять технический паспорт на бойлер, или вышедший из строя прибор.

Видео об устройстве терморегулятора:

Терморегулятор для водонагревателя – один из составляющих системы защиты бойлера (вторая – это предохранительный клапан). Он нужен для удобной эксплуатации – благодаря нему вы всегда сможете узнать, какой запас на данный момент в ёмкости.

Термостат также контролирует процесс подогрева и предупреждает перегрев. Если он вышел из строя, требуется его смена. Можно сказать, что это элемент, который прекращает действие нагревающей детали (ТЭНа) тогда, когда температура подошла к установленным ограничениям. В случае поломки, температура начнёт подниматься и в нём образуется огромное давление. Через некоторое время это может привести к взрыву.

Поэтому правильная эксплуатация в целом, а также отдельных частей, сэкономит ваши средства и обезопасит использование. Именно с этой целью данная статья раскроет принцип действия, виды, технические неполадки, способы диагностики и советы по эффективной эксплуатации.

Принцип работы

Внешне они могут очень сильно отличаться, но в основном их принцип функционирования меняется не сильно. Главная деталь – это теплопроводящий стержень. Он расширяется при нагревании, приводит в движение систему контактов, которые в свою очередь отключают от сети ТЭН. При остывании стержня его длина постепенно уменьшается. Тогда термостат передаёт сигнал нагревательному элементу, что вскоре приведёт ТЭН снова в действие. Температуру, которую должен поддерживать регулятор, устанавливает сам пользователь в соответствии со своими потребностями.


Короче это можно описать так:

  • Установка нужного уровня температуры при помощи рычага, кнопки или переключателя
  • Измерение температуры и включение ТЭНа при надобности
  • При достижении нужного значения деления выключается ТЭН
  • после охлаждения снова начинает срабатывать терморегулятор, и нагревание начинается заново

На сегодняшний день существуют такие устройства, которые имеют дополнительную функцию – отключение подачи электричества к ТЭНу при поломке. Благодаря этому безопасность использования становится выше и предотвращается вероятность поражения электрическим током.


Основные виды

ТЭНы бывают разной мощности. Чем он мощнее, тем интенсивнее греется жидкость внутри. Более того, терморегулятор – это как раз та деталь, которая является основой. Если вы правильно выбрали все технические характеристики и добросовестно выполняете все правила его эксплуатации, водонагреватель будет служить долгое время без внеплановых чисток. Итак, какими они бывают.


Стержневой

Он состоит из стальной трубки небольшого диаметра (приблизительно до 10 мм) и длины (около от 25 до 45 см), которая зависит от объёма и мощности нагревателя. Этот термостат помещается в трубку ТЭНа и работает он по элементарным законам физики. Когда трубка нагревается, она расширяется линейно, и это позволяет надавить на выключатель. Однако их главный недостаток – неточность и дороговизна использования. Когда горячая вода выходит из бака, поступающая холодная очень быстро охлаждает термостат. По этой причине бойлер по времени греется больше, чем на самом деле надо, а это повышает затраты на электричество и сокращает срок эксплуатации и его деталей.

Стержневой аппарат


Капиллярный

Этот тип считается более прогрессивным. Он состоит из полиэстерового корпуса, который не поддаётся окислению достаточно длинный срок. В него встроено переключающее устройство (термический регулятор). Его работа происходит по принципу объёма расширительной жидкости в капиллярной трубке (тот же физический закон, что и в предыдущем) Расширительная жидкость внутри баллона, которая по плотности отличается, при нагревании меняет свою плотность, после чего действует на установленную мембрану и отключает подачу электропитания. По сравнению со стержневыми, такие приборы точнее в своих показаниях и, как результат, экономнее.


Электронный

Электронный – наиболее современный тип, а значит самый точный и безопасный.

В свою очередь они бывают двух видов: термостат безопасности и регулировочный. Если он будет пуст в тот момент, когда напряжение поступает к нагревательному элементу, тогда включится защита, которая отключит питание.

Другие виды

  1. Электронные и электромеханические.Первый работает благодаря специальным электронным датчикам. Второй – благодаря биметаллическим элементам.
  2. Простые (нужные градусы устанавливаются вручную) и программируемые (отличается более высокой точностью).
  3. Накладные (при электронном управлении используются наиболее часто) и врезные (больше предназначены для механического управления).
  4. Предназначенные для бойлеров с косвенным (непрямым) нагревом. Они значительно сэкономят ваши средства, потому что нагревают воду, при этом используя только питание для отопительного прибора. Но жидкость, которая циркулирует в отопительной системе не может нагреваться выше отметки, которая задана изначально.

Самые распространённые поломки

Каким образом обнаружить и устранить:

  • Вода слишком горячая (это может возникнуть из-за выхода из строя конструкции, которая выполняет регулирующую функцию)
  • Авария в медной капиллярной трубке. Сама по себе эта деталь очень чувствительна к разного рода механическим повреждениям. К сожалению, её невозможно отремонтировать, а только установить новую.
  • Сцепление ТЭНа и электрических разъёмов недостаточное.
  • Термостат очень часто включается и выключается (причина в чрезмерном образовании накипи, которое превышает допустимую норму).
  • Вода недостаточно нагрета, хотя мощность ТЭНа очень высокая (это возникает при неправильной регулировке)
  • Неисправность электрических составляющих (чаще всего это из-за перепадов напряжения в электросети; нужно установить средство, которое обеспечит бесперебойное электропитание или же стабилизатор напряжения)

Диагностика поломки и выбор нового прибора

Обнаружить повреждение своевременно, чтобы избежать лишних трат и сохранить своё здоровье довольно просто. То, что можно обнаружить даже невооруженным глазом, – вода перестала нагреваться. Для проверки дееспособности и исправности снимите его с самого теплообменника, после чего поставьте на измерение сопротивления (Ом). Для этого используется специальный тестер. Если тестер не покажет никакой реакции (на экране прибора при проверке не произошло изменений), то можно заключить, что прибор неисправен и его нужно заменить на новый. Термостаты ремонту не подлежат.




Хотелось бы обратить внимание, что какие-либо самостоятельные действия с целью проверки или ремонта без соответствующих знаний, навыков и соблюдения правил безопасности могут стать причиной травм. Лучше обратиться за помощью к специалисту.

Лучше всего выбирать новый, такой же фирмы. Таким образом, все их параметры будут совпадать и слаженно функционировать. Форма и принцип должны быть аналогичны предыдущему. Она определяется температурами, которые нужно регулировать, качеством материалов, из которых изготовлено устройство, маркой, производителем и т.д.

На первый взгляд может сложиться впечатление, что ключевую роль играет ТЭН. Кто-то думает, что самым важным является объём устройства. Но специалисты говорят, что про качество и правила обслуживания не стоит забывать. Устанавливайте адекватные градусы нагрева, мощность ТЭНа, проводите регулярную проверку, а также будьте внимательны к основным «симптомам». Таким образом, вы защитите полноценное функционирование, сделаете его более безопасным для вас и вашей семьи. Более того, срок службы бытовой техники будет продлён, а финансы сэкономлены.

Предлагаем итальянские регулировщики температуры Термоватт (Thermowatt), Reco, MTS Group и др., которые давно уже зарекомендовали себя в запчастях бытовой техники. Они имеют надежные характеристики, долгий срок службы и минимальный процент брака. Терморегулятор (термостат) нужен для поддержания нужной температуры воды путем включения или выключения ТЭНа в автоматическом режиме. Защита (биполярная термозащита или bipolar safety) терморегулятора срабатывает при достижении критической температуры, когда стандартное отключение на верхней границе не срабатывает. Такие датчики экономят примерно 20% тепловой энергии. В нашем каталоге есть стержневые, капиллярные, биметаллические, электронные термостаты. Стержневые термостаты устанавливаются в резьбовых и прижимных ТЭНах, на фланце которых есть разъемы с контактами и выделяются формой головки управления, диапазоном регулировки температуры, длиной стержня.

Типы, классификация

Основная функция терморегулятора бойлера состоит в поддержании нужной температуры. Вторая функция – защитная. Они делятся по типу исполнения на: стержневые, капиллярные и в виде «таблетки». Стержневые делятся по длине на короткие 220 мм, средние 270 мм и длинные 450 мм. По назначению термостаты делятся на:

  • регулируемые – поддержание температуры в нужном диапазоне в автоматическом режиме. По достижении максимальной температуры в термостате срабатывает реле, которое отключает нагрев ТЭНа и автоматически включает его при понижении температуры по достижению нижней границы температурного диапазона;
  • защитные – устанавливают значение температуры, при достижении которой нагревательный элемент выключается. Включить после такого отключения водонагреватель можно только вручную. Обычно устанавливается значение температуры близкой к 100°С, избегая закипание воды в водонагревателе;
  • регулируемо-защитные – включают оба типа.
По конструктивным параметрам делятся на:
  • стержневые;
  • капиллярные;
  • биметаллические;
  • электронные.

Причины выхода из строя

Датчик измерения температуры в стержневых и капиллярных термостатах — это герметичная система в виде запаянной трубки с жидкостью, которая при нагреве или охлаждении, расширяясь или сужаясь. Оно дает сигнал на замыкание или размыкание сети. В биметаллических термостатах роль жидкости играют разные металлические пластины, которые так же из-за изменения температуры меняют свое положение, замыкая, размыкая цепь. Если по каким-то причинам эта функциональность нарушается, то отключение не срабатывает. Причин может быть несколько:

  • попадание на термостат воды из-за потекшего ТЭНа;
  • истечение срока службы;
  • перепады напряжения, сбои в работе.
Замена термостата в водонагревателе

Термостат меняется целиком, так как его ремонт невыгоден в финансовом плане. Недорогие стержневые и капиллярные, электронные же стоят в несколько раз дороже. Замена этого устройства — несложная задача, так как для этого не нужно сливать воду. Достаточно отсоединить контакты и провода, вынуть старый термостат и точно так же подключить новый. Обычно такая замена занимает не больше получаса. Для покупки положите товар в корзину и оформите заказ. Если есть вопросы по подбору или покупке терморегулятора, звоните или пишите в онлайн-помощь. Наши менеджеры подберут нужный, помогут с оформлением заказа или оформят его по телефону. Мы ждем ваших вопросов и заказов.


В бытовых накопительных бойлерах в качестве термодатчика используется капиллярный терморегулятор – устройство достаточно неприхотливое, однако, в моем случае, после трехлетней эксплуатации, приказало долго жить. Поиск аналогичного в наших краях успехом не увенчался, посему встал вопрос об электронном регуляторе — в меру простом и, по возможности, надежном. Начались брожения по Интернету, одной из первых мне попалась всем известная схема:

В ходе подготовки к ее практической реализации, я обнаружил в Сети статью: «Простой терморегулятор на регулируемом стабилитроне TL431», которая и была принята к исполнению.

Мой доработанный вариант:

Отличия от оригинальной схемы:

  • Термистор – номиналом 22кОм.
  • Переменный резистор – 33кОм. Поскольку мне не нужен широкий диапазон регулятора, я сознательно сдвинул его в сторону более высокой температуры, получив взамен плавность регулировки.
  • Вместо стабилизатора 7805 применен его российский аналог КР142ЕН5А.
  • Тумблер ручного режима заменен на кнопку КМ1-1.
  • В качестве коммутатора нагрузки используется комплектный пусковой блок
  • IEK КМИ-22560, в корпусе которого и был смонтирована схема.
  • Блок питания 220/12В — переделанный из БП от «Сеги». Стабилизацию 12-вольтового напряжения я делал, так сказать, с запасом, теоретически, можно обойтись и без нее. Если решите оставить, то вместо транзистора и стабилитрона можно применить КР142ЕН8Б. Увы, у меня под рукой не оказалось.

На месте кнопки «стоп» установлен неоновый индикатор, подключенный параллельно контактам промежуточного реле, сигнализируя режим Standby. На лицевой стороне через отверстие виден светодиод КЛ102 – индикатор подачи питания на плату управления. Разъем СГ-5 используется для подключения 12-вольтового напряжения и термодатчика.

Вид изнутри:

Переменный резистор, установленный со стороны печатных проводников, одновременно играет роль держателя печатной платы.

Теперь – о самом термодатчике. Дело в том, что в накопительных бойлерах с нижней стороны имеется специальная герметичная трубка, высотой приметно вполовину бака (фактическая длина трубки зависит от емкости бойлера). Именно в нее вставляется капиллярный стержень штатного регулятора. Я поступил следующим образом: взял отрезок провода ПУНП 2х1,5 длиной 60 см. Удалив наружную изоляцию на расстоянии 45 см, я обмотал одну из жил тонкой полоской ФУМ, что используется в сантехнике. Далее, припаяв выводы термистора к проводникам и изолировав места пайки, я обмотал ФУМом всю конструкцию – от термистора до остатка изоляции. Один край обработал цапон-лаком, на второй прикрепил клеммник:

Вставив получившийся термодатчик в трубку, зафиксировал его на выходе изолентой:

Термодатчик подключил к схеме экранированным проводом – для исключения возможных помех. Не забудьте также замкнуть контакты, которые подключались к старому датчику, иначе цепь обогревателей останется разомкнутой

Вид в сборе:

Возможно, не совсем эстетично, зато вполне работоспособно. Двухмесячная эксплуатация показала – схема работает в штатном режиме, триггерного эффекта не наблюдается, точность срабатывания – заметно выше, чем у механического собрата.

При внедрении схемы я руководствовался принципом «минимального вмешательства» — т.е. при необходимости, все можно быстро вернуть на круги своя. Но, думаю, что мне это не понадобится.

Максим Таранец г.Карталы 2016г.

Схема терморегулятора для инкубатора своими руками

Приведенная ниже схема является развитием темы симисторного регулятора мощности. В данном случае добавляются термочувствительный и нагревательный элементы благодаря которым и поддерживается требуемая температура. Включая-отключая нагрузку, которой служит электронагреватель, терморегулятор регулирует температуру микросреды инкубатора, аквариума или другого замкнутого пространства.

Схема терморегулятора

  • R1 – 10 кОм;
  • R2 – 22 кОм;
  • R3 – 100 кОм;
  • R4 – 6,8 кОм;
  • R5 – 1 кОм;
  • R6 – 6,8 кОм;
  • R7 – 470 Ом;
  • R8 – 51 Ом;
  • R9 – 5,1 кОм;
  • R10 – 27 кОм 2Вт;
  • С1 – 0,33 мкФ;
  • DA1 – КР140УД6;
  • VT1 – КТ117;
  • VD1 – КС212Ж;
  • VD2 – КД105;
  • VS1 – КУ208Г.

Принцип работы терморегулятора

Итак, рассмотрим как работает схема терморегулятора для инкубатора своими руками: основой данного устройства является операционный усилитель DA1, работающий в режиме компаратора напряжений. На один вход подается изменяющееся напряжение с терморезистора R2, а на второй, задаваемое переменным резистором R5 и подстроечным R4. Для точной и грубой регулировки. В зависимости от области применения, подстроечный резистор можно и исключить.
При равенстве входных напряжений транзистор VT1, управляемый выходом компаратор – закрыт, на управляющем электроде VS1 ноль, а значит закрыт и симистор. При изменении температуры меняется сопротивление R2, а на разницу напряжений на входах компаратор отреагирует подачей открывающего сигнала на VT1. Появившееся на R8 напряжение откроет тиристор, пустив через нагрузку ток. Когда напряжения на входах операционного усилителя выравняются, он отключит нагрузку.
Питание управляющего каскада осуществляется через выпрямительный диод VD2 и гасящее сопротивление R10. При его сверхмалом потреблении тока – это вполне допустимо, как и использование для стабилизации питающего напряжения всего одного стабилитрона VD1. К тому же, управляющие цепи запитываются через нагрузку, на которой тоже происходит падение напряжения, особенно в нагретом состоянии.

Замены деталей

Обратите внимание на мощность резистора R10 — 2Вт, так же этот резистор должен выдерживать мгновенное напряжение 400В, если такой резистор не удается найти, его можно заменить несколькими последовательно включенными резисторами на меньшую мощность и напряжение.
В качестве стабилитрона VD1 можно установить BZX30C12 или любой другой стабилитрон на 12В близкий по параметрам.
Вместо VD2 можно поставить диод с обратным напряжением не менее 400В и током не менее 0,3А: например из серии 1N4004 — 1N4007
На место DA1 можно установить практически любой операционный усилитель, главное чтобы он работал в диапазоне питающих напряжений 10..15В.

А вот однопереходный транзистор КТ117 (VT1) не такой общераспространенный компонент электронных схем (зарубежные однопереходные транзисторы: 2N6027, 2N6028), зато его можно заменить схемой из двух биполярных транзисторов разной структуры и одного резистора 47 кОм. В схеме используются распространенные КТ315 и КТ361, но вполне могут использоваться и другие маломощные комплиментарные биполярные транзисторы.

Области применения терморегулятора

В основном, данное устройство применялось для термостабилизации птичьих инкубаторов. Где в роли тэнов выступали маломощные электрические лампочки по 60 Вт, соединенные параллельно по 4, 6 и 8 штук, в зависимости от размеров инкубатора и количества инкубируемых яиц.

Как монтировать обогреватель для инкубатора

  • лампы должны быть равномерно расположены над поверхностью яиц, на расстоянии 25-30 см от их поверхности;
  • терморезистор должен находиться как можно ближе к поверхности яиц, но не касаться их;
  • использовать вместо лампочек можно и другие нагреватели, но с малой теплоемкостью, к примеру, вольфрамовую проволоку, натянутую на керамическую рамку в форме тетраэдра.

Обогреватель для аквариума

Реже, такой терморегулятор применялся для поддержания заданной температуры в аквариумах с тропическими рыбками. Такая необходимость возникала из-за того, что большинство, выпускаемых для этих целей термообогревателей, имеет механический терморегулятор объединенный с тэном в одном корпусе. А следовательно, они поддерживают в заданных пределах свою, а не окружающую температуру. Это хорошо работает только в помещениях со стабильной, в пределах одного-двух градусов, своей температурой воздуха.

Особенности монтажа

  • из-за инертности воды, датчик и обогреватель должны быть разнесены, но в пределах прямой видимости (без перекрытия растениями и элементами декора) друг от друга;
  • из-за электропроводимости воды, датчик должен быть изолирован, либо средствами с хорошей теплопроводностью, либо тонким слоем обычного герметика;
  • допускается использование как обычных аквариумных обогревателей, так и регулируемых, с выставленной на максимум температурой.

Можно найти и другие сферы применения данному, несложному в изготовлении устройству. К примеру для рассадных парничков, сушильных шкафов, различных термованночек. На что вашей фантазии хватит. Только, если нагрузка допускает возможность короткого замыкания, необходимо добавить плавкий предохранитель на 1 А.

P.S.
Как говорилось выше данный простой терморегулятор применялся в инкубаторах раньше, сейчас на его смену пришли терморегуляторы с микроконтроллерным управлением, способные в автоматическом режиме понижать температуру в течении цикла инкубации. Да и сами инкубаторы обзавелись функцией регулирования влажности и переворачивания яиц.

Как заменить термостат

Я постепенно превращаю свой дом в «умный дом». Я хочу иметь возможность управлять своими системами отопления/охлаждения/освещения/электричества из любой точки мира с помощью своего планшета или смартфона, как это сделали бы некоторые домовладельцы-космосы, как их представляли футуристы 1950-х годов.

Сегодня я заменяю свой старый термостат на термостат Honeywell Lyric, который подключается к сети. С новым устройством я могу менять температуру в своем доме со своего телефона, и я буду получать обновления, когда мне нужно заменить фильтр.Моя мечта стать Джорджем Джетсоном станет еще на один шаг ближе!

Признаюсь, замена термостата — со всеми проводами, выключателями и электрическими штучками — немного напугала самодельщика вроде меня. Я не хотел сделать неправильное подключение к новому термостату и взорвать свою печь. Но после небольшого исследования я обнаружил, что замена термостата довольно проста.

На случай, если кому-то из вас когда-нибудь понадобится заменить старый термостат, я задокументировал приведенные ниже шаги с фотографиями о том, как я заменил свой старый термостат на Honeywell Lyric.Конечно, каждая система отопления и кондиционирования воздуха предъявляет особые требования к подключению нового термостата, но общий процесс практически одинаков. Считайте это своим общим руководством по процессу.

1. Отключите питание кондиционера и печи

Лучше перестраховаться, чем потом сожалеть. Отключите питание кондиционера и печей, связанных с вашим термостатом. Вы можете сделать это, подойдя к блоку выключателя и щелкнув соответствующие выключатели.Еще один способ отключить питание кондиционера и печи — просто отключить выключатель питания на самих устройствах.

Чтобы убедиться, что питание вашего устройства отключено, отрегулируйте температуру на вашем текущем термостате либо на очень высокую, либо на очень холодную и посмотрите, включается ли кондиционер или печь. Если нет, то ты золотой.

2. Снимите лицевую часть старого термостата

3. Сфотографируйте провода

Этот шаг не является строго обязательным (ниже вы поймете, почему), но было бы неплохо иметь ссылку для какого цвета провод должен идти в какую розетку на вашем новом термостате.

4. Отсоедините провода от старого термостата

В зависимости от используемого термостата вам может понадобиться небольшая отвертка, чтобы открутить винты, удерживающие провода на месте. Мне пришлось использовать отвертку, которую вы используете для очков.

5. Снимите старое крепление

6. Установите новое крепление термостата и подключите провода

Подключить провода к новому термостату не так уж сложно. На горе вы заметите, что есть буквы.Каждая буква обозначает провод разного цвета: «G» — зеленый, «R» — красный и так далее. Просто вставьте каждый цветной провод в соответствующий приемник с инициалами. Для рецепторов Honeywell Lyric не требуются винты для удержания проводов; Я просто толкал их, пока они не зафиксировались на месте.

7. Привинтите крепление лицевой панели к стене

Возможно, вам потребуется установить несколько анкеров для гипсокартона, чтобы можно было надежно прикрутить крепление лицевой панели. К счастью для меня, за старым термостатом уже было два анкера для гипсокартона, как раз в том месте, где должен был стоять мой новый.

8. Прикрепите новое лицо термостата

Если у вас возникли проблемы с этим шагом, отрегулируйте когнитивный термостат в своем мозгу.

9. Снова включите питание кондиционера и печи

Снова включите питание кондиционера и печи. Как видите, я использую то же изображение, что и для отключения питания, потому что это в основном тот же шаг, и я ленив.

10. Конфигурация нового термостата

Конфигурация каждого термостата отличается, поэтому просто следуйте инструкциям в прилагаемом к нему руководстве пользователя.Термостат Honeywell Lyric подключается к вашей беспроводной сети, поэтому вы можете настраивать его и управлять им со своего смартфона или планшета из любой точки мира.

Бесплатное приложение Lyric провело меня через процесс установки и настройки. Помимо обычных расписаний «Нет дома» и «В гостях», которые вы можете создать на большинстве термостатов, Lyric позволяет вам создать «Геозоны» в системе, чтобы, когда вы выходите из дома со своим смартфоном, термостат автоматически устанавливался на более энергоэффективная температура.Он также имеет функцию «Точная настройка», которая учитывает влажность и температуру как внутри, так и снаружи, чтобы настроить ваши параметры так, чтобы желаемая температура всегда ощущалась одинаковой. Я провел несколько тестов обеих этих функций, чтобы убедиться, что они работают и все системы работают.

Ну вот. Теперь вы знаете, как установить новый термостат. Не пугайтесь проводов. Это настолько легкая работа, что с ней справится даже парень, который никогда не занимался магазином в старшей школе и не зарабатывал на жизнь блогами.

Самостоятельная установка термостата | Легкий AC

Как установить или заменить термостат переменного тока

Термостат — это небольшой бытовой прибор, который регулирует работу вашей центральной системы кондиционирования воздуха. По сути, это переключатель с регулируемой температурой, который включает и выключает вашу систему отопления и охлаждения в соответствии с предопределенными настройками температуры, которые вы установили. Если ваш термостат стал неточным, обычно это трудно исправить самостоятельно, и это может привести к увеличению счетов за коммунальные услуги.Эта статья покажет вам, как отремонтировать неэффективно работающую систему кондиционирования, установив новый термостат.

Вещи, которые вам понадобятся для этого ремонта:

  • Отвертка
  • Дрель
  • Анкеры и шурупы для гипсокартона
  • Инструмент для зачистки проводов
  • Универсальный нож или универсальный инструмент

1. В первую очередь — БЕЗОПАСНОСТЬ . На панели главного автоматического выключателя вашего дома отключите питание цепи, питающей ваш блок отопления и кондиционирования воздуха.Это снижает вероятность поражения электрическим током при ремонте системы переменного тока.

2. Ознакомьтесь с инструкциями производителя для нового термостата, который вы купили . Установка, как правило, одинакова для разных моделей, но всегда полезно ознакомиться с любыми шагами, уникальными для вашего термостата.

3. Снимите старый термостат, сняв его переднюю лицевую панель и получив доступ к винтам, которыми настенная панель крепится к стене.

4.Возьмите ручку для этого следующего шага — , вы хотите удалить все провода, которые соединяются со старым термостатом, при этом отслеживая, к каким винтовым клеммам они подключены. Клеммы обычно маркируются буквами R, Y, G и W, соответствующими цветам подсоединенных к ним проводов: красному, желтому, зеленому и белому. Сделайте заметку или набросайте, чтобы потом не перепутать их, а затем отсоедините эти четыре провода от старого термостата.

5. Эти четыре провода теперь отсоединены, поэтому убедитесь, что они не соскользнут обратно в стену .Используйте кусок малярной ленты, чтобы закрепить их снаружи стены.

6. Затем снимите настенную пластину, которая крепит термостат к стене . Не забудьте открутить все крепления. Вау! Старый термостат уже выключен.

7. Этот шаг является обратным тому, что вы только что сделали . Установка нового термостата начинается с монтажа его настенной пластины. Отверстия для винтов в новой настенной пластине, вероятно, не будут совпадать с существующими отверстиями, поэтому используйте карандаш, чтобы отметить их расположение на гипсокартоне.Здесь полезно использовать уровень. Затем просверлите новые отверстия соответствующего размера для анкеров для гипсокартона. Наконец, вставьте анкеры для гипсокартона в отверстия, пока они не будут вровень со стеной (может помочь молоток) .

СДЕЛАЙ САМ : Ремонт термостата не требует усилий, но обязательно отключите питание

Термостаты, которые управляют домашними системами отопления и приготовления пищи, редко ломаются, но когда это происходит, большинство из них легко диагностировать и починить. Даже заменить сломанный или устаревший термостат обычно не так уж сложно.

Если печь или центральный кондиционер не запускаются, попробуйте повернуть настройку термостата вверх (в системе отопления) или вниз (в системе охлаждения) примерно на 10 градусов. Это должно запустить устройство. Если нет, подойдите к главной сервисной панели или блоку предохранителей и проверьте, не сработал ли автоматический выключатель или не перегорел ли предохранитель.

Переустановите автоматический выключатель или при необходимости замените предохранитель и повторите попытку. Если система по-прежнему не запускается, проверьте, не отключилась ли сама печь или кондиционер из-за неисправности.После исключения этих возможностей заподозрите неисправный термостат.

Практически все комнатные термостаты работают при низком напряжении, которое не представляет опасности поражения электрическим током. Тем не менее, всегда целесообразно отключить питание термостата на сервисной панели перед его осмотром или работой с ним.

Не вмешивайтесь в работу термостата, управляющего электрическим нагревателем плинтуса; они обычно несут бытовой ток полной силы и могут нанести смертельный удар током. Вместо этого обратитесь к специалисту по отопительной технике или электрику для проверки агрегата.

*

Для работы с термостатом снимите крышку и сдуйте пыль, прилипшую к внутренним частям. Ищите маленькие металлические кнопки, называемые контактами, которые пружинят вместе, когда термостат работает, замыкая цепь, которая запускает систему.

Не все термостаты имеют контакты. На тех, которые это делают, отрегулируйте настройку термостата, чтобы закрыть их, затем вставьте грубую бумагу между контактами, чтобы очистить их. Не используйте наждачную бумагу или другой абразивный материал.

Также проверьте, нет ли сломанных деталей, особенно спиральной биметаллической пружины, которая является сердцем большинства термостатов.Если вы обнаружите сломанные детали, замените термостат. Закрепите ослабленные провода, обернув их по часовой стрелке вокруг клеммных винтов и плотно затянув винты. Иногда винты находятся на задней стороне пластины термостата. Снимите пластину, чтобы добраться до винтов.

Сгоревшие провода могут сигнализировать об опасности поражения электрическим током или возгорания. Немедленно обратитесь к специалисту по отопительной технике или электрику для проверки любого подобного состояния.

Восстановите питание и попробуйте снова запустить систему с помощью термостата.Если ничего не происходит, оголите концы запасного куска любого изолированного медного электрического провода; затем, удерживая провод за изолированную часть, прикоснитесь концами провода к клеммам термостата с пометками «R» и «W». Если запускается система отопления или приготовления пищи, термостат неисправен; замени это.

Ни один из вышеперечисленных тестов нельзя проводить на новых электронных термостатах, имеющих печатные платы. Если это не поможет, обратитесь к руководству пользователя и попробуйте установить новые батареи. Замените термостат, если проблема не устранена.

Для замены термостата сначала отключите питание на сервисной панели. Снимите крышку и пластину, а затем пометьте провода кусочками липкой ленты, обозначая их клеммы.

Отсоедините провода. Отвинтите термостат от стены и поднимите его, стараясь не допустить, чтобы провода соскользнули в стену, где они могут быть потеряны.

Проденьте провода через заднюю часть нового термостата и прикрепите термостат к стене, используя уровень, чтобы убедиться, что он расположен горизонтально.

Подсоедините провода, следуя этикеткам и инструкциям, прилагаемым к термостату. Прикрепите переднюю панель и любые батареи; затем прикрепите крышку, восстановите питание и проверьте термостат, используя его для включения системы. Закончите, запрограммировав термостат или настроив его по мере необходимости.

Как подготовить систему отопления к осени

С приближением прохладной погоды большинство домовладельцев начинают готовить вещи к осени и зиме. Это может означать перемещение некоторых растений в помещение, очистку водосточных желобов или подготовку осеннего гардероба.Осень также пора подготовить систему отопления, вентиляции и кондиционирования воздуха вашего дома к более низким температурам. Вот семь советов по подготовке вашей системы отопления.

1. График профилактического обслуживания

Один из самых важных способов подготовиться к осенне-зимнему периоду — это запланировать профилактическое обслуживание ОВКВ. Большинство профессионалов рекомендуют этот тип ухода за системой каждые шесть месяцев, поэтому весна и осень — идеальное время.

Профилактическое обслуживание включает проверку, очистку и настройку устройства.Вот некоторые вещи, с которыми наши специалисты справляются во время обслуживания HVAC:

  • Проверка теплообменника: Треснувший теплообменник может привести к утечке опасного угарного газа в дом. Мы тщательно проверяем каждый дюйм теплообменника, чтобы убедиться, что он находится в отличном состоянии.
  • Проверка двигателя вентилятора: Двигатель вентилятора является одним из основных компонентов, обеспечивающих теплоснабжение всего дома. Мы обеспечиваем правильный и эффективный поток воздуха.
  • Очистка системы: Наша команда уделяет время очистке накопившейся грязи и мусора от частей системы, обеспечивая их правильную работу.В случае масляного отопления мы также очищаем различные участки от нагара.
  • Проверка безопасности: В зависимости от типа отопления в вашем доме (газовое, масляное или электрическое) мы проверяем уязвимые места. Например, мы смотрим на всю проводку и подтягиваем ослабленные соединения. Проверяем газовую магистраль на герметичность и убеждаемся в исправности предохранительных муфт.
  • Смазка: Наша команда смазывает все движущиеся части и проверяет целостность уплотнений.Также проверяем уровень топлива в масляном баке и проверяем масляный насос.
  • Профилактический ремонт: Если мы заметим изношенные ремни или другие детали, близкие к выходу из строя, мы можем заменить их во время технического обслуживания. Таким образом, вам не придется беспокоиться о внезапных поломках.
  • Настройка системы: Калибруем термостат с печью. Это гарантирует, что температура на термостате соответствует тепловой мощности вашей системы, предотвращая потерю энергии.



Почему необходимо техническое обслуживание печи? По той же причине ваш автомобиль нуждается в регулярной замене масла. При надлежащем уходе система вентиляции и кондиционирования остается в отличном состоянии. Периодическое техническое обслуживание может предотвратить превращение незначительных проблем в серьезные проблемы и гарантирует, что ваша система отопления будет работать наилучшим образом.

2. Проверка нагревателя и термостата

Прежде чем наступят холода, вы должны несколько раз проверить систему отопления. Это относительно легко сделать.Во-первых, переключите термостат с «холодного» на «теплый». Далее установите температуру на несколько градусов выше комнатной. Включение нагревателя не должно занять много времени. Если по прошествии нескольких минут вы ничего не слышите, возможно, проблема в термостате или проводных соединениях. Наша команда рада проверить это для вас.

3. Ручка для ремонта или замены HVAC

Проблема с вашим блоком HVAC? Есть ли проблемы с равномерным распределением воздуха по дому? В таком случае не откладывайте ремонт.Последнее, что вы хотите, это застрять со сломанным обогревателем или кондиционером в экстремальную погоду. Позвоните нашим профессионалам до того, как система выйдет из строя, а не после.

Осень — лучшее время для ремонта ОВКВ. Наша команда делает все проще. Мы объясняем, что именно не так, какие детали необходимы для ремонта и сколько стоит ремонт. Некоторые домовладельцы решают сэкономить на небольшом ремонте, в то время как другие предпочитают заменять старые печи энергоэффективными моделями. Что бы вы ни решили, мы все сделаем за вас.

4. Установка новой системы отопления

Осень также прекрасное время для планирования установки системы отопления. Если в вашем доме нет обогревателя, этот год может стать идеальным моментом для его установки. Решение зависит от того, удобно вам или нет. Современные энергоэффективные обогреватели экономят ваши деньги на счетах за электроэнергию, так что ничто вас не сдерживает.

5. Замена воздушного фильтра

Одна из самых важных задач по техническому обслуживанию ОВК является также одной из самых простых: очистка или замена воздушного фильтра.Чистый воздушный фильтр помогает увеличить поток воздуха, а это означает, что изменения в нагреве и охлаждении более заметны во всем доме. Новые фильтры также обеспечивают превосходное качество воздуха в помещении, помогая избежать аллергии и пыли.

Самый быстрый способ — купить новый воздушный фильтр и заменить старый, тем более, что воздушные фильтры относительно дешевы. Эта работа достаточно проста, поэтому вы можете сделать ее самостоятельно. Вот как:

  • Чтобы купить фильтр нужного размера, обратитесь к руководству по эксплуатации вашего обогревателя.
  • Выключите блок HVAC.
  • Откройте или снимите сервисную панель.
  • Выдвиньте старый фильтр (большой складчатый фильтр рядом с вентилятором).
  • Вставьте новый фильтр, обращая внимание на стрелки спереди и сзади.
  • Снова включите систему HVAC.

Если вы предпочитаете избегать этой задачи, это тоже нормально. Наша команда рада позаботиться об этом для вас.

Как часто следует заменять воздушный фильтр? Как правило, мы рекомендуем обрабатывать его каждые один или два месяца.Если у вас есть домашние животные или кто-то в вашей семье страдает аллергией, лучше всего раз в месяц. Фильтры могут заполняться пылью, микробами и частицами грязи быстрее, чем вы думаете.

6. Обновите термостат

Пришло время сделать домашний уют еще проще? Если прошло много времени с тех пор, как вы обновили свой термостат, это может быть год, чтобы сделать это. Высокотехнологичные умные термостаты способны на удивительные вещи.

С помощью интеллектуального термостата вы можете запрограммировать печь на включение в определенное время дня.Это отлично подходит для людей, которые склонны чувствовать холод ночью или рано утром. Система HVAC автоматически настраивается на желаемый профиль, и вам не нужно ни к чему прикасаться.

На завтрак можно ходить босиком и не мерзнуть. Позже в течение дня термостат снижает температуру по мере того, как в дом попадает больше солнечного света.

7. Установка/проверка детекторов угарного газа

Осенняя и зимняя погода часто заставляет проводить больше времени внутри. Чтобы ваша семья была в целости и сохранности, детекторы угарного газа просто необходимы.Таким образом, вы сможете заблаговременно обнаружить любую утечку и сразу же обратиться за помощью к нашим специалистам.

Любой дом с пристроенным гаражом, газовой плитой, камином или топкой на топливе нуждается в рабочих детекторах CO. В каждой спальне и комнате, где ваша семья проводит время, должен быть такой. Заменяйте батареи примерно каждые шесть месяцев и устанавливайте новые детекторы CO каждые пять лет. Проверьте детектор угарного газа, нажав кнопку на передней панели. Если вы слышите звуковой сигнал, батареи все еще работают.

Воспользуйтесь преимуществами оптимизированного отопления

Это правда, что погода во Флориде не опускается до минусовых температур, но все же имеет смысл прислушиваться к своему телу.Если вы ненавидите просыпаться с холодными ногами или чувствовали себя зябко в прошлом году, вам поможет отличная система отопления. Таким образом, вы будете чувствовать себя комфортно круглый год. Узнайте больше об установке или обслуживании системы отопления, связавшись с нами прямо сейчас.





Что следует проверить перед обращением в службу поддержки

Домовладельцу важно иметь хорошо осведомленного поставщика услуг по отоплению и кондиционированию воздуха, который поможет вам, когда у вас возникнут проблемы с вашим блоком HVAC.В конце концов, ваше тепло и воздух обеспечивают вам комфорт в течение всего года.

Однако это не означает, что вам нужно тянуться к телефону каждый раз, когда что-то идет не так с вашей системой отопления и кондиционирования воздуха или что-то вообще кажется неправильным с вашим блоком HVAC. В некоторых случаях вы можете решить проблему самостоятельно, не платя техническому специалисту, который приедет к вам домой и сделает это за вас.

Возможно, вы не сможете решить каждую проблему до единой, но минимальные усилия того стоят.Продолжайте читать, чтобы узнать о некоторых распространенных причинах, по которым ваша система отопления или кондиционирования воздуха может казаться неисправной, и о том, как вы можете отремонтировать их самостоятельно, не нанимая специалиста по ОВКВ.

Осмотрите выключатель и блок предохранителей

Если ваш обогреватель или кондиционер вообще не включаются, у вас может быть незначительная проблема с питанием. Чтобы проверить это, вам нужно найти выключатель, который управляет вашей системой отопления и кондиционирования воздуха, и убедиться, что ни один из переключателей не переключен в положение «выключено».

Во многих случаях выключатель системы HVAC находится снаружи, хотя в некоторых новых домах есть отдельная система выключателей внутри дома для управления такими вещами, как освещение, отопление и кондиционирование воздуха. Если вы обнаружите, что выключатель, относящийся к вашей системе отопления или кондиционирования воздуха, переключился в положение «выключено», просто верните его в положение «включено» и снова проверьте вашу систему HVAC.

Еще одно соображение, если ваша система HVAC не работает должным образом, заключается в том, что у вас может быть перегоревший предохранитель где-то в блоке предохранителей.Проверка этого должна быть относительно простой, если вы знаете, где находится блок предохранителей, и можете определить треснувший или перегоревший предохранитель. Перегоревшие предохранители, как правило, черного цвета с оборванной нитью внутри, что позволяет легко идентифицировать их даже невооруженным глазом. Замените предохранитель и снова проверьте систему HVAC, если вы обнаружите поврежденные предохранители.

Проверьте воздушный фильтр

Ваш воздушный фильтр может не показаться причиной неправильной работы вашей системы отопления или кондиционирования воздуха, но в некоторых случаях это может быть так.На самом деле, некоторые системы могут даже отключиться, если у вас забит воздушный фильтр или фильтр, который срочно нуждается в замене.

Причина, по которой воздушный фильтр может не работать в вашей системе, относительно проста — он загрязнен и его необходимо заменить на новый. Если система работает медленно, вам может потребоваться заменить воздушный фильтр и дать ему поработать несколько часов, прежде чем вы заметите какие-либо изменения. Если это не сработает, возможно, вам придется обратиться в сервис.

Как запас топлива?

Если ваша система отопления использует топливо из бака для производства тепла, проверка запаса топлива из бака, который у вас есть, должна показаться довольно очевидной.Тем не менее, большинство домовладельцев не очень часто меняют топливо в баках, поэтому мысль о его выработке кажется немного странной.

При выключенном агрегате вы сможете проверить запас топлива в баке, следуя инструкциям производителя. Если у вас слишком мало топлива или оно закончилось, возможно, достаточно добавить еще топлива в бак и дать системе поработать какое-то время.

Если вы не знаете, как заменить топливный бак в обогревателе, вызовите техника, который поможет вам с работой в первый раз.

Посмотрите на свой термостат

Может показаться, что проверка термостата, когда система отопления или кондиционирования воздуха не работает должным образом, может показаться слишком банальной, но, хотите верьте, хотите нет, многие обращения в службу технической поддержки не приносят результатов и в конечном итоге оказываются пустой тратой времени. деньги для клиента связаны с термостатом. Для начала убедитесь, что ваша система настроена на работу при разумной температуре, а не на 10 градусов выше или ниже, чем у вас дома.

После этого изменение настроек термостата может помочь диагностировать проблему.Если вы заметили медленное время реакции или ваша система просто не реагирует должным образом, вам может потребоваться замена батареи, если у вас есть термостат такого типа.

Если вашему термостату не нужна батарея, но кажется, что он не работает должным образом, может быть полезно заменить его новой моделью. Если вы еще не используете программируемый термостат, самое время перейти на более новую модель.

У вас есть аварийный выключатель?

Во многих новых домах есть аварийный выключатель для блока HVAC на случай возникновения проблем.Это часто делается потому, что в нагревательных элементах может использоваться природный газ, который может быть очень опасным, если в вашем доме вспыхнет пожар.

Это может показаться маловероятным, но люди иногда принимают аварийный выключатель за выключатель света или что-то еще в доме. Найдите свой и убедитесь, что он не использовался для отключения питания системы HVAC.

Способность диагностировать некоторые основные проблемы, которые могут возникнуть в вашей системе HVAC, может помочь вам сэкономить деньги и сохранить более эффективную систему отопления и кондиционирования воздуха.Однако не все проблемы можно решить самостоятельно, а некоторые даже опасно пытаться решить самостоятельно.

Если вам нужна помощь в ремонте вашей системы отопления и кондиционирования воздуха после того, как ни одно из приведенных здесь быстрых решений и советов по диагностике не работает, обратитесь в компанию Snyder Heating and Air. Мы будем рады помочь вам со всеми вашими проблемами HVAC.

Установка программируемого термостата своими руками и почему вы должны установить его сейчас > RoofingChildsPlay

*как партнер Amazon мы можем получать комиссионные за соответствующие покупки.

Мы живем во времена, когда трудно каждый месяц оплачивать счета и есть еду на столе. Семьи делают все возможное, чтобы сэкономить несколько долларов. Всем известно, что установка новой, более энергоэффективной печи важна для экономии денег, но многие ли думают о термостате?

Программируемый термостат отвечает за контроль и регулирование температуры во всем доме. Старые термостаты, особенно аналоговые, могут неправильно считывать температуру и со временем могут стоить вам денег.Представьте, что вы устанавливаете температуру на 70, но термостат неправильно считывает внутреннюю температуру и в конечном итоге доводит вас до 75 или наоборот летом. Слишком много энергии тратится без всякой причины.

На рынке можно найти множество программируемых термостатов (а теперь даже интеллектуальных термостатов), одним из самых популярных является термостат Google Nest. Умные термостаты могут помочь вам сэкономить деньги и дать вам больше контроля над вашим домом. Эти устройства также более удобны в использовании, чем традиционные термостаты.При выборе интеллектуального термостата важно учитывать функции, которые вы будете использовать чаще всего, и сколько времени вы готовы потратить на настройку термостата. Хотя цена установки умного термостата может быть такой же, как установка обычного программируемого термостата, смарт-оборудование стоит дороже.

Установка программируемого термостата не так сложна, как кажется.

Перед началом установки термостата

Необходимо проверить существующий термостат и провода, идущие от печи к термостату, чтобы определить, подходит ли текущая установка для программируемого термостата или требуется дополнительный провод. .

Основной целью установки программируемого термостата в доме является подключение термостата к печи для ее включения и выключения. Однако, прежде чем вы сможете это сделать, вы должны выяснить, как подключены провода.

Убедитесь, что новый термостат имеет достаточный размер, чтобы пройти через отверстие в стене. Возможно, вам придется сделать небольшой вырез для лицевой панели, чтобы она полностью закрывала отверстие.

1. Выключите печь/центральную вентиляционную установку и автоматический выключатель

Безопасность – наша первая и главная забота, поэтому убедитесь, что к печи или центральной вентиляционной установке не подключен ток.Поражение электрическим током — это в лучшем случае поездка в больницу, а в худшем — на кладбище.

2. Большинство термостатов можно легко снять

Отвинтив несколько винтов и просто вытащив его, вы обнаружите соединения и проводку. Важно, чтобы проводка была подключена правильно, поэтому, если можете, сфотографируйте соединение цифровым фотоаппаратом. Затем вы можете точно указать, где они были в старой системе при установке новой.

3. Отсоедините провода от старого термостата

Провода свободно удерживаются в стене, поэтому следите за тем, чтобы они не упали в щель в стене вне досягаемости.Их может быть трудно выкопать из маленькой дыры, и последнее, что вы хотите сделать, это сделать больше дыр в стене.

4. Установите новый термостат

Перед установкой нового термостата прикрепите лицевую панель к стене с помощью прилагаемых крепежных элементов, затем протяните провода и подключите их к новому термостату.

Вверните монтажную пластину для нового термостата и протяните провода через отверстия в пластине.

5. Повторно подсоедините проводку термостата

Подсоедините провода к клеммам термостата, совместив их с оригинальными соединениями термостата.Новый термостат должен просто защелкнуться на новой пластине. Вуаля, термостат полностью установлен. Включите выключатель и установите настройки в соответствии с вашими предпочтениями. Включите печь/центральную установку и убедитесь, что все работает правильно.

Установка проста, и вы можете сэкономить большие деньги в течение следующих нескольких лет.

Стоимость установки термостата

Термостаты существуют уже давно. Несмотря на то, что эти устройства уже некоторое время используются для управления циклами нагрева и охлаждения внутри среднего дома, они недостаточно хорошо изучены.У большинства людей нет времени и желания учиться устанавливать термостат, каким бы простым он ни был. Их больше интересует покраска комнаты, чем установка термостата, но это может дорого обойтись.

Когда речь идет об обновлении системы домашнего комфорта, стоимость зависит от размера дома, подключен ли термостат для интеллектуального управления, а также от конкретной модели. За средний термостат домовладельцы могут рассчитывать заплатить от 200 до 650 долларов. Цена установки во многом будет зависеть от размера и типа помещения.

Установка термостата своими руками

Если вы пытаетесь сделать выбор между обучением установке программируемого термостата и наймом профессионала, который сделает это за вас, подумайте об экономии средств и простоте самостоятельной установки, это проще, чем вы думаете.

Если вам больше по душе видео, вот видео, в котором парень устанавливает новый термостат Honeywell, а затем следует стенограмма.

Как установить программируемый термостат Honeywell

Сегодня мы рассмотрим, как установить термостат, так что вы заметили, что ваш термостат существует уже несколько лет, и пришло время уделить ему много внимания. необходимая модернизация в этом случае.Мы будем использовать термостат Honeywell, но шаги, которые мы предпримем сегодня, будут работать для любого бренда, и это то, что мы получаем в коробке. У нас есть инструкция, винты, анкеры и термостат, нам понадобится набор, отвертка или дрель. Я оставлю ссылку на это, термостат и еще один термостат Wi-Fi в описании. Если вам интересно, давайте приступим к установке. Помните, что безопасность — это главное.

Итак, первое, что мы хотим сделать, это отключить выключатель, который подает электричество на термостат.Теперь мы можем приступить к демонтажу старого термостата и сейчас. Наконец, через 20 лет он может получить заслуженную пенсию в центре утилизации. Теперь, когда мы сняли первую крышку, мы собираемся найти винты, чтобы снять вторую крышку. Приступаем к откручиванию винтов. В данном случае их три, и теперь, когда мы удалили второй слой.

Теперь у нас есть доступ к проводке, а здесь в системе используются только четыре провода. У нас есть наш провод, провод W, провод G и провод.Давайте продолжим и сфотографируем провода на всякий случай.

Нам нужно оглянуться назад, чтобы проверить, куда сейчас идет каждый провод: давайте продолжим и пометим каждый провод соответствующей буквой. Вы можете использовать бумагу или ленту или, если ваша система поставлялась с наклейками с этикетками, вы также можете использовать их. Теперь мы можем приступить к удалению винтов, удерживающих провода, теперь мы готовы снять окончательный корпус. В этом случае нам нужно только удалить два последних винта. Если в вашем случае у вас есть краска вокруг корпуса, было бы лучше взять лезвие и разрезать все вокруг, чтобы убедиться, что краска не выйдет вместе с вашим термостатом, а затем покрасить больше, чем тот, который вы может потребовать.Давайте продолжим и сгруппируем провода вместе, чтобы мы могли снять последний слой, и если вы заметите, что ваши провода не держат сами по себе, вы всегда будете оборачивать карандаш резинкой, чтобы они не разошлись. в спине в дыре в нашем вкусе.

Они очень жесткие, так что сейчас нам это не нужно. Давайте продолжим и принесем корпус проводки для нового термостата, и если у вас есть уровень, вы можете использовать уровень, чтобы выровнять ваш новый термостат. Вы можете на глаз или вы можете установить его. Однако вы хотите, чтобы в конце концов вы были королем своего замка.Теперь, когда у нас есть уровень корпуса, мы можем продолжить и установить два винта, которые удерживают его на месте.

Если ваши провода кривые, самое время их выпрямить. Теперь давайте продолжим и разместим каждый провод в соответствии с буквой его местоположения, и мы сделаем это, ослабив винт в нижней части слева-свободно-справа-затянуто. Таким образом, мы могли бы пойти дальше и вставить провод внутрь один раз внутри. Мы можем продолжить, затянуть его и проверить, плотно ли он прилегает.

Теперь мы можем включить рубильник, чтобы поставить этого плохого парня на место.Ваши батареи в термостате и установите вашу систему либо на газ или масло, либо на электрический или тепловой насос, и подключите термостат к проводному корпусу. Теперь вы могли бы подставить себе спину для работы. Молодец, не забудь, если тебе понравилось видео, поставь нам палец вверх. Это действительно помогает. Если у вас есть какие-либо вопросы, задайте их в разделе комментариев ниже, не забудьте подписаться. Следите за нами в социальных сетях. Спасибо за просмотр, вот ссылка на наше последнее видео.

Как заменить старый термостат — учебник по ремонту дома

Удивительно, сколько способов уменьшить счета за коммунальные услуги.

Добавьте больше изоляции, установите более качественные окна, установите более эффективную систему отопления, вентиляции и кондиционирования и т. д.

На прошлой неделе прибежал, чтобы помочь моему арендатору, потому что его термостат вышел из строя. Через 15 минут на кончиках его фигуры появился новый программируемый термостат.

Я хотел показать вам этот урок, чтобы вы увидели, как легко сделать этот проект.

Программируемый термостат, который я установил, стоил всего 25 долларов.

Вы можете получить такой же и сразу начать экономить.Давайте погрузимся!

Принадлежности для проекта термостата

Эти расходные материалы облегчили мой проект

Вот забавная вещь в сегодняшнем уроке: я снимал видео, пока Рич смотрел, как Германия играет с Бразилией на чемпионате мира.

Потрясающая игра, если вы фанат Германии.

Каким-то образом мне удалось снять видео без заминок, ха-ха. Есть несколько бонусных советов, которые вы захотите увидеть.

Вот что вы узнаете,

Как заменить старый термостат

Давайте начнем и перенесем ваш термостат в 21 век.

Подготовка проекта термостата

Прежде всего, отключите питание вашей системы отопления и охлаждения.

Обычно на устройстве есть выключатель. Но если вы не можете найти его, отключите питание на электрической панели или в блоке предохранителей.

Вы бы не хотели, чтобы ваш мозг оперировали без анестезии, верно.

Термостат — это мозг вашей системы HVAC. Кстати, HVAC — это сокращение от «отопление, вентиляция и кондиционирование воздуха» (на всякий случай, если вам интересно).

Термостаты обычно имеют основание и корпус.

Основание крепится к стене с помощью винтов и зажимов корпуса к основанию. У моего старого цифрового термостата, который развалился, было 4 выступа, удерживающих его на основании.

Ваш термостат может быть другим. Попробуйте снять термостат, сначала наклонив нижнюю часть к потолку. Возможно, вам придется проявить силу.

Как только термостат ослабнет, вы можете снять его с основания.

Можно с уверенностью сказать, что большую часть времени вы будете чувствовать, что ломаете термостат, когда снимаете корпус с основания.

Если в вашем старом термостате есть ртуть, вам придется утилизировать его безопасным способом. Уточните этот вопрос в местной компании по утилизации отходов.

Основание вашего термостата будет выглядеть как бомба со всеми разноцветными проводами. Серьезно, это навевает воспоминания о дрянных боевиках 1980-х. Я чувствую себя Сильвестром Сталлоне при замене термостатов.

Вот инструмент, которого у Слая не было в 1985 году: телефон с камерой.

Это, пожалуй, лучший инструмент для любых электромонтажных работ.Сфотографируйте проводку вашего термостата и сохраните ее для справки.

Отвинтите провода от клемм с помощью отвертки, и вы готовы к установке нового термостата.

Проволока и монтаж нового термостата

Наклейки идут в комплекте с новым термостатом. Наклейте на провода соответствующие наклейки с маркировкой в ​​зависимости от клемм, к которым они подключены.

Например, если зеленый провод подключен к клемме G, добавьте к нему наклейку G.Но если вы видите, что синий провод подключен к клемме W1, добавьте наклейку W1 к этому проводу.

Аккуратно отвинтите основание от стены, удерживая провода.

Вот мой первый ОГРОМНЫЙ совет: предотвратите падение проводов в стену, прикрепив к ним плоскогубцы.

Один из моих ночных кошмаров, когда провода падают в стену. Выловить их было бы мучением!!! Так что мне бы не хотелось, чтобы это случилось с тобой.

Вот мой второй ОГРОМНЫЙ совет: наклейте синюю малярную ленту (около 12 дюймов) прямо под термостатом.Сделайте его в форме буквы L.

Лента улавливает пыль от гипсокартона или штукатурки, когда вы будете сверлить отверстия для нового основания термостата.

Наденьте новое основание на провода, выровняйте его (чего я не делал в видео) и отметьте два отверстия.

Просверлите отверстия в соответствии с указаниями и вставьте пластиковые вставки в стену.

Я использовал свой комбинированный инструмент для зачистки проводов. Голая медь была слишком длинной для новых клеммных пазов.

Вам понадобится очень маленькая прецизионная отвертка, чтобы ослабить винты клемм.

Их можно найти в любом хозяйственном магазине примерно за 6 долларов.

Они также пригодятся для установочных винтов для аксессуаров для ванной комнаты!

Когда я устанавливал термостат Nest, в комплекте была отвертка, но за 249 долларов лучше бы она была в упаковке 🙂

Посмотрите этот урок прямо здесь.

Существует так много различных конфигураций подключения термостатов. Вам нужно будет прочитать инструкции и определить, что подходит для вашей системы HVAC.

Если вы запутались, позвоните в службу технической поддержки производителя термостата, потому что они обычно фантастические.

Посмотрите мое видео, чтобы узнать, как я подключил свой термостат. Несмотря на то, что температура в доме была около 85 градусов, я проверил термостат, чтобы увидеть, включит ли он печь.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
