Таблица значений конденсаторов, маркировка | Техническая информация

2011-06-23

Ёмкость конденсаторов может обозначаться в микрофарадах (uF), нанофарадах (nF), пикофарадах (pF), либо кодом. Данная таблица поможет вам разобраться в одинаковых значениях при различных обозначениях и подобрать аналоги для замены.



Таблица обозначений конденсаторов
uF (мкФ) nF (нФ) pF (пФ) Code (Код)

* более подробную информацию для конкретных серий конденсаторов (DataShet-ы, описание, параметры, технические характеристики, и тд.) вы сможете найти на сайтах поисковых систем Яндекс или Google.

1uF 1000nF 1000000pF 105
0. 82uF 820nF 820000pF 824
0.8uF 800nF 800000pF 804
0.7uF 700nF 700000pF 704
0.68uF 680nF 680000pF 684
0.6uF 600nF 600000pF 604
0.56uF
560nF 560000pF 564
0.5uF 500nF 500000pF 504
0.47uF 470nF 470000pF 474
0.4uF 400nF 400000pF 404
0. 39uF 390nF 390000pF 394
0.33uF 330nF 330000pF
334
0.3uF 300nF 300000pF 304
0.27uF 270nF 270000pF 274
0.25uF 250nF 250000pF 254
0.22uF 220nF 220000pF 224
0.2uF 200nF 200000pF 204
0.18uF 180nF 180000pF
184
0.15uF 150nF 150000pF 154
0. 12uF 120nF 120000pF 124
0.1uF 100nF 100000pF 104
0.082uF 82nF 82000pF 823
0.08uF 80nF 80000pF 803
0.07uF 70nF 70000pF 703
0.068uF 68nF 68000pF 683
0.06uF 60nF 60000pF 603
0.056uF 56nF 56000pF 563
0.05uF 50nF 50000pF 503
0. 047uF 47nF 47000pF 473
0.04uF 40nF 40000pF 403
0.039uF 39nF 39000pF 393
0.033uF 33nF 33000pF 333
0.03uF 30nF 30000pF 303
0.027uF 27nF 27000pF 273
0.025uF 25nF 25000pF 253
0.022uF 22nF 22000pF 223
0.02uF 20nF 20000pF 203
0. 018uF 18nF 18000pF 183
0.015uF 15nF 15000pF 153
0.012uF 12nF 12000pF 123
0.01uF 10nF 10000pF 103
0.0082uF 8.2nF 8200pF 822
0.008uF 8nF 8000pF 802
0.007uF 7nF 7000pF 702
0.0068uF 6.8nF 6800pF 682
0.006uF 6nF 6000pF 602
0.
0056uF
5.6nF 5600pF 562
0.005uF 5nF 5000pF 502
0.0047uF 4.7nF 4700pF 472
0.004uF 4nF 4000pF 402
0.0039uF 3.9nF 3900pF 392
0.0033uF 3.3nF 3300pF 332
0.003uF
3nF 3000pF 302
0.0027uF 2.7nF 2700pF 272
0.0025uF 2.5nF 2500pF 252
0. 0022uF 2.2nF 2200pF 222
0.002uF 2nF 2000pF 202
0.0018uF 1.8nF 1800pF
182
0.0015uF 1.5nF 1500pF 152
0.0012uF 1.2nF 1200pF 122
0.001uF 1nF 1000pF 102
0.00082uF 0.82nF 820pF 821
0.0008uF 0.8nF 800pF 801
0.0007uF 0.7nF 700pF 701
0.
00068uF
0.68nF 680pF 681
0.0006uF 0.6nF 600pF 621
0.00056uF 0.56nF 560pF 561
0.0005uF 0.5nF 500pF 52
0.00047uF 0.47nF 470pF 471
0.0004uF 0.4nF 400pF 401
0.00039uF 0.39nF 390pF 391
0.00033uF 0.33nF 330pF 331
0.0003uF 0.3nF 300pF 301
0. 00027uF 0.27nF 270pF 271
0.00025uF 0.25nF 250pF 251
0.00022uF 0.22nF 220pF 221
0.0002uF 0.2nF 200pF 201
0.00018uF 0.18nF 180pF 181
0.00015uF 0.15nF 150pF 151
0.00012uF 0.12nF 120pF 121
0.0001uF 0.1nF 100pF 101
0.000082uF 0.082nF 82pF 820
0. 00008uF 0.08nF 80pF 800
0.00007uF 0.07nF 70pF 700
0.000068uF 0.068nF 68pF 680
0.00006uF 0.06nF 60pF 600
0.000056uF 0.056nF 56pF 560
0.00005uF 0.05nF 50pF 500
0.000047uF 0.047nF 47pF 470
0.00004uF 0.04nF 40pF 400
0.000039uF 0.039nF 39pF 390
0. 000033uF 0.033nF 33pF 330
0.00003uF 0.03nF 30pF 300
0.000027uF 0.027nF 27pF 270
0.000025uF 0.025nF 25pF 250
0.000022uF 0.022nF 22pF 220
0.00002uF 0.02nF 20pF 200
0.000018uF 0.018nF 18pF 180
0.000015uF 0.015nF 15pF 150
0.000012uF 0.012nF 12pF 120
0. 00001uF 0.01nF 10pF 100
0.000008uF 0.008nF 8pF 080
0.000007uF 0.007nF 7pF 070
0.000006uF 0.006nF 6pF 060
0.000005uF 0.005nF 5pF 050
0.000004uF 0.004nF 4pF 040
0.000003uF 0.003nF 3pF 030
0.000002uF 0.002nF 2pF 020
0.000001uF 0.001nF 1pF 010



Магазин Dalincom предлагает большой ассортимент конденсаторов — керамические, электролитические, металлопленочные, пусковые, и др, которые вы можете купить в разделе Конденсаторы. Так-же обратите внимание на наше предложение по оптовым поставкам электролитических конденсаторов.

Предыдущая публикация: Замена ламп в LCD-панелях Следующая публикация: LVDS кабели серий FIX и DF

Таблица определения емкости конденсаторов | Мастер Винтик. Всё своими руками!

Добавил: STR2013,Дата: 05 Сен 2021

Конденсатор — радиодеталь, предназначенная для накопления энергии электрического поля, обладающее способностью накапливать в себе электрический заряд с последующей передачей накопленной энергии другим элементам электрической цепи.

Конденсаторы очень часто используют в различных электрических схемах.

Емкость конденсаторов измеряется в микрофарадах (uF), нанофарадах (nF), пикофарадах (pF) и обозначается специальным кодом.

Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.

Например: если на конденсаторе написано «105» (первая строчка таблицы) значит у него ёмкость  1,0 мкф (микрофарада) или 1 000 нф (нанофарад) или 1 000 000 пф (пикофарад)

Таблица, ниже поможет Вам разобраться в маркировке обозначений конденсаторов.

При различных измерительных номиналах и подобрать нужные аналоги для замены удобно с помощью данной таблицы. Существует универсальный измерительный прибор для радиокомпонентов — мультиметр. Он  может измерять также сопротивление, индуктивности, напряжение, ток, проверяет транзисторы (включая MOSFET), диоды, стабилитроны, кварцы. Тип деталей определяется автоматически и выводит значения на дисплей. Есть специальный прибор для измерения только емкости конденсаторов.

uF (мкФ) nF (нФ) pF (пФ) Code (Код)
1uF 1000nF 1000000pF 105
0. 82uF 820nF 820000pF 824
0.8uF 800nF 800000pF 804
0.7uF 700nF 700000pF 704
0.68uF 680nF 680000pF 624
0.6uF 600nF 600000pF 604
0.56uF 560nF 560000pF 564
0.5uF 500nF 500000pF 504
0.47uF 470nF 470000pF 474
0.4uF 400nF 400000pF 404
0.39uF 390nF 390000pF 394
0.33uF 330nF 330000pF 334
0.3uF 300nF 300000pF 304
0.27uF 270nF 270000pF 274
0.25uF 250nF 250000pF 254
0.22uF 220nF 220000pF 224
0. 2uF 200nF 200000pF 204
0.18uF 180nF 180000pF 184
0.15uF 150nF 150000pF 154
0.12uF 120nF 120000pF 124
0.1uF 100nF 100000pF 104
0.082uF 82nF 82000pF 823
0.08uF 80nF 80000pF 803
0.07uF 70nF 70000pF 703
0.068uF 68nF 68000pF 683
0.06uF 60nF 60000pF 603
0.056uF 56nF 56000pF 563
0.05uF 50nF 50000pF 503
0.047uF 47nF 47000pF 473
0.04uF 40nF 40000pF 403
0.039uF 39nF 39000pF 393
0. 033uF 33nF 33000pF 333
0.03uF 30nF 30000pF 303
0.027uF 27nF 27000pF 273
0.025uF 25nF 25000pF 253
0.022uF 22nF 22000pF 223
0.02uF 20nF 20000pF 203
0.018uF 18nF 18000pF 183
0.015uF 15nF 15000pF 153
0.012uF 12nF 12000pF 123
0.01uF 10nF 10000pF 103
0.0082uF 8.2nF 8200pF 822
0.008uF 8nF 8000pF 802
0.007uF 7nF 7000pF 702
0.0068uF 6.8nF 6800pF 682
0.006uF 6nF 6000pF 602
0. 0056uF 5.6nF 5600pF 562
0.005uF 5nF 5000pF 502
0.0047uF 4.7nF 4700pF 472
0.004uF 4nF 4000pF 402
0.0039uF 3.9nF 3900pF 392
0.0033uF 3.3nF 3300pF 332
0.003uF 3nF 3000pF 302
0.0027uF 2.7nF 2700pF 272
0.0025uF 2.5nF 2500pF 252
0.0022uF 2.2nF 2200pF 222
0.002uF 2nF 2000pF 202
0.0018uF 1.8nF 1800pF 182
0.0015uF 1.5nF 1500pF 152
0.0012uF 1.2nF 1200pF 122
0.001uF 1nF 1000pF 102
0. 00082uF 0.82nF 820pF 821
0.0008uF 0.8nF 800pF 801
0.0007uF 0.7nF 700pF 701
0.00068uF 0.68nF 680pF 681
0.0006uF 0.6nF 600pF 621
0.00056uF 0.56nF 560pF 561
0.0005uF 0.5nF 500pF 52
0.00047uF 0.47nF 470pF 471
0.0004uF 0.4nF 400pF 401
0.00039uF 0.39nF 390pF 391
0.00033uF 0.33nF 330pF 331
0.0003uF 0.3nF 300pF 301
0.00027uF 0.27nF 270pF 271
0.00025uF 0.25nF 250pF 251
0.00022uF 0. 22nF 220pF 221
0.0002uF 0.2nF 200pF 201
0.00018uF 0.18nF 180pF 181
0.00015uF 0.15nF 150pF 151
0.00012uF 0.12nF 120pF 121
0.0001uF 0.1nF 100pF 101
0.000082uF 0.082nF 82pF 820
0.00008uF 0.08nF 80pF 800
0.00007uF 0.07nF 70pF 700
0.000068uF 0.068nF 68pF 680
0.00006uF 0.06nF 60pF 600
0.000056uF 0.056nF 56pF 560
0.00005uF 0.05nF 50pF 500
0.000047uF 0.047nF 47pF 470
0.00004uF 0. 04nF 40pF 400
0.000039uF 0.039nF 39pF 390
0.000033uF 0.033nF 33pF 330
0.00003uF 0.03nF 30pF 300
0.000027uF 0.027nF 27pF 270
0.000025uF 0.025nF 25pF 250
0.000022uF 0.022nF 22pF 220
0.00002uF 0.02nF 20pF 200
0.000018uF 0.018nF 18pF 180
0.000015uF 0.015nF 15pF 150
0.000012uF 0.012nF 12pF 120
0.00001uF 0.01nF 10pF 100
0.000008uF 0.008nF 8pF 080
0.000007uF 0.007nF 7pF 070
0.000006uF 0. 006nF 6pF 060
0.000005uF 0.005nF 5pF 050
0.000004uF 0.004nF 4pF 040
0.000003uF 0.003nF 3pF 030
0.000002uF 0.002nF 2pF 020
0.000001uF 0.001nF 1pF 010


ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

Популярность: 4 205 просм.

Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить свой комментарий, пинг пока закрыт.

Кодировка емкости конденсаторов

  • По стандартам IEC конденсаторы могут маркироваться тремя или четырьмя цифрами (табл. 1, 2). При такой маркировки первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).
  • Для маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. Для маркировки дробных значений емкости также применяется в качестве разделителя буква R. Например R22 — 0,22 мкФ, 3R3 — 3,3 мкФ.
  • Допустимое отклонение емкости конденсатора обозначается буквой нанесенной после кода емкости.

Таблица 1. Кодировка тремя цифрами:

Код Емкость
Пикофарады
(пФ, pF)
Нанофарады
(нФ, nF)
Микрофарады
(мкФ, µF)
109 1,0 0,001
159 1,5 0,0015
229 2,2 0,0022
339 3,3 0,0033
479 4,7 0,0047
689 6,8 0,0068
100 10 0,01
150 15 0,015
220 22 0,022
330 33 0,033
470 47 0,047
680 68 0,068
101 100 0,1
151 150 0,15
221 220 0,22
331 330 0,33
471 470 0,47
681 680 0,68
102 1000 1,0 0,001
152 1500 1,5 0,0015
222 2200 2,2 0,0022
332 3300 3,3 0,0033
472 4700 4,7 0,0047
682 6800 6,8 0,0068
103 10000 10 0,01
153 15000 15 0,015
223 22000 22 0,022
333 33000 33 0,033
473 47000 47 0,047
683 68000 68 0,068
104 100000 100 0,1
154 150000 150 0,15
224 220000 220 0,22
334 330000 330 0,33
474 470000 470 0,47
684 680000 680 0,68
105 1000000 1000 1,0

Таблица 2. Кодировка четырьмя цифрами:

Код Емкость
Пикофарады
(пФ, pF)
Нанофарады
(нФ, nF)
Микрофарады
(мкФ, µF)
1622 16200 16,2 0,0162
4753 475000 475 0,475

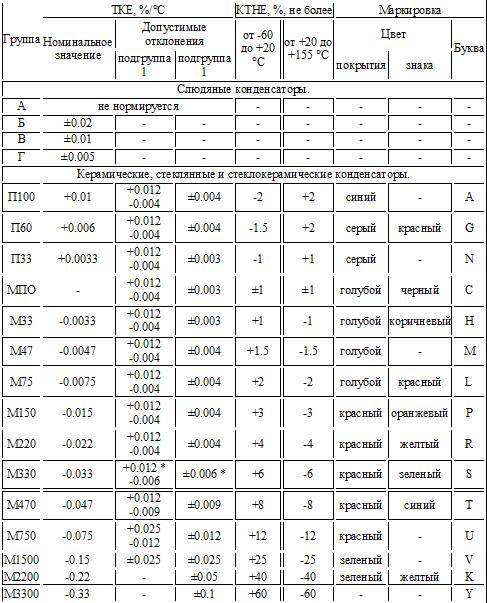

  • ТКЕ (температурный коэффициент емкости) — характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус (10/-6/°С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным («М» или «N»), близким к нулю («МП») или ненормированным («Н»).
Конвертерная таблица конденсаторов

— AI Synthesis

В конце концов в вашем путешествии по синтезатору DIY вы столкнетесь с ситуацией, когда вам придется преобразовать между мкФ, нФ и пФ.
Бумажные и электролитические конденсаторы обычно выражают в мкФ (микрофарадах). Слюдяные конденсаторы обычно выражаются в пФ (пикофарады). Между пФ и мкФ находится нФ, который составляет одну тысячу мкФ. Преобразование между мкФ, нФ
и пФ сбивает с толку, поэтому ниже приведена диаграмма преобразования емкости.

Таблица преобразования конденсаторов

мкФ нФ пФ
1 мкФ  1000 нФ 1000000 пФ
0,82 мкФ  820 нФ 820000 пФ
0,8 мкФ 800 нФ 800000 пФ
0,7 мкФ 700 нФ 700000 пФ
0,68 мкФ 680 нФ 680000 пФ
0. 6 мкФ 600 нФ 600000 пФ
0,56 мкФ 560 нФ 560000 пФ
0,5 мкФ 500 нФ 500000 пФ
0,47 мкФ 470 нФ 470000 пФ
0,4 мкФ 400 нФ 400000 пФ
0,39 мкФ 390 нФ 3

пФ

0,33 мкФ 330 нФ 330000пФ
0.3 мкФ 300 нФ 300000пФ
0,27 мкФ 270 нФ 270000пФ
0,25 мкФ 250 нФ 250000пФ
0,22 мкФ 220 нФ 220000 пФ
0,2 мкФ 200 нФ 200000 пФ
0,18 мкФ 180 нФ 180000 пФ
0,15 мкФ 150 нФ 150000 пФ
0. 12 мкФ 120 нФ 120000 пФ
0,1 мкФ 100 нФ 100000 пФ
0,082 мкФ 82 нФ 82000 пФ
0,08 мкФ 80 нФ 80000 пФ
0,07 мкФ 70 нФ 70000 пФ
0,068 мкФ 68 нФ 68000пФ
0,06 мкФ 60 нФ 60000пФ
0.056 мкФ 56 нФ 56000 пФ
0,05 мкФ 50 нФ 50000 пФ
0,047 мкФ 47 нФ 47000 пФ
0,04 мкФ 40 нФ 40000 пФ
0,039 мкФ 39 нФ 39000 пФ
0,033 мкФ 33 нФ 33000 пФ
0,03 мкФ 30 нФ 30000 пФ
0. 027 мкФ 27 нФ 27000 пФ
0,025 мкФ 25 нФ 25000пФ
0,022 мкФ 22 нФ 22000 пФ
0,02 мкФ 20 нФ 20000 пФ
0,018 мкФ 18 нФ 18000 пФ
0,015 мкФ 15 нФ 15000 пФ
0,012 мкФ 12 нФ 12000 пФ
0.01мкФ 10 нФ 10000 пФ
0,0082 мкФ 8,2 нФ 8200 пФ
0,008 мкФ 8 нФ 8000 пФ
0,007 мкФ 7 нФ 7000 пФ
0,0068 мкФ 6,8 нФ 6800 пФ
0,006 мкФ 6 нФ 6000 пФ
0,0056 мкФ 5,6 нФ 5600 пФ
0. 005 мкФ 5 нФ 5000 пФ
0,0047 мкФ 4,7 нФ 4700 пФ
0,004 мкФ 4 нФ 4000 пФ
0,0039 мкФ 3,9 нФ 3900 пФ
0,0033 мкФ 3,3 нФ 3300 пФ
0,003 мкФ 3 нФ 3000 пФ
0,0027 мкФ 2,7 нФ 2700 пФ
0.0025 мкФ 2,5 нФ 2500 пФ
0,0022 мкФ 2,2 нФ 2200 пФ
0,002 мкФ 2 нФ 2000 пФ
0,0018 мкФ 1,8 нФ 1800 пФ
0,0015 мкФ 1,5 нФ 1500 пФ
0,0012 мкФ 1,2 нФ 1200 пФ
0,001 мкФ 1 нФ 1000 пФ
0. 00082 мкФ 0,82 нФ 820 пФ
0,0008 мкФ 0,8 нФ 800 пФ
0,0007 мкФ 0,7 нФ 700 пФ
0,00068 мкФ 0,68 нФ 680 пФ
0,0006 мкФ 0,6 нФ 600 пФ
0,00056 мкФ 0,56 нФ 560 пФ
0,0005 мкФ 0.5нФ 500 пФ
0,00047 мкФ 0,47 нФ 470 пФ
0,0004 мкФ 0,4 нФ 400 пФ
0,00039 мкФ 0,39 нФ 390 пФ
0,00033 мкФ 0,33 нФ 330 пФ
0,0003 мкФ 0,3 нФ 300 пФ
0,00027 мкФ 0,27 нФ 270 пФ
0.00025 мкФ 0,25 нФ 250 пФ
0,00022 мкФ 0,22 нФ 220 пФ
0,0002 мкФ 0,2 нФ 200 пФ
0,00018 мкФ 0,18 нФ 180 пФ
0,00015 мкФ 0,15 нФ 150 пФ
0,00012 мкФ 0,12 нФ 120 пФ
0,0001 мкФ 0. 1нФ 100 пФ
0,000082 мкФ 0,082 нФ 82 пФ
0,00008 мкФ 0,08 нФ 80 пФ
0,00007 мкФ 0,07 нФ 70 пФ
0,000068 мкФ 0,068 нФ 68 пФ
0,00006 мкФ 0,06 нФ 60 пФ
0,000056 мкФ 0,056 нФ 56 пФ
0.00005 мкФ 0,05 нФ 50 пФ
0,000047 мкФ 0,047 нФ 47 пФ
0,00004 мкФ 0,04 нФ 40 пФ
0,000039 мкФ 0,039 нФ 39 пФ
0,000033 мкФ 0,033 нФ 33 пФ
0,00003 мкФ 0,03 нФ 30 пФ
0,000027 мкФ 0.027нФ 27 пФ
0,000025 мкФ 0,025 нФ 25 пФ
0,000022 мкФ 0,022 нФ 22 пФ
0,00002 мкФ 0,02 нФ 20 пФ
0,000018 мкФ 0,018 нФ 18 пФ
0,000015 мкФ 0,015 нФ 15 пФ
0,000012 мкФ 0,012 нФ 12 пФ
0. 00001 мкФ 0,01 нФ 10 пФ
0,0000082 мкФ 0,0082 нФ 8,2 пФ
0,000008 мкФ 0,008 нФ 8 пФ
0,000007 мкФ 0,007 нФ 7пФ
0,0000068 мкФ / МФД 0,0068 нФ 6,8 пФ
0,000006 мкФ 0,006 нФ 6пФ
0,0000056 мкФ 0.0056нФ 5,6 пФ
0,000005 мкФ 0,005 нФ 5пФ
0,0000047 мкФ 0,0047 нФ 4,7 пФ
0,000004 мкФ 0,004 нФ 4пФ
0,0000039 мкФ 0,0039 нФ 3,9 пФ
0,0000033 мкФ 0,0033 нФ 3,3 пФ
0,000003 мкФ 0,003 нФ 3пФ
0.0000027 мкФ 0,0027 нФ 2,7 пФ
0,0000025 мкФ 0,0025 нФ 2,5 пФ
0,0000022 мкФ 0,0022 нФ 2,2 пФ
0,000002 мкФ 0,002 нФ 2пФ
0,0000018 мкФ 0,0018 нФ 1,8 пФ
0,0000015 мкФ 0,0015 нФ 1,5 пФ
0. 0000012 мкФ 0,0012 нФ 1,2 пФ
0,000001 мкФ 0,001 нФ 1 пФ
Таблица преобразования емкости

— журнал Vintage Radio and Electronics Magazine

Значения современных конденсаторов указаны в нанофарадах. (NF), в то время как многие схемы, которые вы увидите на этом на сайте используйте Пико-Фарад (pf) или Микро-Фарад (mfd) для указания Значение.
Преобразование является прямым и в качестве помощи В следующей таблице приведены значения для любого заданного конденсатор независимо от возраста, включая только идентифицированные по кодовому номеру.
Последний столбец для кодовых номеров также будет иметь буква после кода, обозначающая допуск:

Маркировка EIA Допуск
А ±0. 05 пф
Б ±0,1 пк
С ±0,25 пф
Д ±0,5 пф
Е ±0,5%
Ф ±1%
Г ±2%
Н ±3%
Дж ±5%
К ±10 %
Л* ±15%
М ±20%
Н* ±30%
П* -0, +100%
С* -20, +50%
Ш* -0, +200%
Х* -20, +40%
З -20, +80%
* Указывает на то, что производители не согласовывают маркировку, что предполагает, что они не могут быть санкционированы EIA.

1F = 1000 MF или 10 3 MF
1F = 1 000 000 УФ или 10 6 UF
1F = 1 000 000 000 NF или 10 9 NF
1F = 1 000 000 000 000 pf
1f = 1 000 000 000 000 pf или 10 12 pf

префикс Символ Величина
бывший Е 10 18
пета Р 10 15
тера Т 10 12
гига Г 10 9
мега М 10 6
кг к 10 3
милли м 10 -3
микро и 10 -6
нано п 10 -9
пико р 10 -12
фемто ф 10 -15
или с 10 -18
пикофарад
(пФ)
нанофарад
(нФ)
микрофарад
(мФ, мкФ или мкФ)
емкость
код
1 0. 001 0,000001 1
10 0,01 0,00001 100
15 0,015 0,000015 150
22 0,022 0,000022 220
33 0,033 0,000033 330
47 0,047 0,000047 470
100 0.1 0,0001 101
120 0,12 0,00012 121
130 0,13 0,00013 131
150 0,15 0,00015 151
180 0,18 0,00018 181
220 0,22 0,00022 221
330 0. 33 0,00033 331
470 0,47 0,00047 471
560 0,56 0,00056 561
680 0,68 0,00068 681
750 0,75 0,00075 751
820 0,82 0,00082 821
1000 1 или 1n 0.001 102
1500 1,5 или 1n5 0,0015 152
2000 2 0,002 202
2200 2,2 или 2n2 0,0022 222
3300 3,3 или 3n3 0,0033 332
4700 4,7 или 4n4 0,0047 472
5000 5 0. 005 502
5600 5,6 или 5n6 0,0056 562
6800 6,8 или 6n8 0,0068 682
10000 10 или 10n 0,01 103
15000 15 или 15n 0,015 153
22000 22 или 22n 0,022 223
33000 33 или 33n 0.033 333
47000 47 или 47n 0,047 473
50000 50 или 50n 0,05 503
68000 68 или 68n 0,068 683
100000 100 или 100n 0,1 104
150000 150 или 150n 0,15 154
200000 200 или 200n 0. 20 204
220000 220 или 220n 0,22 224
330000 330 или 330n 0,33 334
470000 470 или 470n 0,47 474
680000 680 0,68 684
1000000 1000 1,0 105
1500000 1500 1.5 155
2000000 2000 2,0 205
2200000 2200 2,2 225
3300000 3300 3,3 335
Значения слюдяных конденсаторов
Графики Значение Множитель Письмо Допуск
0 1 Б ± 0. 1пФ
1 10 С ± 0,25 пФ
2 100 Д ± 0,5 пФ
3 1000 Ф ± 1%
4 10 000 Г ± 2%
5 100 000 Н ± 3%
Параллельная емкость Математика:
     C T = С 1 + С 2 + C 3
Серия Расчет емкости:
     1/C T = 1/С 1 + 1/С 2 + 1/С 3


Дж ± 5%
8 0. 01 К ± 10%
9 0,1 М ± 20%

Связанные темы:
Цветовые коды танталовых конденсаторов

: Таблица преобразования конденсаторов ::

:: Таблица преобразования конденсаторов ::



Таблица преобразования конденсаторов



Дом



мкФ



пФ



нФ



К







мкФ



пФ



нФ



К

1



1000000



1000



105К



0. 001



1000



1



102К

0,82



820000



820



824К



0. 00082



820



0,82



821К

0,8



800000



800



804К



0. 0008



800



0,8



801К

0,7



700000



700



704К



0. 0007



700



0,7



701К

0,68



680000



680



684К



0. 00068



680



0,68



681К

0,6



600000



600



604К



0. 0006



600



0,6



601К

0,56



560000



560



564К



0. 00056



560



0,56



561К

0,5



500000



500



504К



0. 0005



500



0,5



501К

0,47



470000



470



474К



0. 00047



470



0,47



471К

0,4



400000



400



404К



0. 0004



400



0,4



401К

0,39



3



390



394K



0. 00039



390



0,39



391К

0,33



330000



330



334К



0. 00033



330



0,33



331К

0,3



300000



300



304К



0. 0003



300



0,3



301К

0,27



270000



270



274К



0. 00027



270



0,27



271К

0,25



250000



250



254К



0. 00025



250



0,25



251К

0,22



220000



220



224К



0. 00022



220



0,22



221К

0,2



200000



200



204К



0.0002



200



0,2



201К

0,18



180000



180



184К



0.00018



180



0,18



181К

0,15



150000



150



154К



0.00015



150



0,15



151К

0,12



120000



120



124К



0.00012



120



0,12



121К

0,1



100000



100



104К



0.0001



100



0,1



101К

0,082



82000



82



823К



0.000082



82



0,082



820К

0,08



80000



80



803К



0.00008



80



0,08



800К

0,07



70000



70



703К



0.00007



70



0,07



700К

0,068



68000



68



683К



0.000068



68



0,068



680К

0,06



60000



60



603К



0.00006



60



0,06



600К

0,056



56000



56



563К



0.000056



56



0,056



560К

0,05



50000



50



503К



0.00005



50



0,05



500К

0,047



47000



47



473К



0.000047



47



0,047



470К

0,04



40000



40



403К



0.00004



40



0,04



400К

0,039



39000



39



393К



0.000039



39



0,039



390К

0,033



33000



33



333К



0.000033



33



0,033



330К

0,03



30000



30



303К



0.00003



30



0,03



300К

0,027



27000



27



273К



0.000027



27



0,027



270К

0,025



25000



25



253К



0.000025



25



0,025



250К

0,022



22000



22



223К



0.000022



22



0,022



220К

0,02



20000



20



203К



0.00002



20



0,02



200К

0,018



18000



18



183К



0.000018



18



0,018



180К

0,015



15000



15



153К



0.000015



15



0,015



150К

0,012



12000



12



123К



0.000012



12



0,012



120К

0,01



10000



10



103К



0.00001



10



0,01



100К

0,0082



8200



8.2



822К



0,0000082



8,2



0.0082



829К

0,008



8000



8



802К



0.000008



8



0,008



809К

0,007



7000



7



702К



0.000007



7



0,007



709К

0,0068



6800



6.8



682К



0,0000068



6,8



0.0068



689К

0,006



6000



6



602К



0.000006



6



0,006



609К

0,0056



5600



5.6



562К



0,0000056



5,6



0.0056



569К

0,005



5000



5



502К



0.000005



5



0,005



509К

0,0047



4700



4.7



472К



0,0000047



4,7



0.0047



479К

0,004



4000



4



402К



0.000004



4



0,004



409К

0,0039



3900



3.9



392К



0,0000039



3,9



0.0039



399К

0,0033



3300



3,3



332К



0.0000033



3,3



0,0033



339К

0,003



3000



3



302К



0.000003



3



0,003



309К

0,0027



2700



2.7



272К



0,0000027



2,7



0.0027



279К

0,0025



2500



2,5



252К



0.0000025



2,5



0,0025



259К

0,0022



2200



2.2



222К



0,0000022



2,2



0.0022



229К

0,002



2000



2



202К



0.000002



2



0,002



209К

0,0018



1800



1.8



182К



0,0000018



1,8



0.0018



189К

0,0015



1500



1,5



152К



0.0000015



1,5



0,0015



159К

0,0012



1200



1.2



122К



0,0000012



1,2



0.0012



129К

0,001



1000



1



102К



^



0.000001



1



0,001



109К

Сравнение значений емкости в мкФ, нф и пф.

Сравнение значений емкости в мкФ, нф и пф.

Фон:

Для других это легко, но каждый раз, когда я пытаюсь преобразовать значения емкости, я всегда в конечном итоге от, по крайней мере, в один из десяти раз! Моя школьная электроника инструктор, г-н Андреано, написал первые три столбца на доске. день в 1965 году, и я скопировал его в свой блокнот. Я добавил столбец 4, пока работал в НАСА/Лаборатории реактивного движения. Просто распечатайте его, вырежьте и повесьте над рабочим столом.Конец проблемы!

мкФ нанофарад пикофарад 3-значный
Маркировка
Другая маркировка
0,000 001 мкФ 0,001 нФ 1 пФ   Иногда обозначается буквой P по центру, например, 3P3=3,3 пФ
0,000,01 мкФ 0,01 нФ 10 пФ 100
0.000,1 мкФ 0,1 нФ 100 пФ 101
0,001 мкФ 1 нФ 1000 пФ 102 Как и выше, буква «N» по центру означает нанофарады, например, 3N3=3,3 нФ=0,0033 мкФ=3300 пФ
0,01 мкФ 10 нФ 10 000 пФ 103
0,1 мкФ 100 нФ 100 000 пФ 104
1 мкФ 1000 нФ 1 000 000 пФ 105 Как и выше, буква «U» по центру указывает микрофарады, например, 1U0=1.0 мкФ. Просто вставьте десятичную точку вместо «U» и назовите ее мкФ. Аналогично 2U2=2,2 ​​мкФ.
10 мкФ 10 000 нФ 10 000 000 пФ 106
100 мкФ 100 000 нФ 100 000 000 пФ
1000 мкФ 1 000 000 нФ 1 000 000 000 пФ

Все это основано на том, что 1 мкФ=1×10 -6 Фарад, 1 нФ=1×10 -9 Фарады и 1 пФ=1×10 -12 Фарад.

Иногда вы увидите детали, маркированные в формате, похожем на «3U3 63V». Это скорее всего Конденсаторы 3,3 мкФ 63 В постоянного тока. Как и выше, просто вставьте десятичную точку для «U» и назовите это микрофарадами.

Такая же ситуация и с некоторыми обозначениями резисторов. 3K3 будет 3,3 кОм, 2M2 будет будет 2,2 МОм, 5R6 будет 5,6 Ом.

Контактная информация:

С автором можно связаться по адресу: его позывной // по адресу // ретранслятор-строитель // точка // ком.

Вернуться к началу страницы
Вернуться на страницу Технического указателя
Вернуться на главную

Эта страница первоначально была опубликована во вторник, 26 декабря 2007 г.


Текст статьи и закодированный вручную HTML © Copyright 2009 by Michael Morris WA6ILQ.

Эта веб-страница, этот веб-сайт, информация, представленная на его страницах и на них, и в этих модификациях и преобразованиях © Авторские права защищены 1995 г. и (дата последнее обновление) Кевина Кастера W3KKC и нескольких авторов.Все права Зарезервировано, включая бумажные и веб-публикации в других местах.



Таблицы преобразования конденсаторов

Конденсаторы

Пуск: Круглый
125 В
165 В
250 В
330 В

Ход: Круглый
CBB65R
250 В
370 В
440 В
660 В

Ход: Овальный
CBB65V
250 В
370 В
440 В
660 В

Работа: Коробка
CBB61
250~440 В

Ход: Винтовое крепление
CBB60
250~525 В

HID освещение
240~525 В


Таблицы преобразования конденсаторов


240 В переменного тока
250 В переменного тока
370 В переменного тока
400 В переменного тока
440 В переменного тока
480 В переменного тока
660 В переменного тока
кВАр
мкФ
квар мкФ квар мкФ квар мкФ квар мкФ квар мкФ квар мкФ






2.5
15
1,0
5,5
7,5
29








3.0
21
1,5
8,2
12,5
55








7.5
51
2,5
11
20
77








12.5
82
4,0
22










15
100
5.0
28










20
124
6.25
33










25
166
7.5
40










30
199
10
57












12.5
68




Приблизительно Формула преобразования: мкФ = 5,5 кВар — В переменного тока/4 + 115

Базовая электроника – выбор конденсатора, номиналы конденсаторов

В предыдущей статье мы рассмотрели различные типы конденсаторов.Теперь давайте обсудим, как выбрать конденсатор для данного приложения. Как правило, выбор конденсатора не является сложной задачей, если только у вас нет конкретных требований к схеме. Чаще инженеры имеют номинальную емкость, полученную для схемы, или должны использовать емкость с ИС или активным компонентом. Большинство ИС (например, 555, ИС микроконтроллеров и т. д.) имеют рекомендуемые значения емкости, указанные в их спецификациях для различных приложений.

Если нет особых требований к схеме, и если требуемая емкость указана в пикофарадах, можно использовать керамический конденсатор.Если требуемая емкость указана в нанофарадах, можно слепо доверять конденсаторам MLC (Multilayer Ceramic). Если необходимая емкость измеряется в микрофарадах, обычно выбирают конденсаторы с алюминиевым электролитом. Для более широкого температурного диапазона и надежности можно использовать стеклянные и слюдяные конденсаторы.

Помимо номинальной емкости, номинальное напряжение является вторым наиболее важным параметром, который необходимо обязательно учитывать. Номинальное напряжение конденсатора всегда должно быть как минимум в 1,5 или 2 раза больше максимального напряжения, которое он может встретить в цепи.Конденсаторы не так надежны, как резисторы. Они легко повреждаются, когда приложенное напряжение приближается к максимальному значению.

Если к цепи предъявляются особые требования, необходимо учитывать множество других факторов. Различные типы конденсаторов предпочтительны для конкретных цепей и приложений. Предпочтительные области применения различных типов конденсаторов приведены в следующей таблице:

Помимо пригодности различных конденсаторов для конкретных приложений, другие важные факторы, которые, возможно, необходимо учитывать, включают следующее:

  • Допуск – Необходимо проверить, зависит ли работа схемы от прецизионной емкости.Если требуется узкая емкость, следует использовать конденсатор с наименьшим допуском. Емкость конденсатора никогда не выйдет за пределы его номинального допуска, если только он не будет поврежден из-за чрезмерного напряжения или условий окружающей среды.
  • Диапазон рабочих температур и температурный коэффициент – Если цепь чувствительна к температуре или емкость не должна изменяться сверх определенного предела в диапазоне температур, необходимо учитывать диапазон рабочих температур и температурный коэффициент.На основании температурного коэффициента и температурной кривой следует рассчитать степень изменения емкости. С температурной чувствительностью схемы также можно справиться, используя вместе конденсаторы с положительным и отрицательным температурными коэффициентами. В этом случае также необходимо рассчитать максимальное изменение емкости в диапазоне температур.
  • Зависимость от частоты — Емкость многих конденсаторов зависит от частоты и может не подходить для определенного диапазона частот.В зависимости от схемы следует учитывать зависимость емкости от частоты.
  • Эксплуатационные потери – Эксплуатационные потери могут быть важным фактором, когда цепи должны быть энергоэффективными (например, цепи с батарейным питанием). Для таких цепей следует тщательно выбирать конденсаторы с учетом их коэффициента рассеяния (типичная потеря энергии в процентах), диэлектрической абсорбции, тока утечки или сопротивления изоляции, а также собственной индуктивности.Все эти потери должны быть сведены к минимуму, чтобы повысить эффективность и срок службы батареи схемы.
  • Пульсирующий ток и Импульсное напряжение — это очень важные проверки. Схема должна быть обработана для возможности пульсирующих напряжений и максимальных пульсаций тока. Затем следует выбрать конденсатор с соответствующим током пульсаций и номинальным рабочим напряжением.
  • Полярность и обратное напряжение — Если в цепи используется электролитический конденсатор, его необходимо подключать в правильном направлении.Его номинальное обратное напряжение должно быть как минимум в два раза больше возможного обратного напряжения в этой ветви цепи.

Стандартные номиналы конденсаторов
Конденсаторы также поставляются со стандартными номиналами в соответствии с серией E, как и резисторы. Чтобы узнать больше о стандартных значениях резисторов, конденсаторов, катушек индуктивности и стабилитронов, ознакомьтесь со следующей статьей «Базовая электроника 08 — показания, допуски и номинальная мощность резисторов».

Стандартных значений для конденсаторов меньше, чем для резисторов.Как правило, конденсаторы доступны только в серии E-6 со стандартными номиналами (10, 15, 22, 33, 47 и 68), за которыми следует определенное количество нулей.

Последовательная и параллельная комбинация конденсаторов
В стандартной серии E может быть невозможно получить точное значение требуемой емкости. В таких случаях можно использовать последовательную или параллельную комбинацию конденсаторов, чтобы получить желаемую емкость в цепи. Когда конденсаторы соединены последовательно, эквивалентная емкость определяется следующим уравнением:

1/C серия = 1/C 1 + 1/C 2 + 1/C 3 + .. . .

При параллельном соединении конденсаторов эквивалентная емкость определяется как

.

С Параллельный = С 1 + С 2 + С 3 + . . . .

Уравнение для последовательного соединения емкостей выводится из того, что сумма падений напряжения на всех последовательно соединенных емкостях будет равна приложенному напряжению, а ток через них останется одним и тем же. Уравнение для последовательного сочетания емкостей получается следующим образом:

В Итого = В С1 + В С2 + В С3 + .. . .
1/C Серия * ∫i.dt = 1/C 1 * ∫i.dt + 1/C 2 * ∫i.dt + 1/C 3 * ∫i.dt + . . .
1/C серия = 1/C 1 + 1/C 2 + 1/C 3 + . . . .

Уравнение для параллельной комбинации емкостей выводится из того факта, что сумма токов через все параллельно соединенные емкости будет равна общему току, а напряжение на них останется одним и тем же.Уравнение для параллельной комбинации емкостей получается следующим образом:

я = i1 + i2 + i3 + . . . .
C Параллельный * dV/dt = C 1 * dV/dt + C 2 * dV/dt + C 3 * dV/dt + . . . . .
С Параллельный = С 1 + С 2 + С 3 + . . . .

Считывание пакетов резисторов
В прошлом для обозначения значения, допуска и рабочего напряжения конденсаторов использовались цветовые коды и различные типы числовых кодов.Сегодня емкость, допуск и рабочее напряжение напечатаны на корпусе конденсаторов или указаны стандартными кодами BS1852 или BS EN 60062. В этих системах кодирования значение, допуск и рабочее напряжение конденсатора обозначаются двух- или трехзначными цифровыми кодами, за которыми следует буква. Значение емкости всегда указывается в пикофарадах. Если это двузначный код, то это прямое значение емкости в пикофарадах, а если это трехзначный код, то первые две цифры обозначают число (серия E-6), а третья цифра обозначает множитель, дающий конечное значение емкости в пикофарадах.Для обозначения допуска конденсатора может использоваться буква. Допуски, обозначенные разными буквами, приведены в следующей таблице:

Например, если на конденсаторе напечатано 47F, это означает, что значение его емкости составляет 47 pF, а допуск составляет один процент. Точно так же, если на конденсаторе напечатано 472 Дж, это означает, что его значение емкости составляет 4700 пФ или 4,7 нФ, а его допуск составляет пять процентов. Буквенные коды общедоступных емкостей перечислены в следующей таблице:

Керамические конденсаторы имеют дополнительные коды, состоящие из цифры между двумя буквами, для обозначения температурного диапазона и температурного коэффициента.Буквы и цифры в этих кодах имеют следующие обозначения:

Номинальное напряжение обозначается числом, которое выражает рабочее напряжение в вольтах. Например, число «50» указывает на рабочее напряжение 50 В.

В следующей статье мы поговорим о суперконденсаторах.


Filed Under: Tutorials




Конвертер емкости • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения КонвертерВремяКонвертерлинейной скорости и скоростиКонвертер угловКонвертер топливной экономичности, расхода топлива и экономии топливаКонвертер чиселКонвертер единиц информации и хранения данныхКурсы обмена валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииМомент силы ConverterMomentumImpulseTorque ConverterУдельная энергия, теплота сгорания (на массу) ConverterSpecific ener gy, Теплота сгорания (объем)Конвертер температурного интервала Конвертер коэффициента теплового расширенияКонвертер теплового сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиПлотность теплоты, плотность пожарной нагрузкиКонвертер плотности теплового потокаКонвертер коэффициента теплопередачиКонвертер объемного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер массового потокаКонвертер молярной концентрацииКонцентрация массы в Конвертер растворовКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер проницаемости, проницаемости, проницаемости водяного параКонвертер скорости пропускания паров влагиКонвертер уровня звукаКонвертер чувствительности микрофонаКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с выбираемым эталонным давлениемКонвертер яркостиКонвертер силы светаКонвертер освещенностиПреобразователь цифрового разрешения изображенияПреобразователь частоты и длины волны Конвертер (диоптрий) в фокусное расстояниеO Конвертер оптической силы (диоптрий) в увеличение (X)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаПреобразователь электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряженности электрического поляПреобразователь потенциала и напряженияПреобразователь электрического сопротивленияПреобразователь удельного электрического сопротивленияПреобразователь электрической проводимостиПреобразователь электрической мощностиПеременный токПреобразователь индуктивности Конвертер калибров проводов Преобразование уровней в дБм, дБВ, Ватт и других единицах измерения. Конвертер магнитодвижущей силы.Преобразователь радиоактивного распадаПреобразователь радиационного воздействияИзлучение. Конвертер поглощенной дозыКонвертер метрических приставок Конвертер передачи данных Конвертер единиц типографии и цифрового изображения Конвертер единиц измерения объема пиломатериаловКалькулятор молярной массыПериодическая таблица

Сенсорный экран данного планшета выполнен с использованием технологии проекционной емкости

Обзор

Измерение емкости конденсатора номинальной емкостью 10 мкФ , с помощью мультиметра-осциллографа.

Емкость — это физическая величина, отражающая способность проводника накапливать заряд.Он находится путем деления величины электрического заряда на разность потенциалов между проводниками:

C = Q/∆φ

Здесь Q – электрический заряд, который измеряется в кулонах (Кл), а ∆φ это разность потенциалов, которая измеряется в вольтах (В).

Емкость измеряется в фарадах (Ф) в системе СИ. Эта единица названа в честь британского физика Майкла Фарадея.

Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника.Например, изолированный металлический шар с радиусом в 13 раз большим, чем у Солнца, будет иметь емкость в один фарад, а емкость металлического шарика с радиусом Земли будет около 710 микрофарад (мкФ).

Поскольку одна фарад является такой большой величиной, используются более мелкие единицы измерения, такие как микрофарад (мкФ), равный одной миллионной фарады, нанофарад (нФ), равный одной миллиардной части фарада, и пикофарад (пФ) , что составляет одну триллионную часть фарада.

В расширенной СГС для электромагнитных единиц основная единица измерения емкости описывается в сантиметрах (см).Один сантиметр электромагнитной емкости представляет собой емкость шарика в вакууме радиусом 1 см. Система СГС означает систему сантиметр-грамм-секунда — в ней используются сантиметры, граммы и секунды в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант в 1, что позволяет упростить некоторые формулы и расчеты.

Использование емкости

Конденсаторы — электронные компоненты для хранения электрических зарядов

Электронные символы

Емкость — это величина, относящаяся не только к электрическим проводникам, но и к конденсаторам (первоначально называемым конденсаторами).Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Простейший вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condensare — уплотнять) — двухслойный электронный компонент, используемый для накопления электрического заряда и энергии электромагнитного поля. Простейший конденсатор состоит из двух электрических проводников с диэлектриком между ними. Известно, что любители радиоэлектроники изготавливают подстроечные конденсаторы для своих цепей с эмалированными проводами разного диаметра.Более тонкая проволока наматывается на более толстую. Цепь RLC настраивается на нужную частоту изменением количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.

Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор

Немного истории

Ученые смогли изготовить конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук изготовили первое конденсаторное устройство, получившее название «лейденская банка».Стенки банки служили диэлектриком, а вода в банке и рука экспериментатора — пластинами-проводниками. Такая банка могла накапливать заряд порядка одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими банками. В них банка заряжалась статическим электричеством с помощью трения. Затем участник эксперимента прикасался к банке и испытывал удар током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них коснулся кувшина.В этот момент все 700 человек в ужасе воскликнули, почувствовав толчок.

«Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мусшенбруком во время его путешествий по Европе и познакомился с его творчеством. Когда Петр Великий учредил Российскую академию наук, он поручил Мушенбруку изготовить для Академии различное оборудование.

Со временем конденсаторы совершенствовались, их размеры уменьшались по мере увеличения емкости.Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как цепь RLC, LCR или CRL. Эта схема используется для установки частоты приема на радио.

Существует несколько типов конденсаторов, которые отличаются постоянной или переменной емкостью, а также типом используемого диэлектрического материала.

Примеры конденсаторов

Электролитические конденсаторы в блоке питания.

В настоящее время производится множество различных типов конденсаторов для различных целей, но их основная классификация основана на их емкости и номинальном напряжении.

Обычно емкость конденсаторов колеблется от нескольких пикофарад до нескольких сотен микрофарад. Исключение составляют суперконденсаторы, поскольку их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип работы электрохимических элементов.Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, а иногда они могут заменить гальванические элементы в качестве источника электрического тока.

Второй по важности характеристикой конденсатора является его номинальное напряжение . Превышение этого значения может привести к непригодности конденсатора. Вот почему при построении цепей принято использовать конденсаторы с номинальным напряжением, удвоенным по сравнению с напряжением, приложенным к ним в цепи.Таким образом, даже если напряжение в цепи немного увеличится выше нормы, конденсатор должен быть в порядке, пока увеличение не станет вдвое больше нормы.

Конденсаторы могут быть объединены в батареи для увеличения общего номинального напряжения или емкости системы. При последовательном соединении двух конденсаторов одного типа номинальное напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. Параллельное соединение конденсаторов приводит к удвоению общей емкости при неизменном номинальном напряжении.

Третьим наиболее важным свойством конденсаторов является их температурный коэффициент емкости . Он отражает зависимость между емкостью и температурой.

В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, к которым не предъявляются высокие требования, и конденсаторы специального назначения. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различными температурными коэффициентами емкости.

Маркировка конденсаторов

Как и резисторы, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Конденсаторы малого размера маркируются тремя или четырьмя цифрами или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.

Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и выяснить, правильно ли работает конденсатор, — удалить конденсатор из цепи. и провести измерения с помощью мультиметра.

Электролитический конденсатор в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и выполняет роль анода. Бумага, пропитанная электролитом, вместе с другой фольгой выполняет роль катода. Алюминиевая фольга травится для увеличения площади поверхности.

Предостережение: конденсаторы могут накапливать очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током крайне важно принять меры предосторожности перед проведением измерений.В частности, важно разряжать конденсаторы, замыкая их выводы проводом, изолированным из высокопрочного материала. В этой ситуации хорошо подошли бы обычные провода измерительного прибора.

Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость на данную единицу веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия.Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно следить за тем, чтобы такой конденсатор был добавлен в цепь правильно, в соответствии с его полярностью.

Полимерные конденсаторы: в этих типах конденсаторов в качестве второй пластины используется полупроводник или органический полимер, который проводит электричество вместо электролитической жидкости. Их анод обычно изготавливается из металла, такого как алюминий или тантал.

3-секционный воздушный конденсатор переменной емкости

Конденсаторы переменной емкости: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.

Пленочные конденсаторы: их емкость может составлять от 5 пФ до 100 мкФ.

Существуют и другие типы конденсаторов.

Суперконденсаторы

В наши дни суперконденсаторы становятся все более популярными. Суперконденсатор представляет собой гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году.Это был конденсатор с двойным электрическим слоем и пористым материалом, что помогло увеличить емкость из-за увеличенной площади поверхности. Этот подход теперь известен как двухслойная емкость. Электроды были угольными и пористыми. С тех пор конструкция постоянно совершенствовалась, и первые суперконденсаторы появились на рынке в начале 1980-х годов.

Суперконденсаторы применяются в электрических цепях в качестве источника электрической энергии. У них есть много преимуществ перед традиционными батареями, в том числе долговечность, малый вес и быстрая зарядка.Вполне вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Основным недостатком использования суперконденсаторов является то, что они производят меньшее количество удельной энергии (энергии на единицу веса), имеют низкое номинальное напряжение и большой саморазряд.

В гонках Формулы-1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, аккумуляторе или суперконденсаторах для дальнейшего использования.

Электромобиль A2B производства Университета Торонто. Общий вид

В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменное потребление электроэнергии, таких как MP3-плееры, фонарики, автоматические счетчики коммунальных услуг и другие устройства.

Суперконденсаторы также используются в общественном транспорте, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономность движения при проблемах с внешним питанием.Суперконденсаторы также используются в некоторых автобусах и электромобилях.

Электромобиль A2B производства Университета Торонто. Под капотом

В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа Университета Торонто совместно с компанией-дистрибьютором электродвигателей Toronto Electric разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным электрическим накопителем.Двигатели этого электромобиля питаются от аккумуляторов, вес которых составляет 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крышу автомобиля.

Емкостные сенсорные экраны

В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами посредством сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, включая емкостные и резистивные экраны, а также многие другие. Некоторые могут реагировать только на одно прикосновение, а другие реагируют на несколько прикосновений.Принципы работы емкостных экранов основаны на том факте, что большое тело проводит электричество. Это большое тело в нашем случае является человеческим телом.

Поверхностно-емкостные сенсорные экраны

Сенсорный экран для iPhone выполнен с использованием технологии проекционной емкости.

Поверхностный емкостной сенсорный экран выполнен из стеклянной панели, покрытой прозрачным резистивным материалом. Как правило, этот материал очень прозрачен и имеет низкое поверхностное сопротивление. Часто используется сплав оксида индия и оксида олова.Электроды в углах экрана подают слабое колебательное напряжение на резистивный материал. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта протечка фиксируется в четырех углах датчиками и информация отправляется на контроллер, который определяет координаты касания.

Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения так часто, как один раз в секунду, на срок до 6,5 лет. Это соответствует примерно 200 миллионам касаний.Эти экраны имеют высокий, до 90%, коэффициент прозрачности. Из-за своих преимуществ емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года. действовать как изолятор. Тачскрин чувствителен к воздействию элементов, поэтому если он расположен на внешней панели устройства, то используется только в устройствах, защищающих экран от воздействия.

Проекционно-емкостные сенсорные экраны

Помимо поверхностных емкостных экранов существуют также проекционно-емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана находится сетка электродов. Когда пользователь касается электрода, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновение, даже если пользователь носит тонкие перчатки.

Проекционно-емкостные сенсорные экраны также обладают высокой прозрачностью, до 90%. Они прочны и долговечны, что делает их популярными не только в персональных электронных устройствах, но и в устройствах, предназначенных для общего пользования, таких как торговые автоматы, электронные платежные системы и другие.

Авторы этой статьи: Сергей Акишкин, Татьяна Кондратьева

У вас есть трудности с переводом единицы измерения на другой язык? Помощь доступна! Разместите свой вопрос в TCTerms и через несколько минут вы получите ответ от опытных технических переводчиков.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
