Светодиодная лампа на 220 вольт / Хабр

Всем привет.
Мы жили не тужили и ничто не предвещало беды, но с резким подорожанием электроэнергии я задумался о экономии электричества и решил начать с малого, сделать светодиодные лампы с минимальными вложениями денежных средств.

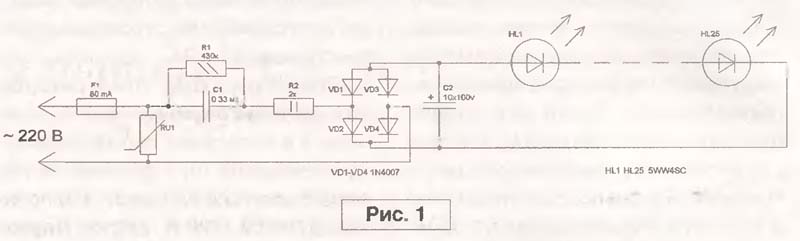

Схема светодиодной лампы довольно проста и не требует высшего образования для ее сборки, собрать ее сможет любой начинающий радиолюбитель.

Довольно простая схема, теперь немного про схему.
Конденсатор С1 подбирается непосредственно по току светодиодов, у меня стоят светодиоды smd5050 их 18 штук, в одном корпусе светодиода три кристалла, итого получается 54 светодиода соединенных последовательно.
Один светодиод потребляет 20 мА т.к. светодиоды подключены последовательно то ток не меняется, конденсатор поставил на 0,47 мкФ 400 вольт и получился ток потребления 17 мА, больше и не надо, пускай лучше запас небольшой будет.
Дальше стоит диодный мост который защищает светодиоды от обратного напряжения, диодный мост я поставил DB107S 1А 1000 вольт, такого моста вполне хватит для этой схемы.


Дальше у нас стоит резистор на 100 Ом, причем не важно сколько светодиодов стоит 1 или 10, сопротивление при этом не меняется, но есть одно но, меняется только мощность резистора в зависимости от мощности светодиода.
На свои 20 мили амперные светодиоды я поставил резистор мощностью 0,125 ватта, а вот когда я собирал на пол ватных светодиодах и ток потребления 180 мА, то я ставил резистор на 0,5 ватта.
Дальше у нас конденсатор С2, он защищает наши светодиоды от всплесков напряжения в сети, сам конденсатор я взял с эконом лампочки 4,7 мкФ 400 вольт.
Вот собственно и вся схема, теперь переходим к печатной плате.

Печатная плата выполнена на двух стороннем фольгированном стеклотекстолите, конденсатор С2 не указан так как я его припаиваю параллельно светодиодам, также его ножки служат в качестве перемычек на вторую сторону печатной платы.
Этим самым я с экономил место на плате.

Вот собственно и получилась такая светодиодная лампа для дома за пару часов, а полный обзор светодиодной лампы вы можете посмотреть в этом видео ролике. Всем спасибо, до скорой встречи.

Делаем светодиодные лампы своими руками

Светодиодная лампа стоит довольно дорого, а в некоторых случаях ее использование является наиболее целесообразным благодаря надежности, длительному сроку службы и высокой интенсивности освещения. Например, возле дома или квартиры, в подъезде, где лампочка накаливания постоянно перегорает.

Устройство и схема лампочки

В конструкцию светодиодных ламп входит цоколь, радиатор, излучатели, драйвер, позволяющий подключить осветительный элемент к выделенному источнику питания 220 вольт. В покупном варианте предусматривается еще и колба с рассеивателем, внутри которой располагаются диоды. Но лампочка, сделанная своими руками, имеет больше сходств с моделью «кукуруза», которая предполагает расположение излучателей  на цилиндрическом корпусе.

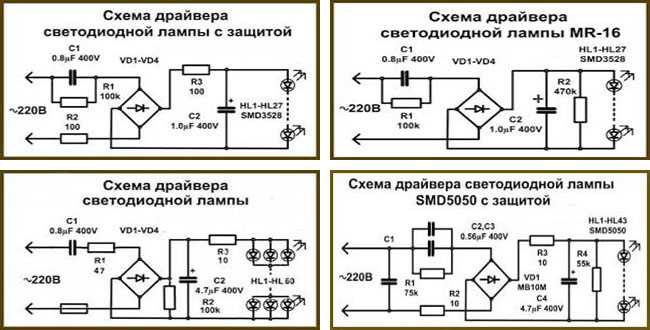

Схема работы диодного источника света на 220 вольт

Напряжение питания проходит через токоограничивающий конденсатор на выпрямительный мост. Проходя через электролитический конденсатор, сглаживающий пульсации, выпрямленное напряжение подается на диоды.

Какие материалы потребуются?

В качестве основы будет выступать основание (цоколь, радиатор и плата драйвера) энергосберегающей лампы 220 вольт. Нефункционирующую колбу нужно удалить. Детали для драйвера можно частично взять с платы люминесцентного источника света. Если под рукой имеется нерабочий светодиодный светильник, готовый электронный балласт берется из его конструкции.

В этом случае придется своими руками выпаять нерабочие элементы и установить новые – с нужными параметрами.

Необходимые материалы

Предохранитель можно также использовать тот, что являлся частью схемы энергосберегающей лампы. Параметры элементов указаны на схеме. Что касается излучателей, то здесь вариантов может быть несколько: светодиодная лента, точечные диоды. Во многом проще реализовать первый вариант, так как для этого можно использовать любой материал, который легко обрабатывается, например, пенокартон.

Если из подручных материалов ничего не подошло или нет возможности выпаивать элементы с платы, можно приобрести нужные детали на радиорынке или в магазинах электроники.

Этапы изготовления

В соответствии со схемой своими руками припаиваются все элементы. Используя наиболее простой вариант светодиодных ламп – с применением ленты, нужно правильно сделать их нарезку. При этом ориентиром являются насечки.

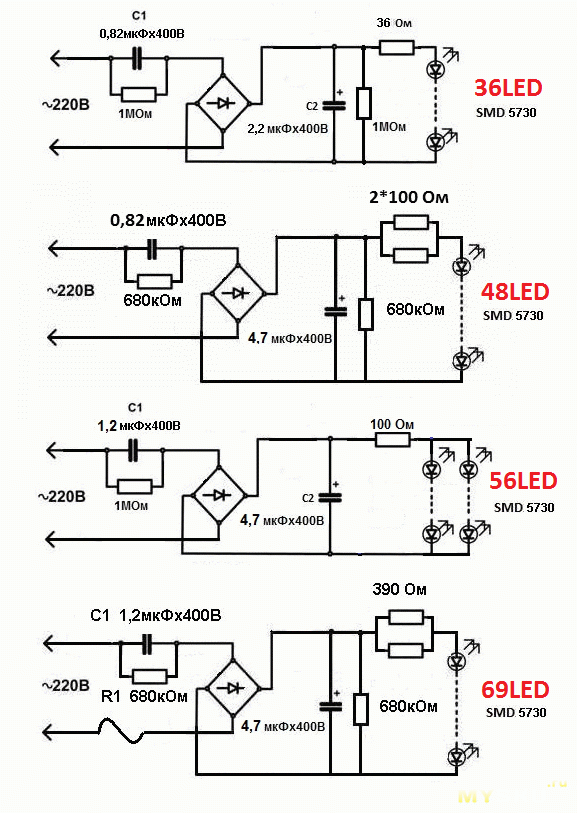

Схема питания самодельной светодиодной лампы

Для источника света на напряжение 220 вольт и с достаточной эффективностью освещения достаточно использовать четыре отрезка ленты, каждый из которых содержит по 3 диода.

Готовый вариант лампочки

Подключать заготовки нужно последовательно посредством пайки. Учитывая ширину светодиодных лент, своими руками вырезается корпус будущей лампы 220 вольт из пенокартона подходящих размеров.

Внешние характеристики полученного изделия в таком виде не лучшие. Поправить ситуацию вполне реально, используя жидкие гвозди. С их помощью можно покрыть поверхность таких самодельных ламп, исключая диоды. В результате внешне изделие станет похожим на покупные источники света.

Особенность таких ламп на 220 вольт, сделанных своими руками, заключается в способности выдерживать даже существенные перепады напряжения, так как светить излучатели начинают уже при 40 вольтах.

Интенсивность освещения может быть разной, все зависит от типа диодов на ленте. Световой поток самодельных ламп на 220 вольт достигает 180 лм.

Прогнозируемый срок службы изделия

На практике светодиодные источники света, сделанные своими руками по данной инструкции, работают исправно длительный период. Опытным путем доказано, что как минимум год лампа прослужит. Дальнейшие прогнозы пока сделать нет возможности по причине короткого периода эксплуатации. Но по всему видно, что источник света в таком исполнении может функционировать достаточно долго.

Себестоимость изделия небольшая. При определении конечной цены таких ламп нужно учитывать затраты на комплектующие. Принимается во внимание, что было взято из собственных запасов, что приобреталось, какое количество диодов использовано. В среднем цена самодельной лампочки составляет примерно 1-2 доллара.

Кроме бытовых осветительных элементов, есть возможность сделать автомобильные лампы на базе диодов. При этом нельзя забывать о таком элементе, как обманка. Это нагрузочный резистор. С его помощью создается дополнительная нагрузка, так как диоды потребляют минимум энергии. Чтобы бортовой компьютер не выводил ошибок о состоянии осветительного элемента, используется обманка.

Есть еще один нюанс: в работе при монтаже балласта светодиодных ламп рекомендуется использовать пайку. Если крепить элементы на клеящий состав, качество изделия будет низким и долго он не прослужит. При возникновении необходимости изготовить более яркую лампу, используются конденсаторы большей емкости.

Также следует быть осторожным при эксплуатации самодельного источника света, потому что при включении имеет место гальваническая связь с сетью.

Таким образом, при изготовлении осветительного элемента на базе диодов можно задействовать свою фантазию и знания. Наиболее простой вариант – самодельная конструкция на основе энергосберегающей лампы.

Важным этапом является подбор элементов для балласта. Делается это в соответствии со схемой. Если дома имеются старые светодиодные светильники, можно посмотреть в их конструкции нужные элементы.

Наилучший способ крепления комплектующих – пайка. В качестве излучателей могут выступать точечные диоды или светодиодная лента. Их количество рассчитывается, исходя из того, какой уровень освещенности требуется получить. Себестоимость готовой лампы будет намного ниже, чем в случае с покупным готовым изделием.

Как сделать недорогую, но очень мощную светодиодную лампу своими руками


Вот уже почти год, как я начал заменять все лампы в доме на светодиодные. Результаты радовали иногда больше иногда меньше, но один случай привел меня к интересному решению.

Причина почему я взялся за светодиодную лампу



Часто ли вы или кого-то из вашей семьи невзначай опрокидывал настольный светильник? Если говорить обо мне, то довольно много раз… Поэтому, когда мой ребенок очередной раз обронил мой настольный светильник с невинным «Ой!», я сказал: «Довольно!»
Предупреждение! В люминесцентных лампах применяется ртуть, которая весьма токсична.
Если вы случайно или преднамеренно разбили такую лампу, то рекомендовано хорошо проветрить помещение, чтобы избавить его от токсичных испарений.
Я решил заменить люминесцентную лампу моего настольного светильника, на что-то более ударостойкое…
Мой светильник должен выдерживать обращение с ним 10-летнего ребенка, и вместе с тем излучать достаточно света для удобной работы за письменным столом, стабильно работать и недорого стоить. Еще пару лет назад эта проблема не имела простого решения, но теперь ответ очевиден – это светодиодная лампа.

Материалы





Я решил использовать светодиоды Cree MX6 Q5 с максимальным световым потоком 278 лм, которые остались у меня с прошлого проекта. Светодиод будет размещаться на радиаторе охлаждения размером 5 х 5 см, который был снят со старого ПК.
Для простоты я решил использовать импульсное зарядное устройство для телефона, которое обеспечит напряжением и силой тока, достаточными для работы светодиодной лампы. Для этой цели я использовал зарядное устройство нерабочего Siemens A52, с заявленным выходом напряжения 5 В и силой тока 420 мА.
Патрон старой люминесцентной лампы будет служить для защиты электроники.
Измерения
Согласно заводским характеристикам Cree MX6 Q5 может питаться от источника с максимальной силой тока 1 А и напряжением 4,1 В. Я полагал, что мне понадобится резистор с сопротивлением 1 Ом, чтобы снизить напряжение на 1 В (с 5 В, которые выдавал источник питания) до 4,1 В, потребляемые светодиодом, если только блок питания выдержит силу тока 1 А.
Чтобы проверить максимально допустимую силу тока, которую выдержит блок питания, я подсоединял к его клеммам различные резисторы, в каждом случае измеряя напряжение и подсчитывая силу тока.
Я с удивлением обнаружил, что блок питания устроен таким образом, чтобы ограничивать силу тока на уровне 0,6 А, с которой он нормально справляется. Проводя подобным образом исследования с другими телефонными зарядными устройствами, я узнал, что все они имеют ограничение на силу тока от 20% до 50% выше, чем заявлено производителем. Это имеет смысл, так как каждый производитель проектирует блок питания таким образом, чтобы он не сильно грелся, даже если питаемое устройство будет сломано, включая от короткого замыкания. И самый простой способ обеспечить это – ограничить силу тока.
Таким образом у меня был генератор постоянного тока с ограничением силы тока до 0,6 А, очень эффективный (блок питания мобильного телефона во время использования не сильно греется), с питанием непосредственно от источника переменного тока 220 В, изготовленный на заводе и очень маленьких размеров. И это просто прекрасно.

Изготовление лампы





Для начала я разобрал блок питания, чтобы извлечь внутренности и вставить их в новую лампу. Так как большинство блоков питания при сборке склеиваются, для его вскрытия я воспользовался полотном ножовки.
Чтобы плата поместилась в цоколь лампы, нужно было сделать некоторую подгонку.
Для крепления платы внутри патрона я использовал силиконовый герметик, у которого остается большое сопротивление при высоких температурах. Прежде, чем закрывать цоколь, к его крышке я прикрепил теплоотвод (при помощи шурупа), на котором фиксировался светодиод.

Результат: настольный светильник





Вот лампа в сборе. Потребление энергии не превышает 2,5 Вт, а освещение составляет 190 лм, идеально подходит для экономного и надежного настольного светильника. И все это за час работы, за исключением застывания силиконового герметика и высыхания термоклея, который использовался для фиксации светодиода на радиаторе охлаждения.
Я был так воодушевлен успехом и простотой проекта, что несколько часов спустя, у меня уже была еще одна лампа.

Результат: прихожая





Находясь под впечатлением от полученных результатов, таким же образом я продолжил замену нескольких люминесцентных ламп в моей квартире. Я представлю их, останавливаясь лишь на некоторых деталях.
Для светильника в прихожей я применил два элемента Cree MX6 Q5 с потреблением энергии 3 Вт и максимальным световым потоком 278 лм. Каждый питается от старого зарядного устройства для мобильного телефона Samsung. Несмотря на то, что производителем заявлена сила тока 0,7 А, я путем измерений обнаружил, что ограничение установлено на 0,75 А.
Закреплено все при помощи текстильной застежки (липучки), клея и пластиковых креплений для материнской платы.
Общее потребление энергии конструкцией составляет 6 Вт со световым потоком в 460 лм.

Результат: ванная комната





Для ванной комнаты я сделал светильник из Cree XM-L T6, который питался от двух зарядных устройств для мобильного телефона LG. Согласно заводским характеристикам он может производить силу тока 0,9 А, но на практике я установил, что она ограничена 1 А. Два блока соединены параллельно для общей силы тока 2 А.
Такая лампа будет потреблять 6 Вт энергии и обеспечит освещение 700 лм.

Результат: кухня









Если в случае с прихожей и ванной комнатой обеспечение минимального освещения не было слишком значимым, то с кухней другая история. Я не хотел, чтобы моя жена или кто-либо другой порезал себе палец во время приготовления пищи и обвинил в этом меня, или, что хуже, мои ненаглядные светодиодные лампы…
Для обеспечения хорошего освещения кухни я решил использовать не один, а два элемента Cree XM-L T6, с энергопотреблением каждого 9 Вт и световым потоком 910 лм. В качестве теплоотводящего элемента я использовал радиатор охлаждения от микропроцессора Pentium III, на который при помощи термоклея я прикрепил два светодиода.
Хотя Cree XM-L T6 может работать при максимальной силе тока в 3 А, производитель для стабильной работы рекомендует использовать 2 А, при которой светодиод будет излучать около 700 лм. Тестирование нескольких блоков питания показало, что в них сила тока либо не ограничена, либо ограничение превышает необходимые 2 А. Мне удалось найти источник питания, который, исходя из технических характеристик, выдает 12 В при силе тока 1,5 А. После проверок с помощью резисторов, оказалось, что сила тока ограничена 1,8 А, что весьма близко к желаемым 2 А. Отлично!
Чтобы обеспечить изоляцию радиатора и двух светодиодов, я использовал два неодимовых магнита из нерабочего DVD-привода и пластиковые крепления для материнской платы. Все зафиксировано при помощи клея и липучки.
Хотя я ожидал, что такая лампа будет производить световой поток в 1300 лм, подобно люминесцентной лампе с энергопотреблением 23 Вт, которую она заменила, я был приятно удивлен, обнаружив, что свет производимый новой лампой ощутимо ярче, и потребление энергии составляет 12 Вт – почти вдвое меньше.
Заключение

Самая классная часть данного проекта в том, что его можно осуществить, используя предметы, которые, за исключением светодиодов, почти у каждого есть под рукой.
Таким образом можно получить светодиодную лампу по цене вдвое, а то и вчетверо ниже, чем стоимость светодиодной лампы в магазине.
Надеюсь, что теперь старые зарядные устройства для мобильных телефонов будут снова полезными, а не попадут в мусорное ведро.
Спасибо за внимание!
Original article in English

Самостоятельно собираем по схеме светодиодную лампу

Светодиодные источники света экономичны и обладают рядом важных преимуществ по сравнению с другими. Самостоятельное изготовление такого прибора позволяет усовершенствовать собственные навыки и создать практичный осветительный прибор.

Блок: 1/3 | Кол-во символов: 233
Источник: https://tehznatok.com/kak-podklyuchit/svetodiodnaya-lampa-svoimi-rukami-na-220v.html

Преимущества самодельной лампы

В магазине можно найти множество видов ламп. Каждый тип имеет свой недостаток и преимущество. Лампы накаливания постепенно сдают свои позиции из-за высокого потребления энергии, низкой светоотдачи, несмотря на высокий индекс цветопередачи. По сравнению с ними люминесцентные источники света — настоящее чудо. Энергосберегающие лампы — их более современная модернизация, позволившая применять преимущества люминесцентного света в самых распространенных светильниках, с цоколями Е27, лишенная неприятного мерцания старых представителей этого семейства.

Но и у ламп дневного света есть недостатки. Они быстро выходят из строя из-за частого включения-выключения, к тому же содержащиеся в трубках пары ядовиты, а сама конструкция требует специальной утилизации. По сравнению с ними лампа на светодиодах (LED) — вторая революция в области освещения. Они ещё более экономичны, не требуют особой утилизации и работают в 5–10 раза дольше.

У светодиодных ламп есть один, но существенный недостаток — они самые дорогие. Чтобы снизить этот минус до минимума или обернуть его в плюс, потребуется соорудить её из светодиодной ленты своими руками. При этом стоимость источника света становится ниже, чем у люминесцентных аналогов.

Самодельная светодиодная лампа обладает рядом преимуществ:

  • срок службы устройства при правильной сборке составляет рекордные 100 000 часов;
  • по эффективности ватт/люмен они также превосходят все аналоги;
  • стоимость самодельной лампы не выше, чем у люминесцентной.

Разумеется, есть один недостаток — отсутствие гарантий на изделие, который должен компенсироваться точным соблюдением инструкций и мастерством электрика.

Блок: 2/7 | Кол-во символов: 1664
Источник: https://ProFazu.ru/svet/light/svetodiodnaya-lampa-svoimi-rukami.html

Купить или сделать

Светодиодная лампа — это оптимальное решение для освещения квартиры. Но как лучше поступить — приобрести готовые лампы или сделать их своими руками?

В пользу самодельных лампочек из светодиодов говорит несколько фактов:

  • Это самый дешевый способ получить светодиодное освещение;
  • Схема сборки не сложная, что позволяет выполнить работу своими руками даже начинающему электрику;
  • При правильной самостоятельной сборке эффективность свечения не будет уступать фабричным устройствам;
  • Для работы самодельной светодиодной лампы потребуется напряжение 220 Вольт.

А в чем выигрывают покупные светодиодные лампы?

  1. Это гарантия качества изделия. Но только при условии, что вы покупаете продукцию проверенного производителя.
  2. Длительный срок службы, превосходящий обычные лампы накаливания в несколько раз.
  3. Эффективное световое излучение, обеспечивающее качественное освещение помещений.
  4. Гарантия от производителя. Некоторые фирмы позволяют вернуть деньги за лампочку или обменять светодиодное устройство на новое в случае возникновения неисправностей или обнаружения заводского брака.

Но не стоит забывать, что покупная лампочка обойдется значительно дороже, чем сделанная собственными силами.

Выбор всегда за вами. Если вы начинающий электрик и хотите самостоятельно сделать устройство полезное для дома, проблем возникнуть не должно. Мы расскажем, как можно сделать из светодиодов полноценную лампу, которая будет питаться от 220 Вольт.

Блок: 2/3 | Кол-во символов: 1438
Источник: http://ElectricVDele.ru/osveschenie/svetodiodnaya-lampa-svoimi-rukami-na-220v.html

Светильник в офис

Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов. Но для этого будет поток света будет недостаточен для чтения, здесь нужен достаточный уровень освещенности рабочего места.

Для начала нужно определить количество светодиодов и номинальную мощность.

После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.

Схема: подключение ламп

Паяем все 60 светодиодов вместе. Если нужно подсоединять дополнительные светодиоды, просто продолжайте последовательную их спайку плюса к минус. Используйте провода, чтобы соединить минус одной группы светодиодов с последующей, пока не завершится весь процесс сборки. Теперь добавьте диодный мост. Подключите его, как показано на рисунке ниже. Положительный вывод к положительному проводу первый группы светодиодов, соедините отрицательный вывод к общему проводу последнего светодиода в группе.

Короткие провода светодиодов

Дальше нужно подготовить цоколь старой лампочки, отрезав провода от платы и припаять их к входам переменного напряжения на диодном мосте, отмеченные знаком ~. Вы можете использовать пластиковые крепления, винты и гайки для соединения двух плат вместе, если все диоды размещены на отдельных платах. Не забываем залить платы клеем, изолируя их от короткого замыкание. Это достаточно мощный сетевой светодиодный светильник, который прослужит до 100 000 часов непрерывной работы.

Блок: 3/4 | Кол-во символов: 1582
Источник: https://www.asutpp.ru/svetodiodnyj-svetilnik-svoimi-rukami.html

Сборка конструкции

Хотя вариантов изготовления светодиодной лампы множество, мы рассмотрим пример с использованием старой люминесцентной лампочки. Они часто встречаются в домах и квартирах, потому проблем с поиском заготовки возникнуть не должно.

  1. Главные интересующие нас компоненты люминесцентной лампы — это цоколь и отражатель. Тут располагаются объединенные в электросхему элементы. Они отвечают за включение лампочки. Потому разбирайте корпус очень аккуратно, дабы не повредить конструкцию. Иначе придется искать другую люминесцентную лампу, пока не научитесь разбирать ее.
  2. Непосредственно та схема, которая используется на люминесцентной лампе, для создания светодиодного устройства нам не подойдет. Ее следует разобрать.
  3. Из цоколя потребуется использовать предохранитель. Потому извлекать ее из схемы не нужно.
  4. Потребуется и сам диод. Обычно там применяют диоды марки 1N4007.
  5. Для новой схемы добавляется электролит. Подойдет практически любой, но только напряжение его должно быть минимум 50 Вольт, а емкость — от 100 мкФ и выше.
  6. Следующая необходимая нам деталь исходной конструкции — конденсатор. Его емкость составляет 1 мкФ, напряжение — 630 Вольт.
  7. Самый главный элемент для будущей светодиодной лампы — это непосредственно сами светодиоды. Можете задействовать элементы из светодиодных лент. Их разрезают на участки, содержащие по 3 диода. Для питания этого участка используется напряжение 12 Вольт. Для нашей лампы потребуется взять 4 таких отрезка. Ниже приведена схема, согласно которой выполняется сборка всех компонентов будущей лампы.
  8. Чтобы не возникало проблем с разбалтыванием светодиодов в цоколе, посадите их на любой клей. Желательно что-то из разряда супер-клея.
  9. А для кусков диодов лучше использовать каркас. Вооружитесь для этих целей любым плотным материалом, который гнется. Исключением является металла и любой проводящий ток материал. Многие мастера используют пенокартон, свернутый в трубочку. Ее диаметр должен оказаться немного меньше, чем диаметр цоколя. Пенокартонную конструкцию лучше дополнительно насадить на клей для лучшего сцепления.
  10. Грубо говоря, самодельные светодиодные лампочки, использующие питание на 220 Вольт — это цоколь с основанием для кусочков светодиодной ленты. Отрезки ленты крепятся снаружи трубочки пенокартона, что образует светящуюся часть лампы. Все просто, как вы сами можете убедиться.
  11. Согласно схеме, светодиодные отрезки ленты соединяются последовательно. При этом на деле они будут находиться друг над другом. Если есть необходимость, количество уровней из отрезков ленты можно увеличить, повысив тем самым яркость лампы. Только в этом случае потребуется выбрать конденсатор с электролитом, соответствующие мощности светильника с увеличенной емкостью.
  12. Приклеивание ленты на пенокартонное основание рекомендуется с помощью жидких гвоздей. Так вы сможете подкорректировать расположение светодиодов. Супер-клей возьмется намертво. И если сделать что-то не совсем ровно, исправить это вы уже не сможете.
  13. Саму ленту не редко заливают жидкими гвоздями. Снаружи остаются только сами светодиоды. Так светильник будет выглядеть оригинальнее, а клей дополнительно сможет защитить устройство от механических нагрузок.
  14. Подобные собранные устройства на 220 Вольт могут питаться и от напряжения 40 Вольт.
  15. Если использовать напряжение 220 Вольт, каждый отрезок ленты с диодами получит напряжение 11,5 Вольт.

  16. Если же повысить его до 240 Вольт, идущее на отрезки светодиодов напряжение станет 12 Вольт.
  17. Подобные моменты позволяют понять, что сделанные лампы не будут опасаться перепадов напряжения.
  18. Собрав конструкцию согласно схеме, вы получите лампу с приличной эффективностью излучаемого света.

Есть ли у подобной схемы недостатки? Да. Но он один, хотя и существенный.

Проблема собранной схемы в том, что вы получаете электрическую открытую связь, заключенную между электрической сетью на 220 Вольт и светодиодами. Потому обращение с подобными устройствами потребует повышенного внимания. Но если соблюдать элементарные правила безопасности, проблем с эксплуатацией самодельной лампочки возникнуть не должно.

Хотя процесс самостоятельной сборки светодиодной лампы не является сложным, при отсутствии элементарных знаний в данной сфере есть минимум две причины отказаться от самостоятельных попыток собрать конструкцию:

  1. У вас просто может ничего не получиться, если не разбираться в схемах.
  2. Собранная кустарным способам лампочка может навредить всей проводке вашего дома, привести к печальным последствиям.

Если же опыт есть, хотя бы из личного интереса стоит попробовать собрать нечто подобное.

Блок: 3/3 | Кол-во символов: 4543
Источник: http://ElectricVDele.ru/osveschenie/svetodiodnaya-lampa-svoimi-rukami-na-220v.html

Собираем простую лампочку из светодиодов

Разберем другой способ создания светодиодного светильника. Люстра или настольная лампа нуждается в стандартном цоколе E14 или E27. Соответственно, схема и используемые диоды будут отличаться. Сейчас широко используются компактные люминесцентные лампы. Нам потребуется один перегоревший патрон, также изменим общий список материалов для сборки.

Понадобятся:

  • перегоревший цоколь E27;
  • драйвер RLD2-1;
  • светодиоды НК6;
  • кусок картона, но лучше — пластика;
  • суперклей;
  • электрическая проводка;
  • а также ножницы, паяльник, плоскогубцы и другие инструменты.

Приступим к созданию самодельной лампы:

  1. Сначала нужно разобрать старый светильник. В люминесцентных компактных лампах цоколь присоединяется к пластинке с трубками при помощи защелок. Если найти места с защелками и поддеть их отверткой, то цоколь отсоединится достаточно просто. При разборке нужно быть осторожным, чтобы не повредить трубки. Если они лопнут, то наружу попадут ядовитые вещества, содержащиеся в них. При вскрытии следите, чтобы электропроводка, ведущая к цоколю, осталась цела. Также не выбрасывайте содержимое цоколя.
  2. Из верхней части с газоразрядными трубками нужно сделать пластинку, к которой будут крепиться светодиоды. Для этого отсоединяем трубки лампочки. В оставшейся пластинке находится 6 отверстий. Чтобы светодиоды надежно крепились в ней, нужно сделать пластмассовое или картонное «дно», которое также будет изолировать светодиоды. Использовать будем светодиоды НК6 (фото внизу). Их достоинство в том, что они многокристальные (по 6 кристаллов в диоде) с параллельным подключением. Из-за этого источник света получается достаточно ярким при минимальной мощности.
  3. В крышке делаем по 2 отверстия для каждого светодиода. Прокалывайте отверстия аккуратно и равномерно, чтобы их расположение и задуманная схема соответствовали друг другу. При использовании в качестве «дна» куска пластмассы светодиоды будут крепиться довольно прочно, но в случае применения куска картона понадобится склеить основание со светодиодами с помощью суперклея или жидких гвоздей.
  4. Так как лампочка будет применяться в сети с напряжением 220 вольт, то понадобится драйвер RLD2-1. К нему можно подсоединить 3 одноваттных диода. У нас же 6 светодиодов с мощностью 0,5 ватт каждый. Поэтому схема соединения будет состоять из двух последовательно соединенных частей, в каждой части располагается 3 параллельно подсоединенных светодиода. Вверху приведена схема, а в реальности вся конструкция выглядит так:
  5. Перед сборкой нужно изолировать драйвер и плату друг от друга при помощи кусочка картона или пластика. Это позволит избежать короткого замыкания в будущем. Беспокоиться о перегреве не стоит, лампа практически не нагревается.
  6. Осталось собрать конструкцию и проверить в деле.

Световой поток собранного светильника равняется 100–120 люменам. Благодаря чистому белому свету лампочка кажется существенно светлее. Этого хватит для освещения небольшого помещения (коридора, подсобки). Главным достоинством светодиодного источника света является низкое энергопотребление и мощность — всего 3 Ватта. Что в 10 раз меньше ламп накаливания и в 2–3 раза — люминесцентных. Работает она от обычного патрона с питанием 220 вольт.

Блок: 5/7 | Кол-во символов: 3202
Источник: https://ProFazu.ru/svet/light/svetodiodnaya-lampa-svoimi-rukami.html

Добавляем конденсатор

Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.

Видео: как правильно сделать светодиодный светильник своими руками

При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.

Блок: 4/4 | Кол-во символов: 1052
Источник: https://www.asutpp.ru/svetodiodnyj-svetilnik-svoimi-rukami.html

Заключение

Значит, имея под руками неработающие линейные или компактные люминесцентные лампы и несколько элементов, приведенных выше в данной статье, можно создать своими руками светодиодную лампу, обладающую рядом преимуществ. Одно из основных — низкая стоимость по сравнению с лампами, которые можно приобрести в магазине. При сборке и монтаже требуется соблюдать меры безопасности, так как приходится работать с высоким напряжением, поэтому следует придерживаться последовательности монтажа по схеме. В итоге получите лампу, которая будет долго работать и радовать глаз.

Блок: 6/7 | Кол-во символов: 574
Источник: https://ProFazu.ru/svet/light/svetodiodnaya-lampa-svoimi-rukami.html

Видео

Блок: 7/7 | Кол-во символов: 6
Источник: https://ProFazu.ru/svet/light/svetodiodnaya-lampa-svoimi-rukami.html

Кол-во блоков: 9 | Общее кол-во символов: 14294
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://ProFazu.ru/svet/light/svetodiodnaya-lampa-svoimi-rukami.html: использовано 4 блоков из 7, кол-во символов 5446 (38%)
  2. https://www. asutpp.ru/svetodiodnyj-svetilnik-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 2634 (18%)
  3. http://ElectricVDele.ru/osveschenie/svetodiodnaya-lampa-svoimi-rukami-na-220v.html: использовано 2 блоков из 3, кол-во символов 5981 (42%)
  4. https://tehznatok.com/kak-podklyuchit/svetodiodnaya-lampa-svoimi-rukami-na-220v.html: использовано 1 блоков из 3, кол-во символов 233 (2%)

Светодиодная лампа от сети 220 своими руками

 Нашел интересную лампу сделаную своими руками из светодиодов, понятно , что экономнене даже любых экономных лампочек и долговечней, хотя придется немного потрудится!

 Информация взята  с сайта                   radiomaster.com.ua   Мы видем монтажную схемы лампы на двадцати светодиодах с питанием от 220 В , лампа закручивается в тот же патрон Е27, что и обычная 220 В лампа накаливания. Ее мощность потребления около 4 Вт, а светоотдача зависит от приобретенных вами сверхъярких белых светодиодов и соответствует мощности лампы накаливания 40 Вт.

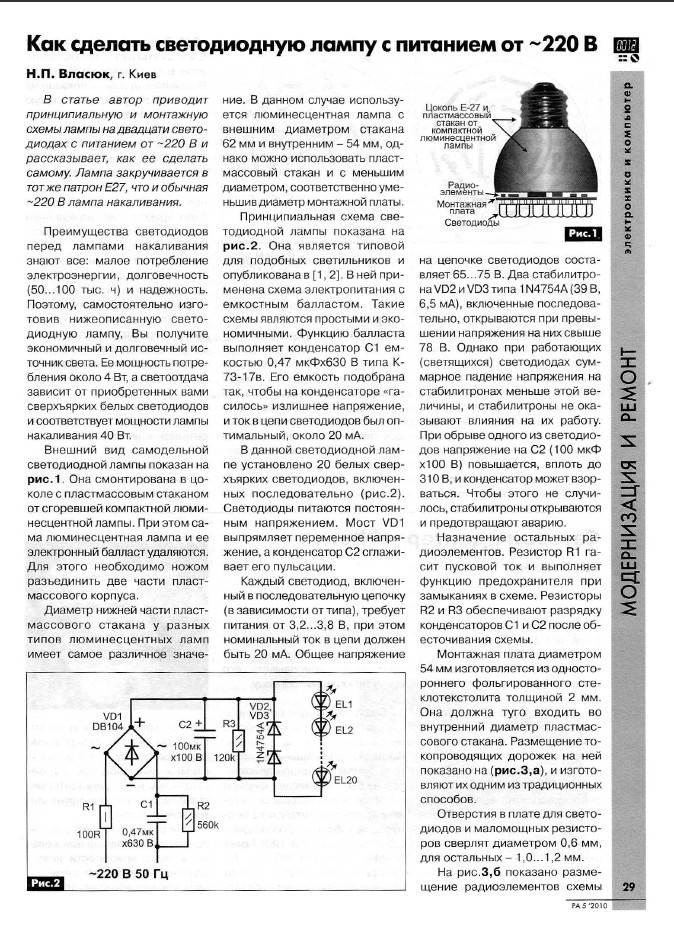

Внешний вид самодельной светодиодной лампы показан на рис.1. Она смонтирована в цоколе с пластмассовым стаканом от сгоревшей компактной люминесцентной лампы. При этом сама люминесцентная лампа и ее электронный балласт удаляются.
Диаметр нижней части пластмассового стакана у разных типов люминесцентных ламп имеет самое различное значение. В данном случае используется люминесцентная лампа с внешним диаметром стакана 62 мм и внутренним — 54 мм, однако можно использовать пластмассовый стакан и с меньшим диаметром, соответственно уменьшив диаметр монтажной платы.


          Принципиальная схема светодиодной лампы показана на рис.2.

 Такие схемы являются простыми и экономичными. Функцию балласта выполняет конденсатор С1 емкостью 0,47 мкФх630В типа К-73-17в. Его емкость подобрана так, чтобы на конденсаторе «гасилось» излишнее напряжение, и ток в цепи светодиодов был оптимальный, около 20-мА!
В данной светодиодной лампе установлено 20 белых сверхъярких светодиодов, включенных последовательно (рис. 2). Светодиоды питаются постоянным напряжением. Мост VD1 выпрямляет переменное напряжение, а конденсатор С2 сглаживает его пульсации.
Каждый светодиод, включенный в последовательную цепочку (в зависимости от типа), требует питания от 3,2…3,8 В, при этом номинальный ток в цепи должен быть 20 мА. Общее напряжение на цепочке светодиодов составляет 65…75 В. Два стабилитрона VD2 и VD3 типа 1N4754A (39 В, 6,5 мА), включенные последовательно, открываются при превышении напряжения на них свыше 78 В. Однако при работающих (светящихся) светодиодах суммарное падение напряжения на стабилитронах меньше этой величины, и стабилитроны не оказывают влияния на их работу. При обрыве одного из светодиодов напряжение на С2 (100 мкФ х100 В) повышается, вплоть до 310 В, и конденсатор может взорваться. Чтобы этого не случилось, стабилитроны открываются и предотвращают аварию.

Резистор R1 гасит пусковой ток и выполняет функцию предохранителя при замыканиях в схеме. Резисторы R2 и R3 обеспечивают разрядку конденсаторов С1 и С2 после обесточивания схемы.
Монтажная плата диаметром 54 мм изготовляется из одностороннего фольгированного стеклотекстолита толщиной 2 мм. Размещение токопроводящих дорожек на ней показано на (рис.3,а), и изготовляют их одним из традиционных способов.
На рис.3,б показано размещение радиоэлементов схемы на плате.
Для простоты восприятия токопроводящие дорожки «приглушены» (рис.3,б) и монтажная плата показана не зеркально, а со стороны дорожек.
Все радиоэлементы на плате (кроме светодиодов) монтируются на стороне, где нет токопроводящих дорожек. Установку и запайку этих элементов следует выполнять в первую очередь. На той же стороне из изолированного провода диаметром 0,4 мм устанавливают перемычку (рис.3,б).
После этого, но уже со стороны токопроводящих дорожек, монтируют и запаивают светодиоды (рис.1). Их монтаж следует начинать от средины платы к периферии и длину выводов оставлять не менее 5 мм, иначе при их запайке будут проблемы.
Прозрачные корпуса сверхъярких светодиодов белого цвета свечения могут быть любого (из существующих) диаметра, т.е. 10 или 5, или 3 мм. При последовательном соединении светодиодов плюс одной светодиодной лампы соединяют с минусом следующего и т.д. (рис.2 и рис.3).
После окончания монтажа и испытания схемы, выводы платы 220 В подпаивают к цоколю Е-27, а сама плата туго вставляется в пластмассовый короб. Внешний вид лампы показан на рис.1.
При использовании цоколя с пластмассовым стаканом меньшего диаметра, монтажная плата соответственно уменьшается, а токопроводящие дорожки сжимаются, при этом следует учитывать, что конденсаторы С1 и С2 имеют сравнительно большие габариты.

Н.П. Власюк г. Киев РА 5’2010

Схема светодиодной лампы на 220 в

Для многих многоквартирных домов актуальна проблема освещения лестничных площадок: хорошую лампу туда ставить жалко, а дешевые быстро выходят из строя.

С другой стороны качество освещения в данном случае не является критичным, так как люди находятся там очень недолго, то вполне можно поставить туда лапочки с повышенными пульсациями. А раз так, то схема светодиодной лампы на 220 В получиться совсем простой:

Список номиналов:

  • C1 – значение емкости по таблице, 275 В или больше
  • C2 – 100 мкФ (напряжение должно быть больше чем падает на диодах
  • R1 – 100 Ом
  • R2 – 1 MОм (для разряда конденсатора C1)
  • VD1 .. VD4 – 1N4007

Я уже приводил схему подключение светодиодной ленты к сети 220В так вот её можно упростить выкинуть стабилизатор тока. Упрощенная схема не будет работать в широком диапазоне напряжений, это плата за упрощение.

Конденсатор C1 является тем компонентом, который ограничивает ток. И выбор его значения очень важен, его величина зависит от напряжения питания, напряжения на последовательно включенных светодиодах и требуемого тока через светодиоды.

количество светодиодов последовательно, шт 1 10 20 30 50 70
напряжение на сборке из светодиодов, В 3,5 35 70 105 165 230
ток через светодиоды, мА (С1=1000нФ) 64 57 49 42 32 20
ток через светодиоды, мА (С1=680нФ) 44 39 34 29 22 14
ток через светодиоды, мА (С1=470нФ) 30 27 24 20 15
ток через светодиоды, мА (С1=330нФ) 21 19 17 14
ток через светодиоды, мА (С1=220нФ) 14 13 11

Для 1 светодиода в сборке фильтрующий конденсатор C2 следует увеличить до 1000мкФ, а для 10 светодиодов, до 470мкФ.

По таблице можно понять, что для получения максимальной мощности (чуть более 4 Вт) нужен конденсатор на 1мкФ и 70 последовательно включенных светодиодов на 20мА. Для более мощных источников света лучше подойдет схема светодиодной лампы на 220 в использующая широтноимпульсную модуляцию для преобразования и стабилизации тока через светодиоды.

Схемы на основе широтноимпульсной более сложные, но зато обладают преимуществами: им не требуется большой ограничивающий конденсатор, эти схемы обладают высоким КПД и широким диапазоном работы.

Я заказал несколько светодиодных светильников в Китае. В основе преобразователей этих ламп лежат микросхемы драйверов разработанных в том же Китае, конечно качество работы этих схем ещё не дотягивает до западных стандартов, но вот стоимость более чем демократичная.

Итак, конкретно в последних светодиодных лампах была установлена микросхема WS3413D7P, являющаяся светодиодным драйвером с активным корректором коэффициента мощности.

Что же мы видим на схеме? Все тот же диодный мост VD1 — VD4, сглаживающий конденсатор С1. Остальные же компоненты работают нужны для работы микросхемы D1. Резистор R1 нужен для питания самой микросхемы в начальный момент времени, а после запуска микросхема начинает питаться со своего выхода через цепочку R5, VD5. Конденсатор С2 фильтрует питания собственных нужд. Конденсатор С3 служит для задания частоты преобразования. Резистор R2 нужен для измерения тока через светодиоды. Делитель на резисторах R3, R4 позволяет микросхеме получать информацию о напряжении на светодиодной сборке. Катушка индуктивности L1 и конденсатор C4 нужны для преобразования импульсной энергии в постоянную.

Существует куча других разновидностей микросхем, но основных типов высоковольтных драйверов светодиодов всего три: на основе емкостного гасящего сопротивления, активный гасящий стабилизатор тока и импульсный стабилизатор тока.

Ремонт светодиодных ламп своими руками.

Фото 1. Самодельный сетильник
для светодиодной лампы.

 Я всегда говорил, что будущее за светодиодами. Это, прежде всего, благодаря их долговечности и экономии электроэнергии. Однако, сегодня, технология изготовления этих ламп ещё не совершенна, уже сама высокая цена говорит об этом, и приобретать это новшество ещё рано. Но ведь не слушает никто, и покупают, а потом с претензиями, — вот гляди, уже не работает.
 Но для меня это было похоже на разминку, когда на      мой стол положили пару бракованных ламп.

 Сказать по правде я впервые разглядывал эти лампы, сделанные из толстого стекла, они казались неразборными, что только подтверждало мою теорию об их несовершенстве, и пока я вслух  рассуждал об этом, один из слушателей взяв фен, просто нагрел по контуру стеклянный цилиндр и приклеенный круг стекла сам вышел из объятий. При высокой температуре увеличиваются линейные размеры, а клей становится эластичным.  В глаза сразу бросились два не запаянных светодиода (они были приподняты с одной стороны, такое бывает при падении). В другой лампе взорвался электролитический конденсатор. Но причина не только в нём, а в неисправности одного светодиода, который разорвав цепь, тем самым превратил напряжение на конденсаторе равное 100 вольтам в разность потенциалов 300 вольт, что и привело к взрыву.
Рис. 1. Электрическая схема светодиодной лампы.

 Один из вариантов схемы безтрансформаторного блока питания светодиодной лампы. Номинал конденсатора С1 зависит от количества светодиодов на ленте.

Рис. 2. Монтажная схема светодиодной лампы.
 Вот самая простая, а потому наиболее распространённая  электрическая схема светодиодных ламп без трансформаторов.  С неё и начнём. Но сначала немного теории.

 Конденсатор С1 играет роль гасящего резистора, поскольку на частоте переменного тока имеет сопротивление, но в отличие от резистора не рассеивает тепло и служит для уменьшения напряжения последовательной цепи. Иногда вместо одного конденсатора ставят два в параллель, для достижения необходимой яркости свечения. Для надёжной работы лампы их рабочее напряжение должно быть больше 450 вольт.

  Диодный мост служит для преобразования переменного тока в постоянный.

 Конденсатор С2 сглаживает пульсации 100 Гц выпрямленного напряжения моста. Его рабочее напряжение должно быть более 300 вольт.

Высокоомные резисторы R1, R2, параллельно конденсаторам С1 и С2, служат цели электробезопасности, для снятия зарядов с этих конденсаторов, чтобы не тряхнуло током, если коснуться цоколя только что снятой лампы.

Низкоомные резисторы R3, R4 — защитного назначения, ограничивающие броски тока, в ряде случаев срабатывают как предохранители, перегреваясь и выходя из строя, размыкая цепь питания при коротком замыкании.

 Из всех перечисленных радиокомпонентов меньше всего выходят из строя высокоомные резисторы и выпрямительные мосты.                                            Дедка за репку, бабка за дедку и т. д.


Рис. 3.

Терпеть не могу играть в шахматы, три хода, шах и мат, иногда это полезно, вдохновляет.  В то же время, чем не детская игра, «кто быстрее доберётся до цели».



 Как правило чаще выходит из строя один из светодиодов матрицы по причине короткого замыкания конденсатора С1. При замыкании этого конденсатора, увеличивается напряжение и ток на светодиодной матрице, и яркое свечение лампы длиться недолго, до момента, пока не выйдет из строя самый слабый элемент матрицы. Вышедший из строя светодиод, размыкает цепь, и напряжение на конденсаторе С2 достигает значения 300 вольт. Конденсатор С2 (его рабочее напряжение было 100 вольт) взрываясь, закорачивает цепь питания и выводит из строя низкоомные резисторы R3, R4, которые от предельно высокого тока моментально нагреваются, и их проводящий слой трескается, разрывая цепь питания.

Наверно это самая худшая сказка из моего детства, но намёк остаётся в силе – мало найти причину отсутствия свечения, необходимо также отыскать следствие.

Фото 2. Нечто похожее случилось с этой лампой. Замкнулся меньшего размера чип-конденсатор, а в результате большого тока выгорел чип-резистор (на нём можно заметить чёрную точку).

                                          Поиск неисправных компонентов


Это не планета солнечной системы, а паяное соединение светодиода с печатной платой. Горный пейзаж внизу снимка — сам припой или паяльная паста. Из-за нарушенной технологии процесса контактное соединение практически отсутствует.

 Итак, лампа вскрыта. Первое, что я сделал, тщательным образом посмотрел монтаж.

 1. Самое простое – провод отвалился от цоколя лампы. Такое уже было с энергосберегающими лампами.  Сам провод можно нарастить, а вместо паяного  или сварного соединения с алюминиевым цоколем можно применить резьбовое соединение.

 2. Разбухший или выгоревший электролитический конденсатор С2, я просто удалил. Для надёжности использовал конденсатор  с рабочим напряжением более 300 вольт. Лампа будет функционировать и без него.

 3. Тестером прозвонил низкоомные резисторы R3, R4, показания должны быть в пределах                 100 – 560 Ом (101 – 561 обозначение чип-резисторов). Один из резисторов не показывал своего значения, и я его  заменил.

 4. Теперь очередь конденсатора С1. Он заблокирован защитным резистором R1 от 100 кОм (104) и выше 510 кОм, (514, последняя цифра чип-резисторов подразумевает количество нолей) номинал которого покажет омметр, что говорит об исправности самого конденсатора, по крайней мере он не пробит. Этот конденсатор необходимо поставить на напряжение не менее 450 вольт. Иногда, в целях уменьшения габаритов, производители ламп ставят конденсаторы на меньшее рабочее напряжение, что приводит к их выходу из строя.

5. Теперь можно включить схему в сеть и измерить тестером постоянное напряжение на конденсаторе С2 или на токопроводящих площадках, где он стоял. Свечение отсутствовало, и при этом постоянное напряжение было 1,4 раза больше переменного напряжения сети 220 вольт и составило 308 вольт, что указывало на обрыв светодиодной матрицы, но на исправность диодного моста.

 6. Поиск неисправного светодиода начинаю с визуального осмотра, отключенной от сети лампы. Внешне такой элемент отличается от других черной точкой на поверхности кристалла.  Итак, подозреваемый элемент найден, но для уверенности можно воспользоваться тестером и сравнивать сопротивление перехода каждого светодиода в прямом включении. Оно должно составлять около 30 кОм.

 Если все элементы матрицы показывают одинаковое сопротивление, и при её подключении свечение отсутствует, а постоянное напряжение на конденсаторе С2 резко упало до единиц вольт, то это говорит о неисправности конденсатора С1. Скорее всего он будет в обрыве.

 Не советую делать так, как делал сам. Завернув свободную руку за спину, другой рукой, острым пинцетом у включённой лампы замыкал токопроводящие площадки каждого светодиода по очереди, до момента, пока не загорится вся матрица. Так легко отыскать элемент, из-за которого лампа будет тускло светить, моргать или включаться на непродолжительное время. Возможно, сам элемент будет просто иметь плохой контакт с проводящей дорожкой из-за плохой пайки.
Рис.4.
 Есть ещё один способ проверки светодиодной матрицы (рис. 4.).  С помощью питания от контейнера с двумя батарейками с общим напряжением 3 вольта или от одной батарейки  с таким напряжением. С помощью последовательно соединённого резистора R = 100 Ом подсоединяю выводы с напряжением 3 вольта в соответствующей полярности к каждому светодиоду D, не выпаивая его из схемы и убеждаюсь в его свечении (он будет светиться только в прямом включении).
                           Внимание!
 Прогресс не стоит на месте, и мне попалась светодиодная лампа, в которой светодиоды представлены в виде двух последовательно соединённых полупроводниковых кристаллов в одном корпусе, а это значит, что от напряжения 3 вольта они не загорятся. Для проверки используется та же схема (рис. 4), только с контейнером на 4-е батарейки, то есть необходимо иметь напряжение 6 вольт и резистор 100 Ом, ограничивающий ток.

Светодиодная лампа на 220 вольт с
 преобразователем напряжения.

 Эта лампа на 220 вольт выполнена с преобразователем на пониженное напряжение, что не даёт ей полностью погаснуть при выходе из строя одного светодиода. Что делать если её уровень освещённости упал и задрожал, словно от холода? Причина – в избытке тепла внутри цоколя. Жару не любят электролитические конденсаторы и сохнут от этого, их ёмкость падает, из-за чего и растёт пульсация выпрямленного диодным мостом напряжения, которая и вызывает дрожание света. Просто необходимо было заменить электролитический конденсатор.




Фото 3.
                                                   Светодиодная лампа на 12 вольт.


Рис. 5  Схема соединений.

            Мне попался такой вариант ее схемы.

                                                          Опять теория.

Диодный мост (D1-D4) на клеммах лампы делает её универсальной, что позволяет подключаться к постоянному напряжению, не беспокоясь о переполюсовке,  кроме того, даёт возможность использовать лампу с низковольтным источником переменного напряжения с интервалом от 6 до 20 вольт, (для постоянного с интервалом от 8 до 30 вольт).

 За такой большой разброс напряжения отвечает преобразователь (микросхема CL6807, R1, R2, L1, D5). Его задача ограничивать ток с ростом напряжения. В отличие от ограничивающего тока резистора, данный преобразователь, обладает высоким КПД = 95 процентам, он же экономит электроэнергию и, не выделяя излишки тепла, занимает меньше места, чем резистор.

Сами светодиоды — D6 — D9.

Фото 4. Лампа на 12 вольт. Достаточно снять линзу и перепаять светодиоды.

 Всё вроде хорошо, но лампы выходят из строя. Основная причина – некачественные светодиоды, (если точнее, некачественная сварка кристалла полупроводника к отводам для распайки). В этой схеме отключение будет парами, предварительно лампа будет подавать сигналы миганием.  Нахожу неисправный светодиод, поочерёдно подключаясь 3-х вольтовой конструкцией  (рис. 4) к каждому светодиоду отключенной лампы. Таким образом, из двух ламп можно восстановить одну, оставив запчасти для лучших времён, (кстати, красивые радиаторы для транзисторов).



Но как быть, если вы не смогли починить лампу? Не расстраивайтесь. Из сломанной лампы можно сделать массу разнообразных поделок.
Фото 5 Заходите на огонёк.
        Поделки из сломанных светодиодных ламп.

Мгновенные скидки на светодиодные светильники

Получите мгновенные скидки на светодиоды онлайн.

На освещение приходится примерно 10% общего энергопотребления дома, что обходится среднему жилому потребителю SRP в 135 долларов в год за электроэнергию. Отличный способ ежемесячно экономить энергию и деньги — заменить старые лампы накаливания и компактные люминесцентные лампочки (КЛЛ) на светодиоды.

Найдите специальные предложения и сезонные акции на светодиодные лампы на SRP Marketplace*.Купоны не нужны.

Зачем переходить на светодиодные лампы?

Светодиодные лампочки

потребляют на 75 % меньше энергии, чем лампы накаливания, и служат в 35–50 раз дольше, что позволяет сэкономить до 166 долларов США по сравнению со стандартными лампами накаливания. 1 На самом деле, заменив пять наиболее часто используемых лампочек в доме на светодиоды ENERGY STAR ® , вы сможете сэкономить 75 долларов в год! 2

Воспользуйтесь нашим онлайн-калькулятором, чтобы узнать, как светодиоды могут осветить ваши сбережения.

Есть и неожиданные преимущества светодиодов:

  • Светодиоды охлаждают помещения. Светодиоды используют 95% своей энергии в виде света, а не тепла.
  • Светодиоды меньше привлекают насекомых. Лампы накаливания и компактные люминесцентные лампы привлекают насекомых, излучая слишком много ультрафиолетового (УФ) света или инфракрасного излучения. Светодиоды, с другой стороны, излучают очень мало. 3
  • Светодиоды предлагают широкий спектр цветов.Светодиоды поставляются в различных цветовых вариантах, включая натуральный белый, теплый белый, дневной белый и даже лампы с изменяющимся цветом, которыми вы можете управлять со своего смартфона.
  • Светодиоды могут быть умными. С помощью умных ламп вы можете управлять внутренним и наружным освещением своего дома всего несколькими касаниями на смартфоне или голосом на устройстве Amazon Echo или Google Home.
  • Растения любят светодиоды. Светодиоды практически не выделяют тепла и обеспечивают более направленный свет, что делает их идеальным источником света для выращивания комнатных растений.Их также можно запрограммировать на имитацию цветовой температуры солнечного света, одновременно создавая спектры красной и синей полос, необходимые как для вегетативного роста, так и для цветения. 4

Переход на светодиоды также защищает окружающую среду. Если бы в каждом американском доме была заменена всего одна лампочка накаливания на светодиод, мы бы в совокупности сократили выбросы парниковых газов примерно на 800 000 автомобилей! 5

Как читать этикетку светодиодной лампы

Не знаете, как читать этикетку светодиодной лампы? Это видео поможет вам выбрать, какой тип светодиодной лампы купить, исходя из цветовой температуры и яркости. Это также поможет вам преобразовать ватты в люмены, чтобы выбрать правильную светодиодную лампу при замене существующих ламп накаливания.

Утилизируйте старые компактные люминесцентные лампы

КЛЛ

содержат ртуть, поэтому важно правильно утилизировать их после перехода на светодиоды. SRP сотрудничает с торговыми точками в долине для переработки КЛЛ.

Остались вопросы?

Обязательно ознакомьтесь с этими поучительными фактами от Energy.gov о люменах и этикетке с данными об освещении.


*SRP оставляет за собой право изменить или отменить это предложение без предварительного уведомления. SRP не делает никаких заявлений и не предоставляет никаких гарантий или гарантий в отношении продукта или предложения. (См. гарантию производителя на упаковке.)

Источники:

  1. Вирибрайт
  2. Energy.gov
  3. LEDone
  4. НАСА
  5. Комплектующие для светодиодов

Как сделать домашний светодиодный светильник своими руками?

Несмотря на то, что светодиодные лампы имеют много преимуществ во многих областях применения, для домашнего использования они все же немного дороже.Сегодня я расскажу вам, как сделать светодиодный светильник для дома своими руками. Эта идея DIY пришла от студента колледжа. Я покажу вам, как он сделал это сам.

«У меня дома на потолке установлено много светильников. Все они энергосберегающие люминесцентные. Проблема в том, что мне приходится каждый год много раз покупать новые лампочки, чтобы заменять их. Освещение почти равно ежедневному энергосбережению.Кроме того, выброшенные лампочки сильно загрязняют окружающую среду. Таким образом, я хотел сделать светодиодные лампы с длительным сроком службы для дома, которые являются энергосберегающими и экономящими деньги.

Как сделать домашний светодиодный светильник своими руками?
«У меня есть аккумуляторный фонарик с ярким светодиодным источником света. Он используется более двух лет. Несмотря на то, что он несколько раз падал на землю и корпус был сломан, он все еще может работать очень хорошо. . Затем я хотел бы сделать домашний светодиодный свет с использованием энергосберегающих люминесцентных светодиодных ламп.»

Принцип работы и чертежи своими руками
«Во-первых, я должен разработать электрическую схему. Чтобы добиться хорошего освещения, я должен включить несколько светодиодов в последовательные цепи, использовать неполярный конденсатор для ограничения тока и применить выпрямитель. Схема для улучшения использования мощности.»


«В этом домашнем светильнике LED используется бытовая электросеть, 220 В переменного тока. Переменный ток 220 В, сбрасываемый выпрямительным выпрямителем C1 и фильтруемый фильтрующим конденсатором C2, обеспечивает подачу постоянного тока на 19 светодиодов. Обеспокоенность проблемой плохого освещения и тепла, я выбрал ток 15 мА в схеме. Измененная схема занимает меньше места, поэтому ее можно легко поместить в чашу отработанной люминесцентной лампы».

Процесс «Сделай сам»
«Убедитесь, что установочная сторона печатной платы обращена вверх, а полярность светодиодов соблюдена.Внимание, длинноногая часть положительная, а короткая — отрицательная. Работы по пайке можно начинать после установки платы светодиодов. Перед пайкой убедитесь, что сторона для пайки обращена вверх. Рекомендуется использовать паяльник мощностью 30 Вт, а заземляющий провод должен быть подключен. Обрежьте контакт. На этом сборка световой панели завершена. После этого поместите световую доску в световую чашку и приклейте к ней немного клея. Мы лучше загерметизируем свет круглым плоским стеклом, чтобы снаружи не было контакта с внутренней проводкой, что безопасно для использования.

Стоимость и преимущества «Сделай сам»
«Стоимость материалов для самостоятельного изготовления составляет менее 10 юаней. Вы также можете изготовить другие типы домашних светодиодных светильников, изменив схему. Если этот светодиодный светильник для самостоятельного изготовления будет запущен в массовое производство, он станет очень популярным домашним освещением. меньше электричества, но экономит больше денег».

Рекомендуемые сообщения:
«4 основных преимущества и преимущества светодиодного освещения»
«Что такое светодиодное освещение»

Как добавить диммер к светодиодной лампе

В этой статье мы узнаем, как сделать схему диммера для светодиодов, чтобы включить диммер для любой светодиодной лампы, работающей от сети.

Как работают светодиодные лампы

Мы знаем, что нашими потолочными вентиляторами и лампами накаливания можно легко управлять с помощью симисторных диммерных выключателей, и мы уже привыкли к диммерным выключателям, установленным в наших домах для управления такими устройствами.
Однако с появлением светодиодных ламп и трубок лампы накаливания постепенно выходят из употребления, и наши домашние патроны для ламп заменяются светодиодными лампами. Светодиодные лампы

поставляются со встроенным драйвером SMPS в корпусе держателя, а схема SMPS затрудняет работу или управление с помощью симисторных диммерных переключателей до тех пор, пока она не будет соответствующим образом модифицирована для применения.

Потому что драйвер SMPS внутри светодиодных ламп и трубок строго использует индукторные или емкостные схемы, которые никогда не рекомендуется использовать через симисторные диммеры, поскольку симисторные диммеры используют технологию прерывания фазы для диммирования, которая, к сожалению, не подходит для индуктивной / емкостной нагрузки. контроль.

При использовании светодиодные лампы не затемняются должным образом, а демонстрируют неустойчивое затемнение или повышение яркости из-за несовместимой реакции.

Наилучший метод и, возможно, технически правильный подход – это технология ШИМ, которую можно эффективно использовать для управления или диммирования светодиодных ламп или трубок. На рисунке показано, что конструкция может быть реализована.

Как это работает

Идея на самом деле очень проста благодаря оптронам серии MOC, которые делают управление симистором с помощью ШИМ чрезвычайно простым и совместимым.

В правой части рисунка показана стандартная схема контроллера симистора на основе микросхемы MOC3063, которая работает через схему ШИМ на основе микросхемы IC 555, показанную в левой части рисунка.

IC 555 сконфигурирован как стандартный регулируемый генератор ШИМ, который подает требуемый ШИМ на входной контакт № 1/2 микросхемы MOC.

Регулируемые ШИМ должным образом обрабатываются микросхемой через встроенную схему детектора пересечения нуля и фотосимистор, который в конечном итоге используется для управления внешним симистором BT136 через его выходные контакты № 4/6.

Подключенная светодиодная лампа теперь реагирует на содержимое ШИМ, применяемое схемой 555, и пропорционально регулирует свою яркость в соответствии с предпочтениями пользователя.

ШИМ-управление осуществляется через соответствующий потенциометр 100К, который должен быть надлежащим образом изолирован, так как вся цепь не изолирована от сетевого тока.

Схема не изолирована от сети , несмотря на наличие оптопары из-за того, что для работы IC 555 требуется источник постоянного тока, который питается от неизолированного бестрансформаторного источника питания, это сделано для сохранения компактности конструкции и избежать использования дорогостоящего модуля SMPS, который в противном случае мог бы быть излишним.

Если у вас есть какие-либо вопросы относительно описанной выше схемы диммера для светодиодной лампы, вы можете выразить их в комментариях.

ОБНОВЛЕНИЕ:

При более глубоком рассмотрении вышеприведенной концепции показано, что она может не работать из-за наличия внутреннего фильтрующего конденсатора в каждой цепи светодиодной лампы сразу после мостового выпрямителя.

Этот фильтрующий конденсатор удерживает заряд и поддерживает горение светодиодной лампы даже во время отключения ШИМ, предотвращая эффект затемнения.

Это означает, что диммирование светодиодной лампы с помощью внешних средств может быть невозможным.

Тем не менее, эффект диммирования может быть реализован путем последовательного соединения светодиодной секции светодиодной лампы со схемой IC 555, как показано на следующей схеме: Цепь постоянного тока SMPS, в которой используется небольшой ферритовый трансформатор для понижения сетевого напряжения до более низкого напряжения постоянного тока светодиода.Вторичная сторона трансформатора создает пониженное напряжение, которое выпрямляется одним диодом и большим фильтрующим конденсатором.

Выпрямленный постоянный ток затем передается на последовательную светодиодную сборку для ее освещения.

Мы должны модифицировать эту секцию светодиодов и соединить ее с каскадом ШИМ IC 555, как показано выше.

Это можно реализовать, выполнив следующие действия:

  • Откройте контейнер со светодиодной лампой.
  • Отрежьте провод блока светодиодов, идущий к отрицательной линии источника постоянного тока.
  • Подключите этот отрицательный провод светодиода к коллектору транзистора схемы 555 pwm.
  • Наконец, соедините положительный/отрицательный провод цепи ШИМ 555 с источником постоянного тока светодиода, поступающим от вторичной обмотки ферритового трансформатора.
  • Это также означает, что схема 555 IC не нуждается во внешнем постоянном токе, и его можно получить от источника постоянного тока от SMP, предназначенного для управления светодиодами.
  • Наконец, подключите вход светодиода smps к сети переменного тока и проверьте эффект диммирования, изменяя потенциометр ШИМ IC 555.
  • Помните, что первичная сторона цепи smps не изолирована от сети, и поэтому при включенном состоянии чрезвычайно опасно прикасаться к ней.

Почему мерцают светодиоды и что с этим делать!

В наши дни, если вы не перешли на светодиодные фонари, ваша семья и друзья, вероятно, считают вас древним. Преимущества этих ламп безграничны: удивительная эффективность, кажущийся бесконечным срок службы, они экологически безопасны и не производят УФ-излучения.



Несмотря на то, что они кажутся лучшей вещью после нарезанного хлеба, они, к сожалению, иногда мерцают, как и любое другое световое решение. Хотя они не мерцают так сильно, как другие, это все же фактор, и мы здесь, чтобы рассказать вам, почему они мерцают и что вы можете с этим поделать.



Что такое светодиодные фонари? Светодиоды

излучают свет, используя полупроводниковый материал для быстрого перемещения электронов. Светодиоды не полагаются на тепло для создания света.Для освещения им не требуется аргон, ртуть или люминесцентные лампы, они долговечны и, если сломаются, не будут ядовиты для вашей семьи.



Светодиоды

не имеют движущихся частей. Они меньше по размеру по сравнению с конкурирующими источниками света, компактными люминесцентными лампами (КЛЛ) и лампами накаливания. Самое приятное в светодиодных лампах то, что они служат так долго, что вам не нужно тратить кучу денег на их замену. Считается самым энергосберегающим источником света.



Типы мерцания

Прежде чем мы перейдем к причинам мерцания и их устранению, важно понять два различных типа мерцания: видимое мерцание и невидимое мерцание.



В статье, подготовленной Premier Lighting, объясняются различия между ними. Очевидно, видимое мерцание — это то, что мы можем видеть глазами. Это происходит, когда световой поток от данного источника быстро меняется.Считается, что можно увидеть все, что ниже частоты 100 Гц. Далее они объясняют, что это мерцание может вызвать проблемы со здоровьем. Кратковременное воздействие частот в диапазоне от 3 Гц до 70 Гц связано с эпилептическими припадками. Это стало очевидной проблемой общественной безопасности, поэтому важно понимать, что вы можете сделать, чтобы предотвратить любые проблемы со здоровьем.



Невидимое мерцание — это мерцание, которое мы не можем видеть. Это такая же проблема, как видимое мерцание, может быть, даже хуже.Даже если мы этого не видим, вы можете испытывать такие симптомы, как головокружение, напряжение глаз, головные боли, мигрени, нарушение мышления и другие общие симптомы плохого самочувствия.



Почему мигают светодиоды?

Одной из наиболее распространенных причин мерцания светодиодных ламп являются колебания напряжения в электропроводке вашего дома. Проводка в вашем доме имеет электрический ток, и сопротивление каждого провода использует часть напряжения, когда в вашем доме включаются и выключаются устройства.Если вы одновременно используете несколько приборов, таких как посудомоечная машина, стиральная машина и компьютер, светодиодный индикатор может мерцать, потому что электрические нагрузки включаются и выключаются, что может вызывать периодическое мерцание.



Поскольку некоторые бытовые электроприборы требуют большей мощности при включении, это может вызвать скачок напряжения из-за сильного падения напряжения. Возникающее утечка энергии может привести к мерцанию светодиодных индикаторов, поэтому важно следить за определенными приборами, которые вызывают этот скачок напряжения, чтобы вы могли добраться до сути проблемы.Мерцающий светодиод может быть чем-то таким же глупым, как ослабленный провод или неисправная лампочка. Затянув лампочку на место или подтянув провода, вы можете легко решить проблему.



Настенные диммеры

могут быть причиной мерцания светодиодных ламп. Многие из этих диммеров работают путем обрезки фазы, которая удаляет часть синусоиды, а затем снижает напряжение. Это может привести к негативному влиянию на цепь, поскольку светодиод начнет мерцать на опасном уровне.



Не забывайте, что в вашем доме есть общий трансформатор со всеми другими вашими соседями, поэтому, если у вас есть сумасшедший сосед, который любит включать все свои электроприборы одновременно, он может быть причиной того, что ваши светодиоды мигают. Повреждения, вызванные поваленными деревьями и линиями электропередач, также являются основной причиной мерцания света, поэтому в плохую погоду лучше следить за своим районом. Профессионал, например, в Tandem Contracting, может определить, определить местонахождение и устранить вашу проблему, и вам не придется сводить себя с ума, пытаясь разобраться в ней самостоятельно.



Что можно сделать, чтобы светодиоды перестали мерцать

Если проблема связана с колебаниями напряжения, лучше постараться не запускать одновременно столько электроприборов. Попытка запустить стиральную машину с семью другими вещами приведет к изменению уровней напряжения, что, в свою очередь, приведет к мерцанию ваших огней. Когда дело доходит до высокой импульсной мощности, вы можете остановить мерцание и большое падение напряжения, переместив более тяжелые элементы нагрузки в цепь на 240 вольт.Это может помочь вам избежать проблем в будущем при решении текущей проблемы с мерцанием.



Также может быть пыль или мусор, которые ослабляют колбу. Взяв баллончик со сжатым воздухом, можно выдуть пыль или мусор, мешающий соединению. Очистка пространства, где находится свет, может творить чудеса с его производительностью. Как упоминалось ранее, если более тугое завинчивание не помогает, вам может потребоваться отключить питание и затянуть провода самостоятельно.



Возвращаясь к диммерным выключателям, многие люди часто покупают плохие выключатели, которые не совместимы с лампочками, которые они покупают.При покупке диммера важно убедиться, что он совместим со светодиодными лампами. То же самое касается, когда вы покупаете лампы, вы должны убедиться, что они диммируются. Если вы продолжаете покупать несовместимые лампы или покупаете дешевые светодиодные лампы, проблема с мерцанием сохранится.



Как мерцающие светодиоды могут указывать на гораздо более серьезную проблему

Помимо вышеупомянутых проблем со здоровьем, которые могут вызвать мерцающие светодиодные индикаторы, эти индикаторы также могут указывать на серьезные проблемы.Проверка тока не может быть достаточно напряженной, потому что перегруженная цепь может поставить под угрозу электрическую систему вашего дома.



В этой ситуации важно обратиться к профессионалу, потому что некачественная проводка или старый автоматический выключатель небезопасны для вашего дома, и последнее, что кому-либо нужно, это чтобы что-то плохое случилось из-за проблемы, которую можно было бы легко решить. Хотя вы можете подумать, что перегруженный автоматический выключатель повреждает только ваши лампы, подумайте еще раз.Это может повредить вашу технику, поэтому лучше следить за током, чтобы не тратить деньги на ремонт сломанных вещей.



Домовладельцам также следует остерегаться незакрепленной проводки. Если что-то не так подключено или ваш дом просто старый, эти мерцающие светодиоды говорят вам, что кто-то должен прийти, чтобы проверить это как можно скорее. Плохая проводка является основной причиной домашних пожаров, и это то, что вы никогда не должны игнорировать.



Мерцающий свет в вашем доме — это то, что случается со всеми каждый день.Хотя многие причины несерьезны и могут быть легко устранены, важно позвонить опытному подрядчику, если вы обеспокоены тем, что причина может нанести вред вам и вашей семье.

Выбор провода для светодиодной лампы своими руками

Из-за того, что большинство систем светодиодного освещения имеют слаботочный ток, большая часть проводов, которые вы найдете вокруг, должна работать. Однако есть несколько соображений, которые вы должны принять во внимание, чтобы убедиться, что то, что у вас есть, будет соответствовать всем требованиям.

Solid Core против.Многожильный провод

Провод

бывает двух видов: одножильный и многожильный. Одножильный провод состоит из одной сплошной жилы (обычно медной), обернутой в пластиковую изоляционную оболочку. Многожильный провод состоит из нескольких отдельных проводников в жгуте, который затем обернут в изоляционную оболочку.

Раньше я рекомендовал многожильный кабель для этого приложения, но за последние несколько месяцев передумал. В то время как многожильный провод гораздо более гибкий, с ним также сложнее работать, и иногда требуется немного припоя, чтобы сделать его достаточно жестким, чтобы его можно было зажать в разъеме.По этой причине с тех пор я изменил свою рекомендацию на сплошной провод для светодиодных приложений. Он определенно достаточно гибкий, чтобы выполнять работу, и с ним гораздо проще устанавливать связи.

Выбор правильного датчика

Важно правильно выбрать сечение провода для вашей системы. Большой провод почти всегда лучше (основная проблема с большим проводом — его гибкость и сложность подключения), но большинство светодиодных ламп для выращивания не потребляют много тока и не требуют больших проводов.Когда дело доходит до выбора провода, вы увидите, что провод имеет обозначение AWG (American Wire Gauge). Рейтинги AWG для проводов работают забавным образом — чем больше число, тем меньше провод. Например, диаметр провода 16-го калибра физически больше диаметра провода 18-го калибра.

При выборе размера провода для вашей системы необходимо учитывать две вещи: падение напряжения и допустимую нагрузку провода.

Падение напряжения

Несмотря на то, что это отличный проводник, медь обладает собственным сопротивлением.Чем длиннее ваш кабель, тем большее сопротивление (измеряемое в омах) вы увидите в своей цепи — только из-за самого кабеля. Кроме того, по мере того, как ваш провод становится меньше, сопротивление увеличивается, поскольку площадь, через которую проходят электроны, уменьшается. Так почему это важно? Ну, по закону Ома, при увеличении сопротивления напряжение будет уменьшаться. Если ваш провод слишком мал, а длина слишком велика, вы можете обнаружить, что 36 В, выдаваемые вашим драйвером, на самом деле составляют всего 35 В к тому времени, когда он проходит по всей длине провода.Это падение напряжения может вызвать проблемы в системе постоянного напряжения, где небольшие изменения напряжения могут привести к большим изменениям тока.

Попробуйте ввести несколько цифр на онлайн-калькуляторе падения напряжения, чтобы узнать, какой тип падения напряжения вы можете ожидать при различных токах, сечениях проводов и длинах цепей.

Проводная нагрузка

Самое главное, вам нужно убедиться, что выбранный вами провод достаточно большой, чтобы выдержать ток, который вы пропускаете через него. Если у вас слишком маленький провод, он может нагреться из-за сопротивления, а это может быть опасно.Если провод слишком сильно нагреется, можно расплавить оболочку на проводе, а в худшем случае вызвать пожар. Еще одна характеристика, которую следует учитывать, — это номинальное напряжение вашего провода. Часто меньший провод рассчитан на 300 В, поэтому не превышайте это значение в своей цепи. Обычно разъемы в цепи рассчитаны на меньшее значение — большинство из них рассчитаны на 250 В, поэтому в любом случае рекомендуется поддерживать низкое напряжение.

На самом деле, поскольку большинство самодельных светодиодных установок имеют относительно короткие провода и соединены последовательно с небольшим током, протекающим через каждую микросхему или плату (часто 700 мА — максимум 3 А), вы можете обойтись очень тонким проводом. .Однако, если вам случится подключить большое количество ламп параллельно, вы можете получить достаточный ток, чтобы дважды подумать о проводе, который вы используете. Взгляните на приведенную ниже диаграмму, на которой показаны текущие возможности обработки проводов разного калибра (цифры взяты из статьи Википедии об американском калибре проводов).

Размер Сила тока (А)
12   калибр 30
14 калибр 25
16 калибр 18
18 калибр 16
20 калибр 11
22 калибр 7
24 калибр 3.5
26 калибр 2,2

Резюме

Теперь я лично использую провод с одножильным сердечником 18 калибра для всех своих светильников и рекомендую вам сделать то же самое. Разница в стоимости между ним и кабелем меньшего размера, по сути, незначительна, а калибр 18 — это примерно столько, сколько вы можете себе позволить, если вы все еще хотите иметь возможность поместить его в большинство держателей или терминалов COB. Кабель большего размера, подобный этому, снижает падение напряжения, и вам не нужно слишком беспокоиться о его перегрузке (если вы не используете сумасшедшее количество энергии на одном кабеле), поскольку он способен обрабатывать гораздо больше, чем обычная система COB. с использованием.

Родственные

Как сделать светодиодную лампочку и необходимый материал для изготовления светодиодной лампочки

Источник IMG: Tool Boom Youtube

Многие люди часто бродят по интернету о том, как сделать светодиодную лампочку, но их поиски заканчиваются тем, как просто провести сборку лампочки, никто не говорит о схемотехнике ее драйвера и печатной плате. А если покупать все элементы у хорошего дилера или покупать через интернет, то шансы на экономию в бизнесе уменьшаются.Решение состоит в том, что вы должны по крайней мере спроектировать печатную плату драйвера, тогда вы сможете сэкономить свои деньги. Итак, давайте начнем с «Как сделать светодиодную лампочку на хинди со схемой».

Материал для изготовления светодиодной лампы

1). Схема драйвера светодиода (печатная плата)
2). Светодиодная плата (с креплением для светодиода)
3). Алюминиевая пластина теплоотвода
4). Пластиковый корпус
5). Колпачок металлический

Вы также можете получить все сырье для светодиодных ламп онлайн или связавшись напрямую с дилером.Если брать вещи вместе оптом, то это будет очень дешево. Чтобы получить больше прибыли от бизнеса со светодиодными лампами, я бы посоветовал, по крайней мере, сделать печатную плату драйвера самостоятельно, что является самой дорогой частью, это сделает ваш бизнес более прибыльным.

Цепь драйвера светодиода

Здесь показаны 24 светодиода в схемах, в которых использовался белый светодиод высокой яркости (50 мА). Входная сеть 220 В переменного тока, в которой выполнен мостовой выпрямитель для преобразования переменного тока от 4 диодов в постоянный, после чего применяется конденсатор для удаления импульсов переменного тока.После этого в серию было добавлено 24 светодиода. Здесь, пожалуйста, найдите список компонентов отдельно.

Источник IMG: www.circuitstoday.com

1). Резистор 470 Ом 0,25 Вт (01 №)
2). 100 Ом 0,5 Вт (02 шт.)
3). 1 мкФ 400 В (01 шт.)
4). 10 мкФ 16,0 В (01 №)
5). Светодиоды 50 мА (24 шт.)

Если светодиодную лампу, изготовленную по этой схеме, сравнить с 11-ваттной лампой, то яркость светодиодной лампы намного лучше. Это единственная часть бизнеса по производству светодиодных ламп, которую вы можете либо спроектировать, если знаете программное обеспечение для электроники, либо получить ее от инженера.Вы также можете загрузить бесплатное программное обеспечение из Интернета.

Сборка компонентов печатной платы:

Когда вы получаете проект печатной платы, он поставляется с программным файлом, который вы должны хранить в безопасности, и всякий раз, когда вы хотите создать пластину печатной платы, вы можете легко создать ее, открыв этот файл. Печатная плата разрабатывается только один раз, затем всегда используется один и тот же файл. Если вы строите пластины в большем количестве, это будет дешевле.

Теперь купите все его компоненты на рынке и начните паять на печатной плате.Следите за + и — для конденсатора и диода. После монтажа всех компонентов разделите пайку проводов на вход и выход, чтобы была подключена сеть с 220В и светодиоды.

Установка платы светодиодов на алюминиевом радиаторе:

IMG Source DX.com

Когда светодиод горит с полной яркостью, он выделяет тепло, которое вызывает его раннюю деградацию, поэтому для уменьшения тепла используется радиатор. Для светодиодной лампы алюминиевый радиатор размером с плату будет доступен только с платой.Чтобы наклеить на нее светодиодную плату, вы должны купить компаунд для радиатора на рынке и сначала нанести компаунд на радиатор, а затем поместить светодиодную плату и приклеить.

Установите драйвер светодиода в корпус:

Зафиксируйте печатную плату драйвера светодиода, поместив ее внутрь корпуса, имейте в виду, что печатная плата не двигается. Для фиксации можно приклеить к горячему пистолету, нанеся клей.

Добавьте входной провод к металлической чашке схемы драйвера:

Теперь вытащите оба провода питающей сети 220В драйвера светодиода из металлических отверстий чашки и хорошо их припаяйте, следите, чтобы припой не засох.

Обжимной металлический стакан с корпусом:

Теперь соедините металлическую чашку с корпусом, нажмите обжимной станок, чтобы они хорошо соединились. Только помните, что оба должны быть правильно закреплены и не трястись.

Припаянная плата светодиодов с платой драйвера:

Начиная с этого момента, начните пайку, подключив оба контакта выхода платы драйвера к плате светодиодов.

Установка платы светодиодов над корпусом:

В корпусе есть замки для фиксации платы светодиодов, так что плата должна хорошо фиксироваться и не двигаться.

Установите пластиковую чашку над корпусом:

Теперь наденьте пластиковый колпачок, который идет в комплекте с лампочкой, и закройте ею лампочку. Теперь вы можете проверить свою лампочку, поместив ее на плату сетевого питания, если лампочка горит хорошо, значит, вы добились успеха.

Что внутри и светодиодная лампа

by ЛЕЛАНД ТЕШЛЕР, ответственный редактор

Сюрприз: если заглянуть внутрь пяти светодиодных ламп, предназначенных для замены ламп накаливания мощностью 60 Вт, можно увидеть различные варианты дизайна, от предельно простых до поразительно сложных.

Среднестатистический потребитель может подумать, что когда речь идет о лампочках, одна похожа на другую. Это представление могло быть точным в те времена, когда в каждой розетке была лампа накаливания. Это, конечно, не верно для светодиодных ламп, предназначенных для замены ламп накаливания.

Мы пришли к такому выводу после того, как разобрали пять светодиодных ламп, продаваемых как эквиваленты 60-ваттных ламп накаливания. Все пять лампочек, которые мы выбрали, получили высокие оценки журнала Consumer Reports. Но на этом общность кончилась.Оказавшись внутри, мы обнаружили совершенно разные подходы к строительным технологиям, управлению температурным режимом и проектированию электроники.

Начнем с лампы под названием E27 A19 LED от Home EVER Inc. в Лас-Вегасе. Механика лампочки и ее электроника предельно проста. Двусторонняя печатная плата, похоже, припаяна оплавлением. Два провода соединяют плату с металлической пластиной, содержащей 30 светодиодов. Еще два провода идут к проводникам световой розетки. Все четыре провода выглядят так, как будто они были припаяны вручную.

Пластиковый корпус преобразователя переменного/постоянного тока Home EVER выдвинулся из нижней части радиатора. Плата преобразователя (справа) находится в пластиковом корпусе.

Лампа построена вокруг радиатора высотой 2 дюйма, который весит 2 унции и выглядит как металлическая отливка. Основание лампы содержит пластиковый корпус, в котором находится преобразователь переменного тока в постоянный. Электрические соединения с патроном лампы находятся на одном конце корпуса. Другой конец крепится к радиатору двумя маленькими винтами.

Радиатор лампы Home EVER и пластиковое основание, удерживающее преобразователь переменного тока в постоянный, с удаленной металлической резьбой.>Здесь соединение базовой ножки все еще подключено к конвертеру.

Дополнительными приспособлениями к радиатору являются колба из матового поликарбоната, закрывающая светодиоды, и металлическая пластина диаметром 2 дюйма, содержащая светодиоды. Пластиковая лампочка, по-видимому, защелкивается в радиаторе, а светодиодная пластина крепится тремя винтами. Между светодиодной пластиной и радиатором нанесено несколько пятен компаунда для теплопроводности.

Конструкция преобразователя переменного/постоянного тока проста. Единственными компонентами, не являющимися SMD, являются два больших конденсатора, импульсный резистор на входе и трансформатор.Соединения платы с винтовым цоколем и платой со светодиодами осуществляются дискретными проводами, а вот соединение с ножным контактом лампы было сделано машинным способом. Однако электрическое соединение с металлической резьбой представляет собой просто кусок оголенного провода, зажатого между пластиковым корпусом и внутренней поверхностью резьбы.

Электроника преобразователя переменного/постоянного тока представляет собой голые кости. Диодный мост на входе — четыре дискретных диода. На плате одна микросхема. Это блок питания с понижающей топологией, предназначенный для обеспечения постоянного тока и производимый компанией Bright Power Semiconductor (BPS) в Китае.Чип, получивший название BP2812, включает в себя полевой МОП-транзистор на 600 В. В спецификации указан рабочий ток чипа при 200 мкА.

На печатной плате Home EVER видны четыре диода, составляющие выпрямительный мост, и микросхема BP2812 (внизу). На другой стороне платы (сверху) находятся компоненты управления энергией и предохранитель на входе.

«Типичная прикладная схема», указанная в спецификации BP2812, очень близка к фактической схеме, которую мы нашли на печатной плате светодиода. Семь резисторов входят в простые цепи, которые управляют напряжением Vcc, измеряют пиковый ток дросселя и регулируют входное напряжение ИС.Пять конденсаторов выполняют рутинную работу по фильтрации линии переменного тока, обходу переменного тока для вывода Vcc и выводов контроля линии, а также по топологии buck. Встроенный предохранитель отключает питание всей цепи в случае слишком высокого потребления тока.

Судя по графике на сайте BPS, похоже, что BPS сама собрала плату. Там есть изображения примеров плат для нескольких других светодиодных приложений, которые очень похожи на это.

Чип, питающий светодиодную лампу Home EVER, представляет собой источник постоянного тока, питающий встроенный полевой МОП-транзистор.Эталонная схема от производителя чипов Bright Power Semiconductor близка к той, что мы нашли на печатной плате.

Следует отметить, что влияние температуры на работу светодиодов не учитывается в преобразователе переменного тока в постоянный. Светодиоды излучают меньше света по мере повышения их температуры. Как правило, это не проблема для небольших изменений температуры. Чувствительность глаза к свету логарифмическая, и глаз не особенно чувствителен к небольшим изменениям яркости. Нет ничего необычного в том, что световой поток светодиода падает на 10 % при повышении температуры перехода от комнатной до 150 °C.

Но ток светодиода также можно уменьшить при более высоких температурах, чтобы уменьшить потребность в теплоотводе. Тем не менее, нет датчика температуры, который мы могли бы видеть в преобразователе переменного / постоянного тока лампы Home EVER. И схемы диммирования нет.

Но в целом светодиодная лампа, вероятно, хорошо работает в тех случаях, когда не требуется диммируемый свет.

Osram
Эквивалентная 60-ваттная светодиодная лампа Osram Sylvania отличается относительно небольшим радиатором, состоящим из двух частей.Одна часть представляет собой башню в форме пятиугольника высотой 1 дюйм, которая служит основой для шести светодиодных плат, пять из которых ориентированы в форме пятиугольника, а шестая находится на вершине пятиугольной башни. Другой представляет собой цилиндрический литой радиатор длиной 0,75 дюйма, который, по-видимому, защелкивается в верхней части пластикового купола, в котором размещены светодиоды. Цилиндрический литой радиатор и башня вместе весят 1,3 унции.

Вид на светодиодную лампу Osram со срезанным пластиковым колпаком, открывающим пятиугольную башню со светодиодами. Видно, что провода от платы преобразователя переменного/постоянного тока припаяны к верхней пластине.

Основание устройства представляет собой цельный пластиковый корпус, в котором находится печатная плата преобразователя переменного тока в постоянный. Два провода соединяют его с пятиугольной башней, содержащей 18 светодиодов, по три на каждой грани. Соединения между платами, похоже, были припаяны оплавлением. Но отдельные провода между печатной платой и светодиодной сборкой, по-видимому, были припаяны вручную. Точно так же соединения с цоколем лампы представляют собой отдельные провода, один из которых зажат между металлической резьбой, а другой — механизм, прикрепленный к основанию лампы.

Заливочный материал, окружающий плату преобразователя переменного/постоянного тока лампы Osram, и пластиковый корпус, из которого она была извлечена.

По не совсем понятным причинам разработчики лампы Osram решили залить плату преобразователя переменного тока в постоянный. Относительно небольшой радиатор на этой плате по сравнению с другими конструкциями, которые мы видели, может указывать на то, что заливка предназначена для улучшения рассеивания тепла, хотя материал заливки не полностью заполняет пустое пространство между электронными компонентами и внешней оболочкой.Однако заливка усложнила процесс расшифровки схемы.

Эталонная схема SSL21082AT кажется близкой к той, что мы нашли на печатной плате Osram. На микросхеме есть вход для резистора NTC, но мы не обнаружили его ни на плате, ни на металлических пластинах, к которым крепятся светодиоды.

Основная плата для светодиодной лампы Osram двухсторонняя. Он содержит две ИС, одна представляет собой диодный мост для входа переменного тока, а другая — ИС драйвера SSL21082AT от NXP Semiconductors. Функции, реализованные в чипе NXP, включают затемнение, защиту от перегрева и контроль перегрева светодиодов, защиту от короткого замыкания на выходе и режим перезапуска в случае отключения питания.Эта микросхема имеет встроенный внутренний переключатель высокого напряжения и работает как понижающий преобразователь в режиме граничной проводимости (BCM).

Основной радиатор светодиодной лампы Osram представляет собой цилиндрическую отливку, показанную здесь состоящей из четырех частей после извлечения из корпуса лампы. Металлическая резьба крепится к пластиковому корпусу, удерживающему плату преобразователя переменного/постоянного тока, которая видна здесь.

BCM — это квазирезонансный метод, используемый для повышения энергоэффективности. Основная идея BCM заключается в том, что ток дросселя начинается с нуля в каждом периоде переключения.Когда силовой транзистор повышающего преобразователя включен на фиксированное время, пиковый ток дросселя пропорционален входному напряжению. Текущая форма волны треугольная; поэтому среднее значение в каждом периоде переключения пропорционально входному напряжению.

После того, как герметик был удален с печатной платы лампы Osram, на печатной плате стала видна микросхема драйвера SSL21082AT от NXP Semiconductors. Другая микросхема на плате представляет собой мостовой выпрямитель. Конденсаторы и катушки индуктивности для обработки энергии установлены на другой стороне платы.

Энергия накапливается в индукторе, пока переключатель включен. Ток дросселя равен нулю, когда МОП-транзистор включен. Амплитуда нарастания тока в катушке индуктивности пропорциональна падению напряжения на катушке индуктивности и времени, в течение которого переключатель MOSFET находится во включенном состоянии. Когда МОП-транзистор выключен, энергия в катушке индуктивности высвобождается на выходе. Ток светодиода зависит от пикового тока через катушку индуктивности и от угла диммера. Новый цикл начинается, когда ток дросселя становится равным нулю.

3M
Светодиод 3M имеет характерный внешний вид благодаря белой цилиндрической колонне высотой 2 дюйма, видимой под полупрозрачным пластиковым куполом. Колонка представляет собой просто металлический радиатор; это, по-видимому, не имеет ничего общего с дисперсией света.

Светодиодная лампа 3M со снятым пластиковым колпаком. Белая колонна является теплоотводом и мало влияет на светоотдачу. Светодиоды расположены по краю пластиковой колбы в металлическом радиаторе.

Светодиоды расположены на гибкой печатной плате, прикрепленной к другому 2-дюймовому светодиоду.-высокий радиатор, который также является опорой для основания лампы. Пластиковая втулка идет в нижней части радиатора, чтобы удерживать металлическую резьбу и поддерживать контакт ноги в нижней части основания. Радиатор и колонка вместе весят 2,4 унции.

Цоколь лампы 3M состоит из пластиковой втулки вокруг радиатора, к которой крепятся металлические резьбы и ножной контакт. Электрические соединения находятся на гибкой цепи, удерживающей светодиоды и преобразователь переменного/постоянного тока. Здесь виден контакт, который изгибается сбоку пластиковой втулки, чтобы соприкоснуться с металлической резьбой, и второй контакт, который касается штифта на ножном контакте (справа).

Гибкая печатная плата со светодиодами также содержит схему драйвера переменного/постоянного тока. Это CL8800 от Microchip Technology. Эталонный проект состоит из CL8800, шести резисторов и мостового выпрямителя (устройство Fairchild). От двух до четырех дополнительных компонентов являются необязательными для различных уровней защиты от переходных процессов. Эталонный дизайн Microchip довольно близок к тому, что мы нашли в лампочке 3M.

Эталонная схема для Microchip CL8800 близка к схеме, используемой в светодиодной лампе 3M, хотя лампа 3M включает дополнительную RC-цепь (здесь не показана) для фазового затемнения.

Схема драйвера делит цепочку из 25 светодиодов на два набора по пять, один набор из четырех и один набор из шести. Мы не уверены, почему 3M разделила количество цепочек светодиодов таким образом. Однако интересна их ориентация. Они сидят на выступе, образованном радиатором, и ориентированы строго вверх. Прозрачный шар из карбоната помещается на тот же выступ, поэтому световой поток светодиода фактически направлен вверх, на край самого пластикового шара, а не светит сквозь шар изнутри корпуса.

Крупный план гибкой схемы на светодиодной лампе 3M, которая содержит как схему преобразователя переменного тока в постоянный, так и светодиоды

. Схема драйвера светодиода довольно проста и размещена на гибкой схеме без какого-либо герметика, который мешает. Согласно техническому паспорту Microchip, шесть линейных регуляторов тока потребляют ток на каждом отводе и последовательно включаются и выключаются, отслеживая входное синусоидальное напряжение. Микросхема минимизирует напряжение на каждом регуляторе при проводке, обеспечивая высокую эффективность.

Выходной ток на каждом ответвлении индивидуально устанавливается резистором. Резистивно-емкостная цепь, состоящая из резистора и трех параллельно соединенных конденсаторов, на входе мостового выпрямителя обеспечивает фазовое затемнение. Два других компонента обеспечивают защиту от переходных процессов при подключении к линии переменного тока. Всего в гибкой схеме имеется 13 дискретных компонентов, которые обеспечивают защиту от переходных процессов, фазовое затемнение и устанавливают токи в цепочках светодиодов.

Фейт Электрик Ко.
Лампа от Feit Electric имела самую странную ориентацию для светодиодов из всех исследованных нами. Пластина диаметром 1 7/8 дюйма, на которую крепятся 36 светодиодов, частично скрыта в собранной колбе круглой пластиковой деталью с отверстием диаметром 1 дюйм посередине. Этот элемент крепится поверх светодиодной пластины. Итак, взгляд на собранную лампочку дает вид на пластиковую деталь и сразу пять светодиодов, видимых в центре пластины под отверстием в ее середине.

Заливочный материал на печатной плате лампы Feit, видимый здесь у основания радиатора, служит структурным элементом, удерживающим опору на месте.Три винта прикрепили светодиодную пластину к радиатору светодиодной лампы Feit. На обратной стороне светодиодной пластины, видимой здесь, между поверхностями радиатора и светодиодной пластины была нанесена термопаста.

Мы в недоумении, почему Фейт установил пластиковый элемент поверх большинства своих светодиодов. Кусок блокирует большую часть света, который они излучают. (У нас нет способа количественно определить количество света, проходящего через пластик. Но неофициальные тесты здесь показывают, что мало его проникает.) Таким образом, подавляющее большинство излучаемых люменов исходит от пяти светодиодов в центре пластины.

Светодиодная лампа Feit располагала пластиковым диском над всеми, кроме пяти, из 36 светодиодов. Мы не знаем, почему.

Остальная часть механической конструкции лампочки менее загадочна. Светодиодная пластина крепится к верхней части массивного литого металлического радиатора весом 3,8 унции с помощью трех винтов. Радиатор служит основным корпусом лампы. Схема преобразователя переменного тока в постоянный помещается в пластиковый цилиндр, который вставляется в основание радиатора и крепится к нему двумя винтами.

После вырезания герметика на печатной плате светодиодной лампы Feit обнаружилась микросхема диодного моста и драйвер светодиода SSL2103T от NXP Semiconductors с одной стороны, большие элементы накопления энергии и силовые МОП-транзисторы с другой.

Электроника залита в пластиковый цилиндр, служащий ее корпусом. Заливочный материал обширен, заполняя цилиндр. Он также служит конструктивным элементом, поддерживающим винтовое основание лампы и опорную ножку. Печатная плата, содержащая электронику, двусторонняя и проходит почти до основания цоколя лампы. Минусовой провод к плате крепится к металлической резьбе герметиком. Два провода идут от платы к плате светодиодов и вроде как припаяны вручную.Сама плата припаяна оплавлением.

Заливочный материал скрыл некоторые детали на печатной плате, но на плате находятся два силовых МОП-транзистора, микросхема диодного моста, пять больших конденсаторов, трансформатор и не менее 22 дискретных компонентов, состоящих из резисторов, малых конденсаторов и диодов. Входной мостовой выпрямитель вроде бы защищен предохранителем.

Основным чипом является драйвер светодиодов SSL2103T от NXP Semiconductors. SSL2103 представляет собой обратноходовой преобразователь, который работает в сочетании со схемой диммера с отсечкой фазы непосредственно от выпрямленной сети.Он реализует диммирование с помощью интегральной схемы, оптимизирующей кривую диммирования. Выходы привода доступны для коммутации резистивного сброса.

Несмотря на то, что материал заливки скрывает некоторые детали соединения, схема кажется близкой к эталонной схеме микросхемы NXP. Сетевое напряжение выпрямляется, буферизуется и фильтруется во входной части и подключается к первичной обмотке трансформатора. Передаваемая энергия хранится в конденсаторе и фильтруется перед включением цепи светодиодов.

На печатной плате также есть два силовых МОП-транзистора. Один, по-видимому, является частью схемы диммирования, которая разделяет и фильтрует выпрямленное напряжение сети, чтобы обеспечить вход для генерации кривой диммирования. Выход продувки микросхемы NXP управляет полевым МОП-транзистором для переключения продувочных резисторов, которые задействованы в таймере функции диммирования. Другой полевой МОП-транзистор является главным переключателем обратноходового трансформатора.

Схема преобразователя переменного/постоянного тока Feit была близка к эталонной схеме, которую NXP Semiconductors предоставляет для своего преобразователя SSL2103.

Также имеется буферная схема, состоящая из двух конденсаторов и катушки индуктивности. Схема накапливает энергию, чтобы преобразователь мог непрерывно передавать мощность на цепочку светодиодов, несмотря на любые колебания напряжения в сети. Он также фильтрует пульсации тока, генерируемые преобразователем, чтобы снизить любые помехи от сети.

Наконец, другая часть схемы состоит из конденсатора, выпрямительного диода, резистора, ограничивающего пиковый ток, и защитного стабилитрона и используется для создания внешнего источника питания VCC для ИС.

Philips Lighting Co.
Один примечательный момент в отношении ламп Philips относится к теплоотводу. Другие лампы, которые мы исследовали, имели металлические радиаторы весом от 1,3 до 3,8 унций. Лампа Philips справляется с проблемами перегрева без дополнительного отвода тепла. Единственным компонентом, который рассеивает тепло, является диск диаметром 2,5 дюйма, на котором установлены 26 светодиодов, по 13 с каждой стороны. Кроме того, можно было бы ожидать, что дизайнеры будут располагать светодиоды на диске в шахматном порядке, чтобы они не устанавливались прямо друг напротив друга — такое расположение крепления также способствовало бы рассеиванию тепла.Но светодиоды с обеих сторон диска расположены прямо друг напротив друга. Похоже, что тепло светодиодов просто не было проблемой в этой конструкции.

Одной из причин этого является наличие термистора с отрицательным температурным коэффициентом (NTC) на плате светодиодов. Но точно проследить сеть температурной компенсации оказалось невозможно, потому что плата драйвера имеет три слоя, один из которых скрытый. Еще больше усложняет анализ схемы тот факт, что две шестиконтактные микросхемы, похоже, управляют преобразованием переменного тока в постоянный, и ни одна из них не отмечена ни логотипом производителя, ни номером детали.

Поскольку основные ИС не могут быть идентифицированы, мы можем только строить гипотезы о том, как работает светодиодный драйвер. Наличие трансформатора, двух больших конденсаторов и силового npn-транзистора (от STMicroelectronics) на печатной плате, казалось бы, указывает на то, что преобразователь имеет обратноходовую конструкцию. Мы предполагаем, что цепь температурной компенсации находится в смещении переключателя, подающего ток на светодиоды от обратноходового трансформатора. Два транзистора управляют током светодиода. Всего мы насчитали 32 небольших дискретных компонента, состоящих из резисторов, диодов и конденсаторов.Завершают компоненты платы микросхема мостового выпрямителя и три других силовых конденсатора.

Светодиодная лампа Philips не имела радиатора, кроме двухсторонней пластины, удерживающей светодиоды. Одна причина: температурная компенсация. Резистор NTC виден на этом снимке светодиодной пластины.

Оказывается, механическая конструкция светодиодной лампы без радиатора может быть довольно простой (а некоторые могут назвать ее элегантной). Лампа Philips в основном представляет собой пластиковый корпус, который покрывает светодиодную пластину и печатную плату драйвера, а также поддерживает металлическую резьбу и контактную ножку.

Диодный мост и силовой транзистор npn видны на одной стороне печатной платы светодиодной лампы Philips. На другой стороне находятся компоненты накопления энергии и две неопознанные микросхемы, обеспечивающие температурную компенсацию, диммирование и преобразование энергии.

Форм-фактор отличается от других ламп из-за двусторонней светодиодной пластины. Лампа Philips — это не столько лампочка, сколько диск. Вместо того, чтобы заключать светодиоды в прозрачный корпус, похожий на шар, устройство Philips представляет собой плоский профиль с пластиковой оболочкой, закрывающей двухстороннюю пластину светодиодов.Кажется, что корпус просто защелкивается поверх светодиодной пластины и печатной платы драйвера.

В светодиодной лампе нет ничего особенного, если ее можно построить без радиатора. Лампа Philips в основном состоит из печатной платы и светодиодной пластины, а также защелкивающегося пластикового корпуса, который также поддерживает контактную ножку. Контактная ножка присоединяется к печатной плате на лампе Philips с помощью проводки, которая видна здесь. Контакт с металлической резьбой винта осуществляется через проволоку, которая зажимается между резьбой и пластиковым корпусом.

А поскольку лампа Philips не содержит радиатора, она очень легкая.Но его дискообразный контур может показаться немного странным потребителям, привыкшим вкручивать в патроны сферические предметы. И он излучает большую часть своего света с двух сторон, определяемых ориентацией светодиодных пластин. Он основан на рассеивании через пластиковый корпус для освещения в других направлениях.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
