Стабилитрон

Стабилитрон — это полупроводниковый диод, p-n-переход которого работает в режиме лавинного пробоя. Такой режим возникает при смещении р-п-перехода в обратном направлении. В режиме лавинного пробоя в широком диапазоне изменения тока через диод падение напряжения на нем остается практически неизменным. На рисунке 1.2 (а, б) показано схематическое изображение стабилитронов, а на рисунке 1.2в приведена типовая ВАХ.

Рисунок — 1.2 Схематическое изображение стабилитронов

(а — односторонний, б — двухсторонний) и их ВАХ (в) UCT — напряжение стабилизации

Лавинный ток для типового маломощного кремниевого стабилитрона составляет примерно 10 мА, в связи с этим для ограничения тока через стабилитрон последо­вательно с ним включают ограничительное сопротивление RB(рисунок 1.3а). В случае если лавинный ток таков, что мощность, рассеиваемая на стабилитроне, не превышает предельно допустимого значения, то в таком режиме прибор может работать неограниченно долго.

Для большинства стабилитронов предельно допустимая рассеиваемая мощность составляет от 100 мВт до 8 Вт.

Рисунок 1.3 Схема включения стабилитрона (а) и стабистора (б)

Rб— балластный резистор, Uвx — входное напряжение,

Ucт — стабилизированное напряжение

Иногда для стабилизации напряжения используют тот факт, что прямое падение напряжения на диоде слабо зависит от силы протекающего через p-n-переход тока. Приборы, в которых используется данный эффект, в отличие от стабилитронов называются стабисторами. В области прямого смещения падение напряжения на р-п-переходе составляет, как правило, 0,7 — 2В, в связи с этим стабисторы позволяют стабилизиро­вать только малые напряжения (не более 2 В). Для ограничения тока через стабистор последовательно с ним также включают сопротивление

RB(рисунок 1.3б).

Рисунок 1.4 — Линœеаризованная характеристика стабилитрона

Дифференциальное сопротивление стабилитрона — это параметр, который характеризует наклон его вольтамперной характеристики в области пробоя:

(1. 6)

На рисунок 1.4 показан линœеаризованный участок ВАХ стабилитрона, который позволяет определить дифференциальное сопротивление прибора.

Читайте также


  • — Параметрический стабилизатор на стабилитроне

    Стабилизаторы Стабилизатор — элемент автоматики, обеспечивающий постоянство выходной величины у при колебаниях входной величины х в определенных пределах. Классификация стабилизаторов: Стабилизаторы постоянного тока: 1. Линейный стабилизатор а) Параллельный… [читать подробнее].


  • — Стабилитроны

    Полупроводниковые диоды Тема 5.2 Полупроводниковые диоды Устройство. Вольт – амперная характеристика. Стабилитроны варикапы. Обозначение на электрических схемах. Туннельный диод — полупроводниковый диод, в котором при обратном и небольшом прямом… [читать подробнее].


  • — Стабилитроны

    Стабилитроны применяют для стабилизации постоянного напряжения, имеющего пульсации и медленные изменения своей величины. Различают стабилитроны общего назначения, прецизионные, импульсные, двуханодные и стабисторы. Промышленность выпускает стабилитроны &… [читать подробнее].


  • — Стабилитроны

      Стабилитрон – это специальный полупроводниковый диод, при работе которого используется обратная ветвь вольт-амперной характеристики в режиме электрического пробоя. При значительных изменениях силы обратного тока через диод напряжение на нем практически не… [читать подробнее].


  • — Стабилитроны

    Стабилитроном называется полупроводниковый диод, напряжение на котором в области электрического пробоя при обратном включении слабо зависит от тока в заданном диапазоне и который предназначен для стабилизации напряжения. Стабилитроны работают в режиме… [читать подробнее].


  • — Стабилитроны.

    БИЛЕТ Спрямленная характеристика диодов. Классификация диодов. Обратное включение p-n перехода.

    Прямое включение p-n перехода. тепловой ток насыщения, единицы, десятки мА В при С При прямой полярности приложенного… [читать подробнее].


  • — СТАБИЛИТРОНЫ

    Стабилитрон –полупроводниковый диод, предназначенный для стабилизации напряжения, ограничения постоянного или импульсного напряжения элементов межкаскадной связи, источников эталонов напряжения и т. д. На ВАХ стабилитронов имеется участок со слабой зависимостью… [читать подробнее].


  • — Стабилитроны.

    БИЛЕТ Спрямленная характеристика диодов. Классификация диодов. Обратное включение p-n перехода. Прямое включение p-n перехода. тепловой ток насыщения, единицы, десятки мА В при С При прямой полярности приложенного.

    .. [читать подробнее].


  • — СТАБИЛИТРОНЫ

    Стабилитрон –полупроводниковый диод, предназначенный для стабилизации напряжения, ограничения постоянного или импульсного напряжения элементов межкаскадной связи, источников эталонов напряжения и т. д. На ВАХ стабилитронов имеется участок со слабой зависимостью… [читать подробнее].


  • — Простейший стабилизатор напряжения с использованием стабилитрона.

    Стабилитроны. Стабилитроны- это полупроводниковые диоды, напряжение обратного пробоя которых слабо зависит от величины протекающего через него обратного тока. Tкоэф.стабилизации напряжения = 0,05…0,0005 (%/&… [читать подробнее].


  • ЭЛЕКТРОНИКА

    1.5 ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ.

    Полупроводниковым диодом называется прибор с двумя выво­дами (двухполюсный элемент), содержащий один p-n переход.

    На практике широко используются германиевые, кремниевые и арсенид-галлиевые полупроводниковые диоды. Данные об основ­ных типах, обозначениях и основные характеристики полупровод­никовых диодов приведены в табл. 1.1.

    Полупроводниковые диоды имеют ряд преимуществ по сравнению с электронными лампами: небольшие габаритные размеры, малую массу, высокий коэффициент полезного действия, отсутствие накаливаемого источника электронов, большой срок службы, высокую надежность. В основу системы обозначений полупроводниковых диодов положен буквенно-цифровой код.

    Таблица 1.1

    Наименование

    Буквенный код

    Обозначение

    Основная характеристика


    Диод
    Общее обозначение

    Стабилитрон односторонний
    Стабилитрон двухсторонний

    Варикап

    Светодиод

    Фотодиод

    Оптрон диодный


    VD

    КД


    ГД

    VD

    КС

    VD

    КС

    VD

    КВ

    VD

    КЛ

    АЛ

    VD

    АОД

    Важное свойство полупроводниковых диодов — односторонняя проводимость — широко применяется в устройствах выпрямления, ограничения и преобразования электрических сигналов.

    Изменение барьерной емкости p-n перехода под действием обратного напряжения используется в приборах, получивших название варикапы. Явление обратимого электрического пробоя p-n перехода исполь­зуется в приборах для стабилизации напряжения. Эти приборы называются стабилитронами.

    Что такое стабилитрон, для чего применяется, какой принцип работы?


    Стабилитрон относится к одному из применяемых радиоэлектронных элементов. Каждый более-менее качественный блок питания содержит узел стабилизации напряжения, которое может изменяться при изменении сопротивления нагрузки либо при отклонении входного напряжения от номинального значения.

    Стабилизация напряжения выполняется главным образом с целью обеспечения нормального режима работы остальных радиоэлементов устройства, например микросхем, транзисторов, микроконтроллеров и т.п.
    Стабилитроны широко используются в маломощных блоках питания либо в отдельных его узлах, мощность которых редко превышает десятки ватт.
    Главное преимущество стабилитронов – их малая стоимость и габариты, поэтому они до сих пор не могут вытисниться интегральными стабилизаторами напряжения типа LM7805 или 78L05 и т.п.
    Стабилитрон очень похож на диод, поскольку его полупроводниковый кристалл помещен в аналогичный корпус.

    Условное графическое обозначение стабилитрона на чертежах электрических схем также похоже на обозначение диода, только со стороны катода добавлена короткая горизонтальная черточка, направленная в сторону анода.

    Принцип работы стабилитрона

    Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.

    Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.
    Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.
    Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.

    Вольт-амперная характеристика стабилитрона

    Вольт-амперная характеристика (ВАХ) стабилитрона аналогично ВАХ диода и имеет две ветви: прямую и обратную. Прямая ветвь является рабочей для диода, а обратная ветвь характеризует работу стабилитрона, поэтому он включается в электрическую цепь в обратном направлении (катодом к плюсу, а анодом к минусу) по сравнению с диодом. Поэтому стабилитрон называю опорным диодом, а источник питания с данным полупроводниковым элементом называют опорным источником напряжения. Такой терминологий будем пользоваться и мы.

    На обратной ветви вольт-амперной характеристик опорного диода выделим две характерные точки 1 и 3. Точка 1 отвечает минимальному значению тока стабилизации, который находится в пределах единиц миллиампер. Если ток, протекающий через стабилитрон, будет ниже точки 1, то он не сможет выполнять свои функции (не откроется). В случае превышения тока выше точки 3 опорный диод перегреется и выйдет из строя. Поэтому оптимальной точкой в большинстве случае будет точка посредине обратной ветви ВАХ, то есть точка 2. Тогда при изменении тока в широких пределах (смотрите ось Y) точка 2 будет изменять свое положение, перемещаясь вверх или вниз по обратной ветви, а напряжение будет изменяться незначительно (смотрите ось X).

    Встречное, параллельное, последовательное соединение стабилитронов

    Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

    Параллельное соединение применяется с целью повышения тока и мощности.
    Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

    В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

    Маркировка стабилитронов

    Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

    Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

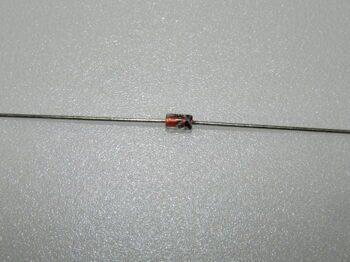

    Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

    Маркировка SMD стабилитронов

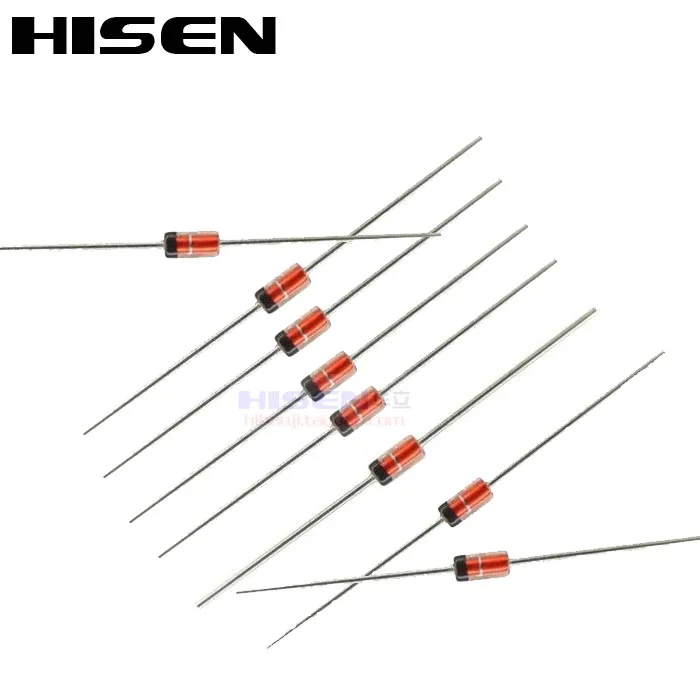

    Наибольшее распространение получили опорные диоды в стеклянном корпусе и в пластмассовом корпусе с тремя выводами. Маркировка SMD стабилитрона в стеклянном корпусе состоит из цветного кольца, цвет которого обозначает параметры данного полупроводникового прибора.

    Если вам встретился SMD стабилитрон с тремя выводами, то следует знать, что один вывод – это «пустышка», то есть он не задействован и применяется лишь для надежной фиксации элемента на печатной плате после пайки. Анод и катод такого экземпляра проще всего определить с помощью мультиметра.

    Мощность рассеивания стабилитрона

    Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения и :

    Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.

    Как проверить стабилитрон

    Проверить стабилитрон на предмет исправности довольно просто и быстро можно с помощью простейшего мультиметра. Для этого мультиметр следует перевести в режим «прозвонка», как правило, обозначенный знаком диода. Затем, если положительным щупом мультиметра прикоснуться анода, а отрицательным – катода, то на дисплее измерительного прибора мы увидим некоторое значение падения напряжения на pn-переходе. Поскольку к полупроводниковому прибору приложено прямое напряжение (смотрите прямую ветвь вольт-амперной характеристики), то опорный диод откроется.

    Теперь, если щупы мультиметра поменять местами, тем самым приложить к выводам полупроводникового прибора обратное напряжение (смотрите обратную ветвь ВАХ), то он окажется заперт и не будет проводить ток. На дисплее измерительного прибора отобразится единица, обозначающая бесконечно высокое сопротивление.

    Если в обеих случаях мультиметр покажет единицу или будет звенеть, то стабилитрон непригоден.

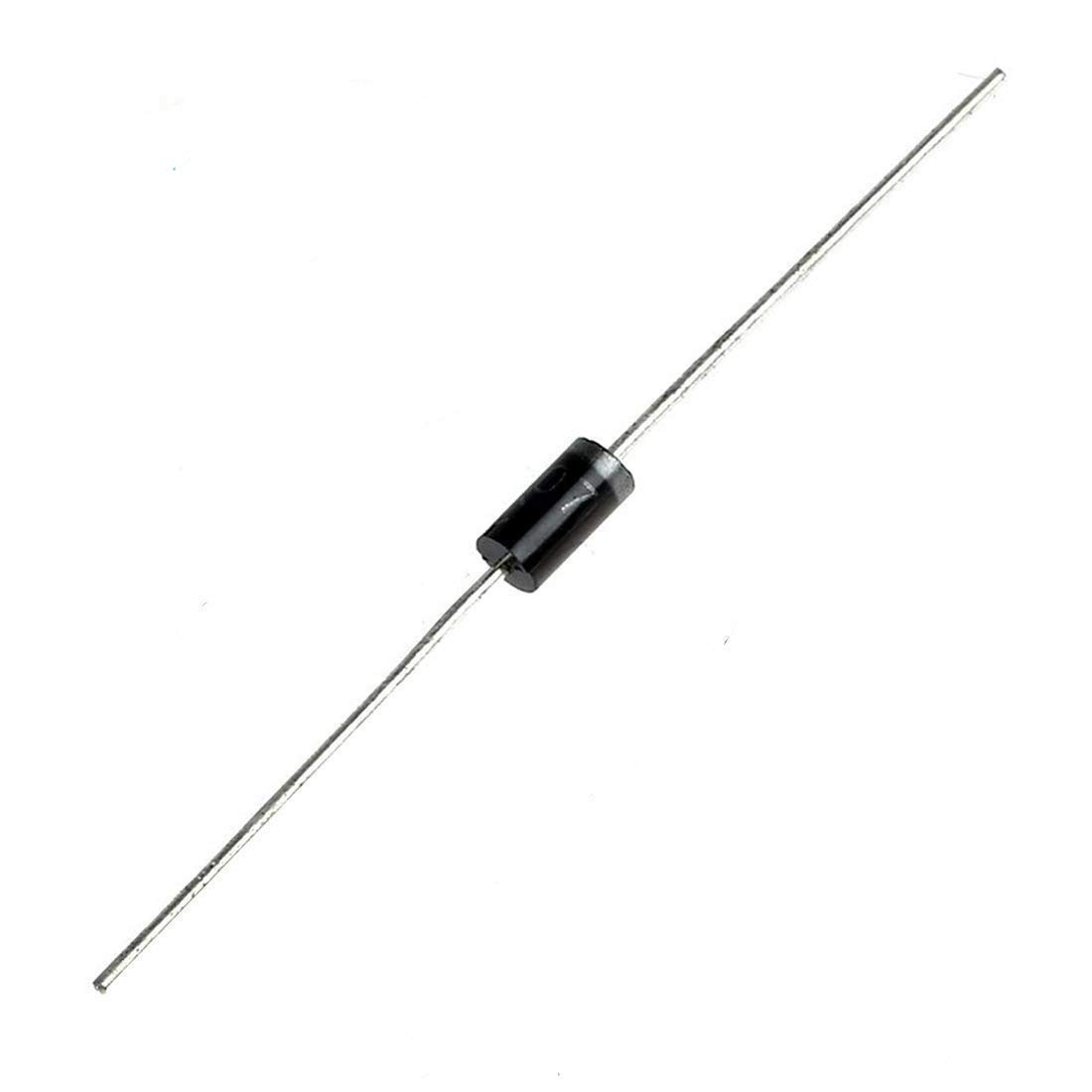

    280 шт. 28 значений 1 Вт Наборы стабилитронов DO-41 1N4728-1N4756A Комплект компонентов 3,3–47 В — разъем и стабилитрон
