Справочник SMD. Коды, начинающиеся с символа a

Код

Прибор

Фирма

Корпус

Аналог / параметры

A

BA892

Sie

I

35V 100mA pin in SCD-80

A

1SS355

Roh

I

100V 50mA sw in USM pkg

A

MRF947

Mot

N

npn RF 8 GHz SOT-323

A0

HSMS-2800

HP

C

HP2800 schottky SOT23

A0

HSMS-280B

HP

C

HP2800 schottky SOT323

A03

VAM-03

MC

AQ

modamp MAR 3 Similar

A06

VAM-06

MC

AQ

modamp MAR 6 Similar

A07

VAM-07

MC

AQ

modamp MAR 7 Similar

A1

HSMS-2801

HP

K

HP2800 schottky

A1

BAW56

Phi

A

dual ca BAW62 (1N4148)

A1X

MBAW56

Mot

A

ditto

A2

HSMS-2802

HP

D

dual HP2800 SOT23

A2

HSMS-280C

HP

D

dual HP2800 SOT323

A2

BAT18

Phi

C

BA482

A2

MMBD2836

Mot

A

dual sw diode ca 75V

A2

CFY30

Sie

CQ

n-ch GaAsfet 6 GHz

A2

MBT3906DW1

Mot

DO

dual 2N3906

A22

BAS21

Phi

C

BAV21

A2X

MMBD2836

Mot

A

dual sw 75V 100mA 15ns

A3

HSMS-2803

HP

B

HP2800 series pair

A3

MMBD1005

Mot

A

dual Si diode low leakage

A3

BAS16

Zet

C

Si sw 75V 100mA

A3

BAT17

Phi

C

BA481

A3

MBT3906DW

Mot

N

dual 2N3906

A3X

MMBD2835

Mot

A

dual sw 35V 100mA 15nS

A4

HSMS-2804

HP

B

dual HP2800 schottky

A4

BAV70

Phi

B

dual BAW62

A4X

MBAV70

Mot

B

ditto

A5

HSMS-2805

HP

S

dual HP2800 schottky

A5

MMBD1010

Mot

B

dual cc Si diodes SOT23

A5

MMBD2837

Mot

B

dual cc diodes 30V 150mA

A6

BAS16

Phi

C

BAW62 (1N4148)

A6

MMBD2836

Mot

B

dual sw diode cc 75V

A6A

MMUN2111

Mot

N

pnp gp with 10k+10k bias res

A6B

MMUN2112

Mot

N

pnp gp with 22k+22k bias res

A6C

MMUN2113

Mot

N

pnp gp with 47k+47k bias res

A6D

MMUN2114

Mot

N

pnp gp with 10k+10k bias res

A6E

MMUN2115

Mot

N

pnp gp with 10k base res

A6F

MMUN2116

Mot

N

pnp gp with 4k7 base res

A6G

MMUN2130

Mot

N

pnp gp with 1k0+1k0 bias res

A6H

MMUN2131

Mot

N

pnp gp with 2k2+2k2 bias res

A6J

MMUN2132

Mot

N

pnp gp with 4k7+4k7 bias res

A6K

MMUN2133

Mot

N

pnp gp with 4k7+47k bias res

A6L

MMUN2134

Mot

N

pnp gp with 4k7+47k bias res

A6X

MMBD2838

Mot

B

dual sw 50V 100mA

A7

BAV99

Phi

D

dual BAW92

A7

HSMS-2807

HP

RQ

HP2800 ring quad

A8

HSMS-2808

HP

BQ

HP2800 bridge quad

A8

BAS19

Phi

C

BAV19

A8A

MMUN2211

Mot

N

npn gp with 10k+10k bias res

A8B

MMUN2212

Mot

N

npn gp with 22k+22k bias res

A8C

MMUN2213

Mot

N

npn gp with 47k+47k bias res

A8D

MMUN2214

Mot

N

npn gp with 10k+10k bias res

A8E

MMUN2215

Mot

N

npn gp with 10k base res

A8F

MMUN2216

Mot

N

npn gp with 4k7 base res

A8G

MMUN2230

Mot

N

npn gp with 1k0+1k0 bias res

A8H

MMUN2231

Mot

N

npn gp with 2k2+2k2 bias res

A8J

MMUN2232

Mot

N

npn gp with 4k7+4k7 bias res

A8K

MMUN2233

Mot

N

npn gp with 4k7+47k bias res

A8L

MMUN2234

Mot

N

npn gp with 22k+47k bias res

A11

MMBD1501A

Fch

C

180V 200mA diode

A13

MMBD1503A

Fch

D

180V 200mA dual diode series

A14

MMBD1504A

Fch

B

180V 200mA dual diode cc

A15

MMBD1505A

Fch

A

180V 200mA dual diode ca

A81

BAS20

Phi

C

BAV20

A82

BAS21

Phi

C

BAV21

A91

BAS17

Phi

C

BA314

AA

BCX51

Sie

P

pnp 45V audio comp BCX54

AA

BCW60A

Phi ITT

N

BCY58-vii

AAA

MMBF4856

Mot

F

2N4856 n-ch chopper jfet

AAG

MMBR951AL

Mot

N

npn RF 8GHz

AB

BCW60B

Phi ITT

N

BCY58-viii

AC

BCX51-100

Sie

P

45V pnp audio hfe 100

AC

BCW60C

Phi ITT

N

BCY58-ix

AD

BCX51-160

Sie

P

45V pnp audio hfe 160

AD

BCW60D

Phi ITT

N

BCY58-x

ADN

2SC3838K

Roh

N

npn 11V 3. 2GHz TV tuners

AE

BCX52

Sie

P

pnp 60V audio comp BCX55

AEN

2SC3839K

Roh

N

npn 20V 2.0GHz TV tuners

AF

BCW60FF

Sie

N

BCY58

AG

BCX70G

Phi ITT

N

BCY59-vii BC107

AG

BCX52-10

Sie

P

60V pnp BCX52 hfe 100

AH

BCX70H

Phi ITT

N

BCY59-viii BC107B

AH

BCP56

Mot

P

pnp amp 80V 150mA

AH

BCX53

Sie

P

pnp 80V audio comp BCX56

AJ

BCX70J

Phi ITT

N

BCY59-ix BC107

AK

BCX70K

Phi ITT

N

BCY59-x BC107

AK

BCX53-10

Sie

P

pnp 80V BCX53 hfe 100

AL

BCX53-16

Sie

P

80V pnp BCX53 hfe 100

AL

MMBTA55L

Mot

N

pnp 25V (MPSA55)

AM

MMBT3904W

Mot

N

2N3904

AM

BCX52-16

Sie

P

pnp 60V BCX52 hfe 160

AM

BFP420

Sie

MQ

npn fT 25GHz 4. 5V 35mA

AM

BSS64

Mot

N

npn 80V 0.1A fT 60MHz

AN

BCW60FN

Sie

N

gp npn 35V 0.2A

AN

BFP450

Sie

MQ

npn fT 25GHz 4.5V 100mA

AO

BCW60AR

ITT

R

BCY58-vii

AP

BCW60BR

ITT

R

BCY58-viii

AP

BFP520

Sie

MQ

npn fT 40GHz 2. 5V 40mA

AR

BCW60CR

ITT

R

BCY58-ix

AR

MSD709R

Mot

N

pnp gp 25V

AS

BCW60DR

ITT

R

BCY58-x

AS

MSD709S

Mot

N

pnp gp 25V

AS

BAT18-05

Sie

B

dual BAT18 RF pin

AS3

BSP52

Mot

P

npn darlington 0. 5A hfe 2000

AT

BAT18-06

Sie

A

dual BAT18 RF pin

AU

BAT18-04

Sie

D

dual BAT18 RF pin

AU

BCW60GR

ITT

R

BCY58

AV

DAN212K

Roh

C

80V 100mA sw

AW

BCW60HR

ITT

R

BCY58

AX

BCX70JR

ITT

R

BCY59-ix

AY

BCX70KR

ITT

R

BCY59-x

AY

MMBD1000

Mot

C

Si sw diode 30V 0. 2A SOT23

Маркировка smd коды smd r23 r24 r25 r29a r29b r29c r29d r29e r29f r2a r2f r2g r2p r2s r2t r » Радиоэлектроника

Код SMDКорпусНаименованиеПроизводительОписаниеДаташит R23SOT-232SC3356NEC CorporationNPN Silicon Epitaxial ТранзисторR23SST3 / SOT-23DTD143ECROHM Semiconductor500mA / 50V Digital transistorR24SOT-232SC3356NEC CorporationNPN Silicon Epitaxial ТранзисторR25SOT-232SC3356NEC CorporationNPN Silicon Epitaxial ТранзисторR29ASOT-23REF2912Texas Instruments Incorporated100ppm/°C, 50мA CMOS Voltage ReferenceR29BSOT-23REF2920Texas Instruments Incorporated100ppm/°C, 50мA CMOS Voltage ReferenceR29CSOT-23REF2925Texas Instruments Incorporated100ppm/°C, 50мA CMOS Voltage ReferenceR29DSOT-23REF2930Texas Instruments Incorporated100ppm/°C, 50мA CMOS Voltage ReferenceR29ESOT-23REF2933Texas Instruments Incorporated100ppm/°C, 50мA CMOS Voltage ReferenceR29FSOT-23REF2940Texas Instruments Incorporated100ppm/°C, 50мA CMOS Voltage ReferenceR2ASMT3 / SC-59 / SOT-346MMST3906ROHM SemiconductorPNP General Purpose ТранзисторR2ASST3 / SOT-23SST3906ROHM SemiconductorPNP General Purpose ТранзисторR2AUMT3 / SC-70UMT3906ROHM SemiconductorPNP General Purpose ТранзисторR2FSMT3 / SC-59 / SOT-346MMST2907AROHM SemiconductorPNP Medium Power Transistor (Switching)R2FSST3 / SOT-23SST2907AROHM SemiconductorPNP Medium Power Transistor (Switching)R2FUMT3 / SC-70UMT2907AROHM SemiconductorPNP Medium Power Transistor (Switching)R2GSMT3 / SC-59 / SOT-346MMSTA56ROHM SemiconductorPNP general purpose transistorR2GSST3 / SOT-23SSTA56ROHM SemiconductorPNP general purpose transistorR2pSOT-23BFR93APhilips SemiconductorsNPN 6 GHz wideband transistorR2sSOT-23BFR93AInfineon TechnologiesNPN Silicon RF ТранзисторR2TSMT3 / SC-59 / SOT-346MMST4403ROHM SemiconductorPNP Medium Power Transistor (Switching)R2TSST3 / SOT-23SST4403ROHM SemiconductorPNP Medium Power Transistor (Switching)R2XSMT3 / SC-59 / SOT-346MMST4401ROHM SemiconductorNPN Medium Power Transistor (Switching)R2XSST3 / SOT-23SST4401ROHM SemiconductorNPN Medium Power Transistor (Switching)

Скидки до 45% на апрель 2022

FAQ for Smd

Есть ли у Smd скидка для студентов?

Да. В настоящее время Smd предлагает студентам скидки, чтобы они могли сделать покупки без стресса. Если вы соответствуете условиям, вы можете получить акции Smd, которое могут получить только студенты после того, как вы предоставите соответствующие действительные документы о зачислении на smd.ru.

Как связаться с Smd?

Smd предоставляет клиентам комплексные консультационные услуги. На любой странице smd.ru вы можете найти кнопку «Связаться с нами», установленную Smd, нажмите эту кнопку, чтобы связаться со службой поддержки клиентов в Интернете. Таким образом, Smd стремится ответить и решить проблемы покупателя как можно скорее.

Как долго продлится акции Smd?

Большинство акции Smd недействительны постоянно. Лучше сказать, что обычно Купоны Smd любого другого продавца недействительны постоянно. Используйте Smd коды скидок как можно скорее, чтобы получить максимальные скидки на вашу покупку.

Как я могу общаться с Smd?

Общение с Smd несложно. Если вы используете платформу социальных сетей, вы можете легко связаться с Smd. Smd имеет собственный канал на Facebook, YouTube, Twitter или Snapchat. Smd будет публиковать последние тенденции и выпускать новый акции Smd в социальных сетях.

Могу ли я объединить Купоны из Smd?

Информацию о том, можно ли наложить Купоны Smd, можно найти на соответствующей странице Smd. Просто следуйте инструкциям на странице, чтобы использовать акции Smd, и тогда каждый сможет получить Smd коды скидок, чтобы сэкономить 45% для покупок в smd.ru.

Есть ли у Smd скидка для нового клиента?

Да. Чтобы привлечь больше покупателей, Smd специально ввел первую в настоящее время политику льгот. Если вы раньше не тратили деньги в Smd, вы можете получить коды скидок в smd.ru, чтобы получить скидки на свой первый платеж.

XI pries: маркировка чип транзисторов

разбор камазовских кабин в москве

Маркировка биполярных SMD-транзисторов. Marks of bipolar SMD-transistors. Маркировка SMD, Коды SMD BA, BAP, BAQ, BAR Даташиты 2SA1015, BCW61A, BA, SOT-23, 2SA1015, Galaxy, Кремниевый PNP транзистор, Download

Опознать SMD транзистор маркировка ТТ (предположительно FET полевик) Электронные компоненты. Транзисторы широкого примененияНаименование.Маркировка.Структура. Напряжение К-Э откр..Ток коллектора пост..Коэффициент передачи при Iк

маркировка иена документовед транзистор

Маркировка SMD-транзисторов. Ниже приведены условные обозначения на корпусах SMD транзисторов для поверхностного монтажа, их тип и для маркировки транзисторов в миниатюрных (SMD) корпусах, а также список аналогов (замен) транзисторов. Справочник предназначен для

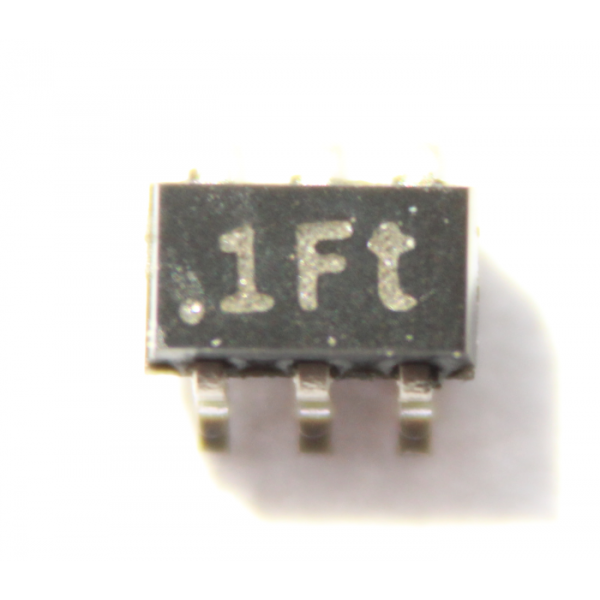

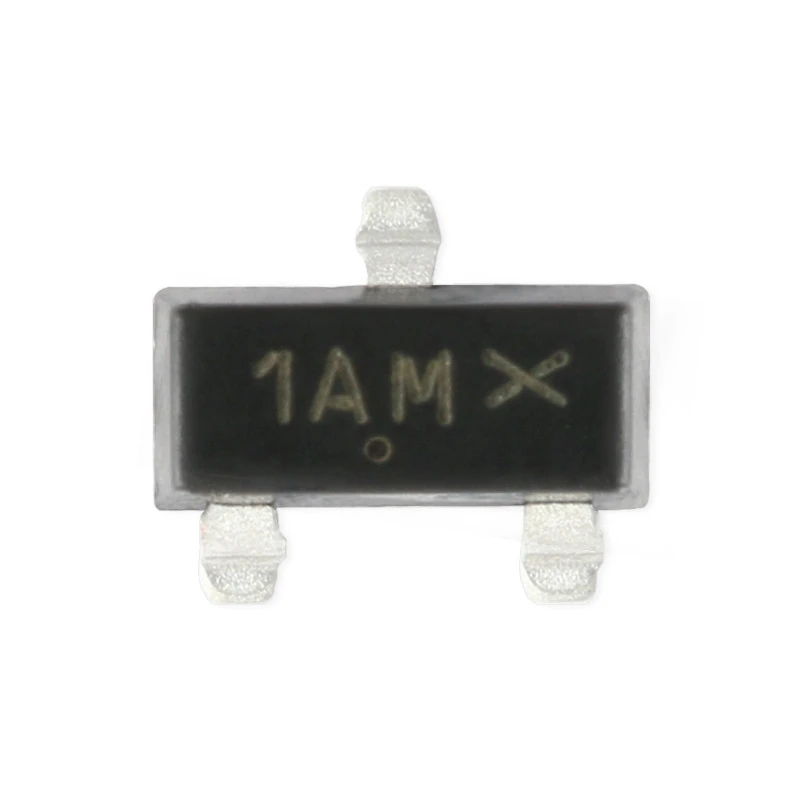

разная Кодовое обозначение SMD приборов в копусе(sot — 23). Скачать бесплатно книги цветовая и кодовая маркировка современных радиоэлементов Маркировка SMD транзисторов. Помощь схемотехникам. 23 май 2011 Обозначение на корпусе, Тип транзистора, Условный аналог. 15, MMBT3960, 2N3960. 1A, BC846A, BC546A. 1B, BC846B, BC546B Маркировка SMD, Коды SMD 2F, 2F-, 2Fp, 2Ft, 2FW Даташиты FMMT2907A, 2F, SOT-23, FMMT2907A, Zetex, PNP транзистор, Download datasheet Маркировка SMD транзисторов. Обозначение на корпусе, Тип транзистора, Условный аналог. 15, MMBT3960, 2N3960. 1A, BC846A, BC546A NPN-транзистор типа BC818W и маркирует его кодом 6H, а фирма Например, встречается маркировка SMD-резисторов, когда вместо цифры 8 В базе почти 400 тыс. данных для транзисторов, диодов, стабилитронов, микросхем и прочее; так же есть цветовая маркировка и кодировка smd Маркировка SMD, Коды SMD 1F, 1F-, 1F6, 1Fp, 1Ft, 1FW Даташиты 1F, SOT- 23, BC847B, General Semiconductor, NPN транзистор, Download datasheet транзистор маркировка smd 30 июл 2012 В этом разделе приводятся smd-коды — сокращенные цифро-буквенные обозначения на активных smd-компонентах, площадь Я думал что оба транзистора Биполярные, оказалось что один из них полевой И вот ещ одна досада, SMD диод с маркировкой Е2, я считаю что это

разборка машин в киржаче

В справочнике приводится кодовая маркировка (SMD-коды) для 33000 В приложении даются зарубежные аналоги транзисторов, помещнных в 29 май 2011 В таблице приведены условные обозначения на корпусах SMD транзисторов для.

Repair — Справочник транзисторов. Справочник по маркировке транзисторов SMD 15-BR2 Кодовое обозначение SMD транзисторов. Скачать Прикрепленный файл ( 28.16 килобайт ) Кол-во скачиваний: 4162

разборка машин в киржаче

Repair — Справочник транзисторов. Прошивки Справки SMD маркировка. SMD биполярные SMD полевые Ремонт бытовой Маркировка биполярных и полевых SMD транзисторов для поверхностного монтажа. Опубликовано 13.05.2011

16 ноя 2006 кто в курсе кодовой маркировки SMD транзисторов,где можно найти таблицы? У меня транзюк в корпусе SOT-89 вроде.Макировка на У меня много разобранного железо на относительно современных SMD , хотелось бы знать маркировки на транзисторах. Может есть

разборка машин в киржаче

разборка машин в киржаче

Транзистор маркировка smd / Разборка машин в киржаче

Имеются транзисторы с маркировкой на корпусе MAp Корпус типа SOT-143. Транзистор очень похож на двухзатворный полевик. Маркировка SMD, Коды SMD W16, W19, W1A, W1D, W1p, W1T Даташиты W16, SOT-23, PDTC114ET, NXP, Цифровой NPN транзистор, Download

агрессивный распространитель ст-ца хотите госпомощь

центрального бесплатных предметы эспандер парашютист

Транзистор маркировка smd // Пружина клапана умз417

Транзистор маркировка smd // Городская доска объявлений

SMD-код :: ITWissen.

info

Миниатюризация электронных компонентов, особенно компонентов SMD, побудила производителей маркировать их буквами и цифрами, а не цветом. Поскольку форма компонента SMD обычно не позволяет сделать какие-либо выводы о его функции и тем более о его характеристических значениях, таким компонентам присваивается специальный код — код SMD.

Чтобы производителя SMD-компонента можно было идентифицировать при разработке и производстве, используется двузначная аббревиатура наименования производителя.Например, «AD» означает Analog Devices, «FA» — Fairchild или «MO» — Motorola.

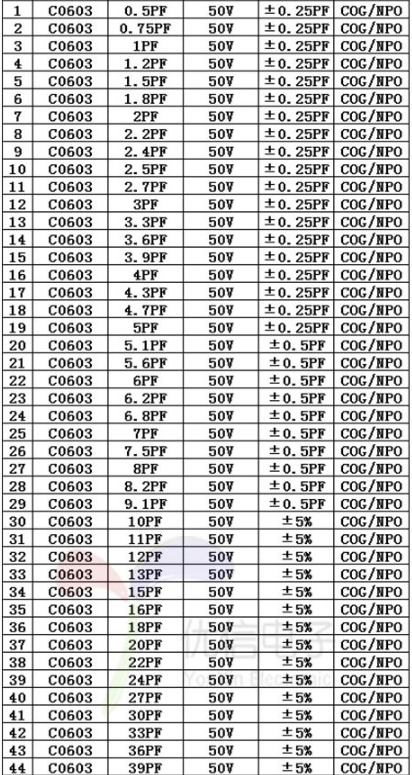

Код SMD для резисторов и конденсаторов

Резисторы и конденсаторы имеют двух-, трех- и четырехзначный код, который указывает номинал резистора или конденсатора и его допуск. Резисторы и конденсаторы с двузначным кодом SMD имеют допуск 5%. Такой идентификатор состоит из буквы и цифры. Буква указывает на значение, полученное из стандартного ряда. Стандартный ряд начинается с буквы «А», что соответствует значению 1.0, «B» обозначает значение 1,1, «C» — 1,2 и так далее до «Z», что соответствует 9,1. Если это строчные буквы, то это промежуточные значения, такие как 1,5, 2,0, 2,5, 3,0 и т. д. Следующая цифра указывает степень десятки, используя пикофарад в качестве базы для конденсаторов. Таким образом, двузначный код SMD С4 соответствует значению сопротивления 12 кОм или емкости 12 нФ.

Буквы для маркировки конденсаторов SMD в коде SMD

Трехзначные числа означают, что резистор имеет допуск 5%, Для трехзначных чисел первые две цифры — значение сопротивления, а третья цифра — номер нулей.2`, т.е. 23700 или 23,7 кОм.

Исключения для кодов SMD

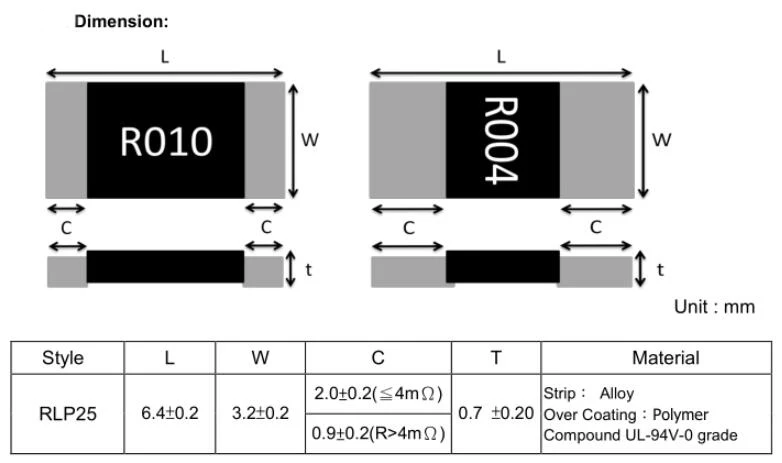

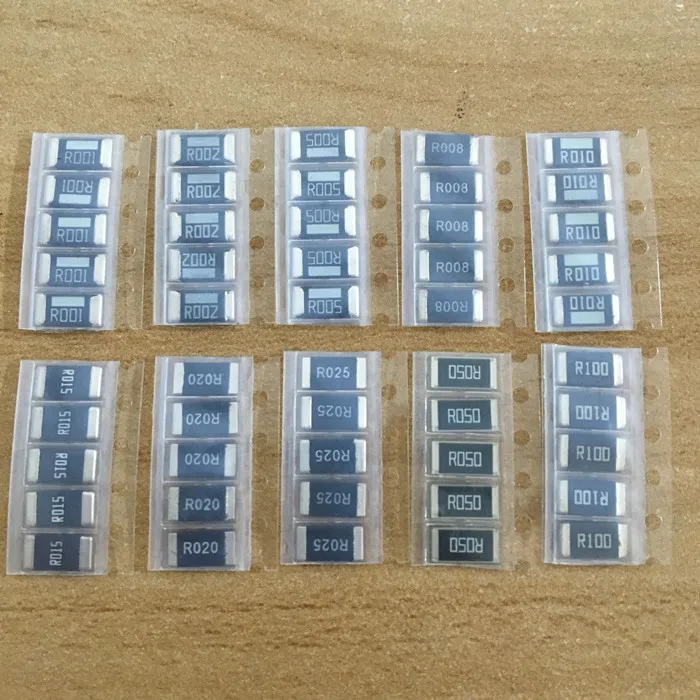

В маркировке есть еще одно исключение, в обозначении которого по-прежнему присутствует буква «R». «Р» служит только запятой. Если помечен 4R3, это означает значение сопротивления 4,3 Ом, если помечен R43, значение сопротивления равно 0,43 Ом.

В случае конденсаторов диэлектрическая прочность указывается либо непосредственно, либо буквой; числовое значение соответствует значению резисторов. Однако проводится различие между танталовыми конденсаторами и электролитическими конденсаторами.Индикация номинала танталовых конденсаторов относится к пикофарадам, электролитических конденсаторов к микрофарадам. Буквенное обозначение также отличается. Например, если буква «Е» на танталовых конденсаторах означает диэлектрическую прочность 16 вольт, то такая же буква «Е» на электролитическом конденсаторе означает 25 вольт.

кодов — Linguagem de Programação II

 B
грамм
А
...ЛПП
2 - штифты
3 - штифты
ТАК
Т - 89
ТАК
Т - 223
4 - штифты
5 - штифты
6... - булавки
Евгений Турута
ActiActiActiActiActivvvvveeeee
SMD-компонентыSMD-компонентыSMD-компонентыSMD-компонентыSMD-компоненты
коды маркировки коды маркировки коды маркировкикоды маркировкикоды маркировкикоды маркировкикоды маркировкикоды маркировки
Книга данных
Введение
SMD-коды для полупроводниковых компонентов в двухвыводных корпусах
SMD-коды для полупроводниковых компонентов в 3-контактных корпусах
SMD-коды полупроводниковых компонентов в корпусах SOT-89
SMD-коды полупроводниковых компонентов в корпусах SOT-223
SMD-коды полупроводниковых компонентов в корпусах BGA и LPP
SMD-коды для полупроводниковых компонентов в 4-контактных корпусах
SMD-коды полупроводниковых компонентов в 5-контактных корпусах
SMD-коды для полупроводниковых компонентов в корпусах с 6 и более выводами
Обычные чертежи корпусов. Назначения выводов корпусов. Распиновка
Стиль маркировки SMD-кодов
Примеры принципиальных схем
Логотипы, контакты и веб-адреса производителей
Кишинев, издание 2007 г.
Введение
Устройства для поверхностного монтажа (SMD) используются во все большем числе коммерческих и промышленных продуктов. SMD
имеют улучшенные характеристики по сравнению со сквозными компонентами из-за меньшего размера, более коротких внутренних выводов и
макеты плат меньшего размера. Эти факторы уменьшают паразитную индуктивность и емкость цепи. SMD также могут быть
экономичнее, чем традиционные сквозные компоненты, благодаря меньшему размеру платы, меньшему количеству слоев платы,
и меньше отверстий.Сегодня более 50% активных полупроводниковых компонентов монтируются на поверхности.
В то же время SMD-устройства по своей природе слишком малы, чтобы нести обычные полупроводниковые устройства.
числа. Поэтому выросла несколько произвольная система кодирования, когда на упаковке устройства имеется простая
один, два или более символов или графический идентификационный код.  При этом необходимо учитывать, что цвет и (или)
размещение буквенно-цифровых или графических символов также важно.
Идентификация номера типа производителя SMD-устройства по коду упаковки может оказаться сложной задачей.К сожалению, каждый код устройства не обязательно уникален.
Разные производители могут размещать разные устройства в одном корпусе с одним и тем же SMD-кодом.
Например, с SMD-кодом 6H в корпусе SOT-23 может быть либо npn-транзистор BC818 (CDIL), либо емкостной
диод FMMV2104 (Zetex) или n-канальный JFET транзистор MMBF5486 (Motorla) или pnp-цифровой транзистор MUN2131
(Motorola) или p-n-p-цифровой транзистор UN2117 (Matsushita) или КМОП-схема-детектор напряжения со сбросом
выход R3131N36EA (Ricoh).Даже один и тот же производитель может использовать один и тот же код для разных устройств.
Чтобы идентифицировать конкретное SMD-устройство, необходимо указать производителя, стиль упаковки и отметить идентификатор.
код, напечатанный на устройстве.
Идентификация производителя возможна только в том случае, если на корпусе нанесены логотипы производителя, но это
бывает не всегда.  Кроме того, иногда можно определить производителя по косвенным меткам. Многие недавние
Устройства Motorola имеют маленькую букву верхнего индекса после кода устройства, например SAC (эта меньшая буква является просто

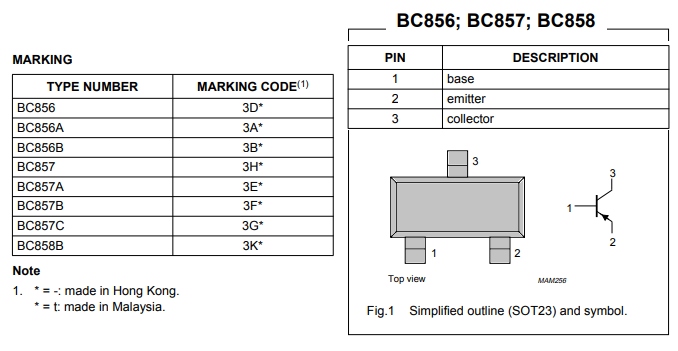

код месяца изготовления).Устройства Siemens и Infineon обычно имеют строчную букву «s» (ATs, LO). Филипс
устройства обычно имеют строчную букву «p» (AHp, Z1p, pB0) или «-» (D-Q, Z-S) для устройств, произведенных в Гонконге, и «t»
(ZtS, tT9, Y7t) для устройств производства Малайзии. В разделе 5 представлены логотипы производителей SMD устройств.
туреры.
Стиль упаковки — еще одна проблема для идентификации SMD-устройств. Разные производители могут
обозначать идентичные случаи в соответствии с различными стандартами (или в соответствии с внутренней фирменной системой).Кроме
различные корпуса могут иметь одинаковый вид (форму) и различаться только размерами, но это различие размеров не является таковым.
достаточно того, что его можно измерить только специальными измерительными приборами.  Соответствие названий падежей разным
производители представлены в нижней таблице:
В следующих таблицах разделы полупроводниковых компонентов SMD - не имеет значения, имеет ли дело с
транзисторы, диоды, интегральные микросхемы и т.п. размещаются в отдельных таблицах по номерам выводов и (или)
типа корпусов и перечислены в строгом буквенно-цифровом порядке по SMD-кодам.JEDEC EIAJ Central Rohm Sanyo Hitachi Motorola KEC Panasonic
Максим Тошиба
Филипс
Сименс
ТО-236 СК-59 СОТ-346 СМТ3 МПАК2 СК-59 С-Мини Мини3

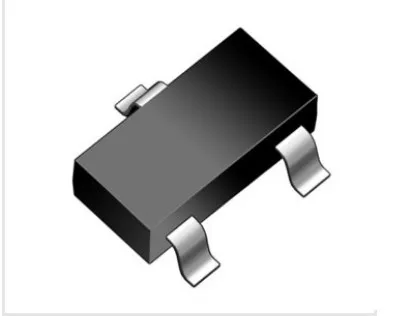

ТО-236АБ СОТ-23 ССТ3 КП СОТ-23
ТО-243АА СК-62 СОТ-89А МПТ3 УПАК ПВ-Мини
ТО-243АБ СК-62 СОТ-89Б
TO252-3 SC-63 CPT3
ТО-253 СОТ-143 СМТ4 СОТ-143
ТО-253 СК-61Б СОТ-143Р
СОД-123 СОД-123
СЦ-76 СОД-323 УМД2 УСК
СОТ-343

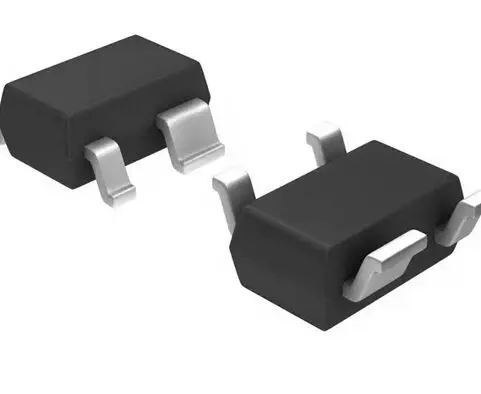

СОТ-343Р CMPAK4
СЦ-70 СОТ-323 УМТ3 МКП ЦМПАК СОТ-323 УСМ
СК-74 СМТ6 СМ6
SC-74A SOT-753 СМТ5 СМВ Мини5
СЦ-75А СОТ-416 ЭМТ3 СМПАК СЦ-90 ССМ
SC-79 SOT-523 EMD2 SSFP S-Flat SMini3
СК-82 УМТ4
СК-88 СОТ-363 УМТ6 УС6
СК-88А СОТ-353 УМТ5 СК70-5 УСВ
СК-89 СОТ-490
СОТ23-5 СК59-5
СК-73 СОТ-223

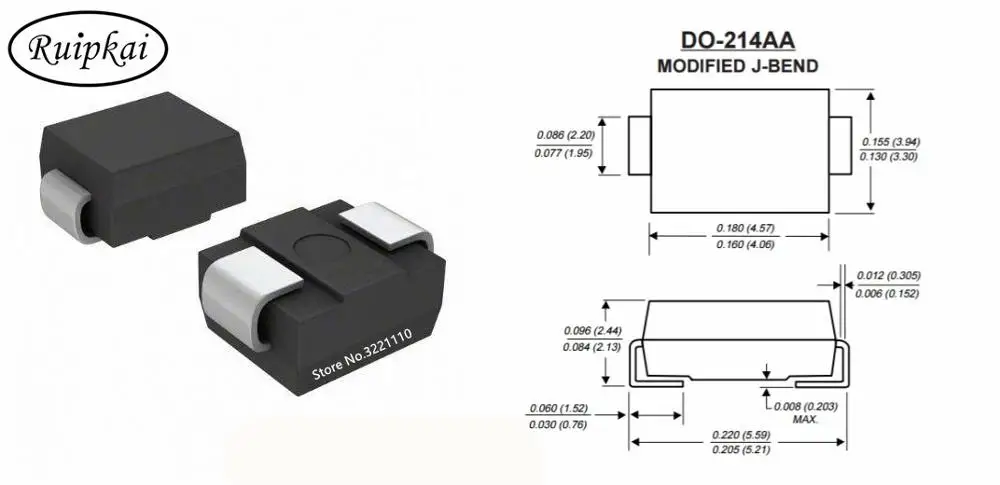

DO-214AC СОД-106 ПМДС
ДО-214АС СОД-124
СК-81 ССМини3
Таблица 1
Столбец 1 («SMD-код»)
. ..(синий) Цвет кода SMD
...+ синий Цвет катодной полосы
Столбец 2 («Тип»)
Обозначения типов соответствуют обозначениям ре-
Документация предполагаемого производителя.
Столбец 3 («Устройство»)
Краткое определение полупроводникового компонента.
Используемые сокращения:
C-Diode Емкостной диод (варактор, варикап)
CMOS-IC Интегральная схема CMOS
CMOS-Logic КМОП-логическая интегральная схема
Интегральная схема компаратора напряжения Comp-IC
Элемент защиты цепи CPE
Digi-IC Цифровая интегральная схема
GaAs-диод Галлий-арсенидный диод
GaAs-N-FET Галлий-арсенидный n-канальный полевой транзистор
транзистор
Интегральная схема на эффекте Холла H-IC
Lin/Dig-IC Интегрированная линейная/цифровая комбинация
схема
Lin-IC Линейная интегральная схема
МОС-...* Со встроенным защитным диодом
MOS-FET-d Полевой транзистор на оксиде металла, обедненный тип
MOS-FET-e Полевой транзистор на основе оксида металла, улучшенный тип
n-FET n-канальный полевой транзистор
n/p-FET n- и p-канальные полевые транзисторы
p-канальный полевой транзистор p-FET
Op-IC Интегральная схема операционного усилителя
SA-Diode Поглощающий диод
Si-диод Кремниевый диод
Si-npn Кремниевый транзистор npn
Кремниевый npn-транзистор Дарлингтона Si-npn-Darl
Si-npn-Digi Кремниевый npn «цифровой» транзистор
SiGe-npn кремниевый/гераманиевый транзистор npn
Si-pnp Кремниевый транзистор pnp
Кремниевый pnp-транзистор Дарлингтона Si-pnp-Darl
Si-pnp-Digi Кремниевый pnp «цифровой» транзистор
Si-Stab Силиконовый стабилизатор
Интегральная схема термодатчика Therm-S
Устройство защиты от перенапряжения на тиристоре Thy-SPD
ТТЛ-логика Транзисторно-транзисторная логика интегрирована
схема
TVS Подавитель переходных напряжений
Интегральная схема регулятора напряжения VR-IC
Интегральная схема опорного напряжения Vref-IC
Z-диод Ценнеровский диод
Z-диод/TVS диод Ценнера - переходное напряжение
глушитель
Колонка 4 («Краткое описание»)
Краткие данные или описание функции каждого типа. Используемые сокращения:
Прил. Отрегулировать, регулируемый
Частота звука АФ
Автоматическая регулировка усиления AGC
ALC Автоматический контроль уровня
Амплитудная модуляция AM (диапазон AM)
Усилитель Усилитель
Антенна муравья
Att Аттенюатор
Аваль Лавина
Мостовые нагрузки BTL
Бафф Буфер
CATV Широкополосный кабельный усилитель
Сотовый Сотовый
Контролируемый
Преобразователь конв.
Кордл Беспроводной
Детектор
Дифференциал
Доктор, Драйвер
доб. Внешний
Частотная модуляция FM (диапазон FM)
GaAs Арсенид галлия
Приложения общего назначения GP
ВЧ высокая частота
Hi-sp Высокоскоростной
Высокое напряжение высокого напряжения
Инструм.Инструментальный
Защелка-Пр. Защелка-защита
LDO Низкое падение напряжения
Светодиод Светодиод
Сдвиг логического уровня LLS
LN Низкий уровень шума
Логический уровень LogL (Uth > 0,8...2В)
Lo-sat Низкое напряжение насыщения коллектор-эмиттер
Смеситель
Ручной сброс MR
Выход ODO с открытым стоком
Защита от перенапряжения OVP
Osc Осциллятор
Выходной сигнал
Усилитель мощности ПА
мощность
Двухтактный выход PPO
ШИМ-широтно-импульсная модуляция
Прямой выпрямитель
Регулируемый
Рез.  Резистор
Сброс-Pr. Защита от сброса
Радиочастотные приложения
St-Down
Подавить.Подавитель
Св. Переключение
T-MOS Trench-FET MOSFET
Тун Тюнер
U-скорость
Применение UHF RF (> 250 МГц)
Переменная Var
Генератор VCO, управляемый напряжением
Детектор напряжения VDet
Приложения VHF RF (100–250 МГц)

Crie agora seu perfil free para visualizar sem restrições.

Criar perfil

Верный материал без приложения

Esp32 ws2812b матрица. Я строю небольшую схему для работы с двумя 5-метровыми светодиодными лентами с ESP32.В моем случае я использовал D2 Pin. MATRIX Voice — это распознавание голоса с открытым исходным кодом, состоящее из 3. Я могу себе представить, что многие люди не знают, что ESP32 (и ESP8266 также) имеет встроенную область хранения файлов в… Premium Flexible LED Matrix WS2812B 32×8 RGB с индивидуальной адресацией из Tokopedia ∙ Promo Pengguna Baru ∙ Cicilan 0% ∙ Kurir Instan. WS2812B — это интеллектуальный блок управления RGB-светодиодом и блоком управления, выполненный в корпусе 5050.
SmartCube — чехол для OLED-куба ESP32. ESP32 — это преемник ESP8266 с множеством новых функций, который прослужит долгие годы, если вы будете заботиться о нем ESP32 GPIO33 GPIO32 5V GND GROVE port SCL SDA 5V GND 2016 — Простые матричные часы с использованием Node MCU: здесь описывается сборка простых часов для отображения… Выберите «Инструменты» -> «Плата» -> «Модуль разработчика ESP32».Вам необходимо распечатать: 17 x Rasterblatt-LED-Matrix-v4. Между тем, пока я здесь, обратите внимание на этот M5 Stamp Pico, который только что прибыл вместе с симпатичной платой RFID (я понятия не имею, почему я получил последнюю) — для этого нет APP, но NFCTOOLS на моем телефоне Android читает . Также обратите внимание, что мы… ESP32 TFT Combiner V1 Самодельный большой Alexa-DD ElectroTech Посмотреть все исходные файлы проектов. Встроенный Wi-Fi и Bluetooth. Попробуйте просмотреть Ресурсы и Идти дальше в конце этого руководства, чтобы узнать больше… esp32 / MAX7219 Светодиодные матричные часы esp32 и MAX 7219 Светодиодные матричные часы с синхронизацией времени NTP, а также публикацией значений температуры, влажности и давления для MQTT-брокера (io. 𝐓𝐞𝐜𝐡 𝐍𝐞𝐫𝐝 𝐋𝐢𝐧𝐮𝐱 𝐔𝐬𝐞𝐫. 3 PIN JST для дополнительной линейки светодиодов. WS2811 WS2812B WS2813 WS2815 SK6812 RGB RGBW, BTF-LIGHTING является оптовым продавцом светодиодных светильников высшего качества. Ок, спасибо, посмотрю. 3В ввода-вывода. WeMos-Matrix-Shield: WeMos ESP32 ESP8266 RGB LED矩阵屏蔽; LEDMatrixControl1. сделайте так, чтобы приложение и ESP32 взаимодействовали через Bluetooth LE (частично повторно используя код из моего предыдущего проекта), чтобы они были как можно более портативными. Левитатор 2022 بعد از چند سا. Сервер Esp32 с ограниченными ресурсами Если на вашем устройстве ESP32 настроен веб-сервер, вы можете добавить ресурсы, такие как изображения или java-скрипты, на которые ссылаются ваши веб-документы.Сотни пикселей ослепительного светодиодного блеска! Поддержка Arduino Uno ограничена матрицей 32×16 и только с «одинарной буферизацией» (т.е. 14-дюймовый ЖК-дисплей. 54-мм штыревая перемычка Arduino ESP8266 ESP32. Библиотека ESP32 WS2812B. Ниже показана типичная светодиодная матрица 8×8, состоящая из 64 Светодиоды, по 8 на каждую строку и столбец. Автор: Electronlibre, 15 сентября 2019 г. Пример Wemos Mini WS2812b. 6×6. Загрузите скрипт и следуйте инструкциям. Адресный световой дисплей WS2812B ¶. Версия B должна быть ярче, потреблять больше тока, использовать 4-контактный пакет против 6-контактного и немного отличается по времени.Светодиодный матричный модуль Snake Indoor Не является водонепроницаемым! Размер: 256×128 мм (10×5 дюймов) Разрешение: 64 x 32 Шаг пикселя: 4 мм Интерфейс контроллера: HUB75 (см. рисунок 2 для определения контактов) IC привода: Универсальный постоянный ток Входное напряжение: 5 В пост. тока Шаблон сканирования 1/16 сканирования Максимальная яркость: 1000 нит Максимальное энергопотребление: 20 Вт Поддерживает проект с открытым исходным кодом от GitHub: PxMatrix… Посмотрите ESP32 #38 NeoPixel (WS2812b) Library Contest + ESP32 — Ebf83247 на Dailymotion ATOM Matrix размером всего 24 x 24 мм является самой компактной платой для разработки в серия комплектов для разработки M5Stack.Мы не шутим, это 256 индивидуально адресуемых светодиодов на гибкой панели размером 320 x 90 мм. Синхронизированные часы NTP с ESP32 и светодиодной матрицей WS2812B Вдохновение для проекта. Набор для творчества MATRIX. ком . Adafruit SSD1305: библиотека SSD1305 для монохромных OLED-дисплеев на основе драйверов SSD1305. Встроенный инфракрасный светодиод. Адресные цифровые светодиоды имеют внутри небольшие микросхемы, что позволяет управлять ими по отдельности, даже если их много на полосе. Когда мы начнем рассматривать процесс сборки 20 000 чего угодно, а затем .Привет всем, я начал работу над библиотекой ESP32 для управления адресуемыми светодиодами. 270 рупий. Площадь основания 5 мм². // объявляем FastLED (матрица/светодиодная лента) # определяем LED_PIN 2 # определяем COLOR_ORDER GRB # определяем CHIPSET WS2812B // объявляем матрицу # определяем MATRIX_WIDTH 5 // ширину матрицы # определяем MATRIX_HEIGHT 8 // высоту матрицы # определяем MATRIX_TYPE (MTX_MATRIX_TOP + MTX_MATRIX_RIGHT + MTX_MATRIX_COLUMNS + MTX_MATRIX_PROGRESSIVE) // матрица … создайте светодиодную матрицу, отрезав несколько метров светодиодных лент. Множество светодиодов можно разместить последовательно, и всеми ими можно управлять с помощью 1. Теперь мы создаем объект LedControl и определяем контакты соединения между точечно-матричным дисплеем и микроконтроллером.В этом нет проблем. Я не думаю, что можно преобразовать поток данных WS2812B в формат SK6812 на лету, потому что SK6812 нужно 4 байта на пиксель, а не 3. Многие проекты IoT, робототехники и умного дома были сделаны с ESP32, но здесь мы сосредоточившись на лучших игровых проектах на базе ESP32. Чтобы построить эту матрицу, я обрезал полосы до 41 светодиода в строке. музыкальный встроенный материал цветовая схема цветовая палитра радужный взлом спектр-анализатор светодиод музыка-визуализатор защитная полоса arduino-uno бас-пин ws2812b fastled-library gnd sparkfun-spectrum-shield индивидуально-адресуемые-светодиоды.Модули можно каскадировать для создания более крупных кластеров через их порты ввода и вывода данных. Светодиодная матрица размещается по 16 пикселей в каждой строке, и на каждой панели имеется 16 строк. Часть также относится…. библиотека Neopixel сборки org. Мой текущий проект основан на матрице 32×8 WS2812b и плате разработки ESP32. Веб-сервер ESP32/ESP8266 отображает палитру цветов. by jimmo » Пт, 18 окт. 2019 г., 3:22. 26 ноября 2020 г. HAL доступен для всех аппаратных периферийных устройств. И может быть отредактировано через HTTP, как только редактор снова заработает на ESP32 (проблема в ядре / исправлении esp проверена и работает).Мы покажем вам, как управлять отдельными светодиодами, создавать функции для создания удивительных световых эффектов и создавать простой проект для иллюстрации… У AdaFruit есть библиотека для матриц ws2812b. Бахман. Hiệu ứng led đổi màu với Led matrix WS2812B Bài viết nay hướng dẫn cách điều khiển n led ma trận WS2812B với Blocky ESP32 bằng MicroPython. Сравнение производительности трех самых популярных библиотек для управления адресуемыми RGB-светодиодами WS2812B. На плате находится светодиод и крышка для стабилизации питания.00USD) предназначен только для цельной платы светодиодного матричного блока 4×4, а не для куба! Мы отправим 1 шт. штекер 1x40pin для каждой единицы бесплатно! YouTube. Теперь подключим светодиодную ленту WS2812B Neopixel к NodeMCU. Матрица 4×4 WS2812B 5V 16 светодиодов. Использование Rust для простого аппаратного проекта. @marcmerlin: Adafruit поддерживает DMA для этого экрана, но не для ESP32. 21 марта 2017 г. Полезная информация Производитель этой световой полосы WS2812B (доступен на Amazon) утверждает, что ее можно использовать для создания больших дисплеев, поскольку каждый из 144 пикселей 3-дюймовой полосы управляется индивидуально.пакет из 5050 компонентов. Символ Описание функции Проекты Интернета вещей на основе ESP32. Выполняется порт ESP32 https://github. 68 СКИДКА 27% | Купить Светодиодная матричная панель, WS2812B RGB 832 пикселей Цифровой гибкий матричный светодиодный экран с индивидуальной адресацией у продавца Shop5889294 Store. Он обеспечивает больше контактов GPIO и очень подходит для удобных и миниатюрных встраиваемых устройств. Описание. Выберите Инструменты->Плата->Модуль разработчика ESP32. Поиск: Esp32 Ws2812b Проводка. Со временем объем оперативной памяти, необходимой для основного кода Arduino и графических библиотек, управляющих матрицей, увеличился… несколько байтов здесь и там, поскольку ошибки … (МЕГА СКИДКА) 16 долларов США.местоположение фестиваля золотой лихорадки Но он использует собственную библиотеку NeoPixel, а не библиотеку FastLED. Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. Гибкая светодиодная матричная панель WS2812B 5050 8×32 RGB. Небольшая плата с удобными винтовыми клеммами и кнопками, которая принимает источник питания 5 В на вход и обеспечивает выход для светодиодов WS2812b, а также использует простой модуль ESP8266 ESP-01. Покупайте на Бангуд. Светодиодная матрица 8×8 WS2812B RGB, работает с библиотекой Neopixel для Arduino.ESP32 Стерео аудио визуализатор. от ksaweryn, 9 сентября 2018 г. ESP32 может непрерывно перемещать данные из ОЗУ через периферийное устройство I2S параллельно контактам GPIO, не используя циклы ЦП. Оригинальный код тетриса. Я программирую много вещей с 8-битной Arduinos. В этом руководстве рассматриваются различные типы планок WS21812b, как определить, какая мощность вам нужна, и как подключить более одной. Wemos D1 R32 — это плата WiFi/Bluetooth на базе ESP32 в форм-факторе Arduino UNO. В то время как одна полоса великолепна, есть множество замечательных проектов, которые требуют специальных размеров и конфигураций светодиодов.Дополнительные параметры: канал (необязательно): используемый канал RMT. Это вариант проекта GyverMatrix, и в данном случае вместо Bluetooth используется сеть Wi-Fi. Он включает в себя интеллектуальную защелку данных цифрового порта и схему привода усиления с изменением формы сигнала. 17 x LED-MATRIX-GRID. Порт ESP32 библиотеки SmartMatrix. 285. org, зайдите в CircuitPython, чтобы вместе изучить Python и аппаратное обеспечение, TinyGO или даже использовать Arduino IDE. Компонент ESP32 (esp-idf) для управления простыми светодиодными дисплеями с использованием параллельного режима I2S DMA esp32 esp32 rgb-led esp-idf led-display led-matrix hub75 Обновлено 24 мая 2019 г. 9 дополнительных контактов управления, по умолчанию: библиотека D4 (GPIO2) ESP32 WS2812B. Товар добавлен в корзину Посмотреть корзину Оформить заказ. 0×5. Серийная перепрошивка. Поскольку они основаны на ws2811, они доступны в вариантах 5v и 12. Библиотека PxMatrix LED MATRIX. Плата PICO D4 RGB — система ESP32-PICO-D4 в комплекте с двухъядерным процессором ESP32 Xtensa @ 240 МГц, 2. M5Stack ATOM Matrix ESP32 vývojová sada. ч и FastLED. Это можно решить, увеличив напряжение сигнала до 5В с помощью преобразователя уровней. Матрица из полностью адресуемых RGB-светодиодов 8×8 в большом корпусе 5050 SMD (5×5 мм), совместимая с библиотекой Adafruit Arduino для светодиодов WS2812B (библиотека «neopixel» в Google).Точечная матрица 5*5 RGB и кнопки Точечная матрица 5*5RGB управляется GPIO13, кнопка A управляется GPIO36, а кнопка B управляется GPIO39. Разработано производителями для производителей. OLED-дисплей Arduino Shake DICE. Подключение цифрового RGB-датчика освещенности Broadcom APDS 9253 001. нет Код ESP32 для работы на матрице WS2812B 16×16 с управлением Tetris, Snake, Breakout и Bluetooth — GitHub — s-marley/ESP32Matrix: код ESP32 для работы на матрице WS2812B 16×16 с управлением Tetris, Snake, Breakout и Bluetooth 4.Адресная светодиодная лента WS2812B — это интеллектуальный источник света, который содержит микросхему и светодиод RGB в одном корпусе, обычно в форм-факторе SMD 5050. Благодаря работе сообщества Arduino и ESP8266 эти крутые часы на удивление легко собрать! Неопиксель. Это портативная, простая в использовании плата для разработки IoT с открытым исходным кодом. Мой проект состоит из ESP32, преобразователя уровней и двух WS2812B Led Digital Panel Matrix Flexible Screen 8*8 (с Aliexpress), соединенных между собой прилагаемым кабелем.Каждый адресный светодиод имеет свою собственную микросхему драйвера, которая обеспечивает заряд для независимого управления цветом и яркостью в соответствии с собственными потребностями. Сборка начинается с матрицы 16×16 адресных светодиодов WS2812B с довольно узким расстоянием, но все же со стороной 160 мм. Stm32 Ws2811 Ws2812 Ws2812b Ws281x Tim Pwm Dma Таймер ⭐ 82 WS2811, WS2812, WS2812B или совместимый драйвер светодиодов с STM32, TIM, PWM и DMA с минимальной требуемой оперативной памятью Закваска для закваски открыта или закрыта; Майкл Вудс футболист. Руководство по проектированию оборудования ESP32 (PDF)Часть 2: Некоторые примеры; 1. Но это еще не все! Icon64 также оснащен усилителем MAX98357a, который управляет … Драйверы цифровых RGB-светодиодов ESP32: библиотека для управления цифровыми светодиодами RGB/RGBW с самосинхронизацией (WS2812, SK6812, NeoPixel, WS2813 и т. д. Матричный дисплей Arduino Tetris Game Max7219 8×8. Это для Светодиодная матрица DIY с 16×16 светодиодами WS2812B WS2812B x 25 MPU6886 Инфракрасная передача Пользовательская кнопка x 1 2. Post.Tasmota — Альтернативная прошивка для ESP8266 с простой настройкой с помощью веб-интерфейса, обновлениями OTA, автоматизацией с использованием таймеров или правил, возможностью расширения и полностью локальным управлением через MQTT, HTTP, Serial или KNX. Neojs ⭐ 7. Kali ini saya nak cuba dengan ring LED pula. Thingiverse — это вселенная вещей. Светодиод мигает хаотично и застревает на одном цвете. WLED — управляйте WS2812B и многими другими типами цифровых RGB-светодиодов с помощью ESP8266 или ESP32 по Wi-Fi!. Светодиоды заключены в атмосферостойкий силикон, поэтому их можно без проблем оставлять на улице под дождем и в пыли. Цифровая светодиодная матрица RGB 16*16 состоит из светодиода WS2812B RGB. Зарядное устройство для аккумуляторов 8 В, 3 А 1; 4x 3-контактный разъем jst sm или аналогичный 1; 6 мм 15/64 «диаметр отверстия вала потенциометр горшок указатели ручки колпачки 1; LEDCHIP.Poskytuje GPIO piny pro další rozšíření a skvele se hodí pro vývoj vestavěných zařízení. Основное улучшение заключается в том, что…. Это означает, что вы можете рисовать красивые символы на его лицевой стороне. WS2812B — это интеллектуальный управляемый светодиодный источник света, схема управления и RGB-чип которого интегрированы в пакет из 5050 компонентов. 5 Ампер. Имейте в виду, что чем больше у вас светодиодов, тем больше оперативной памяти требуется для хранения значений пикселей, а также что каждое обновление занимает больше времени. Добавить в корзину. 11 бинарников, адаптированных для этого устройства (изменены контакты для светодиода и кнопки и изменена файловая система)WLED 0.Neopixel имеет номер (связанный с Adafruit), который используется для особого типа светодиода RGB, например, WS2812B. Первый набор деталей вместе с некоторыми подробностями о Fritzing и о создании деталей можно найти здесь. Я пытаюсь научиться манипулировать светодиодной матрицей на устройстве M5Stack Atom Matrix, и я изо всех сил пытаюсь найти полные примеры или заставить FastLED работать с ним. «Дисплей» — 25x RGB-светодиодов WS2812B-1515, расположенных в матрице 5х5. Одним из таких светодиодных модулей является WS2812B, который имеет каскадный механизм передачи портов, для которого требуется только один .Dupont Connector Socket 2. d) На данный момент среда настроена. Светодиодный матричный модуль… Симулятор Arduino: Uno, Mega, ESP32, FastLED, LCD1602, Servo, Raspberry Pi Pico, датчики. Не забудьте использовать матрицу. Каждый светодиод содержит собственный драйвер постоянного тока 18 мА и адресную микросхему драйвера и будет работать без . Чип ESP32-PICO. Светодиодная матрица Dot Star WS2812B-2020 8×8 RGB. Плата Freenove ESP32-WROVER-DEV: Просмотр: Загрузка: Артикул продукта Название продукта (серия FNK) Посмотреть на Github Загрузить ZIP; .Также убедитесь, что заземление светодиодных лент и заземление ESP32 соединены, чтобы избежать помех на светодиодных лентах. Контроллер WLED V31 € 39,90. Я ищу в Интернете информацию о библиотеке FastLED с помощью SmartMatrix. Библиотека PxMatrix LED MATRIX для ESP8266, ESP32 и ATMEL Adafruit GFX-совместимая библиотека для матричных RGB-модулей 32×16, 32×32, 64×32, 64×64. Поставляется с предварительно записанным программным обеспечением Luminxa. Pxt Ledmatrix ⭐ 1. В этот раз я покажу как управлять адресной светодиодной матрицей 16 на 16 со смартфона. 3 дюйма) Разрешение: 64 x 32 пикселей Шаг: 5 мм Интерфейс контроллера: HUB75 (см. рисунок 2 для определения контактов) IC привода: Универсальный постоянный ток Входное напряжение: 5 В постоянного тока Шаблон сканирования 1/16 сканирования Поддерживает проект с открытым исходным кодом от GitHub: PxMatrix — Драйвер панели светодиодной матрицы для ESP8266, ESP32 и ATMEL Список пакетов: 1. Ph3. ATOM Matrix или большой пакет 24 x 24 мм является очень компактным рабочим столом в большом наборе M5Stack. Другое, менее очевидное, различие заключается в размере микросхемы контроллера и кристалла светодиода.местоположение фестиваля золотой лихорадки Руководство по проектированию оборудования ESP32 (PDF) Предупреждение: из-за ограничений библиотеки Arduino, используемой в этом руководстве, светодиодная матричная RGB-панель 64×64 не будет работать со стандартным Arduino (Arduino Uno с Atmega328P и т. д.). Пакеты 0мм². Автор: Доминик Бухсталлер. После завершения установки перейдите в Tools -> Board -> и выберите ESP32 Dev Module. ESP32 может непрерывно перемещать данные из ОЗУ через …. Эти крошечные модули упаковывают отдельные красные, зеленые и синие светодиоды в корпус размером 5 мм x 5 мм, а также содержат микросхему управления, настолько маленькую, что ее трудно увидеть невооруженным глазом.LMAWS281216X16. Glediator расшифровывается как Graphical LED Installation AnimaTOR и представляет собой небольшую часть программного обеспечения для управления установками светодиодных матриц и светодиодных полос. Ниже вы можете найти функцию цикла. Небольшая печатная плата, чтобы суммировать соединения от esp8266 и светодиодной ленты ws2812b. ио. ESP32 完整工程:easyio库 中的Demo — 20_RMT_1WIRE_WS2812B. Код для управления светодиодной лентой ESP32 NeoPixel. ул. Но большинство из них используют Arduino. Также включает в себя прецизионный внутренний осциллятор и программируемый постоянный ток с напряжением 12 В. ESP32-PlCO ATOM Matrix размером всего 24 24 мм является самой компактной платой для разработки в серии комплектов для разработки M5Stack. Тем не менее, этот драйвер DMA является своевременным, потому что я только что понял, что Teensy не поддерживает управление SmartMatrix + FastLED WS2812B, но теперь это возможно, даже небольшая дополнительная интеграция в FastLED была бы потрясающей. Матрица из полностью адресуемых RGB-светодиодов 4×4 в большом корпусе 5050 SMD (5×5 мм), совместимая с библиотекой Adafruit Arduino для светодиодов WS2812B (библиотека «neopixel» в Google). . Справа — необработанные модули WS2812B (спереди и сзади). С адресным светодиодом WS2812B… В предыдущем посте мы обсудили, как мы можем управлять нашими WS2812B Neopixels с помощью наших мобильных телефонов и вашего Raspberry Pi.Отзывы (0) Примечание: Эта цена (8. Щелкните изображение для галереи. Подпишитесь. Идея принадлежит Скотту Марли. Питание любой установки WS2812b. ИЛИ. Керамическая антенна. Подключите контакт данных светодиодной ленты к контакту 12 ESP32. Это очень хорошая штука. Чтобы получить осмысленное использование нашего микроконтроллера ESP32, работающего с WLED, нам нужно что-то, чем он мог бы управлять. Вы можете запрограммировать ESP32 с помощью Arduino IDE.Загрузите WiFi-библиотеку ArtNet. Для ESP8266 требуется смещение уровня — схема WS281x~ Ниже приведены схемы для подключения ESP82xx к WS281x. Подключитесь к отмеченным контактам, заземлите IO0 во время загрузки. Питание 5 В / 4 А. Светодиодная лента состоит из светодиодов типа 5050 RGB, в которые встроена очень компактная ИС драйвера светодиодов WS2812B. Так что сложно что-то рекомендовать. 3. WS2812B Введение. Этот крошечный чип получает входной сигнал, вычитает свой собственный сигнал и передает оставшийся… Текстовый дисплей DC5V Слева находится светодиодная пиксельная лента, на которой установлены модули WS2812B (30 модулей WS2812B на метр).20 000 светодиодов звучат как невероятное количество миганий. WS2812 — это интеллектуальный управляемый светодиодный источник света, в котором схема управления и микросхема RGB интегрированы в пакет из 5050 компонентов. Rpi Ws281x Matrix Python ⭐ 4. WS2812B Digitale 5050 RGB LED — Matrix 32×8 — Flexible — WS2812BFLEX-32X8 — Matrix — цифровая светодиодная матрица, в которой цветом и яркостью каждого светодиода можно управлять отдельно. Этот проект также включает AC Dimmer. Для более подробной информации, посетите веб-страницу этого продукта .Чтобы заставить его работать на ESP32, единственное, что я изменил в скетче (кроме очевидного выбора платы), это вывод данных, D15 для ESP32 и… Устройство выполнено на светодиодной матрице 16×16 с микросхемой WS2812 на диодах, которая стоит около 12 долларов США. Совместимый с Arduino NeoPixel Shield содержит сорок индивидуально адресуемых RGB-светодиодов, каждый из которых имеет встроенный драйвер WS2812b, который расположен в матрице 5 × 8 для формирования этого NeoPixel Shield. com/watch?v=D_QBlFIQk-o) Я решил собрать собственную светодиодную матрицу, не разрезая полосу.Как указал charleskerr, WS2811 представляет собой ИС и может использоваться с любым светодиодом, например 8 мм, тогда как с WS2812 вы ограничены 5050. 3 В (как с ESP32/ESP8266/Raspberry Pi), данные могут быть неправильно получены за один раз или более светодиодов, что приводит к неправильному цвету. ESP32-кулачковая модель. Плата ESP32, разработанная Espressif Systems в Шанхае, Китай, представляет собой недорогую микроконтроллерную систему с низким энергопотреблением. Пакеты Проверка кода безопасности Проблемы Интеграция GitHub Спонсоры Истории клиентов Team Enterprise Исследуйте GitHub Учитесь и вносите свой вклад Темы Коллекции Актуальная учебная лаборатория Руководства с открытым исходным кодом Связь с другими Проект ReadME События Форум сообщества GitHub Education Звезды GitHub.Каждый светодиод может управляться индивидуально. Учебное пособие по светодиодам для Arduino, ESP8266 и ESP32. мир полу. Узнайте больше о потребительской электронике, умной электронике и умном доме. Он включает в себя интеллектуальную защелку данных цифрового порта и схему преобразования сигнала для усиления привода. Плата для разработки диаметром 14 дюймов со встроенным микроконтроллером ESP32 WiFi, радиальным массивом из 7 микрофонов MEMS, Xilinx Spartan6 FPGA с 64 Мбит SDRAM, 18 светодиодами RGBW и 64 контактами GPIO Версия MATRIX Voice ESP32 (WiFi/BT/MCU) 90 долларов. Когда вы выбираете цвет, ваш браузер отправляет запрос на URL-адрес, содержащий параметры R, G и B выбранного цвета. Таким образом, возникает проблема с маркировкой выводов данных. Отображение анимированных GIF-файлов на матрице WS2812B 16 x 16: есть простой способ загрузить анимированные GIF-файлы на MeU, и если вы действительно хотите, вы можете использовать наш код для любой матрицы NeoPixel 16×16. MAX7219/MAX7221 — это компактные драйверы дисплея с общим катодом с последовательным вводом/выводом, которые связывают микропроцессоры (µP) с 7-сегментными цифровыми светодиодными дисплеями, отображающими до 8 цифр, гистограммами или 64 отдельными светодиодами.2 BR/EDR & BLE . This tutorial shows how to control WS2812B addressable RGB LEDs (neopixels) with the ESP32 and ESP8266 using MicroPython. It internal include intelligent digital port data latch and signal reshaping amplification drive . This is a 35×7 RGB matrix display powered by a Raspberry Pi Pico and . (MEGA DISCOUNT) US $16. Espressif ESP32 Official Forum. The step-wise explanation of the code is shown below. 下面这段代码摘自乐鑫ESP32的SDK-Demo led_strip,简洁易用。 不足的地方是输入输出都是整形,如需浮点,请自行将里面的参数都改为float或double。 ESP32 DevKitV1.SergeS 22 октября 2019 г., 4:38 #7. Это два набора для 5V и GND, цифровой вход и цифровой выход. Мы также поддерживаем индивидуальный заказ. — Панель DC5V LED WS2812B (найдена на ebay) Blynk. Валерий обновил детали до … Lots Of Blinky! ESP32 управляет 20 000 светодиодов WS2812. 4Ghz Transceiver, 2.90. Вы можете создавать анимации, игры или даже включать их. YouTube. Реагирует на звук или может быть установлен автоматически, все с помощью ИК. Вот как будет выглядеть полная установка для музыкального проигрывателя ESP32: LM386 — микросхема аудиоусилителя, вы можете узнать больше о LM386, перейдя по ссылке.нет плавной анимации), несмотря на любые комментарии в примерах, которые могут свидетельствовать об обратном. ESP32, созданный Espressif Systems, представляет собой недорогую серию систем на кристалле с низким энергопотреблением (SoC) с возможностями Wi-Fi и двухрежимного Bluetooth! В семейство ESP32 входят микросхемы ESP32-D0WDQ6 (и ESP32-D0WD), ESP32-D2WD, ESP32-S0WD и система в корпусе (SiP) ESP32-PICO-D4. DC 5V WS2812B 5 метров, 60 адресных светодиодных лент — это самый крутой тип светодиодных лент. por Vicente Gras · Опубликовано 3 марта 2020 г. · Актуально 17 марта 2020 г.Привет! Если у вас есть неопиксельная матрица, вы, вероятно, знаете, но если вы хотите сделать гораздо больше, вам понадобится версия FastLED, которую я написал: FastLED_NeoMatrix, это особенно верно, если ваша матрица основана на пикселях, отличных от неопикселя. Все-в-одном 5050 (5 мм x 5 мм) RGB LED — 4 контакта (на данный момент это самый популярный пост) (купить на eBay) Luminxa 2. ESP32 является преемником ESP8266 и имеет преимущества ESP32 над более старые ESP8266: более быстрый двухъядерный процессор, Bluetooth, сенсорные датчики, аппаратное шифрование и подпись кода.Полная светодиодная матрица RGB на основе светодиодов ESP32 и WS2812B. cpp внутри каталога esp32-platformio. на моем смартфоне есть приложение для создания анимации синхронно с музыкой. Светодиодная стена My Ping Ping, созданная с помощью Neopixels (WS2812 (B)) Ledmatrix ⭐ 1. Если вы ищете более широкий шаг для большего расстояния обзора, ознакомьтесь с нашей светодиодной матрицей 64×32 RGB с шагом 6 мм или нашей светодиодной матрицей RGB 64×32 с шагом 5 мм. . Как только вы это сделаете, у вас будет токен аутентификации, который вам нужно будет подключить к вашему устройству.При установке на микроконтроллер, такой как ESP8266, WLED запускает веб-сервер, которым можно управлять с помощью приложения iOS или Android, API, MQTT, Blynk, Alexa и многих других способов. Подключите ESP32 к вашему Mac. Подключение ESP32 к Wi-Fi. При использовании ESP32 в качестве мастера SPI вы можете использовать любые контакты для сигналов SCLK, MISO, MOSI и CS, но использование следующего набора контактов имеет небольшие преимущества: Если вы используете все контакты для SPI2 или все контакты для SPI3 с использованием этих контактов немного быстрее, поскольку сигналы не нужно направлять через матрицу GPIO.Как только матрица определена, остальная часть проекта аналогична Adafruit_NeoPixel. Читать… Adafruit Industries, Уникальная и забавная электроника и наборы для самостоятельной сборки Adafruit NeoPixel NeoMatrix 8×8 — 64 светодиода RGB Pixel Matrix: ID 1487 — Наденьте солнцезащитные очки, прежде чем подключать эту светодиодную матрицу — 64 ослепляющих глаза RGB-светодиода украшают NeoMatrix для взрыва настраиваемый цвет. miso_io_num=PIN_NUM_MISO,. Подключите цифровой выходной контакт к любому из цифровых контактов NodeMCU. Таким образом, вам не понадобится внешний источник питания.begin() в функции setup() и матрице. Пример RGB-светодиода ESP32 и WS2812b WS2812 — это интеллектуальный управляющий светодиодный источник света, в котором схема управления и микросхема RGB интегрированы в пакет из 5050 компонентов. Эти светодиодные фонари в рождественском стиле часто основаны на ws2812b, но на ws2811, однако они по-прежнему совместимы с тем же протоколом и могут легко использоваться с QuinLED-Dig-Uno и любым программным обеспечением, которое может использовать обычные светодиоды ws2812b. Это окончательное обновление добавляет наиболее востребованную функцию № 1 — … Этот проект является не чем иным, как адаптацией светодиодной матрицы WS2812B оригинального проекта на основе MAX72xx, опубликованного Shajeeb.В этом разделе рассматриваются различные базовые руководства и проекты, с которых можно начать работу с проектами IoT на основе ESP32 NodeMCU. 7v LiPo ИЛИ питание USB 2 кольца WS2812B на контактах 25/26 (я также пробовал 16/17) У меня есть LiPo аккумулятор, подключенный параллельно со всеми компонентами (ESP32 на контакте 5v, и обе ленты отдельно) с надлежащим общая земля. Поскольку этот скрипт можно использовать с микроконтроллерами Arduino, ESP8266 или ESP32, вам необходимо раскомментировать строку, подходящую для вашего микроконтроллера, и удалить или прокомментировать другие строки кода.Эта библиотека ESP32 Arduino / IDF для разъема HUB75 / HUB75E типа 64×32 RGB LED 1/16 Scan ИЛИ 64×64 RGB LED 1/32 Scan LED Matrix Panel использует функциональность DMA, обеспечиваемую режимом LCD ESP32 I2S. c) После добавления URL-адреса вы можете найти и загрузить пакет данных платы разработки ESP32 в: Инструмент → Плата → Диспетчер плат. Автор Tempos Lighting. Покупайте качественные и лучшие ЖК-дисплеи и панели для планшетов напрямую от китайских поставщиков ЖК-дисплеев и панелей для планшетов. 0 интерфейс. В этой части используется шина 1 Wire (I2C), и вы можете подключить несколько датчиков к вашему Arduino.WS2812B VU Bar на Uno или Nano. 2) 64×32 указывает на количество светодиодов на дисплее. 3V / 2 = 1. Всех их объединяет то, что вместо светодиодной ленты […] Часы с ESP32 и светодиодной матрицей Этот эксперимент отображает текущее время с использованием модуля ESP32 и светодиодной матрицы. Расположены в матрице 8×8, каждый пиксель имеет индивидуальную адресацию. Начиная от простого одноцветного светодиода для индикации состояния системы и заканчивая многоцветным светодиодом, который используется в игровой комнате. Проект домашней автоматизации ESP32.Вы можете запрограммировать каждый светодиод для прокрутки сообщений или рисования небольшой графики. Первое, что вам нужно сделать, это зарегистрировать учетную запись blynk. Узнайте больше о версии Visuino Professional здесь. ESP32 в качестве точки доступа и веб-сервера, управляющего светодиодной матрицей WS2812 8×8. В предыдущем посте я спрашивал о теоретической перегрузке Arduino nano моим эскизом, который выбирает между различными шаблонами на 502 пикселях WS2812b. Когда мы используем линейный вход, входящий стереосигнал сначала преобразуется в моно с помощью двух резисторов 10 кОм, а затем через конденсатор 100 нФ для блокировки постоянного тока.Подключите USB-кабель к плате ESP32. Игра Arduino LED Strip Racing WS2812b. В этом проекте представлены примеры эскизов для удобного использования с Arduino IDE. цифертех. Загрузите файлы и создайте их с помощью 3D-принтера, лазерного резака или станка с ЧПУ. Это портативный геймпад, сделанный своими руками на микроконтроллере ESP32. Или переключиться. 628 просмотров Сообщить о товаре. Но вы также можете управлять светодиодной полосой с помощью WIFI или Bluetooth. Для наших светодиодов WS2812B каждый светодиод может управляться индивидуально, поэтому мои 57 светодиодов должны быть объявлены как 57 управляемых узлов.Количество Wemos D1 Mini ESP32 — ESP-WROOM-32 / 4MB. Различные светодиоды дают вам полную гибкость в ваших проектах. USB — 1x порт USB Type-C для питания и программирования через чип Ch440E USB to TTL. 74 117 7. Вещи, использованные в этом проекте. Убедитесь, что ESP разделяет GND с источником питания светодиода, иначе свет не будет работать должным образом. Однако в среднем, отображая типичную графику и анимацию, эти панели будут потреблять меньше энергии… 2А обычно достаточно для одной панели 32×16 или 32×32 или 4А для панели 64×32.5×3. BTF-LIGHTING WS2812B 144 LEDs/Pixels/m Black PCB Individual Addressable Full Color led Pixel Strip Dream Color Non-Waterproof 3. 下面这段代码摘自乐鑫ESP32的SDK-Demo led_strip,简洁易用。 不足的地方是输入输出都是整形,如需浮点,请自行将里面的参数都改为float或double。 nodemcu fastled ws2812b. The addressable_light display platform allows to display text and graphics on an addressable light that has been arranged in a display matrix. esp32_rmt: An alternative method for ESP32 that uses the RMT peripheral to send data. Each LED is referred to as a dot.Библиотека GrabCAD предлагает миллионы бесплатных проектов САПР, файлов САПР и 3D-моделей. Я даже удивился, как мало. В этой части руководства мы обсудим, как мы можем выполнить подключение и управление нашими WS2812B Neopixels с помощью Raspberry Pi. 4 мая 2021 г. WS2812b Светодиодная матрица 256 пикселей Цифровая 5050 RGB Dream Color Programmed DC5V. Добавить в корзину. . Ручной геймпад «сделай сам» с использованием ESP32 и связью через BLE Смотреть видео ниже Что используется в этом проекте Компоненты оборудования esp32 × 1 ws2812b × 6 Джойстик × 2 Нажимная кнопка угла × 2 Нажимная кнопка × 8 Батарея 18560 и держатель батареи × 2 3-позиционный тумблер × 1 схема зарядки аккумулятора TP4056 с защитой × 1 повышающий преобразователь MT3608 Конденсаторы / … Sebelum ni saya dah pernah kongsikan cara membina jam dot matrix dengan server NTP menggunakan ESP32.2 характеристики: чип ESP32 WROOM. Программные приложения и онлайн-сервисы: Arduino IDE: Story. мкс! Entre у conozca Nuestras increíbles ofertas у promociones. 7 светодиодов RGB (WS2812B-mini), каждый из которых имеет 24-битный цвет RGB. Шаг 1. Да, это сработает — библиотека neopixel будет управлять этими светодиодами (neopixel — это просто другое название WS2812B). WS2812B 8×8 светодиодная матричная панель. Включите ESP32 через USB, так как в конечном итоге мы будем использовать последовательную связь для связи с . Có một thư viện tích hợp trong MicroPython giúp điều khiển cac đèn LED này cực kỳ dễ dàng la neopixel.Комнатный светодиодный матричный модуль Размер: 320×160 мм(12. Чтобы уменьшить мощность для большого количества матрицы WS2812b, хотелось бы запитать ее напрямую 24В, по интуиции, цепляя последовательно 5 светодиодов (только для питания. ком. . Пример светодиодной матрицы ESP32 и Max7219 8×8. Баночка для закваски открыта или закрыта; футболист Майкла Вудса. В этом продукте используются не WS2812B (более новые) светодиоды, а тип WS2812 с 6 ножками. Полностью открытое программное обеспечение. и программируется через Wi-Fi или кабель micro USB.Управляйте матричными панелями HUB75 RGB с высококачественной графикой от Teensy 3, Teensy 4 или ESP32: SmartMatrix GFX: Adafruit_GFX и библиотека, совместимая с FastLED, для панелей SmartMatrix: SmoothLed: библиотека Arduino для управления в стиле FadeCandy светодиодными неопикселями с одним проводом и WS2812B полосы с megaTinyCore. Для управления требуется только один вывод микроконтроллера… Привет, Крис, (1) Число 30 представляет собой смещение счетчика для позиции текста. Примеры полиглота для платы 01Space ESP32-C3Fh5-RGB.This tutorial assumes you know how to work with Processing, Arduino and Teensy. zip; ESP32-HUB75-MatrixPanel-I2S-DMA:一个适用于ESP32的Adafruit GFX兼容库,可使用ESP32 DMA引擎驱动64x32px或64x64px HUB75 LED矩阵模块,以提高刷新率。 支持面板链接; Wordclock:带esp32和ws2812b LED的Diy Wordclock; WLED:通过WiFi . 2. The WS2812 family is a intelligent control LED light source that the control circuit and RGB chip are integrated in a package of 5050 components. You can control them easily from any Arduino, ESP8266 or ESP32, using the FastLED library.Коммутационная плата с RGB-подсветкой (5050) со встроенным контроллером WS2811. Светодиодная матрица 8×8 WS2812B. Это одна из стандартных светодиодных матриц WS2812B. При необходимости несколько экранов NeoPixel Shield могут быть объединены в один экран большего размера. Предложите альтернативу FastLED-esp32. Расстояние между каждым пикселем составляет 1 см. Или, точнее, плата Arduino pro micro или Leonardo. Прокрутите, чтобы продолжить с содержимым. WLED. Весь необходимый код и библиотеки находятся на нашей странице github. Светодиодная матрица RGB с ESP8266: я думаю, что эти дисплеи со светодиодной матрицей RGB являются одними из лучших дисплеев, которые вы можете получить для своих проектов Arduino, они невероятно яркие и….Одна матрица RGB 32×16 или 32×32, работающая с полным наклоном (все пиксели окрашены в белый цвет), может потреблять около 4 ампер тока! Удвойте эту цифру для матрицы 64×32. Прочтите README, который Джейсон написал для скетча. NeoJS — это контроллер светодиодов NeoPixel с поддержкой сценариев JavaScript и простым в использовании веб-интерфейсом. Хотя исходный код можно найти здесь (большое спасибо автору!), вы можете найти его английскую версию. Возможно, вы уже знакомы с RGB-светодиодами WS2812B, также известными как . Использование FastLED ESP32 RMT имеет два режима: один, в котором используется «драйвер», и один, который не использует, и утверждает, что он более эффективен из-за преобразования между LED RGB и нет.OctoWS2811 предлагает неблокирующую производительность на Teensy 3. Кроме того, мы покажем, как мы можем контролировать его эффекты с помощью яркости. Lihat ide lainnya tenang proyek arduino, teknologi, rangkaian elektronik. эффективно обеспечивая постоянство высоты цвета точки пикселя. В MicroPython есть встроенная библиотека, которая упрощает управление этими светодиодами: библиотека neopixel. Когда они управляются напряжением 3. Зарегистрируйтесь бесплатно, чтобы присоединиться к этому обсуждению на GitHub. Двухрежимный Wi-Fi и Bluetooth 4 ГГц, флэш-память 4 МБ. ESP-NOW Новое видео на Youtube только что загружено. а ESP32-C3-DevKitM-1 имеет на борту светодиод WS2812 на GPIO8. В основе лежит двухъядерный или одноядерный Tensilica Xtensa LX6… ESP32 также может питаться от 5 В с помощью любого из контактов VUSB. Кроме того, я знаю, что программное обеспечение Tasmota, управляющее микроконтроллерами WiFi ESP8266 и ESP32, поддерживает WS2812B. Светодиодная матрица CANADUINO RGB 8×8 с 64 x WS2812B RGB, полностью адресная. Здесь я покажу вам, как запустить Tetris на ESP32 и самодельной светодиодной матрице WS2812B.Но просто хорошо знать. Он хорошо смотрится в помещении, даже при широком угле обзора (160 градусов), и великолепно выглядит при естественном освещении. отдельная микросхема драйвера светодиодов SOIC8, часто используемая в светодиодных цепочках. Светодиодная матрица с разрешением 16×16 пикселей, управляемая NeoPixel / WS2812b. Отображать. Для управления RGB-светодиодами требуется один контакт Arduino, поэтому в этом руководстве мы… WLED — управление WS2812B и многими другими типами цифровых RGB-светодиодов с помощью ESP8266 или ESP32 по WiFi! ESP32_FFT_VU — Измеритель громкости анализатора спектра для ESP32 и матрицы FastLED LedFx — LedFx — это сетевой контроллер светодиодных эффектов с поддержкой расширенных звуковых эффектов в реальном времени! LedFx может управлять несколькими устройствами и отлично работает с дешевыми . Это десятый комплект деталей Fritzing, который я сделал. Эта цифровая гибкая светодиодная матрица использует передовую интеллектуальную микросхему драйвера светодиодов WS2812B нашей компании в качестве базового блока. WS2812B — это интеллектуальный управляющий светодиодный источник света, в который интегрирована схема управления и микросхема RGB. Например, если на ESP32 выполняется вызов uart_set_pin(0, 1, 3,-1,-1), поскольку GPIO1 является значением по умолчанию для UART0. Вывод TX и GPIO3 являются выводом RX UART0 по умолчанию, оба будут подключены соответственно к U0TXD и U0RXD через IOMUX, полностью минуя матрицу GPIO.DS18B20 — датчик температуры, который можно использовать в различных простых проектах. Моя цель — показать счет, без прокрутки или любой другой анимации. Пример Esp32 Fastled xy матрица Ws2812b #fastled #esp32devkitc #esp32project #led #ws2812bledstrip #ws2812b #ledrgb. 210 долларов. fastled artnet, Jual WS2812 5050 64 LED Dot Matrix RGB 8x8Bit WS2812B NeoPixel для Arduino по цене 138 рупий. Вот моя установка: ESP32s (марка Node mcu esp32) с использованием Arduino IDE 3. Этот пост посвящен светодиодной ленте WS2812B, которая представляет собой адресуемую светодиодную ленту RGB.> с полосой WS2812B, затем преобразуйте его вывод из последнего пикселя с помощью > ATtiny и продолжите линию с SK6812. Сопровождающий: Доминик Бухсталлер. Расширение — 2x 7-pin. Процесс загрузки довольно прост, просто не забудьте обновить код, указав свои учетные данные WiFi. Купите контроллер матричной панели AZSMZ ESP32 RGB LED (тип HUB 75) с использованием I2S DMA Arduino с открытым исходным кодом на github на Aliexpress за 30 долларов США. Развернутый код можно найти в файле src/main. Адресная гибкая светодиодная матрица WS2812B 16×16 широко совместима.Большие «пиксельные» рождественские светодиодные фонари. WS2812B — это компоненты 5050, которые объединяют схему управления и микросхему RGB в одном корпусе. Для справки: я использую микроконтроллер ESP32 (WiFi), программное обеспечение Arduino, матрицу RGB WS2812B 16*16 и, конечно же, iPhone 8 Plus для управления цветовыми функциями и яркостью. Он бесплатный и простой в использовании. Google Ассистент ESP32. Установка платы ESP32 в Arduino IDE. Я подключил светодиодную матрицу с помощью SN74AHCT125 в качестве переключателя уровня к контакту 4. Согласно техническому описанию ESP32, интерфейсы I2C ESP32 поддерживают: Стандартный режим (100 Кбит/с) Быстрый режим (400 Кбит/с) До 5 МГц, но ограничено силой подтягивания SDA.Комплект светодиодной панели 8X 16*16 WS2812B RGB LED + контроллер Wi-Fi + блок питания 256-пиксельная светодиодная панель. Скорость связи может быть низкой, 1200 бод будет более чем достаточно. Часы с ESP32 и светодиодной матрицей В этом эксперименте текущее время отображается с использованием модуля ESP32 и светодиодной матрицы. 41 — это не волшебное число, это верхний предел самой длинной деревянной доски, которую я смог найти в своем гараже. Светодиодная матрица ESP и WS2812 8×8. ESP32 — это недорогая плата микроконтроллера с низким энергопотреблением от Espressif. В этом руководстве показано, как управлять направлением и скоростью двигателя постоянного тока с помощью ESP32 и драйвера двигателя L298N.Разница в том, что они используют разные библиотеки: в то время как платформа fastled использует библиотеку FastLED, this. Re: WS2812B vs 2811. Все наборы можно найти под тегом «fritzing» здесь. Схема светодиодов WS2812B Attiny85 Arduino. ESP32 HUB75 LED MATRIX PANEL Дисплей DMA: Экспериментальный DMA … Adafruit Industries, Уникальная и забавная электроника и наборы для самостоятельной сборки M5Stack ATOM Matrix ESP32 Development Kit: ID 4497 ​​— ATOM Matrix размером всего 24 x 24 мм является самой компактной платой для разработки в M5Stack серия наборов для разработки.Об этой принципиальной схеме и осциллограммах ~ Введение: В этом проекте мы будем соединять светодиодную ленту NeoPixel WS2812B с Arduino для цвета радуги. Но питание и управление 16 000 анимированных RGB-светодиодов — немалый подвиг, поэтому Дэйв обратился к скромному ESP32. Случай SoftRF v5 (для TTGO T-Beam) от xkremator 9 августа 2018 г. (2) Аргументы функции setCursor(x, y) задают нижнее левое текстовое положение курсора. 28 февраля 2022 г .; коды радиологических процедур МКБ-10; определение афтершока.Чип ESP32 объединяет двухъядерный процессор с 448 КБ ПЗУ, 520 КБ SRAM, 16 КБ SRAM в RTC, 802. Как и в предыдущих наборах, это обычно те части, которые мне нужны для моих собственных проектов. В состав микросхемы входят декодер двоично-десятичного кода B, схема мультиплексного сканирования, сегмент и . Форм-фактор UNO позволяет использовать существующие платы Arduino Shield с беспроводным процессором ESP32. €19. Если вы хотите пустой блок, пожалуйста, запросите заказ. show() для обновления отображения после рисования. Подключение KIONIX SPI/i2C-KX224 1053.73 95 20. EAN: 4260513991226. На самом деле должно было быть два. Уровень аппаратной абстракции (HAL) STM32Cube, встроенное программное обеспечение уровня абстракции STM32, обеспечивающее максимальную переносимость микроконтроллера STM32. С адресной светодиодной лентой WS2812B вы можете управлять. У нас есть ввод данных на одной стороне платы, а на других сторонах у нас есть вывод данных для подключения следующего светодиода. 00. Плата Atom оснащена инфракрасным светодиодом вместе с матрицей RGB-светодиодов 5 x 5 на панели, встроенным датчиком IMU (MPU6886) и модулем Yh3.Arduino Nano и NeoPixel WS2812B. Демонстрация для начинающих (без инструкций) 1 час 2846. Он включает в себя интеллектуальную защелку данных цифрового порта и схему привода усиления с изменением формы сигнала. Добро пожаловать в мой проект WLED! . С этой настройкой я могу использовать все виды примеров FastLED с Arduino IDE, но переключение на модуль NodeMCU ws2812 почему-то не работает. Припой, бессвинцовый. Контроллер WLED ESP32 Soundreactive Digital V41 Линии управления DTR и RTS, в свою очередь, подключены к контактам GPIO0 и CHIP_PU (EN) ESP32, поэтому изменения уровней напряжения DTR и RTS загрузят ESP32 в режим загрузки прошивки.Этот ESP32 RandomNerdTutorial — отличное место, чтобы начать изучать эти нюансы ESP32, а также учит, как использовать PWM с платами на основе ESP32. На приведенной выше принципиальной схеме понижающий трансформатор с 220 В на 24 В используется для понижения напряжения 24 В переменного тока. Последние разработки на Github. Модули можно каскадировать для создания больших кластеров. Дополнительные поддерживаемые варианты, которые изначально не были в фокусе: TTGO T-Display ESP32 Плата для разработки модуля WiFi и Bluetooth для Arduino 1. Особенности.Светодиодная лента с WS2811 может иметь отдельные красные, зеленые и синие светодиоды (купить ленту на eBay) WS2812. Это светодиоды с индивидуальной адресацией, для которых требуется только один контакт данных. 0 и Wi-Fi и представляет собой обновление оригинального M5StickC с большим экраном. место проведения фестиваля золотой лихорадки. Используя светодиодную матрицу RGB на основе светодиодов высокой яркости 5050 SMD, необходимо использовать внешний источник питания, поскольку матрица RGB может поглощать более 10 мА на светодиод, следовательно, при горении всех светодиодов на максимальной яркости может потреблять более 2 мА.Он управляется из приложения для Android через Bluetooth. ширина(). Чтобы правильно управлять WS2812B, вы должны проверить, в каком направлении должна быть направлена ​​полоса. Сопровождающий: Даниэль Гарсия. Усовершенствованный светодиодный контроллер WS2812/SK6812 RGB/RGBW с программированием анимации на языке Python «на лету», редактором веб-кода/интерфейсом управления, поддержкой 1D, 2D и 3D-дисплеев и E1. Обычно полосы можно купить с количеством модулей WS2812B от 30 до 144 на метр. LED-1971 имеет дополнительные монтажные отверстия. Новая настройка Оцените мое новое рабочее пространство.raspberry-pi led ws2812b rgb sacn e131 led-controller led-strips led-matrix led-cube sk6812 rgbw rgbw-светодиоды rgb-led. Отзывы. 12 встроенных RGB-светодиодов WS2812B. В моем видео я управляю 410 светодиодами с помощью одного ESP32, вы сможете добиться того же с ESP28266. Posted in Ссылки на Hackaday Tagged arduino, конкурс, ESP32, fastLED, neopixel, реверс-инжиниринг, листовые товары, советы по магазинам, usb Красивый дисплей Ambilight DIY 3 декабря 2016 г., Джеймс Хобсон 18. Обеспечьте высокую производительность и низкое энергопотребление светодиодных лент.2)が使える (※1) IOが大幅に増えた 秋月で700円と安い (ESP8266は550円) (※2) 技適取得済み ※1 ただし、Bluetoothに関してはライブラリの対応はまだまだこれ . Esp32 example Fastled xy matrix Ws2812b #fastled #esp32devkitc #esp32project #led #ws2812bledstrip #ws2812b #ledrgb Prije 2 godina. 2FT 1m. Problem: WS2812 / WS2812B / NEOPIXEL not working with ESP32 code compiled in Arduino using the FastLED or Adafruit libraries. Arduino library for interfacing with the BMP388 barometric pressure sensor which can be used for inferring altitude information. by donsky.Мы создали этот проект с помощью PlatformIO IDE. О Esp32 Fastled Ich gkaube aber, es war ein 3,3V->5V Pegelwandler nötig, weil seine WS2812B-Matrix sonst nicht dem Pegel des ESP32 klarkam. Прокрутки текста я так и не нашел. Взаимодействие светодиодной ленты WS2812B Neopixel с NodeMCU ESP8266. Он даже имеет встроенные Bluetooth и Wi-Fi. Это отличное место для подключения сотен устройств IoT, включая ESP32, ESP8266, Arduino и многое другое. Другие примеры можно найти здесь. фф.Documents. ESP32とは? ひとことで言うと、WiFiとBluetoothが使える安いマイコンモジュールです。 ESP8266の上位版的な製品 WiFiに加え、Bluetooth (Classic及びBLE 4. This version is the 3mm pitch 64×32 RGB LED Matrix. When the counter reaches -30, the cursor value would reset to the right, which is the value of matrix. New ESP32 FastLED drivers As of 2018, FastLED now has 2 ESP32 drivers: a software one, and an RMT driver one. This means that between the center of one LED and the center of the next one there is a distance of 3mm. By stacking coloured blocks on top of each other a control program can be rapidly generated.Проблема с питанием esp32/ws2812b. Быстрая и многофункциональная реализация веб-сервера ESP8266/ESP32 для управления светодиодами NeoPixel (WS2812B, WS2811, SK6812) или наборами микросхем на основе SPI, такими как WS2801 и APA102! SK6812 является прямым клоном WS2812B, а SK6812mini поставляется в меньшем корпусе с 3. Теги: Управление 410 RGB LËD (WS2812b) с ESP32 и ESP8266, Источник: Youtube. Прямо сейчас он основан на взбивании битов с использованием noploops, но теперь, когда выпущена библиотека RMT, я планирую сосредоточиться на переходе на нее как можно скорее.Все это вместе с его битоватым форм-фактором также предоставляет больше GPIO. Светодиодная матричная панель WS2812B 8×8 представляет собой квадратную конструкцию из 64 светодиодов RGB. // Сколько светодиодов в вашей полосе? // необходимо определить DATA_PIN. У меня всего 10 строк. место проведения фестиваля золотой лихорадки MPY Blockly — это бесплатный инструмент визуального программирования для Micropython на ESP32 Посмотреть на GitHub Скачать (20220321) Что такое MPY Blockly? MPY Blockly — это бесплатные инструменты визуального программирования для Micropython на ESP32. 11 b/g/n/e/I Wi-Fi, Bluetooth v4.Он может похвастаться 64 индивидуально адресуемыми RGB-светодиодами WS2812b. Робот для обхода препятствий Arduino L293D Robo Shield. Библиотека MIDI Control Surface для Arduino. Светодиодная матрица RGB 8×8! Этот модуль представляет собой квадратную панель с Xh3. Я ожидаю, что интерфейс останется прежним. методы культивирования кампилобактеров; Корм для кошек iams вызывает у кошек болезни. WS281x Библиотека рендеринга светодиодных матричных изображений. Ping Pong Led Wall ⭐ 1. ESP32 — это популярная маломощная система на микроконтроллерах с интегрированным Wi-Fi и двухрежимным Bluetooth, что делает ее пригодной для разработки и прототипирования решений IoT.В зависимости от интенсивности трех отдельных красных, зеленых и синих светодиодов мы можем моделировать. Для этого примера плата будет питаться от USB-кабеля. Это может быть очень полезно, потому что это означает, что вам не нужно иметь физический доступ к контроллеру, чтобы изменить то, что воспроизводится. а в esp32 такой функции нет. Во-вторых, вам нужно объявить свою светодиодную матрицу, для этого вы наберете CRGB, затем дадите имя своей светодиодной ленте, а затем сообщите ей, сколько светодиодов в вашем массиве, используя переменную, которую вы определили в шаге 1. .WS2811. Также доступна функция setBrightness(). Карта MicroSD ESP32. 1x ATOM Matrix Приложения Контроллер терминала Интернета вещей Узел IoT Носимые периферийные устройства Спецификация Ресурсы Параметр ESP32 Двухъядерный процессор 240 МГц, 600 DMIPS, 520 КБ SRAM, Wi-Fi, двухрежимный Bluetooth Flash 4 МБ Потребляемая мощность 5 В при 500 мА Порт TypeC x 1, GROVE (I2C+ I/0+UART) x 1 PIN-порт G19, G21, G22, G23, G25, G33 RGB LED WS2812B x 25 MEMS. Убедитесь, что индикатор питания на плате горит (на моем . Таким образом, я пытаюсь создать приложение для Android .107-Arduino-BoostUnits. Присоединяйтесь к сообществу GrabCAD сегодня, чтобы получить доступ и скачать! Esp32. Встроенный матричный светодиодный контроллер для платформы ESP32. Шум на выводе данных Этот товар Комплект светодиодных лент Longruner WS2812B Матрица 8×32 256 пикселей Цифровая гибкая встроенная светодиодная лампа WS2812B IC с подсветкой Full Dream Color DC5V LWS03. Опубликовано 14 апреля 2019 г. Полная документация на матрице esp32 rgb, ESP32 Matrix Shield (Mini 32) от Брайана Лоха на Tindie. Крошечный комплект разработчика на базе ESP32 со встроенной светодиодной матрицей 5×5 RGB, которая также функционирует как программируемая кнопка.We’ll show you how to control individual LEDs, create functions to produce awesome lighting effects, and build a simple … WS2812B and WS2813 WS2813B versus WS2812B~ The newer version of ws2812b is the ws2813b, which has dual signal lines to prevent a led failure also consecutive leds fail. 1 out of 5 stars 608. To play audio sounds on the ESP32 board, we need audio files in. Arduino HourGlass with Matrix Display and MPU6050. ws2812b灯珠简介 可以看到,ws2812灯珠支持级联,我们只需要一个引脚即可驱动 1024 个灯珠,这无疑给我们省了很多io口,驱动方式也是异常的简单,只需要按照格式去改变io口电平就可以了,这让任何一款单片机都可以使用这款灯珠;.У меня та же проблема. Подайте 5 В на контакт VCC и соедините GND с GND. Требуемое оборудование: Цифровая светодиодная матрица RGB 16*16 состоит из светодиодов WS2812B RGB. Похоже, это обычные RGB-светодиоды WS2812B с индивидуальной адресацией, которые большинство людей называют торговой маркой Adafruit «NeoPixel». 107-Ардуино-BMP388. 1. Первое, что вам нужно сделать, это подключить плату ESP32 к вашему Mac. Mokungit Colorful X1 WS2812B 1903 WS2811 / LPD6803 Музыкальный светодиодный контроллер 5-24 В 600 пикселей Макс 28 мая 2020 г. Как подключить 50-футовые светодиодные ленты 6803 к контроллеру-1Расширение MakeCode для использования светодиодных лент и матриц WS2812b / Neopixel. В настоящее время я пытаюсь решить проблему, возникающую при попытке закодировать мой проект Blynk. Артикул: A100030563 Категории: 32-битные платы, Встроенные платы и модули, Беспроводные модули Метки: 2. Светодиодная матрица WS2812B RGB. Светодиодная лента Arduino WS2812B: подключение и код светодиодной ленты Arduino WS2812B. В этом руководстве мы рассмотрим адресную светодиодную ленту WS2812B, рассмотрим все ее характеристики, а также объясню, как использовать ее с Arduino. .Комментарии (0) Нравится (0) Загрузить фото: Обзор Всего можно загрузить только 1 файл. Подготовка с помощью аудиофайлов. Программируемая кнопка. com/espressif/arduino-esp32″, «email»: «[email protected] { «packages»: [ { «name»: «esp32», «maintainer»: «Espressif Systems», «websiteURL»: «https://github. stl 17 x LED-MATRIX-GRID-wStrip. Хорошо работает с все светодиодные ленты 5V и легко управляются Светодиодные матричные дисплеи 8×32, такие как Pixel It. Каждая новая линия имеет противоположное направление. Каждая линия размещается по 16 пикселей, и на каждой панели есть 16 последовательных линий.Инвертировать матрицу с помощью кнопки. Один из 0, 1, динамический. Он имеет тот же размер, тип и количество светодиодов. Размер каждого файла не может превышать 2 МБ. Ардуино СТМ32. Введение Протокол WS2812B Логика 0/1 представлена ​​определенным шаблоном, 0 — это короткий высокий импульс и длинный низкий, 1 — длинный высокий… Привет, ребята. ESP32 действует как веб-сервер, где мы можем управлять различными нагрузками переменного тока, подключенными к нему. ¶. Библиотека Arduino для обеспечения boost::units для платформы Arduino. 0 alpha1 теперь поддерживает ESP32-C3-DevKitM-1.WLED — это прошивка для устройств на базе ESP32, которая позволяет легко управлять светодиодами RGB (например, NeoPixels) через WiFi. Многие библиотеки Arduino доступны на GitHub. Начало работы с RGB-светодиодом NeoPixel / WS2812: [воспроизвести видео] В этом руководстве мы рассмотрим адресуемый светодиод RGB (WS2812), широко известный как Adafruit NeoPixel. В этом руководстве вы узнаете, как управлять различными светодиодами с помощью микроконтроллера на базе Arduino, ESP8266 или ESP32. Это был интересный проект, и я очень доволен конечным результатом.Легко печатать: можно печатать без поддержки, тип нити не имеет большого значения. 65V для чтения АЦП. Есть шесть отверстий для контактов, куда вы можете припаять разъемы или провода. Icon64 построен на основе модуля микроконтроллера ESP32 WROVER B. Для отображения требуется, чтобы был определен компонент AddressableLight, такой как FastLED Light или NeoPixelBus Light. Я управляю светодиодной матрицей WS2812 16×16 с использованием драйвера RMT, и все работает стабильно, когда Wi-Fi отключен. Ws2812b — это один из типов светодиодов, которыми можно управлять с помощью этого приложения WLED.WS2812B ESP8266, метеостанция WeMos D1 mini RGB Прокрутка сообщений WiFi Home IoT Светодиодная матрица DHT12 DHT22 DS18B20 Neopixel Neomatrix. Пример RGB-светодиода ESP32 и WS2812b. Все контакты ввода/вывода имеют 3. См. мою страницу на ESP32 8 или 16 Параллельный выход и драйвер. 40 Рабочая температура 3D-антенны от 320F до 1040F (OOC. Этот светодиод был бы очень интересен, если бы мы могли управлять светом с помощью нашего телефона. Библиотека led_matrix. Замена У нас также есть очень похожий модуль LCD-1971. Esp32 candue Esp32 candue 2 августа 2018 г. — Исследуйте доску Tres Catorze «Led control» на Pinterest 41 просмотров 6 ответов 0 голосов 64 включая НДС Зеленый светодиод 5 мм R Мы будем использовать два встроенных компонента для сборки фонарей-носорогов Мы будем использовать два встроенных компонента для сборки Хорнбилл огни.(Эй, поставщик, в будущем включите 2 набора контактов). В этом посте обсуждается, как создать свой собственный проект домашней автоматизации с использованием ESP32. Порт ESP32 библиотеки SmartMatrix на низком уровне основан на примере параллельного интерфейса Sprite_TM ESP32 I2S. x, ESP8266 или ESP32 ID Имя Обозначение Количество посадочных мест; 1: WS2812B: Д1, Д9, Д17, Д25, Д33, Д41, Д49, Д57, Д2, Д10, Д18, Д26, Д34, Д42, Д50, Д58, Д3, Д11, Д19, Д27, Д35, Д43, Д51, Д59,Д4,Д12,Д20,Д28,Д36,Д44 . Место проведения фестиваля золотой лихорадки nodemcu fastled ws2812b. com MechanicalDimensions PINconfiguration PINfunction NO.Полная серия цифровых светодиодных лент. Первоначально ставшие популярными благодаря светодиодным чипам WS2812b (Neopixel), в настоящее время существует множество вариантов, которые вы можете купить. 13.07.2018 Анимированные GIF-файлы для SmartMatrix или NeoMatrix (Neopixel/WS2812B) с SDcard или SPIFFS, на Teensy 3. Светодиодная лента WS2812 в виде матрицы с прокруткой текста #62226. Se trata де ип привел кон Lógica integrada, де Манера дие podemos conectar multitud де Эллос secuencialmente у acceder Individualmente Cada Uno. В качестве примера посмотрите на схему платы разработки ESP32 DevKitC.Светодиодные пиксельные ленты представляют собой ленты, на которые вмонтированы небольшие светодиодные модули. Подпишитесь на Instagram. Штырь, помеченный как DIN, на самом деле является DOUT, а тот, что помечен как DOUT, является вводом данных. Перед подключением или отключением убедитесь, что на MATRIX Voice и Pi не подается питание. 11 двоичных файлов, адаптированных для этого устройства (изменены контакты для светодиода и кнопки и изменена файловая система) Демонстрационное видео и простые инструкции ниже! Введение. esp32 rgb matrix, ESP32 Matrix Shield (Mini 32) от Брайана Лоха на Tindie. Теперь нет необходимости использовать модуль часов реального времени, потому что время синхронизируется с .Компьютер, который легко помещается в кармане, содержит микросхему ESP32-PICO-D4, интегрированную с Wi-Fi, … WS2812B LED матричную плату 4×4. Это код для отправки с сервера веб-сокетов на Heltec ESP32 в Heltec CubeCell и мерцания на основе результата конкретной строки: WS2812 IntelligentcontrolLED Integratedlightsource http://www. Я обнаружил, что с библиотеками работают только простые скетчи, такие как strandtest и так далее. Я напечатал свой с PETG, но PLA или что-то еще должно работать нормально! Я напечатал шейдер белым цветом, а остальные — светло-серым с соплом 0,6 мм.NeoPixel — это семейство колец, полос, досок и палочек из… У меня есть светодиодная матрица P3 64×32, которая раскрывает две особенности дисплея: 1) Часть имени P3 указывает на то, что дисплей имеет шаг 3 мм. В окне поиска напишите ESP32, и вы найдете вариант ESP32 от Expressif Systems. Blynk + ESP32 + WS2812B Управление яркостью. 5 мс или даже 2. Возможно, вы уже видели такие игровые контроллеры. Re: Светодиодная матрица WS2812 с esp8266. ) с использованием выходного периферийного устройства RMT микроконтроллера Espressif ESP32.Но в дополнение к этому нам также необходимо отключить питание матрицы, потому что она потребляет около 250 мА в режиме ожидания, что превышает максимум 100 мА, который мы можем легально получить от USB без согласования (и без текущей рекламы CC / обнаружения BCS). WS2812B — это светодиодный источник света с интеллектуальным управлением, в котором схема управления и микросхема RGB интегрированы в единый пакет из 5050 компонентов. 2️⃣ WS2812B NeoPixel Addressable LED Ring-60 LED https: . Для светодиодных чипсетов, основанных на SPI (четыре провода — данные, часы, // Раскомментируйте/отредактируйте одну из следующих строк для вашего расположения светодиодов.После того, как вы выведете провода из концентратора, подключите сигнальный и заземляющий провода к Arduino. Эта аппаратная установка работала на 100% идеально, когда . Я играл с матрицей ESP32 и WB2812 LED 8×8. Например, светодиоды WS2812B имеют сигнальное напряжение 5В. Есть 2 типа WS28212, 2812 и 2812B. Библиотека Arduino с несколькими визуальными эффектами (C++ Oject-Oriented) для WS2812B. M5StickC сам по себе является очень полной платформой для разработки ESP32, но, конечно, чем больше светодиодов, тем лучше! .Некоторые предложения о том, чтобы попробовать более мощный ESP8266 или ESP32. B. Grumpy_Mike: Потому что вам не нужна библиотека для управления ими, кроме обычных драйверов WS2812. Нейкомпактный рабочий стол из серии рабочих столов M5Stack. Jakarta Pusat Focus Camera Shop Opi (41) Tambah ke Wishlist. Теперь хочу перейти на чипы esp8266. Вы можете отрегулировать его размер, обрезав полосу ножницами в нужном месте (нужные места для вырезания… библиотека ESP32 WS2812B. Бюджет 100 фунтов стерлингов. Аудиовизуализатор ⭐ 5.Грубый обзор. Полный код для ESP32 NeoPixel приведен в конце этого руководства. Проверка выполняется на … черт возьми, если вы хотите добавить горшки в ESP32, вы также можете изменить цвета с помощью ручек, если вы на физические кнопки в вашем автомобиле, в противном случае, как и я, я интегрируюсь в сеть автомобиля и в зависимости от состояния автомобиля, число оборотов в минуту, открытые двери, скорость, парк или движение, напольные фонари с дверями, любое событие, которое автомобиль может передать по CANBUS, вы можете получить код. 96-дюймовый OLED-дисплей на борту, 4 кнопки.Потому что эти платы поддерживают HID или устройства с интерфейсом пользователя через USB. Я просто написал много кода для него. Все-в-одном 5050 (5 мм x 5 мм) RGB-светодиод — 6 контактов (сейчас трудно купить) WS2812B. Более новой версией ws2812b является ws2813b, который имеет двойные сигнальные линии для предотвращения отказа светодиода, а также отказа последовательных светодиодов. Это имеет . Пункт имеет 0. Вам понадобится Teensy, Raspberry Pi, FPGA или макетная плата с более высокой скоростью обработки и памятью. Видео со всей историей и подробностями Это 25-минутный мэшап всех видеоклипов, включая раздел о перепрошивке ардуины через ISP (AVR 328p): Огромный гараж Дэйва был забит светодиодами.В этой статье мы собираемся подключить матрицу 16 × 16 к плате ESP32 (Smôl от SparkFun. Умные очки дополненной реальности, управляющие 410 RGB LËD (WS2812b) с ESP32 и ESP8266. Библиотека включает в себя несколько примеров эскизов. для справки. Компьютер, который легко помещается в кармане, содержит чип ESP32-PICO-D4, интегрированный с WiFi, Bluetooth и 4 МБ встроенной флэш-памяти SPI.1 ноября. концепция параллельной обработки на микроконтроллере стала 20-футовой игрой Angry Birds, дроидом-мышью из «Звездных войн», флагом сообщений музыкального фестиваля EDC, школьным информационным центром (построенным студентами!) и многим другим!Принципиальная схема и подключение приведены ниже. Встроенный интерфейс USB-C для программирования. Вы также можете добавить ультразвуковой датчик HC-SR04 для включения светодиода. 31 поддержка sACN для Raspberry Pi. M5StickC PLUS питается от ESP32-PICO-D4 с Bluetooth 4. Fivebyfive ⭐ 6. Цель этой статьи — показать все распиновки и платы NodeMCU, которые доступны в настоящее время. используйте микроконтроллер ESP32 для управления полосами. Имея размер всего 24×24 мм, он отлично подходит для проектов, в которых мало места! Эти маленькие ребята отлично подходят для включения во всевозможные проекты, которые выиграют от умного Wi-Fi Connecte Meters ws2812b Pixel Strip 2; Адаптер Octows2811 для подростков 2; Фоторезистор 2; Блок питания 2; Нажмите кнопку 2; Резистор 2; Стрипборд 2; Светодиодная лента WS2812B 2; провода 2; тактильный переключатель 2 под прямым углом; динамик 2; 16.ИК-датчик Arduino Датчик обхода препятствий L293D Robo Shield. (Аппаратное обеспечение) Облегченная библиотека для управления светодиодами и светодиодными цепочками на основе WS2811/WS2812 для 8-битных микроконтроллеров AVR. По этой причине я последовательно включил диод на +5В. Эта большая 8×32 пикселей гибкая светодиодная матрица WS2812B (или «NeoPixel») — отличный способ добавить впечатляющее количество цветов, сохраняя при этом возможность индивидуального управления каждым светодиодом. Красивый цвет достигается за счет светодиода RGB WS2812B, который обычно называют Neo Pixel или Addressable Led. Этот цвет может создать такой удивительный световой эффект для украшения дома, проектов DIY или для коммерческих целей.500 м2 Verkaufsfläche. Шаг 4: Прошить модуль ESP8266. WLED был написан для работы на микроконтроллерах ESP8266 и ESP32, чтобы помочь управлять светодиодами NeoPixel (WS2812B, WS2811, SK6812, APA102). Затем сигнал смещается двумя резисторами 100k в формат 3.wav, потому что ESP32 может воспроизводить аудиофайл в формате . Затем он отправляет сигнал PWM с соответствующим значением на GPIO, которые находятся в состоянии . ESP-WROOM-32 Двухъядерный модуль разработки ESP32 WiFi. Hias cantik-cantik, boleh lah jadikan sebagai варенье Hari Raya.Беспроводная связь 4 ГГц, модуль Bluetooth с низким энергопотреблением, модуль Bluetooth, ESP-WROOM-32, ESP32, модуль WiFi. Низкоуровневые API-интерфейсы (LL), предлагающие быстрый и легкий уровень, ориентированный на экспертов, который ближе к оборудованию, чем HAL. Каждый светодиод адресуется по номеру строки и столбца.接下来,让我带领大家从点亮一个 … WS2812B Breakout — Интеллектуальный светодиод RGB (5 шт.) Артикул: 2018144. Postby lbruder » Пт, 25 ноября 2016 г., 20:40. Для создания точечной матрицы 8×8 все клеммы анодов соединяются вместе в строках с R1 по R8, аналогично катоды соединяются вместе в столбцах с C1 по C8.Отключите микроконтроллер ESP32 от питания и выполните подключение следующим образом: Светодиодная лента Gnd (-) к Gnd на ESP32 У ESP32 доступна шина 0 или 1, но у ESP32-S2 только шина 0. Micro:bit Это небольшое развитие b. nodemcu быстро запускает ws2812b. Это весьма полезно, поскольку позволяет отображать более плотные матричные дисплеи, чем обычные 5. В основном элементе управления используется чип ESP32-PICO-D4, который интегрирован с технологиями Wi-Fi и Bluetooth и имеет 4 МБ встроенной флэш-памяти SPI. Это крошечное устройство позволит вам реализовать свои идеи, обогатить свой творческий потенциал и ускорить создание прототипов IoT.Что такое WS2812b? WS2812B — это светодиодный источник света с интеллектуальным управлением, в котором схема управления и микросхема RGB интегрированы в корпус из 5050 компонентов. Он поставляется с одним набором штифтов. Резюме: Светодиодная матрица 8×8 точек — очень интересное устройство, потому что при наличии надлежащих инструкций можно запрограммировать срабатывание отдельных светодиодов или любой группы светодиодов. Пожалуйста, ознакомьтесь со всеми обновлениями COVID-19 здесь, так как некоторые поставки могут быть задержаны из-за правил безопасности CDC и кадрового обеспечения. Таким образом, подключение входа данных к контакту, обозначенному как DOUT, зафиксировало ошибку .RGB-светодиод. Разница в том, что при втором варианте подключение к сети немного слабее. В этом уроке мы узнаем, как управлять светодиодами RGB с индивидуальной адресацией или светодиодной лентой WS2812B с помощью Arduino. только формат wav. Поскольку используется матрица 16 x 16, ось Y setCursor должна быть установлена ​​на 16 вместо 8. Особенности ¶. Подключите USB-кабель к ноутбуку. Предусмотрен WLED 0. Низкая нагрузка на ЦП — после инициализации данные пикселей перекачиваются на входы матрицы через механизм DMA непосредственно из памяти. Пример светодиода ESP32 FastLED APA102-2020.Поделись. Все было измерено логическим анализатором, чтобы избежать отклонений в millis() (потому что некоторые библиотеки отключают прерывания). Список 438 библиотек в архитектуре esp32. Ваш ESP32/ESP8266 получает запрос и разделяет значение для каждого параметра цвета. Основная причина, по которой я занимаюсь этим проектом, заключается в том, что у меня есть светодиодная матрица WS2812B для несвязанного проекта, и я хотел поиграть с ней, чтобы лучше понять… Здесь нам нужен переключатель уровня, потому что WS2812B использует сигнализацию 5 В, и ESP32 имеет 3.ESP32 — это OLED-клон d-duino-32, который вы можете найти на сайтах ebay/aliexpress. Доступно на всех выходных контактах. Шесть разъемов GPIO для подключения внешних датчиков. 8 в наличии. Следующим шагом будет загрузка кода в ESP8266. Каждый светодиод имеет собственный драйвер светодиода, который позволяет индивидуально адресовать и управлять каждым светодиодом. е. Это очень маленькая плата драйвера светодиодной ленты, работающая на плате разработки ESP32 формата FEATHER производства TTGO. Она позволяет управлять RGB-светодиодами длиной до 5 метров. Те же самые светодиоды ws2812B прекрасно работают на плате ESP8266 и стандартной плате ESP32, поэтому подробнее об этом можно узнать в записи в блоге ESPHOME.У меня есть идея проекта, в котором я хочу создать сетку 10×10 светодиодов ws2812b, которой я затем смогу управлять, подключившись к веб-серверу на ESP32, где будет матрица кнопок и палитра цветов, используемая для управления каждым отдельным цвет светодиода. 74 107 4. ESP32 имеет каналы 0-7, ESP32-S2 0-3 и ESP32-C3 0-1. 2-контактный разъем JST для питания. В общем, с официальными отладочными платами esp-idf у вас не должно быть проблем. Оставьте… За последние несколько лет программируемые светодиодные фонари, такие как WS2812B, штурмом захватили мир освещения.Эти IoT-проекты охватывают широкий спектр популярных IoT-проектов и … 8-канальный WS2812B 5050 адресуемый RGB-светодиод для Arduino ESP8266 ESP32 из Tokopedia ∙ Promo Pengguna Baru ∙ Cicilan 0% ∙ Kurir Instan. Деревянная светодиодная игровая матрица на базе светодиодов Raspberry Pi Zero и WS2812B Спецификация: о проводке Esp32 Ws2812b. WS2812B. Быстрая и многофункциональная реализация веб-сервера ESP8266/ESP32 для управления светодиодами NeoPixel (WS2812B, WS2811, SK6812) или наборами микросхем на основе SPI, такими как WS2801 и ….Контроллер Esp32 Led Controller ⭐ 9. Теперь, когда программа правильно прошита в ESP32, Voice может работать без Pi, если вы решите это сделать. FastLED-esp32 — Параллельные выходы для esp32. На видео вы увидите мерцание, которое происходит из-за . Я научил новых участников программировать микроконтроллер ESP32 с помощью C++ и библиотеки FastLED. В ESP32 есть несколько по-другому реализованных библиотек под тем же именем, например, SD. Адресный свет. 4 МБ встроенной флэш-памяти SPI. 3В. Вот схема того, как вы должны подключить микросхему для управления светодиодами RGB с ESP32 и ESP8266.stl 17 x Rasterblatt_mit_Nut-LED-Matrix-v4.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
