Контрольная работа по физике на тему «Электромагнитная индукция»

Контрольная работа по теме «Электромагнитная индукция»

Вариант 1

Определите ЭДС самоиндукции, которая возникает в катушке при исчезновении в ней тока за 0,009 с. В катушке индуктивностью 0,005 Гн      проходит ток силой 20 А.

Сколько витков провода должна содержать обмотка на стальном сердечнике с поперечным сечением 150 см2, чтобы в ней при изменении магнитной индукции с 0,2 до 2,2 Тл в течение 15 мс возникла ЭДС, равная 200 В?

Энергия магнитного поля соленоида равна 2 Дж, магнитный поток, сцепленный с соленоидом, равен 20 Вб. Определите силу тока, идущего через соленоид.

Какой заряд пройдет через поперечное сечение витка, сопротивление которого равно 0,03 Ом, при уменьшении магнитного потока внутри витка на 12 мВб?

Кусок провода длиной 2 м складывают вдвое, и концы его замыкаются. Затем этот провод растягивают за время 2 с в круг, плоскость которого располагается перпендикулярно магнитным линиям однородного магнитного поля индукцией 0,2 Тл.

Найти силу индукционного тока, возникшего при этом в контуре, если сопротивление контура 8 Ом.













Контрольная работа по теме «Электромагнитная индукция»

Вариант 2

Магнитный поток через катушку, состоящую из 75 витков, равен 4,8*10-3 Вб. Рассчитайте время, за которое должен исчезнуть этот поток, чтобы в катушке возникла ЭДС индукции, равная 0,74 В?

Какой магнитный поток пересекает контур индуктивностью 0,1 мГн, если через его поперечное сечение за 1 мс проходит заряд 10 мКл.

Проводник длиной 2 м движется со скоростью 5 м/с перпендикулярно линиям магнитной индукции однородного поля. Чему равен модуль магнитной индукции, если на концах проводника возникает разность потенциалов 0,02 В.

В витке, выполненном из алюминиевого провода длиной 10 см и площадью поперечного сечения 1,4 мм2, скорость изменения магнитного потока 10 мВб/с. Найти силу индукционного тока.

Проволочная прямоугольная рамка сопротивлением 2 Ом со сторонами a = 10 см и 5a находится в однородном магнитном поле с индукцией 0,5 Тл, линии которого перпендикулярны плоскости рамки (см. рисунок). Перегибая проволоку, прямоугольную рамку превращают в квадратную, лежащую в той же плоскости. Какой заряд протечёт по рамке в процессе её деформации? Ответ приведите в Кл.

Описание и порядок проведения работы.

Энергетика Описание и порядок проведения работы.

просмотров — 427

Уровень( репродуктивный)

Цель работы: :экспериментальным путем изучить магнитные свойства поля катушки с током, подтвердить экспериментально утверждение о том, что при изменении магнитного поля, пронизывающего контур в нем возникает индукционный ток, подтвердить экспериментально справедливость правила Ленца

Оборудование: миллиамперметр, амперметр источник питания, катушки с сердечниками, дугообразный или полосовой магнит выключатель кнопочный, соединительные провода, магнитная стрелка (компас), реостат.

Контрольные вопросы :

1.Каким образом было открыто явление электромагнитной индукции ?

2. Что принято называть электромагнитной индукцией?

3.Какова причина возникновения индукционного тока?

4.Сформулируйте правило Ленца.

5. Какой закон природы положен в основу правила Ленца?

6.Запишите формулу закона электромагнитной индукции для замкнутого контура.

7. Запишите и сформулируйте закон Ома для замкнутого контура .

8. Чему равна энергия магнитного поля контура с током?

1. Вставьте в одну из катушек желœезный сердечник, закрепив его гайкой.

Соберите электрическую цепь по схеме (рис1):

рис.1.

2.Замкните ключ и с помощью магнитной стрелки определите магнитные полюса катушки с током.

2. Разомкните электрическую цепь, поменяйте полярность подключения источника тока. Снова замкните ключ и с помощью магнитной стрелки определите магнитные полюса катушки с током.

3.Сделайте вывод, как зависит от направления тока возникновение магнитных полюсов катушки.

4.Соберите электрическую цепь состоящую из второй катушки и миллиамперметра, соединœенных между собой последовательно (рис2)






(Обратите внимание на клеммы миллиамперметра, сначала используйте предел измерения 0-50 мА. В случае если наблюдаемый ток будет небольшим по своему значению, то подключите катушку к клеммам миллиамперметра с пределом измерения 0-5мА). Вдвигайте внутрь катушки полосовой магнит, наблюдая одновременно за стрелкой миллиамперметра.

5.Повторите эксперимент, выдвигая магнит из катушки, а также меняя полюса магнита.

6. Зарисуйте схему опытов и для каждого случая укажите (с помощью стрелки гальванометра) направление возникающего индукционного тока согласно результатам наблюдений.

7. Расположите вторую катушку, подключенную к гальванометру рядом с первой так, чтобы их оси совпадали.

8. Вставьте в обе катушки желœезные сердечники и при­соедините первую катушку через выключатель к источ­нику питания.

9. Замыкая и размыкая ключ, наблюдайте за отклонением стрелки миллиамперметра.

10. Зарисуйте схему опыта и проверьте выполнение правила Ленца.

11. Сдайте лабораторное оборудование и приведите рабочий стол в порядок

12. Выполните контрольную задачу.

13. Сдайте работу преподавателю

Контрольные задачи:

1.Контур площадью 100 см2 находится в однородном магнитном поле индукцией 10 Тл. Определите магнитный поток, пронизывающий контур, если угол между направлением вектора магнитной индукции и нормалью к поверхности контура составляет 60°.

2. Контур площадью 50 см2 находится в однородном магнитном поле индукцией 5 Тл. Определите магнитный поток, пронизывающий контур, если угол между направлением вектора магнитной индукции и поверхностью контура составляет 30°.

3.Определите магнитный поток , пронизывающий плоскую прямоугольную площадку со сторонами 25 см и 60 см, если магнитная индукция во всœех точках площадки равна 1,5 Тл, вектор магнитной индукции образует с нормалью к этой площадке угол 0,45,60

4. За 0,5 мс магнитный поток, пронизывающий контур, равномерно уменьшается с 5 до 2,5 мВб. Найдите ЭДС индукции, возникающей в контуре.

5. Магнит вдвигается в кольцо северным полюсом. Каково направление индукционного тока в кольце? Ответ поясните рисунком.

6. Чему равно значение ЭДС индукции, возникающей в контуре, при равномерном изменении магнитного потока, пронизывающего контур, от 10 мВб до нуля за 1 мс?

7. Магнит выдвигается из кольца южным полюсом. Каково направление индукционного тока в кольце? Ответ поясните рисунком.

8. Соленоид имеет 200 витков с площадью поперечного сечения 80 см2. Индукция магнитного поля внутри соленоида увеличивается за 0,1 с от 2 до 6 Тл. Определите среднее значение ЭДС индукции , возникающей в обмотке соленоида.

9.Катушка индуктивностью 1 гн включается к источнику с ЭДС 20 В. Определите время, за ĸᴏᴛᴏᴩᴏᴇ сила тока достигает в ней 30 А.

10.Какова индуктивность катушки, если при изменении силы тока в ней на 80 А за 1 с ЭДС самоиндукции равна 30 В.. Ответ выразить в мГн

11.Сколько витков провода должна содержать обмотка на стальном сердечнике с поперечным сечением 50 см2 , чтобы в ней при изменении магнитной индукции от 0,1 Тл до 1,1 Тл в течение 5 мс возникла ЭДС индукции 100 В.

12.В каком случае ЭДС индукции замкнутом контуре будет большей – при изменении пронизывающего его магнитного потока от 10 Вб до 0 в течение 5 с или при его изменении от 1 Вб до 0 в течение 0,1 с . Во сколько раз ?

13.За 5 мс в соленоиде , содержащим 500 витков провода , магнитный поток равномерно убывает от 9 до 7 мВб . Определите ЭДС индукции в соленоиде, а также силу индукционного тока в нем, если сопротивление провода в нем равно20 Ом. (используйте закон Ома для полной цепи)

14.Плоский виток площадью 10 см2 помещен в однородное магнитное поле перпендикулярно линиям магнитной индукции . Сопротивление витка 1 Ом. Какой ток течет по витку , если магнитная индукция убывает на 0,01 Тл за 1 с.

15.Определите индуктивность катушки , в которой при изменении силы тока от 5 до 10 А за 0,1 с возникает ЭДС самоиндукции 10 В. На сколько при этом изменилась энергия магнитного поля тока.


Читайте также


  • — Описание и порядок проведения работы.

    Уровень( репродуктивный) Цель работы: :экспериментальным путем изучить магнитные свойства поля катушки с током, подтвердить экспериментально утверждение о том, что при изменении магнитного поля, пронизывающего контур в нем возникает индукционный ток, подтвердить… [читать подробенее]


  • схема, расчет, необходимое оборудование, сборка Как сделать сварку в домашних условиях

    Хороший сварочный аппарат значительно облегчает все работы по металлу. Он позволяет соединять и разрезать различные детали железа, которые отличаются своей толщиной и плотностью стали.

    Современные технологии предлагают огромный выбор моделей, отличающихся мощностью и размером. Надежные конструкции имеют достаточно высокую стоимость. Бюджетные варианты, как правило, имеют короткий срок эксплуатации.

    В нашем материале представлена подробная инструкция как сделать сварочный аппарат своими руками. Перед началом рабочего процесса рекомендуется ознакомиться с разновидностью сварочного оборудования.

    Виды сварочного аппарата

    Устройства этой техники различается на несколько типов. Каждый механизм имеет некоторые особенности, которые отображаются на выполненной работе.

    Современные сварочные аппараты делятся на:

    • модели постоянного тока;
    • с переменным током
    • трёхфазные
    • инвекторные.

    Модель с переменным током считается самым простым механизмом, который легко можно сделать самостоятельно.

    Простой сварочный аппарат позволяет выполнять сложные работы с железом и тонкой сталью. Чтобы собрать подобную конструкцию, необходимо иметь определенный набор материалов.

    К ним относятся:

    • провод для обмотки;
    • сердечник выполненный из трансформаторной стали. Он необходим для намотки сварочника.

    Все эти детали можно приобрести в специализированных магазинах. Подробная консультация специалистов, помогает сделать правильный выбор.

    Конструкция с переменным током

    Опытные сварщики называют подобную конструкцию понижающим трансформатором.

    Как сделать сварочный аппарат своими руками?

    Первое что необходимо сделать — это правильно изготовить основной сердечник. Для данной модели, рекомендуется выбирать стержневой тип детали.

    Для его изготовления понадобятся пластины, выполненные из трансформаторной стали. Их толщина равна 0,56 мм. Перед тем как приступить к сборке сердечника, необходимо соблюдать его размеры.

    Как правильно рассчитать параметры детали?

    Все достаточно просто. Размеры центрального отверстия(окна) должны вместить всю обмотку трансформатора. На фото сварочного аппарата изображена подробная схема сборки механизма.

    Следующим этапом будет сборка сердечника. Для этого берут тонкие трансформаторные пластины, которые соединяют между собой до необходимой толщины детали.

    Далее наматываем понижающий трансформатор, состоящий из витков тонкой проволоки. Для этого делают 210 витков тонкой проволоки. С другой стороны делают намотку из 160 витков. Третья и четвертая первичная намотка, должна содержать 190 витков. После этого на поверхности крепят толстую платину.

    Концы намотанной проволоки фиксируют болтом. Его поверхность отмечаю цифрой 1. Следующие концы проволоки закрепляют подобным образом с нанесением соответствующей разметки.

    Обратите внимание!

    В готовой конструкции должно присутствовать 4 болта с различным количеством витков.

    В готовой конструкции соотношение наматывания обмотки будет равно 60% к 40%. Такой результат обеспечивает нормальную работу аппарата и хорошее качество сварочного крепления.

    Контролировать подачу электрической энергии можно при помощи переключения проводов на необходимое количество обмотки. В процессе работы не рекомендуется перегревать сварочный механизм.

    Аппарат постоянного тока

    Данные модели позволяют выполнять сложные работы по толстым стальным листам и чугуну. Главное преимущество этого механизма, заключается в простой сборке, которая не займет много времени.

    Сварочный инвектор представляет собой конструкцию вторичной обмотки с дополнительным выпрямителем.

    Обратите внимание!

    Он будет выполнен из диодов. В свою очередь, они должны выдерживать электрический ток в 210 А. Для этого подойдут элементы с маркировкой Д 160-162. Такие модели, довольно часто применяют для работы в промышленных масштабах.

    Главный сварочный инвектор изготавливают из печатной платы. Такой сварочный полуавтомат выдерживает скачки электроэнергии во время длительной работы.

    Ремонт сварочного аппарата не составит особого труда. Здесь достаточно заменить повреждённую область механизма. В случае серьезной поломки, необходимо заново осуществлять первичную и вторичную обмотки.

    Фото сварочного аппарата своими руками

    Обратите внимание!

    Сварочные работы в домашних условиях давно стали обычным делом. Доступность аппаратов и расходных материалов, возможность недорого обучиться на курсах сварщиков, различные методички для получения самостоятельных навыков. Все эти факторы дают возможность сэкономить на оплате труда профессионального сварщика, и повысить оперативность работ.

    Однако, если внимательно изучить рынок сварочных аппаратов, выясняются неприятные моменты:

    • Качественные сварочники имеют высокую стоимость, выгоднее несколько раз нанять специалиста (если, конечно, вы не занимаетесь этими работами постоянно).
    • Доступные по цене агрегаты имеют ряд недостатков: низкая надежность, плохое качество шва, зависимость от питающего напряжения и типа расходников.

    Отсюда вывод: если необходимо высокое качество оборудования по доступной цене, придется сделать сварочный аппарат из доступных материалов своими руками.

    Прежде чем рассматривать варианты самодельных сварочников, разберем принцип их работы

    В основе работы любого агрегата лежит закон Ома. При неизменной мощности, имеется обратная зависимость между током и напряжением. Для нормальной работы требуется сила тока 60–150 А. Только в этом случае металл в зоне сварки будет плавиться. Представим себе сварочный аппарат, который работает напрямую с напряжением 220 вольт. Для достижения требуемой силы тока, потребуется мощность 15–30 кВт. Во-первых, для этого надо будет прокладывать отдельную линию энергоснабжения: большинство вводов в жилые помещения ограничены техническими условиями на уровне 5–10 кВт. Кроме того, для такой силы тока потребуется проводка сечением не менее 30 мм². Варить придется с соблюдением мер защиты при работе в электроустановках до 1000 вольт: резиновые боты, перчатки, ограждение рабочего места, и прочее.

    Разумеется, обеспечить такие условия в реальности невозможно.

    Поэтому любой сварочный аппарат преобразует напряжение (в сторону понижения): на выходе получаем искомый ток при сохранении разумной мощности.

    Оптимальное значение напряжения — 60 вольт. При сварочном токе 100 А, это вполне приемлемые 6 кВт мощности. Как преобразовать напряжение?

    Существуют четыре основных типа сварочных аппаратов

    Любой из перечисленных аппаратов можно собрать самостоятельно. Проведем обзор технологий изготовления по моделям:

    Трансформаторы (с выпрямителем или без него)

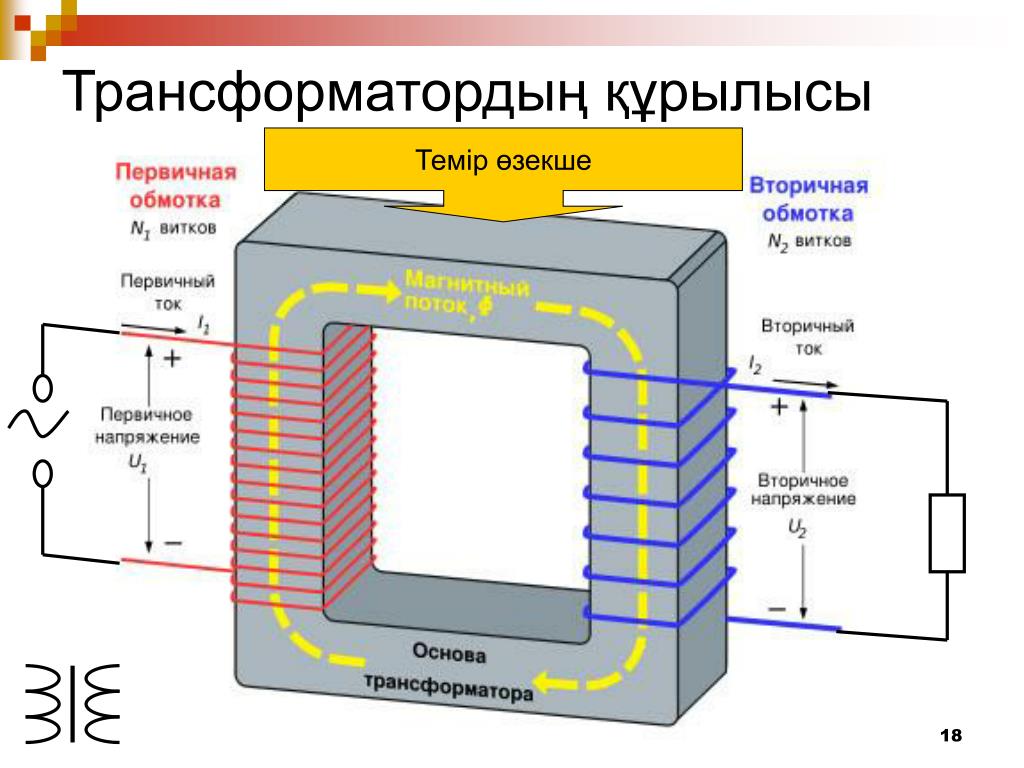

    Сердце трансформатора — сердечник. Он набирается из пластин трансформаторной стали, изготовить которые вручную довольно проблематично. Правдами и неправдами исходный материал добывается на заводах, в строительных бригадах, на пунктах сбора металлолома. Полученная конструкция (как правило, в виде прямоугольника) должна иметь сечение не меньше, чем 55 см². Это довольно тяжелая конструкция, особенно после укладки обмоток.

    При сборке обязательно надо предусмотреть регулировочный винт, с помощью которого можно двигать вторичную обмотку относительно неподвижной первички.

    Чтобы не вдаваться в сложности расчетов сечения проводов, возьмем типовые параметры:

    • сила тока на вторичке 100–150 А;
    • напряжение холостого хода 60–65 вольт;
    • рабочее напряжение при сварке 18–25 вольт;
    • сила тока на первичной обмотке до 25 А.

    Исходя из этого, сечение провода первички должно быть не менее 5 мм², если делать с запасом — можно взять провод 6–7 мм². Изоляция должна быть жаростойкой, из материала, не поддерживающего горение.

    Вторичная обмотка набирается из провода (а лучше медной шины), сечением 30 мм². Изоляция тряпичная. Пусть толщина вас не пугает, количество витков на вторичке небольшое.

    Количество витков первичной обмотки определяется по коэффициенту 0.9–1 виток на вольт (для наших параметров).

    Формула выглядит так:

    W(количество витков) = U(напряжение) / коэффициент.

    То есть, при напряжении в сети 200–210 вольт, это будет порядка 230–250 витков.

    Соответственно, при напряжении вторички 60–65 вольт, количество ее витков составит 67–70.

    С технической точки зрения трансформатор готов. Для удобства использования рекомендуется выполнить небольшой запас по вторичной обмотке, с несколькими ответвлениями (на 65, 70, 80 витках). Это позволит уверенно работать в местах с пониженным напряжением сети.

    Прятать агрегат в корпус, или оставлять открытым — это вопрос безопасности использования. Типовой изготовленный сварочный трансформатор своими руками выглядит так:

    Оптимальный материал для корпуса — текстолит 10–15 мм.

    Добавляем выпрямитель

    Самодельный мощный сварочный трансформатор с точки зрения схемотехники — обычный блок питания. Соответственно выпрямитель устроен так же просто, как в сетевом заряднике для мобильного телефона. Только элементная база будет выглядеть на несколько порядков массивнее.

    Как правило, в простую схему из диодного моста добавляют пару конденсаторов, гасящих импульсы выпрямленного тока.

    Можно собрать выпрямитель и без них, но чем ровнее ток, тем качественней получается сварочный шов. Для сборки собственно моста применяются мощные диоды типа Д161–250(320). Поскольку при нагрузке на элементах выделяется много тепла, его нужно рассеивать с помощью радиаторов. Диоды крепятся к ним с помощью болтового соединения и термопасты.

    Разумеется, ребра радиаторов должны либо обдуваться вентилятором, либо выступать над корпусом. Иначе вместо охлаждения они будут греть трансформатор.

    Мини сварочный трансформатор

    Если вам не нужно варить рельсы или швеллера из стали 4–5 мм, можно собрать компактный сварочник для спайки стальной проволоки (изготовление каркасов для самоделок) или сварки тонкой жести. Для этого можно взять готовый трансформатор от мощного бытового прибора (идеальный вариант — микроволновка), и перемотать вторичную обмотку. Сечение провода 15–20 мм², потребляемая мощность не более 2–3 кВт.

    Расчет схемы производится также, как и для более мощных агрегатов. При сборке выпрямителя можно использовать менее мощные диоды.

    Микросварочник

    Если сфера применения ограничена спайкой медных проводов (например, при монтаже распределительных коробок), можно ограничиться конструкцией размером с пару спичечных коробков.

    Выполняется на транзисторе КТ835 (837). Трансформатор изготавливается самостоятельно. Фактически — это высокочастотный повышающий преобразователь.

    В отличие от традиционных сварочников, в данной схеме используется высокое напряжение, до 30 кВ. Поэтому при работе следует соблюдать осторожность.

    Трансформатор мотаем на ферритовом стержне. Две первичные обмотки: коллекторная (20 витком 1 мм), базовая (5 витков 0.5 мм). Вторичная (повышающая) обмотка — 500 витков 0.15 проволоки.

    Собираем схему, припаиваем по схеме резисторную обвязку (чтобы трансформатор не перегревался на холостом ходу), аппарат готов. Питание от 12 до 24 вольт, с помощью такого аппарата можно сваривать жгуты проводов, резать тонкую сталь, соединять металлы толщиной до 1 мм.

    В качестве сварочных электродов можно использовать толстую швейную иглу.

    Инвертор (импульсный блок питания для сварки)

    Самодельный инверторный сварочный аппарат нельзя изготовить просто «на коленке». Для этого потребуется современная элементная база и опыт работы с ремонтом и созданием электронных устройств. Однако, не так страшна схема, как ее малюют. Подобных устройств сделано великое множество, и все они работают не хуже фабричных аналогов. К тому же, чтобы создать импульсный сварочный аппарат своими руками, не обязательно приобретать десятки дорогостоящих радиодеталей и готовых узлов. Большинство из них, особенно высокочастотные элементы для блока питания, можно позаимствовать у старых телевизоров или БП от компьютера. Стоимость близкая к нулю.

    Рассматриваемый инвертор имеет следующие характеристики:

    • Ток нагрузки на электродах: до 100 А.
    • Потребляемая мощность от сети 220 вольт — не более 3.5 кВт (ток порядка 15 А).
    • Используемые электроды до 2.5 мм.

    На иллюстрации изображена готовая схема, которая неоднократно опробована многими домашними мастерами.

    Конструктивно инвертор состоит из трех элементов:

    1. Блок питания для схемы преобразователя и управления. Выполнен на доступной элементной базе, с применением оптрона от старого блока питания компьютера. При самостоятельном изготовлении трансформатора стоимость практически нулевая: детали копеечные. Номиналы и названия радиоэлементов на иллюстрации.
    2. Блок задержки заряда конденсаторов (для стартовой дуги). Выполнен на базе транзисторов КТ972 (абсолютно не дефицит). Разумеется, транзисторы устанавливаются на радиаторы. Для коммутации достаточно обыкновенного автомобильного реле с токовой нагрузкой на контактах до 40 А. Для ручного управления установлены обычные защитные автоматы (пакетники) на 25 А. Выходные 300 вольт — холостой ход. При нагрузке напряжение 50 вольт.
    3. Трансформатор тока — самый ответственный узел. При сборке особое внимание следует обратить на точность катушек индуктивности. Некоторую подстройку можно выполнить с помощью переменного резистора (на схеме выделен красным цветом). Однако если параметры не буду согласованными, требуемой мощности дуги достичь не удастся.ШИМ реализуется на микросхеме US3845 (одна из немногих деталей, которую придется покупать). Силовые транзисторы — все те же КТ972 (973). Некоторые элементы на схеме импортные, однако их легко можно заменить на доступные отечественные, поискав аналоги на сайте datasheet.Высокочастотный блок выполнен из частей строчного трансформатора от телевизора.

    На выход сварочного инвертора подключаются рабочие провода длиной не более 2 метров. Сечение не менее 10 квадратов. При работе с электродами до 2.5 мм, падение тока минимальное, шов получается гладкий и ровный. Дуга непрерывная, не хуже заводского аналога.

    При наличии активного охлаждения (вентиляторы от того-же компьютерного блока питания), конструкцию можно компактно упаковать в небольшой корпус. Учитывая высокочастотные преобразователи, лучше использовать металл.

    Итог

    Чем сложнее самодельный сварочный аппарат, тем ощутимей экономия. Именно простые трансформаторы обходятся дороже, по причине использования дорогостоящей меди в обмотках или трансформаторного железа. Импульсные блоки питания, особенно при наличии в запасе старых деталей от типовых электроприборов, обходятся практически бесплатно.

    Видео по теме

    Не секрет, что сварочный аппарат своими руками для человека, знакомого с электротехникой, сделать не так уж трудно. Особенно это имеет смысл, если он предназначен для использования в личном хозяйстве, где применяется лишь время от времени. В этом случае самодельный сварочный аппарат, себестоимость которого намного ниже заводского, вполне способен его заменить. Детали для его конструкции свободно можно снять с различных электрических бытовых устройств, вышедших из строя или, в случае необходимости, изготовить и собрать самому. Схемы таких аппаратов могут быть различными. Решающим фактором здесь обычно выступает доступность деталей и материалов.

    Выбор подходящей схемы сварочного аппарата

    Все сварочные аппараты дуговой электросварки делятся на инверторные и трансформаторные. Сразу необходимо отметить, что вопрос о том, как сделать сварочный аппарат самостоятельно, во многом зависит от возможности достать детали от определенной бытовой техники. Если все детали приобретать по рыночным ценам, то в результате себестоимость будет приближаться к цене фирменного аппарата, уступая ему в эффективности. Именно поэтому нужно иметь определенные знания в области электротехники и знать, где какая деталь ставится и где ее можно снять бесплатно или за небольшую цену.

    Число витков на первичной обмотке должно быть порядка 240. При этом для обеспечения возможности регулировки сварочного тока с шагом от 20 до 25 витков делаются несколько отводов. Вторичную обмотку наматывают медной проволокой сечением от 30 до 35 мм в количестве от 65 до 70 витков. Для регулировки сварочного тока на ней тоже нужно сделать отводы. Изоляция вторичной обмотки должна быть особенно надежной и теплостойкой, поэтому ей стоит уделить особое внимание. Каждый из слоев необходимо проложить дополнительной изоляцией из хлопчатобумажной ткани.

    Трансформаторный сварочный аппарат может использовать для работы переменный или постоянный ток. Первый из них самый простой по устройству, но сложнее в использовании. Для постоянного тока его достаточно несложно доработать, установив диодный мост. Подобный аппарат надежен, долговечен и неприхотлив в использовании, но имеет значительный вес и чувствителен к перепадам напряжения в электросети. Если оно падает ниже 200 В, становится очень сложно зажигать и удерживать электрическую дугу.

    В отличие от трансформаторного инверторный сварочный аппарат, благодаря применению современных электронных деталей, имеет сравнительно небольшой вес. Его вполне может носить на плече один человек. Такой аппарат обладает устройством стабилизации тока, что очень облегчает работу при сварке. Понижение напряжения для него помех практически не создает, и он может работать от бытовой электросети. Однако инверторный аппарат очень чувствителен к перегреву и требует большой осторожности в работе, иначе он легко выходит из строя.

    Сборка трансформаторного сварочного аппарата

    Главной деталью такого аппарата является трансформатор. Основной характеристикой его должна быть способность стабильно держать рабочий ток, а это опирается на такой показатель, как внешняя вольт-амперная характеристика блока питания. Иными словами, ток сварки не должен значительно отличаться от тока, производимого коротким замыканием.

    Для этого ток необходимо ограничить одним из таких способов, как увеличение магнитного рассеяния трансформатора, балластное сопротивление или установка дросселя. Сам трансформатор можно снять со сгоревшей высокочастотной микроволновой печи. Если доступа к нему нет, то можно изготовить сварочный трансформатор своими руками.

    Для изготовления сердечника нужно приобрести пластины из трансформаторного железа. Площадь сердечника в идеале должна составить от 40 до 55 см², при таких показателях обмотка не будет излишне перегреваться. Первичные обмотки для самодельных сварочных трансформаторов должны состоять из толстой термостойкой медной проволоки сечением не менее 5 мм, а лучше более, заключенной в стеклотканевую или хлопчатобумажную изоляцию. Пластиковую или резиновую изоляцию для таких целей применять не рекомендуется, поскольку она менее стойка к перегреванию и легче пробивается, что вызывает короткое замыкание на первичной обмотке.

    Нужно помнить, что вторичную обмотку сварочного трансформатора нужно наматывать на обеих сторонах сердечника. Ее можно соединить либо последовательно, либо встречно-параллельно. При этом нужно помнить, что обмотка должна производиться на обеих сторонах в одном направлении. После этого трансформатор помещается в металлический корпус. С его торца вырезаются отверстия для охлаждения аппарата, и ставится вытяжной вентилятор, снятый с блока питания устаревшего или сломанного компьютера. С противоположной стороны корпуса сверлится несколько десятков отверстий для циркуляции воздуха. После этого можно подсоединять кабели и держак для электродов.

    Как собрать самодельный сварочный инверторный аппарат?

    Инверторный сварочный аппарат можно вполне собрать из деталей от старых телевизоров. Для этого необходимы некоторые не только общие электротехнические знания, но и определенные познания в электронике. Его схема достаточно сложна. Инвертор представляет собой импульсный источник постоянного тока, и для его изготовления подойдет несколько ферритовых сердечников, которые стоят на строчных трансформаторах в старых телевизорах. Они складываются по три, и уже на них наматывается обмотка из медного или алюминиевого провода.

    Поскольку первичная обмотка наиболее подвержена перегреву, между витками необходимо оставлять небольшие промежутки, чтобы облегчить процесс охлаждения. Стоит помнить, что алюминиевый провод нужно брать большего сечения, чем медный, поскольку его теплопроводность ниже. Для фиксации обмоток инвертора применяется проволочный бандаж из миллиметровой медной проволоки шириной 10 мм, наложенный на изоляцию из стеклоткани.

    Конденсаторы тоже можно снять с телевизора, но только стоит помнить, что не рекомендуется брать бумажные конденсаторы от низкочастотных цепей, поскольку долго они работать при таких нагрузках не смогут. Тринисторы лучше взять достаточно маломощные и подсоединить их параллельно, чем брать один мощный, поскольку на них падает большая термическая нагрузка и их легче охлаждать. Тринисторы монтируются на металлической пластине толщиной не менее 3 мм, что облегчает отвод лишнего тепла. Диоды для сборки диодного моста тоже с легкостью можно набрать с нескольких старых телевизоров. Сам мост также монтируется на теплоотводящей пластине.

    Некоторые детали для инверторного аппарата в телевизорах отсутствуют, и их приходится изготавливать самостоятельно. Прежде всего это дроссель. Его нетрудно сделать без каркаса из медного провода сечением не менее 4 мм, накрученного 11 витками с промежутками не менее 1 мм. Поскольку на дроссель будет падать основная термическая нагрузка, нужно поставить дополнительную систему воздушного охлаждения. В этом качестве вполне можно применить обычный бытовой вентилятор, монтируемый в корпусе сварочного аппарата таким образом, чтобы воздушная струя попадала прямо на дроссель.

    Все элементы электронной схемы собираются на печатной плате из стеклотекстолита толщиной не менее 1,5 мм. К самой плате присоединяется теплоотвод, облегчающий охлаждение всей системы. В центре платы вырезается круглое отверстие для установки вентилятора, поскольку без принудительного воздушного охлаждения аппарат долго не проработает. Сварочный инвертор главным своим преимуществом имеет возможность делать мини-сварочные работы, сваривая тонкие металлические листы. Сам сварочный шов выходит более аккуратным, нежели у трансформаторного аппарата. Это имеет решающее значение при таком виде работ, как ремонт автомобиля своими руками.

    Сварочный аппарат, сделанный самостоятельно, включает детали, полученные бесплатно или по бросовой цене, но вполне справляется со своими задачами.

    Аппарат для сварки применяют при некоторых видах кузовных работ для соединения металлических деталей. Однако работы с использованием данных устройств производят обычно при наличии серьезных повреждений кузова, которые встречаются сравнительно редко. Поэтому приобретать новый относительно дорогостоящее устройство для разового использования нецелесообразно. Для бытового применения можно сделать сварочный аппарат своими руками.

    Особенности

    Нужно учитывать, что изготавливать сварочный аппарат самостоятельно выгодно только при наличии некоторых исходных составляющих. Это объясняется тем, что, хотя собрать простейшую модель рассматриваемого устройства несложно, материалы, требуемые для этого, весьма дорогостоящие. Поэтому если приобретать их по отдельности специально для изготовления данного прибора своими руками, по итоговой стоимости он может оказаться близок к новому фирменному инструменту, который, конечно, будет превосходить по техническим характеристикам самодельный сварочный аппарат.

    Конструкция

    Основу рассматриваемого инструмента составляет трансформатор, служащий источником энергии. Он представляет собой две катушки медного провода, намотанные на сердечник из металла. Причем катушки различаются по количеству витков. Та из них, которая подключается к электросети, называется первичной. Во вторичной катушке при этом возникает ток меньшего напряжения, но большего ампеража благодаря индукции.

    Нужно учитывать, что сварочный аппарат, имеющий малую силу тока, производит низкокачественную сварку, в то время как чрезмерно большая сила тока приводит к сжиганию электродов и резке металла.

    Сварочный аппарат можно оснастить трансформатором, например, от СВЧ-печи. Однако так как на его вторичной обмотке возникает напряжение около 2000 вольт, необходимо внести некоторые изменения в конструкцию своими руками с целью понижения напряжения, а именно сократить число витков.

    Для понижения напряжения вторичную обмотку распиливают в двух местах и вытаскивают из катушки. При этом нужно соблюдать осторожность, чтобы не повредить первичную обмотку. Затем вторичную обмотку перематывают более толстым проводом либо проводом ПЭВ с эмалевой изоляцией или термобумагой толщиной 0,05 мм. Желательно использовать третий вариант, так как это позволяет избежать возникновения скин-эффекта, проявляющегося в случае применения обычного провода. Он состоит в вытеснении высокочастотных токов, что приводит к перегреву проводника.

    Созданную обмотку покрывают тонкоизоляционным лаком. Такие параметры, как количество витков и толщина, вычисляют для каждой модели трансформатора. Однако выведены и оптимальные значения: толщина обмотки — 0,3 мм, ширина — 40 мм, толщина провода — 0,5-0,7 мм.

    Если в наличии отсутствует трансформатор от СВЧ-печи или какого-либо другого прибора, можно собрать его своими руками. Для этого потребуется сердечник с поперечным сечением 25-55 см² из трансформаторного железа, отличающегося высокой магнитной проницаемостью, медный провод длиной в несколько десятков метров, изоляционные материалы.

    Что касается провода, наилучшим вариантом считают термостойкий провод из меди со стеклотканевой, х/б или в крайнем случае резиновой изоляцией. Можно сделать изоляцию своими силами. Для этого нужно нарезать изоляционный материал полосками по 2 см и обернуть ими провод.

    Окончательный этап – пропитка электротехническим лаком. Чем качественнее изоляция, тем ниже возможность перегрева инструмента. Параметры обмотки рассчитывают на основе технических характеристик прибора. Выходное напряжение холостого хода самодельного сварочного аппарата колеблется от 60 до 65 В, рабочее напряжение — от 18 до 24 В. При самой высокой мощности и электроде диаметром 4 мм мощность во вторичной обмотке составляет 3,5-4 кВт, в первичной — около 5 кВт, с учетом потерь. Ток при этом составляет около 25 А.

    Количество витков определяют на основе напряжения с учетом площади сечения сердечника магнитопровода в 2 см. На 1 В при качественном проводе приходится 0,9 — 1,1 витков. Общее количество получают путем деления уровня напряжения на частоту. Таким способом рассчитывают показатели для обеих обмоток. На основе этого можно определить требуемую длину провода путем умножения длины одного витка на их общее количество. При этом нужно взять некоторый запас.

    Перед намоткой катушек нужно сделать каркасы из текстолита или электротехнического картона, которые свободно надеваются на сердечник. Между первичной и вторичной намотками необходимо проложить изоляцию в виде стеклоткани, электротехнического или обычного картона.

    Корпус

    Сварочный аппарат следует оснастить корпусом, в который помещают трансформатор для сохранения от воздействия внешних факторов. При его выборе или изготовлении нужно учитывать, что из-за электромагнитного излучения для этого подходят не все материалы. Наилучшими вариантами считают цельновыгнутый жесткий стальной корпус либо корпус из диэлектрических материалов. Второй вариант сложнее найти или собрать своими руками, к тому же он менее прочен, однако позволяет избежать вибрации и потери энергии в конструктивных элементах трансформаторов, вызываемых вихревыми токами, которые возбуждаются сильными магнитными полями рассеивания вблизи обмоток.

    В корпусах из прочих материалов данные отрицательные явления можно несколько снизить (на 30-50 % в зависимости от конструкции и материала корпуса), если сделать на корпусе продольные рассечки.

    Большинство самодельных сварочных инструментов не имеет цельного корпуса. Это позволяет избежать таких проблем, связанных с ним, как вибрации, вихревые токи и потери энергии. Однако в таком случае сварочный аппарат подвержен воздействию внешних факторов, что приводит к резкому снижению надежности и безопасности работ. К тому же нужно учитывать, что вышеупомянутые потери составляют несколько процентов, что почти незаметно на фоне сопротивления в линиях электропередач и флуктации напряжения в сети.

    Кроме того, желательно оснастить аппарат регулировкой вторичного напряжения для плавного регулирования сварочного тока. Это позволит скомпенсировать потери в проводах большой длины, что особо актуально при работе вдали от питающей сети. В фирменных инструментах присутствует ступенчатая регулировка напряжения путем переключения обмоток. Домашний электросварочный аппарат можно оснастить схемой выпрямления напряжения, построенной на тиристорах.

    Вопрос надежности

    Сварочный аппарат, сделанный своими руками, в большинстве случаев оказывается не таким надежным, как фирменный аналог. Поэтому при изготовлении следует принять некоторые меры по ее повышению.

    Основным фактором, приводящим к преждевременному выходу из строя рассматриваемых устройств, считают перегрев. Для снижения возможности его возникновения, прежде всего, необходимо сделать эффективную изоляцию. Для этого требуются надежные обмоточные провода с плотностью тока до 5-7 А/кв.мм. Однако этого может оказаться недостаточно.

    Для быстрого охлаждения провода нужно обеспечить взаимодействие с воздухом. Для этого в обмотках нужно сделать щели. После первого слоя провода и через каждые два последующих с внешних сторон вставляют гетенаксовые или деревянные планки 5-10 мм.

    Таким образом обеспечивают контакт каждого слоя провода с воздухом с одной стороны. Если сварочный аппарат не имеет вентиляторов, щели ориентируют вертикально для обеспечения постоянной циркуляции воздуха. В таком случае снизу поступает холодный воздух, теплый уходит вверх.

    Более эффективным вариантом обеспечения охлаждения трансформатора сварочного аппарата, естественно, является вентилятор. Его обдув почти не сказывается на скорости нагрева, но значительно ускоряет охлаждение. Однако нужно учитывать, что для трансформатора с закрытыми обмотками проблема перегрева не решится даже при установке мощного вентилятора. В таком случае его возможно избежать лишь умеренным режимом работы.

    Существует еще один вариант решения проблемы перегрева трансформатора. Он состоит в погружении его в трансформаторное масло. Данная жидкость не только отводит тепло, но и является дополнительным изолятором. В таком случае корпус трансформатора должен представлять герметичную емкость.

    Наиболее проблемными с точки зрения перегрева являются тороидальные трансформаторы. Они быстро нагреваются и медленно охлаждаются. Также достаточно серьезной проблемой самодельных трансформаторов считают вибрацию, возникающую при работе вследствие притяжения металлических элементов создаваемым ими переменным магнитным полем. Из-за этого возникает трение проводов, которое приводит к разрушению изоляции, а также разрушение и продавливание обмоток на углах каркаса. Для снижения последствий воздействия вибрации необходимо сделать качественную изоляцию. Также нужно прочно закрепить все неподвижные элементы.

    Следует избегать хранения и использования сварочного аппарата в условиях повышенной влажности. Вода, конденсирующаяся в щелях изоляции, является проводником тока. Перед использованием инструмент нужно проверить. Если напряжение выходит за пределы 60 — 65 В, увеличивают или уменьшают обмотку.

    Многим в хозяйстве пригодился бы аппарат для электросварки деталей из черных металлов. Поскольку серийно выпускаемые сварочные аппараты довольно дороги, многие радиолюбители пытаются сделать сварочный инвертор своими руками.

    У нас уже была статья о том, однако на этот раз я предлагаю еще более простой вариант самодельного сварочного инвертора из доступных деталей своими руками.

    Из двух основных вариантов конструкции аппарата — со сварочным трансформатором или на основе конвертора — был выбран второй.

    Действительно, сварочный трансформатор — это значительный по сечению и тяжелый магнитопровод и много медного провода для обмоток, что для многих малодоступно. Электронные же компоненты для конвертора при их правильном выборе не дефицитны и относительно дешевы.

    Как я делал сварочный аппарат своими руками

    С самого начала работы я поставил себе задачу создания максимально простого и дешевого сварочного аппарата с использованием в нем широко распространенных деталей и узлов.

    В результате довольно длительных экспериментов с различными видами конвертора на транзисторах и тринисторах была составлена схема, показанная на рис. 1.

    Простые транзисторные конверторы оказались чрезвычайно капризными и ненадежными, а тринисторные без повреждения выдерживают замыкание выхода до момента срабатывания предохранителя. Кроме того, тринисторы нагреваются значительно меньше транзисторов.

    Как легко видеть, схемное решение не отличается оригинальностью — это обычный однотактный конвертор, его достоинство — в простоте конструкции и отсутствии дефицитных комплектующих, в аппарате использовано много радиодеталей от старых телевизоров.

    И, наконец, он практически не требует налаживания.

    Схема инверторного сварочного аппарата представлена ниже:

    Род сварочного тока — постоянный, регулирование — плавное. На мой взгляд, это наиболее простой сварочный инвертор, который можно собрать своими руками.

    При сварке встык стальных листов толщиной 3 мм электродом диаметром 3 мм установившийся ток, потребляемый аппаратом от сети, не превышает 10 А. Сварочное напряжение включают кнопкой, расположенной на электрододержателе, что позволяет, с одной стороны, использовать повышенное напряжение зажигания дуги и повысить электробезопасность, с другой, поскольку при отпускании электрододержателя напряжение на электроде автоматически отключается. Повышенное напряжение облегчает зажигание дуги и обеспечивает устойчивость ее горения.

    Маленькая хитрость: собранная своими руками схема сварочного инвертора позволяет соединять делати из тонкой жести. Для этого нужно поменять полярность сварочного тока.

    Сетевое напряжение выпрямляет диодный мост VD1-VD4. Выпрямленный ток, протекая через лампу HL1, начинает заряжать конденсатор С5. Лампа служит ограничителем зарядного тока и индикатором этого процесса.

    Сварку следует начинать только после того, как лампа HL1 погаснет. Одновременно через дроссель L1 заряжаются конденсаторы батареи С6-С17. Свечение светодиода HL2 показывает, что аппарат включен в сеть. Тринистор VS1 пока закрыт.

    При нажатии на кнопку SB1 запускается импульсный генератор на частоту 25 кГц, собранный на однопереходном транзисторе VT1. Импульсы генератора открывают тринистор VS2, который, в свою очередь, открывает соединенные параллельно тринисторы VS3-VS7. Конденсаторы С6-С17 разряжаются через дроссель L2 и первичную обмотку трансформатора Т1. Цепь дроссель L2 — первичная обмотка трансформатора Т1 — конденсаторы С6-С17 представляет собой колебательный контур.

    Когда направление тока в контуре меняется на противоположное, ток начинает протекать через диоды VD8, VD9, а тринисторы VS3-VS7 закрываются до следующего импульса генератора на транзисторе VT1.

    Импульсы, возникающие на обмотке III трансформатора Т1, открывают тринистор VS1. который напрямую соединяет сетевой выпрямитель на диодах VD1 — VD4 с тринисторным преобразователем.

    Светодиод HL3 служит для индикации процесса генерации импульсного напряжения. Диоды VD11-VD34 выпрямляют сварочное напряжение, а конденсаторы С19 — С24 — его сглаживают, облегчая тем самым зажигание сварочной дуги.

    Выключателем SA1 служит пакетный или иной переключатель на ток не менее 16 А. Секция SA1.3 замыкает конденсатор С5 на резистор R6 при выключении и быстро разряжает этот конденсатор, что позволяет, не опасаясь поражения током, проводить осмотр и ремонт аппарата.

    Вентилятор ВН-2 (с электродвигателем М1 по схеме) обеспечивает принудительное охлаждение узлов устройства. Менее мощные вентиляторы использовать не рекомендуется, или их придется устанавливать несколько. Конденсатор С1 — любой, предназначенный для работы при переменном напряжении 220 В.

    Выпрямительные диоды VD1-VD4 должны быть рассчитаны на ток не менее 16 А и обратное напряжение не менее 400 В. Их необходимо установить на пластинчатые уголковые теплоотводы размерами 60×15 мм толщиной 2 мм из алюминиевого сплава.

    Вместо одиночного конденсатора С5 можно использовать батарею из нескольких параллельно включенных на напряжение не менее 400 В каждый, при этом емкость батареи может быть больше указанной на схеме.

    Дроссель L1 выполнен на стальном магнитопроводе ПЛ 12,5×25-50. Подойдет и любой другой магнитопровод такого же или большего сечения при выполнении условия размещаемости обмотки в его окне. Обмотка состоит из 175 витков провода ПЭВ-2 1,32 (провод меньшего диаметра использовать нельзя!). Магнитопровод должен иметь немагнитный зазор 0,3…0,5 мм. Индуктивность дросселя — 40±10 мкГн.

    Конденсаторы С6-С24 должны обладать малым тангенсом угла диэлектрических потерь, а С6-С17 — еще и рабочим напряжением не менее 1000 В. Наилучшие из испытанных мною конденсаторов — К78-2, применявшиеся в телевизорах. Можно использовать и более широко распространенные конденсаторы этого типа другой емкости, доведя суммарную емкость до указанной в схеме, а также пленочные импортные.

    Попытки использовать бумажные или другие конденсаторы, рассчитанные на работу в низкочастотных цепях, приводят, как правило, к выходу их из строя через некоторое время.

    Тринисторы КУ221 (VS2-VS7) желательно использовать с буквенным индексом А или в крайнем случае Б или Г. Как показала практика, во время работы аппарата заметно разогреваются катодные выводы тринисторов, из-за чего не исключено разрушение паек на плате и даже выход из строя тринисторов.

    Надежность будет выше, если на вывод катода тринисторов надеть либо трубки-пистоны, изготовленные из луженой медной фольги толщиной 0,1…0,15 мм, либо бандажи в виде плотно свернутой спирали из медной луженой проволоки диаметром 0,2 мм и пропаять по всей длине. Пистон (бандаж) должен покрывать вывод на всю длину почти до основания. Паять надо быстро, чтобы не перегреть тринистор.

    У Вас наверняка возникнет вопрос: а нельзя ли вместо нескольких сравнительно маломощных тринисторов установить один мощный? Да, это возможно при использовании прибора, превосходящего (или хотя бы сравнимого) по своим частотным характеристикам тринисторы КУ221А. Но среди доступных, например, из серий ТЧ или ТЛ, таких нет.

    Переход же на низкочастотные приборы заставит понизить рабочую частоту с 25 до 4…6 кГц, а это приведет к ухудшению многих важнейших характеристик аппарата и громкому пронзительному писку при сварке.

    При монтаже диодов и тринисторов применение теплопроводящей пасты является обязательным.

    Кроме этого, установлено, что один мощный тринистор менее надежен, чем несколько включенных параллельно, поскольку им легче обеспечить лучшие условия отведения тепла. Достаточно группу тринисторов установить на одну теплоотводящую пластину толщиной не менее 3 мм.

    Поскольку токоуравнивающие резисторы R14-R18(C5-16 В) при сварке могут сильно разогреваться, их перед монтажом необходимо освободить от пластмассовой оболочки путем обжига или нагревания током, значение которого необходимо подобрать экспериментально.

    Диоды VD8 и VD9 установлены на общем теплоотводе с тринисторами, причем диод VD9 изолирован от теплоотвода слюдяной прокладкой. Вместо КД213А подойдут КД213Б и КД213В, а также КД2999Б, КД2997А, КД2997Б.

    Дроссель L2 представляет собой бескаркасную спираль из 11 витков провода сечением не менее 4 мм2 в термостойкой изоляции, намотанную на оправке диаметром 12…14 мм.

    Дроссель во время сварки сильно разогревается, поэтому при намотке спирали следует обеспечить между витками зазор 1…1.5 мм, а располагать дроссель необходимо так, чтобы он находился в потоке воздуха от вентилятора. Рис. 2 Магнитопровод трансформатора

    Т1 составлен из трех сложенных вместе магнитопроводов ПК30х16 из феррита 3000НМС-1 (на них выполняли строчные трансформаторы старых телевизоров).

    Первичная и вторичная обмотки разделены на две секции каждая (см. рис. 2), намотанные проводом ПСД1,68х10,4 в стеклотканевой изоляции и соединенные последовательно согласно. Первичная обмотка содержит 2×4 витка, вторичная — 2×2 витка.

    Секции наматывают на специально изготовленную деревянную оправку. От разматывания витков секции предохраняют по два бандажа из луженой медной проволоки диаметром 0,8…1 мм. Ширина бандажа — 10…11 мм. Под каждый бандаж подкладывают полосу из электрокартона или наматывают несколько витков ленты из стеклоткани.

    После намотки бандажи пропаивают.

    Один из бандажей каждой секции служит выводом ее начала. Для этого изоляцию под бандажом выполняют так, чтобы с внутренней стороны он непосредственно соприкасался с началом обмотки секции. После намотки бандаж припаивают к началу секции, для чего с этого участка витка заранее удаляют изоляцию и облуживают его.

    Следует иметь в виду, что в наиболее тяжелом тепловом режиме работает обмотка I. По этой причине при наматывании ее секций и при сборке следует между наружными частями витков предусмотреть воздушные зазоры, вкладывая между витками короткие, смазанные теплостойким клеем, вставки из стеклотекстолита.

    Вообще, при изготовлении трансформаторов для инверторной сварки своими руками всегда оставляйте воздушные зазоры в обмотке. Чем их больше, тем эффективнее отведение тепла от трансформатора и ниже вероятность спалить аппарат.

    Здесь уместно отметить также, что секции обмоток, изготовленные с упомянутыми вставками и прокладками проводом того же сечения 1,68×10,4 мм 2 без изоляции, будут в тех же условиях охлаждаться лучше.

    Соприкасающиеся бандажи соединяют пайкой, причем к передним, служащим выводами секций, целесообразно припаять медную накладку в виде короткого отрезка провода, из которого выполнена секция.

    В результате получается жесткая неразъемная первичная обмотка трансформатора.

    Вторичную изготовляют аналогично. Разница только в числе витков в секциях и в том, что необходимо предусмотреть вывод от средней точки. Обмотки устанавливают на магнитопровод строго определенным образом — это необходимо для правильной работы выпрямителя VD11 — VD32.

    Направление намотки верхней секции обмотки I (если смотреть на трансформатор сверху) должно быть против часовой стрелки, начиная от верхнего вывода, который необходимо подключить к дросселю L2.

    Направление намотки верхней секции обмотки II, наоборот, — по часовой стрелке, начиная от верхнего вывода, его подключают к блоку диодов VD21-VD32.

    Обмотка III представляет собой виток любого провода диаметром 0,35…0,5 мм в теплостойкой изоляции, выдерживающей напряжение не менее 500 В. Его можно разместить в последнюю очередь в любом месте магнитопровода со стороны первичной обмотки.

    Для обеспечения электробезопасности сварочного аппарата и эффективного охлаждения потоком воздуха всех элементов трансформатора очень важно выдержать необходимые зазоры между обмотками и магнитопроводом. При сборке инвертора сварочного своими руками большинство самодельщиков совершают одну и ту же ошибку: недооценивают важность охлаждения транса. Этого делать нельзя.

    Эту задачу выполняют четыре фиксирующие пластины, закладываемые в обмотки при окончательной сборке узла. Пластины изготовляют из стеклотекстолита толщиной 1,5 мм в соответствии с чертежом на рисунке.

    После окончательной регулировки пластины целесообразно закрепить термостойким клеем. Трансформатор крепят к основанию аппарата тремя скобами, согнутыми из латунной или медной проволоки диаметром 3 мм. Эти же скобы фиксируют взаимное положение всех элементов магнитопровода.

    Перед монтажом трансформатора на основание между половинами каждого из трех комплектов магнитопровода необходимо вложить немагнитные прокладки из электрокартона, гетинакса или текстолита толщиной 0,2…0,3 мм.

    Для изготовления трансформатора можно использовать магнитопроводы и других типоразмеров сечением не менее 5,6 см 2 . Подойдут, например, Ш20х28 или два комплекта Ш 16×20 из феррита 2000НМ1.

    Обмотку I для броневого магнитопровода изготовляют в виде единой секции из восьми витков, обмотку II — аналогично описанному выше, из двух секций по два витка. Сварочный выпрямитель на диодах VD11-VD34 конструктивно представляет собой отдельный блок, выполненный в виде этажерки:

    Она собрана так, что каждая пара диодов оказывается помещенной между двумя теплоотводящими пластинами размерами 44×42 мм и толщиной 1 мм, изготовленными из листового алюминиевого сплава.

    Весь пакет стянут четырьмя стальными резьбовыми шпильками диаметром 3 мм между двух фланцев толщиной 2 мм (из такого же материала, что и пластины), к которым винтами прикреплены с двух сторон две платы, образующие выводы выпрямителя.

    Все диоды в блоке ориентированы одинаково — выводами катода вправо по рисунку — и впаяны выводами в отверстия платы, которая служит общим плюсовым выводом выпрямителя и аппарата в целом. Анодные выводы диодов впаяны в отверстия второй платы. На ней сформированы две группы выводов, подключаемые к крайним выводам обмотки II трансформатора согласно схеме.

    Учитывая большой общий ток, протекающий через выпрямитель, каждый из трех его выводов выполнен из нескольких отрезков провода длиной 50 мм, впаянных каждый в свое отверстие и соединенных пайкой на противоположном конце. Группа из десяти диодов подключена пятью отрезками, из четырнадцати — шестью, вторая плата с общей точкой всех диодов — шестью.

    Провод лучше использовать гибкий, сечением не менее 4 мм.

    Таким же образом выполнены сильноточные групповые выводы от основной печатной платы аппарата.

    Платы выпрямителя изготовлены из фольгированного стеклотекстолита толщиной 0,5 мм и облужены. Четыре узкие прорези в каждой плате способствуют уменьшению нагрузок на выводы диодов при температурных деформациях. Для этой же цели выводы диодов необходимо отформовать, как показано на рисунке выше.

    В сварочном выпрямителе можно также использовать более мощные диоды КД2999Б, 2Д2999Б, КД2997А, КД2997Б, 2Д2997А, 2Д2997Б. Их число может быть меньшим. Так, в одном из вариантов аппарата успешно работал выпрямитель из девяти диодов 2Д2997А (пять — в одном плече, четыре — в другом).

    Площадь пластин теплоотвода осталась прежней, толщину их оказалось возможным увеличить до 2 мм. Диоды были размещены не попарно, а по одному в каждом отсеке.

    Все резисторы (кроме R1 и R6), конденсаторы С2-С4, С6-С18, транзистор VT1, тринисторы VS2 — VS7, стабилитроны VD5-VD7, диоды VD8-VD10 смонтированы на основной печатной плате, причем тринисторы и диоды VD8, VD9 установлены на теплоотводе, привинченном к плате, изготовленной из фольгированного текстолита толщиной 1.5 мм:
    Рис. 5 . Чертеж платы

    Масштаб чертежа платы — 1:2, однако плату несложно разметить, даже не пользуясь средствами фотоувеличения, поскольку центры почти всех отверстий и границы почти всех фольговых площадок расположены по сетке с шагом 2,5 мм.

    Большой точности разметки и сверления отверстий плата не требует, однако следует помнить что отверстия в ней должны совпадать с соответствующими отверстиями в теплоотводящей пластине.

    Перемычку в цепи диодов VD8, VD9 изготовляют из медного провода диаметром 0,8…1 мм. Припаивать ее лучше со стороны печати. Вторую перемычку из провода ПЭВ-2 0,3 можно расположить и на стороне деталей.

    Групповой вывод платы, обозначенный на рис. 5 буквами Б, соединяют с дросселем L2. В отверстия группы В впаивают проводники от анодов тринисторов. Выводы Г соединяют с нижним по схеме выводом трансформатора Т1, а Д — с дросселем L1.

    Отрезки провода в каждой группе должны быть одинаковой длины и одинакового сечения (не менее 2,5 мм2).
    Рис. 6 Теплоотвод

    Теплоотвод представляет собой пластину толщиной 3 мм с отогнутым краем (см. рис. 6).

    Лучший материал для теплоотвода — медь (или латунь). В крайнем случае, при отсутствии меди, можно использовать пластину из алюминиевого сплава.

    Поверхность со стороны установки деталей должна быть ровной, без зазубрин и вмятин. В пластине просверлены отверстия с резьбой для сборки ее с печатной платой и крепления элементов. Через отверстия без резьбы пропущены выводы деталей и соединительные провода. Через отверстия в отогнутом крае пропущены анодные выводы тринисторов. Три отверстия М4 в теплоотводе предназначены для его электрического соединения с печатной платой. Для этого использованы три латунных винта с латунными гайками.Рис. 8. Размещение узлов

    Однопереходный транзистор VT1 обычно проблем не вызывает, однако некоторые экземпляры при наличии генерации не обеспечивают, необходимую для устойчивого открывания тринистора VS2, амплитуду импульсов.

    Все узлы и детали сварочного аппарата установлены на пластину-основание из гетинакса толщиной 4 мм (подойдет также текстолит толщиной 4…5 мм) на одной его стороне. В центре основания прорезано круглое окно для крепления вентилятора; он установлен с той же его стороны.

    Диоды VD1-VD4, тринистор VS1 и лампа HL1 смонтированы на уголковых кронштейнах. При установке трансформатора Т1 между соседними магнитопроводами следует обеспечить воздушный зазор 2 мм Каждый из зажимов для подключения сварочных кабелей представляет собой медный болт М10 с медными гайками и шайбами.

    Головкой болта изнутри прижат к основанию медный угольник, дополнительно зафиксированный от проворачивания винтом М4 с гайкой. Толщина полки угольника — 3 мм. Ко второй полке болтом или пайкой подключен внутренний соединительный провод.

    Сборку печатная плата-теплоотвод устанавливают деталями к основанию на шести стальных стойках, согнутых из полосы шириной 12 и толщиной 2 мм.

    На лицевую сторону основания выведены ручка тумблера SA1, крышка держателя предохранителя, светодиоды HL2, HL3, ручка переменного резистора R1, зажимы для сварочных кабелей и кабеля к кнопке SB1.

    Кроме этого, к лицевой стороне прикреплены четыре стойки-втулки диаметром 12 мм с внутренней резьбой М5, выточенные из текстолита. К стойкам прикреплена фальшпанель с отверстиями для органов управления аппаратом и защитной решеткой вентилятора.

    Фальшпанель можно изготовить из листового металла или диэлектрика толщиной 1… 1,5 мм. Я вырезал ее из стеклотекстолита. Снаружи к фальшпанели привинчены шесть стоек диаметром 10мм, на которые наматывают сетевой и сварочные кабели по окончании сварки.

    На свободных участках фальшпанели просверлены отверстия диаметром 10 мм для облегчения циркуляции охлаждающего воздуха. Рис. 9 . Внешний вид инверторного сварочного аппарата с уложенными кабелями.

    Собранное основание помещено в кожух с крышкой, изготовленный из листового текстолита (можно использовать гетинакс, стеклотекстолит, винипласт) толщиной 3…4 мм. Отверстия для выхода охлаждающего воздуха расположены на боковых стенках.

    Форма отверстий значения не имеет, но для безопасности лучше, если они будут узкими и длинными.

    Общая площадь выходных отверстий не должна быть менее площади входного. Кожух снабжен ручкой и плечевым ремнем для переноски.

    Электрододержатель конструктивно может быть любым, лишь бы он обеспечивал удобство работы и легкую замену электрода.

    На ручке электрододержателя нужно смонтировать кнопку (SB1 по схеме) в таком месте, чтобы сварщик мог легко удерживать ее нажатой даже рукой в рукавице. Поскольку кнопка находится под напряжением сети, необходимо обеспечить надежную изоляцию как самой кнопки, так и подключенного к ней кабеля.

    P.S. Описание процесса сборки заняло много места, но на самом деле все гораздо проще, чем кажется. Любой, кто хоть раз держал в руках паяльник и мультиметр, без проблем сможет собрать этот сварочный инвертор своими руками.

    Контрольная Работа No 4 Электромагнитная Индукция – Telegraph


    ➡➡➡ ПОДРОБНЕЕ ЖМИТЕ ЗДЕСЬ!

    Контрольная Работа No 4 Электромагнитная Индукция
    Разработки  /  Физика  /  Проверочные работы  /  11 класс  /  Контрольная работа по физике по теме «Электромагнитная индукция»
    Контрольная работа используется для проверки знаний по теме.
    1. Магнитный поток через катушку, состоящую из 75 витков, равен 4, 8*10-3 Вб. Рассчитайте время, за которое должен исчезнуть этот поток, чтобы в катушке возникла ЭДС индукции, равная 0, 74 В?
    2. В катушке, индуктивность которой равна 0, 4 Гн, возникла ЭДС, равная 20В. Рассчитайте изменение силы тока и энергии магнитного поля катушки, если это произошло за 0, 2 с.
    3. Проволочное кольцо радиусом 5 см расположено в однородном магнитном поле, индукция которого равна 1 Тл, так, что вектор индукции перпендикулярен плоскости кольца. Определите ЭДС индукции, возникающую в кольце, если его повернуть на угол 900 за время, равное 0, 1 с.
    4. Какой заряд пройдет через поперечное сечение витка, сопротивление которого равно 0, 03 Ом, при уменьшении магнитного потока внутри витка на 12 мВб?
    1. Обмотка трансформатора со стальным сердечником имеет индуктивность, равную 0, 6 Гн. При какой силе тока энергия магнитного поля трансформатора будет равной 90 Дж?
    2. В катушке индуктивностью 0, 005 Гн проходит ток силой 20 А. Определите ЭДС самоиндукции, которая возникает в катушке при исчезновении в ней тока за 0, 009 с.
    3. В результате изменения силы тока с 4 до 20А поток магнитной индукции через площадь поперечного сечения катушки, имеющей 1000 витков, изменился на 0, 002 Вб. Найдите индуктивность катушки.
    4. Проводник длиной 2м и сопротивлением 5Ом находится в однородном магнитном поле, у которого индукция равна 0, 5 Тл. Проводник подсоединен к источнику тока с ЭДС, равной 3В, и внутренним сопротивлением 1Ом. Какова сила тока в проводнике, если он движется со скоростью 10 м/с?
    1. Магнитный поток через катушку, состоящую из 75 витков, равен 4, 8*10-3 Вб. Рассчитайте время, за которое должен исчезнуть этот поток, чтобы в катушке возникла ЭДС индукции, равная 0, 74 В?
    2. В катушке, индуктивность которой равна 0, 4 Гн, возникла ЭДС, равная 20В. Рассчитайте изменение силы тока и энергии магнитного поля катушки, если это произошло за 0, 2 с.
    3. Проволочное кольцо радиусом 5 см расположено в однородном магнитном поле, индукция которого равна 1 Тл, так, что вектор индукции перпендикулярен плоскости кольца. Определите ЭДС индукции, возникающую в кольце, если его повернуть на угол 900 за время, равное 0, 1 с.
    4. Какой заряд пройдет через поперечное сечение витка, сопротивление которого равно 0, 03 Ом, при уменьшении магнитного потока внутри витка на 12 мВб?
    1. Обмотка трансформатора со стальным сердечником имеет индуктивность, равную 0, 6 Гн. При какой силе тока энергия магнитного поля трансформатора будет равной 90 Дж?
    2. В катушке индуктивностью 0, 005 Гн проходит ток силой 20 А. Определите ЭДС самоиндукции, которая возникает в катушке при исчезновении в ней тока за 0, 009 с.
    3. В результате изменения силы тока с 4 до 20А поток магнитной индукции через площадь поперечного сечения катушки, имеющей 1000 витков, изменился на 0, 002 Вб. Найдите индуктивность катушки.
    4. Проводник длиной 2м и сопротивлением 5Ом находится в однородном магнитном поле, у которого индукция равна 0, 5 Тл. Проводник подсоединен к источнику тока с ЭДС, равной 3В, и внутренним сопротивлением 1Ом. Какова сила тока в проводнике, если он движется со скоростью 10 м/с?
    Полную информацию смотрите в файле.
    Контрольная работа №2 «Электромагнитная индукция»
    Магнитный поток через катушку, состоящую из 75 витков, равен 4,8*10-3 Вб. Рассчитайте время, за которое должен исчезнуть этот поток, чтобы в катушке возникла ЭДС индукции, равная 0,74 В?
    В катушке, индуктивность которой равна 0,4 Гн, возникла ЭДС, равная 20В. Рассчитайте изменение силы тока и энергии магнитного поля катушки, если это произошло за 0,2 с.
    Проволочное кольцо радиусом 5 см расположено в однородном магнитном поле, индукция которого равна 1 Тл, так, что вектор индукции перпендикулярен плоскости кольца. Определите ЭДС индукции, возникающую в кольце, если его повернуть на угол 900 за время, равное 0,1 с.
    Какой заряд пройдет через поперечное сечение витка, сопротивление которого равно 0,03 Ом, при уменьшении магнитного потока внутри витка на 12 мВб?
    Контрольная работа №2 «Электромагнитная индукция»
    Обмотка трансформатора со стальным сердечником имеет индуктивность, равную 0,6 Гн. При какой силе тока энергия магнитного поля трансформатора будет равной 90 Дж?
    В катушке индуктивностью 0,005 Гн проходит ток силой 20 А. Определите ЭДС самоиндукции, которая возникает в катушке при исчезновении в ней тока за 0,009 с.
    В результате изменения силы тока с 4 до 20А поток магнитной индукции через площадь поперечного сечения катушки, имеющей 1000 витков, изменился на 0,002 Вб. Найдите индуктивность катушки.
    Проводник длиной 2м и сопротивлением 5Ом находится в однородном магнитном поле, у которого индукция равна 0,5 Тл. Проводник подсоединен к источнику тока с ЭДС, равной 3В, и внутренним сопротивлением 1Ом. Какова сила тока в проводнике, если он движется со скоростью 10 м/с?
    Контрольная работа №2 «Электромагнитная индукция»
    Магнитный поток через катушку, состоящую из 75 витков, равен 4,8*10-3 Вб. Рассчитайте время, за которое должен исчезнуть этот поток, чтобы в катушке возникла ЭДС индукции, равная 0,74 В?
    В катушке, индуктивность которой равна 0,4 Гн, возникла ЭДС, равная 20В. Рассчитайте изменение силы тока и энергии магнитного поля катушки, если это произошло за 0,2 с.
    Проволочное кольцо радиусом 5 см расположено в однородном магнитном поле, индукция которого равна 1 Тл, так, что вектор индукции перпендикулярен плоскости кольца. Определите ЭДС индукции, возникающую в кольце, если его повернуть на угол 900 за время, равное 0,1 с.
    Какой заряд пройдет через поперечное сечение витка, сопротивление которого равно 0,03 Ом, при уменьшении магнитного потока внутри витка на 12 мВб?
    Контрольная работа №2 «Электромагнитная индукция»
    Обмотка трансформатора со стальным сердечником имеет индуктивность, равную 0,6 Гн. При какой силе тока энергия магнитного поля трансформатора будет равной 90 Дж?
    В катушке индуктивностью 0,005 Гн проходит ток силой 20 А. Определите ЭДС самоиндукции, которая возникает в катушке при исчезновении в ней тока за 0,009 с.
    В результате изменения силы тока с 4 до 20А поток магнитной индукции через площадь поперечного сечения катушки, имеющей 1000 витков, изменился на 0,002 Вб. Найдите индуктивность катушки.
    Проводник длиной 2м и сопротивлением 5Ом находится в однородном магнитном поле, у которого индукция равна 0,5 Тл. Проводник подсоединен к источнику тока с ЭДС, равной 3В, и внутренним сопротивлением 1Ом. Какова сила тока в проводнике, если он движется со скоростью 10 м/с?
    Контрольная работа №2 «Электромагнитная индукция»
    Какой ЭДС индукции возбуждается в контуре, если в нем за 0,1 секунды магнитный поток изменяется на 0,05 Вб?
    Катушка индуктивностью 1 Гн включается на напряжение 20 В. Определить время, за которое сила тока в ней достигает 30 А.
    Какой должна быть сила тока в обмотке дросселя индуктивно­стью 0,5 Гн, чтобы энергия поля оказалась равной 1 Дж?
    Сколько витков провода должна содержать обмотка на стальном сердечнике с поперечным сечением 150 см2, чтобы в ней при изменении магнитной индукции с 0,2 до 2,2 Тл в течение 15 мс возникла ЭДС, равная 200 В?
    Контрольная работа №2 «Электромагнитная индукция»
    Найти промежуток времени, за который магнитный поток через поверхность замкнутого проводящего контура, состоящего из 40 витков изменяется от 0,5 Вб до 0,3 Вб. При этом в контуре возникает ЭДС индукции 160 В.
    Сколько витков провода должна содержать обмотка на стальном сердечнике с поперечным сечением 150 см2, чтобы в ней при изменении магнитной индукции с 0,2 до 2,2 Тл в течение 15 мс возникла ЭДС, равная 200 В?
    Проводник длиной 17 мм и сопротивлением 12 мОм находится в однородном магнитном поле, у которого индукция равна 51 мкТл. Проводник подсоединен к источнику тока с ЭДС, равной 10В, и внутренним сопротивлением 4 мОм. Какова сила тока в проводнике, если он движется со скоростью 10 мм/мин?
    Энергия магнитного поля соленоида равна 2 Дж, магнитный поток, сцепленный с соленоидом, равен 20 Вб. Определите силу тока, идущего через соленоид.
    Документ: Удостоверение о повышении квалификации
    Контрольная работа по физике по теме «Электромагнитная индукция» (39.5 КB)
    Лицензия на осуществление образовательной деятельности №5251 от 25.08.2017 г.
    © 2008-2020, ООО «Мультиурок», ИНН 6732109381
    Лицензия на право ведения образовательной деятельности №5251 от 25.08.2017 г.
    Правообладатель товарного знака “Мультиурок”, свидетельство №660396

    Контрольная работа по физике по теме «Электромагнитная…»
    Контрольная работа по физике Электромагнитная индукция 11…
    Контрольная работа (формат ЕГЭ) «Магнитное поле.
    Контрольная работа по физике «Магнитное поле.»
    10 класс Контрольная работа № 4 «Электромагнитная индукция».
    Эссе Обществознание 2019
    Эссе Мой Спортивный Кумир
    Сочинение Про Погоду Осенью На Английском
    Контрольная Работа По Лермонтову 10 Класс
    Новые Виды Договоров Реферат

    Тема №5098 Решение задач по физике магнетизм

    Ответы в самом низу встроенного документа

    13.1.    Можно ли намагнитить кольцо, сделанное из стальной проволоки?
    13.2.    Какой полюс появится у конца иголки, если к ее ушку приблизить южный полюс магнита?
    13.3.    Если магнит дугообразный, то железный гвоздь одним концом притягивается к одному полюсу, а другим — к другому. Почему?
    13.4.    К одному из полюсов магнитной стрелки поднесли иголку. Одним из полюсов стрелка притянулась к иголке. Может ли это служить доказательством того, что игла была намагничена?
    13.5.    Почему корпус компаса делают из меди, алюминия, пластмассы и других материалов, но не из железа?
    13.6.    На тонкой шелковой нити подвешен легкий шарик. Шарик заряжен отрицательно. К нему подносят полосовой магнит северным полюсом. Будет ли шарик взаимодействовать с магнитом?
    13.7.    Что произойдет с листочками электроскопа, заряженного отри-цательно, если к шару электроскопа подносить (не касаясь его) северный полюс полосового магнита?
    13.8.    Не пользуясь никакими другими предметами, определить, на-магничена ли сломанная пилочка от лобзика.
    13.9.    К одной из точек на внешней стороне кольца из стальной проволоки был приставлен на некоторое время северным полюсом сильный электромагнит. Намагнитилось ли кольцо?
    13.10.    Тонкая стальная полоса хорошо намагничена, и только к ее сере-дине железные опилки не притягиваются. Полосу сгибают и концы ее спаи-вают, получая обруч. Останется ли магнитом полоса, полученная из обруча, если теперь его разрезать в том месте, где опилки не притягивались?
    13.11.    Можно ли намагнитить стальной отполированный шар, имеющий идеальную сферическую форму?
    13.12.    Имеются две одинаковые стальные спицы, из которых одна намагничена. Как узнать, какая из спиц намагничена, не пользуясь ничем, кроме самих спиц?
    13.13.    Имеются два одинаковых стальных стержня, один из которых намагничен сильнее другого. Как определить этот стержень?









    13.14.    Полосовой магнит разделили на две равные части и получили два магнита. Будут ли эти магниты оказывать такое же действие, как и целый магнит, из которого они получены?
    13.15.    Начертить картину силовых линий для пары магнитов, рас-положенных так, как показано на рисунке 13.1.
    13.16.    Показать, как расположится магнитная стрелка, если ее по-местить в точках Л, В, С поля магнита (рис. 13.2).
    Магнитное поле проводника с током
    13.17.    Останется ли в покое магнитная стрелка, если к ней приблизить проводник с током (рис. 13.3)? Ответ обосновать.
    13.18.    Можно ли, используя компас, определить, есть ли в проводнике ток? Ответ объяснить.
    13.19.    Магнитная стрелка, расположенная под медным проводником, при пропускании тока по нему отклоняется от своего первоначального положения. Будет ли отклоняться стрелка, если медный проводник заменить водным раствором лцелочи, помещенным в тонкую стеклянную трубку?

    13.21.    Будет ли отклоняться магнитная стрелка, если провод, по ко-торому течет ток, согнуть пополам (рис. 13.5)?
    13.22.    Как взаимодействуют два провода троллейбусной линии: при-тягиваются или отталкиваются?
    13.23.    Как взаимодействуют параллельные токи, направленные так, как указано на рисунке 13.6?
    13.24.    Каковы направления тока в проводах, если силы взаимодействия направлены так, как показано на рисунках 13.7, а, б?
    13.25.    Почему струя расплавленного металла при пропускании по ней тока сужается? Какое применение может иметь это явление в металлургии?
    13.26.    Описать процессы, происходящие с пружиной в электрической цепи (рис. 13.8) после замыкания ключа. Нижний конец пружины лишь на незначительную глубину погружен в ртуть. Как при этом изменяется сила тока в цепи?
    13.27.    На тонких проводах подвешена катушка (рис. 13.9). Если по катушке пропустить ток, она притягивается к магниту. В чем причина этого явления?
    13.28.    На тонких проводах подвешены две катушки (рис. 13.10). Почему они притягиваются (или отталкиваются), если по ним пропускать электрический ток?
    13.29.    Можно ли, изготавливая самодельный электромагнит, неизо-лированный провод наматывать на железный сердечник?
    13.30.    Почему магнитное действие катушки с током усиливается, когда в нее вводят железный сердечник?
    13.31.    При работе электромагнитного подъемного крана часть груза не оторвалась от полюсов электромагнита при отключении тока. Через обмотку пропустили слабый ток обратного направления, и груз упал. Объяснить почему.
    13.32.    Медную трубу согнули в кольцо и, обмотав плотно прилегающими друг к другу витками изолированной проволоки, получили замкнутую кольцевую катушку. Пренебрегая толщиной изоляционного слоя проволоки, определить, как должны быть расположены силовые линии магнитного поля этой катушки.
    13.33*. В прямом, бесконечно длинном проводнике сила тока / — 50 А. Определить магнитную индукцию в точке, удаленной на расстояние г = 5 см от проводника. = 12 и /3 = I1 + 12. Определить положение прямой, в каждой точке которой индукция магнитного поля В, создаваемая токами, равна нулю.
    13.37*. Сила тока в проводнике, согнутом под прямым углом, / = 15 А. Какой будет напряженность магнитного поля в точке, лежащей на биссектрисе этого угла и отстоящей от вершины на расстоянии г = 0,05 м?
    13.38*. Чему равна напряженность магнитного поля в центре равностороннего треугольника при прохождении по нему тока? Сторона треугольника а, сила тока /.

    13.39*. Найти индукцию магнитного поля в центре кругового проволочного витка с током радиусом R = 1 см. Сила тока в витке J = 1 А.
    13.40*. Считая, что электрон в атоме водорода движется по кру-говой орбите радиусом R = 0,53* 10-8 см, определить индукцию магнит-ного поля в центре орбиты. Силу кругового тока, эквивалентного движущемуся электрону, принять 1 = 1 мА.
    13.41*. Считая, что атом водорода состоит из протона и электрона, движущегося по окружности радиусом R = 0,53 * Ю_10м со скоростью о = 2* 106 м/с, найти индукцию магнитного поля, создаваемого электроном вблизи протона (в центре атома водорода).
    13.42*. К кольцу из медной проволоки, площадь сечения которого 5 = 1 мм2, приложено напряжение U = 0,15 В. При этом сила тока в кольце I — 10 А. Найти индукцию магнитного поля в его центре.
    13.43*. Два круговых витка расположены во взаимно перпендику-лярных плоскостях так, что их центры совпадают. Найти индукцию в центре витков, если радиусы витков одинаковы, R = 5 см и сила тока в каждом витке / = 2 А.
    13.44*. По бесконечной прямолинейной тонкостенной трубе течет ток. Определить индукцию магнитного поля в произвольной точке внутри трубы, если сила тока равна I.
    13.45*. По проводнику, расположенному в одной плоскости, как изображено на рисунке 13.12, течет ток. Найти индукцию поля в произ-вольной точке линии АВ, являющейся осью симметрии проводника.
    13.46*. Определить индукцию магнитного поля в точке О, если проводник с током имеет вид, показанный на рисунке 13.13 (ц = 1). Сила тока I в проводнике и радиус R известны.
    13.47*. Вычислить магнитную индукцию внутри длинного солено-ида с железным сердечником (ju = 183), если на I = 40 см его длины намотано N = 400 витков проволоки. Сила тока в соленоиде / = 8 А.
    13.48*. Длинный соленоид, по которому течет ток, содержит N = = 500 витков. Определить длину соленоида, если напряженность магнитного поля на его оси Я = 1000 А/м, а сила тока в нем I = 0,4 А.
    13.49*. Обмотка длинного соленоида сделана из провода диаметром d = 2* 10’3 м. Витки плотно прилегают друг к другу. При какой силе тока напряженность магнитного поля в соленоиде Я = 8000 А/м?
    13.50*. Из какого материала изготовлена обмотка соленоида длиной I = 0,3 м, если диаметр соленоида D = 0,05 м, напряженность магнитного поля на его оси Я = 15 А/м, напряжение на концах обмотки U = 0,9 В? Диаметр провода d = 10~3 м.

    13.51.    Что произойдет, если к экрану работающего телевизора поднести магнит?
    13.52.    Действует ли сила Лоренца: а) на незаряженную частицу в магнитном поле; б) на заряженную частицу, покоящуюся в магнитном поле; в) на заряженную частицу, движущуюся вдоль линии магнитной индукции поля?
    13.53.    В какую сторону отклонится горизонтальный пучок положи-тельных ионов, если к нему сверху поднести магнит (рис. 13.14)?
    13.54.    Скорость электрона направлена так, как показано на рисунке 13.15. В каком направлении отклонится электрон под действием магнитного поля? Ответить на вопрос, если: а) скорость электрона направлена в противоположную сторону; б) линии магнитной индукции направлены в противоположную сторону.
    13.55.    На рисунке 13.16 показаны траектории движения одинаково заряженных частиц 1,2, 3 в однородном магнитном поле. Как направлена скорость каждой частицы по отношению к линиям индукции магнитного поля?




    13.56.    Точечный заряд q — 10~5 Кл влетает со скоростью и0 = 5 м/с в однородное магнитное поле (рис. 13.17). Вектор скорости заряда и вектор индукции магнитного поля взаимно перпендикулярны. Найти величину и направление силы, действующей на заряд. Индукция магнитного поля В ~ 2 Тл.
    13.57.    Точечный заряд q = -10 6 Кл влетает со скоростью о0 = 8 м/с
    в однородное магнитное поле. На заряд действует сила F = 10-5 Н, на-правленная вертикально вверх (рис. 13.18). Определить модуль и направление индукции магнитного поля.
    13.58.    Точечный заряд q = 2 • 10 5 Кл влетает со скоростью и0 = 5 м/с в однородное магнитное поле с индукцией В = 2 Тл. Векторы скорости и магнитной индукции составляют угол а = 45° (рис. 13.19). Определить модуль и направление силы, действующей на заряд.
    13.59.    Протон движется со скоростью v = 106 м/с перпендикулярно однородному магнитному полю с индукцией В =» 1 Тл. Найти силу, дей-ствующую на протон, и радиус окружности, по которой он движется.
    13.60.    Электрон описывает в магнитном поле окружность радиусом R = 4 мм. Скорость электрона и = 3,6* 10е м/с. Найти индукцию магнитного поля.
    13.61.    Электрон движется в однородном магнитном поле с индукцией В = 0,1 Тл перпендикулярно линиям поля. Определить силу, действующую на электрон со стороны поля, если радиус кривизны траектории R- 0,5 см.
    13.62.    Определить частоту обращения электрона по круговой орбите в магнитном поле, индукция которого В = 0,2 Тл.
    13.63.    Электрон влетает в однородное магнитное поле перпендикулярно силовым линиям. Скорость электрона v = 4 • 107 м/с, индукция магнитного поля В = 1 мТл. Определить нормальное, тангенциальное ускорение электрона и радиус кривизны его траектории.
    13.64.    Электрон в однородном магнитном поле с индукцией В = = 0,1 Тл движется по окружности. Найти силу кругового тока /, создаваемого движущимся электроном.
    13.65.    Частица массой т влетает перпендикулярно силовым линиям в однородное магнитное поле с индукцией В. Заряд частицы q. Доказать, что период обращения частицы не зависит от ее скорости.
    13.66.    Электрон движется в однородном магнитном поле с индукцией В — 0,015 Тл по окружности радиусом R = 10 см. Определить импульс электрона.
    13.67.    Электрон движется в магнитном поле с индукцией В — 0,02 Тл по окружности радиусом R = 1 см. Определить кинетическую энергию Ек электрона (в джоулях и электрон-вольтах).
    13.68.    Заряженная частица с кинетической энергией Ек = 1 кэВ движется в однородном магнитном поле по окружности радиусом R = 1 мм. Найти силу, действующую на частицу со стороны поля.
    13.69.    Циклотрон предназначен для ускорения протонов до энергии Ек — 5 МэВ. Определить наибольший радиус орбиты, по которой движется протон, если индукция магнитного поля В — 1 Тл.
    13.70.    Определить радиус кривизны траектории электрона в камере Вильсона, помещенной в магнитное поле с индукцией В = 0,007 Тл, если энергия электрона Ек = 3,9* 103 эВ.
    13.71.    Протон с кинетической энергией Ек = 1 МэВ влетел в однородное магнитное поле перпендикулярно линиям индукции (В = 1 Тл). Какова должна быть минимальная протяженность поля, чтобы оно изменило направление движения протона на противоположное?
    13.72.    Однородное магнитное поле с индукцией В локализовано между двумя параллельными плоскостями, расстояние между которыми I (рис. 13.20). Какую скорость должен иметь электрон, чтобы он мог пройти данную область поля?
    13.73.    Частица массой т = 6* 10-12 кг и зарядом q — 3* Ю~10 Кл движется в однородном магнитном поле с индукцией В = 10 Тл. Кинетическая энергия частицы Ек = 10-6 Дж. Какой путь пройдет частица за время, в течение которого ее скорость изменит направление на угол а = 180°? Магнитное поле перпендикулярно скорости частицы.
    13.74.    Электрон влетает перпендикулярно направлению магнитного поля с индукцией В = 2,85 * 10-2 Тл со скоростью v = 106 м/с. Определить изменение скорости электрона за промежуток времени Af = 2,1 • Ю-10 с.

    13.75.    Электрон движется в однородном магнитном поле с индукцией В. В начальный момент времени электрон находился в точке А и его скорость v была перпендикулярна вектору В (рис. 13.21). Найти перемещение электрона за время t. Массу электрона и его заряд считать известными.
    13.76°. Электрон движется в однородном магнитном поле с индукцией В = 9 мТл по винтовой линии радиусом R — 1 см с шагом h *= 7,8 см. Определить период обращения электрона. Под каким углом к линиям магнитной индукции движется электрон?
    13.77*. Электрон влетает в однородное магнитное поле с напряженностью Н = 16 кА/м со скоростью и = 8 • 106 м/с под углом а = 60° к направлению линий индукции. Определить радиус и шаг винтовой линии, по которой будет двигаться электрон.
    13.78°. В магнитном поле, индукция которого В = 2 мТл, по винтовой линии радиусом R — 2 см и шагом k = 5 см движется электрон. Определить его скорость.
    13.79°. В однородном магнитном поле с индукцией В = 2 Тл движется протон. Траектория его движения представляет винтовую линию радиусом R — 10 см. Кинетическая энергия протона Ек = 3,6 МэВ. Определить шаг винтовой линии.
    13.80°. Какова кинетическая энергия протона, если его траектория в магнитном поле с индукцией В = 2 Тл представляет собой винтовую линию радиусом R = 10 см с шагом ft = 60 см?
    13.81°. Заряженная частица влетает со скоростью v = 106м/с перпендикулярно границе ОХ двух однородных магнитных полей (рис. 13.22). Векторы магнитной индукции полей параллельны друг другу и перпендикулярны скорости частицы. Средняя скорость движения частицы вдоль границы раздела полей vx = 105м/с. Найти отношение индукции маг-нитного поля В2 к индукции магнитного поля Вг.
    13.82.    Заряженная частица, двигаясь в магнитном поле по дуге окружности радиусом R\~ 2 см, прошла через свинцовую пластину, расположенную на пути частицы. Вследствие потери энергии частицей радиус кривизны траектории изменился и стал Я2 = 1 см. Определить относительное изменение энергии частицы.
    13.83.    Электрон и позитрон, скорости которых одинаковы, движутся в однородном магнитном поле. Траектория движения электрона — окружность радиусом R ~ 5,7 мм. В момент времени t — 0 частицы находятся на расстоянии, много меньшем радиуса траектории электрона, и их скорости сонаправлены. Найти максимальное расстояние между частицами. Силу кулоновского взаимодействия между частицами не учитывать.
    13.84.    Пройдя ускоряющую разность потенциалов U = 2000 В, электрон влетает в однородное магнитное поле с индукцией В — 150 мкТл и движется по окружности радиусом R = 1м в плоскости, перпендикулярной магнитному полю. Найти отношение заряда электрона к его массе.
    13.85.    Какую ускоряющую разность потенциалов U должна пройти частица массой т = 0,5 г и зарядом q = 2 мкКл, чтобы в однородном магнитном поле индукцией В = 5 мТл на нее действовала бы сила F = 10-5 Н? Магнитное поле направлено перпендикулярно скорости частицы. Начальная скорость частицы о0 = 0.
    13.86.    Частица массой т — 10“5кг и зарядом q = 10_6Кл ускоряется однородным электрическим полем напряженностью Е = 10 кВ/м в течение времени At = 10 с. Затем она влетает в однородное магнитное поле с индукцией В = 2,5 Тл, силовые линии которого перпендикулярны скорости частицы. Найти силу, действующую на частицу со стороны магнитного поля. Начальная скорость частицы о0 = 0.
    13.87.    Электрон ускоряется постоянным электрическим полем напря-женностью Е. Через время t = 10”2 с он влетает в область, где есть еще и магнитное поле В _1_ £. Во сколько раз нормальное ускорение электрона в этот момент больше его тангенциального ускорения, если В = 10~5Тл? Начальная скорость электрона о0 = 0*
    13.88.    Электрон ускоряется однородным электрическим полем, на-пряженность которого Е = 1,6 кВ/м. Пройдя в электрическом поле некоторый путь, он влетает в однородное магнитное поле и начинает двигаться по окружности радиусом R = 2 мм. Какой путь прошел электрон в электрическом поле? Индукция магнитного поля В = 0,03 Тл. Начальная скорость электрона о0 = 0.
    13.89*. Электрон, ускоренный разностью потенциалов U = 300 В, движется параллельно прямолинейному проводнику на расстоянии г = 4 мм от него. Какая сила действует на электрон, если сила тока в проводнике / = 5 А?
    13.90.    Протон влетает в область действия однородного магнитного поля с индукцией В = 0,1 Тл, где движется по дуге окружности радиу-

    сом R = 4 см. Затем протон попадает в однородное электрическое поле так, что движется против направления силовой линии. Какую разность потенциалов должен пройти протон, чтобы его скорость изменилась в п = 2 раза?
    13.91*. Протон начинает движение со скоростью и0 = 100 км/с в области совпадающих по направлению электрического и магнитного полей. Напряженность электрического поля Е = 210 В/м, индукция магнитного поля В = 3,3 * 10_3Тл. Определить для начального момента движения ускорения протона, если направление скорости: а) совпадает с направлением полей; б) перпендикулярно этому направлению.
    13.92°. Заряженная частица движется по окружности радиусом R = 1 см в однородном магнитном поле с индукцией В = 0,1 Тл. Параллельно магнитному полю возбуждено электрическое поле с напряженностью Е = 100 В/м. Определить промежуток времени Д£, в течение которого должно действовать электрическое поле, для того чтобы кинетическая энергия частицы возросла вдвое.
    13.93°. Протон влетает в область электрического и магнитного полей, направленных по оси ОХ. Начальная скорость протона перпендикулярна силовым линиям полей. Определить, во сколько раз шаг второго витка траектории протона больше шага первого витка?
    13.94°. Протон влетает под углом а = 60° в область однородного магнитного поля с индукцией В = 1 Тл и движется по спирали, радиус которой R = 0,5 см.
    Параллельно магнитному полю возбуждают однородное электрическое поле напряженностью Е = 10 В/м (рис. 13.23). Определить промежуток времени, за который протон вылетит из области, где существуют эти поля, если длина этой области I = 10 м.
    13.95.    Альфа-частица прошла ускоряющую разность потенциалов U — 104 В и влетела в область взаимно перпендикулярных электрического и магнитного полей. Напряженность электрического поля Е — 10 кВ/м, индукция магнитного поля В = 0,1 Тл. Найти отношение заряда а-частицы к ее массе, если, двигаясь перпендикулярно обоим полям, частица не отклоняется от прямолинейной траектории.
    13.96.    Электрон движется в пространстве со взаимно перпендику-лярными электрическим и магнитным полями. Скорость электрона постоянна и направлена перпендикулярно векторам Е и В. Найти скорость движения электрона, если напряженность электрического поля Е — 1 кВ/м, индукция магнитного поля В = 1 мТл.
    13.97*. Записать закон движения заряженной частицы, которая движется в области взаимно перпендикулярных электрического и магнитного полей. Масса частицы т, заряд q. В момент времени £ = 0 частица находилась в начале координат и ее скорость о0 = 0. Напряженность электрического поля Е, индукция магнитного поля В.
    13.98. Какую максимальную скорость разовьет заряженное тело, скользящее по наклонной плоскости в магнитном поле индукцией В (рис. 13.24)?
    Масса тела т, заряд q. Магнитное поле параллельно наклонной плоскости. Угол наклона плоскости к горизонту а. Коэффициент трения тела о плос-Рис. 13.24
    кость ц.
    13.99°. Небольшое тело массой т, имеющее положительный заряд q, начинает скользить с вершины гладкого полуцилиндра радиусом R (рис. 13.25). На какой высоте, считая от основания полуцилиндра, тело оторвется от него? Движение происходит в однородном магнитном поле с индукцией В, направленной перпендикулярно плоскости чертежа и наблюдателю.
    13.100°. Небольшое заряженное тело массой т, прикрепленное к нити длиной £, может двигаться по окружности в вертикальной плоскости. Однородное магнитное поле с индукцией В перпендикулярно этой плоскости и направлено, как показано на рисунке 13.26. При какой наименьшей скорости тела ин в нижней точке оно сможет совершить полный оборот? Заряд тела положителен и равен q.
    13.101°. В область взаимно перпендикулярных электрического и магнитного полей помещен диэлектрический шарик на нити длиной I (рис. 13.27). Масса шарика т, заряд д, напряженность электрического поля Е, индукция магнитного поля В. Найти период малых колебаний такого маятника в плоскости, перпендикулярной магнитному полю.

    13.102.    В магнитное поле внесены четыре проводника с токами, на-правления которых показаны на рисунке 13.28. Каково направление силы Ампера, действующей на каждый провод?
    13.103.    Определить наибольшее и наименьшее значения силы, дейст-вующей на проводник с током длиной I = 0,60 м при его различных положениях в однородном магнитном поле, индукция которого В = 1,5 Тл. Сила тока в проводнике / = 10 А.
    13.104.    Прямолинейный проводник длиной 1 = 1,5 м находится в од-нородном магнитном поле с индукцией В = 2 Тл. Сила тока в проводнике /= 3 А. Направление тока составляет угол а = 45° с вектором магнитной индукции (рис. 13.29). Найти силу, действующую на проводник.
    Рис. 13.28
    13.105.    Прямолинейный проводник длиной / = 2м находится в одно-родном магнитном поле с индукцией В = 0,25 Тл. Сила тока в проводнике / = 0,5 А. Проводник перпендикулярен магнитной индукции (рис. 13.30). Найти модуль и направление силы, действующей на проводник.
    13.106.    Прямолинейный проводник длиной / = 5 м находится в однородном магнитном поле (рис. 13.31). На проводник со стороны поля действует сила F = 2 Н. Сила тока в проводнике I = 1 А. Найти модуль и направление индукции магнитного поля, если она перпендикулярна проводнику.
    13.107.    На прямой проводник длиной I = 0,5 м, распо- ложенный под углом а = 30° к силовым линиям поля с индукцией В = 2 • 10-2Тл, действует сила F — 0,15 Н. Найти pUCi 23,32 силу тока в проводнике.
    13.108.    Прямой провод длиной I = 10 см находится в однородном магнитном поле с индукцией В = 0,01 Тл. Сила тока в проводнике / = 20 А. Найти угол а между направлением магнитной индукции и направлением тока, если на провод действует сила F = 10“2 Н.
    13.109.    Проводник находится в равновесии в горизонтальном магнитном поле с индукцией В = 48 мТл. Сила тока в проводнике I = 23 А. Угол между направлением тока и вектором магнитной индукции а = 60°. Определить длину проводника, если его масса т = 0,0237 кг.
    13.110.    Проводник длиной I = 1м расположен перпендикулярно силовым линиям горизонтального магнитного поля с индукцией В ~ 8 мТл. Какой должна быть сила тока в проводнике, чтобы он находился в равновесии в магнитном поле? Масса проводника т = 8 • 10“3 кг.
    13.111.    Горизонтальные рельсы находятся на расстоянии I = 0,3 м друг от друга. На них перпендикулярно рельсам лежит стержень. Какой должна быть минимальная индукция магнитного поля, чтобы проводник двигался равномерно, если по нему пропускать электрический ток? Коэффициент трения стержня о рельсы ц = 0,2. Масса стержня т = 0,5 кг, сила тока I — 50 А.
    13.112.    Горизонтальные рельсы, расположенные на расстоянии I = 0,2 друг от друга, находятся в однородном вертикальном магнитном поле с индукцией В = 103 Тл (рис. 13.32). Найти расстояние, которое по рельсам должен пройти проводник, чтобы он мог достичь первой космической скорости. Масса проводника т = 0,2 кг, сила тока в нем / = 50 А, первая космическая скорость v — 7,8 км/с. Трение в системе не учитывать.

    13.114.    На двух легких проводящих нитях горизонтально висит ме-таллический стержень длиной I = 0,25 м и массой т — 0,015 кг. Стержень находится в однородном магнитном поле с индукцией В = 0,3 Тл, направленной вертикально вниз. Определить угол отклонения нитей от вертикали, если сила тока в стержне 1 = 0,2 А.
    13.115*. Медный провод, площадь сечения которого 5 = 2,5 мм, согнутый как показано на рисунке 13.34, может поворачиваться вокруг горизонтальной оси ОО’. Провод находится в однородном магнитном поле, направленном вертикально. При прохождении по проводнику тока, провод отклоняется на угол а = 20° от вертикали. Определить индукцию поля, если сила тока I— 16 А.
    13.116°. Металлический стержень массой т = 10 г и длиной L — = 0,2 м подвешен на двух легких проводах длиной I — 10 см в магнитном поле, индукция В = 1 Тл которого направлена вертикально вниз (рис. 13.35). К точкам крепления проводов подключен конденсатор емкостью С = 100 мкФ, заряженный до напряжения U = 100 В. Определить максимальный угол отклонения стержня от положения равновесия после разрядки конденсатора, если она происходит за очень малое время. Сопротивление стержня и проводов не учитывать.
    13.117°. Проводящий стержень подвешен горизонтально на двух легких проводах в магнитном поле, индукция которого направлена вертикально вниз (рис. 13.36). К точкам крепления провода можно подключать конденсатор. Определить емкость конденсатора С1( при разрядке которого стержень отклонится от вертикали на угол а = 3°, если при разрядке заряженного до такого же напряжения конденсатора емкостью С0 = 10 мкФ угол отклонения р = 2°. Сопротивление стержня и проводов не учитывать.
    13.118.    Прямой проводник длиной I = 0,2 м и массой т = 5 * 10-3кг подвешен горизонтально на двух легких нитях в однородном магнитном поле, вектор напряженности которого горизонтален и перпендикулярен
    проводнику (рис. 13.37). При какой силе тока нити разорвутся? Индукция магнитного поля В = 4 * 10″3 Тл. Каждая нить разрывается при нагрузке Т = 3,9 • 10_2Н.
    13.119.    Прямой провод расположен между полюсами электромагнита перпендикулярно силовым линиям магнитного поля. Сила тока в проводе I = 1000 А. С какой силой действует поле на единицу длины провода, если индукция поля электромагнита В = 1 Тл?
    13.120.    Шины электростанции представляют собой параллельные мед-ные полосы, длиной I = 3 м каждая, находящиеся на расстоянии R = 50 см. С какой силой взаимодействуют шины при коротком замыкании? Сила тока короткого замыкания I = 10 А. Ширина шины много меньше расстояния R.
    13.121.    Сила тока в двух параллельных проводниках 1Х = 20 А и 12~ 30 А соответственно, длина каждого проводника / = 1 м. Определить расстояние между проводниками R, если они взаимодействуют с силой F = 4 * 10_3 Н.
    13.122.    Два параллельных проводника, сила тока в которых одинакова, находятся на расстоянии Ь = 8,7 см друг от друга и притягиваются с силой F = 2,5 * 10“2 Н. Определить силу тока в проводнике, если длина каждого проводника I = 320 см.
    13.123.    Металлический стержень длиной I — 0,15 м расположен па-раллельно бесконечно длинному прямому проводу. Сила тока в проводе 12 = 2 А. Найти силу, действующую на стержень со стороны магнитного поля, которое создается проводом, если сила тока в стержне = 0,5 А. Расстояние от провода до стержня R = 5 см.
    13.124.    В вертикальной плоскости расположены два горизонтальных прямых, параллельных друг другу проводника. Сила тока в каждом проводнике 1 = 100 А. Верхний проводник можно считать бесконечно длинным. Нижний проводник имеет длину I — 10 м и массу m = 0,01 кг. Каково должно быть расстояние между проводниками, чтобы сила их взаимодействия уравновешивала силу тяжести нижнего проводника?
    13.125*. По кольцевому проводу (рис. 13.38) течет ток Jj, а по прямолинейному проводнику, расположенному на оси кольца, течет ток /2. Определить силу взаимодействия этих токов.
    13.126*. Проводник в виде тонкого полукольца радиусом R = 10 см находится в однородном

    магнитном поле с индукцией В — 5 • 10 2 Тл.1!
    13.132.    К батарейке от карманного фонаря подключен гальванометр. Почему меняется направление поворота стрелки, если поменять местами провода у зажимов гальванометра?
    13.133.    Как зависит скорость вращения якоря электродвигателя от величины магнитного поля, создаваемого постоянным магнитом? Двигатель работает без нагрузки.
    13.134.    Модель электродвигателя работает без нагрузки. Почему греется обмотка, если пальцем затормозить вращение якоря?
    13.135.    Максимальный вращающий момент, действующий на рамку площадью 3 = 1 см2, находящуюся в магнитном поле, М = 2 мкН • м. Сила тока в рамке I = 0,5 А. Найти индукцию магнитного поля.
    13.136.    Рамка площадью S = 400 см2 помещена в однородное магнитное поле с индукцией В = 0,1 Тл так, что нормаль к рамке перпендикулярна линиям индукции. При какой силе тока на рамку будет действовать вращающий момент М = 20 мН * м?
    13.137.    Плоская прямоугольная катушка из N = 200 витков со сторонами а = 10 см и Ь = 5 см находится в однородном магнитном поле с индукцией В = 0,05 Тл. Какой максимальный вращающий момент может действовать на катушку в этом поле, если сила тока в катушке I = 2 А?
    13*138. Рамка площадью S = 200 см2 помещена в однородное магнитное поле, индукция которого В = 0,1 Тл, так, что нормаль к рамке составляет угол а = 30° с вектором магнитной индукции. Сила тока в рамке I = 10 А. Найти вращающий момент, действующий на рамку.
    13.139.    Виток диаметром d = 0,2 м может вращаться вокруг верти-кальной оси, совпадающей с одним из диаметров витка. Виток установлен в плоскости магнитного меридиана, и сила тока в нем I ~ 10 А. Найти механический момент, который надо приложить к витку, чтобы удержать его в начальном положении. Горизонтальная составляющая магнитной индукции поля Земли В = 20 мкТл.
    13.140.    Из проволоки длиной I = 20 см сделаны контуры: а) квадратный; б) круговой. Найти вращающий момент сил, действующих на каждый контур, помещенный в однородное магнитное поле индукцией В = 0,1 Тл. Сила тока в каждом контуре / = 2 А, а плоскость каждого контура составляет угол а = 45° с вектором магнитной индукции.
    13.141.    Катушка гальванометра, состоящая из N = 400 витков тонкой проволоки, намотанной на прямоугольный каркас длиной I = 3 см и шириной h — 2 см, подвешена на нити в магнитном поле, индукция

    которого В ~ 0,1 Тл. Сила тока в катушке I = 10-7 А. Найти вращающий момент, действующий на катушку гальванометра, если:
    а)плоскость катушки параллельна направлению магнитного поля;
    б)плоскость катушки составляет а = 60° с направлением магнитного поля.
    13.142*. В витке радиусом R = 5 см сила тока / — 10 А. Определить магнитный момент кругового тока.
    13.143*. Электрон в невозбужденном атоме водорода движется во-круг ядра по окружности радиусом R = 53 см. Вычислить магнитный момент эквивалентного тока.
    13.144*. Тонкое кольцо радиусом R = 10 см имеет заряд q = 10 нКл. Кольцо равномерно вращается с частотой v = 10 с-1 относительно оси, перпендикулярной плоскости кольца и проходящей через его центр. Найти магнитный момент кругового тока, создаваемого кольцом.
    13.145*. Короткая катушка площадью поперечного сечения S = = 150 см содержит N = 200 витков провода. Сила тока в катушке I = 4 А. Она помещена в однородное магнитное поле с напряженностью Н = = 8 кА/м. Определить магнитный момент катушки, а также вращаю-щий момент, действующий на нее со стороны поля, если ось катушки составляет угол а = 60° с линиями индукции.
    13.146*. Укрепленную на конце коромысла весов небольшую катушку К с числом витков N = 200 поместили в зазор между полюсами магнита (рис. 13.42). Площадь поперечного сечения катушки S = 1 см2, длина плеча ОА коромысла I = 30 см. В отсутствии тока весы уравновешены. Бели через катушку пропустить ток, то для восстановления равновесия придется изменить груз на чаше весов на Ат = 60 мг. Найти индукцию магнитного поля при силе тока в катушке / = 22 мА.
    13.147*. В центре длинного соленоида, на каждый метр длины которого приходится п витков, находится катушка, состоящая из N витков поперечного сечения S (рис. 13.43). Катушка укреплена на одном конце коромысла весов, которые, в отсутствии тока, находятся в равновесии. Когда через систему пропускают ток, то для уравновешивания весов на правое плечо коромысла добавляют груз массой т. Длина правого плеча
    коромысла I. Определить силу тока в системе, если катушка и соленоид соединены последовательно.
    13.148*. Квадратная проволочная рамка расположена в одной плоскости с длинным прямым проводом так, что две ее стороны параллельны проводу. Сила тока в рамке и проводе одинакова и I — 1 кА. Определить силу, действующую на рамку, если ближайшая к проводу сторона рамки находится на расстоянии, равном ее длине.
    13.149.    В тонком проводнике в виде кольца радиусом R = 20 см сила тока I = 100 А. Перпендикулярно плоскости кольца создано однородное магнитное поле с индукцией В = 2 • 10“2Тл. Чему равна сила, растягивающая кольцо?
    13.150*. В жестком проволочном кольце диаметром d = 10 см сила тока / = 5 А, Плоскость кольца перпендикулярна магнитному полю, индукция которого В = 2 Тл. Определить механическое напряжение а в проволоке, создаваемое магнитным полем. Площадь поперечного сечения »S = 5 мм.
    13.151.    В кольце радиусом R = 10 мм, сделанном из медной проволоки сечением S = 1 мм2, сила тока I = 100 мА. Кольцо помещено в однородное магнитное поле так, что его ось совпадает с направлением поля. При каком максимальном значении индукции магнитного поля кольцо не разорвется? Прочность меди на разрыв а = 2,3 * 108 Н/м2.
    13.152.    Кольцо, сделанное из проволоки с удельным сопротивлением р, площадью сечения S, подключено к источнику тока с ЭДС f и внутренним сопротивлением г. Система находится в однородном магнитном поле с индукцией В, перпендикулярной плоскости кольца (рис. 13.44). Максимальная сила натяжения, которую выдерживает проволока Т0. Каков должен быть радиус R кольца, чтобы оно не разорвалось?
     13.153*. Проволочное кольцо радиусом R находится в неоднородном магнитном поле, линии которого составляют в точках пересечения с кольцом угол а относительно нормали к плоскости кольца (рис. 13.45). Индукция магнитного поля, действующего на кольцо, равна В, сила тока в кольце I. С какой силой F магнитное поле действует на кольцо?

    13.154.    Какой магнитный поток пронизывает плоскую поверхность площадью S = 50 см2 при индукции поля В = 0,4 Тл, если нормаль к этой поверхности; а) совпадает с направлением индукции магнитного поля; б) направлена под углом а = 45° к вектору магнитной индукции;
    в)направлена под углом а = 30° к вектору индукции магнитного поля?
    13.155.    Плоский контур площадью S = 25 см2 находится в однородном магнитном поле с индукцией В = 0,04 Тл. Определить магнитный поток, пронизывающий контур, если его плоскость составляет угол а = 30° с линиями индукции.
    13.156.    В однородном магнитном поле, напряженность которого В = 0,01 Тл, помещена квадратная рамка. Ее плоскость составляет с направлением индукции магнитного поля угол а = 45°. Сторона рамки а — 4 см. Определить поток магнитной индукции, пронизывающий рамку.
    13.157.    В магнитном поле, индукция которого В = 0,05 Тл, вращают стержень длиной 1 = 1м. Ось вращения, проходящая через один из концов стержня, параллельна силовым линиям магнитного поля. Найти поток магнитной индукции, пересекаемый стержнем при каждом обороте.
    13.158.    Кольцо радиусом R помещено в перпендикулярное плоскости кольца магнитное поле, индукция которого в центральной области кольца I (I < R) равна 2В, а в остальном пространстве внутри кольца — В. Определить магнитный поток Ф, пронизывающий кольцо.
    13.159.    Проволочный контур в виде квадрата со стороной а — 20 см расположен в магнитном поле так, что его плоскость перпендикулярна линиям индукции магнитного поля. Индукция магнитного поля В — 0,2 Тл. Контур повернули на угол а = 60°. На сколько и как изменился магнитный поток, пронизывающий контур?
    13.160.    Проволочный контур в виде квадрата со стороной а = 10 см расположен в однородном магнитном поле так, что плоскость квадрата перпендикулярна линиям индукции магнитного поля. Индукция магнитного поля В = 2 Тл. На какой угол надо повернуть плоскость контура, чтобы изменение магнитного потока через контур составило ДФ = = 10 мВб?
    13.161.    Виток находится в однородном магнитном поле так, что индукция направлена перпендикулярно его плоскости. На сколько изменится магнитный поток, пронизывающий виток, если его повернуть на 180°? Индукция магнитного поля В = 0,3 Тл, радиус витка R = 0,2 м.
    13.162.    Катушка помещена в однородное магнитное поле индукцией В — 5 мТл так, что ось катушки составляет угол а = 60° с вектором магнитной индукции. Радиус катушки R = 20 см. На сколько нужно изменить число витков катушки, чтобы магнитный поток через нее увеличился на АФ = 0,1 Вб?
    13.163.    Кольцевой виток находится в постоянном магнитном поле с индукцией В. Виток, не перекручивая, превратили в восьмерку, составленную из двух равных колец. Во сколько раз п изменили магнитный поток, пронизывающий плоскость витка?
    13.164.    Кольцевой виток находится в однородном магнитном поле с индукцией, направленной перпендикулярно плоскости витка. Виток превратили в квадрат и повернули его так, что плоскость витка составляет угол а = 30° с линиями магнитной индукции. Во сколько раз при этом изменится магнитный поток, пронизывающий контур?
    13.165.    В магнитное поле, изменяющееся вдоль оси ОХ по закону В = В0- kx, где k = 2 мТл/м, помещен круглый проволочный виток диаметром d = 2 м так, что его плоскость перпендикулярна линиям индукций магнитного поля. Определить изменение магнитного потока через виток при его перемещении из точки с координатой хг = 3 м в точку с координатой х2 = 8 м.
    13.166.    Рамка, площадь которой S = 16 см2, вращается в однородном магнитном поле, делая п = 2 об/с. Ось вращения находится в плоскости рамки и перпендикулярна силовым линиям магнитного поля, индукция которого В = 10-5 Тл. Найти: а) зависимость потока магнитной индукции, пронизывающего рамку, от времени; б) наибольшее значение потока магнитной индукции Фтах. В начальный момент времени рамка перпендикулярна магнитному полю.
    13.167.    По проводу, согнутому в виде квадрата со стороной а — 10 см, проходит постоянный ток. Плоскость квадрата составляет угол а = 20° с линиями индукции магнитного поля В = ОД Тл. Сила тока в проводе I = 20 А. вокруг оси, лежащей в плоскости
    О
    рамки и перпендикулярной линиям магнитной индукции. Сила тока в рамке / = 200 А.
    13.170*. Круговой контур помещен в однородное магнитное поле так, что плоскость контура перпендикулярна силовым линиям поля. Напряженность магнитного поля Н = 16 • 104 А/м. Сила тока в контуре I = 2 А. Радиус контура R = 2 см. Какую работу надо совершить, чтобы медленно повернуть контур на угол а = 90° вокруг оси, совпадающей с диаметром контура?
    13.171.    В однородном магнитном поле с индукцией В — 0,25 Тл на-ходится плоская катушка радиусом R = 0,25 м, содержащая N = 25 витков. Плоскость катушки составляет угол [3 = 60° с направлением индукции. Определить вращающий момент, действующий на катушку в магнитном поле, если сила тока в ней I = 3 А. Какую работу надо совершить, чтобы удалить катушку из магнитного поля?
    13.172.    В однородном магнитном поле с индукцией В ~ 0,06 Тл находится прямоугольная рамка площадью S = 40 см2. Рамка состоит из N = 200 витков и может вращаться вокруг оси, перпендикулярной линиям индукции поля. Когда по рамке пропускают ток, она располагается перпендикулярно линиям индукции поля. Определить работу, которую надо совершить, чтобы медленно повернуть рамку из этого положения: а) на 1/4 оборота; б) на 1/2 оборота; в) на целый оборот? Сила тока I = 0,5 А.

    13.173.    Что происходит в кольце, когда в него входит магнит, если кольцо сделано из: а) непроводника; б) проводника; в) сверхпроводника?
    13.174.    Найти направление индукционного тока в неподвижной проволочной рамке, если к ней приближать магнит так, как показано на рисунке 13.46.
    Что нужно сделать, чтобы в рамке был индукционный ток противоположного направления?
    13.176.    Проволочная рамка помещена в магнитное поле так, как по-казано на рисунке 13.47. Индукцию магнитного поля начинают увеличивать. Определить направление индукционного тока в рамке. Что нужно сделать, чтобы изменить направление индукционного тока?
    13.177.    Между полюсами подковообразного магнита вращают алю-миниевый диск (рис. 13.48) в направлении, указанном стрелкой. Каково направление индукционного тока: к центру или от центра диска? В каком электроизмерительном приборе используют такую вертушку?
    13.178.    Будет ли магнитное поле Земли индуцировать токи в ис-кусственном спутнике Земли, движущемся: а) в плоскости экватора;
    б)в плоскости, проходящей через полюсы? Как эти токи будут влиять на движение спутника?
    13.179.    а) Почему в телефонной линии может быть слышна работа телеграфа или телефонный разговор, происходящий по соседней линии (рис. 13.49, а)? б) Почему для уменьшения помех телефонную линию делают двухпроводной? в) Для чего провода телефонной линии перекрещивают (рис. 13.49, б)?
    13.180.    Можно ли добиться отклонения стрелки гальванометра (не наклоняя его), имея в распоряжении лишь моток проволоки и полосовой магнит? Объяснить, как это сделать.

    13.182.    Будет ли возникать индукционный ток в круговом витке, находящемся в однородном магнитном поле, если: а) перемещать виток поступательно; б) вращать виток вокруг оси, проходящей через центр перпендикулярно плоскости витка; в) вращать виток вокруг оси, лежащей в его плоскости?
    13. = 120 В.
    13.186.    Сколько витков провода должна содержать обмотка на сер-дечнике площадью поперечного сечения S = 50 см2, чтобы в ней при из-менении магнитной индукции от Bj = 1,1 Тл до В2 = 0,1 Тл в течение времени t = 5 мс возбуждалась ЭДС индукции Шi = 100 В?
    13.187.    Рамка, имеющая форму равностороннего треугольника, по-мещена в однородное магнитное поле с индукцией В = 0,08 Тл. Перпен-дикуляр к плоскости рамки составляет с направлением магнитного поля угол a = 30°. Определить длину стороны рамки, если известно, что среднее значение ЭДС индукции, возникающей в рамке при выключении поля в течение времени At = 0,03 с, <Sf, = 10 мВ.
    13.188.    Магнитный поток, пронизывающий катушку, изменяется со временем, как показано на рисунке 13.51. Построить график зависимости ЭДС индукции, наводимой в катушке, от времени. Каково максимальное значение ЭДС индукции, если в катушке 400 витков провода?
    13.189.    Магнитное поле, силовые линии которого перпендикулярны контуру площадью S,
    меняется так, как показано на рисунке 13.52.
    Построить график зависимости ЭДС индукции, наводимой в катушке, от времени.
    13.190*. Контур площадью S = 10“2м2 расположен перпендикулярно к линиям магнитной индукции. Магнитная индукция однородного магнитного поля изменяется по закону В =
    = (2 + 512) ■ 10-2. Определить зависимость магнитного потока и ЭДС индукции от времени. Определить мгновенное значение магнитного потока и ЭДС индукции в конце пятой секунды.
    13.191*. Кольцевой виток находится в переменном магнитном поле, индукция которого изменяется по закону В = Bmsincoi и перпендикулярна плоскости витка. Виток, не перекрещивая, превратили в восьмерку, составленную из двух равных колец. Во сколько раз при этом изменилась амплитуда силы тока в витке? Индуктивностью витка пренебречь.
    13.192*. Квадратную рамку из проводника вращают равномерно в перпендикулярном оси рамки переменном магнитном поле, изменяющемся по закону В = 0,05sinTt£. Сторона рамки d — 20 см. В начальный момент времени угол между плоскостью рамки и направлением индукции магнитного поля а = 90°, угловая скорость вращения рамки тс рад/с. = 3,2В.

    13.197.    Найти разность потенциалов, возникающую между концами крыльев самолета ТУ-104, размах крыльев которого / = 36,5 м. Самолет летит горизонтально со скоростью и = 900 км/ч, вертикальная составляющая вектора индукции магнитного поля Земли В = 5 * 10”5Тл,
    13.198.    Вертолет поднимается вертикально с постоянной скоростью и = 80 км/ч. Найти разность потенциалов между носовой и хвостовой частью корпуса вертолета, если его длина I = 10 м, а горизонтальная составляющая вектора индукции магнитного поля Земли В = 2 * 10”5Тл.
    13.199.    Металлический стержень длиной / = 1 м падает с высоты h — 10 м, оставаясь все время параллельным поверхности земли. Какая максимальная разность потенциалов возникнет на концах стержня, если создать однородное магнитное поле с индукцией В ~ 1 мТл, параллельное поверхности земли? Магнитное поле Земли не учитывать

    13.267.    Электромагнит с разомкнутым сердечником включен в цепь постоянного тока. Почему при замыкании сердечника якорем происходит кратковременное уменьшение силы тока в цепи?
    13.с = 2,0 -10″2B.

    13.276.    Индуктивность катушки L = 2,0 Гн, сила тока в ней / = 1 А. Найти ЭДС самоиндукции, которая возникает в катушке, если силу тока в ней равномерно уменьшить до нуля за время t = 0,1 с.
    13.277.    В катушке при изменении силы тока со скоростью — = 60 А/с возникает ЭДС самоиндукции Ш — 30 В. Найти индуктивность катушки.
    13.278.    Какой должна быть скорость изменения силы тока в катушке, индуктивность которой L = 0,4 Гн, чтобы ЭДС самоиндукции, возникающая в ней, была = 4 В?
    13.279.    Чему равна индуктивность катушки, если за время At = 0,5 с сила тока в цепи изменилась OT/J = 10 А до /2 = 5 А, а наведенная при этом ЭДС на концах катушки &i8 = 25 В?
    13.280.    Кольцо из сверхпроводящего материала помещено в однородное магнитное поле, индукция которого нарастает от нуля до В0. Плоскость кольца перпендикулярна линиям индукции магнитного поля. Определить силу индукционного тока, возникающего в кольце. Радиус кольца г, индуктивность L.
    13.281.    Соленоид с индуктивностью L — 4 мГн содержит N = 600 витков. Определить магнитный поток, возникающий в соленоиде, если сила тока, протекающего по обмотке, / = 12 А.
    13.282.    Катушка, состоящая из N = 1000 витков, создает магнитный поток Ф = 3 мВб, если сила тока в ней I = 0,6 А. Найти индуктивность катушки.
    13.283.    Сколько витков провода диаметром d — 0,4 мм с изоляцией ничтожной толщины нужно намотать на картонный цилиндр диаметром D — 2 см, чтобы получить однослойную катушку индуктивностью L — 1 мГн? Витки вплотную прилегают друг к другу.
    13.284.    Соленоид содержит N = 1000 витков. Площадь сечения сер-дечника S = 10 см2, по обмотке течет ток, создающий поле с индукцией В = 1,5 Тл. Найти среднюю ЭДС самоиндукции, возникающую в соленоиде, если силу тока уменьшить до нуля за время t = 500 мкс.
    13.285.    В катушке с индуктивностью L = 0,2 Гн сила тока I = 10 А. Какова энергия магнитного поля этой катушки? Как изменится энергия поля, если сила тока увеличится вдвое?
    13.286.    По катушке протекает ток, создающий магнитное поле, энергия которого W = 0,5 Дж. Магнитный поток через катушку Ф = 0,1 Вб. Найти силу тока.
    13.287.    Индуктивность катушки без сердечника L = 0,1 мГн. При какой силе тока энергия магнитного поля WM = 100 мкДж?
    13.288.    Определить индуктивность соленоида, в котором при равно-мерном увеличении тока на Д/ = 2 А энергия магнитного поля увеличивается на AW = 10~2 Дж. Средняя сила тока в цели / = 5 А.
    13.289.    Соленоид имеет N = 1000 витков провода на длину I = 0,5 м. Площадь поперечного сечения соленоида S = 10 см2. Определить магнитный поток внутри соленоида и энергию магнитного поля, если сила тока в соленоиде / = 10 А.
    13.290.    При изменении силы тока в соленоиде от 1Х = 2,5 А до 12 = = 14,5 А его магнитный поток увеличился на ДФ = 2,4 мВб. Соленоид имеет N = 800 витков. Найти среднюю ЭДС самоиндукции, которая возникает в нем, если изменение силы тока происходит в течение времени Дt = 0,15 с. Найти изменение энергии магнитного поля в соленоиде.
    13.291.    На катушке с сопротивлением R = 8,2 Ом и индуктивностью L = 25 мГн поддерживают постоянное напряжение U = 55 В. Определить энергию магнитного поля. Какое количество теплоты выделится в катушке при размыкании цепи?
    13.292.    В соленоиде при силе тока J энергия магнитного поля WM. Сопротивление обмотки R. Какой электрический заряд q пройдет по обмотке при равномерном уменьшении силы тока I в п раз? На сколько изменится энергия магнитного поля?
    13.293.    К катушке индуктивностью L = 0,25 Гн приложена постоянная разность потенциалов Д<р = 10 В. На сколько возрастет сила тока в катушке за время At = 1 с? Сопротивлением катушки пренебречь.
    13.294.    Катушка сопротивлением R — 20 Ом и индуктивностью L = 10″2 Гн находится в переменном магнитном поле. Когда создаваемый этим полем магнитный поток увеличивается на ДФ = 10_3Вб, сила тока в катушке возрастает на AI — 0,05 А. Какой заряд проходит за это время по катушке?
    13.295°. В некоторой цепи имеется участок, изображенный на рисунке 13.84, Сопротивление R = 0,1 Ом, индуктивность L = 10“2Гн, сила тока изменяется по закону I = 2f. Найти закон изменения разности потенциалов между точками А и В от времени. Найти разность потенциалов между точками А и В в момент времени t — 1с.
    13.296. Найти объемную плотность энергии однородного магнитного поля в вакууме, если индукция магнитного поля В = 6,28 ■ 10_2Тл. Чему равна энергия магнитного поля, сосредоточенного в объеме V = 2 м3?





    Мастерская — www.mts-alest.narod.ru

    Уверен: от компактного и вместе с тем достаточно надежного, дешевого и простого в изготовлении «сварочника» ни один мастеровой, домовитый хозяин не откажется. Особенно если узнает, что в основе этого аппарата — легко поддающийся модернизации 9-амперный (знакомый практически каждому со школьных уроков физики) лабораторный автотрансформатор ЛАТР2 да самодельный тиристорный мини-регулятор с выпрямительным мостом. Они позволяют не только безопасно подключаться к бытовой осветительной сети переменного тока с напряжением 220 В, но и изменять UCB на электроде, а значит, выбирать нужную величину тока сварки.

    Режимы работы задают с помощью потенциометра. Совместно с конденсаторами С2 и СЗ он образует фазо-сдвигающие цепочки, каждая из которых, срабатывая во время своего полупериода, открывает соответствующий тиристор на некоторый промежу ток времени. В результате на первичной обмотке сварочного Т1 оказываются регулируемые 20—215 В. Трансформируясь во вторичной обмотке, требуемые -UCB позволяют легко зажечь дугу для сварки на переменном (клеммы Х2, ХЗ) или выпрямленном (Х4, Х5) токе.

    Резисторы R2 и R3 шунтируют цепи управления тиристоров VS1 и VS2. Конденсаторы С1, С2 снижают до допустимого уровень радиопомех, сопровождающих дуговой разряд. В роли светового индикатора HL1, сигнализирующего о включении аппарата в бытовую электросеть, используется неоновая лампочка с токоограничительным резистором R1.

    Для подсоединения «сварочника» к квартирной электропроводке применима обычная штепсельная вилка Х1. Но лучше использовать более мощный электроразъем, который в обиходе называют «евровилка-евроро-зетка». А в качестве выключателя SB1 подойдет «пакетник» ВП25, рассчи тайный на ток 25 А и позволяющий размыкать оба провода сразу.

    Как показывает практика, устанавливать на сварочном аппарате какие бы то ни было предохранители (противоперегрузочные автоматы) не имеет смысла. Здесь приходится иметь дело с такими токами, при превышении которых обязательно сработает защита на вводе сети в квартиру.

    Для изготовления вторичной обмотки с базового ЛАТР2 снимают кожух-ограждение, токосъемный ползунок и крепежную арматуру. Затем на имеющуюся обмотку 250 В (отводы 127 и 220 В остаются невостребованными) накладывают надежную изоляцию (например, из лакоткани), поверх которой размещают вторичную (понижающую) обмотку. А это 70 витков изолированной медной или алюминиевой шины, имеющей в поперечнике 25 мм2. Приемлемо выполнение вторичной обмотки из нескольких параллельных проводов с таким же общим сечением.

    Намотку удобнее осуществлять вдвоем. В то время как один, стараясь не повредить изоляцию соседних витков, осторожно протягивает и укладывает провод, другой удерживает свободный конец будущей обмотки, предохраняя ее от скручивания.

    Модернизированный ЛАТР2 помещают в защитный металлический кожух с вентиляционными отверстиями, на котором располагают монтажную плату из 10-мм гетинакса или стеклотекстолита с пакетным выключателем SB1, тиристорным регулятором напряжения (с резистором R6), светоиндикатором HL1 включения аппарата в сеть и выходными клеммами для сварки на переменном (Х2, ХЗ) или постоянном (Х4, Х5) токе.

    При отсутствии базового ЛАТР2 его можно заменить самодельным «сварочником» с магнитопроводом из трансформаторной стали (сечение сердечника 45—50 см2). Его первичная обмотка должна содержать 250 витков провода ПЭВ2 диаметром 1,5 мм. Вторичная же ничем не отличается от той, что используется в модернизированном ЛАТР2.

    На выходе низковольтной обмотки устанавливают блок выпрямителей с силовыми диодами VD3— VD10 для сварки на постоянном токе. Помимо указанных вентилей вполне приемлемы и более мощные аналоги, например, Д122-32-1 (выпрямленный ток — до 32 А).

    Силовые диоды и тиристоры устанавливают на радиаторах-теплоотводах, площадь каждого из которых не менее 25 см2 . Наружу из кожуха выводят ось регулировочного резистора R6. Под рукояткой размещают шкалу с делениями, соответствующими конкретным величинам постоянного и переменного напряжения. А рядом — таблицу зависимости сварочного тока от напряжения на вторичной обмотке трансформатора и от диаметра сварочного электрода (0,8—1,5 мм).

    Разумеется, приемлемы и самодельные электроды, изготовленные из углеродистой стальной «катанки» диаметром 0,5—1,2 мм. Заготовки длиной 250—350 мм покрывают жидким стеклом — смесью силикатного клея и измельченного мела, оставив незащищенными 40-мм концы, необходимые для подключения к сварочному аппарату. Обмазку тщательно высушивают, иначе при сварке она начнет «постреливать».

    Хотя для сварки можно использовать как переменный (клеммы Х2, ХЗ), так и постоянный (Х4, Х5) ток, второй вариант, по отзывам сварщиков, предпочтительнее первого. Причем полярность играет далеко немаловажную роль. В частности, при подаче «плюса» на «массу» (свариваемый предмет) и, соответственно, подключении электрода к клемме со знаком «минус» имеет место так называемая прямая полярность. Для нее характерно выделение большего количества тепла, чем при обратной полярности, когда электрод подсоединен к положительному выводу выпрямителя, а «масса» — к отрицательному. Обратная полярность применяется, если нужно уменьшить выделение тепла, например, при сварке тонких листов металла. Почти вся выделяемая электродугой энергия идет на образование сварного шва, а потому глубина провара на 40—50 процентов больше, чем при токе той же величины, но прямой полярности.

    И еще несколько весьма существенных особенностей. Увеличение тока дуги при неизменной скорости сварки приводит к росту глубины провара. Причем если работа ведется на переменном токе, то последний из названных параметров становится на 15—20 процентов меньше, чем при использовании постоянного тока обратной полярности. Напряжение же сварки мало влияет на глубину провара. Зато от UcB зависит ширина шва: с ростом напряжения она увеличивается.

    Отсюда важный вывод для занимающихся, скажем, сварочными работами при ремонте кузова легкового автомобиля из тонколистовой стали: наилучшие результаты даст сварка постоянным током обратной полярности при минимальном (но достаточном для устойчивого горения дуги) напряжении.

    Дугу необходимо поддерживать минимально короткой, электрод тогда расходуется равномерно, а глубина проплавления свариваемого металла—максимальна. Сам же шов получается чистым и прочным, практически лишенным шлаковых включений. А от редких брызг расплава, трудно удаляемых после остывания изделия, можно защититься, натерев мелом околошовную поверхность (капли будут скатываться, не приставая к металлу).

    Возбуждение дуги производят (предварительно подав на электрод и «массу» соответствующее -U ) двумя способами. Суть первого в легком прикосновении электрода к свариваемым деталям с последующим отводом его на 2—4 мм в сторону. Второй способ напоминает чиркание спичкой по коробку: скользнув электродом по свариваемой поверхности, его тут же отводят на небольшое расстояние. В любом случае нужно уловить момент возникновения дуги и уже потом, плавно перемещая электрод над образующимся тут же швом, поддерживать ее спокойное горение.

    В зависимости от типа и толщины свариваемого металла выбирают тот или иной электрод. При наличии, например, стандартного сортамента для листа СтЗ толщиной 1 мм подойдут электроды диаметром 0,8—1 мм (на это в основном и рассчитана рассматриваемая конструкция). Для сварочных работ на 2-мм стальном прокате желательно иметь и «сварочник» помощнее, и электрод потолще (2—3 мм).

    Для сварки ювелирных изделий из золота, серебра, мельхиора лучше использовать тугоплавкий электрод (например, вольфрамовый). Можно сваривать и менее стойкие к окислению металлы, используя защиту углекислым газом.

    В любом случае работу можно выполнять как вертикально расположенным электродом, так и наклоненным вперед или назад. Но искушенные профессионалы утверждают: при сварке углом вперед (имеется в виду острый угол между электродом и готовым швом) обеспечиваются более полный провар и меньшая ширина самого шва. Сварка же углом назад рекомендуется лишь для соединения внахлестку, особенно когда приходится иметь дело с профильным прокатом (уголком, двутавром и швеллером).

    Немаловажная вещь — сварочный кабель. Для рассматриваемого аппарата как нельзя лучше подойдет медный многожильный (общее сечение около 20 мм2) в резиновой изоляции. Потребное количество — два полутораметровых отрезка, каждый из которых следует оборудовать тщательно обжатым и пропаянным клеммным наконечником для подключения к «сварочнику». Для непосредственного же соединения с «массой» используют мощный зажим типа «крокодил», а с электродом — держатель, напоминающий трехзубую вилку. Можно воспользоваться и автомобильным «прикуривателем».

    Необходимо позаботиться также о личной безопасности. При электродуговой сварке постараться уберечься от искр, а тем более — от брызг расплавленного металла. Рекомендуется надевать брезентовую одежду свободного покроя, защитные рукавицы и использовать маску, предохраняющую глаза от жесткого излучения электрической дуги (солнцезащитные очки здесь непригодны).

    Разумеется, нельзя забывать и о «Правилах техники безопасности при выполнении работ на электрооборудовании в сетях с напряжением до 1 кВ». Электричество беспечности не прощает!

    Автор М.Вевиоровский, Московская обл..

    Материал из журнала «Моделист-конструктор» № 01’2000

    Мини сварочный своими руками. Изготовление сварочных аппаратов для дома своими руками

    1.1. Общие сведения.

    В зависимости от используемого для сварки типа тока, различают сварочные аппараты постоянного и переменного тока. Сварочные аппараты с использованием малых постоянных токов применяют при сварке тонколистового металла, в частности, кровельной и автомобильной стали. Сварочная дуга в этом случае более устойчива и при этом сварка может происходить как на прямой, так и на обратной полярности, подаваемого постоянного напряжения.

    На постоянном токе можно варить электродной проволокой без обмазки и электродами, которые предназначены для сваривания металлов при постоянном или переменном токе. Для придания горения дуги на малых токах желательно иметь на сварочной обмотке повышенное напряжение холостого хода U хх до 70…75 В. Для выпрямления переменного тока, как правило, используют мостовые выпрямители на мощных диодах с радиаторами охлаждения (Рис. 1).

    Рис.1 Принципиальная электрическая схема мостового выпрямителя сварочного аппарата, с указанием полярности при сварке тонколистового металла

    Для сглаживания пульсаций напряжения один из выводов СА подсоединяют к держателю электродов через Т-образный фильтр, состоящего из дросселя L1 и конденсатора С1. Дроссель L1 представляет собой катушку из 50…70 витков медной шины с отводом от середины сечением S=50 мм 2 намотанную на сердечнике, например, от понижающего трансформатора ОСО-12, или более мощного. Чем больше сечение железа сглаживающего дросселя, тем менее вероятность того, что его магнитная система войдет в насыщение. При вхождении магнитной системы в насыщение при больших токах (например при резке) индуктивность дросселя скачкообразно уменьшается и соответственно сглаживание тока происходить не будет. Дуга при этом будет гореть неустойчиво. Конденсатор С1 представляет собой батарею конденсаторов типа МБМ, МБГ или им подобных емкостью 350-400 мкФ на напряжение не ниже 200 В

    Характеристики мощных диодов и их импортных аналогов можно . Или по ссылке можно скачать справочник по диодам из серии «В помощь радиолюбителю № 110»

    Для выпрямления и плавного регулирования сварочного тока используют схемы на мощных управляемых тиристорах, которые позволяют изменять напряжение от 0,1 хх до 0,9U хх. Помимо сварки эти регуляторы могут быть использованы для зарядки аккумуляторных батарей, питания электронагревательных элементов и других целей.

    В сварочных аппаратах переменного тока используют электроды диаметром более 2 мм, что позволяет сваривать изделия толщиной более 1,5 мм. В процессе сварки ток достигает десятки ампер и дуга горит достаточно устойчиво. В таких сварочных аппаратах используют специальные электроды, которые предназначены только для сварки на переменном токе..

    Для нормальной работы сварочного аппарата необходимо выполнить ряд условий. Величина выходного напряжения должна быть достаточной для надежного зажигания дуги. Для любительского сварочного аппарата U хх =60…65В. Для безопасности проведения работ более высокое выходное напряжение холостого хода не рекомендуется, у промышленных сварочных аппаратов для сравнения U хх может составлять 70..75 В..

    Величина напряжения сварки I св должна обеспечивать устойчивое горение дуги, в зависимости от диаметра электрода. Величина напряжения сварки U св может составлять 18…24 В.

    Номинальный сварочный ток должен составлять:

    I св =KK 1 *d э , где

    I св — величина сварочного тока, А;

    K 1 =30…40 — коэффициент, зависящий от типа и размера электрода d э , мм.

    Ток короткого замыкания не должен превышать номинальный сварочный ток более чем на 30…35%.

    Замечено, что устойчивое горение дуги возможно в том случае, если сварочный аппарат имеет падающую внешнюю характеристику, которая определяет зависимость между силой тока и напряжением в сварочной цепи. (рис.2)

    Рис.2 Падающая внешняя характеристика сварочного аппарата:

    В домашних условиях, как показывает практика, собрать универсальный сварочный аппарат на токи то 15…20 до 150…180 А достаточно сложно. В связи с этим, конструируя сварочный аппарат, не следует стремится к полному перекрытию диапазона сварочных токов. Целесообразно на первом этапе собрать сварочный аппарат для работы с электродами диаметром 2…4 мм, а на втором этапе, в случае необходимости работы на малых токах сварки, дополнить его отдельным выпрямительным устройством с плавным регулированием сварочного тока.

    Анализ конструкций любительских сварочных аппаратов в домашних условиях позволяет сформулировать ряд требований, которые должны быть выполнены при их изготовлении:

    • Небольшие габариты и вес
    • Питание от сети 220 В
    • Длительность работы должна составлять не менее 5…7 электродов d э =3…4 мм

    Вес и габариты аппарата напрямую зависят от мощности аппарата и могут быть снижены, благодаря уменьшению его мощности. Продолжительность работы сварочного аппарата зависит от материала сердечника и теплостойкости изоляции обмоточных проводов. Для увеличения времени сварочных работ необходимо использовать для сердечника сталь с высокой магнитной проницаемостью.

    1. 2. Выбор типа сердечника.

    Для изготовления сварочных аппаратов используют в основном магнитопроводы стержневого типа, поскольку в исполнении они более технологичны. Сердечник сварочного аппарата можно набрать из пластин электротехнической стали любой конфигурации толщиной 0,35…0,55 мм и стянуть шпильками, изолированными от сердечника (Рис. 3).


    Рис.3 Магнитопровод стержневого типа:

    При подборе сердечника необходимо учитывать размеры «окна», чтобы поместились обмотки сварочного аппарата, и площадь поперечного сердечника (ярма) S=a*b , см 2 .

    Как показывает практика, не следует выбирать минимальные значения S=25..35 см 2 , поскольку сварочный аппарат не будет иметь требуемый запас мощности и будет трудно получить качественную сварку. А отсюда, как следствие, возможность перегрева аппарата после непродолжительной работы. Чтобы этого не было, сечение сердечника сварочного аппарата должно составлять S=45..55 см 2 . Хотя при этом сварочный аппарат будет несколько тяжелее, но будет работать надежно!

    Следует заметить, что любительские сварочные аппараты на сердечниках тороидального типа имеют электротехнические характеристики в 4…5 раз выше, чем у стержневого, а отсюда и небольшие электропотери. Изготовить сварочный аппарат с использованием сердечника тороидального типа сложнее, чем с сердечником стержневого типа. Это связано, в основном, с размещением обмоток на торе и сложностью самой намотки. Однако, при правильном подходе они дают хорошие результаты. Сердечники изготавливают из ленточного трансформаторного железа, свернутого в рулон в форме тора.


    Рис. 4 Магнитопровод тороидального типа:

    Для увеличения внутреннего диаметра тора («окна») с внутренней стороны отматывают часть стальной ленты и наматывают на внешнюю сторону сердечника (Рис. 4). После перемотки тора эффективное сечение магнитопровода уменьшиться, поэтому частично придется подмотать тор железом с другого автотрансформатора до тех пор, пока сечение S не будет равно как минимум 55 см 2 .

    Электромагнитные параметры такого железа чаще всего неизвестны, поэтому их с достаточной точностью можно определить экспериментально .

    1. 3. Выбор провода обмоток.

    Для первичных (сетевых) обмоток сварочного аппарата лучше использовать специальный термостойкий медный обмоточный провод в хлопчатобумажной или стеклотканевой изоляции. Удовлетворительной теплостойкостью обладают также провода в резиновой или резинотканевой изоляции. Не рекомендуется использовать для работы при повышенной температуре провода в полихлорвиниловой изоляции (ПХВ) изоляции из-за возможного её плавления, вытекания из обмоток и короткого замыкания витков. Поэтому полихлорвиниловую изоляцию с проводов необходимо либо снять и обмотать провода по всей длине хлопчатобумажной изоляционной лентой, либо вообще не снимать, а обмотать провод поверх изоляции.

    При подборе сечения обмоточных проводов с учетом периодической работы сварочного аппарата допускается плотность тока 5 А/мм2. Мощность вторичной обмотки можно рассчитать по формуле P 2 =I св *U св . Если сварка ведется электродом dэ=4 мм, при токе 130…160 А, то мощность вторичной обмотки составит: Р 2 =160*24=3,5…4 кВт , а мощность первичной обмотки с учетом потерь составит порядка 5…5,5 кВт . Исходя из этого, максимальный ток в первичной обмотке может достигать 25 А . Следовательно, площадь сечения провода первичной обмотки S 1 должна быть не менее 5..6 мм 2 .

    На практике площадь сечения провода желательно взять несколько больше, 6…7 мм 2 . Для намотки берется прямоугольная шина или медный обмоточный провод диаметром 2,6…3 мм без учета изоляции. Площадь сечения S намоточного провода в мм2 вычисляют по формуле: S=(3,14*D 2)/4 или S=3,14*R 2 ; D — диаметр голого медного провода, измеренный в мм. При отсутствии провода нужного диаметра, намотку можно вести в два провода подходящего сечения. При использовании алюминиевого провода его сечение необходимо увеличить в 1,6..1,7 раза.

    Число витков первичной обмотки W1 определяется из формулы:

    W 1 =(k 2 *S)/U 1 , где

    k 2 — постоянный коэффициент;

    S — площадь сечения ярма в см 2

    Можно упростить расчет применив для расчета специальную программу Сварочный калькулятор

    При W1=240 витков делают отводы от 165, 190 и 215 витков, т.е. через каждые 25 витков. Большее количество отводов сетевой обмотки, как показывает практика, нецелесообразно.

    Это связано с тем, что за счет уменьшения числа витков первичной обмотки увеличивается как мощность сварочного аппарата, так и U хх, что приводит к повышению напряжения горения дуги и ухудшению качества сварки. Изменением только числа витков первичной обмотки добиться перекрытия диапазона сварочных токов без ухудшения качества сварки не удается. В этом случае необходимо предусмотреть переключение витков вторичной (сварочной) обмотки W 2 .

    Вторичная обмотка W 2 должна содержать 65…70 витков медной изолированной шины сечением не менее 25 мм2 (лучше сечением 35 мм2). Для намотки вторичной обмотки подходит также гибкий многожильный провод, например, сварочный, и трехфазный силовой многожильный кабель. Главное, чтобы сечение силовой обмотки не было меньше требуемого, а изоляция провода была теплостойкой и надежной. При недостаточном сечении провода возможна намотка в два и даже в три провода. При использовании алюминиевого провода его сечение необходимо увеличить в 1,6…1,7 раза. Выводы сварочной обмотки обычно заводят через медные наконечники под клеммные болты диаметром 8…10 мм (Рис. 5).

    1.4. Особенности намотки обмоток.

    Существуют следующие правила намотки обмоток сварочного аппарата:

    • Намотка должна производится по изолированному ярму и всегда в одном направлении (например, по часовой стрелке).
    • Каждый слой обмотки изолируют слоем хлопчатобумажной изоляции (стеклоткани, электрокартона, кальки), желательно с пропиткой бакелитовым лаком.
    • Выводы обмоток залуживают, маркируют, закрепляют хлопчатобумажной тесьмой, а на выводы сетевой обмотки дополнительно надевают хлопчатобумажный кембрик.
    • При некачественной изоляции провода, намотку можно производить в два провода, один из которых хлопчатобумажный шнур или хлопчатобумажная нить для рыболовства. После намотки одного слоя обмотку с хлопчатобумажной нитью фиксируют клеем (или лаком) и только после его высыхания наматывают следующий ряд.

    Сетевую обмотку на магнитопроводе стержневого типа можно расположить двумя основными способами. Первый способ позволяет получить более «жесткий» режим сварки. Сетевая обмотка при этом состоит из двух одинаковых обмоток W1, W2, расположенных на разных сторонах сердечника, соединенных последовательно и имеющих одинаковое сечение проводов. Для регулировки выходного тока на каждой из обмоток делают отводы, которые попарно замыкаются (Рис. 6 а, б )

    Рис. 6. Способы намотки обмоток СА на сердечнике стержневого типа:

    Второй способ намотки первичной (сетевой) обмотки представляет намотку провода на одной из сторон сердечника (рис. 6 в, г ). В этом случае сварочный аппарат имеет крутопадающую характеристику, варит «мягко», длина дуги меньше влияет на величину сварочного тока, а следовательно, и на качество сварки.

    После намотки первичной обмотки сварочного аппарата необходимо проверить на наличие короткозамкнутых витков и правильность выбранного числа витков. Сварочный трансформатор включают в сеть через плавкий предохранитель (4…6 А) и если есть амперметр переменного тока. Если предохранитель сгорает или сильно греется — это явный признак короткозамкнутого витка. В этом случае первичную обмотку необходимо перемотать, обратив особое внимание на качество изоляции.

    Если сварочный аппарат сильно гудит, а потребляемый ток превышает 2…3 А, то это означает, что число витков первичной обмотки занижено и необходимо подмотать еще некоторое количество витков. Исправный сварочный аппарат должен потреблять ток на холостом ходу не более 1..1,5 А, не греться и сильно не гудеть.

    Вторичную обмотку сварочного аппарата всегда наматывают на двух сторонах сердечника. По первому способу намотки вторичная обмотка состоит из двух одинаковых половин, включенных для повышения устойчивости дуги встречно-параллельно (Рис. 6 б). В этом случае сечение провода можно взять несколько меньше, то есть 15..20 мм 2 . При намотке вторичной обмотки по второму способу, вначале на свободной от обмоток стороне сердечника наматывается 60…65% от общего числа ее витков.

    Эта обмотка служит, в основном, для поджога дуги, а во время сварки, за счет резкого увеличения рассеивания магнитного потока, напряжение на ней падает на 80…90%. Остальное количество витков вторичной обмотки в виде дополнительной сварочной обмотки W 2 наматывается поверх первичной. Являясь силовой, она поддерживает в требуемых пределах напряжение сварки, а следовательно, и сварочный ток. Напряжение на ней падает в режиме сварки на 20…25% относительно напряжения холостого хода.

    Намотка обмоток сварочного аппарата на сердечнике тороидального типа можно также произвести несколькими способами (Рис. 7 ).

    Способы намотки обмоток сварочного аппарата на тороидальном сердечнике.

    Переключение обмоток в сварочных аппаратах проще сделать с помощью медных наконечников и клемм. Медные наконечники в домашних условиях можно изготовить из медных трубок подходящего диаметра длиной 25…30 мм, закрепив в них провода опрессовкой или пайкой. При сварке в различных условиях (сильная или слаботочная сеть, длинный или короткий подводящий кабель, его сечение и т.д.) переключением обмоток настраивают сварочный аппарат на оптимальный режим сварки, и далее переключатель можно установить в нейтральное положение.

    1.5. Настройка сварочного аппарата.

    Изготовив сварочный аппарат, домашний электрик должен произвести его настройку и проверку качества сварки электродами различного диаметра. Процесс настройки заключается в следующем. Для измерения сварочного тока и напряжения нужны: вольтметр переменного тока на 70…80 В и амперметр переменного тока на 180…200 А. Схема подключения измерительных приборов показана на (Рис. 8 )

    Рис. 8 Принципиальная схема подключения измерительных приборов при настройке сварочного аппарата

    При сварке различными электродами снимают значения тока сварки — I св и напряжения сварки U св, которые должны находится в требуемых пределах. Если сварочный ток мал, что бывает чаще всего (электрод липнет, дуга неустойчивая), то в этом случае переключением первичной и вторичной обмоток устанавливают требуемые значения, или перераспределяют количество витков вторичной обмотки (без их увеличения) в сторону увеличения числа витков, намотанных поверх сетевой обмотки.

    После сварки необходимо проконтролировать качество сварки: глубину провара и толщину наплавленного слоя металла. Для этой цели разламывают или распиливают кромки свариваемых изделий. По результатам измерений желательно составить таблицу. Анализируя полученные данные, выбирают оптимальные режимы сварки для электродов различного диаметра, помня о том, что при сварке электродами, например, диаметром 3 мм, электродами диаметром 2 мм можно резать, т.к. ток резки больше сварочного на 30…25%.

    Подключение сварочного аппарата к сети должно производится проводом сечением 6…7 мм через автомат на ток 25…50 А, например АП-50.

    Диаметр электрода, в зависимости от толщины свариваемого металла, можно выбрать, исходя из следующего соотношения: dэ=(1…1,5)*В, где В — толщина свариваемого металла, мм. Длина дуги выбирается в зависимости от диаметра электрода и в среднем равна (0,5…1,1)dэ. Рекомендуется выполнять сварку короткой дугой 2…3 мм, напряжение которой равно 18…24 В. Увеличение длины дуги приводит к нарушению стабильности ее горения, повышению потерь на угар и разбрызгивание, снижению глубины проплавления основного металла. Чем длиннее дуга, тем выше напряжение сварки. Скорость сварки выбирает сварщик в зависимости от марки и толщины металла.

    При сварке на прямой полярности плюс (анод) подсоединяют к детали и минус (катод) — к электроду. Если необходимо, чтобы на детали выделялось меньшее количество тепла, например, при сварке тонколистовых конструкций, то применяют сварку на обратной полярности. В этом случае минус (катод) присоединяют к свариваемой детали, а плюс (анод) — к электроду. При этом не только обеспечивается меньший нагрев свариваемой детали, но и ускоряется процесс расплавления электродного металла за счет более высокой температуры анодной зоны и большего подвода тепла.

    Сварочные провода присоединяют к сварочному аппарату через медные наконечники под клеммные болты с наружной стороны корпуса сварочного аппарата. Плохие контактные соединения снижают мощностные характеристики сварочного аппарата, ухудшают качество сварки и могут вызвать их перегрев и даже возгорание проводов.

    При небольшой длине сварочных проводов (4..6 м) площадь их сечения должна быть не менее 25 мм 2 .

    Во время проведения сварочных работ необходимо соблюдать правила пожарной безопасности, а при настройке аппарата и электробезопасности — во время проведения измерений электроприборами. Сварку следует вести обязательно в специальной маске с защитным стеклом марки С5 (на токи до 150…160 А) и рукавицах. Все переключения в сварочном аппарате обязательно нужно делать только после отключения сварочного аппарата от сети.

    2. Переносной сварочный аппарат на основе «Латра».

    2.1. Особенность конструкции.

    Сварочный аппарат работает от сети переменного тока напряжением 220 В. Особенностью конструкции аппарата является использование необычной форма магнитопровода, благодаря которой вес всего устройства составляет всего 9 кг, а габариты 125х150 мм (Рис. 9 ).

    Для магнитопровода трансформатора используется ленточное трансформаторное железо, свернутое в рулон в форме тора. Как известно, в традиционных конструкциях трансформаторов магнитопровод набирается из Ш-образных пластин. Электротехнические характеристики сварочного аппарата, благодаря использованию сердечника трансформатора в виде тора, в 5 раз выше, чем у аппаратов с Ш-образными пластинами, а потери минимальные.

    2.2. Доработки «Латра».

    Для сердечника трансформатора можно использовать готовый «ЛАТР» типа М2 .

    Примечание. Все латры имеют шестивыводную колодку и напряжение: на входе 0-127-220, и на выходе 0- 150 – 250. Есть два вида: большие и маленькие, и называются ЛАТР 1М и 2М. Кто из них какой я не помню. Но, для сварки нужны именно большой ЛАТР с перемотанным железом или, если они исправные, то наматывают шиной вторичные обмотки и после этого первичные обмотки соединяют параллельно, а вторички последовательно. При этом нужно учитывать совпадение направлений токов во вторичной обмотке. Тогда получается что-то похожее на сварочный аппарат, правда варит, как и все тороидальные, немного жестковато.

    Можно использовать магнитопровод в виде тора от сгоревшего лабораторного трансформатора. В последнем случае, сначала снимают с «Латра» ограждение, арматуру и удаляют обгоревшую обмотку. Очищенный магнитопровод при необходимости перематывают (см. выше), изолируют электрокартоном или двумя слоями лакоткани и наматывают обмотки трансформатора. Сварочный трансформатор имеет всего две обмотки. Для намотки первичной обмотки используется кусок провода ПЭВ-2 длиной 170 м, диаметром 1,2 мм (Рис. 10 )

    Рис. 10 Намотка обмоток сварочного аппарата:

    1 — первичная обмотка; 3 — бухта провода;
    2 — вторичная обмотка; 4 — ярмо

    Для удобства намотки провод предварительно наматывают на челнок в виде деревянной рейки 50х50 мм с прорезями. Однако для большего удобства можно изготовить несложное приспособление для намотки тороидальных силовых трансформаторов

    Намотав первичную обмотку, покрывают ее слоем изоляции, а после наматывают вторичную обмотку трансформатора. Вторичная обмотка содержит 45 витков и наматывается медным проводом в хлопчатобумажной или стекловидной изоляции. Внутри сердечника провод располагается виток к витку, а снаружи — с небольшим зазором, что необходимо для лучшего охлаждения. Сварочный аппарат, изготовленный по приведенной методике, способен дать ток 80…185 А. Принципиальная электрическая схема сварочного аппарата приведена на рис. 11.

    Рис. 11 Принципиальная электрическая схема сварочного аппарата.

    Работа несколько упростится, если удастся приобрести работающий «Латр» на 9 А. Тогда снимают с него ограждение, токосъемный ползунок и крепежную арматуру. Далее определяют и маркируют выводы первичной обмотки на 220 В, а остальные выводы надежно изолируют и временно прижимают к магнитопроводу таким образом, чтобы их не повредить при намотке новой (вторичной) обмотки. Новая обмотка содержит столько же витков и той же марки, и того же диаметра провода, что и в рассмотренном выше варианте. Трансформатор в этом случае дает ток 70…150 А.
    Изготовленный трансформатор помещают на изолированную площадку в прежний кожух, предварительно просверлив в нем отверстия для вентиляции (рис. 12))

    Рис. 12 Варианты кожуха сварочного аппарата на основе «ЛАТРА».

    Выводы первичной обмотки подключаются к сети 220 В кабелем ШРПС или ВРП, при этом в этой цепи следует поставить отключающий автомат АП-25. Каждый вывод вторичной обмотки соединяют с гибким изолированным проводом ПРГ. Свободный конец одного из этих проводов крепится к держателю электрода, а свободный конец другого — к свариваемой детали. Этот же конец провода необходимо заземлять для безопасности сварщика. Регулировка тока сварочного аппарата производится включением последовательно в цепь провода держателя электрода кусков нихромовой или константановой проволоки d=3 мм и длиной 5 м, свернутых «змейкой». «Змейка» крепится к листу асбеста. Все соединения проводов и балластника производятся болтами М10. Перемещая по «змейке» точку присоединения провода, устанавливают необходимый ток. Регулировку тока можно производить с использованием электродов различного диаметра. Для сварки таким аппаратом пользуются электродами типа Э-5РАУОНИИ-13/55-2,0-УД1 dd=1…3 мм.

    При проведении сварочных работ для предотвращения ожогов необходимо применять фибровый защитный щиток, снабженный светофильтром Э-1, Э-2. Обязательным является головной убор, спецодежда и рукавицы. Сварочный аппарат следует оберегать от сырости и не допускать его перегрева. Ориентировочные режимы работы с электродом d=3 мм: для трансформаторов с током 80…185 А — 10 электродов, а с током 70…150 А — 3 электрода. после использования указанного количества электродов, аппарат отключают от сети минимум на 5 минут (а лучше около 20).

    3. Сварочный аппарат из трехфазного трансформатора.

    Сварочный аппарат, при отсутствии «ЛАТРА», можно сделать и на основе трехфазного понижающего трансформатора 380/36 В, мощностью 1..2 кВт, который предназначен для питания пониженным напряжением электроинструментов или освещения (рис. 13).

    Рис. 13 Общий вид сварочного аппарата и его сердечник.

    Здесь подойдет даже экземпляр с одной перегоревшей обмоткой. Такой сварочный аппарат работает от сети переменного тока напряжением 220 В или 380 В и с электродами диаметром до4 мм позволяет сваривать металл толщиной 1…20 мм.

    3.1. Детали.

    Клеммы для выводов вторичной обмотки можно сделать из медной трубки d 10…12 мм и длиной 30…40 мм (рис.14).

    Рис. 14 Конструкция клеммы вторичной обмотки сварочного аппарата.

    С одной стороны ее следует расклепать и в получившейся пластине просверлить отверстие d 10 мм. Тщательно зачищенные провода вставляют в трубку клеммы и обжимают легкими ударами молотка. Для улучшения контакта на поверхности трубки клеммы можно сделать насечки керном. На панели, расположенной наверху трансформатора, заменяют штатные винты с гайками М6 на два винта с гайками М10. Новые винты и гайки желательно использовать медные. К ним присоединяют клеммы вторичной обмотки.

    Для выводов первичной обмотки изготовляют дополнительную плату из листового текстолита толщиной 3мм (рис.15 ).

    Рис. 15 Общий вид платки для выводов первичной обмотки сварочного аппарата.

    В плате сверлят 10…11 отверстий d=6мм и вставляют в них винты М6 с двумя гайками и шайбами. После этого плату крепят в верхней части трансформатора.

    Рис. 16 Принципиальная электрическая схема соединения первичных обмоток трансформатора на напряжение: а) 220 В; б) 380 В (вторичная обмотка не указана)

    При питании аппарата от сети 220 В две его крайние первичные обмотки соединяются параллельно, а среднюю обмотку присоединяют к ним последовательно (рис.16 ).

    4. Держатель электродов.

    4.1. Держатель электродов из трубы d¾».

    Наиболее простой является конструкция электродержателя, изготовленная из трубы d¾» и длиной 250 мм (рис.17 ).

    С обеих сторон трубы на расстоянии 40 и 30 мм от ее торцов выпиливают ножовкой выемки глубиной в половину диаметра трубы (рис.18 )

    Рис. 18 Чертеж корпуса держателя электродов из трубы d¾»

    К трубе над большой выемкой приваривают отрезок стальной проволоки d=6 мм. С противоположной стороны держателя сверлят отверстие d=8,2 мм, в которое вставляют винт М8. К винту присоединяется клемма от кабеля, идущего к сварочному аппарату, которая зажимается гайкой. Сверху на трубу надевается кусок резинового или капронового шланга с подходящим внутренним диаметром.

    4.2. Держатель электродов из стальных уголков.

    Удобный и простой в конструкции держатель электродов можно сделать из двух стальных уголков 25х25х4 мм (рис. 19 )

    Берут два таких уголка длиной около 270 мм и соединяют маленькими уголками и болтами с гайками М4. В результате получается короб сечением 25х29 мм. В полученном корпусе вырезается окно для фиксатора и сверлится отверстие для установки оси фиксаторов и электродов. Фиксатор состоит из рычага и небольшой клавиши, выполненной из листа стали толщиной 4 мм. Эту деталь также можно сделать из уголка 25х25х4 мм. Для обеспечения надежного контакта фиксатора с электродом на ось фиксатора надевается надевается пружина, а рычаг соединяется с корпусом контактным проводом.

    Ручку получившегося держателя покрывают изоляционным материалом, в качестве которого используется обрезок резинового шланга. Электрический кабель от сварочного аппарата присоединяется к клемме корпуса и фиксируется болтом.

    5. Электронный регулятор тока для сварочного трансформатора.

    Важной особенностью конструкции любого сварочного аппарата является возможность регулировки рабочего тока. известны такие способы регулировки тока в сварочных трансформаторах: шунтирование с помощью дросселей всевозможных типов, изменение магнитного потока за счет подвижности обмоток или магнитного шунтирования, применение магазинов активных балластных сопротивлений и реостатов. Все эти способы имеют как свои преимущества, так и недостатки. Например, недостатком последнего способа, является сложность конструкции, громоздкость сопротивлений, их сильный нагрев при работе, неудобство при переключении.

    Наиболее оптимальным является способ ступенчатой регулировки тока, с помощью изменения количества витков, например, подключаясь к отводам, сделанным при намотке вторичной обмотки трансформатора. Однако, этот способ не позволяет производить регулировку тока в широких пределах, поэтому им обычно пользуются для подстройки тока. Помимо прочего, регулировка тока во вторичной цепи сварочного трансформатора связана с определенными проблемами. В этом случае, через регулирующее устройство проходят значительные токи, что является причиной увеличения ее габаритов. Для вторичной цепи практически не удается подобрать мощные стандартные переключатели, которые бы выдерживали ток величиной до 260 А.

    Если сравнить токи в первичной и вторичной обмотках, то оказывается, что в цепи первичной обмотки сила тока в пять раз меньше, чем во вторичной обмотке. Это наталкивает на мысль поместить регулятор сварочного тока в первичную обмотку трансформатора, применив для этой цели тиристоры. На рис. 20 приведена схема регулятора сварочного тока на тиристорах. При предельной простоте и доступности элементной базы этот регулятор прост в управлении и не требует настройки.

    Регулирование мощности происходит при периодическом отключении на фиксированный промежуток времени первичной обмотки сварочного трансформатора на каждом полупериоде тока. Среднее значение тока при этом уменьшается. Основные элементы регулятора (тиристоры) включены встречно и параллельно друг другу. Они поочередно открываются импульсами тока, формируемыми транзисторами VT1, VT2.

    При включении регулятора в сеть оба тиристора закрыты, конденсаторы С1 и С2 начинают заряжаться через переменный резистор R7. Как только напряжение на одном из конденсаторов достигает напряжения лавинного пробоя транзистора, последний открывается, и через него течет ток разряда соединенного с ним конденсатора. Вслед за транзистором открывается и соответствующий тиристор, который подключает нагрузку к сети.

    Изменением сопротивления резистора R7 можно регулировать момент включения тиристоров от начала до конца полупериода, что в свою очередь приводит к изменению общего тока в первичной обмотке сварочного трансформатора Т1. Для увеличения или уменьшения диапазона регулировки можно изменить сопротивление переменного резистора R7 в большую или меньшую сторону соответственно.

    Транзисторы VT1, VT2, работающие в лавинном режиме, и резисторы R5, R6, включенные в их базовые цепи, можно заменить динисторами (рис. 21)

    Рис. 21 Принципиальная схема замены транзистора с резистором на динистор, в схеме регулятора тока сварочного трансформатора.

    аноды динисторов следует соединить с крайними выводами резистора R7, а катоды подключить к резисторам R3 и R4. Если регулятор собрать на динисторах, то лучше использовать приборы типа КН102А.

    В качестве VT1, VT2 хорошо зарекомендовали себя транзисторы старого образца типа П416, ГТ308, однако эти транзисторы, при желании, можно заменить современными маломощными высокочастотными транзисторами, имеющими близкие параметры. Переменный резистор типа СП-2, а постоянные резисторы типа МЛТ. Конденсаторы типа МБМ или К73-17 на рабочее напряжение не менее 400 В.

    Все детали устройства с помощью навесного монтажа собираются на текстолитовой пластине толщиной 1…1,5 мм. Устройство имеет гальваническую связь с сетью, поэтому все элементы, включая теплоотводы тиристоров, должны быть изолированы от корпуса.

    Правильно собранный регулятор сварочного тока особой наладки не требует, необходимо только убедиться в стабильной работе транзисторов в лавинном режиме или, при использовании динисторов, в стабильном их включении.

    Описание других конструкций можно посмотреть на сайте http://irls.narod.ru/sv.htm , однако сразу хочу предупредить, что многие из них имеют как минимум спорные моменты.

    Также по этой теме можно посмотреть:

    http://valvolodin.narod.ru/index.html — много ГОСТов, схем как самодельных аппаратов, так и заводских

    http://www.y-u-r.narod.ru/Svark/svark.htm то же сайт энтузиаста сварки

    При написании статьи использовалась часть материалов из книги Пестрикова В. М. «Домашний электрик и не только…»

    Всего хорошего, пишите to © 2005

    Работа по хозяйству всегда требует наличия определенного набора инструментов, приспособлений, а также разнообразного оборудования. Особенно остро это ощущают владельцы частных домов и занимающиеся различными видами ремонта в собственных мастерских и гаражах. Приобретение дорогостоящего оборудования не всегда оправдано, так как его использование не будет постоянным, а вот собрать сварочный аппарат своими руками вполне по силам каждому умельцу.

    Перед началом процесса необходимо определиться с мощностью устройства, ведь от этого будут зависеть его габариты и возможности. Для ознакомления с процедурой сборки можно просмотреть соответствующее видео, где показано, как можно сделать своими руками практичный сварочный аппарат. Его изготовление потребует некоторой теоретической подготовки, а также опыта электромеханических работ. Сборка электроаппарата в домашних условиях производится по предварительным расчетам, учитывающим как входные, так и выходные параметры устройства.

    Этот электрический аппарат пригодится не только сварщикам, выполняющим в домашних условиях или в гараже некоторые работы, но и обычным умельцам, использующим сварочный прибор для сооружения разнообразных приспособлений.

    Особенности самодельных трансформаторов

    Самостоятельно собранные устройства отличаются от заводской техники техническим исполнением. Сварка своими руками изготавливается из доступных элементов и узлов, для чего используется схема сварочного трансформатора. При точном соблюдении параметров комплектующих деталей электроаппарат прослужит надежно на протяжении многих лет. Перед тем как делать сварочное трансформаторное устройство своими руками, необходимо определиться с имеющимися в наличии комплектующими узлами. Основой служит трансформатор, состоящий из магнитопровода, а также первичной и вторичной обмоток. Его можно приобрести отдельно, приспособить уже имеющийся или же изготовить самостоятельно. Чтобы сделать своими руками сварной электроаппарат, к разнообразию средств из подручных материалов прибавится трансформаторное железо и провод для обмоток. Изготовленный трансформатор должен иметь возможность подключения к бытовой электросети 220 В и иметь на выходе напряжение порядка 60-65 В для сваривания толстых металлов.

    Особенности самодельных выпрямителей

    Собственноручно изготовленные выпрямители позволяют выполнять сварку тонколистового металла с высоким качеством шовных соединений.

    Схема сварочного аппарата, использующего выпрямление электрического тока весьма проста. Она содержит трансформатор, к которому подключен выпрямительный блок, а также дроссель. Данная простейшая конструкция обеспечивает устойчивое горение сварной электродуги. В качестве дросселя применяется катушка из намотанных на сердечник медных проводов. Выпрямляющее устройство подключается непосредственно к выводам понижающей трансформаторной обмотки.

    В зависимости от целей, самостоятельно можно соорудить мини сварной электроаппарат. Он прекрасно справится с металлами небольшой толщины, не требующих использования больших токов при соединении. Из сварного электроаппарата можно сделать споттер, что значительно расширит возможности его применения.

    Как сделать сварочный аппарат

    Устройство для электросварки, изготовленное собственноручно, предназначено для выполнения мелких работ по дому, хозяйству или же в гараже. На первом этапе выполняются необходимые расчеты и подготавливаются сборочные детали и узлы. Чтобы собрать сварочный трансформатор своими руками желательно заранее определиться с местом сборки устройства. Это позволит упорядочить процесс изготовления. Рядом с ним складываются компоновочные узлы, позволяющие собрать своими руками простейший электросварочный аппарат. Помимо основного преобразователя напряжения, понадобится дроссель, который можно использовать от элементов люминесцентного светильника. При отсутствии готового элемента он изготавливается самостоятельно из магнитопровода от мощного пускателя и провода из медных жил сечением порядка 1 мм кв. Собственноручно сделанный сварочный электроаппарат будет отличаться от своих собратьев не только видом, но и характеристиками. Чтобы определиться, как его сделать, ознакомьтесь с похожими приспособлениями на фото или же видео.

    Расчет сварочного трансформатора

    Электросварочные самодельные приспособления выполнены по простейшей схеме, которая не предусматривает использование дополнительных узлов. От необходимого значения сварного электротока будет зависеть мощность собираемого электроаппарата. Сварка на даче электрическим устройством, собранным своими руками, будет напрямую зависеть от технических характеристик собственного изделия.

    Делая расчет мощности на сварку, берут силу требуемого сварного тока и умножают это значение на 25. Полученная величина при умножении на 0,015 покажет необходимый диаметр сечения магнитопровода под сварку. Перед тем как делать расчеты для обмоток придется вспомнить и другие математические действия. Чтобы получить сечение обмотки высшего напряжения величина мощности делится на две тысячи, после чего умножается на 1,13. Методика расчетов для первичной и вторичной обмоток отличается.

    Для получения обмоточных значений низшего напряжения трансформатора придется потратить немного больше времени. Величина сечения вторичной обмотки зависит от плотности сварного электротока. Для значений 200 А это будет 6 А/мм кв., при цифрах 110-150 А – до 8, а до 100 А – 10. При определении сечения низшей обмотки сила сварного электротока делится на плотность, после чего умножается на 1,13.

    Вычисление количества витков производится делением площади сечения трансформаторного магнитопровода на 50. Помимо этого, на конечный результат сварки будет влиять величина выходного напряжения. Он влияет на характеристику процесса и может быть возрастающей по току, полого- или крутопадающей. Это влияет на колебания электродуги во время работы, при которых важным значением являются минимальные токовые изменения при работе в домашних условиях.

    Схема сварочного трансформатора

    На приведенном ниже рисунке показана схема сварочного трансформатора простейшего вида.

    Можно найти электросхемы, которые будут дополнены устройствами для выпрямления и прочими элементами для усовершенствования сварного электроаппарата. Однако основным компонентом все же является обычный трансформатор. Схема включения подсоединения его проводов довольно проста. Подключение сварного устройства выполняется через коммутационный электроаппарат и предохранители к бытовой электросети 220 В. Использование электрозащитных аппаратов обязательно, так как это защитит сеть от перегрузок при аварийных режимах.

    а – сетевая обмотка на двух сторонах сердечника;
    б – соответствующая ей вторичная (сварочная) обмотка, включённая встречно-параллельно;
    в – сетевая обмотка на одной стороне сердечника;
    г – соответствующая ей вторичная обмотка, включенная последовательно.

    Определение параметров

    Чтобы изготовить электрический сварочный аппарат, необходимо понимать принцип действия. Он преобразует величину входного напряжения (220 В) в пониженное (до 60-80 В). При этом процессе невысокая сила электротока в первичной обмотке (около 1,5 А) возрастает во вторичной (до 200 А). Данная прямая зависимость работы трансформаторов именуется вольтамперной характеристикой понижающего типа. От этих показателей зависит работа устройства. На ее основании проводятся вычисления, и определяется конструкция будущего аппарата.

    Номинальный режим работы

    Перед тем как сделать сварку, необходимо определить ее будущий номинальный режим использования. Он показывает, которое время приспособления для сварочных работ, изготовленные своими руками, могут непрерывно варить и сколько должны остывать. Этот показатель именуется еще продолжительностью включения. Для самодельных электроаппаратов он расположен в районе 30 %. Это значит, что из 10 минут он способен непрерывно работать 3, а отдыхать 7 минут.

    Номинальное рабочее напряжение

    Работа трансформаторного сварного устройства основана на понижении входной величины напряжения до рабочей номинальной. При изготовлении сварочного аппарата можно сделать любое значение выходных параметров (30-80 В), что прямо влияет на диапазон рабочих электротоков. В отличие от электросети питания напряжением 220 В, выходное значение может составлять и порядка 1,5-2 Вольта в изделиях для точечной электросварки. Это обусловлено необходимостью получения высокого уровня тока.

    Напряжение сети и количество фаз

    Действующая схема подключения сварочного трансформатора самодельного типа рассчитывается на подключение к бытовой однофазной электросети. Для мощных сварных устройств используется промышленная сеть с тремя фазами на 380 В. От величины этого входного параметра и выполняются остальные вычисления. Изготовленная своими руками мини сварка использует включение в домашнюю электросеть и не требует больших питающих величин напряжения.

    Напряжение холостого хода

    Бытовой сварочник, собранный своими руками, должен иметь величину напряжения х/х, достаточную для розжига электродуги. Чем больше это значение, тем легче она будет появляться. Изготовление аппарата должно соответствовать действующим нормам безопасности, которые ограничивают выходное напряжение до максимальных 80 В.

    Номинальный сварочный ток трансформатора

    Перед тем как самому сделать электросварочный аппарат, необходимо определиться с размером номинального тока. От него будет зависеть возможность выполнения самих работ на металлах разнообразной толщины. При бытовой электросварке вполне достаточно значения в 200 А, что позволяет сделать вполне работоспособный аппарат . Превышение данного показателя потребует увеличения мощности электротрансформатора, что сказывается как на росте его габаритов, так и весе.

    Процесс сборки

    Изготовление самодельного сварочного электроаппарата начинается с выполнения необходимых расчетов. Во внимание принимаются величины входного и выходного напряжения, а также требуемая величина электротока. От этого напрямую зависит размер устройства и количество необходимых материалов. Электросварочный аппарат, как и другое оборудование сделать своими руками не очень сложно. При правильном расчете и использовании качественных комплектующих он сможет надежно прослужить десятки лет. Для основы используется провод с медными жилами, а также сердечник из магнитопроницаемого железа. Остальные компоненты не столь существенны и могут подбираться из тех, что возможно легко достать.

    С чего начать подготовительный этап

    После выполнения расчетной части заготавливаются материалы, и оснащается рабочее место под сборку конструкции. Чтобы соорудить самодельный сварочный аппарат потребуются провода на первичную, а также вторичную обмотку, для сердечника – подходящее трансформаторное железо, изолирующие материалы (лакоткань, текстолит, стеклолента, электрокартон) . Кроме того, следует заранее позаботиться о намоточном станке для изготовления обмоток, металлических элементах для каркаса и коммутационном электроаппарате. В процессе сборки понадобится комплект обычного слесарного инструмента. Рабочее место выбирайте попросторнее, чтобы свободно наматывать катушки и заниматься сборочным процессом.

    Сборка конструкции

    Выполнив подготовительные мероприятия, приступают непосредственно к изготовлению электроаппарата. Самодельная электросварка требует при сборке достаточно много времени. Она не столь тяжелая, сколько длительная и кропотливая, требующая точного соблюдения расчетных значений. Процедура начинается с изготовления каркаса для обмоток. Для этого используются текстолитовые пластины небольшой толщины. Внутренняя часть коробов должна подходить для трансформаторного сердечника с небольшим зазором.

    После сборки двух каркасов необходимо выполнить их изолировку для защиты электропровода. Это делают с помощью любого электроизоляционного материала термостойкого типа (лакоткань, стеклолента или же электрокартон).

    На полученные каркасы наматывается провод, имеющий термостойкую изоляцию. Это защитит изделие от возможного пробоя при перегреве в работе. Необходимо точно считать количество витков, чтобы не получилась разница с расчетными значениями. Каждый намотанный слой обязательно изолируется от последующего. Между первичной, а также слоем вторичной обмотки укладывается усиленная изоляция. Не забывайте выполнять необходимые отводы на необходимых количествах витках. После окончания намотки выполняется наружная изолировка.

    На следующем этапе намотанные обмотки насаживаются на трансформаторный сердечник, выполняется его шихтовка (сборка единой конструкции). При этом нежелательно при монтаже сверлить листы трансформаторного железа. Металлические пластины соединяются в шахматном порядке и хорошо стягиваются. Собрать простой сварной аппарат П-образного типа своими руками не составляет особой сложности. По окончании сборочной процедуры проверяется целостность обмоток на предмет их возможного повреждения. Финишным этапом является сборка корпуса и подсоединение коммутационного электроаппарата. К дополнительному оснащению относится выпрямительный блок, а также регулятор электротока.

    Внимательно относитесь ко всем процессам, начиная от расчетов и заканчивая сборкой самодельной сварки. От этого будут зависеть конечные параметры изготовленного устройства.

    Хороший сварочный аппарат значительно облегчает все работы по металлу. Он позволяет соединять и разрезать различные детали железа, которые отличаются своей толщиной и плотностью стали.

    Современные технологии предлагают огромный выбор моделей, отличающихся мощностью и размером. Надежные конструкции имеют достаточно высокую стоимость. Бюджетные варианты, как правило, имеют короткий срок эксплуатации.

    В нашем материале представлена подробная инструкция как сделать сварочный аппарат своими руками. Перед началом рабочего процесса рекомендуется ознакомиться с разновидностью сварочного оборудования.

    Виды сварочного аппарата

    Устройства этой техники различается на несколько типов. Каждый механизм имеет некоторые особенности, которые отображаются на выполненной работе.

    Современные сварочные аппараты делятся на:

    • модели постоянного тока;
    • с переменным током
    • трёхфазные
    • инвекторные.

    Модель с переменным током считается самым простым механизмом, который легко можно сделать самостоятельно.

    Простой сварочный аппарат позволяет выполнять сложные работы с железом и тонкой сталью. Чтобы собрать подобную конструкцию, необходимо иметь определенный набор материалов.

    К ним относятся:

    • провод для обмотки;
    • сердечник выполненный из трансформаторной стали. Он необходим для намотки сварочника.

    Все эти детали можно приобрести в специализированных магазинах. Подробная консультация специалистов, помогает сделать правильный выбор.

    Конструкция с переменным током

    Опытные сварщики называют подобную конструкцию понижающим трансформатором.

    Как сделать сварочный аппарат своими руками?

    Первое что необходимо сделать — это правильно изготовить основной сердечник. Для данной модели, рекомендуется выбирать стержневой тип детали.

    Для его изготовления понадобятся пластины, выполненные из трансформаторной стали. Их толщина равна 0,56 мм. Перед тем как приступить к сборке сердечника, необходимо соблюдать его размеры.

    Как правильно рассчитать параметры детали?

    Все достаточно просто. Размеры центрального отверстия(окна) должны вместить всю обмотку трансформатора. На фото сварочного аппарата изображена подробная схема сборки механизма.

    Следующим этапом будет сборка сердечника. Для этого берут тонкие трансформаторные пластины, которые соединяют между собой до необходимой толщины детали.

    Далее наматываем понижающий трансформатор, состоящий из витков тонкой проволоки. Для этого делают 210 витков тонкой проволоки. С другой стороны делают намотку из 160 витков. Третья и четвертая первичная намотка, должна содержать 190 витков. После этого на поверхности крепят толстую платину.

    Концы намотанной проволоки фиксируют болтом. Его поверхность отмечаю цифрой 1. Следующие концы проволоки закрепляют подобным образом с нанесением соответствующей разметки.

    Обратите внимание!

    В готовой конструкции должно присутствовать 4 болта с различным количеством витков.

    В готовой конструкции соотношение наматывания обмотки будет равно 60% к 40%. Такой результат обеспечивает нормальную работу аппарата и хорошее качество сварочного крепления.

    Контролировать подачу электрической энергии можно при помощи переключения проводов на необходимое количество обмотки. В процессе работы не рекомендуется перегревать сварочный механизм.

    Аппарат постоянного тока

    Данные модели позволяют выполнять сложные работы по толстым стальным листам и чугуну. Главное преимущество этого механизма, заключается в простой сборке, которая не займет много времени.

    Сварочный инвектор представляет собой конструкцию вторичной обмотки с дополнительным выпрямителем.

    Обратите внимание!

    Он будет выполнен из диодов. В свою очередь, они должны выдерживать электрический ток в 210 А. Для этого подойдут элементы с маркировкой Д 160-162. Такие модели, довольно часто применяют для работы в промышленных масштабах.

    Главный сварочный инвектор изготавливают из печатной платы. Такой сварочный полуавтомат выдерживает скачки электроэнергии во время длительной работы.

    Ремонт сварочного аппарата не составит особого труда. Здесь достаточно заменить повреждённую область механизма. В случае серьезной поломки, необходимо заново осуществлять первичную и вторичную обмотки.

    Фото сварочного аппарата своими руками

    Обратите внимание!

    В строительных, монтажных и ремонтных работах применяется сварочный аппарат. Обычно конструкция приобретается в готовом виде, но можно сделать её и самому. В этом случае происходит значительная экономия денежных средств. Более того, этот процесс способен увлечь тех, кто любит заниматься изготовлением чего-то нового.

    Соединения, электроды и обмотки

    Для того чтобы собрать сварочный аппарат своими руками, необходимо определиться со схемой, на основе которой и будет проведена работа. Еще до начала основных работ стоит продумать, как будет питаться агрегат. Если напряжение большее, то использование аппарата может навредить здоровью человека.

    Обычно для питания оборудования используют однофазную сеть в 220 В. В этом случае необходимо использование добавочной обмотки (специального балласта), с помощью которой осуществляется регулирование периодически изменяющегося электрического тока в период сварки.

    До сборки сварочного инвертора своими руками необходимо приобретение:

    • Трансформаторного магнитопровода.
    • Выносных конденсаторных приспособлений.
    • Переключателя режимов сварки.
    • Нескольких видов обмоток (первичных, вторичных, добавочных).
    • Регуляторных приспособлений, которые помогают установить оптимальный сварочный режим.
    • Специальных датчиков тепла.
    • Приспособления, которое звуками оповещает об оптимальном режиме работы.

    Зачем использовать бетон

    До того, как сделать инверторный сварочный аппарат своими руками, необходимо изготовить корпус. Он изготавливается из специально приготовленного бетона, отличающегося большой степенью пластичности. Этот материал способен быстро застыть и стать нужной формы.

    Из мелкозернистого песка и цемента в определённых пропорциях изготовляется корпус. Следует взять 75 процентов песка, 20 процентов цемента. Помимо этих компонентов, необходимо добавить равное количество клея ПВА и стекловаты. Иногда клей заменяют водорастворимым латексным материалом.

    Начинающие мастера считают, что агрегат своими руками достаточно легко собрать, в сравнении с созданием его корпуса. При последовательной работе конструкция собирается довольно быстро.

    Корпус должен быть толщиной от 1 см. Проводят очистку сварочного аппарата с последующей его просушкой, после чего начинают изготавливать корпус. Дождавшись застывания бетона, проводят наружную обработку агрегата с помощью органического мономера.

    Чтобы справиться с этой задачей, специалисты рекомендуют воспользоваться стиролом или метилметакрилатом. Они помогают выполнить термическую обработку поверхности устройства. В этой ситуации следует применить температуру выше 70 градусов по шкале Цельсия.

    В результате мономерной полимеризации на поверхности корпуса агрегата образуется водонепроницаемый слой. Именно он защищает поверхность конструкция от влияния окружающей среды.

    Простая конструкция

    Для компоновки сварочного аппарата можно использовать неисправную бытовую технику. К примеру, можно воспользоваться вышедшей из строя микроволновой печью. Вместе с ней следует взять электропроводку, хомутики, деревянные детали и наконечники.

    Взяв все эти компоненты можно за короткий срок даже при минимальных познаниях в области техники изготовить конструкцию аппарата для проведения точечных сварочных работ.

    Детали внутри агрегата закрепляются саморезами, шайбами или скобами соответствующих размеров. Оптимально использование исправного трансформатора сломавшейся микроволновой печи, из которого своими руками изготавливается оборудование.

    Процесс сборки

    Начинают работу с удаления вторичной обмотки с трансформатора. Эта операция требует аккуратности. Она проводится угловым шлифовальным станком.

    Далее проводят удаление с поверхности вторичной обмотки пластинчатого сердечника. После проведения операции на трансформаторе можно обнаружить отрезанные с двух сторон части. С их помощью работа будет более качественной. В идеале необходимо проследить, чтобы изолирующий слой на сердечнике был без каких-то дефектов.

    Потом проводится крепление магнитного шунта. При его нормальном функционировании осуществляется работа сварочного аппарата, сделанного своими руками. Затем перематывают трансформатор, применяя толстый провод из медного материала. При повреждении сердечника необходим его ремонт. Если дефект минимальный, то участок изолируют.


    На следующем этапе необходимо на деревянный брусок посадить трансформатор, закрепив верх и низ рабочей станции скобами. Если электроды прикреплены качественно, то лучше будет работать агрегат. При наличии дефектов в контактах сварить элементы будет сложно.

    Фиксация электродов на верхней и нижней части бруска проводится саморезами. Потом к ним подсоединяют обмоточные провода. Необходимо правильно закрепить медные клеммы, воспользовавшись плоскогубцами, что обычно очень сложно для начинающих мастеров. Конструкция готова. Затем необходимо проверить, можно ли с помощью агрегата сварить что-либо, при этом важно следовать правилам техники безопасности.

    Обычно собрать сварочный аппарат не представляет труда даже для тех людей, которые имеют минимальные познания в технике. Для этого можно воспользоваться пошаговой инструкцией с фото на всех этапах, которых существует большое количество на просторах Интернета.

    Фото сварочных аппаратов своими руками

    Сварочный аппарат является довольно востребованным устройством как среди профессионалов, так и среди домашних мастеров. Но для бытового использования порой нет смысла покупать дорогостоящий агрегат, поскольку он будет использоваться в редких случаях, например, если потребуется заварить трубу или поставить забор. Поэтому будет разумнее сделать сварочный аппарат своими руками, вложив в него минимальное количество средств.

    Главной деталью любого сварочника, работающего по принципу электродуговой сварки, является трансформатор. Данную деталь можно извлечь из старой, ненужной бытовой техники и сделать из нее самодельный сварочный аппарат. Но в большинстве случаев трансформатору требуется небольшая доработка. Существует несколько способов, чтобы сделать сварочник, которые могут быть как самыми простыми, так и более сложными, требующими знания в радиоэлектронике.

    Чтобы изготовить мини-сварочный аппарат, понадобится пара трансформаторов, снятых с ненужной микроволновой печи. Микроволновку несложно найти у друзей, знакомых, соседей и т.д. Главное, чтобы она обладала мощностью в пределах 650-800 Вт, и в ней был исправен трансформатор. Если печка будет иметь более мощный трансформатор, то и аппарат получится с более высокими показателями тока.

    Итак, трансформатор, снятый с микроволновки, имеет 2 обмотки: первичную (первичку) и вторичную (вторичку).

    Вторичка имеет больше витков и меньшее сечение провода. Поэтому, чтобы трансформатор стал пригодным для сварки, ее требуется убрать и заменить на проводник с большей площадью сечения. Чтобы извлечь данную обмотку из трансформатора, ее необходимо спилить с обеих сторон детали с помощью ножовки по металлу.

    Делать это нужно с особой аккуратностью, чтобы случайно не задеть пилой первичную обмотку.

    Когда катушка будет спилена, ее остатки потребуется извлечь из магнитопровода. Эта задача намного облегчится, если просверлить обмотки для снятия напряжения металла.

    Проделайте такие же операции и с другим трансформатором. В итоге у вас получится 2 детали, имеющие первичную обмотку на 220 В.

    Важно! Не забудьте удалить токовые шунты (показаны стрелками на фото ниже). Это процентов на 30 увеличит мощность аппарата.

    Для изготовления вторички потребуется приобрести 11-12 метров провода. Он должен быть многожильным и иметь сечение не менее 6 квадратов .

    Чтобы сделать сварочный аппарат, для каждого трансформатора потребуется намотать по 18 витков (6 рядов в высоту и 3 слоя в толщину).

    Можно оба трансформатора мотать одним проводом либо по отдельности. Во втором случае катушки должны соединяться последовательно.

    Намотку следует делать очень плотной, чтобы провода не болтались. Далее, первичные обмотки нужно соединить параллельно.

    Чтобы детали соединить вместе, их можно прикрутить к небольшому обрезку деревянной доски.

    Если измерить напряжение на вторичке трансформатора, то в данном случае оно будет равняться 31-32 В.

    Таким самодельным сварочником без труда варится металл толщиной 2 мм электродами с диаметром 2,5 мм.

    Следует помнить, что варить таким самодельным аппаратом следует с перерывами на отдых, поскольку его обмотки сильно нагреваются. В среднем, после каждого использованного электрода аппарат должен остывать в течение20-30 минут.

    Тонкий металл агрегатом, сделанным из микроволновки, варить не получится, так как он его будет резать. Для регулировки тока к сварочнику можно подключить балластный резистор или дроссель. Роль резистора может выполнить отрезок стальной проволоки определенной длины (подбирается экспериментально), который подсоединяется к низковольтной обмотке.

    Сварочник на переменном токе

    Это самый распространенный вид аппаратов для сварки металлов. Его просто изготовить в домашних условиях, и он неприхотлив в эксплуатации. Но главный недостаток аппарата – это большая масса понижающего трансформатора , который является основой агрегата.

    Для домашнего использования достаточно, чтобы аппарат выдавал напряжение 60 В и мог обеспечить силу тока в 120-160 А. Поэтому для первички , к которой идет подключение бытовой сети 220 В, потребуется провод с сечением от 3 мм 2 до 4 мм 2 . Но идеальный вариант — это проводник с сечением 7 мм 2 . При таком сечении перепады напряжения и возможные дополнительные нагрузки аппарату будут не страшны. Из этого следует, что для вторички нужен проводник, имеющий 3 мм в диаметре. Если брать алюминиевый проводник, то расчетное сечение медного умножается на коэффициент 1,6. Для вторички потребуется медная шина с сечением не менее 25 мм 2

    Очень важно, чтобы проводник для намотки был покрыт тряпичной изоляцией, поскольку традиционная ПВХ оболочка при нагревании плавится, что может вызвать межвитковое замыкание.

    Если вы не нашли провод с необходимым сечением, то его можно изготовить самостоятельно из нескольких более тонких проводников. Но при этом значительно увеличится толщина провода и, соответственно – габариты агрегата.

    Первым делом, изготавливается основа трансформатора – сердечник . Его делают из металлических пластин (трансформаторной стали). Данные пластины должны иметь толщину 0,35-0,55 мм. Шпильки, соединяющие пластины, требуется хорошо изолировать от них. Перед сборкой сердечника просчитываются его размеры, то есть размеры “окна” и площадь сечения сердечника, так называемого “керна”. Для расчета площади используют формулу: S см 2 = a х b (см. рис. ниже).

    Но из практики известно, что если сделать сердечник с площадью меньшей 30 см 2 , то таким аппаратом будет сложно получить качественный шов из-за недостатка запаса мощности. Да и нагреваться он будет очень быстро. Поэтому сечение сердцевины должно быть не менее 50 см 2 . Несмотря на то, что увеличится масса агрегата, он станет более надежным.

    Для сборки сердечника лучше использовать Г-образные пластины и размещать их так, как показано на следующем рисунке, пока толщина детали не достигнет необходимого значения.

    Пластины по окончанию сборки необходимо скрепить (по углам) с помощью болтов, после чего зачистить напильником и заизолировать тканевой изоляцией.

    Теперь можно начать намотку трансформатора .

    Следует учитывать один нюанс: соотношение витков на сердечнике должно быть 40% к 60%. Это значит, что на стороне, где размещена первичка, должно быть меньшее количество витков вторички. Благодаря этому при начале сварки обмотка, имеющая больше витков, частично отключится из-за возникновения вихревых токов. При этом повысится сила тока, что положительным образом скажется на качестве шва.

    Когда намотка трансформатора будет завершена, сетевой кабель подключается к общему проводу и к ответвлению 215 витка. Сварочные кабели подключаются к вторичной обмотке. После этого контактный сварочный аппарат готов к работе.

    Аппарат на постоянном токе

    Чтобы варить чугун или нержавейку, требуется аппарат постоянного тока. Его можно сделать из обычного трансформаторного агрегата, если к его вторичной обмотке подсоединить выпрямитель . Ниже приведена схема сварочного аппарата с диодным мостом.

    Схема сварочного аппарата с диодным мостом

    Выпрямитель собирается на диодах Д161, способных выдерживать 200А. Они обязательно должны быть установлены на радиаторах. Также для выравнивания пульсации тока потребуется 2 конденсатора (С1 и С2) на 50 В и 1500 мкФ. Данная электросхема также имеет регулятор тока, роль которого выполняет дроссель L1. К контактам Х5 и Х4 подсоединяются сварочные кабели (прямой или обратной полярностью), в зависимости от толщины соединяемого металла.

    Инвертор из блока питания компьютера

    Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно использовать мощный вентилятор , такой как Thermaltake A2016. Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.

    Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.

    Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.

    На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.

    Сварочник из электромотора

    Чтобы изготовить простой сварочный аппарат из статора электродвигателя, необходимо подобрать сам мотор, отвечающий определенным требованиям, а именно, чтобы его мощность была от 7 до 15 кВт.

    Совет! Лучше всего использовать двигатель серии 2А, поскольку в нем будет большое окно магнитопровода.

    Раздобыть нужный статор можно в местах, где принимают металлолом. Как правило, он будет очищен от проводов и после пары ударов кувалдой раскалывается. Но если корпус изготовлен из алюминия, то чтобы извлечь из него магнитопровод, потребуется отжечь статор .

    Подготовка к работе

    Поставьте статор отверстием вверх и подложите под деталь кирпичи. Далее, сложите внутрь дрова и подожгите их. После пары часов прожарки магнитопровод легко отделится от корпуса. Если в корпусе имеются провода, то их также после термообработки можно вынуть из пазов. В результате вы получите магнитопровод, очищенный от ненужных элементов.

    Данную болванку следует хорошо пропитать масляным лаком и дать ей просохнуть. Для ускорения процесса можно использовать тепловую пушку. Пропитка лаком делается для того, чтобы после снятия стяжек не произошло рассыпание пакета.

    Когда болванка полностью высохнет, используя болгарку, удалите стяжки , распложенные на ней. Если стяжки не удалить, они будут выполнять роль короткозамкнутых витков и забирать мощность трансформатора, а также вызывать его нагрев.

    После очистки магнитопровода от ненужных частей потребуется изготовить две торцевые накладки (см. рисунок ниже).

    Материалом для их изготовления может послужить либо картон, либо прессшпан. Также нужно изготовить из данных материалов две гильзы. Одна будет внутренней, а вторая – наружной. Далее, нужно:

    • установить на болванке обе торцевые накладки;
    • затем вставить (одеть) цилиндры;
    • все эту конструкцию обмотать киперной или стеклолентой;
    • пропитать получившуюся деталь лаком и высушить.

    Изготовление трансформатора

    После проведения вышеописанных действий из магнитопровода можно будет изготовить сварочный трансформатор. Для этих целей понадобится провод, покрытый тканевой либо стеклоэмалевой изоляцией. Чтобы намотать первичную обмотку, потребуется провод диаметром 2-2,5 мм. На вторичную обмотку потребуется около 60 метров медной шины (8 х 4 мм).

    Итак, расчеты делаются следующим образом.

    1. На сердечник следует намотать 20 витков провода, имеющего диаметр не ниже 1,5 мм, после чего, нужно подать на него напряжения 12 В.
    2. Измерьте ток, протекающий в данной обмотке. Значение должно быть около 2 А. Если получилось значение больше требуемого, то количество витков нужно увеличить, если значение меньше 2А, то уменьшить.
    3. Подсчитайте количество получившихся витков и разделите его на 12. В результате вы получите значение, которое указывает, сколько нужно витков на 1 В напряжения.

    Для первичной обмотки подойдет проводник диаметром 2,36 мм, который требуется сложить вдвое. В принципе, можно взять любой провод с диаметром 1,5-2,5 мм. Но прежде нужно просчитать сечение проводников в витке. Сначала нужно намотать первичную обмотку (на 220 В), а затем – вторичную. Ее провод должен быть изолированным по всей длине.

    Если во вторичной обмотке сделать отвод на участке, где получается 13 В, и поставить диодный мост, то данный трансформатор можно использовать вместо аккумулятора, если требуется завести автомобиль. Для сварки напряжение на вторичной обмотке должно быть в пределах 60-70 В, что позволит использовать электроды диаметром от 3 до 5 мм.

    Если вы уложили обе обмотки, и в этой конструкции осталось свободное место, то можно добавить 4 витка шины из меди (40 х 5 мм). В данном случае вы получите обмотку для точечной сварки, которая позволит соединять листовой металл толщиной до 1,5 мм.

    Для изготовления корпуса использовать металл не рекомендуется. Лучше его сделать из текстолита или пластика. В местах крепления катушки к корпусу нужно проложить резиновые прокладки для уменьшения вибрации и лучшей изоляции от токопроводящих материалов.

    Самодельный аппарат точечной сварки

    Готовый аппарат для точечной сварки имеет достаточно высокую цену, которая не оправдывает его внутреннюю “начинку”. Устроен он очень просто, и сделать его самому не составит большого труда.

    Чтобы самостоятельно изготовить точечный сварочный аппарат, потребуется один трансформатор от микроволновки мощностью 700-800 Вт. С него нужно убрать вторичную обмотку способом, описанным выше, в разделе, где рассматривалось изготовление сварочного аппарата из микроволновки.

    Аппарат для точечной сварки делается следующим способом.

    1. Сделайте 2-3 витка внутри манитопровода кабелем с диаметром проводника не менее 1 см. Это будет вторичная обмотка, позволяющая получить ток в 1000 А.

    2. На концах кабеля рекомендуется установить медные наконечники.

    3. Если подключить к первичной обмотке 220 В, то на вторичной обмотке мы получим напряжение 2 В с силой тока около 800 А. Этого будет достаточно, чтобы за несколько секунд расплавить обычный гвоздь.

    4. Далее, следует сделать корпус для аппарата . Для основания хорошо подойдет деревянная доска, из которой следует изготовить несколько элементов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависят от габаритов трансформатора.

    5. Чтобы придать корпусу более эстетичный вид, острые углы можно убрать с помощью ручного фрезера с установленной на него кромочной калевочной фрезой.

    6. На одной части сварочных клещей необходимо вырезать небольшой клин . Благодаря ему клещи смогут подниматься выше.

    7. Вырежьте на задней стенке корпуса отверстия под выключатель и сетевой провод.

    8. Когда все детали будут готовы и отшлифованы, их можно покрасить черной краской или покрыть лаком.

    9. От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также потребуется металлическая дверная ручка.

    10. Если у вас дома не завалялся выключатель и медный прут, а также медные зажимы, то данные детали необходимо приобрести.

    11. От медной проволоки отрежьте 2 небольших прутка, которые будут выполнять роль электродов, и закрепите их в зажимах.

    12. Прикрутите выключатель к задней стенке корпуса аппарата.

    13. Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фото.

    14. Закрепите на основании трансформатор.

    15. Далее, один сетевой провод подсоединяется к первичной обмотке трансформатора. Второй сетевой провод подсоединяется к первой клемме выключателя. Затем нужно прикрепить провод ко второй клемме выключателя и подсоединить его к другому выводу первички. Но на этом проводе следует сделать разрыв и установить в него прерыватель, снятый из микроволновки . Он будет выполнять роль кнопки включения сварки. Данные провода должны быть достаточной длины, чтобы ее хватило для размещения прерывателя на конце клещей.
    16. Закрепите на стойках и задней стенке крышку аппарата с установленной ручкой.

    17. Закрепите боковые стенки корпуса.

    18. Теперь можно устанавливать сварочные клещи. Сначала просверлите на их концах по отверстию, в которые будут вкручиваться шурупы.

    19. Далее, закрепите на конце выключатель.

    20. Вставьте клещи в корпус, предварительно положив между ними для выравнивания квадратный брусок. Просверлите в клещах сквозь боковые стенки отверстия и вставьте в них длинные гвозди, которые будут служить в качестве осей.

    21. На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней были друг напротив друга.

    22. Чтобы верхний электрод поднимался автоматически, вкрутите 2 шурупа и закрепите на них резинку, как показано на следующих фото.

    23. Включите агрегат, соедините электроды и нажмите кнопку пуска. Вы должны увидеть электрический разряд между медными стержнями.

    24. Для проверки работы агрегата можно взять металлические шайбы и сварить их.

    В данном случае результат оказался положительным. Поэтому создание точечного сварочного аппарата можно считать оконченным.

    Поделитесь статьей с друзьями:

    Похожие статьи

    вопросов и ответов. Я создаю электромагнит для школьного проекта научной ярмарки. Имеет ли значение форма железного сердечника?

    Я создаю электромагнит для школьного проекта научной ярмарки. Имеет ли значение форма железного сердечника? Одножильный медный провод лучше, чем многожильный? Медный провод лучше или другой провод лучше? Должен ли провод быть изолирован или неизолирован? Что я могу сделать, чтобы получить максимальную отдачу от батареи?

    Да, форма железного сердечника имеет значение.Чем полнее цепь, образованная железом, тем большее поле вы получите при данной катушке и токе. Лучший способ сделать простой магнит — это иметь железный сердечник в форме буквы «С». Зазор, образованный буквой «С», должен быть как можно меньше и при этом быть вам полезным. Просто оберните проволоку вокруг утюга, и у вас есть магнит. Железо должно быть «мягким железом», а не твердой сталью, как болт. Если вам нужно использовать болт или резьбовой стержень, убедитесь, что это обычная сталь, а не нержавеющая или сверхвысокопрочная сталь.Нержавеющая сталь немагнитна (не будет работать), а высокопрочная сталь дает меньше магнитного поля, чем мягкая сталь. Если вы покупаете сталь, то постарайтесь получить сплав под названием «1010». Если вы учитесь в хорошей средней школе с хорошей мастерской по металлу, ваш учитель по металлу может помочь вам смягчить кусок стали путем отжига. Это просто означает, что вы нагреваете его и смягчаете сталь. После того, как вы согнули сталь в форме буквы «С», повторно отожгите ее, чтобы вернуть мягкость. При изгибе стали она затвердевает и ухудшает магнитные свойства.Математическая формула, описывающая функцию магнита, называется законом Ампера. В нем говорится, что сила поля, умноженная на зазор, равна числу витков в катушке, умноженному на ток, умноженному на постоянную, называемую Mu.

    B * gap = Mu * N * I

    9009 9000 * 10 -7
    B в теслах (10 000 Гс)
    зазор в метрах (это открытие буквы «C»).
    N — целое число, равное количеству витков в вашей катушке
    I — сила тока в амперах

    Сплошной медный провод лучше, потому что обычно он может проводить больший ток.Лучше иметь большое количество меди, чтобы снизить сопротивление. Также хорошо иметь много витков, чтобы лучше использовать доступный ток. Медь имеет самое низкое сопротивление при комнатной температуре, поэтому это отличный выбор. Кроме того, их легко спаять, и вы можете купить медный провод где угодно. Очень важно изолировать провод, иначе он закоротит витки и магнит будет неэффективен. Вы получаете максимальный ток от батареи, когда она полностью заряжена. Кроме того, хорошей идеей будет не снимать ток со слишком высокой скоростью.Вы должны найти оптимальный ток разряда, чтобы получить лучший срок службы батареи. Кроме того, вы должны оптимизировать конструкцию магнита, особенно катушки, чтобы она соответствовала вашей батарее. Приведенное выше уравнение говорит вам для данного тока и количества витков, какое магнитное поле вы получите. Другой известный закон, называемый законом Ома, говорит вам о соотношении между амперами, вольтами и сопротивлением.

    Вольт = Ампер * Сопротивление (измеряется в Омах)

    Ваша катушка должна иметь падение напряжения, равное тому, которое ваша батарея может выдать при наилучшей скорости разряда.Кусок меди имеет сопротивление, которое можно определить по следующей формуле.

    Сопротивление = Rho * L / A

    Сопротивление в Омах
    Rho — константа для каждого металла, а для меди она равна 1,6*10 -6 Ом-сантиметров 90 L 9 21 длина используемого провода в сантиметрах
    A — площадь поперечного сечения медного провода в сантиметрах в квадрате

    Таким образом, закон Ампера говорит вам, какое поле вы получаете для данного тока и количества оборотов.Закон Ома говорит вам о падении напряжения при токе, который вы хотите для данного сопротивления, а формула для сопротивления говорит вам о сопротивлении выбранного вами провода. Теперь вам нужно оптимизировать конструкцию вашего магнита. Хитрость заключается в том, чтобы сделать катушку так, чтобы она эффективно разряжала аккумулятор при номинальном напряжении. Если у вас есть 12-вольтовая батарея глубокого разряда, вы можете разряжать ее при 12 вольтах и ​​5 амперах в течение длительного времени. Популярные рассчитаны на 120 ампер-часов. Это означает, что они будут работать в течение 24 часов при 5 амперах.Это также означает, что они будут работать при токе 20 ампер в течение 6 часов. Однако помните, что аккумулятор будет быстрее изнашиваться, если вы будете разряжать его большим током, и он точно не протянет долго, если вы берете более 50% доступного заряда. Итак, вы выбираете медный провод, сопоставляете падение напряжения, скажем, 5 ампер с доступными 12 вольтами, и у вас есть катушка. Проверьте, сколько оборотов вы получите, и это ваш магнит. Если поле слишком низкое, вам нужно больше витков или более высокий ток. Просто отрегулируйте размер провода, чтобы он соответствовал требуемой силе тока, а напряжение на требуемых витках соответствует возможностям батареи.Для батареи на 120 ампер-часов лучше снять только 60, а затем остановиться и перезарядить. Хорошее эмпирическое правило для всех аккумуляторов глубокого цикла — не снимать более половины номинального заряда. В таком виде они служат очень долго. Другими распространенными батареями, которые вы, возможно, захотите рассмотреть, являются элементы «D». Они рассчитаны на 1,5 вольта. Они хороши только для токов в несколько миллиампер. Вы можете получить больше тока, поставив эти батареи параллельно. Если вам нужно большее напряжение, вы можете соединить их последовательно.Если это проект ярмарки домашних наук, и ваши родители помогают, то я бы использовал что-то вроде аккумулятора для садового трактора. Они рассчитаны на 12 вольт, они дешевы и перезаряжаемы. Возможно, у вас уже есть один дома, который вы можете использовать.

    Автор:

    Пол Бриндза, Экспериментальный зал A Руководитель дизайна (Другие ответы Пола Бриндзы)

    10.3: Магнитные цепи — технические библиотеки LibreTexts

    Магнитные цепи включают в себя такие приложения, как трансформаторы и реле.Очень простая магнитная цепь показана на рис. 10.3.1. .

    Рисунок 10.3.1 : Простая магнитная цепь.

    Во-первых, он состоит из магнитного сердечника. Сердцевина может состоять из одного материала, такого как листовая сталь, но также может состоять из нескольких секций и воздушных зазоров. Вокруг сердечника находится по крайней мере один набор витков провода, то есть катушка, сформированная вокруг сердечника. Для трансформаторов используется несколько наборов витков (в простейшем случае один для первичной обмотки, а другой для вторичной).Как мы уже видели, прохождение тока через обмотки создает магнитный поток \(\Phi\) в сердечнике. Поскольку этот поток ограничен площадью поперечного сечения сердечника \(A\), мы можем получить плотность потока \(B\).

    \[B = \frac{\Phi}{A} \label{10.4}\]

    Где

    \(B\) — плотность магнитного потока в теслах,

    \(\Phi\) — магнитный поток в веберах,

    \(A\) — площадь в квадратных метрах.

    Вспомним из главы 9, что один тесла определяется как один вебер на квадратный метр.Альтернативной единицей измерения, которая иногда используется, является гаусс (система единиц cgs), названная в честь Карла Фридриха Гаусса, немецкого математика и ученого.

    \[1 \text{ тесла }= 10 000 \text{гаусс} \label{10,5}\]

    Пример 10.3.1

    Магнитный поток 6E−5 веберов существует в сердечнике, поперечное сечение которого имеет размеры 1 сантиметр на 2 сантиметра. Определить плотность потока в теслах.

    Сначала переведите размеры в метры, чтобы найти площадь.2} \номер\]

    \[B = 0,3T \не число\]

    Закон Ома для магнитных цепей (закон Хопкинсона или Роуленда)

    Между магнитными цепями и электрическими цепями проводится общая параллель, а именно закон Хопкинсона (закон Роуленда). Для электрических цепей закон Ома гласит:

    \[V = I R \номер\]

    Аналогичным образом для магнитных цепей имеем:

    \[\boldsymbol{F} = \Phi \boldsymbol{R} \label{10.6}\]

    Где

    \(\boldsymbol{F}\) — магнитодвижущая сила (или МДС) в ампер-витках,

    \(\Phi\) — магнитный поток в веберах,

    \(\boldsymbol{R}\) — сопротивление материала в ампер-витках/вебер.

    Магнитодвижущая сила сравнивается с напряжением источника или электродвижущей силой (ЭДС), магнитный поток уподобляется протеканию тока, а сопротивление заменяет сопротивление (т. е. с одной стороны мы имеем материал, сопротивляющийся потоку ток, а с другой — материал, в котором существует «нежелание» устанавливать магнитный поток). Далее, магнитодвижущая сила представляет собой произведение тока, протекающего через катушку, и количества петель или витков в катушке:

    .

    \[\boldsymbol{F} = N I \label{10.7}\]

    Где

    \(\boldsymbol{F}\) — магнитодвижущая сила в ампер-витках,

    \(N\) — количество петель или витков в катушке,

    \(I\) — ток в катушке в амперах.

    Уравнение сопротивления имеет хорошую параллель с уравнением сопротивления (уравнение 2.11 из главы 2):

    \[R = \frac{\phi l}{A} \nonnumber\]

    \[\boldsymbol{R} = \frac{l}{\mu A} \label{10.8}\]

    Где

    \(\boldsymbol{R}\) сопротивление в ампер-витках/вебер,

    \(l\) длина материала в метрах,

    \(A\) — площадь поперечного сечения материала в квадратных метрах,

    \(\mu\) — проницаемость материала в генри/метр.

    Учитывая характеристики катушки и длину пути магнитной цепи, магнитный поток создает намагничивающую силу \(H\).

    \[H = \frac{N I}{l} \label{10.9}\]

    Где

    \(H\) — сила намагничивания в ампер-витках/метр,

    \(N\) — количество витков или петель в катушке,

    \(I\) — ток катушки в амперах,

    \(l\) — длина магнитного пути в метрах.

    Уравнение \ref{10.8} показывает, что ферромагнитные материалы (то есть материалы с высокой магнитной проницаемостью, такие как сталь) создают низкое магнитное сопротивление. Практическая проблема здесь заключается в том, что \(\mu\), в отличие от удельного сопротивления \(\rho\) резисторов, не является константой для таких материалов. Он может значительно варьироваться, как видно из общей схемы, представленной на рис. 10.3.2. . В результате нецелесообразно находить нежелание таким же образом, как мы находим сопротивление. Однако не все потеряно.

    Рисунок 10.3.2 : Типичная кривая проницаемости для материала с высокой проницаемостью.

    Плотность потока и соответствующая сила намагничивания для любого данного материала связаны следующим уравнением:

    \[B = \mu H \label{10.10}\]

    Где

    \(B\) — плотность потока в теслах,

    \(\mu\) — проницаемость материала в генри/метр,

    \(H\) — намагничивающая сила в ампер-витках/метр.

    Еще раз, сложность здесь заключается в проницаемости материала сердцевины.{-6} ч/м \метка{10.11}\]

    Для других материалов, таких как листовая сталь или стальное литье, мы пойдем другим путем; а именно эмпирически полученная кривая, которая отображает плотность потока \(B\) в зависимости от силы намагничивания \(H\). Такие графики обычно называют «кривыми \(BH\)». Пример показан на рисунке 10.3.3. . Ясно, что эта кривая не является красивой прямой линией или даже очевидной предсказуемой функцией. Непосредственно очевидными атрибутами являются начальный крутой подъем, за которым следует уплощение кривой.Это уплощение соответствует насыщению магнитного материала. Напротив, график для воздуха показал бы прямую линию с очень пологим уклоном. Как мы увидим, возможность достижения высокой плотности потока для данной силы намагничивания приведет к созданию эффективной и действенной магнитной цепи. Таким образом, несмотря на то, что воздух не насыщает, результирующая плотность потока низкая, что обычно приводит к снижению производительности.

    Рисунок 10.3.3 : Общая кривая \(BH\).

    Кривая BH

    Процесс построения кривой \(BH\) выглядит следующим образом. Сначала мы создаем ядро ​​исследуемого материала. Затем вокруг этого сердечника наматывается катушка проволоки. Пример показан на рисунке 10.3.4. . Здесь у нас есть базовый тороид с катушкой из \(N\) витков.

    Рисунок 10.3.4 : Тороидальный сердечник с катушкой.

    Мы начинаем с системы в состоянии покоя и без напряжения. К катушке прикладывается небольшой ток \(I\). Это создает намагничивающую силу по уравнению \ref{10.9}. Будет соответствующая плотность потока согласно уравнению \ref{10.10}.

    Затем ток увеличивается. Это приводит к увеличению намагничивающей силы и соответствующему изменению плотности потока. Ток увеличивается до тех пор, пока кривая не станет плоской, что указывает на достижение насыщения. Эта траектория показана пунктирной линией на рис. 10.3.5. , начиная с точки \(\boldsymbol{a}\) с точкой \(\boldsymbol{b}\), указывающей насыщенность. Затем ток уменьшается. Это вызывает уменьшение намагничивающей силы, но, хотя плотность потока уменьшается, он не возвращается точно по исходной траектории.Вместо этого кривая смещается выше оригинала.

    Рисунок 10.3.5 : Создание кривой BH.

    В конце концов ток упадет до нуля. Это соответствует точке \(\boldsymbol{c}\) на графике рис. 10.3.5. . В этот момент, даже если в катушке нет тока, в сердечнике все еще есть поток. Результирующая плотность потока называется сохраняющей способностью и является мерой остаточного магнетизма. Именно это явление позволяет намагничивать материалы.

    Если теперь мы изменим направление тока катушки и начнем увеличивать его величину, плотность потока будет продолжать падать. В точке \(\boldsymbol{d}\) он достигнет нуля. Поскольку мы фактически вернули поток к нулю, мы называем намагничивающую силу, необходимую для этого, коэрцитивной силой или коэрцитивной силой.

    При увеличении величины тока плотность потока также увеличивается, но с обратным знаком. В конце концов, насыщение снова достигается в точке \(\boldsymbol{e}\).Еще раз, если величина тока уменьшится, величина плотности потока также уменьшится, но не будет точно повторять исходную траекторию. На этот раз он пойдет по нижнему пути. Когда ток уменьшается до нуля в точке \(\boldsymbol{f}\), очевидна зеркальная сохраняемость. Дальнейшее положительное увеличение тока показывает зеркальную коэрцитивную силу в точке \(\boldsymbol{g}\). Наконец, когда ток увеличивается до максимума, мы снова достигаем насыщения в точке \(\boldsymbol{b}\).

    Если ток повторяется таким же образом, процесс повторяется, и снова выбирается внешний путь, указанный стрелками.Таким образом, определенное значение намагничивающей силы может привести к различным значениям плотности потока: это зависит от недавней истории материала. Этот эффект известен как гистерезис и встречается и в других областях.

    По сути, опубликованные кривые \(BH\) следуют середине петли гистерезиса. Пример кривых \(BH\) для трех различных материалов сердечника показан на рисунке 10.3.6. 1 . Кривая А относится к листовой стали (обычной для трансформаторов), кривая В — к литой стали, а кривая С — к чугуну.Мы будем использовать их в следующих примерах. Кривые для других материалов также доступны.

    Рисунок 10.3.6 : Кривые BH для: A. Листовой стали B. Литой стали C. Чугуна

    Пример 10.3.2

    Предположим, что тороид на рис. 10.3.4 изготовлен из литой стали, имеет катушку из 500 витков, сечение 2 см на 2 см и среднюю длину пути 50 см. Определить поток в веберах, если катушку питает ток 0,3 ампер.

    Мы будем использовать уравнение \ref{10.9} найти намагничивающую силу и по кривой \(BH\) найти плотность потока.

    \[H = \frac{N I}{l} \номер\]

    \[H = \frac{500 \text{ оборотов} \times 0,3 A}{0,5 м} \nonumber\]

    \[H = 300 Ат/м \text{ (ампер-витков на метр)} \номер\]

    Литая сталь соответствует кривой B (зеленая) на рис. 10.3.5. . Достойная оценка плотности потока составляет 0,52 тесла. Это соответствующая плотность потока. Чтобы найти поток, нужно найти площадь сердечника.2 \номер\]

    \[\Phi = 2.08E-4Wb \номер\]

    КВЛ для магнитопроводов

    Беглое изучение уравнений \ref{10.7} и \ref{10.9} показывает, что:

    \[\boldsymbol{F} = H l = N I \label{10.12}\]

    Продолжая аналогию с законом Ома, произведение ампер-витков катушки \(NI\) аналогично повышению напряжения. Далее произведение \(Hl\) аналогично падению напряжения. Если мы затем расширим аналогию, включив в нее понятие закона Кирхгофа о напряжении, неудивительно, что сумма \(NI\) «подъемов» должна равняться сумме \(Hl\) «падений».В схеме рисунка 10.3.4 , есть один «подъем» и один «падение». Таким образом, магнитная цепь аналогична минимальной электрической цепи, показанной на рис. 10.3.7. . \(\boldsymbol{F}\) — магнитодвижущая сила, \(NI\), а \(\boldsymbol{R}\) — сопротивление тороидального сердечника. Это нежелание испытает «падение» \(Hl\).

    Рисунок 10.3.7 : Аналогия электрической цепи для магнитной системы на рис. 10.3.4. .

    Сердечник может состоять из двух или более различных материалов, создавая эквивалент последовательной цепи.В этом случае таблица, подобная приведенной на рис. 10.3.8. можно использовать для помощи в вычислениях. В этой таблице каждому разделу ядра отведена своя строка. Таблица разделена на две стороны (обратите внимание на толстую разделительную линию в центре). В общем, мы будем решать задачи, где мы знаем данные в левой части и должны найти что-то в правой части, или наоборот. Мост между двумя сторонами (т. е. пересечение толстой линии) представляет собой кривую \(BH\) для материала этого конкретного участка.2\))»> Рис. 10.3,8 : формат таблицы, используемый для анализа магнитной цепи.

    Пришло время привести несколько наглядных примеров. Мы рассмотрим простую систему, подобную той, что изображена на рис. 10.3.4. , двухсекционный сердечник, сердечник с воздушным зазором и сердечник с двумя витками.

    Пример 10.3.3

    Предположим, что ядро ​​рисунка 10.3.9 изготовлен из листовой стали, имеет катушку из 200 витков, сечение 1 см на 1 см и среднюю длину пути 12 см. Определите ток катушки, необходимый для достижения потока 1E−4 Вебера.

    Рисунок 10.3.9 : Магнитная система для примера 10.3.3 .

    Аналогичная схема состоит из одного источника и реактивного сопротивления, как на рис.2\))»> 1E−4 1 190 0.12 22,8

    Это «падение» составляет 22,8 ампер-витка, а катушка имеет 200 витков. Следовательно, требуемый ток:

    \[I = \frac{H l}{N} \nonumber\]

    \[I = \frac{22.8At}{200 т} \номер\]

    \[I = 114 мА \без номера\]

    Далее рассмотрим ядро ​​с двумя секциями.

    Пример 10.3.4

    Учитывая магнитную систему, показанную на рис. 10.3.10 Предположим, что секция А изготовлена ​​из листовой стали, а секция В — из литой стали.Каждая часть имеет поперечное сечение 2 см на 2 см. Длина пути А равна 12 см, а длина пути В равна 4 см. Если катушка имеет 50 витков, определите ток катушки, необходимый для достижения потока 2E−4 Вебера.

    Рисунок 10.3.10 : Магнитная система для примера 10.3.4 .

    Аналоговая схема состоит из одного источника и двух магнитных сопротивлений. Это показано на рисунке 10.3.11. .

    Следовательно:

    \[N I = H_{лист} l_{лист}+H_{отливка} l_{отливка} \номер\]

    Для нашей таблицы будет две строки, одна для листовой стали и вторая для литой стали.В первом ряду потребуется использовать кривую А (листовая сталь) с рис. 10.3.6. в то время как второй ряд потребует использования кривой B (литая сталь).

    Рисунок 10.3.11 : Аналогичная электрическая схема для системы рис. 10.3.10 .

    Поток, как и ток в последовательном контуре, будет одинаковым в обеих секциях. Отсюда мы можем заполнить ряд других значений в таблице, чтобы получить:

    Раздел

    Флюс

    \(\Phi\) (Вб)

    Зона

    \(А\) (м\(^2\))

    Плотность потока

    Б (Т)

    Сила намагничивания

    \(H\) (Ат/м)

    Длина

    \(л\) (м)

    «Капля»

    \(Хл\) (Ат)

    Листовая сталь 2Е-4 4E-4 0.2\))»> 4E-4 0,5 290 0,04 11,6

    Используя нашу аналогию с КВЛ, общее «падение» составляет 8,4 А + 11,6 А, или 20 ампер-витков. Катушка была указана как имеющая 50 витков. Следовательно:

    \[I = \frac{H l}{N} \nonumber\]

    \[I = \frac{20 At}{50 t} \nonnumber\]

    \[I = 400 мА \без номера\]

    Обратите внимание, что, несмотря на то, что литая стальная секция короче, чем секция из листовой стали, она дает больший «капля»; точно так же, как больший резистор в электрической цепи.Это требует большего тока в катушке, чем если бы весь сердечник был сделан из листовой стали.

    Наконец, должно быть очевидно, что потребление тока может быть уменьшено, если катушка имеет больше витков. Здесь есть практический предел, потому что все витки должны соответствовать отверстию сердечника. Как только это пространство заполнено, единственный способ увеличить количество витков — использовать провод более тонкого сечения, но это увеличивает сопротивление провода и потери мощности, а также снижает максимальный ток.

    Работа с воздушными зазорами

    Некоторые системы имеют воздушный зазор в сердечнике. Если для остатка есть только один материал, это создаст систему, подобную той, что изображена на рисунке 10.3.12. . Основное наблюдение здесь заключается в том, что проницаемость воздуха намного ниже, чем у ферромагнитных материалов, и поэтому зазор будет демонстрировать относительно большое сопротивление по сравнению с длиной его пути. Тогда возникает очевидный вопрос: зачем нам использовать пробел? Одним из вариантов является электромагнитное реле, внутреннее устройство которого показано на рисунке 10.3.13 .

    Рисунок 10.3.12 : Аналогичная электрическая схема для системы с воздушным зазором.

    Рисунок 10.3.13 : Внутреннее устройство электрического реле.

    Чтобы создать реле, мы помещаем одну часть сердечника на шарнир, который можно удерживать в открытом положении с помощью небольшой пружины. Это создает воздушный зазор (слева от сердечника на рисунке). Если подать достаточно большой ток, то результирующего магнитного потока будет достаточно, чтобы преодолеть натяжение пружины и замкнуть второй кусок на первый (т.д., магнитное притяжение). Как только это происходит, зазор исчезает, уменьшая сопротивление вокруг петли. Система будет оставаться закрытой до тех пор, пока не отключится ток катушки и возвратная пружина снова не разъединит две секции. Мы добавляем изолированные металлические контакты в подвижную секцию, и в итоге мы получаем сверхмощный переключатель, который «приводится» в действие управляющим током, а не механическим рычагом, приводимым в движение человеком.

    Стоит повторить, что для воздушных зазоров вместо кривой \(BH\) можно использовать определение \ref{10.2\). Длина пути основного сердечника составляет 8 см, а длина пути зазора — 1 мм. Сколько витков потребуется катушке, чтобы ток катушки 400 мА достиг потока 1,2E−4 Вебера?

    Рисунок 10.3.14 : Магнитная система для примера 10.3.5 .

    Аналогичная схема состоит из одного источника и двух реактивных резисторов, один для сердечника из листовой стали и второй для воздушного зазора. Это показано на рисунке 10.3.12. . Далее аналогичное отношение КВЛ:

    \[N I = H_{лист} l_{лист} +H_{пробел} l_{промежуток} \без номера\]

    В этой таблице будет две строки: одна для сердцевины из листовой стали и одна для воздушного зазора.2\))

    Плотность потока

    Б (Т)

    Сила намагничивания

    \(H\) (Ат/м)

    Длина

    \(л\) (м)

    «Капля»

    \(Хл\) (Ат)

    Листовая сталь 1.2\))»> 3E-4 0,4 1E-3

    Используя нашу аналогию с КВЛ, общее «падение» составляет 5,0 А + 318,3 А, или 523,3 ампер-витка. Ток катушки был задан равным 400 мА.2\) и длина стержня 20 см. Первая катушка состоит из 2000 витков, вторая катушка состоит из 500 витков. Если ток 120 мА в катушке 1 достигает потока 2,4E−4 Вебера, определите ток катушки 2.

    Рисунок 10.3.15 : Магнитная система для примера 10.3.6 .

    Рисунок 10.3.16 : Аналогичная электрическая схема для системы рис. 10.3.15 .

    Аналогичная схема состоит из двух источников напряжения и одного сопротивления для сердечника из листовой стали.Это показано на рисунке 10.3.16. .

    Аналогичное отношение KVL:

    \[N_1 I_1 −N_2 I_2 = H_{лист} l_{лист} \номер\]

    Поскольку мы ищем \(I_2\), мы можем преобразовать это уравнение в более удобную форму:

    \[N_2 I_2 = N_1 I_1 −H_{лист} l_{лист} \номер\]

    Для этой таблицы потребуется только одна строка.2\))

    Плотность потока

    Б (Т)

    Сила намагничивания

    \(H\) (Ат/м)

    Длина

    \(л\) (м)

    «Капля»

    \(Хл\) (Ат)

    Листовая сталь 2.2\))

    Плотность потока

    Б (Т)

    Сила намагничивания

    \(H\) (Ат/м)

    Длина

    \(л\) (м)

    «Капля»

    \(Хл\) (Ат)

    Листовая сталь 2.2\))»> 3E-4 0,8 100 0,2 20

    Используя аналогию с КВЛ, находим:

    \[N_2 I_2 = N_1 I_1 −H_{лист} l_{лист} \номер\]

    \[N_2 I_2 = 2000 \text{ витков} \times 120mA −20 At \nonnumber\]

    \[N_2 I_2 = 240At −20 At \номер\]

    \[N_2 I_2 = 220At \номер\]

    Катушка номер два имеет 500 витков, поэтому ее ток:

    \[I_2 = \frac{220 At}{500 витков} \номер\]

    \[I_2 = 440 мА \без номера\]

    Ключевым моментом является то, что в предыдущем примере для работы, как описано, должен использоваться переменный ток.Постоянный ток не даст ожидаемых результатов. Причина этого восходит к определению 10.2.1 и уравнению 10.2.2: если поток не изменяется относительно проводящей катушки, в катушке не будет индуцироваться напряжение. Таким образом, хотя входной постоянный ток будет создавать поток в сердечнике, этот поток будет статичным и неизменным. Следовательно, вторая катушка не будет производить выходной сигнал. Напротив, переменный ток плавно изменяется по амплитуде и полярности. Это создает плавно изменяющийся магнитный поток, который, в свою очередь, позволяет индуцировать напряжение во второй катушке.

    Предположим на мгновение, что в предыдущем примере использовался переменный ток, обратите внимание, что ток во второй катушке почти в четыре раза выше, чем в первой. Если бы нам удалось свести «падение» сердечника к нулю, возможно, за счет снижения сопротивления сердечника до пренебрежимо малой величины, то ток увеличился бы ровно в четыре раза (до 480 мА против 440 мА). Это то же самое, что отношение количества витков первой катушки к количеству витков второй катушки, и известно как коэффициент витков.Это ключевой параметр, описывающий трансформаторы, который как раз является предметом следующего раздела.

    Конструкция трансформатора, понижающий трансформатор от 230 В до 12 В, материалы

    Привет, ребята, добро пожаловать обратно в мой блог. В этой статье я расскажу о конструкции трансформатора, о том, как спроектировать трансформатор на 12 вольт, о материалах, необходимых для проектирования трансформатора и т. д.

    Если вам нужна статья на другие темы, прокомментируйте нас ниже в поле для комментариев.Вы также можете поймать меня @ Instagram — Chetan Shidling.

    Также читайте:

    1. Блок однофазной активной нагрузки
    2. Смарт-цветок Рабочий

    Конструкция трансформатора

    Строительство трансформатора

    Трансформатор состоит из двух индуктивных обмоток и сердечника из листового проката. Обмотки будут изолированы друг от друга, а также от стального сердечника. Сердечник изготовлен из кремниевой стали, собранной таким образом, чтобы обеспечить непрерывный магнитный путь для магнитного потока.Благодаря этому многослойному сердечнику потери на вихревые токи сведены к минимуму. Толщина ламинированных листов составляет от 0,35 мм до 5 мм, которые изолированы лаком, оксидом или фосфатом, которые будут формироваться в качестве сердцевины.

    Трансформатор содержит две обмотки, первичную и вторичную, изготовленные из высококачественной меди. Напряжение, подсоединенное к первичной обмотке, называется первичным напряжением, а напряжение вторичной обмотки — вторичным напряжением. Если вторичное напряжение больше первичного, то он называется повышающим трансформатором, а если меньше — то понижающим трансформатором.

    Из-за этого обмотки рассматриваются как обмотки ВН и обмотки НН в зависимости от уровня напряжения. Обмотка ВН нуждается в большей изоляции, чтобы выдерживать высокие напряжения. Катушки могут быть концентрическими и многослойными. Концентрические катушки будут использоваться в трансформаторах с сердечником, а многослойные катушки будут использоваться в трансформаторах с кожухом.

    Другие части трансформатора представляют собой расширительный бак, который будет использоваться для хранения масла, чтобы давление масла при больших нагрузках стабилизировалось.Будут предусмотрены втулки для изоляции выходных клемм, которые будут сняты с обмоток трансформатора. В трансформаторе на 12 вольт этих других деталей не будет. КПД трансформатора будет очень высоким и варьируется от 95% до 98%.

    Как построить понижающий трансформатор дома?

    Давайте посмотрим, как сделать трансформатор в домашних условиях без использования каких-либо станков. Здесь я собираюсь обсудить, как построить понижающий трансформатор 12 В, 2 А.

    Для этого трансформатора вам понадобится

    .
    • Катушка (медный провод SWG-37, медный провод SWG-25).
    • Малярная лента.
    • Влагостойкая бумага/вощеная бумага.
    • Мультиметр.
    • Источник питания 220 В переменного тока.

    Как рассчитать вторичные витки с предполагаемыми витками первичной обмотки?

    1. Учтите, я сделаю 2000 витков в сторону первичной обмотки для питания 220 В переменного тока,
    2. Тогда первичка витков на каждый вольт = 2000/220 = 9.09 витков/В
    3. Тогда вторичные витки должны быть = 12×9,09= 109,09 витков.

    Как намотать первичную обмотку:

    Для первичной обмотки используйте медный провод SWG 37, и вы должны купить первичные медные провода в соответствии с весом. Для создания первичного сердечника необходимо намотать на сердечник провод SWG-37. Но возникает вопрос, сколько поворотов мы должны сделать? Это зависит от значения напряжения трансформатора, здесь я показываю конструкцию трансформатора 12 В, 2 А, поэтому я возьму 2000 первичных витков и намотаю на катушку.Но вы должны оставить два конца медного провода свободными. Затем вы должны припаять внешние патч-корды к этим обоим концам с помощью паяльного пистолета для подключения к источнику питания.

    Затем необходимо обмотать малярным скотчем, чтобы первичная обмотка плотно прилегала. После этого возьмите термо- и влагостойкую бумагу, вместо этой бумаги можно также использовать вощеную бумагу. Затем оберните этой влажной бумагой первичную обмотку, чтобы сохранить изоляцию между первичной и вторичной обмотками.

    Еще раз обмотал малярным скотчем, чтобы было герметично.Если оставить зазор, то вторичная и первичная обмотки могут соприкоснуться друг с другом. Так что надо правильно намотать.

    Как намотать вторичную обмотку

    Для вторичной обмотки взять медный провод SWG-25. Здесь мы обсуждаем понижающий трансформатор, что означает, что вторичный виток должен быть меньше, чем первичный. Таким образом, для 12-вольтового трансформатора мы должны взять 109 витков на вторичной стороне и намотать его на одну и ту же катушку, оставив два конца свободными для подачи выходного сигнала.Затем к обоим концам необходимо припаять внешний патч-корд. Снова оберните вощеной бумагой, которая будет снова обернута малярным скотчем.

    Теперь мы успешно намотали вторичную и первичную обмотки.

    Примечание: можно наматывать провода в любом направлении, как по часовой, так и против часовой стрелки.

    Как проверить значение сопротивления каждой обмотки?

    Проверить сопротивление обеих обмоток можно с помощью мультиметра. В нашем случае сопротивление первичной обмотки должно быть 35 Ом.Для вторичной обмотки сопротивление должно быть в пределах 2-3 Ом.

    Наконец, построенная катушка должна быть закреплена кортами, которые будут состоять из листов железа в форме букв Е и I. Вы должны правильно вставить эти сердечники в катушку. Затем поместите внешнюю рамку на это ядро.

    Теперь вы можете проверить напряжение вашего трансформатора с помощью мультиметра.

    Два свободных конца первичной обмотки подключите к источнику переменного тока 220 В, а два других свободных конца вторичной обмотки подключите к мультиметру.Держите мультиметр в режиме питания переменного тока, затем подключите коммутационные шнуры мультиметра к свободным концам вторичной обмотки, чтобы измерить напряжение трансформатора. Теперь вы получите напряжение трансформатора как 12В.

    Я надеюсь, что эта статья поможет вам всем. Спасибо за чтение. Если у вас есть какие-либо сомнения, связанные с конструкцией трансформатора, оставьте комментарий ниже.

    Также читайте:

    • 10 советов по уходу за аккумулятором на долгий срок службы
    • 10 советов по экономии счетов за электроэнергию и экономии денег за счет экономии электроэнергии
    • RC-схема 1-го порядка и эквивалентная RC-схема 2-го порядка, оценка SoC
    • 50 советов по экономии электроэнергии дома, в магазине, на производстве, в офисе
    • 50+ вопросов и ответов по подстанции, вопрос по электричеству
    • 500+ Matlab Simulink Projects Ideas For Engineers, MTech, Diploma
    • Полное руководство для энтузиастов электромобилей
    • Активная балансировка ячеек с использованием моделирования обратноходового преобразователя в Matlab Simulink
    • Основы электротехники, термины, определения, единица СИ, формула
    • Тест по основам электрики, пройти онлайн-тест по основам электрики, викторина по электрике
    • Лучшая инженерная отрасль будущего
    • Лучший инвертор и аккумулятор для покупки в 2021 году
    • Лучшие языки программирования для инженеров-электриков
    • BLDC Motor, преимущества, недостатки, применение, работа
    • Блок-схема системы управления батареями (BMS)
    • Карьерные возможности для инженеров-электриков в 2022 году
    • Работа потолочного вентилятора, цена, почему в вентиляторе используется конденсатор, стоимость
    • Расчет номинала автоматического выключателя
    • Испытание автоматических выключателей, 10 основных типов испытаний автоматических выключателей
    • Сравнение внутренней и наружной подстанций, достоинства и недостатки

    Энтузиасты обучения, блоггеры, специалисты по цифровому маркетингу, программисты, инженеры, YouTube-блогеры, для получения дополнительной информации — свяжитесь с нами

    Основные сведения о потерях в трансформаторе

    При проектировании трансформатора необходимо убедиться в его эффективности.Есть фундаментальные принципы, которые вам необходимо знать: количество обмоток, потери в сердечнике и поток.

    Магнитодвижущая сила (ммс) в трансформаторе — это ток в катушке с проволокой, намотанной на сердечник, который создает магнитный поток в сердечнике. Поскольку закон Ома определяется как V = IR, соотношение для mmf определяется как F = Ni, где «F» — это символ для mmf, «N» — это символ количества витков провода в катушке, а «i» — это символ тока. Измерение ммс в ампер-витках.



    Соотношение между МДС и потоком в сердечнике определяется как: Φ ​​= F/R, где R — общее сопротивление в сердечнике. Нежелание является аналогом электрического сопротивления. Он подчиняется тем же правилам, что и сопротивления в электрической цепи.

    Определение полярности источника МДС в магнитной цепи по правилу правой руки.

    Обмотка из N витков провода намотана вокруг одной ветви сердечника, состоящего из железа или некоторых других подобных металлов (в совокупности называемых ферромагнитными материалами).Ток, проходящий по пути I сети , тогда равен Ni. Поскольку катушка провода пересекает путь I net N раз, происходят потери.

    Потери трансформатора делятся на потери в обмотках, называемые потерями в меди, и потери в магнитной цепи, называемые потерями в железе. Потери в трансформаторе возникают от:

    Сопротивление обмоток является результатом того, что ток, протекающий по обмоткам, вызывает резистивный нагрев проводников. На более высоких частотах скин-эффект и эффект близости создают дополнительное сопротивление обмотки и потери.

    Гистерезисные потери возникают каждый раз, когда магнитное поле меняется на противоположное. Небольшое количество энергии теряется из-за гистерезиса внутри сердечника. Для данного материала сердечника потери пропорциональны частоте и являются функцией пиковой плотности потока, которому он подвергается. Эти потери также выделяют тепло в сердечнике трансформатора.

    Потери на вихревые токи возникают при использовании ферромагнитных материалов. Ферромагнитные материалы являются хорошими проводниками, и сплошной сердечник из такого материала также представляет собой одиночный короткозамкнутый виток на всей своей длине.Таким образом, вихревые токи циркулируют внутри сердечника в плоскости, перпендикулярной потоку, и вызывают резистивный нагрев материала сердечника. Потери на вихревые токи являются сложной функцией квадрата частоты питания и обратной квадрата толщины материала.

    Магнитострикция Эффект магнитного потока в ферромагнитном материале, таком как сердечник, который заставляет его физически расширяться и слегка сжиматься при каждом цикле магнитного поля. Это производит жужжание, обычно связанное с трансформаторами, и, в свою очередь, вызывает потери из-за нагревания трением в восприимчивых сердечниках.

    Механические потери, помимо магнитострикции, представляют собой переменное магнитное поле, вызывающее флуктуирующие электромагнитные силы (ЭДС) между первичной и вторичной обмотками. Эти потери вызывают вибрации в близлежащих металлоконструкциях, усиливая жужжание и потребляя небольшое количество энергии.

    Паразитные потери — это индуктивность рассеяния. Он сам по себе в значительной степени без потерь, поскольку энергия, подведенная к его магнитным полям, возвращается к источнику со следующим полупериодом.Однако любой поток рассеяния, который пересекает близлежащие проводящие материалы, такие как опорная конструкция трансформатора, вызывает вихревые токи и преобразуется в тепло. Имеются также радиационные потери из-за колеблющегося магнитного поля, но они обычно невелики.

    При намотке меди на сердечник ожидаются потери. Последовательное сопротивление учитывает потери в меди (I 2 R). Гистерезис и потери на вихревые токи — это потери, которые учитываются резистором R c .Как указывалось ранее, как потери на гистерезис, так и потери на вихревые токи вызывают нагрев материала сердечника, и обе потери необходимо учитывать при проектировании любой машины или трансформатора. Поскольку обе потери происходят в металле сердечника, их обычно объединяют и называют потерями в сердечнике.

    Для целей этой статьи я дам вам простое объяснение потерь на вихревые токи. В трансформаторе мы подаем переменный ток в первичную обмотку, этот переменный ток создает переменный поток намагничивания в сердечнике.Поскольку этот поток соединяется со вторичной обмоткой, во вторичной обмотке будет индуцироваться напряжение, в результате чего через подключенную к ней нагрузку будет протекать ток. Некоторые переменные потоки трансформатора могут также связываться с другими проводящими частями, такими как стальной сердечник или железный корпус трансформатора. Поскольку переменный поток соединяется с этими частями трансформатора, возникает ЭДС местного наведения. Из-за этих ЭДС возникнут токи, которые будут циркулировать локально в этих частях трансформатора. Эти циркулирующие токи не будут вносить вклад в выходную мощность трансформатора и рассеиваться в виде тепла.Когда трансформатор нагружен, он выделяет тепло. При нагреве I 2 R происходят потери. Количество выделяемого тепла зависит от того, насколько велика нагрузка трансформатора. Чем выше нагрузка, тем больше тепла вырабатывается. Этот тип потерь энергии называется потерями трансформатора на вихревые токи.

    Где V p , I p и N p относятся к первичной обмотке трансформатора. V s , N s и I s относятся к вторичной обмотке трансформатора.

    Конструкторы трансформаторов не могут изменить долю тока потерь I 2 R, которые определяются требованиями нагрузки. Они могут только изменить резистивную часть потерь I 2 R, используя материал с низким сопротивлением на единицу площади поперечного сечения без значительного увеличения стоимости трансформатора. Большинство разработчиков трансформаторов считают медь лучшим проводником с учетом веса, размера, стоимости и сопротивления проводника. Конструкторы также могут уменьшить сопротивление проводника, увеличив площадь поперечного сечения проводника.

    Trafoworld
    Электротехнический портал
    Основы электротехники

    Bro_Drehverhalten_en_03.indd

    %PDF-1.3 % 1 0 объект >]/Pages 3 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 2 0 объект >поток 2019-01-28T13:16:17+01:002019-01-28T13:16:39+01:002019-01-28T13:16:39+01:00Adobe InDesign CS5 (7.0.4)

  • 1JPEG256256/9j/4AAQSkZJRgIABAgEAB /7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAg/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA ALUDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwD0nDw8Q4lBNFf82z8xv7o8klJvseJ/oK/8xv8AckpX2PE/0Ff+Y3+5JSvseJ/oK/8A Mb/ckpX2PE/0Ff8AmN/uSur7Hif6Cv8AzG/3JKV9jxP9BX/mN/uSur7Hif6Cv/Mb/ckpX2PE/wBB X/mN/uSUr7Hif6Cv/Mb/AHJKV9jxP9BX/mN/uSUr7Hif6Cv/ADG/3JKV9jxP9BX/AJjf7klK+x4n +gr/AMxv9ySlfY8T/QV/5jf7klK+x4n+gr/zG/3JKV9jxP8AQV/5jf7klK+x4n+gr/zG/wBySlfY 8T/QV/5jf7klK+x4n+gr/wAxv9ySlfY8T/QV/wCY3+5JSvseJ/oK/wDMb/ckpC7DxPtdY9Cv+bs/ Mb+9V5JKTYf9Eo/4tn/UhJTi/Wj6y3/Vu/p9j8dtuDl3CjIu3EopJiDEQdJPyUmPHx2snLhd/nUK Ne8hif4waMn63P8Aq56LW4/qPx68reSXWsHG2IguBA1UxwEQ4mMZQZU9bbbXRU+61wZXW0ve48Br RJKhGrI8ni/XbNyfqv1D6z/YmMqxrC3FrLzNrQ5rC5x26fSUxxATEbYxP023sn6z3UfU1v1oGO11 rqK7vQLjtmxzWxuidN3gmjHc+FJnUbcZv17+s1OEzq2Z9Xz+znsFpvpuDiK3ah8QdPjCf7MLoS1W +5Krp6/pXU8TrOBT1LBcX0Xt3NJEEEGC1w8QRBUMomJosgIIeQr+vP1lzs/Ow+kdEZmNwL3Uve27 bw5zWk7gOdim9mIAssfuEnQO39X+r/WbqGXZV1rpA6dQ2suZaLRZufLRtgeRJTJxgBoV8TI7h41G ueIf9dvrHkdX6j0zo/RmZo6dc6p7hdsMBzmtJDgOdqn9mIiCSxe4SaAdX6s/XCrr2Rf0zLxbOndS xRNuNaZkaAlpgcT4JmTFwi+i6E+LRP8AWb62dN+rFDHZW67Ju/mMWr6b+0+TfNDHjM0ymIuE361/ X61v2mn6txjn3Br3kWbfgS0/9FSe3j/eWcc+zq/Vn664P1gufgW1PwOo0zvxLvpGPpbDAmO4gFMy YjDXouhMSQ/Wr62dS6J1XB6V0zBZm3ZzHFjXPLDuBjaOyOPGJAklU5kGmi/6+9a6RbU760dEfg4l rgz7TU/1A0nxABHymU72Yy+UrfcI3Dd+s/1wzuj9SwOndKwmdQf1GsvqmzZJnQN0jUJuPEJAkldK ZB0Q1fWP69vtYyz6thjHOaHv9dp2tJ1PyCJhj/eRxS7PYKFkQu/pdX/F2f8AVVJKVh/0Sj/i2f8A UhJTnfWzow690DL6cBNrmb6PK1nuZ95EJ+OXDIFbONh57pn1x9L/ABev6ra79cwazhkO5N4hlZPy IcfmpJYv1tLBP0OPlfVW/A+oGL1WkFvU8S0dUe/8+HxIP9VoaT8CnjJeSumy0wqFux9bfrL9v+p2 IOm65P1g2Y9TByNxAub8j7fmmY8dTN9F05XHzbX1m6ZV0b/F1k9Mp+jjY9bCR+c7ewud83SUMcuL LaZCoNLqH/5JGf8AhLH/AOrrTo/zyJfzblN+v+NT9VqPq/jYd7sy3EbhtfcGsqJcz0i5pLtRqney eO7W+56ae0+pfRcjoh2dxunZZHrjdZaAZDXWOLts94lQ5ZiUrZYR4Q8R9XPrNR9Xet/WAXYmTl/a Mxxh3Zm/bsfd9LUc7lPkx8cY6sUJ8JL231e+tmP9Yci3HpwsvFNLBYXZNexpk7YbqdVBPHwDdljP id1Rrny3pn1nxPqx9avrJdl0X3tuyXAeg0O27h3E75c2PpK3LGZwiwRmIyLqfU9mX9ZPrRl/XZ9Q xsM1nGx2bg5ziA1vujwA1+OiZlqEOFdjuUuJb6v0s61/jF6z1DOAsd0s+litdwyCa2uA8g0/MPTP DiAHVUdZl79V2V4D/GXQzpmX0n6zYgFeZVktqe5uhe0De3d4xtI+BVjlzYMWLLoQUf19z6+m/XDo HULWPsrx2uscysbnkbuGjTXVLDG4EIyGpBF9ZPrFl/XbAb0HoPSssm+xhsvyK9jGBpnnUDXkko44 DGbJVKRmKAY/W57egfWP6sOe2zIb0/HDS2obnv8AThntb4lLF6oyVP0kO5jf4xcPKyacZvS+osN1 челюсть59MNaXkNlx3cCUw4CBuFwyX0euULIhd/S6v8Ai7P+qqSUrD/olH/Fs/6kJKTJKfLOpfVjIf8A XsdCYXDpfULm9UsrGjdrA71P+kS3+0FbjkHt312YDA8ddH0+2mq+l+Pa0Oqsaa3t7FrhtI+5VAaZ 3zT6m/V3Mr+t1uDnONmJ9XHWOoa76IdkHdUR8W+5WssxwWOrBCJ4vJ67/GB/4j+p/wDFt/8APjFD h+cMmT5S4nUf/wAkbP8Awlj/APV1qSP88tl/NuphdCwvrF9R+n9PzWgh3HV6VkS6t+wbXt+h5phm YZCQkREoBq/ULreUx1/1S62Y6j0sltZcdbaRxE87RH9khHNAfMNirHI7Fxvqj9YejdC639Yh2bKb jevmH09wcd219276LTxuUmWEpRjS3HIAl7Xpf1r+r/Wsk4fTMxmReGmwsa1wO0QCfc0eKgljlEah kEgXWTFzwv1JDXfW761NMEHIgg6g++5T5fkixY/mLXzq/wDxvPrPX1HGBZ0Hq7vTya2/Qps/eHhE 7h5SPBEfrYV1Cj6JeC/Wm5n1N+sz/rdhVHL6T1JoGaKtdhdHunjUjcDxyEoVkhwncIlcJX0d2v8A xifU+ygXnqDWSJNbmPDx5bdpTPYney/3IvOuuyv8ZPXsR+PQ+noPTLPUdbYINzwQYHmYiOwmeYUl DDHxKzXIfBufWw/9n/1a/tflKbj/AJuSZ/OHulAyvn/14zMbA+u31ezMuwVUUhz7HmYa0O50kqxh BOOQYshqQd8f4wPqe4ho6nWSSAPbZyf7Cj9mfZf7kXoVGuQu/pdX/F2f9VUkpWH/AESj/i2f9SEl JklMDVUbReWN9VrSwPgbg0kEtnmCWhK1M0lMG01MsfaxjWvtj1HgAF20QNx7wErUtfj0ZVLsfJrZ DU/R9djQ5rhzq10hIGlMHYOE/E+wOx6nYoaG+gWNNe0cDZEQIRs3aKCSqqqittNDG111gNYxgDWt A4AAQJtLn9Td0jp9zOq5mKHXiGtya6DbY380AvY0uE7oTo8R0C2VDVpln1VuvuN3Tqg9jTdkW3Ym 1rNzfVPq2PrgOgzqZTvWOqPT2S9Os+r1N7h5WCMO653o1vOI7Hc/c11ntca26EVlCXF1KRwt1nWO nPzG4AuAyHm1rGEEbjSWiwAkRpuQ4TVp4hbTZ1P6v4dj8nFqi3IBtyLMbHc5+0Oc31LjWwmNzXc+ APDIo4ohs5GV0bOxMg5fo5GLj7X3eq0Prgsbc13uBB9rgRCAEgU2Cjo6v0erGfUA7Eqxq2n0LaX0 kVuOxmypzAS0n2gAc6ImMrQJBouxfqdvbl5fTaMZznObvycX0hua31NS+sDVskI3Puio9nVPUenY mNi2PP2erKeyrHaWFnus+g3bHt+abwkldYDC9/RbOqMqyW0uz8ak5FbrGAvrrnaXNe4e3XzSHFXg rS1qeu4F+1zfWayxzG1WPpsYyz1HBrCxzmAEEn+PCRgQjiCDqV3QL8oUZ+I3NyK3GoNOMb3Nhtdr vzHQIsajESA0UTG0VOP9T7metTh5bg3I+yGMdktuDtm0jZI17/NEmfdFRd1Rr0Lv6XV/xdn/AFVS Slyf9Eo/4tn/AFISUmSUpJSklkSUpJSklKSU1epYZ6hhvxA/097mO3RMbHtfxp+6jE0USFhzsr6u HLz8zIfZWKs1ga4hrvWYWsawbHb9nLZ1anjJQCDCyku6Rm9RFDOr303V49zbQyqp1e7ayxnuJtdq d4OnggJAbKMSd0VP1Wxq3vDnkVE2urawFrq3WWMtY9j5PuYWaFE5CgQWw+g9R6az9Sza/VtrFeTZ bTu3OaXkWsa2xoa6H8ahIzB3CREhZn1buqquwKshrcK5tUSwm5j6K62VuD9+w+6oOI2pe51RwJbu iZuc/wC0Z+Wz7RU1oxnUVbWVubYy7e5r3vLiXVtkTEfegJgbJMbUeiZWRj5VWfkttdlX03hoa41V +i6t8MbbY+N2zxhLjAOiuElL1XoVXWLg7KusZUyl1dbKXFhDrD73lwOujWwEoz4VSjbVf9Vzkudl ZuU6zLtcfVcyWVOrdX6D2CrcQJrJ1/e1R9ytkcCWzo2fmY1eF1HJqux6X0uGypzHvFTmu959UiSG 9gP4IcYBsJMSUFv1Va3IF2G6lrG3uubTax72jfXTUdW2tMzVPzR9zRHBql/5tNDsa2u8stpyPWuL W+25gufexj2zywv9rvj2KXuK4HbUa9C7+l1f8XZ/1VSSlYf9Eo/4tn/UhJSZJSklKSUpJSklKSUp JSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUhd/S6v+Ls/wCqqSUrD/olH/Fs/wCpCSkySlJK UkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpC7+l1f8XZ/wBVUkpfFaW41LTy K2j7gElJulKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSJzT9prd2Fbx9 5r/uSUyo/ma/6o/IkpmkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKYH +eb/AFXflYkpVH8zX/VH5ElM0lKSUpJSklKSUpJSklKSU18nLFEhga8ta6x8ugNa0akwHIgIJcyv qPU8q9ldZqq9WSxu0uhoE+5xP8E6gEWS3sXqAtsNNxrBMhj63S15ZG+Jg6FNISC3UEqSUpJSklks UpJSklKSUpJSklMD/PN/qu/KxJSqP5mv+qPyJKZpKUkpSSlJKUkpSSlJKUkp5r604Wdi4bs3pd7q WEluUza126t58XCRBdqpIEE6rJggaOZkZN2V04uxDdTkNqG01T7w4hjmNc0O5LIlOAorSbCH6q2Y ucw4GVa9r3bmY7joSNXlj5bB90xx4JTsKhq9xivDqQ2Nrq/0b28wW/FRFlCZBSklKSUpJSklKSUp JSklKSUwP883+q78rElKo/ma/wCqPyJKZpKUkpSSlJKUkpSSlJKUkpi9jbGOreNzXAtcDwQUlPM5 Dx9X8ulmz9Wj0r+812vcA8RxtPKkHqCw+kuf13pbunXnPoJ9MOaSWctJO5tje3uj7/inRla2Qp3e k9XZnVfbOLKwK8xnGn5loHh/r2TJRpeJW7aYuUkpSSlJKUkpSSlJKUkpSSmB/nm/1XflYkpaj+Zr /qj8iSkiSlJKUkpSSlJKUkpSSlJKaucdrWE3+gJ4AJ3fdroiEFx86nNN9oFjcpn2QOHsBssa1+6B w2U4ELTa3Tuq4fX8J7PSINTIspcAN1L9HbQP3Y08wiYmJUCJBxm+r9Xeq/RLq3ESRq2/HdoNP3v4 p3zBb8peo6Zl1VGrEFm+i9vqYNpP0q+TWfNk/co5BeC6iauUkpSSlJKUkpSSlJKUkpgf55v9V35W JKVR/M1/1R+RJTNJSklKSUpJSklKSUxe8MbuIngQOSTp3SUgrzqnusrdo+r6TRLtJiWwNUaRbC59 r7q3UuAqtbtba1u4tPPw92iSmp67MbrLKXTHpCre7uXneOB46I1YR1cPq2O/6tdbq6pi1l2Pe4na 3tu/nagP5X0gnxPEKWn0m3U6lgM6vgCvEcPUDftOBZwCDqaj5a/k8E2JopIsOF0TPbZHRMwux33P Jw3P+nTkM/NPf3Gf9SnyHVbE9Hr+m5zspjqckenlU+21njGm4eSiIpkBbqCVJKUkpSSlJKUkpSSm B/nm/wBV35WJKVR/M1/1R+RJTNJSklKSU1qM6q976i11T67HVRYNu4tAMs8RBRIRbZQSxe9lY3WO DR4uMD8UlMHPx3hrXOaRYfYJGpH7qSkFNuPU3bi0+0CA4Frd0acudJRKFUF1Qe2hge2S7WwF0nyA KRUj+zAZB6ha3fZAaK2e73aAcgQjfRVMOr47+o4NmNbQQDrW9pDnMe3Vrw0eaUTRRIWHD6ff1TpN RxMrGsNbXtsoeyD6Jdo9jmyCWnt8080VosNH61tYbm9RrrsqL4bcGtcDrG21oIieNQUYdkTdTpee 7qmM3MDm15+IRVkeE8Me7+S8c/7E2QorgbeixMpuVVvA2PadtlZ5a4cgphFLgbToJUkpSSlJKUkp SSmB/nm/1XflYkpVH8zX/VH5ElM0lPOW/WmxmVjYltTca12acTIrtPNe1xFtT/AC3j8ik4NFnG9E CHAOaZB1BCjXsbamXMNbxpyCOQRwR5hJTFtVjaDubXOdBAtIG4TwfCQip8u6tX9aem9Vrw+ovGe6 +xtdNt3Dw4gAtIEDnURorEeEjRgPEC9T0npfU8TLyMXKpb9kLB+mYQ5u4mHurmIIHKjlIELwCC6g xMWxrjVVZZSINTqYALdoEAyNw7ymWV1JbNlNBc+qzawACy5zWxOn0tzXeSSnO/a/66/HD4fU0nIa 1wDmlo2y/tqDyPwTuHRHFq3HOxcqqveX1PiGMrbBI/N1/SEz5FDUJ3a/VmdQxMcZeNU977dtdjRa 47QRo58+HGiUaKDYRWdQ6RXi1VZtJtBrh+N9N1Txy0ndEFGjarDz+PYzofUac6gPGJkte+LTPq1O MPqdyNzCO3l4p59QWbF65j9hGbhO9aGBxgz6+OfouH8pvCiZHVqtrvqbdUdzHiWkJq5mkpSSlJKU kpSSmB/nm/1XflYkpapzW47HOIADASToBokpxMH604XVcj7LU92IS4sb6rYdYQY9h2br28U8wIWC YLN2B1YdbpNbaT02hpc11gD7S93uedzpcCXeCVjh8U0bb/TjZRW3DydLGyWHs5s/lHdNKQzyM+nG JD22ODS1rnNaSGl3En5pAWolB1zLy8TDL8H+eHvMt3QxpG/8qMQCVSNByukZuXm5ljXkW47rh4Mf dq9hA9opDu4PknSAAWxJJbnS87F6sy2youptD/Se14aA87QSSwS0hwPxQkCEg2hz8DOt2Uss9CrH Y9tlVbjXj20uHua7b/Nub+aUgQgguTjZ3TenUsyKMhmfdSDSWNc6yuxzTNVu6NrXiYd4/cnEEoBA cvGvzG2jOq/RWu3OkEbYfO6RDp57pxpaLbXSHZ+Zea8V9dtGPh3h4uDGN/d3Me07j2AQlQTGy7Od jZ9nRczC6cyz1G4zvsb32h79ziSWw47t8HRx+SaCL1XEGnmMD6v9UxsbFozMh5z7bpdXfu9Kqpw0 l4GrxzE91IZgljESHssvoeP1LorelgBl2HArcfzbGDn4PH5VEJUbZTGxTj/VvKy8G1vRs1vo2e6z C3HTfJ9SifB3ITpgHVbE1o9CyxuDYMmvTCyXe8f6Gw6T5AnQ+BTN12zppq5SSlJKUkpSSmB/nm/1 XflYkpodWwH9U6Hbg17d9tTQ3f8ARJG10H7k6JookLD53+yr6skYWSHYDsguDbchrgwFoP0Y5Pt0 hT8TDT3+P1HPdj0B1Lg81He7aX+4N9j5bAhygIDKCXmvrS7ruPn43UDY+jbtfj6hzGWARY3aNPd5 8hSQ4apZO7beh2TP6z0u6iW+vaXfaHtBaKw0j9IDuPAA2hAxESkEkOvk43VHVGtznOFsC1zYLjXr urbM7SfFNBC4guL9ZqX7sdzMI0V0sayi7ft2mZLS2JBEcg/FOgtm4bc2xoto6fbkE2O2l2M8lzrI 9p9upcPJPpZbm9QxOqYfR2W9TovoL37bHWBw3HUBr9dSQnAgnRBBABHRsK2vEc6wmsZHu2EagR7T 5ISOqYjRI/08nIswbWhhGste4CyRJ0bEJbC1bp6arKHtZjP+yOqbNdmPLXAHnmZ18ULUl6b9ZOTV 9Qtd1P0s37K8e+ytjDtgn2va0beJSLAVokSN6r3dQy73/a8rMLq8pwYWsO4Mrc4O2yNnGpQoKt6z pOfRnVjN3WFrXCtzbDG1plrLDAG6fFRyFMgNuP8AXLp9FFOH+y7fRfjOdaKmGdrW6m3cZiDzKfjP dbMdm103rr87Abnw26kn7P1HG27dtpH86wzoHDtwmyjRUJWG10/q99zbcPHDmCg+yy4AuDDwIDjM cSgYpEm7j5eTi0Ov6ja22pp97w3aWAjc36MgjWECAdkgosT6z4mXkHHZVYHOcG1HSHzMayI4RMCF CYLeOVkepsdWKQ47WGzUOPxYSAm0m09NvqgyCx7TD2HsUErn+eb/AFXflYkpVH8zX/VH5ELOT9bA 9vR3ZLCGuxba7wSJja4f3p+PdbPZfo3V8W7Gbveykem24sc4D0twktcTxxI8kJRKoycTrPVX/Wb1 Om9LhuHW0vdlPEeoWAv/AEG7kw0x9/CfGPDqVsjxbJPqtnUW9QtwaIOI2v8AQiNXNsAcRZoJIIOv mlMaKgdWt1hn1u6E82syrs7DLordW0b2T9Fr2gfKUY8EkS4ouri15WT07F6j1jEYLai4mq2AQC7R xju7w/BNNA0Fw21T5OH0/I9DPx6hXbS50bRtDHQXb3bRGniUASEkBy/rPaXNwa8wOZXXa4hxBMv2 wDucHTo48J0Oq2bkm3GfY2vFL3tdtBtsEN9xiRONE5a0MjFD8p2XXZ+jpcXS4RIaJa4xHITgdEUw 6fmZXUcxtNdYDnEtqB0kHU7jOmglIgAKBsu30bH6LkW343Wseu5uVY30rtdstG0AnQgE8JkiRsui B1R5XTKuj323Z9fpVMs/VY2ue5gLixoImNG6uOqIleyiKX6dn9TaG9eygHU5brK30PgCygN2tAPJ dv1JP5EiBsoE7t3dZV1LCxsytlIycYBzvzXFhbY7cD4slN6J6sepZlHTer4jsXGFtPUfVblbYaHY 5O2sBmkkbS4fckBYUTRbT29H6VftsrttN3pl17iGulpDm1Oe8njSPihqVaBMMWt1le+sGjLDbBQB Akma63OaP5MklK00thN6fbZ9uxKXUvx7TXc2yCKy1nvaBuJO4agpG1CnWdf9q6Q2zIZ6Цито9Mm Ic/gSm1RXbhsVNDMp7K9GCthcPPUD8GodFJT/PN/qu/KxBKqP5mv+qPyJKZOa17Sx4DmuEEHUHs UlOJl/Vmq05fovbszrWXZFVrQ9rjX+Zx9F3BTxNaYPN/Wws6Xl9PwnltWJ6pyX01bgGMMUlu5u07 S2ZhSY9QVk9KdavqXSMa6mvpj6bW0NN76cL3tax0ND7HiSSSUzhJ3XWA9My+p9bbQ9u14BaZ5lR0 vtx+vZjMrptuPUxxa59TS+BtDXWNG7nyT4iitkbDyWR1z6wVdbyG2ZQ+z4tj6BgMAa17GyIJMkuc PzvFSCMeFjMjaLqf1rxur573VB7GY49PGFgB37fpO50JlEYyAgzso+k5uXmWG+3FjGqJg/mF+12w bzpylIAKBJblP1b691SvdhvoqxrWglthhxBG3UNa6AdqHHEJ4SUdPQ8rpF1uCHV35uSG1VemTEOJ DpLgI+jCPECrhppWYOf0vHeeoNuryS4tG6fTYOdzSJaeNEbBOiKIT3O6j17qFePc51lm1rbLdujK 2NG55aOHSJ+KAqIVrIuqLLeqHDx21CvGxwKmbAdjWjlxLvzobBTdl27fNeXdc1l7twwmPtrvcYsD Xfmu789k3ROrLIFGRl2YFmHfY+mqpn2ipjHBksD/AGl49pl3ikNAppYXTerX49vTOo4oymUW+phX seCwseffXZ7tPGNdU4kbhAB2bmb1CvEzmn1aX5JAbXj1v9QsEBmvEcapoFhJNFrHOpx7bLKKfdZs r9Kh8Wl2le6Hge0NkkHVGlW67s8em3JzMd76t0i/INbK6mnhwbu1+QlNpdbS+o/Ueo5z+pWdSa8G 7JN1Di0hhrgVgV7tdvt0RygCqW4yTb05/nm/1XflYo2RVH8zX/VH5ElM0lKSU0szo3SuoXNyM7Fq vsYNrXWNkgcx+KIkQgxBeS69U6r6yWV4Vwwm/YnNJrDQ0bWWWMa5pEh4NClj8rHL5nU+p1Z6h0gZ XUj9pyBa9m54GgaYA2thv4JuTQ6LoajVXVs3EfnZHTMSsG+rHfcXz7PUZDhWGdzt1MJRBq1E6uT9 ZsMUW4+a6lhZlbRZleoWuFjW/nS385qdArZBF076o/tbIGRdjvrxagx9fqlu27TttaHbTyiclIEL d3rFedHdRl1CmlrmNpDGNLWO3aQGR8EyJ1Xy2bdePnUUNqpbZVW0Ae0tB4A4Ace0IWE6oKKnW9St DaH+rRWB9qe0B26wHQTH7zjKR2R1aXVupdMxsqnp/VLRmU5bhTa42DZTqD+kB4nsnRBIsIJHVo9M zui4LMq5tzK3mz02gWF9jgwlugAMiUZAlAIDWZ9ben/asj1LninYG0NLDWwPdy4lu6fmUfbNI4wg xvrLn3249P2qp29wpe0bZNbvpndVtdxrwUTAKEi9Ec2jBD735LXY7KvW23N3vIM+5rZEHa3SVHVr 7p4Pq/1o6716+yqu62vEcYqoZ7fb2DtgEmFPGEYsMPmSumdA+SOYxtrMizFZVYC02i1xEiN7NrHc D4JSnEKEZF6uzC9HFyA13UOq9Qurb+uVYorLbGRsc19jW+EHlRXqyUx6L03PN9N/V8SuuSXPuyTZ lXtI4aGvljfjCUiOiog9XZryvs76m9C6flWs3OFlz2+mxzXc63QfpeSbV7ldfYO4bLPa/wBM79jv 0ciZlmkzCjXpKP5mv+qPyJKZpKWJDQXOIAGpJ4SU8h9a/rmzAsHT+nXNa9zSbMho37eRtb2lSwx3 qWOc6eLGX67hY+4Wjl7nOIc9/id+qlpjt3OhZ/1lxzYzouK6+m0B26wEVb5jc0ka6cwmSEeq6Jl0 SV/Uv6135R6jblMxLvUNwbW4u95O6eNBPml7kapXBJ1+n/VLqIx7MfquVX6D3ts9KsF/uH0nF1ka lphNOQdFwgers3da6bgVhhvpcKxGj2tawN7GXFM4SV3EA0Mn63/Vm39DfaLvTLbCGIW7mkObBJAM JwxyQZxWf9eujikXMJcHRA76mNZiEvaKvcCar63dMucG0n1HOIDtkaToOSJQ9sp4w6M42TJfjtsL h7g5rS6PMapuyVrukdOyyyzIxay6vRrYER5wEhIhXCC1B9XOg5dLq3YIrZuPsI2EH94bTIR45Dqj hBcPN/xdYtWQM3pBAfXJbTcSWmQRtBjT4p4zHqtOLs3GdD6nndMbh4h4T7nVii+0WCwOa3Tc0Njc dugmIQ4gCnhJDd6H9UekdEraKmevcBrdbqT8BwEJZDJMYAO2AAAIageSYuXSUpJSklMD/ADzf6rvy sSUqj+Zr/qj8iSmaSliARB1CSmBx8dxl1TCfNoStVMHYWE929+PU5w7ljSfyI2UUEwAAgaAcBBK6 Skd2PTkNDbm7gDIStThZX1Nwctz7LyLbXSQ6xstbPZrBAATxkIWGALmH/F1hV721tFgImXnv2a0A CE73ij2giH+LusV7D2O5paQDPg7T8gR95Htuhi/UjHpewuLQGQZ9zi4j96SE05Fwxu7g9NrwS5zT uLu8R/EphNrgKbiCVJKUkpg6qtz22OaC9khriNRPMJKZpKUkpSSlJKUkpgf55v8AVd+ViSlUfzNf 9UfkSUzSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklMD/PN/qu/KxJSq P5mv+qPyJKZpKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmB/nm/1Xfl YkpjiuLsalx5NbT94CSkqSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkp E5x+01t7Gt5+41/3pKWw/wCiUf8AFs/6kJKTJKUkpi97K2OsscGMYC5znGAANSSSkpqY/W+jZbgz Fz8W9xcGAV3Medzp2t9rjqdpTjCQ3CBIHYt1NSpJTHe3dskbonbOseMJKWfbXWJse1gALvcQNG8n XwSUux7LWNtqcHseA5rmmQQdQQQkpkkpGb6Rc3GNjRc5pe2suG8taQC4N5gEhKlJElKSUsXNDg0k BxkgdzHKSl0lMKrqb6xbQ9tlZmHsIc0wYOo8CelLNyKh3CpljHWFgsDA4F2wmA+PCe6VKSJKUkpS SlJKQu/pdX/F2f8AVVJKVh/0Sj/i2f8AUhJSZJSklKSU8sOhdQfjVUWVubHWr8x5ZYGuGPY68teH MeCJDxx7lIZC/osETSPp2B9bGZnTn5ttvpV1VtthwsgsL/UF362wOLxHu2Wh5IkwoqAlYbOT0/rr /wBo2sfeS/MrNNbMgsL8OKDayn9IGsc4tdBO0+YlAGOiiDq1Keldfx8k59tN2Ve/BtprAyizY8WW OqZYTcJd6bmjcJ9wmfzkTKJFKohBR0L6wPtx8rPruudXXm0NHr6sbeK3U7w/KtkTuDve88TIAIJn GjSBE2Gzi9M+s1LsWubGCqqhki4ekytmN6dtLqxZrYbtQ/af6wQMopAKfpGB9ZcfEy677bBfb0+g UvyLfWDc3Za20/TfA3beNPxSkYE/VURJo5nRuuXhmTh05dGTRg5FbHW5YdYclzqHM94yH+xxY4wT t8QOEYyiN0GJ6JMzD+uFmbnWYrLaqrabWVBuRINGgsqNL2b8ghks3aNYyO88oAwoKqVpepYh2oHVR +x/Uqx2MfW26zIdaxwfS/a57LbzBbdH+DJ/lRolEw4dUkSvRj+x+qvy8DPpppyqrqaMmhxyMr1Sy6 xtZZc4faHtNe5pkDy9ughcQohXCbBZ9M6Z9Y/Uw2dRtyDSLrDkj1SyG+jDSHNy73ua60SNRH7rRo hIx6KiD1Q4PR+vVOx8Z7Lm0GvJrub6+ypnqvyHNez0Lw4vO9vLD5OaRqTKNKo2gxehdfxcbHbRTd UaMLGxr2jIb6lnp3udeymz1js3M+jq2Bp7exM4koESIux0/F6pX1sXuZktwXY7WhuVfv9JwawbQG ZNoe4mdxcyf5Z4TJEcK4A276YuUkpSSkLv6XV/xdn/VVJKVh/wBEo/4tn/UhJSZJSklKSUpJSklO N136w/sZ7a24/rn0Lcu2X+mG00bN+z2u3P8Afo3T4hPhDiWylwtbA6x1SynrHULKzkDGyPRxMRjg NGtYefRD5d6gnV3gB4kxGgUCdUD/AK3ZNdz8l1FVmGzBbkubU97n+o611EAOx2O0c2CCAR4Tol7Y RxJm/W603Y+Mem5HrWy61grv9rPU9HewHGDiO/vDNPPRL299VcbLG+sN2L9X8fqvUP0wfkvpuslt exhutqY+A2DENHZAwuVBPFQaZ+t2ZlW4Jpo+zM+0CrLYXB5L/SynWUe6sRtdS07vNO9sAFHEbDZq +t91hwR+z3uOdTXlBtJstLKbS1gJ2Y5buBJkEgR+dJhA499VcezZ6h9Yn4ORmVDGFjMIY4c/1Npc 7KOysAem6Bu+kSdB9yAha4ypp5h2zfjteDhA2Y9eTZkD1oaPsdjK7BU41e+d8t0bPGiIxX1WmdM/ +d91tmW3E6Zfe3GL2MeBYA59VjKnNcfQ2j6UgML3EDiYBXt7aq4/B2+n5Yz8GnMbti5gf+jcXNE9 g5zKz97R8EwiiuGobKCVJKUkpSSlJKQu/pdX/F2f9VUkpWH/AESj/i2f9SElJklKSUpJSklKSUhy cLDzNn2uiq/0nCyv1WNfseOHN3AwfNEEhBAKz8HCsqtosx6nVZDi66tzGltjjEl7Yhx0HKVlNBh+ zOmgVgYlH6Bhqq/Rt9jHCHMZ7dGkcgJcRRQWHSelNZTW3DxwzGdvoaKmRW7ncwbfafglxHuqgzd0 /Afjvw3Y1Lse1xdZSa2mtzid5LmRBJdqlxG1UFv2d0+S77LTJsNxPptk2Fuw2cfS2mJ8EuIqoKd0 3pz20Mfi0ubix9naa2kVbdB6Yj2x5JcRVQZuxMV5tL6a3G8BtxLQfUa2dofp7gJ7pWUtN/1d6RZl 42U7HrjDrdVRRsZ6LNzmWbms2aOBZoQjxmlvCLbFnSul3Ptsuw8ex97dlzn1McbGgzteS33DTuhx EJoJ66q6a21UsbXWwBrGMAa1oHAAHCCWaSlJKUkpSSlJKQu/pdX/ABdn/VVJKQ4eZiDEoBvr/m2f nt/dHmkpN9sxP9PX/nt/vSUr7Zif6ev/AD2/3pKV9sxP9PX/AJ7f70lK+2Yn+nr/AM9v96SlfbMT /T1/57f70lK+2Yn+nr/z2/3pKV9sxP8AT1/57f70lK+2Yn+nr/z2/wB6SlfbMT/T1/57f70lK+2Y n+nr/wA9v96SlfbMT/T1/wCe3+9JSvtmJ/p6/wDPb/ekpX2zE/09f+e3+9JSvtmJ/p6/89v96Slf bMT/AE9f+e3+9JSvtmJ/p6/89v8AekpX2zE/09f+e3+9JSvtmJ/p6/8APb/ekpX2zE/09f8Ant/v SUr7Zif6ev8Az2/3pKV9sxP9PX/nt/vSUhdmYn2us+vX/N2fnt/eq80lP//Z
  • 2JPEG256256/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAg/9sAhAAKBwcHBwcKBwcKDgkJCQ4RDasLDBEU EBAQEBAUEQ8RERERDxERFxoaGhcRHyEhISEFKy0tLSsyMjIyMjIyMjIyAQsJCQ4MDh8XFx8rIh0i KzIrKysrMjIyMjIyMjIyMjIyMjIyMjI+Pj4+PjJAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA ALUDAREAAhEBAxEB/8QBogAAAcBAQEBAQAAAAAAAAAAABAUDAgYBAAcICQoLAQACAgMBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAIBAwMCBAIGBwMEAgYCcwECAxEEAAUhEjFBUQYTYSJxgRQykaEH FbFCI8FS0eEzFmLwJHKC8SVDNFOSorJjc8I1RCeTo7M2F1RkdMPS4ggmgwkKGBmElEVGpLRW01Uo GvLj88TU5PRldYWVpbXF1eX1ZnaGlqa2xtbm9jdHV2d3h5ent8fX5/c4SFhoeIiYqLjI2Oj4KTlJ WWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+hEAAgIBAgMFBQQFBgQIAwNtAQACEQMEIRIxQQVRE2Ei BnGBkTKhsfAUwdHhI0IVUmJy8TMkNEOCFpJTJaJjssIHc9I14kSDF1STCAkKGBkmNkUaJ2R0VTfy o7PDKCnT4/OElKS0xNTk9GV1hZWltcXV5fVGVmZ2hpamtsbW5vZHV2d3h5ent8fX5/c4SFhoeIiY qLjI2Oj4OUlZaXmJmam5ydnp+So6SlpqeoqaqrrK2ur6/9oADAMBAAIRAxEAPwCbeU/KflW58q6L cXGi6fNNNp9rJJJJaws7u0MbMzM0ZJJJ3OKpt/gzyf8A9WHTf+kOD/qnirv8GeT/APqw6b/0hwf9 У8ВД/гзыф/1ЫдН/6Q4П+кэку/вАГеТ/+рДпв/ШБ/вБУ8ВД/гзыф/вБВХТф+кОД/АКп4q7/Бнк// АКсом/8АШБ/1TxV3+DPJ/8A1YdN/wCkOD/qnirv8GeT/wDqw6b/АНИЧ/VPFXf4M8n/APVh03/p Dg/6p4q7/Bnk/wD6sOm/9IcH/VPFXf4M8n/9WHTf+kOD/qnirv8ABnk//qw6b/0hwf8AVPFXf4M8 n/8AVh03/pDg/wCqeKu/wZ5P/wCrDpv/AEhwf9U8Vd/gzyf/ANWHTf8ApDg/6p4q7/Bnk/8A6sOm /wDSHB/1TxV3+DPJ/wD1YdN/6Q4P+qeKu/wZ5P8A+rDpv/SHB/1TxV3+DPJ//Vh03/pDg/6p4q7/ AAZ5P/6sOm/9IcH/AFTxV3+DPJ//AFYdN/6Q4P8Aqnirv8GeT/8Aqw6b/wBIch/VPFXeTP8AlD9B /wC2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqkvkz/lD9 B/7Ztn/yYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiqS+TP+UP0 H/tm2f8AyYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiqS+TP+UP 0H/tm2f/ACYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiqS+TP8A ld9B/wC2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqkvkz /lD9B/7Ztn/yYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiqS+TP +UP0H/tm2f8AyYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiqS+T P+UP0H/tm2f/ACYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiqS+ TP8AlD9B/wC2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq kvkz/lD9B/7Ztn/yYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiq S+TP+UP0H/tm2f8AyYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi qS+TP+UP0H/tm2f/ACYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd iqS+TP8AlD9B/wC2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYqkvkz/lD9B/7Ztn/yYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdiqS+TP+UP0H/tm2f8AyYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdiqS+TP+UP0H/tm2f/ACYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdiqS+TP8AlD9B/wC2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYqkvkz/lD9B/7Ztn/yYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdiqS+TP+UP0H/tm2f8AyYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdiqS+TP+UP0H/tm2f/ACYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdiqS+TP8AlD9B/wC2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FXYq7FXYqkvkz/lD9B/7Ztn/yYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdiqS+TP+UP0H/tm2f8AyYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdiqS+TP+UP0H/tm2f/ACYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdiqS+TP8AlD9B/wC2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYqkvkz/lD9B/7Ztn/yYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdiqS+TP+UP0H/tm2f8AyYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdiqS+TP+UP0H/tm2f/ACYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdiqS+TP8AlD9B/wC2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYqkvkz/lD9B/7Ztn/yYjxVOsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVdirsVdirD/KfmzyrbeVdFt7jWtPhmh0+1jkjkuoVdHWGNWVlaQEEEbjFU2/xn5P/ AOr9pv8A0mQf9VMVd/jPyf8A9X7Tf+kyD/qpirv8Z+T/APq/ab/0mQf9VMVd/jPyf/1ftN/6TIP+ qmKu/wAZ+T/+r9pv/SZB/wBVMVd/jPyf/wBX7Tf+kyD/AKqYq7/Gfk//AKv2m/8ASZB/1UxV3+M/ J/8A1ftN/wCkyD/qpirv8Z+T/wDq/ab/ANJkH/VTFXf4z8n/APV+03/pMg/6qYq7/Gfk/wD6v2m/ 9JkH/VTFXf4z8n/9X7Tf+kyD/qpirv8AGfk//q/ab/0mQf8AVTFXf4z8n/8AV+03/pMg/wCqmKu/ xn5P/wCr9pv/AEmQf9VMVd/jPyf/ANX7Tf8ApMg/6qYq7/Gfk/8A6v2m/wDSZB/1UxV3+M/J/wD1 ftN/6TIP+qmKu/xn5P8A+r9pv/SZB/1UxV3+M/J//V+03/pMg/6qYq7/ABn5P/6v2m/9JkH/AFUx V3+M/J//AFftN/6TIP8Aqpir/9k=
  • UUID: 739641e5-d0d6-4229-8f5a-c2ce3e403886xmp.Did: 09CBE45CF11FE911B817FB840DA94FACXMP.DID: 088011740720681188C6B1B8AF00E6D0 Spreate: PDF1
  • Createxmp.iid: 088011740720681188C6B1B8AF00E6D02017-12-21T11: 09: 31 + 01: 00adobe Indesign 6.0
  • сохраненоxmp.iid:098011740720681188C6B1B8AF00E6D02017-12-21T11:38:11+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0A8011740720681188C6B1B8AF00E6D02017-12-21T11:38:11+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:067F195B0E20681188C6B1B8AF00E6D02017-12-21T11:39:48+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FB7F117407206811871FF023308C6B3D2017-12-21T15:58:09+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:098011740720681192B0C68D9FD357D52018-01-08T11:46:54+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0A8011740720681192B0C68D9FD357D52018-01-08T11:54:02+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FAB9E1

    0681192B0C68D9FD357D52018-01-08T11:57:16+01:00Adobe InDesign 6.0/

  • сохраненоxmp.iid:FBB9E1

    0681192B0C68D9FD357D52018-01-08T12:02:19+01:00Adobe InDesign 6.0/метаданные

  • сохраненныйxmp.iid:FCB9E1

    0681192B0C68D9FD357D52018-01-08T12:02:19+01:00Adobe InDesign 6.0/

  • сохраненоxmp.iid:FF9508C43020681192B0C68D9FD357D52018-01-08T15:29:18+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:088011740720681192B0E2B393CC2BB

    -01-22T09:46:20+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A726A3E60B20681192B0E2B393CC2BB

    -01-22T10:09:20+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:038011740720681188C6FB2EF4DED8BC2018-01-22T11:12:12+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1D2EF1517D0DE811876EB3EEC616FC942018-02-09T10:40:53+01:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:B6C4F4517D0DE811876EB3EEC616FC942018-02-09T10:40:53+01:00Adobe InDesign 7.0/метаданные
  • сохраненоxmp.iid:0FB149075F13EA5FF7EC321E1212019-01-08T17:31:20+01:00Adobe InDesign 7.0/метаданные
  • сохраненоxmp.iid:1E9CAAD46213EA5FF7EC321E1212019-01-08T17:31:20+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:569C0BF26513EA5FF7EC321E1212019-01-08T17:53:38+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:917A0FEE6713EA5FF7EC321E1212019-01-08T18:07:50+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:0708C8E76813EA5FF7EC321E1212019-01-08T18:14:49+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:4A1988126C13EA5FF7EC321E1212019-01-08T18:37:29+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:AB1A90C5B014E911A7A6FC233D893B3A2019-01-10T09:24:44+01:00Adobe InDesign 7.0/метаданные
  • сохраненоxmp.iid:41C2932FB114E911A7A6FC233D893B3A2019-01-10T09:24:45+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:A4CC937DB714E911A7A6FC233D893B3A2019-01-10T10:09:53+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:0D4204E2B714E911A7A6FC233D893B3A2019-01-10T10:12:41+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:F30B6738B814E911A7A6FC233D893B3A2019-01-10T10:15:06+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:2A3A9C5AB914E911A7A6FC233D893B3A2019-01-10T10:23:13+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:C7BE856BBA14E911A7A6FC233D893B3A2019-01-10T10:30:51+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:9992591EBB14E911A7A6FC233D893B3A2019-01-10T10:35:51+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:D3FBD311F11FE911B817FB840DA94FAC2019-01-24T17:01:51+01:00Adobe InDesign 7.0/метаданные
  • сохраненоxmp.iid:09CBE45CF11FE911B817FB840DA94FAC2019-01-24T17:01:51+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:5BD935B7F91FE911B817FB840DA94FAC2019-01-24T18:01:39+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:038546F1F91FE911B817FB840DA94FAC2019-01-24T18:03:16+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:E13BBD3FFA1FE911B817FB840DA94FAC2019-01-24T18:05:28+01:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:DC83814FFA1FE911B817FB840DA94FAC2019-01-24T18:05:54+01:00Adobe InDesign 7.0/;/метаданные
  • xmp.iid:D3FBD311F11FE911B817FB840DA94FACxmp.did:41C2932FB114E911A7A6FC233D893B3Axmp.did:088011740720681188C6B1B8AF00E6D0default2197application/pdf
  • Bro_Drenhalиндд
  • Библиотека Adobe PDF 9.9FalsePDF/X-1:2001PDF/X-1:2001PDF/X-1a:2001 конечный поток эндообъект 3 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 38 0 объект >/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/XObject>>>/TrimBox[0.0 0.0 595.276 841.89]/Тип/Страница>> эндообъект 39 0 объект >/Font>/ProcSet[/PDF/Text]/Properties>/MC1>/MC2>>>/XObject>>>/TrimBox[0.0 0,0 595,276 841,89]/Тип/Страница>> эндообъект 40 0 объект >/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/XObject>>>/TrimBox[0.0 0.0 595.276 841.89]/Тип/Страница>> эндообъект 41 0 объект >/Шрифт>/ProcSet[/PDF/Текст]/Свойства>/MC1>>>/XObject>>>/TrimBox[0.0 0.0 595,276 841,89]/Тип/Страница>> эндообъект 42 0 объект >/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/XObject>>>/TrimBox[0.0 0.0 595.276 841.89]/Тип/Страница>> эндообъект 43 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.

    D5Ea

    Создайте собственное зарядное устройство для магнето — журнал для газовых двигателей

    По персоналу

    Питер Рук

    Зарядка магнето Webster на самодельном магнитном зарядном устройстве.Блоки обеспечивают хорошее соединение с магнитами.



    В то время как у моего друга было магнитное зарядное устройство, я всегда чувствовал себя немного неловко из-за того, что он должен заботиться о том, чтобы батарея, питающая его, была полностью заряжена, и тот факт, что ему приходилось расчищать свой рабочий стол, чтобы освободить место для использования. Это. Часть удовольствия, которое я получаю от восстановления двигателей, возникает из-за превращения различных кусков металла в работающую часть механизма, поэтому я чувствовал, что изготовление зарядного устройства будет новым вызовом, и что я также научусь чему-то в процессе.Я мало что знал об электричестве, кроме умения поменять вилку, и еще меньше знал о магнетизме. К счастью, я все еще встречался со своим старым школьным учителем физики за кружкой пива каждую неделю, так как мы оба были членами местного стрелкового клуба, теперь более общительными членами с плохим зрением!

    Однако мои надежды на немедленный поток информации только что вызвали первоначальный комментарий «да, магнетизм — каверзная тема», и он заговорил о другом!

    Затем я провел поиск в SmokStak, и несколько часов были потрачены на сбор многочисленных комментариев, а также распечаток статей с подробным описанием планов создания намагничивающих устройств, в том числе подробной статьи Джона Рекса, напечатанной в GEM в 1989 году, и копии статьи в Dyke’s Automobile. и Энциклопедия бензиновых двигателей в 1918 году.Также была ссылка на дизайн Дэйва Джинджери.

    Это было хорошо, но я не продвинулся дальше, поскольку теперь у меня было три схемы, каждая из которых использовала ядра разного размера, и все они, по мнению многих людей, были успешными. Единственная общая точка, которую я смог определить, заключалась в том, что 20 000 ампер-витков медного провода оказались магическим числом для полной зарядки магнето. Ампер-витки относятся к количеству витков провода вокруг сердечника, умноженному на ампер, которые потребляет длина провода.

    Изображение: Питер Рук

    Коммерческое зарядное устройство на магните.

    Первое решение состояло в том, чтобы определить оптимальный размер сердечника, прежде чем рассчитать калибр и количество проволоки, которую нужно намотать вокруг него, а также источник питания для достижения желаемого результата.

    Мне все еще был нужен «эксперт», поэтому я связался с Мартином Перси, контактным лицом службы поддержки по магнето в журнале «Стационарный двигатель» здесь, в Великобритании. Я попал в золотую пыль, так как Мартин был слишком готов помочь. Он знал тему магнето вдоль и поперек и построил собственное зарядное устройство.Кроме того, у него была некоторая информация, которую он хотел скопировать для меня, о зарядном устройстве, построенном Уорвиком Брайсом и представленном в «Стационарном двигателе» в 1988 году. Вскоре стало очевидно, что мне нужно немного больше разобраться в сложном предмете магнетизма, прежде чем разрабатывать собственное зарядное устройство в для того, чтобы быть удовлетворенным, что это будет соответствовать моим будущим потребностям. Итак, я снова обратился к своему старому учителю, который впоследствии оказался очень полезным.

    Хотя я мог бы просто описать зарядное устройство, которое я построил, и то, как я этого добился, это не сильно поможет кому-то еще, кто хочет построить зарядное устройство с другой спецификацией, а также понять небольшой элемент теории.



    Магнетизм

    Мои начальные знания о магнетизме были основаны на моих школьных днях, когда мы, будучи детьми, играли с ними. Это знание ограничивалось тем фактом, что у магнита есть северный и южный полюса, другие черные металлы могут намагничиваться магнитом, и что одинаковые полюса магнита отталкиваются, а противоположные притягиваются друг к другу.

    Магнитная сталь

     Раннее подковообразное магнето от Amanco со снятой удерживающей лентой.

    До 1920-х годов подковообразные магниты изготавливались из вольфрамовой стали, самой прочной на тот момент доступной стали.

    С тех пор производились другие сильномагнитные стали, содержащие хром и никель, вплоть до 1930-х годов, когда использовались прессованные металлические порошки, такие как alnico и Alcomax. Alnico состоит из алюминия, никеля и кобальта, отсюда и название. Эти специальные высокоэнергетические магнитные материалы намного дороже вольфрамовой стали, но они удерживают более чем в 20 раз большую магнитную энергию.

    Вольфрамовые магниты должны были быть длинными и тонкими, чтобы предотвратить саморазмагничивание, отсюда и большие подковообразные магниты, которые можно было увидеть на ранних магнето, более компактные магниты и магнето были сделаны, когда стали доступны новые материалы.

    Недостатком более поздних, не вольфрамовых магнитов является то, что они требуют большей магнитной силы для зарядки, но как только они полностью заряжены, они создают более сильный магнит.

    Металлы, которые могут быть сильно намагничены, такие как железо, никель и кобальт, известны как ферромагнетики, проявляющие сильное притяжение к магнитным полям и обладающие высокой способностью сохранять магнитные свойства после удаления внешнего поля. Все они обладают сильными магнитными свойствами благодаря наличию так называемых магнитных доменов.



    Магнитные домены

    Внутри ферромагнитных материалов атомы, как правило, имеют собственное магнитное поле, создаваемое электронами, вращающимися вокруг него. Небольшие группы атомов, состоящие из более чем триллиона, имеют тенденцию выстраиваться в одном направлении, и эти группы известны как домены.

    Каждый домен имеет свой собственный северный и южный полюса, и в ненамагниченном состоянии полюса доменов указывают в разных случайных направлениях, в результате чего магнитная сила практически не проявляется, поскольку они компенсируют друг друга.

    Помещение магнитного материала в сильное внешнее магнитное поле или пропускание через него электрического тока приводит к тому, что домены начинают выстраиваться в одном направлении, поэтому материал начинает проявлять более сильную магнитную способность. Чем больше приложенная магнитная сила, тем больше доменов будет выровнено и тем сильнее магнитная сила. Когда все домены выровнены, говорят, что материал достиг насыщения и его магнитные свойства будут максимальными.Они не могут быть улучшены с применением какой-либо другой магнитной силы.

    В случае с мягким железом домены легко выравниваются, в то время как для твердых материалов требуется большая магнитная сила. Однако в случае с мягким железом домены снова будут смещаться при удалении внешней магнитной силы, тогда как в более твердых металлах сохраняется большая часть, что делает его более сильным магнитом. Вот почему мягкое железо используется для сердечника катушек, что позволяет быстро накапливать и высвобождать магнетизм.



    Магнитная сила

    Лучший способ описать магнитное поле — представить невидимые силовые линии, параллельные друг другу, входящие в магнит на его южном полюсе, проходящие через него, прежде чем выйти на северном полюсе по замкнутому контуру.

    Сила намагничивания электромагнита, который по существу является зарядным устройством для магнитов, пропорциональна числу витков провода в его катушке и току, протекающему по этому проводу на 1 метр катушки; например для катушки с сердечником длиной 1 метр из 250 витков проволоки, тянущей 50 ампер, магнитная сила равна 250 х 50 = 12 500 ампер-витков.

    Изображение: Питер Рук

    Намагниченный материал с выровненными доменами и силовыми линиями.





    Общая сила известна как плотность потока магнитных сил и связана с количеством этих линий потока в магните в пределах заданной площади.Чем больше плотность магнитной силы, тем сильнее магнит, и это измеряется в различных единицах, включая тесла, один тесла примерно в 30 000 раз мощнее магнитного поля Земли.

    Изображение: Питер Рук

    Ненамагниченный материал с доменами, направленными в разные стороны.

    Если намагничиватель будет использоваться для зарядки современных вращающихся магнето, которые лучше всего заряжать в собранном виде, необходимо предусмотреть воздушные зазоры. Воздушный зазор также может означать цветной материал, такой как алюминий или другой материал, используемый в конструкции магнето после ранних подковообразных типов.

    Для двух воздушных зазоров размером 1 мм каждый сила электромагнита (плотность потока) может упасть в пять или более раз, поэтому для компенсации плотность потока должна быть в пять раз выше. В то время как мысль о воздушных зазорах в 2 мм невозможна при перезарядке подковообразного магнита, если вы внимательно посмотрите на магнит, поверхность, как правило, шероховатая и неровная, и невозможно получить 100% контакт металл-металл.

    Сказав все это, я должен также повторить свои комментарии ранее относительно магнитных доменов о том, что при зарядке магнита есть момент, когда какая бы сила ни была приложена к нему, его сила не будет увеличиваться, как только все домены станут насыщенными.Насыщение происходит при 1,6 тесла для магнита из вольфрамовой стали и 2,0 тесла для композитных материалов.



    Проектирование зарядного устройства

    Изображение: Питер Рук

    Магнето Webster AMM с двумя вольфрамовыми магнитами. Шероховатость поверхности магнитов можно увидеть

    Существуют три аспекта конструкции магнитного зарядного устройства: размер сердечника и корпуса, длина и толщина медного провода, используемого в качестве обмоток, и используемое напряжение.

    Перед началом проектирования необходимо четко понимать тип заряжаемого магнето. Если к магнитам нужно заряжать чисто маленькие магнето со скромным поперечным сечением, то будет достаточно небольшого сердечника в 1-1/2 дюйма.

    Lucas, крупный производитель магнето высокого напряжения в Великобритании, в 1953 году рекомендовал следующие критерии проектирования в своих инструкциях по ремонту, заявив, что этого будет достаточно для насыщения почти всех широко используемых магнето:

    • Материал сердцевины — мягкое (желательно шведское) железо.

    • Площадь ядра – 9 квадратных дюймов.

    • Рекомендуемая обмотка сердечника — от 65 000 до 70 000 ампер-витков.

    Еще одно конструктивное соображение заключается в том, как магнето будет помещаться между катушками, либо с помощью различных полюсных наконечников на верхней части сердечников, либо путем перемещения самих катушек.

    Изображение: Питер Рук

    Подключение параллельно и последовательно.

    Сердцевина и рама

    При выборе площади поверхности катушек были измерены магниты на доступных магнето низкого напряжения, поскольку основным намерением было продолжить восстановление двигателей с зажиганием низкого напряжения.Однако строительство зарядного устройства должно было стать крупным проектом, который нельзя было повторять, поэтому для придания дополнительной гибкости его нужно было сделать в соответствии со спецификацией, позволяющей заряжать широкий спектр магнето. Там, где два магнита были соединены и работали вместе на магнето, производилось комбинированное измерение.

    Изображение: Питер Рук

    Рассмотрены два чертежа магнитного зарядного устройства.

    Чтобы получить наилучшие результаты при перезарядке магнита, площадь поверхности источника должна в два-два с половиной раза превышать площадь поверхности магнита, чтобы сила намагничивания зарядного устройства концентрировалась в магнитах.Как видно из таблицы, наибольшее поперечное сечение составляло 2 квадратных дюйма, что дает оптимальную площадь сердцевины от 8 до 10 квадратных дюймов. Поэтому для катушек были выбраны 3,00-дюймовые сердечники, и для поддержания этой площади поверхности в 9,4 дюйма нижняя часть рамы должна была быть сделана из железа размером 4 дюйма на 2-1/2 дюйма.

    Изображение: Питер Рук

    Рассмотрены два чертежа магнитного зарядного устройства.

    Сердечник зарядного устройства должен максимально легко достичь магнитного насыщения, поэтому лучшим материалом для достижения этого является шведское магнитное железо, которое является чрезвычайно чистым.Это не всегда доступно, поэтому следующим лучшим вариантом является поиск стали с очень низким содержанием углерода, такой как C1010 с содержанием углерода от 0,08 до 0,13%, фактически обладающей свойствами железа. Чем больше углерода в стали, тем больше магнитной силы требуется для достижения насыщения, и часть этого магнетизма будет сохраняться при удалении намагничивающей силы.

    Чтобы получить наилучшие результаты, сердечник должен быть как можно короче, но конструкция слишком короткого и толстого сердечника затрудняет установку магнето между ними, поэтому необходимо найти компромисс.Плечи сердечников на этом зарядном устройстве будут сделаны из двух кусков железа длиной 6 дюймов, которые, с учетом изоляционных колец на каждом конце и платформы наверху, оставят около 5 дюймов сердечника для фактической намотки. медный провод.



    Источник питания

    Изображение: Питер Рук

    Обрезка верхней части опорной плиты.

    Расчеты для этого зарядного устройства были основаны на использовании 12-вольтовой батареи, которая является простым источником питания без необходимости использования трансформатора для изменения сетевого напряжения и выпрямителя для его выравнивания.

    Если используется более высокое напряжение, сила тока увеличивается пропорционально, тем самым увеличивая ампер-витки, поэтому при необходимости две батареи можно соединить параллельно, чтобы получить 24 вольта. Еще один момент, о котором следует помнить при использовании батарей, заключается в том, что напряжение может упасть до 10 вольт, когда батарея обеспечивает максимальный ток.



    Медная проволока

    Изображение: Питер Рук

    Нижняя часть сердечника после размещения на поверхности плиты.

    Медная проволока продается на развес в катушках разного размера.Сопротивление провода измеряется в омах, что указывает на то, насколько легко электрический заряд будет перемещаться по проводу, что для намотки провода обычно выражается в омах на 1000 футов. С более толстым проводом с низким сопротивлением по нему будет проходить больше заряда, поэтому диаметр выбранного провода должен быть достаточным, чтобы обеспечить силу тока, необходимую для получения желаемого уровня магнетизма.

    Поскольку сопротивление зависит от длины используемого провода, сопротивление катушки по отношению к числу ампер-витков также зависит от диаметра сердечника.Для катушки диаметром 1 дюйм длина провода на один виток первого слоя составляет 3,1 дюйма; для 2-дюймового сердечника — 6,3 дюйма; а для 3-дюймового ядра — 9,4 дюйма. Следовательно, при расчете ампер-витков этих катушек разного размера при 12 вольтах постоянного тока возникает картина, что оптимальная толщина провода меньше для катушки меньшего диаметра. Существует также точка, где эффективность ампер-витков скорее снижается, чем увеличивается.

    Изображение: Питер Рук

    Снятие верхнего слоя перед поворотом кромки, удерживающей верхнее изоляционное кольцо.



    Таблица ампер-витков в нижней части страницы 22 содержит сводку расчетов для одного из двух сердечников зарядного устройства, провод намотан на сердечник длиной 5 дюймов. Это показывает, что удвоение числа витков не обязательно означает удвоение ампер-витков из-за сопротивления провода. В случае с 3-дюймовым сердечником и удельным сопротивлением используемого провода 10-го калибра было обнаружено, что длина используемого провода увеличивается пропорционально виткам, поэтому ампер-витки не изменяются.

    Изображение: Питер Рук

    Фото Питера Рука: Снимаем кожуру с сердцевины.

    Так получилось, что в наличии имелись 4-килограммовые (8,8-фунтовые) катушки проволоки 10-го калибра, каждая из которых вмещала 300 футов. Это было удобно, так как на катушку можно было использовать одну катушку с проволокой, и не нужно было измерять или подсчитывать количество витков.

    Прежде чем идти дальше, важно решить, как соединить две катушки и аккумулятор, последовательно или параллельно.

    Последовательное соединение удваивает сопротивление катушек, тем самым уменьшая ток или силу тока. При параллельном соединении общее сопротивление составляет половину значения одного витка.

    Сопротивление провода, используемого в одной катушке, составляет 0,318 Ом (300 футов провода с сопротивлением 1,06 Ом на 1000 футов). Это означает, что если бы две катушки были подключены последовательно, общее сопротивление было бы вдвое больше, 0,636 Ом, что давало бы потребляемый ток всего 18,9 ампер (по формуле амперы = напряжение/сопротивление, что равно 12 вольт/0.636 Ом), давая 11 340 ампер-витков.

    Параллельное соединение тех же двух катушек, общее сопротивление 0,159 Ом. Таким образом, сила тока составляет 12 вольт/0,159 Ом, что равно 75,5 ампер, что дает 45 280 ампер-витков. Это предполагает 12-вольтовое напряжение от аккумулятора. Если оно уменьшится до 9, ампер-витки уменьшатся до 33 962.



    Тепло

    Когда ток проходит через медный провод, провод начинает выделять тепло, количество которого зависит от силы тока в амперах и сопротивления длины провода.Чем короче длина провода, тем меньше сопротивление и больше выделяемое тепло. Сопротивление медного провода, выбранного в конечном итоге, составило 1,06 Ом на 1000 футов, следовательно, оно составляет 0,318 Ом для 300 футов, используемых в каждой катушке.

    • Мощность (Вт) = Ампер² x сопротивление провода.

    • Мощность = 382 х 0,318 = 459 Вт.

    Как видно, катушка быстро нагревается, и поэтому обязательно, как только будет достигнут пик намагниченности, она должна быть снова выключена, иначе существует риск перегрева.Если используется более тонкий провод, сопротивление уменьшается, а значит, и тепло, но это также снижает количество ампер-витков и эффективность зарядного устройства.

    Изображение: Питер Рук

    Установка для намотки катушек на токарном станке. Видна изоляция карты на жиле.

    Приступаем к работе

    Определившись с основными размерами используемых жил и проводов, следующим шагом было составление планов, чтобы получить четкое представление о том, как будет выглядеть зарядное устройство, и заказать материалы.

    Мой постоянный поставщик стали смог получить немного «черной стали», которая похожа на C1018 тем, что содержит менее 0,2% углерода. На самом деле он имеет свойства, подобные железу, хотя и не так хорош, как чистое магнитное железо. Круглая черная сталь имеет шероховатую поверхность, поэтому ее необходимо заказывать увеличенного размера, чтобы ее можно было обработать до хорошего качества.

    Я заказал 12-дюймовую стальную пластину диаметром 3,5 дюйма вместе с 12-дюймовой стальной пластиной размером 4 на 2,5 дюйма, которая будет использоваться в качестве основания.Кроме того, было приказано разрезать и обработать 18-дюймовую стальную трубу размером 3,5 на 1,5 дюйма, чтобы получить четыре полюсных наконечника.

    Изображение: Питер Рук

    Первый слой, намотанный на сердечник; нижнее изоляционное кольцо с прорезанной канавкой для провода; ядро раны.

    Хотя 200 витков провода 10 AWG на катушку теоретически генерируют около 45 000 ампер-витков, потребляемый ток будет выше 100 ампер. Это можно было бы уменьшить до 74 ампер, увеличив количество витков до 300, при этом достигнув того же количества ампер-витков.Кроме того, стандартной 4-килограммовой (8,8-фунтовой) катушки от поставщика достаточно для намотки 300 витков (при начальном диаметре сердечника 3 дюйма). Кроме того, намотка диаметром 3 дюйма на 5 дюймов сердечника приводит к тому, что обмотка состоит почти из шести слоев, что означает, что она может начинаться и заканчиваться у основания. Заказанный медный провод представлял собой обмоточный провод класса Н с двойным полиэфирным покрытием, способным выдерживать высокие нагрузки и температуру.

    Изображение: Питер Рук

    Твердый пластик, приобретенный много лет назад и с тех пор хранившийся в углу мастерской, использовался для изготовления торцевых пластин и платформы, на которой держалось магнето во время его зарядки.

    Фото Питера Рука:  Первый слой, намотанный на сердцевину; нижнее изоляционное кольцо с прорезанной канавкой для провода; ядро раны.

    Чтобы уменьшить искрение при включении и выключении питания, был приобретен 12-вольтовый соленоид автомобильного стартера, а также простой нажимной переключатель, соединительный провод (6 и 8 AWG) и несколько клеммных винтов. В этих точках все равно будет некоторое искрение, поэтому для его подавления понадобились выпрямительные диоды.

    Для более профессионального устройства можно добавить амперметр, который очень полезен, так как показывает, когда течет пиковый ток.Это позволяет отключить питание на одну секунду позже, когда сердечники катушек будут полностью насыщены.



    Обработка стержня и основания

    Изображение: Питер Рук

    Первый слой, намотанный на сердечник; нижнее изоляционное кольцо с прорезанной канавкой для провода; ядро раны.

    12-дюймовый кусок железа был разрезан пополам с помощью электропилы перед установкой одной детали на токарный станок. В идеале один конец должен поддерживаться фиксированным люнетом, но стержень был слишком большим для моего люнета.Чтобы обойти это, сердечник был плотно зажат в патроне, а затем на малой скорости просверлено отверстие, чтобы можно было использовать центр задней бабки при токарной обработке. Это центральное отверстие будет просверлено позже и нарезано резьбой для крепежных винтов.

    Во-первых, один конец керна был выправлен как можно чище с помощью комбинации тонкого резания и малой скорости. Затем корпус утюга сделали гладким, удерживая в патроне всего 0,500 дюйма сердечника, чтобы удалить шероховатость перед обточкой до 3 дюймов.

    Затем сердечник был перевернут и снова удерживался в 4-кулачковом патроне, затем точно центрировался с помощью циферблатного индикатора, прежде чем другой конец можно было повернуть под прямым углом, а шероховатость убрали с верхних 0,500 дюйма, которые остались чуть менее 3,5 дюймов. снаружи/диаметром для поддержки пластикового изолирующего кольца (см. фото).

    Наконец, на каждом конце были просверлены 0,274-дюймовые отверстия, готовые к нарезанию резьбы для 0,313-дюймовых установочных винтов, которые будут использоваться для крепления сердечников к основанию и закрепления полюсных наконечников.

    Подготовив два ядра, внимание переключилось на основу. Не имея доступа к плоскошлифовальному станку для получения гладкой поверхности, первым делом нужно было установить блок на фрезерный стол, а затем обрезать его с помощью острой фрезы из быстрорежущей стали с чрезвычайно низкой скоростью подачи (см. фото). Удовлетворившись качеством поверхности, были размечены и просверлены отверстия диаметром 0,375 дюйма для двух крепежных болтов сердечника с зенковкой нижней стороны.

    Следующим шагом было покрытие нижней части двух сердечников тонким слоем инженерной сини, прежде чем установить их на место, чтобы проверить посадку (см. фото).Как обсуждалось в предыдущей статье, воздушный зазор значительно снижает величину магнитной силы, поэтому в идеале его не должно быть. Если у вас нет идеальной посадки, следует использовать скребки.

    Лучший способ сделать это — нанести тонкий слой инженерного синего на поверхность пластины (если у вас нет пластины для поверхности, хорошей заменой будет кусок листового стекла).

    Поместите поверхность, подлежащую выравниванию, на поверочную пластину, и если у вас неравномерное покрытие синего цвета, соскоблите выступающие точки и продолжайте повторять процесс, пока не будет достигнуто почти 100% покрытие.

    Изображение: Питер Рук

     Схема подключения.

    Изоляция

    Перед началом намотки сердечников необходимо установить изоляционные кольца на каждом конце и между сердечником и проводом.

    Во-первых, две изолирующие шайбы должны быть изготовлены из изоляционного пластика. Позаботьтесь о пластике и о том, что он не проводит электричество (как это делают некоторые).

    Верхнее кольцо будет опираться на буртик, оставленный при обработке сердечника, и может удерживаться на месте с помощью эпоксидного клея.Для нижнего кольца сделайте дно шероховатым на 0,250 дюйма, чтобы помочь эпоксидному клею полностью схватиться.

    Для получения аккуратной обмотки в этом кольце можно вырезать канавку на глубину диаметра провода обмотки, чтобы начало не было под давлением остальной части обмотки (см. фото). Если вы решите накатать этот кусок сердцевины для приклеивания клея, убедитесь, что вы сделали это до того, как вороните и соскребаете, так как накатка приподнимет край, который может помешать герметичной посадке.

    После установки изоляционных колец можно изолировать саму жилу.Требуется что-то более прочное, чем намотанная изоляционная лента, и хорошим средством является отрезок картонного файла, который можно приклеить к сердечнику между изоляционными шайбами ​​с нахлестом на стыке не менее 0,500 дюйма. На всякий случай я использовал две толщины.



    Другие фитинги

    При обработке полюсных наконечников было решено сделать четыре, чтобы была некоторая гибкость в использовании различных комбинаций при зарядке магнето.

    Их конструкция представляла собой простой случай вырезания четырех блоков из куска стали длиной 18 дюймов с разметкой стали, чтобы свести к минимуму количество разрезов и отходов материала.

    После распиловки боковые стороны блоков были обрезаны, чтобы получить квадратную форму и очистить лицевые стороны. (Использование плоскошлифовальной машины, безусловно, было бы более быстрым и простым вариантом!)

    Затем были вырезаны прорези для крепежных винтов, прорезанные прорези на разных сторонах каждой пары, чтобы сделать их более универсальными.

    Аналогично подгонке сердечников к основанию, каждый блок был очищен, чтобы обеспечить отсутствие воздушных зазоров и 100% прилегание друг к другу и сердечникам.

    Основание зарядного устройства будет прикреплено болтами к деревянному бруску толщиной 1 дюйм, чтобы обеспечить точку крепления коробки с проводкой.В качестве альтернативы можно использовать некоторую стальную коробчатую секцию, чтобы обеспечить большее основание и некоторую стабилизацию узкого железного основания.



    Обмоточный провод



    Прежде чем приступить к намотке сердечников, важно помнить, что обмотки должны следовать правильному направлению, чтобы два сердечника работали вместе и не нейтрализовали друг друга. Применяется правило захвата правой рукой: пусть ваши пальцы указывают в направлении тока, а большой палец указывает на северный полюс, поэтому один сердечник нужно наматывать по часовой стрелке, другой против часовой стрелки.

    Как упоминалось ранее, обмоточный провод был заказан в двух 4-килограммовых (8,8 фунта) бобинах, так что при намотке не требовалось измерения или подсчета. Если вы используете проволоку 10-го калибра, она нуждается в небольшом натяжении для правильной посадки, и, конечно же, самый простой способ намотать ее — это использовать токарный станок, предварительно установив шаг винта в соответствии с толщиной проволоки, в этом корпус 10 TPI для провода диаметром 0,100 дюйма.

    Проволоку натягивали, пропуская ее через нейлоновую втулку, зажатую в держателе инструмента для расточной оправки токарного станка.Для этой операции лучше, если будет два человека; один управляет переключателем толчкового режима токарного станка, а другой обеспечивает правильную подачу проволоки.

    Если нет доступа к токарному станку, то можно изготовить намоточный станок с кривошипной рукояткой.

    Прикрепите 12-дюймовый хвост к изолирующей шайбе и намотайте первые два или три витка. Затем используйте немного эпоксидной смолы быстрого отверждения, чтобы закрепить его на месте, прежде чем начать наматывать первый слой. После того, как первый слой будет завершен, лучше всего нанести на него слой эпоксидной смолы быстрой фиксации и оставить его сохнуть, чтобы предотвратить движение проволоки при намотке следующего слоя.Переверните токарный станок, а затем намотайте оставшуюся часть катушки, оставив еще один 12-дюймовый конец. К счастью, расчеты оказались правильными, и шестой слой закончился в нижней части активной зоны. Последний хвост был помечен лентой, чтобы идентифицировать его, прежде чем обернуть тканевую полосу вокруг катушек и покрыть эпоксидной смолой для защиты, которая позже была отшлифована и покрыта пластиковой изоляционной лентой.

    После того, как первый сердечник был завершен, был намотан второй сердечник, следя за тем, чтобы направление провода было обратным.



    Задняя электродвижущая сила

    Обратная ЭДС — это напряжение, возникающее при отключении питания катушки и разрушении магнитного поля катушки. Сжимающееся магнитное поле создает обратную ЭДС, которая пытается удержать ток от падения до нуля. Даже использование соленоида стартера не остановит искрение контактов, когда это произойдет, и они могут вскоре выйти из строя.

    Чтобы предотвратить это, необходимо использовать выпрямительный диод, подключенный к каждой катушке.Этот диод должен иметь достаточную мощность в амперах и вольтах, чтобы выдержать скачок напряжения, который может составлять 1000 вольт или более. Низкое сопротивление диода закоротит противоЭДС и защитит переключатель.



    Чтобы справиться с потенциалом противо-ЭДС для выбранной конструкции (две катушки по 75 ампер), были приобретены диоды на 1400 вольт, которых было более чем достаточно для ее нейтрализации.



    Подключение



    Чтобы закончить каждую из катушек, к концу провода обмотки был припаян провод 8 AWG, предварительно тщательно соскрести его пластиковую изоляцию (см. фото).Затем место пайки было закрыто термоусадочной изоляцией перед установкой катушки на токарный станок в последний раз, чтобы намотать пару слоев изоляционной ленты (см. фото).

    После того, как катушки были завершены, временные болты, просверленные по центру для поворота, были удалены, а соединительные поверхности на основании были очищены, а затем слегка смазаны маслом, прежде чем они были надежно закреплены на месте.

    Автомобильные соединительные кабели использовались для подключения аккумулятора к зарядному устройству. Чтобы упростить использование больших зажимов типа «крокодил», два куска 1-дюймовой латуни были проточены с канавкой перед поперечным сверлением с помощью 0.188-дюймовое отверстие для кабеля 6 AWG, который будет использоваться для подключения источника питания для распределения к катушкам (см. фото). Наконец, 2 на
    0,156-дюймовые резьбы были нарезаны как в верхней, так и в нижней части латуни, чтобы прикрепить ее к изоляционному пластику и действовать как фиксирующие винты для кабеля. После сборки положительная клемма была отмечена красной краской, чтобы обеспечить правильное подключение к аккумулятору.

    Автомобильный соленоид был громоздким предметом, поэтому следующей покупкой была пластиковая коробка, достаточно большая, чтобы вместить его с проводкой, диодами и счетчиком (если он был установлен).Соленоид был куплен на eBay и пришел без схемы подключения, поэтому пришлось потратить несколько минут, чтобы определить правильную последовательность подключения, чтобы он заработал.

    Клеммная колодка

    может использоваться для соединения различных компонентов. В качестве альтернативы можно использовать некоторые самодельные клеммные колодки с резьбовыми стержнями 0,250 дюйма, к которым можно прикрутить болтами обжимные клеммы, прикрепленные к проводам.

    Для активации запущенного соленоида можно использовать простой 12-вольтовый нажимной переключатель, который отключается, как только давление сбрасывается.

    Проводка была выполнена поэтапно, сначала наконечники для аккумулятора, затем выключатель и соленоид. Как только оказалось, что это работает правильно, была подключена первая катушка вместе с диодом, чтобы можно было проверить полярность катушки с помощью магнитного компаса. Затем нажимали переключатель на пару секунд, удерживая компас рядом с ним, но не слишком близко на случай изменения полярности компаса. Чтобы быть осторожным, эта первая катушка была затем отключена, а вторая катушка подключена и проверена.Питание подавалось только на пару секунд, чтобы предотвратить перегрев катушек.

    Затем были соединены две катушки и подключен амперметр в соответствии с инструкциями по подключению, которые прилагались к нему.



    Зарядное магнето

    Изображение: Питер Рук

    Укомплектованное зарядное устройство без полюсных наконечников. Видна красная краска, обозначающая положительный вывод, а также четкие обозначения северного и южного полюсов.

    После проверки соединений лучший способ проверить зарядное устройство — перезарядить магнето.

    Магниты магнето легче заряжать, когда они собраны, так как это избавляет от необходимости размещать держатели поперек полюсов, чтобы сохранить магнетизм после извлечения магнитов из зарядного устройства.

    Первый и важный шаг в перезарядке магнита магнето — это правильно определить северную/южную полярность, а затем отметить ее на магните кусочком мела. Неправильное размещение магнето на зарядном устройстве может привести к потере всего магнетизма и чрезвычайно затруднить его повторную зарядку до полного потенциала.

    Чтобы определить полярность магнитов, можно использовать компас. В качестве альтернативы подвесьте магнето над зарядным устройством с помощью шнура, чтобы он мог свободно вращаться. Включите зарядное устройство, и магнето должно выровняться, используя принцип притяжения противоположностей; северный полюс магнето необходимо поместить на южный полюс зарядного устройства.

    При установке магнето на зарядное устройство используйте наилучшее сочетание полюсных наконечников, чтобы сконцентрировать магнитное поле в магнитах магнето.В случаях, связанных с зарядкой более современных высоковольтных магнето с корпусами из сплава, может потребоваться изготовление полюсных наконечников специальной формы, чтобы сфокусировать магнитное поле там, где это необходимо.

    Для работы зарядного устройства требуется всего одна или две секунды, и нет необходимости в каких-либо других приемах черного искусства, таких как постукивание по магнитам, как предлагается в некоторых очень старых статьях о зарядке магнето. Если у вас есть амперметр, вы скоро сможете сказать, когда потребляются пиковые значения тока; подождите еще секунду или две, а затем отпустите переключатель.Сердечники зарядного устройства будут насыщены и передают магнетизм магнето. Если вы чувствуете необходимость, процесс зарядки можно повторить.



    Изображение: Питер Рук

    После перезарядки моих магнето разница в тяге магнитов была отчетливо заметна при повороте якорей.

    При работе с зарядным устройством было замечено, что используемый небольшой автомобильный аккумулятор выдавал только ток 9 вольт при силе около 50 ампер, а не расчетное значение 12 вольт при силе более 70 ампер.Это может быть вызвано плохим контактом через зажимы типа «крокодил», а установка болтов на кабельных наконечниках аккумулятора на соединительные провода, вероятно, улучшит соединение. При 50 амперах ампер-витки по-прежнему превышали 30 000 — более чем достаточно для магнето старого образца. Если бы требовалось больше ампер-витков, можно было бы использовать более мощную батарею.

    Магнитное зарядное устройство оказалось очень полезным дополнением к мастерской, и в результате у меня появилось много друзей.

    При весе более 100 фунтов, включая полюсные наконечники, но без аккумулятора, это не то, что можно брать с собой на выставки двигателей, не соорудив подходящую тележку.

    Свяжитесь с Питером Руком по адресу: Hardigate House, Hardigate Road, Cropwell Butler, Notts, England, NG12 3AH; [email protected] • www.enginepeter.co.uk



    Опубликовано 9 марта 2020 г.

    РОДСТВЕННЫЕ СТАТЬИ

    Узнайте, как собрать магнитное зарядное устройство за 40 долларов — недорогое портативное, легкое и очень прочное устройство.

    Автор описывает работу газометра и то, что он сделал, чтобы починить протекающее дно одного из них на нефтяном месторождении.

    Узнайте, как провести стендовые испытания магнето на двигателе высокого напряжения с зазором, в четыре раза превышающим зазор свечи двигателя.

    Основы электроники: Трансформатор

    Сборка трансформатора

    Базовая теория: что делает трансформатор?

    Как электроэнергия вырабатывается в огромных количествах на огромных атомных электростанциях (или фермах с ветряными генераторами, солнечными батареями и т. д.), а затем поступает в розетку в вашей гостиной с правильным напряжением для питания вашего телевизора, чтобы вы могли посмотреть последний эпизод сериала . Колесо фортуны? Первый трансформатор (созданный в 1885 году) на выставке в Германии
    Трансформатор представляет собой устройство, которое регулирует уровни переменного напряжения, что позволяет более эффективно и экономично передавать и распределять электроэнергию на большие расстояния с экономической точки зрения.

    Многие считают трансформатор одним из основных электрических компонентов, играющих ключевую роль в современном обществе. Без него мы, вероятно, не смогли бы обеспечить электричеством столько домов и офисов, сколько мы делаем сегодня, и мы не смогли бы обеспечить его большим количеством сельских районов в мире.

    Можно было бы подумать, что технология, столь важная для нашей повседневной жизни, имеет сложную структуру, но если разложить ее по полочкам, то окажется, что трансформатор состоит всего из нескольких основных частей с широким спектром теоретических возможностей.

    Структура трансформатора


    Сердечник

    Сердечник трансформатора представляет собой металлическую конструкцию, которая обмотана катушками изолированного провода и пропускает магнитный поток. Сердечник обычно изготавливается из железа или стали и может иметь несколько конфигураций: квадратную, тороидальную, Е-образную, со сплошным сердечником, с воздушным сердечником и даже со стальным многослойным сердечником. Зазор в сердечнике также может быть использован для ограничения величины тока короткого замыкания. Каждая комбинация имеет свои свойства минимизации потерь или наиболее эффективна при использовании на высокой частоте, в зависимости от применения.

    Обмотки

    Входные и выходные напряжения/токи трансформатора зависят от количества витков провода, известного как «коэффициент витков». Есть первичная сторона и вторичная сторона, и количество обмоток на каждой стороне представляет собой отношение, прямо пропорциональное отношению напряжения. Две стороны взаимодействуют друг с другом через свойство индукции и магнитный поток, протекающий через сердечник трансформатора.

    Квадратный магнитный сердечник трансформатора
    Для расчета соотношения оборотов используйте следующую формулу:


    Где

    В П = Напряжение на первичной стороне
    В С = Напряжение на вторичной стороне
    И Р = Ток на первичной стороне
    И С = Ток на вторичной стороне
    Н П = Количество обмоток на первичной стороне
    С С = Количество витков на вторичной стороне
    и = Передаточное отношение

    Как видите, первичное и вторичное напряжения прямо пропорциональны количеству витков на первичной и вторичной стороне соответственно, но обратно пропорциональны первичному и вторичному току.

    The Project


    Этот комплект трансформатора «Сделай сам» позволяет получить практический опыт по намотке собственного трансформатора и расчету различных коэффициентов трансформации.

    Предупреждение: Если вы не уверены в опасностях, связанных с вашим конкретным проектом, проконсультируйтесь с кем-то, кто имеет опыт, прежде чем начинать свой проект.


    Роб Урбанович демонстрирует, как намотать собственный трансформатор в своем видео на YouTube.

    Необходимые инструменты и компоненты:

    (2) Магнитный провод 26 AWG
    (1) Магнитный провод 20 AWG
    (1) Катушка трансформатора Горизонтальное крепление
    (2) Ферритовый сердечник E (без зазоров)
    Паяльник
    Припой
    Калькулятор
    Изолента
    Питание от переменного тока к переменному источник

    Проезд:

    1.Начните с расчета коэффициента поворота по формуле:

    2. Намотка трансформатора несколько сотен раз займет некоторое время, поэтому убедитесь, что у вас есть время, чтобы сделать это за один присест, и в то же время вы можете сосредоточиться на подсчете. В этом уроке мы будем использовать пример создания повышающего трансформатора и увеличения выходной мощности трансформатора, чтобы удвоить входную.

    3. Возьмите один конец более тонкого провода (26 AWG) и припаяйте его к штырьку разъема в углу катушки.

    4. Намотайте вторичную сторону на расчетное количество витков. В нашем примере мы намотаем 800 витков. Постарайтесь намотать его относительно туго и равномерно по всей этой стороне сердечника.

    5. По завершении 800 витков припаяйте конец к другому штырьку углового разъема на катушке трансформатора. Рекомендуется использовать булавку рядом с предыдущей, чтобы вам было легче ее отслеживать.

    6. Используя более толстую проволоку (20 AWG), припаяйте один конец к третьему углу катушки.

    7. Намотайте на первичную сторону вдвое меньше витков, чем на вторичную сторону. В нашем примере это будет 400 витков. Опять же, постарайтесь намотать его относительно туго и равномерно по всей стороне сердечника.

    8. После припайки конца провода к последнему углу бобины обмотайте все изолентой, чтобы защитить его от окружающей среды и исключить возможность случайного короткого замыкания.

    9. Защелкните каждый элемент E-сердечника на шпульке так, чтобы центр буквы «E» проходил через сердечник шпульки.

    Примечание: У вас есть возможность добавить дополнительный центральный ответвитель, припаяв провод к самому железному сердечнику, чтобы создать более совершенный трансформатор.

    10. Вы заметите, что используются только четыре контакта. Это в основном для безопасности и простоты. Следуя нашему примеру, вы можете добавить напряжение переменного тока на первичную сторону, чтобы удвоить его напряжение на вторичной стороне. Не забудьте измерить его мультиметром, прежде чем использовать его в любых приложениях.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
