симметричный сигнал — это… Что такое симметричный сигнал?

симметричный сигнал



симметричный сигнал
Видеосигнал, преобразованный в симметричный сигнал, как правило, может быть передан по кабелю типа «витая пара». Такая система передачи используется в случаях, когда кабель имеет большую длину, что при использовании коаксиального кабеля привело бы к неприемлемому затуханию сигнала.
[http://www.cctv.groteck.ru/glossary.php]

симметричный сигнал
В системах видеонаблюдения это относится к передаче видеосигнала по кабелю витой пары. Сигнал называется симметричным потому, что проходит по обоим проводам, таким образом он в равной степени подвержен внешним наводкам, так что, прежде чем сигнал достигнет приемного конца, наводка будет взаимнокомпенсирована на входе дифференциального буферного усилительного каскада.


[http://www.vidimost.com/glossary.html]

Тематики

  • системы охраны и безопасности объектов

Справочник технического переводчика. – Интент. 2009-2013.

  • симметричный световой прибор
  • таймер

Смотреть что такое «симметричный сигнал» в других словарях:

  • ГОСТ 19472-88: Система автоматизированной телефонной связи общегосударственная. Термины и определения — Терминология ГОСТ 19472 88: Система автоматизированной телефонной связи общегосударственная. Термины и определения оригинал документа: Circuit group telephone network traffic capacity 68 Определения термина из разных документов: Circuit group… …   Словарь-справочник терминов нормативно-технической документации

  • АНТЕННА — конструкция, используемая для передачи или приема радиоволн (т.е. электромагнитных излучений с длинами волн в пределах от АНТЕННА20 000 м до АНТЕННА1 мм). В качестве примеров использования антенн можно привести радио и телевещание, дальнюю… …   Энциклопедия Кольера

  • ГОСТ Р ИСО/МЭК 19762-4-2011: Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 4. Общие термины в области радиосвязи

    — Терминология ГОСТ Р ИСО/МЭК 19762 4 2011: Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 4. Общие термины в области радиосвязи оригинал документа: ALOHA [ALOHA slotted]:… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 22670-77: Сеть связи цифровая интегральная. Термины и определения — Терминология ГОСТ 22670 77: Сеть связи цифровая интегральная. Термины и определения оригинал документа: 10. n ичный сигнал электросвязи n агу digital signal Цифровой сигнал электросвязи, имеющий п возможных состояний представляющего параметра,… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 24375-80: Радиосвязь. Термины и определения — Терминология ГОСТ 24375 80: Радиосвязь. Термины и определения оригинал документа: 304. Абсолютная нестабильность частоты радиопередатчика Нестабильность частоты передатчика Определения термина из разных документов: Абсолютная нестабильность… …   Словарь-справочник терминов нормативно-технической документации

  • ИНФОРМАЦИИ ТЕОРИЯ — раздел математики, исследующий процессы хранения, преобразования и передачи информации. В основе его лежит определенный способ измерения количества информации. Возникшая из задач теории связи, теория информации иногда рассматривается как… …   Энциклопедия Кольера

  • Электронный усилитель — Электронный усилитель  усилитель электрических сигналов, в усилительных элементах которого используется явление электрической проводимости в газах, вакууме и полупроводниках. Электронный усилитель может представлять собой как самостоятельное …   Википедия

  • Усилитель (электроника) — Электронный усилитель  усилитель электрических сигналов, в усилительных элементах которого используется явление электрической проводимости в газах, вакууме и полупроводниках.

    Электронный усилитель может представлять собой как самостоятельное… …   Википедия

  • TELNET — Название: Teletype network Уровень (по модели OSI): Прикладной Семейство: TCP/IP Порт/ID: 23/TCP Назначение протокола: виртуальный текстовый терминал Спецификация: RFC 854 / STD 8 …   Википедия

  • РД 45.298-2002: Оборудование аналоговых транкинговых систем подвижной радиосвязи. Общие технические требования — Терминология РД 45.298 2002: Оборудование аналоговых транкинговых систем подвижной радиосвязи. Общие технические требования: 3.1 абонент (сети связи): Физическое или юридическое лицо, имеющее договорные отношения соператором связи на получение… …   Словарь-справочник терминов нормативно-технической документации

Симметричный кабель — это… Что такое Симметричный кабель?

Симметричный кабель
1. Кабель, состоящий из одной или более симметричных пар, троек, четверок и т. п. групп

Употребляется в документе:

ГОСТ 15845-80

Изделия кабельные. Термины и определения

Телекоммуникационный словарь. 2013.

  • Симметричный двоичный код ИКМ
  • Симметричный поток телефонных вызовов

Смотреть что такое «Симметричный кабель» в других словарях:

  • симметричный кабель — Кабель, состоящий из одной или более симметричных пар, троек, четверок и т. п. групп. [ГОСТ 15845 80] Тематики кабели, провода …   Справочник технического переводчика

  • Симметричный кабель — 123. Симметричный кабель Кабель, состоящий из одной или более симметричных пар, троек, четверок и т.п. групп Источник: ГОСТ 15845 80: Изделия кабельные. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • симметричный кабель

    — simetrinis kabelis statusas T sritis radioelektronika atitikmenys: angl. balanced cable; symmetrical cable vok. symmetrisches Kabel, n rus. симметричный кабель, m pranc. câble symétrique, m …   Radioelektronikos terminų žodynas

  • комбинированный (коаксиально-симметричный) кабель — — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN combination cable …   Справочник технического переводчика

  • Кабель, симметричный — Симметричный кабель Кабель, состоящий из одной или более симметричных пар, троек, четверок и т. п. групп Смотреть все термины ГОСТ 15845 80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Источник: ГОСТ 15845 80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И… …   Словарь ГОСТированной лексики

  • симметричный двухжильный кабель — — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN twin cable …   Справочник технического переводчика

  • симметричный сигнал — Видеосигнал, преобразованный в симметричный сигнал, как правило, может быть передан по кабелю типа «витая пара». Такая система передачи используется в случаях, когда кабель имеет большую длину, что при использовании коаксиального кабеля …   Справочник технического переводчика

  • Телефонный кабель —         городской телефонный кабель, низкочастотный симметричный Кабель связи, применяемый в местных (городских и сельских) телефонных сетях (См. Телефонная сеть), преимущественно для прокладки абонентских линий связи. Т. к. представляет собой… …   Большая советская энциклопедия

  • ГОСТ 15845-80: Изделия кабельные. Термины и определения — Терминология ГОСТ 15845 80: Изделия кабельные. Термины и определения оригинал документа: 68. Асбестовая изоляция Изоляция из асбестовых нитей Определения термина из разных документов: Асбестовая изоляция 83. Баллонная изоляция Воздушно… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 15845-80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ (СТ СЭВ 585-77) — Бронекабель Броня Броня, кабельная Группа Группа, вспомогательная Группа, направляющая …   Словарь ГОСТированной лексики

Лаборатория звуковой техники: Коммутация звуковой техники

В последнее время различные издания, посвящённые работе со звуком, всё больше уделяют внимания сложным звуковоспроизводящим и звукозаписывающим системам, программному обеспечению и решению широкого спектра задач с их использованием.

При этом темы настолько серьёзные и обширные, что при отсутствии систематики рассмотрение их возможно только поверхностное. Вдобавок к этому, совершенно не уделяется внимание базовым понятиям и основам, незнание которых сводит на нет эффективность изучения очередной новой технологии. Эта печальная тенденция порождает массовую безграмотность среди нового поколения специалистов. И всё чаще и чаще с последствиями этой безграмотности приходится сталкиваться на тематических форумах и блогах, и, что куда хуже — на площадках.

В связи с этим я считаю необходимым провести небольшой технический ликбез в виде серии статей, в которых буду пояснять некоторые основополагающие понятия и принципы работы базовых электронных устройств. Цель – сформировать у читателя чёткое представление о том, что представляют собой и зачем делаются некоторые операции, которые многим кажутся ненужной мелочью, странной традицией, или даже загадочным шаманизмом. Я умышленно обойду стороной многие популярные и не менее важные темы, которые и так можно найти в свободном доступе, а уделю внимание тому, что, на мой взгляд, многие забыли.

В этой статье я собираюсь познакомить вас с тем, без чего не работает никакая аппаратура: проводами, правилами коммутации и основными стандартами передачи аудиосигнала. Все мы знаем, что звуковой сигнал (аудио сигнал) передаётся по проводам в виде переменного напряжения. В упрощённом варианте для этого достаточно два провода. Собственно, именно два провода и использовались для этого изначально, ещё с зарождения электронной звуковоспроизводящей техники и используются по сей день в бытовой аппаратуре. Откуда же тогда взялся этот стандарт «симметричного» или «балансного» сигнала с его тремя проводами и XLR-разъёмами? Чем он отличается от «небалансного»-двухпроводного? Зачем он нужен?

Начнём с небалансного соединения. Как уже было сказано выше, в этом стандарте задействованы два проводника. В классической схемотехнике один из них соединяется непосредственно или через разделительные цепи с управляющим электродом входного активного элемента (сетка радиолампы, база биполярного транзистора, затвор полевого транзистора). Второй — с «массой» — общей точкой для входа и выхода сигнала, являющейся вдобавок одним из полюсов питания каскада. Как правило, выполнен он в виде изолированной, коаксиальной с другим сигнальным проводом оплётки. Так он образует замкнутый контур вокруг первого проводника и тем самым «поглощает» помехи от сети (наведённая ЭДС замыкается в «накоротко»). Этот принцип, называющийся экранированием, знаком, пожалуй, всем.

Описанное выше подключение обеспечивает достаточное качество и помехозащищённость для использования в бытовой аппаратуре. Но чем же он не угодил профессионалам? Чем балансный метод подключения лучше небалансного? В открытых источниках говорится, что он обеспечивает лучшую помехозащищённость. Это, конечно, верное, но далеко не полное и слишком обобщённое обоснование предпочтений этому стандарту. И для того, чтобы раскрыть эту тему, мне понадобится немного углубиться в основы электроники. Постараюсь сделать передать эту сложную, фундаментальную тему наиболее коротко и доступно. С распространением транзисторной схемотехники перед разработчиками возникла следующая проблема. Дело в том, что транзистор работает с постоянным напряжением строго определённой полярности, в то время как аудиосигнал, как известно, является переменным напряжением. Для того чтобы транзисторный каскад работал корректно и с отрицательной, и с положительной частью сигнала, на его вход подаётся небольшое постоянное напряжение – «смещение», которое «сдвигает» переменный сигнал в рабочую область транзистора – положительную или отрицательную, в зависимости от типа. Но в этом случае на входе каскада всегда будет присутствовать постоянное напряжение, которое может привести к искажениям или даже вывести из строя источник сигнала. Решили эту проблему установкой блокировочного конденсатора, который компенсирует постоянную составляющую. Правда, конденсатор так же является источником искажений. Небольших, но современными требованиями к профессиональной аппаратуре недопустимых. Вдобавок к этому, во многих случаях требуется обеспечить высокую чувствительность и, соответственно, большое входное сопротивление. И тогда одного экранирования может быть уже недостаточно для устранения помех. Напомню вам, что речь сейчас идёт о простом – несимметричном подключении, и, соответственно, экран всё так же связан с одним из полюсов питания, а другой – «центральный» провод – через блокирующий конденсатор – со входом каскада.

С развитием этого направления было сделано одно из самых серьёзных, на мой взгляд, изобретений в аналоговой схемотехнике. Дифференциальный усилительный каскад. В чём же заключается принцип его работы и чем отличается включение его от описанного выше?

Если опустить подробности, можно выделить его основное отличие: в нём не один, а два транзистора, и включены они таким образом, что сигнал подаётся на входы с одинаковым потенциалом (т.е. между ними не будет протекать ток), и не один из которых не связан с «массой». Это исключает необходимость использования разделительного конденсатора, обеспечивает достаточно высокое входное сопротивление. Есть и ещё одна особенность, за которую эта схема и называется дифференциальной: она усиливает только разностный между двумя входами сигнал, а синфазный (одинаковый для двух входов) подавляет. Как понимать эту слегка запутанную физическую формулировку? Поясню на примере. Если взять полезный звуковой сигнал, приходящий к нам всё так же по двум проводам, то значение напряжения в каждом из них относительно некого нулевого потенциала будет разным (в идеале — противоположным по знаку). Зато и напряжение, и фаза наведённых помех, в обоих проводах при условии их близкого расположения друг к другу – одинаковы. Именно для этого в помехозащищённых сетях используется принцип витой пары: в расположенных максимально близко друг к другу проводах наводятся «одинаковые» помехи, которые, в свою очередь, вычитаются дифференциальным каскадом. Полезный сигнал же, приходящий в противофазе, будет усиливаться (принцип “минус на минус даёт плюс” здесь работает).

Использованием дифференциального каскада на входе мы решаем сразу ряд проблем. Это и уменьшение помех от наводок, и отсутствие необходимости в разделительном конденсаторе, да и в целом сам дифференциальный каскад работает гораздо стабильнее обычного, и именно поэтому на входе микросхем-операционных усилителей всегда стоит именно дифференциальный каскад (поэтому входы ОУ всегда обозначаются + и -, или прямой и инверсный).

Итак, поскольку в современной профессиональной аппаратуре во входных каскадах используются именно дифференциальные усилители, стандартным становится подача источника сигнала на две независимые точки схемы, не связанные с полюсами питания. Однако, использование дифференциального усилителия и витой пары сигнальных проводов не отменяет необходимость экранирования. Как было сказано выше, при симметричном подключении экран никак не связан с несущими сигнал линиями, но, поскольку “висеть в воздухе” он так же не должен, соединяют его чаще всего со “средней точкой” блока питания, которая чаще всего является “массой” — общей для входа и вывода точкой, относительно которой так же снимается переменный сигнал при несимметричном подключении.

Теперь следует уделить отдельное внимание экранированию и заземлению. В электрике задача заземления сводится к обеспечению защиты человека от поражения статическим или иного рода электричеством, которое может присутствовать на металлических корпусах электрических приборов. В аудиотехнике заземляется, как правило металлический корпус изделия, или отдельные экранирующие конструкции, поэтому понятия “экран” и “заземления” для аудиотехники слились воедино и нередко одно подразумевает другое. Действительно, большинство звуковых приборов исполнены в металлическом корпусе, и задача его не только в обеспечении механической прочности, но и в общем экранировании всего устройства. И, в этом случае заземление не только отвечает за безопасность, но и обеспечивает дополнительную защиту от помех, в том числе вызванных ещё одним паразитным явлением, называемым “петлёй заземления”. Давайте разберёмся, что же это такое.

Как уже было сказано выше, многие производители соединяют корпус с одним из полюсов питания. Как правило, с упомянутой выше “средней”, или “нулевой точкой”, к которой приложена половина полного напряжения питания для того, чтобы относительно неё выходной сигнал получался переменным. С этой точкой чаще всего соединяется экран провода при стандартной XLR-распайке. Получается, что экран провода, средняя точка питания и корпус прибора соединяются в одной точке, которая, в идеале, должна быть заземлена. Однако, практика показывает, что такое решение имеет определённый недостаток: схемотехника некоторых приборов предполагает соединение корпуса с какой-либо другой точкой схемы, напряжение на которой отлично от принятого, как негласный стандарт, половины пониженного напряжения питания. В этом случае между между “массами” двух соединяемых устройств возникает разность потенциалов, а значит, начинает течь ток. Это явление и называется петлёй заземления, и последствия его — самые неприятные: от мощной помехи до выхода из строя прибора. Самый распространённый пример токовой петли, с которой сталкивались многие звукооператоры, работавшие залах со старой советской проводкой без заземления или с некачественной электрической разводкой: при подключении компьютера, особенно через встроенную звуковую карту, к микшерскому пульту на выходе появлялся заметный высокочастотный фон даже при “закрытых” каналах. Для его устранения подручными средствами “земляной” контакт вилки питания компьютера заклеивали изолентой. Это — следствие того, что в импульсном блоке питания компьютера на корпусе присутствует аж половина(!) выпрямленного напряжения сети, амплитуда пульсаций которого может достигать 150В!

Считается, что симметричное подключение исключает возникновение петли заземления, но это не совсем так, и в первую очередь из-за того, что разные производители по-разному реализуют схемы усилительных каскадов и подачи питания на них, а так же внутреннюю структуру устройства. Правда, шаги к решению этой проблемы давно уже сделаны: сейчас на большинстве приборов имеется загадочный выключатель “Ground Lift”, который по определению “отвязывает” корпус от нулевой точки питания. Однако, во многих случаях использование этой опции не даёт результатов — помеха никуда не девается .

Компания Rane посвятила этому вопросу целую статью, в которой расписала свой способ решения проблемы обеспечения помехозащищённости и препятствия возникновению петли заземления. По утверждению ведущего специалиста компании Найла Манси (Neil Muncy) решение этой проблемы — “усовершенствованная” распайка аудиокабелей. В статье предлагается целый ряд комбинаций для разных разъёмов и стандартов соединений, которые Rane давно использует в своих комплексах. Автор замечает, что компания давно уже рекомендует этот метод другим производителям, однако не все спешат принять этот совет. Суть метода коротко — связывать экранным проводом только корпуса (или экранирующие кожухи) устройства, оставляя выведенный для подключения “ноль” блока питания незадействованным. Распайка XLR-разъёма тогда будет выглядеть следующим образом: сигнальные провода к контактам 2 и 3, экран — к корпусу, контакт 1 остаётся “висеть в воздухе”. Работает такое включение следующим образом: корпуса приборов соединены и образуют единый экран. Если Ground Lift не включен, то с экраном так же связана и “масса” схемы (средняя точка блока питания), и таким образом, соединение принципиально не отличается от “стандартного”. Если же, по каким-то причинам, образуется петля, нам достаточно изолировать корпус (включить Ground Lift) одного из приборов, и тогда цепь будет разорвана, а общее экранирование сохранится.стыковка этих двух стандартов. Здесь сразу следует оговориться, что соединять между собой два Итак, если считать, что теперь мы разобрались, что из себя представляют симметричное и несимметричное подключение, то пора переходить к следующей, очень актуальной теме: устройства, одно из которых работает с симметричным сигналом, а другое — с несимметричным, вообще то, крайне нежелательно. Но, поскольку, далеко не все устройства и источники сигнала имеют симметричные входы и выходы и вряд ли когда-нибудь будут ими оснащены (некоторые приборы обработки, музыкальные инструменты, звуковые карты), проблема сопряжения их с профессиональной аппаратурой остаётся открытой. Итак, как подать сигнал с одного прибора на другой, если у одного из них сигнал передаётся по двум проводникам, а у другого — по трём?


Рассмотрим два вида стыковки

  • Небалансный выход — балансный вход. Напомню, что у первого сигнал проходит по двум проводникам, в том числе по экранирующему, а у второго — так же, по двум проводникам, но экранирующий проводник не связан ни с одним из сигнальных. Как осуществить их соединение так, чтобы сохранить неразрывным экран, два несущих сигнал провода и избежать возникновения петли заземления? Многие из практики знают: для этого нужен директ-бокс. Однако не все знают, что же означает это жаргонное выражение (да-да, именно так: смысловой перевод его — “соединительная коробка”, или даже “просто — коробка” не говорит об этом устройстве ровно ничего) и что представляет собой называемый им прибор. Итак, ди-бокс — по-сути устройство гальванической развязки, т.е. обеспечивающее передачу сигнала от одного устройства к другому без прямого из соединения. Но как? Делается это двумя способами: с использованием трансформатора (“пассивный ди-бокс”) или с использованием электронной схемы, как правило, на операционных усилителях (“активный ди-бокс”). Преимущества и недостатки того и другого неоднократно были описаны другими авторами, а я поясню принцип их работы. В пассивном ди-боксе на первичную обмотку трансформатора подаётся несимметричный сигнал. Здесь всё просто: два вывода обмотки, два провода от источника сигнала — “центральный” и экран. Со вторичной обмоткой чуть интереснее: с выводов её сигнал подаётся на симметричный вход принимающего устройства. Как мы помним, это — так же два контакта, в стандартном XLR — номера 2 и 3. Оставшийся третий вывод (в XLR контакт номер 1) соединяется с экраном источника сигнала (который уже подключён к первичной обмотке трансформатора). Эта несложная схема обеспечивает неразрывный экран и подачу сигнала на симметричный вход по двум независимым от экрана проводам в противофазе.

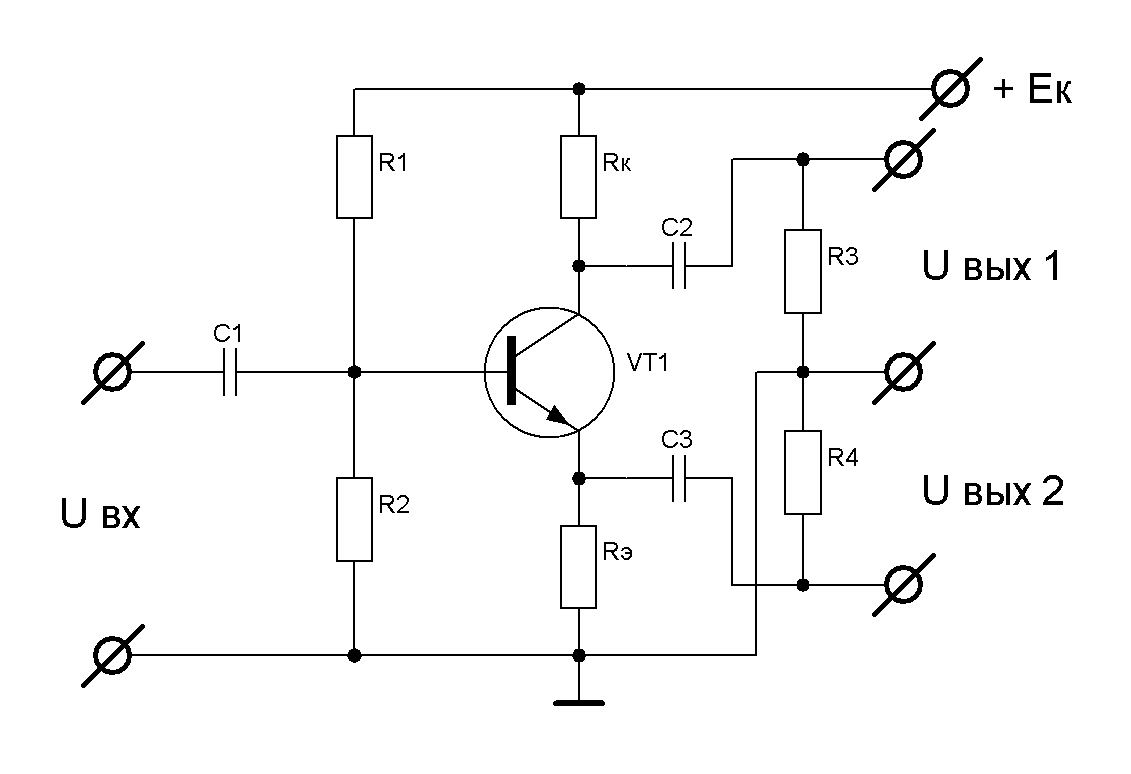

    В активном ди-боксе эту же роль выполняет электронная схема, представляющая собой, как правило, два одинаковых операционных усилителя, один из которых включён как инвертирующий, для того, чтобы сигналы на их выходах были одинаковы, но в противофазе. “Масса” для обоих операционных усилителей будет общая, и — так же — соединяться с экранами источника и получателя сигнала.

    Использование ди-бокса — самый верный, но не иденственный способ сопряжения несимметричной линии с симметричной. В некоторых случаях достаточно просто соединить один из выходных контактов симметричного входа с экраном (чаще всего с экраном соединяют т.н. “холодный”, в XLR контакт №3). В современной схемотехнике, где на входах устройств используются операционный усилители, одна из его входных точек будет замкнута на “массу”. Это не лишает схему работоспособности, но сигнал будет ослаблен. Большей проблемой при таком подключении является — опять же — риск возникновение петли. В принципе, для соединения оборудования с заведомо верной топологией питания, такое подключение является абсолютно приемлемым.

    В старой технике симметричный вход может быть реализован на трансформаторе. Для этого случая описанная выше распайка так же будет подходящей, но, в зависимости от конфигурации входного трансформатора и схемотехники самого устройства могут быть и иные варианты подключения, которые нужно подбирать для конкретного случая, если, конечно, в этом есть необходимость. Стоит заметить, что, если мы знаем, что устройство содержит трансформаторную развязку на входе (преимущественно у винтажной, в т.ч. ламповой техники), использовать с ней пассивный ди-бокс (т.е. ещё один трансформатор) нежелательно — это приведёт к большему ослаблению сигнала и просто нецелесообразно. Лучше воспользоваться кабелем с описанной выше распайкой.

  • Балансный выход — небалансный вход.
    Этот случай менее распространён, поэтому универсальных его решений на сегодняшний день нет. Описанные ниже можно считать лишь “выходом из ситуации”, и применять обдуманно. Почему — убедитесь сами.
    Итак, идеальным решением была бы, опять же, гальваническая развязка, только с противоположной конфигурацией выводов — как бы ди-бокс наоборот. Но взять и перевернуть стандартный ди-бокс нельзя: активный в при таком включении вообще не пропустит сигнал, пассивный же теоретически будет работать, но на практике может слишком сильно ослаблять сигнал. Это вызвано тем, что обмотки применяемого в нём трансформатора могут иметь разное, не согласуемое с источником и нагрузкой сопротивление. Итак, поскольку промышленные устройства преобразования симметричного сигнала в несимметричный не распространены, нам ничего не остаётся, как прибегнуть к нестандартной распайке соединительных кабелей.
    И вариантов этой распайки будет несколько, зависящих от того, какое именно оборудование нам нужно соединить. Все эти варианты описаны в различных публикациях, но наиболее полно и наглядно, на мой взгляд, это сделано в одной из статей библиотеки Rane. Иллюстрированную таблицу, приведённую в ней, я рекомендую распечатать и иметь под рукой всем, кто самостоятельно изготавливает соединительные аудио кабели. Я же попробую описать и обосновать применение той или иной распайки.
    Итак, вариант номер один — зеркальное отражение описанного выше переходника “несимметричный -> симметричный”. Один из сигнальных контактов симметричного источника соединяется с экраном, в то время как к несимметричной нагрузке он подключается стандартно. Здесь стоит сделать очень важное замечание: данный способ применим только для источников сигнала выходным трансформатором, а так же устройств, где симметричный выход реализован с помощью двух независимых операционных усилителей (такая схема называется cross-coupled). Если же симметричный выход — “активный”, т.е. реализован на одном дифференциальном усилителе, либо каки-то емщё способом на активных элементах, то данное соединение недопустимо, поскольку в этом случае одно из “плеч” выходного каскада окажется замкнутым накоротко. А это может привести как к выходу из строя этого плеча, так и к появлению на выходе постоянного напряжения, которое в свою очередь выведет из строя нагрузку. Для этого случая есть второй вариант распайки: масса/экран — общие, а сигнальный вход нагрузки подключается только к одному из сигнальных выходов симметричного источника. Для XLR это может выглядеть так: 1 контакт — экран, 2 контакт — центральный проводник, 3 колнтакт “в воздухе”. Jack или RCA на другом конце провода распаиваются стандартно. Запутано, неправда ли? Разъясню на примере. Если нам нужно подключить, например, симметричный микрофон к несимметричному входу — без сомнений используем первый вариант. Именно таким образом подключают микрофоны в бытовом караоке, именно с такой распакой кабель идёт к нему в комплекте. Однако же, если нам нужно подключить активное устройство (например, синтезатор, микшерский пульт, прибор эффектов) — тут возникает сложность, потому что маловероятно, что нам будет заранее известно, по какой именно схеме реализован выход. В этом случае следует сначала попробовать второй вариант, чтобы не вывести из строя устройство. Если сигнал проходить не будет, или будет, но с искажениями — пробуем первый. Неудобно и трудоёмко, особенно если подключить нужно сразу несколько приборов, не правда ли? Здесь может помочь третий вариант соединения — “квазибалансный”. Отличается он от первого и второго тем, что сигнальный контакт не замыкается с массой, а соединяется через резистор с небольшим сопротивлением (примерно 150 Ом). Так, получается, что второй сигнальный проводник не висит в воздухе, но и не замкнут накоротко. Однако панацеей считать этот вариант не стоит, поскольку он всё равно не обеспечивает полноценного, помехозащищённого соединения, как соединение приборов единого стандарта.

    Итак, если у меня получилось доступно описать способы соединения аппаратуры, то пора подвести итоги, и на основании написанного выше дать практические рекомендации. Тогда, если вам повезло и вы пользуетесь качественным оборудованием, в котором соблюдены все стандарты, то какие-либо проблемы вас должно миновать. Если у приборов симметричные входы и выходы, для понадобится только один тип кабеля с рекомендованной выше как “усовершенствованной” распайкой. Это касается в основном сигнальных линий, идущих на большие расстояния, например, из тон-зала в аппаратную, или от сцены до микшерского пульта в зале. Помните — симметричное подключение по-настоящему необходимо на больших расстояниях и при большом количестве других несущих сигнал линий.

    Для соединения же расположенных вблизи друг к другу приборов (например, установленных в одном рэке), вполне достаточно несимметричного соединения, при условии, что все приборы — стандартного исполнения. Старайтесь избегать переходов между стандартами. Если источник сигнала — несимметричный (или линеный, как его часто называют), и его нужно подключить к прибору, в котором входы обоих стандартов, ошибочно будет применять переходник от несиметричного к симметричному и уж — тем более — использовать ди-бокс. Это очень распространённая ошибка, когда подключают, например, звуковую карту или синтезатор к микшерскому пульту через активный ди-бокс, в то время, как на этом же канале остаётся незадействованный линйный вход. Помните: любой лишний прибор в тракте, каким бы он ни был, вносит искажения! Вторая распространённая ошибка — кабеля для разрыва (insert), распаиваемые со стороны устройства обработки как переходник от небалансного к балансному. Стоит знать один важный факт: абсолютное большинство устройств обработки (за исключением некоторых “эксплюзивных”) осуществляют аппаратную обработку исключительно несимметричного сигнала, т.е. поданный на них симметричный сигнал сразу преобразуется в несимметричный — с общей с питанием точкой. Поэтому убеждение, что подача сигнала именно на симметричный вход обеспечивает более высокое качество — крайне ошибочно! По возможности старайтесь соблюдать равенство стандартов, т.е. какое подключение на одном конце провода — такое же и на другом.

    В более тяжёлых случаях, если, все же, приходится иметь дело с нестандартным оборудованием или возникают какие-либо сложности с сопряжением — ищите проблему и старайтесь устранять её обдуманно, пользуясь принципами и методами, которые я описал в этой статье. Если какое-то устройство не удаётся подключить известными способами, лучше отказаться от его использования вообще. Помните: слепой перебор проводов и “перетыкание” как минимум потратит впустую Ваше время, а как максимум — выведет из строя, возможно, редкое и дорогостоящее оборудование. А ещё — пользуйтесь качественными проводами с толстой изоляцией, гибкими жилами и — обязательно! — хорошим плетёным экраном, и не забывайте про заземление.


    Автор — Панов Виктор.
    Статья подготовлена по заказу издательства 625 и опубликована в блоге по соглашению с редакцией спустя 6 месяцев после выхода в печатном издании. Все права защищены.
  • Симметричный вход и провода для подключения звукоснимателя

    Симметричный (уравновешенный) вход является общепринятым техническим приемом, используемым в радиопередающих и звукозаписывающих студиях для защиты звукового сигнала от влияния внешних электромагнитных полей. Он становится особенно важным при использовании слабых сигналов, особенно от микрофонов, которые, как правило, имеют кабели большой протяженности (некоторые, в особенности телевизионные передающие студии, используют микрофонные кабели длиной до 1 км!).

    Симметричным источником сигнала является такой источник, у которого каждый вывод источника имеет симметричную (или уравновешенную, равную) нагрузку, подключенную к заземляющей шине. Достаточно часто используется вариант, при котором единственным путем для прохождения тока от вывода на землю являются паразитные емкости (разумеется, только для переменной, а не постоянной составляющей сигнала). В таком случае для источника сигнала часто используют термин «плавающий». Соединительные кабели для симметричных систем имеют, таким образом, два совершенно идентичных для прохождения сигнала провода, или плеча, предназначенных для обеспечения баланса, и внешнюю экранирующую оболочку. Для того, чтобы обеспечить уравновешенный или симметричный режим работы, входной каскад следующего усилителя должен иметь точно уравновешенные значения собственного паразитного сопротивления относительно земли, и чаще всего в его схеме используется либо дифференциальный усилитель (более дешевый вариант), либо тщательно рассчитанный симметрирующий трансформатор (гораздо более лучший, но и более дорогой вариант).

    При внесении уравновешенного соединительного кабеля в электромагнитное поле, в каждом из проводников кабеля индуцируются совершенно идентичные токи шума (наводок). Значения последовательных сопротивлений для каждой ветви кабеля совершенно одинаковы, также будут абсолютно равны значения шунтирующих емкостей и сопротивлений относительно земли. В силу этого токи наводок, или сигнала шума, в обеих ветвях характеризуются одинаковыми значениями падений напряжений и фазового сдвига, которые затем поступают на вход усилителя. Так как эти сигналы представляет собой синфазный сигнал, то в операционном усилителе происходит ослабление синфазного сигнала, тогда как полезный звуковой сигнал, представляя собой разностный сигнал, будет усиливаться.

    Выходное напряжение стандартного звукоснимателя с подвижной катушкой составляет на частоте 1 кГц примерно 200 мкВ при скорости перемещения иглы 5 см/с, но этот же уровень сигнала на частоте 50 Гц перед его поступлением в блок частотной коррекции примерно на 17 дБ ниже, то есть составляет примерно 28 мкВ. Достижение цели, когда фон переменного тока будет практически неощутим при таком уровне полезного сигнала, становится достаточно нетривиальной задачей, поэтому на помощь необходимо привлечь любые доступные средства. Головка звукоснимателя изначально является симметричным устройством, поэтому необходимо рассмотреть, что могло бы привести к нарушению условия равновесия?

    Для восстановления баланса необходимо немедленно заменить выходной соединительный кабель звукоснимателя, отказавшись от применения коаксиального кабеля. Соединительный кабель должен быть заменен проводом, так называемой витой парой, имеющей сплошной экран для каждого канала. Использование двух коаксиальных кабелей, отдельного для каждого канала, не представляется разумным выходом, так как увеличенное расстояние между внутренними проводящими жилами кабелей приведет к небольшому, но все-таки отличию в величинах токов шума для каждого плеча, значительно снижая эффективность борьбы с шумом.

    Автор в своем звукоснимателе использовал для внутреннего соединения витую пару из сплошного серебряного провода диаметром 0,7 мм в изоляции из фторопласта, с экранирующей оплеткой поверх изоляции, выполняющей роль электростатического экрана. Оба витых провода были затем помещены в общий плетенный экран, который дополнительно удерживал оба провода вместе. Все экранирующие оплетки имели надежное электрическое соединение с металлической конструкцией рычага звукоснимателя, а также с металлическим основанием, на котором установлен шарнир крепления тонарма (с использованием клеммы, к которой подключался заземляющий провод сети питания). Все экранирующие оплетки провода должна быть сплошными и плотными, без пропусков и не образовывать пустот, поэтому обычный антенный кабель не может быть использован. Студийный видеокабель, либо многожильный (с центральным расположением жил) являются идеальными представителями кабельных изделий, не имеющих пустот в экранирующей оплетке. В случае, если внешняя пластиковая оболочка бывает по каким-то причинам удалена, то на экранирующей оплетке легко образуются складки и пустоты за счет отслаивания от внутренних слов кабеля. Помимо этого, кабель желательно помещать в изолирующий нейлоновый рукав для предотвращения дополнительных шумов, возникающих при касании экрана кабеля с другими заземленными металлическими частями конструкции.

    Для подключения этого кабеля к предусилителю не должны использоваться, соединительные аудио-разъемы, так как они не являются симметричными соединителями, а идеальными для использования являются так называемые «профессиональные» соединительные 5-штыревые разъемы стандарта DIN или XLR с металлическими корпусами, хотя почти всегда кабельный ввод придется увеличивать в размере. Другим, и более громоздким вариантом, является использование двух 3-штыревых разъемов стандарта XLR, но это потребует применения индивидуальных (с двойным экранированием) кабелей, проложенных от основания тонарма, либо использования разделки кабеля под два разъема в районе подключения к предусилителю, которую выполнить квалифицированно бывает достаточно сложно.

    Внутри тонарма по большей части все четыре провода от звукоснимателя просто скручены между собой (используются тонкие и без экранирования провода), так как это, прежде всего, значительно облегчает прокладку жгута проводов. Можно значительно снизить перекрестные помехи между каналами и фоновый шум за счет свивания проводов каждой индивидуальной пары для каждого канала на всем протяжении тонарма с последующим возвращением к схеме свивания четырех проводов (которая бывает часто необходима для снижения сопротивления вращению при прохождении проводов через подшипники шарнира и подключении их к выходному кабелю). Так как это изменение воздействует, в основном, на продольные токи, то оно имеет более выраженный положительный эффект в предусилителях с симметричным (уравновешенным) входом, но также действует благотворно и в предусилителях с несимметричным входом. Мартин Бэстин, получивший широкую известность своими модификациями продукции компании Garrard, заявил, что данный метод он использует уже много лет.

    Уравновешенные (симметрированные) провода особенно выгодно применять для звукоснимателей с подвижной катушкой, помимо этого они позволяют снижать фоновый шум даже в случаях их использования с предусилителями, имеющими несимметричный вход.



    Балансный и небалансный кабели: подключайся правильно

    При выборе первого микрофонного или Jack-кабеля, наверное, каждый задавался вопросом: какой выбрать, балансный или небалансный, и в чем отличие? Начинающему музыканту не всегда понятна разница, принцип работы и преимущества того или иного кабеля. Попытаемся разобраться в этом вопросе и осветить тему максимально доступно и всесторонне.


    Балансные и небалансные кабели отличаются строением. Но как распознать их, не вскрывая кабель? Если вы посмотрите на гитарный кабель с разъемом jack, то на штекере небалансного кабеля вы увидите кольцо, которое делит его на две секции, соответствующие двум проводам внутри.Балансный же гитарный кабель имеет дополнительное кольцо и соответственно три секции на штекере и три провода внутри.

    В чем же принципиальное отличие в передаче сигнала?

    Небалансный кабель

    Небалансный кабель имеет два провода: сигнал и «земля», он пропускает только одну копию сигнала. Из-за того что есть только одна копия сигнала, этот кабель легко подвержен наводкам. Обычно длина таких кабелей не превышает 6 метров, ими соединяют примочку, гитару и гитарный усилитель.


    Взгляд изнутри: под прорезиненной внешней защитой небалансного кабеля находится экранирующая оплетка, представляющая собой сетку из тонких медных проволок, которой обернут основной сигнальный провод. Экранирующая оплетка может быть различных видов, у каждой их которых есть свои плюсы и минусы в способности оказывать различный эффект на шум и помехи.

    Балансный кабель

    Балансные кабели позволяют организовывать длинные пролёты с минимальным количеством наводок. Внутри такого кабеля три провода, один из которых земля. Два других провода(плюс, именуемый «Positive» и минус, именуемый «Negative») – это копии одного и того же сигнала.


    На входе сигнал разделяется и копируется в два провода, при этом в одном из проводов сигнала идёт в перевёрнутой фазе. Получается, что один и тот же сигнал идёт параллельно по двум проводом в противофазе. Как только сигнал доходит до конца кабеля, фаза одного из проводов снова переворачивается, и сигналы соединяются в одной фазе, поступая на оборудование, которое будет с этим сигналом в дальнейшем работать. Зачем нужно переворачивать фразу? Идея, на самом деле, гениальная. Два сигнала идут в кабеле в противоположной фазе. Они оба подвержены внешним помехам: радиосигналам,различным наводкам и т.д. Когда повторно фаза сигнала переворачивается, результирующий сигнал получается одной фазы, а шумы обоих сигналов находятся в этот момент в противофазе и поэтому полностью гасят друг друга, шум исчезает.


    Балансные кабели можно использовать для создания длинных пролётов по 50-60 м, при этом он практически не подвержен наводкам, однако стоит помнить, что длинный кабель сам способен «съедать» сигнал, особенно верхние частоты, что связано с его емкостью.


    Что касается экранирования, то балансные кабели имеют экранирующую оплетку, как и балансные, а также дополнительный защитный слой фольги.

    Экранирование позволяет защитить аудиосигнал от шумовых помех, которые бывают двух видов: радиочастотные помехи (RFI) и электромагнитные помехи (EMI). Их легко различить на слух: если шум состоит из высоких частот, то это радиочастотные помехи, если слышите низкочастотный гул, то это электромагнитные помехи.


    Основные типы экранирования представлены в таблице

    Тип экранирования

    Материал

    Описание



    Фольгированный



    Медь/алюминий

    Фольга полностью защищает проводники, а также обеспечивает полное их покрытие. Недостаток: восприимчивость к механическим повреждениям, сгибам и поворотам. Идеальный вариант для постоянных инсталляций, то есть в случаях, где к гибкости кабеля не предъявляется повышенных требований. Отлично экранирует помехи, легко разрезается.



    Сетчатая оплетка



    Медь, другие металлы

    Самая надежная форма экранирования, но довольно сложная в производстве. Кабели с плетеным экраном («оплеткой») могут быть практически любой толщины и обеспечивают отличное экранирование в сочетании с достаточной гибкостью. Проводники покрываются не на 100 процентов, как у фольгированной защиты, а на 60-85 % (редко 95%). Трудно разрезаются, требуют больше времени для припаивания разъемов.  Стоят значительно дороже



    Спиральная оплетка



    Медь, другие металлы

    Обеспечивает более высокие показатели в плане гибкости, по сравнению с другими типами экранирования. Кабель с витым экраном стоит недорого, гибкий, легко разрезается и паяется. Покрывает до 80% площади проводников. Качество экранирования зависит от плотности витков, поэтому крутой изгиб такого провода может снизить его эффективность — витки экрана в месте изгиба отходят друг от друга. Такие кабели также плохо переносят скручивание.



    Двойной экран



    Медь, алюминий, другие металлы

    Является комбинированным вариантом оплетки и фольги. Отличное экранирование с минимальным уровнем взаимопроникновения. Очень дорогой. Очень плохо гнется



    Электропроводящий пластик



    Пластик (с углеродным волокном)

    Прокладывается дренажный провод по всей длине кабеля. Очень гибкий, не боится скручивания, легко разрезается. Экранирующие свойства хуже, чем у фольги или плетенки




    Немного о разъемах

    На концах балансного аналогового кабеля можно найти один из трёх разъемов:

    • XLR-“папа” (3 штыря) подключается к входу оборудования.

    • XLR-“мама” (3 гнезда) подключается к выходу оборудования и микрофону.

    • TRS (кончик, кольцо и гильза) подключается ко входу и выходу.



    Каждый из разъемов имеет 3 точки контакта, которые передают сигналы с трёх проводов (плюс, минус и земля).

    Небалансный кабель обычно имеет TS-коннектор, имеющий только две точки контакта и встречающийся на инструментальных/гитарных кабелях.

    Балансная схема TRS:

    • Кончик — плюсовой сигнал

    • Кольцо — минусовой сигнал

    • Гильза — заземление

    Небалансная схема TS:


    RCA (называемый также композитный, «тюльпан» и т.д.) кабель применяется для несимметричной передачи аналоговых сигналов линейного уровня, в основном от различных записывающих устройств.




    Чем дороже – тем лучше?

    Так как балансные кабели обычно применяют для подключения микрофонов, то логичным является вопрос: сколько стоит хороший балансный микрофонный кабель? Стоит ли переплачивать и как оценить целесообразность такой покупки?

    Это как раз тот случай, когда сколько людей, столько и мнений. Но есть несколько универсальных советов относительности стоимости кабеля.

    1. Избегайте самых дешёвых китайских кабелей noname. За их качество не отвечает никто, они могут не работать вообще или перестать работать через неделю. Пожалейте свои нервы. Также под видом балансных кабелей, вам могут продать небалансный. Очень низкая цена точно должна вас насторожить.

    2. Самые дорогие кабели стоит купить, если вам просто некуда деть деньги или вы хотите приобрести коллекционный экземпляр. Они выглядят впечатляюще и дорого, но зачастую технологии, используемые при их изготовлении, обеспечивают такую ёмкость и индуктивность, которые отражаются на АЧХ передаваемого звука не лучшим образом. В лучшем случае, разницу в звучании вы либо не ощутите, либо поймете, что она не стоит столько нулей, сколько за нее просят.

    3. Кабель средней ценовой категории — отличное соотношение цена/качество.

    На цену и качество кабеля влияют следующие факторы:

    • Количество жил: чем их больше, тем более гибкий кабель и, как следствие, такой кабель дольше прослужит.

    • Скрутка провода. Основной показатель – длина скрутки. Это расстояние между ближайшими витками провода. Чем больше витков на единицу длины, тем меньше длина скрутки, тем дороже кабель. Дело в том, что уменьшение длины скрутки повышает гибкость провода и шумоподавление.

    • Экранирование. Об экранировании было написано выше, отметим лишь, что в более дорогих кабелях используют оплетку.

    • Поглощение ударов, что актуально при использовании кабеля на сцене, когда при его падении возникает трибоэлектрический эффект и слышен звук удара. Для поглощения ударов в дорогостоящих кабелях используют специальные материалы внешней изоляции.

    • Проводимость разъема. Наверняка вы слышали про позолоченные разъемы. Чтобы увеличить электропроводность, некоторые производители покрывают место контакта различными металлами, обычно золотом или серебром. И хотя второе дешевле и лучше проводит электрический ток, но быстро окисляется и его часто приходится чистить, поэтому выбор падает в пользу более дорого золота.

    • Звёздная скрутка – технология, при которой скручиваются не две жилы, а четыре (две «+» и две «-»). Данная технология позволяет существенно снизить электромагнитные помехи за счет уменьшения площади петли. Кабель со звездной скруткой обеспечивает лучший звук за счет изменения сдвига фазы и уменьшения перекрёстных искажений.


    Какой кабель выбрать?

    Ориентируемся на цель и условия применения кабеля. Если вам необходимо подключить гитару, инструменты и другие устройства в линию и на небольшие расстояния (до 6 метров), то небалансные кабели вас вполне устроят. Помните главное правило: чем короче кабель – тем лучше, так как он менее подвержен наводкам. Но это не значит, что используя короткий кабель, вы можете играть рядом с радиоточкой и другими источниками электропиния, держитесь от них подальше, если хотите получить чистый сигнал на выходе.

    Кабели длиной более 6 метров очень подвержены внешним наводкам, поэтому при такой длине используют только балансные кабели, которые обычно нужны для подключения микрофона. Именно микрофонный сигнал особо чувствителен к внешним помехам, поэтому сделайте свой выбор в пользу балансного подключения.


    Нет универсального совета: балансный кабель лучше небалансного. Это не совсем так, и защищает не более эффективно от внешних помех. Просто всё зависит от задач подключения. Поэтому делать выбор в пользу того или иного типа кабеля нужно с учетом требований к предстоящей работе.





    Кабель симметричный высокочастотный и низкочастотный

    Выберите категорию:

    Все Климатическое оборудование » Сплит-системы » Фанкойлы » Чиллеры » Канальные увлажнители воздуха » Теплообменники » Нагреватели воздуха » Тепловые завесы » Хладагенты и масла »» Фреон/хладон »» Холодильные масла » Чистящие средства для кондиционеров » Медные трубы и фитинги Компрессоры для кондиционеров » Ротационные компрессоры » Спиральные компрессоры » Поршневые компрессоры » Винтовые компрессоры Вентиляционное оборудование » Вентиляторы »» Rosenberg »» Systemair »» Ostberg »» Delika »» 3Dvent »» Ebmpapst » Воздуховоды и фасонные изделия » Воздушные и канальные фильтры »» Панельные фильтры »» Карманные фильтры »» Кассетные фильтры »» НЕРА-фильтры »» Компактные фильтры W-тип »» Канальные фильтры » Фильтрующие материалы » Фильтровальные ткани » Приводные ремни ContiTech » Изоляционные материалы »» Техническая изоляция »» Теплоизоляция с готовым защитным покрытием »» Оболочки для покрытия теплоизоляции »» Звуко/шумо/виброизоляция »» Необходимые аксессуары и комплектующие Светотехническое оборудование » Лампы »» Лампы светодиодные »» Лампы галогенные »» Лампы металлогалогенные »» Лампы люминесцентные »» Лампы ртутные, натриевые »» Лампы специального назначения » Светильники »» Светильники офисные »» Светильники уличные »» Светильники промышленные »» Светильники аварийные »» Светильники взрывозащищенные »» Светильники для ЖКХ » Прожекторы »» Прожекторы судовые и для нефтедобычи »» Прожекторы светодиодные »» Прожекторы металлогалогенные и натриевые »» Прожекторы галогенные »» Прожекторы люминесцентные »» Прожекторы ртутные » Светодиодная подсветка » Металлические опоры освещения »» Силовые опоры освещения »» Несиловые опоры освещения »» Опоры контактной сети »» Прожекторные мачты »» Кронштейны Электротехническое оборудование » Кабель »» Кабель силовой »»» Кабель силовой с ПВХ изоляцией »»» Кабель силовой с ПВХ изоляцией бронированный »»» Кабель силовой с бумажной изоляцией »»» Кабель силовой с изоляцией из сшитого полиэтилена »»» Кабель силовой гибкий в резиновой изоляции »»» Кабель силовой с изоляцией и оболочкой из полимеров (-HF) »» Кабель для сигнализации и блокировки »» Кабель передачи данных »»» Оптический кабель для прокладки в кабельную канализацию »»» Оптический кабель для прокладки в грунт »»» Оптический кабель для прокладки внутри зданий »»» Оптический кабель подвесной самонесущий »»» Оптический кабель с тросом »»» Кабель UTP »»» Кабель FTP »»» Кабель STP »»» Кабель коаксиальный »» Кабель связи »»» Кабель местной связи »»» Кабель телефонный »»» Кабель симметричный высокочастотный и низкочастотный »» Кабель контрольный »» Кабель управления »» Кабель универсальный »» Кабель лифтовой »» Кабель нефтепогружной »» Кабель судовой »» Кабель для систем пожарной сигнализации » Провод »» Провод соединительный »» Провод установочный »» Провод связи »» Провод изолированный, неизолированный »» Провод для геофизических работ »» Провод обмоточный »» Провод термостойкий,термоэлектродный, прогревочный »» Провод водопогружной »» Провод авиационный »» Провод для подвижного состава » Кабельные муфты »» Кабельные муфты КВТ »»» Концевые кабельные муфты КВТ »»» Соединительные кабельные муфты КВТ »» Кабельные муфты Нева-Транс »»» Концевые кабельные муфты Нева-Транс »»» Соединительные кабельные муфты Нева-Транс »» Кабельные муфты Термофит »»» Концевые кабельные муфты Термофит »»» Соединительные кабельные муфты Термофит »» Кабельные муфты Raychem »»» Концевые кабельные муфты TYCO Raychem »»»» Концевые муфты GUST (Raychem) »»»» Концевые муфты POLT (Raychem) »»»» Концевые муфты EPKT (Raychem) »»»» Концевые муфты EMKT (Raychem) »»»» Концевые муфты TFTI (Raychem) »»»» Концевые муфты TFTO (Raychem) »»» Соединительные кабельные муфты TYCO Raychem »»»» Соединительные муфты POLJ (Raychem) »»»» Соединительные муфты GUSJ (Raychem) »»»» Соединительные муфты BV (Raychem) »»»» Ответвительные муфты BAV (Raychem) »»»» Ответвительные муфты BMHM (Raychem) »»»» Соединительные муфты EMKJ (Raychem) »»»» Соединительные муфты SMOE (Raychem) »»»» Ответвительные муфты EPKB (Raychem) »»»» Переходные муфты TRAJ (Raychem) »»»» Соединительные муфты RayGel (Raychem) »»»» Соединительные муфты GelBox (Raychem) »»»» Соединительные муфты GelWrap (Raychem) »» Кабельные концевые муфты до 1 кВ »» Кабельные концевые муфты на 10 кВ »» Кабельные концевые муфты на 20 кВ »» Кабельные концевые муфты на 35 кВ »» Кабельные соединительные муфты до 1 кВ »» Кабельные соединительные муфты на 10 кВ »» Кабельные соединительные муфты на 20 кВ »» Кабельные соединительные муфты на 35 кВ »» Кабельные концевые муфты до 1 кВ » Кабельные наконечники и соединители » Монтажный инструмент (полный каталог) »» Инструменты КВТ »» Инструменты ИЭК (IEK) »» Инструменты НИЛЕД »» Инструменты ENSTO »» Инструменты ВК »» Инструменты ШТОК »» Инструмент для термоусадки и монтажа кабельных муфт »»» Инструмент для резки кабеля »»» Прессы для опрессовки наконечников и гильз »»» Инструмент для снятия изоляции » Кабельные нагревательные системы » Изделия для прокладки кабеля и электромонтажа » Электроустановочные изделия »» Серии ABB »» Серии Legrand »» Серии Bticino »» Серии Merten »» Серии Unica »» Серии Wessen »» Серии Gira »» Серии Lexel »» Серии Jung »» Серии Powerman »» Серии Viko »» Серии Simon »» Серии Berker » Электроизмерительные приборы »» Мультиметры »» Осциллографы »» Электроизмерительные клещи » ИБП и стабилизаторы напряжения » Частотные преобразователи » Электродвигатели » Устройства плавного пуска и защиты электродвигателей Щитовое оборудование » Щиты и боксы » Корпуса ВРУ » Низковольтные устройства (НКУ) » Модульное оборудование, предохранители »» Автоматические выключатели »» Дифференциальные автоматы »» Устройства защитного отключения УЗО »» Выключатели нагрузки низковольтные »» Разъединители низковольтные »» Контакторы »» Пускатели »» Рубильники »» Реле »» Устройства АВР »» Дополнительные устройства »» Предохранители » Счетчики электроэнергии » Трансформаторы низковольтные » Рубильники Высоковольтное оборудование » Комплектные трансформаторные подстанции (КТП) » Силовые трансформаторы »» Масляные трансформаторы »» Сухие трансформаторы »» Трансформаторы специального назначения »» Автотрансформаторы » Высоковольтное оборудование для подстанций и ЛЭП »» Выключатели нагрузки »» Разъединители »» Высоковольтные предохранители »»» Предохранители ПКТ »»» Предохранители ПКН »»» Предохранители ПКЭ »»» Предохранители ПКЭН »»» Предохранители ПКЖ »»» Контакты высоковольтных предохранителей »»» Патроны высоковольтных предохранителей »» Изоляторы »»» Штыревые изоляторы (изолятор ШФ, ШС, ТФ, ШТИЗ) »»» Опорные линейные изоляторы (изолятор ОЛФ, ОЛСК) »»» Подвесные изоляторы (изолятор ПС) »»» Полимерные подвесные изоляторы (изолятор ЛК) »»» Опорные изоляторы (изолятор ИО, ИОР) »»» Проходные изоляторы (изолятор ИПУ, ИП) »»» Изоляторы для трансформаторных вводов (изолятор ИПТ) »»» Полимерные опорные изоляторы »»» Стержневые изоляторы (изолятор ИОС) »»» Такелажные изоляторы (изолятор ИТ) »»» Крюки для изоляторов ШФ, ШС, ТФ »»» Колпачки для изоляторов ШФ, ШС, ТФ »» Разрядники »»» Разрядники РВС »»» Разрядники РВН »»» Разрядники РДИП, РМК, РДИМ, РДИШ »»» Разрядники РВО » Арматура для СИП и ВЛ »» Арматура НИЛЕД »»» Анкерные зажимы НИЛЕД »»» Анкерные кронштейны и крюки НИЛЕД »»» Ответвительные зажимы НИЛЕД »»» Дистанционные фиксаторы (бандаж) НИЛЕД »»» Изолированные наконечники под опрессовку НИЛЕД »»» Колпачки изолирующие НИЛЕД »»» Комплект промежуточной подвески НИЛЕД »»» Корпус предохранителя НИЛЕД »»» Ограничители перенапряжения НИЛЕД »»» Плашечные зажимы НИЛЕД »»» Поддерживающие зажимы НИЛЕД »»» Предохранители съемные НИЛЕД »»» Соединительные зажимы НИЛЕД »»» Стальная лента, скрепа, бугель НИЛЕД »»» Стяжные хомуты (ремешки) НИЛЕД »»» Устройство для промежуточного крепления проводов ввода в дом НИЛЕД »»» Фасадные крепления НИЛЕД »»» Устройства для закороток и заземлений НИЛЕД »»» Арматура НИЛЕД (NILED) от 6 до 35 кВ »» Арматура МЗВА »»» Анкерные зажимы МЗВА »»» Анкерные кронштейны МЗВА »»» Вязки спиральные МЗВА »»» Зажимы для заземлений МЗВА »»» Колпачки изолирующие МЗВА »»» Комплекты подвески МЗВА »»» Лента крепления, скрепа для ленты МЗВА »»» Наконечники изолированные МЗВА »»» Ограничители перенапряжения LVA МЗВА »»» Ответвительные зажимы МЗВА »»» Поддерживающие зажимы МЗВА »»» Соединительные зажимы МЗВА »»» Соединительные прессуемые гильзы МЗВА »»» Спецболты, шпильки и гайки-рымы МЗВА »»» Стяжные хомуты МЗВА »»» Устройства для закороток и заземлений МЗВА »»» Фасадное крепление МЗВА »»» УЗД устройства защиты от дуги МЗВА »»» УЗПН устройства защиты от перенапряжений МЗВА »» Арматура ВК »»» Анкерные зажимы ВК »»» Анкерные кронштейны ВК »»» Зажимы для наложения заземления ВК »»» Защитные колпачки ВК »»» Изолированные наконечники ВК »»» Комплекты подвески ВК »»» Крюки монтажные ВК »»» Лента, скрепа, бугель ВК »»» Ответвительные зажимы ВК »»» Плашечные зажимы ВК »»» Поддерживающие зажимы ВК »»» Соединительные зажимы ВК »»» Стяжные хомуты ВК »»» Фасадные крепления ВК »»» Устройства для закороток и заземлений ВК »» Арматура ENSTO »»» Аксессуары для деревянных опор ENSTO »»» Анкерные зажимы ENSTO »»» Арматура крепления вдоль опор, фасадов ENSTO »»» Герметичные прокалывающие зажимы ENSTO »»» Защитные устройства ENSTO »»» Изоляторы ENSTO »»» Кабельная наконечники ENSTO »»» Клеммники ENSTO »»» Крюки, болты ENSTO »»» Маркеры, таблички, номера фаз ENSTO »»» Мачтовые рубильники, разъединители ENSTO »»» Ответвительные зажимы ENSTO »»» Плашечные зажимы ENSTO »»» Поддерживающие зажимы ENSTO »»» Прокалывающие зажимы ENSTO »»» Соединительные зажимы ENSTO »»» Спиральные вязки ENSTO »»» Траверсы ENSTO »»» Устройства защиты от птиц ENSTO »»» Шинные зажимы, шины ENSTO »» Арматура КВТ »»» Анкерные зажимы КВТ »»» Анкерные кронштейны КВТ »»» Герметичные изолированные гильзы КВТ »»» Колпачки изолирующие КВТ »»» Комплекты промежуточной подвески КВТ »»» Монтажная лента и скрепы КВТ »»» Набор для заземления КВТ »»» Ответвительные зажимы КВТ »»» Прокалывающие зажимы КВТ »»» Стяжки крепежные усиленные КВТ »»» Фасадные крепления КВТ »» Арматура ЭССП »» Линейная арматура и зажимы »»» Промежуточные звенья ПРТ, ПТМ, ПРР, ПРВ, ПТР »»» Распорки Р, РГ, РГУ, РГИФ »»» Скобы СК, СКТ, СКД »»» Серьги СР, СРС »»» Узлы крепления КГП, КГН, КГ »»» Термопатроны ПАС »»» Ушки У1, У2, УД »»» Аппаратные зажимы А1А, А2А, А4А »»» Аппаратные штыревые зажимы АШМ »»» Заземляющие зажимы ЗПС »»» Разъемные ответвительные зажимы РОА »»» Ремонтные зажимы РАС »»» Зажимы натяжные »»» Плашечные зажимы ПА, ПС »»» Зажимы опорные »»» Поддерживающие зажимы ПГН, ПГУ, ПГ »»» Ответвительные зажимы ОА »»» Соединительные зажимы СОАС, САС, СВС »»» Зажимы петлевые »»» Гасители вибрации ГПГ, ГПГ-А, ГВ, ГВН, ГВП » Металлические опоры ЛЭП » Железобетонные опоры ЛЭП » Металлоконструкции для ЛЭП » Грозотрос »» Грозозащитный трос МЗ ОЖ »» Грозозащитный трос ГТК »» Грозозащитный трос ТК 50, ТК 70 Температурные пирометры

    BOGEN TBL1S Transformer Balanced Line Input Module Руководство по эксплуатации

    TBL1S
    Модуль симметричного линейного входа трансформатора

    Особенности
    • Вход линейного уровня с изоляцией от трансформатора
    • Управление усилением / обрезкой
    • Низкие и высокие частоты
    • Аудио стробирование
    • Стробирование с настройкой порога и продолжительности
    • Регулируемое приглушение сигнала при отключении звука
    • Исчезнуть из беззвучного режима
    • 4 уровня доступного приоритета
    • Может быть отключен из модулей с более высоким приоритетом
    • Может отключать модули с более низким приоритетом
    • Съемная клеммная колодка с винтовыми зажимами
    Установка модуля
    1. Выключите все питание устройства.
    2. Установите все необходимые перемычки.
    3. Разместите модуль перед любым желаемым отверстием отсека для модулей, убедившись, что модуль находится лицевой стороной вверх.
    4. Установите модуль на направляющие для карт. Убедитесь, что верхняя и нижняя направляющие зафиксированы.
    5. Вставьте модуль в отсек, пока лицевая панель не коснется корпуса устройства.
    6. Используйте два прилагаемых винта, чтобы прикрепить модуль к устройству.
      ПРЕДУПРЕЖДЕНИЕ: Отключите питание устройства и установите все перемычки перед установкой модуля в устройство.
    Выбор перемычки

    Уровень приоритета *
    Этот модуль может реагировать на 4 разных уровня
    приоритет. Приоритет 1 является наивысшим приоритетом. Он отключает модули с более низким приоритетом и никогда не отключает звук.
    Приоритет 2 может быть отключен модулями с приоритетом 1 и может отключать модули с уровнем приоритета 3 или 4.
    Приоритет 3 может быть отключен модулями с приоритетом 1 или 2 и может отключать модули с приоритетом 4. Модули с приоритетом 4 отключены всеми модулями с более высоким приоритетом. Снимите все перемычки для настройки «без звука».
    * Количество доступных уровней приоритета определяется ampсрок службы модулей.

    стробирование
    Стробирование (выключение) выхода модуля при недостаточном аудиосигнале на входе можно отключить. Обнаружение звука с целью приглушения модулей с более низким приоритетом всегда активно независимо от установки этой перемычки.

    Назначение автобуса
    Этот модуль можно настроить так, чтобы моносигнал можно было отправлять на шину A, шину B или обе шины основного блока.

    Селектор импеданса
    Этот модуль может быть настроен на два разных входных импеданса. При подключении к источнику на 600 Ом желательно иметь согласованный входной импеданс 600 Ом. Для типичного источника сигнала используйте настройку 10 кОм.

    Блок-схема

    Входная проводка

    Сбалансированное соединение
    Используйте эту проводку, когда оборудование источника подает симметричный трехпроводной выходной сигнал.

    Подключите экранированный провод источника сигнала к клемме «G» входа. Если сигнальный провод «+» источника можно определить, подключите его к плюсовой клемме «+» входа. Если полярность вывода источника невозможно определить, подключите любой из горячих выводов к плюсовой клемме «+». Подсоедините оставшийся провод к минусовой «-» клемме входа.

    Примечание. Если полярность выходного сигнала по сравнению с входным сигналом важна, может потребоваться поменять местами подключения входных проводов.

    Несбалансированное соединение

    Когда устройство-источник обеспечивает только несимметричный выход (сигнал и земля), входной модуль должен быть подключен к входу «-», замкнутому на землю (G). Экранированный провод несимметричного сигнала подключается к заземлению входного модуля, а сигнальный провод под напряжением подключается к клемме «+». Поскольку несимметричные соединения не обеспечивают такой же помехозащищенности, как симметричные соединения, расстояния между соединениями должны быть как можно короче.

    КОММУНИКАЦИИ, ИНК.
    www.bogen.com

    Напечатано на Тайване.
    © 2007 Bogen Communications, Inc.
    54-2084-01Д 0704
    Технические характеристики могут быть изменены без предварительного уведомления.

    Документы / Ресурсы

    Рекомендации
    Связанные руководства / ресурсы

    Facility Power Filters: симметричные и асимметричные характеристики

    Асимметричные конструкции фильтров завоевывают популярность в промышленности из-за их более низкой стоимости и размера, однако, хотя эта конструкция успешно устраняет проблемы синфазного сигнала, в этой статье будет показано, что для некоторых приложений, таких как как и TEMPEST, эти фильтры практически не защищают. Симметричные фильтры, хотя физически больше и дороже из-за использования большего количества компонентов, обеспечивают лучшую фильтрацию в этих приложениях.

    Фильтры питания

    Facility используются в сочетании с экранированными корпусами, чтобы обеспечить среду, свободную от кондуктивных и излучаемых сигналов. Эта комбинация экранированного корпуса и фильтра объекта также полезна для предотвращения выхода излучаемых и кондуктивных излучений за пределы корпуса, как это имеет место во многих оборонных и военных приложениях TEMPEST. Проведенные сигналы в экранированную оболочку могут появляться в проводниках в симметричном режиме и в меньшей степени в асимметричном режиме или, как их еще называют, дифференциальном режиме (DM) и синфазном режиме (CM) соответственно.Все проводники, входящие или выходящие из экранированного корпуса, должны быть отфильтрованы, чтобы предотвратить передачу сигналов на другую сторону [1]. Но чтобы уменьшить размер и стоимость сетевого фильтра, многие производители фильтров предлагают асимметричные фильтры с небольшими симметричными характеристиками или вообще без них. Фильтр CM стал популярным в электронной промышленности как способ предотвращения высокочастотного радиочастотного излучения через подключенные шнуры питания. Однако есть приложения, в которых фильтр CM не указывается.К таким приложениям относятся силовые фильтры с экранированными камерами, где требуется низкочастотное подавление для приложений EMC, TEMPEST или HEMP. Поскольку усилия по фильтрации сосредоточены на уменьшении амплитуды нежелательных сигналов, мы начинаем с демонстрации амплитуды типичной синусоиды, как показано на рисунке 1, для представления сигнала, появляющегося на входе фильтра. Но, как упоминалось ранее, сигналы могут быть симметричными или асимметричными.

    Рисунок 1: Амплитуда сигнала


    Симметричные и асимметричные сигналы

    Симметричные (дифференциальные) сигналы — это сигналы, которые могут проявляться по-разному в любом из отфильтрованных проводников, идущих в камеру, и относятся к земле.Рассмотрим фильтр с двумя проводниками, как на рис. 2.

    Рис. 2: Двухжильный фильтр

    Если сигналы, появляющиеся на выводах фильтра, отличаются от показанных на рисунке 3, то сигналы имеют симметричную форму.

    Рис. 3: Симметричный (дифференциальный) режим: разные сигналы, появляющиеся на каждом выводе фильтра и показанные вместе для сравнения.

    Асимметричные (синфазные) сигналы — это сигналы, которые появляются одинаково в одно и то же время и в одном направлении на всех проводниках, идущих к фильтру в экранированном корпусе.Эти сигналы используют землю в качестве обратного пути, и все остальные проводники передают сигнал в корпус в точно такой же пропорции. Если сигналы, присутствующие на каждом терминале, точно такие же, как на рисунке 4, то говорят, что сигналы появляются в асимметричном или синфазном режиме [2].

    Рисунок 4: Асимметричный (общий) режим: одинаковые сигналы появляются на каждом выводе фильтра и показаны отдельно для сравнения.

    Теперь, когда мы определили два типа сигналов, которые могут присутствовать в проводниках, давайте теперь рассмотрим типы фильтров, используемых для удаления этих сигналов.


    Симметричные фильтры

    Конструкции симметричных фильтров (SFD) состоят из дискретных индуктивных и емкостных элементов, расположенных таким образом, чтобы удалять нежелательные сигналы с определенного проводника. Катушки индуктивности обеспечивают высокий последовательный импеданс для нежелательных сигналов. Конденсаторы работают противоположным образом и замыкают нежелательные сигналы на землю; они обеспечивают путь с низким импедансом для высоких частот. Вместе они обеспечивают ослабление нежелательных сигналов, появляющихся на этих проводниках [1].Эти компоненты не являются общими с другими элементами в другом проводнике. Рассмотрите рисунок 5 и обратите внимание на распределение компонентов вдоль линии нагрузки тока. Этот поток тока не взаимодействует с потоком тока второй линии двухлинейного фильтра, другими словами, каждая фильтруемая линия независима друг от друга. Катушка индуктивности симметричного фильтра имеет одну входную и одну выходную линии, как показано на рисунке 6.

    Рисунок 5: Схема асимметричного фильтра, каждая линия независима друг от друга

    Рис. 6: Симметричный индуктор

    На рис. 7 показано, как выглядит настоящий симметричный фильтр с независимыми линиями компонентов для фильтрации каждой входящей линии питания.Типовая спецификация на поставку сетевых фильтров объектов для использования в ЭМС, обороне и вооруженных силах указывает, что «Каждый блок фильтра (вставка) должен быть установлен отдельно… и должен включать по одному фильтру для каждого фазного проводника линии электропередачи и нейтрали». дирижер». [1]

    Рисунок 7: Показаны две версии фактического фильтра с независимыми отфильтрованными строками

    Можно было бы ожидать, как следует из названия, что симметричный фильтр может удалять симметричные сигналы, но в качестве дополнительного преимущества симметричный фильтр также может удалять асимметричные сигналы.Причина этого может быть не слишком очевидной. Но давайте возьмем одну строку фильтра за раз.

    Здесь есть один сигнал и одна линия фильтра, как на рисунке 8. Линия фильтра удаляет любой нежелательный сигнал независимо от амплитуды или формы и не видит и не заботится о том, что присутствует в другой строке. Вторая отфильтрованная строка может видеть точно такой же сигнал или другой, но поскольку каждый сигнал обрабатывается независимо, все присутствующие нежелательные сигналы будут удалены, как показано на рисунке 9.SFD по умолчанию отклоняют сигналы асимметричного режима. Это связано с тем, что каждая линия дифференциального фильтра будет оснащена дискретными элементами, необходимыми для удаления сигналов, присутствующих в этих проводниках, независимо от того, являются ли они синфазными или дифференциальными.

    Рис. 8: Фильтрующий элемент, удаляющий ЛЮБОЙ сигнал из линии

    Рисунок 9: Различные (симметричные) сигналы или одинаковые (асимметричные) сигналы удаляются независимыми фильтрующими элементами в каждой строке (симметричный фильтр) независимо от типа присутствующих сигналов.

    Фильтр можно проверить на симметричную или асимметричную работу. Это означает, что конкретный фильтр можно протестировать, чтобы увидеть, насколько хорошо он удаляет симметричные или асимметричные сигналы. Это делается путем ввода в фильтр сигналов, которые различаются по каждому проводнику, или сигналов, одинаковых для каждого проводника, как и следовало ожидать. График на рисунке 10 показывает, что симметричный фильтр может удалять оба типа сигналов.

    Рис. 10. Симметричный фильтр, протестированный как на симметричную, так и на асимметричную производительность, дающий одинаковый отклик

    SFD особенно полезны в средах, где присутствующие сигналы хаотичны и непредсказуемы и могут поступать с различной амплитудой, фазой и формой.Еще один очень полезный аспект этого типа фильтра заключается в том, что его можно использовать для удаления сигналов очень низких частот. Испытания на электромагнитную совместимость, такие как те, которые содержатся в таких стандартах, как MIL-STD-461 и -462, требуют тихой радиочастотной среды до 9 кГц. В частности, военные и оборонные приложения часто ссылаются на требования TEMPEST к своим экранированным объектам, включая низкочастотную фильтрацию. Требования TEMPEST обычно требуют высоких уровней затухания (удаления) низких частот вплоть до 14 кГц или даже 9 или 10 кГц [1].Симметричные фильтры не только хорошо подходят для использования в этих средах, но и являются единственным выбором, учитывая некоторые недостатки асимметричных фильтров.

    Симметричные фильтры обычно крупнее асимметричных, поскольку каждая линия должна иметь отдельные катушки индуктивности, что также делает их более дорогими. Симметричные фильтры также рассеивают больше энергии, чем асимметричные фильтры той же емкости. Асимметричные фильтры имеют общие сердечники индуктивности с другими линиями, что сокращает необходимое пространство и стоимость. Но нужно иметь в виду, что экономия на размере, стоимости и рассеиваемой мощности не является выгодной сделкой, если используется не в том приложении.Асимметричные фильтры не следует использовать в приложениях EMC, TEMPEST или HEMP.


    Асимметричные фильтры

    Конструкции асимметричных фильтров

    (AFD) также состоят из индуктивных и емкостных элементов, как показано на рис. 11, но расположены таким образом, что линии имеют общий сердечник индуктора, удаляя нежелательные сигналы только тогда, когда они появляются в асимметричном или синфазном режиме.

    Рис. 11. Асимметричные фильтры имеют общие катушки индуктивности между линиями

    Рассмотрим дроссель двухлинейного фильтра, как показано на рис. 12.Можно видеть, что две линии фильтра проходят через сердечник катушки индуктивности и, таким образом, делят сердечник между линиями. Это имеет положительный эффект, заключающийся в возможности использовать эффект подавления потока такой компоновки и снизить потери в сердечнике. То есть, когда ток по одному проводу течет в одном направлении, по другому проводу течет ток в противоположном направлении. Это приводит к нейтрализации магнитного потока, создаваемого потоком тока, и сердечник работает с меньшими потерями.

    Рис. 12: Асимметричный индуктор (через него проходят две или более линий)

    Когда сигналы выглядят по-разному, как в случае, когда мощность поступает в индуктор и выходит через другую линию в противоположном направлении (см. Рисунок 13), индуктор не оказывает существенного сопротивления сигналам, и они проходят прямо через индуктор [2].

    Рис. 13. Различное появление сигналов мощности в синфазном сердечнике

    В то время как это выгодно на частоте мощности, это не так с другими сигналами, присутствующими в линиях.По сути, индуктор выглядит как очень маленький индуктор, когда присутствуют симметричные сигналы, и выглядит как огромный индуктор только для асимметричных сигналов. Меньшая по емкости катушка индуктивности позволяет проходить сигналам, в то время как большая катушка индуктивности останавливает низкие частоты. Это хорошо видно при измерении асимметричного фильтра для симметричной (DM) и асимметричной (CM) производительности, как показано на рисунке 14.

    Рисунок 14: Сравнение характеристик CM и DM асимметричного фильтра

    Фильтр синфазных помех в основном используется в электронных схемах с малой силой тока для устранения излучаемых помех, вызванных электронными компонентами и их компоновкой.Оборудование должно соответствовать излучаемым помехам, предусмотренным стандартами ЭМС, и, таким образом, большая часть того, что находится в таком оборудовании, как компьютеры, телевизоры и другие коммерческие электронные устройства, представляет собой синфазные фильтры. Но когда речь идет о промышленных, военных или других приложениях, где требуется высокая степень ослабления нежелательных сигналов, правильным выбором будут симметричные фильтры.

    Как указывалось ранее, симметричные фильтры обычно крупнее асимметричных, что делает их более дорогими; потому что, как мы видели, симметричные фильтры не имеют общих сердечников индуктивности, что уменьшило бы пространство.Мы также заявили, что симметричные фильтры также рассеивают больше энергии, чем асимметричные фильтры той же мощности. Но есть и другие проблемы с использованием асимметричных фильтров, такие как необходимость в электрически сбалансированной системе и вопросы параллельного подключения.

    В преобразователях частоты должны не только подавляться одинаковые сигналы на входе фильтра, но и ток питания, в котором работает фильтр, должен быть сбалансирован. Например, рассмотрим трехфазную систему. Нагрузки на каждой фазе должны быть одинаковыми для нормальной работы асимметричного фильтра.Любой дисбаланс в системе приведет к дополнительному нагреву общей сердцевины, сокращению срока службы фильтра и значительным потерям возможностей отбраковки и защиты HEMP.

    Параллельное подключение асимметричных фильтров для получения линий с более высокой силой тока требует тандемной схемы параллельного подключения, которая увеличивает длину кабеля и способствует появлению симметричных сигналов в линиях и потенциально может разбалансировать систему. Тогда симметричные сигналы будут проходить через фильтр. Все эти факторы делают параллельный асимметричный фильтр нежелательным решением.Симметричный фильтр легче распараллелить, и он не будет страдать от дисбаланса или проблем с производительностью отбраковки. Каждый элемент можно расположить рядом с другим и соответствующим образом согласовать без каких-либо вредных эффектов в системе.

    Фильтры для TEMPEST и HEMP

    Термин TEMPEST часто используется для обозначения области безопасности излучения. Термин TEMPEST — это кодовое название для защиты правительственного и военного оборудования электронной связи от потенциальных перехватчиков, которые могут перехватывать и интерпретировать эти сигналы.Существует несколько рекомендаций по обеспечению защиты TEMPEST для установки. К ним относятся эффективность экранирования камеры, содержащей чувствительное оборудование, и вносимые потери (затухание) фильтров в проводниках, входящих и выходящих из таких камер. Хотя уровни и степени защиты могут варьироваться в зависимости от уровня угрозы, большинство военных и правительственных объектов США используют NSA 65-6/94-106 при указании требуемой степени защиты [1]. В нем говорится, что все проводники, ведущие в камеру, должны быть ослаблены на 100 дБ при частоте не менее 14 кГц, как показано на рисунке 15.

    Рисунок 15: TEMPEST требует, чтобы все линии, входящие или выходящие из объекта, соответствовали высокой степени затухания (вносимые потери).

    При использовании асимметричных фильтров предполагается, что любой излучаемый радиочастотный сигнал будет в равной степени проникать во все проводники и балансироваться одновременно. Но в реальной жизни нет двух одинаковых или идеально сбалансированных сигналов, и любой дисбаланс в системе, передающей синфазные сигналы, может создать разницу напряжений между проводниками, что приведет к дифференциальным сигналам.И, как мы обсуждали выше, синфазная катушка индуктивности позволит проходить дифференциальным сигналам. Если в такой системе TEMPEST используются только асимметричные фильтры или фильтры с очень небольшим симметричным затуханием, результатом будет то, что эти сигналы будут проходить в корпус (или из него). Как видно, это серьезная проблема в оборонных и военных приложениях TEMPEST, в которых связь сигналов внутри экранированного корпуса довольно хаотична и непредсказуема и может присутствовать как в симметричной, так и в асимметричной формах.В таких случаях фильтры должны отклонять как симметричные, так и асимметричные сигналы.

    Делать ставку на маловероятную вероятность того, что Высотный электромагнитный импульс (HEMP) прибудет в равной степени по всем линиям электропередач (см. рис. 16), кажется неразумным. Как мы видели, AFD зависят от сигналов, одинаково поступающих на его входы, чтобы иметь возможность отклонять эти сигналы. Маловероятно, что сигналы будут приходить именно для того, чтобы асимметричный фильтр остановил их, учитывая атмосферные условия, распространение волны, количество высвобождаемых электронов, расстояние между линиями электропередач и т. д.В приложениях HEMP ЭМИ будет поступать хаотично и непредсказуемо в точки входа (POE). Фильтры должны иметь возможность отклонять симметричные сигналы. Если используется только асимметричная фильтрация, не только сигналы будут проходить, но и эти непредсказуемые сигналы (некоторые из которых могут иметь очень большую силу тока) могут вызвать дисбаланс в общем сердечнике асимметричного фильтра, что приведет к мгновенному насыщению ядро(я) и полная потеря защиты от любой формы электромагнитной энергии.

    Рисунок 16: Связь или электромагнитная энергия от ЭМИ зависит от многих непредсказуемых факторов.


    Заключение

    Было показано, что симметричные (дифференциальные) и асимметричные (синфазные) сигналы представляют собой разные типы сигналов, которые могут присутствовать в проводниках. Ясно также, что их можно удалить с помощью симметричных фильтров. Было продемонстрировано, что асимметричные фильтры могут удалять только асимметричные сигналы.Хотя асимметричные фильтры, как правило, физически меньше и дешевле (из-за меньшего количества компонентов), чем симметричные фильтры, использование асимметричных фильтров должно быть очень тщательно оценено, иначе нежелательные сигналы дифференциального режима могут непреднамеренно пройти через фильтрующую сеть и поставить под угрозу общую производительность системы. .

    Важным моментом является то, что фильтры, предназначенные для подавления симметричного шума, также могут по умолчанию подавлять сигналы асимметричного режима. К сожалению, преобразователи частоты могут удалять только синфазные сигналы из-за совместного использования компонентов между линиями, что дает очень малое симметричное затухание, если оно вообще есть.Вот почему преобразователи частоты поставляются только в одной упаковке с клеммами, в то время как дифференциальная фильтрация может также предлагаться в виде дискретных отдельных фильтрующих элементов (вставок). То есть дифференциальному фильтру не нужно совместно использовать реактивную сердцевину с другими линиями для удаления нежелательных сигналов, и поэтому его можно упаковать в отдельные линии, как показано на рис. 7 выше. Проблема с упаковкой приводит к тому факту, что в случае отказа системы фильтрации замена симметричных фильтров гораздо более рентабельна, чем удаление всего блока трехфазного фильтра после повреждения одной линии.Кроме того, время простоя при замене одного элемента намного меньше, чем при замене всего асимметричного узла.

    Конструкции симметричных фильтров Конструкции асимметричных фильтров
    Буря Да
    Буря/конопля Да
    КОНОПЛЯ/IEMI Да
    Общий режим Да Да
    Дифференциальный режим Да
    Принимает несбалансированные нагрузки Да
    Простое распараллеливание Да
    Легко заменяемые фильтрующие элементы Да
    Сокращение времени простоя после отказа Да

    В приведенной выше таблице показаны рекомендуемые варианты использования симметричных и асимметричных фильтров.

    Ссылки

    1. Л. Хемминг, Architecturon Techniques in Electronic Systems , 2nd, ed. Wiley-Interscience, John Wiley and Sons, Нью-Джерси: 1992.
    2. .
    3. HW Ott, Методы шумоподавления в электронных системах , 2-е изд. Wiley-Interscience, John Wiley and Sons, Нью-Джерси: 1992.
    4. .



    Sergio N. Longoria, BSEE
    учился в Instituto Tecnológico y de Estudios Superiores de Monterrey.Он ветеран ВВС США и имеет более чем 20-летний опыт работы в электронной промышленности, 12 из которых в разработке фильтров питания, в том числе специального военного и оборонного назначения. Он работает в ETS-Lindgren, Inc. с 2001 года и в настоящее время является менеджером по технической линейке продуктов для фильтров. С ним можно связаться по адресу [email protected]







    Симметрия | Математика ДПФ

    Симметрия

    В предыдущем разделе мы нашли когда настоящий.Этот факт имеет большое практическое значение. В нем говорится, что спектр каждого реального сигнала эрмитов . Из-за этой симметрии мы можем отбросить все спектральные спектры с отрицательной частотой. образцы реального сигнала и регенерировать их позже, если это необходимо, из образцы с положительной частотой. Также представлены спектральные графики реальных сигналов. нормально отображается только для положительных частот; напр. , спектры дискретизированные сигналы обычно отображаются в диапазоне от 0 Гц до Гц.С другой стороны, спектр сложного сигнала должен быть показаны, как правило, от до (или от 0 до ), поскольку положительная и отрицательная частотные составляющие комплекса сигнал независимы.

    Напомним из §7.3, что сигнал называется даже если , и нечетных если . Ниже являются теоремами Фурье, относящимися к четным и нечетным сигналам и/или спектры.


    Теорема: Если , тогда re даже и я нечетное .


    Доказательство: Это немедленно следует из сопряженной симметрии для реальных сигналов .


    Теорема: Если , четных и нечетных .


    Доказательство: Это следует непосредственно из сопряженной симметрии выраженного в полярной форме .

    Сопряженная симметрия спектров реальных сигналов, пожалуй, самая важная теорема о симметрии.Тем не менее, есть еще пара, которые мы можем легко показывать:


    Теорема: Четный сигнал имеет четное преобразование:


    Доказательство: Выразите через его действительную и мнимую части через . Обратите внимание, что для того, чтобы сложный сигнал был четным, как его реальный, так и мнимые части должны быть четными. потом


    Позволять даже обозначают функцию, которая находится даже в , например, , и разреши нечетные обозначают функцию, которая является нечетной в , например , Аналогично, пусть даже обозначить функция и это даже в обоих и , таких как , а также нечетное среднее нечетное в обоих и .Затем соответствующая маркировка каждого члена в последней приведенной выше формуле дает


    Теорема: Реальный четный сигнал имеет действительное четное преобразование:

    (7.6)


    Доказательство: Это следует непосредственно из установки в предыдущем доказательство. Из уравнения (7.5) у нас остается

    Таким образом, ДПФ действительной и четной функции сводится к типу косинусное преобразование , 7.12

    Вместо того, чтобы адаптировать предыдущее доказательство, мы можем показать его напрямую:



    Определение: Сигнал с реальным спектром (например, любой реальный четный сигнал) часто называют сигналом нулевой фазы . Однако учтите, что когда спектр идет минус (что может), фаза действительно , а не 0. Когда реальный спектр положителен при постоянном токе ( т.е. , ), тогда он действительно нуль-фазовый по крайней мере в какой-то полосе содержащие постоянный ток (до первого пересечения нуля по частоте).Когда фаза переключается между 0 и нулевым пересечением (реальный) спектр, спектр колеблется между нулевой фазой и «постоянная фаза». Можно сказать, что все реальные спектры кусочно-фазовые спектры , где два постоянных значения равны 0 и (или , что совпадает с фазой ). В На практике такие переходы через ноль обычно происходят при низкой амплитуде, например как в «боковых лепестках» ДВПФ «нуль-центрированного симметричного окно», используемое для анализа спектра (см. главу 8 и книгу IV [70]).


    Следующий раздел:
    Теорема о сдвиге
    Предыдущий раздел:
    Сопряжение и обращение

    Симметрия ДВПФ для реальных сигналов

    Симметрия DTFT для реальных сигналов

    Большинство (если не все) сигналов, с которыми мы имеем дело на практике, реальны. сигналы. Здесь мы отмечаем некоторые спектральные симметрии, связанные с реальными сигналами.

    ДВПФ реальных сигналов

    В предыдущем разделе установлено, что спектр каждого реального сигнал удовлетворяет

    (3.16)

    Т.е. ,
    (3.17)

    Другими словами, если сигнал действителен, то его спектр равен Эрмитов («сопряженно-симметричный»). Эрмитовы спектры имеют следующие эквивалентные характеристики:
    • Действительная часть четная, а мнимая нечетная:
    • Амплитуда четная, а фаза нечетная:
    Обратите внимание, что четная функция симметрична относительно нулевого аргумента, в то время как нечетная функция антисимметрична относительно нулевого аргумента.
    Реальные четные (или нечетные) сигналы

    Если сигнал или даже в дополнение к тому, что он реальный, то его DTFT также реальный и четный. Это непосредственно следует из эрмитовского симметричность реальных сигналов и тот факт, что ДВПФ любого четного сигнал реальный:


    Это верно, так как косинус четный, синус нечетный, четное число равно четному. четное, четное, умноженное на нечетное, является нечетным, а сумма по всем выборкам нечетного сигнал нулевой. Т.е. ,


    а также


    Если действительно и четно, верны следующие утверждения:


    Точно так же, если сигнал нечетный и реальный, то его DTFT нечетный а чисто мнимое . Это следует из эрмитовой симметрии для реальные сигналы и тот факт, что DTFT любого нечетного сигнала является мнимым.


    где мы использовали тот факт, что


    а также



    Следующий раздел:
    Теорема о сдвиге для ДВПФ
    Предыдущий раздел:
    Обращение времени

    Эрмитова симметрия — обзор

    11.3.5. Описание основных свойств и структуры модели. дополнительные предположения об источниках

    Выбор ядра время-частота позволяет нам рассматривать, например, SQTFD или SQTFS (SQTFD (или S)), которые проявляют эрмитову симметрию :

    (11,32)Dx(t, ν)=DxH(t,ν).

    В этом случае автотермы рассматриваемого SQTFD принимают действительные значения, а кросс-термы обладают эрмитовой симметрией. Этому свойству удовлетворяют многие SQTFD, среди которых SW, SWV, SCW, SPW, SPWV, SSPWL, SSPWVL (с дополнительным предположением о вещественности одного из двух окон сглаживания), SBJ и др.

    Используя уравнения (11.1), (11.7) и (11.30) или (11.1) и (11.26), независимо от того, является ли исходный вектор случайным или детерминированным, наблюдения SQTFS или наблюдения SQTFDDx(t,ν) допускают следующее разложение [63,3,4]:

    (11.33)Dx(t,ν)=ADs(t,ν)AH,

    , где Ds(t,ν), соответственно, представляет исходный SQTFS или исходный SQTFD для случайный или детерминированный сигнальный вектор. С аддитивным шумом приведенное выше уравнение принимает вид:

    (11,34)Dx(t,ν)=ADs(t,ν)AH+Db(t,ν)+ADsb(t,ν)+Dbs(t,ν)AH =ADs(t,ν)AH+Db(t,ν),

    , так как шум имеет нулевое среднее и не зависит от исходных сигналов.

    Используя уравнения (11.10), (11.7) и (11.30) или (11.10) и (11.26), отбеленные наблюдения SQTFD (или S) Dz(t,ν) допускают следующее разложение [8]:

    ( 11.35)Dz(t,ν)=UDs(t,ν)UH.

    В шумном случае

    (11.36)Dz(t,ν)=UDs(t,ν)UH+WDb(t,ν)WH+UDsb(t,ν)WH+WDbs(t,ν)UH =UDs(t,ν)UH+WDb(t,ν)WH.

    В общем случае матрица Ds(t,ν) не имеет определенной алгебраической структуры. Однако если рассматривать случайные сигналы и если источники удовлетворяют предположению о независимости (или даже просто предположению о декорреляции), как в [8,32], то Ds(t,ν) является диагональной матрицей для всех t и ν.Соответственно, для оценки матрицы A после предварительного этапа отбеливания наблюдений необходимо найти унитарную матрицу, которая совместно диагонализует матрицы Dz(t,ν) для заданного множества t-f точек. Аналогичный подход можно использовать с менее строгими предположениями о сигналах или источниках. Для выполнения BSS вводятся два дополнительных предположения об исходных сигналах. Они указаны следующим образом:

    HD. На плоскости t-f существуют точки, где каждая точка соответствует автотермину одного исходного сигнала.Другими словами, если Dsisj(t,ν)=(Ds(t,ν))ij, то существуют (tk,νk) такие, что

    (11.37)Dsisj(tk,νk)=δi,jDi,j ,к.

    То есть для j=i существует по крайней мере k-я точка t-f такая, что Di,i,k≠0.

    Гц. На плоскости t-f существуют точки, где каждая точка соответствует перекрестному члену. То есть при (tk,νk),

    (11.38)Dsisj(tk,νk)=(1−δi,j)Di,j,k.

    Обратите внимание, что каждое из приведенных выше предположений для детерминированных сигналов играет роль классического предположения статистической независимости для случайных сигналов.Понятно, что для слепого разделения всегда требуется «известное» свойство различения исходных сигналов. Здесь мы рассматриваем сигналы, у которых квадратичное частотно-временное распределение (или спектры) не сильно перекрываются. Другими словами, сигнатуры источников в плоскости t-f «достаточно» различаются, чтобы можно было найти точки t-f, удовлетворяющие вышеупомянутым предположениям.

    Аналитический пример в 11.3.6 и компьютерное моделирование (по всему разделу 11.3) приведены для иллюстрации обоснованности приведенных выше утверждений.

    Специальный выпуск: Симметрия в обработке сигналов и беспроводных сетях для измерения параметров окружающей среды

    Редакторы специальных выпусков

    Проф. д-р Хуан Лю
    Электронная почта Веб-сайт
    Приглашенный редактор

    Школа автоматизации, Китайский университет наук о Земле, Ухань 430074, Китай
    Интересы: обработка сигналов; сбор данных; машинное обучение

    Доктор Цзисюань Чжу
    Электронная почта Веб-сайт
    Приглашенный редактор

    Школа автоматизации, Китайский университет наук о Земле, Ухань 430074, Китай
    Интересы: обработка сигналов; беспроводные сети

    Информация о специальном выпуске

    Уважаемые коллеги,

    Цель этого специального выпуска — предоставить дискуссионную платформу для всех коллег, которые в настоящее время работают над симметричной или асимметричной обработкой сигналов и беспроводными сетями для мониторинга окружающей среды, например над разработкой алгоритма для анализа симметричных или асимметричных характеристик собранного полевого сигнала. , а также потенциальное применение собранных сигналов для исследования изменений окружающей среды, мониторинга или прогнозирования стихийных бедствий.В этот специальный выпуск включено строительство симметричных или асимметричных беспроводных сетей для разработки приложений и приложений Интернета вещей, а также прогнозирование с использованием многих других приложений.

    В этот специальный выпуск принимаются высококачественные статьи с оригинальными результатами теоретических исследований и последними достижениями в изучении приложений науки и техники.

    Проф. д-р Хуан Лю
    Д-р Цзисюань Чжу
    Приглашенные редакторы

    Информация о подаче рукописей

    Рукописи должны быть представлены онлайн на сайте www.mdpi.com, зарегистрировавшись и войдя на этот сайт. После регистрации нажмите здесь, чтобы перейти к форме отправки. Рукописи можно подавать до указанного срока. Все материалы, прошедшие предварительную проверку, рецензируются экспертами. Принятые статьи будут постоянно публиковаться в журнале (как только они будут приняты) и будут перечислены вместе на веб-сайте специального выпуска. Приглашаются исследовательские статьи, обзорные статьи, а также короткие сообщения. Для планируемых статей в редакцию можно отправить название и краткую аннотацию (около 100 слов) для размещения на сайте.

    Представленные рукописи не должны быть опубликованы ранее или находиться на рассмотрении для публикации в другом месте (за исключением материалов конференции). Все рукописи проходят тщательную рецензирование в рамках единого процесса слепого рецензирования. Руководство для авторов и другая необходимая информация для подачи рукописей доступны на странице Инструкции для авторов. Symmetry — международный рецензируемый ежемесячный журнал с открытым доступом, издаваемый MDPI.

    Перед отправкой рукописи посетите страницу Инструкции для авторов.Плата за обработку статьи (APC) для публикации в этом журнале с открытым доступом составляет 1800 швейцарских франков (швейцарских франков). Представленные документы должны быть хорошо отформатированы и на хорошем английском языке. Авторы могут использовать MDPI Услуги редактирования на английском языке перед публикацией или во время авторских правок.

    Ключевые слова

    • Промышленность 4.0
    • передовое производство
    • экологический мониторинг
    • контрольно-измерительные приборы
    • неразрушающий контроль и оценка
    • медицинские, биомедицинские системы и системы здравоохранения

    Этот специальный выпуск открыт для публикации.

    Разница между симметричными и асимметричными соединениями

    Что симметричный и асимметричный означает для подключения?

    Симметричные соединения — это именно то, на что они похожи; соединение с одинаковой скоростью загрузки и выгрузки. Например, с оптоволоконным интернет-соединением со скоростью 500/500 Мбит/с вы получаете 500 Мбит/с загрузки И 500 Мбит/с скорости загрузки.

    Однако асимметричное соединение НЕ имеет одинаковой скорости загрузки/выгрузки.Например, 60/3 означает скорость загрузки 60 Мбит/с и скорость отдачи 3 Мбит/с. Асимметричные скорости обычно встречаются в традиционных интернет-соединениях, таких как ADSL .

    Плюсы симметричного соединения

    Более быстрая загрузка файлов (и больших размеров). Нам знакомо это чувство. Загрузка файлов в облако кажется вечностью, и в конечном итоге вы откладываете это как можно дольше. С симметричными скоростями вы можете загружать так же быстро, как и скачиваете, поэтому вы, наконец, можете вычеркнуть резервные копии своих проектов из списка дел.

    Устранение узких мест в Интернете. Если вы заметили медленную загрузку и сброс вызовов, возможно, ваши данные «забиваются» из-за нехватки доступной полосы пропускания в периоды высокой нагрузки. Это может означать значительное снижение производительности для вас и ваших сотрудников. Симметричные соединения гарантируют, что скорость загрузки не будет снижена из-за интенсивного использования.

    Доступные облачные сервисы. Все больше и больше компаний переходят в облако из-за большей гибкости, обеспечиваемой облачными сервисами, но что хорошего в облаке, которого вы не можете достичь? Надежный доступ к облаку зависит от высокой скорости загрузки, поэтому симметричные подключения гарантируют постоянную доступность ваших облачных сервисов.

    Плюсы асимметричного соединения

    • Цена. Асимметричные соединения почти всегда дешевле.
    • Высокая скорость загрузки. Хотя загрузка займет некоторое время, вы все равно получите высокоскоростную загрузку с асимметричным подключением. Если загрузка не является приоритетной задачей для вашего бизнеса, возможно, вам не потребуется делать дополнительные инвестиции.

    Что лучше для моего бизнеса?

    Оба подключения имеют свои преимущества, но то, что лучше всего подходит для вашего бизнеса, зависит от того, как вы используете Интернет.
    Инвестиции в симметричных скоростей будут иметь больше смысла, если вы…

    • Компания среднего или крупного размера с большим количеством сотрудников.
    • Активные пользователи инструментов для совместной работы (включая UCaaS и голосовую связь).
    • Переносят (или уже используют) приложения и службы в облако (Google Диск, Office 365, Salesforce и т. д.).
    • Часть команды, которая распределена по большой географической территории, включая несколько сайтов, местоположений и удаленных сотрудников.
    • Между вашими инструментами возникают узкие места в производительности.
    • Масштабирование операций и необходимость подготовки дополнительных мощностей для роста.

    Асимметричное соединение может удовлетворить ваши потребности, если вы…

    • Небольшая компания с несколькими сотрудниками.
    • Не полагайтесь на Интернет для ресурсоемких приложений — в основном вы просто просматриваете веб-страницы.
    • У вас есть одно местоположение или вы не являетесь частью более крупной сети.

    В конечном счете, при принятии решения вам придется учитывать, чего вы ожидаете от подключения к Интернету сегодня и в будущем. Наша команда экспертов может помочь вам с этой оценкой и найти правильные решения для достижения ваших целей.

    Вычисление асимметричных фильтров извлечения сигналов и среднеквадратичной ошибки для моделей компонентов Arima, Уильям Р. Белл, Дональд Э.К. Мартин :: SSRN

    23 страницы Опубликовано: 30 июня 2004 г.

    Аннотация

    Стандартные результаты извлечения сигналов как для стационарных, так и для нестационарных временных рядов выражаются в виде линейных фильтров, применяемых к наблюдаемым рядам.Вычисление весовых коэффициентов фильтра и соответствующей функции частотной характеристики важно для изучения свойств фильтра и оценок извлечения результирующего сигнала. Методы выполнения таких вычислений для симметричных дважды бесконечных фильтров хорошо известны. В этом исследовании разработан алгоритм вычисления весовых коэффициентов фильтров для асимметричных полубесконечных фильтров извлечения сигналов, включая важный случай параллельного фильтра (для извлечения сигналов в текущий момент времени).В этом случае оцениваемые компоненты временных рядов следуют моделям авторегрессионного интегрированного скользящего среднего (ARIMA). Алгоритм обеспечивает выражения для асимметричных фильтров извлечения сигнала как рациональные полиномиальные функции оператора обратного сдвига. Веса фильтра затем легко генерируются простым расширением этих выражений, и непосредственно оценивается соответствующая функция частотной характеристики. Также разработаны рекурсивные выражения, которые связывают веса для фильтров, которые используют последовательно увеличивающиеся объемы данных.Затем результаты для весов фильтра используются для разработки методов вычисления результатов среднеквадратичной ошибки для оценок извлечения асимметричного сигнала.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
