Таблица диаметров проводов для предохранителей — Таблицы — Справочник



Таблица диаметров плавких вставок



Если в предохранителе перегорает плавкая вставка, ее нужно заменить. Но что делать, если нет под рукой стандартизированных вставок? Как выбрать ток плавления вставки?

Ток плавления – это удвоенное значение тока номинального тока потребителя. Так, если номинальная нагрузка составляет 10 А, выбираем ток плавкой вставки, равный 20 А. Надо иметь в виду, что предохранитель мгновенно не перегорает, ему нужно какое-то время. Поэтому пусковые токи двигателей или другие кратковременные повышенные токи не влияют на работу предохранителя.

Назначение плавких вставок как и автоматических выключателей –защита сети и потребителей от перегрузок и коротких замыканий. Главное отличие плавких вставок от автоматов – это одноразовое использование. В последнее время все больше отходят от применения предохранителей, предпочитая их автоматическим выключателям.

Плюс плавких вставок – это относительная доступность, дешевизна в применении. Минус – при срабатывании, чтобы включить, нужно время для замены вставки; при замене вставки нужно отключать напряжение.



Ток плавления, А

Диаметр, мм

Медь

Алюминий

Железо

0,5

0,03

0,04

0,06

1

0,05

0,07

0,12

2

0,09

0,1

0,19

3

0,11

0,14

0,25

4

0,14

0,17

0,3

5

0,16

0,19

0,35

6

0,18

0,22

0,4

7

0,2

0,25

0,45

8

0,22

0. 27

0,48

9

0,24

0,29

0,52

10

0,25

0,31

0,55

15

0,32

0,4

0,72

20

0,39

0,48

0,87

25

0,46

0. 56

1

30

0,52

0,64

1,15

35

0,58

0,7

1,26

40

0,63

0.77

1,38

45

0,68

0,83

1,5

50

0,73

0,89

1,6

60

0,82

1

1,8

70

0,91

1. 1

2

80

1

1,22

2,2

90

1,08

1,32

2,38

100

1,15

1,42

2,55

120

1,31

1.6

2,85

140

1,45

1.

78

3,18

160

1,59

1,94

3,46

180

1,72

2,1

3,75

200

1,84

2,25

4,05

225

1,99

2,45

4,4

250

2,14

2,6

4,7

275

2,2

2,8

5

300

2,4

2,95

5,3



                 I=80√d3
                                      — формула для расчета тока плавкой вставки для медной проволоки


Диаметры медного провода для предохранителя

Диаметры медного провода для плавкой  вставки предохранителя

Табличка, которая должна быть под руками у каждого электрика.

Диаметры медного провода для плавкой   вставки предохранителя

Номинальный диаметр медного провода, мм

Ток плавкой вставки предохранителя, А

Номинальный диаметр медного провода, мм

Ток плавкой вставки предохранителя, А

0,05

0,6

0,71

47,8

0,063

1,25

0,75

52

0,071

1,5

0,8

57,2

0,08

1,8

0,85

62,7

0,09

2,1

0,9

68,3

0,1

2,5

0,95

68,6

0,112

3

1

80

0,124

3,5

1,06

87,3

0,14

4,2

1,12

94,8

0,16

5,1

1,18

102,5

0,17

5,6

1,25

111,8

0,18

6,1

1,32

121,3

0,2

7,1

1,4

132,5

0,224

8,4

1,45

139,7

0,25

10

1,5

147

0,28

11,8

1,6

161,9

0,315

14,1

1,7

177,3

0,335

15,5

1,8

193,2

0,355

16,9

1,9

209,5

0,4

20,2

2

226,2

0,45

24,1

2,12

247

0,5

28,2

2,24

268,2

0,56

33,5

2,36

290

0,63

40

2,5

316,2

0,67

43,7

Выбор предохранителей и сечения провода

При значительной перегрузке или коротком замыкании электрическая проводка должна отключаться в автоматическом режиме. Это позволяет минимизировать риск воспламенения изоляции проводов.

Для автоматического отключения тока используются специальные аппараты защиты. В ряде случаев для этой цели используются плавкие предохранители. Их принцип работы и устройство весьма просты: в фарфоровом корпусе расположены проводники малого сечения — плавкие вставки, которые включаются последовательно в каждый фазный провод линии. В случае если ток на линии увеличивается сверх допустимого, происходит перегорание плавкой вставки, после чего цепь отключается.

Как правило, используются предохранители двух типов: трубчатые и пробочные. Устройства устанавливают во всех местах, где сечение проводника уменьшается по направлению к местам потребления энергии. Для того чтобы в случае аварии перегорал только один предохранитель, расположенный максимально близко к месту повреждения, необходимо, чтобы номинальный ток плавкой вставки каждого последующего от источника тока предохранителя был хотя бы на одну ступень меньше, чем предыдущий.

Однако стоит понимать, что плавкий предохранитель является весьма несовершенным устройством. Продолжительность перегорания плавкой вставки напрямую зависит от тока перегрузки. Важно и то, что с течением времени плавкие вставки стареют, окисляются и перегорают даже на меньших токах.

Сечение проводов и кабелей должно определяться исходя из допустимого нагрева с учетом аварийного и нормального режимов работы. Ввиду того, что нагрев изменяет физические свойства проводника, а точнее повышает его сопротивление, происходит увеличение бесполезного расхода электроэнергии на нагрев токопроводящих частей. В конечном итоге это существенно сокращает срок службы изоляции.

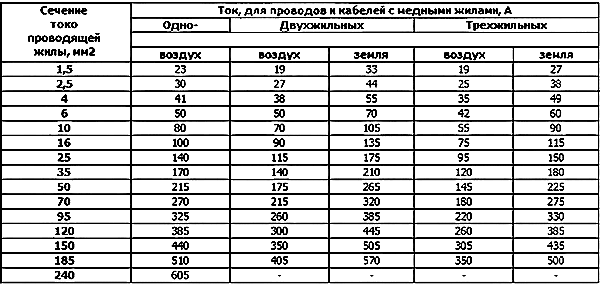

При выборе сечения из условий допустимого нагрева необходимо использовать соответствующие таблицы длительно допустимых токовых нагрузок, при которых происходит нагрев токопроводящих жил до допустимой температуры, установленной практикой.

Не стоит забывать и о том, что при окончательном выборе сечения проводов из условия допустимого нагрева по таблицам нужно учитывать:

  • расчетный ток линии;
  • способ прокладки кабеля;
  • температуру окружающей среды;
  • материал проводников.

Приобрести держатели плоских предохранителей на выгодных условиях можно, обратившись к специалистам «ИнтерЭлектроникс». Мы гарантируем неизменно высокое качество продукции и приемлемые цены на весь ассортимент.

Предохранитель на силовой провод | ЭлектроФорс

Предохранители устанавливают для защиты силовых проводов от перегрева при перегрузках или неисправностях. Номинал устройства защиты в самом простом случае должен быть меньше или равен номинальной токовой нагрузке проводника. Каждый провод, подключенный к аккумуляторной батарее, должен быть защищен предохранителем

Содержание статьи

Виды защиты

Номинал устройства защиты должен соответствовать токонесущей способности провода, которая определяется сечением и допустимой рабочей температурой изоляции проводника. Зависимости между этими величинами сведены в таблицы. Поэтому кажется, что имея их выбрать силовой предохранитель не сложно. Однако правильно сделать это можно только зная для чего он предназначен.  Для защиты от короткого замыкания или от перегрузки.

Защита от короткого замыкания

Короткое замыкание — это состояние электрической цепи, при котором ток течет от источника напряжения, но возвращается к нему минуя предполагаемую нагрузку. Короткое замыкание возникает из-за поврежденной изоляции или неправильного подключенного оборудования. Ток при коротком замыкании чрезвычайно высок и ограничен только мощностью источника и сопротивлением проводов.

Защита от короткого замыкания является основной для проводников с примерно постоянной нагрузкой. Сила тока в рабочем режиме меньше токонесущей способности такого проводника. А при коротком замыкании, когда ток многократно возрастает и превышает номинальную токовую нагрузку, нагреться проводнику не дает предохранитель, который выдерживает высокий ток менее секунды, после чего плавится и разрывает цепь.

Характеристики предохранителей на силовой провод:

  • MIDI

  • Компактный предохранитель. Номиналы 30 до 200 А &nbsp&nbsp&nbsp&nbsp

    Подходит для основной и вспомогательных цепей

  • Отключающая способность 5 000 А @ 16VDC

  • 32 VDC

  • Защита от возгорания

  • MEGA

  • Недорогой предохранитель. Номиналы от 100 до 300 А

  • Отключающая способность 2 000 А @ 32VDC

  • 32 VDC

  • Защита от возгорания

  • MRBF

  • Предохранитель на клемму аккумулятора. Номиналы от 30 до 300 А &nbsp&nbsp&nbsp&nbsp

    Нужен держатель. Устанавливать непосредственно на клемму нельзя

  • Отключающая способность 10 000 А @ 14VDC &nbsp&nbsp&nbsp&nbsp

    Подходит для аккумуляторных батарей большой емкости

  • 58 VDC

  • Защита от возгорания &nbsp&nbsp&nbsp&nbsp

    Разрешается устанавливать в двигательных отсеках

  • Class T

  • Высокая отключающая способность. Номиналы от 110 до 400 А &nbsp&nbsp&nbsp&nbsp

    Рекомендуется для защиты инверторов. Очень быстро срабатывает при коротком замыкании

  • Отключающая способность 20 000 А @ 125VDC &nbsp&nbsp&nbsp&nbsp

    Очень высокая отключающая способность. Подходит для литиевых аккумуляторов большой емкости

  • 125 VDC

  • ANL

  • Номиналы от 35 до 750 А

  • Отключающая способность 6 000 А @ 32 VDC

  • 32 VDC

  • Защита от возгорания

Точное значение тока отключения для предохранителя, защищающего провод при коротком замыкании, не принципиально. Подходит устройство с номиналом равным токонесущей способности провода. Для защиты от короткого замыкания используют предохранители MIDI или ANL

Защита от перегрузки

Перегрузка возникает при работе двигателя, инвертора или одновременном включении в розетки большего, чем предусмотрено, количества устройств. Если ток в цепи возрастает и течении продолжительного времени держится на уровне 110-150% от номинальной токовой нагрузки проводника, то провод и защитное устройство нагреются. А если режим работы не изменится, накопленное тепло повредит провод. Чтобы этого не произошло провода, должны быть защищены от перегрузки.

Большинство предохранителей срабатывают, когда ток примерно в 1,3 раза превышает их номинал. Поэтому, чтобы ограничить непрерывный ток и не позволить ему сильного нагреть провод номинал предохранителя выбирают равным 80% токонесущей способности проводника

В таблицах токонесущая способность указывается для проводников, расположенных на открытых участках с хорошей циркуляцией воздуха. В кабельных каналах или внутри перегородок теплоотдача хуже. Поэтому до критической температуры провод нагреется даже когда по нему течет меньший ток. Если провод проложен в кабельном канале или внутри перегородки перед выбором устройства защиты его токонесущую способность понижают

Предположим нам необходимо защитить от перегрузки силовой провод сечением 25 кв. мм изоляция которого выдерживает температуру 105 С. Согласно таблице максимально допустимый непрерывный ток для этого провода 170 А. Предохранители срабатывают при токе в 130% от номинала. Поэтому для защиты провода нужен предохранитель с номиналом 80% от 170A или 130 Ампер. Он сгорит при токе 1,3 х 130 А = 169 А.

Ток, текущий в цепи, нагревает не только проводник, но и предохранитель. Чтобы предохранитель не перегревался непрерывный ток не должен превышать 80% его номинала.  Для провода сечением 25 мм2 мы выбрали предохранитель на 130 А. Непрерывный ток через него не должен превышать 130 х 0,8 = 104 А. Если нагрузка в цепи превышает 100 А, необходимо увеличить сечение силового провода и подобрать предохранитель большего номинала.

Держатели для силовых предохранителей:

  • 5502

  • 160 VDC

  • 225 — 400 Ампер &nbsp&nbsp&nbsp&nbsp

    Номинал предохранителей. Максимальный ток для блока 320 Ампер

  • Class T

  • 5191

  • 58 VDC &nbsp&nbsp&nbsp&nbsp

    Максимальное рабочее напряжение

  • 30 — 300 Ампер &nbsp&nbsp&nbsp&nbsp

    Максимальный ток 300 Ампер на блок

  • MRBF

  • IP66

  • 5505

  • 32 VDC

  • 35 — 300 Ампер &nbsp&nbsp&nbsp&nbsp

    Номинал предохранителей. Максимальный ток для блока 300 Ампер

  • ANL

  • Полностью водонепроницаемое

  • 7720

  • 32 VDC

  • 100 — 300 Ампер &nbsp&nbsp&nbsp&nbsp

    Номинал предохранителей. Максимальный ток для блока 300 Ампер

  • MEGA &nbsp&nbsp&nbsp&nbsp

    Аналогичная модель 7720 для предохранителей MIDI

  • IP66 &nbsp&nbsp&nbsp&nbsp

    Класс защиты

Предохранители ANL ведут себя не так, как другие типы. Они срабатывают, когда ток составляет 140 — 266% от номинала предохранителя. Правило 80% для предохранителей этого типа не работает. Выбирать предохранители ANL необходимо по специальной таблице. Согласно ей, для защиты от перегрузки силового провода сечением 25 мм2 подойдет предохранитель ANL на 100A. Он сгорит при токе 175 А

Параллельные проводники

Когда мощное устройство подключают к расположенному на расстоянии нескольких метров аккумулятору, процедура выбора силового провода может закончиться тем, что его сечение окажется неоправданно большим. В этом случае вместо одного можно использовать два параллельных проводника.

Предположим, что к аккумуляторной батарее необходимо подключить 12-вольтовое носовое подруливающее устройство, потребляющее 300 Ампер. Суммарная длина положительного и отрицательного проводников между аккумулятором и подрулькой — 15 метров.

По таблицам находим, что для тока силой 300 А подходит провод сечением 70 кв.мм с температурой изоляции 105 С (токонесущая способность снаружи двигательного отсека 330 А). Но при заданной длине падение напряжения в проводе составит 10%.

Потери уменьшатся, если увеличить сечение с 70 до 95 или до 120 кв.мм. Но такие провода сложнее прокладывать и подключать. Кроме того, их просто может не быть в наличии. Поэтому вместо одного, можно использовать два параллельных провода по 70 кв. мм (два для положительной и два для отрицательной ветвей цепи. Всего четыре провода). При этом должны соблюдаться следующие условия:

  • Оба силовых провода должны имеют одинаковую длину и сечение. Прокладывать их необходимо в одном кабельном канале или коробе
  • Токонесущая способность каждого проводника должна превышать полную нагрузку. Это необходимо для того чтобы избежать перегрева, если один из проводов по каким-либо причинам перестанет проводить ток
  • Номинал устройства защиты должен быть меньше или равен токонесущей способности каждого проводника (в рассмотренном примере не более 330 А)
  • Если для защиты проводов используется единственный предохранитель, то его номинал не должен превышать токонесущую способность каждого из них. Дополнительная предосторожность необходима на случай, если один из проводов по каким-то причинам перестанет проводить ток. Второй в этом случае останется защищен. Но если номинал предохранителя выбран исходя из суммарной токонесущей способности проводников, то при отключении одного из них устройства защиты не сработает.

Отключающая способность по току

При коротком замыкании главный автомат или предохранитель должен разорвать цепь по которой течет очень высокий ток. Если устройство защиты не рассчитано на это, может возникнуть электрическая дуга, контакты автомата сварятся между собой и цепь не разомкнется. Способность автомата или предохранителя срабатывать при коротком замыкании характеризуется его отключающей способностью по току (AIC).

AIC – это максимальный ток, который устройство может отключить при заданном напряжении. Предполагаемый ток короткого замыкания не должен превышать отключающую способность по току. Ток короткого замыкания в 12 и 24-вольтовых системах постоянного напряжения зависит от тока холодного пуска аккумуляторной батареи (ССА).

Ток холодного пуска аккумуляторной батареи, А Емкость аккумуляторной батареи, Ач Отключающая способность по току, А
650 и меньше 140 1500
651-1100 141-255 3000
1101 — 2200 256-500 5000
Свыше 2200 Более 500 Равна току короткого замыкания, указываемому производителем аккумулятора или 100 х емкость батареи

Представленные в таблице данные относятся только к гелевым, AGM и жидко-кислотным аккумуляторам. Ток короткого замыкания некоторых видов AGM и особенно литиевых аккумуляторов существенно выше.

Если отключающая способность автоматического выключателя не соответствует емкости аккумуляторной батареи, между автоматом и аккумулятором устанавливают предохранитель с соответствующим AIC. Например, Class T (AIC — 20 000 А)

Если напряжение в системе меньше чем номинальное для предохранителя (для Class T 160 В), отключающая способность увеличивается примерно пропорционально отношению напряжений. Более точно его можно вычислить по формуле — (Номинальное напряжение/напряжение в системе) х AIC х 0,5. Для предохранителя Class T, используемого в 12 вольтовой электрической системе, отключающая способность по току равна (160/12) х 20 000 х 0,5 = 133 000 А.

Для предохранителей номиналом менее 30 А в 12-вольтовой и менее 15 ампер в 24-вольтовой электрической системе учитывать отключающая способность по току не обязательно

Алгоритм выбора предохранителей

Токонесущая способность провода окажется существенно выше ожидаемого тока, если сечение выбрано так, что падение напряжения не превышает 3%. Для защиты такого провода подходит ряд предохранителей, номиналы которых расположены между током нагрузки и максимально допустимым током провода. Предохранитель расположенный в верхней части ряда меньше греется и не срабатывает от случайного всплеска тока. Предохранитель меньшего номинала лучше защищает силовой провод.

  1. По таблице найдите максимально допустимый номинал предохранителя для данного сечения провода. Чем больше номинал предохранителя, тем реже будут его случайные срабатывания. Но тем хуже он будет защищать повод. Выбирать максимальный номинал нужно с учетом расположения провода (вне или внутри двигательного отсека) и с учетом количества проводов в жгуте. Пример: для одного силового провода сечением 25 мм2, расположенного вне двигательного отсека, максимальный номинал предохранителя — 150 А.  Открыть таблицу выбора предохранителей
  2. Рассчитайте минимальный номинал предохранителя. Для этого умножьте ток, потребляемый устройством на 1,25. Предохранитель минимального номинала лучше защищает провод, но может срабатывать случайно. Если устройство потребляет 80А, то минимальный номинал предохранителя для силового провода сечением 25 мм2 80 х 1,25 = 100А.
  3. Выберите номинал предохранителя посредине между минимальным и максимальным значениями. Максимальное значение (шаг 1) – 150 А. Минимальное (шаг 2) – 100 А. Среднее значение – (150 + 100) ÷ 2 = 125 А

На 125А существуют предохранители MIDI, MRBF, MEGA и ANL.

Самодельная плавкая встака из проводника ,выбор по сечению

Ни в коем случае нельзя принимать самостоятельное изготовление плавких вставок ЗА НОРМУ.   Установку подобных изделий можно рассматривать как ВРЕМЕННУЮ МЕРУ.

Диаметры МЕДНОГО провода для плавкой вставки предохранителя

Диаметр, мм

Ток , А

Диаметр, мм

Ток , А

Ø 0,05 мм

0,6 А

Ø 0,71 мм

47,8 А

Ø 0,063 мм

1,25 А

Ø 0,75 мм

52 А

Ø 0,071мм

1,5 А

Ø 0,8 мм

57,2 А

Ø 0,08 мм

1,8 А

Ø 0,85 мм

62,7 А

Ø 0,09 мм

2,1 А

Ø 0,9 мм

68,3 А

Ø 0,1 мм

2,5 А

Ø 0,95 мм

68,6 А

Ø 0,112 мм

3 А

Ø 1,0 мм

80 А

Ø 0,124 мм

3,5 А

Ø 1,06 мм

87,3 А

Ø 0,14 мм

4,2 А

Ø 1,12 мм

94,8 А

Ø 0,16 мм

5,1 А

Ø 1,18 мм

102,5 А

Ø 0,17 мм

5,6 А

Ø 1,25 мм

111,8 А

Ø 0,18 мм

6,1 А

Ø 1,32 мм

121,3 А

Ø 0,2 мм

7,1 А

Ø 1,4 мм

132,5 А

Ø 0,224 мм

8,4 А

Ø 1,45 мм

139,7 А

Ø 0,25 мм

10 А

Ø 1,50 мм

147 А

Ø 0,28 мм

11,8 А

Ø 1,6 мм

161,9 А

Ø 0,315 мм

14,1 А

Ø 1,7 мм

177,3 А

Ø 0,335 мм

15,5 А

Ø 1,8 мм

193,2 А

Ø 0,355 мм

16,9 А

Ø 1,9 мм

209,5 А

Ø 0,4 мм

20,2 А

Ø 2,0 мм

226,2 А

Ø 0,45 мм

24,1 А

Ø 2,12 мм

247 А

Ø 0,5 мм

28,2 А

Ø 2,24 мм

268,2 А

Ø 0,56 мм

33,5 А

Ø 2,36 мм

290 А

Ø 0,63 мм

40 А

Ø 2,5 мм

316,2 А

Ø 0,67 мм

43,7 А



Для ремонта предохранителей на ток защиты от 0.

25 до 50А
Ток защиты предохранителя, Ампер 0,25 0.5 1.0 2.0 3.0 5.0 7.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0 45.0 50.0
Диаметр проволочки, мм Медной 0.01 0.02 0.04 0.07 0.10 0.18 0.20 0.25 0.32 0.39 0.46 0.52 0.58 0.63 0.68 0.73
Алюминиевой 0. 07 0.10 0.14 0.19 0.25 0.30 0.40 0.48 0.56 0.64 0.70 0.77 0.83 0.89
Стальной 0.32 0.20 0.25 0.35 0.45 0.55 0.72 0.87 1.00 1.15 1.26 1.38 1.50 1.60
Оловянной 0.18 0.28 0.38 0.53 0.66 0.85 1.02 1.33 1.56 1.77 1.95 2. 14 2.30 2.45

Для ремонта предохранителей на ток защиты от 60 до 300А

Ток защиты предохранителя, Ампер 60 70 80 90 100 120 160 180 200 225 250 275 300
Диаметр проволочки, мм Медной 0.82 0.91 1.00 1.08 1.15 1.31 1.57 1.72 1.84 1.99 1.14 2.20 2.40
Алюминиевой 1.00 1.10 1.22 1. 32 1.42 1.60 1.94 2.10 2.25 2.45 2.60 2.80 2.95
Стальной 1.80 2.00 2.20 2.38 2.55 2.85 3.20 3.70 4.05 4.40 4.70 5.0 5.30
Оловянной 2.80 3.10 3.40 3.65 3.90 4.45 4.90 5.80 6.20 6.75 7.25 7.70 8.20



Держатель плавких вставок M 4/8 SF под предохранитель 5х20, 5х25, сечение провода до 4мм.кв, максимальный ток 6,3А, ABB, 1SNA115657R2500

Артикул:

1SNA115657R2500

Производитель:

Технические характеристики товара:

Держатель плавких вставок M 4/8 SF под предохранитель 5х20, 5х25, сечение провода до 4мм. кв, максимальный ток 6,3А

Номинальное сечение провода:

Единицы измерения:

шт

Цена по запросу

По вопросам актуальных цен, наличия и сроков поставки просьба обращаться к менеджерам.

Аналоги «1SNA115657R2500»

Артикул:

1SNA115116R0700

Производитель:

ABB

Цена по запросу

Артикул:

1SNA125116R0100

Производитель:

ABB

Цена по запросу

Артикул:

1SNA165113R1600

Производитель:

ABB

Цена по запросу

Артикул:

1SNA115468R2000

Производитель:

ABB

Цена по запросу

Производитель:

Провенто

1775 руб/компл

Производитель:

Провенто

2113 руб/компл

Производитель:

Провенто

5239 руб/компл

Производитель:

Провенто

4961 руб/компл

Производитель:

Провенто

5899 руб/компл

Производитель:

Провенто

3938 руб/компл

Производитель:

Провенто

2865 руб/компл

Артикул:

TB 4 FL24

Производитель:

Провенто

8366 руб/компл

Популярные товары раздела «Клеммы на DIN-рейку»

Артикул:

1SNA115486R0300

Производитель:

ABB

Цена по запросу

Артикул:

1SNA125486R0500

Производитель:

ABB

Цена по запросу

Артикул:

1SNA165488R2700

Производитель:

ABB

Цена по запросу

Артикул:

1SNA115118R1100

Производитель:

ABB

Цена по запросу

Таблицы | Изготовление предохранителя из проволоки на любой ток

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

Наибольшее распространение получили плавкие предохранители. Они дешевы и просты в изготовлении и в случае короткого замыкания в сети надежно обеспечивает защиту проводки от возгорания.

Когда перегорает плавкий предохранитель, требуется быстро его заменить. Не всегда имеется запасной предохранитель на нужный ток. Проще всего защитный предохранитель выполнить из провода соответствующего диаметра. Причем диаметр провода для необходимого тока плавления (защиты) можно выбрать из таблицы, где приведены значения для разных металлов. В качестве основания для закрепления (припаивания) плавкой вставки может использоваться каркас перегоревшего.

Ток, А Диаметр провода, мм
Медь Алюминий Сталь Олово
1 0,039 0,066 0,132 0,183
2 0,069 0,104 0,189 0,285
3 0,107 0,137 0,245 0,38
5 0,18 0,193 0,346 0,53
7 0,203 0,25 0,45 0,66
10 0,25 0,305 0,55 0,85
15 0,32 0,4 0,72 1,02
20 0,39 0,485 0,87 1,33
25 0,46 0,56 1,0 1,56
30 0,52 0,64 1,15 1,77
35 0,58 0,70 1,26 1,95
40 0,63 0,77 1,38 2,14
45 0,68 0,83 1,5 2,30
50 0,73 0,89 1,6 2,45
60 0,82 1,0 1,8 2,8
70 0,91 1,1 2,0 3,1
80 1,0 1,22 2,2 3,4
90 1,08 1,32 2,38 3,65
100 1,15 1,42 2,55 3,9
120 1,31 1,60 2,85 4,45
160 1,57 1,94 3,2 4,9
180 1,72 2,10 3,7 5,8
200 1,84 2,25 4,05 6,2
225 1,99 2,45 4,4 6,75
250 2,14 2,60 4,7 7,25
275 2,2 2,80 5,0 7,7
300 2,4 2,95 5,3 8,2
325 2,6 3,11 5,6 8,75

Хотелось бы отметить, что номинал предохранителя это ток, который предохранитель может выдержать длительное время, а не ток плавления. Плавкая вставка должна перегорать за 10 секунд при токе, превышающем номинальный в 2,5 раза

Держатель предохранителей для автомобильных предохранителей

Заказы из магазинов

Вы можете забрать купленный товар в течение 1-2 рабочих дней после оформления заказа (если товар находится на местном складе).

Пожалуйста, дождитесь уведомления по электронной почте об обновлении статуса Вашего заказа.

Вильнюс Адрес магазина: Vytenio g. 20, LT-03229 Вильнюс, Литва

Каунас Адрес магазина: Pramonės pr. 4D, LT-51329, Каунас, Литва

Местная доставка

Купленные товары доставляются на месте через службу Venipak.В зависимости от наличия товара, заказы обрабатываются в течение 1-3 рабочих дней. Заказы, сделанные до 1:00, отправляются в тот же день.

Доставка по городу (1-2 р.д.) стоимость товара любого размера через курьерскую службу 4€ (с НДС).

Местная стоимость доставки до посылочных автоматов Omniva (1-3р. д.) 3€ вкл. НДС.

Оплата при получении +2€ (включая НДС).

Вы можете оплатить товар при доставке курьеру наличными или банковской картой.Оплата в посылочных автоматах Omniva возможна только банковской картой.

Цены на международную доставку через курьерскую службу

Стоимость международной доставки зависит от географического положения:

Латвия — 5 € (включая НДС)

Эстония — 6 € (включая НДС)

другое — оговаривается индивидуально.

Цены на международную доставку в посылочные автоматы Omniva

Латвия — 4 € (включая НДС)

Эстония — 5 € (включая НДС)

Платежи:

Мы принимаем платежи через PayPal для заказов на сумму более 20 €.

Оплаченные заказы на сумму более 30 € доставляются бесплатно в страны Балтии.

Статус доступности продукта:

Вильнюс Магазин В наличии — товар находится в магазине, ул. 20 в Вильнюсе и можно забрать/купить в тот же день;

Kaunas Store In Stock — товар находится в магазине, Pramonės pr. 4D в Каунасе и можно забрать/купить в тот же день;

Центральный Склад В Наличии — В наличии, товар будет отгружен в короткие сроки 1-2 рабочих дня, возможности самовывоза на месте нет;

1-2 рабочих дня — товар будет отправлен в короткие сроки — 1-2 рабочих дня;

1-2 рабочих дня – выбранного товара нет на складе.Время доставки всего 1-2 рабочих дня;

3-5 рабочих дней – выбранного товара нет на складе. Время доставки составляет от 3 до 5 рабочих дней;

3-7 рабочих дней — выбранного товара нет на складе. Время доставки составляет от 3 до 7 рабочих дней;

Нет на складе – выбранный товар в данный момент распродан, но вы можете подать заявку на автоматическое оповещение по электронной почте, когда товар появится на складе.

Клемма предохранителя WEIDMUELLER, винтовое соединение, изолятор предохранителя, с полиэтиленовым соединением

Номер детали Стандартная цена за единицу Минимальный объем заказа Скидка за объем Сроки доставки? Класс огнестойкости UL94

6. 80 €

50 4 дня В0

Загрузка…

Основная информация

Способ крепления Для DIN35 мм (TS35) Сечение подсоединяемого тонкопроволочного провода без наконечника кабеля 0.5 — 4 Сечение подсоединяемого тонкопроволочного провода с кабельной муфтой 0,5 — 4
Сечение присоединяемого проводника, одножильный 0,5 — 4 Сечение подключаемого многопроволочного провода 1,5 — 4 Номинальный ток In 6,3
Номинальное номинальное напряжение 250 Тип электрического соединения 1 Резьбовое соединение Положение соединения Боком
Количество уровней 3 DIN-рейка типа DIN-рейка (шляпная рейка) 35 мм Материал изоляционного корпуса Термопласт
Рабочая температура -50 — 120 Ширина/размер сетки 8 Высота при минимально возможной монтажной высоте 65
Требуется закрывающая пластина Да Цвет Бежевый Длина 91
Тип плавкой вставки G-предохранитель 5×20 мм

На этой странице представлена ​​клемма предохранителя, винтовое соединение, изолятор предохранителя, с полиэтиленовым соединением, номер детали 9532450000.
Подробную информацию о технических характеристиках и размерах можно найти в номере детали 9532450000.

ESC-SFR.4 — Этигруп

Документы

Продукт
Код EAN для одного продукта
3838895788539
Масса нетто продукта
16 г
Таможенный тариф
85369010
Основная упаковка
Количество в базовой упаковке
0
Код EAN для базовой упаковки
Вес базовой упаковки
0
Базовый объем упаковки
0
Транспортная упаковка
Количество транспортной упаковки
70
Код EAN транспортной упаковки
3838895788539
Вес транспортной упаковки
1. 21 кг
Объем транспортной упаковки
1,98
Количество поддонов
42420
Объем поддона
138.6
Классификация
EC000903
Имя класса
Клеммная колодка для компонентов
Требуется закрывающая пластина
Нет
Цвет
Серый
Сечение подсоединяемой тонкопроволочной жилы с кабельной муфтой
0. 2…4 мм²
Сечение подсоединяемой тонкопроволочной жилы без кабельной муфты
0,2…6 мм²
Сечение подсоединяемой жилы многопроволочной
0.2…6 мм²
Сечение подсоединяемого проводника, одножильный
0,2…6 мм²
Позиция соединения
Боком
Высота при минимально возможной монтажной высоте
52мм
Класс воспламеняемости изоляционного материала в соотв. с UL94
В0
Ступени с внутренним соединением
Нет
Длина
52мм
Материал корпуса изоляции
Термопласт
Способ крепления
DIN-рейка (шляпная рейка)/G-рейка
Номинальное номинальное напряжение
800В
Количество позиций зажима на уровень
2
Количество уровней
1
Рабочая температура
-40…100°С
Номинальный ток In
Тип компонента
Диод
Тип электрического соединения 1
Резьбовое соединение
Тип электрического соединения 2
Резьбовое соединение
Ширина/размер сетки
8 мм
Классификация ETIM – Версия 7. 0

0037Патрон предохранителя, ESC-SFR.4ETCONNECTКлеммы с винтовыми зажимамиКлеммы с винтовыми зажимамиКлеммы с винтовыми зажимамиКлеммы с держателями предохранителей, номинальное сечение 4 мм2Компоновочные клеммы для Th45Винтовые клеммыТип ES Клеммные колодки с винтовыми зажимамиНоминальное напряжение 600 ВТип монтажа DIN-рейка (цилиндрическая рейка) 35 ммНоминальное напряжение постоянного тока 800 ВМонтаж DIN-рейка (шляпная рейка) 35 ммЦвет СерыйГруппа по каталогу ES Винтовые клеммные колодкиНоминальное сечение 4Номинальное импульсное выдерживаемое напряжение Uimp 6 кВкВМаксимальный ток при номинальном сечении, мм2Макс. ток при макс. сечении, мм2Подключаемое сечение проводника, одножильный 0.2 — 6 мм2Перекрестное соединение ДАНеобходим конечный элемент ДАДержатель предохранителей ESC 600V ES Винтовые клеммы 6 кВ кВ DIN-рейка (шляпная рейка) 35 мм Серый

[Решено] Площадь поперечного сечения проводника для силовой проводки шо

Индийские правила электричества относительно внутренней проводки:

  • Минимальный размер проводника, используемого в бытовой электропроводке, должен быть не менее 1/1,12 мм2 для меди или 1/1,40 мм (1,5 мм) для алюминиевого провода.
  • Высота установки счетчика, главного распределительного щита 1.5 метров от уровня земли. Обсадная труба будет проложена на высоте 3,0 метра от уровня земли.
  • Кронштейны светильников должны быть закреплены на высоте от 2 до 2,5 метров от уровня земли.
  • Максимальное количество точек в подсхеме — 10.
  • Максимальная нагрузка в подцепи 800 Вт.



И.Е. Правила электропроводки:

  1. В силовой подцепи нагрузка обычно ограничивается до 3000 Вт, а количество розеток до двух в каждой подцепи.
  2. Все оборудование, используемое в силовой проводке, должно иметь железную конструкцию, а проводка должна быть бронированным кабелем или кабелепроводом.
  3. Длина гибкого трубопровода, используемого для соединения клеммных коробок двигателей с пускателями, выключателями и двигателями, не должна превышать 1,25 метра.
  4. Каждый двигатель, независимо от его размера, должен быть снабжен предохранителем, расположенным рядом с ним.
  5. Минимальная площадь поперечного сечения жилы, которую можно использовать для силовой разводки 1.25 мм2 для кабелей с медными жилами и 1,50 мм2 для кабелей с алюминиевыми жилами (см. рекомендации ISI). Следовательно, кабели ВИР или ПВХ сечением менее 3/0,915 мм из меди или 1/1,80 мм из алюминия нельзя использовать для электропроводки двигателя.
  6. Для двигателей мощностью менее 15 л.с., которые имеют очень большой пусковой ток, предохранитель должен иметь номинальный ток для безопасной передачи пускового тока двигателя, а номинальный ток кабеля должен быть не ниже половины номинального тока предохранителя.



Из вышеперечисленных вариантов площадь поперечного сечения жилы силовой проводки НЕ должна быть меньше 1.50 мм2 для медного провода и 2,50 мм2 для алюминиевого.

Что произойдет, если провод предохранителя толстый? – М.В.Организинг

Что произойдет, если провод предохранителя толстый?

Сопротивление проводника пропорционально его длине и обратно пропорционально площади его поперечного сечения. поэтому, если кабель предохранителя толстый, большее поперечное сечение уменьшает сопротивление кабеля предохранителя. так что, даже если через предохранитель протекают большие токи, он не взрывается.

Что такое плавкая проволока? Каковы преимущества и недостатки использования толстой плавкой проволоки?

Это проволока, изготовленная из металла, такого как олово или сплав олова, с очень низкой температурой плавления.Когда через цепь протекает большой ток, плавкий предохранитель нагревается или плавится из-за короткого замыкания или перегрузки. Следовательно, цепь разомкнута, и ток перестанет течь. Это сохраняет все приборы схемы.

Объясните, можно ли вместо предохранителя использовать толстый медный провод?

Нет, мы не можем использовать медный провод в качестве предохранителя, потому что температура плавления меди выше, а сопротивление низкое, и, следовательно, ток может протекать через него, не расплавляя его и не разрывая цепь, и его нельзя ограничить.

Как зависит толщина и длина плавкой проволоки от ее номинального тока?

Лучший ответ (i) Номинальный ток плавкой проволоки прямо пропорционален толщине плавкой проволоки. Чем выше толщина плавкой проволоки, тем выше номинальный ток. (ii) Номинальный ток провода плавкого предохранителя не зависит от его длины.

Зависит ли предохранитель от длины?

Номинал предохранителя зависит от толщины провода предохранителя (поскольку длина провода фиксированная).Так, толщина плавкого провода в цепи на 8 А больше, чем у плавкого провода в цепи на 5 А.

Какой номинал плавкой вставки?

Как только этот провод расплавится, ток перестанет поступать в цепь и, таким образом, оборудование будет защищено от высоких колебаний напряжения. Теперь обычный номинальный ток плавкого предохранителя в линии для подачи питания мощностью 2 кВт и более составляет 15 А. Это значение, которое коммерчески используется для изготовления плавких предохранителей.

Какой номинал предохранителя серии Max?

Производитель модуля также указывает максимальный номинал предохранителя серии. Это значение определяет максимальный размер OCPD, который можно использовать — обычно модули имеют предохранители номиналом 15 или 20 А. Следовательно, если три цепочки соединены параллельно, номинал OCPD выходной цепи будет рассчитываться как: 32,7 А × 1,25 = 40,8 А.

Предохранитель какого размера следует использовать?

Номинал предохранителя должен находиться где-то между этими двумя значениями, чтобы обеспечить нормальную работу, но перегорание при перегрузке. Например, если нормальное ожидаемое потребление тока составляет 10 А, а сечение кабеля — 25 А, то подойдет предохранитель на 15 А.

Какие бывают размеры предохранителей?

Размерные группы

банкомат
Размер лезвия Группа ножей Общие номиналы (максимальный ток)
LP-Mini (низкий профиль) АПС, АТТ 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30
Мини АПМ, 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30
Обычный АПР, УВД, АТО, АТС 0.5, 1, 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30, 35, 40
Макси ПРИЛОЖЕНИЕ 20, 25, 30, 35, 40, 50, 60, 70, 80, 100, 120

Провода какого сечения следует использовать для 12 В?

Максимальный ток – в амперах – через цепь 12 В – в зависимости от размера (AWG) и длины провода

Американский калибр проволоки (#AWG)
Длина (футы) Максимальный ток (ампер)
25 14 10
30 12 10
40 12 8

Предохранитель какого размера мне нужен для провода 18 калибра?

провод калибра 18 — максимум 4.8 ампер, поэтому я бы не стал перебирать предохранитель на 4 ампера, иначе провод просто расплавится и может вызвать пожар.

Подходит ли провод калибра 14 для 20-амперной цепи?

Так что да, провод 14-го калибра будет безопасно передавать 20 ампер, без проблем. смешивание 14-го калибра NM и 12-го калибра. и 14, и 12 калибры будут защищены выключателем на 15А. Код гласит, что 14Ga будет защищен устройством перегрузки по току не более 15А и 12GA на 20А.

Можно ли использовать провод 12 калибра в 20-амперной цепи?

Как правило, для провода 12-го калибра можно безопасно использовать 10 розеток в 20-амперной цепи с медным проводом.Для сравнения, провод 14-го калибра может выдерживать 15 ампер и 8 розеток.

Формулы руководства по проектированию | Mersen

Расчет размера проводника очень важен для определения электрических и механических свойств шины. Требования по пропусканию электрического тока определяют минимальную ширину и толщину проводников. Механические соображения включают жесткость, монтажные отверстия, соединения и другие элементы подсистемы. Ширина проводника должна быть не менее чем в три раза больше толщины проводника.

Добавление выступов и монтажных отверстий изменяет площадь поперечного сечения проводника, создавая потенциальные горячие точки на шине. Необходимо учитывать максимальный ток для каждого вывода или клеммы, чтобы избежать горячих точек.



Площадь поперечного сечения и длина определяют размер проводника сборной шины. Площадь поперечного сечения (..4) равна толщине проводника (t), умноженной на ширину проводника (w).

Значение примерно 400 круговых мил на ампер является традиционной основой для проектирования одиночных проводников.Так как шины не круглые, круглые милы должны быть преобразованы в милы в квадрате (просто умножьте значение круглых мил на 0,785).

Следующая формула определяет минимальную площадь поперечного сечения проводника. Эта площадь должна быть увеличена на пять процентов для каждого дополнительного проводника, ламинированного в структуру шины. Эти дополнительные пять процентов являются коэффициентом безопасности, компенсирующим прирост тепла внутри проводников.

Это уравнение вычисляет минимальную площадь поперечного сечения, необходимую для протекания тока:

A = площадь поперечного сечения проводника в дюймах ²
l = максимальный постоянный ток в амперах
N = количество проводников в сборке шины



Для расчета площади поперечного сечения источника переменного тока необходимо учитывать частоту (см. раздел о скин-эффекте).

Примечание:  Эта формула имеет предел прочности при силе тока примерно 300 ампер. Для расчетов, связанных с большими токами, мы рекомендуем вам связаться с инженером Mersen и свериться с таблицей допустимых токов. Кроме того, вы можете найти диаграммы пропускной способности и сравнительные графики на веб-сайте Ассоциации развития меди, Copper.org.

Плавкий провод с круглым поперечным сечением и физическим классом 12 JEE_Main

Подсказка: Плавкий предохранитель представляет собой кусок провода, который используется в целях безопасности в цепи.Эта проволока состоит из материала с высоким сопротивлением и очень низкой температурой плавления. Он защищает цепь от короткого замыкания или повреждения.

Полное пошаговое решение:
Шаг I:
Как говорится, плавкая проволока имеет высокое сопротивление, поэтому при протекании через нее большого тока она нагревается и разрывает цепь. Это защищает цепь.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
