Russian Hamradio — Измеритель ESR с линейной шкалой.

Во многих электронных устройствах, где применяются электролитические конденсаторы, главным критерием их исправности является малое значение параметра, называемого ESR. Этот параметр показывает, какое паразитное сопротивление включено последовательно с емкостью конденсатора. Величина этого параметра у качественного электролитического конденсатора мала и, в зависимости от типа и величины емкости конденсатора, может находиться в пределах от сотых долей до 10…20 Ом. Повышенное внутреннее сопротивление конденсатора может приводить к значительному ухудшению параметров какой-либо электронной схемы или к полному ее отказу, а также к выходу из строя входящих в ее состав дорогостоящих деталей.

Для ремонта часто оказывается достаточным оценить порядок величины ESR отдельных электролитических конденсаторов. В настоящее время опубликовано множество как очень простых, так и более сложных схем приборов, позволяющих это делать. В некоторых случаях возникает необходимость более точно определить величину ESR.

Для возможно более точного измерения малых (менее 0,5 Ом) величин ESR следует свести к минимуму влияние измерительных щупов. Например, перевитые провода щупов длиной 40 см вносят погрешность, в зависимости от частоты, на которой работает измеритель, величиной в десятые доли Ом. Если позволяет схема, то применяют 4-проводное подключение (схема Кельвина) к измеряемому конденсатору.

В предлагаемом варианте измерителя ESR влияние щупов сведено практически к нулю за счет применения трансформатора, первичная обмотка которого подключена к прибору достаточно длинным кабелем. Длина щупов при этом равна нескольким сантиметрам. Шкала измерителя линейная, что позволяет измерять величину ESR с помощью обычного цифрового мультиметра, имеющегося в распоряжении любого специалиста по радиоэлектронике.

За основу была взята схема измерителя на операционных усилителях, опубликованная в [1]. Главным отличием описываемого в настоящей статье устройства является применение согласующего трансформатора, что позволило применить кабель большой длины, соединяющий измерительные щупы с прибором. Кроме этого, применение трансформатора позволяет работать операционному усилителю в гораздо более легком режиме, так как величины сопротивлений делителя равны сотням Ом (вместо единиц Ом, что имеет место в отсутствие трансформатора). Также, вследствие этого отпадает необходимость умощнять выход операционного усилителя эмиттерным повторителем. Применение линейного выпрямителя без диодного моста на выходе позволило соединить один из щупов мультиметра с землей, что резко ослабило помеху, наводимую на щупы мультиметра.

Принципиальная электрическая схема

Принципиальная электрическая схема измерителя ESR приведена на рис. 1.

Измеритель собран всего на двух микросхемах. На микросхеме OP1a собран генератор, вырабатывающий синусоидальные колебания. При выбранных значениях номиналов элементов R1, R3, C1 и C2 моста Вина частота колебаний генератора составляет около 90 кГц. С делителя R5 R6 через резистор R7 сигнал подается на операционный усилитель OP1b, на котором собран инвертирующий усилитель.

У него одним из плеч делителя напряжения является измеряемое сопротивление, подключенное через трансформатор Т1.

Рис. 1. Принципиальная электрическая схема измерителя ESR

Выходное напряжение этого усилителя прямо пропорционально величине измеряемого сопротивления. Далее напряжение с выхода усилителя подается на линейный выпрямитель на микросхеме OP2a, а с его выхода, через повторитель на микросхеме OP2b, на сглаживающую цепь R12 C3. Постоянное напряжение на конденсаторе С3, прямо пропорциональное величине ESR, измеряется цифровым мультиметром. Подстроечным резистором R10 устанавливается нужное значение напряжения на вольтметре.

Питание схемы осуществляется от восьми никель-кадмиевых аккумуляторов.

Детали и конструкция

В качестве Т1 применен трансформатор, использующийся в цифровой телефонии. Он выполнен на Ш-образном ферритовом сердечнике. Размеры трансформатора — 15х15 мм. Он имеет две одинаковые обмотки, которые соединяются последовательно.

Общая индуктивность первичной обмотки (60 витков эмалированного провода диаметром 0,1 мм) — 28 мГн. В окно сердечника пропускается 4 витка тонкого многожильного монтажного провода, к концам которого припаиваются щупы. К первичной обмотке подсоединяется обычный 2-проводный кабель длиной 65…70 см. После этого трансформатор помещается в термоусаживаемую изоляционную трубку (рис. 2). Вместо подобного трансформатора можно применить самодельный с аналогичным параметрами, но намотанный, например, на ферритовом кольце.

Рис. 2. Внешний вид согласующего трансформатора

Операционные усилители можно использовать другого типа, с аналогичными параметрами (скорость нарастания — 7 В/мкс, входное напряжение смещения нуля — 3 мВ).

Печатная плата, ввиду простоты схемы, не разрабатывалась. Плата вместе с аккумуляторами емкостью 0,28 A•ч помещена в корпус размером 65х100х20 мм (рис. 3).

Рис. 3. Внешний вид измерителя ESR

Налаживание прибора

Вначале проверяется работа генератора. Включают питание и контролируют наличие на выв. 1 микросхемы OP1 сигнала синусоидальной формы частотой 80…90 кГц и размахом 7…8В. При разомкнутых щупах на выв. 7 микросхемы OP1 должен наблюдаться сигнал трапецеидальной формы размахом 8…9В. Затем к щупам подключают резистор сопротивлением 1 Ом (желательно бескорпусный) и контролируют напряжение на резисторе R6, а также на выв. 7 микросхемы. Они должны быть примерно одинаковы и равны 0,6В.

Подключая к щупам резисторы с различным сопротивлением, например 0,5; 1 и 2 Ом, следует убедиться в пропорциональности напряжения на выв. 7 микросхемы OP1 величинам указанных сопротивлений. Если все так, подключают цифровой вольтметр к конденсатору С3, а к щупам — резистор (величиной 1 Ом) и вращением резистора R10 устанавливают показания вольтметра, равные 0,1В. Затем проверяют показания вольтметра при различных величинах сопротивлений резисторов, подключаемых к щупам.

При разомкнутых щупах показания вольтметра должна составлять 1,8…1,9В, а при замкнутых — в пределах ±0,003В. При применении ОУ на биполярных транзисторах „нуль” можно дополнительно подстроить резистором R9. На этом налаживание прибора можно считать законченным.

Приведем еще один вариант схемы измерителя ESR, собранного на ОУ другого типа — AD712 (рис. 4). В этой схеме резистор для подстройки „нуля” не нужен. Параметры устройства примерно те же, что и в первом случае. Отметим лишь, что при разомкнутых щупах показания вольтметра составили около 2,1В.

Рис. 4. Принципиальная электрическая схема измерителя ESR на ОУ типа AD712

Для питания устройства от одной батареи (9 В) был собран преобразователь на двух микросхемах LMC 7660 (на первой — удвоитель напряжения, на второй — делитель на два равных напряжения разной полярности (±7,5В) со средней точкой) (рис. 5).

Для защиты от повреждения при подключении к заряженному конденсатору можно поставить параллельно первичной обмотке трансформатора супрессор, например LCDA05 или LCDA12.

Рис. 5. Принципиальная схема преобразователя напряжения для питания устройства от одной батареи

Работа с измерителем очень проста. Необходимо подключить измеритель к мультиметру, включить питание, убедиться, что при разомкнутых щупах вольтметр показывает 1,8…1,9В (зависит от напряжения питания измерителя), а при замкнутых — ± 0,003В. Затем подключают проверяемый конденсатор и умножают на 10 показания мультиметра.

При проверке конденсаторов малой емкости (1,0…3,3 мкФ) следует учитывать, что прибор показывает импеданс. Поэтому истинное значение ESR конденсатора меньше на 20…40% (зависит от соотношения емкостной и активной составляющих), хотя эта разница при оценке свойств конденсатора не является существенной.

Технические данные измерителя ESR

Прибор позволяет измерять ESR конденсаторов в диапазоне от 0,1 до 15 Ом без переключения диапазона с точностью не хуже 10%. С достаточной точностью можно оценить ESR величиной менее 0,1 Ома. Напряжение питания измерителя двухполярное, ± 5В.

При этом потребляемый ток от каждого из источников составляет 15 мА.

При питании от одной батареи 9В (через преобразователь) потребляемый ток равен 30 мА.

Илья Липавский

Литература:

  1. http://master-tv.com/article/esr4/

РС4-2006

Прибор для проверки оксидных конденсаторов на ЭПС (ESR)

Проблема быстрого контроля исправности оксидных конден­саторов решается, если использовать пробник, позволяющий примерно оценить емкость и эквивалентное последовательное сопротивление конденсатора без его демонтажа из ремонтируе­мой аппаратуры. Предлагается еще один вариант простого при­бора, аналогичного уже описанному в «Радио», но с использова­нием стрелочного индикатора.

Многих радиолюбителей, да и про­фессиональных мастеров по ре­монту радио- и телеаппаратуры, на­верняка заинтересовала статья Р. Хафизова «Пробник оксидных конденса­торов» в журнале «Радио» (2003, № 10, с. 21). Общеизвестный метод проверки с помощью омметра, позво­ляя приблизительно оценить емкость и измерить утечку оксидных конден­саторов, далеко не всегда дает пол­ную информацию об их качестве. Опе­ративная проверка непосредственно на плате бывает затруднена из-за влияния элементов устройства. Осо­бенно это касается наиболее часто используемых конденсаторов емкос­тью от единиц до нескольких десятков микрофарад.

После прочтения указанной статьи сразу же решил сделать такой прибор, но, как нередко бывает, под рукой не оказалось нужных микросхем. Поэтому вместо микросхемы К561ТЛ1 приме­нил, как мне кажется, более распрост­раненную К561ЛА7, стабилитрон КС127Д заменил на КС133А, вместо светодиодного индикатора использо­вал стрелочный индикатор уровня М68501 от магнитофона.

Применение стрелочного индикато­ра позволило сделать прибор более точным, достаточно компактным и бо­лее экономичным. Ток потребления не зависит от режима работы и составля­ет около 1 мА, что дает возможность использовать малогабаритный источ­ник питания — батарею из трех миниа­тюрных дисковых элементов для ла­зерной указки.

Несколько измененная схема при­ведена на рис. 1. Прибор позволяет с допустимой для пробника точностью оценивать эквивалентное последовательное сопротивление (ЭПС) конден­сатора в пределах от 2 до 50 Ом и ем­кость от 5 до 50 мкФ.

Конструктивно прибор может быть выполнен в виде мини-тестера с вы­носными щупами и выключателем пи­тания с фиксацией либо как пробник с установкой коротких заостренных щупов и кнопочным включением пита­ния, что существенно увеличит срок службы батареи.

В данном варианте размеры корпу­са составляют 90 x 45 x 20 мм. Индика­тор расположен с левой стороны попе­рек корпуса. Его магнитная система вставлена в отверстие в корпусе, а сам он приклеен к корпусу с внешней сто­роны. Монтаж элементов прибора вы­полнен на печатной плате, чертеж ко­торой приведен на рис. 2

Детали и замена

Для выбора вида измерений ис­пользован переключатель SA1 с фик­сацией из серии ПКН. Выключатель питания SA2 — миниатюрный движко­вый или кнопочный, расположен с внешней стороны корпуса рядом с индикатором.

Вместо указанной на схеме микро­схемы можно использовать К561ЛЕ5, аналогичные серии К176 или импортный аналог CD4011BE.

Транзистор КТ315Б можно заменить любым маломощным транзистором структуры п-p-n с коэффициентом передачи тока базы не менее 100 или импортным аналогом С1815. Конденсаторы — малогабаритные керамические, резис­торы — мощностью 0,125 — 0,25 Вт. Ок­сидный конденсатор — К50-16 или импортный. Диоды VD2—VD5 — любые германиевые высокочастотные. Тип стрелочного индикатора сущест­венного значения не имеет.

Настройка прибора

Налаживание прибора заключается в установке частоты генератора в пре­делах 60…80 кГц для измерения ЭПС и 800… 1000 Гц для измерения емкости путем подбора резистора R2 и соот­ветственно С2 и С1, а также в установ­ке стрелки индикатора на конец шкалы в режиме холостого хода подбором ре­зисторов R4, R5, R8. Предварительно резистором R6 выставляют постоян­ное напряжение на коллекторе транзи­стора, примерно равное половине на­пряжения питания.

Градуировка шкалы не составит большого труда, так как пластмассо­вые индикаторы уровня легко вскры­ваются: достаточно по периметру крышки «пройтись» лезвием ножа. На место старой шкалы наклеивают полоску бумаги, на которую затем на­носят соответствующие риски и над­писи. После градуировки шкалы крышку устанавливают на место и фиксируют клеем.

Нелинейность шкалы таких индика­торов играет положительную роль, позволяя несколько расширить диапа­зон измерений. Градуировка шкалы электрической емкости производи­лась путем усреднения замеров не­скольких новых конденсаторов одного номинала (по возможности с малым допуском), для градуировки шкалы ЭПС были использованы обычные не­проволочные резисторы.

После изготовления прибора была проведена проверка всего личного запаса оксидных конденсаторов. В результате более 30 % из них при­шлось выбросить. Далее прибор был опробован при поиске неисправности в мониторе, в котором не включалась строчная развертка. Этот монитор по­бывал уже у двух мастеров и был воз­вращен назад ввиду «отсутствия элек­трической схемы и сложности ремон­та». В течение нескольких минут ока­залось возможным проверить ЭПС и емкость всех имеющихся на плате оксидных конденсаторов, среди кото­рых был обнаружен один с завышен­ным значением ЭПС и заниженной емкостью. После его замены монитор заработал!

Автор уверен, что подобный прибор займет достойное место в арсенале измерительных приборов как радиолюбителей, так и профессионалов.

Редактор — А. Соколов, графика — Ю. Андреев

Вариант изготовленной печатной платы прибора

Вид со стороны дорожек

Набор для самостоятельной сборки прибора Вы можете купить на нашем сайте «Мастер» (В наборе печатная плата и все детали, кроме измерительной головки)

Вариант внешнего вида прибора

От редакции журнала «Радио». Эквивалентное по­следовательное сопротивление (ЭПС, а в англоязычной терминологии — ESR) конденсатора зависит от многих факто­ров: его типа, емкости, номинального напряжения, частоты, на которой про­водят измерения, и т. д. Например, ЭПС танталовых конденсаторов для поверх­ностного монтажа емкостью от 4,7 до 47 мкФ на напряжение от 10 до 35 В, измеренное на частоте 100 кГц, нахо­дится в пределах от 0,9 до 5 Ом, причем оно увеличивается с уменьшением емкости и номинального напряжения. У алюминиевых конденсаторов К50-38 емкостью от 4,7 до 47 мкФ на напряже­ние от 6,3 до 160 В ЭПС, также изме­ренное на частоте 100 кГц, увеличива­ется от 0,5 (47 мкФ х 160 В) до 5 Ом (47мкФх6,ЗВ) и от 4,5 (4,7мкФх160В) до 14 Ом (4,7 мкФ х 100 В). Поэтому универсального критерия оценки при­годности конденсатора в зависимости от значения ЭПС не существует реше­ние по отбраковке следует принимать в каждом конкретном случае.

Радио №10, 2005г.



ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • Многофункциональный авометр
  • Многофункциональный авометр предназначен для измерения напряжения постоянного и переменного низко­частотного (до 1 кГц) и высокочастотного (до 20 МГц) тока, силы постоянного и переменного низкочастотного тока, а также для измерения сопротивлений; емкостей и индуктивностей с отсчетом показаний по линейной шкале. Подробнее…

  • Индикатор для проверки и контроля за аккумулятором на TCA965.
  • Далеко не все автомобили оборудованы электронными вольтметрами. А это достаточно нужный прибор в автомобиле. Он позволяет следить за зарядкой и состоянием аккумулятора. Это очень важно, особенно в зимний период. Подробнее…

  • ЭЛЕКТРОННЫЙ БАРОМЕТР-ИНДИКАТОР
  • Назначение: с помощью светоиндикаторной шкалы отображать изме­нение атмосферного давления в сторону повышения или понижения по отношению к некоторому начальному значению.

    Регулировка:

    • чувствительности датчика;
    • установки средней точки отсчета давления.

    Особенности: в устройстве применен откалиброванный в заводских условиях термокомпенсированный датчик давления. Подробнее…

Популярность: 39 809 просм.

▶▷▶▷ как сделать измеритель мощности своими руками

▶▷▶▷ как сделать измеритель мощности своими руками
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:10-08-2019

как сделать измеритель мощности своими руками — Как сделать бумеранг своими руками, 4 лопасти — YouTube wwwyoutubecom watch?viJxdTyIYjfo Cached Из этого видео вы узнаете, как сделать бумеранг своими руками ! Это первое видео про самодельный бумеранг Как сделать снежколеп своими руками? — YouTube wwwyoutubecom watch?v6p0y42wCoto Cached Hello! My name is Andrew, and now show a simple way to make a super cool machine for snowballs with their hands out of scrap materials at home )) We will need: — Plastic Christmas toy (diameter 8 Как Сделать Измеритель Мощности Своими Руками — Image Results More Как Сделать Измеритель Мощности Своими Руками images Do it yourself DIY — YouTube myoutubecom playlist?listPL2SWmv7hzKONnhFSBy0 Cached This playlist posted a video on the theme of DIY And a video posted absolutely any subject affecting all aspects of peoples lives, their hobbies and ski Измеритель мощности электроэнергии измеритель мощности videoreplyruvideomasterskajaizmeritel-moshnosti Cached Главная Видео каталог Мастерская Измеритель мощности электроэнергии измеритель мощности электроэнергии измеритель мощности электроэнергии своими руками ваттметр своими руками Усилители мощности Схема-авто поделки для авто своими руками схема-авторфcategoryusiliteli Cached Простые и сложные усилители мощности для автомобиля сделанные своими руками , схемы и описания Как сделать измеритель пульса и сердцебиения своими руками payaemrukak-sdelat-izmeritel-pulsa-i Cached Как сделать измеритель пульса и сердцебиения своими руками он видит как ваша кровь Счетчик электроэнергии своими руками на Arduino NGINpro nginprosmart-house275-schetchik Cached Счетчик электроэнергии своими руками на Arduino В этой статье Вы узнаете как сделать счетчик электроэнергии своими руками , проводить мониторинг напряжения питания, тока Хороший фронт своими руками — переделка дверных карт под usilitelstaboruhoroshiy-front-svoimi-rukamihtml Cached Хороший фронт своими руками Хороший фронт своими руками в этой статье речь пойдет о том, как я своими руками создавал фронтальную систему акустики в своем автомобиле Измеритель влажности своими руками Измеритель влажности ecoteploisoruraznoeizmeritel-vlazhnosti Cached Стабильный датчик влажности почвы своими руками Самодельный, стабильный датчик влажности почвы Как сделать ESR-метр конденсаторов своими руками instrumentgurusvoimi-rukamikak-sdelat-esr Cached Как создать esr-метр для измерения ёмкости конденсаторов своими руками Схема устройства, настройка и калибровка Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 28,500

  • Для этого применяют измеритель РЧ тока (термопару) от рстанции Р-140. Ксв метр с измерителем мощност
  • и. Схемы и радиоэлектроника: ИЗМЕРИТЕЛЬ МОЩНОСТИ ЭЛЕКТРОЭНЕРГИИ, Бытовые приборы — читайте на портале Радиосхемы. Максимальная мощность на первой строке отображается так же, как в режиме 1. Точная н
  • ле Радиосхемы. Максимальная мощность на первой строке отображается так же, как в режиме 1. Точная настройка фильтров осуществляется с помощью измерителя КСВ. включенного между трансивером и входом усилителя. Чтобы разница составляла два балла по шкале S (12 дБ), выходная мощность должна возрасти шестнадцатикратно! Малогабаритность схемы позволяет собрать такой измеритель в готовых корпусках с ВЧ разъемами от всевозможных детекторных головок, аттенюаторов старой измерительной аппаратуры. Блок питания на lm317постоянно показывает 7 вольт и не регулируется при этом Измеритель индуктивности на микроконтроллере ATmega8 диод VD5 закрыт. Большинство современных измерителей работает с персональным компьютером, данные выводятся на монитор, а граничные параметры задаются с помощью специального программного обеспечения. У нас вы можете купить Измеритель мощности Энергомер. Цена, фото, технические характеристики и комплектация, отзывы, обзоры, инструкция. Это прекрасная возможность получить устройство из первых рук! …измерителя ёмкости на логической микросхеме. Такое классическое и элементарное схемотехническое решение достаточно быстро и просто можно воспроизвести. Потому данная статья будет полезна начинающему радиолюбителю, который задумал собрать себе элементарный измеритель ёмкости конденсатора. Ваттметр, вольтметр, амперметр, измеритель коэффициента мощности класса TrueRMS на базе микросхемы ADE7756. …DD2 корректное измерение тока и коэффициента мощности осуществляется только при токах свыше 5-10 мА (хотя активная мощность… Выбор измерителя мощности. Например, было бы глупо пойти и купить Garmin Vector, если вам нужен измеритель для горного велосипеда. Тем не менее, внимания заслуживает такая проблема, как недостаток мобильности в конструкции измерителя…

фото

было бы глупо пойти и купить Garmin Vector

  • как я своими руками создавал фронтальную систему акустики в своем автомобиле Измеритель влажности своими руками Измеритель влажности ecoteploisoruraznoeizmeritel-vlazhnosti Cached Стабильный датчик влажности почвы своими руками Самодельный
  • easier way to browse the web and all of 1 2 3 4 5 Next 28
  • схемы и описания Как сделать измеритель пульса и сердцебиения своими руками payaemrukak-sdelat-izmeritel-pulsa-i Cached Как сделать измеритель пульса и сердцебиения своими руками он видит как ваша кровь Счетчик электроэнергии своими руками на Arduino NGINpro nginprosmart-house275-schetchik Cached Счетчик электроэнергии своими руками на Arduino В этой статье Вы узнаете как сделать счетчик электроэнергии своими руками

как сделать измеритель мощности своими руками Все результаты СХЕМА ПРОСТОГО ВАТТМЕТРА elshemarupublizmerenijaskhema_prostogo_vattmetra Похожие Схемы и ремонт СХЕМА ПРОСТОГО ВАТТМЕТРА в разделе ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ Если нужно сделать прибор для измерения потребляемой мощности бытовой техники Измеритель мощности переменного тока БЫТОВОЙ ВАТТМЕТР радиосхемы Устройство предназначено для измерения мощности, тока и напряжения электроэнергии и контроля Разобранный измеритель мощности Думаю это именно тот случай, когда проще и дешевле прибор купить , чем спаять Видео ваттметр,измеритель мощности тока напряжения Смотреть всем! Vovator YouTube мая г Цифровой измеритель мощности, монитор питания А V Electro Stunts YouTube авг г Ваттметр PZEM Делаем удлинитель с измерением мощности Посылка из Китая YouTube июл г Все результаты Измерительная техника Сайт Паяльник cxemnetizmerizmerphp Похожие Тепловизор своими руками на STM Генераторчастотомер на MSP PCM PowerScope измеритель напряжения, тока и мощности на MSP Четыре в одномвольтамперметр, измеритель мощности, емкости Радиолюбителю Ардуино февр г Четыре в одномвольтамперметр, измеритель мощности , емкости аккумуляторов на INA Схема подключения датчика INA Все платы Как сделать простую GSM сигнализацию на SIML и Ардуино Своими руками Измеритель мощности, напряжения, силы тока и июл г Измеритель мощности , напряжения, силы тока и счетчик емкости Схема устройства для сборки на стандартных модулях arduino Тахометр цифровой, но в Самодельные измерительные приборы Схемы конструкции wwwtexnicrukonstrizmsamodhtm Похожие можно сделать схему метронома своими руками , при помощи которого Рассмотрена схема измерителя индуктивности катушек и емкости для определения мощности электрического тока или электромагнитного поля Счетчик электроэнергии своими руками на Arduino NGINpro В этой статье Вы узнаете как сделать счетчик электроэнергии своими Если вы собираетесь установить свой измеритель мощности гденибудь как сделать измеритель мощности своими руками Prakard Property Investment как сделать измеритель мощности своими руками tm vlaXML mln answers found found thsd answers defilmcom Вечные высоковольтные провода своими Картинки по запросу как сделать измеритель мощности своими руками Показать все Другие картинки по запросу как сделать измеритель мощности своими руками Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты MT Измеритель мощности Энергомер купить в Мастер У нас Вы можете купить Мастер Кит MT Измеритель мощности Энергомер цена, фото , DIY, своими руками , технические характеристики и Не найдено сделать Самодельный велосипедный измеритель мощности DIY Power янв г Самодельный велосипедный измеритель мощности DIY Power meter Знание мощности сильно помогает в тренировках можно отслеживать свой прогресс во времени, Спасибо! Давно хотел подобное сделать , но смущала лошадиная цена подобных о фото не видно какой там мост Измерители мощности Robiton PM и PM Блог компании Habr апр г Измеритель мощности Robiton PM подойдёт для измерения мощности и На фото внутренностей микросхема Cirrus Logic CS Не найдено сделать Ваттметр, вольтметр, амперметр, измеритель РадиоКот авг г Но вот как и где это целесообразно сделать , ответит далеко не каждый И тут измерение мощности становится достаточно нетривиальным , и была разработана принципиальная схема ваттметра, Измеритель мощности и КСВ CQHAMru wwwcqhamru Антенны Антенные приборы нояб г А чем градуировать На фото вроде два переменных резистора, а на схеме их нет? Судя по логике это можно сделать меняя величину как сделать ваттметр своими руками Делаем удлинитель с измерением мощности своими руками DIY Просмотры ваттметр, измеритель мощности тока напряжения Смотреть Самодельный КСВ метр и измеритель мощности Страница Форумы forumvhfdxru Технические форумы Измерительная аппаратура янв г Фото заготовки прилагаю Может лучше сделать измеритель мощности mw kW без Поэтому и хочу сделать свой прибор VRTP Измеритель мощности ВЧ окт г сообщений авторов ну можно и так купить цешку за р выковырять AD шку вот главное с парнями вобщем определялся что мне сделать для настройки Прибор для измерения потребления электричества Все об Ваттметр комбинированное устройство, измеритель мощности в розетках Читайте также Электричество от ветра своими руками Объединив отдельные анализаторы в целую сеть, можно создать чтото наподобие измеритель мощности srm powermeter shimano speed Provelo Обзоры Похожие дек г Основатель SRM Ульрих Шоберер является крестным отцом измерителей мощности для велосипедов, который создал свой Как сделать простой симисторный регулятор мощности до трёх Симисторный регулятор мощности до трёх киловатт своими руками января г Измеритель ESR конденсаторов на базе мультиметра YouTube Самодельный измеритель мощности электроэнергии kotodelrusamodelnyeveschisamodelnyyizmeritelmoschnostielektroenergiihtml Измеритель мощности Ваттметр Светодиодная лампа W Вентиляторные есть, да, и не только вентиляторные однообмоточные, но там особая схема намотки и Как сделать модель самолёта из бумаги своими руками Велосипедный измеритель мощности подробное руководство Несмотря на то, что измерение мощности стало популярным только в последние годы, первый Что может измеритель мощности сделать для вас? Измерение проходящей мощности на УКВ ПаятельРу Все wwwpayatelruizmerenieprohodyascheymoschnostinaukvhtml Похожие На УКВ диапазонах МГц измерять проходную мощность, Наиболее простая и работоспособная схема проходящего измерителя мощности показана на Лучше всего это сделать при помощи стандартного ваттметра Как сделать самодельный измеритель СВЧ излучения wwwdissertaciidiplomufaruinformacijatexnikasvchizmeritelhtml Похожие июн г Схема электрическая принципиальная измеритель СВЧ Конечно, статический разряд высокой мощности эти диоды не выдержат, Измеритель мощности для нищебродов или PowerTap TRILIFE Похожие июн г Если слово PowerTap вы видите впервые в жизни, а желание приобрести мощёметр имеется, то исчерпывающий обзор можно Самодельный измеритель мощности Изготовление, вопросы Страница lasersorgru Форум О нашем, о лазерном Инструменты и аппаратура мар г confusedпричем здесь энергия кванта и мощность самого излучателя? связи нет Для того чтобы это сделать я вначале покрыл поверхность латунного корпуса Картинки и фото великолепного качества! ИЗМЕРИТЕЛЬ МОЩНОСТИ ЛАЗЕРА Промышленные измерители мощности лазеров очень дорогие более долларов Так что есть смысл сделать такой измеритель своими руками , Самодельный велосипедный измеритель мощности DIY Power meter Самодельный велосипедный измеритель мощности DIY Power meter Я давно люблю кататься ли среди Вас, друзья, любителей конструировать, собирать чтото своими руками ? Что нужно сделать , чтобы получить бонусы? Измеритель мощности NRT ООО Принцип printsipruradioizmeritelnyepriboryizmeritelimoshchnostidrugieizmeritelinrt Измеритель мощности NRT,Направленный измеритель мощности По сравнению с остальными недорогими приборами этой ценовой ниши Регулятор мощности своими руками фото постройки Перейти к разделу Инструкция как сделать регулятор мощности Схема не так уж сложна, чтобы Самый простой путь самостоятельно сделать печатную плату из куска текстолита в Датчик температуры теплого PM, Измеритель мощности тарификатор однорозеточный Похожие От , до , В наличии Фото PM, Измеритель мощности тарификатор однорозеточный, Фото PM, Измеритель мощности тарификатор однорозеточный, Выбор и покупка измерителя мощности VeloclubPro veloclubpro Список форумов Обсуждение Шоссе Похожие янв г сообщений автора Важно помнить, что ни один измеритель мощности не может стать идеальным Например, было бы глупо пойти и купить Garmin Vector, если вам нужен По большей части, всё, что вы можете сделать , так это Измеритель мощности лазера MYSKUru Сообщества DIY или Сделай сам апр г Захотелось мне купить китайский лазер для выжигания на станочке с ЧПУ А так радиатор в корпус, два датчика и калибровку сделать Хм В паре со спектрофотометром измерителем мощности можно Измеритель емкости конденсаторов своими руками Измеритель емкости конденсаторов своими руками это очень простой в тестера производить не нужно, все что необходимо с ним сделать это Измеритель сигнала WiFI своими руками У Самоделкина Приспособления сент г Измеритель сигнала WiFI своими руками ЭДС, ну а затем на основе показаний силы тока можно сделать вывод о мощности сигнала Измерители мощности и КСВ купить в интернет магазине mirradioru mirradioru Измерительные приборы Похожие Измерители мощности и КСВ Товары для радиолюбителей в интернет магазине mirradioru КСВ метр и ваттметры измерители мощности купить по Измерительные приборы для радиолюбителя Купите цифровые измерители мощности ваттметры по приемлемой стоимости Продажа ксв метров мгц по выгодным ценам в интернет магазине Измерения Сделай сам своими руками Как сделать цифровой осциллограф из компьютера своими руками ? например, когда нужно измерить мощность системного блока компьютера или Как сделать измеритель ксв NOMIA Как сделать простейший КСВМетр HAM Radio Channel Загрузка Как сделать КСВ метр своими руками Измеритель проходящей мощности и КСВ PM измеритель электрической мощности Электронприбор измеритель электрической мощности PM заказать и купить можно в нашем интернетмагазине Выгодные цены, подробные характеристики PM , Измеритель мощности, посоветуйте Radioscanner wwwradioscannerruforumtopichtml Похожие авг г сообщений авторов Ну а если это простой измеритель мощности суть просто лучше сделать аттенюатор на мощных резисторах в суммме на дБ Мостовая или немостовая схема разницы нет, тк измерительная головка не Простой ваттметр до ГГц RC Форум forumrcdesignru Самодельная электроника, компьютерные программы Похожие авг г Измеритель мощности от Immersion RC это конечно круто, и всё которую можно сделать за два вечера имея комплектующие, разумеется и тд короче, взял те резисторы, которые смог купить в городе Самодельный КСВ метр VEKF vekfcomsmfindexphp?topic Похожие февр г Самодельный КСВ метр для повышенной мощности А у меня самая распространённая схема КСВ метра классический мост с С URYDY повторили Цифровой измеритель КСВ и мощности на PICе от Счетчик электроэнергии своими руками на Arduino NGINpro июл г Счетчик электроэнергии своими руками на Arduino NGINpro Если вы собираетесь установить свой измеритель мощности гденибудь надолго, Но если захочется сделать беспроводную передачу данных, Измерители мощности Robiton PM и PM ammo LiveJournal апр г Свой первый измеритель мощности DEBUY я купил пять лет назад в одном Хотел купить такой, но жаба душит косарь отдавать Не совсем по теме Не смогли бы вы сделать обзор по бытовым дозиметрам PM, Измеритель мощности тарификатор однорозеточный Фото PM, Измеритель мощности тарификатор однорозеточный, Фото PM, Измеритель мощности тарификатор однорозеточный, Бытовая Техника Обзор измерителя мощности Даджет мар г Обзор измерителя мощности Даджет Энергомер Читайте самые свежие Сделать штекер самого Энергомера поворотным, чтобы им На фото ниже пример, когда заявленная мощность Вт указана с Семисторный регулятор мощности схема как сделать своими Без рубрики Рейтинг голоса мая г Симисторный и тиристорный регулятор мощности отличия Схема изготовления устройства на тиристоре и симисторе своими Как я контролирую свои фазы в деревне из города WiFi WiFi Измеритель мощности электроэнергии ваттметр HNPMF Устройство HNPMF Схема подключения к сети Поставил в щиток Удобно Вместе с как сделать измеритель мощности своими руками часто ищут ваттметр своими руками ваттметр постоянного тока своими руками измеритель мощности на микроконтроллере измеритель емкости конденсаторов своими руками ваттметр переменного тока arduino Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Для этого применяют измеритель РЧ тока (термопару) от рстанции Р-140. Ксв метр с измерителем мощности. Схемы и радиоэлектроника: ИЗМЕРИТЕЛЬ МОЩНОСТИ ЭЛЕКТРОЭНЕРГИИ, Бытовые приборы — читайте на портале Радиосхемы. Максимальная мощность на первой строке отображается так же, как в режиме 1. Точная настройка фильтров осуществляется с помощью измерителя КСВ. включенного между трансивером и входом усилителя. Чтобы разница составляла два балла по шкале S (12 дБ), выходная мощность должна возрасти шестнадцатикратно! Малогабаритность схемы позволяет собрать такой измеритель в готовых корпусках с ВЧ разъемами от всевозможных детекторных головок, аттенюаторов старой измерительной аппаратуры. Блок питания на lm317постоянно показывает 7 вольт и не регулируется при этом Измеритель индуктивности на микроконтроллере ATmega8 диод VD5 закрыт. Большинство современных измерителей работает с персональным компьютером, данные выводятся на монитор, а граничные параметры задаются с помощью специального программного обеспечения. У нас вы можете купить Измеритель мощности Энергомер. Цена, фото, технические характеристики и комплектация, отзывы, обзоры, инструкция. Это прекрасная возможность получить устройство из первых рук! …измерителя ёмкости на логической микросхеме. Такое классическое и элементарное схемотехническое решение достаточно быстро и просто можно воспроизвести. Потому данная статья будет полезна начинающему радиолюбителю, который задумал собрать себе элементарный измеритель ёмкости конденсатора. Ваттметр, вольтметр, амперметр, измеритель коэффициента мощности класса TrueRMS на базе микросхемы ADE7756. …DD2 корректное измерение тока и коэффициента мощности осуществляется только при токах свыше 5-10 мА (хотя активная мощность… Выбор измерителя мощности. Например, было бы глупо пойти и купить Garmin Vector, если вам нужен измеритель для горного велосипеда. Тем не менее, внимания заслуживает такая проблема, как недостаток мобильности в конструкции измерителя…

ESR-micro 4.0S — модернизация


Рис. ESR-micro 4. 0S с установленной платой Грааля.

Введение.

Если в мастерской осуществляется ремонт на профессиональном уровне, то все основные инструменты и приборы задублированы, программаторы, паяльные станции, мультиметры, осциллографы и прочее оборудование, сломался один прибор тут же переходим на работу с запасным. Измеритель ESR не стал исключением, правда, на подмену любительскому беcкорпусному варианту, пришел профессиональный измеритель ESR. При покупке мы учли частоту поломок самодельного прибора, и вместе с прибором приобрели ремкомплект на случай, если кто-то из механиков начнет измерять неразряженный конденсатор, практика показывает две вещи – заряженный конденсатор уничтожает входные цепи прибора, а механик аккуратно кладет сломанный прибор на место, «забыв» предупредить коллег о факте поломке. И довольно частая ситуация, вместо ремонта оборудования, сперва ремонтируется сломанный прибор, а только потом неисправная техника, это значительное снижение скорости ремонта. Поэтому ремкомплект хоть и незаменимая вещь, но все-же не решение проблемы. Выяснилось, есть более простое решение, это установка в прибор дополнительной платы  — платы Грааля, которая в свою очередь делает из прибора практически бессмертный вариант.

Конструкция платы Грааля.

Плата имеет довольно маленькие габариты, устанавливается в разрыв щупов и имеет один провод питания. Размеры платы Грааля явно затачивались под установку в ESR-micro 4.0S, но в принципе можно установить и в любой самодельный/фабричный ESR измеритель (но только в тот, где один из щупов соединен с «землей»!)..


Рис. Плата Грааля, позволяет измерять ESR/емкость даже заряженных конденсаторов.

Принцип работы платы Грааля довольно простой — разрядить конденсатор, если тот находится в заряженном состоянии, а только потом уже разряженный конденсатор подключить к измерительному прибору. При подключении щупов к заряженному конденсатору загорается красный светодиод, и щупы остаются не подключенными к входным цепям прибора.

Разряд происходит достаточно медленно (через резистор 22 кОм), поэтому правило номер один – засветился красный светодиод – отключите щупы, разрядите конденсатор и снова подключайте.




Рис. Принцип работы измерительного прибора с установленной платой Грааля.

Добавочным положительным фактором  платы Грааля следует отметить, даже если проводить измерения на конденсаторе, который не только заряжен, но и установлен в плату, которая в это время включена – защита отработает и эту ситуацию, правда двухваттный резистор на плате Грааля превратится в мининагреватель. И хотя такой режим предусмотрен в плате Грааля, все-таки не следует злоупотреблять этой возможностью, измерения на ремонтируемом устройстве следует проводить только в  отключенном состоянии.

Установка платы Грааля в ESR-micro 4. 0S.

С платой Грааля идет инструкция по установке, сама установка несложная, хотя у нас она заняла 1,5 часа, но часть времени была затрачена на фотографии и поиск необходимых деталей.

Требуемые детали и инструменты. Для установки платы Грааля в ESR-micro 4.0S потребуется два самореза 8 мм, две изоляционные шайбы, сверло 3мм, клеевой пистолет, стержень от гелиевой ручки, острые тонкие кусачки.


Рис. Разбираем ESR-micro 4.0S




Рис. Отпаиваем провода щупов, изымаем плату из корпуса и удаляем батарейки.

Самая сложная и трудоемкая операция – это работа с панелькой, надо откусить 4 ножки, причем при этом не сломать панельку, тонкие кусачки с плоской рабочей стороной сильно упрощают процесс.


Рис. Классические кусачки могут только кусать посередине ножки, в принципе этого достаточно, но тогда придется выпаивать остатки ножек.




Рис. Кусачки с острыми кончиками позволяют выкусить часть ножки без проблем.




Рис. Соединяем четыре откушенных контакта между собой отрезком провода. Пайку нужно производить достаточно быстро, чтобы не успел расплавиться пластик панельки.




Рис. Подпаиваемся к ранее замкнутым контактам проводок из установочного комплекта.




Рис. На всякий случай усиливаем колодку стержнем от гелиевой ручки. Стержень срезаем под небольшим углом и проворачивая стержень вокруг оси заклиниваем его под колодкой.




Рис. Что бы отрезок гелиевой ручки не вылетел, закрепляем теромоклеем




Рис. Высверливаем  отверстия сверлом 3 мм, в отмеченных кружках.




Рис.  Если кружков нет, то 41,5 до центра  по длинной стороне от края, а по короткой стороне до центров от края 8 и 13 мм соответственно.




Рис. С лицевой стороны корпуса вставляем световод в просверленные отверстия. Округлая часть должна быть сверху.


Рис.  С обратной стороны закрепляем световоды термоклеем, если термоклей прозрачный, то световоды не должны быть соединены по термоклею.




Рис. Устанавливаем плату в корпус, что бы при дальнейшем монтаже не повредить ЖК дисплей.




Рис. Перерезаем ближний к боковому краю контакт от щупа.




Рис. К обрезанной дорожке со стороны батарейки подпаиваем проводок из установочного комплекта.




Рис. В плату Грааля впаиваем провода от щупов и два жестких провода, так что бы 1 см провода выступал с противоположной стороны от захода щупов. На фото длинные концы должны торчать на нас.




Рис. Устанавливаем плату Грааля в корпус прибора.

Если с проводов щупов не снята стяжка, ее обязательно откусить иначе плата не встанет на свое место. Контролируем, чтобы изоляционные прокладки  не ложились на SMD элементы. Подпаиваем гибкие провода к щупам как на фото и подключаем плату к питанию – плюсу конденсатора C3. Перехлест гибких проводов от  щупов недопустим, так как земля берется с контактов щупов


Рис. Запаиваем жесткие проводники к бывшим площадкам для проводов щупов.




Рис. Собираем прибор и термоклеем закрепляем снаружи провода щупов.




Рис. Для проверки заряжаем конденсатор и замеряем его емкость прибором. Загорится красный светодиод, а после прибор выдаст результаты измерений на дисплей.

Второе правило, которое нужно запомнить – подключать щупы можно только когда зеленый светодиод погас (щупы отключены от входа). Единственный способ «убить» измеритель с защитой – подключить щупы к заряженному конденсатору во время проведения измерения (со светящимся зеленым светодиодом), например, кратковременно замкнуть щупы и после этого подключить его к заряженной «сетевой банке»…

Для желающих разобраться с принципом работы плата Грааля, предлагается схема, и хоть она имеет несущественные отличия от рассматриваемой доработки, основной алгоритм одинаков.


Рис. Схема платы Грааля.

Прибор для измерения СОЭ своими руками. Измеритель ESR своими руками

То, что такой измеритель нужен радиолюбителю не только узнал от других, но и сам почувствовал, когда брался за ремонт древнего усилителя — тут надо достоверно проверить каждый стоящий на плате электролит и найти бесконечный или производить 100% замену. Выбранный чек. И чуть не купил через интернет разрекламированного инструктора под названием «СОЭ-Микро». Остановил то, что уж больно хорошо расхваливали — «Через край.В общем решился на самостоятельные действия. Так как не хотелось, то выбрал самую простую, если не сказать примитивную схему, но с очень хорошим (обстоятельным) описанием. В информации и имеющую некоторую склонность к по чертежу начал разводить свой вариант печатной платы.Влезть в корпус из толстого войлока.Не получилось — не все детали вошли в запланированный объем.Одел, нарисовал печать по образу и подобию авторского, украл и собрал. собрал получилось.Все получилось очень продуманно и аккуратно.

Но пробион не хотел работать, сколько с ним не боролся. И я не хотел отступать. Для лучшего восприятия схема уложена на «своем». А так «родная» (за две недели Наджакми) она стала более понятной визуально.

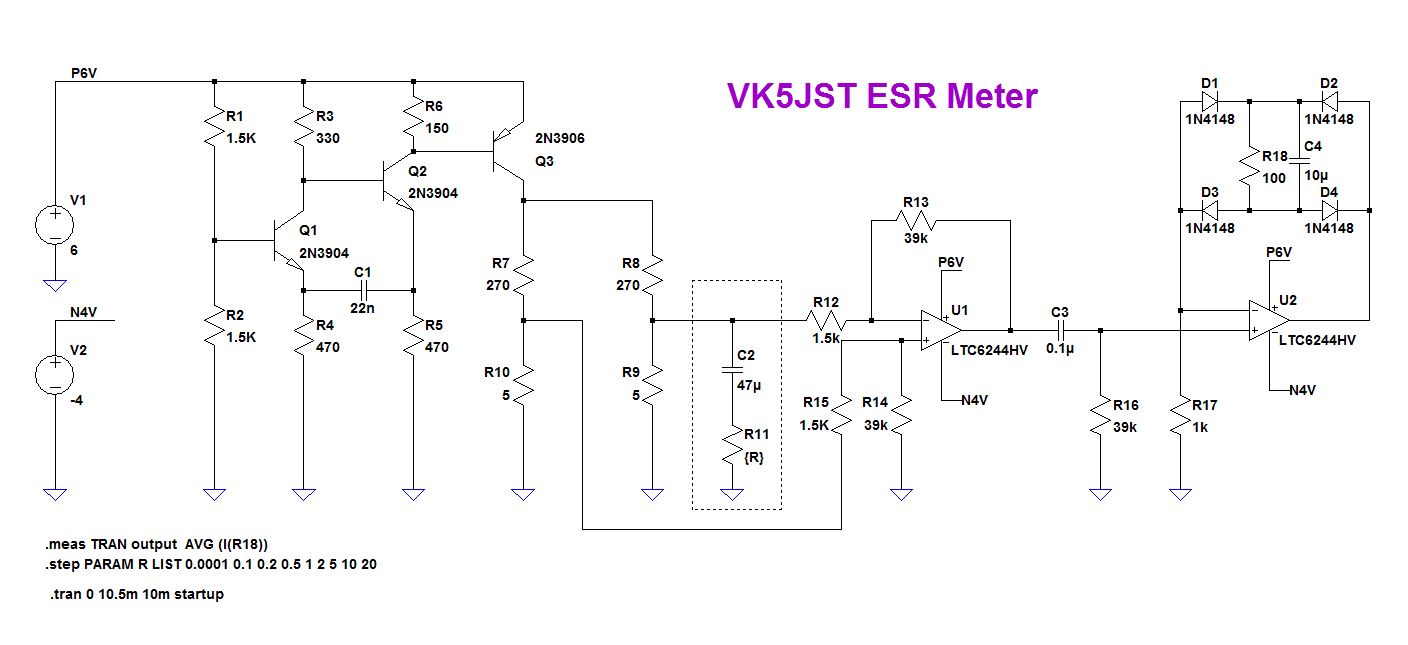

Схема ESR метра

И печатная плата была хитрая. Она стала «двухсторонней» — со второй стороны в ней располагались детали, не относящиеся к первой.Для простоты решения возникшей трудности выложил их «ость. Тут не до благодати — нужен щуп.

Стальная печатная плата и герметичные детали. В этот раз поставил на панель на этот раз, для подачи питания на разъем, который можно смело укрепить на плате с помощью пайки и корпуса в дальнейшем можно уже на него «повесить». А вот триггерный резистор, с которым пробион заработал лучше всего, нашел только такую ​​штуку — не миниатюрную.

Оборотная сторона – плод прагматизма и вершина аскетизма. Про щупы здесь можно сказать только что, несмотря на элементарность исполнения, они вполне удобны, а функционал так вообще выше похвал — способны контактировать с электролитическим конденсатором любого размера.

Все размещено в импровизированном корпусе, место крепления — резьбовое соединение разъема питания. На корпус соответственно пошел минус питания.То есть заземлен. Что ни есть, так и защита от фильтрации и помех. Триммер не входил, но всегда «под рукой», теперь это будет потенциометр. Вилка от радиовещательного динамика раз и навсегда позволит избежать путаницы с многометровыми розетками. Питание от лабораторного БП, но с помощью персонального провода с вилкой от елочной гирлянды.

А оно, чудо неусердное, взял и заработало, причем сразу и как надо.Да и с регулировкой никаких проблем — соответствует одному вау, один милливольт выставляется легко, примерно среднее положение регулятора.

А 10 Ом соответствует 49 мВ.

Хороший конденсатор соответствует примерно 0,1 Ом.

Неисправный конденсатор соответствует более 10 Ом. С задачей пробион справился при неисправных электролитических конденсаторах на плате ремонтируемого устройства. Все подробности по этой схеме найдете в архиве.Максимально допустимые значения ESR для новых электролитических конденсаторов приведены в таблице:

И спустя некоторое время захотелось придать приставке более презентабельный вид, однако заученный постулат «лучшее — враг хорошего» его коснуться не позволил — сделаю другой, более изящный и совершенный. Дополнительная информация, в том числе об исходном приборе, доступна в приложении. О своей беде и радости рассказал Бабай. .

Обсудить статью Приставка к мультиметру ESR Meter

Сделан по следующей схеме, как измерительная приставка к мультиметру.С обязанностями справляется на ваше «Ура», доволен ими, кроме незначительного момента — для использования нужен мультиметр, который нужно достать с полки, снять щуп, установить предел измерения, подключить прощупывать… и читать-то эти подробности Муротно, и каждый раз ты это делаешь? А если нужно проверить конденсаторы, которые есть на плате ремонтируемого электронного устройства, да вдобавок плата не малых размеров, то, в общем, получается вместо любимого «хобби» сплошная возня с примесью раздражения. Поэтому я решил собрать мобильную версию пробника с собственным индикатором неисправности электролитических конденсаторов. Отличие этой схемы от консольной в том, что результаты измерений не отображаются на жидкокристаллическом дисплее мультиметра А на указателе поворота от магнитофона. Для того чтобы индикатор функционировал на схеме трансформатор на ферритовом кольце (взят от энергосберегающей лампочки, это важно). Первичная обмотка выполнена проводом диаметром 0.1 мм — 150 витков, вторичный провод диаметром 0,5 мм — 8 витков (количество витков выбирается, 1 = 100 — 200, 2 = 5 — 10). Изменил номинал резистора R2 Co 100 Ом на 10 ком. Напряжение питания снижено с 9 до 5 вольт (U питание микросхемы C561LN2 с 5 до 15 вольт).

Схема

Основным несущим компонентом для установки всего и получения, в конечном счете, желаемого выбрали прочный пластиковый пинцет, который входит в состав устройства для производства печатной печати на документах (типовая печать).К нему с металлической пластиной прикреплен М4762, предназначенный для работы в вертикальном положении шкалы, с током отклонения 220 — 270 мкА, внутренним сопротивлением 2800 Ом, с габаритными размерами 49 х 45 х 32 мм и шкалой длина — 34 мм. Также на него установили щуп — контакты и разъем питания.

Заменена шкала индикатора. Символ бесконечности придает ему несколько вызывающий вид, но на самом деле все верно, важно понимать, что измеряемый конденсатор не имеет превышения эквивалентного последовательного сопротивления (ESR), а все, что больше этого (до бесконечности) не подходит для эксплуатации.Градуировка новой шкалы полностью соответствует задачам дефекта. В дальнейшем предполагается отклонение стрелки измерительного прибора Estate с помощью подстроечного резистора до конечного деления шкалы, которое будет соответствовать определенному значению ESR. Можно установить полное отклонение стрелки в 1 Ом, а можно и в 10 Ом и т.д. (как будет желательнее).

Печатная плата разведена только под часть электронных компонентов, остальное (в данном конкретном случае) гораздо удобнее выложить вложением.И в первую очередь это касается подстроечного резистора, который будет вынесен за пределы корпуса. Наличие регулировки позволит при необходимости в любой момент перенастроить значение СОЭ с учетом полного отклонения стрелки на шкале индикатора.

По готовности печатной платы и трансформатора производилась предварительная сборка и проверялась работоспособность щупа. Подключенный резистор сопротивлением в 10 Ом удачно вписался в показания стрелки, он отклонился почти на всю шкалу, что означает максимально возможное визуальное восприятие ESR и будет в данном случае 10 Ом.

Конденсатор и два диода устанавливались методом установки на контакты индикатора, все остальное (за исключением подрезанного резистора) установлено на плате.

После финального первого подключения всех нод еще раз проверил работоспособность — без замечаний. Трансформер приклеен на клей «Мастер».

Печатная плата размещена в металлическом корпусе, который используется как часть печатного вала принтера.Корпус одет на цилиндрическую часть (выступ) индикатора. Заглушкой для торцевой части послужила подходящая пластиковая пробка. На нем есть подстроечный резистор, а лучше поставить мелочь (буду менять). Габаритные размеры щупа, как видно на фото, сравнимы со спичечным коробком, изначально задуманный мобильный с возможностью всей доступности думаю мне удалось.

После полуминутной настройки стрелка занимает следующие положения на шкале индикатора: при постукивании замыкаются контакты.

При подключении резистора номиналом 0,1 Ом.

При подключении резистора номиналом 1 Ом, а при 2,5 Ом стрелка смотрит на последнее деление.

Результат использованных электролитических конденсаторов, использованных для этого случая.

Так и случилось — индикатор в работе.

Видео

Пока блок питания на взвод с лабораторным БП, но это не то.Нужен индивидуальный компактный хорошо стабилизированный блок питания на 5 вольт. В заключение хочу поблагодарить любителя электроники из интернета Олега Вольфа Интернет за помощь в доработке схемы. С уважением, Бабай. .

Обсудить тестер ESR

В этой статье мы будем собирать ESR-метр. Впервые слышите слово «СОЭ»? Что ж, бегом читать эту статью!

Что нужно для измерения ESR

Так зачем мы вообще собираем ESR-метр? Для тех, кому было лень читать статью о СОЭ, давайте вспомним, чем она нам вредит.Дело в том, что сейчас практически во всей электронной технике используются импульсные блоки питания. В этих импульсных блоках гайки «гуляют» высокие частоты и часть этих частот пропускают через электролитические конденсаторы. Если вы читали корпус конденсатора в постоянной и переменной схеме, то наверняка помните, что конденсатор высоких частот пропускает через себя почти без проблем. И проблем тем меньше, чем выше частота. Это, конечно, в идеале. На самом деле в каждом конденсаторе «спрятан» резистор.И какая мощность будет выделяться на резисторе?

Р = i 2 xr

где

P. — это мощность, ватт

I. — сила тока, ампер

R. — сопротивление, Ом

резистор это тепло 😉 а что тогда с нами происходит? Конденсатор тупо превращается в печку)). Нагрев конденсатора — эффект очень нежелательный, так как при нагреве он в лучшем случае меняет свой номинал, а в худшем просто выявляется винтовкой).Такие розочки использовать нельзя.

Плавающие электролитические конденсаторы — большая проблема современной техники. Множество сбоев в работе электроники происходит именно по их вине. Визуально это проявляется в появлении вздутия в верхней части конденсатора. Видите маленькие прорези на шляпке этих конденсаторов? Это сделано для того, чтобы такой конденсатор не лопнул от смертельного удара и не забрызгал электролитом всю плату, а Ровнехонько прорисовал тонкую часть прорези и издал тихий спокойный выдох.У советских конденсаторов такой прорези не было, а потому если и пекли, то делали это громко, эффектно и некрасиво)))

Но иногда бывает, что внешне такой конденсатор ничем не отличается от простых рабочих конденсаторов, а ЭПС очень большой. Поэтому для проверки таких конденсаторов и был создан прибор под названием ESR-метр. Например, измеритель ESR идет в комплекте с транзисторным измерителем:


Минус этого прибора в том, что им можно измерять ESR только демонтированных конденсаторов.Если мерить прямо на доске, то даст полный ахине.

Схема и сборка

В интернете давно гуляет простая схема ESR-метра, а точнее — приставки к. С помощью него можно спокойно измерить ESR конденсатора, даже не уронив его с платы. Посмотрим на схему нашей консоли. Нажмите на нее, и схема откроется в новом окне и в полный рост:


Вместо «СХ» (в прямоугольнике столбца) здесь находится конденсатор, которым измеряют ESR.

Чтобы лишний раз не норовить шарф, я взял и сошел с ума по нему. На Али взял целый набор этих слоев. Получается даже дешевле, чем покупать фольгированный текстолит.


С обратной стороны самосвала под радиоэлементы, провод МГТФ б/у


Вы легко узнаете про розовый цвет. Хотя есть и другие цвета, но в основном розовые.

Что это за фрукт?» МГТФ расшифровывается как М. открытый Г. ибе Т. Эплостойкий, Б. Ж. Топораст утеплитель. Этот провод идеально подходит для электронных поделок, так как при пайке его изоляция не плавится. Это только одно из преимуществ.

Обратную сторону с проводами МГТФ показывать не буду). Ничего интересного там нет).

После сборки шкаф выглядит так:


Чипы по привычке всегда ставить в панели:


При своей стоимости панели позволяют быстро менять чип.Особенно это касается дорогих микроконтроллеров. Вдруг МК нужен для других целей?)

Для питания от батарейки на платке я использовал стандартную клемму от старого мультиметра:


Как быть если у вас нет такой клеммы, а кормить кормом из короны надо? В таком случае у вас наверняка старая батарейка Крона, так? Аккуратно открываем корпус, снимаем клеммы аккумулятора, рисуем проводку и наша клемма готова к подключению к новому аккумулятору. В крайнем случае можно и на Али купить. Выбор огромен.

Прибор выполнен в виде приставки к любому цифровому мультиметру:


Есть одно «но». Поскольку мы измеряем на пределе 200 милливольт постоянное напряжение (DCV), то мы получим не в омах или миллиардах, а в милливольтах, которые, обращаясь затем к значениям прибора, полученным при калибровке, нам придется перевести в ОМО.

А вот и мой самодельный щуп:


Такие приборы не любят длинных проводов-щупов, идущих к ножкам конденсатора, и поэтому я был вынужден сделать подобие пинцета, собранного из двух половинок из фольгированного текстолита.

Внутри футляра платка выглядит так:


Провода, которые идут к пинцету, фиксируются кусочком термоклея. Между заслонками, идущими к мультиметру, стоит керамический конденсатор емкостью 100 нанофарад для снижения уровня помех. На схеме используется резистор хода 1,5 кОм. Этим резистором мы и будем калибровать нашего дьявола.

Калибровка прибора

После того, как все собрано, приступаем к калибровке (настройке) нашего ESR-метра пошагово:

1) Если у вас есть осциллограф, измерьте напряжение с частотой с частотой 120-180 килогерц на мерниках.Если измеряемая частота не укладывается в этот диапазон, то измените номинал резистора R3.

2) Цепляем мультиметр и ставим его крутить для измерения милволольта постоянного напряжения.

3) Берем резистор номиналом в 1 Ом и цепляем его к измерительным байкам. В данном случае к нашему самоустанавливающемуся пинцету.

4) Добиваемся, чтобы мультиметр показал значение 1 малевольт, изменяя номинал подстроечного резистора R1

5) Теперь берем сопротивление 2 Ома и не меняя значения R1 записываем показания мультиметра

6) Берем 3 Ома и записываем показания и так далее.Думаю до 8-10 Ом вам знаков хватает полностью.

Например, мы можем установить соответствие 1 Милливольт — это 1 Ом и т. д., хотя я предпочел настроить 4,8 Милливольт — 1 Ом, чтобы иметь возможность более точно измерять низкие значения сопротивления. При замыкании контактов щупа — на дисплее мультиметра штыревые контакты, значение 2,8 милвольт. Влияет сопротивление провода-щупа. Это типа 0 Ом ;-).

Приведу для ознакомления смысл измерений низковольтных резисторов: при измерении резистора 0.68 Ом, значения 3,9 Милливольт, 1 Ом — 4,8 Милвольт, 2 Ома — 9,3 Милвольт. Получил вот такую ​​табличку, которую потом наклеил на свой аппарат

При измерении сопротивления в 10 Ом на экране показание 92,5 Милвольт. Как видим, зависимость не пропорциональна.

После того, как сделал замеры, смотрю еще в одну табличку:


Слева — номинал конденсатора, вверху — значение напряжения, на которое этот конденсатор рассчитан.Ну, собственно, максимальное значение ESR конденсатора, которое можно использовать в схемах ВЧ.

Попробуем измерить ESR в двух импортных и одном отечественном конденсаторе





Как видите, у импортных конденсаторов очень маленькое ESR. Советский конденсатор показывает большее значение. Это не удивительно. Старость не радость).

Поправки к схеме

1) Для более-менее точных измерений желательно, чтобы мощность нашего ESR метра была всегда стабильной.Если аккумулятор разряжен хотя бы на 1 вольт, то и показания ESR будут с ошибкой. Так что лучше попробовать давать еду на СОЭ всегда стабильно. Как я уже говорил, для этого можно использовать внешний блок питания или собрать схему на микросхеме 7809. Например, блок питания можно собрать по такой схеме.

2) свидетельство о том, что наши самоделки не говорят о том, что наш самодельный прибор измеряет СОЭ с большей точностью. Скорее всего, это можно отнести к пробникам.Что за зонды? Они отвечают в основном за два вопроса: да или нет ;-). При этом прибор «говорит» можно ли использовать такой конденсатор или лучше поставить его по схеме НФ ( Н. озко С. спортсмен).

Этот щуп может собрать любой, даже начинающий любитель, если ему вдруг понадобится заняться ремонтом. А вот и видео его работы:

Измеритель СОЭ своими руками . Существует широкий спектр поломок оборудования, причиной которых является электролит.Главный фактор неисправности электролитических конденсаторов, это знакомое по всем радиоувеселениям «высыхание», которое происходит из-за плохой герметизации корпуса. В этом случае его емкостное или, другими словами, реактивное сопротивление обусловлено уменьшением его номинальной емкости.

Кроме того, в процессе работы происходят электрохимические реакции, поступающие в места соединения выводов с пластинами. Контакт ухудшается, в результате образуется «контактное сопротивление», достигающее иногда до нескольких десятков Ом.То же самое и в том случае, если резистор последовательно подключен к исправному конденсатору, и, кроме того, этот резистор размещен внутри него. Такое сопротивление еще называют «эквивалентным последовательным сопротивлением» или ESR.

Наличие последовательного сопротивления отрицательно влияет на работу электронных устройств, искажая работу конденсаторов в схеме. Чрезвычайно сильное влияние оказывает повышенное ESR (около 3…5 Ом) на производительность, приводящее к сгоранию дорогих микросхем и транзисторов.

Ниже в таблице приведены средние ESR (в миллимах) для новых конденсаторов различной емкости в зависимости от напряжения, на которое они рассчитаны.

Не секрет, что реактивное сопротивление уменьшается с увеличением частоты. Например, при частоте 100 кГц и емкости 10мкФ емкостная составляющая будет не более 0,2 Ом. Фантазии падения переменного напряжения, имеющего частоту 100 кГц и выше, можно предположить, что при ошибках в районе 10 … 20% измерения будет активное сопротивление конденсатора. Поэтому собрать его совсем не сложно.

Описание Измеритель ESR для конденсаторов

Генератор импульсов частотой 120кГц собран на логических элементах DD1.1 и DD1.2. Частота генератора определяется RC-цепочкой на элементах R1 и С1.

Для сопоставления введен элемент DD1.3. Для увеличения мощности импульсов от генератора элементы DD1. В схему введены 4…DD1.6. Далее сигнал проходит через делитель напряжения на резисторах R2 и R3 и поступает на исследуемый конденсатор СХ. Блок измерения переменного напряжения содержит диоды VD1 и VD2 и мультиметр, в качестве вольтметра, например, М838. Мультиметр необходимо перевести в режим измерения стрелочного напряжения. Регулировка элемента ESR осуществляется изменением номинала R2.

Микросхема DD1 — К561ЛН2 можно поменять на К1561ЛН2. Диоды VD1 и VD2 Германия, возможно применение Д9, ГД507, Д18.

На

ESR метр находятся радиодетали, на которых можно сделать своими руками. Конструктивно прибор выполнен в одном корпусе с питательным элементом. Зонд Х1 выполнен в виде вшитого и прикрепленного к корпусу прибора зонда Х2 длиной не более 10 см, на конце которого установлена ​​игла. Проверка конденсаторов возможна прямо на плате, вытягивать их не нужно, что значительно облегчает поиск неисправного конденсатора при ремонте.

Настройка устройства

1, 5, 10, 15, 25, 30, 40, 60, 70 и 80 Ом.

Удерживающие X1 и X2 должны быть подключены к резистору в 1 Ом и вращению R2, чтобы добиться того, чтобы на мультиметре было 1 мВ. Затем вместо 1 Ом подключить следующий резистор (5 Ом) и, не меняя R2, ​​зафиксировать показания мультиметра. То же самое сделать с оставшимся сопротивлением. В результате получится таблица значений, по которой и будет определяться реактивное сопротивление.

Старт

Да, эта тема неоднократно обсуждалась, в том числе и здесь. Собрал два варианта по схеме Ludens. И очень хорошо зарекомендовали себя, тем не менее, все ранее предложенные варианты имеют недостатки. Шкалы приборов со стрелочными индикаторами очень нелинейны и требуют для калибровки большого количества низковольтных резисторов, эти шкалы нужно рисовать и вставлять в головки. Головки приборов большие и тяжелые, хрупкие, а корпуса малогабаритных пластиковых индикаторов обычно герметичны и часто имеют мелкую шкалу. Слабое предназначение почти всех предыдущих дизайнов — их низкое разрешение. А для конденсаторов LOWESR просто необходимо измерять сотые доли Оформы в диапазоне от нуля до половины Ома. Также предлагались устройства на базе микроконтроллеров с цифровой шкалой, но не все занимаются микроконтроллерами и их прошивкой, устройство неоправданно сложное и относительно дорогое. Поэтому в журнале «Радио» сделали разумную рациональную схему — цифровой тестер есть у любого радиолюбителя, а стоит он копейки.

Я внес минимальные изменения. Корпус — от неисправного «электронного дросселя» для галогенных ламп. Питание — Аккумулятор Croon 9 Вольт и Стабилизатор 78L05. . Убран переключатель — Измерять Lowesr в диапазоне до 200 Ом нужно очень редко (если использовать, используя параллельное подключение). Изменены некоторые детали. Чип 74hc132N. , Транзисторы 2n7000. (ТО92) и IRLML2502. (сот23). В связи с увеличением напряжения с 3 до 5 вольт отпала необходимость в подборе транзисторов.
При тестировании устройство нормально работало при напряжении батареи от свежей 9,6 В до полностью разряженной 6 В.

Кроме того, для удобства применены SMD резисторы. Все SMD элементы отлично паяются паяльником Эпсн-25. Вместо последовательного соединения R6R7 использовал параллельное соединение — так удобнее, на плате предусмотрел подключение переменного резистора параллельно R6 для подстройки нуля, но оказалось, что ноль стабилен во всем диапазоне указанные мною напряжения.

Удивление вызвало то, что в конструкции «разработанной в журнале» перепутана полярность подключения VT1 — Перепутан сток и источник (поправьте, если ошибаюсь). Я знаю, что транзисторы будут работать и при таком включении, но для редакторов такие ошибки не допускаются.

ИТОГО

Данный прибор работает около месяца, его показания при измерении конденсаторов с ESR на единицу совпали с прибором по схеме Ludens. .
Он уже прошел проверку в боевых условиях, когда у меня перестал включаться ЭБУ из-за баков в блоке питания, при этом явных следов «храбрости» не было, а конденсаторы не вздулись.

Точность показаний в диапазоне 0,01…0,1 Ом позволила разрядить сомнительные и не выбрасывать старые одноразовые, но имеющие нормальную емкость и ESR конденсаторы. Устройство простое в изготовлении, детали доступны и чище, толщина дорожек позволяет провести ими даже спичку.
На мой взгляд, схема очень удачная и заслуживает повторения.

Файлы

Печатная плата:
▼ 🕗 25.09.11 ⚖️ 14,22 Кб ⇣ 669 Привет, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый эл. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорошо! Халява закончилась. Хочешь файлы и полезные статьи — помоги!

Тестер конденсаторов Dr Brown ESR

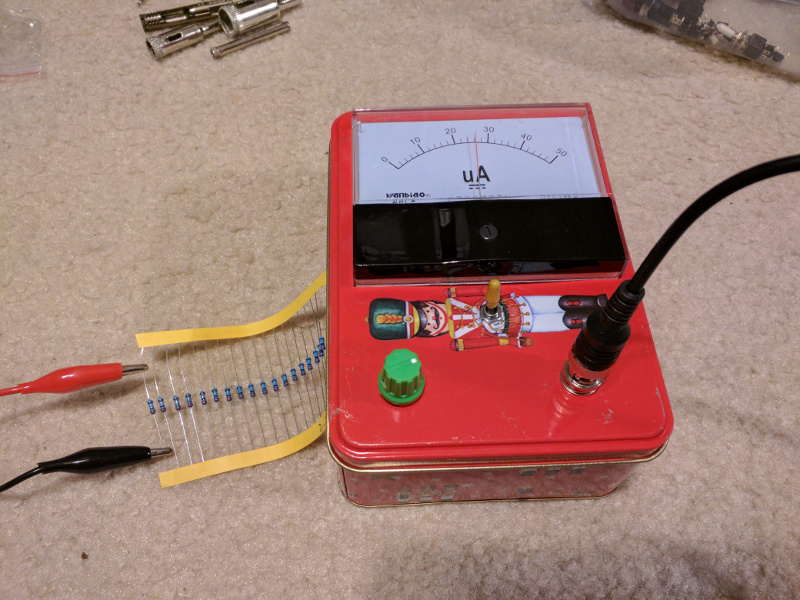

На этой неделе я, наконец, собрался сделать свой тестер ESR конденсатора после того, как нашел хорошую простую 5-транзисторную версию от члена EEVBlog Jay_Diddy_B.К сожалению, для меня дизайн был только SMD, поэтому я решил воспроизвести его схему на плате Eagle, используя конструкцию компонентов со сквозными отверстиями.

Я не буду вдаваться в подробности относительно ESR или эквивалентных измерителей сопротивления серии, поскольку уже существует множество других источников информации по этому вопросу. Тем не менее, каждый ремонтник знает, что конденсаторы виновны во многих грехах в электронике. Конденсаторы любят бросать отвлекающие маневры! Они могут казаться физически здоровыми (без выпуклостей), показывать хорошую емкость и прятаться в цепи, стоя по стойке смирно, как королевские гвардейцы, скрывающие шорты и высокое сопротивление под своими большими шляпами.Именно здесь на помощь может прийти тестер ESR, который может проверить конденсатор на наличие высокого сопротивления, не отвечающего техническим требованиям. Их также можно использовать для проверки «в цепи», без необходимости удалять каждый конденсатор в цепи.


Я включил несколько пасхальных яиц в метрическую шкалу!

Шкала Meter также была разработана в Eagle PCB, в конце концов, это пакет CAD 🙂

Плата версии 1!!!

Плата версии 1. 1


Обзор схемы

от w2aew

Версия 1.1 Схема

Типичные значения ESR для недорогих конденсаторов общего назначения

Вот совет по использованию ESR-метра для проверки неисправных аккумуляторных элементов. Дополнительную информацию можно найти в ветке форума «5 Transistor ESR Meter Design» на EEVBlog. Мои файлы дизайна можно найти на странице дизайна проекта здесь.


Мысли о корпусе Если вы решите построить тестер ESR для себя, один из этих студенческих лабораторных измерителей станет идеальным корпусом.

Просто убедитесь, что у вас есть измеритель с правильной чувствительностью в диапазоне от 50 мкА до 100 мкА. Вы можете обойтись без другой шкалы после удаления любых токовых шунтов или последовательных резисторов из фактического счетчика.

Параметры конденсатора

ESR. Измеритель ESR

своими руками

Что такое СОЭ?

Теория

ESR — Эквивалентное последовательное сопротивление — один из параметров конденсатора, характеризующий его активные потери в цепи переменного тока. В эквиваленте его можно представить в виде последовательно соединенного с конденсатором резистора, сопротивление которого определяется в основном диэлектрическими потерями, а также сопротивлением обкладок, внутренних контактных соединений и выводов конденсатора.В русскоязычной аббревиатуре — Эквивалентная серия сопротивления — ЭПС .

Диэлектрические потери из-за особенностей его поляризации составляют основную часть потерь в конденсаторе и определяются материалом, а также толщиной диэлектрического слоя. В электролитических конденсаторах значительную часть ESR составляет сопротивление жидкого электролита, входящего в состав одной из пластин для обеспечения максимальной площади контакта с диэлектриком. Если сопротивление электролита в конденсаторе рассматривать как проводник с поперечным сечением, равным площади одной из обкладок, и длиной проводника, примерно равной толщине пропитанной бумаги, то можно принять, что это значение будет относительно небольшим. У реальных конденсаторов средних размеров типичное значение составляет 0,01 Ом при 20°С. Но, следует иметь в виду, что для конденсаторов большой емкости, используемых в фильтрах выпрямителей для ИИП на рабочей частоте около 100 кГц, при его реактивном сопротивлении измеряется в тысячных долях Ома, при таком значении будут довольно большие потери.Величина диэлектрических потерь на таких частотах в электролитических конденсаторах фильтров ИИП обычно в несколько раз больше и лишь в лучших случаях может быть примерно равна или даже меньше потерь в электролите.

Сопротивление электролита существенно зависит от температуры из-за изменения степени его вязкости и подвижности ионов. В процессе работы диэлектрик и электролит нагреваются переменным током, в связи с чем сопротивление электролита может значительно уменьшиться, тогда ЭПС конденсатора будет определяться в основном его диэлектрическими потерями. В случаях нагрева до температуры кипения электролит теряет свои первоначальные свойства и при последующем охлаждении становится более вязким, что значительно увеличивает его сопротивление. Дальнейшая эксплуатация вызовет еще больший нагрев и ухудшение качества электролита, что впоследствии приведет к непригодности конденсатора к дальнейшей эксплуатации в устройстве. Обычно неисправные электролитические конденсаторы, в которых кипел электролит, определяют визуально по вздутый и негерметичный корпус.

Для надежной работы электролитических конденсаторов очень важен правильный выбор его типа, номинала и максимального напряжения в зависимости от режимов. Для фильтров преобразователей, работающих на частотах в десятки килогерц, производители выпускают специальные конденсаторы с низким ESR и указывают в таблицах полное сопротивление переменному току (импеданс Z) для всех номиналов. Тип таких конденсаторов сопровождается пометкой в ​​технической документации — Низкоимпедансные или Низкосопротивляющие .

Практика

Электролитические конденсаторы, пожалуй, единственные электронные компоненты, которые страдают от высыхания. Если у вас есть какое-либо электронное устройство, которое работало годами, но внезапно перестало работать должным образом, велика вероятность того, что один или несколько электролитических конденсаторов внутри него ухудшились и вызвали проблему. Электролитические конденсаторы выходят из строя по нескольким причинам: они могут стать электропроводными, что приведет к протеканию через них постоянного тока, который может даже взорвать их.Они могут уменьшаться в мощности. Но чаще всего увеличивается их эквивалентное последовательное сопротивление, что очень нежелательно.

ESR Электролитический конденсатор обычно составляет доли Ома для низковольтных конденсаторов (таких как 1000 мкФ, 16 В), и может быть два или три Ома для низкой емкости и высокого рабочего напряжения (1 мкФ, 450 В). По мере старения конденсатора это сопротивление увеличивается, и часто из-за этого оборудование полностью перестает функционировать. Очень часто конденсаторы увеличивают ESR до 100 раз по сравнению с их нормальным сопротивлением, в то время как их емкость остается хорошей! При измерении емкости они покажут значение, близкое к правильному, но использовать их уже нельзя! Измерители и датчики ESR используются для анализа состояния конденсатора.Измеритель ESR может проверять конденсаторы, даже когда они находятся в цепи. Другие части, подключенные параллельно с ним, окажут минимальное влияние на измерение. Какое сопротивление должен иметь тот или иной исправный конденсатор — см. в таблице . Именно эти особенности делают ESR незаменимым инструментом для диагностики и ремонта электронного оборудования.

Часто при ремонте электроники приходится заменять вздувшиеся конденсаторы. Вздутие конденсатора свидетельствует об уменьшении его емкости и увеличении его эквивалентного последовательного сопротивления (ESR).Бывает, что конденсатор не вздут, а его ESR больше нормы, в этом случае я собрал прибор из МастерКита и проверил с его помощью подозрительные конденсаторы. В какой-то момент стало интересно, что он на самом деле измеряет и как он это делает.
Что такое СОЭ.
Эквивалентная упрощенная схема конденсатора состоит из резистора и конденсатора, значение этого сопротивления измеряется прибором. Осталось разобраться, как он это делает.

Подключим к конденсатору генератор сигналов, его эквивалентная схема показана на рисунке, он состоит из генератора и последовательно соединенного резистора, равного выходному сопротивлению генератора.


Теперь подключите хороший конденсатор на 470 мкФ и посмотрите, что покажет осциллограф.


Что изменилось? Амплитуда, которую измеряет прибор, увеличилась правильно, а за ее значение отвечает последовательно включенное сопротивление в схеме замещения конденсатора.
Попробуем посчитать. Эквивалентное последовательное сопротивление конденсатора считается обычным делителем. Реактивным сопротивлением конденсатора можно пренебречь, так как длительность импульса намного меньше тау.


Рассчитаем значение ESR для хорошего конденсатора, оно равно 0,65 Ом. Сравним с тем, что показывает прибор от MasterKit, точность у этого прибора невысокая, но для грубой оценки сгодится.


Горит первый светодиод, переключатель в положении 1:1, смотрим в таблицу, сопротивление 1,3 Ом.

ESR — он же эквивалент последовательного сопротивления — очень важный параметр конденсаторов. Для чего он нужен и как его определить, как раз об этом мы и поговорим в нашей статье.

Реальные параметры конденсатора

где

r сопротивление диэлектрика и корпуса между обкладками конденсатора

C — фактическая емкость конденсатора

ESR — эквивалентное последовательное сопротивление

ESI (чаще называемый ESL) — индуктивность эквивалентной серии

Собственно из этого и состоит простой безобидный конденсатор, особенно электролитический.Рассмотрим эти параметры более подробно:

r — диэлектрическое сопротивление. Диэлектриком может быть электролит в электролитических конденсаторах, бумага или еще какая дрянь). Также между выводами конденсатора находится его корпус. Он тоже имеет какое-то сопротивление и тоже сделан из диэлектрика и сюда относится.

ОТ — емкость конденсатора, которая написана на самом конденсаторе, плюс-минус некоторые отклонения, связанные с ошибкой.

Где «прячется» ESR в конденсаторе?

ESR — сопротивление выводов и пластин


Как известно, сопротивление проводника можно найти по формуле:


где

ρ — удельное сопротивление проводника

l — длина проводника

S — площадь поперечного сечения проводника

Так можно примерно рассчитать сопротивление выводов конденсатора и заодно его обкладок 😉 Но, конечно, этого никто не делает.Для этого существуют специальные приборы, способные измерить этот самый параметр. Например, мое устройство с Алиэкспресс, которое я недавно приобрел.

Почему высокое ESR вредно

Раньше, даже когда первые электронные схемы только начали появляться, о таком параметре, как ESR, даже никто и не слышал. Может быть, они знали, что есть это сопротивление, но оно никому не повредило. Но… с появлением первых импульсных блоков питания все чаще стали говорить об ESR.Почему импульсным блокам питания не понравилось такое безобидное сопротивление?

Мы с вами знаем, что конденсатор пропускает через себя переменный ток. И чем выше частота, тем меньше сопротивление самого конденсатора. Вот вам формула, если вы забыли:

где, XC — сопротивление конденсатора, Ом

P — постоянная и равная приблизительно 3,14

F — частота, измеренная в Ом

С — емкость, измеряемая в Фарадах

Но, одного мы не учли… Сопротивление выводов и пластин не меняется с частотой! Так… а если включить мозги, то получается, что на бесконечной частоте сопротивление конденсатора будет равно его ESR? Так наш конденсатор превращается в резистор? Как ведет себя резистор в цепи переменного тока? Да прямо как в цепи постоянного тока: греется! Следовательно, этот резистор будет рассеивать мощность P в окружающую среду. А как вы помните, мощность через сопротивление и силу тока выражается формулой:

P = I 2 xR

где

I — сила тока в амперах

R — сопротивление резистора ESR, в Омах

Это значит, что чем выше ESR, тем выше будет и рассеиваемая мощность! То есть этот резистор будет хорошо греться.

Понял, что я тебе говорю? 😉

Из всего вышесказанного можно сделать простой вывод: конденсатор с высоким ESR в высокочастотных цепях с большими токами будет греться. Ну да ладно пусть греется… Резисторы и микросхемы тоже греются и ничего! Но весь косяк в том, что у с повышением температуры конденсатора меняется и его емкость! Есть еще такой интересный параметр конденсатора как ТКЕ или Т температура К коэффициент Е емкость.Этот коэффициент показывает, насколько изменится емкость при изменении температуры. А так как контейнер уже «плавает», то и схема «плывет» за ним.

Электролитические конденсаторы ESR

В основном параметр ESR относится именно к электролитическим конденсаторам. Находящийся там электролит при нагревании теряет часть своих свойств и конденсатор меняет свою емкость, что, конечно, нежелательно. После приличного нагрева конденсатор начинает тускнеть, вздувается и быстро стареет.

У вздувшихся конденсаторов в первую очередь растет ESR, при этом емкость может оставаться практически номинальной до определенного времени (ну того, что написано на самом конденсаторе)



импульсные блоки питания и на материнских платах, обычно рядом с процессором (там нагрузка на них выше, да и тепло от процессора наверное играет роль). Один из характерных симптомов: техника (компьютер, монитор) начинает включаться все хуже и хуже.Либо с паузой (до нескольких часов после включения сети), либо с двадцатой попытки.

Еще один симптом: если на время отключить питание (выключить фильтр питания, или выдернуть вилку из розетки), то снова начинает включаться не с первой попытки, либо после паузы. А если не отключать питание, то компьютер может сразу включиться (но это тоже пока, конечно). Но бывает, что конденсаторы не вздулись, а ESR уже раз в десять выше нормы.Потом, конечно, заменяем. По опыту — очень распространенная проблема. И очень легко диагностируется (особенно при наличии чудо-аппарата от китайских товарищей).

Таблица ESR

Как я уже сказал, ESR в основном проверяют с электролитическими конденсаторами, потому что они используются в импульсных блоках питания. Вот небольшая таблица максимально допустимых значений ESR для новых электролитических конденсаторов в зависимости от их рабочего напряжения:


Как измерить ESR

Измерим ESR некоторых наших китайских конденсаторов.Для этого берем наш многофункциональный универсальный R/L/C/Transistor-meter и проводим несколько измерений:

Первым в бой вступает конденсатор 22 мкФ х 25 Вольт:


Емкость близка к пар. ESR = 1,9 Ом. Если посмотреть на табличку, то максимальное ESR = 2,1 Ом. Наш конденсатор хорошо вписывается в этот диапазон. Это означает, что его можно использовать в высокочастотных цепях.

Следующий конденсатор 100 мкФ х 16 вольт


ESR = 0.49 Ом, см. табличку… 0,7 максимум. Так тоже все ок. Может также использоваться в радиочастотных цепях.

И возьмем конденсатор емкостью более 220 мкФ х 16 вольт


Максимальное ESR для него 0,33 Ом. Мы показали 0,42 Ом. Такой конденсатор уже не пойдет в ВЧ часть радиоаппаратуры. А в простых схемах, где гуляют низкие частоты (НЧ), он в самый раз! ;-).

Конденсаторы с низким ESR

В нашем быстро развивающемся мире электроника все больше строится на ВЧ части.Импульсные блоки питания практически полностью одержали победу над громоздкими трансформаторными блоками питания. Это мы, радиолюбители, до сих пор пользуемся самодельными блоками питания, сделанными из найденных на помойке трансформаторов.

Но так как почти вся аппаратура уходит на КВ диапазон, то и разработчики радиодеталей не дремлют. Они создают конденсаторы, которые имеют низкое ESR и называются такими конденсаторами. LOW ESR , что означает проводники с низким ESR. На некоторых написано прямо на корпусе:


Отличительной чертой таких конденсаторов является то, что они имеют удлиненную форму.Также, по моим наблюдениям, они чаще всего имеют полоску золотого цвета:


В настоящее время все чаще используются миниатюрные полимерно-алюминиевые конденсаторы с низким ESR:


Где их чаще всего можно увидеть? Конечно, разобрав свой персональный компьютер. Вы можете найти их в блоке питания, а также на материнской плате компьютера.

На фото ниже мы видим материнскую плату компьютера, которая полностью залеплена конденсаторами с НИЗКИМ ESR, некоторые из них я обозначил красным прямоугольником:


Самые маленькие ESR керамические и SMD-керамические конденсаторы



Заключение

Что еще можно сказать о СОЭ? Между производителями идет рыночная борьба.Тот, кто предлагает конденсатор с минимальным ESR и хорошей емкостью, тот молоток ;-). Не поленитесь тоже купить или собрать устройство. Особенно будет актуален для мастеров по ремонту электронной техники. Мультиметр может показать вам емкость и ток утечки, но измеритель ESR покажет внутреннее сопротивление.

Было много случаев, когда техника никак не хотела работать, хотя все элементы в ней были целы. В данном случае мы просто измерили конденсаторы ESR-метром и выявили их сопротивление.После замены неисправных конденсаторов с высоким ESR на конденсаторы с низким ESR (LOW ESR) оборудование ожило и заработало долго и счастливо.

Привет друзья. Сегодня я расскажу вам об устройстве, которое мне очень помогает в ремонте, экономит деньги и время. это ESR метр Китайское происхождение Мега328 … Купил на алиэкспресс у этого продавца. Каковы преимущества этого устройства?

Во-первых, им очень удобно проверять электролитические конденсаторы.Для этой цели я его купил. Каждый конденсатор имеет два параметра, которые отвечают за его работу. Первый параметр емкость … Это те самые мкФ которые указаны на корпусе конденсатора. Емкость можно легко измерить любым мультиметром, поддерживающим эту функцию.

Сначала думал, что это единственный параметр, который мне нужно знать в конденсаторе, чтобы определить его исправность, но не тут то было. Пока ремонтировал один монитор, никак не мог допилить блок питания.Блок выдавал заниженные напряжения, как ни крути. При проверке конденсаторов я измерил их емкость, которая оказалась в пределах нормы. В один прекрасный момент, плюнув на все это дело, я выпаял все конденсаторы и заменил их на новые, после чего монитор запустился. Моему удивлению не было предела. Решил найти причину, и начал один за другим выпаивать старые конденсаторы, пока не нашел один 470 мкФ на 50в, перепаяв который, перестал работать монитор.Тестер показал, что конденсатор исправен, но на практике оказалось, что это не так. После этого я стал изучать все о конденсаторах, и обнаружил такой параметр как ESR .

ESR — Эквивалентное последовательное сопротивление — параметр конденсатора, показывающий активные потери в цепи переменного тока. Это можно представить как резистор, соединенный последовательно с конденсатором. Чем меньше потери тока в омах, тем выше качество конденсатора.Скажу сразу, что параметр ESR очень актуален для электролитических конденсаторов емкостью свыше 4,7 мкФ. Новый электролитический конденсатор 1 мкФ может иметь ESR 5 Ом. Для конденсаторов меньшего номинала это не так важно, по крайней мере на моей практике.

Теперь по существу. У электролитического конденсатора емкостью более 4,7 мкФ должно быть меньше ESR 1 Ом … Если этот параметр выше, то меняю конденсатор на новый.

На рисунке ниже показан пример измерения конденсатора 1000 мкФ при напряжении 10 В.

Это сильно продавленный конденсатор, где ESR уже 17 Ом. Часто бывает, что емкость еще 950 мкФ, а ESR уже 10 Ом. Такой конденсатор однозначно на замену.

Еще один пример сдохшего конденсатора. Это конденсатор 220 мкФ на 35В. Его номинал стал 111 мкФ, а ESR вырос до 1,3 Ом.

Или те же 220мкф на 35в из статьи, где ESR уже 15 Ом.

Вот пример рабочего конденсатора, который уже был в эксплуатации, но его номинал еще позволяет ему работать.Это 100мкф на 63в.

Как видите, ESR у него до 1 Ома, а номинал стал меньше 3 мкФ, поэтому такие конденсаторы оставляю в работе. Приведу пример идеального конденсатора. Это 1500 мкф на 10в.

Здесь ESR вообще ноль ом, а номинал больше заявленного.

Немного отступлю от конденсаторов и расскажу подробнее о приборе MEGA 328 … Он может проверять не только конденсаторы, но и многое другое.Им легко проверить транзисторы, резисторы, стабилитроны, мосфеты и многое другое. Проверять полевые транзисторы очень удобно, так как прибор покажет их тип, расположение стоковой, истоковой и затворной ветвей.

Пример проверки полевого транзистора:

Прибор показывает тип транзистора, порог открытия и расположение ножек. Очень удобно, особенно для новичка.

Вот пример проверки обычного N-P-N транзистора.

Полный список возможностей этого тестера:

Проверка: Конденсаторы, диоды, двойные диоды, МОП-транзисторы, тиристоры, регуляторы, светодиодные трубки, ESR, Сопротивление, регулируемые потенциометры и т. д.
Сопротивление: От 0,1 Ом до 50 мОм максимум :
от 25 пФ до 100 000 мкФ
Катушки индуктивности: от 0,01 мГн до 20 Гн
Измерения биполярных транзисторов: коэффициент усиления по току и пороговое напряжение база-эмиттер.
Может измерять два резистора одновременно. Отображается справа десятичное значение 4. Символ сопротивления с обеих сторон показывает номер контакта.

Очень важно!!! Перед измерением ESR конденсатор необходимо разрядить!!!

Тестер обычно поставляется в виде платы с разъемом под корону. Свой аппарат я установил в распределительную коробку, вырезал окошко для дисплея, кнопку и панель для пробы. Я приклеил его на горячий клей, так он у меня и работает по сей день.Вот фото:

Не очень красиво, но я и не особо гнался за красотой :).

Видео обзор измерителя ESR


Рекомендую покупать напрямую на aliexpress, так намного дешевле, особенно с нашими ценами. Вот ссылка на продавца, у которого я покупал. Аппарат прибыл в Украину за 18 дней.

В последнее время в радиолюбительской и профессиональной литературе большое внимание уделяется таким устройствам, как электролитические конденсаторы.И неудивительно, ведь частоты и мощности растут «на глазах», и на этих конденсаторах лежит огромная ответственность за работоспособность как отдельных узлов, так и схемы в целом.

Сразу хочу предупредить, что большинство узлов и схемных решений почерпнуты из форумов и журналов, поэтому никакого авторства со своей стороны не заявляю, наоборот хочу помочь начинающим ремонтникам определиться с бесконечными схемами и варианты измерителей и датчиков. Все представленные здесь схемы неоднократно собирались и проверялись в работе, и были сделаны соответствующие выводы по работе той или иной конструкции.

Итак, первая схема, ставшая чуть ли не классической для начинающих метростроителей ЭШП «Манфред» — так ее любезно называют форумчане, по имени ее создателя Манфред Люденс ludens.cl/Electron/esr/esr .html

Повторили сотни, а может и тысячи радиолюбителей, и в основном остались довольны результатом.Основное его достоинство — последовательная схема измерения, благодаря которой минимальному ESR соответствует максимальное напряжение на шунтирующем резисторе R6, что, в свою очередь, благотворно сказывается на работе диодов детектора.

Сам эту схему не повторял, но пришел к похожей методом проб и ошибок. Из недостатков можно отметить «гуляние» нуля от температуры, и зависимость шкалы от параметров диодов и ОУ. Повышенное напряжение питания, необходимое для работы устройства.Чувствительность прибора можно легко увеличить, уменьшив резисторы R5 и R6 до 1-2 Ом и, соответственно, увеличив коэффициент усиления ОУ, возможно, придется заменить его на 2 более быстродействующих.

Мой первый EPC-зонд, исправно работающий по сей день.


Схема не сохранилась, и можно сказать что ее не было, собирал со всего мира на нитке, что меня устраивало схематически, однако в качестве взята следующая схема из радиожурнала а основе:


Внесены следующие изменения:

1.Питание от литиевой батареи сотового телефона
2.стабилизатор исключен, т.к. пределы рабочего напряжения литиевой батареи довольно узкие
3. Трансформаторы TV1 TV2 шунтированы резисторами 10 и 100 Ом для уменьшения излучения при измерении малых величин
4 Выход 561ln2 был буферизован двумя комплементарными транзисторами.

В общем получился вот такой аппарат:


После сборки и калибровки сего аппарата сразу были отремонтированы 5 цифровых телефонов «Мередиан», которые уже 6 лет пролежали в коробке с надписью «безнадега» .Все в отделе начали делать себе подобные пробники :).

Для большей универсальности добавил дополнительные функции:

1. приемник инфракрасного излучения, для визуальной и слуховой проверки пультов, (очень популярная функция при ремонте телевизоров)
2.подсветка места контакта с щупы конденсаторов
3. «Вибрик» от мобильного телефона помогает локализовать в деталях плохую пайку и микрофонный эффект.

Видеопульт дистанционного управления

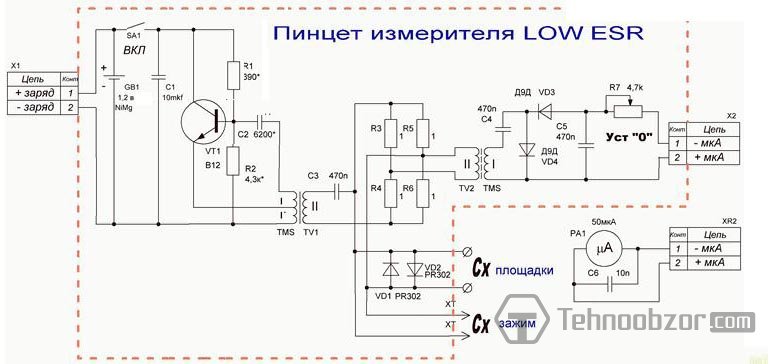

А недавно на форуме «радиокот.ru» г-н Симург разместил статью о подобном приборе. В ней он применил низковольтный блок питания, мостовую схему измерения, что позволило измерять конденсаторы со сверхнизким уровнем ESR.


Его коллега RL55, взяв за основу схему Simurg, сильно упростил устройство, по его утверждениям, не ухудшив параметров.Схема его выглядит так:


Устройство ниже, пришлось на скорую руку, как говорится» по надобности.» Был в гостях у родственников, так там телевизор сломался, никто не смог его починить.Вернее, можно было починить, но не более недели, транзистор строчной развертки все время был включен, схемы телевизора не было. Тут я вспомнил, что видел на форумах простой пробник, схему запомнил наизусть, мой родственник тоже немного занимался радиолюбительством, «клепал» усилители звука, так что все детали нашлись быстро. Пара часов пыхтения с паяльником, и родилось такое устройство:


За 5 минут локализованы и заменены 4 высохших электролита, которые мультиметром определились в норме, энное количество благородного напитка было пьяный за успех.Телевизор исправно работает уже 4 года после ремонта.


Прибор такого типа стал как панацея в трудные минуты, когда нет под рукой нормального тестера. Его быстро собирают, ремонтируют и, наконец, торжественно преподносят владельцу на память, причем, «на всякий случай». После такого обряда душа платящего обычно раскрывается вдвое, а то и втрое шире 🙂

Захотелось чего-то синхронного, стала думать над схемой реализации, и в журнале «Радио 1 2011», как бы по волшебству вышла статья, даже думать не пришлось.Решил проверить что за зверь. Собрал, получилось вот так:


Изделие особого восторга не вызвало, работает почти как все предыдущие, есть конечно разница в показаниях в 1-2 деления, в определенных случаях. Может его показания и надежнее, но щуп есть щуп, на качество дефектации это почти не влияет. Также оснащен светодиодом для просмотра «куда ты суешь?»


В общем для души и ремонт можно сделать.А для точных измерений нужно искать схему измерителя ESR посолиднее.

Ну и на последок, на сайте monitor.net участник buratino выложил простенький проект, как можно сделать щуп ESR из обычного дешевого цифрового мультиметра. Проект меня настолько заинтриговал, что я решил попробовать, и вот что из этого вышло.


Корпус адаптирован от маркера

Проверка и разборка измерителя ЭПР МЭСР-100 —

Мне нужен внутрисхемный измеритель ESR (эквивалентный измеритель последовательного сопротивления), чтобы помочь в определении состояния электролитических конденсаторов без необходимости их предварительного выпаивания.Когда конденсаторы выходят из строя, у вас часто будут некоторые признаки отказа, такие как вздутие верхней части конденсатора. Начиная примерно с 2002 года и продолжаясь примерно до 2010 года, на рынке было избыток конденсаторов с высокой частотой отказов, которые нашли свое применение в повседневных предметах, таких как блоки питания ПК, мониторы, материнские платы и т. д. Эти устройства будут хорошо тестироваться после изготовления и продолжать работать. для потребителя в течение многих лет, но преждевременно выходят из строя, часто всего за один год.

Я купил счетчик MESR-100 на eBay примерно за 55 долларов США с доставкой прямо к моей двери в Виннипеге (Канада).Счетчик был хорошо упакован в розничную коробку, это хорошее отличие от многих других товаров из Китая, которые просто завернуты в пузырчатую пленку и упакованы в мягкий конверт. Внутри коробки находился счетчик, два коротких провода и инструкция. Нажатие красной кнопки питания на несколько секунд приводит в действие глюкометр, он готов к использованию примерно через 3 секунды. Дисплей представляет собой ЖК-дисплей с подсветкой, кажется, что подсветка включена все время. Дисплей красивый, яркий и имеет хороший угол обзора, в нижней части дисплея есть два горячих пятна, что, вероятно, связано с расположением светодиодов подсветки, но это не влияет на читаемость дисплея.

Измеритель имеет 3 режима: автоматический выбор диапазона, от 0 до 1 Ом, от 1 до 10 Ом и от 10 до 100 Ом. Режимы можно переключать, нажимая кнопку диапазона режимов. Счетчик можно откалибровать на ноль, замкнув провода и нажав кнопку нуля. Все кнопки нужно нажимать примерно полсекунды, прежде чем они будут распознаны, быстрого нажатия обычно недостаточно. Чувствительность этой кнопки можно улучшить, но, кроме включения устройства, я думаю, что оно будет работать в автоматическом режиме до тех пор, пока не будет выключено после использования.

На дисплее много полезной информации. Имеется индикация батареи, индикация режима, большое показание сопротивления и некоторый интеллектуальный текст под показаниями, который указывает некоторые критерии того, когда тестируемый конденсатор будет считаться исправным. На лицевой стороне счетчика также есть диаграмма, но автоматический вывод текста во время считывания очень удобен.

Счетчик питается от микроконтроллера PIC18F24K20, также есть несколько незаселенных участков, что позволяет предположить, что может быть доступна более продвинутая версия этого счетчика. Другой основной микросхемой на плате является прецизионный низковольтный операционный усилитель TI LMV824. На корпусе также есть некоторые признаки второй версии, прямо под 3-мя существующими кнопками видно место для еще 3-х, это видно изнутри корпуса и также немного видно при взгляде на лицевую сторону счетчика.

Корпус счетчика можно улучшить, он кажется дешевым, а откидная скоба работает, но кажется, что со временем она сломается при нормальном использовании. Защита дисплея довольно тонкая, и вы можете почувствовать, как она легко деформируется при легком нажатии.Вырез сбоку для внешнего USB-разъема расположен не очень удачно по центру, что еще больше ухудшает внешний вид корпуса. Я бы не стал держать эту вещь незащищенной в ящике для инструментов, так как в этом случае корпус может быть поврежден.

Печатная плата высокого качества, это плата с односторонней загрузкой SMD. Печатная плата имеет покрытие из иммерсионного золота, которое должно защищать ее от коррозии в течение длительного времени. Паяные соединения выглядят хорошо, есть ручная пайка проводов, идущих к аккумуляторному отсеку и передним тестовым гнездам, они могли быть припаяны лучше, но их достаточно, было приятно видеть, что какой-то толстый провод идет к банановым гнездам. на передней панели, но их размещение усложнило повторную сборку измерителя, поскольку область разъема находится между местом, где выводы припаяны к плате, и разъемом, это означает, что вам нужно согнуть провода вокруг области разъема при повторной сборке.На плате есть одна заглушка, похоже, что изначально был указан конденсатор с более низким профилем, но когда он был изготовлен, использованный конденсатор был немного слишком высоким, поэтому его впаяли и позволили прислонить к печатной плате для зазора. Вы можете увидеть это на фотографиях ниже и в видео.

Показания правдоподобны, но у меня нет под рукой другого контрольно-измерительного оборудования, которое могло бы подтвердить точность показаний ESR, в руководстве указано, что точность прибора составляет 1% и 2% в зависимости от диапазона, в котором вы находитесь. Измеритель заявляет, что он использует частоту 100 кГц для проверки конденсаторов с использованием знака волны, и это было подтверждено прицелом, тестовое напряжение составляет около 150 мВ.

В целом глюкометром доволен, цена функциональность. Если вы ищете счетчик в этом ценовом диапазоне, я бы порекомендовал его.



Подробнее: Обзор и разборка измерителя ЭПР МЭСР-100

Самодельный измеритель ESR в собранном и рабочем состоянии

Роджер:  какова цель потенциометра 100k на вашей диаграмме ESR? какие будут настройки, пока начал собирать ESR тестер… почти готово… не хватает микросхемы TL062 или TL072,,, сложно найти микросхему… но попробую в других магазинах электроники…

Humphrey: Потенциометр на 100К подобен регулировке нуля вашего аналогового счетчика.Таким образом, он будет использоваться для настройки нуля при использовании измерителя esr, подключенного к аналоговому измерителю. Пожалуйста, попробуйте приобрести любой из этих двух чипов. .. они очень дешевые на рынке.

Роджер:  сэр, добрый день… Я заканчиваю сборку esr… но когда я включаю, только легкий щелчок… когда я замыкаю два провода на esr… никакого движения… Я использовал керамические дисковые колпачки,,102m,,, 104 м, верно, сэр? Я проверяю контакт vcc микросхемы TL062, контакт 8, там есть 5 вольт, но мне интересно, почему это не движется или не работает… Я также проверяю контакты 5-6-7-8 IC, перемычка, пожалуйста, посоветуйте мне сэр…спасибо

Хамфри: С этим небольшим мерцанием все в порядке… теперь попробуйте полностью повернуть ручку P.O.T с двумя закороченными вместе щупами и посмотреть, доходит ли она до нуля, и возвращайтесь ко мне. 102 и 104 в порядке… удачи.

Роджер:  Сэр, я пытаюсь сделать так, чтобы ваш совет не дал результатов, даже если я настраиваю потенциометр на 100 кОм…

Humphrey: Позвольте мне показать вашу собранную схему как снизу, так и сбоку компонентов (только главная цепь ESR)

Хамфри: твои картинки нечеткие, но я могу кое-что выделить. ..

1. Вы обрезали 4 дорожки на нижней стороне IC 4 штифта… я их не вижу.

Если это не так, это означает, что микросхема ничего не делает, потому что она просто замкнута на 4 контакта…

2. Я не вижу перемычки между контактом 8 микросхемы и резистором 100 кОм.

3. Я вижу перемычки на нижней стороне, что они там делают.

Наконец, позвольте мне сказать вот что… Эта схема, которую я воспроизвел здесь, является той, которую я использовал для создания своей, и я ничего не добавлял и не убавлял, так что она должна работать.

Обратите внимание, мой шаблон — это дорожная карта. Вы должны следовать ему таким, какой он есть…

Пожалуйста, если вы считаете, что не следовали шаблону до конца, вы можете начать заново, потому что я вижу, что микросхема находится на сокете, и поэтому вы всегда можете использовать ее повторно…

Опять же, после сборки вы получите что-то вроде того, что я сделал, потому что я использовал тот же шаблон, чтобы сделать свой.

Роджер:  Хорошие новости, сэр, esr теперь работает… я проанализировал то, что вы посоветовали… я думаю, что ввел в заблуждение перемычку внизу ic…, когда я посмотрел на схему… поэтому я сразу же перерезал перемычку в контакты 5,6,7,8,,,закорочены….после этого я протестирую его альт, сэр… спасибо за вашу поддержку, сэр, я очень ценю… да благословит вас Бог…, теперь я могу практиковаться в тестировании плохих капсюлей……

Составлено Хамфри Кимати

Авторский курс по ремонту ЭЛТ телевизоров

10 лучших измерителей ESR 2022 года

Руководство покупателя

ESR Meter Обзоры, типы, преимущества, недостатки, рекомендации покупателя, советы по использованию, влияющие факторы, подробная информация и многое другое…

Сталкивались ли вы с трудностями при измерении эквивалентного последовательного сопротивления любых компонентов поверхностного монтажа, таких как транзисторы, в импровизированной конструкции? Таким образом, в этом случае, как умный техник, вы должны использовать инструментальный инструмент, который может без проблем предоставить вам эквивалентные значения последовательного сопротивления этих компонентов SMD. Измерители ESR (эквивалентного последовательного сопротивления) — единственные известные инструменты, которые делают это. Измерители ESR легко оценивают эквивалентную емкость последовательного сопротивления компонентов SMD.

Измерители ESR имеют прочный корпус удобного размера и ЖК-экран, на котором отображается эквивалентное значение последовательного сопротивления компонента. Он имеет два вывода с щупами под экраном, чтобы соединить их с компонентами для их измерения. Измерители ESR без выводов имеют порты для подключения компонентов SMD, которые также имеют небольшой рычаг для подключения и удержания компонентов.У него есть кнопка питания, которую необходимо включить после подключения компонента, чтобы измеритель ESR измерял эквивалентное последовательное сопротивление этого компонента по номинальному электрическому току.

В прежние времена производилось много таких измерительных приборов, с помощью которых измерялось эквивалентное последовательное сопротивление, но эти устройства не были такими точными и эффективными, как современные измерители ESR. Измерители ESR также используются домашними мастерами, чтобы сделать их задачи проще и эффективнее.

★  Краткий список лучших измерителей ESR, если у вас нет времени, чтобы прочитать статью полностью !!

3 Лучшие рекомендуемые продукты

3 Лучшие измерители ESR, рекомендованные GV Expert’s

Если вы хотите получить лучший измеритель ESR, проверенный и выбранный экспертами GV для себя, то, прежде чем читать дальше, взгляните на эту конкретную часть статьи.Мы протестировали их для вас, чтобы найти 3 лучших измерителя ESR, которые, как мы обнаружили, соответствуют даже самым высоким стандартам. Покупая эти продукты, вы точно не столкнетесь с какими-либо проблемами в ближайшие дни. При тестировании этих продуктов мы также учитывали мнение людей о том, как они себя чувствовали после использования этих измерителей ESR, поэтому мы пришли к выводу, что эти продукты являются лучшими, по мнению людей.

Мы нашли в этих продуктах небольшие недостатки, так что у вас не возникнет никаких проблем, независимо от того, как вы их используете. Иметь или не иметь эти недостатки равнозначно, поэтому вам вообще не стоит о них беспокоиться.

Соотношение цены и качества

1

Измеритель ESR wisTek

Быстро измеряет ESR компонентов SMD.
Имеет функцию автоматического отключения.
Имеет большой цветной ЖК-экран с диагональю 1,8 дюйма.

Бестселлер

2

Измеритель СОЭ UNI-T UT116C

Поставляется с поворотным ЖК-экраном.
Очень точно измеряет СОЭ.
Поставляется с 18-месячной гарантией и 100% гарантией возврата денег.

Выбор потребителя

3

Измеритель СОЭ Oumefar

Поставляется с небольшими щупами с низким сопротивлением.
Вы можете получить таблицу данных ESR на этом измерителе ESR.
У него есть кнопка нуля для сброса.

Типы и обзоры продуктов

Типы измерителей ESR с обзорами продуктов

Лучшие измерители ESR с датчиками

Измерители ESR с датчиками — лучший и идеальный тип измерителей ESR. Он поставляется с двумя выводами с щупами для измерения значений ESR компонентов SMD. Его датчики имеют небольшие размеры и могут легко измерять значения ESR при низком сопротивлении. В его внешней структуре вы найдете таблицу данных, которая полезна для измерения конденсатора. Эти измерители ESR отлично подходят для технических специалистов, которые не хотят отпаивать какие-либо компоненты SMD от своей печатной платы для измерения ESR. Они также довольно удобны по размеру, что не создает никаких проблем с их переноской куда угодно.

1

Измеритель ESR Atlas ESR70

Лучший измеритель ESR для домашнего использования

Измеритель СОЭ Atlas ESR70

126,95 долларов США в наличии

3 новые от $126. 95

по состоянию на 03.12.2022 10:19

  • Этот измеритель ESR легко измеряет емкость и эквивалентную емкость последовательного сопротивления любого SMD компонента печатной платы.
  • Улучшенный новый динамический диапазон этого измерителя ESR составляет около 0.00 до 40,0 Ом.
  • Разрешение ESR этого ESR-метра составляет 0,01 Ом, а его емкость составляет 0,2 мкФ.
  • Мгновенные результаты доступны в Atlas ESR PLUS. Когда устройство включено, просто подключите датчики к конденсатору, и анализ начнется немедленно.
  • Это невероятно высокое разрешение отлично подходит для оценки больших конденсаторов и может использоваться для отслеживания коротких замыканий с помощью Atlas ESR+ и точного определения области печатной платы, на которой есть невидимая чешуйка припоя.

Pros

  • Защищен от чрезмерно заряженных конденсаторов.
  • Щупы снабжены зажимами типа «крокодил», которые легко захватывают компоненты поверхностного монтажа.
  • Очень простой в использовании измеритель ESR.
  • Его выходное значение очень точное.
  • Этот измеритель ESR является очень незаменимым инструментом для устранения неполадок крышки.

Минусы

  • Его цена немного высока из-за его полезности.

2

Измеритель СОЭ

БСИДЭ ЭСР02 ПРОФЕССИОНАЛЬНЫЙ Лучший измеритель СОЭ для лабораторного использования

BSIDE ESR02 PRO Измеритель СОЭ

38 долларов. 99 в наличии

по состоянию на 03.12.2022 10:19

  • Он включает в себя таблицу типичных значений ESR на крышке для электролитических конденсаторов.
  • Этот измеритель ESR оснащен автоматической идентификацией биполярных транзисторов NPN и PNP.
  • С помощью этого ESR-метра можно измерять порог затвора и емкость затвора полевых МОП-транзисторов.
  • С помощью этого ESR-метра также легко оценить существующий коэффициент усиления и пороговое напряжение база-эмиттер биполярных транзисторов.
  • Диапазон измерения индуктивности от 0,01 мГн до 20Гн. Резистор будет отображаться вне диапазона или если сопротивление больше 2,1 кОм.

Pros

  • Это очень простой в использовании измеритель ESR.
  • Это продукт с хорошим соотношением цены и качества.
  • Этот измеритель СОЭ имеет удобный размер и его легко носить с собой.
  • Фантастическое качество сборки.
  • Он поставляется с функциями многокомпонентного тестирования.

Минусы

  • Этот измеритель ESR без щупов практически бесполезен.

Лучшие измерители ESR без датчиков

Измерители ESR

без датчиков представляют собой варианты измерителей ESR, которые поставляются без датчиков, а также не имеют гнезда для крепления датчиков.Эти измерители ESR могут не иметь щупов, но у них есть вентилируемые порты с небольшим рычагом, прикрепленным сбоку, который позволяет вставлять распаянные SMD-компоненты в эти порты и зажимать их, чтобы облегчить измерение их значения ESR. Измерители ESR без датчиков обычно меньше, чем измерители ESR без датчиков. Они также оснащены ЖК-экраном, на котором удобно отображаются значения ESR компонентов SMD.

1

Измеритель ESR AITRIP TC1

Лучший измеритель ESR для домашних мастеров

Измеритель ESR AITRIP LCR-TC1

22 доллара.39 в наличии

по состоянию на 03.12.2022 10:19 Измеритель ESR AITRIP Mega328

Лучший измеритель ESR с цветным ЖК-экраном TFT

AITRIP Mega328 Измеритель СОЭ

22 доллара.99 в наличии

по состоянию на 03. 12.2022 10:19

  • Этот невероятный измеритель СОЭ использует 1,8-дюймовый цветной ЖК-экран высокого разрешения TFT. Кроме того, разные параметры представлены разными цветами, что позволяет удобно и легко просматривать настройки.
  • Интеллектуальный измеритель ESR также автоматически обнаруживает транзисторы NPN и PNP, N-канальные и P-канальные МОП-транзисторы, диоды, тиристоры, резисторы, конденсаторы и другие компоненты поверхностного монтажа.
  • Он должен использоваться для проверки триодов, полевых ламп (FET), диодов, резисторов, конденсаторов, катушек индуктивности, МОП-транзисторов и тиристоров, доступных для различных электрических испытаний. Этот многофункциональный измеритель ESR подходит для измерения значений ESR почти всех компонентов SMD.
  • Для этого электронного измерителя ESR предусмотрена опция автоматического отключения.На экране представлена ​​учетная запись выключения, которая может продлить период выключения до 40 секунд.
  • Высокопроизводительная батарея постоянного тока 9 В питает этот измеритель ESR. Это лучший в цепи измеритель ESR.

Pros

  • Качество сборки этого измерителя ESR очень высокое.
  • Этот измеритель ESR представляет собой продукт с хорошим соотношением цены и качества.
  • Имеет функцию автоматического отключения.
  • Питается от мощной батареи.
  • Выдаваемые им значения ESR достаточно точны.

Минусы

  • Во внешней структуре этого измерителя ESR также отсутствует таблица данных.

Лучшие многофункциональные измерители ESR

Многофункциональные измерители ESR

— это измерители ESR, которые не только способны измерять значения ESR компонентов SMD, но также способны измерять другие значения компонентов SMD, поэтому такие измерители ESR называются многофункциональными. СОЭ-метры. Многофункциональные измерители ESR в основном доступны в виде измерителей ESR с датчиками, которые могут измерять значения компонентов SMD, не снимая их с печатной платы.

Эти измерители ESR не имеют каких-либо изменений или особенностей во внешней конструкции, но в их внутренней конструкции есть некоторые специальные детали, благодаря которым они могут измерять значения ESR компонентов SMD, а также другие значения.

1

HiLetgo LCR-T4 Многофункциональный измеритель СОЭ

Лучший многофункциональный измеритель СОЭ для лабораторного использования

Многофункциональный измеритель СОЭ HiLetgo LCR-T4

14 долларов.99 в наличии

по состоянию на 03. 12.2022 10:19

  • Имеется цифровой ЖК-дисплей 128 × 64 для простого чтения и отображения измеренных данных и изображений.
  • Короткое время обнаружения этого измерителя ESR составляет около 1,7 секунды. Для идентификации объемных конденсаторов обычно требуется 1 минута.
  • Этот измеритель ESR конденсатора содержит функцию автоматического обнаружения транзисторов NPN и PNP, каналов MOSFET N и P, диодов, триодов, резисторов, конденсаторов и других устройств.
  • Он питается от батареи 9 В, а также может использовать питание постоянного тока (6,8–12 В постоянного тока). Выключение автоматически. Для отключения требуется около 20 нА.
  • Этот измеритель ESR измеряет пороговое напряжение затвора MOSFET и емкость затвора, биполярный коэффициент усиления мощности и пороговое напряжение база-эмиттер.

Pros

  • Этот измеритель ESR оснащен большим ЖК-экраном.
  • Используется с мощной 9-вольтовой батареей.
  • Его разъемы для компонентов SMD прочны и долговечны.
  • Используется только с одной кнопкой включения, что не смущает.

Минусы

  • Самый большой его недостаток — отсутствие в нем таблицы данных.
  • В нем нет внешней структуры.

2

Многофункциональный измеритель ESR Tiamu

Лучший многофункциональный измеритель ESR для домашнего использования

Многофункциональный измеритель СОЭ Tiamu

нет в наличии

по состоянию на 03. 12.2022 10:19

  • Этот измеритель ESR оснащен большим, легко читаемым цифровым ЖК-экраном.Могут быть показаны измеренные данные, а также дополнительные значения.
  • Коэффициент усиления тока с общим эмиттером Тесты транзисторов NPN и PNP, пороговое напряжение базового эмиттера и обнаружение мощности утечки также возможны с этим измерителем ESR.
  • Может использоваться как частотомер и генератор сигналов. Частота составляет от 1 Гц до 2 МГц и может даже создавать 1%-99% ШИМ (модуль ширины импульса).
  • Этот комплект для измерения ESR позволяет производить два измерения резисторов, которые показывают положительное и отрицательное напряжение во включенном состоянии.
  • Он лучше всего измеряет индуктивность в диапазоне от 0,01 мГн до 20 Гн для следующих устройств сопротивления постоянного тока 2100 Ом. Это лучшая альтернатива измерителю ESR Bob Parker и измерителю ESR Fluke.

Pros

  • Этот измеритель ESR имеет большой ЖК-экран, на котором очень четко отображаются значения ESR компонентов.
  • Качество изготовления этого измерителя ESR очень высокое.
  • Очень простой в использовании измеритель ESR.
  • Легко измеряет другие значения компонентов SMD.

Минусы

  • В этом измерителе ESR отсутствует таблица данных ESR.
  • У него также отсутствует внешняя структура.

Лучшие измерители LCR-ESR

Измерители ESR LCR также относятся к типу многофункциональных измерителей ESR, в которых имеются средства для измерения LCR. Индуктивность, емкость и сопротивление вместе называются LCR, и возможность измерения этих трех значений находится в измерителях ESR. Они называются измерителями LCR ESR. Приобретая измеритель ESR LCR, вы можете наслаждаться удобством множества функций, которые значительно облегчат ваши технические задачи.Измерители ESR LCR также в основном поставляются с датчиками, которые могут легко измерять значение SMD-компонентов любой печатной платы, не снимая их с места.

1

Измеритель ESR Aideepen Mega328 LCR

Лучший измеритель ESR LCR для идентификации транзисторов

Измеритель ESR Aideepen Mega328 LCR

13 долларов.99 в наличии

по состоянию на 03. 12.2022 10:19

  • Измеритель ESR LCR может определять транзистор, коэффициент усиления защитного диода MOSFET и базу для оценки прямого напряжения эмиссии транзистора.
  • С помощью этого измерителя ESR LCR можно автоматически идентифицировать транзисторы NPN и PNP, n-канальные и p-канальные МОП-транзисторы, тиристоры, транзисторы, сопротивление, емкость, значение диода и другие значения компонентов SMD.
  • Используется жидкокристаллический дисплей 12864 с зеленой подсветкой. Вывод компонента автоматически проверяется и отображается на ЖК-экране.
  • С помощью этого измерителя LCR ESR измеряются затвор и емкость затвора порогового напряжения МОП-транзистора.
  • Знак диода показывает два диода, и прямое напряжение диода может быть в правильной последовательности. Это лучшая альтернатива измерителю ESR EVB.

Pros

  • Это очень легко читаемый измеритель LCR ESR.
  • Очень быстро измеряет стоимость компонентов.
  • Соединительные порты компонентов SMD очень прочные и долговечные.
  • Качество сборки очень хорошее.
  • Это продукт с хорошим соотношением цены и качества.

Минусы

  • Не имеет внешней структуры.
  • У него нет даже таблицы данных ESR, только эти два недостатка в нем.

2

Измеритель ICQUANZX TC1 LCR ESR

Лучший измеритель LCR ESR для максимального тестирования SMD-компонентов

ICQUANZX LCR TC1 ESR тестер Индуктивность Транзистор Емкость Сопротивление Измеритель ESR

20 долларов. 99 в наличии

по состоянию на 03.12.2022 10:19

  • Этот измеритель ESR LCR специально разработан для обнаружения N-канальных или P-канальных МОП-транзисторов, IGBT, JFET, триаков и аккумуляторов, NPN- и PNP-транзисторов, конденсаторов, резисторов, диодов и триодов.
  • Совместите инфракрасный пульт дистанционного управления с «ИК», затем нажмите кнопку дистанционного управления после обнаружения инфракрасных волн. При правильном декодировании детектором отображаются данные и форма инфракрасной волны.
  • Вы можете автоматически измерить значение компонентов SMD и выключить их всего одной кнопкой, а также вы можете закрыть детектор нажатием многофункциональной кнопки.
  • В правильном месте поместите штифты компонента и нажмите на рычаг.Детектор автоматически проверит его. В конечном счете, результаты четко отображаются на TFT-экране с подсветкой.
  • Инфракрасные волны также могут быть обнаружены с помощью этого измерителя LCR ESR.

Pros

  • Этот измеритель LCR ESR имеет фантастический TFT-экран с разрешением 160 × 128.
  • Порты подключения компонентов очень прочные и долговечные.
  • Это продукт с хорошим соотношением цены и качества.
  • Это очень простой в использовании измеритель LCR ESR.

Минусы

  • Нет таблицы данных ESR.

Лучшие измерители ESR с пинцетом

Измерители ESR

типа «пинцет» — это просто измерители ESR в форме пинцета без разъемов для SMD-компонентов и без датчиков, поскольку они имеют такой размер, что любой из них может быть вставлен в них. Установить невозможно. Острые кончики измерителей ESR типа пинцета — это детали, с помощью которых можно узнать значение ESR любого SMD-компонента. Он имеет более качественные ЖК-экраны с меньшими размерами, которые лучше отражают значение ESR любого компонента.При этом для измерения значения ESR компонента этот компонент не нужно отпаивать и снимать с печатной платы. Это один из лучших комплектов для измерения ESR.

1

Измеритель СОЭ с пинцетом Research Pro1 Plus

Лучший измеритель СОЭ с пинцетом для наружного применения

Пинцет Research Pro1 Plus Измеритель СОЭ

319 долларов.00 в наличии

по состоянию на 03. 12.2022 10:19

  • Пара позолоченных сверхточных насадок без дополнительных затрат устанавливается на прибор.
  • При подключении к ПК через LCR Link 1, изолятор данных в виде USB-ключа, он может одновременно измерять и перезаряжать аккумулятор.
  • Когда-то применявшийся в высококачественных измерителях ESR, он обеспечивает высокую точность. Он дает 5-разрядное разрешение с 0,1% для R и 0,2% для C и L.
  • Диоды и отдельные светодиоды можно тестировать при испытательном напряжении до 2,95 В. Диоды можно проверить только с помощью этого ESR-метра.
  • Это подходящее устройство для различных применений: проверка и сортировка компонентов, производственных линий, лабораторий и сервисных центров, ремонт в полевых условиях и т. д.

Плюсы

  • Это продукт с хорошим соотношением цены и качества.
  • Прочные и долговечные сменные позолоченные наконечники.
  • Этот измеритель ESR лучше всего подходит для недорогих технических работ.
  • Простой в использовании измеритель ESR.
  • Его ЖК-экран очень хороший, и это очень легкий измеритель ESR.

Минусы

  • Минусов у этого товара нет.

2

Smart Tweezers ST5-S Измеритель СОЭ

Лучший пинцет для измерения СОЭ с аккумулятором длительного срока службы

Умный пинцет ST5-S Измеритель СОЭ

289 долларов.69 в наличии

по состоянию на 03. 12.2022 10:19

  • Прецизионный измеритель ESR, идеально подходит для поверхностного монтажа, откалиброван и имеет сертификаты.
  • Идентификация автоматизированных компонентов.Этот измеритель ESR имеет автоматический и ручной режимы (C, R, L и Z).
  • Он оснащен OLED-панелью ClearValue, тестовыми пластинами с швейцарским покрытием из 24-каратного золота и включенным литий-ионным аккумулятором.
  • Портативный и складной футляр. Качественные сменные тестовые провода поставляются при покупке этого продукта по предоставленной нами ссылке.
  • 2 года гарантии и пожизненная поддержка от производителя. Advance Devices, Inc. поставляется напрямую. Это лучшая альтернатива синему измерителю ESR anatek.

Pros

  • Этот измеритель ESR лучше всего подходит для мобильных ремонтных работ.
  • Легко управлять одной рукой.
  • Поддерживается автоматическая идентификация компонентов.
  • Его точные измерительные провода, произведенные в Швейцарии, очень прочны и долговечны.
  • Этот измеритель ESR представляет собой превосходную функцию с компактным и эргономичным дизайном.

Минусы

  • Этот продукт не имеет недостатков.

Определение

Что такое измеритель ESR

Комплект для измерения СОЭ

Измеритель ESR представляет собой двухполюсное электронное измерительное устройство, которое используется для измерения эквивалентного последовательного сопротивления многих компонентов SMD.Этот инструментальный инструмент имеет компактный и прочный корпус, оснащенный ЖК-экраном и датчиками или портами для подключения компонентов. Измерители ESR специально разработаны для измерения эквивалентного последовательного сопротивления, которое не может быть измерено никаким другим устройством. Измерители ESR также используются для измерения сопротивления транзисторов на печатной плате. Измеритель ESR является очень важным инструментом для выездных техников.

Как работает измеритель ESR

Когда щупы измерителя ESR размещаются на обоих концах компонента SMD, его кнопка питания включена, затем он проводит слабую электрическую волну через этот компонент, и только после этого он измеряет эквивалентную емкость последовательного сопротивления этого компонента.Он свободно работает с компонентами материнской платы компьютера. Нам нужно уточнить здесь, что современные измерители ESR обладают некоторыми удивительными и мощными функциями, которые могут измерять их эквивалентную емкость последовательного сопротивления, не отпаивая какой-либо компонент от их материнской платы или печатной платы.

Наличие таких функций гарантирует, что вы сможете легко выполнять свои технические задачи за меньшее время с помощью измерителя ESR. Их характеристики дают нам такие возможности, что эквивалентная емкость последовательного сопротивления любого компонента SMD может быть измерена потоком минимального напряжения, посылаемого их батареей.

Преимущества измерителя ESR

Мы расскажем вам о преимуществах ESR-метров, ориентируясь на которые вы можете рассмотреть возможность их покупки и использования. Чтобы знать преимущества измерителей ESR, необходимо сосредоточиться на следующих моментах. Любой техник, который хочет облегчить свою работу с помощью измерителя ESR, должен знать эти преимущества измерителей ESR. Вот преимущества измерителей ESR:

  • Он оснащен ЖК-экраном, который автоматически отображает вывод.
  • Обычный измеритель СОЭ достаточно компактен и удобен по размеру, что позволяет носить его в кармане.
  • Многие измерители ESR могут измерять сопротивление постоянному току и электролитическую емкость, поэтому вы можете сделать это очень быстро.
  • Новейшие измерители ESR имеют долговечные батареи, такие как литий-ионные, что позволяет продолжать работу без каких-либо проблем в течение длительного времени.
  • Многие измерители ESR могут проводить испытания транзисторов HFE, в которых испытание транзисторов HFE может выполняться без затруднений.
  • Вы получаете очень точные стандартные показатели, используя ESR-метры.
  • Вы также получаете возможность автоматической полярности с помощью измерителей ESR.

Недостатки измерителя ESR

Так же, как вы технический специалист, важно знать преимущества измерителя ESR. Точно так же нужно знать и его недостатки. Вы должны знать недостатки ESR-метров, потому что, зная это, вы будете заранее готовы использовать их, чтобы они не мешали вашей работе, и с вашей работой также можно было легко справиться.

  • При колебаниях невозможно подсчитать ошибки.
  • Современный цифровой измеритель ESR стоит дороже, чем традиционный аналоговый измеритель ESR.
  • В зависимости от ваших точных требований это может быть очень сложно.
  • Измерители СОЭ с датчиками могут оказаться вредными для детей.

Инструкции по использованию измерителя ESR

Эквивалентная емкость последовательного сопротивления любого компонента SMD может быть легко измерена по напряжению переменного тока на частоте, на которой расположен конденсатор.В схеме делителя напряжения реакция незначительна. СОЭ довольно просто проверить. Мы решили некоторые проблемы, используя импровизированный измеритель ESR, который состоит из импровизированного генератора синусоидального сигнала и осциллографа, а также генератора синусоидального сигнала на несколько килогерц и вольтметра переменного тока, используя приличный конденсатор или используя небольшое уравнение.

Измерители ESR

очень просты в использовании. Как техник, вы, должно быть, использовали много измерителей, которые измеряют компоненты SMD, такие как измерители OHM или тестеры напряжения , так же, как используются измерители ESR.Вы когда-нибудь использовали другие счетчики? Даже если вы не использовали его, вы можете научиться использовать ESR-метр, помня о наших упомянутых вещах. Чтобы использовать ESR-метр, вам нужно просто сосредоточиться на следующих точках:

Для измерителей ESR с датчиками :

  • Прежде всего, вы должны разместить свой ESR-метр в месте, откуда он не будет двигаться, а также близко к печатной плате или материнской плате.
  • После этого вы должны поместить щупы на оба конца компонента печатной платы или материнской платы, чье эквивалентное последовательное сопротивление вы хотите измерить.
  • После размещения щупов на концах компонентов необходимо включить кнопку питания вашего ESR-метра.
  • После включения питания подождите несколько секунд и запишите значение ESR-метра, отображаемое на экране.

Для измерителей ESR без датчиков :

  • Прежде всего, правильно разместите свой ESR-метр на столе.
  • Теперь вы удаляете этот компонент с печатной платы или материнской платы, выпаивая его с помощью паяльника, эквивалентную емкость последовательного сопротивления которого вы хотите измерить.
  • После этого вы подключаете этот компонент к порту разъема компонента вашего ESR-метра, зажимая его с помощью рычага.
  • После подключения компонентов включите кнопку питания вашего ESR-метра.
  • Через несколько секунд после включения кнопки питания запишите значение, отображаемое на экране.

Определение СОЭ с помощью СОЭ-метра

Измерители ESR — это дешевые и удобные инструменты, особенно для проверки нескольких конденсаторов, когда они все еще находятся в цепи.Напряжение чередуется с конденсатором в сетевой схеме с делителем напряжения. Частота приложенного переменного тока обычно определяется низким реактивным сопротивлением конденсаторов. Конденсатор пропускают через ток в течение очень короткого периода времени во время теста с использованием измерителя ESR, чтобы конденсатор не заряжался полностью. Ток создает напряжение во всем конденсаторе. Ток и напряжение ESR конденсатора плюс незначительное напряжение являются результатом крошечной нагрузки на конденсатор.

Значение ESR определяется путем деления наблюдаемого напряжения на ток, поскольку ток известен. Затем результаты будут показаны на считывающем измерителе. Когда конденсатор находится в цепи или вне ее, может иметь место проверка ESR. Измерение показывает общее сопротивление для конденсаторов, соединенных параллельно. Если необходимо установить ваш уникальный ESR, определенные конденсаторы должны быть удалены. Однако, если есть сотни конденсаторов, каждый конденсатор утомляет, и возникает опасность повреждения конденсаторов или печатных плат во время удаления.

Зачем технику нужен измеритель ESR

Если вы выездной техник, у вас должен быть измеритель ESR в сумке с инструментами. Это связано с тем, что измеритель ESR может дать вам поддержку, которую не может обеспечить никакой другой инструментальный инструмент. Измеритель ESR не только помогает вам измерить эквивалентную емкость последовательного сопротивления любого SMD-компонента, но также измеряет транзисторы любого SMD-компонента и дает вам его выходное значение, поэтому измерители ESR называются типом Transistor Tester. Измеритель ESR является наиболее эффективным инструментом для диагностики неисправных конденсаторов.

Проверяет сопротивление эквивалентной серии (стареющий конденсатор начинает действовать как резистор, время от времени предотвращая ток) и измеряет его в цепи. Таким образом, он не требует трудоемкой демонтажа.

Точное измерение СОЭ редко требуется, и любой функциональный измеритель подходит для решения этих проблем. Измерения должны производиться при правильно определяемых обстоятельствах, поскольку СОЭ изменяется в зависимости от частоты, объема и температуры, когда требуется точность.Для точных лабораторных измерений обычный измеритель ESR, работающий на заданной частоте и форме волны, обычно не подходит.

Воздействие РЧ и цепей сбора энергии на ESR

Несмотря на то, что ESR относительно невелико, сопротивление керамических конденсаторов может значительно влиять на такие цепи, как радиочастотные и маломощные цепи, порядка миллиом. Ручные ВЧ-передатчики потребляют больше энергии батареи и тратят ее впустую с большими потерями I2ESR в каскадах соединения стока или обхода истока усилителя. Это ухудшит эффективность, энергоэффективность и срок службы батареи.

Кроме того, большинство радиочастотных полупроводниковых устройств предназначены для согласования каскадов с очень низким входным сопротивлением. Следовательно, будет большой процент общего импеданса сети сопоставимого конденсатора, такого как конденсатор с многослойным керамическим чипом (MLCC) с высоким ESR. Если, например, устройство имеет входное сопротивление 1 Ом, согласующий конденсатор с ESR 0,8 Ом снижает мощность и эффективность схемы примерно на 40%.

Энергоемкость при сборе энергии имеет большее значение при сборе заряда от низковольтных источников энергии и быстрой и эффективной разрядке этой накопленной энергии для питания нагрузки. Следовательно, конденсаторы и другие компоненты в цепях сбора энергии должны потреблять относительно минимальное количество электроэнергии во время работы. Конденсатор с высоким ESR будет иметь большие потери I2ESR, так что часть собранной энергии в конечном итоге будет потеряна в виде тепла, что снизит выходную мощность конденсатора.

Тем не менее, разработчики электротехники могут выбирать суперконденсаторы, поскольку, несмотря на более высокое ESR и утечку, они обеспечивают лучшую плотность энергии.

Подробная информация о лучших измерителях ESR

Синий СОЭ-метр

Измерители ESR представляют собой точные и специальные инструментальные средства, предназначенные для измерения эквивалентной емкости последовательного сопротивления компонентов SMD. Измеритель ESR должен быть доступен на ремонтной стойке для всех специалистов по электронике.Этот уникальный прибор может помочь вам быстро проверить наличие устраненных проблем и отремонтировать автоматизированное оборудование, особенно электролитические конденсаторы на тестовой панели или цепи. Почему средний показатель ЭПР в первый раз, прежде чем мы раскроем факты преимуществ пилота? Все конденсаторы проточные, резистивные, а ESR — это эквивалентное последовательное сопротивление, представляющее собой сумму всех внутренних сопротивлений, измеренных конденсаторами в омах.

Соответствующий конденсатор ESR имеет сопротивление 0 Ом. На следующем рисунке показано, что резистор представляет собой идеальную серию конденсаторов.В этом методе проверки электролитических конденсаторов используется датчик ЭПР, иначе проблема не будет обнаружена.

Вместо того, чтобы работать с новым электронным устройством, вы, скорее всего, выйдете из строя один или несколько электролитических конденсаторов, что вызовет проблему, если у вас есть электронное оборудование, конструкция которого со временем разрушилась, например, из-за отсутствия питания. Электрические конденсаторы ESR Ohm могут повысить ценность материала за счет высыхания или коррозии.

ESR Конденсатор Цены

В современных электронных схемах удорожание конденсатора ESR обычно является проблемой.Даже незначительное увеличение значения ESR может привести к остановке всего оборудования и возникновению проблем в цепи (особенно в отношении частоты). Хороший электролитический конденсатор (под микрофарад) вообще имеет низкое ESR, а значит значение ESR сохранится на долгие годы при условии, что резиновая прокладка (из-за сильного нагрева или напряжения) не выйдет из строя, а электронный компонент будет медленно высыхать. Со временем значение увеличивается.

В результате повышенного значения ESR конденсатор падения напряжения и тепловыделение конденсатора увеличиваются за счет теплового сопротивления.Вы не сможете решить проблему, если не осмотрите крышку электролита ESR. Прежде всего, сопротивляйтесь высокому значению ESR конденсатора. Значение ESR конденсатора увеличивается с возрастом, обычно приводя к его полной разрядке или полному разряду конденсатора. Также часто встречаются емкости, значение ESR которых становится чрезмерно высоким. Его сила и средняя мощность остаются прежними, но цена остается прежней.

Меры СОЭ, воздействующие на факторы

Нарушения в измерении ESR часто возникают из-за технических неполадок, из-за того, как конденсатор контактирует или взаимодействует с ним, или из-за отсутствия калибровки измерительного оборудования, что оказывается основной причиной наибольшего нарушения технических работ технического персонала.Необходимо учитывать сопротивление, самоиндукцию и мощность измерительного инструмента и его проводов, особенно на высоких частотах. Вам очень важно знать эти два основных фактора, из-за которых возникает погрешность в измерении СОЭ, ведь только вы сможете принять меры, чтобы ее избежать.

  • Сопротивление и индуктивность измерительных проводов: Первым фактором является сопротивление измерительного провода, которое при тестировании с низким сопротивлением является частым источником ошибок.Прочность ИУ увеличивает сопротивление. Чтобы получить ошибку индуктивности, также следует избегать автоматических спиральных измерительных проводов.
  • Помехи близлежащего оборудования: Измерения следует проводить вдали от важных источников электромагнитных помех (электромагнитных помех) или в местах, защищенных от них. В противном случае могут возникнуть помехи, и показания могут повлиять на результаты теста.

Лучший измеритель ESR 2022 года

Мы собираемся обсудить лучший измеритель ESR на 2021 год.Этот измеритель ESR действительно фантастический и выдающийся по своим характеристикам и характеристикам. Синий измеритель СОЭ от WERF — лучший измеритель СОЭ для всех типов людей. Это единственный измеритель ESR, который в то время больше всего искали в Интернете, и люди покупают его в огромных количествах. Это потому, что он обладает всеми качествами идеального измерителя ESR, с помощью которого вся ваша техническая работа будет выполняться лучше. В этом продукте есть такие функции, которые вы должны знать, потому что, зная это, вы можете устранить проблемы в своей повседневной технической работе.

Почему этот продукт лучше всего подходит для вас

Это лучший измеритель ESR для вас, потому что он обладает потрясающей способностью измерять ESR электролита 1 мкФ в цепи, а также неполяризованных измерительных проводов с компенсацией сопротивления, что делает его лучшим первоклассным измерителем ESR. Он также имеет возможность автоматического отключения через три минуты бездействия. Это легко читаемый измеритель ESR с 0,5-дюймовым синим ЖК-экраном высокой яркости. Покупая это, вы получаете полную годовую гарантию от компании.Вот некоторые из удивительных особенностей, которые делают этот измеритель ESR лучшим и популярным ESR в настоящее время.

Руководство покупателя для лучших измерителей ESR

ЖК-экран хорошего качества

Наиболее важной частью любого измерителя ESR является его экран, поскольку через него вы можете видеть значение ESR любого компонента. Вы всегда должны следить за тем, чтобы ЖК-экран вашего ESR-метра был хорошего качества и был достаточно большим, чтобы значение ESR было хорошо видно. Если у вас есть ESR-метр с ЖК-экраном хорошего качества, то проблем у вас не будет долгое время.В настоящее время в большинстве измерителей ESR вы заметите высококачественные ЖК-экраны и OLED-экраны в некоторых типах измерителей ESR, что очень здорово.

Автоматический или ручной режим

В этом случае, в зависимости от тестового устройства, измеритель автоматически выбирает свой диапазон. Вам не нужно вручную устанавливать лимит. Проблема ручного диапазона заключается в том, что это связано с потенциальной ошибкой. Таким образом, вы, вероятно, сделаете ошибки в выборе поля, если вы новичок, и вы ожидаете, что я сделаю много.Таким образом, автоматический измеритель диапазона сделает это автоматически, чтобы предотвратить такие ошибки.

Функция автоматического отключения

Ваш измеритель ESR должен иметь функцию автоматического отключения, так как она контролирует расход энергии батареи. Когда вы включаете измеритель ESR даже после его использования, функция автоматического выключения автоматически выключает его, экономя заряд батареи. Благодаря этой функции ваш ESR-метр будет надежно работать долгое время и с ним не возникнет проблем.

Защита от короткого замыкания

Короткое замыкание является очень большой проблемой для любой электрической или технической системы.Короткое замыкание излучает дополнительную мощность для ваших выключателей, оборудования и розеток. Эта избыточная мощность может быть вредной, поскольку она производит больше тепла. Это может привести к пожару в поврежденных проводах и, возможно, к легковоспламеняющимся частям вашего дома, что является самым худшим из того, что может произойти. Следовательно, проверьте и убедитесь, что он включает защиту от короткого замыкания при покупке измерителя ESR, чтобы избежать несчастных случаев и чувствовать себя более комфортно.

Таблица данных

Мы сравнили наши результаты в таблице данных.Таблицы данных показывают важную информацию о сетке. Они организованы в формате , который позволяет пользователям легко сканировать соответствующую информацию и компоненты, такие как чипы, ключи или опции. Значения ESR указаны в этой таблице. Вам не нужно открывать каждое значение в этой таблице, хотя в ней есть почти все типичные значения. В этом случае вам нужно перейти к таблице данных для этого конкретного конденсатора, если вы столкнулись с обстоятельствами, когда подходящее значение не найдено. Чтобы увидеть, содержит ли он таблицу данных, проверьте переднюю или заднюю часть измерителя ESR.Таблица данных может быть весьма полезной для использования.

Функции

Ваш измеритель ESR должен иметь некоторые специальные функции кнопок. Есть только одна кнопка питания, которую нужно добавить к отличному измерителю ESR для включения и отключения устройства, нулевая кнопка для быстрого сброса устройства и кнопка для входа в панель устройства. Счетчик также может включать в себя дополнительные кнопки, но не слишком много, чтобы он не был слишком сложным для понимания и работы. С этими функциями у вас не возникнет никаких проблем.

Синусоида 100 кГц для измерений

Это означает, что лучший измеритель ESR, который вы покупаете, должен использовать этот подход, иначе существует несоответствие между значением вашего измерителя и значением, измеренным производителем. Это обычный метод измерения ESR во время сборки. Ваш измеритель ESR должен иметь возможность измерения синусоиды 100 кГц, чтобы сделать измерение простым и точным.

Good Battery

Вы также должны помнить, что его батарея должна быть самого высокого качества и быть в состоянии обеспечить длительное резервное питание при покупке ESR-метра.Таким образом, вы можете использовать его без забот в течение длительного периода времени, зарядив его всего один раз. Если в вашем измерителе предусмотрены аккумуляторная батарея и функция внешнего питания, это всегда полезно, если ваша батарея разряжена или в любых других условиях.

Щупы с низким сопротивлением

Теперь это следует принять во внимание. Почти каждый измеритель ESR на рынке имеет маленькие датчики. А поскольку маленькие щупы имеют очень низкие значения ESR, нам необходимо предотвратить внешнее сопротивление щупов.Чем меньше датчики ESR, тем лучше измеритель ESR, учитывая низкое сопротивление маленьких датчиков. Тогда в метрах за длинные щупы придется платить намного больше. Это ваши деньги и ожидания, но обычно, если вы ремонтируете или проводите время с приборами, нам такой профессиональный счетчик не нужен.

Высокое разрешение

Разрешение — очень важная характеристика измерителя ESR. Разрешение измерителя ESR определяет точность значения ESR. Поэтому наличие лучших разрешений очень важно.Эти характеристики важны, так как ошибочное решение может помешать вашему точному измерителю ESR.

Часто задаваемые вопросы

Какой измеритель ESR лучше?

Синий измеритель ESR от WERF является лучшим в 2022 году и, вероятно, останется лучшим измерителем ESR в течение следующих нескольких лет. Мы дали хорошую информацию об этом измерителе ESR в нашей статье, которую вы должны прочитать.

Нужен ли мне измеритель ESR?

Точное измерение СОЭ редко бывает необходимым, и для решения проблемы достаточно любых полезных данных.Измерения должны проводиться при четко определенных обстоятельствах, когда требуется точность, поскольку ESR изменяется в зависимости от частоты, приложенного напряжения и температуры.

Как проверить конденсатор в цепи?

Прежде всего, установите измеритель в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом, чтобы проверить конденсатор с помощью мультиметра. При прикосновении к измерителю спичка ведет к конденсатору, красная к плюсу, а черная к минусу. Счетчик должен начинаться с нуля и медленно двигаться к бесконечности.

Что означает ESR в электронике?

Эквивалентное последовательное сопротивление (ESR) — это отношение потерь энергии в одиночной электронной системе, состоящей из резистора и оптимального (отличного) конденсатора. Он известен как внутренний резистор. С технической точки зрения, энергия не тратится впустую, а обычно рассеивается в виде нежелательного тепла.

Может ли проверка конденсатора быть хорошей и при этом плохой?

Может и чаще всего так и есть, но его емкость определенно меньше, чем была изначально, но, как правило, все еще принимается.Утечка, вероятно, не проблема. Проверка ESR-метра выполняется двумя способами. Первый — с осциллографом, а второй — схема без питания.

Последний звонок !!

Что мы хотели рассказать вам в этой статье: Для любого выездного техника или любого другого специалиста очень важно знать значение ESR ремонтируемого им устройства, потому что после его знания возможность любого нарушения в их работа становится незначительной. Они отчаянно нуждаются в лучшем измерителе ESR. Им также необходимо знать, сколько существует типов измерителей ESR, как они работают, каковы их преимущества и недостатки. Мы предоставили исчерпывающую информацию по всем этим вопросам в этой статье, зная, что вы можете не только купить лучший измеритель ESR для себя, но и легко им пользоваться.

Если вы получите небольшую пользу, прочитав эту нашу статью, поделитесь ею со своими коллегами или близкими и близкими, и не забудьте проверить наш веб-сайт, чтобы прочитать статьи, полные такой информации.

Измеритель ESR с использованием микроконтроллера pic

Измеритель ESR идеально подходит для любого специалиста по ремонту электроники, инженера или любителя. Этот удобный измеритель измеряет эквивалентное последовательное сопротивление электролитического конденсатора (ESR) в цепи. ESR — очень важная характеристика конденсаторов емкостью более 1 мкФ. Этот измеритель выполняет измерения, которые часто невозможно проверить с помощью стандартных цифровых измерителей емкости.

Рабочий:

Емкость тестируемого устройства (ИУ) измеряется путем нахождения времени, необходимого для его зарядки до определенного напряжения.

Эквивалентное последовательное сопротивление (ESR) тестируемого устройства измеряется путем подачи на него импульса известного тока и определения напряжения, возникающего на нем.
Измерение емкости:
Имеется два диапазона: Сопротивление 4,7 МОм напрямую подключается от «горячей» клеммы ИУ к положительному напряжению питания. Сопротивление 4,7 кОм можно подключить к положительной шине, включив транзистор.
Сначала предпринимается попытка измерения с резистором 4,7 кОм. Измеряется время, необходимое ИУ для зарядки до определенного напряжения. Если результат слишком мал, резистор выключается и снова предпринимается попытка измерения с помощью 4.Резистор 7М. Таким образом, два диапазона отличаются в 1000 раз.

Измерение ESR:
Существует два диапазона: во-первых, включается источник постоянного тока около 5 мА и измеряется напряжение на ИУ. Если показания слишком низкие, показания напряжения повторяются с током 50 мА. Таким образом, два диапазона отличаются в 10 раз.

Тестируемое устройство разряжается, используя один компаратор в LM339 в качестве ключа. Между измерениями должно быть достаточно времени, чтобы DUT полностью разрядился.

Измерение ESR допустимо только для конденсаторов емкостью более 10 микрофарад или около того. Это связано с тем, что конденсаторы меньшего размера заряжаются от импульса тока, используемого для их проверки.

Принцип измерения: емкость

Тестируемое устройство разряжается, чтобы избавиться от любого заряда, который мог накопиться во время предыдущего цикла измерения.

Затем он подключается к положительной шине через резистор 4,7 кОм. Два компаратора в LM339 контролируют напряжение на тестируемом устройстве по мере его зарядки.

Два компаратора подключены как оконный дискриминатор. Общий выход этих двух компараторов будет иметь высокий уровень, когда входной сигнал будет выше нижнего порога, составляющего около 10 % напряжения питания, и станет низким, когда он пересечет верхний порог, составляющий около 50 % напряжения питания. Нижний порог использовался для того, чтобы избежать ошибок из-за неполного разряда тестируемого устройства.

Ширина импульса оконного дискриминатора пропорциональна емкости ИУ.Это измеряется в цикле. Калибровка заключается в настройке задержек внутри этого цикла путем добавления к нему goto и nop.

Если результат указывает на маленькое значение емкости, попытка измерения повторяется только с резистором 4,7 МОм. На этот раз ширина импульса измеряется отдельной петлей, чтобы диапазон можно было откалибровать отдельно. В этой петле предусмотрена компенсация постоянной емкости цепи параллельно с ИУ (зануление).

Принцип измерения: эквивалентное последовательное сопротивление

Тестируемое устройство снова разряжается, чтобы избавиться от любого заряда, который мог накопиться во время предыдущего цикла измерения.
Затем на него подается короткий импульс тока, которого достаточно для того, чтобы АЦП внутри ПОС смог получить показания. Поскольку импульс короткий, предполагается, что емкостная часть ИУ не заряжена. Падение напряжения на тестируемом устройстве в этом случае обусловлено только его ESR. Таким образом, напряжение, считанное с АЦП, пропорционально ESR и может отображаться как таковое.

Это измерение калибруется путем регулировки опорного напряжения, подаваемого на внутренний АЦП PIC.

Калибровка

Возьмите хороший конденсатор, примерно на 100 или 1000 мкФ, и последовательно с ним подключите небольшой резистор, 10 или 5 Ом.Подключитесь к измерителю и регулируйте этот потенциометр, пока измеритель не покажет сопротивление этого резистора.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
