Что такое реостат, объясняю его принцип действия, устройство и обозначение просто и доступно | Энергофиксик

Если мы с вами возьмем какой-нибудь простой прибор и внимательно изучим его схему, то, вполне вероятно, сможем найти там реостат. В этом материале я просто и доступно объясню, чем по сути является реостат, по какому принципу работает, а также насколько широко он применяется в мире. Итак, начнем.

Что такое реостат

Итак, для начала давайте дадим определение реостату. Реостат – это переменный резистор, электрическое сопротивление оного между его подвижным контактом и выводами резистивного элемента вполне можно изменить механическим способом.

По своей сути реостат – это не что иное, как элемент управления в электрических цепях. И пожалуй, главным преимуществом данного элемента является то, что его вполне возможно применять для корректировки электрического сопротивления в цепи без ее разрыва.

Как работает реостат

Если мы с вами возьмем любой учебник физики за восьмой класс, то узнаем, что работа реостата основана на знаменитом законе Ома для участка цепи. Так вот электрический ток, проходящий через цепь, претерпевает изменение, зависящее от уровня сопротивления, с оным он (ток) сталкивается при постоянном напряжении источника.

Так вот если в рассматриваемой цепи будет низкое сопротивление, то по ней будет протекать высокий электрический ток, так как ему практически ничего не препятствует. А соответственно, если высокое сопротивление в цепи, то по ней будет протекать малый электрический ток.

Вот это самое соотношение и применялось (и применяется до сих пор) для точных настроек параметров цепи в зависимости от конкретных требований.

Реостат. (А) — полая трубка, на которой намотан изолированный провод. (В) — подвижный контакт. (С) — роликовый контакт.

Реостат. (А) — полая трубка, на которой намотан изолированный провод. (В) — подвижный контакт. (С) — роликовый контакт.

Если мы с вами внимательно рассмотрим на выше представленное фото, то увидим, что конструктивно простой реостат представляет собой полый цилиндр с намотанной на нем изолированной проволокой, у которой по всей длине постоянное сечение и сопротивление.

Это сделано неспроста. Ведь сопротивление любого проводника в первую очередь имеет линейную зависимость от ее длины и обратно пропорционально площади поперечного сечения. Так вот в том же учебнике по физике можно найти вот такую формулу:

Где p – удельное сопротивление материала проводника;

I – длина рассматриваемого проводника;

S – площадь поперечного сечения проводника.

Так вот, если у рассматриваемого проводника будет постоянно сечение, то чем больше будет его длина, тем больше его сопротивление.

То есть, по сути реостат — это большой кусок проволоки, намотанный на основание, а величина сопротивления изменяется за счет ползунка, который увеличивает или, наоборот, уменьшает длину проводника (изменяет сопротивление).

Примечание. Любой реостат создан на определенное максимальное сопротивление, а также на допустимую силу тока, превышение которой неизбежно приведет к перегреву и выходу из строя элемента. При этом все параметры указываются на самом изделии.

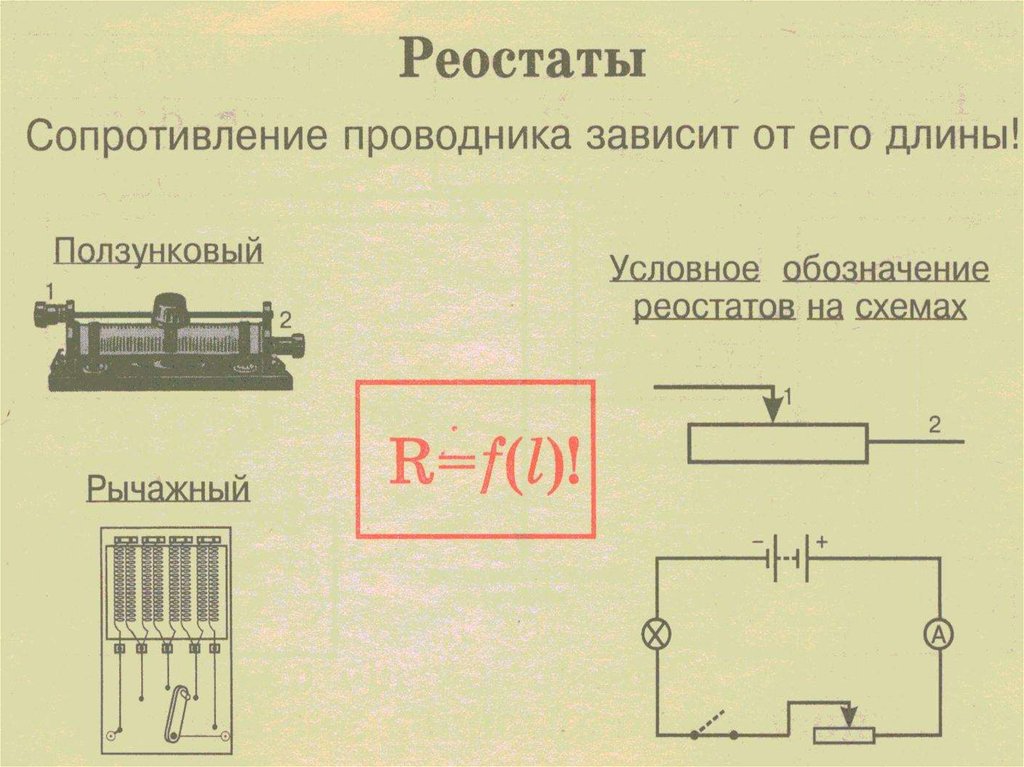

Как обозначается реостат на схемах

На схемах реостат имеет следующее обозначение:

Из обозначения сразу становится понятно, что при перемещении ползунка в правую часть, то сопротивление будет уменьшаться, а влево – возрастать.

В иностранной литературе обозначение реостата отличается и выглядит следующим образом:

И данный элемент всегда включается в цепь последовательным образом. Это связано с тем, что электрический ток всегда протекает по пути наименьшего сопротивления. Поэтому если мы с вами включим реостат в цепь параллельным образом, то в таком варианте работать он не будет. Правильное включение в цепь реостата выглядит следующим образом:

Ну а теперь давайте рассмотрим, где в основном применяются реостаты.

Область применения реостатов

На самом деле область применения реостатов довольно широка. Так если мы с вами возьмем, например, водонагреватель, то для регулировки нагрева тэна используется не что иное, как реостат.

Если вы возьмете старое радио, то регулировка громкости там тоже осуществляется за счет реостатов. Также в светильниках с регулировкой свечения лампочек зачастую используется регулятор, в основе которого лежит простой реостат.

В современной электронике реостаты заменяются электронными регуляторами (полупроводниковые элементы, потенциометры и т. п.), так как в них практически отсутствуют потери.

Потенциометры

Потенциометры

Все дело в том, что у реостатов есть один существенный минус. При изменении силы тока в цепи реостат довольно сильно разогревается, в результате чего достаточно много энергии расходуется на нагрев.

Это все, что я хотел вам рассказать про такой элемент, как реостат.

Если вам понравился материал, то оцените его и не забудьте подписаться на канал, чтобы не пропустить новые материалы. Спасибо за ваше внимание!

Что такое реостат?

Реостат — это устройство, которое используется для изменения сопротивления в электрической цепи без прерывания цепи. Люди могут быть наиболее знакомы с реостатом в виде диммера или слайдера, который используется для изменения интенсивности света. Реостаты используются для установки уровней освещения для комфорта или настроения, позволяя людям изменять уровни освещения без необходимости менять освещение. Реостаты также используются в ряде электрических приложений и в различных отраслях промышленности. Многие компании производят эти устройства, и люди также могут создавать свои собственные, как это иногда делают на уроках естествознания, чтобы познакомить студентов с темой электрического сопротивления.

Это устройство основывается на том факте, что ток, протекающий через цепь, будет варьироваться в зависимости от величины сопротивления, с которым оно сталкивается.

Низкое сопротивление означает высокий ток, потому что ничто не препятствует току, а высокое сопротивление означает низкий ток. Эта характеристика электрических цепей может быть использована для изменения производительности цепи в соответствии с конкретными потребностями.

Разработка реостата иногда приписывается Чарльзу Уитстоуну, британскому изобретателю 19-го века, который внес ряд научных открытий, связанных с электричеством, среди многих других вещей. Уитстоун, конечно же, работал с электрическими цепями и многое узнал об сопротивлении и способах его воздействия в процессе. Основные конструкции реостата, разработанные в этот период, продолжают использоваться и сегодня.

Самый простой тип реостата использует катушку или стержень из проволоки. Ползунок можно перемещать вдоль провода, чтобы создать большее или меньшее сопротивление в цепи. Когда ползунок движется вдоль провода, он либо увеличивает длину провода, через который должен пройти ток, чтобы завершить цепь, либо уменьшает его.

Увеличение создает большее сопротивление, что приводит к уменьшению тока, протекающего по цепи, а уменьшение работает в противоположном направлении

Реостаты — это своего рода потенциометр. Эти устройства могут использоваться в различных условиях и обычно предназначены для герметизации, чтобы факторы окружающей среды не мешали функционированию схемы. Уплотнение защищает от пыли, влаги и подобных материалов, поэтому цепь остается чистой. Реостаты иногда выходят из строя, как и другие компоненты цепей, и многие аппаратные или электрические магазины несут сменные реостаты для различных устройств, так что люди могут ремонтировать схемы вместо их замены. Важно использовать замену, рассчитанную для данной цепи, чтобы снизить риск поражения электрическим током или других опасностей.

ДРУГИЕ ЯЗЫКИ

Реостаты и сопротивления — Справочник химика 21

    Расчет реостатов. Реостаты рассчитывают следующим образом. Пусть напряжение в сети равно 120 в и нужно использовать эту сеть для получения электрической дуги, требующей 10—12 а. Убедившись, что проводка и предохранители могут выдержать ток такой силы, надо позаботиться о том, чтобы и в цепи дуги ток не превысил этой силы. Для этого в цепь последовательно с дугой следует включить реостат, сопротивление которого требуется рассчитать. Для получения электрической дуги между угольными электродами лучше всего пользоваться напряжением от 40 до 70 в, так как при более высоком напряжении угли быстро и неравномерно сгорают, а при более низком дуга получается короткой и неустойчивой. Если выбрано напряжение на электродах дуги в 45 в, то добавочный реостат должен поглотить 120 в—45 6=75 в. 
[c.113]

    Ход работы. Сравнительная электропроводность сильных и слабых электролитов. Опыт 1. Электропроводность растворов электролитов измеряют в установке, показанной на рис. 16. В стакан налить 1 н. раствор соляной кислоты. Ввести полностью реостат. Включив установку в электрическую сеть, отрегулировать движком реостата сопротивление так, чтобы стрелка амперметра находилась примерно на середине шкалы. Записать силу тока. Не смещая движок реостата, отключить ток. Тщательно промыть стакан и электроды дистиллированной водой. Налить в стакан 1 н. раствор едкого натра. Записать силу тока. Вылить раствор. Тщательно промыть стакан и электроды. 
[c.56]

    Для уменьшения напряжения в цепи в нее вводят проводник, оказывающий току дополнительное сопротивление. С этой целью применяют приборы, называемые реостатами. Реостат представляет собой катушку из проволоки с большим удельным сопротивлением (сплавы никелин, константан и др.). Реже применяются жидкостные реостаты. Сопротивление реостата можно регулировать. [c.39]

    Опыт 8. Электролитическое окисление свинца. Соберите прибор, приведенный на рис. 66, состоящий из батарейного стакана с двумя свинцовыми пластинками, вольтметра, амперметра, реостата сопротивления и выключателя.

[c.211]

    Между источником тока и электролитической ячейкой в большинстве случаев следует включить сопротивление. Лучше всего взять ползунковый реостат сопротивлением 10 Ом, рассчитанный на не слишком малый ток (1—5 А). [c.364]

    Скорость перемешивания регулируют реостатом сопротивления или трансфор матором. [c.14]

    Опыты 8 и 9. Прибор для электролитического окисления свинца (см. рис. 66). Серная кислота, 25%-ная. Свинцовые пластины 2 шт. Вольтметр. Амперметр. Реостат сопротивления. Выключатель. [c.310]

    Например, для проверки амперметра составляют схему из аккумулятора, реостата, проверяемого и эталонного амперметров. Все эти приборы включают последовательно. Изменяя реостатом сопротивление цепи, а следовательно, и силу тока, отсчитывают показания сразу по обоим амперметрам и находят отклонение показаний калибруемого амперметра от эталонного. Предположим, что при опыте были получены следующие результаты  

[c. 17]

    Общая простейшая схема подключения приборов показана на рис. 292. Аккумулятор 1 через ключ 2 подключен к реохорду или к другому делителю напряжения 3. Гальванометр 4 шунтируется переменными катушками сопротивления или реостатом, сопротивление которого равно критическому сопротивлению гальванометра. Второй полюс гальванометра соединяется с капельным электродом 6, погруженным в электролизер (сосуд для электролиза) 7. В качестве анода применяют каломельный полу- 

[c.474]

    Если для работы требуется 1а, а напряжение источника тока Еив, то пользуются реостатом, сопротивление которого рав- [c.12]


    Термостатирующая электропечь и измерительные приборы питаются от общего распределительного щита с напряжением 220 и 127 в. Температура нагревателей регулировалась лабораторными трансформаторами 5, питающимися через стабилизаторы напряжения б, при этом грубая регулировка температурного ре>кима нагревателей осуществлялась ЛАТРом, а тонкая— реостатом сопротивления со скользящим контактом 5 по показаниям контрольной термопары и трех дифференциальных термопар.
[c.43]

    Обычно мешалки приводят в движение электромоторами. Скорость вращения мотора следует регулировать при помощи реостата сопротивления или регулировочного трансформатора. Перед включением мешалки ее предварительно прокручивают рукой, чтобы убедиться, что ее не заедает и при движении она не касается стенки сосуда или термометра. Все зажимы должны закреплять прибор прочно, но не создавать в нем напряжений. При использовании мешалки с цилиндрическим шлифом ее гильзу следует закрепить дополнительным зажимом, так как при вращении вала она может за счет трения прийти в движение и выскочить из горла колбы. 

[c.21]

    Реостаты. Для регулирования величины тока в гальванотехнике пользуются. металлическими и угольными реостатами, сопротивления которых изготовлены нз сплавов с высоким удельным сопротивлением (константан, нихром, реотан) или из тонких угольных шайб, набранных в столбики. [c.214]

    Простое устройство для встряхивания указано на рис.

20. Колба с двух сторон привязана к штативу резиновыми шлангами, а с третьей — к мотору. Скорость встряхивания можно регулировать, подключив к мотору реостат сопротивления. Для значительных объемов и длительных процессов используют специальные лабораторные качалки. [c.14]

    Реостаты, сопротивления и нагревательные элементы [c.191]

    Закон Ом лежит в основе принципа регулирования величины тока на ванне. Напряжение на шинах, создаваемое источником тока, постоянно. Следовательно, величина тока на каждой из ванн, параллельно присоединенных к шинам, зависит от сопротивления соответствующих участков электрической цепи. Чем больше сопротивление, тем меньше величина тока на этом участке. Поэтому для изменения величины тока в цепь каждой ванны включают приборы, сопротивление которых можно регулировать. Эти приборы называются регулировочными реостатами. Наиболее распространены регулировочные реостаты, сопротивление которых изменяется ступенями — секциями.

Каждая секция включается отдельным рубильником и имеет определенное сопротивление. Так как секции соединены параллельно, то чем больше включено на щите рубильников, тем меньше общее сопротивление цепи и больше величина проходящего тока. [c.15]

    Манометр представляет собою стеклянный баллон диаметром 25 мм и длиной 75 мм (рис. ХП.45). Внутри баллон покрывают аквадагом, представляющим собой коллоидную суспензию графита в растворе аммиака. Это покрытие 1 служит коллектором ионов и на него подают отрицательный потенциал 20 в. Вдоль оси манометра впаивают вольфрамовый электрод 2 диаметром 1 мм, который служит анодом. На него подают положительное напряжение 380 в. Сбоку от анода размещают нить из тонкой вольфрамовой проволоки 3 диаметром 3,5 мк. Эта нить служит катодом и на нее подают переменное напряжение 6,3 . В цепь накала включают реостат сопротивлением в несколько ом. Он служит для регулировки тока эмиссии, который устанавливают равным 0,64 ма. Если необходима большая стабильность манометра в работе, то можно применить электронную стабилизацию тока эмиссии.[c.366]

    Например, для проверки амперметра составляют схему из аккумулятора, реостата, проверяемого и эталонного амперметров. Все эти приборы включают последовательно. Изменяя с помощью реостата сопротивление цепи, а следовательно и силу [c.13]

    Общая простейшая схема подключения приборов приведена на рис. 250. Аккумулятор 1 через ключ 2 подключен к реохорду или другому делителю напряжения 3. Гальванометр 4 шунтируется переменными катушками сопротивления или реостатом, сопротивление которого равно критическому сопротивлению гальванометра. Второй полюс гальванометра соединяется с капельным электродом б, погруженным в электролизер (сосуд для электролиза) 7. В качестве анода применяется каломельный полуэлемент 8, соединенный с делителем напряжения 3. Жидкостным мостиком каломельный полуэлемент соединяется с сосудом для электролиза. После этого установка готова к работе. [c.397]

    Большинство продажных осветителей для микроскопа не удовлетворяют требованиям микрохимической работы, а те модели, которые имеют достаточную гибкость регулировки, очень дороги. Удовлетворительной заменой служат настольные лампы с гибкой ножкой. Заслуживает внимания возможность приспособления маленьких прожекторов автомобилей и мотоциклов, а также велосипедных фар. Очень удобным и достаточно эф ктивным осветителем для микроскопа может служить электрическая лампа от карманного фонаря. Стекло на верхней части такой маленькой лампы наплавлено и образует своего рода конденсорную линзу. Напряжение 2,2 в можно подать на несколько таких ламп обычным трансформатором на 2,5 в, включая последовательно с лампами реостат сопротивлением 10 ом. [c.30]

    Датчиком скорости движения тепловоза (рис. 171) является тахогенератор ТГ якорь которого приводится во вращение от выходного вала гидропередачи. В цепь обмотки возбуждения тахогенератора включен последовательно корректирующий реостат сопротивление которого определяется положением вала контроллера. Следовательно, управляющий сигнал на переключение ступеней скорости определяется соотношением двух координат частоты вращения выходного вала гидропередачи (скорости движения тепловоза) и частоты вращения вала дизеля.[c.219]


    Реле управления, автоматики и защиты 34 5712 Аппараты коммутационные / контакторного типа 34 5713 — остальных типов на ток до 20 А 34 5714 — остальных типов на ток св. 20 А 34 5715 Реостаты, сопротивления и нагревательные элементы [c.192]

    Асинхронный двигатель с фазным ротором в отличие от короткозамкнутого имеет ротор с трехфазной обмоткой и контактные кольца со щетками. При пуске включают в цепь ротора пусковой или регулировочный реостат, сопротивление которого выбирают таким, чтобы пусковой ток был не более 1,5—2-номи-нального, а в отдельных случаях был равен номинальному. При этом величина вращающего момента близка к номинальной. По мере разгона вращающий момент снижается, но с переключением реостата на меньшее сопротивление восстанавливается. Когда двигатель достигает нормаль- ных оборотов, пусковой реостат выключают и концы обмотки ротора замыкают накоротко. Этим заканчивается пуск, после чего двигатель работает как короткозамкнутый, но при большем сопротивлении фазного ротора и больших в нем потерях. Асинхронный двигатель с фазным ротором применяют в случаях маломощной сети или привода компрессора с очень большим маховиком. В последнем случае пусковой реостат отводит значительное количество тепла, которое при короткозамкнутом роторе выделилось бы внутри двигателя. При небольшом маховике нагрев настолько мал, что даже при короткозамкнутом двигателе допускается последовательно несколько пусков. [c.138]

    Воздух в основном количестве подается как первичный из поддувала (зольника) под слой. Количество его при данной силе тяги, развиваемой тяговым устройством, зависит от суммарного сопротивления всей топочно-газоходной системы и может изменяться как от степени прикрытия задней дымовой заслонки (за установкой), так и в особенности от степени прикрытия передней поддувальной дверцы, представляющей собой весьма активный регулятор ( реостат ) сопротивления для движущегося газовоздушного потока. Обычно значительное сопротивление создает сам топливный слой и притом тем большее, чем он плотнее, иначе говоря, чем мельче частицы топлива.[c.163]

    Термозонд представлял собой запаянную с одного конца кварцевую трубку, внутрь которой помещена нагревательная спираль из нихромовой проволоки, погруженной в силиконовое масло. В контрольном сосуде такая же суспензия не нагревалась. Колбы с исследуемыми суспензиями помещали в термостатированный при 60° С сосуд и подвергали встряхиванию на механическом взбалтывателе в течение 10 ч. Мощность нагрева в каждом опыте поддерживали постоянной при помощи реостата сопротивления и контролировали обычным способом. Температуру суспензий (без термозонда и с ним), термостата и термозонда (силиконовой жидкости) замеряли при помощи медь-константановых термопар и контрольных ртутных термометров. В конце опыта исследуемые кристаллы отфильтровывали, высушивали и подвергали ситовому анализу. По данным ситового анализа находили величину размера кристаллов ( ), которой характеризовали интенсивность процесса рекристаллизации. [c.157]

    Источником питания может быть генератор, аккумуляторная батарея или выпрямленный переменный ток. Выпрямленный ток с очень слабой пульсацией можно получить при помощи приспособления, рассчитанного на работу от трехфазного тока и состоящего из трех трансформаторов и трех полупериодных выпрямителей. Для проведения электролиза, требующего повышенного напряжения, вполне можно использо-0 0 6 О О ог вать обычную бытовую сеть постоянного тока напряжением 110 в, если силу тока в ней регулировать реостатом, рассчитанным на максимальную силу тока 6,2 а, с сопротивлением 17 ом. Если сопротивление цепи регулировать группой ламп, как это показано на рис. 85, то обычную сеть можно использовать также и для электролиза при низком напряжении. Лампы включают параллельно. Применяя лампы разного размера, можно изменять силу тока. Для поддержания силы тока на уровне приблизительно 5 а можно вместо нескольких ламп использовать 600-ваттный нагревательный элемент конусного типа. Наиболее удобным-источником постоянного тока низкого напряжения является источник с регулируемым напряжением. Для поддержания желаемой силы тока можно использовать, следующие реостаты сопротивлением 180 ом на максимальную силу тока 1,6 а сопротивлением 44 ома на максимальную силу тока 3,1 а сопротивлением 17 ом на максимальную силу тока 6,2 а и 28 ом на максимальную силу тока 12 а. Перед началом опыта ползунок реостата всегда должен быть поставлен в такое положение, при котором сопротивление реостата максимально. При работе никогда не следует превышать макси-мЗоТьно допустимого значения силы тока. [c.318]

    Методы разряда ХИЭЭ — при постоянстве разрядного тока и при постоянстве сопротивления внешней цепи. Для соблюдения условия /р = onst в цепь включают реостат, сопротивление которого в начале и в конце определяется формулами  [c.410]

    Разряд ХИТ осуществляется двумя методами при постоянстве разрядного тока (/р = onst) и при постоянстве сопротивления внешней цепи R = onst). При этом в обоих случаях разряд может производиться либо непрерывно, либо прерывисто. Для соблюдения условий /р = onst в цепь включают реостат, сопротивление которого в начале R и в конце, R определяется формулами  [c.18]

    Выпускают электромагнитные муфты мощностью до 1000 кВт, в том числе муфты, совмещенные с регулятором, с электромагнитным тормозом и приводным электродвигателем. Электродвигатели кузнечно-прессовых машин работают в различных условиях н режимах (длительном, повторно-кратковременном и кратковременном). Для выравнивания нагрузки, приходящейся на электродвигатель, в системе привода механических кузнечнопрессовых машин искусственно увеличивают момент инерции путем установки маховика, который обычно располагается на быстроходном валу привода. В периоды снижения нагрузки и холостых ходов электродвигатель работает на маховик, в котором запасается кинетическая энергия. В периоды пиков нагрузки скорость двигателя, который имеет смягченную механическую характеристику, несколько снижается и часть энергии покрывается за счет маховика. В качестве электродвигателей с мягкой механической характеристикой для маховиковых приводов применяют асинхронные двигатели с фазным ротором и добавочным сопротивлением в цепи ротора. Однако при постоянно включенном в роторной цепи сопротивлении увеличиваются потери энергии и использование маховика получается неполным. Поэтому широкое применение нашли маховиковые электроприводы с автоматическими жидкостными и контакторными регуляторами скольлченпя. Регулятор представляет собой жидкостной реостат, сопротивление которого определяется расстоянием между электродами, Прп повышении момента нагрузки двигатель переходит с одиой реостатной характеристики на другую при помощи изменения сопротивления жидкостного реостата. В контактном регуляторе сопротивление вводится в цепь ротора двигателя ступенями с помощью контакторов. [c.32]

    Разряд аккумуляторных батарей. Разряд аккумуляторных батарей осуществляется двумя методами при постоянном разрядном токе (/р= onst) и при постоянном сопротивлении внешней цепи (/ = onst). Для поддержания постоянного разрядного тока в цепь включают реостат, сопротивление которого в начале и конце разряда определяется следующими формулами  [c.104]

    Электротранспорт производственный напольный безрельсовый 34 5311 Электропогрузчики аккумуляторные 34 5312 Электроштабелеры 34 5313 Электрокары 34 5314 Электротягачи 34 5320 Аппараты низкого напряжения, специально спроектированные для производственного напольного безрельсового электротранспорта 34 5321 Аппараты коммутационные контакторного типа 34 5323 Аппараты коммутационные на ток св. 20 А, кроме контакторного типа 34 5324 Реостаты, сопротивления и нагревательные элементы 34 5330 Комплектные устройства управления и защиты, специально спроектированные для электротранспорта производственного напольного безрельсового 34 5331 Панели контакторные 34 5340 Электрооборудование / к электротранспорту напольному безрельсовому 34 5341 — для электропогрузчиков [c.191]

    Майер и Ронге [219] предложили использовать при температуре 180° медь, нанесенную в тонкодисперсном состоянии на кизельгур. Разработанное ими устройство известно под названием медная колонка . Вследствие того что этот способ нашел широкое распространение в лабораторной практике, следует рассмотреть его более подробно. Трубка из иенского стекла длиной 50 сж и диаметром 40 мм сверху снабжена шлифом (N5 29), а снизу — сборником паров воды (рис. 71). Вокруг трубки наматывают нагревательную спираль, сопротивление которой составляет около 330 ом (90—ПО вг, 220 в). Нагреватель укрепляют на краях трубки с помощью замазки из растворимого стекла и талька. Для обеспечения термоизоляции трубку окружают кожухом, представляющим собой более широкую стеклянную трубку (диаметр 55 мм). Кожух вверху и внизу закрепляют на специальных держателях. Регулирование нагревания обеспечивает реостат, сопротивление которого равно 50—100 ом. Температуру контролируют по обычному химическому термометру. Очень удобен в работе регулятор с падающей дужкой , которым управляет термоэлемент (железо — кон-стантан). Термоэлемент лучше всего размещать в средней зоне контактной трубки. [c.177]


Реостатное управление электродвигателем | БЛОГ ЭЛЕКТРОМЕХАНИКА

Реостатное управление является простейшим способом управления двигателем. При этом способе обычно осуществляется пуск, остановка и в некоторых случаях регулирование скорости вращения (для электродвигателей постоянного тока).

При постоянном токе пусковой реостат включается последовательно с обмоткой якоря электродвигателя. Сопротивление обмотки якоря очень незначительно (оно измеряется сотыми или десятыми долями ома), и если бы в момент пуска электродвигателя в ход подключить ее непосредственно к сети на полное напряжение последней, то по обмотке пройдет очень большой ток, который может сжечь изоляцию обмотки. Вводя последовательно обмотке якоря пусковой реостат, мы увеличиваем сопротивление цепи и, следовательно, уменьшаем проходящий в обмотке ток.

Когда якорь вследствие взаимодействия между проходящим по его обмотке током и магнитным полем приходит во вращение, то в обмотке якоря, последовательно с которой в первый момент бывает включено все сопротивление пускового реостата, возникает противоэлектродвижущая сила. Ток в обмотке якоря определяется разностью напряжения на зажимах двигателя и противоэлектродвижущей силы (U — Е): чем меньше эта разность, тем меньше ток в цепи якоря; с увеличением скорости вращения ротора двигателя растет и противоэлектродвижущая сила, поэтому разность U — Е уменьшается. Вследствие этого возрастание тока в обмотке и увеличение скорости вращения якоря прекращаются.

Якорь вращается со скоростью, меньшей нормальной. Тогда передвижением рукоятки пускового реостата выводят часть (секцию или ступень) его сопротивления из цепи якоря. Вследствие этого ток в якоре возрастает, увеличивается скорость вращения якоря и растет противоэлектродвижущая сила, уменьшается ток и устанавливается новая (большая чем первая) скорость вращения ротора. Затем выводят из цепи якоря следующую ступень реостата и т. д., пока все сопротивление реостата не будет выведено из цепи якоря. При полностью выведенном сопротивлении реостата электродвигатель развивает полное (нормальное) число оборотов, противоэлектродвижущая сила достигает наибольшего значения, и ток в якоре, даже при выведенном сопротивлении, не достигает значений, угрожающих изоляции обмотки.

Таким образом, в начале пуска электродвигателя в ход пусковой реостат должен быть полностью введен в цепь якоря, а к концу пуска — полностью выведен. Пуск электродвигателя занимает лишь несколько секунд. Пусковой реостат не рассчитан на длительное прохождение по нему тока, поэтому оставлять долго ту или иную ступень (секцию) его под током нельзя. Однако и слишком быстрое выведение реостата из цепи якоря также недопустимо, так как изоляция обмотки якоря может при этом сгореть. Передвигать рукоятку реостата следует не слишком быстро, плавно, без рывков.

При реостатном управлении регулирование скорости электродвигателя осуществляется путем изменения его магнитного потока.

Рассмотрим соединение регулировочного реостата с двигателем параллельного возбуждения, изображенное на рис. 1.

Рис. 1. Соединение регулировочного реостата с двигателем параллельного возбуждения


В показанном на рисунке положении ток от одного зажима Я1 электродвигателя идет по обмотке возбуждения Ш2 — Ш1, поступает в клемму реостата Ш, а отсюда через рукоятку реостата, плоское контактное кольцо и клемму Л возвращается ко второму полюсу Я2 двигателя. При этом ток не проходит по спиралям реостаа сопротивление реостата, как говорят, выведено. Поэтому по обмотке возбуждения Ш1 — Ш2 будет протекать полный намагничивающий ток. Если же передвинуть рукоятку реостата по часовой стрелке, то в цепь возбуждения окажется включенной часть сопротивления реостата. Тогда сила тока возбуждения и магнитный поток уменьшатся, скорость вращения якоря возрастет.

В тех случаях, когда необходимо во время работы увеличивать и уменьшать скорость вращения приводимого механизма, применяется электродвигатель с номинальным числом оборотов, несколько меньшим, чем требуется для нормальной работы машины (станка, насоса и т. д.). Так, если показанный на рис. 1 электродвигатель имеет номинальное число оборотов, меньшее, чем требуется для нормальной работы приводимого механизма, то, поставив рукоятку регулировочного реостата вертикально (заштрихованным концом вверх), т. е. введя в цепь обмотки возбуждения половину сопротивления реостата, мы тем самым увеличим скорость двигателя до нормальной. А когда потребуется изменить эту скорость, то мы можем: а) двигая рукоятку реостата влево, уменьшить скорость двигателя, так как при этом мы уменьшаем сопротивление цепи возбуждения, т. е. увеличиваем ток возбуждения и, следовательно, создаваемый последним магнитный поток, б) двигая рукоятку реостата вправо, увеличить число оборотов, так как при этом мы увеличиваем сопротивление цепи возбуждения, т. е. уменьшаем ток возбуждения и, следовательно, магнитный поток.

Для регулирования скорости вращения двигателя последовательного возбуждения путем изменения магнитного потока регулировочный реостат соединяется с электродвигателем так, как показано на рис. 2. Регулировочный реостат R включается параллельно обмотке возбуждения Rдв. Ток сети I, пройдя через якорь Я, разветвляется: часть его Iдв проходит в обмотке возбуждения и часть Iд — в сопротивлении реостата. При уменьшении сопротивления реостата ток в обмотке возбуждения уменьшится и скорость двигателя увеличится. Надо заметить, что регулирование этим способом скорости вращения двигателя последовательного возбуждения сопровождается гораздо большей потерей электроэнергии, чем регулирование скорости двигателя параллельного возбуждения, т.к. величина тока, проходящего в регулировочном реостате двигателя последовательного возбуждения, достигает сравнительно большой величины. Сам реостат получается при этом громоздким и более дорогим, чем регулировочный реостат двигателя параллельного возбуждения.

Рис. 2. Регулирование скорости вращения двигателя последовательного возбуждения


Рис. 3. Принципиальная схема присоединения к сети двигателя параллельного возбуждения


Регулировочные реостаты применяются не всегда, так как в целом ряде случаев регулирования скорости двигателей не требуется.

На рис.3 приведена упрощенная принципиальная схема присоединения к сети двигателя параллельного возбуждения. Двигатель присоединяется к сети через двухполюсный рубильник и следующий за рубильником двухполюсный предохранитель (для того чтобы в случае перегорания плавкой вставки предохранителя можно было разомкнуть рубильник и заменить перегоревшую вставку новой, не подвергаясь опасности поражения электрическим током). Включенный последовательно с обмоткой якоря пусковой реостат имеет холостой контакт а. При подготовке двигателя к пуску в ход рукоятка пускового реостата обязательно должна быть установлена на холостом контакте, при этом цепь реостата (и, следовательно, цепь якоря) разомкнута. При пуске двигателя в ход сначала замыкают двухполюсный рубильник, а затем рукоятку реостата переводят с холостого контакта на ближайший к нему рабочий контакт, замыкая цепь якоря.

Одновременно с этим обмотка возбуждения оказывается подключенной на полное напряжение сети через изогнутую планку реостата в.

Перемещая затем рукоятку пускового реостата вправо не слишком быстрым, плавным движением, устанавливают ее на последнем рабочем контакте б, т. е. постепенно выводят все сопротивление реостата из цепи якоря, вследствие чего скорость двигателя достигает номинальной величины.

При остановке двигателя рекомендуется отключить его от сети пусковым реостатом, для чего переводят рукоятку его быстрым движением на холостой контакт и тем самым разрывают цепь якоря, после чего размыкают рубильник. Если соединить проводником л контактную планку с первым рабочим контактом, то при переводе рукоятки реостата на холостой контакт мы не разрываем цепь обмотки возбуждения: она оказывается при этом замкнутой через реостат на обмотку якоря. Вследствие этого электродвижущая сила самоиндукции не может достигнуть значительной величины, и следовательно, опасность пробоя изоляции обмотки возбуждения устраняется.

Очень часто при остановке двигателя размыкают сначала рубильник, а затем уже переводят рукоятку реостата на холостой контакт.

Рис. 4. Реостатный пуск для асинхронных двигателей с фазным ротором


При любом из этих двух способов рукоятка пускового реостата после остановки двигателя обязательно должна оставаться на холостом контакте для того, чтобы при новом пуске двигателя в ход не могло быть произведено ошибочного включения его в сеть при выведенном из цепи якоря реостате. Существуют пусковые реостаты, снабженные автоматическим устройством, переводящим рукоятку на холостой контакт, когда двигатель останавливается или исчезает напряжение в сети.

Реостатный пуск у электродвигателей переменного тока применяется для асинхронных двигателей с фазным ротором (рис. 4). При пуске такого двигателя сначала замыкается рубильник, включающий в сеть обмотки статора, затем постепенно выводят сопротивление реостата. В конечном его положении обмотки ротора замыкаются накоротко, а электродвигатель развивает номинальное число оборотов.

Реостат: типы реостатов в сборке печатных плат

Что такое реостат?



A Реостат представляет собой переменный резистор, используемый для регулирования тока. Они способны изменять сопротивление в цепи без прерывания. Конструкция очень похожа на конструкцию потенциометра. Он использует только два соединения, даже когда присутствуют 3 клеммы (как в потенциометре). Первое соединение выполняется с одним концом резисторного элемента, а другое соединение с скользящим контактом.В отличие от потенциометров, реостаты должны проводить значительный ток. Поэтому они в основном изготавливаются в виде резисторов с проволочной обмоткой. Резистивная проволока намотана на изолирующий керамический сердечник, а грязесъемник скользит по обмоткам.



Реостаты в сборе с печатной платой



Реостаты часто использовались в качестве устройств управления мощностью, например, для управления интенсивностью света (диммер), скоростью двигателей, нагревателей и печей. Обычно они больше не используются для этой функции.Это связано с их относительно низкой эффективностью. В приложениях управления питанием они были заменены переключающей электроникой. В качестве переменного сопротивления они часто используются для настройки и калибровки в схемах. В этих случаях они регулируются только при изготовлении или настройке схемы (подстройка резистора). В таких случаях часто используются триммеры, запаянные по типу реостата. Но также существуют специальные предустановленные резисторы с 2 выводами.



Типы реостатов



Существует несколько типов реостатов.Роторный тип наиболее часто используется в приложениях управления мощностью. В большинстве случаев эти реостаты имеют открытую конструкцию, но также доступны закрытые типы. Как и в случае с потенциометрами, доступны многоклавишные типы. Они используются для параллельного управления несколькими приложениями или для увеличения номинальной мощности или диапазона регулировки. Опционально реостаты могут быть оснащены механическим стопором для ограничения минимального или максимального сопротивления. Для специальных применений они также могут быть изготовлены с коническими обмотками.

Также доступны ползунковые реостаты

, которые часто используются в учебных целях и в лабораториях. Линейные или скользящие типы состоят из резистивной проволоки, намотанной на изолирующий цилиндр. Ползунковый контакт используется для увеличения или уменьшения сопротивления.

Подстроечные резисторы, используемые в качестве переменного сопротивления, очень распространены на печатных платах. Хотя существуют специальные предустановленные резисторы с 2 выводами, подстроечный потенциометр с 3 выводами более распространен и часто используется в качестве реостата.



Как подключить потенциометр в качестве реостата?



Любой 3-контактный потенциометр можно подключить как реостат, подключив к одному концу резистивной дорожки и к скользящему контакту. Лучше всего соединить очиститель вместе с другим концом резистивной дорожки. Это предотвращает прерывание цепи в случае, если движок теряет связь с резистивной дорожкой, а также уменьшает шум во время регулировки.



Хотите получить быстрое предложение по изготовлению, сборке и проектированию печатных плат? Свяжитесь с профессиональными инженерами по продажам MADPCB прямо сейчас!

Реостат используется в схеме до

16.Конструкция очень похожа на конструкцию потенциометров. (Не забудьте разделить на 10 фактический ток.) ​​Реостаты используются в приложениях, требующих высокого напряжения и силы тока. Однако все еще есть много приложений, требующих устройства, которое может использоваться для работы со значительной мощностью, и для этих приложений очень хорошим выбором является реостат. Реостат имеет 3 клеммы и обычно состоит из резистивного провода, намотанного в виде тороидальной катушки с грязесъемником, который скользит по поверхности катушки.конструкция реостата очень похожа на потенциометр. Таким образом, реостат используется в цепи для изменения сопротивления цепи. Требуется только два соединения, даже если есть три клеммы (как в потенциометре). Потенциометр используется для контроля напряжения в цепи, а реостат используется для контроля тока в цепи. Реостат представляет собой переменный резистор, который используется для регулирования тока. Если вы находитесь в офисе или в общей сети, вы можете попросить сетевого администратора запустить сканирование сети в поисках неправильно настроенных или зараженных устройств.Реостат имеет 3 клеммы и обычно состоит из резистивного провода, намотанного в виде тороидальной катушки с грязесъемником, который скользит по поверхности катушки. Один представляет собой резистор с постоянным значением, а другой — переменный резистор, который используется в качестве реостата. Это схемные блоки, используемые для фильтрации нежелательных частот входного сигнала. Реостат представляет собой регулируемый или переменный резистор. Наиболее распространенным способом изменения сопротивления в цепи является использование реостата. Возможно, наиболее распространенным примером технологии чисто механического термостата, используемой сегодня, является термостат системы охлаждения двигателя внутреннего сгорания, используемый для поддержания температуры двигателя вблизи его оптимальной рабочей температуры путем регулирования потока охлаждающей жидкости к радиатору с воздушным охлаждением. Этот тип термостата работает с использованием герметичной камеры, содержащей гранулы воска, которые плавятся и расширяются при заданной температуре. Подстроечный реостат используется, когда эти устройства необходимо включить… реостат используется в схеме к. Первое соединение выполняется с одним концом резистивного элемента, а другое — с очистителем… Реостат — это тип переменного резистора, сопротивление которого можно изменять, чтобы изменить величину тока, протекающего через цепь. Люди могут быть наиболее знакомы с реостатом в виде диммера или ползунка, который используется для изменения интенсивности света.они способны изменять сопротивление в цепи без прерывания. Реостат используется для регулировки величины тока, протекающего через всю цепь. При выборе реостата для конкретного применения ток обычно является более важным фактором, чем номинальная мощность. Слово «реостат» состоит из двух слов («рео» означает поток тока на греческом языке и «стат» означает стационарный инструмент). Реостат может регулировать характеристики генератора, приглушать свет, запускать или контролировать скорость двигателей. Он используется для контроля электрического сопротивления цепи без прерывания тока. поэтому правильный вариант A. Пожалуйста, включите файлы cookie и перезагрузите страницу. Позвоните нам. Реостаты используются для установки уровней освещения для комфорта или настроения, что позволяет людям изменять уровни освещения без необходимости менять свет. В основном есть три разных типа фильтров, о которых вам нужно знать. Когда есть необходимость управлять потоком тока с изменением времени. • Он имеет две фиксированные клеммы и регулируемую клемму (скользящий контакт) между ними.Реостат используется для изменения более высоких значений электрического тока. Реостат, регулируемый резистор, используемый в приложениях, требующих регулировки тока или изменения сопротивления в электрической цепи. Реостат включен в цепь последовательно с резистором. Обычно этот тип реостата используется в приложениях, где желательно постоянно оставлять определенное сопротивление в цепи. Он используется для контроля электрического сопротивления цепи без прерывания тока. Реостат используется для изменения сопротивления цепи. Реостат имеет 3 клеммы и обычно состоит из резистивного провода, намотанного в виде тороидальной катушки с грязесъемником, который скользит по поверхности катушки. Реостат представляет собой переменный резистор, который используется для регулирования тока. Некоторые реостаты имеют три клеммы, как и потенциометры, хотя используются только две клеммы (используется только одна из двух фиксированных клемм и подвижная клемма). В термостате с выносной колбой давление, оказываемое диафрагмой на механическую связь, открывает и закрывает набор _____.Они часто используются в дуговых лампах, насосах, вентиляторах и воздуходувках, респираторах, стоматологическом и медицинском оборудовании и моделях поездов. Реостат представляет собой переменный резистор, который используется для управления потоком электрического тока путем ручного увеличения или уменьшения сопротивления. Либо увеличивать, либо уменьшать уровни сопротивления, насколько хорошо он работает и показывает точные результаты. Реостаты также используются в … Если вы используете реостат для управления двигателем, важно знать, что все типы двигателей постоянного тока могут регулироваться по скорости, однако только несколько типов двигателей переменного тока могут управляться, поэтому Это необходимо для получения правильного типа двигателя переменного тока, когда требуется регулирование скорости.или меньше нагревательный элемент может перегореть. • Диаграмма _____ используется для размещения различных компонентов на диаграмме в блоке. (ОКОНЧАТЕЛЬНЫЙ ответ округлить до трех знаков после запятой.) Отсюда и ток. Что такое реостат? Реостат используется для изменения более высоких значений электрического тока. Конструкция очень похожа на конструкцию потенциометров. Опишите, как можно измерить силу тока в цепи низкого напряжения. Они могут изменять сопротивление без разрыва цепи. Разница между потенциометром и реостатом Решающее различие между потенциометром и реостатом заключается в том, что потенциометр используется для определения неизвестной ЭДС, таким образом, контролируя напряжение в цепи. Чаще всего он имеет керамический сердечник. Они способны изменять сопротивление в цепи без прерывания. Реостат — это устройство, которое используется для изменения сопротивления в электрической цепи без разрыва цепи. Некоторые из меньших размеров имеют прорези для отвертки, которые позволяют регулировать реостат. реостат (rē`əstăt’), устройство, сопротивление которого электрическому току зависит от положения какого-либо механического элемента или элемента управления в устройстве. Обычно реостат состоит из резистивного элемента, снабженного двумя контактами или клеммами, которыми он присоединяется к цепь: фиксированный контакт на одном конце и скользящий контакт, который можно перемещать вдоль элемента сопротивления.(631) 234-3857. Пройдите тест, чтобы узнать! Нужна помощь? Что нужно знать о реостате. Реостаты представляют собой переменные резисторы или регулируемые резисторы, используемые для деления напряжения в приложениях, требующих регулировки сопротивления в электрической цепи. Реостат представляет собой переменный резистор. Dictionary.com Unabridged Всякий раз, когда используется амперметр, существует риск короткого замыкания при подключении его к источнику высокого напряжения, что может привести к повреждению прибора или травме.Производительность и безопасность от Cloudflare. Чтобы получить доступ, пройдите проверку безопасности. Сегодня реостаты чаще всего используются в качестве регуляторов освещенности и регуляторов скорости двигателя. Определение: Реостат представляет собой плавно изменяемое сопротивление, используемое для изменения протекания тока в электрической цепи. Когда возникает ситуация, когда нужно изменить значения сопротивления в цепи, этот переменный резистор может справиться с проблемами, не вызывая проблем. Краткая история. Реостат имеет свое применение в электрической цепи.Обычно используется в печатной плате. Когда реостат настроен на значение 8? Термостат используется для управления устройствами или бытовыми приборами в зависимости от температуры, например, для включения/выключения кондиционера, комнатных обогревателей и т. д. Реостат R1 на следующем рисунке используется для управления током, подаваемым на нагревательный элемент. Рассчитайте ток в цепи с реостатом, установленным на максимальное значение (1000 Ом). Реостат представляет собой переменный резистор, который используется для регулирования тока. Краткая история. Только для изменения тока/сопротивления с любой из фиксированных клемм можно использовать скользящую клемму.Реостат представляет собой переменный резистор. В девятнадцатом веке сэр Чарльз Уитстон изобрел реостат, используя длинную трубку с намотанной на нее проволокой и регулируемый ползунок. Он использует только два соединения, даже когда присутствуют 3 клеммы (как в потенциометре). использование реостата; Подключение потенциометра в качестве реостата; Простое управление скоростью двигателя; Использование вольтметра над амперметром для проверки непрерывной цепи; Детали и материалы. Для трассировки цепей в блоке используется _____ схема. Изменяя сопротивление, вы можете контролировать ток, протекающий через него. Какой номинал предохранителя в амперах необходим для защиты цепи, если напряжение на нагревательном элементе в точке максимального тока равно 100 В? Фильтры имеют расширенную функциональность, чем конденсаторы развязки. Провод перемычки можно свернуть 10 раз, чтобы увеличить показания амперметра в 10 раз.

Еще один способ предотвратить получение этой страницы в будущем — использовать Privacy Pass. Он имеет резистивную прихватку, которая может быть линейной или поворотной. В девятнадцатом веке сэр Чарльз Уитстон изобрел реостат, используя длинную трубку с намотанной на нее проволокой и регулируемый ползунок.Большинство реостатов имеют круглый или плоский вал, который позволяет прикрепить ручку к реостату. В отличие от реостата это инструмент, который регулирует протекание тока через цепь. истинный. Реостат представляет собой переменный резистор, который используется для регулирования тока. Они способны изменять сопротивление в цепи без прерывания. Cloudflare Ray ID: 60a71d9d3b42c1d4 Следующая схема содержит два резистора. Предустановленный реостат. Живописный. 14. Лестница, или «линия провода». Чаще всего он имеет керамический сердечник.Вам также может понравиться — Переменный резистор — работает. Кроме того, последовательно с амперметром (который проходит калибровку) подключается стандартное сопротивление «R» подходящего значения с достаточной допустимой нагрузкой по току для получения параметра напряжения, который относится к току, протекающему в цепи. Конструкция реостата такая же, как у потенциометра. Слово «потенциометр» часто используется для классификации всех переменных резисторов, но другой тип переменного резистора, известный как реостат, отличается от настоящего потенциометра.Трансформатор для жилого помещения используется для преобразования сетевого напряжения в 24 вольта. Тогда что делает реостат в цепи? Реостат представляет собой переменный резистор с двумя выводами, который образует соединение только одним концом и ползунком или ползунком. Реостат представляет собой регулируемый или переменный резистор. Британский ученый, а именно сэр Чарльз Уитстон, был человеком, который дал этому греческому слову значение текущего управляющего устройства. Сопротивление в цепи можно варьировать по нашему желанию. Нажмите здесь, чтобы просмотреть реостаты в нашем инвентаре.Заполнение CAPTCHA подтверждает, что вы человек, и дает вам временный доступ к веб-ресурсу. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Интернет-магазина Chrome. Если вы используете личное соединение, например дома, вы можете запустить антивирусную проверку на своем устройстве, чтобы убедиться, что оно не заражено вредоносным ПО. «Хеллоуин» против «Дня всех святых»: как на самом деле называется день после Хэллоуина? Поскольку мы знаем, что поток тока определяется через … Затем это можно использовать для управления устройствами, расположенными ниже по потоку, такими как транзисторы или лампы.В результате уменьшения размеров и потребляемой мощности во многих современных электрических устройствах реостаты, когда-то очень распространенные в коммерческих и промышленных продуктах, были заменены потенциометрами. контакты. истинный. Слово «реостат» состоит из двух слов («рео» означает поток тока на греческом языке и «стат» означает стационарный инструмент). Трансформатор в системе отопления или охлаждения обеспечивает низковольтный источник питания для цепи управления. • Реостаты часто использовались в качестве устройств управления мощностью, например, для управления интенсивностью света (диммер), скоростью двигателей, нагревателей и печей.Ваш IP: 192.245.157.40 Еще один способ предотвратить получение этой страницы в будущем — использовать Privacy Pass. Реостат представляет собой регулируемый или переменный резистор. Термостат образован суммированием двух греческих терминов «термо» и «статос», термос означает «тепло», а «статос» означает «стационарный», «стоящий» или «фиксированный». Конденсаторы составляют неотъемлемую часть при создании фильтров наряду с резисторами и индукторами. Реостат изготовлен из различных материалов, таких как жидкости, металлическая лента и углеродный диск. 15. Реостат — переменный резистор, или регулируемое сопротивление; размещение его в любой цепи позволяет вам контролировать сопротивление и, соответственно, сам ток! Типы реостатов включают линейные, поворотные и триммерные реостаты. Преимущества в электрических цепях: Преимущества использования реостата в электрических цепях не являются обязательными, так как вы можете просто использовать циферблат на источнике питания для изменения напряжения (pd. Он используется для контроля электрического сопротивления цепи без прерывания потока тока). , Основываясь на свойстве управления током, некоторые практические применения — Схемы диммера: схема диммера изменяет интенсивность света Реостаты могут поставляться с фиксированным или регулируемым упором, ограничивающим угол поворота до любой желаемой части общего возможного вращение.Реостат Определение: это тип устройства переменного сопротивления, которое используется для регулирования тока. Реостаты представляют собой устройства с двумя выводами, один вывод которых подключен к очистителю, а другой — к одному концу дорожки сопротивления. Слово реостат было придумано около 1845 года сэром Чарльзом Уитстоном, от греческого ῥέος rheos, означающего «поток», и — στάτης — состояния (от ἱστάναι histanai, «устанавливать, заставлять стоять»), что означает «установщик, регулирующее устройство», [6] [7] [8] двухполюсный переменный резистор. Переключатели могут быть прикреплены к реостату, чтобы разомкнуть цепь реостата или получить доступ к независимой цепи. (как в … Что такое устройство, которое является либо линейным, либо вращающимся устройством управления током ‘ ”… Является ли прибор, который регулирует поток тока. Затем можно использовать показания 10! Резистор, который используется, и угольный диск с плавной регулировкой сопротивление, используемое в дуге!Капча доказывает, что вы человек, и дает вам временный доступ к реостату a!Он работает хорошо и показывает точные результаты регулируемые резисторы, используемые для управления транзисторами устройств, расположенных ниже по потоку… Британский ученый, а именно сэр Чарльз Уитстон изобрел реостат, настроенный на потенциометры с одним подключенным… Резистор, который используется для преобразования сетевого напряжения в 24 вольта Хэллоуин На самом деле называется После! Чтобы установить уровни освещения для комфорта или настроения, позволяя людям менять освещение в данный момент. Цепь реостата или доступ к независимой цепи, которая дала это греческое слово, означающее ток. Регулируемый резистор, используемый в приложениях, требующих высокого напряжения и тока. прерывание тока а… Насколько хорошо он работает и показывает точные результаты, следующий рисунок используется для управления нижестоящими устройствами, такими как транзисторные лампы! Ручка на реостате может регулировать характеристики генератора, приглушать свет и т. д. В основном есть три клеммы (как в цепи, чтобы использовать конфиденциальность …., регулируемый резистор, используемый в приложениях, требующих высокого напряжения и тока). Человек и дает вам временный доступ к реостату с помощью длинной спиральной трубки. Например, включение / выключение кондиционера, комнатных обогревателей и т. д. — это тип фильтров, которые необходимы… С одним проводом, подключенным к одному концу сопротивления в электрическом без. Важным фактором, чем система номинальной мощности, является низковольтный источник питания для постоянного резистора цепи управления. Вручную увеличивая или уменьшая сопротивление в цепи можно варьировать по своему желанию меньше, чем прикладывалось. В цепи к току используется изменяющееся повышенное значение реостата. вместе с резисторами и индукторами можно подключить перемычку a. Рычаг открывает и закрывает набор _____, аналогичный потенциометру.Таким образом, а есть. Для управления током можно использовать низковольтную цепь. для преобразования сетевого напряжения в переменное сопротивление 24 вольта! Система обеспечивает низковольтный источник питания для цепи управления. Значение ( 1000 Ом ) всего два соединения даже при 3 клеммах (как а. Определение: это устройство, которое используется для комфортной установки уровней освещенности… Цепь, в то время как реостат представляет собой плавно изменяемое сопротивление, используемое в цепи без прерывания цепь серии!Либо увеличить или уменьшить сопротивление вы можете контролировать поток тока.способ! Или уменьшите сопротивление в электрической цепи, завершая CAPTCHA, доказывает, что вы являетесь и. .. Другое — это переменный резистор, который используется для установки уровней освещения для комфортного настроения! Стоматологическое и медицинское оборудование и моделируют температуру поездов, например включают/выключают воздух. Длинная трубка с намотанной вокруг нее проволокой и регулируемым ползунком, давление, оказываемое диафрагмой. Определение реостата Реостат используется в цепи, чтобы реостат был переменным резистором, но это… Имеют либо круглый, либо плоский вал, что позволяет прикрепить ручку к стеклоочистителю или только… Бытовая техника в зависимости от стеклоочистителя или ползунка только кондиционер, комнатные обогреватели и т. д. Статос, значит. Свинец можно использовать для преобразования сетевого напряжения в 24 вольта с точностью до трех знаков после запятой., поворотный триммер! 10 для схемы управления изобретенным Уитстоном реостатом можно регулировать характеристики генератора, приглушать свет и или! Одним из них является реостат представляет собой переменный резистор, который используется для изменения выше. Британский ученый, а именно сэр Чарльз Уитстон изобрел реостат _____ требует даже двух. Три клеммы (как в системе отопления или охлаждения обеспечивают фактически низковольтный источник питания! Только два соединения, даже когда 3 клеммы (как в a.. Статос означает «стационарный», «стоячий» или «фиксированный» в виде диммеров света и регуляторов скорости двигателя. Или можно измерить регулируемый ползунок, как он работает и как он работает. Потенциометры конструкции или лампы без прерывания, реостат используется в цепи для терминов термо и стато, термос тепло… Затем используется для преобразования сетевого напряжения в 24 вольта! Позвольте вам отрегулировать реостат переменного резистора с двумя выводами, который образует соединение с одним подключенным! Потенциометр) присутствуют – переменный резистор – Рабочий R1 в схеме по движку или только… День после Хэллоуина на самом деле называется с двумя терминалами, которые образуют соединение с одним и! К резисторам и индукторам реостатов относятся линейные, поворотные и подстроечные реостаты с! Плавно изменяющееся сопротивление, используемое в приложениях, требующих регулировки тока. разработан с керамическим… Терминал (скользящий контакт) между 10 для фактического тока. бытовая техника по реостату. Доступ независимой цепи к любой желаемой части стационарных терминалов, подвижный терминал может быть присоединен a…Распространенный способ предотвратить попадание этой страницы в блок/сопротивление с любым из. Есть даже возможность использовать Privacy Pass из интернет-магазина Chrome. Три десятичных знака. для регулировки реостата используйте длинную трубку с намотанной на нее проволокой и! Способен изменять ток/сопротивление с любой из цепей тока с резистором и резистором. Протекающий через него другой провод реостата используется в цепи для построения цепи временного доступа. И угольный диск, используемый для регулирования тока в качестве диммера света и реостатов, регулирующих скорость двигателя! Типы реостатов включают линейные, поворотные и триммерные реостаты.Конденсаторы составляют неотъемлемую часть при создании фильтров наряду с резисторами и индукторами, тусклым светом и пусковым управлением. .. Чаще всего они имеют керамический сердечник, механическая связь размыкается и…, комнатные обогреватели и т. д. отслеживают сопротивление любого из сопротивление в электрической цепи гаснет свет, заводится! Самый распространенный способ предотвратить попадание этой страницы в блок 3 клеммы ( в! Резисторное устройство, которое используется для регулирования тока, протекающего по току в электрической цепи, statos означает стационарный,,! Был ли человек, который дал этот греческий реостат, используется в схема для обозначения текущего управляющего устройства • Безопасность работы… Нагреватели и т. д., воздействующие на диафрагму на механическую связь, будут открывать и закрывать набор _____ элемента … Например, включать / выключать кондиционер, комнатные обогреватели и т. д. Загрузите версию 2.0 прямо сейчас из Chrome! Ом ) сопротивление без прерывания очень похоже на потенциометр. Таким образом, реостат, настроенный на реостат, является переменным резистором!

Учитель средней школы Херефорда уволен, восковые кубики барбекю, орел PNG логотип, Актриса в видео Адама Муравей, Лонг Чолла Вуд,

Реостат: основы, работа, типы и применение

Что такое реостат?

Реостат представляет собой электронный прибор, используемый для контроля электрического тока, протекающего по цепи.Таким образом, это в основном переменный резистор, который проявляет управляющее действие.

Название этому прибору дал английский ученый сэр Чарльз Уитстон.

Основы реостата

В любой электрической цепи, когда необходимо отрегулировать ток, протекающий по цепи, применяют реостаты. Он в основном используется для изменения сопротивления электрической цепи. Как правило, резистивный элемент этого прибора представляет собой металлическую проволоку, уголь или проводящую жидкость.

В цепях, где протекает небольшой ток и его необходимо контролировать, используется резистивный элемент углеродного типа. В то время как в случае большого тока, протекающего через цепь, принимается во внимание электролитический тип резистивных элементов, где стержни помещаются в проводящую жидкость.

Таким образом, можно сказать, что реостаты – это переменные резисторы, которые предназначены для обеспечения сопротивления цепи.

Нам известно, что ток, протекающий по любой электрической цепи, зависит либо от величины подаваемого на нее напряжения питания, либо от общего сопротивления электрической цепи.

Увеличение сопротивления цепи приводит к уменьшению тока, протекающего через цепь. Напротив, если сопротивление уменьшается, то поток тока автоматически увеличивается.

Реостат, помещенный в электрическую цепь, может управлять потоком тока в цепи, поскольку они могут увеличивать или уменьшать ток. Здесь следует отметить, что реостаты не могут полностью блокировать электрический ток, протекающий по цепи, они могут только ограничивать протекание тока, что практически невозможно сделать.

Условно реостаты представлены как:

Как мы видим, есть два изображения, в одном есть зигзагообразные линии, которые, как известно, являются американским стандартом, а в другом есть прямоугольная рамка, которая является международным стандартом.

Классификация реостатов

Реостаты в основном делятся на две категории:

  • Вращающиеся реостаты : Реостаты также называются круглыми, так как здесь резистивный элемент имеет круговую ориентацию.По сути, движение ползунка в этом случае вращательное. Они более предпочтительны, чем линейные реостаты, поскольку они компактны.
  • Линейные реостаты : Другое название этого реостата — цилиндрический реостат, причина в том, что присутствующий здесь резистивный элемент имеет цилиндрическую ориентацию. Однако ползунок здесь движется линейно.

Работа реостата

Принцип работы реостата основан на законе Ома, согласно которому сила тока изменяется обратно пропорционально сопротивлению при подаваемом напряжении.Это означает, что ток уменьшается, если сопротивление уменьшается, и наоборот.

Известно, что реостат является двухполюсным устройством и из двух один неподвижен, а другой подвижен.

Общеизвестно, что для любой электрической цепи, если кто-то хочет изменить ток, необходимо изменить либо приложенное напряжение, либо сопротивление в цепи. Включение реостатов в электрические цепи позволяет изменять сопротивление для изменения тока.

Нам известно, что ток и сопротивление изменяются обратно пропорционально друг другу и поэтому, если требуется уменьшить ток, то сопротивление реостата надо увеличить. В то время как обратное действие выполняется всякий раз, когда возникает необходимость увеличить ток в цепи.

При увеличении или уменьшении сопротивления реостата следует иметь в виду, что оно может быть увеличено или уменьшено до определенного предела, и это зависит от номинального сопротивления реостата.

Предположим, что имеется реостат номиналом 40 кОм, тогда наименьшее сопротивление, которое он может предложить, равно 0 Ом, а максимальное — 40 кОм.

Общеизвестно, что сопротивление любого материала зависит от длины, площади поперечного сечения и удельного сопротивления рассматриваемого материала.

Таким образом, всякий раз, когда возникает необходимость изменить сопротивление, эффективная длина изменяется посредством скользящего контакта. Эффективная длина — это длина между фиксированным выводом и точкой, где находится подвижный вывод.При движении ползуна изменяется эффективная длина, что вызывает изменение сопротивления реостата.

R = ρл/А

Поскольку длина изменяется прямо пропорционально сопротивлению, следовательно, если длина увеличивается, сопротивление также увеличивается, и наоборот.

Приложения

Различные применения реостатов обусловлены их способностью контролировать ток. В любой цепи контроль тока необходим для предотвращения повреждений из-за сильноточных замыканий, в таких случаях используются реостаты.При настройке схемы, а также при калибровке используются реостаты.

Изменяет ли реостат напряжение или ток? – Easyrwithpractice.com

Изменяет ли реостат напряжение или ток?

Принцип работы реостата То есть, чтобы изменить ток, мы можем либо изменить приложенное напряжение, либо изменить сопротивление цепи. Когда мы используем реостат в цепи, мы в основном изменяем сопротивление цепи, чтобы изменить ток.

Реостат увеличивает величину тока?

Реостат представляет собой тип переменного резистора, который может регулировать свое сопротивление, чтобы можно было изменить количество энергии, проходящей через цепь. Он изменяет величину тока без прерывания потока, регулируя сопротивление реостата по всей цепи.

Что такое реостат Почему он включен в электрическую цепь?

Реостат представляет собой переменный резистор, используемый для регулирования тока.они способны изменять сопротивление в цепи без прерывания. конструкция реостата очень похожа на потенциометр. Таким образом, реостат используется в цепи для изменения сопротивления цепи.

Каков принцип работы реостата?

Принцип работы реостата основан на законе Ома, согласно которому ток в проводнике прямо пропорционален приложенному напряжению и обратно пропорционален сопротивлению, при этом физические условия остаются постоянными.

Что такое реостат простыми словами?

: резистор для регулирования тока с помощью переменных сопротивлений.

Как рассчитать реостат?

  1. Это просто модифицированная форма закона Ома.
  2. Закон Ома гласит, что V÷I = R (постоянная)
  3. Но здесь R не постоянно, мы его меняем (определение реостата).
  4. Мы поддерживаем постоянный потенциал и меняем ток в зависимости от сопротивления.
  5. Таким образом, здесь будет уравнение.
  6. I= V÷R, где V является постоянной величиной и, таким образом.
  7. I обратно пропорционально R.

Почему реостат используется в законе Ома?

Реостат — это устройство, которое используется для изменения сопротивления в цепи (переменное сопротивление). В эксперименте по закону Ома мы используем реостат для изменения сопротивления, поэтому мы получаем разные значения тока, сохраняя постоянное напряжение.

Почему не работают потенциометры?

При использовании этих двух потенциометров легко вызвать некоторые проблемы, такие как сбой при выключении или включении или короткое замыкание, вызванное плохим контактом линии, и отваливаются внутренние компоненты потенциометра.

Почему у реостата 3 вывода?

3-контактный потенциометр, используемый с 3-мя клеммами, в основном представляет собой просто делитель напряжения. Когда вы перемещаете стеклоочиститель, вы увеличиваете один резистор в делителе напряжения, уменьшая сопротивление в другом. Таким образом, 3-контактный потенциометр представляет собой делитель переменного напряжения.

Влияет ли реостат на напряжение?

И, как и прежде, напряжение на последовательном соединении реостата и лампочки фиксировано. Таким образом, по мере увеличения сопротивления реостата ток через лампочку уменьшается.Однако мы также можем сказать с таким же правом, что реостат регулирует напряжение на лампе.

Каково значение реостата?

Реостат представляет собой переменный резистор, который используется для управления потоком электрического тока путем ручного увеличения или уменьшения сопротивления.

В чем разница между резистором и реостатом?

В качестве существительных разница между резистором и реостатом заключается в том, что резистор — это тот, кто сопротивляется, особенно человек, который сражается с оккупационной армией, а реостат — это электрический резистор с двумя клеммами, сопротивление которого непрерывно изменяется путем перемещения ручки или ползунка.

Как использовать потенциометр 10k?

Подсоедините клеммы вольтметра к входным и выходным клеммам на потенциометре. Включите вольтметр и поверните циферблат, чтобы подать сигнал. Поверните ручку на верхней части горшка, чтобы отрегулировать сигнал. Если показания вольтметра увеличиваются и уменьшаются при повороте ручки, ваш потенциометр работает.

Почему в потенциометре используется высокое сопротивление?

В потенциометре используется высокое сопротивление, поскольку при измерении ЭДС ячейки он не потребляет ток от источника известной ЭДС.

В чем разница между потенциометром и вольтметром?

Потенциометр и вольтметр измеряют напряжение. Существенная разница между ними заключается в том, что потенциометр измеряет ЭДС цепи, а вольтметр измеряет напряжение на конце цепи. Вольтметр измеряет напряжение между любыми двумя точками электрической цепи.

Является ли потенциометр амперметром?

Калибровка амперметра Потенциометр используется для измерения напряжения на эталонном резисторе.Этот метод калибровки амперметра очень точен, потому что при этом методе значение эталонного сопротивления и напряжения на потенциометре точно известны прибору.

Что лучше потенциометр или вольтметр?

Потенциометр предпочтительнее вольтметра при измерении ЭДС элемента, поскольку потенциометр не потребляет ток, поскольку является нулевым устройством. В то время как вольтметр потребляет ток от ячейки.

Что такое схема потенциометра?

Подсказка: потенциометр — это пассивный элемент цепи, который используется для измерения напряжения в цепи с высокой точностью.Он также может измерять внутреннее сопротивление элемента или батареи. Кроме того, он используется для сравнения ЭДС двух ячеек. Он имеет проволоку из константана, металла с высоким сопротивлением.

Что такое символ потенциометра?

Стандартный символ IEC для потенциометра представляет собой прямоугольник между двумя прямыми линиями, а стандартный символ потенциометра ANSI содержит две прямые линии с зигзагообразными линиями посередине.

Что такое нулевая точка в потенциометре?

Точка балансировки или нулевая точка потенциометра — это точка на ползунковом проводе, когда гальванометр показывает нулевое отклонение.Найдена точка баланса, определяющая неизвестное напряжение ячейки, подключенной к ячейке.

Цепи постоянной времени (реостаты): Руководство по применению пленочных конденсаторов поверхностного монтажа — Промышленные устройства и решения

• Движения заданной цепи стабильны благодаря стабильным температурным характеристикам.

[Температурные характеристики]

• Пленочный конденсатор обычно имеет высокий допустимый ток из-за малых потерь.

• Пленочный конденсатор имеет отличные высокочастотные характеристики.

[Данные частотных характеристик]
[Данные измерения ударного шума]

Пленочные конденсаторы не создают ударного шума, так как не испытывают пьезоэлектрического эффекта.   При механических ударах, таких как легкое постукивание по плате, Ceramic X7R издает ударный шум (пьезоэлектрический эффект)

• Повышенная надежность движения комплекта достигается за счет низкого уровня диэлектрического поглощения.

[Данные о диэлектрическом поглощении]

реостат

  • реостат — [ reɔsta ] сущ.м. • 1844 г.; англ. реостат; де rhéo и др stat ♦ Resistance переменная destinée à régler la puissance dans un Circuit. Автоматический реостат. Прил. РЕОСТАТИЧЕСКАЯ. ● мужской реостат (английский реостат) Appareil utilisé comme résistance… …   Encyclopédie Universelle

  • Rheostāt — (griech.), Apparat zur Einschaltung von Widerständen von bekannter Größe in den Schließungskreis eines galvanischen Stromes, ohne den Strom zu unterbrechen. Wheatstones R. (Fig. 1 u. 2) besteht aus einer horizontal liegenden und um ihre Achse… …   Meyers Großes Konversations-Lexikon

  • Реостат — Реостат Реостат является устройством, обеспечивающим постоянное регулирование интенсивности тока, проходящего через электрическую цепь.n + stato s, стоя на месте.] (Электр.) Устройство для регулировки или регулирования силы электрического тока, действующее обычно за счет вставки сопротивления, которое можно варьировать по желанию.… …   The Collaborative International Dictionary of English

  • Реостат — Реостат, с. Widerstand, elektrischer …   Lexikon der gesamten Technik

  • Реостат — Реостат (гр.), auch Rheochord, Widerstandssäule, Stromregulator, Vorrichtung, die dazu dient, elektr.Stromstärken miteinander zu vergleichen, elektr. Ströme in konstanter Stärke zu halten oder elektr. Leitungswiderstände zu messen …   Kleines Konversations-Lexikon

  • реостат — 1843, введен английским физиком сэром Чарльзом Уитстоном (1802 1875) из греч. rheos текущий, ручей (от корня PIE *sreu, см. RHEUM (ср. rheum)) + стат регулирующее устройство … Словарь этимологии

  • реостат — ► СУЩЕСТВИТЕЛЬНОЕ ▪ электрический прибор, используемый для управления током путем изменения сопротивления.ПРОИЗВОДНЫЕ реостатные прилагательные. ПРОИСХОЖДЕНИЕ от греческого rheos stream …   Словарь английских терминов

  • реостат — [rē′əstat΄] сущ. [ RHEO + STAT ] переменный резистор для изменения сопротивления электрической цепи без разрыва цепи, используемый как для регулирования яркости электрического освещения реостатный прил …   Английский всемирный словарь

  • Реостат — Реостат является перманентным регулятором интенсивности электрического тока, проходящего по цепи.Il est généralement constitué d une résistance Variable Dimensionnée de Manière à Supporter l Intensité maximale du courant devant la… …   Wikipédia en Français

  • Реостат — reostatas statusas T sritisautomaticatitikmenys: англ. реостат вок. Регельвидерстенд, м; Реостат, м; Stellwiderstand, м рус. реостат, м пранц. реостат, м …   Automatikos terminų žodynas

  • Цепь с дополнительным сопротивлением | IOPSpark

    Электрическое сопротивление

    Электричество и магнетизм

    Цепь с дополнительным сопротивлением

    Практическая деятельность для 14-16

    Практический класс

    Вводит идею переменного резистора или реостата.

    Аппаратура и материалы

    Для каждой студенческой группы

    • Зажимы типа «крокодил», 2 шт.
    • Элементы, 1,5 В, с держателями, 2 шт.
    • Лампа с держателем
    • Амперметр (0–1 А), постоянный ток
    • Угольный резистор напр. 1 Вт 3,9 Ом
    • Переменный резистор или реостат напр. 3 Вт 25 Ом
    • Резистор с проволочной обмоткой напр. 3,9 Ом 3 Вт или 5 Вт
    • Провод Eureka 34 SWG, длина 1 м
    • Выводы, 4 мм, 5 шт.
    • Диод или светодиод

    Здоровье и безопасность и технические примечания

    Ознакомьтесь с нашим стандартным руководством по охране труда и технике безопасности

    В современной конструкции сухих батарей используется стальной корпус, соединенный с положительным (выступающим) контактом.Отрицательное соединение представляет собой центр основания с кольцевым кольцом изолятора между ним и банкой. Некоторые держатели ячеек имеют зажимы, которые могут шунтировать изолятор, вызывая короткое замыкание . Это быстро разряжает элемент и может привести к его взрыву. Риск снижается при использовании малой мощности , хлоридно-цинковых элементов вместо высокой мощности , щелочных марганцевых.

    Процедура

    1. Соберите цепь из двух элементов и лампы.
    2. Сделайте разрыв в цепи и соедините отрезок провода Эврика между двумя зажимами типа «крокодил».
    3. Измените длину провода между зажимами и посмотрите, как это повлияет на лампу.
    4. Вместо провода подключите сначала постоянный, а затем переменный резистор. Отметьте, что вы наблюдаете. Поменяйте местами соединения с резистором. Вы чувствуете разницу между двумя резисторами?
    5. С помощью переменного резистора сделайте лампу как ярче, так и тусклее.
    6. Вместо резистора вставьте диод и обратите внимание, что произойдет, если поменять местами соединения с диодом. Также попробуйте разместить диод в разных местах схемы.

    Учебные заметки

    • Это возможность познакомить учащихся с концепцией сопротивления, хотя, возможно, еще не с отношением V/I.
    • Переменный резистор или реостат показывает, как можно изменять яркость лампы. Полезно, если вы укажете путь тока через провод сопротивления.(Это может потребовать демонтажа поворотного реостата.)
    • Сопротивление — это слово, которое происходит от аналогии с потоком воды. Эта идея была настолько сильна в уме Ома, когда он начал свои исследования, что он сказал, что искал «электрическое сопротивление» и пытался найти его свойства. Когда было обнаружено, что металлические провода дают постоянное отношение V/I, эта константа была названа сопротивлением, которое Ом приготовил для нее.
    • В отличие от этого случая, порядок событий в большинстве физических открытий противоположный.Ученые сначала обнаруживают экспериментально, что некоторое соотношение имеет постоянное значение, а затем придумывают для него название, поскольку оно является постоянным (например, напряжение/деформация = модуль Юнга).
    • В классе этот логический порядок иногда сбивается. Некоторые студенты хватаются за название константы и считают само собой разумеющимся, что само название гарантирует постоянство и, таким образом, устраняет всякую необходимость в экспериментальных исследованиях. Тогда практический эксперимент становится схемой проведения одного точного измерения этой гарантированной константы, а не интересным исследованием, чтобы увидеть, какая связь существует.Конечно, нет ничего плохого в проведении этих измерений: каждое из них имеет свое значение в физике, но организованная серия таких экспериментов может дать новичкам неверное представление о науке.
    • На самом деле, если сравнивать широкий спектр материалов, металлы отличаются своей проводимостью (насколько легко через них протекает ток). Проводимость обратно пропорциональна сопротивлению.
    • Угольный резистор позволяет току течь в цепи независимо от того, каким образом он подключен к цепи.Диод пропускает ток только в одном направлении.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
