Однофазное твердотельное реле SSR-25DA — «Robot-Kit.ru»

Твердотельное реле SSR-25DA 25A — однофазное твердотельное реле для замыкания выходной цепи переменного напряжения.

Управление происходит от постоянного тока 3 — 32 Вольт DC, а коммутация проводника переменного тока 24 — 380 Вольт AC.

Принцип работы таков: при подаче питания на вход твердотелого реле 3-32 Вольт DC происходит замыкание реле и на выходе можно коммутировать на разрыв фазу переменного тока 24-380 Вольт AC.

  • Твердотельного реле — электронное устройство, являющееся типом реле без механических движущихся частей, служащее для включения и выключения высокомощностной цепи с помощью низких напряжений, подаваемых на клеммы управления. Имеет больший срок службы и не издаёт характерных звуков, по сравнению с обычными, электромеханическими реле.
  • Однополюсные твердотельные реле серии SSR используются для коммутации нагревательных элементов, двигателей, трансформаторов, ламп, сварочных агрегатов и других устройств с рабочим напряжением до 380 В переменного тока.
  • Задняя поверхность реле имеет металлическую полированную поверхность для максимального теплоотвода.
  • Имеет гальваническую развязку, реле могут крепиться на одну металлическую поверхность.
  • Низкий уровень излучения электромагнитных помех, обеспечиваемый примененным методом коммутации при переходе тока через ноль.
  • Высокая перегрузочная способность по току (10 Iном в течение 1-го периода рабочего напряжения) и по напряжению(с демпфирующей схемой).

Характеристики:
Серия: SSR (однофазное твердотельное реле)
Тип: DC-AC
Входной сигнал: 3-32 В DC
Управляющий ток: 3-25 мА
Ток нагрузки: 25 А
Коммутируемое напряжение: 24-380 В AC переменного тока
Ток срабатывания: 7.5 мА * 12 В
Напряжение включения/выключения реле: ВКЛ > 2.4 В / ВЫКЛ < 1 В
Ток утечки в выключенном состоянии: ≤ 4 мА
Падение напряжения: ≤ 1.5 В
Время отклика на входной сигнал: ≤ 10мс
Электрическая прочность изоляции: 2500 В АС
Сопротивление изоляции: 100 МОм (при 500 В DC)
Температура: от -25°C до +75°C
Индикация: светодиод для контроля наличия входного сигнала
Размер: 62 х 45 х 25 мм
Вес: 90 г

Однофазные твердотельные реле с фазовым методом управления

Однофазные твердотельные реле с фазовым методом управления

Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

Преимущество фазового метода регулирования заключается в непрерывности и плавности регулирования. Этот метод позволяет регулировать величину напряжения на выходе твердотельного реле (регулятор мощности). Недостатком является наличие помех при переключении. Применяется для резистивных (системы управления нагревом), переменных резистивных (инфракрасные излучатели) и индуктивных нагрузок (транcформаторы).

Особенности реле:

  • Аналоговые управляющие сигналы: 4-20мА, 1-10V DC, перменный резистор 470-560кОм
  • Отсутствие дребезга контактов и искрения при переключениях
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие

Расшифровка номенклатуры

  1. GDH – Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)

Варианты исполнений

Выходное напряжение

Аналоговый сигнал

Номинальный коммутируемый ток

10A

25A

40A

380V AC
фазовое упр.

4-20мА

GDh2038LA

GDh3538LA

GDh5038LA

0-10V DC

GDh2038VD

GDh3538VD

GDh5038VD

470-560кОм

GDh2038VA

GDh3538VA

GDh5038VA

Выходное напряжение

Аналоговый сигнал

Номинальный коммутируемый ток

60A

80A

100A

120A

380V AC
фазовое упр.

4-20мА

GDH6038LA

GDH8038LA

GDh20038LA

GDh22038LA

1-10V DC

GDH6038VD

GDH8038VD

GDh20038VD

GDh22038VD

470-560кОм

GDH6038VA

GDH8038VA

GDh20038VA

GDh22038VA

Технические характеристики и условия эксплуатации:

Модификация твердотельного реле

GDHхххххLA

GDHхххххVD

GDHхххххVA

Коммутируемое напряжение

24-380V AC

Управляющий сигнал

4-20мА

0-10V DC

470-560кОм/2Вт

Потребляемый ток в цепи управления

Ток утечки (выключенное состояние)

≤5мА

Максимальное пиковое напряжение

1000V AC

Падение напряжения в цепи нагрузки

≤1,6V AC

Время переключения

≤10мс

Светодиодная индикация

отсутствует

Напряжение пробоя

2500V AC  в теч. 1 минуты

Сопротивление изоляции

500МОм при 500V DC

Температура окружающей среды

-30…+75°C

Относительная влажность

≤95º (без образования конденсата)

Габаритные размеры

57,5х44х32мм

Способ монтажа

Винтами на монтажную поверхность

Масса

≤135г

Примечание: Выходные и входные клеммы твердотельных реле GDHхххххVA не изолированы друг от друга. Будьте внимательны при работе!

Схемы подключения:

GDHхххххLA, GDHхххххVD

GDHхххххVA

Внешний вид и габаритные размеры:



Твердотельные реле | устройства управления и контроля

Добавлено в вашу корзину

ССРЛ240-660

Серия твердотельных реле Omega SSRL используется для управления нагревателями большого сопротивления в сочетании с регуляторами температуры. 3-фазное выполняется с использованием 2 или 3 твердотельных реле.

Посмотреть полные характеристики

Добавлено в вашу корзину

SSRDIN600

Новое реле OMEGA SSRDIN/SSR3PH, разработанное для обеспечения превосходных тепловых характеристик в суровых промышленных условиях, является самым передовым твердотельным реле в своей линейке, устанавливаемым на DIN-рейку.

Посмотреть полные характеристики

Добавлено в вашу корзину

SSDDUAL240

Твердотельные реле серии OMEGA SSRLDUAL представляют собой два полностью независимых выходных реле переменного тока в одном стандартном панельном монтаже с демпфером и защитой от ложных срабатываний

Посмотреть полные характеристики

Добавлено в вашу корзину

SCR19-H

Контроллеры мощности серий SCR19-H и SCR39-H предназначены для пропорционального распределения электроэнергии только для резистивных нагрузок, таких как духовки, печи, термосварочные аппараты и т. д.

Посмотреть полные характеристики

Добавлено в вашу корзину

SSRDIN

Твердотельные реле OMEGA серии SSRDIN полностью интегрированы с радиатором и монтажной пластиной на DIN-рейку в компактной конструкции. Они безопасны при прикосновении со светодиодной индикацией входа.

Посмотреть полные характеристики

Добавлено в вашу корзину

SCR19

Контроллеры мощности серии SCR19 предназначены для пропорционального распределения электроэнергии только для резистивных нагрузок, таких как духовки, печи, термосварочные аппараты и т. д.

Посмотреть полные характеристики

Добавлено в вашу корзину

Серия PCM5

Преобразователь серии OMEGA PCM5 предназначен для преобразования сигнала 4–20 мА от контроллера процесса/температуры или компьютера в выходной сигнал, пропорциональный времени.

Посмотреть полные характеристики

Добавлено в вашу корзину

PCM4-серия

Модули-преобразователи серии OMEGA PCM облегчают преобразование выхода 4–20 мА в выход пропорционального времени включения/выключения. Вход 3–32 В постоянного тока в SSR.

Посмотреть полные характеристики

Добавлено в вашу корзину

Добавлено в вашу корзину

РЕЛЕ-УРМ

Универсальный релейный модуль серии RELAY-URM может коммутировать до восьми нагрузок 15 А, используя низкоуровневые входные сигналы от ПЛК, контроллеров процессов и индикаторов.

Посмотреть полные характеристики

Добавлено в вашу корзину

Серия SSL2

Серия SSRL представляет собой нормально разомкнутые реле SPST на 5 А с фиксацией и малым выходным током для определения замыкания до двух сухих контактов механического реле.

Посмотреть полные характеристики

Твердотельные реле

Omega предлагает широкий ассортимент реле, в том числе реле накачки/откачки с блокировкой, тонкие реле, реле для монтажа на DIN-рейку и многие другие.

Твердотельное реле, 3 фазы, SSR-25DA, 25A 3-32V DC to AC

Характеристики

25A 3–32 В постоянного тока до 24–480 В переменного тока Трехфазное твердотельное реле (ТТР) отличается компактными размерами, высокой структурной прочностью, хорошей ударопрочностью и высокой ударопрочностью.SSR предлагает надежное переключение коммерческих и промышленных нагрузок, таких как компьютерное периферийное интерфейсное устройство, печатная машина, формовочная машина, пищевая машина, упаковочная машина и так далее.

  • Встроенный абсорбер RC
  • Фотоэлектрическая изоляция
  • Выход SCR
  • Светодиодный индикатор рабочего состояния
  • Съемный защитный кожух для безопасности
  • Монтаж на панель
  • Переключатель пересечения нуля, тип

Спецификация

Модель АТО-SYTh3548ZD3
Вход Диапазон управляющего напряжения 3–32 В пост. тока
Макс.входной ток 20 мА
Необходимое рабочее напряжение 4 В постоянного тока
Необходимое напряжение срабатывания 2,7 В постоянного тока
Выход Диапазон напряжения нагрузки 24–480 В переменного тока
Пиковое напряжение 800 В переменного тока
Ток нагрузки 25А
Максимальный ток утечки в закрытом состоянии 8 мА
Максимальное время в выключенном состоянии 10 мс
Максимальное падение напряжения во включенном состоянии 1.5В
Общие Тип Постоянный ток в переменный, 3 фазы
Размеры Д – Ш – В (мм) 105х74,8х33
Вес 500 г
Диэлектрическая прочность (вход-выход) 4000В
Диэлектрическая прочность (ввод, вывод на базу) 2500В
Рабочая температура -20℃~ 80℃
Крепление Панель
Сертификация СЕ

Примечание:
* Когда ток нагрузки превышает 10 А, необходимо установить радиатор на твердотельное реле или реле твердотельного реле следует установить на металлическую опорную пластину с эффектом рассеивания тепла, и между ними наносится термопаста.
* Когда ток нагрузки составляет 40 А или более, необходимо оборудовать радиатор охлаждения с вентилятором или радиатор водяного охлаждения.
* Радиатор не входит в комплект.

Размеры (единица измерения: мм)

Схема подключения

Советы: однофазное твердотельное реле и трехфазное твердотельное реле

Однофазное твердотельное реле представляет собой активное устройство с четырьмя выводами, два из которых являются входными, а остальные — выходными.Между ними лежит фотоизоляция. Как только на входную клемму подаются постоянные или импульсные сигналы с определенным значением тока, выходная клемма может быть переведена из выключенного состояния во включенное состояние.

Трехфазное твердотельное реле переменного тока объединяет три однофазных твердотельных реле переменного тока и напрямую переключает трехфазную нагрузку, такую ​​как электрическая машина переменного тока, нагреватель и т. д., через один вход для обеспечения удобного управления. Напряжение изоляции между каждой фазой, входом и выходом, твердотельным реле и базовой платой превышает 2000 В переменного тока.Другие основные индикаторы такие же, как у соответствующих однофазных твердотельных реле. Следует отметить, что в некоторых случаях, например, в лабораторных условиях, когда фактический ток нагрузки невелик, удобнее использовать трехфазное твердотельное реле. Но большой ток приводит к большему нагреву. На данный момент три однофазных твердотельных реле могут оказаться более надежными.

Твердотельные реле | Руководство по выбору | Индия


Пункт Модель

G3NE

G3NA

G3PA

G3PE

Внешний вид

Доступная фаза

Одноместный

Одиночные/дополнительно 2 ножки

Одно/трехфазный, 2/3 ножки

Максимальное напряжение нагрузки (перем. /пост. ток)

от 75 до 264 В переменного тока

от 24 до 480 В переменного тока;
от 5 до 200 В постоянного тока

от 24 до 480 В переменного тока

от 100 до 480 В переменного тока

Максимальный ток в наличии

5 А, 10 А, 20 А

5 А, 10 А, 20 А, 40 А, 50 А, 75 А, 90 А

10 А, 20 А, 30 А, 40 А, 50 А, 60 А

15 А, 25 А, 35 А, 45 А

Способ обжига

ноль кроссовер

Пересечение нуля и стандартное включение/выключение

Вход сигнала

Логика

В постоянного тока сигнал

Логический сигнал В переменного/постоянного тока

Логика

В постоянного тока сигнал

Функция плавного пуска

Не поддерживается

Режим работы

Не поддерживается

Встроенный ток трансформатор

Поддержка внешних КТ

Опция связи

Не поддерживается

Тип крепления

Винтовой тип

Опция радиатора

Заказывайте в качестве принадлежностей

Встроенный

Сертификация одобрение

UL, CSA, IEC/EN (TÜV)

UL, CSA, -UTU модель по
ТЮФ

UL, CSA, VDE (усиление
изоляция)

UL, CSA, EN (сертификация TÜV)

Самообнаружение функция

Не поддерживается

Выход тревоги

Не поддерживается

Сменная мощность картридж/модуль

Да (силовое устройство
картридж)


Пункт Модель

G3PC

Г3ПФ

Внешний вид

Доступная фаза

Одноместный

Максимальное напряжение нагрузки (перем. /пост. ток)

от 100 до 240 В переменного тока

от 100 до 480 В переменного тока

Максимальный ток в наличии

20 А

25 А, 35 А

Способ обжига

ноль кроссовер

Вход сигнала

Логика

В постоянного тока сигнал

Функция плавного пуска

Не поддерживается

Режим работы

Не поддерживается

Поддерживается

Встроенный ток трансформатор

Встроенный

Поддержка внешних КТ

Да

Опция связи

Не поддерживается

Тип крепления

Винтовой тип

Опция радиатора

Встроенный

Сертификация одобрение

ЕС, UL, CSA

Сертификация UL, CSA, EN

Самообнаружение функция

Обнаружение отказа SSR Обнаружение неисправности SSR, обогреватель обнаружение отказа

Выход тревоги

Поддерживается

Сменная мощность картридж/модуль





Контроллеры мощности



Пункт Модель

G3PW

Г3ЗА

Внешний вид

Доступная фаза

Однофазный

Восьмифазный с SSR

Максимальное напряжение нагрузки (перем. /пост. ток)

от 100 до 240 В переменного тока

от 100 до 480 В переменного тока

Максимальный ток в наличии

20 А, 45 А, 60 А

Определить при выборе SSR

Способ обжига

Фазовый угол / оптимальный цикл

Управление до 8 SSR

Вход сигнала

от 4 до 20 мА Логический сигнал В постоянного тока

RS-485 Комповэй/F

Функция плавного пуска

Поддерживается

Режим работы

Поддерживается

Не поддерживается

Встроенный ток трансформатор

Да (модель с постоянным током)

Поддержка внешних КТ

Да

Опция связи

РС-485

RS-485 Комповэй/F

Тип крепления

Винтовое крепление

Крепление на винт или DIN-рейку

Опция радиатора

Встроенный

Сертификация одобрение

CE и UL ожидается

Маркировка CE, TÜV, UL, CSA

Самообнаружение функция

Обнаружение неисправности SSR, обогреватель обнаружение отказа

Выход тревоги

Поддерживается

Сменная мощность картридж/модуль

Основные принципы твердотельных реле

Твердотельные реле и контакторы: как это работает?

Что такое твердотельное реле (ТТР)?

Это коммутационное устройство, использующее электронные компоненты. SSR не имеет абсолютно никаких движущихся частей. Вместо этого он использует электрические и оптические свойства твердотельных полупроводников, чтобы выполнять их входные и выходные функции изоляции и переключения.

Эта технология полностью отличается от электромеханических реле (ЭМР). Для включения и выключения ЭМИ используют катушки, магнитные поля, пружины и механические контакты.

Из чего состоит твердотельное реле celduc®?



Твердотельное реле состоит из двух основных частей:

1- входная цепь

2- схема включения

Также используется электрическая изоляция между входными и выходными контактами.

1- Входная цепь

Во входной цепи используется оптопара (или оптоизолятор).

Оптопара состоит из одного (или нескольких) инфракрасных светодиодов (соответствует передатчику) и светочувствительного устройства (также называемого фотосимистором, соответствует приемнику) в одном корпусе (изображение ниже) .

Роль оптопары состоит в том, чтобы изолировать вход от выхода . Компания Celduc® позаботилась о том, чтобы выбрать лучшие оптопары на рынке.

2- Цепь переключения

Цепь переключения — это компонент, позволяющий переключать электроэнергию на нагрузку.

  • Для твердотельных реле переменного тока это может быть либо симистор, либо встречно-параллельный тиристор (или кремниевый управляемый выпрямитель, SCR). Во включенных тиристорах celduc® используется технология TMS², что позволяет celduc® SSR иметь наилучший ожидаемый срок службы по сравнению с большинством продуктов на рынке.Этот высокий ожидаемый срок службы также достигается благодаря отделу исследований и разработок celduc®, который регулярно совершенствует производственный процесс, постоянно увеличивая число циклов.
  • Для твердотельных реле постоянного тока схема переключения может быть биполярным транзистором, МОП-транзистором или IGBT-транзистором.

Схема согласования гарантирует желаемый режим переключения путем обработки полученного входного сигнала и переключения выходной схемы .

Ассортимент твердотельных реле

Celduc® предлагает различные режимы переключения. Zero Cross, случайное или пиковое переключение.

  • Что касается реле пересечения нуля (или управления нулевым напряжением), питание переключается только в начале чередования, после применения управления. Действительно, переключение происходит только тогда, когда оно близко к нулю вольт. Рекомендуется использовать реле перехода через ноль для резистивных или емкостных нагрузок, поскольку они могут ограничить помехи di/dt в сети и увеличить ожидаемый срок службы нагрузки и реле.



  • Касательно случайных реле (или мгновенного управления): питание переключается только после подачи управляющего напряжения (со временем включения менее 100 мкс). Рекомендуется использовать случайные реле для всех индуктивных нагрузок, когда фазовые сдвиги между напряжением и током могут быть проблематичными для реле перехода через нуль. Случайные реле
    также используются, когда требуется точное управление мощностью нагрузки (например, приложения с фазовым управлением).

  • Что касается реле пикового пуска, питание переключается только при достижении пикового напряжения полупериода, следующего за применением управления. Рекомендуется использовать пиковые пусковые реле для управления трансформаторным типом индуктивных нагрузок насыщения. Это предотвратит насыщение трансформатора и возникновение значительных пиков тока намагничивания.


Преимущества твердотельных реле celduc® (SSR) по сравнению с электромеханическими реле (EMR).
  • ОЖИДАЕМЫЙ ДОЛГИЙ СЛУЖЕБНЫЙ СРОК : Твердотельные реле не подвержены износу или деформации, поскольку они не имеют движущихся механизмов. При правильном использовании ТТР имеют в 200 раз больший срок службы по сравнению с электромеханическим реле (ЭМР).
  • ТОЧНОЕ ВРЕМЯ ПЕРЕКЛЮЧЕНИЯ : SSR имеет возможность отключать нагрузки переменного тока при достижении нулевой точки тока нагрузки. Это полностью устраняет искрение, электрические помехи и дребезг контактов, возникающие при ЭМИ и индуктивных нагрузках.
  • НИЗКОЕ ПОТРЕБЛЕНИЕ ЭНЕРГИИ : Твердотельному реле требуется только низкая мощность привода для переключения нагрузок большой мощности.
  • ОЧЕНЬ ВЫСОКАЯ ЧАСТОТА ПЕРЕКЛЮЧЕНИЯ : Твердотельное реле обеспечивает быстрое переключение и уменьшенный гистерезис (благодаря его большой способности переключения). Затем его можно использовать для очень точного контроля температуры.
  • ТИХАЯ РАБОТА : Твердотельное реле не генерирует акустический шум при изменении состояния выходов.Это действительно очень важно, когда речь идет о бытовом и медицинском использовании.
  • УДАРОСТОЙКОСТЬ И ВИБРАЦИОННАЯ СТОЙКОСТЬ : Благодаря высокой устойчивости к ударам и вибрации при использовании твердотельной технологии отсутствует риск случайного переключения.
  • ПРЕДЛАГАЕТ БОЛЬШЕ ФУНКЦИЙ : Твердотельные реле предлагают больше возможностей с точки зрения диагностики, защиты и связи.
Что необходимо учитывать при использовании твердотельного реле.

Для правильной работы твердотельное реле должно достаточно охладиться, чтобы температура перехода в ядре силового элемента не превышала указанных значений.Эти значения обычно доходят до 125°C или 150°C в зависимости от силовых компонентов.

Охлаждение предотвратит слишком высокую температуру радиатора твердотельного реле (90 или 100°C).

Чтобы выбрать радиатор, соответствующий вашим потребностям, вы можете либо использовать расчет, либо обратиться к графикам, предоставленным celduc® relais в технических паспортах продуктов, которые доступны на сайте RS Components.

Широкий ассортимент твердотельных реле celduc®

celduc® производит широкий ассортимент твердотельных реле до 125 ампер.Ассортимент продукции celduc® включает однофазные, двухфазные или трехфазные твердотельные реле, интерфейсные модули ввода-вывода, твердотельные реле для печатных схем, диагностические реле и твердотельные реле для управления нагрузками двигателя.






Типичные области применения твердотельных реле celduc®

celduc® SSR находят широкое применение благодаря своей надежности, бесшумной работе и длительному сроку службы.

НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ :

  • Коммерческие машины для обработки пищевых продуктов
  • Литье пластмасс под давлением/экструзия
  • Печи
  • ОВКВ
  • Текстиль
  • Жилое отопление
  • Инфракрасный обогрев
  • Сушка
  • Термоформование
  • Паяльное оборудование

ЗАПУСК ДВИГАТЕЛЯ:

  • Насосы
  • Компрессоры
  • Конвейерные системы
  • Вентиляторы
  • Лифты
  • Лифты
  • Подъемники
  • Моторизованный тренажер

ОСВЕЩЕНИЕ:

  • Нагреватели
  • Муниципалитеты
  • Кинотеатры и сцены
  • Взлетно-посадочная полоса аэропорта
  • Улицы и проезжие части
  • Склады
  • Офисные помещения
  • Опасные места и маяки

АВТОМАТИЗАЦИЯ:

  • Интерфейсы автоматизации
  • Управление нагревательным элементом
  • Электроклапаны
  • Катушки контактора
  • Оптическая изоляция датчика.

РАЗНОЕ :

  • Силовые трансформаторы
  • Электромагниты
  • Импульсные источники питания
  • Регуляторы
  • Инверторы
  • Силовые преобразователи
  • Источники бесперебойного питания
  • Конденсаторы для коррекции коэффициента мощности
  • Электромагнитные клапаны

Для получения дополнительной информации все каталоги и руководства по применению celduc® доступны здесь: https://www.celduc-relais.com/en/technical-library/catalogues-brochures/

Однофазное твердотельное реле переменного тока SSR, твердотельное реле, SSR, реле SSR — Китайский производитель и поставщик

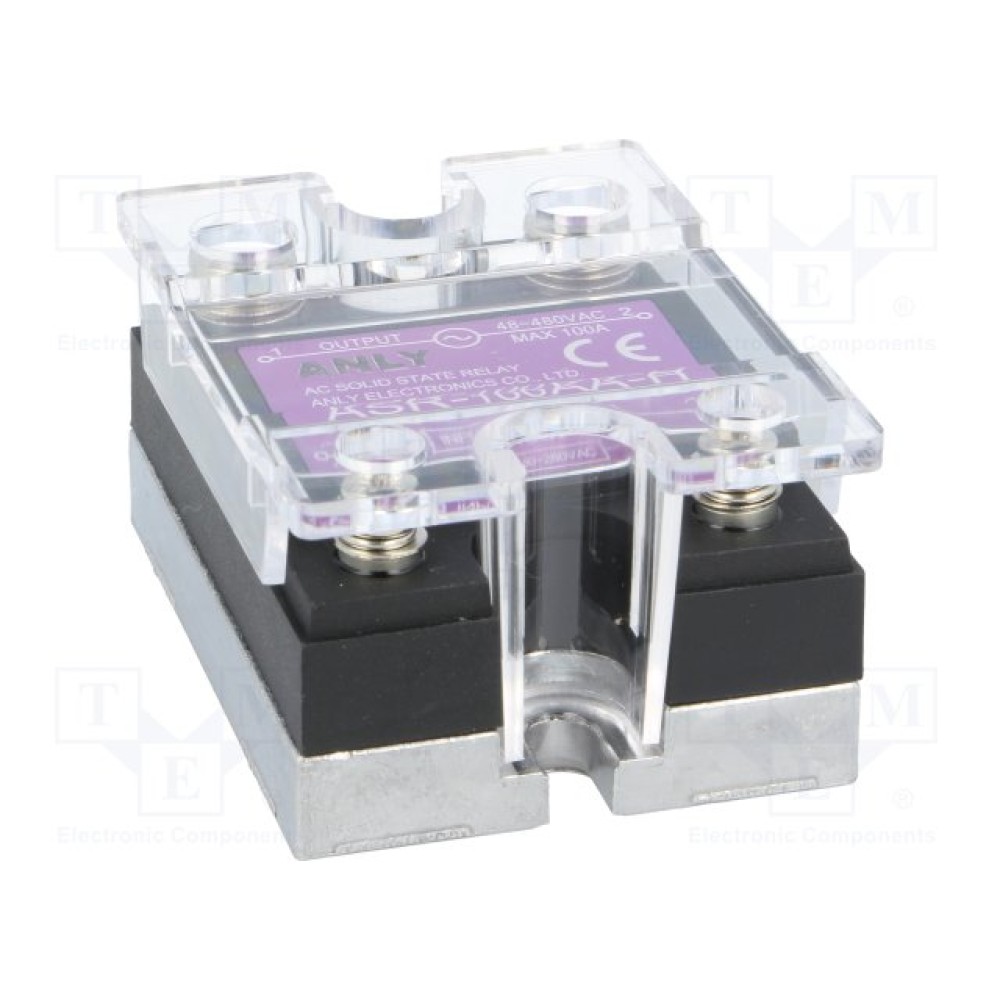

Однофазные твердотельные реле переменного тока

Особенности:

● Диэлектрическая прочность 4000 В

● Фотоизоляция

● Пересечение нуля или случайное включение

● Доступна съемная крышка для защиты от пальцев

● Выход переменного тока с двойным тиристором

● Монтаж на панель

● Управление постоянным или переменным током

● Встроенный пульт дистанционного управления



Описание моделей:

1. SY — код конструкции

SYDH – однофазное твердотельное реле (10 – 120А)

SYDM – твердотельное реле промышленного класса (100 – 500А)

SYTH – трехфазное твердотельное реле (10 – 120А)

SYTR – реле реверса двигателя твердотельное (10 – 40А)

2. 40 – ток нагрузки 40А (10 – 500А)

3. 48 – напряжение нагрузки 24–480 В переменного тока, 38 – 24–380 В переменного тока, 23 – 5–220 В постоянного тока

4. ZD3 – тип управляющего сигнала (режим переключения)

ВА – переменный резистор 220-560кОм/2Вт (управление фазой)

LA – аналоговый сигнал 4-20мА (управление фазой)

VD – аналоговый сигнал 0-10В постоянного тока (управление фазой)

ZD – управляющее напряжение 10-30В постоянного тока (переключение при переходе через ноль)

ZD3 – управляющее напряжение 3-32В постоянного тока (переключение при переходе через ноль)

ZA2 – управляющее напряжение 70-280В переменного тока (переключение при переходе через ноль)

DD3 – управляющее напряжение 3-32В постоянного тока (переключение постоянного напряжения)

Типы:

Напряжение нагрузки Управляющее напряжение Номинальный ток
10А 25А 40А
480 В переменного тока 3–32 В постоянного тока СИДх2048ЗД3 СИДх3548ЗД3 СИДх5048ЗД3
70-280 В переменного тока СИДх2048ЗА2 СИДх3548ЗА2 СИДх5048ЗА2
Напряжение нагрузки Управляющее напряжение Номинальный ток
60А 85А 100А 120А
480 В переменного тока 3–32 В постоянного тока СИДХ6048ЗД3 СИДХ8048ЗД3 SYDh20048ZD3 СИДх22048ЗД3
70-280 В переменного тока СИДХ6048ЗА2 СИДХ8048ЗА2 SYDh20048ZA2 СИДх22048ЗА2

Технические характеристики:

Предметы СИДХхххххZD3 СИДХхххххЗА2
Напряжение нагрузки 24–480 В переменного тока
Контрольное напряжение 3–32 В пост. тока 70–280 В переменного тока
Потребляемый ток в цепи управления 3–25 мА ≤12 мА
Напряжение ВКЛ/ВЫКЛ 3 В пост. тока/1 В пост. тока 70 В перем. тока/10 В перем. тока
Пиковое напряжение 1000 В переменного тока
Падение напряжения в цепи нагрузки ≤1.6 В переменного тока
Ток утечки (в выключенном состоянии) ≤10 мА
Время переключения ≤10 мс
Светодиодная индикация да
Диэлектрическая прочность 2500 В переменного тока (1 мин)
Сопротивление изоляции 500МОм с 500В постоянного тока
Рабочая температура -30…+75°C
Относительная влажность ≤95%; (без конденсации)
Размеры 57. 4х44,8х32мм
Способ крепления Винты на
Вес ≤135 г

Габаритные размеры и схема подключения:

Однофазные твердотельные реле Производитель с 1992 г.

  • Сертифицированное UL SSR, GOLD SSR, 40A AC SSR, управление переменным током твердотельное реле переменного тока, вход 90-280В переменного тока, вход со светодиодной индикацией, выходной ток 40А, выходное напряжение 40-480В переменного тока

    Серия SAP48·Номинальные значения от 10A до 90A @ 40-530 В переменного тока·Кратковременное перенапряжение 800 В·Съемная защитная крышка IP 20·Простая в использовании термопрокладка·Усиленная конструкция для тяжелых промышленных нагрузок·Светодиодный индикатор состояния входа·UL /Одобрено CE, соответствует требованиям RoHS/EMC. ·Разработан в соответствии с требованиями IEC 62314·Выход с пересечением нуля (резистивные нагрузки) или мгновенным (индуктивные нагрузки) выходом

  • GOLD SSR, 25A, регулировка напряжения SSR, аналоговый выход, пропорциональный выход, твердотельное реле напряжения контроля тока, вход 4-20 мА, вход со светодиодной индикацией, выходной ток 25A, выходное напряжение 0-220 В переменного тока

    ·Пропорциональный контроллер с выходом переменного тока·Номинальный ток от 10 А до 80 А при 120 В переменного тока, 220 В переменного тока или 400 В переменного тока·Управление от 2 до 10 В постоянного тока или от 4 до 20 мА постоянного тока·Съемная защитная крышка IP 20·Удобная термопрокладка· Сертифицировано CE, соответствует требованиям RoHS/EMC.·Разработан в соответствии с требованиями IEC 62314 ·В основном для резистивных нагрузок ·Для трансформаторных нагрузок диапазон управляющего выходного напряжения составляет 80-100% от номинального напряжения.

  • GOLD SSR, 25A, регулировка напряжения SSR, аналоговый выход, пропорциональный выход, твердотельное реле напряжения контроля сопротивления, вход 0-470kΩ, вход со светодиодной индикацией, выходной ток 25A, выходное напряжение 0-220VAC

    ·Пропорциональный контроллер выходного переменного тока·Номинальный ток от 10 А до 80 А при 120 В переменного тока, 240 В переменного тока или 400 В переменного тока·Потенциометрическое управление от 150 кОм до 1 МОм·Съемная защитная крышка IP 20·Простая в использовании термопрокладка·Сертификация CE, RoHS/ Соответствует ЭМС.·Разработан в соответствии с требованиями IEC 62314 ·В основном для резистивных нагрузок ·Для трансформаторных нагрузок диапазон управляющего выходного напряжения составляет 80-100% от номинального напряжения. ·Клемма потенциометра имеет линейное напряжение, для безопасности требуется необходимая изоляция

  • GOLD SSR, 40A AC SSR, твердотельное реле постоянного тока, вход 4-32VDC, вход со светодиодной индикацией, выходной ток 40A, выходное напряжение 40-480VAC

    ·Номинальные параметры от 10 А до 90 А при 40–530 В переменного тока·Кратковременное перенапряжение 800 В·Съемная защитная крышка IP 20·Простая в использовании термопрокладка·Усиленная конструкция для тяжелых промышленных нагрузок·Светодиодный индикатор состояния входа·UL/CE сертифицирован, соответствует требованиям RoHS/EMC.·Разработан в соответствии с требованиями IEC 62314·Выход с пересечением нуля (резистивные нагрузки) или мгновенным (индуктивные нагрузки) выходом

  • GOLD SSR, 600A AC SSR, твердотельное реле постоянного тока, вход 4-32 В постоянного тока, вход со светодиодной индикацией, выходной ток 600 А, выходное напряжение 40-800 В переменного тока

    GOLD SSR, 600A AC SSR, твердотельное реле постоянного тока, управление постоянным током, вход 4–32 В постоянного тока, вход со светодиодной индикацией, выходной ток 600 А, выходное напряжение 40–800 В переменного тока

  • GOLD SSR, 500A AC SSR, твердотельное реле постоянного тока, вход 4-32 В постоянного тока, вход со светодиодной индикацией, выходной ток 500 А, выходное напряжение 40-800 В переменного тока

    GOLD SSR, 500A AC SSR, DC-управление AC твердотельное реле, вход 4-32VDC, вход со светодиодной индикацией, выходной ток 500A, выходное напряжение 40-800VAC

  • GOLD SSR, 1200A AC SSR, твердотельное реле управления постоянным током, вход 4-32VDC, вход со светодиодной индикацией, выходной ток 1200A, выходное напряжение 40-800VAC

    GOLD SSR, 1200A AC SSR, DC-управление AC твердотельное реле, вход 4-32VDC, вход со светодиодной индикацией, выходной ток 1200A, выходное напряжение 40-800VAC

  • GOLD SSR, 200A AC SSR, твердотельное реле управления постоянным током переменного тока, вход 4-32 В постоянного тока, вход со светодиодной индикацией, выходной ток 200 А, выходное напряжение 24-480 В переменного тока

    · Номинальные параметры от 100 до 300 А при 40–480 В переменного тока · Кратковременное перенапряжение 1200 В · Съемная защитная крышка IP 20 · Светодиодный индикатор состояния входа · Одобрен UL/CE, соответствует требованиям RoHS/EMC. · Усиленная конструкция по току для тяжелых промышленных нагрузок· Разработано в соответствии с требованиями IEC 62314· Переход через нуль (резистивные нагрузки) или мгновенный (индуктивные нагрузки) выход

  • GOLD SSR, 100A AC SSR, твердотельное реле постоянного тока, вход 4-32 В постоянного тока, вход со светодиодной индикацией, выходной ток 100 А, выходное напряжение 40-480 В переменного тока

    ·Номинальные параметры от 10 А до 100 А при 40-530 В переменного тока·Кратковременное перенапряжение 800 В·Съемная защитная крышка IP 20·Простая в использовании термопрокладка·Усиленная конструкция для тяжелых промышленных нагрузок·Светодиодный индикатор состояния входа·UL/CE сертифицирован, соответствует требованиям RoHS/EMC.·Разработан в соответствии с требованиями IEC 62314·Выход с пересечением нуля (резистивные нагрузки) или мгновенным (индуктивные нагрузки) выходом

  • GOLD SSR, 100A AC SSR, управление постоянным током, твердотельное реле переменного тока, вход 4–32 В постоянного тока, вход со светодиодной индикацией, выходной ток 100 А, выходное напряжение 24–480 В переменного тока

    ·Номинальные значения от 100 до 300 А при 40-480 В переменного тока·Кратковременное перенапряжение 1200 В·Съемная защитная крышка IP 20·Светодиодный индикатор состояния входа·Одобрен UL/CE, соответствует требованиям RoHS/EMC. ·Усиленная конструкция по току для тяжелых промышленных нагрузок·Разработано в соответствии с требованиями IEC 62314·Выход с переходом через нуль (активные нагрузки) или мгновенный (индуктивные нагрузки)

  • GOLD SSR, 200A AC SSR, AC твердотельное реле управления AC, вход 90-280VAC, вход со светодиодной индикацией, выходной ток 200A, выходное напряжение 24-530VAC

    · Номинальные параметры от 100 до 300 А при 40–480 В переменного тока · Кратковременное перенапряжение 1200 В · Съемная защитная крышка IP 20 · Светодиодный индикатор состояния входа · Одобрен UL/CE, соответствует требованиям RoHS/EMC.· Усиленная конструкция по току для тяжелых промышленных нагрузок· Разработано в соответствии с требованиями IEC 62314· Переход через нуль (резистивные нагрузки) или мгновенный (индуктивные нагрузки) выход

  • Сертифицированное UL SSR, GOLD SSR, 25A AC SSR, управление постоянным током, твердотельное реле переменного тока, вход 4–32 В постоянного тока, вход со светодиодной индикацией, выходной ток 25 А, выходное напряжение 40–480 В переменного тока

    Серия SAP48·Номинальные значения от 10A до 90A @ 40-530 В переменного тока·Кратковременное перенапряжение 800 В·Съемная защитная крышка IP 20·Простая в использовании термопрокладка·Усиленная конструкция для тяжелых промышленных нагрузок·Светодиодный индикатор состояния входа·UL /Одобрено CE, соответствует требованиям RoHS/EMC. ·Разработан в соответствии с требованиями IEC 62314·Выход с пересечением нуля (резистивные нагрузки) или мгновенным (индуктивные нагрузки) выходом

  • SSR-однофазное твердотельное реле

    Shining SSR-SXXDA(-H), SSR-SXXAA(-H), SSR-SXXVA(-H), SSR-SXXDD-H Однофазные твердотельные реле.
    В том числе от постоянного тока к переменному, от переменного к переменному, от ВР к переменному, от постоянного к постоянному четырем типам.
    SSR-SXXDA(-H) Артикул: SSR-S10DA, SSR-S25DA, SSR-S40DA, SSR-S10DA-H, SSR-S25DA-H, SSR-S40DA-H.Максимум. Ток нагрузки: 10/25/40А.

    SSR-SXXAA(-H) Артикул: SSR-S10AA, SSR-S25AA, SSR-S40AA, SSR-S10AA-H, SSR-S25AA-H, SSR-S40AA-H. Максимум. Ток нагрузки: 10/25/40А.

    SSR-SXXVA(-H) Артикул: SSR-S10VA, SSR-S25VA, SSR-S40VA, SSR-S10VA-H, SSR-S25VA-H, SSR-S40VA-H. Максимум. Ток нагрузки: 10/25/40А.
    SSR-SXXDD-H Артикул №: SSR-S05DD-H, SSR-S10DD-H, SSR-S25DD-H. Максимум. Ток нагрузки: 5/10/25А.

    (название серии или)
    Артикул продукта №

    ССР-С10ДА

    ССР-С25ДА

    ССР-С40ДА

    ССР-С10ДА-Х

    ССР-С25ДА-Х

    ССР-С40ДА-Х

    ССР-С10АА

    ССР-С25АА

    ССР-С40АА

    ССР-С10АА-Х

    ССР-С25АА-Х

    ССР-С40АА-Х

    ССР-С10ВА

    ССР-С25ВА

    ССР-С40ВА

    ССР-С10ВА-Х

    ССР-С25ВА-Х

    ССР-С40ВА-Х

    ССР-S05DD-H

    ССР-С10ДД-Х

    ССР-S25DD-H

    Технические характеристики/размеры
    Д х Ш х В 57 х 42 х 24 мм 57 х 42 х 24 мм 57 х 42 х 24 мм 57 х 42 х 24 мм 57 х 42 х 24 мм 57 х 42 х 24 мм 57 х 42 х 24 мм
    Арт. Д1 х Ш1 43,8 х 27 мм 43,8 х 27 мм 43,8 х 27 мм 43,8 х 27 мм 43,8 х 27 мм 43,8 х 27 мм 43,8 х 27 мм
    Арт. Д2 х Ш2 46,3 х 12 мм 46,3 х 12 мм 46,3 х 12 мм 46,3 х 12 мм 46,3 х 12 мм 46.3 х 12 мм 46,3 х 12 мм
    Арт. Диаметр (Ø)  5 мм  5 мм  5 мм  5 мм  5 мм  5 мм  5 мм
    Электрические характеристики
    Макс. Ток нагрузки

    25.10.40 А

    25.10.40 А

    25.10.40 А

    25.10.40 А

    25.10.40 А

    25. 10.40 А

    5/10/25 А
    Метод управления Нулевой крест Нулевой крест Нулевой крест Нулевой крест Управление фазой Фотопара
    Входное рабочее напряжение 4~32 В пост. тока 4~32 В пост. тока 80~240 В переменного тока 80~240 В переменного тока 250 кОм при 110 В, 500 кОм при 220 В 500 кОм при 220 В, 1000 кОм при 380 В 4~32 В пост. тока
    Входной ток 20 мА при 32 В постоянного тока 20 мА при 32 В постоянного тока 20 мА при 220 В переменного тока 20 мА при 220 В переменного тока н/д н/д 20 мА при 32 В постоянного тока
    Необходимо отключить напряжение 0~2. 5 В постоянного тока 0~2,5 В пост. тока 0~70 В переменного тока 0~70 В переменного тока н/д н/д 0~2,0 В пост. тока
    Диапазон выходного напряжения нагрузки 24~280 В переменного тока 90~480 В переменного тока 24~280 В переменного тока 90~480 В переменного тока 24~280 В переменного тока 90~480 В переменного тока 5~120 В пост. тока
    Макс.Пиковый всплеск одного круга 120/250/400 А 120/250/400 А 120/250/400 А 120/250/400 А 120/250/400 А 120/250/400 А н/д
    Мин. Напряжение блокировки 600 В 600 В 600 В 600 В 600 В 600 В 400 В
    Время включения и выключения Н/Д
    Полное сопротивление изоляции 50 МОм / 500 В пост. тока 50 МОм / 500 В пост. тока 50 МОм / 500 В пост. тока 50 МОм / 500 В пост. тока 50 МОм / 500 В пост. тока 50 МОм / 500 В пост. тока 50 МОм / 500 В пост. тока
    Макс.Падение напряжения во включенном состоянии 1,6 В / 25oC 1,6 В / 25oC 1,6 В / 25oC 1,6 В / 25oC 1,6 В / 25oC 1,6 В / 25oC 2 В / IC=8A
    Материалы

    Материалы корпуса

    ПБТ

    Цвет Белый

    Аксессуары и детали


    Защитная крышка SSR-S-CV (дополнительно)
    Радиатор Серия HS-60XXX (HS-60050, HS-60100, HS-60150, HS-60200)
    Одобрение и сертификат UL/cUL, СЕ UL/cUL, СЕ UL/cUL, СЕ UL/cUL, СЕ СЕ СЕ СЕ




    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
