Почему контакты на реле так странно пронумерованы? Электрику полезно знать! | ЭТМ для профессионалов

Вы обращали внимание на то, как маркируются контакты на реле и других коммутационных приборах? Если нет, то предлагаю небольшую подборку фото (проведите пальцем влево, чтобы увидеть все картинки).

Во всех случаях контакты пронумерованы таким образом — 11, 12, 14, или 15, 16, 18 или 21, 22, 24. Возникает вопрос — у производителей коммутационных приборов проблемы с арифметикой или так должно быть?

Чтобы разобраться в проблеме обратимся к нормативно-технической документации, в статье будут использованы:

— ГОСТ 50030.1-2007 «Аппаратура низковольтная распределения и управления. Часть 1. Общие требования» — а момент написания он не действует, тем не менее на него ссылаются действующие документы.

— ГОСТ 50030.4.1 ГОСТ Р 50030.4.1-2012 «Аппаратура распределения и управления низковольтная. Часть 4. Контакторы и пускатели. Раздел 1. Электромеханические контакторы и пускатели» — действующий.

Обозначение контактов

Требования к маркировке выводов приведены в п. 7.1.7.4 ГОСТ 50030.1:

МЭК (IEC) 60445, он же ГОСТ 33542-2015 «Основополагающие принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация выводов электрооборудования, концов проводников и проводников», как видно из названия, описывает принципы обозначения выводов, содержит примеры и общие требования. Обозначений для конкретных видов контактов в нём нет. Поэтому обратимся ко второй ссылке из этого пункта — приложению L «Маркировка и отличительное цифровое обозначение контактных выводов» ГОСТа 50030.1, но прежде вспомним основные виды контактов, применяющихся в реле и контакторах.

Условные графические обозначения контактов: а) замыкающий, б) переключающий, в) размыкающий, г) размыкающий

Условные графические обозначения контактов: а) замыкающий, б) переключающий, в) размыкающий, г) размыкающий

Обозначения основных видов контактов на схемах вы видите на рисунке выше:

  • Нормально разомкнутый контакт (а), другое название — замыкающий. Это контакт, который без воздействия внешних сил со стороны управляющего элемента — силы человека, если это кнопка или электромагнитного воздействия, если это реле — находится в разомкнутом состоянии. Для обозначения используются буквы NO, что расшифровывается как Normally open.
  • Нормально замкнутый контакт (в, г), другое называние – размыкающий. Это контакт, который без воздействия внешних сил находится в замкнутом состоянии. Для обозначения используются буквы NC, что расшифровывается как Normally closed.
  • Переключающий контакт — это контакт, который переключает электрические цепи. Обозначается, как NO/NC.
Названия контактов

Названия контактов

Переключающий контакт состоит из одного подвижного общего контакта и двух неподвижных. Общий контакт может обозначаться как COM. Неподвижные контакты обозначают по их состоянию в нормальном положении — нормально замкнутый NC, и нормально разомкнутый.

Устройство переключающего контакта и буквенные обозначения

Устройство переключающего контакта и буквенные обозначения

На реальных реле буквенные обозначения используются вместе с цифровыми, но всё же чаще встречаются аппараты, в которых контакты подписаны цифрами, как вы и могли убедиться из подборки фото в начале статьи.

Маркировка выводов

Обратимся к приложению L ГОСТ 50030.1—2007, а именно к разделу L.3.2 «Контакты вспомогательных цепей».

Для контактов используется двухзначная числовая маркировка, типа 11, 12, 13 где (слева направо):

  1. Первая цифра – порядковый номер.
  2. Вторая цифра — функциональное назначение.

Разберём сначала обозначения функционального назначения, которых, в сущности, документ определяет два:

  1. Контакты без специальных функций, использующие для замыкания, размыкания или переключения цепей.
  2. Контакты, имеющие специальное назначение или выполняющие какие-либо специальные функции: задержка времени, защита или реализующие другие задачи.

Начнём с первых, размыкающие контакты обозначают цифрами 1 и 2, замыкающие — 3 и 4. Переключающие контакты обозначают по аналогии, но общий контакт обозначают цифрой 1, оставшиеся – 2 и 4, по той же логике что и предыдущие.

Пример маркировки функционального обозначения контактов

Пример маркировки функционального обозначения контактов

Контакты, имеющие специальное назначение, обозначаются так:

  • размыкающие контакты обозначаются цифрами 5 и 6;
  • замыкающие — 7 и 8;
  • переключающие — 5 (общий), 6 (размыкающий) и 8 (замыкающий).
Пример маркировки функционального обозначения контактов специального назначения

Пример маркировки функционального обозначения контактов специального назначения

Итак, с обозначением функций разобрались, теперь поговорим о порядковом номере.

Порядковый номер указывает на принадлежность выводов к конкретной контактной группе, если их несколько. Выводы, которые относятся к одному и тому же контакту обозначают одной и той же цифрой.

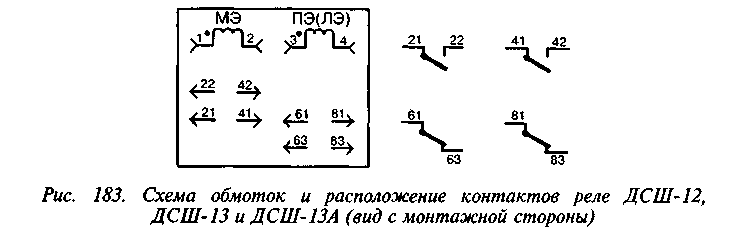

Порядковый номер выводов, относящихся к одному контакту

Порядковый номер выводов, относящихся к одному контакту

Если контактов несколько, то все контакты, выполняющие одну и ту же функцию, обозначаются разными цифрами.

Выводы катушек электромагнитных реле всегда обозначаются как A1 и A2.

На контакторах аналогичным образом обозначаются и катушка, и вспомогательные контакты на контакторах.

Но требования к обозначению главных контактов прописаны в другом документе — ГОСТ 50030.4.1-2012, в приложении А, п. А.2.2: «следует маркировать однозначными цифрами и буквенно-цифровыми обозначениями». Для маркировки используются цифры 1, 2, 3, 4 и так далее, а также буквы L1, L2, L3 для контактов со стороны питающей сети и T1, T2, T3 – для контактов со стороны нагрузки.

Для закрепления информации взглянем ещё раз на фотографии реле из начала статьи.

На этих реле контакты переключающие и их выводы обозначаются цифрами 1, 2 и 4, они не выполняют особых функций, а используются лишь для коммутации нагрузки или управления.

А следующее реле IEK ORT-A1 — это реле задержки включения, а изложенной выше информации из ГОСТ 50030. 1, контакты специального назначения (в этом случае замыкание с выдержкой времени) обозначаются цифрами 15, 16, 18, что вы и можете видеть на фото ниже.

На этом у меня всё, а читателям хочу задать вопрос — мне не удалось найти взамен ГОСТ Р 50030.1 актуального ГОСТа, может быть вы знаете?

Контакты реле. Принцип действия и назначение работы реле

Реле – устройство для включения и выключения электрических цепей, один из «долгожителей» среди радиотехнических элементов. Несмотря на относительно простую конструкцию, оно обладает высокой эффективностью и надежностью. Даже в настоящее время в некоторых устройствах не существует альтернативы. Несмотря на существование силовых полупроводниковых приборов, контакты реле до сих пор являются самым простым способом коммутации мощных нагрузок в слаботочных цепях.

Назначение

Элементарная электрическая схема состоит из источника питания, выключателя и нагрузки. В идеале все три элемента должны соответствовать друг другу по напряжению, а главное – по току. Это обязательное условие нормальной работы цепи. Если допустимый ток через выключатель больше, чем потребляемый нагрузкой, ничего страшного не произойдет. Более того, такой размыкатель прослужит гораздо дольше. Когда же ток, протекающий через выключатель, превышает предельно допустимый, начинаются проблемы.

Выражаются они в искрении контактов, что в конечном счете сказывается на сроке их службы. Казалось бы, достаточно установить соответствующий нагрузке выключатель и все будет нормально. Это так, но не всегда возможно. Дело в том, что чем выше допустимый ток, тем больше габариты размыкателя. При этом нагрузка может быть достаточно большой, а управлять ею приходится, например, с пульта на котором нет места для крупного выключателя.

В этом случае и устанавливают реле. Для его включения требуется относительно маленький ток. Мощность нагрузки может быть весьма значительной, при этом реле можно вынести за пределы того же пульта управления и установить в месте, где габариты не имеют принципиального значения.

Устройство реле

Сразу следует отметить, что существует большое разнообразие приборов контроля напряжения. В статье будет рассмотрено наиболее распространенное электромагнитное реле. Состоит оно из следующих частей:

  • электромагнитная катушка с сердечником;
  • якорь;
  • коммутируемые контакты реле;
  • возвратная пружина.

Реле выполнено в закрытом, иногда герметичном корпусе. Это предохраняет его механизм от попадания пыли и влаги. Для подключения устройства снаружи корпуса имеются выводы контактов и обмотки катушки.

Принцип работы

Ключевым элементом реле является электромагнитная катушка, в данном случае ее называют обмоткой. В конструкции она выполняет функцию соленоида. При протекании тока через катушку возникает магнитное поле, за счет которого к сердечнику притягивается якорь, жестко соединенный с подвижным контактом реле. Он при перемещении замыкает электрическую цепь. После того как напряжение с обмотки будет снято, якорь под действием пружины возвращается в исходное положение, размыкая при этом контакты реле.

Сопротивление катушки, а значит, и количество витков, зависят в основном от мощности подключаемой нагрузки. В соответствии с этим растут и габариты обмотки и реле. Однако в любом случае, ток, потребляемый катушкой, в десятки, а то и сотни раз меньше коммутируемого контактами. Это свойство и позволяет использовать реле в качестве промежуточного. Сначала слаботочным выключателем запитывается само реле, а затем оно своими контактами подает напряжение потребителю. Такое использование устройства стало основным и получило наиболее широкое распространение. В этом случае специалисты говорят, что нагрузка подключена через контакты промежуточного реле. Таким образом, исключается зависимость выключателя от мощности запитываемого устройства.

Что такое контакты

Применительно к реле, это вопрос не праздный, как может показаться. Дело в том, что в этом случае имеются в виду не только механические контакты, которые переключаются внутри устройства. Когда говорят о реле, подразумевают все выводы, находящиеся на его корпусе. Разделить их можно на два вида:

  1. Контакты обмотки. Иногда на реле их может быть больше двух.
  2. Коммутируемые.

Чтобы избежать путаницы, эти выводы часто называют контактами подключения реле. Иногда их количество может достигать 10. При этом из-за отсутствия стандартизации не всегда понятно, куда какую цепь подключать. Разобраться поможет распиновка контактов реле, которая почти всегда нанесена на его корпус. Если нет – придется искать описание. Контакты обмотки подключены непосредственно к ее выводам. На них подается напряжение, от которого срабатывает реле. Обмоток может быть несколько и у каждой будет своя пара контактов. Иногда катушки могут быть соединены между собой проводниками, если необходимо обеспечить определенный алгоритм их срабатывания.

Материал коммутируемых контактов

Срок службы некоторых реле составляет десятки лет. При этом все его детали испытывают большие нагрузки, особенно контакты. Во-первых, они испытывают механические воздействия, связанные с перемещением якоря. Во-вторых, на них негативно влияют большие токи нагрузки. Поэтому контакты реле должны соответствовать следующим требованиям:

  1. Высокая электропроводность. Обеспечивает малое падение напряжения.
  2. Хорошие антикоррозийные качества.
  3. Высокая температура плавления.
  4. Малая эрозия. Контакты должны быть стойки к переносу металла, который неизбежен при постоянном замыкании и размыкании.

Все перечисленные качества напрямую зависят от используемого материала. Рассмотрим основные металлы, используемые для изготовления реле:

  1. Медь полностью отвечает выдвигаемым требованиям, за исключением стойкости к коррозии. Поэтому часто используется в контактах реле с герметичным корпусом. Кроме того, медь обладает еще одним плюсом – относительно низкой стоимостью, по сравнению с другими металлами. Единственным ее недостатком является склонность к окислению при длительной работе. Поэтому используется она там, где предусмотрен кратковременный режим работы, например, в контактах реле поворотов.
  2. Серебро обладает отличной проводимостью и износоустойчивостью. Не вызывает искрения при коммутации индуктивной нагрузки. При этом серебряные контакты не обладают достаточной дугостойкостью, поэтому не могут использоваться для управления нагрузками значительной мощности. Кроме того, у них достаточно высокая стоимость. Поэтому контакты имеют комбинированную конструкцию – медь с напылением серебра.
  3. Вольфрам обладает большой износоустойчивостью и стойкостью к высокой температуре. Изготовленные из него контакты способны коммутировать очень высокие токи (десятки ампер).

Кроме материала, контакты реле различаются по способу коммутации.

Нормально разомкнутые

Именно такие контакты рассматривались до сих пор. В нейтральном положении, т. е. когда на обмотку реле не подается питание, они разомкнуты. После включения напряжения якорь притягивается к сердечнику и контакты замыкаются. Нормально разомкнутые контакты чаще других используются в различных электрических схемах, в основном в качестве промежуточных.

Нормально замкнутые

Алгоритм их работы прямо противоположен. Контакты замкнуты при обесточенном реле, и отключаются при появлении на обмотке напряжения. Используется это при реализации различных блокировок и в цепях сигнализации. Типичным примером использования нормально замкнутых контактов является механическое реле регулятор. Коротко о его работе поговорим ниже.

Через нормально замкнутые контакты подается напряжение на обмотку возбуждения. Соответственно, при отпущенном якоре генератор вырабатывает электрический ток. Происходит подзарядка аккумулятора. Как только напряжение в бортовой сети превышает установленное значение, якорь притягивается, контакты реле-регулятора отпускаются, обмотка возбуждения обесточивается. В итоге снижается напряжение на выходе генератора.

Кстати, несмотря на то, что давно появились электронные реле-регуляторы, владельцы старых автомобилей не спешат ставить их вместо механических. Связано это с безотказной работой последних в течение многих лет. Это к вопросу о надежности.

Переключающие

В этом случае у реле есть и нормально замкнутый, и разомкнутый контакты. Причем всего их не четыре, как может показаться, а три. Дело в том, что один из них общий. Всего на корпусе реле 5 контактов (два вывода обмотки и три коммутируемых). Благодаря своей универсальности радиотехнические элементы этого типа получили самое широкое распространение. Поэтому большинство современных реле имеют переключающие контакты, иногда даже несколько групп.

Маркировка

Все данные о технических характеристиках реле, как правило, нанесены на его корпус. Это совсем не лишняя информация, т. к. иногда одинаковые на вид приборы имеют разное предназначение и возможности. Более того, некоторые отечественные реле еще и называются одинаково, различаясь только так называемым паспортом. В этом случае приходится обращаться к описанию.

Что касается импортных реле, которых сейчас большое количество, то маркировка на их корпусе, хоть и различается в зависимости от производителя, но интуитивно понятна. Как правило, там приведена информация о рабочем напряжении обмотки и максимальном токе, проходящим через коммутируемые контакты. Кроме того, на корпусе реле обязательно нанесено обозначение контактов реле.
