Нормы по шуму

Величину звукового давления (L) принято измерять в децибелах (дБ). Разница между уровнями звука в 1дБ — это минимальная величина, различаемая ухом человека. Акустическая среда, которую воспринимает человек, характеризуется диапазоном звукового давления от 0 до 140 дБ. Предельный уровень звукового давления, длительность воздействия которого не приводит к преждевременным повреждениям органов слуха, равен 80-90 дБ. Если же уровень звукового давления превышает 90 дБ, то со временем может развиться частичная или даже полная глухота. Болевой порог — звук интенсивностью 140 дБ (см. табл. 1). Уровень звука в городской среде принято вычислять по особой шкале А (в дБА) и оценивать по осредненной величине — эквивалентным уровнем звука (LAэкв). Согласно СНиПу, можно выделить средние величины шумовых характеристик автотранспорта, железнодорожного и воздушного транспорта, а также промышленных предприятий.

СНиП регламентирует допустимый уровень шума для помещений различного назначения (табл.

2), которые можно разделить по классам:
А — высококомфортные условия. Днем — до 40 дБА, ночью — до 30 дБА;Б — комфортные условия. Днем — до 45 дБА, ночью — до 35 дБА;
В — предельно допустимые условия.

К сожалению, ограничения по шумовым нагрузкам в значительной степени не выполняются. По ориентировочным оценкам в зонах «внешнего» шумового дискомфорта проживают более 60% москвичей. Наиболее подвержены шуму центральные части города (в пределах Садового кольца), где практически отсутствуют территории с нормативно-допустимым уровнем шума. Почти 75% территории испытывают акустические нагрузки на 5-10 дБА выше нормативных, а 10% территории зашумлены сверх нормы на 20 и более дБА.

Нормативные документы:
МГСН 2.04-97Московские городские строительные нормы «Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях».
СНиП 23-03-003 «Защита от шума».
Свод правил СП 23-103-2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий».
Санитарные нормы СН 2.2.4/1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки».









Сервисный Центр (1С-Рарус) — Рассчет общего уровня шума (дБ)

Уровень шума измеряют в децибелах — дБ (русское сокращение), dB (зарубежное обозначение).

Почти все знают о чем говорит уровень шума устройства, кулера в компьютере, вытяжки на кухне, пылесоса. И, почти каждый, сможет уверенно сравнить 2 прибора и ответить какой из них тише.
Например, сравним два кулера на CPU от ZALMAN: CNPS9900DF (Уровень шума: 19~27dBA ±10%) и CNPS14X (Уровень шума: 17~21dBA ± 10%). Конечно, CNPS14X будет тише, т.к. уровень шума у него меньше (минимальный и максимальный). Еще, как вы заметили, большинство производителей указывают уровень шума не в дБ (децибелах), а в дБА. дБА — это уровень шума в октавной полосе А. Всего октавных полос несколько A, B, C, D. Значение в дБ и значение в дБА — не одно и тоже и не равны.

Формулу перевода дБА в дБ приводить не буду, да и не к чему это. Будем думать и считать в дБА. Так как децибелы величина относительная и безразмерная — все равно, что в попугаях мерить или в «раз»ах. Причем, в децибелах (дБ) можно мерить почти все что угодно в различных областях: оптика, радиотехника, акустика, волны и т.д.
Не суть! Вернемся к нашей теме.

Мало кто сможет точно, заранее сказать, какой уровень шума будет в нашем собираемом компьютере, когда мы установим в него один, два, три, четыре и т.д. кулеров. Децибелы (дБ) — это не килограммы (кг) и будет неправильно считать, что раз мы установим в компьютер два кулера по 20дБ каждый, то получим общий уровень шума от компьютера 40дБ. НЕТ! Мы получим всего лишь 23дБ. А если мы поставим два кулера 20дБ и 30дБ, то получим 30,4дБ. Рвет шаблон?!

Сложить несколько источников шума просто, если источников всего два.
Тогда к большему значению уровня шума из источников звука прибавляем значение из «таблицы №1» и получаем итоговый уровень шума.

Таблица №1
Разница между двумя уровнями шума (дБ) 0 1 2 3 4 5 6 7 8 9 10
Значение, которое нужно добавить (дБ) 3,0 2,6 2,1 1,8 1,5 1,2 1,0
0,8
0,6 0,5 0,4

Если источников больше, чем два — тогда у нас есть два способа рассчитать итоговый уровень шума:

  1. Он же и самый простой, хоть и не самый точный. Это с помощью все той же «таблицы №1». Для этого записываем показатели шума от меньшего к большему по порядку. Зачеркиваем первую пару, выше пишем результат согласно таблице №1, т.е. к большему значению прибавляем значение из таблицы. Следующая пара у нас будет результат + следующее значение уровня шума. И так далее двигаемся до последнего значения и получим результат общего уровня шума, производимого из нескольких источников.
  2. Этот метод более точный, с очень красивой формулой, но придется вспомнить логарифмы (конечно же, с помощью калькулятора).
    Формула выглядит так: L=10*lg(100,1xL1 + … + … + 100,1xLn).
    где L — общий уровень шума, lg — логарифм, x — знак умножения, L1…Ln — уровень шума от источников.

Видите, как все просто.
Сейчас попробуем на примере:

Надо рассчитать уровень шума в системном блоке. В нем есть несколько источников, берем минимальные значения по каждому: (можно взять и максимальные)

Кулер на CPU (процессор) — 20дБА;
Вентилятор на вдув — 15дБА;
Вентилятор на выдув — 15дБА;
Видеокарта с вентилятором — 40дБА;
Блок питания с вентилятором — 25дБА.

Рассчет по первому варианту:

Записываем по порядку по возрастанию 15, 15, 20, 25, 40.
15+15 по таблице получаем — 18 (2 вентилятора)
18+20=22,1 (2 вентилятора и кулер на проц)
22,1+25=26,8 (2 вентилятора, кулер на проц и блок питания)
26,8+40=40,4 (2 вентилятора, кулер на проц, блок питания и видеокарта)

Итог: 40,4дБА.

Рассчет по второму варианту:

100,1*15=31,6228
100,1*15=31,6228
100,1*20=100
100,1*25=316,2278
100,1*40=10 000
31,6228+31,6228+100+316,2278+10000=10479,4734lg(10479,4734)=4,02034
10*4,02034=40,2034

Итог: 40,2034дБА

Ну что, господа, сделаем выводы?!

Как мы видим, общий уровень шума компьютера, как правило, зависит от самого громкого устройства. В нашем примере это была видеокарта.

Если у вас какое-то устройство в системнике имеет уровень шума превышающий 10 дБА от другого — оно полностью его перебивает. (допустим в нашем примере видеокарта 40дБА и кулера на вдув и выдув по 15дБА). Нет смысла заморачиваться тишиной кулеров. 15дБА они у нас будут или 20дБА — разницы мы не услышим.

Ну и напоследок, я немного разбавлю строгость этих рассчетов. В системном блоке, помимо заявленных производителем уровня шума отдельных устройств, есть еще и аэродинамические шумы от самого потока воздуха и так же есть акустические разно-частотные шумы, которые мы тоже слышим. Поэтому, конечно же, имеет смысл сокращать количество кулеров в системнике и выбирать низко-оборотные кулера, для более спокойных воздушных потоков.

А самое точное значение уровня шума нам поможет узнать шумомер.

Шумность компьютера



Шумы в компьютерных системах измеряют в децибелах (дБ). Эта логарифмическая единица универсальна и безразмерна. Разница на 10 дБ означает, что измеряемая величина в 10 раз больше эталона, на 20 дБ — в 100 раз, на 30 дБ — в 1000 раз.

Орган слуха человека усиливает звуки на некоторых частотах, а на некоторых, наоборот, ослабляет. Чтобы учесть коэффициенты ослабления и усиления, вводят так называемую А-коррекцию уровня звукового давления, которая приближает его характеристику к чувствительности человеческого слуха. Такой скорректированный уровень шума тоже измеряют в децибелах, но обозначают их как «дБА».

При равной громкости больше раздражает высокочастотный шум по сравнению с низкочастотным, однотонный по сравнению с широкополосным, импульсный по сравнению с непрерывным. В отношении шумов действует эффект маскировки, когда высокочастотные и импульсные шумы на фоне низкочастотного раздражают меньше.

Шумы передаются по воздуху и через вибрации элементов корпуса (структурные шумы). Так, работающий вентилятор генерирует в основном воздушный шум, однако при дисбалансе крыльчатки возникает вибрация, она передается на корпус и возникает структурный шум.

В городской квартире фоновый уровень шума составляет 25-30 дБ днем и 15-25 дБ ночью. Сейчас для типового домашнего компьютера с процессором средней производительности приемлемым считается уровень шума около 35 дБ. Для комфортной работы на дому желательно иметь компьютер с уровнем шумов не более 30 дБ. Это результат вполне достижим за счет использования обычных технических приемов.

Для комфортной ночной работы в квартире нужен системный блок с уровнем шумов не выше 20 дБ. Сразу скажем, что сборка такой системы требует специальных технических решений и обходится недешево.

В чем разница между «взвешиванием А» и «взвешиванием С»?

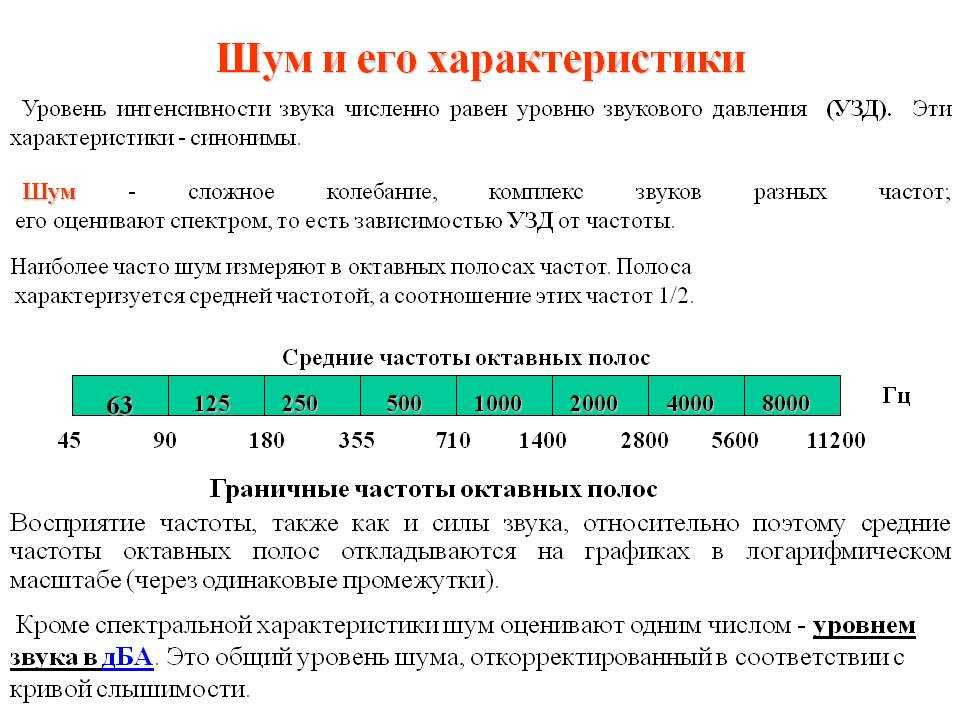

Инженеры-акустики организуют звуковой спектр в звуковые октавные полосы. Переключатель взвешивания на измерителе уровня звука (SLM-BTA, снят с производства ) или выбор взвешенных каналов A и C на датчике звука Go Direct ® (GDX-SND) используется для сложения или вычитания различных значений. компонентам октавной полосы.

Уровень звука, взвешенный по шкале А, различает низкие частоты аналогично реакции уха.В этом случае измеритель в основном измеряет в диапазоне от 500 до 10 000 Гц. Это весовая шкала, наиболее часто используемая для нормативных измерений OSHA и DEQ. Уровень звука, взвешенный по шкале С, не различает низкие частоты и равномерно измеряется в диапазоне частот от 30 до 10 000 Гц. Эта весовая шкала полезна для мониторинга таких источников, как двигатели, взрывы и оборудование. Уровни звука, измеренные с помощью этих двух весовых коэффициентов, имеют единицы измерения «дБА» и «дБК» соответственно.

В таблице ниже показано, как каждое взвешивание корректирует показание уровня звука для каждой октавной полосы.

Стандартные диапазоны частот октавных полос с соответствующими весовыми коэффициентами A и C

Центральная частота

(Гц)

Эффективная полоса

(Гц)

А Взвешивание

(дБ)

C Взвешивание

(дБ)

31,5

22. 1-44.2

-39.4

-3,0

63

44,2-88,4

-26,2

-0,8

125

88.4-177

-16,1

-0,2

250

177-354

-8,6

0

500

354-707

-3.2

0

1000

707-1 414

0

0

2000

1 414-2 828

1,2

-0,2

4000

2 828–5 657

1,0

-0. 8

8000

5 657-11 314

-1,1

-3,0

В большинстве случаев в классе вам потребуется измерять уровни звука по шкале А. Для упрощения работы датчик уровня звука (SLS-BTA) по умолчанию имеет А-взвешивание; не предусмотрено изменение его веса. Если у вас есть датчик звука Go Direct ® (GDX-SND), вам в первую очередь потребуется использовать канал «Sound Level A-weighted» для измерения уровней звука.

Оценка шума, дБ, дБ(А), NR

Человек — чемпион в оценке вещей. Мы оцениваем качество вещей, результат работы других людей, повреждения автомобиля после аварии, а также не брезгуем оценкой уровня шума. Эта тема несколько сложна, но я постараюсь описать ее простыми словами, не фальсифицируя факты.

Шум состоит из низких, средних и высоких частот. Многим из нас знакомы низкочастотные звуки по хорошим концертам, где вы не только слышите бас, но и чувствуете его нутром.Мне это нравится! А высокочастотный шум — это то, что вы испытываете, когда просыпаетесь от субботнего сна из-за того, что ваш сосед срочно пилит дрова циркулярной пилой. Я не так увлечен этим.

Таким образом, звук состоит из тонов с разными частотами. В совокупности они составляют частотный спектр. Чтобы представить это в цифрах, его обычно делят на так называемые октавные полосы. Те из нас, кто умеет читать ноты или играть на музыкальных инструментах, умеют ориентироваться в октавах. Уровни звука в основном указаны для частот 63 Гц, 125 Гц, 250 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц и 8 кГц.Эти отдельные уровни звука складываются вместе с использованием логарифмической шкалы для определения общего уровня звука. Мы не будем вдаваться в этот процесс логарифмического сложения — это было бы слишком много для этого блога.

Здесь я представил вам введение. Теперь приступим к делу:

Люди воспринимают тона разной частоты как разную громкость. А-взвешивание соответствующим образом адаптирует измеренные уровни звука, чтобы отразить реакцию человеческого уха.И звуковая мощность, и уровни звукового давления могут быть взвешены по шкале А, то есть выражены в дБ(А). Рейтинг A является наиболее распространенным рейтингом, используемым в промышленности, но иногда мы также встречаем рейтинг шума или NR.

Важно понимать, что все эти методы определения уровня звука описывают одно и то же, но сами цифры сильно различаются. Вот почему так важно четко и правильно указать единицу измерения.

В качестве примера рассмотрим имеющийся в продаже кондиционер мощностью 100 кВт.Это устройство имеет уровень звуковой мощности 73,8 дБ (A), или 92,4 дБ, или NR 72, все из которых описывают один и тот же шум или один и тот же уровень звуковой мощности. Эти цифры демонстрируют, насколько важно использовать правильное устройство.

Рассмотрим этот пример подробнее:

Линейный или невзвешенный частотный спектр выглядит следующим образом:

5 77,6 58,6 92,4

Частота [Гц]

63

125

250

500

1k

2k

4k

8k

Всего

Уровень звуковой мощности
в дБ

91.

84,4

68,9

63,8

55,8

43,9

А-взвешивание рассчитывается путем сложения или вычитания значений, определенных для каждой частоты, как показано в таблице ниже:

7

0

+1.2

+1.2

37

-1.1

7

Частота [Гц]

63

125

250

500

1k

2k

4k

8k



А-взвешивание

-62.2

-16.1

-8.6

+1.0


Если теперь мы возьмем приведенный выше линейный спектр и добавим или вычтем взвешенные по шкале А значения для каждой полосы частот, результатом будет спектр в дБ(А). Сумма рассчитывается путем сложения всех значений частотного спектра вместе с использованием логарифмической шкалы.

7

Уровень звуковой мощности
в БД (а)

37

4 59.8

56.8

37

74.1

9002

Уровень шума несколько отличается. Для каждого значения NR определяется кривая частотного спектра со значениями в дБ (не дБ(А)!). Это семейство кривых показано на диаграммах. Значения в дБ теперь нанесены на эту диаграмму для каждой частоты октавной полосы, и значение, которое достигает самой высокой кривой NR, определяет значение NR для этого звука.

В этом случае с приведенным выше спектром в дБ результирующее значение равно NR 72.

Итак, как видите, звук можно представить в цифрах по-разному. Значения сильно отличаются друг от друга, поэтому очень важно четко указать, какую единицу измерения вы используете.



10 самых громких предметов на строительной площадке

Чрезмерное воздействие громкого шума является неприятным аспектом многих работ. Когда кто-либо подвергается воздействию 85 дБА или выше в течение 8 часов каждый рабочий день без надлежащей защиты, может произойти повреждение, которое обычно происходит.Итак, какие инструменты и оборудование создают опасный уровень шума на стройплощадке? Вот список десяти главных виновников, по данным Управления по охране труда и здоровья (OSHA).

№10 – РАМНАЯ ПИЛА (82 дБА)

Благодаря 24 зубьям, распиливающим древесину, эта пила по дереву регистрирует критический уровень шума чуть ниже 85 дБА.

№9 – ЭКСКАВАТОР (85 дБА)

Сидя в кабине экскаватора с дизельным двигателем, рабочий подвергается воздействию опасного уровня шума.

№8 – ЛЕНТОЧНАЯ ШЛИФОВАЛЬНАЯ МАШИНА (90 дБА)

Ручной ленточный шлифовальный станок может достигать 103 дБА, в зависимости от качества и состояния инструмента. Уровень шума при свободном движении ленты часто выше, чем при шлифовании. Изношенные шлифовальные ленты также могут увеличить уровень шума, добавляя к миксу «хлопающий» звук.

№7 – ВИЛОЧНЫЙ ПОГРУЗЧИК (93 дБА)

Наиболее разрушительный шум, издаваемый вилочными погрузчиками, исходит от громких предупредительных сигналов, которые звучат, когда машина движется задним ходом.При работе с большим грузом вилочные погрузчики обычно движутся задним ходом, потому что так оператору легче видеть. При этом водитель может подвергаться сильному шуму в течение рабочего дня.

№6 – ГВОЗДЕЙНЫЙ ПИСТОЛЕТ (97 дБА)

Два источника громкого шума из гвоздомета. Первое происходит сразу после того, как оператор нажимает на спусковой крючок, который вдавливает поршень в передний бампер. Вторым источником шума является сжатый воздух, выходящий из задней части гвоздезабивного пистолета. Представьте себе, что вы подвергаетесь воздействию этих звуков каждый раз, когда нажимаете на курок, обычно с интервалом в одну-две секунды, в течение продолжительных периодов времени в течение рабочего дня.

#5 – ПИЛА ПО БЕТОНУ, ЭЛЕКТРОМОЛИЛЬНАЯ МАШИНА (98 дБА)

Двигатель, конфигурация и скорость диска, а также разрезаемый материал — все это в значительной степени влияет на уровень шума при использовании пилы по бетону. В электрической шлифовальной машине сами панели часто выступают в роли «динамиков» для увеличения децибел.

№4 – БУЛЬДОЗЕР (100 дБА)

Даже в ненагруженном состоянии бульдозер может излучать пик 95.90 дБА. На этапе строительства дороги бульдозер может достигать оглушительных 113,40 дБА. Излишне говорить, что разумно надевать защиту при работе с одним из них.

№3 – ОТДЕЛЬНЫЙ МОЛОТОК (102 дБА)

Когда вы видите, как кто-то работает стационарным пневматическим отбойным молотком, вы можете увидеть, как вся его верхняя часть туловища трясется и вибрирует. Принимая это во внимание, подумайте о том, что он может сделать с ушами. При болезненном уровне шума 102 дБА незащищенное воздействие шума отбойного молотка в течение всего лишь 1 часа в день может привести к потере слуха от умеренной до тяжелой.

#2 — ГРЕЙДЕР, СКРЕБОК (107 дБА)

Автогрейдеры и скреперы имеют закрытую кабину, в которой может сидеть оператор. Однако во многих случаях на стенах нет изоляции, а на полу нет прокладки для гашения внешнего шума. Кроме того, двери кабины во время работы довольно часто остаются открытыми. Это громкая машина, которая мало что делает для приглушения звука, который она производит для оператора.

№1 – ЦЕПНАЯ ПИЛА (110 дБА)

Бензопилы

пугают не только потому, что это любимое оружие киноманов.Они также ужасны из-за разрушительного количества шума, который они производят. Когда вы сочетаете двухтактный двигатель с вращением цепи, бензопила производит самый высокий уровень децибел среди всех инструментов или машин на рабочем месте. Чем мощнее и крупнее пила, (как вы уже догадались), тем громче шум. Не только оператор рискует потерять слух, но и любой человек, находящийся поблизости, может повредить слух из-за шума бензопилы. Теперь ЭТО страшно.


Об авторе

Адам — координатор цифрового маркетинга в e3 Diagnostics.Его интерес к охране слуха обусловлен его страстью к музыке, потому что он считает, что каждый должен иметь возможность четко слушать Pet Sounds хотя бы раз в жизни. В свободное время он любит играть в видеоигры, копаться в музыкальных магазинах в поисках классического винила, стрелять в обручи и писать рассказы.

Различие между порогом 80 дБА для сохранения слуха и 90 дБА PEL.

26 сентября 2001 г.

Mr. Russell Umbraco
CALICO Lab Manager
California Department of Industrial Relations
Отдел охраны труда
1555 Doolittle Drive, Suite 140
San Leandro, CA 94577

7 Уважаемый.Умбрако:

Спасибо за вопросы, которые вы задали в июне по электронной почте Роберту Уильямсу, директору Технического центра Цинциннати. Эти вопросы были переданы нам через наше Управление стандартов здравоохранения. Это письмо представляет собой интерпретацию OSHA только обсуждаемых требований. Ваши конкретные вопросы, касающиеся стандарта OSHA по производственному шуму, 29 CFR 1910.95, изложены ниже вместе с нашими ответами.

Вопрос:  Критерий какого уровня следует использовать для внесения поправок в сохранение слуха? Некоторые люди считают, что он должен быть 90 децибел (дБА), а другие считают, что он должен быть 80 дБА.

Ответ: OSHA использует критерий уровня 90 дБА, следовательно, 8-часовой средневзвешенный по времени уровень (TWA) в 85 дБА равен 50% дозе. Американский национальный институт стандартов (ANSI) S12.19 (1996) «Измерение воздействия профессионального шума» определяет критерий уровня звука как «постоянный уровень звука в децибелах (дБА), который, если он будет продолжаться, для продолжительности критерия обеспечит 100% допустимого воздействия шума на сотрудника».

Вопрос:  Калифорнийские правила устанавливают пороговый уровень дозиметра на уровне 80 дБА для сохранения слуха и 90 дБА для соответствия требованиям.Применяется ли такое же различие в соответствии с Федеральным управлением по охране труда и гигиене труда или это только порог 80 дБА?

Ответ:  Федеральное Управление по охране труда и промышленной гигиене использует пороговое значение 80 дБА для определения соответствия требованиям по сохранению слуха и пороговое значение 90 дБА для определения соответствия допустимому уровню воздействия (PEL).

Вопрос:  По каким причинам был выбран пороговый уровень 80 дБА и 90 дБА?

Ответ:  Нижний порог в 80 дБА был выбран для облегчения правильной идентификации сотрудников, которых необходимо включить в программу сохранения слуха.Этот предел соответствует принятым методам измерения для дозиметров. Согласно ANSI, нижний порог дозиметра должен быть на 5 дБА ниже уровня, для которого проводятся измерения. Для сохранения слуха уровень был установлен на уровне 85 дБА, или эквивалентная доза шума 50%, поскольку данные свидетельствуют о том, что большой процент населения, чье воздействие превышает этот уровень в течение всей трудовой жизни, будет страдать от вызванной шумом потери слуха. Этот уровень также согласуется с другими санитарными стандартами OSHA, устанавливая уровень действия на уровне половины PEL.

Имейте в виду, что в течение периода пересмотра, периода, в течение которого OSHA проводило нормотворчество для установления новых положений Поправки о сохранении слуха, только этот раздел, 1910.95(b)(3), был открыт для пересмотра. Следовательно, поскольку пороговый уровень 90 дБА был сохранен для всех остальных положений оставшегося стандарта, никакое воздействие ниже 90 дБА не может использоваться для документирования нарушений 1910.95(a) и (b)(1).

Благодарим вас за интерес к охране труда.Мы надеемся, что вы найдете эту информацию полезной. Требования OSHA устанавливаются законом, стандартами и правилами.
