Расчет нагрузки на инвертор 220 » Valley of Winds

      Виды нагрузки

      При оценке мощности нагрузки нужно учитывать так называемую полную мощность. Полная мощность P (единица измерения — ВА,  «вольт-ампер») — это вся мощность, потребляемая электроприбором. Она складывается из активной Ра (Вт,  «ватт») и реактивной (ВАР,  «вольт-ампер реактивный») составляющих мощности. Значительная часть потребителей имеют как активную, так и реактивную составляющие.

      Активные нагрузки. У этого вида нагрузки вся потребляемая энергия преобразуется в тепло. У некоторых приборов эта составляющая является единственной. К ним относятся лампы накаливания, обогреватели, электроплиты, утюги, ТЭНы и т.п.

      Реактивные (активно-реактивные) нагрузки. Практически все остальные. Различаются на индуктивные и емкостные. Индуктивные – люминесцентные лампы, все приборы с электродвигателями, трансформаторы. Емкостные — различные импульсные источники питания (блоки питания современной бытовой техники).

      Порядок расчета мощности

      Для активной нагрузки все просто — значения Ватт и ВА равны. Если на приборе указана потребляемая мощность 1 кВт, то и его полная мощность равна 1 кВА. То есть для питания достаточно инвертора мощностью 1 кВА (но всегда желателен запас 20% сверх номинала нагрузки).

      Реактивные нагрузки используют не всю переданную им энергию. Они лишь частично запасают ее в электрическом или магнитном поле с последующей отдачей в электрическую цепь. Поэтому для них полная мощность P, требуемая для работы, больше чем активная мощность Ра, и вычисляется как

      P= Ра / cosφ .

      ЭТО ВАЖНО, потому что номинал инвертора указывается как Полная мощность в ВА, а номинал электроприборов, чаще всего, как Активная мощность в Вт. Если не выполнить пересчет указанной на приборах Активной мощности в Полную, ошибочно можно выбрать недостаточный номинал инвертора.

      Итак, порядок расчета суммарной мощности следующий:

      1. перечисляем всех электропотребителей, подлежащие защите;
      2. суммируем их мощности;
      3. приводим результаты к одной единице измерения мощности (лучше в ВА)

      Если в паспорте указана активная мощность и коэффициент cosφ, то легко пересчитать ее в полную мощность.

      Для этого активную мощность в Вт нужно разделить на cosφ. Например, если на изделии написано активная мощность составляет 600 Вт и cosφ = 0.6, то это означает, что потребляемая полная мощность будет равна 600/0.6=1000 ВА.

      Если cosφ не указан, то для примерного расчета принимаем его равным 0.7.
      Р (ВА) = Ра (Вт)/0.7
      Для приборов, имеющих только активную нагрузку, cosφ = 1.    Р (ВА) = Ра (Вт)

      Пример расчета резервируемой мощности на базе типовых данных смотрите здесь

      вверх

      Учет пусковой мощности

      Следует учесть еще один важный момент — пусковые токи. Любой электродвигатель (компрессор) в момент включения потребляет энергии в несколько раз больше, чем в номинальном режиме. Соотношение величины потребляемого тока в момент пуска (включения) устройства к величине тока в установившемся режиме работы называется кратностью пускового тока.

      Кратность зависит от типа и конструкции электродвигателя, наличия или отсутствия устройства плавного запуска, и может иметь значение от 3 до 7.

      Во избежание перегрузки ИБП в момент включения прибора с электродвигателями (погружной насос, холодильник, дрель), паспортную

      потребляемую мощность нагрузки необходимо умножить, как минимум, на 3 (лучше на 5). Компьютеры, мониторы имеют пусковые токи, превышающие номинальный в 3 раза. Длительность пускового тока составляет от 0.25 до 0.5 сек.

      Суммарная пусковая мощность не рассчитывается, потому что складывать её имело бы смысл только при одновременном (с точностью до долей секунды) включения электроприборов.

      Имеет смысл ориентироваться только на самую большую из пусковых мощностей.

      ИБП или

      инвертор для дома должен выдерживать перегрузку не меньше суммарной мощности постоянной нагрузки и наибольшей из пусковых мощностей

      Лучшие из «корпоративных» ИПБ выдерживают максимум полуторную пусковую перегрузку от своего номинала, в то время как инверторы для дома OutBack выдерживают двукратную перегрузку пусковыми токами.

      Для  коттеджа  использование качественного инвертора выгоднее, чем использование корпоративного ИБП, потому что при равной резервируемой мощности потребуется ИБП, более мощный, чем инвертор.

      вверх

      вернуться на Бесперебойное питание коттеджа

      Расчет времени работы инвертора от АКБ

      При покупке инвертора (преобразователя напряжения) многие задаются вопросом : А сколько по времени инвертор сможет работать от аккумулятора, и как следствие сколько проработают приборы?

      Мы подготовили для Вас специальный калькулятор, который поможет Вам примерно посчитать время работы того или иного прибора через инвертор от аккумулятора.

      Для того чтобы рассчитать время работы Вам необходимо знать следующие технические характеристики :

      • Потребляемая мощность приборов, который Вы планируете подключать. (Для расчета средней мощности ,Воспользуйтесь калькулятором : Как посчитать среднюю потребляемую мощность?
      • Емкость аккумулятора. (Ампер часов)

      Расчет Средней Мощности нагрузки

      1. Периодичность работы:

      Постоянно работает (лампы, обогреватели, TV)10-20 минут в час (дрели, болгарки)1-5 минут в час (Холодильник, водяной насос, чайник)

      2. Периодичность работы:

      Постоянно работает (лампы, обогреватели, TV)10-20 минут в час (дрели, болгарки)1-5 минут в час (Холодильник, водяной насос, чайник)

      3. Периодичность работы:

      Постоянно работает (лампы, обогреватели, TV)10-20 минут в час (дрели, болгарки)1-5 минут в час (Холодильник, водяной насос, чайник)

      4. Периодичность работы:

      Постоянно работает (лампы, обогреватели, TV)10-20 минут в час (дрели, болгарки)1-5 минут в час (Холодильник, водяной насос, чайник)

      5. Периодичность работы:

      Постоянно работает (лампы, обогреватели, TV)10-20 минут в час (дрели, болгарки)1-5 минут в час (Холодильник, водяной насос, чайник)

      Расчет времени работы от АКБ

      Напряжение АКБ

      12 Вольт24 Вольт48 Вольт

      Результат Расчета:

      Расчет потерь мощности трехфазного инвертора



      Расчет потерь мощности трехфазного инвертора
      /Формулы справедливы для синусоидального выходного напряжения

      /

      Исходные данные инвертора:

      Iвых, А –  выходной ток инвертора , для которого делается рассчет.

      Fшим, Гц – частота ШИМ инвертора (чатота переключения транзисторов)

      Потребуются следующие параметры IGBT из паспортных данных:

                      Esw(on), mJ/pulse – энергия включения  транзистора

                      Esw(off), mJ/pulse – энергия выключения транзистора

                      Vce(sat), В – падение напряжения на включенном транзисторе

                      Vec, В – падение напряжения на встречно-параллельном диоде транзистора

                      Erec, mJ/pulse – энергия обратного восстановления встречно-параллельного диода транзистора

      Параметры IGBT берутся по графикам для максимальной рабочей температуры температуры кристалла (для International Rectifier Tc=150˚

      C)  и при пиковом токе Iпик для заданного Iвых: Iпик = Iвых*√2

      В качестве приведу пример расчета для инвертора, который недавно приходилось разрабатывать.

      Параметры инвертора:

      Входное напряжение Uвх=220В, частота 50Гц

      Выходное напряжение Uвых=3х220В, частота 200Гц

      Номинальный выходной ток  Iвых = 5А (Iпик=Iвых*√2=5*1,41= 7. 1А)

      Частота  Fшим = 3400 Гц (в рассматриваемом инверторе используется алгоритм широтно-импульсного регулирования, где для любой выходной частоты каждый транзистор выполняет 17 циклов  переключения за период, т.е. для частоты 200Гц  Fшим=17*200=3400Гц ). Типичное же значение  Fшим у стандартных частотников от 5 до 20 кГц

      Модуль выбрал модуль IRAMS10UP60B  производства International Rectifier (Uмакс=450В Iвых(макс)=10А при температуре корпуса 25˚C и 5А при 100˚C)

      Его параметры при 5А и 150˚C температуры кристалла (в паспортных данных нет параметров для тока 7.1А, приходится использовать для 5А):

                      Esw(on) =  0.36 mJ/pulse                  (Энергия включения IGBT)

                      Esw(off) = 0.165 mJ/pulse               (Энергия выключения IGBT)

                      Vce(sat) =2.4В                                    (Падение напряжения на включенном IGBT))

                      Vec =1.7В                                            (Прямое падение напряжения на диоде)

                      Erec = 0. 04mJ/pulse                          (Энергия обратного восстановления диода)

                      Rigbt(j-c) = 4.7 ˚C/W                         (Тепловое сопротивление кристалл IGBT — корпус)

                      Rvd(j-c)= 6.5 ˚C/W                            (Тепловое сопротивление кристалл диода — корпус)

                      Rmod(c-s)= 0.1 ˚C/W                        (Тепловое сопротивление корпус модуля — радиатор)



      1.  Потери проводимости IGBT::

      P(igbt)ст = Iпик* Vce(sat)*0,23 =

      = 7.1*2.4*0.23 = 3.92 Вт

      1. Потери переключения IGBT:

      P(igbt)дин = ( Esw(on)+ Esw(off))* Fшим*(1/pi) =

      = (0.36+0.165)*10-3*3400*1/3.141 = 0.57ВВт

      1. Суммарные потери IGBT::

      P(igbt)сумм = Pст+ Pдин =

      = 3. 92+0.57 = 4.49 Вт

      1. Потери проводимости диода:

      P(vd)ст = Iпик* Vec*0.1 =

      =7.1*1.7*0.1 = 1.2 Вт

      1. Потери переключения диода:

      Р(vd)дин = Erec* Fшим*(1/pi) =

      = 0.04*10-3*3400/3,141 = 0.043 Вт

      1. Суммарные потери диода:

      Р(vd)сумм = Р(vd)ст+ Р(vd)дин =

      = 1.2+0.043=1.24 Вт

      1. Суммарные потери одного IGBT (вместе с диодом):

      P(igb_vd) = P(igbt) сумм+ Р(vd)сумм =

      = 4.49+1.24 = 5.73 Вт

      1. Суммарные потери мощности инвертора:

      Pинв(сумм) = 6* P(igb_vd) =

      = 6*5.73 = 34.4 Вт

      (Вычисленная мощность потерь близка к графику P=f(Fшим,Iвых), который дает для модуля International Rectifier (для тока 5А и частоты 4 кГц по их графику потери мощности около 27Вт)

      Отвод этого тепла (плюс еще падение мощности на выпрямительном диодном мосте) должен обеспечить радиатор.

      1. Для IGBT максимальная допустимая температура корпуса модуля:

      Tm(igbt) = Tmax — Rigbt(j-c)* P(igbt)сумм =

      = 150-4.7*4.49 = 129 ˚C

      1. Для диода максимальная допустимая температура корпуса модуля:

      Tm(vd) = Tmax — Rvd(j-c)* P(vd)сумм =

      = 150-6.5*1.24 = 141 ˚C

      1. Выбираем критичную температуру – это температура кристалла IGBT, тогда максимальная допустимая температура радиатора:

      Tsink = Tm(igbt) — Rmod(c-s)* Pинв(сумм) =

      = 129-0.1*34.4 = 125˚C

      Желательно еще взять запас по температуре, скажем, 20˚C  и на этот порог температуры радиатора  (105˚C) настраивать температурную защиту.



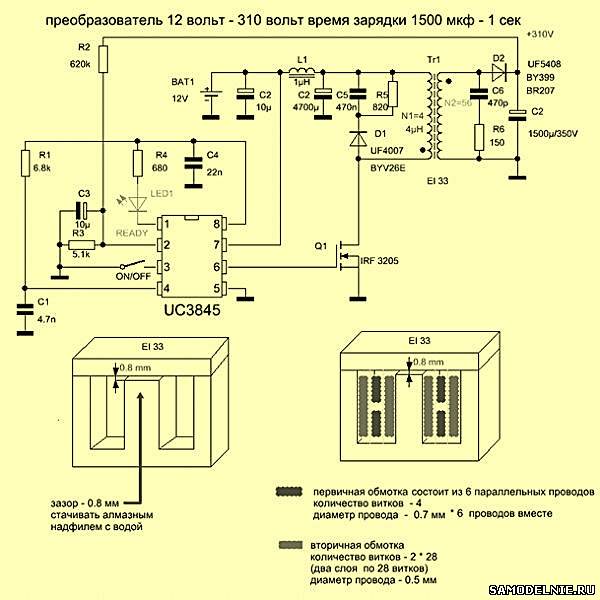

      Расчет силовой схемы автономного инвертора тока

      1.Расчет силовой схемы АИТ

      ·  fn=100 Гц, Un=31.75 B.

                Рассчитайте активную мощность тока на выходе инвертора по выражению

                , Вт                                (1.1)

      где  — фазное напряжение нагрузки, В

       — КПД инверторного трансформатора (обычно его значение находится в пределах 0.8-0.9), для бестрансформаторной схемы инвертора =1.

      , А

      Пренебрегая потерями в инверторе, принимаем мощность, отбираемую от источника постоянного тока

                                                                  (1.2)

      Минимальный угол запирания, определяемый быстродействием тиристоров, рассчитывается по формуле:

                                               (1.3)

      где

       — время восстановления запирающих свойств тиристора (берется из справочника для тиристоров соответствующего типа).

      Напряжение на выходе инвертора рассчитывается по выражению:

                                                (1. 4)

      Где   — схемный коэффициент для инвертора по рисунку 1.

      Входной ток инвертора определяется по формуле:

                                                                    (1.5)

      На основании значения Ud и Id рассчитайте вентильную схему инвертора.

      Средний ток тиристоров и отсекающих диодов найдите из выражения:

                                                              (1.6)

      где  =(1.8-2) – коэффициент запаса по току.

      Максимальное прямое напряжение на транзисторах и коммутирующих конденсаторах, а также максимальное обратное напряжение на отсекающих диодах определяется по формуле:

                (1.7)

      где =(1.3-1.5) – коэффициент запаса по напряжению.

      Согласно рассчитанных значений среднего тока Ia и максимального прямого и обратного напряжения  соответственно выберем по справочнику тиристоры и отсекающие диоды.

      Мощность и емкость коммутирующего конденсатора определяются следующим образом:

                    (1. 8)

                                        (1.9)

                Далее необходимо выбрать определенный тип конденсатора, либо собрать конденсаторную батарею рассчитанной выше емкости и напряжения .

                  Рассчитаем индуктивность дросселя в цепи источника питания по формуле:

                          (1.10)

      ·  fn=400 Гц, Un=127 B.





      ·  fn=600 Гц, Un=127 B.





      1.2  Расчет силовой схемы импульсного регулятора тока

      Рисунок 4 – Силовая схема импульсного регулятора тока

      Из рассчитанной силовой схемы АИТ возьмем максимальное и минимальное напряжение Ud: Udmax=294В, Udmin=74В. Максимальный ток Idmax=4.9А.

      Найдем сопротивление R при максимальных напряжении и токе.

      Примем входное напряжение регулятора равным 400В.

      Uвх=400В.

      Найдем максимальный и минимальный коэффициент заполнения.



                Зададимся максимальным током через контур сравнимый с нагрузкой.

                                    (1.11)

                Ток через контур находится по формуле:

                                    (1.12)

                Время управляющего импульса найдем по:

                    (1.13)

                Максимальный период следования управляющих импульсов равен

                Время управляющего импульса можно найти по:

                                    (1.14)

      Сочетание 1.12 и 1.13 дает систему уравнений:

                               (1.15)



      Выразим  Lk:



                Максимальный ток через тиристор должен быть:

                              (1.16)

                Средний ток тиристора находится:

          (1. 17)

                Средний ток диода найдем по:

                             (1.17)

                Максимальное обратное напряжение найдем с учетом коэффициента запаса по напряжению



                Напряжение на тиристоре равно входному:



                Рассчитаем индуктивность L для трех частот.

                      (1.18)

      ·

      ·

      ·

                Выполним проверку на время восстановления схемы:



                                  (1.19)

      1.3  Расчет силовой схемы АИН

      Действующее значение фазного напряжения на нагрузке

                                                     (2.1)

      Действующее значение тока в фазе

                                                      (2.2)

      Полное сопротивление фазы

                                                        (2.3)

                Активное и реактивное сопротивления фазы находятся соответственно:

                                                             (2. 4)

                                                           (2.5)

      Индуктивность фазы найдет по формуле:

                                                                   (2.6)

      ·  f=400Гц

                Действующее значение тока в фазе:

                                                         (2.7)

      где

      Коэффициенты:

                                              (2.8)

                Коэффициент мощности нагрузки:

      Максимальный ток через транзисторы

                                        (2.9)

      Средний ток обратных диодов:

                                                                   (2.10)

      где b=0.02

      A

      10. Расчет инвертора. Преобразовательная техника

      Похожие главы из других работ:

      Инвертор задней подсветки фирмы Sampo типа 79AL15 для ЖК-мониторов

      1.
      1 Назначение и устройство инвертора

      инвертор подсветка монитор ремонт Практически во всех ЖК мониторах в качестве задней подсветки применяются флуоресцентные лампы с холодным катодом. Количество ламп определяется размером матрицы и яркостью, которой обладает монитор…

      Инвертор задней подсветки фирмы Sampo типа 79AL15 для ЖК-мониторов

      1.2 Описание принципа действия инвертора

      Входными разъемами инвертора являются разъемы XN1-5, через которые на инвертор подается питание и управляющие сигналы. Назначение и особенности сигналов XN1-5 приводится в таблице 1…

      Источник бесперебойного питания

      2.1 Принцип действия инвертора

      Под инвертированием понимается преобразование постоянного тока в переменный. Сущность инвертирования заключается в том, что первичная обмотка трансформатора поочередно подключается к сети постоянного тока с противоположной полярностью…

      Источник бесперебойного питания

      2.
      6 Расчет инвертора

      Исходные данные: 1) Un=220 B — выходное линейное напряжение; 2) Рн = 1 кВт — Мощность преобразователя; 3) Cos h2 — коэффициент мощности нагрузки; 4) FP=10 кГц — диапазон рабочих частот инвертора. Ток инвертора номинальный равен: (2.6…

      Последовательный автономный резонансный инвертор с обратными диодами

      1. Выбор схемы инвертора, описание принципа действия

      Рассмотрим для начала возможные варианты построения схем АИР без обратных диодов. В последовательном автономном резонансном инверторе (АИР) нагрузка включается последовательно с коммутирующим конденсатором…

      Преобразовательная техника

      10. Расчет инвертора

      Находим оптимальное входное сопротивление Принимаем , тогда Принимаем Принимаем Uоп =-* =-(-2,5)* =2,5 Uоп=-*Kc=-(-2,5)*1=2,5 Выбираем резисторы: R10 — МЛТ 0,125 5.1МОм ±5% R11 — МЛТ 0,125 5.1 МОм ±5% R12 — МЛТ 0,125 2…

      Проект гелеоисточника для энергохозяйства

      1.
      Обзор способов регулирования выходных параметров инвертора напряжения

      Инвертированием в силовой электронике называют процесс преобразования постоянного напряжения в переменное. Устройства, осуществляющие такое преобразование, называются инверторами…

      Проектирование системы измерения электрических параметров каналов звуковой частоты

      1.3.4 Выбор дешифратора, счетчика и инвертора

      Микропроцессор, являющийся основным элементом устройства, оперирует с сигналами ТТЛ уровня, поэтому дешифратор, счетчик и инвертор должны быть микросхемами ТТЛ…

      Проектирование цифрового фильтра на основе сигнального процессора 1813ВЕ1

      4. РАСЧЕТ Y(jk).РАСЧЕТ ВЫХОДНОГО ВОЗДЕЙСТВИЯ С ПОМОЩЬЮ ОБПФ. РАСЧЕТ y(nT) С ПОМОЩЬЮ ЛИНЕЙНОЙ СВЕРТКИ

      При расчете y(nT) с помощью алгоритма ОБПФ исходной последовательностью является Y(jk) — отсчеты выходного сигнала в частотной области.Y(jk) найдем из соотношения: Отсчеты X(jk) иH(jk) были определены выше. После вычислений имеем: Y(jk) = {4,3124; 2,5222-j3,4214; -0,9033-j0…

      Разработка системы гарантированного питания на основе нулевого инвертора

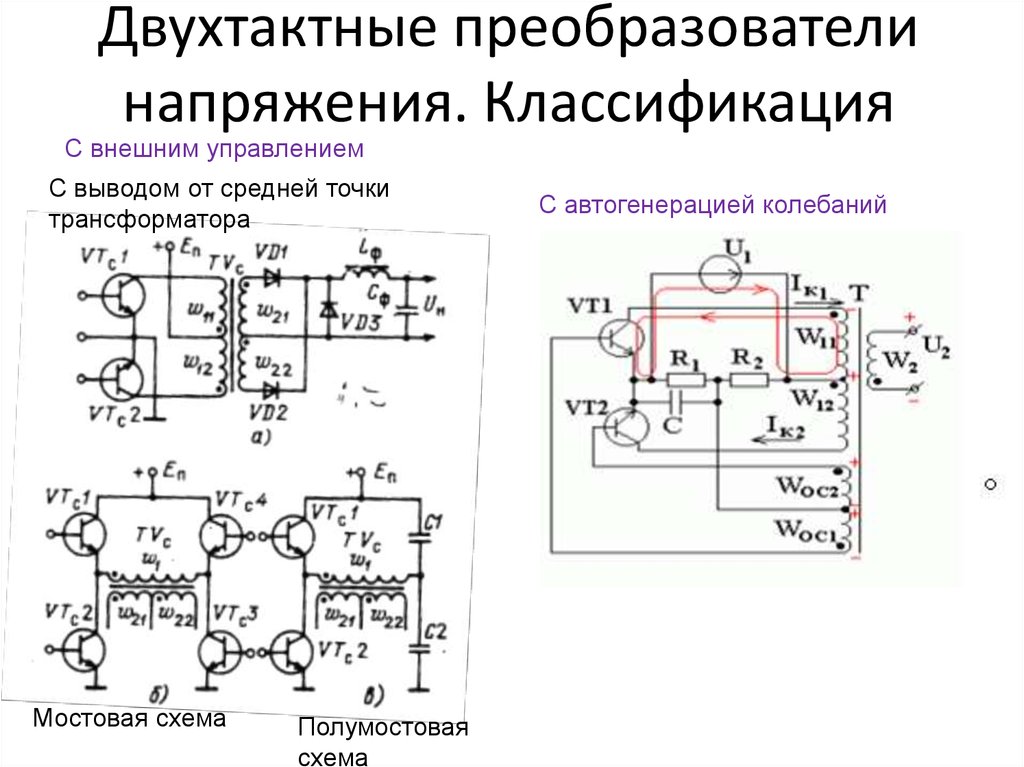

      2.4 Расчет силового инвертора напряжения

      Силовой инвертор выполнен на базе двухтактного преобразователя с выводом средней точки трансформатора. Инвертор преобразует постоянное напряжение АБ в переменное напряжение на выходе СГЭП…

      Расчет электронного трансформатора

      3. Выбор и расчет схемы силового инвертора

      Центральным узлом, определяющим выбор схемных решений других блоков силовой цепи, является регулируемый инвертор. В качестве ключей в автономных инверторах могут служить транзисторы, одно — или двухоперационные тиристоры…

      Расчет электронного трансформатора

      6. Разработка системы управления силового инвертора

      Под системой управления и защиты преобразовательного устройства понимают совокупность узлов и элементов…

      Система импульсно-фазового управления полупроводниковым преобразователем

      6.
      3 Расчет инвертора

      Рисунок 14 — Схема инвертора Оптимальное входное сопротивление инвертора из условия независимости работы входной цепи ОУ и внешней подключаемой цепи находим по формуле: Rвх=U вх/(Iвх*103)=6…

      Системы сети передачи данных

      Расчет вероятностных характеристик. Расчёт вероятности ошибочного приёма кодовой комбинации

      Во многих реальных двоичных каналах наблюдается явление группирования ошибок, которое выражается в резком увеличении вероятности трансформации символов на небольших интервалах времени. В промежутках между ними ошибки появляются редко…

      Усилитель систем автоматики

      1.7 Расчёт фильтров питания. Расчёт цепей регулировки усиления. Расчёт разделительной ёмкости во входной цепи

      Расчёт фильтра питания: Фильтр по питанию рекомендуется ставить после двух инвертирующих каскадов. В нашем случае мы несколько отступим от данной рекомендации и поставим фильтр по питанию после эмиттерного повторителя (3-ий каскад). ..

      Инвертор 3 кВт мощность от 3000 вт, чистый синус.

      Купить инвертор мощностью 3 кВт можно в двух вариантах — как не ошибиться?

      1. Инвертор — преобразователь из постоянного напряжения батареи в переменное 220 вольт больше никаких функций это устройство не обеспечивает. Он не заряжает и не контролирует состояние АКБ
      2. Инвертор — он же ИБП. Обеспечивает контроль напряжения в сети и при его пропадании подключает инвертор, который обеспечивает на выходе 220 вольт. Так же контролирует заряд и разряд батареи. Есль Вы ищите именно такой вариант, перейдите на страницу ИБП 3 кВт.

      Выбирая ИБП необходимо четко понимать основные технические критерии оборудования, от этого зависит будет он работать или нет:

      Стоимость инвертора зависит от формы выходного сигнала, есть чистый и аппроксимированный синус (пила) который подается на выход инвертора. Не все устройства могут работать от аппроксимированного синуса. Например электроинструменту (дрель, болгарка, шлифовальная машина и сварочный аппарат) для нормальной работы требуется только чистый синус. Важно знать этот параметр. Чистый синус стоит дороже! Подробнее о формах выходного сигнала в инверторах. Автомобильные инверторы — носят такое название по причине основного применения в авто, через разъем «прикуривателя», напряжение поступает на инвертор малой мощности, где преобразовывается в переменные 220 вольт, но форма имеет вид «пилы», этого достаточно для подключения разного рода зарядных устройств, телевизоров, усилителей, электробритв и освещения. Такой пилообразный синус получить легче, чем чистый, поэтому «авто» инверторы стоят намного дешевле при одинаковой заявленной мощности.

      Кроме мощности, необходимо учитывать от какого количества АКБ работает выбранная модель инвертора. Это значение обычно указывается в наименовании, например: СибВольт 3012 — означает 3000 Вт мощность, 12 вольт — входное напряжение, другими словами работает от одной 12 вольтовой батареи. Есть модели работающие от 24, 48 Вольт. В этом случае необходимо подключить соответственно: две или четыре последовательно соединенных ОДИНАКОВЫХ батарей.

      Стоимость инвертора зависит от диапазона входного DC напряжения: чем он шире, тем инвертор дороже. На что это влияет? В первую очередь чем шире диапазон вниз, темдолбше инвертор будет работать от одного и того же аккмулятора. Есть модели у которых нижний порог напряжения 11,5 вольт и когда батарея разрядится ниде, от отключается, а есть модели у которых 10,5 вольт. Такие инверторы более полно используют запасенную энергию аккумулятора. По верхнему пределу тоже важно, но в случае применения в бортовой сети автомобиля или автобуса. Не редко, когда с генератора поступает не стабилизированное напряжение 14-15 вольт, а инвертор подключен напрямую к аккумуляторам. При верхнем напряжении 14 вольт ряд моделей так же выключаются — считая за аварийный режим. Этим к примеру отличаются модели ИС и СибВольт.


      Мощные инверторы — составная часть автодомов, катеров и яхт, систем «альтернативной» энергетики.

      Слева представлены мощные инверторы СибКонтакт и Must Power, отличающиеся высокой перегрузочной способностью. Допустима превышение можности в два раза в течении 2 секунд. Сделано для того, чтобы выдержать пусковые токи индуктивной нагрузки (насосов, электроинструмента).

      Инверторы 12/24в-220в на честные 3 кВт с чистым синусом

      Для работы необходимо подключить внешние АКБ, тип (WET, AGM, GEL) батарей не имеет значение, главное, что бы их напряжение соответствовало входному напряжению инвертора 12 или 24 вольта. Ток потребления при максимальной нагрузке для 12 вольтовых моделей может достигать 240 Ампер, поэтому ставить при автономной работе маломощные батареи нельзя, батарея должна выдержать большой ток в течении нужного Вам времени — иначе затея бесполезная.

      Так же нужно учитывать ток потребления инвертора при работе от бортовой сети авто. При нагрузке в 3000 вт, ток потребления 200 Ампер. Это большое значение для электропроводки авто, сечение провода в 1 метр должно соответствовать 10 мм2, 2 метра 20 мм2. Способ соединения типа «крокодил» так же должны выдерживать такие токи!
      И конечно нельзя использывать гнездо прикуривателя, оно быстро сгорит!


      Выбор инверторов по применению

      • мобильный инвертор для болгарки или сварки с питанием от автомобильного аккумулятора
      • инвертор для солнечных батарей
      • инвертор для автодома
      • инвертор для катеров и яхт

      Выбор и расчет аккумуляторной батареи для инвертора

      Кроме мобильных вариантов применения для электроинструмента, в остальных случаях используют аккумуляторы Deep Cycle, по другому АКБ глубокого разряда. Эти батареи относятся к тяговому типу, и позволяют многократные заряд-разряд циклы без существенной потери емкости. Их задача дать инвертору необходимое для преобразования постоянное напряжение 12 вольт. Аккумуляторы выпускаются по технологии с жидким электролитом, AGM, и гелевые. Последние, гелевые самые удобные, т.к. не содержат жидкого электролита, долго служат и допускают более глубокий разряд.

      Для приблизительного расчета времени работы инвертора от аккумуляторных батарей можно применить формулу: С=мощность нагрузки умножить на время в часах и разделить на 7. КПД инвертора не одинаковый у разных моделей и производителей, поэтому расчет приблизительный.
      Приведем пример: Задача обеспечить работу ламп освещения мощностью 500 Вт в течении 2 часов. По формуле 500*2/7= 142,85 ач. Итог: Емкость аккумулятора, который надо купить и подключить к инвертору составит 150 ач.
      Затем этот аккумулятор надо зарядить:


      Зарядное устройство под каждый тип из перечисленных выше должно быть свое! При заряде важно, и это напрямую влияет на срок службы АКБ, установить нопряжение заряда и ограничить ток заряда. У разных типов АКБ этот параметр разный и это написано в инструкции.

      Ниже представлены наиболее удобные зарядные устройства, с переключением типа заряжаемых АКБ, где можно выставить в ручную тип и ток заряда:

      Зарядные устройства для АКБ большой емкости

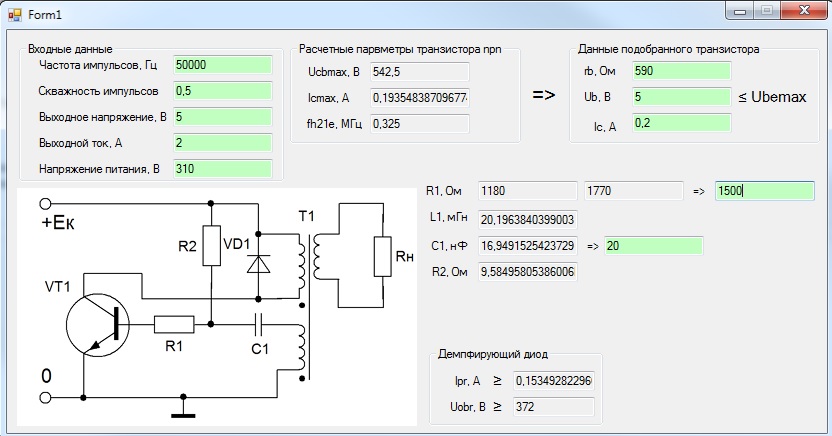

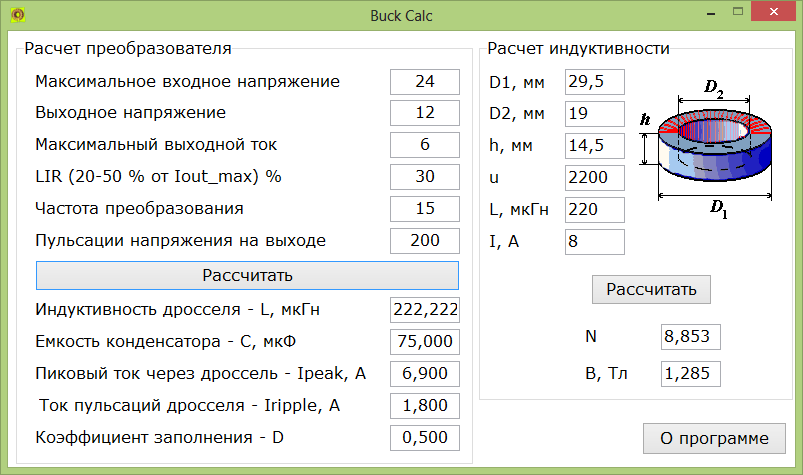

      Калькулятор инвертора мощности

      | Какой размер инвертора мне нужен?

      Этот калькулятор инвертора поможет вам правильно подобрать размер инвертора для ежедневной нагрузки ваших приборов переменного тока в вашем автофургоне.

      Он прост и удобен в использовании. Мы включили раздел ниже, чтобы ответить на некоторые ваши вопросы.

      Этот калькулятор является частью нашей серии солнечных установок для кемперов и более широкой темы, посвященной электрике кемперов.

      И это всего лишь один из наших электрических калькуляторов для переоборудования жилых домов и кемперов.

      Расчет размера инвертора и понимание последствий могут помочь вам оценить устройства, которые вам действительно нужны в вашем доме на колесах, найти альтернативы постоянного тока или более эффективные устройства.

      Сделайте это правильно для своего образа жизни в кемпинге, и вы сможете с уверенностью завершить переоборудование автофургона своими руками.

      Прочтите наш подробный пост об инверторах для кемперов, чтобы узнать, как они работают и как их установить.

      Нужна помощь и совет по электрической настройке?

      Присоединяйтесь к нашей группе поддержки Facebook

      Когда вы нажимаете на ссылки различных продавцов на этом сайте и совершаете покупку, это может привести к тому, что этот сайт получит комиссию. Будучи партнером Amazon, мы зарабатываем на соответствующих покупках. Для получения дополнительной информации посетите нашу  страницу раскрытия информации .

      Как использовать этот инверторный калькулятор?

      1. Введите все электрические устройства переменного тока и компоненты, которые вы будете использовать в своем кемпере
      2. Введите мощность, потребляемую каждым устройством
      3. Готово.

      Нужен ли инвертор?

      Нет! Если вы используете только приборы постоянного тока, вам не нужен инвертор.

      Инвертор нужен только в том случае, если вы хотите использовать приборы переменного тока, работающие от батареи глубокого разряда.

      Если вы используете приборы переменного тока, когда они подключены и питаются от батареи, вам все равно нужен инвертор.

      Если вы используете устройства переменного тока только при подключении и с розетками переменного тока в сети, вам не нужен инвертор.

      Если вам также нужен преобразователь (для преобразования мощности переменного тока в постоянный), рассмотрите возможность установки вместо него комбинированного инверторного зарядного устройства RV.

      Можно ли вообще обойтись без инвертора?

      Да!

      Скоро у нас будет статья об инверторах для жилых автофургонов, и в ней объясняется, как вообще избежать необходимости в инверторе.

      Как узнать обо всех электрических устройствах, которые я буду использовать?

      Получение полного списка электроприборов, устройств и компонентов, которые вы будете использовать в своем доме на колесах, является наиболее важной частью определения параметров электрической системы.

      Недооценивайте его, и у вас может закончиться энергия.

      Завысьте оценку, и вы, вероятно, потратите больше денег и сделаете настройку более сложной, чем необходимо.

      Работайте в течение своего обычного дня, принимая во внимание все приборы, которые вы будете использовать в пути.

      Вам понадобится полный список всех устройств переменного и постоянного тока, чтобы рассчитать общий банк солнечных батарей.

      Разметьте компоненты переменного тока, чтобы рассчитать необходимый размер инвертора.

      Я не буду использовать все свои устройства каждый день. Что нужно ввести в калькулятор?

      Целью расчета является определение размера инвертора, чтобы он мог работать с устройствами переменного тока, которые вы будете использовать.

      Важно понимать, что инвертор рассчитан на нагрузку в любой момент времени.

      Даже если вы будете использовать свой мощный фен всего несколько минут раз в пару дней, добавьте его в список, чтобы мы могли подобрать для него инвертор.

      Как узнать, работает ли мое устройство на переменном или постоянном токе?

      На этикетках или в спецификациях большинства приборов указано, работает ли он на переменном или постоянном токе.

      В противном случае, если у него есть вилка, которую вы можете использовать в домашних розетках, это, вероятно, устройство переменного тока.

      Как узнать мощность каждого устройства?

      Мощность большинства устройств указана либо на самом устройстве, либо в руководстве по эксплуатации, либо на веб-сайте производителя в Интернете.

      Иногда продукты указывают энергопотребление в текущих значениях (т.е ампер). В этом случае используйте калькулятор мощности в верхней части калькулятора инвертора выше, чтобы преобразовать ток и напряжение в ватты.

      У меня более 5 устройств. Что мне делать?

      Если у вас есть более 5 устройств переменного тока для списка, выполните следующие действия:

      1. Введите первые 5 устройств
      2. Нажмите кнопку «Добавить еще устройства»
      3. Отобразятся еще 5 строк, чтобы вы могли добавить еще устройства, и еще одна кнопка «Добавить еще устройства»

      Всего можно добавить до 25 устройств .

      У меня более 25 устройств. Что мне делать?

      Войдите в 25 самых мощных устройств.

      Почему инвертор минимального размера такой маленький?

      Инверторы увеличивают нагрузку на электрическую систему, даже если никакие приборы не подключены. Чем больше инвертор, тем больше эта базовая нагрузка.

      Так что установка слишком большого инвертора для ваших нужд — пустая трата времени.

      Инвертор наименьшего размера, который вам может сойти с рук, — это тот, который может работать с самым мощным устройством переменного тока в вашем списке без какой-либо другой нагрузки.

      Почему инвертор максимального размера такой большой?

      Возможно, вы захотите использовать несколько устройств переменного тока одновременно.

      Если это так, вам понадобится инвертор, чтобы справиться с общей нагрузкой в ​​любой момент времени.

      Инвертор максимального размера предполагает, что все ваши устройства будут использоваться одновременно. Если это не относится к вашей настройке, введите только те устройства, которые вы будете использовать одновременно.

      Не забудьте включить самое мощное устройство, если оно больше, чем совокупная мощность других устройств.

      Я не использую все свои бытовые приборы одновременно. Какой размер инвертора мне нужен?

      Если вы одновременно используете только одно устройство, вам потребуется инвертор рекомендуемого минимального размера.

      Если вы будете использовать несколько устройств одновременно, определите наибольшую общую мощность объединенных устройств и используйте их для расчета необходимой мощности инвертора.

      Я хочу инвертор гораздо большего размера, чем вычислил калькулятор. Что мне делать?

      Мы включили мини-калькулятор выше, чтобы помочь вам рассчитать количество батареи, которое полностью загруженный инвертор будет использовать за час, и насколько большой должна быть солнечная батарея для питания всего за один час.

      Показанной солнечной батарее потребуется 4 солнечных часа, чтобы заменить энергию батареи, используемую инвертором.

      Если вы ожидаете более или менее пиковых солнечных часов, соответствующим образом отрегулируйте солнечные панели.

      Просто введите желаемый размер инвертора.

      В моих результатах есть предупреждение о вреде для здоровья. Что это значит?

      Инверторы и устройства переменного тока по своей природе потребляют много энергии и могут быстро разряжать батареи.

      Если вы используете полностью загруженный инвертор мощностью 1000 Вт в течение часа, он будет потреблять около 84 ампер от батареи.

      Чтобы заменить эти 84 ампера, вам понадобится солнечная батарея мощностью 1000 Вт с 4 хорошими часами солнечного света.

      Помните, что вы можете вынуть из батареи только то, что вставили.

      Я получил сообщение о том, что все мои устройства слишком мощные. Что я должен делать?

      Инвертор самого большого размера, который вы реально можете использовать в RV или кемпере, составляет около 3000 Вт.

      Если самое маленькое из всех ваших устройств переменного тока настолько велико, что ему требуется инвертор большей мощности, чем 3000 Вт, рассмотрите менее мощное устройство, альтернативу постоянного тока или подключение его к сети переменного тока при подключении.

      Мне пришло сообщение, что я не могу запустить все свои устройства одновременно. Что я должен делать?

      Возможно, вы не собираетесь запускать все свои устройства одновременно, и в этом случае вы можете проигнорировать это сообщение.

      Но если вы это сделаете, рассмотрите менее мощные приборы, альтернативы постоянного тока или включите их в сеть переменного тока при подключении.

      Предполагаемый размер блока батарей и солнечной батареи огромен. Это правильно?

      Да! Удивительно, не правда ли?

      Может быть, подумайте, как сократить потребление электричества?

      Предполагаемый размер аккумуляторной батареи и солнечной батареи намного больше, чем у меня есть место? Что я должен делать?

      Настало время пересмотреть свои потребности в электричестве и способы их удовлетворения.

      Нужна дополнительная помощь в расчете электрических компонентов вашего автофургона?

      Вот ссылки на другие наши калькуляторы:

      Инвертор какого размера мне нужен?

      Описание проекта

      Изучение того, как рассчитать размер инвертора для ваших нужд, может оказаться сложной задачей, особенно если вы не знакомы с тем, как работает инвертор или сколько энергии вам нужно производить. Инверторы — это полезное оборудование, но у вас, вероятно, возникнут вопросы о необходимом оборудовании, чтобы сделать точную оценку или найти правильный ответ на ваши вопросы. Некоторые общие вопросы включают в себя:

      • Могу ли я запустить морозильник на инверторе?
      • Что можно запустить от инвертора на 300 Вт?
      • Какой инвертор нужен для работы микроволновки?

      Конечно, есть и другие. Но нужен ли вам большой инвертор или маленький инвертор, вы можете определить подходящий размер, взглянув на наш калькулятор размера инвертора.

      Во-первых, сколько энергии потребляет инвертор? Инвертор должен обеспечивать две потребности: пиковую или импульсную мощность и типичную или обычную мощность.

      • Всплеск — это максимальная мощность, которую инвертор может обеспечить, обычно в течение короткого времени (обычно не дольше секунды, если это не указано в технических характеристиках инвертора). Некоторым приборам, особенно с электродвигателями, требуется гораздо более высокий пусковой импульс, чем во время работы. Насосы, компрессоры и кондиционеры являются наиболее распространенным примером, а еще одним распространенным примером являются морозильные камеры и холодильники (компрессоры).Вы хотите выбрать инвертор с непрерывным номиналом, который будет справляться с рейтингом перенапряжения вашего устройства, чтобы вы не сожгли инвертор преждевременно. Не полагайтесь на бросок инвертора для запуска вашего оборудования, потому что инверторы не любят работать в режиме броска, если только производитель не заявляет о более длительном времени броска, чем обычно.
      • Типовой — это то, что инвертор должен обеспечивать на постоянной основе. Это непрерывный рейтинг. Обычно это намного ниже, чем всплеск.Например, это будет мощность холодильника после первых нескольких секунд, необходимых для запуска двигателя, или мощность, необходимая для работы микроволновой печи, или сумма всех нагрузок. (См. наше примечание о мощности устройства и/или паспортных данных в конце этого раздела.)

      Насколько мощный инвертор мне нужен?

      Найти подходящий размер инвертора для ваших нужд так же просто, как сложить необходимые мощности элементов, которые вы хотите запитать. Независимо от того, ищете ли вы, какой размер инвертора лучше всего подходит для вашего дома, или что-то столь же простое, как инвертор для питания вашего телевизора, правильный размер будет измерением, основанным на типичной мощности и необходимой импульсной мощности. Если ваше оборудование требует запуска, вам потребуется обеспечить дополнительную импульсную мощность, чтобы не изнашивать инвертор.

      Калькулятор мощности инвертора в амперах: Наконец, может быть необходимо найти необходимые амперы для вашего инвертора, чтобы измерить, сколько разряда батареи потребуется вашему инвертору.Это может быть полезно, чтобы найти правильный размер батареи для вашего инвертора (который вы можете рассчитать с помощью нашего удобного руководства) или для измерения необходимых вольт. Вы можете использовать следующую формулу для определения размера:

      Вольт * Ампер = ватт

      или

      ватт/вольт =

      ампер

      Пример: 1250 Вт:

      1250/120 В перем. тока = 10,41 А перем. тока (типичное число указано на оборудовании)

      или

      1250 / 12 В постоянного тока = 104,1 А постоянного тока (разряд аккумулятора в час)

      Вот пример:

      Во-первых, вам нужно определить, какие элементы вам нужно включить во время сбоя питания и как долго.Вот краткий пример (требования к ваттам различаются):

      • Освещение – около 200 Вт
      • Холодильник – около 1000 Вт
      • Радио – около 50 Вт
      • Нагреватель – около 1000 Вт

      Общая необходимая мощность составляет 2250 Вт. Холодильник и нагреватель требуют мощности при запуске, поэтому давайте удвоим непрерывную мощность для требований запуска. 2250 * 2 = 4500 Вт

      Чтобы получить оценку общей мощности всех устройств, которые вы планируете питать с помощью инвертора, воспользуйтесь этим удобным калькулятором.Этот полезный измерительный инструмент может сэкономить ваше время и обеспечить точное измерение.

      Во-вторых, выберите инвертор. Для этого примера вам понадобится инвертор мощностью 4500 Вт. Требуемая непрерывная мощность на самом деле составляет 2250, но при определении размера инвертора вы должны спланировать запуск, чтобы инвертор мог справиться с этим.

      В-третьих, вам нужно решить, как долго вы хотите работать с мощностью 2250 Вт. Допустим, вы хотели бы включить эти предметы в течение восьми часов.Ну, это может быть сложно, потому что обогреватели и холодильники работают с перебоями. Предположим, что все устройства будут работать 40% заданного периода времени, что составляет 3,2 часа фактического времени работы. Нам нужно преобразовать ватты переменного тока в ампер-часы постоянного тока, потому что именно так оцениваются батареи.

      Чтобы преобразовать ватты переменного тока в ампер постоянного тока в час, нужно разделить ватты на напряжение постоянного тока (обычно 12 или 24 вольта). Давайте использовать 12 вольт, так как это наиболее распространено.

      2250 Вт / 12 В постоянного тока = 187,50 ампер постоянного тока в час

      187. 50 теперь ваша потребность в энергии в час

      Теперь вы определили, что 187,50 — это ваша потребность в мощности в час, и теперь вам нужно умножить это значение на общее время работы в часах, которое в нашем примере равно 3,2.

      187,50 ампер постоянного тока в час 3,2 часа = 600 ампер постоянного тока

      Поскольку вы используете инвертор, вам нужно рассчитать потери на преобразование энергии, которые обычно составляют около 5%.

      (600 ампер постоянного тока * 5%) + 600 ампер постоянного тока = 630 ампер постоянного тока в час.)

      В-четвертых, теперь, когда вы знаете, что ваша общая потребляемая мощность составляет 630 ампер постоянного тока, мы можем выбрать источник питания. Наиболее типичные аккумуляторы глубокого разряда имеют напряжение 6 или 12 вольт. Я приведу вам два примера с использованием каждого напряжения.

      Пример 12-вольтовой батареи: Если вы выберете 12-вольтовую батарею, рассчитанную на 100 ампер постоянного тока, вам потребуется шесть или семь батарей, подключенных параллельно (позже я объясню параллельное или последовательное подключение).

      Батарея на 630 ампер постоянного тока / 100 ампер постоянного тока = 6,3 батареи

      Пример батареи на шесть вольт: Если вы выберете батарею на шесть вольт, рассчитанную на 200 ампер постоянного тока, вам потребуется шесть батарей, соединенных последовательно и параллельно.3,15*2=6,3 батареи Нет, не ошибся. Когда вы используете шестивольтовые батареи, вы должны соединить их последовательно, чтобы получить 12 вольт. Затем вы соединяете каждую последовательную пару по шесть вольт параллельно, чтобы создать 12-вольтовую батарею.

      В чем разница между работающими батареями параллельно и последовательно?

      Когда вы соединяете батареи параллельно, вы увеличиваете силу тока. Когда вы соединяете батареи последовательно, вы увеличиваете напряжение. В мире батарей лучше ограничить количество параллельных строк.Это лучше для вашей системы питания. В этом примере я бы рекомендовал использовать шестивольтовые батареи из-за количества батарей, которое требуется для этого примера.

      Как мы заряжаем эти батареи? Вам понадобится зарядное устройство для зарядки аккумуляторов, когда у вас есть доступ к городской электросети. Большинству аккумуляторов глубокого цикла требуется «умное» зарядное устройство, чтобы зарядное устройство не повреждало аккумуляторы. В этом примере вам понадобится как минимум зарядное устройство на 40 ампер, если не больше. Чем больше зарядное устройство, тем быстрее зарядка. Убедитесь, что ваше зарядное устройство предназначено для 12-вольтовых аккумуляторов, потому что система, которую мы только что определили, является 12-вольтовой системой.

      Вам также понадобятся кабели. В этом примере требуется кабель 4 AWT (0000) для обеспечения пусковой мощности 4500 Вт. Это огромный кабель. Вы также можете рассмотреть встроенный предохранитель. 500 ампер для этого примера идеально. Чтобы выяснить размер предохранителя, вы делите мощность переменного тока (запуск) на напряжение постоянного тока.

      4500 Вт / 12 В постоянного тока = 375 А

      Вам понадобится предохранитель на 375 ампер или больше. Я рекомендую 500 ампер на тот случай, если вы хотите максимально использовать 5000-ваттный инвертор. Это всего лишь краткий пример.Существует множество различных способов настройки вашей системы. Можно использовать солнечные батареи, ветер и т.д.

      Итак, когда вы спрашиваете себя: инвертор какого размера мне нужен? Помните, что существует множество факторов, влияющих на необходимую мощность. Хотя процесс расчета может показаться достаточно простым, вы должны учитывать импульсную мощность в дополнение к потерям мощности и другим деталям, связанным с вашими электронными системами. Оттуда вам нужно будет рассчитать размер вашей батареи, будет ли идеально использовать ваши батареи параллельно или последовательно, какое зарядное устройство использовать и как их подключить.Процесс выбора подходящего оборудования может показаться сложным, но мы сделали первые шаги.

      Расчет размера блока инвертора и батареи

      Рассчитайте размер инвертора для следующей электрической нагрузки. Рассчитайте размер блока батарей и примите решение о подключении батареи.

      Детали электрической нагрузки:

      • 2 Кол-во 60 Вт, 230 В, 0,8 P.F Вентилятор.
      • 1 № 200 Вт, 230 В, 0,8 PF Компьютер.
      • 2 № 30 Вт, 230 В, 0.Трубка 8 PF.

      Инвертор/аккумулятор Деталь:

      • Дополнительное увеличение нагрузки (Af)=20%
      • Эффективность инвертора (Ie) = 80%
      • Требуемая резервная батарея (Bb) = 2 часа.
      • Напряжение батареи = 24 В пост. тока
      • Коэффициент ослабления соединения/потерь провода (LF) = 20 %
      • Эффективность батареи (n) = 90%
      • Коэффициент старения батареи (Ag) = 20 %
      • Глубина разряда (DOD) = 50%
      • Рабочая температура батареи =46ºC
      Темп.°С Фактор
      80 1,00
      70 1,04
      60 1. 11
      50 1,19
      40 1,30
      30 1,40
      20 1,59

      Расчет:

      Шаг 1: Расчет общей нагрузки:

      • Нагрузка вентилятора= Нет x Вт =2×60= 120 Вт
      • Нагрузка вентилятора = (No x Watt)/P.F=(2×60)/0,8= 150 ВА
      • Компьютерная нагрузка = Нет x Вт = 1×200= 200 Вт
      • Компьютерная нагрузка = (No x Watt)/P.F = (1×200)/0,8= 250 ВА
      • Ламповая световая нагрузка = Нет x Вт = 2×30= 60 Вт
      • Легкая нагрузка лампы = (No x Watt)/P.F = (2×30)/0,8= 75 ВА
      • Общая электрическая нагрузка = 120+200+60 = 380 Вт
      • Суммарная электрическая нагрузка=150+250+75= 475 ВА

      Шаг 2: Размер инвертора:

      • Размер инвертора = Общая нагрузка+(1+Af) / Ie ВА
      • Размер инвертора = 475+(1+20%) / 80%
      • Размер инвертора = 712 ВА

      Шаг 3: Размер батареи:

      • Общая нагрузка блока батарей = (Общая нагрузка x резервная емкость) / Вольт блока батарей
      • Общая нагрузка блока батарей = (380 x 2) / 24 А·ч
      • Общая нагрузка блока батарей = 32. 66 А·ч
      • Температурный поправочный коэффициент для 46ºC (Tp)=1
      • Размер блока батарей = [ (Нагрузка) x (1+LF) x (1+Ag) x Tp] / [n x DOD] Ампер/час
      • Размер банка батарей = (32,66 x (1+20%) x (1+20%) x 1) / (90% x 50%)
      • Размер блока батарей = 101,3 А/ч

      Шаг 4: Подключение батареи:

      Если мы выберем аккумулятор 120 А·ч, 12 В постоянного тока для блока аккумуляторов:

      Серийное соединение:

      Конфигурации серии
      • добавят напряжение двух батарей, но сохранят номинальную силу тока (ампер-часы) прежней.
      • Состояние-I :
      • Выбор батареи по напряжению = вольт каждой батареи <= вольт группы батарей
      • Выбор батареи по напряжению =12< ​​24
      • Состояние-I в порядке
      • Количество батарей для напряжения = Вольт группы батарей / Вольт каждой батареи
      • Количество батарей для напряжения = 24/12 = 2 номера
      • Состояние-II :
      • Выбор батареи для ампер-часов = ампер-часы банка батарей <= ампер-часы каждой батареи
      • Выбор батареи для Ампер-час = 3<=120
      • Состояние-II равно O. К
      • Мы можем использовать последовательное соединение для батареи и количество требуемых батарей 2 №

      Параллельная конфигурация

      • При параллельном соединении номинальный ток увеличится, но напряжение останется прежним.
      • Чем больше количество батарей, тем больше будет ампер/час. Две батареи производят в два раза больше ампер/час, чем одна батарея.
      • Состояние-I :
      • Выбор батареи для ампер-часов = ампер-часы банка батарей / ампер-часы каждой батареи <=1
      • Выбор батареи для ампер-часов = 101/120 = 0.84= 1 №
      • Состояние-I в порядке
      • Состояние-II :
      • Выбор батареи по напряжению = вольт группы батарей = вольт каждой батареи
      • Условие-II: выбор батареи по напряжению для Ампер-час = 24<=12
      • Условие-II не заполнено полностью
      • Мы не можем использовать параллельное соединение для батареи в соответствии с нашими требованиями, но если мы это сделаем на практике, это возможно, и это даст больше часов работы

      Последовательно-параллельное соединение :

      • Последовательное соединение батарей увеличивает как напряжение, так и время работы.
      • Состояние-I :
      • Выбор батареи для ампер-часов = ампер-час каждой батареи <= ампер-час банка батарей
      • Выбор батареи для ампер-ч =120<=101
      • Состояние-I не заполнено полностью
      • Состояние-II :
      • Выбор батареи по напряжению = вольт каждой батареи <= вольт группы батарей
      • Выбор батареи по напряжению = 12<=24
      • Состояние-II в норме
      • Мы не можем использовать параллельное соединение для батареи

      Если мы выберем аккумулятор на 60 А·ч, 12 В постоянного тока для блока батарей:

      Серийное соединение:

      • Выбор батареи по напряжению = вольт каждой батареи <= вольт группы батарей
      • Выбор батареи по напряжению =12< ​​24
      • Состояние-I равно O.К
      • Количество батарей для напряжения = Вольт группы батарей / Вольт каждой батареи
      • Количество батарей для напряжения = 24/12 = 2 номера
      • Состояние-II :
      • Выбор батареи для ампер-часов = ампер-часы банка батарей <= ампер-часы каждой батареи
      • Выбор батареи для Ампер-час = 3<=60
      • Условие-II не заполнено полностью
      • Мы можем использовать последовательное соединение для батареи

      Параллельная конфигурация

      • Условие-I :
      • Выбор батареи для ампер-часов = ампер-часы банка батарей / ампер-часы каждой батареи <=1
      • Выбор батареи для ампер-часов = 101/60 = 1. 63= 1 №
      • Состояние-I в порядке
      • Состояние-II :
      • Выбор батареи по напряжению = вольт группы батарей = вольт каждой батареи
      • Условие-II: выбор батареи по напряжению для Ампер-час = 24=12
      • Условие-II не заполнено полностью
      • Мы не можем использовать параллельное соединение для батареи в соответствии с нашими требованиями.

      Последовательно-параллельное соединение :

      • Условие-I :
      • Выбор батареи для ампер-часов = ампер-час каждой батареи <= ампер-час банка батарей
      • Выбор батареи для ампер-часов =120<=60
      • Состояние-I в норме
      • Количество батарей для ампер-часов = ампер-часы блока батарей / ампер-часы каждой батареи
      • Количество аккумуляторов для ампер-часов = 120/60 = 1.68 = 2 №
      • Состояние-II :
      • Выбор батареи по напряжению = вольт каждой батареи <= вольт группы батарей
      • Выбор батареи по напряжению = 12<=24
      • Состояние-II в норме
      • Количество батарей для напряжения = Вольт группы батарей / Вольт каждой батареи
      • Количество батарей для напряжения = 24 / 12 = 2 номера
      • Требуемое количество батарей = Количество батарей в ампер-часах x Количество батарей для напряжения
      • Количество требуемых батарей = 2 x 2= 4 номера
      • Мы можем использовать последовательно-параллельное соединение для батареи

      Сводка:
      • Общая электрическая нагрузка = 380 Вт
      • Общая электрическая нагрузка = 475 ВА
      • Размер инвертора = 712 ВА
      • Размер блока батарей = 101. 3 А/ч
      • Для батареи 120 А/ч, 12 В постоянного тока: последовательное соединение и 2 номера батареи или
      • Для батареи 60 А/ч, 12 В постоянного тока: последовательно-параллельное соединение и 4 батареи

      Нравится:

      Нравится Загрузка…

      Родственные

      Эффективность инвертора: Руководство по расчету и уравнению

      Эффективность инвертора относится к количеству выходной мощности переменного тока, которую он обеспечивает для данного входа постоянного тока.Обычно этот показатель составляет от 85 до 95 процентов, при этом 90 процентов являются средним значением. Когда дело доходит до запуска таких вещей, как двигатели, эффективность делится на две части: эффективность инвертора и эффективность формы волны. С синусоидой большинство двигателей и многие электрические приборы работают более эффективно и потребляют меньше электроэнергии. Модифицированная синусоида часто требует на 15-20% больше энергии, чем реальная синусоида при питании электродвигателя (например, насоса или холодильника). Чтобы оценить реальную эффективность системы, вы должны дополнительно учитывать тип питаемых нагрузок при выборе инвертора на основе эффективности.

      Что означает эффективность инвертора?

      На самом деле, будь то солнечный инвертор, чистый синусоидальный инвертор или модифицированный синусоидальный инвертор, мы рассмотрим здесь общую эффективность инвертора мощности.

      Под эффективностью мы подразумеваем, сколько электроэнергии, поступающей в инвертор, преобразуется в полезный переменный ток (ничто никогда не бывает на 100 процентов эффективным, в системе всегда будут некоторые потери). Этот показатель эффективности будет колебаться в зависимости от того, сколько энергии используется в данный момент, при этом большая мощность приводит к более высокой эффективности.

      Когда потребляется небольшое количество электроэнергии, КПД может варьироваться от чуть более 50 % до значительно более 90 %, когда выходная мощность приближается к номинальной выходной мощности инвертора. Даже если вы не используете его для питания переменного тока, инвертор будет потреблять часть энергии от ваших батарей. В результате происходит низкая эффективность при малых уровнях мощности. Посетите здесь, чтобы увидеть определение этой эффективности полностью.

      Типы потерь

      КПД инвертора относится к тому, сколько мощности постоянного тока преобразуется в мощность переменного тока, так как некоторая мощность теряется одним из двух способов во время этого перехода:

      Резервная мощность используется только для поддержания инвертор работает в режиме питания.Это также известно как потребление энергии инвертором при отсутствии нагрузки.

      В результате эффективность инвертора равна P ac /P dc , где P ac обозначает выходную мощность переменного тока в ваттах, а P dc обозначает входную мощность постоянного тока в ваттах.

      Обычный КПД высококачественных инверторов с чистой синусоидой колеблется от 90 до 95 процентов, в то время как типичный КПД низкокачественных инверторов с модифицированной синусоидой колеблется от 75 до 85 процентов.

      Этот показатель эффективности инвертора мощности зависит от мощности нагрузки инвертора, так как эффективность возрастает и может достигать своего максимального значения при более высокой мощности нагрузки по сравнению с меньшей мощностью нагрузки, при условии, что предел выходной мощности инвертора не превышен.В общем, если инвертор загружен менее чем на 15%, КПД будет низким. В результате, хорошее соответствие между мощностью инвертора и нагрузочной способностью позволит нам получить большую эффективность, то есть большую выходную мощность переменного тока от инвертора при той же входной мощности постоянного тока.

      Эффективность инвертора на выходную мощность (Ссылка: инвертор.com )

      Когда переменный ток не используется, инвертор мощностью 3 кВт обычно потребляет примерно 20 Вт от ваших батарей. В результате, если вы используете 20 Вт переменного тока, инвертор будет потреблять 40 Вт от батарей, что обеспечивает 50-процентную эффективность.

      Скромный инвертор мощностью 200 Вт, с другой стороны, может использовать только 25 Вт от батареи для получения выходной мощности переменного тока 20 Вт, что дает КПД 80%.

      Для повышения общей эффективности инвертора более крупные устройства обычно содержат функцию, называемую «Спящий режим». Если требуется питание переменного тока, датчик внутри инвертора определяет это. Если этого не произойдет, инвертор будет выключен, но продолжит определять, требуется ли электричество. Как правило, это можно изменить так, чтобы для «включения инвертора» было достаточно только включения скромного света.

      Конечно, это означает, что электроприборы нельзя оставлять в режиме «ожидания», а некоторые электроприборы с таймерами (например, стиральные машины) не будут расходовать достаточно энергии, чтобы инвертор оставался «включенным», если только что-то другое, например, как свет, включается в то же время.

      Форма волны и индуктивные нагрузки также являются важными факторами (например, устройство, в котором задействована электрическая катушка, которая включает в себя все, что связано с двигателем). При питании индуктивных нагрузок любой сигнал, не являющийся настоящей синусоидой (т. е. прямоугольная или модифицированная прямоугольная волна) будет менее эффективным — устройство может потреблять на 20% больше энергии, чем при использовании чистой синусоидальной волны. Это избыточное потребление энергии, в дополнение к снижению эффективности, может повредить или сократить срок службы устройства из-за перегрева.

      Эффективность типов инверторов

      Существует три типа эффективности инверторов, и нам нужно знать, что каждый из них означает и чем они отличаются, чтобы лучше понять множество моделей инверторов и производителей, представленных на рынке:



      {\эта_{ЦИК}}=0.04{\эта_{10}}+0,05{\эта_{20}}+0,12{\эта_{30}}+0,21{\эта_{50}}+0,53{\эта_{75}}+ 0,05 {\ eta _ {100}}





      {\ eta } _ {EU} = 0,03 {\ eta } _ {5} +0,06 {\ eta } _ {10} +0,13 {\ eta } _ {20}+0,10{\eta }_{30}+0,48{\eta }_{50}+0,20{\eta }_{100}



      Пиковая эффективность относится к максимальной эффективности инвертора, которая может быть достигнута при идеальной выходной мощности переменного тока, и его можно использовать только как показатель качества для инверторов.

      Европейская эффективность относится к эффективности инвертора, измеренной в различных точках выходной мощности переменного тока, а затем умноженной на различные взвешенные числа.Он более актуален, чем пиковая эффективность, поскольку показывает, как работает инвертор при различных уровнях выходной мощности в течение солнечного дня.

      Эффективность Калифорнийской комиссии по энергетике: относится к эффективности инвертора, оцениваемой в различных точках выходной мощности переменного тока, затем умножается на разные взвешенные значения, таким образом, она аналогична европейской эффективности, но использует другие умноженные взвешенные числа (другая формула расчета).

      Важность каждого уровня выходной мощности переменного тока при оценке эффективности данного инвертора является фундаментальной разницей между эффективностью Европы и Калифорнии.

      Кривые эффективности инвертора

      Эффективность инвертора, которая влияет на то, сколько энергии постоянного тока, генерируемого солнечной батареей, преобразуется в мощность переменного тока, не всегда является постоянным числом. Этот параметр, с другой стороны, колеблется в зависимости от входной мощности постоянного тока и напряжения, при этом степень изменения уникальна для инвертора. Калифорнийская энергетическая комиссия (CEC) отслеживает результаты испытаний различных инверторов, выражая эффективность в зависимости от мощности постоянного тока при трех разных напряжениях в пределах окна рабочего напряжения каждого инвертора.Данные CEC для инвертора строки приведены ниже в качестве примера.

      Эффективность кривых инвертора на основе метода CEC (Ссылка: help.aurorasolar.com )

      Моделирование производительности может анализировать полную кривую эффективности инвертора для устройств с тестовыми данными CEC, а не использовать фиксированную взвешенную эффективность для определения постоянного тока. /AC потери преобразования. Они используют модель, созданную Sandia National Labs, чтобы подогнать параболическую кривую к данным эффективности, зависящим от мощности и напряжения.Кривая эффективности будет использоваться при моделировании инвертором в базе данных компонентов Aurora, которая предоставляет данные CEC.

      Если в базе данных инвертора отсутствуют данные CEC и, следовательно, невозможно смоделировать кривую эффективности, при моделировании будет использоваться фиксированная кривая эффективности (наименьшая из CEC, европейская и максимальная эффективность из таблицы данных). Пользовательские инверторы также будут имитировать самый низкий фиксированный рейтинг эффективности, указанный в техническом описании. Отчет о моделировании производительности будет содержать примечание к журналу, указывающее, использовалась ли модель кривой эффективности или какая фиксированная эффективность использовалась, если кривая эффективности была недоступна.Будет выдана ошибка, если статистика эффективности для компонента недоступна.

      Каждое устройство отслеживания точки максимальной мощности (MPPT) на инверторах с несколькими MPPT эффективно работает со своей собственной эффективностью. MPPT с более короткими цепочками или меньшей входной мощностью может иметь меньшую эффективность, чем другой MPPT с более высоким входным напряжением и/или мощностью в том же инверторе.

      Влияние на выработку энергии

      Когда входная мощность постоянного тока низка по сравнению с паспортной табличкой инвертора, его эффективность падает.В результате обратите внимание на следующее:

      Конструкции с меньшим размером (с точки зрения входного напряжения, но особенно с точки зрения входной мощности) для выбранного инвертора будут иметь более низкую общую эффективность преобразования постоянного тока в переменный, чем те, которые соответствующим образом оформлены. Проверка размера строки может помочь вам убедиться, что ваши проекты совместимы с выбранным вами инвертором.

      Эффективность инвертора будет ниже в часы, когда выходная мощность массива низкая, например, из-за затенения или в очень раннее/позднее время дня, чем в часы, когда массив работает при полном освещении без затенения.Это нормальное поведение, но поскольку входная мощность минимальна, это обычно не влияет на производительность системы.

      Как рассчитать емкость батареи для инвертора

      Расчет емкости батареи инвертора жизненно важен для проектирования системы солнечной энергии. Чтобы рассчитать правильный размер для ваших инверторов, вам нужно знать, сколько времени требуется инвертору для перезарядки из состояния разрядки или наоборот.

      Также очень важно понимать разницу между кВт и кВтч, так как это изменит ваши расчеты.В этой статье приведены некоторые полезные советы по расчету емкости аккумуляторов для ваших инверторов.

      Как рассчитать емкость батареи для инвертора

      Формула емкости батареи инвертора

      Калькулятор емкости батареи инвертора рассчитывает емкость батареи, необходимую для ваших инверторов. Введите ниже все известные значения и нажмите «Рассчитать», чтобы получить результаты.

      • Емкость аккумулятора (Ач) = напряжение аккумулятора (В) x общая мощность системы в ваттах / максимальный ток разряда инвертора или максимальный ток заряда инвертора
      • напряжение аккумулятора (В) = мощность системы в ваттах / ток разряда или заряда инвертора (А)
      • Максимальный ток разряда инвертора (А) = Вт/напряжение
      • Максимальный ток заряда инвертора (А) = Емкость батареи, необходимая для солнечного инвертора с зарядным устройством батареи постоянного тока, представляет собой общую емкость батареи требуется солнечный инвертор.
      • Инвертор солнечной энергии с зарядным устройством батареи постоянного тока (Вт) = мощность системы в ваттах / максимальный ток разряда инвертора.

      Читайте также: Зарядка аккумулятора 12 В инвертором

      способов расчета емкости батареи, необходимой для инверторов

      Существуют различные методы расчета емкости батареи, необходимой для инвертора.

      1. Расчет нагрузки в ваттах

      Чтобы рассчитать нагрузку в ваттах, вам нужно знать мощность устройств, которые вы хотите запитать.Вы можете найти эту информацию на этикетке устройства или на сайте производителя.

      Получив эту информацию, сложите мощности всех устройств, которые вы хотите запитать. Это даст вам общую нагрузку в ваттах.

      Например, если у вас есть холодильник, потребляющий 200 Вт, телевизор, потребляющий 300 Вт, и лампочка, потребляющая 60 Вт, общая нагрузка составит 560 Вт.

      Получив общую нагрузку, используйте следующую формулу: Емкость батареи (Ач) = мощность системы в ваттах / максимальный ток разряда инвертора.

      Требуемая в этом случае емкость аккумулятора составляет 560 Вт / 30 ампер = 18,33 ампер-часа.

      Чтение: Автомобиль с инверторным аккумулятором

      2. Расчет емкости батареи в амперах

      Чтобы рассчитать емкость батареи в амперах, вам необходимо знать номинал батареи в ампер-часах.

      Номинал в ампер-часах свинцово-кислотной батареи глубокого разряда определяется путем умножения ее номинального напряжения (например, 12 вольт) на номинал в ампер-часах (например, 100).

      Емкость аккумулятора в амперах = напряжение аккумулятора x номинальное значение в ампер-часах

      В этом примере вам нужно будет умножить 12 вольт на 100 ампер-часов = 1200 ампер.

      3. Расчет емкости батареи в часах

      Чтобы рассчитать емкость батареи в часах, вам необходимо знать мощность батареи в ватт-часах. Номинальная мощность в ватт-часах определяется путем умножения напряжения батареи (в вольтах) на номинальную мощность батареи в ампер-часах (в амперах).

      4. кВтч по сравнению скВт

      Важно понимать разницу между кВтч и кВт при расчете емкости батареи. Киловатт-час равен 1000 Вт энергии, используемой в течение одного часа.

      Альтернативно, киловатт-час может считаться количеством энергии, используемой для освещения 100-ваттной лампочки в течение десяти часов. Киловатт равен 1000 Вт.

      кВтч = Вт (100-ваттная лампа на десять часов)

      кВт = Ватт (1000 Вт энергии, используемой в течение одного часа)

      Если вы не уверены, что использовать, лучше всего использовать кВтч при расчете емкости батареи.

      Чтение: Входное и выходное напряжение инвертора

      Емкость батареи для инверторов

      Теперь, когда вы понимаете различные способы расчета емкости аккумулятора, пришло время применить эту информацию на практике.

      Например, вы хотите запитать холодильник, который потребляет 200 Вт и имеет номинальную мощность 100 ампер-часов. Вам потребуется сделать следующее:

      • Рассчитайте нагрузку в ваттах: 200 Вт
      • Преобразуйте амперы в ватт-часы, умножив ампер-часы: 100 ампер * 100 часов = 10000 ватт-часов 1000: 10000 ватт-часов / 1000 =
      • Емкость аккумулятора, необходимая для этого инвертора, составляет: 11 кВтч

      При расчете блока аккумуляторов важно помнить, что вам нужно будет округлить емкость аккумулятора, требуемую инвертором.В этом примере аккумуляторная батарея должна быть 12 кВтч.

      Читать: Аккумулятор генератора Generac отзывы

      Часто задаваемые вопросы о емкости аккумуляторной батареи инвертора

      Какой размер инвертора мне нужен для батареи 100 Ач?

      Размер инвертора, который вам нужен для батареи емкостью 100 Ач, будет инвертором 0,8 кВА. Этот инвертор может выдавать 650 Вт (приблизительно) в течение двух часов непрерывно.

      В чем разница между кВт и кВтч?

      Киловатт-час равен 1000 ваттам энергии, используемой в течение одного часа, или, что эквивалентно, количеству энергии, используемому для освещения 100-ваттной лампочки в течение десяти часов.Киловатт равен 1000 Вт.

      кВтч = ватт (100-ваттная лампа на десять часов)
      кВт = ватт (1000 ватт энергии, используемая в течение одного часа)

      Если вы не уверены, что использовать, при расчете емкости батареи лучше всего использовать кВтч.

      Какая емкость батареи должна быть в моей автономной системе?

      Емкость аккумулятора, необходимая для автономной системы, зависит от размера вашего инвертора, количества используемых вами приборов и частоты их использования.

      Хорошим практическим правилом является наличие как минимум на 20% большей емкости батареи, чем требуется инвертору.

      Лучший инвертор для пикапа

      Какая емкость аккумулятора требуется для холодильника, который потребляет 200 Вт и имеет номинальную мощность 100 ампер-часов?

      Требуемая в этом случае емкость аккумулятора составляет 560 Вт / 30 ампер = 18,33 ампер-часа. Чтобы рассчитать емкость батареи в часах, вам нужно знать мощность батареи в ватт-часах. Номинальная мощность в ватт-часах определяется путем умножения напряжения батареи (в вольтах) на номинальную мощность батареи в ампер-часах (в амперах).

      Емкость аккумулятора для этого инвертора составит: 18,33 А·ч * 12 В = 220,96 Вт·ч / 1000 = 0,22 кВт·ч

      Существуют разные способы расчета емкости аккумулятора инвертора. Какой бы способ вы ни выбрали, убедитесь, что у вас есть батарея, равная или превышающая расчетную емкость.

      Округление всегда хорошая идея, чтобы быть в безопасности. С помощью этой информации вы можете с уверенностью выбрать правильный блок батарей для вашего инвертора. Посетите наш веб-сайт для более информативных статей.

      Читать: Руководство по установке зарядного устройства Generac

      Сколько солнечных панелей, аккумуляторов и инверторов мне нужно для дома?

      Полное проектирование и расчеты установки солнечных панелей с примерами решений – пошаговая процедура

      Ниже приведена полная заметка о конструкции солнечной панели «Сделай сам» , расчет количества солнечных панелей, рейтинг батарей / время резервного питания, рейтинг инвертора / ИБП, нагрузка и требуемая мощность в ваттах.с схемой, схемами подключения и решенными примерами. Любой, кто выполнит простые шаги (руководство «Сделай сам»), приведенные ниже, сможет установить и подключить солнечные панели в домашних условиях для жилых помещений.

      Если вы выберете эту статью, посвященную установке солнечных батарей, вы сможете;

      • Для расчета количества солнечных панелей (с рейтингом)
      • Для расчета рейтинга солнечной панели
      • Для расчета номинала аккумуляторов для системы солнечных батарей
      • Для расчета времени резервного питания батарей
      • Для расчета требуемого и зарядного тока для аккумуляторов
      • Для расчета времени зарядки аккумуляторов
      • Для расчета номинала контроллера заряда
      • Сколько ватт солнечной панели нам нужно?
      • Подключить солнечную панель последовательно или параллельно?
      • Как правильно выбрать солнечную панель для дома
      • Номинальные параметры ИБП/инвертора для нагрузки и многое другое…

      Установка солнечной панели: пошаговая процедура с расчетами и примерами

      Прежде чем мы начнем, рекомендуется прочитать статью о правильном выборе и различных типах солнечных панелей и фотоэлектрических панелей для домашнего и коммерческого использования.Кстати, давайте узнаем, как подключить и установить систему солнечных батарей в соответствии с правильными расчетами и требованиями к нагрузке.

      Теперь начнем,

      Предположим, мы собираемся установить солнечную энергосистему в нашем доме на общую нагрузку 800 Вт, где требуемое время автономной работы от батареи составляет 3 часа (Вы можете использовать ее самостоятельно, так как это просто для примерного расчета)

      Нагрузка = 800 Вт

      Требуемое время резервного питания для батарей = 3 часа

      Что нам нужно знать?

      1. Рейтинг инвертора/ИБП =?
      2. Количество батарей для резервного питания =?
      3. Часы резервного питания от батарей =?
      4. Последовательное или параллельное соединение батарей = ?
      5. Зарядный ток для аккумуляторов = ?
      6. Время зарядки аккумуляторов = ?
      7. Требуемое количество солнечных панелей =?
      8. Последовательное или параллельное соединение солнечных панелей = ?
      9. Рейтинг контроллера заряда = ?

      Решение:

      Инвертор / ИБП Рейтинг:

      Номинальная мощность инвертора/ИБП должна превышать 25 % от общей нагрузки (для будущей нагрузки, а также с учетом потерь)

      800 х (25/100) = 200 Вт

      Наша нагрузка + 25% дополнительной мощности = 800+200 = 1000 Вт

      Это мощность ИБП (инвертора) i.е. Нам нужен ИБП / инвертор 1000 Вт для установки солнечной панели в соответствии с нашими потребностями (на основе расчетов)

      Связанный пост: Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

      Необходимое количество батарей

      Теперь требуемое время резервного питания батарей в часах = 3 часа

      Предположим, мы собираемся установить 100 Ач, 12 В аккумуляторы ,

      12 В x 100 Ач = 1200 Втч

      Теперь для одной батареи (т.е. время резервного питания одной батареи)

      1200 Втч / 800 Вт = 1.5 часов

      Но требуемое время резервного копирования составляет 3 часа.

      Следовательно, 3/1,5 = 2 → т.е. нам нужно будет подключить два (2) аккумулятора по 100Ач, 12В.

      Время автономной работы от батарей

      Если указано количество батарей, и вы хотите узнать время резервного питания для этих заданных батарей, используйте эту формулу для расчета часов резервного питания батарей.

      1200 Втч x 2 батареи = 2400 Втч

      2400 Втч / 800 Вт = 3 часа.

      В первом сценарии мы будем использовать инверторную систему на 12 В, поэтому нам придется подключить две (2) батареи (каждая по 12 В, 100 Ач) параллельно. Но вопрос поднят ниже:

      Последовательное или параллельное соединение для батарей
      Почему батареи параллельно, а не последовательно?

      Поскольку это инверторная система на 12 В, поэтому, если мы соединим эти батареи последовательно, а не параллельно, то номинал батарей станет В 1 + В 2 = 12 В + 12 В = 24 В, в то время как номинальный ток будет таким же i .е.100Ач.

      Полезно знать : В последовательных цепях ток одинаков в каждом проводе или секции, а напряжение разное, т.е. В 1 2 3 ….Вн.

      Поэтому мы будем подключать батареи параллельно, потому что напряжение батарей (12 В) останется прежним, а их номинальная мощность в Ач (ампер-час) будет увеличена. то есть система станет = 12 В и 100 Ач + 100 Ач = 200 Ач.

      Полезно знать : При параллельном соединении напряжение будет одинаковым в каждом проводе или секции, а ток будет разным i.ток является аддитивным, т.е. I 1 +I 2 +I 3 …+In


      Теперь подключим параллельно 2 батареи (каждая по 100 Ач, 12 В)

      т.е. 2 батареи 12В, 100Ач будут подключены параллельно

      = 12 В, 100 Ач + 100 Ач = 12 В, 200 Ач (параллельно)

      Полезно знать : Мощность в ваттах суммируется при любой конфигурации резистивной цепи: P Total = P 1 + P 2 + P 3 .. . P n (без учета 40% потерь при установке)

      Зарядный ток для аккумуляторов

      Теперь Требуемый зарядный ток для этих двух аккумуляторов .

      (Зарядный ток должен составлять 1/10 Ач аккумуляторов)

      200 Ач х (1/10) = 20 А

      Время зарядки аккумулятора

      Вот формула времени зарядки свинцово-кислотного аккумулятора.
      Время зарядки аккумулятора = Аккумулятор-Ач/Ток зарядки
      T = Ач/А

      Например, для одной батареи 12 В, 100 Ач время зарядки будет:

      T = Ач / А = 100 Ач / 10 А = 10 часов (идеальный случай)

      из-за некоторых потерь, (замечено, что 40% потерь происходит при зарядке аккумулятора), таким образом, мы берем 10-12 А зарядный ток вместо 10 А, таким образом, время зарядки, необходимое для 12В, Аккумулятор на 100 Ач будет:

      100 Ач x ( 40/100 ) = 40 (100 Ач x 40% потерь)

      номинал батареи будет 100 Ач + 40 Ач = 140 Ач (100 Ач + потери)

      Теперь требуемый зарядный ток для аккумулятора будет:

      140 Ач / 12 А = 11.6 часов.

      Требуемое количество солнечных панелей (последовательно или параллельно)?

      Теперь требуемое количество солнечных панелей, которое нам нужно для вышеуказанной системы, показано ниже.

      Сценарий 1: нагрузка постоянного тока не подключена = только зарядка аккумулятора

      Мы знаем знаменитую формулу мощности (DC)

      P = VI ………… (Мощность = Напряжение x Ток)

      Выставление значений аккумуляторов и зарядного тока.

      P = 12 В x 20 А

      P = 240 Вт

      это необходимая мощность солнечной панели (только для зарядки аккумулятора, а затем аккумулятор будет подавать питание на нагрузку, т.е. прямая нагрузка не подключена к солнечным панелям)

      Сейчас

      240 Вт/60 Вт = 4 шт. солнечных панелей

      Таким образом, мы подключим 4 солнечные панели (каждая по 60 Вт, 12 В, 5 А) параллельно.

      Приведенные выше расчеты и система предназначены только для зарядки аккумуляторов (и тогда аккумулятор будет подавать питание на требуемую нагрузку) к электроприборам переменного тока, которые будут получать питание через инвертор, а нагрузки постоянного тока через контроллер заряда (через заряженные аккумуляторы)

      Сценарий 2: нагрузка постоянного тока подключена, а батарея заряжается

      Теперь предположим, что к панелям напрямую подключена нагрузка 10 А через инвертор (или может быть нагрузка постоянного тока через контроллер заряда).Во время солнечного света солнечная панель обеспечивает 10 А для напрямую подключенной нагрузки + 20 А для зарядки аккумулятора, то есть солнечные панели заряжают аккумулятор, а также обеспечивают 10 А для нагрузки.

      В этом случае общий требуемый ток (20 А для зарядки аккумуляторов и 10 А для напрямую подключенной нагрузки)

      В этом случае выше, общий требуемый ток в амперах,

      20 А + 10 А = 30 А

      Сейчас I = 30 А, тогда необходимая мощность

      P = В x I = 12 В x 30 А = 360 Вт

      И.е. нам нужна система 360 Вт для описанной выше системы (это как для прямой нагрузки, так и для зарядки батарей)

      Теперь нужно количество солнечных панелей

      360/60 Вт = 6 номеров солнечных панелей

      Поэтому мы будем подключать 6 Солнечные панели параллельно (каждая по 60 Вт, 12 В, 5 А)

      Нажмите на картинку, чтобы увеличить

      рис.: Принципиальная схема для приведенного выше расчета установки солнечных панелей (солнечные панели только для зарядки аккумуляторов + напрямую подключенная нагрузка).

      Похожие сообщения:

      Рейтинг контроллера заряда

      Как мы подсчитали выше, зарядный ток для аккумулятора 200 Ач составляет 20-22 Ампер (22А для зарядки аккумулятора + 10А для прямой нагрузки постоянным током), поэтому мы можем использовать контроллер заряда около 30-32 Ампер.

      Примечание: Приведенный выше расчет основан на идеальном случае, поэтому рекомендуется всегда выбирать солнечную панель немного больше, чем нам нужно, потому что при зарядке батареи через солнечную панель возникают некоторые потери, а также не всегда светит солнечный свет. идеальное настроение.

      Связанная запись: Как найти подходящий размер кабеля и провода для установки электропроводки?

      Сколько ватт солнечной панели нам нужно?

      В предыдущем посте мы показали очень простой метод, чтобы определить, сколько Вт солнечной панели нам нужно для наших домашних электроприборов? зависит от времени солнечного сияния и нагрузки в ваттах, необходимой для питания электроприбора.

      Какую солнечную панель мы выбираем?

      Среди множества марок и материалов солнечных панелей, таких как c-Si, String Ribon, тонкопленочные солнечные элементы (TFSC) или (TFPV), аморфный кремний (a-Si или a-Si:H), теллурид кадмия (CdTe) Solar Солнечные элементы, селенид меди, индия, галлия (CIGS/CIS), BIPV: создание интегрированных фотоэлектрических панелей, гибридных солнечных элементов и фотоэлектрических панелей. В очень подробном посте мы обсудили «различные типы солнечных панелей с преимуществами, стоимостью и приложения» Таким образом, вы сможете найти, какой тип солнечной панели лучше всего подходит для домашнего использования?

      Похожие сообщения:

      Как рассчитать размер инвертора, необходимого для моего дома в Нигерии

      ИНВЕРТОР КАКОГО РАЗМЕРА НУЖЕН ДЛЯ ДОМА?

      Многие люди хотят иметь резервное питание или солнечную систему, но не знают, как рассчитать потребность своего дома в энергии.В качестве примечания, вы должны знать, что инверторы обеспечивают пиковую / импульсную мощность и типичную (непрерывную номинальную) мощность. Что это значит?

      ЧИТАЙТЕ ТАКЖЕ: Как рассчитать энергопотребление дома

      Устройствам, например, с электродвигателями, требуется высокий пусковой импульс. Это можно назвать импульсной мощностью, которая представляет собой максимальную мощность, которую инвертор может обеспечить в течение короткого времени.

      При включении холодильника мощность, которую он «вытягивает» в начале, называется МОЩНОСТЬЮ УДАЛЕНИЯ.Мощность, которая затем подается на постоянной основе, называется НЕПРЕРЫВНОЙ НОМИНАЛЬНОЙ или типичной мощностью.

      Двигаясь вперед, давайте рассчитаем размер инвертора, который вам нужен для вашего дома, выполнив следующие шаги:

      1. РАСЧЕТ ОБЩЕЙ НЕОБХОДИМОЙ МОЩНОСТИ



      Во-первых, какую нагрузку вы собираетесь питать? Допустим, 1 телевизор (125 Вт), 8 лампочек (по 15 Вт), 2 вентилятора (по 56 Вт), 1 декодер (25 Вт) и 1 ноутбук (85 Вт).



      Общая необходимая мощность будет рассчитываться как «Мощность = мощность устройства x количество.«Поэтому вам потребуется общая мощность (125 × 1) + (15 × 8) ламп + (56 × 2) вентиляторов + (25 × 1) декодер + (85 × 1) = 467 Вт.



      2. РАСЧЕТ НЕОБХОДИМОЙ МОЩНОСТИ ПРЕОБРАЗОВАТЕЛЯ

      Теперь рассчитаем требуемую мощность инвертора, т.е. номинал вольт-ампер. В идеальных условиях инвертор будет работать со 100% эффективностью. Большинство инверторов имеют КПД от 60% до 80%. Этот КПД также можно назвать коэффициентом мощности инвертора. Для наших расчетов мы будем использовать коэффициент мощности, равный 0.8. Следовательно,

      Потребляемая мощность (или мощность инвертора в ВА) = мощность, потребляемая оборудованием в ваттах / коэффициент мощности

      Напомним, общая мощность, потребляемая вашим домом (общая мощность) — 467Вт.
      Коэффициент мощности = 0,8

      Таким образом, требуемая номинальная мощность инвертора в ВА = (467/0,8) = 583,75 ВА.

      Это примерно 0,6 кВА (600 ВА).

      Использование инвертора мощностью 0,6 кВА будет нецелесообразным, учитывая мощность перенапряжения и вероятность добавления в систему нескольких небольших устройств.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
