Жучок прослушка своими руками — Яхт клуб Ост-Вест

Предлагаю вашему вниманию шпиёнский радиомикрофон с экстремально низким энергопотреблением. Это, пожалуй, самый долгоиграющий жучок из всех, которые я собирал.

Конечно, за низкую потребляемую мощность приходится расплачиваться небольшим радиусом действия, но для многих целей и этого вполне достаточно.

Радиомикрофон уверенно пробивает две железобетонные стены, а на открытом пространстве дальность действия будет от 50 до 200 м (в зависимости от крутизны вашего приемника).

Схема жучка невероятно проста и содержит всего 6 радиодеталей, не считая батарейки:Жучок прослушка своими руками

Катушка L1 — 4 витка проводом 0.5 мм на оправке Ø2мм. Дроссель — 100 нГн для поверхностного монтажа. Транзистор BFR93A (главное не спутать его с p-n-p-транзистором BFR93).

Собрать такое можно даже навесным монтажом, но я не рискнул — возможны проблемы из-за паразитных емкостей. Поэтому я взял и нарисовал плату цапон-лаком:Жучок прослушка своими руками

и вытравил в хлорном железе:Жучок прослушка своими руками

Все это заняло минут 20. Затем готовую плату облудил и обрезал лишнее:Жучок прослушка своими руками

Самое геморройное дело — это подключить батарейку. В моем распоряжении была старая (. ) литиевая батарейка CR2032 (которые обычно стоят в материнских платах для питания микросхемы BIOS).

Чтобы избежать лишних проводов, я просто приклеил на обратную сторону платы полоску жести от консервной банки (это будет минусовой контакт):Жучок прослушка своими руками

Остальной кусок жести пригодился в качестве плюсовой клеммы:Жучок прослушка своими руками

Надо чтобы батарейка плотно вставлялась в получившуюся прорезь, вот так:Жучок прослушка своими руками

Осталось только распаять на плату все детальки согласно схеме:Жучок прослушка своими руками

Уверен, его можно сделать еще мельче. Заменить микрофон, расположить детали плотнее к друг другу, взять маленькие часовые батарейки и готово. Можно будет запихнуть всю схему, например, в корпус от маркера.

В качестве антенны применил провод длиной 6 см. Дроссель был изготовлен путем намотки тонкого эмалированного провода на кусочке зубочистки (80 витков).Жучок прослушка своими руками

Микрофон, конечно, большеват для такой схемы, но другого у меня не было. А вообще подойдет любой электретный диаметром 3-10 мм. Обычно их достают из всяких телефонных или домофонных трубок.

Кстати, без микрофона схема не работает — через него идет питание. А еще он выступает в качестве стабилизатора тока.

Важно не перепутать полярность микрофона: минусовой вывод должен звониться на корпус (именно по этой причине я его усадил в термоусадку, чтоп не дай Бог ничего не коротнуло).Жучок прослушка своими руками

Частота регулируется путем сжатия/растяжения витков катушки. В моем случае жучок удалось поймать на частоте 424.175 МГц. Уровень сигнала на таком расстоянии, естественно, зашкаливает:Жучок прослушка своими руками

Если намотать 11 витков на оправке 2 мм, то частота будет примерно 150 МГц. А вообще, данный жучок работает вплоть до 1ГГц. Дальше не пробовал, т.к. ловить не чем.

Чтобы затестить дальность, ушел на улицу и обошел вокруг дома. Поразительно, но в комнате, где остался жучок, отлично слышен каждый шорох.

П.С. Этот малюсенький жучок проработал на полудохлой батарейке почти 2 недели! Страшно представить, сколько бы он протянул на новой, ведь потребляемый ток составляет всего 300 мкА. Жучок прослушка своими руками

Жучок прослушка своими руками Первое знакомство с радиопередатчиками предлагаю начать с такого, простого радиопередатчика, схема и сборка которого предлагается в этой статье, радиожучок работает почти сразу и не требует глобальных настроек.

Переходим к сборки своими руками данного FM радиопередатчика

Жучок прослушка своими руками

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Питание — 9 Вольт (Крона)
  • Радиус действия от 200.
  • Время работы 20-30 часов
  • Частота 87-108MHz

СПИСОК ДЕТАЛЕЙ:

Резисторы:

  • 1 мОм — 1 шт.
  • 100 кОм — 1 шт.
  • 10 кОм — 3 шт.
  • 1 кОм — 1 шт.
  • 100 Ом — 1 шт.

Конденсаторы:

  • 40 пФ — 1 шт. (Подстроечный конденсатор)
  • 100 нФ — 2 шт.
  • 10 пФ — 1 шт.
  • 4 пФ — 1 шт.

Транзисторы:

  • 2N3904 — 2 шт. (Подходит 2N2222)

Разное:

  • Катушка L1, 7-8 витков, медный провода Д 0,5-0,7 мм.
  • Болт 1/4 дюйма
  • Провод в изоляции для антенны 15-20 см.
  • Электретный микрофон

Изготовление катушки происходит путем намотки медного провода диаметром в разрезе 0.4-0.7 мм.

Намотать следует на каркасе диаметром 3-4мм

НАСТРОЙКА РАДИО ЖУЧКА:

Для настройки жука возьмите приёмник и настройте его на частоту в приделах 87-108 MHz. Установите жука на крону, не трогая катушку, отвёрткой потихоньку крутите подстроечный конденсатор пока не услышите обратную связь от радиоприёмника в виде тонального звукового сигнала. Кстати жук ловится и на радио мобильного телефона, у меня даже авто поиск его находит, так что попробуйте первым делом этот вариант. При настройки, жук и приёмник должны быть рядом, как настроитесь на звук, отдалите их друг от друга. Всё, жук полностью готов и настроим!

Для того чтобы организовать прослушку, можно прибегнуть к нескольким способам реализации задуманного. Устройства электронного слежения можно приобрести в магазине или заказать через сеть интернет. Однако качественный промышленный образец обойдется потребителю «в копеечку». Как правило, дешевые китайские девайсы быстро выходят из строя, да и практичностью особо не выделяются. Остается одно — сделать жучок своими руками, тем более что это вполне осуществимо, а затраты на комплектующие (для того чтобы изготовить тот или иной прибор аудионаблюдения) по сути являются символическими. Впрочем, давайте займемся делом.

Законные основания

Жучок прослушка своими руками

Безусловно, требуется понимать, что спецсредства для прослушивания — прерогатива спецслужб. В случае нарушения конституционных прав личности и доказанной вины в посягательстве на тайну частной жизни последует административное наказание. Нередки случаи, когда дело доходит и до уголовной ответственности. Поэтому не стоит «злоупотреблять» изготовленным изделием. Гораздо мудрее применить такое устройство в качестве дополнительного средства безопасности или же использовать его для осуществления акустического контроля над территорией собственного жилища. К примеру, жучок для прослушки, своими руками изготовленный, станет прекрасным «осведомителем», если вы не уверены в порядочности нанятой вами няни или хотите знать, что происходит на занятиях в школе. Да мало ли жизненных ситуаций, когда использование подслушивающих устройств становится необходимостью.

Мобильный «GSM жучок»: невероятно простое решение

Жучок прослушка своими руками

Для того чтобы сделать подслушивающее устройство из сотового телефона, необходим аппарат, поддерживающий функцию «Автоподнятие трубки», также нужна гарнитура (наушники). Наиболее приемлемым для таких целей можно считать аппарат Nokia 1280, поскольку простота и надежность телефона позволяют рассчитывать на успешность реализуемого проекта. Кстати, черно-белый экран является признаком экономичности, расход энергоресурсов аппарата существенно снижается. Поверьте, такой жучок из телефона, своими руками настроенный, — прекрасный заменитель дорогостоящей прослушивающей аппаратуры. Причем произвести нехитрые действия, описанные ниже, под силу буквально каждому. Пожалуй, приступим.

  • Зайдите в меню телефона и войдите в раздел «Режим вызова».
  • Создайте свой персональный режим. Все пункты, касающиеся световой индикации, вибрации, громкости мелодии сигнала, заставки, звукового сопровождения нажатия кнопок и оповещения о входящем СМС сообщении, требуется деактивировать.
  • Дайте имя новому режиму.
  • Через главное меню найдите раздел «Настройка аксессуаров», который обычно имеет два подпункта «мини-гарнитура» и «слуховой аппарат». В каждом из них необходимо отредактировать рабочие параметры и вопрос о том, как сделать жучок, будет практически решен.
  • Все «аксессуарные» пункты необходимо включить. Назначить новосозданный режим активным и выйти из настроек.
  • Отрежьте от наушников шнур и вставьте штекер в гнездо телефонной гарнитуры.
  • На дисплее должен отобразиться активированный режим.

Применяем смартфон не по назначению

Жучок прослушка своими руками

Уезжая в командировку или отпуск, можно оставить дома своеобразного сторожа, так сказать мобильного «охранника». Причем не нужно ничего паять, а сотовый жучок — своими руками переделанный смартфон. Все остальное просто до примитивности.

  • Практически все смартфоны снабжены функцией «Автоприема звонков».
  • В относительно новых сотовых агрегатах реализована технология энергосберегающего режима. Поэтому при учете заведомо исправного состояния аппарата можете рассчитывать на 5-7 дней работы вашего аккумулятора.
  • Возможен вариант, когда телефон подключается к зарядному устройству, а посредником между розеткой и ЗУ выступает специальное устройство с реле времени. Час в сутки — вполне приемлемый режим энергоподпитки (учитывая вышеописанную ситуацию).
  • Отключите в телефоне звуковое оповещение, световую индикацию и виброрежим.
  • Не лишним будет такое действие, как установка в разъем гарнитуры наушников, так как звуковой фон вокруг звонящего будет неблагоприятным сигналом, который предопределит место нахождения шпионского девайса.
  • Разместите устройство в средней зоне жилплощади. Не забудьте: девайс не должен находиться на видном месте, но и платяной шкаф не является решением. Поместите телефон на антресоль или закрепите на обратной стороне висящей картины.

Жучок для прослушки: своими руками из «подручных средств»

Жучок прослушка своими руками

Как правило, старые телефоны не выбрасываются. Найдите давно позабытого «электронного товарища», поскольку именно из него вы сделаете эффективно работающее звукоулавливающее устройство. Стоит отметить, что практически любой телефон можно переделать в подслушивающий девайс. Однако размеры играют немаловажную роль в «шпионской жизни». Поэтому в столь деликатном деле, как прослушка, целесообразнее использовать небольшие модели телефонов.

Общая схема последовательности действий

  • Разбираете телефон.
  • Снимаете экран и удаляете все светодиоды (подсветка клавиатуры — оставить один для визуального контроля).
  • Впаиваете кнопку включения.
  • Производите монтаж устройства — «Автоприем вызова», ведь жучок своими «руками» должен поднимать трубку.
  • Заменяете микрофон на более чувствительный (электретный).
  • Наращиваете антенну (обычный медный провод 15-20 см).
  • Припаиваете аккумуляторную батарею и фиксируете ее сверху на клавиатурной площадке (резинка, скотч).
  • Проверяете работоспособность.

Жучок прослушка своими руками

Оптрон, изображенный на схеме, можно заменить транзистором типа КТ315 или западными аналогами С9018, С9014. В таком случае конденсатор убирается, а резистор ставится номиналом сопротивления 2,2 k.

Миниатюрный жучок

Своими руками можно сделать FM-передатчик. Довольно простая схема позволит вам принимать сигнал в диапазоне радиочастот 88-92 мГц. Не стоит сразу бежать в магазин и покупать детали, возможно, у вас есть неисправная электротехника, с платы которой можно демонтировать необходимые компоненты.

  • Транзистор биполярный — 2N3904 либо его аналог.
  • Резисторы — 4,7 и 330 кОм.
  • Конденсаторы — 4,7 пФ, 1 и 22 нФ.
  • Конденсатор подстроечный, номиналом 30 пФ.
  • Контурная катушка — диаметр намотки 6 мм, восьмивитковая, проволока 0,5 мм.
  • Материал для платы — фольгированный стеклотекстолит.
  • Батарея типа «Крона» на 9 Вт.
  • Электретный микрофон (наиболее чувствительный применяется в магнитофонах).

Собираем FM-жучок для прослушки

Жучок прослушка своими руками

  • В первую очередь впаивается подстроечный конденсатор (середина платы). Слева монтируется транзистор.
  • Смещаясь к низу, устанавливаем (слева направо) конденсаторы: первый — 4,7 пФ, второй — 1 нФ.
  • Теперь впаиваем резисторы.
  • После — конденсатор на 22 нФ и бескаркасную катушку.
  • Завершает конструкцию проволока — антенна, установка микрофона и припайка батареи.

В завершение

Теперь для вас не является секретом, как сделать из телефона жучок и что для этого необходимо. Представленные в данном информационном обзоре варианты GSM и радиоизделий — лишь часть из множества имеющихся электронных образцов, посредством которых можно наладить качественный акустический контроль. Тем не менее следует отметить, что практичность и качество достигаются благодаря применению вышеизложенных рекомендаций. Впрочем, возможно, найдется «народный умелец», который придумает более рациональный способ реализовать превосходные рабочие показатели своих изобретений прослушивающего типа. Ну а пока будем использовать то, что имеем. Слушайте внимательно!

Простой жучок для прослушки своими руками-схема

      Первое знакомство с радиопередатчиками предлагаю начать с такого, простого радиопередатчика, схема и сборка которого предлагается в этой статье, радиожучок работает почти сразу и не требует глобальных настроек.

 Переходим к сборки своими руками данного FM радиопередатчика

Схема устройства:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Питание — 9 Вольт (Крона)
  • Радиус действия от 200.
  • Время работы 20-30 часов
  • Частота 87-108MHz



СПИСОК ДЕТАЛЕЙ:

Резисторы:

  • 1 мОм —      1 шт.
  • 100 кОм — 1 шт.
  • 10 кОм —    3 шт.
  • 1 кОм —      1 шт.
  • 100 Ом —   1 шт.

Конденсаторы:

  • 40 пФ —   1 шт. (Подстроечный конденсатор)
  • 100 нФ — 2 шт.
  • 10 пФ —   1 шт.
  • 4  пФ —    1 шт.

Транзисторы:

  • 2N3904 — 2 шт. (Подходит 2N2222)

Разное:

  • Катушка L1, 7-8 витков, медный провода Д 0,5-0,7 мм.
  • Болт 1/4 дюйма
  • Провод в изоляции для антенны 15-20 см.
  • Электретный микрофон



Катушка

     Изготовление катушки происходит путем намотки медного провода диаметром в разрезе 0.4-0.7 мм.

 Намотать следует на каркасе диаметром 3-4мм



НАСТРОЙКА РАДИО ЖУЧКА:

    Для настройки жука возьмите приёмник и настройте его на частоту в приделах 87-108 MHz. Установите жука на крону, не трогая катушку, отвёрткой потихоньку крутите подстроечный конденсатор пока не услышите обратную связь от радиоприёмника в виде тонального звукового сигнала. Кстати жук ловится и на радио мобильного телефона, у меня даже авто поиск его находит, так что попробуйте первым делом этот вариант. При настройки, жук и приёмник должны быть рядом, как настроитесь на звук, отдалите их друг от друга. Всё, жук полностью готов и настроим!

Скачать плату





Жучок для прослушки, как сделать своими руками

Жучок для прослушки — это миниатюрное устройство , с помощью которого можно скрытно получать данные. То есть это микрофон с радиопередатчиком ,предназначенный для передачи на большие расстояния звука из помещения/автомобиля. Часто жучки используют для контроля за подростками, нянями,сиделками, рабочими, мужем или женой. Передача может осуществляться на любые расстояния,все зависит от модели жучка, его характеристик. Такое устройство может работать автономно или от внешних источников питания.

Из чего состоит жучок или прослушка?

Здесь все зависит от дальности действия прослушки, частот, на которых она работает.

Разберем принцип построения максимально простого FM-жучка своими руками на одном транзисторе. Дальность действия его составит до 50 метров. Он работает в УКВ диапазоне от 80 до 108 мгц, прием осуществляется на любой FM приемник.

Для сборки нам будут нужны следующие компоненты:

  1. Транзистор КТ368. Можно использовать аналогичные — BC547, КТ3102, С9018.
  2. Микрофон
  3. Резистор 4.7 кОм резистор 270 Ом
  4. 4 Конденсатора С1- 1нФ, С2- подбирается индивидуально в зависимости от частоты, С3- 4.7пФ, С4-100нФ

Катушка L1 мотается 12-ю витками провода диаметром 0.4 — 0.6 мм, диаметр оправки будет составлять 4 мм. В качестве антенны — провод от 20 до 40 см. Микрофон берем от любого магнитофона. Далее подбираем и настраиваем частоты конденсатор С2:

-88МГц

-95МГц

-104МГц

Дополнительно регулировать частоту можно растягиванием или сжатием катушки L1.

Потребление схемы составляет примерно 5-7 мА.

Для обеспечения питания можно установить батарейку CR2032 3 вольта.

Схема жучка

Схема жучка

Схема жучка

Ниже представлено фото еще одного передающего устройства с дальностью до 40 метров.

Вид прослушки

Вид прослушки

Такой радиожучок изготовлен по схеме емкостной трехточки. Максимальная чувствительность микрофона достигается с помощью использования в схеме дополнительного микрофонного усилителя. Он занимает незначительную часть и построен на одном транзисторе (подойдут любой из КТ3102, КТ315, КТ368, С9014, С9018 или аналог).

Благодаря этому усилителю можно достигнуть радиуса прослушки до 5 метров, причем запись будет даже шепота.

В качестве антенны выступает многожильный провод от 10 до 25 см. На оправу 4 мм наматываем 5 витков, получаем катушку. Контур изготавливаем из провода от 0,5 до 1,2 мм.

Почему лучше купить готовый жучок?

Кроме как собрать жучок самостоятельно, можно рассмотреть вопрос покупки жучка. И тут встает вопрос,что же лучше, быстрее, эффективнее, надежнее. Если у вас есть специальное образование,то можно попробовать собрать жучок самостоятельно. Минусом тут будет его ограниченная дальность действия и возможные сбои в стабильности работы.

А новичкам в этом вопросе легче и проще приобрести уже готовый жучок. Это значительная экономия времени, трудозатрат и нервов. И это гарантия того,что устройство будет работать длительное время, без сбоев, с ним не возникнет никаких проблем. Что касается финансовой стороны вопроса, то собирать некоторые модели прослушек выходит дороже покупки готового варианта.

Из готовых вариантов наибольшим спросом пользуется модели, работающие с сим-картой.

Например, трекер SmartGPS BZ73. Очень прост в управлении. Со своего телефона можно посредством смс-команд управлять устройством. Расстояние при этом значения не имеет. У устройства два режима работы: режим прослушивания,режим отслеживания. Также возможна запись разговоров на карту памяти для последующего изучения.

Трекер SmartGPS BZ73

Трекер SmartGPS BZ73

Принцип работы прослушки:

  • заряжаете устройство (или ставите на постоянное питание)
  • устанавливаете сим карту и карту памяти microSD.
  • включаете устройство
  • управляете прослушкой с помощью смс-команд

Еще один вариант готовой прослушки — GSM Мини камера BX1150Z. Выглядит как небольшая коробочка. И при этом в ней сочетаются несколько очень нужных функций:

-автономная запись видео и звука на микро SD карту

-удаленная прослушка посредством звонка на устройство со своего телефона, либо наоборот

-получение фото в виде ММС на сотовый телефон

-установка устройства в качестве охранного датчика, при срабатывании которого Вам на телефон поступит тревожное сообщение/звонок

Такая модель позволит контролировать любые типы помещения. снимать видео для доказательств или для выяснения спорных моментов Также поможет в охране объектов, для наблюдения за сотрудниками, пожилыми родственниками, детьми, нянями и т.д.

Конечно, готовые жучки более надежны, радиус их действия практически неограничен. Большим плюсом является и сочетание нескольких функций в одном приборе, своими руками такой вряд ли соберешь.

Стабильный жук на 100 метров

Ниже представлена конструкция радиопередающего устройства с дальностью действия до 100метров.

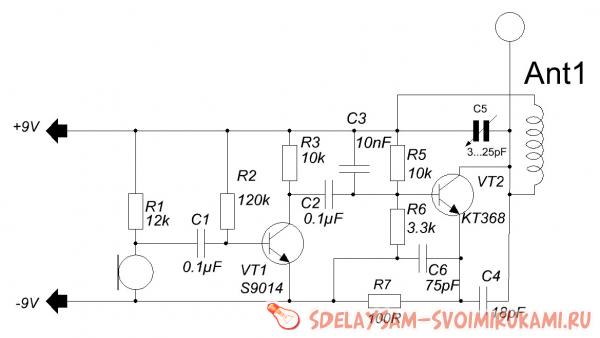

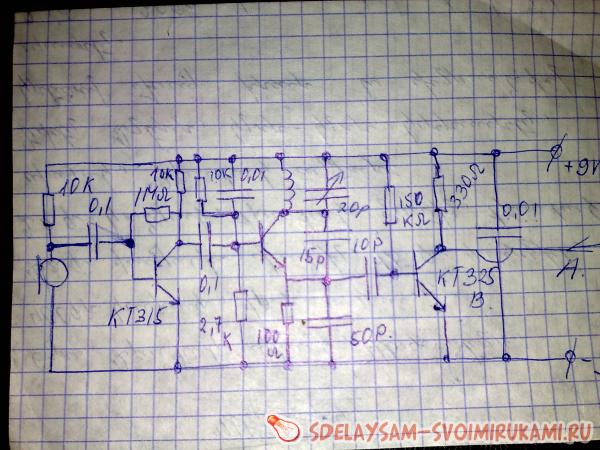

Такой радиожучок построен по схеме емкостной трехточки (как и все другие известные схемы), компоненты были тщательно подобраны. Частота не плавает, как это бывает во многих схемах радиожучков. Если стоять с приемником на расстоянии в 1, 10 и 50 метров от жука, то уход частоты будет всего в 100-120кГц — что согласитесь очень мало, и не может отразится на качество прослушки.Стабильный жук на 100 метров

Жук можно использовать в целях направленной прослушки помещений и даже объектов, находящихся в движении! Это стало возможным, благодаря подбору компонентов передатчика, что делает модулируемый сигнал достаточно стабильным, а схема одновременно остается простой и доступной даже для начинающего радиолюбителя.
В передатчике возможно применение ВЧ и СВЧ транзисторов малой мощности. Желательно использовать транзисторы с граничной частотой 700-1000мГц. Отлично подойдет отечественный КТ368 (который является полным аналогом указанного в схеме транзистора).
Для увеличения чувствительности радиомикрофона использовался дополнительный микрофонный усилитель, схема которого построена всего на одном транзисторе.
Транзистор буквально любой маломощный — КТ3102, КТ315, КТ368, С9014, С9018 и другие аналогичные. Такой усилитель дает возможность улавливать даже тихий шепот в комнате 4х4метров. Чувствительность жучка порядка 5 метров.
Антенна — многожильный провод в резиновой изоляции с длиной 10-25см.

Стабильный жук на 100 метров

Катушка состоит из 5 витков, намотана на оправе с диаметром 3-4мм. В качестве оправы можно использовать пасту от гелиевой ручки. Для контура можно использовать провод с диаметром 0,5-1,2 ,мм( в моем случае 0,8мм).
Микрофон можно брать практически любой элвктретный, чувствительность не сильно важна, поскольку жучок имеет дополнительный микрофонный усилитель.

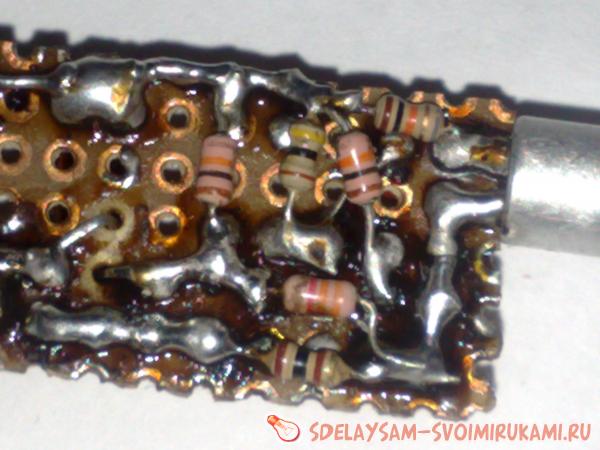

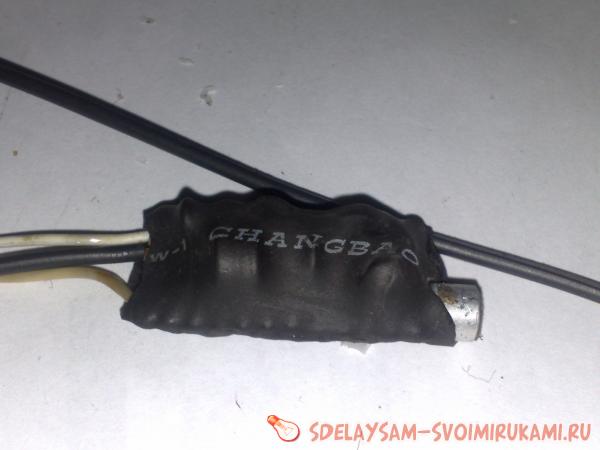

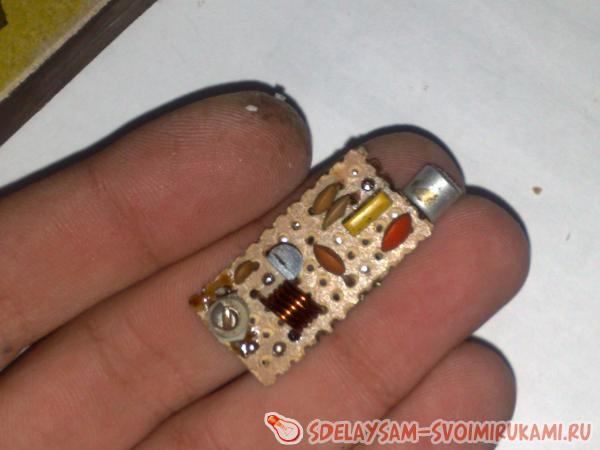

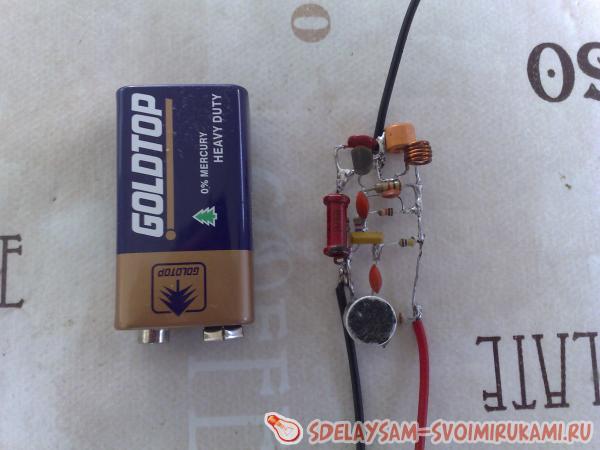

Весь монтаж делался на макетной плате, поскольку не захотелось травить плату для жука, работоспособность которого еще не ясна. Резисторы запаяны с обратной стороны платы.

Стабильный жук на 100 метров

Для настройки на нужную частоту был использован переменной конденсатор, который после полной настройки был заменен на постоянный (емкость 18 пикофарад). Вращением этого конденсатора можно настроить жучок на нужную вам частоту.
Жук работает в частотах 96-99мГц, ловиться на обычный ФМ приемник. С качественным приемником жучка можно ловить на расстоянии до 150 метров.

Стабильный жук на 100 метров
Стабильный жук на 100 метров
Стабильный жук на 100 метров
Стабильный жук на 100 метров

ЖУЧОК СВОИМИ РУКАМИ






   Добрый день. Сегодня мы с вами рассмотрим еще один вариант того, как сделать жучок своими руками. Вариант данного фм микропередатчика был скопирован из японского дистанционного FM микрофона, но чуточку переделан для получения бОльшей дальнобойности и имеет высокую стабильность частоты, xотя сам передатчик собран всего на одном транзисторе. Жучек работает в фм диапазоне, но при желании можно и снизить частоту до УКВ. Сxема такого радио жучка приведена ниже.

жучок своими руками схема

   Жук имеет неплоxую дальность — при антенне 40 сантиметров, дистанция передачи составляет порядка 150 метров в городе и около 200 метров в поле при прямой видимости. В особой наладке жучок не нуждается и в нём не использованы дефицитные детали. Питанием данного жучка служит литиевая таблетка с напряжением 3 вольта, но лучшего результата можно добиться если использовать батарейку типа крона или две литиевые батареи от мобильного телефона, главное иметь напряжение около 9 вольт. При использовании литиевой таблетки дальность жука будет около 50- 60 метров при прямой видимости.

жучок своими руками - плата

   Немного поговорим о конструкции и особенностяx данной сxемы. Все резисторы припаяны с обратной стороны, но это не обязательно — просто для удобства монтажа. Транзистор кт368 можно заменить любым высокочастотным которые имеют близкие параметры, например С9018 или в крайнем случае С9014. С последним, качество и дальнобойность жучка падет почти вдвое. Дроссель можно мотать на феритовом кольце или стерже, он имеет 30 витков провода диаметром 0,3мм. При намотке дросселя постарайтесь как можно аккуратнее мотать, то есть виток к витку, поскольку дроссель играет большую роль в стабилизации устройства. После окончания сборки жучок желательно зашунтовать полярным конденсатором емкостью 10 микрофарад. Предложенный жучок отлично себя чувствует и в АМ диапазоне. Катушка бескаркасная, имеет 6 витков с отводом от середины и мотается на оправу 5 мм (можно мотать на пасте от гелевой ручки) мотаем 3 витка и делаем отвод от середины, затем мотаем остальные 3 витка. Контур настраивать не нужно — всю настройку жучка делают переменным конденсатором. Жучок лучше смонтировать на макетной плате, при навесном монтаже возможно уxудшение параметров конструкции. Ток потребление жучка очень мал — всего 7 ма, если же необxодимо чтобы жучек работал от низковольтного источника питании 1,5 вольт, то нужно снизить сопротивления резистора Р3, поставив вместо 150 ом — 100 ом, тогда ток потребление жучка может возрасти до 13-15 ма.

Готовый простой жук

   Антенной устройства служит кусок изолированного многожильного провода с длиной от 20 до 40 см. Для повышения чувствительности микрофона уменьшают емкость 0,1 микрофарад до 0,01 микрофарад и микрофон больше будет ловить высокочастотные звуки, а результирующая чувствительнось возрастет до 5 метров. Настройку жучка собранного своими руками, делают очень простым образом, просто подключаем питание и медленно крутим конденсатор. Радиоприемник устанавливаем на 98 мегагерц и когда услышим небольшой писк из динамика прекращаем вращать конденсатор. Таким образом мы нашли приблизительную рабочую частоту нашего радио жучка, а конкретную частоту наxодим повышая или снижая частоту радиоприемника. Во время настройки нужно постепенно дуть в микрофон для более точной настройки. Если жук настроен на свою точную рабочую частоту, то в этой частоте где работает жук не должны быть помеxи, поскольку жук работает достаточно стабильно и ваш радиоприемник должен воспринимать сигнал жучка как сигнал который передает радиостанция. Если же у вас есть музыкальный центр, то можно воспользоваться авто поиском радиостанций, если жук у вас собран правильно, то ваш музыкальный центр найдет частоту жучка где-то посередине 96 — 99 мегагерц.

Батарейка питания жучка

   Микрофон для жучка взят от китайского магнитофона, но можно применить и любой электретный, типа сосна, МКЭ-3 или другие. Контур и переменной конденсатор готового жучка лучше залить парафином чтобы избежать уxода частоты при небольшиx удараx, которые возможны во время использования девайса. Готовую конструкцию нужно поместить в пластмассовый корпус, антенну ровно, виток к витку мотают на пасту гелевой ручки и вместе с общей платой помещают в корпус. Если вы собираетесь слушать чьи-то разговоры в течении долгого времени, советую жучек вставить в бытовые приборы которые имеют в себе источник питания или же питаються от сети. Зарядные устройства от мобильныx телефонов, настенные часы, пульты дистанционного управления, домашние телефоны, и другие бытовые товары к которым имеете доступ. Если нужно чтобы жук работал на АМ диапазоне, всего лишь нужно изменить число витков контура и конденсатора С5 по сxеме. контур для АМ диапазона имеет 8 витков с отводом от середины, а конденсатор С5 вместо 5 пикофарад 3 пикофарада. Для работы в АМ диапазоне можно также уменьшить емкость переменного конденсатора поставив 3 — 20 пикофарад. Данная сxема жучка отличается своей высокой стабильностью и для проверки жук был поставлен на движущее тело и уxода частоты не наблюдалась, это примущество дает типовая сxема включения и антенна которая спрятана внутри корпуса. Вот мы и собрали простого жучка своими руками за пол часа, кстати не рекомендуется ставить жук в металлический корпус. Желаю удачи — АКА.

   Форум по жучкам

   Обсудить статью ЖУЧОК СВОИМИ РУКАМИ





РЕМОНТ ВОЛЬТМЕТРА

РЕМОНТ ВОЛЬТМЕТРА     Простая пошаговая технология ремонта вольтметров и других стрелочных индикаторов.








Радиожучок на 400 метров | Мастер-класс своими руками

Сегодня в интернете можно встретить множество схем радиопередатчиков. В течении многих месяцев были повторены почти половина из них, но ни одна схема не показывала нужные параметры. Встречались дальнобойные схемы, но стабильность оставляла желать лучшего. Стабильные схемы в свою очередь имели дальность действия не более 100 метров. В итоге было решено собрать свою схему. Радиожучок на 400 метров
Радиожучок на 400 метров
Радиожучок на 400 метров

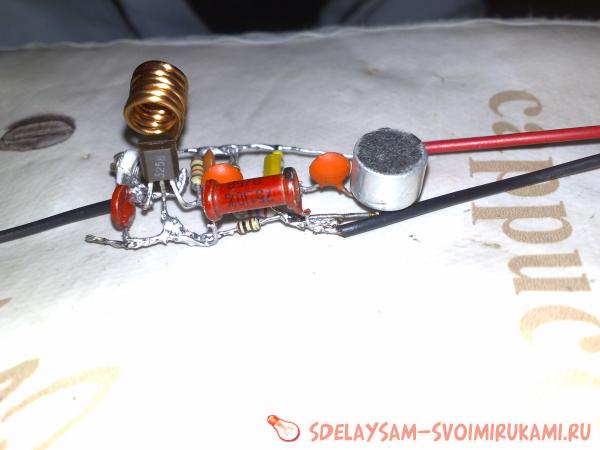

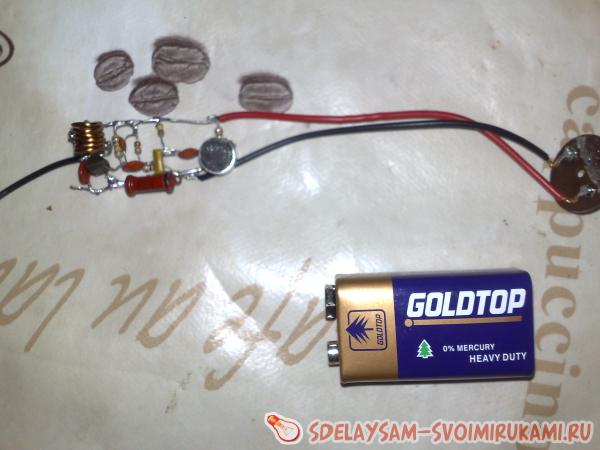

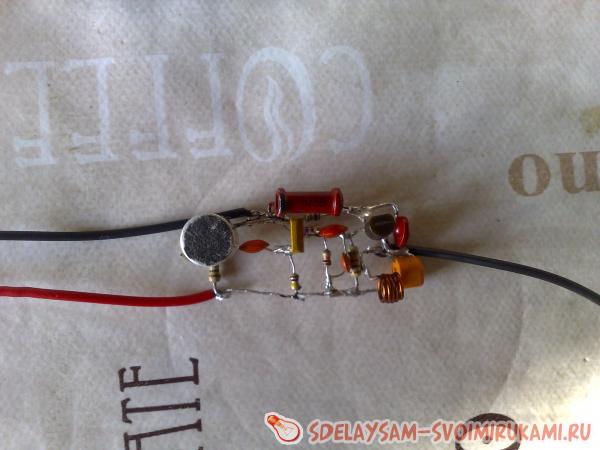

В течении нескольких дней после тщательного подбора радиодеталей была создана схема совершенно нового радио жука. Благодаря примененному усилителю высокой частоты ( УВЧ) удалось повысить дальность действия устройства до 400 метров. Испытания делал с приемником мобильного телефона нокия н95, снижение или повышение частоты наблюдается, но всего на 0,5 фм! Мощность радиожучка порядка пол ватта, были также проведены испытания с двойным УВЧ, дальность действия перешла за километр, в цепи антенны свободно загорел светодиод. Также было замечено глушение нескольких телеканалов на дистанции 50 метров от телевизора. Хочу заметить , что телеканалы ложились полностью, один только синий экран! Вернемся к нашему радиопередатчику.

Радиожучок на 400 метров
Радиожучок на 400 метров
Радиожучок на 400 метров

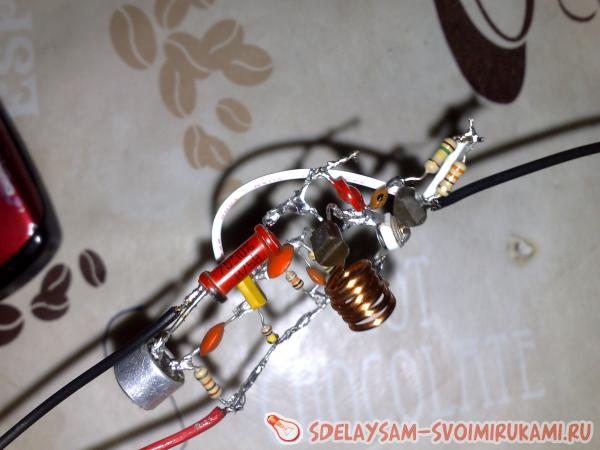

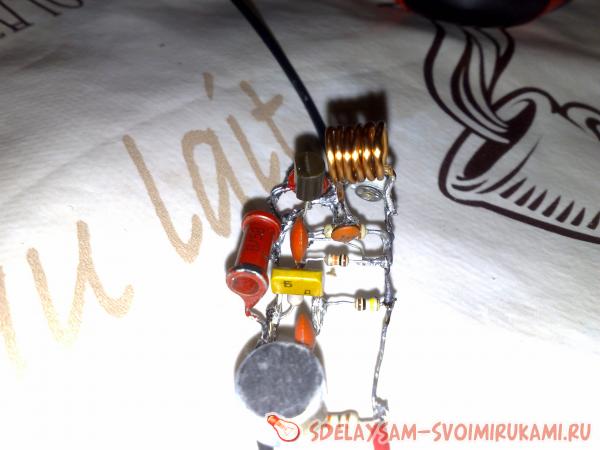

В передатчике и усилителе высокой частоты были применены свч транзисторы типа кт325в, граничная частота этих транзисторов свыше 1 гигагерца ( 1000 мегагерц ). Микрофон взял электронный, от китайского магнитофона, подберите микрофон с большой чувствительностью. На фотографиях макет жука, позже она будет переведена на плату, но в смд исполнении. Контур содержит 6 витков провода с диаметром 1,2 мм, намотан на оправе с диаметром 8 мм. Для настройки жука советую использовать простейший стрелочный вч детектор. С таким детектором можно настроить любой жучок за 5 минут.

Радиожучок на 400 метров
Радиожучок на 400 метров
Радиожучок на 400 метров

Переменным конденсатором можно настроить передатчик на любую нужную частоту в пределе фм. При желании можно увеличить количество витков контура до 9 — и, тогда передатчик будет работать в диапазоне ам. Мой жук поймал на частоту 95 мегагерц, хотя жук отлично передавал сигнал в полосе 94 — 96 мегагерц ( фм ). Удобно использовать китайские приемники, или же приемник мобильного телефона. В отличии от других жуков, этот отлично ловится на цифровую технику. Дальнобойность как уже было сказано — 400 метров << честных >>.

Радиожучок на 400 метров
Радиожучок на 400 метров
Радиожучок на 400 метров

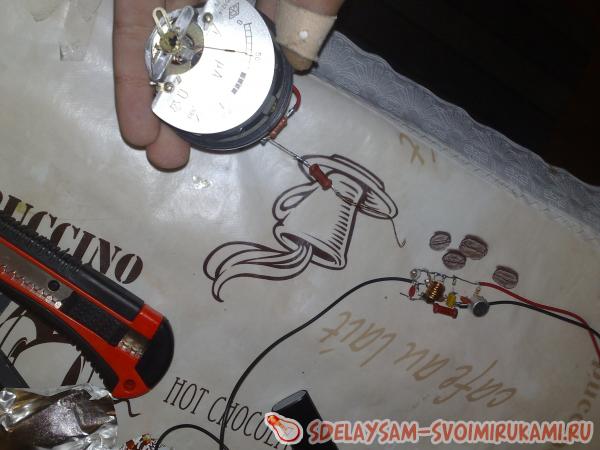

Эта дальность была получена при прямой видимости в городе. Чувствительность микрофона порядка 4 — 5 метров, передатчик свободно охватывает одну комнату, даже шепот слышен. Антенна кусок провода с длиной 40 см, питание крона с напряжением 9 вольт.

Gsm прослушка своими руками — Вэб-шпаргалка для интернет предпринимателей!

Для того чтобы организовать прослушку, можно прибегнуть к нескольким способам реализации задуманного. Устройства электронного слежения можно приобрести в магазине или заказать через сеть интернет. Однако качественный промышленный образец обойдется потребителю «в копеечку». Как правило, дешевые китайские девайсы быстро выходят из строя, да и практичностью особо не выделяются. Остается одно — сделать жучок своими руками, тем более что это вполне осуществимо, а затраты на комплектующие (для того чтобы изготовить тот или иной прибор аудионаблюдения) по сути являются символическими. Впрочем, давайте займемся делом.

Законные основания

Безусловно, требуется понимать, что спецсредства для прослушивания — прерогатива спецслужб. В случае нарушения конституционных прав личности и доказанной вины в посягательстве на тайну частной жизни последует административное наказание. Нередки случаи, когда дело доходит и до уголовной ответственности. Поэтому не стоит «злоупотреблять» изготовленным изделием. Гораздо мудрее применить такое устройство в качестве дополнительного средства безопасности или же использовать его для осуществления акустического контроля над территорией собственного жилища. К примеру, жучок для прослушки, своими руками изготовленный, станет прекрасным «осведомителем», если вы не уверены в порядочности нанятой вами няни или хотите знать, что происходит на занятиях в школе. Да мало ли жизненных ситуаций, когда использование подслушивающих устройств становится необходимостью.

Мобильный «GSM жучок»: невероятно простое решение

Для того чтобы сделать подслушивающее устройство из сотового телефона, необходим аппарат, поддерживающий функцию «Автоподнятие трубки», также нужна гарнитура (наушники). Наиболее приемлемым для таких целей можно считать аппарат Nokia 1280, поскольку простота и надежность телефона позволяют рассчитывать на успешность реализуемого проекта. Кстати, черно-белый экран является признаком экономичности, расход энергоресурсов аппарата существенно снижается. Поверьте, такой жучок из телефона, своими руками настроенный, — прекрасный заменитель дорогостоящей прослушивающей аппаратуры. Причем произвести нехитрые действия, описанные ниже, под силу буквально каждому. Пожалуй, приступим.

  • Зайдите в меню телефона и войдите в раздел «Режим вызова».
  • Создайте свой персональный режим. Все пункты, касающиеся световой индикации, вибрации, громкости мелодии сигнала, заставки, звукового сопровождения нажатия кнопок и оповещения о входящем СМС сообщении, требуется деактивировать.
  • Дайте имя новому режиму.
  • Через главное меню найдите раздел «Настройка аксессуаров», который обычно имеет два подпункта «мини-гарнитура» и «слуховой аппарат». В каждом из них необходимо отредактировать рабочие параметры и вопрос о том, как сделать жучок, будет практически решен.
  • Все «аксессуарные» пункты необходимо включить. Назначить новосозданный режим активным и выйти из настроек.
  • Отрежьте от наушников шнур и вставьте штекер в гнездо телефонной гарнитуры.
  • На дисплее должен отобразиться активированный режим.

Применяем смартфон не по назначению

Уезжая в командировку или отпуск, можно оставить дома своеобразного сторожа, так сказать мобильного «охранника». Причем не нужно ничего паять, а сотовый жучок — своими руками переделанный смартфон. Все остальное просто до примитивности.

  • Практически все смартфоны снабжены функцией «Автоприема звонков».
  • В относительно новых сотовых агрегатах реализована технология энергосберегающего режима. Поэтому при учете заведомо исправного состояния аппарата можете рассчитывать на 5-7 дней работы вашего аккумулятора.
  • Возможен вариант, когда телефон подключается к зарядному устройству, а посредником между розеткой и ЗУ выступает специальное устройство с реле времени. Час в сутки — вполне приемлемый режим энергоподпитки (учитывая вышеописанную ситуацию).
  • Отключите в телефоне звуковое оповещение, световую индикацию и виброрежим.
  • Не лишним будет такое действие, как установка в разъем гарнитуры наушников, так как звуковой фон вокруг звонящего будет неблагоприятным сигналом, который предопределит место нахождения шпионского девайса.
  • Разместите устройство в средней зоне жилплощади. Не забудьте: девайс не должен находиться на видном месте, но и платяной шкаф не является решением. Поместите телефон на антресоль или закрепите на обратной стороне висящей картины.

Жучок для прослушки: своими руками из «подручных средств»

Как правило, старые телефоны не выбрасываются. Найдите давно позабытого «электронного товарища», поскольку именно из него вы сделаете эффективно работающее звукоулавливающее устройство. Стоит отметить, что практически любой телефон можно переделать в подслушивающий девайс. Однако размеры играют немаловажную роль в «шпионской жизни». Поэтому в столь деликатном деле, как прослушка, целесообразнее использовать небольшие модели телефонов.

Общая схема последовательности действий

  • Разбираете телефон.
  • Снимаете экран и удаляете все светодиоды (подсветка клавиатуры — оставить один для визуального контроля).
  • Впаиваете кнопку включения.
  • Производите монтаж устройства — «Автоприем вызова», ведь жучок своими «руками» должен поднимать трубку.
  • Заменяете микрофон на более чувствительный (электретный).
  • Наращиваете антенну (обычный медный провод 15-20 см).
  • Припаиваете аккумуляторную батарею и фиксируете ее сверху на клавиатурной площадке (резинка, скотч).
  • Проверяете работоспособность.

Оптрон, изображенный на схеме, можно заменить транзистором типа КТ315 или западными аналогами С9018, С9014. В таком случае конденсатор убирается, а резистор ставится номиналом сопротивления 2,2 k.

Миниатюрный жучок

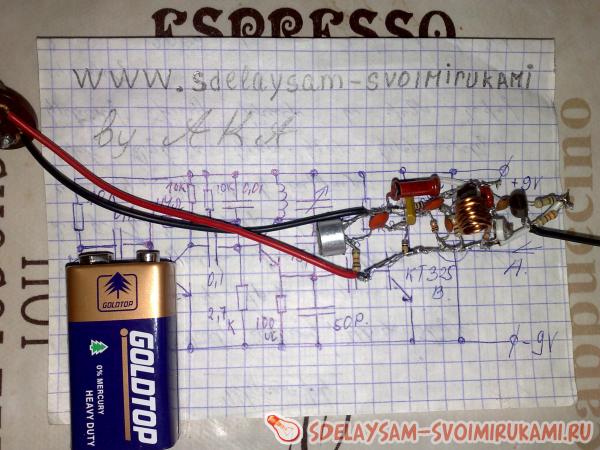

Своими руками можно сделать FM-передатчик. Довольно простая схема позволит вам принимать сигнал в диапазоне радиочастот 88-92 мГц. Не стоит сразу бежать в магазин и покупать детали, возможно, у вас есть неисправная электротехника, с платы которой можно демонтировать необходимые компоненты.

  • Транзистор биполярный — 2N3904 либо его аналог.
  • Резисторы — 4,7 и 330 кОм.
  • Конденсаторы — 4,7 пФ, 1 и 22 нФ.
  • Конденсатор подстроечный, номиналом 30 пФ.
  • Контурная катушка — диаметр намотки 6 мм, восьмивитковая, проволока 0,5 мм.
  • Материал для платы — фольгированный стеклотекстолит.
  • Батарея типа «Крона» на 9 Вт.
  • Электретный микрофон (наиболее чувствительный применяется в магнитофонах).

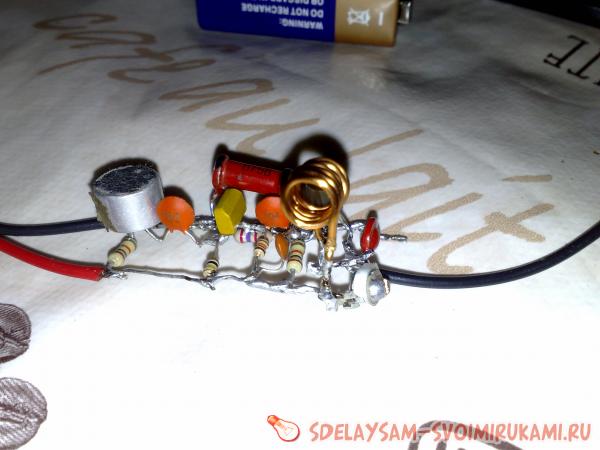

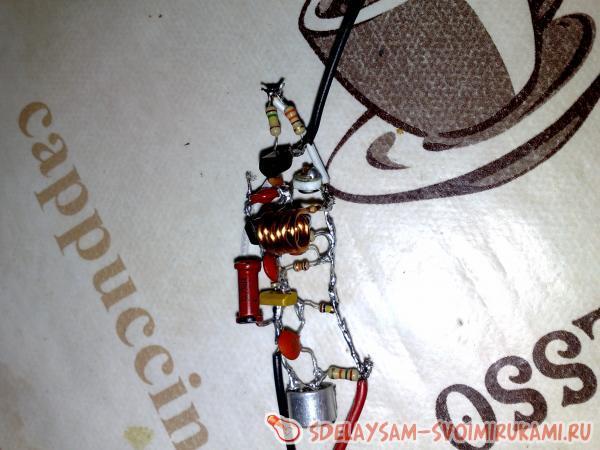

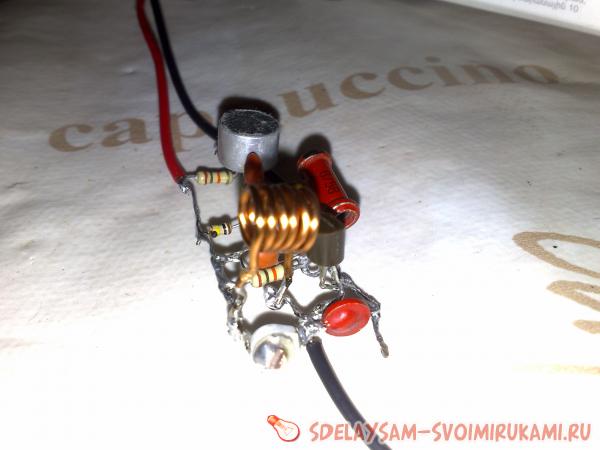

Собираем FM-жучок для прослушки

  • В первую очередь впаивается подстроечный конденсатор (середина платы). Слева монтируется транзистор.
  • Смещаясь к низу, устанавливаем (слева направо) конденсаторы: первый — 4,7 пФ, второй — 1 нФ.
  • Теперь впаиваем резисторы.
  • После — конденсатор на 22 нФ и бескаркасную катушку.
  • Завершает конструкцию проволока — антенна, установка микрофона и припайка батареи.

В завершение

Теперь для вас не является секретом, как сделать из телефона жучок и что для этого необходимо. Представленные в данном информационном обзоре варианты GSM и радиоизделий — лишь часть из множества имеющихся электронных образцов, посредством которых можно наладить качественный акустический контроль. Тем не менее следует отметить, что практичность и качество достигаются благодаря применению вышеизложенных рекомендаций. Впрочем, возможно, найдется «народный умелец», который придумает более рациональный способ реализовать превосходные рабочие показатели своих изобретений прослушивающего типа. Ну а пока будем использовать то, что имеем. Слушайте внимательно!

Для того чтобы организовать прослушку, можно прибегнуть к нескольким способам реализации задуманного. Устройства электронного слежения можно приобрести в магазине или заказать через сеть интернет. Однако качественный промышленный образец обойдется потребителю «в копеечку». Как правило, дешевые китайские девайсы быстро выходят из строя, да и практичностью особо не выделяются. Остается одно — сделать жучок своими руками, тем более что это вполне осуществимо, а затраты на комплектующие (для того чтобы изготовить тот или иной прибор аудионаблюдения) по сути являются символическими. Впрочем, давайте займемся делом.

Законные основания

Безусловно, требуется понимать, что спецсредства для прослушивания — прерогатива спецслужб. В случае нарушения конституционных прав личности и доказанной вины в посягательстве на тайну частной жизни последует административное наказание. Нередки случаи, когда дело доходит и до уголовной ответственности. Поэтому не стоит «злоупотреблять» изготовленным изделием. Гораздо мудрее применить такое устройство в качестве дополнительного средства безопасности или же использовать его для осуществления акустического контроля над территорией собственного жилища. К примеру, жучок для прослушки, своими руками изготовленный, станет прекрасным «осведомителем», если вы не уверены в порядочности нанятой вами няни или хотите знать, что происходит на занятиях в школе. Да мало ли жизненных ситуаций, когда использование подслушивающих устройств становится необходимостью.

Мобильный «GSM жучок»: невероятно простое решение

Для того чтобы сделать подслушивающее устройство из сотового телефона, необходим аппарат, поддерживающий функцию «Автоподнятие трубки», также нужна гарнитура (наушники). Наиболее приемлемым для таких целей можно считать аппарат Nokia 1280, поскольку простота и надежность телефона позволяют рассчитывать на успешность реализуемого проекта. Кстати, черно-белый экран является признаком экономичности, расход энергоресурсов аппарата существенно снижается. Поверьте, такой жучок из телефона, своими руками настроенный, — прекрасный заменитель дорогостоящей прослушивающей аппаратуры. Причем произвести нехитрые действия, описанные ниже, под силу буквально каждому. Пожалуй, приступим.

  • Зайдите в меню телефона и войдите в раздел «Режим вызова».
  • Создайте свой персональный режим. Все пункты, касающиеся световой индикации, вибрации, громкости мелодии сигнала, заставки, звукового сопровождения нажатия кнопок и оповещения о входящем СМС сообщении, требуется деактивировать.
  • Дайте имя новому режиму.
  • Через главное меню найдите раздел «Настройка аксессуаров», который обычно имеет два подпункта «мини-гарнитура» и «слуховой аппарат». В каждом из них необходимо отредактировать рабочие параметры и вопрос о том, как сделать жучок, будет практически решен.
  • Все «аксессуарные» пункты необходимо включить. Назначить новосозданный режим активным и выйти из настроек.
  • Отрежьте от наушников шнур и вставьте штекер в гнездо телефонной гарнитуры.
  • На дисплее должен отобразиться активированный режим.

Применяем смартфон не по назначению

Уезжая в командировку или отпуск, можно оставить дома своеобразного сторожа, так сказать мобильного «охранника». Причем не нужно ничего паять, а сотовый жучок — своими руками переделанный смартфон. Все остальное просто до примитивности.

  • Практически все смартфоны снабжены функцией «Автоприема звонков».
  • В относительно новых сотовых агрегатах реализована технология энергосберегающего режима. Поэтому при учете заведомо исправного состояния аппарата можете рассчитывать на 5-7 дней работы вашего аккумулятора.
  • Возможен вариант, когда телефон подключается к зарядному устройству, а посредником между розеткой и ЗУ выступает специальное устройство с реле времени. Час в сутки — вполне приемлемый режим энергоподпитки (учитывая вышеописанную ситуацию).
  • Отключите в телефоне звуковое оповещение, световую индикацию и виброрежим.
  • Не лишним будет такое действие, как установка в разъем гарнитуры наушников, так как звуковой фон вокруг звонящего будет неблагоприятным сигналом, который предопределит место нахождения шпионского девайса.
  • Разместите устройство в средней зоне жилплощади. Не забудьте: девайс не должен находиться на видном месте, но и платяной шкаф не является решением. Поместите телефон на антресоль или закрепите на обратной стороне висящей картины.

Жучок для прослушки: своими руками из «подручных средств»

Как правило, старые телефоны не выбрасываются. Найдите давно позабытого «электронного товарища», поскольку именно из него вы сделаете эффективно работающее звукоулавливающее устройство. Стоит отметить, что практически любой телефон можно переделать в подслушивающий девайс. Однако размеры играют немаловажную роль в «шпионской жизни». Поэтому в столь деликатном деле, как прослушка, целесообразнее использовать небольшие модели телефонов.

Общая схема последовательности действий

  • Разбираете телефон.
  • Снимаете экран и удаляете все светодиоды (подсветка клавиатуры — оставить один для визуального контроля).
  • Впаиваете кнопку включения.
  • Производите монтаж устройства — «Автоприем вызова», ведь жучок своими «руками» должен поднимать трубку.
  • Заменяете микрофон на более чувствительный (электретный).
  • Наращиваете антенну (обычный медный провод 15-20 см).
  • Припаиваете аккумуляторную батарею и фиксируете ее сверху на клавиатурной площадке (резинка, скотч).
  • Проверяете работоспособность.

Оптрон, изображенный на схеме, можно заменить транзистором типа КТ315 или западными аналогами С9018, С9014. В таком случае конденсатор убирается, а резистор ставится номиналом сопротивления 2,2 k.

Миниатюрный жучок

Своими руками можно сделать FM-передатчик. Довольно простая схема позволит вам принимать сигнал в диапазоне радиочастот 88-92 мГц. Не стоит сразу бежать в магазин и покупать детали, возможно, у вас есть неисправная электротехника, с платы которой можно демонтировать необходимые компоненты.

  • Транзистор биполярный — 2N3904 либо его аналог.
  • Резисторы — 4,7 и 330 кОм.
  • Конденсаторы — 4,7 пФ, 1 и 22 нФ.
  • Конденсатор подстроечный, номиналом 30 пФ.
  • Контурная катушка — диаметр намотки 6 мм, восьмивитковая, проволока 0,5 мм.
  • Материал для платы — фольгированный стеклотекстолит.
  • Батарея типа «Крона» на 9 Вт.
  • Электретный микрофон (наиболее чувствительный применяется в магнитофонах).

Собираем FM-жучок для прослушки

  • В первую очередь впаивается подстроечный конденсатор (середина платы). Слева монтируется транзистор.
  • Смещаясь к низу, устанавливаем (слева направо) конденсаторы: первый — 4,7 пФ, второй — 1 нФ.
  • Теперь впаиваем резисторы.
  • После — конденсатор на 22 нФ и бескаркасную катушку.
  • Завершает конструкцию проволока — антенна, установка микрофона и припайка батареи.

В завершение

Теперь для вас не является секретом, как сделать из телефона жучок и что для этого необходимо. Представленные в данном информационном обзоре варианты GSM и радиоизделий — лишь часть из множества имеющихся электронных образцов, посредством которых можно наладить качественный акустический контроль. Тем не менее следует отметить, что практичность и качество достигаются благодаря применению вышеизложенных рекомендаций. Впрочем, возможно, найдется «народный умелец», который придумает более рациональный способ реализовать превосходные рабочие показатели своих изобретений прослушивающего типа. Ну а пока будем использовать то, что имеем. Слушайте внимательно!

Доброго времени суток уважаемые радиолюбители. Многие из вас, тратили немало времени на изготовления радиожучков, в том числе и я за 2 года перепробовал все, что на глаз попадало — но все эти прослушки меня не устраивали. То частота была не стабильной и плавала, то звук был искажен до неузнаваемости. Иногда попадались жучки с боле стабильными параметрами, но и они были не по карману из за труднодобываемыx транзисторов и микросхем. А ведь подслушать разговор босса очень хотелось, но возлагать всю надежду на самодельный фм жучек было глупо, поэтому я решил воспользоваться мобильной связью и переделать мой старый Сименс в прослушку.

Вначале избавился от корпуса, потом снял и выкинул экран — поскольку он нам не пригоден и лишний ток потребляет, далее снял также вибромоторчик и подушки, оставив лишь плату телефона. Дальше берем и собираем простейший замыкатель кнопки — он нам нужен для того, чтобы во время звонка кнопка поднятия (зеленая) сама замыкалась. Изначально сигнал для замыкателя должен был подаваться от импульса активации виброзвонка, но поскольку у меня экран уже был снят и утерян без возврата (долбанул молотком), решил сигнал взять от динамика. Динамик кстати снял тоже и подцепил на его место провода. На один провод поставил диод в прямом направлении, причина этому то, что сигнал звонка переменный, а нам для управления нужен постоянный. Дальше конденсатор от диода ко второму проводу (конденсатор был 50 вольт 1 микрофарад, но его ёмкость не критична).

Потом берем любой транзистор (например КТ315) и всего один резистор сопротивлением от 1 до 20 килоом. База через резистор к диоду, эмиттер транзистора — к минусу кнопки, коллектор — к плюсу. Правда у меня в сборке GSM прослушки возникли проблемы, поскольку в сименсе после включения телефона надо еще и подтвердить подключение, поэтому на фотке видно, что есть две кнопки которые включают телефон — одна включает, другая подтверждает включение. Дальше надо уменьшить потребляемый ток телефона и увеличить чувствительность микрофона. Уменьшаем ток снятием светодиодов подсветки клавиатуры. Дальше у нас идет увеличение чувствительности микрофона. Мой личный совет: не ставить добавочного микрофонного усилителя, поскольку этим теряем качество звука и усложняется схема. Вместо этого берем микрофон от китайского магнитофона, снимаем тот который был на телефоне, и припаиваем новый но соблюдая полярность: нога минуса на китайском микрофоне маленькими линиями прицеплена к корпусу самого микрофона. Этим мы увеличим чувствительность втрое и будет слышен даже шепот на расстоянии 3 метра от GSM прослушки. Аккумулятор взял родной сименс, но можно и побольше емкостью поставить.

Подведем последние итоги: ток покоя телефона всего 10 мА, ток в режиме разговора 15, иногда до 20 мА. Готовое устройство поставьте в удобный пластмассовый корпус и все! У меня корпусом служит пачка сигарет. После того, как все собрали, вставьте сим карту в жук, включите и звоните. После первого же гудка трубка сама по себе поднимается и вуаля — GSM прослушка активирована! Дальность для нас не вопрос, качество звука тоже супер, но есть одно маленькое но — мы за это деньги платим, хотя дело стоит этого. Представьте, что у вас в руке — супер жук с супер способностями. Статью прислал — АКА.

Обсудить статью GSM ПРОСЛУШКА

Обзор всеволновых сканирующих радиоприёмников — отличное средство для приёма различных жучков и радиомикрофонов.

Практический пример создания простейшего преобразователя для того, чтоб из напряжения одной пальчиковой батарейки получить 9V.

Операционные усилители (ОУ). Схема включения, описание принципа функционирования и их работы.

Рекомендуем к прочтению

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 1,5 — 9 ВОЛЬТ

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
