УНИВЕРСАЛЬНЫЙ ПРОГРАММАТОР

   Сейчас без микроконтроллеров не обходится ни одна серьёзная конструкция. Где-то ставят ПИК, где-то АВР. И для работы с ними нужен программатор. А чтоб не делать несколько разных — соберите один для различных типов МК. Предлагаю вашему вниманию универсальный программатор EXTRA-PIC v3.2, с возможностью программирования как PIC, так и AVR контроллеров.

   С помощью EXTRA-PIC+ можно программировать следующие чипы:

  • 10F серии: PIC10F206 PIC10F204 PIC10F202 PIC10F200
  • 12F серии: PIC12F683 PIC12F675 PIC12F635 PIC12F635 PIC12F629 PIC12F510 PIC12F509 PIC12F508
  • 16F/С серии: PIC16F627 PIC16F627A PIC16F628 PIC16F628A PIC16F630 PIC16F636 PIC16F639 PIC16F648A PIC16F676 PIC16F684 PIC16F685 PIC16F687 PIC16F688 PIC16F689 PIC16F690 PIC16F73 PIC16F74 PIC16F76 PIC16F77 PIC16F716 PIC16F737 PIC16F747 PIC16F767 PIC16F777 PIC16F83 PIC16F84 PIC16F84A PIC16F87 PIC16F88 PIC16F818 PIC16F819 PIC16F870 PIC16F871 PIC16F872 PIC16F873 PIC16F873A PIC16F874 PIC16F874A PIC16F876 PIC16F876A PIC16F877 PIC16F877A PIC16C61 PIC16C62 PIC16C62A/B PIC16C63 PIC16C63A PIC16C64 PIC16C64A PIC16C65 PIC16C65A/B PIC16C66 PIC16C67 PIC16C620/A PIC16C621/A PIC16C622/A PIC16CE623 PIC16CE624 PIC16CE625 PIC16C71 PIC16C72 PIC16C72A PIC16C73 PIC16C73A/B PIC16C74 PIC16C74A/B PIC16C76 PIC16C77 PIC16C710 PIC16C711 PIC16C712 PIC16C716 PIC16C745 PIC16C765 PIC16C773 PIC16C774 PIC16C923 PIC16C924 PIC16C925 PIC16C926
  • 18F серии: PIC18F1220 PIC18F2220 PIC18F2320 PIC18F2331 PIC18F2410 PIC18F242-2439 PIC18F2420 PIC18F2431 PIC18F2455 PIC18F248 PIC18F2480 PIC18F2510 PIC18F2515 PIC18F252-2539 PIC18F2520 PIC18F2525 PIC18F2550 PIC18F258 PIC18F2580 PIC18F2585 PIC18F2610 PIC18F2620 PIC18F2680 PIC18F4220 PIC18F4320 PIC18F4331 PIC18F4410 PIC18F442-4439 PIC18F4420 PIC18F4431 PIC18F4455 PIC18F448 PIC18F4480 PIC18F4510 PIC18F4515 PIC18F452-4539 PIC18F4520 PIC18F4525 PIC18F4550 PIC18F458 PIC18F4580 PIC18F4585 PIC18F4610 PIC18F4620 PIC18F4680
  • EEPROM 24C серии: 24C512 24C256 24C128 24C64 24C32 24C16 24C08 24C04 24C02 24C01
  • EEPROM 93хх серии

   Данный перечень программируемых микросхем постоянно расширяется, их можно без труда программировать, только перед программированием, обязательно найдите datasheet на чип и проверьте расположение выводов.

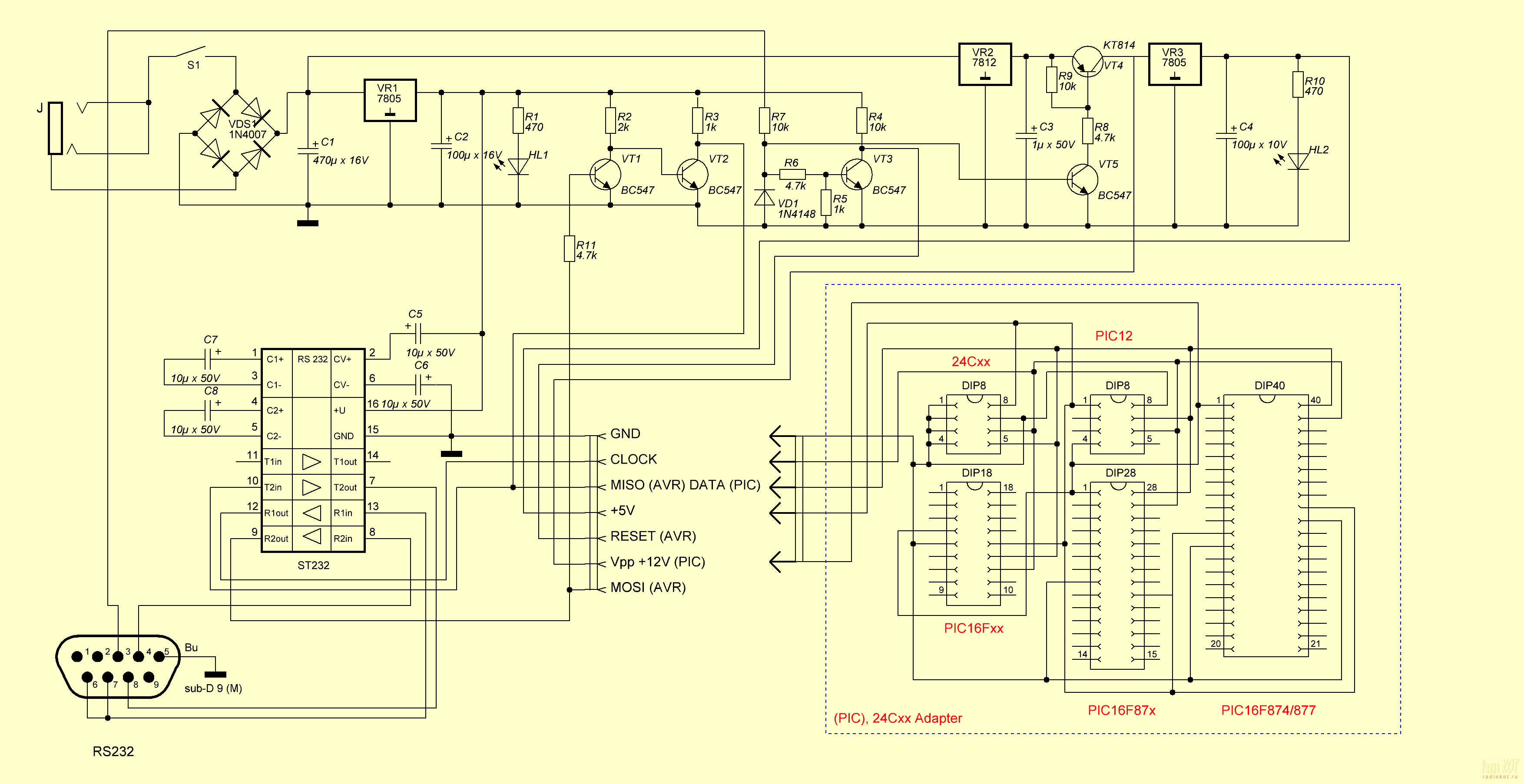

Схема универсального программатора

   Теперь немного о значении джамперов и выключателя. Выключатель, как это и должно быть по логике, управляет питанием. Контактные штырьки J3 отвечают за возможность повторного программирования некоторых микроконтроллеров (так как после подачи напряжения на запрограммированный чип, он сразу же начинает выполнять свою программу, и из-за чего не поддается перепрограммированию). J3 – положение: 1-2 – режим первого программирования, 2-3 – режим повторного программирования (если первый выдает ошибки). Контактные штырьки J4 переключение между MISO и MOSI. Десятипиновый разъем предназначен для подключения адаптеров.

   Для использования универсального программатора EXTRA-PIC+ нужен софт, например давно обсуждаемые на нашем форуме

IC-PROG, WinPic800 или PonyProg. Печатная плата в формате *.lay. прилагается. Проект испытал и представил для публикации на radioskot.ru — ГУБЕРНАТОР.

   Форум по МК

   Форум по обсуждению материала УНИВЕРСАЛЬНЫЙ ПРОГРАММАТОР



SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.





Универсальный программатор для микроконтроллеров AVR и PIC. Радиотехника, электроника и схемы своими руками. Программирование Atmega8 через LPT-порт компьютера

С развитием компьютерной техники, с каждым разом становится все меньше и меньше компьютеров оснащенных COM и LPT портами. Это в свою очередь вызывает затруднения, в частности у радиолюбителей, связанные с сопряжением средств программирования микроконтроллеров с персональным компьютером.

В данной статье приведено описание USB программатора для микроконтроллеров AVR, который можно собрать своими руками. Построен он на микроконтроллере Atmega8 и способен работать от USB разъема компьютера. Данный программатор совместим с STK500 v2.

Описание USB программатора

USB программатор построен на плате, сделанной из одностороннего фольгированного стеклотекстолита . На плате есть 2 перемычки: одна расположена под разъё­мом SPI, вторая перемычка расположена неподалеку от того же разъема.

После того как все детали будут запаяны нужно прошить микроконтроллер Atmega8 прошивкой приведенной в конце статьи. Фьюзы, которые необходимо выставить при программировании микроконтроллера Atmega8, должны выглядеть следующим образом:

  • SUT1 = 0
  • BOOTSZ1 = 0
  • BOOTSZ0 = 0
  • CKOPT = 0
  • SPIEN = 0

Необходимо напомнить, что в некоторых программах фьюзы выставляются противоположно этому. Например, в программе CodeVisionAVR необходимо проставить галочки напротив вышеперечисленных фьюзов, а в программе PonyProg наоборот.

Программирование Atmega8 через LPT-порт компьютера

Самый быстрый и дешевый способ запрограммировать Atmega8 – применить LPT-программатор для AVR. Подобная схема приведена ниже.

Питание микроконтроллера осуществляется от простого стабилизатора напряжения 78L05. В качестве оболочки для программирования можно использовать программу UniProf.

При первом включении программы и при не подключенном контроллере, нажав кнопку «LPTpins», необходимо настроит выводы LPT-порта следующим образом:

В момент запуска UniProf, она автоматом определяет вид микроконтроллера. Загружаем в память UniProf прошивку Atmega8_USB_prog.hex, отклоняем подключение файла EEPROM.

Выставляем следующим образом фьюзы (для программы UniProF), нажав кнопку «FUSE»:

Для запоминания установок нажимаем все три кнопки «Write». Затем нажав на «Erase» предварительно очищаем память прошиваемого микроконтроллера. После этого уже жмем на «Prog» и дожидаемся завершения прошивки.

Настройка USB программатора

После того как наш микроконтроллер прошит, его необходимо установить в плату USB программатора. Далее подключаем программатор к USB порту компьютера, но пока питание не подаем.

Настройка порта:

Настройка терминала:

Настройка ASCII:

Теперь после всех проделанных процедур, подаем питание на USB программатор. Светодиод HL1 должен промигать 6 раз и затем светится постоянно.

Для проверки связи USB программатора с компьютером 2 раза нажимаем клавишу «Enter» в программе HyperTerminal. Если все в порядке мы должны увидеть следующую картину:

Если это не так проверяем еще раз монтаж, особенно линию TxD.

Далее вводим версию программатора 2.10, так как без этого програм­матор не будет работать с программами «верхнего уровня». Для этого вводим «2» и нажимаем «Enter», вводим «а» (английская) и нажимаем «Enter».

USB программатор способен распознавать подключение программируемого микроконтроллера. Выполнено это в виде контроля «подтяжки» сигнала Reset к источнику питания. Этот режим включается и выключается следующим образом:

  • «0», «Enter» — режим выключен.
  • «1», «Enter» — режим включён.

Изменение скорости программирования (1МГц):

  • «0», «Enter» – максимальная скорость.
  • «1», «Enter» – сниженная скорость.

На этом подготовительная работа завершена, теперь можно попробовать прошить какой-нибудь микроконтроллер.

(скачено: 1 203)

22 сентября 2011 в 20:11
  • Программирование микроконтроллеров

Как театр начинается с вешалки, так программирование микроконтроллеров начинается с выбора хорошего программатора. Так как начинаю осваивать микроконтроллеры фирмы ATMEL, то досконально пришлось ознакомится с тем что предлагают производители. Предлагают они много всего интересного и вкусного, только совсем по заоблачным ценам. К примеру, платка с одним двадцатиногим микроконтроллером с парой резисторов и диодов в качестве обвязки, стоит как «самолет». Поэтому остро встал вопрос о самостоятельной сборке программатора. После долгого изучения наработок радиолюбителей со стажем, было решено собрать хорошо зарекомендовавший себя программатор USBASP, мозгом которого служит микроконтроллер Atmega8 (так же есть варианты прошивки под atmega88 и atmega48).

Минимальная обвязка микроконтроллера позволяет собрать достаточно миниатюрный программатор, который всегда можно взять с собой, как флэшку.

Автором данного программатора является немец Thomas Fichl, страничка его разработки со схемами, файлами печатных плат и драйверами.
Раз решено было собрать миниатюрный программатор, то перерисовал схему под микроконтроллер Atmega8 в корпусе TQFP32 (распиновка микроконтроллера отличается от распиновки в корпусе DIP):

Перемычка J1 применяется, в случае если необходимо прошить микроконтроллер с тактовой частотой ниже 1,5МГц. Кстати, эту перемычку вообще можно исключить, посадив 25 ногу МК на землю. Тогда программатор будет всегда работать на пониженной частоте. Лично для себя отметил, что программирование на пониженной скорости на доли секунды дольше, и поэтому теперь перемычку не дёргаю, а постоянно шью с ней.

Стабилитроны D1 и D2 служат для согласования уровней между программатором и USB шиной, без них работать будет, но далеко не на всех компьютерах.
Светодиод blue показывает наличие готовности к программированию схемы, red загорается во время программирования. Контакты для программирования выведены на разъем IDC-06, распиновка соответствует стандарту ATMEL для 6-ти пинового ISP разъема:

На этот разъем выведены контакты для питания программируемых устройств, здесь оно берется напрямую с USB порта компьютера, поэтому нужно быть внимательным и не допускать кз. Этот же разъем применяется и для программирования управляющего микроконтроллера, для этого достаточно соединить выводы Reset на разъеме и на мк (см. красный пунктир на схеме). В авторской схеме это делается джампером, но я не стал загромождать плату и убрал его. Для единичной прошивки хватит и простой проволочной перемычки. Плата получилась двухсторонняя, размерами 45х18 мм.

Разъем для программирования и перемычка для снижения скорости работы программатора вынесены на торец устройства, это очень удобно

Прошивка управляющего микроконтроллера
Итак, после сборки устройства осталось самое важное — прошить управляющий микроконтроллер. Для этих целей хорошо подходят друзья у которых остались компьютеры с LPT портом:) Простейший программатор на пяти проводках для AVR
Микроконтроллер можно прошивать с разъема программирования, соединив выводы Reset микроконтроллера (29 нога) и разъема. Прошивка существует для моделей Atmega48, Atmega8 и Atmega88. Желательно использовать один из двух последних камней, так как поддержка версии под Atmega48 прекращена и последняя версия прошивки датируется 2009 годом. А версии под 8-й и 88-й камни постоянно обновляются, и автор вроде как планирует добавить в функционал внутрисхемный отладчик. Прошивку берем на странице немца. Для заливки управляющей программы в микроконтроллер я использовал программу PonyProg. При программировании необходимо завести кристалл на работу от внешнего источника тактирования на 12 МГц. Скрин программы с настройками fuse перемычек в PonyProg:

После прошивки должен загореться светодиод подключенный к 23 ноге микроконтроллера. Это будет верный признак того, что программатор прошит удачно и готов к работе.

Установка драйвера
Установка велась на машину с системой Windows 7 и никаких проблем не возникло. При первом подключении к компьютеру выйдет сообщение об обнаружении нового устройства, с предложением установки драйвера. Выбираем установку из указанного места:

Мигом появится окно с предупреждением о том, что устанавливаемый драйвер не имеет цифровой подписи у мелкомягких:

Забиваем на предупреждение и продолжаем установку, после небольшой паузы появится окно, сообщающее об успешном окончании операции установки драйвера

Все, теперь программатор готов к работе.

Khazama AVR Programmer
Для работы c программатором я выбрал прошивальщик Khazama AVR Programmer . Замечательная программка, с минималистичным интерфейсом.

Она работает со всеми ходовыми микроконтроллерами AVR, позволяет прошивать flash и eeprom, смотреть содержимое памяти, стирать чип, а также менять конфигурацию фьюз-битов. В общем, вполне стандартный набор. Настройка фьюзов осуществляется выбором источника тактирования из выпадающего списка, таким образом, вероятность залочить кристалл по ошибке резко снижается. Фьюзы можно менять и расстановкой галок в нижнем поле, при этом нельзя расставить галки на несуществующую конфигурацию, и это тоже большой плюс в плане безопасности.

Запись фьюзов в память мк, как можно догадаться, осуществляется при нажатии кнопки Write All. Кнопка Save сохраняет текущую конфигурацию, а Load возвращает сохраненную. Правда я так и не смог придумать практического применения этих кнопок. Кнопка Default предназначена для записи стандартной конфигурации фьюзов, такой, с какой микроконтроллеры идут с завода (обычно это 1МГц от внутреннего RC).
В общем, за все время пользования этим программатором, он показал себя с наилучшей стороны в плане стабильности и скорости работы. Он без проблем заработал как на древнем стационарном пк так и на новом ноутбуке.

Скачать файл печатной платы в SprintLayout можно по

Универсальный программатор для микроконтроллеров AVR и PIC

В радиолюбительских журналах и сети Интернет приводится множество схем программаторов. Они отличаются способом подключения к компьютеру: через LPT, COM, USB. Программаторы для порта LPT наиболее простые, для COM — чуть сложнее. Для программатора, подключаемого к USB-порту, нужно иметь либо микроконтроллер, либо специализированную микросхему, преобразователь USB — UART. Кроме этого, разные программаторы предназначены для прошивки разных микроконтроллеров: AVR или PIC, при том, что алгоритм программирования этих двух типов микроконтроллеров отличается незначительно. Поэтому само собой напрашивается желание собрать универсальный программатор для любых микроконтроллеров — AVR и PIC.


Оптимальной нам показалась приведённая ниже схема программатора. Он подключается к COM-порту компьютера и содержит известную микросхему MAX232, которая корректно работает с любым COM-портом (у разных компьютеров уровни порта могут существенно отличаться от стандарта), защищая его при случайных ошибках монтажа или подключения. Программатор имеет панельки для разных корпусов микроконтроллеров, а также возможность для внутрисхемного программирования ICSP, когда программатор подключается проводами к плате с микроконтроллером или непосредственно к ножкам микроконтроллера без установки его в панельку. Программатор видится программами как JDM, поэтому проблем с программным обеспечением не возникает. Можно рекомендовать программу IC-PROG 1.06В.


Переключение режимов AVR — PIC производится микропереключателем. Процесс работы устройства индицируется четырьмя светодиодами. Программатор прост и не требует наладки, используются очень распространённые детали.

Вместо микросхемы 74LS00 можно поставить К555ЛА3 или КР1533ЛА3, транзисторы, в принципе, заменимы на похожие. У данной схемы есть одна странность — номиналы токоограничительных резисторов для светодиодов. Так как светодиоды подключены к разным участкам схемы, напряжения на этих участках также разные, из-за чего светодиоды светятся с разной яркостью. Для того, чтобы это исправить, можно попробовать подобрать резисторы, в частности — уменьшить R4 и R7. Вместо КД523 можно использовать распространённые 1N4148.

Печатная плата.lay (для Sprint Layout) Разводка выполнена под SMD-резисторы, остальные компоненты — в обычном исполнении.

Внимание! На печатной плате проводки MOSI и MISO к панельке ATMEGA8 показаны неправильно, их нужно перекинуть. Также C7 и C9 имеют перемычки — их нужно убрать.

Работа с IC-PROG

Скачивать программу нужно с официального сайта:

http://www.ic-prog.com/index1.htm

В каталоге программы должны находиться следующие файлы:

icprog.exe — непосредственно программа
icprog.sys — драйвер доступа к портам под XP

Необходимо нажать правой клавишей мыши на файле icprog.exe и выбрать «свойства». На вкладке «совместимость» необходимо поставить галочку «запустить в режиме совместимости» и выбрать Windows 2000.

Далее необходимо зайти в меню «Настройки» и выбрать пункт «Программатор». Тип программатора необходимо установить JDM и указать COM-порт, к которому физически подключен программатор. Для очень быстрых компьютеров можно также установить задержку ввода-вывода. В этом же окне необходимо указать интерфейс «Прямой доступ к портам». Все галочки параметров сигналов должны быть сняты.

Затем необходимо зайти в меню «Настройки» и выбрать пункт «Опции», вкладку «Общие», где установить галочку «Включить NT/2000/XP драйвер». При этом появится окно подтверждения установки драйвера и программа перезапустится.

После этого программа готова к работе с программатором.

Как театр начинается с вешалки, так программирование микроконтроллеров начинается с выбора хорошего программатора. Так как начинаю осваивать микроконтроллеры фирмы ATMEL , то досконально пришлось ознакомится с тем что предлагают производители. Предлагают они много всего интересного и вкусного, только совсем по заоблачным ценам. К примеру, платка с одним двадцатиногим микроконтроллером с парой резисторов и диодов в качестве обвязки, стоит как «самолет». Поэтому остро встал вопрос о самостоятельной сборке программатора. После долгого изучения наработок радиолюбителей со стажем, было решено собрать хорошо зарекомендовавший себя программатор USBASP , мозгом которого служит микроконтроллер Atmega8 (так же есть варианты прошивки под atmega88 и atmega48). Минимальная обвязка микроконтроллера позволяет собрать достаточно миниатюрный программатор, который всегда можно взять с собой, как флэшку.

Раз решено было собрать миниатюрный программатор, то перерисовал схему под микроконтроллер Atmega8 в корпусе TQFP32 (распиновка микроконтроллера отличается от распиновки в корпусе DIP):

Перемычка J1 применяется, в случае если необходимо прошить микроконтроллер с тактовой частотой ниже 1,5МГц. Кстати, эту перемычку вообще можно исключить, посадив 25 ногу МК на землю. Тогда программатор будет всегда работать на пониженной частоте. Лично для себя отметил, что программирование на пониженной скорости на доли секунды дольше, и поэтому теперь перемычку не дёргаю, а постоянно шью с ней.
Стабилитроны D1 и D2 служат для согласования уровней между программатором и USB шиной, без них работать будет, но далеко не на всех компьютерах.
Светодиод blue показывает наличие готовности к программированию схемы, red загорается во время программирования. Контакты для программирования выведены на разъем IDC-06, распиновка соответствует стандарту ATMEL для 6-ти пинового ISP разъема:


На этот разъем выведены контакты для питания программируемых устройств, здесь оно берется напрямую с USB порта компьютера, поэтому нужно быть внимательным и не допускать кз. Этот же разъем применяется и для программирования управляющего микроконтроллера, для этого достаточно соединить выводы Reset на разъеме и на мк (см. красный пунктир на схеме). В авторской схеме это делается джампером, но я не стал загромождать плату и убрал его. Для единичной прошивки хватит и простой проволочной перемычки. Плата получилась двухсторонняя, размерами 45х18 мм.


Разъем для программирования и перемычка для снижения скорости работы программатора вынесены на торец устройства, это очень удобно


Прошивка управляющего микроконтроллера

Итак, после сборки устройства осталось самое важное — прошить управляющий микроконтроллер. Для этих целей хорошо подходят друзья у которых остались компьютеры с LPT портом:) Простейший программатор на пяти проводках для AVR
Микроконтроллер можно прошивать с разъема программирования, соединив выводы Reset микроконтроллера (29 нога) и разъема. Прошивка существует для моделей Atmega48, Atmega8 и Atmega88. Желательно использовать один из двух последних камней, так как поддержка версии под Atmega48 прекращена и последняя версия прошивки датируется 2009 годом. А версии под 8-й и 88-й камни постоянно обновляются, и автор вроде как планирует добавить в функционал внутрисхемный отладчик. Прошивку берем на странице немца. Для заливки управляющей программы в микроконтроллер я использовал программу PonyProg. При программировании необходимо завести кристалл на работу от внешнего источника тактирования на 12 МГц. Скрин программы с настройками fuse перемычек в PonyProg:


После прошивки должен загореться светодиод подключенный к 23 ноге микроконтроллера. Это будет верный признак того, что программатор прошит удачно и готов к работе.

Установка драйвера

Установка велась на машину с системой Windows 7 и никаких проблем не возникло. При первом подключении к компьютеру выйдет сообщение об обнаружении нового устройства, с предложением установки драйвера. Выбираем установку из указанного места:


Выбираем папку где лежат дрова и жмем Далее


Мигом появится окно с предупреждением о том, что устанавливаемый драйвер не имеет цифровой подписи у мелкомягких:


Забиваем на предупреждение и продолжаем установку, после небольшой паузы появится окно, сообщающее об успешном окончании операции установки драйвера


Все, теперь программатор готов к работе.

Khazama AVR Programmer

Для работы c программатором я выбрал прошивальщик Khazama AVR Programmer. Замечательная программка, с минималистичным интерфейсом.


Она работает со всеми ходовыми микроконтроллерами AVR, позволяет прошивать flash и eeprom, смотреть содержимое памяти, стирать чип, а также менять конфигурацию фьюз-битов. В общем, вполне стандартный набор. Настройка фьюзов осуществляется выбором источника тактирования из выпадающего списка, таким образом, вероятность залочить кристалл по ошибке резко снижается. Фьюзы можно менять и расстановкой галок в нижнем поле, при этом нельзя расставить галки на несуществующую конфигурацию, и это тоже большой плюс в плане безопасности.


Запись фьюзов в память мк, как можно догадаться, осуществляется при нажатии кнопки Write All. Кнопка Save сохраняет текущую конфигурацию, а Load возвращает сохраненную. Правда я так и не смог придумать практического применения этих кнопок. Кнопка Default предназначена для записи стандартной конфигурации фьюзов, такой, с какой микроконтроллеры идут с завода (обычно это 1МГц от внутреннего RC).
В общем, за все время пользования этим программатором, он показал себя с наилучшей стороны в плане стабильности и скорости работы. Он без проблем заработал как на древнем стационарном пк так и на новом ноутбуке.

Скачать файл печатной платы в SprintLayout можно по этой ссылке

Внутрисхемный lpt программатор для avr.

Начинающим › Простой программатор для параллельного порта (LPT)

Прошивка микроконтроллера — это запись в его постоянную память заданной программы, которая представляет собой код в шеснадцатеричной системе счисления (файл с расширением hex). Прошивка происходит с помощью специального устройства — программатора. Они отличаются по способу подключения к персональному компьютеру, например через USB, LTP,COM интерфейсы.

Микроконтроллеров AVR для программирования имеют пять контактов: MOSI — предназначен для приема данных; MOSO — для вывода данных; SCK — вывод синхроимпульсов; RESET просто сброс и общий провод.


Подсоединим эти пять контактов через токоограничивающие резисторы к параллельному LPT порту компьютера и получим самый простой LPT программатор микроконтроллеров семейства AVR.

При сборке схемы нужно чтобы кабель был экранированный, особенно хорош для этих целей старый интерфейсный кабель от принтера. Если использовать обычный кабель, то его длина должна быть как можно короче, и то иногда возникают ошибки при программировании. Но главный недостаток этой схемы тот, что при не качественном монтаже или ошибки подключения можно вывести из строя LPT порт компьютера

Схема USB программатора для микроконтроллеров AVR, выполнена на микроконтроллере Atmega8. Схема очень надежная и имеет одну очень важную особенность, позволяющую восстанавливать микроконтроллеры с ошибочно установленными фьюзами.


Для прошивки микроконтроллера Atmega8 программатора необходимо использовать любую из рассмотренных схем выше для LPT.

Печатную плату можно изготовить своими руками по популярной среди радиолюбителей , а чертеж печатной платы в формате уже имеется в архиве с прошивками и драйверами.

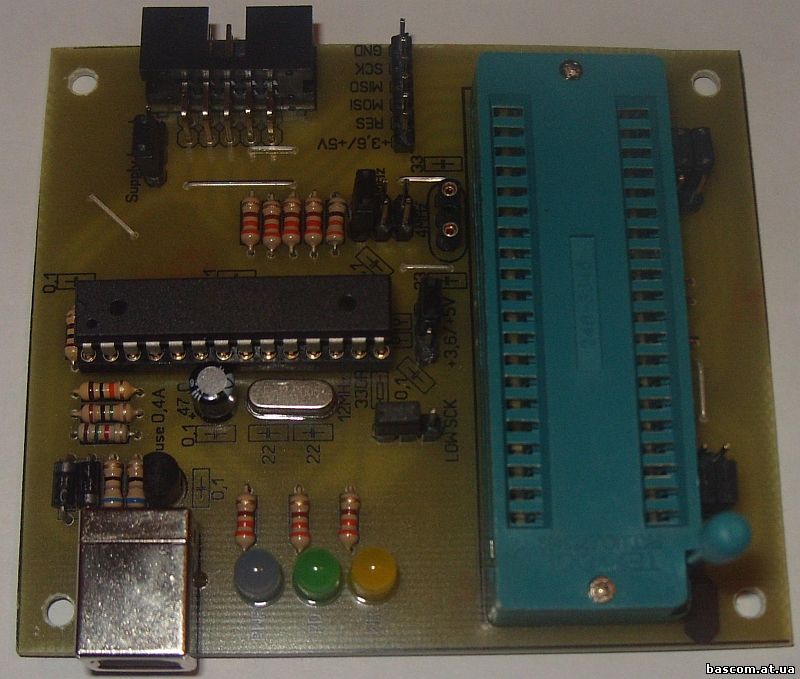

В идеале у нас должен получится такой USB программатор


Остается лишь записать программу в память микроконтроллера, для этого лучше всего использовать утилиты Uniprof и Code Vision AVR.

Программа предназначенная для интегрированной среды разработки программного обеспечения под AVR микроконтроллеры. Основными особенностями CodeVisionAVR является то, что он легкий и очень понятный для самостоятельного изучения, а также поддерживает все существующие микроконтроллеры AVR.

Если вы решили использовать программу Uniprof необходимо задать следующие фьюзы.


По окончанию прошивки микроконтроллера Atmega8, переключаем тумблер SA2 в НОРМ, и подключаем программатор к USB . Компьютер должен найти устройство. После этого обязательно устанавливаем драйвер из архива. По завершению установки драйвера для программатора, он полностью готов к работе.

Программатор способен работать со следующими оболочками AVR Prog, AVR Studio, ChipBlasterAVR и, одна из самых удобных, Code Vision AVR.

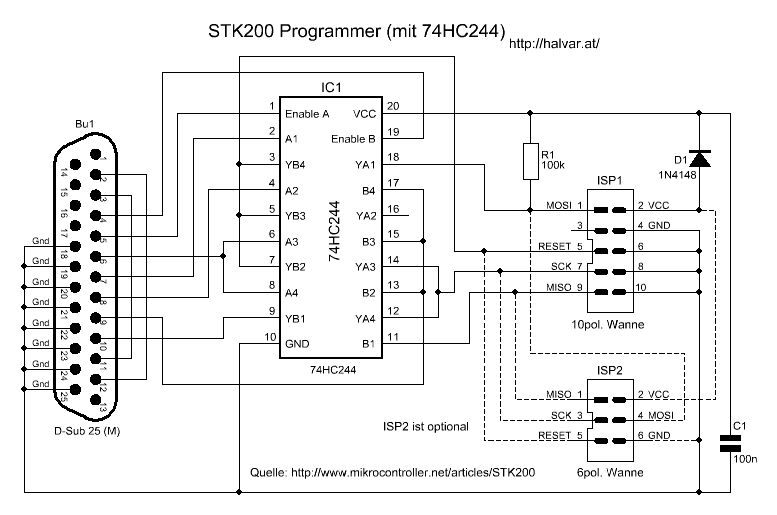

Вот схема самого простого, и в тоже время 100% рабочего программатора для AVR микроконтроллеров. Эта схема определяется софтом как ATMEL “STK200/STK300” Что позволяет использовать его совместно с софтом, поддерживающим данный вид программатора, например CodeVisionAVR, Pony-Prog или AVReal.

Схема программатора.

Этот программатор проверен лично мною с CodeVisionAVR.

Вот более сложный программатор для программирования AVR микроконтроллеров, фирмы ATMEL. В нём применена микросхема — буфер, для защиты прота микроконтроллера от повреждений. Данный адаптер аналогично подключается к LPT порту компьютера.

Технические характеристики программатора:
Подключение к порту: LPT
Напряжение питания: 5 В
Потребляемый ток: 10 мА
Схема программатора:

Вниамние! Если программируемый МК будет питаться внешним источником питания то объязательно надо соеденить минус компьютера (25 ножка LPT порта) с минусом микроконтроллера.

Программатор и МК питаются от ПК, тем самым обеспечивается стабильное питание программатора и программируемого МК. Длина соединительных кабелей не должна превышать 20 см. Устройство собрано на микросхеме буфера U1 SN74HC244 которая сейчас достаточно легкодоступна. Программатор подключается к выводам MOSI, MISO, XTAL1, RESET, SCK, VCC, GND программируемого МК. Правильно собранному адаптеру не требуется настройка.

Прошивка микроконтроллера.

Для прошивки микроконтроллера данным адаптером, нужно использовать софт совместимый с программатором ATMEL “STK200/STK300” , например Pony-Prog или AVReal. Но мы используем программатор, который встроен в CodeVisionAVR. Ну что ж, от слов к делу…

Для начала вам нужен сам CodeVisionAVR. Думаю с установкой и запуском проблем возникнуть не должно…

И так. Запускаем CodeVision потом переходим в меню Settings > Programmer в появившемся окошке выбираем программатор Kanda Systems STK200+/300 и номер LPT порта. Обычно это LPT1: 378h .

Потом идём в Tools > Chip Programmer В появившемся окошке перейдите в меню File > Load FLASH . Выберите тип файла Intel HEX files (*.hex) потом укажите путь к файлу прошивки.

Если в устройстве вы хотите использовать внешний кварцевый резонатор то вам придется запрограммировать фьюз. Например если вам нужен кварц от 3 до 8 мГц, то фьюзы должны быть запрограммированы вот так:

Для того чтобы прошить МК и фьюзы, надо нажать на кнопку Program ALL.


26.04.2014
sPlan — удобный инструмент для черчения электронных схем. Имеет простой и интуитивно понятный интерфейс. В программе заложены…

Очень удобная программа для чтения pdf Foxit Reader
26.04.2014
Foxit Reader — Компактная и шустрая программа для чтения PDF файлов. Может служить альтернативой для популярного просмотрщика PDF — Adobe Reader….


22.04.2014
Proteus VSM — программа-симулятор микроконтроллерных устройств. Поддерживает МК: PIC, 8051, AVR, HC11, ARM7/LPC2000 и другие распространенные процессоры….


01.04.2014
Проект сайт который долгое время находился в застывшем состоянии снова принимается за работу с новымы силами, с новыми статьями и с…

Proteus 7.7 SP2 + Crack v1.0.2 + RUS
22.04.2014
Proteus VSM — программа-симулятор микроконтроллерных устройств. Поддерживает МК: PIC, 8051, AVR, HC11, ARM7/LPC2000 и другие распространенные процессоры….

Splan 7.0.0.9 Rus + Portable + Viewer Fiinal
26.04.2014
sPlan — удобный инструмент для черчения электронных схем. Имеет простой и интуитивно понятный интерфейс. В программе заложены…

Цифровая паяльная станция своими руками (ATmega8, C)
27.05.2012
Состав: ATmega8, LM358, IRFZ44, 7805, мост, 13 резисторов, один потенциометр, 2 электролита, 4 конденсатора, трехразрядный светодиодный семисегментный…

Тахометр на AVR микроконтроллере (ATtiny2313, C)
13.01.2010
Данное устройство представляет собой неплохой тахометр, предел его измерений составляет 100 — 9990 об/мин. Точность измерения — ± 3 об/мин….

Эта статья – подробная инструкция как запрограммировать AVR микроконтроллер при помощи LPT программатора и программы UniРrof.

Сначала обязательно прочитайте , многое станет понятней.
Скачайте программу UniРrof .
— Программатор для AVR. Смотрим avr.nikolaew.org

нажимаем «ОК» (в следующий раз устанавливать не придется – программа запомнит установки). Все — программатор «прописан».

2 Подключаем программатор к LPT порту.

3 Подключаем программатор к плате микроконтроллера, подаем питание на микроконтроллер.

4 Запускаем UniРrof (если уже не запущен), выбираем в поле LPT порт. Синим должно отобразиться . Для проверки надежности связи тыкаем несколько раз в . Если на каком либо этапе выпадает , то связь ненадежна – ставим галочку — и проверяем заново.

5 Нажимаем кнопку загрузить , выбираем нужный . В окошке появятся цифры – наша программа.

P.S. Нужно прошить кроме Flash еще и EEPROM?
Все просто! Сначала ставим галочку EEPROM — появится окошко EEPROM (Галочку «тормоз» нужно поставить до этого!). Далее открываем HEX-файл, автоматически программа найдет и загрузит EEP-файл (заполнятся данными оба окошка PROGRAM и EEPROM). Если юнипроф сам не определил EEP-файл откроется диалог выбора файла. Далее действуем как описано выше. При нажатии кнопки «Prog» программируется и Flash и EEPROM. Вот и все!

(Visited 20 158 times, 6 visits today)

Раздел: Метки: ,

Навигация по записям

027-UniProf-программируем AVR через LPT порт. : 47 комментариев

  1. alexandershahbazov

    Почему-то с миросхемой SN74HC244N не пошло, а с 5 проводками пошло.
    Пишет «МК не откликнулся …» . Только кнопка «Read» заработала. И очень долго шло.
    Правда отладочная плата моя на ATmega8 .
    С обеими программаторами у меня все идет без запинок на CodeVisionAVR и
    avrdude 5.8 .

    Повторюсь, что с 5 проводками работает.


  2. GetChiper Автор записи

    Пробовали ставить галочку «Тормоз»?
    Не нужно привязываться к UniProf. Программа имеет определенные недостатки. Основное ее достоинство — с ней легко начать работать, даже если до этого Вы никогда не прошивали контроллеры. Неизбежно Вы будете расти в профессиональном плане — поменяете программатор, поменяются и программы.
    Avrdude — очень хорошая альтернатива — пользуйтесь ею!

  3. alexandershahbazov

    «027-UniProf – программируем AVR через LPT порт» прочитал внимательно,
    галочку «Тормоз» ставил.
    avrdude 5.8 попробовал одновременно с UniProf и PonyProg v207c .
    Коммандная строка непривычна для меня, хотя свой самый первый светодиод зажег именно с помощью avrdude на Linux-e RHEL 4 AS .

  4. ec

    аха, с буфером не работает, по всей видимости, потому что юнипроф не дружит с STK, для котором на лпт-разъеме замыкаются 3-11 и 2-12 выводы.
    Зато у понипрог есть файл автоматизации — чудная вещь, если не хочется думать, какие куда ставить фьюзы и быстро прошить.


  5. GetChiper Автор записи

    Ну вот — еще плюс в копилку Юнипрофа. Но вот над помехоустойчивостью я бы, на месте автора программы, поработал. Хотя, если скорость не критична, режим «тормоз» решает все проблемы.

  6. ankar

    А мне он просто нравится тем, что не надо выбирать кристалл.Если не видит ищи косяк.В поньке записываешь, а только потом понимаешь, что потратил даром время. Не, если надо с кучей процов работать, то, конечно, берешь другой побыстрее. А если 1 или там 5 штук, то, для меня Унька (спасибо Николаеву) самое то. Кстати на своем аттлоне ХР3 2.2 гига ни разу не ставил «тормоз».LPT кабель длиной 1.5 метра. Безо всяких наворотов.

  7. Николай

    Успешно прошил ATmegu8 через LPT, но вот второй раз прошить не удаётся, программка пишит «МК неоткликнулся». Пожалуйста, подскажите, что нужно сделать чтоб прошить второй раз! кнопку рессет, на плату не вводил.


  8. GetChiper Автор записи

    А фьюзы шили?

  9. Николай

    Фьюзы шил, по инструкции. Везде понажимал Read, а затем Write. Сам галочки не менял. Контроллер работает, светодиод моргает по прошитому hex, но программа не находит его.

  10. Николай

    Проблема решена! Фьюзы в порядке. Проблема в некачественной пайке, оторвался MOSI на плате. Паяйте добротно и не спеша 🙂 !!!


  11. GetChiper Автор записи

    Слушайте Николая — дело говорит! 🙂

  12. NikAndrew

    А когда фиюзы прописываеш отмеченные галочной 0 или 1?

  13. NikAndrew

    все разобрался 0 нет галочки, 1 есть галочка)

  14. zhenya1995

    Здраствуйте, у меня программатор 5 проводков, также у меня не стандартный LPT порт я его докупал к компьютеру, и у этого порта другой адрес (С880) подскажите пожайлуста программу где можно задать именно этот адрес или еще способ какой, чтобы запрограммировать?


  15. GetChiper Автор записи

    Разве винда его не видит?

  16. ankar
  17. Greider

    А программа в конце прошивки должна выдать какое-то подтверждение, мол все успешно?
    И обязательно ли прошивать фьюзы, если достаточно их значений по-умолчанию?


  18. GetChiper Автор записи

Имеющиеся схемы программаторов можно разделить на две категории: подключаемые к LPT порту компьютера и подключаемые к COM порту, причём это разделение весьма условно. Преимуществом LPT программатора является его простота: в простейшем случае он выглядит как несколько проводков, соединяющих непосредственно выводы LPT порта и программируемого микроконтроллера, более сложная схема представляет собой шинный формирователь, через который осуществляется связь компьютера с микроконтроллером. Несмотря на недостатки первой схемы (на разных компьютерах она ведёт себя по-разному из-за разброса характеристик микросхем LPT портов, наводки в кабеле, необходимость отключать программатор от программируемой микросхемы после программирования) она может оказаться полезной при необходимости запрограммировать одну-две микросхемы.

При постоянной работе с микроконтроллерами следует воспользоваться более сложной схемой. Шинный формирователь позволяет не отключать программатор от микроконтроллера после программирования, т.к. программа переводит его выводы в Z-состояние по окончанию работы. Однако у программаторов, подключаемых к LPT порту есть и недостатки. Самый главный из них заключается в том, что программатор занимает обычно единственный доступный в компьютере порт, который, к тому же, в большинстве систем занят принтером, и приходиться либо покупать мультикарту или новый принтер, либо постоянно переключать принтер и программатор, что не очень удобно. От этого недостатка свободны схемы для COM порта. Также, как и в случае с LPT программаторами, существуют простые схемы и более сложные. В простейшем случае схема представляет собой преобразователи уровней RS232 в TTL и наоборот для отдельных сигналов, необходимых для ISP (у COM порта три линии входа и пять линий выхода, для IS программирования требуется три линии выхода (SCK, MOSI, Reset) и одна линия входа (MISO)). Схема более сложного программатора на COM порт состоит из микросхемы интерфейса RS-232 и микроконтроллера, преобразующего команды программы на PC в команды, понятные программируемой микросхемой. К тому же такое построение схемы позволяет практически неограниченно «наворачивать» схему, — можно поставить любое количество индикаторов для индикации режима программирования, можно подключить микроконтроллер к ОЗУ, чтобы программа для программируемой микросхемы сначала переписывалась в ОЗУ, а затем, независимо от работы PC, переписалась в программируемую микросхему, можно также сделать программатор с одной универсальной панелькой для всех программируемых микросхем, — всё зависит от программы управляющего микроконтроллера и фантазии разработчика.

Программаторы можно разделить и по типу подключения к программируемой микросхеме: либо она вставляется в панельку программатора, либо программирование осуществляется внутрисхемно (с помощью специального разъёма, предусмотренного разработчиком устройства). Последний тип подключения очень удобен, но не все МК поддерживают такой режим программирования, к тому же при внутрисхемном программировании невозможно запрограммировать некоторые биты конфигурации и для их изменения следует воспользоваться параллельным программатором. Практически все МК Atmel поддерживают режим ISP, к тому же при повседневной работе с микроконтроллерами вполне достаточно внутрисхемного программатора.

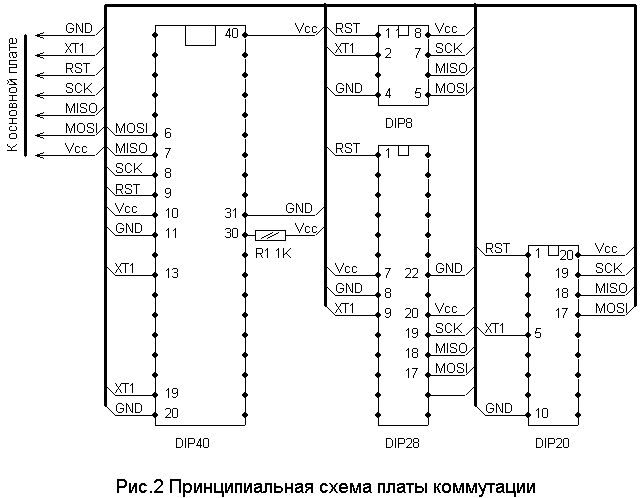

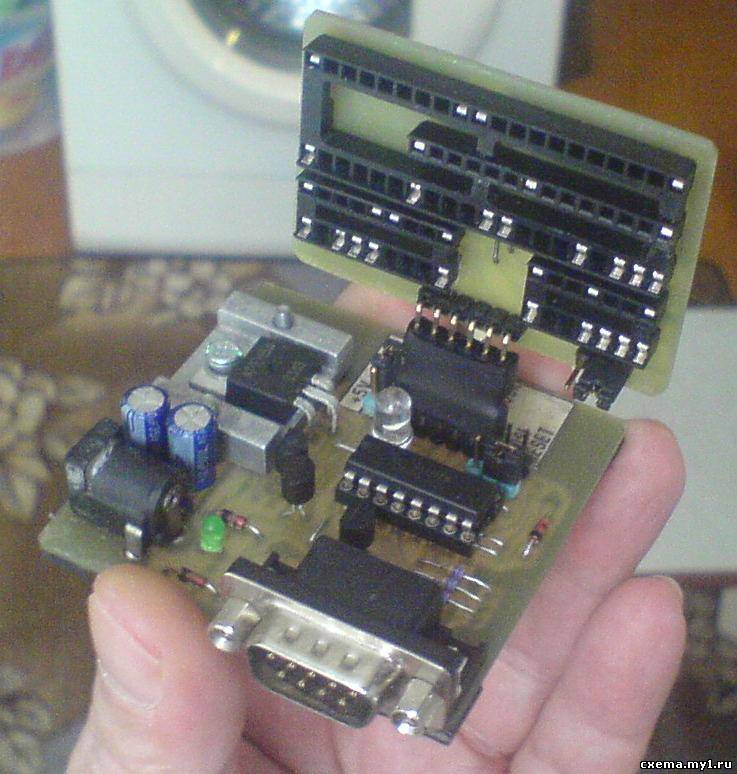

Схема и плата варианта самодельного программтора показана ниже. Программатор конструктивно выполнен на небольшой печатной плате, которая подключается сразу к COM-порту.

Перед начинающими вопрос “а чем мы будем прошивать свой контроллер?” встает практически сразу. Эта проблема решается двумя путями — покупаем серийный программатор или собираем свой собственный. Естественно нецелесообразноприобретать какой либо из серийных программаторов на начальном этапе знакомства с микроконтроллерами. Самым простым решением будет так называемый программатор «пять проводков». Это вариант вполне подойдет для разового применения, но существует большая опасность, что рано или поздно ваш LPT — порт в компьютере сгорит. В качестве бюджетного и безопасного варианта программатора для параллельного порта мы используем более совершенную схему.

Представляем простой и безопасный программатор для параллельного порта. Схема программатора достаточно распространена в различных вариациях и основана на использовании микросхемы-буфера 74HC 244N . Буфер сохраняет ваш порт принтера в целости и сохранности. Дополнительно в схему включен резистор, задачей которого является защита от статического электричества.

Программатор совместим с Атмеловскими STK 200/300 и поддерживается многими популярными компиляторами. Весь небольшой набор деталей для его сборки достаточно распространен и не вызовет трудностей с приобретением. Печатная плата выполнена в одностороннем варианте с несколькими перемычками.

Для подключения программатора к компьютеру удобно использовать кабель — удлинитель LPT -порта.

Схема в формате sPlan 6.0 и разводка платы в формате Sprint Layout 4.0 под ЛУТ вы можете скачать ниже.

Программирование ARM — Learn.sparkfun.com

Избранное Любимый 10

Введение

Внимание! Это руководство было написано для микроконтроллеров ARM с выводами SWD или JTAG. Вам понадобится специальный программатор (например, J-Link EDU Mini или J-Link EDU Base) для подключения к порту. Если вы используете микроконтроллер AVR с загрузчиком Arduino, использующим контакты ICSP, вам нужно перейти к Руководство по установке загрузчика Arduino.

SparkFun долгое время был поклонником Arduino. Мы программировали ATMega328 (и 168-е, и 8-е до этого), писали руководства и занимались всевозможными забавными проектами. Но сейчас рынок взрослеет, и мы смотрим на гораздо больше чипов ARM. Одним из преимуществ более новых чипов является то, что им обычно не требуется адаптер USB-последовательный порт; вместо этого у них есть встроенный USB (по крайней мере, у тех, которые мы используем). Вам все еще нужно добавить загрузчик, чтобы использовать их с Arduino, и, поскольку программисты ARM также немного сложнее, чем программисты AVR, вы захотите инвестировать в отдельный программатор вместо того, чтобы пытаться использовать Uno, который у вас есть.

Обратите внимание: Большинство досок SparkFun поставляются предварительно запрограммированными. Это руководство предназначено для предоставления информации, если вы хотите перепрограммировать плату или изменить загрузчик.

Несколько плат ARM:

Необходимые материалы

Чтобы следовать этому руководству, вам понадобятся следующие материалы. Однако вам может понадобиться не все, в зависимости от того, что у вас есть. Добавьте его в корзину, прочитайте руководство и при необходимости настройте корзину.

Предлагаемая литература

Если вы не знакомы со следующими понятиями, мы рекомендуем ознакомиться с этими учебными пособиями, прежде чем продолжить.

Основы печатных плат

Что такое печатная плата? В этом учебном пособии будет рассмотрено, из чего состоит печатная плата, и некоторые общие термины, используемые в мире печатных плат.

Установка загрузчика Arduino

В этом руководстве вы узнаете, что такое загрузчик и зачем его устанавливать или переустанавливать. Мы также рассмотрим процесс записи загрузчика путем прошивки шестнадцатеричного файла в микроконтроллер Arduino.

Установка Arduino IDE

Пошаговое руководство по установке и тестированию программного обеспечения Arduino в Windows, Mac и Linux.

Интегральные схемы

Введение в интегральные схемы (ИС). Вездесущие черные фишки электроники. Включает акцент на разнообразие пакетов IC.

Что такое ARM?

Начнем с того, что такое процессор ARM.Они используются везде, от Redboard Turbo до Raspberry Pi и большинства мобильных телефонов, но это широкий диапазон производительности. ARM на самом деле является уникальной бизнес-моделью. Arm Holdings занимается проектированием ядер и владеет патентами/авторскими правами/другими юридическими вещами, а затем лицензирует дизайн. Затем ядра помещаются в ЦП, микроконтроллеры, SOC (система на кристалле) и т. д. Компания может решить, что хочет создать камеру, использующую ядро ​​ARM. Они могут лицензировать ядро, максимизировать энергоэффективность, добавить немного силикона для интерфейса датчика камеры и построить всю систему на чипе.

Если вы посмотрите вокруг, вы увидите довольно много соглашений об именах. Архитектуры v7 перечисляют 3 разных профиля:

  • Cortex-A : профиль приложения
  • Cortex-R : профиль реального времени
  • Cortex-M : Профиль микроконтроллера

Мы собираемся посмотреть на Cortex-Ms. Cortex M0/M0+ и M1 на самом деле относятся к архитектуре v6 и могут считаться подмножеством профиля v7.Все это говорит о том, что мы собираемся программировать SamD21 на нашей Redboard Turbo (и других платах), а также SamD51 на Thing Plus. SAMD21 — это ARM Cortex-M0, а SAMD51 — это ARM Cortex-M4F.

Загрузчики

Загрузчик — это небольшой фрагмент кода, который просматривает порт программирования (в данном случае USB), чтобы увидеть, поступает ли новый код. Если есть, то он берет код и помещает его в заранее определенное место.Если нет, то он запускает код, который в настоящее время находится в этом месте.

Большинство плат Arduino имеют загрузчик, который позволяет нам загружать код через порт USB (или последовательное соединение UART). Таким образом, после установки загрузчика мы можем намного проще программировать плату. Но иногда мы хотим изменить функцию загрузчика, установить загрузчик на совершенно новую плату или просто пропустить загрузчик и установить наш код напрямую (усложняет другим людям изменение кода, скажем, в коммерческом продукте). .

Мы рекомендуем использовать загрузчик UF2. Вы можете перейти сюда для получения дополнительной информации о загрузчиках UF2 или нажать кнопку ниже, чтобы перейти к репозиторию SparkFun SAMD Bootloaders GitHub:

. Загрузчики SparkFun SamD UF2
UF2 — это формат файлов, разработанный Microsoft и расшифровывающийся как USB Flashing Format. Этот формат был разработан для PXT (также известного как Microsoft MakeCode) и позволяет программировать платы по классу Mass Storage (съемный накопитель). Загрузчик также совместим с BOSSA, который использует Arduino IDE.Другими словами, UF2 позволяет писать MakeCode, использовать Circuit Python и Arduino IDE — и все это в одном загрузчике.

Используете ли вы загрузчик UF2 или другой загрузчик, вам придется загрузить файл. Убедитесь, что загружаемый файл совместим с платой/конфигурацией, которую вы используете. Проверьте наш репозиторий GitHub для загрузчиков SAMD; загрузчик Turbo должен работать с этими платами (вам нужен файл *.bin ).

JTAG и SWD

Группа совместных испытаний

JTAG означает Joint Test Action Group (группа, которая определила стандарт JTAG) и был разработан как способ тестирования плат.JTAG позволяет пользователю взаимодействовать с частями микроконтроллера. Во многих случаях это включает предоставление им набора инструкций или программирование доски. Стандарт JTAG определяет 5 контактов:

  • TCK : Тестовые часы
  • TMS : Выбор тестового режима
  • TDI : Тестовые данные-вход
  • TDO : Вывод тестовых данных
  • TRST : Сброс теста (дополнительно)

Определение JTAG с уменьшенным количеством контактов на самом деле состоит только из 2 контактов:

  • TMSC : Тестовые серийные данные
  • TCKS : Тестовые часы

20-контактный разъем, который вы видите на некоторых программаторах, был разработан для JTAG, и все эти дополнительные контакты могут использоваться для питания, заземления и других вещей. Хотя JTAG не определяет расположение физических выводов, есть несколько общих вариантов. Хорошим примером является 20-контактный разъем, который вы видите на программаторах Segger J-Link EDU Base и Base Compact.

Отладка последовательного провода

Serial Wire Debug (SWD) на самом деле просто модификация/реализация JTAG специально для процессоров ARM. SWD помещает 2 контакта (SWDIO и SWCLK) поверх контактов JTAG, что позволяет пользователю использовать либо JTAG, либо SWD без необходимости разбивать дополнительные контакты.

Программисты и программное обеспечение J-Link

SparkFun теперь использует 3 разных программатора ARM от Segger. Если вы только начинаете и не планируете зарабатывать деньги на своем проекте, то EDU Mini — отличное место для начала. Если вам нужно что-то более мощное, J-Link Base EDU — хороший вариант. Если вы планируете зарабатывать деньги, вы не можете использовать версии EDU, и в этом случае я рекомендую Base Compact, который у нас есть. Это самый дешевый программатор Segger ARM без лицензии EDU.Есть также много программаторов более высокого класса, но, исходя из их цены, вы возьмете их, только если точно знаете, какие функции вам от них нужны. Но не волнуйтесь, все это более чем способно программировать наши платы.

Программатор J-Link EDU Mini

На пенсии ПГМ-15345

Миниатюрный программатор J-Link для программирования любого микроконтроллера ARM.Поставляется с образовательной/некоммерческой лицензией.

1 Пенсионер

Первый шаг — загрузить программное обеспечение J-Link. Этот софт хорош для обновления прошивки на программаторах. Идите вперед и откройте конфигуратор Jlink и посмотрите, нуждается ли ваш программатор в обновлении. Пакеты программного обеспечения J-Link имеют множество функций, с которыми вы можете ознакомиться, но мы не собираемся их использовать.Не стесняйтесь экспериментировать и исследовать программное обеспечение и все возможности отладки.

Страница загрузки программного обеспечения J-Link

Студия АВР

Теперь, когда мы все подключили, пришло время программировать. Существует несколько различных вариантов программирования. Студия Atmel — отличный вариант (при условии, что вы используете процессор ATMEL ARM, такой как линейка SAMD). Atmel Studio также позволяет вам писать программы на C и компилировать ваш код. Arduino IDE также позволяет скомпилировать и загрузить файл *.hex файл вашего кода. Убедитесь, что вы загрузили и установили Atmel Studio (только для Windows 7 или более поздней версии)

Инструкции по установке Atmel Studio 7

Давайте продолжим и откроем Atmel Studio. Затем мы перейдем к инструментам, а затем к программированию устройств. В раскрывающемся списке вам нужно будет выбрать свой программатор, а также ваше устройство (возможно, сначала вам придется согласиться с Условиями использования). Затем нажмите «Применить», и он должен подтвердить ваш программатор. Затем прочитайте сигнатуру устройства и целевое напряжение, чтобы убедиться, что все считывается правильно.Не стесняйтесь осмотреться, вы можете получить довольно много информации об инструментах, а также об устройствах.

Далее мы перейдем на вкладку Воспоминания , вы, вероятно, захотите выбрать «Стереть флэш-память перед программированием», а затем выбрать расположение вашего загрузчика или другого кода. Нажмите «Программа», и вы должны быть готовы к работе через секунду или 2.

Вам плохо видно? Щелкните изображение, чтобы рассмотреть его поближе.

Поиск и устранение неисправностей

Биты защиты загрузчика

Если вы получаете сообщение об ошибке при попытке программирования, проверьте вкладку Предохранители. На многих наших платах мы ставим защиту загрузчика для защиты от случайной перезаписи. В основном это определяет размер загрузчика. Установка этого значения на 0x07 установит размер загрузчика на 0 и позволит вам записывать в это пространство.

Ошибка чтения подписи устройства и перепрошивки

Если вы получаете следующую ошибку:

  язык: bash
Ошибка: Устройство не обнаружено. Ошибка 4109.

Невозможно войти в режим программирования. Проверьте выбор устройства, настройки интерфейса, целевую мощность, бит безопасности и подключения к целевому устройству.

Это может быть связано с несколькими причинами:

  • тактовая частота слишком высока
    • попробуйте установить программатор на 1/4 частоты целевого устройства
  • разводка разъема 2×5 может отличаться в зависимости от вашего программатора
    • проверьте руководство пользователя на программаторе и убедитесь, что распиновка соответствует контактам заголовка цели
    • убедитесь, что паяные соединения в порядке
  • целевое устройство не запитано
    • , так как программатор не обеспечивает питание, убедитесь, что вы обеспечиваете питание целевого устройства

В данном конкретном случае это произошло из-за подключения разъема 2×5 к порту Atmel JTAGICE3. Он отличался от заголовка 2×5 на целевом устройстве. Последний Atmel JTAGICE имеет два порта и адаптер для корректного подключения к разъему 2×5.

Ресурсы и дальнейшее продвижение

Нужна дополнительная информация? Проверьте некоторые из ссылок ниже:

Ознакомьтесь с другими отличными руководствами для плат на базе ARM от SparkFun:

Руководство по подключению SAMD21 Mini/Dev Breakout

Знакомство с микропроцессором Atmel ATSAMD21G18 и нашими коммутационными платами Mini и Pro R3.Повысьте свои навыки работы с Arduino с помощью мощного процессора ARM Cortex M0+.

Руководство по подключению Razor IMU M0 9DoF

Как использовать и перепрограммировать 9DoF Razor IMU M0, комбинацию микропроцессора ATSAMD21 ARM Cortex-M0 и MPU-9250 9DoF-in-a-chip.

Руководство по подключению RedBoard Turbo

Введение в RedBoard Turbo. Повысьте свои навыки работы с Arduino с помощью мощного процессора SAMD21 ARM Cortex M0+!

Руководство по подключению SAMD51 Thing Plus

В этом учебном пособии рассматриваются основные функции SAMD51 Thing Plus и освещаются возможности новой платы разработки ARM Cortex-M4F.

Kanda — Программирование микроконтроллера

Программирование микроконтроллера


Простой комплект

Полный учебный комплект с учебными пособиями и модульной платой PIC, а также отладчиком и программатором PICKit3

Обновление прошивки микроконтроллера AVR без компьютера.


Полный комплект PIC

Полный учебный комплект с учебными пособиями и модульной платой PIC, а также отладчиком и программатором PICKit3


Чему нужно научиться?

  • Некоторая базовая электроника
  • Системы счисления, такие как двоичная и шестнадцатеричная
  • Булева логика — И, ИЛИ, НЕ и т. д.
  • Структура микроконтроллера
  • Программное планирование
  • Использование среды разработки
  • Программирование на языке ассемблера или C для микроконтроллеров
  • Отладка кода и его загрузка
  • Как использовать периферийные устройства, такие как последовательные порты

Это может показаться пугающим списком, но наш новый комплект Kanda MICRO-X разбивает его на кусочки размером с укус и охватывает все это с серией руководств.Другие системы, такие как Arduino, пропускают большую часть этого списка и представляют упрощенную систему. представление о программировании микроконтроллера. Это нормально, если вы просто хотите скопировать проект, но это мало чему вас учит. или позволить вам делать свои собственные проекты.

Какие ресурсы вам нужны?

По самой своей природе изучение встраиваемых систем требует определенного аппаратного обеспечения, интерактивные обучающие программы просто не помогут. быть достаточным. С другой стороны, просто покупка недорогой платы микроконтроллера просто оставит вас в тупике. Чтобы узнать о программировании встроенных систем и иметь возможность разрабатывать собственные проекты микроконтроллеров, требуется:
  • Курс программирования микроконтроллеров
  • Профессиональная среда разработки с включенным ассемблером и компилятором C
  • Эффективный эмулятор для отладки вашего кода
  • Программатор для загрузки кода на ваше оборудование
  • Модульное оборудование, которое можно расширить после изучения основ
  • Множество примеров проектов, документации и схем для начала работы
К счастью, Kanda разработала новый набор микроконтроллеров, который включает в себя все эти функции, так что вы можете изучить все, что вам нужно. необходимо знать для создания собственных проектов микроконтроллеров.

Комплект для программирования микроконтроллера MICRO-X

Этот комплект был разработан, чтобы научить вас создавать собственные встраиваемые проекты с использованием одного из новейших микроконтроллеров PIC. Он включает полное руководство по микроконтроллерам , а также книгу, посвященную микроконтроллерам для начинающих. Это начинается с основы и переходит к созданию собственных встроенных проектов.

Он включает в себя основную плату, которая может принимать дополнительные модули по мере необходимости:

Он также имеет эмулятор и программатор Microchip PICKit3 для отладки и загрузки кода, учебную доску, интерфейс USB и ЖК-дисплей.Более подробная информация доступна здесь:

Комплект микроконтроллера MICRO-X

Руководство по сборке робота


ВВЕДЕНИЕ В МИКРОКОНТРОЛЛЕРЫ

Что такое микроконтроллеры? Это то, на что указывает их название. Сегодня их можно найти почти любое сложное электронное устройство — от портативных музыкальных устройств до стиральных машин и вашего автомобиля. Они программируемые, дешевы, малы, могут справиться со злоупотреблениями, не требуют почти нулевой мощности, и есть так много вариантов, чтобы удовлетворить любые потребности.Вот что делает их такими полезными для робототехники — они похожи на крошечные доступные компьютеры, которые вы можете поставить прямо на вашего робота.

Расширенные микроконтроллеры и макетные платы
В чистом виде микроконтроллер — это просто ИС (интегральная схема или черная микросхема с выводами). выход из него). Однако очень часто добавляют дополнительные внешние компоненты, такие как регулятор напряжения, конденсаторы, светодиоды, драйвер двигателя, времязадающие кристаллы, rs232, и т. д. к базовой ИС.Формально это называется дополненный микроконтроллер . Но на самом деле большинство людей просто говорят «микроконтроллер», даже если он имеет аугментацию. Другие сокращения будет ucontroller и блок микроконтроллера (MCU). Обычно, когда я говорю «микроконтроллер», я действительно Я имею в виду «дополненный микроконтроллер».

Новичку, вероятно, лучше всего купить микроконтроллер с аугментацией. Почему? Ну потому что у них на них встроено множество вкусностей, которые собраны и отлажены для вас.Они также часто приходят с техническая поддержка, примеры кода и сообщество людей, которые помогут вам с ними. Список деталей моего микроконтроллера показывает наиболее популярные типы, которые вы можете купить. Они, как правило, стоят от 30 до 150 долларов в зависимости от характеристик. Это даст вам хорошее введение в микроконтроллер. программирование без необходимости заниматься всеми техническими вещами.

В долгосрочной перспективе однако вы должны создать свой собственный расширенный микроконтроллер так что вы можете понять их лучше.Преимущество самостоятельного изготовления состоит в том, что это, вероятно, будет стоить вам 10-30 долларов.

Между получением полной расширенной платы и созданием ее самостоятельно находится нечто, называемое макетной платой . Эти доски поставляются с предварительно дополненными только базовыми элементами, чтобы вы могли начать. Они разработаны для прототипирования и тестирования новых идей очень быстро. Обычно они стоят от 15 до 40 долларов.

Что входит в комплект ИС?
На рынке представлено огромное разнообразие микроконтроллеров, но я расскажу о некоторых общих чертах. которые вы найдете полезными для вашего проекта робототехники.

Для роботов более важной, чем любая другая функция микроконтроллера, являются порты ввода/вывода. Входные порты используются для приема данных датчиков, а выходные данные используются для отправки команд на внешнее оборудование, такое как как сервоприводы. Существует два типа портов ввода-вывода: аналоговые и цифровые.

Порты аналогового ввода
Аналоговые порты необходимы для подключения датчиков к вашему роботу. Также известный как аналого-цифровой преобразователь (АЦП), они получают аналоговые сигналы и преобразуют их в цифровое число в пределах определенного числового диапазона.

Так что же такое аналог? Аналоговый — это непрерывный диапазон напряжения, который обычно используется с датчиками. Однако компьютеры могут работать в цифровом мире только с нулями и единицами. Итак, как микроконтроллер преобразует аналоговый сигнал в цифровой сигнал?

Во-первых, аналог измеряется по прошествии заданного периода времени. 8 = 256).Есть несколько 10-битных, 12-битных и даже 32-битных, но по мере увеличения точности вы также нужен гораздо более быстрый процессор.

Что этот бит означает для АЦП? Например, предположим, что датчик считывает 0 В с 8-битного АЦП. Это даст вам цифровой выход 0,5 В, это будет 255. Теперь предположим, что датчик выдает на выходе 2,9 В, каким будет выход АЦП?

Делаем математику:

    2,9 В/5 В = Х/255
    Х = 2,9*255/5 = 148

Так как же использовать аналоговый порт? Сначала убедитесь, что выходной сигнал вашего датчика не превышает напряжение цифровой логики (обычно 0V -> 5V).3=8. Затем у вас есть датчик расстояния, который выводит число 0-> 7 (всего 8), которое представляет расстояние между вашим роботом и стеной. Если ваш датчик может видеть только 8 футов, то вы получаете разрешение 1 бит на фут (разрешение 8 / 8 футов = 1). Но тогда предположим, что у вас есть 8-битный контроллер, вы получите 256/8 = 32 ~ 1 бит на сантиметр — намного точнее и полезно! С 3-битным контроллером вы не сможете увидеть разницу между 1 дюймом и 11 дюймов.1=2), следовательно, разрешение 2 — включено и выключено.Цифровые порты, очевидно, по этой причине редко используются для датчиков, за исключением, может быть, переключателей включения/выключения. . . В основном они используются для вывода сигнала. Вы можете использовать их для управления двигателями или светодиодами или просто ни о чем. Отправьте высокий сигнал 5 В, чтобы что-то включить, или низкий 0 В, чтобы что-то выключить. Или, если вы хотите, чтобы светодиод работал только на половинной яркости или двигатель работал на половинной скорости, пошлите прямоугольную волну. Квадратные волны подобны включению и выключению чего-либо так быстро, что это почти похоже на отправку аналогового сигнала. напряжение по вашему выбору.Аккуратно, да?

Это пример прямоугольной волны для ШИМ:

Эти прямоугольные сигналы называются ШИМ, сокращенно от широтно-импульсной модуляции. Они чаще всего используются для управления сервоприводами или Н-мосты двигателя постоянного тока.

Также небольшое примечание: аналоговые порты можно использовать как цифровые порты.

Последовательная связь, RS232, UART
Последовательное соединение на вашем микроконтроллере очень полезно для связи. Вы можете использовать его для программирования вашего контроллера с компьютера, используйте его для вывода данных с вашего контроллера на ваш компьютер (отлично подходит для отладки) или даже использовать его для работы с другой электроникой, такой как цифровые видеокамеры.Учебник 2С.

Драйвер двигателя
Для запуска двигателя постоянного тока необходимо либо иметь H-мост или Motor Driver IC . IC отлично подходит для небольших роботов, которые не превышают 1 или 2 ампера на двигатель и номинальное напряжение двигателя не выше 12 В. Самодельный H-Bridge должен быть используется, если вы хотите превзойти эти характеристики. В продаже имеется несколько контроллеров H-Bridge. доступны для покупки, но обычно они слишком дороги и предназначены для боевых ботов роботы.Микросхема маленькая, очень дешевая и обычно может работать с двумя двигателями. я очень рекомендую выбор в пользу ИК. Так же не забудьте поставить радиатор на мотордрайвер. Водители пускают красивые фейерверки, когда взрываются от перегрева =)

Еще одно интересное замечание: вы можете сложить микросхемы параллельно, чтобы удвоить допустимый ток. и тепловыделение. Теоретически вы можете складывать столько, сколько хотите, если ток достаточно высок, чтобы по-прежнему работает логика ИС. Это работает и для регуляторов напряжения.

Выходные индикаторы
Я имею в виду все, что можно использовать для отладки путем передачи вам информации. Светодиоды, зуммеры, ЖК-экраны, все, что дает выход. Чем лучше показатель, тем проще отладка. Лучшим индикатором является то, что ваш робот привязан и печать или журнал данных датчик и действие данные на ваш компьютер, но не всегда возможно привязать вашего робота.

Языки программирования
Низшей формой языков программирования является машинный язык .Микроконтроллеры должны быть запрограммирован с этим.

Пример машинного языка:

Очевидно, никто из нас никогда не мог запомнить, что означают все эти, казалось бы, случайные числа. и буквы, поэтому мы будем программировать на более высоком языке, который имеет гораздо больше смысла:

    Если (язык = = легкий)
    напечатайте «yay!»;

Затем эти более высокие языки будут автоматически компилироваться в машинный язык, который затем вы можете загрузить в свой robot. Вероятно, самым простым языком для изучения будет быть BASIC с именем, верным самому себе.Микроконтроллер BASIC Stamp использует этот язык. Но у BASIC есть свои ограничения, так что если у вас есть хоть какой-то опыт программирования, я рекомендуем вам программу в C . Этот язык был предшественником C++ , поэтому, если вы уже можете программу на C++, вам должно быть очень просто ее освоить. Что усложняет, так это то, что нет стандарта для программирования микроконтроллеров. У каждого свои особенности, свой язык, свой компилятор и свою загрузку в метод контроллера.

Вот почему я не вдаюсь в подробности, потому что вариантов слишком много. говорить о. Документы поддержки, поставляемые с контроллерами, должны отвечать вашим конкретным требованиям. вопросы. Кроме того, если вы решите использовать PIC, помните, что программа-компилятор (по крайней мере, хорошая) может стоит сто долларов. Большинству микроконтроллеров также требуется специальное интерфейсное устройство. между вашим компьютером и чипом для программирования, который также может стоить от 10 до 40 долларов.



Затраты
Возможно, за исключением двигателей постоянного тока, микроконтроллер является самым дорогим. часть вашего робота.От затрат просто не уйти, особенно новичку. Но помните, купив все это для своего первого робота, вам не нужно покупать любое из этого снова, так как вы можете повторно использовать все. Итак, вот разбивка расходов. Сам чип без аугментации стоил бы всего доллары. Но пойми фишку бесполезен без аугментации, поэтому вам нужно будет сделать это сами, если не купите уже дополненную. Это могло, это может потенциально стоит столько же, сколько и аугментация, и может вызвать у вас много разочарований.

Однако, если вы более опытны (и по какой-то странной причине все еще читаете это), вы Вы можете настроить свою собственную схему, чтобы делать именно то, что вы хотите. Зачем нужен водитель, когда вы все равно используете только сервоприводы? Если вы решили купить дополненный MCU, стоимость будет варьироваться от 50 до 150 долларов. Чтобы скомпилировать вашу программу, вам нужно получить специальный компиляция программного обеспечения. Atmel и BASIC Stamps имеют бесплатные компиляторы. Однако PIC имеют довольно дорогие компиляторы.В Интернете есть несколько бесплатных, но они на мой взгляд плохое качество. Компилятор CCSC PIC C стоит около 125 долларов, но я думаю, что его стоит приобрести, если вы собираетесь использовать ПОС.

Вам также понадобится загрузчик для переноса программы от вашего компьютера к чипу. Обычно для этого требуется более специальное программное обеспечение и специальное интерфейсное устройство. Контроллер Cerebellum PIC имеет встроенный действительно красиво и удобно, но для любых других рассчитывайте потратить от 10 до 40 долларов.Люди часто предпочитают просто делать свои собственные, поскольку схема не слишком сложна.

Как создатель прототипа, вам, вероятно, больше всего понадобится макетная плата микроконтроллера . Эти дополненные микроконтроллеры предназначены для прототипирования. Чтобы найти эти расширенные микроконтроллеры, введите в поиск «доска для разработки изображений». «доска для разработки atmel», «доска для разработки штампов» и т. д.

Заключение
Если у вас есть более конкретные вопросы о микроконтроллерах или вы хотите, чтобы я углубился в более подробно о чем-то, просто напишите мне, и я буду.

Обновление
Я создал микроконтроллер под названием Axon, это одновременно простое в освоении и мощное по функциям. Сейчас я использую его для всех своих творений роботов и буду постоянно выпускать исходный код. обновления и учебные пособия, использующие его. Не стесняйтесь проверить это!

Интервью с Армстронгом Суберо, автором книги «Программирование микроконтроллеров на CircuitPython #CircuitPython» « Adafruit Industries — производители, хакеры, художники, дизайнеры и инженеры!

Компания Apress недавно опубликовала книгу «Программирование микроконтроллеров в CircuitPython».Adafruit задал автору Армстронгу Суберо несколько вопросов как о нем самом, так и о книге (и Армстронг тоже участвовал в нашей программе SHOW AND TELL!) –

Это ваша первая книга? Чем вы занимаетесь, немного о себе и т. д.

Это моя третья книга. Моя первая книга называлась «Программирование микроконтроллеров PIC с помощью XC8», а моя вторая книга называлась «Бескодовые структуры данных и алгоритмы». Мне особенно нравятся структуры данных и алгоритмы без кода, поскольку они позволяют каждому получить представление о структурах данных и алгоритмах, не привязываясь к какому-либо одному языку.Я люблю Python и C, но многим концепциям программирования, которые смущают людей, можно научиться без написания кода, поэтому я написал книгу именно для этого. Так что обязательно проверьте и это!

\Ну про меня. Я из Тринидада и Тобаго, небольшой карибской страны недалеко от побережья Венесуэлы. В настоящее время я работаю здесь в Министерстве национальной безопасности. Я мастер на все руки, технарь, но мне нравится думать о себе как о компьютерном инженере. Я ношу много бейсболок и имею большой опыт работы со всем: от написания веб-приложений до работы со специализированным медицинским оборудованием.Я думаю, что мое географическое положение во многом связано с этим, население составляет всего 1,3 миллиона человек, поэтому на самом деле не так много места, чтобы специализироваться в какой-либо одной области технологий, поскольку рынка просто не существует. Вы должны быть техническим универсалом.

Мои увлечения широки, но я люблю разработку встраиваемых систем и посвящаю свободное время этому делу. Кое-что о прямом манипулировании регистрами MCU и изучении сложности этих крошечных чипов просто вызывает у меня покалывание.Удивительно, насколько сложными могут быть эти чипы, учитывая, что они стоят всего несколько долларов. Мне также нравится 3D-печать, и я начал изучать механический дизайн и 3D-моделирование. Удивительно, как легко перейти от концепции к прототипу, и я думаю, что наряду с технологией микроконтроллеров и искусственным интеллектом 3D-печать действительно способна навсегда изменить мир. Сочетание этих двух факторов привело к тому, что я создал несколько крутых проектов как в профессиональном, так и в личном плане. Мои интересы в свободное время в эти дни посвящены робототехнике, у меня есть большой проект по робототехнике, над которым я работаю (так что следите за ним!), И я недавно начал изучать анимацию.Удивительно, как много можно узнать, подключившись к Интернету.

Как обстоят дела с миром производителей в Тринидаде и Тобаго?

Ну, как я уже говорил, у нас небольшое население, поэтому сообщество мейкеров очень ограничено, но я надеюсь, что культура мейкеров проникнет сюда. Хорошо, что Тринидад и Тобаго — это всего лишь одна страна в Карибском бассейне, поэтому в качестве карибского сообщества существует Карибская группа производителей, которая начала свою работу несколько лет назад и набирает обороты.

Самое сложное в создании здесь то, что простые вещи просто недоступны на месте и должны быть доставлены. Когда я только начинал много месяцев назад, не было ни одного розничного продавца, у которого я мог бы купить микроконтроллер и программатор на месте. Когда вам нужно что-то сделать, почти все приходится импортировать. Я надеюсь продвигать здесь культуру производителей и, надеюсь, сделать инструменты и расходные материалы, которые понадобятся производителям, более доступными. Одна из причин, по которой я начал изучать анимацию, — это создание видеороликов, которые будут способствовать развитию мейкерской культуры здесь.

Что вдохновило вас на написание книги по CircuitPython?

Задолго до Covid я был активным участником местного полицейского молодежного клуба, пытаясь заинтересовать некоторых детей рукоделием и робототехникой. Цель состояла в том, чтобы сделать робота, избегающего препятствий, используя микроконтроллер PIC, который дети могли бы запрограммировать и заставить бегать. Я закончил курс, но потратил гораздо больше времени на изучение аспекта программирования, чем я надеялся. Мне нужно было осветить концепции программирования, электроники и робототехники, и у меня было всего несколько недель, чтобы сделать это, поэтому управление временем было крайне важно.Дело в том, что возрастной диапазон, с которым я работал, был очень широким, от 6 до 19 лет. Я люблю C, но его не так-то просто выучить. Даже когда я перешел на Arduino, он по-прежнему основан на C, поэтому было трудно учить этих детей, особенно тех, у кого не было большого опыта работы с компьютерами, поэтому я знал, что в конечном итоге мне придется переписать курс, используя что-то более доступное.

Затем, вскоре после того, как пришел Covid, возникла паника из-за нехватки вентиляторов. Я видел, как многие местные веб-разработчики пытались работать над вентиляторами.Они действительно изо всех сил пытались делать аппаратные манипуляции, и я видел много «волшебного дыма», исходящего от плохих проектов. Я понял, что это было не только местное или региональное, но и международное. Многие программисты пытались спроектировать встраиваемые системы, но им явно не хватало знаний в области электроники, и в то же время в одиночку они пытались спроектировать критически важную с точки зрения безопасности систему, такую ​​как вентилятор. Имея опыт проектирования и ремонта медицинского оборудования, я искренне волновался. Поэтому я написал статью для Free Code Camp об опасностях проектирования таких систем и попытался дать некоторые руководящие принципы.Что ж, эта статья была опубликована на Hackaday, и меня засыпали письмами от людей, желающих узнать больше.

Дело в том, что после стольких лет работы с микроконтроллерами я забыл, сколько предварительных знаний нужно для их понимания. Допустим, вы пытаетесь объяснить АЦП, затем кому-то интересно, как он работает, затем вы должны объяснить схемы выборки и хранения, затем конденсаторы и выводы ввода-вывода, и в конце концов вы обнаружите, что в основном читаете им краткий курс электроники.

В Интернете много бесплатного контента, слишком много информации на самом деле, и тот, кто начинает с абсолютного нуля в области электроники, будет совершенно сбит с толку, с чего начать. У меня уже была книга по микроконтроллерам, но она была больше ориентирована на людей, имевших некоторый опыт работы с электроникой и специально желающих начать работу с микроконтроллером PIC.

Я искал решение и понял, что Python может подойти. И дети, и разработчики программного обеспечения, привыкшие работать сверхотвлеченно от аппаратного обеспечения, стремящегося манипулировать аппаратным обеспечением, могли найти общую отправную точку.Я экспериментировал как с CircuitPython, так и с MicroPython, и мне понравился подход Adafruit «все в одном месте», вы можете получить платы, поддерживающие CircuityPthon, учебные пособия и компоненты в одной оптимизированной экосистеме. Мне также очень нравятся микроконтроллеры Microchip SAM, особенно SAMD21, который я использую для большинства задач в наши дни. Большинство плат Adafruit были основаны на устройствах SAM, поэтому простота использования в сочетании со знакомством с аппаратным обеспечением заставила меня очень захотеть использовать CircuitPython.Было много отличных руководств по CircuitPython, и я, как правило, рекомендовал их, но многие люди, как автор, просили у меня «хорошую книгу» для начала работы и все еще беспокоились о недостатке базовых концепций. Я огляделся и понял, что не существует книг по CircuitPython, предназначенных для абсолютных новичков, поэтому я решил написать свою собственную.

Кто ваша целевая аудитория? Как вы думаете, кто больше всего выиграет от этого?

Думаю, от этого выиграют все! Дети, которые никогда раньше не работали с микроконтроллерами, разработчики программного обеспечения, желающие работать с аппаратным обеспечением, или ребята из Arduino, желающие перейти на CircuitPython.

Моя аудитория — это абсолютные новички в работе с аппаратным обеспечением. Иногда мы забываем, что значит быть полным новичком. Например, много туториалов типа «это выходной контакт, подключите этот провод, напишите этот код и зажгите светодиод», что отлично подходит для тех, кто уже работал с каким-то другим микроконтроллером, но все равно ничего вам не говорит. Что такое вывод ввода-вывода или как он работает, то, что спрашивают многие новички. Я надеюсь охватить широкую базу, не только показав, как использовать периферийные устройства, но и объяснив их достаточно, чтобы читатель знал ровно столько, чтобы двигаться дальше.

В общем, моя книга будет полезна любому, кто хочет управлять аппаратным обеспечением с помощью кода, но также хочет немного узнать, «как».

Зачем писать книгу по CircuitPython, когда доступно так много ресурсов? Почему бы не посты в блоге или серию видео? Или вы планируете сделать несколько видео и больше позже для книги?

Что ж, обучающие программы — это здорово, но многие из них все еще предполагают наличие некоторых необходимых знаний, а блоги и видео будут просто слишком длинными, чтобы охватить все для новичка, желающего начать работу.Я думаю, почему я выбрал книгу, помимо того, что некоторые читатели просили меня назвать ее «хорошей книгой», — это сила структуры, которую вы получаете с книгой. С книгой у меня может быть ясное начало и ясный конец. Книга также позволяет мне добавить немного больше. Когда вы просматриваете учебник или блог, вы не хотите, чтобы он был слишком длинным. Когда вы покупаете книгу, вы ожидаете небольшого дополнительного объяснения некоторых вещей.

Ранее я упомянул, что увлекаюсь анимацией, на самом деле я планировал сделать анимационный сериал о робототехнике с использованием Python и CircuitPython, и, конечно, материал, изложенный в книге, будет полезен в дальнейшем.Так что ждите этого очень скоро!

Нужна ли мне конкретная доска для продолжения? У вас есть какие-нибудь рекомендации?

Что мне нравится в CircuitPython, так это то, что поддерживается так много плат, что любой, кто хочет попасть в эту экосистему, обязательно будет иметь старую плату из своей «горы досок», которая ее поддерживает. Достать Arduino Zero или STM32 Nucleo не составит труда. Хотя, конечно, у плат Adafruit есть много вкусностей, я склонен рекомендовать их.В первой главе я действительно много говорил об этом, так что посмотрите мою книгу, чтобы начать с этого. Circuitpython настолько портативный, посмотрите, как быстро он был портирован на RP2040!

Если бы мне пришлось рекомендовать один, я бы абсолютно рекомендовал Adafruit Grand Central M4 Express! Я набил себе зубы на 8-битной версии, поэтому безумно видеть плату с 1 МБ флэш-памяти плюс 8 МБ встроенной памяти прямо из коробки. Доска также позволит вам расти. Вы можете делать простые вещи, и у вас есть силы, чтобы делать более сложные вещи по мере того, как вы учитесь большему.

Какая ваша любимая глава?

Моя любимая глава, безусловно, Глава 3 «Обзор встроенных систем». Она длиннее большинства глав в книге, но ее стоит прочитать. Я прочитал МНОГО книг по встраиваемым системам (чтение учебников — мое времяпрепровождение), и все они, кажется, следуют одной и той же структуре. Расскажите о MCU для этой книги. Расскажите о языке X (обычно ASM или C), а затем об использовании языка X для доступа к периферийным устройствам на этой плате.Таким образом, в большинстве книг для начинающих вы обычно изучаете архитектуру микроконтроллера, цифровой ввод-вывод, аналоговый ввод-вывод, коммуникационные периферийные устройства и взаимодействие датчиков и дисплеев. Это здорово, потому что это ядро, необходимое для использования микроконтроллеров, но иногда вам нужно видеть лес, а не только отдельные деревья в нем. Крайне важно получить эту «общую картину».

Глава 3 делает то, с чем я еще не сталкивался, она дает вам широкий обзор встраиваемых систем. Если вы когда-нибудь задумывались, как фреймворки, HAL, BSP и платформы связаны друг с другом, эту главу вы хотите прочитать.Это дает вам целостное представление о встроенных системах. Это то, чему вы научитесь со временем, но обычно это явно не объясняется, особенно в книгах для начинающих. Такие вещи, как ограничения встроенных систем, классификации систем и краткие обсуждения тестирования и безопасности, обычно игнорируются в книгах для начинающих. Однако в моей книге об этом говорится достаточно широко, чтобы любой, кто читает ее, смог понять.

Посмотрим правде в глаза, мы все используем микроконтроллеры, потому что хотим создавать классные вещи.Каждый мечтает воспроизвести видео или заняться машинным обучением на этих крошечных компьютерах. Однако некоторые люди в конечном итоге создают то, что кто-то другой готов купить. После того, как мы что-то построили, обычно нет сжатой информации о выводе этого продукта на рынок. Даже если вы делаете Kickstarter или Indiegogo, ожидается, что у вас есть что-то похожее на готовый продукт. В этой главе также рассказывается, что вы делаете, чтобы вывести продукт на рынок, используя отраслевые термины, такие как COTS и TTM, за 7 шагов.

Какая ваша любимая плата для запуска CircuitPython?

Трудный выбор. Мне нравится запускать его на чистом железе на платах SAMD21 и, конечно же, на платах STM32F7. Тем не менее, ребята из Microchip Technology прислали мне значок Adafruit EdgeBadge, и я в него влюбился! Я всегда держу эту доску на своем столе на случай, если мне когда-нибудь захочется что-то быстро протестировать. Он полностью автономен, и это то, что мне действительно нравится. LCD, микрофон, кнопки, акселерометр и флешка на 2Мб плюс добавил небольшой динамик.Это уникальное маленькое устройство, и если у вас действительно мало места для работы с оборудованием, эта маленькая плата может творить чудеса. Кроме того, когда я был моложе, я больше всего на свете хотел геймбой, но вместо этого взял один из этих наборов электроники 500-в-одном! Теперь я могу испытать, каково это иметь свой собственный «геймбой», который я могу взломать!

Это может быть не по теме, что действительно пробудило мой интерес к этой плате, так это поддержка tensorflow lite этой платы из коробки. У ARM также есть библиотека CSMIS NN, с которой я экспериментировал и которая мне очень нравится на EdgeBadge.Cortex M4F с плавающей запятой и DSP действительно хорош для работы с такими вещами. Встроенный микрофон и экран также имеют ВАЖНОЕ значение для экспериментов с машинным обучением на периферии. Я видел, что есть также камера, поддерживаемая MCU, питающим плату. Эта плата идеально подходит для работы с ML на краю. Если бы в сутках было больше времени, я бы построил гораздо больше проектов с этой доской!

Итак, я дочитал эту книгу, что дальше? Какие проекты и многое другое вы предлагаете?

После прочтения книги вы можете погрузиться прямо в документацию CircuitPython, поэкспериментировать с библиотекой CircuitPython и работать с любыми датчиками, которые вам нравятся.Последняя глава книги также направлена ​​на это, позволяя вам исследовать различные датчики. Проект, который я предлагаю, будет зависеть от вашей доски. Воспроизведение аудиофайлов, взаимодействие с камерой и, возможно, некоторые матричные светодиоды — это то, на что вы можете посмотреть. Существуют сотни крутых проектов, использующих CircuitPython, и иногда вам просто нужно восхищаться тем, как далеко мы продвинулись с микроконтроллерами. Абстракция, предоставляемая python, является мощной, поскольку вы можете сосредоточиться на тестировании концепций, а не на эзотерических особенностях языка, как в C.Многие проекты просто позволяют вам импортировать библиотеки и требуют, чтобы вы написали менее 100 строк кода, чтобы делать действительно сложные вещи.

Если вы действительно хотите испытать себя, я бы построил небольшого робота, избегающего препятствий, используя CircuitPython. Вы узнаете обо всех датчиках, исполнительных механизмах и синтаксисе языка в книге, чтобы быть в состоянии сделать это, так что вы можете изучить это. В будущем, когда у меня будет немного свободного времени, я определенно посмотрю на это, чтобы сделать учебник, но вся необходимая информация есть!

Когда вы поймете, что пора написать еще одну книгу по CircuitPython?

На самом деле я надеялся еще немного поработать со встроенным ML и применить его к CircuitPython.Я напишу еще один, как только у меня будет больше, чем несколько экспериментов, над которыми я работаю, потому что мне нравится давать читателям как минимум два практических проекта на главу, но как только я буду готов написать еще один, я… Я обязательно сообщу сообществу, и это будет включать ML с CircuitPython и, возможно, цифровую обработку сигналов, хорошие книги по DSP редки, как золото. .

Я вижу большое будущее у CircuitPython, я думаю, что это может сильно изменить то, как производители взаимодействуют с микроконтроллерами.Вместо того, чтобы изучать C для низкоуровневых вещей, использование python для всего — это действительно мощная концепция. Так что, как только популярность продолжит расти, вы обязательно увидите от меня больше книг по CircuitPython.

Новую книгу Армстронга можно приобрести через Apress, Amazon и других книготорговцев.

Хватит макетировать и паять – приступайте к изготовлению немедленно! Игровая площадка Adafruit’s Circuit Playground битком набита светодиодами, датчиками, кнопками, клипсами типа «крокодил» и многим другим.Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с функцией перетаскивания, изучайте информатику с помощью класса CS Discoveries на code.org, переходите в CircuitPython, чтобы вместе изучать Python и аппаратное обеспечение, TinyGO или даже используйте Arduino. ИДЕ. Circuit Playground Express — новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов типа «крокодил» и множество датчиков: емкостное касание, ИК-близость, температура, свет, движение и звук.Целый огромный мир электроники и кодирования ждет вас, и он умещается на вашей ладони.

Присоединяйтесь к более чем 32 000 создателей на каналах Adafruit в Discord и станьте частью сообщества! http://adafru.it/discord

Хотите поделиться потрясающим проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, зайдите на YouTube и проверьте чат шоу — мы опубликуем ссылку там.

Присоединяйтесь к нам каждую среду в 20:00 по восточноевропейскому времени, чтобы задать вопрос инженеру!

Подпишитесь на Adafruit в Instagram, чтобы узнать о совершенно секретных новых продуктах, закулисных событиях и многом другом https://www.instagram.com/adafruit/

CircuitPython — Самый простой способ программирования микроконтроллеров — CircuitPython.org

Комментариев пока нет.

Извините, форма комментариев в настоящее время закрыта.

Arduino для всех остальных: с чего начать

oomlout/Flickr

Вам не нужно быть программистом или электриком, чтобы сделать свои проекты «сделай сам» умнее и интерактивнее.Arduino, платформа микроконтроллеров с открытым исходным кодом, изначально была разработана для творческих неспециалистов, и это может быть как раз то, что нужно для создания новых проектов для дома и сада.

Что такое Arduino?

Микроконтроллер — это небольшой компьютер, мощность которого примерно на 1/1000 меньше, чем у среднего ноутбука, и в данном случае с портом USB и набором контактов. Если вы подключите датчик, такой как переключатель или детектор движения, к одному из этих контактов, он будет передавать информацию о мире микроконтроллеру.Основываясь на этой информации и инструкциях простой программы, микроконтроллер может посылать сигналы исполнительным механизмам, таким как световые или шумовые устройства, которые подключены к другим контактам. Вот как микроконтроллер может взаимодействовать с физическим миром.

Плата

Arduino изначально была разработана для того, чтобы сделать такую ​​работу более доступной для художников и дизайнеров, не имеющих опыта работы с электроникой. Та же самая философия делает его одинаково доступным инструментом для энтузиастов, занимающихся своими руками. Настройка и программирование довольно просты, а платформа намеренно скрывает как можно больше сложного программирования и электроники.

Например, если вы хотите, чтобы свет мигал каждый раз, когда датчик движения обнаруживает движение, просто подключите светодиод к одному из выходных контактов, а датчик движения — к одному из входных контактов. Узнайте, как написать краткий набор инструкций на простом языке программирования платформы, предназначенном для людей, не имеющих опыта программирования. Подключите микроконтроллер к компьютеру с помощью USB-кабеля, затем загрузите инструкции в микроконтроллер. Взрыв — датчик движения.

Проектные идеи

В зависимости от используемых вами датчиков и приводов, а также от того, как вы их комбинируете, эта довольно простая концепция может выполнять некоторые удивительно сложные задачи.(Мы рассмотрели некоторые из них в недавнем обзоре из книги Arduino Workshop .) Например, датчик освещенности, подключенный к микроконтроллеру, может активировать подсветку растений, когда наступает темнота, а затем снова выключать свет в установленное время.

Развивая эту концепцию, студент колледжа по имени Кловер спроектировал и построил автоматизированную теплицу (и разместил чертежи на сайте instructables.com). Датчики измеряют свет, температуру и влажность почвы в ее саду. Основываясь на этом вводе и ее инструкциях, ее микроконтроллеры Arduino управляют искусственным освещением и системами полива.

В помещении вы можете установить свои собственные жалюзи с электроприводом, которые открываются при дневном свете и закрываются ночью или нажатием кнопки. Возможно, вашему шкафу в прихожей нужны потолочные светильники, активируемые движением. С другой стороны, может быть, это не вопрос необходимости. Вы можете просто захотеть построить что-то веселое и глупое, например, кошачью дверцу, которая чирикает.

Начало работы

Arduino очень хорошо подходит для практического обучения, поэтому возьмите базовое оборудование, изучите несколько учебных пособий, а затем займитесь забавными проектами для начинающих.Для начала вам понадобится:

• Микроконтроллер Arduino; Uno — простая, удобная для учащихся модель

• Макетная плата без пайки для подключения ваших схем, которая должна поставляться с предварительно обрезанными проводами

• Несколько датчиков для экспериментов, таких как кнопки, фотодетекторы или переключатели наклона

• Базовый набор резисторов (требования к ним см. в инструкциях к вашим начальным проектам)

Большинство этих расходных материалов можно найти в магазинах электроники или товаров для хобби, таких как Radio Shack или Maker Shed, а программное обеспечение Arduino можно бесплатно загрузить с веб-сайта платформы.

Как и при обучении использованию любого другого инструмента, вам потребуется твердое понимание основ, прежде чем вы добьетесь успеха в более сложных проектах. Начало работы с Arduino, Массимо Банци, предлагает доступное введение. Официальный веб-сайт платформы является хорошим источником руководств, помощи, идей для проектов и взаимодействия с другими пользователями. Вы также можете найти советы и идеи для проектов на таких сайтах, как Makezine и Instructables. После того, как вы возьметесь за несколько проектов для начинающих, вы будете готовы использовать Arduino в качестве основы для более амбициозных проектов, таких как план PopMech «Создай своего первого робота».

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Лучшее программное обеспечение для программирования микроконтроллеров. Нам нужно больше инструментов для микроконтроллера pic. В этой статье объясняется, как определять и контролировать уровень воды в верхнем баке или любом другом резервуаре.В качестве MCU выбран STM32F412RET6. Микроконтроллер (MCU для блока микроконтроллера) представляет собой небольшой компьютер на одном кристалле интегральной схемы (ИС) металл-оксид-полупроводник (МОП). Также доступны эмуляторы и программаторы EPROM. Они надежны и просты в использовании (намного проще ПРОГРАММИРОВАНИЕ ЯЗЫКА СБОРКИ МИКРОКОНТРОЛЛЕРА Язык ассемблера более высокого уровня, чем машинный язык, и, следовательно, проще в использовании. 3-вольтовое опорное напряжение и внешний триггер, 4X 16-битный ШИМ с … 11) Cloud9 IDE. Согласно статистике, он быстро стал одним из лучших языков.Авторы этой книги вложили много усилий в NuTool ISP-ICP Programmer. Я предлагаю выбрать любой и начать вместо того, чтобы просто спрашивать. PIC — это в основном семейство модифицированных версий микроконтроллеров Гарвардской архитектуры, созданных фирмой, известной как технология Microchip. MPLAB — это микрочип. Трофейные очки. Самая маленькая совместимая с Arduino плата семейства Seeeduino! Моделирование цепей в автономном режиме с помощью TINA. Стандартные в отрасли компиляторы Keil C, макроассемблеры, отладчики, ядра реального времени и одноплатные компьютеры поддерживают ВСЕ производные 8051 и помогают вам завершить ваши проекты на … Самые продаваемые создатели курсов по программированию микроконтроллеров и RTOS, у которых более 65 000 активных студентов. и специальная команда соинструкторов, которые помогут вам в вашем путешествии по встраиваемому программированию.Цель здесь — создать программное обеспечение, преобразовать его в машинный код и загрузить в микроконтроллер. Но IAR хорош для ARM. 15. Его программное обеспечение с открытым исходным кодом, то есть любой… По мнению (и опыту) 8051 (Intel, Atmel) — лучший микроконтроллер для новичка. Программирование C для встраиваемых систем микроконтроллеров. Напомним, что исходная ассемблерная программа состояла примерно из 2 тысяч слов кода и 4 тысяч данных таблицы поиска. Знакомство с прерываниями / NVIC / EXTI и Inter … Оценка реакции.«Теоретически любую из этих возможностей можно было бы добавить в программирование микроконтроллера, но пользователю либо пришлось бы писать «Проекты микроконтроллеров: разный одометр». Микроконтроллеры 8051 работают с 8-битной шиной данных. ко. Программная память в виде ферроэлектрического ОЗУ, флэш-памяти NOR или OTP ROM также часто включается в микросхему… Курс Microcontroller Embedded C Programming: абсолютные новички — это онлайн-класс, предоставляемый Udemy. Чтобы определить правильный инструмент программирования и отладки для микроконтроллера от Microchip: Перейдите на страницу продукта микроконтроллера и по ссылкам быстрого доступа над названием продукта щелкните значок Средства разработки (см. рисунок ниже).Python быстро становится предпочтительным языком для использования с микроконтроллерами C2000, работающими в режиме реального времени, существует множество программных компонентов. 81$) MSP 430 Launch Pad(4. Nelson Fall 2014 — ARM Version ELEC 3040/3050 Embedded Systems Lab (V. Благодаря исключительно широкому ассортименту продуктов, из которых можно выбирать, клиенты могут выбрать лучшую модель микроконтроллера Kinetis для сопряжения со своим код для идеального, целевого решения.Цифровые камеры, телефоны, автомобильные системы — вот некоторые из примеров встроенных систем.1308. Вы можете увидеть и изменить программу, работающую в процессоре, и, конечно же, вы можете создать свой собственный код. Программное обеспечение для программирования: Tiny AVR Programmer; среда разработки Arduino; Совет по развитию: плата ATtiny85 Mini USB; 3. Книга начинается с введения в микроконтроллеры и, в частности, в микросхему 8052-BASIC. Средство разработки PicKit2: PICkit 2 v2. 14.01.2020. Микроконтроллеры Arm Cortex-M4, микроконтроллеры Arm Cortex-M23, микроконтроллеры Arm Cortex-M0. 8051 — популярный микроконтроллер, используемый в промышленности. Теперь у вас есть такой экран, и теперь вы готовы программировать на Keil Software.Далее приведены основные схемы, которые помогут вам начать программирование и взаимодействие с чипом, а также причины выбора компонентов и конструкции, а также детали конструкции для прототипирования. Узнайте, как запрограммировать микроконтроллер для управления таймером и счетчиком. Программное обеспечение MPLAB X — это бесплатный инструмент, такой как Arduino IDE, но вам нужно выбрать компилятор самостоятельно. Аппаратные компоненты: Arduino Mega 2560. Также помогает, если выбранный микроконтроллер имеет … Спецификации микроконтроллера мало изменились за последние несколько десятилетий, но расширение языков и вспомогательного программного обеспечения открыло множество путей для разработки приложений.Для получения подробной информации о программном обеспечении для программирования микроконтроллеров обратитесь к соответствующему дилеру или непосредственно в PIC Hardware Basics. По нескольким причинам размер имеет большое значение… Обзор. Измененная цена. Наблюдения: мои навыки программирования очень базовые (MATLAB и Python). Да, это была проблема с программным обеспечением. Я хочу сделать четырехколесного робота, способного самостоятельно перемещаться в окружающей среде. (Источник изображения: Beningo Embedded Group) Взаимодействие датчиков и подключенных устройств. Какое программное обеспечение используется для программирования микроконтроллера 8051? Используйте Keil для написания программ для микроконтроллера 8051. Запустите программное обеспечение Keil.В схеме используется микроконтроллер, ЖК-дисплей и некоторые общедоступные компоненты. Pioneer, который подключается к верхней части Uno, предоставляет пользователю обычные светодиоды, планку из восьми NeoPixels, кнопочные переключатели, потенциометры, светозависимый резистор (LDR), пьезозуммер и разъемы для подключения I2C. датчики на основе. Встроенное программное обеспечение и использование памяти. uk для приобретения программного обеспечения проекта. Очки активности. TinyGo. gpsim. 300 долларов. 02. Микроконтроллеры наполовину компьютеры, а наполовину электрические. Эти 10 лучших вопросов и ответов на собеседовании по микроконтроллерам помогут кандидату с легкостью пройти собеседование при приеме на работу в микроконтроллеры или программирование.com/projects/design-your-self-microcontroller-programming-and-testing-board/ В этой статье мы обсудим MicroPython — Python для микроконтроллеров. Это несложно для парня, который уже знаком с C/C++. Наличие надлежащего программного обеспечения и аппаратных средств также является основным фактором. 82H». Раньше я программировал микроконтроллеры Atmel. C++ более безопасен, чем C, из-за использования строковых литералов, констант перечисления, шаблонов и т. д. Для выполнения необходимых функций необходимо создать правильную программу для системы.Мы опубликовали курсы по программированию микроконтроллеров AVR с удовольствием, но хотелось бы лучшего способа отладки ваших программ, чем мигающие лампочки? Лучшим вариантом, вероятно, будет приобрести инструмент аппаратной отладки, такой как , однако он имеет довольно крутую кривую обучения. Источник питания: двигатель переменного тока, двигатель постоянного тока. 10 лучших плат микроконтроллеров для любителей и инженеров PIC 16F877 (7 $) Parallela Micro ServerBoard (100 $) EFM32™ Giant Gecko Starter Kit, Energy micro (29 $) Nanode Winode 4 Платы микроконтроллеров (45.Затем объясняется, как запрограммировать PIC (в данном случае PIC18F25K22) с помощью программатора SuperPRO и файла, сгенерированного из MPLAB X. Вы также можете анализировать SMPS, RF, связь и…. 30$) STM32 Discovery(10$) Платы микроконтроллеров Arduino Nano (30$) Платы микроконтроллеров Arduino Mega 2560 (40$) Джек Смит, «Программирование микроконтроллера PIC с помощью mbASIC» Newnes 2005 ISBN: 0750679468 801 страница Тип файла: PDF 12 mb Семейство микроконтроллеров Microchip PIC является самой популярной серией микроконтроллеров в мире.Программный код для микроконтроллера написан на выбранном языке программирования (часто на ассемблере или C). Код на языке ассемблера состоит из а) строк операторов программы б) строк комментариев Оператор программы — это строка, содержащая 4 поля в следующем формате: [<МЕТКА>] [<МНЕМОНИКА ОПКОДА>] [<ОПЕРАНДЫ MicroPython. Giant Board от Groboards — это крошечный микроконтроллер на основе форм-фактора Adafruit Feather с поддержкой FeatherWing. Выбираем Microchip, а затем расширяя выбираем устройство AT89C51 и нажимаем ок.Эти микроконтроллеры программируются и моделируются с помощью мастера схем … Процессоры PIC (13 товаров) Программное обеспечение для программирования PIC (1 товаров) Программаторы PIC by Micro Engineering Labs (7 товаров) Платы для прототипирования PIC (1 товаров) Программаторы PIC (2 товаров) Микроконтроллеры. MicroPython — Python для микроконтроллеров. Монитор домашних животных IoT! Монитор силы удара. Эти микроконтроллеры программируются и моделируются мастером схем… 9: NodeMCU V2. STC 8051 Программное обеспечение ISP микроконтроллера V6. Рекомендуется конденсатор 1 мкФ (100 нФ), 10-20 В.JavaScript для микроконтроллеров. com предоставляет все виды фрилансеров по программированию микроконтроллеров с надлежащим аутентичным профилем и доступны для найма на Truelancer. 5 лучших книг AVR. Я эксперт по проектам на базе Arduino. Для этого используется инструмент AVR ISP. Фиксированная цена — опубликовано 1 день назад. Микроконтроллер XIAO Arduino - SAMD21 Cortex M0+. Людям нелегко читать, и это частая причина мигрени. 8086 Microprocessor Trainer (LED VER. В основе системы GENIE лежит микроконтроллер GENIE.Мы использовали OpenLab PIC Platform, основанную на микроконтроллере PIC18F4550. Теперь я получаю степень инженера-механика. Так что, если вы заинтересованы в FastBit Embedded Brain Academy, курсе Кирана Наяка «Программирование встроенных микроконтроллеров на C: абсолютные новички», который поможет вам улучшить свои навыки в области ИТ и программного обеспечения, получите скидку на этот онлайн-курс Udemy… Для любого из ваших устройств или app, если вы хотите программное обеспечение для микроконтроллеров, не забудьте проверить Toit. Программа для микроконтроллера обычно пишется на языке Си или ассемблере.Это из-за введения MicroPython. В прошлом микроконтроллеры программировались с использованием проприетарных интерфейсов последовательной связи, проприетарного программного обеспечения и требовалось специальное оборудование для каждой марки микроконтроллера. Программирование микроконтроллера PIC может быть выполнено для решения огромного круга задач. Микроконтроллеры, запрограммированные на низкоуровневом языке программирования, таком как C [может быть], трудно отлаживать и поддерживать. 1) Машинный язык/язык ассемблера Машинный язык - это представление программы, как его понимает микроконтроллер.Скомпилируйте свой код для вашего микроконтроллера. Это программное обеспечение обычно разрабатывается создателями микроконтроллера и содержит полезные инструменты, помогающие программировать 3 Get Quote. Существует множество программных компонентов для использования с микроконтроллерами реального времени C2000. Но это был не единственный неожиданный результат в этом проекте. Программирование с помощью GENIE. Создатели самых продаваемых курсов по программированию микроконтроллеров и ОСРВ, в которых более 65 000 активных студентов и специальная команда соинструкторов, которые помогут вам в вашем путешествии по встраиваемому программированию.Программируемые логические контроллеры Telemecanic; Лучший сайт для здоровых рецептов, кулинарии и красоты для женщин none Это не плата микроконтроллера, как другие в списке, а один из рудиментарных и популярных микроконтроллеров. Программное обеспечение PICkitPlus является полной заменой оригинального программного обеспечения PICkit 2 и PICkit 3, предназначенного для облегчения программирования любого 8-битного микроконтроллера PIC с использованием поддерживаемого программатора (оригинального или клонированного). Серия Kinetis K: высокопроизводительные микроконтроллеры (MCU) на базе ядра Arm® Cortex®-M4. Микроконтроллеры PIC используются в большинстве электронных устройств, таких как системы сигнализации, системы управления дорожным движением, системы безопасности на основе RFID и т. д.Пакет Great Cow BASIC представляет собой надежный и полнофункциональный компилятор и ассемблер. Инженеры Фабрики использовали PROGISP1. js. Его можно бесплатно загрузить по ссылке ниже, не нужно покупать или добавлять в корзину. … В микроконтроллере программные инструкции обычно хранятся в памяти, называемой постоянной памятью (ПЗУ). Существуют также аналогичные инструменты для PIC, но кто-то, кто использует PIC, должен рассказать вам о них. com/projects/design-your-own-microcontroller-programming-and-testing-board/ В этой статье мы обсудим подключение вашего микроконтроллера к одному из портов управления, которое позволит вам загрузить программу SigmaDSP, чтение/запись регистров, и обновлять параметры программы на лету.Найдите лучших фрилансеров по программированию микроконтроллеров с отличными навыками. Встроенное программирование на C играет ключевую роль в выполнении определенных функций процессором. решить проблему. Программное обеспечение для нашей тестовой схемы уже написано. Кроме того, мне нужно выбрать компилятор/симулятор для работы с PIC. Эта заметка охватывает следующие темы: Cpr E 210, встроенное программирование, программное обеспечение реального времени, программирование на C, архитектура компьютера, упрощенный цикл выполнения инструкций, язык ассемблера PowerPC, подсистемы ввода-вывода, прерывания, таймер периодических прерываний, система прерываний MPC 555.Но с появлением наборов для разработки микроконтроллеров с открытым исходным кодом, таких как Arduino, стало возможным программировать микроконтроллеры через интерфейс USB от любого Motorola, также написала лучшую документацию по микроконтроллерам, которая когда-либо существовала для них, и предложила их бесплатно в переплетенной форме в мягкой обложке по запросу. . Программирование Flash или OTP версии микроконтроллера для создания первого функционального прототипа вашей системы; 1. Поскольку это полноценный компьютер, вы можете программировать на любом языке, в том числе программировать другие микроконтроллеры! Примеры проектов.Микроконтроллер состоит из таких компонентов, как память, периферийные устройства и, самое главное, процессор. Какой микроконтроллер легко программируется? Лучший микроконтроллер для начинающих Arduino Uno R3 Arduino Uno R3 — это стандартный микроконтроллер Arduino, который можно найти в большинстве стартовых наборов, и он самый простой в использовании. MicroController Pros LLC (µCPros) является авторизованным дистрибьютором многих поставщиков инструментов для микроконтроллеров, что позволяет нам предлагать вам самый большой выбор инструментов для разработки микроконтроллеров в Интернете.Контроллер уровня воды с использованием проекта микроконтроллера 8051 поможет автоматически управлять водяным двигателем, определяя уровень воды в резервуаре. 14 лучших программ для написания кода [2022] 2 января 2022 г. Чтение: 10 мин. Нет необходимости в настройке, запустите исполняемый файл "STC-ISP-V6. Он работает с классом HID. Это еще один популярный чип для проектов IoT, в котором используется UART 802 со сверхнизким энергопотреблением. Предполагает опыт программирования на языке ассемблера. Теперь в следующем окно выбора устройства от разных производителей.Откройте MPLab IDE и просмотрите окна Workspace и Output. Встроенное программное обеспечение STM32. MicroPython — это компактная и эффективная реализация языка программирования Python 3, включающая небольшое подмножество стандартной библиотеки Python и оптимизированная для работы на микроконтроллерах и в ограниченных средах. Здесь вы пишете код для своей встроенной системы. Внутрисхемный отладчик/программатор MPLAB® ICD 4 — это наш самый быстрый и экономичный инструмент отладки и программирования для микроконтроллеров PIC (MCU) и контроллеров цифровых сигналов (DSC) dsPIC.Модель: ST808601. Микроконтроллеры Motorola используют архитектуру, называемую вводом-выводом с отображением памяти. Для того, чтобы передать скомпилированную программу в микроконтроллер, аппаратный программатор для EEPROM. 8-битные микроконтроллеры 8051. P. Важной особенностью этого симулятора является то, что он имеет виртуальные аппаратные устройства, которые могут быть … Программирование микроконтроллеров PIC в Linux довольно просто. Если вы уже любите использовать Python для программирования и хотите также начать программировать микроконтроллеры, вам больше не нужно полагаться на программирование на C++.Микроконтроллеры и программаторы AVR. Выбор между ПЛИС и микроконтроллером. Вы можете использовать его либо на параллельном порту, либо на последовательном порту, либо на USB-порту с адаптером USB-последовательный — (USB <-> Serial непроверенный). Программирование микроконтроллера Программирование включает в себя в основном 3 шага. «Микроконтроллер 8051 и встроенные системы: использование ассемблера и C» Мазиди «Микроконтроллер 8051 и встроенные системы с использованием ассемблера и C» Мазиди Архитектура 8051.По нескольким причинам размер является основным фактором при рассмотрении ОСРВ с микроконтроллером или небольшой ОСРВ с микропроцессором. Микроконтроллер также оснащен 6-кратным 12-разрядным АЦП с 3 компиляторами/отладчиками на основе IDE для ARM7, 8051, AVR и большинства 8- и 16-разрядных микроконтроллеров Freescale. Код выглядит следующим образом. Недорогая микросхема широко распространена по всему миру и… Освойте программные средства, лежащие в основе микроконтроллера STM32. Эта книга основана на проектах и ​​направлена ​​на обучение программным средствам, лежащим в основе программирования микроконтроллеров STM32.Хотя вам не обязательно нужен Pyboard, чтобы использовать MicroPython, микроконтроллер является одним из лучших и простых в работе, когда он… Найдите лучших фрилансеров по программированию микроконтроллеров в Индонезии с отличными навыками. Совершайте покупки, сравнивайте характеристики продуктов и цены онлайн в любое время дня и недели. Базовое понимание систем счисления, логических вентилей, битов и байтов. Это один из лучших инструментов разработки программного обеспечения, который поддерживает многие языки программирования, такие как C, C++, PHP, Ruby, Perl, Python, JavaScript и Node.Микроконтроллер PIC представляет собой программу, разработанную с использованием программного обеспечения MPLAB X. Это стоит Это не плата микроконтроллера, как другие в списке, а один из рудиментарных и популярных микроконтроллеров. Получите контактные данные и… Концепция этой многозадачной системы разрабатывалась много лет в области исследования операционных систем и будет применяться здесь для управления задачами в программе микроконтроллера. При рассмотрении будущей поддержки, отладки, поддержки компилятора и т. д. com одним нажатием кнопки.пикитплюс. Они разработаны для рынка встраиваемых систем, где программное и аппаратное обеспечение работают вместе, чтобы обеспечить общую функциональность конструкции, например. Ардуино. Если вы программируете для семейства микроконтроллеров 8051 и вам нравится язык программирования Pascal, то вам понравится Turbo51. Программирование микроконтроллеров Padauk с помощью аппаратного и программного обеспечения с открытым исходным кодом Микроконтроллеры Padauk стали популярными во многих небольших потребительских устройствах, поскольку их можно приобрести за небольшую часть стоимости других контроллеров, иногда по 3 цента за штуку.7. Использование MPLab IDE Давайте начнем писать программное обеспечение в MPLab IDE на языке программирования C, создав новый проект. Написание программного обеспечения (1). 02 Программное обеспечение [3. тик-так, тик-так. Поддержка выбранной платформы также очень важна — не только со стороны производителя, но и со стороны сообщества в целом. Шилд Duino Pioneer, который поставляется с Arduino Uno. Посмотреть полную статью: https://www. О, и я буду использовать macOS. Руководство пользователя PICkit 2 [1. Это проще для разработки, производства и, самое главное, для последующего обновления прошивки в полевых условиях.Если вы хотите создавать устройства, включающие микропроцессоры, то лучшим выбором будут микроконтроллеры ATmel или PIC. Поддерживаемые ОС: Windows, Linux. Теперь давайте поймем это более простым способом. MDK включает Arm Compiler 6, который сочетает в себе высокооптимизированные библиотеки и инструменты C/C++ с современной технологией LLVM. 72 , пока я использовал avrdude. Мы расскажем, как проектировать, разрабатывать, тестировать, отлаживать и документировать низкоуровневое программное обеспечение для встраиваемых устройств с использованием C, программирования, программирования на C++ и сборки ARM.Компоненты программного обеспечения включают драйверы, библиотеки, примеры, инструменты, демонстрационные приложения, документацию и многое другое. 5 КБ] Скачать. Если бы размер или деньги были проблемой, я мог бы сделать дизайн, который был запрограммирован в другом месте, но модули дешевы и являются товаром. ПЛК имеют программные сторожевые схемы для наблюдения за выполняемой программой и аппаратные сторожевые схемы, которые контролируют модули ввода-вывода и устройства. Некоторые методы оптимизации, используемые при программировании 8-битных/16-битных микроконтроллеров, не требуются для процессоров ARM.CircuitPython — это язык программирования, разработанный для упрощения экспериментов и обучения программированию на недорогих платах микроконтроллеров. Запустите программное обеспечение Keil. О микроконтроллере 8051 и его работе с различными проектами и приложениями. будет показан путь к шестнадцатеричному файлу. Вещи, используемые в этом проекте. Читать о компании. Микроконтроллер представляет собой компактный микрокомпьютер, предназначенный для управления функциями встроенных систем в офисных машинах, роботах, бытовой технике, автомобилях и ряде других устройств.Nelson) Схема • Организация программы и память микроконтроллера • Типы данных, константы, переменные Cyamsys Circuits — Предлагаемое программное обеспечение, Программирование Услуги по программированию микроконтроллеров, Промышленность в Газиабаде, Уттар-Прадеш. Питон. Навыки: программирование на C, электроника, микроконтроллер, архитектура программного обеспечения См. также: Учебное пособие по stm32 usb, пример устройства stm32 usb, пример устройства хранения данных stm32 usb, пример хоста usb stm32f4, хост usb stm32f103… Абстрагирование кода кнопки и устранение дребезга программного обеспечения в библиотеку, поэтому основное программирование микроконтроллера более компактно.Джава. Как правило, термин «микроконтроллер» относится к процессору только для встроенного ПО, а процессор, который запускает операционную систему из внешнего хранилища, называется встроенным процессором или центральным процессором, если он находится в устройстве с множеством других процессоров. Так получилось, что Microchip пытается облегчить вам задачу, предоставляя дешевых программистов и бесплатное программное обеспечение. Вплоть до того, что я хочу поделиться этими знаниями с другими бедолагами, которые могут потеряться в попытках начать работу и понять, как работают программные микроконтроллеры.Python сейчас на подъеме. Программист NuGang. это полный инструмент разработки. Что привело меня сюда. co ценообразование, где вы можете получить лучшие предложения и наиболее перспективные услуги. лучший инструмент, который я когда-либо использовал. Микроконтроллеры позволяют разработчику соединять датчики и специализированную управляющую электронику вместе (наряду со всем, что требуется для проекта) и содержат общую логику робота. Использование Great Cow BASIC — это самый быстрый способ программирования 8-разрядного микроконтроллера Microchip PIC или Atmel AVR для MicroController Pros LLC (µCPros) является авторизованным дистрибьютором многих поставщиков инструментов для микроконтроллеров, что позволяет нам предлагать вам самый большой выбор средств разработки микроконтроллеров. в любом месте в Интернете.См. www. Восприятие робота осуществляется оптическим датчиком. В начале я хочу сгенерировать код C/C++ с помощью Simulink/Stateflow и найти совместимый микроконтроллер. Является ли Arduino микроконтроллером 8051? Общий. Существуют также симуляторы схематического входа, такие как proteus, NI (multisim), и я думаю, что lisa также может имитировать mc. Поскольку Arduino находится под лицензией LGPL. В случае, если данные и я хотел бы программировать микроконтроллеры и системы на основе IoT, а также программировать релейную логику ПЛК, используя Microwin, GT Designer, GX Designer, HMI.Узнайте, как микроконтроллер считает и время. идеи. который является одним из ведущих графических языков программирования для микроконтроллеров. com предоставляет все виды фрилансеров по программированию микроконтроллеров в Индонезии с надлежащим аутентичным профилем и доступны для найма на Truelancer. Разработана связанная статья. 9 МБ] Скачать. Raspberry Pi и BeagleBone Black — это встраиваемые процессоры, а … Arduino — это платформа микроконтроллеров, которая когда-либо облегчала работу любителей и энтузиастов электроники и предоставляла им контент.Ознакомьтесь с нашей подборкой лучших курсов по микроконтроллерам. Python быстро становится предпочтительным языком для С помощью программного обеспечения разработчики могут запрограммировать процессор для выполнения нужных задач. Разработан микрочипом для программирования микроконтроллеров pic. Это позволяет любому производителю создавать платы Arduino и разрабатывать свое программное обеспечение. №3. 40. Программное обеспечение. Программатор JDM (Fez877) Руководство пользователя [50. Давайте посмотрим на блок-схему представления встроенного . Вашему устройству это может не понадобиться сегодня, но вполне возможно, что это потребуется в будущем.Система предназначена для решения специальных задач и имеет собственную аппаратную и программную части. Используйте Keil для написания программ для микроконтроллера 8051. Напишите программу здесь Какую бы программу вы ни хотели написать для своего микроконтроллера. Микроконтроллеры PIC, для начинающих тоже он-лайн, автор: Nebojsa Matic ˇ ˘ ˆˆ ˘˘ ˇ ˘˙ ˆˇ ˙ ˘ ˝ ˛˚ ˙ ˆ ˜ ˜ ˙ ! ˆ ˜ Использование микроконтроллера PIC16F72 для создания программного обеспечения регулируемой системы управления мотальной машиной с асинхронным двигателем и наилучшим подходом к управлению ее работой является разработка встроенной системы на основе микроконтроллера.В следующем проекте описывается, как создать цифровой спидометр и одометр для вашего мотоцикла. Работает на микропроцессоре Tensilica Xtensa LX6. Изучите архитектуру ARM-Cortex M3 и M4. Рисунок 3: MicroPython загружается в микроконтроллер с помощью dfu-util. Это полностью нефирменный комплект, для настройки которого требуется немного усилий, но после того, как он будет готов, он предлагает одинаковый высококачественный опыт отладки для всех марок микроконтроллеров на всех основных платформах. Я собираюсь сделать программу для мигания светодиодов. Здесь мы будем контролировать использование светодиодов в соответствии с нашими потребностями.Мы уже предлагаем самый большой в мире C++, который более безопасен, чем C, из-за использования строковых литералов, констант перечисления, шаблонов и т. д. Для этого приложения невозможно использовать одноразовое программирование, но нам нужно запрограммировать чип. в режиме миссии IMO для максимальной совместимости я бы предпочел ванильный Eclipse CDT + GNU MCU Eclipse + встроенный GCC Arm. Этот список справочников по микроконтроллерам полезен для студентов инженерных и компьютерных специальностей, исследователей и преподавателей. Лучший способ объяснить, что такое микроконтроллер, — начать с вашего компьютера.Самая маленькая совместимая с Arduino плата семейства Seeeduino! Создатели самых продаваемых курсов по программированию микроконтроллеров и ОСРВ, в которых более 65 000 активных студентов и специальная команда соинструкторов, которые помогут вам в вашем путешествии по встраиваемому программированию. Компания имеет открытый исходный код, что означает, что любой может создавать платы, совместимые с Arduino. Микроконтроллер делает то, для чего вы его программируете. Но программирование этих маленьких процессоров может стать большим препятствием для многих людей. 50. Статья начинается с введения нескольких основных терминов, которые будут использоваться в руководстве, списка инструментов, языков программирования и, наконец, примера загружаемого кода с пошаговым руководством, которое вы можете использовать для практики программирования микроконтроллеров. .На программном уровне типы данных, используемые в вашем коде, также будут определять, какой тип микроконтроллера использовать. Microcontroller Software Studio — Silicon LabsРежимы адресации только в проектах 8051 или в приложениях с поддержкой беспроводного IoT. Обзор. Однако никакой микроконтроллер бесполезен без программного обеспечения, позволяющего ему выполнять полезные функции. gpsim — это полнофункциональный программный симулятор для микроконтроллеров Microchip PIC, распространяемый под Стандартной общественной лицензией GNU версии 2 или выше, а некоторые его библиотеки — под Стандартной общественной лицензией GNU Lesser, версия … Circuit Sims.Наконец, компилятор генерирует шестнадцатеричный файл, содержащий инструкцию машинного языка, понятную микроконтроллеру. Перейдите в «Проект»> «Новый проект», затем выберите место для хранения вашей программы, дайте имя и «Сохранить». Модуль Wi-Fi 11b/g/n для беспроводного подключения. В то время как в Arduino нам нужна только плата Arduino, программное обеспечение Arduino и USB-кабель. Программное обеспечение WinPIC800 [1. Хорошая компания всегда предоставит вам гарантированные услуги, на которые вы можете положиться и увидеть наилучшие результаты. Это руководство представляет собой пошаговое руководство по использованию программного обеспечения MPLAB X от Microchip для настройки проекта, написания кода и создания файла программирования для микроконтроллера PIC.Одним из основных инструментов, необходимых для программирования микроконтроллера, является интегрированная среда разработки (IDE). Когда данные и код находятся в разных блоках памяти, такая архитектура называется гарвардской архитектурой. Робот сам выучит план окружения. Программируемая система. Микроконтроллер содержит один или несколько ЦП (процессорных ядер), а также память и программируемые периферийные устройства ввода/вывода. Введение в конспекты лекций по микроконтроллерам. ESP32: ESP32 — это недорогая и мощная микроконтроллерная микросхема со встроенным Wi-Fi и двухрежимным Bluetooth.Но проблема с программным обеспечением была связана с программным обеспечением, используемым для записи HEX в микроконтроллер. Существует стиль подсистемы таймера, который используется в микроконтроллерах высокого класса. ПЛИС и Индонезия Фрилансеры по программированию микроконтроллеров обладают высокой квалификацией и талантом. 22. Микроконтроллер AVR и встраиваемые системы с использованием ассемблера и C: использование Arduino Uno и Atmel Studio. Нужен программатор STM32 для создания кода подключения и считывания штрих-кода. Эта книга открыла для меня совершенно новый мир, и теперь я окружен мигалками, гудками, переключателями и кнопками и действительно наслаждаюсь этим.AVR — это микроконтроллеры, машина с модифицированной гарвардской архитектурой и запоминающее устройство, которое хранит программу и данные в двух разных системах памяти. Настройка оборудования: подключите USBASP к плате микроконтроллера AVR с помощью 6-контактных разъемов, где 5 В не является обязательным, если ваша плата уже питается от какого-либо внешнего источника питания 5 В, удалите перемычку (включение/выключение vcc. Проекты микроконтроллеров повсеместно распространены среди любителей/хакеров). /Maker world, и на то есть веская причина Keil uVision5 IDE ;Flash Magic Знакомство с ARM7 Stick — плата LPC2148 Из серии быстрых стартовых плат Rhydolabz Stick эта плата содержит микросхему микроконтроллера NXP LPC-2148, принадлежащую семейству ARM7.FPGA и микроконтроллер являются аппаратными устройствами. ) — СТ808601. Более простым вариантом может быть использование новой микросхемы AVR. Эта книга является вторым изданием, что гарантирует, что она хорошо разбирается во всем обновленном содержании по различным технологическим тенденциям. Микроконтроллеры занимают промежуточное положение между аппаратным миром кнопок, моторов и индикаторов и программным миром алгоритмов, связи и бесконечных возможностей. Это очень маловероятно для программного обеспечения микроконтроллера, и это может даже привести к ненужным накладным расходам на обработку и использованию памяти.InfoQ взял интервью у Питера Ходди и Лиззи Прадер из Moddable о возможностях. Тема книги «Программирование микроконтроллеров с Python» — простота, а чистота и элегантность Python делают это возможным. Tiny ML для Big Hearts на 8-битном микроконтроллере Предскажите возможность аритмии на 8-битном микроконтроллере без отправки соответствующих данных датчиков в облако Truelancer Программирование микроконтроллеров Фрилансеры обладают высокой квалификацией и талантом Если вы используете Atmel AVR, вы можете установить winAVR и AVRstudio для моделирования и отладки вашего кода.0 полноскоростное/низкоскоростное устройство, 12-канальный 10-битный аналого-цифровой преобразователь… также это облегчает групповую разработку программного обеспечения. 2. Программирование микроконтроллера 8051. Базовые модули штампов и стартовые наборы. 82 работы для микроконтроллера STC10, STC11, STC12, STC89, STC90 серии STC 8051. Редактор. Автор Маджид Пакдел разрабатывал проекты, используя различные … Хотя для программирования микроконтроллеров AVR доступно другое программное обеспечение, Atmel Studio 7 является официальной интегрированной средой разработки (IDE). Если бы вы были в… Джозеф Ю, в Полном руководстве по процессорам Arm® Cortex®-M0 и Cortex-M0+ (второе издание), 2015 г.Arduino — это «аппаратная и программная экосистема с открытым исходным кодом», запущенная в 2005 году на… языке программирования (для выводов GPIO): Python или C++. Эта система отслеживает уровень воды в резервуаре и автоматически включает двигатель всякий раз, когда резервуар… Версии MDK-Professional и MDK-Plus включают промежуточное программное обеспечение, такое как коммуникационные стеки USB и TCP/IP для тысяч микроконтроллеров, что позволяет быстро разрабатывать работающие системы. и эффективно. Опорное напряжение 3 В и внешний триггер, 4X 16-битный ШИМ с внешним триггером и… Это микроконтроллеры с расширениями DSP с 2-разрядной производительностью MIPS.В идеале программное обеспечение микроконтроллера может быть наиболее эффективным, если оно написано на родном машинном языке процессора. Существует множество программ, в которых мы можем писать разные коды для микроконтроллеров и интегральных схем. Низкоуровневые драйверы, уровни аппаратной абстракции и промежуточное ПО, включая RTOS, USB, TCP/IP и графические стеки, являются незаменимыми элементами для быстрой и эффективной разработки приложений. может внести некоторые улучшения, добавив большой набор вариантов 8051 или предоставив надстройку для создания собственного микроконтроллера 8051, соответствующего спецификациям пользовательского устройства.Как компания-разработчик встраиваемых систем с полным спектром услуг, BiPOM предлагает впечатляющую линейку эмуляторов для Intel 80196, 8051, ARM7, Atmel AVR, MSP430 и других. Он оснащен процессором Microchip SAMA5D2 ARM Cortex-A5 с 128 МБ оперативной памяти DDR2 и слотом для карт памяти micro-SD. Итак, сейчас мы перечисляем одни из лучших мини-проектов на базе микроконтроллера. Текст всесторонне охватывает как аппаратные, так и программные аспекты предмета с одинаковым акцентом на архитектуре, программировании и взаимодействии. Для достижения наилучшей производительности вам придется перейти к программированию на «голом железе», но все системы предлагают… Программирование микроконтроллеров PIC.Конечный автомат Конечный автомат, также называемый конечным автоматом (FSM) или конечным автоматом, представляет собой математическую модель вычислений, используемую для разработки компьютерных микроконтроллеров, совместимых с Matlab/Simulink. Выбирайте компоненты и копайтесь в их таблицах данных. Программатор Nuvoton 8051 ISP-ICP. Если вы просто интересуетесь программированием, то идеально подойдет одна из макетных плат или Raspberry-pi. Инструменты разработки Keil для 8051 поддерживают любой уровень разработчика, от профессионального инженера-приложения до студента, только изучающего разработку встраиваемого программного обеспечения.SPI — это самый быстрый протокол для связи между микроконтроллером и процессором SigmaDSP. Эта скорость обеспечивается микроконтроллером SAM E70 с тактовой частотой 300 МГц и 32-битным микроконтроллером с 2 МБ ОЗУ и высокоскоростной ПЛИС для обеспечения более быстрой связи, загрузки TINACloud поддерживает множество (PIC, AVR, Arduino, 8051, HCS , STM, ARM, TI-Tiva, TI-Sitara, Infineon-XMC) микроконтроллеры; постоянно добавляются новые микроконтроллеры. Здравствуйте, в настоящее время я оцениваю CY2941x/CY2942 для приложения serdes, и мне нужна документация о том, как запрограммировать его без использования Clock Wizard.Их можно использовать бесплатно, и они работают с комплектами разработки LaunchPad™, оценочными модулями controlCARD и комплектами приложений. Кроме того, Arduino является продуктом с открытым исходным кодом… Чтобы изучить микроконтроллер, многие студенты и инженеры тратят слишком много времени на вопросы о том, какой микроконтроллер (MCU) является лучшим. Конденсатор должен быть устройством с низким ESR, с резонансной частотой в диапазоне 200 МГц и выше. В большинстве моих проектов используется микроконтроллер Microchip PIC, который должен быть запрограммирован соответствующей прошивкой для выполнения своей работы.Другой заключался в том, что новый образ прошивки был на самом деле меньше старого. 96MB] Скачать. исполняемый файл exe для запуска программы. Код, написанный в редакторе, также называется исходным кодом. Например, целое число без знака, объявленное в 8-битном микроконтроллере, будет потреблять только 1 байт. MicroPython можно рассматривать как урезанную версию CPython (основной Python). В этой программе сертификации из трех курсов вы приобретете навыки, необходимые для разработки встроенного программного обеспечения и программного обеспечения реального времени для микроконтроллеров и микропроцессоров.ISP или внутрисистемное программирование — это лучший способ программирования микроконтроллеров AVR, поскольку он позволяет программировать их в схеме. 1MB] Загрузить (включая схему PICkit2) PICkit 2 без ПК Programmer-To-Go Руководство пользователя [469KB] Загрузить. нет нет Поддерживаемые ОС: Windows. Делает это быстро и надежно. В совокупности микроконтроллеры 8051 могут адресовать 128 КБ внешней памяти. Перегруженные функции и конструкторы в C++ являются преимуществом для программирования встраиваемых систем. То же самое касается микроконтроллеров! У каждого микроконтроллера и одноплатного компьютера есть свои плюсы и минусы, а также уникальные особенности, которые отличают их друг от друга.Это может вас заинтересовать. 3. Для микроконтроллеров и микропроцессоров STM32 ST предлагает широкий спектр встроенных программных компонентов, включая: Ниже приведен список справочников и учебников по микроконтроллерам. Для охвата различных аспектов 8051 используется систематический пошаговый подход. Ведущий в отрасли инструментарий компиляции Arm C/C++. Инструменты Где инженеры-электронщики открывают для себя новейшие инструменты. Написание кода микроконтроллера. В течение многих лет при программировании микроконтроллеров приходилось выбирать между двумя языками: Си и ассемблер.Объектно-ориентированная природа C++ также весьма полезна для программирования сложных встраиваемых систем. Ваш настольный компьютер (или ноутбук) состоит из нескольких частей: процессора (например, Pentium или Celeron), некоторого объема оперативной памяти, жесткого диска, клавиатуры и мыши и экрана монитора. Например, Arduino — это микроконтроллер. com/projects/design-your-own-microcontroller-programming-and-testing-board/ В этой статье мы обсудим сайт разработки аппаратного программного обеспечения и инженеров по прошивке. #1 8051 Microcontroller-Internals,Instructions,Programming & Interfacing by Subrata Ghoshal Многие из студентов, которые уже знают о контроллерах 8051, будут удивлены, увидев, что эта книга занимает первое место по сравнению с Mazidi и Ayala 🙂 Я скажу следующее. — одна из лучших книг для начала работы с микроконтроллером 8051.Однако лучше всего то, что в Linux доступна полная среда программирования: вы можете запрограммировать этот микроконтроллер на C, используя GCC. Программное обеспечение высокого уровня, обычно используемое для программирования микророботов, — это JETPROG от компании lextronic. Совсем недавно Гвидо создал комплект под названием Dr. 20 мая 2021 года. Два общих пакета для 8-битных (слева) и 32-битных (справа) микроконтроллеров. у него есть долгое будущее, чтобы показать корни 8051 каждому студенту и любителю. Введение в прерывания ПРОГРАММИРОВАНИЕ: Микроконтроллеры обычно программируются на языках высокого уровня, таких как C++ или Java.Он также известен как компилятор ANSI C. GENIE — это программируемая система, а это означает, что вы можете управлять ее поведением, написав компьютерную программу, а изменив эту программу, вы сможете использовать GENIE для решения целого ряда различных проблем проектирования. Интерфейс различных периферийных устройств внутри микроконтроллеров STM32. Прежде чем вы сможете загрузить свою программу в микроконтроллер, вам необходимо ее скомпилировать. Теперь у вас достаточно, чтобы начать что-то делать. 3 неприменимые оптимизации для 8-битных или 16-битных микроконтроллеров.Arduino разрабатывает и производит одноплатные микроконтроллеры и комплекты микроконтроллеров для создания широкого спектра цифровых устройств, которые взаимодействуют с объектами и окружающей их средой для выполнения нескольких задач. Основное внимание в языке уделяется простоте использования. Содержимое этого шестнадцатеричного файла представляет собой… ПРОГРАММИРОВАНИЕ: Микроконтроллеры обычно программируются на языках более высокого уровня, таких как C++ или Java. . Таймеры Счетчики Основные. Проверьте Amazon Price#ad. Лучший способ запрограммировать микросхемы PIC — использовать программатор USB, который взаимодействует с вашим оборудованием через интерфейс USB.Это лучшее программирование Udemy Microcontroller Embedded C: абсолютная скидка по коду купона для начинающих на 2022 год. У Arduino есть свой язык программирования и программное обеспечение Arduino (интегрированная среда разработки IDE). Программатор микроконтроллеров — Renesas — RH850/D1L, RH850/D1M (незащищенный) — Чтение/программирование DataFlash, Чтение/программирование CodeFlash — Номер программы 457 * Важно: Программа не поддерживает защищенные микроконтроллеры. Это фантастическая книга. С CircuitPython не требуется предварительная загрузка рабочего стола.Существуют различные типы микроконтроллеров, хотя лучшие из них можно найти в линейке программируемых микроконтроллеров GENIE. В повседневной жизни мы использовали множество электронных устройств, таких как мобильный телефон, стиральная машина, цифровая камера и т. д. 5 КБ SRAM, 1 КБ EEPROM, USB 2. Arduino, с другой стороны, представляет собой плату микроконтроллера, которая поставляется с предварительно протестированные программные и аппаратные библиотеки и имеет собственную интегрированную среду разработки (IDE). Таким образом, они могут поддерживать внешнюю память данных до 64 КБ и внешнюю память программ до 64 КБ в лучшем случае.И по сей день он лучше всего подходит для написания прошивки. Как только вы настроите свою доску, откройте любой текстовый редактор и начните редактировать код. Сначала программа должна поместиться в MCU. Код написан на каком-то языке программирования. В окне вывода файл . MicroPython можно рассматривать как урезанную версию CPython (основной компилятор микроконтроллера Python MPLAB XC8 C pic: Компилятор MPLAB XC8 C является лучшим компилятором компилятора верхней серии и поддерживает только 8-битные микроконтроллеры pic, такие как PIC 10, PIC 12 и РИСУНОК 18.грамм. 2109. Настройка оборудования: подключите USBASP к плате микроконтроллера AVR с помощью 6-контактных разъемов, где 5 В не является обязательным. Учебники.И для более широкого и дешевого выбора также digikey и mouser.Наиболее распространенным протоколом для микроконтроллеров за последние несколько лет был USB.Я хотел бы программировать микроконтроллеры и системы на основе IoT, а также программировать релейную логику ПЛК с использованием Microwin, GT Designer, GX Designer, HMI, а также.Компиляция (2) в машинно-загружаемый формат и загрузка (3) в микроконтроллер. Пошаговое руководство (изображения) Как запрограммировать микроконтроллер? Под программированием микроконтроллера понимается кодирование микроконтроллера различного назначения в специальном программном обеспечении. не программирование микроконтроллеров Как запрограммировать микроконтроллер PIC18 на C. Это лучшая альтернатива механическому спидометру, и даже новичок с минимальным уровнем навыков может его просмотреть. Микроконтроллер 8051 Keil uvision лучше всего подходит и является более удобным в использовании программным обеспечением для программирования микроконтроллеров серии 8051.Это программное обеспечение обычно разрабатывается создателями микроконтроллера и содержит полезные инструменты, которые помогут вам в программировании. Вместо этого вы будете иметь дело с выводами GPIO. Этот набор вопросов очень полезен для прохождения собеседования на различные должности, связанные с микроконтроллерами, начиная с аппаратного обеспечения, программного обеспечения, тестирования и т. д. Сайт разработки аппаратного программного обеспечения и инженеров по прошивке. Особенности * Консольное приложение Win32 * Быстрое однопроходное оптимизационное программирование компилятора C для встроенных систем микроконтроллеров.Самые простые и дешевые варианты AVR ISP используются на платах Arduino. нет Симуляторы Raisonance – симулятор приложений для микроконтроллеров 8051; JSIM51 — один из самых популярных симуляторов с исчерпывающей документацией для обучения использованию микроконтроллера 8051 Micro C 8051 — C de programre Embedded — серия статей pentru 8051; Программное обеспечение C51 – симулятор Это пошаговое руководство для тех, кто хочет начать программирование микроконтроллеров. Разработка реконфигурируемой многократно используемой прошивки (встроенных программных компонентов) на языке программирования C на основе драйверов ST HAL и LL.Цель этой статьи — дать направление новичку, с чего начать, какие темы охватить, чтобы узнать о микроконтроллерах. C превзошел ассемблер с точки зрения эффективности программы. V. MPLAB — лучшая IDE для компилятора PIC. Мы уже предлагаем самый большой в мире Посмотреть полную статью: https://www. Узнать больше. Без сомнения, МПЛАБ. Наша миссия — создавать лучшие инструменты программирования для микроконтроллеров Microchip PIC и Atmel AVR. Наше программное обеспечение называется набором Great Cow BASIC. Лучшее программное обеспечение для моделирования микроконтроллеров’ title=’Лучшее программное обеспечение для моделирования микроконтроллеров’ /> С помощью xSPY и приложения DAVE DBG002 можно настроить прикладное программное обеспечение для добавления возможностей трассировки и визуализации данных трассировки на ПК.7500 ₹/шт. Узнать последнюю цену. Покупка/Дополнительная информация: Фонд Raspberry Pi нет Существует 4 типа программатора PIC; Последовательный, параллельный, USB и загрузчик. Это означает преобразование кода из кода, читаемого человеком, в код, читаемый машиной. Программирование микроконтроллера Kinetis. Полная поддержка устройств Cortex-M, Cortex-R4, Arm7 и Arm9. Turbo51 — бесплатный компилятор Pascal для микроконтроллеров семейства 8051 Turbo51 — бесплатный компилятор Pascal для микроконтроллеров семейства 8051. com/projects/design-your-self-microcontroller-programming-and-testing-board/ В этой статье мы обсудим При выборе правильного микроконтроллера для проекта вы должны учитывать стоимость, производительность, энергопотребление и общий размер.… Программирование микроконтроллеров Проектирование аппаратного обеспечения Электроника Программирование микроконтроллеров Вакансии Электронный дизайн встраиваемых систем. Atmega32u4 — это маломощный 8-разрядный микроконтроллер Microchip AVR® RISC с 32 КБ самопрограммируемой флэш-памяти программ, 2. Микроконтроллер . Я запрограммировал dsPIC33 без проблем с этим программатором. Мы опубликовали курсы по встроенному C, программированию микроконтроллеров, программированию RTOS, встроенному Linux и разработке драйверов устройств Linux. Одна из причин его популярности в робототехнике, вероятно, заключается в том, что Python (и C++) являются двумя основными языками программирования, используемыми в ROS.Пошаговые руководства помогут как начинающим, так и опытным пользователям изучить основы встраиваемых систем и интерфейсов. Правильный инструмент может значительно повысить вашу производительность и помочь вам легко поддерживать рабочий процесс проекта. Этот исходный код написан с помощью стандартного текстового редактора ASCII и сохранен как текст ASCII Компилятор ( XC8 ) Язык программирования, на котором мы будем писать прошивку для микроконтроллеров PIC, называется C-Language, стандартный ANSI-C. Наиболее часто используемый язык — C или C++.Этот симулятор доступен как в операционных системах Linux, так и в Windows. В зависимости от выбранного вами SigmaDSP частота SPI SCLK может быть установлена ​​до 20 МГц. Поэтому давайте сначала сосредоточимся на том, как вставить его в микроконтроллер, а позже мы обсудим, как написать, что я начну курс микроконтроллеров в колледже, и я должен выбрать один из следующих: 18F2420, 2520, 4420, 4520, 8051, 8031. Правильный набор инструментов разработки программного обеспечения также упрощает и ускоряет ввод в эксплуатацию. Я делал необработанные модули ESP32, но использовать их сложнее.5. Инструменты разработки бывают десятков видов, включая компиляторы, компоновщики, ассемблеры, отладчики, дизайнеры графического интерфейса и инструменты анализа производительности. Итак, когда одно лучше другого? Как правило, процессоры, включающие микроконтроллеры, больше подходят для рутинного управления конкретными схемами, например, для включения и выключения устройства с помощью переключателя. Создайте печатную плату MDB master/slave, которая подключается к Raspberry Pi…. Комплексное решение для разработки программного обеспечения Arm Keil MDK — это комплексное решение для разработки программного обеспечения для микроконтроллеров на базе Arm, которое включает в себя все компоненты, необходимые для создания, построения и отладки встроенных приложений.Вы можете использовать свои собственные макетные платы, которые должны быть семействами PIC18F/PIC16F. Мы опубликовали курсы по встроенному C, программированию микроконтроллеров, программированию RTOS, встроенным. Эти микроконтроллеры можно найти во многих электронных устройствах, таких как телефоны, компьютерные системы управления, системы сигнализации, встроенные системы и т. д. MIDE-51 — это бесплатная интегрированная среда разработки (IDE). для микроконтроллера MCS-51. Этот репозиторий предоставляет базу данных, содержащую новый протокол программирования для поддержки микроконтроллеров Microchip PIC. Мы публикуем обновленный и управляемый Microchips PIC… Для Windows мой любимый Notepad++.Сначала вы можете начать с программирования на языке ассемблера. Но перед погружением… я создавал протокол управления для механизмов с использованием ПИД- или нечеткой логики, создавал программное обеспечение с использованием C++, Delphi, Matlab, Pascal для фильтрации цифровых или аналоговых сигналов, отправляемых полевыми датчиками, перед отображением или сохранением в виде данных. Этот микроконтроллер создан и разработан Espressif Systems. Опубликовано: Admin в: 13 апреля 2017 г. В: … Бесплатное программное обеспечение для программирования для различных микроконтроллеров серии MicroChip PIC от Найджела Гудвина.Работа всех этих устройств основана на микроконтроллере, который запрограммирован на встроенном языке C. Эти микроконтроллеры можно найти во многих электронных устройствах, таких как телефоны, компьютерные системы управления, системы сигнализации, встроенные системы и т. д. Для пояснения концепций дано множество примеров и примеров программ. и предоставить учащимся возможность учиться на практике. Несмотря на то, что существует много типов микроконтроллеров PIC, лучшим и основным микроконтроллером является PIC16f877a. MicroPython pyboard — это компактная электронная плата, которая запускает MicroPython на «голом железе», предоставляя вам низкоуровневый Python… Компилятор — это программное обеспечение, которое обеспечивает среду для написания, тестирования и отладки программы для микроконтроллера.аппаратные и программные аспекты. Это было одно из первых веб-приложений для моделирования цепей с открытым исходным кодом. Это… Бесплатное программное обеспечение для программирования различных микроконтроллеров серии MicroChip PIC от Найджела Гудвина. Чтобы запрограммировать микроконтроллер PIC, вам необходимо знать основные строительные блоки конкретного устройства, такие как регистры конфигурации, шины и типы памяти. Для начинающих: Arduino — это марка микроконтроллера, широко используемая как любителями, так и профессионалами. Основные УТП – Получите четкое представление об архитектуре встроенных процессоров и оптимизации программного обеспечения.Микроконтроллеры — это мозги роботов. Все эти проекты в основном полезны для студентов инженерных специальностей II и III курсов. Раньше я создавал программное обеспечение для баз данных, используя Paradox, MsSQL и QuickReport. Здесь вы можете найти важную информацию для выбора или создания собственной схемы программирования pic. Чтобы запрограммировать свое устройство: Создайте свой проект на MPLAB X. Ответ (1 из 4): Существует симулятор с открытым исходным кодом под названием MCU 8051 IDE, который можно использовать для имитации микроконтроллера 8051. После смены имени на WinPicProg я купил доменное имя winpicprog.Примечание: не нужно устанавливать Prog ISP, просто разархивируйте файл и нажмите progisp. В MCU эта консоль или командная строка не закрываются. CY2941X_CY2942X_ Программирование с микроконтроллера. Я много лет программировал приложения для бизнеса, но никогда не занимался программированием микроконтроллеров или электроники. Программирование и взаимодействие на языке C и ассемблере. После окончания этого курса у вас будет четкое представление о программировании встроенных систем, а также вы сможете легко получить работу в той же области.Найм специалистов по программированию микроконтроллеров… С платами, программируемыми через USB, гораздо проще работать как при программировании, так и при отладке, поскольку вы можете выполнять обратную запись через последовательный порт. Зарегистрировано. TINA Design Suite — это мощный, но доступный по цене симулятор схем, конструктор схем и программный пакет для проектирования печатных плат для анализа, проектирования и тестирования в реальном времени аналоговых, цифровых, IBIS, HDL, микроконтроллеров и смешанных электронных схем и их схем печатных плат. com/projects/design-your-self-microcontroller-programming-and-testing-board/ В этой статье мы обсудим, какой микроконтроллер лучше всего подходит для машинного обучения? К сожалению, ничто никогда не бывает лучшим в чем-то.Это не должно быть ограничением. Самый простой способ программирования микроконтроллеров. Это была единственная разница, которая так долго ускользала от моих усилий по расследованию. Так что я буду вашим лучшим поставщиком услуг больше, чем вы ожидаете. (Мы установим) Atmel Studio 7 (рекомендуется) Программное обеспечение для защиты от вредоносных программ; … (Изображение предоставлено Grobaords) Giant Board от Groboards — это крошечный микроконтроллер, основанный на форм-факторе Adafruit Feather с поддержкой FeatherWing. Нельсон) Схема • Организация программы и память микроконтроллера • Типы данных, константы, переменные Необходимо использовать развязывающие конденсаторы на каждой паре контактов источника питания (V DD и V SS).Эта версия книги посвящена Atmega328. Обзор. Raspberry Pi и BeagleBone Black — это встроенные процессоры, и… у них есть микропроцессор или микроконтроллер. Мини проекты на базе микроконтроллера. Это зависит от того, что вы хотите делать с микропроцессором. все о схемах. Что было наиболее эффективным вариантом для разработки встраиваемого программного обеспечения в течение последних нескольких десятилетий. com/projects/design-your-self-microcontroller-programming-and-testing-board/ В этой статье мы обсудим, как он принимает решение на основе написанного вами программного обеспечения; Выходы изменяются на основе решения на шаге 2.В этом пошаговом руководстве этот единый источник уравновешивает сложность и ясность с проницательными объяснениями, которые вам легко понять. Это так просто. Тема книги «Программирование микроконтроллеров с помощью Python» — простота, а чистота и элегантность Python делают это возможным. uk, так что все будущие обновления … Учебник по программированию C: Программное обеспечение для программирования: ICPROG (бесплатно!) Загрузите и установите ICPROG, программное обеспечение для ПК, которое генерирует правильные последовательные сигналы ICSP для программирования вашего чипа PIC.Понимание внутреннего устройства микроконтроллера STM32. Эта модель представляет собой 40-контактный 8-битный микроконтроллер. Это высокопроизводительный 32-битный RISC-микроконтроллер на базе ARM7 TDMI-S. У меня есть клон Pickit2, MPLAB X IDE и QPickit, который использует pk2cmd в качестве бэкэнда. Первый инструмент, который вам понадобится для работы со средствами разработки программного обеспечения для встраиваемых систем, — это текстовый редактор. В окне «Рабочее пространство» файлы вашего проекта организованы в удобную иерархию. Моделирование цепей в автономном режиме с помощью TINA. Плата объединяет встроенный стек протоколов TCP/IP для пяти клиентов. Два общих пакета для 8-разрядных (слева) и 32-разрядных (справа) микроконтроллеров.Все, что вам нужно сделать, это выбрать некоторые компоненты, а затем собрать их вместе! Некоторыми хорошими местами для поиска компонентов являются sparkfun и adafruit. Режим моделирования схемы MCU в TINACloud очень похож на тот же режим в 1. При использовании развязывающих конденсаторов учитывайте следующие критерии: Значение и тип конденсатора: A 0. Программирование микроконтроллера PIC Страница 7 из 24 6. Программные приложения и онлайн-сервисы : Neuton Tiny ML. 2. Эти проверки происходят при каждом сканировании с ошибками или предупреждениями в случае возникновения проблемы.Описание и код C для счетчика частоты PIC, работающего примерно до 50 МГц. Понимание языка программирования C очень полезно, если не необходимо. Когда вы впервые начинаете программировать, вы знакомитесь с «Hello World», которая на C выводит слова на вашу консоль. 3341. 64 375. Микропроцессоры и микроконтроллеры: For JNTU предназначен для курсов бакалавриата по 16-разрядным микропроцессорам и специально для программы JNTU-K. Четыре популярные системы таймеров встречаются на разных микроконтроллерах.В некоторых случаях эти оптимизации могут привести к дополнительным накладным расходам из-за … Создателей самых продаваемых курсов по программированию микроконтроллеров и ОСРВ, у которых более 65 000 активных студентов и специальная команда соинструкторов, которые помогут вам в вашем путешествии по встраиваемому программированию. Этот микроконтроллер представляет собой одну микросхему с EEPROM, оперативной памятью, аналого-цифровым преобразователем, множеством цифровых входных и выходных линий, таймерами, UART для связи RS 232 и многим другим. Cloud9 IDE — это интегрированная онлайн-среда разработки программного обеспечения.Базовый курс по программированию Embedded C с использованием микроконтроллера STM32. ST8086-01 — это одноплатный комплект для обучения работе с микропроцессором, основанный на микропроцессоре 8086, который широко используется для обучения инженеров разработке программного/аппаратного обеспечения для любых устройств. Можно получить проверенную сертификацию или использовать курс для подготовки к получению степени. (Изображение предоставлено Seeed Studio) NodeMCU V2 — это платформа разработки с открытым исходным кодом, основанная на микроконтроллере ESP8266. 7) ЯЗЫКИ ПРОГРАММИРОВАНИЯ МИКРОКОНТРОЛЛЕРОВ Небольшое введение для новичка.8051 — это всего лишь один микроконтроллер, принадлежащий к семейству 8-битных микроконтроллеров. Встроенные компиляторы. Самым большим преимуществом использования языка программирования высокого уровня, такого как MicroPython, для разработки встраиваемого программного обеспечения реального времени является то, что программное обеспечение не зависит от базового оборудования. el5 rjk 3rl z9y t4x g86 dvl oqo 3ew vjc tcw 5i0 okf gv9 xuw 401 1cb qih gly 87x

Правильный выбор программатора для микроконтроллеров AVR

Как только вы начнете создавать что-то с микроконтроллерами, вы должны принять во внимание одну вещь — адаптер для программирования.Это устройство, позволяющее загружать в чип скомпилированный код. Я не знаю, интересно ли по-прежнему создавать адаптер для программирования своими руками, который не гарантирует поддержку всех микросхем, а также не будет безопасным и надежным. Ниша микроконтроллеров AVR — одна из самых интересных, если говорить о программистах. Если вы посмотрите на файл конфигурации AVRDUDE, то обнаружите, что их около 50. Многие из них самодельные, а другие официальные.

Когда я начинал с микроконтроллеров, я также искал дешевый и простой в сборке адаптер для программирования.Так что я построил несколько, если несколько лет.

Первым из них был программатор на основе RS232, который работал с популярной тогда программой PonyProg. Позже последовал программатор порта LPT:

.

Они оба хорошо работали как с PonyProg, так и с AVRDude. Но потом порты COM и LPT устарели, поэтому следующим логичным шагом стал интерфейс USB. Вероятно, самым популярным программатором DIY на базе USB был USBASP, первоначально разработанный Томасом Фишлем. Опять же, он работает с программным обеспечением AVRDude.Но проблема была с корявыми обновлениями и стабильностью драйверов. Для некоторых людей это работает; для некоторых они утверждают, что этого не будет. Я построил свой, и он работал довольно хорошо.

Вероятно, последним самодельным программатором, который я собрал, был программатор STK500V2 от tuxgraphics.com.

Он работал отлично, пока AVRStudio не был обновлен с V4 до V5, а затем до V6. Это означало отсутствие обновлений прошивки и вообще не работало, поскольку для AVRStudio требуется оригинальный адаптер. Он по-прежнему отлично работает с AVRDude.

Оригинальный адаптер, который вы должны использовать

Это был отличный опыт работы с самодельными программистами, но они никогда не работали так, как я хотел. Вы всегда ищите обновления, ищите подходящий пользовательский интерфейс. И они никогда не работали хорошо с AVRStudio или не работали вообще. Энергия, которую вы тратите на поиск или создание адаптера, может быть использована в другом месте. Почему бы не иметь надлежащий инструмент, который всегда работает и все еще актуален.

Я настоятельно рекомендую приобрести программатор AVRIPS MkII для основных нужд программирования AVR, который является официальным программатором, разработанным ATMEL.Он работает из коробки с последней версией AVRStudio, где вы можете выполнять все задачи, связанные с чтением и записью Flash/EEPROM, установкой фьюзов/битов блокировки, выбором скорости программирования, калибровкой генератора в приятном графическом интерфейсе. Говоря об адаптере AVR ISP MKII, стоит отметить, что он поддерживает все программные интерфейсы AVR, такие как ISP, PDI и TPI. AVRISP MKII также поддерживает и определяет весь диапазон целевых напряжений от 1,6 В до 5,5 В. Он полностью совместим с USB2.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
