Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин. Просмотров 5.2k. Опубликовано Обновлено

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение  проводов увеличивает риск потери контакта.

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:


Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил
Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:


Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

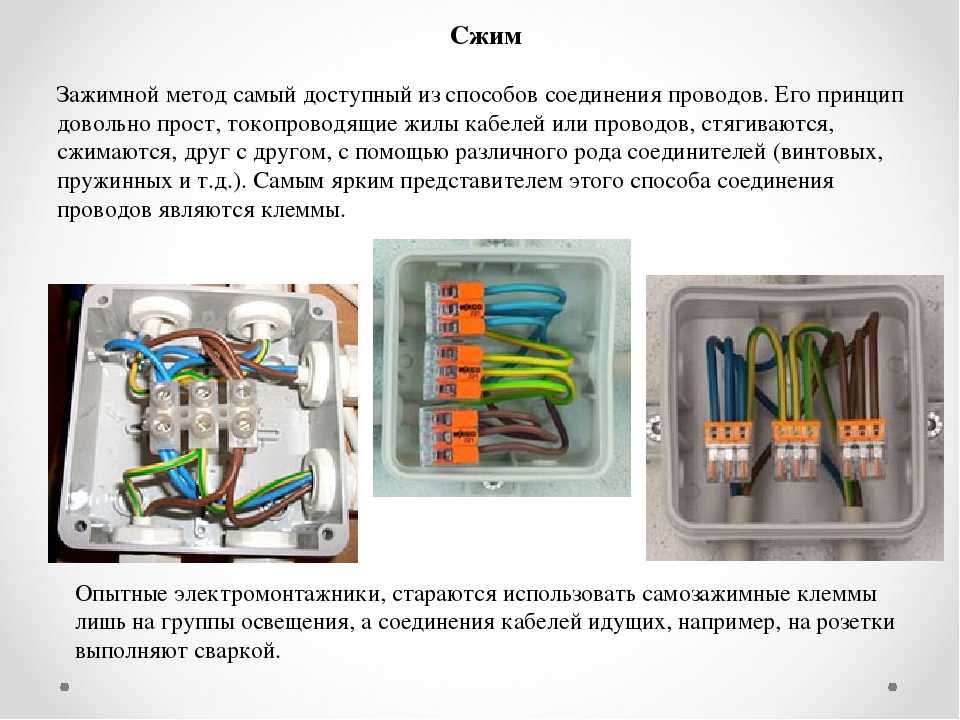

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробке

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.


Подключение материнской платы к корпусу

Собираете свой первый PC самостоятельно и не знаете как подключить переднюю панель корпуса к материнской плате, то в данной статье мы постараемся максимально просто донести информацию о подключении передней панели, USB портов, вентиляторов (установленных в корпусе) к материнкой плате.






— КАК ПОДКЛЮЧИТЬ МАТЕРИНСКУЮ ПЛАТУ К ПЕРЕДНЕЙ ПАНЕЛИ —

1. Желательно заглянуть в (инструкцию) мануал от материнской платы и посмотреть подключение пинов к материнской плате.

2. Если под рукой его не оказалось или просто лень, можно зайти на сайт производителя и вбить модель материнской платы в поиск – там вы найдете мануал в электронном виде.

3. Если и на это нет времени и желания, просто следуйте указаниям, и у Вас всё получится!



Не стоит переживать, если Вы подключите что-то не так – в худшем случае разъемы и кнопки передней панели корпуса не будут работать, пока Вы их не подключите правильно.


— КОГДА НЕТ МАНУАЛА ПОД РУКОЙ —
(пользуемся указаниями на самой материнке)

На корпусе есть кнопка включения, кнопка перезагрузки, разъемы USB, «Jack 3.5» для наушников и микрофона, подсветка и предустановленные кулера — всё это нужно подключить к материнской плате.  Все кабели имеют свою маркировку (надпись).


   Перед началом работ рекомендуется не подключать компьютер к сети питания, чтобы избежать внезапного скачка напряжения или случайного замыкания.



Ранее все стандартные провода от корпуса шли цветные, это чуть-чуть упрощало задачу подключения.




Сейчас все кабеля идут чёрного цвета.







   На всех материнских платах коннекторы подключения находятся в правом нижнем углу,
каждый разъём подписан, выше или ниже предпологаемого
месторасположения подключения.

Разъёмы бывают разделённые и совмещённые с конектором SPEAKER — всё обсалютно эдентичное (одинаковое).






Переходим к самому подключению, берём кабель в руку (я рекомендую следующую последовательность подключения):

  • RESET SW
  • H.D.D. LED
  • POWER SW
  • POWER LED —
  • POWER LED +
  • SPEAKER — если необходим

Обратите внимание на каждом из конекторов есть метка (треугольник), это плюс (+) находим на мат плате + и соедениям метку с треугольником.




Остаются ещё не подключёнными провода (слева направо):



  • MOLEX — кабель питания, он будет если в корпусе установлены передние кулера (до 3-х штук)
  • USB 3.0 и USB — кабель для питания двух разъёмов на передней панели
  • HD AUDIO — кабель который позволяет использовать передние разъёмы для наушников и микрафона
  • SATA — кабель питания подсветки корпуса

— БОНУСОМ РАЗБЕРЁМ КУДА И ЧТО ПОДКЛЮЧАТЬ —


Product: MSI MAG Z490 TOMAHAWK / БЛОК ПИТАНИЯ 600W
Manufacturer: MSI / Chieftec

  • Кабель MOLEX — подключаем к кабелю от блока питания (№2 картинка выше), если кулеров в корпусе 3 они все будут соеденыне один за одним, в него необходимо дать питания с БП.
  • USB 3.0 — подключаем в разъём на материнской плате, он будеть подписан на самой материнской плате.
  • USB — подключаем в любой разъём на материнской плате, опять же они будут подписаны.
  • HD AUDIO — подключаем в разъём который находится в основном в левом нижнем углу, он тоже подписан на материнке.
  • SATA(папа) — подключаем в разъём SATA(мама) который идёт от блока питания (3 разъём на картинке выше).

— Запускаем ПК и радуемся.

Как подключить многорожковую люстру, схемы подключения

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством.

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

  • L – фаза,
  • N – нулевой провод,
  • РЕ – заземляющий проводник желто-зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто-зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ. Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто-зеленым, но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто-зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом, подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

  • При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
  • При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр


от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры – три или несколько.

Схема подключения трех люстр


от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры


к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии – двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов


при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки. Особенно популярны натяжные. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5–10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода». Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм2, а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм2. Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Если есть сомнения в достаточности сечения электропроводки, то о нагрузочной способности электропроводов можно узнать из статьи «Выбор сечения провода».

Если люстра или светильник потребляет значительный ток, то есть смысл задуматься о замене ламп накаливания современными источниками света, – светодиодными лампами, ток потребления которых в десятки раз меньше, чем у ламп накаливания.


Жека 19.11.2012

Здравствуйте, подскажите пожалуйста вот у меня в квартире на люстре четыре лампочки, и все включаются одноклавишным выключателем. Там два провода, как мне их разделить на двухклавишный выключатель, чтобы включались по две лампочки отдельно, а не четыре сразу?

Александр

Здравствуйте, Жека!
Нужно найти в корпусе люстры, где соединены пары проводов, идущих от патронов, в которые вкручиваются лампочки. По одному проводу от патронов оставить соединенными как есть (эти четыре соединенных провода будут общими для всех патронов). Второе соединение нужно разделить на две части, по два провода. От этих соединений пойдут два провода на двухклавишный выключатель.
Если из потолка выходит только два провода, сделать включение лампочек люстры раздельно без добавления еще одного провода и установив только двух клавишный выключатель не получится.

Прайс-лист на электромонтажные работы

Офисы обслуживания и терминалыОфисы и терминалы


‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 040389,30.393572], city: «Санкт-Петербург», adress: «Просвещения пр., д. 67», region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.042447,30.389575], city: «Санкт-Петербург», adress: «Просвещения пр., д. 74, к. 2 («Перекресток»)», region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Центр приема платежей’, hours: ‘09. 30 — 20.30, без выходных
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.031445,30.43494], city: «Санкт-Петербург», adress: «Руставели ул., д. 61А («Лента»)», region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.840709,30.243051], city: «Санкт-Петербург», adress: «Ветеранов пр., д. 50, к. 2», region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09. 00 — 20.00, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.830594,30.211268], city: «Санкт-Петербург», adress: «Ветеранов пр., д. 92», region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59. 854242,30.214817], city: «Санкт-Петербург», adress: «Ленинский пр., д. 94, к. 1, лит. А («Перекресток»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.00 — 20.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.852393,30.25357], city: «Санкт-Петербург», adress: «Ленинский пр., д. 118», region: ‘Кировский’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — сб: 09.15 — 20.15, перерыв: 13. 30 — 14.00, вс: выходной

‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.856903,30.230861], city: «Санкт-Петербург», adress: «М. Жукова пр., д. 30А («Сезон»)», region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 858426,30.228498], city: «Санкт-Петербург», adress: «М. Жукова пр., д. 31, к. 1 («О’КЕЙ»)», region: ‘Красносельский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.871685,30.258708], city: «Санкт-Петербург», adress: «Стачек пр., д. 67, к. 2», region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.736911,30.571792], city: «Санкт-Петербург», adress: «Колпино, Трудящихся б-р, д. 12 (ТК «ОКА»)», region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.752643,30.575212], city: «Санкт-Петербург», adress: «Колпино, ул. Финляндская, д. 16-1, лит. А», region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30,  вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.929849,30.433853], city: «Санкт-Петербург», adress: «Заневский пр., д. 65/1 («О’КЕЙ»)», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.945779,30.489243], city: «Санкт-Петербург», adress: «Наставников пр., д. 24, к. 1 («Пятерочка»)», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 23.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59. 95689,30.47752], city: «Санкт-Петербург», adress: «Наставников пр., д. 46, к. 2», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.931017,30.409652], city: «Санкт-Петербург», adress: «Новочеркасский пр., д. 37, к.1», region: ‘Красногвардейский’, subway: ‘Новочеркасская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 08. 45 — 19.45, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.989811,30.438508], city: «Санкт-Петербург», adress: «Пискаревский пр., д. 59 («Лента»)», region: ‘Красногвардейский’, subway: ‘Площадь Мужества’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно.’ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.949334,30. 465707], city: «Санкт-Петербург», adress: «Ударников пр., д. 19, к. 1», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.93481,30.496894], city: «Санкт-Петербург», adress: «Хасанская ул., д. 17, к. 1 («Лента»)», region: ‘Красногвардейский’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 844082,30.178675], city: «Санкт-Петербург», adress: «П. Германа ул., д. 2 («О’КЕЙ»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 23.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.851666,30.093589], city: «Санкт-Петербург», adress: «Петергофское ш., д. 98А («Лента»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 806374,30.162314], city: «Санкт-Петербург», adress: «Таллинское ш., д. 159А («Лента»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.997570948218,29.765941101852], city: «Санкт-Петербург», adress: «Кронштадт, пр. Ленина, д. 13, лит. А», region: ‘Кронштадтcкий’, subway: ‘Чёрная речка’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.30 — 19.00, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 00 — 21.00, вс: 10.00 — 21.00
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.19725,29.705337], city: «Санкт-Петербург», adress: «Зеленогорск, пр. Ленина, д. 20а, лит. А», region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59. 864548,30.315554], city: «Санкт-Петербург», adress: «Бассейная ул., д. 27», region: ‘Московский’, subway: ‘Парк Победы’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.45 — 20.45, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.45 — 20.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.851304,30.350139], city: «Санкт-Петербург», adress: «Космонавтов пр., д. 45, лит. А («О’КЕЙ»)», region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.832579,30.350741], city: «Санкт-Петербург», adress: «Ленсовета ул., д. 88», region: ‘Московский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 9302769656,30.3544434305], city: «Санкт-Петербург», adress: «Стремянная ул., д. 21/5, лит. А (вход с ул. Марата)», region: ‘Центральный’, subway: ‘Маяковская’, line: ‘green-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн -сб: 10.00 до 21.00, вс: выходной’, }, { name: ‘Платежный терминал’, hours: ‘10.00 — 21.00, без выходных’ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.833027,30.414054], city: «Санкт-Петербург», adress: «Бухарестская ул., д. 89, лит. А («Перекресток»)», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘09. 30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.985135166804,30.328152812978], city: «Санкт-Петербург», adress: «Белоостровская ул., д. 6, лит. А («ГУП ТЭК СПб»)», region: ‘Приморский’, subway: ‘Лесная’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — пт: 09.00 -18.00, сб, вс: выходной’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.808061,30.320692], city: «Санкт-Петербург», adress: «Шереметьевская ул., д. 11, лит. А», region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: true, disable: true }, { center: [59. 853989,30.305996], city: «Санкт-Петербург», adress: «Новоизмайловский пр., д. 46, к. 1», region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной

‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.859817,30.467715], city: «Санкт-Петербург», adress: «Бабушкина ул., д. 125 («Лента»)», region: ‘Невский (левый берег)’, subway: ‘Пролетарская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09. 30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.895502,30.426738], city: «Санкт-Петербург», adress: «О. Берггольц ул., д. 11», region: ‘Невский (левый берег)’, subway: ‘Елизаровская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.834564,30. 50482], city: «Санкт-Петербург», adress: «Прибрежная ул., д. 11», region: ‘Невский (левый берег)’, subway: ‘Рыбацкое’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.15 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.909832,30.449535], city: «Санкт-Петербург», adress: «Дальневосточный пр., д. 16 («Лента»)», region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 901008,30.46418], city: «Санкт-Петербург», adress: «Дыбенко ул., д. 13, к. 1», region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.904207,30.476792], city: «Санкт-Петербург», adress: «Дыбенко ул., д. 25, к. 1», region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09. 15 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.922995,30.481266], city: «Санкт-Петербург», adress: «Коллонтай ул., д. 28, к. 1», region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.911823,30.469471], city: «Санкт-Петербург», adress: «Подвойского ул., д. 16, к. 1», region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — сб: 09.30 — 20.15, перерыв: 14.00 — 14.30, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.30 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.962633,30.291137], city: «Санкт-Петербург», adress: «Б. Зеленина ул., д. 17, лит. А», region: ‘Петроградский’, subway: ‘Чкаловская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.00 — 20.00, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.956665,30.301055], city: «Санкт-Петербург», adress: «Введенская ул., д. 5/13», region: ‘Петроградский’, subway: ‘Горьковская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.967579,30.305385], city: «Санкт-Петербург», adress: «Ординарная ул., д. 19», region: ‘Петроградский’, subway: ‘Петроградская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869463,29.828146], city: «Санкт-Петербург», adress: «Петергоф, Гостилицкое ш., д. 58, лит. А», region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.876436,29.918516], city: «Санкт-Петербург», adress: «Петергоф, ул. Константиновская, д. 8, лит. А», region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.00 — 20.00,  вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.86922,29.866632], city: «Санкт-Петербург», adress: «Петергоф, ул. Шахматова, д. 14, к. 1 («Дикси»)», region: ‘Петродворцовый’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.000025,30.270485], city: «Санкт-Петербург», adress: «Богатырский пр., д. 13А («О’КЕЙ»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: true, disable: true }, { center: [60.003147,30.228246], city: «Санкт-Петербург», adress: «Богатырский пр., д. 42 («О’КЕЙ»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.022386,30.293428], city: «Санкт-Петербург», adress: «Вербная ул., д. 21, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Удельная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.005392,30.282702], city: «Санкт-Петербург», adress: «Испытателей пр., д. 19, к. 2», region: ‘Приморский’, subway: ‘Пионерская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.006587110358,30.262165912688], city: «Санкт-Петербург», adress: «Комендантский пр., д. 11», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘ пн — сб: 09.30 — 20.30, перерыв: 13.30 — 14.00, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн- сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн- сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.03922,30.239538], city: «Санкт-Петербург», adress: «Парашютная ул., д. 60, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.998661,30.237355], city: «Санкт-Петербург», adress: «Планерная ул., д. 17, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.984629,30.226046], city: «Санкт-Петербург», adress: «Савушкина ул., д. 112, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.987048403196,30.226258296325], city: «Санкт-Петербург», adress: «Савушкина ул., д. 123, к. 1», region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.724138,30.411898], city: «Санкт-Петербург», adress: «Пушкин, Октябрьский б-р, д. 16, лит. А», region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.798656,30.399223], city: «Санкт-Петербург», adress: «Шушары, Московское ш., д. 16А («Лента»)», region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.829023979965,30.377969354491], city: «Санкт-Петербург», adress: «Балканская пл., д. 5, лит. Я (ТК «Астра»)», region: ‘Фрунзенский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869065,30.368563], city: «Санкт-Петербург», adress: «Будапештская ул., д. 11», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.849754,30.397974], city: «Санкт-Петербург», adress: «Бухарестская ул., д. 69, лит. А («Лента»)», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.857861,30.38979], city: «Санкт-Петербург», adress: «Славы пр., д. 43/49», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — сб: 09.15 — 20.15, обед: 14.00 — 14.30, вс: выходной

‘, }, { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.15 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.944143,30.361988], city: «Санкт-Петербург», adress: «Кирочная ул., д. 30», region: ‘Центральный’, subway: ‘Чернышевская’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.475839,33.85647], city: «Бокситогорск», adress: «Бокситогорск, ул. Красных Cледопытов, д. 4, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.474125,33.844325], city: «Бокситогорск», adress: «Бокситогорск, ул. Советская, д. 12″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.962709,34.027392], city: «Важины», adress: «Важины, ул. Школьная, д. 6″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.443304,29.479788], city: «Волосово», adress: «Волосово, пр. Вингиссара, д.17А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.450326,29.486669], city: «Волосово», adress: «Волосово, пр. Вингиссара, д. 89″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.898887,32.349322], city: «Волхов», adress: «Волхов, ул. Александра Лукьянова, д. 4, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.903828,32.355807], city: «Волхов», adress: «Волхов, ул. Волгоградская, д. 1, к. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.019666,30.649502], city: «Всеволожск», adress: «Всеволожск, Октябрьский пр., д. 89 «, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.027782,30.619912], city: «Всеволожск», adress: «Всеволожск, ш. Дорога жизни, д. 12 («Лента»)», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.020876,30.644364], city: «Всеволожск», adress: «Всеволожск, ул. Заводская, д. 8″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.019666,30.649502], city: «Всеволожск», adress: «Всеволожск, Октябрьский пр., д. 89″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.711266,28.747248], city: «Выборг», adress: «Выборг, ул. Димитрова, д. 4″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.715703,28.74873], city: «Выборг», adress: «Выборг, ул. Железнодорожная, д. 2 «, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.714475,28.730521], city: «Выборг», adress: «Выборг, ул. Северный Вал, д. 3″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.408714,30.349375], city: «Вырица», adress: «Вырица, ул. Жертв Революции, д. 25″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.559398,30.127177], city: «Гатчина», adress: «Гатчина, ул. Карла Маркса, д. 18А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.548281,30.096778], city: «Гатчина», adress: «Гатчина, ул. Старая дорога, д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.558349,30.127887], city: «Гатчина», adress: «Гатчина, ул. Чкалова, д. 23″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.500474,34.657767], city: «Ефимовский», adress: «Ефимовский, 1 микрорайон, д. 11а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.375702,28.221895], city: «Ивангород», adress: «Ивангород, Кингисеппское ш., д. 7А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.371805,28.607829], city: «Кингисепп», adress: «Кингисепп, ул. Воровского, д. 3″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.366569,28.618968], city: «Кингисепп», adress: «Кингисепп, ул. М. Гражданская, д. 4″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.44464,32.024985], city: «Кириши», adress: «Кириши, пр. Героев, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.454337,32.023574], city: «Кириши», adress: «Кириши, ул. Комсомольская, д. 3 «, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.448739,32.016747], city: «Кириши», adress: «Кириши, пр. Ленина 26, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.884451,30.992776], city: «Кировск», adress: «Кировск, б-р Партизанской Славы, д. 5″, region: », subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.888749,30.999836], city: «Кировск», adress: «Кировск, ул Северная, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.884266,30.989353], city: «Кировск», adress: «Кировск, ул. Энергетиков, д. 6″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.619989,30.390258], city: «Коммунар», adress: «Коммунар, ул. Гатчинская, д. 12″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.628316,30.400283], city: «Коммунар», adress: «Коммунар, ул. Ижорская, д. 24″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.125216,29.876888], city: «Кузнечное», adress: «Кузнечное, ул. Молодежная, д. 10, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 20.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.735554,33.554744], city: «Лодейное Поле», adress: «Лодейное Поле, ул. Карла Маркса, д. 27″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru


‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.738554,33.538853], city: «Лодейное Поле», adress: «Лодейное Поле, ул. Ульяновская, д. 15, к. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.915089,29.771327], city: «Ломоносов», adress: «Ломоносов, Дворцовый пр., д. 22а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738229,29.845187], city: «Луга», adress: «Луга, Железнодорожная ул., д. 2/6″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.736183,29.861689], city: «Луга», adress: «Луга, пр. Комсомольский, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738696,29.851942], city: «Луга», adress: «Луга, ул. Тоси Петровой, д. 12″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.064358,30.457973], city: «Мурино», adress: «Мурино, ул. Шоссе Лаврики, д. 85″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.914625,34.067251], city: «Никольский», adress: «Никольский, пр. Речного Флота, д. 19а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.114531,32.322147], city: «Новая Ладога», adress: «Новая Ладога, ул. Луначарского, д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.774593,30.794338], city: «Отрадное», adress: «Отрадное, ул. Заводская, д. 11″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.769868,30.796341], city: «Отрадное», adress: «Отрадное, ул. Лесная, д. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.515592,34.178085], city: «Пикалево», adress: «Пикалево, ул. Заводская, д. 11 А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.916772,34.158259], city: «Подпорожье», adress: «Подпорожье, ул. Комсомольская, д. 1а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru


‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.038907,30.147003], city: «Приозерск», adress: «Приозерск, ул. Калинина, д. 51″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.255908,29.61078], city: «Рощино», adress: «Рощино, ул. Советская, д. 57″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.106737,28.863382], city: «Светогорск», adress: «Светогорск, ул. Победы, д. 28″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.147804,30.215571], city: «Сертолово», adress: «Сертолово, Парковый проезд, д. 2, к. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.146048,30.207962], city: «Сертолово», adress: «Сертолово, ул. Школьная, д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.086057,29.955841], city: «Санкт-Петербург», adress: «Сестрорецк, ул. Токарева, д. 1», region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.121786,28.08342], city: «Сланцы», adress: «Сланцы, ул. Грибоедова, д. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.116617,28.087705], city: «Сланцы», adress: «Сланцы, ул. Кирова, д. 39″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.117592,28.086555], city: «Сланцы», adress: «Сланцы, ул. Ленина, д. 10″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.531042,28.669687], city: «Советский», adress: «Советский, ул. Школьная, д. 27″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.558316,30.221985], city: «Сосново», adress: «Сосново, ул. Механизаторов, д. 11″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.902758,29.101876], city: «Сосновый Бор», adress: «Сосновый Бор, ул. Петра Великого, д. 9″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.730116,30.615187], city: «п. Тельмана», adress: «п. Тельмана, д. 2Б («Лента»)», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.645078,33.563233], city: «Тихвин», adress: «Тихвин, 1а микрорайон, д. 37″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.644541,33.508274], city: «Тихвин», adress: «Тихвин, ул. Советская, д. 41″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.644859,33.545347], city: «Тихвин», adress: «Тихвин, 1 микрорайон., д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.540299,30.863813], city: «Тосно», adress: «Тосно, ш. Барыбина, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.547013,30.864595], city: «Тосно», adress: «Тосно, пр. Ленина, д. 19″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.537885,30.851758], city: «Тосно», adress: «Тосно, ул. Энергетиков, д. 7″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.945752,31.034215], city: «Шлиссельбург», adress: «Шлиссельбург, ул. Жука, д. 3″, region: », subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, ]

Фильтр

РайонВсе районыАдмиралтейскийВасилеостровскийВыборгскийКалининскийКировскийКолпинскийКрасногвардейскийКрасносельскийКронштадтcкийКурортныйМосковскийНевский (левый берег)Невский (правый берег)ПетроградскийПетродворцовыйПриморскийПушкинскийФрунзенскийЦентральныйСтанция метроВсе станцииАвтовоАкадемическаяБалтийскаяВасилеостровскаяГорьковскаяГражданский проспектЕлизаровскаяЗвёзднаяКомендантский проспектКупчиноЛадожскаяЛенинский проспектЛеснаяМаяковскаяМеждународнаяМосковскаяНарвскаяНовочеркасскаяПарк ПобедыПетроградскаяПионерскаяПлощадь ЛенинаПлощадь МужестваПриморскаяПролетарскаяПроспект БольшевиковПроспект ВетерановПроспект ПросвещенияРыбацкоеСенная площадьСтарая ДеревняТехнологический институтУдельнаяУлица ДыбенкоЧёрная речкаЧернышевскаяЧкаловскаяНаселенный пунктВсе населенные пунктыСанкт-ПетербургБокситогорскВажиныВолосовоВолховВсеволожскВыборгВырицаГатчинаЕфимовскийИвангородКингисеппКиришиКировскКоммунарКузнечноеЛодейное ПолеЛомоносовЛугаМуриноНикольскийНовая ЛадогаОтрадноеПикалевоПодпорожьеПриозерскРощиноСветогорскСертоловоСланцыСоветскийСосновоСосновый Борп. ТельманаТихвинТосноШлиссельбург

На карте

Списком

Соединение проводов в распределительной коробке: способы и этапы соединения


Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

  • невысокая стоимость;
  • надежное соединение;
  • возможность соединения алюминиевых жил с медными.

Недостатки:

  • Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
  • Они позволяют соединить только два проводка между собой.
  • Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
  • Пайка способна обеспечить более надежное соединение.
connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

  • доступная цена;
  • отсутствие возможности возгорания, что объясняется материалом изготовления;
  • быстрая установка;
  • большой выбор изделий по размерам и цвету.

Недостатки:

  • изоляция и фиксация не отличается высоким качеством;
  • соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

  • соединение и изоляция высокого качества;
  • небольшая стоимость.

Недостатки:

  • один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
  • наличие специального инструмента: пресс-клещей и трубореза.
  • наличие специальной гильзы для скрепления алюминиевой и медной жилы.
  • Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

  • надежное и крепкое скрепление проводов.

Недостатки:

  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

  • небольшая стоимость;
  • отсутствие сложностей во время крепления;
  • соединение медных и алюминиевых жил;
  • изоляция высокого класса.

Недостатки:

  • такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
  • размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

  • минимальные затраты и простое выполнение работы;
  • соединение алюминиевых и медных жил.

Недостатки:

  • слабое качество крепления;
  • большой расход изоленты;
  • болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Подключение отвлетвления электропитания частного дома к воздушной линии



Общий принцип электропитания частного дома

От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.

Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.

Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает.

Подключение воздушного ответвления электропитания к частному дому

Воздушное ответвление электропитания к дому осуществляется изолированными проводами СИП или электрическими кабелями ВВГнг, АВВГ др. на несущем тросе.

Воздушные распределительные линии могут быть выполнены неизолированными проводами 4×70+35 мм2 (обозначается ВЛ) или изолированными проводами СИП 3×70+95+25 мм2 (обозначается ВЛИ).

Подключение ответвления по воздушной линии должно осуществляться на ближайшей к дому опоре воздушной линии. Если ближайшая опора от дома находится на расстоянии больше 25 метров, то нужно установить свою дополнительную опору на расстоянии не более 15 метров от ВЛ и не более 10 метров от дома.

Если воздушная линия проложена на изоляторах, соединение и ответвление проводов нужно выполнять непосредственно у изоляторов или на них. Подключение ответвления самонесущими проводами СИП и электрокабелями на несущем тросе немного отличаются.

Подключение проводов СИП к воздушной распределительной линии

Провода СИП не требуют несущих тросов и являются самонесущими. Подключение проводов СИП к ВЛ можно разбить на четыре этапа.

  1. Закрепить провода на доме анкерным зажимом;
  2. Натянуть провода между домом и опорой;
  3. Закрепить провода СИП на опоре анкерным зажимом;
  4. Подключить провода ответвления к проводам ВЛ.

Крепление проводов СИП к дому

Для крепления проводов к несущим конструкциям (стенам, столбам) осуществляется анкерными креплениями или натяжными зажимами. (Смотри фото)

По сути это зажим для провода, с петлей для крепления к крюку. Крюк крепится к стене дома или к столбу опоры. Весь процесс подключения ответвления к дому по воздушной линии можно описать так.

  1. Два крюка или анкерные кронштейны крепятся:один к стене дома и второй к столбу опоры.
  2. При помощи натяжного зажима провода закрепляются к крюку на стене дома.
  3. При помощи роликового полиспаст(роликового блока) провод СИП натягивается между домом и опорой до нужного натяжения.
  4. Конец провода крепится в анкерном (натяжном) зажиме с петлей.
  5. Петля надевается на крюк, установленный на опоре. Вместо крюка может быть применен анкерный кронштейн.

Важно! Крюки для крепления анкерных зажимов должны быть закреплены в основной конструкции дома, а не в обшивки или штукатурке.

Подключение провода СИП к «голым» проводам воздушной линии (ВЛ)

Для подключения провода СИП к неизолированным проводам воздушной линии (ВЛ.) понадобиться специальный отвлетвительный зажим для подсоединения провода СИП к оголенным проводам. С помощью этих зажимов провода СИП подсоединяются к ВЛ.

Подключение провода СИП к изолированным проводам воздушной линии (ВЛИ)

Для подключения провода СИП к изолированным проводам воздушной распределительной линии (ВЛИ) понадобиться специальный прокалывающий отвлетвительный зажим для подсоединения провода СИП к изолированным проводам. Прокалывающий зажим не требует зачистки изоляции проводов ВЛ. С помощью такого зажима провода СИП легко подсоединяются к ВЛ.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера.(На рисунке «Установка анкеров на обхватах колон»)

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре

При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.

Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.

Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.

©Elesant.ru

Другие статьи по теме





Похожие статьи

Оконцевание и подключение жил кабелей и проводов электрических

Оконцевание и подключение жил кабелей к различным элементам электрооборудования – один из этапов проведения электромонтажных работ. Ниже приведем основные способы оконцевания жил кабелей различного типа, а также способы их подключения к различным контактным зажимам электрического оборудования. Способ оконцевания и подключения жил кабелей зависит от типа контактных выводов электрооборудования, которым планируется подключать данный кабель. Существует три типа контактных выводов оборудования: плоские, штыревые и гнездовые. Плоский контактный вывод представляет собой контактную пластину, к которой при помощи болтового соединения подключается кабель. В контактной пластине может быть нарезана резьба или же просверлено отверстие, в которое вставляется болт и с обратной стороны завинчивается гайка.

Плоский контактный вывод

Плоский контактный вывод Оконцевание монолитных кабелей сечением до 10 кв. мм сводится к удалению изоляции и завертывания жилы в кольцо, диаметр которого соответствует диаметру болта плоского контактного соединения. Под головку болта ставится шайба и гровер (пружинная шайба). Кабели с монолитными жилами сечением 16 кв. мм и выше оконцовывают наконечниками. Фиксация наконечников на жилах кабеля осуществляется опрессовкой.

Кольцевой наконечник под опрессовку

Кольцевой наконечник под опрессовку Оконцевание кабелей и проводов с гибкими (многопроволочными) жилами для подключения к плоским контактным зажимам осуществляется при помощи кольцевых наконечников. В данном случае фиксация наконечников на жилах кабеля выполняется опрессовкой или пайкой (преимущественно для жил небольшого сечения).

Кольцевой наконечник для гибкого кабеля под винт

Кольцевой наконечник для гибкого кабеля под винт Для обеспечения надежного контактного соединения при подключении кабелей сечением от 16 кв. мм необходимо на болтовых зажимах дополнительно устанавливать контргайку. При подключении жил кабелей необходимо учитывать, что соприкосновение разных металлов недопустимо. Поэтому, если контактная пластина оборудования или шина медная, а жила кабеля алюминиевая, то для ее оконцевания необходимо применять алюмомедные наконечники. Возможно также оконцевание алюминиевого кабеля медными наконечниками, которые внутри предварительно облужены оловянно-свинцовым припоем.

Алюмомедный наконечник

Алюмомедный наконечник Еще один способ – использование алюмомедных шайб. Таким образом, при помощи данных шайб можно подключить алюминиевый кабель, оконцованный алюминиевым наконечником к медному плоскому зажиму. Шайба алюмомедная Или, наоборот, через алюмомедную шайбу можно подключить медный кабель (наконечник) к алюминиевой контактной пластине зажима плоского типа. Использование алюмомедных шайб Следующий тип контактных зажимов электрического оборудования – штыревой зажим. Данный зажим представляет собой болт, на котором навинчены две гайки, между которыми осуществляется подключение кабеля. Особенности оконцевания и подключения жил кабелей такие же, как и в предыдущем случае. Единственное отличие состоит в том, что при присоединении кабелей, оконцованных наконечниками, между гайками не подкладываются шайбы и гроверы. При необходимости подключения кабелей с монолитными жилами сечением до 10 кв. мм необходимо подкладывать шайбы по обе стороны жилы, завернутой в кольцо, а также подпружиненную шайбу (гровер) для обеспечения дополнительной жесткости контактного соединения. Следует отметить, что к зажиму штыревого типа не рекомендуется подключать более двух жил кабелей, в том числе и оконцованных наконечниками. Еще один тип контактных зажимов электрооборудования – гнездовые зажимы. Конструктивно данный зажим представляет собой отверстие (гнездо), в которое вставляется подключаемый проводник. Фиксация подключаемого проводника осуществляется завинчиванием винта, который прижимает проводник.

Гнездовой зажим для кабеля и провода

Гнездовой зажим для кабеля и провода Оконцевание монолитных жил при необходимости их подключения к гнездовым зажимам не требуется. Подключаемый кабель зачищают, вставляют в гнездовой зажим и фиксируют. Если подключаемый провод (кабель) с гибкими (многопроволочными) жилами, то перед подключением к гнездовому зажиму, его жилы оконцовывают штыревыми наконечниками. Во всех вышерассмотренных случаях перед подключением (оконцеванием) медных жил кабелей их зачищают до металлического блеска, а для алюминиевых жил, помимо зачистки, для предотвращения окисления контактных соединений, применяют специальную кварцевазелиновую пасту. Следует также отметить важность правильного выбора кабельных наконечников для оконцевания жил. Несоответствие размера наконечника тому или иному сечению кабеля значительно снижает нагрузочную способность контактного соединения, соответственно снижается его надежность. После окончания работ по подключению кабелей к элементам оборудования, необходимо в обязательном порядке проверять качество контактных соединений. В случае подключения кабелей небольшого сечения ограничиваются визуальной проверкой контактных соединений. В силовых цепях, при подключении кабелей большого сечения, помимо визуального осмотра и проверки на механическую прочность, необходимо производить замер переходного сопротивления на выполненных контактных соединениях.

Каталог проводов и кабелей | Allied Wire & Cable

Allied Wire and Cable имеет обширный ассортимент проводов и кабелей. Являясь ведущим отраслевым производителем и поставщиком, мы располагаем большим запасом коаксиального кабеля, автомобильного провода, соединительного провода XHHW, электрического провода и многого другого. Поскольку у нас есть такой обширный инвентарь, мы можем гарантировать быстрые сроки выполнения работ. Наш большой каталог включает труднодоступные и пользующиеся повышенным спросом товары, такие как кабели для аэрокосмической промышленности, морские и судовые кабели, кабели Ethernet и компьютерные кабели категории.У нас также имеется большой ассортимент кабелей Rapid Transit, специальных коаксиальных кабелей, строительных проводов THHN и переносных шнуров. Наш запас безгалогенных кабелей идеально подходит для любого применения, где безопасность человека является приоритетом, поскольку они не выделяют никаких токсичных газов или паров при контакте с огнем. Наш армированный кабель идеально подходит для промышленных условий. Независимо от того, что вам нужно для вашего следующего приложения, мы обеспечим вас.

Allied Wire & Cable предлагает дополнительные услуги

Мы также являемся отраслевыми лидерами в производстве нестандартных кабелей и услуг с добавленной стоимостью.Мы предлагаем широкий спектр дополнительных услуг, включая зачистку проводов, окрашивание, струйную печать, экструзию и многое другое. От решений для идентификации и маркировки до решений по упаковке — мы можем сделать все возможное, чтобы персонализировать ваш кабель так, как вам нужно. Выбирая Allied Wire and Cable, вы выбираете универсального поставщика.

Мы являемся экспертами в области производства проводов и кабелей с 1987 года и за это время накопили большой объем отраслевых знаний. Мы планируем поделиться этими знаниями с вами через Allied University.Allied University предназначен для того, чтобы наши клиенты были в курсе отраслевых стандартов и новостей. Вы можете найти информацию об отдельных продуктах, сравнения продуктов и многое другое! У нас также есть тематические исследования, касающиеся нестандартных кабелей, которые мы разрабатывали для наших клиентов на протяжении многих лет. Поскольку отрасль постоянно меняется, то же самое происходит и с Allied University. Заходите почаще, чтобы быть в курсе новой информации.

Allied Wire and Cable не только производит высококачественные провода и кабели.Мы также уполномочены распространять продукцию многих известных брендов, таких как Alpha, Belden, General Cable и других! Благодаря нашему долгому опыту работы в отрасли, мы можем помочь вам установить конкурентоспособные цены на товары ваших любимых брендов.

вакансий в Allied Wire & Cable Подайте заявку прямо сейчас!

ПРИСОЕДИНЯЙТЕСЬ К НАШЕЙ КОМАНДЕ

«Мы стараемся создать для сотрудников среду, не похожую ни на одну другую компанию. Наши сотрудники жизненно важны для нашей миссии и того, чем мы все занимаемся.Мы, как организация, настолько сильны, насколько наше самое слабое звено, поэтому мы делаем все возможное, чтобы обеспечить успех наших сотрудников». — Дэн Флинн, генеральный директор

«Семейный бизнес для нас означает, что вы относитесь ко всем с уважением, даете каждому возможность добиться успеха и находите время, чтобы поблагодарить за хорошо выполненную работу. Мы не можем отблагодарить наших коллег по работе. Без них мы не добились бы того успеха, которым являемся сегодня». — Тим Флинн, генеральный директор

Открытые позиции

НАША МИССИЯ

Allied Wire and Cable является сертифицированным по стандарту ISO 9001:2016 дистрибьютором чулок и специализированным производителем электрических проводов, электронных кабелей, термоусадочных трубок и средств управления проводами в США.AWC предлагает индивидуальный дизайн и производство кабелей, а также дополнительные услуги для удовлетворения ваших уникальных потребностей, включая нестандартную длину, резку и зачистку, нестандартные этикетки, разметку, печать и многое другое.

«Компания Allied Wire and Cable стремится быстро и эффективно обслуживать наших клиентов, неизменно оправдывая их ожидания и часто превосходя их. Каждый сотрудник Allied Wire and Cable стремится обеспечить высочайшее качество обслуживания. Мы понимаем, что клиент является источником жизненной силы нашей организации.

«Поэтому каждый сотрудник Allied Wire and Cable обязан бросить себе вызов, предоставляя превосходное обслуживание. В конечном счете, успех нашей компании можно измерить только полной удовлетворенностью клиентов».

Allied Wire & Cable является работодателем с равными возможностями (EOE)

Allied Wire & Cable гордится тем, что является работодателем с равными возможностями трудоустройства. Мы стремимся к равным возможностям трудоустройства для всех сотрудников и соискателей, что запрещает дискриминацию и домогательства любого типа независимо от расы, цвета кожи, религии, возраста, пола, национального происхождения, инвалидности, генетики, статуса ветерана, сексуальной ориентации, гендерной идентичности или самовыражение или любые другие характеристики, охраняемые федеральными законами, законами штата или местными законами.

Эта политика применяется ко всем условиям найма, включая набор, прием на работу, размещение, продвижение по службе, увольнение, увольнение, отзыв, перевод, отпуск, компенсацию и обучение.

Чтобы получить дополнительную информацию о приверженности Allied Wire & Cable обеспечению равных возможностей трудоустройства в качестве федерального подрядчика, нажмите здесь.

https://www.eeoc.gov/

Электропроводка Термостат Sensi | Sensi US

Электромонтаж Термостат Sensi | Сенси США

Установка

Приложение Sensi содержит все инструкции по установке для подключения вашего нового термостата.

  • Загрузите приложение Sensi на свой смартфон или планшет.
  • Создайте учетную запись или войдите в систему.
  • Коснитесь знака +, чтобы начать установку.
  • Нажмите «Нет, это не на стене».
  • Следуйте инструкциям в приложении, чтобы подключить термостат.

Вы также можете узнать больше, загрузив Руководство по установке Sensi , в котором описаны проводка и подключение к Wi-Fi. Если вы хотите проверить правильность конфигурации HVAC после установки, обратитесь к этой статье за инструкциями по настройке термостатов .

Выходные клеммы и схемы подключения

9

O / B

L

Терминальная этикетка

RH *

Power для отопления, 24V

RC *

RC *

Power для охлаждения, 24 В

C **

y

Первый этап Наружное охлаждение на обычных

Y2/*

Наружное охлаждение второй ступени в традиционных системах или наружное отопление и охлаждение второй ступени

в двухступенчатых системах с тепловым насосом или увлажнителем

W/E

Отопление помещения первой ступени на обычных котлах

тепло в системах с тепловыми насосами

W2/* DehumiDifier

O / B

Переключение (обратный клапан) Подключение для тепловых насосов или зоны Панельные системы

Система тепловой насоса, «L» CONNECTION

* Если старый термостат имеет отдельные провода RC и RH, выходящие из стены, закрепите перемычку RC/RH на задней стороне термостата над батарейным отсеком.

** Общий провод может быть помечен как «C» на вашем старом термостате, или он может быть помечен как «B» или «X». Пожалуйста, обратитесь к руководству пользователя вашего старого термостата для уточнения.

Примечания:

  • Обычные системы включают: бойлер, газовую печь, лучистое тепло, электрическое отопление и кондиционирование воздуха
  • Системы с тепловым насосом включают: тепловой насос, двухтопливный, геотермальный
  • Термостат Sensi не совместим с линией системы напряжения.Термостат сетевого напряжения обычно имеет провода калибра больше 18 и может не иметь маркировки клемм. Если вы не уверены в напряжении вашей системы, вы или подрядчик должны измерить напряжение с помощью мультиметра. Термостат Sensi рассчитан на 20-30 В переменного тока.
  • Если ваш старый термостат имеет провода, подключенные к следующим наборам клемм, термостат Sensi несовместим с вашей системой:
    • 1, 2, 3, 4
    • A, B, C, D
    • V+, VG, RS-, RS+
    • R, 1, 2, C

Обратитесь к нашей программе проверки совместимости системы , чтобы узнать, подойдут ли вам термостаты Sensi.

Загрузите приложение Sensi

Получите доступ к интеллектуальному термостату Sensi со смартфона или планшета, чтобы контролировать обстановку в доме, даже если вы находитесь далеко от него.

Свяжитесь с нами

Наша служба поддержки работает 7 дней в неделю.

Подробнее…

Пожалуйста, включите JavaScript, чтобы использовать этот сайт.

Dyna-Snap — оригинальные соединения магнитных проводов Литтлфорда

Dyna-Snaps позволяют легко и быстро выполнять универсальные решения для проводки.



Зачем использовать Dyna-Snaps?
    • No Metzing или Fumbling
    • Автоматическое, надежное подключение
    • непревзойденная универсальность и простота использования
    • Быстрая установка, и инструкции, которые имеют смысл
    • , гордо в Новой Зеландии
    Хватит возиться:  Зачем возиться и возиться там, где важнее всего хорошее соединение? Динамо-освещение — это инвестиция, которую стоит сделать правильно.

    Системы освещения Dynamo стоят дорого. Базовый головной и задний фонарь с батарейным питанием стоит небольшую часть стоимости динамо-системы питания, но серьезные гонщики предпочитают вкладывать средства в динамо-освещение, потому что им нужно постоянное решение, о котором им не нужно беспокоиться. Та же логика справедлива и для магнитопроводного соединения. Привередливые точки соединения, основанные на трении, всегда были слабым звеном даже в самой лучшей системе освещения. Уже нет. Dyna-Snap — это соединение премиум-класса, дополняющее любую высококачественную силовую динамо-систему.



    Надежное автоматическое соединение: Dyna-Snaps автоматически соединяются и легко разъединяются.

    Dyna-Snap соединяются, как только они находятся в пределах досягаемости друг друга, поэтому вам больше никогда не придется возиться с неподатливыми соединениями в труднодоступных местах (например, за крылом, в короне вилки или между лезвием вилки и динамо-машиной). центр).



    Поскольку они не зависят от трения, они никогда не сцепятся друг с другом и не оторвутся сами по себе.Даже более дорогие патронные соединители в форме клетки со временем теряют свою «пружину» и ослабевают, что в конечном итоге приводит к необходимости замены. Редкоземельные (неодимовые) магнитные контактные поверхности Dyna-Snaps покрыты тремя слоями никеля и меди (Ni-Cu-Ni) для защиты от коррозии и ударных повреждений. Если магнитные поверхности в ваших защелках Dyna-Snap заржавеют или иным образом выйдут из строя при регулярном использовании (даже при длительном использовании), мы с радостью заменим их!

    Простота подключения и естественная полярность позволяют автоматизировать сложную разводку проводов.Используя доступные разъемы с обратной полярностью и устанавливая разъемы с одинаковой полярностью в противоположных направлениях, можно соединить и снова соединить до четырех проводов, не задумываясь о том, какой провод куда идет.





    Наконец-то бесплатно: Магнитное соединение означает максимальную универсальность.

    Где используются Dyna-Snaps? Везде, где требуется простое и надежное соединение проводов низкого напряжения. Общие приложения, связанные с велосипедом, показаны ниже, потому что именно в этом мире появились Dyna-Snaps, но существует множество других потенциальных применений.

    (Если у вас есть другие варианты применения, сообщите нам об этом. Мы будем рады услышать об этом!)

    Туристические велосипеды: магнитные соединения проводов не заедают, не ослабевают, не устают и не ломаются независимо от того, как часто они используются. Они идеально подходят для спаренных велосипедов S&S, Moulton, Ritchey breakaway и других разъемных велосипедов. Снятие колеса: спустило колесо? Больше не нужно возиться в поисках недоступного соединения. Просто снимите колесо. Провода будут отсоединяться (а затем снова присоединяться) сами по себе.Обмен гаджетами: кросс-совместимый пакет Dyna-Snap 3 позволяет нескольким гаджетам использовать одну и ту же проводку. Мгновенно подключайте только то, что нужно для поездки. Защита от угона: вам нужно припарковаться там, где вы бы не хотели? Быстро и легко снимите эту дорогостоящую фару, прежде чем это сделает кто-то другой.


    Варианты проводки Dyna-Snap

    Легкое и бесконечно повторяемое проводное соединение открывает целый мир возможностей. Хотите поменять фару на GPS? Нет проблем — подключить любое устройство к одному и тому же набору проводов совсем несложно.Хотите вариант обоих? Разделите выходные провода на четыре разъема и подключите один, другой или оба. Даже четыре провода (например, те, которые входят в фару и выходят из нее) могут быть соединены автоматически за один раз.

    Простая установка: Установка несложная.

    Dyna-Snap проще в установке, чем фрикционные соединители. Поскольку корпуса соединителей уже изолированы, нет никаких сомнений в размещении термоусадки в точках контакта.Просто наденьте термоусадочную пленку на основание корпуса коннектора и нагрейте каждый раз для идеального соединения.

    Ответственное производство:
    Dyna-Snaps производятся новозеландцами, получающими прожиточный минимум.

    Да, поддерживая этот проект, вы получаете разумное решение постоянной проблемы с низковольтной проводкой. Но вы также поддерживаете мышление о социальной ответственности и взаимности, а не о максимизации прибыли за счет эксплуататорских трудовых практик.

    Han Водонепроницаемый разъем EE (соединение сваркой) | МИСУМИ

    Серия Han-E
    Доступны номера ядер от 6 до 48 ядер, используется большой кожух типа Han-E. Номинальный ток может составлять до 16 А, а напряжение до 500 В переменного тока, допускается степень загрязнения 3 (Примечание 1) стандарта VDE0110, поэтому он особенно подходит в качестве разъема питания. Способ соединения – винтовой монтаж. Приобретены стандарты UL и CSA. (Международные стандарты см.А2-227).

    Серия Han-A
    Доступны номера ядер от 3 до 32 ядер, и используется кожух типа Han-A, который меньше, чем у типа Han-E. Номинальный ток может быть до 10 А (3 жилы), 16 А (10 жил, 16 жил) и напряжение до 250 В переменного тока, допускается степень загрязнения 3 (Примечание 1) стандарта VDE0110. Способ соединения – винтовой монтаж. Приобретены стандарты UL и CSA.

    Серия Han-D
    Доступны номера ядер от 7 до 128 ядер, и в зависимости от количества ядер можно использовать кожухи типа Han-A или Han-E.Благодаря расположению с высокой плотностью, он идеально подходит в качестве многожильного разъема для общих сигналов. Номинальный ток может быть до 10 А и напряжение до 250 В переменного тока, допускается степень загрязнения 3 (Примечание 1) стандарта VDE0110. Способ соединения – обжимной. Приобретены стандарты UL и CSA.

    Серия Han-DD
    Доступны номера ядер от 24 до 108 ядер, используется большой кожух типа Han-E. Благодаря расположению сверхвысокой плотности он идеально подходит для использования в качестве сверхмногожильного разъема.Номинальный ток может быть до 10 А и напряжение до 250 В переменного тока, допускается степень загрязнения 3 (Примечание 1) стандарта VDE0110. Способ соединения – обжимной. Приобретены стандарты UL и CSA.

    (Примечание 1) При настройке номинального напряжения для VDE0110 напряжение устанавливается таким образом, чтобы его можно было безопасно использовать в реальных условиях эксплуатации. Для этого он устанавливает номинальное напряжение, подходящее для каждой среды, путем предварительного разделения на группы для среды, в которой он используется. Совместимая среда степени загрязнения 3 этого продукта выглядит следующим образом.

    Степень загрязнения 3: Промышленные и сельскохозяйственные помещения без кондиционирования воздуха, включая склады, котельные и ремонтные мастерские, а также заводы и т. д. со станками и сборочными устройствами.
    * Эквивалент прежней группы изоляции C.

    Мы не можем найти эту страницу

    (* {{l10n_strings.REQUIRED_FIELD}})

    {{l10n_strings.CREATE_NEW_COLLECTION}}*

    {{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

    {{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

    {{l10n_strings.DRAG_TEXT_HELP}}

    {{l10n_strings.LANGUAGE}} {{$select.selected.display}}

    {{статья.content_lang.display}}

    {{l10n_strings.АВТОР}}

    {{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

    {{$выбрать.выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

    Изготовление кабельных сборок и жгутов на заказ

    Производство кабельных сборок, подводящих проводов, жгутов проводов и электромеханических сборок — это то, что мы делаем лучше всего в Excel Connection.Превосходя ожидания наших клиентов в отношении качества, доставки и стоимости за счет постоянного улучшения и взаимодействия с клиентами, мы делаем это лучше, чем кто-либо другой.

    От больших объемов простых проводов до небольшого количества очень сложных жгутов проводов — Excel Connection работает с клиентами и проектами любого размера. Наше производственное предприятие площадью 30 000 квадратных футов в Милуоки, штат Висконсин, имеет возможности для обработки проволоки и персонал для удовлетворения потребностей клиентов сегодня, а также потенциал для расширения еще на 30 000 квадратных футов по мере расширения требований.

    Excel Connection имеет подтвержденный опыт высококачественной и своевременной доставки нестандартной проводной и кабельной продукции. Уже более 30 лет мы поставляем решения практически для всех ваших потребностей в распределении электроэнергии.

    ЗАПРОСИТЬ ЦЕНУ СЕГОДНЯ

    Контрактное производство электрооборудования с полным спектром услуг

    У нас есть полный спектр автоматизированного оборудования и высококвалифицированный персонал, которые повышают ценность вашего проекта с помощью услуг и возможностей, включая:

    • Инвентаризация, управляемая поставщиком (VMI), до 26 оборотов в год
    • Быстрая доставка прототипов в течение 48 часов
    • Комплектация и упаковка компонентов
    • Кабели большого сечения до 777 MCM
    • Комплекты проводов более 400 проводов
    • Жгуты проводов Более 250 проводов, целостность проверена
    • Защитные покрытия для плетения, ткацких станков и Mil-Spec
    • DIN-рейка/клеммная колодка в сборе
    • Доставка на место
    • Оборудование для перемещения материалов весом более 15 000 фунтов
    • Доставка по всему миру
    • Сертификат UL
    • Стандарты качества IPC620
    • Сертификат ISO 9001:2015

    Узнайте больше о наших услугах по контрактному производству или свяжитесь с нами через Интернет, чтобы начать разговор.

    Посмотрите экскурсию по Excel Connection

    Что нового @ Excel Connection







    Эксклюзивные загрузки для подключения к Excel

    Зарегистрируйтесь, чтобы получить доступ к эксклюзивным документам и другому контенту, которого нет на нашем веб-сайте.

    .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
