Емкость конденсатора, теория и примеры задач

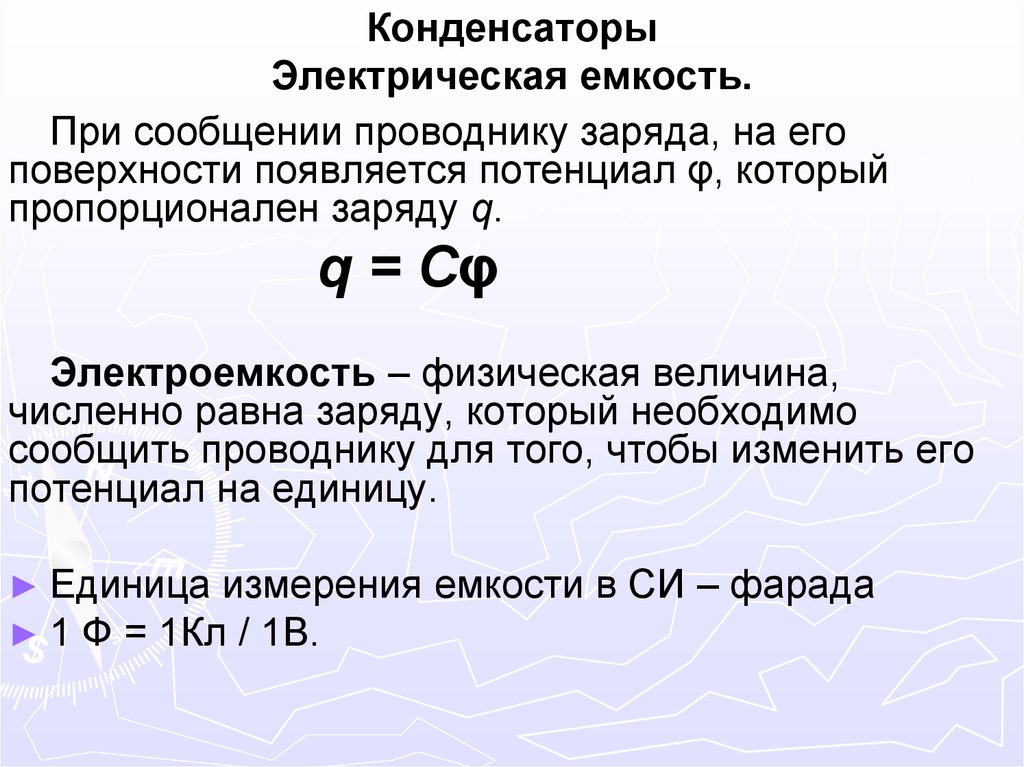

Емкость в Международной системе единиц (СИ) измеряется в фарадах (Ф). Фарад – это большая емкость, поэтому на практике часто применяют пико фарады (пФ), нано фарады (нФ), микро фарады (мкФ).



Емкость плоского конденсатора

Получим формулу для расчета ёмкости плоского конденсатора, который состоит из двух параллельных проводящих пластин, площадь которых равна S (каждая). Пластины расположены на расстоянии d друг от друга. Одна пластина имеет заряд а другая . Будем считать, что расстояние между пластинами конденсатора много меньше, чем их линейные размеры. В таком случае краевые эффекты можно не принимать в расчет и электрическое поле между обкладками будем считать однородным. Поле (E), которое создают две бесконечные плоскости, несущие одинаковый по модулю и противоположный по знаку заряд, разделенные диэлектриком с диэлектрической проницаемостью , можно определить при помощи формулы:



где — плотность распределения заряда по поверхности пластины.

В таком случае, разность потенциалов между рассматриваемыми обкладками конденсатора, находящимися на расстоянии d будет равна:



Подставим правую часть выражения (3) вместо разности потенциалов в (1) и учитывая, что , получаем:



Емкости цилиндрического и сферического конденсаторов получают по аналогичной схеме.

Емкости цилиндрического и сферического конденсаторов

Цилиндрическим называют конденсатор, который представляет собой две соосные цилиндрические поверхности из проводника, разного радиуса, пространство между которыми заполнено диэлектриком. Емкость такого конденсатора находят как:



где l – высота цилиндров; – радиус внешнего цилиндра; – радиус внутреннего цилиндра. По формуле (5) вычисляют емкость коаксиального кабеля.

Сферическим конденсатором является конденсатор, обкладки которого две концентрические сферические поверхности из проводника, пространство между ними заполняет диэлектрик. Емкость сферического конденсатора определяют как:



где – радиусы обкладок конденсатора.

Примеры решения задач

ОПРЕДЕЛЕНИЕ ЕМКОСТИ КОНДЕНСАТОРА И ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ МАСЛА МЕТОДОМ ПЕРИОДИЧЕСКОЙ ЗАРЯДКИ И РАЗРЯДКИ КОНДЕНСАТОРА Методические указания к выполнению лабораторной работы № 23 по физике для студентов всех форм обучения

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Тихоокеанский государственный университет»

ОПРЕДЕЛЕНИЕ ЕМКОСТИ КОНДЕНСАТОРА

И ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ МАСЛА

МЕТОДОМ ПЕРИОДИЧЕСКОЙ ЗАРЯДКИ И РАЗРЯДКИ
КОНДЕНСАТОРА
Методические указания
к выполнению лабораторной работы № 23 по физике
для студентов всех форм обучения

Хабаровск

Издательство ТОГУ

2011

УДК 539.

16(076.5)

Определение емкости конденсатора и диэлектрической проницаемости масла методом периодической зарядки и разрядки конденсатора : методические указания к выполнению лабораторной работы № 23 по физике для студентов всех форм обучения / сост. В. И. Нестеров. – Хабаровск : Изд-во Тихоокеан. гос. ун-та, 2011. – 11 с.

Методические указания составлены на кафедре «Физика». Включают общие сведения о емкости конденсатора, методику эксперимента, порядок выполнения работы, контрольные вопросы и задания. Объем выполнения лабораторной работы – 2 часа.

Печатается в соответствии с решениями кафедры «Физика» и методического совета факультета компьютерных и фундаментальных наук.

© Тихоокеанский государственный университет, 2011

Цель работы. Ознакомиться с понятием емкости конденсатора и методом определения емкости конденсаторов.

Задача. Определить емкость конденсаторов. Проверить формулы параллельного и последовательного соединения конденсаторов и определить диэлектрическую проницаемость жидкого диэлектрика.

Приборы и принадлежности. Установка для определения емкости конденсатора и диэлектрической проницаемости масла, содержащая следующие элементы: автоматический переключатель, потенциометр (делитель напряжения), источник постоянного тока, вольтметр, микроамперметр, измеряемые емкости (конденсаторы), конденсатор в исследуемом диэлектрике (масло), воздушный конденсатор.

1. ЕМКОСТЬ КОНДЕНСАТОРА. ОБЩИЕ СВЕДЕНИЯ

Одной из важнейших характеристик проводника является его электрическая емкость (или просто емкость), т. е. величина, численно равная заряду, который необходимо сообщить уединенному проводнику для повышения его потенциала на единицу:

где С – электроемкость уединенного проводника; q – заряд, сообщенный проводнику; φ – потенциал проводника.

В единицах СИ емкость измеряется в фарадах (Ф). Один фарад (1 Ф) – емкость такого уединенного проводника, при сообщении которому заряда в один кулон (1 Кл) получим изменение потенциала на один вольт (1 В).

Электроемкость проводника зависит от формы и размеров проводника. Это связано с тем, что избыточные заряды распределяются на внешней поверхности проводника. Емкость не зависит также ни от заряда проводника, ни от его потенциала.

Потенциал уединенного шара радиуса R, находящегося в однородной среде с диэлектрической проницаемостью :

Тогда получим формулу для расчета емкости уединенного шара

.

Уединенный проводник обладает малой емкостью (емкость земного шара около 640 мкФ). Емкость уединенного проводника существенно увеличивается при приближении к нему других проводников и зависит от диэлектрических свойств среды, в которой он находится.

Для того чтобы проводник обладал большой емкостью, он должен иметь очень большие размеры. На практике часто необходимы устройства, обладающие способностью при малых размерах и небольших относительно окружающих тел потенциалах накапливать значительные по величине заряды, т. е. обладать большой емкостью. Эти устройства получили название конденсаторов.

Конденсатором называется система, состоящая из двух проводников, форма и взаимное расположение которых таковы, что электрическое поле этих проводников при сообщении им равных по абсолютному значению и противоположных по знаку электрических зарядов полностью или почти полностью локализовано в ограниченной области пространства.

Если к заряженному проводнику приближать другие тела, то на них возникают индуцированные (на проводнике) или связанные (на диэлектрике) заряды, причем ближайшими к наводящему заряду будут заряды противоположного знака. Эти заряды ослабляют поле, создаваемое зарядом , т.

е. понижают потенциал проводника, что приводит к повышению его электроемкости.

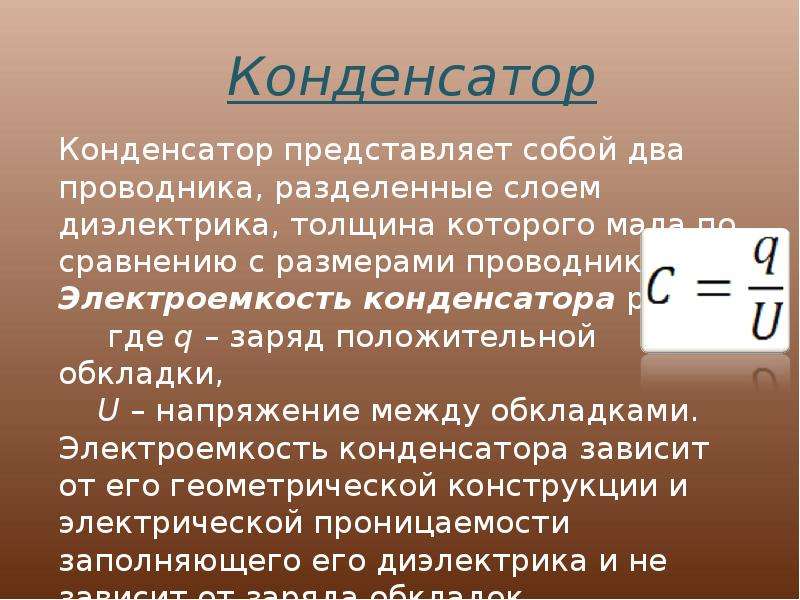

Конденсатор состоит из двух проводников (обкладок), разделенных диэлектриком. Чтобы емкость проводников не зависела от окружающих тел, нужно обеспечить наличие поля только между этими проводниками. Достигается это путем придания проводникам формы либо двух близко расположенных параллельных пластин, либо двух коаксиальных цилиндров, либо двух концентрических сфер и сообщения им равных по величине и противоположных по знаку зарядов. Форма обкладок определяет название (плоский, цилиндрический, сферический и т. п.) конденсатора.

Так как поле сосредоточено внутри конденсатора, то линии напряженности начинаются на одной обкладке и кончаются на другой, поэтому свободные заряды, возникающие на разных обкладках, являются равными по модулю разноименными зарядами.

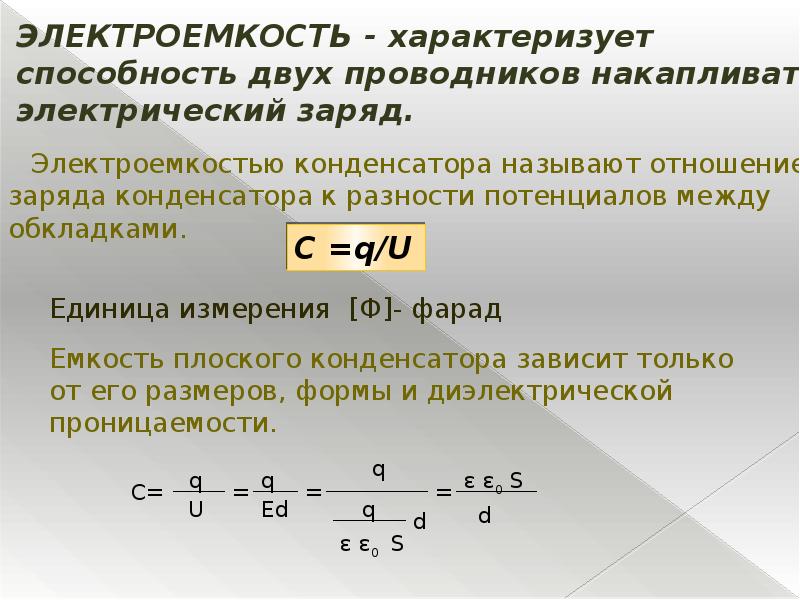

Емкость конденсатора равна отношению заряда Q к разности
потенциалов 2 1 или к напряжению U между проводниками, вызванному этим зарядом:

При соединении двух (нескольких) конденсаторов в батарею ее емкость зависит от способа соединения конденсаторов.

При параллельном соединении двух конденсаторов емкостями С1 и С2 общая емкость

а при последовательном соединении

2. МЕТОДИКА ЭКСПЕРИМЕНТА

И ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА

Существует несколько методов определения емкости конденсаторов: с помощью баллистического гальванометра, мостовой метод и т. д.

Баллистическим гальванометром называют электроизмерительный прибор, отличающийся высокой чувствительностью к току и сравнительно большим периодом колебаний подвижной системы (рамки). Баллистическим гальванометром можно измерять как постоянный ток (стационарный режим), так и заряд, протекший через рамку за некоторое время (баллистический режим). В баллистическом режиме гальванометр может работать, если время, в течение которого через него протекает токовый импульс, оказывается во много раз меньше периода собственных колебаний подвижной рамки гальванометра.

Период колебаний рамки поэтому делают большим (до 15 с). В баллистических гальванометрах применяют сильные постоянные магниты и рамки с большим количеством витков, подвешенные на тонких нитях с малой упругостью.

Если заряженный конденсатор разрядить через баллистический гальванометр, то по первому отклонению его подвижной системы можно определить величину заряда конденсатора. Но если разряд осуществить через гальванометр с малым моментом инерции подвижной системы, то величину заряда можно определить лишь в том случае, когда известна сила тока в гальванометре для всех моментов времени разряда. Тогда, учитывая, что получим откуда

что соответствует заштрихованной площади на рис. 1, а.

Периодически заряжая и разряжая конденсатор через обычный гальванометр-микроамперметр, обладающий периодом колебаний во много раз больше, чем время разряда конденсатора, получим отклонение микроамперметра,
не изменяющееся со временем (постоянное отклонение). Это отклонение соответствует силе тока i0, представляющей среднее значение тока за все время, пока идет процесс перезарядки конденсатора (рис. 1, б).

Так как i0 численно равно количеству электричества, протекающему через микроамперметр за 1 с, то за время t заряд, протекающий через микроамперметр:

г
де q – заряд, полученный конденсатором за один цикл зарядки-разрядки;
Т – время одного цикла зарядки-разрядки; N – число циклов за время t.

Рис. 1. График тока, проходящего через микроамперметр при периодической зарядке
и разрядке конденсатора

Выражая q через емкость конденсатора С и напряжение на конденсаторе U, получим

где – число разрядов за 1 с. Таким образом,

,

. (1)

Полученное соотношение (1) может быть использовано для определения одной из величин, входящих в него. В этой работе оно применяется для определения неизвестных емкостей конденсаторов, емкости при их параллельном и последовательном соединении.

Плоский конденсатор состоит из двух параллельных металлических пластин площадью S каждая, расположенных на близком расстоянии d одна от другой и имеющих заряды, равные по величине, но противоположные по знаку. Электрическая емкость плоского конденсатора

где  – относительная диэлектрическая проницаемость среды, заполняющей конденсатор.

Если между обкладками конденсатора находится воздух ( = 1), тогда емкость такого конденсатора

(2)

где С – емкость конденсатора, между пластинами которого находится исследуемый диэлектрик; – емкость этого же конденсатора при отсутствии диэлектрика между пластинами; – диэлектрическая проницаемость диэлектрика.

Следовательно, диэлектрическая проницаемость диэлектрика, находящегося между пластинами:


. (3)

Приведем схему измерительной установки (рис. 2).

Рис. 2. Схема установки

Исследуемый конденсатор заряжается от источника постоянного напряжения, а затем автоматически действующий переключатель АП отсоединяет одну из обкладок от источника и замыкает обкладки конденсатора на микроамперметр. При замыкании контактов 1 – 2 происходит зарядка конденсатора, а при замыкании 2 – 3 конденсатор разряжается. Цикл «зарядка-разрядка» повторяется с частотой работы переключателя (частота работы переключателя равна частоте тока, питающего переключатель, в нашем случае f = 50 Гц). Сопротивление микроамперметра и емкость конденсатора выбраны столь малыми, что конденсатор успевает зарядиться или разрядиться менее чем за 0,01 с. Период собственных колебаний подвижной системы микроамперметра значительно больше этой величины.

Напряжение U устанавливается с помощью потенциометра R и измеряется вольтметром. Зная напряжение на конденсаторе, ток, текущий через микроамперметр, и частоту работы автоматического переключателя, можно определить неизвестную емкость конденсатора по формуле (1).

В качестве автоматического переключателя используется поляризованное реле (рис. 3).

Рис. 3. Схема автоматического переключателя

На ферромагнитном сердечнике М помещена катушка В, по которой пропускают переменный ток с частотой 50 Гц. Между концами сердечника помещен намагниченный стержень – якорь Я. При отсутствии в катушке тока якорь располагается точно посередине между наконечниками P и Q. Когда в катушке В идет ток, то он создает магнитное поле и якорь притягивается к одному из полюсов P или Q в зависимости от направления тока в катушке В. При этом клемма 1 соединяется через якорь, контакты К и L – поочередно с клеммами
2 и 3. Тем самым конденсатор то заряжается, то разряжается 50 раз в секунду.

Передняя панель установки для измерения емкостей конденсатора и диэлектрической проницаемости масла изображена на рис. 4.

Рис. 4. Передняя панель установки

3. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
  1. Тумблер «Сеть» установить в положение «Вкл» (рис. 4).

  2. Переключатель 1 установить в положение «Си» (известный конденсатор).

  3. Вращая потенциометр 2, добиться, чтобы отклонение стрелки микроамперметра было равно 6–10 мкА.

  4. Снять показания вольтметра и микроамперметра. Используя выраже-
    ние (1), вычислить емкость Си известного конденсатора. Полученное значение емкости конденсатора сравнить со значением, указанным на конденсаторе.

  5. Переключатель 1 перевести в положение «С1» и аналогично предыдущему определить его емкость С1.

  6. Переключатель 1 перевести в положение «С2» и определить емкость С2.

  7. Переключатель 1 перевести в положение «Спар» (при этом конденсаторы С1 и С2 соединяются параллельно) и измерить емкость полученной батареи конденсаторов.

  8. Рассчитать емкость Спар теоретически и сравнить со значением Спар, полученным экспериментально.

  9. Переключатель 1 перевести в положение «Спос» (при этом конденсаторы С1 и С2 соединяются последовательно) и измерить емкость полученной батареи конденсаторов.

  10. Рассчитать емкость Спос теоретически и сравнить со значением Спос, полученным экспериментально.

  11. Переключателем 1 включить в схему конденсатор переменной емкости Св. Измерить его емкость, когда между пластинами находится воздух ( воздуха принять равной 1).

  12. Переключателем 1 включить в схему конденсатор переменной емкости См , находящийся в масле. Измерить емкость конденсатора См.

  13. Определить диэлектрическую проницаемость масла по формуле (3).

  14. Все измерения проводить не менее трех раз, результаты измерений занести в таблицу.

  15. Рассчитать средние значения всех емкостей и результаты занести в клеточки, отмеченные крестиком.

Таблица результатов измерений

Номер опыта

Си

С1

С2

Спар

Спос

Св

См

i

U

C

i

U

C

i

U

C

i

U

C

i

U

C

i

U

C

i

U

C

1

2

3

х

х

х

х

х

х

х

4. КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАНИЯ
  1. Что такое электроемкость уединенного проводника и какими единицами она измеряется?

  2. От чего зависит электроемкость уединенного проводника?

  3. Что такое конденсатор? Какие типы конденсаторов существуют?

  4. От чего зависит емкость конденсатора?

  5. От чего зависит энергия и плотность энергии электростатического
    поля?

  6. Вывести формулу электроемкости плоского конденсатора?

  7. Вывести формулу последовательного соединения конденсаторов.

  8. Вывести формулу параллельного соединения конденсаторов.

  9. Как будет изменяться потенциал изолированного заряженного мыльного пузыря при уменьшении его объема?

  10. Как изменится электроемкость конденсатора при увеличении заряда на пластинах в 3 раза?

  11. Что называется диэлектрической проницаемостью и как она влияет на емкость конденсатора?

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

  1. Трофимова Т. И. Курс физики / Т. И. Трофимова. – М. : Academia, 2010. – 560 с.

  2. Детлаф А. А. Курс физики / А. А. Детлаф, Б. М. Яворский. – М. : Academia, 2010. – 720 с.

  3. Савельев И. В. Курс общей физики. В 3 т. Т. 2. Электричество и магнетизм. Волны. Оптика / И. В. Савельев. – СПб. : Лань, 2008. – 496 с.

  4. Терентьев Н. Л. Электричество. Электромагнетизм : учеб. пособие
    / Н. Л. Терентьев. – Хабаровск : Изд-во Хабар. гос. техн. ун-та, 2003. – 120 с.

Оглавление

1. Емкость конденсатора. Общие сведения 3

2. Методика эксперимента и экспериментальная установка 5

3. Порядок выполнения работы 9

4. Контрольные вопросы и задания 10

Библиографический список 11

ОПРЕДЕЛЕНИЕ ЕМКОСТИ КОНДЕНСАТОРА

И ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ МАСЛА

МЕТОДОМ ПЕРИОДИЧЕСКОЙ ЗАРЯДКИ И РАЗРЯДКИ
КОНДЕНСАТОРА
Методические указания
к выполнению лабораторной работы № 23 по физике
для студентов всех форм обучения

Владимир Ильич Нестеров

Главный редактор Л. А. Суевалова

Редактор Е. Н. Ярулина

Подписано в печать 22.09.11. Формат 60 × 84 1/16. Бумага писчая. Гарнитура «Таймс».
Печать цифровая. Усл. печ. л. 0,7. Тираж 150 экз. Заказ .

Издательство Тихоокеанского государственного университета.

680035, Хабаровск, ул. Тихоокеанская, 136.


Отдел оперативной полиграфии издательства
Тихоокеанского государственного университета.

680035, Хабаровск, ул. Тихоокеанская, 136.

состав и свойства, работа устройства и сфера его использования

К основным элементам электрической цепи специалисты относят конденсатор, который состоит из двух обкладок. В каждой пластине содержится противоположный по знаку электрический заряд. По определению, между обкладками есть диэлектрик. В его задачи входит сохранение заряда. Толщина диэлектрика меньше размеров обкладок. В состав электрических устройств входят многослойные диэлектрики и электроды, свернутые в цилиндр либо параллелепипед. Чтобы определить значение емкости, используют фарады.

Система маркировки

Специалисты различают 2 системы обозначения конденсаторов в странах СНГ: буквенная и цифровая. Первая система считается старой. Она применяется относительно устройств, разработанных до 1960 года. Согласно буквенной системе, символ К означает конденсатор, вторая буква — диэлектрик.

Существуют следующие типы устройств:

  • Б — бумажный;
  • С — слюдяной;
  • К — керамический;
  • Э — электролитический.

Третья буква указывает на конструктивные особенности элемента цепи: герметичность, условия эксплуатации. Чтобы упростить маркировку, первая буква пропускается. По новой системе элементы делятся на типы с учетом вида диэлектрика, назначения и варианта исполнения. Буква «К» — электрический конденсатор, а следующая за ней цифра — вид диэлектрика. Последняя буква указывает, для чего нужен конденсатор. Номер разработки указывает вариант конструкции.

Функционирование и работоспособность

Основное свойство элемента заключается в накоплении заряда в период высокого напряжения. Дополнительно он обеспечивает питание всей цепи при низком значении напряжения. Конденсатор работает по следующему принципу: прибор включен в сеть, рассматриваемый элемент заряжается. На одной составной пластине накапливаются электроны, а на второй — ионы.

В первом случае заряд отрицательный, а в последнем он положительный. Пластины, входящие в состав электроконденсатора, не соприкасаются между собой из-за диэлектрика. Такая конструкция обеспечивает накопление заряда.

Если подключить прибор к источнику тока, напряжение в цепи будет равно нулю. По мере наполнения зарядами значение показателя соответствует тому, которое подается от источника. Если прибор отключить от сети, конденсатор потеряет заряд. При этом сохранится нагрузка в самой цепи, так как прибор потребляет напряжение с током от устройства. Необходимость питания способствует движению электронов в конденсаторе к ионам. Таким способом образуется ток, который передается к иным элементам.

Если в цепи есть постоянный ток, конденсаторы его проводят в момент подключения прибора к сети. При завершении переходного процесса ток через элемент не идёт из-за наличия диэлектрика. Если в цепи ток переменный, его значение колеблется за счет циклической перезарядки конденсатора.

Характеристики параметров

Технические характеристики приборов зависят от того, из чего состоит устроенный конденсатор, каковы его основные параметры (емкость, полярность, напряжение). Значение емкости связывают специалисты со способностью элемента накапливать заряд. При обозначении устройства указывается номинальная емкость, её реальное значение зависит от многих факторов.

Последний показатель определяет электрические свойства конденсатора. Элементы, в которых емкость достигает нескольких десятков фарад, называют ионисторами. Чтобы получить большие ёмкости, конденсаторы рекомендуется соединить параллельно. В такой схеме напряжение между обкладками всех составных элементов одинаково. Для определения общей ёмкости батареи потребуется суммировать значение параметров всех конденсаторов схемы.

При параллельном соединении расстояние между обкладками одинаково свойству диэлектрика. В такой схеме емкостный элемент состоит из фрагментов меньшей площади. Если схема последовательная, во всех конденсаторах заряды одинаковы. Другие параметры konde:

  1. Удельная ёмкость. Вычисляется отношением ёмкости к массе либо объёму диэлектрика. Максимальное значение показателя наблюдается при наименьшей толщине изолятора.
  2. Плотность энергии. Значение показателя зависит от состава. Можно использовать максимальную плотность в большом конденсаторе, где масса его корпуса незначительна по отношению к массе электролита, обкладок. К примеру, модель EPCOS B4345 имеет ёмкость в 12 000 мкФ. Максимальное напряжение равняется 450 В, масса — 1,9 кг, плотность — 639 Дж/кг.
  3. Номинальное напряжение. Показатель зависит от строения элемента цепи, свойств используемых материалов.

Виды устройств

Классификация конденсаторов основана на выполняемых функциях, предназначении, рабочих условиях, типе вещества между обкладками. Элементы активно используют в цепях, когда нужно накопить и сохранить электрический заряд. Чтобы выполнить такое условие, потребуется емкостное устройство.

Внутри него устанавливают 2 обкладки с различными знаками заряда. Между ними находится вещество. Оно препятствует их соприкосновению и разряду. Отвечать свойствам диэлектрика может тантал, алюминий. Реже используют керамические материалы, включая полистирол.

Можно делать цепи из конденсаторов с оксидным диэлектриком — электролитическим элементом. Он работает при правильной полярности напряжения, что связано с химическими особенностями взаимодействия электролита и диэлектрика.

В случае с обратной полярностью напряжения электролитические конденсаторы стремительно выходят из строя. Подобное явление специалисты объясняют химическим разрушением изолятора с последующим увеличением силы тока. Внутри устройства вскипает электролит, взрывается корпус.

В разных отраслях производства чаще используют алюминиевые электролитические модели. Более эффективными считаются танталовые аналоги, так как для них характерны высокие электрические характеристики. В подобных устройствах в качестве изолятора используется оксид тантала. Он обладает следующими плюсами:

  • высокая надежность;
  • хорошие частотные характеристики;
  • широкий диапазон рабочей температуры.

Элементы используют в электронике, где нужна высокая емкость при незначительных габаритах прибора. Но микроконденсаторы имеют недостатки в виде высокой чувствительности к пульсации тока и перенапряжению, дороговизны.

Силовые элементы

В приборе с высоким напряжением устанавливается силовой конденсатор. Он предназначен для компенсации потери в линии электропередач. Одновременно элемент улучшает коэффициент мощности в промышленной электроустановке.

Деталь изготавливается из качественной пропиленовой пленки с металлизированной основой и пропиткой из нетоксичного изоляционного масла. Для подобных элементов характерна самоликвидация внутренних повреждений. Это придаёт им надёжность, увеличивая эксплуатационный срок.

В керамических моделях предусмотрен диэлектрик из керамики. Для него характерны:

  • высокая функциональность, связанная с рабочим напряжением;
  • надёжность;
  • низкие потери энергии;
  • дешевизна.

Значение емкостей керамических конденсаторов колеблется в пределах 0,1 мкФ.

Другие модели

Слюдяные серебряные конденсаторы сменили прежние слюдяные аналоги. Они обладают значительной стабильностью, герметичностью, большой емкостью на 1 ед. объёма. Элементы этого типа используют редко из-за их дороговизны. В производстве применяют в качестве изоляторов:

  • воздух;
  • бумагу;
  • пластик.

Материалы предотвращают соприкосновение обкладок между собой. В металлобумажных и бумажных конденсаторах предусмотрены обкладки из фольги. Диэлектриком выступает специальная бумага, предварительно пропитанная жидким либо расплавленным диэлектриком.

Подобные элементы применяют в радиоустройствах с несколькими точками и низкими частотами. Детали стоят дешево. Их используют в разных целях. Если емкость переменная, конденсаторы применяют в телекоммуникациях с целью регулировки частоты. С их помощью настраивается телекоммуникационное оборудование.

Типичный пример — применение в источниках питания. Элементы фильтруют выпрямленное напряжение на выходе приборов. Одновременно их используют в умножителях напряжения с целью генерации завышенного напряжения. Они необходимы:

  • в преобразователях;
  • в устройствах бесперебойного питания для компьютеров;
  • для хранения электронов.

Конденсаторы являются временным источником питания.

Сферы применения

С помощью конденсаторов можно решить разные задачи. Их устанавливают с целью хранения цифровых и прочих данных. Элементы цепи получили широкое применение в телемеханических приборах, где они регулируют сигналы. Таким способом конденсаторы сохраняют приборы от разных повреждений.

Устройство монтируется в источник бесперебойного питания, позволяя сглаживать напряжение при подключении к приборам разного оборудования, включая оргтехнику, компьютер. По аналогичному принципу работает источник бесперебойного питания. Если элементы цепи подключить к электрической цепи, начнет накапливаться энергия. В последующем её можно использовать на протяжении короткого периода. Такая функция позволяет выключить технику без сбоев, что важно в современном технологическом мире.

Рассматриваемые устройства вмонтированы в преобразователи напряжения. Они необходимы и для увеличения напряжения в электросети, величина которого будет больше входного значения. Эксплуатация конденсаторов в качестве временных источников питания имеет определенные ограничения. Это связывают специалисты с наличием у диэлектрика незначительной проводимости. Постепенно устройство разряжается. В качестве стабильного источника тока рекомендуется воспользоваться аккумуляторной батареей.

За счет способности накапливать и направлять заряд в сеть производители используют конденсаторы в лазерах, вспышках для фотоаппаратов. Без описываемого элемента невозможно представлять современные электротехнические и электронные приборы. Его используют при производстве промышленных и бытовых устройств. При этом обеспечивается безопасность электрической цепи, увеличивается срок её эксплуатации.

Определение

в кембриджском словаре английского языка

Рабочие также заменили двигатели насосов для конденсата и ряд печатных плат, конденсаторов и инверторных плат. Это концептуальная иллюстрация того, как магнетизм меняется на противоположный (см. компас) при приложении электрического поля (синие точки), приложенного к золотым конденсаторам.Тем не менее, он не хочет указывать какие-либо сроки, когда мы увидим такие конденсаторы в продуктах, и предостерегает от каких-либо немедленных больших ожиданий. Точно так же, как ультраконденсаторы сгладили разницу между электролитическими конденсаторами и батареями, псевдоконденсаторы еще больше стирают грань между ультраконденсаторами и батареями. На самом деле, единственный способ получить такой высокий ток — это использовать конденсаторную батарею типа , которая может очень быстро разряжаться. Материалы, известные как сопряженные полимеры, рассматривались как многообещающие кандидаты для применения в электронике, включая конденсаторы, фотодиоды, датчики, органические светоизлучающие диоды и термоэлектрические устройства.Они находятся в погоне за идеальным «суперконденсатором», своего рода конденсатором , который накапливает энергию с помощью угольных электродов, погруженных в раствор электролита. А вот конденсатор — это не обычная пара металлических пластин.

Эти примеры взяты из корпусов и из источников в Интернете. Любые мнения в примерах не отражают мнение редакторов Кембриджского словаря, издательства Кембриджского университета или его лицензиаров.

Определение конденсатора | Law Insider

Связанный с

Конденсатор

Подложка (3) означает лист основного материала со схемой соединений или без нее, на котором или внутри которого могут быть расположены «дискретные компоненты» или интегральные схемы, или и то, и другое.

HDPE означает полиэтилен высокой плотности;

Защитное устройство означает электрическое устройство, принадлежащее коммунальному предприятию, расположенное в центральном офисе, на территории абонента или где-либо вдоль любой телефонной сети, которое защищает имущество и оборудование как телефонной компании, так и абонента от перенапряжения и перегрузки по току путем шунтирования такие чрезмерные напряжения и токи на землю.

Дуплекс означает здание, состоящее из двух жилых единиц, каждая из которых имеет отдельный вход на уровне земли;

Переносчик означает живое животное, насекомое или другое членистоногое, передающее инфекционное заболевание от одного организма к другому.

Зритель – лицо, посещающее Матч.

Функциональная зона означает площадь физического объекта автомагистрали, такого как перекресток, кольцевая развязка, железнодорожный переезд или транспортная развязка, а также ту часть автомагистрали, которая включает в себя расстояние принятия решения и маневра, а также необходимую длину хранения транспортных средств для обслуживания этого объекта. особенность шоссе.

Экскаватор означает любое лицо, непосредственно занимающееся земляными работами.

Коллиматор означает радиационный экран, который помещается на конец направляющей трубки или непосредственно на рентгенографическое экспонирующее устройство для ограничения размера пучка излучения, когда закрытый источник поворачивается в положение для радиографического экспонирования.

Взрывные работы означает использование взрывчатых материалов для разрушения:

Гидравлический разрыв пласта означает гидроразрыв подземных горных пород, включая сланцевые и несланцевые пласты, с помощью искусственных флюидных технологий с целью интенсификации добычи нефти, природных добычи газа или других подземных углеводородов.

Нагрузка – энергия, потребляемая Потребителями вместе с распределенными потерями и неучтенной энергией;

Соединитель означает устройство, обеспечивающее механическое соединение и разъединение электрических проводников высокого напряжения с подходящим ответным элементом, включая его корпус

LDPE означает полиэтилен низкой плотности, маркированный кодом SPI №4.

Обезжириватель для двигателей означает чистящее средство, предназначенное для удаления смазки, копоти, масла и других загрязнений с внешних поверхностей двигателей и других механических частей.

Оксиды азота означает все оксиды азота, за исключением закиси азота, которые измеряются методами испытаний, изложенными в 40 CFR Part 60. означает владельца или держателя полиса, у которого неизлечимое заболевание или состояние, и который заключает договор об урегулировании через виатик.

Водород означает самый легкий из всех газов, встречающийся главным образом в сочетании с кислородом в воде; он существует также в кислотах, основаниях, спиртах, нефти и других углеводородах.

Дезинфицирующее средство означает любой окислитель, включая, помимо прочего, хлор, диоксид хлора, хлорамины и озон, добавляемый в воду на любой стадии обработки или процесса распределения, предназначенный для уничтожения или инактивации патогенных микроорганизмов.

Диаметр означает диаметр ствола дерева, измеренный вне коры в определенной точке измерения.

Обратный поток означает поток воды или других жидкостей, смесей или веществ в распределительный трубопровод водопроводной станции из любого источника или источников, кроме предполагаемого источника.

высокое напряжение означает классификацию электрических компонентов или цепей, если их рабочее напряжение составляет > 60 В и ≤ 1500 В постоянного тока или > 30 В и ≤ 1000 В переменного тока среднеквадратичное значение (среднеквадратичное значение).

Погрузчик означает внедорожный трактор любого типа с гусеницами или резиновыми шинами, который использует ковш на концах подвижных рычагов для подъема и перемещения материала; также может называться фронтальным погрузчиком, фронтальным погрузчиком, погрузчиком с бортовым поворотом, экскаватором-погрузчиком, колесным погрузчиком или погрузчиком с резиновыми колесами.

Асфальт означает цементирующий материал от темно-коричневого до черного (твердый, полутвердый или жидкий по консистенции), в котором преобладающими составляющими являются битумы, встречающиеся в природе как таковые или получаемые в виде остатка при переработке нефти.

Датчик означает любое измерительное устройство, которое не является частью самого транспортного средства, но установлено для определения параметров, отличных от концентрации газообразных и твердых загрязняющих веществ и массового расхода выхлопных газов.

Определение и синонимы слова конденсатор в словаре английский

КОНДЕНСАТОР — Определение и синонимы слова конденсатор в словаре английский

Файлы cookie Educalingo используются для персонализации рекламы и получения статистики веб-трафика.Мы также делимся информацией об использовании сайта с нашими партнерами в социальных сетях, рекламе и аналитике.

Скачать приложение
educalingo

ПРОИЗНОШЕНИЕ СЛОВА КОНДЕНСАТОР

ГРАММАТИЧЕСКАЯ КАТЕГОРИЯ КОНДЕНСАТОРА

Конденсатор является существительным .Существительное — это тип слова, значение которого определяет действительность. Существительные дают названия всем вещам: людям, предметам, ощущениям, чувствам и т. д.

ЧТО ЗНАЧИТ КОНДЕНСАТОР ПО-АНГЛИЙСКИ?

Конденсатор

Конденсатор представляет собой пассивный двухконтактный электрический компонент, используемый для электростатического накопления энергии в электрическом поле. Формы практических конденсаторов сильно различаются, но все они содержат по крайней мере два электрических проводника, разделенных диэлектриком. Проводниками могут быть тонкие пленки металла, алюминиевая фольга или диски и т. д. «Непроводящий» диэлектрик увеличивает зарядную емкость конденсатора. Диэлектриком может быть стекло, керамика, полиэтиленовая пленка, воздух, бумага, слюда и т. д. Конденсаторы широко используются как части электрических цепей во многих распространенных электрических устройствах. В отличие от резистора, конденсатор не рассеивает энергию.Вместо этого конденсатор хранит энергию в виде электростатического поля между его пластинами. Когда на проводниках возникает разность потенциалов, в диэлектрике возникает электрическое поле, вызывая накопление положительного заряда на одной пластине и отрицательного заряда на другой пластине. Если батарея была подключена к конденсатору в течение достаточного времени, через конденсатор не может протекать ток. Однако, если к выводам конденсатора приложено ускоряющее или переменное напряжение, может протекать ток смещения.
Определение конденсатора в словаре английского языка

Определение конденсатора в словаре — это устройство для накопления электрического заряда, обычно состоящее из двух проводящих поверхностей, разделенных диэлектриком. Прежнее название: конденсатор.

СЛОВ, РИФМУЮЩИХСЯ СО СЛОВОМ КОНДЕНСАТОР

Синонимы и антонимы слова конденсатор в англоязычном словаре синонимов

Перевод слова «capacitor» на 25 языков

ПЕРЕВОД КОНДЕНСАТОРА

Узнайте перевод слова конденсатор на на 25 языках с помощью нашего многоязычного переводчика английского языка.Переводы слова конденсатор с английского языка на другие языки, представленные в этом разделе, были получены с помощью автоматического статистического перевода; где основной единицей перевода является слово «capacitor» на английском языке.
Переводчик английский —
китайский 电容器

1 325 миллионов говорящих

Переводчик английский —
испанский конденсатор

570 миллионов говорящих

Переводчик английский —
хинди

380 миллионов говорящих

Переводчик Английский —
Арабский Номер

280 миллионов говорящих

Переводчик английский —
португальский конденсатор

270 миллионов говорящих

Переводчик английский —
Бенгальский ক্যাপাসিটরের

260 миллионов говорящих

Переводчик английский —
французский конденсатор

220 миллионов говорящих

Переводчик английский —
малайский Капаситор

190 миллионов говорящих

Переводчик английский —
немецкий Конденсатор

180 миллионов говорящих

Переводчик английский —
японский コンデンサ

130 миллионов говорящих

Переводчик английский —
корейский 커패시터

85 миллионов говорящих

Переводчик английский —
яванский Капаситор

85 миллионов говорящих

Переводчик английский —
вьетнамский tụ điện

80 миллионов говорящих

Переводчик английский —
тамильский மின்தேக்கி

75 миллионов говорящих

Переводчик английского языка —
маратхи

75 миллионов говорящих

Переводчик английский —
турецкий кондансатор

70 миллионов говорящих

Переводчик английский —
итальянский конденсатор

65 миллионов говорящих

Переводчик английский —
польский конденсатор

50 миллионов говорящих

Переводчик английский —
румынский конденсатор

30 миллионов говорящих

Переводчик английский —
греческий πυκνωτή

15 миллионов динамиков

Переводчик английский —
Африкаанс конденсатор

14 миллионов динамиков

Переводчик английский —
шведский конденсатор

10 миллионов динамиков

Переводчик английский —
норвежский конденсатор

5 миллионов динамиков

Тенденции использования конденсатора

ТЕНДЕНЦИИ ИСПОЛЬЗОВАНИЯ ТЕРМИНА «КОНДЕНСАТОР»

Термин «конденсатор» очень широко используется и занимает номер 21. 502 позиция в нашем списке наиболее часто используемых терминов в словаре английского языка.

ЧАСТОТА

Очень широко используется

На показанной выше карте показана частотность использования термина «конденсатор» в разных странах.Тенденции основных поисковых запросов и примеры использования конденсатора Список основных поисковых запросов, которые пользователи ввели для доступа к нашему онлайн-словарю английский языка и наиболее часто используемые выражения со словом «capacitor».

ЧАСТОТА ИСПОЛЬЗОВАНИЯ ТЕРМИНА «CAPACITOR» СО ВРЕМЕНЕМ

На графике показано годовое изменение частотности использования слова «capacitor» за последние 500 лет. Его реализация основана на анализе частоты появления термина «конденсатор» в оцифрованных печатных источниках на английском языке в период с 1500 года по настоящее время.

Примеры использования в литературе на английский языке, цитаты и новости о слове конденсатор

10 КНИГИ НА АНГЛИЙСКОМ ЯЗЫКЕ, ОТНОСЯЩИЕСЯ К

«КОНДЕНСАТОР»

Поиск случаев использования слова конденсатор в следующих библиографических источниках.Книги, относящиеся к слову конденсатор , и краткие выдержки из этих книг для получения представления о контексте использования этого слова в литературе на английский языке.

1

Демистификация переключаемых цепей конденсатора

Эта книга помогает инженерам понять фундаментальные теории и принципы проектирования, представляя физические и интуитивно понятные объяснения схем с переключаемыми конденсаторами.

Минлян (Майкл) Лю, 2006

Эта книга также содержит очень подробный глоссарий и предметный указатель.В разделах «Рекомендации по выбору» и «Символы и уравнения» есть ответы на все ваши ежедневные вопросы о применении. Эта книга является одной из серии руководств по компонентам.

3

Реконфигурируемые переключаемые конденсаторы Преобразователи питания : …

Эта книга предоставляет читателям, специализирующимся на разработке сверхмаломощных источников питания для приложений с автономным питанием, бесценный справочник по реконфигурируемым силовым преобразователям с переключаемыми конденсаторами.

Донгшэн Ма, Радждип Бондаде, 2012

4

Конденсатор с многоскоростным переключением — схемы для обработки двумерных сигналов

Поскольку они относятся к области дискретного времени, книгу также можно отнести к цифровой многоскоростной обработке сигналов.

Ван Пин, Хосе Э. Франка, 1997

5

Проектирование очень высокочастотного многоскоростного переключаемого конденсатора

Чтобы устранить физические недостатки ИС на очень высоких частотах, в этой работе обсуждаются методы проектирования и компоновки схем для высокоскоростных схем с переключаемыми конденсаторами (SC).

Бен У Сенг Пан, Руи Паулу да Силва Мартинс, Хосе де Альбукерке Эпифанио да Франка, 2006

6

Полимерные нанокомпозиты с высокой диэлектрической проницаемостью для встроенных …

В этом исследовании были изучены инновации в области материалов и процессов для проектирования и разработки проводящих наполнителей/полимерных нанокомпозитов на основе наночастиц с контролируемыми параметрами для достижения баланса между достаточно высоким k и низким . ..

7

Введение в конструкцию фильтров Transconductor- Capacitor

Эта книга служит прекрасным справочником для исследователей и инженеров-конструкторов и подходит для использования в качестве учебника для углубленных курсов по данной теме.

Хайме Э. Кардончик, 1992

8

Конструкция низковольтного КМОП-переключаемого операционного усилителя с переключаемым конденсатором

В частности, в книге представлена ​​новая технология многофазных переключаемых операционных усилителей вместе с новой системной архитектурой, которая имеет решающее значение для значительного улучшения характеристик систем с переключаемыми конденсаторами при низком напряжении питания: *A …

Винсент С.Л. Ченг, Ховард Кэм Х. Луонг, 2003

9

Конденсаторы системы питания

Это ценный инструмент для любого инженера по энергосистеме в промышленности, коммунальном хозяйстве, консалтинге и практической оценке энергосистемы.

10

Качество электроэнергии в энергосистемах и электрических машинах

Исследования, проведенные за последние несколько десятилетий, показали, что правильное размещение Шунтирующие батареи конденсаторов позволяют снизить потери, вызванные реактивными токами [1–34]. Помимо снижения энергетических и пиковых потерь, эффективный конденсатор

Эвальд Фукс, Мохаммад А. С. Масум, 2011

10 НОВОСТЕЙ, ВКЛЮЧАЮЩИХ ТЕРМИН «КОНДЕНСАТОР»

Узнайте, о чем говорит национальная и международная пресса и как термин конденсатор используется в контексте следующих новостей.

Прорыв в ниобиевой нанопроволоке может повысить производительность …

Таким образом, альтернативой является комбинация батареи и конденсатора . Аккумулятор для долговременных маломощных функций и конденсатор для … «Стек, 15 июля»

Государственная ассоциация производителей сои демонстрирует инструменты для контроля качества воды

Почему, сразу за потоком , конденсатор , конечно.На самом деле машина, известная как ионный хроматограф, представляет собой устройство, которое может разделять и … «Newton Daily News, 15 июля»

Вы когда-нибудь просили ремонтников приехать к вам домой? Остерегайтесь этих уловок

Пришел молодой человек и сказал, что конденсатор машины не работает должным образом и его необходимо заменить на новый за 250 000 VND … «Tuoitrenews, 15 июля»

Инновационные конструкции Triac и Quadrac могут упростить управление светодиодным освещением

. .. Серия Littelfuse Q6008Lh2LED или Q6012Lh2LED, потому что единственные требуемые компоненты — это конденсатор запуска/запуска , потенциометр, … «Новая электроника, 15 июля»

Очистка нашего Hudson

Компания удаляет большие концентрации ядовитого соединения, которое она сбросила в Гудзон, со своего завода по производству конденсаторов в Форте… «Albany Times Union, 15 июля»

Разработана всенаправленная беспроводная зарядка в свободном пространстве

… и приемная) катушки магнитного диполя, расположенные параллельно, причем каждая катушка имеет ферритовый сердечник и соединена с резонансным конденсатором . «ECNmag.com, 15 июля»

Фото-релиз — Digital Power Corporation объявляет о выпуске …

Это семейство продуктов включает серию высокоэффективных, мощных и компактных блоков питания с конденсатором для зарядного устройства. Эти продукты платные … «NASDAQ, 15 июля»

K’du Sec-tech получит 3000 мест Конденсатор Многоцелевой …

Старое студенческое объединение Koforidua Secondary Technical построит трехтысячный конденсатор многоцелевой актовый зал для … «Peace FM Online, 15 июля»

Недавнее исследование рынка многослойных керамических конденсаторов

керамический конденсатор снабжен чередующимися слоями керамики и металла.Керамический материал действует как диэлектрик. Спрос на эти … «WhaTech, 15 июля»

Лучше 10Бестер! Цена на Mazda 3 2016 снижена, добавлены дополнительные функции

Чтобы пройти весь путь, вы можете добавить технологический пакет за 2600 долларов, который включает в себя конденсатор , систему возврата энергии торможения, радар . .. «Автомобиль и водитель, 15 июля»


ССЫЛКА

«ОБРАЗОВАНИЕ. Конденсатор [онлайн]. Доступно по адресу . февраль 2022 года».

конденсатор — определение и значение

  • Видео объясняет, что такое конденсатор и как его изготовить — Boing Boing снимает видео о видимом звуке и вибрации

    Боинг Боинг

  • Создатель пузырей, похожий на конденсатор Flux из фильмов «Назад в будущее», вчера вечером получил приз в размере 250 000 фунтов стерлингов от Королевского общества за способность преобразовать стоимость и эффективность выращивания водорослей в биотопливо, очистку сточных вод и охлаждение. компьютеры.

    Уилл Циммерман получает награду Брайана Мерсера от Королевского общества за инновацию в создании устройства для создания пузырей, которое увеличивает производство биотоплива из водорослей

  • Создатель пузырей, похожий на конденсатор Flux из фильмов «Назад в будущее», вчера вечером получил приз в размере 250 000 фунтов стерлингов от Королевского общества за способность преобразовать стоимость и эффективность выращивания водорослей в биотопливо, очистку сточных вод и охлаждение. компьютеры.

    Уилл Циммерман получает награду Брайана Мерсера от Королевского общества за инновацию в создании устройства для создания пузырей, которое увеличивает производство биотоплива из водорослей

  • Создатель мыльных пузырей, похожий на конденсатор Flux из фильмов «Назад в будущее», вчера вечером получил приз Королевского общества в размере 250 000 фунтов стерлингов…

    Уилл Циммерман получает награду Брайана Мерсера от Королевского общества за инновацию в создании устройства для создания пузырей, которое увеличивает производство биотоплива из водорослей

  • Мистер Фьюжн был как раз тем, что питало конденсатор потока с конца первого фильма.

    И поехали!

  • Конденсатор потока делает возможным путешествие во времени.

    10 вещей, которые мы узнали из «Назад в будущее»

  • Зарядка конденсатора похожа на падение с самолета.

    ноябрь « 2008 « Воображаемый потенциал

  • Зарядка конденсатора похожа на падение с самолета.

    Схемы по аналогии « Воображаемый потенциал

  • Цепь с катушкой индуктивности и конденсатором похожа на маятник.

    ноябрь « 2008 « Воображаемый потенциал

  • Цепь с катушкой индуктивности и конденсатором похожа на маятник.

    Схемы по аналогии « Воображаемый потенциал

  • Что такое емкость | Определение и формула

    Определение: Емкость – это свойство, противодействующее любому изменению напряжения. Конденсатор — это устройство, временно хранящее электрический заряд.

    Конденсатор принимает или возвращает этот заряд для поддержания постоянного напряжения. Схематические символы, используемые для обозначения конденсатора, показаны на рис. 1 .

    Рис. 1. Схематические обозначения конденсатора.

    Конденсатор изготовлен из двух пластин из проводящего материала, разделенных изоляцией. Эта изоляция называется диэлектриком, Рисунок 2 .

     На рисунке пластины подключены к источнику постоянного напряжения. Цепь выглядит разомкнутой, потому что пластины не соприкасаются друг с другом. Однако счетчик в цепи будет показывать некоторый ток в течение короткого периода времени после замыкания переключателя.

    Рис. 2. Основная форма конденсатора.

    В Рисунок 3 , когда переключатель замкнут, электроны с отрицательной клеммы источника перетекают на одну пластину конденсатора. Эти электроны отталкивают электроны от второй пластины (как отталкиваются заряды), которые затем притягиваются к положительному выводу источника. Конденсатор теперь заряжен до того же потенциала, что и источник, и противостоит напряжению источника.

    Если конденсатор удалить из цепи, он останется заряженным.Энергия накапливается в электрическом поле конденсатора. Как только конденсатор полностью зарядится, ток в цепи перестанет течь.

    Рис. 3. Конденсатор заряжается до напряжения источника.

    Важно помнить, что в схеме на рис. 3 через конденсатор не проходят электроны. Это связано с тем, что конденсатор блокирует постоянный ток. Однако одна пластина стала отрицательно заряженной, а другая положительно заряженной. Между ними существует сильное электрическое поле.

    Изоляционные или диэлектрические материалы различаются по своей способности поддерживать электрическое поле. Эта способность известна как диэлектрическая проницаемость материала.

     Константы различных материалов показаны на рис. 4 . Эти цифры основаны на сравнении с диэлектрической проницаемостью сухого воздуха. Постоянная для сухого воздуха была присвоена как 1.

    Рисунок 4. Диэлектрическая проницаемость. Большие числа лучше способны поддерживать электрические поля.

    Рабочее напряжение конденсатора

    Диэлектрики, используемые для конденсаторов, могут выдерживать только определенные напряжения. Если это напряжение будет превышено, диэлектрик разрушится и возникнет дуга. Это максимальное напряжение известно как рабочее напряжение (WV).

    Превышение рабочего напряжения может вызвать короткое замыкание и вывести из строя другие части цепи, соединенные с диэлектриком.

    Для повышенных номинальных напряжений требуются специальные материалы и более толстые диэлектрики.При замене конденсатора проверьте его емкость и рабочее напряжение постоянного тока.

    Когда конденсатор используется в цепи переменного тока, рабочее напряжение должно безопасно превышать пиковое напряжение переменного тока. Например, эффективное переменное напряжение 120 вольт имеет пиковое напряжение 120 В × 1,414 = 169,7 вольт. Любые используемые конденсаторы должны выдерживать напряжение 169,7 вольт.

    Формула расчета емкости

    Емкость определяется количеством электронов, которые могут храниться в конденсаторе на каждый вольт приложенного напряжения. Емкость измеряется в фарадах (F). Фарад представляет собой заряд в один кулон, повышающий потенциал на один вольт. Это уравнение записывается так:

    \[C=\frac{Q}{E}\]

    Где C — емкость в фарадах, Q — заряд в кулонах, а E — напряжение в вольтах.

    Емкость конденсаторов, используемых в электронике, измеряется в микрофарадах (1/1 000 000 Ф) и пикофарадах (1/1 000 000 от 1/1 000 000 Ф). Микрофарада обычно записывается как мкФ или иногда записывается как мкФ.Пикофарад записывается как пФ. Нанофарад не является обычным измерением емкости.

    Таблица преобразования этих единиц показана на рис. 5 .

    Рисунок 5. Префиксы, используемые с фарадами. Обратите особое внимание на то, что префикс nano отсутствует. Нанофарад не является стандартным номиналом для конденсатора.

    Емкость определяется:

    • Материалом, используемым в качестве диэлектрика. (Чем больше диэлектрическая проницаемость, тем больше емкость. )
    • Площадь пластин. (Чем больше площадь пластины, тем больше емкость.)
    • Расстояние между пластинами. (Чем меньше расстояние, тем больше емкость.)
    • Эти коэффициенты связаны математической формулой:

    \[C=0,225\times \frac{KA\left( n-1 \right)}{d} \]

    Где C — емкость в пикофарадах, K — диэлектрическая проницаемость, A — площадь одной стороны одной пластины в квадратных дюймах, d — расстояние между пластинами в дюймах, n — количество пластин.

    Эта формула иллюстрирует следующие факты:

    1. Емкость увеличивается по мере увеличения площади пластин или диэлектрической проницаемости.
    2. Вместимость уменьшается по мере увеличения расстояния между пластинами.

    Урок безопасности

    Многие большие конденсаторы в телевизорах и другом электронном оборудовании сохраняют заряд в течение длительного времени после отключения питания. Разрядите эти конденсаторы, замкнув клеммы на шасси оборудования с помощью изолированной отвертки.

     Если конденсаторы не разряжены, напряжение может вывести из строя испытательное оборудование, а работающие на нем лица могут получить сильный удар током!

    Определение конденсатора, работа, полярность — Все о конденсаторе

    Что такое конденсатор?

    Определение конденсатора: Это устройство, которое накапливает энергию в виде заряда. Это один из основных компонентов электроники и электронных схем. Конденсатор — это другое название, относящееся к электрическому применению.

    Изображение показывает символ и физический вид выглядит как :

    Как работает конденсатор?

    Работа и ответ характеристик:
    В базовой работе этого компонента электрическая энергия хранится в виде статического заряда между двумя проводящими пластинами в виде статического электричества.

    Эта энергия накапливается за счет приложения напряжения к двум клеммам конденсатора. Количество энергии, которое хранится в шапке. полностью зависит от площади проводящих пластин, расположенных рядом, количества проводящих пластин « n », расстояния между двумя пластинами «d» и диэлектрической проницаемости « ε » (свойство диэлектрической проницаемости материал)

    Выражено на рис.

         умножьте значение на ( n-1)

    , если нет. пластин 2, 2-1=1 , тогда не нужно умножать.

    Единицей измерения емкости является Фарад.Обозначается как ‘F’

    Кривая зарядки и разрядки конденсатора в зависимости от времени выглядит следующим образом:



    Существует пять основных типов конденсаторов: электролитические, керамические, воздушные, пленочные, и суперконденсатор и т. д.

    Давайте обсудим больше:

    Конденсаторы производятся различных размеров и форм в зависимости от области применения и места их использования. Конденсаторы общего назначения отличаются низкой стоимостью, умеренной стабильностью и умеренной переносимостью.

    Все типы имеют двухпроводник (две проводящие пластины) и диэлектрик между ними, диэлектрик может быть разным в разных типах конденсаторов.

    В зависимости от типа используемого диэлектрического материала конденсатор классифицируется.

    1) Воздушный конденсатор. Определение:

    Конденсатор состоит из двух металлических пластин с небольшим воздушным зазором между ними, который действует как изолятор и, таким образом, создает емкостной эффект (продолжайте чтение для более подробной информации о емкостном эффекте).Конденсатор воздушного типа используется в очень высокочастотных приложениях.

    2) Пленочный конденсатор. Определение:

    Он состоит из тонкопленочного проводника и изолирующей пленки, уложенных друг на друга в виде конденсатора. Он имеет несколько слоев изолятора и пластины проводника, расположенных рядом для увеличения емкости крышки.

    3) Определение керамического конденсатора:

    В этом конденсаторе изоляция между проводящими пластинами состоит из керамического материала. Это самая универсальная кепка.для изготовления и реализации из-за того, что ёмкость прибора на ёмкость может быть изменена за счёт использования различных компаунд-смесей в керамике и, следовательно, позволяет добиться любого требуемого значения ёмкости.

    Стоимость керамического колпачка. меньше, чем у электролитического конденсатора из-за его размера и используемого материала.

    Керамический конденсатор обладает высокой точностью и стабильностью по сравнению с электролитическими, пленочными и воздушными конденсаторами. Кроме того, у него низкая СОЭ.

    4) Электролитический конденсатор:

    Этот конденсатор имеет более плотный слой в виде ионизированного диэлектрика, между двумя проводящими пластинами используется другой электролит. Электролитическая крышка. обычно используется в силовой электронике и схемах фильтрации, где требуется высокая емкость.

    5) Суперконденсатор:

    Суперконденсатор также называют ультраконденсатором, он относится к семейству электрохимических конденсаторов. Эта кепка.использует нетрадиционный тип диэлектрика, т.е. используют электрохимический различных типов, некоторое время используют гибридную технологию для достижения более высокого значения емкости. Суперконденсатор имеет самое высокое значение емкости, достижимое для любого другого типа. Поэтому он имеет применение во временном источнике питания в критических цепях.
    Его плотность энергии также очень высока, что составляет 10% от новейших литий-ионных аккумуляторов. Значение емкости суперконденсатора составляет 10000 раз значение электролитической крышки.


    Энергия, накопленная в конденсаторе, может быть рассчитана как:


    где В — напряжение на крышке. Q — заряд в компоненте.

    В чем разница между электролитическим и керамическим конденсатором?

    Единственная разница между ними заключается в полярности и, следовательно, все их применение отличается из-за этого фактора.
    Таблица, показывающая различия в применении и характеристиках поляризованных и неполяризованных конденсаторов.

    9

    керамический конденсатор Электролитический конденсатор
    Low ESR
    Высокий ESR (EQUI. Устойчивость к серии)
    Высокая точность (низкая допуск) низкая точность Толерантность)
    Вообще невыращенные Поляризован
    Низкий ток утечки Высокий ток утечки Высокий ток утечки
    DC до нескольких ГГц (операция) DC в MHZ
    , используемый в фильтрах RF-AF / генератор и т. д. используется в выпрямителе/фильтре пульсаций

    Что означает конденсатор — определение конденсатора

    Примеры употребления слова конденсатор.

    Она осторожно двинулась в этом направлении, к отсекам конденсатора .

    Хатч надежно обвязал его вокруг конденсатора , завязал узел и посмотрел вверх.

    Хатч помог, и линия подняла конденсатор из его отсека и вытащила его из космического корабля.

    Она обвязала шнур вокруг передней и задней части конденсатора и закрепила его.

    Яркий солнечный свет вокруг силового конденсатора начал рассеиваться наружу, когда закаленный металлический сплав испарился в перегретую плазму.

    Не прошло и двух секунд после начала штурма, как оружие Республики прожгло броню до высокоэнергетического конденсатора за ней.

    Мокси работал по тому же принципу, что и конденсатор тайлов на этих кораблях.

    Стержневые уровни, конденсатор поток, компенсаторы, органы управления двигателем, рейкеры, манометры и радиационный заряд джеклайта.

    — сказал

    Феррол, сосредоточив основное внимание на таймере обратного отсчета конденсатора и сцене на главном тактическом дисплее.

    LAC полагаются на кольца конденсатора для питания своего наступательного вооружения, и многие из них полагаются на конденсатор даже для своих точечных оборонительных кластеров.

    Вероятно, они были в местном управлении и питались только от конденсаторных колец, но они нанесли ответный удар с дерзкой отвагой отчаяния.

    И Стреди был одним из таких производителей энергии, работая на электростанции в Торнапле в качестве конденсатора , что предполагает, что у него были некоторые врожденные способности, выходящие за рамки обычных.

    Как и конденсатор передатчика с искровым разрядником, этот должен выдерживать высокое напряжение.

    Тем не менее, предпочтительным материалом для конденсаторов и диэлектриков , безусловно, является листовая слюда.

    Соединенные Штаты являются крупнейшим производителем сыпучей слюды, но большая часть конденсаторной слюды марки добывается в Индии.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
