Мультисервисная платформа Metropolis ADM Universal для оптических сетей SDH от Alcatel-Lucent

Мощный модульный мультиплексор с емкостью до 10G на слот с поддержкой Gigabit Ethernet over SDH и защитой матрицы кроссконнектов и трибутарных плат.

Тип/класс:

Мультиплексор SDH уровня STM-16/64

Производитель:

Основные технические характеристики:

Поддержка интерфейсов STM-64/16/4/1. Различные типы трибутарных плат, 63 E1 на одной трибутрной плате, поддержка Gigabit Ethernet over SDH. Матрица кросконнектов до 150G.

Область применения:

Магистральные и Городские транспортные сети.

Преимущества и отличительные особенности:

Мультиплексор операторского класса. Защита матрицы кроссконектов. Контроллер в виде отдельной платы.

До 8 интерфейсов STM-16 и до 4 интерфейсов STM-64 на платах матриц.Защита трибутарных плат, 1+1MSP, SNCP/N, MS-SPRing и DNI. Возможность установки дополнительных плат:
63xE1, 12xE3/DC3, 8×10/100 Base-T, 4x to 8xGE , 16x STM-4/1, 4xSTM-16.

Реализованные проекты/ продажи:

Мегафон, Транстелеком, Теле2, Наука Связь, Сбербанк и др.

Мультисервисная платформа Metropolis ADM Universal

Интеллектуальный мультиплексор и мультисервисная система Metropolis ADM Universal Shelf предназначена для мультиплексирования стандартных скоростей PDH, SDH и Ethernet до более высоких уровней, вплоть до STM-64.

Дополнительная плата TransLAN Card обеспечивает поддержку расширенного транспорта Ethernet за счет упаковки кадров в виртуальные контейнеры SDH (VC-12s, VC-3s или VC-4s). Обеспечено маркирование VLAN по IEEE 802.1Q. Платформа Metropolis ADM Universal Shelf предназначена для применения в сетях доступа, городских и региональных сетях, имеет широкий спектр трибутарных интерфейсов: E1, E3, STM-1e, STM-1o, STM-4, STM-16, 10/100BASE-T, 1000BASE-X, позволяет плавно перейти от TDM к мультисервисным услугам.

Для обеспечения надежности поддерживаются полнофункциональные механизмы защиты, в том числе: защита оборудования, 1+1MSP, SNCP/N, MS-SPRing и DNI.

Питание-48/60 Vdc (мин 40,5 В до мак. 72 В), 309 (2,5 G) или 600 (10 G) Вт
Габаритные размеры925 мм высота × 495 мм ширина × 270 мм глубина
Весменее 70 кг в максимальной комплектации с учетом внутренних кабелей
Слоты1 для системного контроллера SC
2 для базовых плат (2,5 Гбит/с или 10 Гбит/с)
9 для трибутарных плат
Базовые платыSTM-64 (S-64.2 или L-64.2)+ СС 272×64 (матрица кросс-коммутации) + PS&T (блок питания и синхронизации)
STM-16 (L-16.1 или L-16.2) + CC 68×32 +PS&T
Трибутарные интерфейсы1 порт STM-16 (L-16.1 или L-16.2)
1 порт STM-4 (S-4.1 или L-4.2)
4 порта STM-1o (S-1.1 или L-1.2), STM-1e (электрический)
12 портов E3
8 портов 10/100BASE-T Ethernet
2 порта 1000BASE-SX/LX Ethernet
63 порта E1
Службы EthernetFast Ethernet (10/100BASE-T), Gigabit Ethernet (1000BASE-SX/LX), транспорт ЛС «точка-точка», многоточечное межсоединение ЛС, алгоритм Rapid Spanning Tree Protocol (для коммутации IEEE 802. 1w Layer 2), виртуальные ЛС (по 802.1q), LCAS по G7041
Резервирование и избыточностьОборудования 1+1 или 1:N, MSP для STM-1o/STM-4/STM-16/STM-64, SNCP/N, MS-SPRing для STM-16/STM-64
Окружающая средаТемпература: от -5°C до 45°C; относительная влажность: 5% — 90%
КоммутацияОднонаправленная, двунаправленная, кольцевая и многоадресная для VC-4-16c, VC-4-4c, VC-4, VC-3, VC-12
Пропускная способностьдо 10,6 Гбит/с (68×STM-1) с базовым блоком 2,5 G
до 42,3 Гбит/с (272xSTM-1) с базовым блоком 10 G
Интерфейсы управленияF для локального терминала (RS-232) и Q-LAN для удаленного управления
Системы управленияЛокальное управление — ITM-CIT, управление сетевыми элементами — ITM-SC, сетевое управление — Navis ONMS

Решения, в которых может быть использован Metropolis ADM Universal:

Другое оборудование Lucent из линейки Metropolis:

RAD представила мультиплексор Optimux-1551 — CNews

| Поделиться Компания RAD Data Communications представила новый мультиплексор Optimux-1551.

По мнению Орли Нахума (Orly Nahum), менеджера RAD Data Communications, устройство Optimux-1551 подходит для распространения услуг сети SDH на удаленные районы, например, промзоны и бизнес-парки. Модули Optimux-1551 можно развертывать в приложениях «точка-точка» при соединении двух удаленных пунктов с помощью волоконно-оптического или медного кабеля. В качестве альтернативного варианта провайдеры могут использовать данный продукт для предоставления услуг E1 нескольким клиентам.

Мультиплексоры ADM обычно используются поставщиками услуг в сетях SDH, образуемых волоконно-оптической инфраструктурой вдоль железных дорог или автомагистралей, чтобы распространять услуги на удаленных пользователей. Как считает г-н Нахум, оборудование Optimux 1551 позволяет избежать излишней сложности и расходов, связанных с применением мощных мультиплексоров ADM в соединениях «точка-сеть». Данный продукт обеспечивает соединение для 63 трибутарных линий E1 на расстояние до 80 км (50 миль).

Optimux-1552

является устройством, сконструированным по принципу «включи и работай», что позволят операторам распространить преимущества сетей SDH/SONET на помещения клиента или центральный офис.

Optimux-1551

имеет опциональный резервный модуль 63 E1, обеспечивающий защиту для трибутарных каналов. Возможно также резервирование исходящего соединения (uplink) и системной части. «Поскольку избыточная конфигурация допускается для отдельного трибутарного канала E1, возможно присваивание другого уровня приоритета, и в результате, например, переключение на это соединение будет происходить только в результате отказа линии с высоким приоритетом. И наоборот, высокоприоритетные каналы не будут прерываться из-за отказов отдельного низкоприоритетного канала», — говорит Орли Нахум.

Оборудование Optimux-1551 включает резервирование 1+1 для основной линии STM-1/OC?3 и модулей питания. Аппаратное резервирование 1+1 распространено на трибутарные каналы E1. Это осуществляется с помощью второй, опциональной платы мультиплексора.

Optimux-1551

соединяется с существующими магистралями SDH/SONET через одинарный или резервируемый электрический или волоконно-оптический интерфейс STM-1.

Сделано в Китае 63E1 SDH adm падение мультиплексор с STM-1


Описание и отзывы
Характеристики

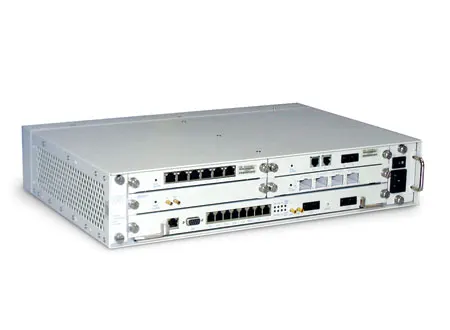

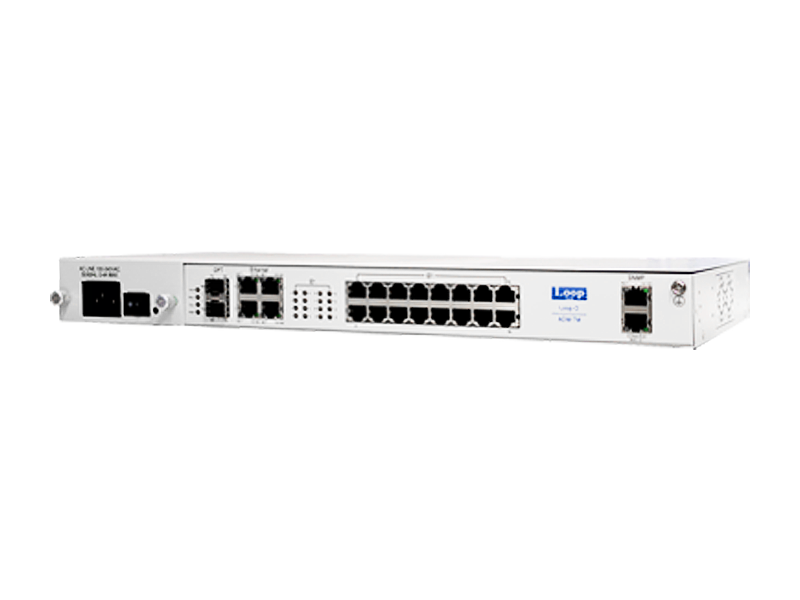

made in China 63E1 SDH adm drop multiplexer with STM-1






Product Overview:

It is the 63E1 compact STM-1 level Synchronous Digital Hierarchy (SDH) transmission system compatible with ITU-T standard. It is designed as a modular system with two 155.520Mb/s optical interfaces to provide an ultra-compact, cost-effective and high capacity platform.. It provides fully cross-connect between all tributaries, and can be used as Terminal Multiplexer (TM) or an Add-Drop-Multiplexer (ADM) to build point-to-point, ring and chain transmission network.



Applications:

It can be used as Terminal Multiplexer (TM) or an Add-Drop-Multiplexer (ADM) to build a point-to-point, ring or chain transmission network





Features and Highlights:

n  1U height, 19 Inch width standard

n  Service interface



  • 2 STM-1 optical interface, SFP optical module (LC connector)

  • Maximum 63 E1 interfaces compliant with ITU-T G. 703, optional unbalanced/ balanced interface

n  System interface



  • Ethernet management interface and RS232 management interface (RJ45 connector)

  • External management interface/ external synchronization interface (RJ45 connector)

  • RS232 user channel interface (RJ45 connector)

  • Engineering Order Wire (EOW) interface(RJ11 connector)

  • UALM and DALM output interface (DB9 connector)

n  Timing mode



  • STM-1 line timing (T1)

  • Tributary timing from E1 1 to E1 63 (T2)

  • External timing source(T3/T4),2.048Mb/s by default and 2.048MHz selectable

  • ITU-T G.813 internal oscillator

  • The timing source can be auto-switched according to SSM or operator settings

n  Supports 1+1 protection and Automatic Protect Switch (APS) with the switching time less than 50ms

n  Supports Remote power Down Detection (RPD) and Auto Laser Shutdown (ALS)

n  Supports embedded BERT and various loop back for troubleshooting

n  Supports firmware download locally without disturbance of existing traffic

n  NE management



  • Supports NE management based on CLI command via RS232 interface or TELNET

  • Supports Network management based on PC via unified SNMP platform

n  2 hot-spare power cards, both 220V AC and -48VDC available, power consumption less than 25W






Ericsson OMS 800 | tele-a.

ru

Ericsson OMS 800 является частью портфеля оптического мультисервисного оборудования компании Ericsson. Серия состоит из сверхкомпактных оптических транспортных решений, позволяющих оператору одновременно развертывать услуги Ethernet и традиционные TDM-услуги в одной точке с целью быстрого возврата инвестиций. Эти продукты обеспечивают очень экономичный способ постепенной миграции к конвергентной сетевой инфраструктуре, одновременно предлагая операторам возможности предоставления новых сервисов и получения дополнительных доходов.

Продукты серии OMS 800 – это мультисервисные (основанные на технологиях TDM и Ethernet) устройства для передачи и терминирования как пакетных данных, так и голосового трафика в городских сетях доступа.
Серия OMS 800 не только упрощает создание новых сервисов, но и расширяет функциональность традиционных SDH-решений путем применения в существующих сетях технологий Ethernet, GFP (для эффективной загрузки фреймов Ethernet в контейнеры SDH (VC)), LCAS (для гибкой настройки полосы пропускания), и VCAT (для эффективного использования и распределения пропускной способности сети).

Линейка OMS 800 представлена тремя отдельными продуктами:

    • OMS 860 – гибкий и модульный мультиплексор ввода/вывода (ADM) уровня STM-1/4 с широким диапазоном мультисервисных интерфейсов и функциональностью Ethernet.
  • OMS 870 – гибкий и модульный мультиплексор ввода/вывода (ADM) уровня STM-1/4/16 с широким диапазоном мультисервисных интерфейсов и расширенной функциональностью Ethernet.
  • OMS 846 – оптимизирован для конфигураций STM-1, c большим количеством интерфейсов E1 (до 16), и небольшим количеством интерфейсов FE (4) или GE (1).

Ericsson OMS 870

OMS 870 имеет 2 ввода питания по постоянному току (-48В) для защиты по питанию.
Для питания переменным током доступен адаптер AC/DC.

Структура внутренней шины базируется на STM-16 для TDM трафика и 2x5Gbps для взаимодействия модулей Ethernet.

OMS 870 может функционировать как терминальный мультиплексор (TM), мультиплексор ввода/вывода (ADM), неблокируемый кросс-коммутатор (DXC), коммутатор Ethernet 2-го уровня. Поддерживается также функциональность EoSDH.

Приложения:
  • оборудование доступа в точке присутствия оператора на границе сети
  • оборудование, устанавливаемое в помещении пользователя (CPE) для подключения отдельных пользователей, либо CPE для подключения деловых центров, базовых станций СПС, DSLAM, точек доступа WLAN/WiMAX и др.
  • поддержка топологий звезда, кольцо, линейной или ячеистой, либо их комбинаций, уровня STM-1, STM-4, STM-16, Ethernet (E), Fast Ethernet (FE) или Gigabit Ethernet (GE).

Сервисные модули (агрегатные и трибутарные) – 4 слота для модулей, вставляемых в режиме hot-swap. Любой модуль может быть вставлен в любой слот.

Доступные модули:
  • 8xFE LAN портов + 16xMAP. Модуль конфигурируются как Уровень 1 или Уровень 2
  • 8xFE-SFP, LAN порты с оптическими интерфейсами SFP. Модуль конфигурируются как Уровень 1 или Уровень 2
  • 2xGE LAN порта, интерфейсы SFP + 2xMAP. Электрические или оптические интерфейсы GE с поддержкой коммутации Уровня 2
  • 8xSTM-1 – SFP интерфейсы
  • 4xSTM-4 – SFP интерфейсы
  • 1xSTM-16 – SFP интерфейс
  • 63xE1 – LFH интерфейсы
  • 8xE1 – RJ45 интерфейсы
  • 6xE3/T3 интерфейсы, каждый конфигурируется как E3 или T3
  • 21xE1 + 3xE3/T3 интерфейсы
Пропускная способность:
  • матрица кросс-коммутации: неблокируемая, 64×64 эквивалентов STM-1 (VC-4, VC-3 и VC-12)
  • коммутация Ethernet – 10 Gbps
  • максимальная потребляемая мощность – 120 Вт

Ericsson OMS 860

OMS 860 имеет восходящую пропускную способность 2xSTM-1/4 (в зависимости от используемых модулей SFP), встроенный трибутарный модуль 16xE1 (120 Ом) и 2 слота для дополнительных трибутарных модулей.

Структура внутренней шины базируется на STM-4 для TDM трафика и 1x5Gbps для взаимодействия модулей Ethernet. OMS 860 может функционировать как терминальный мультиплексор (TM), мультиплексор ввода/вывода (ADM), неблокируемый кросс-коммутатор (DXC), коммутатор Ethernet 2-го уровня. Поддерживается также функциональность EoSDH.

Приложения:
  • оборудование, устанавливаемое в помещении пользователя (CPE) для подключения деловых центров, базовых станций СПС, DSLAM, точек доступа WLAN/WiMAX и др.
  • поддержка линейной либо кольцевой топологии уровня STM-1 и STM-4.
  • терминация оптического или электрического STM-1

Cледующие модули доступны или планируются в будущих релизах:

  • 32xE1 – LFH интерфейсы
  • 3xE3/T3
  • 4xFE-L1 + 4xMAP
  • 4xFE-L2 + 4xMAP
  • 1xGE + 1xMAP
  • 4xSTM-1 – SFP интерфейсы
Пропускная способность:
  • матрица кросс-коммутации: неблокируемая, 24×24 эквивалентов STM-1 (VC-4, VC-3 и VC-12)
  • коммутация Ethernet – 5 Gbps
  • максимальная потребляемая мощность – 50 Вт

Ericsson OMS 846

OMS 846 оптимизирован для использования в качестве очень недорого решения. Доступны 2 варианта конфигураций: с интерфейсами 4xFE и 1xGE. Оба варианта имеют 2 трибутарных порта (с интерфейсами SFP) для терминирования STM-1 и 16 портов E1 (75 Ом или 120 Ом).

OMS 846 имеет восходящую пропускную способность 4xSTM-1, оптические или электрические интерфейсы SFP и может функционировать в качестве терминального мультиплексора (TM), мультиплексора ввода/вывода (ADM) и неблокируемого кросс-коммутатора (DXC).

OMS стандартно поставляется с источником питания постоянного тока -48 В. Возможен также вариант с адаптером AC/DC для питания переменным током 230 В.

Приложения:
  • оборудование, устанавливаемое в помещении пользователя (CPE) для подключения деловых центров, базовых станций СПС, DSLAM, точек доступа WLAN/WiMAX и др.
  • поддержка линейной либо кольцевой топологии уровня STM-1 с дополнительной функцией терминирования оптического или электрического STM-1.
Пропускная способность:
  • матрица кросс-коммутации: неблокируемая, 24×24 эквивалентов STM-1 (VC-4, VC-3 и VC-12)
  • максимальная потребляемая мощность – 25 Вт

Технические данные
Электрические интерфейсы:
  • E1 (2 Мбит/с) BAL – RJ45, LFH 120 Ом
  • E1 (2 Мбит/с) UNBAL – 1. 0/2.3, LFH 75 Ом
  • E3/T3 (35/45 Мбит/с) – 0/2.3, 75 Ом
  • STM-1е (155 Мбит/с) ) – 1.0/2.3, 75 Ом
  • Ethernet/LAN 10/100 Base-T и 1000Base-TX – RJ45
 Оптические интерфейсы:
  • Ethernet/LAN 1000 Base-SX/LX/ZX
  • STM-1 1310 нм и 1550 нм – S1, L1.1 и L1.2
  • STM-4 1310 нм и 1550 нм – S1, L4.1 и L4.2
  • STM-16 1310 нм и 1550 нм – S1, L16.1 и L16.2
  • Multirate STM-16 1550 нм – LC
  • CWDM
Синхронизация:
  • In: STM-1 (T1), E1 (T2) и 2МГц (T3)
  • Out: 2МГц (T4)
  • Поддержка SSM
Питание:
  • 230 В переменного тока, от -40 до -72 В постоянного тока
  • Потребляемая мощность от 20 до 120 Вт
Размеры:
  • Модуль 1U для установки в стойку 19” или ETSI
  • 44x445x240 мм (HxWxD)

КЛАССИКА мастерство интеграции-Новые возможности сети компании «Арктел»

Компания «Классика» (CLASSICA CIS), системный интегратор и экспертно-инжиниринговая компания, завершила проект по модернизации транспортной сети телекоммуникационной компания «Арктел», предоставляющей абонентам Москвы и Московской области современные услуги связи и доступ в Интернет. В рамках этого проекта компания «Арктел» приобрела и установила оборудование Lucent Technologies – мультисервисный мультиплексор SDH Metropolis ADM Universal Shelf, предназначенный для построения магистральных сетей с высокой плотностью портов и принадлежащий к следующему поколению мультиплексоров SDH, поддерживающей широкий спектр сервисов городских сетей.

Москва, 23 июня 2004 г.

Компания «Классика» (CLASSICA CIS), системный интегратор и экспертно-инжиниринговая компания, завершила проект по модернизации транспортной сети телекоммуникационной компания «Арктел», предоставляющей абонентам Москвы и Московской области современные услуги связи и доступ в Интернет. В рамках этого проекта компания «Арктел» приобрела и установила оборудование Lucent Technologies – мультисервисный мультиплексор SDH Metropolis ADM Universal Shelf, предназначенный для построения магистральных сетей с высокой плотностью портов и принадлежащий к следующему поколению мультиплексоров SDH, поддерживающей широкий спектр сервисов городских сетей.

Современные телекоммуникации – отрасль, переживающая сегодня период быстрого развития и качественных изменений. Сегодняшние телекоммуникационные сети должны учитывать растущие требования клиентов, увеличивая возможность операторов предоставлять расширенный спектр услуг своим клиентам. Благодаря интегрированному решению на базе оборудования SDH Lucent Technologies, отлаженному специалистами компании «Классика», удалось модернизировать магистральный сегмент телекоммуникационной сети компании «Арктел».

Основные цели проекта, реализуемого в компании «Арктел», заключались в повышении пропускной способности транспортной сети с уровня STM-4 до уровня STM-16 с возможностью плавной миграции к уровню STM-64 в будущем и обеспечении передачи разнородного трафика: TDM/IP/ATM/MPLS. С вводом в эксплуатацию мультиплексоров Metropolis® ADM MultiService Mux, которые являются верхней линейкой мультиплексоров SDH следующего поколения компании Lucent Technologies, компания «Арктел» сделала ещё один значительный шаг в направление миграции своей сети в сеть следующего поколения.

До реализации данного проекта, в компании «Арктел» функционировала магистральная сеть на базе мультиплексоров SDH AM1 Plus уровня STM-4, которые, в связи с ростом количества абонентов и объема предоставляемых услуг, перестали справляться с динамично растущей нагрузкой. Разработанное сотрудниками компании «Классика» и реализованное в течении трех месяцев решение по модернизации сети SDH и миграции её магистральной составляющей в сеть следующего поколения, на основе мультиплексоров устройства Metropolis ADM Universal Shelf, позволило компании «Арктел» не только повысить пропускную способность и надежность сети за счет использования механизмов защиты SNCP, но и оптимизировать транспортную составляющую телекоммуникационной сети «Арктел».

Специалистами компании «Классика» был выполнен полный спектр работ по монтажу, приёмосдаточным испытаниям и вводу в эксплуатацию, а так же проведён ряд обучающих тренингов для сотрудников «Арктел», чтобы минимизировать возможные трудности при работе с оборудованием, сократить вероятность поломок и сбоев. Компания «Классика» обеспечивает постоянное техническое обслуживание организации-заказчика и реализует консультации по вопросам дальнейшего развития и наращивания сети.

Комментарий компании «Арктел».

– Интегрированное компанией «Классика» решение дало возможность построить полноценную транспортную сеть 3G. Приобретение SDH Universal Shelf – это не просто замена оборудования, а переход на сеть следующего поколения, которая позволила улучшить качество обслуживания наших пользователей, расширить набор предоставляемых услуг, дав возможность передавать все типы трафика. Наш выбор остановился на оборудовании Lucent в связи с тем, что мы работаем на устройствах этого производителя многие годы, и оно по-прежнему отвечают всем нашим требованиям. Данное оборудование заложило основу для плавного перехода на самые современные и перспективные технологии, которые позволят идти в ногу со временем и сократить наши издержки.

Технический Директор Антоненко А.Д.

Комментарий компании «Классика»

– Требования операторов всё время растут, им уже не достаточно возможностей, которые предоставляют магистральные мультиплексоры SDH младшего уровня. Компания «Арктел» является динамично развивающимся альтернативным оператором, который перед собой ставит амбициозные задачи и всегда их добивается. При анализе сети и будущих планов развития компании «Арктел» мы рекомендовали модернизировать транспортную сеть на базе мультиплексоров Metropolis® ADM MultiService Mux. Данное оборудование является верхней линейкой устройств SDH следующего поколения компании Lucent Technologies, и позволяет осуществить миграцию к мультисервисной транспортной сети с возможностью плавного перехода к уровню STM-64 (10G). При этом данная линейка сохраняет все преимущества своего младшего брата Metropolis ADM MSM (Compact), такие как: низкая стоимость, простота монтажа, ввода в эксплуатацию и конечно обслуживания, что позволит гибко развивать существующую транспортную инфраструктуру компании «Арктел».

Менеджер по проектам Андросов С.Н.

Тема 2.4. Функциональные задачи и модули сетей SDН.

Тема 2.4. Функциональные задачи и модули сетей SDН.

[Список тем][вступление] страницы темы: [1][2][3]



Функциональные задачи и модули сетей SDН. Назначение и основные типы мультиплексоров (SMUX, TM, ADM).


Эти модули могут быть связаны между собой в сеть SDН. Связи модулей можно рассматривать с двух сторон: логической и физической. С одной стороны, логика работы или взаимодействия модулей в сети определяет необходимые функциональные связи модулей — топологию, или архитектуру сети SDН. Она позволяет как анализировать общие закономерности функционирования сети, достоинства и недостатки различных топологий, так и выбирать топологию сети оптимальную для решения конкретной задачи. С другой стороны, модули связаны между собой физической средой распространения SDН сигнала, создаваемой кабелем (как правило, волоконно-оптическим) или эфиром при использовании радиосвязи. Это позволяет выявить физические пределы и ограничения на функционирование систем с заданной топологией.

Сеть SDH, как и любая сеть, строится из отдельных функциональных модулей ограниченного набора мультиплексоров, коммутаторов, концентраторов, регенераторов и терминального оборудования. Этот набор определяется основными функциональными задачами, решаемыми сетью:

  • сбор входных потоков через каналы доступа в агрегатный блок, пригодный для транспортировки в сети SDH — задача мультиплексирования, решаемая терминальными мультиплексорами — ТМ сети доступа;
  • транспортировка агрегатных блоков по сети с возможностью ввода/вывода входных/выходных потоков — задача транспортирования, решаемая мультиплексорами ввода/вывода — ADМ, логически управляющими информационным потоком в сети, а физически — потоком в физической среде, формирующей в этой сети транспортный канал;
  • перегрузка виртуальных контейнеров в соответствии со схемой маршрутизации из одного сегмента сети в другой, осуществляемая в выделенных узлах сети, — задача коммутации, или кросс-коммутации, решаемая с помощью цифровых коммутаторов или кросс-коммутаторов — DХС;
  • объединение нескольких однотипных потоков в распределительный узел — концентратор (или хаб) — задача концентрации, решаемая концентраторами;
  • восстановление (регенерация) формы и амплитуды сигнала, передаваемого на большие расстояния, для компенсации его затухания — задача регенерации, решаемая с помощью регенераторов — устройств, аналогичных повторителям в LАН;
  • сопряжение сети пользователя с сетью SDН — задача сопряжения, решаемая с помощью оконечного оборудования — различных согласующих устройств, например, конвертеров интерфейсов, конвертеров скоростей, конвертеров импедансов и т. д..
Мультиплексоры

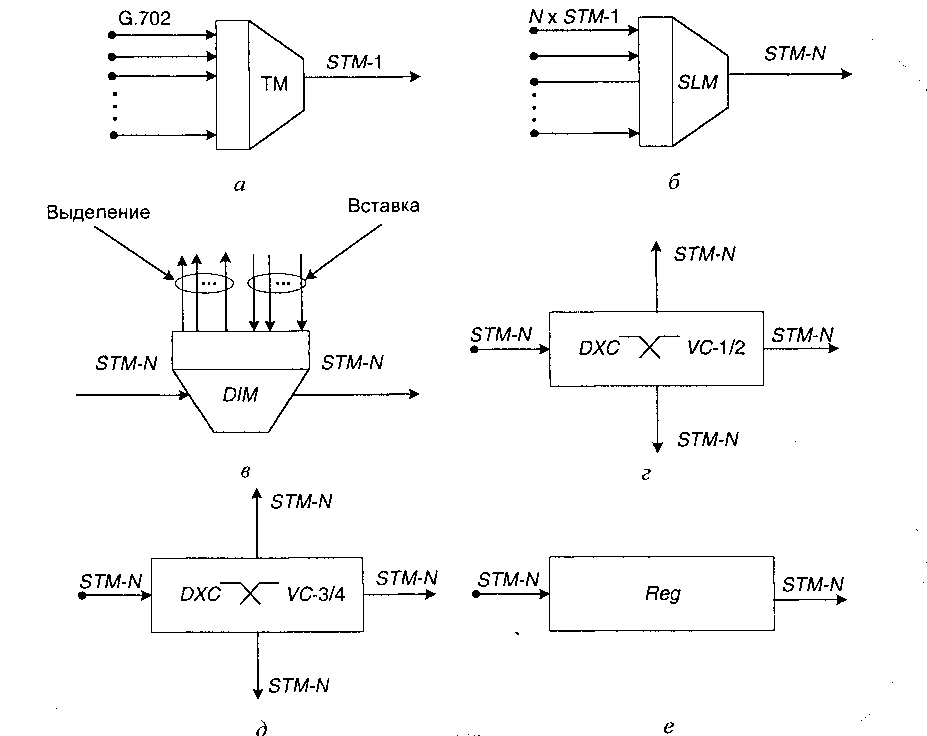

Основным функциональным модулем сетей SDН является мультиплексор. Мы будем использовать этот термин как для собственно мультиплексоров, служащих для сборки (мультиплексирования) высокоскоростного потока из низкоскоростных, так и для демультиплексоров, служащих для разборки (демультиплексирования) высокоскоростного потока с целью выделения низкоскоростных потоков.

Мультиплексоры SDН в отличие от обычных мультиплексоров, используемых, например, в сетях РDН, выполняют как функции собственно мультиплексора, так и функции устройств терминального доступа, позволяя подключать низкоскоростные каналы РDН иерархии непосредственно к своим входным портам. Они являются более универсальными и гибкими устройствами, позволяющими решать практически все перечисленные выше задачи, т.е. кроме задачи мультиплексирования выполнять еще и задачи коммутации, концентрации и регенерации. Это оказывается возможным в силу модульной конструкции SDН мультиплексора — SMUX, при которой выполняемые функции определяются лишь возможностями системы управления и составом модулей, включенных в спецификацию мультиплексора. Принято, однако, выделять два основных типа SDН мультиплексора: терминальный мультиплексор и мультиплексор ввода/вывода.

Терминальный мультиплексор ТМ является мультиплексором и оконечным устройством SDН сети с каналами доступа, соответствующими трибам РDН и SDН иерархий (рис.1). Терминальный мультиплексор может или вводить каналы, т.е. коммутировать их со входа трибного интерфейса на линейный выход, или выводить каналы, т.е. коммутировать их с линейного входа на выход трибного интерфейса. Он может также осуществлять локальную коммутацию входа одного трибного интерфейса на выход другого трибного интерфейса. Как правило эта коммутация ограничена трибами 1. 5 и 2 Мбит/с.

Мультиплексор ввода/вывода АDМ может иметь на входе тот же набор трибов, что и терминальный мультиплексор (рис.1). Он позволяет вводить/выводить соответствующие им каналы. Дополнительно к возможностям коммутации, обеспечиваемым ТМ, АDМ позволяет осуществлять сквозную коммутацию выходных потоков в обоих направлениях (например, на уровне контейнеров VС-4 в потоках, поступающих с линейных или агрегатных выходов, т.е. оптических каналов приема/передачи), а также осуществлять замыкание канала приема на канал передачи на обоих сторонах («восточной” и “западной”) в случае выхода из строя одного из направлений. Наконец, он позволяет (в случае аварийного выхода из строя мультиплексора) пропускать основной оптический поток мимо него в обходном режиме. Все это дает возможность использовать АDМ в топологиях типа кольца.



[Список тем][вступление] страницы темы: [1][2][3]


2.

4 ФУНКЦИОНАЛЬНЫЕ МОДУЛИ СЕТЕЙ SDH. Организация первичной сети связи с использованием СЦИ на участке железной дороги

Похожие главы из других работ:

Волоконно-оптические линии связи

8. Лазерные модули для ВОЛС

Лазерные модули серии LFO изготавливаются на основе высокоэффективных MQW лазерных диодов и выпускаются в стандартных неохлаждаемых коаксиальных корпусах с одномодовым или многомодовым оптическим волокном. Отдельные модели…

Волоконно-оптические линии связи

9. Фотоприемные модули для ВОЛС

Фотоприемные модули серии PD-1375 для спектрального диапазона 1100-1650 нм изготавливаются на основе фотодиодов и выпускаются в неохлаждаемом исполнении с одномодовым (модельPD-1375s-ip), либо многомодовым (модель PD-1375m-ip), оптическим волокном…

Выбор топологии включения станций проектируемой сети SDH г. Темиртау

3.2 Модули LTU

Выходные электрические модули могут быть установлены в слоты LTU в соответствии с таблицей 3. 3. Таблица 3…

Исследование преимуществ совмещенных систем позиционирования GPS и ГЛОНАСС

ГЛОНАСС/GPS модули

1) Навиа ML8088s Новейший миниатюрный ГЛОНАСС модуль НАВИА ML8088s, разработан и произведён в России, предназначен для определения текущих координат и скорости объекта как в реальном масштабе времени, так и в автономном режиме…

Контроллер заряда аккумуляторной батареи от солнечной панели

1.4.1 Солнечные батареи (фотоэлектрические модули)

Солнечные батареи — это звено солнечной электростанции, которое производит электрическую энергию (постоянный ток) под действием солнечного света фотонов, поступающих при прямом и рассеянном солнечном излучении…

Принципы построения SDH транспортных сетей

1.2 Функциональные задачи и модули сетей SDH

Сеть SDH, как и любая сеть, строится из отдельных функциональных модулей ограниченного набора: мультиплексоров, коммутаторов, концентраторов, регенераторов и терминального оборудования. ..

Проектная компоновка управляющих вычислительных комплексов

Сетевые модули

В составе контроллера FP2 имеются модули выхода на сеть PROFIBUS FMS (для систем управления высокого уровня — универсальный модуль FP2-FMS/DP-M) и PROFIBUS DP (для управления распределенными полевыми устройствами от простых модулей до контроллеров FP1 и FP0 — модуль…

Разработка и исследование системы распознавания мультимедийных приложений на базе нейронных сетей

1.2 Применение нейронных сетей в задачах телекоммуникационных сетей

Разработка информационно-измерительных систем контроля качества ультразвуковой сварки

2.1 Выбор и обоснование интерфейса объединяющего отдельные модули в систему

Аналого-цифровые преобразователи (АЦП) служат для преобразования исходной аналоговой величины в соответствующий ей цифровой эквивалент — код, являющийся выходным сигналом преобразователя, т.е…

Разработка лабораторного блока питания на основе микроконтроллера

2.
2 Функциональные узлы

Выпрямитель блока питания выполнен по мостовой схеме, представленной на рисунке 3(а), а эпюры напряжений на элементах схемы представлены на рисунке 3(б). Данная схема является наиболее распространенной для источников питания…

Разработка устройства управления мощностью двигателя

2.1 Разбиение системы на модули

Используя предварительные данные, разобьем нашу проектируемую систему на отдельные модули. 1…

Системы SCADA

3.1 Функциональные возможности

В силу тех требований, которые предъявляются к системам SCADA, спектр их функциональных возможностей определен и реализован практически во всех пакетах. Перечислим основные возможности и средства…

Создание анализатора качества горюче-смазочных материалов

1.1.4 Функциональные требования

Бесперебойность работы устройства. Снятие сигнала со щупа и обработка его в МК. Запоминание всего массива данных в энергонезависимую память. ..

Структура и технические средства информационных измерительных систем. Выбор ЭВМ. Базирующие устройства

1.1 Функциональные возможности

Современные ПК обладают весьма широкими функциональными возможностями, достаточными для решения большинства практических задач. Однако специализированные вычислительные устройства…

Элементы оптических систем связи

2. Передающие оптоэлектронные модули

Передающие оптоэлектронные модули (ПОМ), применяемые (лазерных атмосферных системах связи) ЛАСС и в волоконно-оптических системах, предназначены для преобразования электрических сигналов в оптические…

Add-Drop-Multiplexer — обзор | ScienceDirect Topics

7.3.1 Архитектуры OADM

Для построения OADM было предложено несколько архитектур. Эти архитектуры обычно используют один или несколько мультиплексоров/фильтров, которые мы изучали в главе 3. В большинстве практичных OADM используются либо волоконные брэгговские решетки, диэлектрические тонкопленочные фильтры, либо массивные волноводные решетки. Здесь мы рассматриваем OADM как черный ящик с двумя линейными портами, передающими совокупный набор длин волн, и несколькими локальными портами, каждый из которых отбрасывает и добавляет определенную длину волны.Ниже перечислены ключевые атрибуты OADM:

Какое общее количество поддерживаемых длин волн?

Какое максимальное количество длин волн можно исключить/добавить в OADM? Некоторые архитектуры позволяют удалять/добавлять только часть общего числа длин волн.

Существуют ли ограничения на возможность исключения/добавления определенных длин волн? Некоторые архитектуры позволяют удалять/добавлять только определенный набор длин волн, а не любую произвольную длину волны.Эта возможность варьируется от возможности добавления/удаления одной длины волны до групп длин волн и до любой произвольной длины волны. Это оказывает значительное влияние на маршрутизацию трафика в сети, как мы увидим ниже.

Насколько легко добавлять и удалять дополнительные каналы? Нужно ли принимать вызов службы (т. е. прерывать работу существующих каналов), чтобы добавить/удалить дополнительный канал? Это относится к некоторым архитектурам, но не к другим.

Является ли архитектура модульной в том смысле, что стоимость пропорциональна количеству удаленных каналов? Это важно для поставщиков услуг, потому что они предпочитают «платить по мере роста», а не нести высокие начальные затраты.Другими словами, поставщики услуг обычно начинают с небольшого количества каналов в сети и добавляют дополнительные каналы по мере увеличения потребности в трафике.

Какова сложность схемы пути физического уровня (передачи) с OADM и как добавление новых каналов или узлов влияет на эту схему? По сути, если общие потери при передаче, видимые для каналов, не зависят от количества удаленных/добавленных каналов, то добавление/удаление дополнительных каналов может быть выполнено с минимальным воздействием на существующие каналы.(Однако другие искажения, такие как перекрестные помехи, все же должны быть учтены. ) Это важный аспект конструкции, которому мы уделим пристальное внимание.

Является ли OADM реконфигурируемым в том смысле, что выбранные каналы могут быть исключены/добавлены или пропущены под дистанционным программным управлением? Это желательная функция для минимизации ручного вмешательства. Например, если нам нужно сбросить дополнительный канал на узле из-за роста трафика на этом узле, было бы проще сделать это под удаленным программным управлением, а не посылать мастера в это место.Мы изучим этот вопрос в разделе 7.3.2.

На рис. 7.5 показаны три различные архитектуры OADM, а в табл. 7.1 сравниваются их основные атрибуты. Возможны и другие варианты, и некоторые из них будут рассмотрены в задаче 7.1.

Рисунок 7.5. Различные архитектуры OADM. а) параллельный, когда все длины волн разделяются и мультиплексируются обратно; (б) модульная версия параллельной архитектуры; (c) последовательный, когда длины волн отбрасываются и добавляются по одному; и (d) отбрасывание полосы, когда полоса длин волн отбрасывается и суммируется. W обозначает общее количество длин волн.

Таблица 7.1. Сравнение различных архитектур OADM. W — это общее количество каналов, а D — максимальное количество каналов, которое может быть отброшено одним OADM.

+
Атрибут Параллельный Последовательный Полоса падения
D = Вт 1 « W ограничений
Channel None решить по каналам на этапе планирования фиксированный набор каналов
Изменения трафика Hitless Transite Частично Hitless
Планирование длин волн Minific Требуется
Потеря фиксированные варьируется закреплены до D
Cost (небольшие капли) High Low Medium
Стоимость (большие капли) Low высокий Средний

Параллельно архитектура (рис. 7.5(а)), все входящие каналы демультиплексированы. Некоторые из демультиплексированных каналов могут быть отброшены локально, а другие пропущены. Произвольное подмножество каналов может быть отброшено, а остальные пропущены. Таким образом, нет никаких ограничений на то, какие каналы можно удалять и добавлять. Как следствие, эта архитектура накладывает минимальные ограничения на планирование световых путей в сети. Кроме того, потери через OADM являются фиксированными, независимо от того, сколько каналов было удалено и добавлено. Таким образом, если другие нарушения передачи, обсуждаемые в главе 5, учтены надлежащим проектированием, то добавление и удаление дополнительных каналов не повлияет на существующие каналы.К сожалению, эта архитектура не очень эффективна с точки зрения затрат для обработки небольшого количества отброшенных каналов, потому что, независимо от того, сколько каналов отброшено, все каналы необходимо демультиплексировать и снова мультиплексировать вместе. Поэтому нам нужно платить за все демультиплексирование и мультиплексирование, необходимые для всех каналов, даже если нам нужно отбросить только один канал. Это также приводит к более высоким потерям через OADM. Однако такая архитектура становится рентабельной, если большая часть общего числа каналов должна быть исключена или если требуется полная гибкость в отношении добавления и исключения любого канала.Еще одно влияние этой архитектуры заключается в том, что, поскольку все каналы демультиплексированы и мультиплексированы во всех модулях OADM, каждый световой путь проходит через множество фильтров, прежде чем достичь места назначения. В результате допуски на длину волны мультиплексоров и лазеров (см. раздел 5.6.6) могут быть довольно строгими.

Некоторых затрат можно добиться, сделав конструкцию модульной, как показано на рис. 7.5(b). Здесь мультиплексирование и демультиплексирование выполняются в два этапа. Первый этап демультиплексирования разделяет длины волн на полосы, а второй этап разделяет полосы на отдельные каналы.Например, 16-канальная система может быть реализована с использованием четырех диапазонов, по 4 канала в каждом. Если в каком-либо месте необходимо отбросить только 4 канала, оставшиеся 12 каналов могут быть выражены на уровне полосы вместо демультиплексирования до уровня отдельных каналов. В дополнение к экономии затрат на мультиплексоры и демультиплексоры, использование диапазонов позволяет передавать сигналы с меньшими оптическими потерями и лучшей равномерностью потерь. Этот подход используется в нескольких коммерчески доступных OADM.Более того, по мере того, как количество каналов становится большим, становится важным модульный подход к многоступенчатому мультиплексированию (см. раздел 3.3.10). Параллельные OADM обычно реализуются с использованием диэлектрических тонкопленочных фильтров и массивных волноводных решеток, а также могут использовать фильтры типа перемежителя для большого числа каналов.

В последовательной архитектуре (рис. 7.5(c)) один канал удаляется и добавляется из входящего набора каналов. Мы называем это устройство одноканальным OADM (SC-OADM). Их можно реализовать с помощью волоконных решеток Брэгга или диэлектрических тонкопленочных фильтров. Чтобы удалить и добавить несколько каналов, несколько SC-OADM каскадируются. Эта архитектура во многом дополняет описанную выше параллельную архитектуру. Добавление и удаление дополнительных каналов нарушает работу существующих каналов. Поэтому желательно заранее спланировать, какой набор длин волн должен быть отброшен в каждом месте, чтобы свести к минимуму такие сбои. Архитектура является модульной, поскольку стоимость пропорциональна количеству удаленных каналов. Поэтому стоимость низкая, если нужно отбросить только небольшое количество каналов.Однако если необходимо отбросить большое количество каналов, стоимость может быть весьма значительной, поскольку необходимо каскадировать несколько отдельных устройств. Существует также косвенное влияние на стоимость, поскольку потери увеличиваются по мере того, как отбрасывается большее количество каналов, что требует использования дополнительного усиления.

Увеличение потерь с увеличением количества потерянных каналов играет важную роль в повышении сложности развертывания сетей с использованием последовательных модулей OADM. Это показано на простом примере, показанном на рисунке 7.6. Предположим, допустимый бюджет канала для светового пути между передатчиком и приемником составляет 25 дБ. Рассмотрим ситуацию, когда световой путь от узла B к узлу D развернут с потерями около 25 дБ между его передатчиком и приемником. Теперь рассмотрим ситуацию, когда новый световой путь должен поддерживаться на другой длине волны от узла А к узлу С. Для поддержки этого светового пути необходимо развернуть дополнительный SC-OADM в узле С (и в узле А), чтобы сбросьте новый световой путь. Этот OADM вносит дополнительные потери, скажем, 3 дБ в каналы, проходящие через узел C.Внедрение этого OADM резко увеличивает потери на световом пути от B до D до 28 дБ, делая его неработоспособным. Однако на этом история не заканчивается! Предположим, что для решения этой проблемы мы решили регенерировать этот световой путь в узле C. Чтобы регенерировать этот световой путь, нам нужно сбросить его в узле C, пропустить через регенератор и добавить обратно. Для этого требуется дополнительный SC-OADM в узле C, что приводит к дополнительным потерям на 3 дБ для каналов, проходящих через узел C. Это, в свою очередь, может нарушить работу других световых путей, проходящих через узел C.Следовательно, добавление или удаление дополнительных каналов может иметь волновой эффект на все остальные световые пути в сети. Использование оптических усилителей в сочетании с тщательным проектированием каналов связи может решить некоторые из этих проблем. Например, определенная сумма потерь может быть распределена заранее, после введения оптического усилителя. SC-OADM можно добавлять до тех пор, пока не будет достигнут бюджет потерь, после чего можно добавить еще один усилитель.

Рисунок 7.6. Влияние изменений трафика на сеть с использованием последовательных модулей OADM.а) Исходная ситуация. (b) Между узлами A и C добавляется новый световой путь, что приводит к сбою светового пути BD. (c) Lightpath BD регенерируется путем добавления регенератора в узле C. Однако это влияет на другие световые пути, проходящие через C.

Обратите внимание, что сквозные каналы не подвергаются никакой фильтрации. В результате каждый световой путь проходит только через два фильтра: один в исходном узле и один в узле назначения. Таким образом, допуски на длину волны мультиплексоров и лазеров менее строгие по сравнению с параллельной архитектурой.

В архитектуре с отбрасыванием полосы (рис. 7.5(d)) фиксированная группа каналов удаляется и добавляется из совокупного набора каналов. Затем отброшенные каналы обычно проходят следующий уровень демультиплексирования, на котором они выделяются. Добавляемые каналы обычно комбинируются с простыми ответвителями и добавляются к сквозным каналам. Типичная реализация может отбросить, скажем, 4 соседних канала из 32 каналов, используя полосовой фильтр.

Эта архитектура пытается найти компромисс между параллельной архитектурой и последовательной архитектурой.Максимальное количество каналов, которые можно удалить, определяется типом используемого полосового фильтра. Внутри этой группы каналов добавление/удаление дополнительных каналов не влияет на другие световые пути в сети, так как потери при прохождении для всех остальных каналов, не входящих в эту группу, фиксированы.

Однако эта архитектура усложняет планирование длин волн в сети и накладывает ряд ограничений на назначение длин волн, поскольку в каждом месте отбрасывается один и тот же набор длин волн.Например, если длина волны λ 1 добавляется в узле и удаляется в следующем узле, все остальные длины волн, скажем, λ 2 , λ 3 , λ 4 , находятся в той же полосе, что и λ 1 также будет добавлено на тот же узел и удалено на следующем узле. Что делает это не таким идеальным, так это то, что после того, как длина волны отброшена как часть диапазона, ее, вероятно, потребуется регенерировать, прежде чем ее можно будет снова добавить в сеть. Таким образом, в этом примере длины волн λ 2 , λ 3 , λ 4 необходимо будет регенерировать в обоих узлах, даже если они проходят. Трудно спроектировать бюджет канала, чтобы обеспечить оптическую передачу этих длин волн без регенерации. Эта проблема может быть устранена с помощью различных разновидностей OADM, каждый из которых отбрасывает свой набор каналов. Как легко может представить читатель, это усложняет планирование сети. Если изменение длины волны можно спланировать заранее, а сеть остается статичной, то этот вариант может быть приемлемым. Однако в сетях, где трафик меняется со временем, это может быть непросто спланировать.

Архитектуры, которые мы обсуждали выше, являются возможными на основе современных технологий, и сегодня существуют коммерческие реализации всех этих систем. Понятно, что ни один из них не предлагает идеального решения, отвечающего полному спектру приложений. Последовательные и распределенные архитектуры имеют низкую стоимость входа, но их развертывание затруднено из-за отсутствия гибкости в отношении изменений трафика в сети.

A Пользователи маршрутизатора длины волны 14].

Мультиплексор ввода/вывода (ADM)…

Контекст 1

… Маршрутизатор длины волны (WR) — более мощная система, чем ADM. Он принимает сигнал на каждой из длин волн на входном порту и направляет его на конкретный выходной порт, независимо от других длин волн 6,17]. WR с N входными и N выходными портами, способными обрабатывать W длин волн, можно рассматривать как W независимые N N коммутаторов. Этим переключателям должен предшествовать демультиплексор длины волны, а затем мультиплексор длины волны для реализации WR, как показано на рисунке 2.Таким образом, WR может перекрестно соединять различные длины волн от входа к выходу, где схема соединения каждой длины волны не зависит от других. По этой причине его иногда также называют перекрестным соединением по длине волны. В этом описании подчеркивается функция маршрутизации WR. Конечно, некоторые длины волн на некоторых входных портах могут нести сигналы, предназначенные для узла доступа, непосредственно подключенного к рассматриваемому WR. В этом случае этот сигнал должен быть извлечен из оптического носителя на этом WR.Для этого необходимо терминировать эту конкретную длину волны, преобразовать данные в электронную форму и доставить их на более высокий уровень. Также могут быть сигналы на некоторых длинах волн, которые необходимо пересылать другим узлам на другой длине волны. В этом случае длина волны также должна быть ограничена, сигнал извлекается в электронную форму, преобразуется обратно в оптическую форму на другой длине волны и подается на выходной порт. Чтобы подчеркнуть тот факт, что WR выполняет как пересылку полностью в оптической области (оптическая коммутация), так и пересылку путем преобразования в электронную форму и обратно в оптическую (больше похоже на обычную маршрутизацию), их иногда также называют коммутаторами маршрутизации длины волны (WRS). 14,15].Преобразователь длины волны — это оптическое устройство, которое можно использовать в оптическом маршрутизаторе для преобразования длины волны, по которой передается канал 16]. Без преобразования длины волны входящий сигнал от порта p i , скажем, на длине волны 1 может быть оптически переключен (без промежуточных оптоэлектронных преобразований) на любой порт p j , но только на длине волны 1 . Благодаря возможности преобразования длины волны этот сигнал может быть оптически переключен на любой порт p j на любой длине волны k . То есть преобразование длины волны позволяет передавать чистый оптический канал на разных длинах волн по разным физическим каналам.Возможны различные уровни возможности преобразования длины волны. Рисунок 3 иллюстрирует различия для ситуации с одним входным и одним выходным портом; случай с несколькими портами более сложен, но аналогичен. Возможность преобразования полной длины волны подразумевает, что любая входная длина волны может быть преобразована в любую другую длину волны. Ограниченное преобразование длины волны означает, что каждая входная длина волны может быть преобразована в любую из определенного набора длин волн, который не является набором всех длин волн по крайней мере для одной входной длины волны. Частный случай этого дает нам фиксированное преобразование длины волны, когда каждая входная длина волны преобразуется ровно в одну длину волны. Если каждая длина волны «преобразуется» только в себя, тогда у нас нет преобразования. Если узел имеет ограниченную или полную возможность преобразования длины волны, то преобразование, которое необходимо выполнить, может быть настроено как часть дизайна виртуальной топологии. Преимущество преобразования длины волны заключается в том, что виртуальная топология, которая может быть реализована, имеет меньше ограничений, поскольку снимается ограничение непрерывности длины волны.Таким образом, использование длины волны более эффективно. Однако использование преобразователей увеличивает стоимость, а также сложность проблемы. Увеличение стоимости можно свести к минимуму, используя ограниченное преобразование, а не полное преобразование, и предполагая небольшое количество преобразователей, а не возможности преобразования в каждом узле. Но эти допущения вводят проблемы уточнения характера ограниченного преобразования и размещения преобразователей в сети, что значительно увеличивает сложность топологии. ..

Мультиплексирование ввода/вывода в сети, ориентированной на данные

Новая платформа для мультиплексирования ввода/вывода обрабатывает данные более эффективно, чем традиционное оборудование.

Новая платформа для мультиплексирования ввода/вывода обрабатывает данные более эффективно, чем традиционное оборудование.

Автор: Чад Данн, Omnia Communications Inc.

Трафик данных сравнялся и скоро превзойдет голосовой трафик в общедоступной сети.Операторы связи сталкиваются с ключевым узким местом в городской сети, что делает переход от голосовых услуг к услугам передачи данных болезненным: синхронная оптическая сеть (SONET), мультиплексоры ввода-вывода (ADM) и вспомогательные устройства. Хотя эти сетевые элементы, основанные на временном мультиплексировании (TDM), подходят для передачи по каналам, они не могут масштабироваться для поддержки сетевого трафика с преобладанием данных так же эффективно, как пакетные и сотовые технологии, основанные на статистическом мультиплексировании.

Мы предлагаем новую платформу ADM, основанную на асинхронном режиме передачи (ATM), которая обеспечивает переход от сетей SONET, ориентированных на каналы, к сетям передачи данных на основе пакетов и ячеек.

Предоставление данных
Традиционные подключения для передачи данных по локальной сети (LAN) плохо отображаются в иерархии SONET, поскольку SONET выделяет полосу пропускания в фиксированных временных интервалах. Жесткая структура TDM протокола затрудняет эффективное распределение полосы пропускания. Например, для сети SONET требуется весь STS-1 (51 Мбит/с) для обеспечения соединения LAN со скоростью 10 Мбит/с. Сеть не может перераспределить полосу пропускания 41 Мбит/с для передачи любого другого трафика в сети.

Использование ATM в качестве протокола уровня 2 использует преимущества статистического мультиплексирования пакетных и сотовых технологий и более эффективно обеспечивает пропускную способность за счет использования гибких коммутируемых виртуальных каналов и путей. ATM также поддерживает голосовой трафик и несколько уровней качества обслуживания (QoS), необходимых для объединения голоса, видео и данных в общей инфраструктуре.

Хотя ATM является привлекательным решением, а TDM препятствует эффективному обмену данными по сети, операторам связи нужны защитная коммутация SONET за 50 мс, аварийная сигнализация и мониторинг производительности, которые легко интегрируются в их существующие системы оперативной поддержки (OSS).Чтобы обеспечить руководство по отображению ATM по всей полосе пропускания кольца SONET, сохраняя при этом отказоустойчивость сети, которую ожидают операторы связи, Bellcore разработала стандарт GR-2837 «Функции виртуального пути ATM в кольцах SONET». Соблюдение этого стандарта позволяет создавать новые сетевые решения для передачи данных, в которых используются функции SONET. Добавляя интеллектуальную технологию уровня 2, такую ​​как ATM, к кольцам SONET, операторы получают прочную основу для дальнейшего развертывания голосовых услуг, а также Интернет-протокола (IP) и других услуг передачи данных.

IP повсюду
Поскольку трафик данных доминирует в сети, операторы связи обращаются к IP для предоставления интегрированных услуг. IP — бесспорный выбор для сетей передачи данных, и он набирает обороты в качестве транспорта для передачи голоса. Поскольку клиентам операторов связи требуются относительно продвинутые услуги передачи данных, такие как доступ в Интернет со скоростью 100 Мбит/с и высокоскоростное подключение к виртуальной частной сети (VPN), маршрутизация на скорости проводной сети и качество обслуживания на основе приложений теперь являются основными требованиями для любого IP-совместимого устройства в сети. .Поскольку преимущества статистического мультиплексирования маршрутизации и качества обслуживания наиболее очевидны вблизи источника, новые ADM должны включать эти функции в качестве базовой функции.

В то время как интеграция транспорта и оборудования доступа является кощунственным понятием для традиционных сетевых инженеров, экономика, связанная с интегрированной платформой доступа SONET, слишком привлекательна, чтобы ее игнорировать. Изучение локального кольца SONET с использованием традиционного оборудования дает мрачную картину ряда устройств, которые операторы связи должны развертывать, тестировать, резервировать, управлять и обслуживать.

Сегодняшняя городская сеть включает в себя SONET ADM для подключения к оптоволоконному кольцу, банк каналов или оператор цифровой петли (DLC) для голосового подключения и мультиплексор доступа к услугам ATM (SAM) или маршрутизатор для подключения данных. В центральном офисе цифровая кросс-коммутация разрывает различные цепи для доставки к коммутатору класса 4/5 или к сетям передачи данных.

Этот набор точечных решений от разных поставщиков позволяет оператору предоставлять несколько услуг, но также увеличивает стоимость управления и развертывания, а также дополнительные расходы на новые услуги.Для каждой единицы оборудования требуется собственное приложение для управления и интеграция в OSS, а также другие услуги поддержки, такие как обновление программного обеспечения и резервирование.

Для операторов стоимость обслуживания этих сетей выходит из-под контроля, поскольку они развертывают дополнительное оборудование для модернизации существующих сетей SONET TDM для передачи трафика данных. Эти решения часто включают несколько устройств как в помещении клиента, так и в центральном офисе для предоставления услуг.

Решение
В городском кольце на основе ADM нового поколения важной особенностью является то, что не видно на картинке.Новая платформа ADM заменяет традиционную SONET ADM и устраняет SAM, DLC и IP-маршрутизатор. Это объединяет оборудование операторов связи, упрощает техническое обслуживание и управление сетью, а также снижает стоимость добавления расширенных и дополнительных услуг.

Очевидно, что новый ADM вписывается в построение сетей с нуля, но он также должен предлагать операторам связи возможность перехода с существующих сетей на новую платформу. В то время как стратегии миграции сильно различаются среди поставщиков, Omnia интегрирует в свои ADM двухканальный мультиплексор с разделением по длине волны, который обеспечивает независимую длину волны для наложения существующих колец, независимо от скорости передачи данных или протокола. Пассивная оптика поддерживает целостность существующего кольца.

Замена IP-маршрутизаторов, DLC, SAM и цифровых кросс-коннектов мультисервисной платформой снижает затраты на приобретение и управление и повышает эффективность установленного оптоволокна за счет использования ATM в качестве транспортного протокола. Платформа класса центрального офиса объединяет возможности ввода/вывода и надежность ADM SONET и возможности передачи голоса DLC с функциональностью и поддержкой протоколов ATM SAM и пограничного маршрутизатора.Он также предоставляет интерфейсы и плотность, необходимые операторам связи для предоставления услуг передачи данных с добавленной стоимостью, а также традиционных транспортных и голосовых услуг, устраняя накладные расходы на управление, связанные с большинством решений с несколькими устройствами. Новая платформа ADM позволяет операторам связи продлить срок службы установленного оборудования, свести к минимуму необходимость развертывания оверлейных сетей и повысить доходность установленной волоконно-оптической инфраструктуры.

ADM — Определение Acronymfinder

7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
902 57
7
7
7
7
7
9 0077 ADM
7
7
7
7
7
7
7
9007 7 Андерсон Прямой маркетинг (Poway, CA)
7
7
7
7
7
7
7
7
7
257
7
7
7
7
7
7
7
7
7
7
7
7
7
7
5

Мультиплексор с добавлением

Add-Drop Multixer

All Мультиплексор ( ADM ) является важным элементом оптической волокна сети.Мультиплексор объединяет или мультиплексирует несколько потоков данных с более низкой пропускной способностью в один луч света. Мультиплексор «добавить-выбросить» также имеет возможность «добавлять» один или несколько сигналов с более низкой пропускной способностью к существующему потоку данных с высокой пропускной способностью и в то же время может извлекать или «отбрасывать» другие сигналы с более низкой пропускной способностью, удаляя их. из потока и перенаправляя их на другой сетевой путь. Он используется как локальный «въезд» и «выход» в высокоскоростную сеть. [ cite web
title = Определение словаря электротехники для ADM
url = http://www.maxim-ic.com/glossary/index.cfm/Ac/V/ID/8/Tm/ADM
]

ADM могут использоваться как в опорных сетях дальней связи, так и в городских сетях ближнего действия, хотя первые намного дороже из-за сложности масштабирования технологии до высоких скоростей передачи данных и плотного мультиплексирования с разделением по длине волны (DWDM), используемого для дальней связи. Основной технологией оптической фильтрации, используемой в мультиплексорах ввода-вывода, является эталон Фабри-Перо.

Недавний сдвиг в технологии ADM привел к появлению так называемого «мультисервисного оборудования SONET/SDH» (также известного как мультисервисная платформа обеспечения или MSPP), которое имеет все возможности устаревших ADM, но также может включать кросс-коммутацию функциональность для управления несколькими оптоволоконными кольцами в одном шасси.Эти новые устройства могут заменить несколько устаревших ADM, а также обеспечить прямое подключение EthernetLAN к оптической магистрали поставщика услуг.

В конце 2003 г. продажи мультисервисных ADM впервые превысили продажи устаревших ADM, поскольку ускорился переход к сетям SONET/SDH следующего поколения.

Новая разновидность ADM, которая становится популярной по мере того, как операторы связи продолжают инвестировать в городские оптические сети, — это реконфигурируемые оптические мультиплексоры ввода-вывода (ROADM).

Каталожные номера

ee также

*Оптический мультиплексор ввода/вывода

Фонд Викимедиа. 2010.

Cisco 15454-ADM-10G Adm on A Blade OC192-3/12/48/Ge Мультиплексор данных с 16 клиентами

Название продукта: Adm On A Blade OC192-3/12/48/Ge 16-Client
Тип продукта : Мультиплексор данных
Максимальная скорость передачи данных: 10 Гбит/с
Поддерживаемый тип носителя: Оптоволокно
Поддерживаемая сетевая технология: OC-192 Форм-фактор
: Настольный компьютер
Модель продукта: 15454-ADM-10G
Технология подключения: Проводная

Этот мультиплексор Cisco 15454-ADM-10G Adm on A Blade OC192-3/12/48/Ge с 16 клиентами находится в восстановленном состоянии, и на него распространяется наша 90-дневная гарантия.Пожалуйста, не стесняйтесь обращаться к нам по поводу нашего перечня отремонтированного сетевого оборудования Cisco или если у вас есть какие-либо дополнительные вопросы относительно этого 15454-ADM-10G Adm on A Blade OC192-3/12/48/Ge 16-Client Data Multiplexor.

Доставка в Соединенные Штаты Америки



Заказы на это устройство Cisco 15454-ADM-10G, которые соответствуют условиям бесплатной сверхэкономной доставки, отправляются по нашему усмотрению способом с наименьшей стоимостью. Мы используем FedEx, UPS и почтовую службу США в качестве перевозчиков.Мы не можем доставить этот Cisco 15454-ADM-10G в пределах США путем выставления счетов непосредственно на номер вашей учетной записи грузоотправителя. Все расходы по доставке должны быть предварительно оплачены при оформлении заказа.



Международные/зарубежные перевозки



Cisco 15454-ADM-10G Adm on A Blade OC192-3/12/48/Ge 16-клиентские мультиплексоры данных, поставляемые по всему миру, имеют обязательное значение 4-10 дневной период удержания безопасности между получением платежа и обработкой отправления. Эта политика безопасности позволяет средствам полностью очистить наш банковский счет.Международные транспортные расходы могут быть сняты непосредственно с вашего номера счета FedEx или UPS. Мы не можем осуществлять международные перевозки с использованием вашего номера счета TNT; однако вы можете согласовать с TNT, чтобы они забрали груз из нашего местоположения.



Ускоренная и срочная доставка



HardwareJet.com обычно может обеспечить ускоренную доставку (1 или 2 дня) для продуктов Cisco; однако существует дополнительная плата за срочность за каждый уникальный модуль Cisco 15454-ADM-10G Adm on A Blade OC192-3/12/48/Ge 16-клиентский мультиплексор данных в дополнение к стоимости продукта и стоимости ускоренной доставки перевозчиком.Если мы можем предложить ускоренную доставку товара, стоимость ускоренной доставки будет указана при оформлении заказа. Если мы не можем обеспечить ускоренную доставку товара, вам не будут представлены эти варианты в процессе оформления заказа в корзине.

ADM Archer Daniels Midland Company
ADM Среднесуточное ежедневное членство (граф студентов в общественном образовании)
ADM Admiral
ADM AMPICSION
ADM административный шаблон (Microsoft)
ADM ADM
ADM
ADM Astra Daihatsu мотор (Jakarta, Индонезия)
ADM Advanced Development Model
ADM AMP
ADM помощник заместителя министра (правительство Канады)
ADM Adriamycin (фармакология)
ADM Администрация
ADM Добавить / сбросить мультиплексор
AUM
AUM Au Au Diagnostic Médical (база данных / база de données)
ADM Archiv der Mathematik (немецкий: Архивы математики)
ADM Расширенный диплом по менеджменту (в разных местах)
ADM Aéroports de Montreal Airport (французский: Montreal Airport) (французский: Montreal Airport) администрация аэропорта; CANADA)
ADM Asociación de Dirigentes de Marketing (испанский: Маркетинговые менеджеры Ассоциация менеджеров; Уругвай)
ADM ABRES DE Уничтожение Massive (Французский: Оружие массового уничтожения WMD)
ADM ABU DHABI Media (Abu Dhabi, Объединенные арабские Эмираты)
ADM Расширенные данные Mining (Инженерное программное обеспечение)
ADM Аудиореализм Барабан 0
7
ADM Данные приложения Управление (программное обеспечение)
ADM ADM
ADM Оценка для принятия решений (научная оценка истощения озона)
ADM австрийская машина смерти (группа)
ADM Arnowitt-Deser-Misner (тел. Теория YSics)
ADM ассирийское демократическое движение (Ирак)
7
ADM абстрактные данные модели данных (вычисления)
ADM дизайн одежды и мерчендайзинг
ADM Администрация
ADM 20077
AMP
ADM среднего дня на рынке (недвижимость)
ADM Анти-депрессантное лекарство
ADM ADM
ADM
ADM Алкоголь, наркомании и психическое здоровье
ADM Armas de Destrucción Masiva (испанский : Оружие массового поражения)
AMP Apple Drive Module (компьютерный жесткий диск)
ADM Association Des Maires (Французский: ассоциация мэров)
ADM Диспетчер приложений Discovery (программное обеспечение)
ADM ассоциированного заместителя министра
ADM Anglican DioPless of Melbourne (Мельбурн, Австралия)
ADM abductor digiti minimi
ADM Усовершенствованное управление документами (программное обеспечение)
ADM Рекламный дизайн Маркетинг (различные локации)
ADM
ADM
ADM Adaptive Delta Modulation
ADM Разработка приложений и обслуживание
атомное сносообразное боеприпасы (ы)
ADM Дополнительный дилер Markup
ADM Управления на уроне животных (различные организации)
ADM Acellular Dermis Matrix (реконструкция груди )
ADM Aerospace, Defense & Marine (TE Continactivity)
ADM ABU Dhabi Муниципалитет
ADM Ассоциация для загрузки СМИ
ADM Absluct Измеритель расстояния (приборы)
АДМ Антидемпинговая мера (торговля; различные организации)
AdM Управление приверженностью (Behavioral Education and Research Services, Inc.)
ADM демократический альянс для перемен (мыс Verde)
ADM
ADM Multiblex
ADM ALTAIR Менеджер (Программное обеспечение для разработки продукта)
ADM Assistant Distance Manager
ADM AY DIOS MIO (испанский язык: о боже мой; Интернет сленг)
ADM
7
ADM Модуль воздушных данных
ADM ADEL, Desoto, Minburn (школьный округ IOWA)
ADM Монитор Обороны Америки (Центр защиты)
АДМ Академия стоматологических материалов
АДМ
AMP ADM
ADM австралийская оборона журнала
ADM Asterisk Desktop Manager (программное обеспечение)
ADM Абсолютное измерение расстояния (приборостроение)
ADM Asynchronous Image
ADM 0
ADM Adobe Dialog Manager
ADM Assistant Division Manager
ADM ADM
ADM
ADM Расширенный обозначенный Marksman (US DoD)
ADM Модель угловой зависимости
ADM животное -Полученный Материал
ADM искусственной диэлектрической среды
7
ADM
ADM
ADM Угловые рассылки Модель
ADM Air-Mainted Decio Rain
ADM Африканское демократическое движение
ADM
ADM ADM AMM
ADM Agent Debit Memo (Международная Ассоциация воздушного транспорта)
ADM AGE не имеет значения
ADM Account Account Manager
ADM Analles от дискретной математики
ADM Alpes Dauphiné Matériaux (Французская электроэнергетика)
ADM Юрист, принимающий решения (Департамент США)Из интерьера, Бюро индийских отношений)
ADM Механизм развертывания антенны
ADM
ADM Помощь, Депанаж, Техническое обслуживание (Французский: Поддержка, Устранение неполадок, Техническое обслуживание)
ADM Все цифровые режимы
ADM аналог на цифровой модуль
ADM
ADM Метод агарозы
ADM тупая машина
ADM Автоматический дисплей
ADM ADM
AMP
ADM Метод разработки ADA
ADM
ADM Американский музей десятицентовика
ADM Management Airday Manager (операции по безопасности аэропорта)
ADM Associazione Per La Difesa dei diritti delle mineranze (итальянский)
ADM Приложения дискретной математики
ADM Agile Methods
ADM
ADM Ассоциация Le Développement Médical Au Vietnam (Французский: Ассоциация для медицинского развития в Вьетнаме)
ADM ADM массив декомпозиции метод
ADM района отрицание
ADM
ADM Ampere Meter
ADM Альтернативный режим осаждения 9008 0
ADM
ADM Принятие инвалидности Модифицировано (PSCHYHOLOGY)
AMP ADM административный менеджер сообщений
ADM
ADM Асфальтовый барабанный смеситель, Inc.
ADM Автоматическое обнаружение Mark
ADM AMP ADM
ADM Аутизма дисморфологии
ADM Ardmore, Оклахома, США — Ardmore Муниципальный аэропорт
ADM Производители аффилированных платьев (Нью-Йорк, Нью-Йорк)

Сеть синхронной передачи (SDH или Sonet) может передавать несколько каналов. Мультиплексор добавления/удаления — это устройство, которое добавляет (вставляет) или отбрасывает (удаляет) трафик канала с более низкой скоростью передачи данных из агрегированного канала с более высокой скоростью. / Archer Daniels Midland Company, среднесуточный членский состав, Admiral, мультиплексор Add-Drop, СМИ Абу-Даби, принятие авиационных решений, боеприпасы для атомного сноса, муниципалитет Абу-Даби, измеритель абсолютного расстояния, разработка и обслуживание приложений, муниципальный аэропорт Ардмор, архитектура Метод разработки, Armas de Destrucci n Masiva (оружие массового поражения), дополнительная дилерская надбавка, Alian a Democr tica para a Mudan a (Демократический альянс за перемены), метод построения стрелочных диаграмм, аналоговая динамическая память, модуль данных о воздухе, /дополнение/ капельный мультиплексор является важнейшим элементом волоконно-оптической сети.Он может объединять (то есть мультиплексировать) несколько потоков данных с низкой пропускной способностью в один световой луч; и одновременно он может отбрасывать или удалять другие сигналы с низкой пропускной способностью из потока данных и направлять их на другие сетевые маршруты.

Мультиплексор ввода/вывода: Сеть синхронной передачи (SDH или Sonet) может передавать несколько каналов. Мультиплексор добавления/удаления — это устройство, которое добавляет (вставляет) или отбрасывает (удаляет) трафик канала с более низкой скоростью передачи данных из агрегированного канала с более высокой скоростью. / Archer Daniels Midland Company, среднесуточный членский состав, Admiral, мультиплексор Add-Drop, СМИ Абу-Даби, принятие авиационных решений, боеприпасы для атомного сноса, муниципалитет Абу-Даби, измеритель абсолютного расстояния, разработка и обслуживание приложений, муниципальный аэропорт Ардмор, архитектура Метод разработки, Armas de Destrucci n Masiva (оружие массового поражения), дополнительная дилерская надбавка, Alian a Democr tica para a Mudan a (Демократический альянс за перемены), метод построения стрелочных диаграмм, аналоговая динамическая память, модуль данных о воздухе, /дополнение/ капельный мультиплексор является важнейшим элементом волоконно-оптической сети.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
