Как сделать передатчик FM из MP3 плеера своими руками

Не так уж давно китайский производитель разработал данный девайс для счастливых обладателей кассетных магнитол, у которых не хватает средств купить себе нормальную проигрыватель с MP3.

Дешево и сердито – стоит относительно дешево (я взял за 200р.), при этом обладает рядом преимуществ включая пульт дистанционного управления. Всё просто: вставил в прикуриватель, воткнул флешку с любимой музыкой, настроил магнитолу на частоту передатчика и всё! Клацай с пульта не трогая руками с расстояния.

У меня нет машины, но эту вещицу я решил использовать по-своему. Как стерео передатчик. Для чего мне это нужно? А для того, чтобы транслировать с ноутбука звук на музыкальный центр. Дело в том, что я люблю посмотреть кино на большом экране, на проекторе. Видео подключаю с ноутбука на прямую, а чтоб подключить звук нужно к центру тянуть длинный провод. Вот чтобы этого не было я решил избавиться от проводов по своему.

Купил, разобрал.

Сделав своеобразную кучку деталей.

Делиться устройство на две части: маленькая плата это стабилизатор. Он уменьшает напряжение до 5 вольт и соответственно стабилизирует его. К нему идут 3 провода: два провода питания и третий антенна (белый по цвету). Большая плата с дисплеем – сам MP3 плеер.

Все три провода отпаиваем от большой платы. За место антенного провода припаиваем более длинный провод для увеличения радиуса передачи. Берем переходник USB и припаиваем от него питание к плате как показано на рисунке.

Далее подключаем звук к передатчику. Находим микросхему передатчика. К нему через два чип — конденсатора поступает звук с процессора. Удаляем эти конденсаторы, я просто аккуратно сбил их отверткой. Работа кропотливая. К выходу микросхемы припаиваем два конденсатора номиналом 0,01…0,1 мкФ и подаем к ним звук. Общий провод берём от минуса платы. Вот собственно и всё. Хорошо бы добавить делитель из резисторов на каждый вход, скажем 1:2, а то выход у ноутбука более высоковольтный, чем нужно.

Но я потом это понял.

Закрываем, проверяем. Работает!

Очень удобно! Питается наш передатчик так же от ноутбука. Качество конечно не как через провод, но довольно достойное. Теперь с пульта ДУ можно пенять только передаваемую частоту, остальное утратило свою силу. Я думаю, ничего сложного тут нет, любой с небольшими усилиями сделает сам без важных проблем.

Простой передатчик из автомобильного fm трансмиттера. FM трансмиттер своими руками для беспроводной передачи звука


Речь пойдет о том, как сделать самый простой и дешевый радио передатчик, который сможет собрать любой, кто даже ничего не понимает в электронике .

Прием такого радиопередатчика происходит, на обычный радио приемник (на стационарный или в мобильном телефоне), на частоте 90-100 MHz. В нашем случае он будет работать, как радио удлинитель для наушников от телевизора. Радио передатчик через аудио штекер подключается к телевизору через разъем для наушников.

Его можно использовать в разных целях, например:

1) беспроводной удлинитель для наушников
2) Радио няня
3) Жучок для подслушивания и так далее.

Для его изготовления нам потребуются:
1) Паяльник
2) Провода
3) Аудио штекер 3.5 мм
4) Батарейки
5) Медный лакированный провод
6) Клей (Момент или эпоксидный) но он может и не понадобится
7) Старые платы от радио или телевизора(если есть)
8) Кусок простого текстолита или толстого картона

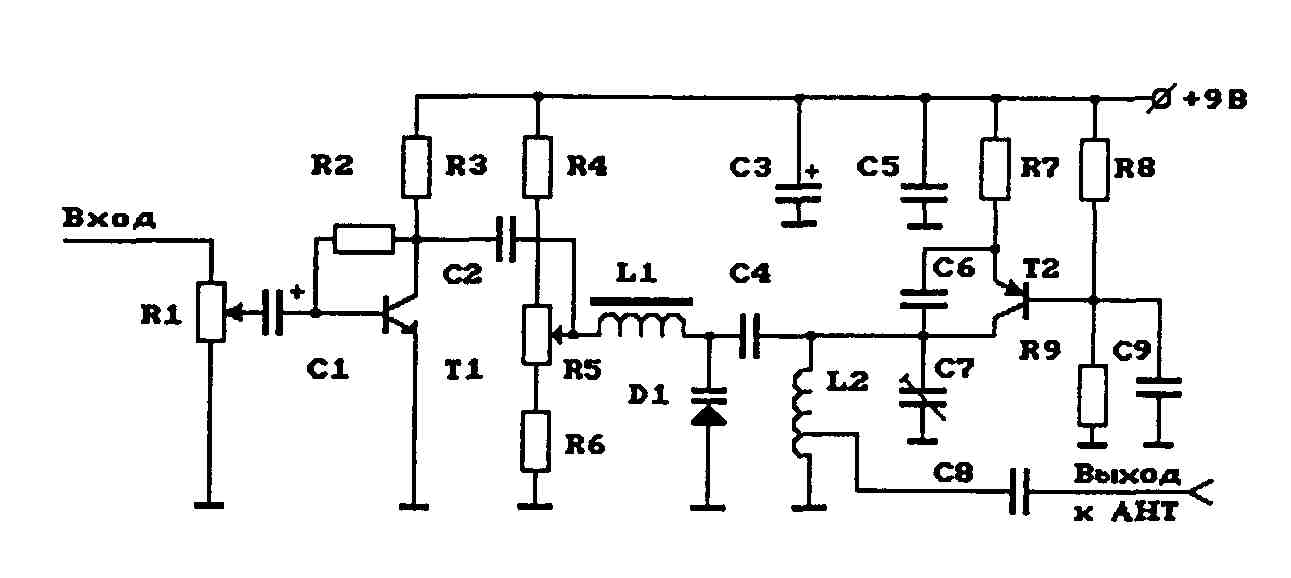

Вот его схема, питается она от 3-9 вольт


Перечень радио деталей для схемы на фото, они очень распространенные и найти их не составит особого труда. Деталь AMS1117 не нужна (просто не обращайте на нее внимание)


Катушку следует мотать по таким параметрам (7-8 витков проводом диаметром 0.6-1 мм, на оправке 5мм, я мотал на сверле 5мм)

Концы катушки обязательно зачистить от лака.


В качестве корпуса для передатчика был взят корпус из под батареек


Внутри было все убрано. Для удобства монтажа


Далее берем текстолит, обрезаем его и сверлим много отверстий (отверстий лучше просверлить побольше, так будет легче собирать)


Теперь спаиваем все компоненты согласно схеме


Берем аудио штекер


И припаиваем к нему провода, которые на схеме показаны как (вход)


Далее располагаем плату в корпусе (надежнее всего будет приклеить ее) и подключаем батарейку


Теперь подключаем наш передатчик к телевизору. На FM приемнике находим свободную частоту (ту на которой нет никакой радио станции) и настраиваем наш передатчик на эту волну. Делается это подстроенным конденсатором. Потихоньку крутим его пока не услышим на FM приемнике звук с телевизора.


Все наш передатчик готов к работе. Что бы было удобно настраивать передатчик, я сделал в корпусе отверстие

ФМ ПЕРЕДАТЧИК

Всего за пару дней собрал себе очередное интересное устройство «Fm transmitter». Идея ФМ передатчика висела очень давно, но как то всё руки не доходили до изготовления.

Задача стояла слушать Московские ФМ станции, которые транслируются со спутника. При этом не гонять телевизор, а принимать либо музыкальным центром, либо мобильным телефоном.

Над корпусом особо долго не думал — готовая пластиковая коробочка, да и цена копеечная. Всю конструкцию закрыл экраном из луженной латуни толщиной 0,3 мм. Экран просто припаян к плате.

Плата двух сторонняя, монтаж полностью с одной стороны, вторая экран, Дополнительно минусовые дорожки припаяны к экрану

Схема ФМ передатчика представляет обычную емкостную трехточку, звуковой сигнал модулируется варикапом КВ109, и далее с генератора идёт на усилитель мощности. Всё на распространённых высокочастотных транзисторах 9018. Дросселя мотаем на резисторах МЛТ-0.25 по 30-60 витков провода 0,1 мм.

Размер платы ФМ передатчика получился 30х50мм. Здесь можно скачать рисунки плат с оригинальной в архиве.

Сложностей в настройке не было, схема трансмиттера запустилась сразу. Единственно что подбиралось — это две ёмкости для поднятия звукового частотного диапазона и шунтирующая емкость в генераторе, с целью подавить гармоники.

При испытании передатчика ФМ был приятно удивлен работой — звук кристально чистый, особо порадовали глубокие низа. Прямо скажу бархатные получились басы. При этом никаких намеков на фон, короче как обычная ФМ станция, но только в монорежиме. Питается ФМ передатчик от самого ресивера — у него сзади есть выход 12 вольт под разъём типа тюльпан, а в меню есть пункт вкл/выкл 12 В. Ток потребления схемы примерно 25 мА. Схему предоставил -igRoman-

Этот передатчик показал хорошее качество передаваемой музыки, поэтому я рекомендую начинать именно с этой схемы.
Как показала практика собранный генератор на одном транзисторе не может, стоят на одном месте, без дополнительного каскада, постоянно уходит частота при поднесении руку или подает напряжения. Я использовал передатчик в пределах одной комнаты, по этому не стал, применят дополнительный каскад.

Как видите в этом генераторе использовано два транзистора, что позволяет оставлять частоту стабильным. Варикап исключил из схемы, на мой взгляд, существенной роли не играл.

Напряжения питания 6 вольт. Ток потребления 0.2 ампера. Диапазон 88-107 МГц.
Частота уходить вниз когда подает напряжения до 3.7 вольта, по этому рекомендую включить в схему стабилизатор напряжения на 5 вольт «7805» такие стабилизаторы есть на фм трансмиттерах, есть на плате от DVD. Диод поставил, что бы увеличить напряжение.

Светодиод тоже помогает оставаться генератору более стабильным. Этот генератор не реагирует на посторонние предметы или при поднесении руку, если конечно не будем держать за антенну. В блоке питания применен трансформатор на напряжение 9 v, ампер 0,2 . Диоды IN4007, можно конечно IN4004, IN4001. Электролит на 3300 мкФ. И обязательно надо каждый диод зашунтировать конденсатором на 10n, иначе он будет противно фонить.
Между корпусом и плюсом тоже надо конденсатор на 10n зацепить.

Длинна антенны около 35 см, дальность на мобильный телефон с препятствиями 60 м. Еще, не надо подключить спиральную антенну, ухудшает кпд, дальность, широкополостьность и если будете подключить в розетку, то появиться фон от переменного напряжения. Те, кто применяли такие антенны, глубоко ошибались. УДАЧИ ВСЕМ РАДИОЛЮБИТЕЛЯМ И ЛЮБИТЕЛЯМ РАДИО.

Статья писалась спустя некоторое время после создания плат, поэтому за это время некоторые детали были выпаяны в другие проекты.

Данная конструкция является незаконной, но для общего развития каждый начинающий радиолюбитель должен собрать свой первый радиопередатчик. Для себя я выбрал вот эту схему:

Первоначально схема была собрана на протравленном куске текстолита. В схематику были внесены небольшие изменения. Был предусмотрен джампер переключения входного сигнала с микрофона или с джекового провода.

После сборки пришлось потратить около часа на настройку, так как катушка с жатыми витками, которые получились при намотке, выдавали частоту, выходящую за поисковый диапазон радио мобильного телефона. Сохранить настроенную частоту было невозможно, так как малейшее микроскопическое перемещение витка катушки сразу же изменяло частоту. Поэтому было решено собрать схему заново, но с применением подстроечного конденсатора.

Результат мне понравился. Частота хорошо настроилась и была вполне постоянной, и даже при сбое частоты ее можно легко задать подстроечником.

После захотелось уменьшить размеры устройства и применить smd-компоненты. В Sprint-Layoutсхема была начерчена, но сборка проходила на куске монтажной платы, которая после была вычищена от грязи и запаек отверстий.



Первая часть схема представляет из себя усилитель на одном транзисторе, и поэтому, после сборки ее необходимо проверить.


После проверки можно продолжить сборку до конца.


Джампер на переключение входного сигнала я не применял, но был предусмотрен светодиод питания.


Питания в 5 вольт я брал из программатора, так как в его схеме предусмотрен самовосстанавливающийся предохранитель.

Главное не забыть перед включение почистить плату от канифоли и грязи.

Как я настраивал передатчик.

Первым делом, я поднёс микрофон к телефону на котором играла хорошо знакомая мне песня.Работая с приёмником в наушниках, я выставил частоту в 100.0 фм, так как это интересное число и на этой волне в моём районе ничего не вещает. После я начал аккуратно зубочисткой растягивать витки катушки до появления щелчков в наушниках. Щелчки были слышны отчётливо. После начал подстраивать конденсатор. Несколько аккуратных движений отверткой позволили настроить передатчик до качественного звука.


Для беспроводного прослушивания звука можно использовать систему связи передатчик — приемник. Передача звука может осуществляться за счет индуктивной связи или в ИК диапазоне, но это уже устаревшие и малоэффективные способы.

Из более современных методов, это использование Bluetooth модулей передачи звука — трансмиттер (передатчик) и приемник. Это передача звука с хорошим качеством (если повезет с покупкой), но только на расстоянии в несколько метров. Кроме того, комплект обойдется недешево, да и найти bluetooth-трансмиттер в магазинах города весьма сложно. Поэтому такой вариант подходит только для любителей китайского шопинга.

В настоящее время, также широко используется метод беспроводной передачи звука работающий на радиочастотах в УКВ диапазоне. Чаще всего это можно встретить в автомобильных трансмиттерах, которые сегодня продаются чуть не в каждом киоске. Передатчик, работающий на этом принципе, имеет несложную схему на распространённых комплектующих и в зависимости от мощности обеспечивает связь с приемником на расстоянии до километра.

  • Читайте также о
По этим причинам было решено изготовить своими руками трансмиттер (передатчик) работающий в УКВ FM диапазоне 88–108 МГц. Он предназначен для беспроводной передачи звукового сопровождения телепередач или компьютерной трансляции. Основная его задача — передать звук по радиоканалу в пределах квартиры.

Сигнал от этого радиопередатчика можно принять на малогабаритный УКВ ЧМ радиоприемник, на приемник в мобильном телефоне или беспроводные наушники с УКВ FM радиоприемником.

Радиопередатчик подключается к телевизору через разъем для наушников. Так как в любом современном телевизоре (или цифровой приставке к ТВ) имеется разъём USB, то для исключения забот о батарейках, используем питание для трансмиттера (+5 v) из этого разъема.

FM трансмиттер — схема и её описание

Исходные данные для изготовления трансмиттера определились, переходим к схеме устройства. После анализа в интернете изготовляемых конструкций радиопередатчиков, сформировалось устройство по следующей схеме:

Выбрана двухкаскадная схема радиопередатчика, где оба блока четко выражены и каждому транзистору отводится своя роль. В таком исполнении, каждый каскад устройства можно легко настроить по отдельности.

Схема проста и может быть собрана фактически из подручных комплектующих, номиналы используемых компонентов указаны на схеме.

Устройство состоит из задающего генератора высокой частоты (ВЧ) на транзисторе VT1, частотного модулятора на варикапе VD1 и усилителя ВЧ на транзисторе VT2.

  • Смотрите также, как сделать
Генератор ВЧ работает на резонансной частоте колебательного контура L1, C4. Конденсатором С4 устанавливается необходимая частота. Конденсатор С5 служит для настройки устойчивой генерации.

Звуковой стереосигнал с линейного выхода «AUDIO» телевизора, поступает на сумматор стереозвука передатчика на резисторах R3 и R4. Сигнал суммируется на резисторе R5 и подается через разделительный конденсатор С2 на варикап VD1.

Несущая частота передатчика модулируется варикапом VD1. При поступлении звукового сигнала на варикапе появляется переменное напряжение, которое в такт со звуком меняет его ёмкость в небольших пределах, при этом происходит частотная модуляция УКВ сигнала. Для установки рабочей области варикапа, на него через резистор R8 поступает постоянное напряжение с делителя на резисторах R1 и R2, величина которого настраивается подбором резистора R1.

Разделительный конденсатор С8 соединяет генератор с усилителем ВЧ сигнала, построенного по типовой схеме. Элементы L3, C10 предназначены для согласования выхода усилителя с антенной и повышения стабильности устройства. Питается передатчик от порта USB источника сигнала, напряжением 5 В и потребляет ток не более 30 мА.


В радиопередатчике использованы два импортных высокочастотных транзисторов BC548. Хотя, это не совсем ВЧ транзисторы (максимальная рабочая частота до 300 МГц), но и они обеспечивают хорошую работу в схеме. Транзисторы можно заменить любыми высокочастотными с граничной частотой не менее 500 МГц и максимально возможным коэффициентом усиления.

Варикап VD1 по схеме КB102. Можно использовать другие варикапы КB109А, КВ122А, КB132.

При сборке можно применять любые малогабаритные конденсаторы и резисторы. Их легко можно найти в старых платах от ненужной радиоаппаратуры.

Изготовление катушек для FM трансмиттера


Все катушки индуктивности бескаркасные, намотаны на оправке диаметром 6 мм эмалированным проводом ПЭВ-2 диаметром 0,7 мм. Катушки L1 и L3 содержат по 7 витков, катушка L2 — 15 витков.

Катушки наматываем с помощью шуруповерта плотно, виток к витку. Отрезаем с запасом нужную длину провода для одной или нескольких катушек. Зажимаем в патрон оправку диаметром 6 мм (в данном случае диаметр хвостовика зенковки) и одновременно с оправкой зажимаем конец отрезанного провода. Включаем шуруповерт и наматываем весь провод на оправку, притормаживая при этом свободный конец провода для создания равномерного натяжения. Небольшое сжатие от руки провода между двух деревянных реек позволяет создать натяжение при намотке и выправить провод, сохранив при этом изоляционный лак. Снимаем намотанную катушку и отрезаем от нее нужное количество витков. Отгибаем концы катушки для ее монтажа в плату, зачищаем и облуживаем их.

  • Смотрите также

Изготовление антенны FM трансмиттера своими руками


Антенна изготавливается из многожильного провода диаметром 0,5–1 мм. Длина антенны должна быть равна четверти длины волны. Для частоты 88 МГц оптимальная длина должна быть 0,85 м. Для уменьшения размеров её можно свернуть в спираль. Это можно выполнить на отрезке антенного кабеля длиной 80…90 мм, предварительно удалив из него центральную жилу и оплетку. Или взять за основу подходящую по размеру трубку. Равномерно распределяем витки по длине и фиксируем их скотчем. После положительных испытаний устройства оформляем антенну термоусадочной трубкой.

Монтажная плата FM трансмиттера

Для монтажа деталей устройства изготовим монтажную плату. Но для определения ее размеров необходимо предварительно подобрать корпус устройства. В данном случае был использован корпус от одного из первых пультов проводного дистанционного управления телевизором.


Освободив корпус от содержимого, по его внутренним размерам из универсальной платы вырезаем монтажную плату для устройства. Зачищаем и облуживаем дорожки.

Генератор высокой частоты FM трансмиттера своими руками


На подготовленной монтажной плате выполняем монтаж деталей генератора ВЧ на транзисторе VT1 и частотного модулятора на варикапе VD1. Во всей конструкции для уменьшения взаимных помех по высокой частоте необходимо максимально исключить пересечения проводников и выполнять монтаж самыми короткими проводниками.

В модуляторе можно применить и другие варикапы. В изготовленном устройстве был использован импортный варикап неизвестной породы (в центре фото, под катушкой). При замерах он показал емкость 90 pF. После регулировки рабочей области, варикап отлично работает в схеме.


Для регулировки параметров схемы, вместо регулировочных резисторов R1 и R6 устанавливаем на время отладки схемы подстроечные или переменные сопротивления близкого номинала.

Подключаем антенну к конденсатору С8. Через разделительный конденсатор С2 подключаем источник звукового сигнала, например, из гнезда для наушников переносного приемника.

  • Смотрите также, как сделать
Подключаем плату к источнику питания 5 вольт. Следует отметить, что питание схемы должно быть стабилизированным от источника с низким уровнем пульсаций.

Настройка FM трансмиттера

С помощью резистора R6 устанавливаем напряжение смещения на базе транзистора VT1. Для кремниевого транзистора оно должно быть в пределах 0,6…0,7 вольта.

Если монтаж выполнен без ошибок, с соблюдением элементарных правил ВЧ монтажа, и использованы исправные детали, то налаживание устройства сводится к настройке контура на свободный в вашей местности диапазон, чтобы полезный сигнал не заглушали другие станции. Осуществляется настройка изменением параметров контура с контролем качества приема на слух. Уровень громкости источника сигнала выбирается таким, чтобы глубина модуляции была достаточной, но не вызывала искажений.

Прием сигнала и настройку передатчика проще всего выполнить, используя цифровой радиоприемник смартфона. Располагаем его недалеко от антенны и устанавливаем частоту приема в УКВ FM диапазоне (88–108 мГц) на свободную от радиостанций частоту. Желательно настроить приемник на частоту 88 мГц, которая выделена специально для подобных устройств.

Настраиваем передатчик на установленную частоту изменением емкости подстроечного конденсатора С4. Пластмассовой отвёрткой плавно поворачиваем движок конденсатора до пропадания характерного шума в наушниках приёмника, а при подключении к передатчику источника звука и появления этого звука в приемнике.

Если с помощью конденсатора не удаётся настроиться на нужную частоту, то можно попробовать растянуть или сжать витки катушки L1. Частота передатчика немного изменится и вновь настроиться конденсатором С4.

Настройкой конденсатора C5 добиваемся устойчивой генерации и качества звука без помех.

Усилитель высокой частоты своими руками для FM трансмиттера

Для увеличения мощности и дальности передаваемого сигнала, дополним генератор ВЧ передатчика, усилителем высокочастотного сигнала (УВЧ) на транзисторе VT2.

На свободном месте монтажной платы выполняем монтаж деталей УВЧ. Соединяем каскады разделительным конденсатором С8.


С помощью контура L3C10 производится согласование с антенной. Изменением емкости подстроечного конденсатора С10 добиваемся наиболее громкого и качественного звука в приемнике.

Для более точной настройки передатчика и получения от него максимальной мощности рекомендуется изготовить и использовать простейший детектор ВЧ, но это другая история.

Окончательная сборка FM трансмиттера

Собираем устройство в корпус.


Для уменьшения помех, желательно подключать передатчик к линейному выходу телевизора экранированным многожильным кабелем.

После сборки и проверки настроек, остаётся только проверить дальность действия и качество звука.

Таким образом, основная задача выполнена. С помощью изготовленного FM трансмиттера, мы имеем возможность беспроводной передачи звукового сопровождения телепередач или компьютерной трансляции. При прослушивании телепрограмм в наушниках, вы не будете мешать окружающим людям громкой работой телевизора. Мощность передатчика невелика, но ее достаточно для уверенного приема сигнала в пределах квартиры.

Область применения этого простого, но полезного устройства широкая — это передача звука с плеера или компьютера на музыкальный центр, возможность смотреть в одной комнате 2 телевизора или телевизор и компьютер, а также использовать его в качестве обычного автомобильного трансмиттера.

Видео о сборке FM трансмиттера своими руками:

Стерео передатчик FM из MP3 плеера. Трансмиттер ФМ – маленький передатчик, который ловит и передает аудиосигналы или как сделать FM модулятор своими руками Передатчик фм диапазона из модулятора

Статья писалась спустя некоторое время после создания плат, поэтому за это время некоторые детали были выпаяны в другие проекты.

Данная конструкция является незаконной, но для общего развития каждый начинающий радиолюбитель должен собрать свой первый радиопередатчик. Для себя я выбрал вот эту схему:

Первоначально схема была собрана на протравленном куске текстолита. В схематику были внесены небольшие изменения. Был предусмотрен джампер переключения входного сигнала с микрофона или с джекового провода.

После сборки пришлось потратить около часа на настройку, так как катушка с жатыми витками, которые получились при намотке, выдавали частоту, выходящую за поисковый диапазон радио мобильного телефона. Сохранить настроенную частоту было невозможно, так как малейшее микроскопическое перемещение витка катушки сразу же изменяло частоту. Поэтому было решено собрать схему заново, но с применением подстроечного конденсатора.

Результат мне понравился. Частота хорошо настроилась и была вполне постоянной, и даже при сбое частоты ее можно легко задать подстроечником.

После захотелось уменьшить размеры устройства и применить smd-компоненты. В Sprint-Layoutсхема была начерчена, но сборка проходила на куске монтажной платы, которая после была вычищена от грязи и запаек отверстий.



Первая часть схема представляет из себя усилитель на одном транзисторе, и поэтому, после сборки ее необходимо проверить.


После проверки можно продолжить сборку до конца.


Джампер на переключение входного сигнала я не применял, но был предусмотрен светодиод питания.


Питания в 5 вольт я брал из программатора, так как в его схеме предусмотрен самовосстанавливающийся предохранитель.

Главное не забыть перед включение почистить плату от канифоли и грязи.

Как я настраивал передатчик.

Первым делом, я поднёс микрофон к телефону на котором играла хорошо знакомая мне песня.Работая с приёмником в наушниках, я выставил частоту в 100.0 фм, так как это интересное число и на этой волне в моём районе ничего не вещает. После я начал аккуратно зубочисткой растягивать витки катушки до появления щелчков в наушниках. Щелчки были слышны отчётливо. После начал подстраивать конденсатор. Несколько аккуратных движений отверткой позволили настроить передатчик до качественного звука.

Данный передатчик очень легко будет сделать особенно начинающим радиолюбителям. Он построен на модуле заказанном с алиэкспресс,на EM9809.

У многих из нас имеется пара-тройка FM-радиоприёмников, не говоря уже о том, что почти в любом мобильном телефоне, смартфоне или планшете есть возможность ловить FM. Однако не всегда по радио крутят любимую музыку а в моём случае — никогда не крутили.

Это устройство поможет Вам организовать трансляцию в диапазоне от 76 до 110 мегагерц на расстояние от 5 до 30 метров!

Прослушка на 500 метров своими руками

Представленный радиожучек своими руками может передавать звук на расстояние до 500 метров. Так же с помощью него можно сделать FM тюнер и передавать сигнал с телефона на магнитолу.

Радиопередатчик на кт368

В этой статье хочу рассказать о радиопередатчике на одном транзисторе.

Его можно применять как для прослушки, так же и сделать с помощью него ретранслятор,заменив микрофон,на вход аудиосигнала.

Радиопередатчик на MC2833 своими руками

Радиопередатчик на MC2833 своими руками

Используя микросхему МС2833 можно сделать довольно качественный ФМ-передатчик. Эта микросхема содержит генератор, усилитель ВЧ, усилитель звука и модулятор. Возможны варианты исполнения в миниатюрном пластмассовом корпусе с торцевыми выводами для поверхностного монтажа и стандартный корпус.

Фм передатчик своими руками на 1 км и выше

Фм передатчик своими руками на 1 км

Это достаточно мощный 2 Вт FM передатчик, который обеспечит до 10 км дальности, естественно при хорошо настроенной полноценной антенне и в хороших погодных условиях, без помех. Схема была найдёна в буржунете и показалась достаточно интересной и оригинальной, чтоб быть представленной на ваш суд))

Стерео-радиопередатчик схема своими руками

Передатчик стерео-радиосигнала своими руками

В автомобиле,когда нет возможности включить музыку с других источников как радио, и при этом хотите слушать не то что предоставляют радиоведущие,а свою музыку-как вариант можно использовать сделанный своими руками FM стерео передатчик .

Радиопередатчик собран в стандартном пластиковом корпусе от какого-то прибора. Передняя панель имеет аудиовход типа Джек и кнопку настройки. На задней поверхности находится разъем питания. Выход фильтра подключен к клемме +12V, поэтому силовой кабель используется в качестве антенны. Печатная плата крепится только одним винтом внутри коробки.

Аудио передатчик

В этой статье хочу представить передатчик музыки . Я попробовал собрать радиопередатчик с использованием в модуляторе варикапа. Так как он нужен был для передачи звукового сигнала, а не разговора, вместо микрофона поставил штекер. Катушка 9 витков провода диаметром 1 мм , средний отвод запаян. Внутрь катушки впихнул маленький кусочек поролона и покапал парафином (свечкой), чтобы катушка не изгибалась при прикосновениях, потому что от этого зависит частота, и ее очень легко сбить.

Стерео-передатчик своими руками схема

Схема радио-стереопередатчика звука


Для стереопередатчиков существует специализированная микросхема, BA1404 . О собенностью передатчика на BA1404 является высокое качество звука и улучшенное звуковое разделение стерео. Это достигнуто использованием кварцевого резонатора на 38 кГц, который обеспечивает частоту пилот тона для кодера стереосигнала.

Применяться стерео-передатчик может как в быту, так и в автомобиле, для передачи звука с носителя(телефон,плеер и др), так как обладает не передачей стереозвука.

Такой небольшой стереопередатчик станет неплохой заменой фм тюнера.

FM передатчик своими руками

УКВ-FM радио-передачтик своими руками, работает в нетрадиционном диапазоне 175-190 МГц.Данные радиомикрофон несложен в сборке. С целью повышения стабильности частоты задающего генератора, базовая цепь транзистора усилителя мощности запитана от стабилизатора напряжения (R5, LED1).

Использован SMD RED светодиод. Уход частоты при «просадке» питания от 3-х до 2,2-х вольт составляет не более 100КГц. При касании антенны рукой, частота отклоняется тоже незначительно. Если у вас приемник с хорошей АПЧ — он это изменение отслеживает и ухода частоты в процессе работы передатчика не происходит вообще.

Мощный радиопередатчик на 500 метров своими руками

Радиомикрофон на 500 метров своими руками

Хочу представить конструкцию достаточно мощного радиожучка, Дальность действия которого составляет до 500 метров при прямой видимости. Устройство было собрано почти год назад для собственных нужд. Жук показал поразительные результаты : Частота почти не плавает (через каждые 100 метров всего на 0,1-0,3мГц). Устройство не реагирует на касания антенны и других частей (кроме контура и частотнозадающей цепи) — это очень важный момент, поскольку почти во всех схемах из интернета наблюдается такая проблема. уменьшить размеры жучка в несколько раз, радиожук такой маленький, что вполне поместится например в одной сигарете, зажигалке или в мобильном телефоне. Немного о параметрах: диапазон частот в пределах 88-108 мегагерц , чувствительность по микрофону порядка 5 метров , в тихой комнате слышно тиканье настенных часов. Так что данный сигнал легко принять с данного жучка на радиоприемник будь он в телефоне,или просто стационарный.Переходим к схеме и подробностям.

ФМ ПЕРЕДАТЧИК

Всего за пару дней собрал себе очередное интересное устройство «Fm transmitter». Идея ФМ передатчика висела очень давно, но как то всё руки не доходили до изготовления. Задача стояла слушать Московские ФМ станции, которые транслируются со спутника. При этом не гонять телевизор, а принимать либо музыкальным центром, либо мобильным телефоном.

Над корпусом особо долго не думал — готовая пластиковая коробочка, да и цена копеечная. Всю конструкцию закрыл экраном из луженной латуни толщиной 0,3 мм. Экран просто припаян к плате.

Плата двух сторонняя, монтаж полностью с одной стороны, вторая экран, Дополнительно минусовые дорожки припаяны к экрану

Схема ФМ передатчика представляет обычную емкостную трехточку, звуковой сигнал модулируется варикапом КВ109, и далее с генератора идёт на усилитель мощности. Всё на распространённых высокочастотных транзисторах 9018. Дросселя мотаем на резисторах МЛТ-0.25 по 30-60 витков провода 0,1 мм.

Размер платы ФМ передатчика получился 30х50мм. Здесь можно скачать рисунки плат с оригинальной в архиве.

Сложностей в настройке не было, схема трансмиттера запустилась сразу. Единственно что подбиралось — это две ёмкости для поднятия звукового частотного диапазона и шунтирующая емкость в генераторе, с целью подавить гармоники.

При испытании передатчика ФМ был приятно удивлен работой — звук кристально чистый, особо порадовали глубокие низа. Прямо скажу бархатные получились басы. При этом никаких намеков на фон, короче как обычная ФМ станция, но только в монорежиме. Питается ФМ передатчик от самого ресивера — у него сзади есть выход 12 вольт под разъём типа тюльпан, а в меню есть пункт вкл/выкл 12 В. Ток потребления схемы примерно 25 мА. Схему предоставил -igRoman-

В этой инструкции я расскажу вам как своими руками собрать миниатюрный FM трансмиттер. Он транслирует волны в диапазоне ФМ и вы легко можете принимать их на смартфоне, радио и т.д. Как говорит название и, исходя из фотографий, вы можете заметить, что FM модулятор очень маленький и его размер равен размеру разъема для 9-вольтовой батарейки.



Этот передатчик похож на те, которые используются в фильмах для слежки за людьми и для записи разговоров, но данная статья написана только в учебных целях!

Что делает данный девайс?
Это излучатель волн в диапазоне ФМ, так что вы можете создать свою радиостанцию.

Как он работает?
Каждый из вас слышал о частотной модуляции, также известной как FM. Моя схема, распространяющая аудиосигналы, захваченные микрофоном, работает на очень похожем принципе. Для усиления сигнала в схеме используется транзистор BC547, а затем сигнал модулируется. Ввиду того, что схема крохотная и питается от батарейки в 9V, радиус действия сигнала ограничен 15 метрами.

Шаг 1: Инструмент и компоненты

Как обычно, нужно начать с приобретения компонентов. Список достаточно прост.

Компоненты:

  • Переменный конденсатор на 47pf
  • Индуктор (смотрите описание)
  • Резистор 4.7k
  • Резистор 330ohm
  • Конденсатор 1n (102)
  • Конденсатор 10p
  • Светодиод (опционально)

Инструмент:

  • Приёмник FM (любой сотовый)

Шаг 2: Компоненты


Практически все компоненты для ФМ трансмиттера были найдены мной в старой коробке с ненужными платами. Всё, что мне пришлось купить — BC547 и микрофон. Честно говоря, я нашел на старой плате даже BC547, но не был уверен, что он в рабочем состоянии.

Шаг 3: Макетная плата


Начнём с того, что вырежем макетную плату нужного размера. Нам подойдёт размер, соотносящийся с батарейкой Кроной. Сначала плата такого размера будет казаться очень маленькой, но на ней отлично уместятся все необходимые компоненты. При помощи наждачки сгладьте острые углы платы. Удостоверьтесь, что плата имеет большие отверстия, так как штырьки переменного конденсатора не войдут в отверстия стандартного размера.

Шаг 4: Микрофон


Микрофон можно купить в местном магазине радиоэлектроники, заодно возьмите пины-папы для того, чтобы закрепить его на плате. Я не советую использовать для соединения провода, потому что уже опробовал собрать схему с проводным соединением и звук всегда искажался помехами, а при использовании пинов он был всегда намного чище.

Шаг 5: Схема



Как только вы закончили с созданием платы и определились с тем, где поместите и припаяете микрофон, пришло время завершить остальную часть схемы. Следуя приложенной картинке, спаяйте все компоненты. Если вы хотите сделать схему максимально маленькой, то не оставляйте между компонентами пустого пространства. Для индуктора возьмите провод 0.5 мм и сделайте 8 витков, каждый диаметром 6 мм.

Для антенны подойдет любой тонкий длинный провод длиной 5 см. Также вы могли заметить, что в схеме присутствует светодиод, который используется для индикации того, что схема находится в рабочем режиме. В своём варианте я не использовал светодиод, так как он вытягивает из батарейки дополнительный заряд.

Шаг 6: Время для изоляции



Как только вы соберете схему, покройте её слоем изоленты. Я покрыл изолентой все компоненты, кроме микрофона и переменного конденсатора. Это очень важный шаг перед тем, как перейдёте к следующему, где вам нужно будет настроить нужную радиочастоту, ведь если вы будете касаться компонентов схемы, особенно катушки, то она начнёт испускать шумы.

Вместо изоленты можно использовать термоусадку, но я хотел провести со схемой кое-какие эксперименты, поэтому мне не нужен был вариант с перманентной изоляцией.

Шаг 7: Настройка на нужную радиочастоту

Пришло время настроить схему, сделать это можно двумя способами:

  1. Использовать телефон для поиска сигнала
  2. Вручную настроить переменный конденсатор для того, чтобы попасть на определённую частоту.

Я рекомендую воспользоваться первым вариантом, потому что вам нужно будет просто включить устройство и запустить на телефоне автопоиск сигналов. Затем вы пробежитесь по найденным сигналам и найдёте нужный (например, включив рядом с передатчиком какую-нибудь музыку).

Второй метод займёт время, вам нужно будет включить радио и схему, настроить радио на определённый канал, а затем очень медленно настраивать переменный конденсатор, пока не услышите на радио звуки, которые он издаёт.

Шаг 8: Перезаряжаемая версия

После использования схемы с 9-вольтовыми батарейками я подумал о том, что пора заменить их перезаряжаемыми литий-ионными батарейками, которые работают дольше, чем обычные батарейки типа Крона.


Сегодня я хочу предложить вашему вниманию самый легкий, простой и дешевый набор для FM передатчика.

Описание:
Данный проект представляет собой инструкцию по изготовлению самого простого FM передатчика на одном транзисторе.

Вы можете изготовить данное устройство, используя небольшое количество компонентов. Данный проект предназначен для новичков.
Перед продолжением, пожалуйста, просмотрите схему, показанную ниже. На схеме указаны компоненты, необходимые для изготовления FM передатчика. Диапазон действия устройства, согласно данной схемы, составляет приблизительно 10-20 метров.

Схема FM передатчика выглядит следующим образом:


Для проведения данного эксперимента необходимы следующие компоненты:
1. Q1- Транзистор- 2N3904

2. Конденсаторы- 4.7 пФ, 20 пФ, 0.001 мкФ, 22 нФ.
Примечание: 0.001 мкФ имеет код 102 и 22 нФ имеет код 223.
3. Переменный конденсатор: VC1. Он также называется подстроечным конденсатором. Его можно купить в местном радиомагазине. Диапазон регулируемой емкости составляет 0-100 пФ или 10-100 пФ. Если такого конденсатора нет, тогда можно использовать подстроечный конденсатор минимальной емкости 20 пФ. Этот конденсатор еще можно извлечь из сломанного радио, но для этого может потребоваться помощь.

4. Резисторы- 4.7 кОм, 470 Ом
5. Конденсаторный / электретный микрофон

На электретном микрофоне на одном из выводов есть ламель, подсоединенная к корпусу микрофона. Запомните, что этот вывод всегда отрицательный.

6. Катушка индуктивности- 0.1 мкГн.
6-7 витков проводом калибром 26 SWG (0.455 мм).
Вам необходимо зачистить концы катушки. В противном случае она работать не будет.

Также можно использовать и другую катушку.

7. Антенна: В качестве антенны используйте длинный провод длиной от 15 см до 1 метра. Чем длиннее антенна, тем лучше будет передача сигнала.

На следующих рисунках показан процесс изготовления FM передатчика. Просто в точности следуйте указанным шагам.

На рисунке, показанном ниже, можно заметить, что я не использовал подстроечный/переменный конденсатор. Я использовал вместо него конденсатор фиксированной емкости величиной 20 пФ. Поэтому, если вы не смогли найти переменный конденсатор, можно также использовать фиксированный конденсатор.

Установите транзистор, резисторы и конденсаторы на макетную плату. Номиналы компонентов показаны на предыдущем рисунке.

Далее вставьте электретный микрофон.

ПРИМЕЧАНИЕ: вывод, касающийся корпуса, -ve


Используйте антенну длиной 15 см. В качестве антенны можно использовать обычный провод.

После этого, не проводящим ток инструментом, настройте емкость для самого чистого приема, поворачивайте регулятор, пока приемник получит звук от микрофона передатчика. Для определения частоты используйте следующую формулу.

Настройте FM приемник на свободную станцию.

Желаю удачи!

ФМ УСИЛИТЕЛЬ


   В данном материале мы попытаемся построить 500 миливаттный ФМ передатчик. Он состоит из трех блоков; модулятор — генератор, два каскада полуваттного усилителя ВЧ, и простой LED индикатор питания. Устройство позволяет передавать звуковые сигналы в FM-диапазоне на частотах от 88 до 108 МГц. Благодаря низкому энергопотреблению (менее 100 мА) он может работать от 9-12 В аккумулятора или другого источника питания. Схема для удобства разделена на отдельные каскады, чтобы понять, каким образом каждая часть работает.

Схема ФМ усилителя ВЧ

   Транзисторы самые распространённые — их легко найти. Если есть возможность, вы можете также использовать такие ВЧ транзисторы, как BF199, MPSh20, BF240 и другие.

Как ФМ передатчик работает

   Первый блок на транзисторе Q1 — BC549 действует как простой модулятор-генератор. Этот генератор обеспечит гораздо лучшую стабильность, чем многие другие аналогичные схемы. Несущая частота генератора определяется номиналами C4, C5 в сочетании с индуктивностью катушки L1.

   Намоточные данные катушек и дросселей схемы.

  •  L1 — 3.5 витков 0,5мм провода, 5мм диаметр обмотки.
  •  L2, L8 — 4 витка 0,5мм провода, 5мм диаметр обмотки.
  •  L3 — 4 витка 0,5мм провода, 5мм диаметр обмотки..
  •  L4, L7 — 4 витка 0,5мм провода, 5мм диаметр обмотки.
  •  L5 — 4 витка 0,5мм провода на феррите.
  •  L6 — 20 витков 0,2мм провода на ферритовом кольце.

   Для лучшей эффективности, тут использован двухкаскадный усилитель. Транзистор К2 работает драйвером, а Q3 — в качестве выходного каскада усилителя мощности ВЧ. Можно было бы построить усилитель с помощью одного транзистора, но в этом случае транзистор не будет в состоянии обеспечить максимальную выходную мощность 500 МВт.

   Если вы посмотрите на схему усилителя то можете заметить, что драйвер и выходной транзистор настроены так, чтобы обеспечить максимальный КПД, поскольку отсутствует резистор между излучателем Q2, Q3 и землю. Это было сделано с целью увеличить выходную мощность транзисторов. Если на месте Q2 и Q3 вы решите использовать более мощные транзисторы, нужно ставить по эмиттеру на минус резистор небольшого сопротивления, чтобы защитить их и снизить тепловыделение.

   Если отключить первый каскад с генератором, схема превратится в УВЧ для автомобильного FM модулятора. ОН усиливает определенный диапазон частот. Используя указанное в схеме количество витков катушек, он усиливает частоты в пределах около 80-120 мегагерц. На транзисторе Q4 собран светодиодный индикатор ВЧ сигнала.


Поделитесь полезными схемами

СХЕМА СВЕТОТЕЛЕФОНА

    Простейшая конструкция приемопередающих узлов светотелефона, не требующих каких-либо дефицитных материалов и обеспечивающих достаточную для практических целей дальность связи.



СХЕМА УСТРОЙСТВА ДЛЯ ОПРЕДЕЛЕНИЯ ЦВЕТА
    Устройство, которое распознает цвета, приводится на рисунке. Может быть полезен в схемах диагностики, автоматики и управления процессами. Прибор содержит три датчика освещенности, выполненные на фоторезисторах.

СХЕМА ИИП

   Принципиальная схема ИИП изображена на рисунке ниже. Как видно, это преобразователь с внешним возбуждением без стабилизации выходного напряжения. На входе устройства включен высокочастотный фильтр C1L1C2, предотвращающий попадание помех в сеть. Пройдя его, сетевое напряжение выпрямляется диодным мостом VD1—VD4, пульсации сглаживаются конденсатором С3.


ПРЕОБРАЗОВАТЕЛЬ ПИТАНИЯ

   На выходных появилась свободное время и решил собрать еще один преобразователь для зарядки мобильного телефона от одного пальчикового элемента. Этот на мой взгляд удался лучше предыдущих версий, благодаря 4-м часам непрерывной работы удалось создать авторскую схему сверхстабильного и достаточно мощного преобразователя питания.


Типовые неисправности автомобильного FM модулятора



Типовые неисправности FM модуляторов (трансмиттеров) можно условно разделить на 3 вида. Я расскажу подробно только об одном,  поскольку два других в 50% случаев приводят к полной непригодности устройства!


Первый вид неисправности это выход из строя микросхемы-стабилизатора. На рисунке 1 изображен собственно сам модулятор в разобранном виде.

РИС.1 (нажмите для просмотра)

 На рисунке 2 – плата стабилизатора с микросхемой 7805 (буквы могут быть разные) в ТО корпусе.

РИС.2 (нажмите для просмотра)

 Вот в этой микросхеме и заключается причина отказа устройства.

 Микросхема понижает напряжение аккумулятора до  4,5 – 5v и стабилизирует его. С ее выхода это напряжение поступает на основную плату для питания цепей модулятора. По разным причинам  микросхема может выйти из строя. Если происходит обрыв внутри ее, то питание не поступает на основную плату. Но это пол беды. Достаточно просто заменить микросхему и все в порядке.

Гораздо хуже когда происходит пробой – вот тогда это почти 50% гарантия полной ремонтной непригодности  всего устройства. Так, как на основную плату поступит напряжение  с аккумулятора на прямую. А это, скорее всего, убьет устройство полностью!

На рисунке 2 стрелкой отмечена эта микросхема. На ее корпусе заметно вздутие, что говорит о 100% выходе микросхемы из строя.

При необходимости микросхему можно заменить любой, подходящей по параметрам.  Главное чтобы стабилизированное напряжение на  выходе у нее было около  4,5 – 5v! Приходилось  даже вместо  7805 в ТО корпусе ставить 7805 в обычном! Просто немного нужно обточить металлическую часть.

Если же после замены микросхемы устройство все так же отказывается подавать признаки жизни, то есть еще шанс оживить его. На основной плате, не далеко от места  подпайки проводника, по которому поступает напряжение питания +5v, находится SMD транзистор (далеко не во всех моделях).  Через него поступает напряжение на плату.  Вот скорее всего он находится в «обрыве». Нужно закоротить выводы его коллектора и эмитера.

Если устройство после этого заработает нормально, то можно либо заменить транзистор, либо же просто оставить перемычку.  Все будет работать нормально и с перемычкой, проверено не на одном десятке устройств!

Если же транзистора такого нет на плате  или после установки перемычки устройство не включилось – оставьте эту затею, скорее всего повреждены более серьезные компоненты!

Были случаи, когда устройство после указанных замен включалось, но на экране высвечивалась цифра 9, которая медленно начинала гаснуть. При таком раскладе дальнейшие попытки восстановить работоспособность устройства не приносили успеха. К сожалению причину такого поведения точно установить не удалось.

Надеюсь что этот  материал будет полезен…

СЛЕДУЮЩИЙ МАТЕРИАЛ: Автомобильное зарядное устройство ЗУ120М ремонт

Популярные материалы:

Программа осциллограф

Формулы расчета в электронике


Как сделать FM-передатчик



Этот урок предназначен для создания простейшего FM-передатчика с использованием только одного транзистора. VC1 представляет собой небольшой подстроечный конденсатор с винтовой регулировкой, номинальная емкость которого должна составлять около 10–100 пФ. Настройте FM-приемник на четкую пустую станцию. Затем с помощью непроводящего инструмента отрегулируйте конденсатор для максимально четкого приема, вращайте его до тех пор, пока в приемник не будет поступать звук с микрофона передатчика.Используйте следующую формулу для определения частоты.


Схема FM-передатчика приведена выше.

Ниже показаны компоненты, используемые для изготовления FM-передатчика.

Транзистор 2N3904
Конденсаторы 4.7пФ, 20пФ, 0.001мкФ, 22нФ.
0,001 мкФ имеет код 102, а 22 нФ имеет код 223.
Для VC1 можно использовать подстроечный конденсатор, который выглядит так:
Резисторы 4,7К, 470Ом
Конденсаторный электретный микрофон
Катушка индуктивности 0,1 мкФ 6-7 витков проводом 26SWG.

Обучение изготовлению катушки индуктивности для FM-передатчика.
Нужно сломать концы индуктора, иначе индуктор не работает. Посмотрите видео, приведенное ниже, чтобы узнать, как сделать индуктор. Или вы можете использовать коммерческий индуктор 0,1 мкГн.

Сборка:
Вставьте транзистор, резисторы и конденсаторы на макетную плату.Вы можете увидеть значения компонентов на предыдущем рисунке.
Затем вставьте электретный микрофон.
Используйте антенну длиной 15 см. В качестве антенны можно использовать обычный провод.




Загрузки

Как сделать FM-передатчик — Ссылка



Точный измеритель LC

Создайте свой собственный точный измеритель LC (измеритель емкости и индуктивности) и начните создавать собственные катушки и катушки индуктивности. Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.

Вольт-амперметр PIC

Вольт-амперметр измеряет напряжение 0–70 В или 0–500 В с разрешением 100 мВ и потребляемый ток 0–10 А или более с разрешением 10 мА.Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с жидкокристаллическим дисплеем 16×2 с подсветкой.


Частотомер/счетчик 60 МГц

Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. д.

Генератор функций XR2206, 1 Гц — 2 МГц

Генератор функций XR2206, 1 Гц — 2 МГц, создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте.Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты.


BA1404 Стерео FM-передатчик HI-FI

Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI стереофонический FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.

Плата ввода-вывода USB

Плата ввода-вывода USB представляет собой миниатюрную впечатляющую плату для разработки / замену параллельного порта с микроконтроллером PIC18F2455/PIC18F2550. USB IO Board совместима с компьютерами Windows/Mac OSX/Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от порта USB и может обеспечить до 500 мА для электронных проектов.USB IO Board совместима с макетом.



Набор для измерения ESR / емкости / индуктивности / транзистора

Набор для измерения ESR Meter представляет собой удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность, сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы и многие типы диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.

Комплект усилителя для наушников Audiophile

Комплект усилителя для наушников Audiophile включает в себя высококачественные аудиокомпоненты, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, шинный разветвитель Ti TLE2426, фильтрующие конденсаторы Panasonic FM со сверхнизким ESR 220 мкФ/25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale.8-DIP обработанный разъем IC позволяет заменять OPA2134 многими другими микросхемами с двумя операционными усилителями, такими как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи 9В.




Комплект Arduino Prototype

Arduino Prototype — впечатляющая плата для разработки, полностью совместимая с Arduino Pro.Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, а контакты питания VCC и GND доступны на обеих сторонах печатной платы. Он небольшой, энергоэффективный, но при этом настраиваемый благодаря встроенной перфорированной плате 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные сквозные компоненты для простоты конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса.Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.

200-метровый 4-канальный беспроводной радиочастотный пульт дистанционного управления 433 МГц

Возможность беспроводного управления различными приборами внутри и снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее.Радиочастотный пульт дистанционного управления обеспечивает большой радиус действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены. Вы можете управлять освещением, вентиляторами, системой кондиционирования, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, моторизованными шторами, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы только можете подумать.



Очень простой FM-передатчик для iPod

http://youtu.быть/MMgzUGBfXiE&w=620&h=349 FM-передатчики

могут быть сложными в сборке, но не этот — этот FM-передатчик для iPod — самый простой из возможных. И хотя наука о радио хорошо изучена, в ней есть волшебное, эмоциональное качество, которое мы не часто перестаем ценить. Вы никогда не забудете, как впервые поймали передачу с устройства, которое сами спаяли из нескольких кусочков меди, углерода, пластика и проволоки.

Я в долгу перед Джимом и Кэт из Sonodrome за то, что они впервые познакомили меня с этим опытом с помощью этой самой схемы, которую я впервые построил на предварительно протравленной печатной плате из комплекта, который они предлагали для продажи совсем недавно, в 2011 году.

Этот дизайн был популяризирован японским мультимедийным художником Тецуо Когава. Сама схема представляет собой небольшую вариацию конструкции простейшего FM-передатчика Kogawa, а метод ее построения иногда называют «манхэттенским стилем». В нем используется кусок покрытой медью печатной платы, но вместо того, чтобы протравливать дорожки схемы через медный слой, используется большой кусок платы со сплошным покрытием для выполнения всех заземляющих соединений схемы, а небольшие участки платы с покрытием приклеиваются к поверхность для формирования узлов или «площадок», которые изолированы от земли.Помимо того, что это удобный способ сборки цепей с использованием минимального количества инструментов, этот метод сборки побуждает вас думать о цепях интересным образом — как о группах соединений, которые либо заземлены, либо «плавают над» землей.

Этот передатчик использует десять встроенных компонентов и будет передавать монофонический аудиосигнал на расстояние около 30 футов. Этот диапазон можно расширить, добавив антенну, и на веб-сайте г-на Когавы есть дополнительная информация о том, как это сделать.

ПРИМЕЧАНИЕ:  В зависимости от того, где вы живете, использование FM-передатчика — даже такого, как этот, очень малого радиуса действия — может быть незаконным без лицензии.Если вы не подключите антенну, очень маловероятно, что кто-то заметит или пожалуется на какие-либо передачи, которые вы можете осуществлять с помощью этого устройства. С другой стороны, очень сложно предсказать до завершения строительства, где именно на FM-диапазоне будет вещать этот передатчик. Соблюдайте осторожность во время тестирования и убедитесь, что вы понимаете законы вашего региона, прежде чем прикреплять аккумулятор.

FM-передатчик своими руками | Hackaday.io

Мы адаптируем схему, данную Тони Ван Руном из книги «Схемы для любителей» (стр. 75).Это отличная книга для начала, если вы хотите немного поработать с электроникой

Этот проект спонсируется LCSC. Я использую электронные компоненты с LCSC.com. Компания LCSC стремится предлагать широкий выбор оригинальных высококачественных электронных компонентов по лучшей цене. Зарегистрируйтесь сегодня и получите скидку 8 долларов на первый заказ.

Примечание. Генерация частот, которые могут повлиять на ваш FM-диапазон или любой другой диапазон связи, может считаться нарушением закона в вашей стране.Пожалуйста, используйте эту схему только в образовательных целях и убедитесь, что ваш сигнал не слишком силен, чтобы нарушить связь рядом с вами. Ни сайт, ни автор не несут ответственности за какие-либо сбои.

Работа FM-передатчика:

FM-передатчик представляет собой схему с одним транзистором. В телекоммуникациях частотная модуляция (FM) передает информацию, изменяя частоту несущей волны в соответствии с сигналом сообщения. Как правило, FM-передатчик использует УКВ-радиочастоты 87.от 5 до 108,0 МГц для передачи и приема FM-сигнала. Этот передатчик достигает самого превосходного диапазона с меньшей мощностью.

Блок-схема

На следующей принципиальной схеме показана схема FM-передатчика, а также необходимые электрические и электронные компоненты для этой схемы: источник питания 9 В, резистор, конденсатор, подстроечный конденсатор, катушка индуктивности, микрофон, передатчик и антенна. Рассмотрим микрофон для понимания звуковых сигналов и внутри микрофона есть наличие емкостного датчика.Он производит вибрацию в зависимости от изменения давления воздуха и сигнала переменного тока.

В нашей схеме звуковой сигнал подается с телефона или iPod вместо микрофона. Предварительное усиление выполняется с помощью микросхемы аудиоусилителя LM386. Конденсатор 74LS138 вместе с конденсатором 22 пФ действует как схема резервуара , которая создает сильную несущую частоту и модулирует ее с помощью нашего усиленного аудиосигнала, такого как индуктор 0,1 мкГн.В нашей схеме нет ВЧ-усилителя, но его можно добавить, если нужно добиться более высокого диапазона.

Принципиальная схема

Его можно построить на макетной плате или припаять к перфорированной плате. Вся схема может питаться от батареи 9 В. Если вы используете адаптер для питания, убедитесь, что вы добавили фильтрующий конденсатор, чтобы уменьшить шум от переключения. В схеме используется аудиоусилитель LM386, который действует как предварительный усилитель. Эта микросхема усиливает аудиосигналы от аудиоустройства и подает их на колебательный контур.

Колебательный контур должен иметь индуктор и конденсатор. В нашем проекте IC 74LS13 , который представляет собой триггер Шмитта с вентилем И-НЕ с 4 входами, предназначен для генерации гармоник 3-го порядка, что составляет около 100 МГц. Конденсатор фильтра на шинах питания микросхемы очень важен для ее работы.

Аудиоразъем 3,5 мм имеет три клеммы: для канала L, канала R и заземления. Мы замыкаем контакты канала, чтобы он стал моноканалом, как показано на рисунке ниже, и подключаем его к контакту 3, а землю подключаем к контакту 2 LM386.

Настройка на нужную частоту

Благодаря подходу, предложенному Тони Ван Руном, настройка этой схемы FM-передатчика очень проста по сравнению с другими схемами, поскольку в ней нет катушки индуктивности или триммера. Для начала просто включите цепь и подключите динамик к цепи, как показано на схеме выше. Теперь подключите iPod или любое аудиоустройство к разъему 3,5 мм и включите музыку. Вы должны слышать звук через динамик. Если нет, проблема должна быть связана с вашими соединениями LM386.Если звук слышен, отключите динамик и продолжите процесс настройки.

Используйте радио с тюнером и начните поворачивать ручку, чтобы узнать, на какой частоте вещает ваш осциллятор. Лучше всего проверить…

Подробнее »

Тип 1 — Самодельный FM-передатчик дальнего действия с 3 транзисторами и 3 катушками индуктивности — BuildCircuit.COM

Описание

ПРЕДУПРЕЖДЕНИЕ: ПОКУПКА и ИСПОЛЬЗОВАНИЕ FM-передатчика является незаконным в некоторых странах.Прежде чем размещать заказ, убедитесь, что его использование разрешено законом в вашей стране.

НЕ ДЛЯ ПРОДАЖИ В АВСТРАЛИИ.

 Если вы находитесь в Австралии, вы можете заказать один из этих трех FM-передатчиков:

.
  1. Самодельный FM-передатчик с держателем батареи
  2. Самодельный мини-FM-передатчик без держателя батареи
  3. Базовый самодельный FM-передатчик с 3 транзисторами

Дальность передачи: 100–500 м

Это один из самых мощных самодельных FM-передатчиков, которые когда-либо тестировала BuildCircuit.Он может легко передавать аудиосигналы на расстояние до 500 метров. Это набор «сделай сам» (DIY). Базовых навыков пайки должно быть достаточно, чтобы собрать этот передатчик, и он отлично работает с первой попытки. В отличие от других FM-передатчиков, продаваемых BuildCircuit, он имеет 3 транзистора и 3 катушки индуктивности, что делает его очень мощным.

Этот FM-передатчик имеет регулятор громкости. Напряжение питания: 3В-9В.

Особенности:

  1. Дальность передачи: 100–500 м (в зависимости от длины антенны, условий тестирования, источника питания и FM-приемника)
  2. Передача звука и голоса: Передача звука или голоса.Звуковой сигнал может достигать 100–500 м в зависимости от антенны приемника и используемой среды. Например, если вы ведете передачу из более высокого здания, удерживая антенну у окна, сигналы легко доходят до 500 м. Настоятельно рекомендуется тестировать передатчик на открытой местности/пространстве, где нет зданий или каких-либо других препятствий.
  3. Первый тест: Вы можете протестировать передатчик сразу после его сборки. Вы можете использовать любое обычное FM-радио
  4. .
  5. Диапазон частот: 88–108 МГц.
  6. Можно настроить частоту .
  7. Вы можете регулировать громкость с помощью потенциометра.
  8. Антенна: Если вы используете 20-сантиметровый провод в качестве антенны, он может передавать до 100 м. С 40 см он может передавать до 200 метров, а с антенной длиной 60 см вы можете передавать до 500 метров.
  9. Рабочее напряжение: 3В-9В. Мы протестировали с использованием батареи 9V.
  10. Рабочий ток: 3,3–29 мА
  11. Аудиоответ: 20 Гц-15 кГц
  12. Мощность радиочастоты: -2 дБм~15 дБм
  13. Выходное радиочастотное сопротивление: 50 Ом
  14. Размер платы: 50*30 мм
  15. Вторая гармоника:>=-40 дБ
  16. Приемные устройства: обычное FM-радио/мобильный телефон с функцией FM-радио/автомобильное FM-радио (рекомендуется для тестирования)

Видео сборки:

 Компоненты в комплекте:

  1. R7 – 1 x 300R (оранжево-оранжево-коричневый)
  2. R3- 1 x 1 МОм (коричневый-черный-зеленый)
  3. R8- 1 x 100 Ом (коричневый-черный-коричневый)
  4. R4, R5- 2 x 10 кОм (коричневый-черный-оранжевый)
  5. R1, R2- 2 х 4.7 кОм (желто-фиолетово-красный)
  6. R6, R9- 2 x 47 кОм (желто-фиолетово-оранжевый)
  7. C3, C4- 2 конденсатора по 0,001 мкФ (Код-102)
  8. C10, C14- 2 x 15 пФ (Код-15)
  9. C15, C16- 2 x 47 пФ (код- 47)
  10. C11, C12- 2 x 30 пФ (код- 30)
  11. C1, C2, C5, C6, C7 – 5 конденсаторов по 0,1 мкФ (Код: 104)
  12. C13- 1 x 200 пФ (код 201)
  13. C9- 1 х 24 пФ
  14. 1 электретный микрофон
  15. КРАСНЫЙ светодиод 1 x 3 мм
  16. L1- 1 х 4Т индуктор
  17. Дроссель L2- 9T
  18. Дроссель L3- 8T
  19. 1 аудиоразъем 5P
  20. 1 керамический регулируемый конденсатор (используйте его для регулировки частоты)
  21. 1 x потенциометр 10K
  22.  1 J2 — Винтовая клемма для подключения аккумулятора
  23. Q1- 1 транзистор S9014 (будьте осторожны, не заменяйте S9014 на S9018)
  24. Q2, Q3- 2 транзистора S9018 (будьте осторожны, не заменяйте S9018 на S9014)
  25. 1 печатная плата

Что вам нужно, чтобы устроиться самостоятельно?

  1. Стерео аудиокабель — для подключения источника звука к передатчику.
  2. Разъем для батареи 9 В или любой другой держатель батареи для питания передатчика
  3. Антенна- Для антенны можно использовать любой провод толщиной 1-2мм
  4. Аккумулятор 3–9 В
  5. Любое FM-радио с телескопической антенной.

Не работает? Вот как вы устраняете неполадки.

  1. Проверьте транзисторы: велика вероятность того, что вы припаяли транзисторы не в те места. Там три транзистора и все одинаковые. Убедитесь, что вы припаяли S9014 и S9018 в нужных местах. Проверьте здесь.
  2. Посмотрите на заднюю часть печатной платы, убедитесь в отсутствии короткого замыкания.
  3. Возможно, неправильная полярность электретного микрофона.
  4. Разъем аккумулятора может быть подключен неправильно.
  5. Возможно, потенциометр 103(10K) полностью отключает громкость.
  6. Резисторы припаяны неправильно.
  7. Проверьте полярность 3-мм светодиода.

Если передатчик работает, вы получите ответ от FM-радио.

Общие вопросы

Запросов пока нет.

Схема FM-передатчика для вещания

Это один из самых простых FM-передатчиков, которые можно построить. Он не требует настройки, а частота передачи жестко привязана к 90 МГц. Это устраняет дрейф частоты, характерный для FM-передатчиков на основе LC. Эта конструкция лучше всего подходит для передачи голоса или музыки на расстояние до пятидесяти метров в зависимости от используемой антенны.

Схема и рабочая

Простой FM-передатчик построен на основе маломощного аудиоусилителя с использованием LM386 (IC1), транзистора PN2222A (T1), кристалла 30 МГц (XTAL1), варакторного диода 1SV149 (D1) и нескольких других компонентов. Катушка индуктивности L1 представляет собой трехвитковую катушку, изготовленную из провода 20SWG диаметром 8 мм с полувитковой обмоткой.

Рис. 1: Принципиальная схема простого FM-передатчика

. Баковая цепь на коллекторе T1, состоящая из катушки индуктивности L1 и конденсатора C5, настроена на трехкратную частоту кристалла, или 90 МГц.Третья гармоника 90 МГц усиливается и подается на проволочную антенну через конденсатор C4 для передачи, которую может улавливать FM-приемник на расстоянии от тридцати до пятидесяти метров.

Аудиоусилитель, сформированный на базе микросхемы IC1, имеет коэффициент усиления, равный двадцати. Его частота модулирует генератор за счет изменения емкости варикапа D1, включенного последовательно с XTAL1 через резистор R2. Potmeter VR1 устанавливает девиацию частоты и должен быть отрегулирован для наилучшего звучания звука и низкого уровня искажений. Передатчик принимает аудиовход от таких внешних устройств, как компьютер, музыкальный проигрыватель или мобильный телефон.Для антенны используйте кусок провода длиной 83 см.

Строительство и испытания

Схема печатной платы простого FM-передатчика показана на рис. 2, а схема ее компонентов — на рис. 3. После сборки схемы на печатной плате или на плате поместите ее в подходящую пластиковую коробку. Используйте экранированный кабель для входного аудиосоединения для бесшумных сигналов.

Рис. 2: Схема печатной платы простого FM-передатчика Рис. 3: Компоновка компонентов для печатной платы

Для загрузки PDF-файлов с компоновкой печатных плат и компонентов: Нажмите здесь

Качество звука передатчика достойное, а точность воспроизведения музыки достаточна.Подключите регулируемый источник питания 12 В постоянного тока к разъему CON1.

Подключите к аудиовходу JACK1 компьютер, музыкальный проигрыватель или мобильный телефон. Вы можете слушать звук на FM-радио, настроившись на полосу частот 90 МГц.


Джой Мукхерджи увлекается электроникой и любит разрабатывать радиочастотные схемы

FM-передатчик | Мепиц

FM-передатчик

с тремя каскадами — это простой электронный проект «сделай сам», который можно использовать в образовательных целях.Генератор VHF с переменной частотой, усилитель класса A и усилитель мощности класса C представляют собой 3 каскада RF. Питание платы 12В, выходная мощность 1Вт. Частота передатчика находится в пределах 88-108 МГц. Студенты и все новички в электронике могут легко реализовать этот проект.

Работа FM-передатчика:

Электронный проект FM-передатчика «сделай сам» состоит из микрофона, простых резисторов и конденсаторов, двух транзисторов, генератора, катушек, антенны, источника питания и печатной платы в качестве компонентов.В этом электронном проекте микрофон преобразует звуковые сигналы в электрические. Затем он модулируется по частоте (FM) с помощью генератора, и его выход подается на каскад драйвера. С драйверного каскада выходные сигналы подаются на конечный усилитель мощности класса C. В зависимости от используемой антенны дальность передачи может быть более 5 км. Регулировкой триммера можно установить частоту передачи в пределах 88-108 МГц. Диапазон передатчика зависит от местоположения передатчика, используемой антенны и напряжения питания в проекте FM-передатчика.

Микрофон, используемый в проекте FM-передатчика, обладает отличной чувствительностью, широкой частотной характеристикой, низкой стоимостью и малыми размерами. Комплект для самостоятельной сборки электроники можно собрать любым способом, но хорошо, если катушки и микрофон добавляются в последнюю очередь. Чтобы размер печатной платы был небольшим, все резисторы желательно вставлять вертикально. Убедитесь, что транзисторы установлены на свои места. Катушки лучше всего делать из красного эмалированного провода.Красная эмалевая краска изолирует провод так, что когда он намотан на катушку, витки могут касаться друг друга, не создавая короткого замыкания. Плохая пайка — одна из причин, по которой проект электроники «Сделай сам» не работает. Рекомендуется тщательно проверить все места пайки при хорошем освещении.

Приложения:
  • Проект передатчика на базе FM хорош как набор для учебных целей.
  • Проект FM-передатчика хорош как альтернатива колонкам.
  • Если достигается больший диапазон, проект FM-передатчика подходит для воспроизведения музыки с MP3-плееров через динамики автомобиля.

     FM-передатчик — это проект по изготовлению электроники своими руками, который подходит для образовательных целей и для любителей электроники своими руками.

88-108 МГц мини FM частотная модуляция беспроводной модуль микрофона FM передатчик доска DIY наборы

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Платеж Paypal

PayPal — это безопасная и надежная служба обработки платежей, позволяющая совершать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. е. с использованием вашего обычного банковского счета).



Мы прошли проверку PayPal

2) Вест Юнион


Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, успокойся. Вы можете использовать способ оплаты West Union.

Чтобы получить информацию о получателе, свяжитесь с нами по адресу [email protected]

3) Банковский перевод/банковский перевод/T/T

Способы оплаты банковским переводом / банковским переводом / T / T принимаются для заказов, общая стоимость которых составляет до 500 долларов США . Банк взимает около 60 долларов США за комиссию за перевод, если мы осуществляем платеж этими способами.

Чтобы узнать о другом способе оплаты, свяжитесь с нами по адресу [email protected] для получения более подробной информации.

1. Наслаждайтесь заказом у нас.(с бесплатным номером отслеживания и платой за страхование доставки)

(2) Время доставки
Время доставки в большинство стран составляет 7-20 рабочих дней; Пожалуйста, просмотрите таблицу ниже, чтобы узнать точное время доставки в ваше местоположение.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней в: Францию, Италию, Испанию, Южную Африку
20-45 рабочих дней в: Бразилию, большинство стран Южной Америки

2.DHL/FedEx Express

(1) Плата за доставку: Бесплатно для заказа, соответствующего следующим требованиям
Общая стоимость заказа >= 200 долларов США или Общий вес заказа >= 2,2 кг

При заказе соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS/DHL/UPS Express в нижеуказанную страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Плату за доставку в другие страны уточняйте по адресу [email protected]

(2) Время доставки и время доставки

Срок доставки: 1-3 дня

Срок доставки: 5-10 рабочих дней (около 1-2 недель) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем, обратите внимание на время прибытия посылки.

Примечание:

1) Адреса APO и абонентских ящиков

Настоятельно рекомендуем указывать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары на адреса APO или PO BOX.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
