Трехцветные RGB светодиоды их устройство, виды и подключение | Энергофиксик

Светодиоды RGB и RGBW очень активно применяются в рекламной индустрии, а также отлично подходят для дополнительного (декоративного) освещения в доме. В этой статье речь пойдет о конструкции данных светодиодов, а также о том, каким образом они управляются и подключаются.

yandex.ru

yandex.ru

Идея создания и названия

В идею создания данного типа светодиодов лег принцип смешивания трех основополагающих цветов и получения различных оттенков. Такими базовыми цветами является Красный (red), Зеленый (green)и Синий (Blue). В основу названия таких диодов легли первые три буквы названия цветов.

Устройство RGB диодов

На самом деле устройство такого диода довольно просто. Конструктивно это три отдельных цветных диода упакованных в один корпус или говоря по-научному, интегрированных на общей матрице.

yandex. ru

yandex.ru

На выше представленном рисунке довольно отчетливо видны диоды, смонтированные на одной площадке.

Виды светодиодов

Для использования в различных схемах управления производством выпускаются следующие подвиды RGB светодиодов:

— Вариант исполнения с общим катодом. В этом варианте для управления используются три отдельных вывода анода, а катоды соединены в общую точку;

— Вариант исполнения с общим анодом. В этом случае управление осуществляется путем подачи отрицательных импульсов на катодные выводы диодов, а общей точкой являются уже аноды;

— Без общих точек с шестью выводами. В этом варианте исполнения общих точек не предусмотрено.

Примечание. Как такового стандарта на распиновку подобных светодиодов не предусмотрено. Поэтому тип распиновки целиком и полностью зависит от задачи, которая ставится перед производителем.

RGBW светодиоды

Для того, чтобы получить белый цвет из трех базовых требуется особо точная балансировка свечения всех трех цветных диодов. С чисто практической стороны это реализовать довольно проблематично. Именно по этой причине для воспроизведения белого цвета стали добавлять четвертый диод с белым свечением. Таким образом, появилась разновидность под названием RGBW.

yandex.ru

yandex.ru

Подключение

Если вы обладатель специального набора Arduino, то вы вполне можете воспользоваться следующей схемой подключения:

yandex.ru

yandex.ru

Если нужно подключить мощную ленту, то в этом случае соединение осуществляется через транзисторы:

yandex.ru

yandex.ru

Также можно подключить RGB ленту без использования Ардуино. Вот вариант подключения с использованием трех драйверов типа CAT4101:

Но самым простым вариантом является подключение такой ленты через готовые контролеры:

yandex. ru

yandex.ru

Их цена довольно приемлема и вам не нужно будет ломать голову о том, каким образом получить тот или иной оттенок у вашей ленты.

Заключение

Лента RGB или RGBW является отличным вспомогательным решением в декоре вашего помещения или же рекламной вывески. Принципиальной разницы в работе с обыкновенной диодной лентой нет.

Если вам статья оказалась полезной и интересной, ставьте лайк и подписывайтесь на наш канал. Спасибо за внимание.

как они работают, внутреннее устройство, как подключить, RGB-led и Arduino

Многоцветные светодиоды, или как их еще называют RGB, используются для индикации и создания динамически изменяющейся по цвету подсветки. Фактически ничего особенного в них нет, давайте разберемся, как они работают и что такое RGB-светодиоды.

Внутреннее устройство

На самом деле RGB-светодиод — это три одноцветных кристалла совмещенные в одном корпусе. Название RGB расшифровывается, как Red — красный, Green — зеленый, Blue — синий соответственно цветам, которые излучает каждый из кристаллов.

Эти три цвета являются базовыми, и на их смешении формируется любой цвет, такая технология давно применяется в телевидении и фотографии. На картинке, что расположена выше, видно свечение каждого кристалла по отдельности.

На этой картинке вы видите принцип смешивания цветов, для получения всех оттенков.

Кристаллы в RGB-светодиоды могут быть соединены по схеме:

С общим анодом;

С общим катодом;

Не соединены.

В первых двух вариантах вы увидите, что у светодиода есть 4 вывода:

Или 6-тью выводами в последнем случае:

Вы можете видеть на фотографии под линзой четко видны три кристалла.

Для таких светодиодов продаются специальные монтажные площадки, на них даже указывают назначение выводов.

Нельзя оставить без внимания и RGBW — светодиоды, их отличие состоит в том, что в их корпусе есть еще один кристалл излучающий свет белого цвета.

Естественно не обошлось и без лент с такими светодиодами.

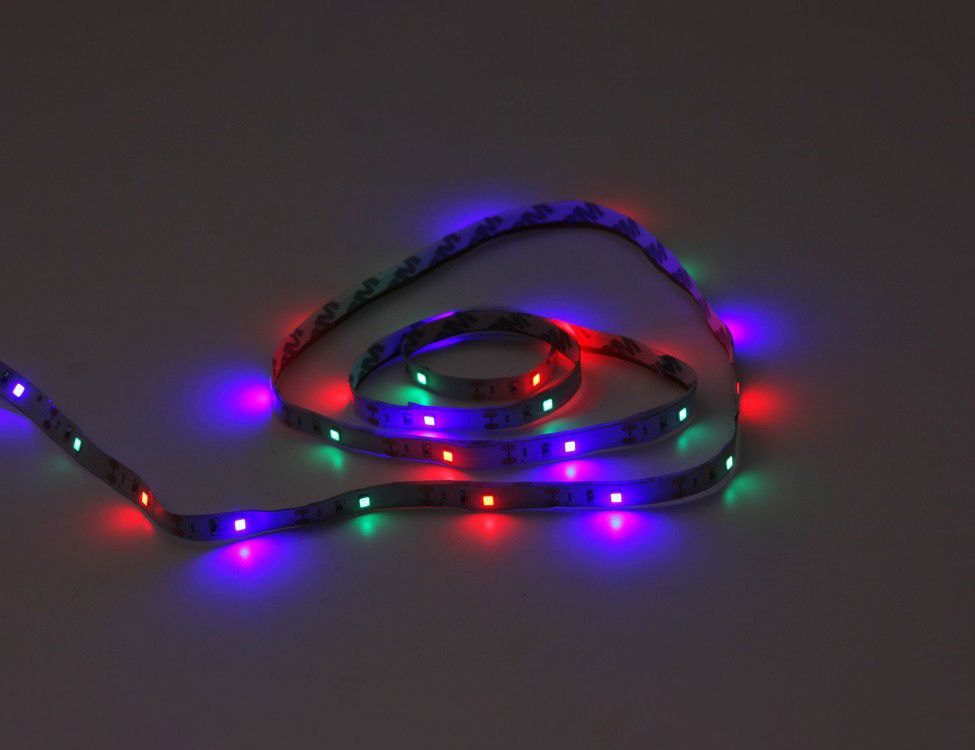

На этой картинке изображена лента с RGB-светодиодами , собранные по схеме с общим анодом, регулировка интенсивности свечения осуществляется путем управления «-» (минусом) источника питания.

Для изменения цвета RGB-ленты используются специальные RGB-контроллеры — устройства для коммутации напряжения подаваемого на ленту.

Вот цоколевка RGB SMD5050:

И ленты, особенностей работы с RGB-лентами нет, всё остается также как и с одноцветными моделями.

Для них есть и коннекторы для подсоединения светодиодной ленты без пайки.

Вот распиновка 5-ти мм РГБ-светодиода:

Как изменяется цвет свечения

Регулировка цвета осуществляется путем регулировки яркости излучения каждым из кристаллов. Мы уже рассматривали .

RGB-контроллер для ленты работает по такому же принципу, в нём стоит микропроцессор, который управляет минусовым выводом источника питания — подключает и отключает его от цепи соответствующего цвета. Обычно в комплекте с контроллером идёт пульт дистанционного управления. Контроллеры бывают разной мощности, от этого зависит их размер, начиная от такого миниатюрного.

Да такого мощного устройства в корпусе размером с блок питания.

Они подключаются к ленте по такой схеме:

Так как сечение дорожек на ленте не позволяет подключать последовательно с ней следующий отрезок ленты, если длина первого превышает 5м, нужно подключать второй отрезок проводами напрямую от РГБ-контроллера.

Но можно выйти из положения, и не тянуть дополнительных 4 провода на 5 метров от контроллера и использовать RGB-усилитель. Для его работы нужно протянуть всего 2 провода (плюс и минус 12В) или запитать еще один блок питания от ближайшего источника 220В, а также 4 «информационных» провода от предыдущего отрезка (R, G и B) они нужны для получения команд от контроллера, чтобы вся конструкция светилась одинаково.

А к усилителю уже подключают следующий отрезок, т. е. он использует сигнал с предыдущего куска ленты. То есть вы можете запитать ленту от усилителя, который будет расположен непосредственно возле неё, тем самым сэкономив деньги и время на прокладку проводов от первичного RGB-контроллера.

Регулируем RGB-led своими руками

Итак, есть два варианта для управления RGB-светодиодами:

Вот вариант схемы без использования ардуин и других микроконтроллеров, с помощью трёх драйверов CAT4101, способных выдавать ток до 1А.

Однако сейчас достаточно дешево стоят контроллеры и если нужно регулировать светодиодную ленту — то лучше приобрести готовый вариант. Схемы с ардуино гораздо проще, тем более вы можете написать скетч, с которым вы будете либо вручную задавать цвет, либо перебор цветов будет автоматическим в соответствии с заданным алгоритмом.

Заключение

RGB-светодиоды позволяют сделать интересные световые эффекты используются в дизайне интерьеров, как подсветка для бытовой техники, для эффекта расширения экрана телевизора. Особых отличий при работе с ними от обычных светодиодов — нет.

Что такое многоцветный светодиод?

Многоцветный светодиод — это электронное устройство со светодиодами более одного цвета. Каждый светодиод излучает свет разного цвета, пропуская электричество через полупроводник, и затем разные цвета смешиваются вместе, чтобы создать желаемый конечный цвет. Большинство цветов, которые могут быть восприняты человеческим глазом, могут быть получены таким образом. В зависимости от конструкции многоцветные светодиоды могут излучать свет, комбинируя два, три или четыре основных цвета; эти конфигурации соответственно называются дихроматическими, трихроматическими и тетрахроматическими. Многоцветные светодиоды используются в технологии отображения видео.

Как и все светодиоды, многоцветный светодиод излучает свет через явление, называемое электролюминесценцией. Когда светодиод включен, электрический ток начинает течь через полупроводник. По мере того как электроны высокой энергии, проходящие через зону проводимости полупроводникового материала, переходят в основное состояние материала с более низкой энергией, энергия, которую они теряют, излучается в виде фотонов.

Уровень энергии и длина волны этих фотонов зависит от материала, из которого сделан полупроводник, а цвет получаемого света зависит от его длины волны.

Многоцветные светодиоды используют тот факт, что, когда на глаз человека попадает многократная длина волны света от одного и того же источника, этот человек будет воспринимать его как один смешанный цвет, а не воспринимать цвета, которые соответствуют разным длинам волн отдельно. Например, человеческий глаз воспринимает свет с длиной волны от 620 до 750 нм как красный, а свет с длиной волны от 495 до 570 нм — зеленый. Обе длины волны одновременно заставят человека видеть желтый, который обычно генерируется светом в диапазоне от 570 до 590 нм. Это позволяет многоцветным светодиодам создавать видимость множества цветов.

Наиболее распространенная конфигурация многоцветных светодиодов, часто называемая RGB, является трехцветной, с красными, зелеными и синими диодами. Они считаются основными цветами нормального человеческого зрения, отражая различные длины волн, к которым три различных типа колбочек человеческого глаза наиболее чувствительны.

Каждый пиксель светодиодного дисплея RGB содержит один диод каждого из трех этих цветов, которые настолько малы и плотно упакованы вместе, что человеческий глаз не может воспринимать их как отдельные источники света. Диоды в каждом пикселе включаются и выключаются в различных комбинациях, необходимых для получения всех цветов, видимых зрителю.

Многоцветные светодиодные дисплеи обычно используются для создания очень больших видеодисплеев, таких как рекламные щиты и видеоэкраны на спортивных стадионах. Существуют телевизоры меньшего размера, подходящие для домашнего просмотра с использованием многоцветной светодиодной технологии, но в большинстве случаев они отстают от таких форматов, как плазменные и жидкокристаллические телевизоры. Их не следует путать с ЖК-экранами со светодиодной подсветкой, которые часто называют светодиодными экранами или мониторами, но на самом деле являются жидкокристаллическими дисплеями, в которых для подсветки используется светодиод.

ДРУГИЕ ЯЗЫКИ

Выводные RGB светодиоды Kingbright на складе Промэлектроники

Светодиоды уже много десятков лет можно встретить повсюду — от всевозможных индикаторов до освещения помещений.

При своих небольших размерах они обладают высокой яркостью и когерентностью излучения — подобрав нужные параметры светодиодов, возможно их применение в помещениях, где по каким-либо причинам освещение должно быть ограничено.

Тайваньская Kingbright ещё 30 с лишним лет назад была основана специально для производства светодиодов. Такая узкая специализация оказалась верной: сейчас LED пользуются огромнейшей популярностью во всех областях, а бренд Kingbright входит в тройку лучших производителей светодиодов на Тайване, буквально «набитом» производителями полупроводниковой электроники. И всё это благодаря собственным разработкам, направленным на достижение лучшего соотношения «цена/качество» на рынке.

 «Промэлектроника» является официальным дистрибьютором продукции Kingbright. Наш склад регулярно пополняется LED этой компании. Так, среди новых поступлений — выводные многоцветные светодиоды.

RGB LED — отличное решение как для декора, так и для экономии места на индикации. Устроены они довольно просто: на одной подложке размещено три полупроводниковых кристалла светодиодов, которые испускают свет со «своими» длинами волн.

В данной партии, которую можно просмотреть в таблице ниже, представлены светодиоды L-3VEYW (красный/желтый цвета, белая матовая линза, 3 мм, 60°) и RGB-светодиоды L-154A4SUR (5 мм, 50°-60°). Обратим внимание, что модель L-154A4SURKQBDZGW также обладает белой матовой линзой. Светодиоды этой партии отлично подойдут для индикации. Подробная же информация, включая информацию о потреблении и максимально допустимой температуре пайки, доступна в даташитах от производителя на страницах товаров.

Все выводные светодиоды Kingbright просмотреть и заказать можно по ссылке.

  • Наименование

    К продаже

    Цена от

Наличие:

1 297 шт.

Под заказ:

0 шт.

Наличие:

161 шт.

Под заказ:

500 шт.

Наличие:

649 шт.

Под заказ:

0 шт.

Медленно изменяющие цвет RGB светодиоды и их применение для диайвая 😉

Да-да, диайвая, сильно модное нынче слово в интернете. DIY или сделано руками по-нашему.
Жизнь на муське, я смотрю, даже в новый год не затихает, ну и я решил тоже поделиться своим рукоблудием.

Собственно, данные светодиоды я уже упоминал в своем обзоре гирлянд, но крайне удачно (как мне кажется) их применил, так что не грех написать и отдельный обзор.

Сами светодиоды, собственно, ничего сверъестественного из себя не представляют — обычные на вид узконаправленные 5мм светодиоды в прозрачном корпусе. Но внутри там на самом деле три светодиода и микросхема управления, которая плавно их переключает, таким образом изменяя цвет свечения «по всей радуге»

видео как они работают тут:

Собственно, на этом обзор светодиодов закончен 😉 и мы переходим к диайваю.

После покупки 3д принтера я начал интересоваться готовыми моделями для печати. Ну и несомненно первым же делом нашел сайт thingiverse.com. А на нем, в частности, дивный ночник «Magic Mushrooms — a lighted decoration». Ну и в преддверии нового года — решил напечатать пару штук на подарочки. Несомненно, данного обзора бы не было, если б я не допилил слегонца ту модель. Точнее, я напечатал несколько новых деталей и одну взамен использовавшейся — а именно заднюю крышку.

К сожалению, в оригинальной модели крышка сделана как-то по-дурацки и мало того что неудобно закрывается, так еще и плохо держится, более того, в неё и держатель для батареек толком не поставить. А чтобы она не болталась и не проваливалась — я напечатал пару пластиночек 5х10х1мм которые приклеил дихлорэтаном изнутри корпуса чтобы крышка не проворачивалась. Кроме того, так как светодиоды у меня узконаправленные — я напечатал для них из прозрачного пластика колпачки, которые рассеивают свет.

Данные светодиоды можно питать и от 2 и от 3 АА/ААА батареек. Я, собственно, проверил оба варианта — всё работает, но при 2В уже тяжко. Но я не думаю, что данные светильники будут так часто включаться и подолгу работать, что это станет проблемой.

При разработке крышки я ориентировался на купленные в оффлайне держатели для 3*ААА батареек, ну и пришедшие из Китая по ошибке переключатели

Мои модели выложены тут: yadi. sk/d/KLTZkkDeN5xPpw

Ну и, собственно, приступаем к изготовлению ночника. Печатаем детали:

Пластинки уже вклеены в корпус, они видны в отверстии сверху и снизу. На них лежит крышка, они не дают ей провернуться на выступах которые вставлены в пазы. Крышка получилась забавная, «удивленный мальчик» называется 😉 Цвета немножко неправильные, там что-то коричнево-морковное, более коричневое чем на фото, хотелось бы, конечно, что-то еще более естественное, но и так вполне ничего. Впрочем, была шальная мысль напечатать шляпки из красного пластика 😉 А можно и из белого.

Колпачки для светодиодов:

По печати: не спрашивайте у меня о настройках принтера, я еще зеленый совсем. 😉 А настройки там могут понадобиться, в частности при печати малых шляпок. Обычно рекомендуют экспериментировать с ретрактом. Но это не точно. Короче, если надумаете печатать — начинайте эксперименты именно с мелких шляпок, остальное без проблем. ножки без поддержек печатаются, пенёк — вверх ногами с поддержками. Крышку я печатал тоже с поддержками, но наверно можно попробовать и без. Теперь самое страшное: в малых шляпках я тонким паяльником тыкал в каждую дырочку, потому что там везде были «паутинки». Наверно нужно настраивать ретракт, а может и что-то еще, но времени уже не хватало.

Ножки грибов к пеньку клеим китайскими соплями термопистолетом (о правильном пистолете с клапаном я тоже писал), может потребоваться расточить отверстия и подобрать расположение, чтобы шляпки не сильно пересекались в пространстве. Предварительно можно фиксировать паяльником.

Далее паяем провода к светодиодам. Провода брать чем тоньше и мягче — тем лучше. Соблюдаем полярность, чтобы потом не путаться. Выводы светодиодов оставляем где-то 3-5мм, на один после пайки натягиваем термоусадку.

Для соединения всех проводов в кучу внутри пенька я использовал тонкую полоску 2-стороннего стеклотекстолита. на одну сторону припаиваем плюсы, на вторую минусы диодов, потом подключаем к батарее через выключатель. Выключатель, кстати, к крышке крепится путём расплавления штырьков.

На батарейки внимания не обращайте, для тестов воткнул что-то дешманское из фикспрайса.

Ну и результат:

Как видим, светодиоды не работают (да и не обязаны) работать строго синхронно, поэтому они через какое-то время рассинхронизируются, что идет только на пользу. Приятной особенностью является тот факт, что можно не заморачиваться качеством печати большинства деталей, потому что это только придает фактуру, которая тут весьма уместна. Теоретически можно добавить сенсорный выключатель, литиевый акум и зарядку от usb, но это уже каждый сам решает.

Лично я более чем доволен результатом. Рекомендую данные светодиоды для подобных поделок, ну и 3д принтер для подобных поделок 😉 У меня эндер 3, если что.

Что такое RGB-подсветка? Топ 5 светодиодных лент и ламп RGB

Светодиоды

— это долговечные, энергосберегающие, легкие в эксплуатации источники света, которые будут освещать наш мир еще долгое время. Светодиоды могут не возбудить обычного прохожего, но трюков и нового контроля над этими крошечными светоизлучающими диодами наверняка будет много. RGB-подсветка — один из тех приемов, который все чаще используется в различных приложениях, от акцентного освещения под шкафом до игровой подсветки ПК.

Как вы прочтете в этом посте, изобилие вариантов цвета и функций на рынке может быть немного ошеломляющим. Но со светодиодами RGB смешивание цветов позволяет получать миллионы цветов от светодиодов, которые начинаются только с трех основных цветов: красного, зеленого и синего.

Быстрое обновление при смешивании цветов RGB:

Помните, как в школе смешивали синюю и желтую краски на бумаге, получая зеленую? Этот тип смешивания цветов известен как субтрактивная модель, в которой первичными цветами являются красный, синий и желтый, а их смешивание дает вторичные цвета. В субтрактивной модели отсутствие цвета — это белый цвет. Субтрактивное смешивание цветов включает в себя создание нового цвета путем удаления длин волн из света с широким спектром длин волн. Субтрактивное смешивание цветов происходит, когда мы смешиваем краски, красители или пигменты… Поэтому оно широко используется в полиграфии, окрашивании одежды и т. д.

Эта модель является только ОДНОЙ из двух моделей, существующих в видимом мире, и мы будем обращать внимание на освещение, это аддитивная модель. Аддитивное смешивание цветов включает в себя создание нового цвета в процессе добавления одного набора длин волн к другому набору длин волн.Вот что происходит, когда смешиваются световые лучи с разными длинами волн. Когда все цвета складываются вместе, мы видим белый, а не множество отдельных цветов. Это называется аддитивным, потому что все длины волн по-прежнему достигают наших глаз.

В аддитивной модели отсутствие цвета — это черный цвет, а источником цвета являются световые фотоны с использованием различных металлических сплавов. Красные и желтые светодиоды фактически используют систему материалов, изготовленную из алюминий-индий-галлиевого фосфида (AlInGaP), тогда как синие/зеленые/голубые используют систему нитрида индия-галлия (InGaN).Так появился RGB, где основными цветами являются красный, зеленый и синий.

Как смешивание цветов применимо к светодиодам и освещению?

Светодиод RGB — это светодиодный модуль, который может воспроизводить практически любой цвет, используя эти три основных аддитивных цвета: красный, зеленый и синий. Самая простая версия RGB-светодиода представляет собой комбинацию из 3 отдельных светодиодов в одном корпусе, помещенных под прозрачную защитную линзу. Этот светодиодный пакет будет иметь 4 контакта, по одному для каждого из трех цветных диодов и один общий анод (+) или катод (-).

Светодиоды с тремя основными цветами используют принцип аддитивного смешивания цветов, о котором мы говорили выше, чтобы получить больше цветов, чем мы можем себе представить. Светодиоды диммируются по своей природе, что позволяет каждому красному, зеленому и синему цвету создавать все различные оттенки этого цвета.

Технически каждый цветной светодиод может давать 256 оттенков. Чтобы получить все возможные оттенки, требуется высококачественный и премиальный DMX-контроллер, но мы рассмотрим это подробнее в разделе «Контроллеры». На данный момент вы можете видеть, что производители света объединяют 3 основных светодиода с их 256 оттенками (256 x 256 x 256), чтобы получить ‘16.Слоган 7 миллионов различных цветов , с которым поставляется так много RGB-подсветки.

Так как же RGB-светодиод создает различные цветовые комбинации? Это так же просто, как отрегулировать яркость каждого светодиода. Увеличьте яркость красных и синих светодиодов, понизив яркость зеленого, чтобы получился фиолетовый. Выключите синий светодиод и включите красный и зеленый светодиоды, чтобы получился желтый. Вы получаете сделку … цветовой круг ниже демонстрирует этот процесс, и это то, что вы можете ожидать увидеть во многих приложениях управления RGB для смартфонов.

Итак, что такое полоса RGB?

Светодиодная лента RGB работает по тому же принципу. На ленте установлены многочисленные светодиоды RGB, обычно с 4 проводными дорожками, по 3 для каждого цвета и одна для общего анода. Ленты обычно поставляются со стандартным 4-контактным разъемом на конце (технически называемым разъемом C4P), который подключается к контроллеру светодиодов RGB… подробнее об этом в следующем разделе.

Светодиодные ленты

RGB также могут создавать очень холодный белый цвет, включив все 3 светодиода на максимальную мощность, имейте в виду, что этот белый цвет имеет заметный голубоватый оттенок, более 6500K.В то время как светодиодные полосы RGB создают много цветов, они все же имеют некоторые ограничения. Например, они не могут производить коричневый или нежно-розовый цвет. Точность цветов зависит от используемого контроллера.

Как управлять RGB-светодиодами и лентами?

Чтобы получить точные цвета из вашего RGB-света, вам понадобится контроллер RGB-светодиодов, их иногда называют 3-канальными контроллерами, поскольку они в основном управляют 3 «каналами» основного цвета. Это упростит автоматическую настройку 3-х светодиодов для создания нужного вам света.Взгляните на несколько различных типов ниже, которые мы обычно используем:

1. Однозональные контроллеры RGB-светодиодов

Эти контроллеры обычно используются для управления светодиодными лентами. Они поставляются с простым приемным блоком, который находится между вашим питанием и лентами RGB, с ручным контроллером, который позволяет вам управлять на расстоянии 20-30 метров.

Вы найдете их с радиочастотным соединением или ИК-подключением. Эти контроллеры легко управляют всеми подключенными к ним светодиодами, недостатком является то, что вы не можете управлять разными секциями независимо друг от друга.

2. Многозонные контроллеры Wi-Fi/Bluetooth Smart RGB

Эти контроллеры SMART подключаются к вашим смарт-устройствам через прилагаемое приложение для телефона. Существует также возможность включить пульт дистанционного управления, если вы хотите, чтобы два варианта были затемнены. Поддержка нескольких зон позволяет каждому пульту RGB (или приложению для смарт-устройств) подключаться к нескольким приемникам, что позволяет вам управлять несколькими зонами/комнатами в вашем доме. Легко управляйте своим офисом, гостиной и спальней с одного контроллера RGB.

Эти контроллеры также позволяют вам использовать более широкий диапазон цветов, поскольку вы можете вручную настроить красный, зеленый и синий светодиоды в диапазоне от 0 до 256 в телефонном приложении, если хотите.

3. Контроллер DMX для светодиодов RGB

Контроллер DMX дает вам неограниченные возможности управления освещением RGB и, по правде говоря, может дать вам 16,7 миллионов различных цветов. Контроллеры DMX раньше были слишком большими и громоздкими, чтобы их можно было использовать в небольшом приложении RGB. Однако с развитием технологий контроллеры DMX сегодня могут быть небольшими сенсорными панелями, настенными контроллерами или даже приложениями для смартфонов.

Контроллеры

DMX обычно используются для более крупных работ или там, где требуется определенное количество цветов.Выбор контроллера DMX для вас в конечном итоге будет зависеть от того, сколько полос вы используете и сколько вы готовы потратить. Некоторые контроллеры DMX могут одновременно управлять тысячами каналов.

5 лучших RGB-светодиодов и лент для начала работы

Теперь, когда вы знаете, как работают RGB-светодиоды, найдите время, чтобы ознакомиться с нашими 5 основными рекомендациями и найти для себя подходящую RGB-подсветку. Ниже представлены 5 уникальных предметов, которые моментально меняют цвет и действительно улучшают атмосферу в вашем доме.

Гибкие ленты RGB 12 В

Наиболее распространенными светодиодными лентами RGB, которые мы продаем, являются гибкие ленты на 12 В.Полосы имеют 30-60 светодиодов на метр на ленте, которую вы можете купить длиной 3-16,4 фута. длины. Ленты имеют водонепроницаемую версию IP65 и неводонепроницаемую версию IP20, что позволяет использовать их как внутри, так и снаружи помещений. Все эти полосы поставляются с 4-контактным разъемом C4P, который будет работать с нашими простыми дистанционными диммерами RGB или вариантами интеллектуальных диммеров RGB.


Подключаемые светодиодные ленты RGB с контроллером — для большой длины, качество RGB

Новейшая версия RGB-подсветки, меняющей цвет… максимальная длина раньше составляла 32.8 футов, но эти полосы вырывают его из воды и могут достигать 150 футов в длину! Каждая полоса поставляется с подключенным шнуром питания, который оснащен встроенным контроллером RGB. Комплект полос RGB поставляется с выбранной вами длиной, с подключенным шнуром питания и ИК-пультом дистанционного управления. Это простой вариант полоски, меняющей цвет, для использования на открытом воздухе или для бега по комнатам и бухтам внутри. Лента заключена в прочный корпус из прозрачного ПВХ с ингибитором ультрафиолетового излучения. Его можно обрезать каждый метр, поэтому пользователь может настроить больше после покупки.


Гибкие полосы RGB с боковым излучением

Эти уникальные светодиодные ленты в основном аналогичны гибким лентам RGB 12 В. Единственная разница в том, что они оснащены очень маленьким RGB-светодиодом, который светится сбоку на полосе. Это отличный вариант для областей, где вам нужно направить свет прямо вверх, например, при заливке стен или в приложениях с задней подсветкой. Диоды меньшего размера немного дороже, поэтому они стоят дороже, чем обычные 12-вольтовые полоски, но удобство боковой подсветки делает это легким компромиссом, если ваше приложение требует этого.


Светодиодные ленты RGB+W

Хотите сделать вещи еще более запутанными? Возьмите все те миллионы цветов и оттенков, о которых мы говорили ранее, и добавьте еще один светодиод. Это то, что делают эти светодиодные ленты, в то время как светодиоды RGB используют 3 цветных диода, RGBW использует 4… дополнительный белый диод. Иногда они встроены непосредственно в один и тот же диод, примером этого является светодиод Cree XML-2 RGBW, но наша полоса 24V RGB+W чередует светодиоды RGB и Warm White на полосе.

Светодиодные лампы

RGB+W не будут работать с диммерами RGB (3-канальными), для этого потребуется контроллер RGB+W с 4 каналами.


Cree XP-E2 RGB — светодиод высокой мощности для поверхностного монтажа

Это одна 20-миллиметровая печатная плата, на которой размещены 3 светодиода Cree XP-E2 в… как вы уже догадались… красном, зеленом и синем цветах. Светодиоды имеют индивидуальную адресацию, поэтому ваши драйверы светодиодов и контроллер DMX могут быть подключены к каждому отдельному светодиоду для превосходного смешения цветов. В то время как другие светодиодные ленты в этом списке потребляют постоянное напряжение 12-24 В постоянного тока, этим светодиодам для их безопасной работы требуется источник постоянного тока. Подробнее о поиске драйвера для мощных светодиодов, таких как Cree XP-E2, см. здесь.

многоцветных светодиодов Дополнительный рулон

Сообщение OOS

Сообщение OOS

ДОПОЛНИТЕЛЬНЫЕ МНОГОЦВЕТНЫЕ СВЕТОДИОДНЫЕ ленты RGB с проводами питания

Многоцветная (RGB) светодиодная лента Hi-Intensity ADD-ON с термоусадочным кабелем питания и монтажным комплектом. Вы можете выбрать ЧЕРНУЮ или БЕЛУЮ печатную плату (PCB) и кабели питания разной длины, подобранные по цвету, в соответствии с вашим приложением. Низкопрофильный, 5050 сверхъярких светодиодов высокой интенсивности, класс защиты IP65, медная печатная плата весом 2 унции, 1.Подкладочная лента 3M толщиной 2 мм для дополнительной удерживающей способности. Промоутер 3M НЕ включен . Если вы устанавливаете эту надстройку как часть другого комплекта (например, Under-Glow), в этот комплект будет входить достаточное количество адгезионного праймера 3M для установки надстройки. Если вы сомневаетесь, вы можете дополнительно приобрести 3M Adhesion Primer.

  • Силовые кабели длиной 10 и 15 футов используют провод 22AWG.
  • Силовые кабели длиной 20 футов, 25 футов и 50 футов используют провод 20AWG.
  • Ширина светодиодной ленты
  • составляет 3/8 дюйма (10 мм).Высота светодиодной ленты 1/8″ (3 мм).

ПРИМЕЧАНИЕ: Это дополнительная светодиодная лента. Он предназначен для использования с любым количеством комплектов освещения Boogey Lights®, включая комплекты освещения RVs (комплект для подсветки или навеса), GOLF CARTS , TRUCKS и MARINE комплекты освещения в ситуациях, когда вы хотите добавить больше света, чем то, что входит в базовый комплект. Эти светодиодные ленты ADD-ON НЕ будут работать без контроллера. Для них требуется контроллер, входящий в базовый комплект освещения.

Пожалуйста, подождите один дополнительный день для доставки. Из-за того, что наши светодиодные ленты ADD-ON изготавливаются по индивидуальному заказу, мы не располагаем всеми возможными комбинациями цветов печатных плат, длин светодиодов и длин силовых кабелей. Некоторые из менее популярных комбинаций должны быть изготовлены по мере поступления заказа.

ПРИМЕЧАНИЕ. Все светодиодные ленты Boogey Lights® являются светодиодами с ОБЩИМ КАТОДОМ. Они имеют общую основу и будут работать только с положительно переключенными контроллерами. Большинство светодиодных лент на рынке сегодня имеют ОБЩИЙ АНОД, потому что технология контроллера, используемая для их питания, менее дорогая в производстве.Однако они не такие яркие и в целом имеют худшую конструкцию по сравнению со светодиодами с ОБЩИМ КАТОДОМ.

Что включено:

Длина светодиодной ленты RGB на ваш выбор: 2, 4, 8, 12 или 16 футов. Ширина 3/8 дюйма (10 мм). Высота 1/8 дюйма (3 мм).

многоцветных (RGB) светодиода на ваш выбор ЧЕРНАЯ или БЕЛАЯ печатная плата.

Подходящий по цвету силовой кабель жестко соединен и припаян к светодиодной ленте длиной 10, 15, 25, 20 или 50 футов на ваш выбор. Если вы выберете BLACK PCB, кабель питания будет черным.Если вы выберете WHITE PCB, кабель питания также будет белым.

Монтажный комплект, включая стяжки. НЕ включает адгезивную грунтовку 3M.

Первоначальная гарантия владельца варьируется от 90 дней до 3 лет в зависимости от использования и применения. Подробнее см. ниже.

Данные о силе тока для всех продуктов Boogey Lights можно найти на нашем веб-сайте.

ПРИМЕЧАНИЕ. Гарантия аннулируется при использовании под водой или в соленой воде.

ВАЖНАЯ ИНФОРМАЦИЯ О ГАРАНТИИ
Низкопрофильные высокоинтенсивные светодиодные ленты Boogey Lights для поверхностного монтажа используются в ряде продуктов Boogey Lights для различных транспортных средств (включая этот продукт).Где и как устанавливаются эти световые полосы, зависит их долговечность и, следовательно, наша гарантия. По этой причине срок действия первоначальной гарантии владельца низкопрофильных светодиодных световых лент высокой интенсивности Boogey Lights зависит от типа применения, использования и установки автомобиля.

  • Рекреационное применение: внедорожники, мотоциклы, тележки для гольфа: 3 года
  • Автомобили/Пикапы/Внедорожники: 1 год
  • Морская/пресная вода: 3 года
  • Морская/соленая вода: 90 дней
  • Продовольственный/грузовой грузовик/трейлер, другое легкое коммерческое использование/установка, выполненная техническими специалистами Boogey Lights во Флоренции, Кентукки: 3 года
  • Продовольственный/грузовой грузовик/трейлер, другое легкое коммерческое использование/все остальные типы установки: 1 год
  • Большегрузный грузовик и/или прицеп Коммерческое использование/установка, выполненная техниками Boogey Lights во Флоренции, Кентукки: 1 год
  • Большегрузный грузовик и/или прицеп Коммерческое использование / Все другие типы установки: 90 дней

Примечание по коммерческому применению. Эти низкопрофильные светодиодные ленты для поверхностного монтажа не рассчитаны на значительные изгибы или боковые перемещения поверхности, на которую они устанавливаются.Некоторые примеры включают в себя полуприцепы, а также эвакуаторы, где происходит значительное движение, изгиб или изгиб поверхности, на которой установлена ​​полоса. Также полосы нельзя монтировать таким образом, так как они охватывают несколько монтажных поверхностей. Установка их таким образом практически гарантирует, что полоса выйдет из строя раньше, чем позже. Эти полосы должны быть установлены на одной сплошной гладкой, чистой, плоской поверхности и в зоне, защищенной от агрессивных химических веществ. Коммерческие автомобили, которые часто передвигаются по дорогам, обработанным коррозионно-активными химическими веществами, часто используемыми для таяния снега и льда, могут повлиять на долговечность этих светодиодных лент, если они установлены в зоне, подверженной воздействию этих химикатов.На полоски высокой интенсивности, вышедшие из строя в этих операционных средах , НЕ ПОКРЫВАЕТСЯ ГАРАНТИЯ . Для этих типов рабочих сред мы настоятельно рекомендуем (и даем гарантию) наши светодиодные ленты HEAVY DUTY.

Ознакомьтесь с полными условиями ограниченной гарантии на продукт здесь.

ПРИМЕЧАНИЕ ПО ДЛИТЕЛЬНОМУ ИСПОЛЬЗОВАНИЮ : Светодиоды, используемые в этом изделии, очень яркие; самые яркие светодиодные фонари на 12 В постоянного тока. Они предназначены для использования в приложениях акцентного освещения, где они обычно включаются на несколько часов (обычно в затемненном режиме), а затем выключаются.Хотя их можно использовать для функционального освещения (например, ярко-белый свет для временного освещения рабочей зоны), их НЕЛЬЗЯ оставлять включенными на длительное время (например, более 6 часов). Если светодиоды остаются включенными в течение длительного периода времени, особенно при максимальном уровне яркости, светодиоды, расположенные ближе всего к источнику питания, со временем будут выглядеть сгоревшими. Это связано с тем, что величина напряжения, проходящего через светодиоды, расположенные ближе всего к источнику питания, будет выше, чем напряжение, проходящее через светодиоды дальше по ленте. Конечным результатом является то, что те светодиоды, которые находятся ближе всего к источнику питания, будут более горячими, создавая эффект сожжения. В основном это происходит при отображении белого цвета с полной яркостью, но также может происходить и с другими цветами. По этой причине мы НЕ рекомендуем оставлять эти светодиодные фонари включенными в течение длительного периода времени, особенно при максимальной яркости. Гарантия на сгоревшие светодиоды НЕ распространяется.

Разработка вашего решения по освещению

Нет установленной конфигурации установки.Независимо от того, есть ли у вас дом на колесах, автобус, 5-е колесо, дорожный прицеп, понтонная лодка, грузовой прицеп, грузовик с едой или полуприцеп, концепции конфигурации практически одинаковы. Ваша установка и ваше воображение — единственные ограничения (ну, и ваш бюджет). Вот некоторые вещи, которые следует учитывать при проектировании и установке наших светодиодных лент высокой интенсивности.

  1. Наши высокоинтенсивные светодиодные ленты можно разрезать через каждые 3 светодиода, чтобы сократить их длину. Просто убедитесь, что вы режете их там, где помечено, И что вы запечатываете срезанный конец, чтобы не допустить проникновения влаги.
  2. Максимальная длина одной полоски Boogey Lights® Hi-Intensity составляет 16 футов. Несколько 16-футовых полос НЕ МОЖЕТ быть последовательно соединена вместе. Если вы хотите сделать бег длиннее 16 футов, вы можете соединить две полосы вместе, чтобы получить желаемую длину. Тем не менее, мы редко видим установку, которая требует этого из-за недостатка света. Светодиоды Boogey Lights® настолько яркие, что одна 16-футовая лента должна давать больше света, чем вам нужно. В большинстве случаев будет достаточно просто центрировать одну 16-футовую полосу.
  3. Если вы используете наши многоцветные светодиодные ленты, максимальное количество 16-дюймовых светодиодных лент, которые могут быть запитаны одновременно, зависит от того, какой контроллер вы используете.Наш контроллер Heavy Duty будет питать как минимум шесть 16-дюймовых светодиодных лент. Вы можете получить 7 в зависимости от вашей проводки. Тем не менее, можно добавить дополнительные контроллеры и управлять этими контроллерами с помощью одного радиочастотного пульта. Множество возможностей. Ограничение в конечном итоге сводится к вашему источнику питания.
  4. Если вы используете наши одноцветные светодиодные ленты, убедитесь, что вы не перегружаете цепь, к которой они подключены. Как и во всех световых решениях, каждая светодиодная лента должна быть правильно закреплена.Если по какой-либо причине в полосе произошло короткое замыкание, вы хотите, чтобы питание этой полосы было отключено, чтобы избежать перегрева и возможного возгорания.
  5. При установке многоцветных светодиодных лент помните о том, где находится ваш источник питания, а также где вы будете устанавливать контроллер. Кабель питания для каждой полоски Hi-Intensity должен быть подключен непосредственно к контроллеру вашего источника питания. Зная, где будет установлен ваш контроллер по отношению к месту, где будет размещена светодиодная лента, вы определите, сколько силового кабеля потребуется для каждой светодиодной ленты.
  6. При установке на днище любого транспортного средства мы рекомендуем убедиться, что вы не устанавливаете полосу на одной линии с колесами или в местах, которые могут быть подвержены прямому удару дорожного мусора. Хотя светодиодные ленты Boogey Lights® Hi-Intensity предназначены для использования в автоспорте, они, скорее всего, не выдержат прямого удара твердым предметом. Если вы обеспокоены тем, что светодиодные ленты могут быть повреждены дорожным мусором из-за места их установки, мы рекомендуем использовать наши сверхмощные светодиодные ленты, которые лучше выдерживают прямое попадание дорожного мусора.
  7. Единственный способ гарантировать, что светодиодная лента останется на месте, это убедиться, что вы подготовили поверхность в соответствии с указаниями. Это включает в себя проверку того, что монтажная поверхность гладкая и не содержит масла, воска или других растворителей. Большинство комплектов светодиодных светильников, которые мы продаем, включают промоутер 3M® (он же «праймер»). Крайне важно, чтобы поверхность была подготовлена ​​с использованием этого промоутера 3M®, и чтобы вы следовали инструкциям, прилагаемым к каждому комплекту освещения. Для силовых проводов, питающих светодиодную ленту, мы добавили несколько дополнительных лент 3M® и крепления для стяжек.Если вы приобрели светодиодную ленту, в состав которой не входит этот праймер, мы предлагаем праймер для продажи поштучно или в банках.
  8. Длина кабеля питания между светодиодной лентой и источником питания абсолютно влияет на яркость и энергопотребление световой ленты. Это важная концепция, о которой следует помнить при проектировании установки. Для силовых кабелей длиной более 15 футов (и менее 76 футов) мы рекомендуем использовать силовой кабель калибра 20, который мы предлагаем для продажи на нашем веб-сайте.Чем меньше номер калибра, тем толще кабель. Чем толще кабель, тем меньше потери мощности на больших расстояниях.
  9. AMPERAGE Данные для большинства продуктов Boogey Lights можно найти на нашем веб-сайте.
  10. В случае сомнений позвоните в нашу службу технической поддержки! Мы эксперты. Мы делали это тысячи раз. Мы знаем, что работает.





Светодиодная лента ЛЕДБЕРГ, многоцветная

Пластик является ключевым материалом для ИКЕА и остается таковым в будущем.Он прочный, прочный, легкий и универсальный. Он является основным компонентом большого количества нашей продукции и имеет широкий спектр применения: от поверхностных материалов, таких как краска и фольга, до винтов и штифтов для полок. Существует множество обоснованных опасений относительно того, как пластик влияет на окружающую среду, и мы в ИКЕА относимся к этому очень серьезно. В рамках нашего большого кругового путешествия и перехода от первичных ископаемых материалов мы прилагаем все усилия, чтобы заменить весь пластик в наших предметах интерьера на пластик, изготовленный из переработанного и/или возобновляемого сырья.

Пластик чаще всего получают из нефти и газа, которые являются невозобновляемыми ископаемыми источниками. Эти источники не возобновляются и со временем истощаются. Мы стремимся к тому, чтобы к 2030 году весь пластик, используемый в нашей продукции, был изготовлен из возобновляемых или переработанных материалов. Возобновляемый пластик производится из таких материалов, как растительное масло, кукуруза, зерна пшеницы и сахарный тростник. Переработанный пластик позволяет дать вторую жизнь небиоразлагаемым продуктам, таким как ПЭТ-бутылки, которые в противном случае оказались бы на свалке.Использование перерабатываемых источников также снижает нашу зависимость от нефти как сырья. В настоящее время более 40% наших пластиковых изделий изготовлено из переработанных и возобновляемых материалов, и мы стремимся достичь 100%. Добавляя в наше предложение продукты, изготовленные из переработанных и возобновляемых материалов, мы надеемся вдохновить другие компании сделать то же самое.

Одноразовые пластмассовые изделия загрязняют экосистемы, если не утилизировать их ответственно. В рамках наших обязательств перед людьми и планетой в 2020 году было прекращено производство всех одноразовых пластиковых изделий из мирового ассортимента товаров для дома. Сюда входят такие предметы, как тарелки, чашки и пластиковые соломинки, предлагаемые в наших ресторанах, бистро и кафе. Их заменили одноразовые изделия, изготовленные из 100% возобновляемых источников.

Полиэтилентерефталат (ПЭТФ) и полипропилен (ПП) представляют собой прочные, гигиеничные и небьющиеся пластмассы. Они поглощают очень мало воды и обладают хорошей химической стойкостью. Как ПЭТ, так и полипропилен можно повторно использовать и перерабатывать, что сокращает количество отходов и дает продукту несколько жизненных циклов за счет использования и повторного использования. ПЭТ является наиболее перерабатываемым пластиком в мире и может использоваться для самых разных целей, таких как пластиковые бутылки и контейнеры для упаковки продуктов питания и напитков, а также для продуктов личной гигиены, фармацевтических препаратов и многих других потребительских товаров.В ИКЕА мы в основном используем переработанный ПЭТ для изготовления коробок, наполнителя для текстиля и кухонной фольги. ПЭТ одобрен агентствами здравоохранения как безопасный для пищевых продуктов и напитков. IKEA использует переработанный ПЭТ, который является переработанным, что означает, что он основан на собранных и отсортированных ПЭТ-бутылках.

ИКЕА очень серьезно относится к безопасности своей продукции. Все товары проходят испытания и соответствуют самым строгим законам и стандартам безопасности на всех рынках ИКЕА. Покупатели всегда должны быть уверены, что товары, купленные в ИКЕА, безопасны и полезны для здоровья.ИКЕА хочет свести к минимуму или полностью отказаться от использования химикатов и веществ, которые могут нанести вред людям и окружающей среде.

Наш путь к использованию только переработанного или возобновляемого пластика займет некоторое время и потребует новых способов ведения дел, но мы полны решимости взять на себя ответственность и найти новые решения. Мы хотим дать нашим клиентам возможность выбирать продукты, изготовленные из более экологичных материалов, которые однажды можно будет снова переработать. Вместе мы можем многое изменить!

Многоцветные светодиоды — используйте их для своих проектов

Введение

До сих пор вы могли думать, что существует только один тип светодиодов, которые генерируют только один тип цвета, т.е.т. е. любой из следующих: КРАСНЫЙ, ЗЕЛЕНЫЙ, СИНИЙ и т. д. И да, есть еще один вид светодиода, который не излучает цвет, но все же работает и имеет эффект в приложениях, в которых он используется, этот светодиод мы известный как инфракрасный светодиод.

Но это не конец семейства светоизлучающих полупроводниковых устройств, есть группа (светодиодов), которые способны генерировать различные цвета, хотя они имеют одинаковый размер, одинаковое количество контактов или даже разные вещи, которые похожи.

Семейство светодиодов — включает одноцветные, двухцветные и RGB светодиоды
одиночных светодиодов (ru)

Разноцветные Светодиодные Светодиодные Шаблон
Многоцветный светодиод на самом деле способен генерировать множество цветов (более одного) внутри себя. И это главное, что привлекает различных разработчиков электронных систем для его использования, поскольку они хотят, чтобы их система занимала как можно меньше места. Для этой цели они лучше всего подходят, как один светодиод RGB, который на самом деле способен генерировать красный, зеленый и синий, включая их 3! (факториал), то есть возможны 6 цветов, например, в дополнение к RGB, это голубой, пурпурный и желтый. Это свойство хорошо используется производителями материнских плат, чтобы показать индикацию питания, КРАСНЫЙ цвет означает мощность ниже рекомендованной, зеленый означает мощность окружающей среды и т. д.Таким образом, они уплотнили требования к пространству.

Двухцветные светодиоды: (на самом деле способны генерировать 3 цвета)
Итак, давайте посмотрим на приведенную ниже эквивалентную схему двухцветного светодиода (один с общим анодом) и попробуем немного разобраться в этом…

Общая эквивалентная принципиальная схема двухцветного светодиода
Схема двухцветного светодиода

Из приведенных выше двух изображений мы можем сказать, что у него три вывода, вместо обычных двух выводов, общий вывод (средний вывод), который будет приписывать его к общему аноду или общему катоду, поможет нам решить, что необходимо ли добавить источник питания + 5 В или применить GND (если его общий анод, то подайте GND на средний / общий контакт, или наоборот). Первый контакт вышеуказанного светодиода предназначен для генерации зеленого цвета, а третий контакт будет генерировать красный цвет, если на него подается положительное напряжение, в случае общего анода или GND на него в случае общего катода. Что, если мы сделаем 1-ю и 3-ю клеммы либо + 5 В, либо GND, в этом случае он просто либо отключится (в условиях обратного смещения), либо оба цвета будут воспроизводиться одновременно, что приведет к другому 3-му цвету.

BI-Color LED
Fyl-3015xx Bicolor LED схема
Пример одного из его применения:
Драйвер биполярного светодиода

В приведенной выше схеме схема таймера 555 будет генерировать прямоугольную волну, в отрицательном цикле она будет заставлять светодиод генерировать КРАСНЫЙ светодиод и зеленый в положительном цикле. Таким образом, в этом светодиоде будет тик-так между КРАСНЫМ и зеленым цветом.

Светодиоды RGB или трехцветные светодиоды

1 90 Они также бывают двух типов, как и двухцветные светодиоды, то есть с общим анодом и общим катодом. Они способны генерировать красный, зеленый и синий цвета, а также возможный цвет путем их комбинирования. На самом деле контролирует RGB LED цифровые 7 цветов достижимы:
Эквивалентная схема светодиода RGB
различные цветовые комбинации возможны аналогичные и цифровые
RGB светодиодов, производящие разные цвета в одном из приложений
Держите общий анод на уровне земли и подавайте напряжение на другие клеммы в соответствии с цветом, который вы хотите получить, вы получите разные цвета, и поэкспериментируйте с ним, подавая положительное напряжение на другие клеммы.

Другой тип светодиода RGB, доступный на рынке:

Конфигурация контактов светодиода RGB (источник: pjrc.com)
05 05 5 Самый длинный провод (контакт 2) — это катод (-)

Контакт 1 — (излучает свет 650 нм) Зеленый — короткий провод (такой же длины, как у зеленого)
Контакт 2 — отрицательный/катод Самый длинный провод
Контакт 3 — CB (излучает свет 470 нм) ) — Синий — 2-й самый длинный провод
Контакт 4 — Черный (излучает свет 520 нм) — Красный — Короткий провод (такой же длины, как красный)

Контакт 2 (самый длинный) является общим катодом для всех 3 цветов.

Некоторые прикладные цепи:

RGB Светодиодный цвет Флишер с использованием Arduino

Схема проекта, полученного по программному обеспечению FRITZING (мы будем публиковать уроки в ближайшее время! )
Еще одно приложение, которое мы нашли в Интернете, является еще одной замечательной схемой, и ее можно реализовать с помощью любого микроконтроллера, имеющего много контактов для ее поддержки, то есть настроение cude !!

ЭЛЕКТРИЧЕСКИЙ КУБ НАСТРОЕНИЯ

Светодиодный куб настроения
5 0 0 0 0
Автор: Вибхутеш Кумар Сингх.

Активный и известный автор в Digital iVision Labs! Специализируется на MATLAB, C++, Arduino, OpenCV, NI Labview, веб-дизайне и других электронных компонентах! Только начал М.Тех. Из IIIT Дели, ищу отличные возможности доктора философии с известными исследователями. Напишите письмо: vibhutesh[at]gmail.com или подпишитесь на него по адресу….

Управление RGB-светодиодами, чтобы получить миллион цветов в вашем кармане

Для многих современных осветительных приборов требуются миллионы цветов. Вот почему мы находим светодиоды RGB (красный, зеленый, синий) повсюду вокруг нас — в наших телефонах, светофорах, автомобилях, рекламных вывесках и даже в нашем доме. Светодиоды RGB объединяют три светодиода в одном. В RGB буква «R» обозначает красный цвет, «G» — зеленый, а «B» — синий.Когда эти три основных цвета соединяются в соответствующей пропорции, мы можем создать любой цвет, который пожелает наше сердце, из миллиона цветов радуги.

Светодиоды

RGB могут управляться различными способами, например драйверами светодиодов или контактами ввода-вывода общего назначения (GPIO) микроконтроллера. Если вы хотите использовать светодиоды RGB в любом из своих проектов, вот несколько эталонных проектов, в которых обсуждается, как использовать эти светодиоды в таких простых приложениях, как индикаторы, требующие всего одного светодиода RGB, в сложных приложениях, таких как архитектурное освещение и портативный проектор.Начнем: —

Управление многоцветной светодиодной индикацией с MSP430:

Вот эталонный проект, предлагающий решение для управления трехцветным светодиодом RGB. Конструкция может использоваться там, где требуется многоцветная светодиодная индикация. В конструкции используются P-FET для подачи тока светодиода непосредственно от источника питания VCC. Другими включенными функциями являются независимое управление цветом и яркостью, поддержка 512 уникальных цветов и 50 уровней яркости, а также последовательный интерфейс для внешнего управления светодиодом RGB.В конструкции используется программная генерация ШИМ с использованием микроконтроллера MSP430G2553 от TI. Подробнее об этом эталонном проекте

RGB Fun-lighting со светодиодным драйвером и MCU:

В этом эталонном проекте используется драйвер светодиодов ADP5520 для последовательного включения до 6 светодиодов и светодиода RGB. Микроконтроллер отправляет сигнал драйверу светодиодов ADP5520 по шине I2C, чтобы показать плавное увеличение/уменьшение яркости подсветки, приглушение подсветки, определение окружающего света и функции веселого RGB-освещения. Подробнее об этом эталонном проекте

Драйвер светодиода RGB для портативного проектора:

Это эталонный проект понижающего драйвера светодиодов на 6 А для портативного проектора.Драйвер светодиода использует MAX16821, ШИМ-драйвер светодиода HB для понижения входного напряжения питания от 10 до 15 В для подачи постоянного тока на светодиод с прямым напряжением от 4,5 до 6 В. Эта схема управляет одним светодиодом, а для управления RGB-светодиодами требуется три устройства MAX16821. Эта конструкция требует, чтобы ток светодиода возрастал/падал в течение 1 мкс во время ШИМ при токе светодиода 6 А. Проект включает в себя спецификации схемы, принципиальную схему, описание схемы и характеристики. Подробнее об этом эталонном проекте

RGB LED Control для архитектурного/развлекательного освещения или подсветки ЖК-дисплея:

Этот эталонный проект описывает решение для управления многоцветным светодиодным освещением с использованием микроконтроллера MC9S08AW60.MCU упрощает разработку кода для приложений управления светодиодами, архитектурного/развлекательного освещения или подсветки ЖК-дисплеев. Система состоит из платы управления микроконтроллером и платы управления светодиодами. Отдельный светодиодный световой короб со схемами управления также доступен в виде целого демонстрационного комплекта, чтобы продемонстрировать, как выполнять смешивание цветов, и увидеть визуальные эффекты при изменении различных типов настроек параметров. MCU отвечает за управление каналами таймера для вывода ШИМ-сигнала RGB-светодиода и за связь с хост-компьютером для получения команд и ввода/вывода данных. Подробнее об этом эталонном проекте

Недорогое светодиодное решение RGB с графическим интерфейсом управления:

Эта эталонная конструкция представляет собой недорогое решение для добавления полностью управляемых RGB-светодиодов в конструкцию любого типа. Допускается полный контроль над параметрами RGB-светодиодов, включая цвет, частоту мигания, яркость и дыхание (скорость включения/выключения). Используя интерфейс SPI и графический интерфейс программного обеспечения, пользователи могут управлять всеми четырьмя функциями управления RGB-светодиодами с компьютера MAC или Windows через USB-кабель. Доступна документация со схемами, руководствами пользователя и т. д.Доступны опции аппаратной оценочной платы для тестирования и оценки эталонного дизайна RGB-светодиодов. Подробнее об этом эталонном проекте

Генерация многоцветного света с помощью драйвера светодиодов и MCU:

В этом документе описывается, как управлять RGB-светодиодами, как рассчитать рассеиваемую мощность,
, как спроектировать защиту от перегрева, как использовать программную ШИМ-модуляцию и
, почему необходимо реализовать защиту от перенапряжения для управления RGB-светодиодами. Эта эталонная конструкция может управлять многоцветными RGB-светодиодами сверхвысокой яркости с током до 700 мА на светодиод. Различные цвета могут быть получены путем управления мощностью красного, зеленого и синего светодиодов. В этом приложении микроконтроллер ST7FLITE09Y0M6 от ST Microelectronics обеспечивает три программных ШИМ-сигнала для драйверов светодиодов STP04CM596, чтобы можно было регулировать цвет. Защита светодиода от перегрева предназначена для автоматического ограничения мощности, подаваемой на светодиод, для предотвращения перегрева светодиода. Подробнее об этом эталонном проекте

К сожалению, этой страницы не существует.Пожалуйста, сообщите нам, где была неправильная ссылка. Спасибо.
Вот наша карта сайта:
  • Контакты для нас
  • Как заказать и другая полезная информация
    • Время выполнения заказа
    • Гарантии на продукцию
    • Как заказать
    • Варианты оплаты
    • Варианты доставки
      • Тарифы на доставку UPS/DHL/TNT
      • Страновые зоны доставки
    • Политика образцов
  • Прайс-листы нашей продукции
    • Прейскурант светодиодов
    • Прейскурант светодиодной продукции
    • Прейскурант ЖК-модулей
    • Прейскурант радиаторов
    • Прейскурант вентиляторов
    • Прейскурант модулей Пельтье
  • Онлайн-каталог нашей продукции
    1. ЖК-модули
      1. ЖК-модули Буквенно-цифровой Желтый ЗЕЛЕНЫЙ
      2. ЖК-модули Буквенно-цифровой СИНИЙ
      3. Графические ЖК-модули
      4. Панельные счетчики
      5. Мультиметры
      6. Прейскурант LCM и счетчиков
      7. LCM и упаковка счетчиков
    2. Охлаждение
      1. Термоэлектрические охлаждающие модули Петлье
      2. Радиаторы
      3. Вентиляторы
      4. Детали упаковки
    3. Сверхъяркие светодиоды
      1. 1.8мм светодиоды
      2. Светодиоды 3 мм
      3. Светодиоды 4,8 мм, угол XL
      4. 5-мм светодиоды InGan (белый, синий, чистый зеленый)
      5. 5 мм GaAlInP (красный, желтый) светодиоды
      6. 8-мм светодиоды
      7. 10-мм светодиоды
      8. 5 мм и 8 мм 100 мА 0,5 Вт светодиоды
      9. Двухцветные светодиоды 3 мм и 5 мм
      10. Мигающие светодиоды
      11. Светодиоды с плоским верхом
      12. Овальные светодиоды
      13. ИК-светодиоды и модуль ИК-приемника
      14. X-types: дешевое светодиодное издание
        • Наборы для светодиодных метателей
      15. 7-сегментный светодиодный дисплей
      16. RGB-светодиоды
      17. Светодиоды поверхностного монтажа
      18. УДАРНЫЕ СВЕТОДИОДЫ
      19. Светодиоды питания 1 Вт, 3 Вт, 5 Вт, 10 Вт, 20 Вт
      20. Светодиодные лампы Piranha 0.2 Вт
      21. Сведения об упаковке светодиодов
      22. Таблица преобразования наших старых/новых номеров светодиодов
      23. Калькулятор светодиодного резистора
    4. Светодиодная продукция
      1. Светодиодные ленты
      2. Светодиодные ленты — Акция Распродажа
      3. Светодиодные ленты X-типа
      4. Светодиодные модули
      5. Светодиодные лампы — Распродажа
      6. Светодиодные трубки
      7. Аксессуары для светодиодов
      8. Держатели светодиодов для сквозных светодиодов 3~10 мм
      9. Детали упаковки светодиодной продукции
      10. Прейскурант светодиодной продукции
  • Поиск на нашем сервере онлайн
  • Сток-лоты и распродажи по акциям
  • Производство только для китайского рынка
  • Наши старые страницы *2001 ?003

Применение конструкции механизма для разработки RGB-светодиодов Смешение цветов

Большим преимуществом светодиодов является гибкий спектральный дизайн, позволяющий получать белый свет с использованием различных схем смешения цветов.В последнее время смешивание цветов RGB-светодиодов в основном осуществляется путем уплотнения всех трех чипов в одном корпусе и регулирования соотношения смешивания этих трех цветов для получения цвета света. И, изменяя выравнивание массива светодиодов, микросхемы RGB могут добиться перекрытия цветов света и создать удовольствие от изменения цветов при смешивании света. Таким образом, цель данного исследования состоит в том, чтобы предложить инновационную технику смешивания света. Применяя конструкцию механизма, создается механизм смешивания света RGB. Каждый из RGB-светодиодов лампового типа установлен на пару звеньев трех механизмов соответственно.Приведение в действие кривошипа создает парное звено и выходное звено для создания относительного движения, это приведет к тому, что лампы RGB могут проецировать свет на одну плоскость, чтобы получить смешивание цветов. В отличие от метода смешивания с помощью системы управления, этот дизайн создает смешивание света и изменение цвета с синхронизированным приводом трех механизмов, что позволяет добиться ослепительного восприятия одноцветного света или смешивания нескольких цветов для создания атмосферы пространства.

1.
Введение

Ощущение человека обусловлено восприятием внешних раздражителей и состоит из пяти чувств: зрительного, слухового, обонятельного, вкусового и тактильного, где зрительное чувство составляет 80% всего восприятия человека, за ним следуют слуховое, тактильное обоняния и вкуса [1]. Поэтому глаза являются важнейшим органом, через который люди получают информацию непосредственно из внешнего мира. Цвета, которые люди видят в реальной жизни, — это визуальное восприятие, создаваемое светом, отраженным от объектов в их глазах и передающимся по нервам в мозгу.В результате цвета являются невербальным и визуальным способом передачи информации. Таким образом, визуальный ряд, цвет и освещение тесно связаны друг с другом.

Изменения в образе жизни человека заставляют людей сосредоточить свое внимание на дизайне внутренних осветительных приборов, которые создают комфортную атмосферу, например, вращающийся неоновый свет, который создает красочную атмосферу в комнате. Конструкции эволюционировали от линз цветных фильтров в старые времена до современных светодиодов [2], как показано на рис. прямое изменение цвета.В последние годы в различных источниках освещения широко используются светоизлучающие диоды (СИД). С быстрым развитием технологий светодиоды стали яркими и даже более эффективными, чем обычные источники света в нашей среде [3]. Светоизлучающие диоды (LED) проникают на огромный рынок общего освещения, потому что они энергосберегающие и экологически безопасные. Большим преимуществом светодиодных источников света по сравнению с традиционными лампами накаливания и люминесцентными лампами является гибкая спектральная схема, позволяющая создавать белый свет с использованием различных схем смешивания цветов.Гибкость спектрального дизайна источников белого светодиодного света будет способствовать их новым применениям для улучшения качества жизни людей [4].


(a) Традиционные линзы с цветными фильтрами
(b) Светодиодный источник света
(a) Традиционные линзы с цветными фильтрами
(b) Светодиодный источник света

Поскольку в последнее время светодиоды становятся все более распространенными, пользователи могут найти новые применения для светодиодного освещения, которое обеспечивает такие уникальные функции, как регулируемое по цвету освещение.Цвет подсветки легко настраивается, поскольку светодиодные источники могут быть интегрированы с небольшими цветными светодиодными чипами, а их цветопередачей можно управлять без неэффективных фильтров. Цветовая управляемость светодиодов очень привлекательна в таких приложениях, как направленное освещение, точечное освещение, развлекательное, архитектурное, прожекторное и выставочное освещение, где узкий цветовой луч проецируется на расстояние [5, 6]. Многоцветные светодиоды обеспечивают управление своим цветовым излучением в режиме реального времени, как никогда раньше в истории освещения.Следовательно, управляемость максимизируется за счет способности светодиодной лампы управлять своим световым потоком без неэффективных цветовых фильтров. Существует два разных подхода к созданию смешанного света с помощью светодиодов, показанных на рисунке 2. Первый — это сочетание синих светодиодов с люминофором с понижающим преобразованием. Второй — смешивание монохроматических (RGB) светодиодов в соответствующих пропорциях [7]. В приложениях для освещения RGB-светодиоды могут обеспечить больший выбор цвета с помощью коррелированной цветовой температуры (CCT) и цветопередачи [8].Таким образом, смешивание цветов с RGB-светодиодами является важной проблемой не только для отображения, но и для освещения. Подход RGB-светодиодов позволяет легко динамически управлять цветовыми точками и обеспечивает высокую цветопередачу и стабилизацию цветности. Таким образом, RGB-светодиоды обладают хорошей цветопередачей и эффективностью освещения, чтобы отображать истинный цвет для отображения пластин [9–12]. Хашимото и др. [13] предложил светодиодный источник света, в частности состоящий из светодиодных чипов R, G и B, обладающий большими возможностями с высоким ощущением контраста, поскольку эти светодиодные источники света имеют узкополосное спектральное распределение мощности, отличное от распределения мощности обычных источников света. .Было показано, что RGB-светодиоды имеют достаточно узкие полосы излучения для составления из них трихроматических световых кластеров с высокой способностью насыщения цветов поверхности [14]. Lee [15] исследовал влияние выравнивания светодиодов RGB на однородность цвета и предложил выравнивание RG-B-RG для улучшения однородности цвета в модуле задней подсветки монитора. Грабовичкич и др. [16] предложили безметаллический коллиматор RXI. Задняя поверхность коллиматора выполнена в виде рифленой поверхности, обеспечивающей два отражения ПВО для всех падающих на нее лучей.Одним из преимуществ конструкции является более низкая стоимость изготовления, поскольку нет необходимости в дорогостоящем процессе металлизации. Хси и др. [17] иллюстрируют анализ эффекта наложения света для достижения смешивания света путем объединения нескольких светодиодных модулей. Эти модули могут сделать правильный световой рисунок креативным. Эти конструкции обеспечивают хорошее смешение цветов, а также очень нечувствительны к неравномерности источника. Таким образом, микширование света с использованием RGB-светодиодов заключается в размещении кристаллов R, G и B в одном корпусе и изменении светового потока чипов или выходной мощности путем перенастройки светодиодных чипов или регулирования входного напряжения на чипы, таким образом достигая контроля. пропорции падающего света и достижения цели смешивания света.Это позволяет создавать эффект смешивания света нескольких цветов с цветом источника света [18–21].


(a) УФ-светодиод + RGB-люминофор
(b) Красный + зеленый + синий светодиоды
(a) УФ-светодиод + RGB-люминофор
(b) Красный + зеленый + синий светодиоды

RGB Светодиоды предоставляют множество возможностей для освещения. Одной из таких возможностей является создание перестраиваемого по цвету источника света. Это открывает поле для применения в качестве декоративного освещения [21]. Поэтому регулируемое светодиодное освещение, управляемое многоцветным датчиком, создает гармоничную и здоровую среду естественного освещения и, в свою очередь, повышает комфорт людей, производительность, безопасность и эффективность.Тем не менее, смешивание цветов RGB-светодиодов в основном осуществляется путем уплотнения всех трех чипов в одном корпусе и регулирования соотношения смешивания этих трех цветов для получения цвета света. Величина входного напряжения и тока используется для управления соотношением цветов RGB. И, изменяя выравнивание массива светодиодов, микросхемы RGB могут добиться перекрытия цветов света и создать удовольствие от изменения цветов при смешении света [18-21]. Таким образом, цель данного исследования состоит в том, чтобы предложить инновационную технику смешивания света.В предложенную методику вводятся принципы построения механизмов. Применяя конструкцию механизма, создается механизм смешивания света RGB. Каждый из RGB-светодиодов лампового типа установлен на пару звеньев трех четырехзвенного механизма соответственно. При вращении кривошипа пара звеньев и выходное звено совершают относительное движение; это приведет к тому, что лампы RGB, в которых установка на парных звеньях может проецировать свет на одну плоскость, чтобы получить смешивание цветов. В отличие от метода смешивания с помощью системы управления, эта конструкция обеспечивает смешивание света и изменение цвета с синхронизированным приводом трех механизмов и углом поворота кривошипа, таким образом достигается ослепительное восприятие одноцветных огней или смешивание нескольких цветов и облегчается необходимость и выбор для создания атмосферы пространства.Это делает дизайн освещения намного ближе к эргономичному дизайну для человеческого зрения и достигает цели культурного продукта для науки и техники.

2.
Эксперимент
2.1. Конструкция механизма

Механизм представляет собой механическое устройство, предназначенное для передачи движения и/или силы от источника к выходу. Рычажный механизм состоит из звеньев, обычно считающихся жесткими, которые соединены шарнирами. Механизмы используются в самых разных машинах и устройствах.Простая рычажная система с замкнутым контуром представляет собой четырехзвенную рычажную связь, которая имеет три подвижных звена, одно неподвижное звено и четыре вращающихся шарнира [22], показанные на рисунке 3. Четырехзвенная рычажная система включает неподвижное звено (звено 1), вход звено (звено 2), парное звено (звено 3), ведомое звено (звено 4) и четыре шарнирных соединения (соединение a, b, c и d). Звено, которое подключено к источнику питания, называется входным звеном. Следящее звено соединяло подвижную ось с наземной осью. Соединительное звено соединяет два подвижных шарнира, шарниры b и c, тем самым соединяя входное звено с выходным звеном [22].Пара звеньев может отслеживать траекторию пути при движении по входному звену. Четырехзвенная связь представляет собой простой механизм. Он очень универсален и используется в тысячах приложений, таких как кран с горизонтальной стрелой, рычажный механизм капота автомобиля и приводной рычажный механизм для полива газонов [22]. В качестве основного набора звеньев для управления RGB-лампами выбрана четырехзвенная тяга. Основываясь на законе Грасгофа, для управления четырехзвенниковой связью предполагается, что длина самого короткого звена равна , а длина самого длинного звена равна , а длина двух других звеньев равна и , если длины звеньев удовлетворяют следующему:


Механизм с четырьмя звеньями, отвечающий закону Грасгофа, разработан с использованием (1), как показано на рисунке 4, который представляет собой трехмерное моделирование механизма с двумя кривошипами.Поэтому в этом исследовании использовались три механизма с четырьмя стержнями для переноса красных, зеленых и синих светодиодов соответственно. Механизм смешения цветов показан на рис. 4(а). Во-первых, RGB-светодиоды установлены на соединительных звеньях трех четырехзвенников соответственно. Управляя входной линией связи, пара ссылок, в которых установлены светодиоды RGB, будет производить относительное движение. И затем этот механизм может постепенно достигать изображения смешивания цветов. На рис. 4(b) показана траектория пути RGB-освещения.


(a) Три четырехзвенных механизма
(b) Путь освещения RGB
(a) Три четырехзвенных механизма
(b) Путь освещения RGB

На рис. Фактически механизм представляет собой двухкривошипную связь, в которой четыре стержня включают в себя двойные кривошипные звенья, используемые для входа и выхода, парное звено с углом наклона и фиксированное звено, как показано на рисунке 5.Упомянутая в данном исследовании конструкция механизма смешения света состоит из 3-х двухкривошипных механизмов, и каждая из ламп типа RGB-светодиодов установлена ​​на парных звеньях трех четырехзвенных механизмов. Пара звеньев имеет угол наклона, предназначенный для создания эффектов фокусировки и смешивания цветов RGB при работе механизмов, что позволяет реализовать функцию освещения сценария.


2.2. Эксперимент Модель

Угол наклона парного звена в механизме используется для смешения света.Следовательно, параметр угла наклона получается путем максимизации области перекрытия RGB-светов. На рис. 6 черная часть — это место, где перекрываются все три цвета. Пара звеньев, на которых установлены RGB-светодиоды, наклоняется от 10 до 70 градусов. Инструмент моделирования, движение SolidWorks, используется для определения оптимального угла наклона парных звеньев. Когда механизм работает, он заставляет RGB-свет проецироваться на плоскость, создавая траектории света из области детали, где перекрываются три основных цвета.Области перекрытия для каждого угла наклона показаны на рис. 7. Результат моделирования в SolidWorks показывает, что перекрытие цветных огней достигается при угле наклона парных звеньев, оснащенных светодиодами, в диапазоне от 25 до 65 градусов при работе механизма; то есть создаются эффекты фокусировки и перекрытия источников света RGB. Также обнаружено, что когда звено пары наклонено на 40 градусов, цветные источники света RGB проецируются на плоскость и создают перекрытие с оптимизированной областью, таким образом достигается локальное смешивание света.Следовательно, парное звено в этом механизме спроектировано так, чтобы наклоняться на 40 градусов для микширования RGB-света, как показано на рисунке 8. В результате три четырехзвенных механизма, каждый из которых состоит из парного звена, наклоненного на 40 градусов, с двойным кривошипом ссылки для ввода и вывода, а также фиксированная ссылка объединены в механизм микширования светодиодов RGB. Программа оптического моделирования LightTools используется в качестве инструмента проектирования для микширования света, а также для имитации микширования и настройки механизма микширования.




Большая часть смешивания цветов RGB использует систему управления для получения цвета света.Концепция этого дизайна заключается в применении подхода движения механизма для достижения цвета огней. Этот легкий смесительный механизм состоит из 3 комплектов двухкривошипных четырехрычажных механизмов. Синхронизированные движения механизма создают желаемый эффект смешивания. Он работает путем подключения двигателя к фиксированному звену каждой связи для привода входных и выходных кривошипов для кругового вращения с постоянной скоростью. В то же время, парное звено, соединенное с входным и выходным звеньями, также будет производить относительное движение.Кроме того, 3 комплекта рычажных механизмов размещены по трем сторонам шестиугольника, что позволяет пересекать траектории света при вращении механизма. Представление цвета от смешивания постоянно меняется из-за непрерывного вращения кривошипов. После того, как угол соединения пары подтвержден, создается макет для проверки осуществимости конструкции смешивания света. Во-первых, механизм микширования света RGB требует подтверждения его стабильности, технологичности и целесообразности движения, чтобы обеспечить микширование окружающего света, которое может соответствовать производственной практике.Проводится компьютерное моделирование движения механизма и печатаются рабочие чертежи изготовления детали. В качестве основных материалов выбраны алюминиевый сплав и акриловые пластмассы, а детали обрабатываются с помощью ЧПУ. Для окончательной сборки светодиоды RGB встраиваются в механизм и подключаются к аккумулятору для питания, чтобы имитировать возможность механизма смешивания света. Рисунок 9 представляет собой 3D-моделирование макета. Этот механизм микширования света RGB состоит из пяти частей: конструкции с двойным кривошипом, конструкции набора подшипников, конструкции источника мощности с редуктором, конструкции трансмиссионного вала и конструкции опоры.


Двухкривошипная конструкция . Механизм, предлагаемый в этом исследовании, снабжен шариковым подшипником, собранным с помощью гаек и болтов, чтобы повысить общую устойчивость и прочность механизма. Шариковый подшипник представляет собой вращающееся соединение. Этот шариковый подшипник добавлен для улучшения стабильности и плавности движений между звеньями, а гайки и болты собраны для обеспечения соединения между двухкривошипным звеном и соединительным звеном, как показано на рисунке 10.


Комплект вкладышей для подшипников . Гнездо подшипника предназначено для крепления к шестигранной опорной плите с помощью болтов. Именно здесь расположены два шарикоподшипника, один сверху, а другой снизу, чтобы обеспечить плавное вращение трансмиссионного вала для привода четырехзвенного механизма и улучшить стабильность механизма при их приводе. Алюминиевый сплав выбран из соображений лучшей прочности и точности, как показано на рис. 11.Диаметр шестерни определяется равным 111,18  мм с использованием уравнения расчета шестерни. При модуле, равном 1, угол прижатия равен 20 градусов и 111 зубьев в качестве параметров обработки; средняя шестерня используется в качестве источника энергии для привода трех других шестерен. Шестерни должны быть закреплены на валу трансмиссии с помощью 3 болтов, как показано на рис. 12.


Конструкция вала трансмиссии . Вал трансмиссии является сердцевиной механизма, передающего мощность привода.Он соединяется с неподвижной шестерней, чтобы стать единым компонентом и приводит в движение четырехзвенный механизм под ним. Поэтому установочный винт крепится к нижнему концу вала через звено, как показано на рис. 13.


Опорная конструкция . Под опорой понимается неподвижное звено предлагаемого механизма. Опора предназначена для регулировки расстояния до плоскости проекции RGB. Поэтому используется акрил, а в опоре просверливаются отверстия для регулировки высоты, как показано на рисунке 14.Акрил обеспечивает видимость, что позволяет наблюдать во время проверки смешивания света RGB. Кроме того, в боковых сторонах шестигранника просверлены отверстия для обеспечения движения акриловой опоры и лучшей подвижности.


3. Результаты и обсуждение

Предложен механизм смешивания света RGB, который создает эффект смешивания света в отличие от обычных методов управления. В качестве несущего используется четырехзвенный механизм. Каждый из RGB-светодиодов лампового типа установлен на пару звеньев, наклоненных под углом.Используемые кривошипы генерируют относительные движения в других звеньях для создания эффектов фокусировки и смешивания света, когда красный, зеленый и синий свет проецируются на плоскость. Сначала проводится оптическое моделирование для проверки эффекта смешивания света, а затем создается макет для проверки осуществимости предложенного метода смешивания света.

3.1. Результаты оптического моделирования

При оптическом моделировании кривая распределения силы света в условиях источника света RGB-ламп, установленных на парной линии, была измерена для реальных светодиодных ламп, как показано на рисунке 15.Также были измерены длины волн ламп типа RGB-светодиодов, как показано на рисунке 16. Для условий освещения световой поток или световой поток измеряется через фактические лампы RGB. Угол облучения составляет 110 градусов при измерении реальных RGB-ламп. Расстояние проецирования от источника света установлено от 80 мм до 120 мм. А ресиверная плоскость 1000 квадратных миллиметров. Для этого проекционного расстояния угол облучения составляет 110 градусов. Таким образом, это гарантирует, что плоскость приемника может получить смешанный цвет.Кроме того, угол облучения сужается, если расстояние проецирования увеличивается. Поскольку кривошипы механизма работали в диапазоне от 0 до 360 градусов, было получено 120 наборов результатов моделирования смешивания цветов для измерений смешивания цветов CIE на каждые 3 градуса поворота кривошипа для моделирования смешивания цветов.



Предложенный механизм смешивания цветов RGB был преобразован в программу LightTools на основе относительного положения каждого из звеньев в четырехзвенном механизме, когда кривошипы поворачиваются каждые 3 градуса, чтобы облегчить моделирование смешивания цветов RGB. .В результате было получено 120 наборов результатов моделирования смешения цветов при вращении кривошипов на 360 градусов. 120 наборов растровых диаграмм RGB показывают, что эффект смешивания цветов был непрерывным и динамическим изменением цветов RGB, управляемых механизмом. Проекция на поверхность давала изображения с множественными эффектами смешивания цветов, как показано на рисунке 17. На рисунке 17 показаны эффекты смешивания цветов при вращении кривошипов под разными углами. Из-за большого количества изображений со смешением цветов представлены только изображения через каждые 30 градусов.После того, как были получены растровые диаграммы RGB, это исследование смогло узнать из моделирования смешивания цветов координаты цвета цветности, соответствующие цветам смешения на каждые 3 градуса поворота кривошипа, как показано на рисунке 18. Координаты цвета цвета показывают цвет. тенденции распределения каждого смешивания, и из них выясняется, что смешивание цветов RGB может быть сосредоточено на определенных цветовых участках или также распределено по нескольким. Поэтому в исследовании использовался механизм для запуска шаблонов смешения цветов.Рисунок 18 показывает, что диапазон смешения цветов был широко распространен, то есть представление нескольких цветов на проекционной поверхности. В дальнейшем можно добиться особого эффекта смешения цветов с локальным распределением цвета, регулируя углы наклона звеньев пары и скорость вращения кривошипов в трех механизмах. Кроме того, мы сможем исследовать чистоту и температуру цветов по цветовым координатам цветности, чтобы облегчить световой дизайн и приложения визуальной эргономики.

На рис. 17 показано, что цвет смешивания постоянно меняется при вращении кривошипа. Обнаружено, что цвет смешивания приближается к белому, когда кривошипы вращаются между 240° и 300°, как показано на рисунке 19. Результат смешивания предполагает, что получение белого света возможно при определенных углах кривошипа при использовании этого механизма в качестве носителя. для микширования RGB-света. Техника механического смешивания света с введением механизма дает такой же эффект смешивания света, как и при использовании электронного управления.На рис. 20 показан эффект смешивания света, создаваемый электронным управлением в [23], где выдающиеся характеристики светопропускания пластика PMMA используются для моделирования смешивания RGB-светодиодов. На рисунках 20(a) и 20(b) представлены те же результаты моделирования, но под разными углами. Таким образом, можно генерировать освещение белым светом определенной цветовой температуры или освещение смешением света определенного цвета, используя этот метод смешения с вращающимся механизмом. Возможное применение этой оптической конструкции — изучение патологических изменений на клеточном уровне в биомедицинских технологиях, поскольку разные клетки излучают разный свет с разной длиной волны.Средства освещения с регулируемой цветовой температурой полезны для биомедицинских инженерных испытаний.

3.2. Проверка с помощью макета

Детали обрабатываются и собираются в контрольный макет. Макет подключен к батареям для питания, а на парных звеньях механизма установлены RGB-светодиоды. Макет показан на Рисунке 21.

На Рисунке 22 показан эффект смешивания света, когда механизм макета начинает работать. Белое свечение генерируется на плоскости проекции, где перекрываются RGB-света.Это подтверждает, что механизм микширования света RGB производит желаемый эффект микширования света. Поскольку кривошип непрерывно вращается, цвет смешивания постоянно меняется. Это способно удовлетворить изменения красочных сценариев, которые любят люди. Следовательно, для моделирования смешивания света с использованием механизма, предложенного в этом исследовании в качестве носителя RGB-светодиодов, результаты предполагают разницу между методом смешивания света, управляемым механизмом, и методом электронного управления, как показано в таблице 1.




Механизированные цветовые смешивание Смешивание цвета с электронным управлением

Механизм четырех бара используется в качестве носителя; RGB-светодиоды установлены на парных звеньях механизма; вращение кривошипов используется для имитации смешения цветов. Входы напряжения и тока используются для проецирования света на различные линзы, а эффект смешивания цветов можно усилить за счет отражения и преломления.Для достижения эффекта смешения цветов требуется несколько линз.

Угол поворота шатунов и угол наклона парных звеньев регулируются для смешивания трех цветов RGB. Величина входного напряжения и тока используется для управления степенью смешения цветов RGB.

Цвета, проецируемые на одну и ту же поверхность, имеют прямые одиночные цвета и область нескольких плавных цветов. Может быть большое количество цветовых изменений, но в конце концов цвета, проецируемые на поверхность, являются одними цветами.

Ассортимент освещения широк; то есть смешивание цветов может быть спроецировано на большую площадь, поскольку кривошипы в механизме вращаются на 360 °. Диапазон освещения ограничен до определенной степени.

Из-за широкого диапазона освещения комбинация со светодиодными лампами с большим световым потоком может увеличить дальность проецирования.Смешение цветов в стиле механизма заключается в том, что светодиоды трех разных цветов устанавливаются на механизм независимо и создают смешивание, которое не зависит друг от друга. Это позволяет пользователям регулировать направления освещения трех механизмов для достижения смешивания определенных цветов. Электронное смешивание цветов работает за счет размещения светодиодов трех цветов на одном чипе. Из-за этого ограничения цвет света не может быть легко сфокусирован по мере увеличения расстояния проецирования, что приводит к рассеиванию света.

Поскольку три механизма вращаются одновременно, весь механизм смешивания цветов имеет большие размеры и требует много места для работы. Устройства для смешивания цветов с электронным управлением меньше по размеру.

4. Выводы

Предложен инновационный метод смешения света. Механизм, который смешивает красный, зеленый и синий свет, разработан на основе применимых принципов проектирования механизма.Каждый из типов ламп RGB-светодиодов установлен на одном из трех четырехрычажных механизмов. Пара звеньев, наклоненных под углом, работает с рукоятками, чтобы управлять проекцией RGB-света на плоскости для микширования. Проведенное оптическое моделирование и изготовленный макет подтверждают, что техника смешивания света с механизмом в качестве носителя обеспечивает широкий диапазон проекций смешивания, а цвет смешивания широко варьируется. В отличие от методов микширования с электронным управлением, эта конструкция предоставляет несколько вариантов выбора для разработчиков осветительных приборов, которым разрешено обеспечивать видимость и комфорт для человеческого глаза с помощью источника освещения на основе конструкции оптических элементов, цветового восприятия, визуальной эргономики и инженерной оценки удобства использования.Светильник с этим механизмом можно установить на больших сценах, в пабах, караоке и других местах, где необходимо создать атмосферу со специальным многоцветным источником света. Это позволяет создать среду с определенной атмосферой и сценарием, а также экономит счета за электроэнергию и обеспечивает экономию энергии и снижение выбросов CO 2 . Результат исследования предполагает, что цвет подходов к смешиванию белый, поскольку кривошипы в каждом наборе механизмов вращаются между 240° и 300°, поскольку все три механизма работают синхронно.Огни RGB проецируются независимо. Таким образом, путем манипулирования углами поворота кривошипа и углами наклона соединительного звена можно создавать источники света определенной цветовой температуры и, таким образом, использовать их для испытаний биомедицинской техники или медицинской косметологии.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов в отношении публикации данной статьи.

Подтверждение

Финансовая поддержка для этого проекта, MOST 103-2221-E-366-001 и MOST 103-2632-E-366-001, была получена от Министерства науки и технологий (Тайвань).

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
