Ламповый усилитель на 10 ватт

   Делаем несложный самодельный ламповый усилитель на 10 ватт, собранный по двухтактной схеме с применением распространённых ламп 6П14П. Усиление всего аудиотракта зависит от конструкции и типа лампы. В небольших пределах оно меняется изменением величины анодного резистора. Чем больше резистор, тем больше усиление, но тут и про остальные режимы не надо забывать. У лампы 6Н2П усиление примерно 50-60. Схема лампового УНЧ на 10 вт на рисунке ниже:


   При настройке усилителя надо подобрать лампы, чтобы разброс не превышал 10% по половинам. В данном случае это примеро 10-15в разницы. например на одной половине 160 на другой — 150 — нормально. Если же на одной половине 135, а на другой 165 — лучше поискать другую лампу. Для удобства работы со схемой, всё поделено на три функциональных блока: источник питания, непосредственно ламповый усилитель, индикатор уровня сигнала.


   Трансформаторы питания унифицированные, или ТС-160, ТС-270.

Усилитель нагружен на эстрадные 8-дюймовые ШП, в корпусах S-90, укреплённых и с другими лицевыми панелями.

   Монтаж усилителя можно сделать навесной. Старайтесь не отходить от общепринятых рекомендаций: земляных петель нет, ток через шасси не идёт, сигнал подальше от сети, сердечники трансформаторов в разных плоскостях.

   Использовал для корпуса коробку от нерабочего ПК. Работает нормально и выдаёт мощность даже больше, чем 10 ватт. Данный самодельный УНЧ отлично подойдёт для подключения к компьютеру или DVD плееру.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Помогите собрать ламповый усилитель • Stereo.

ru

Собрать ламповый усилитель? Естественно надо собирать однотактный. Для любого помещения в квартире его будет достаточно. Конечно, сейчас меня будут тут разбирать по клеточкам, но проведя многочисленные снятия характеристик, еще в хорошие времена, он ничем не уступает двухтактным по качеству, если правильно вогнать характеристики ламп. Испортить звук можно только повышенным напряжением на входе. Минимальное количество деталей, а дальше можно экспериментировать с обратной связью и другими навесами… Немного из опыта. Сейчас нет возможности сделать фотки, т.к. я лет 20 не занимаюсь, а собранные мной усилители прекрасно до сих пор работают в Германии, работает и у моего сына. Конечно, может я отстал от знающих тут людей, тупо собирающих «ламповое» звучание. В Германию уехали 2 моих усилителя в разные города, прекрасно работают на сценах. Была проблема, звонили, но это лишь в замене электролитов. Конечно, автору я не советую такими устройствами заморачиваться, т.к. они были собраны в оконечном каскаде на керамических триодах по мостовой схеме по 2 в каждом плече.

Собственно это в каждом случае 2 тумбочки. Да и сейчас достать эти лампы невозможно, а тогда их просто выкидывали. Вся система была трехканальной. В 2 каналах (ВЧ и СЧ) лампы, а в НЧ- транзисторы. Мощность НЧ — 200 вт, СЧ- приблизительно 75, ВЧ- около 30. Ну не буду. Я никогда не соглашусь с мнением, что надо делать один ламповый усилитель с широким спектром частот. Делать тембр-блок и прочие навороты с обратной связью. Для дома лучше всего собрать усилитель на 3, минимум 2 частоты. Фильтры частот на лампах очень хорошо описаны в любой литературе и можно найти в интернете. Фильтр ставить только на входе. Ламповые фильтры, в отличии от транзисторных и на микросхемах никак не влияют на срез частот в соседних каналах. По этому, сразу после входа ставим на триоде (использую 6Н1П или 6Н2П по половинке), фильтр НЧ — транзисторный. Далее первые 2 каскада на этих же лампах, а в оконечнике неубиваемую 6П3С, на крайней случай 6П6С, на ВЧ оправдано 6П36С. Другие лампы не дают чистого прозрачного звучания, разве если только использовать триоды.
Напряжение анода 250-300 в. Опыт показал, что лучше силовой трансформатор мотать с средней точкой, а в фильтр ставить дроссель. Самое сложное- питание накала. Переменное напряжение всегда будет фонить. Я после многих экспериментов нашел для себя способ. Мотал на трансформатор обмотку на 12-15 вольт, а потом выпрямлял и стабилизатор на 6,3 в. был собран на КТ808. Выходной трансформатор дело тонкое, но очень подходил строчный трансформатор от лампового ТВ, хотя для начинающего вполне подойдет трансформатор 220/6 (или 12) в., смотря скольки омные будут динамики. Шасси обязательно металлическое, на триоды — экраны. Весь усилитель на каждый канал- 8 резисторов, 3 конденсатора, 3-5 электролитов. При современных деталях электролиты не занимают много места, как раньше. НЧ исключительно на транзисторах, можно взять готовые, их предостаточно в магазинах. Лампы НЧ выдают плохо. Но на ВЧ им нет равных. При желании можно и СЧ объединить с ВЧ, но рассчитать фильтр в колонках, только тогда придется собирать двухтактную схему, скорей всего, не экспериментировал.
Схему могу нарисовать, если заинтересует. Если НЧ на лампах, то надо учесть, что при обрыве динамика при высокой громкости выйдет из строя скорей всего лампа, т.к. она войдет в «разгон». Почему говорю, на НЧ придется делать усилитель не менее 25-40 вт. для комнаты, чтобы ламповый усилок выдал их. Это не для громкости, а для сохранения АЧХ, конечно слушать надо на не более 25% мощности, чтобы не было искажений. А теперь спорьте.

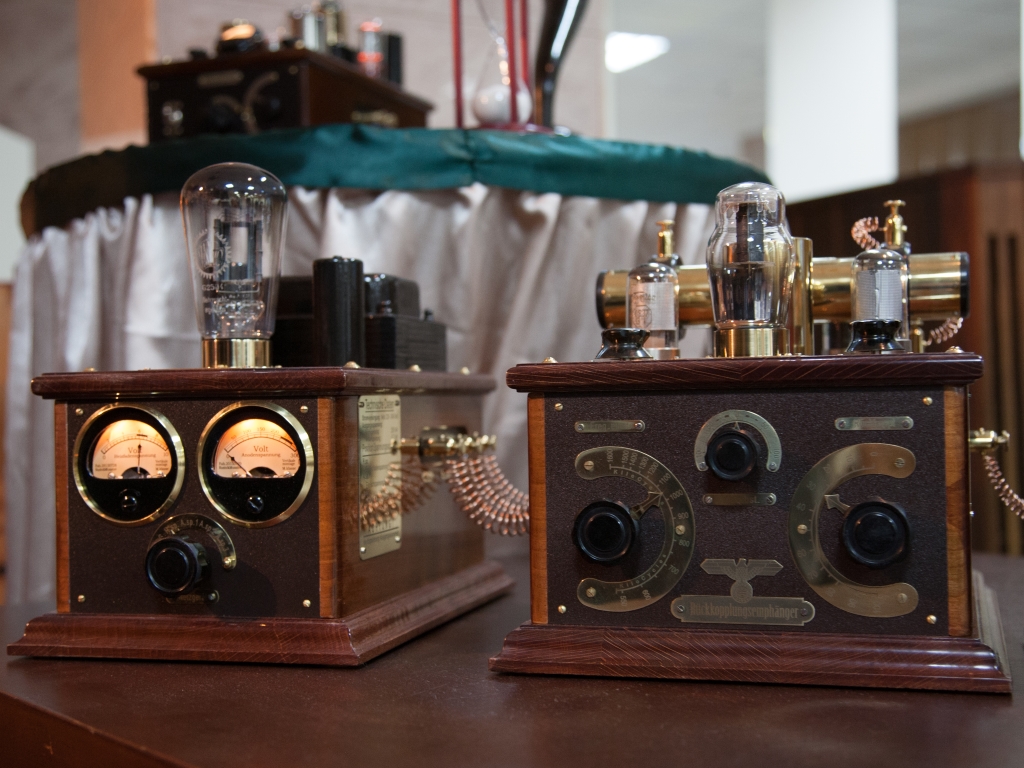

Ламповый усилитель

Самодельный ламповый усилитель

В далёком 2010 я заинтересовался ламповыми усилителями и стал проводить эксперименты с макетами различных схем. Замер спектра гармоник ламповых каскадов меня удивил — в основном выделялись 2-я и 3-я гармоника вместо длинного хвоста гармоник транзисторного усилителя! Во время поисков выявилось несколько подводных камней, отложивших сборку аппарата на два года, но собранный и отлаженный макет усилителя для наушников меня очень порадовал своим звучанием! Решено было собирать ламповый усилитель по схемотехнике макета, для расчётов специально были написаны программы расчёта выпрямителя с емкостным фильтром и лампового каскада.

Сам усилитель построен на каскадах с динамической нагрузкой с непосредственной связью — «Лофтин-Уайт», переработанный по «модной» схемотехнике.

Схема усилителя показана на рисунке:

На лампах VL1 (VL2) построен предварительный каскад, одна половина лампы используется как динамическая нагрузка. Выходной каскад построен на лампах VL5.1VL6.1 (VL5.2VL6.2), динамические нагрузки разных каналов построены на половинах одной лампы VL5. Подогреватель лампы VL5 для защиты от пробоя промежутка катод-подогреватель питается от отдельной обмотки и находится под положительным потенциалом. Схемотехника усилителя с непосредственной связью на каскадах с динамической нагрузкой имеет недостаток — режим нижней лампы VL6.1(VL6.2) жёстко задаётся катодным резистором R14 и нужно подбирать сопротивление резистора R15 для подбора режима верхней лампы VL5.1(VL5.2).

Лампы VL3 (VL4) используются для индикации уровня выходного сигнала, на лампе VL7 собран детектор выходного напряжения для индикаторных ламп.

Г-образный фильтр R9C1C2 развязывает каскаду усилителя по питанию. Начала первичных обмоток выходных трансформаторов подключены непосредственно к катодам ламп VL5.1(VL5.2), концы — к общему проводу через разделительные конденсаторы С11, С12.

Схема блока питания показана на рисунке:

Напряжение сети подаётся на трансформатор через сдвоенный выключатель S1 и плавкий предохранитель FU1. Предохранитель FU1 также служит переключателем напряжения сети — усилитель может работать как от ~ 220 В так и от ~ 380 В.

Суммарное напряжение с обмоток 0-90 В 0-250 В через импульсный дроссель L1 подаётся на мостовой выпрямитель VD1 — VD4. Как показали мои расчёты, пиковый ток выпрямителя с емкостным фильтром при предельном 20% размахе пульсаций десятикратно превышает средневыпрямленный — выпрямитель является мощным источником помех! Поэтому при постройке усилителя самое пристальное внимание было уделено снижению помех выпрямителя — диоды VD1 — VD4 зашунтированы конденсаторами C1 — C4, а питается выпрямитель через дроссель L1, сглаживающий импульсы тока при открывании диодов.

Кроме того, выпрямитель нагружен на конденсаторы C5, C6 минимальной ёмкости. После конденсаторов С5, С6 стоит Г-образный фильтр C12C13L2, положительнное напряжение с блока питания поступает на каналы усилителя через развязывающие резисторы R14 и R15. Для индикации анодного напряжения служит газоразрядная лампа HL1 зелёного цвета.

Для защиты ламп от постоянного напряжения во время разогрева катодов в разрыв отрицательного полюса блока питания включена схема задержки подачи питания на полторы минуты. Схема задержки питания построена на высоковольтном полевом транзисторе VT1, задержка формируется цепью R9R10C10, для подавления помех установлены конденсаторы С9 и С10.

Обмотки накала шунтированы делителями R1R2, R3R5, средняя точка делителя R1R2 соединена с общим проводом, для защиты промежутка катод-подогреватель лампы VL5 на среднюю точку делителя R3R5 подётся половина напряжения блока питания с делителя R4R6, для подавления фона стоят конденсаторы С1 и С2.

Выходные трансформаторы намотаны на сердечнике УШ16х24 с толщиной пластин 0,35 мм, магнитопровод собран без зазора. Обмотки трансформаторов секционированы, первичная обмотка — 3 секции по 1000 витков ПЭВ-2 0,1 мм, вторичная обмотка — 3 секции по 85 витков ПЭВ-2 0,5 мм, секции чередуются при намотке, изоляция — два слоя кабельной бумаги, секции первичной и вторичной обмоток соединены последовательно. Секционирование обмоток трансформаторов с чередованием секций позволяет существенно снизить индуктивность рассеяния и расширить частотный диапазон усилителя.

Детали и конструкция. Все постоянные резисторы до 2 Вт МЛТ, от 7,5 до 10 Вт — ПЭВ, переменные резисторы — СП-1. Конденсаторы С11 — МБГО-1, С12 — К78-2, остальные неполярные конденсаторы — К73-17, все оксидные конденсаторы — К50-35 либо аналогичные импортные.

Трансформатор Т1 — промышленный с двумя раздельными обмотки для накала ламп и выходными обмотками на 65 В и 250 В, обмотка на 65 В домотана до 90 В проводом ПЭВ-2 0,2 мм. Помехоподавляющий дроссель L1 намотан на броневом сердечнике Ч22 М200НМ с зазором между чашками 1 мм, обмотка проводом ПЭВ-2 0,5 мм до заполнения каркаса. Дроссель фильтра L2 намотан на броневом сердечнике Ч30 М2000НМ с зазором между чашками 0,5 мм проводом ПЭВ-2 0,2 мм до заполнения каркаса ~ 1400 витков.

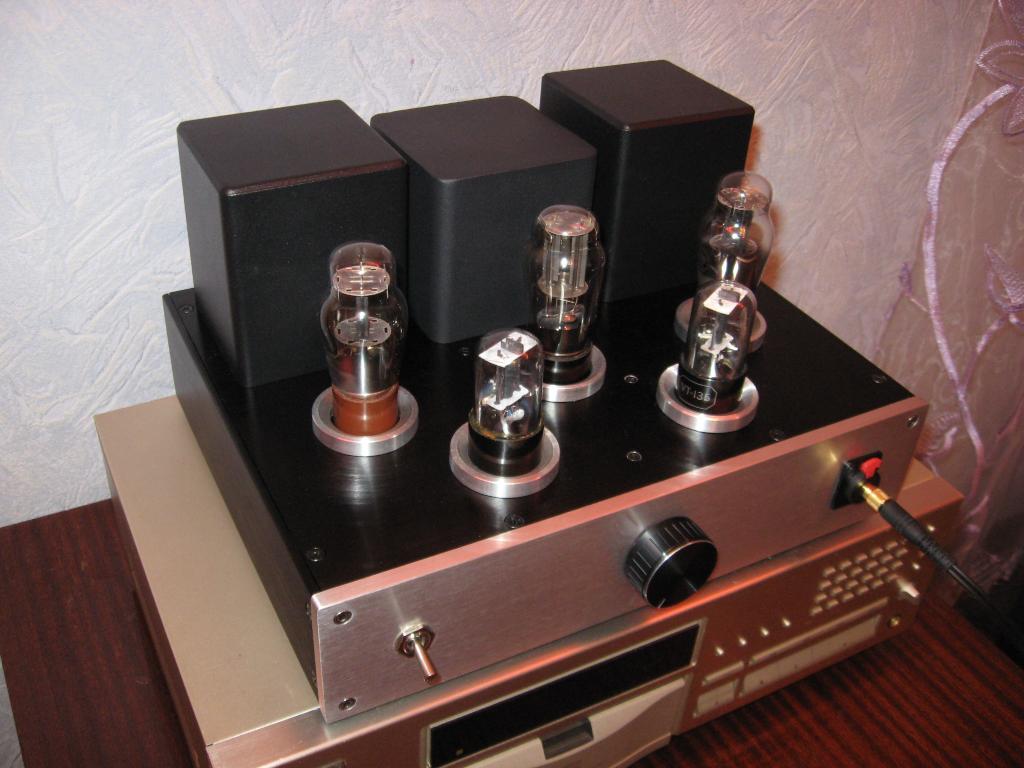

Внешний вид усилителя показан на фото:

Корпус усилителя изготовлен из 0,5 мм оцинкованной стали, швы пропаяны, трансформаторы дополнительно закрывает экран, изготовленный также из 0,5 мм оцинкованной стали. Детали корпуса сверху загрунтованы автогрунтовкой, окрашены автоэмалью, затем покрыты также автомобильным лаком.

Разъёмы, органы управления и ламповые панельки размещены в отверстиях на стенках корпуса, трансформаторы на верхней крышке корпуса, остальные детали расположены внутри корпуса и соединены навесным монтажом:

Прослушивание испытания усилителя дали неоднозначный результат. Программа могла рассчитать только режимы ламп и первоначальная оценка мощности оказалась завышенной! Итоговая мощность усилителя на нагрузке 8 Ом составляла около 0,25 Вт на канал, при этом выходное сопротивление усилителя оказалось тоже на уровне 8 — 10 Ом. Тем не менее, мощности усилителя оказалось вполне достаточно для озвучивание жилой комнаты при использовании доработанных 35АС-109. Измерение частотной характеристики дали неожиданный результат — полоса пропускания усилителя на активную нагрузку в 8 Ом по уровню -3 Дб (0,7 по напряжению) оказалась в диапазоне 30 Гц … 35 кГц! При снижении частоты до 25 Гц начиналась искажаться форма сигнала, а выше 35 кГц быстро падал выходной уровень. Такой результат не в первую очередь обязан выходным трансформаторам с чередованием секций обмоток.

Этот усилитель работает не первый год… и как-то не возникает желания собрать новый аппарат — а это значит, что конструкция получилась удачной.

Сайт работает на микрокомпьютере


Самодельный ламповый усилитель. — Беседка

продолжаю ….



Процесс начался с блока питания. Изначально я офигевал от того, что во многих  схемах  присутствуют напряжения 250, 300, 400 В и это при том, что в розетке всего 220 )) Я конечно слыхал про повышающие трансформаторы, но совсем в другой области.



Наглядным образцом схемы стал такой:





Подходящим трансформатором был ТС-180-2, аккуратно извлечённый из телевизора. Нужное анодное напряжение было легко достигнуто, путём сложения напряжений обмоток. Самое главное, правильно их соединить, соблюдая синфазность. Про то, как эту самую синфазность «вычислить» писать не буду. Про это можно почитать в сети. Так же могу посоветовать глубже изучить устройство трансформатора, правда поиск толковых подходящих ресурсов не совсем простой. Если правильно вникнуть в суть, то ничего сложного в этом нет. Есть нюансы.





Итак, нужно соединить выводы 6’ — 7’ и 8’ – 6. С выводов 5 – 5’ берётся подходящее анодное напряжение. Т.е. 63 + 46 + 63 = 172 В. После выпрямителя и конденсаторов получиться напряжение примерно в 1,4 раза большее, чем до них. У меня под нагрузкой получилось 237 В. По паспорту у 6п14п анодное напряжение в номинале должно быть 250В. Имеется слегка заниженное, но для начала сойдёт. По мощности обмоток так же хватает, исходя из тех же паспортных данных ламп и данных трансформатора.





Напряжение накала под нагрузкой было несколько завышено и составляло около 7 В. Я отмотал кажись по три витка с обмоток 9’ – 10’ и 9 – 10. Получилось около 6,2 В под нагрузкой. Для накала двух каналов мощности хватит с запасом. Накальный провод сматывается в плотную «косичку», а накалы ламп подключаются параллельно.  Шунтировать накал не стал, т.к. бороться с фоном 50 Гц не было нужды.





В идеале, можно озадачиться самостоятельной намоткой трансформатора со скрупулезным подбором необходимых напряжений, мощности, секционированием и различным направлением обмоток. Но это уже для спецов.





Проблемой был диодный мост, собранный на диодах, который работал на пределе своих паспортных данных, поэтому он был заменён на более подходящую диодную сборку КЦ-405. Два конденсатора на 220 мКф 400В, дроссель Др2,3-0,21II2 включённый в плюсовой цепи между конденсаторами (контакты 1 и 2) и пара  тумблеров завершили процесс сборки блока питания. Один тумблер полностью отключал трансформатор от сети 220 В, а второй отключал анодное напряжение подаваемое на схему, что является задержкой подачи этого самого анодного напряжения (хотя бытует мнение, что этого делать не нужно, так же как есть и совершенно обратное мнение) + это избавляет от необходимости разряжать конденсаторы блока питания, если нужно что-то сделать с усилительной схемой. Короче, для «конструктора» очень удобно.



Трансформатор соединён с выпрямительной схемой через контактную группу. Схема усилителя так же соединена  с блоком питания через контактную группу. Это сделано для удобства, на случай глобальных изменений в конструкции. Так сначала у меня проводники, сделанные из моножильного медного провода, были геометрически симпатично скомпонованы в геометрически правильные прямые. Но, после удаления диодного моста и установки КЦ, идиллия нарушилась, а времени такой способ монтажа занимает много больше, чем использование обычного гибкого провода.



Конденсаторы перед установкой следует проверить специальным устройством на наличие кз, измерение величины ESR  и ёмкости. Они боятся нагрева и сами не должны нагреваться. Их рабочее напряжение должно быть на порядок (порядка 100 В) больше номинального напряжения цепи, в которой они стоят.



Дроссель стоит сориентировать перпендикулярно относительно магнитного поля трансформатора, для минимизации их взаимного влияния и по возможности их нужно отдалять.



Может что-то и забыл упомянуть ))



Гнездо 220В и кусочек платы от БП принтера, любезно выдранные из него



.

Подключение 220 В





Набор анодного напряжения + одна из накальных обмоток





Это же самое, но в жизни





Выход после блока питания. Синий «плюс», белый «минус».





Общий вид





Всё описано с расчётом на то, что паяльник в руках держится не первый раз. И не второй …


Мой катушечный магнитофон плюс самодельный ламповый усилитель. Показываю и рассказываю. | Константин Пинчук

Всем привет, я как человек выросший во времена полного отсутствия цифровых технологий до сих пор остаюсь приверженцем аналогового звука. Хоть цифра и не уступает по качеству, но к сожалению как-то отсутствует душа, если можно так выразиться. А про звучание ламповых усилителей совместно с советскими двухполосными колонками думаю вообще можно не рассказывать. Теплый ламповый звук! А на что раньше производили студийную запись? — Как раз на катушечные магнитофоны со скоростью ленты 38см в секунду. Но такой приобрести не удалось, а вот магнитофон высшего класса с АВТОРЕВЕРСОМ Олимп МПК-005С оторвал просто с руками).

Катушечный магнитофон Олимп 005С

Катушечный магнитофон Олимп 005С

В данном магнитофоне применены технологии которые были даже не во всех крутых кассетниках. Сквозной тракт, программное управление (никаких тяжело поворачивающихся ручек и кнопок), полный автореверс, поиск музыки, программирование порядка воспроизведения, таймер, электронный счетчик ленты. Диапазон частот на 19-ой скорости от 20-ти герц до 25 килогерц. Впечатляет? А так как у меня осталось большое количество катушек, то магнитофон немедленно пустил в дело совместно с самодельным ламповым стереофоническим усилителем. Собирал его не я, поэтому подробные характеристики дать не могу. Знаю только что его мощность 10 ватт на канал и есть поканальная регулировка тембра.

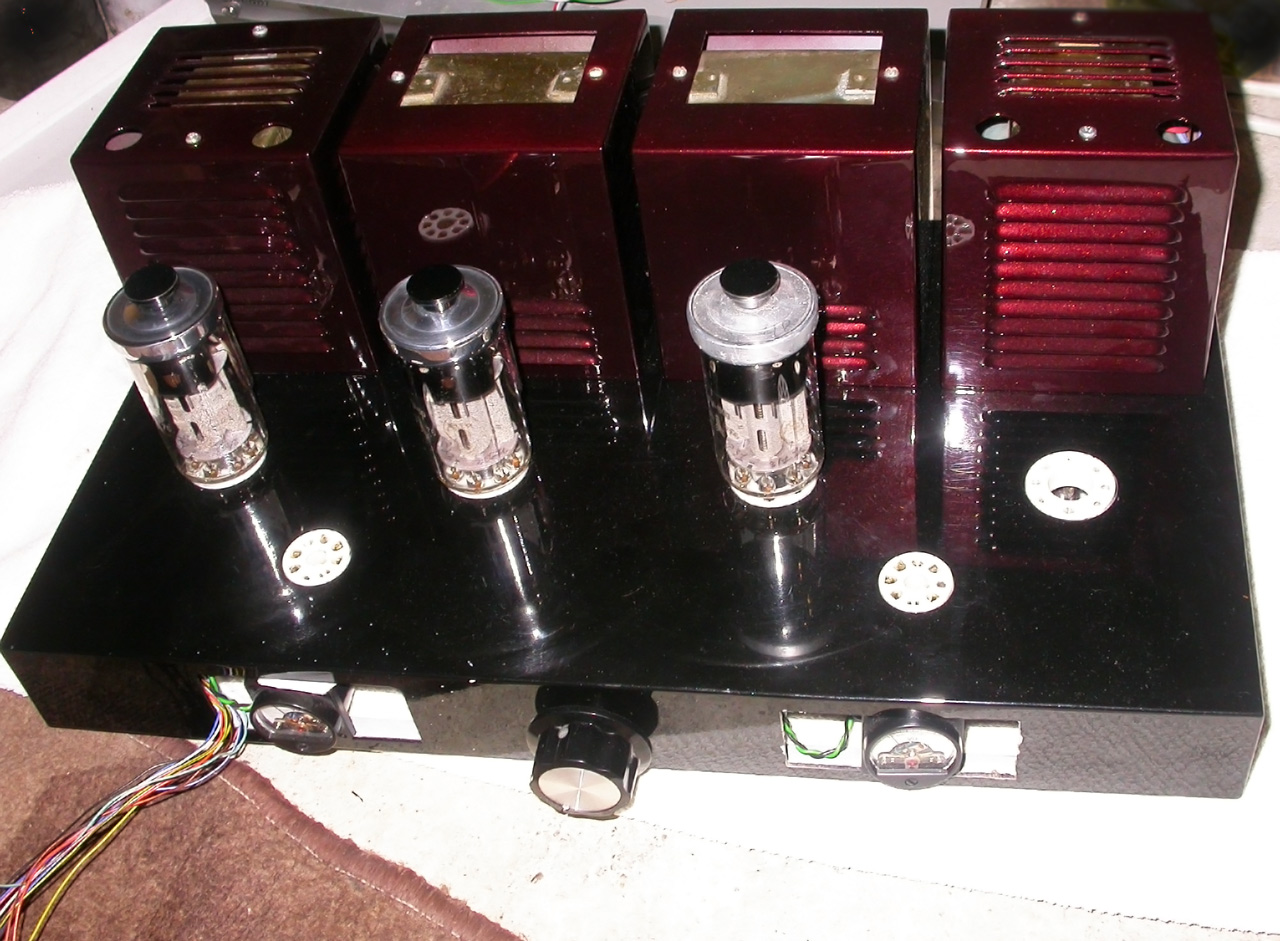

Самодельный ламповый усилитель.

Самодельный ламповый усилитель.

Соответственно к усилителю подключил двухполосные советские колонки 10мас, расставил их под потолком в углах комнаты и включил свою самую качественную запись на пленке Basf (лучше всего сохранилась). Звук не передать словами. Божественно! Лишний раз убеждаюсь что у mp3 бездушное звучание.

Колонки 10мас

Для сравнения запустил через данный усилитель один и тот же трек с компакт-диска, катушечника, винила и mp3. Самое худшее звучания оказалось у цифры хотя файл с хорошим битрейтом. Компакт-диск оказался чуть получше. У винила характерное потрескивание, а вот катушечник оказался на высоте. Где бы теперь купить пленки в отличном состоянии и не за баснословные деньги?

Буду рад если лайкнете мое хвастоство.

Самодельная АС и ламповый усилитель

Доброго времени суток любителям хорошего звука и всем читателям. Предлагаю оценить мое «творение» — самодельный ламповый усилитель и самодельную акустическую систему для него, которые были собраны для попытки уйти от «неправильного» транзисторного звука и наслаждаться музыкой по возможности как можно ближе к аналоговому звуку. Сразу скажу, что писательским талантом не обладаю, текста будет мало, но зато будет много фотографий 🙂 Итак, начнем. Усилитель



Двойное моно в одном корпусе.


Лампы: 6Н9С + 2шт EL34EH, индикация уровня выходного сигнала 6Е3П (2шт, для «понта»)

Материал корпуса: аллюминий толщиной 6 мм. Окрашен автоэмалью.

Силовые трансформаторы: ТС200
Выходные трансформаторы: ТС100 от магнитофона «Комета»Частотная характеристика: 30-18000 Гц.
Не шумит, не «фонит».
Выходная мощность: 2 х 10 Вт
Используемая литература при сборке и наладке:
Г. Г. Генкин «Справочник радиоконструктора», 1948г., Лениздат
Г. С. Гендин «Радиолюбительское конструирование», 2004


Акустическая системаТип: АСОТ
Объем: 165 л
Вес: 67 кг
Корпус (внутренний): сосна как каркас толщиной 18 мм
Отделка: боковые стенки – малазийский паркетный дуб (удельный вес 1.6), верхние и нижние крышки – мрамор толщиной 20 мм, по углам боковых панелей – вставки из мрамора, оклейка декоративных деталей с целью уменьшения резонанса приклеена на автомобильный герметик, передняя панель – дубовый щит толщиной 40 мм, заполнение внутреннего объема – синтетическая вата весом 0,3 кг
Динамические головки: СВЧ – Fostex FT17H (динамик хороший, но можно обойтись и без него), ВЧ – Beyma CP25 (потрясающее натуральное воспроизведение вч регистра), СЧ – Fostex FE206E (на наш взгляд найден абсолютный объем – полусфера V = 5,65 л, для достижения линейной характеристики средних частот), идеальная линейность в полусферическом объеме, НЧ – 100ГДН-33, завод НОЭМА (динамик полностью реализовался в объеме 165 л, глубокий бас даже на мощности 3 Вт)Фильтры первого порядка:
Частотная характеристика: 35-18500 Гц (честно)
Акустические кабели: серебро 140 жил в тефлоновой изоляции от самолета ТУ-134, сечение 10 мм2
Система дает «открытый» звук на мощности 4 Вт (советского стандарта)
Список использованной литературы: С. Бать, Г. А. Поляков, А. Я. Гриф, Г. Г. Генкин «Расчет и оформление акустических систем открытого типа», 1948 г., Г. С. Гендин «Конструирование и расчет радиолюбительских акустических систем», М. Ф. Эфрусси «Расчет громкоговорителей» (журнал «Радио», №3 1977г.), О. Салтыков «Расчет характеристик громкоговорителя» (добротность-головка-ящик,  журнал «Радио», №10 1981г.)
Закачал еще немного видео, но качество испортилось после конвертации в более-менее приличный размер:


S-5 Electronics K-8, K-12 K-16 и K-502 Наборы ламповых усилителей для самостоятельной сборки

Комплекты ламповых усилителей S-5 Electronics DIY

Недорогие ламповые (ламповые) усилители производства S-5 Electronics — идеальный способ познакомиться с ламповым звуком. Однако не ведитесь на их низкую стоимость. Как убедились многие производители этих комплектов, эти недорогие ламповые усилители могут звучать лучше, чем усилители, которые стоят во много раз дороже. Все комплекты представляют собой двухтактные ламповые усилители мощностью от 8 Вт до 16 Вт (в зависимости от комплекта).Комплекты ламповых усилителей были разработаны Джорджем Фатхауэром, и различные версии поставлялись с триодно-пентодными лампами 11MS8, 11BM8 и 10GV8, а в более новых комплектах использовались триодные лампы 5670 и пентодные лампы 6005.

Следите за аудио проектами DIY



Приобретение комплекта лампового усилителя

Различные комплекты ламповых усилителей S-5 Electronics можно приобрести непосредственно у производителя.Цены на комплекты ламповых усилителей, указанные ниже, указаны с сентября 2014 года.

Если вы ищете комплект лампового усилителя, который может обеспечить большую мощность и более высокую производительность, взгляните на моноблочные комплекты ламповых усилителей OddWatt KT77. Комплекты моноблоков стоят 599 долларов каждый, но комплекты поставляются с хорошим шасси, защитным кожухом и компонентами очень хорошего качества. Вот наш обзор комплектов моноблочных ламповых усилителей 5751 СРПП/КТ88.


Комплекты готовых ламповых усилителей и обзоры

Ссылки на проекты ниже представляют собой представленные читателем журналы сборки этих комплектов ламповых усилителей.Журналы сборки содержат советы по строительству, обзор, а некоторые содержат модификации и измерения. Кроме того, просмотрите фотогалерею S-5 Electronics Tube Amp Kit, чтобы узнать больше о готовых комплектах. Если вы построили один из этих наборов, отправьте нам электронное письмо и не стесняйтесь загружать фотографии в галерею. Нас очень интересует комплект К-16ЛС.

Комплект лампового усилителя S-5 Electronics K-8LS — 15 декабря 2007 г.
Брюс Херан завершил работу над одним из новых комплектов ламповых усилителей S-5 Electronics K-8LS.К сожалению, результаты совсем не впечатляют (см. замеры осциллографа и АЧХ). Другой читатель также подтвердил плохую низкочастотную характеристику, измеренную Брюсом. Если у вас есть опыт работы с новыми электронными ламповыми усилителями S-5, пожалуйста, свяжитесь с нами.

Комплект лампового усилителя K-502 — 9 июля 2007 г.

Учитывая низкую стоимость и великолепный звук этих комплектов ламповых усилителей, неудивительно, что они появляются повсюду.Это сборка Скотта недорогого комплекта лампового усилителя K-502. Он имеет фантастический корпус и использует ступенчатый аттенюатор для регулировки громкости.


Комплект лампового усилителя K-502 и динамик DelSol — 5 апреля 2007 г.

Это сборка Барри из комплекта лампового усилителя K-502 и динамика DelSol, в котором используется полнодиапазонный драйвер Aura NS3-194-8E. Корпус комплекта лампового усилителя K-502 выполнен из дерева и плексигласа.Вместе эти два проекта создают великолепный Hi-Fi-аппарат. Хорошая работа, Барри!


Дополнительные модификации лампового усилителя К-12М — 25 января 2007 г.

Еще один комплект лампового усилителя К-12М от S-5 Electronics! Это сборка Брюса из популярного и недорогого комплекта ламповых усилителей. Брюс выполнил несколько модификаций, которые включают в себя множество модификаций VoltSecond, новые входные и соединительные крышки, усиленный источник питания и модернизированные выходные трансформаторы, подключенные в ультралинейном (UL) режиме.


Футляр для комплекта лампового усилителя K-12M — 9 ноября 2006 г.

Это сборка комплекта лампового усилителя K-12M от S-5 Electronics. Фактически, Марк построил три таких фантастических комплекта! Его модификации включают в себя демпферы, усиленный блок питания и модернизированные силовые и выходные трансформаторы.


Комплект лампового усилителя К-12М — 2 января 2005 г.
При цене 139 долларов США за комплект это самый дешевый комплект лампового усилителя на блоке.Тем не менее, не позволяйте низкой цене обмануть вас, так как этот ламповый усилитель может конкурировать с усилителями стоимостью 800 долларов. При очень скромной цене этот комплект является доступным шагом в удивительный мир лампового звука. Я предоставил информацию о своем опыте работы с комплектом К-12М, а также о нескольких модификациях и улучшениях, которые я опробовал.

Схема электронного лампового усилителя S-5

Схема лампового усилителя S-5 Electronics K-12M
Схема комплекта лампового усилителя S-5 Electronics K-12M.

Схема лампового усилителя S-5 Electronics K-12G
Схема комплекта лампового усилителя S-5 Electronics K-12G.

Схема лампового усилителя S-5 Electronics K-8LS
Схема комплекта лампового усилителя S-5 Electronics K-8LS.


Дополнительные ресурсы комплекта лампового усилителя S-5 Electronics

Комплект лампового усилителя S-5 Electronics Фотогалерея
Фотогалерея готовых комплектов ламповых усилителей S-5 Electronics.Не стесняйтесь загружать фотографии вашего лампового усилителя.

Обзор audioXpress набора приложений S-5 Electronics K-12M Tube — (PDF 348kB)
Подробный обзор комплекта S-5 Electronics K-12M, опубликованный в выпуске audioXpress за ноябрь 2002 г.

VoltSecond Модификация К-12М
Модификации К-12М, описанные VoltSecond, хорошо продуманы и получили положительные отзывы от нескольких других, которые их реализовали. Эта страница обязательна к прочтению, если у вас есть один из этих комплектов ламповых усилителей.

Ламповый аудиоусилитель High Fidelity Junk Box

Брюс Херан

JBAA — Высококачественный ламповый аудиоусилитель

У всех домашних мастеров есть ящики для мусора. Подозреваю, что мой выше среднего. Так и должно быть, потому что я очень долго проектировал и строил оборудование. Мой еще больше, потому что у меня есть все, что осталось от Oddwatt Audio.Тем не менее привлекательность сборки чего-либо из утилизированных или ненужных деталей довольно высока среди большинства знакомых мне мастеров-сделателей. Что может быть лучше для использования некоторых деталей, чем создание действительно высококачественного лампового усилителя звука? Безусловно, существует множество проектов ламповых усилителей. Этот отличается конструкцией, хотя и похож на некоторые из моих других проектов, особенно на PoddWatt, он может использовать огромное количество ламп и других компонентов. Я не скажу, что это общий дизайн, но, вероятно, он близок к этому.Фактический усилитель на фотографиях использует 12AX7 в качестве усилителя/драйверов и 6005 (промышленные 6AQ5) в качестве выходов. Этот усилитель обеспечивает очень чистое среднеквадратичное значение 3 Вт, а на вершине еще примерно один чуть менее чистый. Искажения и шум составляют менее 1% при мощности 1 Вт, а отклик находится в пределах 0,1 дБ в диапазоне частот от 20 Гц до 50 кГц. Он снижается всего примерно на 0,5 дБ на частотах 10 Гц и 60 кГц. Верхняя точка -3 дБ — это удивительные 100 кГц. Я не включил регулятор громкости, но его можно было бы добавить на входы. Замена постоянного резистора 100K на 100K-элемент управления была бы моим выбором.Теперь вернемся к концепции мусорного ящика. Вы можете использовать любую из комбинаций ламп, перечисленных в разделе «Предлагаемые типы ламп» ниже, как для выходных, так и для драйверных ламп. Все работает хорошо, и, вероятно, есть и другие, особенно если вы используете промышленные версии. Я проверил это с большинством из них. Более мощные, такие как EL84, будут обеспечивать среднеквадратичную выходную мощность примерно 5 Вт. Менее мощные, такие как 6GV8, будут давать только около 2,5. Базовая конструкция двухтактного ультралинейного типа класса «А».Настоящая пентодная версия обеспечивает немного большую выходную мощность, но примерно на 0,5% больше искажений. Я не рассматривал триодные режимы, но они тоже возможны. Однако выходные лампы должны обеспечивать некоторое усиление, а триоды с очень низким коэффициентом усиления (например, 6AS7) не будут работать. Задающий каскад представляет собой SRPP, за которым следует самоинвертирующийся выходной каскад. Использование источника постоянного тока в катодах выходного каскада позволяет реализовать несимметричный привод. Это выглядит странно, но поверьте мне, это работает очень хорошо.Я использовал его во многих самодельных и коммерческих конструкциях, вплоть до двухтактных KT120, и он почти пуленепробиваемый. Выходной трансформатор используется для инвертирования сигнала для поддержания правильного соотношения фаз. Таким образом, усилитель является неинвертирующим и может использовать минимальное количество отрицательной обратной связи для обеспечения стабильности выше звукового диапазона. Отрицательная обратная связь не является обязательной и не используется для «очистки» сигнала, как во многих других конструкциях. На звук это практически не влияет. Я рекомендую его, так как на усилители (в зависимости от типа ламп) могут легко влиять высокочастотные электромагнитные помехи.

Фотография 1: JBAA (аудиоусилитель Junk Box) с лампами 6Y6GA и 6SL7


JBAA (Аудиоусилитель Junk Box) Детали

Есть несколько вещей, которые важны в дизайне и могут разрушить в остальном хорошую сборку. LM317 выделяют тепло и нуждаются в дыхании. Я устанавливаю свой через отверстие в корпусе и использую небольшой радиатор. Имейте в виду, что контакты на них не имеют потенциала земли. Они на самом деле около 12-18 вольт постоянного тока.Конечно, не вредно, но если вы заземлите их, усилитель самоуничтожится. Я использовал твердотельные выпрямители и предлагаю вам сделать то же самое для простоты. Ламповая версия будет работать нормально, но вам потребуется увеличить вторичное напряжение силового трансформатора, чтобы компенсировать падение напряжения в ламповом выпрямителе. Я использовал постоянный ток на нагревателях, отчасти потому, что на платах питания была такая возможность, и это немного тише. Нагреватели переменного тока хороши, но помните, что в любом случае цепь нагревателя не может быть заземлена.Это приведет к выходу из строя трубки драйвера. Мой опыт работы со всеми конструкциями «тотемных» полюсов показывает, что один из катодов лампы будет иметь примерно половину напряжения B+. Если вы заземлите цепь нагревателя, разница между нагревателями и этим катодом будет высокой, и мой опыт подсказывает, что все, что превышает примерно половину спецификации трубки для этой трубки, приведет к возможному отказу из-за внутренней дуги. Чтобы решить эту проблему, делитель напряжения от B+ подключен к цепи плавающего нагревателя и повышает его примерно на 60-70 вольт постоянного тока.В делителе ток практически отсутствует. Еще одна вещь, о которой следует знать, это то, что я использую трехпроводное подключение питания с горячим, нейтральным и заземленным заземлением для подключения к сети переменного тока. Заземление подключается непосредственно к шасси. Это позволяет защитить пользователя от любых внутренних сбоев оборудования и может действовать как экран электромагнитных помех. Я рекомендую стальные шасси, так как они лучше всего подходят для этого. Сигнальная земля усилителя не подключена напрямую к шасси. Он подключается через конденсатор типа X2 и параллельный резистор.Такое расположение позволяет избежать контуров заземления между другими компонентами и усилителем. Вместо конденсатора и резистора X2 можно также использовать параллельную пару выпрямителей «нос к хвосту». Я лично не нашел, что это так хорошо, хотя.


Компоненты

Силовой трансформатор может быть любым, который может подавать около 360 вольт с центральным отводом для двухполупериодного выпрямления или, если вы используете мостовой выпрямитель, около 180 вольт. Для ламповых выпрямителей я бы использовал около 400-430 с центральным отводом.Общий ток, необходимый для ламп, составляет около 200 мА (постоянный ток), и, чтобы иметь разумный запас, должно быть доступно 250-300 мА. Тот, который я использовал, имел специальный вторичный нагреватель на 10,9 В переменного тока. Это был «комплект», оставшийся от детали. (Edcor носит его с собой и будет продавать частным лицам). После выпрямления и фильтрации это дает хорошие 12 В постоянного тока для нагревателей. Для 6005 требуется примерно 2 ампера, так как я использовал для них последовательное расположение. Использование фактической вторичной обмотки на 12 вольт потребует гасящего резистора, значение которого будет меняться в зависимости от выбора типа лампы.Что-то в диапазоне от 0,5 до 2 Ом является типичным. Он будет рассеивать большое количество тепла, поэтому важно правильно разместить его. Ваш силовой трансформатор должен обеспечивать по крайней мере в 1,5 раза больший ток нагревателя.

Выходные трансформаторы, которые я использовал, пришли от Edcor и относятся к типу CXPP-MS-10K. Они немного дорогие, но, как я уже сказал, мой ящик для мусора действительно большой и хорошо укомплектованный. Подойдут любые выходные трансформаторы с первичным импедансом 8-10 кОм, которые могут выдерживать 100 мА балансных (50 мА на сторону) или более. Я использовал ультралинейную конфигурацию. Отводы U/L могут составлять примерно от 23% до 43% и не имеют большого значения. Обратите внимание, что в схеме используются выходные трансформаторы для инвертирования сигнала. Это приводит к тому, что общий усилитель является «неинвертирующим». Если вы проверите фазовые сдвиги, вы увидите, что это работает. Если вы используете отрицательную обратную связь и получаете ее в обратном направлении, усилитель будет колебаться.

Качество разделительных конденсаторов очень важно для звучания усилителей.Вам не нужно использовать «бутиковые» конденсаторы, но рекомендуется использовать хорошие конденсаторы от известных производителей. Я бы посоветовал Panasonic, WIMA, Vishay, Jantzen Audio, Audyn, Sprague, Solen и подобные. Российские бумажные К40У-9 в масле немного дороже, но хорошо справляются с этой конструкцией. Размера 200 вольт в них достаточно. Не менее важно качество выходных трансформаторов. Показанные от Edcor (CXPP10-MS-10K) немного дорогие, но IMO того стоят. Менее дорогие GXPP10-6-10K на самом деле почти так же хороши и лишь немного уменьшают верхние и нижние частоты.Хаммонд также доступны. Все остальные компоненты являются общими по своей природе. Я предпочитаю полуваттные металлопленочные резисторы (кроме отмеченных на схеме), но выбор за вами. У LM317 действительно должен быть скромный радиатор.

Фотография 2: Усилитель JBAA с лампами 6005 и 12AX7 с некоторыми типами ламп, которые вы можете использовать


Сборка аудиоусилителя Junk Box (JBAA)

Конструкция подходит либо для печатной платы, либо для двухточечной проводки.Я использовал оба в усилителях, показанных на фотографиях. Мой блок питания был на печатной плате, оставшейся от коммерческого комплекта, но остальная часть схемы была точечной. Это было не особенно элегантно, но вполне соответствовало духу DIY. Как всегда, я рекомендую использовать шасси примерно в 1,5 раза больше, чем вы считаете нужным. Это облегчает сборку, упрощает поиск и устранение неисправностей (время от времени такое случается) и улучшает охлаждение компонентов.

Предупреждение: В этом проекте используются потенциально опасные для жизни напряжения, и его не должен выполнять кто-либо, кто не знаком с работой с такими напряжениями или может не чувствовать себя комфортно в проектах, связанных с такими напряжениями.

Рис. 1. Схема JBAA (аудиоусилителя Junk Box)

Фактическая сборка не особенно критична, а макет довольно гибкий. Вы должны использовать хорошие методы проводки и технику пайки. Я считаю, что большинство сбоев при сборке происходит из-за проблем с пайкой. «Холодная пайка» испортит в остальном хорошую сборку, и ее часто трудно найти. Я за защиту окружающей среды, но использую только припои на основе свинца. Я видел слишком много самодельных сборок, которые были испорчены бессвинцовым припоем.Это, безусловно, сработает, но для того, чтобы все получилось правильно, требуется больше навыков и больше терпения. Я использую горячий утюг (900 F), чтобы обеспечить хорошее соединение. Я обнаружил, что высокая температура в течение короткого времени работает намного лучше, чем низкая температура и длительное время. Компоненты с меньшей вероятностью будут повреждены таким образом, а соединения с большей вероятностью будут хорошими. Некоторые вещи, которые следует учитывать при планировке и сборке:

  • Экранируйте все низкоуровневые сигнальные проводники длиной более 5 см.
  • Используйте прочную сигнальную шину заземления или звезду.
  • Держите сигнальные провода и компоненты вдали от других проводов и компонентов, по которым подается питание, особенно если это переменный ток. Следите за чувствительными трубчатыми сигнальными конденсаторами. Некоторые улавливают гул и шум от внешних источников.
  • Разместите трубки драйвера подальше от силового трансформатора. Выходные трубки обычно не имеют значения.
  • Обязательно заземлите корпуса трансформатора на шасси, соскоблив краску.
  • Разместите силовой и выходной трансформаторы под прямым углом друг к другу.
  • Помните, что стабилизаторы LM317 используются как источники постоянного тока (CCS), а не как регуляторы напряжения. Дополнительную информацию см. в моем руководстве по уходу и питанию регуляторов интегральных схем LM317 и LR8, особенно в схемах клапанов.
  • Остерегайтесь контуров заземления. Если вы не понимаете, что это такое и как они работают, поищите их. Тема слишком обширна, чтобы включать ее сюда.
  • Мне нравится использовать несколько цветов для проводки.Не потому, что это выглядит красиво, а потому, что это позволяет легко увидеть, как все взаимосвязано, и легко устранять неполадки, если это необходимо. Просто будьте последовательны.
  • Помните, что штифты трубных раструбов нумеруются от ключа или зазора по часовой стрелке с нижней стороны.
  • Качество конечного звука сильно зависит от качества разделительных конденсаторов и выходных трансформаторов.

Рис. 2. Схема блока питания JBAA (усилитель звука Junk Box)

Дополнительные советы по проектированию и изготовлению ламповых усилителей см. в моем блоге, посвященном советам и предложениям по проектированию и изготовлению ламповых усилителей.Кроме того, я также опубликовал несколько предложений по цветовому коду проводки лампового усилителя.


Эксплуатация аудиоусилителя Junk Box и заключительные проверки

Когда вы закончите сборку, отложите ее на день или около того. Затем проверьте его на наличие ошибок. Вставьте трубки. Затем я предлагаю вам подключить по крайней мере один метр и лучшее место (если у вас есть только один метр), чтобы увидеть, все ли в порядке, на одном из сенсорных резисторов. Если количество милливольт там правильное или может быть отрегулировано регулятором баланса, чтобы оно было правильным, то вполне вероятно, что усилитель будет работать.Делайте оба канала. Трубки довольно прочные и выдерживают неисправность в течение нескольких минут. Если эти измерения неверны, вам нужно искать ошибку проводки или компонент, неправильно установленный или с неправильным значением. Если значения в порядке, я бы измерил напряжение постоянного тока в средней точке каждого SRPP. Используйте либо катод верхнего триода, либо анод нижнего. Напряжение в любой точке должно составлять примерно половину напряжения, подаваемого на верхний анод. Он может варьироваться на целых 25% в зависимости от соответствия двух секций трубы.Если вы используете отдельные лампы, такие как 6C4, для каждой половины, они должны иметь аналогичные результаты. Вы можете выполнить все эти тесты как с нагрузкой на усилитель, так и без нее. Для завершения проверки необходимо добавить динамики соответствующего импеданса и подать сигнал. В зависимости от выбора трубок вы можете использовать для этого множество источников. Я обнаружил, что выход от портативных плееров, предусилителей и почти всего, что позволит вам контролировать громкость, будет работать нормально. Если вы соберете усилитель с регулятором громкости на 100 кОм, вы сможете использовать практически любой источник, обеспечивающий более 100 милливольт сигнала. Фактическое усиление, естественно, будет зависеть от того, какие лампы вы используете.

Фотография 3: Бюджетный вариант JBAA, построенный на шасси S-5 с лампами 6GV8 (много модификаций печатной платы)


Предлагаемые типы трубок

Для выходного каскада: Сгруппирован катодным резистором в схеме LM317

  • Группа 1 с резистором 18R 6V6, 6AQ5, 6005 (Фото 2), 6Y6G
  • Группа 2 с резистором 15R EL84, 6BQ5, 6F5P и 6P15P-EB, 6Y6GA
  • Группа 3 с резистором 20R 6K6, 6W6, 6GV8, 6BM8, ECL82, ECL85

Для каскада драйвера: 12AX7, 12AU7 (более низкий вариант усиления), ECC82 (более низкий вариант усиления), ECC83, 5751, 12SL7, 6SL7, триодные секции некоторых из вышеперечисленных многосекционных ламп.

Вы можете использовать аналогичные трубки с европейским или российским обозначением для любого из перечисленных типов. Вы также можете использовать другие лампы, которые могут иметь аналогичные рассеивания для выходного каскада и другие триоды с малым сигналом для каскада драйвера. Как должно быть ясно, почти любая комбинация ламп будет работать. Мне лично больше всего нравится звук EL84s и 6Y6 в сочетании с 5751 и 12SL7 соответственно.


Измеренная производительность — 6AQ5/5751 ламповая версия JBAA

Используемые лампы : GE JAN 6005W и Sovtek 5751
Ответ : от 20 Гц до 20 кГц +0.1/-0,25 дБВ при 1 Вт RMS на резистивной нагрузке 8 Ом
-1 дБВ в точках : 10 Гц и 41 кГц
Отношение сигнал-шум широкополосный : 89 дБВ

Искажение + шум при среднеквадратичной мощности 1 Вт при резистивной нагрузке 8 Ом
50 Гц 0,70%
1000 Гц 0,46%
10 кГц 0,40%
20 кГц 0,84%

Испытательное оборудование:

  • Анализатор искажений HP 331A
  • Двухканальный USB-осциллограф Velleman для ПК (со встроенным генератором сигналов)
  • Остаточный THD+N: 0.20%
  • Минимальный уровень шума в мастерской (в день испытаний): -98 дБв

Прослушивание

Звук, производимый любой из комбинаций, будет весьма полезным. Он намного лучше, чем многие другие небольшие ламповые усилители, и с ним легко можно раскачать множество динамиков. Я рекомендую использовать только те, которые имеют чувствительность выше 90 дБ/Вт, если вы используете усилитель в большой комнате. Для прослушивания вблизи подойдут любые динамики. Полнодиапазонные динамики являются лучшими, так как басы глубокие и превосходные.

Хорошо слушаю
Брюс

НАБОР ЛАМПНОГО Усилителя для самостоятельного изготовления

5E3 Tweed Deluxe Build / Rebuild Tube Guitar Diy AMP Kit
5e3Tubeampkit $ 595Tubeampkit $ 599.95
$ 599.95

PowerTransformer: Нижнее напряжение (US18016) Нет мощности (-49)
AductTransFormer: Super TF110 / 041318 Layer WoundNo Output (-39)
Крышки фильтров: Sprague Atom
Конденсаторы: Sprague Orange DropMallory 150 Series
Потенциометры: Alpha Metal ShaftSealed Mil-Spec (+89.95)
ручки: черный
провод: ткань покрыта Plassback
Оборудование: включены
Turretboard: в комплекте.
Триод США Dynaco ST-70 Ламповый комплект усилителя своими руками
Триод США Dynaco ST-70 Ламповый комплект усилителя 09kit

4 st795
DriverBoard: новыйEF866AU6Без платы и деталей (-59,95)
CapBoard: ST70CapUpgradeБез платы и деталей (-59,95) A470 x 2) Нет выходных трансформаторов (- $ 159,00)
Caps: Xiconsolen (+ $ 29)
Трубки: NoneWith Trub (+ $ 324.95)
Шасси: Triodechassisnone (- $ 139. 95)
Провод: Ткань Phipback

Triode USA Dynaco Mk3 Tube DIY Kit
Triode USA Dynaco Mk3 Tube DIY Kit mk3ampkit $949.95
Двидронная доска: Triodeusamk3No Доска Нет запчастей (- $ 49.95)
Capboard: Triodeusamk3Capno Доска Нет запчастей (- $ 54,95)
Powertransformer: Standard 120VAC (P782) Нет (- $ 100.00)
ashiteTransformer: A431NONE (- $ 129.00)
CROKE: Стандартный C354none (- $ 14.00)
CAPS: XICONSOLEN (+ $ 29)
Трубки: Nonewhith Wabes (+ $ 229)
Шасси: MK3 UPGRADDONENONE (- $ 109)
Провод: Ткань Phivback
5F1 Комплект усилителя Tweed Champ Tube DIY
5F1 Комплект усилителя Tweed Champ Tube DIY 5f1kit $459. 95
Лампы: Нет с лампами (+$109)
Конденсаторы: Sprague Orange DropMallory 150 Series
Силовой трансформатор: US Laydown 120 В, без питания (-39)
Выходной трансформатор: 15 Вт (USA18031), без выхода (-18) 907
93
Marshall JCM800 2204A 50W TUBE DIY AMP Kit Version 2
50WMARSHKITV2 $ 799. 95 $ 799.95

7 Трансформаторы: с трансформаторами с трансформаторами (- $ 224.95)


Трубки: невидимые трубки (+ 99 долларов.95)
Turretboard: с Boardnone (- $ 31.95)
Проволока: Ткань Phifback
Оборудование: Nonewith Attage Attagress (+ $ 10.95)
93 9 4
DIY Marshall JCM800 2203A 100W Tube AMP Kit версия 2
100WMARSHKITV2 $ 899.95 $ 899.95 9997
Трансформаторы: с трансформаторами с трансформаторами (- $ 135,95)
Трубки: Nonwith Trubs (+ $ 144.95)
Turretboard: с Boardnone (- $ 31,95)
Проволока: Ткань Thangback
.95)
AA764 Blackface Champ Diy Tube AMP Kit
AA764 Chansface Champ Diy Tube AMP Kit Champrebuild $ 379. 95
Трубы: NoneWith Cavectors (+ $ 109)
Конденсаторы: Sprague Orange DropMallory 150 Series
PowerTransformer: Laydown USA CLASSIC US18019Multi National Voltage Heyboer 120/240 В (+44,00) без питания (-49 долларов США)
Выходной трансформатор: USA Classic 5 Вт (US18030) USA Classic 15 Вт (US18031) (+ 10 долларов США.95) Нет выхода (-18)
Аппаратное обеспечение: в комплекте

Наборы низковаттных гитарных ламповых усилителей Guytronix DIY

Ламповый усилитель своими руками и набор ламповых усилителей

Хорошо, некоторые могут сказать, что комплект лампового усилителя не на 100% «сделай сам». Если вы продвинутый сборщик, вы, безусловно, можете найти детали и собрать усилитель, основываясь только на схеме. Однако с Guytronix вы получаете усилители, разработанные профессионалами, и мы оказываем поддержку на протяжении всего процесса сборки.Прочитайте этот незапрошенный отзыв от клиента Guytronix:

Ричард Гай из Guytronix занимается поддержкой клиентов и помогает своим клиентам получить наилучшие впечатления от своих комплектов усилителей Guytronix. Этот человек провел со мной почти 2 часа, разговаривая по телефону, отлаживая мой беззвучный гитарный усилитель. Ричард терпеливо ждал у телефона, пока я выполняла исправление. Его чувство юмора было очевидным, когда он велел мне подключить мою гитару, выставить все регуляторы громкости на максимум и взять гигантский полновесный аккорд ми.«Все части процесса тестирования».

Зачем мне ламповый усилитель?

Если вы никогда не играли через ламповый (ламповый) усилитель — что ж, мы думаем, что вы упускаете массу удовольствия. Мы здесь не для того, чтобы осуждать твердотельные усилители, нам просто нравится, как гитара звучит через ламповый усилитель. Ламповые усилители обычно называют «более музыкальными» и «теплыми». Из Википедии:

Ламповые усилители реагируют иначе, чем транзисторные усилители, когда уровни сигнала приближаются и достигают точки ограничения.В ламповом усилителе переход от линейного усиления к ограничению менее резкий, чем в полупроводниковом усилителе, что приводит к менее решетчатой ​​форме искажения в начале ограничения.

А? Давайте представим на мгновение, что у нас есть два почти одинаковых гитарных усилителя рядом, один полупроводниковый, один ламповый. Давайте также представим, что эти два усилителя имеют идентичный «полностью чистый» звук, который представляет 1% всех возможных тонов, и идентичный «полностью искаженный» звук, который представляет еще 1% всех возможных тонов.Как насчет всего от полностью чистого до полностью искаженного? Разница в том, как ламповый усилитель реагирует на «нажатие», дает невероятный спектр звуков, которые находятся между полностью чистыми и полностью искаженными. Именно здесь, «посередине», где существуют еще 98% тонов, полупроводниковый усилитель не может воспроизвести звук и ощущение лампового усилителя. Многие также согласятся, что ламповый усилитель звучит лучше и в оставшихся 2% тонов.

Ламповые усилители воспринимаются иначе, чем полупроводниковые усилители, потому что они реагируют на мягкость или агрессивность вашего выбора, а также на регулятор громкости вашей гитары. Вы можете перейти от чистого звука к среднему на ламповом усилителе, не нажимая на педаль и не переключая каналы. К настоящему времени вы можете сказать, что мы любим ламповые усилители. Чтобы было предельно ясно, мы не пытаемся продать вам Волшебную Пыль Единорога. Мы просто предпочитаем здесь ламповые усилители, и мы знаем, что мы не одиноки.

Зачем нужны маленькие маловаттные комплекты ламповых усилителей?

«часто лучше выбрать усилитель с меньшей мощностью, чем усилитель с большей мощностью, в зависимости от того, как и где вы играете». — от «The Hub» (Друг музыкантов)

Как насчет DSP/моделирующих усилителей?

Моделирующие усилители пытаются в цифровом виде имитировать звук ламповых усилителей.Хм. Зачем им эмулировать звук лампового усилителя? Потому что ламповые усилители звучат потрясающе. Мнения расходятся, и технологии моделирования, безусловно, прошли долгий путь. Однако эмуляция всегда будет… эмуляцией. Как однажды сказал Уолтер Уайт:

.

У вас просто прохладная, нефирменная, непатентованная кола. То, что я делаю, — это классическая кока-кола. Вы действительно хотите жить в мире без кока-колы?


Dimed & Dangerous: радость и горе от создания усилителя своими руками

Создать собственный усилитель еще никогда не было так просто.Вы можете найти множество веб-сайтов с множеством вариантов классической модели усилителя. Эти комплекты варьируются от минимальных до полных, включая корпус и динамик. Звучит весело, но может быть немного страшно. Это требует достаточного количества времени и последующих действий, а также глубокого внимания к электробезопасности. Если бы у меня была проволока каждый раз, когда я был поражен током, взорвал вольтметр, покрасил трубку или закоптил резистор… Я мог бы натянуть арфу. Следуй инструкциям! Большинство моих испытаний проходило во фристайле — построение без схемы и как бы на лету.Но если у вас есть интерес и терпение, сборка усилителя — очень полезное занятие.

Когда я впервые заинтересовался электроникой для гитарных усилителей в начале 90-х, я хотел стать учеником своего местного мастера по ремонту усилителей Рича Богарта. У него был крохотный магазинчик в Чапел-Хилл под названием The Tube Farm. Ремонтные работы были побочным интересом для Рича, который был техническим специалистом по мейнфреймам IBM, дежурившим круглосуточно и без выходных. Иногда между обращениями в службу поддержки проходили недели, так что Tube Farm занимала его. Рич отказался от идеи ученика, но сказал мне сделать то, что он сделал 25 лет назад: собрать своими руками самый простой Fender — твидовый Champ.Найдите детали, разберитесь со схемой, соберите, зажгите предохранитель и отойдите!

Рич дал мне экземпляр Каталога инструментов Анжелы размером с телефонную книгу маленького городка. Он был полон списков ламп, трансформаторов, старинных радиодеталей… ламповой технологии Rosetta Stone 20–60-х годов. И у него была схема проекта Champ. Купите наши материалы, чтобы построить это!

А как насчет тебя и твоего усилителя? Если вам повезет, в отличие от меня, когда вы соберете все вместе, это сработает с первого или со второго раза. Современные комплекты устраняют большую часть догадок, что очень полезно. Представьте себе, что вы смотрите на тарелку проводов с макаронами, пытаясь найти один провод не в том месте или найти обратный конденсатор. Так вы получаете дополнительное образование, которое облегчает следующую сборку. В моей первой сборке было два элемента, которые поставили меня в тупик. Один был схематическим символом, который я не мог понять, а другой был проблемой при включении усилителя. Каждый раз предохранитель перегорал примерно через 40 секунд.

Представьте себе, что вы смотрите на тарелку проводов с макаронами, пытаясь увидеть, что один провод находится не в том месте, или найти обратный конденсатор.

Посмотрите на загадочный символ, выделенный желтым цветом ( Фото 1 ). Он выглядит как трансформер, но у него только одна сторона, и он забавно подключен. Приложение усилителя? Нет. Это дроссель фильтра. Как и наше приложение, усилитель может жить и без него. В более дешевых моделях вместо дорогого дросселя полутрансформаторного фильтра часто используется силовой резистор. (У Champ 50-х годов есть резистор.) В моей схеме Angela Instruments был один из этих загадочных дополнительных битов, неизвестных, поэтому мне пришлось вернуться к Ричу за советом.

Дроссель фильтра помогает сгладить пульсации или гул в источнике питания и чаще всего находится между крышкой основного фильтра, который питает выходной трансформатор/силовые трубки, и крышкой фильтра питания экрана. Давайте немного отступим. Ламповые гитарные усилители работают от постоянного напряжения. Электричество в нашем доме переменное, поэтому напряжение в розетке колеблется вверх и вниз 60 раз в секунду. Вы слышали о 60-тактном гуле? Это переменный сигнал настенного напряжения: низкий тон 60 Гц, заражающий электронику. Итак, поскольку нам нужен постоянный ток для наших усилителей, как нам преобразовать переменный ток в постоянный?

Здесь на помощь приходят выпрямители.Они могут быть ламповыми или твердотельными. Выпрямители позволяют току течь только в одном направлении. Когда мощность переменного тока от стены увеличивается (положительно), выпрямитель пропускает ток, чтобы заполнить конденсаторы фильтра усилителя. Когда мощность переменного тока падает (отрицательная), выпрямитель блокирует протекание отрицательного тока. Я упрощаю — и опускаю силовой трансформатор, который берет напряжение переменного тока на стене и преобразует его в более высокое или более низкое напряжение переменного тока для усилителя — пока.

Итак, вот как мы получаем постоянный ток для нашего усилителя, но постоянный ток пульсирует с частотой настенного цикла 60 раз в секунду, так что 60-герцовый гул идет вместе с нашим новым потоком постоянного тока, модулируя питание усилителя.Крышки фильтров работают, чтобы сгладить этот гул, а дроссель фильтра — видите, я вернулся к нему — просто еще один инструмент для устранения пульсаций или колебаний источника питания постоянного тока. Дроссель фильтра имеет динамические свойства, которые подпрыгивают и могут активно помогать крышкам фильтра, когда усилитель пропускает ток через лампы. Гораздо более дешевый резистор может только помочь уменьшить фон 60 Гц, но не устранить его. (Большинство усилителей используют двухполупериодное выпрямление, что дает удвоение пульсации тока при частоте пульсаций 120 Гц, но пока не будем усложнять!)

Следите за обновлениями в следующем месяце, где я опишу звук дросселей фильтра по сравнению с резисторами, а также расскажу историю о том, почему моя первая сборка чуть не стала дверной защелкой.


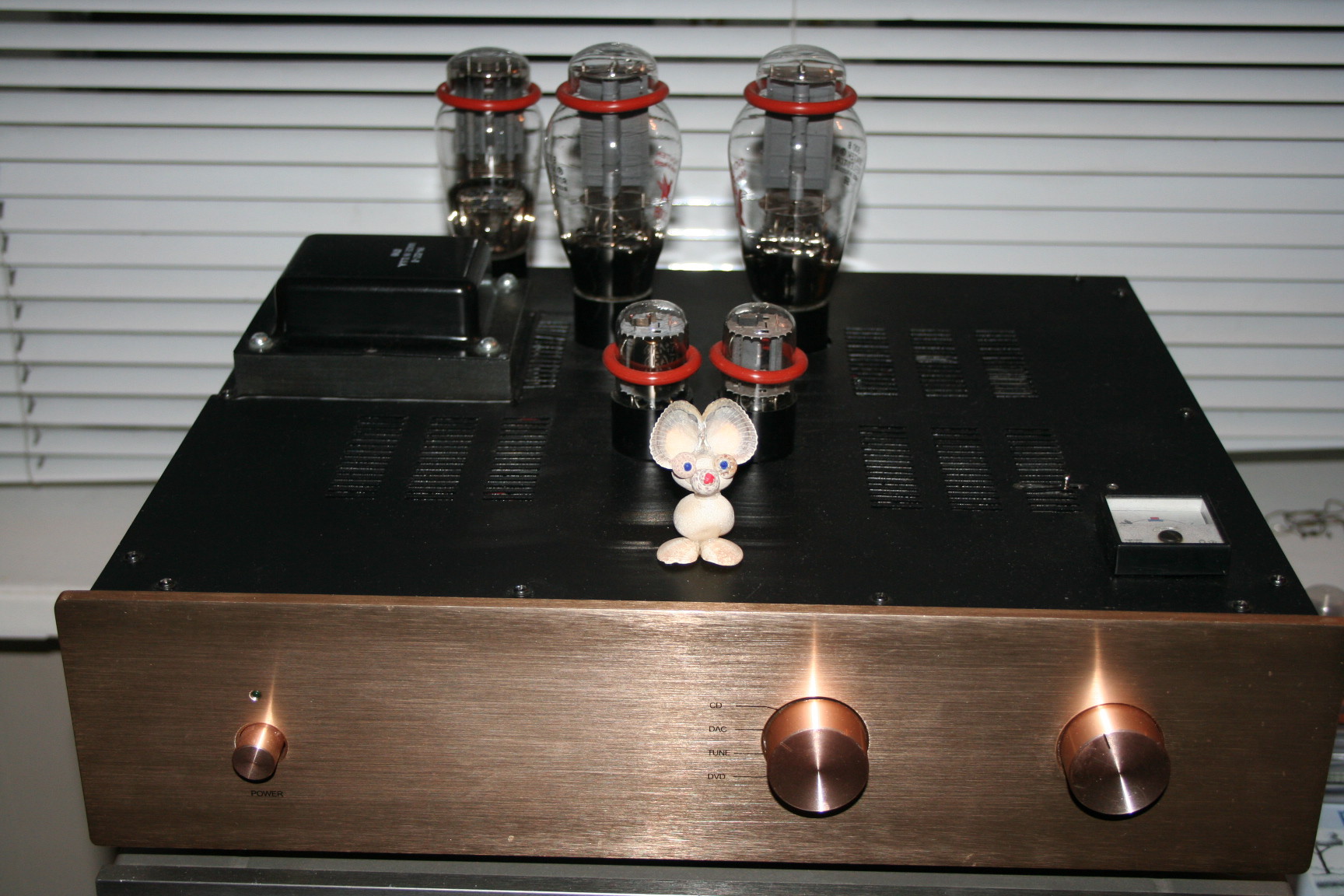

Источник Hi-Fi DIY «Billie» 300B SE Amp. Набор Thorsten Loesch



















































август 2001 г.

Комплект Hi-Fi для самостоятельной сборки
«Billie» 300B
Однотактный моноблок
Комплект усилителя

Обзор Thorsten Loesch
Нажмите здесь, чтобы отправить электронное письмо рецензенту

Как невинное электронное письмо
стало причиной этого отзыва…
Какое-то время назад я был подписан на ныне несуществующий «Lowther» Список адресов электронной почты ведет Берт Доппенберг из Lowther Holland. в контексте дискуссии о достаточно недорогих усилителях для Низкочастотные динамики кто-то тогда мне не известный, по имени Брайан Черри упомянул, что у него есть моноблочный усилитель 300B, который продается гораздо меньше, чем за 1000 баксов, прямо из Гонконга из его компания — DIY Hi-Fi Supply. Его веб-сайт выглядел красиво пару ампер, так что я быстро ответил на электронное письмо, сказав, что наполовину пошутить примерно так: «Если вы действительно думаете, что ваш усилитель так хороши, как вы их изображаете, как насчет того, чтобы послать мне пара для обзора?».
Как оказалось, усилитель на самом деле представляет собой разобранный Комплектная версия усилителя Consonance M500 производства Opera Аудио в Пекине. Теперь я знаю, обзоров в других журналах быть не должно. повлиять на меня, но один обзор, который я читал, из немецкого «Имидж hi-fi» был одним из немногих игроков, которых я до сих пор беру серьезный (Роланд Крафт) и очень дополняющий друг друга. Так что я был довольно с нетерпением жду возможности оценить эти усилители себя.
Что ж, Брайан принял вызов, и вскоре мы договорились о пересмотре.Мой первый шок пришел при доставке комплекты. Нет, дело было НЕ в том, что наша секретарша на работе (где Мне их доставили) сразу отказался трогать эти тяжелые ящики и таскать их по кругу. Мой шок исходил от шкалы времени. я имел прочитайте электронное письмо, подтверждающее отправку из Гонконга, только предыдущее день! В целом комплект дошел до меня менее чем за 48 часов! Я знаю множество довольно крупных британских компаний, которые не могут управлять подобным шкала времени доставки в пределах Великобритании, не говоря уже о месте на другой конец света, примерно 12 000 миль.
Я подумал, что если какая-то скорость в заполнении заказы были чем угодно, эти ребята имели в виду бизнес, серьезно. Большинство поставщиков комплектов для самостоятельной сборки привыкли к задержкам, долгой доставке. времена и тому подобное и даже счастливы кроме них. Но мальчик это освежает если просто для разнообразия происходит обратное. Доставка была через Fed-Ex. Экспресс, то, что для Великобритании и США добавляет около 220 долларов. Таким образом, обычно цена отгрузки для любого частного клиента будет 1000 долларов США или меньше, если вы выбрали более медленный способ доставки.
Во всяком случае, английское руководство, похоже, поссорились на таможне или что-то в этом роде и ее величества Таможня и акциз решили ввести хороший налог на импорт и злобно Добавлен налоговый законопроект, НЕСМОТРЯ на явное заявление о документах для Комплект как «Образцы продукции только для оценки, без коммерческого использования». значение». Но это произошло на британской земле и не может считаться против DIY Hi-Fi Supply. Брайан высылаю замену английской сборки руководство (25 отксерокопированных страниц с большим количеством фотографий), а также в комплекте проводное обновление, которое обычно добавляет 20 долларов к стоимости усилителя.
Если вы покупаете комплект в Гонконге импортные пошлины и налоги могут взиматься, пожалуйста, свяжитесь с вашим местным таможня и акциз перед заказом. Еще одна возможная загвоздка заказ этих комплектов означает, что DIY Hi-Fi Supply в настоящее время принимает кредитные карты только через «PayPal». Другие варианты оплаты включают денежные переводы и банковский перевод. В нашем местном Hi-Fi клубе есть недавно приобрел значительное количество ламп от DIY Hi-Fi Поставка с помощью банковского перевода, никаких проблем и отличный сервис.Другие, кто недавно имел дело с DIY Hi-Fi Supply, также сообщили отличный сервис, поэтому я думаю, что отличный сервис, который у меня был, был не единичный случай или чтобы произвести впечатление на рецензента, а нормальный способ бизнеса для DIY Hi-Fi Supply.
Распаковка «комплекта» выявила суть два почти полностью собранных усилителя, очень разные по ощущениям к обычной большой «смешанной сумке» или шасси и электронному лакомые кусочки. Я бы подумал, что менее опытные мастера-сделай сам и новички в комплект для сборки этого простого факта вместе с отличным руководством вероятно, породит значительную степень уверенности в том, что готовые усилители будут хорошо выглядеть и будут умеет их строить.
Поставляемые комплектующие имеют широкий ассортимент, включая причудливо выглядящие китайские резисторы (которые тем не менее иметь репутацию хорошего звука в китайском сообществе DIY), Конденсаторы Black Gate и Solen. Общий пассивный компонент качество неплохое, но ничего особенного, за исключением разве что конденсаторы Black Gate. Поставляемые клапаны пользуются заслуженным уважением. Никелевые аноды Valve Art 300B и универсальный китайский аналог 6SL7 Драйвер Vales и универсальные китайские эквивалентные выпрямители 5U4. То проволока из апгрейда проволоки непрерывнолитая, бескислородная, эмалированная провод с высокотемпературной пластиковой оплеткой. В целом хорошая базовая платформа.
Я могу оценить тот факт, что DIY Hi-Fi Supply избегал включать многое с точки зрения причудливого аудиофильского бутика компоненты, как таковые не только достаточно дорогие, но и очень многое зависит от вкуса. Например, я не очень люблю бумагу. в масляных конденсаторах, в то время как другие любят их. В равной степени некоторые люди очень не люблю мои любимые фольговые и пленочные конденсаторы.Так, если у вас есть какая-то особая симпатия к определенным частям или проводам, покупайте комплект «Билли» прост и заменяется во время сборки того, что вам не нравятся ваши любимые биты, это один из лучших Преимущества сборки комплектов. Если вы не уверены, что вам нравится, полные комплекты обновления, предлагаемые DIY Hi-fi Supply, дадут заметное улучшение качества звука и очень достойные внимания.
Я собрал отдельные маленькие строители веб-страницу журнала (нажмите здесь) с фотографиями, сделанными во время сборки, поэтому я избавлю вас от подробностей. В целом сборка прошла легко и просто. Я ударил два основных загвоздки, одна из которых была VA 300B, которая явно пострадала от смещения внутренних конструкций из-за грубого обращения при транспортировке, закорачивая сетку и катод и тем самым делая клапан непригодным для использования. Другой заключался в том, что все напряжения были слишком высокими. Высота напряжения (которые серьезно повлияют на срок службы клапана), где результат довольно высокого сетевого напряжения в Великобритании. После обсуждений с DIY Hi-Fi Supply и заводом я установил резистор капельницы чтобы снизить напряжение, текущие комплекты должны были получить новый сетевой Трансформатор, позволяющий согласовать более широкий диапазон напряжений.
Я изменил две вещи. Сначала подходит комплект Входы сбоку от усилителя. Хорошо для короткого сигнала путь, но совершенно непригодный для использования в большинстве Hi-Fi систем. я установил вход сзади, отказавшись от возможности иметь 4 и 8 Ом отводы выходного трансформатора напрямую. Если мне нужно изменить его теперь требуется снять кожух трансформатора и заменить подключение на трансформаторе. Во-вторых, я использовал свой собственный кабель для входная проводка, точно такая же, как я использую в своем собственном межсоединения.
Я упоминаю эти проблемы здесь, чтобы не напугать потенциальных сборщиков комплектов, но дайте понять, что даже хорошо спроектированный и протестированный комплект может при определенных условиях вызвать проблемы. У меня, возможно, есть еще одна или две проблемы с «Билли». Кит в общем. Моноблоки раскладываются не зеркально симметрично. В результате получается, что если усилители стоят рядом друг с другом внешний вид не очень приятный. Кроме того, маленький переключатель переключатели, установленные на задней панели усилителя, и не очень внушающий доверие, но располагающийся на спине из довольно больших усилителей они являются основным PITA (Pain In The A…) для работы, особенно при выключении усилителей. горячие.
Хорошо, так что эти нарекания касаются только внешнего вида и эргономика и не надо забывать что речь идет о основная часть комплекта, которая из-за самостоятельной сборки стоит всего около 1000 долларов, так что, возможно, мне следует полегче, но, эй, я Hi-Fi Критик», так что я занимаюсь критикой… Еще одно замечание, Коэффициент усиления этих усилителей достаточно низкий, практически во всех системах в идеале потребуется активный линейный каскад с довольно высоким коэффициентом усиления. Оба линейных каскада моего предусилителя Arthur Loesch оборудованы 5687. и конвейерная сцена ECC81 из самодельной копии Shindo Laboratories. У «Кларе» высокий коэффициент усиления, так что тут проблем нет.
При сборке комплекта я, конечно, жажду заменить все эти дешевые компоненты моими любимыми «бутиковые» части, однако я чувствовал, что это был обзор это должно быть сделано строго по Хойлу. Нет причудливой работы ног и хитрые трюки с бэкдором. Как видите, я не совсем удалось, но большая часть прослушивания была сделана с усилителями используя компоненты, как они вышли из коробки.
Так как пара ВА 300Б с неисправным Клапан, где был заменен, я сначала включил усилитель в своей системе. используя Светланы 300B, мой давний эталон 300B.Отбрасывание новенький усилитель в систему вместо моего «Legacy» Усилитель, повторяя то, что только что играло (Eric Clapton Unplugged в этом случае). Хотя я мог сразу заметить, что «Билли» имел ряд мелких недостатков (хотя помните, что усилитель был никоим образом не прогорел), в общем был положительно удивлен звук, который я услышал. Очень естественно, открыто и в целом приятно. Я заметил, что шлепки по корпусу акустической гитары не хватало воздействия, общий тон был слегка грубым и конечная степень «воздуха» и детализация высоких частот отсутствовали.Это общее восприятие осталось даже после значительного выгорания.
Но эй, я сравниваю комплект усилителя стоимостью 1000 долларов для усилителя, который я разработал и построил в качестве упражнения в «выкладывании всех сил». Этот усилитель столкнулся с большой конкуренцией со временем, соответствуя или превосходя производительность таких превосходных устройства, такие как Art Audio Jota и усилитель Border Patrol 300B в моей системе. Так что с учетом того, что «Билли» удалось держи меня в плену музыки и никаких «убери это ужасно» был запущен импульс (я часто получаю это в своей системе) «Билли» спета очень хорошо.Учитывая, в частности, прозаические пассивные компоненты и весьма скромное оснащение Valves стандартный комплект звучал намного лучше, чем имел право.
Я также пробовал выпускные клапаны Sovtek 300B. У меня под рукой была как стандартная бакелитовая основа, так и новая (Electro Hamonix) керамическая. Как только я получил замену Valve Искусство Я попробовал это также.
В то время как мои обширные результаты прослушивания, включая почти все доступные в настоящее время 300B придется ждать до следующего месяц я обнаружил, что стоковый VA 300B дает довольно яркий тон, очень открытый звук с большей остротой, чем мне нравится.Друг заметил, что гармонический баланс духовых инструментов казался измененным на довольно наклоненный звук. я нашел это Valve хорошо работает с динамиками Beauhorn B-2, которые я рассматривал в выпуск за последний месяц. У этих динамиков очень мягкий верх, часто встречается как озвучка на современной небольшой стойке компьютерные колонки. Дополнительная яркость выходного клапана Valve Art будет хорошо работать здесь.
С моими собственными динамиками (15-дюймовый монитор Tannoy Red Dual Concentric в угловых вольерах York и Magnificat. Динамики на базе антикварных драйверов Goodmans) Нашел Совтек чтобы дать гораздо лучший общий баланс с большей детализацией и уточнением, заставляя VA звучать резко и немного агрессивно.Значительно более дорогая Светлана 300Б оказалась намного дороже. более беспристрастная и утонченная производительность, чем у VA или Sovtek. Однако, если оставить в стороне опасения по поводу надежности и доступности Светлана 300Б,
Я получил еще лучший звук от «Билли» Комплекты с использованием некоторых новых китайских 300B, также поставляемых DIY Hi-Fi. Поставка. Сделано на заводе в провинции Тяньцзинь недалеко от Пекина. до сих пор они продавались под несколькими лейблами, те, поставляемые мне компанией DIY Hi-fi Supply, называются TJ, сокращение от TianJin.Пока мой абсолютный чемпион — Globe Type с сетчатым анодом. (на фото выше), другие доступные клапаны TJ 300B имеют гораздо магии и звука Mesh Anode и доступны всего от 150 долларов за пару. Их определенно стоит иметь, в мои тесты Я предпочел базовую бутылку кока-колы TJ новым серийным WE.
Я сделал еще немного Valve «прокатки» с выпрямителями и управляющими клапанами. Легендарный RCA «Красный» 5691 звучал грязно и замкнуто в сочетании с Valve. Art 300B давал звуку разумный баланс, но ему не хватало открытости. а поподробнее.Некоторые Philips 6188 звучали хорошо сбалансированно, намного лучше. чем китайский 6Н9. Моими фаворитами на данный момент являются довольно старая Сильвания. и Кен-Рад 6SL7/VT-229. В любом случае, я думаю, что все старые стоковый 6SL7 улучшил звук этого усилителя, так что идите и купите. Не нужно гнаться за уважаемыми денежными раковинами, приобретите приличные Philips или Tung Sol, они значительно улучшат звук усилителя. всего за несколько баксов.
Когда я экспериментировал с вентилями выпрямителя Я был в другом шоке. Замена китайского 5Z3 на RCA 5R4GY значительно улучшил тональность, слегка легкое, но очень сбалансированное и эфирное исполнение.Музыка очень хорошо наполняла комнату, в том числе и за стеной! Какой-то Mullard GZ34 (он же 5AR4) давал большую мощь, отдачу и скорость, У меня был похожий звук от какого-то Совтека и EI 5AR4/GZ34. Обратная сторона звука GZ34 была небольшая резкость. я недавно получил второй Mullard GZ32, чтобы составить пару, и обнаружил, что это ложь восхитительно как раз между GZ34 и 5R4GY. Отсутствие легкого край, но с сохранением большей части темпа и баса, это моя текущая предпочтительная комбинация.
Я неоднократно сравнивал усилитель с моего «Наследия», а также против пары уважаемых моноблочные усилители от «Heart» Голландия.Как «Сердце» усилители стоят столько же, сколько готовая продукция, как полностью собранные блоки из Opera/Consonance я чувствовал, что это особенно стоящее сравнение. Ранее подразделения «Сердце» показали себя очень способными, аккуратно превзойдя обоих Кэри и моноблочные усилители Canary Audio 300B. Единицы, которые у меня были доступны где совсем недавнее производство и якобы даже лучше, чем старые устройства, которые я тестировал некоторое время назад.
Ну, используя TJ Mesh Anode 300B в любом усилитель (также с использованием других 300B) «Билли» не только демонстрировал гораздо более низкий уровень шума (у Hearts были заметные гул с моими высокочувствительными динамиками), но предлагается со складом Китайские выпрямители 5Z3 намного лучше и с более низкими басами, больше деталей в среднем диапазоне и немного более глубокий и широкий звуковой ландшафт.
Хорошо, теперь, возможно, еще несколько наблюдений за прослушиванием из моей маленькой черной книжки. Некоторые из моих регулярных тестовых записей для естественная тональность и детализация содержат музыку барокко, сыгранную на оригинале инструменты, особенно ряд произведений Генделя на Hamonia На лейбле Mundi и на сублейбле L’oiseau-Lyre Decca. У Вивальди Глорию ре мажор я заметил для штатного усилителя «Хорошо звуковой ландшафт, голоса слишком агрессивные и резкие, струнные небольшой край». Переключение блока клапанов на TJ 300B, Ken Rad Drivers и Mallard Rectifiers произвели следующий восторженный отзыв: «Вау, никогда не знал, что так много места на этой записи голоса такие настоящие.«Предполагаемый критическая сессия прослушивания быстро превратилась в чистую снисходительность. Ну, я полагаю, что в результате стандартный комплект довольно хорош с натуральная классическая музыка, с лучшими лампами она изумительна.
Во время прослушивания «Билли» с картин Муссорского с выставки (ссылка Компакт-диск с записями, режиссура Эджи Оджи) Я заметил, что в стоковом состоянии у «Билли» было заметное отсутствие удара в Нижнем мире регионы, а струнные звучали немного грубо и резко. Это в стороне звук был очень открытым и естественным.В общем нашел результат очень приятный для слуха, и если бы я не привык к гораздо более высокому уровень производительности за эти годы, я мог бы сейчас бредить, как это это «лучший усилитель, который я когда-либо слышал».
Ну, даже с лучшими доступными клапанами немного подошли к падению «Билли», очень коротковаты. Тем не менее, слушая «Билли» с моим любимым набором Valves и снова играю Эрика Клэптона Unplugged набор я нахожу теперь воздействие на корпус гитары, оказываемое с помощью правильный вид воздействия и в пределах ограничений записи вокал интимный, детальный и плавный.Отрисованная деталь от таких предметов как перкуссия дух захватывает.
Если какие-либо звуковые жалобы остаются, возможно, когда-то слишком теплая середина. Саксофоны звучат просто крошечный тик слишком кремовый, вокал, возможно, немного теплее, чем в реальность. В любом случае, вот усилитель, который может, если он установлен, с подходящими высококачественными клапанами предлагают гораздо больше, чем мельком настоящего High End. Действительно, среди имеющихся в продаже Усилители 300B SE, которые мне довелось услышать, «Билли», а.к.а. Комплект Consonance M500 (и, очевидно, также Consonance M500 в сборе) легко входит в пятерку лучших. Пограничный патруль Усилитель, полагаясь здесь на свою звуковую память, улучшает его в чистом виде. удар баса и немного темп, у Art Audio Jota больше мощности, но оба проигрывают с точки зрения прозрачности и осязаемости.
Audio Note Japan Baransu, на мой взгляд, лучше через банк (пока не часто в моей системе, так как я не могу себе позволить это и должен просить, чтобы это закончилось в течение часа, это остается моим 100 опорных точек, но только при наличии NOS WE 300B до 1988 г. или STC 4300B).Звуковой слот Clearly Heart, Cary and Canary в ниже Billie/M500. На самом деле, я бы сказал, даже если бы он был оснащен стандартные китайские клапаны (и использование идентичных 300B на других) Billie/M500 будет работать вне конкуренции.
Учитывая цену комплекта и производительность как запас, так и потенциал производительности, если он оснащен лучшие доступные клапаны, я могу только назвать это огромной сделкой. Стоимость за деньги, если я когда-либо видел это. Даже собранные блоки примерно от 2500 до 3000 долларов за пару (в зависимости от комплекта клапанов и спросите вы — цены из Германии, Великобритании и США) отличное соотношение цены и качества для денег.
Набор довольно прост в сборке и следовательно, подходит в качестве проекта для 1 st мастеров, занимающихся своими руками (но соблюдайте электробезопасность). Собранные блоки прочные и высокая производительность, если много больше денег. Так что для тех, кто хочет пара качественных, недорогих моноблоков 300B Billie Комплекты или собранный M500 должны быть первыми в списке. Если вы уже скажем, Cary или Canary или аналогичный усилитель, я думаю, что какой-то внутренний модернизация и выпускные клапаны TJ обеспечат лучшее соотношение цены и качества чем покупать готовую пару M500, но если вы можете построить комплект попробовать в Билли.
На самом деле, я ясно дал понять, что это Усилитель/комплект из материкового Китая? Ага, оттуда же что якобы только оказывается низкосортным, ненадежным, плохо звучащим механизм! Ну, у меня был неудачный опыт с продуктами «Made в КНР». Так что это очень обнадеживает и приятно отдохнуть от обычные предубеждения и представления о китайских продуктах для увидеть, что эти усилители так же хорошо спроектированы и сделаны, как и все, что я пришел через.
Ладно, пожалуй, лакмусовой бумажкой будет спросить меня что играет в моей системе в данный момент.Ну, Билли конечно, полностью загруженный лучшими клапанами, которые я могу достать заменены некоторые пассивные детали (особенно крышка муфты — на данный момент Jensen PIO и катодная крышка 300B — Black Gate). Я просто прокручиваю все свои пластинки ABBA (ладно, теперь я вытеснил себя как личность без вкуса). Сейчас играет «Lay вся твоя любовь на мне» из альбома «Super Trouper». Я покачиваюсь перед клавиатурой, подпеваю припеву и едва могу продолжать печатать (но Стив убьет меня, если я пропущу опять дедлайн).Любая стереосистема, которая может сделать это со мной, великолепна. А также Billie’s — основная часть этого. Так что иди и слушай сам. Мне нужно встать и потанцевать, увидимся позже.
И помните — Наслаждайтесь Музыкой Dudettes и Чуваки!



Примечание: я счел необходимым включить два наборы партитур, одна из которых охватывает стандартные усилители, изготовленные из содержимое комплекта и один комплект, позволяющий использовать клапаны Я нашел, чтобы дать лучший звук. Таким образом, фактическая производительность комплекта, а потенциальная производительность усилителя достаточно высока. оценивается.
  ВА 4300B Выход никелевого анода

Китайский драйвер 6N9PJ

Китайский выпрямитель 5Z3PA

TJ 300B Mesh Anode Выход

Кен Рад Драйвер VT-229

Mullard GZ32 Выпрямитель

Тональность 80 80 9000
Sub-Bass (10 Гц — 60 Гц) 75 75 90
Mid-Bass (80 Гц — 200 Гц) 80 100
Midrange (200 Гц — 3000 Гц) 80 80 100
высокие частоты (3000 Гц на UP) 75 100
Attack 85 95
Распад 80 100
П. Крыс (темп, ритм, ускорение, время) 90 90 90 80 80 100
Soundscape Ширина Soundscape Front 75
Ширина Soundscape Reade 70 85
9
7000 75 85 85
85 80
Imaging 85 85 95
Отделка 90 90
Собственный шум 100 100
Цена/качество 100 100



The Geek Files —
Технология и измерения:

В этом разделе рассказывается обо всех технических деталях на случай, если они вас заинтересуют или вы захотите о них узнать.



Некоторые технические примечания по M500 Моноблочные усилители

Моноблоки M500 встроены в очень прочные стальные корпуса, корпус окрашен серым молотковым лаком. Готовый В M500 используется корпус из нержавеющей стали натурального цвета. Все трансформеры закрыты солидными крышками, опять же из стали, это время лакированный черный. Предусмотрена защитная крышка для клапанов, но требует модификаций, чтобы соответствовать усилителю с физическими очень большие Тяньцзиньские клапаны.Качество покраски и подгонки в целом высокая, правда использование саморезов шасси для нижней панели и немного не идеальная ель их отвлекает от общего ощущения качества. Крышки Трансформера закреплен настоящими крепежными винтами, для снятия которых требуется шестигранный ключ.

В комплект входит большая часть оборудования, трансформаторы, розетки и т.д. уже установлены, что делает сборку в основном вопросом подгонки деталей и подключения схемы, каракули, чтобы построить В самом деле. Руководство на английском языке подробное и исчерпывающее. Сборка довольно быстрая, но все компоненты жестко связаны друг с другом. Sockets, с точки зрения звука, одно из лучших решений, но немного грязный. Я предлагаю вам точно следовать инструкции шаг за шагом, это гарантирует, что вы получите все это достаточно аккуратно.

Схема настолько же классическая, насколько и простая. 6SL7 или эквивалент работает как СРПП, нижний катод шунтирован черным затвором конденсатор. Выход СРЭС подключен к сети 300B, который работает в режиме автосмещения при напряжении около 380–400 В. Анодное напряжение и анодный ток около 80 мА.Эта рабочая точка максимизирует мощность и дает хороший субъективный звук, но укоротит срок службы выпускных клапанов по сравнению с более консервативными условия эксплуатации. Хотя это на самом деле не проблема с современными, текущие производственные эквиваленты 300B, если вы используете редкие предварительные 1988 WE 300B или подобные, которые вы могли бы не использовать в этот усилитель. Тем не менее, большинство других общедоступных 300B Усилители (Cary, Canary, Border Patrol, Wavelength Audio, Audio Обратите внимание, что Великобритания и т. д.) используют аналогичные условия эксплуатации, так что не беспокойтесь. слишком.

Блок питания выпрямлен клапаном с использованием стандартного 8-контактного основания. выпрямитель. С завода на складе стоят 5Z3, которые по сути Китайский для 5U4. Другие выпрямители, которые можно использовать (все испытанные мной) включают GZ34/5AR4, GZ32 и 5R4 в различных воплощениях. Следом за выпрямителем идет простой Пи-фильтр, использующий четыре Электролитические конденсаторы 220 мкФ/450 В от Rubycon (по два в каждой серии) подключен) и очень существенный дроссель. Еще одна схема RC-фильтра питает каскад драйвера.Нагреватель 300B поставляется с постоянным током, из соображений шума. Это не регулируется и производится мостом выпрямитель и низкоимпедансный электролит Rubycon 10 000 мкФ с длительным сроком службы Конденсатор.

Выходной трансформатор представляет собой очень старинный электронный блок, сделанный по старинным традициям много похожего на найденных трансформеров в классических и уважаемых винтажных усилителях. Это идет от основной материал вплоть до использования промасленной бумаги, а не пластик для утепления. Правда, я бы хотел увидеть пермаллоя или амфорный двойной C-Core с тефлоновой изоляцией и так далее, но такие мало того что стоят дорого, во многих случаях люди находят антикварные трансформеры звучать субъективно предпочтительнее.В любом случае выходные трансформаторы работают очень хорошо, так зачем менять формулу, которая была выигрышный в течение 70 с лишним лет? Сетевой трансформатор очень сверхгабаритный тороидальный блок, очень современный и отлично выглядящий вероятно, можно найти в любом твердотельном корпусе High End 150 Вт на канал усилитель звука. Здесь он обеспечивает всего около 60 Вт для простого класса A. Усилитель мощностью около 10 Вт. Дроссель фильтра для высоких источник питания представляет собой ОЧЕНЬ прочный блок с двойным C-Core, рассчитанный в 8ч. Без сомнения, этот очень существенный дроссель фильтра способствует хорошее соотношение сигнал/шум этого усилителя. В общем, очень необычный и пестрый ассортимент Трансформеров. и другое железо по сравнению с обычным подходом в отрасли, но тот, который, несомненно, очень хорошо работает на практике.

Если бы я собирал подразделение исключительно для собственного использования, я был бы замена всех резисторов сигнальной цепи на неиндуктивные Rohpoint прецизионные проволочные резисторы. Осторожно, это не из бутика поставщик с 200% наценкой, но стоимостью около 5 долларов каждый из промышленных поставщики. Я бы также использовал фольгу Mundorf M-Cap Zn или Audyn KP-SN. и полипропиленовые соединительные конденсаторы и подходящие Ansar Supersound Конденсаторы (47мкФ/450В восемь штук) для блока питания и 300В катодный шунтирующий конденсатор, но в районе 30 долларов за штуку такое все из набора компонентов добавил бы крутых 400 долларов или около того за пару моноблоков по ценам при покупке напрямую у производителей или крупных торговых поставщиков.Если комплект поставляется с этим уровнем компонента качество, вероятно, вдвое превысит цену в целом, поэтому выбор пассивных компонентов, применяемых DIY Hi-fi Supply, отлично приемлемо и разумно.

В целом простая, проверенная, надежная и надежная схема, которую я рассмотрел звук в другом месте, но «как он измерял?» немного спросит. Я измерил среднеквадратичное значение на выходе около 9 В (эквивалентно 10 Вт RMS) до того, как начнется ограничение. Даже при том, что я считал ограничением уровне спектр искажений оставался низкого порядка, с преобладанием четные гармоники, хрестоматийный случай однотактного триодного усилителя и, как правило, приводит к субъективному мягкому воздействию, несмотря на общий уровень THD превышает 5% при полной мощности.Чтобы получить для полного выходного уровня требовалось входное напряжение около 1,5 В RMS. Этот усилитель имеет очень низкий коэффициент усиления и в большинстве систем требует активный линейный каскад, желательно с небольшим усилением.

Я также мог бы в целом подтвердить заявления о частотных характеристиках, сделанные производителем. Учитывая, что методики измерения различаются и моя установка Audio Lab на базе ПК позволяет измерять только с разумным точность до 20кГц мне не удалось полностью изучить полосу пропускания, но отклик между 20 Гц и 20 кГц был очень ровным, с небольшим Спад НЧ и ВЧ.

Выходное сопротивление на выходном отводе 8 Ом составляло около 2 Ом. Если мы возьмем динамик с номинальным сопротивлением 8 Ом и довольно экстремальная кривая импеданса (минимум 5 Ом и максимум 50 Ом, влияние на частотную характеристику будет около +1,5 дБ/-1 дБ, что-то, конечно, слышимое, но вряд ли уместное в более крупном контекст, где положение комнаты легко вводит вариацию +/10 дБ частотной характеристики любых динамиков. Перемещение динамика немного (вперед/назад, поэкспериментируйте с схождением) легко компенсирует любые субъективно нежелательные изменения в балансе, если вы используете (как и я) цифровая система коррекции отклика комнаты/колонки, просто перезапустите процедуру установки.

Шум был впечатляюще низким, минимальный уровень шума был ниже 0,1 мВ. среднеквадратичное значение Это означает отношение сигнал/шум более 100 дБ для полная мощность. При выходном напряжении 2,83 В (эквивалентно до 1 Вт RMS на 8 Ом) отношение сигнал/шум по-прежнему составляет 89 дБ! Это самый тихий усилитель 300B SE, который я когда-либо измерял, включая мои собственные разработки.

В то время как измерения в целом мало что говорят о звуке любого получив часть оборудования High Fidelity, результаты превратились в комплектом M500 (Billie) чрезвычайно солидны для своего жанра и в некоторых случаях (пропускная способность, шум) лучше, чем у меня встречаются в большинстве усилителей SE.Дизайн снова прочный, довольно консервативный и проверенный, качество сборки хорошее, поэтому с точки зрения «Как это измеряется и как это сборка» Я могу подтвердить, что комплект M500 полностью здоров, Недурно Opera Audio, молодец.

Технические характеристики

Рекомендуемая производителем розничная цена: 775 долларов США за базовый комплект плюс доставка
Выходная мощность: 9 Вт RMS на канал (при частоте 1 кГц)
Частотная характеристика: 17 Гц – 47 кГц (-3 дБ при 5 Вт)
Суммарные гармонические искажения: <1% (5 Вт при 1 кГц)
Отношение сигнал/шум: 90 дБ
Входная чувствительность: 2 В
Полное сопротивление: 100 кОм
Выходное сопротивление: 4 или 8 Ом по выбору
Источник питания: 100–120 В переменного тока или 200–240 В переменного тока . 5″ x 8,7″ x 16,2″ (ВxШxГ)
Вес: около 32 фунтов (нетто) каждого моноблока; 72 фунта (при транспортировке)



Информация о компании

DIY Hi-Fi Supply
Производитель: Opera Audio Beijing
Китайская Народная Республика

Веб-сайт: www.diyhifisupply.com
Электронная почта: [email protected]







Комплекты ламп, твердотельные комплекты, печатные платы, трансформаторы и где купить

Последние пару лет я был очень занят и не смог построить столько, сколько мне хотелось бы, но теперь, когда я снова вхожу в курс дела, есть ряд поставщиков услуг «сделай сам», которые покинули место, поэтому я хотел составить список всех замечательных компаний, которые до сих пор предлагают наборы для самостоятельной сборки, платы, трансформаторы и т. д.Я надеюсь, что это будет полезно для вас, и, пожалуйста, постарайтесь поддержать сообщество DIY любым доступным вам способом. В продаже просто досок не так много денег, во многих случаях это скорее общественные работы. Это растущий список, и со временем я буду добавлять больше. Если у вас есть тот, который вы хотели бы видеть здесь, пожалуйста, добавьте в разделе комментариев.

АКТИВНЫЙ БИЗНЕС ДЛЯ ДОМАШНИХ


AMB Labs  (поставщик твердотельных плат и компонентов): у Ti Kan есть множество отличных полупроводниковых опций, включая усилители для наушников (настольные и портативные), усилители мощности, ЦАПы, блоки питания и многое другое.Здесь есть знаменитый балансный усилитель для наушников β22 (Beta 22), а также портативный усилитель для наушников Mini³, который не должен быть слишком сложным для начинающих. Доступны тонны плат и запчастей и хороший форум.

Antek (Трансформаторы): мой любимый поставщик тороидальных трансформаторов, Antek предлагает фантастические цены и широкий выбор значений, большинство из которых обычно есть на складе. Здесь вы также найдете удобные для ламп вторичные нагреватели на 6,3 В и 12,6 В.

Комплекты Audio Note (ламповые усилители, предусилители, ЦАП и т. д.): Немного более высокий уровень, чем типичный набор для самостоятельной сборки, ANK предлагает довольно много хороших предложений, большинство из которых основаны на универсальном шасси, которое работает с несколькими различными конфигурациями. Также один из очень немногих поставщиков комплектов, предлагающих ЦАП, возможно, единственный ламповый, о котором я знаю. Цены варьируются от 1300 до 6850 долларов за комплект, поэтому они могут быть недоступны для подающих надежды аудиофилов, но я все же считаю их хорошей стоимостью для поставляемых деталей. Следует отметить, что на некоторых моделях трубки спрятаны внутри шасси (многим из нас нравятся трубки на открытом воздухе, потому что они не только красиво выглядят, но и их легче скручивать).

AudioSector (чип-усилители): Хорошие печатные платы с простой схемой, разработанные на основе микросхем Texas Instruments LM3875 и LM4780.

Beezar (наборы ламповых усилителей): Том (Tomb на HeadFi) использует Bezar и предлагает отличные проверенные решения от ECP Audio (усилители для наушников Torpedo I и II), а также другие ЦАПы и усилители для наушников. Том собирает отличный комплект, и документация невероятно хороша. Каждый шаг проиллюстрирован так же, как и в наборах Bottlehead. Настоятельно рекомендуется и подходит для начинающих.

Bottlehead (поставщик ламповых и полупроводниковых комплектов): Bottlehead предлагает в основном ламповые конструкции, от усилителей для наушников до маломощных усилителей для динамиков, предварительных усилителей и т. д. Это хорошая компания для начинающих домашних мастеров, как указано в инструкции. очень явные с цветными фотографиями, и поддержка неплохая. Большинство сборок точечно с несколькими небольшими печатными платами здесь и там для обновления постоянного тока, как правило. Я уверен, что они продали грузовик Cracks, очень доступный усилитель для наушников. Ниже Тилл Хертсенс из InnerFidelity (отличный сайт) создает Crack.

Cinemag (Трансформаторы): Очень красиво сделанные преобразователи сигналов и повышающие трансформаторы с подвижной катушкой.

DigiKey (основной поставщик): содержит все различные пассивные и активные компоненты, необходимые для заполнения печатной платы (резисторы, конденсаторы, операционные усилители, разъемы и т. д.). Если у них закончился продукт, попробуйте Mouser.

Магазин DIYAudio (твердотельные печатные платы, комплекты, шасси): нельзя упускать из виду, DIYAudio.com имеет свой собственный магазин с некоторыми отличными небольшими печатными платами, такими как плата плавного пуска, универсальный источник питания, а также некоторые легендарные конструкции Nelson Pass и большие громоздкие шасси, в которых вам нужно их разместить. Цены очень разумные.

DynakitParts (комплекты ламп, печатные платы, трансформаторы): Кевин из Dynakit Parts — невероятный парень. Благодаря его невероятным усилиям вы можете создавать Dynakit так же, как делали это в 1950-х годах. Dynaco, если вы не знакомы, вероятно, является самым легендарным производителем аудиокомплектов всех времен.ST70, их усилитель мощностью 35 Вт на канал, является повсеместным фаворитом, и другие их модели, в том числе предусилители ST35, MKIII, MKIV и PAS, пользуются большой популярностью. Dynakitpart использует оригинальные схемы, которые превосходны, но потенциальные покупатели могут также использовать альтернативные платы от различных производителей (что потребуется в случае предусилителя PAS и интегрированного SCA35). Недавно разработанные доски в некоторых случаях имеют некоторые приятные атрибуты, но в последнее время их становится все труднее получить.Колпачки Quad выглядят очень классно и винтажно, но некоторые люди предпочитают вместо них доски для крышек внутри. Прелесть в том, что это DIY, и вы можете делать все, что захотите.

Edcor (трансформеры): недорогие трансформеры «E I» с культовыми синими колокольчиками, изготовленные по индивидуальному заказу. Все изготавливается на заказ в Edcor и занимает 6 недель. Если вам нужно что-то срочно, Хаммонд может быть лучшим выбором.

ElectraPrint (трансформаторы): хорошо изготовленные на заказ трансформаторы «E I» и трансформаторы с подвижной катушкой по разумным ценам и с отличным обслуживанием клиентов.Проверьте страницу ebay для готовых единиц.

Glass Jar Audio (поставщик твердотельных комплектов): Джефф достаточно любезен, чтобы собрать комплекты с дизайном от AMB, Cavelli, Toole и других. Заказать через него намного проще, чем искать все детали повсюду, и цены очень разумные.

Glassware Audio Design (Ламповые печатные платы и комплекты): Glassware имеет впечатляющую коллекцию дизайнов, в основном связанных с айкидо. Вы найдете предусилители, фонокорректоры, усилители для наушников, аттенюаторы громкости и платы выпрямителей мощности.Хорошие действительно толстые печатные платы, которые хорошо расположены, и некоторые из них предлагают возможность установки обходных конденсаторов и больших конденсаторов связи (для самодельщиков, у которых есть твердые убеждения;)). Инструкции и схемы прилагаются к покупкам. Не так дружелюбно для новичков, начните с Bottlehead, если у вас нет опыта.

Hammond (трансформаторы и шасси): Hammond предлагает большой выбор трансформаторов, катушек индуктивности и шасси, которые идеально подходят для небольших и крупных проектов «сделай сам».Hammond поставляется рядом поставщиков, таких как Angela, Digikey, Mouser, Allied и другими.

Magnequest (трансформеры): Одни из лучших трансформаторов E I с индивидуальной обмоткой для аудио. Трансформаторы Magnequest используются в конструкциях компаний Wavelength Audio, Curcio Audio, Alessandro и других известных производителей. Посетите сайт для модернизации трансформаторов Bottlehead.

Mouser (основной поставщик): Необходимо заполнить печатную плату? У Mouser, вероятно, есть все, что вам нужно, кроме трубок и традиционных ламповых патронов.Если нет… попробуйте Digikey.

Neurochrome (ламповые и твердотельные печатные платы): Modulus86, похоже, является популярной конструкцией, основанной на микросхеме усилителя LM3886 с некоторыми улучшениями производительности. Очень низкие полные гармонические искажения, если вы в этом заинтересованы 😉 Также доступен очень классный набор печатных плат 300B SET (однотактный триод).

Oddwatt (наборы ламп): Oddwatt — это команда из двух человек (Брюс и Родни), предлагающая несколько ламповых усилителей и предусилитель с простой, но эффективной схемой.В комплекты входят трансформаторы Edcor, нестандартные шасси и печатные платы. Я не слишком много знаю об этой компании, но есть хорошая статья о DIYAudioProjects.

Pete Millett (Ламповые печатные платы): множество отличных дизайнов для ламповых усилителей, предварительных усилителей, усилителей для наушников и тому подобного. Некоторые модели, удобные для новичков, такие как усилители для наушников Butte и Jonokuchi, а также дорогие эзотерические усилители, разработанные на основе необычных ламповых комплементов. Определенно стоит проверить!

Transcendant Sound (наборы ламп): Я еще не купил комплект у Transcendant Sound (пока), но слышал много хорошего. Судя по тому, что я вижу, они представляют собой огромную ценность. Предусилитель Grounded Grid довольно популярен, а ламповые усилители OTL (без трансформатора на выходе), как говорят, обеспечивают четкость высоких частот, соперничающую с полупроводниковыми.

Triode Electronics (Ламповые печатные платы и комплекты): комплекты усилителей на базе Dynaco, а также некоторые комплекты гитарных усилителей. Очень хороший выбор деталей и ламп, если вы собираете винтажный усилитель. Направления не такие идеальные, как у Tubes4HiFi или Bezar, но все же очень хорошие.

Tube Audio Lab (наборы ламповых усилителей и печатные платы): отличные и не слишком сложные ламповые двухточечные комплекты и печатные платы с использованием классических 300B, 45, 2A3 и т. д.Подбор запчастей по вашим предпочтениям.

Tubes4HiFi / Bob Latino  (Ламповые печатные платы и комплекты): Рой и Боб владеют отличным сайтом, посвященным усилителям и предусилителям, сделанным своими руками. Есть модели на базе Dynaco ST70 и MKIV, а также версии с более высокой мощностью, если у вас есть довольно требовательные динамики или большая комната, которую нужно заполнить звуком. Множество отличных комплектов, отличные инструкции по большинству предложений (некоторые предусилители имеют более простые схемы и т. д.).
Отличные товары по разумным ценам из моего опыта.

БОЛЬШЕ НЕ ПРОИЗВОДИТ ТОВАРЫ ДЛЯ СДЕЛКИ СДЕЛКИ СДЕЛКИ / В ПЕРИОД

ChipAmp  (Твердотельные печатные платы и комплекты): Аллен из Chipamp предлагает фантастический набор сборок чипампов/клонов усиления на основе LM1875, LM3886 и LM3875. У него также есть отличные блоки питания, регуляторы громкости и переключатели. Очень простые и легкие сборки. Подходит для новичков, за исключением того, что усилители мощности используют большую силу тока и могут быть опасны, если не соблюдать меры безопасности. ОБНОВЛЕНИЕ : по сообщениям в DIYAudio.com и HeadFi.org, похоже, в 2016-2017 годах могут возникнуть проблемы с выполнением заказов.

Classic Valve  (Ламповые и твердотельные печатные платы): Компьютерщик из Classic Valve уходит из бизнеса печатных плат, чтобы переключить свое внимание на создание усилителей под ключ. Я призываю вас скупить то, что у него осталось. Есть ряд очень уникальных плат Dynaco для PAS, ST70, MKIII и MKIV, а также фильтры питания и другие замечательные вещи.
ОБНОВЛЕНИЕ: Похоже, что поставщик CK Magnetics также убирает свои оставшиеся печатные платы, так что хватайте их, пока можете: http://www.ebay.com/usr/ ck Magnetics

DIYTube  (Ламповые печатные платы): Шеннон из DIYTube уходит из бизнеса печатных плат, чтобы переключиться на создание усилителей под ключ. Вы по-прежнему найдете отличную документацию на DIYTube.com и полуактивный форум, однако доски больше не доступны.

Transcendar (Производитель трансформаторов): Когда-то этот производитель трансформаторов с чрезвычайно высокой стоимостью «E I», похоже, больше не выпускает новые продукты.

Мелкий шрифт: DIYAudioBlog и Zynsonix Audio, LLC не представляют и не имеют каких-либо деловых связей с какими-либо из вышеперечисленных юридических или физических лиц.Создание/модификация цепей может быть опасным для вас и/или вашего окружения и должно выполняться только сертифицированным специалистом. Владелец этого блога и все связанные с ним стороны не могут / не будут нести ответственность, если вы попытаетесь построить или модифицировать, опубликованную выше, и причините физический вред себе или своему окружению. Многие электронные устройства содержат высокое напряжение, которое может убить, а моды при неправильном выполнении могут стать причиной пожара. Пожалуйста, имейте это в виду.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
