Содержание

АО Элеконд

По сравнению с электролитическими, оксидно-полупроводниковые конденсаторы имеют заметно меньшее изменение электропараметров при хранении и требуют небольшого времени тренировки. Кроме этого, они допускают работу при напряжениях значительно ниже номинального значения, а это позволяет увеличивать их срок минимальной наработки.

Применяются в продукции специального назначения, бортовой и наземной аппаратуре связи, приборах, работающих в жёстких климатических условиях и при повышенных механических нагрузках.

Диапазон рабочих температур от -60 °С до +85 °С, от -60 °С до +125 °С, от -60 °С до +175 °С.

Оксидно-полупроводниковые конденсаторы, по отношению к другим типам конденсаторов с оксидным диэлектриком, обладают высокой величиной наработки.

Для увеличения срока минимальной наработки рекомендуется конденсаторы этой серии отделять от источников питания сопротивлением не менее 3 Ом на 1 вольт рабочего напряжения.

Основные элементы танталового оксидно-полупроводникового конденсатора.

  • объёмно-пористый анод, изготовленный из танталового порошка
  • пятиокись тантала, сформованная на поверхности анода электрохимическим способом, она служит диэлектриком
  • двуокись марганца, твёрдый полупроводник, полученный методом пиролитического разложения нитрата марганца, служит катодом.

На двуокись марганца наносятся слои углерода, серебряной пасты. Они необходимы для обеспечения заданных значений tg и Z за счёт создания омических контактов между анодом, катодом и технологическими выводами конденсатора.

К53-1А

Герметичные конденсаторы, отличающиеся высокой надёжностью.

К53-82

Конденсаторы полярные, постоянной ёмкости, предназначены для работы в цепях постоянного и пульсирующего тока и в импульсных режимах. По конструктивному исполнению конденсаторы аналогичны конденсаторам К53-1А, К53-4, К53-52, К53-66, герметичные, в корпусе цилиндрической формы с аксиальными проволочными выводами.

Изделия имеют шкалу номинального напряжения от 6,3 В до 40 В и ёмкости от 0.033 мкФ до 1 000 мкФ. Диапазон температур среды от -60°С до 125°С

К53-66

Танталовые оксидно-полупроводниковые конденсаторы в герметичном цилиндрическом стальном корпусе. Благодаря использованию высокоёмких танталовых порошков, конденсаторы имеют меньшие, по сравнению с отечественными аналогами, габаритные размеры.

К53-7

Герметичные неполярные оксидно-полупроводниковые конденсаторы.

К53-65

Конденсаторы в пластмассовом корпусе, опрессованного исполнения. Имеет защищённую конструкцию, низкое полное сопротивление, малые токи утечки. Изделия предназначены для использования в электронной аппаратуре специального и гражданского назначения, которая критична к массо-габаритным показателям.

К53-68

Конденсаторы в пластмассовом корпусе опрессованного исполнения.

Данные конденсаторы изготавливаются в двух исполнениях: стандартном и низкопрофильном. Высота корпуса конденсатора низкопрофильного исполнения не превышает 2.2 мм. Конденсаторы К53-68 имеют повышенную ударопрочность (40 000 g — для одиночных ударов), высокую стойкость к воздействию спецфакторов. Изделия могут применяться в различных видах спецтехники, а также продукции гражданского назначения.

К53-69

Конденсаторы полярные, постоянной ёмкости. Предназначены для поверхностного монтажа в цепях постоянного, пульсирующего токов и в импульсном режиме. Изготавливаются в климатическом исполнении В

К53-71

Оксидно-полупроводниковые полимерные танталовые конденсаторы для поверхностного монтажа. Значения эквивалентного последовательного сопротивления (ESR) конденсаторов в 9-10 раз ниже, чем у конденсаторов стандартных серий с применением катодного материала MgO2, и менее подвержены воспламенению и горению при выходе из строя.

К53-72

Танталовые конденсаторы с ультранизкими значениями ЭПС. В Изделиях использована мультианодная технология (соединение нескольких параллельных анодов). Конденсаторы имеют: расширенную шкалу емкостей от 22 мкФ до 1 500 мкФ; температурный диапазон от -60 °С до +125 °С; высокий допустимый ток пульсаций от 1.3 А до 2.2 А; стабильные температурные и частотные характеристики.

К53-74

Оксидно-полупроводниковые полимерные многосекционные танталовые конденсаторы для поверхностного монтажа. Разработаны на основе комбинации двух технологий — мультианодной и полимерной. Имеют сверхнизкие значения эквивалентного последовательного сопротивления (ESR). Менее подвержены воспламенению и горению при выходе из строя.

К53-77

Конденсаторы полярные, постоянной ёмкости. Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки.

К53-78

Конденсаторы полярные, постоянной ёмкости. Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки.

К53-79

Полярные чип-конструкции постоянной ёмкости. Предназначены для работы в цепях постоянного и пульсирующего токов и в импульсном режиме. Конденсаторы разрабатываются в виде прямоугольной конструкции для внутреннего монтажа с двумя выводами в виде контактных площадок.

К53-80

Полярные чип-конструкции постоянной ёмкости. Предназначены для работы в цепях постоянного и пульсирующего токов и в импульсном режиме. Конденсаторы разрабатываются в виде прямоугольной конструкции для внутреннего монтажа с двумя выводами в виде контактных площадок.

полярный конденсатор — это… Что такое полярный конденсатор?

полярный конденсатор
polar [polarized] capacitor

Большой англо-русский и русско-английский словарь. 2001.

  • полярный класс
  • полярный координатограф

Смотреть что такое «полярный конденсатор» в других словарях:

  • полярный конденсатор — Конденсатор, предназначенный для применения в цепях постоянного и пульсирующего тока при постоянной полярности напряжения на его выводах. [ГОСТ 21415 75] Тематики конденсаторы для электронной аппаратуры EN polar capacitor DE gepolter Kondensator… …   Справочник технического переводчика

  • Полярный конденсатор — 37. Полярный конденсатор D. Gepolter Kondensator E. Polar capacitor F. Condensateur polaire Конденсатор, предназначенный для применения в цепях постоянного и пульсирующего тока при постоянной полярности напряжения на его выводах Источник: ГОСТ… …   Словарь-справочник терминов нормативно-технической документации

  • Электрический конденсатор — У этого термина существуют и другие значения, см. Конденсатор (значения). См. также: варикап Основа конструкции конденсатора две токопроводящие обкладки, между которыми находится диэлектрик …   Википедия

  • ГОСТ 21415-75: Конденсаторы. Термины и определения — Терминология ГОСТ 21415 75: Конденсаторы. Термины и определения оригинал документа: 13. Анод конденсатора D. Kondensatoranode E. Anode of a capacitor F. Anode d un condensateur Положительный электрод полярного конденсатора Определения термина из… …   Словарь-справочник терминов нормативно-технической документации

  • КЕРРА ЭФФЕКТ — квадратичный электрооптич. эффект, возникновение двойного лучепреломления в оптически изотропных в вах (жидкостях, стёклах, кристаллах с центром симметрии) под воздействием однородного электрич. поля. Открыт шотл. физиком Дж. Керром (J. Kerr) в… …   Физическая энциклопедия

  • Балаковская АЭС — Балаковская АЭС …   Википедия

  • Список аббревиатур —   Это служебный список статей, созданный для координации работ по развитию темы.

      Данное предупреждение не устанавливается на информационные списки и глоссарии …   Википедия

  • Назад в будущее (фильм) — Эта статья посвящена первому фильму кинотрилогии «Назад в будущее» Назад в будущее Back to the Future …   Википедия

  • Назад в будущее (фильм, 1985) — Эта статья посвящена первому фильму трилогии Назад в будущее Назад в будущее Back To The Future Жанр приключенческая фантастическая комедия Режиссёр …   Википедия

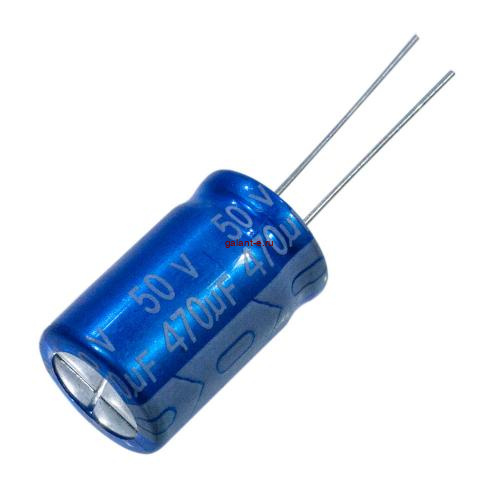

Электролитические конденсаторы | Основы электроакустики

Электролитические конденсаторы  В электролитических конденсаторах имеются две обкладки. В качестве одной, называемой анодом, служит фольга или таблетка, а в качестве другой, называемой катодом, — жидкий электролит или твердый полупроводник, диэлектриком — оксидная тонкая пленка, электрохимически создаваемая на аноде.

Преимущество электролитических конденсаторов перед конден­саторами с другими диэлектриками состоит в их большой удельной емкости, недостаток — в значитель­ном ее снижении при низкой темпе­ратуре и увеличении тока утечки при высокой температуре.

Электролитические конденсаторы разделяют на

  • полярные, работа­ющие только в цепях с постоянным или пульсирующим напряжением,
  •  неполярные, используемые в це­пях переменного тока.

Полярные конденсаторы работо­способны при условии, что на их по­ложительный электрод (анод) пода­ется положительный потенциал источ­ника. Если полярность подключения источника нарушается, возможен пробой и выход из строя конденса­тора (иногда сопровождаемый взры­вом). Электролитические конденса­торы выпускают с большим интерва­лом емкости (от десятых долей до десятков тысяч микрофарад) и напряжением от 3 до 500 В.

По конструкции, виду обкладок и диэлектрика различают три типа электролитических конденсаторов:

  • алюминиевые (сухие), обкладки которых изготовляют из алюминиевой фольги, а диэлект­рик — из бумажных или тканевых прокладок, пропитанных электро­литом;
  • танталовые (жидкие) с таблеточным танталовым ано­дом, поверхность которого покрыта оксидной пленкой диэлектрика, и с жидким . электролитом в качестве катода;
  • оксидно-полу­проводниковые (твердые) е таблеточным танталовым или алюминиевым анодом и нанесенной пленкой диэлектрика. Электро­литом служит полупроводник (двуоксид марганца), наносимый на оксидную пленку анода.

Краткая характеристика некоторых из на­иболее современных электролитических конденсаторов приведена ниже.Конденсаторы К50-6 , представляющие серию малога­баритных алюминиевых конденсаторов, предназначены для широ­ковещательной аппаратуры (транзисторных приемников, телевизо­ров и др.), с, проволочными выводами — для схем с печатным мон­тажом.

Конденсаторы больших размеров (емкостью 1000, 2000, 4000 мкФ с номинальным напряжением 10; 15; 25 В) используются для рабо­ты в цепях постоянного и пульсирующего тока, имеют лепестковые выводы и крепятся к корпусу с помощью хомута.

Неполярные конденсаторы К50-6 применяют в цепях со знако­переменным напряжением, причем это напряжение должно быть значительно ниже номинального. Номинальные емкости и напряже­ния конденсаторов К50-6 приведены в табл. 25.

Номинальное напряжение, В

Номинальная емкость. мкФ

6

50; 100; 200; 500

10

10; 20; 50; 100; 200; 500; 1000; 2000; 4000

15

1; 5; 10; 20; 30; 50; 100; 200; 500; 1000; 2000; 4000

25

50 100

1; 5; 10; 20; 50; 100; 200; 500; 1000; 2000; 4000 1; 2; 5; 10; 20; 50; 100; 200 1; 2; 5; 10; 20

160

1; 2; 5; 10

15*

5; 10; 20; 50

25*

10

* Неполярные конденсаторы.

Действительные емкости конденсаторов К50-6 при нормальных условиях (температуре +25 °С) могут отличаться от номинальных на — 20-+80%. При работе конденсаторов в цепях пульсирующе­го тока частотой 50 Гц амплитуда напряжения переменной состав­ляющей не должна превышать значений, указанных в табл. 26, а сумма амплитуды и постоянной составляющей напряжения — но­минального напряжения. Ток утечки (мкА) конденсаторов К50-6 в нормальных условиях Iут=0,05 С U+3, где С — номинальная ем­кость, мкФ; U — номинальное напряжение, В. Эти~конденсаторы выпускают с диапазоном рабочих температур от — 10 до +70С. Срок их службы 5000 ч.

Таблица 26

Пределы номинальных емкостей,

МКФ

Номинальное напряжение, В

Амплитуда переменной составляющей, % Uaou

Пределы номинальных емкостей, мкФ

Номинальное напряже­ние, В

Амплитуда переменное составляющей, % Uном

50—200

6



2000

10 И 15



10—100 1—50

10 15

25

500—1000 50—200

25

50

15

1—20

25



1—5

100



500

6









200—1000

10



2000

25



100—1000

15

20

10—20

100

10

50—200

25



1—10

160



1—20

50



4000

10—25

5

Конденсаторы К50-7  дополняют серию малогабарит­ных алюминиевых конденсаторов в интервале напряжений от 160 до 450 В и емкостей от 5 до 500 мкФ. Значения номинального и ам­плитудного напряжений и емкости конденсаторов К50-7 приведены в табл. 27.

Номинальное напряжение, В

Амплитудное напряжение, В

Номинальная емкость, мкФ

50

58

100+300*; 300+300

160

185

20; 50; 100; 200; 500

250

290

10; 20; 50; 100; 200; 100+100; 150+150

300

345

5; 10; 20; 50; 100; 200; 50+50; 100+ 100

350

400

5; 10; 20; 50; 100; 20+20; ЪО+50; 30+





+ 150

450

495

5; 10; 20; 50; 100; 10+10; 20+20; 50+, +50

* Рассчитаны на две емкости.



Конденсаторы К50-7 выпускают с допустимыми отклонениями действительной емкости от номинальной на — 20-+80%. При их использовании в цепях с частотой рыше 50 Гц амплитуда напряже­ния переменной составляющей должна уменьшаться, как и у всех электролитических конденсаторов, обратно пропорционально часто­те. Значения амплитуды напряжения переменной составляющей пульсирующего тока Um~ частотой 50 Гц, при которой могут быть использованы конденсаторы, приведены в табл. 28.

Во избежание перегрева конденсаторов амплитуда напряжения переменной составляющей не должна превышать напряжения по» — стоянного тока. Ток утечки (мкА) этих конденсаторов Iут = 0,05СU+ +30. Тангенс угла потерь конденсаторов с номинальным напряже­нием 50 В может быть до 0,25, с напряжением 160 — 450В — до 0,15. Срок службы К50-7 — 5000 ч.

Конденсаторы К50-12 (см. рис. 7), отличающиеся от рассмот­ренных меньшими габаритными размерами, выпускают 67 типономи-налов емкостью от 1 до 5000 мкФ и напряжением от 6 до 450 В Их используют для работы в цепях постоянного и пульсирующего токов в диапазоне рабочих температур, от — 20 до +70 °С. Срок службы 5000 ч, а хранения 5 лет.

Конденсаторы К50-14, используемые в цепях постоянного и пульсирующего токов в диапазоне рабочих температур от — 10 до + 85 °С, выполняют в виде многосекционных блоков, в которых в од­ном корпусе содержится несколько емкостей. Анодная лента таких конденсаторов разделена на четыре отрезка (каждый с отдельным выводом). Выводы анодов равномерно распределены по торцу сек­ции. Катод в секции конденсатора — обший. Номинальные емкости и напряжения конденсаторов К50-14 приведены в табл. 29. Дейст­вительные емкости могут отличаться от номинальных на — 20 -ь +50%.

Таблица 28

Номинальная емхость, мкФ

Номинальное напряжение, В

Амплитуда переменной составляющей % Uном

Номинальная емкость, мкФ

Номинальное напряжение, В

Амплитуда переменной составляющей, % UНО||

5

300

 350

450

20

 15

15

200

160

250

 300

15

 10

7

10





250

 300

350

450

20

20

15

15

500

160

10

10+10





450





10





20







160

 250

300

350

450

20

20

15

10

10

20+20

350

450

10

 5

30+150

350

5

50







160

250

300

350

450

20

15

10

5

5











50+50,

300

 350

450

10

10

 5

100+100





250

300

10

 7

100









160

 250

300

350

450



15

 10

7

5

5

150+150

250

10

300+100

50

20

300+300

50

15

Таблица 29



Номинальное напряжение,

В





Номинальное пи­ковое напряжение, В



Номинальная емкость С, мкФ,

на выводах

1

2

3

4

40

45

5000

5000

1000

1000

350

400

150

150

50

50

350

400

200

200

50

50

450

495

50

50

30

30

При работе в цепях пульсирующего тока амплитуда напряже­ния переменной составляющей частотой 50 Гц яе должна превышать 5 % для конденсаторов с номинальным напряжением 350 В и 3 % — с напряжением 450 В. Ток утечки Iут=0,02 С UНОм. Срок службы конденсаторов 5000 ч, хранения — 5 лет.

Конденсаторы К50-15 выпускают полярными и неполярными. Последние допускают периодическое, непродолжительное включение их в цепь переменного тока. Полярные конденсаторы изготовляют с номинальными напряжениями от 6,3 до 250 В и емкостями от 2,2 до 680 мкФ|, неполярные — от 25 до 100 В и от 4,7 до 100 мкФ соот­ветственно. Диапазон рабочих температур этих конденсаторов от — 60 до + 85 °С, срок службы 10000 ч, хранения — 12 лет.

Конденсаторы К50-16 аналогичны конденсаторам К50-6, но име­ют меньшие габаритные размеры при тех же номинальных напря­жениях и емкостях. Их выпускают с пределами номинальных напря­жений от 6,3 до 160 В и емкостей от 0,5 до 5000 мкФ с отклонением последних на — 20-+80 %. Диапазон рабочих температур этих кон­денсаторов от — 20 до +70°С, срок службы — 5000 ч.

Конденсаторы К53-4 оксидно-полупроводникового типа с табле­точными ниобиевыми анодами применяют для работы в цепях по­стоянного и пульсирующего токов-в диапазоне рабочих температур от — 60 до + 85°С и выпускают с пределами номинальных напряже­ний 6 — 20 В и емкостей 0,47 — 100 м~кФ с допустимым отклонением последних от ±10 до +30%. Срок службы конденсаторов 5000 ч, хранения — 11 лет.

Конденсаторы К53-8 алюминиевые оксидно-полупроводникового типа. Электролит у таких конденсаторов заменен твердым полупро­водником (двуоксидом марганца МпО2, нанесенным на оксидную пленку алюминия). Их используют для работы в цепях постоянного и пульсирующего токов в диапазоне рабочих температур от — 60 до +85°С и выпускают с пределами номинальных напряжений 1,5 — 15 В и емкостей 0,5 — 20 мкФ. Срок службы конденсаторов 5000 ч, хранения — 12 лет.

Отечественные электролитические конденсаторы (Datasheets).

Электролитические конденсаторы

Отечественные производители электролитических конденсаторов
Наименование     Краткое описание
Конденсаторы оксидно-электролитические алюминиевые
К50-15 аксиальный, полярные и неполярные, до 250В
К50-17 радиальный, для использования в качестве накопителя энергии, лепестковые вывода, до 500В
К50-27 радиальный, лепестковые вывода, до 450В
К50-37 радиальный, до 470000 мкФ,  винтовые вывода, до 250В
К50-68 радиальный, вывода под пайку в плату, до 450В
К50-74 радиальный, усиленные вывода под пайку в плату (Snap-in), до 450В
К50-76 аксиальный, до 450В
К50-77 радиальный, вывода под винт, до 450В, призер какой-то выставки
К50-80 радиальный, вывода под винт, для преобразователей (низкоимпедансный), до 160В
К50-81 радиальный, вывода под пайку в плату, для преобразователей (низкоимпедансный), до 250В
К50-83 радиальный, вывода под пайку в плату, для преобразователей, до 450В
К50-84 радиальный, вывода под винт, для преобразователей, до 100В
К52-1Б, К52-1БМ аксиальный, до 100В
Конденсаторы оксидно-полупроводниковые
К52-1,  К52-1М аксиальный, танталовый, до 100В
К52-9 аксиальный, танталовый, объемно-пористый, до 125В
К52-11 аксиальный, танталовый, объемно-пористый, до 100В
К52-17 аксиальный, танталовый, объемно-пористый, до 63В
К52-18 аксиальный, танталовый, объемно-пористый, до 125В
К53-1А аксиальный, танталовый,  до 40В
К53-4 аксиальный, ниобиевый,  до 20В
К53-7 аксиальный, неполярный, танталовый,  до 32В
К53-52 аксиальный, ниобиевый,  до 25В
К53-60 радиальный (капелька), ниобиевый,  до 25В
К53-65 чип, танталовый, до 50В
К53-66 аксиальный, танталовый,  до 50В
К53-68 чип, танталовый, до 50В
К53-69 чип, танталовый, до 50В

Разница между полярными и неполярными конденсаторами!

Разница между полярными и неполярными конденсаторами!

1. Различные среды

Полярный конденсатор: Среда — это вещество между двумя пластинами конденсатора. В большинстве полярных конденсаторов в качестве диэлектрического материала используется электролит, обычно такой же объем конденсатора имеет большую емкость. Кроме того, емкость одного и того же объема поляризованного конденсатора, изготовленного из разных электролитных материалов и процессов, будет разной.Кроме того, сопротивление давлению также тесно связано с использованием диэлектрических материалов.

Неполярный конденсатор: существует множество диэлектрических материалов для неполярных конденсаторов, в большинстве из которых используется металлоксидная пленка и полиэстер. Потому что обратимая или необратимая производительность среды определяет среду использования полярных и неполярных конденсаторов. К



2. Различное исполнение

Полярный конденсатор: Производительность — это требование использования, а максимальный спрос — это требование использования. Если для фильтрации в блоке питания телевизора используется пленочный конденсатор из оксида металла, необходимо обеспечить емкость конденсатора и выдерживаемое напряжение, необходимые для фильтрации. Боюсь, что в корпус можно установить только один блок питания. Поэтому в качестве фильтров можно использовать только полярные конденсаторы, а полярные конденсаторы необратимы.

Другими словами, положительный полюс должен быть подключен к концу с высоким потенциалом, а отрицательный полюс должен быть подключен к концу с низким потенциалом. Как правило, электролитический конденсатор имеет емкость выше 1 микрофарад для связи, развязки, фильтрации мощности и т. д.

Неполярные конденсаторы: большинство неполярных конденсаторов имеют емкость менее 1 микрофарад и участвуют в резонансе, связи, выборе частоты, ограничении тока и т. д. Конечно, существуют также конденсаторы большой емкости и с высоким выдерживаемым напряжением, которые в основном используются для реактивных силовая компенсация электроэнергии, фазовый сдвиг двигателей и частотный сдвиг мощности.

100-вольтовые неполярные/биполярные электролитические конденсаторы с осевыми выводами (для кроссовера аудио/динамиков)

Неполярные (биполярные) аксиальные электролитические конденсаторы
(для кроссовера аудио/динамиков)

Характеристики и характеристики

:
  • Разработан специально для кроссовера динамиков.
  • Все электролиты — новые «свежие с завода». Мы не продаем NOS (новый старый запас).
  • Номинальное напряжение (В постоянного тока) составляет 100 Вольт. (Совершенно нормально заменить более низкое напряжение, такое как 25 В, 50 В, 63 В и т. д., на 100 В).
  • Допуск емкости: +/- 10% при 1 кГц / 20C.
  • Коэффициент рассеивания
  • : 10% при 1 кГц / 20°C.
  • Ток утечки: I=0,03 CV или 4 мкА, в зависимости от того, что больше, после 5-минутной работы при номинальном напряжении
  • Идеально подходит для приложений музыкальной индустрии / аудио / кроссоверных сетей для динамиков.
  • Прямые длинные луженые провода из CP (медного слоя) (идеально подходят для схем с ручной разводкой).
  • мкФ Размеры: 1 мкФ; 1,5 мкФ; 2,2 мкФ; 3,3 мкФ; 4,7 мкФ; 6,8 мкФ; 10 мкФ; 15 мкФ; 22 мкФ; 33 мкФ; 47 мкФ, 68 мкФ; 100 мкФ; 150 мкФ и 220 мкФ. Размеры корпуса конденсатора. Размеры также указаны в таблице ниже.
  • Вентиляционное отверстие и изоляция из ПВХ-рукава синего цвета.
  • Диапазон рабочих температур: от -40°C до +85°C.
  • Сертификат ISO 9001:2000
  • 100% соответствует требованиям RoHS
  • Серия
  • Richey MDIN(L) (с опцией 10% DF и опцией с допуском 10%).Заводская спецификация

Другие высоковольтные конденсаторы для ламповых радиоприемников

:

Металлизированные полипропиленовые конденсаторы — 630 В и 1000 В Осевые Трубчатые конденсаторы
Металлизированные полиэфирные пленочные конденсаторы — 630 В и 1000 В Осевые Трубчатые

JB JFX Premium Металлизированные полипропиленовые конденсаторы — 630 В и 400 В Осевые Трубчатые конденсаторы

— 630 В Оранжевые провалы
Металлизированные полиэфирные пленочные конденсаторы — 630 В Оранжевые провалы
Металлизированные полипропиленовые конденсаторы — 1600 В Оранжевые

Серебряные конденсаторы MICA — 500 Вольт

Пленочные майларовые конденсаторы — 630 В
Дисковые керамические конденсаторы — 1600 В

Высоковольтные электролитические конденсаторы — Радиальные
Высоковольтные электролитические конденсаторы — Осевые

Двойная секция Банка Электролитические конденсаторы – 500 В
Зажимы для подключения электролитических конденсаторов

X1/Y2 Диск Защитные конденсаторы — 250 В переменного тока
Y2 Пленочные Защитные конденсаторы / помехоподавляющие конденсаторы — 250 В переменного тока
X2 Пленочные Защитные / помехоподавляющие конденсаторы — 275 В переменного тока

Конденсаторы и схемы для старинных ламповых радиоприемников

В настоящее время в продаже имеются неполярные (то же самое, что и биполярные) электролитические конденсаторы с осевыми выводами на 100 В, разработанные специально для сетевых кроссоверов громкоговорителей. Эти неполярные электролитические конденсаторы имеют жесткие допуски и низкое рассеивание для оптимизации качества звука/динамиков. Эти неполярные Е-колпачки имеют конструкцию с односторонним резиновым уплотнением для обеспечения максимальной надежности. Неполярные электролитические конденсаторы с односторонним резиновым уплотнением наиболее надежны в условиях вибрации, так как один конец имеет полоску фольги и приварен к алюминиевому корпусу с помощью ультразвуковой волны. Этот тип конструкции конденсатора обеспечивает лучшую защиту от разрыва CP (медного) провода от алюминиевой фольги, что приведет к нулевой емкости (и отсутствию звука).Эти Ecaps имеют более низкий D.F. (коэффициент рассеяния) и более точный допуск, чем у обычных электролитов (производство которых стоит дороже). При более высокой цене/цене они лучше всего подходят для применения в аудио/музыкальной индустрии. Эти неполярные электролиты производятся компанией Richey Electronics (REL). Richey, ведущий производитель электролитических конденсаторов, производит высококачественные электролитические конденсаторы уже почти 50 лет (с момента регистрации в Нэшвилле, штат Теннесси, в 1965 году).

Мы предлагаем эти неполярные электролитические конденсаторы популярного размера на 100 вольт.Биполярные электролитические конденсаторы с более высоким напряжением можно использовать вместо электронных конденсаторов с более низким напряжением.

Ссылки:
Конденсатор ГЛАВНАЯ СТРАНИЦА
$ Прайс-лист/форма заказа
Бланк заказа в «Excel»
Наконечники конденсаторов
JustRadios Конденсаторы и резисторы:
Адрес: Адрес доставки USPS (все почтовые отправления в США и за границу): Дэвид Кантелон (JustRadios), Unit 5 — 2045 Niagara Falls Boulevard, Niagara Falls, Нью-Йорк, США, 14304
Электронная почта: [email protected] ком

100UF негазин полярного конденсатора 10V Производитель

Описание

100UF Неполюсный конденсатор 10 В Производитель

  • 100UF 10V не Поларты радиальный алюминиевый Электролитический конденсатор
  • Срок службы нагрузки от 2000 до 3000 часов при -40 ~ + 105 ° C
  • Размер: 6*12 мм
  • Номинальный ток пульсации: 140 мАм
  • Предложение услуг OEM/ODM
  • Предоставление бесплатного образцаНенаральность радиального алюмина электролитического конденсатора используется в цепях с поляристойкостью реверсировкой

    Указание неполаризованных алюминиевых электролитических конденсаторов

    Размеры (мм)

    ΦD
    5 6. 3 8 10 13 13 16 18
    P 2,0 2,5 3.5 5,0 5,0 7,5 7,5
    Φd 0,5 0,5 0,5 0,6 0,6 0,8 0,8
    α 1.0 2.0 6 2.0
    0 β 0.5
    9
    5 50 120 1k 10k
    0. 47-47 UF 0.75 1 1.35 1.55 2 2
    2
    68 до 680 UF ​​ 0,8 0 1 0 1.25 1.34 1.5
    1000 до 4700 Уф 0.85 0,85 1 1.1 1.13 1.15
    0 Tem (℃) +45 +60 +85
    0
    Фактор 1.6 1.35 1.35 1.0

    стандартных рейтингов (в 120 Гц, 85 ° C)

    наши сертификаты

    Xuansn Factory Show

    Наше преимущество:
    • У нас есть надежная система сотрудничества с сырьем и механизм досмотра грузов.
    • Продукты с высокой стабильностью , высокой температурой, небольшим размером, малым допуском и т. д.
    • Допуски продукта строго контролируются в пределах от  -15% до -10% .
    • У нас самое передовое в мире производственное оборудование, и мы улучшаем процесс управления.
    • Мы можем разработать индивидуальный дизайн в соответствии с вашими потребностями и предоставить вам бесплатный образец.
    • Наша продукция соответствует директиве RoHS, а завод соответствует системе управления ISO 9001.

    Часто задаваемые вопросы:

    Q1. Могу ли я получить образцы конденсаторов?

     A: Да, приветствуем образцы для тестирования и проверки качества, образцы заводских брендов бесплатны.

    Q2. Что насчет времени выполнения?

    A: Образцу требуется 3-5 дней, массовому заказу требуется 2 недели.

    Q3. Как вы отправляете товар и сколько времени занимает доставка?

    A: Обычно мы отправляем DHL, UPS, FEDEX или TNT, доставка обычно занимает 3-5 дней. Авиаперевозки и морские перевозки также не являются обязательными.

    Q4. Можно ли напечатать мой логотип на конденсаторе?

    A: Да, пожалуйста, сообщите нам официально перед началом производства и сначала подтвердите дизайн на основе нашего образца

    Q5.Предоставляете ли вы гарантию на продукцию?

    О: Да, мы предлагаем 2-3 года гарантии на нашу продукцию.

    Q6. Как быть с неисправным?

    A: Если товар, который вы приобрели на заводе из-за проблем с качеством, вы можете вернуть его нам для замены или возврата денег. И любые возвращенные товары должны быть в их первоначальном состоянии, чтобы претендовать на возмещение или замену .

    Если у вас есть какие-либо интересные и проблемы, пожалуйста, свяжитесь с нами!

    Электронная почта: [email protected]

    Телефон(WhatsApp): +86-18825879082

    Skype: Коко.PSH

    Веб-сайт: xuansn-capacitor.en.made-in-china.com



    Что такое неполяризованный конденсатор

    Ⅰ I введение

    Неполярный конденсатор A  — один из многих конденсаторов. По полярности конденсатора конденсатор можно разделить на неполяризованный конденсатор и поляризованный конденсатор. И в этой статье будет подробно рассказано: что такое неполяризованный конденсатор? Для чего его используют? Как выбрать неполяризованные конденсаторы? В чем разница между поляризованным конденсатором и неполяризованным конденсатором? Давайте посмотрим



    Поляризованный конденсатор против неполяризованного конденсатора

    Как проверить неполяризованный конденсатор?



    Ⅱ Концепция

    Неполярные конденсаторы  являются конденсаторами без положительной или отрицательной полярности.Два электрода неполяризованных конденсаторов могут быть вставлены в цепь случайным образом и не будут протекать, в основном используются в цепях связи, развязки, обратной связи, компенсации и генерации. На рисунке ниже показана эталонная схема неполяризованного конденсатора.

    Рис.1. Неполяризованный конденсатор

    Идеальный конденсатор не имеет полярности. Однако на практике для получения большой емкости применяют какие-то специальные материалы и конструкции, что приводит к тому, что собственно конденсаторы несколько поляризованы. Обычные поляризованные конденсаторы включают алюминиевые электролитические конденсаторы и танталовые электролитические конденсаторы. Электролитические конденсаторы обычно имеют относительно большую емкость. Неполяризованный конденсатор большой емкости сделать не так просто, потому что объем станет очень большим. Вот почему в реальной схеме так много поляризованных конденсаторов. Поскольку его размеры малы, а напряжение в этой цепи имеет только одно направление, могут пригодиться поляризованные конденсаторы.

    Мы используем поляризованные конденсаторы, чтобы избежать недостатков и воспользоваться преимуществами. Мы можем понять это следующим образом:  Поляризованный конденсатор на самом деле является конденсатором, который можно использовать только в одном направлении напряжения. Для неполяризованных конденсаторов можно использовать оба направления напряжения. Таким образом, только с точки зрения направления напряжения неполярные конденсаторы лучше, чем поляризованные. Вполне возможно заменить поляризованные конденсаторы на неполяризованные, если емкость, рабочее напряжение, объем и т. д. могут соответствовать требованиям.



    Ⅲ Функция

    Неполяризованные конденсаторы применяются в цепях чистого переменного тока, и из-за их малой емкости они также могут применяться для фильтрации высоких частот.Вот пример, иллюстрирующий применение конденсатора:

    В этом случае в основном вводится схема подавления искр RC. При приеме радио- и телепрограммы на антенну, если люминесцентная лампа включена и люминесцентная лампа мигает, будет слышен неравномерный звук радио или динамика телевизора. Многие четкие яркие линии и яркие пятна на экране телевизора являются высокочастотными помехами, вызванными электрическими искрами.

    При отключении цепей с индуктивностью между контактами возникает искра.Как показано в схеме слева на рис. 2, переключатель S внезапно выключается, и ток быстро исчезает, то есть изменение тока велико, поэтому на обоих концах катушки создается большая собственная индуктивность. . Эта электродвижущая сила может препятствовать изменению тока, и ее направление согласуется с направлением приложенного напряжения. Когда они накладываются друг на друга, напряжение U1 на переключателе будет очень высоким, а когда напряжение выше определенного значения, это «резкое» напряжение пробьет воздух и образует электрическую искру.

    Искра может привести к абляции и окислению контактов, что приведет к неисправности. Поэтому важно устранить искру между контактами. При отключении цепи, пока ток управляющей катушки не падает, напряжение на двух концах катушки не будет слишком большим, поэтому искры не будет, как показано на схеме справа внизу. , цепь подавления искры RC подключена к обоим концам катушки индуктивности. Когда переключатель внезапно выключается, i1 заряжает конденсатор.Часть энергии магнитного поля в индукторе рассеивается на резисторах R и r, а часть преобразуется в энергию электрического поля в конденсаторе С, что вызывает повторный разряд конденсатора С, тем самым устраняя искру.



    Рис.2. Цепь с индуктивностью и искрогасительной схемой



    Ⅳ Как выбрать неполяризованные конденсаторы?

        Неполяризованные конденсаторы очень удобны в выборе и использовании.Вы можете напрямую выбрать конденсаторы той же модели и с одинаковыми характеристиками. Если ни одно из вышеперечисленных условий не выполняется, можно обратиться к следующим методам:

         1.  Выберите разумную точность конденсатора. В большинстве случаев требования к емкости не очень высоки, и допустимо иметь емкость примерно такую ​​же, как эталонная емкость. В схемах генерации, схемах фильтрации, схемах задержки и схемах тона абсолютное значение ошибки должно быть в пределах 0.3%-0,5%.

         2.  Выберите конденсатор в соответствии с требованиями схемы. Бумажный конденсатор обычно используется для цепи обхода низкочастотного переменного тока. Слюдяной конденсатор или керамический конденсатор обычно используются в цепях высокой частоты или высокого напряжения.

         3.  Конденсаторы могут быть выбраны с номинальным напряжением, большим или равным фактическим потребностям.

         4.  Конденсаторы высокой частоты не могут быть заменены конденсаторами низкой частоты.

         5.  Учитывайте рабочую температуру, рабочий диапазон, температурный коэффициент конденсатора в зависимости от случая применения.

         6. Последовательный или параллельный метод может использоваться, когда номинальная емкость не может быть обеспечена, но напряжение, добавляемое к конденсатору, должно быть меньше, чем выдерживаемое напряжение конденсатора.



    Ⅴ Разница между неполяризованными конденсаторами и поляризованными конденсаторами

    Как полярные, так и неполярные конденсаторы имеют одинаковый принцип, то есть накопление и высвобождение зарядов; напряжение на пластине (здесь электродвижущая сила накопления заряда называется напряжением) не может резко измениться

    Различные носители, разная производительность, разная емкость и разная структура приводят к разным условиям использования и использованию.И наоборот, с развитием науки и техники и открытием новых материалов будут появляться более совершенные и разнообразные конденсаторы.

    Рис.3. Различные типы конденсаторов



    5.1 Другой диэлектрик

    Что такое диэлектрик? Другими словами, — это вещество между двумя пластинами конденсатора. В большинстве конденсаторов с полярностью в качестве диэлектрика используются электролиты, благодаря чему конденсатор с полярностью имеет большую емкость по сравнению с другими конденсаторами того же объема. Кроме того, конденсаторы с разной полярностью, изготовленные из разных электролитных материалов и процессов, будут иметь разную емкость. Между тем, выдерживаемое напряжение в основном связано с диэлектрическим материалом. А также существует множество неполяризованных материалов, в том числе наиболее часто используемая пленка из оксида металла и полиэстер. Использование полярных и неполяризованных конденсаторов определяется тем, является ли природа диэлектрика обратимой.

    Рис.4. Неполяризованный конденсатор и поляризованный конденсатор



    5.2 Различные характеристики

    Производительность и максимизация спроса являются требованием использования. Если в блоке питания телевизора в качестве фильтра используется металлооксидно-пленочный конденсатор, и если для удовлетворения фильтра требуется емкость и выдерживаемое напряжение, боюсь, внутрь корпуса можно установить только блок питания.

    Таким образом, фильтр может использовать только полярный конденсатор, а полярная емкость необратима. Как правило, электролитический конденсатор выше 1 мФ, который участвует в соединении, развязке, фильтрации источника питания и так далее.Неполярный конденсатор в основном меньше 1 мФ, что связано с резонансом, связью, выбором частоты, ограничением тока и так далее. Конечно, существуют также неполярные конденсаторы большой емкости и высокого напряжения, которые в основном используются для компенсации реактивной мощности, сдвига фазы двигателя, сдвига фазы мощности преобразования частоты и других целей. Существует много видов неполяризованных конденсаторов.



    Рис.5. Конденсаторы



    5.3 Различная емкость

    Как упоминалось ранее, конденсаторы одного объема имеют разную емкость под разным диэлектриком.

    5.4 Другая конструкция

    В принципе можно использовать конденсатор любой формы в окружающей среде без учета точечного разряда. Чаще всего используются электролитические конденсаторы круглой формы, редко встречаются квадратные. Форма конденсаторов разнообразна, например трубчатая, деформированная прямоугольная, пластинчатая, квадратная, круглая, комбинированная квадратная или круглая и так далее, в зависимости от того, где они используются. Конечно, есть и невидимые, называемые распределенным конденсатором, которые нельзя игнорировать в высокочастотных и промежуточных устройствах.

    5.5 Различное использование Окружающая среда и использование

    Из-за внутреннего материала и структуры емкость конденсатора с полярностью (например, электролиз алюминия) может быть очень большой, но его высокочастотные характеристики не очень хорошие, поэтому он подходит для фильтров питания и других случаев. Есть еще конденсаторы полярности с хорошими ВЧ характеристиками — танталовые электролизные, цена которых сравнительно высока;

    Включая керамические конденсаторы, монолитные конденсаторы, конденсаторы из полиэтилена (CBB) и так далее, эти неполяризованные конденсаторы имеют небольшие размеры, низкую цену и хорошие высокочастотные характеристики, но они не подходят для большой емкости. Керамические конденсаторы обычно используются в высокочастотной фильтрации, колебательной цепи.

    Рис.6. Различные конденсаторы

    Магнитные диэлектрические конденсаторы используют керамический материал в качестве мезона и используют серебряный слой на поверхности в качестве электрода. Обладая стабильной производительностью и малой утечкой, магнитные диэлектрические конденсаторы подходят для применения в высокочастотных и высоковольтных цепях.

    Вообще говоря, в зависимости от изоляционного материала между двумя полюсами конденсатора.Материал с большой диэлектрической проницаемостью (например, сегнетокерамика, электролиты) подходит для конденсаторов большой емкости и малого объема, потери в которых также велики. Материал с малой диэлектрической проницаемостью (например, керамика) имеет низкие потери и подходит для высокочастотных применений.

    Что такое неполярные конденсаторы? — Первый законкомик

    Что такое неполярные конденсаторы?

    Неполяризованный конденсатор — это тип конденсатора, который не имеет неявной полярности — его можно подключать в цепи любым способом. Они в основном используются в цепях связи, развязки, обратной связи, компенсации и генерации.

    Имеют ли электролитические конденсаторы полярность?

    Электролитические конденсаторы являются поляризованными компонентами из-за их асимметричной конструкции и должны постоянно работать с более высоким напряжением (т. е. более положительным) на аноде, чем на катоде.

    Можно ли использовать неполяризованный конденсатор?

    Вы можете заменить поляризованную кепку на неполяризованную, так как у неполяризованной нет проблем с положительным или отрицательным напряжением.

    Что такое неэлектролитический конденсатор?

    Неполяризованный конденсатор может быть подключен к цепи любым способом. Конденсаторы неполяризованные. Люди называют их «биполярными» конденсаторами.

    В чем разница между электролитическим и неэлектролитическим конденсатором?

    Электролитический конденсатор имеет алюминиевую металлическую фольгу для одной пластины, тонкий слой анодированного оксида алюминия для диэлектрика и гелевый электролит для другой пластины. Неэлектролит имеет более обычную двухпластинчатую систему, практически любой другой вид диэлектрического материала.

    Как определить полярность электролитического конденсатора?

    Для определения полярности в КОНДЕНСАТОРАХ: Электролитические конденсаторы часто маркируются полосой. Эта полоса указывает на ОТРИЦАТЕЛЬНЫЙ провод. Если это конденсатор с осевыми выводами (выводы выходят из противоположных концов конденсатора), полоса может сопровождаться стрелкой, указывающей на отрицательный вывод.

    В чем разница между неполяризованным конденсатором и электролитическим конденсатором?

    Все ответы (4) Неполяризованный («неполярный») конденсатор — это тип конденсатора, который не имеет неявной полярности — его можно подключать к цепи любым способом.Керамические, слюдяные и некоторые электролитические конденсаторы неполяризованы. Поляризованные конденсаторы, как правило, электролитические.

    Что такое неэлектролитический конденсатор?

    Фиксированный конденсатор неполяризован. Неполяризованный конденсатор может быть включен в цепь любым способом. Конденсаторы неполяризованные. Люди называют их «биполярными» конденсаторами.

    В чем разница между неполяризованным конденсатором и электролитическим конденсатором?

    OSCAR — Разное035 — Конденсаторы

    Конденсаторы

    Конденсатор – это устройство, накапливающее энергию в электрическом поле, создаваемом между парой проводников.Конденсаторы иногда называют конденсаторами.

    Конденсаторы используются во множестве приложений:

    • Конденсатор может хранить электронную энергию, когда он отключен от цепи зарядки, поэтому его можно использовать как быструю батарею.
    • В цепях переменного тока или сигнальных цепях конденсатор индуцирует разность фаз в 90 градусов, опережая ток по напряжению.
    • Конденсаторы обычно используются в источниках питания, где они сглаживают выходной сигнал двухполупериодного выпрямителя.
    • Поскольку конденсаторы пропускают переменный ток, но блокируют сигналы постоянного тока, их часто используют для разделения компонентов переменного и постоянного тока в сигнале. Этот метод известен как связь по переменному току.

    Существует множество конструкций конденсаторов. Технические характеристики конденсатора могут включать:

    • Объем памяти, указанный в Фарадах. Так как фарад является очень большой единицей, емкость конденсаторов обычно выражается в микрофарадах (Ф), нанофарадах (нФ) или пикофарадах (пФ).
    • Рабочее напряжение, допустимое напряжение, которое может быть приложено к выводам конденсатора.
    • Поляризация указывает, чувствительно ли устройство к полярности приложенного напряжения.
    • Диэлектрик или изоляционный материал, используемый между пластинами.

    Типичные конструкции состоят из двух электродов или пластин, разделенных изолятором или диэлектриком. Поскольку проводники разделены изолятором, электроны не могут напрямую проходить через диэлектрик с одной пластины конденсатора на другую.При подаче напряжения на конденсатор через внешнюю цепь ток протекает на одну пластину, заряжая ее. Следовательно, ток течет от другой пластины, создавая противоположный заряд. Другими словами, при изменении напряжения на конденсаторе конденсатор будет заряжаться или разряжаться.

    Равновесие достигается при постоянном напряжении (постоянном токе), когда ток в цепи больше не течет. Поэтому постоянный ток не проходит и конденсатор выглядит как незавершенный контур цепи.Переменный ток (AC) может проходить, потому что постоянно меняющееся напряжение заряжает или разряжает пластины. Однако конденсатор может ограничивать количество переменного тока, проходящего через него. Это ограничение (аналогично резистору) называется реактивным сопротивлением и изменяется в зависимости от частоты применяемого переменного тока. Когда частота приближается к нулю, реактивное сопротивление становится высоким. На более высоких частотах реактивное сопротивление становится маленьким. Емкостное реактивное сопротивление находится по этой формуле:

    Xc = 1/(2 * π * f * C) где:
    Xc = емкостное реактивное сопротивление, измеренное в омах 90 130 f = частота переменного тока в герцах
    C = емкость в фарадах

    Поляризованный («полярный») конденсатор — это тип конденсатора, который имеет неявную полярность — он может быть подключен к цепи только одним способом.Положительный вывод показан на схеме (и часто на конденсаторе) маленьким символом «+». Отрицательный вывод обычно не показан на схеме, но может быть отмечен на конденсаторе чертой или символом «-». Поляризованные конденсаторы, как правило, электролитические.

    Обратите внимание, что вам действительно нужно обратить внимание на правильное подключение поляризованного конденсатора (как с соблюдением полярности, так и с тем, чтобы конденсатор не превышал номинальное напряжение). Если достаточно сильно «нажать» на поляризованный конденсатор, можно начать «электролиз» влажного электролита.Современные электролитические конденсаторы обычно имеют клапан сброса давления, чтобы предотвратить катастрофический выход из строя алюминиевой банки (но не ставьте на это свое зрение).

    Неполяризованный («неполярный») конденсатор — это тип конденсатора, который не имеет неявной полярности — он может быть подключен к цепи любым способом. Керамические, слюдяные и некоторые электролитические конденсаторы неполяризованы. Вы также иногда слышите, как люди называют их «биполярными» конденсаторами.

    В продаже имеются дискретные конденсаторы различных типов с емкостями от диапазона пФ до нескольких фарад и номинальным напряжением до сотен вольт.Как правило, чем выше номинальная емкость и напряжение, тем больше физический размер конденсатора и выше стоимость. Конденсаторы часто классифицируют по материалу, используемому в качестве диэлектрика:

    • Керамический чип: точность 1%, значения примерно до 1 F, обычно изготавливаются из сегнетоэлектрической керамики на основе цирконата-титаната свинца (PZT). Керамические конденсаторы, как правило, имеют низкую индуктивность из-за их небольшого размера.
      • C0G или NP0 — обычно от 4,7 пФ до 0,047 Ф, 5 %.Высокая толерантность и температурные характеристики. Крупнее и дороже. Диэлектрики COG и NPO имеют наименьшие потери и используются в фильтрах, в качестве элементов синхронизации и для балансировки кварцевых генераторов.
      • X7R — типичный от 3300 пФ до 0,33 Ф, 10 %. Хорошо подходит для некритических соединений, синхронизирующих приложений.
      • Z5U — обычно от 0,01 до 2,2 F, 20 %. Подходит для байпаса, соединения. Низкая цена и небольшой размер.
    • Полистирол: (обычно в диапазоне пикофарад) стабильные сигнальные конденсаторы.
    • Полиэстер, майлар: (примерно от 1 нФ до 1 Ф) сигнальные конденсаторы. Полипропиленовые маломощные, высоковольтные, устойчивые к пробою, сигнальные конденсаторы.
    • ПТФЭ или тефлон: более эффективные и более дорогие, чем другие пластиковые диэлектрики.
    • Бумага: обычная для антикварного радиооборудования, бумажный диэлектрик и слои алюминиевой фольги, свернутые в цилиндр и запечатанные воском. Низкие значения до нескольких F, рабочее напряжение до нескольких сотен вольт, ванны с масляной пропиткой до 5000 В.
    • Тантал: компактные низковольтные устройства до примерно 100 F, более низкая плотность энергии и более точные, чем алюминиевые электролиты, но менее точные и более высокая плотность энергии, чем сигнальные конденсаторы. Поскольку эти конденсаторы основаны на электролите, они поляризованы, что означает, что они могут поддерживать потенциал только в одном направлении и подходят только для приложений постоянного тока.
    • Алюминий Электролитический: компактный, но с потерями, в диапазоне от 1 Ф до 1 000 000 Ф, до нескольких сотен вольт.Диэлектрик представляет собой тонкий оксидный слой. Как и танталовые конденсаторы, они поляризованы. Они содержат агрессивную жидкость и могут лопнуть, если устройство подсоединено наоборот. За долгое время жидкость может высохнуть, что приведет к выходу из строя конденсатора. Биполярные электролиты содержат два последовательно включенных конденсатора и используются для передачи сигналов переменного тока.
    • Серебряная слюда: быстрые и стабильные для ВЧ и низкочастотных радиочастотных цепей, но дорогие.

    Последовательное соединение конденсаторов может увеличить общее номинальное напряжение.При последовательном расположении конденсаторов эквивалентное значение емкости рассчитывается по формуле:

    Ceq = (1/C1) + (1/C2) + (1/C3) + …

    В последовательной конфигурации ток через каждый конденсатор одинаков. Однако напряжение на каждом конденсаторе может быть разным. Чтобы контролировать напряжение на каждом конденсаторе, к каждому конденсатору можно подключить очень большой резистор. Если этого не сделать, напряжение на отдельном конденсаторе может превысить его номинальное рабочее напряжение.

    Несколько конденсаторов можно соединить друг с другом (параллельно), чтобы получить новое значение емкости. Когда конденсаторы соединены параллельно, емкость каждого конденсатора суммируется.

    Сэкв = С1 + С2 + С3 + …

    К сожалению, для идентификации конденсаторов используется большое количество маркировок. На больших конденсаторах четко напечатано значение, например, 10 мкФ (десять микрофарад). Меньшие размеры обычно имеют комбинацию букв и цифр.Наиболее распространенная схема кодирования использует 2 или 3 цифры.

    У большинства будет три цифры, обозначающие емкость в пикофарадах (пФ). Первые две — это 1-я и 2-я значащие цифры, а третья — код множителя. В большинстве случаев последняя цифра говорит вам, сколько нулей нужно написать после первых двух цифр, но не всегда. Также может быть буква, обозначающая допуск номинала конденсатора. Приведенную ниже таблицу можно использовать для определения правильного значения и допуска конденсатора на основе маркировки.Если есть только два числа, множителя нет и маркировка читается напрямую как пико-Фарады. Некоторые примеры:
    • Конденсатор с маркировкой 104 равен 10 с еще 4 нулями. Первые две цифры «1» и «0», затем умножьте на 10 000, чтобы получить 100 000 пФ. Этот размер иначе называется конденсатором 0,1 мкФ.
    • 47, напечатанное на маленьком диске, можно принять за 47 пикофарад (или 47 пыхт, как любят говорить некоторые).
    • Маркировка 103J указывает на 10 000 пФ с допуском +/-5%.
    Множители цифр Буквенный код допуска
    3-я цифра Множитель Письмо Толерантность
    0 1 B +/- 0.10%
    1 10 C +/- 0.25%
    2 100 D +/- 0. 50%
    3
    3 1000 E +/- 0.50%
    4 10 000 F +/- 1%
    5 100 000 G +/- 2% +/- 2%
    6 не используется H +/- 3%
    7 не используется J +/- 5%
    8 .01 K +/- 10%
    9 .1 м +/- 20%
    N +/- 0,05%
        P +100%; -0%
        Z +80%; -20%

    На рисунках ниже представлены различные системы маркировки, которые можно увидеть.

    Как проверить неполярный конденсатор с помощью мультиметра? – СидмартинБио

    Как проверить неполярный конденсатор с помощью мультиметра?

    В случае неполярного конденсатора подключите его любым способом, так как у них нет полярности. Теперь проверьте показания цифрового мультиметра. Если показания мультиметра ближе к реальным значениям (указанным на конденсаторе), то конденсатор можно считать исправным.

    Имеют ли аудиоконденсаторы полярность?

    Пленочные конденсаторы не имеют полярности — их можно использовать в цепях переменного тока, а некоторые типы (например, поликарбонатные или полипропиленовые конденсаторы) можно использовать в высокочастотных или радиочастотных устройствах.

    Можно ли проверить конденсаторы мультиметром?

    Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности.

    Какие конденсаторы неполяризованные?

    Типы неполяризованных конденсаторов

    • Керамические конденсаторы. Керамические конденсаторы являются наиболее распространенным типом неполяризованных конденсаторов.
    • Конденсаторы из серебряной слюды.
    • Полиэфирные конденсаторы.
    • Полистирольные конденсаторы.
    • Поликарбонатные конденсаторы.
    • Полипропиленовые конденсаторы.
    • Тефлоновые конденсаторы.
    • Стеклянные конденсаторы.

    Можно ли заменить поляризованный конденсатор на неполяризованный?

    Вы можете заменить поляризованную кепку на неполяризованную, так как у неполяризованной нет проблем с положительным или отрицательным напряжением.

    Каковы характеристики неполярных конденсаторов?

    Неполярные конденсаторы имеют очень низкую емкость в диапазоне от нескольких пикофарад до нескольких микрофарад. Также читайте: Тест транзистора для идентификации клемм, типа и состояния.Положительных и отрицательных клемм нет. Клемма, подключенная к положительной клемме батареи, действует как анод.

    Как проверить полярный конденсатор SMD?

    Однако полярные SMD-конденсаторы имеют маркировку на положительном (анодном) выводе. Для проверки конденсатора нужно вынуть конденсатор из его цепи, если он есть в какой-либо цепи. Затем разрядите конденсатор, так как он может иметь запас заряда.

    Как проверить конденсатор?

    Для проверки конденсатора необходимо вынуть конденсатор из его цепи, если он есть в какой-либо цепи.Затем разрядите конденсатор, так как он может иметь запас заряда. Это может повредить ваше испытательное оборудование. Чтобы правильно разрядить конденсатор, подключите резистор между его выводами. Заряд рассеется через резистор.

    Что такое режим емкости в мультиметре?

    Режим емкости — это уникальный режим цифровых мультиметров, используемый для измерения емкости.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
