Замена конденсаторов в мониторе с выездом

Замена конденсаторов в мониторе — что нужно знать?

Монитор очень сложно устроен и состоит далеко не из одной матрицы. Многие пользователи считают, что если с изображением, которое выводится с компьютера, происходят любого рода неполадки, то во всем следует винить матрицу. Однако это совсем не так. В мониторе, как и в любом другом сложном электроном устройстве, имеется множество конденсаторов, которые могут прийти в негодность по причине:

  • высоких температур, приводящих к их высыханию (потере емкости и вздутию)
  • сильных скачков напряжения
  • изготовления из низкокачественных материалов

Заменить конденсатор в мониторе может лишь профессионал, поскольку для этого требуется специальное оборудование и умение. Мы предлагаем выбрать услуги одного из мастеров, которые представлены на нашем сайте, связать с ним и договорить о времени проведения работы. Наши специалисты работают во всех районах Москвы и Санкт-Петербурга, благодаря чему могут добраться до любого клиента максимально быстро и устранить неисправность.

Замена конденсаторов в мониторе

Отличить неисправность конденсаторов от проблем с матрицей очень просто. Характерные признаки, указывающие на неисправность конденсаторов:

  • при попытке включить монитор нажатием на кнопку ничего не происходит
  • монитор загорается на несколько секунд после подачи на него напряжения, но после гаснет
  • слышен свист, когда с монитором происходят вышеуказанные неисправности

Для того чтобы заменить конденсатор в мониторе, необходимо подыскать такую новую составляющую платы, которая будет подходить по емкости, рабочей температуре и другим параметрам. Наши специалисты помогут подобрать оптимальные варианты для вашего монитора, которые смогут долго работать без проблем.

Сложность ремонта

Замена конденсаторов в мониторе – очень сложная процедура, провести которую могут только настоящие мастера. В том случае если пользователь постарается самостоятельно устранить подобную неисправность, он рискует:

  • повредить элементы на электрической плате
  • при разборе монитора навредить его матрице
  • из-за неверно подобранного оборудования, сжечь электрическую плату

Ремонт инвертора монитора.

Часть I. Конденсаторы.


Классический блок питания LCD монитора.

Диагностика любого LCD монитора начинается с простейшей операции, замены всех электролитических конденсаторов. Казалось бы такой банальный совет, описан на многих интернет ресурсах, и сложностей по его выполнению не должно быть. Но последнее время все чаще стали сталкиваться с мониторами, которые приносят в ремонт с диагнозом – ремонту не подлежит, а на самом деле при замене конденсаторов были пропущены 1-2 конденсатора не замена которых и оказалась фатальной. Мы попробуем подать материал с ракурса –минимум теории, максимум практики и с минимальным набором специализированных инструментов

 Теория.

 Импульсный блок питания.

Мы будем рассматривать прописные истины, но о которых по какой-то непонятной причине забывают ремонтники впервые взявшиеся за ремонт монитора. Данный пункт рассчитан на тех специалистов, кто уверенно понимает, чем напряжение отличается от тока, но в меру определенных обстоятельств спал на лекциях по импульсным блокам питания.

  Большинство современных блоков питания до 100 ватт выполнены по обратноходовой схеме, в том числе блок питания монитора.


Классический импульсный блок питания LCD монитора.

Большинство мониторов имеют именно такую комплектацию конденсаторов, в качественных мониторах конденсаторов чуть больше, в дешёвых чуть меньше, но логика распределения конденсаторов именно такая:

  • 80мкФ*450В — 1 шт.
  • 1000мкФ*25В — 3 шт.
  • 470мкФ*35В — 3 шт.
  • 47мкФ*63В — 1 шт.

Жирным шрифтом выделены конденсаторы которые всегда меняются при ремонте/диагностике. Так как импульсный блок питания работает на высокой частоте, значит при грамотном ремонте следует ставить конденсаторы с малым ESR, то есть серебристые или золотистые.



 Практика.

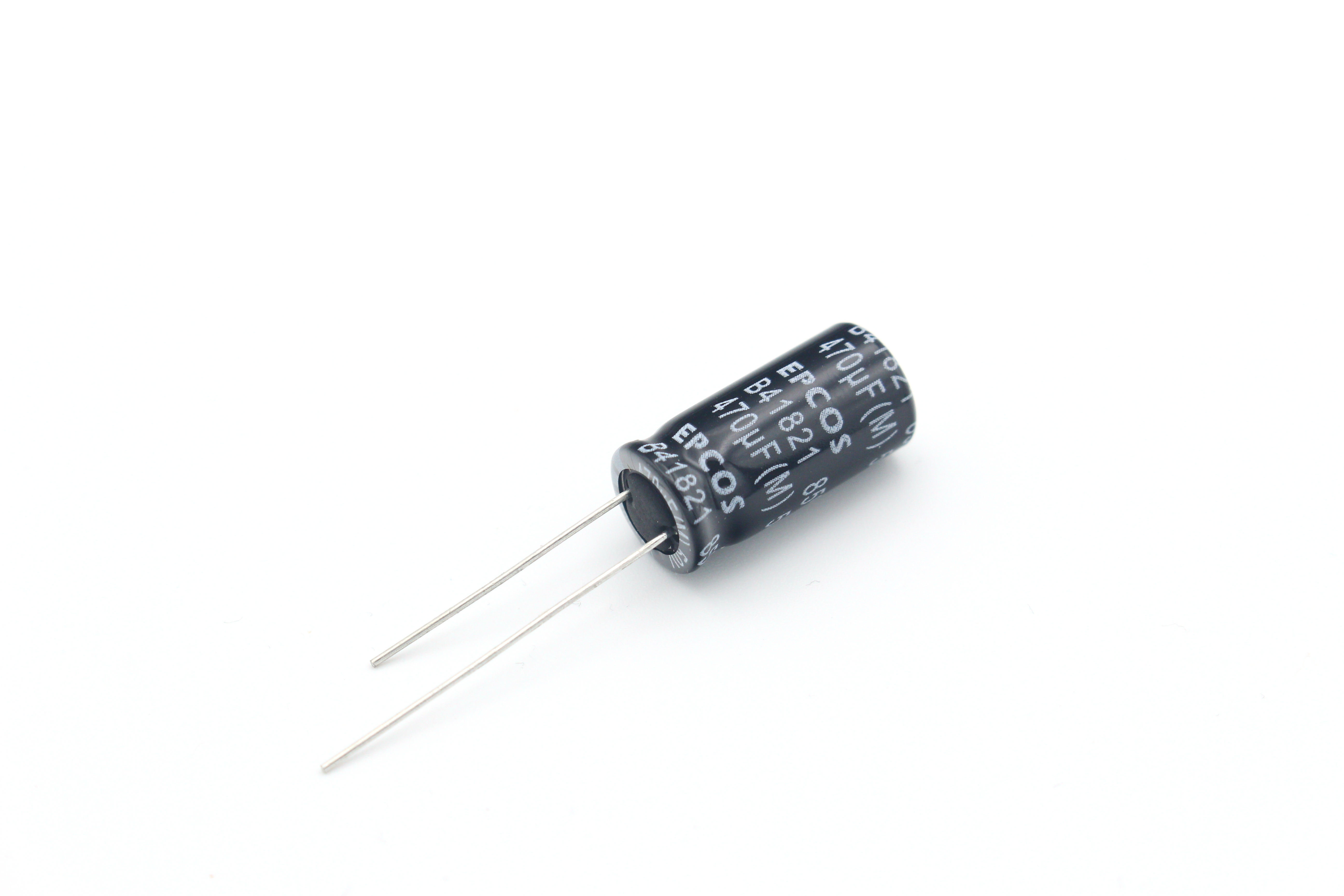

 Конденсаторы

Если при разовом ремонте стоимость конденсаторов практически не влияет на себестоимость, то при потоке использование конденсаторов с низким ESR довольно накладно и мало оправдано.

Классический конденсатор на 105С проверенного производителя также хорошо справляется со своей задачей и имеет срок службы от 2 до 5 лет. К тому же золотистая и серебристая полоска на конденсаторе обозначает, что конденсатор МОЖЕТ БЫТЬ имеет низкое ESR, связано с большим количеством подделок на рынке. Вскрывать монитор без наличия комплекта основных конденсаторов (1000мкФ*25В — 3 шт. 470мкФ*35В — 3 шт. 47мкФ*63В — 1 шт.) вообще не имеет никакого смысла



 Пусковой конденсатор


Пусковой конденсатор

Именно этот конденсатор служит причиной всех «неподдающихся» ремонтов для новичков. Причина простая, конденсатор никогда не вздувается, а значит визуально выглядит исправным. С другой стороны емкость этого конденсатора определяет суммарную емкость выходных конденсаторов при емкости пускового конденсатора 47мкф суммарная емкость выходных конденсаторов не должна превышать 2500мкФ.  Это практическая и очень приблизительная формула, использование дросселей во вторичных цепях могут значительно изменить суммарную емкость выходных конденсаторов.


Блок питания с двумя пусковыми конденсаторами

Следует отметить определенную категорию ШИМ у которых применяется два пусковых конденсатора, в связи с этим меняются оба конденсатора.





 Цепь +12В


Цепь +12В

Первый конденсатор после выпрямительного диода должен быть с низким ESR, при невозможности установки Low ESR устанавливается конденсатор с повышенным рабочим напряжением. Какой бы конденсатор не стоял, здесь устанавливается конденсатор 1000 мкФ*25В (1000 мкФ*35В) после него обычно устанавливается дроссель и снова конденсатор, но уже на 470мкФ*35В.  После выпрямителя +12В обычно устанавливается предохранитель или перемычка, которую используют для диагностики блока питания+12В. За блоком питания в непосредственной близости от ключей инвертора устанавливаются два конденсатора 470мкф*35В, формально эти конденсаторы установлены в инверторе. Тут важное замечание, если первый конденсатор 1000мкФ, то остальные конденсаторы установлены 470 мкФ, это не экономия — большей фильтрации здесь не добиться, со стороны ВЧ трансформатора через выпрямитель лезет ВЧ помеха, но и со стороны инвертора так же идет ВЧ помеха, так что эти конденсаторы оказываются между двух огней, так что эти конденсаторы оказываются между двух огней, поэтому здесь так важна не емкость, а рабочее напряжение.

Если установить все конденсаторы 1000мкФ, то есть шанс что пусковой конденсатор не сможет запустить блок питания так как его емкости не хватит что бы зарядить выходные конденсаторы. Учитывая, что дальше напряжение идет в раскачку ВЧ трансформаторов инвертора, к напряжению +12В не предъявляются жесткие требования, и в этой цепи легко можно напряжение до +15,6В вместо требуемых +12В



 Цепь +5В


Цепь +5В

Первый конденсатор после выпрямительного диода должен быть с низким ESR, при невозможности установки Low ESR устанавливается конденсатор с повышенным рабочим напряжением. Какой бы конденсатор не стоял, здесь устанавливается конденсатор 1000 мкФ*25В. После него всегда устанавливается дроссель и конденсатор обычно на 47мкф*10В, вместо которого всегда устанавливаем конденсатор 1000мкФ*16В (1000 мкФ*25В). Цепь обратной связи заводится именно от цепей +5В. Сами +5В в цепи блока питания не заходят, а напрямую уходят на скаляр.



 Цепь выпрямителя.


Цепь выпрямителя

Самый дорогой конденсатор блока питания и по этой причине очень редко меняется. В большинстве случаев неисправность определяется визуальным осмотром, при потере емкости блок питания не выдает полную мощность, так как именно этим конденсатором определяется выходная мощность обратноходового блока питания. Универсальная замена 100 мкФ*450В (80 мкФ*450В).



 Замена конденсаторов.

Несложная по своей сути процедура, иногда заканчивается печально для новичков, насмотревшись роликов в ютубе меняют неисправные на заведомо исправные и… монитор не запускается. Всему виной использование активного флюса, новички могут легко использовать его для замены конденсаторов.


Пример платы после пайки активным флюсом, плата не запустилась, но последствия даже кратковременного запуска впечатляют.

На фото:

  1. Текстолит вокруг ножки ВЧ трансформатора прогорел и стал токопроводным. Эта ножка не паялась, капля флюса туда попала по неосторожности.
  2. Под воздействиями поверхностных токов ВЧ конденсатор обуглился.
  3. Флюс конечно испарился, но сопротивление светлых участков текстолита стало 4-6 Мом вместо требуемого больше 100Мом.

Пример платы после пайки активным флюсом, плата не запустилась, под конденсатором высоковольтного выпрямителя прогорел текстолит.

Сага о конденсаторах или «Очередной срыв покровов» / Хабр

Иногда почитываю Хабр, в основном DIY. Иногда — это редко, поскольку работа, знаете-ли… И вот, не так давно, с удивлением наткнулся на хабратопик (не буду тыкать пальцем) с описанием, так сказать, ремонта ЖК-монитора. Бегло проглядев, почувствовал сперва желание поплакать, а затем — посмеяться. Почему?

Мне приходится примерно 8 часов в день работать как раз в одной веселой организации, одним из направлений деятельности которой является ремонт различной техники, включая и ЖК-мониторы. Хотел высказать все, что можно только высказать в комментариях, но не смог. Решил написать хотя бы в Песочницу, ибо сил молчать нет.
Беглое расследование показало, что автор того самого топика, посвященного «ремонту» ЖК-монитора, успел опубликовать еще один, на этот раз про ремонт телевизора. Должен сказать, что данные топики породили не очень длинный тред в закрытом разделе одного широко известного технического форума. Общий настрой этого треда можно охарактеризовать следующей взятой там цитатой:

Ждём от автора новых опусов на тему:
«Как с помощью кривых рук, зеркальца и ножниц удалить геморрой»
«Дрель и снижение внутричерепного давления»

Нередко приходится ремонтировать технику после других мастеров, которые не смогли определить неисправность, либо не имели возможности ее устранить. И очень часто — после любителей, попытавшихся «отремонтировать» аппарат при помощи очередной «инструкции», во множестве щедро разбросанных по интернету. И, честно говоря, был сильно удивлен, обнаружив сразу 2 такие «инструкции» на Хабре.

Итак, начнем с пресловутого «ремонта» телевизора, поскольку это хабратопик появился первым. Для начала хотелось бы указать на наличие такого параметра, как ESR. Любой желающий элементарно загуглит этот термин и получит всю теоретическую базу. Поэтому плотно рассматривать ее не будем. Нас интересует только тот факт, что дефектовка электролитических конденсаторов производится не только по факту раздутия аллюминиевой рубашки, но и по этому самому параметру ESR. На самом деле это довольно важно, поскольку конденсатор вздувается по причине излишнего нагрева, приводящего к увеличению давления внутри его корпуса вследствии испарения электролита. А нагрев конденсатора тем выше, чем выше ESR. Таким образом, подумав пару минут, мы поймем, что в блоке питания вполне может быть довольно большое количество конденсаторов, еще не вздутых, но уже с завышенным ESR. Т.е. по сути уже неисправных, однако простому взгляду еще не видных. Для измерения ESR применяются простейшие приборы, доступные любому ребенку, однако многие мастера пользуются ими довольно редко, поскольку самым простым решением проблемы является замена всех электролитов в т.н. «холодной» части блока питания, так же называемой «вторичкой». Менять только вздутые конденсаторы без проверки остальных, не вздутых, нельзя. Поскольку чревато отнюдь не профитом, а повторным ремонтом через небольшой промежуток времени. Причем учитывая схемотехнику современной цифровой техники — вполне возможно, что ремонтом не только БП.

Еще одной ошибкой автора является техника пайки. Помилуйте, зачем лудить выводы конденсаторов? Которые после монтажа все равно придется обрезать?
А использование в монтажных работах кислоты? Высокоактивные флюсы типа «Паяльной кислоты» вообще не предназначены для электромонтажных работ! Это флюсы для пайки черных металлов. И кислотой называются не спроста. «Паяльная кислота» способна за пару-тройку месяцев сгноить пайку этого самого кондесатора, даже будучи нанесена в незначительных количествах. Именно по этому после применения таких флюсов спаянные поверхности надо обязательно отмывать водой, растворителями, а лучше — специальными жидкостями. И никогда нельзя их применять в радимонтажных работах.

Очень часто в прейскурантах сервисных организаций указано, что применяется повышающий коэфициент к стоимости ремонта аппаратуры со следами не квалифицированного ремонта и это не спроста! Как пример — описанный телевизор вполне уже способен доставить часок-другой веселых развлечений любому сервису через неопределенный промежуток времени. От недели до года.

Второй хабратопик, посвященный «ремонту» монитора тоже весьма веселит. Любой специалист знает, что ремонт начинается с измерений. Автор топика же проводит измерения таких параметров как «горючесть лампочки» — результат измерения «не горит», и «рабочесть монитора» — результат измерения «умер». Методика ремонта — так же бездумно заменить визуально вздутые электролиты на выдранные из «древнего БП», да еще и на меньшее напряжение. Конечно, конструкторы LG дураки ведь — зачем-то поставили конденсаторы на 16 вольт, если и 10-ти вольтовые работают… И очередное чудо — горючесть лампочки поднялась до «горит», срочно постим в Хабр…

Поверьте, все это написано не по причине того, что я боюсь остаться без работы. Напротив — такие «акушеры беременных литов» как раз и обеспечивают нормальных мастеров работой. К сожалению, зачастую, когда после замены конденсатора монитор все равно не работает или работает не удовлетворительно, монитор начинают жестоко «копать», портя дорожки на плате, выпаивая детали и т.д. А ремонт такой копанины — совсем другое дело. Мы, к примеру, применяем для таких аппаратов повышающий коэффициент 1.3 к цене.
Тут проблема в другом. Совсем недавно был вынужден выдать клиенту «копанный» монитор, по причине того скромного факта, что «копатель» «укопал» плату БП-инвертора насмерть, до дыры в текстолите под одной из транзисторных сборок. Ему же было неизвестно, что широкая минусовая дорожка под сборкой проложенна неспроста. И число таких примеров множится, именно по причине широкого распостранения различных «инструкций», написанных различными «специалистами»…

Схема разборки и ремонта монитора LG Flatron L1730 S

Автор На чтение 5 мин Просмотров 7.2к. Опубликовано Обновлено

Данная статья рассчитана для людей которые делают первые шаги в мир ремонта техники.

Модель монитора: LG Flatron L1730 S

Симптомы: при включении питания монитора, экран включается  на 1 сек. и сразу отключается,  индикаторный светодиод  горит зеленым цветом.

Наиболее характерная причина:  за срок службы монитора около 3 лет появились вздутые конденсаторы, которые более не выполняют поставленную задачу а также препятствуют нормальной работе

Приступим к разборке  монитора. Инструмент: 2 небольших плоских отвертки, 1 крестовая.

Кладем монитор экраном вниз на ровную поверхность дабы не повредить экран, можно для  удобства на пенопластовую подставку , отключаем кабель питания и сигнальный кабель D-Sub как показано на Рис. 1.

Рис. 1. Отключение кабеля D-SUB от монитора

Для снятия ножки нажимаем одновременно двумя пальцами на рычаги и тянем на себя, как показано на Рис. 2 и 3

Рис. 2.Рис. 3. Снятие ножки монитора

На Рис. 4. показано, как снимать крышку ножки.

Рис. 4. Снимаем крышку ножки

Далее после снятия крышки,  крестовой отверткой  откручиваем четыре винта на которых к монитору крепится ножка, как показано на Рис. 5.

Рис. 5. Откручиваем четыре винта на которых к монитору крепится ножка

После того как вытащили болты, слегка тянем ножку на себя и снимаем  с петель.  Далее откручиваем и достаем оставшиеся 2 винта (Рис. 6.).



Рис. 6. Далее откручиваем и достаем оставшиеся 2 винта

Для облегчения открытия корпуса можно вставить плоскую отвертку в замочек (Рис. 7) вставляем легко без большого усилия и видим, что если посмотреть с торца, то центральная часть немного отошла.  С вставленным  предметом(отверткой)   переворачиваем монитор экраном вверх.

Рис. 7. Защелка корпуса

Аккуратно не спеша поддеваем лицевую рамку плоской отверткой и продвигаемся от центра к краям.

Рис. 8. Примерное расстояние между защелками слева.Рис . 9. Примерное расстояние между защелками справа.

 Далее двигаемся по контуру и отщелкиваем со всех сторон.

Рис. 10. Боковая сторона

Рис. 11.

Приподнимаем рамку, и снимаем ее окончательно.



И так, следующий шаг –это снятие тыльной части корпуса. Для этого достаем плату с кнопками

(Рис. 12.),  после чего немного отодвигаем 4 защелки удерживающие экранный модуль (Рис. 14), нам понадобятся 2 плоских отвертки, сначала разжимаем  2 защелки с одной стороны и подставляем одну отвертку, далее аналогично с другой стороны, далее двумя руками просто поднимаем экран, а заднюю стенку убираем.

Рис. 12. Плата с кнопками управления и индикатором питания.

Рис. 13. Расположение креплений

Снова переворачиваем экраном вниз и снимаем два защитных экранирующих колпачка  расположенных с двух сторон(Рис. 14).

Рис. 14

Отсоединяем 2 штекера  подключенных к плате блока питания, для исключения проблем при сборке, до того как отключим их , делаем маркером  метки на проводах в виде цифр или рисок для того, чтобы не перепутать — куда какой штекер потом вставлять  (Рис. 15).

Рис. 15Рис. 16



С другой стороны также отключаем 2 штекера.

Теперь необходимо снять металлический защитный экран-крепление , для этого необходимо открутить четыре винта (Рис. 17, Рис. 18), после чего легко аккуратно  приподнимаем кожух и видим шлейф идущий с экрана к плате управления, плату блока питания

Рис. 17



Рис. 18

Блок питания

Рис. 19 Блок питания монитора LG Flatron L1730 S
  1. Сжимаем и отсоединяем шлейф
  2. Откручиваем четыре винта
  3. Достаем плату
  4. Проводим внешний осмотр на предмет сгоревших деталей и т. д.

Данная неисправность заключалась в том , что за срок службы монитора около 3 лет появились вздутые конденсаторы, которые более не выполняют поставленную задачу а также препятствуют нормальной работе,  производится замена конденсаторов на аналогичные либо лучше. Изначально в данном экземпляре были установлены т.н. электролитические конденсаторы  Samxon GF Low ESR 105C 680mf*25v и 1000mf*16v Описание на сайте производителя (Samxon GF Low ESR)  для надежности их лучше заменить на аналогичные но с более высоким напряжением 1000mf*25v Low ESR 105C, например: HITANO . Вздутие конденсатора это типичная проблема данной модели монитора .

Также параллельно электролиту был припаян шунтирующий smd конденсатор 1206 X7R 100nF/50V можно ставить 0,1- 1.5mf



В процессе пайки использовался спирто-канифольный  раствор, впоследствии смытый спиртом. При пайке соблюдать осторожность, следить чтобы не было замыканий между дорожками , не допускать перегрева выводов конденсаторов.

Рис. 20 Блок питания вид на деталиРис. 21 Блок питания вид со стороны дорожек



Ставим плату наместо, прикручиваем, вставляем шлейф и можно сделать тест:



Рис. 22 — Тестовое включение монитора без корпуса

Убеждаемся что проблема решена и приступаем к сборке в обратном порядке.



Автор: Иван Ковалев (aka Atmel)



Оцените статью: Поделитесь с друзьями!

Монитор LG FLATRON L1719S, не запускается блок питания (микросхема FAN7601, LAF0001) | hardware

Симптомы: при втыкании вилки в розетку на короткое время появляется напряжение +5 вольт (контакты 5, 6 разъема P201, см. схему по ссылке [1]), и затем пропадает. Напряжение +12 вольт (контакты 1, 2 разъема P201) также появляется, и медленно спадает. Если запитать видеоконтроллер от отдельного источника +5 вольт (ток потребления около 0.92 ампер), то монитор запускается. Без нагрузки по +5 вольт (при отключенном P201) блок питания запускается нормально, и далее держит нагрузку до 2 ампер по каналам +5 вольт и +12 вольт.

Причина неисправности: потерял емкость конденсатор C204 1000 мкФ 16 вольт.

Внешне этот конденсатор отличается от других незначительным вздутием, см. фото.

Когда я менял этот конденсатор, то замерил у него емкость. Оказалось, что емкость упала примерно наполовину. На всякий случай я поставил конденсатор побольше (1500 мкФ 16 вольт). После замены конденсатора блок питания и монитор заработал нормально.

Могут так же выйти из строя другие электролитические конденсаторы блока питания L1719S, из за чего произойдет та же самая неисправность — кроме C204, нужно также проверить C205, C203, C202, C206, C207. Следует заметить, что это очень часто встречающаяся неисправность в мониторах моделей L1717S, L1718S, L1719S, L1919S, L1730, L1752TQ, L1952TQ. В мониторах L1717, например, чаще всего выходят из строя C203, C204, а в L1730 — C202, C203, C205, C206. Внимание, хороший совет: поменяйте все силовые электролитические конденсаторы в блоке питания. Дело в том, что разборка монитора — самая трудоемкая операция, а если вышел из строя один конденсатор, то наверняка скоро выйдет из строя и его сосед. Лишний раз разбирать монитор большая морока, цена на конденсаторы невелика, поэтому нет смысла делать потом лишнюю работу, лучше предупредить будущие неисправности, и поменять сразу все конденсаторы большой емкости. Второй хороший совет: не ставьте конденсаторы с заниженным значением рабочего напряжения. Это также приведет к быстрому выходу его из строя. Конденсаторы в блоке питания и так работают в очень жестких условиях.

С высыханием или вздутием конденсаторов связаны также другие неисправности мониторов L1717S, L1718S, L1719S, L1919S, L1752TQ, L1952TQ (и других серий — L1717, L1730) — включение на короткое время и выключение подсветки, полное отсутствие подсветки (причем картинка на мониторе иногда видна, если подсветить её сильной лампой), помехи на изображении и т. п.

При разборке монитора L1719S с непривычки возникли трудности. Если не знать, как отсоединить ножку и пластмассовую рамку экрана — они на защелках — то можно легко повредить корпус монитора или даже выломать защелки. Когда прочитал сервис-мануал, то оказалось что все довольно просто — ножка снимается, если её наклонить вбок вдоль плоскости монитора. Разделить половинки корпуса (снять переднюю рамку) тоже несложно — нужно начинать с нижнего края рамки, и тянуть её пальцами, наружу от центра экрана — тогда защелки разъединяются. Потом таким же способом нужно освободить правый и левый края (также тянуть среднюю часть края рамки от центра), потом нужно освободить нижние уголки, а потом — верхнюю часть рамки. Дальше монитор разбирается без проблем.

[LG Flatron L1730B]

Та же самая неисправность — монитор нормально включается, поработает некоторое время, и гаснет подсветка (экран чернеет). Причина — та же самая, вздутые высохшие конденсаторы C202 (680 мкФ 25 В) и C203 (470 мкФ 25 В), см. фото (испорченные конденсаторы показаны желтыми стрелками). Поменял — проблема исчезла.

Больше всего потерял в емкости C202 (стал примерно 100 мкФ). Поменял его на конденсатор 1000 мкФ 25 В.

[Ссылки]

1. Сервис мануал, схема монитора LG FLATRON моделей L1717S, L1718S, L1719S, L1919S, L1730, L1752TQ, L1952TQ.
2. tx-p42ut30 service manual.pdf.

ᐈ Замена Конденсаторов в Мониторе Киев — Цены 2022, Вызов Мастера на Дом

Сервис заказа услуг Kabanchik.ua на канале 1+1

Всеукраинский телеканал в программе “Завтрак с 1+1” в прямом эфире взял интервью у основателя проекта Kabanchik.ua Романа Киригетова о том, как работает сервис и как безопасно заказывать услуги частных специалистов в Украине.

Замена конденсаторов в мониторе в Киеве – недорого и качественно

Срочно нужен ремонт клавиатуры в ноутбуке, восстановление жесткого диска или обслуживание других компонентов компьютера? Это возможно: ремонт комплектующих является доступной услугой и позволяет значительно продлить срок эксплуатации электронного устройства. Сервис Kabanchik предлагает услуги опытных проверенных мастеров, способных провести профилактику ноутбука и полноценное обслуживание.

Ремонт клавиатуры ноутбука

Этот элемент компактного компьютера «страдает» больше всего: на него приходится основная нагрузка. Причиной поломки может стать физический износ (особенно актуально для людей, часто использующих клавиатуру), механическое воздействие, проделки детей и многое другое. Чаще всего восстановление возможно с помощью замены клавиатурного блока. Но в ряде ситуаций возможен и точечный ремонт (например, замена механизма испорченной клавиши).

Самые распространенные виды ремонта комплектующих

Точечно можно починить практически любой элемент настольного компьютера или ноутбука. Так как на устройство воздействует множество разных факторов, проблемы могут возникнуть в любой из систем. Но самые распространенные услуги следующие:

  1. Ремонт жесткого диска. Самая распространенная причина проблемы – перегрев компьютера. Поломка может возникнуть и в результате механического воздействия, повредившего двигатель, магнитные головки. Однако стоит учитывать, что ремонт HDD в большинстве случаев невозможен или же результат будет недолгим. Все, что можно поручить мастеру – восстановить данные.
  2. Ремонт материнских плат в Киеве. Распространенные варианты восстановления: замена южного и северного мостов, перепайка разъемов контактов и цепей питания, ремонт токопроводящих дорожек и так далее. Работа требует от мастера высокой квалификации – учитывайте это при поиске специалиста.
  3. Ремонт видеокарт. Видеокарту персонального компьютера (десктопа) реально восстановить. Причиной поломки обычно становится перегрев и потеки конденсаторов, что вызывает дисфункцию памяти и стабилизаторов питания. Но если речь идет о карте ноутбука или вышедшем из строя видеочипе, ремонт видеокарт в Киеве невозможен – нужна только замена компонента, что будет даже дешевле.
  4. Ремонт блока питания ноутбука. Чаще всего из строя выходит высоковольтный фильтр. У блоков с большим эксплуатационным сроком ломаются микросхемы ШИМ-контроллера. После выявления причины мастер сможет отремонтировать элемент с гарантией.
  5. Восстановление системы охлаждения. Оно обычно заключается в замене вышедших из строя элементов. Это недорогой и достаточно простой процесс. А своевременная профилактика в виде чистки компьютера от пыли поможет не допустить поломок.

У кого заказать ремонт комплектующих компьютеров и ноутбуков?

Заказывая восстановление данных или ремонт жестких дисков в Киеве, а также другие ремонтные работы, связанные с компьютерными компонентами, вы желаете получить качественный результат при минимальных затратах. Наш сервис предлагает оптимальное решение:

  • работы выполняются в удобное для вас время;
  • большинство видов услуг мастера могут оказать у вас дома;
  • вы предлагаете свою цену и сроки выполнения работ;
  • вы самостоятельно выбираете мастера по портфолио и отзывам.
Цена на ремонт комплектующихЦена, грн
Диагностика ноутбука или ПК от 100 грн
Ремонт блока питания от 120 грн
Ремонт видеокарты от 200 грн
Ремонт жесткого диска от 150 грн
Чистка от пыли от 130 грн
Ремонт системы охлаждения от 150 грн
Ремонт USB порта от 130 грн
Ремонт корпуса от 170 грн
Замена матрицы от 200 грн
Ремонт системного блока от 150 грн
Ремонт разъема питания от 150 грн

*Цена актуальная на Март 2022

Заказывайте ремонт блоков питания в Киеве, а также другие восстановительные работы недорого и с гарантированным качеством, которое предоставляют проверенные нами специалисты. На сайте доступны и другие компьютерные услуги.

Часто задаваемые вопросы про Замена конденсаторов в мониторе

Как заказать услуги специалистов?

Переходите по ссылке и нажимайте «Вызвать мастера».

Какой прайс на Замена конденсаторов в мониторе в Киев?
  • Ремонт блока питания — от 350 грн
  • Ремонт видеокарты — от 350 грн
  • Ремонт жесткого диска — от 250 грн
  • Установка драйверов — от 250 грн
  • Чистка от пыли — от 250 грн
  • Ремонт системы охлаждения — от 200 грн
  • Ремонт корпуса — от 350 грн
  • Ремонт системного блока — от 300 грн
Сколько стоит выезд мастера?

Если вы воспользуетесь услугами мастера, то стоимость выезда составит 0 грн, если же мастер проконсультирует вас, но не будет выполнять работу, стоимость выезда составит 150 грн.

Какие гарантии предоставляет сервис?

Все наши специалисты проходят проверку паспортных данных. Если вы столкнулись с недобросовестным специалистом, обратитесь в службу поддержки для компенсации до 1 000 грн.

В каких районах вы работаете?

Работаем во всех районах Киева: Голосеевский, Дарницкий, Деснянский, Днепровский, Оболонский, Печерский, Подольский, Святошинский, Соломенский, Шевченковский.

Ремонт мониторов Самсунг сделать самому своими руками. Схема монитора Самсунг

Опишем, как осуществить ремонт мониторов «Самсунг» своими руками с неисправностью, которая заключается в том, что устройство не включается, индикатор на передней панели неактивен. Рассмотрим несколько вариантов повреждений.

Разборка монитора

Включив монитор в сеть, видим, что его подсветка не загорается, дисплей периодически пытается дать картинку, моргает и не включается. Кроме того, мерцает лампочка питания. Это говорит о том, что где-то в устройстве есть короткое замыкание, и оно уходит в защиту. Предположительно дело в конденсаторах, расположенных в схеме монитора «Самсунг».

Разбираем монитор. Откручиваем шурупы плоской отверткой. Постарайтесь сделать это аккуратно с помощью металлической лопатки. Сильно нажимать не нужно, чтобы на пластмассе не осталось следов.

После того как отщелкнули переднюю рамку, переворачиваем монитор матрицей вниз, снимаем заднюю крышку и отключаем фронтальную рамку. Убираем провода, отщелкиваем и откручиваем металлический каркас, который держит матрицу на четырёх шурупах.

Далее отключаем лампы подсветки, вынув их из гнезд. Снимаем плату, открутив шурупы. Вы обнаружили вздутие двух электролитических конденсаторов? Необходимо помнить, что в мониторе может набухнуть один или несколько конденсаторов. Даже если эта деталь не взорвалась и не вытекла, а всего лишь немного увеличилась в размерах — она испорчена и подлежит замене.

В основном причиной такого дефекта является старость конденсаторов (часовая норма наработки может закончиться). Кроме того, возможен брак, и конденсатор высох. Иногда эта деталь выходит из строя из-за перепадов напряжения. Вздувшиеся, вытекшие или взорвавшиеся конденсаторы надо демонтировать, поставить новые и проверить. Итак, теперь вам известна причина поломки.

Вздутие, вытекание, взрыв конденсаторов

Продолжаем выяснять, как выполнить ремонт мониторов «Самсунг» своими руками. Итак, включаем паяльник. Предварительно смазываем контакты флюсом для того, чтобы лучше паялось. Пока паяльник греется, из корпуса выкручиваем и вынимаем плату блока питания. Перед этим отсоединяем шлейф, который идет к плате управления. Находим ножки платы с обратной стороны. При замене конденсаторов рекомендуется менять сразу все. Выпаиваем их. Конденсаторы меняем на точно такие же по номиналу. Здесь допускается применение номинала с завышенным рабочим напряжением, а с заниженным – воспрещается.

Применять чуть большую емкость конденсаторов можно, но в разумных пределах. Например, вместо элементов емкостью 470 мкФ можно установить детали емкостью 680 мкФ. И еще: желательно, чтобы новый конденсатор по размеру подходил на нужное место, а ширина между ножками совпадала. Новые конденсаторы вставляем, не забывая про соблюдение полярности, и запаиваем их.

Внимательно и аккуратно переходим к сборке. Обратно в корпус вставляем плату. Соединяем все кабели и разъемы. Подключаем шлейфы и прикручиваем винты. Собираем до надевания рамки. Затем приступаем к пробному промежуточному пуску. Подключаем устройство к сети для проверки. После замены явно неисправных конденсаторов в 90 % случаев дефект исчезает, и монитор начинает работать.

Дефектный силовой конденсатор

Рассмотрим еще один вариант дефекта дисплея, который не включается, а его индикатор питания — неактивен. И в этом случае попробуем осуществить ремонт монитора «Самсунг» своими руками. Разборку устройства можно посмотреть выше. Перейдем сразу к осмотру и выявлению дефектов. Итак, после обследования блока питания вами выявлен дефектный силовой конденсатор. В районе левого контакта конденсатора видны подтеки электролита. В этом случае деталь потеряла герметичность и требует замены.

Часто при выходе из строя этого конденсатора сгорает силовой транзистор, который питает трансформатор блока питания, а также сетевой предохранитель. Проверяем сначала состояние предохранителя, прозваниваем. Предохранитель цел. На контактах конденсатора короткого замыкания нет. На транзисторе короткого замыкания тоже нет. Обойдемся заменой силового конденсатора. Поломка устранена.

Питание инвертора

Разберём следующий вариант изъяна, при котором монитор «Самсунг» не включается. В этом случае поломка будет обнаружена в блоке питания инвертора или его предохранителях. Продолжаем осуществлять ремонт своими руками.

Многим известно, что питание инвертора проходит через предохранитель, который находится рядом с конденсаторами. Он похож на резистор в зеленом корпусе. Часто при неисправных конденсаторах предохранитель инвертора тоже выходит из строя. Проверяем исправность предохранителя мультиметром в режиме прозвонки цепи. При прозвонке предохранителя мультиметр должен сигнализировать о коротком замыкании (если деталь исправна). У нас предохранитель повреждён.

Ваш мультиметр показал разрыв цепи? Следует отметить, что предохранитель мог сгореть из-за неисправности самого инвертора. Если это так, то он сгорит повторно. Поэтому нужно вычислить причину неисправности инвертора. В этом случае вам необходимо проверить наличие короткого замыкания по питанию инвертора для предотвращения повторного сгорания предохранителя. Итак, устанавливаем новый предохранитель. Монитор работает.

Инвертор подсветки

В этом разделе рассмотрим ремонт своими руками неисправности инвертора, о которой говорилось в предыдущем разделе. Определив, что предохранитель в обрыве, начинаем поиск дефекта инвертора. Нужно проверить силовые транзисторы двух плеч на каждую пару ламп. Найден явный дефектный конденсатор на выходе инвертора. Он потемневший, расслоившийся и треснутый. Есть вероятность, что транзисторы инвертора рабочие, а предохранитель вышел из строя от перегрузки во вторичной цепи инвертора.

Все равно проверяем транзисторы. Короткого замыкания между выводами быть не должно. Все транзисторы в норме. Заменяем неисправный конденсатор и предохранитель. Устанавливаем плату на место, подключаем провода, и включаем монитор. Изображение есть.

Сборка

Полностью собирать сразу монитор не рекомендуется. Лучше его оставить работать на пару часов в разобранном виде. После сборки тестируем 2-3 часа. На этом ремонт завершен.

В статье рассмотрены лишь некоторые эпизоды ремонта мониторов «Самсунг» своими руками. А что говорят специалисты об этой технике? Многие мастера считают, что именно вышеперечисленным поломкам подвержены мониторы «Самсунг». Отзывы ремонтников об этой аппаратуре по-прежнему остаются положительными.

Ремонт ЖК-дисплея с неисправными конденсаторами

  • Эти шаги являются максимально общими, так как большинство ЖК-дисплеев имеют аналогичную конструкцию. Тем не менее, вам нужно будет тщательно подумать о том, как разобрать дисплей, чтобы вы могли собрать его обратно, и он все еще работал!

  • Изображения взяты из Ремонта ЖК-монитора ViewSonic VX924 с мигающей зеленой кнопкой питания (youtube). Вы должны посмотреть его один раз, чтобы получить представление о том, на что это похоже.

  • Сначала снимите пластиковую заднюю панель монитора. Подставка/подставка могут быть прикреплены винтами, или задняя часть и подставка могут быть единым целым.

  • Сохраните винты, снятые с пластиковой задней панели. Таким образом, они не перепутаются с винтами, которые вы выкручиваете из внутренних частей.

  • Также, вероятно, есть какое-то защелкивающееся устройство, отлитое в пластиковую заднюю часть.

  • В видео используется кусок стали. Отвертка или кусок прочного плоского пластика также могут справиться с этой задачей.

  • Чтобы отщелкнуть спинку, нужно приложить усилия; однако слишком большое усилие необратимо повредит пластик.

  • Начните с очень небольшого усилия и проткните края спины. Если один угол движется легко, а другой угол кажется твердым, возможно, вы пропустили винт.Постепенно увеличивайте прилагаемое усилие до тех пор, пока защелки не оторвутся.

  • Лучший полипропиленовый пленочный конденсатор 104J 630V для монитора

    Описание

    Полипропиленовый пленочный конденсатор 104J 630В для монитора

    Полипропиленовый пленочный конденсатор 104J 630V представляет собой разновидность пленочного конденсатора, в котором в качестве среды и электрода используется металлизированная полиэфирная пленка, пропитанная огнестойкой эпоксидной смолой. Свинец представляет собой луженую стальную проволоку, плакированную медью. Он имеет очень низкое диэлектрическое поглощение, низкие высокочастотные потери и хорошие характеристики самовосстановления.Используется во всех видах постоянного тока, импульса, снижения напряжения переменного тока, высокочастотных больших токов. Особенно подходит для различных типов энергосберегающих ламп и электронных балластов.

    Характеристики пленочного конденсатора 104 Дж 630 В

    элемент Характеристики
    Эталонный стандарт ГБ10188 (МЭК 60384-13)
    Климатическая категория 40/85/21
    Номинальное напряжение 630 В
    Емкость 0.01 мкФ
    Допустимое отклонение емкости ±5%(Дж)
    Защита от напряжения 1.6UR(2S)
    Коэффициент рассеяния ≤0,002 (20 ℃, 1 кГц)
    Сопротивление изоляции

    ≥100000МОм

    20°C,1мин

    Размер пленочного конденсатора CBB21 104J 630V

    CBB21 Пленочный конденсатор 104 Дж 630 В

    Ш: 13,0 мм
    В: 10 мм
    Г: 4.5 мм
    P±1: 10,0 мм

    Часто задаваемые вопросы

    В: Пленочные конденсаторы паяются волной припоя, бессвинцовая пайка, около 200 градусов? Высокая температура может легко повредить конденсатор или повлиять на срок службы. Не знаете, как эта отрасль контролируется и управляется? Нужна ли ручная сварка? Есть ли ограничение по температуре в характеристиках конденсатора? Температура паяного соединения или температура тела при маркировке?

    A: Здравствуйте, температура пика пайки волной припоя пленочного конденсатора может составлять 275 ° C, что также является температурой стандарта IEC, а время погружения в олово составляет 3–5 с.Другой — температура и время предварительного нагрева. Пленочные конденсаторы могут выдерживать эту температуру. Не влияет на электрические характеристики. Температура паяемости и температура термостойкости пайки указаны в книге согласований. Первая направлена ​​на возможность пайки выводов конденсатора, а вторая касается влияния температуры сварки на характеристики пленочных конденсаторов.

    В: Как оценить качество пленочного конденсатора?

    A: 1) Используйте мультиметр для проверки сопротивления тонкопленочного электричества.Две ноги должны иметь очень высокое сопротивление. Если есть измеритель емкости, измерьте, соответствует ли значение емкости отметке на корпусе.

    2) Характеристики испытаний при комнатной температуре, включая емкость, потери, сопротивление изоляции, выдерживаемое напряжение, ESR и т. д.

    3) Проведите испытание на имитацию срока службы.

    Свяжитесь с нами

    Электронная почта: [email protected]

    Тел./(WhatsApp): +86-18825879082

    Скайп: Coco.PSH

    Веб-сайт: xuanxcapacitors.ком

    Произошла ошибка при настройке пользовательского файла cookie

    Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка браузера на прием файлов cookie

    Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

    • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
    • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
    • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

    Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступ к остальной части вашего компьютера, и только сайт, создавший файл cookie, может его прочитать.

    Пусковой конденсатор с одним монитором, Центр обслуживания клиентов ПК

    Пусковой конденсатор с одним монитором, Центр обслуживания клиентов ПК | ID: 19753937730

    Спецификация продукта

  • 1 Использование / Приложение
  • 1 Кондиционер / Мотор
  • 1
  • 1 Частота (HZ)
  • 1 Конденсатор типа 1 Финансовый конденсатор 1 электрика
  • 1 фаза
  • 1 Single
  • 1 Напряжение
  • 1 250 V
  • 50-60
    Алюминиевый электролитический конденсатор
    100 MFD

    Описание продукта

    Имея определенную систему управления качеством, мы погружены в создание партии высшего класса Конденсатор стартера монитора .


    Заинтересованы в этом товаре?Уточнить цену у продавца

    Связаться с продавцом

    Изображение продукта


    О компании

    Юридический статус фирмы Физическое лицо — собственник

    Характер деятельности Производитель

    Годовой оборот, руб.50 лакхов — 1 крор

    IndiaMART Участник с июня 2011 г.

    GST06AFEPC9532L1ZD

    PC Центр обслуживания клиентов занимается оптовыми поставками исключительно изготовленного ассортимента автоматических выключателей в литом корпусе , миниатюрных автоматических выключателей, электрических контакторов. Разработанные и изготовленные в соответствии с отраслевыми принципами и рекомендациями по качеству, ткани, используемые при их разработке, имеют высочайшее качество и приобретаются у надежных продавцов отрасли.

    Вернуться к началу 1

    Есть потребность?
    Лучшая цена

    1

    Есть потребность?
    Лучшая цена

    Мониторинг боковых стенок профилей конденсаторов памяти

    Интеграция встроенной ферроэлектрической памяти с произвольным доступом (FRAM) в стандартный поток CMOS требует значительного контроля и определения характеристик угла боковой стенки структурированного конденсатора.Электрическая функциональность конденсатора FRAM сильно зависит от характеристик пост-травления жесткой маски TiAlN и пленочного слоя конденсатора Ir/PZT/Ir. В этом исследовании мы изучили различные варианты определения профиля боковой стенки этих конденсаторов, включая сканирующий электронный микроскоп (СЭМ), атомно-силовую микроскопию (АСМ) и рефлектометрию. Для проверки надежности каждого метода измерения была создана серия образцов конденсаторов с диапазоном наклона боковых стенок от 60 до 80 градусов.Все методы продемонстрировали относительно точные измерения углов боковых стенок профилей конденсаторов, расположенных под большим углом, по сравнению с РЭМ поперечного сечения. Однако CD SEM с трудом определял верхнюю кромку образцов малоугловых конденсаторов из-за большой шероховатости профиля, что приводило к большому диапазону ошибок измерения. Требуется дополнительная оптимизация для повышения точности CD SEM, прежде чем он станет жизнеспособным встроенным монитором для процесса FRAM. АСМ обеспечил хорошую точность и прецизионность профилей конденсаторов, расположенных под большим углом, но размер наконечника ограничивал измерения промежутками более 120 нм.Кроме того, у AFM было длительное время измерения движения-захвата (MAM) 5 минут на объект, что ограничивало его пропускную способность в качестве встроенного монитора. Скаттерометр предсказал измерения угла боковой стенки нижней стопки (модель 2 трапеций), которые согласовывались с SEM поперечного сечения, и он дал самый низкий диапазон углов поперечной стенки пластины. У него также было самое быстрое время MAM — 5 секунд на сайт по сравнению с другими методами. Однако создать точную модель рефлектометрии было сложно из-за сложной стопки оптических пленок с низкой отражательной способностью поверхности и более высокой шероховатостью поверхности.В то время как каждый метод имел ограничения, рефлектометрия оказалась наиболее подходящей для встроенного контроля угла боковой стенки.

    Учебное пособие по ремонту монитора/замене конденсатора | Overclock.net

    ПРЕДУПРЕЖДЕНИЕ

    Мониторы содержат конденсаторы и другие электрические компоненты, заряд которых может привести к серьезной травме или смерти, даже если они отключены от сети!

    Если вам неудобно, не открывайте! Я не несу ответственности за любые травмы или ущерб, вы были предупреждены!

    Надеюсь, вы заметили, что существует обновленная версия этого руководства! Вместо этого настоятельно рекомендуется следовать этому.

    Конденсаторы! Надеюсь, вы уже знаете, что это такое, но в качестве краткого обзора скажу, что в моей левой руке электролитический конденсатор, а в правой — сплошной алюминиевый электролитический конденсатор. Я заменю два электролитических конденсатора на два твердотельных!

    Во-первых, головная боль. Эта штука у меня уже несколько лет, и некоторые говорят, что она у меня уже достаточно давно, чтобы купить новую, но я дешевый, так что идем дальше…

    Конечно отключите все и откройте ее.Я использовал отвертку, чтобы подтолкнуть сторону внутрь и приподнять, это довольно плохо пометило снаружи, но эй, оно уже сломалось, верно?

    Вы также захотите отключить все в мониторе, нам нужно забраться под эту крышку со всеми символами опасности поражения электрическим током. Обратите внимание на ленту «Не трогай».

    В моем случае к этому шилду прикручен штекер питания и разъемы монитора. Я использовал пару игольчатых тисков для винтов.


    Настала очередь самой крышки, при ее поднятии следите за тем, чтобы разъемы не зацепились и ничего еще не было прикреплено.(На открытие уходит больше времени, чем на починку!)

    Вот в чем твоя проблема. Выпуклая верхняя часть является признаком внутренней неисправности, другой способ проверить конденсаторы — использовать низкоомный измеритель. Конденсаторы должны показывать около ~ 0,01 Ом. Гораздо большее сопротивление, чем это, является еще одним хорошим признаком отказа.


    Вздутые конденсаторы находятся на плате питания, так что давайте вытащим эту штуку оттуда, чтобы начать паять!

    Переверните плату и найдите нижнюю часть вздутых конденсаторов.Это также точки, которые можно использовать для проверки их значений сопротивления, однако это все же лучше всего проверять, когда они удалены из цепи.

    Идея состоит в том, чтобы нагреть эту нижнюю сторону и слегка потянуть и раскачать ее с другой стороны рукой. Переключение между контактами с помощью паяльника, когда с помощью одного больше нельзя добиться движения.

    Теперь с этим пустым местом, просто поставьте его правильно. Затемненные стороны должны совпадать.

    Краткая заметка, номиналы старых конденсаторов были 220мкф и 25в, новых 220мкф и 16в.Напряжения являются максимальным номинальным напряжением, и есть небольшая симпатичная этикетка, сообщающая мне, что напряжения должны быть 5 В или 12 В. Логично предположить, что эти маленькие конденсаторы не будут работать с напряжением 100–240 В!

    Я наклеил ленту на конденсатор, чтобы удерживать его на месте, пока буду припаивать другую сторону. Хитрость заключается в том, чтобы нагреть вывод конденсатора и точку на плате, это то, что мы собираемся соединить в конце концов. Любой, кто занимался сваркой, должен быть знаком с этой техникой.

    Ах! Это так радует меня! Соберите его и скрестите пальцы!

    Успех! Я надеюсь, что это будет полезно для других!

    Редактировать: я хотел добавить немного о нагреве и мощности паяльника.Как правило, я обнаружил, что наименьшая возможная мощность является лучшей. — Это не очень весело, когда тепло передается через всю плату и неожиданно расплавляет припой в других местах. Или, что еще хуже, компоненты будут повреждены.

    В этом уроке точка пайки и конденсатор были спаяны вместе, и тепла/мощности должно хватить только для плавления припоя.

    *Вероятно, я обновлю это в будущем, если что-то случится с монитором или будет найдена новая/лучшая информация*

    Первое обновление : на BadCapsForums мне было доведено до сведения, что конденсаторы следует заменить на эквивалентные или ниже СОЭ.Обратитесь к этому сообщению
    . Кроме того, после прочтения одного из руководств администратора форума, при замене электролитического конденсатора твердотельными / поликонденсаторами значение фарад обычно уменьшается вдвое. http://www.badcaps.net/forum/showpost.php?p=93000&postcount=8

    Второе обновление : значение фарад уменьшается только вдвое при работе с модулями регулирования напряжения (VRM). Я получаю факты прямо на форумах badcaps, а затем переделываю этот урок.
    Присоединяйтесь ко мне: http://www.badcaps.net/forum/showthread.php?t=14662

    Третье обновление : я заменил еще два конденсатора на плате питания. Это было не потому, что это было необходимо, а потому, что умирающая видеокарта заставила меня поверить, что это был монитор, и я не уделял достаточно внимания. Я заменил вторые два более точным измерением замены конденсатора, то есть по рейтингу пульсаций и ESR вместо фарад и напряжения.

    Четвертое и, вероятно, последнее обновление : Вся новая информация будет размещена в новом учебнике.Я буду обновлять этот учебник только в том случае, если что-то случится с этим монитором.

    (PDF) Обзор методов мониторинга состояния конденсаторов, используемых в преобразователях силовой электроники

    Датчики 2020, 20, 3740 19 из 22

    Ссылки

    1. Yang, S.; Сян, Д.; Брайант, А .; Моуби, П.; Ран, Л.; Тавнер, П. Мониторинг состояния надежности устройств

    в силовых электронных преобразователях: обзор. IEEE транс. Мощность Электро. 2010, 25, 2734–2752.

    2. Марз, М.; Шлетц, А .; Эккардт, Б.; Эгелькраут, С.; Раух, Х. Интеграция системы силовой электроники для электрических

    и гибридных автомобилей. В материалах 6-й Международной конференции IEEE 2010 г. по интегрированным системам электроснабжения

    Electronics Systems, Нюрнберг, Германия, 16–18 марта 2010 г.

    3. Takano, G.; Симидзу, М .; Накааки, К .; Уивер, М.; Кудо, М. Крупногабаритные алюминиевые электролитические конденсаторы из фольги

    в виде стопки. В материалах конференции IEEE Industry Applications

    Conference 2004 г., 2004 г.39-е Ежегодное собрание IAS, Сиэтл, Вашингтон, США, 3–7 октября 2004 г.

    4. Браун, Р. В. Моделирование распределенной схемы параметров многослойных конденсаторов, связанных со слоем металлической пленки.

    IEEE Trans. комп. Упак. Технол. Декабрь 2007 г., 30, 764–773.

    5. Ко, Б.-Х.; Ким, Д .; Парк, Северная Каролина; Парк, Ю.-П. Исследование эффективного пьезоэлектрического коэффициента для конечно-элементного анализа

    многослойного керамического конденсатора. 2015 IEEE ISAF-ISIF-PFM, Сингапур, 2015.

    6.Ван, Х .; Блаабьерг, Ф. Надежность конденсатора для приложений постоянного тока в силовых электронных преобразователях — обзор

    . IEEE транс. инд. заявл. 2014, 50, 3569–3578.

    7. Стивенс, Дж.Л.; Шаффер, Дж. С.; Ванденхэм, Дж.Т. Срок службы больших алюминиевых электролитических конденсаторов: Эффекты

    конструкции и применения. IEEE транс. инд. заявл. 2002, 38, 1441–1446.

    8. Браун, Р. В. «Связь коррозии и катастрофических отказов в маломощных конденсаторах из металлизированного полипропилена

    », IEEE Transactions on Device and Materials Reliability, USA, 2006, 6, 326–333.

    9. Лю Д.; Сэмпсон М.Дж. Некоторые аспекты механизмов отказа многослойных керамических конденсаторов

    на основе BaTiO3. В НАСА CARTS Int; Лас-Вегас, Невада, США, 2012.

    10. Маккомбер Л.Л. Алюминиевые электролитические конденсаторы в силовой электронике. Представлено на конференции и выставке IEEE

    Applied Power Electronic Conference and Exposition, Форт-Уэрт, Техас, США, 6–10 марта 2011 г.

    11. Брамуль, М. Электролитические или пленочные конденсаторы? В материалах конференции 1998 г. IEEE

    Industry Applications Conference.Тридцать третье ежегодное собрание МАС (кат. № 98Ch46242), Сент-Луис, Миссури,

    США, 12–15 октября 1998 г.; стр. 1138-1141.

    12. Ван, Х.; Чанг, HS; Лю, В. Использование последовательного компенсатора напряжения для уменьшения емкости DC-Link

    в системе с конденсаторной поддержкой. IEEE транс. Силовой электрон. 2014, 29, 1163–1175.

    13. Вэнь Х.; Сяо, В .; Вэнь, X .; Армстронг, П. Анализ и оценка конденсаторов промежуточного контура для систем привода электромобилей высокой мощности

    Density.IEEE транс. Вех. Технол. 2012, 61, 2950–2964.

    14. Каранаил Б.; Агелидис, В.Г.; Поу, Дж. Оценка развязки звена постоянного тока с использованием электролитических или полипропиленовых пленочных конденсаторов

    в трехфазных фотоэлектрических инверторах, подключенных к сети. В материалах IECON 2013-

    39th Annual Conference of the IEEE Industrial Electronics Society, Вена, Австрия, 10–13 ноября 2013 г.,

    6980-6986.

    15. Каранаил Б.; Агелидис, В.Г.; Поу, Дж. Оценка производительности трехфазных фотоэлектрических инверторов

    , подключенных к сети, с использованием электролитических или полипропиленовых пленочных конденсаторов.IEEE транс. Поддерживать. Energy 2014, 5, 1297–

    1306.

    16. Чжоу Д.; Блобьерг, Ф. Оценка надежности силовых конденсаторов в системе ветряных турбин. In Proceedings

    of the 2018 IEEE Applied Power Electronics Conference and Exposition (APEC), Сан-Антонио, Техас, США, 4–

    , 8 марта 2018 г.; стр. 3264–3269.

    17. Чжоу Д.; Песня, Ю.; Лю, Ю.; Блобьерг, Ф. Оценка надежности батарей конденсаторов на основе профиля миссии в преобразователях энергии ветра

    .IEEE транс. Силовой электрон. 2019, 34, 4665–4677.

    18. Коллинз, К.; Ран, Л. Оптимизированный выбор и использование конденсатора промежуточного контура в однофазной фотоэлектрической сети

    Инверторная система. В материалах Международной конференции по силовой электронике 2018 г. (IPEC-Niigata 2018

    -ECCE Asia), Ниигата, Япония, 20–24 мая 2018 г., 1931–1937 гг.

    19. Брубейкер, Массачусетс; Хейдж, Д.Э.; Хоскинг, Т.А.; Кирби, ХК; Сойер, Э.Д. Увеличение срока службы батарей электролитических конденсаторов

    с использованием встроенных высокоэффективных пленочных конденсаторов.Представлено на выставке Europe Power

    Conversion Intelligent Motion (PCIM), Нюрнберг, Германия, 14–16 мая 2013 г.

    20. Chen, M.; Ван, Х .; Ван, Х .; Блобьерг, Ф.; Ван, X .; Пэн, Д. Оценка надежности гибридного блока конденсаторов

    с использованием электролитических и пленочных конденсаторов в трехуровневых инверторах с фиксированной нейтралью.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
