Антенны для городских условий | Техника радиоприёма

Ну а что же делать городскому жителю, который и хотел бы поэкспериментировать с детекторными приемниками, но не имеет возможности взобраться на собственную крышу и установить там большую антенну? Кстати говоря, и на крышу-то влезать незачем, поскольку снижение антенны, проведенное вдоль стены железобетонного дома, эффективно работать не будет. Дело в том, что заземленная арматура стены является неплохим проводящим экраном: силовые линии электрического поля принимаемой волны вблизи стены искривляются и подходят к стене перпендикулярно ей, то есть в горизонтальном направлении. В этих условиях антенна с емкостной нагрузкой (рис. 2.10в), выставленная с балкона на горизонтальном или наклонном шесте длиной метра два-три, может оказаться значительно эффективнее.

Если перед окном имеется дерево или другой возвышающийся предмет, протяните к нему «наклонный луч». Проявите смекалку и посмотрите, нет ли поблизости от окна каких-либо суррогатных антенн, например водосточной трубы или флагштока.

К ним вполне можно присоединить провод антенны, и неважно, если труба где-то заземлена или соединяется с крышей, — антенна все равно будет работать, а вот хорошо или плохо, зависит от конкретных местных условий. Только постарайтесь не вывалиться из окна, когда будете тянуться к антеннам. Техника безопасности прежде всего!

Однако совсем необязательно выносить антенну наружу, поскольку поле ДВ и СВ станций хорошо проникает и внутрь зданий. Используйте комнатную антенну! Конфигурация поля внутри зданий непредсказуема, поэтому надо поэкспериментировать. Подберите любой изолированный провод длиной метров 5-10, подсоедините его к приемнику (не забудьте про заземление) и перемещайте провод по комнате и около окна, одновременно настраивая приемник и наблюдая за громкостью приема. Необязательно провод окажется под потолком: иногда, брошенный на пол, он работает лучше!

Подобрав оптимальное положение провода, закрепите его, спрятав за шторой, под ковром, за диваном, протянув по стыку стены и потолка и т. д. Поскольку в комнате сухо, особых требований к изоляции антенны не предъявляется, провод можно даже прибивать маленькими гвоздиками к плинтусу. Если провод антенны проложен вдоль проводов телефонной или трансляционной сети, не имея с ними контакта, иногда прием улучшается благодаря емкостной связи сети и антенны.

Есть еще одна интересная возможность: иногда в комнате (или в стене комнаты) проходят различные металлические трубы, например центрального отопления. Попробуйте расположить провод комнатной антенны около них, ведь в этих трубах, как и в любой антенне, также наводятся токи электромагнитным полем радиостанций. Если громкость приема увеличивается, намотайте на трубу несколько витков изолированного провода и присоедините конец провода к антенной клемме приемника. Получится конденсатор, обеспечивающий емкостную связь этой суррогатной антенны с приемником. Конечно, если та же труба используется как заземление, успех маловероятен, но все-таки возможен, если точки подключения «антенны» и заземления разнести подальше друг от друга.

Очень хорошие результаты могут получиться, если заземление подключено, например, к трубам водопровода, а антенна через емкость связана с трубами отопления.

Читать дальше — Антенна с магнитной связью

%d0%ba%d0%be%d0%bc%d0%bd%d0%b0%d1%82%d0%bd%d0%b0%d1%8f%20%d0%b0%d0%bd%d1%82%d0%b5%d0%bd%d0%bd%d0%b0 — с русского на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиРусскийАнглийскийИспанский────────АлтайскийАрабскийАрмянскийБаскскийБашкирскийБелорусскийВенгерскийВепсскийВодскийГреческийДатскийИвритИдишИжорскийИнгушскийИндонезийскийИсландскийИтальянскийКазахскийКарачаевскийКитайскийКорейскийКрымскотатарскийКумыкскийЛатинскийЛатышскийЛитовскийМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПерсидскийПольскийПортугальскийСловацкийСловенскийСуахилиТаджикскийТайскийТатарскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрумскийФинскийФранцузскийЦерковнославянский (Старославянский)ЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

Комнатная коротковолновая антенна — презентация онлайн

Проектная работа на XIX Российское соревнование юных исследователей
«Шаг в будущее, Юниор» (Техника и инженерное дело)
Автор: Соколов Александр Евгеньевич, 7 класс, МАУДО «ДПШ»
Научный руководитель: Мельников Евгений Владимирович, педагог
дополнительного образования первой категории
Цель проекта: Создать коротковолновую антенну, которая будет обладать
небольшими размерами и ей будет возможно пользоваться прямо в квартире.

Задачи:
познакомиться с различными конструкциями таких антенн;
определиться с типом антенны;
изготовить прототип устройства;
проверить работу устройства прибором, оценить и проанализировать
выполненную работу.
Объект исследования: Комнатная коротковолновая антенна.
Теории работы магнитной рамочной антенны посвящено множество различных
публикаций в радиолюбительской литературе. Классической публикацией,
рассматривающей многие стороны работы магнитной рамки, конечно, является
книга, написанная Тедом Хартом, «The Loop. Small high efficiency antennas.» В
отечественной литературе магнитная рамочная антенна была описана в
литературе Григорова И. Н. «Практические конструкции антенн».

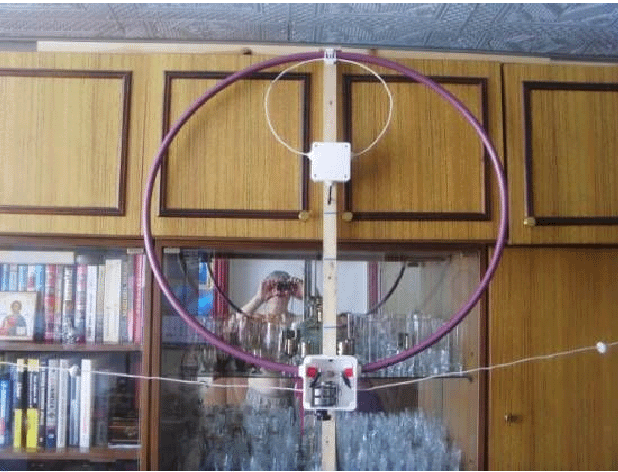

Магнитная
рамочная антенна имеет вид петли из проводника, которая
подключена к конденсатору переменной емкости. Периметр петли обычно
находится в пределах от 0,03λ до 0,25λ. Петля может иметь любую форму, наиболее
распространена петля, выполненная в форме круга, как это и показано на рис. 1.
Антенна, имеющая форму круга, считается классической магнитной рамочной
антенной. Именно магнитные антенны, имеющие круглую форму петли,
производят фирмы, специализирующиеся на выпуске магнитных антенн для
радиолюбителей.
Сверху рамки подвешена петля связи, равная 1/5 (53 см) от диаметра самой рамки.
Согласующий узел собран в виде коробки из алюминия толщиной 1 мм, на нем
также находится крепление для рамки, и высверлено отверстие для кабеля от
согласующей петли. Внутри узла имеется галетный переключатель для
подключения параллельно конденсаторов, чтобы настраивать рамку на нужный
диапазон, рядом установлен переменный конденсатор, ёмкостью 10-150 пФ, для
более точной настройки (рис 4.)
Технологическая последовательность изготовления устройства:
изготовление рамки из коаксиального кабеля и обруча.;
подборка и подготовка радиокомпонентов;
установка компонентов в согласующий узел;
соединение согласующего узла и рамки;
проверка надежности всех соединений;
установка петли связи;
соединение коаксиального кабеля и петли связи.
В процессе выполнения работы у меня возникали трудности, но изучив подробнее
принципы работы антенны я с ними достаточно легко справился. Эту работу я
выполнил с минимальными затратами материалов, все детали и материалы были

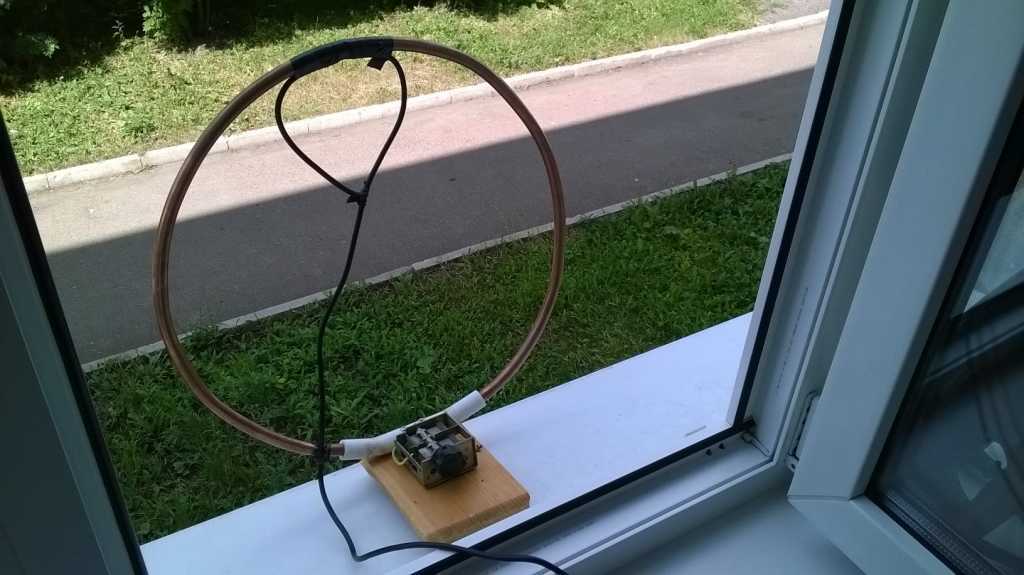

подобраны в лаборатории. Антенна получилась компактная и легко размещается
на подоконнике.
Целью творческого проекта было создать антенну, которую будет легко уместить
на подоконнике в квартире. На ее установку не требуется специальных
разрешений управляющей компании, не нужно получать доступ на крышу. Кроме
того, несовершеннолетнему достаточно проблематично получить разрешение на
работу на крыше дома. А разработанная антенна способна принимать сигналы в
помещении, даже за металлической арматурой в стене дома. С этой антенной
можно работать на передачу и проводить радиосвязи. Простота конструкции
позволяет повторить её даже начинающему радиолюбителю. Она поможет мне
начать мой путь в КВ эфир, и я рекомендую ее к сборке всем, кто столкнулся с
проблемами при создании полноразмерных антенн.

Комнатная КВ-антенна Stealth

SGC SG-230

Я всегда был так называемым «оператором бытовой техники». С интеллектуальным тюнером SG-230 у меня есть комнатная антенна «наведи и снимай» на 160–10 метров. Я работал и подтвердил достаточно контактов, чтобы подать заявку на получение моей первой награды DXCC.

Стремясь снова стать активным на КВ-диапазонах, я соорудил проволочную рамочную антенну вокруг стены своей свободной спальни. Провод крепится к стене с помощью нейлоновых проволочных вешалок типа «бабочка», которые я нашел в домашнем центре.У них есть гвоздь в центре, и кажется, что они надежно удерживают многожильный провод 14awg. Когда провод туго натянут, они выносят провод над стеной примерно на 3/16 дюйма.

Я протянул провод вверх по стене в одном углу от пола до потолка, а затем проследил за потолком по комнате на 4 дюйма вниз от верха. Когда конец достиг своей начальной точки, я вернулся вниз по стене и разместил два элемента на расстоянии около 4 дюймов друг от друга, как на лестничной линии. Внизу я прикрепил свой тюнер MFJ Versa.

После этого я протянул коаксиальный кабель длиной 50 футов к своему кухонному столу и установил свой Kenwood TS-690S.Перед передачей я подключал свой анализатор MFJ и предварительно настраивал тюнер. Казалось, что это работает, но это было очень узкополосным. В целом эта антенна работала нормально. Впервые в эфире за шесть лет, и я участвовал в конкурсе CW в День Канады. Операция «поиск и набросок» заставила многих выезжать в другую комнату для настройки. Всего, я думаю, в тот день я связался со 150 контактами. Это стало хорошей тренировкой по «готовности к чрезвычайным ситуациям».

Это продолжалось несколько недель, пока я не сломался и не купил SGC Smart Tuner.После долгих исследований я пришел к выводу, что SG-230 лучше всего подходит для моей ситуации. Это проводной тюнер, который полностью автоматический и может настраиваться в диапазоне от 3,5 МГц до 30 МГц включительно. В руководство были включены конструкции, которые подошли бы для моей ситуации. Вот две возможные конфигурации, взятые из руководства:

Эта конфигурация аналогична той, что у меня сейчас есть, за исключением того, что она находится в помещении. Я размещаю тюнер в углу комнаты так, чтобы его точка питания находилась в углу квадрата на противоположных стенах на расстоянии около 14 дюймов.В углах комнаты я использую зажимы типа «крокодил» для соединения участков провода, что дает мне возможность выборочно добавлять и удалять провод, превращая его из замкнутого контура в нечто вроде сложенного диполя.

Я считаю, что он надежно работает на частотах выше 80 метров только с двумя стенами, соединенными как диполь. На 80 метрах я соединяю противоположные стены, получая 2 Г-образных ножки диполя. Я полностью закрываю петлю для работы на 160 метров. Общая длина провода в моей ситуации составляет около 60 футов при использовании замкнутого контура в размере комнаты 12 x 12 футов.

В руководстве предлагается альтернатива петлевому дизайну, и она оказалась менее чем удачной, но дала мне некоторые контакты на стороне состояния. Я обнаружил, что эта схема, наряду с замкнутым контуром, демонстрирует более высокий уровень шума, поскольку обеспечивает большую вертикальную поляризацию. Уровень шума превышал S-7 или около того.

При работе в виде сложенного диполя уровень шума более приемлем — в диапазоне от S-3 до S-5. Я планирую изготовить крестообразную скобу, чтобы снова попробовать эту конструкцию. Я уверен, что использование разных точек подачи может иметь значение.Я также пробую перевернутую L-образную компоновку с движущимся встречным равновесием по полу, чтобы посмотреть, что получится.

Жизнь в квартире как радиолюбитель имеет свои минусы но попасть в эфир можно. Я получил свой DXCC менее чем за 2 года. Я компьютеризировал свою лачугу и теперь изучаю удаленную работу. Я успешно вошел в свою станцию, находясь в командировке, и зарегистрировал контакты. Один из членов нашего клуба работает строго удаленно из-за ограничений по антенне. Мое следующее изменение может заключаться в том, чтобы подружиться с членом семьи или лучшим другом со всей открытой землей и найти угол в подвале и сетевое подключение для моего пульта.

Комнатные КВ антенны — есть ли разница?

Кажется, что все больше и больше американских любителей ограничены в их деятельность в соответствии с правилами, установленными ассоциациями домовладельцев (ТСЖ) которые не позволяют внешние антенны. Поэтому неудивительно, что маленькие передающие рамочные антенны стали настолько популярными. Такие антенны часто:

  • неэффективны (часто менее 10%)
  • ограничиваются маломощным энергопотреблением и
  • устанавливаются внутри помещений.

Все эти факторы снижают вероятность образования регулярного твердого HF контакты. Хотя легко рассчитать, насколько эффективен небольшой передающий контур. есть, а связь между мощностью и производительностью хорошо известна, я задавался вопросом, каково наказание за использование комнатная антенна вместо наружной. Чтобы исследовать это, я придумал немного эксперимент. Методика ни в коем случае не строгая, но это лучше, чем ничего экспериментируйте вообще.

Все согласны с тем, что антенна внутри будет хуже чем аналогичная антенна снаружи – но насколько велика разница?

Эксперимент

Два одинаковых малых передающих контура Chameleon P-Loop были использовал.Одна петля была установлена ​​в помещении у стеклянной двери патио с хорошим обзором. снаружи на север. Вторая антенна была установлена ​​в нашем обычном загородном сад, примерно в 10 метрах к северу от нашего дома. Антенны были тщательно с поправкой на лучший КСВ на частоте 7040 кГц. Обе петли находились на одинаковой высоте над землей/полом и обе были ориентированы в одном направлении.

Внутренняя петля с наружной петлей, видимой на заднем плане

Обе антенны были подключены к идентичным передатчикам WSPRlite мощностью 200 мВт.Они были настроены для синхронной работы (оба передают в в то же время). Частоты были назначены случайным образом в рамках стандарта WSPR. распределение. Идентификатор G31CWI использовался для внутренней петли. G32CWI использовался для наружного контура.

Отчеты о сигналах были собраны с помощью DXplorer.net. Дата была анализируется автоматически. Только отчеты, в которых обе передачи были получены в в анализе использовались одни и те же приемные станции и в одно и то же время.

Результаты

Для 133 одновременных показаний средняя разница составляет -6.8 дБ со стандартным отклонением 2,5 дБ

Статистический анализ в реальном времени из DXplorer.net

График DX10 на DXplorer.net также показывает различия.

Анализ производительности в реальном времени с сайта DXplorer.net

Выводы

не может быть универсально применимым (вероятно, нет).Это показывает, что антенна внутри, даже рядом с окном, значительно скомпрометирована по сравнению с наружной антенной, расположенной всего в нескольких метрах. Средняя разница представляет собой чуть менее 7 дБ, хотя, поскольку стандартное отклонение составляет 2,5 дБ, значительная степень неопределенности.

[Обновлено 5 мая 2017 г.]

Топ-7 лучших антенн Stealth HF 2022 (обзоры и руководство по покупке)

Антенны Stealth удобны по многим причинам. Они практичны, универсальны, а также могут остаться незамеченными.

Кроме того, эти устройства можно разместить практически в любом месте. Вы можете легко использовать их как для внутренних, так и для наружных работ.

Но найти лучшую скрытую КВ-антенну может быть непросто. И вот тут в игру вступает эта статья.

Здесь вы узнаете все, что нужно знать об этих антеннах. Тогда вы будете знать, как определить наиболее подходящие для ваших задач.

Таблица 7 сравнения лучших КВ-антенн типа Stealth в 2022 году

Какая КВ-антенна-невидимка является лучшей?

Это должен быть Ni4L ZS6BKW/G5RV.После тестирования многих марок и многих других КВ-антенн эта оказалась наиболее стабильной.

Он очень универсальный, гибкий и обладает отличной устойчивостью. Поскольку у него много конфигураций, его несложно настроить за несколько минут.

Все в этом продукте свидетельствует о качестве, от компонентов до проводов и используемого оборудования.

Кроме того, конструкция ручной работы прочная и устойчивая. Добавьте к этому оболочку из ПВХ, и эта антенна превратится в долгосрочную инвестицию.

Антенна также поставляется в собранном виде. Не нужно много думать и тратить время на то, чтобы все подготовить и запустить.

Это удобное устройство, которое понравится как опытным пользователям, так и любителям.

Почему Ni4L Antennas & Electronics — лучшая торговая марка невидимых КВ-антенн?

Потому что бренд специализируется на этом и преуспевает в этом. Ni4L занимается созданием коммуникационного оборудования в течение многих лет.

Теперь у компании есть обширный каталог с кучей антенн, доступных каждому.

Опыт также не имеет значения, так как эти антенны идеально подходят и для любителей.

Компания надежная, заслуживающая доверия, а также доступная. Настолько, что в этой статье представлен не только один, но и многие из их продуктов.

И это неудивительно. Эти антенны являются одними из самых эффективных.

Быстрая установка, простота настройки и отличный прием — это лишь некоторые из их преимуществ.

Есть еще одна причина, по которой этот бренд лучший, и это разнообразие.

Просматривая его магазин, легко заблудиться в его товарах. Каждый отличается от другого.

Многообразие доступных типов антенн огромно. Поистине, Ni4L — это способный бренд, который поддерживает свою репутацию последовательными продуктами.

7 лучших обзоров антенн Stealth HF 2022

К счастью, антенны Ni4L не одиноки на рынке. Другие бренды также производят высококачественные антенны.

В этом разделе рассматриваются лучшие невидимые КВ-антенны.

Выбрать их было непросто, но все сводилось всего к 7 вариантам. Узнайте больше о них здесь.

01. Ni4l Антенны и электроника ZS6BKW / G5RV — Лучшие 50006

Выделенные

Выделенные

  • Bandmade Build
  • Предварительно собранные
  • PVC Куртка
  • Два небольших конечных изолятора

Эта антенна оптимизирована модель с невероятной эффективностью.

Без тюнера антенна работает на 10, 12, 17, 20 и 40 диапазонах.Добавьте к нему тюнер, и он также будет работать на диапазонах 6, 15, 30 и 80 метров.

Устройство поставляется с оболочкой из ПВХ, обеспечивающей высокую устойчивость к истиранию.

Это очень удобно для применения на побережье или в других суровых условиях.

Кроме того, провод Poly-Stealth 13 выдающийся. Помимо того, что он устойчивый, он еще и гибкий.

Установка антенны и ее прокладка через деревья — это простой процесс. Ни высокие ветровые нагрузки, ни дождь не помешают его работе.

Мощность 100 Вт и правильная высота — все, что нужно этой антенне.

Идеальная конфигурация — 50 футов в виде перевернутой буквы V на дереве. Там у него феноменальный прием.

Наконец, следует упомянуть еще две вещи. Одним из них является прочная фурнитура из нержавеющей стали.

Другой — два небольших концевых изолятора — все прочные.

«Как упоминалось ранее, для определенных диапазонов необходим тюнер. Получение этого означает, что в эту антенну вложено больше денег.Но все это того стоит, когда он начинает устанавливать контакты».

Что нам понравилось
  • впечатляющие показания SWR
  • работает с тюнером
  • фантастические контакты на 100W
  • гибкие провода
  • нужны тюнер для определенных полос

02. Хамелеон антенна CHA-TD-Lite — Premium Choice

Выделенные функции
  • 8-54 MHZ Band
  • 60-футовый провод
  • Комплектующие из нержавеющей стали
  • 6M-160M ​​Частота

Вот антенна, которую можно установить где угодно.Он может достичь оптимальной производительности с высокой позиции.

Итак, повесьте его на деревья или над транспортным средством, чтобы получить максимальные результаты. Эта антенна также работает, когда она растянута на земле. Но при этом теряется эффективность.

Прочная антенна изготовлена ​​из нержавеющей стали. Медная тефлоновая проволока только повышает ее износостойкость.

Он может выдерживать температуры от -70°C до 150°C, что делает его сверхустойчивым. Это удобное преимущество при установке устройства в ненастную погоду.

После установки антенна имеет широкий охват. Работает в диапазонах 1,8-54 МГц.

Кроме того, диапазон частот составляет от 6 до 160 млн. Эта мощность позволяет ему работать в нескольких конфигурациях.

Пользователи могут настроить его как наклонную букву «V», наклонную проволоку, перевернутую букву L и т. д.

Руководство также является полезным источником информации. В нем подробно описано все, что нужно знать об устройстве, чтобы правильно его использовать.

Кроме того, в инструкциях приведены простые шаги для каждой возможной конфигурации.

«По сравнению с другими эта антенна немного больше.

Небольшой размер делает его более функциональным, но и более тяжелым. Тем не менее, это скорее придирка, чем что-либо еще».

Что нам понравилось
  • Портативное устройство ВЧ-связи
  • Надлежащие рекомендации по простой настройке
  • Установка занимает около пяти минут
  • Доступно множество конфигураций

03.Ni4L Inverted L 160/6 MF — Лучший стелс HF Вертикальная антенна

2 Выделенные

2

  • Две конечные изоляторы
  • 4: 1 Balun
  • Poly-Steals Провода
  • Погодательки

Эта антенна 1/4-волновой диполь Маркони. Он может питаться от земли или противовеса, как радиальные.

Благодаря низкому импедансу он совместим с коаксиальным кабелем сопротивлением 50 Ом. Это приводит к простой установке.

Поместите вертикальную часть как можно выше, а остальную часть в горизонтальном положении над деревом или мачтой.

Еще одна особенность, о которой стоит упомянуть, это провода. Они поставляются с полиэтиленовой изоляцией, чтобы выдерживать любые условия.

Провода также имеют небольшой размер, чтобы их можно было легко поместить в сумки. Кроме того, они имеют матовое покрытие для идеальной маскировки с фоном.

Для большего удобства антенна поставляется в собранном виде. Кроме того, другие включенные элементы ускоряют всю настройку.

Вы можете установить его в традиционной конфигурации или даже в качестве коротковолновой антенны с концевым питанием.При такой настройке он обеспечивает непрерывное покрытие от 500 кГц до 60 МГц.

Этот продукт также имеет сверхпрочную конструкцию. Он имеет три сердечника 240/61, компоненты из нержавеющей стали и луженую проволоку №14.

Все эти детали делают антенну устойчивой к кислотному дождю, сильному ветру и снегу.

«Одна небольшая проблема заключается в том, что для этой антенны нужен широкодиапазонный тюнер.

Пригодится для настройки антенны на 160-6 метров. Поскольку он не входит в комплект, необходимо покупать отдельно.«

Что нам понравилось
  • поставляется полностью собранный
  • Отображение с низким содержанием корма
  • Прочный и устойчивый к оборудованию
  • Работает в качестве коротковолновой антенны
Что нам не понравилось
  • Широкий ассортимент TUNER

04.

CHA EMCOMM III портативный — лучший для мероприятий на открытом воздухе

  • 10M-160M ​​Частота
  • Тефлоновая проволока
  • 5 фунтов веса
  • Аксессуары в комплекте

Антенна отлично подходит для активного отдыха, например, походов или кемпинга.В комплекте около 73 футов провода.

Кроме того, он имеет гибкое покрытие, которое делает кабель гибким, но в то же время прочным. Сопротивление провода идеально подходит для холодных условий.

Антенна включает в себя согласующий трансформатор, 73-футовый провод на намотке и 25-футовый противовес. В целом, это полный комплект, обеспечивающий беспроблемный монтаж.

Эта антенна предназначена для мобильного устройства. Базовая конструкция представляет собой проволочную обмотку.

После установки есть несколько карабинов, чтобы трос не отрывался от крепления.Это оказалось инновационным, но удобным дизайном.

После настройки первые результаты не заставят себя долго ждать.

Антенна быстро устанавливает связь на расстоянии 40 или 80 метров. Кроме того, предметы достаточно малы, чтобы поместиться в сумки или коробки и носить их с собой.

«Качество антенного провода отличное, но оно имеет свою цену.

При длине 73 фута его длина может быть проблематичной. Распутать его в перчатках — непростая задача.

  • Идеально подходит для активного отдыха Также может быть проблема
  • 05. Ni4L Антенны и электроника портативные — устойчивые

    Выделенные 40002

    Выделенные 40002

    Выделенные 400153
    • УФ-устойчивое Корпус
    • Оборудование из нержавеющей стали
    • 41-Foot Poly-Stealth Wire
    • Изоляторы

    Благодаря прочному корпусу эта антенна устойчива и долговечна.

    Он изготовлен из устойчивого к ультрафиолетовому излучению АБС-пластика, в котором заключена эффективная согласующая сеть.

    Эта сборка позволяет питать антенну коаксиальным кабелем сопротивлением 50 Ом.

    Кроме того, входящие в комплект детали из нержавеющей стали повышают долговечность антенны.

    Антенна хорошо работает в нескольких конфигурациях.

    Сюда входят горизонтальные, наклонные и вертикальные установки.

    Более того, нет необходимости в заземлении или противовесе ни в том, ни в другом случае.

    Это означает, что антенна портативная. Поскольку коаксиальный кабель находится внизу, устройство легко повесить за его дальний конец.

    Еще одна отличительная черта — изоляция провода.

    Имеет матовое покрытие, подходящее для любого помещения.

    Кроме того, он обладает фантастической стойкостью к истиранию. Антенна и провод могут противостоять деревьям, ультрафиолетовому излучению, плохой погоде и многому другому.

    «Чего не хватает этой антенне, так это столь необходимых инструкций.

    На самом деле ничего не включено.Настройка и использование этого устройства могут быть не такими простыми для менее опытных пользователей».

    Что нам понравилось
    • Бесшовные смеси с фонами
    • выдерживает суровые среды
    • мелодии 80-6 метров
    • гладкая, портативная эксплуатация
    Что нам не нравилось
    • Нет инструкций, которые не включены вообще

    06. Yaesu ATAS-120A — проще всего использовать

    Выделенные функции
    • функция автоматического мелодии
    • HF-UHF Castage
    • 2-х частей дизайн
    • Подробное руководство

    Эта антенна фантастика Радиоустройства Yaesu.

    Работает с моделями FT-857D, FT-991 и FT-991A и другими. После настройки антенна может устанавливать контакты на расстоянии 40 метров на частоте 450 МГц.

    Настройка этой антенны довольно проста. Он может работать на стандартном креплении мобильной антенны с базовым разъемом типа «M».

    После установки функция автонастройки является одним из величайших достоинств этой антенны.

    Эта автоматическая функция значительно сокращает время, затрачиваемое на ее настройку.

    В активном состоянии антенна отлично работает на диапазонах 40-6 м.

    Прием хороший, и он может установить контакты в считанные секунды после установки.

    Кроме того, покрытие провода предотвращает помехи, повышая эффективность антенны.

    Поскольку он имеет прочную конструкцию, он может надежно работать в течение многих лет. Но для достижения оптимальных результатов необходимо держать его заземленным.

    Еще одна вещь, которая выделяется, связана с самим руководством.

    Объясняет, как работает антенна и как ею управлять. Это руководство на самом деле является достойным источником информации для начинающих.

    «Несмотря на приличную производительность, антенне не хватает прочности.

    На тряских дорогах легко может развалиться. Это проблема, если планируется установить антенну на транспортном средстве».

    Что нам понравилось
    • Super легко Mount
    • из нержавеющей стали Кнут
    • Идеально для 40 м-70см Радио
    • делает быстрая, эффективная тюнинг
    Что нам не нравилось

    07.

    Хамелеон антенна MPAS 2.0 — самый удобный

    Выделенные Особенности
    • 6M-160M ​​Частота
    • 100 SSB / 50W CW Power
    • 3/8-24 Конфигурация нитей
    • Оборудование из нержавеющей стали

    Эта супер универсальная антенна работает под различные конфигурации.

    С вертикальным, горизонтальным, наклонным и NVIS только некоторые из них.

    В набор входит несколько предметов, в том числе военная сумка. Настройка этой антенны проста, и для полного развертывания требуется всего несколько минут.

    Именно этим больше всего выделяется эта антенна.

    Нет необходимости покупать дополнительные инструменты или предметы, так как все необходимые компоненты входят в комплект. Это лучшая мобильная КВ-антенна-невидимка.

    После установки антенна работает от 1,8 до 54,0 МГц.

    Улавливает частоты в мгновение ока. Из-за этого он идеально подходит для любительских радиостанций.

    Тем не менее, антенна представляет собой прочную и гибкую систему, подходящую для многих других применений.

    Антенна быстро устанавливает связь с хорошими отчетами в обе стороны.

    На расстоянии 20 метров и мощности менее 80 Вт его частотный диапазон охватывает тысячи миль.

    Это эффективная система, которая показывает четкие показания без помех.

    «Несмотря на наличие нескольких полезных аксессуаров, в комплекте отсутствует кепка.

    Этот компонент необходим для повышения эффективности антенны.

    Это поможет снизить SRW, а также расширить полосу пропускания антенны.Людям, заинтересованным в этой антенне, следует подумать о приобретении кепки».

    Что нам понравилось
    • Портативная и простая в установке
    • Доступно множество конфигураций
    • Устойчивость к непогоде
    • Удобный рюкзак в комплекте
    Что нам не понравилось при покупке антенны Steal для HF

    3

    Прежде чем выбрать антенну, обратите внимание на следующие особенности.

    Эта информация сужает список параметров до нескольких. Это поможет вам заменить антенны, которые не работают, на те, которые работают.

    Фото Flickr; C.C

    Покрытие диапазона и частоты

    Прием антенны — это первая важная характеристика, которую следует учитывать.

    Это прольет больше света на то, будет ли он соответствовать вашим стандартам.

    Обычно работают в диапазоне 1,8-54 МГц. Хотя, может варьироваться в зависимости от модели антенны.

    Охват частот также является решающим фактором. При этом большинство антенн работают в пределах 6-160М.

    Их эффективность в этом диапазоне зависит от нескольких факторов. Например, качество проволоки, высота и многое другое. Это то, что поднимается позже.

    Долговечность

    Прочные компоненты улучшат результаты антенны.

    Корпус, компоненты и провода должны быть надежными. К счастью, большинство из них имеют фурнитуру из нержавеющей стали.

    Этот удивительный материал обладает многими преимуществами. Некоторые из них — долговечность и стойкость.

    Но нет ничего важнее качества проволоки.

    Качество проволоки очень важно. Без достаточного сопротивления провода не будут такими эффективными.

    Здесь важно найти идеальный баланс. Ищите провода с качеством Poly-Stealth.

    Выдерживают дождь, снег и сильный ветер. Кроме того, они также гибкие. Они могут приспосабливаться к деревьям без риска сломаться.

    Кроме того, провода с матовым покрытием просто великолепны.

    Они легко сливаются с фоном. Это очень удобно для лучшей внутренней КВ-антенны-невидимки.

    Конфигурации

    ВЧ-антенны имеют более одной конфигурации. На самом деле для них существует не менее десятка приложений.

    Они могут быть вертикальными, горизонтальными, наклонными и другими. Это зависит от двух вещей.

    Во-первых, универсальность антенны. Во-вторых, чтобы в продукте были компоненты, необходимые для каждой конфигурации.

    Необходимо сосредоточиться на получении универсальной антенны. Таким образом, будет легче экспериментировать с каждой конфигурацией.

    Имейте в виду, что антенны могут лучше работать на разной высоте. Таким образом, возможность адаптировать его к различным конфигурациям повышает его эффективность.

    Размер и вес

    Назначение скрытой КВ-антенны — оставаться незамеченной. Это делает их удобными.

    Они маленькие, компактные и подходят для большинства мест. Тем не менее, эти антенны могут нуждаться в некоторых приспособлениях.

    Возьмем, к примеру, Ni4L ZS6KBW/G5RV. Для этой модели требуется около 92 футов пространства и не менее 40 футов высоты.

    Вес — еще одна характеристика, которую следует учитывать. Не то чтобы антенны были сверхтяжелыми, но некоторые из них легче других.

    Это может играть важную роль в некоторых конфигурациях. Например, громоздкие антенны не так просто установить на деревьях.

    Прочие соображения

    Предварительно собранная

    Не усложняйте задачу и выбирайте предварительно собранную антенну. Таким образом, все, что потребуется после этого, — это окончательные шаги настройки. Легко, быстро и удобно.

    Компоненты

    Некоторые компоненты могут повысить эффективность антенны.

    Провода отлично справляются со своей задачей, но концевые изоляторы и балун тоже. Необходимо следить за этими компонентами.

    Тюнер

    Антенный тюнер — практически необходимый инструмент.

    Этот инструмент может оказать огромное влияние на эффективность антенны.

    Например, создает условия для улучшения приема и четкого считывания сигнала. В большинстве случаев это предмет, который вам придется покупать отдельно.

    Малоглянцевое покрытие

    Это покрытие идеально подходит для проводов. Это помогает им легко сливаться с фоном. Антенны Stealth HF с этой функцией являются первоклассными.

    Длина провода

    Длинные провода хороши, но они также могут легко запутаться.

    Это распространенная проблема, из-за которой они могут сломаться или погнуться. Помимо эффективности проволоки, убедитесь, что она также прочная.

    Коаксиальный кабель

    Для хорошей работы многих из этих антенн требуется не менее 70 футов коаксиального кабеля сопротивлением 50–52 Ом.

    Без этого они могут работать неправильно. Как и в случае с тюнерами, это еще один компонент, который часто доступен отдельно.

    Ручная работа

    Одной из причин успеха Ni4L является внимание бренда к деталям.

    Это возможно благодаря особому процессу ручной работы компании.

    Каждая антенна проходит этапы тестирования, подтверждающие ее качество.

    Конечно, не все производители ВЧ-антенн следуют одному и тому же процессу.

    Вот почему знание того, как компании производят антенны, может быть показателем их качества.

    Портативность

    Антенны могут быть небольшими, но для их работы все равно нужны другие компоненты.

    Для использования вне помещений подумайте о приобретении рюкзака. Кейсы или сумки также могут подойти для транспортировки оборудования.

    Местоположение

    В зависимости от окружающих условий антенна может работать с большей или меньшей эффективностью.

    Это более заметно в сельской местности. В этих местах очень немногие антенны могут принимать частоты издалека.

    Также важно учитывать препятствия и сильный ветер.

    Монтаж и эксплуатация

    Сюда входят все расходы, от антенны до ее монтажа. Имейте в виду, что для некоторых КВ-антенн вам могут потребоваться дополнительные инструменты.

    Итак, все эти расходы следует учитывать перед покупкой.

    Также старайтесь выбирать бренды с достаточной репутацией. Это избавит вас от многих головных болей.

    Вывод

    Вот и все! Узнав о том, что представляет собой лучшая скрытая КВ-антенна, легче выбрать одну.

    Придерживайтесь упомянутых здесь, и вы будете разумно вкладывать свои деньги.

    Каждый из этих продуктов прошел испытания во многих приложениях. И пока они еще не разочаровали!

    Похожие сообщения:

    Сайт любительского радио —



    Антенна для тех, у кого может не быть антенны. . .

    (т.е. в квартирах для престарелых).



    ЭТА АНТЕННА ПРЕДНАЗНАЧЕНА ДЛЯ ИСПОЛЬЗОВАНИЯ В ПОМЕЩЕНИИ.



    В 2005 году моему дяде Гарольду («Хэл») пришлось жить в доме престарелых.Моя семья хранила все его радиолюбительское снаряжение (из его фургона) в гараже моей мамы.


    Когда я навестил свою маму в марте 2005 года, я встретился с Хэлом, и он рассказал мне, как сильно скучает по радиолюбителям, особенно по своим друзьям на 40 м на Kadiddlehoppers. Сеть.



    Антенна, описанная ниже, позволила ему выйти в эфир, и он мог надежно проверять свою сеть ежедневно, несмотря на то, что антенна использовалась в помещении!



    Он снова счастлив!



    Самодельная 40-метровая магнитная рамочная антенна



    Я проверил его оборудование и обнаружил, что у него есть два КВ трансивера, которые все еще находятся в рабочем состоянии; старый Atlas 110x и Kenwood TS-120. Я выбрал ТС-120, почистил почистил свой линейный блок питания Astron и микрофон.


    Теперь нам нужна антенна.  На открытом воздухе не могло быть и речи.


    Основываясь на моем предыдущем опыте работы с магнитными рамочными антеннами, я знал, что это будет хорошим решением его проблемы. Единственная проблема заключалась в том, что у меня не было мусорной коробки с запчастями. а у моей мамы был только ограниченный набор инструментов. У меня было всего несколько дней до возвращения в Германию.


    Я купил около 20 футов.коаксиального кабеля и дешевый ваттметр MFJ с перекрестной стрелкой из нашего местного магазина радиолюбителей. Все остальное было куплено у Lowe’s (обустройство дома/ строительный магазин).


    В магнитных рамочных антеннах для настройки диапазона обычно используются высоковольтные переменные конденсаторы. Я понятия не имел, где достать один из них за те ограниченные дни, которые у меня были на завершение антенны. Мне нужно было придумать альтернативу «дешевому и грязному» решению.


    Я решил проблему, используя компоненты, которые у меня были в наличии — дерево и коаксиал.Общая стоимость составила менее 100 долларов.



    Как видно на фото, магнитная петля была около 3 футов в диаметре, состояла из 2-х петель коаксиала RG-213 и была закреплена на куске дерева около 6 футов. высоко.

    Задача состояла в том, чтобы найти способ настроить его.

    Как настроить магнитную петлю без переменного конденсатора?


    Ответ был прост, дешев и относительно прост:


    Прежде всего, я привел его в резонанс на середине 40-метрового диапазона SSB, используя шлейф RG-213 в качестве высоковольтного конденсатора.Я сделал расстояние между двумя витки постоянны, за исключением двух точек на петле, где я предусмотрел перемещение витков ближе или дальше друг от друга, перемещая один из витков по небольшой деревянной полоске и закрепляя его. к отверстиям, просверленным в дереве. Это будет перемещать резонанс с шагом около 15 кГц, вверх или вниз, в зависимости от того, в каком направлении вы перемещаете коаксиальный кабель.


    Последним шагом была точная настройка. Это было достигнуто за счет сборки трюкового конденсатора из двух 6-дюймовых частей внутреннего конденсатора. проводник коаксиала.Физически согнув их ближе друг к другу или раздвинув их дальше друг от друга, вы можете точно настроить около 15 кГц. ИДЕАЛЬНО!


    Комбинируя два метода настройки, можно было настроиться на резонанс в любом месте всего 40-метрового диапазона. Конечно, вам нужно немного терпения и испытаний и ошибка, но он работал отлично. КСВ обычно составлял около 1,4:1.


    Поскольку Хэл обычно работал только на частоте 7253,5 кГц, это не было проблемой. Как только он был настроен на эту частоту, он оставался настроенным.


    Результаты:  За исключением дней, когда были сильные грозы, Хэл мог ежедневно заходить в Kadiddlehoppers Net и почти всегда был Q5. Конечно, он не нарушал чей-либо S-метр, но он был Q5.


    К сожалению, несколько лет спустя Хэл стал бесшумным ключом, и моя семья выбросила антенну.


    ЕСЛИ ВАМ НУЖНА ПРОЖИВАНИЕ С ПОМОЩЬЮ, НЕ ПОЗВОЛЯЙТЕ НИКТОМ ГОВОРИТЬ ВАМ, ЧТО ВЫ ДОЛЖНЫ БРОСИТЬ РАДИО. РАБОТАЕТ ДАЖЕ В ПОМЕЩЕНИИ АНТЕННА.



    НЕМНОГО ТЕХНОЛОГИИ:

    ПОЧЕМУ МАГНИТНАЯ КОНТУРНАЯ АНТЕННА РАБОТАЕТ В ПОМЕЩЕНИИ ЛУЧШЕ, ЧЕМ ОБЫЧНЫЕ АНТЕННЫ:


    Обычные антенны, такие как диполи и вертикальные, работают с электрической составляющей сигнала. Магнитная рамочная антенна работает с магнитным компонентом антенны. сигнал. Стены имеют тенденцию блокировать или ослаблять электрическую составляющую сигнала, но их влияние на магнитную составляющую очень мало. В результате в большинстве случаев рамочная антенна Mangetic будет работать намного лучше в помещении, чем диполь.


    СЕТЬ KADIDDLEHOPPERS: http://www. kadiddlehoppers.com/

    Сетевая информация:  Ежедневно, 11:30, 7253.5, Kadiddlehoppers Net, LSB

    (кажется, это центральное поясное время)



    Фото и детали крупным планом:





    ЭТО ДЕЙСТВИТЕЛЬНО РАБОТАЕТ?



    Короткий ответ: ДА. Это работает очень хорошо.



    НЕКОТОРЫЕ «ЭКСПЕРТЫ» МОГУТ ПЫТАТЬСЯ СКАЗАТЬ ВАМ, что нечто подобное не может работать.Они будут указывать всевозможные причины, почему это не сработает. ЧТО ПРАВДА ?



    ПРАВДА В ТО, «РАБОТА» ОТНОСИТЕЛЬНА . . .



    Это правда, что ваш сигнал может быть на 2 или 3 S-единицы меньше, чем он был бы даже при скромном наружном диполе, но он будет на 2 или 3 S-единицы лучше, чем у внутреннего диполя. и от 6 до 8 S-модулей лучше, чем полное отсутствие антенны!



    Кстати, я не говорю здесь о теории. Я использовал магнитные рамочные антенны в разных местах более 25 лет.



    Ознакомьтесь с моей экспедицией на остров Мэн в 1992 году из подвала отеля:



    Проходя около 40 Вт из подвала этого отеля QTH на западной стороне острова, я легко работал на европейском континенте на 40 и 20 м в SSB. Показанная здесь антенна меньше, но похожа на мою «антенну для стариков».

    Комнатная активная КВ антенна WiNRADiO AX-17C

    AX-17C — это миниатюрная активная КВ антенна для помещений, подходящая для приложений, в которых невозможно использовать обычные большие наружные антенны, а рамочные антенны недоступны или недоступны. практичны из-за большого размера.

    Антенна AX-17C ни в коем случае не предназначена для замены «настоящих» КВ-антенн, и уж точно не для приложений дальней связи (DX). Тем не менее, он обеспечит очень приемлемый прием в условиях ограниченного пространства и относительно сильного сигнала.

    Антенна AX-17C пригодна также в условиях, когда в электрической составляющей электромагнитного поля существуют большие помехи, например, в высотных офисных или жилых домах, а прием магнитной составляющей только улучшает отношение сигнал/шум. соотношение.Кроме того, направленность антенны позволяет уменьшить помехи за счет поворота антенны в сторону от источника помех. Его небольшой размер делает его легко переносимым и полезным для скрытых или мобильных приложений.

    Антенна изготовлена ​​из особого типа ферритового материала в сочетании с уникальной активной схемой, которая обеспечивает максимальную чувствительность и минимизирует перегрузку из-за близких сильных сигналов.

    Антенна питается от линейного адаптера переменного/постоянного тока 12 В, который входит в комплект поставки.

    Антенна работает в диапазоне частот от 0,1 до 30 МГц. Он оптимизирован для использования в основном на ВЧ со сниженной производительностью ниже 2 МГц, где ожидаются более сильные локальные сигналы.

    Несмотря на то, что антенна AX-17C разработана как полностью универсальная, она особенно подходит для приемников WiNRADiO G3 Series . Однако он будет хорошо работать с большинством сторонних приемников с входным сопротивлением антенны 50 Ом.

    Антенна поставляется полностью собранной. Установка включает всего два простых шага: подключение антенны к приемнику с помощью прилагаемого коаксиального кабеля; и включите его с помощью прилагаемого адаптера питания. При активации кнопочного переключателя на передней панели светодиодный индикатор на передней панели показывает, что антенна включена.

    Оптимальное расположение антенны должно быть найдено методом проб и ошибок. Обычно это должно быть близко к окну, вдали от потенциально мешающих устройств, таких как персональный компьютер.В большинстве случаев антенна будет иметь направленность (она может варьироваться в зависимости от того, как распространяется принимаемый сигнал), и оптимальный прием можно найти, вращая антенну.

    Совершенно другая и интересная альтернатива типичному использованию этой антенны – индуктивное соединение с наружной антенной с длинным проводом. Это достигается путем намотки нескольких витков изолированного подводящего провода вокруг корпуса антенны AX-17C с заземлением другого конца:

    Целью такого размещения является устранение синфазных помех, вызванных контурами заземления, возникающими в результате гальванического соединения вывода наружной антенны непосредственно с приемником.Оптимальное число витков должно быть установлено экспериментально; обычно это будет от одного до пяти витков.

    Внутренние КВ антенны, чердачные антенны любительских радиостанций

    Я использую смесь коммерческих любительских радиоантенн и компактных самодельных внутренних диполей для HF-диапазонов. К ним относятся чердачный перевернутый V-образный диполь на 20 м и заземляющая ВЧ-плоскость на 10 м, оба из которых идеально подходят для установки в ограниченном пространстве или для собственности с ограничительными условиями по использованию наружных антенн.

    В моем случае, у меня довольно маленький сад, в котором нет взрослых деревьев, на которых можно было бы закрепить антенные провода, поэтому я был вынужден пойти по пути использования комнатных КВ-антенн.

    Я потратил некоторое время на их оптимизацию, и в некоторых случаях они обеспечивают хорошие характеристики, только укороченный 40-метровый диполь несколько разочаровывает при работе на DX. Одним из недостатков комнатных дипольных антенн для любительского радио является улавливание шума, что может быть проблемой, а минимальный уровень шума на моем 20-метровом диполе Inverted V составляет около S3.

    Антенна Diamond X-400 (2 м и 70 см)

    Теперь я использую коллинеарную антенну Diamond X-400 для диапазонов 2 м и 70 см, недавно заменив трехдиапазонную антенну Diamond V2000 для диапазонов 2 м, 6 м и 70 см. X-400 представляет собой центрально загруженную волну 3 x 5/8 на 2 м и волну 7 x 5/8 на 70 см. Показатели усиления составляют 7,9 дБи на 2 м и 11,7 дБи на 70 см. Внешняя оболочка из стекловолокна FRP имеет длину 4,05 метра (13 футов). У меня есть Diamond X-400, установленный на высоте около 40 футов на 10-футовой 2-дюймовой опоре на дымоходе.

    Diamond X-400 — хорошая антенна, обеспечивающая улучшение на 1–2 балла по шкале S по сравнению с V-2000 на обоих диапазонах, что расширяет мое покрытие примерно до 70 миль в большинстве направлений на 2 метрах. Нажмите здесь для прогнозируемого покрытия графики из моего QTH, с помощью программного обеспечения Radio Mobile.



    В настоящее время я питаю Diamond X-400 13-метровым коаксиальным кабелем RG213, так как у меня было так много проблем с фидером H-100, который я использовал на Diamond V-2000, что привело к плохому КСВ. Проблемы с КСВ теперь исправлены, а показания КСВ X-400 составляют респектабельную 1.2:1 (2 м) и 1,3:1 (70 см).

    Единственная проблема с Diamond X-400 заключается в том, что он сильно изгибается и изгибается при сильном ветре, что приводит к быстрому изменение сигнала на 70см (УВЧ). При недавнем ураганном ветре принимаемые сигналы на расстоянии 70 см от местного ретранслятора варьировались от S9 до до S4 из-за движения излучающего элемента. На 2 метрах проблема менее заметна. Я лично сомневаюсь, что это Коллинеарная антенна переживет великолепную британскую погоду, учитывая постоянные сильные ветры и штормы, с которыми мы сталкиваемся. этой зимой (2006), но я могу только надеяться!

    Diamond V2000 6 м Производительность

    Моя предыдущая антенна, трехдиапазонная вертикальная антенна Diamond V2000, в лучшем случае работала на 6 м. Щелкните здесь , чтобы увидеть мою старую установку. V2000 на самом деле не был разработан для SSB конца 6-метрового диапазона. Чтобы получить хороший КСВ, я оставил радиальную настройку немного длиннее, чем нужно для лучшего КСВ на конце диапазона SSB, когда я установил его. Внутренний ATU TS2000 обеспечивает КСВ 1,8:1 на частоте 50,150 МГц, снижая его до 1,1:1. Это все еще не идеальная антенна для использования SSB, так как она имеет вертикальную поляризацию и направленность (в зависимости от ориентации 6-метрового радиального элемента). Однако в сезоне F2 2001 года я работал на многих станциях Восточного побережья и Среднего Запада США, а также на некоторых канадцах.У меня также были контакты с Гренландией и Исландией.

    Sporadic E также доставил многие европейские страны на расстояние до 3000 миль или около того с отличными отчетами. Основные моменты: XW0X в Лаосе (недалеко от Бирмы) и Южной Африке при распространении F2. Честно говоря, эта антенна действительно не так эффектна на 6 м, и она также очень направленная, поскольку у нее есть только один настроенный радиальный противовес, и он должен быть направлен в направлении наилучшей производительности. Кажется, что антенна имеет нуль на 180 градусов от направления противовеса, хотя она должна быть всенаправленной! Тесты показывают, что мое 6-метровое покрытие было очень ограниченным.Интересно, что установленный на чердаке 6-метровый диполь работает так же хорошо, как и V2000!

    M0SBF Крытая антенная ферма на чердаке

    Я нашел отличную статью ARRL с отличными советами по установке и настройке чердачных антенн для КВ-диапазонов. Он охватывает все аспекты установки диполей и петель в узких пространствах на крыше и идеально подходит для любителей, которые имеют ограниченные условия на своей территории или хотят использовать скрытые антенные системы. Он не охватывает вопросы потенциальной пожароопасности и радиационной опасности из-за высокой напряженности радиочастотного поля внутри дома, и они должны быть исследованы отдельно.

    Я также советую оборудовать все комнатные антенны балуном с ферритовым кольцом 1:1 для уменьшения излучения фидера. Мой опыт показывает, что это действительно может помочь уменьшить TVI и локальные помехи. Вы можете прочитать об антеннах с ограниченным пространством на веб-сайте ARRL, чтобы получить дополнительные советы и идеи по использованию внутренних антенн.

    10-метровая плоскостная антенна — (от 28,0 МГц до 29,7 МГц)

    В настоящее время я использую экспериментальную самодельную вертикальную четвертьволновую антенну заземления на 10 метров, установленную на чердаке моего дома. Эта антенна была установлена ​​в сентябре 2003 г. Первоначальные испытания дали замечательные отчеты о сигналах. 4 января 2004 года K2KV из Нью-Джерси сообщил мне, что я уловил самый сильный сигнал, который он слышал из Европы все утро в 5/9, даже при посредственных условиях диапазона. Учитывая, что на других станциях были бегущие лучи, это очень обнадеживает. Эта антенна показывает реальные улучшения по сравнению с внутренней Inverted V, которую я использовал раньше на 10 м, возможно, из-за меньшего угла излучения.

    На приведенной выше диаграмме показана базовая концепция дизайна 10-метровой плоскости заземления — щелкните изображение выше, чтобы увеличить его .Основной вертикальный излучатель представляет собой четвертьволновый провод из 79-жильного акустического кабеля. Антенна использует четвертьволновый противовесный провод во всю длину, который я направил на ЗСЗ, чтобы отдать предпочтение США. Также есть 1,2-метровый (укороченный) противовес, обращенный на юг.

    Цель размещения радиалов в этой схеме состояла в том, чтобы заставить антенну излучать с северо-запада через юго-запад на юг. Использование провода толстого сечения и половинной длины другого радиала дает превосходное согласование на 50 Ом (КСВ 1:1 при 28.45 МГц) и превосходную полосу пропускания в пределах от 28,0 МГц до 29,7 МГц, где КСВ лучше, чем 1,5:1. Я питаю антенну коротким отрезком кабеля RG58, а затем использую комбинацию вилки/гнезда типа «N» для преобразования в кабель RG213/U. RG58 используется для намотки балуна на ферритовом кольце диаметром 40 мм (см. рисунок напротив). Это помогает уменьшить TVI и шум от домашней проводки через внешний экран коаксиального кабеля. Если по-прежнему наблюдаются RFI и TVI, рекомендуется больше оборотов кольца.

    К сожалению, в моем случае на антенну отрицательно влияют резервуары для воды на чердаке, которые находятся всего в нескольких футах к востоку от нее; что означает, что моя производительность на 10 м плохая в сторону Азии.

    15-метровая дипольная антенна (от 21,0 МГц до 21,45 МГц)

    Из-за ухудшения условий и для того, чтобы оставить место для новой 40-метровой антенны, я вернулся к плоской дипольной антенне, направленной на юго-восток-северо-запад на чердаке. После тщательной настройки мне удалось получить КСВ лучше 1,15:1 по всему диапазону. Эта антенна направлена ​​на северо-запад-юго-восток в надежде, что она будет работать для контактов в США, когда 28 МГц в конечном итоге закроется.

    17-метровая дипольная антенна — от 18,068 МГц до 18,168 МГц)

    В начале мая 2004 года я установил еще один диполь, аккуратно расположив его так, чтобы избежать взаимодействия с другими перевернутыми V-образными диполями на чердаке.Эта антенна установлена ​​с северо-запада на юго-восток на противоположной стороне чердака от 15-метрового диполя с расстоянием около 15 футов. Первоначальные отчеты кажутся хорошими, однако с момента установки антенны условия диапазона были очень плохими. На данный момент лучшим DX является KW7Y Seattle, WA, USA, что является большим достижением, учитывая условия диапазона и ужасные статические помехи от штормовой активности в Великобритании и на близлежащем континенте.

    20-метровая перевернутая антенна V-диполь — (от 14,0 МГц до 14,35 МГц)

    Я использую отдельный инвертированный V-образный диполь на 20 м, который также монтируется на чердаке и сделан из 79-жильного акустического кабеля, чтобы получить немного лучшую полосу пропускания (из-за более толстого провода).Эта антенна несколько раз работала ЗЛ и ВК и ориентирована на СВ-ЮЗ. Интересно, что он показывает некоторые характеристики направленности, благоприятствующие Юго-Восточной Азии, что странно, поскольку теория антенны показывает, что антенна находится слишком низко над землей, чтобы демонстрировать большую направленность.

    40-метровая укороченная дипольная антенна — (от 7,00 МГц до 7,10 МГц)

    После длительного периода установки и тестирования новый укороченный диполь GM4JMU теперь работает! Это основано на веб-статье GM4JMU — короткий диполь 40 м.Моя версия фактически использует 29 близко намотанных витков 24-жильного изолированного провода на каркасе 40 мм в качестве нагрузочной катушки, а антенна установлена ​​​​на чердаке как инвертированная V.

    Нагрузочные катушки с 29 витками проще в изготовлении, они работают так же хорошо и более жесткие. Антенна имеет длину около 9,9 м. Если вы решите намотать катушки по 40 витков каждая, то они должны быть расположены на расстоянии по всей длине каркаса длиной 160 мм и диаметром 40 мм, а не плотно намотаны, иначе резонанс будет слишком низким на 6.5МГц.

    Если у вас есть GDO, было бы хорошо обе катушки на одну и ту же частоту. У меня нет GDO, поэтому это в значительной степени догадки, но я потратил время на точную намотку катушек, чтобы они были визуально идентичными, и это намного проще сделать, если витки намотаны близко (отсюда и мое использование 29 витков с близкой намоткой). Затем покрасьте концы обмоток водоэмульсионной краской (при использовании в помещении), чтобы обмотки не двигались. Даже подвижка в структуре обмотки менее чем на миллиметр может довольно заметно изменить настройку.Даже перемещение руки на шесть дюймов от катушек заметно влияет на частоту резонанса. Вы также должны ожидать, что большие перепады температуры на чердаке изменят настройку укороченного диполя, что может сделать настройку очень неудобной.

    Короткий диполь КСВ

    7,00 МГц — 1,2:1

    7,05 МГц — 1,1:1

    7,10 МГц — 1,2:1

    Внутренние антенны — Sutton Coldfield Radio Society

    Дэйв G0HVN

    Я провел много лет, получая удовольствие от любительского радио в местах, которые позволяли мне устанавливать полноразмерные КВ диполи и вертикалы.Я работал с людьми во многих частях мира в режимах Phone, CW и Data. Но если вы обнаружите, что живете где-то с ограничениями или нехваткой места, не отчаивайтесь, свет в конце туннеля есть.

    Сейчас я живу в районе, где установка любых антенн запрещена. В то время как спутниковые и телевизионные антенны допускаются, они должны быть невидимы с любой из дорог поместья. Итак, переехав сюда, я обнаружил, что должен сделать выбор; либо бросить хобби (без шансов), либо посмотреть, смогу ли я использовать чердак.

    Поскольку меня больше интересуют КВ-диапазоны, это оказалось довольно сложной задачей. Перепробовал много типов антенн. Рамочная антенна по периметру чердака, но она работала не так хорошо, как я думал. Тогда эксперименты с многодиапазонным диполем, который никогда не был в моде, не дали таких результатов. Наконец я попробовал резонансный 40-метровый диполь. Это сработало очень хорошо. Вскоре я обнаружил, что у меня есть регулярные хорошие контакты в Великобритании и Европе.

    Для удаленного согласования с этим диполем я установил автоматический антенный поворотник на чердаке, около 30 футов коаксиального кабеля от радиоприемника к тюнеру и около 10 футов коаксиального кабеля от тюнера к точке питания антенны в вершине крыша.Мой чердак имеет площадь более или менее 30 футов, поэтому мне удалось разместить диполь, согнув его, следуя линии крыши, вдоль конька и вниз по склонам. Гадкий балун был развернут с ок. 20 метров коаксиального кабеля RG58 на 2,5-дюймовый каркас (в то время это было все, что у меня было) и дало мне хороший баланс.

    Так как диполь резонирует на 40М, тюнер позволил мне подобрать его для других диапазонов. Вскоре я отошел от этого, добавив из той же точки питания диполь 80M, добавив еще 20M. Недавно добавил диполь.Все вырезано резонансно и все из одной точки питания, чтобы снизить риск взаимодействия. Некоторые люди называют эту конфигурацию веерным диполем, однако у меня не веерная форма, а параллельные провода, разделенные пластиковыми зажимами, длиной около 3 дюймов. Поскольку мои антенны находятся на чердаке, мне не нужно слишком беспокоиться о физической прочности, поскольку они защищены от элементов, которые ломают внешние антенны.

    Один из моментов, который следует учитывать, заключается в том, что если ваши лицензионные ограничения ограничивают количество энергии, то вам необходимо максимально использовать эту мощность, имея самую эффективную антенну, которую вы можете разместить в доступном пространстве. Хотя нет ничего плохого в том, что многодиапазонная антенна высоко натянута между опорами, они работают очень хорошо, однако, когда вы начинаете сжимать или сгибать антенны, чтобы поместиться на меньший участок, они становятся менее эффективными. Поэтому, на мой взгляд и в моем месте, резонансные антенны работают намного лучше, чем многодиапазонные. Говорят, вы получаете то, что вкладываете в «резонансную» антенну.

    На чердаке также находится ряд вертикальных антенн, в том числе моторизованная ВЧ вертикальная заземляющая плоскость для диапазонов от 20 м до 6 м, двухдиапазонная вертикальная антенна 2 м и 70 см, вертикальная антенна 6 м, 4 м, 2 м, 70 см и, наконец, (не на фото) еще 6 м, 2 м и см по вертикали.У меня также установлен горизонтальный диполь 6M.



    На рисунках выше показаны вертикальные антенны. Ближайшая из них — моторизованная ВЧ вертикальная антенна, затем горизонтальный диполь 6M, затем двухдиапазонные вертикальные антенны на дальнем конце.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
