как найти перепад высот на топографической карте

Как найти изменение высоты на топографической карте?

Вы можете вычислить высоту любой точки по поиск ближайшей помеченной строки, подсчитывая количество линий выше или ниже него, умножая на интервал изолинии и добавляя или вычитая результат из ближайшей отмеченной линии изолинии. Чем теснее расположены контурные линии, тем круче склон. Вы можете вычислить высоту любой точки по поиск ближайшей помеченной строки, считая количество строк выше или ниже него, умножая на интервал контура

контурный интервал. В картографии горизонтальная линия (часто называемая просто контуром). соединяет точки равной возвышенности (высоты) над заданным уровнемнапример, средний уровень моря. Контурная карта представляет собой карту, иллюстрированную контурными линиями, например, топографическую карту, на которой показаны долины и холмы, а также крутизна или пологость склонов.

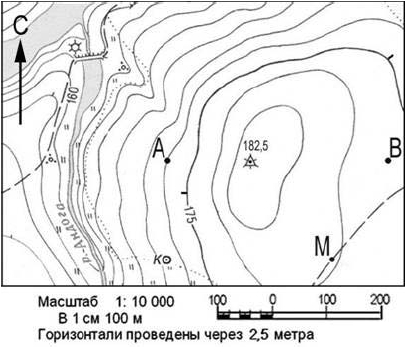

Как найти разницу высот между двумя точками на топографической карте?

На контурной карте уклон определяется вдоль линии или русла реки следующим образом:
  1. использование контурных линий для определения разницы высот между двумя точками;
  2. с помощью горизонтальной шкалы определить расстояние между теми же двумя точками;
  3. деление разности по вертикали на расстояние по горизонтали.

Как найти перепад высот на карте?

Как рассчитывается перепад высот?

Легко запоминающееся уравнение для нахождения изменения высоты в виде десятичной дроби — «подъем над пробегом», что означает подъем (изменение расстояния по вертикали), деленный на пробег (изменение расстояния по горизонтали). В качестве примера предположим, что рост равен 2, а пробег равен 6. Таким образом, вы должны взять 2 вместо 6 (или 2/6), чтобы получить .

См. Также, что контролирует поверхностные течения.

Как найти высоту на карте?

Как найти высоту на Картах Google в веб-браузере
  1. Введите свое местоположение в строку поиска слева. …
  2. Щелкните строку «Меню», которая находится рядом с панелью поиска и представлена ​​тремя горизонтальными линиями в левом верхнем углу. …
  3. Нажмите «Ландшафт», чтобы показать топографию и высоту.

Как найти изменение высоты между двумя точками?

Чтобы вычислить уклон в процентах, разделите разницу между высотами двух точек на расстояние между ними, затем умножь частное на 100. Разница высот между точками называется подъемом. Расстояние между точками называется пробегом. Таким образом, процент уклона равен (подъем/спуск) х 100.

Каково изменение высоты между двумя точками?

Рельеф это разница высот между двумя точками. Его легко вычислить, вычитая наименьшую отметку из наибольшей отметки в области.

Как рассчитать высоту на топографической карте?

Чтобы использовать инструмент поиска высоты:
  1. Масштабируйте и панорамируйте карту, чтобы найти нужное место.
  2. Нажмите на карту, чтобы поставить маркер.
  3. Затем вы увидите расчетную высоту, отображаемую под картой.
  4. Нажмите еще раз, чтобы разместить дополнительные маркеры и найти высоту.

Как найти свою высоту?

Найдите свою высоту
  1. Служба Геологической службы США, Департамент США …
  2. Нажмите на иконку «поиск» вверху слева; это инструмент Spot Elevation Tool, слова, которые появляются при наведении курсора на значок.
  3. В поле «По местоположению» введите свой адрес и нажмите «Ввод».
  4. Ваша высота отображается в нижней части этого поля.

Как определить высоту?

Измерение высоты требует серии сложных измерений. Сегодня большинство ученых измеряют высоту горы, разместив радиоприемники на вершинах горного хребта, после чего спутники проводят измерения и определяют высоту.

Как называется изменение высоты?

То контурный интервал контурной карты — это разница высот между последовательными контурными линиями.

Как правильно измерить высоту?

Как измерить высоту с помощью телефона
  1. Точный высотомер (Android) Один из самых популярных вариантов, а также один из лучших. …
  2. Высота над уровнем моря с помощью приложения Compass (iOS) …
  3. Моя высота (iOS/Android)…
  4. Альтиметр и виджет высоты (Android) …
  5. GPS-альтиметр — Hike & Trek (iOS)…
  6. Альтиметр Лер (Android) …
  7. Альтиметр (Android)

Что такое перепад высот?

Расстояние по вертикали между двумя точками равно называется разницей высот, которая похожа на то, что вы узнали как разность высот (см. Раздел 5.0). Процесс измерения перепадов высот называется нивелированием и является основной операцией топографической съемки.

Что показывает карта высот?

Карта высот показывает высота физических частей Земли относительно уровня моря.

Как читать топографическую карту?

Что такое профиль высоты?

Профиль высот – это изображение двухмерного поперечного сечения ландшафта. Он обеспечивает вид сбоку высоты местности вдоль линии, проведенной между местоположениями на карте. ArcGIS Online отображает профиль высот для выбранного объекта или линию измерения вдоль веб-карты.

Как найти высоту двух углов возвышения?

Как найти высоту по углу места?

Или гора, дерево, башня и т. д. Высота объекта рассчитывается путем измерения расстояния до объекта и угла возвышения вершины объекта. Тангенс угла равен высоте объекта, деленной на расстояние от объекта.. Итак, высота найдена.

Смотрите также, почему в Вайоминге нет деревьев

Как рассчитать высоту в геодезии?

Высота рассчитывается по вычитание показаний форсайт-рейки из высоты прибора. Форсайт — это показания высоты точки с неизвестной высотой.

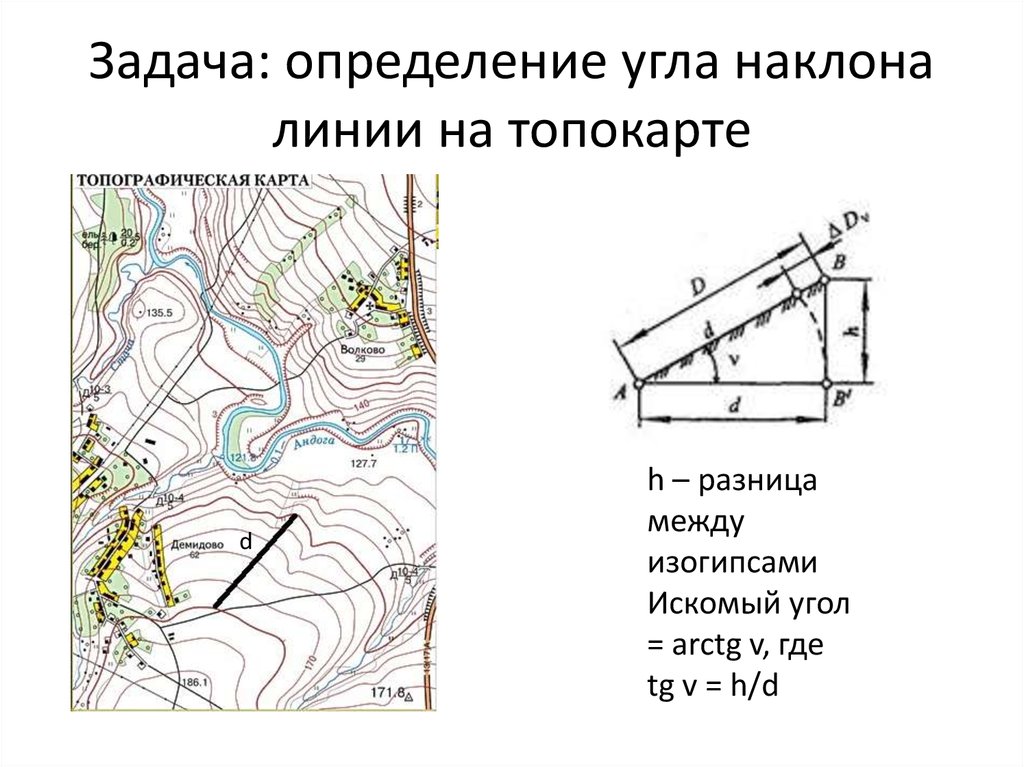

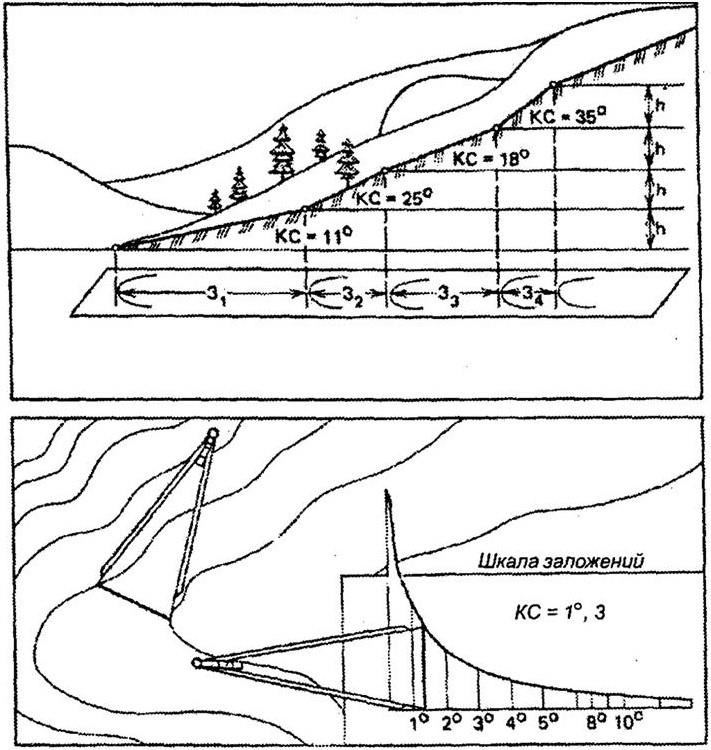

Как рассчитать уклон на топографической карте?

Чтобы найти наклон объекта, необходимо определить горизонтальное расстояние (пробег), а также вертикальное расстояние (подъем) между двумя точками на линии, параллельной объекту. Наклон получается делением подъема на пробег. Умножьте это отношение на 100, чтобы выразить уклон в процентах.

Как рассчитывается высота над уровнем моря?

альтиметр — это устройство, которое измеряет высоту — расстояние от места над уровнем моря. Большинство высотомеров являются барометрическими, то есть они измеряют высоту, вычисляя атмосферное давление в данном месте. Атмосферное давление уменьшается с увеличением высоты.

Что такое высота в географии?

Высота это расстояние над уровнем моря. Высота обычно измеряется в метрах или футах. Их можно изображать на картах контурными линиями, соединяющими точки с одинаковой высотой; по полосам цвета; или числами, указывающими точные высоты определенных точек на поверхности Земли.

Как рассчитывается высота горы?

Чтобы вычислить высоту горы, ученые измерьте расстояние между двумя точками на земле, а затем измерьте углы между вершиной горы и каждой точкой. «Если у вас есть два угла, вы знаете третий, потому что сумма углов составляет 180 [градусов]», — сказал Молнар Live Science.

Как найти реперную высоту?

Вычисление высоты с использованием линии уровня
  1. HI (высота инструмента) = 100 футов + 5 футов = 105 футов.
  2. Высота средней точки = 105 футов – 6 футов = 99 футов.
  3. Высота новой отметки = 4,5 фута – 7,5 фута + 99 футов = 96 футов.

Что соединяет точки равной высоты на топографической карте?

контурная линия

На топографических картах каждая изолиния соединяет точки на одной высоте. Интервал изолинии — это разница высот между соседними изолиниями. Отметка для каждой контурной линии иногда отмечается на линии.

Каково изменение высоты от одной контурной линии к другой?

Интервал контура Разность высот между одной контурной линией и следующей называется контурный интервал. Интервал контура выбирается исходя из рельефа картографируемой области. Каждая пятая контурная линия темнее четырех линий по обе стороны от нее. Этот контур указателя облегчает считывание высоты.

Смотрите также, когда основные идеи следуют шаблону направления

Как найти долину на топографической карте?

На карте долины обозначены та же форма контура, что и гребни с той разницей, что широкие проемы находятся на более низкой высоте.

Как впервые была измерена высота?

Среди предметов, которые несли первые исследователи, был морской секстант. Это в основном использовалось для точного измерения высоты солнца, что является важной частью определения положения человека на поверхности Земли (да, GPS 18-го века!).

Как найти координаты на топографической карте?

Географические координаты выражаются в градусах, минутах и ​​секундах и могут быть определены на карте с помощью используя координатные сетки долготы и широты, расположенные по краям карты.

Как найти самую низкую высоту на топографической карте?

Чтобы найти самую низкую высоту на карте, найдите самую низкую изолинию индекса и продолжайте считать линии в направлении вниз. Простой способ определить, какой путь ведет вниз, — найти на карте водоем; вода окрашена в синий цвет на топографических картах, а проточная вода, такая как река или ручей, обозначена синей линией.

Как определить объекты на топографической карте?

Названия мест и объектов показаны цветом, соответствующим типу объекта. Многие особенности выделяются этикетки, например «Подстанция» или «Поле для гольфа». Топографические контуры показаны коричневым цветом линиями разной ширины. Каждый контур представляет собой линию равной высоты; следовательно, контуры никогда не пересекаются.

Как найти скамейку на топографической карте?

Кроме того, строки ИНДЕКС обычно содержат номер высоты. Линии контура ближе друг к другу на крутой местности и дальше друг от друга на ровной местности. Это особенно важно при поиске элементов скамейки в гористой местности. Контурные линии, которые замыкаются или образуют круги, обозначают вершину холма или впадину.

Как используется карта высот?

Отличительной особенностью топографической карты является использование Изолинии высот, чтобы показать форму поверхности Земли. Изолинии высот представляют собой воображаемые линии, соединяющие точки, имеющие одинаковую высоту на поверхности земли выше или ниже базовой поверхности, которая обычно представляет собой средний уровень моря.

Как найти вертикальное преувеличение на топографической карте?

Формула вертикального преувеличения: VE = (реальные единицы горизонтального масштаба) / (реальные мировые единицы вертикального масштаба). В качестве примера для топографической карты масштаба 1:50000 мы можем установить горизонтальный масштаб (ось x) профиля таким же, как у карты.

Вычисление разницы высот на топографической карте

Определение и оценка высот на топографической карте

Определение высоты на топографической карте Геологической службы США

Как определить высоту на карте

Практический порядок расчёта и построения УКВ-радиотрассы — asp24.

ru

В этой статье постараемся коснуться темы расчёта УКВ-радиотрассы с практической точки зрения, исходя из своего опыта подобной работы. Данный порядок не претендует на априори правильный и единственный, ибо возможно у кого-то он совершенно иной, более или менее тернист. Сразу же утвердим, что к УКВ-радиоканалам можно отнести все радиотрассы, организуемые с использованием протоколов, классов и семейств типа GSM, WiFi, WiMax, LTE, ШБД, РРЛ и т. д.

Итак, у нас каким-то образом возникла нужда в организации канала между двумя объектами и есть чёткое понимание, что нас спасёт только УКВ- радиотрасса. Есть 3 разных варианта, как это можно сделать.

1 вариант.


Арендуем нужный канал у компании-оператора связи, которая специализируется на подобной деятельности. Не факт, что это будет радиоканал, ибо они исходят из своих соображений и ресурсов. Это самый простой вариант, ибо подразумевает, что с нас только «мзда» за инсталляцию и аренду данного канала. Все остальные трудности решаются данным оператором связи.

2 вариант.


Заказываем нужный радиоканал у подрядчика. Подрядчики, естественно, бывают разные. Они могут взять на себя полностью весь спектр работ по организации данного радиоканала, могут взять на себя только часть данных работ. Некоторые, к примеру, не готовы решать вопросы с «надзорными и регулирующими органами». Различаются их услуги, понятное дело, ценой. Отличается данный вариант от первого тем, что радиоканал будет принадлежать нам, кому-то аренду платить не потребуется. Ну и, естественно, нужно будет эксплуатировать данный канал в дальнейшем.

3 вариант.


Организуем радиоканал сами. Получаем весь спектр связанных с этим трудностей, нужд и проблем. Можем для решения часть из них скинуть на кого-то, можем всё делать сами.


Итак, мы решили удовлетворить данную нужду своими силами. С чего начать?

1. Начать, как ни странно и банально это звучит, надо с определения этих двух точек. Определиться нужно либо с точным адресом, либо с конкретными координатами на карте. Зачастую бывает, что известно только название населённого пункта, находящегося в непосредственной близости. Яндекс-карты, Google-карты, здесь, конечно, выручают хорошо. Хотя получить в них координаты не так очевидно, если адрес не известен. Можно воспользоваться чем-то иным, типа Google Планета Земля. Либо какими-то другими ресурсами, типа OziExplorer. Можно взять и обычную топографическую бумажную карту и по ней ориентироваться.

Координаты точек можно определить по навигатору, приехав на место.

2. Если с точками определились, стоит посчитать саму радиотрассу, дабы точно определиться с высотами подвеса радиооборудования. Самый простой способ — определить визуально наличие видимости. Если она есть, не нужно думать о дополнительных антенно-мачтовых устройствах. Посмотреть трассу можно, попав на одну из точек и определив направление (азимут) другой. Можно воспользоваться биноклем или подзорной трубой, можно сделать в направлении другой точки пару снимков фотоаппаратом с хорошей чувствительностью матрицы, а потом рассмотреть, что получилось.

Если визуальная видимость ограничена какими-то препятствиями, погодой, или дальность более 2 км, трассу нужно предварительно считать. Сделать это можно или каким-либо оn-line калькулятором расчёта УКВ-радиотрасс, в своё время производители радиооборудования давали такую возможность на своих сайтах, а некоторые до сих пор в рекламных целях предоставляют, к примеру вот этот, или вручную. Для ручного расчёта можно воспользоваться следующей методикой расчёта радиотрассы (смотрим рис.1):



а) Отметить на карте точки расположения передающей (А) и приёмной (Б) антенно-фидерных устройств (АФУ) и измерить расстояние:

б) Нанести на график оси прямоугольных координат:

  • ось абсцисс — ось расстояний Х,
  • ось ординат — ось высот Н.

в) Построить «дугу нулевого уровня» — дугу уровня моря, рассчитав координаты промежуточных точек Н = Н(Х) по формуле:



Н(Х) = (D²/2R)*К*(1-К), км

Где:

  • D — протяжённость линии УКВ-радиосвязи, км;
  • R — радиус Земли — 6371 км;
  • К = Х/D — относительная координата промежуточной точки, 0<K<1;
  • Х — расстояние до промежуточной точки, км.

Для быстрой оценки максимальной высоты «дуги нулевого уровня», т. е. на середине радиотрассы, можно воспользоваться формулой:



Нmax = D²/51

Для графического построения «дуги нулевого уровня» достаточно рассчитать 6-8 точек.

г) Снять с карты высоты точки рельефа вдоль радиотрассы, нанести их высоты в масштабе на график, отсчитывая от «дуги нулевого уровня» и соединить полученные точки линией, которая и будет профилем радиотрассы.

д) На линии профиля радиотрассы в выбранном по высоте масштабе наносим местные преграды (строения, лес и т. д.), а в точках развёртывания УКВ радиоэлектронных средств — высоты их антенно-фидерных устройств (высоты размещения антенн оборудования). Далее соединяем верхние точки последних прямой линией. Это будет «линия прямой видимости».

е) Найти минимальное расстояние h между линией прямой видимости и наиболее высокой точкой профиля радиотрассы. Определить её координату — расстояние Х до этой точки.

ё) Вычислить значение просвета h2 (ширина первой зоны Френеля), при которой в точке приёма Б напряжённость электромагнитного поля равна напряжённости поля свободного пространства по формуле:



h2 = ²√[1/3*D* λ*К*(1 — К)],

Где:

  • h2 — величина «просвета»,
  • D — длина радиотрассы в м,
  • λ — длина рабочей радиоволны в м,
  • К = Х/D — относительная координата промежуточной точки, 0<K<1;
  • Х — расстояние до точки препятствия, в м.

ж) Сравнить полученные значения просвета h2 с фактическим просветом на данной трассе h. По результатам данного сравнения принимается решение о пригодности трассы для организации радиолинии в УКВ-диапазоне.

  • Если соблюдается условие h > h2 — трасса открыта.
  • Если h2 > h — трасса полузакрыта и радиотрасса должна иметь хорошую энергетику.
  • Если h < 0 — трасса закрыта, следует начать поиск лучшей трассы, либо увеличивать высоты подвеса АФУ.

В условиях малопересечённой местности, когда расстояние между трассами менее 25 км, можно ограничиться вычислением просвета h2 по формуле:



h2 = {[(Hа + Нб) + (hа + hб)] / 2} — (hпреп + Нmax),

Где:

  • Hа, Нб — высоты местности в точках установки обоих АФУ, определяемые по карте, м;
  • hа, hб — высоты самих АФУ (высоты подвеса оборудования), м;
  • hпреп — наибольшая высота препятствий на радиотрассе, м;
  • Hmax — максимальной высоты «дуги нулевого уровня» на середине радиотрассы, м.

3. С точками размещения, высотами размещения оборудования, профилем радиотрассы определились. Теперь стоит определиться с оборудованием и частотами. Это одна из основных частей затрат. Нужно понять, канал какой ёмкости нам нужен. На этом останавливаться не будем, ибо при выборе стоит исходить из утверждений этой статьи. Если коротко, то при нужде в больших скоростях и высокой пакетной производительности придётся смотреть в сторону РРЛ. Если скорость менее 500 Мбит/с, то стоит посмотреть в сторону либо решений диапазона 70-86 ГГц, либо широкополосного беспроводного доступа (ШБД, диапазон 5-7 ГГц).

4. С оборудованием, частотами и всем остальным, что этому предшествовало, определились. Казалось бы, всё, более ничего не надо. Ан нет. Надо. Причём чаще всего, то, что делали ранее кажется мелкими цветочками. Теперь начинается самое важное — оформление нужных радиочастот. Это вообще отдельная тема. Для начала стоит заказать исследование нужной радиотрассы в ГРЧЦ, дабы проверить свои расчёты, ибо деньги не большие. Но если уверены в правильности своих расчётов, стоит сразу приступать к процедуре оформления данных частот. Касаться этой темы подробно не будем, ибо она напрямую зависит от «информационного обмена» с ГРЧЦ, Министерством Обороны, РосКомНадзором и другими контролирующими органами. Если коротко, то ГРЧЦ смотрит электро-магнитную совместимость (ЭМС) нашего оборудования в конкретном месте и на конкретной частоте, согласовывает частоту с Министерством Обороны. Если ЭМС в порядке, частота не занята, военные дали «добро» на её использование, то получаем положительное решение на частоту. Далее платим мзду и получаем в РосКомНадзоре разрешение. Если кто-то дал «отбой» — мы возвращаемся в п. 3. Затраты по данному пункту — это ещё одна из основных частей затрат. Добавлю, что часто, попадая в данный процесс, многие отказываются от затеи организации радиоканала своими силами.
Иногда, злостный нарушитель тот, кто реально оценивает риски, пропускает данный пункт. Что в этом случае грозит? Если нас поймают на «незаконном» использовании ресурса государства, т. е. частот, то оштрафуют (первый раз не сильно) и выдадут предписание на устранение недостатков. Если проигнорируем, то ещё раз выдадут предписание. В третий раз — у оператора отберут лицензию и демонтируют железо. А когда нас могут «поймать за руку»? Если кто-то пожалуется или попадём под плановую проверку электро-магнитной обстановки ГРЧЦ. Жалуются обычно либо конкуренты, которым перешли дорогу, либо бабушка, у которой «голова болит из-за облучения». Как часто это бывает или будет ли вообще? Что потеряем, если попадёмся? Коммерческие риски, однако.
Наверное именно поэтому «злостными» нарушителями в ГРЧЦ считаются мобильные операторы, в том числе из «большой тройки». Ведь чем больше сеть, тем больше те самые риски и ниже первоначальная рентабельность.

5. Ну наконец-то, разрешение есть и желание строить не пропало. Теперь дело за проектом и его согласованием у регулятора.
Часто данный пункт и следующий совмещают по времени с пунктом 4. Однако тогда есть риск ошибиться с частотами.
Часто проект не делают и не согласовывают, всё зависит от ёмкости радиоканала, его типа и используемого протокола связи.

6. Ну вот, добрались, наконец, и до строительства. Построились, все рады и «в воздух чепчики бросают». Теперь нужно сообщить регулятору тип оборудования, его mac-адрес, рабочую частоту, высоты подвеса, мощность. В ответ придёт уведомление о регистрации трассы. Если не построились, то разрешение на частоту можно потерять через какое-то время. Теперь нашу радиотрассу будут периодически проверять в ГРЧЦ на соблюдение выданных разрешений. Поэтому если кто-то по ошибке при настройке радиооборудования забыл выключить «адаптивную подстройку частоты при помехах», ждите предписания и штраф. Если сменили mac-адрес по аварии, например, то по идее тоже нужно сообщить регулятору.


©habr

Статистическая модель прогнозного профиля рельефа местности в задаче выполнения маловысотного полета воздушного судна по цифровой карте высот

Предметом исследования являются разработанные таблично-аналитическая и таблично-аппроксимирующая методики вычисления статистических характеристик оценки высоты по цифровой карте высот рельефа местности. Темой работы является проведение сравнительной оценки разработанных методик вычисления статистических характеристик высоты рельефа местности. Анализ методических погрешностей вычисления математического ожидания и дисперсии высоты таблично-аппроксимирующей методикой. Целью работы является повышение точности определения высоты полета по цифровой карте высот рельефа местности при формировании прогнозной траектории полета в инерциальном режиме работы бортового навигационного комплекса для обеспечения безопасности полета. Методология проведения работы заключается в применении статистического подхода для расчета высоты рельефа местности H_pi,i=1,…,N во впереди лежащих точках по траектории полета воздушного судна, которые следует рассматривать как случайные величины. Знание законов распределения случайных величин H_pi позволяет формировать в каждый момент времени t такой профиль «картографических высот», огибание которого с принятым на борту воздушного судна законом управления обеспечит заданные вероятностные показатели безопасности маловысотного полета воздушного судна над реальным рельефом местности. В результате применения таблично-аппроксимирующей методики в ходе проведения численного эксперимента определены следующие граничные величины методических погрешностей: максимальные погрешности расчета математического ожидания не превышают 0,3 м для оценки математического ожидания и 0,25 м для оценки с. к.о. высоты рельефа местности. Областью применения результатов работы является формирование информационного обеспечениямаловысотного полета по цифровой карте высот рельефа местности путем создания массива высот рельефа местности заданной размерности H_pi,i=1,…,N во впереди лежащих точках по траектории полета воздушного судна для каждого момента времени t расчета управляющего сигнала. Полученные результаты позволяют рекомендовать таблично-аппроксимирующую методику для практического использования при формировании эшелона маловысотного полета самолета. При этом следует отметить независимость для данной методики потребных вычислительных ресурсов от величины погрешностей плановых координат в течение заданного времени полета.

Как показать высоту в Google Планета Земля

Google Планета Земля уже много лет является удобным приложением для просмотра Земли. Новые версии, однако, поставляются со многими дополнительными инструментами, отображающими все более подробные изображения нашей планеты и позволяющими пользователям использовать приложение рядом новых способов.

Инструмент профиля высоты позволяет создать путь и отобразить его профиль высоты. Кроме того, Google Планета Земля отображает высоту местоположения везде, где находится ваш курсор на карте.Вы можете найти текущую высоту курсора в правом нижнем углу.

Базовый поиск местоположения

Если вы просто хотите узнать, какой высоты является определенная гора, или проверить факты во время тривиальной беседы с друзьями за кружкой пива, узнать высоту места так же просто, как найти его на Google Maps. . Просто откройте Google Планета Земля, перейдите к нужному местоположению (либо увеличив масштаб вручную, либо введя соответствующее название в поле поиска).

Если вы нашли свое целевое местоположение, высота этой конкретной точки будет отображаться в правом нижнем углу окна Google Планета Земля.Обратите внимание, что «высота глаза» показывает высоту места, а не высоту местоположения. Число «высота» — это то, которое показывает вам высоту точки, которую вы просматривали.

Расширенный поиск по высоте

Конечно, базовый поиск по местоположению может указать вам высоту выбранного вами места. Тем не менее, вы можете захотеть увидеть профиль определенного пути в географическом местоположении. Google Планета Земля теперь оснащена всеми необходимыми инструментами для этого. Это очень просто и понятно.Вот как это сделать:

Создать путь

Нажмите Добавить , а затем Путь , откроется диалоговое окно Новый путь . Вы можете получить доступ к любому из ранее сохраненных путей в Google Планета Земля.

Введите имя

Вы можете дать своему пути имя, введя его в поле Имя . Вы захотите назвать свой путь, потому что вы, возможно, захотите вернуться к нему в какой-то момент. Не нажимайте OK , пока путь не будет нарисован.

Настройка контура

Перейдите на вкладку Стиль, Цвет и выберите цвет и ширину. Выбор цвета и ширины вашего будущего пути может показаться тривиальным, но на некоторых ландшафтах очень сложно определить путь. Конечно, вы можете выбрать дату и время вашего пути, добавить отметку времени или временной интервал пути, добавить описание и изменить единицы измерения в разделе Измерения .

Нарисуйте путь

Когда вы все настроите, курсор превратится в квадрат, пока диалоговое окно Новый путь остается открытым. Это означает, что вы не должны закрывать его, пока не закончите рисовать путь.Перетащите или нажмите на точки, чтобы добавить точки. Убедившись, что ваш путь пройден, нажмите OK .

Открыть профиль высот

Чтобы получить подробный обзор высот вашего пути, найдите имя вашего пути на боковой панели слева, щелкните его правой кнопкой мыши и выберите Показать профиль высот . Этот профиль позволяет вам видеть свой путь в двухмерном виде, отображая его длину и высоту. Ось Y показывает фактическую высоту, а ось X показывает расстояние.

Самое приятное в профиле высот то, что вы можете щелкнуть/перетащить курсор по всему графику и просмотреть детали для каждой отдельной точки вашего пути. На самом деле, когда вы перемещаете курсор по графику, три числа, относящиеся к положению курсора на вашем пути, будут меняться.

Три числа

Число прямо над красной стрелкой показывает высоту выбранного места. Стрелка влево отмечает расстояние, пройденное в этой конкретной точке вашего пути.Стрелка вправо, с другой стороны, показывает уклон пути в рассматриваемом месте (где находится ваш курсор).

Анализ участка

Просмотр подробного изображения точки на нарисованном вами пути — это здорово, но иногда вам может понадобиться проанализировать участок пути. Это делается путем выбора нужного участка на графике высот (щелкните левой кнопкой мыши и перетащите курсор). Это создаст более темную область на профиле высоты, что означает, что вы успешно изолировали нужный участок пути.

В этом представлении на ленте отображаются обновленные показатели, а красная стрелка на карте перемещается к выбранной самой высокой точке. Этот вид предлагает определенные отображения данных, которые можно использовать в соответствии с вашими потребностями.

Google Earth Rocks

Конечно, вы можете найти местоположение с помощью Google Maps; вы, вероятно, даже можете ввести «[название местоположения] высота» в Google и получить простой ответ. Это потрясающее приложение имеет широкий спектр потрясающих инструментов, которые могут помочь вам во многих вещах, и возвышение является лишь одним из них.

Знаете ли вы о представлении профиля высот? Если нет, то как вы проверяли высоту в Google Планета Земля? Не стесняйтесь обсуждать в разделе комментариев ниже.

Solwise — Инструмент для поднятия поверхности

Наружная точка доступа/мост

Мы предлагаем широкий спектр устройств WiFi-моста от 150 Мбит/с до 1300 Мбит/с устройств переменного тока, а также устройства с высокой пропускной способностью. усиление антенн в соответствии с вашими требованиями.

Управляемый WiFi

Предложение EnGenius
наружные мостовые устройства, которые можно подключить к управляемому беспроводному решению Neutron.Все устройства предлагают AC WiFi.

3G/4G

У нас есть ряд межмашинных маршрутизаторов, которые можно подключить к внешней антенне как для 3G, и 4G.

Связать инструмент бюджета

Для каждой ссылки необходимо составить «ссылочный бюджет». Используйте наш инструмент, чтобы рассчитать его.

Инструмент для поднятия поверхности

Инструмент Surface Elevation Tool можно использовать для анализа профиля рельефа поверхности от одной точки до другой, чтобы определить линию прямой видимости и определить возможность беспроводного мостового соединения.

(Примечание: данные этого приложения, предоставленные Google, представляют собой скромное приближение высоты над уровнем моря). но, как правило, не учитывает косвенные мешающие детали (например, здания и деревья), поэтому это следует учитывать при рассмотрении профиля.)

Инструкции по использованию

  • Нажмите на карту, чтобы разместить маркер на карте, чтобы определить первую точку для профиля высот.
    Необязательно: Вы можете начать с ввода и отправки местоположения (например, почтового индекса, адреса или названия города) в поле поиска, это отцентрирует и приблизит карту к указанному положению.
  • Нажмите на карту еще раз во втором месте, чтобы разместить еще один маркер для профиля…
  • Приложение нарисует линию между двумя маркерами, чтобы проиллюстрировать путь прохождения сигнала, и диаграмма будет нарисована под картой, представляющей профиль высоты земли от левого маркера до правого.
    Примечание: Кривизна линии на карте фактически представляет собой самый прямой путь между двумя точками с учетом кривизны Земли. Также обратите внимание, что кривизна Земли сама по себе может препятствовать прямой видимости между двумя точками, учитывайте это при профилировании прямой связи с другой стороной земного шара.
  • Наложение линии пути прохождения сигнала (показанное на графике красным цветом) представляет собой прямую видимость.На него можно навести курсор, чтобы отобразить маркер на карте, чтобы определить, к какой части профиля относится географически.
  • Любой маркер можно взять и переместить, чтобы уточнить или переопределить местоположение; диаграмма будет обновлена ​​соответствующим образом.
  • Если вам нужно определить высоту, на которой предполагаемый базовый блок будет располагаться над уровнем земли (например, прикрепленный к столбу или зданию), Вы можете нажать на любой из маркеров, чтобы установить эту высоту.После входа профиль прямой видимости на графике будет соответствующим образом обновлен.
    Совет: Эту функцию можно использовать для компенсации того, что профиль поверхности не учитывает здания.

Примечание о конфиденциальности: хотя мы используем инструменты отслеживания веб-сайтов, такие как Google Analytics, для регистрации количества посетителей нашего сайта, мы не записываем и не храним данные о поисковых запросах, которые вы выполняете с помощью этого инструмента.

Основы интерактивного профиля высот — ArcGIS Pro

Интерактивный инструмент профиля рельефа создает график значений высоты вдоль линейного пути в представлении.Профиль рассчитывается с использованием поверхности высот земли на карте (2D) или сцены (3D), и, в отличие от других инструментов исследовательского анализа, значения получаются из источников данных для поверхности высот, а не уровня детализации вида.

Инструменту требуется линия для создания профиля рельефа. Вы можете либо интерактивно создать линию, размещая вершины на лету, либо выбрав линейный объект уже на карте. Результирующий график профиля создается и добавляется в виде окна наложения в основании карты или сцены.

Характеристики окна профиля включают следующее:

  • Ширина окна профиля определяется шириной активного вида.
  • Высоту окна профиля можно настроить интерактивно.
  • Разрешение графика, то есть количество выборок вдоль линии, где были рассчитаны значения высоты, зависит от ширины отображения графика в представлении.
  • Вы можете перемещать указатель по графику профиля для получения обратной связи, когда на графике появляется информация о высоте, а на карте отображается соответствующий график положения.
  • В нижней части окна профиля содержится статистическая информация о высоте и наклоне линии профиля.
  • Вы можете изменить направление профиля.
  • Вы можете сохранить профиль в изображение.

Интерактивный инструмент профиля высот недоступен, если карта не содержит поверхности высот земли. Вы можете добавить на карту поверхность высот, щелкнув раскрывающееся меню «Добавить данные» на вкладке «Карта» и выбрав «Источник высот» . Перейдите к источнику высот, такому как растровый файл ЦМР, который вы сохранили на диске, или используйте слой сервиса высот, размещенный на ArcGIS Living Atlas. Например, в текстовом поле Search Living Atlas диалогового окна Add Elevation Source введите TopoBathy 3D.

График профиля, отображаемый в виде, является временным и не сохраняется вместе с проектом и не включается в пакеты карт. Однако его можно экспортировать в файл изображения для дальнейшего использования, например, в качестве элемента макета или отчета. Если вам требуется линия высот графика профиля в качестве данных объекта с учетом z, рассмотрите возможность использования вместо этого инструмента геообработки Interpolate Shape.

Создание интерактивного профиля высот

Интерактивный инструмент «Профиль рельефа» находится в раскрывающемся меню «Исследовательский 3D-анализ» в группе «Рабочие процессы» на вкладке «Анализ». Когда вы выбираете инструмент из раскрывающегося меню, он открывает панель исследовательского анализа и активирует инструмент с методом создания интерактивного размещения. Указатель изменится на значок перекрестия.

Создание параметр

Параметр создания интерактивного профиля оси графика профиля.

9001

Есть два метода для создания интерактивного профиля График:

Метод Описание

Интерактивное размещение

Нажмите в вид, чтобы оцифровать линейный путь, и дважды щелкните, чтобы закончить. Это метод по умолчанию.

Из слоя

Создайте график профиля из выбранного набора связанных линейных объектов.Если выбрано несколько строк, инструмент попытается свернуть их в одну непрерывную линию. Если есть несвязанные сегменты, инструмент произвольно выберет один из сегментов для графика.

Обновление графика профиля

После создания графика профиля его можно обновить следующими способами:

  • Изменить путь профиля, перетаскивая отдельные вершины на карте или в сцене.
  • Измените направление графика в окне профиля высот, нажав кнопку «Обратное направление» .
  • Измените единицы, используемые для маркировки оси существующего графика профиля, изменив свойство «Единицы расстояния» на вкладке «Создать» панели «Исследовательский анализ».

Сохранение графика профиля в изображение

После создания графика профиля высоты нажмите кнопку «Экспорт графика» в окне профиля высоты. В диалоговом окне «Экспорт графика» задайте место назначения для сохранения файла изображения и укажите имя. Вы можете сохранить изображение в формате JPG (. jpg), TIF (.tif), PNG (.png) или BMP (.bmp).

Закрыть интерактивный график профиля

Щелкните Закрыть в окне графика профиля, чтобы удалить его из представления. Указатель переключается обратно на инструмент Исследовать, но панель Исследовательского анализа остается открытой, если вам нужно выполнить новый профиль высот.

Похожие темы

Отзыв по этой теме?

Как определить высоту в Google Earth

Просмотр профиля высот пути Откройте Google Планета Земля Про.Нарисуйте путь или откройте существующий путь. Щелкните Изменить. Показать профиль высоты. Профиль рельефа появится в нижней части средства 3D-просмотра. Если ваше измерение высоты показывает «0», убедитесь, что слой рельефа включен.

Как узнать свою высоту?

Find Your Altitude Служба Геологической службы США, Департамент США. Нажмите на значок «поиск» в левом верхнем углу; это инструмент Spot Elevation Tool, слова, которые появляются при наведении курсора на значок. В поле «По местоположению» введите свой адрес и нажмите «Ввод».Ваша высота отображается в нижней части этого поля.

Как найти высоту на карте?

Вы можете вычислить высоту любой точки, найдя ближайшую отмеченную линию, подсчитав количество линий выше или ниже нее, умножив на интервал изолинии и прибавив или вычтя результат из ближайшей отмеченной линии изолинии. Чем теснее расположены контурные линии, тем круче наклон.

Как найти высоту в приложении Google Maps?

Проверка высоты над уровнем моря На телефоне или планшете Android откройте приложение Google Планета Земля.Коснитесь Настройки меню. Коснитесь Единицы измерения. Выберите вариант.

Можете ли вы определить высоту на Google Maps?

Вы можете найти свою высоту на Google Maps, включив функцию «Рельеф». Однако Google Maps не показывает высоту по умолчанию и показывает высоту только в горных районах — она не сообщает высоту везде, особенно в городах или других районах, где нет естественной возвышенности.

Какова высота точки B?

Он расположен примерно посередине между 20-футовой и 30-футовой горизонталями.По этой причине высота точки B должна быть где-то между 20 и 30 футами.

Как получить точные данные о высоте?

5 Бесплатные глобальные источники данных ЦМР – цифровые модели высот Космический шаттл Радиолокационная топографическая миссия (SRTM) Глобальная цифровая модель высот ASTER. Глобальный мир ALOS 3D от JAXA. Лазерный высотомер марсианского орбитального аппарата (MOLA) для обнаружения света и определения дальности (LiDAR).

Насколько точна высота Google Планета Земля?

Данные GDEM являются наиболее широко используемым источником данных о высотах (от 83° с.Исследование вертикальной точности показало, что среднеквадратическая ошибка (RMSE) данных GDEM составляет 8,68 метра по сравнению с 18 000 геодезических контрольных точек в США [14].

Как изменить высоту в Google Планета Земля?

Изменить настройки высоты. Откройте Google Планета Земля. На левой панели в разделе «Мои метки» щелкните правой кнопкой мыши метку, высоту которой вы хотите изменить. Высота. В окне «Редактировать метку/папку» выберите настройку высоты.

Как вы измеряете рост в Google Street View?

Щелкните значок линейки просмотра улиц в левом нижнем углу окна дизайна.Чтобы измерить высоту объекта, например дерева или препятствия, поместите 2 узла друг над другом в режиме конструктора. Как только узлы будут точно размещены, нажмите «Далее», чтобы перейти к следующему шагу. 7 дней назад.

Могут ли карты Google отображать топографию?

Карты Google теперь имеют вид Terrain View, который позволяет пользователям просматривать карты местности для области. Представление Terrain показывает трехмерную высоту естественных географических объектов, таких как горы и каньоны. Топографические изолинии накладываются на карту, чтобы показать уровни высоты с информацией о высоте, отображаемой серыми числами.

Может ли мой телефон сказать мне мою высоту?

Altimeter Ler (Android) Altimeter Ler (доступен для Android) дает вам полную информацию о вашем местоположении и условиях окружающей среды, а также множество карт и хорошие функции отслеживания. Он может рассчитать высоту на основе показаний GPS и барометра и даже сообщить вам предполагаемую ошибку получаемых вами данных GPS.

В чем разница между возвышением и высотой?

Высота объекта — это его высота над уровнем моря.Иногда высоту и высоту используют взаимозаменяемо, однако высота — это расстояние по вертикали между объектом и поверхностью земли. Например, мы могли бы использовать рельеф для описания высоты, направления и угла наклона горного хребта.

Как получить топографию в Google Планета Земля?

Как добавить топографические карты Геологической службы США в Google Планета Земля Установите Google Планета Земля, если вы еще этого не сделали. Загрузите слой топографической карты Google Earth из ArcGIS Services Directory (это файл NGS Topo US 2D (MapServer)).При появлении запроса сохраните файл на свой компьютер. Найдите и дважды щелкните файл.

Как включить рельеф в Google Планета Земля Про?

Для этого упражнения сделайте видимым слой Terrain. Перейдите на панель слоев и прокрутите вниз. Установите флажок рядом с Terrain, чтобы сделать его видимым.

Какова высота точки C?

Высота точки С составляет 1500 миль. Высшая точка или вершина горной вершины.

Какая сторона Холланд-Хилл самая крутая?

Опишите доказательства, показанные на карте, которые указывают на то, что южная сторона холма Холланд имеет самый крутой склон.

Какова высота пика Спокойной ночи?

3300–3320 футов Информация о высоте: Диапазон высот: 3300–3320 футов (20-футовый замкнутый контур) Широта/долгота (WGS84) 34° 58′ 54” северной широты, 101° 41′ 6” западной долготы 34,981557, -101,685054 (дек. ) Страна США Штат/провинция Округ Техас/регион второго уровня Randall.

Как найти повышение прав адреса?

Чтобы найти высоту Перейдите на веб-сайт Геологической службы США, который называется National Map Viewer.Введите адрес или просто увеличьте интересующую область. Выберите базовую карту, щелкнув значок с четырьмя квадратами, образующими другой квадрат. Над областью карты щелкните значок с изображением XY.

Есть ли в Google Планета Земля данные о высоте?

Инструмент профиля высоты позволяет создать путь и отобразить его профиль высоты. Кроме того, Google Планета Земля отображает высоту местоположения везде, где находится ваш курсор на карте. Вы можете найти текущую высоту курсора в правом нижнем углу.

Почему высоты не совпадают в Google Планета Земля?

На наборы данных высот влияют горные и пустынные области без данных, поэтому результаты могут быть неточными, если пустоты большие или пустоты полностью покрывают область вершины или хребта.

Профиль высот

Инструмент профиля высот MAPublisher получает данные высот для каждой точки на выбранном пути. Например, агентства, картографирующие парки или заповедники, часто отображают на своих картах профили высот, чтобы дать посетителям представление о местности для проведения досуга.

Требования

Чтобы создать профиль высот, сначала необходимо выбрать один путь в представлении карты с системой координат.

Для получения данных о высоте требуется подключение к Интернету.

Использование профиля высоты

Нажмите кнопку «Профиль высоты» на панели инструментов MAPublisher или выберите «Объект» > «MAPublisher» > «Профиль высоты».

Профили высот должны быть созданы на слое легенды MAP. Параметр создания нового слоя легенды будет выбран автоматически, если его нет в документе.

На следующей диаграмме показаны все настраиваемые элементы диаграммы профиля высот. Предварительный просмотр обновляется при изменении настроек. Используйте раскрывающийся список Масштаб для управления размером предварительного просмотра.

Стиль профиля высоты

Используйте раскрывающийся список «Стиль профиля высоты», чтобы выбрать предустановленный дизайн диаграммы, и нажмите кнопку «Применить», чтобы просмотреть его в предварительном просмотре. Выберите [Reset Appearance], чтобы вернуть диаграмму профиля высот к настройкам по умолчанию.



Стили профиля высот можно сохранить в любое время, даже при изменении настроек предустановленного стиля. Рядом с раскрывающимся списком «Стиль профиля фасада» нажмите кнопку «Сохранить», чтобы открыть диалоговое окно «Сохранить стиль профиля фасада как». В этом диалоговом окне введите имя и установите флажки соответствующих параметров, чтобы включить их в сохраненный стиль. Сохраненные стили содержат только те настройки, которые были включены при сохранении стиля. Если использование определенных настроек не включено, они не будут сохранены в стиле.Сохраненные стили профилей высот сохраняются в месте, указанном в настройках MAPublisher.

При применении затрагиваются только настройки, содержащиеся в сохраненном стиле. Все остальные настройки не изменяются. Это означает, что можно применить настройки из другого сохраненного стиля и объединить несколько стилей вместе.

Размер диаграммы

Управляйте размером диаграммы с помощью элементов управления шириной и высотой диаграммы. Отрегулируйте высоту диаграммы, используя либо единицы страницы, либо вертикальное преувеличение.Вертикальное преувеличение — это соотношение, основанное на вертикальном и горизонтальном масштабе. Например, для масштаба карты 1:50 000 горизонтальный масштаб 1 см на карте равен 50 000 см на местности. При одинаковом вертикальном масштабе нет преувеличения по вертикали (50 000 см / 50 000 см = 1x). Чтобы достичь увеличения по вертикали в 2 раза, масштаб по вертикали должен измениться на 25 000 см (50 000 см / 25 000 см = 2 x). Вертикальное преувеличение может сильно различаться в зависимости от масштаба представления карты и размера карты.

Внешний вид диаграммы

Щелкните ссылку «Редактировать внешний вид диаграммы», чтобы изменить заголовок диаграммы, видимость границы диаграммы и ее стиль, а также фон области диаграммы.

Внешний вид серии

Щелкните ссылку «Редактировать внешний вид серии», чтобы изменить внешний вид линии графика (заливка и обводка), включая возможность сглаживания контура. При желании точки графика можно сделать видимыми и стилизовать с помощью собственных элементов управления внешним видом.

Внешний вид оси

Щелкните соответствующую ссылку «Редактировать внешний вид оси» для оси X или оси Y, чтобы внести изменения в длину и количество делений, стиль линии оси, значение оси и текст заголовка, а также линию сетки оси.

После создания диаграммы профиля высот она считается сгруппированным объектом. Чтобы изменить настройки и внешний вид диаграммы профиля высот без создания новой, выберите ее и нажмите кнопку Профиль высот на панели инструментов MAP. При этом снова откроется диалоговое окно «Редактировать профиль высот» с существующими настройками, доступными для редактирования.

Редактирование элементов диаграммы профиля высот вручную возможно, но изменения не будут отражены в диалоговом окне «Редактировать профиль высот».Настройки из диалогового окна «Редактировать профиль высот» всегда переопределяют ручные изменения.

Разгруппирование диаграммы профиля высот разорвет динамическую связь между MAPublisher и панелью диаграммы профиля высот, и ее нельзя будет редактировать с помощью диалогового окна «Редактировать профиль высот».

Картирование высот зданий в национальном масштабе с использованием временных рядов Sentinel-1 и Sentinel-2

https://doi. org/10.1016/j.rse.2020.112128Получить права и контент метод прогнозирования высоты здания на сетке 10 м для всей Германии.

Синергетическое использование временных рядов VV/VH Sentinel-1A/B и мультиспектральных Sentinel-2A/B

Обучение и тщательная проверка с помощью высококачественных

моделей •

Высота здания спрогнозирована с помощью частотно-взвешенного среднеквадратичного отклонения от 3,2 м до 4,2 м.

Средняя высота зданий в Германии связана с плотностью населения.

Abstract

Городские районы и их вертикальные характеристики оказывают многостороннее и далеко идущее воздействие на окружающую среду.Однако общедоступная информация с высоким пространственным разрешением по-прежнему отсутствует в целом по странам или регионам. В этом исследовании мы объединили временные ряды Sentinel-1A/B и Sentinel-2A/B, чтобы нанести на карту высоты зданий для всей Германии на сетке 10 м, разрешающей застроенные структуры в сельских и городских условиях. Мы использовали информацию из спектрального/поляризационного, временного и пространственного измерений, комбинируя временную агрегированную статистику по каналам с морфологическими метриками. Мы обучили регрессионные модели машинного обучения с помощью высокоточной информации о высоте зданий из нескольких 3D-моделей зданий.Новизна этого метода заключается в очень высоком разрешении, но в больших пространственных масштабах, в которых он может применяться, а также в использовании построения теней в оптических изображениях. Результаты показывают, что для прогнозирования высоты зданий можно использовать как радиолокационные, так и только оптические модели, но синергетическое сочетание обоих источников данных приводит к превосходным результатам. При тестировании модели на независимых наборах данных была достигнута очень стабильная производительность (среднеквадратическая ошибка, взвешенная по частоте, от 2,9 м до 3,5 м), что говорит о том, что прогнозирование наиболее часто встречающихся зданий было надежным. Средняя высота зданий значительно различается по Германии: более низкие здания в Восточной и Юго-Восточной Германии и более высокие в высокоурбанизированных районах Западной Германии. Мы подчеркиваем прямую применимость этого подхода в национальном масштабе. В основном он основан на свободно доступных спутниковых изображениях и программном обеспечении с открытым исходным кодом, которые потенциально допускают частые циклы обновления и экономически эффективное картирование, которое может быть актуально для множества различных приложений, например.физический анализ структурных особенностей или картирование использования ресурсов общества.

ключевых слов

Германия

Машина

Машина

COURERICUS

SAR

Multi-Sensor

Data Synergy

Урбанизация

Количественное дистанционное зондирование

Рекомендуемые статьи

© 2020 Автор (ы). Опубликовано Elsevier Inc.

Как создать ЦМР и профиль высоты в QGIS

В этом уроке я объясню, как создать ЦМР, а также создать профиль высот в QGIS. После моего последнего поста с заголовком «Как создать контурную линию в QGIS» возникли некоторые вопросы по этому поводу. Я хотел бы написать эту тему когда-то назад, но просто нет времени это сделать. Наконец-то я смог сесть дождливым днем ​​и начать писать этот урок для вас.

Я начал этот пост с вопроса: как создать профиль высот в QGIS, используя контурную линию? Я попытался ответить на вопрос и обнаружил, что профиль высот можно создать не сразу с помощью изолинии в QGIS, а с помощью ЦМР.Поэтому мы должны сначала создать ЦМР, а затем можно создать профиль высот с использованием данных ЦМР. Итак, давайте посмотрим, как это сделать в этом уроке. В любом случае для этого урока я использую QGIS 3.2 Bonn.

Как создать ЦМР в QGIS

Создать ЦМР в QGIS с использованием данных высотных точек довольно просто с помощью инструмента «Естественные соседи» от SAGA. Следующие шаги помогут вам сделать это с помощью инструмента.

1. Добавьте данные о точках высот в QGIS, как показано на рисунке 1.

Рисунок 1. Данные значения высоты




2. Откройте инструмент «Естественный сосед». Инструмент можно найти в наборе инструментов обработки. В поле поиска просто введите Natural , инструмент будет показан под SAGA, как показано на рисунке 2.

Рис. 2. Инструмент естественного соседства

3.После открытия инструмента появится окно, как на рисунке 3. В этом окне мы настраиваем некоторые параметры, такие как атрибут для значения высоты, метод, экстент вывода, размер ячейки и т. д. Как видно на рисунке 3, я настроил некоторые из этих параметров. Вы можете изменить параметр на свой.

Рис. 3. Окно естественного соседа

4. После запуска инструмента «Естественные соседи» нажмите кнопку «Выполнить». Это займет иногда, зависит от количества очков.После завершения ЦМР будет добавлен на холст карты QGIS, как показано на рисунке 4.

Поздравляем! Мы только что сделали ЦМР, используя данные точек высот в QGIS. Далее создадим профиль высот.

Как создать профиль высот в QGIS



Чтобы создать профиль высот в QGIS, мы используем плагин Profile Tool, разработанный Борисом Юргелем и его друзьями.Если у вас его нет, просто установите его, используя меню Плагины >> Управление и установка плагинов . В окне плагинов введите Profile . Появится инструмент Профиль, как показано на рисунке 5.
Рис. 5. Установка плагина Profile Tool

Чтобы создать профиль высот с помощью плагина Profile tool, можно выполнить несколько следующих шагов:

1. Откройте плагин инструмента «Профиль». Появится окно инструмента профиля, как показано на рисунке 6.

Рис. 6. Окно инструмента «Профиль»

2. Добавьте слой ЦМР с помощью кнопки Добавить слой. Затем в параметрах выбора выберите «Временная полилиния», потому что мы будем рисовать временную полилинию на холсте карты QGIS, чтобы создать профиль высот для линии,

.

3. Затем просто нарисуйте ломаную линию на холсте карты QGIS, где вы хотите создать профиль высоты, как показано на рисунке 7. Мы можем нарисовать ломаную линию в перекрестном курсоре.Если указатель курсора не крестообразный, активируйте его, щелкнув значок инструмента «Профиль». Чтобы закончить рисование полилинии, просто дважды щелкните левой кнопкой мыши.

Рис. 7. Рисование полилинии

4. Когда закончите, профиль высот появится в окне инструмента Профиль, как на рисунке 8. Переместите курсор на профиль, положение курсора на профиле также связано с линией на холсте карты qgis.Таким образом, мы можем видеть положение курсора и его местоположение на карте.

Рис. 8. Профиль высоты
График профиля можно сохранить как изображение с помощью кнопки «Сохранить как». Кроме того, мы также можем переключить график профиля в режим наклона как в %, так и в градусах, как показано на рисунке 9.
Это все руководство по созданию ЦМР и профиля высот в QGIS 3.Надеюсь, это будет полезно для вас и поможет ответить на поставленный выше вопрос. Еще раз для заключения. Профиль высот не может быть построен сразу по горизонтали, он должен быть в ЦМР. Итак, нам нужно создать ЦМР из набора данных точек высот, а затем создать профиль с помощью плагина инструмента «Профиль». Если вам интересно, как создать профиль высоты с помощью PyQGIS, ознакомьтесь с этим руководством Как создать профиль высоты с помощью Python и QGIS. Кроме того, возможно, вы захотите рассчитать объем ЦМР. Если вы это сделаете, ознакомьтесь с этим руководством Как рассчитать объем растровой поверхности в QGIS.

Посмотрите видео ниже, чтобы увидеть это руководство в действии


Высота QGIS Учебник

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
