Типы тиристоров. Что такое тиристор и как он работает

Для того чтобы ясно представить себе работу необходимо дать понятие о сущности работы тиристора.

Управляемый проводник, состоящий из четырех полупроводниковых переходов P-N-P-N. Его принцип работы аналогичен работе диода и осуществляется при поступлении на управляющий электрод электротока.

Прохождение через тиристор тока возможно только в том случае, если потенциал анода будет выше, чем потенциал катода. Ток через тиристор прекращает проходить тогда, когда величина тока снизится до порога закрытия. Ток, который поступает на управляющий электрод не оказывает воздействие на величину тока в основной части тиристора и, кроме того ему не нужна постоянная поддержка при основном состоянии тиристора, он необходим исключительно для открытия тиристора.

Существует несколько решающих характеристик тиристора

В открытом состоянии, благоприятном для токопроводящей функции тиристор характеризуют следующие показатели:

  • Падение напряжения, оно определяется как пороговое напряжение с помощью внутреннего сопротивления.
  • Максимально допустимое значение тока до 5000 А, среднеквадратичная величина, свойственная для самых мощных компонентов.

В запертом состоянии тиристора – это:

  • Прямое максимально допустимое напряжение (выше, чем 5000А).
  • В общем случае прямое и обратное значение напряжения одинаковы.
  • Время запирания или время с минимальным значением, в течение которого на тиристор не осуществляется влияние положительного значения напряжения анода относительно катода, иначе произойдет самопроизвольное отпирание тиристора.
  • Ток управления, свойственный для открытой основной части тиристора.

Существуют тиристоры, предназначенные для работы в схемах, рассчитанных на небольшое значение частоты и для схем с высокой частотой. Это так называемые быстродействующие тиристоры, их область применения рассчитана на несколько килогерц. Для быстродействующих тиристоров характерно использование неодинакового прямого и обратного напряжения.

Для увеличения постоянного значения напряжения

Рис. №1. Габаритно-присоединительные размеры и чертеж тиристора.

m 1, m 2 –контрольные точки, в которых происходит замер импульсного напряжения во время открытого состояния. L 1 min –наименьший воздушный промежуток (расстояние) по воздуху между выводами анода и управляющего электрода; L 2 min – минимальное расстояние длина прохождения тока утечки между выводами.

Разновидности тиристоров

  • – тиристор диодный, имеет два вывода анод и катод.
  • Тринистор – триодный тиристор оснащен добавочным управляющим электродом.
  • Симистор – симметричный тиристор, он является встречно-последовательным соединением тиристоров, обладает возможностью пропускать ток в прямом и обратном направлениях.

Рис. №2. Структура (а) и вольт-амперная характеристика (ВАХ) тиристора.

Тиристоры предназначены для работы в схемах с различными границами частот, в обычном применении тиристоры могут соединяться с диодами, который подключается встречно-включенным способом, это свойство используется для того чтобы увеличить постоянное напряжение, величину которого компонент способен выдержать в выключенном состоянии. Для усовершенствованных схем используется тиристор

GTO (Gate Turn Oee – запираемый тиристор) , он полностью управляем. Его запирание происходит по управляющему электроду. Использование тиристоров подобного рода нашло применение в очень мощных преобразователях, так как он может пропускать высокие токи.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

Тиристоры — это силовые электронные ключи, управляемые не полностью. Нередко в технических книгах можно увидеть еще одно название этого прибора — однооперационный тиристор. Другими словами, под воздействием управляющего сигнала он переводится в одно состояние — проводящее. Если конкретизировать, то он включает цепь. Чтобы она выключалась, необходимо создать специальные условия, которые обеспечивают падение прямого тока в цепи до нулевого значения.

Особенности тиристоров

Тиристорные ключи проводят электрический ток только в прямом направлении, причем в закрытом состоянии он выдерживает не только прямое, но и обратное напряжение. Структура тиристора четырехслойная, имеется три вывода:

  1. Анод (обозначается буквой А).
  2. Катод (буквой С или К).
  3. Управляющий электрод (У или G).

У тиристоров есть целое семейство вольт-амперных характеристик, по ним можно судить о состоянии элемента. Тиристоры — это очень мощные электронные ключи, они способны проводить коммутацию цепей, в которых напряжение может достигать 5000 вольт, а сила тока — 5000 ампер (при этом частота не превышает 1000 Гц).

Работа тиристора в цепях постоянного тока

Обычный тиристор включается путем подачи токового импульса на управляющий вывод. Причем он должен быть положительным (по отношению к катоду). Длительность переходного процесса зависит от характера нагрузки (индуктивная, активная), амплитуды и скорости нарастания в цепи управления импульса тока, температуры кристалла полупроводника, а также приложенного тока и напряжения на имеющиеся в схеме тиристоры. Характеристики схемы напрямую зависят от вида используемого полупроводникового элемента.

В той цепи, в которой находится тиристор, недопустимо возникновение большой скорости нарастания напряжения. А именно такого значения, при котором происходит самопроизвольное включение элемента (даже если нет сигнала в цепи управления). Но одновременно с этим у сигнала управления должна быть очень высокая крутизна характеристики.

Способы выключения

Можно выделить два типа коммутации тиристоров:

  1. Естественная.
  2. Принудительная.

А теперь более подробно о каждом виде. Естественная возникает тогда, когда тиристор работает в цепи переменного тока. Причем происходит эта коммутация тогда, когда ток падает до нулевого значения. А вот осуществить принудительную коммутацию можно большим количеством различных способов. Какое управление тиристором выбрать, решать разработчику схемы, но стоит поговорить о каждом типе отдельно.

Самым характерным способом принудительной коммутации является подключение конденсатора, который был заранее заряжен при помощи кнопки (ключа). LC-цепь включается в схему управления тиристором. Эта цепочка и содержит заряженный полностью конденсатор. При переходном процессе в нагрузочной цепи происходят колебания тока.

Способы принудительной коммутации

Существует еще несколько типов принудительной коммутации. Нередко применяют схему, в которой используется коммутирующий конденсатор, имеющий обратную полярность. Например, этот конденсатор может включаться в цепь при помощи какого-либо вспомогательного тиристора. При этом произойдет разряд на основной (рабочий) тиристор. Это приведет к тому, что у конденсатора ток, направленный навстречу прямому току основного тиристора, будет способствовать снижению тока в цепи вплоть до нуля. Следовательно, произойдет выключение тиристора. Это случается по той причине, что устройство тиристора имеет свои особенности, характерные только для него.

Существуют также схемы, в которых подключаются LC-цепочки. Они разряжаются (причем с колебаниями). В самом начале ток разряда течет навстречу рабочему, а после уравнивания их значений происходит выключение тиристора. После из колебательной цепочки ток перетекает через тиристор в полупроводниковый диод. При этом, покуда течет ток, к тиристору прикладывается некоторое напряжение. Оно по модулю равно падению напряжения на диоде.

Работа тиристора в цепях переменного тока

Если тиристор включить в цепь переменного тока, можно осуществить такие операции:

  1. Включить или отключить электрическую цепь с активно-резистивной или активной нагрузкой.
  2. Изменить среднее и действующее значение тока, который проходит через нагрузку, благодаря возможности регулировать момент подачи сигнала управления.

У тиристорных ключей имеется одна особенность — они проводят ток только в одном направлении. Следовательно, если необходимо использовать их в цепях приходится применять встречно-параллельное включение. Действующие и средние значения тока могут изменяться из-за того, что момент подачи сигнала на тиристоры различный. При этом мощность тиристора должна соответствовать минимальным требованиям.

Фазовый метод управления

При фазовом методе управления с коммутацией принудительного типа происходит регулировка нагрузки благодаря изменению углов между фазами. Искусственную коммутацию можно осуществить при помощи специальных цепей, либо же необходимо использовать полностью управляемые (запираемые) тиристоры. На их основе, как правило, изготавливают которое позволяет регулировать в зависимости от уровня зарядки аккумуляторной батареи.

Широтно-импульсное управление

Называют еще его ШИМ-модуляцией. Во время открытия тиристоров подается сигнал управления. Переходы открыты, а на нагрузке имеется некоторое напряжение. Во время закрытия (в течение всего переходного процесса) не подается сигнал управления, следовательно, тиристоры не проводят ток. При осуществлении фазового управления токовая кривая не синусоидальна, происходит изменение формы сигнала напряжения питания. Следовательно, происходит также нарушение работы потребителей, которые чувствительны к высокочастотным помехам (появляется несовместимость). Несложную конструкцию имеет регулятор на тиристоре, который без проблем позволит изменить необходимую величину. И не нужно применять массивные ЛАТРы.

Тиристоры запираемые

Тиристоры — это очень мощные электронные ключи, используются для коммутации высоких напряжений и токов. Но есть у них один огромный недостаток — управление неполное. А если конкретнее, то это проявляется тем, что для отключения тиристора нужно создавать условия, при котором прямой ток будет снижаться до нуля.

Именно эта особенность накладывает некоторые ограничения на использование тиристоров, а также усложняет схемы на их основе. Чтобы избавиться от такого рода недостатков, были разработаны специальные конструкции тиристоров, которые запираются сигналом по одному электроду управления. Их называют двухоперационными, или запираемыми, тиристорами.

Конструкция запираемого тиристора

Четырехслойная структура р-п-р-п у тиристоров имеет свои особенности. Они придают им отличия от обычных тиристоров. Речь сейчас идет о полной управляемости элемента. Вольт-амперная характеристика (статическая) при прямом направлении такая же, как и у простых тиристоров. Вот только прямой ток тиристор может пропускать куда больший по значению. Но функции блокировки больших обратных напряжений у запираемых тиристоров не предусмотрено. Поэтому необходимо соединять его встречно-параллельно с

Характерная особенность запираемого тиристора — это значительное падение прямых напряжений. Чтобы произвести отключение, следует осуществить подачу на управляющий вывод мощного импульса тока (отрицательного, в соотношении 1:5 к прямому значению тока). Но только длительность импульса должна быть как можно меньшей — 10… 100 мкс. Запираемые тиристоры обладают более низким значением предельного напряжения и тока, нежели обычные. Разница составляет примерно 25-30 %.

Виды тиристоров

Выше были рассмотрены запираемые, но существует еще немало типов полупроводниковых тиристоров, о которых также стоит упомянуть. В самых различных конструкциях (зарядные устройства, переключатели, регуляторы мощности) используются определенные типы тиристоров. Где-то требуется, чтобы управление проводилось путем подачи потока света, значит, используется оптотиристор. Его особенность заключается в том, что в цепи управления используется кристалл полупроводника, чувствительный к свету. Параметры тиристоров различны, у всех свои особенности, характерные только для них. Поэтому нужно хотя бы в общих чертах представлять, какие виды этих полупроводников существуют и где они могут применяться. Итак, вот весь список и основные особенности каждого типа:

  1. Диод-тиристор. Эквивалент этого элемента — тиристор, к которому подключен встречно-параллельно полупроводниковый диод.
  2. Динистор (диодный тиристор). Он может переходить в состояние полной проводимости, если превышается определенный уровень напряжения.
  3. Симистор (симметричный тиристор). Его эквивалент — два тиристора, включенных встречно-параллельно.
  4. Тиристор инверторный быстродействующий отличается высокой скоростью коммутации (5… 50 мкс).
  5. Тиристоры с управлением Часто можно встретить конструкции на основе МОП-транзисторов.
  6. Оптические тиристоры, которые управляются потоками света.

Осуществление защиты элемента

Тиристоры — это приборы, которые критичны к скоростям нарастания прямого тока и прямого напряжения. Для них, как и для полупроводниковых диодов, характерно такое явление, как протекание обратных токов восстановления, которое очень быстро и резко падает до нулевого значения, усугубляя этим вероятность возникновения перенапряжения. Это перенапряжение является следствием того, что резко прекращается ток во всех элементах схемы, которые имеют индуктивность (даже сверхмалые индуктивности, характерные для монтажа — провода, дорожки платы). Для осуществления защиты необходимо использовать разнообразные схемы, позволяющие в динамических режимах работы защититься от высоких напряжений и токов.

Как правило, источника напряжения, который входит в цепь работающего тиристора, имеет такое значение, что его более чем достаточно для того, чтобы в дальнейшем не включать в схему некоторую дополнительную индуктивность. По этой причине в практике чаще используется цепочка формирования траектории переключения, которая значительно снижает скорость и уровень перенапряжения в схеме при отключении тиристора. Емкостно-резистивные цепочки наиболее часто используются для этих целей. Они включаются с тиристором параллельно. Имеется довольно много видов схемотехнических модификаций таких цепей, а также методик их расчетов, параметров для работы тиристоров в различных режимах и условиях. А вот цепь формирования траектории переключения запираемого тиристора будет такая же, как и у транзисторов.

8 января 2013 в 19:23
  • Электроника для начинающих

Добрый вечер хабр. Поговорим о таком приборе, как тиристор. Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ.

На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод.
Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем.
Освежить память о p-n переходе можно .

Классификация

В зависимости от количества выводов можно вывести классификацию тиристоров. По сути все очень просто: тиристор с двумя выводами называется динисторами (соответственно имеет только анод и катод). Тиристор с тремя и четырьмя выводами, называются триодными или тетродными. Также бывают тиристоры и с большим количеством чередующихся полупроводниковых областей. Одним из самых интересных является симметричный тиристор (симистор), который включается при любой полярности напряжения.

Принцип работы



Обычно тиристор представляют в виде двух транзисторов, связанных между собой, каждый из которых работает в активном режиме.

В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным.
Чтобы разобраться как работает тиристор стоит взглянуть на вольт-амперную характеристику.


К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем). Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора.
При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2).
После этого все три перехода сместятся в прямом направлении тем самым переведя тиристор в открытое состояние (на рисунке участок 2-3).
В открытом состоянии тиристор будет находится до тех пор, пока коллекторный переход будет смещен в прямом направлении. Если же ток тиристора уменьшить, то в результате рекомбинации уменьшится количество неравновесных носителей в базовых областях и коллекторный переход окажется смещен в обратном направлении и тиристор перейдет в закрытое состояние.
При обратном включении тиристора вольт-амперная характеристика будет аналогичной как и у двух последовательно включенных диодов. Обратное напряжение будет ограничиваться в этом случае напряжением пробоя.

Общие параметры тиристоров

1. Напряжение включения — это минимальное анодное напряжение, при котором тиристор переходит во включенное состояние.
2. Прямое напряжение — это прямое падение напряжения при максимальном токе анода.
3. Обратное напряжение — это максимально допустимое напряжение на тиристоре в закрытом состоянии.
4. Максимально допустимый прямой ток — это максимальный ток в открытом состоянии.
5. Обратный ток — ток при максимальной обратном напряжении.
6. Максимальный ток управления электрода
7. Время задержки включения/выключения
8. Максимально допустимая рассеиваемая мощность

Заключение

Таким образом, в тиристоре существует положительная обратная связь по току — увеличение тока через один эмиттерный переход приводит к увеличению тока через другой эмиттерный переход.
Тиристор — не полностью управляющий ключ. То есть перейдя в открытое состояние, он остается в нем даже если прекращать подавать сигнал на управляющий переход, если подается ток выше некоторой величины, то есть ток удержания.

Тиристоры — это разновидность полупроводниковых приборов. Они предназначены для регулирования и коммутации больших токов. Тиристор позволяет коммутировать электрическую цепь при подаче на него управляющего сигнала. Это делает его похожим на транзистор.

Как правило, тиристор имеет три вывода, один из которых управляющий, а два других образуют путь для протекания тока. Как мы знаем, транзистор открывается пропорционально величине управляющего тока. Чем он больше, тем больше открывается транзистор, и наоборот. А у тиристора все устроено иначе. Он открывается полностью, скачкообразно. И что самое интересное, не закрывается даже при отсутствии управляющего сигнала.

Принцип действия

Рассмотрим работу тиристора по следующей простой схеме.

К аноду тиристора подключается лампочка или светодиод, а к ней подсоединяется плюсовой вывод источника питания через выключатель К2. Катод тиристора подключен к минусу питания. После включения цепи на тиристор подается напряжение, однако светодиод не горит.

Если нажать на кнопку К1, ток через резистор поступит на управляющий электрод, и светодиод начал светиться. Часто на схемах его обозначают буквой «G», что обозначает gate, или по-русски затвор (управляющий вывод).

Резистор ограничивает ток управляющего вывода. Минимальный ток срабатывания данного рассматриваемого тиристора составляет 1 мА, а максимально допустимый ток 15 мА. С учетом этого в нашей схеме подобран резистор сопротивлением 1 кОм.

Если снова нажать на кнопку К1, то это не повлияет на тиристор, и ничего не произойдет. Чтобы перевести тиристор в закрытое состояние, нужно отключить питание выключателем К2. Если же снова подать питание, то тиристор вернется в исходное состояние.

Этот полупроводниковый прибор, по сути, представляет собой электронный ключ с фиксацией. Переход в закрытое состояние происходит и тогда, когда напряжение питания на аноде уменьшается до определенного минимума, примерно 0,7 вольта.

Особенности устройства

Фиксация включенного состояния происходит благодаря особенности внутреннего устройства тиристора. Примерная схема выглядит таким образом:

Обычно он представляется в виде двух транзисторов разной структуры, связанных между собой. Опытным путем можно проверить, как работают транзисторы, подключенные по такой схеме. Однако, имеются отличия в вольтамперной характеристике. И еще нужно учитывать, что приборы изначально спроектированы так, чтобы выдерживать большие токи и напряжения. На корпусе большинства таких приборов имеется металлический отвод, на который можно закрепить радиатор для рассеивания тепловой энергии.

Тиристоры выполняются в различных корпусах. Маломощные приборы не имеют теплового отвода. Распространенные отечественные тиристоры выглядят следующим образом. Они имеют массивный металлический корпус и выдерживают большие токи.

Основные параметры тиристоров
  • Максимально допустимый прямой ток . Это максимальное значение тока открытого тиристора. У мощных приборов оно достигает сотен ампер.
  • Максимально допустимый обратный ток .
  • Прямое напряжение . Это падение напряжения при максимальном токе.
  • Обратное напряжение . Это максимально допустимое напряжение на тиристоре в закрытом состоянии, при котором тиристор может работать без нарушения его работоспособности.
  • Напряжение включения . Это минимальное напряжение, приложенное к аноду. Здесь имеется ввиду минимальное напряжение, при котором вообще возможна работа тиристора.
  • Минимальный ток управляющего электрода . Он необходим для включения тиристора.
  • Максимально допустимый ток управления .
  • Максимально допустимая рассеиваемая мощность .
Динамический параметр

Время перехода тиристора из закрытого состояния в открытое при поступлении сигнала.

Виды тиристоров

Различают несколько разновидностей тиристоров. Рассмотрим их классификацию.

По способу управления разделяют на:

  • Диодные тиристоры, или по-другому динисторы. Они открываются импульсом высокого напряжения, которое подается на катод и анод.
  • Триодные тиристоры, или тринисторы. Они открываются током управления электродом.

Триодные тиристоры в свою очередь разделяются:

  • Управление катодом – напряжение, образующее ток управления, поступает на электрод управления и катод.
  • Управление анодом – управляющее напряжение подходит на электрод и анод.

Запирание тиристора производится:

  • Уменьшением анодного тока – катод меньше тока удержания.
  • Подачей напряжения запирания на электрод управления.

По обратной проводимости тиристоры делятся:

  • Обратно-проводящие – имеют малое обратное напряжение.
  • Обратно-непроводящие – обратное напряжение равно наибольшему прямому напряжению в закрытом виде.
  • С ненормируемым обратным значением напряжения – изготовители не определяют значение этой величины. Такие приборы применяются в местах, где обратное напряжение исключено.
  • Симистор – пропускает токи в двух направлениях.

Используя симисторы, нужно знать, что они действуют условно симметрично. Основная часть симисторов открывается, когда на электрод управления поступает положительное напряжение по сравнению с катодом, а на аноде может быть любая полярность. Но если на анод приходит отрицательное напряжение, а на электрод управления положительное, то симисторы не открываются, и могут выйти из строя.

По быстродействию разделяют по времени отпирания (включения) и времени запирания (отключения).

Разделение тиристоров по мощности

При действии тиристора в режиме ключа наибольшая мощность коммутируемой нагрузки определяется напряжением на тиристоре в открытом виде при наибольшем токе и наибольшей рассеиваемой мощности.

Действующая величина тока на нагрузку не должна быть выше наибольшей рассеиваемой мощности, разделенной на напряжение в открытом виде.

Простая сигнализация на основе тиристора

На основе тиристора можно сделать простую сигнализацию, которая будет реагировать на свет, издавая звук с помощью пьезоизлучателя. На управляющий вывод тиристора подается ток через фоторезистор и подстроечный резистор. Свет, попадая на фоторезистор, уменьшает его сопротивление. И на управляющий вывод тиристора начинает поступать отпирающий ток, достаточный для его открывания. После этого включается пищалка.

Подстроечный резистор предназначен для того, чтобы настроить чувствительность устройства, то есть, порог срабатывания при облучении светом. Самое интересное, что даже при отсутствии света тиристор продолжает оставаться в открытом состоянии, и сигнализирование не прекращается.

Если напротив светочувствительного элемента установить световой луч так, чтобы он светил немного ниже окошечка, то получится простейший датчик дыма. Дым, попадая между источником и приемником света, будет рассеивать свет, что вызовет запуск сигнализации. Для этого устройства обязательно нужен корпус, для того, чтобы на приемник света не поступал свет от солнца или искусственных источников света.

Открыть тиристор можно и другим способом. Для этого достаточно кратковременно подать небольшое напряжение между управляющим выводом и катодом.

Регулятор мощности на тиристоре

Теперь рассмотрим использование тиристора по прямому назначению. Рассмотрим схему простого тиристорного регулятора мощности, который будет работать от сети переменного тока напряжением 220 вольт. Схема простая и содержит всего пять деталей.

  • Полупроводниковый диод VD.
  • Переменный резистор R1.
  • Постоянный резистор R2.
  • Конденсатор С.
  • Тиристор VS.

Их рекомендованные номинальные значения показаны на схеме. В качестве диода можно использовать КД209, тиристор КУ103В или мощнее. Резисторы желательно использовать мощностью не менее 2 ватт, конденсатор электролитический на напряжение не менее 50 вольт.

Эта схема регулирует лишь один полупериод сетевого напряжения. Если представить, что мы из схемы убрали все элементы, кроме диода, то он будет пропускать только полуволну переменного тока, и на нагрузку, к примеру, на паяльник или лампу накаливания поступит лишь половина мощности.

Тиристор позволяет пропускать дополнительные, условно говоря, кусочки полупериода, срезанного диодом. При изменении положения переменного резистора R1 напряжение на выходе будет меняться.

К положительному выводу конденсатора включен управляющий вывод тиристора. Когда напряжение на конденсаторе возрастает до напряжения включения тиристора, он открывается и пропускает определенную часть положительного полупериода. Переменный резистор будет определять скорость зарядки конденсатора. А чем быстрее он зарядится, тем раньше откроется тиристор, и успеет до смены полярности пропустить часть положительного полупериода.

На конденсатор отрицательная полуволна не поступает, и напряжение на нем одной полярности, поэтому не страшно, что он имеет полярность. Схема позволяет изменять мощность от 50 до 100%. Для паяльника это в самый раз подходит.

Тиристор пропускает ток в одном направлении от анода к катоду. Но существуют разновидности, которые пропускают ток в обоих направлениях. Они называются симметричные тиристоры или симисторы. Они используются для управления нагрузкой в цепях переменного тока. Существует большое количество схем регуляторов мощности на их основе.

Данный прибор можно рассматривать и применять в качестве электронного выключателя или ключа, которые управляются с помощью нагрузки слабыми сигналами, а также могут переключаться из одного режима в другой. Общее количество современных тиристоров разделяется по способу управления и по степени проводимости, одно направление или два (такие приборы также называют симисторами).

Тиристоры также характеризуются нелинейной вольтамперной особенностью с наличием участка отрицательного дифференциального сопротивления. Эта особенность делает подобные приборы схожими с транзисторными ключами, но имеются между ними и различия. Так в переход из одного состояния в другое в цельной электрической цепи происходит путем лавинообразного скачка, а также методом внешнего воздействия на сам прибор. Последнее осуществляется двумя вариантами – токовым напряжением или воздействием света фототиристора.

Применение и типы тиристоров

Сфера применения данных приборов довольно разнообразна – это электронные ключи, современные системы CDI, механически управляемые выпрямители, диммеры или регуляторы мощности, а также инверторные преобразователи.

Как уже говорилось выше, подобные приборы разделяются на диодные и триодные. Первый тип также называют динисторами с двумя выводами, он разделяется на приборы, не имеющие возможность осуществлять проводимость в обратном направлении, на тип с проводимостью в обратном направлении и на симметричные приборы. Второй включает в себя триодные тиристоры с проводимостью в обратном направлении, приборы с отсутствием проводимости в обратном направлении, симметричные тиристоры, ассиметричные приборы и запираемые тиристоры.

Между ними, кроме количества выводов, нет существенных и принципиальных различий. Но, если в динисторе открытие происходит после достижения между анодом и катодом напряжения, зависящего от типа устройства, то в тиристоре имеющееся напряжение может быть в разы снижено или вовсе снято с помощью подачи токового импульса.

Существуют различия между триодными тиристорами и запираемыми приборами. Так у первого типа переключение в режим закрытого состояния происходит после снижения тока или после изменения полярности, а у запираемых устройств переход в открытое осуществляется путем воздействия тока на управляющий электрод.

Симистор

Тиристоры, обладающие состоянием высокой проводимости только в прямом направлении, пригодны для управления только в цепях постоянного тока. Если два тиристора включены встречно-параллельно, подобно включению двух динисторов в симметричном диодном тиристоре, то мы получаем прибор, называемый симистором:

Поскольку при использовании отдельных тиристоров можно добиться большей гибкости в сложных управляющих системах, то чаще всего их можно встретить в таких схемах как электроприводы, в то время как симисторы чаще применяются в простых маломощных схемах, например, в бытовых переключателях для регулирования силы света. Ниже показана несложная схема регулятора силы света, в состав которой также входит фазосдвигающая резистивно-ёмкостная цепочка, которая необходима для случаев отпирания при превышении определённом уровне напряжения между основными электродами.



Одним из свойств симисторов является несимметричное отпирание. Это значит, что обычно при разной полярности включение симистора происходит при разных уровнях напряжения управляющего электрода.По большому счёту, это нежелательно, потому что несимметричное отпирание приводит к форме кривой тока с большей разностью гармонических частот.Симметричные формы кривой по отношению к центральной линии состоят только из нечётных гармоник. Несимметричные формы кривой, с другой стороны, содержат также чётные гармоники (которые также могут сочетаться и с нечётными гармониками).

Уменьшение общего содержания гармоник в высокомощных системах (чем меньше гармоник, тем лучше работа системы) является ещё одной причиной, по которой в сложных цепях управления использование отдельных тиристоров выглядит более предпочтительным. Один из способов улучшения симметричности формы кривой тока заключается в использовании дополнительного устройства для синхронизации триггерного импульса симистора.Для выполнения этой функции хорошо подходит симметричный диодный тиристор, установленный последовательно с управляющим электродом:



Напряжение включения симметричного диодного тиристора обычно является более симметричным (один и тот же уровень при разной полярности) по сравнению с напряжением включения симистора. Поскольку симметричный диодный тиристор исключает ток управления до тех пор, пока напряжение включения не достигло определённого уровня в обоих направлениях, точка отпирания симистора с одного полупериода до следующего будет находиться на более или менее одинаковом уровне и форма кривой будет более симметричной по отношению к осевой линии.

Практически все характеристики и свойства тиристоров аналогичны свойствам симисторов, за тем исключением, что симисторы в открытом состоянии проводят ток в обоих направлениях. Однако здесь необходимо сделать важное замечание касательно выводов симистора.

Из показанной выше эквивалентной схемы можно было сделать вывод, что основные электроды 1 и 2 взаимозаменяемы.Это не так! Представление симистора как прибора, состоящего из двух соединённых между собой тиристоров, очень удобно для понимания принципа его работы, но в действительности симисторы являются единым полупроводником, который соответствующим образом легирован и поделён на слои.Действительные рабочие свойства могут слегка различаться от характеристик эквивалентной схемы.

Легче всего это продемонстрировать с помощью двух схем, одна из которых работает и другая — нет.Следующие две схемы являются вариантом показанной выше схемы регулирования яркости лампы, в которых для удобства не показаны фазосдвигающий конденсатор и симметричный диодный тиристор.Хотя в такой схеме и нет возможности тонкой настройки (в связи с отсутствием конденсатора и симметричного диодного тиристора), она всё-таки работает:



Допустим, мы решили поменять местами два главных электрода симистора.Если исходить из показанной выше эквивалентной схемы, то такая перемена электродов не должна повлиять на работу схему.По идее схема должна работать:



Однако если вы соберёте подобную схему, вы обнаружите, что она не работает! Ток не будет поступать на нагрузку и симистор не будет отпираться, в независимости от номинала регулировочного резистора. Для успешного включения симистора необходимо, чтобы управляющий электрод получал отпирающий ток со стороны основного электрода 2 (основной электрод с противоположной стороны от управляющего электрода).Идентифицировать основные электроды можно с помощью листка технических данных (или другого справочного документа) на каждый конкретный симистор.

  • РЕЗЮМЕ:
  • Симистор работает как два встречно-параллельно включённых тиристора и проводит в обе стороны, что необходимо для управления цепями с переменным напряжением.
  • Обычно симисторы применяются в несложных, маломощных схемах. В высокомощных управляющих цепях отдаётся предпочтение применению нескольких отдельных тиристоров.
  • При использовании для управления мощностью переменного тока, чаще всего симисторы используются вместе с симметричными диодными тиристорами, включёнными последовательно с управляющим электродом. С помощью симметричного диодного тиристора отпирание симистора становится более симметричным (то есть управляющее напряжении при разной полярности имеет примерно одинаковый уровень).
  • Основные электроды 1 и 2 симистора не являются взаимозаменяемыми.
  • Для отпирания симистора ток управляющего электрода должен поступать со стороны основного электрода 2 (на схеме обозначен как ТМ2).

Что такое тиристор и как он работает. | Лёха Герыч

Что такое тиристор, его устройство и обозначение на схеме.

Тиристор — полупроводниковый элемент, имеющий только два состояния: «открыто» (ток проходит) и «закрыто» (тока нет). Причем оба состояния устойчивые, то есть переход происходит только при определенных условиях. Само переключение происходит очень быстро, хоть и не мгновенно.

По способу действия его можно сравнить с переключателем или ключом. Вот только переключается тиристор при помощи напряжения, а отключается пропаданием тока или снятием нагрузки. Так что принцип работы тиристора понять несложно. Можно представлять его как ключ с электрическим управлением. Так, да не совсем.

Тиристор, как правило, имеет три выхода. Один управляющий и два, через которые протекает ток. Можно попробовать коротко описать принцип работы. При подаче напряжения на управляющий выход, коммутируется цепь через анод-коллектор. То есть, он сравним с транзистором. Только с той разницей, что у транзистора величина пропускаемого тока зависит от поданного на управляющий вывод напряжения. А тиристор либо полностью открыт, либо полностью закрыт.

Внешний вид.

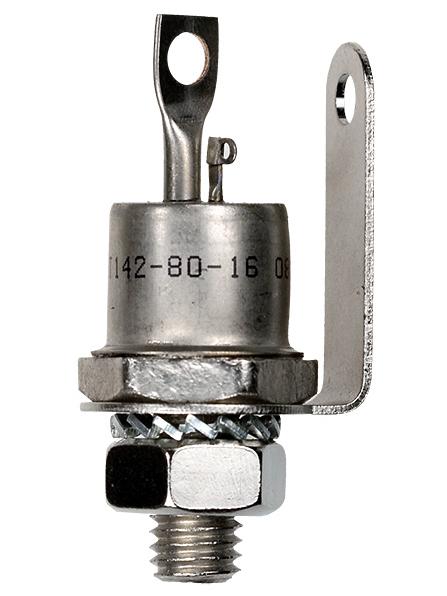

Внешний вид тиристора зависит от даты его производства. Элементы времен Советского Союза — металлические, в виде «летающей тарелки» с тремя выводами. Два вывода — катод и управляющий электрод — находятся на «дне» или «крышке» (это с какой стороны смотреть). Причем электрод управления меньше по размерам. Анод может находиться с противоположной стороны от катода, или торчать вбок из-под шайбы, которая есть на корпусе.

Современные тиристоры выглядят по-другому. Это небольшой пластиковый прямоугольник с металлической пластиной сверху и тремя выводами-ножками снизу. В современном варианте есть одно неудобство: надо смотреть в описании какой из выводов анод, где катод и управляющий электрод. Как правило, первый — анод, затем катод и крайний правый — это электрод. Но это как правило, то есть, не всегда.

Принцип работы

По принципу действия, тиристор можно еще сравнить с диодом. Пропускать ток он будет в одном направлении — от анода к катоду, но происходить это будет только в состоянии «открыто». На схемах тиристор похож на диод. Также имеется анод и катод, но есть еще дополнительный элемент — управляющий электрод. Понятное дело, есть отличия и в выходном напряжении (если сравнивать с диодом).

В схемах переменного напряжения тиристор будет пропускать только одну полуволну — верхнюю. Когда приходит нижняя полуволна, он сбрасывается в состояние «закрыто».

Принцип работы тиристора простыми словами

Рассмотрим принцип работы тиристора. Стартовое состояние элемента — закрыто. «Сигналом» к переходу в состояние «открыто» является появление напряжения между анодом и управляющим выводом. Вернуть тиристор в состояние «закрыто» можно двумя способами:

  • снять нагрузку;
  • уменьшить ток ниже тока удержания (одна из технических характеристик).

В схемах с переменным напряжением, как правило, сбрасывается тиристор по второму варианту. Переменный ток в бытовой сети имеет синусоидальную форму, когда его значение приближается к нулю и происходит сброс. В схемах, питающихся от источников постоянного тока, надо либо принудительно убирать питание, либо снимать нагрузку.

То есть, работает тиристор в схемах с постоянным и переменным напряжением по-разному. В схеме постоянного напряжения, после кратковременного появления напряжения между анодом и управляющим выводом, элемент переходит в состояние «открыто». Далее может быть два варианта развития событий:

  • Состояние «открыто» держится даже после того, как напряжение анод-выход управления пропало. Такое возможно если напряжение, поданное на анод-управляющий вывод,  выше чем неотпирающее напряжение (эти данные есть в технических характеристиках).  Прекращается прохождение тока через тиристор, фактически только разрывом цепи или выключением источника питания. Причем выключение/обрыв цепи могут быть очень кратковременными. После восстановления цепи, ток не течет до тех пор, пока на анод-управляющий вывод снова не подадут напряжение.
  • После снятия напряжения (оно меньше чем отпирающее) тиристор сразу переходит в состояние «закрыто».

Так что в схемах постоянного тока есть два варианта использования тиристора — с удержанием открытого состояния и без. Но чаще применяют по первому типу — когда он остается открытым.

Принцип работы тиристора в схемах переменного напряжения отличается. Там возвращение в запертое состояние происходит «автоматически» — при падении силы тока ниже порога удержания. Если напряжение на анод-катод подавать постоянно, на выходе тиристора получаем импульсы тока, которые идут с определенной частотой. Именно так построены импульсные блоки питания. При помощи тиристора они преобразуют синусоиду в импульсы.

Проверка работоспособности

Проверить тиристор можно либо при помощи мультиметра, либо создав простенькую проверочную схему. Если при прозвонке иметь перед глазами технические характеристики, можно заодно проверить сопротивление переходов.

Прозвонка мультиметром

Для начала разберем прозвонку мультиметром. Переводим прибор в режим прозвонки.

На цифровых мультиметрах есть режим прозвонки, который позволяет проверять полупроводниковые приборы

Далее поочередно прикасаемся щупами к парам выводов:

  • При подключении щупов к аноду и катоду, прибор должен показывать обрыв — «1» или «OL» в зависимости от мультиметра. Если отображаются иные показатели хоть в одном направлении, тиристор пробит.
  • Между анодом и управляющим электродом (выводом) должно быть небольшое сопротивление в одном из направлений. В противоположном — обрыв. Если в обоих направлениях или обрыв, или небольшое сопротивление — элемент поврежден.
Проверка тиристора при помощи мультиметра. На левом рисунке на табло отображается «1», т.е. сопротивление между анодом и катодом слишком велико и прибор не может его зафиксировать. На правом рисунке сопротивление небольшое, так как подано прямое напряжение смещения между анодом и управляющим электродом

Проверка тиристора при помощи мультиметра. На левом рисунке на табло отображается «1», т.е. сопротивление между анодом и катодом слишком велико и прибор не может его зафиксировать. На правом рисунке сопротивление небольшое, так как подано прямое напряжение смещения между анодом и управляющим электродом

Обратите внимание, что величина сопротивления у разных серий разная — на это не стоит обращать особого внимания. Если хотите проверить и сопротивление переходов, посмотрите в технических характеристиках.

Схема проверки работоспособности тиристора мультиметром

Схема проверки работоспособности тиристора мультиметром

На рисунке представлены схемы испытаний. Крайний справа рисунок — усовершенствованный вариант с кнопкой, которую устанавливают между анодом и управляющим выводом. Для того чтобы мультиметр зафиксировал протекающий по цепи ток, кратковременно нажимаем на кнопку.

При помощи лампочки и источника постоянного тока (батарейка тоже пойдет).

Если мультиметра нет, можно проверить тиристор при помощи лампочки и источника питания. Подойдет даже обычная батарейка или любой другой источник постоянного напряжения. Вот только напряжение должно быть достаточным для того, чтобы засветить лампочку. Потребуется еще сопротивление или обычный кусок проволоки. Из этих элементов собирается простая схема:

Схема проверки тиристора при помощи лампочки и источника питания

Схема проверки тиристора при помощи лампочки и источника питания

Плюс от источника питания подаем на анод.

  • К катоду подключаем лампочку, второй ее вывод подключаем к минусу источника питания. Лампочка не горит, так как термистор заперт.
  • Кратковременно (при помощи куска проволоки или сопротивления) соединяем анод и управляющий вывод.
  • Лампочка загорается и продолжает гореть, хотя перемычка убрана. Термистор остается в открытом состоянии.
  • Если выкрутить лампочку или выключить источник питания, то лампочка, естественно, погаснет.
  • Если восстановить цепь/питание, она не загорится.

Заодно с проверкой, эта схема позволяет понять принцип работы тиристора. Ведь картинка получается очень наглядной и понятной.

Виды тиристоров и их особые свойства

Полупроводниковые технологии все еще разрабатываются и совершенствуются. За несколько десятилетий появились новые разновидности тиристоров, которые имеют некоторые отличия.

  • Динисторы или диодные тиристоры. Отличаются тем, что имеют только два вывода. Открываются подачей на анод и катод высокого напряжения в виде импульса. Называют еще «неуправляемые тиристоры».
  • Тринисторы или триодные тиристоры. В них есть управляющий электрод, но управляющий импульс может подаваться:На управляющий выход и катод. Название — с управлением катодом.
    На управляющий электрод и анод. Соответственно — управление анодом.
Тиристоры могут управляться как с анода, так и с катода

Тиристоры могут управляться как с анода, так и с катода

Есть также разные виды тиристоров по способу запирания. В одном случае достаточно уменьшения анодного тока ниже уровня тока удержания. В другом случае — подается запирающее напряжение на управляющий электрод.

По проводимости

Мы говорили, что проводят тиристоры ток только в одном направлении. Обратной проводимости нет. Такие элементы называют обратно-непроводящие, но существуют не только такие. Есть и другие варианты:

  • Имеют невысокое обратное напряжение, называются обратно-проводящие.
  • С ненормируемой обратной проводимостью. Ставят в схемах, где обратное напряжение возникнуть не может.
  • Симисторы. Симметричные тиристоры. Проводят ток в обоих направлениях.

Тиристоры могут работать в режиме ключа. То есть при поступлении импульса управления подавать ток на нагрузку. Нагрузка, в этом случае, рассчитывается исходя из напряжения в открытом виде. Надо также учитывать наибольшую рассеиваемую мощность. Вот в этом случае лучше выбирать металлические модели в виде «летающей тарелки». К ним удобно приделывать радиатор — для более быстрого охлаждения.

Классификация по особым режимам работы

Еще можно выделить следующие подвиды тиристоров:

  • Запираемые и незапираемые. Принцип работы тиристора незапираемого немного другой. Он находится в открытом состоянии когда плюс приложен к аноду, минус — на катоде. Переходит в закрытое состоянии при смене полярности.
  • Быстродействующие. Имеют малое время перехода из одного состояния в другое.
  • Импульсные. Очень быстро переходит из одного состояние в другое, используется в схемах с импульсными режимами работы.

Основная область использования тиристоров — в качестве электронного ключа, служащего для замыкания и размыкания электрической цепи. В общем много привычных устройств построены на тиристорах. Например, гирлянда с бегущими огнями, выпрямители, импульсные источники тока, выпрямители и многие другие.

Характеристики и их значение

Некоторые тиристоры могут коммутировать очень большие токи, в этом случае их называют силовыми тиристорами. Они изготавливаются в металлическом корпусе — для лучшего отвода тепла. Небольшие модели с пластиковым корпусом — это обычно маломощные варианты, которые используют в малоточных схемах. Но, всегда есть исключения. Так что для каждой конкретной цели подбирают требуемый вариант. Подбирают, понятное дело, по параметрам. Вот основные:

  • Максимальный прямой ток. Значение тока, который может протекать через анод-катод. У мощных моделей он может достигать сотен Ампер.
  • Максимально допустимый обратный ток. Указывается не для всех видов, только у обратно-проводящих.
  • Прямое напряжение. Это максимально допустимое падение напряжения в открытом состоянии при прохождении максимального тока.
  • Напряжение включения. Минимальный уровень управляющего сигнала, при котором тиристор сработает.
  • Удерживающий ток. Если ток, протекающий через анод-катод ниже этого значения, устройство переходит в запертое состояние.
  • Минимальный ток управляющего сигнала. При подаче тока ниже этого значения, элемент не откроется.
  • Максимальный ток управления. Если превысить этот параметр, p-n переход выйдет из строя.
  • Рассеиваемая мощность. Определяет величину подключаемой нагрузки.

Есть еще динамический параметр — время перехода из закрытого в открытое состояние. В некоторых схемах это важно. Может еще указываться тип быстродействия: по времени отпирания или по времени запирания.

Друзья, не забывайте подписываться на обновления блога, ведь чем больше читателей подписано на обновления тем больше я понимаю что  делаю что-то важное и полезное и это чертовски мотивирует на новые статьи и материалы.

Коммутация нагрузок переменного тока / Силовая электроника / Сообщество EasyElectronics.ru

Доброго времени суток.

Речь пойдёт о коммутации нагрузок переменного тока.

На просторах интернета находятся сотни вариантов управления ТЭНами и лампочками через симистор.
Вот типовое решение.

Но симистор имеет несколько важных недостатков:
— Он может сам включится.
— Он не подходит для коммутации мощных нагрузок.

По опыту работы если в качестве С2 использовать CL21(CBB21) 0.01uF 630V», Китай» их будет часто пробивать, что приводит к замыканию цепи управления.
Вот как это западло выглядит на сайте всем известного магазина:

Вот как такой конденсатор может выглядеть в готовом изделии.

На данной схеме резистор R4 не установлен, вся цепь кроме С2 живая. Такой пробой не единичный случай, это просто самый наглядный. Экономить на конденсаторах не выгодно потому как нагрузка разная бывает, может быть и опасно такое включение.

Помимо симисторов существует ещё один вариант.

И это контакторы, которыми можно управлять как раз этими самыми симисторами.
Это как реле, но большое. На рисунке представлен один из самых часто распространнёных и маленьких экземпляров.

Однако, речь дальше пойдёт о тиристорах.

Я не буду приводить здесь теорию про тиристоры, желающие могут почитать здесь.

Основные отличия от симисторов:
— Больший коммутируемый ток (хотя в СССР выпускались симисторы — монстры).
— Большая надёжность коммутации.

Основные отличия от контакторов:
— Меньшие габариты и вес.
— Большая скорость коммутации.

Они выпускаются как в виде отдельных тиристоров:

Обычно они устанавливаются парами на теплоотвод. Выглядит это в железе обычно как-то так:

Так и в виде модулей, состоящих из двух тиристоров в одном корпусе:

В живую они обычно выглядят как блок, установленный на теплоотвод:

Основным отличием от симистора сдрайвером будет необходимость включать тиристоры в каждом полупериоде.
Из всей теории я приведу следующий рисунок:

На нём изображены коммутируемое напряжение (U), коммутируемый ток (i) и импульсы включения тиристоров (iупр.).

Как видно из графика коммутация производится при ноле тока, а не напряжения, что принципиально важно.
Существует множество способов включения тиристоров. Но основным на сегодня является включение тиристора двуполярными импульсами, при этом частота импульсов должна быть больше сетевой. Таким образом когда мы подаём команду включения тиристорам, они включатся во время ближайшего, подходящего импульса. А поскольку частота импульсов большая то включение произойдёт практически мгновенно. И если ток через тиристор меньше тока удержания, то каждый следующий импульс будет снова открывать тиристор, что при большой частоте импульсов не будет заметно для питаемой нагрузки.
Отключение тиристоров происходит при снижении коммутируемого тока ниже тока удержания. Что при пропадании импульсов управления приведёт к скорейшему закрытию тиристора при переходе тока через ноль в конце полупериода.

Схема управление тиристорами похожа на такую:

Во вложении более крупная картинка и схема.

На микросхемах CD4069 и CD4013 собран генератор управляющих импульсов.
В точках А и В получаются вот такие сигналы (осторожно модель)

Этот генератор может быть общим для достаточно большого числа каналов управления. Его всегда можно заменить 2 выводами микроконтроллера, но разумнее микроконтроллер разместить на отдельной плате.

Создание каналов управления производится копирование всего куска поле точек А и В.
Трансформатор Т1 используется в первую очередь как гальваническая развязка. К тому на каком магнитопроводе он будет намотан требования очень расплывчатые.

Всё что идет до VT1 рекомендуется делать на отдельной плате управления. Соединение плат лучше выполнять между VT1 и R10. В случае использования модульных тиристоров в точках обозначенных + и — подпаиваются проводники с наконечниками, при этом цвет проводников + и — должен быть различным иначе очень легко запутаться.

Предохранитель FU1 нужен для обрыва цепи в случае пробоя тиристоров или неправильной их коммутации.

В случае перенапряжений обычно выбивает VD1-VD4 и резисторы на высокой стороне. R11 должен быть в корпусе 2512, остальное допустимо применять в корпусе 1206. Резистор R15 должен быть огнестойкий (серенькие такие). Конденсаторы 1206 все кроме С10.

Вот как-то так. Про цепи измерения и питания будет отдельно ибо мне влом.

Как проверить тиристор мультиметром? — Первый законкомик

Как проверить показания тиристора мультиметром?

Процедура проверки SCR с помощью мультиметра:

  1. Для проверки SCR переведите мультиметр в режим омметра.
  2. Подключите положительный выход мультиметра к аноду, а отрицательный — к катоду.
  3. Мультиметр должен показывать отсутствие непрерывности.
  4. Прикоснитесь воротами SCR к аноду.

Как проверить SCR с помощью мультиметра?

Для проверки SCR подключите положительный выход омметра к аноду, а отрицательный — к катоду. Омметр должен показывать отсутствие непрерывности. Прикоснитесь затвором тринистора к аноду. Омметр должен показывать непрерывность через SCR.

Как выглядит тиристор?

Тиристор подобен двум транзисторам Менее очевидно то, что четыре слоя работают как два транзистора (n-p-n и p-n-p), которые соединены вместе, поэтому выход одного формирует вход для другого.Ворота служат своеобразным «стартером» для их активации.

Что такое тест SCR?

Креатинин сыворотки (sCr) Тест на креатинин сыворотки измеряет количество креатинина в крови. Креатинин — это побочный продукт, который вырабатывается в результате нормального износа мышц вашего тела. Отходы, такие как креатинин, фильтруются из крови здоровыми почками и выводятся из организма с мочой.

Какой символ у тиристора?

Таким образом, тиристор можно использовать в качестве электронного переключателя.Читать . . . . подробнее о работе тиристора – как работает тиристор. Кремниевый управляемый выпрямитель, SCR или символ тиристора, используемый для принципиальных схем или цепей, стремится подчеркнуть характеристики своего выпрямителя, а также показывает управляющий вентиль.

Как работают тиристоры?

В своей простейшей форме тиристор имеет три вывода: анод (положительный вывод), катод (отрицательный вывод) и затвор (управляющий вывод). Затвор управляет потоком тока между анодом и катодом.Основной функцией тиристора является управление электрической мощностью и током, действуя как переключатель.

Как срабатывает SCR?

Для срабатывания тиристора необходимо приложить напряжение между затвором и катодом, положительное к затвору и отрицательное к катоду. При тестировании SCR мгновенного соединения между затвором и анодом достаточно по полярности, интенсивности и продолжительности, чтобы вызвать его срабатывание.

Что вызывает сбой SCR?

Причиной сбоя может быть нарушение ограничений рабочего цикла; я.e запуск слишком часто без надлежащего времени между запусками. Эти переходные выбросы также могут вызвать выход из строя SCR. Наконец, неисправный двигатель или периодически неисправный двигатель…

Преобразует ли тиристор переменный ток в постоянный?

Однофазный тиристорный выпрямитель преобразует переменное напряжение в постоянное на выходе. Поток мощности является двунаправленным между стороной переменного и постоянного тока. Работа схемы зависит от состояния источника переменного тока и угла открытия α двухимпульсного генератора.

Где используется тиристор?

Тиристоры могут использоваться в схемах переключения мощности, схемах замены реле, инверторных схемах, схемах генераторов, схемах детекторов уровня, схемах прерывателей, схемах диммирования света, недорогих схемах таймеров, логических схемах, схемах управления скоростью, фазовых схемах. -цепи управления и др.

Что такое SCR и его типы?

Кремниевый управляемый выпрямитель или полупроводниковый выпрямитель представляет собой четырехслойное полупроводниковое устройство управления током.Название «кремниевый управляемый выпрямитель» является торговой маркой General Electric для типа тиристора. SCR в основном используются в электронных устройствах, которые требуют контроля высокого напряжения и мощности.

Что такое нормальный SCR?

Типичный диапазон сывороточного креатинина: Для взрослых мужчин от 0,74 до 1,35 мг/дл (от 65,4 до 119,3 мкмоль/л) Для взрослых женщин от 0,59 до 1,04 мг/дл (от 52,2 до 91,9 мкмоль/л)

Как проверить/проверить тиристор мультиметром?

Подключите анод к красному проводу измерителя, катод к черному проводу, установите измеритель для проверки диода и закоротите затвор к аноду, затем удалите короткое замыкание, измеритель издаст звуковой сигнал, если тиристор в порядке, или покажет 0.7 до 0,9В. Вы должны войти или зарегистрироваться, чтобы ответить здесь. любой способ проверить совместимый альтернативный компонент? любой способ проверить совместимый альтернативный компонент?

Что нужно знать о паспорте тиристора?

При выборе тиристора или тиристора необходимо понимать несколько параметров таблицы данных, чтобы можно было выбрать правильное устройство. Спецификации и параметры различных SCR / тиристоров довольно сильно отличаются от более привычных спецификаций транзисторов и полевых транзисторов, но даже в этом случае они относительно просты.

Каковы параметры тиристорного затвора?

Это максимальный уровень тока затвора, который не должен превышаться. Это ток, необходимый в затворе, чтобы устройство могло запускаться и фиксироваться во включенном состоянии, при условии, что ток анод-катод достаточен для поддержания протекания тока.

В чем разница между SCR и тиристором?

Проще говоря, SCR — это разновидность тиристора. SCR или тиристор представляет собой четырехслойное полупроводниковое коммутационное устройство с тремя переходами.Он имеет три вывода: анод, катод и затвор. Тиристор также является однонаправленным устройством, как и диод, что означает, что он пропускает ток только в одном направлении. Он состоит из трех последовательно соединенных PN-переходов, так как состоит из четырех слоев.

Основные типы тиристоров и их применение

В этой статье мы поговорим о различных типах тиристоров. Тиристоры представляют собой полупроводниковые устройства с 2-мя или 4-мя выводами, которые действуют как переключатели. Например, тиристор с двумя выводами проводит только тогда, когда напряжение на его выводах превышает напряжение пробоя устройства.Для тиристора с 3 выводами путь тока контролируется третьим выводом, и когда на этот вывод подается напряжение или ток, тиристор проводит. В отличие от тразисторов, тиристоры работают только в состояниях ВКЛ и ВЫКЛ, и между этими двумя состояниями нет состояния частичной проводимости. Основные типы тиристоров: SCR, SCS, Triac, четырехслойный диод и Diac.

Кремниевый управляемый выпрямитель (SCR)

Кремниевый выпрямитель обычно находится в выключенном состоянии, но когда небольшой ток поступает на его затвор G, он переходит в состояние ВКЛ.Если ток затвора удален, SCR остается во включенном состоянии, и для его переключения с анода на катод ток должен быть отключен или анод должен быть установлен на отрицательное напряжение по отношению к катоду. Ток течет только в одном направлении от анода к катоду. Тиристоры используются в коммутационных цепях, цепях управления фазой, инвертирующих цепях и т. д.

Кремниевый управляемый переключатель (SCS)

Работа SCS аналогична SCR, но также может быть отключена подачей положительного импульса на затвор анода.SCS также можно включить, подав отрицательный импульс на анодный затвор. Ток течет только от анода к катоду. СКС применяются в счетчиках, драйверах ламп, логических схемах и т.д.

Триак

Симистор

похож на SCR, но он проводит в обоих направлениях, что означает, что он может переключать переменный и постоянный токи. Симистор остается во включенном состоянии только тогда, когда в затворе G есть ток, и выключается, когда этот ток снимается. Ток течет в обоих направлениях между MT1 и MT2.

Четырехслойный диод

Четырехслойный диод имеет 2 контакта и работает как переключатель, чувствительный к напряжению. Когда напряжение между двумя контактами превышает напряжение пробоя, он включается, в противном случае он выключается. Ток течет от анода к катоду.

Диак

Diac аналогичен четырехслойному диоду, но он может проводить ток в обоих направлениях, что означает, что он может контактировать как с переменным, так и с постоянным током.

Основные приложения SCR

Базовая схема фиксации

В этой схеме тиристор используется для формирования базовой схемы фиксации.S1 — нормально разомкнутый переключатель, а S2 — нормально замкнутый переключатель. Когда S1 нажимается на мгновение, небольшой ток проходит через затвор SCR и включает его, тем самым питая нагрузку. Чтобы выключить его, мы должны нажать кнопку S2, чтобы ток через SCR прекратился. Резистор RG используется для установки напряжения затвора SCR.

Цепь управления питанием

В этой схеме SCR используется для изменения синусоидального сигнала таким образом, чтобы нагрузка получала меньшую мощность, чем та, которая была бы получена, если бы напряжение источника было приложено напрямую.Синусоидальный сигнал подается на затвор SCR через R1. Когда напряжение на затворе превышает напряжение срабатывания тринистора, он переходит в состояние ВКЛ, и Vs подается на нагрузку. Во время отрицательной части синусоиды SCR находится в выключенном состоянии. Увеличение R1 приводит к уменьшению напряжения, подаваемого на затвор SCR, и, таким образом, к запаздыванию времени проводимости. В этом случае нагрузка получает питание в течение меньшего времени, и, следовательно, средняя мощность нагрузки ниже.

Регулятор скорости двигателя постоянного тока

Это контроллер двигателя постоянного тока с переменной скоростью, использующий UJT, SCR и несколько пассивных компонентов.UJT вместе с резисторами и конденсатором образуют генератор, который подает переменное напряжение на затвор SCR. Когда напряжение затвора превышает напряжение срабатывания SCR, SCR включается, и двигатель работает. Регулируя потенциометр, изменяется выходная частота генератора и, следовательно, изменяется время срабатывания SCR, что, в свою очередь, изменяет скорость двигателя. Таким образом, двигатель получает серию импульсов, которые усредняются во времени, и скорость регулируется.

Основные приложения TRIAC

Диммер переменного тока

Это диммер переменного тока, состоящий из диака, симистора и некоторых пассивных компонентов.Конденсатор заряжается через два резистора, и когда напряжение на одном конце диака превышает напряжение пробоя, он включается и посылает ток на затвор симистора, переводя симистор в состояние ВКЛ и, таким образом, питая лампу. После того, как конденсатор разрядится до напряжения ниже напряжения пробоя диака, диак, симистор и лампа выключаются. Затем конденсатор снова заряжается и так далее. Таким образом, лампа питается только часть времени полной синусоиды. Это происходит очень быстро, и лампа кажется тусклой.Яркость регулируется потенциометром.

Введение в выпрямитель с кремниевым управлением

Выпрямитель с кремниевым управлением, сокращенно SCR, представляет собой мощный электрический компонент, также известный как тиристор. Он имеет преимущества небольшого размера, высокой эффективности и длительного срока службы. В системе автоматического управления его можно использовать в качестве мощного приводного устройства для реализации управления мощным оборудованием с маломощными элементами управления. Он широко используется в системе управления скоростью двигателя переменного и постоянного тока, системе управления мощностью и сервосистеме.

Каталог



Ⅰ Структура SCR

Существует два типа SCR: SCR (однонаправленное управление) и TRIAC (двунаправленное управление). TRIAC конструктивно эквивалентен двум однонаправленным SCR, соединенным в обратном направлении, и этот SCR имеет двунаправленную функцию проводимости. Его состояние включения-выключения определяется гейтом. Добавление положительного импульса (или отрицательного импульса) к клемме управления G может заставить ее проводить в положительном (или обратном) направлении. Преимуществом этого устройства является простота схемы управления и отсутствие проблем с выдерживаемым обратным напряжением, поэтому оно особенно подходит для использования в качестве бесконтактного выключателя переменного тока.

Однонаправленный кремниевый управляемый выпрямитель : его обычно называют обычным SCR. Он состоит из четырех слоев полупроводниковых материалов с тремя PN-переходами и тремя внешними электродами: первый слой полупроводника P-типа ведет к электроду, который называется анодом A, электрод из третьего слоя полупроводника P-типа называется управляющим. электрод G, а электрод из четвертого слоя полупроводника N-типа называется катодом K.Из символа цепи SCR видно, что это однонаправленное проводящее устройство, подобное диоду. Ключевым моментом является добавление управляющего электрода G, что делает его рабочие характеристики полностью отличными от диода.

Структура и условное обозначение SCR

Независимо от формы управляемого кремнием выпрямителя их кристалл представляет собой четырехслойную структуру P1N1P2N2, состоящую из кремния P-типа и кремния N-типа. см. рисунок ниже. Он имеет три PN-перехода (J1, J2, J3), анод A вытягивается из слоя P1 структуры J1, катод K вытягивается из слоя N2, а управляющий электрод G вытягивается из слоя P2, поэтому это четырехслойный полупроводниковый прибор с тремя выводами.

Структурная схема SCR и диаграмма символов

Когда мы анализируем принцип, мы можем рассматривать его как состоящий из трубки PNP и трубки NPN. Эквивалентная схема показана на рисунке.

Структурные элементы SCR и эквивалентные схемы

TRIAC : TRIAC является кремниевым управляемым выпрямительным устройством, также называемым двунаправленным тиристором. TRIAC – это двунаправленный трехконтактный двойной тиристорный переключатель (SCR).Он может переключать ток в любом направлении, подавая небольшой ток любой полярности между затвором и второй основной клеммой. Симистор изготавливается путем объединения двух тиристоров в инверсно-параллельном соединении. Это устройство может осуществлять бесконтактное управление переменным током в цепи и управлять большим током с малым током, и имеет преимущества отсутствия искры, быстрого действия, длительного срока службы, высокой надежности и упрощенной структуры схемы. TRIAC очень похож на обычный SCR и также имеет три электрода.Однако, кроме того, что один из электродов G по-прежнему называют управляющим электродом, два других электрода обычно уже не называют анодом и катодом, а собирательно называют основными электродами Т1 и Т2. Его символ также отличается от обычного SCR. Он нарисован путем соединения двух SCR в обратном порядке, как показано на рисунке.

Структура и схема симистора

Спецификации, модели, формы и расположение контактов электродов симисторов варьируются от производителя к производителю, но большинство их контактов электродов расположены слева направо в порядке T1, T2 , и G (при наблюдении электрод должен быть направлен вниз, обращен к стороне, отмеченной символами).Форма и расположение выводов электродов наиболее распространенных на рынке симисторов с пластиковым корпусом показаны на рисунке ниже.

Форма TRIAC

Ⅱ Характеристики SCR

Чтобы иметь возможность интуитивно понять рабочие характеристики SCR, мы сначала посмотрим на Рисунок ниже. SCR VS соединен последовательно с маленькой лампочкой EL и подключен к источнику питания постоянного тока через переключатель S. Обратите внимание, что анод A подключен к положительному выводу источника питания, катод K подключен к отрицательному выводу источник питания, а клемма управления G подключена к положительной клемме 1.Питание 5 В постоянного тока через кнопочный переключатель SB (здесь используется SCR типа КР1. Если используется тип КР5, он должен быть подключен к плюсу источника питания 3 В постоянного тока). Такое соединение между тиристором и источником питания называется прямым соединением, то есть на анод тиристора и управляющий электрод подается положительное напряжение. Включите выключатель питания S, маленькая лампочка не загорается, указывая на то, что SCR не проводит ток; нажмите кнопочный переключатель SB еще раз, чтобы подать триггерное напряжение на управляющий электрод, и загорится маленькая лампочка, указывая на то, что тринистор работает.Какое вдохновение дал нам этот демонстрационный эксперимент?

Тринистор VS и маленькая лампочка EL последовательно

Этот эксперимент говорит нам, что для включения тиристора нужно приложить прямое напряжение между его анодом A и катодом K, а другое — подать на вход положительное триггерное напряжение между его управляющим электродом G и катодом K. После включения тиристора отпустите кнопочный переключатель, снимите триггерное напряжение и все еще поддерживайте включенное состояние.

Однако, если на анод или затвор подается обратное напряжение, тринистор не может быть включен. Функция затвора заключается в том, чтобы включить тринистор подачей положительного триггерного импульса, но не выключить его. Итак, каким методом можно отключить проводящий тиристор? Чтобы отключить проводящий тиристор, можно отключить источник питания анода (переключатель S на рисунке) или сделать анодный ток меньше минимального для поддержания значения проводимости (называемого током удержания). Если между анодом и катодом тиристора подается напряжение переменного тока или пульсирующее постоянное напряжение, тиристор отключится сам по себе, когда напряжение пересечет ноль

Ⅲ Классификация

Существует множество методов классификации тиристоров.

(1) Классификация по методам выключения, включения и управления: тиристоры можно разделить на обычные тиристоры, двунаправленные тиристоры, тиристоры обратной проводимости, GTO, BTG, тиристоры контроля температуры и тиристоры управления светом и т. д.

(2) Классификация по контакту и полярности: SCR можно разделить на двухконтактный SCR, трехконтактный SCR и четырехконтактный SCR в зависимости от его контакта и полярности.

(3) Классификация по форме упаковки: SCR можно разделить на три типа в зависимости от формы упаковки: SCR в металлической упаковке, SCR в пластиковой упаковке и SCR в керамической упаковке.Среди них SCR с металлическим корпусом делятся на болтовые, плоские и круглые; SCR в пластиковом корпусе делятся на два типа с радиатором и без радиатора.

(4) Классификация по текущей мощности: тиристоры можно разделить на три типа: тиристоры большой мощности, тиристоры средней мощности и тиристоры малой мощности в зависимости от текущей емкости. Как правило, тиристоры большой мощности в основном упакованы в металлические корпуса, а тиристоры средней и малой мощности в основном упакованы в пластиковые или керамические корпуса.

(5) Классификация по скорости выключения: SCR можно разделить на обычные SCR и высокочастотные (быстрые) SCR в зависимости от скорости выключения.

(6) Триггер перехода через ноль — обычная регулировка мощности, то есть, когда синусоидальная фаза переменного напряжения запускается в точке перехода через ноль, он должен срабатывать в точке перехода через ноль, и SCR включается.

(7) Триггер без перехода через нуль — тиристор может включаться независимо от фазы переменного напряжения. Обычным является триггер фазового сдвига, то есть изменение угла проводимости (угла фазы) синусоидального переменного тока для изменения выходного процента.

Что такое тиристор? Где мы используем тиристоры?

Что такое тиристор и где он используется? Работа тиристора может быть пояснена относительно аналогичной схемы, представленной на следующем рисунке. Верхний полупроводник Q1 представляет собой устройство pnp, а нижний полупроводник Q2 представляет собой устройство npn. Авторитет Q1 управляет базой Q2. Кроме того, сборщик Q2 управляет базой Q1.

Рис. 1 Транзисторная защелка

Что такое положительная обратная связь?

Неправильная ассоциация Рис.использует положительную критику. Любая корректировка базового тока Q2 усиливается и обрабатывается обратно через Q1 для усиления первого изменения. Эта положительная критика продолжает изменять базовый ток Q2 до тех пор, пока два полупроводника не перейдут в одно или другое погружение или отсечку. Например, если базовый ток Q2 увеличивается, авторитетный ток Q2 увеличивается. Это увеличивает базовый ток Q1 и авторитетный ток Q1. Больший ток коллектора в Q1 дополнительно увеличит базовый ток Q2.Эта деятельность по усилению и критике продолжается до тех пор, пока два полупроводника не столкнутся в результате погружения. В этой ситуации общая схема действует как выключатель (рис. 1. б). Затем снова, если что-то заставляет ток базы Q2 уменьшаться, ток авторитета Q2 уменьшается, ток базы Q1 уменьшается, ток собирателя Q1 уменьшается, а ток базы Q2 уменьшается еще больше. Эта деятельность продолжается до тех пор, пока два полупроводника не столкнутся с отсечкой. В этот момент схема выглядит как разомкнутый переключатель (рис.в). Цепь (рис. 1. а) устойчива в обоих состояниях: разомкнутом или замкнутом. Он останется в любом состоянии на неопределенный срок, пока не будет подана внешняя сила. Если цепь разомкнута, она остается разомкнутой до тех пор, пока что-то не создаст базовый ток Q2. Если цепь замкнута, она остается закрытой до тех пор, пока что-то не уменьшит базовый ток Q2. Поскольку схема может оставаться в любом состоянии бесконечно долго, она известна как защелка.

Рис. 2 Цепь защелки

Как закрыть защелку?

На рис. 2-а показан крючок, связанный с кучковым резистором с запасным напряжением VCC.Примите, что замок открыт, как показано на рис. 2b. Поскольку ток через резистор кучи отсутствует, напряжение на крюке приближается к напряжению накопителя. Таким образом, рабочая точка находится на нижнем конце линии нагрузки постоянного тока (рис. 2d). Лучший способ закрыть замок, показанный на рис. 2b, — это взлом. Это подразумевает использование достаточно большого запаса напряжения VCC для разделения собирающего диода Q1.

Поскольку управляющий ток Q1 расширяет базовый ток Q2, начинается положительный ввод.Это приводит два полупроводника в погружение, как показано ранее. В момент погружения два полупроводника в идеальном мире выглядят как короткие замыкания, более того, крючок замкнут (рис. 2в). Предпочтительно крюк имеет нулевое напряжение, когда он закрыт, и рабочая точка находится на верхнем конце линии вороха (рис. 2d). На рис. 12а разрыв также может произойти, если первым отделится Q2. Несмотря на то, что пробой начинается с пробоя одного из авторитетных диодов, замыкается он при обоих полупроводниках в пропитанном состоянии.Именно по этой причине термин «прорыв» используется, а не «пробой», для описания такого типа закрытия крюка. Что такое тиристор?

Как открыть защелку?

Как бы мы открыли крючок на рис. 2а? Уменьшив подачу VCC до нуля. Это позволяет полупроводникам переходить от погружения к отсечке. Мы называем этот тип размыкания слаботочным сбросом в свете того факта, что он основан на снижении тока блокировки до значения, достаточно низкого, чтобы снова освободить полупроводники от погружения.

Также читайте здесь:

https://eevibes.com/design-of-voltage-comparator-with-op-amp/

Как спроектировать компаратор напряжения с операционным усилителем?

Как сделать простые схемы SCR

SCR или кремниевые управляемые выпрямители являются членами семейства электронных активных компонентов. Их еще называют Тиристорами.

На рисунке слева показан стандартный электронный символ SCR. На нем показаны три выводных вывода детали, верхний из которых является анодом, нижний — катодом, а центральное удлинение — затвором.Символ очень похож на обычный символ выпрямительного диода с дополнительным выводом со стороны катода. Хотя тиристоры сильно отличаются от диодов, они также выпрямляют переменный ток в ответ на электрические триггеры постоянного тока на входах затворов.

Как вы можете видеть на реальном изображении SCR справа, он выглядит как транзистор. Внешне они могут выглядеть точно так же, как транзисторы, но совершенно разные по техническим характеристикам.

Оба действуют как переключающие устройства, хотя тиристоры удобно работают с высоким напряжением переменного тока, в то время как транзисторы обычно предназначены для применений с низким напряжением постоянного тока.Ориентация выводов указывает, что первый вывод справа является затвором, крайний левый вывод — катодом, а центральный вывод — анодом. Затвор и выводы анода всегда работают по отношению к земле; катодный вывод предназначен для соединения с землей и служит общей клеммой отключения для затвора, а также для анода. Нагрузка, которой необходимо управлять, подключается через вход переменного тока и анод тиристора.

Как работают тиристоры

В отличие от транзисторов, которые могут демонстрировать экспоненциально изменяющуюся схему выходного тока, эквивалентную приложенному входному току переключения, тиристоры имеют определенные уровни срабатывания, ниже которых они могут работать неправильно.Однако, как только уровень срабатывания пересекает оптимальное значение, SCR может переключиться на полную проводимость.

Другим типичным свойством, связанным с SCR, является их «запирающее» поведение с нагрузками, работающими от постоянного тока, когда проводимость между анодом и катодом через защелки нагрузки фиксируется или «удерживается» даже после блокировки триггера затвора. Однако с нагрузками, работающими на переменном токе, вышеуказанный недостаток или, скорее, преимущество отсутствует, и нагрузка включается или выключается точно в ответ на переключение триггеров затвора тиристора.

Следующие несколько простых цепей SCR основаны на указанных выше свойствах устройства. Давайте узнаем, как обсуждаемые функции можно использовать для некоторых полезных приложений.

Прикладные цепи

  • Система контроля безопасности SCR

Простая цепь SCR, работающая от постоянного тока, может использоваться в качестве системы сигнализации, управляемой касанием. Схема включает в себя два транзистора и один SCR в качестве основных активных компонентов, прикосновение к входу конденсатора немедленно переключает пару транзисторов Дарлингтона, которая, в свою очередь, запускает SCR, издавая звуковой сигнал.Поскольку нагрузка (звонок) работает в режиме постоянного тока, она фиксирует непрерывный звонок даже после снятия сенсорного триггера ввода. Цепь «разблокируется» однократным нажатием кнопки S1.

Устройство можно использовать в дверных ручках в зонах с ограниченным доступом, чтобы сигнализация срабатывала каждый раз, когда злоумышленник прикасается к ручке при попытке открыть дверь.

Список деталей

T1, T2 = BC 547B,

R1 = 1 K,

C1 = 0.1 мкФ/400 В,

SCR1 = C 106 или аналогичный.

  • Простая охранная сигнализация тиристора

Другая аналогичная схема с использованием тиристора в качестве основного элемента может быть сделана для аналогичной цели, но тип срабатывания отличается от предыдущей.

Здесь базу транзистора переводят в неактивное состояние, помечая его потенциалом земли, а маркированное соединение прикрепляется к одному из винтов крепления корпуса конкретного гаджета.

Если будет предпринята попытка украсть или снять устройство с его позиции, отсоединив провода, это немедленно вызовет срабатывание транзистора и тринистора, подавая звуковой сигнал подключенной сигнализации.

Список деталей

R1, R2 = 4K7,

D1 = 1N4007,

T1 = BC 547B,

SCR1 = C106,

5 B 900

  • Простая проблесковая лампа переменного тока с использованием SCR

На схеме показано, как с помощью SCR можно изготовить компактную проблесковую лампу переменного тока, работающую от сети.Транзисторы T1 и T2 вместе с другими пассивными компонентами образуют схему генератора регенеративного типа, где C1 и R6 определяют частоту колебаний. P1 также в некоторой степени может использоваться для изменения периодов колебаний, однако его фактическая функция заключается в оптимизации и поддержании регенеративного процесса в цепи, что в идеале достигается, когда P1 установлен примерно в средней области.

Импульсы постоянного тока от эмиттера T1 подаются на затвор тринистора, который реагирует переключением подключенной лампы для создания желаемого мигающего эффекта.

Список деталей

R1, R2, R3 = 1 K,

R4, R6 = 4K7,

R5 = 1 M,

P1 = 47 K,

1

Cu

C2 = 470 УФ / 25 В,

C3 = 0.22 UF / 400 V

D1 = 1N4007,

SCR = C 106

  • 5
    • Уровень воды с использованием SCR

    Диаграмма показывает простой Конфигурация схемы SCR, включающая транзистор пары Дарлингтона для определения повышения уровня воды в резервуаре и SCR, который срабатывает за счет напряжения, полученного от эмиттера вышеуказанного транзистора.

    Согласно диаграмме, когда вода в резервуаре достигает уровня переполнения, чтобы коснуться установленных точек срабатывания, T1 срабатывает за счет утечки напряжения на его основание и плюс. Сигнал, полученный от эмиттера проводящих транзисторов, немедленно запускает SCR и подключенный зуммер постоянного тока, который тревожит всю область ситуации.

    Перечень деталей

    R1 = 1 кОм,

    R2 = 1 м,

    C1 = 0,1 мкФ,

    SCR1 = C 106,

    B1 = зуммер переменного тока.

    Схема индикатора открытия двери, предоставляется по запросу

    Схема, представленная ниже, была разработана мной в ответ на электронное письмо от г-на Ажана. Его сообщение:

    Привет, swagatam,

    У меня проблема с построением схемы, которая соответствует моему требованию ниже:

    3 нормально замкнутых переключателя, прикрепленных к каждой двери (1 переключатель на 1 дверь) в моем доме, когда одна из дверей открывается, красный светодиод загорается и продолжает гореть, даже если дверь была повторно закрыта.То же самое и с другими 2 переключателями.

    Причина: Я хочу построить цепь, по которой я мог бы знать, какая дверь была открыта в моем доме. Чтобы злоумышленник не проник в мой дом.

    Я пытаюсь объединить эти 3 нормально замкнутых переключателя с 3 красными светодиодами, питающимися от батареи 9В. Но не удалось

    Можете ли вы нарисовать мне простую схему того, как я могу этого добиться?

    Большое спасибо

    Ажан

    Малайзия

    О схеме

    Схема встроена в дверной выключатель (нормально замкнутый, когда дверь закрыта), первоначально при выключенном питании.После выполнения соединений питание включается. SCR BT169 остается выключенным, потому что дверной выключатель заземляет положительное напряжение и препятствует его достижению затвора SCR. Светодиод также остается выключенным.

    Теперь в этом положении, если кто-то, возможно, злоумышленник откроет дверь, переключатель также размыкается, пропуская напряжение затвора, которое включает SCR и светодиод.

    Благодаря запирающему свойству тиристора светодиод остается включенным независимо от положения двери, независимо от того, сколько раз она была закрыта или открыта.

    Каждая дверь должна иметь одну такую ​​цепь, но питание можно разделить от одной батареи.

    Разработано и объяснено Swagatam

    Vivitar 283 Flash Review

    Главная  Пожертвовать  Новый   Поиск   Галерея  Отзывы  Практические инструкции  Книги   Ссылки Семинары  О   Контакт

    Vivitar 283 Flash
    Автотиристор (1970–2000 гг.)
    © 2012 KenRockwell.com. Все права защищены.

    Введение   Технические характеристики   Производительность   Использование   Рекомендации   Дополнительно



    Vivitar 283 (для полнокадрового объектива 35 мм, 17.520 унций/496,6 г с четырьмя Sanyo AA Eneloop, около 5 долларов США). Самый большой источник поддержки этого бесплатного веб-сайта — когда вы используете эти ссылки, особенно эту прямую ссылку на них на eBay (см. Как выиграть на eBay), когда вы получаете что угодно , независимо от страны, в которой вы живете. Спасибо! Кен.



    Сентябрь 2012 г.   Better Pictures   Vivitar   Nikon   Canon    Fuji    LEICA   Все обзоры



    GN 80 футов при ASA 100, номинал GN 120.

    Введение         наверх

    Введение   Технические характеристики   Производительность   Использование   Рекомендации   Дополнительно

    Vivitar 283 — самая классическая из всех вспышек в мире. Это полностью автоматическая системная вспышка для использования с большинством цифровых камер, 35-мм и среднего формата. Vivitar 283 — это не только самая популярная в мире вспышка всех времен, но и чрезвычайно модульная: вы можете купить для нее всевозможные сумасшедшие и разумные аксессуары, фильтры для увеличения, модификаторы света, кабели, датчики, аккумуляторы и многое другое.

    Немного более новая модель Vivitar 285 и сегодняшняя Vivitar 285 HV имеют встроенную головку трансфокатора.

    У него есть горячий башмак, а также входящий в комплект кабель для ПК для использования с любой камерой или затвором со стандартным разъемом для синхронизации с ПК.

    Я измерил напряжение синхронизации этого оригинального образца 1970-х годов как 267 В постоянного тока, поэтому не используйте оригиналы на электронных камерах, многие из которых имеют синхронизирующую электронику, которая может быть отключена этой вспышкой. Механические затворы и камеры идеально подходят для использования с этой вспышкой, а более новые версии имеют гораздо более низкое напряжение срабатывания.

    Подсвеченный циферблат калькулятора доставляет удовольствие; просто нажмите маленькую кнопку очистки на задней панели, и циферблат калькулятора равномерно загорится зеленым цветом!

    В отличие от более старых моделей, таких как Vivitar 252, новая тиристорная схема Vivitar 283 использует только ту мощность, которая необходима для каждого выстрела, сохраняя остальную энергию для гораздо более быстрого времени перезарядки и большего количества вспышек, если вы не приближаетесь к концу автоматического диапазона. или стрельба на полной ручной мощности



    Технические характеристики         верхний

    Введение   Технические характеристики   Производительность   Использование   Рекомендации   Дополнительно



    Источники питания

    4 элемента AA в прилагаемом держателе для батареек AP-1.

    Щелочные, Ni-Cd, Ni-MH и Eneloop.

    Батарея 512 В с опциональным корпусом для высоковольтной батареи и шнурами.



    Время перезарядки

    Я измеряю только 5 секунд до включения индикатора готовности и 10 секунд до мигания на 100% с Sanyo AA Eneloop.





    Количество вспышек

    160+ со щелочными элементами.

    80+ с Ni-Cd пакетом NC-1.

    Одинаковое количество вспышек независимо от того, используется ли режим в АВТОМАТИЧЕСКОМ или РУЧНОМ.



    Световой поток

    700 лучевых свечей-секунд (BCPS).

    Номинальное ведущее число 64 (ASA 100 в футах) или 20 (ISO100/DIN 21 в метрах).



    Продолжительность вспышки

    1/2000 секунды (ручной).

    1/2 000 ~ 1/30 000 секунды (Авто).



    Цветовая температура

    6000° Кельвина.



    Освещение

    55º x 55º (закрывает объектив 35 мм для FX или объектив 24 мм для DX.)



    Автоматические диапазоны

    от 2 до 9 футов

    и

    от 2 до 17 футов



    Автоматический датчик угла измерения

    15.º



    Размер

    3-1/2 x 1-9/16 x 3-1/16 дюйма.

    88,5 х 39 х 77 миллиметров.



    Масса

    7,150 унций/202,7 г, измерено с двумя Sanyo AA Eneloop.

    Номинальная 5-1/4 унции. (150 г), пустой.



    Принадлежности

    Включенный шнур переменного тока SB-1 для работы от сети переменного тока (батареи не требуются; работает от 120 и 220 В).

    В комплекте чехол на молнии.

    Дополнительный никель-кадмиевый блок NC-1.

    Дополнительное многовольтное зарядное устройство переменного тока MV-1 (заряжает аккумулятор во время вспышки).

    Дополнительный метрический счетчик (DIN/метры).



    Качество

    Сделано в Корее.



    Производительность         верхний

    Введение   Технические характеристики   Производительность   Использование   Рекомендации   Дополнительно

    Самое приятное в этой вспышке то, как хорошо она убирает постоянно подключенный шнур синхронизации и великолепный циферблат калькулятора с подсветкой.

    Так как шнур синхронизации является несъемным, все, что вы покупаете, должно иметь свои шнуры синхронизации.

    В 2012 году я измерил фактическую светоотдачу моей Vivitar 283 как ведущее число 45 в футах при ISO 100, что на одну ступень меньше ее номинального GN 64. Это типично для всех вспышек и неплохо для протестированной вспышки 1970-х годов. в 2012 г.

    Несмотря на то, что время перезарядки составляет 7 секунд, я измеряю только 4 секунды до включения индикатора готовности с помощью Sanyo AA Eneloop.

    Самое ужасное в этой вспышке то, что в режиме АВТО она сбрасывает всю мощность при каждом снимке, точно так же, как если бы вы снимали в РУЧНОЙ на полной мощности.

    Я измерил напряжение на клемме синхронизации как 203,8 В постоянного тока, так что следите за ним с новейшими камерами.

    Я измеряю около 100 мА потребляемого тока в режиме холостого хода при включенной лампочке готовности.



    Использование         верхний

    Введение   Технические характеристики   Производительность   Использование   Рекомендации   Дополнительно



    Синхронизация

    ПРЕДУПРЕЖДЕНИЕ: Не используйте его на новых электронных камерах, так как напряжение синхронизации более 200 вольт может повредить новые камеры.Используйте его только с механическими камерами или с камерами, рассчитанными на использование с синхронизирующим напряжением 250 вольт или выше.

    Вставьте ее в горячий башмак, как и любую другую вспышку.

    Для старых камер вытяните шнур синхронизации снизу и подключите его к затвору или камере.



    Воздействие

    Установите шкалу калькулятора на светочувствительность пленки. Графика немного сбивает с толку, так как она предназначена для упрощения установки ASA 160 для High-Speed ​​Ektachrome, ASA 64 для Kodachrome X и ASA 125 для Plus-X.

    «160» на самом деле находится над точкой для ASA 200, с линией до точки ASA 160.

    «125» на самом деле находится над точкой для ASA 100 с линией до точки ASA 125.

    «64» на самом деле находится над точкой для ASA 50 с линией до точки ASA 64.

    Включите вспышку, и кнопка над выключателем питания (под калькулятором) загорится неоново-оранжевым цветом, когда вспышка будет готова. Если вы хотите протестировать вспышку, просто нажмите оранжевую кнопку.

    Чтобы циферблат ярко загорелся зеленым цветом, нажмите кнопку сверху.

    Для использования на расстоянии до 9 футов выберите КРАСНЫЙ АВТОМАТИЧЕСКИЙ режим на переднем ползунковом переключателе и установите диафрагму, указанную на шкале калькулятора на вашей камере. Как показано для пленки ASA 125, установите значение f/8.

    Для использования на расстоянии до 17 футов выберите режим BLUE AUTO на переднем ползунковом переключателе и установите диафрагму, указанную на шкале калькулятора на вашей камере. Как показано для пленки ASA 125, установите f/4.

    Для РУЧНОЙ экспозиции сфокусируйте камеру, посмотрите на расстояние и используйте диафрагму, показанную рядом с этим расстоянием.



    Фактическая выходная мощность

    Типично для всех электронных вспышек, фактическая максимальная или ручная выходная мощность на стоп меньше номинальной.

    Если вы снимаете отпечатки (негативы), не беспокойтесь, но если вы снимаете на слайд-пленку, она действительно достигает только около 6 футов в режиме КРАСНЫЙ АВТО или 11 футов в режиме СИНИЙ АВТО. начинает недоэкспонировать; попробуй свой и посмотри.

    Поскольку фактическая выходная мощность на стоп меньше номинальной (как и у большинства вспышек), я предлагаю установить ASA на половину фактической мощности вашей пленки. Например, для пленки ASA (ISO) 100 установите ASA 50.



    Питание от батареи

    Автоматическое отключение отсутствует. Если вы оставите его включенным, он разрядит полные щелочные, никель-металлогидридные элементы или элементы Eneloop примерно за 24 часа.



    Уход за конденсаторами

    Vivitar предлагает формировать конденсатор ежемесячно, позволяя индикатору готовности светиться 10 секунд и отключая вспышку.Повторить пять раз.

    Оставьте светиться оранжевым светом, когда уберете вспышку; не поддавайтесь искушению взорвать последний заряд.



    Рекомендации         наверх

    Введение   Технические характеристики   Производительность   Использование   Рекомендации   Дополнительно

    Эта вспышка стоит около 5 долларов на eBay и является отличным легким выбором для использования со старыми камерами, у которых нет горячего башмака.

    Для использования с более новыми камерами с горячими башмаками я бы предпочел вспышку с тиристором, чтобы она не потребляла столько энергии батареи в АВТО, но если вы снимаете в РУЧНОМ, то это отличный, сверхмощный качественная классическая вспышка.

    Этот Vivitar 283 сделан намного лучше, чем большая часть небрендового барахла, продаваемого сегодня новым. В свое время Vivitar был ведущим профессиональным производителем вспышек, и большинство профессионалов сняли пару Vivitar 283. Я знаю, что сделал!

    Только не взорвите свои электронные схемы синхронизации, используя это на камере с автофокусом. Прочтите свое руководство и посмотрите, может ли ваша камера выдерживать 250 В, и все будет в порядке, но многие новые камеры работают только при напряжении синхронизации ниже 25 В.

    Если вы нашли время и энергию, которые я потратил на то, чтобы поделиться этим подробным обзором флэш-памяти за 5 долларов, полезными, самый большой источник поддержки этого бесплатного веб-сайта — это когда вы используете эти ссылки, особенно эта ссылка непосредственно на них на eBay (см. Как Выиграть на eBay), когда вы получаете что-либо , вне зависимости от страны, в которой вы живете.Спасибо! Кен.



    Дополнительная информация         наверх

    Введение   Технические характеристики   Производительность   Использование   Рекомендации   Дополнительно

    Vivitar 283 Руководство пользователя (прокрутите вниз).



    Помогите мне помочь вам         наверх

    Я поддерживаю свою растущую семью через этот веб-сайт, каким бы сумасшедшим он ни казался.

    Самая большая помощь, когда вы используете любую из этих ссылок на Adorama, Amazon, eBay, Ritz, Calumet, J&R и ScanCafe, когда вы получаете что угодно, независимо от страны, в которой вы живете.Это вам ничего не стоит, и это самый большой источник поддержки для этого сайта и, следовательно, для моей семьи. В этих местах лучшие цены и обслуживание, поэтому я пользовался ими еще до того, как появился этот сайт. Всем рекомендую лично .

    Если вы найдете это страница так же полезна, как книга, которую вам, возможно, пришлось купить, или мастер-класс, который вы, возможно, пришлось взять, не стесняйтесь помочь мне продолжать помогать всем.

    Если вы получили свое снаряжение по одной из моих ссылок или помогли иным образом, вы семья.Это замечательные люди, такие как вы, которые позволяют мне постоянно добавлять на этот сайт. Спасибо!

    Если вы еще не помогли, пожалуйста, сделайте это и рассмотрите возможность помочь мне подарком в размере 5 долларов.

    Поскольку эта страница защищена авторским правом и официально зарегистрирована, изготовление копий, особенно в виде распечаток для личного пользования, является незаконным. Если вы хотите сделать распечатку для личного использования, вам предоставляется разовое разрешение, только если вы платите мне 5,00 долларов США за распечатку или ее часть. Спасибо!



    Спасибо за прочтение!





    г.и миссис Кен Роквелл, Райан и Кэти.



    Главная  Пожертвовать Новый   Поиск   Галерея  Обзоры Практические рекомендации Книги Ссылки Семинары  О  Контакт

    Как работает SCR и основные схемы

    Вы когда-нибудь видели SCR? Некоторые могут использовать его вместо переключателей и реле. Потому что мы видели, что он работает быстро и тихо.

    Звучит неплохо, не так ли?

    Если мы собираемся узнать, как работает SCR. Позвольте мне объяснить их вам.

    Что такое SCR?

    SCR представляет собой полупроводниковый и тиристорный прибор, важный для силовой электронной схемы. SCR расшифровывается как Silicon Controlled Rectifier.

    Конечно, эти слова вам не нужны. Вам не нужно сдавать экзамены. Мы просто используем его достаточно хорошо, верно?

    Приложение SCR

    Как мы можем использовать SCR? множество приложений, например:

    • Используйте для нагрузки тока, от 0,8 до 10000 А или более.
    • Управление освещением
    • Управление скоростью двигателя
    • Выпрямительные цепи для преобразования переменного тока в постоянный.
    • Или Преобразование постоянного тока в переменный.
    • Используйте вместо выключателя или реле для включения и выключения нагрузки.
    • Коммутационные цепи, требующие очень высоких скоростей.
    • Нужен работающий искробезопасный выключатель.
    • Используется вместо сильноточного диода. Преимущество в том, что он управляется малыми токами. Как транзистор.
    • И многое другое.

    Что вам нужно?

    Структура и эквивалентная схема

    Представьте, что вы берете молоток, чтобы разбить SCR.Видите ли, это четырехслойная структура. И имеет 3 соединения PN. Некоторые называют 4-слойным диодом PNPN. Потому что он пропускает ток только в одном направлении.

    Символ SCR

    Сравните символ диода и SCR. SCR похож на диод. Просто есть больше ноги G только.

    Также имеет 3 вывода, как у биполярного транзистора. Но названия различаются, в том числе:

    • «A» означает анод
    • «K» означает катод
    • «G» означает затвор

    См. Структуры SCR еще раз.Теперь сравним его с транзисторами.

    Мы больше знакомы с транзисторами, чем с тринисторами.

    Итак…

    Мы можем легко преобразовать оба типа транзисторов NPN и PNP в SCR.

    Здесь два транзистора подключены как SCR.

    Если сравнить обе схемы.

    • Затвор SCR представляет собой коллектор (C) транзистора PNP и базу (B) транзистора NPN.
    • Анод SCR является эмиттером (E) транзистора PNP.
    • Катодом SCR является эмиттер (E) NPN-транзистора

    Мы узнаем, как это работает, из примера схемы позже (ниже).

    Что еще?

    Работа SCR

    Трудно объяснить, как легко понять работу SCR. Но я постараюсь сократить его подробные детали. Оставив только важные принципы для основного использования.

    В обычной цепи SCR. Мы всегда подключаем нагрузку последовательно с выводом «А» и плюсом питания. Но катод (К) подключается к отрицательному источнику питания.
    Здесь работает SCR под двумя головками:

    Режим открытых ворот

    См. схему.

    При отсутствии напряжения на затворе.

    Есть 2 случая для изучения:

    • Прямое смещение Под PN-переходом SCR возникает ситуация, как в NPN-транзисторе с открытой базой. Таким образом, через нагрузку RL и SCR ток не течет. Но , если мы будем постоянно увеличивать напряжение питания. Пока точка с обратным смещением не сломается.
      Сделать SCR теперь сильно проводящим. Это состояние «Включено». Но в обычном случае мы не добавляем источник высокого напряжения. Мы назвали прямое напряжение пробоя в прямом направлении.
    • Обратное смещение Напротив, мы меняем полярность питающего напряжения. Это похоже на обратное смещение диода. Если мы увеличим напряжение все больше и больше. До одной точки тиристоры будут проводить сильный ток и в конце концов будут повреждены. Мы назвали обратное напряжение пробоя.

    Таким образом, мы должны использовать более низкое напряжение, чем напряжение пробоя. Характеристики каждого SCR различны. Мы должны детально изучить информацию.

    Не только это.

    Вы бы не использовали SCR без тока затвора, верно?

    Введите напряжение затвора

    Пока мы запускаем затвор вводом небольшого тока.Это положительно, если сравнивать с катодом. Заставляет SCR работать правильно. Мы часто этим пользуемся.

    Но не забывайте, что напряжение между A и K должно быть ниже напряжения пробоя.

    Когда SCR проводит ток через анод к катоду. Затем он продолжает работать на этом токе. Даже если мы удалим затвор, то это уже будет.

    Если мы уменьшим ток, протекающий через анод к катоду, это приведет к току удержания. Это приводит к остановке SCR.

    См. на графике:

    Ток удержания — это наименьший ток, при котором SCR все еще работает.

    И IG1, и IG2 показывают ток затвора. Если мы введем этот более ток, он будет работать быстро.

    Размер и форма SCR

    В настоящее время существует много типов SCR в зависимости от области применения. Также существует множество спецификаций или квалификаций SCR.

    Мы можем разделить на 2 свойства. Это:

    • Выдерживает ток 0,8-2000 ампер.
    • Выдерживает падение давления на нем. Может быть от 200 В до более 1000 В и т. д.

    Благодаря этим качествам существуют тиристоры различных форм.

    Популярный для меня образец SCR

    Иногда можно удивиться. Можно ли использовать существующий SCR взаимозаменяемо? Или выбрать какой купить Самый экономичный.

    Позвольте мне привести пример 6 SCR, которые следует использовать.

    • 2N5060: 30В 0,8А, ТО-92. Похоже на транзистор 2N2222.
    • T106D1 : 400V 4A Чувствительные ворота SCR, до-220
    • C106B1 : 200V 4A A, до-202
    • 2N6507 6 SCR: 400V 25A, до-220
    • C38M : SCR 600V 35A , ТО-65
    • 2N6509 : 800В 250А, ТО-220АБ

    Что еще?

    Как подобрать SCR

    При использовании SCR учитывайте его ограничения.Которые всегда указывает производитель.

    Важно знать:

    • 1. VBO (прямое напряжение пробоя) — это напряжение, при котором SCR начинает проводить ток без тока затвора. Или максимальное напряжение, которое может выдержать SCR.
    • 2. IFmax (Максимальный прямой ток) — максимальный ток, который может протекать через SCR без повреждения SCR.
    • 3. IGTmin (Минимальный ток срабатывания затвора) — это минимальный ток срабатывания затвора, который может запускать SCR.
    • 4. IH (Ток удержания) — наименьший ток, протекающий через A-K. Это может продолжать работу SCR.
    • 5. VB (Пиковое обратное напряжение) — обратное напряжение, подходящее для SCR. Может выйти из строя

    Например, T106D SCR — 400 В, 10 А.
    Означает SCR VBO = 400 В и
    IF (max) = 4A. Но средний ток: 2,5 А, IH = 20 мА, IGT = 200 мкА.

    Таким образом, мы должны использовать SCR, а не сверх его возможностей. Это может привести к слишком высокой температуре и повреждению в конце.

    Как запускается SCR

    Мы можем запускать разными способами. Я хотел бы разделить на 2 типа блока питания:

    1. Использование блока питания постоянного тока

    Мы часто используем его с блоком питания постоянного тока. Это так просто.

    См.:

    Он показывает принципы, благодаря которым тиристоры проводят ток постоянным током.

    На рисунке 2 цепи.

    Ток запуска не зависит от источника питания.

    2. Получите ток запуска от одного источника питания с резисторами делителя.

    Но обе схемы имеют одинаковый принцип.

    Подаем плюс на анод SCR. И минус к катоду.

    Затем подать небольшой ток на затвор тринистора. Мы назвали триггерный ток. И это напряжение должно быть только положительным по сравнению с катодом.

    Если уровень тока затвора все еще ниже тока запуска. СКР работать не будет. Но когда SCR проводит ток сейчас. Он вообще будет продолжать работать. Даже уменьшим или удалим триггерный ток.

    2. Использование блока питания переменного тока

    В большинстве случаев мы используем SCR в качестве переключателей силовой электроники. Для включения-выключения любых цепей нагрузки. Но SCR проводит ток только в одном направлении. Или напряжение постоянного тока, как указано выше.

    Однако мы можем использовать SCR в источнике питания переменного тока.

    Представьте, что вы можете управлять двигателем, лампой и многим другим от сети переменного тока с помощью SCR.

    Звучит неплохо, не так ли?

    Разделю на 2 корпуса.

    1. Запуск постоянным током.

    Смотрите изображение схемы.Цепь запуска представляет собой напряжение постоянного тока. Он может управлять включением-выключением SCR.

    Вы понимаете? Посмотрите:

    Посмотрите на изображение сигнала в различных точках цепи SCR. Сигнал, проходящий через нагрузку, станет пульсирующим постоянным напряжением.

    Это схема половинного выпрямителя и схема переключателей. Мы можем управлять триггерной схемой.

    Предположим, что мы вводим триггерное напряжение постоянного тока (Turn ON). Он находится в фазе с источником переменного тока. Заставляет SCR проводить ток к нагрузке в форме волны.

    Мне неудобно, Не могу описать словами. Ты выглядишь график лучше.

    Загрузите этот

    Все полноразмерные изображения ЭТОГО СООБЩЕНИЯ в формате PDF в электронной книге. Спасибо, поддержите меня. 🙂

    Примеры простых схем с использованием SCR

    Если вы еще не поняли. Вы можете посмотреть на схему ниже. Для развития вашего воображения

    Транзистор в качестве триггера тринистора

    Эта схема работает аналогично тринистору. Когда триггерный вход имеет высокий уровень, оба транзистора Q2 (транзисторы PNP) и Q1 (транзисторы PNP) будут работать.Следовательно, ток течет к базовому выводу Q2, который имеет напряжение 0,7 вольта на резисторе R1.

    Когда мы срезаем триггерное напряжение, транзисторы могут продолжать работать из-за тока базы. Мы можем сбросить цепь, отключив цепь питания. В этой схеме мы нажимаем кнопку переключателя S1-reset только.

    Звуковая магия с использованием SCR 2N1599

    Эта схема может быть обманкой.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
