Эта статья в основном описывает метод выбора варистора, в основном метод выбора параметров варистора и вопросы, требующие внимания при использовании варистора.
1, метод выбора параметров варистора
(1) Выбор напряжения варистора V1ma
Для приложений защиты от перенапряжения напряжение варистора должно быть больше, чем фактическое напряжение цепи, которое можно выбрать с помощью:
V1ma = a * U / (b * c)
В формуле:
a — коэффициент флуктуации напряжения питания. Вообще беру 1,2;
U — действующее значение рабочего напряжения постоянного или переменного напряжения волновой цепи;
b — ошибка напряжения варистора, обычно 0,85;
c — Коэффициент старения чувствительного к давлению компонента обычно составляет 0,9.
Значение V1mA, рассчитанное по вышеприведенной формуле, в 1,5 раза превышает рабочее напряжение постоянного тока. Пик напряжения следует учитывать в состоянии переменного тока.
Поэтому результат расчета должен быть расширен в 2 раза.
(2) Выбор пропускной способности
Как правило, пропускная способность, заданная продуктом, является импульсным испытанием, когда напряжение варисторного варистора составляет менее ± 10% от начального значения в случае импульсного испытания в соответствии с формой волны, количеством ударов и временем интервала, заданным параметром стандарт продукта Текущая стоимость. Количество ударов, которые может выдержать варистор, зависит от формы волны, амплитуды и интервала времени. Когда амплитуда сигнала тока уменьшается на 50%, количество ударов может быть удвоено. Поэтому в практических применениях импульсный ток, поглощаемый варистором, должен быть меньше максимальной пропускной способности изделия, чтобы варистор имел длительный срок службы.
При выборе пропускной способности основное внимание уделяется тому, используется ли варистор для молниезащиты или предотвращения рабочих перенапряжений внутри электронного оборудования и оборудования.
Как правило, пиковое значение напряжения наведенного удара молнии примерно в 3,5 раза больше рабочего напряжения. Если он в основном используется для молниезащиты, можно выбрать варистор молниезащиты, и его пропускная способность составляет 3 кА, 5 кА, 20 кА и другие варианты. Фактический обнаруженный ток молнии находится в диапазоне 200-3000А, и большинство из них составляет менее 100 кА. Пусковой ток, генерируемый внутренней работой электронных приборов и оборудования, обычно составляет менее 500 А, и можно выбрать варистор общего назначения.
(3) Выбор толерантности к энергии
Энергия, поглощенная варистором, может быть рассчитана по формуле:
W = КИУТ (J)
Где: I — пик тока, протекающего через варистор;
U — напряжение, генерируемое на варисторе при прохождении через него тока I;
Т — ток I длится в течение определенного периода времени;
K — коэффициент формы волны, K = 1 для прямоугольных волн 2 мс; K = 1,4 для волн 8/20 мкс; K≈1,4 для волн 10/1000 мкс.
В практических применениях энергия, запасенная в цепи (такая как энергия и паразитная энергия на катушке и конденсаторе), требует, чтобы варистор поглощал. В этом случае при выборе варистора сумма накопленной электрической энергии в контуре должна быть меньше энергии, поглощаемой варистором.
В настоящее время варистор, произведенный варистором, имеет большую разницу в емкости, поэтому принят принцип, не влияющий на нормальную работу схемы. Общий варистор подходит для использования на частотах ниже 300 Гц.
2. Вопросы, требующие внимания при использовании варистора
1 Необходимо принять меры защиты варистора, чтобы избежать повреждения варистора и устройства из-за неопределенности в зоне исключения.
2 Варистор не должен устанавливаться вблизи источников тепла или горючих компонентов. Лучше иметь зазор больше 3 мм, чтобы он работал в указанном диапазоне рабочих температур.
3 Рабочее напряжение варистора (напряжение, подаваемое на варистор непрерывно) не должно превышать максимальное постоянное рабочее напряжение.
4 В приложениях, где импульсные токи повторяются, пиковый импульсный ток и импульсная энергия через варистор не должны превышать характеристики ресурса импульса.
5 Когда импульсный импульс подается на варистор с коротким прерывистым повторением, средняя мощность в это время должна быть ниже максимальной статической мощности.
6 Если термистор подключен между токоведущей частью устройства и металлическим корпусом, необходимо принять необходимые меры для предотвращения несчастных случаев, вызванных персоналом.
7 Варистор следует использовать под прямыми солнечными лучами и не следует использовать на открытом воздухе и на открытом воздухе.
8 Варистор должен избегать работы в условиях высокой температуры и высокой влажности, таких как ветер, дождь и водяной пар, а также должен избегать работы в условиях пыли, соли и вредных газов. Защитные коробки должны быть использованы для защиты при необходимости.
9 Не используйте растворитель, такой как ацетон, для очистки варистора во время использования, чтобы не повредить капсулированную эпоксидную смолу.
10 варистор следует хранить на складе с температурой ниже 40 ° С и относительной влажностью не более 75% относительной влажности. На складе не должно быть агрессивных газов. Хранящийся на складе варистор не может подвергаться воздействию прямых солнечных лучей.
Анализ работы и выбор варистора контактора переменного тока
Как выбрать варистор? Какой варистор следует использовать на обоих концах катушки контактора переменного тока, придерживаясь принципа обслуживания большинства пользователей, давайте покажем вам, как выбрать варистор для популярной науки.

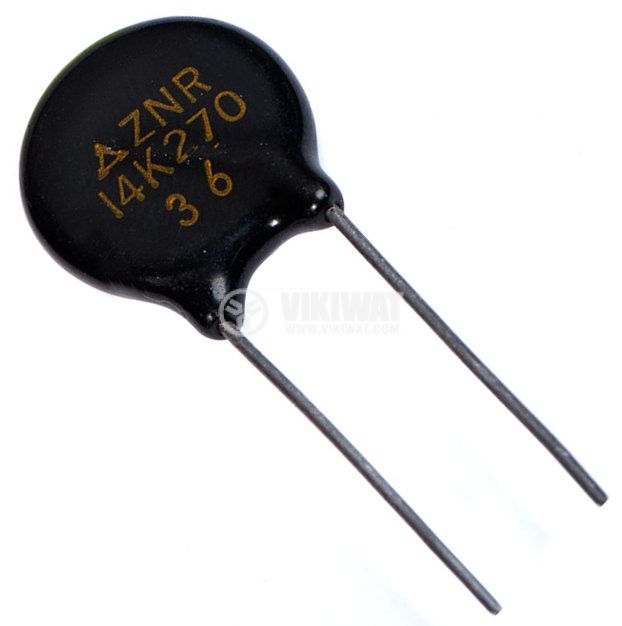

Прежде всего давайте разберемся, что такое варистор: это резистивный прибор с нелинейными вольт-амперными характеристиками. Он в основном используется для напряжение зажимая, когда Цепь подвергается перенапряжению и поглощает избыточный ток для защиты чувствительных устройств. Хорошая линейность, большая токовая нагрузка, низкий нормальный ток утечки, низкий уровень остаточного напряжения, быстрая реакция и отсутствие свободного хода.
Он широко используется в системах электроснабжения, ограничителях перенапряжения, системах безопасности, защите двигателей, автомобилестроении. Электронный системы, бытовая техника и др.
Почему варистор подключен параллельно к обоим концам катушки контактора переменного тока? Чтобы контакты контактора замкнулись, в катушке должен быть достаточный ток. Когда контактор обесточен, возникает самоиндуцированная электродвижущая сила. Поскольку катушка мгновенно обесточивается, скорость изменения тока очень велика, поэтому самоиндуцированная электродвижущая сила также очень велика. Мгновенное высокое напряжение сломается Электронный устройства, которые превышают выдерживаемое напряжение и даже превышают выдерживаемое напряжение самой катушки контактора, чтобы повредить катушку. Таким образом, чтобы защитить электронные компоненты в схемаЧтобы поглотить воздействие тока в момент отключения питания катушки и улучшить коэффициент мощности, варистор должен быть подключен параллельно на обоих концах катушки контактора переменного тока.
Характерной чертой варистора является то, что когда напряжение на нем ниже определенного значения, он почти не проводит ток, что эквивалентно разомкнутой цепи; а когда напряжение на нем превышает определенное значение, он выходит из строя, что почти эквивалентно короткому замыканию. Поэтому мы выбираем безопасный рабочий ток варистора больше, чем ток катушки, чтобы варистор мог быть восстановлен до состояния разомкнутой цепи после отключения питания. Выбор напряжения пробоя варистора больше, чем напряжение возбуждения катушки, может предотвратить ток варистора, когда катушка обычно находится под напряжением.
Следовательно, выход ПЛК заказчика подключен к контактору переменного тока 220 В переменного тока, и предохранитель необходимо подключить последовательно в линии перед варистором, чтобы при перенапряжении в линии варистор вышел из строя и вызвал срабатывание предохранителя. дуть. Варистор, который следует выбрать в это время, составляет 430 В ~ 470 В. Если он используется для молниезащиты, он должен быть подключен между линией и землей, а предохранитель также должен быть подключен последовательно.

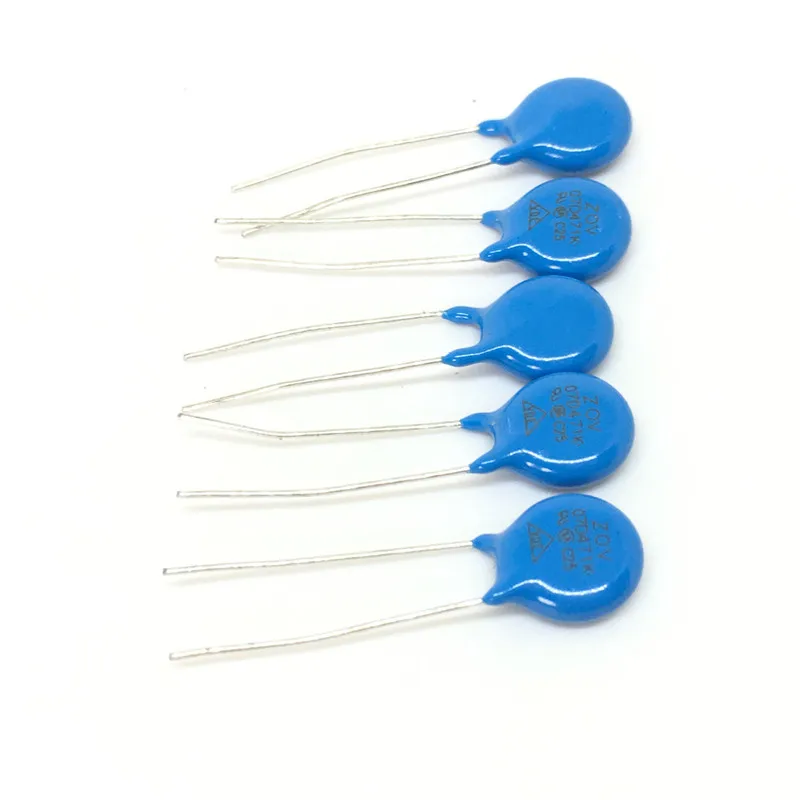

Варистор MOV из оксида металла ZOV 10D560K 10K560 10 мм Варистор напряжение: 56 в оксид цинка
Описание и отзывы
Характеристики
MOV металлооксидный Варистор ZOV 10D560K 10K560 10 мм Варистор напряжение: 56в оксид цинка
Как выбрать Металлооксидные варисторы?
• Какой диапазон ACrms или DC напряжения в приложении?
• Как Варистор будет подключен в цепи?
• Рассчитать требуемое напряжение варистора на 10%-25% выше среднего или постоянного напряжения системы.
• Рассчитать необходимый уровень энергии варистора на основе энергии в переходном напряжении.
• Рассчитать форму волн импульсного тока от перенапряжения напряжения и волнового сопротивления.
• Убедитесь, что выдерживаемый скачок тока варистора достаточно. • Проверьте, достаточно ли максимальной энергии и скачков напряжения варистора.
• Проверьте соотношение: максимальное Выдерживаемое Напряжение защищенного устройства> Максимальное зажимное Напряжение Варистора> реальное зажимное напряжение> напряжение пробоя варистора> Рабочее напряжение защищенного устройства.

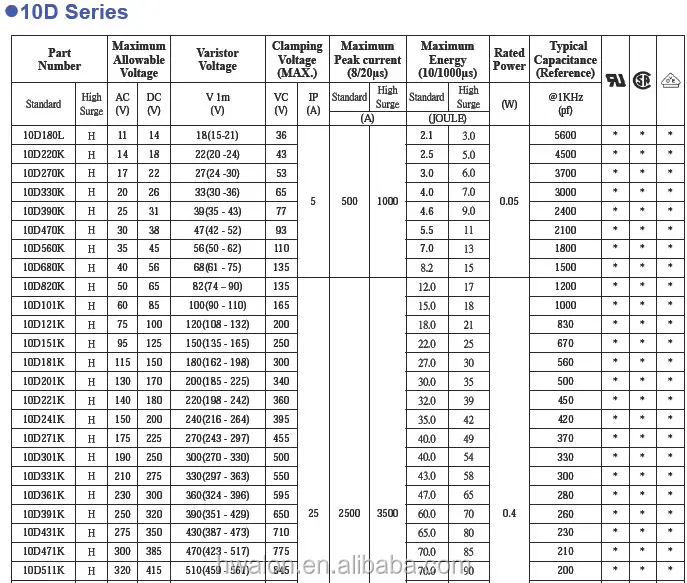

Электрические характеристики
