Как соединить провода?

Кому-то может показаться, что в этом нет абсолютно ничего сложного, однако впоследствии, если не проявить должного внимания, это чревато выходом проводки из строя, и даже невозможностью восстановить ее без проведения капитального ремонта.

Именно поэтому и необходимо знать, в каких случаях и какую методику соединения необходимо применять, чтобы добиться наилучшего результата.

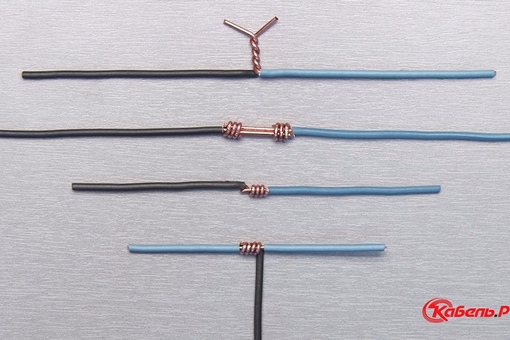

Как соединить два провода

Соединение пары проводов наиболее распространенный случай, когда потребителю необходимо создать цепь, но без разрыва обойтись не получается.

В зависимости от условий эксплуатации различают такие виды соединений:

  • · пайка – надежное соединение, используют в низковольтных цепях, электронике и бытовых сетях с незначительной нагрузкой;
  • · механический зажим – используется в бытовых и промышленных сетях, в зависимости от мощности нагрузки применяют и соответствующие типы зажимов;

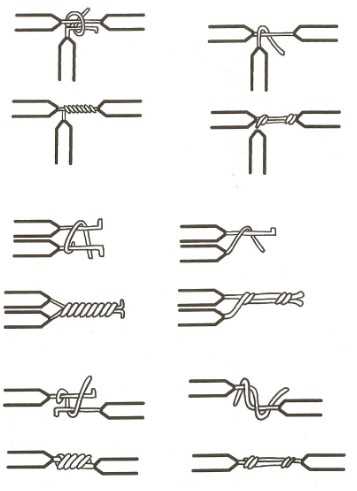

  • · механическая скрутка – наиболее простой и всем доступный способ, может использоваться в бытовых сетях.

Наиболее часто, в бытовых условиях, особенно когда необходимо быстро выполнить соединение, а под рукой ничего другого нет, выполняют именно скрутку, а для механической прочности еще и совмещают с пайкой, но при условии, что к линии не будут подключаться мощные нагревательные приборы, что может привести к расплавлению припоя.

В том случае, если такое все же предвидится, то рекомендуется оставить скрутку в первоначальном положении, или воспользоваться зажимом.

Как соединить 3 провода

Довольно часто возникает ситуация, когда требуется соединить не два, а три провода, например, при подаче энергии от одной фазы сразу к двум потребителям, и в таких случаях, наиболее удобным способом соединения является именно механический зажим.

В зависимости от того, насколько велика будет нагрузка, необходимо подобрать и соответствующую модель используемого зажима. Наиболее простой вариант – металлическая гильза, в которую с двух сторон вводятся провода, с одной стороны подающий, а с другой, предварительно скрученные между собой, питающиеся.

Если один из проводов имеет большее сечение, то именно его заводят в гильзу без скручивания. После того, как провода заведены, соединение фиксируется прижимными винтами.

Если провода небольшого сечения то используется и обычная скрутка всех трех, для плотности соединения используют пассатижи. Место скрутки можно закрыть пластиковым нарезным колпачком.

Как соединить провода разного сечения

Довольно часто приходится соединять и провода имеющие разное сечение, это можно увидеть в распределительных щитах жилых домов, когда от питающей жилы, отходят ответвления к каждой из квартир.

Разница в сечениях, и иногда значительная, прежде всего подразумевает очень плотное соединение, во избежание нагрева в этом месте.

Как раз наиболее применяемым способом соединения в таком случае становится именно скрутка. Несмотря на кажущуюся отсталость такого способа, многие специалисты могут подтвердить, что если скрутка выполнена качественно, то способна выдержать намного большую нагрузку и температуру, чем зажим.

Скрутку целесообразно сделать в том случае, когда необходимо сделать ответвление от магистральной линии, не имеющей разрыва. В таком случае, на выделенном участке, просто снимается слой изоляции, и окончание подключаемого провода обкручивается вокруг сердцевины линии.

Когда все же имеет место разрыв провода, то могут применяться, механические зажимы, или клеммные колодки, да и любое другое устройство, где конструктивно предусмотрена возможность соединения таких размеров сечений.


Как подключить люстру — Лайфхакер

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

  • люстра;
  • стриппер или нож — для зачистки проводов;
  • индикатор напряжения — для определения фазы;
  • мультиметр — для проверки цепи;
  • прямая и крестовая отвёртки — для монтажа;
  • самозажимные клеммы Wago — для соединения проводов;
  • кусок проволоки — для поддержки люстры во время подключения;
  • дюбели или шурупы — для крепления люстры;
  • перфоратор — для сверления отверстий в бетоне;
  • шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Провода внутри люстры / atcharlotteshouse.com

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

  • На мультиметре установите режим прозвонки цепи.
  • В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
  • В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
  • Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

  • Одна клавиша — два провода.
  • Две клавиши — три провода.
  • Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

domovod.su

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

YouTube-канал Krzysztof Klimas

  • Включите все клавиши на выключателе.
  • Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
  • Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

1 / 0

Все пять ламп объединены в одну группу / kuhnidizayn.ru

2 / 0

Лампы разбиты на две группы: 2+5 / kuhnidizayn.ru

Обычно выбирают следующие типы коммутации.

  • Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
  • Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
  • Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

fb.ru

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

YouTube-канал Gewacom

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

  • С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
  • Таким же образом соедините между собой фазные провода первой группы ламп.
  • Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220. ru

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

avito.st

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

YouTube-канал Gewacom

Монтажную планку необходимо надёжно закрепить.

  • В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
  • В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
  • В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

viktorpotapov.incpalife.ru

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

  • Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
  • Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами



YouTube-канал «Электрик в доме»

  • Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
  • Соедините один из фазных проводов с клеммой фазных жил первой группы.
  • Повторите предыдущий пункт для остальных групп ламп.
  • Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

housemaster24.ru

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

  • Аккуратно уложите провода внутри корпуса.
  • Совместите крепёжные отверстия с винтами на монтажной планке.
  • Заверните на винты декоративные гайки.
  • Установите плафоны на люстру, если снимали их ранее.



YouTube-канал «Электрик в доме»

11. Включите электричество

glazovlife.ru

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Читайте также ⚒🏡💡

Как подключить люстру, если у нее три провода?

Вам понадобится:

  1. Тестер;
  2. Индикаторная отвертка;
  3. Термоусадочная трубка.

Первым делом необходимо определить фазные и нулевой провода, если они не промаркированы. Для этого поочередно каждые два провода прозванивают с помощью тестера. Нулевой провод будет «звонить» с каждым из двух оставшихся.

Эту операцию необходимо провести как с люстрой, так и с комнатной проводкой.

Как определить фазы в комнатной проводке?

Работы по определению фаз следует выполнять при наличии напряжения в сети. Поэтому техника безопасности стоит на первом месте. Для надежности лучше использовать резиновые перчатки. Перебирая попарно провода, с помощью тестера, находим комбинацию, в которой индикатор подает сигнал. Сигнал поступит только в случае соединения «фаза-ноль».

Если планируется установка двухкнопочного выключателя, фазы аккуратно разводят в стороны. Если выключатель будет на одну кнопку, то фазы спаивают между собой. Важно помнить, что провода из меди и алюминия следует крепить между собой болтовым соединением и ни как не на «скрутке».

Как повесить люстру?

На этом этапе следует отключить электропитание всей квартиры. Исходя из этого, работы по монтажу люстры лучше выполнять в светлое время суток или при наличии добротного фонаря. Отключив питание и убедившись в этом с помощью индикаторной отвертки можно крепить люстру. Первым делом ее нужно зафиксировать на крюке. Затем соединить провода следующим образом: фаза-фаза и ноль-ноль.

Стыки проводов рекомендуется закрыть с помощью термоусадочной трубки. Стоит она дешево, а надежность и безопасность соединения повышается в разы. Перед тем как окончательно зафиксировать люстру на своем месте следует подать электричество и проверить правильность работы выключателя. Если все сделано верно, то одна кнопка включит часть ламп, а обе кнопки во включенном положении зажгут люстру полностью. После этого можно преступать к окончательной фиксации люстры.

Способы соединения электрических проводов. Shop220

  Для того, чтобы создать хороший контакт при соединении электрических проводов необходимо очень надёжно и качественно его выполнить. Это очень важный момент, который нужно всегда обязательно учитывать при выполнении монтажа электропроводки, ведь во время проведения подобных работ нельзя избежать обязательного соединения проводов.

  Существуют два самых главных требования, которые предъявляются к электрическим контактам в местах соединения проводов. Во-первых, это отсутствие добавочного сопротивления. Соединяющий контакт должен иметь величину сопротивления не превышающую значение этого параметра целого куска электрического провода. Во-вторых, электрический контакт должен обязательно быть механически прочным. Причём, если в местах своего соединения электрические провода будут подвергаться какому-либо воздействию на растяжения, то их контакт обязан иметь прочность, не уступающую аналогичный показатель самих проводов.

  Рассмотрим какие способы соединения электрических проводов наиболее распространены при электромонтажных работах. Во-первых, провода соединяют при помощи их скрутки. Подобный способ, благодаря своей простоте и доступности, является наиболее часто используемым. Чтобы выполнить соединение этим методом необходимо, предварительно сняв изоляцию с двух проводов, просто скрутить их оголённые концы между собой.

  На скрученные жилы проводов затем наносится слой изоляционной ленты, либо надевается специальный изолирующий колпачок. Кстати, последние будут работать и в качестве дополнительного зажима контакта, повышая его надёжность. При использование этого метода монтажа всегда следует помнить о том, что как бы качественно не были скручены жилы проводов, место их контакта будет обязательно иметь немного повышенное сопротивление, что приведёт к его перегреву.

  Не менее распространённым способом соединения проводов является их спайка. Подобный способ монтажа потребует немного большего времени, чем предыдущий вариант, но он обладает гораздо большей надёжностью. Соединение при помощи пайки гарантирует электрическим проводам надёжный контакт, имеющий допустимую механическую надёжность и малую величину сопротивления. Для того, чтобы произвести спайку проводов необходимо иметь под рукой паяльник, а также некоторое количество флюса, в роли которого обычно выступает канифоль, и припоя из сплава олова со свинцом.

  Для того, чтобы выполнить соединение электрических проводов также очень часто применяют клеммные колодки. Они представляют собой некую пластину изготовленную из изолирующего материала, внутри которой закрепляются соединяемые концы проводов при помощи контактных прижимающих пластин или с помощью затягивания специальными винтами. К недостаткам последнего способа соединения можно отнести то, что в момент затягивания винта, им можно повредить жилу

электрического провода. Преимуществом использования клеммных колодок можно назвать то, что с их помощью можно производить соединение алюминиевых проводов с их медными аналогами.

  Ещё одним способом соединения электрических проводов можно считать использование для подобных целей пружинных клемм. Жила провода, в этом случае, просто очищается от изолирующего слоя, а затем вставляется в специальную клемму, после этого осуществляется её соединение с жилой другого провода при помощи небольшого пружинного зажима. Используя эти пружинные клеммы, также можно соединять между собой алюминиевые и медные провода.

  Таким образом, имея представление о наиболее распространённых и часто используемых методах соединения между собой электрических проводов, можно всегда выбрать наиболее подходящий из них в данный момент и в данной ситуации.

Как подключить вилку 220 В с 3 проводами-Руководство для экспертов » Часто задаваемые вопросы по сварке

Стандартная электрическая розетка на 110 В, которую можно найти в большинстве домов, хорошо подходит для небольших электроприборов и сварочных аппаратов. Если вы хотите использовать энергоемкий прибор, например, большой сварочный аппарат, вам понадобится вилка на 220 В.

Это означает, что вам нужно знать, как подключить вилку 220 В с 3 проводами. Обычно розетка на 220 В может быть подключена тремя или четырьмя проводами. Это два провода под напряжением, один нейтральный и провод заземления.

Два горячих провода обычно черного и красного цвета. С другой стороны, нейтральный провод обычно белого цвета, а заземляющий — зеленого. Вы можете подключить к вилке три провода: два «горячих» и нейтральный.

Так как же это сделать?

Четыре этапа подключения Вилка 220 В с 3 проводами

Шаг первый: выберите калибр проволоки

Первое, что нужно сделать, это узнать, какое сечение провода использовать. Калибр относится к толщине проволоки. Чем меньше калибр, тем толще провод. Для вилки на 220 вольт вы можете использовать калибр 10 или 8.

Более тонкий провод 12 калибра больше подходит для менее мощной вилки на 110 вольт.

Рекомендован лучший провод

Windynation 8 Манометр 8 AWG Кабель Провод

Fermerry 10 Калибровочная многожильный провод

BNTECHGO 12 Калибровочная силиконовый провод

Шаг второй: снимите внешнее покрытие провода

Следующее, что вам нужно сделать, это удалить внешнее покрытие проводов. Удалите не менее 1 фута или 30 см покрытия с помощью инструмента для зачистки проводов. Если у вас нет инструмента для зачистки проводов, вы можете срезать покрытие канцелярским ножом. Это обнажит провод внутри кабеля.

Шаг третий: протяните белую проволоку

Переверните вилку питания и найдите винт с надписью «белый» или «нейтральный». Вставьте белый провод в порт под винтом. Затем с помощью отвертки затяните винт и закрепите провод.

Шаг четвертый: нажмите на горячие провода

По обе стороны от «нейтрального» винта должно быть два винта без маркировки.Это два горячих порта, куда должны идти черный и красный провода. Определенного порядка нет, и вы можете вставить провода в любой порт.

Как и в случае с нейтральным проводом, используйте отвертку, чтобы затянуть винты, чтобы провода не упали.

Рекомендуемая заглушка

Enerlites NEMA 2 POLE, 3 проволочной вилки

NEMA 3 POLE 3 Уголов проволоки

9002

Starello Electrical 2 POLE 3 проволоки

Подключение вилки 220 В: полезные советы для каждого домовладельца

Дома с каждым днем ​​становятся все более и более высокотехнологичными. От систем отопления до детекторов дыма — кажется, что в наши дни найдется устройство для любой работы. Одним из самых распространенных бытовых устройств до сих пор остается вилка. Чтобы убедиться, что вы используете бытовую технику безопасно, вот несколько полезных советов по подключению вилки 220 В:

1) Убедитесь, что все ваши провода должным образом изолированы изолентой или другим подходящим материалом. Это предотвратит любые удары током во время работы с ними

2) Проверьте, какой провод куда идет — красный обычно означает горячий, черный — нейтральный, а белый — массу

3) Соедините оба конца каждого провода друг с другом, чтобы создать электрическую цепь, используя отвертку

.

4) Если вилка не работает, это может быть из-за плохого соединения проводов.Проверьте каждый и подтяните при необходимости!

5) при подключении вилки 220 В важно убедиться, что горячий и нейтральный провода не соприкасаются друг с другом. Если они соприкасаются, вам нужно использовать подходящий изолятор или пластиковую трубу

.

Последнее слово

В этой статье вы узнаете, как правильно подключать вилки на 220 вольт для систем на 115 и 230 вольт. Знание того, к чему подключены все эти провода, является важным первым шагом в этом процессе. От розетки к вашему устройству всегда должны идти провода трех разных цветов: красный — горячий, черный — нейтральный, а белый — заземление, однако не все цвета универсальны, поэтому проверьте, прежде чем работать с любыми соединениями с этими цветами, поскольку они могут быть используются по-разному в других странах мира.Изолента может обеспечить изоляцию во время проводки, что предотвращает удары током или другие несчастные случаи при выполнении этой задачи.

Часто задаваемые вопросы

Q-1: Что означают цвета проводов?

Ответ: При подключении вилки с тремя проводами все они будут окрашены по-разному. В идеале вы получите красный, черный, белый или зеленый провод. Красный и черный — это два горячих провода, которые отвечают за токи.
Белый провод является нейтральным проводом и действует как путь для возврата токов обратно к источнику питания. В некоторых новых электроинструментах вы также получите зеленый провод, который является проводом заземления.

Q-2: Какое сечение провода идеально подходит для вилки на 220 В?

Ответ: Для штепсельной вилки на 220 В достаточно провода калибра 10 или 8. Лучшим из этих двух будет провод 10 калибра.

В-3: Безопасна ли трехпроводная вилка на 220 В?

Ответ: Несмотря на то, что существуют электроинструменты, в которых по-прежнему используется трехпроводная конфигурация, в некоторых приборах рекомендуется использовать четырехпроводную конфигурацию. В трехпроводной конфигурации нейтральный провод выполняет две функции.
Проводят обратные токи и подсоединяются к металлической раме, так что срабатывание автоматического выключателя может произойти при коротком замыкании на землю. В четырехпроводной конфигурации у вас есть отдельный провод для замыкания на землю.

Проводка трехпозиционного переключателя | Как подключить трехпозиционные выключатели

Трехпозиционный выключатель — это тип, который включает свет с обоих концов коридора. На этих схемах ясно показано, как подключить пару трехпозиционных выключателей света в трех различных ситуациях.

Трехпозиционные выключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель сконструирован и подключен немного иначе, чем обычный однополюсный выключатель света. Начнем с того, что на переключателе не написано «ВЫКЛ» и «ВКЛ», а также нет верхней и нижней частей. Также есть еще один терминал. Вместо двух клеммных винтов и винта заземления, как у обычного («однополюсного») выключателя света, трехходовой выключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные выключатели имеют отверстия для подключения проводов, а не винты, которые фиксируют провода на месте.Тем не менее, принцип тот же.

На большинстве трехпозиционных переключателей две клеммы имеют одинаковый цвет (обычно серебристый или латунный), а третья клемма, называемая «общая клемма», имеет другой, часто более темный цвет.

Не у всех трехпозиционных переключателей эти клеммы расположены в одинаковой конфигурации, поэтому при их подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).

Переключатель, показанный здесь, имеет серебряный и золотой винты, расположенные друг напротив друга, и бронзовый винт в третьем положении.Зеленый винт на одном конце предназначен для провода заземления.

При замене существующего трехпозиционного выключателя обязательно верните провода на соответствующие винтовые клеммы. Наденьте кусок изоленты на провод, идущий к винту общей клеммы. Два других провода можно подключить к любой из идентичных клемм.

Обратитесь к рисункам ниже, чтобы выполнить предварительную проводку для каждой из этих ситуаций.

Обратите внимание, что на этих схемах предполагается, что вы следуете всем рекомендуемым методам безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными проводами.

Как работает трехходовой коммутатор

. Важно распознать, что выключатель света предназначен для прерывания «горячей» провода, когда он выключен.

с этим в виду белый провод от источника питания всегда идет бесперебойным к световому приспособлению, а голые провода заземления всегда прикреплены к заземлению винты. А вот «горячий» или «заряженный» провод, идущий от источника питания, проходит через выключатели.

В случае трехпозиционного переключателя к паре переключателей подключаются три провода — два черных «путевых» провода и третий «общий» провод.

Когда питание цепи включено, любой из них может быть «горячим», в зависимости от того, как переключаются переключатели.

Поскольку для подключения выключателей часто используется трехжильный неметаллический кабель с заземлением, такой как Romex, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или обмотан черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных выключателей и ламп.

Как подключить трехпозиционные выключатели

Существует три основных способа установки трехпозиционных переключателей для управления одним или несколькими источниками света. Правильный для вас будет зависеть от того, где питание входит в цепь (на одном из переключателей или на светильнике), а также от размещения переключателей и источников света.

Обратите внимание: все выключатели, имеющие зеленый заземляющий винт или провод, должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый заземляющий провод цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться у другого выключателя. Обратите внимание на эту иллюстрацию, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительного прибора.

Проводка трехпозиционного выключателя, где питание подключается сначала к выключателю, а затем к свету .



B) Провода от источника питания могут сначала войти в коробку светильника, пройти оттуда к одному выключателю, а затем подключить этот выключатель к другому выключателю.В этой конфигурации входящий белый провод подключается непосредственно к светильнику. Черный провод соединяется с белым проводом с лентой, который проходит через первую распределительную коробку и соединяется с общей клеммой на втором переключателе. Затем красные и черные контактные группы подключаются к парным контактным клеммам на обоих переключателях. Проводка трехпозиционного переключателя, в которой питание идет непосредственно к светильнику .


В) Провода от источника питания идут от выключателя к выключателю,
и далее идут к светильнику.В этой конфигурации питание поступает к первому выключателю, а светильник размещается после второго выключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет от источника к светильнику. Заряженный черный провод подключается к общему выводу первого выключателя, а затем проносится парными путешественниками к парным выводам второго выключателя. Общий вывод второго выключателя посылает черный провод к светильнику.

Проводка трехпозиционного выключателя, где питание начинается с одного выключателя и идет ко второму выключателю , прежде чем перейти к свету.



Получите предварительно проверенную местную электропроводку Pro

О Доне Вандерворте

Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома. книг и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

Кабели RS485 — RS485 — зачем вам 3 провода для 2 (двух) проводов RS485

RS485 требуются 3 проводника и экран.Многие говорят, что это двухпроводная сеть, но это не так. Два проводника используются для передачи дифференциального сигнала напряжения RS485. Экран подключается к земле только с одного конца и обеспечивает защиту от наведенных помех.

Так почему же 3-й проводник?

Драйвер отправляет данные, модулируя дифференциальное напряжение. Приемник должен воспринимать и декодировать дифференциал. Существуют ограничения на напряжения, с которыми могут работать передатчики и приемники. Эти ограничения указаны в кодексе.Они от -7В до +12В. Что произойдет, если у вас есть два устройства и между ними существует потенциал земли 24 вольта? Вы можете видеть, что одно из устройств будет работать за пределами указанного диапазона напряжения. Хотя вы могли бы ожидать, что все электрическое оборудование в установке в конечном итоге подключено к одному и тому же заземлению, на практике это редко, особенно в холодном климате, где архитектура здания и мерзлый грунт могут сговориться против вас. Вот почему вам нужен 3-й проводник — для подключения земли (каждого драйвера RS485) к одной и той же ссылке.Теперь нас не волнуют потенциалы земли.

Вы когда-нибудь задумывались, почему у вас сгорело устройство 485 при подключении ноутбука или компьютера?

Вот такая проблема — есть потенциал земли. Вот почему хорошей практикой является подключение 485 портов вашего ноутбука. заземляющий провод перед подключением дифференциальных проводников.

Можно ли обойтись двумя проводниками?

Да. Вот почему лабораторные или заводские тесты внезапно перестают работать при установке на месте. В вашей лаборатории или на вашем столе вы можете быть уверены, что все устройства заземлены.Теперь, если вы измерите разницу между землей драйвера RS485 на одном устройстве и другом устройстве, вы обнаружите, что напряжение равно нулю.

Сможете ли вы уйти без щита?

Значение щита спорное. Если вы используете витую пару и не разрушаете витки, разматывая их более чем на дюйм или два с каждого конца, то экран, вероятно, не имеет большого значения. Но, большинство кабелей поставляются с экраном. Если заделывать экран непросто или вас это не беспокоит, по крайней мере, попросите установщика на ваших чертежах смотать и заклеить изолентой провод заземления экрана, чтобы вы могли использовать его, если хотите.

Где можно приобрести трехжильные кабели 485?

Не знаю. Приобретите две витые пары с габаритным экраном/дренажем. Используйте одну пару для дифференциала и соедините проводники другой пары, чтобы сделать заземляющий провод.

Какой размер проводников?

Чем больше, тем лучше. Большинство инсталляций выполняется с 24awg, но помните, что чем выше скорость передачи данных, тем выше частота сигнала и больше всевозможных пленников и индуктивных эффектов. Если есть возможность, приобретите проводники большего размера.

Какой кабель?

Выберите тот, который обеспечивает почти постоянный номинальный импеданс, потому что это упрощает добавление согласующих резисторов — просто прочтите оболочку кабеля и получите резистор с таким же импедансом. Большинство кабелей, перечисленных для использования по стандарту 485, имеют почти постоянный номинальный импеданс. Почти постоянно означает кабель, импеданс которого практически не зависит от длины.

Как насчет предвзятости?

Что делать, если драйвер RS485 простаивает? Линия отключена от драйвера в состоянии ожидания, что означает, что + и — плавающие.Что произойдет, если на мгновение появится дифференциальное напряжение более 0,2 Вольта? Что ж, дифференциал больше 0,2 считается сигналом и, следовательно, представляет собой шум данных. Решите эту проблему, потянув линии к нулевому напряжению, когда они простаивают. Для этого подключите их к земле или другому напряжению, используя подтягивающие/подтягивающие резисторы. Хорошие продавцы включают это. Более хорошие поставщики предоставляют выбор резисторов смещения, выбираемых переключателями/перемычками. Причина, по которой вы не всегда можете использовать одно и то же значение, заключается в том, что кумулятивный эффект многих резисторов смещения устройства может вообще сделать невозможным подачу сигнала. Как рассчитать номинал резистора смещения? Откуда ты знаешь, куда его подключать? Хорошо удачи в получении ответов на эти вопросы. Более простой вопрос: как узнать, нужно ли смещать состояние бездействия? Если у вас есть область, вы можете увидеть, каковы плавающие напряжения в состоянии покоя? Не забудьте, что вы можете измерить это только тогда, когда устройство находится в режиме ожидания.

Могу ли я соединить 5 горячих проводов вместе в одной проволочной гайке?

Ответ положительный, если вы используете гайку подходящего размера для размера проводов, которые вы сращиваете.Чтобы помочь вам выбрать проволочную гайку правильного размера….

Электрика Вопрос от Линды о сращивании проводов
[ad#block]Вопрос: Могу ли я соединить 5 горячих проводов вместе в одной гайке?

Ответ Дейва:
Спасибо за вопрос по электрике, Линда. На самом деле это очень хороший вопрос. Ответ — да, если вы используете гайку для проволоки подходящего размера для размера проводов, которые вы сращиваете. Я обнаружил, что плотное скручивание зачищенной части проводов, а затем обрезка проводов в верхней части обеспечивает хорошее соединение, и гайка держится намного лучше.  Чтобы помочь вам выбрать проволочную гайку нужного размера, просто нажмите на ссылку Электрический провод для дома ниже, и вы увидите отображение соединителей проводов, а также размеры и количество проводов.
Убедитесь, что цепь ВЫКЛЮЧЕНА!

Следующие ссылки помогут вам ответить на ваш вопрос по электрике:
Электрический провод для дома

Для получения дополнительной информации о схеме подключения на 220 В
Схема подключения на 220 В

Эта ссылка полезна домовладельцу
Самостоятельная электрика

Не пропустите следующие ресурсы: Обучающие видеоролики
Видеоматериалы по электротехнике

Будьте осторожны и берегите себя — никогда не работайте с цепями под напряжением!

Для достижения наилучших результатов обратитесь к лицензированному подрядчику по электротехнике.
Найдите подрядчика по электроснабжению в вашем районе



Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, студентов,
Разнорабочий

7

127

7

2 включает в себя:

7

Проводки GFCI Комплектажи Проводки домашних электрических цепей

7

120 вольт и 240 вольт выпускных цепей
Электропроводка Выключатели освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Электропроводка 3-проводной и 4-проводной сушилки Шнур и розетка для сушилки
Как устранить неполадки и отремонтировать электрическую проводку
Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Можете ли вы сращивать или соединять провода для тяжелых условий эксплуатации?

Одно дело соединить кабель Romex или любой другой неметаллический кабель, который можно использовать для питания большинства бытовых приборов.Однако, когда речь идет о более тяжелых проводах, таких как провод на 220 вольт или 200 ампер, сам размер провода может вселить в сердца многих сомнения.

Вы не оказываетесь в таком странном положении, задаваясь вопросом, можете ли вы срастить или соединить сверхмощный (200 ампер или 220 вольт) провод, так что естественно быть немного запутанным. Поскольку эти провода редко изнашиваются или требуют замены, естественно колебаться перед принятием окончательного решения и удивляться.

Что касается вопроса, да, вы определенно можете сращивать или соединять провода для тяжелых условий эксплуатации (220 В / 200 А) вместо того, чтобы переделывать всю трассу.Для этого вам понадобится сверхпрочная распределительная коробка, но да, с настройкой проблем быть не должно. Однако мы не советуем новичкам браться за это дело. Вы должны иметь навыки от среднего до продвинутого уровня при работе с такими проводами вместе с основными инструментами электрика. НЕ пренебрегайте мерами безопасности, даже если вы выключили питание.

Можно ли сращивать или соединять провода для тяжелых условий эксплуатации — детали, которые следует учитывать

Если ваш провод на 220 вольт или 200 ампер когда-либо будет поврежден или перерезан, вы обнаружите, что самой большой проблемой является понимание того, как обращаться с многочисленными проводами, которые проходят внутри него.В конце концов, это, скорее всего, исходит прямо из вашей коробки выключателя. Если он где-то обрезан посередине и по какой-то причине трудно определить цвета, то посередине уже есть стык, понять, какой провод куда идет, может быть немного сложно. Особенно это касается старых проводов.

Если вы обнаружите, что ваш провод или панель на 220 вольт или 200 ампер уже сращены или имеют соединение где-то посередине, мы искренне рекомендуем вместо того, чтобы добавлять еще одно соединение и нарушать целостность провода (и фактически превращать ваш провод в бомба замедленного действия) вы должны просто перепрограммировать запуск.

Другой вариант, когда вам может понадобиться сращивать или соединять провода для тяжелых условий эксплуатации, — это проложить новый провод из точки и установить что-то новое. Не пытайтесь провести провод непосредственно от трансформатора. Вы не только нарушите все правила, описанные в книге, но и подвергнете риску свою жизнь и жизнь других людей.

Давайте подробнее. После того, как вы перережете провод, основная проблема, с которой вы столкнетесь, заключается в том, что распределительная коробка или панель, установленная вашим подрядчиком (или, если вы купили новую коробку и не знали, что делаете), скорее всего, не будут иметь винтов заземления. на коробке, что, скорее всего, заставит вас вытянуть голову (да, это случилось и с нами при первом подходе).Что делать с заземляющим проводом в этом случае?

Просто отрезать провод заземления, так как его некуда девать?

Кроме того, кроме заземляющего провода (в большинстве случаев) вы также найдете два провода питания (красный или иногда черный провод) и нейтраль. Мы рекомендуем использовать тестер, чтобы определить, какой провод является горячим в первую очередь. Давайте рассмотрим, что вы можете сделать в этом случае и как вам следует сращивать провод.

Сращивание кабелей для тяжелых условий эксплуатации

Как упоминалось выше, мы рекомендуем новичкам не пытаться сращивать провода без присмотра.Это работа для людей со средними и продвинутыми навыками электрика. Если вы спросите нас, лучше всего нанять квалифицированного лицензированного электрика для выполнения этой работы, но мы понимаем привлекательность домашнего мастера, который должен выполнять работу самостоятельно.

Инструменты

Вам потребуются следующие инструменты;

  • Тестер напряжения или индикатор напряжения
  • Изолированные отвертки. Особенно важно использовать для этой задачи только изолированные отвертки, учитывая, что вы собираетесь работать с 200-амперным проводом, хотя и выключенным.
  • Бокорезы/плоскогубцы
  • Инструмент для зачистки проводов может понадобиться, а может и не понадобиться. Это полностью зависит от типа провода, который вы хотите соединить. Для большинства проводов на 200 ампер обычно требуется инструмент для зачистки проводов
  • Аккумуляторная дрель. Это относится к панели/коробке, которую вы собираетесь установить, и не является обязательным. любого кабеля и представляют собой «идеальную сумку электрика».Процесс сращивания должен занять у вас от 3 до 5 минут  , но это время полностью зависит от навыков, от того, насколько тщательно вы хотите быть, и, что более важно, от того, насколько сложно получить доступ к старому проводу.

    Ключевым соображением здесь является то, что ПОСЛЕ СОЕДИНЕНИЯ ПРОВОДА ВЫ НЕ МОЖЕТЕ СКРЫТЬ ЕГО ПОД ГИПСОТЕНОМ (США) ИЛИ БЕТОНОМ (Великобритания). Чтобы узнать об этом подробнее, рекомендуем прочитать нашу статью на эту тему.

    Начало работы

    Теперь, когда у вас есть все инструменты и вы готовы приступить к работе, важно взглянуть на то, откуда изначально идет линия.Не проверяйте провод, даже не прикасайтесь к нему. Определите цепь и отключите ее. Пометьте его запиской, сообщающей всем, что вы работаете над ним, и запишите его на пленку, просто чтобы быть уверенным. Мы рекомендуем прикрепить бирку поверх самого выключателя.

    В зависимости от того, в каком штате вы находитесь, вам, возможно, придется получить разрешение на работу с высокопрочными проводами или прокладку дополнительной электропроводки в вашем доме. Возможно, вам также придется получить разрешение перед началом работы и проверить проводку после того, как вы закончите.

    Теперь подумайте о проводе, который вы собираетесь использовать. Он должен быть того же размера, калибра и, самое главное, цвета, что и оригинальный (как внутри, так и снаружи). Вы можете использовать надпись на верхней части провода, чтобы определить, совпадают ли они или нет.

    Лучший способ обеспечить соответствие проводов (если надпись сверху закрыта или исчезла) — это отрезать кусок провода и отнести его в местный хозяйственный магазин. Обязательно отрезайте только поврежденный участок. Существует несколько специальных материалов, в которые вы также можете инвестировать.К ним относятся, но не ограничиваются ими;

    Когда у вас есть провод, осмотрите внутренности и определите, какие из них являются горячими проводами, (2 провода), где земля (1) и нейтраль (1). Помните, что половина времени электрика тратится на обеспечение собственной безопасности, ¼ тратится на выполнение фактической работы, а оставшаяся ¼ тратится на поиск неисправностей, которые также могут включать стресс-тестирование.

    Сращивание

    Для сращивания вам нужно сначала оголить провода.Используйте плоскогубцы электрика, чтобы отрезать и утилизировать поврежденную часть. Убедитесь, что разрез чистый и быстрый. Просто вставьте проволоку между ножницами плоскогубцев и одним быстрым и мощным движением отрежьте проволоку.

    Отрежьте ровно столько, чтобы была видна внутренняя изоляция. Взгляните на цветовые коды обоих проводов и запомните их расположение. Для достижения наилучших результатов зачистите внутренние провода таким образом, чтобы вы все еще могли видеть немного цвета на каждом проводе.

    Освободите примерно дюйм медного провода для каждого провода внутри и скрутите соответствующие провода вместе.Вы можете использовать стыковое соединение для достижения лучших результатов, но не забывайте покупать только соединения, которые могут выдержать такие большие нагрузки. Подберите черный к черному, красный к красному, белый к белому и зеленый к зеленому, одновременно добавляя соединения и нагревая их или создавая прочное соединение.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
