Переговорное устройство громкой связи своими руками. Домашняя телефонная сеть из двух телефонов. Принципиальная схема двусторонней связи

Содержание:

Иногда возникают ситуации, когда требуется связь всего лишь между двумя квартирами, гаражами дачами и другими объектами различного назначения. В данном случае использование телефонного коммутатора нецелесообразно, поэтому проблему сможет решить переговорное устройство на два абонента.

Подобные системы имеют существенное ограничение по сопротивлению линии, достигающему 1-2 кОм. Используемый медный провод диаметром 0,5 мм обеспечивает дальность связи на расстояние от нескольких десятков до нескольких сотен метров, а при использовании усилителя — до 5-10 км. Если увеличить длину линий или сечение провода, начнет возрастать индуктивность и повышаться емкость линии, что вызовет значительные затухания при передаче сигналов.

Принцип работы

Основными составными элементами переговорных устройств являются два пульта, установленных на объектах, и двухпроводная линия связи, соединяющая эти пульты.

Каждый пульт представляет собой аппарат связи с усилителем и динамической головкой. Последний элемент может быть двойного назначения. Во время передачи сообщений динамическая головка выполняет функцию микрофона, а в процессе приема она используется по прямому назначению — для преобразования в звук электрического сигнала звуковой частоты.

В большинстве переговорных устройств сигнал, усиленный головкой, поступает с одного аппарата на динамическую головку другого по прямой линии связи. Из-за низкого сопротивления головки, в линиях связи происходят потери: громкость звука начинает падать по мере увеличения расстояния. Поэтому действие данных систем ограничено расстоянием в зависимости от используемой схемы.

Потерь на линии вполне возможно избежать, если подачу выходного сигнала с одного пульта произвести не на динамическую головку, а к усилителю другого аппарата, имеющего значительно большее сопротивление. Именно такое соединение позволяет довести прием и передачу сигнала до нескольких километров, без каких-либо существенных потерь. Существенным преимуществом подобных переговорных устройств является возможность его питания от источника с низким напряжением.

Принципиальная схема двусторонней связи

Предложенная для рассмотрения принципиальная схема включает в себя два пульта А1 и А2 и две линии связи, соединяющие друг с другом гнезда пультов XS1 и XS2. Поскольку усилители пультов имеют одинаковые схемы, то рассматриваться будет только одна из них — от аппарата А1.

Для усилителя звуковой частоты были использованы транзисторы VT2, VT3 и VT4. Напряжение отрицательно обратной связи подается с коллектора VT4 на базу VT2 через резистор R8. Обратная связь способствует стабилизации режима работы транзисторов и коэффициента усиления каскада. Ее действие позволяет снизить искажение звука.

Когда переключатель приема-передачи SB1 находится в замкнутом положении, подача входного сигнала с линии связи в эмиттерную цепь VT2 осуществляется через С1. Благодаря небольшой емкости конденсатора С1 происходит выравнивание характеристик головки для использования ее в качестве микрофона.

Конденсатор С2 обеспечивает защиту входа усилителя от помех высокой частоты, а резистор R2 поддерживает составляющую эмиттерного тока VT2 в постоянном значении.

Каскад на VT1 является электронным ключом, обеспечивающим подачу напряжения на первый каскад усилителя. Этот ключ расположен в цепи нагрузки (R3) транзистора VT2. На указанной схеме переключатели SB1 находятся в режиме ожидания, а — в закрытом положении. В это время потребление аппаратами тока от источника питания очень незначительное. В связи с этим пульты не требуют отдельных выключателей питания.

После нажатия кнопки SB1 происходит подключение динамической головки ВА1 ко входу усилителя. При этом провод, включенный в гнездо XS2, будет соединен с выходом усилителя. Далее с G1 питание поступает через R10 ко входу усилителя второго аппарата по своей линии. Происходит открытие транзистора VT1 во втором пульте, подача напряжения питания на VT2 и включение усилителя второго пульта. Одновременно в первом пульте также происходит включение усилителя в связи с открытием транзистора VT1 током, протекающим через динамическую головку ВА1 по базовой цепи. Во время разговора перед головкой усиливается напряжение, которое вырабатывается в ее звуковой катушке и поступает в линию связи через конденсатор С5. Далее происходит усиление сигнала, ослабленного в линии связи, после чего он поступает к динамической головке.

Таким образом, при нажатии кнопки SB1 происходит одновременное включение обоих пультов. Однако в передающем аппарате усилитель работает в качестве микрофона и его потребление тока составляет всего лишь около 3,5 мА. В приемной аппаратуре он выполняет свою прямую функцию, потребляя при максимально громком звуке примерно 100 мА. Разговор между абонентами ведется поочередно. Кнопка нажимается после приема сообщения и отпускается по окончании передачи.

Схема переговорного устройства упрощается отсутствием в нем регулятора громкости. Поэтому, чтобы не допустить существенных искажений звука необходимо соблюдать определенные правила. Если линия короткая, до 2 км, то разговаривать следует негромко, соблюдая расстояние до пульта 40-50 см.

В том случае, когда аппараты расположены на максимальном расстоянии 5-10 км, рекомендуется разговаривать громко, соблюдая расстояние 10-20 см от пульта.

Монтаж переговорного устройства

Для монтажа деталей усилителя в качестве платы используется односторонний фольгированный текстолит. Сам монтаж может выполняться не только печатным, но и навесным методом, когда под выводы деталей на плате закрепляются специальные медные шпильки.

Корпус пульта изготавливается из стали, толщиной 0,5 мм. Крепление платы осуществляется к задней стенке корпуса таким образом, чтобы кнопка переключателя выступала наружу.

Для того чтобы окончательно смонтировать переговорное устройство на два абонента, необходимо определить места размещения гнезд XS1 и XS2. Вместо них можно воспользоваться малогабаритным разъемом от магнитофона. Остается закрепить динамическую головку, установить источник питания и проверить работоспособность устройства.

Простое переговорное устройство можно собрать из двух абонентских громкоговорителей.
Применение его может быть различным, на даче, в доме, в квартире и т.д. В некоторых случаях использование радиоканала или мобильной связи неоправданно, а часто и не возможно. Особенно если требуется постоянная круглосуточная связь. Для этого и разработана данная конструкция. Основным преимуществом переговорного устройства является то, что громкоговорители ВА1 и ВА2 являются одновременно микрофонам и громкоговорителем. Возможны два варианта изготовления устройства. В первом варианте используется только один усилитель.

Устройство состоит из предварительного усилителя на VT1 и усилителя мощности собранного на ИМС К174УН7. Переключение режимов приём — передача происходит при помощи переключателя S1, переключатель имеется только у одного абонента, с помощью которого можно подключать громкоговорители поочерёдно к входу или выходу усилителя. Упрощенная схема второго варианта переговорного устройства показана на следующем рисунке.


В данном случае усилители М и переключатели S установлены в каждом громкоговорителе. Переключение с приема на передачу можно производить каждому абоненту. При нажатии переключателя S, громкоговоритель используется в качестве микрофона и подключается к входу предварительного усилителя через разделительный конденсатор С1. Предварительный усилитель собран на транзисторе VT1. Переменный резистор R1 определяет уровень обратной связи и чувствительность на входе каскада. С выхода предварительного усилителя через переменный резистор R5 сигнал поступает на усилитель мощности, собранный на микросхеме DA1.

С помощью резистора R5 регулируется выходная мощность. С выхода усилителя сигнал поступает в линию и, через отжатую кнопку S2, поступает на громкоговоритель, который в данном случае используется по своему назначению. Надо обратить внимание на то, что линия может быть как двух проводной, так и однопроводной, если в качестве второго провода использовать заземление. Заземлением могут служить трубы водопровода, отопления или просто металлический стержень вбитый в землю.



Питание переговорного устройства осуществляется от сетевого девяти вольтового источника питания или гальванических элементов Правильно собранное устройство начинает работать сразу, при необходимости можно отрегулировать чувствительность с помощью резистора R1, а с помощью резистора R5 осуществить регулировку выходной мощности. Мной использованы миниатюрные громкоговорители, в которых удалены понижающие трансформаторы, вместо регуляторов громкости установлены кнопки S1, 2 типа П2К без фиксации. Автор: Валерий Иванов.

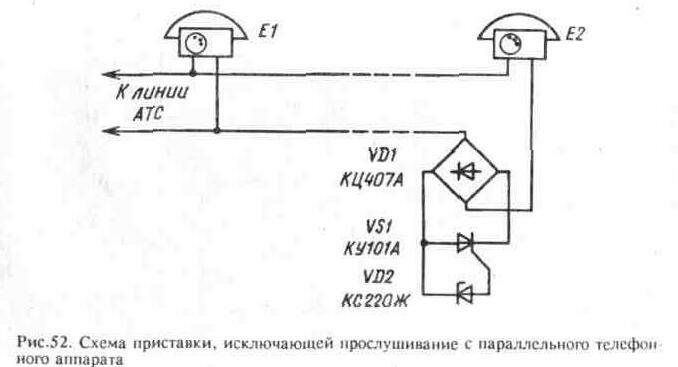

Ниже приведены принципиальные схемы и статьи по тематике «переговорное устройство» на сайте по радиоэлектронике и радиохобби сайт .

Что такое «переговорное устройство» и где это применяется, принципиальные схемы самодельных устройств которые касаются термина «переговорное устройство».

Я родился и вырос на селе. Где-то в 50-е годы мое село было радиофицировано. Передачи радиотрансляционной сети начинались в 6 и заканчивались в 24 ч. Но с 12. 00 до 16.00 был перерыв. Довольно часто я и мой товарищ… Предлагаемое переговорное устройство (ПУ) предназначено для громкоговорящей связи между двумя любыми абонентами. Его с успехом можно использовать на садовом участке между домом и калиткой, между двумя помещениями, а также между… Часто при переговорах между объектами требуется, чтобы переговоры слышали все корреспонденты одновременно. Данное переговорное устройство (ПУ) дает возможность вести такие переговоры между тремя объектами. Нередко встречаются практические ситуации, когда необходимо обеспечить управление нагрузкой (например, осветительными лампами) по проводам с нескольких пультов. Первое, что приходит в голову, это решить подобную задачу «в лоб»: использовать множество проводов, ровно… Простое переговорное устройство успешно задействовано для разговоров во время движения на мотоцикле. В качестве усилителей низкочастотного сигнала использована микросхема К174УН5, включенная по стандартной схеме прямого усиления. Устройство состоит из двух однотипных. .. В многокомнатной квартире или удаленных помещениях с повышенным шумовым фоном окажется полезным предлагаемое ниже устройство. Схема состоит из одной микросхемы К174УН7. Режим связи — симплексный, т.е. с переключением «прием/передача». Переключение режимов… Начиная работу над этим радиотелефоном, мной была поставлена задача создать простую в построении и надежную в работе конструкцию. В результате был создан простой и экономичный радиотелефон, состоящий из телефон-трубки и базового блока, подключаемого к телефонной линии. Дуплексная… Разработанное устройство предназначено для организации двухсторонней дуплексной радиосвязи в условиях среднепересеченной местности. Устройство может применяться при поведении строительно-монтажных работ, организации массовых и спортивных мероприятий, охране объектов, на охоте,… Нередко в практике начинающего радиолюбителя возникает необходимость собрать простое проводное переговорное устройство, скажем, для дачного участка, чтобы можно было вести разговор из комнаты с теми, кто находится на кухне, в бане, хозяйственном блоке или с соседями по даче. Для решения такой… Схема простого самодельного домофона, собранного из запчастей от разобранной радиоэлектронной аппаратуры. Радиолюбитель тем и отличается от нормального человека, что он никогда невыбрасывает электронную аппаратуру, даже уже совсем ненужную и неисправную или частично исправную. Все может… Старые телевизоры постепенно сдают позиции, попадают в разборку, или тогохуже — на помойку. Вот, как-то раз попался мне такой, хорошо постоянно ношу с собой складную отвертку… Одна из отлично работающих плат была плата УНЧ. А телевизор — «Selena» («Горизонт 51-ТЦ418» … Приведена принципиальная схема для переделывания старых акустических колонок в переговорное устройство, которое можно использовать как домофон. Персональный компьютер уже достаточно давно и глубоко проник в нашу повседневную жизнь, став таким женеобходимым прибором как телевизор… Принципиальная схема самодельного оптического телефона на лазерных указках, простое переговорное устройство. Лазерную указку можно использовать не только по прямому назначению. Большаядальность передачи светового пятна в совокупности с возможности его амплитудной модуляции изменением напряжения… Самодельное переговорное устройство на трех транзисторах. которое можно использовать в качестве домофона. Казалось бы, сейчас можно купить любое электронное устройство, любого бытовогоназначения. Но, увы. Возникла необходимость установить на калитку на заборе двора частного дома переговорное… Достаточно необычное применение микросхемы-стабилизатора КР142ЕН12А, на основе которой построена схема самодельного домофона. Домофон на одну квартиру, или офис, частный дом. Схемы вызова нет, в качестве схемы вызова используется обычный квартирный звонок, работающий как самостоятельная система. Переговорное устройство симплексное, управляемое только из квартиры. Снаружи только динамик, он же микрофон… Принципиальная схема не сложного в изготовлении самодельного домофона, выполнена на четырех транзисторах. Привычные домофоны обычно рассчитаны на множество абонентов и предназначены для многоквартирных домов. Но, в небольших городах и сельской местности есть много одноквартирных (частных) домов… Схема простого домофона на основе двух абонентских громокоговорителей с трансформаторами и регуляторами громкости. Однопрограммные абонентские громкоговорители «радиоточки» сейчас уже не так популярны, зачастую из-за отсутствия радиосети, либо из-за конкуренции УКВ-ЧМ радиовещания… Простая схема подключения двух стареньких телефонных аппаратов для организации двухсторонней линии связи.Вышло так, что после обмена квартиры два простых дисковых телефонных аппарата стали лишними. В новой квартире не было телефонной точки, да никто об этом и не жалел — у всех сотовые. Аппараты… Предельно простая схема самодельного домофона на двух транзисторах, простое переговорное устройство для дачи или небольшого дома. Домофон — очень полезная вещь, потому что позволяет пообщаться с гостем до того, как бежать открывать дверь. Домофоны в больших многоквартирных домах еще позволяют… Принципиальная схема очень простого самодельного домофона всего на одной микросхеме К174УН14 (зарубежный аналог — TDA2003). Домофон предназначен для работы в паре с каким-либо квартирным звонком, то есть, вызывной функции в нем не предусмотрено. Домофон на одну абонентскую точку, он получается…

Исходя из всего этого, было принято решение организовать полудуплексную связь с ручным переключением. Рассмотрим структурную схему устройства:

Устройство состоит из микрофонного усилителя с микрофоном и усилителя мощности, нагруженного на динамическую головку. На рисунке изображено два таких устройства. По умолчанию оба аппарата находятся в режиме «приём». Предположим, что первый абонент хочет передать информацию второму абоненту. Он нажимает и удерживает кнопку, при этом аппарат переключается в режим «передача». Микрофонный усилитель начинает работать. С выхода микрофонного усилителя сигнал звуковой частоты уходит в линию, на конце которой стоит такое же устройство. Сигнал усиливается вторым устройством и принимаемый абонент слышит в динамике речь.

Питается устройство от внешнего источника постоянным напряжением 12. ..18 в. Я использовал сетевой адаптер 12 в 1000 мА. Причём два переговорных устройства питаются от одного адаптера. Также возможны варианты на одну линию подключать одновременно 3..5 таких аппарата, заменив источник питания на более мощный. Можно питать каждое устройство от отдельного источника. Предусмотрена возможность питания от переменного источника напряжением 9…12 в через диодный мост, который находится непосредственно на плате устройства. Выходная мощность с динамической головкой 4 Ома составляет 6 вт. Ток покоя не более 70 мА. Рассмотрим работу устройства по принципиальной электрической схеме изображенной на рисунке:

При подаче питания на клемму 12 в, напряжение поступает на усилитель мощности, выполненный на микросхеме DA2. Схема включения микросхемы TDA2003 стандартная и никаких особенностей не имеет. Напряжение также поступает на стабилизатор напряжения U1, который служит для питания микрофонного усилителя. В режиме «передача» контакт кнопки S1 замкнут и напряжение со стабилизатора U1 поступает на операционный усилитель и электретный микрофон Мк1. Сюда же подключен светодиод VD1, который служит индикатором включения микрофона Мк1. Микрофонный усилитель выполнен на микросхеме DA1 по схеме с однополярным питанием. С помощью подстроечного резистора R5 можно изменять коэффициент усиления микросхемы DA1, настраивать чувствительность микрофона Мк1. Усиленный сигнал снимается с выхода микросхемы (выв.1) через разделительную цепочку C4R6 поступает на линейный выход устройства. Сигнал также поступает на подстроечный резистор R7, который является регулятором громкости. Для предотвращения акустического возбуждения в режиме «передача», которое обычно возникает из-за принятия микрофоном собственного сигнала из динамика, введена схема блокировки на транзисторе VT1. В режиме «передача» звуковой сигнал не проходит на вход микросхемы DA2, поскольку транзистор VT1 открыт, на его базу действует управляющий ток через резистор R8. Поэтому при передаче в динамической головке не прослушивается собственная речь и не возникает акустического самовозбуждения устройства. В режиме «приём» контакт кнопки S1 разомкнут, питание с микрофонного усилителя снято, транзистор VT1 закрыт и принимаемый сигнал от абонента, находящегося на другом конце линии поступает на усилитель мощности и прослушивается в динамической головке Гд1.

Устройство выполнено на печатной плате из одностороннего стеклотекстолита размерами 50Х80 мм:

Плата с компонентами:

Лицевая сторона платы с компонентами:

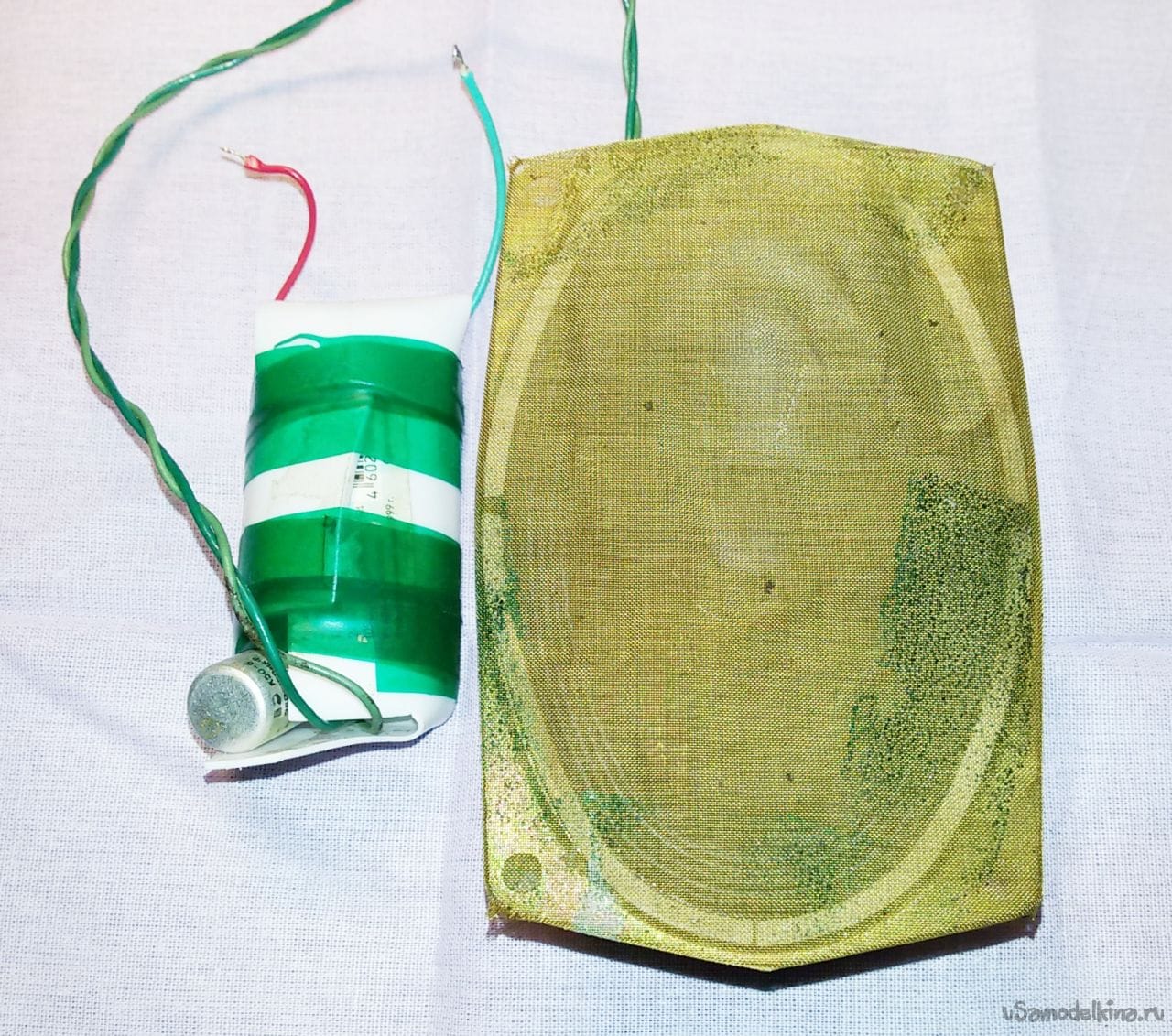

Печатная плата уложена в пластиковую коробку и смонтирована в металлическом шкафу вместе с производственным оборудованием. Микрофон подключен к устройству экранированным проводом. Светодиод вставлен в просверленное отверстие в панели и зафиксирован клеем.

Копка S1 переключения режима работы, микрофон и светодиод, установлены на лицевую панель шкафа (вид спереди).

После монтажа и установки, при отсутствии ошибок, устройство как правило начинает работать сразу. Аппараты соединены между собой компьютерным проводом. Я использовал этот провод, так как он имеет защитный алюминиевый экран, необходимое количество жил и более доступный по цене. Блок питания расположен в одном шкафу с переговорным устройством. От этого же блока по компьютерному проводу осуществляется питание +12 в второго, третьего и т. д. переговорного устройства. См. рисунок:

Для увеличения сечения и компенсации потерь в питании, несколько жил соединены в одну. Провод имеет алюминиевый экран, который подсоединён к общей клемме GND, для предотвращения фона и помех. Можно также использовать экранированный кабель с питающими жилами от аналоговых камер видеонаблюдения. После подключения и проверки работоспособности необходимо по месту настроить чувствительность микрофона с помощью подстроечного резистора R5 и отрегулировать громкость в динамике с помощью подстроечного резистора R7.

О деталях : В устройстве можно использовать практически любые выводные резисторы мощностью 0,125…0,5 Вт. Конденсаторы С1, С10 — металлоплёночные. Электролитические — К50-35 и других производителей. Важно, чтобы конденсаторы соответствовали ёмкости, указанной на схеме и рабочему напряжению не ниже 25 в. Вместо транзистора VT1 можно использовать КТ315, 2SC633, 2SC380, 2N3397 и многие другие маломощные. Микросхема TDA2003, заменима на К174УН14. Динамическая головка мощностью 1…4 Вт, сопротивлением звуковой катушки 4…8 Ом. Микрофон электретный конденсаторный от магнитофона. Кнопка практически любого типа с нормально открытым контактом и возвратной пружиной.

При монтаже и настройке соблюдайте меры электробезопасности.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
R1, R2 Резистор

10 кОм

2 0,25 Вт В блокнот
R3, R4 Резистор

47 кОм

2 0,25 Вт В блокнот
R5 Подстроечный резистор 100 кОм 1 3006-1-104LF В блокнот
R6 Резистор

510 Ом

1 0, 25 Вт В блокнот
R7 Подстроечный резистор 10 кОм 1 CA6V В блокнот
R8 Резистор

15 кОм

1 0,25 Вт В блокнот
R9 Резистор

1 кОм

1 0,25 Вт В блокнот
R10 Резистор

220 Ом

1 0,25 Вт В блокнот
R11 Резистор

2. 2 Ом

1 0, 25 Вт В блокнот
R12 Резистор

1 Ом

1 0, 25 Вт В блокнот
С1, С10 Конденсатор 0.1 мкф 2 К73-17 В блокнот
С2, С4 10 мкф 2 25 в В блокнот
С3, С5 Конденсатор электролитический 1 мкф 2 50 в В блокнот
С6, С8 Конденсатор электролитический 220 мкф 2 25 в

Здравствуйте, уважаемые любители опытов и экспериментов своими руками!

Мы уже затрагивали тему телефонной связи на страницах блога о науке и технике своими руками. Тогда речь шла о телефоне из пластиковых стаканчиков. К сожалению, такой телефон очень хорошо демонстрирует некоторые законы акустики, но на практике может быть применим только в довольно идеальных условиях — нить телефона должна быть натянута и не должна касаться каких-либо препятствий. Да и длина нити ограничена. Другое дело обычный проводной телефон. В его применимости сомневаться не приходится. Несмотря на распространение мобильной связи, он еще не скоро будет вытеснен из квартир и офисов. О нем и поговорим, а заодно и построим свою собственную простейшую телефонную сеть, лишенную вышеуказанных недостатков.

Знаете ли вы, что телефонная связь берет свое официальное начало еще в 19 веке, и с тех пор принципиальная конструкция телефона практически не изменилась? Это действительно так. Конечно, в деталях телефон стал другим — в состав современного телефонного аппарата входят электронные компоненты, которых просто не существовало на момент изобретения. В телефонных сетях функционируют автоматические телефонные станции, осуществляющие коммутацию абонентов между собой. Появились различные телефонные сервисы. Однако назначение телефонного аппарата любой схемы остается неизменным с момента его изобретения Александром Беллом в 1876 году — преобразование звука в электрический сигнал и передача его по линии связи до нужного абонента и обратное преобразование в звуковой сигнал. И в этом классической телефонной связи нет равных.

Чтобы продемонстрировать это утверждение давайте сравним вышеупомянутый телефон из пластиковых стаканчиков с обычной телефонной сетью. О недостатках первого мы уже говорили — это небольшая дальность, отсутствие препятствий на пути линии связи, обеспечение натяжения нити. Кроме того, давайте оценим скорость распространения звука в первом и втором типе связи. Так, скорость распространения звуковой волны в железе составляет примерно 5000 метров в секунду. Даже если бы мы нашли способ устранить затухание звуковой волны, звук, скажем, из Москвы во Владивосток шел бы 30 минут! Не знаю как вам, а мне бы быстро надоел такой телефон — до Марса радиосигнал доходит быстрее! Другое дело скорость распространения электрического импульса — 300 000 километров в секунду. Лучшего посредника для передачи звука не найти. Нужно лишь только придумать способ преобразования звуковой волны в электрический сигнал и наоборот. И такой способ как раз и нашел Александр Белл.

В его телефонном аппарате звуковой сигнал преобразовывался в электрические импульсы, которые по проводам достигали противоположного аппарата и там преобразовывались обратно в звуковой сигнал. Все оказалось настолько же простым, насколько и гениальным! Конечно, в первой телефонной сети не было ни телефонных станций, ни номеронабирателей, ни других современных телефонных прелестей. Были только два телефонных аппарата, соединенных между собой электрическим проводом. Я вам предлагаю проверить возможность существования такой телефонной сети. Более того, такую телефонную связь вполне реально использовать на практике, например, чтобы телефонизировать домашнюю мастерскую. А если провести такой телефон к месту игры вашего ребенка, то он надолго останется ключевым звеном во многих играх.

Итак, нам понадобятся:

  • два телефонных аппарата;
  • электрический провод.
  • источник постоянного тока.
  • телефонный патч-корд.

Что касается электрического провода — здесь можно себя не ограничивать — для ваших экспериментальных или домашних нужд можно использовать любую длину телефонного провода. Тип провода тоже может быть практически любой. Я в своих экспериментах использовал 30 метров витой пары.

Что же касается источника постоянного тока, то можно сказать следующее. В телефонной сети напряжение на линии в состоянии покоя (при положенной трубке) составляет 60 вольт. Но для наших экспериментов вполне будет достаточно напряжения от двух батареек типа «Крона». Можно воспользоваться и блоком питания на 12-20 вольт.

Берем патч-корд и разрезаем его напополам.

Концы зачищаем. Жилы патч-корда зачастую бывают очень тонкими, просто ножом зачищать их бывает неудобно. Можно их обжечь.

В случае использования батареек, соединяем их последовательно. Удобно воспользоваться клипсами-контактами, но можно обойтись и без них.

Включаем наш источник тока в цепь последовательно, то есть в разрыв одного из проводов.

Не забываем изолировать контакты.

Все, можно пользоваться! Единственный существенный недостаток такой схемы — это отсутствие возможности вызова абонента. Чтобы обеспечить такую возможность, нужно либо обеспечить подачу в линию переменного напряжения, как это делается в городских сетях, либо провести дополнительную линию для обеспечения звукового или светового вызова.

Простой домофон из пары старых проводных телефонов


У вас в кладовке валяется пара старых телефонных аппарата? — Не нужно их выбрасывать — сделайте из них очень простое переговорное устройство — домофон. С помощью него можно установить проводную связь на сотни и даже тысячи метров. Все бесплатно и никакого роуминга.
В свое время с другом мы устанавливали такой домофон между квартирами, а провода проводили через окошки. Да и сейчас это не потеряло актуальности: можно установить постоянную связь с летним домиком в саду, с баней, с соседним домом и т. п. Так же это отличная игрушка для детей.

Понадобится


  • Два телефонных аппарата — любые: кнопочные, дисковые, самые старые советские или самые новые иностранные.
  • Провода для подключения телефонов между собой. Если аппарат подключается через гнездо — провода должны быть с коннекторами на конце.
  • Батарея 9 В типа «крона».
  • Резистор на 300 Ом (+/- 10% если нет именно такого).
  • Изолента либо термоусадка.


Инструмент:

Как подключить телефоны и сделать переговорное устройство — домофон


Все до банальности очень просто! Нужно просто последовательно соединить все элементы: телефонные аппараты, батарейку, резистор. Полярность не важна.
Для справки: Обычные режимы телефонной сети таковы, что в момент покоя в сети присутствует напряжение 60 В, в момент звонка — 180 В и в момент разговора примерно 9 В. Вот и мы с помощью батарейки создадим в цепи между аппаратами потенциал 9 В.
Возьмем провод соединяющий телефоны и разрежем один из двух и сделаем ответвление.

В разрыв последовательно включим резистор и батарейку. Все! Переговорное устройство готово.

Проверяем. Если все хорошо, припаиваем все на постоянку и изолируем термоусадкой.

Далее желательно поместить все в корпус. Предварительно сделав в нем прорези под провода.


В итоге домофон имеет вид:

Проверяем работу:

Слышимость отличная: четкая, без скачков и «проваливаний», в общем идеальная.
Теперь можно нарастить провод на любое расстояние. Отключать батарейку необязательно — если обе трубки лежат — ток потребления практически равен нулю.
Но если у вас нет кроны — возьмите обычный 9 В адаптер.

Или на 12-15 В, но в этом случае потребуется сделать понижающий преобразователь по схеме:

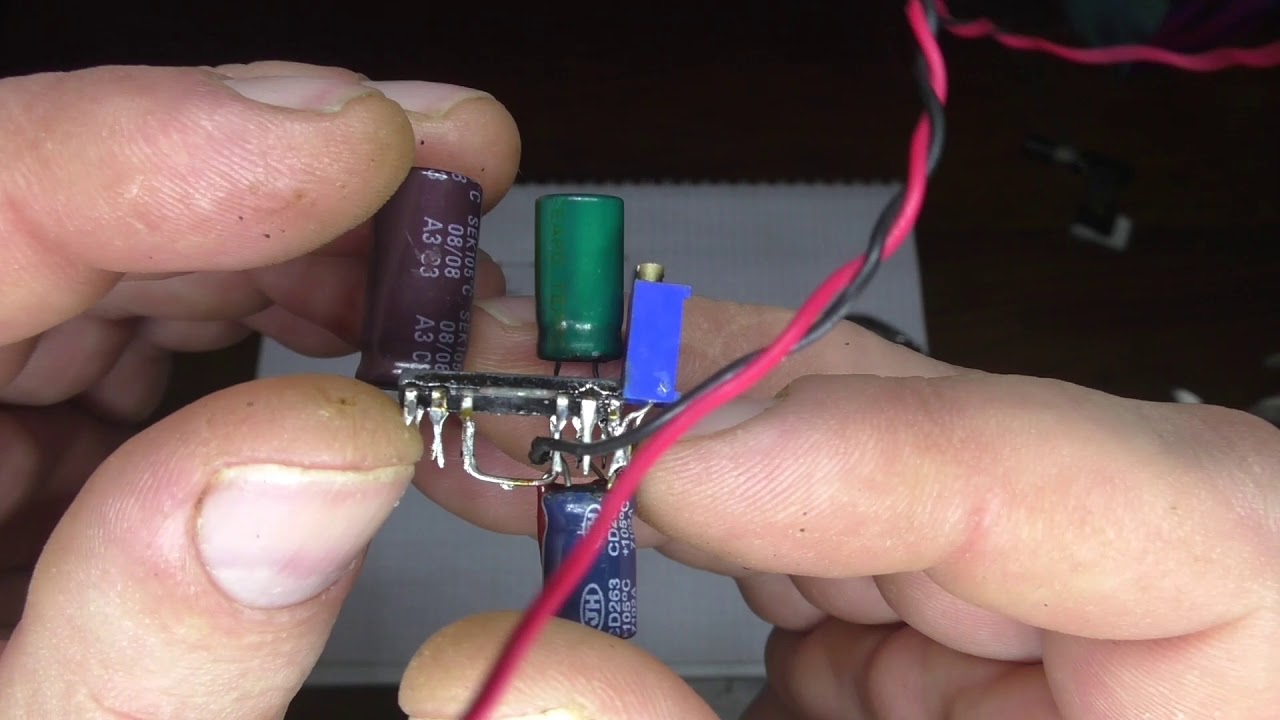

Собираем и изолируем термоусадкой.

Теперь, если вам необходимо совершить разговор с абонентом — включаете блок в сеть и разговариваете.

Смотрите видео


ПРОСТОЕ ПЕРЕГОВОРНОЕ | МОДЕЛИСТ-КОНСТРУКТОР

Не претендуя на какие-то особые открытия в схемотехнике, предлагаю довольно изящный вариант переговорного устройства, которое может использоваться и в качестве домофона в частном доме или на даче. Конструкция проста и доступна для самостоятельного изготовления даже начинающему радиолюбителю. В дежурном режиме данное устройство не потребляет энергии батарей, но всегда готово к работе: стоит только нажать на кнопку-переключатель и — пожалуйста, говорите! Работающий на втором комплекте вас непременно услышит.

В качестве элементной базы выбраны германиевые транзисторы серии МП. Доступные, дешевые и надежные, они обладают параметрами, достаточными для использования в данном переговорном устройстве. К тому же ‘нелишне напомнить: чтобы «привести в чувство» кремниевый транзистор, требуется около 0,6 В. Для двухтактного выходного каскада это число следует удвоить. У германиевых же полупроводниковых триодов расход вдвое меньше, что не может не сказаться на максимально достижимом размахе выходного сигнала.

Среди достоинств предлагаемой разработки — обесточивание соответствующего усилителя в режиме приема кнопкой SB1 с одновременным подключением ею громкоговорителя SA1 непосредственно к линии связи. Сигнал, приходящий от другого аппарата (второго комплекта), практически весь оказывается подведенным к динамику, импеданс звуковой катушки которого, как минимум, втрое меньше входного сопротивления усилителя — благодаря резистору R3. Такое схемное решение позволяет, в отличие от аналогов со сложными и дорогостоящими многоконтактными микропереключателями, обойтись лишь одной (к тому же вовсе не дефицитной) кнопкой типа КМ2-1 отечественного производства.

При нажатии на SB1 (работа в режиме передачи) усилитель подключается к батарее электропитания, а динамик, отсоединяемый от линии связи, используется теперь в качестве своеобразного микрофона. Выходной сигнал через замкнутые контакты 1′ и 2′ уходит в линию связи. Предназначение R3 — стабилизация работы входного каскада, собранного на VT1, при изменениях температуры, напряжения питания, смене транзистора. Параметры же цепочки R6С5 выбираются для улучшения качества передачи речевого сигнала такими, чтобы второй каскад на VT2 обеспечивал большее усиление по высоким звуковым частотам, чем по нижним.

Чувствительность усилителя VT1 — VT5 довольно велика. Чтобы исключить возможность самовозбуждения такого устройства из-за паразитных связей по цепям питания и одновременно — повысить его помехозащищенность, первые два каскада отделены от остальных фильтром C6R7C7.

Принципиальная электрическая схема, топология печатной платы и компоновка основных узлов аппарата для самодельного переговорного устройства

В схеме и на печатной плате предусмотрена возможность установки C3 для ограничения полосы пропускания усилителя и предотвращения его самовозбуждения на высоких частотах. Однако сборка нескольких авторских экземпляров показала, что устройство хорошо работает и без вышеназванного конденсатора. Тем не менее, если вдруг возникнет возбуждение в виде тонкого писка или пользователи сочтут тембр звука слишком высоким, то положение легко можно поправить возвращением C3 на предназначавшееся ему место.

Выходной каскад, собранный на транзисторах VT4 и VT5, представляет собой двухтактный эмиттерный повторитель. По напряжению он ничего не усиливает, зато способен давать в нагрузку значительный ток, что особенно ценно при работе на динамик с небольшим сопротивлением звуковой катушки.

Между базами транзисторов VT4 и VT5 включен диод VD1. Его предназначение — снизить возможные нелинейные искажения в выходном двухтактном каскаде.

Теперь о радиодеталях, которые нужны для сборки данного устройства. Резисторы подойдут любого типа, мощностью 0,125 или 0,25 Вт. Конденсаторы С2, С4 — С8 электролитические К50-6, К50-16 или К50-35. А вот с С1 все обстоит несколько сложнее. На него ведь воздействуют напряжения различной полярности, поэтому для надежности этот конденсатор должен быть неэлектролитическим. В авторских вариантах, например, успешно используется К73-17, рассчитанный на работу в цепях переменного, пульсирующего и постоянного тока. Возможно также применение монолитного керамического конденсатора типа КМ емкостью 0,68—1 мкФ.

Устройство не слишком критично к выбору полупроводниковых приборов для своего монтажа. В частности, для VD1 подойдет диод из ряда Д9, Д18, Д20 или Д311. Причем с любым буквенным индексом. В качестве p-n-p транзисторов VT2 — VT4 подойдут типа МП14, МП16, МП39-МП42, МП25. Для VT5 приемлем любой из полупроводниковых триодов n-p-n серий МП36—МП38, МП10 (буквенный индекс в конце наименования в данном случае не имеет значения).

А вот транзистор VT1 желательно использовать малошумящий. В противном случае флюктуационный фон от первого каскада, появившись в виде характерного шипения, окажется сравнимым со слабым входным сигналом и после соответствующего усиления на VT2— VT5 будет воспроизведен динамиком во втором комплекте аппаратуры.

Но и здесь есть из чего выбрать. Кроме малошумящего транзистора МП39Б, указанного на схеме, сгодится МП27 (П27) либо МП28 (П28).

Печатные платы у обоих аппаратов одинаковы. Фольга «общего провода», образуя замкнутый контур, служит своего рода экраном, дополнительно защищающим усилитель от наводок. Монтаж довольно плотный, поэтому сначала устанавливают резисторы и диод, затем идут конденсаторы, а последними — транзисторы. Для исключения случайных контактов на металлические корпуса электролитических конденсаторов надевают полихлорвиниловые трубки подходящего диаметра. А во избежание замыканий через возможные подтеки припоя — прочищают ножом наиболее узкие промежутки между дорожками, особенно вблизи паек.

Налаживание устройства сводится к подбору резисторов R1, R4, R9, обеспечивающих должный режим работы усилителя. В частности, добиваются, чтобы напряжение на коллекторах VT1, VT2 и эмиттерах VT4, VT5 составляло половину от Uпит. Эту операцию желательно поточнее сделать для выходного каскада, а в предварительных допустимы 1,5-вольтные отклонения как в меньшую, так и в большую сторону. Причем если напряжение окажется мало, то соответствующий резистор следует увеличить, а в противоположном случае — наоборот, уменьшить.

Вышеперечисленные резисторы на время отладки схемы удобнее припаивать со стороны фольги. Многие транзисторы могут выйти из строя, если на коллектор и эмиттер подается питание при неподключенной базе.

Цоколевка кнопки-переключателя и полярных элементов, используемых в самодельном переговорном устройстве на транзисторах

Для окончательной проверки усилителя подсоедините к контактам 2 и 3 разъема громкоговоритель. Динамическую головку расположите (во избежание самовозбуждения всего устройства из-за акустической обратной связи) в 3—4 метрах от аппарата. Нажмите кнопку и, говоря в микрофон, убедитесь в приемлемости качества передачи. Заодно определите оптимальное расстояние между ртом и микрофоном. Помните: при малом расстоянии звук получается слишком низким и несколько искаженным, а при большом — тихим.

Питание каждого из аппаратов осуществляется от гальванической батареи «Крона». Но возможно использование 7 дисковых аккумуляторов емкостью не менее 0,1 А·ч или блока питания (желательно стабилизированного) типа БП-02Б2, которым комплектуются некоторые переносные отечественные магнитофоны. При применении аккумуляторов не обойтись без зарядного устройства, которое может быть и самодельным (например, выполненным по разработке, опубликованной в журнале «Моделист-конструктор» № 9 за 1998 г.).

В заключение — несколько советов, адресованных новичкам в области электро- и радиотехники. Резкое увеличение потребляемого тока и сильный разогрев VT4, VT5 могут обуславливаться неисправностью или неверным включением VT3, VT4 (VT5), малым значением сопротивления R9, пробоем или нарушением полярности, короткозамкнутостью выводов при монтаже С4 или С8. Случается, что виной всему неисправность или неправильное включение полупроводникового диода VD1, а также ошибка в полярности источника электропитания.

Если же начнет темнеть или задымит защитная краска на резисторе R7 — значит, пробит, замкнут при монтаже или неправильно включен конденсатор Сб. Нелишне также убедиться в правильной полярности питания собранного устройства.

Еще одна частая ошибка начинающих — когда вместо резистора в 470 кОм ошибочно впаивают 470-омный, то есть с номиналом, который в 1000 раз меньше требуемого. Будьте внимательны к условным обозначениям на радиодеталях!

Дальнейшую проверку смонтированного устройства следует вести от выхода к входу. Пинцетом, замыкая на «общий провод» поочередно базы транзисторов VT3, VT2, VT1 (кратковременно это делать в данной схеме не опасно), выявляют «капризный» (если таковой имеется) каскад — по отсутствию должного треска в динамике и возрастанию напряжения на коллекторе. Найденные неисправности устраняют.

Как правило, немаловажной проблемой для начинающих радиолюбителей является и изготовление корпуса для своих самоделок. Решают ее по-разному. Неплохие результаты получаются, например, с П-образной пластмассовой скобой, образующей 3 стенки самого корпуса. Тогда между боковинами удачно вписывается печатная плата, являясь одновременно задником прибора или частью его. Имея на противоположных сторонах своих выступы, а в пластмассовой скобе — специальные вырезы, плата надежно фиксируется в корпусе за счет его упругости.

Заготовку для скобы-основы корпуса каждого из аппаратов переговорного устройства выпиливают из 2-мм термопласта (например, поливинилхлорида) с последующим изгибанием над раскаленным металлическим стержнем — для придания требуемой П-образной формы. Разъем СГ-5, кнопку-переключатель КМ2-1, а также динамическую головку 0,25ГД-10 (0,5ГДШ-1), или 0,25ГД-19 (0,5ГДШ-2) закрепляют, используя просверленные для них отверстия. Вырезы под плату в боковинах, как и под диффузор на лицевой части скобы, выполняют лобзиком.

Желающие поэкспериментировать могут попробовать увеличить выходную мощность каждого из изготовленных аппаратов, заменяя в них транзисторы VT4, VT5 на комплиментарную пару ГТ402—ГТ404, способную «раскачать» более современные динамики. Но это потребует соответствующего увеличения емкости С8, уменьшения сопротивления R8 и корректировки номинала резистора R9.

В линию связи можно включить не два, а три аппарата. Правда, диалог двух абонентов будет при этом транслироваться третьему абоненту, который в данном разговоре может и не участвовать. В ряде случаев такое применение аппаратуры вовсе не является недостатком.

При наличии отдельного источника питания в каждом из аппаратов достаточно двухпроводной линии, соединяющей только контакты 2 и 3 разъемов.

А. ЛИСОВ, г. Иваново

Рекомендуем почитать

  • РУЛЕТКА С НОСИКОМ
    Обычной рулеткой неудобно мерить в щелях, створках, глухих пазах. Я приделал к обычной типовой рулетке своеобразный носик — Г-образную скобу из листового металла; длина ее 50 мм. Теперь в…
  • ЭКСПРОМТ-ВАННОЧКА
    Нередко, особенно при ремонте, связанном с окраской, вознинает необходимость в ванночнах, так сказать, одноразового пользования. Нет ничего проще: берем любую коробку и накрываем ее…

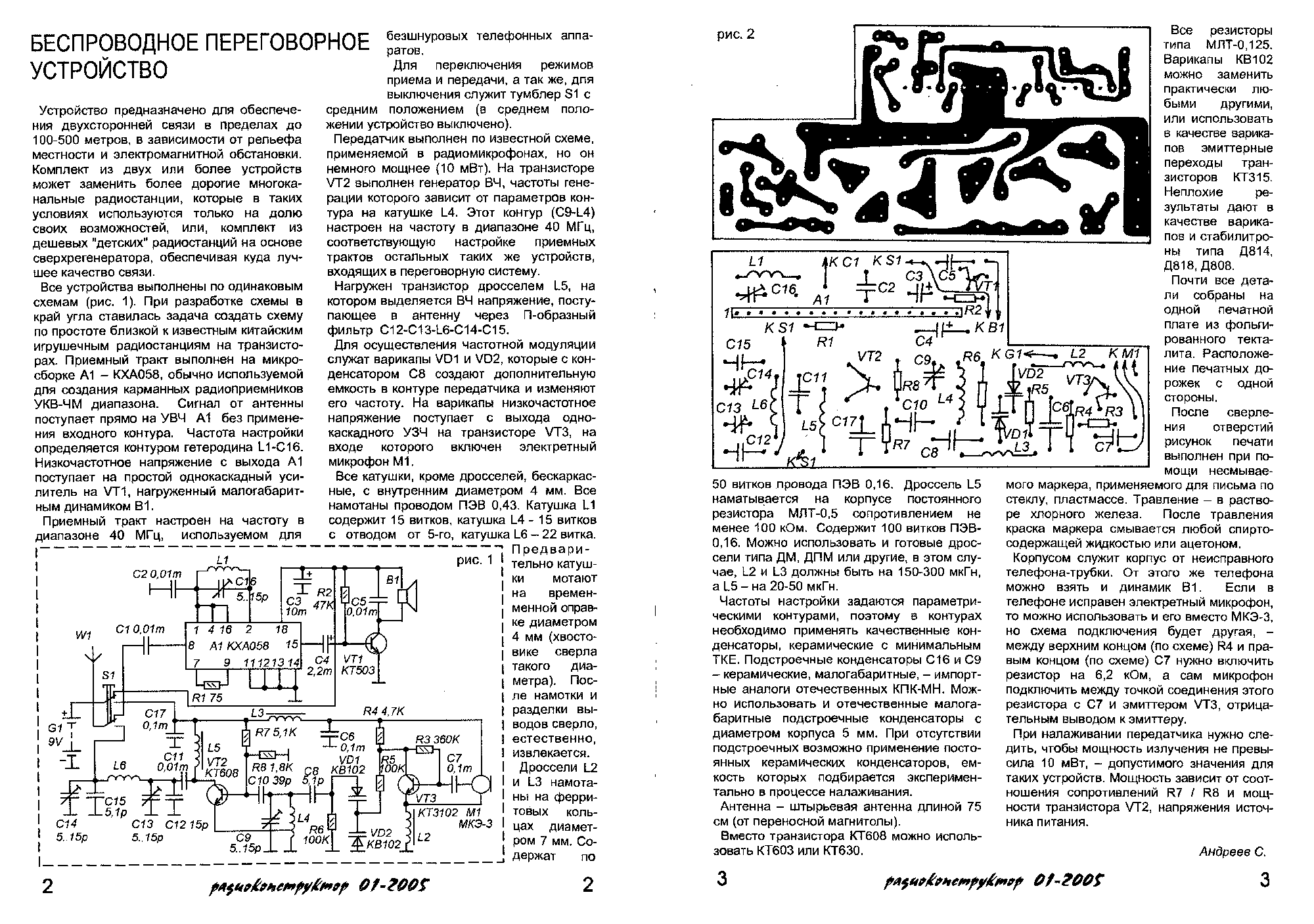

Схема переговорного устройства на 49 МГц » Паятель.Ру


Радиоканалы многих беспроводных телефонов работают на частотах диапазона 45-50 МГц, на этих же частотах работают и многие маломощные радиостанции и средства связи, предназначенные для работы в бытовых условиях. Дальность связи при помощи таких устройств обычно не превышает 100-150 метров, а мощность передатчика не должна быть более 0,01 W.

В этой статье предлагается описание двух схем таких устройств, — одно устройство выполнено на специализированных микросхемах Motorola, как говорится, по всем правилам, и обеспечивает достаточно высокое качество и стабильность связи, второе устройство выполнено на микросхеме К174ХА34 и двух транзисторах, и по качеству работы (и себестоимости) ближе к хорошим игрушечным радиостанциям


Принципиальная схема первого переговорного устройства показана на изображении выше. Здесь используются три микросхемы фирмы «Motorola» — МС2833 в передатчике, МС3359 в приемном тракте и МС34119 в УНЧ приемного тракта.

Микросхема МС2833 предназначена для выполнения схем передатчиков с ЧМ. В ней есть микрофонный усилитель, модулятор на внутреннем варикапе, задающий генератор, и усилительный каскад

В данной схеме используется электретный микрофон М1 (со встроенным усилителем). Питается усилитель микрофона через резистор R8. который служит одновременно его нагрузкой. ИЧ сигнал снимается с R8 и через R5-C8 поступает на вход микрофонного усилителя, имеющегося в микросхеме А1 (вывод 5).

Коэффициент передачи усилителя зависит от глубины ООС. которая зависит от сопротивления между выводами 5 и 4 А1 В процессе налаживания чувствительность усилителя устанавливают подстроенным резистором R4 Можно вместо него сделать переменный резистор и регулировать им чувствительность микрофона в зависимости от условий, в которых ведется передача.

В задающем генераторе работает кварцевый резонатор 01. частота резонанса которого, при работе на частоте 49,7 МГц должна быть в три раза ниже этой частоты. Катушка L1 совместно с внутренним варикапом микросхемы создает цепь модуляции. На выходе задающего генератора включен контур L2-C6, настроенный на частоту несущей (49.7 МГц).

С этого контура через конденсатор С7 ВЧ напряжение поступает на первый усилительный каскад, выполненный на транзисторе, расположенном в микросхеме, база которого выведена на 13-й вывод, эмиттер — на 12-й. а коллектор — на 11-й. Напряжение смещения на базе этого тран-зистора задается резистором R2, а в цепи его эмиттера включены R6 и С10 В цепи коллектора включен контур С12-L3, который настроен на частоту 49,7 МГц.

Далее следует еще один усилительный каскад. — выходной. Его транзистор выведен на выводы : 8 (база), 7 (эмиттер) и 9 (коллектор) Напряжение смещения на базе этого транзистора задается резистором R9, в цепи эмиттера включена RC цепь R7-C11, а в коллекторе включен контур L4-C14-C15, настроенный на 49,7 МГц.

Конденсаторы С14 и С15 образуют емкостный трансформатор, с которого сигнал поступает на телескопическую антенну, максимальной длины 70 см. Выходная мощность передатчика 0,01W. Её можно повысить, если сделать сделать дополнительный каскад усиления мощности, например, на КТ610.

Режимы «прием-передача» переключаются при помощи S1, — кнопочного переключателя без фиксации, который в свободном состоянии включает «прием», а в нажатом, — «передача» Преобразователь частоты, УПЧ, частотный детектор и система шумопонижения выполнены на микросхеме А2 — МС3359. Сигнал от антенны поступает на входной контур L4-C16-C17, настроенный на частоту несущей (49,7 МГц). Конденсаторы С16 и С17 образуют емкостный трансформатор через который подключена антенна. Контур связан с входом преобразователя частоты микросхемы А2 через конденсатор С18.

Частота гетеродина определяется кварцевым резонатором Q2 (его частота на 455 кГц ниже частоты несущей) и катушкой L5. которая упрощает запуск гетеродина и служит элементом подстройки частоты в небольших пределах. Схема гетеродина, — емкостная трехточка на транзисторе. База выведена на вывод 1. а эмиттер — на вывод 2, С26 и С28 создают необходимую для запуска генератора обратную связь, а роль резонансного контура выполняют Q2 и L5. Конденсатор С27 разделительный, он не дает цепи L5-R20 влиять на режим работы гетеродина по постоянному току.

Сигнал промежуточной частоты 455 кГц выделяется пьезокерамическим фильтром Q3. В фазосдвигающей цепи частотного детектора включен контур Т1, настроенный на частоту ПЧ 455 кГц (используется готовый контур ПЧ от импортного транзисторного приемника).

Продетектированный сигнал выделяется на выводе 10 А2 и поступает на два направления — через цепочку R18-C23 и регулятор громкости R19 на УНЧ на микросхеме A3, и через R17 на фильтр шума на операционном усилителе, инверсный вход которого выведен на вывод 12, и выход на вывод 13 Элементы R16, R15, С22, С21 входят в состав этого фильтра.

Затем, сигнал шума поступает на детектора на диоде VD1. На диоде выделяется постоянное напряжение, суммирующееся на конденсаторе С19 с напряжением смещения, установленным переменным резистором R12 (при помощи R12 осуществляется установка порога шумопонижения). Напряжение с С19 поступает на компаратор (вывод 14), и при достижении им определенного уровня компаратор срабатывает и включает ключ, который замыкает вывод 16 на общими минус. А вывод 16 подключен к входу УЗЧ Поэтому, при отсутствии приема полезного сигнала, когда на выходе детектора есть высокочастотные шумы, происходит шунтирование входа УЗЧ этим ключом и. таким образом, происходит блокировка.

Порог срабатывания этой блокировки устанавливается переменным резистором R12. Низкочастотный усилитель выполнен на микросхеме A3 — МС34119, включенной по типовой схеме. УНЧ можно сделать на другой аналогичной микросхеме или на транзисторах. Чувствительность приемного тракта, при отношении сигнал / шум 10 дб, — 5 mkV Чувствительность можно повысить, дополнив схему транзисторным УРЧ.

Для намотки всех катушке (кроме контура Т1) используются пластмассовые каркасы с ферритовыми от контуров УПЧИ телевизоров 3-УСЦТ (именно от контуров УПЧИ. а не от контуров УПЧЗ). Все катушки намотаны проводом ПЭВ 0,23. Катушка L1 содержит 15 витков, катушки L2, L3, L4, L6 — одинаковые, по 4 витка. Катушка L5 содержит 7 витков

Контур Т1 взят готовый, — это контур ПЧ от транзисторного приемника с ПЧ 455 кГц. Если нет готового контура, конденсатор можно взять 1000 пФ, а катушку намотать на каркасе от УПЧЗ телевизора 3-УСЦТ, — 88 витков провода ПЭВ 0,12 (по 22 в секцию каркаса).

Принципиальная схема второго переговорного устройства показана на рисунке 2. Схема очень проста. — комплект из двух таких переговорных устройств можно сделать за один вечер.

Переговорное устройство для квартиры своими силами схема. Переговорное устройство (дуплексная связь). Переговорное устройство из телефонных аппаратов

Переговорное устройство предназначено для проведения двусторонней громкоговорящей связи.
Область применения данного устройства- на ваше усмотрение: можно в качестве домофона или просто для связи между помещениями.
В основе устройства усилитель с применением операционного усилителя (ОУ) с мощным выходным каскадом на транзисторах.

Схема переговорного устройства

Выполнен переговорный автомат на одной микросхеме типа К237УН2 и четырех транзисторах V1 типа МП39≈МП42, V2 типа МП35≈ МП38, V3, V4 типа П213≈П217. В режиме приема автомат отключен от своего источника питания, а динамик через нормально замкнутые контакты K1.2 подключен к линии. У другого корреспондента, имеющего аналогичный переговорный автомат, должна быть включена кнопка «Передача». При этом подается питание на усилитель, контакты реле К1.2 подключают выход усилителя к линии, а контакты К1.1 подключают динамик ко входу усилителя. Кнопка «Вызов» переводит усилитель в режим генерации низкочастотных колебаний.

Детали .
Реле К1 типа РЭС-6; конденсаторы типа К50-6, МБМ, резисторы типа МЛТ-0,125 ≈ МЛТ-0,25; динамик типа 0,1ГД-6, лампочка Н1 на 13,6 В; линия связи ≈ телефонный провод; источник питания ≈ три батареи 3336Л, соединенные последовательно.

Простое переговорное устройство можно собрать из двух абонентских громкоговорителей. Применение его может быть различным, на даче, в доме, в квартире и т.д. В некоторых случаях использование радиоканала или мобильной связи неоправданно, а часто и не возможно. Особенно если требуется постоянная круглосуточная связь. Для этого и разработана данная конструкция. Основным преимуществом переговорного устройства является то, что громкоговорители ВА1 и ВА2 являются одновременно микрофонам и громкоговорителем. Возможны два варианта изготовления устройства. В первом варианте используется только один усилитель.

Устройство состоит из предварительного усилителя на VT1 и усилителя мощности собранного на ИМС К174УН7. Переключение режимов приём — передача происходит при помощи переключателя S1, переключатель имеется только у одного абонента, с помощью которого можно подключать громкоговорители поочерёдно к входу или выходу усилителя. Упрощенная схема второго варианта переговорного устройства показана на следующем рисунке.


В данном случае усилители М и переключатели S установлены в каждом громкоговорителе. Переключение с приема на передачу можно производить каждому абоненту. При нажатии переключателя S, громкоговоритель используется в качестве микрофона и подключается к входу предварительного усилителя через разделительный конденсатор С1. Предварительный усилитель собран на транзисторе VT1. Переменный резистор R1 определяет уровень обратной связи и чувствительность на входе каскада. С выхода предварительного усилителя через переменный резистор R5 сигнал поступает на усилитель мощности, собранный на микросхеме DA1.

С помощью резистора R5 регулируется выходная мощность. С выхода усилителя сигнал поступает в линию и, через отжатую кнопку S2, поступает на громкоговоритель, который в данном случае используется по своему назначению. Надо обратить внимание на то, что линия может быть как двух проводной, так и однопроводной, если в качестве второго провода использовать заземление. Заземлением могут служить трубы водопровода, отопления или просто металлический стержень вбитый в землю.


Питание переговорного устройства осуществляется от сетевого девяти вольтового источника питания или гальванических элементов Правильно собранное устройство начинает работать сразу, при необходимости можно отрегулировать чувствительность с помощью резистора R1, а с помощью резистора R5 осуществить регулировку выходной мощности. Мной использованы миниатюрные громкоговорители, в которых удалены понижающие трансформаторы, вместо регуляторов громкости установлены кнопки S1, 2 типа П2К без фиксации. Автор: Валерий Иванов.

Наверное, каждый, кто имеет отношение к радиолюбительству, сталкивался с необходимостью изготовления простого и надежного переговорного устройства. В радиолюбительской литературе встречаются схемы переговорных устройств, однако, многие из них имеют такие недостатки как громоздкая линия связи (3-х, 4-х проводная), необходимость изменения схемы телефонных аппаратов или применение специальных абонентских устройств и т.п.

Автоматическое переговорное устройство, описанное в , требует применения двух реле с четырьмя группами переключающих контактов с определенным типом паспорта, что доступно не каждому радиолюбителю.
Описываемое ниже переговорное устройство лишено подобных недостатков, работает с любыми двухпроводными телефонными аппаратами, некритично к применяемым реле и обеспечивает связь при длине линий до нескольких километров. Вызов абонента происходит автоматически, при снятии телефонной трубки, отбой — при возвращении ее в исходное состояние.
Рассмотрим работу устройства по принципиальной схеме.

Исходное состояние схемы — при положенных трубках обоих аппаратов. Допустим, что трубку снял абонент АБ-1. Образуется шлейф линии (цепь по постоянному току), срабатывают реле А, реле ИН (плюс с VD1, обмотка реле ИН, резистор R1, обмотка реле А, аппарат АБ-1, «земля»).

Сработав, реле А свой контакт 1-2 переключит в положение 1-3, а реле ИН замкнет контакты 1-2 и скоммутирует индукторное (вызывное) напряжение с обмотки III трансформатора Т1, которое через контакты 1-2 реле Б, конденсаторы С3, С4 поступит на телефонный аппарат второго абонента.
При снятии трубки телефона АБ-2 сработает реле Б, вызывная цепь разомкнется, а контактами 1-3 реле Б будет создана разговорная цепь с АБ-1. Напряжение для питания микрофонов телефонных аппаратов поступает через обмотку реле ИН, которая одновременно служит дросселем, исключающим шунтирование разговорной цепи источником питания. Конденсаторы С1 и С4 нужны для прохождения разговорных и вызывных токов в обход обмоток реле.
Схема автоматически переходит в исходное состояние при положенных трубках обоих телефонных аппаратов. Если по окончании разговора один из абонентов не вернет трубку в исходное состояние, то у другого абонента будет звенеть звонок. Этот недостаток можно исключить усложнением схемы и применением реле с другими группами контактов или дополнительных реле, что вряд ли в данном случае оправдано. Достаточно простого корректного пользования данным устройством.
Длина линий связи может составлять несколько километров и ограничена лишь напряжением источника питания (при большой длине линий напряжение обмотки II нужно увеличить).
Конструкция и детали. В качестве абонентских реле А и Б подойдут любые реле с одной контактной группой на переключение, с током срабатывания 5…10 мА и коммутирующим напряжением контактной группы не ниже индукторного напряжения (в данном случае переменное, 80 вольт).

Ниже приведены принципиальные схемы и статьи по тематике «переговорное устройство» на сайте по радиоэлектронике и радиохобби сайт .

Что такое «переговорное устройство» и где это применяется, принципиальные схемы самодельных устройств которые касаются термина «переговорное устройство».

Я родился и вырос на селе. Где-то в 50-е годы мое село было радиофицировано. Передачи радиотрансляционной сети начинались в 6 и заканчивались в 24 ч. Но с 12.00 до 16.00 был перерыв. Довольно часто я и мой товарищ… Предлагаемое переговорное устройство (ПУ) предназначено для громкоговорящей связи между двумя любыми абонентами. Его с успехом можно использовать на садовом участке между домом и калиткой, между двумя помещениями, а также между… Часто при переговорах между объектами требуется, чтобы переговоры слышали все корреспонденты одновременно. Данное переговорное устройство (ПУ) дает возможность вести такие переговоры между тремя объектами. Нередко встречаются практические ситуации, когда необходимо обеспечить управление нагрузкой (например, осветительными лампами) по проводам с нескольких пультов. Первое, что приходит в голову, это решить подобную задачу «в лоб»: использовать множество проводов, ровно… Простое переговорное устройство успешно задействовано для разговоров во время движения на мотоцикле. В качестве усилителей низкочастотного сигнала использована микросхема К174УН5, включенная по стандартной схеме прямого усиления. Устройство состоит из двух однотипных… В многокомнатной квартире или удаленных помещениях с повышенным шумовым фоном окажется полезным предлагаемое ниже устройство. Схема состоит из одной микросхемы К174УН7. Режим связи — симплексный, т.е. с переключением «прием/передача». Переключение режимов… Начиная работу над этим радиотелефоном, мной была поставлена задача создать простую в построении и надежную в работе конструкцию. В результате был создан простой и экономичный радиотелефон, состоящий из телефон-трубки и базового блока, подключаемого к телефонной линии. Дуплексная… Разработанное устройство предназначено для организации двухсторонней дуплексной радиосвязи в условиях среднепересеченной местности. Устройство может применяться при поведении строительно-монтажных работ, организации массовых и спортивных мероприятий, охране объектов, на охоте,… Нередко в практике начинающего радиолюбителя возникает необходимость собрать простое проводное переговорное устройство, скажем, для дачного участка, чтобы можно было вести разговор из комнаты с теми, кто находится на кухне, в бане, хозяйственном блоке или с соседями по даче. Для решения такой… Схема простого самодельного домофона, собранного из запчастей от разобранной радиоэлектронной аппаратуры. Радиолюбитель тем и отличается от нормального человека, что он никогда невыбрасывает электронную аппаратуру, даже уже совсем ненужную и неисправную или частично исправную. Все может… Старые телевизоры постепенно сдают позиции, попадают в разборку, или тогохуже — на помойку. Вот, как-то раз попался мне такой, хорошо постоянно ношу с собой складную отвертку… Одна из отлично работающих плат была плата УНЧ. А телевизор — «Selena» («Горизонт 51-ТЦ418» … Приведена принципиальная схема для переделывания старых акустических колонок в переговорное устройство, которое можно использовать как домофон. Персональный компьютер уже достаточно давно и глубоко проник в нашу повседневную жизнь, став таким женеобходимым прибором как телевизор… Принципиальная схема самодельного оптического телефона на лазерных указках, простое переговорное устройство. Лазерную указку можно использовать не только по прямому назначению. Большаядальность передачи светового пятна в совокупности с возможности его амплитудной модуляции изменением напряжения… Самодельное переговорное устройство на трех транзисторах. которое можно использовать в качестве домофона. Казалось бы, сейчас можно купить любое электронное устройство, любого бытовогоназначения. Но, увы. Возникла необходимость установить на калитку на заборе двора частного дома переговорное… Достаточно необычное применение микросхемы-стабилизатора КР142ЕН12А, на основе которой построена схема самодельного домофона. Домофон на одну квартиру, или офис, частный дом. Схемы вызова нет, в качестве схемы вызова используется обычный квартирный звонок, работающий как самостоятельная система. Переговорное устройство симплексное, управляемое только из квартиры. Снаружи только динамик, он же микрофон… Принципиальная схема не сложного в изготовлении самодельного домофона, выполнена на четырех транзисторах. Привычные домофоны обычно рассчитаны на множество абонентов и предназначены для многоквартирных домов. Но, в небольших городах и сельской местности есть много одноквартирных (частных) домов… Схема простого домофона на основе двух абонентских громокоговорителей с трансформаторами и регуляторами громкости. Однопрограммные абонентские громкоговорители «радиоточки» сейчас уже не так популярны, зачастую из-за отсутствия радиосети, либо из-за конкуренции УКВ-ЧМ радиовещания… Простая схема подключения двух стареньких телефонных аппаратов для организации двухсторонней линии связи.Вышло так, что после обмена квартиры два простых дисковых телефонных аппарата стали лишними. В новой квартире не было телефонной точки, да никто об этом и не жалел — у всех сотовые. Аппараты… Предельно простая схема самодельного домофона на двух транзисторах, простое переговорное устройство для дачи или небольшого дома. Домофон — очень полезная вещь, потому что позволяет пообщаться с гостем до того, как бежать открывать дверь. Домофоны в больших многоквартирных домах еще позволяют… Принципиальная схема очень простого самодельного домофона всего на одной микросхеме К174УН14 (зарубежный аналог — TDA2003). Домофон предназначен для работы в паре с каким-либо квартирным звонком, то есть, вызывной функции в нем не предусмотрено. Домофон на одну абонентскую точку, он получается…

Так как мы живем в поселке и у нас ввели поминутную оплату телефонных разговоров, встал вопрос о создании собственной связи. Приведенная ниже схема переговорного устройства рассчитана на 2 (и более) абонента. Так как оба аппарата идентичны, разберем работу только одного из них. В основу схемы положен двухкаскадный усилитель низкой частоты, выполненный на транзисторах VT1 – VT2. На входе усилителя установлен микрофон ВМ1 – ДЭМШ1а или любой другой микрофон электромагнитного типа. В качестве нагрузки выходного каскада мы применили телефонный капсюль ДЭМК6а. Металлическая пластинка Е1 служит для вызова другого абонента. Питанием устройства служит стабилизированный блок питания с выходным напряжением 4,5…9 В или батарейка “Крона”.

Детали и конструкция.

В переговорном устройстве можно использовать транзисторы МП 13-МП16, МП20, МП21, МП25, МП26, МП39 – МП42 с любыми буквенными индексами. Резисторы МЛТ мощностью 0,125 Вт. Конденсаторы – любые, но желательно малогабаритные, чтобы вся конструкция вместилась 8 микрофонный отсек телефонной трубки.

Наша конструкция отлично работает на расстоянии до 3 км. Устройство не нуждается в налаживании и при правильном монтаже и исправных деталях начинает работать сразу после включения питания.

Источник: Д.Климкович, С.Белименко, журнал “Радиолюбитель”.

Related Posts

Эта схема производит все основные операции по преобразованию параллельного кода в последовательный и передаче данных. В данном случае выводы задания режима и формата последовательного кода включены для получения формата…….

Особенностью данной радиостанции является исполнение приемника и передатчика. Они представляют собой функционально законченные узлы. Это дает возможность совершенствовать радиостанцию путем их замены. Принципиальная электрическая схема радиостанции показана на рис……..

Традиционные омметры с нелинейной шкалой не позволяют произвести даже приблизительно точный отсчет измеряемого сопротивления, особенно на краях шкалы. Удобнее пользоваться прибором с линейной шкалой, а при изготовлении такого омметра отпадает…….

Радиостанция работает на одной фиксированной частоте в диапазоне 27 МГц с амплитудной модуляцией. Дальность уверенной связи между двумя таким радиостанциями на открытой местности составляет около 1000 м. Питается радиостанция…….

Среди разрешенных Министерством связи типов радиостанций для личной связи есть так называемый тип «Д» — детские переговорные устройства, для пользования которыми не требуется получения специального разрешения. Для них выделена…….

Digital Duplex 205Т-HF Переговорное устройство

Цифровое дуплексное 3-х проводное переговорное устройство Digital Duplex 205Т-HF на базе аудиопроцессора Motorola предназначается для работы по схеме «клиент-кассир» через звуконепроницаемые перегородки. Используется в качестве пассивной системы безопасности касс обмена валюты, касс бензоколонок и т.д.

Цифровое дуплексное 3-х проводное переговорное устройство Digital Duplex 205Т-HF на базе аудиопроцессора Motorola предназначено для работы по схеме «клиент-кассир» через звуконепроницаемые перегородки. Является основным компонентом системы безопасности касс обмена валюты. В данном устройстве используются 8 независимых детекторов шума, которые адаптируются к окружающему фону. Digital Adaptive Detector (DAD) — цифровой адаптивный детектор активности в течение нескольких секунд позволяет понижать наружный фон во время длительных пауз между разговорами. Использование такого устройства весьма эффективно, например, в торговых центрах, на железнодорожных и автовокзалах, в аэропортах, где уровень фонового шума достаточно высок. Клиент может одновременно говорить и слушать оператора. Оператору же предоставлена возможность самому регулировать громкость звука и чувствительность микрофона, а так же, при необходимости, отключать микрофон, чтобы клиенту не было слышно что происходит в помещении за звуконепроницаемой перегородкой.

В устройстве предусмотрены цифровые подстройки, в частности, светодиодная подстройка статуса; встроенное энергонезависимое хранение текущих настроек чувствительности и громкости при отключении электричества позволит сохранить последние настройки оператора и при обратном включении прибор автоматически вернется к ним. Звуковое сопровождение нажатия клавиш, меняющих свою тональность, подскажет оператору на какой уровень звука и чувствительности микрофона настроено переговорное устройство в данный момент.

В устройстве, наравне с предыдущими цифровыми технологиями, используется так же цифровой детектор голоса оператора и автоматическая регулировка усиления голоса клиента. Наличие линейного выхода (Line Out) позволяет вывести звук на внешние динамики, громкоговоритель, сделать высококачественную запись переговоров, при подключении переговорного устройства к звукозаписывающему устройству. Возможна интеграция с системой видеонаблюдения и аудиоконтроля Ewclid.

Гнущаяся конструкция микрофона, разработанная в стиле биодизайна, поможет подстроить переговорное устройство под необходимую высоту, таким образом, что оператор будет защищен от неудобного положения при разговоре.

Модификация с разъемами под Hands Free гарнитуру.


  • Единица измерения: 1 шт
  • Габариты (мм): 46x110x26
  • Масса (кг): 2.00
  • Линия связи 3-х проводная
  • Дальность линии связи, м до 300
  • Полоса пропускания, Гц 400-3800
  • Регулировка громкости постоянная
  • Дополнительные выходы есть
  • Диапазон рабочих температур, С от -40 до 60
  • Питание, В DC12V (блок питания в комплекте)
  • Потребление в дежурном режиме, мА 3
  • Потребление в рабочем режиме, мА 150
  • Вес, гр. 100
  • Габариты, мм 46х110х26

*Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Не является публичной офертой согласно Статьи 437 п.2 ГК РФ.

Цифровое переговорное устройство для дома « схемопедия


Идею для данного проекта мне подсказала моя девушка, которая предложила сделать систему интеркома (внутренней связи) для нашего дома. Принципиальных схем переговорных устройств для изготовления своими руками существует великое множество, но большинство из них слишком старые или простые (к примеру 2 телефона, переключатель и усилитель). Все эти схемы мне показались слишком простыми и я решил разработать свой проект самодельного переговорного устройства с использованием цифровой техники. Я решил оцифровывать голос при помощи микроконтроллера и через последовательную линию передачи, передавать даные в цифровом виде, с последующем преобразованием в аналоговый вид (голос).

В проекте я использовал микрофон с АРУ (AGC) – автоматической регулировкой усиления, что дает хороший уровень звука, как на расстоянии 5 см от микрофона, так и в паре метров, что дает возможность переговариваться в режиме громкой связи. Сигнал с микрофона поступает на АЦП микроконтроллера, который его обрабатывает и передает по последовательной шине. Все переговорные устройства имеют свой собственный уникальный адрес. Для передачи данных используется интерфейс RS-422. Все интеркомы подключаются через коммутатор (хаб), т.о. позволяя организовать небольшую сеть из переговорных устройств. Для генерации голоса используется ШИМ микроконтроллера и простой аналоговый фильтр. Я нашел схему простого 3-х ваттного УНЧ с питанием от 12 вольт и выводом для цифрового регулирования громкости (AN7523N).

В качестве микросхемы приемо-передатчика RS-422 используется м/с от National Semiconductor DS8921

В коммутаторе также используется микросхема 4068 (8-ми входовой элемент И-НЕ с прямым и инверсным выходом), отечественных аналогов не имеет. Ниже представлены фото собранного переговорного устройства:

Скачать исходники проекта

Оригинал статьи на английском языке (перевод Колтыков А.В. для сайта cxem.net)

Как настроить домашнюю систему внутренней связи по дешевой цене

С помощью нескольких недорогих устройств или программного обеспечения вы можете создать собственную домашнюю систему внутренней связи. Это требует немного дополнительной работы, но может сэкономить вам много денег.

Когда люди хотят установить домашнюю систему внутренней связи, они выбирают готовое решение. Домашняя система внутренней связи для розничной торговли может стоить от 150 до более 1000 долларов.

С помощью нескольких менее дорогих устройств вы можете создать собственную домашнюю систему внутренней связи.Это требует немного дополнительной работы, но может сэкономить вам много денег.

Система внутренней связи для смартфонов

Так как у каждого в вашем доме, вероятно, есть смартфоны, имеет смысл использовать их в качестве домашней системы внутренней связи.

Это решение вообще не требует покупки оборудования. Все, что вам нужно сделать, это загрузить приложение для рации, которое работает как на Android, так и на iOS. Хороший выбор — Zello. Вы можете скачать приложение рации Zello для Android или iPhone.

Создайте свою домашнюю систему внутренней связи, создайте группу и добавьте контакты людей, которые живут в вашем доме.Затем начать голосовой разговор со всеми в доме так же просто, как нажать значок микрофона и говорить.

Каждый, у кого есть приложение, получит на свой телефон уведомление о новом сообщении. Затем они смогут прослушать вашу трансляцию и ответить, нажав на значок микрофона.

Это один из самых простых способов использовать систему внутренней связи в доме без каких-либо затрат или необходимости установки и настройки какого-либо оборудования. Однако

Zello — не единственное решение.Вот список бесплатных кроссплатформенных приложений:

  • Online Walkie Talkie Pro : Скачать для Android и iOS
  • Voxer Walkie Talkie Messenger : Скачать для Android и iOS
  • TiKL Touch Talk Walkie Talkie : Скачать для Android и iOS
  • HeyTel : Скачать для Android и iOS

Домашняя переговорная система Bluetooth Speaker

В наши дни на рынке так много динамиков Bluetooth, что цены резко упали.В результате вы можете купить несколько колонок Bluetooth и разместить их по всему дому всего за 40–60 долларов за штуку.

Любой человек в доме может легко подключиться к этим динамикам со своего телефона или компьютера через Bluetooth.

После того, как вы настроили и включили динамики Bluetooth, последним шагом в настройке этой домашней системы внутренней связи является установка приложений для динамиков Bluetooth. Например, приложение Bluetooth Loudspeaker позволяет вам использовать микрофон вашего телефона для трансляции вашего голоса на динамики Bluetooth в доме.

Единственным недостатком домашней переговорной системы этого типа является то, что она работает только в одном направлении. Вы можете транслировать свой голос всем в доме, но они не могут отвечать.

Этот тип системы по-прежнему полезен для созыва всех на ужин, отправки экстренных предупреждений или любых других сообщений, требующих только односторонних объявлений.

Другие приложения, которые могут помочь вам транслировать свой голос со смартфона на динамики Bluetooth, включают: Микрофон к динамику : Скачать для Android

Домашняя переговорная система Google Home/Alexa

Если у вас уже есть концентратор Google Home или система Alexa, у вас уже есть все необходимое для домашней внутренней связи.

И Google Home, и Alexa предлагают функцию, позволяющую транслировать на все динамики в доме.

После настройки концентратора Google Home и мини-динамиков вы можете отправлять системные команды с помощью Google Assistant на своем телефоне.

Одной из них является команда «трансляция», которая позволяет отправить любое сообщение на все динамики Google Home в доме. Затем все, что вам нужно сделать, это произнести всю команду в свой телефон:

«Окей, Google, транслируйте всех, пора ужинать!»

Будет транслироваться все, что вы сказали после слова «трансляция».

С помощью Alexa у вас есть несколько способов отправить трансляцию на все устройства Alexa в доме.

Alexa принимает две команды из приложения Amazon Alexa для отправки широковещательного сообщения всем динамикам Alexa в доме.

Можно сказать:

«Алекса, объяви, что мы сейчас уезжаем к бабушке!»

Alexa будет транслировать все, что вы скажете после слова «это», на все устройства.

Дополнительно можно сказать:

«Алекса, трансляция, всем привет, ужин на столе!»

Будет транслироваться все, что вы сказали после слова «трансляция».

Как и решение Bluetooth, это одностороннее вещание. Кроме того, все в доме, использующие приложение, также могут отправлять трансляции на вашу новую домашнюю систему внутренней связи.

Настольная домашняя система внутренней связи

Еще одним дешевым решением для установки домашней системы внутренней связи является использование всех компьютеров в вашем доме.

Вы можете загрузить специальное программное обеспечение на каждый компьютер в вашем доме. Затем используйте эти компьютеры для рассылки сообщений всем.

Одним из примеров такого программного обеспечения является Desktop Intercom.

Он взаимодействует с другими устройствами в вашей сети через UDP через порт 1550. Итак, когда вы впервые настроите программное обеспечение, оно откроет окно, которое поможет вам открыть UDP через порт 1550 на брандмауэре вашего ПК.

Просто установите его на все системы в вашем доме. Он доступен как для компьютеров Mac, так и для компьютеров с Windows. Как только он запустится на всех компьютерах, вы сможете отправить широковещательную рассылку с любого из этих компьютеров на все остальные.

Программа автоматически обнаруживает все остальные компьютеры с установленным Desktop Intercom.Вы можете отправлять широковещательные сообщения на все эти компьютеры одновременно.

Большинство подобных программ для интеркома не бесплатны. Тем не менее, это довольно недорого. Например, вы можете купить шесть лицензий для своего дома менее чем за 10 долларов.

Другое программное обеспечение внутренней связи для настольных ПК, доступное по аналогичной цене, включает следующее:

  • Офисная внутренняя связь: система внутренней связи ПК-ПК, которая работает так же, как CB-радио.
  • Бесплатный интерком. Это бесплатное приложение для интеркома, проверенное несколькими блоггерами на отсутствие вирусов.
  • IntraMessenger: Включает функцию ShoutBox, позволяющую вести голосовые переговоры между ПК.
  • Unity Intercom: требуется сервер Unity, но вы можете общаться с другими пользователями в любом месте в Интернете.
  • Desktop Intercom: это программное обеспечение для Mac позволяет транслировать ваш голос на любой другой компьютер в сети, на котором запущено это программное обеспечение.

Создайте свою собственную домашнюю систему внутренней связи

Со всеми устройствами, доступными в современном доме, покупать аппаратную домашнюю систему внутренней связи необязательно.А следуя приведенным выше советам, вы сможете сэкономить много денег.

Вариант, который вы выберете, зависит от того, какие устройства уже есть у вас дома. Кроме того, ваш уровень опыта в настройке оборудования или программного обеспечения. Какой бы вариант вы ни выбрали, он будет дешевле готовой системы.

Настройка Intercom Messenger (основы)

Intercom Messenger легко настроить так, чтобы он чувствовал себя как дома на вашем продукте или сайте. Вы можете помочь своим клиентам быстрее выполнять задачи с помощью интуитивно понятных приложений и персонализированного дома в Messenger.

Вот 6 простых шагов для успешной настройки вашего Messenger:

Настройки вашего Messenger

Вы найдете все, что нужно для настройки вашего Messenger, в настройках Messenger в левом меню.

Когда вы начнете настраивать свой Messenger, вы увидите предварительный просмотр ваших изменений в правой части экрана.

Не то, что вы ищете?

Здесь вы найдете дополнительные технические параметры для настройки Messenger.

Шаг 1. Установите приветственное сообщение

Приветствуйте пользователей и посетителей

Представлять свою команду легко и просто:

Сначала выберите, как вы хотите приветствовать своих клиентов. Мы автоматически добавили переменную «имя», чтобы вы могли автоматически приветствовать вошедших в систему пользователей по их имени.

Примечание: По умолчанию посетители, вышедшие из системы, будут приветствоваться словами «Привет».

Вы можете изменить свое приветствие, чтобы лучше обслуживать своих клиентов.И вы можете еще больше персонализировать свое приветствие, добавив переменные, например название компании.

Добавьте вступление к команде

Затем напишите вступление к вашей команде — просто представьте свою команду и сообщите своим клиентам, как вы можете им помочь. Сделайте свое вступление теплым, дружелюбным и по существу.

Вы можете написать вступление команды на нескольких языках. См. раздел ниже, чтобы узнать, как добавить дополнительные языки.

Установите язык по умолчанию

Просто выберите язык по умолчанию, на котором вы хотите отображать интерфейс Messenger.Можно выбрать один из 38 языков:

Важно:

Вы также можете разрешить другие языки. Например, если вашим языком по умолчанию является английский, вы можете разрешить отображение Messenger на французском языке для ваших французских пользователей, на немецком языке для ваших немецких пользователей и так далее.

Шаг 2. Сообщите, когда вы будете доступны

Установите часы работы

Часы работы определяют ожидания ваших клиентов относительно того, когда вы вернетесь в офис и сможете ответить.Когда клиент открывает Messenger в нерабочее время, он увидит, когда ваша команда вернется в сеть.

По умолчанию ваши рабочие часы установлены на будние дни с 9:00 до 17:00. Вы можете изменить часы работы — просто выберите дни и время, когда вы находитесь в офисе.

Примечание: Часы работы рассчитываются на основе часового пояса вашего приложения.

Установите ожидаемое время ответа

Когда вы будете довольны рабочим временем, установите ожидаемое время ответа.Это устанавливает ожидания ваших клиентов относительно того, когда они должны ожидать ответа от вашей команды. Это можно сделать, выбрав «Время автоматического ответа». Это означает среднее время первого ответа вашей команды за последние 7 дней.

  • Или задайте время ответа вручную — просто выберите «обычно отвечает в течение нескольких минут», «несколько часов» или «в течение дня» в качестве времени ответа.

  • Важно: Мы используем ваше рабочее время для расчета времени автоматического ответа.

    Шаг 3. Добавление домашних приложений Messenger

    Messenger становится наиболее мощным, когда вы настраиваете главный экран с помощью мощных приложений, что позволяет пользователям и посетителям легко получать то, что им нужно, без необходимости начинать разговор.

    Вы можете выбрать, что будет отображаться как для ваших посетителей, так и для пользователей.

    Выберите приложения для посетителей, не вошедших в систему

    Чтобы добавить приложения для посетителей, просто выберите «Добавить приложения в ваш Messenger», затем нажмите «Добавить приложение» на вкладке «Посетители»:

    Здесь вы можете выбрать приложения, которые помогают вам привлекать новых посетителей и превращать их в потенциальных клиентов или клиентов.Вы можете выбирать из постоянно растущей библиотеки приложений, в том числе: Campaign Monitor Subscribe, Content Showcase и Get a Demo.

    Выберите приложения для вошедших в систему пользователей

    Чтобы добавить приложения для пользователей, просто перейдите на вкладку «Пользователи»: товар. Вы можете выбирать из растущей библиотеки приложений, включая Google Meet, Shopify, Statuspage и Stripe Subscriptions.

    Важно:

    Шаг 4. Стиль вашего Messenger

    Вы можете легко настроить стиль Messenger в соответствии с вашим брендом.Вы можете добавить свой собственный логотип, выбрать цвет фона, цвет действия и изменить обои.

    Совет для профессионалов: Мы рекомендуем выбирать цвет фона, который контрастирует с фоном вашего сайта, чтобы ваши клиенты могли четко видеть, как связаться с вами и предпринять какие-либо действия.

    Выбранные вами цвета повлияют на ряд элементов, таких как:

    Отображение ссылки на интерком

    По умолчанию мы отображаем тонкую ссылку «Мы работаем на интеркоме» в нижней части вашего Messenger.Вы можете отключить это с некоторыми тарифными планами Intercom. Смотрите наши планы и цены здесь.

    Настройте параметры звука для входящих сообщений

    Вы также можете включить или выключить звук для входящих сообщений, переключив переключатель.

    Поддержка нескольких брендов

    Если вам нужно поддерживать несколько брендов или компаний из одного почтового ящика, вы можете добавить дополнительные стили брендов в свой Messenger, чтобы он идеально подходил для каждого из ваших различных доменов. В этой статье объясняется, как настроить несколько фирменных стилей в Messenger.

    Выберите пользовательский значок для панели запуска

    Для единообразия бренда вы можете загрузить собственный значок, который будет отображаться в программе запуска Messenger вместо значка чата внутренней связи:

    Важно:

    • Ваш значок должен быть меньше 50 КБ.

    • Оптимальный размер изображения — 72 x 72 пикселя.

    • Лучше всего работает PNG или GIF с прозрачным фоном. Если используется изображение с цветным фоном, установите соответствующий «Цвет действия» в настройках мессенджера.👌

    Примечание: Эта опция доступна только на некоторых тарифных планах Интерком. Смотрите наши планы и цены здесь. На других планах вы можете создать свой собственный лаунчер с Intercom JavaScript API.

    Шаг 5. Управляйте тем, когда клиенты могут использовать Messenger

    Включение или отключение новых разговоров

    Если вы не можете справиться с объемом получаемых новых разговоров, вы можете отключить входящие разговоры. Как только это будет отключено, люди не увидят кнопку «новый разговор» в Messenger.

    Примечание : Вы можете получить доступ к этой настройке, только если у вас есть сообщения внутренней связи.

    Выберите, кто может видеть Messenger

    Легко контролировать, кто видит программу запуска Messenger на вашем веб-сайте/продукте. Вы можете выбрать, показывать ли Messenger пользователям, посетителям или и тем, и другим.


    Вы также можете выбрать отображение мессенджера посетителям или пользователям, которые соответствуют определенным данным. Например, вы можете настроить его показ только посетителям на странице с ценами и пользователям определенного размера компании.Подробнее здесь.

    Шаг 6. Обеспечьте безопасность вашего Messenger

    Список доверенных доменов

    Вам следует создать список доверенных доменов, на которых можно увидеть Intercom Messenger. После того, как вы настроите это, Intercom Messenger будет отображаться только в этих доменах (он не будет отображаться в непредусмотренных местах).

    Принудительная проверка личности

    Проверка личности не позволяет третьим лицам выдавать себя за ваших пользователей, вошедших в систему, и просматривать их разговоры.Мы настоятельно рекомендуем вам принудительно ввести проверку личности для пользователей Интернета, iOS и Android.

    Что дальше?

    Ознакомьтесь с нашим техническим руководством по настройке Messenger. Вы узнаете, как создать собственный лаунчер, разместить его на своем сайте и многое другое.

    Настройка Intercom Messenger (техническая)

    Выберите, как ваши пользователи смогут открывать Messenger, перемещать Messenger на вашем сайте и многое другое. Вот несколько технических советов по настройке Messenger, чтобы он чувствовал себя как дома в вашем продукте, на сайте или в мобильном приложении.

    Не то, что вы ищете?

    Если вы еще этого не сделали, мы рекомендуем выполнить эти важные шаги для настройки Messenger в ваших настройках.

    Выберите способ открытия Messenger для ваших пользователей

    По умолчанию ваши веб-клиенты увидят панель запуска в правом нижнем углу своего экрана, например:

    Примечание. Android-приложение.

    Однако, если вы хотите, чтобы Messenger открывался с помощью определенной кнопки, ссылки или элемента в вашем приложении, на сайте или в мобильном приложении, вы можете создать собственный модуль запуска.Например, вы можете активировать запуск мессенджера, когда клиент нажимает кнопку «Поговорите с нами» или значок чата.

    Примечание: Добавьте в свое приложение, веб-сайт или мобильное приложение столько настраиваемых модулей запуска, сколько пожелаете.

    Создайте пользовательскую панель запуска в своем веб-приложении или на сайте

    1. Передайте идентификатор элемента, который вы используете в качестве пользовательской панели запуска, чтобы открыть Messenger (например, "#my_custom_link" ). Или вы можете указать несколько ссылок, передав вместо этого класс (например, ".my_custom_class_name" )

    2. Добавьте идентификатор или класс к элементу HTML, который вы хотите, чтобы Messenger открывался при нажатии. Например, если вы хотите, чтобы Messenger открывался, если кто-то щелкнет ссылку на ваш адрес электронной почты службы поддержки:

    Support
    Примечание. Включение вашего адреса службы поддержки в качестве места назначения ссылки работает как запасной вариант, поэтому, если у посетителя нет В их браузере включен JavaScript, они могут отправлять письма вашей команде.

    3. Добавьте эту строку на ваши внутренние коммутации Snippet:

      Custom_Custom_Link '

    Мне нравится:



      Windows.interComsettings = {
    app_id: "your_app_id",
    custom_custom_Link'
    };

    Важно:

    Создайте пользовательскую панель запуска в своем мобильном приложении

    Ниже описано, как создать пользовательскую панель запуска в приложении для iOS или Android и как показать счетчик непрочитанных разговоров ваших пользователей.

    Примечание: На некоторых тарифных планах Intercom вы можете установить собственный значок запуска непосредственно в настройках Messenger. Смотрите наши планы и цены здесь.

    Перемещение Messenger на вашем сайте

    По умолчанию при установке Messenger он располагается в правом нижнем углу вашего продукта или сайта.

    Чтобы изменить положение Messenger, добавьте в скрипт установки Messenger любую из следующих строк:

      Alignment: 'left',
    horizontal_padding: 20,
    vertical_padding: 20

    Вот так:

    8

    window.intercomSettings = {
    app_id: ‘YOUR_APP_ID’,
    Alignment: ‘left’,
    horizontal_padding: 20,
    vertical_padding: 20
    };

    Примечание : вы можете установить горизонтальное и вертикальное отступы на 20 или выше. Messenger вернется к настройке заполнения по умолчанию (20/20) на мобильном устройстве.
    Если вам нужно переместить панель запуска на мобильных устройствах, мы рекомендуем вместо этого использовать пользовательскую программу запуска.

    Мессенджер теперь будет отображаться слева как для веб-сайтов, так и для мобильных устройств.

    Примечание . Вы можете настроить Messenger только на одну позицию на вашем сайте, т. е. он не может отображаться в нескольких позициях на одном сайте.

    Что дальше?

    3 правила обратной связи с клиентами

    Сбор полезных и своевременных отзывов от клиентов может занять много времени. Интерком делает это быстрее и проще, чем когда-либо прежде, но то, что теперь об этом легко спросить, не означает, что это хорошая идея тратить время ваших клиентов. Хорошо ответить на вопрос всегда сложнее, чем задать его.

    Когда пользователи находят время, чтобы оставить полезный отзыв, вы должны учитывать, на что похож их опыт. Обычно те, кто больше всего заботится о вас, не торопятся отправлять вам мысли и идеи. Игнорируя их, вы говорите своим лучшим клиентам, что вам все равно. Вряд ли то, что вы намеревались сделать. Если вы собираете отзывы только для того, чтобы выглядели так, как будто вам небезразлично , то, по иронии судьбы, это просто подчеркивает, что вы этого не делаете.

    Уравновешивание

    Чтение обратной связи затруднено.С одной стороны, вы должны быть готовы сохранить веру и реализовать свое видение. С другой стороны, если одиннадцать человек из двенадцати говорят вам, что им нужно отслеживать время, то, возможно, ваше видение имеет слепое пятно.

    1. Ты должен быть готов

    Никогда не требуйте обратной связи, если вы не можете на нее повлиять. Если в обозримом будущем никто не сможет начать программировать или проектировать, значит, вы не в состоянии действовать.

    Проводить опросы кажется конструктивным, но если их единственная цель — заставить вас чувствовать себя занятым, то вы всех дурачите.Обратная связь должна привести к действию. Превратить отзыв в список дел без ответственных или приклеить его на доску с надписью «может быть, чем заняться когда-нибудь» — это то же самое, что сказать «что угодно» вашим пользователям. Они не захотят снова с вами разговаривать.

    2. Вы должны быть открыты

    Если вы когда-либо реализуете обратную связь только с тем, с чем вы сразу же соглашаетесь, вам, вероятно, вообще не нужна обратная связь. Чтобы обратная связь была полезной, вы должны хотя бы подумать о внесении изменений, с которыми вы не согласны.Вся идея состоит в том, чтобы запросить мнение, которое вы не придумали сами. Как еще вы обнаружите свои слепые пятна?

    Простой тест, позволяющий узнать, открыты ли вы для обратной связи, заключается в следующем: если во многих отзывах содержится просьба о функции или изменении, которые вам не нравятся, откажетесь ли вы от них или изучите их? Если первое, то у вас нет широких взглядов… вам просто нравится играть с инструментами опроса.

    3. Вы должны спрашивать правильных клиентов

    Все клиенты разные. Все отзывы не равны.Это то, что все общие опросы ошибаются. Они относятся ко всем клиентам одинаково, объединяя крупного клиента с 20+ товарищами по команде с фрилансером-одиночкой и ветераном с 36-месячным стажем со вчерашней регистрацией.

    • Если вы хотите узнать, как улучшить адаптацию, поговорите с подписчиками на этой неделе — у них это свежо в памяти.
    • Если вы хотите узнать, как масштабируется ваш интерфейс, поговорите с ребятами, у которых есть сотни активных проектов (или галерей, библиотек и т. д.).
    • Если вы хотите понять, как сложно заставить всю команду перейти на ваше приложение, поговорите с людьми, которые только что добавили всю свою команду.
    • Если вы хотите понять, что побудило людей переключиться на ваш продукт, спросите их сразу после регистрации.

    Золотое правило обратной связи с клиентами

    Intercom позволяет очень легко запрашивать целевые отзывы клиентов, но прежде чем проводить опросы для развлечения, всегда помните, что вы тратите драгоценное время своих клиентов. Стоит ли оно того? Готовы ли вы действовать на нем? Вы открыты для того, что он может сказать? Каждый раз, когда вы решаете собрать мнения, сначала спросите себя об этом.

    Задаю ли я нужным клиентам правильный вопрос, в нужное время и правильным способом?

    Как использовать новую функцию внутренней связи Apple

    Наряду с HomePod mini, Apple представила новую функцию внутренней связи, которая позволяет владельцам устройств Apple общаться друг с другом по всему дому, отправляя сообщения в определенные комнаты, области или людям.


    Intercom работает с HomePod, ‌HomePod mini‌, iPhone, iPad, Apple Watch, AirPods и даже CarPlay, поэтому вы можете диктовать голосовое сообщение на любом из ваших устройств, которое вы могли доставить одному человеку в семье или всем члены семьи.Интерком в первую очередь разработан как функция для «HomePod» и «HomePod mini».

    У нас есть демонстрация и пошаговое видео о новой функции:

    Как настроить интерком

    После обновления программного обеспечения «HomePod» до версии 14.2 и iOS 14.2 интерком можно настроить в приложении «Дом». Интерком работает, если у вас есть ‌HomePod‌ или другое совместимое устройство, а на ‌iPhone‌ нет специального интерфейса для использования Интеркома вне приложения Home.

    1. Установите HomePod 14.2 софт.
    2. Откройте приложение «Дом».
    3. Нажмите на значок домика в верхнем левом углу.
    4. Нажмите «Домашние настройки».
    5. Прокрутите вниз до «Интерком» и коснитесь его.
    6. Настройте параметры уведомлений и выберите людей в доме, которые могут использовать функцию внутренней связи.

    Те, у кого есть удаленный доступ к вашему домашнему приложению, могут отправлять или получать сообщения внутренней связи, даже находясь вдали от дома, при этом эти сообщения отображаются в виде звуковых уведомлений на ‌iPhone‌ и Apple Watch.

    Обратите внимание, что любой, кто хочет иметь возможность использовать интерком, должен быть добавлен как лицо, имеющее доступ к дому. Это можно сделать, войдя в экран «Главные настройки» и нажав «Пригласить людей».

    Требования к внутренней связи

    Для использования функции внутренней связи на ‌HomePod‌, устройствах iOS, ‌CarPlay‌ и AirPods требуется обновление программного обеспечения HomePod 14.2 или более поздней версии, а также iOS и iPadOS 14.2 или более поздней версии. На Apple Watch он работает с watchOS 7.1 и более поздними версиями.

    Как использовать внутреннюю связь для отправки сообщения на HomePod

    Сообщения внутренней связи

    можно отправлять на HomePods по всему дому с помощью Siri на ‌iPhone‌, ‌iPad‌, Apple Watch, другом ‌HomePod‌ и других устройствах.Чтобы отправить сообщение по внутренней связи, просто активируйте «Siri» на своем «iPhone», «iPad», Apple Watch, «CarPlay» или AirPods, а затем произнесите «Интерком» и свое сообщение.


    Итак, если вы хотите сообщить всем, что ужин готов, просто скажите «Интерком, ужин готов», и сообщение «Ужин готов» будет передано на все HomePods в доме.

    Другие команды, такие как «Привет, Siri, скажи всем, что ужин готов», также работают как альтернативная фраза для общения через интерком.


    В приложении «Дом» на ‌iPhone‌ и ‌iPad‌ также есть возможность нажать на небольшую волну в правом верхнем углу, чтобы записать сообщение, которое затем отправляется на устройства внутренней связи в доме.

    Как использовать внутреннюю связь для отправки сообщения с HomePod на другое устройство

    Вы можете использовать ‌HomePod‌ для отправки сообщения на другие устройства HomePod в доме или на устройства, принадлежащие членам семьи.

    Это так же просто, как активировать ‌Siri‌, сказать «Интерком», а затем сообщение, которое можно отправить каждому члену семьи, независимо от того, кто находится дома.Он будет воспроизводиться на колонках «HomePod» в доме, а также на отдельных iPhone, iPad и Apple Watch.

    Как отправить сообщение в определенную комнату

    Если у вас есть HomePods в разных комнатах, вы можете направить сообщение в эту комнату, активировав ‌Siri‌, а затем произнеся «Интерком [название комнаты] [сообщение]».


    Например, если вы хотите сообщить всем в гостиной, что ужин готов, вы должны сказать: «Эй, Сири, ужин в гостиной готов."

    Обратите внимание: чтобы использовать команду room, HomePods должны быть правильно назначены комнате в приложении Home. Чтобы назначить или изменить комнату, выполните следующие действия:

    1. Откройте приложение «Дом».
    2. Выберите «HomePod» или «HomePod mini» из списка устройств.
    3. Длительное нажатие на значок «HomePod».
    4. Коснитесь значка шестеренки в нижней части всплывающего интерфейса или с усилием прокрутите вниз.
    5. Нажмите «Комната».
    6. Выберите комнату из списка доступных комнат или нажмите «Создать новую»."
    7. Когда закончите, закройте интерфейс, коснувшись «X» в верхней части окна.

    Как ответить на сообщение внутренней связи

    Если вы получаете сообщение по интеркому в одной комнате дома и хотите отправить сообщение обратно, вы можете активировать «Siri», а затем сказать «ответить» вместе с вашим сообщением.

    Итак, если вы получили интерком-сообщение с надписью «Ужин готов», вы можете сказать «Эй, Сири, ответь, я уже в пути», чтобы отправить сообщение в ответ.

    Устройства, совместимые с внутренней связью

    Вы можете использовать iPhone, iPad, Apple Watch и AirPods для отправки сообщений внутренней связи членам вашей семьи, и вы даже можете отправлять сообщения через ‌CarPlay‌, если вы за рулем.

    Обратите внимание: если ваши устройства используют разные языки, например испанский для «HomePod» и английский для «iPhone», интерком может работать неправильно.

    Обратная связь с гидом

    У вас есть вопросы о Intercom или вы хотите оставить отзыв об этом руководстве? Отправьте нам письмо здесь.

    Графический интерфейс 2N® IP Style: так же быстро, как высокопроизводительный смартфон

    Быстрый и надежный ответ

    Домофон 2N® IP Style отвечает на так же, как вы привыкли к сегодняшнему топовому ассортименту смартфоны .Нашей целью было сделать так, чтобы вы не заметили задержки между прикосновением к экрану и ответом домофона. И нам это удалось. Нам удалось сократить время отклика 2N® IP Style до абсолютного минимума. Но скорость — это еще не все, и графический интерфейс нашего лучшего домофона может гораздо больше. Посмотрите анимацию дисплея в нашем развлекательном видео с Джейкобом или в более подробной видеопрезентации .

    Графика адаптирована к требованиям пользователя

    В отличие от большинства переговорных устройств, 2N® IP Style может адаптироваться к типу здания, в котором он установлен .Он предлагает другой графический интерфейс для жилых проектов и офисных зданий. Почему? Потому что требования к пропускному режиму в офис или квартиру совершенно другие. 2N® IP Style предлагает следующие два режима:

    • Режим офисного здания — когда домофон выходит из спящего режима, посетители увидят больших плиток с логотипами компаний . При нажатии на один из них откроется условная древовидная структура, разделенная по отделам, под которой можно найти имена отдельных сотрудников.
    • Режим многоквартирного дома - здесь тоже древовидная структура, но можно сортировать жильцов по крыльям дома или даже по этажам . Водитель-курьер не знает, на каком этаже живет жилец? Они могут использовать увеличительное стекло, чтобы найти резидента с помощью полнотекстового поиска.

    Вы также можете настроить интерфейс другими способами. Выберите один из нескольких режимов ожидания. Домофон может показывать адрес , изображение или слайд-шоу из нескольких изображений .И мы не забыли о мелочах, таких как размещение кнопки Bluetooth в левом или правом углу. Выберите угол в соответствии со стороной двери, где вы устанавливаете 2N® IP Style, и облегчите доступ пользователей на несколько сантиметров.

    Может ли 2N® IP Style делать что-то еще?

    Да, многое другое. Читайте о его удивительной прочности , всевидящей камере и десятидюймовом дисплее . Мы также скоро представим вам анализ всех вариантов контроля доступа .

    6 лучших беспроводных домашних систем внутренней связи (весна 2022 г.) — полное руководство

    Что такое беспроводная домашняя переговорная система?

    Проще говоря, беспроводная домашняя система внутренней связи представляет собой серию устройств, которые позволяют группе людей общаться друг с другом по всему дому, не находясь рядом друг с другом. Эти системы могут подключаться друг к другу через домашнюю систему Wi-Fi или более безопасный зашифрованный канал.

    Основные характеристики, на которые следует обратить внимание перед покупкой системы внутренней связи

    Теперь, когда вы знаете, что такое беспроводная система внутренней связи, пришло время прояснить, как вы можете ее использовать и на что обращать внимание, прежде чем покупать самое лучшее.

    Типы беспроводной переговорной системы

    Существует два варианта беспроводных домашних переговорных устройств, которые вы можете выбрать. Тип, который вы выберете, зависит исключительно от ваших личных предпочтений и того, как вы собираетесь использовать свою систему. Вы можете выбрать либо аудиосистему, либо систему с видео.

    Аудио — Аудиосистемы позволят вам разговаривать только друг с другом. Они отлично подходят для быстрого и легкого общения со всеми членами вашей семьи, но они не будут хорошим выбором, если вы хотите использовать домофон в качестве системы безопасности.

    Видео – Видеомониторы предоставляют вам те же функции, что и аудиомониторы, с дополнительным преимуществом в виде возможности видеть, с кем вы разговариваете или кто стоит у вашей входной двери. Это делает их идеальными для использования в качестве системы мониторинга. Единственным недостатком является то, что они, как правило, дороже, чем модели только для аудио.

    Источник питания

    Хотя эти устройства являются беспроводными в том, как они соединяются друг с другом, они все же должны каким-то образом получать питание.Все представленные на рынке системы работают с подключаемым модулем. Это поможет держать их онлайн большую часть времени.

    Однако, если по какой-либо причине в вашем доме отключается электричество, неплохо было бы также поискать систему с резервным аккумулятором. Таким образом, вы все равно сможете использовать его, по крайней мере, некоторое время, даже если в вашем доме нет электричества. Это было бы важной функцией для системы безопасности или радионяни.

    Тип соединения

    Когда дело доходит до того, как ваши системы внутренней связи будут соединяться друг с другом, у вас есть два основных варианта.Вы можете выбрать систему, которая подключается к вашему домашнему Wi-Fi, или систему, которая будет подключаться только к другим устройствам внутренней связи. Оба этих варианта имеют свои преимущества и недостатки, но безопасные соединения обычно являются лучшим вариантом.

    Этот тип подключения очень прост в настройке. Все, что вам нужно сделать, это разместить устройства, которые вы хотите подключить, в соответствующем диапазоне, щелкнуть их по одному и тому же каналу, и вуаля, вы готовы к работе. Конечно, главная причина, по которой домофоны с безопасным соединением предпочтительнее, чем те, которые используют Wi-Fi, заключается в их защищенном характере.

    Последнее, чего вы хотите, особенно если вы используете радионяню, это чтобы кто-то взломал вашу систему внутренней связи. Если это произойдет, они могут говорить через систему или, что еще хуже, использовать функцию видео, чтобы заглянуть в ваш дом.



    Количество каналов

    Вы можете получить системы внутренней связи, которые используют только небольшое количество каналов или устройства, которые имеют до 20 различных защищенных каналов. Идея этих различных каналов заключается в том, что они позволяют вам вести личный разговор с одним или несколькими людьми в вашем доме, и никто не может их подслушать.

    Наличие нескольких защищенных каналов также помогает сделать систему внутренней связи более безопасной. Используя разные каналы время от времени, вы снижаете риск того, что кто-то сможет подслушивать, находясь за пределами вашего дома.

    Расстояние соединения

    В зависимости от размера вашего дома вам следует обратить особое внимание на расстояние подключения устройств внутренней связи. Это расстояние будет определять, сколько единиц вам потребуется для эффективного использования вашей системы.

    При покупке также необходимо учитывать строительные материалы, использованные при строительстве дома. Если у вас более новый дом, расстояния, которые производитель указывает на устройствах, будут довольно точными, поскольку современные дома имеют относительно тонкие стены. Однако, если у вас старый дом из кирпича или гипса, вы можете получить не совсем то расстояние, на которое рассчитывали, а это значит, что вам нужно будет купить больше квартир.



    Возможность расширения

    Хотя это может показаться простой идеей, не все беспроводные системы внутренней связи можно расширить.Убедитесь, что вы внимательно прочитали этикетки и информацию о системе, прежде чем совершить окончательную покупку. В противном случае вы не сможете подключить свои домофоны к каждому уголку вашего дома, как вы надеетесь.

    Один к одному или один ко многим

    Поскольку этот интерком будет использоваться в домашних условиях, вы должны быть уверены, что вы выбрали тот, который позволяет вам подключаться между одной системой или несколькими системами одновременно. Это позволит вам вести частные обсуждения или делать семейные объявления.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
