Схема управления электродвигателем постоянного тока 12в. Самостоятельное изготовление регулятора оборотов электродвигателя. Как сделать самодельный регулятор оборотов двигателя

Эта самодельная схема может быть использована в качестве регулятора скорости для двигателя постоянного тока 12 В с номинальным током до 5 А или как диммер для 12 В галогенных и светодиодных ламп мощностью до 50 Вт. Управление идёт с помощью широтно-импульсной модуляции (ШИМ) при частоте следования импульсов около 200 Гц. Естественно частоту можно при необходимости изменить, подобрав по максимальной стабильности и КПД.

Большинство подобных конструкций собирается по гораздо более простой схеме. Здесь же представляем более усовершенствованный вариант, который использует таймер 7555, драйвер на биполярных транзисторах и мощный полевой MOSFET. Такая схематика обеспечивает улучшенное регулирование скорости и работает в широком диапазоне нагрузки. Это действительно очень эффективная схема и стоимость её деталей при покупке для самостоятельной сборки довольно низкая.

Схема ШИМ регулятора для мотора 12 В

В схеме используется Таймер 7555 для создания переменной ширины импульсов около 200 Гц. Он управляет транзистором Q3 (через транзисторы Q1 — Q2), который контролирует скорость электро двигателя или ламп освещения.

Есть много применений для этой схемы, которые будут питаться от 12 В: электродвигатели, вентиляторы или лампы. Использовать её можно в автомобилях, лодках и электротранспортных средствах, в моделях железных дорог и так далее.

Светодиодные лампы на 12 В, например LED ленты, тоже можно смело сюда подключать. Все знают, что светодиодные лампы гораздо более эффективны, чем галогенные или накаливания, они прослужит намного дольше. А если надо — питайте ШИМ-контроллер от 24 и более вольт, так как сама микросхема с буферным каскадом имеют стабилизатор питания.

Регулятор скорости двигателя переменного тока

ШИМ контроллер на 12 вольт

Драйвер регулятора постоянного тока полумостовой

Схема регулятора оборотов минидрели

РЕГУЛЯТОР ОБОРОТОВ ДВИГАТЕЛЯ С РЕВЕРСОМ

Всем привет, наверно многие радиолюбители, также как и я, имеют не одно хобби, а несколько. Помимо конструирования электронных устройств занимаюсь фотографией, съемкой видео на DSLR камеру, и видео монтажом. Мне, как видеографу, был необходим слайдер для видео съемки, и для начала вкратце объясню, что это такое. Ниже на фото показан фабричный слайдер.

Слайдер предназначен для видеосъемки на фотоаппараты и видеокамеры. Он являются аналогом рельсовой системы, которая используется в широкоформатном кино. С его помощью создается плавное перемещение камеры вокруг снимаемого объекта. Другим очень сильным эффектом, который можно использовать при работе со слайдером, — это возможность приблизиться или удалиться от объекта съемки. На следующем фото изображен двигатель, который выбрал для изготовления слайдера.

В качестве привода слайдера используется двигатель постоянного тока с питанием 12 вольт. В интернете была найдена схема регулятора для двигателя, который перемещает каретку слайдера. На следующем фото индикатор включения на светодиоде, тумблер, управляющий реверсом и выключатель питания.

При работе такого устройства важно, чтоб была плавная регулировка скорости, плюс легкое включение реверса двигателя. Скорость вращения вала двигателя, в случае применения нашего регулятора, плавно регулируется вращением ручки переменного резистора на 5 кОм. Возможно, не только я один из пользователей этого сайта увлекаюсь фотографией, и кто-то ещё захочет повторить это устройство, желающие могут скачать в конце статьи архив со схемой и печатной платой регулятора. На следующем рисунке приведена принципиальная схема регулятора для двигателя:

Схема регулятора

Схема очень простая и может быть легко собрана даже начинающими радиолюбителями. Из плюсов сборки этого устройства могу назвать его низкую себестоимость и возможность подогнать под нужные потребности. На рисунке приведена печатная плата регулятора:

Но область применения данного регулятора не ограничивается одними слайдерами, его легко можно применить в качестве регулятора оборотов, например бор машинки, самодельного дремеля, с питанием от 12 вольт, либо компьютерного кулера, например, размерами 80 х 80 или 120 х 120 мм. Также мною была разработана схема реверса двигателя, или говоря другими словами, быстрой смены вращения вала в другую сторону. Для этого использовал шестиконтактный тумблер на 2 положения. На следующем рисунке изображена схема его подключения:

Средние контакты тумблера, обозначенные (+) и (-) подключают к контактам на плате обозначенным М1.1 и М1.2, полярность не имеет значения. Всем известно, что компьютерные кулеры, при снижении напряжения питания и, соответственно, оборотов, издают в работе намного меньший шум. На следующем фото, транзистор КТ805АМ на радиаторе:

В схеме можно использовать почти любой транзистор средней и большой мощности n-p-n структуры. Диод также можно заменить на подходящие по току аналоги, например 1N4001, 1N4007 и другие. Выводы двигателя зашунтированы диодом в обратном включении, это было сделано для защиты транзистора в моменты включения — отключения схемы, так как двигатель у нас нагрузка индуктивная. Также, в схеме предусмотрена индикация включения слайдера на светодиоде, включенном последовательно с резистором.

При использовании двигателя большей мощности, чем изображен на фото, транзистор для улучшения охлаждения нужно прикрепить к радиатору. Фото получившейся платы приведено ниже:

Плата регулятора была изготовлена методом ЛУТ. Увидеть, что получилось в итоге, можно на видеоролике.

Видео работы

В скором времени, как будут приобретены недостающие части, в основном механика, приступлю к сборке устройства в корпусе. Статью прислал Алексей Cитков .

Для плавности увеличения и уменьшения скорости вращения вала существует специальный прибор –регулятор оборотов электродвигателя 220в. Стабильная эксплуатация, отсутствие перебоев напряжения, долгий срок службы – преимущества использования регулятора оборотов двигателя на 220, 12 и 24 вольт.

  • Для чего нужен частотный преобразователь оборотов
  • Область применения
  • Выбираем устройство
  • Устройство ПЧ
  • Виды устройств
    • Процесс пропорциональных сигналов

Для чего нужен частотный преобразователь оборотов

Функция регулятора в инвертировании напряжения 12, 24 вольт, обеспечение плавности пуска и остановки с использованием широтно-импульсной модуляции.

Контроллеры оборотов входят в структуру многих приборов, так как они обеспечивают точность электрического управления. Это позволяет регулировать обороты в нужную величину.

Область применения

Регулятор оборотов двигателя постоянного тока используется во многих промышленных и бытовых областях. Например:

  • отопительный комплекс;
  • приводы оборудования;
  • сварочный аппарат;
  • электрические печи;
  • пылесосы;
  • швейные машинки;
  • стиральные машины.

Выбираем устройство

Для того чтобы подобрать эффективный регулятор необходимо учитывать характеристики прибора, особенности назначения.

  1. Для коллекторных электродвигателей распространены векторные контроллеры, но скалярные являются надёжнее.
  2. Важным критерием выбора является мощность. Она должна соответствовать допустимой на используемом агрегате. А лучше превышать для безопасной работы системы.
  3. Напряжение должно быть в допустимых широких диапазонах.
  4. Основное предназначение регулятора преобразовывать частоту, поэтому данный аспект необходимо выбрать соответственно техническим требованиям.
  5. Ещё необходимо обратить внимание на срок службы, размеры, количество входов.

Устройство ПЧ
  • двигатель переменного тока природный контроллер;
  • привод;
  • дополнительные элементы.

Схема контроллера оборотов вращения двигателя 12 в изображена на рисунке. Обороты регулируются с помощью потенциометра. Если на вход поступают импульсы с частотой 8 кГц, то напряжение питания будет 12 вольт.

Прибор может быть куплен в специализированных точках продажи, а можно сделать самому.

Схема регулятора оборотов вращения переменного тока

При пуске трехфазного двигателя на всю мощность, передаётся ток, действие повторяется около 7 раз. Сила тока сгибает обмотки двигателя, образуется тепло, на протяжении долгого времени. Преобразователь представляет собой инвертор, обеспечивающий превращение энергии. Напряжение поступает в регулятор, где происходит выпрямления 220 вольт с помощью диода, расположенного на входе. Затем происходит фильтрация тока посредством 2 конденсатора. Образуется ШИМ. Далее импульсный сигнал передаётся от обмоток двигателя к определённой синусоиде.

Существует универсальный прибор 12в для бесколлекторных двигателей.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Схема состоит из двух частей–логической и силовой. Микроконтроллер расположен на микросхеме. Эта схема характерна для мощного двигателя. Уникальность регулятора заключается в применении с различными видами двигателей. Питание схем раздельное, драйверам ключей требуется питание 12В.

Виды устройств

Прибор триак

Устройство симистр (триак) используется для регулирования освещением, мощностью нагревательных элементов, скоростью вращения.

Схема контроллера на симисторе содержит минимум деталей, изображенных на рисунке, где С1 – конденсатор, R1 – первый резистор, R2 – второй резистор.

С помощью преобразователя регулируется мощность методом изменения времени открытого симистора. Если он закрыт, конденсатор заряжается посредством нагрузки и резисторов. Один резистор контролирует величину тока, а второй регулирует скорость заряда.

Когда конденсатор достигает предельного порога напряжения 12в или 24в, срабатывает ключ. Симистр переходит в открытое состояние. При переходе напряжения сети через ноль, симистр запирается, далее конденсатор даёт отрицательный заряд.

Преобразователи на электронных ключах

Распространённые регулятор тиристор, обладающие простой схемой работы.

Тиристор, работает в сети переменного тока.

Отдельным видом является стабилизатор напряжения переменного тока. Стабилизатор содержит трансформатор с многочисленными обмотками.

Схема стабилизатора постоянного тока

Зарядное устройство 24 вольт на тиристоре

К источнику напряжения 24 вольт. Принцип действия заключаются в заряде конденсатора и запертом тиристоре, а при достижении конденсатором напряжения, тиристор посылает ток на нагрузку.

Процесс пропорциональных сигналов

Сигналы, поступающие на вход системы, образуют обратную связь. Подробнее рассмотрим с помощью микросхемы.

Микросхема TDA 1085

Микросхема TDA 1085, изображенная выше, обеспечивает управление электродвигателем 12в, 24в обратной связью без потерь мощности. Обязательным является содержание таходатчика, обеспечивающего обратную связь двигателя с платой регулирования. Сигнал стаходатчика идёт на микросхему, которая передаёт силовым элементам задачу – добавить напряжение на мотор. При нагрузке на вал, плата прибавляет напряжение, а мощность увеличивается.

Отпуская вал, напряжение уменьшается. Обороты будут постоянными, а силовой момент не изменится. Частота управляется в большом диапазоне. Такой двигатель 12, 24 вольт устанавливается в стиральные машины.

Своими руками можно сделать прибор для гриндера, токарного станка по дереву, точила, бетономешалки, соломорезки, газонокосилки, дровокола и многого другого.

Промышленные регуляторы, состоящие из контроллеров 12, 24 вольт, заливаются смолой, поэтому ремонту не подлежат. Поэтому часто изготавливается прибор 12в самостоятельно. Несложный вариант с использованием микросхемы U2008B. В регуляторе используется обратная связь по току или плавный пуск. В случае использования последнего необходимы элементы C1, R4, перемычка X1 не нужна, а при обратной связи наоборот.

При сборе регулятора правильно выбирать резистор. Так как при большом резисторе, на старте могут быть рывки, а при маленьком резисторе компенсация будет недостаточной.

Важно! При регулировке контроллера мощности нужно помнить, что все детали устройства подключены к сети переменного тока, поэтому необходимо соблюдать меры безопасности!

Регуляторы оборотов вращения однофазных и трехфазных двигателей 24, 12 вольт представляют собой функциональное и ценное устройство, как в быту, так и в промышленности.

На простых механизмах удобно устанавливать аналоговые регуляторы тока. К примеру, они могут изменить скорость вращения вала мотора. С технической стороны выполнить такой регулятор просто (потребуется установка одного транзистора). Применим для регулировки независимой скорости моторов в робототехнике и источниках питания. Наиболее распространены два варианта регуляторов: одноканальные и двухканальные.

Видео №1. Одноканальный регулятор в работе. Меняет скорость кручения вала мотора посредством вращения ручки переменного резистора.

Видео №2. Увеличение скорости кручения вала мотора при работе одноканального регулятора. Рост числа оборотов от минимального до максимального значения при вращении ручки переменного резистора.

Видео №3. Двухканальный регулятор в работе. Независимая установка скорости кручения валов моторов на базе подстроечных резисторов.

Видео №4. Напряжение на выходе регулятора измерено цифровым мультиметром. Полученное значение равно напряжению батарейки, от которого отняли 0,6 вольт (разница возникает из-за падения напряжения на переходе транзистора). При использовании батарейки в 9,55 вольт, фиксируется изменение от 0 до 8,9 вольт.

Функции и основные характеристики

Ток нагрузки одноканального (фото. 1) и двухканального (фото. 2) регуляторов не превышает 1,5 А. Поэтому для повышения нагрузочной способности производят замену транзистора КТ815А на КТ972А. Нумерация выводов для этих транзисторов совпадает (э-к-б). Но модель КТ972А работоспособна с токами до 4А.

Одноканальный регулятор для мотора

Устройство управляет одним мотором, питание осуществляется от напряжения в диапазоне от 2 до 12 вольт.

Конструкция устройства

Основные элементы конструкции регулятора представлены на фото. 3. Устройство состоит из пяти компонентов: два резистор переменного сопротивления с сопротивлением 10 кОм (№1) и 1 кОм (№2), транзистор модели КТ815А (№3), пара двухсекционных винтовых клеммника на выход для подключения мотора (№4) и вход для подключения батарейки (№5).

Примечание 1. Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.

Принцип работы

Порядок работы регулятора мотора описывает электросхема (рис. 1). С учетом полярности на разъем ХТ1 подают постоянное напряжение. Лампочку или мотор подключают к разъему ХТ2. На входе включают переменный резистор R1, вращение его ручки изменяет потенциал на среднем выходе в противовес минусу батарейки. Через токоограничитель R2 произведено подключение среднего выхода к базовому выводу транзистора VT1. При этом транзистор включен по схеме регулярного тока. Положительный потенциал на базовом выходе увеличивается при перемещении вверх среднего вывода от плавного вращения ручки переменного резистора. Происходит увеличение тока, которое обусловлено снижением сопротивления перехода коллектор-эмитттер в транзисторе VT1. Потенциал будет уменьшаться, если ситуация будет обратной.

Принципиальная электрическая схема

Материалы и детали

Необходима печатная плата размером 20х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита (допустимая толщина 1-1,5 мм). В таблице 1 приведен список радиокомпонентов.

Примечание 2. Необходимый для устройства переменный резистор может быть любого производства, важно соблюсти для него значения сопротивления тока указанные в таблице 1.

Примечание 3 . Для регулировки токов выше 1,5А транзистор КТ815Г заменяют на более мощный КТ972А (с максимальным током 4А). При этом рисунок печатной платы менять не требуется, так как распределение выводов у обоих транзисторов идентично.

Процесс сборки

Для дальнейшей работы нужно скачать архивный файл, размещенный в конце статьи, разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора (файл termo1), а монтажный чертеж (файл montag1) – на белом листе офисной (формат А4).

Далее чертеж монтажной платы (№1 на фото. 4) наклеивают к токоведущим дорожкам на противоположной стороне печатной платы (№2 на фото. 4). Необходимо сделать отверстия (№3 на фото. 14) на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпадать. На фото.5 показана цоколёвка транзистора КТ815.

Вход и выход клеммников-разъемов маркируют белым цветом. Через клипсу к клеммнику подключается источник напряжения. Полностью собранный одноканальный регулятор отображен на фото. Источник питания (батарея 9 вольт) подключается на финальном этапе сборки. Теперь можно регулировать скорость вращения вала с помощью мотора, для этого нужно плавно вращать ручку регулировки переменного резистора.

Для тестирования устройства необходимо из архива распечатать чертеж диска. Далее нужно наклеить этот чертеж (№1) на плотную и тонкую картонную бумагу (№2). Затем с помощью ножниц вырезается диск (№3).

Полученную заготовку переворачивают (№1) и к центру крепят квадрат черной изоленты (№2) для лучшего сцепления поверхности вала мотора с диском. Нужно сделать отверстие (№3) как указано на изображении. Затем диск устанавливают на вал мотора и можно приступать к испытаниям. Одноканальный регулятор мотора готов!

Двухканальный регулятор для мотора

Используется для независимого управления парой моторов одновременно. Питание осуществляется от напряжения в диапазоне от 2 до 12 вольт. Ток нагрузки рассчитан до 1,5А на каждый канал.

Основные компоненты конструкции представлены на фото.10 и включают: два подстроечных резистора для регулировки 2-го канала (№1) и 1-го канала (№2), три двухсекционных винтовых клеммника для выхода на 2-ой мотор (№3), для выхода на 1-ый мотор (№4) и для входа (№5).

Примечание.1 Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.

Принцип работы

Схема двухканального регулятора идентична электрической схеме одноканального регулятора. Состоит из двух частей (рис.2). Основное отличие: резистор переменного сопротивления замен на подстроечный резистор. Скорость вращения валов устанавливается заранее.

Примечание.2. Для оперативной регулировки скорости кручения моторов подстроечные резисторы заменяют с помощью монтажного провода с резисторами переменного сопротивления с показателями сопротивлений, указанными на схеме.

Материалы и детали

Понадобится печатная плата размером 30х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита толщиной 1-1,5 мм. В таблице 2 приведен список радиокомпонентов.

Процесс сборки

После скачивания архивного файла, размещенного в конце статьи, нужно разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора для термоперевода (файл termo2), а монтажный чертеж (файл montag2) – на белом листе офисной (формат А4).

Чертеж монтажной платы наклеивают к токоведущим дорожкам на противоположной стороне печатной платы. Формируют отверстия на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпасть. Производится цоколёвка транзистора КТ815. Для проверки нужно временно соединить монтажным проводом входы 1 и 2 .

Любой из входов подключают к полюсу источника питания (в примере показана батарейка 9 вольт). Минус источника питания при этом крепят к центру клеммника. Важно помнить: черный провод «-», а красный «+».

Моторы должны быть подключены к двум клеммникам, также необходимо установить нужную скорость. После успешных испытаний нужно удалить временное соединение входов и установить устройство на модель робота. Двухканальный регулятор мотора готов!

В АРХИВЕ представленные необходимые схемы и чертежи для работы. Эмиттеры транзисторов помечены красными стрелками.

Схема регулятора оборотов двигателя постоянного тока работает на принципах широтно-импульсной модуляции и применяется для изменения оборотов двигателя постоянного тока на 12 вольт. Регулирование частоты вращения вала двигателя при помощи широтно-импульсной модуляции дает больший КПД, чем при применение простого изменения постоянного напряжения подаваемого на двигатель, хотя эти схемы мы тоже рассмотрим

Регулятор оборотов двигателя постоянного тока схема на 12 вольт

Двигатель подключен в цепь к полевому транзистору который управляется широтно-импульсной модуляцией осуществляемой на микросхеме таймере NE555, поэтому и схема получилась такой простой.

ШИМ регулятор реализован с помощью обычного генератора импульсов на нестабильном мультивибраторе, генерирующий импульсы с частотой следования 50 Гц и построенного на популярном таймере NE555. Сигналы поступающие с мультивибратора создают поле смещения на затворе полевого транзистора. Длительность положительного импульса настраивается при помощи переменного сопротивления R2. Чем выше длительность положительного импульса поступающего на затвор полевого транзистора, тем большая мощность подается на электродвигатель постоянного тока. И на оборот чем меньше длительность импульса, тем слабее вращается электродвигатель. Эта схема прекрасно работает от аккумуляторной батареи на 12 вольт.

Регулирование оборотов двигателя постоянного тока схема на 6 вольт

Скорость 6 вольтового моторчика можно регулируется в пределах 5-95%

Регулятор оборотов двигателя на PIC-контроллере

Регулировка оборотов в этой схеме достигается подачей на электромотор импульсов напряжения, различной длительности. Для этих целей используются ШИМ (широтно-импульсные модуляторы). В данном случае широтно-импульсное регулирование обеспечивается микроконтроллер PIC. Для управления скоростью вращения двигателя используются две кнопки SB1 и SB2, «Больше» и «Меньше». Изменять скорость вращенияможно только при нажатом тумблере «Пуск». Длительность импульса при этом изменяется, в процентном отношении к периоду, от 30 — 100%.

В качестве стабилизатора напряжения микроконтроллера PIC16F628A, используется трехвыводной стабилизатор КР1158ЕН5В, имеющий низкое падение напряжение «вход-выход», всего около 0,6В. Максимальное входное напряжение — 30В. Все это позволяет применять двигатели с напряжением от 6В до 27В. В роли силового ключа используется составной транзистор КТ829А который желательно установить на радиатор.

Устройство собрано на печатной плате размерами 61 х 52мм. Скачать рисунок печатной платы и файл прошивки можно по ссылке выше. (Смотри в архиве папку 027-el )

При использовании электродвигателя в различных устройствах и инструментах неизменно возникает необходимость регулировки скорости вращения вала.

Самостоятельно сделать регулятор оборотов электродвигателя не составит труда. Нужно лишь подыскать качественную схему, устройство которой полностью бы подходило к особенностям и типу конкретного электрического двигателя.

Использование частотных преобразователей

Для регулировки оборотов электрического двигателя, работающего от сети с напряжением в 220 и 380 Вольт, могут использоваться частотные преобразователи. Высокотехнологичные электронные устройства позволяют благодаря изменению частоты и амплитуды сигнала плавно регулировать частоту вращения электродвигателя.

В основе таких преобразователей лежат мощные полупроводниковые транзисторы с широкоимпульсными модуляторами.

Преобразователи с помощью соответствующего блока управления на микроконтроллере позволяют плавно изменять показатель оборотов двигателя.

Высокотехнологичные преобразователи частоты используются в сложных и нагруженных механизмах. Современные частотные регуляторы имеют сразу несколько степеней защиты , в том числе по нагрузке, показателю тока напряжения и другим характеристикам. Отдельные модели питаются от электросети с однофазным напряжением в 220 Вольт и могут переделывать напряжение в трехфазные 380 Вольт. Использование таких преобразователей позволяет в домашних условиях использовать асинхронные электрические двигатели без применения сложных схем подключения.

Применение электронных регуляторов

Использование мощных асинхронных двигателей невозможно без применения соответствующих регуляторов оборотов. Такие преобразователи используются для следующих целей:

Используемая частотными преобразователями схема работы аналогична у большинства бытовых приборов. Похожие устройства также используются в сварочных аппаратах, ИБП, питании ПК и ноутбуков, стабилизаторах напряжения, блоках розжига ламп, а также в мониторах и жидкокристаллических телевизорах.

Несмотря на кажущуюся сложность схемы, сделать регулятор оборотов электродвигателя 220 В будет достаточно просто.

Принцип работы устройства

Принцип работы и конструкция регулятора оборотов двигателя отличается простотой, поэтому, изучив технические моменты, вполне по силам выполнить их самостоятельно. Конструктивно выделяют несколько основных компонентов, из которых состоят регуляторы вращения:

Отличием асинхронных двигателей от стандартных приводов является вращение ротора с максимальными показателями мощности при подаче напряжения на обмотку трансформатора. На начальном этапе показатели потребляемого тока и мощность у двигателя возрастает до максимума, что приводит к существенной нагрузке на привод и его быстрому выходу из строя.

При запуске двигателя на максимальных оборотах выделяется большое количество тепла, что приводит к перегреву привода, обмотки и других элементов привода. Благодаря использованию частотного преобразователя имеется возможность плавно разгонять двигатель, что предупреждает перегрев и другие проблемы с агрегатом. Электромотор может при использовании частотного преобразователя запускаться на частоте оборотов 1000 в минуту, а в последующем обеспечивается плавный разгон, когда каждые 10 секунд прибавляется 100−200 оборотов двигателя.

Изготовление самодельных реле

Изготовить самодельный регулятор оборотов электродвигателя 12 В не составит какого-либо труда. Для такой работы потребуется следующее:

  • Проволочные резисторы.
  • Переключатель на несколько положений.
  • Блок управления и реле.

Использование проволочных резисторов позволяет изменять напряжение питания, соответственно, и частоту вращения двигателя. Такой регулятор обеспечивает ступенчатый разгон двигателя, отличается простой конструкции и может быть выполнен даже начинающими радиолюбителями. Такие простейшие самодельные ступенчатые регуляторы можно использовать с асинхронными и контактными двигателями.

Принцип работы самодельного преобразователя:

В прошлом наибольшей популярностью пользовались механические регуляторы, выполненные на основе вариатора или шестеренчатого привода. Однако они не отличались должной надежностью и часто выходили из строя.

Самодельные электронные регуляторы зарекомендовали себя с наилучшей стороны. Они используют принцип изменения ступенчатого или плавного напряжения, отличаются долговечностью, надежностью, имеют компактные габариты и обеспечивают возможность тонкой настройки работы привода.

Дополнительное использование в схемах электронных регуляторов симисторов и аналогичных устройств позволяет обеспечить плавное изменение мощности напряжения, соответственно электродвигатель будет правильно набирать обороты, постепенно выходя на свою максимальную мощность.

Для обеспечения качественной регулировки в схему включаются переменные резисторы, которые изменяют амплитуду входящего сигнала, обеспечивая плавное или ступенчатое изменение числа оборотов.

Схема на ШИМ-транзисторе

Регулировать скорость вращения вала у маломощных электродвигателей можно при помощи шин-транзистора и последовательного соединения резисторов в питании. Этот вариант отличается простотой реализации, однако имеет низкий КПД и не позволяет плавно изменять скорость вращения двигателя. Изготовить своими руками регулятор оборотов коллекторного двигателя 220 В с использованием шим-транзистора не составит особой сложности.

Принцип работы регулятора на транзисторе:

  • Используемые сегодня шин-транзисторы имеют генератор пилообразного напряжения частотой в 150 Герц.
  • Операционные усилители используются в роли компаратора.
  • Изменение скорости вращения осуществляется за счёт наличия переменного резистора, управляющего длительностью импульсов.

Транзисторы имеют ровную постоянную амплитуду импульсов, идентичную амплитуде напряжения питания. Это позволяет выполнять регулировку оборотов двигателя 220 В и поддерживать работу агрегата даже при подаче минимального напряжения на обмотку трансформатора.

Благодаря возможности подключения микроконтроллера к ШИМ-транзистору обеспечивается возможность автоматической настройки и регулировки работы электропривода. Такие схемы исполнения преобразователей могут иметь дополнительные компоненты, которые расширяют функциональные возможности привода, обеспечивая работу в полностью автоматическом режиме.

Внедрение автоматических систем управления

Наличие в регуляторах и частотных преобразователях микроконтроллерного управления позволяет улучшить параметры работы привода, а сам мотор может работать в полностью автоматическом режиме, когда используемый контроллер плавно или ступенчато изменяет показатели частоты вращения агрегата. Сегодня в качестве микроконтроллерного управления используются процессоры, которые имеют отличающееся число выходов и входов. К такому микроконтроллеру можно подключить различные электронные ключи, кнопки, всевозможные датчики потери сигнала и так далее.

В продаже можно найти различные типы микроконтроллеров , которые отличаются простотой в использовании, гарантируют качественную настройку работы преобразователя и регулятора, а наличие дополнительных входов и выходов позволяет подключать к процессору различные дополнительные датчики, по сигналу которых устройство будет уменьшать или увеличивать число оборотов или же полностью прекращать подачу напряжения на обмотки электродвигателя.

Сегодня в продаже имеются различные преобразователи и регуляторы электродвигателя. Впрочем, при наличии даже минимальных навыков работы с радиодеталями и умении читать схемы можно выполнить такое простейшее устройство, которое будет плавно или ступенчато изменять обороты двигателя. Дополнительно можно включить в цепь управляющий симисторный реостат и резистор, что позволит плавно изменять обороты, а наличие микроконтроллерного управления полностью автоматизирует использование электрических двигателей.

Во многих электронных схемах используются системы активного охлаждения с вентиляторами. Чаще всего их моторы управляются микроконтроллером или другой специализированной микросхемой, а скорость вращения регулируется с помощью ШИМ. Такое решение характеризуется не слишком хорошей плавностью работы, может привести к нестабильной работе вентилятора, а кроме того, создает много помех.

Для потребностей высококачественной аудиотехники разработан аналоговый регулятор оборотов вентилятора. Схема пригодится при строительстве усилителей НЧ с активной системой охлаждения и позволяет выполнить плавную регулировку оборотов вентиляторов в зависимости от температуры. Производительность и мощность зависит в основном от выходного транзистора, тесты проводились с выходными токами до 2 А, что позволяет подключить даже несколько больших вентиляторов на 12 В. Естественно можно применить это устройство и для управления обычными моторами постоянного тока, при необходимости повысив питающее напряжение. Хотя для совсем уже мощных двигателей придётся задействовать системы плавного пуска tehprivod.su/katalog/ustroystva-plavnogo-puska

Принципиальная схема регулятора оборотов мотора

Схема состоит из двух частей: дифференциального усилителя и стабилизатора напряжения. Первая часть занимается измерением температуры и обеспечивает напряжение, пропорциональное температуре, когда она превышает установленный порог. Это напряжение является управляющим для стабилизатора напряжения, выход которого контролирует питание вентиляторов.

Схема регулятора оборотов электродвигателя постоянного тока приведена на рисунке. Основа — компаратор U2 (LM393), работающий в этой конфигурации как обычный операционный усилитель. Первая его часть U2A работает как усилитель дифференциальный, чьи условия работы определяют резисторы R4-R5 (47k) и R6-R7 (220k). Конденсатор C10 (22pF) улучшает стабильность усилителя, а R12 (10k) подтягивает выход компаратора к плюсу питания.

На один из входов дифференциального усилителя подается напряжение, которое образуется через делитель, состоящий из R2 (6,8k), R3 (680 Ом) и PR1 (500 Ом), и фильтруется с помощью C4 (100nF). На второй вход этого усилителя поступает напряжение с датчика температуры, который в данном случае один из разъемов транзистора T1 (BD139), поляризованный небольшим током с помощью R1 (6,8k).

Конденсатор C2 (100nF) был добавлен, чтобы фильтровать напряжение с датчика температуры. Полярность датчика и делителя опорного напряжения задает стабилизатор U1 (78L05) вместе с конденсаторами C1 (1000uF/16V), C3 (100nF) и C5 (47uF/25V), предоставляя стабилизированное напряжение 5 В.

Компаратор U2B работает как классический усилитель ошибки. Он сравнивает напряжение с выхода дифференциального усилителя с выходным напряжением с помощью цепочки R10 (3,3k), R11 (47 Ом) и PR2 (200 Ом). Исполнительным элементом стабилизатора является транзистор T2 (IRF5305), база которого управляется делителем R8 (10k) и R9 (5,1k).

Конденсатор C6 (1uF) и C7 (22pF) и C9 (10nF) улучшают стабильность петли обратной связи. Конденсатор C8 (1000uF/16V) фильтрует выходное напряжение, он имеет значительное влияние на стабильность системы. Разъемом выхода — AR2 (TB2), а разъем питания — AR1 (TB2).

Благодаря применению выходного транзистора с низким сопротивлением в открытом состоянии, схема обладает очень малым падением напряжения — порядка 50 мВ при выходном токе 1 А, что не требует блока питания с более высоким напряжением для управления вентиляторами, работающие на 12 В.

В большинстве случаев в роли U2 можно применить популярный операционный усилитель LM358, правда несколько ухудшив выходные параметры.

Сборка регулятора

Монтаж следует начинать с установки двух перемычек, затем должны быть установлены все резисторы и мелкие керамические конденсаторы.

В большинстве случаев оба эти элемента будут установлены снизу платы на ножках, изогнутых под углом 90 градусов. Такая укладка позволит их прикрутить непосредственно к радиатору (обязательно использовать изоляционные прокладки).

Обсудить статью РЕГУЛЯТОР ОБОРОТОВ ДВИГАТЕЛЯ 12 В

5 частых вопросов, которые задают начинающие радиомеханики; 5 лучших транзисторов для регуляторов, тест на определение состава схемы

Регулятор электрического напряжения нужен для того, чтобы величина напряжения могла стабилизироваться. Он обеспечивает надежность работы и долговечность работы прибора.

Регулятор состоит из нескольких механизмов.

ТЕСТ:

Ответы на эти вопросы позволят узнать состав схемы регулятора напряжения 12 вольт и её сборку.
  1. Какое сопротивление должно быть у переменного резистора?
  1. Как нужно подключать провода?

a) 1 и 2 клемма – питание, 3 и 4 – нагрузка

  1. Нужно ли устанавливать радиатор?
  1. Транзистор должен быть

Ответы:

Вариант 1. Сопротивление резистора 10 кОм – это стандарт для установки регулятора, провода в схеме подключаются по принципу: 1 и 2 клемма для питания, 3 и 4 для нагрузки – ток распределится правильно по нужным полюсам, радиатор устанавливать нужно – чтобы защитить от перегрева, транзистор использован КТ 815 – такой всегда подойдет. В таком варианте построенная схема сработает, регулятор станет работать.

Вариант 2. Сопротивление 500 кОм – слишком высокое, будет нарушена плавность звука в работе, а может не сработать вообще, 1 и 3 клемма это нагрузка, 2 и 4 питание, радиатор нужен, в схеме, где стоял минус будет плюс, транзистор любой – действительно можно использовать какой угодно.Регулятор не заработает из-за того, что схема собрана, будет неправильно.

Вариант 3. Сопротивление 10кОм, провода – 1 и 2 для нагрузки, 3 и 4 для питания, резистор имеет сопротивление 2кОм, транзистор КТ 815. Прибор не сможет заработать, так как он сильно перегреется без радиатора.

Как соединить 5 частей регулятора на 12 вольт.

Переменный резистор 10кОм.

Это переменный резистор 10ком. Изменяет силу тока или напряжений в электрической цепи, увеличивает сопротивление. Именно им регулируется напряжение.

Радиатор. Нужен для того, чтобы охладить приборы в случае их перегрева.

Резистор на 1 ком. Снижает нагрузку с основного резистора.


Транзистор. Прибор, увеличивает силу колебаний. В регуляторе он нужен, чтобы получить электрические колебания высокой частоты


2 проводка. Необходимы для того, чтобы по ним шел электрический ток.

Берем транзистор и резистор. У обоих есть 3 ответвления.

Проводятся две операции:

  1. Левый конец транзистора (делаем это алюминиевой частью вниз) присоединяем к концу, который находится в середине резистора.
  2. А ответвление середины транзистора соединяем с правым у резистора. Их необходимо припаять друг к другу.

Первый провод необходимо спаять с тем, что получилось во 2 операции.

Второй нужно спаять с оставшимся концом транзистора.


Прикручиваем к радиатору соединенный механизм.

Резистор на 1кОм припаиваем к крайним ножкам переменного резистора и транзистора.

Схема готова.


Регулятор скорости двигателя постоянного тока с помощью 2 конденсаторов на 14 вольт.

Практичность таких двигателей доказана, они используются в механических игрушках, вентиляторах и др. У них малый ток потребления, поэтому требуется стабилизация напряжения. Часто возникает необходимость подстройки частоты вращения или изменения скорости двигателя для корректировки выполнения цели, представленной какому – либо типу электродвигателя любой модели.

Эту задачу выполнит регулятор напряжения, который совместим с любым типом блока питания.

Чтобы это осуществить, надо изменить выходное напряжение, не требующее большого тока нагрузки.

Необходимые детали:

  1. 2 Конденсатора
  2. 2 переменных резистора

Соединяем части:

  1. Подключаем конденсаторы к самому регулятору.
  2. Первый резистор подключается с минусом регулятора, второй на массу.

Теперь менять скорость двигателя у прибора по желанию пользователя.

Регулятор напряжения на 14 вольт готов.

Простой регулятор напряжения 12 вольт

Регулятор оборотов 12 вольт для двигателя с тормозом.

  • Реле – 12 вольт
  • Теристор КУ201
  • Трансформатор для запитки двигателя и реле
  • Транзистор КТ 815
  • Вентиль от дворников 2101
  • Конденсатор

Используется для регулировки подачи проволоки, поэтому в ней присутсвует тормоз двигателя, реализованный с помощью реле.

К реле подключаем 2 провода от блока питания. На реле подается плюс.

Всё остально подключается по принципу обычного регулятора.

Схема полностью обеспечила 12 вольт для двигателя.

Регулятор мощности на симисторе BTA 12-600

Симистор – полупроводниковый аппарат, причисляется к разновидности тиристора и используется в целях коммутации тока. Он работает на переменном напряжении в отличие от динистора и обычного тиристора. От его параметра зависит вся мощность прибора.

Ответ на вопрос. Если схема собиралась бы на тиристоре, необходим был бы диод или диодный мост.

Для удобства схему можно собрать на печатной плате.

Плюс конденсатора нужно припаять к управляющему электроду симистора, он находится справа. Минус спаять с крайним третьим выводом, который находится слева.

К управляющему электроду симистора припаять резистор с номинальным сопротивлением 12 кОм. К этому резистору нужно присоединить подстрочный резистор. Оставшийся вывод нужно припаять к центральной ножке симистора.

К минусу конденсатора, который припаян к третьему выводу симистора необходимо прикрепить минус от выпрямительного моста.

Плюс выпрямительного моста к центральному выводу симистора и к той части, к которой симистор крепится на радиатор.

1 контакт от шнура с вилкой припаиваем к необходимому прибору. А 2 контакт к входу переменного напряжения на выпрямительном мосту.

Осталось припаять оставшийся контакт прибора с последним контактом выпрямительного моста.

Идет тестирование схемы.

Включаем схему в сеть. С помощью подстрочного резистора регулируется мощность прибора.

Мощность можно развить до 12 вольт для авто.

Динистор и 4 типа проводимости.

Это устройство, называется тригерным диодом. Обладает небольшой мощностью. В его внутренности нет электродов.

Динистор открывается при наборе напряжения. Скорость набора напряжения определяется конденсатором и резисторами. Вся регулировка производится через него. Работает на постоянном и переменном токе. Его можно не покупать, он находится в энергосберегающих лампах и его легко оттуда достать.

В схемах используется не часто, но чтобы не затрачивать деньги на диоды, применяют динистор.

Он содержит 4 типа: P N P N. Это сама электрическая проводимость. Между 2 прилегающими друг к другу областями образуется электронно-дырочный переход. В динистре таких переходов 3.

Схема:

Подключаем конденсатор. Он начинает заряжаться с помощью 1 резистора, напряжение почти равно тому, что в сети. Когда напряжение в конденсаторе достигнет уровня динистора, он включится. Прибор начинает работать. Не забываем про радиатор, иначе всё перегреется.

3 важных термина.

Регулятор напряжения – прибор, позволяющий на выходе подстраивать напряжение под устройство, для которого он необходим.

Схема для регулятора – рисунок, изображающий соединение частей устройства в одно целое.

Автомобильный генератор – устройство, в котором используется стабилизатор, обеспечивает превращение энергии коленчатого вала в электрическую.

7 основных схем для сборки регулятора.


СНИП

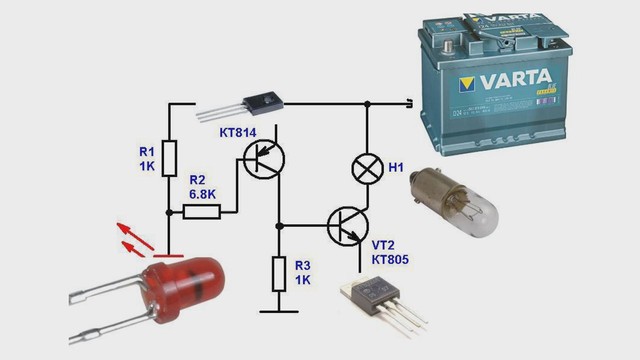

Использование 2 транзисторов. Как собрать стабилизатор тока.

Резистор 1кОм равен стабилизатору тока для нагрузки 10Ом. Главное условие – напряжение питания было стабилизированным. Ток зависит от напряжения по закону Ома. Сопротивление нагрузки намного меньше, чем сопротивление тока ограничивающего резистора.

Резистор 5 ватт, 510 Ом

Переменный резистор ППБ-3В, 47 Ом. Потребление – 53миллиампера.

Транзистор кт 815, установленный на радиаторе ток базы данного транзистора, задан резистором номиналом 4 и 7 кОм.


СНИП


СНИП

Еще важно знать

  1. На схеме стоит знак минуса, чтобы он был и в работе, то транзистор должен быть NPN структуры. Нельзя использовать PNP так как минус будет плюсом.
  2. Напряжение нужно постоянно регулировать
  3. Какая величина тока в нагрузке, это нужно знать, чтобы регулировать напряжение и прибор не переставал работать
  4. Если разность потенциалов будет больше 12 вольт на выходе, то значительно уменьшится уровень энергии.

Топ 5 транзисторов

Разные виды транзисторов применяются для разных целей, и существует необходимость его выбирать.

  • КТ 315. Поддерживает NPN структуру. Выпущен в 1967 году, но до сих пор используется. Работает в динамическом режиме, и в ключевом. Идеален для приборов малой мощности. Больше подходит для радиодеталей.
  • 2N3055. Лучше всего подходит для звуковых механизмов, усилителей. Работает в динамическом режиме. Спокойно используется для регулятора 12 вольт. Удобно крепится на радиатор. Работает на частотах до 3 МГц. Хоть транзистор и выдерживает только до 7 ампер, он вытягивает мощные нагрузки.
  • КП501. Производитель рассчитывал его на применение в телефонных аппаратах, механизмах связи и радиоэлектронике. Через него происходит управление приборами с минимальными затратами. Преобразует уровни сигнала.
  • Irf3205. Пригоден для автомобилей, повышает высокочастотные инверторы. Поддерживает значительный уровень тока.
  • KT 815. Биполярен. Имеет структуру NPN. Работает с усилителями низкой частоты. Состоит из пластмассового корпуса. Подходит для импульсных устройств. Используется часто в генераторных схемах. Транзистор сделан давно, по сей день работает. Даже есть шанс, что он находится в обычном доме, где лежат старые приборы, нужно только их разобрать и посмотреть, есть ли там.

3 ошибки и как их избежать.

  1. Ножки транзистора и резистора спаяны друг с другом полностью. Чтобы этого избежать, нужно внимательно читать инструкцию.
  2. Хоть и поставлен радиатор, перегрелся прибор.Это связано с тем, что во время того, как детали спаиваются, происходит перегрев. Для этого нужно, ножки транзистора держать пинцетом для отвода тепла.
  3. Реле не стало работать после починки. Выгоняет проволоку после того как отпустил кнопку. Проволока по инерции тянется. Значит, не работает электротормоз. Берем реле с хорошими контактами и подключаем к кнопке. Подключить провода для питания. Когда на реле не подается напряжение, контакты становятся замкнутыми, поэтому обмотка замыкается сама на себя. Когда на реле подается напряжение(плюс), меняются контакты в схеме и напряжение подается на мотор.

Ответы на 5 часто задаваемых вопросов

  • Почему входное напряжение выше, чем выходное?

По такому принципу работают все стабилизаторы, при таком типе работы напряжение приходит в норму и не скачет от условленных ей значений.

  • Может ли убить током при неполадке или ошибке?

Нет, не убьет током, напряжение в 12 вольт слишком мало, чтобы это произошло.

  • Нужен ли постоянный резистор? И если нужен, то, для каких целей?

Не обязательно, но используется. Он нужен для того, чтобы ограничить ток базы транзистора при крайнем левом положении переменного резистора. И также при его отсутствии может сгореть переменный.

  • Можно ли использовать схему КРЕН вместо резистора?

Если вместо переменного резистора включить регулируемую схему КРЕН, которую часто используют, то тоже получится регулятор напряжения. Но есть оплошность: низкий КПД. Из-за этого высокое собственное энергопотребление и тепловыделение.

  • Резистор горит, но ничего не крутится. Что делать?

Резистор обязательно 10кОм. Желательно использовать транзисторы КТ 315 (старой модели) – они желтого или оранжевого цвета с буквенным обозначением.

Схема регулятора основанного на широтно-импульсной модуляции или просто , может быть использована для изменения оборотов двигателя постоянного тока на 12 вольт. Регулирование частоты вращения вала при помощи ШИМ дает большую производительность, чем при использовании простого изменения постоянного напряжения подаваемого на двигатель.

Шим регулятор оборотов двигателя

Двигатель подключен к полевому транзистору VT1, который управляется ШИМ мультивибратором, построенным на популярном таймере NE555. Из-за применения схема регулирования оборотов получилась достаточно простой.

Как уже было сказано выше, шим регулятор оборотов двигателя выполнен с помощью простого генератора импульсов вырабатываемого нестабильным мультивибратором с частотой 50 Гц выполненного на таймере NE555. Сигналы с выхода мультивибратора обеспечивают смещение на затворе MOSFET транзистора.

Длительность положительного импульса можно регулировать переменным резистором R2. Чем больше ширина положительного импульса поступающего на затвор MOSFET транзистора, тем больше мощность поступает на двигатель постоянного тока. И наоборот чем уже ширина его, тем меньше мощности передается и как следствие понижаются обороты двигателя . Данная схема может работать от источника питания в 12 вольт.

Характеристики транзистора VT1 (BUZ11):

  • Тип транзистора: MOSFET
  • Полярность: N
  • Максимальная рассеиваемая мощность (Вт): 75
  • Предельно допустимое напряжение сток-исток (В): 50
  • Предельно допустимое напряжение затвор-исток (В): 20
  • Максимально допустимый постоянный ток стока (А): 30

СХЕМА ШИМ РЕГУЛЯТОРА

   Регулировка оборотов электродвигателей в современной электронной технике достигается не изменением питающего напряжения, как это делалось раньше, а подачей на электромотор импульсов тока, разной длительности. Для этих целей и служат, ставшие в последнее время очень популярными — ШИМ (широтно-импульсно модулируемые) регуляторы. Схема универсальная — она же и регулятор оборотов мотора, и яркости ламп, и силы тока в зарядном устройстве.

Схема ШИМ регулятора

   Указанная схема отлично работает, печатная плата прилагается.

   Без переделки схемы напряжение можно поднимать до 16 вольт. Транзистор ставить в зависимости от мощности нагрузки.

   Можно собрать ШИМ регулятор и по такой электрической схеме, с обычным биполярным транзистором:

   А при необходимости, вместо составного транзистора КТ827 поставить полевой IRFZ44N, с резистором R1 — 47к. Полевик без радиатора, при нагрузке до 7 ампер, не греется.

Работа ШИМ регулятора

   Таймер на микросхеме NE555 следит за напряжением на конденсаторе С1, которое снимает с вывода THR. Как только оно достигнет максимума — открывается внутренний транзистор. Который замыкает вывод DIS на землю. При этом на выходе OUT появляется логический ноль. Конденсатор начинает разряжаться через DIS и когда напряжение на нем станет равно нулю — система перекинется в противоположное состояние — на выходе 1, транзистор закрыт. Конденсатор начинает снова заряжаться и все повторяется вновь.

   Заряд конденсатора С1 идет по пути: «R2->верхнее плечо R1 ->D2«, а разряд по пути: D1 -> нижнее плечо R1 -> DIS. Когда вращаем переменный резистор R1, у нас меняются соотношения сопротивлений верхнего и нижнего плеча. Что, соответственно, меняет отношение длины импульса к паузе. Частота задается в основном конденсатором С1 и еще немного зависит от величины сопротивления R1. Меняя отношение сопротивлений заряда/разряда — меняем скважность. Резистор R3 обеспечивает подтяжку выхода к высокому уровню — так так там выход с открытым коллектором. Который не способен самостоятельно выставить высокий уровень.

Рекомендации по сборке и настройке

   Диоды можно ставить любые, конденсаторы примерно такого номинала, как на схеме. Отклонения в пределах одного порядка не влияют существенно на работу устройства. На 4.7 нанофарадах, поставленных в С1, например, частота снижается до 18кГц, но ее почти не слышно.

   Если после сборки схемы греется ключевой управляющий транзистор, то скорее всего он полностью не открывается. То есть на транзисторе большое падение напряжения (он частично открыт) и через него течет ток. В результате рассеивается большая мощность, на нагрев. Желательно схему параллелить по выходу конденсаторами большой емкости, иначе будет петь и плохо регулировать. Чтобы не свистел — подбирайте С1, свист часто идет от него. В общем область применения очень широкая, особенно перспективным будет её использование в качестве регулятора яркости мощных светодиодных ламп, LED лент и прожекторов, но про это в следующий раз. Статья написана при поддержке ear, ur5rnp, stalker68.

   Форум по широтно-импульсным регуляторам

   Форум по обсуждению материала СХЕМА ШИМ РЕГУЛЯТОРА




MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.




Электросхемы регулятора напряжения 220в своими руками. Симисторные регуляторы мощности. Радиоэлементы, обозначенные на схеме

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Регулятор напряжения

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

ТЕСТ:

4 вопроса по теме регуляторов напряжения

  1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

  1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

  1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

  1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.


Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.


В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

  1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
  2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
  3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.


Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

  1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
  2. Питание микросхем производится только постоянным током.

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

  • Первый вывод – входной сигнал.
  • Второй вывод – выходной сигнал.
  • Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.


Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

  1. КР1157 – отечественная микросхема, с пределом по входному сигналу до 25 вольт и током нагрузки не выше 0.1 ампер.
  2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
  3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
  4. L4960 – импульсная микросхема с максимальным током нагрузки до 2.5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.


Ответы на 4 самых частых вопроса по регуляторам:

  1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
  2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
  3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
  4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.


Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.тиристора,

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

Еще один регулятор мощности

Когда у меня в очередной раз не получилось припаять контакт микросхемы перегретым паяльником с первого раза, я понял, что счастья в жизни не будет без регулятора мощности. И решил я закошачить себе такую штуку, но чтобы попроще и универсальным был (для разного рода нагрузки). Приглянулась мне популярная в интернете схемка на симисторе.

Данный регулятор мощности предназначен для регулировки мощности нагрузки до 500 Вт в цепях переменного тока с напряжением 220 В. Такой нагрузкой могут служить электронагревательные, осветительные прибороы, асинхронные электродвигатели переменного тока (вентилятор, электронаждак, электродрель и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+R2 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором R1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности. Симистор установлен на алюминиевый радиатор размером 40х25х3 мм.

Настройки схема не требует. Если все смонтировано правильно, то сразу же начинает работать. При экспериментах с лампой накаливания мощностью 100 Вт был выявлен легкий нагрев тиристора (без радиатора). А наглядные результаты экспериментов, как и готового устройства, можно увидеть на фотографиях ниже.

Регуляторы напряжения нашли широкое применение в быту и промышленности. Многим людям известно такое устройство, как диммер, позволяющий бесступенчато регулировать яркость светильников. Оно и является отличным примером регулятора напряжения 220в. Своими руками такой прибор собрать довольно просто. Безусловно, его можно приобрести в магазине, но себестоимость самодельного изделия окажется значительно ниже.

Назначение и принцип работы

С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания, но и скорость вращение электромоторов, температуру жала паяльника и так далее. Нередко эти устройства называют регуляторами мощности, что не совсем правильно. Устройства, предназначенные для регулирования мощности, основаны на ШИМ (широтно-импульсная модуляция) схемах.

Это позволяет получить на выходе различную частоту следования импульсов, амплитуда которых остается неизменной. Однако если параллельно нагрузке в такую схему включить вольтметр, то напряжение также будет изменяться. Дело в том, что прибор просто не успевает точно измерять амплитуду импульсов.

Регуляторы напряжения чаще всего изготовлены на основе полупроводниковых деталей – тиристорах и симисторах. С их помощью изменяется длительность прохождения волны напряжения из сети в нагрузку.

Следует заметить, что регуляторы напряжения будут максимально эффективны при работе с резистивной нагрузкой, например, лампами накаливания. А вот использовать их для подключения к индуктивной нагрузке нецелесообразно. Дело в том, что показатель индуктивного электротока значительно ниже в сравнении с резистивным.

Собрать самодельный диммер довольно просто. Для этого потребуются начальные знания в области электроники и несколько деталей.

На основе симистора

Такой прибор работает по принципу фазового смещения открывания ключа. Ниже представлена простейшая схема диммера на основе симистора:

Структурно прибор можно разделить на два блока:

  • Силовой ключ, в роли которого используется симистор.
  • Узел создания управляющих импульсов на основе симметричного динистора.

С помощью резисторов R1-R2 создан делитель напряжения. Следует обратить внимание, что сопротивление R1 – переменное. Это позволяет менять напряжение в линии R2-C1. Между этими элементами включен динистор DB3. Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс.

В результате силовой ключ включается, и через него начинает проходить электроток на нагрузку. Положение регулятора определяет, в какой части фазы волны должен сработать силовой ключ.

На базе тиристора

Эти проборы также достаточно эффективны, а их схемы не отличаются высокой сложностью. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему прибора, то сразу можно заметить главное отличие этой схемы от предыдущей – для каждой полуволны используется собственный ключ с управляющим динистором.

Принцип работы тиристорного прибора следующий:

  • Когда через линию R5-R4-R3 проходит положительная полуволна, конденсатор C1 заряжается.
  • После достижения порога включения динистора V3 он срабатывает, и электроток поступает на ключ V1.
  • При прохождении отрицательной полуволны наблюдается аналогичная ситуация для линии R1-R2-R5, управляющего динистора V4 и ключа V2.

С помощью фазных регуляторов можно управлять не только яркостью ламп накаливания, но и другими видами нагрузок, например, количеством оборотов дрели. Однако следует помнить, что прибор на основе тиристора нельзя применять для работы со светодиодными и люминесцентными лампочками.

Также в быту используются конденсаторные регуляторы. Однако в отличие от полупроводниковых приборов, они не позволяют плавно изменять напряжение. Таким образом, для самостоятельного изготовления лучше всего подходят тиристорная и симисторная схемы .

Найти все необходимые для изготовления регулятора детали не составит труда. При этом их не обязательно покупать, а можно выпаять из старого телевизора или другой радиоаппаратуры. При желании на основе выбранной схемы можно сделать печатную плату, а затем впаять в нее все элементы. Также детали можно соединить обычными проводами. Домашний мастер может выбрать тот способ, который покажется ему наиболее привлекательным.

Оба рассмотренных устройства довольно легко собрать, и для выполнения всех работ не нужно обладать серьезными знаниями в области электроники. Даже начинающий радиолюбитель сможет изготовить своими руками схему регулятора напряжения 220в. При невысокой стоимости, они практически ни в чем не уступают заводским аналогам.

Эти регуляторы напряжения сети широко известны и успешно применяются для регулировки яркости свечения ламп, температуры нагревателей, кипятильников, жала паяльника, регулировки тока заряда аккумулятора и так далее. В этой статье рассмотрены самые простые схемы таких регуляторов, показаны испытания в работе.

В основном наиболее распространены три схемы:

  1. Тиристорный регулятор на двух тиристорах, четырех диодах и двух конденсаторах.
  1. Тиристорный регулятор на двух тиристорах, двух динисторах и двух конденсаторах.

  1. Симисторный регулятор . Эта схема имеет минимальное количество деталей, так как симистор, это в принципе два тиристора в одном корпусе и он один работает на две полуволны, отрицательную и положительную, в то время как тиристор только на одну полуволну, и мы вынуждены были включать их встречно-параллельно, как и видно из предыдущих схем. Динистор DB3, также двунаправленный, в отличие от КН102.

Все схемы рабочие, выбрать можно ту, детали которой для вас доступнее. В свое время, очень давно, я выбрал схему 1, она по описанию регулирует напряжение от 40 В до 220В. Когда собрал, попробовал расширить пределы регулировки. Удалось добиться регулировки от 2 В до 215 В при напряжении сети 220 В. Изменены всего несколько номиналов резисторов и емкость одного конденсатора. Для удобства добавлен выключатель, предохранитель и вольтметр. Получилась вот такая схема, своего рода маленький ЛАТР (лабораторный автотрансформатор).

Недостатком является то, что при включении напряжение скачет до максимума, а затем устанавливается в соответствии с выставленным переменным резистором значением. Но это не слишком мешает если вы регулируете нагреватель, паяльник или лампу. Большим достоинством является плавная регулировка напряжения на нагрузке от 2-3 вольт до максимального значения, которое, как уже говорилось, всего на несколько вольт ниже напряжения сети. Если планируете регулировать напряжение на нагрузке с большими токами (5-7) А, тиристоры нужно установить на радиаторы. Их максимальный ток 10 А, но на пределе использовать не желательно.

Конструктивно тиристорный регулятор выполнен в алюминиевом корпусе, без печатной платы, навесным монтажом, на куске гетинакса.

Расположение основных деталей:

Минимальное напряжение на нагрузке несколько вольт, около 0 В.

Максимальное напряжение на нагрузке, на несколько вольт ниже напряжения сети.

Достоинство этой схемы – простота и надежность. Собрана в свое время из подручных деталей. Отработала без отказов много лет. В основном подключал нагрузки до 300 Вт, хотя иногда и больше.

Материал статьи продублирован на видео:

Простейший регулятор яркости светодиодов | Сделай сам своими руками

Простейшая схема регулятора яркости светодиодов, представленная в этой статье, с успехом может быть применена в тюнинге автомобилей, ну и просто для повышения комфорта в машине в ночное время, например для освещения панели приборов, бардачков и так далее. Чтобы собрать это изделие, не нужно технических знаний, достаточно быть просто внимательным и аккуратным.

Напряжение 12 вольт считается полностью безопасным для людей. Если в работе использовать светодиодную ленту, то можно считать, что и от пожара вы не пострадаете, так как лента практически не греется и не может загореться от перегрева. Но аккуратность в работе нужна, что бы ни допустить короткого замыкания в смонтированном устройстве и как следствие пожара, а значит сохранить своё имущество.

Транзистор Т1, в зависимости от марки, может регулировать яркость светодиодов общей мощностью до 100 ватт, при условии, что он будет установлен на радиатор охлаждения соответствующей площади.

Работу транзистора Т1 можно сравнить с работой обыкновенного краника для воды, а потенциометра R1 – с его рукояткой. Чем больше откручиваешь – тем больше течёт воды. Так и здесь. Чем больше откручиваешь потенциометр – тем больше течёт ток. Закручиваешь – меньше течёт и меньше светят светодиоды.

Схема регулятора

Для этой схемы нам понадобятся не многочисленные детали.

Транзистор Т1. Можно применить КТ819 с любой буквой. КТ729. 2N5490. 2N6129. 2N6288. 2SD1761. BD293. BD663. BD705. BD709. BD953. Эти транзисторы нужно выбирать в зависимости от того, какую мощность светодиодов вы планируете регулировать. В зависимости от мощности транзистора находится и его цена.

Потенциометр R1 может быть любого типа сопротивлением от трёх до двадцати килом. Потенциометр сопротивлением три килоома лишь немного снизит яркость светодиодов. Десять килоом — убавит почти до нуля. Двадцать – будет регулировать со средины шкалы. Выбирайте, что вам подходит больше.

Если вы будете использовать светодиодную ленту, то вам не придётся заморачиваться с расчётом гасящего сопротивления (на схеме R2 и R3) по формулам, потому что эти сопротивления уже вмонтированы в ленту при изготовлении и всё, что нужно, это подключить её к напряжению 12 вольт. Только нужно купить ленту именно на напряжение 12 вольт. Если подключаете ленту, то сопротивления R2 и R3 исключить.

Выпускают так же светодиодные сборки, рассчитанные на питание 12 вольт, и светодиодные лампочки для автомобилей. Во всех этих устройствах при изготовлении встраивают гасящие резисторы или драйверы питания и их напрямую подключают к бортовой сети машины. Если вы в электронике делаете только первые шаги, то лучше воспользоваться именно такими устройствами.

Итак, с компонентами схемы мы определились, пора приступать к сборке.

Прикручиваем на болтик транзистор к радиатору охлаждения через теплопроводящую изолирующую прокладку (чтобы не было электрического контакта радиатора с бортовой сетью автомобиля, во избежание короткого замыкания).

Нарезаем провод на куски нужной длинны.

Зачищаем от изоляции и лудим оловом.

Зачищаем контакты светодиодной ленты.

Припаиваем провода к ленте.

Защищаем оголённые контакты при помощи клеевого пистолета.

Припаиваем провода к транзистору и изолируем из термоусадочным кембриком.

Припаиваем провода к потенциометру и изолируем их термоусадочным кембриком.

Собираем схему с применением контактной колодки.

Подключаем к аккумулятору и опробуем в работе на разных режимах.

Всё работает хорошо.

Смотрите видео работы регулятора

Как подключить реостат на 12 вольт? – NCERT ТОЧКА

Ответить

Подсоедините один конец первого черного провода к отрицательной клемме аккумулятора, а другой конец — к положительной клемме аккумулятора. Контакт № 1 реостата должен быть подключен к противоположному концу этого провода. Подключите один конец второго черного провода к контакту № 2 реостата, а другой конец к земле. Другой конец этого провода должен быть подключен к отрицательной клемме двигателя постоянного тока.



Еще вопрос: «Как подключить реостат?»

Соедините один из проводов реостата с одним из двух проводов источника питания. Подключите один из проводов от электрооборудования, которое вы хотите регулировать, к другому проводу на вашем реостате, и все готово. Для работы гаджета подключите другой провод от этого устройства и другой провод от источника питания.



После этого возникает вопрос, как подключить регулятор скорости двигателя постоянного тока?

Кабели питания двигателя подключаются к винтовым клеммам двигателя на контроллере скорости, а провода аккумулятора подключаются к соответствующим винтовым клеммам батареи на контроллере.На этом подключение регулятора скорости постоянного тока завершено. Убедитесь, что провода надежно закреплены и что ни один из проводов не высвободился и не выступает из разъема.



Таким образом выполняется подключение потенциометра?

Потенциометр состоит из трех контактов. Он соединен с резистивным элементом на двух клеммах (синей и зеленой), а на третьей клемме (черной) — с регулируемым скребком.Потенциометр может использоваться как реостат (переменный резистор) или как делитель напряжения, в зависимости от применения.



Какой провод используется в конструкции реостата?

Нихром



Было найдено 39 связанных вопросов и ответов.



Правда ли, что реостат изменяет напряжение?

По закону сопротивления напряжение на резисторе и ток, протекающий через него, обратно пропорциональны.Невозможно изменить напряжение на переменном сопротивлении (реостате), когда он подключен между двумя источниками напряжения. В результате ток, протекающий через лампочку, падает по мере увеличения сопротивления реостата.



Чем реостат и резистор отличаются друг от друга?

Различие между резистором и реостатом как существительными заключается в том, что резистор — это человек, который сопротивляется, в частности, тот, кто сражается с армией вторжения, а реостат — это электрический резистор с двумя клеммами, сопротивление которых можно постоянно изменять, перемещая ручку или сдвигая бар.



Как выглядит символ реостата?

Реостат, также известный как варистор или переменный резистор, представлен следующим стандартным символом: А вот один для реостата с предустановленным значением: Как вы можете видеть, символ ясно представляет природу реостата: это символ резистора с вектором, представляющим переменные возможности сопротивления, измеренные в омах, демонстрирующие природу реостата.



Для чего нужны три клеммы на реостате?

Трехвыводной потенциометр при использовании с тремя выводами по существу представляет собой делитель напряжения.При перемещении дворника сопротивление одного резистора в делителе напряжения увеличивается, а сопротивление другого резистора уменьшается. Пока стеклоочиститель прикреплен к одной из ножек потенциометра, потенциометр будет работать как переменный резистор.



Какой выходной сигнал потенциометра?

Потенциометры работают путем распределения электрического тока по всей длине резистора; выходное напряжение представляет собой разницу в напряжении между фиксированными и скользящими контактами, как показано на диаграмме ниже.Потенциометр представляет собой резистор с двумя клеммами источника входного сигнала, постоянно подключенными к концу резистора.



Какова функция реостата в цепи?

Реостат представляет собой переменный резистор, который используется для регулирования тока, протекающего через него. Они имеют возможность изменять сопротивление цепи, не прерывая цепь. По конструкции он очень похож на потенциометр. Сопротивление цепи изменяется с помощью реостата, включенного в цепь.



Как правильно подобрать размер реостата?

Реостат становится толще по мере уменьшения значения. Если диапазон тока составляет от 0,15 до 1,5 А, следует использовать реостат с диапазоном сопротивления от 33,33 до 3,33 Ом и диапазоном тока от 0,15 до 1,5 А. У вас должна быть система, предотвращающая падение значения сопротивления ниже 3,33 Ом, чтобы ток не превышал 1,5 А.



Является ли потенциометр делителем напряжения в традиционном понимании?

В качестве делителя напряжения потенциометр выдает постоянно изменяющийся выходной сигнал напряжения, который пропорционален физическому расположению дворника на дорожке.Потенциометр представляет собой трехпроводное резистивное устройство.



Верно ли, что потенциометр изменяет напряжение?

ПОТЕНЦИОМЕТР (также известный как «горшок») представляет собой переменный резистор с тремя клеммами и валом, который можно вращать как по часовой стрелке, так и против часовой стрелки. Создайте переменный резистор, подключив один из концевых выводов к дворникам и используя дворники для регулирования или изменения тока. Создайте делитель напряжения, соединив все три клеммы вместе, чтобы регулировать или изменять напряжение.



Что именно означает в данном контексте стрелка, проходящая через резистор?

Наличие стрелки указывает на возможность изменения значения компонента; это может быть изменено. Переменный резистор, показанный справа, часто достигается с помощью переменного резистора с тремя выводами, также известного как потенциометр, при этом один из выводов либо остается открытым, либо подключается к движку для получения желаемого результата.



Какое максимальное напряжение может выдерживать потенциометр?

Он имеет сопротивление 10 Ом и номинальную мощность 25 Вт, что означает, что он может справиться со следующим: Тем не менее, когда двигатель работает при напряжении 16 вольт и токе 2 ампера, начинает идти дым. из потенциометра, указывая на то, что максимальная номинальная мощность потенциометра была превышена.



Как проще всего построить реостат?

Что мне делать? Разрежьте 16-дюймовый провод пополам и соедините каждую половину с открытым концом батарей, которые были соединены вместе. Подсоедините свободный конец одного провода к одной из клемм розетки. Повторите с другим проводом. Подсоедините второй свободный провод к одному из концов пружины, как показано на рисунке. Подсоедините другую клемму розетки к другому концу двухдюймового провода.

Как сделать реостат? — Ответы на все

Как сделать реостат?

Что делать?

  1. Разрежьте 16-дюймовый провод пополам и прикрепите каждый кусок к открытому концу соединенных батарей.
  2. Подсоедините свободный конец одного провода к одной клемме розетки. Подсоедините другой свободный провод к одному концу пружины.
  3. Подсоедините двухдюймовый провод к другой клемме розетки.

Какой материал используется для реостата?

Материалами, выбранными для проволоки реостата, являются константан и манганин. Константан – это сплав меди с никелем. Главной особенностью константана является то, что он имеет постоянное удельное сопротивление в широком диапазоне температур.Манганин представляет собой сплав меди, никеля и марганца.

Как работает реостатный резистор?

Реостат представляет собой переменный резистор, используемый для регулирования тока. Они способны изменять сопротивление в цепи без прерывания. Конструкция очень похожа на конструкцию потенциометров. Он использует только два соединения, даже когда присутствуют 3 клеммы (как в потенциометре).

Как подключить реостат?

Подсоедините один провод вашего реостата к любому из двух проводов от вашего источника напряжения.Подключите один провод от электрического устройства, которым вы хотите управлять, к другому проводу вашего реостата. Подключите другой провод устройства, которым вы хотите управлять, к другому проводу вашего источника напряжения.

Реостат изменяет напряжение?

Принцип работы реостата То есть, чтобы изменить ток, мы можем либо изменить приложенное напряжение, либо изменить сопротивление цепи. Когда мы используем реостат в цепи, мы в основном изменяем сопротивление цепи, чтобы изменить ток.

Как подключить реостат на 12 В?

Подключите один конец второго черного провода к контакту № 2 реостата. Подключите другой конец этого провода к отрицательной клемме двигателя постоянного тока. Подсоедините один конец красного провода к положительной клемме аккумулятора, а другой конец к положительной клемме двигателя. Используйте реостат для управления скоростью двигателя.

Как подключить реостат на 12 вольт?

Подсоедините один конец первого черного провода к отрицательной клемме аккумулятора.Подключите другой конец этого провода к контакту № 1 реостата. Подключите один конец второго черного провода к контакту № 2 реостата. Подключите другой конец этого провода к отрицательной клемме двигателя постоянного тока.

Что такое реостат со схемой?

Разница между реостатом и потенциометром:

SL NO. Реостат
1. Реостат представляет собой двухполюсное устройство.
2. Основной функцией реостата является управление потоком тока.
3. Реостат в основном используется в цепи для изменения сопротивления.
4. Реостат нельзя использовать в качестве потенциометра.

Сколько выводов имеет реостат?

Реостаты представляют собой двухконтактные устройства, один из которых подключен к скребку, а другой — к одному концу дорожки сопротивления.

Как сделать собственный резистор?

Соберите материалы. Чтобы сделать резисторы, вам понадобится вольтметр, несколько скрепок, листы бумаги и графитный карандаш.

  • Сопротивление писанине. Прикладывая постоянное давление, нарисуйте пятно без разрывов линий на листе бумаги.
  • Добавьте скрепки.
  • Измерьте резистор.
  • Каковы функции реостата?

    Функция реостата. Где «R» — сопротивление, «V» — напряжение, а «I» — ток.

  • Символы. Различные стандарты отображают символы реостата по-разному, однако наиболее часто используемые показаны выше.
  • Реостат рабочий.
  • Использование/применение.
  • Разница между реостатом и потенциометром.
  • Часто задаваемые вопросы.
  • Что такое реостат и как он работает?

    Реостат — это устройство, которое чаще всего используется в диммерах для осветительных приборов. Реостат работает с использованием регулируемого резистора между источником электроэнергии и устройством, которое может использовать регулируемый ток, например, осветительный прибор или регулятор громкости.

    Каково назначение реостата в цепи?

    Реостат представляет собой регулируемый или переменный резистор.Он используется для контроля электрического сопротивления цепи без прерывания тока.

    Подключение *POT* для контроля скорости? — Форум банкоматов, оптики и DIY

    Я действительно не хочу умалять чьих-либо умственных способностей, прося их снова и снова объяснять *основы*. Я только ищу альтернативное решение для покупки/строительства или каким-либо другим способом сделать это так, как это сделали другие.


    Вот основные решения:

    А) Реостат (переменный резистор или «горшок»): Это самое простое решение.И напряжение, и ток через двигатель будут изменяться при изменении нагрузки (внешнего крутящего момента, оказывающего сопротивление двигателю). Итак, нулевая стабилизация. Более того, замедляя мотор, вы делаете его «слабее». Ты получаешь то, за что платишь. Кроме того, реостаты имеют тенденцию со временем выходить из строя, потому что подвижный контакт на самом деле не предназначен для поддержки высокого тока.

    B) Стабилизатор напряжения: поддерживает постоянное напряжение на двигателе, несмотря ни на что (но значение можно регулировать). Чуть лучше, чем реостат, меньше шансов выйти из строя тоже.

    C) Стабилизатор скорости (или контроллер двигателя постоянного тока): он измеряет скорость двигателя и затем изменяет напряжение и/или ток для поддержания постоянной скорости. Только чуть сложнее стабилизатора напряжения. Контроллеры компьютерных вентиляторов сделаны так. Двигатель имеет довольно хороший крутящий момент даже на низких оборотах. Лучшее решение из всех.

    Если ваш двигатель похож на компьютерный вентилятор, вы можете купить контроллер вентилятора менее чем за 10 долларов в компьютерном магазине. Например. погуглите: «регулятор скорости вентилятора Zalman».Пример:

    http://www.antarespr…Fan Mate 2.aspx

    Если двигатель другой сборки или более мощный, чем вентилятор ПК, вам нужен более мощный контроллер. Но я уверен, что несколько поисковых запросов в Google выявят множество контроллеров, доступных по скромным ценам в Интернете.

    Найдите поблизости мастерскую по ремонту компьютеров и поговорите с людьми из технического отдела. Они много знают о контроллерах двигателей постоянного тока; если вам повезет, вы даже можете получить старый контроллер бесплатно.

    Я проверю сопротивление двигателей…но я думаю, что это 6 Ом


    Это так не работает. Двигатель постоянного тока — довольно сложный зверь, вы не можете применить простую математику, чтобы получить среднюю рассеиваемую мощность на горшке. Вот лучший тест: если кастрюля или реостат нагреваются только после нескольких минут непрерывной работы, скорее всего, все в порядке; если жарко, то ничего. Сделайте тест с горшком посередине, затем снова с горшком на 80%, затем снова на 20%; не менее 5 минут каждый. Если двигатель работает тяжело (например, вы используете его для сверления чего-либо), убедитесь, что он полностью нагружен номинальным внешним крутящим моментом.

    Но попробуй найди контроллер, он намного лучше реостата и цена наверное такая же.

    Реостаты

    Реостаты

    Контроль напряжения с помощью реостата

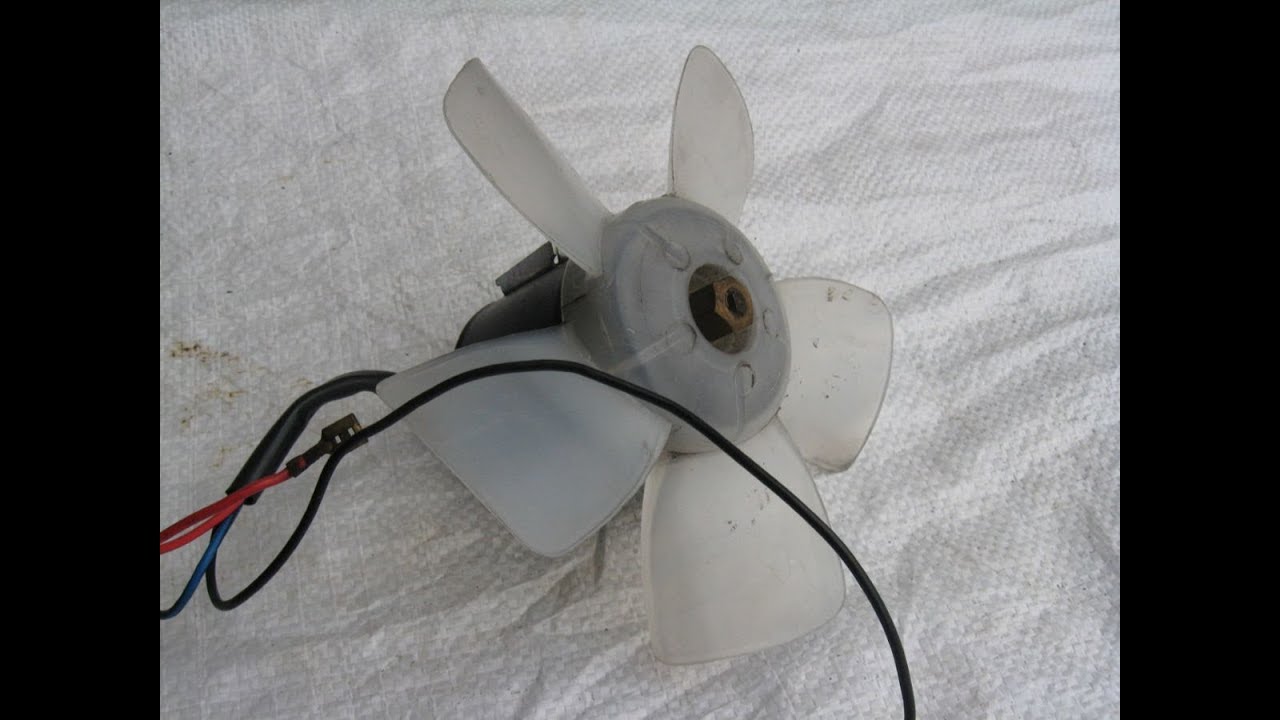

    Двумя распространенными методами снижения напряжения вентилятора являются электрическое сопротивление и использование полупроводников. Одним из преимуществ метода сопротивления является то, что вы можете изменять питание вентилятора вплоть до полных 12 вольт. Используя полупроводники, вы обычно теряете вольт или два на транзисторах, поэтому максимальный воздушный поток вентилятора уменьшается.

    Для регулируемого регулирования используется реостат, немного похожий на потенциометр регулировки громкости, но обычно имеющий проволочную обмотку для работы с более высокими токами. Некоторые потенциометры с металлокерамическим покрытием подходят и для маломощных вентиляторов. Обычно вам нужен один для каждого вентилятора, так как (а) маленькие не могут выдержать большой ток, и (б) то, сколько напряжения они падают, зависит от сопротивления вентилятора (или, если быть более точным, импеданса).

    Какое значение сопротивления?

    Чтобы рассчитать необходимый размер, вам нужно знать ток вентилятора при 12 вольтах.Для работы с двумя или более вентиляторами (подключенными параллельно) добавьте токи, потребляемые каждым из них. Допустим, это 200 мА или 0,2 А

    .

    По закону Ома сопротивление вентилятора (или вентиляторов) равно 12/0,2 = 60 Ом.

    Хорошим практическим правилом является использование реостата, значение которого равно сопротивлению вентилятора — это уменьшит напряжение на вентиляторе до половины напряжения питания, 6 вольт.

    На практике реостаты имеют очень ограниченный диапазон значений, поэтому мы выбираем ближайший, вероятно, 50-омный блок.

    Таким образом, если сопротивление вентилятора 60 Ом, а реостата 50 Ом, питание вентилятора можно уменьшить до 12 x 60/(60+50) = 6.545в. Достаточно близко.

    Использование реостата 100R, следующего по размеру, позволит снизить напряжение вентилятора до 4,5 В в этой ситуации.

    Какая мощность?

    Такие производители, как Vishay, указывают значение мощности в зависимости от допустимой нагрузки по току провода или покрытия реостата, а в реостатах с более высоким сопротивлением в модельном ряду используется более тонкий материал, чем в реостатах с низким сопротивлением. Таким образом, реостат мощностью 5 Вт 50R рассчитан на ток 316 мА (максимальный ток = √[мощность/сопротивление] ), а реостат мощностью 5 Вт 100R рассчитан только на 223 мА.

    Думайте об этом как о проводе плавкого предохранителя — если только последний виток пропускает слишком большой ток, реостат не будет производить 5 Вт тепла, но этот кусок провода расплавится.

    Номинальная мощность, необходимая для нашей системы вентиляторов на 200 мА с реостатом 50R, составляет I²R = 2 Вт, исходя из тока, протекающего при работе вентилятора на полной скорости. Но если бы мы использовали реостат 100R с теми же вентиляторами, мощность должна была бы составлять 4 Вт.

    С одним маломощным вентилятором, потребляющим 120 мА, реостат 100R даст управление 6–12 В и должен иметь номинал 1.44 Вт, поэтому потенциометр Maplin 2W типа Cermet является вариантом меньшего размера (но более дорогим).

    Сводится к двум простым формулам —

    • Мощность вентилятора, которой можно управлять с данного реостата = √(Рео-мощность/Рео-сопротивление) x 12
    • Мощность реостата, необходимая для управления данными вентиляторами = Мощность вентилятора 2 x Рео сопротивление/144

    Только для реостатов с проволочной обмоткой производитель допускает некоторую перегрузку, когда только часть витков реостата несет ток — горячая секция отдает некоторое количество тепла неиспользуемому холодному проводу за счет теплопроводности.Перегрузка не более 25%, как правило, в порядке, и единственный раз, когда реостат находится в опасности, это когда он почти (но не совсем) на полной скорости. При снижении скорости ток падает, а вместе с ним и температура провода.

    Примечание: Любому реостату необходима свободная циркуляция воздуха вокруг него для предотвращения накопления тепла.

    Подключение

    Реостат — это Maplin FX97F (50 Ом, 3,5 Вт, 2 плюс еще 50 пенсов за ручку). Красный* вывод вентилятора обрезан, причем одна сторона разреза идет к ползунку реостата, а другая сторона припаяна к одному из наконечников реостата и продолжается к разъему питания.

    * Он по-прежнему работает с черным проводом, но датчик скорости, если он установлен на вашем вентиляторе, не будет работать на низких скоростях. Земля вентилятора должна быть на 0 В, иначе может произойти повреждение материнской платы. Это относится ко всем контроллерам переменного напряжения серии .

    В качестве усовершенствования, другой концевой стержень присоединен к стержню ползунка, поэтому, если ползунок сойдет с пути (например, из-за пыли), вентилятор продолжит работать на минимальной скорости.

    Проверьте, все ли работает, установите реостат(ы) на панель отсека для запасного диска, добавьте ручку, вот и все.

    Плохая новость заключается в том, что Maplin прекратил выпуск реостатов, а альтернативы в таких местах, как RS Online, стоят дорого. Хорошая новость заключается в том, что полупроводники — это нечто большее, чем второе тысячелетие.

    Хорошей новостью для динозавров является то, что компания Technology Supplies в Великобритании производит реостат 50R 5W, код 250-981, по очень хорошей цене.

    Какой тип резистора является реостатом? — Первый законкомик

    Какой тип резистора является реостатом?

    Реостат представляет собой переменный резистор, используемый для регулирования тока.Они способны изменять сопротивление в цепи без прерывания. Конструкция очень похожа на конструкцию потенциометров. Он использует только два соединения, даже когда присутствуют 3 клеммы (как в потенциометре).

    Для какой цепи используется реостат?

    Реостат, регулируемый резистор, используемый в приложениях, требующих регулировки тока или изменения сопротивления в электрической цепи. Реостат может регулировать характеристики генератора, приглушать свет, запускать или контролировать скорость двигателей.

    В каких устройствах используется реостат?

    Например, для сильноточных цепей используются большие реостаты. Они также используются в цепях диммера, цепях управления скоростью для двигателей, нагревателей и печей. Поскольку они рассеивают тепло, они имеют низкий КПД и, следовательно, в настоящее время заменяются переключающими устройствами с широтно-импульсным управлением.

    Где используются реостаты?

    Реостат обычно используется в приложениях, где требуется высокое напряжение или ток. Реостаты используются при тусклом освещении для изменения интенсивности света.Если мы увеличим сопротивление реостата, протекание электрического тока через лампочку уменьшится. В результате снижается яркость света.

    В чем разница между резистором и реостатом?

    В качестве существительных разница между резистором и реостатом заключается в том, что резистор — это тот, кто сопротивляется, особенно человек, который сражается с оккупационной армией, а реостат — это электрический резистор с двумя клеммами, сопротивление которого непрерывно изменяется путем перемещения ручки или ползунка.

    Что такое реостат со схемой?

    Разница между реостатом и потенциометром

    Реостат Потенциометр
    Реостат, способный работать с более высоким током и напряжением, в основном используется в электрических приложениях, таких как управление двигателем, управление освещением Потенциометр в основном используется в электронных устройствах, таких как электронные регуляторы, задающие устройства и т. д.

    В чем разница между реостатом и потенциометром?

    Ключевая разница между потенциометром и реостатом Потенциометр определяет значение напряжения любой системы.При этом реостат контролирует протекание тока в цепях. Потенциометр в основном включен в графит. В то время как реостат состоит из металлических лент или углеродных компонентов.

    По какому принципу работает реостат?

    Основным принципом работы реостатов является закон Ома, согласно которому сила тока обратно пропорциональна сопротивлению при заданном напряжении. Это означает, что ток уменьшается по мере увеличения сопротивления или увеличивается по мере уменьшения сопротивления.

    Как рассчитать реостат?

    1. Это просто модифицированная форма закона Ома.
    2. Закон Ома гласит, что V÷I = R (постоянная)
    3. Но здесь R не постоянно, мы его меняем (определение реостата).
    4. Мы поддерживаем постоянный потенциал и меняем ток в зависимости от сопротивления.
    5. Таким образом, здесь будет уравнение.
    6. I= V÷R, где V постоянная и, следовательно.
    7. I обратно пропорционально R.

    Каков принцип действия потенциометра?

    Принцип действия потенциометра заключается в том, что падение потенциала на отрезке провода одинакового сечения, по которому течет постоянный ток, прямо пропорционально его длине.Потенциометр — это простое устройство, используемое для измерения электрических потенциалов (или сравнения ЭДС ячейки).

    Для какого резистора используется реостат?

    Реостат представляет собой переменный резистор, который используется для управления током, протекающим в цепи. Существует несколько типов реостатов. Роторный тип наиболее часто используется в приложениях управления мощностью. В большинстве случаев эти реостаты имеют открытую конструкцию, но также доступны закрытые типы.

    Как реостаты используются в реальном мире?

    Реостаты часто использовались в качестве устройств управления мощностью, например, для управления интенсивностью света (диммер), скоростью двигателей, нагревателей и печей.В настоящее время они больше не используются для этой функции.

    Как используется реостат в микроскопе?

    Для этого микроскопа используется реостат микроскопа. Регулирование скорости: Реостатный переключатель — 12-вольтовый реостатный переключатель используется для управления скоростью двигателя постоянного тока, работающего на определенной мощности и значении тока. В качестве дополнительного примечания, мы не можем увеличить скорость двигателя постоянного тока настолько, насколько захотим.

    Можно ли использовать скользящий контакт в качестве реостата?

    Скользящий контакт используется для увеличения или уменьшения сопротивления.Подстроечные резисторы, используемые в качестве переменного сопротивления, очень распространены на печатных платах. Хотя существуют специальные предустановленные резисторы с 2 выводами, подстроечный потенциометр с 3 выводами более распространен и часто используется в качестве реостата.

    Когда для регулирования скорости используется реостат?

    Когда для управления двигателем используется реостат, важно знать, что все типы двигателей постоянного тока имеют или не регулируют скорость. Но несколько типов двигателей переменного тока удобны, поэтому необходимо получить точный тип двигателя переменного тока, если необходимо регулирование скорости.

    Реостат представляет собой переменный резистор, который используется для управления током, протекающим в цепи. Существует несколько типов реостатов. Роторный тип наиболее часто используется в приложениях управления мощностью. В большинстве случаев эти реостаты имеют открытую конструкцию, но также доступны закрытые типы.

    Какой двигатель нужен для реостата?

    Поэтому очень важно приобрести двигатель переменного тока соответствующего типа, когда требуется регулирование скорости. Большинство реостатов имеют круглый или плоский стержень, который позволяет прикрепить ручку, в зависимости от типа реостата.Реостаты меньшего размера имеют прорези для отвертки, которые облегчают регулировку.

    Как потенциометры и реостаты используются в различных приложениях?

    Благодаря своей разнообразной конструкции потенциометры и реостаты используются в различных приложениях, где ключевыми факторами являются напряжение, ток, диапазон, допуск, рабочее напряжение переменного и постоянного тока и окружающая среда. Потенциометры и реостаты также различаются по рабочим характеристикам, монтажу, упаковке и атрибутам.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
