Как сделать беспроводную зарядку для любого телефона

Смартфоны и планшеты нуждаются в постоянном питании — чтобы иметь возможность просматривать интернет, осуществлять потоковую передачу данных или даже просто сохранять связь с сетью и принимать входящие сообщения и звонки.

Неудивительно, что в конце дня аккумулятор часто разряжается. И тогда начинается поиск. Сначала нужно найти зарядное устройство, а затем ближайшую розетку.

Между тем, имея возможность заряжать оборудование по беспроводной сети, вам не нужно подвергать себя этому стрессу.

Чтобы можно было заряжать мобильное устройство по беспроводной связи, оно должно быть адаптировано или оснащено специальным чехлом.


Кроме того, зарядная станция, конечно, требуется. Хотя в теории это кажется очень легким, оказалось, что это гораздо сложнее реализовать.

В настоящее время не существует единого стандарта, поскольку ни одна из технологий беспроводной зарядки не доминирует на рынке. Отдельные производители предлагают свои собственные решения, которые отличаются техническими характеристиками.

В целом на арене консорциумов, пытающихся установить стандарты, остались два важных игрока, и это может привести к более быстрой популяризации беспроводной зарядки, что облегчит жизнь пользователям.

Метод Qi поддерживается Nokia, Sony, LG и Qualcomm, а сторона Rezence поддерживается Intel, Dell и Procter & Gamble.

Samsung является членом обеих организаций, а Apple официально не поддерживает ни одну из этих инициатив.

Некоторые модели смартфонов могут быть оснащены модулем беспроводной зарядки, помещая их в специальный чехол, как на картинке выше.

Беспроводная зарядка — как это сделать

Прежде чем пытаться зарядить мобильное устройство по беспроводной связи, вам необходимо определить, подходит ли оно для него, и если да, то какой стандарт оно поддерживает.

Информация на эту тему должна быть указана в технических характеристиках устройства. Тем не менее, тесты показали, что производители все еще не могут точно определиться.

Например, смартфоны Samsung последнего поколения, Galaxy S6 и Galaxy S6 Edge, должны быть оснащены всеми модулями принятых стандартов беспроводной зарядки.


Между тем тщетно искать какие-либо упоминания на эту тему в руководстве. Обе эти модели, безусловно, поддерживают технологию Qi. Этот метод в настоящее время является лучшим в секторе смартфонов.Кстати я недавно писал где лучше всего купить беспроводную зарядку и ресивер. Кому интересно ниже ставлю ссылку.

ВНИМАНИЕ

Где лучше всего купить беспроводную зарядку для любого телефона, даже если он ее не поддерживает — вот ссылка. Экономия в 4 раза — круто!

На практике большинство смартфонов не адаптированы на заводе для беспроводной зарядки, так как производитель не оснастил их индукционной катушкой.

Такой модуль может быть установлен в любую модель, в ней предварительно просверлено отверстие большого диаметра.

Такое зарядное устройство можно установить на столе. Все, что вам нужно, это дрель и кольцевая пила.

Беспроводная зарядка — как это выглядит на практике

Беспроводная зарядка очень удобна — к сожалению, только дюжина моделей телефонов предоставляют такую функциональность. К счастью, благодаря небольшим инвестициям, мы можем самостоятельно оборудовать смартфон таким решением.

Для телефонов, таких как iPhone, единственный способ добавить беспроводную зарядку — это использовать чехол со встроенной катушкой.

Зарядка почти вдвое дольше, чем зарядка через USB, но, если мы используем зарядное устройство Qi на работе или держим его на тумбочке, этот факт не имеет значения.

Простота решения имеет значение. Приходим на работу, ставим телефон и все это. Единственное, что вам нужно помнить, это то, что вместо того, чтобы положить смартфон куда-либо, положите его на зарядное устройство.

У пользователей, в зависимости от их смартфона, есть три различных способа прикрепить к нему катушку Ци.


Первый из них — самый простой — это использование специального корпуса со встроенным приемником Ци, предназначенного для конкретной модели.

Для элементов с несъемным аккумулятором, таких как iPhone или Xperia Z, это решение — единственный способ добавить к ним беспроводную зарядку.

Недостатком этого метода является увеличение размера телефона. Точно так же обстоит дело со многими моделями Nokia Lumia, где путем беспроводной зарядки является установка дополнительной крышки на корпус.

Универсальная катушка подходит для любого телефона, если у него есть место под корпусом. Держатели телефонов и планшетов серии Samsung Galaxy находятся в лучшем положении.

Производитель адаптировал эти устройства для установки модуля Qi, спрятанного под корпусом, только нам не нужно тянуться к решению Samsung — мы можем воспользоваться предложением третьих лиц.

Перед покупкой стоит выяснить у продавца или у других пользователей, не будет ли установленный адаптер мешать работе NFC. Так как катушка Qi установлена над аккумулятором, в котором находится бесконтактный модуль, возможно, он не будет работать должным образом, но это не правило.

Чтобы быть на 100% уверенным, что NFC будет работать, давайте перейдем к модулям Qi компании.

Это в случае с Samsung или HTC. Здесь чаще всего вместе с катушкой, установленной под корпусом, мы получаем новую «спинку» к смартфону, которая несколько выше — так, чтобы адаптер беспроводной зарядки легко помещался под ними.

Надо сказать, что в случае, например, HTC Thunderbolt, решение выглядит не элегантным, потому что телефон с преимуществом инвентаря также получает явный горб на спине.


Последний вариант — универсальный адаптер. Его можно использовать в любом телефоне, при условии, что мы найдем место для него под задней стенкой корпуса или можем спрятать его под дополнительный чехол.

В этом решении катушка оснащена длинной лентой, заканчивающейся миниатюрным штекером в стандарте mini USB.

Мы скрываем модуль Ци и помещаем ленту в путь подключить его к USB-порту, расположенному снаружи смартфона.

Если у нас нет беспроводного автомобильного зарядного устройства, мы должны учитывать необходимость удаления ленты, когда мы хотим зарядить телефон в автомобиле. Это может привести к повреждению вилки, ленты или обоих.

Катушка предусмотрена для смартфонов Galaxy S3, Note и ненужные контакты обрезаны. Во время теста я использовал различные зарядные устройства и устройства, оснащенные приемниками Qi и, хотя все работало, без мелких глюков не обошлось.

Хотя модуль Qi, установленный в Galaxy S3, не беспокоил дополнительный усиленный корпус Otterbox, в вертикальном зарядном устройстве A Data было трудно найти такое положение, чтобы два устройства могли видеть друг друга.

Хотя это было наконец возможно. В свою очередь зарядное устройство с катушкой, также расположенной под углом, но использующей не скользящий коврик для удержания смартфона, время от времени отсоединяется от телефона.

Виноваты в этом чаще всего были неточные компоновки телефона, которые под влиянием собственного веса немного поскользнулись. Как правило, зарядные устройства и адаптеры Qi, даже дешевле и работают правильно.

Установка беспроводной зарядки смартфон

Откройте чехол телефона и найдите разъем приемника беспроводной зарядной катушки.

Вставьте индуктивный приемник и приклейте его к корпусу или батарее с помощью двусторонней клейкой ленты. Закройте корпус и убедитесь, что все защелки вернулись на свои места.

Проверьте правильность сборки, поместив телефон на зарядное устройство. Успехов и быстрой зарядки.

БЕСПРОВОДНАЯ ЗАРЯДКА ДЛЯ ТЕЛЕФОНА

   Данная конструкция может использоваться для беспроводной зарядки сотовых телефонов и других мобильных устройств или там, где нужно провести электрический кабель, но из-за каких то факторов это почти не возможно. Такая система позволяет на выходе второй катушки получать ток до 100 миллиампер, однако возможно увеличение выходного тока, если в схеме использовать более мощные полевые транзисторы, в видеоролике применен биполярный отечественный транзистор.



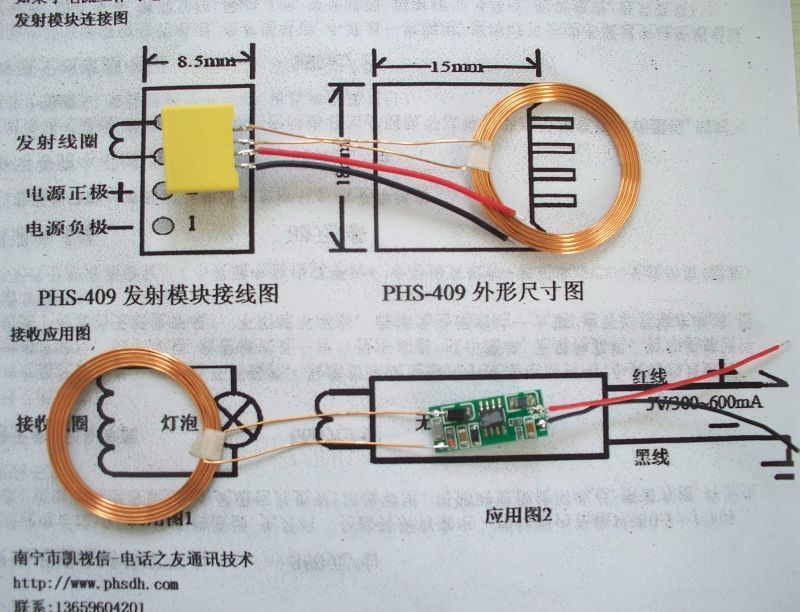

   Схема самодельной беспроводной зарядки максимально проста, состоит из одного транзистора, резистора и самих катушек. Катушек две — передающая и приемная. Тем не менее, несмотря на простоту, она почти полностью повторяет схемотехнику промышленных индуктивных зарядных устройств, имеющихся в продаже.

   Питанием служит зарядное устройство для мобильного телефона, с выходным напряжением 6 вольт и током 400 миллиампер. Транзистор при долговременном включении греется, поэтому желательно использовать теплоотвод. Сама схема передающей части комплекта из себя представляет простейший блокинг — генератор. Это позволяет передать ток на расстояние до 5 см, с выходным током порядка 0,1А.

   Для <<умощнения>> схемы нужно повысить мощность генератора, например поднять питание или использовать полевые транзисторы серии IRL3705 или аналогичные. Передающий контур в обеих случаях содержит 24 витка с отводом от середины, провод с диаметром 0,5 — 1мм.

Базовый резистор — на 100 Ом с мощностью 1 ватт для полевого транзистора и 0,5 ватт для биполярного.

   Приемная катушка мотается исходя от требований, её нужно мотать экспериментируя с витками. Также следует подобрать диаметр провода второго контура, в зависимости от нужной величины тока. Для зарядки мобильного телефона второй контур должен содержать 20 витков провода с диаметром 0,5 мм, но на выходе контур должен быть дополнен стабилитроном на 6 вольт, выпрямительным диодом и фильтрационным конденсатором.

   Вообще в схеме допустимо использовать буквально любые подходящие по мощности и току биполярные транзисторы прямой или обратной проводимости. Если использован транзистор прямой проводимости, то нужно изменить полярность питания. Основой конструкции могут быть пластиковые коробочки от CD дисков. Автор статьи — АКА.

   Форум по индуктивным зарядным устройствам

   Форум по обсуждению материала БЕСПРОВОДНАЯ ЗАРЯДКА ДЛЯ ТЕЛЕФОНА




ПРОСТЕЙШИЙ ГАУСС ГАН

Обзор электромагнитного пистолета из китайского набора для самостоятельной сборки.




Беспроводная зарядка своими руками | Радиолюбительские схемы

Бывают ситуации, когда мобильный телефон, планшет, фотоаппарат или другой гаджет внезапно отключился, а в доме отсутствует электричество или человек находится на природе. Что делать в этом случае? Ответ простой – создать беспроводную зарядку из подручных средств.

Принцип работы зарядки, какие телефоны можно зарядить?

Суть работы такого устройства очень простая: катушка из медной проволоки передает электрический ток в результате контакта с приемником. Если подключить ее к любому источнику питания, то образуется магнитное поле. При расположении двух катушек рядом друг с другом, а одну подключить к источнику питания, то вторая получит напряжение и энергию для телефона. Такой эффект можно получить, если две катушки не будут соприкасаться. Такое оригинальное устройство можно адаптировать под любой кнопочный телефон или фотоаппарат, смартфон или планшет, однако перед зарядкой смартфонов его нужно несколько раз протестировать, чтобы избежать ошибок и поломок электроники.

Что нужно для сборки беспроводной зарядки?

Чтобы собрать беспроводную зарядку необходимо иметь под рукой самые простые материалы, а именно: медную проволоку и диод.

Для изготовления корпуса зарядки подойдет обычная пластиковая коробка, например, бокс от дисков. Еще необходимы транзисторы, подойдут любые, но желательно полевые, так как они ускоряют процесс заряда. Основные инструменты для работы – это ножницы и клей.

Схема сборки, на что обратить особое внимание, тестирование устройства

Создать такое простое беспроводное устройство сможет каждый. Рабочий процесс состоит из двух этапов: изготовление приемника и передатчика. Первый устанавливается в телефон, а вторая часть является отдельной.

Устройство передатчика

Вначале подготавливают оправу передатчика, которая должна быть в диаметре 7-10 см. Далее на нее наматывают не меньше 40 витков тонкой медной проволоки с диаметром 0,5 см.

Также очень важно сделать отвод из 20 кругов, для чего провод скручивают, делают из него отвод, а потом продолжают обмотку. К отводу и катушке подключают транзистор любого номинала. Для этого применяется устройство прямой проводимости, но перед подключением следует поменять полярность. Готовое устройство, способное передавать электричество, устанавливают в любую пластиковую коробку.

Устройство приемника

Это устройство имеет плоскую форму и состоит из 25 витков самой тонкой проволоки. Для его создания необходима проволока с диаметром не более 0,4 мм. Постепенно приемник укрепляют клеем. Далее контур отделяется от пластмассовой основы, для чего используется нож. Подключается приемник через диод, желательно найти кремниевый высокочастотный приемник, который крепят к верхней части аккумулятора. Чтобы стабилизировать напряжение, необходим конденсатор. Соединяем его с разъемом зарядки. Затем закрываем заднюю крышку телефона. Все зарядка готова.

Чтобы воспользоваться такой оригинальной зарядкой, мобильный телефон необходимо положить на передатчик. В это время важно следить за тем, как реагирует датчик на экране смартфона. Существуют и другие схемы зарядки, где используется резистор и усилитель напряжения, однако такие беспроводные устройства могут сделать только опытные мастера. Человек, не обладающим опытом, может привести в негодность свой телефон. Важно перед зарядкой самодельным устройством провести его тестирование на старых кнопочных аппаратах, чтобы избежать поломок нового смартфона. Например, для начала можно сделать такую катушку для старого Нокиа, который давно не заряжался, но имеет вполне хорошую батарею.

Похожие радиосхемы и статьи:

как сделать беспроводную зарядку реальностью

Март 2021 г.

Кэтрин Джуэлл, Отдел распространения информации и цифрового контента, ВОИС

Компания Energysquare, основанная в 2015 г. тремя французскими предпринимателями, Даниэлем Лолло, Матье Пуадацем и Тимоте ле Кесном, меняет то, как мы заряжаем свои электронные устройства. Ее технология беспроводной зарядки Power by Contact® — это интеллектуальное решение, позволяющее заряжать несколько устройств одновременно.

Она обеспечивает ту же мощность, что и традиционные зарядки, и оптимизирует использование энергии, а значит, мы вскоре сможет попрощаться с множеством проводов, которые мы используем для зарядки своих электронных устройств.

Основой бизнес-модели компании стали ее экспертные знания и ноу-хау. Благодаря большому портфелю патентов, компания лицензирует свою первоклассную технологию крупным международным производителям электроники.

В 2020 г. компания Energysquare заключила свое первое технологическое партнерство с гигантом в сфере электроники компанией Lenovo. Исполнительный директор Energysquare Тимоте ле Кесн рассказал об опыте компании в выведении своей технологии на рынок.

Невозможно лицензировать технологию, если она не находится в собственности и если она не охраняется и не управляется надлежащим образом.

Расскажите о вашей технологии.

В отличие от индукционных решений для зарядных устройств, которых сейчас много на рынке, в основе Power by Contact® лежит кондукция (токопроводимость). Это значит, что зарядка осуществляется через прямой контакт между устройством и поверхностью. Это позволяет сделать зарядку более эффективной, так как отсутствуют помехи, перегрев и потеря энергии. Скорость зарядки при этом сравнима с традиционными методами.

Power by Contact® — это концентрация передовых технологий микроэлектроники и алгоритмов, благодаря чему пользователи могут заряжать все свои электронные устройства одновременно и на одной поверхности, причем для этого не нужно искать определенный кабель или адаптер. Power by Contact® — это первая технология, которая дает возможность беспроводной зарядки ноутбуков. Кроме того, она предоставляет пользователям доступ к информации о том, какие устройства заряжаются, как долго и где.

Компания Energysquare меняет то, как мы заряжаем свои электронные устройства. Ее технология беспроводной зарядки Power by Contact® — это интеллектуальное решение, позволяющее заряжать несколько устройств одновременно. (Фото: Energysquare)

Что сподвигло вас к разработке Power by Contact®?

За последнее десятилетие резко увеличилось число небольших электронных устройств с аккумулятором, а вместе с ними — и число кабелей, которые нужно использовать каждый день. Технологии должны делать нашу жизнь лучше, но клубок кабелей, ставший результатом плохой эргономики, этому никак не способствует. Поэтому мы поставили перед собой задачу создать такую технологию, которая бы существенно упростила процесс зарядки и сделала так, чтобы не приходилось искать и подключать нужный кабель.

С какими трудностями вы столкнулись при выходе на рынок электроники?

Сложно убедить крупных игроков отрасли в необходимости освоить совершенно новую технологию. Также непросто перенести технологию из лаборатории в массовое производство. Мы потратили годы на разработку технологии, соответствующей высочайшим отраслевым стандартам и потребностям производителей электронных устройств.

В отличие от индукционных решений для зарядных устройств, в основе Power by Contact® лежит кондукция (токопроводимость). Это значит, что зарядка осуществляется через прямой контакт между устройством и поверхностью. (Фото: Energysquare)

Также мы столкнулись с проблемой длительных циклов продаж. Кроме того, не так просто внедрить новую технологию в такие продукты, как мобильные телефоны и ноутбуки, потому что их производственные процессы отличаются большой сложностью.

Поскольку мы фактически не продает продукты как таковые, а лицензируем свою технологию производителям, нам необходима надежная система передачи технологий. Это делает особенно актуальными вопросы охраны активов интеллектуальной собственности (ИС) и управления ими. В конечном итоге, невозможно лицензировать технологию, если она не находится в собственности и если она не охраняется и не управляется надлежащим образом.

На каком этапе вы осознали важность интеллектуальной собственности для вашего бизнеса?

Когда мы впервые задумались о лицензировании нашей технологии клиентам, мы поняли, что нам нужен надежный патентный портфель. Для нашей бизнес-модели очень важна способность защищать наши исследования и разработки от начала до конца. Именно поэтому мы сформировали внушительный портфель прав ИС.

Мы поняли, что патентов недостаточно и что они, безусловно, являются не единственным способом разработки надежной стратегии в области ИС. Поэтому мы придерживаемся целостного подхода в этом отношении. Наш портфель состоит из самых разных прав ИС, включая патенты, товарные знаки, коммерческие тайны и авторские права.

(Фото: Energysquare)

Как вы используете права ИС и как они помогают вашему бизнесу?

Наша цель заключается в том, чтобы создать новый стандарт в области зарядных устройств. Мы сделали выбор в пользу бизнес-модели на основе лицензирования, чтобы нашу технологию могло использовать как можно больше производителей. В основе такой модели лежат права ИС. Они играют ключевую роль как в плане привлечения клиентов и инвесторов, так и в плане защиты их интересов.

Мы начали инвестировать в формирование нашего патентного портфеля на очень раннем этапе. ИС занимает центральное место при принятии всех наших стратегических, коммерческих и технических решений. Мы всегда пользовались поддержкой сторонних специалистов по ИС, но в сентябре 2020 г. приняли решение о том, что такой специалист должен быть в штате компании. Руководителем нашего нового отдела ИС стала Каталина Оливос. Теперь она занимается самыми разными актуальными для нас вопросами ИС и обеспечивает целостность и взаимодополняемость нашей бизнес-стратегии и связанных с ИС аспектов. Каждое изменение нашей бизнес-стратегии должно сопровождаться стратегическим шагом в области ИС.

В чем заключалась самая большая сложность, с которой вы столкнулись при создании портфеля ИС?

Самой сложной задачей, с которой мы столкнулись, было финансирование нашего патентного портфеля, особенно когда дело касалось охраны нашей технологии в других странах. Мы столкнулись с ситуацией типа «курица и яйцо»: чтобы оплатить патентный портфель, нам требовалось финансирование от инвесторов, но инвесторам, чтобы предоставить нам поддержку, нужны были гарантии того, что наша технология хорошо охраняется. С этой проблемой сталкиваются все начинающие компании. В нашем случае мы смогли добиться прогресса благодаря поддержке французских организаций, особенно France Brevets. Они увидели потенциал в нашей идее и поддержали нас в воплощении нашей мечты.

В 2020 г. компания Energysquare заключила свое первое технологическое партнерство с гигантом в сфере электроники компанией Lenovo. (Фото: Energysquare)

Что могут сделать ведомства ИС, чтобы поддержать такие компании, как Energysquare?

Ведомства ИС играют важнейшую роль, особенно в плане поддержки и поощрения молодых компаний к инвестированию в ИС. Стартапы часто попадают в замкнутый круг, когда без ИС никто не хочет инвестировать в них, а без инвестиций невозможно реализовать стратегию в области ИС и обеспечить выживание бизнеса. Мы хотели бы отметить работу национального ведомства ИС Франции (INPI). Мы являемся участниками реализуемой INPI программы PASS PI, которая предусматривает предоставление финансовой поддержки МСП и помощи в интересующих их областях, таких как разработка технологических ландшафтов, экспертное консультирование по договорам и регистрация прав ИС. В этом смысле приветствуется любая поддержка, которую ведомства ИС могут оказать предпринимателям и новаторам, чтобы направить их в верном направлении на ранних этапах развития.

В чем заключаются некоторые из важнейших уроков, которые вы вынесли?

Инвестиции в ИС на самом раннем этапе приносят значительную прибыль впоследствии. Стратегия в области ИС — это долгосрочный и структурный подход, который должен быть сформирован с первого дня. Сначала кажется, что нет смысла вкладывать столько времени и денег в то, что не дает немедленной отдачи, но когда садишься за стол переговоров с крупной компанией, то испытываешь огромное удовлетворение от того, что вложил деньги в свой портфель ИС. Невозможно заинтересовать крупного инвестора, если не обеспечена охрана инноваций и разработок и не сформулирована перспективная стратегия в области ИС.

Инвестиции в ИС на самом раннем этапе приносят значительную прибыль впоследствии. Стратегия в области ИС — это долгосрочный и структурный подход, который должен быть сформирован с первого дня.

Почему для МСП важно уделять внимание ИС?

Есть определенные рынки, на которых конкурировать с технологическими гигантами, обладающими гораздо бо́льшими маркетинговыми и коммерческими возможностями, можно только с помощью ИС. Мы решили не заниматься производством товаров с помощью собственной технологии, а лицензировать ее. Без ИС наш бизнес не мог бы существовать, и мы не смогли бы конкурировать. Ядро нашей деятельности — это наша технология, наши ноу-хау и наши товарные знаки. Как и многие другие стартапы, мы столкнулись с множеством трудностей и были вынуждены вложить значительные средства. Но теперь, когда наш продукт выпускает одна из крупнейших компаний в секторе ноутбуков, мы знаем, что приняли правильное решение. Стартапы и МСП в целом основаны на инновациях, которые являются результатом исследований и открытий, меняющих во многом нашу жизнь. Эти начинания должны быть защищены, чтобы компании могли получить равноценную отдачу за все время, энергию и средства, которые они вложили в развитие своих идей.

Есть определенные рынки, на которых конкурировать с технологическими гигантами, обладающими гораздо бо́льшими маркетинговыми и коммерческими возможностями, можно только с помощью ИС.

Что вы можете посоветовать другим МСП в плане ИС?

Нужно инвестировать с ИС с самого первого дня. Это сложно, но это путь к прогрессу. Причем важно инвестировать не только в патенты, но и в охрану товарных знаков, которые играют ключевую роль в маркетинговой стороне бизнеса. Если выбрать название неудачно, то можно столкнуться с большими сложностями при обеспечении его охраны в разных странах мира.

Каковы ваши планы на будущее?

У нас много планов. Что касается ИС, то мы реализуем комплексную стратегию в этой области, охватывающую все этапы от исследований до маркетинга. Мы постоянно думаем о новых возможностях и применениях для нашей технологии и изучаем новые рынки. Мы с нетерпением ждем запуска продуктов наших первых клиентов в 2021 г.

Несмотря на кризис, связанный с Covid-19, нам удалось продолжить научно-исследовательскую работу. В разработке находится множество новых идей, но мы не можем подробно рассказать о них, пока не будут опубликованы патенты. Наша краткосрочная цель заключается в том, чтобы внедрить технологии беспроводной зарядки и подключения в рабочих станциях и в помещениях для встреч. А в долгосрочной перспективе мы стремимся к тому, чтобы наша технология стала стандартом беспроводной зарядки на рабочем месте и в других областях применения.

Узнаем как изготовить зарядку для телефона? Портативная и беспроводная зарядки

Иногда зарядки, используемые гаджетами, выходят из строя. Встречаются люди, которым интересно все испробовать самим. В результате на свет появляются самодельные зарядки для телефона.

Причины создания зарядного устройства своими руками

Как сделать зарядку для телефона? Этот вопрос не волнует многих людей, но только до тех пор, пока они не столкнутся с проблемами, которые могут подстерегать каждого.

Итак, для чего нам может понадобиться создать телефонную зарядку?

Это:

  • Выход телефонного аккумулятора из строя — до момента приобретения нового.
  • Возможность подзарядить телефон там, где нет сети.
  • Возможность создания запасного зарядного устройства.

Наиболее просто разрешается вопрос о том, как сделать портативную зарядку для телефона от батареек.

Делаем портативную зарядку

Как сделать зарядку для телефона, если имеются аккумуляторы, отсек для них, зарядное устройство для них или старого мобильника и USB-удлинитель?

Аккумуляторы должны быть типа АА. Помимо этого, в наличии должны находиться паяльник и тестер.

Берем 4 аккумулятора (желательно большой емкости) и вставляем их в отсек для них. Тестером измеряем напряжение, должно быть не менее 5 вольт. Это обусловлено тем, что современные телефоны можно зарядить от USB-разъема, в котором напряжение составляет 5 В.

От USB-удлинителя, который не жалко использовать, отрезаем штекер, подсоединяющийся к компьютеру. Изучаем распиновку контактов, вызваниваем тестером. Находим + и -, остальные провода убираем кусачками и изолируем.

Надеваем на провода термокембрик и для обеспечения плотного входа обрабатываем зажигалкой. Делаем примерку на месте крепления штекера.

Нам понадобится припаять провода к металлическим заклепкам. С этой целью используют паяльную кислоту, которую можно нанести оловянной палочкой, после чего залуживаем заклепки.

Припаиваем провода в соответствии с их зарядом.

Разъем нужно приклеить к корпусу, предварительно обезжирив или соскоблив ножом разъем и пластмассу.

Наносим подогретый клей на корпус и прижимаем. Обмазываем клеем вокруг, закрывая открытые контакты. Оставшиеся ненужные провода откусываются и замазываются клеем. При необходимости его можно замаскировать с помощью маркера.

Вставляем аккумуляторы. Они должны быть одной и той же емкости. При этом их суммарная емкость должна превышать таковую у телефонного аккумулятора.

Делаем кабель для зарядки

После изготовления самой зарядки вопрос «Как сделать зарядку для телефона?» не снимается, поскольку нужно еще изготовить кабель.

Отрезаем маленький разъем USB-кабеля, длина кабеля при этом должна составлять полметра.

Аналогично разделываем провода. + и — уже выявлен, можно не повторять. Остальные провода откусываем, после чего помещаем в термокембрик, зачищаем, залуживаем.

Аккумуляторы могут заряжаться в разных зарядных устройствах, предназначенных для них. В большинстве случаев можно использовать и зарядники от мобильников.

Можно не усложнять себе жизнь, а заряжать аккумуляторы в соответствующих зарядных устройствах.

Проверяем зарядку

Заряженные аккумуляторы вставляем в бустер, к которому подключаем USB-кабель с одной стороны, а другой стороной его подключаем к телефону и проверяем зарядку.

Через некоторое время напряжение на бустере может упасть, поэтому лучше использовать аккумуляторы большей емкости.

Таким образом, мы разобрались, как сделать зарядку для телефона своими руками.

Беспроводная зарядка

Удлинители могут перестать заряжать телефон, они могут перетереться, гнездо для зарядки в телефоне может расшататься. Все это обуславливает необходимость беспроводной зарядки. Как сделать беспроводную зарядку для телефона, рассмотрим ниже.

Принцип беспроводной зарядки основывается на том, что в зарядку встраивается катушка, которая создает магнитное поле, под крышкой телефона находится другая катушка, служащая приемником. Когда приемник находится в зоне действия проводника, активируются электромагнитные импульсы. Через выпрямители и конденсаторы идет воздействие на батарею телефона.

Но перед тем, как сделать свой выбор в пользу беспроводной зарядки, необходимо учесть, что у нее есть ряд отрицательных качеств:

  • нет достоверных данных о воздействии на организм человека;
  • транслирование энергии низкоэффективно;
  • полный заряд батареи восстанавливаются за больший промежуток времени по сравнению с проводной зарядкой;
  • рабочая емкость аккумулятора может быть уменьшена;
  • в случае неправильной комплектации аккумулятор может перегреться, что приведет к его преждевременному износу.

Давайте разберемся, как сделать беспроводную зарядку для телефона.

Для этого необходимо несколько метров тонкой медной проволоки. Проводник сматываем в катушку с числом витков, равным 15. Спираль для сохранения формы закрепляем двухсторонним скотчем или клеем. Несколько сантиметров проволоки оставляем для пайки. Соединение с гнездом зарядки осуществляется при помощи конденсатора и импульсного диода, которые крепятся к противоположным концам.

Размер одного витка на проводнике должен составлять 1,5 см. После скручивания диаметр получившейся катушки — 10 см.

Для формирования передатчика используется еще более тонкий медный провод в количестве 30 витков. Контур замыкается конденсатором и транзистором. Помещаем данное устройство в зону передающего кольца вверх дисплеем.

В заключение

Таким образом, вопрос о том, как сделать зарядку для телефона, имеет несколько вариантов ответа. Зарядка может быть портативной от аккумуляторов, а может быть и беспроводной. В любом случае, делать ее должен человек, разбирающийся в электричестве, иначе можно нарваться на проблемы.

Беспроводная зарядка LG — Aircharge


Модель

Выпущено

Совместимость

Аксессуары, совместимые с заправкой

G8X ThinQ

Сентябрь 2019 г.

Стандарт беспроводной связи Qi, встроенный

Беспроводные зарядные устройства Aircharge

G8 ThinQ

Апрель 2019 г.

Стандарт беспроводной связи Qi, встроенный

Беспроводные зарядные устройства Aircharge

V35 ThinQ

июнь 2018 г.

Стандарт беспроводной связи Qi, встроенный

Беспроводные зарядные устройства Aircharge

G7 ThinQ

май 2018 г.

Стандарт беспроводной связи Qi, встроенный

Беспроводные зарядные устройства Aircharge

V30S ThinQ

март 2018 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

В30

Сентябрь 2017 г.

Стандарт беспроводной связи Qi, встроенный

Беспроводные зарядные устройства Aircharge

Г6+

июнь 2017 г.

Стандарт беспроводной связи Qi, встроенный

Беспроводные зарядные устройства Aircharge

Г6

Февраль 2017 г.

Стандарт беспроводной связи Qi, встроенный

Беспроводные зарядные устройства Aircharge

 G3

май 2014 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

Люсид 3

Апрель 2014 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

Ву 3

Сентябрь 2013 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

Г2

Сентябрь 2013 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

Оптимус это

июнь 2013 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

Оптимус G Pro

Май 2013 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

Оптимус F5

Май 2013 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

Люсид 2

Апрель 2013 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

Спектр 2

Октябрь 2012 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge

Ву II

Сентябрь 2012 г.

Встроенный стандарт беспроводной связи Qi

Беспроводные зарядные устройства Aircharge



Стекло лучше подходит для беспроводной зарядки

Но почему материал задней крышки имеет значение, когда вы заряжаете телефон?

Ответ прост: металл отбирает энергию зарядки.

Со стеклянной задней панелью магнитное поле передает мощность от катушки зарядного устройства к катушке смартфона с незначительными потерями.

Однако с металлическими задними панелями происходит потеря мощности. Сам металл потребляет часть мощности зарядной площадки, превращая ее в тепло. В результате возникают потери при передаче и увеличивается время зарядки. Более того, существует реальный риск того, что тепло может повысить температуру внутренностей телефона, что не очень хорошо, так как электроника любит охлаждаться.

При более детальном увеличении вот что происходит с металлическими задниками. Часть переменного магнитного поля расходуется на создание циркулирующих токов, известных как «вихревые токи» сзади. Эти вихревые токи нагревают спину точно так же, как электрический ток нагревает элемент в электронагревателе. В телефоне количество выделяемого тепла зависит от металла, из которого он сделан. «Электропроводность» металла — это физическое свойство, описывающее его способность превращать протекающий через него электрический ток в тепло. Проводимость алюминия обычно в 25 раз выше, чем у нержавеющей стали. Проводимость стекла почти равна нулю. (Помните, что для проводимости в этом контексте низкий уровень — это хорошо, поэтому стекло идеально подходит.)

Стекло: положительный прием

Это преимущество стекла не проблема для нас в Corning, потому что мы любим стекло. Пользователям смартфонов это тоже нравится. На данный момент и в обозримом будущем стекло — лучший материал для беспроводной зарядки. Он также может сыграть решающую роль в беспроводном приеме 5G.Хотя металлические панели прекрасно работают с современными беспроводными сигналами, 5G будет использовать больше каналов и частот и потребует большей производительности антенн. Металл с его тенденцией перехватывать сигналы не поможет. Стекло будет.

Итак, если вы ищете форму или функциональность, стекло выигрывает.

Все, что вам нужно знать о беспроводной зарядке

1 кредит

В наши дни смартфоны становятся все более и более технологичными. Дисплеи смартфонов выросли, камеры смартфонов стали четче, а время автономной работы также продолжает увеличиваться.

Некоторые телефоны даже не нужно заряжать с помощью физического проводного соединения. Вместо этого их можно заряжать по беспроводной сети, используя стандарт беспроводной зарядки под названием Qi. Vivo и Meizu недавно анонсировали «бесшовные» смартфоны, которые можно заряжать только с помощью беспроводной зарядки.

Вот все, что вам нужно знать о беспроводной зарядке.

Что такое беспроводная зарядка и как она работает?

Почти каждый современный смартфон Apple или Android заряжается с помощью физического кабеля, который передает энергию от источника питания к аккумулятору вашего устройства.Как следует из названия, беспроводная зарядка позволяет добиться того же результата без каких-либо внешних проводов.

Также известная как индуктивная зарядка, беспроводная зарядка использует процесс, называемый электромагнитной индукцией, для передачи энергии между совместимым беспроводным зарядным устройством и смартфоном через набор индукционных катушек.

Упрощение по шагам:

  1. В вашем смартфоне с возможностью беспроводной зарядки есть индукционная катушка.

  2. В вашем беспроводном зарядном устройстве также есть индукционная катушка.

  3. Когда две катушки выровнены и находятся в непосредственной близости друг от друга, они создают электромагнитное поле

  4. Беспроводное зарядное устройство может использовать это поле для передачи энергии на ваш телефон

Что такое зарядка Qi?

Кредит: Qi

Зарядка Qi (произносится «чи») является доминирующим стандартом беспроводной зарядки.

Большинство смартфонов с функцией беспроводной зарядки соответствуют этому стандарту. Компании, поддерживающие зарядку Qi, также обычно входят в консорциум Wireless Power Consortium, разработавший стандарт.

Идея состоит в том, что если каждый производитель согласится с одними и теми же широкими спецификациями в отношении того, как они реализуют беспроводную зарядку как технологию, потребителям не придется беспокоиться о том, что беспроводное зарядное устройство будет работать с одной маркой телефона, а не с другой.

Подробнее CES 2018: все анонсировано Belkin

В настоящее время в консорциум Wireless Power входят Apple, ASUS, Google, HTC, Huawei, LG, Motorola, Nokia, Xiaomi и Sony. Oppo и OnePlus присоединились к WPC в январе 2019 года, но еще не объявили о каких-либо продуктах, поддерживающих беспроводную зарядку.

Является ли Qi единственным видом беспроводной зарядки?

Не технически, а практически да. Считается, что на Qi приходится примерно 90% беспроводных зарядных устройств.

Ранее существовало два конкурирующих стандарта: Qi и PowerMat/AirFuel. Однако эти два стандарта объединились, когда последний присоединился к консорциуму Wireless Power в 2019 году.

Является ли беспроводная зарядка быстрее, чем проводная зарядка?

Нет. Беспроводная зарядка обычно медленнее, чем проводная.

Подробнее Belkin представляет док-станцию ​​для беспроводной зарядки Boost Up для новой коллекции iPhone и Apple Watch Series 4

Это одна из слабых сторон беспроводной зарядки. Хотя при определенных обстоятельствах это может быть более удобно, реальность такова, что зарядка вашего смартфона с помощью проводной зарядки будет намного быстрее, особенно если ваш телефон поддерживает какую-либо форму быстрой зарядки, такую ​​​​как Super VOOC от Oppo.

Фото: Samsung

Большинство зарядных устройств для смартфонов на основе стандарта Qi обеспечивают только 5 Вт зарядки, а многие ограничиваются 15 Вт.Это отстает от быстрой зарядки 18 Вт, предлагаемой Samsung и Apple, и быстрой зарядки 20 Вт, предлагаемой Oppo и OnePlus.

На что обратить внимание при выборе беспроводного зарядного устройства?

Авторы и права: Belkin

В беспроводном зарядном устройстве есть три вещи, на которые стоит обращать внимание:

Подробнее Обзор Razer HyperFlux Mamba и Firefly: великолепная эргономика в сочетании с беспроводной мощностью

Сертификация Qi

Поскольку большинство телефонов с возможностью беспроводной зарядки используют Qi, вы должны убедиться, что покупаете беспроводное зарядное устройство, соответствующее этим стандартам.

Если вы ищете беспроводное зарядное устройство, которое не поддерживает Qi или не сообщает, поддерживает ли оно Qi, вероятно, не стоит рисковать его покупкой.

Высокая мощность

Если у вас есть устройство, поддерживающее более быструю беспроводную зарядку, например Huawei Mate 20 Pro, убедитесь, что ваше зарядное устройство поддерживает беспроводную зарядку мощностью 15 Вт.

Даже если у вас нет такого устройства, более высокая мощность, как правило, предпочтительнее, поскольку это означает, что вам может не потребоваться замена этого зарядного устройства, когда вы в конечном итоге замените свой текущий телефон.

Дизайн подставки

Большая часть привлекательности беспроводной зарядки заключается в том, что она выглядит очень красиво с эстетической точки зрения, поэтому убедитесь, что вы выбрали беспроводное зарядное устройство, которое вам нравится. Однако, помимо выбора понравившегося дизайна, вы, вероятно, захотите выбрать форм-фактор колыбели.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
