Потенциометр дроссельной заслонки


Как самому проверить потенциометр дроссельной заслонки?

Более того, последняя поездка на станцию СТО для диагностики вылилась в 30 долларов, однако результата не дала. Мастер заявил, что показания компьютера на диагностическом стенде соответствуют норме, давление топлива, как на новой, а почему машина заводится, но не едет — он понять не может. Поступило множество рекомендаций по поводу пробных замен некоторых узлов. Такой метод поиска неисправностей мог вылиться в сумму 300 долларов. Поэтому существенных изменений после посещения станции технического обслуживания не произошло. На буксире приехал, с его помощью и уехал.

Единственным плюсом было то, что с суммой в три сотни долларов расставаться не хотелось, и это явилось мотивированным стимулом к изучению некоторых узлов автомобиля.

Моя статья «Как проверить регулятор положения дроссельной заслонки?» напрямую перекликается с данной статьей, которая является продолжением изучения простейшей диагностики некоторых узлов этого автомобиля в домашних условиях.

Потенциометр, как и регулятор положения дроссельной заслонки, установлен на блоке приготовления горючей смеси.

Назначение потенциометра дроссельной заслонки заключается в том, что с его помощью определяется угол открытия дроссельной заслонки, после чего информация передается в блок управления для расчета необходимого количества топлива на данный момент времени при настоящем положении заслонки. В зависимости от угла положения дроссельной заслонки, на потенциометре изменяется сопротивление, которое обеспечивает получение соответствующего напряжения для передачи блоку управления. То есть потенциометр дроссельной заслонки в общем случае представляет переменное сопротивление. Следовательно, проверка его работы сводится к измерению сопротивления на клеммах потенциометра.

Измерение сопротивления производится прибором омметром либо другим прибором, способным производить измерение сопротивления в пределах 300−7000 Ом.

Для измерения сопротивления необходимо:

1. На приборе выбрать диапазон производимых измерений до 7000 Ом; 2. Разъединить штекерный разъем потенциометра дроссельной заслонки; 3. Подключить омметр к двум из четырех штекерных контактов потенциометра;

А) 1−5 контакты — для двигателя с механической коробкой передач; 1−7 контакты — для двигателя с автоматической коробкой передач;

Величина сопротивления должна составлять 520−1300 Ом.

Б) 1−2 контакты — для двигателя с механической или автоматической коробкой передач;

Измерение проводятся вдвоем с напарником. Напарник должен менять положение дроссельной заслонки от «закрыта» до «открыта примерно на ¼». При этом сопротивление должно возрастать и потом становится постоянным в пределах 600−3500 Ом.

В) 1−4 контакты — для двигателя с механической коробкой передач; 1−6 контакты — для двигателя с автоматической коробкой передач;

Как и в подпункте «Б», измерение проводятся вдвоем с напарником. Напарник должен менять положение дроссельной заслонки от «закрыта» до «открыта примерно на ¼». При этом сопротивление должно возрастать и потом становится постоянным в пределах 600−6600 Ом.

4. Если при проведении измерений указанные значения величин сопротивления не достигаются, то потенциометр дроссельной заслонки неисправен.

К сожалению, следует отметить, что потенциометр не подлежит разборке. Его настройка производится на заводе-изготовителе, а если требуется замена, то заменяется нижняя часть блока приготовления горючей смеси.

Такая несложная диагностика потенциометра дроссельной заслонки автомобиля Audi 80 B4 доступна любому водителю автомобиля, который знает основы школьного курса физики и проделывал лабораторные работы по измерению сопротивления цепи.

ДПДЗ – это потенциометр дроссельной заслонки — Hyundai Sonata, 2.0 л., 1997 года на DRIVE2

Как работает? -Датчик положения дроссельной заслонки установлен на той же оси, что и сама заслонка. Он имеет три вывода: на первый подается напряжение, второй соединен с массой, а с третьего ЭБУ снимает сигнал.

Принцип работы датчика положения дроссельной заслонки таков: когда заслонка закрыта, напряжение на датчике минимально. Когда дроссельная заслонка открывается, напряжение начинает расти. Максимальное напряжение ДПДЗ достигается при полностью открытой дроссельной заслонке. В соответствии с этой информацией, полученной блоком управления двигателем, выбирается режим подачи топлива.

БесконтактныйИногда вместо потенциометра в датчике положения дроссельной заслонки используется магниторезистивный датчик. Он состоит из чувствительного элемента, на который нанесен магниторезистивный материал, и самого магнита, связанного с валом дроссельной заслонки. В данном случае речь идет о бесконтактном ДПДЗ, так как между магниторезистивным элементом и самим магнитом нет механического контакта.

Принцип работы бесконтактного датчика положения дроссельной заслонки таков: при повороте дроссельной заслонки изменяется магнитное поле и, соответственно, сопротивление чувствительного элемента – эта информация считывается электронным блоком управления.

Контактный — быстрей выходит из строя ( к минусам можно отнести то, что по слухам машина чуть тупее)Бесконтактный — Служит в разы дольше, нуждается в настройке.

Сайт, откуда взята информация — blamper.ru/auto/wiki/dvig…drosselnoy-zaslonki-14239

Цена вопроса: 0 ₽ Пробег: 500000 км

Ошибки датчика положения дроссельной заслонки

В современных автомобилях, снабженных свехумной электроникой, порой одна маленькая деталь способна заблокировать работу всех систем. Таким элементом может стать датчик положения дроссельной заслонки (ДПДЗ).

Для чего снабдили датчиком дроссельную заслонку?

Инжектор оснащен заслонками, которые меняют угол расположения, открывая/закрывая зазор для прохода воздушного потока. Его объема должно хватить для создания смеси с горючим в оптимальных пропорциях (в идеале 14,7долей воздуха на 1 долю бензина). Затем смесь порциями впрыскивается в цилиндры двигателя, где происходит ее сжигание.

Чтобы успешно регулировать все этапы топливной подачи ( а это огромное количество параметров), электронному блоку нужен надежный помощник, который займется сбором и отправкой правдивой и своевременной информации в центральный орган.

Такие функции возложены на миниатюрный прибор – датчик ПДЗ, от беспроблемной работы которого зависит исправное и эффективное функционирование двигателя.

Данных этого датчика, лежат в основе расчетных параметров для многих электронных систем, подконтрольных ЭБУ:

— курсовая стабильность

— АВS

— противопробуксовочная

— управления АКПП

— антизанос

— круиз-контроль

Как работает датчик положения ДЗ

Большинство производителей снабжают автомобили подвижными (контактными) датчиками, представляющие собой понетциометры, с движущимся элементом. Это и является его слабым местом, ибо испытывает на себе действие трения, что приводит к быстрому износу. Сейчас наблюдается активный переход на бесконтактный вариант. У него большой эксплуатационный потенциал и высокая точность измерения параметров.

На примере подвижного типа, рассмотрим конструктивные особенности и принцип действия датчика ПДЗ. Он жестко закреплен на оси, в корпус дросселя. Один конец присоединен к аккумулятору, второй соединен с отрицательным электродом. На них подается напряжение (5В) Третий конец двигается по оси, на которой изменяется величина напряжения, когда заслонка меняет положение. Интервал изменения составляет от 0,7  до 4В. Об  этом и сигнализирует датчик в ЭБУ. Этот сигнал является основополагающим в регулировании  топливной системы. Электронный контроль осуществляется посредством датчиков, которые передают следующие данные:

  1. Показатели вращения коленвала
  2. Расхода воздуха и его температура
  3. Температуры антифриза
  4. Положение заслонок дросселя
  5. Системе обратной связи (состав выхлопных газов)
  6. Детонации в моторе
  7. Напряжение электросети
  8. Скорости движения
  9. Положение распредвала
  10. Активация кондиционера
  11. Неровности дорожного полотна

Стоит датчику послать ошибочные данные, завести двигатель станет невозможным. Можем убедиться в этом сами. Для расчета порции впрыскиваемой смеси ЭБУ использует следующие данные:

— температуру мотора

— текущее положение валов

— угол опережающего зажигания

— положение заслонки, его угол поворота

А теперь, представьте, что датчик передал некорректные данные. ЭБУ просигнализирует подачу завышенной доли бензина, зажигание активизируется несвоевременно. Результатом станут залитые топливом свечные контакты и заглохший двигатель. А это лишь один сценарий неисправной деятельности ДПДЗ.

Первоисточники выхода из строя датчика

Самая очевидная причина некорректной работы такого прибора считается износ. При том, изношенность разных частей оказывает разное действие на систему.

  • Стирание напыления проводника. Поэтому становится невозможным фиксирование показателя напряжения.
  • Выработанный резерв изношенности подвижного элемента датчика. Когда зазор между ним и проводником оси становиться слишком широким, теряется контакт между ними. При этом Чек не выскакивает. О ней можно догадаться по перебойной работе двигателя в разных режимах.
  • Окисление, покрытие ржавчиной, накопление слоя загрязнения на контактах.

После обнаружения таких конструктивных изменений, вам не остается выбора, прибор не подлежит ремонту, его надо менять. Конечно, лучше приобрести бесконтактный прибор. Он намного надежней, ведь в нем нет трущихся элементов.

На что влияют неисправности ДПДЗ

  1. На параметры холостых оборотов. В инжекторах нет единой системы этого хода в таком виде, в котором мы привыкли его видеть в карбюраторных моторах. Все параметры такого режима рассчитываются только по показаниям ДПДЗ. Нестабильные обороты, перебойная работа мотора.
  2. Увеличения расхода горючего. Прибор посылает сомнительный сигнал, который воспринимается ЭБУ как закрытые заслонки (хотя реально она открыта). Включаются параметры, подразумевающие увеличение доли топлива в смеси. Выходит, что автомобиль работает как обычно, со стабильной скоростью вращения валов, а бензина тратит намного больше.
  3. Набирая скорость, чувствуются провалы, машину ощутимо дергает.
  4. При неизменном положении педали акселератора, машину подергивает, а при резком высвобождении педали, двигатель окончательно глохнет.
  5. Машина не тянет, чувствуется потеря мощности.

Включается кнопка Check Engine, свидетельствующая об фиксации ошибки.

Ошибка Р2135 дпдз

Наряду с этой ошибкой, ЭБУ выдает некоторые другие, которые отражают отклонения от нормы параметров работы заслонки дросселя и их датчиков – Р0120, 0122, 0123, 0220, 0223, 0222, 01578.

Проверка сводится к измерению напряжения сигнала датчика, а также, сопротивления проводов, в особенности состояние пина «масса» электронного блока.

Возможными поводами могут быть:

  1. Плохое состояние «массы». В случае надобности, зачистить, запаять, устранить обрывы
  2. Неисправное реле. Решить эту проблему можно заменой детали (лучше приобретать деталь европейского производителя с током в 40 ампер)
  3. Неудовлетворительное состояние электрических выходов датчика. Можно попробовать подогнуть их в разъеме, часто этого бывает достаточно.
  4. Обнаруживается замыкание между контактами ВТА 1 и 2. Замер напряжения в этой зоне показывает отклонение от сходных 5В более, чем на 0,2В
  5. Неполадки в электромеханическом дроссельном механизме (ЭМДУ). Устраняется неисправность заменой устройства.

Итак, возможной причиной появления Р2135 является сбой ДПДЗ – чрезмерная изношенность, непрочная спайка пинов, короткое замыкание. Такая деталь подлежит замене. На отечественных автомобилях, где установлен жгут проводов Тольяттинского автозавода, частой причиной этой ошибки является некачественная изоляция в жгуте.

После замены датчика необходимо сделать сброс кода. Опытные водители утверждают, что можно обойтись простой манипуляцией – снять отрицательный пин аккумулятора, подержать в таком состоянии 10 минут, и вернуть все на место.

Алгоритм самостоятельного тестирования ДПДЗ

Вооружившись теорией, можно приступить к практике. Прежде чем бежать за новой деталью, нужно попробовать найти неисправность. И только убедившись в серьезности положения, решиться на окончательную замену датчика.

Это сделать не так уж и сложно, только надо придерживаться определенной схемы действий.

  1. Находим в автомобиле датчик. Мультиметром проверяем наличие в нем тока.
  2. Соединяем один конец вольтметра кс разъемом датчика, другой – к оси заслонки, для измерения напряжения в ее различных положениях. Если величины изменяются, то прибор исправный. Если стрелка остается на одном месте, то датчик вышел из строя.
  3. Дополнительно осмотрите дорожку и налет на ней. В случае обнаружения стертостей, поменяйте датчик.
  4. Также, произведите осмотр элементов электрической цепи – контактов, проводов, соединений. Очистите их от налета и ржавчины, запаяйте ослабленные пины и покройте их лаком.

Подведем итог. ДПДЗ – важный элемент контрольной системы бортового компьютера. Он связан с ЭБУ автомобиля и передает ему важные сведения о текущем положении дроссельной заслонки, а точнее, угле раскрытия/закрытия. Данные с этого устройства влияют на параметры многих функций различных систем.

Какими бы не были отклонения в работе автомобиля, вызванные неисправностью ДПДЗ, не следует игнорировать их. Как бы это не звучало банально, но своевременная замена или устранение неполадок, оградят вас от лишних трат.

Регулярная проверка и эффективная профилактика принесут вам безопасное и комфортное использование вашего транспортного средства.

Авто Новичок — блог для начинающих автолюбителей

Все больше автолюбителей с презрением посматривают в сторону “механики”. Разумеется, необходимость постоянно дергать рычаг переключения скоростей, и периодически выжимать сцепление со временем утомляют. Поэтому количество водителей пересаживающихся на автомобили с АКПП растет от года к году. Впрочем, здесь также есть свои особенности вождения, сейчас […] Любая конструкция двигателя внутреннего сгорания предполагает наличие  свечей зажигания. Они осуществляют воспламенение горючей смеси, благодаря чему двигатель приводит автомобиль в движение. Но из-за ряда факторов, в том числе образовании нагара, со временем свечи постепенно выходят из строя и перестают выполнять свои функции. Давайте рассмотрим […] Транспортные средства включают в себя большое количество элементов, обеспечивающих полноценную эксплуатацию. Стоит ли говорить, что среди таких систем нет малозначимых. Особенно когда речь идет о тормозной системе, напрямую обеспечивающей безопасность водителя. Главный тормозной цилиндр можно смело назвать ключевой частью в схеме тормозных гидроприводов. Поэтому […] Наверное, многие встречали аббревиатуру RDS в своих автомагнитолах, некоторые даже немного знакомы с принципом ее работы. Несмотря на довольно низкую популярность данной системы на постсоветском пространстве, многие автовладельцы уже успели по достоинству оценить ее преимущества. Для остальных же мы подробно расскажем, что это такое […] Традиционное деление коробок передач, используемых в автомобилях, на «автомат» и «механику» уже давно перестало быть актуальным. За последние годы появилось множество других типов трансмиссий, главной целью которых является упрощение процесса управления машиной и при этом повышение ее технических показателей. Примером такого развития является секвентальная […] Среди всего разнообразия смазочных материалов, используемых в автомобилях, особняком стоят силиконовые смазки. В отличие от различных Литолов и других густых смазок они не используются в высоконагруженных узлах, где создаются экстремальные температуры. Цель применения таких средств совершенно другая. И, следует отметить, они практически не имеют […] Дороговизна авто определяется не только реальной стоимостью конкретной модели, но и ухоженностью. Не секрет, что наполированный автомобиль смотрится престижно: внимание окружающих приходится на кузов, в то время прочие параметры уходят на второй план. Как правило, автолюбительский рынок предлагает большое количество средств для полировки вроде […] Автолюбители часто задаются вопросом, какие диски лучше — литые или штампованные. Однозначного ответа на этот вопрос не существует, и потому вокруг выбора дисков до сих пор не утихают жаркие споры. В этой статье мы попробуем разобраться в плюсах и минусах каждого типа дисков, а [. ..] Системы обеспечения устойчивости автомобиля в разных условиях движения давно перестали быть опциями, доступными только в дорогих моделях. Аббревиатуры ABS, EPS и т.п. присутствуют в описании большинства комплектаций. Водитель современного авто уже привык, что резкое торможение на скользкой дороге не приведет к заносу, а при […]

Проверка основных параметров потенциометров — Энциклопедия по машиностроению XXL



из «Справочник технолога-приборостроителя »

Проверка линейности. Производится методом проверки по точкам и методом непрерывного сравнения. [c.819]
ПО нулевому методу, схематично показанному на фиг. 6. Устройство для проверки состоит из делителя напряжения, в свою очередь, состоящего из трех декад по одиннадцать сопротивлений в каждой, движка, нуль-индикатора в виде лампового вольтметра специальной конструкции и точного транспортира для угловых отсчетов. Вся схема питается напряжением постоянного тока. [c.820]
Для того чтобы расчетная ошибка линейности не превышала 10% от истинной ошибки, в расчете должно быть использовано не менее 250 точек. [c.820]
Измерение линейности методом непрерывного сравнен и я. Для проверки точности воспроизведения функции потенциометров наиболее удобными и быстродействующими являются самописцы. [c.820]
Самописец позволяет проверять потенциометры самых разнообразных конструкций как с линейной, так и с функциональной зависимостью. Прибор предназначен для проверки закона изменения сопротивления проверяемого потенциометра по его длине (или углу) и наличия контакта между обмоткой и движком проверяемого потенциометра. Принципиальная электрическая схема его приведена на фиг. 7. Самописец работает по принципу автоматической балансировки моста посредством следящей системы. [c.820]
Применяется также установка УКФП-1, предназначенная для цехового контроля зависимости (функции)сопротивления высокоточных потенциометров от угла поворота их токосъемников. Установка состоит из быстродействующего электронного автоматического уравновешенного моста, работающего по программе, задаваемой релейным блоком, и устройства для точной установки токосъемника контролируемого потенциометра в заданную точку контроля. Контроль осуществляется по дискретным значениям функций в заданных положениях токосъемника. Блок-схема установки представлена на фиг. 8. [c.820]
В течение цикла контроля образуются последовательно три вида плеч автоматического измерительного моста 1) эталонные сопротивления с реохордами и установочные сопротивления 2) установочные сопротивления и контролируемый потенциометр 3) эталонные сопротивления и контролируемый потенциометр. Соответственно происходит автоматическая установка реохордов на нуль, установка контролируемого потенциометра в исходное положение и контроль. [c.820]
Относительное отклонение функции сопротивления контролируемого потенциометра от зависимости, заданной эталонами, в каждой контролируемой точке указывается стрелкой, установленной на каретке реохордов. Если отклонение функции сопротивления от заданного значения превышает допустимую величину, прибор сигнализирует брак. [c.820]
Установка питается от сети переменного тока частотой 400 гц, напряжением 115 в потребляемая мощность 150 вт. [c.820]
Абсолютная погрешность контроля (включая погрешность эталонных сопротивлений) составляет 0,025%, а дополнительная погрешность при температуре окружающей среды от 10 до 40 С и влажности 75% не более 0,01% вариации показаний не превышают 0,005% абсолютная погрешность установки токосъемника контролируемого потенциометра на заданный угол не более 4 длительность проверки одного потенциометра в 30 точках на угле 330° равна 2,5 мин. [c.820]
Наименьшая продолжительность потери контакта, регистрируемая прибором, 0,001 сек, а пределы велнчииы измеряемого омического сопротивления составляют от 1 ом до 50 ком. Прибор питается от сети переменного тока с частотой 50 гц, напряжением 220 в и потребляет 30 вт. [c.823]
Проверка общего сопротивления. Общее сопротивление потенциометров измеряется омметрами и мостами. [c.823]
Омметры применяются редко, так как не могут обеспечить необходимую точность измерения, требуемую для потенциометров, имеющих малые допуски на общее сопротивление. [c.823]
Для технических измерений в производственных условиях обычно применяют схемы уравновешенных мостов. Наиболее часто применяют измерительные мосты ММВ, МВД-47, У MB, МТ-45 и МВТ. [c.823]

Вернуться к основной статье

Потенциометр дроссельной заслонки ауди с4 2.6.

Потенциометр дроссельной заслонки ауди с4 2.6.

Подробности

Во впускном коллекторе автомобиля ауди с4 с двигателем 2.6 находятся 2 дроссельные заслонки: маленькая и большая.

Рис 1 – Большая и маленькая дроссельные заслонки.

Меньшая дроссельная заслонка соединена тросиком с педалью акселератора. Она дозирует поток поступления воздуха до половины нагрузки двигателя. Если нагрузка возрастает, то открывается большая дроссельная заслонка. Положение обоих открытых заслонок соответствует максимальной нагрузки на двигатель.

Рис 2 – Потенциометр дроссельной заслонки.

Потенциометр дроссельной заслонки приводится в действия валиком дроссельной заслонки. От положения дроссельной заслонки зависит сопротивление на потенциометре. А в зависимости от сопротивления, блок управления двигателем рассчитывает какая в данный момент нагрузка и какое количество топлива необходимо для стабильной и экономичной работы двигателя.

    Для проверки потенциометра дроссельной заслонки необходимо сделать следующее:
  • Вначале до нее нужно добраться. Снимаем декоративный щиток 2 (рис 1) повернув 4 шурупа на 90 градусов и воздушный патрубок 1.
  • Рис 3 – Снимаем декоративный щиток и патрубок.

  • Затем нужно снять пластмассовый глушитель шума впускного коллектора.
  • Рис 4 – Снимаем пластмассовый глушитель шума.

  • Отворачиваем 2 болта, ослабляем хомуты на патрубках и снимаем патрубки. Теперь глушитель нужно подать немного назад, сняв со шпонок, вытащить его.

    Рис 5 – Двигатель без глушителя впускного коллектора.

    Рис 6 – Глушитель шума впускного коллектора.

    Ну, вот не совсем, но теперь хоть как-то можно добраться до потенциометра дроссельной заслонки.
  • Снимаем разъем с потенциометра дроссельной заслонки и замеряем сопротивление на следующих клеммах.

Клеммы расположены в следующем порядке.

Рис 6 – Нумерация клемм дроссельной заслонки.

Полученные нами результаты должны соответствовать данным в таблице 1, иначе потенциометр дроссельной заслонки неисправен.

Таблица №1 – Сопротивления дроссельной заслонки.

Положение дроссельной заслонки Контакты замера Полученные значения
Без разницы 1 — 2 1.5 – 2.6 кОм
Закрыта (холостой ход) 2 – 3 0.75 – 1.3 кОм
Открыта полностью (максимальная нагрузка) 2 — 3 Максимально 3.6 кОм

Также нужно проверить напряжения питания потенциометра дроссельной заслонки на подходящем к нему разъеме.

Включаем зажигание и производим замер напряжения на следующих клеммах:

Рис 7 – Напряжение питания потенциометра дроссельной заслонки.

Результаты должны быть в пределах данных таблицы №2. Если нет, то проверить проводку и блок управления двигателем. Использовать схему приведенную в статье “Система впрыска ауди с4 двигатель 2.6 MPFI”.

Таблица №2 — Напряжение питания потенциометра дроссельной заслонки.

Контакты замера Полученные значения
1 — 2 4.5 – 5.5 В
2 -3 4.5 – 5.5 В

Если у вас возникли вопросы или имеются предложения по данной статье. Добро пожаловать на форум.

Изучение конструкции и проверка работоспособности автоматического потенциометра КСП-4 (Лабораторная работа)

Лабораторная работа

Тема: Изучение конструкции и проверка работоспособности автоматического потенциометра КСП–4

Цель.

  1. Изучить конструкцию автоматического потенциометра

  2. Проверить работоспособность прибора

  1. Теоретическое обоснование

    1. Назначение

Приборы автоматические следящего уравновешивания КСП 4. Государственной системы приборов и средств автоматизации (ГСП) предназначены для измерения силы и напряжения постоянного тока, а также неэлектрических величин, преобразованных в указанные выше электрические сигналы и активное сопротивление

Приборы предназначены для работы в стационарных условиях при температуре окружающего воздуха от 5 до 50°С и относительной влажности 80% при 35°С и более низких температурах без конденсации влаги, причем в воздухе не должно содержаться аммиака, сернистых и других агрессивных газов.

«УХЛ»—до 80% при температуре от 5 до 50°С;

«0»—до 98% при температуре от 5 до 35°С и до 80% при температуре от 35 до 50°С Потенциометры КСП4 работают в комплекте с одним или несколькими термоэлектрическими преобразователями стандартных градуировок, или с одним или несколькими источниками напряжения постоянного тока, или преобразователем пирометрическим полного излучения (таблица 1, 2).

    1. Технические данные

1.2.1 Основные параметры

Пределы измерений и условное обозначение градировочных характеристик потенциометров КСП-4, предназначенных для работы в комплекте с термоэлектрическими преобразователями по ГОСТ 3044-77 и преобразователями пирометрическими полного излучения по ГОСТ 6923—81 и ГОСТ 10627—71,

Пределы измерений потенциометров КСП 4, предназначенных для работы в комплекте с источниками напряжения постоянного тока, указаны в таблице 1.

Потенциометры КСП 4 предназначены для работы с первичными преобразователями, сопротивление которых не превышает 200 Ом (включая сопротивление линии связи).

Таблица 1 — Пределы измерений.

Пределы измерений, мВ

Начальное значение шкалы

Конечное значение шкалы

0

0

0

0

-10

-100

10

20

50

100

+10

+100

1. 2.2 Характеристики

Основная погрешность приборов по показаниям не превышает, %*: ±0.25 или ±0,5.

За нормирующее/значение принимают:

  • Основная погрешность приборов по регистрации не превышает ±0,5%*.

  • Вариация приборов не превышает 0,25%*.

  • Длина шкалы и ширина диаграммной ленты 250 мм.

  • Скорость перемещения диаграммной ленты:

  • У одноканальных приборов — 20; 60; 240; 720; 1800; 5400 мм/ч.

у многоканальных приборов — 60; 180; 600; 1800; 2400; 7200 мм/ч. Отклонение средней скорости перемещения диаграммной

  • ленты при напряжении сети (220) В и частоте 50 Гц

  • (60 Гц для приборов с частотой тока питания 60 Гц) от заданной скорости ±0,5%.

  • Период регистрации в многоканальных приборах 4с и 12с.

  • +22 Питание силовой цепи приборов: напряжение (220)В частота (50 ±1) Гц или (60±1)Гц—для приборов с частотой тока питания 60 Гц.

  • Изменение погрешности приборов, в %, при изменении напряжения питания силовой электрической цепи на плюс 22В и минус 33В от номинального значения не превышает:

для приборов с основной погрешностью по показаниям -1-0,25%—0,2;

для приборов с основной погрешностью по показаниям ±0.5%—0,25.

  • Изменение погрешности срабатывания регулирующего устройства с раздельной и раздельной дистанционной задачей на каждый канал, в %*, при изменении напряжения питания силовой электрической цепи на плюс 22В и минус 33 В от номинального значения не превышает:

для приборов с основной погрешностью по показа Лиям ±0,25%-0.5;

для приборов с основной погрешностью по показаниям ±0. &%-0.75.

  • Электрическое сопротивление изоляции цепей, электрически не связанных между собой, при температуре окружающего воздуха (20±2)°С и относительной влажности от 30 до 80% должно быть не менее 100 МОм, электрическое сопротивление изоляции цепей, электрически не связанных между собой, при температуре окружающего воздуха 50°С и относительной влажности от 50 до 80% должно быть не менее 20 МОм.

  • Электрическая изоляция между отдельными электрическими цепями с номинальным рабочим напряжением электрической цепи до 60В. Между этими цепями и корпусом при температуре окружающего воздуха (20±2)°С и относи тельной влажности от 30 до 80% должна выдерживать в течение одной минуты напряжение переменного тока 0,5 кВ практически синусоидальной формы частотой 50 Гц (50 или 60 Гц для приборов с частотой тока питания 60 Гц).

    1. Принцип работы

Прибор построен по блочному принципу. Блоки и отдельные элементы прибора размещены внутри корпуса на выдвижном кронштейне.

Принципиальная электрическая схема прибора приведена на рисунке 1

1-перемычка между контактами 2 и 4 Ш1-У10 кроме КСП-4И, 2-соединения N, L, F, Z- для искробезопасного исполнения.

Рисунок 1 — Схема электрическая принципиальная.

Ниже приводятся сведения об устройстве и работе отдельных узлов и блоков прибора.

Как проверить датчик уровня топлива

Как проверить датчик уровня топлива

Датчик уровня топлива привлекает взгляды каждого автовладельца чаще, чем другие показатели. За его работой стоит следить внимательно. В этой статье мы расскажем как его проверить.

Принцип работы датчика уровня топлива в автомобиле

Чтобы узнать, как проверить датчик уровня топлива, нужно сначала понять принцип его работы. Датчик уровня топлива устанавливается в бензобак автомобиля через специальное отверстие. Наиболее распространены цифровые приборы. В старых моделях авто еще встречаются аналоговые. Но они имеют ряд недостатков, из-за которых их вытеснила цифра.

В современных авто с большой вероятностью используются цифровые потенциометрические датчики – рычажные или трубчатые. Оба варианта работают за счет поплавка из пенопласта или другого легкого материала, соединенного рычажком или плавающего в трубке. Чем выше поплавок, тем больше сопротивление току. Если же уровень падает – сопротивление тоже уменьшится. Эти показания и выводятся на приборную панель.

Для новых видов топлива: метанола, биодизеля придумали бесконтактные датчики, поскольку обычные быстро ломаются.

Основные неисправности в работе датчика

Любая техника имеет свойство изнашиваться и ломаться. В том числе и ДУТ. Но если не работает датчик уровня топлива, то это чревато остановкой в самом неподходящем месте. Потому нужно знать, как проверить и отремонтировать его. Большинство проблем можно устранить самостоятельно, некоторые – на СТО, но некоторые приведут к полной замене датчика.

  1. Если показания датчика постоянно разнятся и колеблются – высока вероятность износа контактов на плате из-за постоянной работы бегунка. Можно попытаться вручную подогнуть контакт, чтобы он касался неповрежденной части. Если площадь износа большая – датчик нужно менять.
  2. Если бак полон, а ДУТ указывает на «0», значит, неверно установлен ограничитель хода поплавка. Лечится калибровкой.
  3. Если датчик не подает признаков жизни при запущенном двигателе, причин может быть несколько:
    • сгоревшая проводка;
    • перегорел предохранитель;
    • окислились контакты.
  4. Если указатель постоянно колеблется, часто падает на «ноль» – вероятны проблемы с токосъемником. Он может быть плохо прикреплен. Могут быть и проблемы с обмоткой потенциометра.
  5. Проверить потенциометр нужно и в случае, если не работает сигнальная лампа. Она должна загораться, если объем топлива близится к критическому уровню.
  6. Стоит проверить герметичность поплавка, если датчик показывает неправильное количество бензина.

Самостоятельно проверить и заменить ДУТ возможно при наличии хорошо оборудованного гаража и инструментов. Но лучше все же обратиться к профессионалам.

Обслуживание датчиков уровня топлива от «Омникомм»

Датчик уровня топлива меняется при установке GPS-мониторинга. Новый ДУТ Omnicomm LLS позволяет контролировать количество горючего в баке и выводить его не только на панель управления, но и на монитор диспетчеру или смартфон завгара и директора.

Такой датчик чинить самостоятельно или в СТО-хозяйстве крайне нежелательно.

Специалисты «Омникомм» ежедневно проверяют, как работают не только ДУТ, но и все остальные приборы и оборудование на всех машинах. В стандартный отчет входят проверка напряжения в сети автомобиля, показания датчика уровня топлива, контроль построения трека. Если с одним из показателей беда – мониторинговый центр сразу же сообщит ответственному. В кратчайшие сроки представитель «Омникомм» выезжает в хозяйство, проводит диагностику на месте и устраняет все неисправности. Если деталь ремонту не подлежит, она меняется на новую.

Датчик уровня топлива показывает, насколько ваш автомобиль готов к поездке. Состояние ДУТ важно, если рейсы предстоят длинные, ведь если сломался датчик уровня топлива, то это приведет к простою без горючего. Поэтому стоит уделить внимание этой детали. К тому же есть возможность переложить эту заботу на плечи представителей «Омникомм».

Почему шуршит потенциометр и как это исправить: mux22 — LiveJournal

(этот текст написан Георгием Попеленским в соавторстве со мной)

Каждый музыкант сталкивался с хрипом и треском, которые доносятся из усилителя при повороте ручки потенциометра. Переключатели датчиков тоже склонны издавать лишние звуки. Как правило, гитарные мастера при таких симптомах приговаривают шумящий компонент к замене. Но, прежде чем это делать, стоит попробовать его спасти.

Начнем с потенциометров. Чтобы понять, что с ними может быть не так, полезно в общих чертах разобраться, как они устроены:


(картинка чужая)

У стандартного потенциометра есть 2 крайних контакта, графитовая дорожка между ними, и один центральный контакт, который с помощью ручки перемещается по этой дорожке. Тем самым меняется сопротивление между центральным контактом и крайними. При этом сопротивление между двумя крайними контактами всегда остается неизменным — это те самые “250 КОм” или “500 КОм”, которые фигурируют в характеристиках потенциометра.

С устройством более-менее разобрались, теперь выясним, кто виноват и что делать:

0) Прежде всего стоит проверить, хорошо ли потенциометр закреплен на гитаре. Иногда металлический корпус элемента попросту теряет контакт с экранирующим покрытием из-за разболтавшейся гайки. Если пот не только издает звуки, но и прокручивается за пределы хода рукоятки, то затяните гайку посильнее — это может решить все вопросы (только придерживайте потенциометр с внутренней стороны при затяжке). Если не помогло, то идем дальше.

1) Самая частая проблема, приводящая к шуршанию потенциометра – загрязнение графитовой дорожки, или окисление металлических лапок, то бишь внутренних контактов потенциометра. Это замечательно лечится промывкой специальными средствами, предназначенными для ухода за контактами. Их много разных. Фактически, это текучие синтетические смазки с антикоррозийными присадками. В мастерской мы пользуемся Liqui Moly Electronic Spray, потому что он очень хорошо моет, не воняет, да еще и стоит дешево. Контаклин, например, заметно хуже.


(пять разных очистителей контактов. Картинки чужие)

Промыть потенциометр очень легко: пшикните из баллончика внутрь пота и проверните его ручку туда-сюда несколько раз. Ничего отпаивать не нужно, ждать испарения — тоже. Кстати, очистители не препятствуют дальнейшей пайке.

Когда доступ к потенциометру затруднен (на большинстве полуакустик работа с электроникой — сущий ад), его можно попробовать обработать снаружи – надо снять рукоятку и оттянуть вал вверх, а в щель между валом и резьбовой частью потихоньку наливать очиститель. На стюмаке даже продается специальная штука, оптимизирующая процесс. Но срабатывает это не всегда. Лить очиститель под крышку пота куда надежнее.

Чтобы никто не испугался, добавим, что спреи на масляной основе не портят ни общеупотребимые лаки, ни электронику. Электрические параметры схем, в том числе активных, также не меняются. То есть штука совершенно безопасная. Хотя лить ведрами, конечно, не надо… И не путайте ликвимолевский Electronic Spray с Kontakt Reiniger — последним вы только испортите потенциометр.

Про всеми любимую WD-40: да, ее легко купить и ее многие советуют, но специфические смазки для электроники чистят контакты заметно эффективнее. «Вэдэшка» хороша для ржавых железок, но медь и прочий цветмет — не ее профиль.

2) Контакты отмыть — дело хорошее. Но если в пот попал крупный мусор (например, кусочки проводов, которые так и норовят завалиться внутрь при пайке), очиститель с ним не поможет. В этом случае можно снять крышку с потенциометра и промыть его в открытом виде, либо убрать мусор руками. Если же конструкция пота не допускает снятия крышки (или вам просто лень), остается набрать в шприц изопропилового спирта и сильной струей попробовать выгнать мусор наружу. Либо использовать такой же спирт, но в баллончике под давлением. Спирт безвреден для электроники, но может испортить некоторые лаки, в частности, гибсоновское нитроцеллюлозное покрытие — поэтому безопаснее извлечь потенциометр из гитары перед такой промывкой. Полезен также сжатый воздух.

3) Третья причина шуршания пота – нестабильное заземление тела гитариста при вращении рукоятки. Как это? А вот как: если убрать руки со струн (и остальных заземленных частей гитары), а потом коснуться их снова, то из усилителя раздастся тихий щелчок. Такой же щелчок, повторенный сотни раз в секунду, может возникать при вращении ручки потенциометра, и будет восприниматься ухом как шуршание. Проблема возникает только на цельнометаллических рукоятках, потому что пластиковые изолируют потенциометр от музыканта.

Причины такому поведению следующие: либо вал имеет плохой контакт с заземленным  корпусом потенциометра (в этом случае обычный пот остается только заменить, а вот на многих пушпуллах это, к сожалению, норма жизни), либо металлические ручки покрыты краской. Проверить это все можно, заземлившись свободной рукой о любое другое место (бридж, струны, гнездо) и покрутив потенциометр. Если при этом ничего не трещит — значит, надо менять потенциометр или ставить пластиковую рукоятку. Или просто крутить ручки, не снимая руки со струн 🙂

Интересно, что во многих каталогах гитарных запчастей можно встретить потенциометры с пластиковым валом. У них точно нет проблем с заземлением рукоятки. Это один из немногих случаев, когда пластиковая деталь предпочтительнее металлической. Именно такие пуш-пулы штатно установлены, например, на японских Ibanez JS)


картинка с wscmusic.com

========================

И только когда все средства перепробованы, а пот все равно хрустит, остается признать поражение и хрипуна заменить.

В этом случае хруст, вероятно, вызван износом графитовой дорожки. Ее уже никак нельзя восстановить (правда, по интернету гуляют очень умные советы вроде “навалить в пот графитовой смазки” — НЕ ДЕЛАЙТЕ ТАК). Встречаются и поты, настолько изъеденные коррозией, что никакие очистители за разумное время их не берут. Такие тоже проще менять.

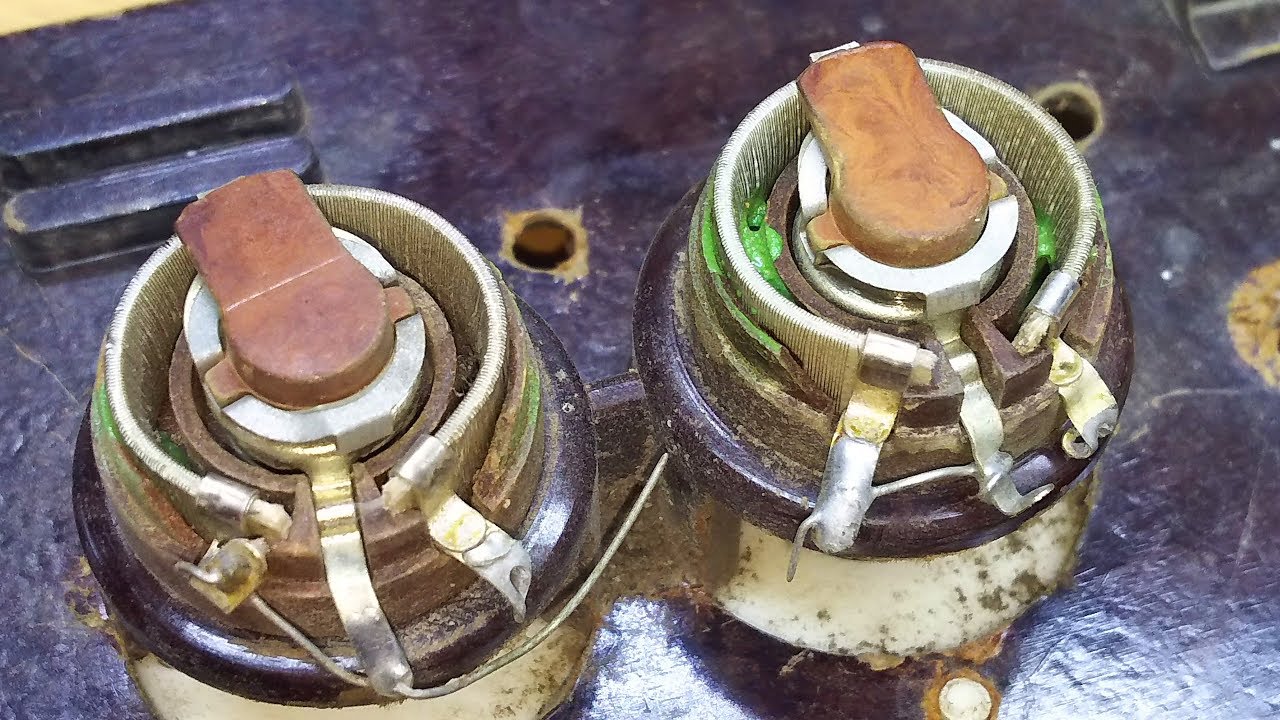

Или вот, бывает, открываешь темброблок, а там тебя встречает ЭТО:

Такие компоненты лучше менять, даже если они не шуршат.

========================

Что же касается переключателей, то с ними все примерно так же — с той разницей, что графитовых дорожек там нет, а есть только тоненькие металлические контакты. Все та же самая промывка для электроники творит с ними чудеса. Достаточно прыснуть ей в хрустящий переключатель (иногда можно даже сверху, без разборки гитары) — и тот в большинстве случаев начинает работать как новый.

Проблемы возникают только с “гибсоновскими” переключателями: у них контакты при переключении не трутся друг об друга, а просто соприкасаются. Это исключает самоочистку — грязь  не съезжает в сторону, а остается в точке соприкосновения, и ее там накапливается столько, что очиститель уже не справляется. Исправить это можно полосочкой мелкой наждачной бумаги (P1000 и больше) — зажмите ее между контактами и вытяните, она счистит все лишнее. Главное, не забудьте перед установкой переключателя залить контакты пресловутым очистителем.

Иногда даже металлические контакты изнашиваются, и тогда переключатель приходится менять.


(Справа контактные дорожки прогрызены до текстолита. Фото Алексея Ерофеева)

Впрочем, традиционные фендеровские и гибсоновские переключатели — практически вечные.

========================

Почему разумнее промывать электронику, а не менять ее сразу? Все просто: типичная промывка занимает гораздо меньше времени и усилий, чем замена. Одним баллоном очистителя можно промыть целый вагон потенциометров, а по стоимости такой баллон сопоставим с ценой за замену всего лишь одного пота в гитарной мастерской.

Кстати, упомянутыми масляными очистителями полезно обрабатывать потенциометры еще до того, как те начали хрипеть. Со всеми без исключения новыми компонентами, которые устанавливаются в мастерской, мы именно так и поступаем. Это продлевает их срок службы и страхует контакты от коррозии. Большинство механизмов в смазанном виде работает лучше, и гитарные потроха — не исключение.

Георгий Попеленский, Миша Тиунов

Цепь потенциометра: Проблемы с потенциометром и ремонт

Теплые подсказки: Эта статья содержит около 4000 слов, а время чтения составляет около 18 минут.

Введение

Потенциометры широко используются и являются широко используемыми электронными компонентами в схемотехнике. Они регулируемые и считаются одним из переменных резисторов. Как правило, он состоит из резистора, несущего систему вращения / скольжения коробки.Вообще говоря, подвижный контакт перемещается на корпусе резистора, чтобы получить часть выходного напряжения.

Каталог

Ⅰ Как работает потенциометр

Если смотреть снаружи, импульсный потенциометр ничем не отличается от обычного потенциометра. Он подключен к контактам 1, 2 и соединен с двумя металлическими матами разной длины. Он подключен к контакту 3 по кругу. Металлические направляющие с 12 или 24 зубьями. Когда импульсный потенциометр вращается, могут появиться четыре состояния: контакт 3 подключен к контакту 1; контакт 3 подключен к контакту 2 и контакту 1; контакт 3 подключен к контакту 2; контакты 3 отключены от контакта 2 и контакта 1.





На практике контакт 3 обычно заземляется как клемма ввода данных. Выводы 1 и 2 подключены к порту ввода-вывода однокристального компьютера как клеммы вывода данных. Как показано на рисунке, контакт 1 подключен к P1.0 однокристального микрокомпьютера, контакт 2 подключен к P1.1 однокристального компьютера. Когда импульсный потенциометр левосторонний или правосторонний, P1.0 и P1.1 периодически создают показанные формы сигналов. Если 12-точечный импульсный потенциометр повернется один раз, будет сгенерировано 12 наборов таких сигналов, 24-точечный импульсный потенциометр будет генерировать 24 набора таких сигналов; набор сигналов (или цикл) содержит четыре рабочих состояния. Таким образом, пока обнаружены формы сигналов P1.0 и P1.1, можно определить, вращается ли импульсный потенциометр влево или вправо.





При подаче напряжения между двумя неподвижными электрическими ударами корпуса резистора положение контакта на корпусе резистора изменяется посредством поворотной или подвижной системы, а положение подвижного контакта получается между подвижным контактом и фиксированным контакт. Между напряжениями существует определенная зависимость.Потенциометр представляет собой компонент с четырьмя выводами, который в основном используется в качестве делителя напряжения. Потенциометр представляет собой регулируемый электронный компонент, представляющий собой скользящий реостат. Существует несколько типов потенциометров, которые обычно используются для переключения громкости динамика и регулировки мощности лазерной головки.



Как потенциометр собирается и работает



Когда кулисный потенциометр используется для регулировки тока в цепи постоянного тока, ток будет проходить через скользящий рычаг кулисного потенциометра, а значение сопротивления будет ненормально увеличиваться из-за анодирования. В этом случае рекомендуется подключить клемму, к которой подключен резистор, к отрицательному полюсу, а скользящий рычаг — к положительному полюсу. Если постоянный ток проходит напрямую через кулисный потенциометр, анод качающегося потенциометра будет окислен и поврежден, так что импеданс кулисного потенциометра станет больше.



Поэтому отрицательный полюс тока лучше подключить к клемме, которая соприкасается с угольной диафрагмой.Верхний положительный полюс подключен к клемме щетки (контактный элемент кулисного потенциометра). При использовании кулисного потенциометра в качестве переменного резистора рекомендуется использовать делитель напряжения для регулировки напряжения. В то же время сопротивление нагрузки RL кулисного потенциометра должно быть не менее чем в 10 раз больше номинального сопротивления кулисного потенциометра.





Для ручки регулировки громкости на магнитоле обычно требуется потенциометр.Потенциометр в основном состоит из трех выводных выводов, между двумя фиксированными выводами которых имеется фиксированное сопротивление, а другой конец скользит по сопротивлению через контакт. Однако, поскольку потенциометр является электромеханическим компонентом. Он основан на скольжении щетки по корпусу резистора для получения выходного напряжения, которое имеет определенную связь со смещением щетки, а затем значение сопротивления потенциометра со скользящего конца и фиксированного конца будет меняться с изменением положения скользящего конца.Другими словами, радиопотенциометр получает различные напряжения сигнала, изменяя положение скользящего конца на корпусе резистора, тем самым реализуя регулировку громкости управления работой.



Ⅱ Потенциометр Электропроводка

2.1 Как подключить потенциометр

Потенциометр представляет собой элемент сопротивления с тремя передними концами, и значение его сопротивления можно регулировать в соответствии с определенным правилом изменения. Потенциометр обычно состоит из резистора и подвижной щетки.Когда щетка движется вдоль резистора, значение сопротивления или напряжение, связанное со смещением, получается на выходной клемме.



Потенциометр можно использовать как компонент с тремя клеммами или как компонент с двумя клеммами. Последний можно рассматривать как переменный резистор, и, поскольку он функционирует в цепи для получения выходного напряжения, которое связано с входным напряжением (приложенным напряжением), его называют потенциометром.



Потенциометр представляет собой плавно регулируемый резистор.При регулировке ручки или ползунка потенциометра подвижный контакт скользит по корпусу резистора. В это время на выходе потенциометра может быть получено выходное напряжение, связанное с напряжением, прикладываемым потенциометром, и углом или ходом подвижного рычага.



Когда потенциометр используется в качестве варистора, он должен быть подключен к двум концам устройства, чтобы можно было получить плавное и непрерывно изменяющееся значение сопротивления в пределах диапазона хода потенциометра.Когда потенциометр используется в качестве регулятора тока, один из выбранных токовых выходов должен быть клеммой со скользящим контактом.

2.2 Структура потенциометра

(1) Структура потенциометра из углеродной пленки

На рис. 1 представлена ​​схема структуры потенциометра из углеродной пленки.

Рис. 1. Структура потенциометра из углеродной пленки



(2) Конструкция многооборотного потенциометра

Рис. 2.представляет собой принципиальную схему структуры многооборотного потенциометра.

Рисунок 2. Структура многооборотного потенциометра

2.3 Как пользоваться потенциометром

Когда ручка потенциометра вращается, ротор скользит по корпусу резистора, и сопротивление между ротором GK105 и двумя статорами изменяется. Когда сопротивление подвижной части одной неподвижной части увеличивается, сопротивление подвижной части другой неподвижной части уменьшается, как показано на рисунке 3.Когда сопротивление ротора к одному статору уменьшается, сопротивление ротора к другому статору увеличивается.

Рис. 3. Резистор регулировки потенциометра

Потенциометр также эквивалентен последовательной цепи, состоящей из двух резисторов в цепи. Ротор делит корпус резистора потенциометра на два резистора R1 и R2, как показано на рисунке 4.

Рис. 4. Эквивалентная серийная схема потенциометра

Когда подвижная часть скользит к неподвижному концу 1, сопротивление R1 уменьшается, а сопротивление R2 увеличивается.Когда подвижная часть скользит к неподвижному концу 2, сопротивление R1 увеличивается, а сопротивление R2 уменьшается. Сумма сопротивлений Rl и R2 всегда равна номинальному сопротивлению потенциометра.



Основные требования к потенциометру :

(1) Сопротивление соответствует требованиям.

(2) Контакт между центральным скользящим концом и корпусом резистора хороший, вращение плавное.



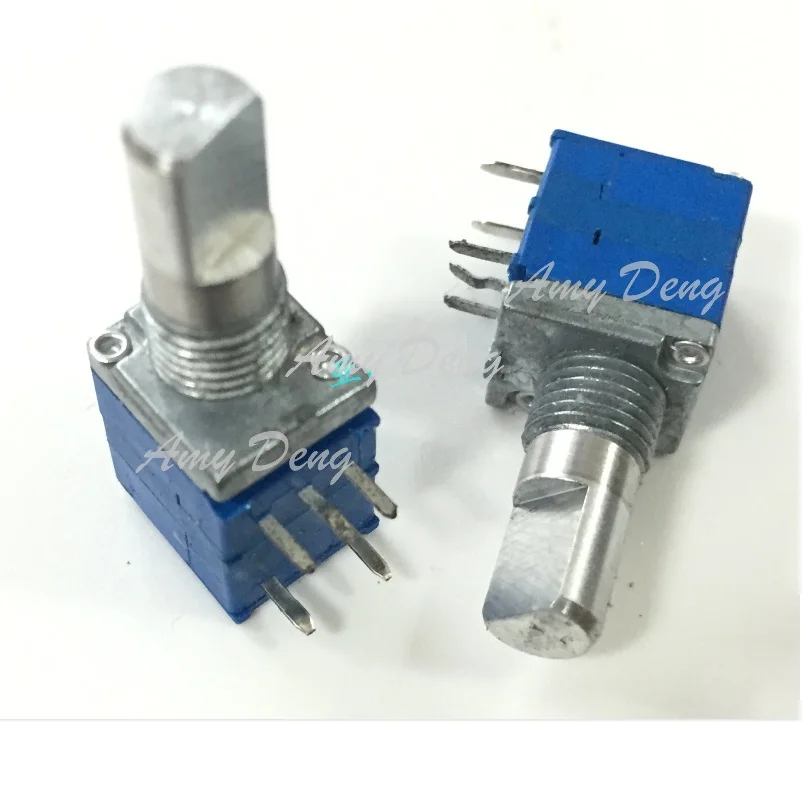

Для потенциометров с переключателями части переключателя должны быть точными, надежными и гибкими. Поэтому работоспособность потенциометра должна быть проверена перед использованием.



(1) Измерение значения сопротивления: во-первых, в соответствии со значением сопротивления проверяемого потенциометра выберите соответствующий резистивный механизм мультиметра для измерения значения сопротивления, то есть значения сопротивления между двумя концами переменного тока. , и сравните его с номинальным значением сопротивления. Посмотрите, соответствуют ли они друг другу. Одновременно поверните скользящий контакт, и его значение должно быть зафиксировано.Если сопротивление бесконечно, потенциометр будет поврежден.



(2) Затем измерьте контакт между центральным концом и сопротивлением, то есть сопротивление на обоих концах ВС. Метод заключается в том, что омический файл мультиметра находится в надлежащем диапазоне, а в процессе измерения медленно вращайте вал. Обратите внимание на показания мультиметра. В нормальных условиях показания плавно изменяются в одном направлении. Если есть скачок или нет падения, то активный контакт плохо контактирует или неисправен.



(3) Когда центральный конец скользит к головному концу, в идеальном состоянии значение сопротивления между центральным концом и совпадающим концом равно 0. При фактическом измерении будет определенное остаточное значение (обычно в зависимости от номинальное значение, как правило, менее 5 Ом). Это нормальное явление.



Потенциометр (или подстроечный резистор и т.п.) обычный штырек (только, например, потенциометр с 3 штырьками), значение сопротивления двух концов фиксированное, а значение сопротивления штыря на любом конце промежуточного штыря переменное ; Это эквивалентно разделению потенциометра на два последовательных резистора от среднего вывода, при этом общее сопротивление серии фиксировано; поэтому при использовании в качестве резистора делителя переменного напряжения один конец подключается к входному напряжению, а средний конец подключается к выходу, а остальные остаются. Клеммное заземление; при использовании в качестве переменного резистора один конец подключается к входному напряжению, средний конец подключается к выходу, а оставшийся конец может быть подвешен или подключен к промежуточному концу.



Ⅲ Ремонт потенциометра

3.1 Проблемы с потенциометром

Общие проблемы с потенциометром обычно проявляются во внутренней разомкнутой цепи контакта, корпус резистора сгорел, переключатель поврежден, шум вращения слишком велик , а корпус резистора изношен и т.д.



1. Потенциометры часто имеют плохой контакт из-за повреждения углеродной пленки.

Судя по внешнему виду, что потенциометр имеет плохой контакт и вышел из строя, можно снять корпус для проверки степени износа. Если это происходит только из-за плохого контакта, вызванного легким истиранием, углеродную пленку можно протереть абсолютным спиртом или четыреххлористым углеродом, а затем можно соответствующим образом отрегулировать давление скользящего рычага на углеродной пленке.



2. Возможны три случая повреждения конструкции переключателя потенциометра.

Во-первых, постоянно открыта таможня;

Во-вторых, плохой контакт, и соединение не работает;

В-третьих, часть переключателя выключена.

Эти три типа неисправностей можно обнаружить с помощью мультиметра или наблюдать невооруженным глазом. При ремонте первую и третью коробки необходимо заменить новыми деталями. Во втором случае выключатель можно отремонтировать по проблеме.Если контакт плохой, то контакт окисляется и неисправность можно устранить. Если пружина слабая и контакт плохой, пружину можно заменить.

3.2 Метод ремонта потенциометра

В настоящее время существует два основных типа потенциометров: один представляет собой потенциометр без переключателя, а другой представляет собой потенциометр с переключателем. При использовании этих двух потенциометров легко вызвать некоторые проблемы, такие как сбой при выключении или включении, или короткое замыкание, вызванное плохим контактом линии, и внутренние компоненты потенциометра отваливаются. Так как же решить эти три типа проблем?



В первую очередь рекомендуется заменить потенциометр. Если деталь отвалится, восстановить исходное состояние будет сложно. Даже если они приклеены обратно, они опасны в использовании. Некоторые неисправности, такие как плохой контакт, обычно вызваны окислением контактов. Некоторые способы могут решить эту проблему, например, после протирки контактов потенциометра неисправность устраняется. Другая ситуация заключается в том, что сила пружины потенциометра уменьшается, что приводит к плохому контакту и т.д.В этом случае можно заменить новую пружину потенциометра.



В нормальных условиях длительное использование потенциометра часто приводит к ухудшению контакта между линиями из-за повреждения углеродной пленки. Когда потенциометр не может быть сложен, вы можете снять корпус потенциометра, чтобы проверить степень износа внутренних компонентов. Например, если причиной плохого контакта является лишь легкое истирание потенциометра, для его очистки можно использовать некоторые промышленные методы или четыреххлористый углерод для очистки материала углеродной пленки потенциометра.После очистки давление на углеродную пленку ползунка потенциометра можно отрегулировать в соответствии с давлением ползунка, а затем загрузить его обратно.



В линейном потенциометре, отличном от , выводы на двух статорах не могут быть соединены друг с другом неправильно, в противном случае это повлияет на управляющий эффект потенциометра в цепи. Например, потенциометры громкости двух фиксированных контактов подключены наоборот. При небольшом повороте ручки громкости звук уже громкий, а при повторном повороте громкость почти не увеличивается, что является потерей характеристик линейного управления регулятором громкости.



Существует много типов потенциометров громкости для усилителей мощности, но наиболее распространенным является двойной потенциометр, который используется для управления громкостью левого и правого каналов. Обычно он одноосевой, но бывают и двухслойные двухосевые объемные потенциометры. Общие проблемы потенциометра громкости включают в себя: когда громкость регулируется вращением, генерируется шум или громкость двух каналов различна, тогда потенциометр громкости следует заменить.После длительного использования потенциометра старение углеродной пленки и появление микротрещин являются основной причиной снижения качества потенциометра объема. В это время необходимо полностью заменить потенциометр громкости.

Как исправить царапающий потенциометр громкости?



Ⅳ Часто задаваемые вопросы о проблемах с потенциометрами

1. Что такое потенциометр в цепи?

Потенциометр представляет собой трехполюсный резистор со скользящим или вращающимся контактом, который образует регулируемый делитель напряжения…. Потенциометры обычно используются для управления электрическими устройствами, такими как регулятор громкости на аудиооборудовании.



2. Как потенциометр включается в цепь?

Подключите клеммы вольтметра к входным и выходным клеммам на потенциометре. Включите вольтметр и поверните циферблат, чтобы подать сигнал. Поверните ручку на верхней части горшка, чтобы отрегулировать сигнал. Если показания вольтметра увеличиваются и уменьшаются при повороте ручки, ваш потенциометр работает.



3. Как узнать, неисправен ли мой потенциометр?

Сначала подключите все соединения, как показано на этом рисунке.
Теперь поверните ручку потенциометра пальцем, чтобы изменить источник света лампы с высокого на низкий или с низкого на высокий. если источник света лампы меняется, потенциометр в хорошем состоянии или не меняется источник света лампы, потенциометр находится в плохом состоянии.



4. Что произойдет, если потенциометр выйдет из строя?

Неисправности индикатора положения клапана потенциометра обычно носят электрический характер.Электрическое короткое замыкание или обрыв приведут к сбою индикации в одном или другом пределе. Если происходит увеличение или уменьшение сопротивления потенциометра, происходит ошибочное указание положения клапана.



5. Как проверить, работает ли потенциометр?

Наденьте щупы вашего омметра на два конца. Оно должно быть в пределах нескольких ом от номинального сопротивления вашего потенциометра. Если вы получили другое значение, один из ваших датчиков находится на стеклоочистителе.Пробуйте разные комбинации двух датчиков, пока не получите тот, который дает правильные показания.



6. Можно ли отремонтировать потенциометр?

Эти элементы управления недоступны, их необходимо починить. Единственный способ починить его — нагреть вал регулятора тембра мощным горячим утюгом (я использую паяльник мощностью 350 Вт) и специальной деревянной ручкой, которую я сделал для этой цели — оригинальная пластиковая ручка расплавится.



7. Почему в потенциометре не используется медный провод?

Медь

имеет низкое удельное сопротивление и высокий температурный коэффициент сопротивления, поэтому мы не используем ее в потенциометрах.



8. Как работает трехпроводной потенциометр?

Потенциометр имеет 3 контакта. Две клеммы (синяя и зеленая) подключены к резистивному элементу, а третья клемма (черная) подключена к регулируемому движку. Потенциометр может работать как реостат (переменный резистор) или как делитель напряжения.



9. Как использовать потенциометры для регулировки тока и напряжения

Подключите один конец ограничительного резистора к положительной клемме источника питания.Присоедините другой конец ограничительного резистора к одной из фиксированных клемм потенциометра. Соедините положительный щуп амперметра с движком потенциометра.



10. Как уменьшить значение потенциометра?

Мы могли бы заменить потенциометр на потенциометр с другим значением или смоделировать потенциометр с более низким значением, поместив параллельно ему резистор, уменьшив его максимально доступное сопротивление. Это уменьшит размах цепи с 10 кОм до меньшего значения.



Вам также может понравиться

Что такое потенциометр и как правильно выбрать потенциометр?
Функция и способ подключения потенциометра
Распространенные типы потенциометров и доступные приложения

Альтернативные модели

Часть Сравнить Производители Категория Описание
ПроизводительНомер детали: SK14-13-F Сравните: Б140ХБ-13-Ф VS СК14-13-Ф Производители: Диоды Категория:Диоды для ТВС Описание: Диод Шоттки 40V 1A 2Pin SMB T/R
ПроизводительНомер детали: B160-13-F Сравните: Текущая часть Производители: Диоды Категория: Диоды Шоттки Описание: Диод Шоттки 60V 1A 2Pin SMA T/R
ПроизводительНомер детали: B160B-13-F Сравните: Б160-13-Ф ПРОТИВ Б160Б-13-Ф Производители: Диоды Категория:Диоды для ТВС Описание: Диод Шоттки 60V 1A 2Pin SMB
ПроизводительНомер детали: B160-13 Сравните: Б160-13-Ф ПРОТИВ Б160-13 Производители: Диоды Категория:Диоды для ТВС Описание: Диод Шоттки 60В 1А Автомобильный 2Пин СМА Т/Р

Проверка линейности потенциометров

Потенциометр – это измерительный прибор, обычно используемый для измерения и управления линейным движением в промышленных машинах.Их также можно использовать для управления небольшими электрическими устройствами. Потенциометры преобразуют линейное или вращательное смещение в изменение сопротивления. Это методы проверки линейности потенциометра.

О линейных потенциометрах

Потенциометры с линейным выходом имеют линейную зависимость между механическим ходом и выходным напряжением. Линейные потенциометры производят переменное выходное сопротивление, определяемое смещением или положением ползунка или ползунка.Линейность потенциометров включает переменные резисторы с тремя выводами. Два провода соединяются с концами резистора, делая сопротивление между ними постоянным. Третий вывод соединяется с ползунком, который перемещается вдоль резистора, который изменяет сопротивление между ним и двумя другими соединениями.

Линейные потенциометры потребляют очень мало энергии и доказали свою ценность как в аэрокосмических, так и в высокотехнологичных промышленных приложениях. Они имеют прочный корпус из экструдированного алюминия, устойчивый к агрессивным химическим веществам и погружению в масло или воду.Эта долговечность делает их предпочтительным выбором для робототехники, сельскохозяйственного оборудования, медицинского оборудования, морского оборудования и сотен других приложений.

О проверке линейности потенциометров

Для выполнения методов тестирования линейности потенциометров вам понадобится несколько вещей.

  • Источник питания постоянного тока А
  • Вольтметр постоянного тока А
  • Линейный потенциометр А
  • Медная перемычка длиной 4 дюйма, зачищенная примерно на ¼ дюйма с обоих концов.

Трехпроводная схема линейного потенциометра представляет собой переменный делитель напряжения. Когда грязесъемник движется вдоль резистивного элемента, он обеспечивает выходное напряжение, пропорциональное смещению. Полное выходное напряжение эквивалентно напряжению возбуждения (величине постоянного напряжения, необходимого для возбуждения определенной катушки возбуждения). Например, напряжение возбуждения в десять вольт постоянного тока будет давать выходной сигнал от нуля до десяти вольт постоянного тока.

Как проверить линейность потенциометров

Метод проверки линейности потенциометров

  1. Подсоедините перемычку к отрицательной клемме источника питания.
  2. Подсоедините положительный провод возбуждения датчика к положительной клемме источника питания.
  3. Подсоедините отрицательный провод возбуждения датчика к отрицательной клемме источника питания.
  4. Подсоедините положительный провод вольтметра постоянного тока к выходному сигнальному проводу датчика.
  5. Подсоедините отрицательный провод вольтметра постоянного тока к перемычке, прикрепленной к отрицательной клемме источника питания.
  6. Настройте вольтметр на измерение напряжения постоянного тока.
  7. При проверке линейности потенциометров установите источник питания постоянного тока на 10 вольт постоянного тока.

С полностью выдвинутым линейным потенциометром ваш вольтметр должен показывать 10 вольт постоянного тока. И наоборот, при полностью убранном линейном потенциометре вольтметр должен показывать ноль вольт постоянного тока.

Ваше индивидуальное решение для потенциометра

Доверьтесь P3 America для пользовательских решений с потенциометрами. Источник промышленного класса, высокая точность и надежные продукты для длительной эксплуатации.Нужна OEM-поддержка или специальный компонент? Мы даже настроим до 1 единицы.

Свяжитесь с нашим опытным и знающим персоналом в США сегодня, чтобы получить быстрые ответы на ваши вопросы о прецизионных датчиках уже сегодня.

17 декабря 2019 г.

Прецизионный потенциометр — Позиционирование — Midori America Corporation

При установке прецизионного потенциометра на оборудование необходимо установить его входной вал с помощью тестера или подобного приспособления.На этот раз мы представим метод позиционирования зеленого горшка (проводящий пластик)/ проволочной обмотки и синего горшка (элемент MR)/оранжевого горшка (Hall-IC) с помощью тестера.

Тестеры доступны в аналоговом и цифровом исполнении, но в случае аналогового тестера, так как для перемещения стрелки может протекать большой ток, что может привести к перегоранию резистивного элемента прецизионного потенциометра (далее это называется «потенциометр») , поэтому рекомендуется использовать цифровой тестер.
Если у вас есть только аналоговый тестер, уменьшите диапазон, чтобы он не превышал 1 мА.

Метод позиционирования проводящего пластика и проволочного потенциометра

Зеленый потенциометр (потенциометр из проводящего пластика) и потенциометр с проволочной обмоткой имеют два способа позиционирования: измерение сопротивления и измерение напряжения.

・Измерение сопротивления
Поскольку для измерения значения сопротивления не требуется источник питания, его можно измерить только с помощью тестера.
1. Установите диапазон тестера на «Ом».
2. Подсоедините два измерительных провода от тестера либо к клемме 1-клемма 2, либо к клемме 2-клемма 3 потенциометра соответственно, как показано на следующем рисунке.
3. Медленно поверните входной вал потенциометра по часовой/против часовой стрелки, чтобы определить требуемое значение сопротивления.

(Примечание)
Выходной сигнал потенциометра не будет генерировать «0 Ом» из-за дополнительного контактного сопротивления скользящего скребка, сопротивление которого зависит от общего сопротивления потенциометра, но оно будет составлять около 10 Ом, если потенциометр новый.

Соответствующее видео «Измерение сопротивления»

・Измерение напряжения
Для измерения напряжения требуется источник питания. Не подавайте напряжение выше максимального подаваемого напряжения.
1. Установите диапазон тестера на напряжение постоянного тока «ー~V».
2. Подключите источник питания к клемме 1 (+) и клемме 3 (GND) потенциометра.
3. Подсоедините два щупа тестера либо к клемме 1-клемме 2, либо к клемме 2-клемме 3 соответственно.

4. Медленно поверните входной вал потенциометра по часовой/против часовой стрелки, чтобы найти требуемое значение напряжения.

(Примечание)
Не подавайте питание на клеммы 1 и 2 или клеммы 2 и 3 зеленого горшка/проволочной обмотки, так как это вызовет короткое замыкание, ведущее к перегоранию скользящего скребка и резистивного элемента.

Соответствующее видео «Измерение напряжения»

Метод позиционирования элемента MR и потенциометра Холла IC


Blue Pot (элемент MR) создает выходное сопротивление, но этот выход нестабилен, поэтому измерьте выходное напряжение.
Orange Pot — это потенциометр, использующий ИС Холла. Хотя мы классифицируем его как потенциометр, концепция отличается от реального потенциометра, например, отсутствие значения сопротивления. Следовательно, он может измерять только напряжение.
См. «Измерение напряжения» в «Метод положения зеленого потенциометра / проволочного потенциометра», как указано выше.
При включении оранжевого потенциометра +(IN) и -(GND) должны быть правильно подключены, так как потенциометр перестанет работать из-за функции самодиагностики, если клеммы были подключены наоборот.

Ратиометр


Для измерения выходного напряжения необходимо иметь внешний источник питания, и добавление источника питания может быть сложной дополнительной задачей для некоторых конечных пользователей, поэтому с нашими продуктами у нас есть удобный инструмент, называемый «Ratiometer». », который может измерять выходное напряжение (выходное отношение напряжения) без необходимости наличия внешнего источника питания.



Соответствующее видео «Ратиометр»

Поскольку «Ратиометр» не получил необходимой сертификации для использования в США.S. в результате он не продается, но если вы заинтересованы в использовании его в своем приложении, устройство может быть сдано вам в аренду на ежемесячной контрактной основе, и в результате, пожалуйста, свяжитесь с нами для получения более подробной информации.



Если у вас есть какие-либо вопросы, мнения или запросы, которые вы хотели бы сделать, пожалуйста, свяжитесь с нами.
Свяжитесь с нами

Зеленый горшок: потенциометр из токопроводящего пластика

Характеристики

1. Элемент совместной формы

Формовочные материалы, резистивный элемент и пружина корректора формируются вместе.По сравнению с проволочным потенциометром существует механическая стабильность и устойчивость к вибрации и ударам.

2. Элемент экрана

Элемент экрана

обеспечивает такие же характеристики, как и элемент Co-mold, и, кроме того, обеспечивает превосходную экономическую эффективность.

3. Разрешение

Выходное разрешение практически бесконечно.

4. Долговечность

Токопроводящий пластиковый элемент с гладкой поверхностью. Следовательно, между поверхностью элемента и точкой контакта грязесъемника возникает меньший износ.

5. Влияние температуры

Резистивная температурная характеристика проводящего пластика выше, чем у проволочного потенциометра. Есть два типа: ±400ppm/K и ±1000ppm/K.
Таким образом, в случае использования зеленого потенциометра в качестве переменного резистора влияние температуры является прямым, но в случае использования зеленого потенциометра в качестве потенциометра влияние температуры невелико.

6. Высокочастотная характеристика

Встроенный литой резистивный элемент для Green Pot имеет меньшую индуктивность по сравнению с проволочной обмоткой и способен создавать стабильный выходной сигнал при частоте МАКС. 100 кГц.

7. Генерация с низким уровнем выбросов

В условиях высокого вакуума, как и в космосе, пластик выделяет газ, потенциально вредный для электрических устройств.
Проводящий пластиковый элемент Green Pot производит меньше газа в высоком вакууме, поэтому он используется в спутниковых приложениях.

8. Быстрое реагирование

Поскольку в Green Pot используется сверхрезистивный элемент с зеркальной поверхностью и многоконтактный грязесъемник, он способен измерять скорость вращения вала до 3 м/с за один оборот.При непрерывном вращении он способен измерять скорость вращения вала до 1 м/с.
(Взять, например, модель CPP-45, она способна считывать данные при оборотах до 2000 об/мин за один оборот и до 600 об/мин при непрерывном использовании)

Принцип

Метод скольжения

Метод скольжения немного отличается для каждой модели, но Green Pot в основном использует следующие методы:

1. Датчик угла поворота
Резистивная часть: Многоконтактный грязесъемник из сплава благородных металлов
Коллекторная часть: Комбинация пружинного кольца из сплава благородных металлов и пружины коллектора

2.Линейный датчик
Резистивная часть: Многоконтактный грязесъемник из сплава благородных металлов
Коллекторная часть: Комбинация токосъемника и многоконтактного грязесъемника

Инструкция по монтажу

Способ монтажа

(1) Втулочное крепление (Метод монтажа А)
• Вставьте резьбовую часть бака с обратной стороны монтажной платы и закрепите бак гайкой с шайбой.
•Обязательно поместите шайбу за гайкой.
•Что касается горшка со стопорным штифтом, сделайте отверстие для стопорного штифта на монтажной плате.
• Не вращайте сам горшок при затягивании гайки. Это может привести к неисправности датчика.
• Не затягивайте гайку слишком сильно. Это может повредить резьбовую часть горшка.

(2) Винтовое крепление (Метод монтажа B1 и B2)
• Закрепите бачок винтами в резьбовых отверстиях на монтажной поверхности бачка.
•Используйте винт определенной длины.
• В случае выбора метода монтажа «B1», создайте отверстие для вала на монтажной плате, диаметр которого больше диаметра вала горшка.

(3) Крепление сервопривода (метод монтажа C1 и C2)
• Установите потенциометр на монтажную плату с помощью монтажных планок.
• Сделайте отверстие, соответствующее диаметру соответствующего фланца.
• Не затягивайте винты монтажных планок, пока корпус горшка не будет зафиксирован в желаемом положении.
• Шестерни или муфты на валу меньше диаметра монтажного отверстия могут быть более удобными для установки.
• В случае использования метода монтажа «C1» поместите несколько монтажных планок на одинаковом расстоянии от монтажного отверстия.
• Если нет места для размещения монтажных планок, рекомендуется использовать метод монтажа «C2».

Последствия загрузки

Если на выход датчика нагружено конечное сопротивление нагрузки, линейность будет искажена, как это выражается в следующем уравнении.

Emax : Максимальное искажение линейности, вызванное сопротивлением нагрузки
RP : Общее сопротивление потенциометра
RL : Сопротивление нагрузки

Покажите вышеприведенное уравнение в графической форме, как показано ниже:

JEITA (Японская ассоциация производителей электроники и информационных технологий) рекомендует, чтобы добавочное сопротивление нагрузки превышало общее сопротивление более чем в 100 раз.
Чем выше сопротивление нагрузки, тем меньше влияние электрических помех на выходной сигнал потенциометра. Он также эффективен для увеличения долговечности Зеленого горшка.

Эквивалентная помехоустойчивость и сопротивление нагрузки

Контактный потенциометр обеспечивает эквивалентную помехоустойчивость благодаря своей структуре. Можно уменьшить влияние помехоустойчивости на выход, добавив к потенциометру большое сопротивление нагрузки.
Эквивалентная помехоустойчивость выражается «Re», как показано на рисунке справа.

Напряжение в точке А делится по приведенной ниже формуле.


Va: Напряжение в точке A
Vout: Выходное напряжение потенциометра
RL: Сопротивление нагрузки
Re: Эквивалентное сопротивление шума

Например, если +V= 10 В, Re= 100 Ом и RL= 10 кОм, вывод каждого угла будет показан ниже:

Но если RL= 100 кОм, то ошибка становится меньше, как показано ниже:

Снижение мощности

Необходимо уменьшить номинальное рассеивание с учетом условий (1) рабочей температуры, (2) сопротивления нагрузки, (3) (4) технических характеристик, чтобы избежать повреждения резистивного элемента.

Входное напряжение

Максимальное входное напряжение (В), определяемое номинальной рассеиваемой мощностью, можно рассчитать по следующей формуле.

В: максимальное входное напряжение
R: полное сопротивление – допуск на полное сопротивление
Вт: номинальное рассеивание

Специальный электрический ход и электрический ход

Чтобы выполнить специальный запрос клиента на поездки с электроприводом, нам может потребоваться создать новые инструменты, такие как металлическая маска для процесса распыления.
Таким образом, в случае запроса небольшого количества цена за единицу может быть неожиданно высокой, и мы рекомендуем вам связаться с нами заранее для проверки цены.

Закороченный сегмент

Это область резистивного элемента, где область имеет фиксированное отношение выходного напряжения. Площадь не включена в общее эффективное электрическое перемещение.

Разница между закороченным сегментом и дополнительным сегментом

В зависимости от процесса резистивного элемента могут быть добавлены дополнительные сегменты за пределами общего электрического угла.
Выходные характеристики напряжения короткого сегмента и дополнительного сегмента одинаковы, но в считываемом значении сопротивления есть разница, как показано на графиках ниже. В дополнительном сегменте необходимо разместить клеммы под заданным углом.

Центральный кран

Green Pot также предлагает вариант центрального отвода (C.T) для добавления, например, Wire Wound Pot. В отличие от горшка с проволочной обмоткой, установить центральный кран в любом месте непросто.
Проводящий пластиковый резистивный элемент отлит или должен быть напечатан вместе с резистивной дорожкой, клеммами и ответвлениями.Необходимо выполнить отдельный специфический процесс даже для добавления одного элемента центрального крана.
Обычно вокруг места ответвления (B-Tap) есть закороченный сегмент. Чтобы изменить процесс добавления отводов, можно удалить почти весь закороченный сегмент (A-Tap). Однако, что касается A-Tap, то он имеет несколько более высокое значение сопротивления, чем типичный горшок. Мы выберем B-Tap, если условие касания не указано.

Состояние отвода
C.T (A): Между отводом и резистивным элементом имеется небольшое сопротивление, но это мало влияет на выходной сигнал.
C.T (B): Обычно используется для ввода. Имеется укороченный сегмент ок. 0,5° -5°, и выходной сигнал в этом диапазоне будет ровным.

Пример схемы и выходных характеристик центрального ответвителя

Предложения по эксплуатации

Если Green Pot используется в условиях вибрации или вибрации, резистивный элемент может быть частично изношен скользящим очистителем, что приведет к сокращению срока службы Green Pot. Бесконтактный датчик
, такой как Blue Pot и Orange Pot, больше подходит для таких условий эксплуатации.

Перегорание резистивного элемента

1. Электропроводка
Потенциометр используется для получения коэффициента выходного напряжения из входного напряжения. Поэтому подайте напряжение постоянного тока (Vin) и считайте напряжение (Vout) между выходной клеммой и GND. Не используйте потенциометр в качестве переменного резистора.

2. Сопротивление нагрузки
Мы рекомендуем добавить сопротивление нагрузки, которое более чем в 100 раз превышает общее значение сопротивления. Если добавочное сопротивление нагрузки низкое, то ток, протекающий по линии питания (клеммы 1–3 или подводящий провод с черного на красный), будет течь к выходной линии (клемма 1–2 или подводящий провод с белого на красный) и может вызвать перегорание резистивного резистора. элемента, когда стеклоочиститель находится в положении низкого сопротивления.Во избежание перегорания резистивного элемента установите ток движка менее 1 мА.

3. Неправильное подключение
Если выходная клемма (или выходной провод) подключена к линии питания, это увеличивает вероятность перегорания резистивного элемента.

4. Мультиметр
При проверке общего сопротивления или измерении значения сопротивления зеленого горшка аналоговым мультиметром увеличьте диапазон аналогового мультиметра, чтобы стрелка двигалась широко и мог генерироваться более высокий ток.Пожалуйста, используйте аналоговый мультиметр с меньшим диапазоном, чем 1 мА, или мы рекомендуем использовать цифровой мультиметр.

Видео: Как измерить общее сопротивление

5. Превышение номинального рассеивания
Если на потенциометр подается повышенное напряжение, такое как скачок напряжения, это вызовет перегорание резистивного элемента.

Инструкция по обращению

Потенциометры точно собраны и отрегулированы. Пожалуйста, обращайтесь с ними осторожно, как с точным устройством.

1.

• Не разбирать кастрюлю.
• Не модифицируйте потенциометр
(может повлиять на точность и привести к неисправности.)

2.

• Не роняйте горшок.
• Не ударяйте одну деталь о другую
(может повредить клеммы или привести к отсоединению проводов.)

3.

• Не применяйте чрезмерное напряжение или ток.
(Может повредить резистивный элемент и электронные компоненты.)
• Обязательно используйте цифровой тестер.
(может повредить резистивный элемент и электронные компоненты, если используется аналоговый тестер.)

4.

• Устанавливайте без постукиваний и вдавливания в панель.
• Используйте подходящие инструменты
(Может сломаться или привести к поломке.)

5.

•Используйте провод достаточной длины для подключения клемм.
• Используйте провод сечением менее 0,3 мм 2  (AWG22).
(Недостаточная длина провода или использование провода большего диаметра может привести к повреждению клемм или отключению внутри потенциометра.)

6.

•Обязательно подключите правильно.
• Не подавайте напряжение на выходные клеммы.
(Может повредить резистивный элемент и электронные компоненты.)

7.

• Пайка не более 5 секунд при 300°C МАКС.
(Высокая температура может повредить кастрюлю внутри.)

8.

• Не прикладывайте чрезмерный крутящий момент к механическому стопору вращающегося потенциометра.
(может привести к поломке стопора. Прочность стопора: МАКС. 0,3–0,5 Н·м, тип.)

9.

• Не погружайте в воду и не лейте воду или химикаты на кастрюлю.
(может привести к сбою вывода)

10.

• Соблюдайте меры предосторожности при обращении с устройствами, чувствительными к электростатическому разряду.
(Orange Pot использует полупроводниковые схемы, чувствительные к электростатическому разряду.)

11.

Не храните кастрюлю в следующих условиях.
– Высокая влажность
– Запыленная среда
– Места, где присутствуют соленые или коррозионно-активные газы.
– Виброместо

шт.

Единицами на веб-сайте являются Международная система единиц (СИ).

В дополнение к Инструкции по обращению на этом веб-сайте, пожалуйста, прочтите следующие инструкции и хорошо разберитесь в их содержании:
– Указание даты изготовления (EIAJ RC0901)
http://www.jeita.or.jp/japanese/standard /book/RC-0901/#page=3

– Меры предосторожности для потенциометра (EIAJRCR-2191A)
http://www.jeita.or.jp/cgi-bin/standard/pdfpage.cgi?jk_n=181

– Руководство по безопасному применению компонентов электрических устройств и электрических изделий (JEITA RCR-1001A)
http://www.jeita.or.jp/japanese/standard/book/RCR-1001A/



Гарантия

1. Если наши продукты предназначены для использования в каких-либо приложениях, требующих высокой надежности, таких как ядерная энергетика, спутники
и медицинские устройства, пожалуйста, свяжитесь с нами перед покупкой.

2. Характеристики окружающей среды, указанные в этом веб-каталоге, гарантируются на основе условий испытаний, установленных нашей компанией. Производительность при фактическом использовании не гарантируется.Принимая решение о внедрении наших продуктов, обязательно проверьте их, предварительно установив и протестировав их на свой страх и риск.

3. Несмотря на то, что в этом веб-каталоге представлены спецификации и инструкции по обращению с каждым продуктом, функциональность может быть ограничена в зависимости от условий обращения. Принимая решение о внедрении нашей продукции, пожалуйста, получите от нас подробную документацию на продукцию.

4. Как правило, мы не можем предоставить компенсацию за любой ущерб оборудованию или устройству клиента, вызванный поломкой или неисправностью нашей продукции.

5. Наша продукция представляет собой электронные компоненты. Ремонт или замена не поддерживаются, за исключением некоторых продуктов.

6. Мы не принимаем возврат или обмен товара. Пожалуйста, внимательно ознакомьтесь с техническими характеристиками товара перед размещением заказа.

7. Содержание этого веб-сайта может быть изменено без предварительного уведомления в целях улучшения.

8. Пожалуйста, свяжитесь с отделом продаж, если у вас есть какие-либо вопросы или проблемы.

Тестер шума с потенциометром

Тестер шума с потенциометром

Потенциометр тестер шума
от sv3ora

Мы постоянно используем потенциометры, либо в качестве потенциальных делителей громкости звука, либо варакторов, либо в качестве элементов переменного сопротивления во многих других цепях.К сожалению потенциометры из-за их механической природы могут очень легко выйти из строя и доставить много проблем. Влага, пыль и использование — все это влияет на качество потенциометра. Проблемы могут быть вызваны углеродом точка контакта металлического скребка или контакт металла с металлом дворник и центральный штифт потенциометра. Разве что потенциометр. был физически поврежден или через него протекал достаточный ток, чтобы сжечь трасса, большая часть шума исходит не от дворников на карбон контакт трека, это происходит от изношенного металла к металлическому контакту к центральный штифт.
Подходящего тестера шума в потенциометрах мне не попадалось, так что я должен был разработать один. Здесь делается попытка количественно оценить шум, или, по крайней мере, оценить качество управления потенциометром, медленно вращая его и отмечая шум в результате. Схема протестировано показано ниже.

Намерение состоит в том, чтобы накормить небольшой ток через дворник на массу и следить за сигналом на стеклоочиститель при медленном вращении вала.Если бы горшок был идеальным, вращающийся вал изменил бы напряжение на дворнике и низкую частоту сигнал будет усилен, хотя он, вероятно, будет слишком низким в частота должна быть слышна. Если имел место какой-либо разрыв или внезапный изменение сопротивления в потенциометре, частота будет выше и слышен треск.
Важно, чтобы там был какой-то постоянный ток, иначе внезапные изменения в ток, который вызывает шум, не может существовать. То, что вы должны помнить, это что потенциометр, каким бы плохим он ни был, не создает шума по сам по себе, это токи от сигналов, утечка конденсатора связи и любые преднамеренные DC, которые вызывают это.По существу, напряжение, вызывающее внезапные изменения сопротивления становятся очевидными в пределах звукового диапазона и это то, что мы слышим как треск.
Мы должны преднамеренно ввести малый ток (микроампер) через стеклоочиститель на массу, что приводит к изменению напряжения для последующего усиление. Ток будет уменьшаться по мере увеличения сопротивления и, следовательно, меньше шума замечено. Это было бы особенно заметно, если бы только один конец потенциометра был заземлен.Затем концы потенциометр следует поменять местами и повторить тест. В моем цепь,
, оба конца дорожки заземляются одновременно, так что проверка выполняется только один раз. Это не идеальное решение, но оно проверяет его на большей длине трассы одновременно.
Мы должны обеспечить очень малую утечку в усилитель, желательно за счет связь через неэлектролитический конденсатор, как естественная утечка через электролит может нарушить измерения.При выполнении тест, важно не забывать медленно поворачивать потенциометр, около 5-10 секунд на полный оборот. Превращение в «здорового» потенциометр быстро внесет шум, несмотря на этот потенциометр должно быть хорошо.

Вернуться на главную сайт

Тайная жизнь горшков

Тайная жизнь горшков

Тайная жизнь горшков

Copyright 1999 R.G. Кин Все права защищены.

Как мастера электроники, мы все используем потенциометры, или «горшки» для краткости. Мы рассчитываем на то, что они контролируют все наше музыкальное оборудование, и довольно часто расстраиваемся из-за их ограничений. Как и во всех отношениях, немного понимания имеет большое значение. Давайте посмотрим, как работают горшки, чтобы лучше их использовать.

Еще в смутные времена предыстории электроники, когда электричество, не говоря уже об электронике, было плохо изучено, ряд исследователей пытались выяснить, как работает эта таинственная сила.х

Яростная дискуссия развернулась вокруг значения x. По общему мнению, значение х было чем-то странным, 3/2, 4/3 или что-то в этом роде, и электрическая интеллигенция тратит массу усилий, пытаясь как можно точнее измерить это значение. Ом поразил своих товарищей, предположив, что значение x равно единице, а не какой-то нечетной величине. Для этой работы мы вспоминаем его каждый раз, когда используем закон Ома, что напряжение на любом резисторе равно сопротивлению, умноженному на ток через него.

Причина, по которой я привел все это, заключается в том, что резисторы и элементы управления, которые были распространены во времена Ома, были очень грубыми, просто брусками или полосками из какого-то резистивного материала, часто из углерода или древесного угля. Чтобы получить переменное напряжение, Ом и его коллеги приложили напряжение к резистивной проволоке или углероду и частично коснулись проводника, чтобы получить промежуточное напряжение между напряжениями на концах резистора. Как и следовало ожидать, иногда это приводило к искрам и ожогам пальцев.

Несмотря на всю нашу изощренность, мы все еще делаем это с нашими горшками. Все они работают одинаково: контакт скользит по полосе или катушке резистивного материала. Давайте немного повеселимся — давайте разорвем один, чтобы посмотреть, что заставляет его тикать, — тогда мы сможем сравнить с переменным сопротивлением Ома.

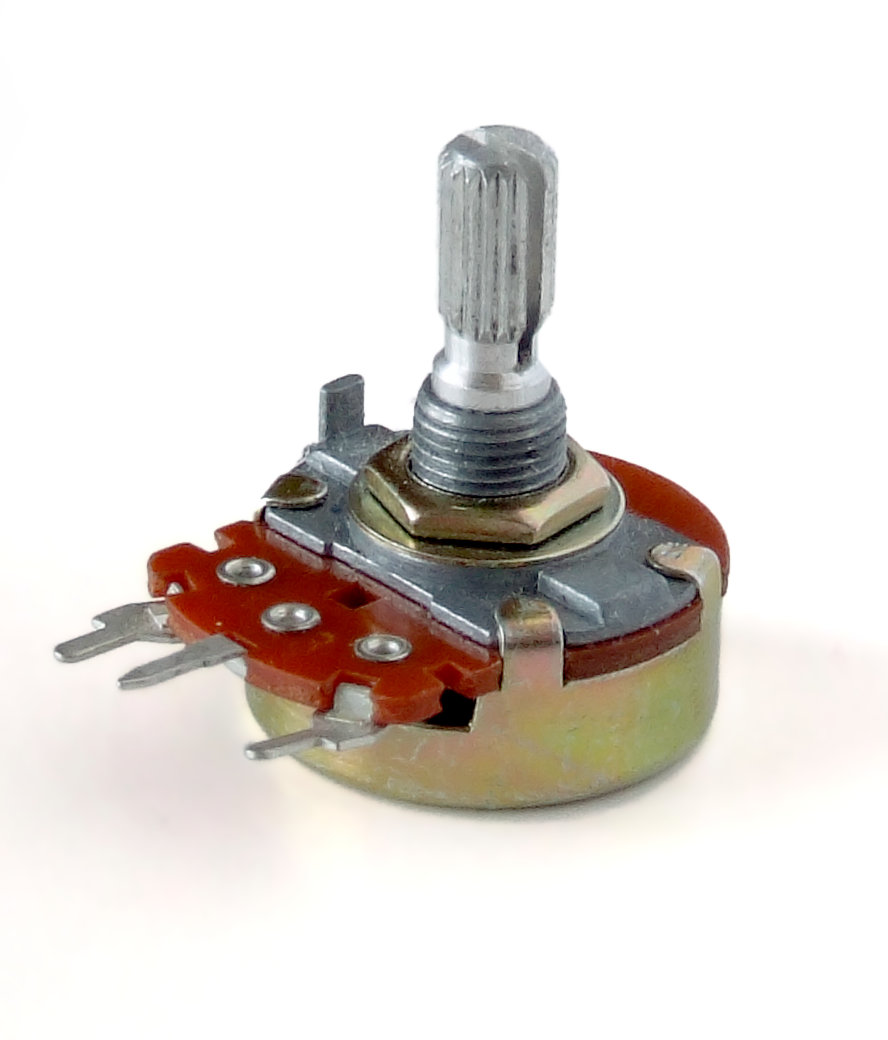

На следующем рисунке показано, как изготавливаются современные горшки. Я использовал горшок с углеродным составом, сделанный Alpha, линейный контроль 10K, диаметр 25 мм.

Чтобы попасть внутрь, вы заметили эти маленькие металлические выступы, загнутые вверху корпуса? Я взял тонкую отвертку и подогнул их….

Когда все они согнуты, вы можете поднять узел вала и фенольной пластины из заднего корпуса, как показано ниже.

Все самое интересное кажется недоступным под этой черной пластиковой крышкой. На самом деле эта крышка выполняет пару очень полезных функций; он служит для удержания дворника на месте, а также взаимодействует с упором на корпусе для установки механических пределов вращения. Если вы удалите язычок на пластиковом диске и снова соберете горшок, он теперь будет свободно вращаться на 360 градусов.Вот немного лучший вид узла вал/пластина/грязесъемник.

Если внимательно присмотреться, можно увидеть, что вал удерживается на пластиковом диске механическим вдавливанием на место. Это быстро и делает горшки дешевыми, но его нельзя снять и успешно собрать заново. Это особенность этой марки, так как некоторые кастрюли можно успешно разобрать и снова собрать. На следующем изображении я использовал большую пару бокорезов, чтобы удалить пластиковый диск и металлические дворники.Это обнажает сборку оголенного проводника.

Вся конструкция кастрюли, за исключением вращающегося скребка, напечатана на фенольной пластине. Соединения с концами резистивного материала представляют собой проводящий металлический материал, как и круг проводника, который соединяется с центральным контактом. Теперь мы можем начать видеть родство нашего элемента управления с переменными резисторами Ома. Резистивный материал представляет собой круглую полосу углеродсодержащей грязи, которая напечатана на фенольной пластине, перекрывая металлизацию двух внешних выступов на обоих концах.Стеклоочиститель представляет собой просто скользящий мост от центрального кольца металлизации к внешнему резистивному кольцу. Контакт с металлизацией достаточно надежен, но контакт с резистивным кольцом может быть прерывистым, поэтому соединение с внешним кольцом осуществляется тремя параллельными контактами, как показано тремя дорожками, образуемыми контактами в верхней части резистивного кольца. материал. Эти выемки и царапины — результат аккуратного удаления пластиковой пластины, так что не обращайте на них внимания.

С этой точки зрения нам бросается в глаза несколько вещей.Это линейный горшок, именно такой у нас и должен быть из сплошной однородной полосы резистивного материала. То есть стеклоочиститель проходит равное сопротивление в омах на градус поворота. Если бы мы хотели сделать нелинейный потенциометр, в котором величина сопротивления на градус поворота не была бы линейной, мы могли бы изменить резистивную полосу, чтобы сделать ее нелинейной. Собственно так и делается. Полоску можно сделать тоньше к одному или другому концу; более узкая полоса имеет большее сопротивление на единицу длины, поэтому сопротивление на единицу угла поворота изменится.Это нежелательно из соображений надежности, так как мы все же хотели бы иметь три контакта к резистивной полосе, а это невозможно, если полоска станет тоньше. Мы также могли бы изменить толщину или состав материала от одного конца резистивной полосы к другому.

Получается, что печатать разной толщины дешево очень сложно. Кроме того, варьирование состава в любой плавной форме очень сложно, это не повторяемый этап производства. Что на самом деле делают производители кастрюль, так это используют прямолинейные приближения к нелинейной кривой сопротивления и печатают в секциях.Например, первая 1/3 окружности резистивной ленты горшка может быть напечатана одним резистивным материалом, вторая — другим, а третья — еще одним. Это позволяет производителю приблизиться к некоторой кривой конусности.

Другое дело, что мы можем видеть, как изнашиваются горшки. Дворник буквально протирает дорожку через токопроводящую полосу. Когда все три контакта проходят полностью, они больше не контактируют, и потенциометр перестает работать. В течение нормального срока службы горшка (т. е. в процессе износа) кусочки резистивного материала, выдолбленные и работающие с резистивной полоски, остаются вокруг и могут фактически приподнять грязесъемники с резистивной полоски.Если в это время на потенциометре присутствует постоянное напряжение, то очиститель теряет, а затем восстанавливает контакт с другим уровнем постоянного тока, чем был до этого, поэтому он царапает или щелкает.

Раньше кастрюли изготавливались с неполным краном. Это был всего лишь четвертый вывод, соединенный с полосой металлизации, проходящей под серединой резистивного материала частично по кругу. Металлизация на концах, с которыми соприкасаются грязесъемники, когда кастрюля полностью поворачивается в одну или другую сторону, может быть продлена дальше по пути резистивной ленты, так что резистивная лента может начаться позже при механическом вращении кастрюли и/или закончиться раньше.Производитель может напечатать металлизацией «мертвые зоны» в середине вращения, где резистивно ничего особенного не происходит. Это очень гибко.

Уловки, которые вы можете сыграть

Эта простая структура означает, что с горшками можно делать множество нестандартных вещей.

  • Если у вас есть чаша марки, которую можно собрать повторно, вы можете поменять местами вафли между чашами, чтобы отремонтировать сломанную или изношенную чашу
  • , если у вас двойной корпус, вы можете собрать специальные двойные горшки с вафлями из других одиночных горшков той же марки
  • если вам нужно отремонтировать кастрюлю и у вас нет другой пластины, любое соединение, которое вы можете сделать между двумя разъединенными секциями кастрюли, будет работать
  • контакты грязесъемника можно отогнуть в сторону, чтобы они соприкасались с новыми, неизношенными участками резистивного материала
  • вы можете перекрыть разрывы в резистивном материале медной или серебряной проводящей краской или сделать точку ответвления по индивидуальному заказу
  • Я слышал, что вы можете использовать пыль тонера для копировальных аппаратов, чтобы расплавить участок изношенного материала резистора и восстановить его.

Гипотетически вы могли бы соскоблить материал с ленты резистора и сделать горшок с более высоким сопротивлением и необычным конусом, но есть и лучшие способы сделать это.

MBA, потенциометры и резисторы.

В деловом мире распространяется болезнь, которую я называю болезнью MBA. Старожилы помнят время, когда Radio Shack действительно был местом, где можно было купить запчасти для электроники. В радио- и телеремонтных мастерских были запчасти для электроники, а у дистрибьюторов был большой выбор всякой всячины.Обычно можно было найти детали, даже если они не пользовались спросом, потому что поставщики запчастей заказывали ряд деталей, которые, по их мнению, понравятся их клиентам, и сохраняли запасные части, потому что они были полезны, даже если они не продавались за большие деньги. много времени.

Введите MBA. Кредо MBA заключается в том, что все, что у меня есть в моем бизнесе, должно приносить максимальную отдачу от моих денег *прямо сейчас* и *постоянно*. Если какая-то вещь, которую я продаю, не приносит такой же прибыли, как некоторые другие вещи, я могу заработать больше денег, не продавая менее прибыльные вещи и сосредоточившись только на вещах, которые пользуются спросом и имеют высокую норму прибыли.Этот работает с . Предприятия, принявшие его, были более прибыльными, чем их более медленные коллеги, и во многих случаях более медленные коллеги разорялись.

Тем не менее, это семена разрушения для электронщиков. Часто мастерам нужны устройства, которые не используются миллионами. Это означает, что все чаще почти невозможно найти нечетные номиналы, нечетные конусы или необычное расположение клемм в банках. Потенциометры обратного логарифма всегда были особым элементом, но становится все труднее найти обычные регуляторы громкости аудио/логарифма, а значения, которые не являются десятикратными кратными 1 или 5K, становятся редкостью.Дистрибьюторы не будут продавать горшки, которые не пользуются большим спросом; это приводит к некоторому самоисполняющемуся пророчеству. В конце концов, производители замечают, что горшки с нечетной стоимостью или конические горшки не продаются — надоедливые дистрибьюторы их больше не заказывают — и они прекращают производить нестандартные. Это оставляет нас там, где мы находимся сегодня. Производители добились успеха в производстве 10K любого размера горшка, любой настройки шага/ножки, любого конуса и любого корпуса. Они с радостью сделают все, что вы захотите, если вы захотите их достаточно. Те немногие из нас, кто занимается пайкой вручную, вынуждены довольствоваться тем, что заказывают дистрибьюторы.И сегодня это увеличивает только линейный потенциал, может быть, несколько звуковых конусов.

Что приводит нас к сужению.

Что такое конусность? Это просто отношение уже пройденного сопротивления, когда банк поворачивается, к общему сопротивлению банка, описываемому как кривая. Например: мы хотим сделать регулируемый источник питания с регулировочным потенциометром, который плавно изменяет напряжение от одного до десяти вольт, поэтому нам нужен элемент управления, который позволит нам это сделать. Мы понятия не имеем, хотим ли мы в основном низкое или высокое напряжение, поэтому мы хотим настроить его одинаково хорошо в любом диапазоне.В этом случае для потенциометра наиболее естественно иметь одинаковое изменение сопротивления или напряжения, деленное на единицу оборота — мы хотим, чтобы управление ощущалось линейным. Этот большой оборот составляет один вольт, независимо от того, находится ли он около 0 В или около 10 В.

Регуляторы громкости разные. Человеческое ухо не реагирует линейно на громкость. Он реагирует на логарифм громкости. Это означает, что для того, чтобы звук казался вдвое громче, он должен почти в десять раз превышать реальное изменение атмосферного давления.Для того, чтобы у нас был регулятор, который производит линейное изменение громкости на единицу оборота, регулятор должен компенсировать странность человеческого уха и обеспечивать постоянно увеличивающееся количество сигнала на единицу оборота. Этот компенсирующий конус сопротивления точно называется «левосторонним логарифмическим конусом», но по историческим причинам его называют аудио или логарифмическим потенциометром. В этих горшках стеклоочиститель сначала очень медленно преодолевает сопротивление, а затем ускоряется по мере увеличения вращения. Фактическая кривая выглядит экспоненциальной, если вы строите коэффициенты деления сопротивления или напряжения на единицу вращения.

Если вы использовали потенциометр аудио/логарифма для управления источником питания, о котором мы упоминали, выходное напряжение сначала будет увеличиваться очень медленно, возможно, до 10% от конечного выходного сигнала при 50% вращения потенциометра. Затем он взорвал бы остальные 90% во второй половине вращения — очень трудно контролировать. Точно так же, если бы мы использовали линейный потенциометр для регулировки громкости, громкость резко возросла бы в первой половине вращения потенциометра, а затем очень мало изменилась бы во второй половине.

Темная лошадка — это обратное аудио или, точнее, «правая логарифмическая» конусность. Этот конус сначала очень быстро пересекает сопротивление, затем медленнее по мере дальнейшего поворота. Это обратная сторона звуковой конусности. Это используется в некоторых схемах смещения и для управления скоростью некоторых RC-генераторов, где аудио-мастер сталкивается с этим чаще всего.

На следующей диаграмме показаны три основных типа горшечных конусов, а также одно общее приближение к звуковому конусу.Кривая 1 представляет собой линейный конус. Если мы закрепим один провод нашего омметра (Эй! Вот он снова!) на крайний левый выступ, а другой провод на центральный выступ, то сопротивление, которое мы считываем, вращая потенциометр по часовой стрелке, будет падать на кривую, идущую по диагонали. вверх. Доля общего сопротивления потенциометра, которое мы преодолеваем при повороте потенциометра, линейно пропорциональна величине вращательного движения, которое мы поворачиваем.

Кривая 2 показывает, что происходит со звуковым или логарифмическим конусом. Когда мы поворачиваем вал, доля сопротивления, которое мы преодолеваем, сначала увеличивается медленно, медленнее, чем процент вращения.Когда мы преодолеваем половину доступного оборота, скорость пройденного сопротивления увеличивается по мере того, как мы приближаемся к самому дальнему повороту. Это компенсирует человеческое ухо, увеличивая уровень звука сначала очень медленно, а затем быстрее, поскольку чувствительность уха падает при более высоких уровнях звука.

Когда мы покупаем потенциометры «аудио конус», мы обычно получаем что-то вроде кривой 3. Для менее дорогих потенциометров производители используют двух- или трехсегментное приближение к кривой 2. Это не идеально, но обычно работает нормально.Кривая 4 представляет собой типичную кривую зависимости сопротивления от вращения для перевернутых бревенчатых электролизеров. В реальной жизни — то есть, если вы когда-либо встречали один из них в реальной жизни — это обычно тоже двух- или трехсегментное приближение.

Если у вас есть неизвестный горшок, вы можете выяснить, что это за конус. Вы измеряете сопротивление от конца до конца, затем поворачиваете потенциометр точно на половину оборота и измеряете сопротивление от выступа против часовой стрелки. Крестиками на кривых 1, 2 и 4 показаны наиболее вероятные значения.Если сопротивление составляет 50% от общего сопротивления, то потенциометр линейный. Если вы измеряете только 10-20% от общего сопротивления, потенциометр представляет собой звуковой конус. Если вы измеряете 80%-90% общего сопротивления, горшок представляет собой обратный логарифмический конус.

В этот момент я, вероятно, должен объяснить, что такое выступ против часовой стрелки. Из трех контактов на горшке проще всего выковырять дворник. Если вы полностью повернете вал против часовой стрелки, выступ грязесъемника окажет очень небольшое сопротивление одному из других контактных выступов.Это терминал против часовой стрелки или «холодный». Полностью повернув вал по часовой стрелке, грязесъемник окажет очень небольшое сопротивление самому выступу по часовой стрелке, также называемому «горячим» выступом.

Существуют и другие конусы, но они имеют очень специфическое применение.

Наша проблема заключается в следующем: если нам нужен специальный конус для воссоздания какого-то эффекта, как нам его получить, если мы не можем его купить? Это приводит нас к сужающимся резисторам.

Если мы установим самый простой и простой потенциометр, линейный конический потенциометр с сопротивлением R, а затем подключим «сужающийся резистор» к ползунку и выступу против часовой стрелки, мы получим ситуацию, показанную на следующей диаграмме.Для ясности я разделил сопротивление над очистителем и резистор под очистителем на два отдельных резистора. Это значительно упрощает расчеты.

Мы предполагаем, что общее сопротивление потенциометра R разделено на R1 на стороне по часовой стрелке и R2 на стороне против часовой стрелки, при этом R3 параллельно с R2. Пусть «а» представляет собой долю общего сопротивления R, которую повернул дворник, а «b» будет долей R, равной R3. Когда мы достаем учебники по алгебре и занимаемся математикой, мы обнаруживаем, что можем показать, что отношение выходного напряжения к входному напряжению представляет собой странную дробь на картинке.Когда мы вычисляем результаты, мы обнаруживаем, что отношение делителя Vout к Vin имеет форму, похожую на настоящий логарифмический конический горшок, если мы выберем правильное значение для b. Если b окажется от 1/4 до 1/5, результирующее деление напряжения будет удивительно близко к истинному логарифмическому горшку, возможно, ближе, чем двухсегментное приближение, которое мы могли бы купить! Ух ты! Больше не нужно ждать регуляторов громкости!

Вот что мы видим, когда посчитаем:

К сожалению, здесь есть подвох.Это правда, что коэффициент деления напряжения этой установки сколь угодно близок к таковому у бревенчатого конического горшка. Однако ни нагрузка, воспринимаемая тем, что управляет Vin, ни сопротивление источника, наблюдаемое на входе того, что подключено к Vout, не близки к тому, что существовало бы для реального логарифмического горшка со значением R. Фактически, нагрузка на Vin варьируется от 1 /(1+1/b)*R до R. Это означает, что если мы пытаемся выполнить логарифмическую конусность с b = 1/4, нагрузка на Vin будет достигать 0,2* R. Это может быть Хорошо, но вы должны иметь это в виду.

В общем, если у вас есть источник напряжения, который может управлять нагрузкой от 1/4 до 1/5 R, и нагрузка на Vout, имеющая входное сопротивление, намного превышающее те же самые 1/4–1/5 R, это хорошая замена аудио или логарифмическому потенциометру.

Если вам повезет, если вы подключите сужающийся резистор от CW или горячей стороны потенциометра к очистителю, потенциометр будет эмулировать обратный логарифмический потенциометр точно так же, как он делал логарифмический потенциометр при подключении к CCW. сторона.

Есть два способа подключить котел.Вы можете подключить его как делитель напряжения с тремя выводами, как мы видели выше, или как переменное сопротивление, двухвыводное соединение (иногда по историческим причинам называемое соединением реостата).

В двухконтактном соединении нас интересует сопротивление через потенциометр, а не коэффициент делителя напряжения.

Получается, что трюк с конусностью здесь работает, но лишь частично. Если мы хотим сделать горшок с обратным сужением бревна, мы готовы! Тем не менее, нет никакого способа получить симуляцию бревенчатого конического горшка в соединении с двумя клеммами.Для этого нам нужно купить настоящие аудиоконусы.

Вот что получится, если последовательно подключить резистор:

Обратите внимание, что терминал CW не используется. Обычно это связано с стеклоочистителем, хотя здесь этого не видно. Вы не можете просто поместить сужающийся резистор от клеммы CW к движку и получить эмуляцию логарифмического сужения, как вы могли бы с подключением делителя напряжения. Это просто дает вам обратную сторону этого графика, когда сопротивление начинает уменьшаться медленно, а затем быстрее.Двухконтактное соединение неполярное; он выглядит одинаково, как бы вы его не подключили. Меняется только то, с какого конца графика вы начинаете.

В математических примерах я оставил b, который представляет собой долю сопротивления емкости, равной сужающемуся резистору, в качестве параметра, а не сделал его фиксированным отношением. Обычно люди выбирают значение b около 4 или 5. Эти кривые близки к классическому математическому описанию бревна или перевернутого бревна. Я оставил параметр b, чтобы показать вам, что вы можете создать свой собственный конус, выбрав другое значение параметра b.Для полулогарифмической конусности используйте b около 2,

.



Я устал печатать. Я добавлю больше позже. Как всегда, дополнения и исправления приветствуются. Пришлите их!

Общие сведения о потенциометрах



Что такое потенциометр ?

Потенциометр представляет собой небольшой электронный компонент, сопротивление которого можно регулировать вручную. Увеличение или уменьшение значения сопротивления регулирует величину тока, протекающего в цепи.Потенциометр используется в различной электронике, например: используется как ручка громкости в музыкальных системах, как регулятор вентилятора и т. д. Потенциометр имеет две полоски, выполненные на нем резистивной и проводящей. Резистивная полоса изготовлена ​​из углерода и отвечает за функцию изменения сопротивления потенциометра. Токопроводящая полоса помогает потенциометру проводить ток в цепь в соответствии с сопротивлением. Чтобы понять теорию наших скромных потенциометров (или горшков), дайте нам знать части потенциометра:

      ·   Выводы: Потенциометры обычно имеют три вывода.Они пронумерованы 1, 2 и 3, как показано на рисунке.

      ·   Вал: Пластиковый/металлический стержень, используемый для поворота потенциометра.

      ·  Резистивная полоса: Это сердце потенциометра. Это углеродная полоса, напечатанная на фенольной полосе. На конце есть металлические контакты для соединения с наконечниками.

      ·    Металлический грязесъемник: Когда мы вращаем вал, он, в свою очередь, вращает металлический грязесъемник, соединяющий выступ 1 и выступ 2.

Рис. 1. Изображение, показывающее клеммы потенциометра



Рис. 2: Символ потенциометра





  Работа потенциометров

Металлический грязесъемник действует как токопроводящая дорожка между выступом 1 и выступом 2. Таким образом, сопротивление между левым язычком и центральным выступом является сопротивлением части угольной полосы, по которой прошел металлический грязесъемник.Когда мы вращаем вал потенциометра, мы фактически вращаем прикрепленный к нему металлический грязесъемник и, следовательно, изменяем сопротивление. Таким образом, банк действует как переменное сопротивление.

Рис. 3. Изображение, показывающее проводящие и резистивные полоски внутри потенциометра

Конус

Отношение между положением дворника и сопротивлением называется конусностью потенциометра. Другими словами, конус определяет, как будет изменяться сопротивление при повороте потенциометра.Taper разделяет потенциометры на два типа:

·    Линейные потенциометры: В этих потенциометрах сопротивление между выступами 1 и 2 прямо пропорционально расстоянию, пройденному грязесъемником. Это обычные горшки, которые можно найти в лабораториях, и они недорогие.

·    Логарифмические потенциометры: В этих потенциометрах сопротивление между выступом 1 и 2 является логарифмической функцией положения стеклоочистителя. На самом деле их конусный график больше похож на график 10 x . Они дороги и не всегда доступны.Также существуют горшки с обратным логарифмом, похожие на логарифмические горшки, которые имеют конусность, противоположную конусу бревенчатых горшков. Подробнее о логарифмических банках в следующем разделе.



Как проверить конусность омметром ? Установите потенциометр в центральное положение (поворот на 50%) и измерьте сопротивление между центральным штифтом и каждым из внешних штифтов. Если сопротивление равно (50% от значения потенциометра), потенциометр является линейным. Если значения не равны, горшок имеет логарифмическую конусность.



Рис. 4: График изменения сопротивления в зависимости от вращения вала потенциометра

Логарифмические горшки

Эти потенциометры широко используются в аудиоэлектронике, поэтому их также называют аудиопотенциометрами. Причина их широкого использования в аудиоэлектронике, особенно для регулировки громкости, связана с восприятием громкости человеческим ухом. Если два источника производят звук, то человеческое ухо будет воспринимать один источник в два раза громче другого только в том случае, если интенсивность звука одного источника в десять раз больше, чем другого.Таким образом, используя звуковые потенциометры, мы можем добиться заметного изменения громкости легким поворотом потенциометра. Если вместо этого используется линейный потенциометр, мы заметим, что громкость меняется только тогда, когда потенциометр полностью повернут.

Как достигается логарифмическое сужение? Что ж, чтобы ответить на этот вопрос, нам нужно вернуться к сердцевине потенциометра, резистивной полосе. Один из способов добиться конусности бревна — изменить ширину поперечного сечения резистивной полосы. Для более дешевых бревенчатых горшков ширина поперечного сечения остается такой же, но используются два или три резистивных материала с разным удельным сопротивлением, чтобы приблизиться к конусности бревен.

Как заставить линейный банк вести себя как логарифмический банк? Бревенчатые горшки дороги и их трудно найти. Одна из идей состоит в том, чтобы создать схему, передаточная функция которой не совсем равна , а аналогична логарифмической функции. Одна из таких схем выглядит следующим образом:

Рис. 5: Эквивалентная схема потенциометра



Пусть общее сопротивление горшка равно R, R1 — сопротивление между наконечником 3 и наконечником 1, а R2 — сопротивление между наконечником 1 и наконечником 2.R3 — сопротивление, включенное параллельно R2. Мы определяем x=R2/R (доля сопротивления, охватываемая стеклоочистителем) и y=R3/R.

Соотношение между входным напряжением Vin и выходным напряжением на резисторе R3 равно

.

Рис. 6. Изображение, показывающее соотношение между входным и выходным напряжением потенциометра



Ниже приведен график зависимости Vin/Vout при y=4 и изменении x от 0 до 1, который похож на логарифмический график (не так ли?)

Рис.7: График, показывающий изменение выходного напряжения по отношению к входному напряжению потенциометра



Единственная загвоздка здесь заключается в том, что использование вышеописанной схемы вместо бревенчатого горшка уменьшит входное сопротивление, на которое будет направлено напряжение источника. Поэтому необходимо провести некоторое количество экспериментов, чтобы выбрать значение y. Точно так же потенциометры с обратным логарифмическим сопротивлением можно эмулировать с помощью линейного потенциометра, просто подключив сопротивление R3 к резистору R1 и приняв выходное напряжение через резистор R2.



Способы подключения потенциометра

·   Подстроечный резистор : При подключении потенциометра, как показано на рисунке, он ведет себя как переменный резистор.Когда вы поворачиваете вал, вы в основном уменьшаете сопротивление.



Рис. 8: Принципиальная схема потенциометра в качестве подстроечного резистора



Рекомендуется закоротить наконечник 1 и наконечник 2, потому что, если очиститель закоротит, возникнет сопротивление, препятствующее прохождению полного сигнала на Vout.

·   Делитель напряжения : Обычно используется для управления количеством входного сигнала, проходящего на выход.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
