Как самостоятельно установить и подключить автомагнитолу | Автомагнитолы | Блог

Автомобильная аудиосистема не может существовать без автомагнитолы. Основная функция автомагнитолы — принятие аудиосигнала из внешних накопителей (USB-накопитель, AUX, Bluetooth) и распределение сигнала на динамики. Если автомобиль не оборудован магнитолой, ее можно приобрести отдельно и установить самостоятельно. Однако многих новичков процесс самостоятельной установки может отпугнуть из-за кажущейся сложности. На самом деле весь процесс состоит из нескольких простых действий. В этой статье наглядно разберем, как подключить магнитолу к автомобилю на примере Pioneer MVH-S520BT и «ВАЗ» 2114.

Немного теории и общей информации

На сегодняшний день существуют магнитолы двух размеров: 1-DIN (180 × 50 мм) и 2-DIN (180 × 100 мм). Различие этих типов заключается в размере и поддерживаемых функциях. Так, многие 2-DIN автомагнитолы работают под управлением OC Android, благодаря чему могут поддерживаться навигатор, карты, воспроизведение видео, а также вывод изображения с камеры заднего вида.

Сейчас основными поставщиками автомагнитол являются компании Pioneer (для внутреннего рынка Японии — Carrozzeria), Alpine, Prology, Digma, KENWOOD и Sony. Также недавно на рынок вышла компания Aura, которая стала известна благодаря выпуску качественных магнитол за доступный ценник.

Что понадобится для установки магнитолы в автомобиль?

Для подключения автомагнитолы понадобятся:

Подключение магнитолы. Пошаговая инструкция

После выбора автомагнитолы и подготовки всех необходимых инструментов можно переходить непосредственно к практической части.

1. Сборка проводов питания

Для начала необходимо сделать (или купить готовые) провода для питания магнитолы от аккумулятора. Для самостоятельной сборки берем два провода сечением 2,5–4 мм2 и длиной около 3 м, а также две клеммы как на рисунке ниже.

Далее зачищаем изоляцию провода на расстоянии примерно 15 мм от начала, продеваем термоусадку (если есть) и отодвигаем ее подальше, чтобы не мешалась. После чего соединяем провод с клеммой и обжимаем пресс-клещами или пассатижами. Для повышения надежности конструкции можно запаять место соединения провода и клеммы, но это необязательно. Теперь остается только изолировать провод и клемму термоусадкой или изолентой.

В конечном итоге должен получиться провод как на рисунке ниже.

К слову, клемма может быть и другого вида, например, такого:

Вне зависимости от вида клеммы, принцип ее соединения с проводом будет практически одинаковый.

2. Установка предохранителей на провода

Предохранитель является защитой провода. Если вдруг пройдет короткое замыкание от аккумулятора, то предохранитель примет ток на себя и сгорит, тем самым защитив провод от возможного возгорания.

На рисунке ниже показано, как выглядит предохранитель.

Предохранитель ставится в обрыв провода за 30 см от начала провода со стороны аккумулятора на плюсовой провод. Для установки предохранителя провод питания отрезается, а затем этот отрезок по обе стороны запаивается с проводами предохранителя в одно целое. Важно не забыть загерметизировать места пайки изолентой или термоусадкой, а также проверить сохранность оболочки (изоляции) кабеля после окончания процедур.

3. Подсоединение проводов к клеммам аккумулятора

Подключение получившихся проводов питания осуществляется только на снятые (!) с аккумулятора клеммы, чтобы избежать короткого замыкания. Снять клеммы с аккумулятора можно с помощью гаечного ключа.

После снятия клемм нужно отвернуть болты (обведены на рисунке красным) на распределительной площадке и присоединить получившиеся провода. Теперь остается только обратно закрутить болты, чтобы зафиксировать провода на клеммах.

4. Протягивание проводов к месту установки автомагнитолы

Провода питания подготовлены и автомагнитола ждет своего часа. Перед непосредственной установкой автомагнитолы необходимо протянуть провода в салон.

Для удобства протягивания проводов можно воспользоваться проволокой.

Под передней панелью автомобиля со стороны водителя, над педалью сцепления есть технологическое отверстие для гидрокорректора фар, а так же штатных проводов. Нужно протянуть в это отверстие проволоку и вывести ее под капотом:

После чего необходимо поочередно крепко обмотать каждый провод питания проволокой, и потянуть за проволоку изнутри салона. Таким образом можно легко вытянуть провода в салон.

Далее приступаем к разборке боковых панелей, дабы открыть доступ к посадочному месту для магнитолы. Чтобы снять боковой пластик, необходимо открутить несколько винтов.

5. Установка и подключение автомагнитолы

После снятия боковых панелей и протяжки проводов можно устанавливать автомагнитолу на посадочное место. Далее находим инструкцию к магнитоле и, в частности, к ISO-разъему. В инструкции должна быть распиновка ISO-разъема. По этой распиновке смотрим, за что отвечает конкретный провод.

Ниже изображена схема автомагнитол Pioneer (распиновка всех автомагнитол от Pioneer одинакова).

После ознакомления с инструкцией можно приступать к подключению проводов:

Красный и желтый провод соединяем с плюсовым проводом питания, который был протянут из под капота в салон, а затем изолируем место соединения. Ту же процедуру проделываем с черным проводом от магнитолы и минусовым проводом питания.

После подключения питания необходимо подключить динамики к магнитоле. Провода от динамиков протягивать не нужно, так как они уже протянуты в салон с завода, поэтому остается только подключить по схеме. Однако важно следить за полярностью при подключении динамиков.

Если нет уверенности в том, какой из проводов динамика минус, а какой — плюс, можно воспользоваться нехитрым способом для проверки полюсов:

Нужно взять обычную батарейку и присоединить к ее полюсам провода от динамика. Если диффузор динамика начал двигаться вверх, то полярность соблюдена правильно и минус батарейки соответствует минусу провода, а плюс — плюсу. В ином случае диффузор будет вдавливаться.

После того, как правильная полярность найдена, подключаем динамики к магнитоле по инструкции от самой магнитолы, либо по данной схеме:

Когда все провода подключены, можно приступать к проверке работоспособности аудиосистемы автомобиля. Для этого подключаем клеммы из пункта 3 инструкции к аккумулятору, включаем зажигание и пробуем включить магнитолу.

Как подключить магнитолу к компьютеру?

По качеству звучания автомобильная магнитола может обогнать многие современные музыкальные центры, даже самая обыкновенная, недорогая и не самого известного производителя. С ее помощью вы можете значительно улучшить домашнюю акустическую систему.
Вам понадобится
  • — блок от системника компьютера;
  • — современный блок питания ATX;
  • — динамики;
  • — булавка;
  • — паяльник.
Инструкция
  • Подготовьте подключение автомагнитолы к ПК. Воспользуйтесь для обеспечения питания магнитолы блоком от системника компьютера. Для этого отрежьте стандартный разъем Din, который предназначен для подключения к авто, оголите провода, чтобы присоединить их к новым конактам. Подготовьте провода для подключения провода питания магнитолы, а также для подключения системы акустики.
  • Возьмите современный блок питания ATX, мощностью около 300-350 ватт, его ток по линии +12 В должен быть не меньше двенадцати ампер.
    Ток по линии +5 и остальным значения не имеет. К примеру, можно взять блок марки InWin, чтобы подключить магнитолу к ПК. Данные блоки отличаются надежностью и качеством. В них значение тока по линии +12 В – 18 ампер.
  • Используйте для подключения автомагнитолы к компьютеру разъем блока, который используется для присоединения жестких дисков. Отрежьте разъем, припаяйте его к контактам автомагнитолы, позже вы можете придумать переходник, чтобы блок можно было использовать в компьютере.
  • Сделайте колонки из автомагнитолы, для этого купите любые динамики, главное, нетяжелые. Далее возьмите коробку, в которую вы вставите динамики. Лучше сделать ее из древесины, пропилите пилой отверстие для динамика и покройте лаком. Либо возьмите картонную коробку и вырежьте в ней отверстие.
  • Установите в нее магнитолу. Чтобы блок питания запускался без материнской платы, воспользуйтесь самым большим разъемом. Замкните землю и зеленый контакт, и тогда блок запустится и подаст напряжение на все провода.
  • Чтобы включать эти конакты в будущем, замыкайте их с помощью согнутой булавки. Теперь припаяйте провода и подготовьте переходники, чтобы подключить магнитолу к ПК. Соедините переходники и провода, закрепите магнитолу в колонке и подключите все соединения.
  • Оцените статью!

    Решено: Магнитола CDX-H910UI с подключением дома



    На этот раз я серьезнее подошел к изучению инструкции:




    visile-eyed написано:

    В инструкции сказано — после монтажа устройства открыть переднюю панель и нажать на RESET — и нажимал, и держал нажатой несколько секунд.



    Не в этом дело оказалось, а, как я и думал, в отрицательном проводе. Жалко автолюбителям не попался мой вопрос — как оказалось, кузов автомобиля используется как отрицательный проводник — на него цепляется отрицательный контакт с аккумулятора, т.н. масса.



    В этом и был подвох — я не мог понять, что собой представляет negative ground — все таки это «negative» или это «ground».

    Оказалось, что для транспортных средств (будь-то авто или яхта) это означает одно и то же. С учетом того, что у меня нет подключенного к отрицательному контакту корпуса, я использовал просто отрицательный контакт своего блока питания.



    Девайс запустился, в комплекте с XS-MP1621 порадовал MP3 с USB. Устройство расположено в санузле, поэтому FM просто так не ловит. Инструкция, как сделать из коаксиала антенну, есть в интернете, но на всякий случай изложу:



    Антенна

    При отделке квартиры я заложил в коаксиальный кабель 75 Ом, выведенный на улицу. Важно, чтобы медный серднечник и оплетка не замыкалась — работать не будет, проверено.



    Очищаем 75 см «уличной» части от внешней изоляции (кусок №1), оплетку аккуратно натягиваем как чулок на неочищенную часть кабеля (кусок №2), снимаем фольгу с очищенного от оплетки куска №1. В результате получается, если идти от конца кабеля, сначала кусок №1 длиной 75 см (только серднечник с белой мягкой изоляцией), далее кусок №2 длиной опять же 75 см (обычный кабель, но с натянутой поверх него оплеткой от куска №1). Все это повернуто вертикально.



    Все работает, посторонних шумов нет.

    Музыкальный центр из автомагнитолы своими руками (распиновка для подключения магнитолы)

     Музыка это то, от чего многие не в состоянии отказаться ни дома, ни на отдыхе, ни даже за рулем автомобиля.  А что надо для музыки – знают все! Нет, мы сейчас не об инструментах, оркестре и исполнителях,  мы прежде всего об устройствах, которые в состоянии ее воспроизвести. У нас дома это музыкальный центр, на природе портативная магнитола, а в машине магнитола. А что делать если есть автомагнитола, а музыку надо слушать дома? На самом деле автомагнитола вполне способна заменить музыкальный центр, здесь надо лишь подать на нее питание, подключить акустику, но и подумать на счет корпуса. Именно о таком варианте апгрейда автомагнитолы, когда из нее можно сделать музыкальный центр, мы и поговорим в нашей статье.

    Что взять за основу музыкального центра из автомагнитолы

     Итак, что надо мы примерно знаем:

    — блок питания;
    — акустику;
    — корпус.

    …так как же попробовать реализовать это все с минимальными затратами? Если оглянуться вокруг и присмотреться, то можно найти вещи, которые практически по всем параметрам соответствуют нашим требованиям, при этом вложения в них минимальны.  Вот например старый системный блок, если извлечь из него все уже «отработанные внутренности» и при условии что у него рабочий блок питания, то это просто идеальный вариант для нашего случая. Именно о том, как сделать музыкальный центр из старого системного компьютерного блока и автомагнитолы мы и продолжим наше повествование.

     Прежде всего необходимо найти нашего донора. В нашем случае это старый системный блок, но с рабочим БП. Для установки магнитолы в корпус необходимо будет поработать над ним. Первым делом необходимо удалить перегородку под установку материнской платы.

    Далее надо будет на фронтальной стороне вырезать окошко под установку магнитолы. Расположить это окошко лучше всего чуть ниже, для устойчивости и в месте, где есть сплошная жестяная пластина, для лучшей жесткости при установке.

    В любом случае, после установки магнитолы ее придется дополнительно крепить к корпусу с помощью импровизированных уголков и ленточек, которые можно нарезать из извлеченной перегородки.

    Также потребуется крепеж, ну это само собой.

     Теперь, после того как механическая установка магнитолы закончена, приступаем к монтажу акустики. Конечно, настоящей акустикой это не назовешь, всего лишь 4 динамика, да тонкие жестяные стенки от боков системного блока, в которых прорезаны установочные отверстия под динамики.

    …прорезать отверстия можно с помощью электролобзика.

    Для того, чтобы стенки были чуть пожестче, а звук соответственно получше, можно приклеить к стенкам дополнительный шумоизоляционный материал, вроде того, который применяется для шумоизоляции на машинах.
     Теперь после того как механическая часть установки автомагнитолы окончена, и музыкальный центр обрел уже почти свои конечные внешние черты, можно приступить и к электрическому присоединению магнитолы.

    Электрические подключения музыкального центра из магнитолы к блоку питания системного блока компьютера

     Первоначально необходимо обеспечить питание нашей магнитоле – 12 вольт. Такое напряжение может выдать наш блок питание, ведь не зря мы его взяли…  Но просто так он не будет включаться, необходимо замкнуть на нем зеленый и черный провод, только после этого он начнет работать.

    Лучше всего включения блока питания, а значит и включения магнитолы сделать через выключатель, который можно смонтировать в удобном для вас месте. В нашем случае наверху системного блока.

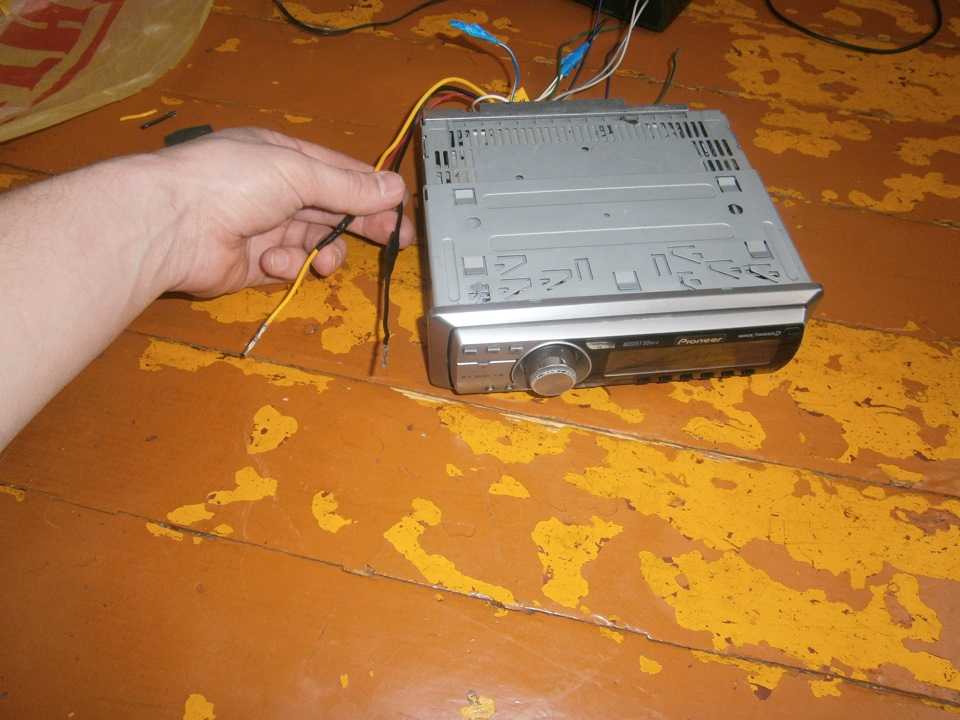

     Теперь подключаем магнитолу. Магнитолы обычно имеют стандартные провода с цветовой маркировкой для ее подключения (разъем ISO).



    Распиновка и обозначения проводов для подключения магнитолы приведены на рисунке ниже. Теперь будет еще одна проблема. Так как память у автомагнитолы энергозависима, то придется еще обеспечить дополнительное питание на желтый провод, либо каждый раз вновь настраивать магнитолу при ее включении. В нашем случае альтернативным источником питания выступил аккумулятор, не обязательно покупать для этого какой-то новый аккумулятор, ведь потребление питания в режиме ожидания у магнитолы минимально, а значит даже старого и подсевшего аккумулятора хватит надолго.
     Все, теперь нам осталось собрать обратно системный блок, установив в него аккумулятор и закрыв боковые стенки с установленными в них динамиками, подключив антенну к гнезду магнитолы.

     По результатам работы  у нас получился музыкальный центр, собранный своими руками. Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

    Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

    Как подключить магнитолу дома? Музыкальный центр своими руками.

    Очень часто в гаражах у нас лежат без дела магнитолы. Возможно, куплена уже новая или вы решили продать автомобиль без музыки. Использовать эта аппаратуру можно не только на даче, но и дома. Даже если автомагнитолы стоят недорого, качество и чистота их звучания намного превосходит обычные устройства для воспроизведения звука, которые мы обычно используем дома. Как же сделать самим отличный музыкальный центр?

    1. Что для этого нужно:
      • Сама магнитола;
      • Хорошие динамики или колонки;
      • Провода и блок питания.
    2. Необходимо определиться с тем, какой источник питания будет задействован. Здесь есть несколько вариантов, которые рассчитаны на 12 В. Нельзя использовать устройства, мощность которых составляет меньше 300 Ватт, так как они очень слабые.

      Что подойдет:

      • блок питания для компьютера;
      • обычный блок бытового назначения, который можно купить в любом магазине радиотехники;
      • устройство, предназначенное для зарядки аккумулятора;
      • трансформатор от достаточно старого телевизора.
    3. Выбираем динамики. Их тип зависит от того, какое устройство питания будет использоваться. Если источник слабый, то работа магнитолы возможна лишь на достаточно маленькой громкости. Чтобы разогнать ее полностью, нужна сила тока от 5 ампер. Динамики (их мощность) напрямую зависят от магнитолы. Можно взять акустику для автомобиля или колонки, предназначенные для музыкального центра.
    4. После этого нужно изготовить корпус. При желании вы можете найти что-то, что будет соответствовать необходимым габаритам. Для динамиков и магнитолы делаются специальные отверстия. Также есть вариант – изготовление передней панели и последующее ее размещение на стене или в тумбе для телевизора.
    5. Все компоненты соединяются с помощью проводов. Проводники стандартного разъема автомагнитолы тщательно зачищаются. После этого к ним подключаем питание, подсоединяем устройство для воспроизведения звука и выход для антенны. В качестве антенны используем провод от 1,5 до 3-х метров, который обязательно подвешиваем. Отличное решение – антенна для автомобиля.

    Когда сборка закончена, нужно проверить новый музыкальный центр. Для этого включаем его в сеть. Важно помнить, что при выключении в обязательном порядке обесточивается и блок питания.

    Поделиться в социальных сетях:

    %PDF-1.4 % 141 0 объект > эндообъект внешняя ссылка 141 89 0000000016 00000 н 0000002149 00000 н 0000002359 00000 н 0000002511 00000 н 0000003331 00000 н 0000003565 00000 н 0000003649 00000 н 0000003755 00000 н 0000003894 00000 н 0000003950 00000 н 0000004050 00000 н 0000004176 00000 н 0000004231 00000 н 0000004358 00000 н 0000004413 00000 н 0000004562 00000 н 0000004617 00000 н 0000004761 00000 н 0000004816 00000 н 0000005005 00000 н 0000005156 00000 н 0000005211 00000 н 0000005266 00000 н 0000005390 00000 н 0000005445 00000 н 0000005599 00000 н 0000005654 00000 н 0000005771 00000 н 0000005826 00000 н 0000005967 00000 н 0000006022 00000 н 0000006148 00000 н 0000006203 00000 н 0000006335 00000 н 0000006390 00000 н 0000006527 00000 н 0000006582 00000 н 0000006737 00000 н 0000006791 00000 н 0000006944 00000 н 0000006998 00000 н 0000007118 00000 н 0000007172 00000 н 0000007310 00000 н 0000007364 00000 н 0000007418 00000 н 0000007474 00000 н 0000007643 00000 н 0000007879 00000 н 0000008289 00000 н 0000009517 00000 н 0000009626 00000 н 0000010964 00000 н 0000011039 00000 н 0000011062 00000 н 0000012967 00000 н 0000012990 00000 н 0000014636 00000 н 0000014659 00000 н 0000016031 00000 н 0000016054 00000 н 0000017363 00000 н 0000017386 00000 н 0000017507 00000 н 0000018616 00000 н 0000018722 00000 н 0000018766 00000 н 0000020122 00000 н 0000021487 00000 н 0000022606 00000 н 0000022909 00000 н 0000023074 00000 н 0000024445 00000 н 0000025806 00000 н 0000027169 00000 н 0000028531 00000 н 0000030138 00000 н 0000031858 00000 н 0000031881 00000 н 0000033314 00000 н 0000033337 00000 н 0000034872 00000 н 0000034895 00000 н 0000034974 00000 н 0000036518 00000 н 0000036649 00000 н 0000036726 00000 н 0000002567 00000 н 0000003309 00000 н трейлер ] >> startxref 0 %%EOF 142 0 объект > /Метаданные 135 0 R >> эндообъект 143 0 объект @yqFzLqFIy1qkP) /U (ql]u|u5j) /П-60 /Длина 40 >> эндообъект 144 0 объект > эндообъект 228 0 объект > поток ‘9WP]ἅ?4!;p#[email protected]֣YZ $-N۪[email protected]|t_

    %PDF-1.3 % 18 0 объект> эндообъект внешняя ссылка 18 91 0000000016 00000 н 0000002465 00000 н 0000002116 00000 н 0000002550 00000 н 0000002671 00000 н 0000002942 00000 н 0000003377 00000 н 0000003901 00000 н 0000004524 00000 н 0000005008 00000 н 0000005042 00000 н 0000041534 00000 н 0000070983 00000 н 0000100201 00000 н 0000130373 00000 н 0000160166 00000 н 0000160916 00000 н 0000161441 00000 н 0000161967 00000 н 0000162725 00000 н 0000163355 00000 н 0000163672 00000 н 0000163925 00000 н 0000164156 00000 н 0000194105 00000 н 0000194736 00000 н 0000195024 00000 н 0000195352 00000 н 0000232924 00000 н 0000275616 00000 н 0000665471 00000 н 0000669468 00000 н 0000669888 00000 н 0000673608 00000 н 0000674034 00000 н 0000676867 00000 н 0000677198 00000 н 0000680249 00000 н 0000680606 00000 н 0000680966 00000 н 0000681208 00000 н 0000681865 00000 н 0000682119 00000 н 0000682468 00000 н 0000682701 00000 н 0000682829 00000 н 0000683134 00000 н 0000684634 00000 н 0000684908 00000 н 0000685015 00000 н 0000685337 00000 н 0000685748 00000 н 0000685987 00000 н 0000686050 00000 н 0000686344 00000 н 0000686776 00000 н 0000686964 00000 н 0000688503 00000 н 0000688793 00000 н 0000688856 00000 н 0000689147 00000 н 0000689420 00000 н 0000689634 00000 н 0000697188 00000 н 0000697387 00000 н 0000697454 00000 н 0000697753 00000 н 0000698639 00000 н 0000698848 00000 н 0000732092 00000 н 0000732205 00000 н 0000732317 00000 н 0000732392 00000 н 0000732467 00000 н 0000732567 00000 н 0000732669 00000 н 0000732755 00000 н 0000732857 00000 н 0000733298 00000 н 0000733411 00000 н 0000733850 00000 н 0000733965 00000 н 0000734402 00000 н 0000734515 00000 н 0000734954 00000 н 0000735068 00000 н 0000735478 00000 н 0000735571 00000 н 0000736012 00000 н 0000736132 00000 н 0000736565 00000 н трейлер ]>> startxref 0 %%EOF 20 0 объект>поток xT-Ha

    Коробка для автомагнитолы и колонок.Как сделать музыкальный центр из магнитолы. Электрические соединения музыкального центра от магнитолы к блоку питания системного блока компьютера

    О BOSSAUDIO

    Вы продаете настоящий BOSSAUDIO?

    Да, компания Альбатрос Центр является официальным дистрибьютором BOSSAUDIO в России.

    Почему у вас такие цены? Я видел дешевле!

    Поскольку мы самостоятельно импортируем BOSSAUDIO в Россию, мы можем смело гарантировать лучшую цену… Если вы видите что-то значительно дешевле, велики шансы купить подделку. Мы иногда видим подделки BOSSAUDIO.
    Также следует учитывать, что качественный товар не может стоить дешево. BOSSAUDIO разработан в Калифорнии и производится в Корее и Тайване на сертифицированных современных производственных предприятиях. Все это влияет на цену.

    Где производится BOSSAUDIO?

    Дизайн осуществляется исключительно в Калифорнии и производится в Корее и Тайване на сертифицированных заводах.

    О доставке и оплате

    Какие есть варианты доставки по Москве?

    3 варианта получения заказа в Москве: Самовывоз из наших магазинов (бесплатно), Самовывоз из пунктов выдачи СДЭК и Boxberry (150 руб.) или курьерская доставка (400 руб.). Сроки обычно 1-2 дня, точное время будет сообщено после оформления заказа. Оплатить можно картой онлайн или при получении.

    Какие есть варианты доставки по России?

    Отправляем в пункт выдачи СДЭК или Boxberry в вашем городе.Доставляем в отдаленные населенные пункты почтой РФ. Сроки и стоимость доставки зависят от вашего города и веса заказанного товара. Мы рассчитаем их на кассе и сообщим вам. Оплатить можно картой онлайн или при получении. Отправка Почтой России только после 100% предоплаты.

    Вы работаете с юридическими лицами и организациями?

    Да, мы можем выставить счет на оплату организации. Сообщите об этом менеджеру и мы вышлем счет.

    У меня есть магазин, хочу купить оптом.Как это сделать?

    Напишите нам письмо или позвоните. Мы перешлем запрос в оптовый отдел для согласования условий

    О гарантии, возврате и обмене

    Какая гарантия?

    1 год с даты покупки. Для сохранения гарантии не выбрасывайте чек.

    Если я купил BOSSAUDIO в другом магазине, могу ли я связаться с вами по поводу гарантии?

    Нет, вам необходимо связаться с магазином, в котором вы приобрели товар

    Могу ли я передумать и отменить свой заказ?

    Да, до момента получения вы можете отказаться от заказа и ничего за него не платить.

    Могу ли я вернуть исправный товар?

    Да, в течение 14 дней Вы можете сделать это любым удобным способом — привезти в магазин или отправить любой транспортной компанией… Мы вернем Вам 100% стоимости товара. Стоимость доставки не возвращается.
    При этом товар должен иметь новый внешний вид, упаковку и сохранять все потребительские свойства. Если товар был в употреблении, возврат такого товара невозможен.

    Музыкальный центр можно собрать из старого кассетного медиацентра.При должном усердии вы получаете функциональное и вполне современное устройство. Процесс создания устройства своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

    Самодельный музыкальный центр можно создать из старой автомагнитолы. Большинство этих устройств имеют в электрической схеме мощный усилитель, что позволяет:

    • Воспроизведение звука с помощью подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
    • В зависимости от сложности устройства воспроизведение компакт-дисков, в том числе цифровых форматов.
    • Установите радиоантенну, которую можно закрепить внутри динамика.

    На фото пример музыкального центра ручной работы. По сути, это основа, которую потом можно довести до нужного уровня: создать декор, спроектировать корпус, использовать инструменты компьютерного моддинга.

    Еще один способ — сделать музыкальный центр из старой вертушки или магнитофона, задействовав почти все узлы устройства-донора.

    Магнитолу можно разобрать и разместить электронные компоненты внутри корпуса старого медиацентра.Такая работа не представляет сложности: в конструкции уже есть антенна и блок питания, который зачастую стандартизирован и не требует доработки.

    Можно установить старое радио вместо кассетных дек , не используемых из-за устаревших носителей.

    У вышеперечисленных вариантов блок питания тоже может буквально «валяться под ногами». Изношенные, пришедшие в негодность из-за падения мощности или незначительного отклонения параметров компьютерные блоки питания — идеальный вариант.

    В гребенке, присоединяемой к материнской плате, находятся контакты для запуска системы и маломощная шина с фиксированным напряжением.Для подключения к сети 220В в компьютерном блоке достаточно четырехконтактных разъемов.

    Схема электрических соединений

    Хотя магнитолы имеют разное количество выходных каналов и разные интерфейсы подключения, найти способ их подключения к сети 220 В при создании музыкального центра несложно. Общая схема подключения выглядит следующим образом:

    В качестве аккумулятора будет использоваться компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А.Необходимые контакты для вступления:

    Блоки питания формата

    ATX придется запускать через управляющую пару контактов. Он расположен на 24-контактном разъеме:

    На схеме электросхемы уже отмечено, какой из кабелей разъема подключать к магнитоле. Задняя часть в этом случае звуковоспроизводящего устройства может выглядеть так:

    В зависимости от модели может различаться расположение разъема питания, количество звуковых выходов и набор других интерфейсов.Неизменной остается только цветовая маркировка колодки. Инструкция к магнитоле поможет определить назначение того или иного провода.

    Нестандартные пути

    Умельцы, у которых нет такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов много:


    Вам не нужно много делать, чтобы разместить все эти устройства в старом медиацентре. Устройства нужно освободить от корпусов, возможно, немного поработать паяльником, чтобы вывести на переднюю пластиковую панель центра кнопки управления, слоты для карт памяти и USB.Ответ на вопрос, как сделать схему блока питания, становится понятным, если посчитать количество выходов в компьютерном блоке питания — их хватит на всех.

    Что делать, если вы хотите сделать все с нуля

    Если вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно понадобится усилитель … Если старый где-то завалялся, вопрос можно считать решенным. Тем, у кого нет под рукой ничего подходящего, придется немного импровизировать.Идеальное место, где можно найти все, это пресловутый AliExpress. Здесь вы найдете недорогие интегральные схемы, способные обеспечить большую выходную мощность на канал, а также стандартные изделия, которые можно адаптировать для решения поставленной задачи — создания музыкального центра.

    Самодельная панель для автомагнитолы

    Самодельная панель для автомагнитолы изготавливается своими руками. Такая панель для автомагнитолы или рамка, как ее еще называют, поможет установить любую модель автомагнитолы, независимо от того, подходит она или нет.

    Несколько вариантов

    Сегодня в магазинах предлагается большое количество разнообразных рамок для автомагнитол, но такое положение дел не спасает. Дело в том, что заводская панель не всегда плотно и хорошо садится на место, а это, в свою очередь, порождает другие проблемы.
    Надо сделать следующее:

    • Или купить новую магнитолу.
    • Купите отдельную переходную рамку.
    • Сделайте панно своими руками.

    Каждое из вышеперечисленных решений имеет как недостатки, так и преимущества.

    Новая магнитола

    Итак:

    • Когда пользователь покупает, порой, дорого, а штатная магнитола не входит в приборную панель, либо входит, но болтается, приходится возвращать понравившуюся модель или менять.

    Примечание. Учитывая высокую стоимость оборудования, такой подход не совсем оправдан.

    • В магазине при совершении покупки необходимо заранее спрашивать о размерах.Простая линейка или рулетка помогут вам не ошибиться и сразу определиться с выбором той или иной модели.

    Примечание. Как бы странно это не звучало, но такое решение не всегда способно устранить проблему. Дело в том, что если рама встанет, это полдела. Автомагнитоле придется хорошо состыковать с местом установки, а этого не всегда удается добиться.

    Отдельный адаптер-рамка

    Итак:

    • Даст качественную и надежную установку.Рамка адаптера прикручивается к панели автомобиля, после чего устанавливается автомагнитола. На сегодняшний день наибольшую популярность получили следующие виды рамок: отдельная рамка для автомагнитолы и отдельная карманная рамка для автомагнитолы.
    • Между ними нет большой разницы. В первом случае приобретается просто рамка, во втором еще и кармашек.

    Примечание. Рамочный карман представляет собой специальную пластиковую коробку, открытую с обеих сторон. С одной стороны сюда вставляется передняя панель устройства, а с другой подводятся внешние провода.Только цена рамки с карманом больше стоимости простой переходной рамки.

    Своими руками

    Итак:

    • Третий вариант считается самым правильным, с любой точки зрения: будь то финансовая или практическая.
    • Такая панель позволит соединить между собой новые автомагнитолы любого размера (1 или 2) и типа с автомобильной панелью.
    • Помимо всего прочего, такой самодельный каркас не требует вложения каких-либо финансовых средств, ведь все можно сделать из подручных материалов.

    Технологический процесс

    Итак, мы решили изготовить панель самостоятельно. В этом случае мы точно не проиграем.
    Итак:

    • Для начала делается смесь для заливки. Шпаклевку необходимо тщательно вымесить и дать отстояться. нужное время (обычно 20 минут).
    • Защищаем переднюю панель чем-нибудь, например малярным скотчем или простым полиэтиленовым пакетом.
    • Внутреннюю часть оборачиваем картоном, чтобы закрепить прямоугольник, который снимаем.
    • Прикладываем лицевую панель, получая необходимый принт.

    Примечание. В некоторых случаях старая коробка DVD является идеальным выбором в качестве донора рамы. Подходит как по ширине (189 мм), так и по высоте — (60) мм.

    • После нанесения шпаклевки подождите, пока она полностью высохнет и станет очень прочной.
    • Берем прямоугольник из картона и ставим строго по центру, получая таким образом своеобразную заготовку для заполнения. Сам прямоугольник обязательно должен плотно прилегать, иначе, если останутся зазоры, проблем в будущем не избежать.
    • Купите эпоксидную смолу в местном хозяйственном магазине.
    • Привозим домой или в гараж. Ставим на огонь, чтобы расплавился. Обязательно размешайте, чтобы получилась однородная масса без комочков.
    • Полученную смолу залить в подготовленную форму. Даем время остыть.
    • Затем снимаем картон.
    • Затем аккуратно вынимаем рамку магнитолы из формы.

    Примечание. Перед нами довольно грубая форма, требующая обработки.

    • Форму ставим в тиски.
    • Берем напильник и шкурку с мелким зерном. Приступаем к процессу полировки, пока не получим благоприятный внешний вид изделия.
    • После этого выбираем дизайн рамы. Другими словами, вам нужно выбрать цвет краски, которой вы хотите покрыть изделие.
      Только сначала раму нужно будет обработать грунтовкой, а уже потом краской. Обязательно дождитесь высыхания грунтовки, и только после этого наносите краску.В некоторых случаях, если один нанесенный слой краски не дает желаемого эффекта, можно нанести дополнительный второй слой.

    Установка панели на место

    Преимущества и недостатки данного изготовления

    Приведенная выше инструкция, если следовать строго по пунктам, используя видео и фото материалы, даст ценную пользу. Зачем платить за услуги специалистов, цена которых очень высока, если можно спокойно все сделать своими руками.

    В своем новом доме я хотел установить стереосистему, не тратя денег.При переезде мне повезло, я нашел старую автомагнитолу, которой давно не пользовался, и пару колонок. Еще я знал, что у меня простаивает старый блок питания, и из всего этого я решил собрать самодельную домашнюю акустику из автомобильных колонок.




    Показать еще 10 изображений







    Компоненты акустической системы своими руками из автомобильных динамиков:

    • Автомагнитола
    • Провода динамика
    • Автомобильные динамики
    • Коробки для динамиков (у моих колонок все еще были свои коробки)
    • Источник питания
    • Корпус для всей системы (в него должны поместиться не только колонки системы, но и блок питания — все размеры учитывайте на предварительных чертежах)
    • Клещи для снятия изоляции и обжимные клещи
    • Что-то острое, чтобы разрезать коробку

    Шаг 1: Собираем все необходимые материалы




    Чтобы начать сборку домашней акустики своими руками из автомобильных колонок, соберите все необходимые комплектующие.

    Шаг 2: подключение компонентов



    Блок питания не должен быть включен!

    Возьмите большую вилку от БП, от которой идет много проводов разного цвета. Вам нужны только два из них — зеленый и черный. Все черные провода заземлены. У вас есть два варианта:

    1. Соедините два контакта, как на картинке, или
    2. Разрежьте два провода, зачистите их, скрутите вместе.

    Я выбрал второй вариант, он мне кажется более надежным.

    Из пучка проводов от магнитолы взять красный и желтый провода, снять с них изоляцию на 2,5 см и скрутить между собой.

    Затем подключите их к желтому проводу от БП. Возьмите черный провод (земля) от жгута магнитолы и соедините его с черным проводом (землей) от блока питания.

    Если все подключено правильно, то при включении блока питания в сеть должна включаться подключенная к нему стереосистема.

    Шаг 3: коробка



    Для изготовления коробки я использовал деревянный ящик.Тщательно все измерьте, прежде чем что-то резать.

    Измерьте размер радиоприемника и нарисуйте место для него на стенке коробки. Отверстие я вырезал чуть меньше, потому что расширить его легко, а меньше делать нельзя.

    Качество разрезов на фотографиях ужасное, потому что под рукой у меня был только X-acto и перочинный нож. Но ввиду того, что это временная аудиосистема, меня все вполне устраивает.

    Вырежьте отверстие для вилки блока питания.Просверлите отверстия для вентиляции в стенке бокса рядом с вентилятором блока питания. А можно даже вырезать квадрат в стене. На фото видно, что я сделал недостаточно отверстий.

    Также нужны отверстия для проводов, размер отверстий зависит от диаметра проводов.

    Шаг 4: сборка


    Поместите все компоненты в коробку. Если вы рассчитали и все сделали правильно, все должно подойти.

    Шаг 5: подключите динамики



    Вы можете подключить столько динамиков, сколько позволяет ваше радио.Я подключил два. Они были в заводских коробках, в которых я просто вырезал отверстия под динамики и оставил динамики в коробках. Ящики хорошо справились с ролью ящика.

    Для подключения динамиков следуйте инструкциям магнитолы. При желании можно подключить передние и задние динамики и сделать «объемный звук». Если у вашего радиоприемника есть выход AUX, вы можете подключить его к телевизору.

    Шаг 6: плюсы и минусы


    Этот проект был создан исключительно из практических соображений.Позже планирую сделать нормальные коробки для колонок, а коробку магнитолы заменить на более крупную и аккуратную по исполнению.

    Плюсы проекта:

    • Можно подключить много динамиков. Я слышал, что некоторые даже подключали сабвуфер и усилитель.
    • Если вы используете старые компоненты, вы можете значительно сэкономить.
    • На моем радио можно смотреть видео, в нем есть радиоприемник и слот для SD-карты.
    • Моя магнитола тоже имеет разъем RCA, поэтому при желании я могу подключить ее к любому устройству с разъемами RCA и вывести изображение на экран магнитолы.

    Минусы проекта:

    • Качество звука зависит от качества материалов, поэтому, пока вы не соберете корпус и не протестируете его, вы не будете знать, каким будет звук.
    • Если у вас нет компонентов на складе, покупка может влететь в копеечку.
    • При неправильном подключении компоненты могут сгореть.

    Привет всем рукодельницам! Друг недавно отдал купленную в гипермаркете сгоревшую автомагнитолу с рабочим USB и FM.Подключил к блоку питания — заработало. Разобрал дальше, на выходной микросхеме выбит кусок пластика — все понятно, выходы закрыты. Решил восстановить, благо было три свободных дня, и собрал недавно.

    Выкусил выходную микросхему, припаял блок питания, вставил флешку и стал пробником проверять сигнал. Нашел левый и правый звуковые каналы. Подключил к ТА8205 и чуть не оглох от искажений и фона 50Гц.3 часа бубнов с танцами и решение нашлось. Резистор на входе 30 кОм. А с питанием не разобрался, пришлось поставить небольшой трансформатор на 12 вольт и стабилизатор на КРЕНке для магнитолы.

    Звук получился более-менее приличный и мощный, для гаража самое то. Решил заморочиться с корпусом, тут же в гараже нашел пластиковый динамик по размеру передней панели магнитолы, больше половины корпуса распилил «болгаркой».Вырезал окно под панель, радиатор, выключатель, клеммы под АУ, зачистил напильником. Трансформатор для усилителя поставил родной из центра, включается через реле от сигнала самой магнитолы. Закрепил все болтами, а где и термоклеем.

    Ну и вдобавок решил уместить в корпус индикаторы выходной мощности на LM3915, благо в магазине было 2 штуки, а недавно купил у китайцев 500 штук 3 мм.Светодиоды по 250 руб. Нарисовал 2 платки для микросхем и светодиодов, маркером, в принтере закончился тонер. Все это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях показан весь процесс сборки.

    Фото процесса сборки музыкального центра

    Светодиодная звуковая индикация

    Как сделать короб под магнитолу с динамиками.Музыкальный центр из автомагнитолы своими руками (распиновка для подключения магнитолы). Что взять за основу музыкального центра от автомагнитолы

    Введение

    Для меня компьютер как кухня для женщины Я провожу за ним около 60% своего времени, спросите, что заставляет его цепляться? Интернет есть, ТВ-тюнер есть, музыка есть. Но вот я, например, люблю слушать радио и у меня много старых записей на кассетах, которые никак не прослушать на компьютере.И вот нашёл выход в магазине автозапчастей, где увидел магнитолу, и мне показалось, что под корпус 5,25″ отсек идеально подходит. Но прочитав инструкцию, понял, что всё не так хорошо.но все же я решил не отступать и купил магнитолу.

    И так имеем магнитолу ИВОЛГА, пожалел денег на дорогую, выбор естественно пал на магнитолу.

    И вот она, красавица, лежит у меня на столе, и я представляю, сколько времени, сил и нервов потрачу и ужаснусь, но делать нечего, начинается работа.Вот он аэродром для моих действий:

    Кейс Большой Башни. Место для магнитолы выбрал как можно ниже. Итак, все готово: дремель, ножовка, линейка и карандаш. Решил начать с электрической части и начал подключать магнитолу.

    Три провода были подключены к 12 напряжениям и выходы RCA подключены к динамикам. На магнитоле RCA такой же линейный выход, только разъёмы другие и тут меня выручает старый аудиошнур для CD-ROM`а.Процесс подключения очень прост: масса одна, это та что основательная, а тонкая — левый правый динамики.

    Вот, кажется, на этом и все. Переходим к более пыльной работе — расширению отверстий под магнитолу. Так как там слишком большая разница, прибегаем к помощи мечтателя и ножовки (почему ножовки? Потому что дремель везде сгодится). Надо резать и по ширине и по высоте, очень устали руки и украсть ТРИ Армированный круг!

    Но результат того стоит.Итак, у нас есть куча металлолома в виде обрезков и все готово!

    Самая сложная часть готова! Теперь вставляем магнитолу и закрепляем термоклеем. Это очень удобно, потому что не видно и хорошо держится. Ведь после обрезки корпуса, прикрутить магнитолу там делать нечего. Подключаем питание, подключаем линейный выход. И работает!

    Несколько Еванов: В инструкции сказано, что рация может работать при напряжении 12 В.6 до 13.8, но как оказалось и до 12.00 хватило. Переднюю панель лучше набивать электролобзиком, дремель не режет, а плавится из-за высоких оборотов. Так как магнитоле нужно постоянное питание для хранения запомненных станций, поставил второй блок питания. Антенну лучше купить как можно выше. И убрать подальше от компа.

    Считаем затраты:

      1- Магниттола 1400р.

      2- кабель CD-ROM`а — 40р

      3- 12 часов свободного времени

      4-5 бутылок пива

    Итого материальные затраты не велики, а моддинг получился на славу! Удачи!

    Винни
    Вингод(а) Рамблер.ru
    17 /04.2005

    автомагнитола, колонки своими руками

    Возникла идея создания моноблока из автомагнитолы и автоаккустики, так как музыка в машине шумная, насладиться качеством звука можно только при выключенном двигателе. Эти музыкальные устройства я решил убрать из машины, а когда из подручного ДСП пришла полка от шифоньера, решил сделать моноблок для дома, ведь музыка в машине звучала очень хорошо и не должна зря стоять в напрасно.

    Прочитав статью о создании колонок (акустических систем), а в первую очередь выяснив возможность питания магнитолы от блока питания ПК, узнал, что она будет питаться и осуществил пробное подключение питания ПК питания, радио с одним динамиком. Все работает.

    Почитав про конструкцию динамиков (колонок), пошел легким путем — без расчетов, а сделать то, что есть на складе.
    Тип колонок — Оформление места в салоне автомобиля (динамики на задней полке) — называется ширмой или щитом — открытое исполнение.Звук этого спектакля высочайшего качества. Выбрал исполнение по типу Зя (закрытый ящик) — проще сделать.

    Материал стенок ДСП, МДФ. Фанер не может, т.к. они гибкие и будут резонировать. Я использовал ДСП, что нашел бесплатно. При проектировании колонок учитывайте, чем больше объем воздуха в коробе, тем лучше (бас мягче) (но лучше по расчету).

    Полка указана таким образом, чтобы на колонке оставался максимальный объем. Сделал разметку, для выпиливания использовал электроловку, далее выравнивание края может быть как кожей руками, так и болгаркой с лепестковым кругом.Для соединения стен лучше использовать евромебельную фурнитуру.

    Крепление стен обязательно сделайте прочным, не жалейте шурупов, чтобы жесткость конструкции была на должном уровне, чтобы при большой звуковой нагрузке на стены они не давали о себе знать.
    Разметив под винты и набив под них отверстия, соберите всю конструкцию моноблока целиком со всеми винтами, чтобы убедиться в правильности крепления к основному узлу.Если все хорошо собрано, приступаем к основной сборке моноблока. Для закручивания шурупов я использовал отвертку на 4 мм, которой отпиливает болгарку от мебельного ключа (прямая часть ключа). Необходимо понимать, как распределяется нагрузка внутри колонны от максимума к минимуму: передние стенки — задние — боковые — верхние — нижние. При сборке все стыки промазаны силиконовым герметиком (+ пистолет для тубы с герметиком). По теории закрытого ящика звуковые волны должны оставаться внутри ящика, а не просачиваться наружу через щели.Вот и собрал моноблок за исключением нижней стенки, через эти отверстия буду вставлять остальные детали.

    Прикрутите динамики на место. Сначала я использовал винты из комплекта к динамикам, но потом стал прикручиваться на шуруп — они в данном случае лучше.
    У меня расположение деталей: динамики по бокам, каждый в отдельной колонке, посередине внизу магнитола, вверху сзади блок питания. Первый раз пилил первый раз, так что не беда.
    Следующим шагом является усиление жесткости углов. Клеим квадратными или треугольными скобами на клей ПВА (у меня был вроде ПВА_М Ярославский — хорошо справился). Понятно, что дерево должно быть сухим, гладким и просеянным.

    Блок питания ставим перед установкой магнитолы (удобнее крепить крепление). Потом радио.

    Для того чтобы блок питания от ПК заработал в нашем случае необходимо его запустить. Ставим перемычку на большой разъем (зеленый с любым черным проводом), бумага подходит.

    12 В Берем от любого желтого провода. Земля — ​​любая черная. Желательно проверить мультиметром. Если этот блок питания вы больше не используете для ПК, то лучше выбрать 3 желтых провода и 3 черных. Проверяем, одинаковы ли они. Подключить, увеличив сечение провода для питания. Остальные провода лучше обрезать, чтобы не мешали. Резать не стал, т.к. возможно блок еще будет использоваться в ПК. Все соединения проводов лучше засудить.

    Далее объем колонки советуют заполнить звукопроницаемым материалом, не касаясь диафрагмы, чтобы снизить скорость ШН.Волны, снижают нагрузку на стены. Залил синтепоном, но когда проверил звук — убрал, т.к. колонка стала яркой (много ВЧ и СЧ, НЧ стало очень мало). Проверил до укладки Singrytec без нижней стенки. Звук — Аутпад! Весь моноблок стоял на полу (1 фото).

    Далее, собрав нижнюю стенку на герметик, прослушав — опять мало НЧ, лучше чем с синтетикой, но не то что было в 1е прослушивании на полу без низы.Я предполагаю, что пол или стол служат нижней стенкой с большой площадью + щели снизу играют роль фазоинвертора (случайного). Но определенно звук получился лучше всего без нижней стенки на полу. Те. После сборки моноблока нужно настроить звук динамиков под свои желания (с нижней стенкой или без).

    Результат. Когда закончил собирать, понял, как это нужно было сделать.

    1. В задней стенке больших отверстий не надо.Вентилятор блока дует изнутри наружу, поэтому тепло от магнитолы будет выделяться. Внизу справа под магнитиком 1-го и посередине 2-4 отверстия по 30мм (они там были).
    2. блок питания находится немного внутри, чтобы крайняя задняя его точка (кнопка) не выполняла плоскость панели, чтобы коробку можно было погладить.
    3. поставить магнитолу только после починки блока питания.
    4. используйте шурупы для крепления динамиков.

    Затраты: клей ПВА 2*23, расходуется на 11П, универсальный герметик 112 + приспособление к нему 85, модельный ряд 150, евровинт 50 шт-50р, затраты на переезд.Остальное ваше или бесплатное.
    Выводы. Аппарат полностью рабочий, достойный звук для этих компонентов. Коробка получилась тяжёлая (около 30кг), вместе переносить удобнее. Расчетные динамики лучше сделать с обычными динамиками, но это дороже. По электрической части в этой версии все просто.
    Для моих колонок лучше подойдет колонка большего размера. Можно сделать не моноблок, а 2 большие колонки и 1 блок питания и соответствующие коммутационные соединения.
    После прослушивания поделюсь впечатлениями. С уважением, ЕА.

    О боссаудио.

    Вы продаете настоящий боссаудио?

    Да, Альбатрос Центр является официальным дистрибьютором Bossaudio в России.

    Почему у вас такие цены? Я видел дешевле!

    Так как мы самостоятельно привозим Bossaudio в Россию, то можем смело гарантировать лучшую цену. Если вы видите где-то существенно дешевле, отлично купить подделку. Мы иногда встречаем подделки под Bossaudio.
    Также следует учитывать, что качественный товар не может стоить дешево. Bossaudio разрабатывается в Калифорнии, а производится в Корее и Тайване на сертифицированных заводах по сложным технологиям. Все это влияет на цену.

    Где производится Bossaudio?

    Дизайн осуществляется исключительно в Калифорнии, но производится в Корее и Тайване, на сертифицированных заводах.

    О доставке и оплате

    Какие есть варианты доставки по Москве?

    3 варианта получения заказа в Москве: самовывоз из наших магазинов (бесплатно), самовывоз из пунктов выдачи СДЭК и Boxberry (150 руб.) или курьерская доставка (400 руб.).Сроки обычно 1-2 дня, точный срок сообщим после заказа. Оплатить можно картой онлайн или при получении.

    Какие есть варианты доставки по России?

    Отправляем в пункт выдачи СДЭК или Boxberry в вашем городе. В отдаленные населенные пункты РФ доставляем. Сроки и стоимость доставки зависят от вашего города и веса заказанного товара. Мы рассчитаем их при оформлении заказа и сообщим вам. Оплатить можно картой онлайн или при получении.Отправка почтой РФ только после 100% предоплаты.

    Работаете ли вы с ЮР по лицам и организациям?

    Да, мы можем выставить счет на оплату организации. Сообщите об этом менеджеру и мы вышлем счет.

    У меня есть магазин, хочу купить оптом. Как это сделать?

    Напишите нам письмо или позвоните. Мы дадим запрос в отдел оптовой торговли на соответствие условиям

    О гарантии, возврате и обмене

    Что такое гарантия?

    1 год с даты покупки.Чтобы сохранить гарантию, не скидывайте чек.

    Если я купил Bossaudio в другом магазине, могу ли я связаться с вами по вопросу гарантии?

    Нет, вам необходимо обратиться в магазин, в котором вы приобрели товар

    Могу ли я передумать и отказаться от заказа?

    Да, до получения вы можете отказаться от заказа и ничего за него не платить.

    Могу ли я вернуть хороший товар?

    Да, в течение 14 дней Вы можете сделать это любым удобным способом — привезти в магазин или отправить любой транспортной компанией.Мы вернем вам 100% стоимости товара. Стоимость доставки не возвращается.
    Товар должен иметь новый внешний вид, упаковку и сохранить все потребительские свойства. Если товар был в употреблении, возврат такого товара невозможен.

    Музыкальный центр можно построить из старого кассетного медиацентра. При должном усердии получится функциональное и вполне современное устройство. Процесс создания электроприбора потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

    Самодельный музыкальный центр можно создать из старой автомагнитолы. Большинство этих устройств имеют в электрической цепи мощный усилитель, позволяющий:

    • Воспроизведение звука с подходящей пассивной акустикой, оставшейся от старого магнитофона или плеера.
    • В зависимости от сложности устройства воспроизведение компакт-дисков, в том числе и в цифровых форматах.
    • Установить рацию, антенну для которой можно закрепить внутри колонки.

    На фото пример музыкального центра, сделанного своими руками.По сути, это основа, которую потом можно довести до нужного уровня: создать отделку, оформить корпус, применить средства компьютерного моддинга.

    Еще один способ — сделать из старого плеера или магнитофона музыкальный центр, задействовав почти все узлы устройства-донора.

    Магнитол

    можно разобрать и разместить его электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: антенна и блок питания, зачастую стандартизированные и не требующие доработки, уже присутствуют в конструкции.

    Вы можете разместить старую магнитолу на месте кассетной дек не используемой по причине морального износа носителей информации.

    У вышеперечисленных вариантов источник питания тоже может буквально «лежать под ногами». Изношенные, непригодные к использованию из-за падения мощности или легкого отклонения параметров компьютерные блоки питания идеально подходят.

    В гребенке, которая присоединяется к материнской плате, находятся контакты для запуска системы и маломощная шина с фиксированным напряжением.Для подключения к сети в 220В компьютерному блоку достаточно четырехконтактных разъемов.

    Схема электрических соединений

    Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ их подключения к сети 220 В при создании музыкального центра не составит труда. Общая схема коммутации следующая:

    В качестве аккумулятора будет использоваться компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное для выработки 5а.Необходимые контакты для вступления:

    Источники питания формата

    ATX должны работать через управляющую пару контактов. Находится на 24-контактной гребенке:

    В схеме коммутации уже отмечено, какой из разъемов кабелей подключать к магнитоле. Тыльная сторона звуковоспроизводящего устройства может выглядеть так:

    В зависимости от модели может различаться расположение блока питания, количество аудиовыходов и набор других интерфейсов.Неизменными остаются только цветные маркировки площадок. Определить назначение того или иного провода поможет инструкция к магнитоле.

    Нестандартные пути

    Самоделки, у которых нет такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов много:


    Для размещения всех этих устройств в старом медиацентре практически ничего делать не придется. Устройства нужно освободить от корпусов, можно немного поработав паяльником вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую центральную панель.Ответ на вопрос, как сделать схему питания, становится понятным, если подсчитать количество выходов в компьютерном источнике – их хватит на всех.

    Как быть, если хочешь сделать все с нуля

    Если вы хотите смонтировать все в уникальном корпусе или использовать для этого старую акустику пассивного типа, вам обязательно понадобится усилитель . Если один где-то был перелит, вопрос можно считать решенным. Тем, у кого ничего подходящего нет под рукой, придется немного раздобыть.Идеальное место, где все находится — самый уважаемый Алиэкспресс. Здесь будут обнаружены как интегральные микросхемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения задачи создания музыкального центра.

    Самодельная панель для автомагнитолы

    Самодельная панель для автомагнитолы своими руками. Такая панель для автомагнитолы или рамка, как ее еще называют, поможет установить любую модель автомагнитолы, независимо от того, подходит она или нет.

    Несколько вариантов

    Сегодня и в магазинах предлагается большое количество разнообразных рамок для автомагнитолы, но такое положение дел не спасает. Дело в том, что заводская панель не всегда плотно и хорошо входит в место, а это, в свою очередь, порождает другие проблемы.
    Надо сделать следующее:

    • Либо купить новую магнитолу.
    • Купите отдельную переходную рамку.
    • Сделай сам панно.

    Каждое из вышеперечисленных решений имеет как недостатки, так и преимущества.

    Новая магнитола

    Итак:

    • Когда пользователь приобретает, бывает, дорого, а штатная магнитола не входит в приборную панель, или входит, но болтается, приходится возвращать понравившуюся модель или менять.

    Примечание. Учитывая большую стоимость оборудования, такой подход не совсем оправдан.

    • В магазине при совершении покупки нужно заранее спрашивать о размерах.Простая линейка или рулетка помогут не ошибиться и сразу определиться с выбором конкретной модели.

    Примечание. Как ни странно это прозвучит, но это решение не всегда способно устранить проблему. Дело в том, что если рама встает, то это еще половина. Автомагнитола должна быть хорошо состыкована с местом установки, а этого не всегда удается добиться.

    Переходная рама раздельная

    Итак:

    • Дайте качественный и надежный монтаж.Переходная рама прикручивается к панели автомобиля, а затем устанавливается автомагнетол. На сегодняшний день наиболее популярными стали следующие виды рамок: отдельная рамка для автомагнитолы и отдельная рамка-карман для автомагнитолы.
    • Особой разницы между ними нет. В первом случае приобретается просто рамка, во втором – еще и карман.

    Примечание. Рамочный карман представляет собой специальную пластиковую коробку, открывающуюся с двух сторон. С одной стороны сюда вставляется передняя панель устройства, а с другой подводятся внешние провода.Только цена рамки с карманом больше стоимости простой переходной рамки.

    Сделай сам

    Итак:

    • Третий вариант считается самым правильным, с любой точки зрения: будь то финансовая или практическая.
    • Такая панель даст возможность соединить друг с другом новую машину машины любого размера (1 или 2) и типа с машиной панели.
    • Помимо всего прочего, такая самодельная рама не потребует вложения каких-либо финансовых средств, ведь все можно сделать из подружки.

    Технологический процесс

    Итак, решил изготовить панель самостоятельно. В этом случае мы точно не проиграем.
    Итак:

    • Сначала готовится смесь для шпаклевочных работ. Замазку необходимо хорошенько вымесить и дать отстояться нужное время (обычно 20 минут).
    • Переднюю панель защищаем чем угодно, например малярным скотчем или пакетом просто полиэтилен.
    • Следите за внутренней стороной картона, с целью закрепления прямоугольника, который снимается.
    • Приклейте лицевую панель, получив необходимый оттиск.

    Примечание. В некоторых случаях идеальным вариантом донора рамы становится коробка от старого DVD. Подойдет и по ширине (189 мм), и по высоте — (60) мм.

    • После того, как наносим шпаклевку, ждем, пока она полностью высохнет и станет очень прочной.
    • Берем прямоугольник из картона и устанавливаем его строго по центру, таким образом получая своеобразную заготовку для заливки. Сам прямоугольник нужно осветлять плотно, если останется щель, не избежать проблем.
    • Эпоксидную смолу покупаем в ближайшем хозяйственном магазине.
    • Привозим домой или в гараж. Поставить на огонь, чтобы расплавился. Обязательно размешиваем, чтобы получилась однородная масса без комочков.
    • Полученную смолу залить в подготовленную заранее форму. Даем время остыть.
    • Картон после этого удалить.
    • Затем с формы аккуратно берем рамку для магнитолы.

    Примечание. Перед нами предстанет довольно грубый, требующий обработки.

    • Ставим форму в тиски.
    • Возьмите напильник с мелким зерном. Приступаем к процессу полировки до тех пор, пока не получим благоприятный внешний вид изделия.
    • Выбираем после этого дизайн рамы. Другими словами, вам нужно выбрать тот цвет краски, которым нужно покрыть изделие.
      Только сначала раму нужно будет обработать грунтовкой, а потом уже красить. Обязательно ждем пока грунтовка сгорит, а потом наносим краску. В некоторых случаях, если один нанесенный слой краски не дает нужного эффекта, можно нанести дополнительный второй слой.

    Установка панели

    Преимущества и недостатки такого изготовления

    Приведенная выше инструкция, если выполнять ее строго по пунктам, с использованием большего количества видео и фото — материалов, даст ценную пользу. Зачем платить за услуги специалистов, цена которых очень высока, если все спокойно тратится своими руками.

    %PDF-1.5 % 5861 0 объект > эндообъект внешняя ссылка 5861 123 0000000016 00000 н 0000005952 00000 н 0000006089 00000 н 0000006288 00000 н 0000006316 00000 н 0000006362 00000 н 0000006399 00000 н 0000006831 00000 н 0000006962 00000 н 0000007095 00000 н 0000007239 00000 н 0000007380 00000 н 0000007513 00000 н 0000007653 00000 н 0000007794 00000 н 0000007932 00000 н 0000008064 00000 н 0000008185 00000 н 0000008223 00000 н 0000008301 00000 н 0000009163 00000 н 0000009970 00000 н 0000010180 00000 н 0000010343 00000 н 0000010886 00000 н 0000011344 00000 н 0000014567 00000 н 0000014917 00000 н 0000015607 00000 н 0000016560 00000 н 0000017414 00000 н 0000018281 00000 н 0000019124 00000 н 0000019688 00000 н 0000024109 00000 н 0000026780 00000 н 0000027736 00000 н 0000028027 00000 н 0000028411 00000 н 0000028607 00000 н 0000028688 00000 н 0000028748 00000 н 0000028842 00000 н 0000028973 00000 н 0000029068 00000 н 0000029150 00000 н 0000029303 00000 н 0000029444 00000 н 0000029574 00000 н 0000029727 00000 н 0000029886 00000 н 0000030045 00000 н 0000030198 00000 н 0000030303 00000 н 0000030394 00000 н 0000030536 00000 н 0000030678 00000 н 0000030773 00000 н 0000030928 00000 н 0000031073 00000 н 0000031214 00000 н 0000031370 00000 н 0000031517 00000 н 0000031658 00000 н 0000031803 00000 н 0000031889 00000 н 0000031973 00000 н 0000032118 00000 н 0000032278 00000 н 0000032416 00000 н 0000032532 00000 н 0000032695 00000 н 0000032794 00000 н 0000032892 00000 н 0000033055 00000 н 0000033149 00000 н 0000033239 00000 н 0000033339 00000 н 0000033426 00000 н 0000033584 00000 н 0000033699 00000 н 0000033808 00000 н 0000033925 00000 н 0000034049 00000 н 0000034200 00000 н 0000034336 00000 н 0000034475 00000 н 0000034568 00000 н 0000034713 00000 н 0000034817 00000 н 0000034922 00000 н 0000035086 00000 н 0000035275 00000 н 0000035419 00000 н 0000035535 00000 н 0000035660 00000 н 0000035808 00000 н 0000035904 00000 н 0000036043 00000 н 0000036154 00000 н 0000036268 00000 н 0000036375 00000 н 0000036500 00000 н 0000036615 00000 н 0000036720 00000 н 0000036848 00000 н 0000037058 00000 н 0000037211 00000 н 0000037359 00000 н 0000037504 00000 н 0000037622 00000 н 0000037751 00000 н 0000037873 00000 н 0000037999 00000 н 0000038121 00000 н 0000038218 00000 н 0000038308 00000 н 0000038411 00000 н 0000038528 00000 н 0000038640 00000 н 0000038752 00000 н 0000038862 00000 н 0000002822 00000 н трейлер ]>> startxref 0 %%EOF 5983 0 объект > поток 1>/ az1iƈ%yHO7֒ѓ!bB nJLGW

    Сделать динамик из автомагнитолы и динамиков.Самодельная панель для автомагнитолы своими руками

    Музыкальный центр можно собрать из старого кассетного медиацентра. При должном усердии вы получаете функциональное и вполне современное устройство. Процесс создания устройства своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

    Самодельный музыкальный центр можно создать из старой автомагнитолы. Большинство этих устройств имеют в электрической цепи мощный усилитель, позволяющий:

    • Воспроизведение звука с помощью подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
    • В зависимости от сложности устройства воспроизведение компакт-дисков, в том числе цифровых форматов.
    • Установите радио, антенну которого можно установить внутри динамика.

    На фото пример музыкального центра своими руками. По сути, это основа, которую потом можно довести до нужного уровня: создать декор, спроектировать корпус, использовать инструменты компьютерного моддинга.

    Еще один способ — сделать музыкальный центр из старой вертушки или магнитофона, задействовав почти все узлы устройства-донора.

    Магнитола может быть разобрана и ее электронные компоненты размещены внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже есть антенна и блок питания, который зачастую стандартизирован и не требует доработки.

    Можно установить старое радио вместо кассетных дек , не используемых из-за устаревших носителей.

    У вышеперечисленных вариантов блок питания тоже может буквально «валяться под ногами».Изношенные, пришедшие в негодность из-за падения мощности или незначительного отклонения параметров компьютерные блоки питания — идеальный вариант.

    Гребенка, крепящаяся к материнской плате, имеет контакты для запуска системы и маломощную шину с фиксированным напряжением. Для подключения к сети 220В в компьютерном блоке достаточно четырехконтактных разъемов.

    Схема электрических соединений

    Хотя магнитолы имеют разное количество выходных каналов и разные интерфейсы подключения, найти способ их подключения к сети 220 В при создании музыкального центра несложно.Общая схема подключения выглядит следующим образом:

    Блок питания компьютера будет использоваться в качестве перезаряжаемой батареи. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Необходимые контакты для подключения:

    Блоки питания формата

    ATX придется запускать через управляющую пару контактов. Он расположен на 24-контактном разъеме:

    На схеме электросхемы уже отмечено, какой из кабелей разъема подключать к магнитоле.Задняя часть аудиоустройства может выглядеть так:

    В зависимости от модели может различаться расположение разъема питания, количество звуковых выходов и набор других интерфейсов. Неизменной остается только цветовая маркировка колодки. Инструкция к магнитоле поможет определить назначение того или иного провода.

    Нестандартные пути

    Умельцы, у которых нет такого готового решения, как автомагнитола, могут смело включать фантазию.Вариантов много:


    Вам не нужно много делать, чтобы разместить все эти устройства в старом медиацентре. Устройства нужно освободить от корпусов, возможно, немного поработать паяльником, чтобы вывести кнопки управления, слоты для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится понятным, если посчитать количество выходов в компьютерном источнике питания — их хватит на всех.

    Что делать, если вы хотите сделать все с нуля

    Если вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно понадобится усилитель … Если старый где-то завалялся, вопрос можно считать решенным. Тем, у кого нет под рукой ничего подходящего, придется немного импровизировать. Идеальное место, где можно найти все, это пресловутый AliExpress. Здесь вы найдете недорогие интегральные схемы, способные обеспечить высокую выходную мощность на канал, а также стандартные продукты, которые можно адаптировать для решения поставленной задачи — создания музыкального центра.

    автомагнитола в домашних условиях, колонки своими руками

    Идея создания моноблока из автомагнитолы и автоакустики возникла потому, что слушать музыку в машине шумно, насладиться качеством звука можно только при выключенном двигателе.Эти музыкальные устройства я решил убрать из машины, а когда при случае попались полки от шкафа из ДСП, решил сделать моноблок для дома, т. к. музыка в машине звучала очень хорошо и эти компоненты не должны простаивать понапрасну.

    Прочитав статьи о создании динамиков (акустических систем), и в первую очередь, выяснив возможность питания магнитолы от блока питания ПК, я выяснил, что нужно запитать и осуществил тестовое подключение блок питания ПК, магнитола с одним динамиком.Все работает.

    Почитав про конструкцию колонок (динамиков), я пошел по легкому пути — без расчетов, а сделать из того, что было в наличии.
    Тип динамика — украшение на месте в автомобиле (динамики на задней полке) — называется экраном или щитом — открытая конструкция. Звук этого спектакля высочайшего качества. Я выбрал для исполнения тип ЗЯ (закрытый ящик) — так проще сделать.

    Материал стен ДСП, МДФ. фанера не допускается, потому что они гибкие и будут резонировать.Я использовал ДСП, которую нашел бесплатно. При проектировании динамиков учитывайте, что чем больше воздуха в коробке, тем лучше (бас мягче) (но лучше рассчитано).

    Разметил полку таким образом, чтобы максимальный объем оставался на колонках. Разметку сделал, для выпиливания использовал электролобзик, далее можно выровнять край либо наждачной бумагой руками, либо болгаркой с лепестковым кругом. Для соединения стен лучше использовать мебельный еврошуруп.

    Обязательно сделайте крепление стен прочным, не жалейте шурупов, чтобы жесткость конструкции была на должном уровне, чтобы при высокой звуковой нагрузке на стены они не вносили свои призвуки.
    Разметив под винты и просверлив отверстия под них, соберите всю моноблочную конструкцию целиком со всеми винтами, чтобы перед основной сборкой убедиться в правильности расположения крепежных элементов. Если все сошлось, приступаем к основной сборке моноблока. Для затяжки шурупов использовал шестигранную отвертку на 4 мм, которую отпилил болгаркой от мебельного ключа (прямой участок ключа). Нужно понимать, как распределяется нагрузка внутри колонны от максимальной до минимальной: передняя — задняя — боковая — верхняя — нижняя стенки.При сборке все стыки промазываем силиконовым герметиком (+ пистолет для тюбика с герметиком). Согласно теории закрытого ящика звуковые волны должны оставаться внутри ящика, а не просачиваться наружу через щели. Вот так я собрал моноблок за исключением нижней стенки, через эти отверстия буду вставлять остальные детали.

    Прикрутил динамики на место. Сначала использовал шурупы из комплекта для динамиков, но потом стал затягивать шурупы по дереву — они в этом деле лучше.
    Расположение деталей у меня следующее: динамики по бокам, каждый в отдельной колонке, посередине внизу магнитола, вверху сзади блок питания. Выпиливал лобзиком первый раз, так что не важно как получилось.
    Следующим шагом является закалка углов. Клеим квадратными или треугольными штапиками на клей ПВА (у меня было что-то вроде ПВА_М Ярославский — хорошо справился). Понятно, что дерево должно быть сухим, ровным и отшлифованным.

    Блок питания ставим перед установкой магнитолы (удобнее прикрутить крепление).Потом магнитола.

    Для того, чтобы блок питания от ПК заработал, в нашем случае его нужно запустить. Ставим перемычку на большой разъем (зеленый с любым черным проводом), подойдет скрепка.

    С любого желтого провода взять 12 В. земля любая черная. желательно проверить мультиметром. если вы больше не будете использовать этот блок питания для ПК, то лучше выбрать 3 желтых провода и 3 черных. проверяя, все ли они одинаковы. подключить, увеличив сечение провода для питания.остальные провода лучше обрезать, чтобы не мешали. Резать не стал, т.к. возможно блок еще будет использоваться в ПК. Все соединения проводов лучше пропаять.

    Далее рекомендуется заполнить объем колонки звукопроницаемым материалом, не касаясь диафрагмы, чтобы уменьшить скорость звука. волны, снизить нагрузку на стены. Наполнил синтепоном, но когда проверил звук, снял. колонка стала яркой (много высоких и средних, низких частот стало очень мало).Перед укладкой синтепона проверил без нижней стенки. Звук ужасный! весь моноблок был на полу (1 фото).

    Потом собираем нижнюю стенку на герметик, слушаем — опять мало НЧ, лучше чем с синтепоном, но не как в 1-м прослушивании на полу без дна. Предположу, что пол или стол служит нижней стенкой с большой площадью + щели на дне играют роль фазоинвертора (случайного).Но звук однозначно был лучше без нижней стены на полу. Те. после постройки моноблока нужно настроить звук динамиков по своему желанию (с нижней стенкой или без).

    Итог. Когда я закончил собирать, я понял, как это действительно должно было быть сделано.

    1. нет необходимости делать большие отверстия в задней стенке. вентилятор блока дует изнутри наружу, поэтому тепло будет отводиться от магнитолы.достаточно внизу под магнитолу 1-го и посередине 2-4 отверстий по 30мм (они там были).
    2. Закрепите блок питания немного внутрь, чтобы его крайняя задняя точка (кнопка) не выступала за плоскость панели, чтобы можно было повернуть бокс.
    3. магнитолу устанавливайте только после фиксации блока питания.
    4. используйте шурупы для крепления динамиков.

    Расходы: клей пва 2*23, потрачено на 11р, универсальный герметик 112 + приспособление к нему 85, линейка 150, еврошуруп 50 шт-50р, командировочные.остальное ваше или бесплатно.
    Выводы. Аппарат вполне функционален, звук для этих компонентов достойный. ящик получился тяжелым (около 30 кг), вдвоем нести удобнее. Расчетные динамики лучше делать с обычными динамиками, но это дороже и сложнее. С электрической стороны в этой версии все просто.
    Для моих динамиков лучше подойдет динамик большего размера. можно сделать не моноблок, а 2 большие колонки и 1 источник с питанием и соответствующими подключениями для коммутации.
    После прослушивания поделюсь впечатлениями. С уважением, ЕА.

    Привет всем самодельщикам! Друг недавно отдал купленную в гипермаркете сгоревшую автомагнитолу с рабочим USB и FM. Подключил к блоку питания — заработало. Разобрал дальше, на выходной микросхеме выбит кусок пластика — все понятно, выходы закрыты. Решил восстановить, благо было три свободных дня, и собрал недавно.

    Выкусил выходную микросхему, припаял блок питания, вставил флешку и стал пробником проверять сигнал.Нашел левый и правый звуковые каналы. Подключил к ТА8205 и чуть не оглох от искажений и фона 50Гц. 3 часа бубнов с танцами и решение нашлось. На входе резистор номиналом 30 кОм. А с питанием не разобрался, пришлось поставить небольшой трансформатор на 12 вольт и стабилизатор на КРЕНке для магнитолы.

    Звук получился более-менее приличный и мощный, для гаража самое то.Решил заморочиться с корпусом, тут же в гараже нашел пластиковый динамик по размеру передней панели магнитолы, больше половины корпуса распилил «болгаркой». Вырезал окно под панель, радиатор, выключатель, клеммы под АУ, зачистил напильником. Трансформатор для усилителя поставил родной из центра, включается через реле от сигнала самой магнитолы. Закрепил все болтами, а где и термоклеем.

    Ну и вдобавок решил уместить в корпус индикаторы выходной мощности на LM3915, благо в магазине было 2 штуки, а недавно купил у китайцев 500 штук 3 мм.Светодиоды по 250 руб. Нарисовал 2 платки для микросхем и светодиодов, маркером, в принтере закончился тонер. Все это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях показан весь процесс сборки.

    Фото процесса сборки музыкального центра

    Светодиодная звуковая индикация

    Развитие цифровой электроники заметно не только в быстром устаревании вычислительной техники, но и в быстром устаревании автомобильной электроники.

    На примере автомагнитол в это оборудование встроены практически все имеющиеся достижения прогресса, наряду с улучшением потребительских свойств, значительно снижена и их цена. Когда-то недоступная автомагнитола MP3 — мечта автолюбителя, сейчас она стоит чуть больше 1000 рублей. Такая ситуация приводит к тому, что в хозяйстве появляются вполне работоспособные ненужные устройства. Как-то волею судьбы я надолго оказался в 150 км от большого города. В ненастную погоду время приходилось коротать у телевизора, показывающего всего два эфирных канала в наш век прогресса, точнее два зомбоканала.В FM-диапазоне сотовый принимал только одну радиостанцию ​​с широким репертуаром, плотно замешанным на гопстоп-песнях. Тут я вспомнил про старую автомагнитолу, вынутую из машины. Ввиду наличия свободного времени решил сделать стационарный самодельный радиоприемник с возможностью приема радиостанции Маяк в средневолновом диапазоне. При этом все дополнительные детали в виде громкоговорителя и блока питания присутствовали, а рамочная антенна осталась после изготовления детекторного приемника.

    Как сделать корпус радиоприемника своими руками

    Корпус решил делать из кусков — обрезков плит ОСП. Заготовки вырезались электролобзиком.

    1. Для приёмника требуется шесть заготовок:

    — рамка передней панели для крепления автомагнитолы размером 260мм×95мм;

    — передняя панель для динамика 260мм × 240мм;

    — боковая стенка, высота 330 мм, основание 240 мм, верхняя часть 260 мм, требуется две штуки;

    — крышка верхняя 262мм×260мм;

    — нижняя крышка 230мм × 260мм.

    Внешние размеры коробки радиоприемника следующие, ширина 275мм, высота 330мм, глубина 260мм. Заготовки лицевой стороны полированные наждачной шкуркой.

    2. Вопрос окончательной доводки ствольной коробки еще не решен, поэтому для свободы мысли решил собрать корпус на клей ПВА. Сборку начинаем с основания ресивера, для этого в месте крепления боковин с помощью саморезов на клей прикрепляем две планки сечением 25мм×25мм.

    3. Такие же бруски приклеил в местах крепления боковых стенок верхней крышки, здесь саморезы не использовал, усилие прижима для склейки приложил струбцинами. Время высыхания каждой склейки 24 часа.

    4. Боковые стенки приклеил к днищу и крышке. Прижимаем стенки к рейкам струбцинами. Обязательно проверяйте диагонали коробки, замеры должны совпадать. Если что-то криво, то лучше все исправить на этом этапе.

    5. После высыхания коробочного клея приклеил полоски по контуру будущей задней крышки, а также приклеил полоски в местах установки передних панелей. Для фиксации я использовал хомуты.

    6. Аккуратно разметьте и вырежьте вырез в центре верхней части шириной 178 мм и глубиной 50 мм на монтажной панели магнитолы.

    7. В панели динамика по центру просверлил отверстие диаметром 113 мм для динамика. В качестве динамика можно использовать старые исправные, либо другие динамики.Крепежные отверстия можно просверлить сразу. В данной конструкции установлен непарный динамик, оставшийся от опубликованной конструкции.

    8. Перед установкой панелей обязательно отшлифуйте их лицевую часть наждачной бумагой, тогда это будет сделать сложнее.

    9. Вклейте панели в коробку. Наконец, просушиваем все соединения.

    Рама

    10. Отшлифовал коробку с торцов и со стороны клеевых швов.

    11. Коробку необходимо тщательно очистить от пыли.

    12. Задняя стенка размером 320мм × 270мм вырезана из куска рафинированного ДВП. Просверлил в стене по разметке отверстия диаметром 10 мм. Стенка крепится к корпусу четырьмя саморезами.

    13. Корпус ресивера может быть покрыт паркетным лаком, зашпаклеван и окрашен или оклеен шпоном.

    Сборка магнитолы

    1. В качестве блока питания использовал малогабаритный китайский импульсный блок питания, но любой блок питания с выходом 12 вольт и нагрузкой 1.5-2 ампера хватит. Блок питания разместили на пластиковой панели, закрепленной на стенке бокса. Провода питания автомагнитолы зачищены и подключены к клеммам блока питания.

    2. Установлен динамик и панель под защитную сетку.

    2. Решил сделать антенну встроенной. Для опытов из подручных материалов был собран каркас. Размер по диагонали каркаса 200 мм, на каркас намотано 16 витков провода в эмалевой изоляции. Подключив рамку к приемнику и принял радиостанцию ​​«Маяк» на средних волнах на частоте 549 кГц.Позже рамку доработали и сделали из компакт-диска со снятым зеркальным слоем. Хочу отметить, что было протестировано несколько старых автомагнитол, устройство Pioneer DEH-3700MP напрочь отказывалось работать на СВ с рамкой и просило кусок провода длиной 1-1,5 метра.

    3. Рамка закреплена на боковой стенке коробки радиоприемника.

    4. Автомагнитола крепилась в коробке с помощью кронштейна из четырех звеньев монтажной ленты. Одним концом кронштейн крепится гайкой к магнитоле, а другим кронштейн крепится винтом к нижней крышке коробки.

    Рамка рамка рамка

    О BOSSAUDIO

    Вы продаете настоящий BOSSAUDIO?

    Да, компания Альбатрос Центр является официальным дистрибьютором BOSSAUDIO в России.

    Почему у вас такие цены? Я видел дешевле!

    Так как мы самостоятельно доставляем BOSSAUDIO в Россию, то можем смело гарантировать лучшую цену. Если вы видите что-то значительно дешевле, велики шансы купить подделку. Мы иногда видим подделки BOSSAUDIO.
    Также следует учитывать, что качественный товар не может стоить дешево.BOSSAUDIO разработан в Калифорнии и производится в Корее и Тайване на сертифицированных современных производственных предприятиях. Все это влияет на цену.

    Где производится BOSSAUDIO?

    Дизайн осуществляется исключительно в Калифорнии и производится в Корее и Тайване на сертифицированных заводах.

    О доставке и оплате

    Какие есть варианты доставки по Москве?

    3 варианта получения заказа в Москве: Самовывоз из наших магазинов (бесплатно), Самовывоз из пунктов выдачи СДЭК и Boxberry (150 руб.) или курьерская доставка (400 руб.).Сроки обычно 1-2 дня, точное время будет сообщено после оформления заказа. Оплатить можно картой онлайн или при получении.

    Какие есть варианты доставки по России?

    Отправляем в пункт выдачи СДЭК или Boxberry в вашем городе. Доставляем в отдаленные населенные пункты почтой РФ. Сроки и стоимость доставки зависят от вашего города и веса заказанного товара. Мы рассчитаем их на кассе и сообщим вам. Оплатить можно картой онлайн или при получении.Отправка Почтой России только после 100% предоплаты.

    Вы работаете с юридическими лицами и организациями?

    Да, мы можем выставить счет на оплату организации. Сообщите об этом менеджеру и мы вышлем счет.

    У меня есть магазин, хочу купить оптом. Как это сделать?

    Напишите нам письмо или позвоните. Мы перешлем запрос в оптовый отдел для согласования условий

    О гарантии, возврате и обмене

    Какая гарантия?

    1 год с даты покупки.Для сохранения гарантии не выбрасывайте чек.

    Если я купил BOSSAUDIO в другом магазине, могу ли я связаться с вами по поводу гарантии?

    Нет, вам необходимо связаться с магазином, в котором вы приобрели товар

    Могу ли я передумать и отменить свой заказ?

    Да, до момента получения вы можете отказаться от заказа и ничего за него не платить.

    Могу ли я вернуть исправный товар?

    Да, в течение 14 дней Вы можете сделать это любым удобным способом — привезти в магазин или отправить любой транспортной компанией.Мы вернем вам 100% стоимости товара. Стоимость доставки не возвращается.
    При этом товар должен иметь новый внешний вид, упаковку и сохранять все потребительские свойства. Если товар был в употреблении, возврат такого товара невозможен.

    Как найти и устранить гул за 3 простых шага — PS Audio

    Если в вашей стерео- или видеосистеме из динамиков исходит гул или гудение, вы можете предпринять несколько простых шагов, чтобы выяснить причину и устранить проблему.

    Если вам нужна более подробная процедура, щелкните здесь, чтобы просмотреть расширенную версию.

    Во-первых, вы должны определить тип гула, с которым вы имеете дело. Существует два основных типа: гудение 120 Гц, обычно вызванное контурами заземления, и гудение 60 Гц, обычно возникающее в результате плохого экранирования, проблем с кабелем или непосредственной близости к сильным магнитным полям.

    Чтобы определить, какой из них у вас есть, прослушайте два примера.

    Фон 60 Гц, вызванный близостью к другому оборудованию или проблемам с кабелями:

    Фон/жужжание частотой 120 Гц, характерные для проблем с контуром заземления.

    После того, как вы определили тип гула, следующие три шага заключаются в том, чтобы сузить круг источников гула.



    Шаг 1

    Поверните регулятор громкости вверх и вниз.

    Шум в динамиках увеличивается и уменьшается в зависимости от громкости? Обратите внимание, чтобы мы могли вернуться к этому ответу.

    Шаг 2

    Выберите другие входы.

    Гул исчез? Это слышно только с одним выбранным входом или со всеми?

    Шаг 3

    Отключить все входы.

    Отсоедините кабели, соединяющие ресивер, усилитель мощности или устройство, питающее динамики. Теперь должны быть подключены только кабели динамиков, громкоговорители и вилка переменного тока, питающая устройство.

    Гул исчез?

    Проверьте свои ответы

    Да, для шагов 1 и 2

    Если ответы да на первый и второй вопросы, вероятно, один из ваших источников (например, проигрыватель компакт-дисков, проигрыватель, видеопоток) является источником гула. Удалите этот элемент из ресивера, усилителя или интегрированного устройства, и шум системы должен исчезнуть.

    После того, как вы определились, вы можете либо заменить эту часть механизма, либо прочитать наше расширенное руководство по устранению гула для получения дальнейших инструкций.

    Да, до шага 3

    Если шаги 1 и 2 были «нет» , но удаление всех входов устранило гул, скорее всего, у вас есть то, что называется контуром заземления.

    Контуры заземления часто встречаются при подключении видеооборудования. В частности, подключение к кабельному телевидению.

    Снова подключите все источники, по одному, и послушайте, не вернется ли гул.Когда вы будете следовать этой процедуре, неисправное оборудование покажет себя.

    Если это контур заземления

    Если гул вызван подключением кабельного телевидения или подключением к Интернету, вы можете использовать HumZero от PS Audio.

    Если проблема не в кабельном телевидении, это может означать наличие контура заземления между двумя частями оборудования. Вы можете проверить это, используя «мошенническую вилку» переменного тока, которая поднимает третий провод заземления из розетки переменного тока.В этом случае вы можете приобрести безопасный и эффективный изолятор заземления HUM X. Они доступны здесь.

    Из соображений безопасности не рекомендуется запускать оборудование без заземления.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
