МОНТАЖ SMD КОМПОНЕНТОВ

Пару лет назад, при сборке очередного устройства, и обычного желания радиолюбителя, разместить все в корпусе, как можно меньших размеров, я пришел к выводу о необходимости переходить на SMD детали. Действительно, при сборке устройства, с применением радиодеталей в планарных корпусах, и сами платы, помимо того, что выглядят более эстетично, занимают в два, а то и в три раза меньше места.

Конечно, у начинающих радиолюбителей, при переходе на SMD, могут поначалу возникнуть трудности. Требуется значительно более высокое качество изготовления платы методом ЛУТ, и как сами понимаете, с помощью рисования перманентным маркером, плату под SMD радиодетали нам изготовить не удастся. При переходе на новые технологии, пришлось потратиться на некоторые приспособления и приборы, в частности приобретение ювелирной тридцатикратной лупы. Так как при пайке SMD радиодеталей важно не допустить замыкания близко расположенных ножек, и помимо стандартного прозванивания мультиметром, бывает важно все осмотреть, и визуально убедиться в отсутствии замыкания.



Вообще, для проверки качества пайки SMD деталей достаточно и десятикратной лупы, просто когда покупал, в наличии такой не было, да и моя лупа подходит для таких целей не хуже. Другая трудность, при применении б\у SMD деталей, в частности конденсаторов и резисторов заключалась в том, что щупами мультиметра проверять номинал и работоспособность выпаянных резисторов, оказалось неудобно. Причем номинал конденсаторов стандартным дешевым мультиметром без возможности проверки емкости определить было нельзя. А так как на планарных конденсаторах в отличие от SMD резисторов, номинал не подписывается, мною был приобретен для работы c SMD, вот такой мультиметр с возможностью измерения емкости:

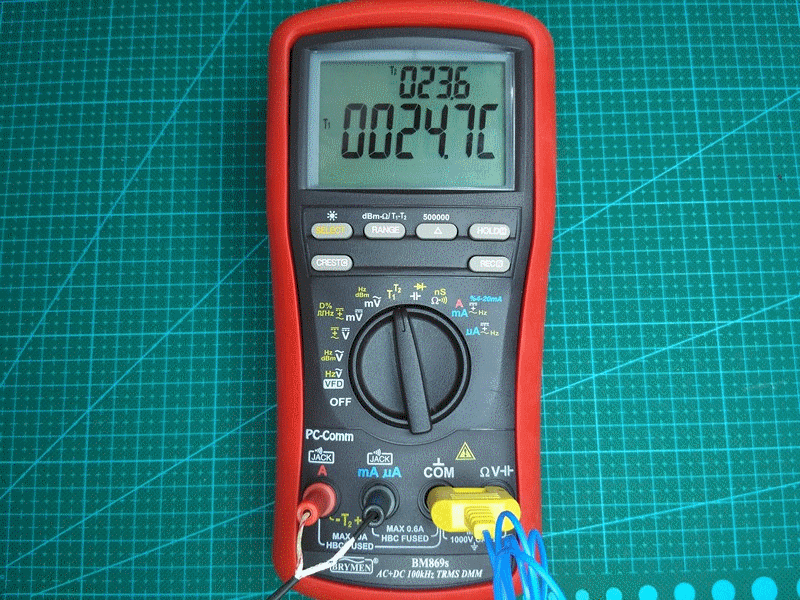

Данный мультиметр позволяет измерять емкость до 20 микрофарад. В мультиметре предусмотрена функция автовыключения питания, спустя какое-то время. А также раскладная подставка для установки мультиметра при измерениях под углом. Но неудобство применения его заключалось в том, что в нем были использованы отдельных гнезда, что подходило только для измерения емкости выводных конденсаторов. Но так как мультиметр покупался в основном для повторного использования б\у конденсаторов, (так как обычно пользуюсь в работе другим мультиметром), мною был сделан следующий переходник – пинцет, для измерения емкости чип конденсаторов:

Если рабочую часть этого пинцета сильнее заострить, им можно будет проверять номинал конденсаторов прямо на плате. Мой пинцет, к сожалению, при плотном монтаже, для этого не очень хорошо  подходит, из-за широких губок. У меня, как и каждого радиолюбителя, думаю, есть дома запас плат — доноров радиодеталей, как SMD, так и обычных. Действительно, ездить до радиомагазина из-за одной радиодетали накладно, тем более, если она распространена. Часто проще и быстрее бывает выпаять её с одной из старых плат. На следующем фото можно рассмотреть пинцет более подробно:

Сделан он из 2 полосок фольгированного текстолита, соединенных между собой винтом. Необходимое разжимающее усилие создает пружина, одетая также на винт с гайкой. К внутренним частям пинцета, (к медной фольге на текстолите) которыми касаются проверямой детали, подпаяны провода, идущие от щупов. Как видно на фото выше, сами щупы, которые втыкаются в мультиметр, выполнены не плоскими, а круглыми. Это сделано для того чтобы пинцетом можно было проверять и определять номинал, не только SMD конденсаторов, но и резисторов. Но ведь такие щупы нельзя подключить к разъемам для измерения емкости мультиметра. Для совместимости служит специальный самодельный переходник, с круглых щупов на плоские:

Причем плюсом такого решения, является возможность подключения стандартных щупов мультиметра, к гнездам измерения емкости. Минусом, большая погрешность при измерении малых емкостей, в единицы и десятки пикофарад. Соответственно, теперь мы можем, не выпаивая с платы, касаясь щупами быстро найти нужный нам номинал конденсатора и выпаять его. Конечно, при измерении емкости параллельно впаянных конденсаторов, есть возможность небольшой ошибки в номинале.

Также, имея возможность подключать к разъемам измерения емкости, стандартные щупы мультиметра, на концах с крокодилами, мы можем быстро определить емкость выводных конденсаторов.

Применение данных устройств и приспособлений позволяет значительно экономить время при работе с SMD радиодеталями, и облегчает сам рабочий процесс. Автор обзора AKV.

   Форум по радиодеталям

   Форум по обсуждению материала МОНТАЖ SMD КОМПОНЕНТОВ




МИКРОФОНЫ MEMS

Микрофоны MEMS — новое качество в записи звука. Подробное описание технологии.




Конденсатор танталовый SMD 22 мкФ 16V (A) ±10% (10 шт.)

Описание товара Конденсатор танталовый SMD 22 мкФ 16V (A) ±10% (10 шт. )

Конденсатор танталовый SMD 22uF 16V (A) ±10% — компактный SMD-компонент, обладает довольно большой емкостью – 22uF, отличается долговременной и стабильной работой в широком диапазоне частот, почти не склонен к «»высыханию»» электролита и устанавливается в цепях с напряжением до 16V.

Технические характеристики конденсатора танталового SMD 22uF 16V (A) ±10%
  • Емкость: 22uF;
  • Напряжение: 16V;
  • Допустимое отклонение емкости: ±10%;
  • Типоразмер: (A).
Отличительные особенности и преимущества конденсатора танталового SMD 22uF 16V (A) ±10%

Рассматриваемый танталовый SMD-конденсатор благодаря своим небольшим размерам может быть компактно установлен на печатную плату, и зачастую может заменить SMD-электролит.

Более того, танталовый SMD-конденсатор характеризуется меньшим током утечки и успешно применяется вместо SMD-электролита той же емкости и рабочего напряжения в блоках питания, в том числе импульсного типа.

Благодаря невысокой паразитной индуктивности и более широкой частотной характеристике, танталовый SMD-конденсатор может заменить рабочую пару «»электролитический конденсатор»»+»»керамический конденсатор»», которая устанавливается для фильтрации выпрямленного напряжения и подавления высокочастотных помех.

Танталовый SMD-конденсатор может быть установлен в высококачественной звуковоспроизводящей аппаратуре, в которой недопустимо попадание в цепь прохождения сигнала, фона и гула от некачественной фильтрации сетевого напряжения, что может произойти в случае потери обычным электролитическим конденсатором емкости из-за «»высыхания»».

Кроме этого, танталовый SMD-конденсатор применяется в промышленности, в том числе автомобильной, в военной сфере, при производстве компьютерного и сетевого оборудования и систем контроля безопасности.

При расчете параметров схемы, в которую предполагается устанавливать танталовый SMD-конденсатор, необходимо, чтобы напряжение, при котором будет работать конденсатор, составляло 50-60 % от предельного.

Причины выхода из строя танталового SMD-конденсатора

Танталовые SMD-конденсаторы отличаются чувствительностью к превышению (даже кратковременному) напряжения над максимально допустимым.

При установке на печатную плату танталового SMD-конденсатора, следите за полярностью подключения.

При пайке не допускайте перегрева.

Замена танталового SMD-конденсатора

Танталовый SMD-конденсатор может быть заменен на электролитический SMD-конденсатор той же емкости и на аналогичное рабочее напряжение.

Также возможна и обратная замена – электролитического на танталовый конденсатор.

Главное условие: соответствие габаритов, чтобы заменяющий конденсатор поместился в отведенное место на печатной плате.

Как устанавливать танталовый SMD-конденсатор

Танталовый SMD-конденсатор припаивается методом поверхностного монтажа при использовании паяльной пасты, а в качестве паяльного оборудования необходимо применять термовоздушную паяльную станцию.

Как проверить танталовый SMD-конденсатор

Проверка танталового SMD-конденсатора начинается с внешнего осмотра, в ходе которого нужно обратить внимание на факты повреждений корпуса, наличие следов потемнения, вздутия.

Однозначный вывод можно сделать только по результатам измерений.

В частности, на пробой и короткое замыкание, танталовые SMD-конденсаторы проверяются мультиметром путем прозвонки.

Чтобы точно измерить емкость танталового SMD-конденсатора мультиметром, используйте измерительный прибор с функцией измерения емкости. Удобно применять специальную приставку SMD VA3010.

Перед проведением измерений обязательно разрядите конденсатор, например путем замыкания выводов.

Купить конденсатор танталовый SMD 22uF 16V (A) ±10% Вы можете в Киеве, в Интернет-магазине Electronoff.

Автор на +google

Как проверить мультиметром конденсатор. | Автоэлектрик

Как проверить конденсатор.

Ходит одна байка: для проверки конденсатора мультиметр не нужен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь — шарахнет сильно. Избегайте лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор — дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

Как проверить конденсатор мультиметром

Ходит одна байка: для проверки конденсатора мультиметр не нужен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь — шарахнет сильно. Избегайте лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор — дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

  • Потрудившись включить мультиметр в обратном направлении, увидите не разряд конденсатора, но выход из строя очередного детища китайской промышленности. Новичкам полезно знать одну вещь: контакты мультиметра подписаны, избегайте пренебрегать изучением внешнего вида прибора.
  • Черный провод служит нулевым (земля, нейтраль). Подписывается Com (англ. common), помечается значком заземления.
  • Напротив других клемм стоят пределы. Вот, в каком ведет работу, туда втыкайте. Используется для этого красный провод, некоторые мультиметры отказываются работать, если неправильно произвести подсоединение.

Итак, инструкция по работе с тестером понадобится, цвет проводов покажет, куда тыкать. Кажется смешным, пока не попытаешься измерить высокое напряжение, нарезаемое импульсами крошечной микросхемой. Будут мешаться рядом лежащий корпус, провода, много другого. В таких условиях применяют специальные тончайшие щупы, набор лишен аксессуаров. Рекомендуем заранее потренироваться мультиметром вести работу. Особенно внимательны будьте с пределами. В большинстве современных тестеров имеются следующие варианты ведения работ:

Измерение переменного напряжения понадобится большинству. Диапазон помечается знаком тильды ~. Рядом стоит английская буква V (Voltage).

  • Постоянное напряжение помечается схожим образом, рядом стоят тире, точки. Наподобие знака равенства, у которого рассечена нижняя черта тремя более мелкими линиями.
  • Ток часто измеряется постоянный. Будьте внимательны в вопросе, избегая сжечь прибор. Помечается набор диапазонов буквой А (Ampere). В отличие от напряжений, где фигурируют тысячи вольт, мультиметр предлагает довольствоваться десятком. Меньше, нежели ток заряда автомобильного аккумулятора. Процессор ПК суммарно потребляет больше.
  • Номиналы сопротивлений знать полезно, этот сорт радиоэлементов чаще можно извлечь из старой схемы, снабдив новую. Понятно, нельзя ошибиться, или величина погрешности должна быть минимизирована. Шкала сопротивлений помечается буквой Ω (Омега) греческого алфавита. Среда профессионалов своеобразно помечает омы.
  • Самым нужным большинству пользователей покажется режим прозвонки. Нужен проверять диоды, некоторые транзисторы, гораздо чаще при помощи опции просто оценивают целостность проводов. Здесь важно, чтобы цепь не была под током. Иначе тестер сгорит. Помечается режим значком зуммера, либо общепринятым обозначением электрическими схемами диода. Прозвонкой называется, благодаря характерной особенности: пройдя удачный тест, мультиметр начнет тонко пищать.
  • Отдельной темой разговоров назовем проверку транзисторов, диодов на работоспособность при помощи специального гнезда, помечающего эмиттеры, коллекторы, базы, некоторые другие электроды электрорадиоэлементов.

Проверить емкость конденсатора мультиметром

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат — нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода — бестолковая идея. Неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Требуется, чтобы оценить параметры. К примеру, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, понимаем, что делать дальше:

Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
Попутно сопротивлению начнёт расти от нуля до бесконечности.
Любой конденсатор, обладающий рабочим напряжением выше 5 вольт, проверим таким способом. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Параллельно отслеживаем правильность расположения щупов (красного, черного). Теперь проводим анализ. Выяснили, годен ли конденсатор, присутствуют некоторые особенности. Обсуждали 5 вольт на щупах мультиметра, значение сильно зависит от модели. Можем измерить на концах заведомо исправного конденсатора: пока звоним контакты, емкость зарядится до нужной величины.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) — внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.
Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат — нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода — бестолковая идея. Неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Требуется, чтобы оценить параметры. К примеру, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, понимаем, что делать дальше:

  • Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
  • Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
  • Попутно сопротивлению начнёт расти от нуля до бесконечности.
Любой конденсатор, обладающий рабочим напряжением выше 5 вольт, проверим таким способом. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Параллельно отслеживаем правильность расположения щупов (красного, черного). Теперь проводим анализ. Выяснили, годен ли конденсатор, присутствуют некоторые особенности. Обсуждали 5 вольт на щупах мультиметра, значение сильно зависит от модели. Можем измерить на концах заведомо исправного конденсатора: пока звоним контакты, емкость зарядится до нужной величины.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

  • Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) — внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
  • По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.

Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Известен простой способ проверить емкость конденсатора мультиметром. Купить тестер, у которого наличествует соответствующая шкала. Надписана буквой F (Farad). Просто берется за ножки конденсатор, примерно выставляется диапазон, мультиметр проделает работу, описанную выше. Проверить конденсатор мультиметром, не выпаивая, не всегда удаётся. Параллельно емкости включены резисторы, дроссели, другие элементы (включая конденсаторы), мешающие оценить исправность. Будь то электролитический конденсатор, пленочный конденсатор, любой другой. Разумеется, многое определят конкретные номиналы.

Проведём сравнение. Допустим, на исправной технике показывает фиксированное значение, на поломанной – нечто другое. Необязательно неисправный конденсатор мультиметром на плате нашли — цепь разряда барахлит. Пусковой конденсатор авто — возможно вынуть, проверить (предварительно обработав разрядником), для электроники методика не всегда действенна.

Как бы вы проверили конденсатор SMD с помощью мультиметра в цепи? – Richardvigilantebooks.

com

Как бы вы проверили конденсатор SMD с помощью мультиметра в цепи?

Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности.

Как проверить номинал керамического конденсатора SMD?

Как проверить конденсатор SMD?

  1. Шаг 1. Снимите конденсатор с платы (невозможно проверить компонент, не сняв его с платы)
  2. Шаг 2 — Настройте мультиметр на мегаомный диапазон.
  3. Шаг 3 – Теперь обратите внимание на значение компонента,

Как измерить емкость конденсатора SMD?

Как измерить емкость

  1. С помощью цифрового мультиметра (DMM) убедитесь, что питание цепи отключено.
  2. Осмотрите конденсатор.
  3. Поверните циферблат в режим измерения емкости.
  4. Для правильного измерения конденсатор необходимо удалить из цепи.
  5. Подсоедините измерительные провода к клеммам конденсатора.

Как проверить конденсатор на короткое замыкание?

Подключить выводы конденсатора к щупам мультиметра и наблюдать за показаниями мультиметра. Для хорошего конденсатора сопротивление вначале будет низким и будет постепенно увеличиваться.Если сопротивление все время низкое, конденсатор закорочен, и его необходимо заменить.

Можете проверить конденсатор на плате?

Вы просто не можете проверить неисправный конденсатор внутри или снаружи печатной платы, измерив значение его емкости с помощью измерителя емкости или мультиметра. Когда конденсатор находится за пределами платы, иногда плохой конденсатор может дать вам правильное значение емкости на мультиметре или измерителе емкости.

Какова стоимость конденсатора SMD?

Общее значение конденсатора SMD почти такое же, как у керамических и электролитических конденсаторов. 4 = 10000.

Можно ли проверить конденсатор без выпайки?

Таким образом, лучшим решением для проверки конденсатора без фактического его выпайки является использование измерителя ESR или умного пинцета. Оба работают одинаково и подходят для использования. Но ESR-метр предпочтительнее для сквозных конденсаторов, а последний предпочтительнее для проверки SMD-конденсаторов.

Можно ли использовать измеритель ESR для проверки конденсатора?

Устройство для измерения ESR, используемое для определения эквивалентного последовательного сопротивления конденсатора без отпайки или снятия его с печатной платы.Это устройство не может измерить емкость, но может проверить конденсатор. Вы можете купить онлайн (метр ESR (Amazon Link)

Как проверить конденсатор мультиметром-5 методов?

1. Использование цифрового мультиметра с функцией измерения емкости Проверка конденсаторов цифровым мультиметром с функцией измерения емкости является одним из самых простых и распространенных способов. В современных цифровых мультиметрах вы можете найти измеритель емкости, а также измеритель напряжения. Точно так же этот метод работает и с крошечными компонентами SMD.

Как измерить емкость между двумя проводами? – JanetPanic.com

Как измерить емкость между двумя проводами?

Может измеряться в любых единицах длины при условии, что для расстояний s и d1 используются одни и те же единицы. C — общая емкость линии передачи, определяемая как C=C′D C = C′D, где D — длина линии передачи.

Можно ли измерить емкость мультиметром?

Начинается здесь2:11Как проверить конденсатор и измерить емкость с помощью цифрового …YouTubeНачало предложенного клипаКонец предложенного ролика46 второй предложенный клипДобро пожаловать в GTV сегодня Я покажу вам, как измерить емкость с помощью цифрового мультиметраПодробнееДобро пожаловать в GTV сегодня я покажу вам Как измерить емкость цифровым мультиметром Емкость измеряется в единицах, называемых хорьками.

Как измерить емкость кабеля?

Начало здесь3:14Тестирование емкости и кабелей – YouTubeYouTubeНачало предложенного клипаКонец предложенного клипа32 второй предложенный клипПри использовании высокого напряжения переменного тока напряжение всегда меняется, поэтому емкость кабелей всегда постоянно заряжается или разряжается.

Как измерить конденсатор SMD?

Проверьте конденсатор с помощью мультиметра, настроенного на измерение сопротивления.Хороший конденсатор будет проверять предел (OL) дисплея измерителя. Мультиметры обычно имеют не более нескольких вольт на своих выводах, но конденсаторы иногда выходят из строя при более высоком напряжении при проверке мультиметром.

Может ли один провод иметь емкость?

Емкость связана с накопленным зарядом — больше электронов поступает во что-то, чем уходит. Это может произойти в куске провода, хотя может потребоваться большое количество приложенного напряжения, чтобы накопить небольшое количество избыточных электронов. Другими словами, простой кусок провода имеет очень низкую емкость.

Для чего используется LCR-метр?

Измерители LCR

— это измерительные приборы, измеряющие физическое свойство, известное как импеданс. Импеданс, который выражается с помощью квантификатора Z, указывает на сопротивление протеканию переменного тока. Его можно рассчитать по току I, протекающему к объекту измерения, и напряжению V на клеммах объекта.

Как измерить емкость цифровым мультиметром?

Как измерить емкость

  1. С помощью цифрового мультиметра (DMM) убедитесь, что питание цепи отключено.
  2. Осмотрите конденсатор.
  3. Поверните циферблат в режим измерения емкости.
  4. Для правильного измерения конденсатор необходимо удалить из цепи.
  5. Подсоедините измерительные провода к клеммам конденсатора.

Какая единица используется для измерения значения емкости?

фарад
Емкость измеряется в единицах, называемых фарадами (сокращенно F). Определение одного фарада обманчиво простое. Конденсатор емкостью один фарад удерживает напряжение на пластинах ровно один вольт, когда он заряжается током ровно один ампер в секунду.

Что такое емкость кабеля?

В кабеле емкость обычно измеряется в пикофарадах на фут (пФ/фут). Это показывает, сколько электроэнергии может хранить кабель. Емкость можно рассматривать как тесную непрерывную связь между проводником и заземляющим слоем.

Что делает измеритель ESR?

Измеритель ESR представляет собой двухконтактный электронный измерительный прибор, разработанный и используемый в основном для измерения эквивалентного последовательного сопротивления (ESR) реальных конденсаторов; обычно без необходимости отключения конденсатора от цепи, к которой он подключен.

Имеет ли медный провод емкость?

обычный, чистый, медный провод никогда не достигал реактивной емкости, (Zфаза<0), последовательно, до 1МГц. Собственная индуктивность прямого провода может быть определена только как частичная индуктивность и поэтому не может быть измерена напрямую из-за отсутствия обратного пути. Напротив, можно измерить индуктивность контура.

Каждый ли проводник имеет емкость?

Говорят, что проводник имеет равномерное распределение заряда и зарядов (т.е. электроны) могут перетекать из одного места в другое, чтобы нейтрализовать дисбаланс зарядов. Тем не менее, говорят, что каждый проводник имеет внутреннюю емкость.

Ремонт сломанного мультиметра — Бартош Нитка


В декабре 2017 года сломался мой мультиметр. Он больше не измерял сопротивление правильно. Для низких сопротивлений цифры выглядели нормально, но с большими сопротивлениями значение не превышало примерно 40 кОм .У меня был только один мультиметр, поэтому сравнивать было не с чем, так как я определил, что он точно сломан?

Казалось, что он измеряет 1 кОм точно, поэтому я использовал закон Ома и соединил 10 резисторов 1 кОм последовательно. Он читал о 7kΩ . О, о.

Заказал новый, той же модели. Я пожаловался своим друзьям на Facebook и получил несколько жалких лайков. Я мало разбирался в электронике, поэтому смирился с тем, что старый сломан, и доверял только новому.Пока тоже не сломался. Подобным образом.

Как я его сломал? Честно говоря, я не знаю. Я предполагаю, что это была ошибка пользователя. Если мне нужно было угадать, я либо пытался измерить сопротивление в цепи с питанием, либо пытался измерить ток с красным щупом, все еще вставленным в гнездо напряжения/сопротивления.

В прошлом году я попросил у Санты другой мультиметр, так как устал покупать их сам. Изучив еще немного теории электроники, я решил взглянуть и попытаться исправить это.

У меня было два пациента с похожими, но разными симптомами.Один из них пополнил замеры сопротивления на 40кОм , а другой на 5кОм . Это тот же цифровой мультиметр Proster VC97.

Мультиметр Proster VC97

Я хотел попробовать несколько простых вещей, прежде чем углубляться и пытаться понять основную причину.

Вот что я пробовал:

  • заменил батарейки на новые
  • проверил предохранители прозвонкой
  • визуально осмотрели плату на наличие признаков подгоревших компонентов или короткого замыкания
  • очистил плату изопропиловым спиртом на случай, если из-за остатков возникнут короткие замыкания
  • проверил резисторы на соответствие номиналам на упаковке

Ничего из этого не помогло.

Пришло время понять, как устройство должно работать, и разобраться, почему оно не работает.

Задняя панель
Передняя панель с циферблатом и ЖК-дисплеем
Передняя панель с циферблатом
Передняя панель

Посмотрел на плату и узнал большинство элементов: smd резисторы, smd конденсаторы, сквозные резисторы, предохранители, smd потенциометры. Были некоторые, которых я не сразу узнал.Мне потребовалось немного поиска в Google, чтобы понять, что MZ5 является термистором с положительным температурным коэффициентом (PTC).

МЗ5

Что не очень хорошо выглядело, так это то, что в верхней части платы находилась 100-контактная микросхема, скрытая под толстым слоем непрозрачной эпоксидной смолы. На плате было 2 слоя меди и несколько переходных отверстий, поэтому было возможно, но немного утомительно пытаться отследить соединения.

Таинственный IC

Погуглив, я нашел схему VC97.

VC97 Схема

Я знаю, что существует несколько мультиметров VC97:

Я понял, что схема не совсем для моей модели, так как моя имеет 2 термистора MZ5 PTC и питается от 3V вместо 9V , но это выглядело достаточно близко. У меня была 100-выводная микросхема, аналогичный набор измерений, часы 4 МГц , такое же количество выводов для ЖК-дисплея и многие выводы согласованы с подключенными резисторами. Основываясь на имени файла схемы, я предполагаю, что это для модели Victor Digital Multimeter VC97.

Я пытался самостоятельно понять, как это работает, и многое из этого имело смысл, но мне нужно было знать, что делает ИС. Микросхема на схеме — FS9711.LP1 .

Я погуглил техническое описание микросхемы, но точного совпадения не нашел. Есть несколько IC, соответствующих префиксу. Мой мультиметр имеет 4000 отсчетов, так что это сужает его до 4 из них в списке. Оказывается, что суффикс -PCE обозначает «упаковку без свинца», так что всего 2 микросхемы: FS9721-LP1 и FS9721-LP3 .

Я начал читать техническое описание FS9721-LP3 . Я так понял, что MEA1 , MEA2 , MEA3 , MEA4 контакты выбирают функцию. Я ознакомился со всеми функциями выводов и начал размечать выводы, связанные с измерением сопротивления. Раздел 10 описывает, как выбирается функция и каковы битовые комбинации. Я хотел убедиться, что у меня есть по крайней мере совместимая микросхема, поэтому я установил свой мультиметр на омметр и прочитал значения контактов с помощью другого мультиметра, используя проверку непрерывности. 0011 вот что я прочитал. 1101 — это то, что IC хотел для измерения сопротивления. Тогда не моя фишка.

Режимы измерения FS9721-LP3

Хорошо, теперь я попробую FS9721-LP1 . Беглый взгляд на таблицу в разделе 10 подтвердил, что 0011 является режимом сопротивления. Проверил другие режимы и стал более уверенным, что у меня правильный чип.

Режимы измерения FS9721-LP1

В Раздел 14.1 есть схема общего использования , в основном пример мультиметра, построенного с этой микросхемой.

FS9721-LP1 Цепь общего назначения

Отличается от схемы, которую я нашел для VC97 , но эталонные сопротивления совпадают, и она более читабельна, чем предыдущая схема. Также проще разделить части схемы для разных измерений. Разделы 14.4 и далее посвящены частям схемы и их назначению.В цепи питания есть диаграмма уровней напряжения, поэтому я подтвердил, что мой мультиметр им соответствует.

FS9721-LP1 Уровни напряжения

Небольшое отклонение в напряжении REFI-AGND , у моего было 4.4V . Оказывается регулируется потенциометром VR1 на моей плате, но ниже 4.2V у меня не получилось.

В разделе 14.14 Измерение сопротивления представлены только детали, относящиеся к измерению сопротивления.

FS9721-LP1 Раздел 14.14 Измерение сопротивления

Это простая схема с Rx измеряемым сопротивлением. Одна простая вещь заключается в том, что клеммы COM и Ом не соединяются до того, как они войдут в ИС, поэтому сопротивление между ними должно быть высоким, если не бесконечным. Я установил мультиметр без питания в режим Ом и измерил сопротивление между COM и Ом с помощью работающего мультиметра. 38 кОм . Хм. Это довольно низко, кажется, что у меня есть короткий.

Небольшое отступление о том, как работает шкала мультиметра. На плате есть набор концентрических кругов с частично открытой медью. В нижней части циферблата расположены небольшие V-образные металлические пружины, которые в правильном положении соединяют соседние медные дорожки. Я хотел изолировать часть цепи, которая вызывает короткое замыкание, поэтому я снимал пружины до тех пор, пока короткое замыкание не исчезло. Последняя пружина, которую нужно удалить, указала мне на две медные дорожки, которые при соединении вызывают короткое замыкание.Это позволило мне сосредоточиться на более мелких частях схемы, пока я не сузил ее до конденсатора, который измерял 38 кОм на нем — C18 .

Задняя часть циферблата
Открытая медь
Пружины V-образные

Теперь заметьте, что в начале поиска неисправности я не проверил конденсаторы. Я не знал, как я должен был их проверить. Как я понял измерение емкости в цепи не работает и конденсаторы не маркированы, так что даже если бы я определил их емкость мне не с чем было сравнивать.Может быть, одна из схем, но ни одна из них не была предназначена именно для моего мультиметра, поэтому я не хотел этого делать. После того, как я, наконец, нашел «конденсатор 38 кОм », он показался мне неправильным, но я не был уверен, чего ожидать, поэтому погуглил. Оказывается, когда вы пытаетесь измерить сопротивление конденсатора, оно должно начинаться с некоторого сопротивления, и сопротивление должно «расти» по мере того, как конденсатор заряжается. Другие конденсаторы в схеме сделали это, а C18 — нет. Я сделал вывод, что он неисправен.Проверил С18 на другом сломанном мультиметре, тоже самое, только другое "сопротивление" - 5кОм .

С18 - виновник

У меня есть ассортимент smd конденсаторов, так что я бы с радостью заменил его, но какой емкости он должен быть? Ни в одной из схем, которые я смотрел, даже не используется конденсатор, и у меня нет работающего мультиметра той же модели, поэтому я не знал, чем его заменить. Поэтому я сделал прыжок веры и распаял его.

Собрал мультиметр и все заработало! Он снова измерил правильное сопротивление! Но что я сломал?

Конденсатор SMD

— Руководство по конденсаторам для поверхностного монтажа

Конденсатор SMD

— Руководство по конденсаторам для поверхностного монтажа.Конденсатор SMD представляет собой изолятор между двумя проводниками. Конденсаторы SMD

бывают нескольких типов. Конденсатор SMD

— Руководство по конденсаторам для поверхностного монтажа. Конденсатор SMD представляет собой изолятор между двумя проводниками. Существует несколько типов SMD-конденсаторов. Узнайте больше здесь.

SMD-конденсатор

Что такое конденсатор SMD и как он производится?

Конденсатор SMD

или конденсатор для поверхностного монтажа представляет собой электронный компонент, состоящий из изолятора между двумя проводниками.Это диэлектрическое вещество или изолятор играет важную роль в хранении электрического заряда.

Эти конденсаторы состоят из металлических пластин ( хороший проводник электричества ). Обе пластины разделены плохим проводником или диэлектриком.

Название конденсатора зависит от диэлектрического материала, используемого в конденсаторе. Если электролитический конденсатор желтый, то его границы коричневые. Если конденсатор черный, то его окантовка серебристая.

Существует несколько типов конденсаторов SMD.Они подразделяются по используемым в их составе диэлектрическим веществам. В основном используются воздушные, бумажные, слюдяные и электролитические конденсаторы.

Что такое работа конденсатора SMD?

Основной функцией любого конденсатора SMD является накопление электрической энергии и ее пополнение, т. е. зарядка и разрядка электрической энергии.

Что такое графическое обозначение конденсатора?

Графический символ конденсатора:

Обозначение конденсатора

Какой символ или алфавит обозначает конденсатор?

Конденсатор обозначен буквой C

Что такое Функция?

Основная функция конденсатора заключается в том, чтобы пропускать переменный ток и останавливать постоянный ток .

Что такое конденсатор и как он работает?

Что такое единица?

Единица измерения конденсатора: .

Керамический конденсатор поверхностного монтажа

Тип конденсатора, в котором в качестве диэлектрика используется керамика. Эти конденсаторы оцениваются в соответствии с электрическими свойствами керамики. Электрические свойства керамики многомерны.

Использование керамики значительно уменьшает размер конденсатора SMD по сравнению с другими типами конденсаторов.В керамических конденсаторах используются различные диоксиды керамики, такие как титенат бария, диоксид бария-стронция, диоксид титана и т. д.

Требуемый температурный коэффициент достигается за счет использования различных керамических диэлектрических изделий. Диизоляция изготавливается путем использования нескольких слоев диэлектрических материалов между двумя хорошими проводниками. Это снижает вероятность его выхода или заказа. Его электроды обычно покрыты серебром. Это обеспечивает высокое качество пайки конденсатора.

Как проверить электролитический конденсатор?

Конденсатор поверхностного монтажа

Если значение проверяемого конденсатора составляет 10 мФ, выберите 20 мФ на мультиметре.Подсоедините провод к разъему CX и поместите щупы с обеих сторон от жала конденсатора. Если на экране отображается цифра 10, это означает, что конденсатор в порядке. Если на экране отображается 000, это означает, что конденсатор открыт. Если на экране отображается 1, конденсатор закорочен.

Конденсатор считается исправным, если его значение находится в допустимых пределах.

Обратите внимание, что описанный выше процесс неприменим, если емкость проверяемого конденсатора превышает 20 мФ.Ручка селекторного переключателя должна быть выбрана в соответствии с номиналом конденсатора.

Как проверить электролитический конденсатор номиналом выше 20 мФ?

Поверните селектор мультиметра на символ диода. Вставляйте щупы по очереди на контакты Com и V/W/F и продолжайте проверять конденсатор. Если показания увеличиваются и останавливаются на 1, это означает, что конденсатор в порядке. Если показание в обоих случаях остается равным 1 или показание останавливается при возрастании, это означает, что конденсатор вышел из строя.

Как проверить простой конденсатор с помощью мультиметра?

Если показания мультиметра показывают 000 после проверки, сопровождаемой звуковым сигналом, это означает, что конденсатор закорочен. Если показание показывает 1, это означает, что конденсатор может быть открыт или даже в порядке.

Различные типы компонентов SMD

Как проверить конденсатор Pf с помощью мультиметра

В этом видео я расскажу о некоторых основных функциях цифрового мультиметра, 1. Как проверить конденсатор, а также найти значение тех, которые напечатаны.

как проверить конденсатор pf мультиметром Действительно в последнее время за ним охотятся окружающие нас потребители, возможно один из вас. Люди теперь привыкли использовать Интернет в гаджетах для просмотра изображений и видеоданных для вдохновения, и, согласно заголовку этого поста, я расскажу о том, как проверить конденсатор Pf с помощью мультиметра.

Как проверить конденсатор Smd с помощью мультиметра

Загрузить: Неизвестно | Продолжительность: 00:00:00 | Размер: 0 МБ | Неизвестно

► Играть || Загрузить || Загрузить


Если вы ищете видео- и графическую информацию, связанную с ключевым словом Как проверить конденсатор pf с помощью мультиметра , вы зашли на правильный блог.Наш веб-сайт дает вам подсказки для просмотра видео и изображений максимального качества, поиска и поиска более информативных видео статей и графики, которые соответствуют вашим интересам. Как проверить конденсатор pf мультиметром состоит из десятков тысяч видеоколлекций из разных источников, в частности Youtube, поэтому мы рекомендуем этот фильм к просмотру. Также можно внести свой вклад в поддержку этого сайта, поделившись видео и графикой, которые вам нравятся на этом сайте, в ваших учетных записях в социальных сетях, таких как Facebook и Instagram, или расскажите своим ближайшим друзьям о том, как легко получить доступ к загрузкам и информации, которую вы попасть на этот сайт.Этот сайт для них, чтобы зайти на этот сайт.

Как проверить конденсаторы Smd с помощью мультиметра

Как проверить конденсаторы Smd с помощью мультиметра . Как измерить емкость (f) конденсаторов разных типов с помощью. В этом видео я постараюсь объяснить, как проверить smd конденсатор с помощью мультиметра очень простым методом. Измеритель транзисторных конденсаторов pf.

Измеритель сопротивления диодов. На рынке доступно несколько типов конденсаторов, и вы можете легко проверить их с помощью мультиметра любого типа, но меньше керамического номинала. Конденсатор pf проверка предохранителя.

Следующее видео о том, как проверить конденсатор для начинающих. Pcb и снаружи оба мет. Проверка диодов мультиметром.

Как проверить конденсаторы с помощью мультиметра и без него

Загрузить: Unknown | Продолжительность: 00:00:00 | Размер: 0 МБ | Неизвестно

► Играть || Загрузить || Загрузить


Как проверить небольшие керамические конденсаторы

Загрузить : Unknown | Продолжительность: 00:00:00 | Размер: 0 МБ | Неизвестно

► Играть || Загрузить || Загрузить


Тестирование диодного конденсатора Pf мультиметром

Загрузить : Unknown | Продолжительность: 00:00:00 | Размер: 0 МБ | Неизвестно

► Играть || Загрузить || Загрузить


Проверка конденсатора SMD с помощью мультиметра

Загрузить : Unknown | Продолжительность: 00:00:00 | Размер: 0 МБ | Неизвестно

► Играть || Загрузить || Загрузить


Таким образом, создавая этот сайт, мы хотим облегчить пользователям поиск информации для использования в качестве идей.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
