Винтовой компрессор

Медные жилы, проводов и кабелей

Сечение

токопроводящей жилы, мм

Медные жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6

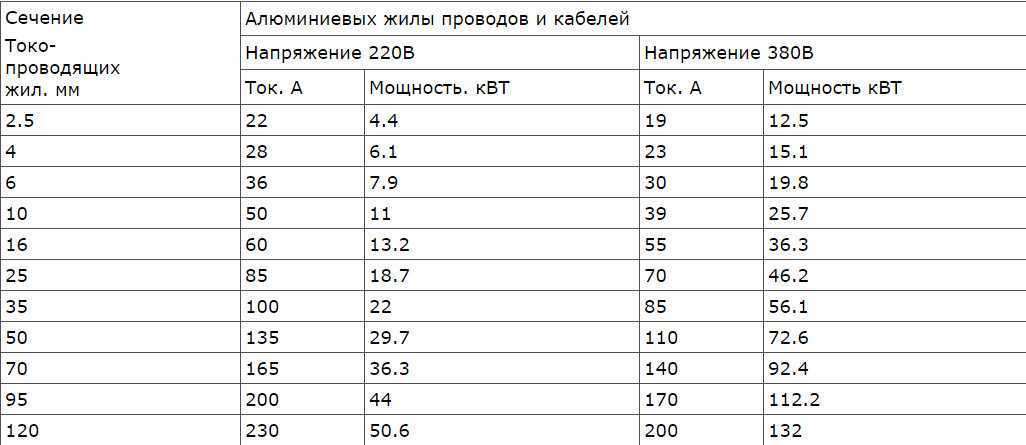

Алюминивые жилы, проводов и кабелей

Сечение

токопроводящей жилы, мм

Алюминивые жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11,0

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22,0

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44,0

170

112,2

120

230

50,6

200

132,0

Пример расчета

          Задача:
Запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
          Решение
Расчет тока: J = W/U.
Напряжение нам известно: 220 вольт.
Согласно формуле протекающий ток J = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы.
В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера.
Из этой же строки берем Сечение токопро водящей жилы, равное 2,5 квадрата.





Расчет сечения кабеля — Кабель.РФ

Расчет веса кабеля

Расчет диаметра кабеля

Размещение кабельной тары (барабанов) в транспорте

Расшифровка кабеля

Аналоги/замены кабеля

Длина кабеля на барабане

Поиск производителей кабеля

Расчет сечения кабеля

Расчет емкости конденсатора

Аналоги подшипников

Справочник по кабелю

Расчет материалов

Расчет крепежа фланцевого присоединения

Расчет насоса

Узнать статус заявки

Никаким не пользуюсь, потому что нет нужного мне

Калькулятор сечения кабелей, тока и мощности генераторов

Калькулятор сечения кабелей, мощности и тока дизельных генераторов даст четкий ответ на следующие вопросы:

  • Какой кабель выбрать для дизельного генератора по мощности? Как выбрать кабель для ИБП?
  • Какой номинал автомата защиты, щита байпаса или АВРа использовать для генератора или для ИБП?
  • Как рассчитать токи дизельного генератора, ИБП или другого оборудования?

Определитесь, для какой сети считаем:

Трехфазная сеть 380/400ВОднофазная сеть 220/230В

Введите одно из имеющихся значений:

Получите результат:

Дополнительно:
Номинал автомата защиты и сечение кабеля

Расширенные настройки, только для продвинутых пользователей:

COS (ɸ), он же коэффициент мощности 0. 80.91.0

Напряжение сети – 230В/400В220В/380В

Минимальное значение силы тока в нашем калькуляторе – 10А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Для генераторов — АВР 16А.
Для ИБП — щит байпаса 16А.


Кабель для улицы: медь ВБШв 4х4,0 или алюминий  АВБШв 4х6,0
Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Для генераторов — АВР 16А.
Для ИБП — щит байпаса 16А.

Кабель для улицы: медь ВБШв 4х4,0 или алюминий  АВБШв 4х6,0
Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А
Для генераторов — АВР 32А.
Для ИБП — щит байпаса 32А.

Кабель для улицы: медь ВБШв 4х6,0 или алюминий  АВБШв 4х16,0
Для помещения: медь ВВГнг(А) 4х4,0 или алюминий АВВГнг(А) 4х6,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А
Для генераторов — АВР 63А.
Для ИБП — щит байпаса 63А.⁠

Кабель для улицы: медь ВБШв 4х10,0 или алюминий  АВБШв 4х25,0
Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х25,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А
Для генераторов — АВР 80А.
Для ИБП — щит байпаса 80А.

Кабель для улицы: медь ВБШв 4х16,0 или алюминий  АВБШв 4х35,0
Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х35,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А
Для генераторов — АВР 100А.
Для ИБП — щит байпаса 100А.

Кабель для улицы: медь ВБШв 4х16,0 или алюминий  АВБШв 4х50,0
Для помещения: медь ВВГнг(А) 4х16,0 или алюминий АВВГнг(А) 4х50,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А
Для генераторов — АВР 125А.
Для ИБП — щит байпаса 125А.

Кабель для улицы: медь ВБШв 4х25,0 или алюминий  АВБШв 4х70,0
Для помещения: медь ВВГнг(А) 4х25,0 или алюминий АВВГнг(А) 4х70,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А
Для генераторов — АВР 160А.
Для ИБП — щит байпаса 160А.

Кабель для улицы: медь ВБШв 4х35,0 или алюминий АВБШв 4х120,0
Для помещения: медь ВВГнг(А) 4х35,0 или алюминий АВВГнг(А) 4х120,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 200А
Для генераторов — АВР 200А.
Для ИБП — щит байпаса 200А.

Кабель для улицы: медь ВБШв 4х50,0 или алюминий АВБШв 4х150,0
Для помещения: медь ВВГнг(А) 4х50,0 или алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 250А
Для генераторов — АВР 250А.
Для ИБП — щит байпаса 250А.

Кабель для улицы: медь ВБШв 4х70,0 или алюминий  АВБШв 4х240,0
Для помещения: медь ВВГнг(А) 4х70,0 или алюминий АВВГнг(А) 4х240,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 400А
Для генераторов — АВР 400А.
Для ИБП — щит байпаса 400А.

Кабель для улицы: медь ВБШв 4х150,0 или 2 шт. алюминий АВБШв 4х150,0
Для помещения: медь ВВГнг(А) 4х120,0 или 2 шт. алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 630А
Для генераторов — АВР 630А.
Для ИБП — щит байпаса 630А.

Кабель для улицы: 2 шт. медь ВБШв 4х95,0 или 3 шт. алюминий АВБШв 4х150,0
Для помещения: 2 шт. медь ВВГнг(А) 4х95,0 или 3 шт. алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 800А
Для генераторов — АВР 800А.
Для ИБП — щит байпаса 800А.⁠

Кабель для улицы: 3 шт. медь ВБШв 4х120,0 или 4 шт. алюминий  АВБШв 4х150,0
Для помещения: 3 шт. медь ВВГнг(А) 4х120,0 или 4 шт. алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1000А
Для генераторов — АВР 1000А.
Для ИБП — щит байпаса 1000А.

Кабель для улицы: 2 шт. медь ВБШв 4х185,0 или 4 шт. алюминий АВБШв 4х240,0
Для помещения: 2 шт. медь ВВГнг(А) 4х185,0 или 4 шт. алюминий АВВГнг(А) 4х240,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1250А
Для генераторов — АВР 1250А.
Для ИБП — щит байпаса 1250А.

Кабель для улицы: 4 шт. медь ВБШв 4х120,0 или 5 шт. алюминий АВБШв 4х240,0
Для помещения: 4 шт. медь ВВГнг(А) 4х120,0 или 5 шт. алюминий АВВГнг(А) 4х240,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1600А.
Для генераторов — АВР 1600А.
Для ИБП — щит байпаса 1600А.

Кабель для улицы: 4 шт. медь ВБШв 4х150,0 или 6 шт. алюминий АВБШв 4х240,0
Для помещения: 4 шт. медь ВВГнг(А) 4х150,0 или 6 шт. алюминий АВВГнг(А) 4х240,0


Для таких высоких значений сервисная служба МОТОТЕХ настоятельно рекомендует рассчитывать кабели (шинопроводы) и автоматы защиты (силовые выключатели) только по результатам проектных изысканий.

Минимальное значение силы тока в нашем калькуляторе – 16А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А (с запасом)

Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0
Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А

Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0
Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А

Кабель для улицы: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВБШвнг(А) 2х35,0
Для помещения: медь ВВГ-Пнг(А) 2х6,0 или алюминий АВВГнг(А) 2х16,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А

Кабель для улицы: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВБШвнг(А) 2х50,0
Для помещения: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВВГнг(А) 2х25,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А

Кабель для улицы: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВБШвнг(А) 2х70,0
Для помещения: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВВГнг(А) 2х35,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А

Кабель для улицы: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВБШвнг(А) 2х70,0
Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х35,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А

Кабель для улицы: медь ВВГ-Пнг(А) 2х50,0 или алюминий АВБШвнг(А) 2х95,0
Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х50,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А

Кабель для улицы: медь ВВГ-Пнг(А) 2х70,0 или алюминий АВБШвнг(А) 2х120,0
Для помещения: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВВГнг(А) 2х70,0

Для таких высоких значений сервисная служба МОТОТЕХ настоятельно рекомендует рассчитывать кабели (шинопроводы) и автоматы защиты (силовые выключатели) только по результатам проектных изысканий.

Данные по кабелям даны с небольшим запасом, так как мы из практического опыта знаем, какого качества иногда бывают даже ГОСТовские кабеля.

Обратитесь в нашу сервисную службу, если вам необходим монтаж генератора.

как выбрать номинал кабеля для нагрузки (кВт)? ПРИМЕР. Нагрузка 50 кВт

почему электроэнергия необходима для регулятора скорости Управление регулятором Woodward для электростанции на биомассе

1 Ответ


Можно ли измерить правильное значение сопротивления заземления и сопротивление изоляции кабеля без отключения заземления провод и обе стороны концов кабеля? Если нет, используйте любой другой метод измерения ER и CIR без отключение от системы.

0 ответов ХАЛ,


трансформатор работает по электроиндукционному принципу, как и все моторы.тогда почему он не вращается как любой другой мотор

2 ответа


Низкая температура смоченного термометра указывает на

0 ответов Гусеница,


Каков основной принцип работы расходомера Tri vector?

5 ответов ТКС,



как рассчитать размер нейтрального заземляющего провода для комплект 500ква дг.

2 ответа


Каково максимальное процентное падение напряжения (vd%) для центр управления двигателем

0 ответов


Что произойдет, если питание 24 В постоянного тока будет отключено от воздуха обрыв цепи?

2 ответа


Можем ли мы скоординировать реле в выключателе нагрузки?

0 ответов Бел,


Можем ли мы преобразовать автономный трансформатор в сетевой трансформатор

0 ответов НХПК,


На самом деле у меня есть сомнения по поводу нейтрали и земли.мы используем мощность переменного тока без подключения нейтрали к земле, но в то же время влияет ли это на эффективность каких-либо электрических компонентов или нет? Если да, то как?

0 ответов


как работает APFC при изменении нагрузки?

1 Ответ


Компактный доводчик для раздвижных дверей DICTAMAT 50 KP KW

Принцип работы DICTAMAT 50 KP

Синий: Функция закрытия  | Оранжевый:  Функция демпфирования

Подробнее см. в разделе «DICTAMAT 50 KP»

Принцип работы DICTAMAT 50 кВт

Синий: Функция закрытия  | Оранжевый:  Функция демпфирования

Подробнее см. в разделе «DICTAMAT 50 кВт»

ДИКТАМАТ 50 КП

  • Предназначен для установки под рельсом.
  • Тяговой трос шкива пружинного троса направляется через радиальный демпфер и дополнительный направляющий шкив непосредственно к двери.
  • При выборе этой модели учитывайте, что вам нужна другая версия в зависимости от того, закрывается ли дверь слева или справа.

Размеры


Установка

DICTAMAT 50 KP устанавливается на той стороне двери, где она находится в закрытом положении, так как тогда тяговый трос можно закрепить непосредственно на дверном полотне.При заказе компактного блока DICTAMAT 50 KP необходимо обращать внимание на направление закрытия двери (влево или вправо). На приведенном выше рисунке показана левая модель для дверей, закрывающихся влево.

Оба компонента можно монтировать только вместе с несущей пластиной. В противном случае может возникнуть неисправность.

1 ) Левое исполнение, направление закрытия слева
2 ) Правое исполнение, направление закрытия справа


Включенные компоненты

DICTAMAT 50 KP, состоит из несущей пластины с пружинным шкивом, 2 м пластикового троса, прижимного ролика с защитой от отрыва троса, радиального демпфера с тросовым шкивом

Аксессуары: Различные крышки по запросу


Материал

ДИКТАМАТ 50 кВт

  • Предназначен для установки поверх рельса.Универсальный несущий кронштейн предлагает различные возможности крепления.
  • Компактный блок KW сочетает в себе шкив с пружинным тросом, радиальный демпфер с прижимным роликом и еще один отклоняющий ролик для троса шкива с пружинным тросом на несущем кронштейне.
  • Тяговый трос шкива пружинного троса проходит через тросовый шкив радиального демпфера и регулируемый по высоте отклоняющий ролик (диапазон регулировки 30 мм) к полотну ворот.

Размеры


Установка

Обычно DICTAMAT 50 KW монтируется на той стороне двери, где она находится в закрытом положении, так как тогда тяговый трос можно закрепить непосредственно на дверном полотне.DICTAMAT 50 KW можно использовать без переоборудования для закрывания дверей справа и слева. Канат направляется либо непосредственно под рельсом, либо в нем, либо параллельно рельсу.

Пример установки DICTAMAT 50 кВт

1) устанавливается слева, дверь закрывается слева / 2) устанавливается справа, дверь закрывается справа

1) Канат проходит перед поручнем / 2) Канат проходит по центру под поручнем


Включенные компоненты

DICTAMAT 50 кВт, состоит из несущего кронштейна с пружинным шкивом, пластикового троса 2 м, прижимного ролика, устройства предотвращения отрыва троса, радиального демпфера с тросовым шкивом, направляющего ролика


Материал

Коммерческая зарядная станция JuicePump 50 кВт

Расширьте инфраструктуру электромобилей вашего бизнеса с помощью JuicePump™, нашего решения для быстрой зарядки постоянным током (DCFC). Привлекайте новых клиентов зарядными станциями, которые заряжают большинство электромобилей до 80% за 30–60 минут. Минимизируйте затраты на техническое обслуживание с помощью современной системы жидкостного охлаждения, которая обеспечивает бесперебойную работу вашей станции в любых погодных условиях. Разместите быстрозарядные устройства постоянного тока в оптимальном месте благодаря малой занимаемой площади и легкой конструкции JuicePump. JuicePump рассчитан на длительное время и имеет два зарядных порта, которые обеспечивают универсальную совместимость со всеми электромобилями.

  • Быстрая зарядка Водители могут заряжать автомобили до 80 % за 30–60 минут
  • Имеет право на поощрения JuicePump одобрен для участия в программах поощрения коммунальных предприятий и государственных программ, включая CALeVIP
  • Гибкая и простая установка Экономьте на капитальных затратах благодаря компактному и легкому DCFC
  • Общественная сеть зарядки Присоединяйтесь к быстрорастущей сети, обслуживающей тысячи водителей электромобилей
  • Универсальная совместимость (для США и Канады) Соответствие CCS-1 и CHAdeMO обеспечивает совместимость со всеми электромобилями (для Tesla требуется адаптер)
  • Программное обеспечение Smart Charging Использование программной платформы JuiceNet для ограничения доступа к станции и сбора платежей
Функции программного обеспечения JuiceNet Enterprise Edition
Просмотр состояния зарядной станции и состояния системы — просмотр данных о зарядке, включая состояние, температуру, напряжение, мощность, силу тока; просмотреть сводку прошлых событий для каждого зарядного устройства
Бесплатная общественная зарядка — бесплатная неограниченная зарядка для населения в определенное время и дни недели
Отчеты панели мониторинга и экспорт данных — просмотр и экспорт всех данных о начислении платы (за время или за сеанс) для целей выставления счетов и мониторинга. Доступ к данным через веб-портал, мобильный портал, экспорт данных.
Настройки зарядки по времени использования — доступность станции управления по времени и дням недели
Группы нагрузки — настройка и управление группами нагрузки для ограничения и распределения электрической нагрузки для одной или нескольких станций
Поддержка авторизованных пользователей — настройте EVSE для использования только авторизованными пользователями через мобильное приложение и QR-код
Группы пользователей — создание групп пользователей с различными настройками доступа и ценообразования для дифференцированного взимания платы
Поддержка нескольких свойств — создание групп зарядных станций и настройка параметров станций для нескольких свойств
Установка тарифов и ценообразования на приборной панели — установка различных тарифов для настройки ценообразования в зависимости от зарядной станции, группы пользователей, времени и дня недели
Платежи через мобильное приложение для станций с контролируемым доступом — сбор платежей с пользователей напрямую через приложение JuiceNet Enterprise

Программные функции могут быть активированы только в том случае, если зарядная станция имеет доступ к 4G/LTE или Ethernet-соединению. Неподключенные станции по-прежнему будут заряжать электромобили, но не будут иметь доступа ко всем возможностям приборной панели.

2. Знакомство с продуктом — документация MagnaDC TS Series 1

2.1. Краткий обзор функций

Серия TS предлагает множество моделей, охватывающих широкий диапазон напряжений и токов, при этом сохраняя одну из самых высоких удельных мощностей для монтажа в стойку. Серия TS охватывает напряжение от 5 В до 6000 В пост. тока (с плавающей запятой) и уровни тока от 1,2 А до 8000 А пост. тока. Модели от 5 кВт до 15 кВт доступны в шасси 3U, модели 20 кВт и 25 кВт доступны в шасси 4U, модели 30 кВт доступны в шасси 6U, модели 40 кВт и 50 кВт доступны в шасси 8U со съемными на роликах, модели Модели на 75 кВт доступны в шасси 12U со съемными роликами, а модели на 100 кВт доступны в шасси 16U со съемными роликами.Кроме того, существует несколько специальных моделей с низким напряжением и большим током, что позволяет найти более экономичное решение для этих требований. Все блоки питания серии TS стандартно поставляются с изолированным 37-контактным внешним вводом-выводом, RS232, программным обеспечением удаленного интерфейса, драйверами IVI и драйверами LabVIEW для интеграции в различные среды программирования.

Краткий обзор основных характеристик серии TS:

  • API удаленного программирования SCPI

  • Высокоточные измерения

  • Функциональность ведущий-ведомый

  • Дистанционное зондирование

  • 37-контактный внешний пользовательский ввод-вывод

  • Интерфейс RS232

  • Доступны Ethernet и GPIB

  • Внешние аналоговые входы 0–10 В

  • Программируемые пределы защиты

  • Быстрая переходная реакция

  • Программное обеспечение удаленного интерфейса

  • Драйвер NI LabVIEW™ и IVI

  • Вход отключения блокировки

  • Разработано и изготовлено в США

2.

1.1. Выходные характеристики
  • Надежная топология преобразования мощности — Все программируемые источники питания постоянного тока MagnaDC используют высокочастотную обработку мощности на основе IGBT в топологии с питанием от тока. Эта топология добавляет дополнительную ступень по сравнению с традиционной топологией с питанием от напряжения для улучшенного управления и защиты системы, гарантируя, что даже в случае отказа источник питания будет самозащищен. Благодаря характеристикам самозащиты этой топологии исключается возможность быстро нарастающих всплесков тока и насыщения магнитного сердечника.Каждый блок питания тестируется при номинальном напряжении от 90% до 125%, чтобы гарантировать удовлетворительную работу даже при наихудших условиях сетевого напряжения.

  • Быстрая переходная характеристика — Быстрая реакция на изменение нагрузки с восстановлением в течение 2 мс в пределах ±1 % от регулируемого выходного сигнала при ступенчатом изменении нагрузки от 50 % до 100 % или от 100 % до 50 %.

  • Программируемая защита выхода — Программируемое отключение по перенапряжению (OVT) и перегрузке по току (OCT) позволяют пользователю запрограммировать отключение по отказу с мягкой фиксацией при превышении порогового значения.Настройки OVT и OCT могут быть запрограммированы в диапазоне от 10% до 110% от максимальных номинальных значений устройства.

  • Проводное дистанционное измерение с функцией Smart Detection — Набор клемм дистанционного измерения предназначен для измерения напряжения на нагрузке и компенсации падения напряжения в кабелях нагрузки. Компенсация обеспечивается до 3% выше максимального номинального напряжения устройства.

  • Дистанционное измерение без выводов — Используя встроенную функцию модуляции продукта, автоматически компенсируйте напряжение как функцию тока.Когда известен импеданс между источником питания и нагрузкой, эта функция позволяет проводить дистанционное измерение без проводов вплоть до максимальных номиналов продукта.

2.1.2. Функции программирования

  • Высокоточное программирование и измерение — Точность программирования ± 0,075 % от максимального номинального напряжения или тока, чтобы обеспечить соответствие выходного сигнала желаемой запрограммированной уставке. ± 0,2% от максимальной номинальной точности считывания напряжения или тока обеспечивает высокую точность измерений.Сертификат калибровки NIST предоставляется бесплатно со всеми новыми устройствами.

  • Интерфейсы для одновременных измерений — Измерения напряжения и тока доступны одновременно с измерительных приборов на передней панели, специального аналогового выхода 0-10 В и по команде компьютера.

  • SCPI Remote Programming API — совместим со стандартными командами для программируемых инструментов (SCPI), что позволяет использовать необработанные текстовые команды ASCII для управления всеми функциями, функциями и конфигурациями продукта. Команды одинаковы для всех доступных интерфейсов.

  • 37-контактный внешний пользовательский порт ввода-вывода — предоставляется изолированный 37-контактный внешний пользовательский порт ввода-вывода, который включает в себя различные аналоговые и цифровые входы и выходы. Уставки напряжения, тока, перенапряжения и перегрузки по току можно установить, подав аналоговый сигнал 0–10 В. Каждому диагностическому состоянию присваивается назначенный контакт, который показывает +5 В, когда он активен. Предусмотрены опорные сигналы +5 В и +10 В, что устраняет необходимость во внешних сигналах напряжения и позволяет использовать сухие контакты.Все эти контакты изолированы от выходных клемм и стандартно соединены с землей — дополнительное изолирующее оборудование или опции не требуются.

2.1.3. Особенности системы

  • Механический контактор переменного тока с ограничителем пускового тока — встроенный механический контактор на входной цепи переменного тока гарантирует, что продукт не потребляет энергию в режиме ожидания или неисправности. Этот контактор в сочетании со схемой ограничителя пускового тока с пошаговым пуском гарантирует, что пусковой ток не превысит номинальный пиковый входной ток продукта.

  • Разработано для обеспечения безопасности — Предусмотрены расширенные диагностические функции, в том числе: обрыв фазы переменного тока (не для серии SL/XR), чрезмерное тепловое состояние, отключение по перенапряжению (программируемое), отключение по перегрузке тока (программируемое), снятие предохранителя (не для серии SL/XR), чрезмерное напряжение линии программы и неисправность блокировки. Специальный входной контакт блокировки +5 В и источник опорного напряжения +5 В на всех моделях позволяют легко интегрировать внешние системы аварийного останова с помощью внешнего контакта.

  • Высокопроизводительное ведущее-ведомое устройство Plug and Play — Мощность можно легко увеличить с помощью дополнительных устройств с помощью устройства ведущего-ведомого UID47 с функцией plug and play. В схеме ведущий-ведомый MagnaDC ведущий посылает сигналы управления затвором непосредственно ведомым устройствам. Эта стратегия устраняет восприимчивость к шуму, обычно встречающуюся при отправке аналоговых управляющих сигналов на большие расстояния, в дополнение к обеспечению стабильной производительности за счет сохранения единого контура управления.

  • Индивидуальная производительность с интегрированными опциями — Для программируемых источников питания MagnaDC доступно множество опций, конфигурируемых на заказ, в зависимости от требований приложения.

  • Разработано и изготовлено в США — Для полного контроля качества программируемые источники питания постоянного тока MagnaDC разработаны и изготовлены на вертикально интегрированном производственном предприятии Magna-Power в США во Флемингтоне, штат Нью-Джерси.Радиаторы и шасси изготовлены из алюминия. Весь листовой металл изготавливается и окрашивается порошковой краской на собственном производстве. Магниты изготавливаются на заказ из проверенных конструкций на основе напряжения и тока модели. Автоматизированная производственная линия для поверхностного монтажа размещает на печатных платах компоненты для управления, драйвера, вспомогательного питания и схем отображения. И, наконец, после сборки продукты проходят всесторонние испытания и калибровку в соответствии с требованиями NIST, после чего следует длительный период обкатки.

2.2. Модели

В следующих таблицах перечислены доступные модели блоков питания MagnaDC серии TS. Пульсация указана для стандартных моделей. Пульсация будет выше для моделей с высокой скоростью нарастания выходного сигнала (+HS). Модели с низким напряжением и высоким током имеют габариты и номинальный входной ток, которые отличаются от номинальных характеристик моделей того же уровня мощности. Эффективность измеряется по максимальным параметрам модели.

2.2.1. Руководство по заказу модели

В следующем руководстве по оформлению заказа указано, как определяется источник питания MagnaDC серии TS:

Рис. 2.1 Блок питания MagnaDC серии TS Руководство по заказу модели

2.2.2. 5 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТСД5-900

5 В постоянного тока

900 АЦП

50 мВэфф.

84%

ТСД8-600

8 В пост. тока

600 АЦП

40 мВэфф.

85%

ТСД10-500

10 В пост. тока

500 АЦП

40 мВэфф.

87%

ТСД16-300

16 В пост. тока

300 АЦП

35 мВэфф.

87%

ТСД20-250

20 В пост. тока

250 АЦП

40 мВэфф.

88%

ТСД25-200

25 В пост. тока

200 Апост.

40 мВэфф.

89%

ТСД32-150

32 В пост. тока

150 АЦП

40 мВэфф.

89%

ТСД40-125

40 В пост. тока

125 АЦП

40 мВэфф.

89%

ТСД50-100

50 В пост. тока

100 АЦП

50 мВэфф.

89%

ТСД60-83

60 В пост. тока

83 АЦП

60 мВэфф.

87%

ТСД80-62

80 В пост. тока

62 АЦП

60 мВэфф.

90%

ТСД100-50

100 В пост. тока

50 АЦП

60 мВэфф.

90%

ТСД125-40

125 В пост. тока

40 АЦП

100 мВэфф.

90%

ТСД160-31

160 В пост. тока

31 Доп.

120 мВэфф.

90%

ТСД200-25

200 В пост. тока

25 АЦП

125 мВэфф.

91%

ТСД250-20

250 В пост. тока

20 Доп.

130 мВэфф.

91%

ТСД300-16

300 В пост. тока

16 АЦП

160 мВэфф.

91%

ТСД375-13

375 В пост. тока

13 Доп.

170 мВэфф

92%

ТСД400-12

400 В пост. тока

12 АЦП

180 мВэфф.

92%

ТСД500-10

500 В пост. тока

10 АЦП

220 мВэфф.

92%

ТСД600-8

600 В пост. тока

8 АЦП

250 мВэфф

92%

ТСД800-6

800 В пост. тока

6 АЦП

300 мВэфф

92%

ТСД1000-5

1000 В пост. тока

5 АЦП

350 мВэфф.

92%

ТСД1250-4

1250 В пост. тока

4 АЦП

375 мВэфф

92%

ТСД1500-3.3

1500 В пост. тока

3.3 Доп.

400 мВэфф

92%

ТСД2000-2,5

2000 В пост. тока

2,5 АЦП

600 мВэфф

92%

ТСД3000-1.6

3000 В пост. тока

1.6 Адрес

650 мВэфф

92%

ТСД4000-1.2

4000 В пост. тока

1.2 Доп.

700 мВэфф

92%

2.

2.3. 10 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТСД10-900

10 В пост. тока

900 АЦП

40 мВэфф.

87%

ТСД16-600

16 В пост. тока

600 АЦП

35 мВэфф.

87%

ТСД20-500

20 В пост. тока

500 АЦП

40 мВэфф.

88%

ТСД25-400

25 В пост. тока

400 АЦП

40 мВэфф.

89%

ТСД32-300

32 В пост. тока

300 АЦП

40 мВэфф.

89%

ТСД40-250

40 В пост. тока

250 АЦП

40 мВэфф.

89%

ТСД50-200

50 В пост. тока

200 Апост.

50 мВэфф.

89%

ТСД60-166

60 В пост. тока

166 АЦП

60 мВэфф.

87%

ТСД80-124

80 В пост. тока

124 АЦП

60 мВэфф.

90%

ТСД100-100

100 В пост. тока

100 АЦП

60 мВэфф.

90%

ТСД125-80

125 В пост. тока

80 АЦП

100 мВэфф.

90%

ТСД160-62

160 В пост. тока

62 АЦП

120 мВэфф.

90%

ТСД200-50

200 В пост. тока

50 АЦП

125 мВэфф.

91%

ТСД250-40

250 В пост. тока

40 АЦП

130 мВэфф.

91%

ТСД300-32

300 В пост. тока

32 АЦП

160 мВэфф.

91%

ТСД375-26

375 В пост. тока

26 АЦП

170 мВэфф

92%

ТСД400-24

400 В пост. тока

24 АЦП

180 мВэфф.

92%

ТСД500-20

500 В пост. тока

20 Доп.

220 мВэфф.

92%

ТСД600-16

600 В пост. тока

16 АЦП

250 мВэфф

92%

ТСД800-12

800 В пост. тока

12 АЦП

300 мВэфф

92%

ТСД1000-10

1000 В пост. тока

10 АЦП

350 мВэфф.

92%

ТСД1250-8

1250 В пост. тока

8 АЦП

375 мВэфф

92%

ТСД1500-6.6

1500 В пост. тока

6.6 Доп.

400 мВэфф

92%

ТСД2000-5

2000 В пост. тока

5 АЦП

600 мВэфф

92%

ТСД3000-3.2

3000 В пост. тока

3.2 АЦП

650 мВэфф

92%

ТСД4000-2.4

4000 В пост. тока

2.4 Доп.

700 мВэфф

92%

2.2.4. 15 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТСД16-900

16 В пост. тока

900 АЦП

35 мВэфф.

87%

ТСД20-750

20 В пост. тока

750 АЦП

40 мВэфф.

88%

ТСД25-600

25 В пост. тока

600 АЦП

40 мВэфф.

89%

ТСД32-450

32 В пост. тока

450 АЦП

40 мВэфф.

89%

ТСД40-375

40 В пост. тока

375 АЦП

40 мВэфф.

89%

ТСД50-300

50 В пост. тока

300 АЦП

50 мВэфф.

89%

ТСД60-249

60 В пост. тока

249 АЦП

60 мВэфф.

87%

ТСД80-186

80 В пост. тока

186 АЦП

60 мВэфф.

90%

ТСД100-150

100 В пост. тока

150 АЦП

60 мВэфф.

90%

ТСД125-120

125 В пост. тока

120 АЦП

100 мВэфф.

90%

ТСД160-93

160 В пост. тока

93 АЦП

120 мВэфф.

90%

ТСД200-75

200 В пост. тока

75 АЦП

125 мВэфф.

91%

ТСД250-60

250 В пост. тока

60 АЦП

130 мВэфф.

91%

ТСД300-48

300 В пост. тока

48 АЦП

160 мВэфф.

91%

ТСД375-39

375 В пост. тока

39 Доп.

170 мВэфф

92%

ТСД400-36

400 В пост. тока

36 АЦП

180 мВэфф.

92%

ТСД500-30

500 В пост. тока

30 АЦП

220 мВэфф.

92%

ТСД600-24

600 В пост. тока

24 АЦП

250 мВэфф

92%

ТСД800-18

800 В пост. тока

18 АЦП

300 мВэфф

92%

ТСД1000-15

1000 В пост. тока

15 АЦП

350 мВэфф.

92%

ТСД1250-12

1250 В пост. тока

12 АЦП

375 мВэфф

92%

ТСД1500-9.9

1500 В пост. тока

9.9 Доп.

400 мВэфф

92%

ТСД2000-7.5

2000 В пост. тока

7,5 АЦП

600 мВэфф

92%

ТСД3000-4.8

3000 В пост. тока

4.8 Адрес

650 мВэфф

92%

ТСД4000-3. 6

4000 В пост. тока

3.6 Доп.

700 мВэфф

92%

2.2.5. 20 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТСД10-2000

10 В пост. тока

2000 АЦП

40 мВэфф.

87%

ТСД20-1000

20 В пост. тока

1000 АЦП

40 мВэфф.

88%

ТСД25-800

25 В пост. тока

800 АЦП

40 мВэфф.

89%

ТСД32-625

32 В пост. тока

625 АЦП

40 мВэфф.

89%

ТСД40-500

40 В пост. тока

500 АЦП

40 мВэфф.

89%

ТСД50-400

50 В пост. тока

400 АЦП

50 мВэфф.

89%

ТСД60-333

60 В пост. тока

333 АЦП

60 мВэфф.

87%

ТСД80-250

80 В пост. тока

250 АЦП

60 мВэфф.

90%

ТСД100-200

100 В пост. тока

200 Апост.

60 мВэфф.

90%

ТСД125-160

125 В пост. тока

160 АЦП

100 мВэфф.

90%

ТСД160-125

160 В пост. тока

125 АЦП

120 мВэфф.

90%

ТСД200-100

200 В пост. тока

100 АЦП

125 мВэфф.

91%

ТСД250-80

250 В пост. тока

80 АЦП

130 мВэфф.

91%

ТСД300-66.6

300 В пост. тока

66,6 Доп.

160 мВэфф.

91%

ТСД375-53.3

375 В пост. тока

53.3 Доп.

170 мВэфф

92%

ТСД400-50

400 В пост. тока

50 АЦП

180 мВэфф.

92%

ТСД500-40

500 В пост. тока

40 АЦП

220 мВэфф.

92%

ТСД600-33.3

600 В пост. тока

33.3 Доп.

250 мВэфф

92%

ТСД800-25

800 В пост. тока

25 АЦП

300 мВэфф

92%

ТСД1000-20

1000 В пост. тока

20 Доп.

350 мВэфф.

92%

ТСД1250-16

1250 В пост. тока

16 АЦП

375 мВэфф

92%

ТСД1500-13.3

1500 В пост. тока

13.3 Доп.

400 мВэфф

92%

ТСД2000-10

2000 В пост. тока

10 АЦП

600 мВэфф

92%

ТСД3000-6.6

3000 В пост. тока

6.6 Адрес

650 мВэфф

92%

ТСД4000-5

4000 В пост. тока

5 АЦП

700 мВэфф

92%

2.2.6. 25 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТСД20-1250

20 В пост. тока

1250 АЦП

40 мВэфф.

88%

ТСД25-1000

25 В пост. тока

1000 АЦП

40 мВэфф.

89%

ТСД32-781

32 В пост. тока

781 АЦП

40 мВэфф.

89%

ТСД40-625

40 В пост. тока

625 АЦП

40 мВэфф.

89%

ТСД50-500

50 В пост. тока

500 АЦП

50 мВэфф.

89%

ТСД60-416

60 В пост. тока

416 АЦП

60 мВэфф.

87%

ТСД80-312.5

80 В пост. тока

312,5 Доп.

60 мВэфф.

90%

ТСД100-250

100 В пост. тока

250 АЦП

60 мВэфф.

90%

ТСД125-200

125 В пост. тока

200 Апост.

100 мВэфф.

90%

ТСД160-156

160 В пост. тока

156 АЦП

120 мВэфф.

90%

ТСД200-125

200 В пост. тока

125 АЦП

125 мВэфф.

91%

ТСД250-100

250 В пост. тока

100 АЦП

130 мВэфф.

91%

ТСД300-83.3

300 В пост. тока

83.3 Доп.

160 мВэфф.

91%

ТСД375-66.6

375 В пост. тока

66,6 Доп.

170 мВэфф

92%

ТСД400-62.5

400 В пост. тока

62.5 АЦП

180 мВэфф.

92%

ТСД500-50

500 В пост. тока

50 АЦП

220 мВэфф.

92%

ТСД600-41.6

600 В пост. тока

41,6 АЦП

250 мВэфф

92%

ТСД800-31.2

800 В пост. тока

31.2 Доп.

300 мВэфф

92%

ТСД1000-25

1000 В пост. тока

25 АЦП

350 мВэфф.

92%

ТСД1250-20

1250 В пост. тока

20 Доп.

375 мВэфф

92%

ТСД1500-16.6

1500 В пост. тока

16,6 АЦП

400 мВэфф

92%

ТСД2000-12,5

2000 В пост. тока

12,5 АЦП

600 мВэфф

92%

ТСД3000-8.3

3000 В пост. тока

8.3 АЦП

650 мВэфф

92%

ТСД4000-6.2

4000 В пост. тока

6.2 Доп.

700 мВэфф

92%

2.2.7. 30 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТСД16-1800

16 В пост. тока

1800 АЦП

35 мВэфф.

87%

ТСД20-1500

20 В пост. тока

1500 АЦП

40 мВэфф.

88%

ТСД25-1200

25 В пост. тока

1200 АЦП

40 мВэфф.

89%

ТСД32-900

32 В пост. тока

900 АЦП

40 мВэфф.

89%

ТСД40-750

40 В пост. тока

750 АЦП

40 мВэфф.

89%

ТСД50-600

50 В пост. тока

600 АЦП

50 мВэфф.

89%

ТСД60-498

60 В пост. тока

498 АЦП

60 мВэфф.

87%

ТСД80-372

80 В пост. тока

372 АЦП

60 мВэфф.

90%

ТСД100-300

100 В пост. тока

300 АЦП

60 мВэфф.

90%

ТСД125-240

125 В пост. тока

240 АЦП

100 мВэфф.

90%

ТСД160-186

160 В пост. тока

186 АЦП

120 мВэфф.

90%

ТСД200-150

200 В пост. тока

150 АЦП

125 мВэфф.

91%

ТСД250-120

250 В пост. тока

120 АЦП

130 мВэфф.

91%

ТСД300-96

300 В пост. тока

96 АЦП

160 мВэфф.

91%

ТСД375-78

375 В пост. тока

78 АЦП

170 мВэфф

92%

ТСД400-72

400 В пост. тока

72 АЦП

180 мВэфф.

92%

ТСД500-60

500 В пост. тока

60 АЦП

220 мВэфф.

92%

ТСД600-48

600 В пост. тока

48 АЦП

250 мВэфф

92%

ТСД800-36

800 В пост. тока

36 АЦП

300 мВэфф

92%

ТСД1000-30

1000 В пост. тока

30 АЦП

350 мВэфф.

92%

ТСД1250-24

1250 В пост. тока

24 АЦП

375 мВэфф

92%

ТСД1500-19.8

1500 В пост. тока

19,8 АЦП

400 мВэфф

92%

ТСД2000-15

2000 В пост. тока

15 АЦП

600 мВэфф

92%

ТСД3000-9.6

3000 В пост. тока

9.6 Адрес

650 мВэфф

92%

ТСД4000-7.2

4000 В пост. тока

7.2 Доп.

700 мВэфф

92%

2.2.8. 40 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТСД10-4000

10 В пост. тока

4000 АЦП

40 мВэфф.

87%

ТСД20-2000

20 В пост. тока

2000 АЦП

40 мВэфф.

88%

ТСД25-1600

25 В пост. тока

1600 АЦП

40 мВэфф.

89%

ТСД32-1250

32 В пост. тока

1250 АЦП

40 мВэфф.

89%

ТСД40-1000

40 В пост. тока

1000 АЦП

40 мВэфф.

89%

ТСД50-800

50 В пост. тока

800 АЦП

50 мВэфф.

89%

ТСД60-666

60 В пост. тока

666 АЦП

60 мВэфф.

87%

ТСД80-500

80 В пост. тока

500 АЦП

60 мВэфф.

90%

ТСД100-400

100 В пост. тока

400 АЦП

60 мВэфф.

90%

ТСД125-320

125 В пост. тока

320 АЦП

100 мВэфф.

90%

ТСД160-250

160 В пост. тока

250 АЦП

120 мВэфф.

90%

ТСД200-200

200 В пост. тока

200 Апост.

125 мВэфф.

91%

ТСД250-160

250 В пост. тока

160 АЦП

130 мВэфф.

91%

ТСД300-133.2

300 В пост. тока

133.2 Доп.

160 мВэфф.

91%

ТСД375-106.6

375 В пост. тока

106,6 АЦП

170 мВэфф

92%

ТСД400-100

400 В пост. тока

100 АЦП

180 мВэфф.

92%

ТСД500-80

500 В пост. тока

80 АЦП

220 мВэфф.

92%

ТСД600-66.6

600 В пост. тока

66,6 Доп.

250 мВэфф

92%

ТСД800-50

800 В пост. тока

50 АЦП

300 мВэфф

92%

ТСД1000-40

1000 В пост. тока

40 АЦП

350 мВэфф.

92%

ТСД1250-32

1250 В пост. тока

32 АЦП

375 мВэфф

92%

ТСД1500-26.6

1500 В пост. тока

26,6 Апост.

400 мВэфф

92%

ТСД2000-20

2000 В пост. тока

20 Доп.

600 мВэфф

92%

ТСД3000-13.2

3000 В пост. тока

13.2 АЦП

650 мВэфф

92%

ТСД4000-10

4000 В пост. тока

10 АЦП

700 мВэфф

92%

2.2.9. 50 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТСД20-2500

20 В пост. тока

2500 АЦП

40 мВэфф.

88%

ТСД25-2000

25 В пост. тока

2000 АЦП

40 мВэфф.

89%

ТСД32-1562

32 В пост. тока

1562 АЦП

40 мВэфф.

89%

ТСД40-1250

40 В пост. тока

1250 АЦП

40 мВэфф.

89%

ТСД50-1000

50 В пост. тока

1000 АЦП

50 мВэфф.

89%

ТСД60-832

60 В пост. тока

832 АЦП

60 мВэфф.

87%

ТСД80-625

80 В пост. тока

625 АЦП

60 мВэфф.

90%

ТСД100-500

100 В пост. тока

500 АЦП

60 мВэфф.

90%

ТСД125-400

125 В пост. тока

400 АЦП

100 мВэфф.

90%

ТСД160-312

160 В пост. тока

312 АЦП

120 мВэфф.

90%

ТСД200-250

200 В пост. тока

250 АЦП

125 мВэфф.

91%

ТСД250-200

250 В пост. тока

200 Апост.

130 мВэфф.

91%

ТСД300-166.6

300 В пост. тока

166,6 АЦП

160 мВэфф.

91%

ТСД375-133.2

375 В пост. тока

133.2 Доп.

170 мВэфф

92%

ТСД400-125

400 В пост. тока

125 АЦП

180 мВэфф.

92%

ТСД500-100

500 В пост. тока

100 АЦП

220 мВэфф.

92%

ТСД600-83.2

600 В пост. тока

83.2 Доп.

250 мВэфф

92%

ТСД800-62.4

800 В пост. тока

62.4 Доп.

300 мВэфф

92%

ТСД1000-50

1000 В пост. тока

50 АЦП

350 мВэфф.

92%

ТСД1250-40

1250 В пост. тока

40 АЦП

375 мВэфф

92%

ТСД1500-33.2

1500 В пост. тока

33.2 Доп.

400 мВэфф

92%

ТСД2000-25

2000 В пост. тока

25 АЦП

600 мВэфф

92%

ТСД3000-16.6

3000 В пост. тока

16.6 Адрес

650 мВэфф

92%

ТСД4000-12.4

4000 В пост. тока

12.4 АЦП

700 мВэфф

92%

2.2.10. 75 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТС10-6000

10 В пост. тока

6000 АЦП

40 мВэфф.

87%

ТС20-3750

20 В пост. тока

3750 АЦП

40 мВэфф.

88%

ТС25-3000

25 В пост. тока

3000 АЦП

40 мВэфф.

89%

ТС32-2343

32 В пост. тока

2343 АЦП

40 мВэфф.

89%

ТС40-1875

40 В пост. тока

1875 АЦП

40 мВэфф.

89%

ТС50-1500

50 В пост. тока

1500 АЦП

50 мВэфф.

89%

ТС60-1248

60 В пост. тока

1248 АЦП

60 мВэфф.

90%

ТС80-937.5

80 В пост. тока

937.5 Доп.

60 мВэфф.

90%

ТС100-750

100 В пост. тока

750 АЦП

60 мВэфф.

90%

ТС125-600

125 В пост. тока

600 АЦП

100 мВэфф.

90%

ТС160-468

160 В пост. тока

468 АЦП

120 мВэфф.

90%

ТС200-375

200 В пост. тока

375 АЦП

125 мВэфф.

91%

ТС250-300

250 В пост. тока

300 АЦП

130 мВэфф.

91%

ТС300-249.9

300 В пост. тока

249,9 Доп.

160 мВэфф.

91%

ТС375-199.8

375 В пост. тока

199,8 АЦП

170 мВэфф

92%

ТС400-187.2

400 В пост. тока

187.2 АЦП

180 мВэфф.

92%

ТС500-150

500 В пост. тока

150 АЦП

220 мВэфф.

92%

ТС600-124.8

600 В пост. тока

124,8 АЦП

250 мВэфф

92%

ТС800-93.6

800 В пост. тока

93.6 Доп.

300 мВэфф

92%

ТС1000-75

1000 В пост. тока

75 АЦП

350 мВэфф.

92%

ТС1250-60

1250 В пост. тока

60 АЦП

375 мВэфф

92%

ТС1500-49.8

1500 В пост. тока

49,8 Апост.

400 мВэфф

92%

ТС2000-37.5

2000 В пост. тока

37,5 Апост.

600 мВэфф

92%

ТС3000-24.9

3000 В пост. тока

24.9 Адрес

650 мВэфф

92%

ТС4000-18.6

4000 В пост. тока

18,6 АЦП

700 мВэфф

92%

ТС5000-15

5000 В пост. тока

15 АЦП

1500 мВэфф

92%

ТС6000-12.3

6000 В пост. тока

12.3 Доп.

1700 мВэфф

92%

2.2.11. 100 кВт Модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

ТС10-8000

10 В пост. тока

8000 АЦП

40 мВэфф.

87%

ТС20-5000

20 В пост. тока

5000 АЦП

40 мВэфф.

88%

ТС25-4000

25 В пост. тока

4000 АЦП

40 мВэфф.

89%

ТС32-3124

32 В пост. тока

3124 АЦП

40 мВэфф.

89%

ТС40-2500

40 В пост. тока

2500 АЦП

40 мВэфф.

89%

ТС50-2000

50 В пост. тока

2000 АЦП

50 мВэфф.

89%

ТС60-1664

60 В пост. тока

1664 АЦП

60 мВэфф.

90%

ТС80-1250

80 В пост. тока

1250 АЦП

60 мВэфф.

90%

ТС100-1000

100 В пост. тока

1000 АЦП

60 мВэфф.

90%

ТС125-800

125 В пост. тока

800 АЦП

100 мВэфф.

90%

ТС160-624

160 В пост. тока

624 АЦП

120 мВэфф.

90%

ТС200-500

200 В пост. тока

500 АЦП

125 мВэфф.

91%

ТС250-400

250 В пост. тока

400 АЦП

130 мВэфф.

91%

ТС300-333.2

300 В пост. тока

333.2 Доп.

160 мВэфф.

91%

ТС375-266.4

375 В пост. тока

266,4 АЦП

170 мВэфф

92%

ТС400-249.6

400 В пост. тока

249.6 Адрес

180 мВэфф.

92%

ТС500-200

500 В пост. тока

200 Апост.

220 мВэфф.

92%

ТС600-166.4

600 В пост. тока

166,4 АЦП

250 мВэфф

92%

ТС800-124.8

800 В пост. тока

124,8 АЦП

300 мВэфф

92%

ТС1000-100

1000 В пост. тока

100 АЦП

350 мВэфф.

92%

ТС1250-80

1250 В пост. тока

80 АЦП

375 мВэфф

92%

ТС1500-66.4

1500 В пост. тока

66,4 Апост.

400 мВэфф

92%

ТС2000-50

2000 В пост. тока

50 АЦП

600 мВэфф

92%

ТС3000-33.2

3000 В пост. тока

33.2 АЦП

650 мВэфф

92%

ТС4000-24.8

4000 В пост. тока

24,8 Апост.

700 мВэфф

92%

ТС5000-20

5000 В пост. тока

20 Доп.

1500 мВэфф

92%

ТС6000-16.4

6000 В пост. тока

16.4 Доп.

1700 мВэфф

92%

2.2.12. Низковольтные, сильноточные модели серии TS

Модель

Максимальное напряжение

Максимальный ток

Пульсация

Эффективность

Размер

ТСД5-1800

5 В постоянного тока

1800 АЦП

50 мВэфф.

85%

6U

ТСД5-2700

5 В постоянного тока

2700 АЦП

50 мВэфф.

85%

9U

ТСД10-2700

10 В пост. тока

2700 АЦП

50 мВэфф.

85%

9U

2.3. Технические характеристики

2.3.1. Технические характеристики входа переменного тока

1Φ Входное напряжение переменного тока

1Φ, 2-жильный + заземление

Доступно для моделей мощностью 5 кВт

208 В переменного тока (208SP: рабочий диапазон 187–229 В переменного тока)

240 В переменного тока (240SP; рабочий диапазон 216–264 В переменного тока)

3Φ Входное напряжение переменного тока

3Φ, 3-жильный + заземление

208 В переменного тока (рабочий диапазон от 187 до 229 В переменного тока)

240 В переменного тока (рабочий диапазон от 216 до 264 В переменного тока)

380/400 В переменного тока (рабочий диапазон от 342 до 440 В переменного тока)

415 В переменного тока (рабочий диапазон от 373 до 456 В переменного тока)

440 В переменного тока (рабочий диапазон от 396 до 484 В переменного тока)

480 В переменного тока (рабочий диапазон от 432 до 528 В переменного тока)

Входной переменный ток

См. входной ток переменного тока

Входная частота переменного тока

50-400 Гц

Коэффициент мощности

>0.92 при максимальной мощности; модели с входом переменного тока 3Φ

>0,70 при максимальной мощности; модели с входом переменного тока 1Φ

Изоляция входа переменного тока

±2500 В переменного тока, максимальное входное напряжение относительно земли

2.3.2. Выходные характеристики

Пульсации напряжения

См. таблицу доступных моделей.

Регулирование линии

Режим напряжения: ± 0.004% полной шкалы

Текущий режим: ± 0,02% полной шкалы

Регулирование нагрузки

Режим напряжения: ± 0,01 % полной шкалы

Текущий режим: ± 0,04% полной шкалы

Реакция на переходную нагрузку

2 мс для восстановления в пределах ±1 % регулируемого выхода при ступенчатом изменении нагрузки от 50 % до 100 % или от 100 % до 50 %

Устойчивость

± 0.10% на 8 часов. через 30 мин. разминка

Эффективность

от 85% до 95%; см. таблицу доступных моделей

Изоляция выхода постоянного тока

Модели с номиналом ≤1000 В пост. тока

Макс. выходное напряжение ±1000 В пост. тока относительно земли

Изоляция выхода постоянного тока

Модели с номиналом >1000 В пост. тока или

Модели с опцией +ISO

±(2000 В пост. тока + Vo/2), максимальное выходное напряжение относительно земли, где Vo — максимальное номинальное напряжение

2.3.3. Спецификации программирования

Точность программирования

Напряжение: ±0,075% от максимального номинального напряжения

Ток: ±0,075% от максимального номинального тока

Точность измерения

Напряжение: ±0,2% от максимального номинального напряжения

Ток: ±0,2% от максимального номинального тока

Максимальная скорость нарастания

Стандартные модели

100 мс, изменение выходного напряжения от 0 до 63%

100 мс, изменение выходного тока от 0 до 63%

Максимальная скорость нарастания

Модели с опцией высокой скорости нарастания (+HS)

4 мс, изменение выходного напряжения от 0 до 63%

8 мс, изменение выходного тока от 0 до 63%

Диапазон настроек отключения

Перенапряжение: от 10% до 110% максимального номинального напряжения

Перегрузка по току: от 10% до 110% максимального номинального тока

Протокол управления компьютером

Стандартные команды для программируемых приборов (SCPI)

Пределы дистанционной чувствительности

Проводной

Максимальное падение напряжения 3 % от выхода до нагрузки

2.3.4. Характеристики подключения

Коммуникационные интерфейсы (стандартные)

RS232: DB-9, женский

Внешний пользовательский ввод-вывод: DB-37, гнездо

Коммуникационные интерфейсы (дополнительно)

LXI TCP/IP Ethernet: RJ-45

GPIB: IEEE-488

2.3.5. Технические характеристики внешнего пользовательского ввода-вывода

Цифровые входы

5 В, полное сопротивление 10 кОм

Цифровые сигналы мониторинга

5 В, мощность 5 мА

Цифровой опорный сигнал

Выход 5 В, мощность 25 мА

Вход аналогового программирования

0-10 В

Импеданс аналогового программирования

10 кОм

Аналоговые сигналы мониторинга

0–10 В, мощность 5 мА

Аналоговый мониторинг импеданса

100 Ом

Точность аналогового контроля

0.2% от максимального рейтинга

Аналоговый опорный сигнал

10 В, мощность 5 мА, импеданс 1 Ом

Дополнительные сведения о внешнем пользовательском вводе-выводе см. в разделе: Операция: внешний пользовательский ввод-вывод.

2.3.6. Физические характеристики

Уровень мощности

Стойки

Размер

Масса

5 кВт

3U

5.25” В x 19” Ш x 24” Г

(13,34 х 48,26 х 60,96 см)

74 фунта (34,57 кг)

10 кВт

3U

5,25” В x 19” Ш x 24” Г

(13,34 х 48,26 х 60,96 см)

94 фунта (42,64 кг)

15 кВт

3U

5,25” В x 19” Ш x 24” Г

(13.34 х 48,26 х 60,96 см)

125 фунтов (56,70 кг)

20 кВт

Модели на 380/415 В перем. тока и 440/480 В перем. тока, вход 3Φ

4U

7” В x 19” Ш x 24” Г

(17,8 х 48,2 х 60,9 см)

160 фунтов (72,6 кг)

20 кВт

Модели с 208/240 В перем. тока, вход 3Φ

6U

10.5” В x 19” Ш x 24” Г

(26,67 х 48,26 х 60,96 см)

185 фунтов (83,9 кг)

25 кВт

Модели на 380/415 В перем. тока и 440/480 В перем. тока, вход 3Φ

4U

7” В x 19” Ш x 24” Г

(17,8 х 48,2 х 60,9 см)

180 фунтов (81,7 кг)

25 кВт

Модели с 208/240 В перем. тока, вход 3Φ

6U

10.5” В x 19” Ш x 24” Г

(26,67 х 48,26 х 60,96 см)

220 фунтов (99,79 кг)

30 кВт

6U

10,5” В x 19” Ш x 24” Г

(26,67 х 48,26 х 60,96 см)

245 фунтов (111,13 кг)

40 кВт

8U

Со снятыми роликами:

14” В x 19” Ш x 24” Г

(35.6 х 48,2 х 60,9 см)

С роликами:

17,75” В x 19” Ш x 24” Г

(45,1 х 48,2 х 60,9 см)

315 фунтов (142,9 кг)

50 кВт

8U

Со снятыми роликами:

14” В x 19” Ш x 24” Г

(35,6 х 48,2 х 60,9 см)

С роликами:

17,75” В x 19” Ш x 24” Г

(45.1 х 48,2 х 60,9 см)

355 фунтов (161,0 кг)

75 кВт

12U

Со снятыми роликами:

21” В x 19” Ш x 24” Г

(53,3 х 48,2 х 60,9 см)

С роликами:

24,75” В x 19” Ш x 24” Г

(62,9 х 48,2 х 60,9 см)

540 фунтов (244,9 кг)

100 кВт

16U

Со снятыми роликами:

28” В x 19” Ш x 24” Г

(71.1 х 48,2 х 60,9 см)

С роликами:

31,75” В x 19” Ш x 24” Г

(80,7 х 48,2 х 60,9 см)

725 фунтов (328,9 кг)

2.3.7. Условия окружающей среды

Рабочая температура окружающей среды

от 0°C до 50°C

Температура хранения

от -25°C до +85°C

Влажность

Относительная влажность до 95 % без конденсации

Воздушное охлаждение

Стандартный

Модели 3U и 6U

Боковой воздухозаборник, задний выпуск

Воздушное охлаждение

Стандартный

Модели 4U и 8U

Воздухозаборник спереди и сбоку, выпуск сзади

Водяное охлаждение

С опцией +WC

Максимальная температура на входе 25°C

1.Минимальный расход 5 галлонов в минуту для агрегатов мощностью 5-15 кВт

Минимальный расход 3,0 гал/мин для агрегатов мощностью 20–30 кВт

Минимальный расход 4,5 гал/мин для агрегатов мощностью 40–100 кВт

Максимальное давление 80 PSI

Внутренняя трубная резьба 1/4” NPT, размер

Температурный коэффициент

0,04 %/°C от максимального выходного напряжения

0,06 %/°C от максимального выходного тока

2.3.8.Соответствие нормативным требованиям

ЭМС

Соответствует 2014/30/ЕС (Директива по электромагнитной совместимости)

СИСПР 22 / EN 55022 Класс А

Безопасность

Соответствует EN61010-1 и 2014/35/EU (Директива по низковольтному оборудованию)

Маркировка CE

Да

Соответствует RoHS

Да

2.5. Принцип работы

В этом разделе представлен общий обзор технологии и этапов обработки мощности в блоке питания MagnaDC серии TS. fig-block-diagram и fig-block-diagram2 обеспечивает визуальный обзор основных каскадов питания и управления. Как показано, блоки питания MagnaDC серии TS состоят из ведущих или ведущих/ведомых модулей. Ведущий и ведомый модули имеют номинальную мощность 5 кВт, 10 кВт, 15 кВт, 20 кВт (4U) или 25 кВт (4U).Для моделей мощностью от 5 до 15 кВт требуется один модуль, а для моделей 4U мощностью от 20 до 25 кВт с 3-фазным входом переменного тока 380/415 В и 440/480 В переменного тока требуется один модуль. Два модуля требуются для моделей 6U от 20 до 25 кВт с 3-фазным входом 208/240 В переменного тока, а также для моделей от 30 до 50 кВт. Для моделей мощностью 75 кВт требуется три модуля, а для моделей мощностью 100 кВт – четыре модуля. Источники питания MagnaDC серии TS имеют несколько общих контуров обратной связи для обеспечения баланса между модулями. Детали модулей описаны ниже.

Рис. 2.20 Функциональная блок-схема источника питания MagnaDC серии TS для моделей от 5 до 15 кВт и моделей 4U от 20 до 25 кВт с 3-фазным входом 380/415 В переменного тока и 440/480 В переменного тока

Рис. 2.21 Функциональная блок-схема источника питания MagnaDC серии TS для моделей 6U мощностью от 20 до 25 кВт с 3-фазным входом 208/240 В переменного тока, а также для моделей от 30 до 100 кВт

2.5.1. Главный модуль

Питание подается через предохранители переменного тока и распределяется на плату драйвера, ограничитель пускового тока и главный контактор 3φ.Плата драйвера содержит импульсный источник питания и подает питание на другие печатные платы в системе. Ограничитель пускового тока — это устройство ступенчатого пуска, которое используется для начального заряда конденсаторов на входной шине постоянного тока и ограничения пускового тока. Ограничитель пускового тока срабатывает, когда источник питания переключается из режима ожидания в режим питания. После цикла заряда на главный контактор 3φ подается питание, и мощность подается на нагрузку. Дополнительный фильтр электромагнитных помех фильтрует синфазный и дифференциальный шумы, исходящие от источника питания.

Выходная мощность регулируется многофазным прерывателем. Для главного модуля мощностью 15 кВт три прерывателя, сдвинутые по фазе на 120° друг от друга, обеспечивают источник тока для инвертора, питаемого током. В TS на 10 кВт используются два прерывателя, сдвинутые по фазе на 180°, а в источнике на 5 кВт используется только один прерыватель. Прерыватели управляются токовым режимом, широтно-импульсной модуляцией (ШИМ). Эта схема модуляции обеспечивает быструю реакцию на переходные процессы и фильтрацию гармоник на шине постоянного тока. Как показано, выходной ток прерывателя контролируется для балансировки и определения условий тока перегрузки.Многофазный прерыватель был разработан для устранения гармонических составляющих, сводя к минимуму токи, циркулирующие в источнике питания.

Многофазный прерыватель создает управляемую шину постоянного тока, которая подключена к индукторам звена постоянного тока и токоведущему инвертору IGBT средней частоты. Инвертор, работающий на частоте от 400 Гц до 600 Гц, возбуждает главный трансформатор на более высоких, чем обычно, сетевых частотах. Эта операция обеспечивает омическую изоляцию между входом и выходом источника питания с использованием трансформатора значительно уменьшенных размеров.

Инвертор работает с рабочим циклом 50%, и его рабочая частота не зависит от производительности источника питания.

Выход основного силового трансформатора преобразуется в постоянный ток с помощью выпрямителей. В низковольтных версиях блоков питания серии TS используются конфигурации с диодами средней точки, а в более высоковольтных версиях — мостовые конфигурации.

Выходное напряжение постоянного тока фильтруется круговым фильтром. Это, в сочетании с индукторами звена постоянного тока, образует двухкаскадный индуктивно-емкостной (LC) фильтр.

Плата драйвера затвора поддерживает схему синхронизированной модуляции, которая включает силовые полупроводниковые переключатели импульсного источника питания, многофазный прерыватель и инвертор средней частоты.

Детектор предохранителей/фаз определяет входное линейное напряжение на каждой фазе и непрерывность каждого предохранителя. При обнаружении проблемы плата управления получает сигнал на отключение системы. Плата управления, которая связана с заземлением, содержит оптически изолированные усилители для измерения выходного напряжения и тока.Эта схема позволяет задавать выходной сигнал ±1000 В пост. тока относительно земли.

Плата дисплея содержит светодиоды для отображения диагностических состояний и обеспечивает интерфейс для счетчиков и переключателей.

2.5.2. Ведомый модуль

Ведомый модуль очень похож на ведущий модуль. Как и в мастер-модуле, выходная мощность регулируется многофазным прерывателем. Для ведомых модулей мощностью 15 кВт, 20 кВт и 25 кВт три инвертора, сдвинутые по фазе на 120° друг от друга, обеспечивают источник тока для инвертора, питаемого током.В источнике питания TS мощностью 10 кВт используются два прерывателя, сдвинутые по фазе на 180°, а в источнике питания 5 кВт используется только один прерыватель.

Прерыватели управляются в режиме тока с широтно-импульсной модуляцией (ШИМ) на основе сигналов, поступающих с платы драйвера затвора ведущего модуля. Второй набор сигналов прерывателя смещен на 60° относительно первого набора сигналов прерывателя в ведущем модуле. Вместе модели мощностью 30 кВт, 40 кВт, 50 кВт, 75 кВт и 100 кВт имеют шесть модулей прерывателя, сдвинутых по фазе на 60° друг от друга. Инвертор с питанием от тока в ведомом модуле использует те же сигналы драйвера, что и ведущий модуль.

Диагностические функции ведомого модуля координируются с ведущим модулем для обеспечения высокой производительности практически с любой комбинацией модулей. Баланс между токами прерывателя обеспечивается независимой выборкой и контролем обратной связи. Источник питания, прерыватель и инверторные модули синхронизированы, чтобы избежать нестабильности в различных рабочих точках.

2.6. Опции

2.6.1. Блокировочный диод (+BD)

Опция встроенного блокирующего диода (+BD) обеспечивает внутренний защитный диод с теплоотводом на положительной выходной клемме программируемого источника питания постоянного тока MagnaDC.Этот диод защищает выход изделия от обратного напряжения до 1200 В постоянного тока. Все измерения напряжения выполняются после защитного диода на выходных клеммах изделия, что делает работу диода полностью прозрачной для работы источника питания.

Вариант +BD рекомендуется для приложений со значительной противо-ЭДС или вероятностью того, что выходное напряжение постоянного тока может превысить номинальное выходное напряжение источника питания, например:

В этих приложениях встроенный блокировочный диод может использоваться для предотвращения обратной ЭДС от энергии, хранящейся в нагрузке, на выходе источника питания.Кроме того, встроенный блокировочный диод предотвратит разрядку внутреннего сопротивления источника питания энергии, накопленной в нагрузке, когда источник питания выключен или находится в режиме ожидания.

Наличие

Опция +BD доступна для моделей с максимальным номинальным выходным напряжением, указанным для следующих серий продуктов:

  • Серия TS, модели от 100 до 1000 В пост. тока

  • Серия MS, модели от 100 до 1000 В пост. тока

  • Серия MT, модели от 125 В до 1000 В пост. тока

Примечание

Опцию +BD нельзя комбинировать с опцией +ISO.

Таблица 2.1 Дополнительные технические характеристики для опции блокирующего диода (+BD)

Номинальное обратное напряжение

1200 В пост. тока

Дополнительные потери

До 1,4%

2.6.2. Выход с высокой изоляцией (+ISO)

В некоторых приложениях требуется стабилизация выходного напряжения до значений, превышающих номинальные значения изоляции источника питания.Опция высокой изоляции выхода Magna-Power (+ISO) позволяет модели серии TS, серии MS или серии MT с номинальным пиковым выходным напряжением от 250 до 1000 В постоянного тока быть рассчитанным на более высокое напряжение изоляции выхода. Улучшенная изоляция достигается за счет нового выходного каскада с улучшенной изоляцией контроллера. В дополнение к возможности плавного перехода источника питания к более высокому выходному напряжению, эта опция также позволяет последовательно соединять блоки с более низким напряжением до нового более высокого класса изоляции в соответствии с таблицей в разделе «Технические характеристики» ниже.

Наличие

Опция +ISO доступна для моделей с максимальным номинальным выходным напряжением, указанным для следующих серий продуктов:

  • Серия TS, модели от 250 до 1000 В пост. тока

  • Серия MS, модели от 250 до 1000 В пост. тока

  • Серия MT, модели от 250 до 1000 В пост. тока

Примечание

Опцию +ISO нельзя комбинировать с опциями +BD или +WC.

Примечание

Добавление параметра +ISO приведет к удалению функции проводного дистанционного управления продуктом.

Таблица 2.2 Варианты класса изоляции для различных конфигураций

Серия продуктов

Стандарт изоляции выхода,

Нет опции

Изоляция выхода

для

Модели на 250–1000 В пост. тока

С опцией +ISO

Изоляция выхода

для

модели

с номинальным напряжением выше 1000 В пост. тока;

Стандарт, опция не требуется

Серия SL

±1000 В пост. тока

Н/Д

Н/Д

Серия XR

±1000 В пост. тока

Н/Д

±(2000 В пост. тока + Vo/2)

Серия TS

±1000 В пост. тока

±(2000 В пост. тока + Vo/2)

±(2000 В пост. тока + Vo/2)

Серия MS

±1000 В пост. тока

±(2000 В пост. тока + Vo/2)

±(2000 В пост. тока + Vo/2)

Серия МТ

±1000 В пост. тока

±4000 В пост. тока

±4000 В пост. тока

2.6.3. Выход с высокой скоростью нарастания (+HS)

Выход с высокой скоростью нарастания (+HS) снимает несколько ограничений, присущих конструкции импульсного источника питания. Быстрые переходы напряжения требуют, чтобы внутренняя электроника подавала энергию для зарядки и разрядки выходных конденсаторов. Пиковые токи внутри источника питания определяют скорость нарастания; использование меньшей емкости позволяет осуществлять переходы напряжения за более короткие периоды времени. Кроме того, меньшая емкость снижает требования к разрядке в условиях разомкнутой цепи.

Блоки питания Magna-Power Electronics со стандартным выходным каскадом были разработаны для обеспечения минимально возможных пульсаций выходного напряжения в рамках ограничений доступных компонентов, размера и стоимости. Часть выходного каскада состоит из группы алюминиевых электролитических конденсаторов, обладающих необходимыми электрическими свойствами для выполнения этой функции. Этим компонентам требуются стабилизирующие резисторы для сброса любого напряжения, когда источник питания не имеет нагрузки и отключен. Несмотря на то, что наличие этих компонентов и результирующие характеристики обычно приемлемы в отрасли, существуют приложения, в которых крайне желательны меньшая выходная емкость и резисторы с меньшими потерями, а также допустимо более высокое напряжение пульсаций.Чтобы удовлетворить эту потребность, доступен вариант с высокой скоростью нарастания, который имеет выходной каскад, состоящий из пленочных и алюминиевых электролитических конденсаторов с низкой емкостью и резисторов с меньшими потерями. Применения для варианта с высокой скоростью нарастания включают зарядку аккумулятора, фотоэлектрическую эмуляцию, генерацию сигналов мощности и пульсацию мощности со средней скоростью. Все эти приложения выигрывают от более широкой полосы пропускания и во многих случаях могут выдерживать повышенное пульсирующее напряжение.

Ключевые приложения

Для зарядных устройств аккумуляторов выходная емкость и внутренние стабилизаторы напряжения представляют собой нагрузку на подключаемые аккумуляторы.Одной из распространенных практик является использование последовательных диодов для блокировки обратного тока, что приводит к увеличению стоимости и снижению эффективности. Вариант с высокой скоростью нарастания с меньшей выходной емкостью и резисторами с меньшими потерями обеспечивает прямое подключение к батареям без последовательных блокировочных диодов.

Для приложений фотоэлектрической эмуляции более широкая полоса пропускания и меньшая выходная емкость обеспечивают повышенную производительность за счет более высокоскоростных алгоритмов отслеживания максимальной мощности. Схема отслеживания максимальной мощности отклоняет рабочую точку фотогальванических батарей для определения максимальной выходной мощности.Медленно реагирующие источники эмуляции могут представлять проблему, когда скорость алгоритма превышает скорость источника. Кроме того, при более низкой выходной емкости изменения рабочей точки и переходные процессы, вызванные замыканием входа солнечного инвертора, вызывают меньшие нежелательные входные токи.

Опция высокой скорости нарастания позволяет источнику питания работать как низкочастотный генератор импульсов мощности. Со специальными конденсаторами, выбранными для этой опции, можно накладывать формы сигналов или создавать импульс средней скорости поверх выходного сигнала постоянного тока и рассчитывать на нормальный срок службы конденсатора.Важно отметить, что выход блока питания является одноквадрантным; то есть выходное напряжение или ток не могут измениться.

Наличие

Опция +HS доступна для следующих серий продуктов: * Серия СЛ * Серия XR * Серия ТС * Серия МС * Серия МТ

Примечание

Модели серии

XR с напряжением более 2000 В постоянного тока уже включают выходной каскад с высокой скоростью нарастания, и для этих моделей недоступна дополнительная опция +HS.

Таблица 2.3 Дополнительные технические характеристики для опции High Slew Rate Output (+HS)

Макс. номинальное напряжение

Выходная емкость

Серия SL (мкФ)

Выходная емкость

Серия XR (мкФ)

Выходная емкость

Серия TS и серия MS (мкФ)

Пульсация (Вскз)

5

4235

13200

13200

0.5

8

Н/Д

Н/Д

9000

0,5

10

1740

4080

9000

0,5

16

1740

4080

4080

0.5

20

775

2340

2340

0,7

25

775

1170

2340

0,7

32

775

1170

1170

1.4

40

760

240

1170

1,5

50

760

240

1170

1,5

60

760

240

300

1.5

80

110

240

300

1,5

100

110

160

200

1,6

125

70

160

200

1.6

160

70

160

200

1,6

200

70

160

200

1,6

250

70

160

200

1.6

300

70

160

200

1,8

375

70

160

200

1,8

400

70

160

200

1.8

500

40

56

200

2.1

600

40

56

120

2,3

800

30

52

70

2.5

1000

30

52

60

3,0

1250

Н/Д

18

18

3,5

1500

Н/Д

18

18

3.5

2000

Н/Д

18

18

3,5

3000

Н/Д

Н/Д

9

4,0

4000

Н/Д

Н/Д

9

4.0

6000-10000

Н/Д

Н/Д

Н/Д

Н/Д

2.6.4. IEEE-488 GPIB (+GPIB)

Опция IEEE-488 GPIB (+GPIB), иногда называемая интерфейсной шиной общего назначения (GPIB), представляет собой систему цифрового интерфейса общего назначения, которую можно использовать для передачи данных между двумя или более устройствами.Он особенно хорошо подходит для соединения компьютеров и инструментов. Некоторые из его ключевых особенностей:

  • К одной шине можно подключить до 15 устройств

  • Общая длина шины может быть до 20 м, а расстояние между устройствами может быть до 2 м

  • Связь цифровая, сообщения передаются по одному байту (8 бит) за раз

  • Транзакции сообщений подтверждаются аппаратно

  • Скорость передачи данных может быть до 1 Мбайт/с

Интерфейс IEEE-488 GPIB интегрирован с портами связи на задней панели блока питания.Интерфейс IEEE 488 обеспечивает полную совместимость с предоставленными Magna-Power драйверами, программным обеспечением и набором команд SCPI.

Наличие

Опция +GPIB доступна для следующих серий продуктов:

  • Серия SL

  • Серия XR

  • Серия TS

  • Серия MS

  • Серия МТ

2.6.5. LXI TCP/IP Ethernet (+LXI)

Сертифицирован по стандарту LXI (класс C), версия 1.4, LXI TCP/IP Etherent (+LXI) позволяет полностью контролировать продукт через встроенный интерфейс TCP/IP Ethernet. LXI — это инструментальная платформа, основанная на стандартной отраслевой технологии Ethernet, предназначенная для обеспечения модульности, гибкости и производительности систем малого и среднего размера. Все стандартные команды SCPI продукта поддерживаются опцией +LXI вместе со всем поставляемым программным обеспечением и драйверами.

Примером преимуществ

LXI является его компактный, гибкий корпус, обеспечивающий высокоскоростной ввод-вывод и надежные измерения.Опция Magna-Power Electronics LXI TCP/IP Ethernet включает в себя встроенный веб-сервер, позволяющий через веб-браузер контролировать и контролировать электропитание практически из любого места.

Наличие

Опция +LXI доступна для следующих серий продуктов:

  • Серия SL

  • Серия XR

  • Серия TS

  • Серия MS

  • Серия МТ

2.6.6. Прочный (+RUG)

Опция повышенной прочности (+RUG) обеспечивает дополнительную механическую защиту крупных силовых компонентов и узлов в продуктах серий SL и XR.

Устройства серий

SL и XR с опцией Ruggedized прошли независимые испытания на соответствие следующим спецификациям по ударам и вибрации MIL-STD-810G:

  • MIL-STD-810G CHG1 Метод 516.7 Функциональный шок, процедура I; который подвергает продукт импульсу пилообразной формы 40G, 11 мс; по три удара в каждом направлении по трем взаимно перпендикулярным осям

  • MIL-STD-810G CHG1 Метод 514.7 Вибрация; который подвергает продукт двухчасовой вибрации на ось вдоль трех взаимно перпендикулярных осей

Все продукты с опцией Ruggedized выдерживают рабочую температуру окружающей среды от 0°C до 50°C и температуру окружающей среды при хранении от -25°C до +85°C.

Наличие

Опция +RUG доступна для следующих серий продуктов:

2.6.7. Водяное охлаждение (+туалет)

Опция водяного охлаждения (+WC) доступна для блоков питания Magna-Power для использования в плотно упакованных системных шкафах, где отвод тепла с помощью стандартного воздушного охлаждения продукта представляет собой проблему.Водяное охлаждение осуществляется с помощью охлаждающих пластин и встроенного центрального теплообменника. Охлаждающие пластины обеспечивают путь теплопроводности для чувствительных к теплу компонентов, а центральный теплообменник отводит тепло из воздуха внутри корпуса. Внутренний электромагнитный клапан обеспечивает подачу воды, когда охлаждающая пластина достигает 60°C. Работа соленоида предотвращает внутреннюю конденсацию.

Каждый модуль 3U и 4U имеет вход и выход с наружной резьбой 1/4” NPT для потока воды. Для 6U и 8U внешняя сантехника соединяет модули питания, обеспечивая один вход и выход с наружной резьбой 1/2 дюйма NPT.Для этого оборудования и пользовательских подключений за корпусом рекомендуется не менее 2,50 дюйма. Для систем, требующих более одного источника питания, водопроводные соединения должны быть параллельны; то есть вода не должна перетекать из одного источника питания в другой.

Если блоки питания с водяным охлаждением заказываются в сочетании со шкафом и аксессуарами для интеграции, Magna-Power будет запараллеливать входные и выходные соединения воды, обеспечивая один вход и выход для стойки.

Наличие

Опция +WC доступна для моделей с максимальным номинальным выходным напряжением, указанным для следующих серий продуктов:

  • Серия TS, модели от 1000 В пост. тока и ниже

  • Серия MS, модели от 1000 В пост. тока и ниже

Примечание

Опцию +WC нельзя комбинировать с опцией +ISO.

Подробные характеристики +WC, включая скорость потока и давление, см. в спецификациях отдельных продуктов.

2.7. Аксессуары

2.7.1. Шкаф и интеграция

Шкаф

и услуги по интеграции предлагаются для стоечных программируемых источников питания постоянного тока. Шкафы поставляются с вентиляторами, рассчитанными на установленные изделия. Основные характеристики шкафа и возможности интеграции:

  • Внутренние сварные каркасы шкафов для тяжелых условий эксплуатации

  • Установленные ролики, включая (2) ролика с фиксатором

  • Специальная схема для интеграции продукта с корпусными вентиляторами

  • Установка и тестирование всей системы

Таблица 2.4 Технические характеристики шкафа и интеграции

Шкаф Наименование позиции

Размеры

Внутреннее пространство стойки

CAB1

31,5” В x 24” Ш x 31,5” Г

(80,0 х 55,6 х 80,0 см)

12U

CAB2

51” В x 24” Ш x 31.5” Д

(129,5 х 61,0 х 80,0 см)

24U

CAB3

67” В x 24” Ш x 31,5” Г

(170,2 х 61,0 х 80,0 см)

30U

CAB4

74” В x 24” Ш x 31,5” Г

(188,0 х 61,0 х 80,0 см)

36U

CAB3x2

67” В x 48” Ш x 31.5” Д

(170,2 х 122,0 х 80,0 см)

60U

CAB4x2

74” В x 48” Ш x 31,5” Г

(188,0 х 122,0 х 80,0 см)

72U

2.7.2. Кабели питания постоянного тока

Благодаря использованию внутренних производственных мощностей Magna-Power кабели питания постоянного тока на заказ предлагаются в качестве аксессуара. В следующей таблице указаны различные предлагаемые кабели и номиналы напряжения:

Таблица 2.5 Технические характеристики кабелей питания постоянного тока Magna-Power

Кабельный калибр (AWG)

Номинальное напряжение (В пост. тока)

Номинальная нагрузка на кабель (90°C)

10

15000

55

4

600

100

4

4000

100

1

600

160

1

4000

160

2/0

600

223

2/0

4000

223

4/0

600

310

4/0

4000

310

Используйте следующее руководство по конфигурации кабеля и приведенную выше таблицу, чтобы определить кабель, подходящий для вашего приложения и продукта:

CBL-[Ноги]-[Размер кабеля]-[Номинальное напряжение]-[Контакт 1]-[Контакт 2]

Например: CBL-10-4/0-600-3/8-3/8 ; 10-футовый кабель 4/0, рассчитанный на 600 В пост. тока, с наконечниками 3/8” на обоих концах.

Размер резьбы выходной шины постоянного тока и количество точек подключения см. на схемах соответствующей серии продуктов.

2.7.3. Универсальное интерфейсное устройство (UID47)

Magna-Power Electronics UID47 — это устройство общего назначения для подключения к источникам питания Magna-Power Electronics. Устройство содержит необходимые схемы для настройки источников питания для параллельной или последовательной работы ведущий/ведомый.

Параллельная работа

ведущий/ведомый позволяет двум или более источникам питания равномерно распределять выходной ток при их совместном соединении.Последовательная работа в режиме ведущий/ведомый позволяет двум или более источникам питания одинаково распределять выходное напряжение при их совместном соединении. В любом из режимов работы ведущее устройство подает команду подчиненным устройствам на надлежащее напряжение и ток. Каждый блок будет отображать свое индивидуальное напряжение и ток. Установка требует установки перемычек, размещения прилагаемых 37-жильных кабелей между UID47 и источниками питания, а также параллельного или последовательного подключения выходов источника питания.

UID47 можно использовать в качестве интерфейса для подключения линий управления и контроля к внешним схемам.Он также содержит область на печатной плате для соединения проводов и размещения компонентов для конкретных пользовательских приложений.

Ключевые особенности опции UID47:

  • Совместим со всеми блоками питания Magna-Power Electronics

  • Интерфейс для последовательной и параллельной работы ведущий/ведомый

  • Конфигурируемый пользователем разъем с винтовой клеммой

  • Площадка для пользовательской схемы

  • Кол-во (2) 6-футовых 37-контактных экранированных кабелей в комплекте

Таблица 2.6 Технические характеристики устройства с универсальным интерфейсом 47 (UID47)

Разъемы

Мастер 1: DB-37, Женский

Мастер 2: DB-37, женский

Раб: DB-37, Женский

Схема пользовательского интерфейса: 10-контактный штекерный разъем

Рабочая температура окружающей среды

от 0°C до 50°C

Температура хранения

от -25°C до +85°C

Размер

1.24 дюйма В x 7,14 дюйма Ш x 4,01 дюйма Г

(3,15 х 18,14 х 10,19 см)

Вес

0,5 фунта (0,23 кг)

Для получения более подробной информации о UID47 обратитесь к его руководству пользователя.

2.7.4. RS485 (преобразователь)

Промышленный преобразователь RS232 в адресный RS485 позволяет подключать неадресуемые, «глупые» устройства RS-232 к адресной сети RS-485. Главный узел контролирует все коммуникации с подключенными устройствами.Благодаря распределению интеллектуальных функций коммутации по сети RS-485 можно значительно сократить расходы на проводку по сравнению с конфигурацией «звезда» с одним коммутатором.

Устройства могут либо опрашиваться ведущим узлом, либо запрашивать доступ к шине через линию квитирования RS-232. Это обеспечивает универсальную систему для соединения устройств, предназначенных для двухточечной связи. Поскольку устройства взаимодействуют с использованием стандартных сигналов RS-485, устройства RS-232 могут формировать собственную сеть или добавляться в существующую систему.До 32 узлов на высоте до 4000 футов могут находиться на одной шине без повторителя, а схема адресации 485DSS позволяет использовать до 256 узлов в одной сети с повторителями.

2.7.5. USB (преобразователь)

Промышленный преобразователь RS232 в USB обеспечивает мгновенное расширение ввода-вывода для подключения периферийных устройств. Готовая (внешняя) альтернатива картам PCI, Edgeport позволяет легко добавить последовательный порт к ПК, серверу или тонкому клиенту за считанные минуты, не открывая корпус, не реконфигурируя и не перезагружая систему.

USB-конвертер подключается непосредственно к задней части блока питания, создавая бесшовный USB-интерфейс. Благодаря многофункциональному дизайну, надежности и непревзойденной поддержке операционных систем преобразователи Edgeport USB-to-serial идеально подходят для критически важных корпоративных приложений. USB-кабель входит в комплект вместе с соответствующими драйверами на компакт-диске с программным обеспечением Magna-Power Electronics.

Процесс зарядки: быстрый, удобный, интеллектуальный и универсальный

Водители Taycan могут комфортно заряжать свои автомобили от сети переменного тока мощностью до 11 кВт в домашних условиях.В дороге они выигрывают от 800-вольтовой технологии автомобиля и оригинальной стратегии контроля температуры аккумуляторной батареи. Performance Battery Plus позволяет заряжать автомобиль более высокими токами (постоянный ток, постоянный ток), что значительно ускоряет процесс: чуть более чем за пять минут аккумулятор можно зарядить на расстояние до 100 километров (согласно WLTP). ). Время зарядки от пяти до 80 процентов SoC (состояние заряда) составляет 22,5 минуты в идеальных условиях на 800-вольтовых мощных зарядных станциях с максимальной зарядной мощностью (пиковой) 270 кВт.

Taycan имеет зарядные порты в двух передних боковых частях кузова. Автомобиль можно заряжать с обеих сторон переменным током (на большинстве рынков), с правой стороны его также можно заряжать постоянным током. Соединения защищены от непогоды дверцами порта электрического заряда. Небольшой ледокол гарантирует, что они все еще работают в сильный мороз. Это разбивает ледяную корку, расчищая путь к левой двери. В этом случае створки левого борта открываются жестом руки.В качестве альтернативы дверями порта зарядки электромобиля можно также управлять из салона через панель управления на центральной консоли.

Для зарядки в 400-вольтовых зарядных пунктах устанавливается бортовое зарядное устройство постоянного тока, изначально на 50 кВт и опционально на 150 кВт. Также установлено бортовое зарядное устройство переменного тока мощностью 11 кВт для зарядки от переменного тока. Это полностью и аккуратно заряжает аккумулятор примерно за девять часов.

Porsche также предлагает следующее зарядное оборудование:

  • Porsche Mobile Charger Connect мощностью до 11 кВт — это быстрый и удобный способ зарядить Taycan дома ночью.

  • С помощью портативного трехкилограммового зарядного устройства Porsche Mobile Charger Plus (доступно с середины 2020 года) его можно заряжать дома или в дороге с максимальной мощностью 11 кВт.

  • Кабель Mode 3: Зарядный кабель длиной 4,5 метра для зарядки на общественных зарядных станциях переменного тока.

  • Home Energy Manager (HEM): интеллектуальный центр управления может быть интегрирован электриком в домашнюю электросеть и обеспечивает беспроблемную и удобную зарядку дома.Home Energy Manager оптимизирует процесс зарядки с точки зрения производительности, времени и затрат. Он также обеспечивает защиту от перегрузки бытовой сети (защита от отключения электроэнергии) за счет снижения зарядной мощности транспортного средства по мере необходимости в случае неминуемой перегрузки, что предотвращает срабатывание бытового предохранителя (отключение электроэнергии).


Служба зарядки Porsche обеспечивает доступ к точкам зарядки от различных поставщиков по всему миру. Центральный биллинг осуществляется через Porsche.К моменту запуска Taycan в Европе будет подключено более 100 000 точек зарядки. Porsche также поддерживает глобальное создание инфраструктуры быстрой зарядки, в некоторых случаях совместно с партнерами.

  • В экспериментальных городах Шанхай, Пекин, Токио, Осака, Нагоя и Лондон Porsche Charging предлагает клиентам возможность заряжать свои автомобили в выбранных местах на четырех собственных зарядных станциях высокой мощности (до 350 кВт).

  • В рамках совместного предприятия Ionity, в котором также участвуют Audi, BMW, Daimler и Ford, Porsche к концу 2020 года построит в Европе около 400 мощных зарядных станций мощностью до 350 кВт на зарядную точку. .

  • Кроме того, компания Porsche Destination Charging предлагает более 2000 точек зарядки переменного тока на 20 рынках в таких местах, как отели, для запуска Taycan.

  • Дилерская сеть Porsche также будет оснащена мощными зарядными станциями на 800 вольт.

  • В Северной Америке инициатива VW Group, Electrify America, с этого года предлагает зарядку мощностью до 350 кВт на 300 дорожных станциях.

  • Ее дочерняя компания, Electrify Canada, также занимается разработкой инфраструктуры зарядки мощных аккумуляторов для обеспечения мобильности на дальние расстояния по автомагистралям. К 2020 году в Канаде будет работать около 32 зарядных станций.

  • Зарядка как услуга мобильности (CAMS) является совместным предприятием Volkswagen Group. Цель состоит в том, чтобы к 2020 году ввести в эксплуатацию около 4000 зарядных станций в 20 крупных городах Китая.

  • На отдельных рынках Porsche работает с местными партнерами над развитием зарядной инфраструктуры с выборочно устанавливаемыми коридорами быстрой зарядки.К 2020 году планируется ввести в эксплуатацию более 60 зарядных станций в Австралии, Бразилии, Малайзии, Мексике, Южной Корее, Сингапуре, Тайване, Таиланде и Объединенных Арабских Эмиратах.

Простая зарядка

Согласно прогнозу Porsche, примерно 80 процентов владельцев Taycan будут заряжать аккумуляторы дома ночью. Porsche предлагает многоэтапный обзор индивидуальных зарядных ситуаций владельцев и обширное зарядное оборудование для этой цели.

Во время предварительной проверки Porsche Charging Pre-Check заинтересованные лица могут заранее узнать, возможна ли вообще зарядка дома. В кратком онлайн-опросе собирается информация о ситуации с жилыми и парковочными местами, существующими подключениями к электросети и доступностью Интернета. На основании ответов потенциальный клиент получит первоначальный прогноз. Если требуется индивидуальная консультация, потенциальные клиенты могут отправить свой Pre-Check-ID в центр Porsche.

Центры Porsche также предлагают Home Check перед покупкой автомобиля. Электрик проверит условия на месте и позже может установить зарядную станцию. Центр Porsche получит отчет о посещении дома, чтобы иметь возможность предоставить клиенту наилучшие рекомендации по выбору зарядного оборудования.

Эти зарядные станции облегчают зарядку дома:

  • Porsche Mobile Charger Connect сочетает в себе интеллектуальные функции зарядки с подключением к сети и Интернету.Его можно использовать для зарядки автомобиля мощностью 11 кВт. Благодаря функции «Зарядка с оптимизацией по цене» дневные и ночные периоды, когда электроэнергия дешевле, также используются специально для зарядки. Управление интуитивно понятно благодаря пятидюймовому сенсорному дисплею. Такие данные, как текущее состояние зарядки аккумулятора и оставшееся время зарядки, могут отображаться либо на экране, либо на подключенном к нему смартфоне или планшете. Благодаря функции Wi-Fi мобильное зарядное устройство Connect также может быть объединено в сеть с Home Energy Manager, чтобы можно было использовать интеллектуальные функции зарядки дома.

  • С помощью мобильного зарядного устройства Porsche Mobile Charger Plus (доступно с середины 2020 г.) Taycan можно заряжать дома или в дороге с максимальной мощностью 11 кВт. Благодаря своим компактным размерам и весу менее трех килограммов его легко транспортировать. В комплект поставки входит настенный кронштейн, который можно установить в гараже. После этого Porsche Mobile Charger Plus просто и надежно крепится с помощью системы защелок. С кронштейном подставки для зарядки Porsche Charging Dock Pedestal и компактной подставкой Porsche с привлекательным дизайном оба зарядных устройства защищены от внешних воздействий, таких как дождь или вандализм.Устройства могут быть удалены из доков.


Home Energy Manager обеспечивает беспроблемную зарядку дома и оптимизирует процесс зарядки с точки зрения производительности, времени и затрат. При правильной установке в домашней сети специалистом он постоянно контролирует потребность в энергии и доступную выходную мощность источника питания.

Кроме того, Home Energy Manager может выполнять процессы зарядки автомобиля, когда другие бытовые электроприборы обычно не используются.Home Energy Manager также может одновременно управлять процессами зарядки нескольких автомобилей. При этом учитываются такие факторы, как сроки, расстановка приоритетов и запланированное время отправления. Home Energy Manager также помогает снизить затраты на зарядку. Если у клиента есть тариф на электроэнергию с более низкими затратами в определенное время, Home Energy Manager может запланировать процесс зарядки на этот временной интервал.

Зарядка в Европе: зарядная служба Porsche с более чем 100 000 пунктов зарядки

Во время поездок клиенты могут получить доступ к зарядной сети Porsche через сервис зарядки Porsche, который позволяет им найти пункты зарядки и начать зарядку.Выставление счетов также может осуществляться с помощью централизованно хранимых платежных данных. Нет необходимости регистрироваться у различных операторов. Это делается в разных странах по гарантированной цене за единицу на рынке, независимо от валюты. Соответствующее приложение и навигационная система Porsche направляют клиентов к выбранной зарядной станции. Платформа в настоящее время имеет более 70 000 точек зарядки в двенадцати странах. К моменту выхода Taycan на рынок в Европе будет подключено более 100 000 точек зарядки.

Приложение в режиме реального времени предоставляет информацию о местоположении и доступности зарядных станций, а также о стоимости процесса зарядки.Идентификация происходит в пункте зарядки

  • по QR-коду через приложение или

  • через Porsche ID Card, которую пользователи получают бесплатно после регистрации в сервисе, или

  • с помощью функции Plug&Charge, когда пользователи просто подключают штекер для зарядки.


Новшеством среди прочего является функция рейтинга. Это сообщает пользователю, когда автомобиль в последний раз заряжался на зарядной станции и насколько актуальна и достоверна информация о соответствующей точке зарядки.Также отображается ежедневное использование зарядной станции, что позволяет лучше планировать процессы зарядки.

В Германии использование службы зарядки Porsche включено в течение первых трех лет. Плата за сами процессы зарядки зависит от оператора и количества используемой электроэнергии. Цены отображаются подробно и, по запросу, также классифицируются в зависимости от класса выходной мощности / скорости зарядки. Приложение можно использовать на всех мобильных устройствах с операционными системами iOS или Android.Воспользоваться услугой могут все водители гибридных или электрических транспортных средств. Услуга не ограничивается спортивными автомобилями Porsche.

Сеть мощных зарядных станций Ionity: 400 станций на основных транспортных магистралях Европы

Создавая совместное предприятие Ionity, BMW Group, Daimler AG, Ford Motor Company и Porsche прокладывают путь к самой разветвленной сети мощных зарядных станций для электромобилей в Европе.

К концу 2020 года компания

Ionity построит и будет эксплуатировать в общей сложности 400 мощных зарядных станций.Уже есть 120 станций (по состоянию на июль 2019 г.). Они будут расположены на автомагистралях и основных транспортных маршрутах в значительной части Европы. Они будут общедоступны и расположены в среднем на расстоянии 120 километров друг от друга. Ionity сотрудничает с сильными деловыми партнерами, такими как Tank & Rast, Shell и Circle K, и извлекает выгоду, в частности, из привлекательных местоположений этих партнеров. Каждый парк мощных зарядных устройств Ionity будет иметь несколько точек зарядки. В сети используется европейский стандарт тарификации Combined Charging System (CCS).Зарядная мощность 350 кВт на зарядную точку позволяет транспортным средствам соответствующей конструкции, таким как Taycan, заряжаться намного быстрее, чем с помощью доступных в настоящее время систем.

Дополнительный контент

Спортивные автомобили, переработанные с учетом экологических требований. Первый полностью электрический спортивный автомобиль Taycan знаменует собой начало новой эры для Porsche, поскольку компания систематически расширяет ассортимент своей продукции в области электромобилей. Обзор.

Зарядная станция Olife Energy Stand постоянного тока 50 кВт

Зарядная станция Olife Energy Stand постоянного тока 50 кВт со встроенным зарядным устройством переменного тока

Станция быстрой зарядки постоянным током для электромобилей мощностью до 50 кВт.Зарядная станция напрямую связана с тяговой батареей электромобиля и контролирует весь процесс зарядки. Силовая электроника расположена непосредственно на стойке (для мощностей до 90 кВт дополнительные стойки не требуются).

Olife Energy Отдельностоящая зарядная станция постоянного тока мощностью 50 кВт имеет степень защиты IP45 и предназначена для использования вне помещений. Он доступен в виде отдельной подставки. Эта станция оснащена одним кабелем с разъемом CCS2 и встроенным зарядным устройством переменного тока 22 кВт (кабель Тип 2, длина 4 м).

Станция полностью совместима с облачным сервисом OlifeEnergy Cloud для удаленного мониторинга, контроля, управления станцией и регулирования мощности. Им также можно управлять с помощью RFID-карт или мобильного приложения или по протоколу OCPP. Вы можете удаленно контролировать работу всех зарядных станций.

Станция быстрой зарядки постоянным током подходит для эксплуатации на корпоративных парковках, автозаправочных станциях, в торговых центрах и в местах с интенсивным движением электромобилей.

Характеристики зарядной станции постоянного тока 50кВт:

• Режим: одиночный/двойной
• Форма: снаружи IP45 — отдельностоящее зарядное устройство
• Подключение к электромобилю: кабель с вилкой (IEC 62196-3)
• Режим зарядки: IEC 61851-1 , тип C
• Выход постоянного тока: CCS2
• Выход переменного тока: розетка/кабель типа 2 с вилкой
• Управление: локальное — автоматическая зарядка, RfID / удаленное — OlifeEnergy Cloud (RfID, приложение для смартфона.) / OCPP 1.6 (2.0)
• Вход переменного тока: AC 3 + N + PE 400 В 50 Гц, TN-S / AC 3 + PEN 400 В 50 Гц, TN-C
• Входной ток (макс., без опции переменного тока ): 3 x 60 A
• Входное напряжение (макс.): 500 В переменного тока
• Выходной ток (макс.): 130 A
• Длина зарядного кабеля: 3–5 м постоянного тока / 5 м переменного тока
• Связь: OlifeEnergy Cloud, OCPP-J, 1.6, 2.0
• Соединение для передачи данных: Ethernet, USB (GSM, Wi-Fi)
• Диапазон температур: от -30 °C до 50 °C
• Влажность: от 5 % до 95 %
• Размеры: 2000 x 560 x 380 мм
• Вес: 150 кг

МОДУЛИ РАСШИРЕНИЯ OLIFEENERGY CLOUD:

Модуль RFID (входит в комплект)

Считыватель RFID позволяет авторизовать пользователя с помощью обычных карт-ключей или чипов (карты входа, карты клиента и т. д.) Специальные карты RFID можно хранить в памяти зарядного устройства и добавлять по запросу. Дополнительная удаленная конфигурация также доступна через модуль SmartCharge.

Удаленный мониторинг

Базовая услуга для удаленной связи с зарядной станцией. Пользователь информируется о состоянии и энергопотреблении, включая исторические данные. Услуга удаленного мониторинга включает в себя бесплатную презентацию зарядной станции в сети зарядных станций OlifeEnergy Net.

Контроль доступа

Эта услуга позволяет управлять пользовательскими чипами RfID и приложениями для смартфонов.Список всех данных отдельных сеансов зарядки (пользователь, время и потребляемая энергия) доступен владельцу зарядной станции с помощью этой услуги.

Управление питанием

Услуга балансировки нагрузки для расширенного управления зарядной станцией. Если мощности недостаточно для зарядки электромобиля или электромобиля. автопарка, потреблением зарядной станции (станций) можно управлять на основе определенного максимума с ограничениями на потребление (слабая сеть) или динамически (на основе максимального потребления здания в определенный период времени).

Модуль SmartCharge (аппаратное обеспечение входит в комплект)

Интеллектуальный вычислительный блок, позволяющий зарядному устройству обмениваться данными с OlifeEnergy Cloud или другим сервером OCCP. Модуль SmartCharge обеспечивает удаленную связь (LAN, GSM), диагностику и мониторинг зарядных станций, управление приложением для смартфона, а также расширенный контроль максимальной входной мощности.

Платежная система

Данная услуга позволяет владельцу зарядной станции OlifeEnergy устанавливать плату за работу станции. Зарядная станция рекламируется в сети зарядки OlifeEnergy Net.

Технические параметры можно найти в прилагаемой спецификации.

Универсальны ли зарядные устройства для электромобилей?

Зарядку

EV можно разделить на три разных уровня. Эти уровни представляют выходную мощность, следовательно, скорость зарядки, доступную для зарядки электромобиля. Каждый уровень имеет определенные типы разъемов, которые предназначены для использования с низким или высоким энергопотреблением, а также для управления зарядкой переменным или постоянным током. Различные уровни зарядки для вашего электромобиля зависят от скорости и напряжения, при которых вы заряжаете свой автомобиль.Короче говоря, это одни и те же стандартные вилки для зарядки уровня 1 и уровня 2, и к ним будут прилагаться соответствующие адаптеры, но для быстрой зарядки постоянного тока необходимы отдельные вилки разных марок.



Уровень 1 Зарядка (120 В переменного тока)

Зарядные устройства

уровня 1 используют вилку переменного тока на 120 В и могут быть просто подключены к стандартной электрической розетке. Это можно сделать с помощью кабеля EVSE уровня 1, который имеет стандартную трехштырьковую бытовую вилку на одном конце для розетки и стандартный разъем J1722 для автомобиля.При подключении к розетке переменного тока на 120 В скорость зарядки составляет от 1,4 до 3 кВт и может занять от 8 до 12 часов в зависимости от емкости и состояния аккумулятора.



Уровень 2 Зарядка (240 В переменного тока)

Зарядка уровня 2 в основном называется общественной зарядкой. Если у вас дома нет зарядного оборудования уровня 2, большинство зарядных устройств уровня 2 можно найти в жилых районах, на общественных парковках, а также на рабочих местах и ​​в коммерческих учреждениях. Зарядные устройства уровня 2 требуют установки и предлагают зарядку через вилки 240 В переменного тока.Зарядка обычно занимает от 1 до 11 часов (в зависимости от емкости аккумулятора) при скорости зарядки от 7 кВт до 22 кВт с разъемом типа 2. Например, KIA e-Niro, оснащенный батареей мощностью 64 кВт, имеет расчетное время зарядки 9 часов с помощью встроенного зарядного устройства типа 2 мощностью 7,2 кВт.



Быстрая зарядка постоянным током (зарядка уровня 3)

Зарядка

уровня 3 — это самый быстрый способ зарядить электромобиль. Хотя зарядные устройства уровня 2 могут встречаться не так часто, как зарядные устройства уровня 3, их также можно найти в любых крупных густонаселенных районах.В отличие от зарядки уровня 2, некоторые электромобили могут быть несовместимы с зарядкой уровня 3. Зарядные устройства уровня 3 также требуют установки и предлагают зарядку через вилки 480 В переменного или постоянного тока. Время зарядки может занять от 20 минут до 1 часа при скорости зарядки от 43 кВт до 100+ кВт с разъемом CHAdeMO или CCS. Зарядные устройства уровня 2 и 3 имеют разъемы, привязанные к зарядным станциям.

Как и в случае с любым устройством, которое нуждается в зарядке, ваши автомобильные аккумуляторы будут снижать эффективность с каждой зарядкой.При правильном уходе автомобильные аккумуляторы могут прослужить более пяти лет! Однако, если вы ежедневно пользуетесь автомобилем в средних условиях, было бы неплохо заменить его через три года. После этого большинство автомобильных аккумуляторов не будут такими надежными и могут привести к ряду проблем с безопасностью.



Типы вилок для электромобилей

Два типа вилок для зарядки переменным током



Заглушка типа 1

Вилка типа 1 — стандартная однофазная вилка для электромобилей из Америки и Азии.Он позволяет заряжать автомобиль на уровне зарядной мощности до 7,4 кВт.



Заглушка типа 2

Вилка

типа 2 представляет собой трехфазную вилку и считается стандартной моделью. Благодаря трем дополнительным проводам, через которые проходит ток, автомобиль просто быстрее разгоняется. В частных помещениях обычно используются уровни зарядной мощности до 22 кВт, а на общественных зарядных станциях можно использовать уровни зарядной мощности до 43 кВт. Большинство общественных зарядных станций оснащены розеткой типа 2.С ним можно использовать все зарядные кабели режима 3, а электромобили можно заряжать с помощью вилок как типа 1, так и типа 2.



два типа вилок для зарядки постоянным током

Комбинированный тип 2 (комбинированная система зарядки или CCS)

Вилка

CCS представляет собой пятиконтактную вилку, которая представляет собой усовершенствованную версию вилки типа 2 с двумя дополнительными силовыми контактами для быстрой зарядки и обеспечивает мощность зарядки переменного и постоянного тока до 170 кВт.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
