Регулятор мощности на КР1182ПМ1 — 17 Августа 2015

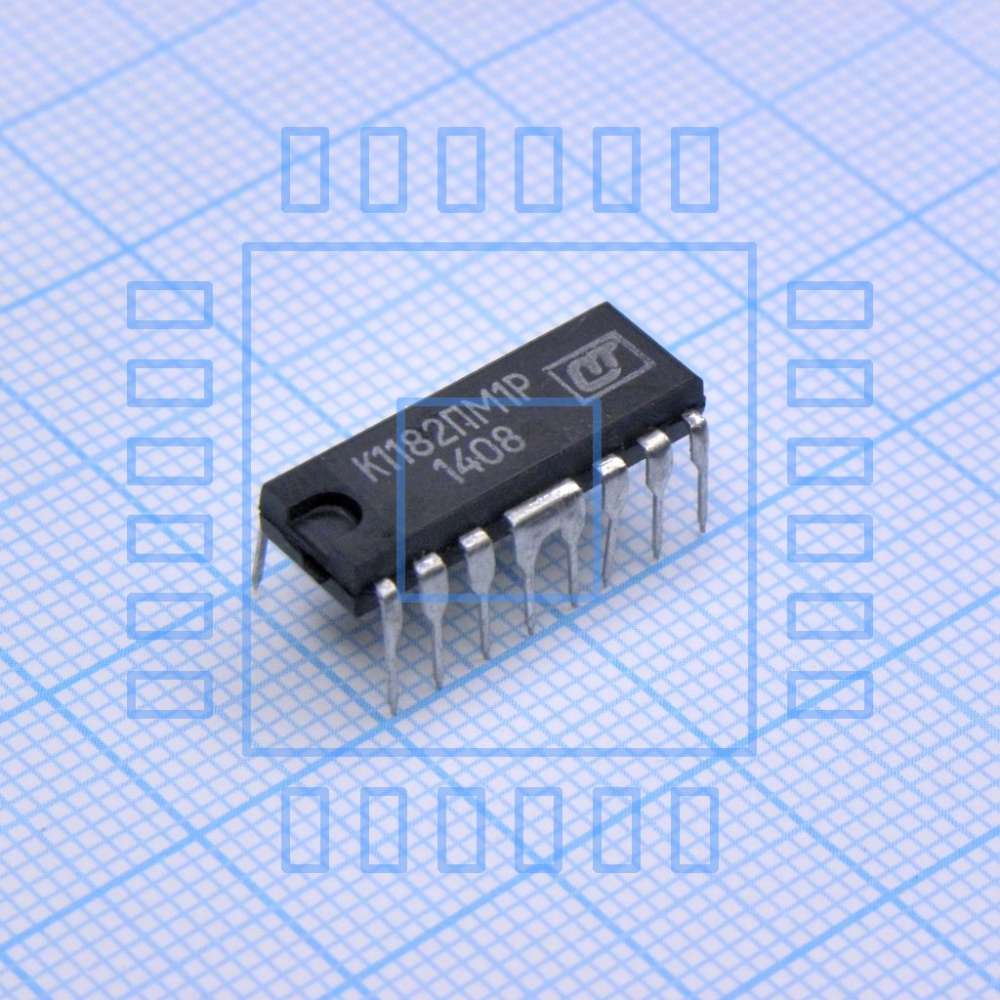

Основное назначение микросхемы — плавное включение и выключение электрических ламп накаливания, регулировка яркости. Удобно также применять ее для регулировки мощности паяльника.
Микросхема может применяться для регулировки скорости вращения электродвигателей мощностью до 150 Вт (швейные машинки, вентиляторы и т.д.).

Микросхема К1182ПМ1Р является решением проблемы регулировки мощности в классе высоковольтных мощных электронных схем. Благодаря уникальной технологии возможно применение ИС для сети переменного тока до 230В, при этом необходимо минимальное количество внешних элементов.

Непосредственное применение К1182ПМ1Р — для плавного включения и выключения электрических ламп накаливания или регулировки их яркости свечения. Так же успешно К1182ПМ1Р может применяться для регулировки скорости вращения электродвигателей мощностью до 150 Вт (например, вентиляторами) и для управления более мощными силовыми приборами (тиристорами).

Микросхема имеет два силовых вывода для включения в цепь последовательно с нагрузкой, два вспомогательных вывода и два входа управления для подключения регулировочного резистора, конденсатора или других элементов управления. Упакована в корпус Power-DIP(12+4)



Основные электрические параметры микросхемы
Напряжение питания (амплитудное значение)                     400 В
Рабочее напряжение                                                          80-276 В
Ток нагрузки                                                                       до 1,2 А
Мощность нагрузки                                                            до 150 Вт

Частота сети                                                                      40 — 70 Гц
Напряжение насыщения открытого тиристора                     < 2 В
Ток потребления                                                                 < 2 мА
Рассеиваемая мощность                                                    1 — 4 Вт
Диапазон рабочих температур                                            -40. …+70°С



Типовая схема включения микросхемы для регулировки яркости лампы накаливания

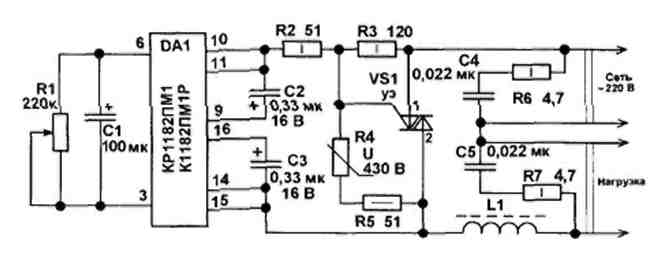

Схема включения, позволяющая увеличить регулируемую мощность до 1 кВт.













Схема плавного включения и выключения лампы накаливания.













Схема управления К1182ПМ1Р от оптрона















Документация на КР1182ПМ1

Защита галогенных ламп накаливания на К1182ПМ1Р | PRACTICAL ELECTRONICS

Используя специализированную микросхему фазового регулятора мощности КР1182ПМ1 относительно несложно построить устройство для защиты перекальных фотоосветительных или «криптоновых» галогенных ламп накаливания на 230 В. Предлагаемая конструкция предотвращает разрушительный бросок тока через нить накала таких ламп в момент включения и не допускает превышения действующего значения напряжения сверх установленного, осуществляя стабилизацию напряжения.

Схема предлагаемого устройства приведена на рис. ниже. При замыкании контактов выключателя SA1 на его цепи подается сетевое напряжение питания. Так как конденсатор С1 в это время разряжен, напряжение на нагрузку не подается. Сразу же после подачи напряжения конденсатор С1 начинает заряжаться от встроенного в микросхему генератора тока. По мере его зарядки действующее значение напряжения на нагрузке плавно увеличивается до номинального.

Схема электрическая принципиальная защиты галогенных ламп накаливания на К1182ПМ1Р

Схема электрическая принципиальная защиты галогенных ламп накаливания на К1182ПМ1Р

Резистор R1 предназначен для разряда конденсатора С1 после отключения напряжения питания. Резистор R2 уменьшает импульсный ток через тринисторы микросхемы DA1. Конденсатор С6 предназначен для уменьшения уровня проникающих в сеть помех. При более жестких требованиях для этой цели желательно использовать LC-сетевой фильтр. По сравнению с типовой схемой включения емкость конденсаторов, подключенных к выводам микросхемы 9 и 11, 14 и 16 уменьшена вдвое, что позволило добиться более раннего открывания тринисторов микросхемы DA1, благодаря чему на нагрузку может подаваться напряжение питания, близкое входному сетевому (при закрытом или отключенном фототранзисторе).

Резистор R2 желательно использовать проволочный мощностью 2…7 Вт. Подстроечный резистор многооборотный. Остальные резисторы — С2-23. Оксидные конденсаторы — импортные аналоги К50-35; С4, С6 — К73-17 на рабочее напряжение не ниже 400 В.

Светодиод работает при относительно малом прямом токе, если вы захотите, чтобы он светился с достаточной яркостью, то нужно взять светодиод с повышенной светоотдачей, например, типов L-383SRDT, L-383SRWT, L-1503EC.

Так как в данном устройстве нет необходимости применять оптрон с высоким напряжением гальванической развязки, то DA2 можно взять серий АОТ123, АОТ127, АОТ128, 4N32. При установке оптрона необходимо уточнить его цоколевку.

Транзисторы можно применить любые из серий КТ3102, КТ342, КТ6111, SS9014, ВС550, 2SC1222, 2SC1845.

С указанным на схеме типом симистора суммарная мощность подключаемых ламп накаливания может достигать 1000 Вт (при установке симистора на соответствующий теплоотвод). Вместо него можно применить более мощные стандартные унифицированные симисторы ТС106-10-6, ТС112-10-10, ТС112-16-12, ТС122-25-11, ВТ137Х-600, ВТ 137Х-800 (8 А), ВТ139- 600Е, BT139-800F (16 А) и другие аналогичные на рабочее напряжение не ниже 400 В и соответствующий нагрузке ток. Чтобы избежать повреждения микросхемы при неправильном подключении симистора или его неисправности, последовательно с резистором R2 можно включить предохранитель на 0,5 А. Микросхема в теплоотводе не нуждается.

Возможный вариант печатной платы для схемы показан ниже.

Печатная плата для схемы защиты галогенных ламп накаливания на К1182ПМ1Р

Печатная плата для схемы защиты галогенных ламп накаливания на К1182ПМ1Р

Настройка сводится к установке резистором максимально допустимого выходного напряжения (номинальное значение 230 В). Чтобы резистор R1 не оказывал заметного влияния на напряжение питания нагрузки, его сопротивление желательно взять максимально большим, но при этом будет возрастать время, необходимое для разрядки времязадающего конденсатора С1. Наиболее просто решить эту проблему можно установкой выключателя SA1 с дополнительной группой контактов, которая бы замыкала выводы С1 при отключении напряжения питания, тогда R1 можно не устанавливать. Конструкция выключателя должна обязательно исключать появление дуги между первой и второй группами контактов, при мощности нагрузки до 400 Вт подойдет ПКн41-1-2. Возможен и такой вариант — выключатель питания SA1 можно перенести из цепи коммутации 230 В в цепь шунтирования С1, но тогда устройство будет постоянно находиться под напряжением сети переменного тока 230 В, что не всегда допустимо.

rdc1-0018a, регулятор мощности на симисторе bta41-600 и микросхеме к1182пм1р по оптовым ценам в компании Electrony вы получите лучшую цену на рынке России на всю продукцию нашей фирмы.

Покупая изделие: rdc1-0018a, регулятор мощности на симисторе bta41-600 и микросхеме к1182пм1р наши специалисты помогут с выбором нужных сопутствующих товаров из каталога: Электронные войска . Мы проконсультируем вас по всем техническим деталям и в случае необходимости подберем аналогичный товар: Центр разработок электронных войск, Конвертеры интерфейсов, Компенсация реактивной мощности, Устройства автоматики или похожий товар производителя электронные войска. Помощь в подборе материалов от экспертов в своей области, а также оперативная доставка и сниженные цены на весь товар.

RDC1-0018a, Регулятор мощности на симисторе BTA41-600 и микросхеме К1182ПМ1Р

Фазовый регулятор мощности на микросхеме К1182ПМ1Р и симисторе BTA41-600 (40 А, 8.8 кВт). Данное устройство предназначено для: плавного включения, выключения электрических ламп и регулировки яркости их свечения регулировки мощности паяльника; скорости вращения электродвигателей.

Для установки микросхемы К1182ПМ1Р на плате предусмотрена панелька. Электрическая схема Когда к разъему P3 подключен выключатель SW1 и времязадающая RC цепочка устройство работает в режиме плавного включения лампы или электродвигателя. Время плавного включения зависит от емкости конденсатора C3, а время плавного выключения — от сопротивления резистора R2. Подберите нужный для вас режим. Для использования устройства в качестве фотореле с плавным регулированием мощности — вместо выключателя можно подключить фотоэлемент. При подключении к разъему P3 переменного резистора устройство работает как регулятор мощности. Технические характеристики: — напряжение сети: 220 В; — максимальный ток нагрузки: 40 А; — размер печатной платы 50,80 х 25,40 мм. Внимание! На плате имеется напряжение опасное для жизни человека – соблюдайте правила техники безопасности! При токе нагрузки более 1А симистор необходимо установить на радиатор площадью не менее 100 кв.
см При токе нагрузки более 5А проводники на печатной плате не покрытые маской пропаять оголенным проводом сечением 2,5 кв.мм Схема подключения. В зависимости от симистора который вы будете использовать в проекте возможны два варианта подключения. Распиновка симистора AAG (BTA41) Распиновка симистора GAA Это открытый проект! Лицензия, под которой он распространяется – Creative Commons — Attribution — Share Alike license.

Домашняя электроника



 Устройства, изготовленные мной

Управление светом в туалете с помощью КМОП — логики и микросхемы К1182ПМ1Р

Схема и описание взяты со странички — http://ccuba. narod.ru/door_light.htm.

   Данное электронное устройство предназначено для плавного включения и выключения лампы накаливания в таких помещениях как туалетная комната, ванная комната, кладовая и т.п. Особенностью данного устройства является то, что в качестве выключателя света (лампы накаливания) используется входная дверь вместе со стандартным магнитоконтактным датчиком на основе геркона, который применяется в охранной сигнализации.

   Основу схемы управления, представленной на рис. 2 составляет микросхема фазового регулятора типа К1182ПМ1   Для тех, кто не читал эти источники, напомню, что основное применение этой микросхемы – плавное включение и выключение электрической ламп накаливания и регулировки их яркости свечения или для регулировки скорости вращения электродвигателей (например, вентиляторами) и для управления более мощными силовыми приборами (тиристорами, симисторами).

  Она способна работать при сетевом напряжении 80…276 В и управлять нагрузкой мощностью до 150 Вт при максимальном токе через нее до 1,2 А.    Интересная особенность микросхемы – включается в цепь последовательно с нагрузкой, т.е. она является двухполюсником и конструкционно может объединяться, например, с выключателем и питается частью той мощности, которой сама и управляет.   Внутри ИС К1182ПМ1 состоит из двух высоковольтных тиристоров, включенных встречно — параллельно и блока управления. Выводы С+ и С- служат для подключения элементов управления (емкости, резистора, оптронной пары и т.д.). Для управления мощностью в нагрузке (лампе) необходимо изменять сопротивление между входами С+ и С– (выводы 6 и 3 соответственно).

   Работает схема, представленная на рис. 2, следующим образом. Когда дверь закрыта, то контакты геркона под действием магнита замкнуты. Тогда вход сброса R микросхемы DD1.1 (вывод 4) замкнут через геркон с минусовым проводом питания и замыкает конденсатор С1. При этом на инверсном выходе (вывод 2) элемента DD1.1 будет логический 0, который подается на счетный вход элемента DD1.2. На инверсном выходе триггера DD1.2 (вывод 12) будет сигнал логической 1. Этот высокий уровень через резистор R3 подается на базу транзистора VT1, следовательно он открыт и замыкает вход управления С+ (вывод 6) микросхемы DA1 с входом С– (вывод 3) через резистор R4. При этом конденсатор С4 будет разряжен, так как ток разряда через относительно малое сопротивление R4 больше, чем ток заряда вытекающий из преобразователя микросхемы DD2.

При этом через нагрузку (лампу) ток не идет и все напряжение сети прикладывается к выводам 10 (11) и 14 (15) микросхемы К1182ПМ1. Элемент DD1.1 триггера К561ТМ2 выполняет роль повторителя и формирователя импульсов с крутыми фронтами, необходимых для управления счетным входом элемента DD1.2. Дело в том, что фронт тактового импульса, приходящего на счетный вход триггера, не должен превышать 5 мкс. [5], для того чтобы не было ложных (многократных) срабатываний. А входы сброса R и установки S триггера не чувствительны к дребезгу контактов геркона. Поэтому элемент DD1.1 управляется уровнями напряжения по входу сброса – R. Элемент DD1.2 включен по типовой схеме делителя частоты на 2 при этом инверсный выход (вывод 12) замкнут с входом D (вывод 9).
   Когда дверь открывают, то магнит, вместе с дверью отдаляется от геркона и контакты геркона размыкаются. Вход сброса R оказывается подключен через резистор R1 к плюсовому источнику питания. При этом на инверсном выходе (вывод 2) элемента DD1.1 появится сигнал логической 1, который своим фронтом переключит элемент DD1.2 в другое логическое состояние. Тогда на инверсном выходе триггера DD1.2 (вывод 12) появится сигнал логической 0, который через резистор R3 закроет транзистора VT1. После этого начнется заряд конденсатора С4 вытекающим током преобразователя микросхемы DD2. При этом будет плавно нарастать мощность, пропускаемая в нагрузку (лампу). Время плавного включения регулируется величиной емкости С4 и при величине 47 мкФ составляет примерно 3 сек.    Когда дверь снова закрывают, то элемент DD1.1 переключится, но это переключение не вызовет переключение триггера DD1.2 и лампа останется включенной.   Элементы R1 и C1 образуют фильтр с постоянной времени примерно 0,1 с.для подавления дребезга контактов геркона.

   Особый вопрос питание микросхемы DD1. Ток потребления триггера, включая ток через резисторы R1, R2, R3 составляет примерно 40…50 мкА, даже в моменты переключения микросхемы средний ток остается в этом диапазоне.    Основное потребление приходится на стабилитрон VD1, который выполняет скорее защитную функцию от превышения напряжения питания микросхемы DD1, чем функцию стабилизации определенного напряжения. По этой причине необходимо выбирать стабилитрон с малым током стабилизации.   Питание микросхемы подается через диодный мост с выводов 10 (11) и 14 (15) микросхемы DD2. В состав моста входят диоды VD2 и VD3, которые пропускают положительные полуволны сетевого напряжения. А диоды, которые пропускают отрицательные полуволны они входят в состав микросхемы DD2, катодами они соединяются с входом С– (вывод 3). (правда, если посмотреть принципиальную схему микросхемы DD2, то последовательно с одним из диодов стоит защитный резистор сопротивлением 10 кOм [4]).

   Устройство лучше сначала наладить на столе (стенде), хотя, правильно спаянная печатная плата сразу работает и в особом налаживание не нуждается. Но как показывает практика – от ошибок никто не застрахован. Сначала надо проверить правильность распайки платы, т.е. наличие всех связей, замыкание дорожек, полярность электролитических конденсаторов и т. д. Затем к выводам подключения геркона надо припаять датчик, а к выводам подключения нагрузки припаять специальную переноску, у которой есть патрон с лампой накаливания и сетевая вилка для подключения в розетку.

   Внимание! Прежде чем включить устройство в сеть Вы должны знать, что устройство не имеет развязку от электрической сети и все элементы схемы находятся под опасным для жизни напряжением. Поэтому не касайтесь схемы руками или инструментом с неизолированными рукоятками до тех пор пока устройство не будет отключено от электрической сети.

   Для испытаний лучше применить лампу накаливания мощностью не более 40Вт. Если вы будете при настройке использовать осциллограф, то тогда схему надо включать через специальный переходной трансформатор (т. е. 220 В. в 220 В.), чтобы вторичная обмотка была развязана от сети. Я все измерения производил обычным тестером типа DT-830B.

   Положите на герконовый датчик магнит, включите вилку переноски в розетку при этом лампа не должна загореть (хотя, при первом включении она вспыхивает на долю секунды), затем уберите магнит от геркона – лампа должна с увеличивающейся яркостью загореть. Проверьте напряжение питания микросхемы DD1, оно должно быть не меньше напряжения стабилизации стабилитрона VD1. Снова соедините магнит с герконом – лампа должна гореть, а при следующем удалении магнита лампа должна погаснуть и т.д. При манипуляциях с датчиком надо выяснить четко ли работает режим включения и выключения лампы. Если лампа никак не реагирует на поведение магнита, то надо смотреть напряжение на входах и выходах элементов DD1. 1 и DD1.2 и на коллекторе транзистора VT1, т.е. проверить на каком из элементов не происходит переключение. При выключенной лампе напряжение на гасящем резисторе находится в пределах 170В., а при включенной лампе порядка 10 В. Какое — то время надо “погонять” схему в режиме испытания и посмотреть на сколько нагревается гасящий резистор R4, на сколько падает напряжение питания микросхемы DD1 при включенной лампе, при каком рабочем зазоре (расстоянии между магнитом и герконом) происходит срабатывание геркона.

   Предусмотрена возможность установить геркон прямо в электронную плату. Тем самым есть возможность установить вместо датчика саму электронную схему вместе с корпусом, тем более что размеры его позволяют. При этом уменьшается количество деталей и остается всего один провод, идущий от платы к питанию лампы.

   Датчик лучше закрепить не у самого края двери, а где-то посередине, чтобы срабатывание происходило при небольшом угле открытия двери для того, чтобы визуально контролировать включение и выключение света (хотя тут объяснить довольно сложно, но экспериментально я пришел к такому выводу). Провод от датчика лучше применить в двойной изоляции, потому что датчик не имеет развязку от электрической сети.

Рекомендую использовать следующие детали.
   Микросхема DD1 типа К561ТМ2 (можно применить и импортные аналоги), DD2 типа К1182ПМ1 (на сколько я знаю импортных аналогов у нее нет). Все резисторы, кроме R4, мощностью 0,125 Вт и установлены они вертикально. Мощность резистора R4 — 1 Вт этот показатель выбран с запасом, номинал можно взять от 82 кОм до 100 кОм (пробивное напряжение тоже имеет немаловажное значение). Диоды VD2, VD3 можно применить любые с обратным напряжением не менее 300 В и прямым током 0,1 А, лучше малогабаритные (я применил диоды типа КД243 и не потому что они так необходимы, а просто много их у меня, остались с хороших времен). Стабилитрон VD1 можно применить с напряжением стабилизации от 10 В до 13 В типа КС 210, КС213Б. Как я уже отмечал, что основное потребление приходится на стабилитрон VD1, который выполняет скорее защитную функцию от превышения напряжения питания микросхемы DD1, чем функцию стабилизации определенного напряжения. По этой причине необходимо выбирать стабилитрон с малым током стабилизации.   Транзистор VT1 типа КТ3102Е, может подойти любой маломощный низкочастотный с коэффициентом усиления не менее 100 и малым напряжением насыщения. Конденсаторы С1, С2 типа КМ5(6). Электролитические конденсаторы С3,С4 на напряжение не менее 16В, С5, С6 на напряжение не менее 6В.

   Из опыта эксплуатации устройства в туалете в течение шести месяцев могу сказать, что первые четыре месяца рука автоматически тянется к выключателю, причем у всех членов семьи. Поэтому лучше сразу замкнуть выключатель, а можно совсем убрать. Не соблюдение алгоритма открывания и закрывания двери приводит к тому, что приходится лишний раз «передергивать» дверь, но такие случаи крайне редки, да и подобным образом выключить свет ни сколько не труднее, чем тянуться к выключателю.

8.5. Продление срока службы галогенных ламп

Для продления срока службы высоковольтных галогенных ламп, питающихся непосредственно от сети 220 В, поможет простое устройство на специализированной микросхеме фазового регулятора К1182ПМ1Р (КР1182ПМ1).

Дело. в том, что в холодном состоянии сопротивление спирали лампы в 10 раз меньше, чем в разогретом. Поэтому пусковой ток ГЛН мощностью, например, 100 Вт может достигать 7 А. После разогрева спирали, который происходит за несколько полупериодов сетевого напряжения, ток уменьшается до рабочего.

Именно этот момент пуска является порой губительным для лампочки. Со временем спираль лампы изнашивается, утончается, приобpeтaeт неоднородности в своей структуре. Спираль становится более чувствительной к подобным перегрузкам при включении, соответственно, увеличивается вероятность ее перегорания.

 Совет.

Облегчить условия пуска холодной спирали галогенной лампы и тем самым снизить вероятность ее перегорания можно. Для этого надо подавать напряжение питания на лампу не с полной, а с постепенно увеличивающейся амплитудой.

В результате к моменту подачи полной амплитуды спираль лампы успеет полностью разогреться и перейти в нормальный режим работы.

Микросхема фазового регулятора К1182ПМ1Р (КР1182ПМ1) предназначена для плавного включения/выключения ламп накаливания или для регулировки яркости их свечения. Максимальная рабочая мощность — 150 Вт. Значительно увеличить мощность подключаемой нагрузки можно, применив внешний симистор. ИМС выполнена в стандартном корпусе DIP 16. Внешний вид устройства показан на рис. 8.17.

Рис. 8.17. Внешний вид устройства плавного зажигания ГЛН

ИМС К1182ПМ1Р (рис. 8.18, рис. 8.19) позволяет путем постепенного увеличения фазового угла включения увеличивать подаваемое на лампу напряжение. При этом спираль успевает разогреться до максимальной температуры к моменту подачи полного напряжения. В результате снижается вероятность выхода спирали лампы из строя.

Рис. 8.18. Типовая схема включения

Рис. 8.19. Принципиальные схемы устройств регулировки яркости

Выводы 3 и 6 ИМС DA1 предназначены для подключения цепи управления (С3 = 100 мкФ 16 В, R1 = 3,1 кОм, SW1) фазовым регулятором. С1 = С2 = 1 мкФ 10 В. Время плавного включения лампы зависит от емкости конденсатора С3, а время плавного выключения — от сопротивления резистора R1. Номиналы этих элементов можно выбрать самостоятельно. С номиналами, приведенными на схеме, время включения и выключения составляет примерно 1 с.
