8 лучших ваттметров — Рейтинг 2022 года (топ с учетом мнения экспертов и отзывов)

Ваттметр, – энергомер, компактный счётчик мощности (Ватты). Определяет количество электроэнергии (Киловатт/час), потребляемой бытовым или иным прибором. Более крупный аналог – стационарный счётчик, устанавливаемый на входе электрической сети в помещение. Ответственен за суммарную мощность всех потребителей энергии. Бытовой прибор применяется частным порядком для отдельного потребителя, в мастерских по ремонту бытовой электротехники, электронных устройств. Современное развитие ваттметров – «умные» розетки с дистанционным управлением по интернету через смартфон.

Лучшие бытовые ваттметры

Представляет собой компактное устройство, параллельно подключаемое в сеть.

Чаще всего, совмещает в одном корпусе измерительный блок и розетку. Оснащены функцией определения потреблённой мощности (минимальную и максимальную) в единицу времени.

Отражают величину напряжения сети, время работы потребителя электроэнергии, расчёт стоимости электричества за рабочий промежуток времени.

ROBITON PM-1 – недорогой

Прибор для контроля за расходом электроэнергии из бытовой сети одним потребителем. Совмещает в одном корпусе вилку, розетку, электронный блок и экран дисплея для считывания полученных результатов.

Позволяет вычислить мощность единичной, подключённой через прибор, нагрузки. Определит количество потребляемой электроэнергии за определённый промежуток времени и рассчитает стоимость израсходованной энергии.

Плюсы:

  • Компактный, простой, стоит недорого.
  • Можно работать со всей бытовой техникой.
  • Определяет количество электроэнергии, потребляемой нагревателем.

Минусы:

  • Непродуман механизм обнуления.
  • Работает только в тепле.







Рекомендации:

HiDANCE 3680W AC Power Meter – цифровой прибор

Компактный бытовой электронный прибор с расширенными функциями. Позволяет определить величину напряжения переменного тока и силу тока. Рассчитывает потребляемую мощность и коэффициент мощности.

Встроена опция вычисления стоимости потреблённой электроэнергии. Прибор удобен при тестировании бытовых приборов, электронных устройств и электронагревателей всех типов для расчёта экономической эффективности.

Плюсы:

  • Симпатичный, аккуратно собранный цифровой приборчик.
  • Точность измерений, наглядное отображение результатов.
  • Несколько режимов.

Минусы:

  • Приходится вновь вводить цену после обнуления полученных результатов.
  • Штырьки у вилки не припаяны, а приварены.







Espada TSL 1500WB – оптимален для дома

Простой в освоении и применении электронный ваттметр для тестирования бытовых приборов по уровню потребляемой электроэнергии. Очень удобен для проверки энергопотребления при выборе обогревателя. Прибор в короткое время покажет уровень реальной мощности, затраты и стоимость электроэнергии.

Поможет рассчитать тепловую эффективность и затраты в течение теплового сезона. Предусмотрена возможность введение данных при двухтарифном счётчике. Просигнализирует о нештатном режиме или превышении силы тока, мощности.

Плюсы:

  • Хорошая точность, скорость замера.
  • Подсветка дисплея, крупные цифры.
  • Расчёт стоимости электроэнергии.

Минусы:

  • Подсветка не постоянна.
  • Затруднённая смена источника питания.







МЕГЕОН 71016 – с жидкокристаллическим дисплеем

Портативный цифровой прибор для регистрации затраченной электроэнергии одним потребителем. Инструмент оснащён жидкокристаллическим дисплеем со светодиодной подсветкой для работы в тёмное время суток или условиях плохой освещённости.

Расчёт показателей осуществляется в непрерывном режиме, на всём протяжении работы потребителя электроэнергии. Дополнительная опция – определение объёма выбросов углекислого газа, что важно для замкнутых помещений.

Плюсы:

  • Размеры, функционал, стоимость.
  • Следит за выбросом углекислого газа.
  • Подсветка ЖК-дисплея.

Минусы:

  • Цена, заказ в Китае дешевле.
  • Для мастерской скорее нужен, домой – побаловаться.







Brennenstuhl PM 231 – высокое качество

Бытовой прибор со стильным дизайном корпуса (Primera-Line). Снабжён двухтарифным счётчиком, – функция «день-ночь». Измеряет напряжение сети, силу тока, частоту.

Вычисляет потребляемую мощность. Рассчитывает количество потреблённой электроэнергии. Фиксирует время в часах и минутах. Обладает повышенной безопасностью, – предусмотрена защита от детей.

Плюсы:

  • Отличное качество изготовления, точность.
  • Стильный дизайн, безотказен в работе.
  • Показывает реальную мощность, а не декларируемую.

Минусы:

  • Маловат шрифт на экране.







Лучшие интеллектуальные ваттметры

Современное развитие бытовых ваттметров – наличие внутреннего электронного блока для связи с владельцем посредством интернета. Управление осуществляется дистанционно, через смартфон или другой носитель.

Расширен функционал за счёт увеличения программ, – отключение при нештатных режимах или аварийной ситуации, передача сигнала на телефон или электронную почту. Кроме бытовых задач, цифровой ваттметр полезен для лабораторий, занимающихся разработкой бытовой техники, – предусмотрено построение графиков и диаграмм с учётом реального времени.

TP-Link HS110 – замеры на расстоянии

Управление и произведение измерений на расстоянии с помощью интернета через смартфон или другое электронное устройство. Предусмотрена возможность автоматического подключения или отключения потребителей электроэнергии.

Дистанционный мониторинг энергопотребления позволит выбрать оптимальный режим работы бытовых приборов или систем отопления, поможет выставить необходимый уровень мощности.

Плюсы:

  • Возможность дистанционного управления и контроля.
  • Небольшая, работает со всеми бытовыми приборами.
  • Цена, для такого уровня.

Минусы:

  • Чувствителен к качеству интернета и наличию связи.







Edimax SP 2101W – интеллектуальный прибор

Интеллектуальный ваттметр-выключатель с функцией измерения мощности. Подключаем к любой классической розетке.

Осуществляет взаимосвязь электроники и человека, –управляет уровнем потребления электроэнергии, подключает или отключает бытовые потребители вручную, по команде или по заложенному расписанию.

Следит за работой бытового устройства, автоматически отключая питание при нештатных ситуациях. Дополнительная опция – передача тревожного сигнала в автоматическом режиме.

Плюсы:

  • Самая настоящая «умная» розетка с контролем мощности.
  • Помощь в выработке экономного режима.
  • Сохранение результата в течение года.

Минусы:

  • Возможно, цена. Сэкономленной энергии не так уж много, не окупится.







Energenie EGM-PWM – зелёная энергетика

Ваттметр из серии приборов «зелёная» экономная энергетика. Снимает параметры электрической сети, вычисляет уровень мощности, выстраивает графики и диаграммы.

Программное приложение рассчитывает потребление электроэнергии в требуемый промежуток времени. Отсутствует постоянная привязка к персональному компьютеру, связь может осуществляться по внешней команде или заложенному расписанию.

Плюсы:

  • Точность, снятие информации в любое время.
  • Программирование на заданное время.
  • Удобен при отоплении дачи.

Минусы:

  • Купив один, попользовавшись, хочется докупить ещё. Но оправданы траты?







Энергомер или как измерить эффективность розетки / Хабр

В современном мире любой вид энергии любит учет, будь то потребление пищи или простая лампочка накаливания (если еще остались такие). На упаковках с едой пишут состав и примерное содержание энергии в килокалориях, а на любом электроприборе принято указывать его потребление. И если с простой осветительной лампой все более менее понятно, то посчитать например потребление электрического водонагревателя или скажем пылесоса уже сложнее. Да и как быть с приборами которые работают в спящем режиме, с одной стороны он практически не «едят», а с другой все же что-то да потребляют. Вот как раз для таких замеров и потребуется хитрый прибор под названием «Энергомер».



Как заявлено на этикетке прибора он создан для измерения потребляемой мощности электроприборов а так же для простоты расчетов нагрузки на розетку.

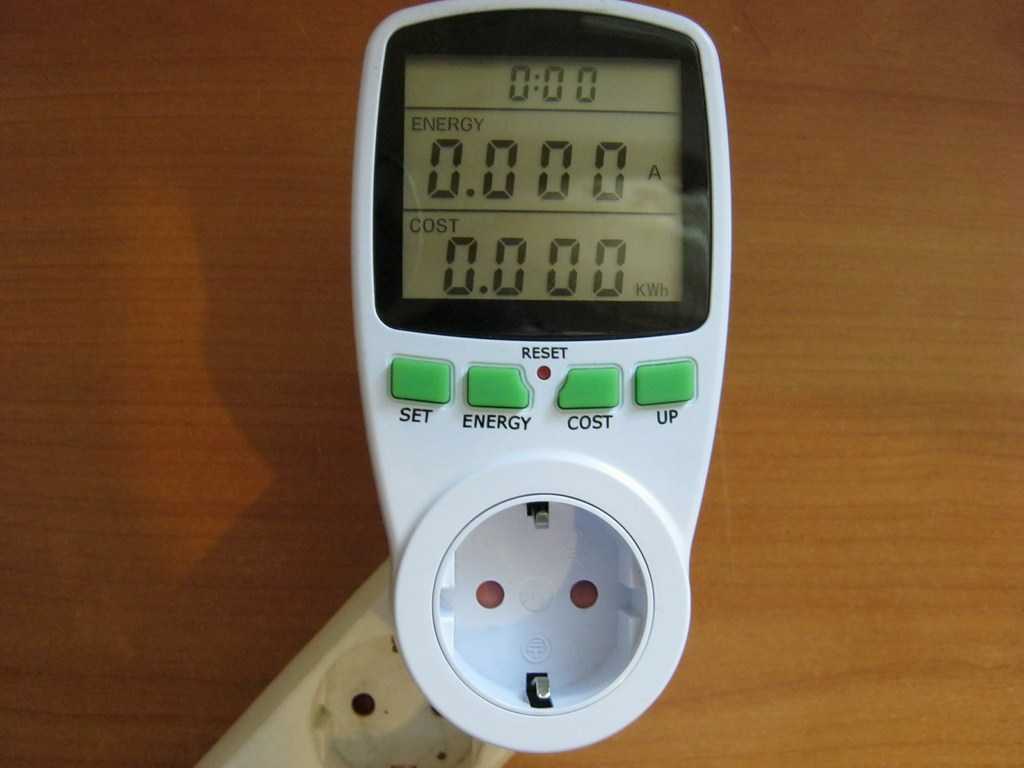

Внешний вид энергомера крупно

Ну чтож, проверим как он работает. Вставляем в розетку, и пока прибор включается и происходит загрузка программы в микроконтроллер, на экране можно видеть все возможные символы. Включение происходит не долго, но и не моментально, где-то секунду или две.

Дальше энергомер сразу показывает напряжение в розетке а так же частоту переменного тока в ней.

Для удобства в энергомере есть часы с отображением дня недели, настройка которых происходит по нажатию на кнопку «SET», по началу конечно с непревычки жмешь на неё часто и сразу попадаешь на редактирование времени. Я бы сделал вход в режим редактирования с небольшой задержкой, для устранения этого неудобства, ну да ладно, прибор звезд с неба не хватает 🙂

Переходим к непосредственно замерам.

Первым подопытным будет осветительная лампа. Мы недавно переехали в свою квартиру и я сразу везде ставил светодиодные лампы, фактически у нас нет ни одной лампы в стандартных цоколях. Самая распространенная – с цоколем G10 и тому подобные. К счастью у меня нашелся микрософит для съемок в софтбоксе и в нем старая галогеновая лампа на 50 Вт. Вот на нем и будем экспериментировать.

Для начала посмотрим потребление с галогеновой лампой:

Как видно, потребляет она 46,5 Вт⋅ч что близко к заявленному номиналу в 50 Вт⋅ч, соответсвенно в моем случае она «кушает» 16 копеек в час днем (тариф 3,35 р за кВт⋅ч днем).

Следом меняем лампочку на диодную:

При схожей, на взгляд, светоотдаче (к сожалению замерить не чем) потребление у LED лампы уже 5,9 Вт.ч что так же близко к заявленным производителем показателям и «прожорливость» такой лампы уже чуть меньше 2-х копеек в час.

И вот тут уже интересный факт. У меня дома всего 39 ламп, 24 из них диммируемые и если предположить что я включу их все на полную яркость то совокупное потребление электроэнергии составит 230 Вт⋅ч что эквивалентно двум лампам накаливания по 100 Вт и еще одной, например в туалете на 30 Вт, хотя не помню были ли лампы на 30 Вт… Тоесть в принципе все включенные лампы будут «есть» 77 копеек в час и если оставить их включенными круглосуточно то за месяц они смогут уменьшить мой бюджет всего на 573 рубля. Это может послужить в принципе доводом, например в споре с теми кто постоянно выключает за вами свет мотивируя это целями экономии. Ну да ладно, слава богу меня по поводу лампочек никто не «теребит» 🙂

Хорошо, с энергоэффективностью лампочек разобрались, теперь можно сравнить и технику поинтереснее.
Для начала замерим Apple MacBook Pro 13″, это не самое последнее поколение, но для теста пдойдет 🙂

Ноут был почти разряжен, каюсь, не запомнил сколько точно был процент заряда батареи, но максимальная мощность потребления зарядного устройства составила 64,5 Вт⋅ч. И вот тут выявилась интересная особенность – блок питания не «шарашит» сразу на полную, а начинает отдавать энергию постепенно, в момент подключения первая цифра которая была зафиксирована прибором, была меньше десяти и потом начала подниматься. Поднималась ступенями, не знаю прибор ли с задержкой мерил или блок питания так отдавал энергию, но признак наличия минимальных «мозгов» у блока питания присутствует.

Для контраста давайте сравним со старым ноутбуком ASUS. По работоспособности это как старые Жигули и летающая тарелка и в сравнении по производительности ASUS намного проигрывает MacBook’у. Одно время включения, запуска нужной программы и открытия в ней файла может отличаться на порядок, что же у них с энергоэффективностью?

Слева на фотографии указано потребление блока питания в выключенном состоянии, в принципе батареи в ноутбуке давно уже вышли в тираж и зарядить его никогда не удастся на 100%, получается выключенный ноутбук, но с включенным в сеть блоком питания будет потреблять 36 Вт⋅ч. А если старичка включить, то потребление начинает скакать от 70 до 100 Вт⋅ч, в зависимости от нагрузки. В принципе при максимальной загрузке разница почти в 2 раза, что существенно в процентном соотношении, но не так существенно по потреблению в цифрах. Но вот по эффективности работы он проигрывает уже побольше и работать за ним можно лишь, выполняя несложные работы, иначе нервы себе дороже 🙂

Другой древний но интересный девайс это, как тогда их называли, Ultra Mobile Portable Computer от SONY выпуска что-то около 2007-го года. У него 1 гигабайт оперативной памяти и 1,33 GHz процессор, кажется какой-то Celerone плюсом ему то, что я заменил HDD на SSD.

При любых раскладах блок питания потребляет в районе 20-30 Вт⋅ч, я думаю тут хорошую роль играет аккумулятор, так как он до сих пор еще живой и демпфирует скачки нагрузки.

Ну и для более яркого примера, я замерил свой домашний-рабочий iMac 2009-го года выпуска.

И тут уже интересней. Потребляет он достаточно заметно. Практически в 4 раза больше своего меньшего яблочного собрата, ну оно и понятно, с таким экраном-то. Тут целых 27 дюймов. А вот сюрприз был в том, что в спящем режиме. Вернее даже не в спящем а выключенном, он ест аж целых 5 Вт⋅ч. Есть повод выключать его теперь, а то раньше он был всегда включен в сеть =)

В принципе современная электронника «ест» не так много электричества и все зависит от того какая вычислительная нагрузка ложится на это устройство в данный момент, плюс многое зависит от блока питания и его поведения, выдает ли оно постоянно одну мощность или подстраивается под своего потребителя, хотя с современными импульсными блоками питания это не так актуально как, например с древними трансформаторами.

Кстати к слову об умных зарядных устройствах. Многим известный iMax B6 ведет себя практически так же как и зарядник от Apple, он так же плавно повышает отдаваемую мощность, ну и затем естественно постепенно её снижает по мере зарядки аккумулятора.

Тут самый мощный из имеющихся у меня LiPo аккумуляторов: 2S 30C 5200mAh и в пике потребляемой мощности при зарядке в режиме 5 Ампер, зарядное устройство потребляло не более 60 Вт⋅ч.

С техникой более менее разобрались, пора переходить к тяжелой артиллерии.

Для начала проверим потребление у чайника.

Чайник у нас тоже с минимальными мозгами. У него есть микроконтроллер который нагревает воду в зависимости от выбранной программы.
В спящем режиме он потребляет очень мало, всего 0,02 Вт⋅ч а при активации программы уже 0,5 Вт⋅ч.

А вот при активации нагревательного элемента он уже «ест» на полную – 1,9к Вт⋅ч.

Нагрев до нужной температуры происходит за счет периодических включений/выключений. Причем мне кажется что кипячение до 100 градусов происходит через проход сначала первых двух а потом уже до финала, до кипятка. Чайник сначала греет на полную, потом выключает нагрев (в этот момент он потребляет всего 8 Вт⋅ч) а потом снова включает нагрев и так до нужной температуры.

Ну и с утюгом и пылесосом все предельно ясно. «Едят» столько, сколько и заявлено. Утюг максимум 4 кВт⋅ч, а пылесос максимум 1,2 кВт⋅ч.

В итоге прибор достаточно интересный и может пригодиться там, где нужно определить потребляемую мощность прибора или проходящий через розетку ток. Я не делал замеры силы тока, так как мне было больше интересно с экономической точки зрения. И вот тут уже можно с легкостью отвечать на вопросы сколько тратится денег на то или иное действие. Например мне интересно посчитать чистую стоимость печати на 3D принтере а так же сколько стоит искупаться в ванной при нагреве воды водонагревателем. Выгодно ли воду греть при помощи электричества дома или горячее водоснабжение дешевле? Я к сожалению не могу пока провести эти тесты, это будет лишь позже. Принтер мне еще не приехал из далекого Китайского магазина, а водонагреватель неправильно подключили нерадивые ремонтники. Но в будущем я обязательно получу ответы на эти вопросы.

От себя хочу сказать спасибо Даджету за предоставленный на тест прибор и пожелать ребятам успехов в гик-отрасли 🙂

PS. Если кого заинтересовал прибор, то вот ссылка на него: Энергомер от Даджет’а.

Как собрать свой счётчик электроэнергии / Амперка

Платите слишком много за электричество? Хотите узнать, сколько электроэнергии потребляет ваш чайник или обогреватель?

Сделайте портативный счётчик электроэнергии!

Мы решили собрать свой счётчик, используя Arduino и 3D-печать. Идея нашего счётчика проста: при подлючении электроприбора он измеряет расход электричества, подсчитывает, сколько денег потрачено, а затем отображает это значение на экране.

Шаг 1. Что понадобится

Итак, для начала нам понадобятся инструменты:

  • Бокорезы
  • Отвёртки
  • Пассатижи
  • Паяльник и припой
  • Наждачная бумага и надфили
  • 3D-принтер
  • Термоусадка
  • Толстые провода сечением 14AWG или меньше для контактов 220 В
  • Тонкие провода сечением 24 или 26AWG для низковольтных контактов
  • Винты М3×20 (DIN 7985 / DIN 84 / DIN 912)
  • Винты М3×10 (DIN 7985 / DIN 84 / DIN 912)
  • Винты M2, M2. 5 (DIN7981 или любые другие)
  • Гайки М3 (DIN 934 / DIN 985)

Шаг 2. Электронные компоненты

Также нам понадобится кое-какая электроника.

Датчик тока

Чтобы измерять нагрузку в электроцепи, нужен датчик тока. Счётчик электричества может работать с высокими токами, поэтому датчик лучше взять с запасом по току. Мы решили использовать датчик на основе микросхемы ACS712, рассчитанной на ток до 20 А.

1× Датчик тока ACS712 (20 А)

Датчик ACS712 — аналоговый и основан на эффекте Холла. Всего бывают три разновидности данного датчика, они отличаются максимальным измеряемым током:

  • ACS712ELCTR-05B, максимум 5 А.
  • ACS712ELCTR-20A, максимум 20 А.
  • ACS712ELCTR-30A, максимум 30 А.

Вы можете выбрать любой из них, например использовать наш датчик тока на 5 А, при условии, что ток в цепи не будет превышать максимального значения.

Микроконтроллер

Микроконтроллер обрабатывает данные с датчика тока, производит вычисления и обновляет информацию на дисплее. Все эти задачи очень просты, и с ними справится любая ненавороченная плата Arduino. Чтобы финальное устройство получилось наиболее компактным, лучше взять плату Micro размерами поменьше.

1х Arduino Micro

AC/DC-преобразователь

Наш прибор будет измерять переменный ток напряжением 220 В, но платформе Arduino и датчику тока нужен постоянный ток напряжением 5 В, поэтому нам понадобится АС/DC-конвертер с 220 В до 5 В.

Можно использовать наш AC/DC-преобразователь в формате Zelo-модуля. Однако для проекта счётчика энергии такой модуль слишком громоздкий, и мы решили найти замену покомпактнее:

1× Импульсный понижающий преобразователь AC-DC (5 В, 1 А)

Дисплей

Для визуализации измерений мы использовали текстовый ЖК-дисплей на две строки по 8 символов.

1× Текстовый ЖК-дисплей 8×2


Шаг 3. Вилки и розетки

Наше устройство должно вставляться в обычную домашнюю розетку, а уже в него вставляются вилки электроприборов.

Сделать в домашних условиях розетку и вилку 220 В довольно трудно, поэтому мы решили использовать готовые решения. В ближайшем хозяйственном магазине мы накупили разных вилок и розеток.

Затем мы разобрали их и выбрали, какие подходят нам лучше.

Необходимо было найти разъёмы, которые:

  • Легко разбираются и собираются.
  • Имеют удобные коннекторы для подключения проводов.
  • Легко могут быть встроены в самодельный корпус.

Выбор пал на такой штекер и гнездо:

1× Вилка белая Lezard без заземления

1× Розетка белая с заземлением Lezard 250D

Шаг 4. Корпусирование

Корпус для нашего устройства мы напечатали на 3D-принтере из ABS-пластика.

Всего получилось 4 детали:

Все детали соединяются между собой винтами М3. Дисплей, дачтик тока и трансофрматор также крепятся винтами, а Arduino Micro просто вставляется в крепление внутри корпуса враспор.

Важно! Крепление вилки и розетки смоделированы конкретно под наши покупные разъёмы. Если вы будете использовать другие разъёмы — скорее всего, вам придётся перемоделировать корпус устройства под свои комплектующие.

Шаг 5. Cборка крепления розетки

На данном этапе понадобятся:

  1. Напечатанное крепление розетки.
  2. Внутренности покупной розетки.
  3. Толстые провода для 220 В.

Присоедините провода к розетке.

Установите покупную розетку в напечатанное крепление. Розетку нужно вставить в крепление до конца, чтобы она не выпадала и не болталась в нём. Если розетка совсем не вставлятся в крепление из-за усадки пластика или допусков зазоров, воспользуйтесь надфилем и шкуркой.

Шаг 6. Cборка корпуса

Здесь нам понадобятся:

  1. Напечатанный корпус
  2. Собранное крепление розетки
  3. Датчик тока
  4. Дисплей
  5. 4× Винт М3×20
  6. 4× Винт М3×10
  7. 2× Винт M2 / M2.5
  8. Гайки М3
  9. Низковольные монтажные провода и провода для 220 В

Вставьте крепление розетки в корпус и закрепите его винтами и гайками. Если крепление вставляется тяжело, воспользуйтесь шкуркой или надфилями и расширьте посадочное отверстие.

Подсоедините силовые и управляющие провода к датчику тока и закрепите его в корпусе винтами М2 / М2,5.

Подсоедините управляющие провода к дисплею и установите его в корпусе винтами и гайками М3.

Шаг 7. Cборка крепления вилки

Понадобятся:

  1. Напечатанное крепление вилки.
  2. Внутренности покупной вилки.
  3. Толстые провода для 220 В.

Присоедините провода к вилке.

Установите покупную вилку в напечатанное крепление. Вилку нужно вставить в крепление до конца, она не должна выпадать или болтаться в нём. Если вилка совсем не вставляется в крепление, воспользуйтесь надфилем и шкуркой.

Шаг 8. Cборка крышки

Понадобятся:

  1. Напечатанная крышка
  2. Собранное крепление вилки
  3. AC/DC-преобразователь
  4. Arduino Micro
  5. 4× Винт М3×10
  6. 4× Винт M2 / M2. 5
  7. Гайки М3

Вставьте собранное крепление вилки в крышку и закрепите его винтами и гайками М3.

Установите плату Arduino Micro в крышку. Плата крепится враспорку без крепежа.

Установите AC/DC-преобразователь в крышку и зафиксируйте его крепежем M2 / M2.5.

Шаг 9. Схема подключения

Подключим все компоненты как показано на схеме:

Провода для переменного тока 220 В соединяют вилку и розетку, а также поступают на AC/DC-преобразователь.

Силовая часть датчика тока ставится в разрыв фазы 220 В. Датчик имеет 3 контакта. Запитать логическую часть датчика можно как от Arduino, так и напрямую от выхода 5 В на AC/DC-преобразователе.

  • VCC к пину 5V на Arduino или контакту 5V преобразователя AC/DC.
  • GND к контакту земли Arduino и AC/DC-преобразователя.
  • OUT к аналоговому пину А0 на Arduino.

Текстовый дисплей 8×2 питается постоянным напряжением 3,3–5 В и общается с контроллером по собственной шине, которая может работать либо в 8-битном режиме (пины DB0–DB7), либо в 4-битном (пины DB4–DB7). Мы использовали 4-битный вариант. Запитать дисплей можно от 5-вольтовой линии Arduino или AC/DC-преобразователя.

  • VCC к пину 5V на Arduino или контакту 5V преобразователя AC/DC.
  • GND к контакту земли Arduino или AC/DC-преобразователя.
  • Vo к контакту земли Arduino или AC/DC-преобразователя.
  • R/W к контакту земли Arduino или AC/DC-преобразователя.
  • RS к цифровому пину D12 на Arduino.
  • E к цифровому пину D11.
  • DB4 к цифровому пину D5.
  • DB5 к цифровому пину D4.
  • DB6 к цифровому пину D3.
  • DB7 к цифровому пину D2.

Обязательно изолируйте все места соединений — например, термоусадкой. Убедитесь, что высковольтные и низковольтные части схемы не пересекаются нигде, кроме AC/DC-преобразователя.

Важно! Будьте очень осторожны при работе с высоким напряжением! Не дотрагивайтесь до контактов преобразователя и не подключайте Arduino Micro к компьютеру, если устройство включено в бытовую электросеть!

Шаг 10.

Финальная сборка

Понадобятся:

  1. Собранный корпус
  2. Собранная крышка
  3. 4× Винт М3×10

Когда все провода и контакты соединены, корпус можно закрыть крышкой. Зафиксируйте крышку винтами М3.

Шаг 11. XOD

Для создания программы мы используем язык визуального программирования XOD. Он не требует обширных навыков в программировании и является идеальный выбором для новичков в мире Arduino. Язык XOD подходит для быстрого прототипрования различных устройств или быстрого создания несложных программ.

Всю программу работы электросчётчика мы разместили в отдельной XOD-бибилиотеке gabbapeople/electricity-meter.

Шаг 12. Программирование

Так выглядит итоговый патч программы нашего счетчика электричества:

Нода acs712-20a-ac-current-sensor

Это первая нода для размещения на патче. acs712-20a-ac-current-sensor измеряет моментальное значение тока (выходной пин A) на 20-амперном датчике ACS712. Для других версий датчика ACS712 в библиотеке gabbapeople/electricity-meter есть нода на 5 А acs712-05b-ac-current-sensor и на 30 А acs712-30a-ac-current-sensor. На пине PORT задаётся номер аналогового пина Arduino, к которому подключён сенсор. Мы подключили сенсор к пину А0. Чтобы измерять значение тока непрерывно и сразу после включения устройства, устанавливаем значение пина UPD в Continuously. Также нужно указать опорное напряжение на пине AREF. В нашем случае опорное напряжение — это 5 В на выходе AC/DC-преобразователя. Для переменного тока нужно указать частоту на пине FRQ. Частота тока в нашей бытовой розетке — 50 Гц.

Нода multiply

Вычисляет мощность тока, которая выражается как произведение силы тока на напряжение. Умножаем величину тока, полученную с пина A ноды acs712-20a-ac-current-sensor, на 230 вольт (напряжение в нашей сети).

Нода integrate-dt

Интегрирует (накапливает) мгновенную мощность тока с течением времени. Отдаёт величину потреблённой энергии в Ватт-секундах.

Нода to-money

Нода to-money на входе принимает значение потреблённой энергии в Ватт-секундах, переводит это значение в кВт⋅ч и умножает на цену PRC одного кВт⋅ч в нашем регионе. На выходе нода to-money отдаёт сумму потраченных подключённым прибором денег после включения счётчика.

Нода text-lcd-8×2

Эта нода управляет ЖК-дисплеем на 2 строки по 8 символов. Для инициализации дисплея нужно указать все значения пинов Arduino, к которым он подключён. На первой строке дисплея L1 мы вывели строку Total: а на второй строке L2 — количество потраченных денег.

Загрузим патч на плату Arduino и проверим, как работает наш прибор, подключив через него увлажнитель воздуха.

Шаг 13. Дальнейшие советы

Этот проект — лишь пример того, как можно сделать счётчик электричества самостоятельно.

Вы можете расширить возможности своего устройства:

  • Выходное значение тока ноды acs712-20a-ac-current-sensor можно вывести напрямую на дисплей. Таким образом устройство будет мерить моментальное значение тока, потребляемого электроприбором.
  • Выходное значение мощности ноды multiply можно вывести напрямую на дисплей. Таким образом устройство будет мерить текущую мощность подключённого электроприбора.
  • Можно добавить тактовую кнопку для сброса накопленного значения. Для этого добавьте ноду button к пину RST ноды integrate-dt.
  • Вы можете использовать любой другой дисплей. Например, взять более вместительный текстовый дисплей 16×2 или OLED-дисплей 128×64, куда можно вывести больше полезных данных.

Советы по энергосбережению — РКС-энерго

Максимально используйте естественное освещение. Естественное освещение – один из лучших способов экономии электроэнергии. Светлые шторы, светлые обои и потолок, чистые окна, умеренное количество цветов на подоконниках увеличат освещённость квартиры и сократят использование осветительных приборов. Грязные или запыленные окна могут снижать естественную освещенность в помещении до 30%.

Содержите в чистоте лампы и плафоны. Грязь и пыль, скапливающиеся на них, могут снизить эффективность осветительного прибора на 10-30%. Особенно часто загрязняются светильники и лампы на кухнях с газовыми плитами.

Используйте дома энергосберегающие лампочки. Замена ламп накаливания на современные энергосберегающие лампы может снизить потребление электроэнергии в квартире в среднем в 2-3 раза. Энергосберегающие лампы не чувствительны к перепадам напряжения, что повышает их срок службы в российских условиях. Уровень потребления в среднем в 6 раз меньше, чем у лампы накаливания. Компактная энергосберегающая лампа мощностью 11 Вт заменяет лампу накаливания мощностью 60 Вт. Энергосберегающие лампы могут иметь разную цветовую температуру: 2700 К – мягкий (теплый) белый свет; 4200 К – дневной свет; 6400 К – холодный белый свет.

Используйте двухтарифные счётчики. Установка приборов, учитывающих электроэнергию по времени суток, позволяет существенно экономить на её оплате.

Установите датчики движения и присутствия. Это поможет снизить расход электроэнергии на освещение на 30-80%. Датчик срабатывает непосредственно при движении объекта. Когда Вы входите в комнату, свет зажигается автоматически, а когда выходите — гаснет.

Установите светорегуляторы. Эти устройства монтируются вместо обычного выключателя и регулируют яркость света ламп. Например, при включённом телевизоре Вам не нужно яркое освещение в комнате, тогда стоит повернуть ручку регулировки светорегулятора и «притушить» свет.

Ежемесячно снимайте показания электросчетчика, сравнивайте потребление электроэнергии в настоящем месяце с предыдущим, анализируйте, отчего произошла экономия (или перерасход) электроэнергии, и делайте соответствующие выводы!

Сравнительные характеристики розеток Телеметрика



Умная розетка T80

Умная розетка T60

GSM-розетка T40

GSM-розетка T20

GSM-розетка T4

Тип розетки

Ведущая (возможность подключения до 4х ведомых T60)

Ведомая

Ведущая (возможность подключения до 4х ведомых T20)

Ведомая

Ведущая (без возможности подключения ведомых)

Нагрузка

До 3,5 кВт

До 3,5 кВт

До 3,5 КВт

До 3,5 кВт

До 3,5 кВт

Датчик температуры

Есть

Есть

Есть

Есть

Есть

Контроль 220В

Есть

Есть

Есть

Есть

Есть

Режимы работы

термостат

расписание

таймер

термостат

расписание

таймер

термостат

расписание

таймер

термостат

расписание

таймер

термостат

расписание

таймер

Измерение расхода электроэнергии

За сутки

За неделю

За месяц

За сутки

За неделю

За месяц

нет

 нет

нет

Измерение напряжения и мощности

есть

есть

нет

 нет

нет

Отключение при перезагрузке

есть

есть

нет

 нет

нет

Контроль исправности нагрузки

есть

есть

нет

 нет

нет

Вопрос-ответ по электроконвекторам: Принцип работы

1. Какая функция конвектора поддерживает в помещении плюсовую температуру?

Конвекторы оснащаются дисплеем, с помощью которого можно легко управлять аппаратом. Прокручивая спецкнопку на термостате, пользователь устанавливает режим «антизамерзания» (в некоторых моделях – «антиобледенение»).

Работая в данном режиме, конвектор будет поддерживать в помещении плюсовую температуру на уровне 5-7 градусов. Это позволит также агрегату не замерзнуть. Расход электроэнергии при таком режиме функционирования аппарата будет минимальным.

Функция «антизамерзания» используется в таких местах, где пользователь бывает редко и комнатная температура не требуется:

  • Гараж,
  • Сарай,
  • Мастерская,
  • Дачный домик и прочее.

Такая функция позволяет пользователю не демонтировать аппарат и защищать его от промерзания.

2.  Если установить конвектор мощностью в 1 кВт, до какой температуры он прогреет помещение в 12 м2?

Подобные аппараты приспособлены для обогрева помещений, имеющих среднюю теплоизоляцию и трехметровые потолки. Поэтому температура в указанном помещении зависит от температурного диапазона конвектора, сезона и личных предпочтений пользователя.

Современные модели конвекторов обладают температурным диапазоном (+4) – (+35) градусов и оснащаются электронным термостатом. Это дает возможность регулировать температуру воздуха с точностью до 0,1 градуса.

В магазине «Тепловент» имеется в продаже модель Camino BEC/E-2000 от немецкого производителя Ballu. Она оснащена функциями «Комфорт» и «Экономичный». В первом режиме конвектор будет нагревать комнату до 24 градусов (по умолчанию), но пользователь способен изменить данный параметр под себя. Во втором режиме в помещении будет поддерживаться 20-градусная температура.

Имеется и режим «Защита от сквозняка». При возникновении сквозняка, конвектор отключит отопление, сэкономив затраты на электроэнергию.

3. Сколько энергии будет расходовать конвектор мощностью в 1 кВт?

Точную цифру сказать трудно. Все зависит от режима работы оборудования. Норматив – 1 кВт энергии за 60 минут работы, если:

  • Агрегат функционирует беспрерывно, обогревая помещение до + 30 градусов,
  • Помещение обладает низкой теплоизоляцией,
  • Температура на улице составляет  -25 градусов и ниже.

Для уменьшения расхода электроэнергии можно:

  • Улучшить теплоизоляцию. Заделать щели и утеплить стены. Сделать так, чтобы окна и двери плотно закрывались. В этом случае за час устройство будет потреблять вдвое меньше указанной выше энергии. К примеру каркасный дом с утеплителем 150мм, очень хорошо утеплен.
  • Уточнить роль конвектора. Если аппарат будет в комнате основным источником тепла, необходимо наличие программатора. Это устройство объединит конвекторы в единую отопительную систему и будет автоматически переключать режимы, что сэкономит потребителю до 25 % энергии,
  • Покупайте аппараты, имеющие функцию «Антизамерзания». Это снизит расходы на электроэнергию. Конвектор (мощность 1 кВт), круглосуточно функционируя  в данном режиме, способен поддерживать в помещении температуру до 7 градусов, расходуя в сутки до 4,5 кВт энергии. Днем в офисе аппарат будет работать в комфортном режиме, а ночью переходить на режим «антизамерзания».

4. Можно использовать конвекторы для постоянного отопления комнат?

Да, можно. «Тепловент» предлагает покупателям модели с различной мощностью (0,5-2 кВт). Поэтому можно подобрать оборудование для:

  • Ванной,
  • Спальни,
  • Детской,
  • Гостиной.

Можно создать единую отопительную систему для частного дома, объединив конвекторы и управляя ими при помощи программатора. С прочими обогревателями создать сеть не удастся. Отметим, что многие приборы, оснащенные вентилятором, будут создавать шумы. Конвекторы, функционируют бесшумно, потому что они не оборудованы вентиляторами. Срок эксплуатации оборудования достигает четверти столетия.

5. Веранду можно обогревать конвектором?

Закрытую и хорошо утепленную веранду можно обогревать конвектором. Советуем использовать настенные модели, чтобы прибор занял минимум пространства. Рекомендуем приобрести аппарат с встроенным термостатом, который в автоматическом режиме будет регулировать заданное значение температуры.

Когда температура в помещении достигнет указанного верхнего предела, термостат отключит конвектор. Когда температура опустится до нижнего предела, аппарат снова автоматически включится. Такой режим даст возможность экономить электроэнергию.

При открытой веранде рекомендуем приобрести ИК обогреватели, которые создадут комфортные условия в конкретной зоне веранды.

6. Что означает выражение «конвекция»?

Благодаря движению газа (жидкости), передается тепло. Это и называется конвекцией. В обогревателях, функционирующих по такому принципу, воздух, контактируя с горячей поверхностью, нагревается. Потом, поднимаясь вверх, он начинает перемещаться вдоль потолка до остывания. Затем холодный поток направляется к полу и оттуда к отопительному агрегату.

Так удается постепенно прогреть помещение. Вначале нагревается воздух, а от него все предметы, находящиеся в помещении. Этот способ относится и к конвектору.

7. Чем отличается конвектор от батареи водяного отопления и что у них общего?

Общее у них — принцип работы. Обогрев помещения осуществляется благодаря естественной конвекции воздуха. Но у конвекторов источником тепла является нагревательный элемент, а у батарей водяного отопления — горячая вода.

У батарей выше доля теплового излучения (в состоянии превысить 60 градусов) с поверхности. Иногда около них невозможно находиться, настолько жарко бывает. У конвекторов корпус не нагревается так сильно. Если помещение обладает большой площадью остекления, то установить водяные батареи проблематично. В этом случае рекомендуются конвекторы, устанавливая их близко к полу, чтобы достигнуть оптимального эффекта и равномерного обогрева.

8. Помогите рассчитать мощность аппарата

Если конвектор будет единственным тепловым источником и помещение обладает хорошей теплоизоляцией, то стандартный расчет — 1 кВт на 10 м2. Для комнаты, площадь которой составляет 20 м2, нужен аппарат с мощностьюв 2 кВт. Но в комнате могут быть окна, а если она угловая, то и внешние стены.

При наличии двух окон и двух внешних стен, на каждый м2 добавляется  200 кВт мощности. Получается, что для обогрева вышеуказанной комнаты потребуется устройство с мощностью в 2,4 кВт.

Если конвекторы выполняют функции дополнительного источника тепла, то на каждые 10 м2 потребуются 0,75 кВт. Это означает, что для той же комнаты надо будет купить агрегат с мощностью в 1,5 кВт.

9. Как устроены конвекторы?

Современные конвекторы оснащаются ТЭНом. Они обладают большой площадью, хорошей теплоотдачей и равномерно прогреваются по всей поверхности.

ТЭН – это трубка, созданная из нержавеющей стали. В нее помещают нихром. Наполнитель, обладающий высокой теплопроводностью, защищает ТЭН от контакта со стенкой. Некоторые производители уже используют монолитные нагревательные элементы, которые считаются устройствами нового поколения. Компания Noirot создает цельные силуминиевые отливки, чтобы обеспечить лучшую теплоотдачу.

10. Зачем объединять конвекторы в единую систему?

Несколько конвекторов объединяют в единую сеть, чтобы создать одну отопительную систему, которой можно управлять с помощью программатора. Это устройство позволяет пользователю задавать различные режимы работы конвекторов в будничные и выходные дни.

Конвекторы, объединенные в единую сеть и подключенные к одному термостату, удобны в эксплуатации. Настройка выполняется при помощи программатора. В противном случае придется каждый конвектор настраивать отдельно.

Если вы точно знаете, когда приедете на дачу, можно запрограммировать технику так, чтобы она включилась за день до приезда и прогрела помещение.

11. Что означает функция «антизамерзания»?

Если хотите экономить энергию, покупайте приборы, оснащенные функцией «антизамерзания». Это особенно полезно, если конвекторы установлены в помещениях, где вы редко бываете. Вы приезжаете на дачу в выходные, а 5 будничных дней в доме никого не будет. В данном случае включается функция «антизамерзания». Температура в помещении постоянно держится в пределах 5-7 градусов, экономится энергия, а конвектор не замерзает.

Благодаря данному режиму в помещении будет:

  • Отсутствовать сырость,
  • Сухо и тепло,
  • Предотвращено появление плесени.

12. Можно ли сэкономить энергию, используя конвектор?

Да, можно. Для этого аппарат должен быть оснащен термостатом. Этот элемент конвектора предназначен для контроля в помещении температуры воздуха. Когда температура достигает установленного предела, датчик отключает конвектор. Воздух начинает постепенно охлаждаться. Когда он достигнет минимального предела, термостат включит оборудование. Все выполняется в авторежиме.

Панель управления некоторых конвекторов оснащается кнопкой, позволяющей включать  экономичный режим. В этом случае задается температура, которая на 5 градусов ниже  заданной пользователем. Подобный режим включается ночью, когда нет надобности в интенсивном обогреве. При помощи программатора переключение режимов можно задавать автоматически.

Обратите внимание на:

Возможные причины большого расхода электроэнергии

Возможные причины большого расхода электроэнергии

 Возможные причины большого расхода электроэнергии

Содержание:

# Точность счётчика электроэнергии. Причины изменения.

# Показания счётчиков.

# Как правильно списывать показания.

# Электрическая схема проводки на  чертеже квартиры.

# Самоход счётчика.

# Ток утечки.

# Посторонняя нагрузка.



Большой расход электроэнергии. Нагрузка прежняя, тариф не изменился, а сумма оплаты стремится в сторону увеличения. Знакомая ситуация? Что делать, в чём причина растущих счетов за электроэнергию? Рассмотрим несколько возможных причин.


ВИДЕО Сумасшедший электросчётчик

На видео всё понятно. Счётчик явно неисправен. Чаще счётчик «мотает» или «тормозит» меньшей скоростью. Причин изменения точности много. Счётчик, проводка, а вдруг к вашей электрической сети подключёна посторонняя нагрузка?

Проверке счётчика посвящены статьи «Как измерить потребляемую мощность и проверить счётчик» и «Что полезно знать о счётчике электрической энергии». В этих статьях я попытался доступно рассказать, как в домашних условиях проверить электросчётчик. Надеюсь, мой труд не пропал даром. Счётчик проверен, погрешность допустимая, причину перерасхода надо искать в другом месте.

Приступаем к дальнейшему поиску неисправности.

Распространённая ошибка: неправильно списываются показания. При снятии показаний главное правило — после запятой, или то, что выделено — не учитывается.

Посмотрим на примерах:

Выделенных знаков нет – для расчёта списываются все знаки.

Выделенных знаков нет – для расчёта списываются все знаки. Показания 018367

Выделен один знак – последняя цифра не учитывается.

Выделен один знак – последняя цифра не учитывается. Показания 00906

Две последних цифры отделены точкой. Считаем первые пять знаков.

Две последних цифры отделены точкой. Считаем первые пять знаков. Показания 00688

Посмотрели на свой счётчик. Убедились, что показания списываем правильно. Идём дальше.





Для пояснения дальнейших действий нужно разобраться в устройства проводки. На блок-схеме изображена схема квартирного щитка. Да простят меня профессионалы за отступления от правил. Это сделано для простоты и наглядности. Стрелками показано направление движения и распределение электроэнергии в квартире.

Блок-схема схема квартирного щитка

Для защиты от перегрузки и короткого замыкания (подробнее о защитах в статье «Как защитить электропроводку») в схеме установлены автоматические выключатели. Вводной выключатель автоматический ВА 1, расположенный до счётчика, защищает всю проводку квартиры. После счётчика электроэнергия распределяется по помещениям через ВА 2 и ВА 3, они являются нагрузочными автоматами и предохраняют электропроводку комнат.

Вот как может выглядеть схема в собранном щитке. Щит установлен в однокомнатной квартире, изображённой на чертеже.

Щит и чертёж однокомнатной квартиры

ВА 1 – ввод отключает всю квартиру

ВА 2 — снимает нагрузку комнаты

ВА 3 –снимает нагрузку кухни, коридора и совмещённого санузла.



Один из признаков исправности счётчика электрической энергии отсутствие «самохода». Проверяем:

Выключаем нагрузку квартиры — состояние автоматов: ВА 1 включен,  ВА 2 и ВА 3 выключены.

При наличии нагрузки, индикатор учёта мощности светится и тухнет, «моргает». Чем больше потребление, тем чаще.

Наберёмся терпения. Понаблюдаем за индикатором длительное время (можно и час, в данном случае, чем дольше, тем точнее).

Не «моргает», счётчик нормальный. Двигаемся дальше.



Рисуем таблицу. Выключаем свет и выдёргиваем штепсельные вилки из розеток во всей квартире. Это значит, что в квартире выключена вся нагрузка. Затем включаем или выключаем автоматы в определённой последовательности. Заполняем таблицу полученными данными. Чем больше данных, тем точнее результат. Для сбора данных существуют приборы, например «Регистратор электрических процессов РПМ-16-4-3». Стоимость данной техники не малая. Дешевле выйдет по старинке, карандашиком.

Допустим, данные у нас получились такие:

ЧИСЛО

ВРЕМЯ

ПОКАЗАНИЯ

КОМНАТА  (ВА 2)

КУХНЯ, САНУЗЕЛ

КОРИДОР  (ВА 3)

****

09:00

00325,00

ВКЛЮЧЕН

ВЫКЛЮЧЕН



10:00

00325,00

ВЫКЛЮЧЕН

ВКЛЮЧЕН



11:00

00325,50

ВЫКЛЮЧЕН

ВКЛЮЧЕН



12:00

00326,00

ВКЛЮЧЕН

ВЫКЛЮЧЕН



13:00

00326,00





На основании полученных данных проводим анализ нагрузок:

В промежуток времени с 09:00 до 10:00 и с 12:00 до 13:00 показания счётчика не изменились. Нагрузка отсутствует.

С 10:00 до 12:00 (выделено) «нагорел» один Киловатт-час при выключенных электроприборах. Получается, посторонняя нагрузка находится в цепи ВА 3.

Вероятные причины: токи утечки в проводке и подключение посторонней нагрузки к вашей сети.

 Ток утечки в проводке

Ток утечки в проводке

Счётчик считает всю нагрузку (токи) проходящие через него. Предположим, по причине нарушения изоляции, появился ток утечки между проводниками в проводке. Счётчик считает и этот ток. Признак тока утечки — постоянный дополнительный расход электроэнергии. Точнее определяется приборами.

Взятый мной для примера расход 0,5 Киловатт-час серьёзная нагрузка. При токах утечки такой величины электропроводка, в лучшем случае, может выйти со строя.

Расположение проводов к розеткам в канале панельного дома

Признаком подключения посторонней нагрузки к вашей сети является периодический (в разные дни недели и время суток) дополнительный расход электроэнергии.

Не говорю что кто – то сделал это специально, может и по неопытности, но такое бывает. Смотрим чертёж квартиры, на основании таблицы посторонняя нагрузка находится в цепи кухни, коридора и совмещённого санузла. Наиболее вероятное место подключения в смежных с соседями стенах (на чертеже выделено зелёным кругом). На фото показано расположение проводов к розеткам в канале панельного дома. Провода могут быть не правильно подключены. После сбора информации обращайтесь к специалисту. Сложно, но найти и исправить можно.

Вот, пожалуй, и всё, просто, в общих чертах, на эту тему.

 Успехов в решении проблемы.



Осипенко Сергей Яковлевич

Публикация на сторонних сайтах возможна только при указании ссылки на первоисточник — www.permelectric.ru

Обзор

: 3 счетчика электроэнергии помогут вам сэкономить деньги и энергию

В связи с постоянно растущими ценами на электроэнергию мы становимся все более чувствительными к тому, сколько энергии потребляют наши компьютеры, телевизоры, бытовая техника и другие безделушки — не только когда мы их используем, но и когда они предположительно потребляют энергию. выключен.

Некоторые из них, например холодильники, не работают постоянно. Другие, такие как компьютеры, принтеры, дисплеи и другое оборудование, имеют «спящие» режимы — они значительно отключаются, но продолжают работать.И некоторые устройства, такие как телевизоры и кабельные приставки, на самом деле не выключаются, когда мы нажимаем кнопку «Выкл» или переключатель. Все они по-прежнему потребляют небольшое количество энергии, явление, называемое «паразитной нагрузкой».

Итак, как вы измеряете, сколько энергии вы фактически теряете из-за этой нагрузки?

Для домашних пользователей электросчетчик снаружи дома показывает, сколько общей потребляемой энергии, но пытаться следить за изменениями на этом счетчике при включении и выключении прибора в лучшем случае сложно.Если вы управляете ИТ-компьютерным залом или центром обработки данных, есть новые блоки распределения питания, такие как семейство устройств Raritan Dominion PX, которые могут контролировать энергопотребление вплоть до уровня розеток и переключать питание на розетки по отдельности. Но такие устройства, как Dominion PX с 20 розетками за 1249 долларов, выходят за рамки бюджета (и потребностей) потребителя.

Ваша альтернатива: измеритель мощности вилки, также называемый «измерителем нагрузки вилки».

Измеритель мощности вилки находится между розеткой и отдельным устройством и показывает, сколько энергии (нагрузки) потребляет подключенное устройство в данный момент.Он может отслеживать энергопотребление во время подключенного сеанса и рассчитывать киловатты и доллары в день, неделю, месяц или год. Эта функция важна, потому что, в отличие от таких простых вещей, как лампочка, которая работает в течение установленного периода времени и всегда потребляет одинаковое количество энергии, многие из наших электрических и электронных устройств потребляют различное количество энергии.

Современные счетчики мощности могут также отслеживать минимальное и максимальное энергопотребление за сеанс. Некоторые даже показывают напряжение сети, а также контролируют и отслеживают другие аспекты качества электроэнергии, что полезно при диагностике проблем и определении того, где вам могут понадобиться аксессуары для защиты электропитания.

Измеритель мощности вилки также должен быть в состоянии сказать вам коэффициент мощности устройства, который рассчитывается с использованием таких факторов, как мощность цепи, ее ток и напряжение, и это то, что ваша электрическая компания использует, чтобы определить, сколько вы потребляете. будет взиматься плата.

Наличие всей этой информации может помочь вам решить, стоит ли выключать или отключать телевизор, настольный компьютер или беспроводной телефон, когда они не используются, или же ваше нынешнее устройство является мощным устройством и его следует заменить.

Чтобы проверить, насколько хорошо работают измерители мощности вилки и действительно ли они могут помочь сэкономить электроэнергию (и деньги), я рассмотрел три устройства: Kill A Watt EZ от P3 International, Watts up от Electronic Educational Devices? Монитор/регистратор энергопотребления Pro и Brultech Research ECM-1220.

Все три устройства измеряют устройства переменного тока на 100 вольт (т. е. все, что вы подключаете к настенной розетке в США), а два из трех также могут измерять приборы на 240 вольт, такие как электрические плиты и сушилки.Они предлагают основную информацию, такую ​​как текущая потребляемая мощность в амперах или ваттах, стоимость сеанса и ежемесячная стоимость. Они также предоставляют технические/диагностические данные, такие как минимальная и максимальная потребляемая мощность; и все три измеряют коэффициент мощности.

Какой сетевой счетчик купить? Вот мои мысли.

Seite wurde nicht gefunden. — HEYST

Seite wurde nicht gefunden. — ХЕЙСТ

Не показывать файлы cookie на веб-сайте. Einige von ihnen sind essenziell, während andere uns helfen, diese Website und Ihre Erfahrung zu verbessern.

Все активы

Шпайхерн

Абленен

Individuelle Datenschutzeinstellungen

Информация о файлах cookie Datenschutzerklärung Импрессум

Datenschutzeinstellungen

Он нашел Sie eine Übersicht über alle verwendeten Cookies. Sie können Ihre Einwilligung zu ganzen Kategorien geben oder sich weitere Informationen anzeigen lassen und so nur bestimmte Cookies auswählen.

Имя Печенье Борлабс
Анбитер Eigentümer dieser Веб-сайт
Цвек Speichert die Einstellungen der Besucher, die in der Cookie Box от Borlabs Cookie ausgewählt wurden.
Имя файла cookie borlabs-cookie
Печенье Laufzeit 1 Яр

Анализаторы и измерители мощности

Непрерывный Допустимый Макс.Входной ток

Прямой вход (элемент 5 А): пиковый ток 10 А или среднеквадратичное значение 7 А (в зависимости от того, что меньше). Прямой вход (элемент 30 А): пиковый ток 90 А или среднеквадратичное значение 33 А (в зависимости от того, что меньше). Вход внешнего датчика тока — пиковое значение не должно превышать 5-кратное значение диапазона или 25 В (в зависимости от того, что меньше)

Прямой вход (элемент 5 А): пиковый ток 10 А или среднеквадратичное значение 7 А (в зависимости от того, что меньше). Прямой вход (элемент 50 А): пиковый ток 150 А или среднеквадратичное значение 55 А (в зависимости от того, что меньше).) Вход внешнего датчика тока — пиковое значение не должно превышать 5-кратное значение диапазона

Прямой вход: Пиковое значение равно 100 А или среднеквадратичное значение равно 45 А, в зависимости от того, что меньше. Внешний ввод: Пиковое значение в 5 раз превышает диапазон или меньше.

Прямой вход: 5–200 мА Пиковый ток 30 А или среднеквадратичное значение 20 А (в зависимости от того, что меньше), 0,5–20 А Пиковый ток 100 А или среднеквадратичное значение 30 А (в зависимости от того, что меньше) Внешний вход: пиковое значение 5-кратного диапазона или меньше.

Прямой вход: 1–20 А Пиковый ток 100 А или среднеквадратичное значение 44 А (в зависимости от того, что меньше.) Внешний вход: Пиковое значение в 5 раз больше диапазона или меньше.

Прямой вход: 0,5-20 А Пиковый ток 100 А или среднеквадратичное значение 30 А (в зависимости от того, что меньше). Внешний вход: Пиковое значение в 5 раз больше диапазона или меньше.

Прямой вход: пиковое значение 8,5 А или среднеквадратичное значение 6 А (в зависимости от того, что меньше). Внешний вход: пиковое значение в 4 раза больше диапазона или меньше.

96060 (2A) 60А 96061 (50А) 130А 96062 (100А) 100А 96063 (200А) 250А 96064 (500А) 500А 96065 (1000А) 1300А 96066 (3000А) 3000А

Предметы измерения

U, I, P, S, Q, коэффициент мощности, частота, КПД, фазовый угол, Upk, Ipk, f, Wp, q, CF, FF, импеданс, Rs, Rp, Xs, Xp, Pc, гармоника, основная гармоника значения

U, I, P, S, Q, коэффициент мощности, эффективность, фазовый угол, Upk, Ipk, f, Wp, q, CF, FF, импеданс, Rs, Rp, Xs, Xp, Pc, гармоника

U, I, P, S, Q, PF, КПД, фазовый угол, Upk, Ipk, f, CF, Harmonic

U, I, P, S, Q, PF, фазовый угол, Upk, Ipk, UHz, IHz, Wh, q, CF, Harmonic

U, I, P, S, Q, PF, фазовый угол, Upk, Ipk, UHz, IHz, Wh, q, CF, Harmonic

U, I, P, S, Q, PF, фазовый угол, эффективность, Upk, Ipk, UHz, IHz, Wh, q, CF, Harmonic

U, I, P, S, Q, коэффициент мощности, КПД, фазовый угол, Upk, Ipk, f, CF, FF, импеданс, Rs, Rp, Xs, Xp, Pc, гармоники, THD и 24 параметра формы волны

U, I, f, P, S, Q, Активная энергия, Реактивная энергия, Полная энергия, Pf, Конденсатор фазового опережения, Ток нейтрали, Спрос, Гармоники, Качество электроэнергии (скачки/ провалы/ прерывания/ переходные перенапряжения, пусковой ток, Скорость дисбаланса. Мерцание IEC)

Дополнительные функции

32 ГБ внутренней памяти, 20-канальный цифро-аналоговый выход, функция оценки двигателя 1, функция оценки двигателя 2 (требуется выбор функции оценки двигателя 1)

Вход внешнего датчика тока, встроенный принтер, измерение гармоник, измерение двойной гармоники, выход RGB, 20-канальный цифро-аналоговый выход, функция оценки двигателя, дополнительные входы, источник питания для внешних датчиков тока

измерение гармоник, выход VGA, внешний вход, вычисление дельты, GP-IB, Ethernet

Интерфейс Ethernet, цифро-аналоговый выход (4 канала), измерение гармоник, вход внешнего датчика тока *Интерфейс Ethernet поддерживает Modbus/TCP

Интерфейс Ethernet, цифро-аналоговый выход (4 канала), измерение гармоник, вход внешнего датчика тока *Интерфейс Ethernet поддерживает Modbus/TCP

Интерфейс Ethernet, цифро-аналоговый выход (12 каналов), измерение гармоник, вход внешнего датчика тока *Интерфейс Ethernet поддерживает Modbus/TCP

Встроенный принтер, IRIG, измерение гармоник, память 50M/канал, память 100M/канал и питание датчика (4 выхода), источник питания для внешних датчиков тока

Потеря передачи: сколько электроэнергии теряется между электростанцией и вашей вилкой?

Сколько энергии теряется по пути от электростанции к розетке в вашем доме? Этот вопрос задан Джимом Барлоу, архитектором из Вайоминга, в рамках нашего проекта IE Questions.

Чтобы найти ответ, нам нужно разбить его шаг за шагом: сначала превратить сырье в электричество, затем переместить это электричество в ваш район и, наконец, направить это электричество через стены вашего дома в вашу розетку.

Шаг 1: Создание электричества

Электростанции – угольные, газовые, нефтяные или атомные – работают по одному и тому же общему принципу. Энергоемкий материал сжигается с выделением тепла, превращающего воду в пар, который вращает турбину, вырабатывающую электричество.Термодинамические пределы этого процесса («Черт возьми, эта растущая энтропия!») означают, что только две трети энергии, содержащейся в сырье, фактически попадают в сеть в виде электричества.

Потери энергии на электростанциях: около 65%, или 22 квадриллиона БТЕ в США в 2013 г.

На этом графике показана тепловая эффективность различных типов электростанций. Все типы электростанций имеют примерно одинаковую эффективность, за исключением природного газа, в котором в последние годы наблюдается повышение эффективности с добавлением электростанций с комбинированным циклом. (Линия эффективности использования угля почти идентична ядерной энергии и выделена фиолетовым цветом).

Этап 2: Перемещение электроэнергии – передача и распределение

Большинство из нас не живут рядом с электростанцией. Так что нам как-то нужно провести электричество в наши дома. Это звучит как работа для линий электропередач.

Трансмиссия

Во-первых, электричество распространяется по высоковольтным линиям электропередач на большие расстояния, часто на многие мили по всей стране.Напряжение в этих линиях может составлять сотни тысяч вольт. Вы не хотите возиться с этими строками.

Почему такое большое напряжение? Чтобы ответить на этот вопрос, нам нужно вспомнить немного школьной физики, а именно закон Ома. Закон Ома описывает, как связаны количество энергии в электричестве и его характеристики — напряжение, ток и сопротивление. Это сводится к следующему: масштаб потерь зависит от 90 197 квадратных 90 198 силы тока в проводе. Этот квадратный коэффициент означает, что крошечный скачок тока может вызвать большой скачок потерь. Поддержание высокого напряжения позволяет нам поддерживать низкий ток и потери. (Для любителей истории: именно поэтому AC выиграл битву токов. Спасибо, Джордж Вестингауз.)

Jordan Wirfs-Brock / Inside Energy

Провисание линий электропередач фактически является ограничивающим фактором в их конструкции. Инженеры должны следить за тем, чтобы они не подходили слишком близко к деревьям и зданиям.

Когда это электричество пропадает, куда оно уходит? Высокая температура. Электроны, движущиеся вперед и назад, сталкиваются друг с другом, и эти столкновения нагревают линии электропередач и воздух вокруг них.

Вы действительно можете слышать эти потери: этот треск, когда вы стоите под опорой ЛЭП, означает потерю электричества. Вы также можете увидеть потери: заметили, как линии электропередач провисают посередине? Частично это гравитация. А остальное — электрические потери. Тепло, как и тепло от потерянного электричества, заставляет металлические линии электропередач расширяться. Когда они это делают, они провисают. В жаркие дни линии электропередачи более провисшие и негерметичные.

Распределение

Высоковольтные линии электропередач большие, высокие, дорогие и потенциально опасные, поэтому мы используем их только тогда, когда электричество должно передаваться на большие расстояния.На подстанциях рядом с вашим районом электричество передается на более мелкие линии электропередач с более низким напряжением — такие, как на деревянных столбах. Теперь мы говорим о десятках тысяч вольт. Затем трансформаторы (вещи в форме банки, сидящие на этих столбах) еще больше снижают напряжение, до 120 вольт, чтобы сделать вход в ваш дом безопасным.

Как правило, линии электропередач меньшего размера означают большие относительные потери. Таким образом, хотя по высоковольтным линиям электропередачи электричество может передаваться гораздо дальше — десятки или сотни миль — потери невелики, около двух процентов.И хотя ваше электричество может пройти несколько миль или меньше по низковольтным распределительным линиям, потери высоки, около четырех процентов.

Потери энергии при передаче и распределении: Около 6% – 2% при передаче и 4% при распределении – или 69 трлн БТЕ в США в 2013 г.

Jordan Wirfs-Brock

На этом графике показан средний процент потерь электроэнергии при передаче и распределении по штатам с 1990 по 2013 год. За исключением Айдахо, все штаты с наименьшими потерями являются сельскими, а штаты с самые высокие потери — все густонаселенные.

Забавный факт: потери при передаче и распределении, как правило, ниже в сельских штатах, таких как Вайоминг и Северная Дакота. Почему? Менее густонаселенные штаты имеют больше высоковольтных линий электропередачи с низкими потерями и меньше низковольтных распределительных линий с высокими потерями. Изучите потери при передаче и распределении в вашем штате на нашем интерактивном графике.

Потери при передаче и распределении также варьируются от страны к стране. В некоторых странах, таких как Индия, потери достигают 30 процентов. Часто это происходит из-за воров электроэнергии.

Шаг 3. Использование электричества в доме

Коммунальные предприятия тщательно измеряют потери от электростанции до вашего счетчика. Они должны, потому что каждый бит, который они теряют, съедает их прибыль. Но как только вы купили электроэнергию и она поступает в ваш дом, мы теряем счет потерь.

Ваш дом и провода в ваших стенах — это что-то вроде черного ящика, и подсчитать, сколько электричества теряется — электричества, за которое вы уже заплатили, — сложно.Если вы хотите узнать, сколько электричества теряется в вашем доме, вам нужно либо оценить его с помощью принципиальной схемы вашего дома, либо измерить его, установив счетчики на все ваши приборы. Вы энергетический болван, пытающийся это сделать? Дайте нам знать, мы будем рады услышать от вас!

Потери энергии в проводке внутри ваших стен: мы не знаем! Это может быть ничтожно мало, а может быть еще несколько процентов.

Будущее потерь при передаче и распределении

Сетевые инженеры работают над такими технологиями, как сверхпроводящие материалы, которые могут существенно снизить потери при передаче и распределении электроэнергии до нуля. Но на данный момент стоимость этих технологий намного выше, чем деньги, потерянные коммунальными компаниями из-за существующих горячих и протекающих линий электропередач.

Более экономичное решение по сокращению потерь при передаче и распределении состоит в том, чтобы изменить то, как и когда мы используем энергию. Потери не постоянная величина. Они меняются каждое мгновение в зависимости от таких вещей, как погода и энергопотребление. Когда спрос высок, например, когда мы все используем наши кондиционеры в жаркие летние дни, потери выше. Когда спрос низкий, например, посреди ночи, потери меньше.Коммунальные предприятия экспериментируют со способами более равномерного распределения потребления электроэнергии, чтобы минимизировать потери.

Тот же принцип применим и к вашему дому, который, по сути, представляет собой вашу личную сетку. Вы можете уменьшить потери в своем доме, равномерно распределив потребление электроэнергии в течение дня, вместо того, чтобы включать все электроприборы одновременно.

Суммирование убытков

  • При производстве электроэнергии мы потеряли 22 квадриллиона БТЕ на угольных, газовых, атомных и нефтяных электростанциях в 2013 году в США.S. — это больше, чем энергия всего бензина, который мы используем в данном году.
  • Перемещая электричество от электростанций к домам и предприятиям по передающей и распределительной сети, мы потеряли 69 трлн БТЕ в 2013 году — примерно столько энергии тратят американцы на сушку одежды каждый год.

У вас есть идея для темы энергии, которая может быть интересна в классе? Отправьте его ниже.

Разработка и внедрение недорогого регистратора энергии в режиме реального времени для промышленных и бытовых приложений

  • Дови, В.(2014). Энергоэффективность: ближе к концу роста спроса. Под редакцией Ферейдуна П. Сиошанси. Energy Technology, 2 (6), 579–580.

    Артикул Google ученый

  • Bandyopadhyay, D., & Sen, J. (2011). Интернет вещей: приложения и проблемы в области технологий и стандартизации. Беспроводная персональная связь, 58 (1), 49–69.

    Артикул Google ученый

  • Аль-Кувари, М., Рамадан, А., Исмаэль, Ю., Аль-Сугайр, Л., Гастли, А., и Бенаммар, М. (2018). Автоматизация умного дома с использованием платформы датчиков и мониторинга на основе Интернета вещей.В 2018 12-я международная конференция IEEE по совместимости, силовой электронике и энергетике (CPE-POWERENG 2018) , Doha (стр. 1–6).

  • Рю, Н. , Юнг, Дж.-Х., и Чон, Ю. (2012). Высокоэффективный усилитель мощности CMOS с неравномерным смещением для приложений беспроводной локальной сети. ETRI Journal, 34 (6), 885–891.

    Артикул Google ученый

  • Арм, К., Гигер, С., Масгонти Дж., Морган М., Нагель Дж., Пиге К., Рампонья Ф. и Волет П. (2009). Маломощный 32-разрядный процессор DSP/MCU с двумя_MAC, 120 мкВт/МГц, 1,0 В, iceflex1. IEEE Journal of Solid-State Circuits, 44 (7), 2055–2064.

    Артикул Google ученый

  • Нам, Х., и Чон, Х. (2012). Схема снижения напряжения питания для маломощных AMOLED-дисплеев. ETRI Journal, 34 (5), 727–733.

    Артикул Google ученый

  • Парк, Х. и Ли, Х. Х. (2013). Интеллектуальное обнаружение WLAN для энергосбережения двухрежимных терминалов. ETRI Journal, 35 (6), 1144–1147.

    Артикул Google ученый

  • Сок, Х. и Юн, Дж. (2011). Схема стохастической адресации гибридного распределения для сетей беспроводных датчиков ZigBee/IEEE 802.15.4. ETRI Journal, 33 (5), 704–711.

    Артикул Google ученый

  • Олмос, Л., Рустер, С., Лионг, С., и Глахант, Дж. (2011). Действия по повышению энергоэффективности, связанные с внедрением интеллектуальных счетчиков для мелких потребителей, применение к австрийской системе. Energy, 36, 4396–4409.

    Артикул Google ученый

  • Перейра, Р., Фигейредо, Дж., Мелисио, Р., Мендес, В. М. Ф., Мартинс, Дж., и Квадрадо, Дж. К. (2015). Система управления энергопотреблением потребителей с интеграцией интеллектуальных счетчиков. Energy Reports, 1, 22–29.

    Артикул Google ученый

  • Бекель, К., Садамори, Л., Стааке, Т., и Сантин, С. (2014). Выявление характеристик домохозяйства по данным интеллектуального счетчика. Энергия, 78, 397–410.

    Артикул Google ученый

  • Депуру, С.ССР, Ван, Л., и Девабхактуни, В. (2011). Умные счетчики для электросетей бросают вызов преимуществам и статусу. Renewable Sustain Energy Reviews, 15 (6), 2736–2742.

    Артикул Google ученый

  • Вега, А. М., Сантамария, Ф., и Ривас, Э. (2015). Моделирование управления бытовой электроэнергией: обзор. Renewable Sustain Energy Reviews, 52, 948–959.

    Артикул Google ученый

  • Васунтараджароен, С., Павасан, К., и Чамнанпрай, В. (2017). Разработка IoT-устройства для контроля потребления электроэнергии. В 2017 9-я международная конференция по информационным технологиям и электротехнике (ICITEE) , Phuket (стр.1–4).

  • Такаре С., Шриян А., Тале В., Ясарп П. и Унни К. (2016). Внедрение устройства контроля и управления энергопотреблением на основе IoT. В 2016 IEEE Annual India Conference (INDICON) , Bangalore (стр. 1–6).

  • Шаджахан, А. Х. и Ананд, А. (2013). Сбор данных и управление с использованием платформы Arduino-Android: Smart plug. На международной конференции 2013 по энергоэффективным технологиям устойчивого развития , Nagercoil (стр.241–244).

  • Тан, Х.Г.Р., Ли, Ч.Х., и Мок, В.Х. (2007). Автоматическая система считывания показаний счетчика электроэнергии с использованием сети GSM. Международная конференция по энергетике 2007 г. (IPEC 2007) , Сингапур (стр. 465–469).

  • Чуруанг, К., и Микул, К. (2018). Проектирование системы энергомониторинга IoT. 2018 16-я международная конференция по ИКТ и инженерии знаний (ICT&KE) , Бангкок (стр. 1–4).

  • Сюй Л.Д., Хе В. и Ли С. (2014). Интернет вещей в промышленности: обзор. IEEE Transactions on Industrial Informatics, 10 (4), 2233–2243.

    Артикул Google ученый

  • Интернет вещей: обзор Луиджи Ацор, Антонио Иера, Джакомо Морабито.

  • Ван, Ф., Ху, Л., Чжоу, Дж., и Чжао, К. (2015). Промежуточное ПО для обработки данных на основе SOA для Интернета вещей. Journal of Sensors, 2015, 1–8.

    Google ученый

  • «Arduino Uno Rev3», Store.arduino.cc, 2019 г. [Онлайн]. https://store.arduino.cc/arduino-uno-rev3.

  • Raspberrypi.org, 2019. [Онлайн]. https://www.raspberrypi.org/products/Raspberry-pi-3-model-b/.

  • Приборы Рэлея: серия RI-CT050. (2020). [Электронная книга]. Получено с https://www.rayleigh.com/media/uploads/RI_Data_Sheet_RI-CT050_W_12_02_19.пдф.

  • «Трансформатор тока с разъемным сердечником серии KCT: производитель трансформаторов тока, -HEYI», Heyiele.com, 2020. [Онлайн]. http://www.heyiele.com/Catalogue/KCT_Split_core_current_transformer-113.html. По состоянию на 4 октября 2020 г.

  • N. 30A, «Неинвазивный датчик тока — 30A — SEN-11005 — SparkFun Electronics», Sparkfun.com , 2020. [Онлайн]. https://www.sparkfun.com/products/11005. По состоянию на 04 октября 2020 г.

  • Узнать | OpenEnergyMonitor», Узнайте.openenergymonitor.org, 2020. [Онлайн]. https://learn.openenergymonitor.org/electricity-monitoring/ct-sensors/yhdc-sct-013-000-ct-sensor-report. По состоянию на 4 октября 2020 г.

  • Magnelab.com , 2020 г. [Онлайн]. https://www.magnelab.com/wp-content/uploads/2016/02/HCT-0016-100-Spec-Sheet.pdf. По состоянию на 4 октября 2020 г.

  • Efergy, «Комплект Engage Hub | Efergy Online Energy Monitoring Web & App», Efergy. https://efergy.com/engage/. По состоянию на 1 февраля 2021 г.

  • Sense, «Sense: отслеживайте потребление энергии в режиме реального времени, чтобы сделать свой дом более энергоэффективным. », Sense.com. https://sense.com/product. По состоянию на 1 февраля 2021 г.

  • Eyedro, «Домашние мониторы электричества», Eyedro. https://eyedro.com/home-electricity-monitors/. По состоянию на 1 февраля 2021 г.

  • Smappee, «Smappee Infinity Starter Kit Energy Management and Monitoring — Single Phase», www.romatech.co.uk. https://www.romatech.co.uk/smapee-infinity-starter-kit.html. По состоянию на 1 февраля 2021 г.

  • Сколько энергии потребляет ваша электроника, когда она «выключена»?

    Когда-то была разница между включенным и выключенным.Теперь все сложнее: примерно 50 устройств и приборов в типичной американской семье всегда потребляют энергию, даже когда они кажутся выключенными, считает Алан Мейер, старший научный сотрудник лаборатории Беркли Министерства энергетики.

    Складывается. Согласно исследованию, проведенному в Северной Калифорнии Советом по защите природных ресурсов, около четверти всего энергопотребления в жилых помещениях используется устройствами в режиме ожидания. Это означает, что устройства, которые «выключены», находятся в режиме ожидания или в спящем режиме, могут потреблять до 50 крупных электростанций, а счета за электроэнергию обходятся более чем в 19 миллиардов долларов в год.И есть экологические издержки: общее производство электроэнергии составляет около 37 процентов всех выбросов углекислого газа в Соединенных Штатах, что является одним из основных факторов изменения климата.

    Во имя научных исследований я проверил около 30 приборов из домов друзей, а также свои собственные, подключив устройства к измерителю мощности Kill-a-Watt, который может отслеживать потребляемую мощность (в ваттах). в любой данный момент.

    Многие устройства потребляют столько же энергии в выключенном состоянии

    Моя кабельная приставка потребляла 28 Вт, когда она была включена и записывала шоу, и 26 Вт, когда она была выключена и ничего не записывала.Даже если бы я никогда не смотрел телевизор, я бы все равно потреблял около 227 киловатт-часов в год. Для сравнения, по оценкам Всемирного банка, это больше, чем средний человек потребляет за целый год в некоторых развивающихся странах, включая Кению и Камбоджу.

    Ноутбук, всегда оставленный подключенным к сети, даже если он полностью заряжен, может потреблять аналогичное количество электроэнергии — 4,5 киловатт-часа в неделю или около 235 киловатт-часов в год. (Ваш пробег может варьироваться в зависимости от модели и аккумулятора.Моему компьютеру несколько лет, и некоторые читатели написали, что их MacBook потребляют гораздо меньше энергии.)

    Многие устройства всегда включены

    что обычно влечет за собой по крайней мере один модем и маршрутизатор.

    Хотя ни один из них не потребляет много энергии, в большинстве домов они никогда не выключаются. То же самое верно для многих телевизоров.

    Чтобы включить телевизор с помощью пульта дистанционного управления, он должен быть включен для приема этого сигнала.Если это «умный» телевизор, он должен быть включен, чтобы оставаться в сети. А если ваш телевизор находится в режиме быстрого запуска — чтобы избежать 15-секундного ожидания загрузки — он потребляет еще больше энергии.

    Многие традиционные бытовые приборы — вещи вашей бабушки — также переходят в онлайн, как и ваша бабушка. Лампочки, духовки, холодильники, кофеварки и даже матрасы теперь могут подключаться к Интернету, поэтому они также постоянно потребляют энергию.

    Рабочие бытовые приборы, такие как посудомоечные или стиральные машины, со временем стали намного эффективнее, но многие модели теперь оснащены цифровыми дисплеями, а это значит, что они всегда потребляют немного энергии.

    Есть много малых энергетических свиней

    Несмотря на то, что электроприборы становятся все более эффективными, у нас их больше: по данным Всемирного банка, в 1966 году средний американец потреблял около 5590 киловатт-часов в год. По состоянию на 2013 год это число увеличилось примерно до 12 985 киловатт-часов в год.

    Частично это увеличение связано с электроникой: почти у двух третей населения есть ноутбук; у половины есть планшет или электронная книга; у 64% есть смартфоны; 36 процентов имеют все три.

    Но некоторые традиционные кухонные приборы, появившиеся задолго до Интернета, потребляли много энергии, когда они включены, даже если они не так часто включаются. Мой тест показал, что моя кофеварка со средней степенью перколяции потребляет более 900 Вт, хотя она работает всего несколько минут за раз. Если кофеварке требуется 10 минут, чтобы заварить кофейник, и она варит по одной кофе каждый день, то получается около 50 киловатт-часов в год, или немного больше, чем кто-то в Нигере использует каждый год.

    Самый простой способ Уменьшить скрытую утечку электроэнергии

    Многие коммунальные предприятия предоставляют ежечасные данные о потреблении электроэнергии, а коммунальные предприятия в некоторых частях страны устанавливают интеллектуальные счетчики, которые позволяют вам (и коммунальным предприятиям) чтобы отслеживать, сколько энергии потребляет ваш дом в час.

    Возможно, самый простой способ сократить энергопотребление — использовать разветвитель для группировки устройств — телевизора, игровой приставки, активных динамиков, DVD-плеера, потоковых устройств — так, чтобы вы могли выключить их все одновременно. Тем не менее, доктор Мейер предупредил, что, поскольку некоторые из этих продуктов имеют часы или подключение к Интернету, это подключение, время или другая информация могут быть потеряны, если вы отключите удлинитель.

    И если вы используете свою игровую консоль для потоковой передачи фильмов, не делайте этого. По данным Совета по защите природных ресурсов, они могут потреблять в 45 раз больше энергии, чем потоковые консоли, в основном потому, что они не умеют использовать столько энергии, сколько требуется для выполнения поставленной задачи.

    Просмотр энергопотребления в Activity Monitor на Mac

    Используйте панель «Энергия» окна «Мониторинг активности», чтобы увидеть энергопотребление вашего Mac. Вы можете отслеживать общее энергопотребление и просматривать сведения об энергопотреблении каждого приложения.

    Открыть для меня Мониторинг активности

    Энергопотребление отдельных приложений и их процессов отображается в верхней части окна Мониторинга активности.

    • Energy Impact: Относительный показатель текущего энергопотребления приложения (чем меньше, тем лучше).

    • Мощность за 12 часов: Среднее энергопотребление приложения за последние 12 часов или с момента запуска компьютера Mac (чем меньше, тем лучше). Этот столбец отображается только на ноутбуках Mac.

    • App Nap: Активен ли App Nap для этого приложения.

    • Видеокарта: Требует ли приложение высокопроизводительной видеокарты. Этот столбец отображается только на компьютерах Mac с одной или несколькими видеокартами.

    • Предотвращение сна: Предотвращает ли это приложение переход вашего Mac в спящий режим.

    • Пользователь: Имя пользователя, запускающего процесс.

    В нижней части окна отображается информация об общем потреблении энергии. Если у вас есть ноутбук Mac, вы увидите дополнительную информацию о его аккумуляторе.

    Компьютеры Mac с одной или несколькими видеокартами

    Ноутбуки Mac

    • Оставшийся заряд: Процент оставшегося заряда аккумулятора.

    • Время до полной зарядки (от сети): Время, в течение которого компьютер Mac должен быть подключен к сети переменного тока, пока аккумулятор не будет полностью заряжен.

    • Время работы от сети переменного тока (от сети): Время, прошедшее с момента подключения компьютера Mac к розетке переменного тока.

    • Оставшееся время (отключено): Расчетное количество оставшегося времени работы от батареи. Если ваша батарея полностью заряжена, в этом поле будет написано Батарея заряжена .

    • Время работы от батареи (отключено от сети): Количество времени, прошедшее с тех пор, как ваш Mac был подключен к розетке переменного тока.

    • Аккумулятор (последние 12 часов): Уровень заряда аккумулятора за последние 12 часов.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
