Самодельная патч-антенна GSM 900 для пассивного ретранслятора.


 Положение было безвыходным. Однообразный строевой сосновый лес колоннадой кружился вокруг меня. Через два часа я опять оказался на том же месте, где был раньше. Заблудился, запаниковал. Сотовая связь не работала. Решил найти место повыше в надежде поймать сигнал сотовой связи.  Рванул на просвет и выбежал на полянку с одинокой сосной. На дереве кормушка для птиц и заваренный в пластик листок с текстом: «Чтобы позвонить, положите телефон в домик кнопками вверх. Включите громкую связь или подключите гарнитуру». Далее были расписаны телефоны лесничества, полиции, администрации…

 Когда я уже вносил мобильник в домик-кормушку, то заметил, что на телефоне, рядом с символом, обозначающим антенну, вспыхнули ромбики уровня сигнала сотовой связи. Оживший телефон освежил рассудок, и домиком оказалась антенна, защищенная крышей от дождя и снега, а идущий от неё вверх коаксиальный кабель на высоте 5 метров соединялся с другой направленной антенной.
Самодельный ретранслятор GSM сигнала, как я сразу не догадался. Ему не нужно никакого источника питания и усилителя, поэтому он называется пассивным. В самом мобильном телефоне нет необходимости искать высокочастотный разъём для подключения внешней антенны, так как его встроенная антенна дополняет конструкцию антенны ретранслятора.
 Максимальная дальность связи на этой частоте в условиях прямой видимости, когда холмы, дома и деревья не загораживают трассу между антеннами, достигает 35 километров. Вряд ли я так далеко мог уйти, мелькнула в голове мысль, ведь не напрямую же телефон связан с антенной, наверняка в пассивном ретрансляторе есть потери, и радовала надежда, что от цивилизации я оторван, на какие ни будь 10 км.
 — Нашёлся! Тут уже всех на ноги поставили. «Урочище чёрта», оттуда без помощи не выбраться, болота кругом, трясина. Стойте на месте, никуда не ходите, через 1,5 часа Муся приведёт меня туда. Муся — это лошадь моя, она знает, как туда добраться.
У меня было уйма времени, чтобы изучить устройство пассивного ретранслятора.                                                                   Стандарт GSM 900.  Антенна должна работать как на приём, так и передачу, поэтому её диапазон составляет от 890 (880) до 960 МГц, где в диапазоне 890 – 915 МГц обеспечивается передача от сотового телефона до базовой станции, а в пределах 935 – 960 МГц идёт передача сигнала от базовой станции до телефона.
Вот конструкция антенны.
фото 1.

                                                      Направленная
GSM 900 патч-антенна.

Подвесная пластинчатая патч-антенна является аналогом микрополосковой антенны. Её достоинство маленькие габариты и простота в изготовлении. Это две пластинки и L- вибратор.  Элементы антенны могут быть  выполнены из меди, латуни, алюминия.  Пластина большего размера – рефлектор, он отражает радиоволны.
С рефлектором соединяется оплётка коаксиального кабеля. Для удобства соединения коаксиального кабеля, распайки и крепления L-образного вибратора я использовал высокочастотный разъём типа SMA. Если кабель крепить без разъёма, то отверстие сверлить не надо, но необходимо предусмотреть диэлектрическое крепление L-вибратора.
Рис. 1. Рефлектор.
 Тонкая пластинка – активный L-образный вибратор, он соединён с центральной жилой коаксиального кабеля. Я распаял его на разъём и использовал дополнительное крепление его по центру с помощью изолятора.
Рис. 2.  Эскиз L-вибратора.
Фото 3.  L-вибратор и его крепление.
 Плоская пластина меньшего размера по аналогии с антенной «волновой канал» называется директором, и ни с чем электрически не соединяется, а крепится на диэлектрических опорах — стойках.
Рис. 3. Директор.

 Опорные стойки могут быть выполнены из пластика, пенопласта, дерева.

 Покупные (заводские) антенны на эту частоту имеют волновое сопротивление 50 Ом, соответственно комплектуются кабелем с волновым сопротивлением 50 Ом. Так, для самодельного пассивного ретранслятора тоже целесообразно придерживаться волнового сопротивления 50 Ом, что связано с меньшими потерями по сравнению с 75 Ом-ным стандартом.
Рис . 4. Эскиз сборки антенны. 1 — вибратор. 2 — Разъём SMA. 3 — рефлектор. 4 — директор.
                                                                  Параметры.  В сравнении с усилением четвертьволнового штыря, сделанная антенна обеспечила усиление на 5 дБ больше. На центральной частоте КСВ = 1,2. По краям диапазона КСВ = 1,5                                  Антенна в качестве пассивного ретранслятора.  Такую антенну удобно использовать как подставку для мобильного телефона при устройстве пассивного ретранслятора, в котором сотовый телефон с его встроенной антенной будет директором.   Напомню, что ретранслятор состоит из двух антенн, соединённых коаксиальным кабелем. Одна антенна приподнята над землёй и направлена на базовую станцию, а вторая антенна находится в непосредственной близости мобильного телефона. У нижней настольной антенны, директор я сделал из пластика, не меняя высоты его крепления, а на постамент положил телефон.
Рис. 5. Эскиз пассивного ретранслятора. 1 — направленная антенна. 2 — коаксиальный кабель. 3 — мобильный телефон. 4 — патч-антенна. 5 — подставка, полка, поверхность стола.

 Когда я проделал такой опыт за городом, то мобильник к одной риске уровня добавил четыре. Вдобавок пришла SMS-ка, что я выехал из домашнего региона. Обычно такие сообщения приходят после 15 км пути от места испытания, которое находится на границе двух областей.
В этом случае  телефон уверенно принял сигналы базовой станции из соседнего региона.

 В качестве направленной антенны использовалась заводская антенна «Радант 911».

Фото 4.  Направленная антенна «Радант 911».

 Диапазон частот 890 – 960 МГц, входное сопротивление 50 Ом, ширина диаграммы 45 градусов, вертикальная поляризация, коэффициент усиления 11 dBi.  Она была подвешена под крышей беседки, на высоте трёх метров от земли. Двухметровым 50 Ом кабелем соединялась с патч-антенной на столе. В патч-антенне вместо директора на пластиковом постаменте находился мобильный телефон.

Фото 5. Телефон на диэлектрическом постаменте.

 В своём опыте с ретранслятором я умышлено предусматриваю дополнительные потери, устанавливая антенну под крышей беседки (1 см дерева, плюс мягкая кровля), чтобы убедиться в работоспособности пассивного ретранслятора.


ТВ-антенна сделать самому своими руками

Конструирование антенн сейчас не так популярно, как в начале телевизионной эры. Тогда не только телевизор, но и антенна являлась огромным дефицитом, а сигнал был настолько слабым, что приходилось выбирать место для телевизора в самых неожиданных местах квартиры. В наше время магазины радиотоваров поражают разнообразием ассортимента подобной продукции. Но иногда возникает необходимость смастерить антенну самостоятельно, например на даче, где требуется глоток цивилизации, или в автомобиле при долгих переездах, тем более что занятие это не хитрое, и подойдут для этой цели практически любые предметы. Самодельные антенны отличаются еще большим разнообразием, при этом зачастую они эффективнее заводских.

Как конструируется ТВ-антенна? Своими руками, оказывается, соорудить ее совсем просто. Вязальная спица, воткнутая в гнездо телевизора, или проволока поднятая на окно. Такие примитивные решения в хороших условиях могут принять два-три канала. Но если сигнал слабый, можно попробовать сделать антенну из пивных банок и деревянной вешалки «плечики» для одежды. Достаточно укрепить банки на вешалке, подсоединить коаксиальный кабель, сигнальную жилу к одной банке, экранирующую к другой, и  простейшая антенна готова. Теперь можно наслаждаться приемлемой картинкой в ДМВ-диапазоне.

Какой может быть самодельная ТВ-антенна? Своими руками можно соорудить достаточно привлекательное изделие, да и по параметрам оно не будет уступать заводскому. Для этого придется потрудиться: рассчитать необходимое количество вибраторов, подобрать рефлектор (благо интернет предлагает множество калькуляторов для этого), укрепить все на жесткой диэлектрической планке, припаять коаксиальный кабель. Получится отличный коэффициент усиления, а если ещё приспособить усилитель от старой антенны-полячки, приём сигнала будет в разы качественнее и увереннее. Антенна для цифрового телевидения может быть изготовлена по этому же принципу.

И если ТВ-антенна своими руками — все-таки пережиток прошлого, то аналоги для GSM и Wi-Fi пользуются сейчас большой популярностью. GSM-прием — это тот же радиосигнал, но с другой частотой и длиной волны, поэтому GSM-антенна своими руками так же реальна, как и для ТВ. Поскольку длина волны у этих передатчиков меньше, то и антенна должна быть меньше. Иногда достаточно просто применить F-разъём и знакомую нам жестяную банку. Зачищаем кабель, прикручиваем разъем и аккуратно вставляем его в проделанное заранее отверстие с боку банки. Другой конец подсоединяем к приёмнику GSM сигнала. Но это простой вариант, сравнимый со спицей в телевизоре.

Более надёжный вариант антенны для ультракороткого диапазона можно соорудить, согнув из медной проволоки два квадрата со стороной 84 мм и подпаяв кабель. Если нужна более направленная антенна, следует сделать металлический экран. Такая антенна подходит для уверенного приёма не только GSM-сигнала, но и Wi-Fi.

Проявить свои творческие способности и техническую смекалку поможет самодельная ТВ-антенна. Своими руками можно сделать качественную и полезную конструкцию, которая скрасит досуг на даче и при этом не потребует никаких материальных вложений.

антенны для 3g, 4g, LTE, модемов оптом и в розницу

Производители выпускают два типа внешних направленных 3G антенн. К первому типу относятся классические направленные антенны «волновой канал» или «Yagi». Коэффициент усиления у них зависит от количества элементов на основном волноводе и может достигать 21 дБ. Недостатком такой конструкции считается ее узконаправленный луч. То есть антенна данного типа должна быть направлена на базовую станцию с достаточно высокой точностью.

Ко второму типу направленных внешних 3G антенн относятся панельные антенны для модемов. Панельная антенна имеет корпус в виде плоского квадрата или прямоугольника. Внутри него расположен волновод, выполненный из фольгированного текстолита или из двух металлических пластин. Одна из пластин выполняет функцию отражателя, а другая источника излучения. Коэффициент усиления такой антенны может достигать 25 дБ. Она устойчива к боковым помехам, не требует высокой точности настройки на базовую станцию и выдает стабильный устойчивый сигнал.

Направленные внешние 3G антенны чаще всего используют в пригороде, в загородных домах, на дачах.

Всенаправленная внешняя антенна для 3G модема представляет собой вертикальный волновод. Такая антенна очень проста в монтаже и может принимать сигнал с любого направления. Коэффициент усиления всенаправленной 3G антенны зависит от длины волновода и составляет 6 – 12 дБ. Наиболее распространены волноводы длиной 30 – 80 см. Всенаправленные внешние 3G антенны применяют для усиления сигнала на водных катерах в автомобилях, а также на объектах где необходима быстрая организация связи.

Из-за высокой частоты 3G сигнал практически не может огибать препятствия. При значительном удалении от базовой станции, чаще всего в пригороде или в области, наблюдается значительное ухудшение приема. Особенности рельефа местности также влияют на качество сигнала. Если дом расположен в низине, или между ним и базовой станцией имеются какие-либо препятствия, усилитель сигнала 3G придется монтировать на максимально возможной высоте – на крыше дома или на мачте. При монтаже направленной антенны следует помнить о необходимости ее точного наведения на базовую станцию.

При покупке 3G антенны следует понимать, что действие ее ограничено расстоянием до базовой станции оператора связи. На качественное усиление и уверенный прием сигнала можно рассчитывать только на расстоянии до 10 километров от базовой станции. Причем последняя должна находиться в зоне прямой видимости.

Для усиления LTE сигнала применяют 4G антенны. Конструкцией любого 4G модема предусмотрено наличие внутренней антенны, но коэффициент ее усиления в большинстве случаев не превышает 1 дБ. Внешняя антенна подключается к специальному разъему модема. При использовании внешней антенны .. с коэффициентом усиления 14 дБ скорость передачи данных увеличивается в несколько раз при устойчивом приеме сигнала. Следует учитывать, что применяемый для подключения антенны к модему кабель ослабляет сигнал на 0,3 – 0,6 дБ на каждый метр длины. Чтобы избежать потерь необходимо, чтобы длина кабеля находилась в пределах пяти, максимум десяти метров.

Хорошо стабилизирует сигнал и способствует увеличению скорости передачи данных антенна для 4G модема MIMO (Multiple Input Multiple Output). Ее также можно использовать для повышения стабильности соединения и в привычных 3G сетях.

Существует миф о том, что выгоднее использовать самодельное оборудование для улучшения качества приема 3G/4G сигналов. В действительности промышленные образцы работают лучше, так как представляют собой специальное сертифицированное оборудование, идеально приспособленное для работы с 3G/4G модемами.

При работе модема в паре с внешней антенной изготовленной в заводских условиях исключены перегрузки, которые могут привести к повреждению модема и USB-порта компьютера. Панельная внешняя 4G антенна имеет защищенный корпус, который значительно увеличивает срок ее службы независимо от воздействия окружающей среды.

Слабый и неустойчивый сигнал вдали от базовой станции оператора связи не означает, что в таком месте придется отказаться от Интернета. Применение внешних антенн для 3G/4G модемов поможет установить связь в экранированных железобетонными стенами помещениях или в отдаленных от города местах.

Как навести 3G/4G антенну на базовую станцию с помощью модема HUAWEI E3372h

В данной статье мы не будем касаться вопроса подключения USB модема к внешней антенне. Этот вопрос был освещен в исчерпывающей статье » Как подключить внешнюю антенну к USB модему».

Из данной статьи вы узнаете, как навести антенну на базовую станцию самостоятельно, без привлечения специалистов и применения узкоспециального и дорогостоящего оборудования. Для наведения антенны, нам понадобится высокочастотный антенный кабель, 3G/4G USB модем Huawei E3372h (либо устройство, с интегрированным модемом Huawei E3372h) и персональный компьютер или ноутбук.

Помимо антенны и модема может использоваться:

При выборе места для установки антенны, следует обратить внимание, что пользовательскую антенну необходимо устанавливать в прямой видимости антенн базовой станции оператора 3G/4G. На пути от антенны до базовой станции не должно быть никаких высоких препятствий (здания, горы, холмы, лесопосадки и т.п.) мешающих распространению сигнала. Крупные объекты (высокие деревья, крыши домов), расположенные на расстоянии менее 1,5 метров от антенны могут отражать радиоволны, ухудшая качество связи. Если у вас остался излишек кабеля, используйте его на поднятие антенны вверх над землёй.

Если базовая станция оператора сотовой связи находится в прямой видимости, просто направьте антенну точно на нее и с высокой долей вероятности у вас всё заработает. За городом, обычно установлены большие вышки операторов сотовой связи высотой в несколько десятков метров. В городах, вместо вышек занимающих много места, размещают базовые станции на крышах и стенах высоких зданий.

Если невозможно визуально определить расположение вышки или базовой станции 3G/4G оператора, необходимо отыскать место, в котором сигнал от базовой станции максимален.

Установите в модем SIM-карту 3G/4G оператора, присутствующего в данной местности. Затем соедините модем с антенной высокочастотными кабелями, а модем подключите к ПК или ноутбуку. При использовании готовых комплектов, подключите комплект к ПК или ноутбуку, как указано в инструкции на комплект.

Включите компьютер и подключите к USB порту модем или кабель от комплекта. После подключения модема (или кабеля комплекта) к ПК, загрузится веб-интерфейс модема. В случае если этого не произошло, запустите обозреватель интернета (браузер) и в адресной строке наберите IP-адрес модема 192.168.8.1 и нажмите Enter.

На главной странице веб-интерфейса модема отображается уровень сигнала, название оператора сотовой связи, стандарт связи и параметры текущего соединения.

Рисунок 1 — Главная страница веб-интерфейса модема

Точные значения уровня сигнала можно увидеть, перейдя в режим наведения антенны. Для этого, кликните по символу антенны, расположенному возле опций меню веб-интерфейса (обведено красным кружком на рисунке 1).

Рисунок 2 — Режим наведения антенны (стандарт связи 4G-LTE)

В режиме наведения антенны, на экране веб-интерфейса крупно отображается информация об уровне и качестве принимаемого сигнала.

На экране отображается:

  • Стандарт связи (4GLTE, WCDMA (UMTS 2100), EDGE (GSM 1800)).
  • RSRP – средний уровень сигнала принимаемого с базовой станции оператора. Измеряется по логарифмической шкале в дБм (dBm) и отображается в виде отрицательных значений. Чем значение ближе к нулю, тем выше уровень принимаемого сигнала. Например, значение сигнала RSRP равное -65 dBm, намного лучше, чем значение -97 dBm.

Для стандарта связи WCDMA (UMTS 2100) уровень сигнала принимаемого с базовой станции будет обозначен как RSCP.

  • SINR — отношение уровня полезного сигнала к уровню шума (соотношение сигнал/шум). Измеряется в дБ (dB). Чем выше данное значение, тем лучше качество сигнала. При значениях SINR ниже 0 скорость подключения будет очень низкой, т. к. это означает, что в принимаемом сигнале шума больше, чем полезной части.

Для стандарта связи WCDMA (UMTS 2100) соотношение сигнал/шум будет обозначено как Ec/Io.

  • RSRQкачество принятых пилотных сигналов.
  • RSSI — показатель уровня сигнала принимаемого приёмником модема. Измеряется по логарифмической шкале в дБм (dBm) и отображается в виде отрицательных значений. Более высокая мощность принимаемого сигнала, соответствует меньшему отрицательному значению.

Рисунок 3 – Режим наведения антенны (стандарт связи WCDMA)

Рекомендуется производить наведение антенны вдвоем (один человек перемещает антенну, второй отслеживает значения на мониторе). Медленно поворачивайте антенну в разных направлениях с шагом 3-5 градусов. Показания значений на мониторе, будут запаздывать относительно ваших действий. Повернув антенну, делайте паузу не менее 30-40 секунд и наблюдайте за изменением значений на мониторе.

Поворачивайте антенну до тех пор, пока не найдете такое положение, в котором значения уровня принимаемого сигнала RSSI и отношение сигнал/шум SINR (Ec/Io) будут максимальны. Помимо числового значения, каждый параметр сигнала на экране, в зависимости от уровня приёма в том или ином стандарте, изменяет цвет от красного до зеленого (красный – плохие показатели приёма, зеленый – отличные). Оценить качество принимаемого сигнала, можно используя таблицу 1.

Таблица 1

Показатели качества принимаемого сигнала Значения параметров
RSSI SINR (Ec/Io)
Отличные -30 … -50 dBm 30 dB и выше
Хорошие -50 … -70 dBm от 20 dB до 30 dB
Удовлетворительные -70 . .. -85 dBm от 10 dB до 20 dB
Плохие -85 … -110 dBm менее 10 dB

Завершив наведение антенны, надёжно закрепите её в найденном положении, чтобы избежать смещения антенны и ухудшения качества связи. Для выхода из режима наведения антенны, нажмите на кнопку Главная. Произойдет возврат web-интерфейса на главную страницу.

Рисунок 4 — Режим наведения антенны (стандарт связи EDGE)

Некоторые версии  ПО USB модема не поддерживают режим наведения антенны. Если ваш модем не отображает режима наведения антенны, войдите в меню Настройки  и выберите вкладку «Информация об устройстве» в разделе «Система», как показано на рисунке 5.

Рисунок 5 — Информация об устройстве

Для быстрого перехода во вкладку «Информация об устройстве» нажмите изображение вопросительного знака в главном меню.

В таблице отображается полная информация об устройстве, включая информацию об уровне и качестве принимаемого сигнала. Произведите наведение антенны, как указано выше, руководствуясь данными из таблицы.

Для просмотра значений уровня сигнала из любого раздела меню веб-интерфейса модема, наведите курсор мыши на изображение уровня сигнала. Значения данных параметров приема сигнала будут отображены во всплывающем «облаке».

При недостаточном качестве принимаемого сигнала, попробуйте перенести антенну в другое место или поднять выше. Возможно, для усиления слабого сигнала будет необходима антенна с большим коэффициентом усиления, например, параболическая сетчатая, параболическая или офсетная тарелка.

Следует обратить внимание, что антенны с большим коэффициентом усиления имеют очень узкую диаграмму направленности, что предъявляет более высокие требования к точности их наведения.

Полное руководство в формате PDF по настройке веб-интерфейса модема Huawei E3372h можно скачать здесь.

Антенна Харченко своими руками для 3G модема из подручных средств

Внутренние и внешние, спутниковые тарелки и узконаправленные треугольные — выбор антенн широк и разнообразен. В интернете можно найти чертежи и собрать самостоятельно любой передатчик, либо приобрести антенну в специализированном магазине. Многие современные люди пользуются мобильным интернетом от российских операторов МТС, Мегафон, Билайн и других. Но не всегда качество интернета на даче устраивает абонента. Необходимо понимать, что качество принимаемого сигнала напрямую будет зависеть от множества факторов, основной из которых – месторасположение приемного устройства. Антенна 3G для модема позволит усилить слабый сигнал и улучшить его качество. Некоторые пользователи предпочитают самодельные антенны 3G, которые по функциональности ничуть не уступают покупным.

Внешняя антенна 3G

Антенна для интернета в деревне своими руками может стать единственным решением проблемы плохого интернета за городом. Необходимо знать, что модемы с поддержкой сети третьего поколения оснащаются специальной внутренней антенной. Она дает возможность работать с внешними сигналами и не нуждается в усилении дополнительно. Внутреннее расположение антенн направлено на обеспечение стабильности работы модемного устройства, но лишь в зоне, где наблюдается уверенный прием. Если сигнал не обладает достаточной стабильностью и мощностью, внутренняя антенна может не справиться с поставленными задачами. В таких случаях необходимо обзавестись специальной наружной антенной, которую можно расположить на улице. Некоторые пользователи знают, как сделать антенну для интернета собственноручно, но чаще такие приспособления приобретают уже в готовом виде.

Внутренние и внешние антенны

В зависимости от типа конструкции и условий эксплуатации, антенные устройства подразделяются на:

  • Внутренние – или комнатные.
  • Внешние – или уличные.

Подсоединенный 3G модем через ЮСБ к компьютеру не всегда способен обеспечить высший уровень приема сигнала. Для его усиления стоит добавить наружную антенну. Уличные модели обычно монтируют на фасадах зданий, на высоких мачтах и крышах. Чем выше вы разместите приспособление, тем выше будет эффективность их работы.

Какие условия нужно соблюдать при установке:

  • Несущая опора и крепления должны быть прочными и надежными.
  • Конструкция должна быть защищена от воздействия неблагоприятных факторов окружающей среды.
  • Необходимо избегать изгибаний и закручиваний проводов.
  • Кабель должен надежно и прочно подсоединяться к антенне.

Комнатные антенны не способны обеспечить такого качественного усиления сигнала, как наружные.

Типы антенн

Все современные антенны отличаются между собой различными параметрами: стоимость, габариты, тип.

В зависимости от типа можно выделить следующие разновидности:

  • волновой канал;
  • панельная;
  • штыревая;
  • параболическая.

Для домашнего пользования оптимальный вариант – антенна «волновой канал». Это простая и одновременно мощная конструкция, которая часто используется в загородных домах и на дачах. Такие модели еще называются антеннами Яги. Второе распространенное название – устройство Яги-уда. Данное приспособление было изобретено и введено в эксплуатацию двумя японскими учеными Яги и Уда в прошлом столетии. Еще одно популярное устройство — Wi-Fi пушка или антенна Панченко. Инженер Игорь Панченко адаптировал устройство под Wi-Fi сети.

Штыревые устройства не менее популярны. Выполняются они в виде вертикально расположенного стержня или штыря, отсюда и название. Такой прибор предусматривает функционирование в режиме «прием-передача». Стоит отметить, что устройство обладает одним весьма преимуществом – нет необходимости настраивать направление, поскольку оно способно принимать сигналы абсолютно со всех сторон, кроме вертикали. Среди минусов такого решения – слабый коэффициент усиления по сравнению с другими моделями. Рассмотрим детально такие антенны на примере всенаправленной модели GSM KORVET. Это специальный приемник, работающий с сетями третьего и четвертого поколений. Прибор функционирует с любыми операторами сотовой связи России. Поддерживает различные стандарты связи, включая LTE 2600. Такие антенны можно устанавливать и на стационарных, и на мобильных объектах. Поэтому часто их используют на автомобилях и катерах. Антенна такого плана сможет принимать сигналы с разных базовых станций в любом направлении.

Панельная антенна

Такие приспособления обойдутся несколько дороже по стоимости, чем предыдущие варианты. Использовать такие модели можно и на открытом пространстве, и в местах неплотных застроек. Панельные антенны способны улучшать качество сигналов даже там, где эти сигналы практически отсутствуют. В продаже можно найти готовые антенны, способные работать с сетями 2G, 3G, 4G. Выбирая такое устройство, стоит обращать внимание на параметр коэффициента усиления (dBi).

Антенна Харченко

Популярное приспособление за годы существования не утратило популярности и на сегодняшний день продолжает пользоваться спросом. Прибор такого плана отличается предельной простотой конструкции, а принцип функционирования заключается в том, чтобы улавливать электромагнитные волны, по которым осуществляется передача мобильного интернета в деревне. Неплохая дальность действия, простота и удобство – основные преимущества такой антенны.

При необходимости можно собрать 4G антенну своими руками на 20 км. Самодельная антенна для усиления 4G сигнала сможет функционировать так же эффективно, как и покупная модель.

Антенна для 4G своими руками

Необходимо учесть, что схема конструирования самодельных устройств 3G и 4G имеет некоторые отличия. В этом случае будет иметь значение частотный диапазон, используемый определенным оператором. Посредством смартфона абонент сможет выполнить поиск сотовых операторов. На любом мобильном телефоне можно узнать частоты, на которых операторы транслируют сигналы своей сети. После того как будет известно, какой оператор сотовой связи обеспечивает лучшее покрытие в конкретном населенном пункте, можно приобрести сим-карту. Для получения стабильного сигнала необходимо выполнить правильный расчет 4G антенны. Для самостоятельного конструирования антенны 4G своими руками понадобятся некоторые приспособления и подручные средства. Антенна 4G 1800 МГц своими руками даст возможность повысить качество сигнала даже в отдаленном населенном пункте.

В прошлой статье мы уже рассматривали принципы и особенности подключения интернета через 4G модем. В этой статье мы рассмотрим особенности подключения внешней антенны к модему, что весьма актуально для зон неуверенного и слабого приёма 4G сигнала.

На самом деле установка внешней (наружной) антенны рекомендуется даже если сигнал и без того достаточный, но стоит задача получения максимальной скорости 4G интернета. Внешняя антенна может существенно улучшить показатель сигнал/шум (SINR), который в основном и влияет на скорость соединения с интернетом.

Итак, для начала рассмотрим, какие же бывают 4G антенны. Различают антенны следующим образом:

По форме и типу:

  • Всенаправленные (штырьевые) 4G антенны
  • Параболические 4G антенны
  • Панельные 4G антенны
  • 4G антенны типа «волновой канал» (Яги)

По частотам работы:

  • узкочастотные (заточенные под какую-то конкретную несущую частоты)
  • мультичастотные (широкополосные), т. е. работающие с широким спектром частот

По поддержки технологии MIMO:

  • 4G LTE MIMO антенны (с двумя антенными выходами)
  • 4G антенны без поддержки MIMO (с одним антенным выходом

Всенаправеленные 4G антенны используются крайне редко в силу их слабого усиления, обычно не превышающего 6-8 dBi. Если Вы встретите всенаправленную 4G антенну с усилением 12-15 dBi, стоит хорошенько насторожиться, ибо такая антенна должна иметь внушительные размеры — 1,5-2 метра в длину, что делает её крайне неудобной в использовании. Если такая антенна будет иметь существенно меньшую длину, скорее всего, что и усиление у неё далеко от заявленных показателей. Установка всенаправленных (круговых) антенна целесообразна, если нет необходимости в усилении сигнала, а есть необходимость просто вынести приёмник из помещения. Т.е. сигнал 4G должен быть хорошим уже на улице.

Параболические 4G антенны часто используются для получения сигнала на удалённых объектах на расстоянии 10-20 км от базовой станции оператора. Такие антенны могут быть как узкочастотными, так и широкополосными. Параболическая антенна состоит из двух частей: облучателя и рефлектора (зеркала). Сборка параболической антенны, как правило, производится на месте установки, и лучше доверить эту процедуру профессионалам, т.к. даже малейшее несоблюдение инструкций может существенно повлиять на качество получения сигнала. Кроме того, параболические 4G антенны достаточно сложны в установке, т.к. требуют точной настройки (юстировки) на базовую станцию оператора. Обуславливается это узким углом охвата от 5° до 20°. Причём чем больше зеркало, тем меньше угол и тем сложнее настройка антенны. Зеркало, кстати, может быть как сплошным, так и сетчатым, что существенно снижает массу антенны и ветровую нагрузку.

Панельные 4G антенны наоборот достаточно просты в установке, т.к. имеют широкий угол охвата. Это с одной стороны и преимущество, но с другой и недостаток тоже. Широкий угол позволяем пренебречь точностью настройки, т.к. антенна всё равно будет ловить сигнал. Однако, в условиях наличия большого количества базовых станций антенна панельного типа может переключаться между ними не цепляясь к какой-то конкретной базовой станции. Так же стоит отметить, что панельные 4G антенны лучше других работают с отраженным сигналом, когда нет прямой видимости БС, а сигнал отражается от поверхностей крыш и стен домов, от гор и холмов и т.д. К относительным недостаткам панельных антенн стоит отнести достаточно большую ветровую нагрузку, так что стоит уделить внимание качеству установки и крепежа.

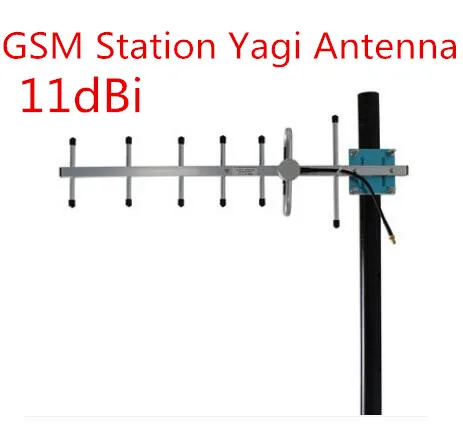

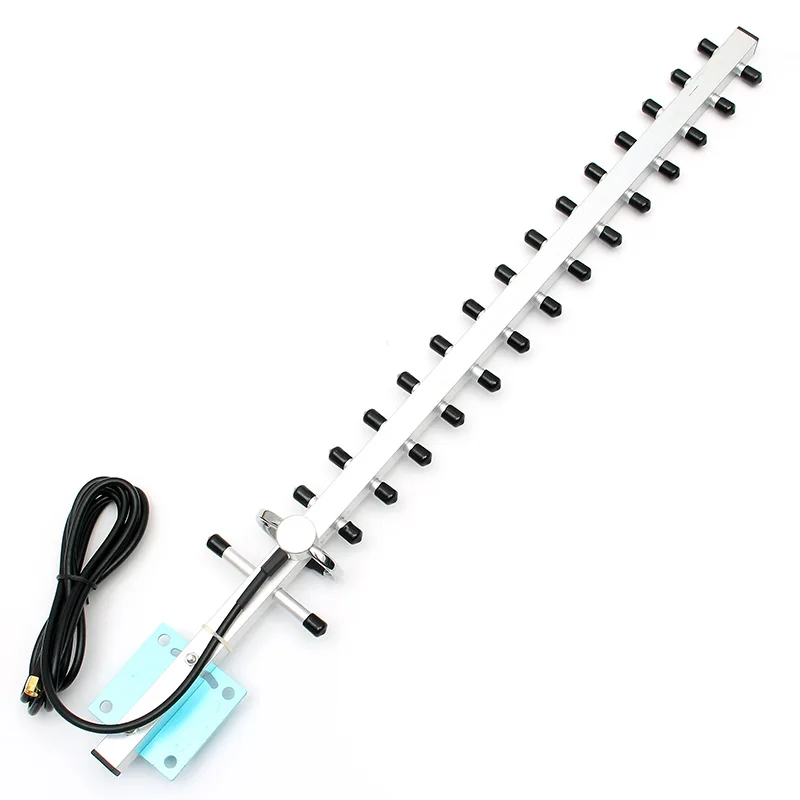

Антенны типа «волновой канал» достаточно просты в использовании, имеют самую низкую ветровую нагрузку, однако усиление редко превышает 17-18 dBi. В прочем, чаще всего такого показателя достаточно. 4G антенны данного типа имеют так же достаточно узкий угол охвата сигнала, не превышающий 12-15°.

Антенны с поддержкой технологии 4G LTE MIMO характеризуются поддержкой одновременно горизонтальной и вертикальной поляризации, что даёт прирост 10-20% в качестве сигнала. Такие антенны имеют два антенных входа, соответственно требуют два кабеля и два пигтейла (антенных адаптера) для соединения с модемом.

Рассмотрим подробнее подключение внешней антенны к 4G модему.

Наружная антенна устанавливается с помощью выносного кронштейна на стене или фасаде здания. К альтернативным вариантам установки относятся разного рода трубы и мачты, дымоходы, коньки крыш или иные места, где возможно закрепить антенну.

4G антенна направляется на базовую станцию оператора или в направлении её, если нет прямой видимости. В некоторых случаях для получения отраженного сигнала антенна может направляться в другие стороны, в любом случае основным ориентиром выступают показатели модема:

  • RSSI (Received Signal Strength Indicator) — индикатор силы (мощности) принимаемого сигнала. В беспроводных сетях RSSI — это индикатор уровня мощности принимаемого антенной сигнала, выраженный в абстрактных единицах, выбираемых производителем беспроводного оборудования. Практически в любом современном потребительском оборудовании мощность сигнала отображается именно в dBm (дБм). Чем выше число RSSI, т.е. чем оно менее отрицательное, тем сильнее сигнал.
  • RSRP (Reference Signal Received Power) — среднее значение мощности принятых пилотных сигналов (Reference Signal) или уровень принимаемого сигнала с Базовой Станции. Значение RSRP измеряется в дБм (dBm). Чем оно ближе к 0, тем лучше, и однозначно должно быть выше −100 дБ, иначе сигнал оказывается на грани срыва.
  • RSRQ (Reference Signal Received Quality) — характеризует качество принятых пилотных сигналов. Значение RSRQ измеряется в дБ (dB). Хорошие значения в диапазоне от −5 до −10.
  • SINR (Signal to Interference + Noise Ratio) — отношение полезного сигнала к интерферирующему и шуму. Устоявшийся русский термин — соотношение сигнал-шум. Измеряется в dB (дБ). Величина 0 dB означает, что сигнал и шум равны, положительное число — что сигнал сильнее шума, отрицательное — что слабее. Конечно лучше, когда сигнал заметно сильнее шума. Хорошим показателем является значение больше 10.

Внешняя 4G антенна (1), установленная на кронштейн (2), подключается к модему (5) посредством кабельной сборки (3) и антенных адаптеров, или пигтейлов (4). Важным требованием является длина кабеля не более 10 метров, а так же его качество, прежде всего медный сердечник (центральная жила). Обращаем внимание, что для MIMO антенн используются 2 кабельные сборки и 2 пигтейла.

Для профессиональной установки и настройки 4G антенн рекомендуем обратиться к профессионалам, т.к. несоблюдение правил и техники не даст ожидаемого улучшения 4G сигнала и увеличение скорости 4G интернета.

Компания БИТ.ОНЛАЙН занимается установкой, настройкой и подключением 4G интернета с 2014 года. Наши специалисты всегда помогут найти оптимальное решение для усиления 4G сигнала с помощью профессиональной установки антенны и настройки модема. Оставьте заявку по бесплатному телефону <nobr>8-800-707-62-44. </nobr> Работаем в следующих регионах:

  • Краснодарский край
  • Ставропольский край
  • Ростовская область
  • Республика Адыгея
  • Республика Карачаево-Черкессия
  • Республика Кабардино-Балкария

Купить 4G LTE антенну в интернет-магазине с доставкой.

Доступ к мобильному интернету необходим многим людям потому, что он позволяет оперативно решать текущие задачи на значительном удалении от дома. Однако операторы Интернет соединений не всегда могут предоставить качественные услуги своим потребителям по той причине, что надежная связь создается только в зоне уверенного приема, которая ограничена мощностью передатчика, рельефом местности и дистанцией.

Улучшить качество цифрового сигнала и увеличить дальность его приема можно за счет подключения к антенне. Ее не сложно приобрести в магазине или сделать своими руками.

Среди заводских моделей антенн легко найти мощные устройства с повышенными характеристиками. Но довольно часто можно обойтись простой конструкцией, собранной из подручных средств своими руками за счет популярной разработки Харченко. Она по выходным параметрам вполне надежно обеспечивает работу мобильных устройств, создавая усиление до 3÷4 децибелл даже без рефлектора, а с его применением — вплоть до 9.

Содержание статьи

Необходимый инструмент и материалы

Чтобы изготовить антенну Харченко для 3G модема своими руками можно обойтись минимальным набором приспособлений и инструментов, которые имеются практически у каждого домашнего мастера.

Из материалов нам потребуется:
  • отрезок медного провода длиной 30 см, который можно в крайнем случае купить в магазине;
  • небольшой кусок коаксиального телевизионного кабеля от одного до двух метров;
  • пластиковая крышка от бутылки с водой или средств бытовой химии;
  • жесть, фольга или отработавший свой ресурс ДВД диск;
  • линейка, карандаш или маркер для разметки;
  • нож для разделки кабеля;
  • пассатижи или небольшие тиски для изгиба провода;
  • паяльник для припаивания проводов к контактам;
  • клей любой марки для пластмасс — можно изготовить самодельный, растворив на дне стеклянной баночки или стакана обыкновенный пенопласт в бензине АИ-95 либо ацетоне.

Устройство и габариты антенны Харченко

3G модем работает на частоте 2100 мегагерц, которой соответствует длина волны 143 мм. На практике ещё встречаются модели, созданные под 900 МГц или использующие комбинированный режим, но они уже теряют свою актуальность.

Форма и соотношение размеров антенны показаны на картинке. Принцип работы этой конструкции более подробно описан в статье о приеме сигналов для цифрового телевидения.

Основными узлами антенны являются:
  • вибратор, на который индуцируются, наводятся волны электромагнитных колебаний, посылаемые передатчиком оператора 3G;
  • антенный кабель с узлом согласования, который передает индуцированный сигнал от вибратора;
  • узел передачи сигнала с кабеля на вход модема;
  • рефлектор, устраняющий помехи и отраженные сигналы для увеличения мощности приема.

Требования к вибратору

Вид металла

</h4>

Для антенны обычно используют медь или алюминий. В домашних условиях, учитывая маленькие габариты вибратора, проще подсоединять провода пайкой. Поэтому останавливаемся на меди даже не рассматривая ряд других ее преимуществ.

Форма и площадь поперечного сечения

Рекомендуем создавать антенну Харченко из медного провода с поперечным сечением 5 мм кв или диаметром 2,5 мм, как наиболее оптимальную.

Сразу оговоримся, что можно взять толщину 2,3 мм (сечение 4 мм кв), которая незначительно снизит показатели приема. В крайнем случае допустимо выполнить монтаж с сечением 2,5 мм кв, но это уже ухудшит сигнал, увеличит его затухание. Хотя для некоторой местности это вполне допустимо.

Основные размеры

Применительно к вышерасположенному рисунку все показатели сведены в таблицу.

Обозначение и параметр Размер в мм
50 Ом 75 Ом
L1, сторона квадрата извне 35,8 35,7
L2, сторона квадрата внутри 34,2 34,4
L3, суммарная длина 100,3 95,5
L4, ширина 50,1 52,1
L5, расстояние в месте пайки 2,1 1,8
D, дистанция между вибратором и рефлектором 16,4 17,4
В, ширина рефлектора 143 143
Н, длина рефлектора 143 143

Приведенные в таблице размеры являются оптимальным решением для практического изготовления. Однако выдержать их в домашних условиях с такой точностью просто невозможно, да и применительно к самодельной антенне не имеет смысла.

Вполне достаточно выдержать все размеры с точностью до 1 мм, а для приема хорошего сигнала следует обратить внимание на симметрию квадратов и одинаковый размер боковых сторон.

Требования к кабелю для антенны Харченко

Основное различие, с которым может столкнуться домашний мастер — это величина волнового сопротивления, которая может быть 75 или 50 Ом.

Для уменьшения потерь мощности лучше использовать кабель с меньшим сопротивлением. Он ближе подходит по электрическим характеристикам, лучше согласовывается, обеспечивает меньшие потери сигнала.

Однако, используя один из этих видов кабеля лучше поточнее выполнить под него механические размеры вибратора. Тогда потери мощности сигнала будут минимальными.

Особенности конструкции рефлектора

В качестве экрана может работать любая металлическая пластина. Его можно вырезать ножницами из жести или болгаркой из старой алюминиевой кастрюли либо вообще изготовить из куска фанеры или картона и обклеить фольгой. Разницы большой не будет. Лишь бы он перекрывал идущие с любой стороны помехи.

Мы предлагаем использовать для антенны Харченко ненужный DVD диск. Его одна сторона покрыта алюминиевой фольгой и отлично справится с отражением волн. К тому же он обладает эстетичным видом и значительно упрощает работу.

Нам потребуется только смазать его клеем и закрепить на торце вставки — крышки от пластиковой бутылки, отрегулировав удаление вибратора от рефлектора добавлением дополнительных шайб или срезанием излишней толщины.

При сборке обращайте внимание на параллельность плоскостей вибратора и рефлектора.

Как собрать антенну Харченко для 3G модема

Изготовление вибратора

Основное внимание необходимо сосредоточить на качестве исполнения габаритов — обеспечить максимальную симметрию конструкции. Для этого важно все грани квадратов выполнить совершенно одинаковыми, что можно сделать за счет:

</ul></ul>

  1. предварительной разметки проволоки маркером;
  2. использования контрольного шаблона определенной длины.

При первом способе пассатижи устанавливают на разметку провода и изгибают последний руками под углом 90 градусов, контролируя выгиб по угольнику.

Для второго метода необходимо откусить часть проволоки по размеру, чуть большему стороны квадрата, как показано на фотографии, а затем подточить его напильником до контрольной величины.

Подготовленный шаблон вместе с проволокой укладывается в губки пассатижей так, чтобы один конец вместе с проводом упирался в твердую поверхность, а второй совпал с выходной плоскостью губок (позиция №1).

Далее усилием руки выгибают вибратор, используя контрольный образец для каждой стороны квадрата (позиции 2 и 3).

Когда проволока окончательно выгнута, то ее оставшийся кусок удаляют бокорезами.

Делается контрольный замер граней, обеспечивающий симметрию конструкции и расположение всех сторон в одной плоскости с контролем по линейке.

Подключение кабеля и рефлектора

По центру крышки от пластиковой бутылки просверливаем дрелью или вырезаем ножом плотное отверстие по диаметру кабеля и вводим его конец. Затем разделываем, оголяя центральную жилу с экраном для залуживания и пайки.

Подключение проводов самодельным паяльником «Момент» показано на очередной фотографии.

Когда пайка закончена, то крышку надвигают по кабелю на вибратор. Прочность их соединения можно усилить за счет клея и создания небольших пропилов надфилем в пластике пробки.

DVD диск через центральное отверстие вставляется в кабель и просто приклеивается к торцевой стороне пробки. В нашей конструкции рефлектор и вибратор не имеют между собой электрического контакта.

Способы передачи 3G сигнала с антенны на модем

Собранный нами антенный вибратор совместно с рефлектором обеспечивают нормальный прием электромагнитной волны 3G сигнала по воздуху от передатчика и направляют его энергию по коаксиальному кабелю. Далее остается уловить его модемом.

Этот вопрос можно решить двумя путями:

  1. создать непосредственное металлическое подключение проводов коаксиального кабеля прямо к плате модема;
  2. использовать созданную антенну Харченко в качестве промежуточного звена усиления и с ее помощью осуществить передачу принятого сигнала на встроенную антенну модема.
Способ передачи информации по проводному каналу

Здесь могут использоваться два варианта, когда на модеме:

  1. имеется разъем для подключения к внешней антенне;
  2. или его нет.
Вариант №1

Потребуется припаять концы коаксиального кабеля ко второй половине разъема и через него подключать антенну.

Вариант №2

Для прямого подключения выхода от коаксиального кабеля к плате модема потребуется не только разборка последнего, но и припаивание центральной жилы с экранной оболочкой к дорожкам микросхемы.

Эту сложную техническую работу необходимо выполнять точно, безопасно и с соблюдением технологии. К ней можно приступать только при наличии соответствующего опыта. Иначе модем может выйти из строя, тогда его придется приобретать заново.

Чтобы предотвратить такие случаи дальше эту тему не развиваем.

Опытный мастер, умеющий работать с электронными микросхемами, решит этот вопрос самостоятельно, а всем остальным предлагаем пойти по другому пути.
Способ передачи информации по беспроводному каналу

Для осуществления этого метода на выходные концы коаксиального кабеля припаивают электроды, которые работают генераторным узлом, излучают принятую и усиленную электромагнитную волну непосредственно на антенну модема.

Делаем любой ниткой один виток по наружному периметру корпуса модема и замеряем его длину линейкой. У меня получилось 70 мм. Добавляем 5 мм и вырезаем из медной фольги или жести от консервной банки две полоски длиной 75 мм и шириной 45 и 27.

Широкую пластину для центральной жилы изгибаем по форме модема, а для экрана — полуокружностью и припаиваем их к антенне Харченко.

Обращаем внимание на отсутствие электрического контакта с созданием воздушного зазора между ними.

В противном случае, как показано на фотографии, возникает короткое замыкание выходных цепей, которое в домашней электропроводке отключает автоматический выключатель, а в нашем случае сигнал с антенны будет блокирован и на модем не пройдет.

Электроды самодельной антенны Харченко следует развести на небольшое расстояние и сориентировать их так, чтобы они генерировали и направляли принятый электромагнитный сигнал на встроенную антенну модема. Их оптимальное положение можно подобрать опытным путем.

Упрощенная конструкция электродных концов

Вполне допустимо разделать кабельный конец со стороны модема около 10÷15 см и центральную жилу обмотать по периметру корпуса, а к экрану припаять загнутую полоску жести порядка 7÷9 см.

Заключительные операции

Остается вставить 3G модем в гнездо ноутбука. А затем проверить качество связи.

До подключения самодельной антенны он был очень слабым с активной самой маленькой полоской индикатора.

Применение простой конструкции антенны Харченко позволило значительно усилить его величину до хорошего уровня приема.

Интересные идеи для изготовления подобной конструкции с рефлектором показаны в видеоролике владельца Самоделки Рунета “Антенна для 3G модема своими руками”. Только отнеситесь к ним критически, как и многим другим рекомендациям в интернете.

Сейчас у вас самое благоприятное время задать вопрос в комментариях или поделиться статьей с друзьями в соц сетях.

Полезные товарыРекламаИспользуемые источники:

  • https://internetnadachu.com/articles/kak-sdelat-antennu-dlya-interneta/
  • https://bitconnect.ru/blog/antenna-4g-modem.html
  • https://housediz.ru/antenna-xarchenko-svoimi-rukami-dlya-3g-modema-iz-podruchnyx-sredstv/

Как увелить скорость беспроводного интернета

Среди пользователей беспроводного интернета неизменной популярностью пользуется оператор Utel. Но при всех его достоинствах со скоростью соединения, особенно вне крупных городов, часто наблюдаются проблемы. Работа модема и 3п роутера в стандарте UMTS/HSDPA возможна только рядом с базовыми станциями, т.е. в зонах, где не приходится жаловаться на качество сигнала. Если же базовая станция находится на достаточном удалении, такое устройство будет функционировать в стандарте GPRS/EDGE, гарантируя скорость интернета не более 384 кбит/с. Именно в таком случае незаменимой окажется внешняя антенна.

Узнай как увеличить скорость интернета у инженера!

Оставьте ваш номер телефона, мы перезвоним в течение 30 минут и ответим на все вопросы!

+38

Однако с внешними антеннами для 3G, которые предлагаются в магазинах, не все так просто. Те, кто выбирает тарифные планы Тримоб (Utel), часто предпочитают модемы Huawei E352, ZTE MF-100, Huawei E173, Huawei E171 и Huawei e1550. Это объясняется их доступной ценой, отличной скоростью соединения и качественной внутренней антенной, которая все же не всегда может обеспечить сигнал нужной мощности. При этом антенный адаптер для 3G модема нередко обходится в половину стоимости самого модема. Да и не во всех устройствах есть разъем для подключения внешней антенны gsm: например, в Huawei E171 и ZTE MF-100 он попросту отсутствует.

В этом случае единственный способ увеличить скорость беспроводного интернета – самостоятельно сделать антенну для 3G модема. Существует несколько способов этого, причем эффективность «домашней» антенны стоит определять по реальной скорости передачи данных при ее подключении к 3G модему, а не по статистике, которую выдает управляющая программа устройства.

Как можно увеличить скорость беспроводного соединения?

Приобретя бесконтактный антенный адаптер, позволяющий подключить любую антенну как к модему, так и к телефону. Но при этом эффект от подключения будет не больше, чем от следующего способа.

Сделав простейшую самодельную антенну. Для этого нам понадобятся удлинитель, кастрюли, моток проволоки. Медную проволоку в 3-4 витка обматываем вокруг той части модема, где находится встроенная антенна. Увеличение скорости может быть значительным, но от пользователя требуется определенный уровень знаний и интуиция. Ведь подбирать число витков и длину свободно свисающего конца проволоки необходимо индивидуально для данной местности и данной модели модема. Другой вариант этого способа предполагает использование кастрюли или дуршлага. Народные умельцы, стремящиеся увеличить скорость работы 3G модема, создают самые оригинальные конструкции: от экранов до спутниковых тарелок. Часто в этом случае сигнал ловится более четко, но и времени на создание такой «антенны» понадобится больше.

Создав антенну Харченко. Она относится к категории рамочных и очень проста, но при этом создает превосходный усиливающий эффект. Антенна Харченко состоит из двух элементов в форме квадрата. Если предполагается работа на частоте 2100 МГц, сторона квадрата при длине волны 143 мм должна быть равна 53 мм. Берут толстый медный провод (толщина 3,5-4 мм) и изгибают особым образом, тщательно соблюдая все размеры. Чтобы уменьшить внутреннее сопротивление сооружения, следует делать угол между ромбовидными элементами около 120 градусов. После этого к антенне припаивают высокочастотный кабель и всю остальную конструкцию. Для более впечатляющего увеличения скорости беспроводного интернета антенну Харченко можно дополнить рефлектором – металлической пластиной, изготовленной из фольгированного текстолита. Расстояние между ним и антенной должно быть равно 36 мм. Чтобы подключить такое устройство к 3G модему, в котором отсутствует разъем для внешней антенны, последний просто обматывают проволокой.





Сконструировав антенну из жестяной банки. Тут без дополнительных расчетов не обойтись. От дна банки на расстоянии а/4 (где а – длина волны) делаем отверстие, в которое монтируем стандартное антенное гнездо. К нему припаиваем волновод (его размер – это длина волны, поделенная на 4), сделанный из медной проволоки толщиной 2 мм. Затем антенный адаптер и кабель для ТВ в оплетке с подходящими разъемами подключаем к 3G модему. В случае отсутствия в устройстве гнезда для подключения внешней антенны можно разобрать модем, отыскать на плате измерительное гнездо и припаять к нему тонкий экранированный провод со специальным разъемом. Таким образом, мы получим импровизированный адаптер, в который подключается антенна. Но без хороших навыков пайки порча модема вполне возможна, да и гарантии на него уже не будет. Поэтому если вы не уверены в своих силах, просто сделайте в банке отверстие по размеру модема, в котором девайс будет хорошо «сидеть». Экспериментально постарайтесь подобрать длину выступающей части около 36 мм.

Каким из выше перечисленных способов ускорять 3G модем – решать только вам. Возможно, стоит перебрать все из них, чтобы остановиться на наиболее подходящем. Выбирая модем, обратите внимание, имеется ли в нем разъем для подключения внешней антенны Киевстар. Если его нет, вы всегда можете обратиться к нашим специалистам, которые качественно припаяют к внутренней антенне дополнительный переходник. Неплохие результаты дает использование проволочной антенны, но ее тяжело транспортировать. В несколько раз увеличить скорость антенны можно и с помощью антенны Харченко, однако она устанавливается стационарно и для доступа к сети вне дома или офиса не годится.

Качество сигнала часто «плавает». Нередко, добившись стабильно хорошей скорости выхода, через некоторое время можно обнаружить полное отсутствие сигнала. Это связано с большим количеством устройств, подключенных к сети и дающих на нее значительную нагрузку. Поэтому модем автоматически перенастраивается на уже недоступные ему базовые станции, и тогда приходится вновь заниматься экспериментами по перенастройке. Но какой-то из этих способов обязательно придет вам на помощь, даже если вы – обладатель недорогого модема.

▷ Можно ли сделать усилитель сигнала сотового 4G LTE в домашних условиях?

Хотя кому-то идея создать собственный усилитель сигнала сотовой связи в домашних условиях может показаться безумной, кому-то может нравиться делать разные интересные устройства самостоятельно. И это вполне нормально: все мы разные. Но если вы чувствуете, что относитесь ко второй группе и вам не терпится приступить к работе, то эта статья точно для вас!

При правильном подходе, правильно подобранных материалах, достаточных временных затратах и ​​тщательном выполнении всех пунктов следующей инструкции у вас очень хорошие шансы получить отличный самодельный усилитель сотовой связи. Тем не менее, мы хотели бы предупредить вас, что вы должны быть действительно уверены в своих силах и качестве выбранного материала перед началом работы. В противном случае такая самоделка может оказаться действительно опасной и рискованной для вас и вашего имущества.

Но если вы уверены, что хотите попробовать, мы будем рады поделиться с вами следующей инструкцией. Итак, начнем.

Для создания собственного усилителя сигнала в домашних условиях с целью решения проблем с сигналом мобильного телефона вам потребуются следующие материалы: железная проволока (0.35 – 0,4 м), соединительные блоки (2 шт.), маленький болт и гайка, коаксиальный кабель (длина 10 м), водопроводная труба (одна штука) и один пластиковый контейнер.

В первую очередь нам нужно создать антенну. Расплющите проволоку и согните ее в форме квадрата: плоскогубцами согните ее в центре под углом 90 градусов, затем на расстоянии 9 см в обе стороны от центра вашей проволоки еще раз согните ее под углом 90 градусов. Оба края также должны быть загнуты внутрь под углом 90 градусов. На этот раз вы должны отмерить расстояние 8 см от сторон, чтобы сделать изгибы.

На загнутые внутрь концы провода установить блок разъемов.

Затем возьмите трубу и разрежьте ее с одной стороны пополам. В центре другой стороны сделайте отверстие. Отверстие должно быть достаточно большим, чтобы в него мог пройти болт. Затем вставьте в это отверстие болт, сверху установите антенну и зафиксируйте ее гайкой.

Следующей задачей является подключение коаксиального кабеля. Вы должны разделить внутренние и внешние провода. Внутренний провод должен быть подключен к одной стороне маленького блока, а второй провод должен быть подключен к другой стороне того же блока.

Следующий шаг очень важен, и мы просим вас быть очень осторожными: наденьте только что сделанную вами антенну на телевизионную антенну и проложите кабель в доме.

Возьмите другой конец кабеля и разделите внутри него провода так же, как вы это уже делали. Отрежьте внешний провод. Возьмите кусок пластика, проделайте в нем небольшое отверстие и вставьте в него внутренний провод кабеля. Теперь ваше устройство практически готово! Чтобы усилить сигнал сотовой связи, вам просто нужно положить модем на этот кусок пластика или прикрепить этот пластик к мобильному телефону.


🥇Креативный самодельный GSM бустер — Самодельный бустер — март 2022

Если вас не устраивает качество вашего мобильного сигнала, который есть у вас дома или в офисе, это не повод паниковать, но и не повод с этим мириться. В наши дни качество мобильной связи имеет для нас решающее значение. Как сказал Стефан Ришар, председатель и главный исполнительный директор Orange SA, говоря о мобильности в условиях пандемии коронавируса:

«Мобильный телефон уже не просто незаменимый аксессуар в нашей жизни.Это стало нашим единственным средством поддержания связи с нашими семьями, друзьями и коллегами».

Но плохая связь — это не вина оператора. Даже если вышка сотовой связи находится недалеко от вашего дома, у вас все равно могут быть проблемы со связью? Почему? Ответ довольно прост. Просто потому, что существуют десятки различных факторов, которые могут негативно повлиять на ваше подключение.

Например, среди причин плохого приема могут быть некоторые особенности ландшафта, часто строительные материалы.Это означает, что даже если вы откажетесь от текущего тарифного плана и выберете нового оператора, все равно будут достаточно высокие шансы на то, что ваше подключение будет оставлять желать лучшего. Поэтому мы рекомендуем вам не предпринимать серьезных шагов и пытаться решать вопросы самостоятельно, тем более, что сегодня это сделать достаточно просто.

Какие варианты вы дали? Лучшее решение проблем с подключением, которое вы можете найти сегодня, — это установить усилитель сигнала. Это очень полезное устройство, которое будет усиливать сигнал, передаваемый вашим оператором.Вы можете легко купить его. Но если вам нравятся проекты DIY, вы можете создать их самостоятельно. Звучит довольно интересно, не правда ли?


Если вы готовы начать, вам нужно знать, что вам понадобится для создания собственного устройства для повышения качества мобильного сигнала. Вам необходимо иметь:

  • кусок железной проволоки (35-40 см),
  • 2 соединительных блока,
  • маленький болт и гайка,
  • 10 м коаксиального кабеля,
  • отрезок водопроводной трубы,
  • пластиковый контейнер.

Для того, чтобы сделать антенну, выпрямите плоскогубцами проволоку и аккуратно согните ее по центру под углом 90 градусов. Отмерьте по 9 см с обеих сторон от центра и загните проволоку внутрь под углом 90 градусов. Края проволоки также необходимо загнуть внутрь под 90 градусов — расстояние от последнего изгиба должно быть 8 см.

Установите блок разъемов на концы провода и закрепите его отверткой.

Распилите одну сторону трубы пополам и сделайте отверстие в центре на другой стороне. Отверстие должно быть такого размера, чтобы в него мог пройти болт. После того, как вы вставите болт в отверстие, закрепите сверху антенну и закрепите ее гайкой.

Далее необходимо подключить коаксиальный кабель. Для этого зачистите конец кабеля и разделите внутренний и внешний провода. Подсоедините внутренний провод к одной стороне блока, а внешний — к другой.

Разместите самодельную GSM-антенну на телевизионной антенне в том же направлении, а кабель протяните в дом.

Зачистите другой конец коаксиального кабеля и снова разделите провода внутри него. В это время вам нужно обрезать внешние провода, так как они вам не понадобятся. Возьмите кусок пластика и вырежьте из него любую желаемую форму. Сделайте небольшое отверстие с одной стороны и протяните через него внутренний провод коаксиального кабеля. Укрепить эту конструкцию можно скотчем. Ну теперь можно поставить модем на этот кусок пластика, или прикрепить пластик к задней панели телефона — и ваш сигнал усилится!

Взято с http://my-homemade-diy. blogspot.com/2012/07/diy-cell-phone-gsm-3g-signal-booster.html

  Бустер своими руками Профессиональное устройство
Преимущества Самостоятельно построить бустер может быть довольно интересно. Серьезных вложений не требует. Вы получите гарантию. Вам не нужно тратить много времени на сборку устройства, достаточно его купить.У вас будет профессиональная техподдержка.
Недостатки Это может занять много времени. Необходимо иметь определенные навыки и знания. Эффективность устройства не гарантируется. Эти устройства обычно дороже, чем те, которые вы можете собрать самостоятельно.

Вы, наверное, заметили, что такой усилитель сигнала GSM/3G/4G можно сделать своими руками в домашних условиях. Однако он требует определенных материалов, минимальных навыков и, что немаловажно, достаточного количества свободного времени.Также следует помнить, что работа с оголенными проводами всегда опасна, оправдан ли этот риск? Если вы хотите получить лучший эффект от усиления сигнала сотовой связи и вам дорого ваше время, то имеет смысл обратиться к профессионалам и купить качественный GSM усилитель заводского производства. Наши бустеры прошли тщательные испытания и получили сертификаты CE и RoHS.

Но если вы не готовы тратить свое личное время на самодельные проекты, вы можете купить надежное устройство всего в несколько кликов.Например, рекомендуем обратить внимание на Nikrans LCD-300GD. Это универсальное решение для одновременного усиления не только вашего GSM, но и сигналов 3G и 4G.

Чтобы правильно выбрать репитер GSM, воспользуйтесь нашим помощником Helper . Возможно, отзывы наших клиентов также помогут вам сделать правильный выбор.

Описанный способ изготовления усилителя сотовой связи не единственный из существующих. Если вам не удалось справиться с проблемами сигнала после установки этого самодельного устройства, пожалуйста, читайте далее о том, как можно сделать усилитель сигнала своими силами.

▷ Уникальное самодельное устройство для улучшения сигнала сотовой связи. Пошаговые инструкции

Вы когда-нибудь задумывались о необходимости улучшить сигнал сотовой связи? Если вы любите делать разные вещи самостоятельно, вам определенно может понравиться идея сделать самодельный усилитель сигнала сотового телефона. Этот уникальный механизм поможет вам решить проблемы с сотовым сигналом дома, улучшив качество сигнала, который у вас есть.

Если вы хотите сделать такой бустер, вам нужно найти все элементы вашего будущего механизма.Ниже вы увидите список всех необходимых деталей:

  • железный провод (кусок 35-40 см),
  • болт с гайкой,
  • 2 соединительные колодки,
  • коаксиальный кабель (10 м),
  • пластиковый контейнер,
  • кусок водопроводной трубы.

Начнем с антенны. В первую очередь нужно выпрямить проволоку (рекомендуется использовать пассатижи). Затем согните его по центру, чтобы образовался угол 90°. Затем отмерьте по 9 см от центра в обе стороны и снова загните проволоку внутрь под углом 90°.Обратите внимание, что края проволоки также загнуты под углом 90° внутрь и эти загибы должны быть сделаны на расстоянии 8 см от предыдущих.

Сначала на концы нашей будущей антенны нужно установить блок разъемов. Используйте отвертку, чтобы исправить это.

Распилив одну сторону трубы пополам, проделайте отверстие по центру на противоположной стороне. Размер отверстия должен позволять болту проходить через него. Вы должны вставить болт в отверстие. Поместите на него антенну и с помощью гайки зафиксируйте конструкцию.

Следующей задачей для вас является подключение коаксиального кабеля. Зачистив один конец кабеля, изолируйте внутренний провод от внешнего. Пожалуйста, будьте очень осторожны при этом. Внутренний провод должен быть подключен к одной стороне блока, а внешний провод должен быть подключен к другой.

Итак, ваша GSM антенна готова и теперь вам нужно разместить ее на телевизионной антенне (не забывайте, что вы должны разместить ее в том же направлении) и провести кабель в дом.

Теперь настала очередь взять второй конец коаксиального кабеля и разделить провода. Внешний провод можно отложить, он нам больше не нужен.

Проделайте небольшое отверстие на одной стороне куска пластика (форму можете выбрать самостоятельно) и вставьте в него внутренний провод. Чтобы сделать эту конструкцию более надежной, используйте скотч.

Все почти готово. Чтобы ваш самодельный механизм заработал, подложите этот кусок пластмассы под модем или положите его на заднюю сторону мобильного телефона.

Хотя создание самодельного усилителя сигнала может показаться хорошей идеей, это может быть довольно сложно, а в некоторых случаях даже опасно (поскольку вам придется работать с оголенными проводами). Если вы не хотите идти на такой риск и предпочитаете приобрести ретранслятор сотового сигнала, мы здесь, чтобы помочь вам. Все усилители сигнала, представленные в нашем каталоге, соответствуют требованиям сертификатов CE и RoHS и абсолютно безопасны. Для выбора наиболее подходящей модели мы предлагаем Вам воспользоваться нашей специальной формой поиска.Кроме того, с любыми вопросами относительно наших устройств вы можете обратиться в нашу службу поддержки клиентов.


Из чего сделать gsm антенну. Самодельный пассивный мобильный телефон и интернет-репитер. Вот конструкция антенны

Ненавижу рыбачить, потому что жалко потраченного времени. Но, тем не менее, я всю неделю готовился к рыбалке. Стояла задача поймать мобильный интернет и дополнительные риски принимаемого уровня сигнала на экране сотового телефона или смартфона, причем ловить нужно в полевых условиях без активных усилителей и аккумуляторов.Это можно сделать с помощью пассивного повторителя.

Такое, наверное, уже бывало, что для того, чтобы что-то посмотреть в интернете или позвонить по сотовому, приходилось чуть ли не на крышу лезть или наполовину высовываться из окна, ловя риск на экране сотового или набивка S MS кинуть телефон вверх, или поднять вместе с флагом на флагштоке.

Попробуйте сначала сделать простейший пассивный ретранслятор сигнала 3G или сотовый телефон. Две простые направленные проволочные антенны, коаксиальный кабель, соединяющий их, вот и вся конструкция.С таким простым мобильным устройством, не требующим питания, можно общаться в подвале, металлическом ангаре или гараже, в обесточенном бомбоубежище или в любом другом месте, куда не доходит сигнал сотовой связи.

Размер самих антенн будет соответствовать выбранной частоте связи: для сотового телефона частоты 900 МГц и 1,8 ГГц, для мобильного интернета около 2 ГГц. Для эксперимента сделал антенну на 900 МГц, но на практике она оказалась работоспособной и от 1.от 8 до 2 ГГц. Последующие замеры самодельной антенны показали, что диапазон ее отличного согласования практически достигал 2,080 ГГц, иначе я бы не принял сигнал 3G интернета.

Если кто-то уже собрал «простую антенну для приема эфирного цифрового телевидения» из двух проволочных колец, то он легко справится с задачей. Все делается таким же образом.


Диаметр оправки (рюмки) 4.3 см. Частота 1,9 — 2,2 ГГц.

Определите длину волны в метрах L m = 300/900 МГц = 0,33 м

Диаметр витка (кольца) проволоки D = L / 3,14 = 0,33 / 3,14 = 0,106 (м)

Расстояние между кольцами S = ​​L / 4 = 0,33 / 4 = 0,08 (м)

Соответственно с увеличением частоты кадры будут уменьшаться в размерах, увеличиваться потери в коаксиальном кабеле. Антенны на других частотах также будут рассчитаны.

Как это работает.На базовую станцию ​​ориентируется одна направленная антенна, вынесенная из поглощающей железобетонной стены или поднятая над металлической крышей загородного дома, или просто поднятая над землей. Вторая антенна, будь то подвал или загородный дом, должна быть направлена ​​на мобильный телефон или смартфон или рядом с ними.

Поскольку антенна направленная, она имеет коэффициент усиления, в частном случае равный 5 дБ. Часть этого усиления будет потеряна в кабеле. В кабеле РК 75 — 3.7-35, длиной 6 метров на частоте 900МГц я потерял, как потом выяснилось, 3дБ, что с учетом погрешности совпадает с техническими характеристиками фидера использовал.Эффективность антенны на свободном пространстве с увеличением высоты лучше. Это создает большую напряженность поля и улучшает прямую видимость с базовой станцией, обеспечивая стабильную связь, поскольку дома и деревья больше не являются препятствием для радиоволн.

Если вам нужно использовать несколько частот, вам понадобится несколько повторителей с разным диаметром кольца. Здесь, как и на рыбалке, нужна любая наживка, поэтому я подготовил снасть как заядлый рыбак, согнув проволоки, как крючки, на разный диаметр.Все будет зависеть от условий. Посмотрим, что мы сможем поймать.


Испытательный полигон.

Осталось только попробовать. Здесь место рыбалки, старая беседка. Штанга из чудом сохранившейся укороченной антенной мачты, которая спасла меня, когда я летел с крыши, а потому на дерево точно не полезу, в моем возрасте кости плохо срастаются. Столб удлинили пластиковыми трубками, в которых обычно прокладывают слаботочные провода.Использовался даже деревянный штапик, потому что сама антенна мало весит. Поворачивая удочку, ориентирую кольца в сторону ближайшего городка, на время превращаясь в охотника на лис. Рядом с кольцом антенны, которое внизу, я положил свой мобильный телефон.

С помощью репитера мобильный телефон добавил на дисплей три риски, обеспечивающие 100-процентную связь с ближайшей цивилизацией (базовой станцией), расположенной в 6 километрах за лесом. Для тех, кто любит подолгу болтать по сотовому телефону за городом, такое устройство просто необходимо.Как правило, вдали от базовых станций телефон выдает полную мощность, что вредно для здоровья. Правильный телефон (имеется в виду маленькое значение SAR — санитарная норма), имея хорошую связь с базовой станцией, будет отдавать на антенну меньшую мощность, а значит, тело будет меньше подвергаться воздействию микроволнового поля. Но об этом я уже говорил в статье.
«Защитите себя от воздействия мобильного телефона».

К вечеру желающих проверить свои мобильные телефоны и смартфоны становится все больше.Планшет ожил, медленно загружаясь, показывая отдельные картинки телепередач. Смартфон начал листать страницы ДЕД КЛУБА…. Мы были в нескольких метрах от ретранслятора, но интернет-страницы продолжают перелистываться.


Все работает.

А может это шутка, может 3G уже везде работает?

Я, обидевшись, бросаю удочку на землю.По недовольным лицам видно, что все замерло, с дисплеев слетели линии и символы.

Ненавижу рыбалку, столько свободного времени теряется!

Правда, я еще не видел рыбака, который бы не вернулся на старое место, чтобы попробовать другую наживку. Протестирован только диаметр круга (900 МГц), диаметр стекол еще впереди (2-2,2 ГГц). Ну а завершит улов приманка на спиральной антенне. , заранее предвижу, что тяжелая конструкция получится, но для стационара то, что надо.

Кстати, о поляризации. В спешке, а может быть, по рассеянности я совсем о ней забыл, а когда разглядывал фотографии, то вспомнил. Базовые мобильные станции сотовой связи имеют антенны с вертикальной поляризацией, в связи с чем снасть на удочке приходилось поворачивать на 90 градусов, чтобы срез колец был не внизу, а сбоку, что соответствовало аналогичному поляризация. Тем не менее нам удалось поймать радиосигнал даже при горизонтальной поляризации колец на мачте, несмотря на минимальные потери в 6 дБ из-за рассогласований, эксперимент удался.С другой стороны, в лесу свои законы и передача сигнала с горизонтальной поляризацией в нем лучше.

стр. с.

Прошло два года. Этим летом, в 2016 году, я готовилась к приезду внуков на отдых от родителей или наоборот, и решила провести в беседке цифровое телевидение, посмотреть мультики, а сама отдышаться. Чтобы антенна не бросалась в глаза, я сплел ее из проводов и назвал антенной-невидимкой.Получилось четыре кольца, которые при приеме цифрового телевидения показали себя лучше двух кольцевых структур. Подробно об этой конструкции я писал в статье «Антенна-невидимка — фазированная восьмерка для эфирного цифрового телевидения».

Аналогичные две антенны я плел для пассивного ретранслятора мобильной связи для диапазона 900 МГц, так что на всякий случай, вдруг кому понадобится интернет. На сегодняшний день интернета в наших низинах еще нет. Появляется значок «H», но для загрузки требуются годы.Уложив двойную восьмерку плашмя, поднял ее на уровень крыши беседки, и она стала незаметна в кроне дикой яблони. Благодаря такой конструкции мобильный телефон добавил к двум уровням риска два. На этом, казалось бы, эксперимент закончился, но был еще момент триумфа, когда молодым родителям срочно понадобился интернет. Репитер не подвел, поймал оператора Мегафон, быстро скачал нужную информацию. В то время я чувствовал себя волшебником, который открывает новую пружину с помощью проволочного каркаса.


Мы живем на окраине маленькой деревни. Столкнувшись с необходимостью интернета дома, они стали изучать, что предлагает современная инфраструктура в этом смысле.

Оказалось, что самым доступным и простым способом подключения к всемирной паутине является GSM-модем, недорогие варианты которого часто называют USB-свистком. Такой модем недорогой, распространенный и хорошо работает, но только в зоне уверенного приема сигнала, базовой станции сотовой сети.В городе — извольте, а вот за его пределами сильно зависит от того, насколько развита мобильная сеть. Часто для модема требуется хорошая внешняя антенна, поднятая на определенную высоту. Модели устройств с разъемами для подключения внешней антенны считаются разновидностью профессионального устройства связи и стоят в десятки раз дороже.

Для работы потребуется минимальный набор радиомонтажных и слесарных инструментов, немного терпения. Для работы с мелочью очень пригодится специальный козырек с лупами или лампа с ними.Позаботьтесь о хорошем освещении.

Впрочем, даже в простом «USB-свистке» внутри корпуса есть технологический разъем для антенны и им можно пользоваться. У некоторых модемов есть доступ к антенному разъему, у некоторых нет, в последнем случае придется дорабатывать пластиковый корпус, соответственно гарантия на устройство аннулируется. Антенный разъем бюджетного модема имеет довольно хлипкую конструкцию и монтируется непосредственно на печатную плату методом поверхностного монтажа. То есть держится только за паек.


К нему должен подключаться только достаточно тонкий (гибкий) коаксиальный кабель, иначе велика вероятность обрыва разъема толстым и жестким кабелем. Тонкие кабели имеют более высокие радиочастотные потери и не должны использоваться для всего фидера. В принципе есть переходники — разъем модема — 15…20см тонкого кабеля — разъем большего размера для подключения дропа с хорошим внешним антенным кабелем. Такой переходник позволяет решить проблему механического воздействия на слабый разъем, но мы оказываемся привязанными к конкретному разъему на выходе адаптера, что неразумно в случае с самодельной антенной, к тому же такие переходники встречаются крайне редко на продажа.Стоит помнить, что каждый дополнительный разъем, даже каждая пайка на кабеле вносит затухание ВЧ.

Мой вариант подключения — в магазине подобрал достаточно гибкий телевизионный кабель — без фольгированного экрана, центральная жила медная (хорошо припаяна) и многожильная (гибкая). Связь выглядела так.


К центральной жиле припаивается кусок толстой луженой медной проволоки (ножка резистора). Его толщина такова, что он плотно входит в гнездо.Место реза изолировано тепловой трубкой.


Штырь вставляется в разъем до упора, а скрученная и луженая оплетка кабеля припаивается к земле гнезда антенны.


Место пайки изолировано, а самое главное тонкое место на кабеле армировано несколькими слоями тепловых трубок. Теперь осталось примерить и при необходимости подпилить пластиковый корпус, чтобы он закрывался как положено, с нашей доработкой. Вам придется обращаться осторожно.

Все, модем подключен.

Перейдем к расчету и изготовлению антенны.

Тип антенны выбран «логопериодическая», принятое зарубежное сокращение — LPA-антенна. Его особенности — высокий коэффициент усиления и очень узкая (резкая) диаграмма направленности. Кроме того, при достаточно точном изготовлении антенна не потребует настройки, которую невозможно выполнить без специализированных ВЧ-измерительных приборов.

Подготавливаем необходимые материалы и инструменты.На первом этапе нам необходимо вырезать две полосы из одностороннего фольгированного стеклотекстолита шириной 10 мм, толщиной 1,5-2 мм и длинной — согласно расчетам. Также нужны куски «голого» медного провода диаметром 1,5-2,5 мм, которые можно снять, скажем, с кабеля для внутренней разводки. Ну и соответственно паяльник, канифоль, линейка и кусачки.


Нарезаем элементы одинакового размера, на 5-10мм больше самого длинного вибратора, ориентируясь на сделанные расчеты.Отмечаем расположение элементов антенны на импровизированной «стреле». Далее аккуратно припаиваем их, не перегревая подложку, и доводим кусачками до необходимого размера. Следует помнить, что мы имеем дело с ВЧ с его скин-эффектом (распространение токов в тонком поверхностном слое), в этом смысле нельзя допускать «холодных пайков» и сильно царапающих поверхностей. Хороший тон – использование специального флюса с глицерином для получения зеркальной поверхности пайков.


Теперь готовые «стрелы» необходимо жестко закрепить друг напротив друга на расчетном расстоянии и закрыть задние части перемычкой.К передним концам подсоединяется коаксиальный кабель — к одному концу центральная жила, ко второму экранирующая оплётка.


Мой вариант антенны на полипропиленовой трубе. Циркулярной пилой был отпилен подходящий кусок трубы, чтобы получились плоские участки, пригодные для крепления половин стрелы. Они были прикреплены клейкой лентой. За антенной есть место для модема — изначально было решено максимально укоротить антенный кабель, расположить модем возле антенны и выполнить приведение «по цифре».Пластиковая труба берется чуть длиннее, чтобы получилась удобная диэлектрическая «ручка».


Другой ракурс антенны, видны посадочные места половинок штанги, соединение троса. Я рекомендую вам ознакомиться с возможно лучшей конструкцией антенны.


Готовую антенну для проверки работоспособности вынесли на улицу и закрепили в конце длинной лестницы проволокой.

Из-за неудобства ориентации пришлось сделать поворотный узел.Некоторая сантехника, отделка нержавеющей стали, сварка.


Поворотный блок вышел несколько громоздким, но в отличие от аналогичного блока спутниковой антенны позволяет гораздо точнее ориентировать антенну.


Точка поворота приваривается к монтажной пластине под углом чуть более 90 градусов (чтобы вода могла стекать). В процессе работы кончились нержавеющие электроды, пришлось использовать обычные — отсюда и прокрашенные сварочные швы. На фото выше агрегат, проработавший на крыше в разных местах, с разными антеннами, около двух лет, и в целом зарекомендовавший себя как надежный и удобный.

На фото антенна с USB модемом установлена ​​на фронтоне крыши. Углы поворота позволяют сориентировать антенну на вышку сотовой связи в соседнем поселке (~5 км).


В герметичной коробке рядом с антенной, модемом и блоком питания модема. В целом вся схема подключения выглядит так.


Проблемой длинных USB-подключений является падение питающего напряжения на длинных и относительно тонких проводах питания (принцип работы устройства через USB-порт — в том числе питание устройства от самого порта).В разумных пределах есть два способа удлинить USB-кабель — увеличить сечение (уменьшить сопротивление) проводников питания или запитать устройство от находящегося поблизости блока питания. Цель обоих методов — поддерживать напряжение питания на нашем устройстве как можно ближе к пяти вольтам. Плюс.

Увеличение сечения питающих проводов уже проверено при пробном включении антенны «на лестнице». Связь и выход в сеть были, но работали не стабильно — периодически прерывались.

Для размещения антенны с поворотным устройством выбрано другое место — фронтон крыши дома. Расстояние до него несколько больше и блок питания было решено разместить «сверху» — возле модема, убрав возможную причину отказов. «Длинное» USB-подключение выполнено двумя тонкими коаксиальными кабелями (центральные жилы — две линии передачи данных, экраны к общему проводу).

Получившееся размещение на фронтоне крыши (выход с плоской крыши дровника по невысокой лестнице) и общая конфигурация оборудования, в последствии позволили удобно экспериментировать с разными типами антенн.На тот момент нам удавалось относительно стабильно подключаться к сети GSM (2G), иногда WCDMA (3G). Сама антенна показала себя хорошо. Некоторое кропотливое мастерство (множество точных размеров) окупается отсутствием настройки и высоким коэффициентом усиления. Антенна также имеет низкую парусность и не очень привлекательна для птиц.

Заглядывая вперед. Причина нестабильной работы модема, тем не менее, оказалась именно в длинном USB-кабеле, несмотря на благополучие с блоком питания устройства.Возможно, это был тип или даже копия модема, ведь в сети есть описания таких «удлинителей» и более крупные метражи.

Изготовление и испытания еще двух типов антенн будут описаны отдельно.

Стандарт GSM был изобретен в Европе в 1982 году вместе с рядом других, связанных со связью через радиотелефоны. Направление антенн было проблематичным, передатчики находились возле головы человека. Вред заметили быстро, он широко известен: работники предприятий, занимающихся связью, получают надбавки к заработной плате.Недолго думая, комитет стандарта ввел новый тип модуляции, позволяющий снизить мощность. Антенны сначала сделали выдвижными, позже они приобрели форму пеньков, выступающих из корпуса аппарата. Начинка стремительно уменьшалась в размерах вместе с блоками питания, направление малогабаритных гигагерцовых антенн относительно молодо. Первые разработки относятся к 50-м годам прошлого века. GSM антенна своими руками: как сделать, куда установить. Поговорим подробнее.

Развитие стандарта GSM, Антенны GSM

Те, кто взял на себя труд заглянуть внутрь мобильного телефона, другого гаджета, бессильны увидеть конструкции, напоминающие привычную глазу антенну. Продуманные конструкции производителя, руководствуясь больше экспериментальными соображениями, без внятной теории. Нет смысла думать, что обзор раскроет корпоративные секреты компании. Начиная с 3G, цифровых стандартов, ведется постоянная борьба за размещение большего количества информации с использованием меньшего количества ресурсов.Вред был отмечен, внутри сотового телефона излучатель расположен в районе задней стенки, он отделен от пользователя экраном-землей. Микрополосковая технология известна давно. В книге 80-х годов Веселова концепция описана в третьей части.

Эффективность GSM антенны сотового телефона низкая, достигает 40%. Обычные телевизоры иногда переваливают за 90. Однако люди равнодушны, вред для здоровья минимален. Каждый болотный кулик хвалит свой сотовый телефон, прекрасно слышит собеседника, если связь обрывается, звук оппонента пропадает… Так что сотовый телефон плохой. Диаграмма направленности GSM антенны сотового телефона односторонняя — в сторону динамика не светит — сильно искажается. Пользователь меняет расстановку сил рукой, что уж говорить о препятствиях! Антенна GSM изготавливается своими руками для улучшения приема стационарными объектами. Мобильность ограничена автомастерскими.

Антенны GSM передающих станций прекрасно оборудованы, они отлично излучают. Слышим собеседника (если он не будет делать резких движений), противник потеряет пакеты, на пробежке, в транспорте.Телефон принимает пятерку, намного хуже передает. Входящие пакеты с голосом оппонента приходят регулярно, исходящие терпят неудачу.

Теперь читатели знают: изготовить GSM антенну на микрополосках самостоятельно в домашних условиях невозможно. Известные фирмы борются за решение проблемы. На сборку уходит минимум времени, дизайн функционала, а производство дешевое. Компоновка внутренностей (антенну непросто вписать в скромное пространство) гораздо сложнее.

На территории Российской Федерации используются следующие стандарты:

  1. GSM 900: частота передачи 890 — 915 МГц, частота приема 935 — 960 МГц.
  2. GSM 1800: частота передачи 1710 — 1785 МГц, частота приема 1805 — 1880 МГц.

Микрополосковая антенна состоит из излучателя, диэлектрической подложки и проводящего экрана. С увеличением толщины излучателя увеличивается рабочий диапазон, десятая часть длины волны.Толщина диэлектрика меньше указанного значения. Мы говорим вам по причине. В диапазоне Wi-Fi микрополоски совмещены с решетками, запаяны пластиковым корпусом, снабжены единым экраном и действуют как единая команда, позволяя получить хороший коэффициент усиления, следовательно, ловить более дальний сигнал. Башни стационарные, в прямой видимости. Если сказанное верно для конкретной ситуации, то решение подходит.

Вот картинка (сайт http://www.carookee.net/) антенны 2,4 ГГц. Для начала работы на частоте 1800 МГц размеры необходимо увеличить пропорционально в отношении 4 к 3. Обратите внимание, относится ко всем линиям, включая соединительные линии. Попробуйте сначала функционирование одного квадрата, прежде чем уменьшать доску гетинакса для нужд мобильной связи. Масштаб портала неверный — см. размерный чертеж, показаны стрелки. Изображение взято с http://www.zero13wireless.net/. Цифры указаны в миллиметрах. Снять чертеж номер один пропорционально, определить размеры.Подушечки квадратные, если перекосились, поправьте графическим редактором, подойдет даже Paint, который по умолчанию включен в Windows.

Для других частот смело экстраполируйте рисунок на все случаи жизни пропорционально соотношению длин волн. Разделите 2400 МГц на стандартную полосу GSM. Выше было взято соотношение 2400/1800. При этом читатели выберут желаемое антенное устройство GSM. Содержащиеся квадраты 4х4 дают меньший коэффициент усиления (усиление сигнала GSM антенны), легче прицеливаются.Прием размытый, непонятно откуда идет сигнал, конструкция на месте. В случае с дальней башней, хорошо видимой на горизонте, будет уместно 9 квадратов. Обратите внимание, фидер на телефон (другое приемное устройство) не должен быть длинным, сигнал будет затухать по пути сюда, в кабеле. Хотелось бы разместить прибор на крыше… собрать микрополосковый усилитель, купить готовый в магазине на нужную частоту. Спросите у оператора мобильной связи необходимый номер.Создана государственная служба частот, попросите чиновников поговорить с частными лицами.

Изготовление антенны GSM

Большинство читателей поняли, как можно сделать антенну GSM своими руками. Для поделки потребуется гетинаксовая доска подходящего размера с двусторонней фольгой. С одной стороны наносится медь — нужно будет добавить конструкцию отражателя из листа стали, другого металла площадью, превышающей излучатель. Затем по меди трассируется контур будущей антенны.Делайте это более аккуратно, используя линейку и уголок. Потом:

  • Участок под антенну покрыт лаком, женский подходит для ногтей. Состав не должен попадать на поверхность в других местах, на стыках можно закрашивать крупные островки, затем счищать ножом (для увеличения скорости обработки).
  • Платы протравлены медным купоросом. Двусторонняя фольга — тыльная сторона полностью прокрашена лаком. Иначе экран не растворится! Просто травление не закончится через мыслимое время.Медного купороса недостаточно. Вторая сторона не нужна — отрывают ножом. Чтобы сохранить экран, его нужно покрасить лаком.
  • Травление проводится до тех пор, пока не будут смыты ненужные медные участки, готовая GSM антенна будет промыта водой, высушена, проблемные места зачищены ножом.
  • Изделие помещено в герметичный пластиковый кейс, подходящий по габаритам на стеллажах, не соприкасающихся с металлической частью. Экран должен быть заземлен. Попробуйте заплести коаксиальный кабель.Напоминаем: для WiFi используется провод с волновым сопротивлением 50 Ом. Сколько брать за сотовую связь: 50 выглядит уместно, т.к. 900 МГц телевиденье на исходе.

Типы GSM антенн

Мы много писали об антеннах для WiFi, читатели догадались: диапазоны очень похожи… просто взять чертежи, перевести на другие частоты, размеры везде указаны по отношению к длине волны. Пропорционально транспонируйте эскизы.Процедура описана выше. В сети легко найти так называемую антенну Харченко (биквадрат), представляющую собой пару кадров с одной общей точкой. Приводились более совершенные решения, которые отличаются большим усилением.

Читатели могут выбрать, какая выносная антенна GSM будет изготовлена. Биквадратная конструкция Харченко изготовлена ​​радиолюбителями из полос шириной 10 мм, со стороной квадрата в центре 80 мм. Размеры не проверялись, размеры определяются длиной волны, используемой стандартом GSM.Для 900, 1800 МГц разница будет в два раза. Внимательно проверьте размеры чертежей. Рамка должна быть пропорциональна четверти длины волны. Формула известна из курса физики, приводить четыре цифры, отличающиеся мелкими деталями, нет смысла. Нужно понимать: внешняя GSM-антенна по конструкции аналогична WiFi, допустим, сюда можно переместить любую секцию. Разница ограничивается частотой, модуляцией. Первый не влияет на прием, второй определяет размер антенны GSM.

При использовании удлинителя старайтесь располагать усилитель ближе к месту крепления. Шум проводов сильно снижает чувствительность устройства.

Часто в сельской местности уровень сигнала от вышек сотовой связи низкий, и на телефоне мы видим только одну-две полоски. Но есть простой способ усилить сигнал, не покупая дорогие усилители 3G. В этом уроке мы создадим усилитель сигнала 2G/3G/4G, который будет выдаваться из коробки. Этот усилитель сможет увеличить уровень сигнала в доме от одного деления до полной шкалы.Для этого нужно построить два модуля — один снаружи дома и один внутри. Они оба одинаковы и просты в сборке, на сборку уходит около 1-2 часов. Перед началом работы наденьте защитные очки и перчатки. Антенна LTE была в первую очередь предназначена для усиления сигнала E GSM 900, 2G. Для получения значимых результатов нужно хоть какой-то сигнал поймать на улице.


Показать еще 5 изображений


Используйте самодельную антенну модема 4G на свой страх и риск.

Сначала найдите необходимые компоненты:

  1. Железная подвеска толщиной 2-4 мм (обязательно проверьте магнитом, что она железная). Подойдет любая железная проволока, отсутствие краски повысит эффективность системы.
  2. Две колодки для подключения кабеля (20А, если есть).
  3. Обычный кабель: — Кабель ТВ, коаксиальный, от спутникового ТВ (нужно 30 м кабеля хорошего качества, не обрезанного, не из соединенных частей).
  4. Ножницы для проволоки.
  5. Плоскогубцы.
  6. Отвертка.

Шаг 1. Приступим к сборке выносной антенны


Взгляните на картинку. Первая секция, которую мы соберем из старой железной вешалки, будет антенной 3G. Он отмечен черным цветом. Ей не обязательно очищать внешнюю краску.

  1. Выровняйте проволоку плоскогубцами (или руками) и согните 4 см с одного конца под углом 45 градусов.
  2. Затем отмерьте 8 см от изгиба и загните проволоку внутрь на 90 градусов.
  3. Затем снова отмерьте 9 см и сделайте еще один сгиб на 90 градусов внутрь.
  4. Последний сгиб будет таким же, как и первый — 45 градусов, сюда мы установим блок для подключения кабелей. Поместите блок на оба конца кабеля и закрепите его.

Провода подключаются внутри блока разъемов. Участки длиной 4 см необходимо очистить от тесьмы/краски. В итоге нужно собрать два одинаковых модуля.

Следующим шагом в сборке усилителя сигнала сотовой связи и Интернета GSM будет антенна беспроводной связи, выделенная на рисунке оранжевым и желтым цветом.Для этого участка нам понадобится обычный телевизионный кабель. Сначала отрезаем около 15-20 см верхней оболочки кабеля. Вы увидите защитное покрытие, которое является металлическим и выглядит как сетка. Отрежьте и его, но не выбрасывайте — он будет использоваться как материал для красной области на картинке. Просто скрутите его и обрежьте, если он слишком длинный. Затем установите его в соединительную колодку и закрепите (П-образная форма не обязательна — важно само соединение). Затем возвращаемся к жиле кабеля, аккуратно разрезаем изоляционный слой — для создания направленной антенны 4G нам понадобится оголенный кабель.

Давайте еще раз посмотрим на рисунок. На расстоянии около 5 см от начала жилы нам нужно сделать 5 витков по часовой стрелке. Намотать кабель можно на биток отвертки диаметром 3-6 мм. Остальная часть жилы кабеля должна быть плоской. Теперь нам нужно подключить нашу беспроводную антенну к антенне 3G. Чтобы понять, как это сделать, взгляните на фотографии. Помните, что нам нужно соединить сердечник антенны с железным проводом и закрепить их в разъеме.

После некоторых исследований я пришел к выводу, что 7 витков кабеля на наружную антенну и 5 витков на комнатную антенну лучше всего подходят для усиления 4G.Используйте свой смартфон, чтобы определить, где лучший сигнал 4G — поместите туда внешнюю антенну. Хороший уровень сигнала определяется примерно по 3 полоскам на телефоне, нестабильный сигнал очень часто прыгает вверх-вниз.

Если после сборки антенны сигнал остается слабым, попробуйте методом проб и ошибок найти оптимальное для вас количество витков антенны. Обычно лучший сигнал находится на крыше дома или возле крыши. Расположите комнатную антенну там, где вам удобнее — вертикально, в идеале под потолком, в комнате, в которой вы ведете дела, а также подальше от беспроводного маршрутизатора.Для удобства настройки антенны советую перевести телефон в режим 2G. Если молния ударит в ваш дом, поместите антенну в безопасное место. Также для усиления сигнала можно попробовать снять с телефона чехол — он часто заглушает часть сигнала.

Неизолированные части антенны не должны касаться стен и токопроводящих поверхностей.

Шаг 2: добавление

Для усиления сигнала можно попробовать вырезать из кухонной фольги кусок длиной и толщиной с телефон и приклеить его слева или справа от телефона (или попытаться спрятать в чехол для телефона).Также в качестве антенны могут выступать телефонные наушники – многие замечали, что с ними сигнал лучше.

Шаг 3: дополнительный провод

Взгляните на фото выше. Я добавил дополнительный провод, чтобы попытаться увеличить зону покрытия комнатной антенны. Методом проб и ошибок я получил такой результат: нужно взять дополнительный провод длиной 30 см, оставить примерно 5 см с одной стороны и сделать 4 витка вокруг карандаша, а затем подключить этот провод к разъему. Но это улучшение не увеличит мощность сигнала.

Шаг 4: Версия 2.0







Показать еще 11 изображений












Версия 2.0 больше похожа на научную фантастику. Он имеет более перспективные характеристики, но все же требует установки на место со стабильным сигналом. Если что-то станет непонятно — смотрите фото.

Сборка, часть 1.

  1. Выровняйте проволоку от железной вешалки.
  2. Сделайте изгиб под 45 градусов на 4 см от конца проволоки, очистите эти 4 см от краски/покрытия.
  3. Отмерьте 8 см от изгиба и согните проволоку на 90 градусов внутрь.
  4. Отмерьте 9 см после этого сгиба и сделайте еще один сгиб на 90 градусов внутрь.
  5. Затем снова отмерьте 9 см и сделайте еще один сгиб на 90 градусов внутрь.
  6. На расстоянии 8 см сделайте еще один сгиб на 90 градусов внутрь.
  7. Поверните провод на 90 градусов.
  8. Отмерьте 9 см от сгиба и согните проволоку на 90 градусов внутрь.
  9. Отмерьте 10 см после этого сгиба и сделайте еще один сгиб на 90 градусов внутрь.
  10. Затем снова отмерьте 10 см и сделайте еще один сгиб внутрь на 90 градусов.
  11. Отмерьте 11 см от сгиба.
  12. Последний изгиб такой же, как и первый — 45 градусов внутрь. Также нужно снять с него краску/покрытие.
  13. Вставьте концы провода в разъем и зажмите их.
  14. Это будет внутренняя и внешняя антенна 3G, собранные в одном.

Монтажная часть 2.

  1. Возьмите антенну 3G, которую мы сделали в начале урока (желтая)
  2. Согните провода антенны на 90 градусов.
  3. Подсоедините антенну к разъему, как показано на рисунке.

Монтажная часть 3.

  1. Беспроводная антенна имеет почти такой же дизайн.
  2. Он будет иметь 7 витков для наружного модуля и 5 витков для внутреннего модуля.
  3. Он должен доходить до антенны, описанной в части сборки 1, поэтому его придется немного протолкнуть через разъем.
  4. После успешной сборки все закрепить.

Шаг 5. Изменение антенны беспроводного маршрутизатора

Вот что я сделал со своим беспроводным маршрутизатором Dlink 2750E ADSL N-300. Немного доработав антенну, я смог добиться более стабильного соединения через прочную бетонную стену. Вы также можете попробовать этот трюк.

Ситуация была безвыходной. Однообразный сосновый лес кружил вокруг меня колоннадой. Через два часа я снова оказался на том же месте, где был до этого.Потерялся, запаниковал. Сотовая связь не работала. Решил найти место повыше в надежде поймать сотовый сигнал. Он вырулил на свет и выбежал на поляну с одинокой сосной. На дереве висит кормушка для птиц и запечатанная в пластик бумажка с текстом: «Чтобы позвонить, положите телефон в домик кнопками вверх. Включите громкую связь или подключите гарнитуру. Затем были нарисованы номера телефонов лесхоза, милиции, администрации…

Когда я уже несла свой мобильный телефон в кормушку, то заметила, что на телефоне, рядом с символом антенны, ромбики замигал уровень сигнала сотовой связи.Оживленный телефон освежил его разум, а дом оказался антенной, защищенной крышей от дождя и снега, а коаксиальный кабель, идущий от нее вверх на высоте 5 метров, был соединен с другой направленной антенной. Самодельный репитер сигнала GSM, как я не сразу догадался. Ему не нужен ни источник питания, ни усилитель, поэтому он и называется пассивным. В самом мобильном телефоне нет необходимости искать высокочастотный разъем для подключения внешней антенны, так как его встроенная антенна дополняет конструкцию антенны ретранслятора.

Максимальная дальность связи на этой частоте в условиях прямой видимости, когда холмы, дома и деревья не преграждают путь между антеннами, достигает 35 километров. Вряд ли я смог бы так далеко зайти, промелькнула в голове мысль, ведь телефон не подключен напрямую к антенне, должны быть потери в пассивном ретрансляторе, и была надежда, что я оторвусь от цивилизации на каких-нибудь 10 км.

— Найдено! Здесь уже всех поставили на ноги.»Чертов тракт», без посторонней помощи оттуда не выбраться, кругом болота, трясина. Стой на месте, никуда не уходи, через 1,5 часа Муся меня туда приведет. Муся — моя лошадь, она знает, как туда добраться.

У меня было много времени на изучение устройства пассивного ретранслятора.

Стандартный GSM 900.

Антенна должна работать как на прием, так и на передачу, поэтому ее диапазон составляет от 890 (880) до 960 МГц, где в диапазоне 890 — 915 МГц обеспечивается передача с сотового телефона на базовую станцию, а в пределах 935 — 960 МГц происходит передача сигнала от базовой станции к телефону.

Вот конструкция антенны.

фото 1.


Направленная
Патч-антенна GSM 900.

Подвесная патч-антенна аналогична микрополосковой антенне. Его преимуществом является небольшой размер и простота изготовления.

Это две пластины и L-вибратор. Элементы антенны могут быть изготовлены из меди, латуни, алюминия.

Большая пластина — рефлектор, она отражает радиоволны. Оплетка коаксиального кабеля соединена с рефлектором. Для удобства подключения коаксиального кабеля, выпайки и крепления Г-образного вибратора я использовал высокочастотный разъем типа SMA. Если кабель крепится без разъема, то отверстие сверлить не нужно, но необходимо предусмотреть диэлектрическое крепление Г-вибратора.

Тонкая пластина представляет собой активный L-образный вибратор, он соединен с центральной жилой коаксиального кабеля.Я отпаял его к разъему и использовал дополнительное крепление по центру с изолятором.


Рис. 2. Эскиз L-вибратора.

Плоская пластина меньшего размера, по аналогии с антенным «волновым каналом», называется директором, и электрически ни с чем не связана, а крепится к диэлектрическим опорам — стойкам.

Рис.3. Директор.

Опорные ножки могут быть изготовлены из пластика, пенопласта, дерева.

Покупные (заводские) антенны для этой частоты имеют волновое сопротивление 50 Ом, соответственно комплектуются кабелем волновое сопротивление 50 Ом. Так, для самодельного пассивного повторителя также целесообразно придерживаться волнового сопротивления 50 Ом, что связано с меньшими потерями по сравнению со стандартом 75 Ом.

Опции.

По сравнению с усилением четвертьволнового стержня изготовленная антенна обеспечила усиление на 5 дБ больше.

На центральной частоте КСВ = 1,2. На краях диапазона КСВ = 1,5

Антенна в качестве пассивного повторителя.

Такую антенну удобно использовать в качестве подставки для мобильного телефона при настройке пассивного ретранслятора, в котором сотовый телефон со встроенной антенной будет директором.

Напомню, что репитер состоит из двух антенн, соединенных коаксиальным кабелем. Одна антенна приподнята над землей и направлена ​​в сторону базовой станции, а вторая антенна расположена в непосредственной близости от мобильного телефона.В нижней части стола антенну я сделал из пластика, не меняя высоты ее крепления, и поставил телефон на подставку.

Когда я проводил такой эксперимент за городом, мобильный телефон добавлял четыре к одному уровню риска. Кроме того, мне пришло смс о том, что я покинул родной регион. Обычно такие сообщения приходят через 15 км от полигона, который находится на границе двух регионов. При этом телефон уверенно принимал сигналы базовой станции из соседнего региона.

В качестве направленной использовалась заводская антенна «Радант 911».

Диапазон частот 890 — 960 МГц, входное сопротивление 50 Ом, ширина диаграммы направленности 45 градусов, вертикальная поляризация, усиление 11 дБи. Он был подвешен под крышей беседки, на высоте трех метров от земли. Двухметровый кабель 50 Ом был подключен к накладной антенне на столе. В накладной антенне вместо директора находился мобильный телефон на пластиковой подставке.

По своему опыту работы с ретранслятором, я намеренно допускаю дополнительные потери, устанавливая антенну под крышей беседки (1 см дерева, плюс мягкая крыша), чтобы убедиться в работоспособности пассивного ретранслятора.


Лучшие усилители сигнала сотовой связи на 2022 год

Теперь, когда многие из нас работают из дома, мертвые зоны сотовой связи не просто раздражают, они критически важны. Если у вас дома слабый сигнал сотовой связи или он отсутствует, вам действительно может помочь усилитель сотового сигнала.

Основной принцип усилителей сигнала прост: большая антенна лучше маленькой. Вместо того, чтобы полагаться на крошечную антенну в вашем телефоне, они захватывают сотовый сигнал с помощью большой антенны в вашем окне или за пределами вашего дома (или автомобиля), затем пропускают этот сигнал через устройство, которое очищает и усиливает его, и через ретранслятор внутри. твой дом.

По крайней мере, это базовый план. Производителям бустеров приходится использовать различные приемы, чтобы определить лучший сигнал от окружающих вышек, а затем усилить сигнал, не нарушая работу систем операторов. Вот почему вам нужно использовать бустеры от компаний большой четверки: Cel-Fi, HiBoost, SureCall и weBoost. Более дешевые бустеры, продаваемые на Amazon, часто не сертифицированы FCC, а это означает, что они могут вызвать проблемы с окружающими сотовыми сайтами и сетями.


Вам нужен усилитель сотовой связи?

Бустеры лучше всего помогают при слабом, но не совсем отсутствующем сигнале.Там, где ваш телефон показывает полосы, люди из беспроводной индустрии измеряют сигнал в -дБм. Число выше примерно -90 дБм (например, -80 или -70) является сильным сигналом. Опуститесь ниже -110 дБм, и это определенно слабый сигнал; ниже -120 дБм, и у вас будут проблемы с удержанием любого сигнала. Такие приложения, как CellMapper, могут показать вам сигнал, который вы принимаете на свой телефон.

На этой диаграмме показана взаимосвязь между уровнем сигнала и скоростью LTE. (Изображение: Саша Сеган)

Есть один ключевой трюк, который вы можете попробовать, прежде чем инвестировать в домашнюю ракету-носитель.У всех операторов беспроводной связи теперь есть Wi-Fi-вызовы, поэтому вы можете подключить свой телефон к домашней сети Wi-Fi и совершать телефонные звонки. К сожалению, мы заметили, что у T-Mobile большие проблемы с отправкой графических сообщений и групповых чатов через Wi-Fi.


Типы домашних усилителей сотовой связи

Усилители обычно состоят из трех основных компонентов: внешней антенны вне дома; сам бустер, очищающий и усиливающий сигнал; и антенна внутри вашего дома. Все они соединены коаксиальным кабелем.

Некоторые продукты SureCall объединяют усилитель и комнатную антенну в один блок. Это упрощает установку и размещение бустеров SureCall, и именно поэтому SureCall Flare 3.0 является нашим выбором редакции для домашних бустеров. Но если у вас большой дом и вы хотите проложить коаксиальный кабель, вы можете значительно расширить радиус действия усилителей по всему дому, получив решение, состоящее из трех частей, несколько разветвителей и несколько панельных антенн. Это может быть сложно, поэтому в этот момент вы можете захотеть нанять профессионального установщика для настройки системы (особенно для уменьшения помех между несколькими домашними антеннами).)

Недавно компания weBoost выпустила свой первый бустер из двух частей для небольших домов и квартир, WeBoost Home Studio. Он маленький и удобный, но покрывает только одну или две комнаты в вашем доме.

Большинство бустеров поддерживают диапазоны 2/4/66, 5, 12, 13 и 17. Сюда входят базовые диапазоны покрытия для AT&T, T-Mobile и Verizon. Важным отсутствующим диапазоном является 71, полоса покрытия T-Mobile в сельской местности 600 МГц. Поскольку телевизионным станциям потребовалось некоторое время, чтобы выйти из этого диапазона, FCC не одобрила никаких потребительских усилителей для диапазона 71; ты просто не найдешь.

Большинство домашних усилителей также усиливают сигнал между 64 и 71 дБ. Еще раз, это связано с правилами FCC. Если вам нужно большее усиление, чем это, вам нужно перейти к линии усилителя Cel-Fi с одной несущей, которая может достигать 100 дБ за счет повышения только частот, используемых одним оператором беспроводной связи за раз.

На сайте магазина бустеров Waveform есть подробное руководство о том, как работают бустеры.

Небольшой плавник на крыше автомобиля показывает, что здесь используется усилитель. (Фото: Саша Сеган)


Автомобильные усилители сотовой связи

Усилители для вашего автомобиля аналогичны домашним усилителям, за одним исключением: вы можете приобрести автомобильные усилители для одного устройства.Они намного менее мощные, чем домашние усилители (те, которые мы тестировали, усиливают на 23 дБ вместо 65–75 дБ), но они дешевле, их установка и удаление занимают секунды, и они не излучают дальше подставки, в которой находится ваш телефон. Нам нравится weBoost Drive Sleek как бустер для одного устройства.

Владельцы автодомов и люди, которым необходимо усилить несколько устройств в автомобиле, могут приобрести автомобильные усилители с небольшими излучающими антеннами, которые могут работать с несколькими устройствами. Однако это может быть сложно из-за того, насколько близко выходная антенна находится к входной антенне.


Самостоятельная установка или довериться профессионалу?

Вы можете установить все розничные усилители сотовой связи самостоятельно без сверления отверстий, хотя в идеале вы должны спрятать кабели за плинтусами. Вам также необходимо найти оптимальное положение антенны за пределами вашего дома.

Как у SureCall, так и у weBoost есть опции, которые позволяют вам довериться профессиональному установщику, который справится с такими сложными моментами, как установка антенны на крыше и ее правильное ориентирование. SureCall работает с дочерней компанией Dish OnTech, чтобы установить любой из своих усилителей за дополнительную плату.У weBoost есть специальный продукт Installed Home Complete, который поставляется вместе с установкой OnTech. Установка для продукта weBoost стоит 200 долларов (для продуктов SureCall она варьируется), поэтому, стоит ли она того, зависит от вашего бюджета и способности делать своими руками.


Можете ли вы ускорить 5G?

Ускорители сотовой связи, как правило, не могут усилить «хорошие части» сетей 5G. AT&T и Verizon передают небольшой объем сигнала 5G в старых диапазонах сотовой связи 2 и 5. Ускорители справляются с этим, поэтому ускоритель может вызвать у вас значок 5G, но этот сигнал не дает вам опыта, отличного от 4G.Самые быстрые сети 5G для AT&T и Verizon в настоящее время работают в диапазонах n77, n260 и n261, и они не поддерживаются никакими потребительскими ускорителями. Ни один бустер не может работать ни с одной из существующих сетей 5G T-Mobile, работающих в диапазонах n41 и n71.

Есть хитрый способ обойти это. Хотя для этих диапазонов нет активных усилителей, пассивные антенны по-прежнему будут улучшать сигнал на диапазонах 41 и 71. Они могут дать вам усиление только от 10 до 20 дБ вместо 70 дБ, но это немаловажно (и даже тот факт, что антенна снаружи поможет).Параболическая антенна Griddy компании Waveform и панельные антенны MIMO улучшают сигнал в новом диапазоне 5G n77. Подключив наружную сотовую антенну к точке доступа Wi-Fi с разъемом TS9, такой как Netgear Nighthawk M5, можно превратить сигнал наружной сотовой связи в сигнал Wi-Fi внутри помещения.

Тем не менее, вот наш лучший выбор усилителей для дома, квартиры и автомобиля:


Наш выбор для домашних усилителей сотовой связи, SureCall Flare 3.0, доступен по цене 299,99 долларов США; поддерживает AT&T, T-Mobile и Verizon; и использует направленную антенну снаружи, но всенаправленную антенну внутри.Это позволяет вам возиться с внешней антенной, чтобы получить максимально сильный сигнал, но также позволяет размещать внутреннюю антенну в любом месте и при этом обеспечивать покрытие. В наших тестах он охватывал три закрытые комнаты.

Обзор SureCall Flare 3.0

Наш выбор автомобильных бустеров, weBoost Drive Sleek (199,99 долл. США), имеет отличную надежную подставку практически для любого типа телефона с портом USB-A, так что вы можете заряжать свой телефон, а также повышать его. При тестировании мы получили улучшение примерно на 17–18 дБ по сравнению с T-Mobile и Verizon, чего было достаточно, чтобы наша автомобильная навигация работала только на ту дополнительную милю, которая нам была нужна.

Обзор WeBoost Drive Sleek

WeBoost Home Studio (349,99 долл. США) представляет собой усилитель, состоящий из двух частей, с очень маленьким, неброским внутренним излучателем, поэтому он не будет загромождать и без того переполненную комнату. Как и в других продуктах weBoost, в нем используется направленная антенна, установленная на столбе или крыше снаружи, для захвата наилучшего возможного сигнала. В помещении, которое он охватывает, его потенциал усиления примерно такой же, как и у более крупного SureCall Flare 3.0. Но, будучи небольшим устройством, у него немного меньший радиус действия внутри дома, чем у Flare, и гораздо меньший радиус действия, чем у системы для всего дома, такой как домашняя мультирумная система weBoost.

Обзор домашней студии weBoost

Большинство домашних усилителей заявляют об улучшении сигнала примерно на 70 дБ. Если вам нужно больше, потому что вы находитесь очень далеко от башни, к которой вы пытаетесь добраться, вам нужно получить специально настроенные ускорители Cel-Fi. Линейка Cel-Fi обещает улучшение сигнала на 100 дБ, но это происходит за счет усиления только частот, используемых одной несущей, поэтому вы не можете переключать несущие без переключения усилителя. Первый домашний бустер компании, Go+/Go X, также стоит 900 долларов, что намного больше, чем у большинства потребительских домашних бустеров.

Для жителей квартир, которым требуется очень агрессивное решение для усилителя, Cel-Fi Pro (699,99 долл. США) может усилить сигнал намного больше, чем SureCall EZ-4G, до уровня 100 дБ, а не 72 дБ, и без установки внешней антенны. Вы устанавливаете антенный блок в окно, выходящее в правильном направлении, и все должно быть в порядке. Есть минусы, конечно. Решения Cel-Fi поддерживают только одного оператора, а не всех, и этот бустер стоит намного больше, чем 299 долларов SureCall.99 продукт.

Большинство потребительских усилителей сигнала покрывают площадь не более нескольких тысяч квадратных футов. HiBoost 15K Smart Link стоимостью 899,99 долларов покрывает до 15 000 квадратных футов, что делает его самым широким потребительским бустером, который мы могли найти. У линейки HiBoost также есть уникальная и интересная особенность: на передней панели усилителей есть ЖК-дисплеи, показывающие мощность сигнала на каждом из охватываемых диапазонов. При большой домашней установке вы, вероятно, захотите использовать сплиттер и дополнительные панельные антенны; одной панели не хватит на 15 000 квадратных футов.

SureCall EZ-4G (299,99 долл. США) — это универсальное решение для людей, живущих в квартирах или других местах, где нельзя установить внешнюю антенну. Усилитель обещает такое же улучшение на 72 дБ, как и устройства, использующие внешнюю антенну. Вы не получите такой же производительности, потому что антенна, размещенная в вашем окне, вероятно, просто не в состоянии улавливать сигнал так четко, как антенна, размещенная на вашей крыше. Но если вы не можете разместить что-то снаружи своего здания, это может дать необходимый вам импульс.

Никакой потребительский бустер не может усилить диапазон 71 T-Mobile, низкочастотный диапазон 600 МГц, который действительно расширяет зону покрытия T-Mobile. FCC не одобрила какие-либо потребительские ускорители для этой группы из-за устаревших телевизионных станций, которые не торопились избавляться от нее. Если вам действительно нужно усиление на диапазоне 71, вам нужно обратиться к SureCall Force8 за 7000 (!) долларов, который должен быть настроен профессиональным установщиком, получившим разрешение от T-Mobile.

Для установки внешней антенны в большинстве домашних усилителей требуется самостоятельная работа.Если вас это пугает, WeBoost приходит на помощь с профессионально установленным решением за 1199,99 долларов США. Installed Home Complete имеет ту же направленную антенну и усиление сигнала на 72 дБ, что и многие другие усилители, но вы можете быть уверены в абсолютно оптимальном размещении внутренней и наружной антенн, если пойдете по этому пути.

Бустеры

RV — это что-то среднее между автомобильными и бытовыми бустерами. SureCall Fusion2Go 3.0 RV (449,99 долл. США) использует всенаправленную наружную антенну, что полезно, поскольку ваш RV всегда перемещается, и предлагает два варианта антенны внутри.Он не такой мощный, как домашний усилитель, с коэффициентом усиления 50 дБ, но он более мощный, чем небольшие автомобильные усилители. Хитрость заключается в том, чтобы правильно разместить внутреннюю и внешнюю антенны, что может быть непросто, поскольку они должны быть как можно дальше друг от друга.


(Фото: Саша Сеган)

Не забудьте усилить сигнал Wi-Fi

Не только мобильные сигналы могут выиграть от усиления. Ознакомьтесь с этими краткими советами, чтобы улучшить качество беспроводного сигнала маршрутизатора, расширить и оптимизировать зону покрытия Wi-Fi и ускорить работу в Интернете.Или перейдите прямо к нашим обзорам лучших USB-адаптеров Wi-Fi и лучших расширителей диапазона.

Как усилить сигнал сотового телефона в доме на колесах

Передвижной дом представляет собой ряд уникальных проблем, связанных с получением надлежащих услуг сотовой связи. Типы строительных материалов, используемых при строительстве, и расположение дома могут существенно повлиять на качество получаемых вами услуг. К счастью, усилитель сигнала сотовой связи предназначен для решения обеих этих проблем и повышения качества обслуживания в вашем доме на колесах.

Причины плохого сигнала в мобильных домах

Обычно существует две причины плохого обслуживания в мобильных домах: расстояние до ближайшей вышки сотовой связи и материалы, из которых сделан мобильный дом. Мы рассмотрим каждый более подробно.

1. Расстояние от ближайшей вышки сотовой связи

Парки передвижных домов обычно располагаются в сельской местности, что часто означает, что ближайшая вышка сотовой связи находится на значительном расстоянии от дома. Это может привести к слабому сигналу снаружи мобильного дома и очень слабому или отсутствующему внутри.Кроме того, труднопроходимая местность, такая как холмы и горы между вышкой и вашим мобильным домом, также может значительно повлиять на мощность принимаемого вами сигнала.

2. Строительные материалы

Материалы, используемые при строительстве мобильного дома, значительно различаются. В старых передвижных домах обычно использовались формы листового металла для облицовки снаружи, в то время как в новых передвижных домах используются энергосберегающие материалы, такие как тонировка окон и новые формы изоляции, которые могут вызвать серьезные проблемы для проникновения сигнала сотового телефона.

Решение

Усилитель сигнала сотового телефона предназначен для решения обеих проблем, описанных выше. Чтобы противостоять слабому внешнему сигналу, усилитель сигнала использует усилитель, чтобы взять слабый сигнал и сделать его намного сильнее. Усилитель сигнала также может обходить строительные материалы, которые составляют внешнюю часть мобильного дома, используя внешнюю антенну для отправки и приема сигналов сотовой связи и используя кабель с низкими потерями для передачи их туда и обратно внутрь мобильного дома. .

Выбор подходящего усилителя сигнала мобильного дома для вашей ситуации

Сила внешнего сигнала и размер области, которую необходимо покрыть внутри мобильного дома, определят, какой набор бустеров будет лучшим. Вот лучшие варианты для каждой ситуации:

1. Одиночный широкий передвижной дом со средним и сильным внешним сигналом

Комплект SureCall Flare Signal Booster — это идеальное решение для ситуации, когда у вас есть хороший сигнал снаружи дома, но нет достаточного сигнала внутри.Сам бустер очень прост в настройке, и он автоматически настраивается, чтобы покрыть максимально возможную площадь внутри, поэтому вы получите максимально возможное покрытие.

2. Одиночный широкий передвижной дом со слабым внешним сигналом

Комплект усилителя сигнала SureCall Flare 3.0 — лучшее решение для вашего одиночного мобильного дома, когда у вас есть слабый внешний сигнал. Комплект Flare 3.0 может принять этот слабый внешний сигнал, усилить его и покрыть усиленным сигналом большую часть, если не всю, внутреннюю часть мобильного дома.

3. Передвижной дом двойной ширины со средним и сильным внешним сигналом

Комплект усилителя сигнала 4G weBoost Connect также является лучшим решением для передвижного дома двойной ширины с внешним сигналом от среднего до сильного. Connect 4G может принимать хороший внешний сигнал, направлять его через строительные материалы снаружи мобильного дома, а затем усиливать его, чтобы покрыть внутреннюю часть хорошим сигналом сотовой связи.

4. Двойной широкий передвижной дом со слабым внешним сигналом

Комплект SureCall Fusion5s Signal Booster с направленной внешней антенной Yagi и панельной внутренней антенной — лучшее решение для мобильного дома двойной ширины со слабым внешним сигналом.Он отличается самым сильным усилением и лучшими кабелями, которые предлагает любой из наших комплектов, поэтому он может принять этот слабый существующий внешний сигнал и усилить его достаточно, чтобы покрыть внутреннюю часть мобильного дома хорошим сигналом сотового телефона.

Примечание о самодельных усилителях сигнала сотового телефона и самодельных усилителях сигнала сотового телефона

Многие люди пытались построить свой собственный самодельный усилитель сигнала сотового телефона или усилитель сигнала сотового телефона своими руками, который обычно состоит из самодельной внешней антенны, подключенной непосредственно к телефону.К сожалению, в лучшем случае это может улучшить качество обслуживания на децибел или два, даже не на полную полосу или точку, поэтому они не рекомендуются в качестве реального решения для усиления сигнала. Кроме того, выход из строя самодельных усилителей сигнала сотовых телефонов и усилителей сигнала сотовых телефонов, сделанных своими руками, а также дешевых альтернатив, таких как наклейки, которые должны усиливать сигнал, заставил многих потребителей не доверять системам усиления сигнала сотовых телефонов профессионального уровня, поэтому создание и использование не поощряется.

Как установить усилитель сигнала в доме на колесах

Установка всех рекомендованных комплектов усиления сигнала довольно проста.В каждом комплекте используется направленная внешняя антенна Yagi, предназначенная для установки на столбе на крыше мобильного дома. Если у вас есть существующая телевизионная антенна или аналогичный тип столба, то это вам подойдет. Закрепите антенну с помощью прилагаемых U-образных болтов на столбе и протяните прилагаемый кабель к мобильному дому.

Когда у вас есть кабель внутри, подключите его к усилителю, а затем протяните второй кабель к внутренней антенне. Для eqo это будет внутренний блок покрытия.Если вы устанавливаете eqo, расположите блок покрытия так, чтобы глянцевая сторона указывала на область, которая нуждается в лучшем сигнале. Если у вас есть какие-либо другие усилители, закрепите внутреннюю панельную антенну на потолке мобильного дома, в центре помещения, где требуется лучший сигнал.

Включите систему, а затем последний шаг — следовать нашим указаниям для наведения внешней антенны Yagi . Если после наведения антенны на усилителе появились предупреждающие индикаторы, обратитесь к руководству, чтобы узнать, как решить эту проблему, или свяжитесь с нами для получения помощи.

Заключение

Если у вас есть мобильный дом, который нуждается в более качественном сигнале, вам может помочь усилитель сигнала сотового телефона. Просто выберите правильный усилитель для ваших нужд в зависимости от размера мобильного дома и мощности внешнего сигнала. Если у вас возникли проблемы или вам нужна помощь при установке и запуске бустера, пожалуйста, не стесняйтесь обращаться к нам за помощью.

9 советов по усилению сигнала сотовой связи дома

Когда вы звоните со смартфона, отправляете SMS или публикуете изображение в Instagram, скорее всего, вы полагаетесь на сотовую связь, чтобы оставаться на связи с коллегами. , друзья и семья.

Исследования показывают, что у 97% американцев есть мобильный телефон, и почти четверо из 10 взрослых обычно используют свои смартфоны для доступа в Интернет. Как мы знаем из пропущенных вызовов и низкой скорости передачи данных, покрытие сотовой связи может быть неравномерным в зависимости от того, где вы живете и где вы используете свое устройство в своем доме.

Не у всех дома хороший сотовый сигнал. Хотя это особенно актуально для сельской местности, плохой уровень сигнала сотовой связи не ограничивается только сельской местностью. На самом деле, они часто затрагивают людей, живущих в городских районах, из-за физических препятствий, которые блокируют передачу сотового сигнала на их телефоны.

Хотите знать, как усилить сигнал мобильного телефона дома? Получите 9 советов для этого ниже, в том числе наш главный совет по созданию надежного и сильного сигнала сотовой связи.

Как увеличить силу сигнала дома?

У вас есть несколько вариантов усиления сигнала сотовой связи в зависимости от источника проблемы. В большинстве случаев уровень сигнала вашей сотовой связи слаб из-за:

  • расположения ближайшей вышки сотовой связи
  • строительных материалов, блокирующих сигнал
  • препятствий окружающей среды, таких как горы и деревья
  • возможностей вашего телефона

есть ли приложение, которое Усиливает сигналы?

Хотя кажется, что для всего есть приложение, вы не можете улучшить слабые сигналы сотовой связи, установив приложение на свое устройство.Приложения позволяют персонализировать услуги и возможности на вашем смартфоне, но они не могут улучшить внешний сигнал сотовой связи. Подробнее об этом вы можете прочитать в нашем блоге.

Могу ли я усилить сигнал сотовой связи дома бесплатно?

Чтобы понять, почему покрытие вашей сотовой сети ненадежно, потребуется некоторое время, но в зависимости от проблемы вы можете бесплатно усилить сигнал.

Во многих случаях инвестирование в усилитель сигнала сотовой связи является наиболее надежным способом обеспечения стабильного и бесперебойного покрытия, но давайте рассмотрим другие возможные решения, а также плюсы и минусы каждого из них.

9 советов по усилению сигнала сотовой связи дома

1. Выход на улицу

В идеальном мире сигнал сотовой связи с ближайшей вышки непрерывно доходит до вашего телефона и обеспечивает кристально чистый прием. Реальность такова, что искусственные сооружения вокруг нас часто действуют как барьеры. Это включает в себя материалы, такие как:

  • Casonry
  • MASONRY
  • гипсокартон
  • изоляция
  • электрическая проводка
  • стекло с покрытием
  • винил сайдинг
  • штукатурка

Если у вас есть сильный сигнал, когда вы выходите на улицу, но слабый сигнал, как только вы находитесь в помещении, материалы здания могут мешать вашему покрытию.

Pro : выход на улицу — это бесплатное и простое решение для усиления сигнала сотовой связи.

Con : не всегда удобно выходить на улицу, чтобы позвонить или отправить текстовое сообщение, особенно в уединении или в ненастную погоду.

2. Переместитесь в другое место в вашем доме

Сотовая связь в вашем доме может быть неравномерной. В некоторых комнатах сигнал может быть лучше из-за направления несущей вышки, или большие деревья на вашей территории могут блокировать сигнал.Вы можете обнаружить, что подключение улучшается в зависимости от того, где вы находитесь — на одной стороне дома, возле большого панорамного окна или на верхнем уровне дома.

Вот несколько способов найти лучший сигнал сотовой связи, когда вы находитесь внутри.

  • Найдите ближайшую вышку сотовой связи с помощью карты локатора вышек или загружаемого приложения. Вы можете попробовать перейти к той стороне дома, которая ближе всего к башне, чтобы увидеть, улучшится ли ваш сигнал.
  • Используйте режим полевых испытаний телефона , чтобы составить карту мощности сигнала по всему дому.Вы можете точно определить, где сигнал самый сильный.

Pro : Ничего не стоит переехать в ту часть дома, где сигнал сотовой связи сильнее.

Con : У вас нет удобного надежного покрытия сотовой связи, где бы вы ни находились в своем доме.

3. Проверьте производительность вашего телефона

Иногда проблема может заключаться в самом мобильном устройстве. Убедитесь, что ваш телефон работает наилучшим образом, с полностью заряженным аккумулятором и самыми последними обновлениями программного обеспечения.Старые модели телефонов могут не иметь аппаратного обеспечения для доступа к более быстрым и надежным сетям, поэтому обновление также возможно.

Pro : Новый телефон может предложить вам более быструю обработку данных, новые функции и улучшенные возможности подключения.

Con : Модернизация телефона может быть дорогостоящей и ненужной, если вы удовлетворены текущими функциями телефона.

4. Снимите или замените чехол для телефона

Согласно исследованиям, некоторые чехлы для телефонов могут снижать уровень сигнала сотовой связи на 90%.В зависимости от конструкции чехла для телефона он может полностью или частично блокировать антенну вашего телефона. Вы также можете выбрать чехол со встроенной антенной, которая синхронизируется с антенной вашего телефона.

Pro : Замена чехла телефона или его полное снятие может не только улучшить связь, но и снизить уровень радиации, которому вы подвергаетесь.

Con : Возможно, вам придется поэкспериментировать с чехлами для телефонов, чтобы найти тот, который подходит для вашей ситуации, что может быть дорогостоящим.

5.Попробуйте WiFi-вызовы

WiFi-вызовы — это функция, встроенная в большинство смартфонов, которая позволяет совершать звонки и отправлять текстовые сообщения, используя беспроводное широкополосное соединение вместо сети оператора сотовой связи. Если ваше устройство поддерживает вызовы через Wi-Fi, вы можете включить эту функцию в настройках вашего телефона.

Pro : вызовы через WiFi могут использовать широкополосный доступ для улучшения качества ваших вызовов, если сотовая связь слабая.

Con : Если вы разговариваете по Wi-Fi, но выходите за пределы зоны действия, вызов может прерваться, если ваше устройство не переключится автоматически на сотовую связь.

6. Переключитесь на сеть 3G

Используемая вами сеть 4G LTE может быть перегружена, что может привести к падению скорости передачи данных. Вы можете временно переключиться на менее загруженную сеть 3G, отключив услугу LTE в настройках вашего устройства.

Pro : У вас может быть улучшенное покрытие, но более низкая скорость передачи данных.

Con : Поскольку операторы связи начинают переходить на 5G, сети 3G постепенно сокращаются.

7. Попробуйте Microcell или Femtocell

Femtocell или microcell — это базовая станция с низким энергопотреблением, которая работает с вашим высокоскоростным подключением к Интернету.Сотовые голосовые вызовы и данные передаются в ваш дом через Интернет и доставляются на фемтосоту, которая создает локализованную соту для вашего использования. Затем ваш телефон связывается с фемтосотой вместо того, чтобы принимать сотовые сигналы.

Pro : Фемтосота может обеспечить вам связь внутри, даже если у вас нет сотового сигнала снаружи.

Con : устройство зависит от оператора, поэтому члены семьи, соседи по комнате и гости, пользующиеся услугами другого оператора сотовой связи, не получат преимущества.

8. Смена оператора связи

В некоторых ситуациях у одного оператора может быть лучшее покрытие, чем у другого, но действуйте осторожно, если вы меняете оператора только для того, чтобы получить улучшенный сотовый сигнал. Если причина вашего слабого сигнала сотовой связи связана с некоторыми из причин, описанных выше, новый оператор связи не обязательно решит вашу проблему.

В некоторых отдаленных районах покрытие может быть неравномерным, независимо от того, какой оператор связи вы используете. Однако, если член семьи или сосед по комнате использует другого оператора и у вас дома отличная связь, в то время как у вас возникают проблемы, переключение может быть решением.Обязательно тщательно изучите затраты на изменение планов, прежде чем продолжить.

Pro : Вы можете получить улучшенное покрытие через другого оператора.

Con : Вы можете столкнуться с теми же проблемами даже после смены оператора.

9. Инвестируйте в усилитель сотового сигнала

Усилитель сотового телефона — это устройство, которое принимает внешний сотовый сигнал, даже слабый, и усиливает его, чтобы улучшить связь внутри вашего дома.

Он состоит из трех компонентов, которые работают вместе:

  • Наружная антенна, устанавливаемая на крыше или сбоку дома .Эта антенна достаточно мощная, чтобы принимать даже слабые сигналы сотовой связи, которые ваш смартфон может не обнаружить.
  • Блок повышения давления, подключенный к сети внутри дома . Усилитель принимает сигнал от вашей наружной антенны и усиливает его в надежный сигнал, который может использоваться устройствами в помещении.

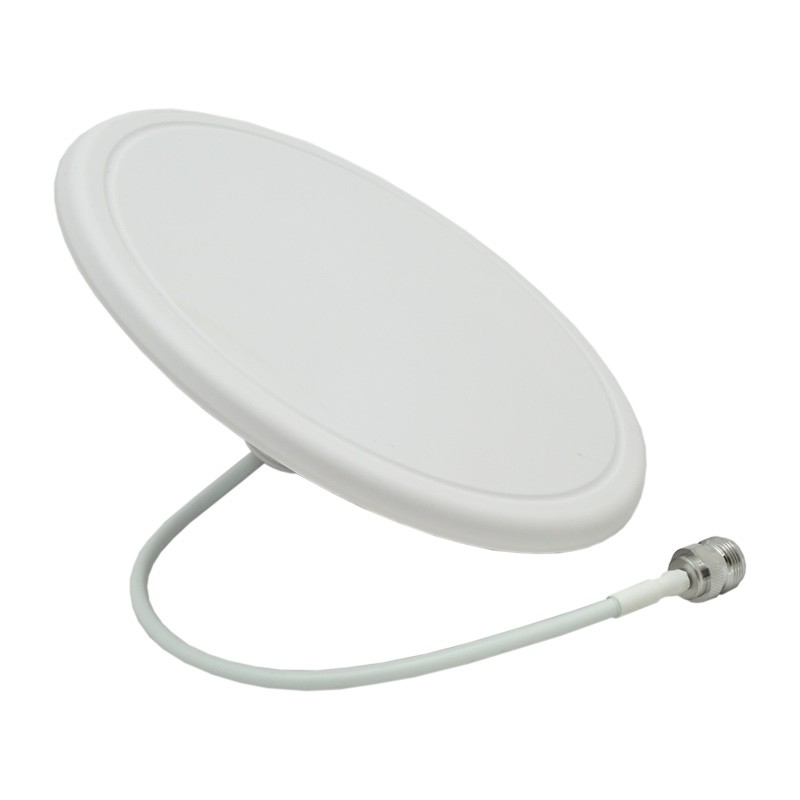

  • Антенна, установленная в вашем доме . Эта антенна принимает усиленный сотовый сигнал и распределяет его по всему дому, обеспечивая более равномерную связь.

Pro : С сильным и надежным сигналом по всему дому вам не нужно менять местоположение или выходить на улицу, чтобы улучшить зону покрытия. Усилители сотового сигнала weBoost работают со всеми операторами связи в США, включая Verizon, Sprint, AT&T и T-Mobile, поэтому все члены семьи и гости получают выгоду от качественного сигнала независимо от того, какой у них тарифный план.

Con : Это не бесплатно. Однако усилители сигнала weBoost — это разовая покупка. Нет абонентской платы или ежемесячных платежей, а бустеры совместимы с будущими сетями 5G.

Действительно ли работают усилители сигнала сотовой связи?

Усилители сигнала сотовой связи weBoost могут улучшить сигнал сотовой связи в 32 раза.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
