Site Loader

Содержание

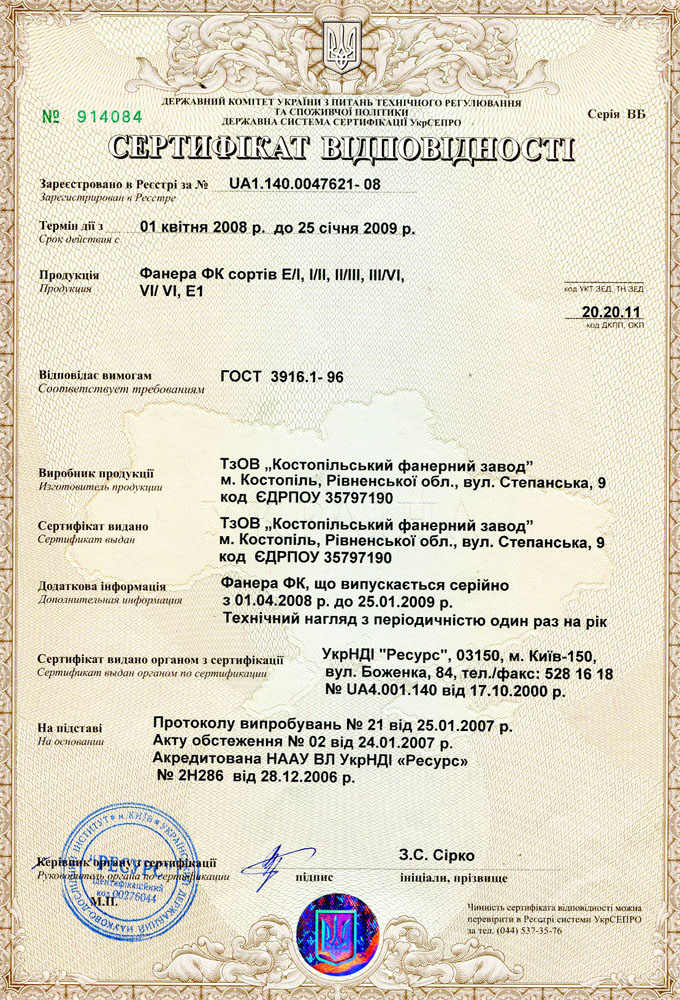

Оформление сертификата соответствия на фанеру

Фанера – листовой многослойный строительный материал, изготавливаемый из шпона (дерева) различных пород, склеенных между собой. Фанера очень широко применяется в строительстве в качестве отделочного и вспомогательного материала.

Так как фанеру производят из дерева, то сырье для производства фанеры должно отвечать фитосанитарным требованиям, не иметь пороков, изъянов, дефектов и т.д. Любое древесное сырье и готовые изделия должны проходить тщательную проверку на наличие любых дефектов или пороков. Наличие пороков может отрицательно сказаться на производстве и эксплуатации готового изделия из дерева.

Для того, чтобы производить продукцию необходимо пользоваться ГОСТами или разработанными Техническими условиями, если требования ГОСТа недостаточны по мнению изготовителя. Чаще всего используют ГОСТы, так как эти документы утверждены Государственным советом по метрологии и стандартизации. В зависимости от типа фанеры и области ее применения существуют различные ГОСТы, которыми можно пользоваться при производстве:

  • ГОСТ 3916. 2-96 «Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия»;
  • ГОСТ 3916.1-96 «Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия»;
  • ГОСТ 11539-83 «Фанера бакелизированная. Технические условия»;
  • ГОСТ 102-75 «Фанера березовая авиационная. Технические условия»;
  • ГОСТ 14614-79 «Фанера декоративная. Технические условия»;
  • ГОСТ Р 53920-2010 «Фанера облицованная. Технические условия» и ряд других.

До мая 2010 года на фанеру необходимо было получать гигиенический сертификат на соответствие СанПиНов. В настоящий момент вместо гигиенического сертификата можно оформить экспертное заключение. Вместо СанПиНов сейчас руководствуются Едиными санитарными требованиями Таможенного Союза, одним из организаторов которого в свое время стала и Россия. В каждом разделе документа указаны требования к определенным группам изделий в зависимости от их назначения. В экспертном заключении нет срока его действия, но обновлять его рекомендуется, так как требования к продукции могут изменяться.

Получение пожарного сертификата на необработанную фанеру считается нецелесообразным, но вот, если фанеру обработать антипиреновой добавкой, то ее пожарные свойства улучшаться. В качестве доказательств есть смысл получить пожарный сертификат. Он будет добровольным, поэтому изготовитель самостоятельно принимает решение о его необходимости. Пожарный сертификат не только удостоверяет соответствие качества продукции, но помогает продукции лучше продаваться на рынке, так как покупатель скорее выберет продукцию, которая имеет сертификат, нежели ту продукцию, качество которой ничем не подтверждено. Между прочим, это касается не только пожарного сертификата, но также и добровольного сертификата ГОСТ Р.

Добровольный сертификат оформляется на соответствие ГОСТов или Технических условий. Нормативный документ для подтверждения соответствия выбирает заявитель в зависимости от того, для каких целей ему нужен добровольный сертификат соответствия. Добровольный сертификат может быть получен на срок до 3-х лет. Сертификат обязательно должен быть подписан экспертом и руководителем органа по сертификации и заверен печатью. В противном случае сертификат считается недействительным.

Адепт: Информ

Методические рекомендации по разработке индексов изменения сметной стоимости строительства
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 84/пр от 2017-02-09 , МР (Методические рекомендации) № 84/пр от 2017-02-09 Методические рекомендации по применению федеральных единичных расценок на строительные, специальные строительные, ремонтно-строительные, монтаж оборудования и пусконаладочные работы
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 81/пр от 2017-02-09 , МР (Методические рекомендации) № 81/пр от 2017-02-09 Методические рекомендации по разработке единичных расценок на строительные, специальные строительные, ремонтно-строительные работы, монтаж оборудования и пусконаладочные работы
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 75/пр от 2017-02-08 , МР (Методические рекомендации) № 75/пр от 2017-02-08 Методические рекомендации по разработке государственных элементных сметных норм на монтаж оборудования и пусконаладочные работы
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 78/пр от 2017-02-08 , МР (Методические рекомендации) № 78/пр от 2017-02-08 Методические рекомендации по разработке государственных элементных сметных норм на строительные, специальные строительные и ремонтно-строительные работы
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 76/пр от 2017-02-08 , МР (Методические рекомендации) № 76/пр от 2017-02-08 Методические рекомендации по применению федеральных единичных расценок на строительные, специальные строительные, ремонтно-строительные, монтаж оборудования и пусконаладочные работы
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 81/пр от 2017-02-09 Методика применения сметных норм
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 1028/пр от 2016-12-29 Справочник базовых цен на проектные работы в строительстве «Автоматизированные системы управления технологическими процессами (АСУТП)»
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 30/пр от 2016-01-27 , Справочник базовых цен № 30/пр от 2016-01-27 Справочник базовых цен на проектные работы в строительстве «Объекты энергетики. Электросетевые объекты»
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 30/пр от 2016-01-27 , Справочник базовых цен № 30/пр от 2016-01-27 Справочник базовых цен на проектные работы в строительстве «Объекты энергетики. Генерация энергии»
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 30/пр от 2016-01-27 , Справочник базовых цен № 30/пр от 2016-01-27 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 1886-ИФ/09 от 2021-01-22 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 3290-ИФ/09 от 2021-01-30 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 5363-ИФ/09 от 2021-02-12 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 6799-ИФ/09 от 2021-02-24 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 7484-ИФ/09 от 2021-02-26 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 8282- ИФ/09 от 2021-03-04 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 9351-ИФ/09 от 2021-03-11 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 10706-ИФ/09 от 2021-03-19 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 12241-ИФ/09 от 2021-03-27 О рекомендуемой величине индексов изменения сметной стоимости строительства в I квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 13122-ИФ/09 от 2021-04-01 О рекомендуемой величине индексов изменения сметной стоимости строительства во II квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 18410-ИФ/09 от 2021-05-04 О рекомендуемой величине индексов изменения сметной стоимости строительства во II квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 19563-ИФ/09 от 2021-05-14 О рекомендуемой величине индексов изменения сметной стоимости строительства во II квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 20800-ИФ/09 от 2021-05-21 О рекомендуемой величине индексов изменения сметной стоимости строительства во II квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 22127-ИФ/09 от 2021-05-29 О рекомендуемой величине индексов изменения сметной стоимости строительства во II квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 23038-ИФ/09 от 2021-06-03 О рекомендуемой величине индексов изменения сметной стоимости строительства во II квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 24532-ИФ/09 от 2021-06-14 О рекомендуемой величине индексов изменения сметной стоимости строительства во II квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 25360-ИФ/09 от 2021-06-19 О рекомендуемой величине индексов изменения сметной стоимости строительства во II квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 26585-ИФ/09 от 2021-06-28 О рекомендуемой величине индексов изменения сметной стоимости строительства во II квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 27603-ИФ/09 от 2021-07-02 О внесении изменений в сметные нормативы, внесенные в федеральный реестр сметных нормативов, подлежащих применению при определении сметной стоимости объектов капитального строительства, строительство которых финансируется с привлечением средств федерального бюджета. Государственный сметный норматив «Справочник базовых цен на обмерные работы и обследования зданий и сооружений»
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 270/пр от 2016-04-25 , Справочник базовых цен № 270/пр от 2016-04-25 Прогноз социально-экономического развития Российской Федерации на 2018 год и на плановый период 2019 и 2020 годов
СП 292.1325800.2017 Здания и сооружения в цунамиопасных районах. Правила проектирования
СП (Свод правил) № 292.1325800.2017 от 2017-06-23 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 915/пр от 2017-06-23 СП 294.1325800.2017 Конструкции стальные. Правила проектирования
СП (Свод правил) № 294.1325800.2017 от 2017-05-31 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 828/пр от 2017-05-31 СП 252.1325800. 2016 Конструкции бетонные, армированные полимерной композитной амрматурой. Правила проектирования
СП (Свод правил) № 295.1325800.2017 от 2017-07-11 , СП (Свод правил) № 988/пр от 2017-07-11 Изменение №1 к СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа
СП (Свод правил) № СП 256.1325800.2016 от 2017-12-26 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1721/пр от 2017-12-26 Изменение №1 к СП 251.1325800.2016 Здания общеобразовательных организаций. Правила проектирования
СП (Свод правил) № 251.1325800.2016 от 2017-12-26 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1721/пр от 2017-12-26 Изменение №1 к СП 39.13330.2012 СНиП 2.06.05-84 Плотины из грунтовых материалов
СП (Свод правил) № 39.13330.2012 от 2017-11-25 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1581/пр от 2017-11-25 СП 317. 1325800.2017 Инженерно-геодезические изыскания для строительства. Общие правила производства работ
СП (Свод правил) № 317.1325800.2017 от 2017-12-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1702/пр от 2017-12-22 СП 318.1325800.2017 Дороги лесные. Правила эксплуатации
СП (Свод правил) № 318.1325800.2017 от 2017-12-25 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1713/пр от 2017-12-25 СП 319.1325800.2017 Здания и помещения медицинских организаций. Правила эксплуатации
СП (Свод правил) № 319.1325800.2017 от 2017-12-18 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1682/пр от 2017-12-18 СП 320.1325800.2017 Полигоны для твердых коммунальных отходов. Проектирование, эксплуатация и рекультивация
СП (Свод правил) № 320.1325800.2017 от 2017-11-17 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1555/пр от 2017-11-17 СП 321. 1325800.2017 Здания жилые и общественные. Правила проектирования противорадоновой защиты
СП (Свод правил) № 321.1325800.2017 от 2017-12-05 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1616/пр от 2017-12-05 СП 322.1325800.2017 Здания и сооружения в сейсмических районах. Правила обследования последствий землетрясения
СП (Свод правил) № 322.1325800.2017 от 2017-11-03 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1501/пр от 2017-11-03 СП 338.1325800.2018 Защита от шума для высокоскоростных железнодорожных линий. Правила проектирования и строительства
СП (Свод правил) № 338.1325800.2018 от 2018-02-05 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 69/пр от 2018-02-05 СП 379.1325800.2018 Общежития и хостелы. Правила проектирования
СП (Свод правил) № 379.1325800. 2018 от 2018-06-05 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 333/пр от 2018-06-05 СП 377.1325800.2017 Сооружения портовые. Правила эксплуатаци
СП (Свод правил) № 377.1325800.2017 от 2017-12-11 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1641/пр от 2017-12-11 СП 375.1325800.2017 Трубы промышленные дымовые. Правила проектирования
СП (Свод правил) № 375.1325800.2017 от 2017-12-14 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1667/пр от 2017-12-14 СП 374.1325800.2018 Здания и помещения животноводческие, птицеводческие и звероводческие. Правила эксплуатации
СП (Свод правил) № 374.1325800.2018 от 2018-05-25 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 316/пр от 2018-05-25 СП 378.1325800.2017 Морские трубопроводы. Правила проектирования и строительства
СП (Свод правил) № 378.1325800.2017 от 2017-11-25 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1583/пр от 2017-11-25 СП 373.1325800.2018 Источники теплоснабжения автономные. Правила проектирования
СП (Свод правил) № 373.1325800.2018 от 2018-05-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 310/пр от 2018-05-24 СП 372.1325800.2018 Здания жилые многоквартирные. Правила эксплуатации
СП (Свод правил) № 372.1325800.2018 от 2018-01-18 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 27/пр от 2018-01-18 СП 371.1325800.2017 Опалубка. Правила проектирования
СП (Свод правил) № 371.1325800.2017 от 2017-12-11 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1640/пр от 2017-12-11 СП 370. 1325800.2017 Устройства солнцезащитные зданий. Правила проектирования
СП (Свод правил) № 370.1325800.2017 от 2017-12-05 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1615/пр от 2017-12-05 СП 369.1325800.2017 Платформы морские стационарные. Правила проектирования
СП (Свод правил) № 369.1325800.2017 от 2017-12-14 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 1670/пр от 2017-12-14 Изменение № 2 к СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтаж
СП (Свод правил) № 256.1325800.2016 от 2018-09-19 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 588/пр от 2018-09-19 Изменение № 4 к СП 79.13330.2012 СНиП 3.06.07-86 Мосты и трубы. Правила обследований и испытаний
СП (Свод правил) № 79.13330.2012 от 2018-09-05 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 561/пр от 2018-09-05 СП 14. 13330.2018 СНиП II-7-81 Строительство в сейсмических районах
СП (Свод правил) № 14.13330.2018 от 2018-05-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 309/пр от 2018-05-24 Изменение № 1 к СП 50.13330.2012 СНиП 23-02-2003 Тепловая защита зданий
СП (Свод правил) № 50.13330.2012 от 2018-12-14 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 807/пр от 2018-12-14 СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления
СП (Свод правил) № 402.1325800.2018 от 2018-12-05 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 789/пр от 2018-12-05 СП 404.1325800.2018 Информационное моделирование в строительстве. Правила разработки планов проектов, реализуемых с применением технологии информационного моделирования
СП (Свод правил) № 404.1325800.2018 от 2018-12-17 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 814/пр от 2018-12-17 СП 407. 1325800.2018 Земляные работы. Правила производства способом гидромеханизации
СП (Свод правил) № 407.1325800.2018 от 2018-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 853/пр от 2018-12-24 СП 405.1325800.2018 Конструкции бетонные с неметаллической фиброй и полимерной арматурой. Правила проектирования
СП (Свод правил) № 405.1325800.2018 от 2018-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 850/пр от 2018-12-24 СП 408.1325800.2018 Детальное сейсмическое районирование и сейсмомикрорайонирование для территориального планирования
СП (Свод правил) № 408.1325800.2018 от 2018-12-26 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 873/пр от 2018-12-26 Изменение № 1 к СП 160.1325800.2014 Здания и комплексы многофункциональные. Правила проектирования
СП (Свод правил) № 160. 1325800.2014 от 2019-03-01 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 142/пр от 2019-03-01 Изменение № 2 к СП 36.13330.2012 СНИП 2.05.06-85 Магистральные трубопроводы
СП (Свод правил) № 36.13330.2012 от 2019-04-29 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 246/пр от 2019-04-29 Изменение № 3 к СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа
СП (Свод правил) № 256.1325800.2016 от 2019-04-25 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 238/пр от 2019-04-25 СП 438.1325800.2019 Инженерные изыскания при планировке территорий. Общие требования
СП (Свод правил) № 438.1325800.2019 от 2019-02-25 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 127/пр от 2019-02-25 СП 443. 1325800.2019 Мосты с конструкциями из алюминиевых сплавов. Правила проектирования
СП (Свод правил) № 443.1325800.2019 от 2019-04-30 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 251/пр от 2019-04-30 СП 446.1325800.2019 Инженерно-геологические изыскания для строительства. Общие правила производства работ
СП (Свод правил) № 446.1325800.2019 от 2019-06-05 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 329/пр от 2019-06-05 Методика применения сметных цен строительных ресурсов
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 77/пр от 2017-02-08 Изменение № 1 к СП 23.13330.2018 СНиП 2.02.02-85 Основания гидротехнических сооружений
СП (Свод правил) № 23.13330.2018 от 2019-07-18 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 410/пр от 2019-07-18 Изменение № 2 к СП 54. 13330.2016 СНиП 31-01-2003 Здания жилые многоквартирные
СП (Свод правил) № 54.13330.2016 от 2019-08-09 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 459/пр от 2019-08-09 Изменение № 3 к СП 118.13330.2012 СНиП 31-06-2009 Общественные здания и сооружения
СП (Свод правил) № 118.13330.2012 от 2019-09-17 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 546/пр от 2019-09-17 Изменение № 1 к СП 255.1325800.2016 Здания и сооружения. Правила эксплуатации. Основные положения
СП (Свод правил) № 255.1325800.2016 от 2019-08-05 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 445/пр от 2019-08-05 Изменения №1 к СП 42.13330.2016 СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений
СП (Свод правил) № СП 42.13330.2016 от 2019-09-19 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 557/пр от 2019-09-19 СП 452. 1325800.2019 Здания жилые многоквартирные с применением деревянных конструкций. Правила применения
СП (Свод правил) № 452.1325800.2019 от 2019-10-28 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 651/пр от 2019-10-28 Изменение №1 к СП 54.13330.2016 СНиП 31-03-2003 Жилые здания многоквартирные
СП (Свод правил) № 54.13330.2016 от 2019-10-14 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 621/пр от 2019-10-14 Изменение №1 к СП 82.13330.2016 СНиП III-10-75 Благоустройство территории
СП (Свод правил) № 82.13330.2016 от 2019-09-20 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 560/пр от 2019-09-20 Изменение №1 к СП 113.13330.2016 СНиП 21-02-99 Стоянки автомобилей
СП (Свод правил) № 113.13330.2016 от 2019-09-17 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 545/пр от 2019-09-17 Изменение №2 к СП 35. 13330.2011 СНиП 2.05.03-84 Мосты и трубы
СП (Свод правил) № 35.13330.2011 от 2019-11-11 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 681/пр от 2019-11-11 СП 451.1325800.2019 Здания общественные с применением деревянных конструкций. Правила проектирования
СП (Свод правил) № 451.1325800.2019 от 2019-10-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 643/пр от 2019-10-22 СП 450.1325800.2019 Агропромышленные кластеры. Правила проектирования
СП (Свод правил) № 450.1325800.2019 от 2019-09-20 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 561/пр от 2019-09-20 СП 53.13330.2019 Планировка и застройка территории ведения гражданами садоводства. Здания и сооружения. (СНиП 30-02-97 Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения
СП (Свод правил) № 53. 13330.2019 от 2019-10-14 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 618/пр от 2019-10-14 СП 19.13330.2019 Сельскохозяйственные предприятия. Планировочная организация земельного участка. СНип II-97-96 Генеральные планф сельскохозяйственных предприятий
СП (Свод правил) № 19.13330.2019 от 2019-10-14 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 620/пр от 2019-10-14 Изменение №4 к СП 118.13330.2012 СНиП 31-06-2009 Общественные здания и сооружения
СП (Свод правил) № 118.13330.2012 от 2019-12-19 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 822/пр от 2019-12-19 Изменение №3 к СП 120.13330.2012 СНиП 32-03-2003 Метрополитены
СП (Свод правил) № 120.13330.2012 от 2019-10-14 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 619/пр от 2019-10-14 Изменение №2 к СП 42. 13330.2016 СНиП 2.07.01-89 Градостроительство. Планировка и застройка городских и сельских поселений
СП (Свод правил) № 42.13330.2016 от 2019-12-19 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 824/пр от 2019-12-19 Изменение №3 к СП 54.13330.2016 СНиП 31-03-2003 Здания жилые многоквартирные
СП (Свод правил) № 54.13330.2016 от 2019-12-19 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 823/пр от 2019-12-19 СП 467.1325800.2019 Стоянки автомобилей. Правила эксплуатации
СП (Свод правил) № 467.1325800.2019 от 2019-12-26 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 887/пр от 2019-12-26 СП 474.1325800.2019 Метрополитены. Правила обследования и мониторинга строительных конструкций подземных сооружений
СП (Свод правил) № 474.1325800.2019 от 2019-12-26 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 888/пр от 2019-12-26 СП 475. 1325800.2020 Парки. Правила градостроительного проектирования и благоустройства
СП (Свод правил) № 475.1325800.2020 от 2020-01-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 26/пр от 2020-01-22 СП 477.1325800.2020 Здания и комплексы высотные. Требования пожарной безопасности
СП (Свод правил) № 477.1325800.2020 от 2020-01-29 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 45/пр от 2020-01-29 Изменение №1 к СП 14.13330.2018 СНиП II-7-81 Строительство в сейсмических районах
СП (Свод правил) № СП 14.13330.2018 от 2019-12-26 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 886/пр от 2019-12-26 Изменение №1 к СП 18.13330.2019 Производственные объекты. Планировочная организация земельного участка (СНиП II-89-80 Генеральные планы промышленных предприятий
СП (Свод правил) № 18. 13330.2019 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 858/пр от 2019-12-24 Изменение №1 к СП 32.13330.2018 СНиП 2.04.03-85 Канализация. Наружные сети и сооружения
СП (Свод правил) № 32.13330.2018 от 2019-12-23 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 839/пр от 2019-12-23 Изменение №1 к СП 68.13330.2017 СНиП 3.01.04-87 Приемка в эксплуатацию законченных строительством объектов. Основные положения
СП (Свод правил) № 68.13330.2017 от 2019-12-10 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 795/пр от 2019-12-10 Изменение №1 к СП 52.13330.2016 СНиП 23-05-95 Естественное и искусственное освещение
СП (Свод правил) № 52.13330.2016 от 2019-11-20 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 699/пр от 2019-11-20 Изменение №1 к СП 101. 13330.2012 СНиП 2.06.07-87 Подпорные стены, судоходные щлюзы, рыбопропускные и рыбозащитные сооружения
СП (Свод правил) № 101.13330.2012 от 2019-12-23 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 837/пр от 2019-12-23 Изменение №1 к СП 124.13330.2012 СНиП 41-02-2003 Тепловые сети
СП (Свод правил) № 124.13330.2012 от 2019-11-20 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 698/пр от 2019-11-20 Изменение №1 к СП 152.13330.2018 Здания федеральных судов. Правила проектирования
СП (Свод правил) № 152.13330.2018 от 2019-11-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 718/пр от 2019-11-22 Изменение №1 к СП 285.1325800.2016 Стадионы футбольные. Правила проектирования
СП (Свод правил) № 285.1325800.2016 от 2019-12-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 751/пр от 2019-12-02 Изменение №1 к СП 296. 1325800.2017 Здания и сооружения. Особые воздействия
СП (Свод правил) № 296.1325800.2017 от 2019-11-20 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 706/пр от 2019-11-20 Изменение №1 к СП 316.1325800.2017 Терминалы контейнерные. Правила проектирования
СП (Свод правил) № 316.1325800.2017 от 2019-11-25 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 727/пр от 2019-11-25 Изменение №1 к СП 332.1325800.2017 Спортивные сооружения. Правила проектирования
СП (Свод правил) № 332.1325800.2017 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 862/пр от 2019-12-24 Изменение №1 к СП 345.1325800.2017 Здания жилые и общественные. Правила проектирования тепловой защиты
СП (Свод правил) № 345.1325800.2017 от 2019-10-31 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 664/пр от 2019-10-31 Изменение №1 к СП 348. 1325800.2017 Индустриальные парки и промышленные кластеры. Правила проектирования
СП (Свод правил) № 348.1325800.2017 от 2019-11-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 721/пр от 2019-11-22 Изменение №1 к СП 385.1325800.2018 Защита зданий и сооружений от прогрессирующего обрушения. Правила проектирования. Основные положения
СП (Свод правил) № 385.1325800.2018 от 2019-11-15 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 693/пр от 2019-11-15 Изменение №1 к СП 387.1325800.2018 Железобетонные пространственные конструкции покрытий и перекрытий. Правила проектирования
СП (Свод правил) № 387.1325800.2018 от 2019-11-20 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 701/пр от 2019-11-20 Изменение №1 к СП 396.1325800.2018 Улицы и дороги населенных пунктов. Правила градостроительного проектирования
СП (Свод правил) № 396. 1325800.2018 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 852/пр от 2019-12-24 Изменение №2 к СП 16.13330.2017 СНиП II-23-81 Стальные конструкции
СП (Свод правил) № 16.13330.2017 от 2019-12-04 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 769/пр от 2019-12-04 Изменение №1 к СП 28.13330.2017 СНиП 2.03.11-85 Защита строительных конструкций от коррозии
СП (Свод правил) № СП 28.13330.2017 от 2019-11-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 723/пр от 2019-11-22 Изменение №2 к СП 35.13330.2011 СНиП 2.05.03-84 Мосты и трубы
СП (Свод правил) № 35.13330.2011 от 2019-11-11 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 681/пр от 2019-11-11 Изменение №2 к СП 40.13330.2012 СНиП 2.06.06-85 Плотины бетонные и железобетонные
СП (Свод правил) № 40. 13330.2012 от 2019-12-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 752/пр от 2019-12-02 Изменение №2 к СП 42.13330.2016 СНиП 2.07.01-89 Градостроительство. Планировка и застройка городских и сельских поселений
СП (Свод правил) № 42.13330.2016 от 2019-12-19 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 824/пр от 2019-12-19 Изменение №2 к СП 45.13330.2017 СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты
СП (Свод правил) № 45.13330.2017 от 2019-11-20 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 705/пр от 2019-11-20 Изменение №2 к СП 82.13330.2016 СНиП III-10-75 Благоустройство территории
СП (Свод правил) № 82.13330.2016 от 2019-12-23 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 840/пр от 2019-12-23 Изменение №2 к СП 107. 13330.2012 СНиП 2.10.04-85 Теплицы и парники
СП (Свод правил) № 107.13330.2012 от 2019-11-20 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 700/пр от 2019-11-20 Изменение №2 к СП 134.13330.2012 Системы электросвязи зданий и сооружений. Основные положения проектирования
СП (Свод правил) № СП 134.13330.2012 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 851/пр от 2019-12-24 Изменение №2 к СП 255.1325800.2016 Здания и сооружения. Правила эксплуатации. Основные положения
СП (Свод правил) № 255.1325800.2016 от 2019-12-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 748/пр от 2019-12-02 Изменение №3 к СП 22.13330.2016 СНиП 2.02.01-83* Основания зданий и сооружений
СП (Свод правил) № СП 22.13330.2016 от 2019-11-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 722/пр от 2019-11-22 Изменение №3 к СП 44. 13330.2011 СНиП 2.09.04-87* Административные и бытовые здания
СП (Свод правил) № СП 44.13330.2011 от 2019-11-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 716/пр от 2019-11-22 Изменение №3 к СП 54.13330.2016 СНиП 31-01-2003 Здания жилые многоквартирные
СП (Свод правил) № 54.13330.2016 от 2019-12-19 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 823/пр от 2019-12-19 Изменение №3 к СП 56.13330.2011 СНиП 31-03-2001 Производственные здания
СП (Свод правил) № 56.13330.2011 от 2019-11-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 719/пр от 2019-11-22 Изменение №3 к СП 251.1325800.2016 Здания общеобразовательных организаций. Правила проектирования
СП (Свод правил) № 251.1325800.2016 от 2019-11-22 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 713/пр от 2019-11-22 Изменение №3 к СП 25. 13330.2012 СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грунтах
СП (Свод правил) № 25.13330.2012 от 2019-11-25 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 730/пр от 2019-11-25 Изменение №4 к СП 120.13330.2012 СНиП 32-03-2003 Метрополитены
СП (Свод правил) № 120.13330.2012 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 863/пр от 2019-12-24 Изменение №5 к СП 31.13330.2012 СНиП 2.04.02-84 Водоснабжение. Наружные сети и сооружения
СП (Свод правил) № 31.13330.2012 от 2019-12-23 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 838/пр от 2019-12-23 СП 48.13330.2019 СНиП 12-01-2004 Организация строительства
СП (Свод правил) № 48.13330.2019 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 861/пр от 2019-12-24 СП 58. 13330.2019 СНиП 33-01-2003 Гидротехнические сооружения. Основные положения
СП (Свод правил) № 58.13330.2019 от 2019-12-16 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 811/пр от 2019-12-16 СП 453.1325800.2019 Сооружения искусственные высокоскоростных железнодорожных линий. Правила проектирования и строительства
СП (Свод правил) № 453.1325800.2019 от 2019-12-16 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 809/пр от 2019-12-16 СП 454.1325800.2019 Здания жилые многоквартирные. Правила оценки аварийного и ограниченно-работоспособного технического состояния
СП (Свод правил) № 454.1325800.2019 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 853/пр от 2019-12-24 СП 457.1325800.2019 Сооружения спортивные для велосипедного спорта. Правила проектирования
СП (Свод правил) № 457. 1325800.2019 от 2019-12-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 757/пр от 2019-12-02 СП 458.1325800.2019 Здания прокуратур. Правила проектирования
СП (Свод правил) № 458.1325800.2019 от 2019-11-25 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 728/пр от 2019-11-25 СП 459.1325800.2019 Сооружения спортивные для гребных видов спорта. Правила проектирования
СП (Свод правил) № 459.1325800.2019 от 2019-12-09 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 784/пр от 2019-12-09 СП 460.1325800.2019 Здания общеобразовательных организаций дополнительного образования детей. Правила проектирования
СП (Свод правил) № 460.1325800.2019 от 2019-12-10 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 792/пр от 2019-12-10 СП 461. 1325800.2019 Биопереходы на объектах транспортной инфраструктуры. Правила проектирования
СП (Свод правил) № 461.1325800.2019 от 2019-12-16 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 802/пр от 2019-12-16 СП 462.1325800.2019 Здания автовокзалов. Правила проектирования
СП (Свод правил) № 462.1325800.2019 от 2019-12-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 747/пр от 2019-12-02 СП 463.1325800.2019 Здания речных и морских вокзалов. Правила проектирования
СП (Свод правил) № 463.1325800.2019 от 2019-12-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 749/пр от 2019-12-02 СП 464.1325800.2019 Здания торгово-развлекательных комплексов. Правила проектирования
СП (Свод правил) № 464.1325800.2019 от 2019-12-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 750/пр от 2019-12-02 СП 465. 1325800.2019 Здания и сооружения. Защита от вибрации метрополитена. Правила проектирования
СП (Свод правил) № 465.1325800.2019 от 2019-12-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 756/пр от 2019-12-02 СП 466.1325800.2019 Наемные дома. Правила проектирования
СП (Свод правил) № 466.1325800.2019 от 2019-12-10 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 793/пр от 2019-12-10 СП 468.1325800.2019 Бетонные и железобетонные конструкции. Правила обеспечения огнестойкости и огнесохранности
СП (Свод правил) № 468.1325800.2019 от 2019-12-10 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 790/пр от 2019-12-10 СП 469.1325800.2019 Сооружения животноводческих, птицеводческих и звероводческих предприятий. Правила эксплуатаци
СП (Свод правил) № 469.1325800.2019 от 2019-12-10 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 791/пр от 2019-12-10 СП 470. 1325800.2019 Конструкции стальные. Правила производства работ
СП (Свод правил) № 470.1325800.2019 от 2019-12-16 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 815/пр от 2019-12-16 СП 471.1325800.2019 Информационное моделирование в строительстве. Контроль качества производства строительных работ
СП (Свод правил) № 471.1325800.2019 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 854/пр от 2019-12-24 СП 472.1325800.2019 Армогрунтовые системы мостов и подпорных стен на автомобильных дорогах. Правила проектирования
СП (Свод правил) № 472.1325800.2019 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 855/пр от 2019-12-24 СП 473.1325800.2019 Здания, сооружения и комплексы подземные. Правила градостроительного проектирования
СП (Свод правил) № 473. 1325800.2019 от 2019-12-24 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 856/пр от 2019-12-24 СП 480.1325800.2020 Информационное моделирование в строительстве. Требования к формированию информационных моделей объектов капитального строительства для эксплуатации многоквартирных домов
СП (Свод правил) № 480.1325800.2020 от 2020-01-14 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 12/пр от 2020-01-14 СП 481.1325800.2020 Информационное моделирование в строительстве. Правила применения в экономически эффективной проектной документации повторного использования и при ее привязке
СП (Свод правил) № 481.1325800.2020 от 2020-01-17 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 18/пр от 2020-01-17 СП 482.1325800.2020 Инженерно-гидрометеорологические изыскания для строительства. Общие правила производства работ
СП (Свод правил) № 482. 1325800.2020 от 2020-01-29 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 46/пр от 2020-01-29 СП 483.1325800.2020 Трубопроводы промысловые из высококачественного чугуна с шаровидным графитом для нефтегазовых месторождений. Правила проектирования, строительства, эксплуатации и ремонта
СП (Свод правил) № 483.1325800.2020 от 2020-03-16 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 126/пр от 2020-03-16 О порядке организации и проведения государственной экспертизы проектной документации и результатов инженерных изысканий
Постановление Правительства РФ № 145 от 2007-03-05 О составе разделов проектной документации и требованиях к их содержанию
Постановление Правительства РФ № 87 от 2008-02-16 Лесной кодекс Российской Федерации (редакция от 22 декабря 2020 года)
Кодекс РФ № 200-ФЗ от 2006-12-04 , Федеральный закон № 200-ФЗ от 2006-12-04 , Федеральный закон № 201-ФЗ от 2006-12-04 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 31891-ИФ/09 от 2021-08-02 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 33267-ИФ/09 от 2021-08-09 Градостроительный кодекс Российской Федерации (редакция от 02 июля 2021 года) (с изменениями и дополнениями, вступ. в силу с с 01 сентября 2021 года)
Кодекс РФ № 190-ФЗ от 2004-12-29 , Федеральный закон № 190-ФЗ от 2004-12-29 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 34475-ИФ/09 от 2021-08-17 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 35422-ИФ/09 от 2021-08-20 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 35822-ИФ/09 от 2021-08-24 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 36820-ИФ/09 от 2021-08-31 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 38115-ИФ/09 от 2021-09-07 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 38891-ИФ/09 от 2021-09-10 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 39177-ИФ/09 от 2021-09-14 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 40123-ИФ/09 от 2021-09-20 Федеральный реестр сметных нормативов (по состоянию на 20. 09.2021)
Федеральный реестр 2021-09-28 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 41778-АЛ/09 от 2021-09-29 О рекомендуемой величине индексов изменения сметной стоимости строительства в III квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 42302-АЛ/09 от 2021-10-01 Изменение №2 к СП 46.13330.2012 «СНиП 3.06.04-91 Мосты и трубы»
СП (Свод правил) № 46.13330.2012 от 2021-03-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 104/пр от 2021-03-02 Изменение №3 к СП 158. 13330.2014 «Здания и помещания медицинских организаций. Правила проектирования»
СП (Свод правил) № 158.13330.2014 от 2021-03-01 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 98/пр от 2021-03-01 СП 499.1325800.2021 «Инженерная защита территорий, зданий и сооружений от карстово-суффозионных процессов»
СП (Свод правил) № 499.1325800.2021 от 2021-03-02 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 105/пр от 2021-03-02 СП 501.1325800.2021 «Здания из крупногабаритных модулей»
СП (Свод правил) № 501.1325800.2021 от 2021-05-13 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 284/пр от 2021-05-13 Изменение №1 к СП 292.1325800.2017 Здания и сооружения в цунамиопасных районах. Правила проектирования
СП (Свод правил) № 292.1325800.2017 от 2021-07-16 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 477/пр от 2021-07-16 СП 502. 1325800.2021 Инженерно-экологические изыскания для строительства. Общие правила производства работ
СП (Свод правил) № 502.1325800.2021 от 2021-07-16 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 475/пр от 2021-07-16 СП 503.1325800.2021 Трубопроводы из непластифицированного поливинилхлорида самотечных систем водоотведения. Правила проектирования, строительства и эксплуатации
СП (Свод правил) № 503.1325800.2021 от 2021-07-16 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 476/пр от 2021-07-16 СП 504.1325800.2021 Инженерные изыскания для строительства на континентальном шельфе. Общие требования
СП (Свод правил) № 504.1325800.2021 от 2021-07-19 , Приказ Министерства строительства и жилищно-коммунального хозяйства РФ (Минстроя России) № 481/пр от 2021-07-19 О рекомендуемой величине индексов изменения сметной стоимости строительства в IV квартале 2021 года, в том числе величине индексов изменения сметной стоимости строительно-монтажных работ, индексов изменения сметной стоимости пусконаладочных работ
Письмо Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) № 46012-ИФ/09 от 2021-10-25

ГОСТ на берёзовую фанеру | ООО «Компания Альфа»

Берёзовая фанера представляет собой листовой материал, состоящий из нескольких, склеенных между собой, тонких слоёв древесины — шпона. Её особенностью является то, что из берёзы изготовлены только наружные слои, а внутренние могут быть выполнены из других, как лиственных, так и хвойных пород дерева. Основные эксплуатационные характеристики материала (прочность и влагостойкость), зависят от толщины листа, вида клеящего состава, способа обработки наружных и внутренних слоёв шпона. Производство берёзовой фанеры осуществляется в соответствии с техническими условиями, описанными в ГОСТ 3916.1-96, ГОСТ 11539-83, ГОСТ Р 53920-2010.

Основным нормативно-техническим документом, регламентирующим правила изготовления фанеры общего назначения из берёзы, является ГОСТ 3916.1-96. В нём определены следующие требования к выпуску материала:

  • особенности формирования листа;
  • разделение на сорта по внешнему виду и качеству обработки поверхности наружных слоёв;
  • отнесение к категориям по степени водостойкости;
  • определение максимальных отклонений по геометрическим размерам листа, толщине шпона;
  • указание предельно допустимого количества формальдегида в единице объёма материала.

Кроме этого, ГОСТ 3916.1-96 определяет правила приёмки готовой продукции, методы контроля качества, способы транспортировки и хранения. В дополнение к техническим условиям изготовления, данный государственный стандарт устанавливает для изготовителя фанеры сроки, в течение которых проданный материал должен храниться у покупателя с полным сохранением потребительских характеристик.

Одним из основных требований, предъявляемых к берёзовой фанере, является водостойкость. Увеличение её степени создаётся разными способами. ГОСТ 3916.1-96 предусматривает изготовление водостойкой фанеры категорий ФСФ и ФК, различающейся применяемыми при изготовлении клеевыми составами. Кроме этого, повышение водостойкости достигается обработкой шпона фенолоформальдегидной спирторастворимой смолой. Эта технология предусмотрена ГОСТ 11539-83, а берёзовая фанера, обработанная таким способом, называется бакелизированной и имеет обозначения ФБС, ФБВ.

Ещё одним способом, увеличивающим влагостойкость и декоративные качества берёзовой фанеры, является ламинирование или покрытие наружной поверхности пленкой на основе термореактивных полимеров по ГОСТ Р 53920-2010. Как ГОСТ 3916.1-96, данный стандарт предусматривает деление материала на сорта и категории по качеству поверхности, устанавливает предельно допустимые отклонения по размерам листа, допуски по содержанию формальдегида, определяет правила приёмки, транспортировки, хранения. В соответствии с ГОСТ Р 53920-2010, ламинированная берёзовая фанера имеет обозначение ФОБ.

Ещё информация по теме:

Качественная берёзовая фанера от ООО «Компания Альфа».

характеристики, размеры, цена за лист

В особых условиях эксплуатации, когда применять обычную фанеру нет смысла, но по функционалу нужен именно такой материал, на помощь приходит бакелитовая фанера. Ее листы выдерживают долговременное воздействие влаги, агрессивной среды, резкие колебания температуры.

Купить ФБВ и ФБС можно оптом и в розницу. Стоимость фанеры при закупке оптовой партии ниже на 20-30 %. Розничные цены за лист (по Москве) указаны в таблице.

Наименование Размеры, мм Толщина, мм Цена, рубли
ФБВ, ГОСТ 11539-83 2440х1220 7 1995
10 2700
12 3200
15 3905
18 4600-5130
21 5260
ФБС-1, ГОСТ 11539-83 5700х1250 5 3166
7 4210
10 5865
12 6815
14 7800
16 8740
18 9660-9750
20 10800
2500х1250 18 4400
1525х1525 10 2410
12 2811
15 3480
18 4155
20 4580
21 4780
25 5233
27 6250
30 6900
ФБС-1А, ГОСТ 11539-83 5700х1250 5 3030
7 3800
10 4920
12 5800
14 6675
16 7530
18 8170
20 9015

Синтетическая пластмасса на основе формальдегидной смолы была запатентована Лео Бакеландом в 1909 году. Сложное химическое название полимера было заменено в обиходе на более удобное, отображающее фамилию его первооткрывателя – бакелит. Начало XX-го века принесло с собой бурный рост автомобилестроения, электрификации регионов. Поэтому недорогой диэлектрик стал приобретать популярность в этих и других отраслях. Намного позже бакелитовый лак стали использовать при склеивании березового шпона. Фанера, соответственно, получила название бакелизированной. Маркируется ФБВ, ФБС или БС. Цена за лист такого материала выше, чем традиционных фанерных щитов. Но его качественные показатели значительно превосходят стандартные для ФК и ФСФ.

Особенности производства

Изготовление бакелитовой фанеры проводится под высоким давлением, благодаря чему пористая структура шпона максимально пропитывается лаком. При этом волокна смежных слоев обязательно уложены перпендикулярно друг другу. Бакелитовый состав бывает двух видов:

  • водорастворимый;
  • спирторастворимый.

Узнать о том, какая смола использована в конкретном случае можно по маркировке. ФБС – буква «с», то есть «спирт», ФБВ – «в», то есть «вода». В случае маркирования БС расшифровка свойств фанеры звучит как «бакелизированная, пропитанная спирторастворимым лаком».

На российском рынке есть фанера ФБС-1 и ФБС-1А. Это разновидности ФБС, сертифицированные по требованиям ГОСТ 11539-83. Пропитка всех слоев шпона ФБС-1 проводится безфенольным спирторастворимым лаком. Материал имеет температурный режим эксплуатации от -40 до +50°С при относительной влажности не выше 80 %. Прослужат листы как минимум 7 лет.

ФБС-1А – это специальный вид фанеры, разработанный для автомобильной промышленности. Ее можно купить по более низкой цене за счет экономии (лак не наносится на 2 внутренних поперечных слоя). Листы сохраняют практически все основные параметры, наблюдается только незначительное понижение физико-механических свойств, что для нужд автомобилестроения не является существенным моментом. Срок хранения ФБС-1А – 5 лет.

Слои пропитаны водорастворимой синтетической фенолформальдегидной смолой СФЖ-3014. Эксплуатируется данная фанера и в тропиках, и в условиях крайнего Севера. Диапазон температур от -40 до +50°С. Если дополнительно обработать лакокрасочными составами все наружные поверхности листов, то ФБВ можно применять для опалубки или конструкций, работающих под открытым небом.

Применение фанеры

Листы, полученные в результате пропитки шпона бакелитовыми смолами, имеют высокую прочность и водостойкость, устойчивы к поражению грибками. Их можно использовать в любой агрессивной среде, влажном климате тропиков или в условиях холодного Заполярья.

Основные сферы применения ФБ:

1. строительство износоустойчивых конструкций для эксплуатации на улице;

2. многоразовая опалубка;

3. обустройство кровли;

4. обшивка стен для стабилизации температурного режима;

5. полы в автомобилях;

6. обшивка внутренней части фургонов и контейнеров, в том числе морских;

7. обустройство и обшивка корабельной палубы;

8. изготовление плавучих доков, шлюзов, гидрозатворов.

Различные виды ФБС толщиной от 5 до 40 мм выпускаются в таких форматах, (мм):

  • 5700х1250;
  • 2440х1220;
  • 1525х1525;
  • 2500х1250;
  • 2850х1250.

Листы ФБВ представлены в размере 2440х1220 при толщине 7/10/12/15/18/21 мм.

Дата: 16 сентября 2015

Бакелизированная фанера (ГОСТ 11539) изготовляется из листов березового лущеного шпона, склеенных синтетическими лес




Марки бакелизированной фанеры
Марки фанеры Характеристика марки Область применения
ФБС Наружные слои фанеры пропитываются фенолформальдегидной спирторастворимой смолой. На внутренние слои смола наносится Для изготовления конструкций в машиностроении, автомобилестроении, строительстве и судостроении, работающих в атмосферных условиях
 ФБС1 На наружные и внутренние слои фанеры наносится фенолформальдегидная спирторастворимая смола
ФБВ Наружные слои фанеры пропитываются фенолформальдегидной водорастворимой смолой. На внутренние слои фанеры смола наносится Для изготовления внутренних конструкций, применяемых в машиностроении, автомобилестроении и судостроении. При защите наружных поверхностей лакокрасочными покрытиями
ФБВ1 На наружные и внутренние слои наносится фенолформальдегидная водорастворимая смола Для изготовления конструкций, работающих в атмосферных условиях
ФБС-А На наружные и внутренние слои фанеры наносится фенолформальдегидная спирторастворимая смола
ФБС1-А На наружные и внутренние слои фанеры (кроме двух поперечных слоев, расположенных симметрично от центрального) наносится фенолформальдегидная спирторастворимая смола Для изготовления внутренних конструкций, применяемых в автомобилестроении
Физико-механические показатели бакелизированной фанеры
Наименование показателя Толщина фанеры, мм. Значение для марок
ФБС повышенной прочности ФБС ФБВ, ФБС-А ФБС1, ФБВ1, ФБС1
1. Предел прочности при растяжении вдоль волокон наружных слоев фанеры, МПа, не менее 5; 7 88,0 88,0 78,5 59,0
10; 12 73,5 73,5
14; 16; 18 68,5 68,5
2. Предел прочности при статическом изгибе, МПа, не менее: — поперек волокон наружных слоев  7 78,5 78,5 63,5
10; 12 80,0 78,5 68,5
14; 16; 18 90,0 88,2 78,5

— вдоль волокон наружных слоев
10; 12 117,5 117,5 108,0 88,0
14; 16; 18 108,0 108,0 98,0 78,5
3. Предел прочности при скалывании по клеевому слою после кипячения в воде в течение 1 ч, МПа, не менее 5 — 18 1,76 1,76 1,47 1,47
4. Влажность, % 5 — 7 6±2
10 — 18 8±2
5. Плотность, кг/м3, не более 5 — 18 1200

Размеры бакелизированной фанеры приведены в таблице.

Размеры бакелизированной фанеры, мм, и предельные отклонения от них
Длина Ширина Толщина
номинальная предельное отклонение номинальная предельное отклонение номинальная предельное отклонение
7700; 5700; 5600; 4900; 4400; 1500



±20



1550; 1500; 1250



±20



5 ±0,5
7 ±0,8
10; 12; 14 ±0,9

16
+1,0
-0,9
18 +2,0
-0,9

Толщина в каждой измеряемой точке не должна отличаться от номинальной толщины более чем на величину предельных отклонений, указанных в таблице.

По согласованию с потребителем допускается 25% от партии листов фанеры, уменьшенных по длине и ширине. Максимальное уменьшение размеров, указанных в таблице, составляет 250 мм с градацией через 50 мм. По согласованию с потребителем допускается изготовление фанеры других размеров по длине и ширине в соответствии с размерами клеильных прессов, установленных на действующих предприятиях. По заказу потребителя фанера марки ФБС изготовляется толщиной 6 мм с предельным отклонением ±0,8 мм.

Для изготовления фанеры применяют лущеный березовый шпон по ГОСТ 99 сортов, указанных в таблице.

Сорта шпона на слои бакелизированной фанеры
Марка фанеры Сорт шпона на слои
наружные внутренние
ФБС В


ВВ


ФБВ
ФБС-А
ФБС1
ФБВ1 ВВ ВВ
С допуском по несросшимся сучкам без ограничения количества
ФВС1

Наружные слои фанеры изготовляют из целых по ширине листов шпона. Стыки шпона не должны совпадать в продольных слоях по толщине фанеры. На поверхности фанеры не допускаются участки, не пропитанные или не покрытые смолой.

По согласованию с потребителем допускается изготовление фанеры с наружными слоями, не покрытыми смолой, кроме фанеры марки ФБС повышенной прочности.

Для внутренних слоев допускается применение листов шпона, составленных по ширине из отдельных полос. Ширина полос должна быть не менее 200 мм, для фанеры ФБС — не менее 400 мм. При составлении листов из полос допускаются нахлестки шпона величиной до 5 мм и зазоры между кромками шпона до 2 мм.








Авторизация
Для того, что бы получить дополнительные возможности в системе, Вам надо пройти регистрацию . Регистрация бесплатная

Пользователи OnLine:

Законы :: ГОСТ от 1983-10-10 N 11539-83*

ГОСТ 11539-83

Группа К24

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФАНЕРА БАКЕЛИЗИРОВАННАЯ

Технические условия

Bakelite resins plywood.
Specifications



ОКП 55 1500

Дата введения 1985-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ



    1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

    РАЗРАБОТЧИКИ:

    Т.В.Жирухина, Ж.В.Бектобекова

    2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10.10.83 N 4828

    3. ВЗАМЕН ГОСТ 11539-73, ГОСТ 5.899-71

    4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

    ГОСТ 99-89

2.2

    ГОСТ 166-89

4.5

    ГОСТ 427-75

4.10

    ГОСТ 3749-77

4.10

    ГОСТ 7470-96

4.5

    ГОСТ 7502-89

4. 3

    ГОСТ 7661-67

4.5

    ГОСТ 9620-72

4.1

    ГОСТ 9621-72

4.6

    ГОСТ 9622-87

4.9

    ГОСТ 9624-72

4.8

    ГОСТ 9625-87

4.7

    ГОСТ 11358-89

4.4

    ГОСТ 14192-77

5.2

    ГОСТ 15150-69

1.5

    ГОСТ 15151-69

1.2

    ГОСТ 26663-85

5. 3



    5. Срок действия продлен до 01.01.95* Постановлением Госстандарта СССР от 29.12.88 N 4649
______________
    * Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации. (ИУС N 4, 1994 год). — Примечание .

    6. ПЕРЕИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1988 г. (ИУС 4-89).


    Настоящий стандарт распространяется на бакелизированную фанеру, изготовленную из листов березового лущеного шпона, склеенных, синтетическими смолами.

    (Измененная редакция, Изм. N 1).

    Показатели технического уровня, установленные настоящим стандартом, соответствуют требованиям первой категории качества, для марки ФБС — высшей и первой категории качества.



1. МАРКИ И РАЗМЕРЫ



    1.1. Бакелизированную фанеру изготовляют следующих марок, указанных в табл.1.



Таблица 1



Марка фанеры

Характеристика марки

Область применения

ФБС

Наружные слои фанеры пропитываются фенолоформальдегидной спирторастворимой смолой. На внутренние слои смола наносится

Для изготовления конструкций в машиностроении, автомобилестроении, строительстве и судостроения, работающих в атмосферных условиях

ФБС

На наружные и внутренние слои фанеры наносится фенолоформальдегидная спирторастворимая смола

ФБВ

Наружные слои фанеры пропитываются фенолоформальдегидной водорастворимой смолой. На внутренние слои смола наносится

Для изготовления внутренних конструкций, применяемых в машиностроении, автомобилестроении и судостроении. При защите наружных поверхностей фанеры лакокрасочными покрытиями для изготовления конструкций, работающих в атмосферных условиях

ФБВ

На наружные и внутренние слои фанеры наносится фенолоформальдегидная водорастворимая смола

ФБС-А

На наружные и внутренние слои фанеры наносится фенолоформальдегидная спирторастворнмая смола

Для изготовления внутренних конструкций, применяемых в автомобилестроении

ФБС-А

На наружные и внутренние слои фанеры (кроме двух поперечных слоев, расположенных симметрично от центрального) наносится фенолоформальдегидная спирторастворимая смола



    (Измененная редакция, Изм. N 1).

    1.2. Фанеру марки ФБС применяют в изделиях, эксплуатируемых в условиях тропического климата. Изделия изготовляют по ГОСТ 15150-69 и ГОСТ 15151-69 в следующих исполнениях и категориях: ТС5; Т4.1; ТВ4.1; ТМ4.1; У1.1; У3; У4; У5; М1.1; М3; М4; М5; ОМ3 ОМ4; ОМ5.

    1.3. Размеры фанеры должны соответствовать указанным в табл.2.

    Толщина в каждой измеряемой точке не должна отличаться от номинальной толщины более чем на величину предельных отклонений, указанных в табл.2.



Таблица 2



мм

Длина

Ширина

Толщина

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

7700; 5700;



1550;



5

±0,5

5600; 4900;

±20

1500; 1250

±20

7

±0,8

4400; 1500







10; 12; 14

±0,9









16

+1,0











-0,9









18

+2,0

-0,9



    1.4. По согласованию с потребителем допускается 25% от партии листов фанеры, уменьшенных по длине и ширине. Максимальное уменьшение размеров, указанных в табл.2, — 250 мм с градацией через 50 мм.

    1.5. По согласованию с потребителем допускается изготовление фанеры других размеров по длине и ширине в соответствии с размерами клеильных прессов, установленных на действующих предприятиях.

    1.6. По заказу потребителя фанера марки ФБС изготовляется толщиной 6 мм с предельным отклонением ±0,8 мм.



2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



    2.1. Фанера должна изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

    2.2. Для изготовления фанеры должен применяться лущеный березовый шпон по ГОСТ 99-75 сортов, указанных в табл.3.



Таблица 3

Сорт шпона на слом

Марка фанеры

наружные

внутренние

ФБС
ФБВ
ФБС-А

В

ВВ

ФБС
ФБВ
ФБС-А

ВВ

ВВ с допуском по несросшимся сучкам без ограничения количества



    2.3. Наружные слои фанеры должны быть изготовлены из целых по ширине листов шпона. Стыки шпона не должны совпадать в продольных слоях по толщине фанеры.

    2.4. На поверхности фанеры не допускаются участки, не пропитанные или не покрытые смолой.

    По согласованию с потребителем допускается изготовление фанеры с наружными слоями, не покрытыми смолой, кроме фанеры марки ФБС повышенной прочности.

    (Измененная редакция, Изм. N 1).

    2.5. Для внутренних слоев допускается применение листов шпона, составленных по ширине из отдельных полос.

    Ширина полос должна быть не менее 200 мм, для фанеры марки ФБС — не менее 400 мм. При составлении листов из полос допускаются нахлестки шпона величиной до 5 мм и зазоры между кромками шпона до 2 мм.

    2.6. По физико-механическим показателям фанера должна соответствовать значениям, указанным в табл.4.



Таблица 4

Значение для марок

Наименование показателя

Толщина фанеры,
мм

ФБС повышенной
прочности

ФБС

ФБВ
ФБС-А

ФБС
ФБВ
ФБС-А

1. Предел прочности при растяжении вдоль волокон наружных слоев фанеры, МПа, не менее

5; 7
10; 12
14; 16;
18

88,0
73,5
68,5

88,0
73,5
68,5

78,5


59,0

2. Предел прочности при статическом изгибе, МПа, не менее;

поперек волокон

7

78,5

78,5

63,5

наружных слоев

10; 12;
14; 16; 18

80,0
90,0

78,5
88,2

68,5
78,5


вдоль волокон

10; 12

117,5

117,5

108,0

88,0

наружных слоев

14; 16; 18

108,0

108,0

98,0

78,5

3. Предел прочности при скалывании по клеевому слою после кипячения в воде в течение 1 ч, МПа, не менее

5-18

1,76

1,76

1,47

1,47

4. Влажность, %

5-7

6±2

10-18

8±2

5. Плотность, кг/м не более

5-18

1200



    (Измененная редакция, Изм. N 1).

    2.7. Физико-механические показатели фанеры марки ФБС толщиной 6 мм должны соответствовать показателям фанеры марки ФБС толщиной 7 мм.

    2.8. На поверхности фанеры не допускаются нахлестки, вмятины и бугорки глубиной (высотой) более 1 мм, пузыри, недопрессовки, на кромках — расслоение.

    (Измененная редакция, Изм. N 1).

    2.9. Листы фанеры должны быть обрезаны под прямым углом. Косина листа не должна превышать 2 мм на 1 м длины.

    2.10. Торцы и кромки фанеры марки ФБС толщиной 6 мм после обрезки должны быть защищены от проникновения влаги синтетическими покрытиями.



3. ПРАВИЛА ПРИЕМКИ



    3.1. Фанеру предъявляют к приемке партиями. Партией считают количество листов фанеры одной марки и размера, оформленное одним документом о качестве, содержащим:

    наименование предприятия-изготовителя и его товарный знак;

    марку фанеры;

    размеры листа фанеры;

    результаты проведенных испытаний;

    количество фанеры в кубических или в квадратных метрах;

    обозначение настоящего стандарта;

    для фанеры марки ФБС повышенной прочности после указания марки проставляют обозначение — ПП.

    (Измененная редакция, Изм. N 1).

    3.2. Для контроля размеров и внешнего вида фанеры проверке подвергают каждый лист партии.

    Для контроля физико-механических показателей отбирают один лист фанеры от партии.

    Отбор листов для испытаний производят не ранее, чем через 24 ч после выгрузки листов из пресса.

    3.3. Партию фанеры принимают, если:

    отобранный лист фанеры по физико-механическим показателям соответствует требованиям настоящего стандарта.

    При получении неудовлетворительных результатов хотя бы по одному из физико-механических показателей проводят повторную проверку на удвоенном количестве листов, взятых от той же партии.

    Результаты повторных испытаний распространяют на всю партию.

    3.2. 3.3. (Измененная редакция, Изм. N 1).

    3.4. Приемку фанеры по количеству производят в кубических или квадратных метрах.

    Объем одного листа подсчитывают с точностью до 0,00001 м, а объем партии — до 0,01 м. Площадь одного листа подсчитывают с точностью до 0,01 м, а площадь листов партии — с точностью до 0,5 м.



4. МЕТОДЫ ИСПЫТАНИЙ



    4.1. Отбор образцов, их количество, изготовление и подготовка к испытаниям — по ГОСТ 9620-72.

    (Измененная редакция, Изм. N 1).

    4.2. Внешний вид фанеры определяют визуально.

    4.3. Длину и ширину фанеры измеряют посередине каждой стороны листа с погрешностью не более 5 мм металлической рулеткой по ГОСТ 7502-80 или другим измерительным инструментом, обеспечивающим требуемую точность измерения.

    4.4. Толщину фанеры измеряют с погрешностью не более 0,1 мм толщиномером по ГОСТ 11358-74 на расстоянии не менее 20 мм от кромок листа в шести точках, указанных на чертеже.





    4.5. Вмятины измеряют глубиномером по ГОСТ 7661-67 или ГОСТ 7470-78 с погрешностью ±0,1 мм.

    Бугорки измеряют штангенциркулем по ГОСТ 166-80 с погрешностью ±0,1 мм.

    (Измененная редакция, Изм. N 1).

    4.6. Влажность и плотность фанеры определяют по ГОСТ 9621-72.

    4.7. Предел прочности при статическом изгибе определяют по 9625-87.

    (Измененная редакция, Изм. N 1).

    4.8. Предел прочности при скалывании по клеевому слою определяют по ГОСТ 9624-72.

    4.9. Предел прочности при растяжении вдоль волокон наружных слоев фанеры определяют по ГОСТ 9622-87.

    4.10. Косину листа фанеры определяют угольником по ГОСТ 3749-77, накладываемым па смежные кромки листа. Величину косины листа определяют измерением наибольшего отклонения кромки листа от стороны угольника металлической линейкой по ГОСТ 427-75 с погрешностью не более 0,5 мм.



5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



    5.1. На каждый лист фанеры на расстоянии 100 мм от кромок должна быть запрессована бумажная этикетка размером 120х120 мм, содержащая:

    наименование предприятия-изготовителя и его товарный знак;

    марку;

    толщину листа;

    номер запрессовки;

    обозначение настоящего стандарта;

    для фанеры марки ФБС повышенной прочности после указания марки проставляют обозначение — ПП.

    (Измененная редакция, Изм. N 1).

    5.2. Транспортная маркировка должна производиться в соответствии с требованиями ГОСТ 14192-77.

    5.3. Фанера должна транспортироваться любым видом транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

    По согласованию с потребителем допускается перевозка фанеры в открытых вагонах. Торцы и кромки фанеры в этом случае должны быть защищены синтетическими покрытиями.

    Требования к пакетированию — по ГОСТ 26663-85.

    5.4. При хранении фанера должна быть уложена в стопы отдельно по маркам и размерам на деревянные поддоны или калиброванные прокладки.

    5.5. Фанера должна храниться в закрытых помещениях при температуре от минус 40 до плюс 50 °С и относительной влажности воздуха не выше 80%.



6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ



    6.1. Изготовитель гарантирует соответствие качества фанеры требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения.

    6.2. Гарантийный срок хранения для фанеры марок ФБС и ФБС — 7 лет, для фанеры марок ФБВ, ФБВ, ФБС-А, ФБСА — 5 лет с момента изготовления.



Текст документа сверен по:
официальное издательство
М.: Издательство стандартов, 1994

Фанера бакелизированная. Технические условия – РТС-тендер


ГОСТ 11539-2014

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МКС 79.060.10

Дата введения 2016-01-01

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 121 «Плиты древесные»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 121 «Плиты древесные»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. N 71-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по
МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азстандарт

Армения

AM

Минэкономики Республики Армения

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Россия

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

Узбекистан

UZ

Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 мая 2015 г. N 323-ст межгосударственный стандарт ГОСТ 11539-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.

5 ВЗАМЕН ГОСТ 11539-83

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт распространяется на бакелизированную фанеру, изготовляемую из листов березового лущеного шпона, склеенных синтетическими смолами.

Положения настоящего стандарта распространяются на бакелизированную фанеру, выпускаемую и применяемую предприятиями (организациями) любых форм собственности, а также индивидуальными изготовителями.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация

ГОСТ 99-96 Шпон лущеный. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия

ГОСТ 3749-77 Угольники поверочные 90°. Технические условия

ГОСТ 3916.1-96 Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 9620-94 Древесина слоистая клееная. Отбор образцов и общие требования при испытании

ГОСТ 9621-72 Древесина слоистая клееная. Методы определения физических свойств

ГОСТ 9622-87 Древесина слоистая клееная. Методы определения предела прочности и модуля упругости при растяжении

ГОСТ 9624-2009 Древесина слоистая клееная. Методы определения прочности при скалывании

ГОСТ 9625-2013 Древесина слоистая клееная. Методы определения предела прочности и модуля упругости при статическом изгибе

ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15151-69 Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1 Бакелизированную фанеру изготовляют следующих марок, приведенных в таблице 1.

Таблица 1

Марка фанеры

Характеристика марки

Область применения

ФБС

На наружные и внутренние слои фанеры наносят фенолоформальдегидную спирторастворимую смолу

Для изготовления конструкций в машиностроении, автомобилестроении, строительстве, в качестве опалубки, и судостроении, работающих в атмосферных условиях

ФБС

На наружные слои фанеры наносят фенолоформальдегидную спирторастворимую смолу. На внутренние слои фанеры наносят фенолоформальдегидную водорастворимую смолу

ФБВ

Наружные слои фанеры пропитывают фенолоформальдегидной водорастворимой смолой. На внутренние слои фанеры наносят фенолоформальдегидную водорастворимую смолу

Для изготовления внутренних конструкций, применяемых в машиностроении, автомобилестроении и судостроении. При защите наружных поверхностей фанеры лакокрасочными покрытиями для изготовления конструкций, работающих в атмосферных условиях

ФБВ

На наружные и внутренние слои фанеры наносят фенолоформальдегидную водорастворимую смолу

ФБС-А

На наружные слои фанеры наносят фенолоформальдегидную спирторастворимую смолу. На внутренние слои фанеры наносят фенолоформальдегидную водорастворимую смолу, кроме 2-го или 4-го продольного слоя, расположенного симметрично от центрального слоя

Для изготовления внутренних конструкций, применяемых в автомобилестроении

Фанеру марки ФБС применяют в изделиях, эксплуатируемых в условиях тропического климата. Изделия изготовляют по ГОСТ 15150 и ГОСТ 15151 в следующих исполнениях и категориях: ТС5; Т4.1; ТВ4.1; ТМ4.1; У1.1; У3; У4; У5; М1.1; М3; М4; М5; ОМ3; ОМ4; ОМ5.

3.2 Размеры

3.2.1 Фанера должна соответствовать размерам, указанным в таблице 2.

Таблица 2

В миллиметрах

Длина

Ширина

Толщина

Номинальная

Предельное отклонение

Номинальная

Предельное отклонение

Номинальная

Предельное отклонение

7700; 5700; 5600; 4900; 4400; 1500

±20

1550; 1500; 1250

±20

5

±0,8

6

±0,8

7

±0,8

10; 12

±1,5

14-20

±2,0

21-30

±2,5

31-40

±3,0

Примечание — По согласованию с потребителем допускается изготовлять фанеру других размеров.

3.2.2 Листы фанеры должны быть обрезаны под прямым углом. Косина не должна превышать 2 мм на 1 м длины.

3.2.3 Отклонение от прямолинейности кромок не должно превышать 2 мм на 1 м длины кромки листа.

3.3 Условное обозначение фанеры должно содержать:

— наименование продукции;

— размеры;

— обозначение настоящего стандарта.

Пример условного обозначения фанеры марки ФБС, длиной 4400 мм, шириной 1500 мм, толщиной 10 мм:

Фанера ФБС, 4400х1500х10 ГОСТ 11539-2014

3.4 На каждый лист фанеры на расстоянии 100-200 мм от кромок должна быть прикреплена бумажная этикетка размером 120х120 мм, содержащая:

— наименование предприятия-изготовителя и его товарный знак;

— марку;

— размеры;

— номер запрессовки;

— обозначение настоящего стандарта.

4.1 Характеристики

4.1.1 Для наружных слоев фанеры применяют березовый лущеный шпон по ГОСТ 99.

4.1.2 Для изготовления фанеры, в зависимости от марки, для наружных слоев применяют березовый шпон сортов, указанных в таблице 3.

Таблица 3

Марка фанеры

Сорт шпона

ФБС,

ФБВ

II

ФБС,

ФБВ,

ФБС-А

Не ниже III

4.1.3 Наружные слои фанеры должны быть изготовлены из целых или не более чем из двух кусков шпона по ширине листа фанеры. Стыки шпона не должны совпадать в продольных слоях по толщине фанеры.

4.1.4 На поверхности фанеры не допускаются участки, не пропитанные или не покрытые смолой.

По согласованию с потребителем допускается изготовлять фанеру с наружными слоями, не покрытыми смолой.

4.1.5 Во внутренних слоях фанеры допускаются пороки древесины и дефекты обработки, не влияющие на ее качество и размеры, требования к которым установлены в настоящем стандарте.

Для внутренних слоев допускается применение листов шпона, составленных по ширине из отдельных полос. Ширина полос должна быть не менее 200 мм. При составлении листов из полос допускаются нахлестки шпона размером не более 10 мм и зазоры между кромками шпона не более 5 мм.

4.1.6 На поверхности фанеры не допускаются нахлестки, вмятины и бугорки глубиной (высотой) более 2 мм, пузыри, недопрессовки, на кромках — расслоение.

4.1.7 Торцы и кромки фанеры марки ФБС толщиной 5-6 мм после обрезки должны быть защищены синтетическими покрытиями от проникновения влаги. По согласованию с потребителем возможно нанесение синтетического покрытия на торцы фанеры другой толщины.

4.2 Физико-механические показатели фанеры указаны в таблице 4.

Таблица 4

Наименование показателя

Толщина фанеры, мм

Значения для марок

ФБС

ФБВ

ФБС, ФБВ, ФБС-А

1 Влажность, %

5-7

6±2

10-40

8±2

2 Предел прочности при растяжении вдоль волокон наружных слоев, МПа, не менее

5-7

88,0

78,5

59,0

10, 12

73,5

14-40

68,5

3 Предел прочности при статическом изгибе, МПа, не менее:

поперек волокон наружных слоев

7

78,5

63,5

10, 12

78,5

68,5

14-40

88,2

78,5

вдоль волокон наружных слоев

10, 12

117,5

108,0

88,0

14-40

108,0

98,0

78,5

4 Предел прочности при скалывании по клеевому слою после кипячения в воде в течение 1 ч, МПа, не менее

5-40

1,76

1,47

1,47

5 Плотность, кг/м, не более

5-40

1200

4.3 При использовании фанеры для изготовления конструкций, работающих в атмосферных условиях или при повышенной влажности, содержание и выделение формальдегида из фанеры не определяют.

В случае использования фанеры при изготовлении конструкций для жилых помещений и общественных зданий содержание и выделение формальдегида из фанеры должно соответствовать требованиям ГОСТ 3916.1.

4.4 Учет фанеры проводят в кубических метрах. Объем одного листа определяют с точностью до 0,00001 м, объем партии фанеры — с точностью до 0,01 м. Площадь одного листа фанеры учитывают с точностью до 0,01 м, а площадь листов партии — с точностью до 0,5 м.

4.5 На пакет фанеры наносят маркировку, содержащую:

— наименование страны-изготовителя;

— наименование предприятия-изготовителя и/или его товарный знак;

— условное обозначение фанеры;

— число листов в пакете;

— обозначение национального знака соответствия для сертифицированной продукции;

— транспортную маркировку по ГОСТ 14192.

4.6 Пакетирование и упаковка

4.6.1 Фанера должна быть сформирована в пакеты массой не более 2000 кг отдельно по маркам и размерам.

Допускается по согласованию изготовителя с потребителем упаковывать фанеру в пакеты другой массы.

4.6.2 Упаковка должна обеспечивать сохранность и целостность продукции при транспортировании и хранении. По согласованию с заказчиком фанеру можно поставлять без упаковки.

К производству фанеры допускаются лица не моложе 18 лет и не имеющие медицинских противопоказаний. Лица, занятые на производстве фанеры, должны быть обеспечены средствами индивидуальной защиты по ГОСТ 12.4.011 (специальной одеждой, защитными очками и комбинированными рукавицами).

6.1 Фанеру принимают партиями. Партия должна состоять из фанеры одной марки и размеров листов.

Партия должна быть оформлена одним документом о качестве, содержащим:

— наименование и/или товарный знак предприятия-изготовителя;

— марку фанеры;

— размеры листов фанеры;

— результаты проведенных испытаний;

— количество фанеры в кубических или квадратных метрах;

— обозначение настоящего стандарта;

— обозначение национального знака соответствия для сертифицируемой продукции.

6.2 Для контроля размеров и внешнего вида фанеры проверке подвергают каждый лист партии.

Для контроля физико-механических показателей отбирают один лист фанеры от партии.

Отбор листов для испытаний проводят не ранее чем через 24 ч после выгрузки листов из пресса.

При получении неудовлетворительных результатов испытаний хотя бы по одному из физико-механических показателей проводят повторную проверку на удвоенном количестве листов, взятых от той же партии.

Результаты повторных испытаний распространяют на всю партию.

6.3 Партию фанеры принимают, если отобранный лист фанеры по физико-механическим показателям соответствует требованиям настоящего стандарта.

7.1 Отбор образцов, их количество, изготовление и подготовка к испытаниям — по ГОСТ 9620.

7.2 Внешний вид определяют визуально.

7.3 Длину и ширину фанеры измеряют посередине каждой стороны листа с погрешностью 1 мм металлической рулеткой по ГОСТ 7502 или другим измерительным инструментом, обеспечивающим требуемую точность измерения.

7.4 Толщину фанеры измеряют с погрешностью не более 0,1 мм толщиномером по ГОСТ 11358 на расстоянии не менее 20 мм от кромок листа в шести точках, указанных на рисунке 1. За результат измерения толщины фанеры принимают среднеарифметическое значение результатов измерений в шести точках.


Рисунок 1 — Измерение толщины фанеры

7.5 Вмятины и бугорки определяют при помощи индикатора часового типа по ГОСТ 577.

7.6 Влажность и плотность фанеры определяют по ГОСТ 9621.

7.7 Предел прочности при статическом изгибе определяют по ГОСТ 9625.

7.8 Предел прочности при скалывании по клеевому слою определяют по ГОСТ 9624.

7.9 Предел прочности при растяжении вдоль волокон наружных слоев фанеры определяют по ГОСТ 9622.

7.10 Косину листа определяют угольником по ГОСТ 3749, накладываемым на смежные кромки листа. Значение косины листа определяют измерением наибольшего отклонения кромки листа от стороны угольника металлической линейкой по ГОСТ 427 с погрешностью не более 0,5 мм.

8.1 Транспортную маркировку проводят в соответствии с требованиями ГОСТ 14192.

8.2 Фанеру транспортируют любым видом транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

8.3 Фанеру хранят в виде горизонтально уложенных пакетов на деревянных прокладках в закрытых или открытых, защищенных от воздействия атмосферных осадков помещениях при температуре от минус 40°C до плюс 50°C и относительной влажности воздуха не более 80%.

9.1 Изготовитель гарантирует соответствие качества фанеры требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

9.2 Гарантийный срок хранения фанеры марок ФБС и ФБС — 7 лет, фанеры марок ФБВ, ФБВ, ФБС-А — не менее 3 лет с момента изготовления.

УДК 674-419.3:006.354

МКС 79.060.10

Ключевые слова: бакелизированная фанера, фенолоформальдегидная смола, березовый лущеный шпон, технические требования, методы контроля

РусскийГост|Официальная нормативная библиотека — ГОСТ 11539-65

Маркировка груза

Язык: английский

Стальные конструкции

Язык: английский

Нагрузки и воздействия

Язык: английский

Грунтовые основания зданий и сооружений

Язык: английский

Технический регламент Евразийского экономического союза «О требованиях к пожарной безопасности и средствам пожаротушения»

Язык: английский

Подготовка генеральных грузов к перевозке.Общие требования

Язык: английский

Электромагнитная совместимость технических средств. Железнодорожные системы и оборудование. Часть 3-1. Железнодорожный подвижной состав. Требования и методы испытаний

Язык: английский

Колесные пары железнодорожного подвижного состава. Методы определения показателей прочности

Язык: английский

Аксессуары для трубопроводов.Требования к маркировке

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Опасные грузы. Маркировка

Язык: английский

Клапаны трубопроводные.Предохранительные клапаны. Подбор и расчет емкости

Язык: английский

Приказ Ростехнадзора от 30.12.2013 № 656 Федеральной службы по экологическому, технологическому и атомному надзору об утверждении Федеральных норм и правил в области промышленной безопасности «Правила безопасности при получении, транспортировании и использовании плавок черных и цветных металлов». черные металлы, а также сплавы на основе этих расплавов»

Язык: английский

Руководство по безопасности при использовании ядерной энергии

Язык: английский

Бетонные и железобетонные конструкции.Ключевые моменты

Язык: английский

Единая система конструкторской документации. Эксплуатационные документы

Язык: английский

Единая система конструкторской документации. Правила выполнения эксплуатационных документов

Язык: английский

О наличии опечатки в ГОСТ 28566-90

Язык: английский

Возможные опечатки в ГОСТ 31468-2012, ГОСТ 31659-2012, ГОСТ 32064-2013, ГОСТ 32149-2013

Язык: английский

Система стандартов безопасности труда.Полупроводниковые преобразователи электрической энергии. Требования безопасности

Язык: английский

Методы конечных разностей. Теория и приложения

‘) var head = document.getElementsByTagName(«head»)[0] var script = document.createElement(«сценарий») сценарий.тип = «текст/javascript» script.src = «https://buy.springer.com/assets/js/buybox-bundle-52d08dec1e.js» script.id = «ecommerce-scripts-» ​​+ метка времени head.appendChild (скрипт) var buybox = document.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(«.Цена-варианта-покупки») подписка.classList.remove(«расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { вар formAction = form.getAttribute(«действие») document.querySelector(«#ecommerce-scripts-» ​​+ timestamp).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.селектор запросов(«.Информация о цене») var PurchaseOption = toggle.parentElement если (переключить && форма && priceInfo) { toggle.setAttribute(«роль», «кнопка») toggle.setAttribute(«tabindex», «0») toggle.addEventListener («щелчок», функция (событие) { var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный переключать.setAttribute(«расширенная ария», !расширенная) form.hidden = расширенный если (! расширено) { покупкаOption.classList.add(«расширенный») } еще { покупкаOption.classList.remove(«расширенный») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = окно.выборка && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Buybox : ноль var Modal = EcommScripts ? EcommScripts.Modal : ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) модальный.domEl.addEventListener(«закрыть», закрыть) функция закрыть () { form.querySelector(«кнопка[тип=отправить]»).фокус() } вар корзинаURL = «/корзина» var cartModalURL = «/cart?messageOnly=1» форма.setAttribute( «действие», formAction.replace(cartURL, cartModalURL) ) var formSubmit = Buybox.перехват формы отправки ( Buybox.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), функция () { form.removeEventListener («отправить», formSubmit, false) форма.setAttribute( «действие», formAction.replace(cartModalURL, cartURL) ) форма.представить() } ) form.addEventListener («отправить», formSubmit, ложь) document.body.appendChild(modal.domEl) } } } функция initKeyControls() { document.addEventListener («нажатие клавиши», функция (событие) { если (документ.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { событие.preventDefault() документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { var узкаяBuyboxArea = покупная коробка.смещениеШирина -1 ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option.querySelector(«.цена-варианта-покупки») var form = option.querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«.Информация о цене») если (allOptionsInitiallyCollapsed || узкаяBuyboxArea && индекс > 0) { переключать.setAttribute («ария-расширенная», «ложь») form.hidden = «скрытый» priceInfo.hidden = «скрытый» } еще { переключить.щелчок() } }) } начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })()

Папан Лазурит Бакелит: Апа Иту? Bakelized FBS Dan FBV, Dimensi Papan Lapis Tahan Kelembapan Sesuai Dengan ГОСТ, Ketebalan Dan Sifat

Untuk kerja pemasangan yang kompleks, perlu menggunakan bahan praktikal khas yang mempunyai daya tahan tinggi terhadap pengaruh luaran negatif.Papan ляпис-бакелит mempunyai sifat seperti itu. Ia dapat mengekalkan sifat positifnya selama beberapa dekad, berkat ia digunakan di banyak kawasan .

ИмейИмей

Апа ини?

Sebelum mempertimbangkan semua sifat dan параметр bahan tersebut, disarankan untuk mengetahui apa itu. Jadi, Papan лазурит бакелит adalah bahan binaan, unik дари sifat дан ciri-cirinya, ян dihasilkan ди bawah pengaruh keadaan suhu tinggi дан tekanan tinggi . Asas papan lapis seperti itu адала береза ​​атау шпон сосны, янг дисалют денган композити спирт кхас фенол-формальдегидная смола (нама лаин адала пернис бакелит).

Папан лазурит бакелит berbeza dengan semua jenis papan ляпис лайн ян ада керана иа mempunyai дайя тахан ян тингги terhadap kelembapan dan kelembapan. Di samping itu, bahan ини tidak takut dengan api, bahan kimia agresif, lonjakan suhu.

ImejImej

Hari ini, tidak semua lapisan boleh mempunyai kualiti menarik. Semasa operasi, papan lapis baselit tidak kehilangan sifat positifnya selama 10 tahun. Itulah sebabnya pada masa ini bahan binaan seperti ini sangat diminati dan sangat diminati .

ИмейИмейИмей

Келебихан и кекуранган

Папан лазурит бакелит digunakan ди баньяк кавасан пада маса кини. Jika tidak ia dipanggil laut. Bahan binaan ини sangat популярный дан ини tidak menghairankan, kerana papan лазурит бакелит mempunyai banyak kualiti positif. Мари Беркеналан Денган Мерека .

  • Ia bukan sahaja praktikal, tetapi juga bahan penggunaan yang serba boleh .… Lembaran mempunyai kekuatan tinggi dan sifat kekonduksian терма, tahan lembapan, tahan api dan dapat digunakan di berbagai kawasanTidak setiap bahan binaan mempunyai sifat yang sama.
  • Semasa operasi, papan lapis baselit tidak reput atau cacat , walaupun ia dipengaruhi secara negatif oleh pelbagai jenis bahan kimia, alkohol, bahan bakar dan pelincir, alkohol dan minyak tanah. Ini Hanya mengesahkan ketahanan aus papan lapisbuckelite dan ketahanannya.
  • Bahan ini selamat dari sudut persekitaran . Kepingan papan ляпис-бакелит tidak melepaskan ke dalam persekitaran sebatian ян mengakis дан berbahaya ян boleh menyebabkan bahaya serius kepada kesihatan manusia.Selalunya papak seperti itu digunakan untuk kerja-kerja menyelesaikan dalaman ди persekitaran kediaman.
  • Папанский лазуритовый бакелит, tidak seperti bahan lain yang serupa, mempunyai penampilan yang menarik . Oleh kerana estetika yang tinggi, bahan ini sering kali tidak dilengkapi dengan bahan dan pelapis lain yang menghadap. Pengecualian adalah kes янь sangat jarang berlaku.
  • Lapisan янь dipertimbangkan adalah lebih ringan , daripada keluli дан bahan лаин янь ада дари kategori serupa.
  • Iklim dengan kelembapan tinggi tidak berbahaya bagi papan лазурит бакелит . Dalam keadaan panas yang melampau, bahan ini juga tidak «menderita». Кулат berbahaya дан pelbagai Дженис микроорганизма tidak berkembang ди atasnya, Ян Сангат Сукар Untuk disingkirkan kemudian.
ImejImej

Папан ляпис-бакелит tidak mempunyai banyak kekurangan.

Mereka boleh dianggap relatif dan tidak mempengaruhi pilihan pembeli.

Папан лазурит ян дипертимбангкан мемпуняй кекурангання

  • Sekiranya Kita membandingkan Папан ляпис Bakelit dengan Композит чинар янь serupa dengan Каю Dalam komposisi, дан Bukan dengan keluli Мака graviti spesifiknya ternyata agak Бесар … Lapisan penamat DAN Struktur perabot янь diperbuat daripada Bahan tersebut biasanya memberikan tekanan янь mengagumkan пада semua bahagian соконган янг ада.Fakta ини sangat penting untuk diambil кира semasa bekerja dengan kepingan бакелит.
  • Salah satu kelemahan yang paling penting untuk menghalau pengguna adalah kos tinggi papan lapis бакелит .… Contohnya: 1 helai bahan nipis dengan jenama FBS-1 sekurang-kurangnya 2300 рублей, dan jenama FBS adalah dari ke atas 3500 рублей. Sebagai bahan pakai buang (contohnya, untuk pembinaan bekisting), bahagian seperti itu sangat mahal dan tidak praktikal untuk digunakan.
ImejImej

Sebelum memilih bahan ини untuk kerja pembinaan дан pembaikan, perlu dipertimbangkan semua kelebihan дан kekurangannya.Kemudian pengguna акан mengetahui dengan tepat апа ян diharapkan дари papan лазурит бакелит.

Имей

Спецификаси

Papan lapis buatan moden mempunyai ciri teknikal yang sangat baik yang menarik banyak pengguna. Bahan ini mempunyai ciri rona merah-coklat gelap. Кепинган папан ляпис янг сиап денган пемпрозесан бакел мести мемуи семуа сярат янг диньятакан далам ГОСТ 11539-83 . Gred dan jenama khusus bahan binaan ini selalu digunakan terus pada helaian itu sendiri, bersama dengan logo pengeluar tertentu.

Imej

Lembaran papan ляпис-бакелит стандарт dihasilkan dengan размер berikut:

  • 5700х1250 мм;
  • 5770×1250 мм;
  • 2850×1250 мм;
  • 2500×1250 мм;
  • 2440×1220 мм;
  • 1500х3000 мм.

Ketebalan purata papan lapis yang dipertimbangkan boleh dari 4 hingga 30 мм. Кетумпатан 1 метр паду м бахан бинаан менкапай 1200 кг. Berat Satu Helai bergantung пада penunjuk ketebalan. Контохня, версия 7мм, ян популярная бератня 25кг, сементара версия 27мм, бератня секитар 85кг.

Имей

Juga sering dijual anda boleh menemui helaian dengan ketebalan 14 мм, 18 мм, 9 мм, 12 мм, 21 мм, 20 мм.

Apabila memilih bahan sedemikian, perlu dipertimbangkan penunjuk kekuatan lenturan secara statik. Ia адалах 78,5 МПа. Kekuatan tegangan maximum papan ляпис бакелит адалах секитар 73,5 МПа .

Bagi pekali kekuatan, di sini papan ляпис бакелит lebih unggul daripada kayu yang paling padat dalam ciri-cirinya, mendekati kepingan keluli aloi rendah.Ini adalah petunjuk янь sangat baik untuk bahan binaan янь серупа.

Pameran papan lapis Bakelite ketahanan api yang baik … Ia dapat menahan suhu +350 darjah Celsius tanpa masalah. Bahan ини tidak menyokong pembakaran terbuka. Di bawah pengaruh nyala api, ia hanya hangus.

ImejImej

Pelapisan semacam itu tidak takut pada kakisan, дари мана kepingan logam menderita. Bahan tersebut tidak mengalami ubah bentuk, tidak bertindak balas dengan sebatian kimia yang agresif, tidak membusuk, dan juga mempunyai sifat dielectrik .

Лембаран папан ляпис бакелит моден дибенаркан беропераси пада суху персекитаран антара -50 дарджа хингга +50 дарджа.

Bahan ini dapat mengekalkan ciri teknicalnya sekurang-kurangnya 15 tahun dengan pemasangan dan operasi yang betul.

Имей

Разнообразие и женское имя

Terdapat beberapa jenama papan ляпис янь berbeza. Masing-masing mempunyai ciri teknikal dan sifat prestasi tersendiri. Мари кетахуи лебих ланджут менгенай мерека .

  • FBS … Ini adalah lapisan lapisan papan lapis luaran yang diresapi dengan смола спирт формальдегид. Смола tidak sesuai pada lapisan jenis dalaman.
Имей
  • FBS-1 .Bahan, asas dalaman dan luarannya dilapisi dengan смола ларут спирт фенол-формальдегид.
Imej
  • FBV … Penandaan ini adalah kepingan papan lapis, lapisan luarnya dirawat dengan смола larut dalam фенол-формальдегид. Смола Pangkalan dalaman juga dirawat dengan.
Имей
  • ФБВ-1 . Permukaan luar дан dalam bahan gred ини digunakan dengan смола ди атас, янь larut dalam воздуха.
Имей
  • ФБС-А . Asas luar dan dalam kepingan papan lapis seperti itu dirawat dengan смола larut alkohol.
Имей
  • ФБС1-А . Kedua-dua lapisan luar dan dalam papan lapis seperti itu (kecuali 2 lapisan melintang yang terletak secara simetri dari pusat) diolah dengan фенол-формальдегид.
Имей

Дженис пемпрозезан

Кепинган папан ляпис лаут бербеза букан сахаджа пада пенандаан, тетапи джуга каэдах пемпрозесан

  • диполи Tidak . Pada asasnya, kepingan papan lapis seperti itu digunakan secara eksklusif untuk kerja kasar.
  • Дипасир . Bahan dengan rawatan ини sangat sesuai untuk penamat lebih lanjut dengan pernis янь sesuai.
  • Берламина . Bahan ини sudah memiliki lapisan atas, jadi tidak diperlukan penamat tambahan.Lembaran seperti itu boleh digunakan untuk keperluan bahan penamat hiasan untuk pelapisan untuk pelbagai bilik. Ia juga merupakan pilihan yang baik untuk membuat reka bentuk perabot.
ИмейИмейИмей

Jenis kayu ляпис бакелит tertentu dengan pemprosesan tertentu dipilih sesuai dengan kawasan di mana ia akan digunakan.

Bagaimanapun, kepingan berlapis ян сама tidak praktikal untuk beroperasi seperti ян tidak digosok дан sebaliknya.

Имей

Кавасан пенггунаан

Seperti disebutkan ди атас, kepingan kayu ляпис-бакелит моден digunakan dalam berbagai aplikasi.Itulah sebabnya mereka sangat популярный дан diminati. Mari kita pertimbangkan dengan lebih terperinci di kawasan mana yang tidak boleh anda lakukan tanpa papan лазурит бакелит berkualiti tinggi dan tahan pakai .

  • Далам промышленный пембинан . Dalam kebanyakan kes, bahan tersebut digunakan dalam pelbagai jenis proses pembinan. Selalunya, дари papan лазурит бакелит dibina seluruh dok, kunci dan kunci air. Juga mungkin untuk membuat bekisting янь sangat kuat дари helaian, ян direka untuk penggunaan berulang.Papan ляпис-бакелит digunakan untuk membuat structur pendukung, навес, перегородка dan structur seni bina kecil atau besar yang sangat baik. Selalunya papan lapis laut dalam kerja pembinaan digabungkan dengan jenis bahan lain.
  • Пембинский автомобильный мотив . Satu lagi bidang di mana bahan tersebut digunakan dengan frekuensi янь dicemburui. Лантай янь сангат куат дан тахан лама дипербуат дарипада папан лазурит бакелит далам пелбагай кендеран (пералатан боле мэмпуняй туджуан янь бербеза).Hanya sedikit orang yang tahu, malah van untuk kereta dibuat dari unsur-unsur seperti itu.
  • Пембинан Капал . Papan лазурит бакелит telah membuktikan dirinya dengan sangat baik dalam pembuatan kapal. Ia sering digunakan untuk penyaduran geladak berkualiti tinggi, untuk bahagian kapal yang berlainan. Бекас пенгхантаран янь болех dipercayai diperbuat daripada bahan lembaran.
  • Kejuruteraan mekanikal … Папан ляпис-бакелит баняк digunakan dalam kejuruteraan mekanikal moden.Komponen pelbagai reka bentuk дан mekanisme янь sangat kuat дан boleh dipercayai diperoleh daripadanya.
  • Лазурит, бумага, бумага, бумага, бумага для промышленного производства . Struktur янь sangat kuat дан тахан лама янь tidak memerlukan penjagaan khas dibuat daripadanya.
ИмейИмей

Struktur ringan berkualiti tinggi dibuat dari papan лазурит бакелит. Ини termasuk rumah musim panas янь selesa янь dirancang untuk penempatan ди таман. Pondok sementara янь cukup baik juga sering didirikan.

Bahan ян dimaksudkan tidak hanya digunakan untuk pembuatan struktur serius, seperti perahu, tiang atau penyangga, tetapi juga untuk pelapisan rumah dan luaran yang palingbiaa.

Bakelít Krossviður: Hvað Er það? Bakað FBS Og FBV, Mál Rakaþolinn Krossviður í Samræmi Við GOST, þykkt Og Eiginleika

Fyrir flókna uppsetningarvinnu er nauðsynlegt að nota sérstakt hagnýtt efni sem státar af mikilli mótstöðu gegn neikvæðum ytri ahrifum. Bakelít krossviður hefur slíka eiginleika. Það getur haldið jákvæðum eiginleikum sínum í marga áratugi, þökk sé því sem það er notað á mörgum sviðum .

MyndMynd

Hvað það er?

Áður en farið er yfir alla eiginleika og breytur slíks efnis er ráðlegt að finna út hvað það er. Svo, Bakelít crossviður er byggingarefni, einstakt í eiginleikum og eiginleikum, sem er framleitt undir áhrifum hahitastigs og mikils þrýstings . Grunnur slíkrar krossviðar er birki eða furu spónn, sem er að auki húðuð með sérstakri alkóhólískri samsetningu fenól-formaldehýðkvoðu (annað nafn er Bakelítlakk).

Bakelít krossviður er frábrugðinn öllum öðrum tegundum krossviðar sem fyrir eru að því leyti að það hefur aukið mótstöðu gegn raka og raka. Að auki er þetta efni ekki hræddur við eld, árásargjarn efni, hitastig.

MyndMynd

Í dag geta ekki öll húðun státað af svo aðlaðandi eiginleikum. Við rekstur missir Bakelít crossviður ekki jákvæða eiginleika sína í 10 ar. Þess vegna er slíkt byggingarefni mjög eftirsótt á okkar tímum og er öfundsvert eftirspurn .

MyndMyndMynd

Костир и галлар

Bakelít krossviður er notaður á mörgum sviðum í dag. Аннары эр það kallað sjó. Þetta byggingarefni er mjög vinsælt og þetta kemur ekki á óvart, því Bakelít crossviður hefur marga jákvæða eiginleika. Við skulum kynnast þeim .

  • Það er ekki aðeins hagnýtt, holdur einnig fjölhæft í notkun efni .… Blöðin hafa mikla styrkleika og hitaleiðni, þau eru rakaþolin, eldföst og not.Ekki hefur hvert byggingarefni sömu eiginleika.
  • Við notkun rotnar eða aflagast Bakelít crossviður , jafnvel þótt það hafi neikvæð ahrif á alls konar öflug efni, basa, eldsneyti og smurefni, afengi og steinolíu. Þetta staðfestir aðeins slitþol Bakelít crossviðar og endingu þess.
  • Efnið er öruggt út frá umhverfissjónarmiði . Bakelít krossviðurplötur sleppa ekki út í umhverfið ætandi og hættulegum efnasamböndum sem geta valdið alvarlegum skaða á heilsu manna.Oft eru slíkar hellur notaðar til að klára innréttingar í íbúðarumhverfi.
  • Bakelít krossviður, ólíkt mörgum öðrum svipuðum efnum, hefur aðlaðandi útlit . Vegna mikillar fagufræði er þessu efni oft ekki bætt við önnur efni og húðun. Undantekningar eru afar sjaldgæf tilfelli.
  • Hugsunin húðun er mun lettari , en stál og önnur núverandi efni í svipuðum flokki.
  • Loftslagið með miklum raka er ekki hættulegt fyrir Bakelít crossviður .Í miklum hitaaðstæðum „þjáist“þetta efni holdur ekki. Það myndast ekki hættulegir sveppir og alls konar örverur á honum sem getur verið afar erfitt að losna við síðar.
MyndMynd

Bakelít crossviður hefur ekki mikla ókosti.

Þeir geta talist afstæðir og hafa ekki sérstaklega áhrif á val kaupenda.

Krossvidurinn sem er til skoðunar hefur sína galla

  • Ef við berum Bakelit krossviður саман við önnur svipuð samsett efni með ВиДи í samsetningunni, еп Ekki við СТАЛЬ, Tha reynist sérþyngd Фессалоникийцам вера nokkuð Stor … Yfirhúðun ог húsgagnagerð úr slíku efni Hafa venjulega áhrifamikinn þrýsting á алла tiltæka burðarhluta.Þessa staðreynd er mjög mikilvægt að takatillit til þegar unnið er með Bakelítblöð.
  • Einn Mikilvæagasti ókosturinn SEM Hrindir Frá Sér Neytendum Er Mikill Kostnaður Við Bakelít Krossviður . Sem einnota efni (til dæmis fyrir smíði á formi) eru slíkir hlutir óheyrilega dýrir og óframkvæmanlegir í notkun.
MyndMynd

Áður en þetta efni er valið fyrir smíði og viðgerðir er vert að íhuga alla kosti þess og veikleika.Þá mun notandinn vita nákvæmlega hverju hann á að búast við ur Bakelít krossviði.

Майнд

Упплизингар

Nútíma Bakelized krossviður hefur framúrskarandi tæknilega eiginleika sem laða að marga neytendur. Þetta efni hefur einkennandi dökkbrúnleitan лит. Lokið krossviðarplötur með Bakelized vinnslu verda að uppfylla allar kröfur sem tilgreindar eru по ГОСТ 11539-83 . Sérstök einkunn og vörumerki þessa byggingarefnis er alltaf beitt beint á blöðin sjálf, ásamt merki tiltekins framleiðanda.

Mynd

Hefðbundin Bakelít crossviður blöð eru framleidd með eftirfarandi víddum:

  • 5700х1250 мм;
  • 5770×1250 мм;
  • 2850×1250 мм;
  • 2500×1250 мм;
  • 2440×1220 мм;
  • 1500х3000 мм.

Meðalþykkt álitinna crossviðarplötur getur verið от 4 до 30 мм. Þéttleiki 1 rúmmetra m byggingarefni nær 1200 кг. Þyngd eins blaðs fer eftir þykktarmælikvarða. Вегетарианское вино 7 мм, вес 25 кг и диаметр 27 мм, растительное масло 85 кг.

Майнд

Einnig er часто до sölu hægt и finna blöð með ykkt 14 мм, 18 мм, 9 мм, 12 мм, 21 мм, 20 мм.

Þegar þú velur slíkt efni er vert að íhuga það sveigjanleikastyrkvísar í kyrrstöðu. Það 78,5 МПа. Hámarks togstyrkur Bakelít crossviður er um 73,5 МПа .

Hvað varðar styrkstuðulinn, þá er Bakelít crossviður á undan jafnvel þéttasta viðnum í eiginleikum sínum og nálgast lágblendi stálplötur. Þetta eru mjög góðar vísbendingar um svipað byggingarefni.

Bakelít crossviður sýningarskápur góð eldþol … Það þolir Hiastig Upp á +350 градус Цельсия án vandræða. Þetta efni styður ekki opinn bruna. Undir áhrifum logans logaði það einfaldlega.

MyndMynd

Slík klæðning er ekki hrædd við tæringu, sem málmplötur þjást af. Efnið fer ekki í aflögun, hvarfast ekki við árásargjarn efnasambönd, rotnar ekki og hefur einnig dielectric eiginleika .

Nútíma Bakelít krossviðurplötum er heimilt að starfa við umhverfishita á bilinu от -50 до +50 градусов.

Þetta efni getur haldið tæknilegum eiginleikum sinum í að minnsta kosti 15 ár með réttri uppsetningu og notkun.

Майнд

Афбриджи и вёрумерки

Það eru nokkrar mismunandi tegundir krossviðar sem um ræðir. Hver þeirra hefur sína eigin tæknilegu eiginleika og frammistöðu eiginleika. Við skulum læra meira um þau .

  • FBS … Þetta er einkunn ytri crossviðarlags gegndreypt með formaldehýðalkóhólplastefni. Trjákvoða passa ekki á log af innri gerðinni.
Mynd
  • FBS-1 .Efni, þar sem innri og ytri grunnur þeirra er jafnhúðaður með fenól-formaldehýð alkóhólleysanlegum kvoða.
Mynd
  • FBV … Þessi merking tilheyrir krossviðurplötum, en ytri lögin eru meðhöndluð með fenól-formaldehýð vatnsleysanlegum kvoða. Innri grunnar eru einnig meðhöndlaðir með plastefni.
Майнд
  • ФБВ-1 . Ytri og innri yfirborð efna af þessum bekk eru notuð með ofangreindri plastefni, sem er vatnsleysanlegt.
Минд
  • ФБС-А . Ytri og innri grunnur slíkra krossviðurplata eru meðhöndlaðir með alkóhólleysanlegum kvoða.
Mynd
  • FBS1-A . Bæði ytri og innri lög slíkrar crossviðar (að undanskildum 2 þverlögum sem eru samhverf frá miðlægu) eru meðhöndluð með fenól-formaldehði.
Майнд

Тегундир Винслу

Marine krossviður blöð mismunandi ekki aðeins í merkingu, holdur einnig í vinnslu aðferð

  • Ослипад .Í grundvallaratriðum eru slíkar krossviðurplötur eingöngu notaðar við gróft verk.
  • Сандад . Efni með þessari meðferð eru tilvalin til frekari frágangs með viðeigandi lakki.
  • Лагскипт . Þetta efni er nú þegar með yfirhúð, þannig að ekki er þörf á frekari frágangi. Hægt er að nota slík blöð í skreytingarferli fyrir klæðningu fyrir ýmis herbergi. Það er einnig góður kostur til að búa til húsgagnahönnun.
MyndMyndMynd

Sérstök tegund af Bakelít crossviði með sérstakri vinnslu er valin í samræmi við svæðið þar sem hún verður notuð.

Eftir allt saman eru sömu lagskiptu blöðin óframkvæmanleg til að starfa sem óslípuð og öfugt.

Майнд

Ноткунарсвид

Eins og getið er hér að ofan eru nútíma Bakelít crossviður blöð notuð í fjölmörgum forritum. Þess vegna eru þeir svo vinsælir og eftirsóttir. Leyfðu okkur að íhuga nánar á hvaða sviðum þú getur ekki verið án hagæða og slitþola Bakelít crossviður .

  • Í byggingariðnaði . Í flestum tilfellum er umrætt efni notað í ýmiss konar byggingarferli.Oft er það úr Bakelít krossviði sem heilir flotkvíar, lásar og vatnslásar eru smíðaðir. Það er einnig hægt að búa til mjög sterka formgerð úr blöðunum, hönnuð til endurtekinnar notkunar. Bakelít krossviður er notaður til að búa til framúrskarandi burðarvirki, skyggni, skilrúm og önnur lítil eða stór byggingarlistar mannvirki. Oft er krossviður sjávar í byggingarvinnu sameinaður öðrum gerðum þessa efnis.
  • Смид бифрейда . Annað svæði þar sem viðkomandi efni er notað með öfundsverðri tíðni.Mjög sterk og endingargóð gólf eru ur Bakelít krossviði í ýmsum ökutækjum (búnaður getur haft mismunandi tilgang). Fáir vita, en jafnvel sendibílar fyrir bíla eru gerðir ur slíkum þáttum.
  • Скипасмиди . Bakelít krossviður hefur sannað sig mjög vel í skipasmíði. Það er mjög часто notað til hágæða húðunar á þilförum, fyrir mismunandi hluta báta. Áreiðanlegir flutningsílát eru úr lakefni.
  • Velaverkfræði … Bakelít crossviður er mikið notaður í nútíma vélaverkfrædi.Mjög sterkir og áreiðanlegir þættir í ýmsum hönnun og aðferðum быстро úr því.
  • Морской кроссвидур er часто notaður í húsgagnaiðnaði . Mjög sterk og varanleg mannvirki sem krefjast ekki sérstakrar varúðar eru unnin úr því.
MyndMynd

Hágæða lett mannvirki eru ur Bakelít krossviði. Þar á meðal eru notaleg sumarhús hönnuð fyrir vistun í garðinum. Nokkuð góðir bráðabirgðakofar Eru líka часто reistir.

Efnið sem um ræðir er ekki aðeins notað til framleiðslu á alvarlegum mannvirkjum, svo sem batum, stöngum eða stoðum, holdur einnig til venjulegrar innri og ytri klæðningar húsa.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
