Заказ плат в EasyEDA | Электроника для всех

Вообще я для своих прототипов платы делаю сам. Благо рука набита и весь инструмент и реактивы под рукой. Если же надо «красиво», то есть один местечковый производитель. Те еще рукожопы и дорого, но зато быстро, с маской и металлизацией. Для серийного изготовления Pinboard II у меня уже давно есть доверенный поставщик, но он выгоден только на больших объемах плат. От 600 дм квадратных. Это килограмм 20 текстолита.

А тут у нас внезапно образовался некоторый дисбаланс по модулям для Pinboard. Делаю то я их сразу партиями, разом штампуя платы для всех модулей на одной панели, так дешевле. Экспериментально вычислив за несколько лет спрос и пропорции каких плат продается больше, а каких меньше. Но эта схема иногда дает сбой. Недавно один институт купил у меня большую партию плат и отладчиков, а к ним хренову кучу модулей AVR JTAG ICE да еще несколько раз докупал их потом. Они у них в какое то готовое изделие пошли.

В общем, с платами на JTAG ICE у меня случился напряг. Их стало меньше для нормального оборота. Заказывать 600дм как то жирно, остальных то еще дохрена. В общем, решил я попробовать заказать в EasyEDA. Благо время было.

Помнится несколько лет назад мы заказывали прототип для модуля PIC Ethernet в какой то из китайских *студий. Не то Seeedstudio, не то ITead Studio, не помню уже, надо у А10 спрашивать, он заказывал. Так вот, платы были дешевые, реально дешевые. Но таким же дешевым было их качество. Пады отлетали от малейшего нагрева. Маска была неровной. Качество говнище. Не знаю как у них сейчас, но тогда днище то еще было. Тут я опасался повторения (очень уж низкая цена этожжж неспроста), но решил рискнуть и сделал заказ. Попутно я его скриншотил. Вот что получилось.

Принимают они гербер файлы. Я не мудрствуя сунул им сразу пачку гереберов которые подготовлены в Eagle CAM скриптом о котором я писал в статье про подготовку печатных плат. Вот, если надо, CAM файл:

dual-sided-silk-mask. cam

По нему прогоняете вашу печатную плату в EagleCAD и получаете валидные для производстве в EasyEDA гербер файлы.

В общем идем там в заказ плат и грузим архив, вон в это поле Drag&Drop:

А в нижней половине экрана указываем размеры платы, количество, толщину, цвет маски. Причем желательно оставлять на дефолтных параметрах. Особенно цвет маски. Т.к. шаг вправо или влево от стандарта ведет к резкому удорожанию. А так они, видимо, все такие мелкие заказы под одну гребенку штампуют огромными пластинами сразу всех. Потому и дешево.

Да, еще один важный момент. Количество плат. Дело в том, что цена сильно зависит от расположения на панели. Когда я экспериментировал с количеством, то буквально добавление десятка плат обрушивало стоимость одной платы чуть ли не в полтора раза. Там очень нелинейная зависимость стоимости от количества. Так что поэкспериментируйте. Может удастся подобрать количество так, чтобы получить минимальную стоимость экземпляра и сграбастать больше плат за почти те же деньги.

На втором шаге указывается адрес. Я транслитом записал свой домашний. Еще важный момент. ФИО надо указывать полностью. Можете отчество вписать вместе с именем. Это нужно для нашей почты. А то у них иногда пердак бомбит когда отчества нет. Справедливо, кстати, для всех зарубежных посылок.

На третьем шаге идет оплата. Еще раз проверяете адрес. И выбираете оплату картой или пайпалом .У меня пайпал привязан, так что я оплатил через него. Но можно и просто с карты.

И после оплаты у вас появляется номер заказа и его статус:

По нему уже можно пытать манагеров в чате на предмет того, что происходит с заказом если что не так. Я чуть было не попал на Китайский Новый год (Фестиваль весны) когда весь Китай две недели вату катает и не работает нихрена. Ну как у нас, собственно :)))) Но чудом успел проскочить. Кроме того заказ остается висеть в системе и вы буквально одной кнопкой можете его повторить еще раз. Или скачать свои гербер файлы, вдруг потеряли 🙂 Там же есть их просмотр.

Доехало довольно быстро. За две недели. Трекинг RF437913608SG.

Но, опять же, тут все очень индивидуально. Кому как повезет проскочить таможню. Все затыки обычно там. По России Почта работает если не отлично, то на твердую тройку точно.

Теперь о самих платах. Качество плат хорошее. Гладкая и точно всаженная вокруг падов маска:

Переходные отверстия затентованы (т.е. на них маска висит как тент):

Блестящая не окисленная металлизация, при пайке прекрасно выдерживала и перегретый пальник и многократную перепайку чипа (пайка паяльником, отпайка феном). Также при механическом воздействии на штыри пады не отрывало.

На всех контактах, если приглядеться, видны следы от щупа электроконтроля. Т.е. платы прошли электроконтроль при котором дорожки прозванивают на КЗ и обрыв.

Надписи могли бы быть и почетче, но это уже скорей придирки. Итак вполне достойно выглядит.

Единственное что не понравилось — появился какой то левый номер на шелкухе (под надписью Pinboard II). Это видать их самодеятельность.

А так, в целом, отличные платы. Жаль только не красные 🙂 Но цена за нестандартную маску обламывала сильно.

Сейчас у них какая то акция, они аж за 2 бакса предлагают дециметровые платы, количеством 10шт. Но тут есть великая китайская хитрость. Скинув цены на платы они, говорят, подняли цены на доставку. :)))) Но, в любом случае, это дешево. Дешевле чем местные производители в разы.

Проверено лично, могу рекомендовать.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings. TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings. AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Программы для проектирования схем. Обзор, выбор, отзывы

Схемы составлял любой человек, который делал хотя бы что-то более-менее сложное в электронике. Но рисовать их вручную – это долго по времени, к тому же, любая оплошность испортит заготовку. Поэтому для этого используются специальные программы для проектирования схем. Что они собой представляют? Какие возможности предоставляют? Сначала будет рассмотрено несколько коммерческих проектов, а потом бесплатные.

Программное обеспечение от Mentor Graphics

Это успешная компания, которая развивает свои продукты – PADS PowerPCB и Expedition PCB. Немало их успеху поспособствовала ориентация на среды проектирования под Windows. Пакет PADS PowerPCB предлагает относительно дешевое и качественное решение при создании плат. Так, здесь есть автотрассировщик, который поддерживает все нужные функции для высокочастотных плат. Также в пакете имеются модули посттопологического и предтопологического анализа. Это полезно при работе с системой контроля ограничений. Пакет Expedition PCB является более совершенным и одним из наиболее мощных решений в области проектирования. В основе системы лежит среда AutoActive, которая позволяет анализировать целостность системы, принимать во внимание требования и специальные технологические ограничения. Также здесь удобно моделировать наводки. Имеющиеся здесь программы для проектирования схем помогут создать качественный проект. Можно отметить только один существенный недостаток – его высокую стоимость.

Программное обеспечение от Cadence

В качестве легкого и дешевого решения при создании электронных схем они предлагают пакет OrCAD. Он рассматривается в качестве приоритетной системы ввода проектов. В последнюю версию добавили возможность синтезировать и моделировать цифровые логические схемы. Редактор обладает тремя различными конфигурациями, каждая из которых характеризуется своими особенными функциональными возможностями. В проекте можно создавать до тридцати слоев. Также имеются встроенные средства автотрассировки и авторазмещения. Для более дорогих работ предлагается PCB Design Studio. В нем удобно создавать высокоскоростные многослойные схемы, на которых высокая плотность размещения компонентов. Также можно провести анализ электромагнитной совместимости и предварительную проверку разрабатываемого проекта. Но, ориентируясь по нашим реалиям, сложно не заметить, что наибольшей популярностью пользуются бесплатные программы для компьютера, где можно создавать электронные схемы.

EasyEDA

Эта программа основана на облачных технологиях и WEB. В ней есть функциональный ввод описания, разводка электронных схем, а также смешанный режим моделирования. И со всем этим можно работать в своём браузере. Ах да, эта программа для создания электронных схем полностью бесплатная. Получившийся результат можно сделать открытым для всех (или наоборот – закрыть его). По надобности могут быть импортированы библиотеки и готовые схемы из Eagle, KiCad, LTspice и Altium. К тому же, при надобности получившийся результат можно экспортировать во многие форматы. Учитывая, что с ней могут работать другие программы для проектирования схем (пускай, и не напрямую), это ПО может претендовать на звание универсального.

ExpressPCB

Этот редактор поддерживает ручное создание двусторонних печатных плат, которые могут содержать детали со штыревыми и планарными выводами. Здесь реализована возможность импорта списка целей, а также подсветка контактных площадок, что не соединены. Для упрощения поиска и закупки электронных компонентов они пронумерованы цифровым кодом (правда, не все). Также здесь можно с высокой точностью поместить компоненты на схеме. После создания готового проекта она сообщит примерную стоимость элементов и даже поможет оформить заказ. При этом данная программа для создания схем является полностью бесплатной. Но разрабатывалась она небольшой группой американских добровольцев, поэтому обладает несколькими недостатками. Так, здесь нет функции проверки связей для подбора оптимального размещения деталей, не поддерживаются кириллические символы и отсутствует автотрассировщик. В целом, она предназначена для того, чтобы оперативно решать различные производственные проблемы с помощью быстрого создания высококачественной двух- или четырехслойной электронной схемы.

DipTrace

Если нужны бесплатные и хорошие программы для проектирования электрических схем, то вот одна из них. Она состоит из нескольких модулей, каждый из которых отвечает за определённый функционал. Важным преимуществом является и то, что это отечественная разработка. Поэтому это программное обеспечение и сопровождающая информация на русском языке. Благодаря этому разобраться в нюансах созданиях схем здесь будет легко. Во время работы для редактируемых объектов имеется подсветка. Благодаря этому можно наглядно оценивать положение дел. Имеющийся автотрассировщик неплохо умеет справляться с многослойными сложными платами, на которых размещены разные типы деталей. Что важно для неопытных людей – так это то, что здесь свой проект можно запустить под многочисленные проверки, благодаря чему обнаружение и исправление ошибок происходит на лету. Чтобы иметь представление о конечном результате, здесь имеется вмонтированная программа моделирования в трехмерном пространстве. Правда, справедливости ради, следует отметить, что бесплатная версия немного ограничена (в отличие от платной). Но даже такой функционал даёт возможность удобно и высокопроизводительно работать.

Eagle

Это полноценный программный пакет, который имеет платную и бесплатную версию (они отличаются размером создаваемых схем). Сюда входят три основных компонента, что позволяют рисовать электронные схемы с использованием стандартных элементов, создавать чертежи собственными силами и проводить трассировку без привлечения пользователя. Если только начинаете проектирование электронных схем, программа эта сможет оказать существенную пользу благодаря широкому функционалу. Но ограничение по размеру делает маловероятным её применение при создании сложных продуктов.

Заключение

Вот мы и рассмотрели коммерческие и бесплатные программы для компьютера. Нельзя не отметить, что первые, как правило, обладают более широким функционалом. И это не удивительно – ведь эти программы для проектирования схем приносят прибыль своим разработчикам, поэтому им первым и достаются различные нововведения.

Включите или отключите привязку к сетке и параметрам объекта в Excel

Когда вы рисуете, измежаете или перемещаете фигуры или другие объекты в Excel, вы можете настроить их выравнивание или «привязку» к ближайшему пересечению в сетка (даже если сетка не видна) или прикрепить к другим фигурам или объектам. При этом вы можете управлять возможностями привязки и выравнивания, выключив их.

Включение привязки
  1. Щелкните фигуру или другой объект, а затем на вкладке Формат фигуры в областиУпорядочок нажмите кнопку Выровнять.

  2. Выполните одно или оба указанные ниже действия.

    • чтобы прикрепить фигуры или объекты к ближайшим пересечениям сетки, нажмите Привязать к сетке;

      Серый цвет выделения, указывающий на выбранный параметр включается.

    • чтобы прикрепить фигуры или другие объекты к линиям сетки, которые проходят через вертикальные и горизонтальные стороны других фигур или объектов, нажмите Привязать к фигуре.

      Серый цвет выделения, указывающий на выбранный параметр включается.

Выключение привязки
  1. Щелкните фигуру или объект, а затем на вкладке Формат фигуры в группе Упорядока нажмите кнопку Выровнять.

  2. Чтобы отключить эти параметры, нажмите кнопку Привязать к сетке или Привязать к фигуре.

    Серый цвет выделения, указывающий на выбранный параметр, отключается.

К началу страницы

Включение привязки
  1. Щелкните фигуру или объект на листе.

  2. В разделе Средства рисования откройте вкладку Формат, а затем в группе Упорядочить нажмите кнопку Выровнять.

    Если вкладка Средства рисования или Формат не отображается, выделите надпись или объект. Для открытия вкладки Формат может потребоваться дважды щелкнуть фигуру или объект.

  3. Выполните одно или оба указанные ниже действия.

    • Чтобы прикрепить фигуры или объекты к ближайшим пересечениям сетки, щелкните Привязать к сетке.

    • Чтобы прикрепить фигуры или другие объекты к линиям сетки, которые проходят через вертикальные и горизонтальные стороны других фигур или объектов, нажмите Привязать к фигуре.

Примечание: Чтобы временно переопределить параметры привязки, удерживайте клавишу ALT, перетаскивая фигуру или объект.

Выключение привязки
  1. Щелкните фигуру или объект на листе.

  2. В разделе Средства рисования откройте вкладку Формат, а затем в группе Упорядочить нажмите кнопку Выровнять.

    Если вкладка Средства рисования или Формат не отображается, выделите надпись или объект. Для открытия вкладки Формат может потребоваться дважды щелкнуть фигуру или объект.

  3. В зависимости от того, что было выбрано ранее, выберите Привязать к сетке или Привязать к фигуре, чтобы отключить этот параметр.

К началу страницы

См.

также

Отображение и скрытие линий сетки в Word, PowerPoint и Excel

Рисование и удаление линий, соединителей или фигур с полилиниями

Предложите вам — Как сделать заказ

Покупка PCB на pcbway.com легко под рукой. Несколько шагов заставляют вас наслаждаться  печатных плат, доступными по-прежнему высоким качеством.

Video: Powerful automation that makes sourcing easy

Шаг 1: Выберите нужный тип сервиса. Пример: печатная плата

Выберите и заполните спецификации, нажмите кнопку «Рассчитать», чтобы продолжить.

Кстати, если вы не профессиональный инженер-электрик, вы можете попробовать использовать кнопку «Быстрый заказ печатной платы» для загрузки файлов Gerber, которые автоматически определят параметры и помогут вам легко разместить заказ на выставление счета.

Внимание. Вы можете заказать «SMD-Stencil» или же «Assembly Service» вместе, нажмите кнопку «Рассчитать», чтобы продолжить.

Шаг 2. Выберите время сборки и способы доставки.

Цена, показанная здесь, — это только ориентировочная цена, окончательная цена подлежит нашему обзору.

Шаг 3: Добавить в корзину

Внимание. Если вы не вошли в систему, наша система потребует, чтобы вы вошли в систему или создали свою учетную запись.

Шаг 4: Перейдите в свою корзину покупок и нажмите кнопку «Добавить файл PCB», чтобы загрузить файл.

Внимание. Когда файл будет загружен успешно, статус аудита заказа будет изменен на «Подлежит аудиту».

Мы закончим проверку вашего заказа за 10 минут или менее 5 минут (кроме SMT или специального заказа!).

Шаг 5: выберите меню «Ожидание платежа», проверьте статус «Прошел, Оплата» заказа и затем приступайте к оформлению заказа.

Один платеж, одна отправка!

1. Целью заказа является сохранение стоимости доставки. Если ваше расписание для ваших печатных плат не является жестким, объедините свои заказы и отправляйте вместе.

2. Объединив все эти заказы в одну группу и заплатив сейчас, вы тем самым подтверждаете, что все эти заказы будут отправлены вместе вокруг xx-xx-xx. Это тот день, когда мы можем закончить ваш последний заказ на печатную плату в этой ORDER GROUP, и нам может понадобиться дополнительное время для курьерской компании (В воскресенье нет службы), чтобы забрать ваш пакет.

3. Если существует ускоренный заказ (ы), или вам нужен какой-то регулярный заказ (ы), который должен быть отправлен ранее, отметьте заказ (ы) и заплатите отдельно, чтобы мы могли отправить его по расписанию для определенного заказа (ов).

4. Мы настоятельно рекомендуем вам оплатить ваши заказы до 8: 30GMT, так что наша фабрика может начать изготовление в тот же день немедленно.

Комбинируйте доставку: упакуйте и доставьте печатную плату вместе с продуктами, которые уже были оплачены или произведены.

Шаг 6: Оплатить

Выберите адрес доставки или добавьте новый адрес

Выберите способ доставки

Выберите способ оплаты, который вы предпочитаете, используйте дисконтный купон и денежный купон.

В настоящее время мы принимаем Paypal и кредитную карту или дебетовую карту. Независимо от того, какие способы оплаты вы выберете, вы должны сначала пройти страницу оплаты PayPal, которая обеспечит безопасность вашего платежа. Проверка и оплата не принимаются.

Шаг 7: После успешной оплаты заказа, пожалуйста, подтвердите получение.

Мы организуем производство как можно скорее. Во время производства вы можете найти процесс производства через меню «Статус производства».

Video:How to place PCB prototype order>>

If you have any questions, please contact your customer service representative, or contact 24-hour live-chat.

Мой опыт использования онлайн-программного обеспечения для печатных плат EasyEDA

Два наиболее важных аспекта, учитываемых при проектировании и производстве оборудования, — это время и стоимость. Обычно при разработке продукта вы хотите вывести его на рынок в кратчайшие сроки и с наименьшими затратами. Один из способов обеспечить это — использовать простой инструмент проектирования печатных плат, такой как EasyEDA.

Что такое EasyEDA

EasyEDA — это онлайн-инструмент для проектирования печатных плат. Это позволяет вам проектировать свои схемы и печатные платы без необходимости загружать и устанавливать какое-либо программное обеспечение на свой компьютер.Вы можете работать над своими проектами онлайн, используя веб-браузер.

Если вы уже использовали инструмент для проектирования печатных плат на базе ПК и наслаждались его широким набором функций, вы можете задаться вопросом, соответствует ли ему веб-инструмент для проектирования. Что ж, как ни странно, это так. В EasyEDA есть много вещей, которые делают его идеальным инструментом для проектирования ваших печатных плат. Давайте посмотрим на некоторые из них.

Веб-интерфейс

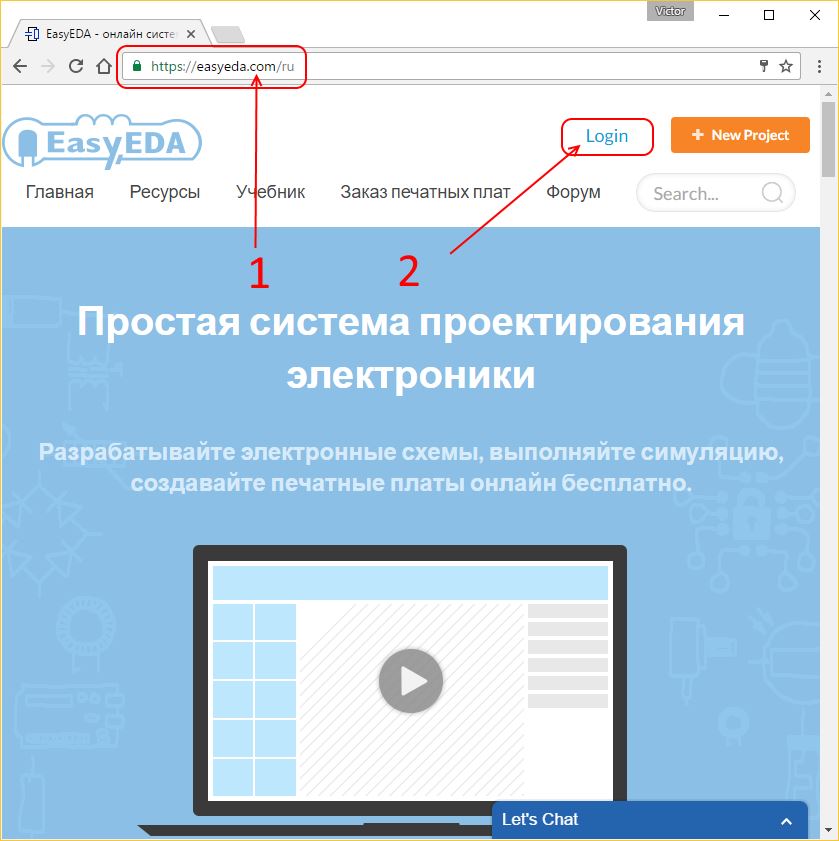

EasyEDA работает в онлайн-режиме. Эта функция дает ему несколько преимуществ по сравнению с традиционными инструментами проектирования на базе ПК.Например, программное обеспечение обычно размещается на серверах, которыми напрямую управляет компания EasyEDA, поэтому любые обновления программного обеспечения выполняются автоматически. Это гарантирует, что у вас всегда будет доступ к новейшим функциям.

Доступ к вашим проектам не ограничивается только одним компьютером. Ваши проекты будут храниться в облаке, поэтому вы сможете получить к ним доступ с любого устройства, на котором есть веб-браузер. Таким образом, вы можете работать над своими проектами из любого места, тем самым повышая свою эффективность и сокращая время, необходимое для завершения проектирования печатной платы.

Простота

Простота — это не то слово, которое большинство новичков использует для описания программного обеспечения для проектирования печатных плат. Это связано с тем, что обычно в интерфейсе программного обеспечения разбросано множество инструментов и функций, которые нелегко понять. EasyEDA изменила это, предложив очень простой дизайн, в котором легко разобраться.

Большинство вещей, таких как библиотеки, проекты, изготовленные на заказ детали, пакеты и общие файлы, доступны через простое раскрывающееся меню в верхней левой части интерфейса программы.Это упрощает навигацию по программному обеспечению независимо от того, новичок вы или профессионал. Таким образом, вы не будете тратить много времени, пытаясь понять, где что находится, или просматривая учебные пособия, чтобы найти простую функцию.

В дополнение к простому интерфейсу EasyEDA также предоставляет информацию о различных инструментах и ​​функциях. Эта информация предоставляется с помощью всплывающих подсказок, когда вы наводите указатель мыши на определенный значок, а также на подробной обучающей странице, в которой подробно объясняется каждая функция. Таким образом, вы можете освоить основы в кратчайшие сроки и посвятить больше времени созданию своего проекта.

Моделирование

Тестирование — очень важный этап в производстве печатных плат. Тем не менее, это не всегда самое простое. В большинстве случаев вам необходимо физически собрать схему на макетной плате или перфокарте, прежде чем приступать к фактическим испытаниям. Этот процесс занимает некоторое время и в большинстве случаев приводит к задержке проектирования и производства.

Чтобы решить эту проблему, EasyEDA разработан с инструментом моделирования схемы , который позволяет вам увидеть вашу схему в действии, прежде чем превращать ее в плату.Все, что вам нужно сделать, это добавить пробник в схему и запустить симуляцию. Это сэкономит вам много времени и упростит процесс проектирования.

Открытые аппаратные ресурсы

В настоящее время большинство печатных плат, сделанных своими руками, основаны на оборудовании с открытым исходным кодом. Поэтому некоторые части схемы, изготовленной на заказ, скопированы непосредственно с конструкций плат с открытым исходным кодом. При использовании традиционного программного обеспечения для проектирования печатных плат вам необходимо загрузить схемы платы с открытым исходным кодом, чтобы вы могли получить доступ к некоторым необходимым вам частям.

При использовании EasyEDA в этом нет необходимости. Это связано с тем, что некоторые схемы плат с открытым исходным кодом доступны в программном обеспечении. Итак, все, что вам нужно сделать, это выбрать детали, которые вы хотите использовать, и скопировать их на свои схемы. Более того, вы можете редактировать схемы платы с открытым исходным кодом по вашему выбору, чтобы они соответствовали вашим требованиям. Это сэкономит вам много времени и усилий.

Совместная работа

При использовании EasyEDA легко поделиться своей работой с другими разработчиками печатных плат.Это выгодно по нескольким причинам. Например, это позволяет вам работать над вашей печатной платой с командой разработчиков и легко отслеживать прогресс. Более того, если вы работаете над печатной платой самостоятельно, вы можете получить предложения и комментарии от других опытных разработчиков печатных плат о том, как улучшить вашу конструкцию.

Совместное использование вашей работы также способствует развитию сообщества разработчиков ПО с открытым исходным кодом. Если ваша печатная плата основана на оборудовании с открытым исходным кодом, будет справедливо, если вы отблагодарите сообщество, поделившись своими разработками, опытом и знаниями с другими энтузиастами открытого исходного кода.EasyEDA упрощает этот процесс, поскольку предоставляет платформу, на которой вы можете взаимодействовать с другими разработчиками, помогать им или учиться чему-то на их проектах.

Совместимость

Импорт и экспорт файлов из одной программы проектирования печатных плат в другую никогда не бывает легкой задачей. Фактически, большую часть времени разработчики печатных плат вынуждены переделывать схемы, которые были нарисованы с использованием другого программного обеспечения для проектирования. Это связано с тем, что совместное использование списков соединений между различными инструментами проектирования является сложной процедурой.

Вам не нужно беспокоиться об этом при использовании EasyEDA. Это позволяет легко импортировать файлы из других инструментов проектирования печатных плат, таких как Altium и Eagle. Таким образом, вы можете легко продолжить работу над своим проектом в EasyEDA, независимо от того, какое программное обеспечение для проектирования вы использовали изначально. Это также позволяет вам делиться предыдущими проектами печатных плат, которые вы сделали с помощью других инструментов проектирования печатных плат.

Express Design

При работе над простым проектом печатной платы не всегда нужно начинать с создания схемы.EasyEDA делает это возможным, позволяя вам напрямую размещать доску. Однако это целесообразно только для небольших и простых проектов. Используя эту функцию, вы можете значительно сократить время разработки.

Заказать печатную плату

Вы когда-нибудь заканчивали разработку своей печатной платы и задавались вопросом, где ее можно изготовить? Что ж, вы не одиноки в этом. Многие новички обычно не знают, как и где заказать свои печатные платы, и проводят много времени в Интернете в поисках компаний-производителей печатных плат.EasyEDA устраняет эту проблему, помогая заказать печатную плату. Вы можете разместить заказ, как только вы закончите процесс проектирования. Кроме того, процесс заказа прост, и если вы ничего не понимаете, вы можете обратиться к руководству по заказу печатных плат, в котором все объясняется.

Также следует отметить, что вы не обязаны прямо заказывать печатные платы на EasyEDA. Если у вас уже есть завод по производству печатных плат, вы можете просто загрузить Gerber-файлы вашей печатной платы и отправить их в производственный цех.Кроме того, EasyEDA позволяет экспортировать проект печатной платы в формат PDF. Таким образом, вы можете производить печатные платы самостоятельно.

EasyEDA предоставляет пользователям возможность загружать файлы Gerber, которые можно загрузить бесплатно и использовать на любом заводе по производству печатных плат: нет никакой привязки к EasyEDA. Вы также можете экспортировать в файл PDF и распечатать его, чтобы сделать печатную плату самостоятельно.

Управление файлами

Управление файлами дизайна усложняется по мере увеличения количества проектов. То же самое касается контроля версий. EasyEDA упрощает эту задачу.Он управляет вашими файлами дизайна и предоставляет интерфейс, в котором вы можете просматривать их все в хронологическом порядке. Он также группирует их по разным категориям, таким как избранное, общий дизайн, модули и компоненты среди многих других. Он также дает вам доступ к вашей корзине и показывает историю ваших заказов. Таким образом, вы можете оставаться в курсе дел, не вспотев.

Как использовать EasyEDA для ваших проектов

EasyEDA можно использовать для всех проектов проектирования печатных плат. Единственное, что вам нужно, это веб-браузер и подключение к Интернету, чтобы начать.Большинство библиотек, которые вам понадобятся, уже доступны в программном обеспечении, и если нужной вам детали нет, вы можете создать для нее библиотеку.

Вы можете сохранять свои проекты в Интернете и решать, делиться ими или нет. Кроме того, настройки общего доступа позволяют вам ограничить доступ, который вы предоставляете людям, с которыми вы поделились проектом. Если вы в чем-то не уверены, вы можете спросить других разработчиков на форуме или получить идеи из проектов, которыми поделились другие люди.

Что может быть лучше с EasyEDA

До сих пор EasyEDA, кажется, имеет все, что вы когда-либо хотели в программном обеспечении для проектирования печатных плат. Тем не менее, ему не хватает нескольких вещей, таких как средство просмотра 3D. Некоторые инструменты проектирования печатных плат для ПК, такие как Eagle и Altium, уже имеют эту функцию, и это важно для визуализации того, как ваша печатная плата будет выглядеть после полной сборки. Команда EasyEDA уже работает над этой функцией, и она должна появиться в ближайшем будущем. Между тем, если вам действительно нужна эта функция, вам придется использовать альтернативное программное обеспечение.

Мой вердикт EasyEDA

EasyEDA имеет почти все функции, которыми обладают традиционные инструменты проектирования на базе ПК. В дополнение к этому он работает в режиме онлайн и имеет упрощенный интерфейс. Это дает вам возможность работать над своими проектами в любой точке земного шара, независимо от того, есть ли у вас компьютер или нет. Поэтому, если вы новичок в проектировании печатных плат, ищущий простой инструмент, или профессионал, которому нужна универсальность и эффективность, EasyEDA — это инструмент проектирования для вас.

EasyEDA Отзывы — SaaSHub

Социальные рекомендации и упоминания

Мы отследили рекомендации или упоминания следующих продуктов на Reddit и HackerNews.Они могут помочь вам увидеть , что люди думают о EasyEDA и для чего они его используют.

  • Электротехнический САПР.
    Мы используем easyEDA для создания простых схем, в основном для того, чтобы мы могли заранее подготовить все кабели. — Источник: Реддит / 14 дней назад
  • DT4 Поларстар F2
    Интересно. У меня уже есть 1 F2 в моем cqb F2, и я знаю, что Bullgear делает редкий цельный апгрейд F2/hopup. У меня тоже нет проблем с 2 строками.Я думал, что смогу скопировать макет триггерной платы, а затем использовать что-то вроде (https://easyeda.com/), чтобы создать одну триггерную плату, но с двумя платами F2, которые можно подключить. Как вы думаете? Я очень хорошо разбираюсь в модификациях, но плата — это то, что… — Источник: Реддит / около 1 месяца назад
  • Регулируемый аналоговый синусоидальный/прямоугольный осциллятор
    В этом проекте мы попытались спроектировать и построить регулируемый, управляемый энкодером, двухдиапазонный синусоидальный/прямоугольный генератор с использованием SLG47004.Плата была спроектирована с использованием сервиса easyeda.com . Ознакомьтесь с полным проектом, опубликованным здесь. — Источник: Реддит / 3 месяца назад
  • Сервис по разработке печатных плат
    (только что нашел https://easyeda.com/, который имеет довольно хорошие функции и содержит все компоненты в библиотеке, которые мне нужны + даже схему липо-зарядки, которую я могу просто бросить и разместить проводку). — Источник: Реддит / 3 месяца назад
  • Ищу помощь, чтобы перенести мой дизайн из моей головы в программное обеспечение для проектирования и изготовить
    Что касается дизайна печатной платы, я бы предложил easyeda.com , создайте учетную запись, а затем посмотрите один или два учебника. Все это основано на веб-браузере, поэтому вам не нужны никакие лицензии или установка какого-либо программного обеспечения. Погуглите учебники easyeda, и есть много видеороликов на YouTube, которые познакомят вас с основами создания дизайна доски. Для вашего это всего 2-3 элемента, а затем подключение контактов так довольно прямолинейно. — Источник: Реддит / 3 месяца назад
  • [Обзор схемы] Первый дизайн печатной платы для управления светодиодами, управляемыми NodeMcu ESP8266, с использованием WLED
    Для этого я использовал конструктор EasyEDA . — Источник: Реддит / 4 месяца назад
  • Вопрос по двухскоростному электровентилятору.
    Веб-сайт, на котором вы можете легко спроектировать схему: easyeda.com . — Источник: Реддит / 4 месяца назад
  • Ищу адаптер LQFP с такими прокладками крышки загрузки
    Стоит подумать о том, чтобы сделать один. Если вы не хотите изучать kicad или что-то подобное, https://easyeda.com/ хорошо интегрирован в jlcpcb.com, так что можно легко сделать и заказать голые платы, подобные этой. — Источник: Реддит / 6 месяцев назад
  • С чего начать проектирование печатной платы клавиатуры?
    Используя этот чертеж САПР, я сделал пластину и макет псевдоплаты в Fusion360. Я импортировал это в EasyEDA как еще один DXF и разместил свои отверстия и переходные отверстия в соответствии с техническими данными вишни. Я отказался от создания собственной схемы управления и вместо этого спроектировал ее на основе пайки ленточного кабеля к любому микроконтроллеру, который я хочу использовать. Я буду использовать pi Pico для первой итерации, но после просмотра ссылки u/Ma_aust… — Источник: Реддит / 6 месяцев назад
  • Я разработал печатную плату клавиатуры для Pico. Макет 65%, добавлено 15 макроклавиш и поворотный энкодер. Два 3,5-мм аудиоразъема расширяют GP4, GP5, 5V и GND для внешнего устройства.
    ~ Я использовал Easy EDA для проектирования и JBL PCB для производства. — Источник: Реддит / 7 месяцев назад

Вы знаете статью, сравнивающую EasyEDA с другими продуктами?
Предложите ссылку на пост с альтернативными товарами.

Изготовление печатной платы с помощью EasyEDA. // Обзор — MickMake

Итак, вы добрались до стадии, когда хотите собрать свою собственную печатную плату? Это видео, состоящее из двух частей, посвящено EasyEDA, которые, похоже, хорошо справляются с задачей, облегчая вам жизнь.

ОШИБКА: не .src — map[alt: class: control: ctx:0xc0051ed4a0 height: href: id:BPmgDhwbd1w inline: size: span: src: style: thumbnail: title: width: xml:]


Текущие предложения

Есть много онлайн-компаний по производству печатных плат.Огромные суммы, и многие из них приходят и уходят. Чтобы иметь возможность заставить одну из этих компаний изготовить вашу плату, вам необходимо отправить им набор файлов, которые обычно создаются с помощью программного обеспечения PCB CAD. Такие файлы называются «gerber».

Программное обеспечение, такое как Eagle, ORCAD, Allegro, Altium, стоит недешево, и мы все знаем о фиаско с подпиской Eagle. Существуют бесплатные альтернативы, такие как KiCad, но они далеко не так продвинуты, как некоторые платные программы. Кроме того, если вы когда-либо использовали что-то вроде Eagle, то вы знаете о мире боли, в который вы входите, учась, как его использовать.

Однако в наши дни наблюдается тенденция предлагать онлайн-услуги по проектированию печатных плат. Одна из таких компаний называется EasyEDA.


Отказ от ответственности

Теперь, прежде чем я пойду дальше; да , они предложили мне 10 бесплатных печатных плат для обзора, но если вы видели мои обзоры Pine64, (здесь, здесь и здесь), я, конечно, не держу удары.


EasyEDA

EasyEDA предлагает вам несколько возможностей.

Один из самых важных; в том, что он прост в использовании. Конечно, время от времени возникают некоторые проблемы с их интерфейсом, но они постоянно их исправляют и сообщают вам о новых функциях.

Если вы новичок в проектировании печатных плат, вам нужно учесть множество факторов, чтобы все заработало.

Такие вещи, как размеры упаковки, просто убийственны. Выберите не тот пакет, и иногда вам придется просто выбросить плату.

Маршрутизация, ширина колеи, разделение и это только начало. Вы также должны создать свою схему дизайна, а дьявол кроется в деталях. Сделайте что-то не так, и проблема может усилиться.

Итак, EasyEDA предоставляет вам редактор схем и топологии печатных плат.

Они также дают вам:

Целый ряд предварительно определенных компонентов, большинство из которых предоставляется на складе при заказе плат. Существует также большая база данных компонентов, предоставленная сообществом, в которой есть много странных частей, которые вы, возможно, не найдете в другом месте.

Вы также можете поделиться своими проектами печатных плат с сообществом, что является хорошей функцией, если вы хотите увидеть, как кто-то другой разрабатывает ту же схему, или вы можете использовать ее в своем собственном проекте.

Вы можете экспортировать свою схему и дизайн печатной платы в PDF или SVG, и я заметил, что с тех пор, как я использовал его в последний раз, они добавили опцию экспорта в Altium, что приятно видеть.

У вас также есть области заполнения медью, разная ширина дорожек, автоматическая трассировка, вырезы, платы необычной формы, проверка правил проектирования, и он может обрабатывать до 6 слоев плат. Вы можете создать отчет о спецификации (BOM), выбрать и разместить файл, и у них даже есть возможности сценариев. Если вы хотите попробовать свои силы в пайке SMD, они также могут создать трафареты.


На практике — настоящие мужчины не занимаются автотрассировкой

Итак, я неделю тестировал EasyEDA, разрабатывая простую плату питания для Raspberry Pi.Все было достаточно интуитивно. Ввод схемы не был проблемой, а когда дело дошло до трассировки, встроенный автотрассировщик, похоже, справлялся с этой задачей довольно прилично.

Но означает, что автотрассировщик не используется . Так что я также попробовал трассировку вручную, которая работает так же, как и любая другая программа САПР.

Если сравнивать Eagle и EasyEDA, то они работают примерно одинаково, за исключением того, что они немного более интуитивно понятны.

Например; перемещая блок компонентов, вы щелкаете правой кнопкой мыши и выбираете область компонентов для перемещения.

Принимая во внимание, что с Eagle вы должны выбрать инструмент перемещения, затем выбрать инструмент группы, выбрать компоненты, затем щелкнуть правой кнопкой мыши и выбрать группу перемещения в меню.

Это мелочь, но когда вы используете его весь день, Eagle может раздражать.

Что касается ограничений, я изо всех сил пытаюсь найти их для случайного Создателя. Однако…

  • Одна вещь, которую вы должны помнить, это то, что вы полагаетесь исключительно на их предложение, когда создаете свой дизайн. Что будет, если компания разорится? Они упоминают, что откроют исходный код своей платформы и сделают доступными все дизайны в течение ограниченного времени.Это кажется довольно хорошим, но это может быть проблемой для некоторых до сих пор.
  • Вы также должны учитывать, является ли плата, которую вы разрабатываете, коммерчески важной. Клиенты могут не захотеть видеть дизайн, созданный на веб-сайте, по причинам, связанным с интеллектуальной собственностью.

Импорт из Eagle

Итак, как насчет перехода на EasyEDA из чего-то вроде Eagle? Я сделал еще одну доску в Eagle, которую скоро выложу на Tindie. Затем попытался импортировать это в EasyEDA.

Захват схемы работал нормально. Здесь нет явных проблем, за исключением того, что мне придется вручную выбирать компоненты для завершения спецификации.

На стороне печатной платы возникла небольшая проблема. У меня было несколько закрытых зон под MCU, которые я обычно делаю, чтобы избежать короткого замыкания под корпусом.

В EasyEDA это не очень хорошо переводится, так как отсутствует концепция запретной зоны. Вы можете увидеть это в нескольких других местах:

Под модулем Wi-Fi

, а также под разъемом USB должна быть защитная зона, чтобы исключить помехи от заземления.

Кроме того, в Eagle медная начинка больше выдавливалась в области, тогда как в EasyEDA они были пустыми, оставляя компоненты скрученными, где они были должным образом соединены с землей в Eagle.

Это все, что можно ожидать от любого импортного программного обеспечения. Я никогда не видел, чтобы что-то импортировалось на 100% каждый раз, но есть некоторые вещи, о которых следует помнить при работе с EasyEDA.

Примечание: вы также можете просто импортировать герберы в EasyEDA, и они по-прежнему будут производить плату для вас. Вам не нужно использовать сторону CAD.


Резюме

Итак, что я думаю о EasyEDA?

В текущей версии по-прежнему отсутствуют некоторые функции, поэтому для импорта схем и проектов печатных плат потребуется ряд исправлений.

Тем не менее, в целом я думаю, что это все еще довольно хороший продукт. В сочетании с возможностью заказывать компоненты через LCSC намного дешевле, чем где-либо еще, они предоставляют полный пакет E2E для производства печатных плат.

Как только заказы на мои платы будут готовы и доставлены, я выпущу второе видео.

Да, кстати: EasyEDA в настоящее время имеет сделку с бесплатной доставкой на ваш первый заказ на сумму до $25. Итак, иди и проверь это.

EasyEDA против EAGLE — Кто победитель? в [2022] [ОБНОВЛЕНО]

В современном мире, где электроника и технологии окружают нас повсюду, проектирование печатных плат становится все более важной наукой и помогает инженерам решать проблемы, с которыми они сталкиваются при создании более качественных и оптимизированных схем и используются платы, программное обеспечение EDA (Electronic Design Automation).

Сегодня мы сравниваем EasyEDA и EAGLE , два широко используемых решения и программы для проектирования печатных плат, которые обеспечивают высокую производительность и похвальную функциональность.

Мы обсудили все основные технические аспекты их производительности и конструктивных возможностей. Другие параметры, такие как тарифные планы, плюсы и минусы, системные требования и многое другое, также упоминались в этом сравнении между Autodesk EAGLE и EasyEDA.

Давайте подробно рассмотрим обе эти платформы.

EasyEDA

EasyEDA — это очень мощная онлайн-платформа EDA , которая предоставляет пользователям доступ ко всем основным функциям и инструментам, необходимым для проектирования печатных плат и схем для различных приложений.

Он также имеет отличный набор инновационных функций, которых до недавнего времени не было даже в некоторых платных программах EDA.

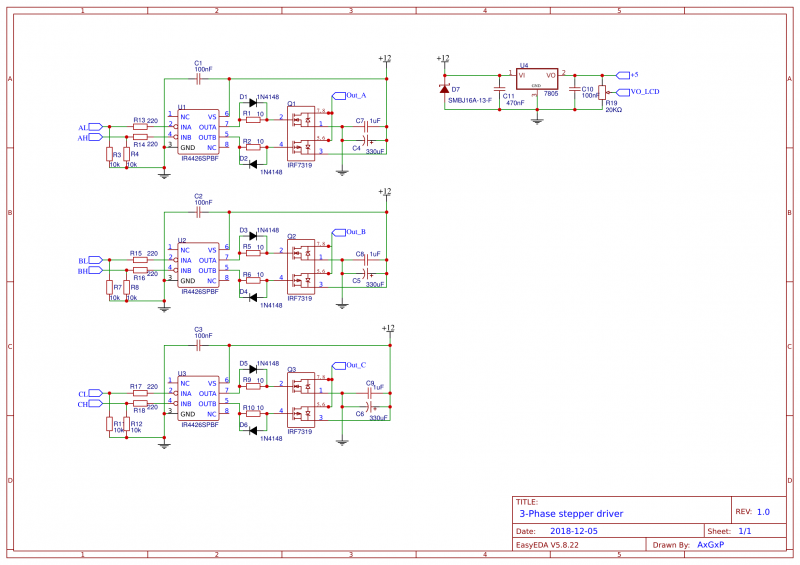

EasyEDA позволяет работать над созданием схем, проектированием печатных плат, проектированием библиотек и управлением ими, управлением проектами и даже совместной работой в команде и т. д.А главное, что все это доступно для бесплатно.

Стандартная версия EasyEDA абсолютно бесплатна для использования и даже не требует загрузки. Вы можете открыть его прямо в браузере.

Дизайнерам довольно часто приходится использовать стандартные компоненты в своих проектах, и в EasyEDA есть именно то, что вам нужно. Он содержит библиотеки с более чем 1 миллионом компонентов, которые обновляются в режиме реального времени.

Кроме того, с точки зрения производства, EasyEDA также включает каталог LCSC , одного из крупнейших производителей деталей для печатных плат, в котором указаны цены и другие сведения о более чем 200 000 компонентов.Рассмотрим подробнее некоторые его особенности.

ОСНОВНЫЕ ФУНКЦИИ:

Вот 8 основных функций EasyEDA.

[1] Веб-функции

Одной из особенностей EasyEDA является то, что это онлайн-платформа для дизайна. Приложение можно открыть в обычных веб-браузерах, таких как Google Chrome и Mozilla Firefox.

Вы можете работать онлайн и сохранять свои успехи. Затем вы можете возобновить свою работу в любое время с любого устройства.Вы даже можете сохранить дополнительные файлы в облаке для быстрого доступа в любое время.

[2] Совместимость форматов

EasyEDA позволяет пользователям импортировать свои файлы из основных приложений EDA, таких как Altium Designer, EAGLE, KiCad, CircuitMaker и LTspice. Также поддерживаются списки соединений SPICE.

Кроме того, вы также можете экспортировать списки соединений печатных плат на большинство других платформ проектирования печатных плат для моделирования и других задач.

[3] Функция автотрассировки

Как и большинство программ EDA, EasyEDA также предоставляет опции автотрассировки.Это можно сделать двумя способами: через онлайн-решатель или загрузив небольшой пакет приложений на свой компьютер.

После ввода некоторых данных и выбора таких параметров, как диаметр переходных отверстий, ширина дорожек, слои маршрутов и т. д., вы можете выполнить автотрассировку.

[4] Преобразование изображения в фигуру

Прекрасная возможность, предоставляемая EasyEDA, позволяет пользователям импортировать изображения в основных форматах (JPG, PNG, Gif, BMP, SVG) и настроить их для импорта в качестве формы.

EasyEDA преобразует изображение в объект формы, который можно использовать в дизайне.Это очень удобный инструмент, а также довольно простой в использовании.

[5] Обширные библиотеки

С EasyEDA дизайнеры получают обширные библиотеки и каталоги. Библиотека компонентов содержит более 1 миллиона готовых к использованию деталей, которые также обновляются в режиме реального времени.

К ним можно получить прямой доступ из рабочей области, и никаких внешних приложений не требуется.

Кроме того, он также содержит каталог компонентов LCSC, который включает более 200 000 компонентов, имеющихся на складе LCSC, с такой информацией, как запасы, цены, доступность, подробности и многое другое.

[6] Простой и функциональный пользовательский интерфейс

Без сложных функций и ненужных инструментов интерфейс EasyEDA понятен и прост для понимания и использования. Вы можете приступить к дизайну за пару минут.

Новички с минимальным опытом работы могут обратиться к учебным пособиям, доступным на веб-сайте EasyEDA.

[7] Моделирование SPICE

Моделирование стало очень важным этапом проектирования и проверки печатных плат.С EasyEDA разработчики получают модуль моделирования SPICE для моделирования аналоговых электрических цепей на основе платформы Ngspice.

Пользователи также могут импортировать файлы и схемы LTspice или экспортировать файлы в другие программы для моделирования.

[8] Совместная работа в команде

Для решения все более сложных задач, возникающих при проектировании печатных плат, члены группы часто работают над проектом вместе для ускорения обработки.

Для этого EasyEDA предлагает совместную работу в режиме реального времени через Интернет.Несколько пользователей могут работать над одним и тем же проектом и делиться своими обновлениями.

Почему стоит выбрать EasyEDA ? (PROS)
  • Модуль Schematic Capture предлагает моделирование SPICE, средство просмотра WaveForm и даже многостраничные схемы.
  • Функции компоновки печатных плат включают DRC, многослойные компоновки, экспорт файла изготовления Gerber , автоматическую трассировку и многое другое, что помогает быстрее и точнее компоновать.
  • EasyEDA содержит более 700 000 общедоступных библиотек символов и посадочных мест.Они также предлагают управление библиотекой.

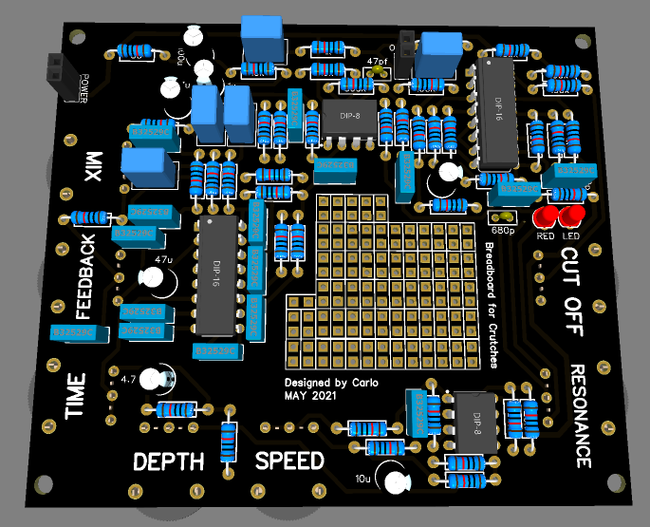

  • Поддержка 3D-просмотра для создания 3D-моделей из 2D-чертежей в различных видах.
  • Пользователи также получают возможность совместной работы в режиме реального времени, что полезно при работе над сложными или крупными проектами.
  • EasyEDA полностью бесплатна , доступна онлайн и может работать в Windows. macOS и Linux тоже.

МИНУСЫ
  • Навигацию и рабочий процесс в программе можно сделать немного более плавным.
  • Возможности моделирования немного ограничены.

В чем уникальность EasyEDA?

EasyEDA — это хорошо известная и используемая во всем мире онлайн-платформа EDA, которая предоставляет множество функций и утилит абсолютно бесплатно.

Платформа может использоваться как онлайн-редактор или настольный (локальный) редактор. Он также работает на основных операционных системах.

Предоставляемые средства могут быть использованы для выполнения всех основных задач проектирования и анализа печатных плат и схем.

Для кого это?

Пользователи с некоторым опытом или без него могут использовать EasyEDA, как и профессионалы. Пользовательский интерфейс прост, а с инструментами легко работать.

Также присутствуют расширенные функции, так что программа может удовлетворить и опытных пользователей.

Поддерживаемые платформы:
  • Windows 7 и выше (32-разрядная) (64-разрядная)
  • Linux
  • macOS

Системные требования: не требуют каких-либо системных спецификаций высокого класса.Его можно запустить на большинстве компьютеров и устройств со стандартной конфигурацией и конфигурацией по умолчанию.

ЦЕНА:

Стандартная версия EasyEDA полностью бесплатна для использования и может использоваться как онлайн-редактор или настольный клиент.

Доступны две платные версии с расширенной поддержкой и немного улучшенными функциями. Доступны следующие версии: Professional для 4,9 долл. США в месяц и Enterprise для 9,9 долл. США в месяц .

Стоит ли покупать EasyEDA?

EasyEDA — это бесплатная платформа для проектирования печатных плат с инновационными функциями и отличной производительностью.Учитывая цену, качество предоставляемых функций отличное.

Пользовательский интерфейс не слишком сложен, и его можно быстро освоить.

Поскольку стандартная версия бесплатна, пользователи могут попробовать ее и посмотреть, предлагает ли она все инструменты, необходимые для их проектов.

Включенные библиотеки также обширны и содержат множество готовых к использованию компонентов. В целом, это отличный вариант для проектирования печатных плат.

Autodesk EAGLE

Autodesk EAGLE — это платформа EDA, разработанная и публикуемая Autodesk с 2016 года.Это аббревиатура, обозначающая легко применимый редактор графических макетов. И это оказывается мощной платформой для проектирования с опциями и инструментами для работы со сложными проектами.

Первоначально был разработан Cadsoft , и выпущен в 1988 году. С 2016 года он претерпел больше изменений и улучшений. EAGLE теперь доступен с пакетом проектирования Autodesk Fusion 360 .

Пользователи EAGLE получают менеджер проектов, функции повторного использования дизайна, многооконный графический пользовательский интерфейс (GUI) и другие инновационные функции, которые обеспечивают эффективный и продуктивный процесс проектирования.

Последняя версия EAGLE 9.6.1 была выпущена в апреле 2020 года. Ее можно использовать на устройствах Windows, Linux и Mac OS X. Eagle доступен на нескольких языках. Программа предоставляет различные тарифные планы для удовлетворения требований различных типов пользователей. Он доступен по подписке.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Здесь мы подробно рассказали о 8 основных особенностях и ключевых особенностях EAGLE.

[1] Динамическая синхронизация проекта (DDS)

Эта опция в EAGLE полезна при работе над большими и сложными проектами.При этом вы можете выбрать определенные разделы вашего дизайна и повторно использовать их в другом проекте.

Это может сэкономить время за счет устранения усилий и времени, затрачиваемых на перепроектирование одних и тех же деталей, которые являются стандартными для различных конструкций.

[2] Autodesk Design Platform

Благодаря этому пользователи получают надежную платформу проектирования Autodesk, которая используется в таких программах, как AutoCAD, Inventor и других. С Fusion 360 вам предоставляется полное решение для проектирования CAD/CAM и EDA, которое можно использовать для обработки всех видов проектных требований.

[3] Улучшенная технология маршрутизации

В последней версии EAGLE вы получаете улучшенную интерактивную ручную и автоматическую маршрутизацию. Отличительной особенностью является система маршрутизации препятствий , которая может обнаруживать препятствия на доске и обходить их. Вы также можете выбрать автоматическое перенаправление вокруг препятствий.

[4] Функции цепочки поставок

EAGLE содержит библиотеки и каталоги с информацией о деталях и другими сведениями.

На основании этого вы можете выбрать, какие детали использовать в своем дизайне. После выбора программное обеспечение может предоставить вам информацию о покупке, ценах, наличии и т. д. непосредственно от поставщика.

[5] Проектирование структур HDI

В связи с растущим спросом на компактные технологии размеры печатных плат становятся меньше. При этом возникает потребность в структурах HDI (межсоединение высокой плотности).

Это связано с большим количеством контактов, высокими частотами и BGA (Ball Grid Array).EAGLE может помочь вам выполнить маршрутизацию и другие подобные задачи по проектированию печатных плат HDI.

[6] Функции проверки правил

Проверка правил является важной частью проверки проекта и помогает создавать проекты без ошибок. Система проверки правил, предусмотренная в EAGLE, работает как для конструктивных, так и для электрических параметров.

Есть несколько дополнительных модулей, для которых можно определить ограничения и использовать функцию проверки правил.

[7] Моделирование SPICE

Теперь стало проще быстро анализировать рабочие характеристики и поведение схемы, а также проверять проект с помощью пакета моделирования EAGLE SPICE, который предлагает широкий набор типов и процессов моделирования и дает точные результаты.

[8] Содержание библиотеки печатных плат

Управление библиотекой, библиотеки компонентов с символами, посадочными местами, 3D-моделями и параметрическими параметрами: это лишь некоторые элементы, доступные в библиотеках EAGLE.

Кроме того, вы также получаете библиотеки, которые напрямую связаны с производителями, с подробной информацией о деталях, информацией и обновлениями о ценах и наличии в режиме реального времени. Это поможет вам избежать проблем с деталями для производства вашей платы в последнюю минуту.

Почему стоит выбрать Eagle ? (PROS)
  • С DDS вы получаете простую функциональность одновременного внесения изменений как в плату, так и в макет, чтобы избежать ручного внесения изменений в обоих местах.
  • Средства схемы в EAGLE очень удобны и эффективны, например, функция многолистовой схемы, которая позволяет вам иметь несколько листов в одном проекте и связывать их вместе.
  • EAGLE также работает на Windows, macOS и Linux, что позволяет вам работать на различных устройствах.
  • EAGLE поставляется с пакетом Fusion 360, который позволяет проверить плату с ее механическим корпусом и проверить посадку и допуски на размеры.
  • Пользователи получают различные тарифные планы с подписными лицензиями EAGLE, что означает, что вы должны платить только за то время, пока вам нужно программное обеспечение.

ПРОТИВ
  • Пользовательский интерфейс не очень прост для понимания, и новичкам потребуется больше усилий для изучения программного обеспечения.
  • Хотя стоимость подписки не так высока, ежегодная плата за обслуживание и другие подобные расходы в целом могут быть немного дорогими.

Что уникального в Eagle ?

Разработчики, работающие с EAGLE, найдут отличный набор функций и инструментов для выполнения всех своих задач проектирования и моделирования.

Autodesk предоставляет пользователям согласованный набор проектных решений в виде Fusion 360, а также обеспечивает совместимость форматов между своими приложениями. Это позволяет дизайнерам тщательно строить и проверять свои проекты, чтобы избежать ошибок или ограничений.

Для кого это?

Хотя EAGLE предлагает высокую производительность и удовлетворительный набор функций, пользовательский интерфейс может быть немного сложным для понимания и изучения начинающими дизайнерами.

Учебники доступны в Интернете, чтобы помочь им в этом, и приложив немного усилий, они могут очень хорошо работать с EAGLE.Но это будет немного лучший выбор для опытных пользователей.

Поддерживаемые платформы:
  • Windows 7/8/10 (64-битный)
  • Mac OS (64-битный)
  • Linux Ubuntu (SSE, 8BPP)

Системные требования:

Чтобы запустить Autodesk EAGLE на вашем устройстве, следующие системные требования должны соответствовать спецификациям вашего устройства.

Windows
  • Операционная система: Windows 7 или новее
  • ЦП: 64-разрядный процессор
  • Память: 3 ГБ ОЗУ (рекомендуется 4 ГБ) свободного места
Mac
  • Операционная система: OS X Yosemite (10.10.x), El Capitan (10.11.x) или MacOS Sierra (10.12)
  • ЦП: 64-разрядный процессор
  • Память: 3 ГБ ОЗУ (рекомендуется 4 ГБ)
  • Интернет: Интернет-соединение DSL или быстрее
  • Память: At не менее 650 МБ свободного места
Linux
  • Операционная система: Linux на базе Intel для ПК с ядром 2.6
  • ЦП: требуется поддержка SSE
  • Графика: X11 с минимальной глубиной цвета 8 бит/пиксель Библиотеки

    76 9aries: libssl.so.1.0.0, libcrypto.so.1.0.0
  • Интернет: Интернет-соединение DSL или быстрее
  • Память: Не менее 650 МБ свободного места

Примечание. Для запуска 64-разрядной версии Autodesk EAGLE необходимо установить libc.so.6 с подпрограммой GLIBC_2. 14 или выше потребуется.

ЦЕНА:

Упомянутые здесь тарифные планы относятся ко всему пакету программного обеспечения Autodesk Fusion 360:

  • Бесплатная версия доступна с ограниченной функциональностью (A ограниченной функциональности) подписка на Fusion 360 для личного использования, бесплатная загрузка EAGLE — это ограниченная версия для начинающих, включающая 2 листа схем, 2 сигнальных слоя и файл размером 80 см2 (12.4in2) площадь доски.
  • Полнофункциональная бесплатная пробная версия доступна в течение 30 дней.
  • Месячная подписка: $60,00
  • Годовая подписка: $495,00
  • Трехлетняя подписка: $1335,00

Это программное приложение EDA средней ценовой категории с отличной производительностью и множеством продуктивных утилит.

Он позволяет дизайнерам с легкостью выполнять все свои задачи по проектированию, даже несмотря на определенную степень автоматизации.

Autodesk EAGLE используется уже много лет и считается практичным и не слишком дорогим решением для проектирования печатных плат и схем. Вы можете воспользоваться пробной версией и посмотреть, соответствует ли программное обеспечение вашим требованиям.

[8] Основные различия между EasyEDA и Eagle

Ниже приведены основные 8 различий между EasyEDA и Eagle

  1. платная программа.
  2. В то время как EAGLE поддерживает дизайн плат HDI с высокоскоростными функциями, EasyEDA не имеет инструментов для этого.
  3. 3D-возможности EAGLE намного лучше, а также позволяют взаимодействовать с механическими САПР для проверки модели.
  4. EasyEDA имеет ряд функций совместной работы, которые позволяют членам команды работать вместе в режиме реального времени.
  5. С EAGLE вы получаете более широкий спектр возможностей моделирования по сравнению с EasyEDA.
  6. Пользовательский интерфейс EasyEDA намного проще и удобнее в использовании по сравнению с EAGLE, который больше подходит для пользователей с некоторым опытом.
  7. EasyEDA можно использовать как онлайн-программу или как настольный клиент после загрузки. EAGLE доступен только как установленный продукт.
  8. Возможности повторного использования дизайна в EAGLE, такие как модульные блоки дизайна и многое другое, повышают эффективность работы. Эти параметры недоступны в EasyEDA, однако в нем есть такие функции, как преобразование изображения в форму для более продуктивного дизайна.

Какое программное обеспечение лучше всего подходит для проектирования печатных плат, EasyEDA или Eagle

С точки зрения сложности проектирования EAGLE может быть лучшим вариантом.Но когда дело доходит до простоты и легкости дизайна, EasyEDA может быть вашим лучшим выбором.

Обе программы имеют свои плюсы и минусы. В то время как EAGLE может помочь вам работать над проектами более высокого уровня и сложными задачами, EasyEDA может быть быстрее и проще для работы с более базовыми и промежуточными проектами.

Autodesk Eagle против EasyEDA: кто победит?

Принятие решения зависит от того, какую работу вы хотите выполнять с помощью программного обеспечения. Также будут учитываться другие факторы, такие как ваш бюджет, требуемые функции, технические характеристики вашей системы и так далее.

Обе эти программы могут работать в трех основных операционных системах и не очень сложны в использовании. Помимо всех основных функций, необходимых для проектирования и анализа, они также содержат некоторые дополнительные функции для работы над более сложными проектами.

EAGLE имеет широкий спектр инструментов для работы с современными технологиями, такими как высокоскоростные функциональные платы и платы HDI. Он также предоставляет вам функции управления проектами и библиотеками с функциями цепочки поставок.

EasyEDA, с другой стороны, обеспечивает более плавный рабочий процесс, а опция онлайн-хранилища позволяет вам работать над вашим проектом с любого устройства в любое время.Кроме того, он также имеет генерацию спецификаций и обширные библиотеки с более чем 1 миллионом компонентов.

Итак, что выбрать?

Лучшее для вас программное обеспечение из EasyEDA vs EAGLE — это ответ, который будет варьироваться от человека к человеку. EasyEDA — это бесплатное приложение, и вы можете попробовать его, просто зайдя на их веб-сайт.

EAGLE — платная программа, но предлагает некоторые дополнительные функции и поддерживает совместимость с MCAD.

Однако, после рассмотрения всех факторов, а также цены, EasyEDA оказывается лучшим вариантом благодаря своей простоте, набору функций и производительности, а также тому факту, что он бесплатный и хорошо работает даже на бюджетных устройствах.

Надеемся, что это руководство по сравнению EasyEDA и Eagle оказалось полезным и помогло вам сделать осознанный выбор в отношении этих двух программ для проектирования печатных плат.

Кроме того, вы также можете ознакомиться с нашим сравнением KiCAD и Eagle и Fritzing и Eagle, если вы еще не определились с решением.

Обзор программного обеспечения для печатных плат EasyEDA | Мир Джеймса

Я протестировал EasyEDA Designer (версия 6.4.20.6 от 6 июля 2021 г. для Mac OS 10.11) для разработки простой, но полной (симуляция SPICE, детали, монтажные отверстия, аннотации) односторонней печатной платы со сквозными отверстиями для подсветки светодиода.

EasyEDA Designer — это проприетарная программа, но бесплатная для использования (они зарабатывают деньги, продавая детали и услуги по сборке печатных плат в Интернете). Это приложение Electron (Javascript). (Если у вас возникли проблемы с использованием батареи, закройте EasyEDA Designer, а затем перезапустите его.)

Сводка

Начальная кривая обучения была умеренно сложной, как и любое программное обеспечение EDA в первый раз, но очень легко для второй платы. Я смог добиться именно того, чего хотел. И онлайн-клиентам, и настольным клиентам требуется подключение к Интернету, поэтому, если это проблема, попробуйте KiCad.

Я использовал EasyEDA Designer в Mac OS 10.11, поэтому он должен работать в любой версии Mac OS, а пользовательский интерфейс имеет удобный для Mac пользовательский интерфейс с меню и сочетаниями клавиш.

EasyEDA концептуально работает так же, как KiCad, так что это хорошая ступенька.

Прочтите «Советы по использованию» и «Примечания по EasyEDA/LTspice» ниже, чтобы сэкономить не менее часа при проектировании своей первой печатной платы!



3D-вид печатной платы, созданный с помощью EasyEDA Designer, с аннотациями, реперными знаками (регистрационные точки выбора и размещения), медной заливкой, металлизированным отверстием заземления и монтажными отверстиями

Обзор и примечания

Существует 3 типа продуктов EasyEDA:

  1. Онлайн-редактор (браузер)
  2. Desktop Client (скачать), но по-прежнему является браузерным приложением, привязанным к облаку
  3. локальная установка (цены уточняйте по телефону.)

Я использовал № 2, рассчитывая использовать его локально, но для Spice и, вероятно, других функций требуется вход в систему и подключение к облаку.

Назначение EasyEDA:

— простой пользовательский интерфейс для создания печатных плат
— загрузите макет печатной платы на их сайт, чтобы приобрести услуги (детали или изготовление платы)

Рабочий процесс создания платы концептуально идентичен KiCad:

— Новый… Проект
— (автоматически устанавливается происхождение 0, 0)
— схематический захват (вставьте свои электронные символы из библиотек.Для символов нужны модели Spice, если вы планируете моделировать.)
— моделирование с помощью LTspice (показывает напряжение (В) и ток (I) во времени для каждого компонента)
— преобразование в компоненты печатной платы (выберите фактические детали из библиотек деталей)
— щелкните на холсте, затем установите единицы измерения в миллиметры или дюймы, а размер привязки — 0,050″ или 1 мм и включите его. , 0)
— создавать любые медные области (заливки/заземления)
— экспортировать в Gerber (для отправки на CAM-машины.)

Таким образом, изучение одного продукта позволяет вам понять другой, хотя меню и клавиши будут другими.

Функции EasyEDA

EasyEDA имеет все функции, которые могут понадобиться любителю. Это неудивительно, поскольку они предлагают услуги по изготовлению печатных плат, поэтому их программное обеспечение EDA буквально должно функционировать.

— очень интуитивно понятные команды через меню мыши или сочетания клавиш. Нажмите «Настройка… Клавиши быстрого доступа», чтобы просмотреть или изменить сочетания клавиш. Также имеет справочную и учебную системы.
— есть меню Panelize (в KiCad необходимо использовать внешнюю программу KiKit), но панель выглядит странно в 2D и 3D видах.
– имеет очень удобное специальное меню Place … Hole для (просверленных) монтажных отверстий на плате
– имеет встроенную функцию реперных точек (маркеров выравнивания) с Shift+F для машин захвата и размещения
– коммерчески поддерживаемые библиотеки компонентов
– набор видеоуроков на Youtube.

Ограничения и проблемы EasyEDA

— требуется подключение к Интернету для LTspice и, возможно, других операций
— 3D-представление часто отображает пустую страницу, требующую закрытия и повторного открытия рабочих листов
— нет глухих переходов
— маловероятно, что EasyEDA Designer имеет аналогичные нелюбительские высокочастотные функции как Альтиум.Это включает в себя функции «утечки» и т. д.

Примечания EasyEDA/LTspice

— ваша схема должна использовать компоненты (модели) библиотеки Spice, включая источник напряжения и заземление. Библиотека деталей EElib не включает модели Spice, поэтому не будет работать для моделирования
— не знаю, почему в какой-то момент исчезли графики V/I LTspice, теперь я просто вижу текстовый отчет с надписью «успешно»
— независимо от программного обеспечения EDA. , всегда рекомендуется выполнять моделирование Spice на небольших подсистемах, по одной, чтобы ограничить сложность каждой схемы.
— требуется подключение к Интернету для LTspice и, возможно, других операций

3D-вид Примечания

— сделать паяльную маску невидимой, чтобы увидеть следы
— изображение не такого высокого разрешения, как KiCad, но выглядит нормально (см. пример выше.)

Советы по использованию

Эти советы сэкономят вам как минимум час при создании первого дизайна, и их легко запомнить:

— исходное значение по умолчанию (0, 0), которое вам не нужно менять для потрясающего сервиса EasyEDA.Чтобы изменить источник, вам нужно использовать EasyEDA API.
— вкладка «Пуск» имеет пользовательский интерфейс с различными параметрами. Важным является кнопка с
«Перейти в режим моделирования» или «Перейти в стандартный режим». (Вы должны быть в стандартном режиме для компоновки печатной платы.)
— щелкните в любом месте сетки, чтобы установить размер привязки. (Я использую 1 мм или 0,050 дюйма.)
— используйте Edit … Name Position, чтобы расположить аннотации под компонентами платы (по умолчанию по какой-то причине выше)
— используйте правый щелчок в окне Projects, чтобы удалить старые файлы проекта
— используйте Shift+ F для вставки реперных знаков для машин захвата и размещения.Они должны быть 1-3 мм в диаметре и обычно круглые. Вы можете удалить аннотацию «U1» выше, используя копирование и привязку к сетке, чтобы сделать 3 репера в разных углах платы.
— View… Zoom… Fit in Window или K — это самый быстрый способ прокрутки экрана в исходное положение, в противном случае вам придется использовать левую и правую клавиши.
– имеет очень удобное специальное меню Place … Hole для (просверленных) монтажных отверстий на плате.
— Место… Круг или буква C — это редко то, что вам нужно, так как это просто графическая аннотация.Вместо этого используйте контактные площадки P, переходные отверстия V, отверстия или реперные точки Shift+F.
— 3D-просмотр часто отображает пустую страницу, требующую закрытия и повторного открытия рабочих листов
— изолирующие прорези (относительно длинные области выреза в плате) могут быть сделаны с различными площадками или отверстиями, просто вставьте компонент, выберите овальную форму и определите овальные размеры. (Изолирующие прорези часто используются в различных цепях питания для обеспечения воздушного зазора для высокочастотных или сильноточных приложений.)
— медные области (заливки) можно редактировать после заливки, щелкнув точно по краю заливки.Откроется диалоговое окно атрибутов CopperArea. Кроме того, попробуйте Инструменты … Медный диспетчер области. Вы можете нажать на холст и включить/отключить отображение медных областей.
— в EasyEDA дорожки могут быть очень широкими, поэтому зачастую заливка медью не требуется. Например, я сделал дорожки шириной 50 мм.

API EasyEDA

— Сценарии Javascript запускаются из окна сценариев в разделе «Дополнительно … Расширения»
— Документация API
— Форум: Редактор и отладчик сценариев API
— Пример Github Shapes
— Пользовательские расширения для сводки EasyEDA
— easyeda-ibom-extension (Интерактивная спецификация HTML Инструмент)

(Обратите внимание, что некоторые опытные инженеры вообще избегают сценариев EDA, потому что API может меняться со временем без предупреждения, вызывая проблемы с существующими документами.)

Отличия от KiCad

— EasyEDA имеет диалоговое окно для закругленных углов печатных плат, в то время как пользователи KiCad обычно импортируют файл DXF
— EasyEDA имеет интеграцию медной области/заливки, тогда как пользователи KiCad обычно настраивают зоны.
— EasyEDA имеет очень большую библиотеку компонентов, поддерживаемых на коммерческой основе, в то время как KiCad больше поддерживается пользователями.
— KiCad использует глобальные метки для обозначения проводов схемы
— KiCad использует тильду ~ для «не», попробуйте # в EasyEDA. См. сообщение на форуме.

Ресурсы

Как добраться до Блинки 4.0 – Моделирование LTspice
В чем разница между паяльной маской и пастообразной маской?

Re: Что такое маска-паста?

Шаблон из нержавеющей стали в затянутой рамке с отверстиями, соответствующими рисункам земли на голой доске, которые либо вырезаны, либо пробиты, либо просверлены с помощью лазера. Трафарет для припоя используется в начале процесса сборки схемы, когда он помещается поверх голой платы, паяльная паста проталкивается через отверстия, затем трафарет снимается. Это оставляет небольшие отложения паяльной пасты на голой плате, на которую устанавливаются компоненты.

EasyEDA 4.8.5: инструмент компоновки печатных плат нового поколения

EasyEDA 4.8.5 является подарком для дизайнеров, поскольку его можно загрузить на рабочий стол, что делает его доступным даже в автономном режиме. Ранее EasyEDA был веб-инструментом компоновки печатных плат, что ограничивало его полезность. Будь то аналоговое или цифровое проектирование, это программное обеспечение для проектирования и моделирования легко внедрить и использовать. На сегодняшний день это самое интеллектуальное программное обеспечение для проектирования печатных плат, интегрированное с технологией облачной разработки. Версия 4.8.5 использует несколько стратегий для обеспечения безопасности проекта, размещая клиентские файлы на разных серверах по всему миру.Файлы программного обеспечения находятся в безопасности в облачной системе, так как доступ к ним разрешен только авторизованным партнерам.

Рис. 1: Окно EasyEDA (Изображение предоставлено: http://i0.wp.com)

Тема EasyEDA

Представьте себе, что вы используете обычное программное обеспечение для печатных плат, которое не помогает в моделировании и не имеет обновленной библиотеки! Кроме того, есть монотонная работа по прокладке и перепрокладке путей в соответствии с требованиями приложения. Вы будете ломать голову, пока макет не станет идеальным.Более того, если вам нужно искать стороннего поставщика для изготовления печатной платы с помощью файлов Gerber, вы когда-нибудь задумывались, сколько времени может занять весь процесс?

Рис. 2: Зона охвата (Изображение предоставлено: https://easyeda.com)

Чтобы облегчить жизнь проектировщикам, EasyEDA создала простое программное обеспечение, которое позволяет пользователям проектировать, компилировать, генерировать файлы Gerber, а также изготавливать печатные платы в одном окне.

Рис.3: Создайте спецификацию (Изображение предоставлено: https://easyeda.com)

Возможности EasyEDA версии 4.8.5

Исходное программное обеспечение было выпущено в 2013 году. Его последняя версия 4.8.5 содержит обновления, связанные с посадочными местами компонентов, спецификацией материалов (BOM) и несколькими новыми инструментами в дополнение к автономным средствам.

Настольная версия. Пользователи могут загрузить программное обеспечение онлайн с официального сайта EasyEDA, а также из других источников, таких как SourceForge, и использовать его на своем рабочем столе без каких-либо проблем.Есть алгоритм, которому должен следовать дизайнер. В противном случае настольная версия показывает конфликты синхронизации данных. Пользователю необходимо щелкнуть значок «Конфликты синхронизации данных», чтобы синхронизировать данные с сервером и получить помощь в создании файлов Gerber, необходимых для производства печатных плат.

Рис. 4: Поиск компонентов (Изображение предоставлено: https://easyeda.com)

Расширенный диспетчер посадочных мест. Схема, созданная дизайнером, также используется для создания макета. Размеры компонентов на топологии должны соответствовать размерам компонентов на схеме.Усовершенствованный менеджер посадочных мест помогает разработчикам с обновленными пакетами компонентов из библиотеки EasyEDA. Он автоматически проверяет пакеты компонентов и информирует пользователя, если пакет:

.

1. Правильно согласно схеме
2. Доступно в библиотеке EasyEDA

Если ничего из вышеперечисленного не верно, Footprint Manager выделяет ошибку красным цветом.

В последней версии также предусмотрена дополнительная функция «Увеличить» и «Уменьшить», которая помогает дизайнерам визуализировать компоненты в области «Предварительный просмотр».

Рис. 5: Транспортир (Изображение предоставлено: https://easyeda.com)

Новый «Список деталей». Эта функция активно демонстрирует различные компоненты в списке. Таким образом, дизайнеры могут легко выбрать тот или иной компонент. Они также могут получить подробные сведения о выбранном компоненте. Упаковка, значение, допуск и другие описания помогают разработчику эффективно визуализировать компонент и его функции. EasyEDA теперь также включает функцию изменения местоположения эксперта BOM.

Добавлены такие инструменты, как «Угломер». Дизайнеры больше не будут путаться с углами, поскольку инструмент «Угломер» помогает им находить идеальные углы в идеальных местах.

Рис. 6: Вкладки переключения (Изображение предоставлено: https://easyeda.com)

Переключение между различными открытыми вкладками. Теперь пользователи могут без труда переключаться между различными открытыми вкладками во время работы с программным обеспечением, что помогает им избежать путаницы и сложностей.

Простой инструмент для дизайнеров

EasyEDA — это интеллектуальное программное обеспечение для проектирования печатных плат с обширной обновленной библиотекой, которая помогает разрабатывать интересные схемы, моделировать с помощью SPICE, а затем импортировать файлы печатных плат.Обновленные инструменты EasyEDA версии 4.8.5 экономят время и энергию дизайнеров.




Обзор программного обеспечения для проектирования EasyEDA

EasyEDA — это веб-приложение. Это бесплатное программное обеспечение, как ну без ограничений . Для Eagle Cadsoft, бесплатная версия имеет некоторые ограничения, такие как размер платы. до 100 мм x 80 мм, что ограничивает ваш дизайн большим размером. Сейчас давайте поговорим о том, что мне нравится в EasyEDA.




Прежде всего, EasyEDA находится в сети .Это означает, что вам не нужно скачивать и устанавливать любое программное обеспечение на вашем ноутбуке. Вы можете сразу загрузить веб-сайт, https://easyeda.com/#pcb-design и начните свой дизайн сразу после регистрации вашей учетной записи. Ты требуется для зарегистрируйте БЕСПЛАТНУЮ учетную запись для хранения и управления вашими проектами. Эта функция веб-приложения может быть дает преимущества для большинства из нас по сравнению с традиционными настольными компьютерами. инструменты дизайна. Например, вы можете получить доступ к вашим проектам с любых устройств, имеющих веб-браузер, и не только один ноутбук только .По моему личному опыту, мне нравится эта функция, т.к. Я могу работать над дизайном своей печатной платы в любом месте с любых устройств, даже на своем iPad. Раньше мне приходилось переносить файлы дизайна между разными ноутбуками, и это было так хлопотно.

Кроме того, EasyEDA делает поддержка разных языков . Например, японский, китайский, испанский и больше, как показано. Это отличная функция, предлагаемая EasyEDA для поддержки пользователей. которые понимают разные языки.

EasyEDA имеет длинный список горячих клавиш или горячие клавиши .
Этот определенно избегая утомительной работы по проектированию печатной платы, щелкая по всему место с помощью мыши, что серьезно снижает вашу производительность. Что лучше с горячими клавишами заключается в том, что все горячие клавиши можно настроить в разделе «Конфигурация». панель инструментов.
В любое время Я пробую новое программное или аппаратное обеспечение, я сначала просматриваю учебные пособия доступны в Интернете, выполнив некоторые исследования в Google. Удивительно, но EasyEDA делают это так просто, что вам даже не нужно искать учебник в Google.Все вам нужно просто перейти на https://easyeda.com/Doc/Tutorial/#Tutorial и там тонны обучающих материалов, встроенных в сам сайт . Это действительно здорово, правда? Он охватывает почти все, что вам действительно нужно знать для проектирование вашей печатной платы с использованием платформы EasyEDA. Однако, если вы ленивы или не нашли то, что вы ищете, EasyEDA предоставляет функцию поддержки в реальном времени , а также от «Давайте поговорим» в правом нижнем углу страницы.Итак, если вы ищете вокруг за помощью, вы всегда можете использовать эту функцию и задать вопросы с помощью окна чата. В зависимости от времени использования этой функции, если она в автономном режиме, ваши запросы будут отправлены им, и они ответят вам по электронной почте в течение 24 часов, по крайней мере, для моего случая.

Как обычно для начинающих, вы хотите, чтобы ваш дизайн печатной платы был кем-то рассмотрен испытали, прежде чем приступить к производству печатных плат, верно? С EasyEDA платформу, вы можете легко поделиться своим проекты с другими опытными разработчиками печатных плат по всему миру.Ты сможешь получить их предложения и комментарии о том, как улучшить свой дизайн. Поделившись ваши проекты, это также помогает развивать сообщество открытого исходного кода и культивировать дух обучения и обмена.


Проектирование в EasyEDA почти так же, как и другие традиционные EDA. Вы должны найдите компонентную часть, которую вы хотите построить на схеме. В EasyEDA, база данных компонентов огромна! Вы можете легко выбрать некоторые из основные компоненты в левой части страницы.

Это имеет много встроенных библиотек как хорошо от Seeed Studio Open Parts Library (OPL), Adafruit, Dangerous Prototype, Sparkfun и KiCad. Эти библиотеки содержат все общие компоненты, которые были используется для большей части дизайна печатной платы с открытым исходным кодом. Вы можете даже добавить в избранное детали , так что вам не нужно тратить больше времени на поиск общих частей. Seeed Studio OPL (открытые детали Library) — это набор наиболее часто используемых компонентов. Если вы используете Компоненты OPL в вашем заказе на печатную плату, вы сократите время выполнения заказа, поскольку Seeed держите достаточный запас для OPL и лучшей стоимости, извлекайте выгоду из местного Шэньчжэня цепочки поставок, и Seeed может получить доступ к более доступным компонентам.Для ваша информация, Seeed Studio Fusion Обслуживание печатных плат ( https://www.seeedstudio.com/fusion_pcb.html ) является одним из производителей, используемых EasyEDA, если вы заказать через их веб-сайт (http://easyeda.com/order/#PCBorder). В EasyEDA, вы можете смоделировать свою схему с помощью инструмента моделирования схем , который позволяет вам увидеть вашу схему в действие еще до того, как вы превратитесь в доску. Эта функция настолько велика и важно, так как вы должны убедиться, что разработанная схема дает желаемый выход.Хорошо, для большинства традиционных инструментов проектирования настольных компьютеров, таких как Eagle или Altium, само ПО не позволяет импортировать и экспортировать схему или файл макета. Следовательно, если у вас есть файлы дизайна для программного обеспечения Eagle, и вы знакомы только с другим программным обеспечением для проектирования, вам придется переделывать схемы и файлы компоновки, по сути, заново изобретают колеса. Однако, чтобы решить эту проблему, EasyEDA упростила задачу импортировать файлы из других инструментов проектирования печатных плат , таких как Eagle и Altium.Этот функция действительно мощная. Обычно я разрабатываю свою печатную плату в программном обеспечении Eagle, и теперь с помощью этой функции я могу легко поделиться своими предыдущими проектами печатных плат с EasyEDA сообщество.

В EasyEDA, вы можете экспортировать свои работы в pdf, изображение и формат SVG , чтобы вы могли легко представить свой проект.



Так теперь, что будет дальше после того, как вы закончите разработку своей печатной платы? Вам нужно будет изготовить их правильно? Но как мне это сделать? Каковы процессы, чтобы получить мой файлы дизайна, чтобы превратить его в физическую печатную плату? Ну, это некоторые из общих вопросы, которые задавали многие новички. В EasyEDA вы можете отправить свой заказ через их веб-сайт ( http://easyeda.com/order/#PCBorder ). Вы можете заказать, как только вы закончите свой дизайн, и вам не нужно знать, как сгенерировать Gerber файлы. Вы даже можете загрузить файлы Gerber при заказе печатной платы через их веб-сайт. Если вы столкнулись с проблемой при заказе печатной платы, вы можете обратиться к предоставленное ими руководство: «Как заказать печатную плату в EasyEDA».

Ну, это не обязательно, что вы заказываете свои печатные платы на EasyEDA.Если у вас есть собственное предприятие по производству печатных плат, вы можете просто скачать файлы Gerber вашего дизайна и отправьте их на производство вашего выбор. На самом деле это очень гибко. Это не значит, что если вы проектируете на EasyEDA, вы должны заказывать печатные платы через них. Ну, есть так много замечательных функций, которые вы когда-либо хотите в программном обеспечении для проектирования печатных плат. Тем не менее, в EasyEDA отсутствует одна функция — средство просмотра 3D. Средство 3D-просмотра очень важно для дизайнера в визуализации того, как их Так будет выглядеть печатная плата, когда она полностью собрана с компонентами разной высоты. последние обновления, которые я знаю, это то, что команда EasyEDA работает над этой функцией и будут доступны в ближайшее время. Надеюсь скоро!

В заключение, EasyEDA на самом деле имеет большую часть функции, необходимые для проектирования печатной платы. Что мне действительно нравится в EasyEDA, так это что это веб-приложение. Кроме того, мне также нравятся их особенности импорт файлов дизайна из других программ проектирования, таких как KiCad, Eagle и более. Это определенно инструменты, которые новичок в дизайне печатных плат может легко изучить!

Ресурсы:

-ВК

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
