Индуктивный датчик — это… Что такое Индуктивный датчик?

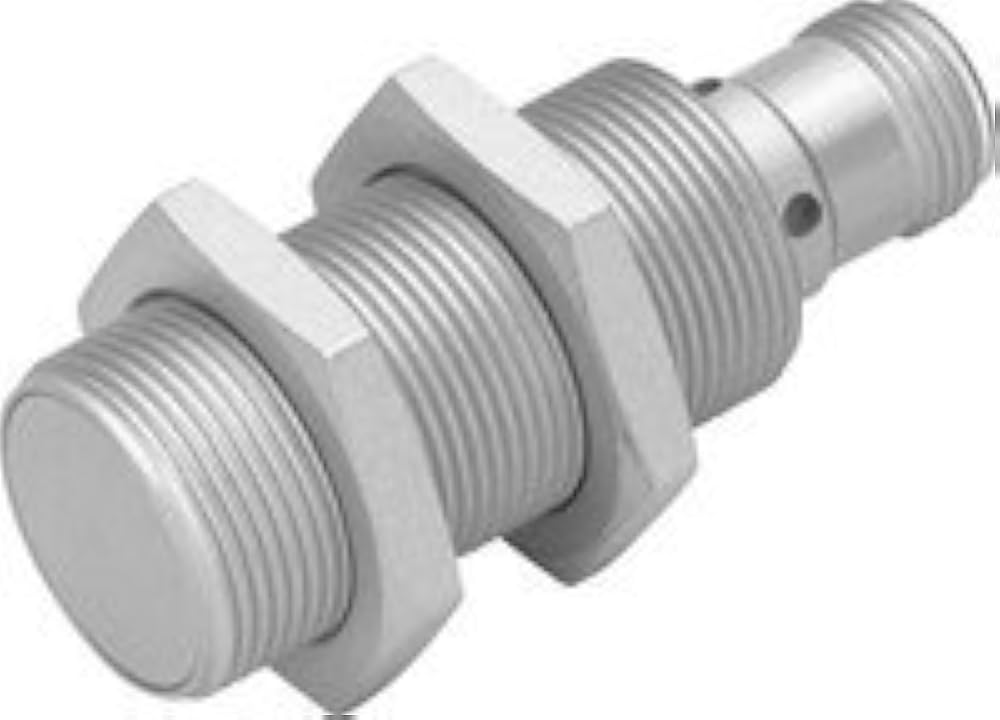

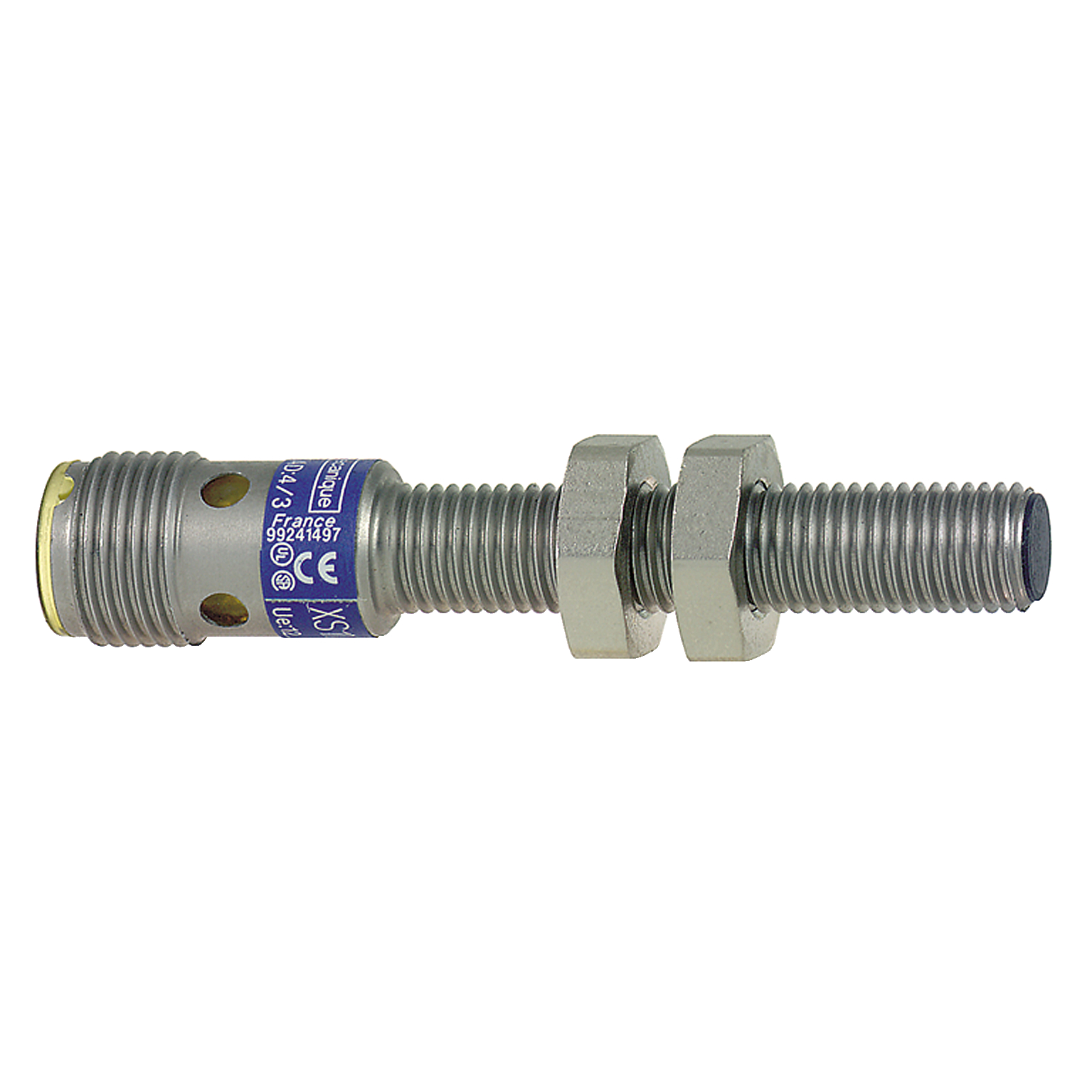

Индуктивный датчик — бесконтактный датчик, предназначенный для контроля положения объектов из металла (к другим материалам не чувствителен).

Индуктивные датчики широко используются для решения задач АСУ ТП. Выполняются с нормально разомкнутым или нормально замкнутым контактом.

Принцип действия основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Принцип действия

Принцип действия бесконтактного конечного выключателя (ВК) основан на изменении амплитуды колебаний генератора при внесении в активную зону датчика металлического, магнитного, ферро-магнитного или аморфного материала определенных размеров. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется от расстояния между датчиком и контролируемым предметом.

Триггер Шмитта преобразует аналоговый сигнал в логический.

Структура

Индуктивные бесконтактные выключатели могут состоять из следующих основных узлов:

1.Генератор создает электромагнитное поле взаимодействия с объектом.

2. Триггер Шмитта обеспечивает гистерезис при переключении.

3. Усилитель увеличивает амплитуду сигнала до необходимого значения.

4. Светодиодный индикатор показывает состояние выключателя, обеспечивает контроль работоспособности, оперативность настройки.

5. Компаунд обеспечивает необходимую степень защиты от проникновения твердых частиц и воды.

6. Корпус обеспечивает монтаж датчика, защищает от механических воздействий. Выполняется из латуни или полиамида, комплектуется метизными изделиями.

Основные oпределения

Активная зона

Активная зона бесконтактного индуктивного выключателя — та область перед его чувствительной поверхностью, где более всего сконцентрировано магнитное поле чувствительного элемента датчика. Диаметр этой поверхности приблизительно равен диаметру датчика.

Номинальное расстояние переключения

Номинальное расстояние переключения — теоретическая величина, не учитывающая разброс производственных параметров датчика, изменения температуры и напряжения питания.

Рабочий зазор

Рабочий зазор — это любое расстояние, обеспечивающее надежную работу бесконтактного выключателя в допустимых пределах температуры и напряжения.

Поправочный коэффициент рабочего зазора

Поправочный коэффициент дает возможность определить рабочий зазор, который зависит от металла, из которого изготовлен объект воздействия.

Материал Коэффициент
Сталь 40 1,00
Чугун 0,93…1,05
Нержавеющая сталь 0,60…1,00
Алюминий 0,30…0,45
Латунь 0,35…0,50
Медь 0,25…0,45

См.

также

Литература

  • Туричин А. М., Электрические измерения неэлектрических величин, 4 изд., М.—Л., 1966.

Ссылки

Датчик индуктивный — Энциклопедия по машиностроению XXL


Измерение деформаций динамометра для определения нагруженное образца осуществляется с помощью микроскопа или электрических датчиков (индуктивных или проволочных). На рис. 68, а изображена схема наладки для испытаний консольных образцов на изгиб в одной плоскости. Нагружаемая система состоит из упругого динамометра рамной конструкции 7, неподвижно закрепленного в кронштейне образца 6 и удлинителя 5, свободному концу которого сообщают поперечные колебания в горизонтальной плоскости от возбудителя 3 через шатун . Масса т, сосредоточенная на конце удлинителя, выбирается так, чтобы частота собственных колебаний системы была близка к частоте возбуждения, что позволяет существенно повысить коэффициент эффективности и разгрузить детали возбудителя.  
[c.113]

МЭО состоят из электродвигателя, редуктора, блока конденсаторов, ручного привода, электромагнитного тормоза, блока датчиков. Исполнительные механизмы преобразуют электрический сигнал, поступающий от управляющего или регулирующего устройства во вращение выходного вала. В механизме применяется индуктивный (БДИ) или реостатный (БДР-П) блок датчиков. Индуктивный датчик состоит из корпуса, внутри которого помещены две одинаковые катушки,  

[c.194]

Зубчатые электроиндуктивные приборы. Эта группа охватывает приборы, основанные на применении в качестве узлов образцовых перемещений зубчатых индуктивных датчиков. Индуктивный зубчатый датчик работает по принципу изменения индуктивности при изменении воздушного зазора между выступами и впадинами вращающегося ротора по отношению к неподвижному статору. Схема кругового индуктивного зубчатого датчика показана на рис. 9.34.  [c.271]

При регистрации значительных перемещений применяются индуктивные датчики. Индуктивный датчик перемещения показан на рис. 34 [61]. Стальной якорь датчика 5 связан с объектом 1, перемещение которого измеряется латунным штоком 3.

На якоре 5 выполнен латунный буртик, скользящий по внутренней поверхности кар-  [c.63]

Установка УПТЕ-1М. Служит для проверки емкостных топливомеров. Обеспечивает определение электрической емкости сухого и наполненного топливом датчика, погрешностей указателей, работоспособности усилителя и встроенных в емкостные датчики индуктивных датчиков уров-  [c.525]

Индуктивные профилометры и профилографы относятся к приборам с параметрическим датчиком, так как при движении иглы изменяется один из параметров датчика— индуктивность. К приборам с параметрическими датчиками принадлежат также емкостные профилографы и профилометры, в которых игла связана с одной из обкладок конденсатора, включенного, как правило, в мостовую схему и т. д.  

[c.64]


Фиг. 48. Датчик индуктивного профилографа, работающего по способу прерывистого ощупывания
Основными рабочими органами САР уровнем жидкой автоматической ванны является датчик простой конструкции, высокой чувствительности к изменению уровня, стабильный, надежный и безопасный в работе.
Наиболее полно этим требованиям удовлетворяет датчик индуктивного типа.  [c.161]

ДЛИНОЙ 600 ММ И радиусом 150 мм располагались на опорной-плите симметрично друг относительно друга. Собранное таким образом оборудование устанавливалось на столе электродинамического вибростенда, работающего в диапазоне частот колебаний от 20 до 500 Гц. В динамических испытаниях для определения резонансных частот колебаний использовался бесконтактный датчик индуктивного типа, обеспечивающий связь между напряжением возбудителя и движением оболочки. Соответствующие формы колебаний определялись при  [c.271]

Датчики. Индуктивный датчик мод. БВ-6067 (рис. 6) разработан специально для систем активного контроля, он малогабаритный и герметичный, глубина арретирования 0,5 мм, усилие 200 сН.  

[c.628]

Принцип действия индуктивных датчиков состоит в преобразовании линейного перемещения в изменение индуктивности катушки датчика. Индуктивный метод измерения линейных размеров основан на использовании контактных индуктивных датчиков, которые выполняются простыми или дифференциальными.[c.198]

Датчики индуктивной связи за рубежом (в Италии, Японии, ФРГ и др.) изготавливают по патентам американской фирмы Индуктосин  [c.124]

Контроль раз.меров методом индуктивности основан на том, что с изменением размера контролируемого элемента изменяется индуктивность датчика. Индуктивный метод контроля может быть как контактным, так и бесконтактным. При бесконтактном методе возможен контроль только ферромагнитных изделий, которые помещаются в непосредственной близости от катушки индуктивности датчика и сами образуют участок магнитопровода, влияя тем самым на индуктивность всей системы. Этот метод мало применим. В основном применяется контактный метод измерения, при котором положение измерительного стержня датчика определяет взаи.мное расположение якоря датчика и катушек, т. е. индуктивность всей систе.мы.  [c.180]

Контроль размеров методом индуктивности основан иа том, что с изменением размера контролируемого объекта изменяется индуктивность датчика.

Индуктивный метод контроля может быть как контактным, так и бесконтактным. При бесконтактном методе возможен контроль только ферромагнитных изделий, которые помещаются в непосредственной близости от катушки индуктивности датчика и сами образуют участок магнитопровода, влияя тем самым на индуктивность всей системы. Этот метод находит ограниченное применение.  [c.540]

Приборы для контактных методов измерения могут иметь различную конструкцию, и для подачи сигналов в них могут быть использованы электрические контактные датчики, индуктивные датчики, пневматические электроконтактные датчики и др.  

[c.501]

По методу преобразования первичных импульсов и виду используемой энергии промышленность выпускает следующие типы датчиков индуктивные, магнитострикционные, емкостные, пьезоэлектрические, фотоэлектрические, радиоактивные, гидравлические, пневматические, механические, оптические, омические и др.  [c.279]

Деформации в соударяющихся деталях машин при весьма малой длительности соударения регистрируются с применением проволочных тензодатчиков. Для регистрации деформации при соударении проволочные тензодатчики обладают такими важнейшими преимуществами по сравнению с другими датчиками (индуктивными или емкостными), как надежность крепления и достаточно малая инерционность. Из условия обеспечения точности измерения база 5 тензометра выбирается не более 0,1—0,05 длины волны измеряемой  [c.139]


L — индуктивность, изменяющаяся при перемещении якоря датчика. Индуктивность датчика (фиг. 33, а) будет изменяться в связи с изменением воздушного зазора д по формуле [11]  [c.122]

Датчики индуктивные 26 — Характеристика 30 -электроконтактные 25 — Характеристика 30 Деление шкалы 4  [c.826]

Выпускаемые промышленностью индуктивные датчики для контактных измерений (БВ-844 и ИП-1) входят в комплект устройств, предназначенных для решения некоторых конкретных задач. Так, БВ-844 является датчиком индуктивного. самописца, а ИП-1 входит в комплект устройств БАР, служащих для целей управления ходом технологического процесса.[c.448]

Датчик индуктивный 171, 172 Диагностика техническая 237 Диаграмма управления тиристором — 143 Дизель регулирования 9  [c.253]

Все месдозы, как правило, имеют массивный стальной корпус, в котором размещен соответствующий датчик — индуктивный, емкостный или другого типа. Применяются также угольные и проволочные датчики, изменяющие сопротивление при сжатии или растяжении.  [c.166]

ДАТЧИКИ ИНДУКТИВНЫЕ — ЗАГОТОВКИ 659  [c.659]

Датчики индуктивные дифференциальные— Применение для контроля зубострогальных станков для конических ЗК 534, 537, 538 —круговые — Применение в приборах для комплексного однопрофильного контроля ЗК 291 Долбление зубьев внутренних 264, 266-268 — Погрешности типовые 165, 270 — Режимы резания и машинное время 162, 164, 270  [c.659]

Фиг. 224. Датчик индуктивного выключателя типа ИКВ-20.
Фиг. 226. Датчик индуктивного выключателя типа ИКВ-22.
Главный недостаток индуктивных датчиков состоит в том, что они дают при работе непрерывный электрический сигнал и их трудна использовать для подачи команд на управление станком. Но по сравнению с электроконтактными датчиками индуктивные обладают важным преимуществом — они способны давать усредненный результат измерения. Благодаря этому ценному свойству индуктивные датчики иногда используют в устройствах для активного контроля, хотя это и связано с необходимостью применения довольно сложных электрических схем.  [c.72]

Датчик индуктивный 163 Диаграммы напряжений и токов в системе управления 198 Диод 167  [c.298]

Индуктивный датчик см. Датчик индуктивный  [c.298]

Сервомотор состоит из корпуса 55, внутри которого помещен поршень 56 со штоком 54. Шток уплотнен сальниками в крышке 53. На наружной части штока 54 установлен поводок 52, в котором закреплен якорь индуктивного датчика. Индуктивный датчик закреплен на корпусе 55 сервомотора.  [c.114]

Индуктивный датчик. Индуктивный датчик состоит из катушки и подвижного ферромагнитного якоря. Якорь связан с сервомотором регулятора числа оборотов дизеля. Через катушку датчика протекает ток, величина которого зависит от индуктивного сопротивления катушки, которое в свою очередь зависит от глубины вхождения якоря в катушку. Последовательно с катушкой включена регулировочная обмотка. При недогрузке дизеля сервомотор регулятора числа оборотов дизеля передвигает якорь в катушке, индуктивное сопротивление которой при этом уменьшается, ток в катушке, а следовательно и в регулировочной обмотке, увеличивается, увеличивается и возбуждение генератора. При перегрузке дизеля сервомотор перемещает якорь так, что ток в регулировочной обмотке уменьшается, а это в свою очередь приводит к уменьшению тока возбуждения генератора.  [c.83]

Датчики индуктивные (малогабаритные)……..  [c. 750]

По сравнению с предельными электроконтактными датчиками индуктивные датчики более дорогие, однако они имеют следующие преимущества 1) у них нет обратного механического воздействия на измерительный штифт 2) надежны в эксплуатации 3) возможна электрическая настройка необходимых пределов измерения 4) возможна настройка на несколько полей допусков в зависимости от задач измерения.  [c.442]

Индуктивный датчик Индуктивный пульт Индуктивный датчик  [c.174]

На фиг. 66 показана принципиальная схема датчика индуктивного типа. Эти приборы несколько сложнее приборов электроконтактного типа, но зато обладают большей чувствительностью и имеют шкалу, по которой можно определить величину отклонений.  [c.77]

Следящая система включает в себя индуктивный нуль-датчик, индуктивный датчик настройки, фоточувстви-тельный усилитель и исполнительный двигатель.  [c.263]

На рис. 81, а приведен один из возможных вариантов индуктивного датчика. Индуктивный датчик состоит из ротора 1, насаженного на ось 2 подвижной системы, и двенадцатиполюсного статора 3. укрепленного в корпусе прибора.  [c.158]

На заводе им. Седина начато производство карусельных станков с программным управлением моделей 1510П и 1541П, предназначенных для получистовой и чистовой обработки ступенчатых деталей. Карусельный одностоечный станок модель 1541П имеет планшайбу 1400 мм, на нем можно изготовлять изделия высотой до 950 мм и максимальным весом 5 т. Станок оборудован системой числового программного управления. Отсчет производится в прямоугольной системе координат. В качестве программоносителя применяется 80-колонковая перфокарта. Максимальный объем программы — 10 карт, что достаточно для программирования обработки сложных деталей. Для достижения высокой точности исполнения заданных величин перемещения суппортов применена система обратной связи, состоящая из индуктивных проходных датчиков. Индуктивные датчики отсчитывают не задаваемые, а фактические величины перемещения и при подходе суппорта в заданное положение автоматически обеспечивают его точную остановку. Это позволяет обрабатывать деталь без промежуточных измерений.  [c.85]


Стационарные приборы с датчиками индуктивного типа (рис. 5.7, б) устанавливают на зарубежных машинах, а также на некоторых машинах ПО Сиблитмаш в каждой направляющей колонне. Деформации измеряют индуктивным датчиком. Основными элементами датчика являются электромагнитные катушки, а также якорь. Щуп постоянно прижат к торцу стержня, вставленного в глубокое отверстие колонны. При перемещении щупа 6 под влиянием деформации колонны изменяется индуктивность системы, так как изменяется положение якоря относительно катушек. Электрические сигналы поступают на индикаторный прибор, находящийся на панели шкафа электроавтоматики или на рабочем пульте машины. Прибор предусматривает блокировку, а также звуковую или световую сигнализацию, срабатывающую при недопустимых отклонениях от требуемой настройки механизма запирания пресс-формы. Дальнейшим шагом совершенствования машин является создание автоматических самонастраивающихся конструкций запирающих механизмов.[c.171]

Датчики индуктивные — Преимущества 146 — Иршщип действия 146 — Характеристики 146  [c.615]

В работе [42] рассматриваются миниатюрные датчики давлений с проволочной тензорешеткой, наклеиваемой на мембрану, емкостные и индуктивные датчики. Индуктивный датчик выполнен в виде двухстороннего преобразователя, имеющего натянутую металличе-  [c.133]

Эта система состоит из электрогидравлического контура регулирования продольной подачи суппорта и двух пневмоэлектро-механических контуров, обеспечиваюш,их управление размером статической настройки как в процессе резания, так и после обработки. С помош,ью динамометрического узла 1 в процессе резания производится непрерывное измерение отклонений размера динамической настройки. Измерение производится одновременно двумя датчиками индуктивным 2 и пневматическим 3. Электрический  [c.581]

Датчики скорости дают импульс в тех случаях, когда линейная или угловая скорость движения звеньев машины достигает установленной величины. Наиболее распространены электрические датчики индуктивного типа (например, РКС для скоростей вращения от 930 до 3000 об мин) и тахогенераторного типа. Тахогенератор представляет собой машину постоянного тока с постоянным по величине магнитным потоком, электродвижущая сила которого  [c.181]

РДМ — реле комбинированное КРД-3 СМЧ — счетчик моточасов типа 22в-4П ВП7 — вентиль электропневматический ВВ-1 ВА — вентиль электропневматический ВВ-32 ИД — датчик индуктивный ИД-20 105 — выключатель концевой ВПК-2110 МР1—МР5 — электромагниты говые ЭТ-52 МР6 — электромагнит стоп-устройства МН — маслопрокачивающий насос дДМ дифференциальный манометр К — клеммная коробка 1Д, 2Д… — маркировка проводов 1, 2, 3. 4, 5, 6 штепсельные разъемы  [c.169]

Каждая радиотелеметрич. система (РТС) содержит систему датчиков, преобразующих измеряемые величины в электрич. сигнал (см., нанр.. Емкостный датчик, Индуктивный датчик), радиопередающее устройство, в к-ром генерируемая (несущая) частота модулируется сигналом датчика, и радиоприемное устройство, где в ре. зультато детектирования выделяется низкочастотный сигнал датчика.  [c.307]


Индуктивный Датчик коды ТН ВЭД 2022: 9030331009, 8536501907, 8536

, 8536501907
Индуктивный датчик 8536
Датчик индуктивный, 8504509500
приближения 8536501907
Индуктивные датчики 8504509500
Приборы контроля и регулирования технологических процессов: датчики индуктивные на напряжение 24 вольта 9025804000
Индуктивные цилиндрические датчики типов NC…, NJ…; индуктивные кольцевые датчики типов RJ…, RC…, TG…; индуктивные шлицевые датчики типов SJ…, SC…, SN…, датчики типов NJ… и SJ…; индуктивные кубические датчики типов NB…, FJ… 853650190
Датчики индуктивные взрывозащищенные 8536501907
Датчик индуктивный 9031803800
Датчики индуктивные 8536201008
Датчики индуктивные, 8536501907
Приборы электрические: датчики индуктивные, 9031803800
Датчик индуктивности, 8536501907
положения 8536501907
Электронные индуктивные датчики положения, напряжение питания 220 Вольт 903180
Автоматический индуктивный датчик, 8536501907
положения, 8536501907
Бесконтактный индуктивный датчик, 9031803800
Датчики индуктивные электронные, 9029100009
Индуктивные датчики, 9031803800
Датчик переключения индуктивный, 8536501907
Устройства охранной сигнализации: датчики индуктивные с подсветкой на напряжение 12 В 8512901000
приближения, 2шт. , артикул A120212L1810KTKPB, Индуктивный датчик приближения, 4 шт., артикул A120216Q401521, Индуктивный датчик приближения, 7шт., артикул A1202S5Q261021, Индуктив 8536501907
Датчик приближения индуктивный IAE 2010-FBOA, артикул: 90308103833960, торговая марка IFM 8536508000
Аппараты электрические для управления электротехническими установками: индуктивный датчик 8536508000

Цель и принцип работы индуктивных датчиков

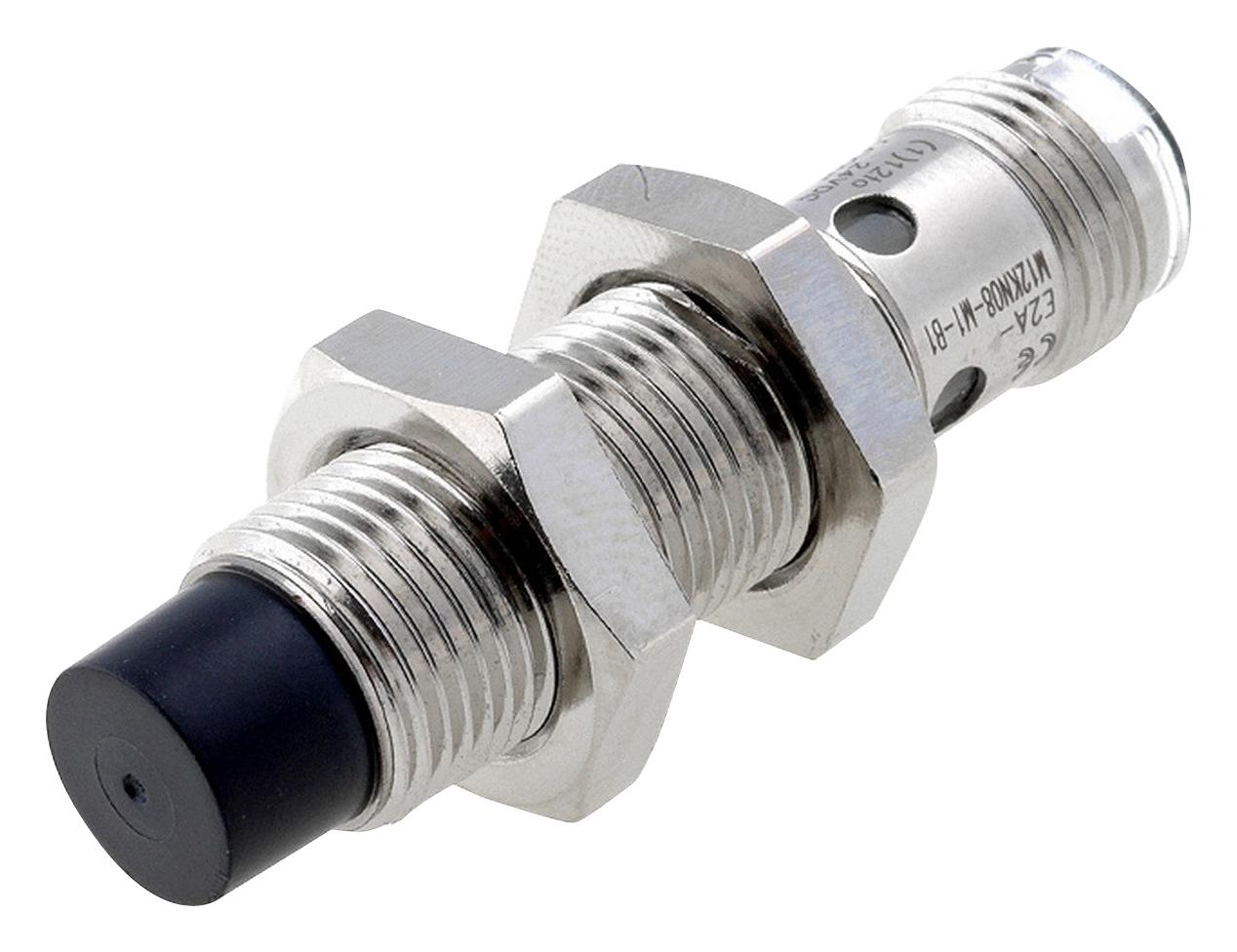

Цель и принцип работы индуктивных датчиков (на фото: Omron 5 мм 6-36 В постоянного тока индуктивный датчик приближения PNP NC)

Индуктивные датчики используют токи, индуцированные магнитными полями для обнаружения соседних металлических объектов. Индуктивный датчик использует катушку (индуктор) для генерации высокочастотного магнитного поля, как показано на рисунке 1 ниже. Если есть металлический объект вблизи изменяющегося магнитного поля, в нем будет протекать ток.

Этот результирующий ток создает новое магнитное поле, которое противостоит исходному магнитному полю. Чистый эффект заключается в том, что он изменяет индуктивность катушки в индуктивном датчике.

Измеряя индуктивность, датчик может определить, когда рядом был металлик.

Эти датчики обнаруживают любые металлы, когда часто используются многочисленные типы металлических многократных датчиков.

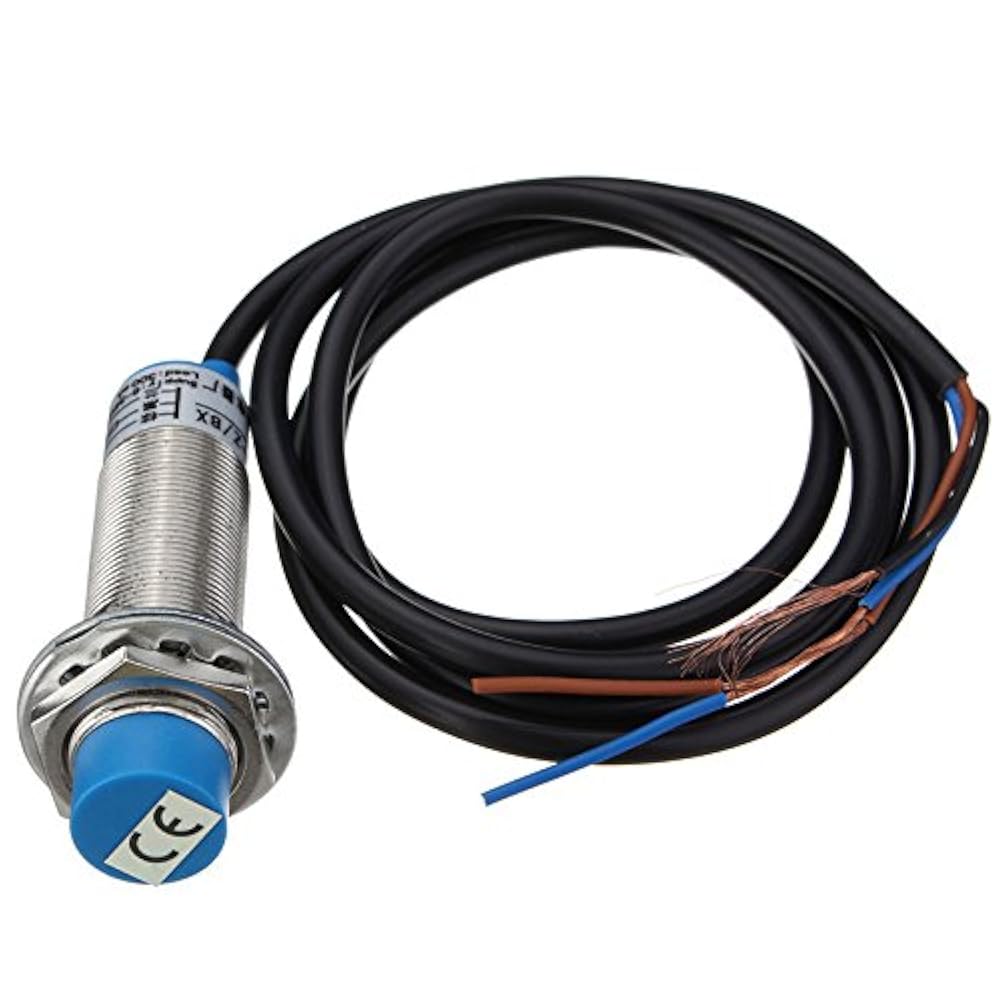

Рисунок 1 — Индуктивный датчик приближения

Примечание: они работают, настраивая высокочастотное поле. Если мишень приближается к полю, это вызовет вихревые токи. Эти токи потребляют энергию из-за сопротивления, поэтому энергия в поле теряется, и амплитуда сигнала уменьшается. Детектор проверяет зарегистрированную величину, чтобы определить, когда она достаточно уменьшилась для переключения.

Датчики могут обнаруживать объекты на расстоянии нескольких сантиметров от конца. Но направление к объекту может быть произвольным, как показано на рисунке 2 ниже.

Рисунок 2 — Экранированные и неэкранированные датчики

Магнитное поле неэкранированного датчика покрывает больший объем вокруг головки катушки. Добавляя щит (металлическая рубашка вокруг боковых сторон катушки), магнитное поле становится меньше, но также более направлено. Щиты будут часто доступны для индуктивных датчиков, чтобы улучшить их направленность и точность.

Ссылка: Автоматизация производственных систем с ПЛК — Хью Джек

Связанные электрические направляющие и изделия

Индуктивные датчики | OMRON, Европа

Товар E2E СЛЕДУЮЩИЙ E2B E2EW E2EQ СЛЕДУЮЩИЙ E2A-S Е2А-4 µPROX E2E TL-W E2S E2Q5 E2Q6 E2ER/E2ERZ E2EH E2FQ E2FM E2C-EDA Е2ЕС E2V-X
Монтаж Румянец () Не смыв () Румянец Не смыв Румянец Не смыв Румянец Румянец Румянец Не смыв Румянец Не смыв Румянец Не смыв Румянец Не смыв Не смыв Румянец Не смыв Румянец Не смыв Румянец Румянец Румянец Румянец Румянец Не смыв Румянец Румянец Не смыв
Максимум. Расстояние срабатывания от 0 до 10 мм () от 11 до 20 мм () от 20 до 30 мм () от 30 до 40 мм () от 40 до 50 мм () 8 мм (М8) 16 мм (М12) 30 мм (М18) 50 мм (М30) 4 мм (М8) 8 мм (М12) 16 мм (М18) 30 мм (М30) 7 мм (М12) 12 мм (М18) 22 мм (М30) 3 мм (М8) 6 мм (М12) 12 мм (М18) 22 мм (М30) 4 мм (М8) 8 мм (М12) 16 мм (М18) 20 мм (М30) 2 мм (М8) 4 мм (М12) 8 мм (М12) 2 мм (М4) 2 мм (диам. 3) 3 мм (М5) 3 мм (диам.4) 4 мм (диам. 6,5) 1,5 мм (25x8x5) 3 мм (22x8x6) 5 мм (31x18x10) 20 мм (53х40х23) 1,6 мм (19x6x2) 2,5 мм (23x8x8) 20 мм 40 мм 20 мм 30 мм 2 мм (М8) 3 мм (М12) 4 мм (М12) 7 мм (М18) 8 мм (М30) 10 мм (М30) 3 мм (М12) 7 мм (М18) 10 мм (М30) 2 мм (М12) 5 мм (М18) 10 мм (М30) 1,5 мм (М8) 2 мм (М12) 5 мм (М18) 10 мм (М30) 0,6 мм (диам. 3) 1 мм (диам. 5,4) 2 мм (М10) 2 мм (М12) 2 мм (диам. 8) 6 мм (30x14x4,8 мм) 7 мм (М18) 0,8 мм (диам. 3) 1,5 мм (диам. 5,4) 3 мм (диам. 8) 4 мм (М12)
Материал корпуса Латунь () Пластик () Нержавеющая сталь () Цинк () Покрытие из фторполимера () ПТФЭ () Латунь Нержавеющая сталь Латунь Нержавеющая сталь Покрытие из фторполимера Нержавеющая сталь Покрытие из фторполимера Нержавеющая сталь Латунь Нержавеющая сталь Нержавеющая сталь Пластик (АБС) Пластик (полиарилат) Пластик (ПБТ) Пластик (ПБТ) Латунь (М12-М30) Нержавеющая сталь (М8) Нержавеющая сталь SUS361L ПТФЭ Нержавеющая сталь Латунь (М10) Латунь (М12) Латунь (М18) Латунь (диам.3) Латунь (диам. 8) Нержавеющая сталь (диаметр 5.4) Цинк (30x14x4,8 мм) Латунь Латунь
Ключевая особенность Доступны модели с коротким и длинным стволом Светодиод высокой яркости, видимый на 360° Связь через IO-Link Монтажная втулка для быстрой замены Маслостойкий Одинарное, двойное, тройное и четверное расстояние срабатывания Самое большое расстояние срабатывания Индикатор кругового обзора Лазерная печать номеров деталей Покрытие из фторкаучука для защиты от брызг в местах сварки Цельнометаллический корпус Светодиод высокой яркости, видимый на 360° Связь через IO-Link Невосприимчивость к магнитному полю для моделей премиум-класса Одинаковое расстояние срабатывания для железа и алюминия Одно тройное и четырехкратное расстояние срабатывания Покрытие из фторкаучука для защиты от брызг в местах сварки Светодиод высокой яркости, видимый на 360° Связь через IO-Link Монтажная втулка для быстрой замены Маслостойкие кабели Самое большое расстояние срабатывания Высокая частота 5 кГц, подходящая для высокоскоростного счета Передняя и боковая облицовочная поверхность Прочный корпус из литого под давлением металла или термостойкого АБС-пластика Миниатюрный корпус Стандартное кабельное соединение M12 Бесплатное подключение проводов Маслостойкий Устойчивость к процессам очистки Корпус из нержавеющей стали 316 и термостойкость до 120°C Химически стойкий Цельнометаллический корпус Маслостойкий Точное позиционирование Обычно точность обнаружения < 500 мкм Малый диаметр с отдельной сенсорной головкой и усилителем Обнаружение алюминия Никелированная латунь
Товар E2E СЛЕДУЮЩИЙ E2B E2EW E2EQ СЛЕДУЮЩИЙ E2A-S Е2А-4 µPROX E2E TL-W E2S E2Q5 E2Q6 E2ER/E2ERZ E2EH E2FQ E2FM E2C-EDA Е2ЕС E2V-X

Что такое индуктивные датчики приближения, часть 2

В первой части этой статьи был представлен индуктивный датчик приближения. Во второй и последней части рассматриваются некоторые особенности этого датчика.

В: Существуют ли разные архитектуры и реализации?

О: Да, есть три основных типа:

1) в датчике только магнитные элементы. Это отделяет электронику от сенсорных катушек и обеспечивает самый маленький и самый прочный датчик Рисунок 1 .

Рис. 1. Резьбовой узел может иметь только передний датчик с отдельной электроникой.(Изображение: Keyence Corp.)

2) в следующей группе входной генератор и усилитель воспринятого сигнала находятся в датчике, а затем усиленный сигнал передается по кабелю на дополнительную электронику для дальнейшего преобразования и форматирования.

3) Теперь можно включить всю сигнальную цепочку в сам узел датчика; некоторые версии даже оцифровывают обработанный аналоговый сигнал, Рисунок 2 .

Рис. 2. В качестве альтернативы узел датчика может содержать всю электронику.(Изображение: Keyence Corp. )

Решение о том, какой стиль использовать, зависит от деталей установки, специфики приложения, соотношения цены и производительности, простоты использования и многих других факторов. Существуют также проблемы, связанные с работой с существующими устаревшими установками. Все три типа до сих пор широко используются.

В: Является ли режим обнаружения направленным?

A: Нет, базовый датчик всенаправленный, что желательно в одних случаях, но не в других. В случаях, когда требуется направленность, решением является магнитное экранирование датчика, Рисунок 3 .

Рис. 3. Магнитное экранирование (слева) можно использовать, чтобы сделать характеристику отклика датчика более сфокусированной, чем его неэкранированная (справа) характеристика. (Изображение: Электротехнический портал)

В: Какие параметры следует оценивать при выборе индуктивного датчика?

A: В дополнение к размеру, чувствительность должна быть согласована с приложением. Обычно это максимальное расстояние, при котором происходит изменение выходного сигнала от датчика до квадратного куска железа толщиной 1 мм (типа Fe 37) с размерами сторон, равными диаметру чувствительной поверхности.Существуют также связанные с этим проблемы гистерезиса и воспроизводимости, рис. 4 , а также температурные коэффициенты отклика. Другие соображения включают рабочую частоту, требования к мощности и току, а также тип и формат интерфейса.

Рис. 4. Такие факторы, как чувствительность и гистерезис, используются для характеристики работы датчика. (Изображение: Fargo Controls Inc.)

В: Сколько стоит датчик?

A: Цены на базовый датчик начинаются от 10 до 15 долларов и достигают сотен долларов в зависимости от размера, точности, класса прочности, количества встроенной электроники и других факторов.

В: Схема для использования индуктивного датчика сложна?

А: И да, и нет. Как и во многих сенсорных схемах, базовая конструкция проста. Однако достижение точной, последовательной и стабильной производительности может оказаться непростой задачей.

В: Как это делается?

A: До того, как ИС с присущей им возможностью использовать схемотехнику, которая позволяет легко реализовать сложные топологии, были доступны, это было сделано с дискретными транзисторами и, да, даже с электронными лампами.ИС предлагают не только простоту использования, базовую функциональность и улучшенную производительность, но и другие функции и возможности, которые приносят пользу пользователю. Среди поставщиков таких ИС — Microchip Technologies, Renesas и Texas Instruments.

Индуктивный датчик является важным компонентом инженерного меню датчиков, поскольку он прост в использовании, прочен, эффективен, точен и прост в установке. Как и его брат LVDT, он доступен во многих размерах, чувствительности и электрических вариантах, и его стоит рассмотреть в бесчисленных приложениях.

Связанное содержимое EE World

Электроника LVDT, Часть 1: Возбуждение и демодуляция
Электроника LVDT, Часть 2: Схема интерфейса
Преобразователь индуктивности в цифру представлен как первый в отрасли датчик положения и движения датчик предназначен для приложений абсолютного положения в промышленных двигателях
Индуктивные бесконтактные датчики с аналоговым выходом от Automation Direct
Беспроводная индуктивная система 2 для беспроводного подключения датчика
Безмагнитные индуктивные датчики положения для коммутации автомобильных двигателей

Внешние ссылки

Кейенс Корп. , «Что такое индуктивный датчик приближения?
Keyence Corp., «Категоризация индуктивных датчиков приближения»
Automation.com, «Как работают индуктивные датчики»
Fargo Controls, «Принципы работы индуктивных датчиков приближения»
Microchip Technologies, «Надежные, недорогие и помехоустойчивые датчики движения Индуктивные датчики»
Renesas Electronics Corporation, «Индуктивный датчик положения IPS2550 для коммутации высокоскоростных двигателей (автомобилестроение)»
Texas Instruments, «LDC1101 1,8 В, высокоскоростной преобразователь индуктивности в цифровой сигнал с высоким разрешением»

NF5003 — индуктивный датчик NAMUR

сталь
Характеристики продукта
Электрическая схема НАМУР
Функция выхода нормально закрытый
Диапазон чувствительности [мм] 4
Корпус Резьбовой тип
Размеры [мм] M12 x 1 / Д = 30
Электрические характеристики
Соединение на усилителе цепи да
Коммутационные усилители подключение к сертифицированным искробезопасным цепям с макс. значения: U = 15 В / I = 50 мА / P = 120 мВт
Номинальное напряжение постоянного тока [В] 8,2; (1кОм)
Напряжение питания постоянного тока [В] 7,5…30; (при использовании вне взрывоопасной зоны)
Потребляемый ток [мА] 2,1)
Класс защиты III
Выходы
Электрическая схема НАМУР
Функция выхода нормально закрытый
Номинальный постоянный ток коммутационного выхода пост. тока [мА] 30; (при использовании вне взрывоопасной зоны)
Частота переключения постоянного тока [Гц] 1500
Диапазон контроля
Диапазон чувствительности [мм] 4
Реальный диапазон измерения Sr [мм] 4 ± 10 %
Точность/отклонения
Поправочный коэффициент : 1 / нержавеющая сталь: 0. 7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% Sr] 1…15
Дрейф точки переключения [% Sr] -10…10
Условия эксплуатации
Температура окружающей среды [°C] -20…80
Защита ИП 67
Испытания/разрешения
Сертификат ПТБ 01 ATEX 2191; BVS 04 ATEX E153; ТИИС ТС16107; МЭКЕх БВС 06.0003
Маркировка ATEX II 1G Ex ia IIC T6 Ga Ta: -20…70°C
II 1G Ex ia IIC T5 Ga Ta: -20. ..80°C
II 1D Ex ia IIIC T90°C Da Ta: -20…70°C
II 1D Ex ia IIIC T100°C Da Ta: -20…80°C
ЭМС
Ударопрочность/вибростойкость 30 г (11 мс) / 10-55 Гц (1 мм)
MTTF [лет] 4736
Класс безопасности
Макс.внутренняя емкость [нФ] 140
Макс. внутренняя индуктивность [мкГн] 130
Механические характеристики
Вес [г] 121,5
Корпус Резьбовой тип
Крепление для скрытого монтажа
Размеры [мм] M12 x 1 / Д = 30
Обозначение резьбы М12 х 1
Материал ПБТ
Принадлежности
Предметы поставки
Примечания
Количество в упаковке 1 шт.
Электрическое соединение
Соединение Кабель: 2 м, ПВХ; 2 x 0,34 мм²

Датчики | Бесплатный полнотекстовый | Индуктивный датчик для двумерного измерения смещения

1. Введение

Развитие промышленности полупроводников и микроэлектроники привлекает большое внимание в области быстрого и точного двумерного (2D) позиционирования, где управление движением и Двумерное измерение смещения имеет жизненно важное значение [1,2].Как правило, приводы с высоким разрешением и высокоточные инструменты являются критически важными компонентами. В качестве обратной связи особенно необходимы приборы с высоким разрешением и точностью [3,4]. Для двумерного измерения смещения обычно используется пара лазерных интерферометров или линейных энкодеров, которые устанавливаются ортогонально. В основном используется лазерный интерферометр Майкельсона, который может выполнять измерения на больших расстояниях с нанометровым разрешением. Компания SIOS technic GmbH разработала интерферометр с разрешением 5 мкм на расстоянии 80 м [5].Однако для двумерного измерения смещения необходим второй интерферометр, что делает измерительную систему больше и дороже. Кроме того, на результат измерения могут также влиять интерференция луча, колебания влажности и температуры. С другой стороны, два линейных энкодера обычно устанавливаются ортогонально. Хотя лучший коммерческий оптический линейный энкодер может реализовать точность ±140 нм в диапазоне 280 мм [6], оптический энкодер чувствителен к загрязнениям и сильной вибрации [7].Кроме того, ошибка Аббе легко вносится неуравновешенной установкой и перпендикулярностью осей движения. Оптические планарные энкодеры были разработаны для двумерного измерения смещения. Исследование, показанное в [8], описывает своего рода планарный лазерный дифракционный кодер с конфигурацией Литтроу. С помощью эффекта Доплера были получены двумерные смещения. Точность измерения обоих направлений составляла 20 нм в диапазоне 25 мм. Авторы [9] предложили измерительную систему с тремя лазерами с вертикальным резонатором и тремя фотодиодами.Разрешения x и y составляли 20 нм и 40 нм в диапазоне 0,4 мм и 1,8 мм. В [10] сообщалось о новой системе, реализующей одноточечное двумерное измерение смещения некооперируемой цели. Диапазон измерений составлял 500 мкм, а точность была субмикронной. В работе [11] авторы разработали волоконно-оптический датчик, линейная чувствительность которого составила 11,20 ± 0,12 мВ/мкм в диапазоне 13,03 мм. В [12] сообщалось о двумерном кодере на плоской решетке, основанном на принципе двойной дифракционной решетки.Кодер включал в себя комбинированную прямоугольную решетку пропускания и прямоугольную решетку двумерного отражательного типа. Достоверность энкодера была проверена экспериментально. Кроме того, в [13] был представлен энкодер с трехосной решеткой. Кодер состоял из планарной масштабной решетки и оптической считывающей головки. В оптическую считывающую головку была встроена планарная эталонная решетка. Ошибка измерения по оси x составила 4,16 мкм в диапазоне 495,8 мкм, а погрешность измерения по оси z составила 0,41 мкм в диапазоне 6.868 мкм [14]. Хотя поверхностный энкодер легко встраивается в этап движения, оптические модули сложны, и их трудно жестко выровнять. Кроме того, расстояние между оптической головкой и масштабной решеткой настолько мало, что на качество оптических сигналов легко влияют механические колебания и вибрация. Следовательно, оптоэлектронные сигналы могут затухать или исчезать. С другой стороны, масштабную решетку на большой площади сложно изготовить с высокой точностью [15]. Также были разработаны двумерные емкостные датчики перемещений.В [16] был предложен планарный емкостной датчик для двумерного измерения дальних перемещений. Датчик состоял из подвижной пластины и неподвижной пластины, состоящей из массивов конденсаторных пластин. Разрешение 0,308 мкм. Эквивалентная ошибка смещения, вызванная интерференционными эффектами, составила 237 мкм, а эквивалентная ошибка интерпретации смещения – 141 мкм. Кроме того, был использован новый метод интерполяции арктангенса со сдвигом фазы для уменьшения ошибок формы сигнала с 4% до 1,72% [17]. В [18] был предложен планарный датчик положения на основе моночувствительного электрода и гибридно-частотного возбуждения.Чувствительность к смещению на порядок составляла 1,5 мВ на микрон, а воспроизводимость измерений была лучше 0,002 мм в диапазоне 256 мм 2 . Однако диэлектрическая проницаемость между двумя электродными пластинами чувствительна к влажности, температуре и атмосферному давлению. Поэтому емкостный датчик редко используется в суровых условиях. Есть некоторые исследования по 2D магнитным и индуктивным датчикам. В [19] была предложена система измерения перемещения с тремя степенями свободы, состоящая из датчика Холла.Погрешность измерения по оси x составила 4,6 мкм, а по оси y – 4,8 мкм после компенсации. Диапазон измерения составлял всего 4 мм. [20] представили GaussSense, новую технику обнаружения на задней панели устройства. Сетка датчика Холла толщиной 2 мм была разработана для обнаружения магнитов, встроенных в иглу. Плата GaussSense была разработана для определения не только положения, но и угла наклона и приложенного давления стилуса. Индуктивный датчик с планарными катушками был предложен в [21]. Магнитное поле создавалось меандровыми катушками, а четыре плоских катушки выдавали сигналы, связанные с x и y.Разрешение сенсора составляло 10 мкм, но дальнейших исследований не проводилось. В [22] представлен планарный датчик перемещения с индуктивными спиральными катушками. Экспериментальные результаты показали, что прототип со спиральными катушками имел лучшие характеристики, чем у меандрового типа, в некоторых отношениях, таких как полезный сигнал и полезный диапазон измерений. В [23] был разработан 2D-сенсор со спиральными катушками, диапазон измерения которого составлял 140 мм × 140 мм, а линейность — 1 % на один шаг. Два магнитных поля, движущихся ортогонально, были созданы четырьмя группами спиральных катушек. Для получения перемещений использовался метод сравнения фаз. Авторы [24] предложили индуктивный датчик перемещений для малых перемещений (менее 0,5 мм) в плоскости. Датчик состоял из двух чувствительных элементов, каждый из которых имел пару меандровых катушек. Оптимальный полезный диапазон измерений был получен, если в неподвижной катушке был введен зазор 0,23 мм [25]. В другом методе для измерения смещения использовались спиральные катушки. В [26] сообщается о планарном линейном регулируемом дифференциальном трансформаторе со спиральными катушками.Диапазон измерений составлял 70 мм, а R.M.S. ошибка составила 0,8%. В [27] представлен индуктивный датчик перемещения на основе плоской спиральной катушки. Датчик состоял из неподвижной плоской катушки и подвижного U-образного магнитопровода. Соответственно форма зависимости индуктивности от смещения x была синусоидальной. Ошибка в худшем случае составила 0,2%, а разрешение 6,5 мкм. В этой статье предлагается новый и простой в изготовлении 2D индуктивный датчик с использованием спиральных катушек. Спиральные катушки расположены в плоскости, чтобы заставить эффективную напряженность магнитного поля изменяться как плоская стоячая волна.Такой подход не только обеспечивает высокую чувствительность, но и уменьшает гармонические составляющие результатов измерения. Статья организована следующим образом: в разделе 2 описываются базовая структура и принцип работы датчика. Затем в разделе 3 представлен анализ методом конечных элементов модели датчика и численное моделирование алгоритма. В разделе 4 показан эксперимент с прототипом датчика и обсуждаются экспериментальные результаты. Наконец, выводы резюмируются в Разделе 5.

4. Эксперимент и результаты

Как показано на рисунке 9, прототип датчика разработан и изготовлен с использованием технологии печатной платы (PCB). Размер первичной катушки 168 мм × 185 мм × 1,6 мм, размер вторичной катушки 35 мм × 35 мм × 1,6 мм. Следовательно, диапазон измерения датчика составляет 133 мм × 150 мм. И первичная, и вторичная обмотки представляют собой двухслойную печатную плату. В центре каждой спиральной катушки есть отверстия для соединения спиральных катушек верхнего слоя и нижнего слоя.Количество витков спирали первичной катушки 16×17. Сопротивление первичной катушки 7,66 Ом, собственная индуктивность 7,79 мкГн. При этом сопротивление вторичной обмотки составляет 2,6 Ом, а собственная индуктивность — 0,44 мкГн. Другие параметры первичной и вторичной катушек такие же, как у имитационной модели, показанной в таблице 1. Экспериментальная платформа, показанная на рисунке 10, состоит из прототипа датчика, платформы точного двумерного позиционирования, системы сбора данных (DAQ) и т. д. Материал ферромагнитной пластины — сталь 1045, а плоскостность пластины поддерживается на уровне менее 1 мкм за счет абразивной обработки.Размер пластины, используемой для первичной катушки, составляет 220 мм × 220 мм × 15 мм, и она установлена ​​на поверхности предметного столика 2D-прецизионного позиционирования. Между тем, размер пластины, используемой для вторичной катушки, составляет 22 мм × 22 мм × 15 мм, и она устанавливается на конце стержня подачи. Столик, который приводится в движение двумя серводвигателями, может перемещаться по осям x и y одновременно. Пара решетчатых шкал Renishaw, соединенных со считывающими головками, установлена ​​на ортогональных краях предметного столика. Значения измерений решеток используются не только для обратной связи по положению, но и для калибровки прототипа датчика.Линейный подшипник используется, чтобы убедиться, что подающий стержень может двигаться вдоль оси Z, поэтому можно регулировать расстояние между первичной и вторичной катушкой. Линейный подшипник смонтирован на верхней опорной плите, которая установлена ​​на опорной плите с помощью четырех стальных штоков.

Разработана схема возбуждения для управления первичной катушкой. Сигнал переменного тока генерируется модулем ЦАП микроконтроллера (модель: STM32F407ZGT6). Затем смещение постоянного тока, модуль полосовой фильтрации и схемы усиления мощности используются для возбуждения первичной катушки.Амплитуда управляющего сигнала составляет 3,2 В. Выходы вторичной обмотки получены с помощью NI DAQ (модель: PCIe-6259). Частота дискретизации для каждого канала установлена ​​равной 240 кГц, а разрешение DAQ — 16 бит. Следовательно, разрешение датчика составляет около 0,3 мкм. Выходы вторичной обмотки обрабатываются в NI DAQ, а процесс разрешения реализуется Labview 2011.

Чтобы выбрать частоту возбуждения, проводится тест с разверткой по частоте путем изменения частоты управляющего напряжения первичной обмотки и измерения наведенного напряжения. напряжение вторичной обмотки.Полученные результаты показаны на рис. 11. По оси абсцисс отложена частота возбуждения, а по оси ординат — отношение выходного напряжения к входному. Результаты показывают, что отношение напряжений увеличивается с частотой ниже 150 кГц и уменьшается от 150 кГц до 1 МГц. Принято считать, что собственная резонансная частота (СЧ) первичной катушки составляет почти 150 кГц (красная точка на рис. 11). Однако частота дискретизации DAQ составляет 240 кГц. Чтобы получить достаточно точек выборки для операции БПФ, частота возбуждения устанавливается равной 4 кГц (оранжевая точка на рис. 11), чтобы обеспечить 60 точек выборки за период времени.С другой стороны, вихретоковый эффект и магнитный гистерезис ферромагнитной пластины будут вносить нелинейные факторы с увеличением частоты. При движении этапа 2D-позиционирования значения измерений решетки и прототипа датчика получаются синхронно. Заданный путь движения предметного столика равен y = x, а перемещения по осям x и y равны двум шагам, а линейные шаги равны 0,8 мм соответственно. Принимая выходы двух оптических решеток за стандартные значения, отклонения между прототипом датчика и решетками показаны на рисунке 12а.″L1″ в легенде обозначает один шаг, а ″L2″ — другой шаг. Как показано на рисунке, кривые обоих шагов почти одинаковы. Максимальное отклонение x составляет 0,494 мм, а максимальное отклонение y составляет 0,408 мм. Гармонические распределения отклонений на один шаг по осям x и y показаны на рис. 12б. Основными гармоническими порядками отклонений являются 0-й, 1-й, 2-й и 4-й порядок. Поскольку начальное положение прототипа не равно нулю, нулевые гармонические составляющие зарезервированы. Из-за того, что параллелизм между первичной и вторичной катушками трудно подтвердить, подъемы четырех спиральных катушек вторичной катушки отличаются друг от друга. Отрыв влияет не только на амплитуды выходных сигналов, но и на фазы [31,32]. Тогда амплитуды четырех дорог ЭМП различны. Между тем фазовые разности между четырьмя дорогами ЭМП не согласованы. Поэтому вводятся 2-я и 4-я гармонические составляющие. С другой стороны, параллельная несоосность между осью движения столика позиционирования и прототипом датчика приводит к ошибкам Аббе при измерении смещения x и y.Следовательно, вводится 1-я гармоническая составляющая. Из-за четких гармонических составляющих можно использовать компенсацию ошибок для улучшения линейности.

5. Выводы

В этой статье представлен новый двухмерный индуктивный датчик, основанный на принципе электромагнитной индукции. Датчик состоит из первичной катушки и вторичной катушки. Первичная катушка состоит из плоского массива спиральных катушек, последовательные спиральные катушки которых намотаны в разных направлениях. Все спиральные катушки соединены последовательно и питаются переменным током.Таким образом, создается массив пульсирующего магнитного поля. Вторичная катушка состоит из четырех спиральных катушек, которые расположены в виде матрицы 2 × 2, а расстояние между центрами двух последовательных спиральных катушек составляет 0,75 Вт. Следовательно, получаются четыре пути сигналов. Затем предлагается разрешающий алгоритм, основанный на алгоритме CORDIC. Структура и принцип работы датчика описаны и проверены с помощью программного обеспечения FEA и численного моделирования. Прототип датчика с 20.Изготовлен с шагом 8 мм и диапазоном измерений 133 мм × 150 мм. Линейность по оси X составляет 0,37%, а по оси Y — 0,27%. Все вышеперечисленные работы показывают, что предложенная схема двумерного измерения смещения является разумной и выполнимой.

С другой стороны, есть много причин, которые могут привести к ошибкам. Параллелизм между первичной и вторичной катушками влияет на разность амплитуд четырех дорог сигналов. Следовательно, вносятся ошибки второго и четвертого порядка.Кроме того, будет внесена ошибка первого порядка из-за параллельного смещения оси движения позиционирующего столика и прототипа датчика.

В следующей работе будет использоваться автоматическая регулировка усиления, чтобы уравнять амплитуды четырех дорог сигналов. Кроме того, для уменьшения эффекта отрыва можно использовать метод компенсации. Кроме того, будут приняты гораздо более точные этап позиционирования и метод калибровки, чтобы избежать влияния ошибки Аббе на калибровку.Таким образом, будет реализована лучшая линейность. датчик шероховатости поверхности

с сильно датчиком

индуктивности

Дополнительная информация

Как это работает:

При измерении шероховатости поверхности датчик размещается на поверхности, а затем равномерно скользит по поверхности, приводя механизм в действие острым встроенным щупом. Эта шероховатость вызывает смещение зонда, что приводит к изменению индуктивной величины индукционных катушек, чтобы генерировать аналоговый сигнал, пропорциональный шероховатости поверхности на выходе фазочувствительного выпрямителя. Эксклюзивный DSP обрабатывает и вычисляет, а затем выводит результаты измерения на ЖК-дисплей. Его можно использовать в течение многих лет благодаря его уникальной прочности, если соблюдать надлежащие методы эксплуатации.

ОПИСАНИЕ ПЕРЕДНЕЙ ПАНЕЛИ

Описание ключа:

3-1 Отсечка

3-2 Параметр

3-3 Дисплей

3-4 Мощность

Ключ запуска 3-5

Диапазон 3-6

3-7 Клавиша вверх/Сохранить

3-8 клавиша вниз/чтение

3-9 Удалить/меню

Описание:

3-19 Фильтр

3-20 Калибровка

3-21 Измерение

3-22 Указатель положения

3-23 Просмотр

3-24 Память

3-25 Параметры

3-26 Аккумулятор

3-27 Блок

3-28 Отсечка

3-29 Диапазоны

Установка и разгрузка датчика

  • Для установки удерживайте основную часть датчика рукой, вставьте ее в соединительную оболочку в нижней части прибора, а затем слегка надавите на конец оболочки. Для разгрузки возьмитесь за основную часть датчика или корень защитного чехла и медленно вытащите его.
  • Щуп датчика является основной частью прибора, требующей пристального внимания.
  • Во время установки и разгрузки нельзя касаться зонда во избежание повреждения, которое может повлиять на результаты измерения.
  • Соединение датчика должно быть надежным при установке.

Адаптер питания и зарядка аккумулятора

Если напряжение батареи слишком низкое (на что указывает значок батареи на экране), прибор следует зарядить как можно скорее.Следуйте указаниям, как показано на рисунке. Адаптер питания должен быть подключен к сетевой розетке прибора. Адаптер питания должен быть подключен к сети 100 ~ 220 В 50 Гц, и начнется зарядка аккумулятора. Входное напряжение для адаптера питания составляет 100 ~ 220 В переменного тока с выходным напряжением 5 ~ 7 В постоянного тока, ток зарядки около 300 мА, время зарядки до 5,0 часов. В данном приборе используется перезаряжаемый литий-ионный аккумулятор. Зарядка может быть выполнена в любое время, что не повлияет на нормальную работу прибора.

  1. Расположение соединительных линий не должно влиять на измерение детали во время зарядки.
  2. Значения индикаторов батареи: Если напряжение батареи нормальное, можно проводить измерение. Черная часть внутри подсказки показывает емкость батареи; Указывает на слишком низкое напряжение, и батарею следует зарядить как можно скорее; показывает, что батарея заряжена.
  3. Относительно высокие шумы источника питания могут в некоторой степени повлиять на измерение слабого сигнала, когда батарея заряжается.
  4. Прибор должен следить за процессом зарядки, чтобы не приходилось его выключать. Прибор включается автоматически, даже если он выключен.

Процедура измерения:

Подготовка к измерению

  1. Включите, чтобы проверить нормальное ли напряжение батареи.
  2. Прибор автоматически восстанавливает условия последнего измерения перед выключением, так как эти условия автоматически сохраняются.
  3. Для проверки правильности выбранной длины обрезки. Если нет, нажмите кнопку «CUTOFF», чтобы выбрать.
  4. Для проверки правильности выбранной длины оценки. Если нет, нажмите клавишу «RANGE», затем выберите клавишу «Up/Save» или «Down/Read» для выбора. Чтобы сохранить и выйти, просто снова нажмите клавишу «RANGE».
  5. Чтобы проверить правильность выбранного фильтра профиля. Если нет, нажмите кнопку «DEL/Menu» и не отпускайте ее, пока на дисплее не появится «Fil T». Требуется около 4 секунд с момента нажатия клавиши «DEL/Menu» и последующего нажатия клавиши «Up/SAVE» или «Down/read» для переключения между RC, PC-RC, GAUSS и DP или наоборот.Чтобы выйти, просто нажмите любую клавишу, кроме клавиши «Вверх/СОХРАНИТЬ» или клавиши «Вниз/чтение».
  6. Для проверки правильности выбранной единицы измерения. Если нет, просто нажмите кнопку «DEL/MENU» и не отпускайте ее, пока на дисплее не появится «UNIT». Это занимает около 8 секунд с момента нажатия кнопки «DEL/MENU». Нажмите клавишу «UP/SAVE» или клавишу «Down/Read», чтобы переключиться между метрической системой и британской системой. Чтобы выйти, просто нажмите любую клавишу, кроме клавиши «Вверх/СОХРАНИТЬ» или клавиши «Вниз/чтение».
  7. Для проверки правильности выбранного параметра.Если нет, нажмите клавишу «Ra/Rz», чтобы выбрать. Этот шаг очень важен.
  8. Для очистки поверхности измеряемой детали;
  9. Установите прибор правильно, устойчиво и надежно на измеряемой поверхности.
  10. Скользящая дорожка датчика должна быть перпендикулярна направлению технологической линии измеряемой поверхности.
  11. Регулируемая ножка и чехол датчика

Если измеряемая поверхность детали меньше, чем нижняя поверхность прибора, чехол датчика и регулируемая ножка могут использоваться в качестве вспомогательной опоры для завершения измерения.

4-1 Прибор для измерения шероховатости

4-2 Оболочка зонда

4-3 Измеряемый объект

4-4 рабочий стол

4-5 Регулируемая ножка

Измерение:

После завершения подготовки просто нажмите кнопку «Старт» для измерения. Если условия измерения не должны изменяться. Во-первых, вы увидите дисплей, и датчик будет двигаться вперед и производить отбор проб. Затем вы увидите, что зонд перестанет скользить и начнет двигаться назад. Результат измерения отображается на дисплее после остановки датчика.

Сохранение результатов измерений в тестер для последующего использования

После измерения вы увидите, что исходное «M» становится «M̅». В таком состоянии вы можете сохранить эту группу результатов, включая Ra, Rz, Rq, Rt и условия измерения, в память тестера, нажав клавишу «Вверх/Сохранить». Затем символ «M̅» автоматически меняется на «M», а количество запомненных групп увеличивается на 1.

Как просматривать различные параметры

В состоянии «M̅» вы можете просматривать различные параметры.Соответствующий параметр и его значение отображаются на дисплее после нажатия клавиши.

Удалить результаты измерения

В состоянии «M̅» вы можете удалить эту группу результатов, нажав клавишу «DEL/MENU». Затем символ «M̅» автоматически изменится на «M». С другой стороны, новые результаты измерения заменят старые, если вы нажмете кнопку «Старт» в состоянии «M̅».

Как Просмотр Запомненных Данных

Независимо от состояния «M̅» или «M», вы можете просматривать запомненные данные, нажимая клавишу «Вниз/Чтение».Состояние просмотра отмечено буквой «R» на дисплее. В состоянии «R» вы можете просматривать различные группы, нажимая клавишу «Вверх/Сохранить» или клавишу «Вниз/Чтение». Серийный номер группы отображается на дисплее. Для каждой группы вы по-прежнему можете просматривать различные параметры. Соответствующий параметр и его значение отображаются на дисплее после нажатия клавиши .

Как Калибровка тестера

  • Чтобы войти в состояние калибровки, просто нажмите кнопку «DEL/Menu» и не отпускайте ее, пока на дисплее не появится «CAL». С момента нажатия клавиши «DEL/MENU» проходит около 12 секунд. Состояние калибровки отмечено «CAL».
  • Проведите измерение на основе стандартной пластины для образцов. Сравните измеренное значение со значением стандартного образца на основе того же параметра.
  • Нажмите клавишу «Вверх/СОХРАНИТЬ» или клавишу «ВНИЗ/СЧИТАТЬ», чтобы привести показание к стандартному значению.
  • Повторяйте шаги до тех пор, пока точность не станет приемлемой.
  • Чтобы выйти, просто нажмите любую клавишу, кроме клавиши СТАРТ.
  • Прибор был тщательно протестирован перед поставкой, чтобы убедиться, что погрешность отображаемого значения составляет менее ±10%. Пользователю рекомендуется не слишком часто использовать функцию калибровки.

Как R сохранить F актеры S настройки

Когда восстанавливать

Необходимо восстановить заводские настройки, когда установлен новый щуп или тестер больше не может измерять.

Как восстановить

Просто нажмите кнопку «DEL/MENU» и не отпускайте ее, пока на дисплее не появится «FAC». Примерно через 16 секунд после нажатия клавиши «DEL/MENU». Это состояние также помечено CAL’, также через 3 секунды на дисплее появится прыгающее значение, нажмите любую клавишу, кроме клавиши питания, чтобы выйти.

Если после заводских настроек показания проверки по-прежнему неверны, необходимо повторно откалибровать тестер.

СВЯЗЬ С ПК

  • Установите на ПК дополнительное программное обеспечение RS232C.
  • Подключите тестер к COM-порту ПК с помощью дополнительного кабеля RS232.
  • Запустите программу на рабочем столе и выберите COM-порт в системных настройках.
  • Нажмите кнопку сбора данных, затем нажмите кнопку Начать/Продолжить.
  • Чтобы загрузить группы, хранящиеся в памяти, просто нажмите клавишу «Вниз/Чтение».

Центральная линия

Этот тестер использует минимальную центральную линию алгоритма наименьших квадратов.

Рекомендуемая длина отрезка:

ОБЩЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  1. Избегайте столкновений, интенсивной вибрации, сильного запыления, влажности, жирных пятен и сильных магнитных полей.
  2. Датчик является точной деталью и требует тщательной защиты. После каждой операции рекомендуется класть его обратно в коробку.
  3. Тщательно защитите пластину со стандартными образцами, входящую в состав прибора, во избежание ошибок калибровки, вызванных царапинами.

Меры предосторожности для правильного использования — Индуктивные датчики приближения | Техническое руководство

ЯпонскийАнглийскийАнглийский (Азиатско-Тихоокеанский регион)Китайский (упрощенный)


Меры предосторожности при правильном использовании

Меры предосторожности при правильном использовании



Расстояние установки

Подход перпендикулярно оси измерения

Обычно датчик используется с воспринимаемым объектом, приближающимся с направления, перпендикулярного оси измерения.Отрегулируйте расстояние до объекта обнаружения так, чтобы оно находилось в пределах стабильного диапазона обнаружения, который немного меньше максимального рабочего расстояния.

Подход по оси измерения

Когда объект обнаружения приближается к датчику по оси обнаружения, он обнаруживается на максимальном рабочем расстоянии.
Однако следите за тем, чтобы избежать столкновения между чувствительным объектом и датчиком, которое может произойти из-за скорости считывающего объекта.

Вернуться к началу

Тип металлических предметов и диапазон чувствительности

Диапазон обнаружения указан для стандартного объекта обнаружения. Если воспринимаемый объект меньше или состоит из цветных металлов, диапазон обнаружения сокращается.

Корреляция между размером объекта обнаружения и диапазоном обнаружения (в случае типа GXL-8)
Поправочный коэффициент для различных материалов чувствительного объекта (в случае типа GXL-8)
Объект обнаружения Поправочный коэффициент
Железо 1
Нержавеющая сталь (SUS304) 0.82 ок.
Латунь 0,59 ок.
Алюминий 0,57 ок.
Примечание: Диапазон чувствительности также изменяется, если чувствительный объект покрыт металлом.

Вернуться к началу

Крепление

Влияние окружающего металла

Окружающий металл может повлиять на работу индуктивного датчика приближения.Соблюдайте указанное расстояние между окружающим металлом и датчиком.
(Подробнее см. в разделе «МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПРАВИЛЬНОМ ИСПОЛЬЗОВАНИИ» каждого датчика.)

<Цилиндрический тип и резьбовой (экранированный) тип>

Остерегайтесь металлического фона

<Резьбовой (неэкранированный) тип>

Остерегайтесь фона и окружающего металла

<Тип с верхним датчиком (неэкранированный)>

Остерегайтесь фона и боковых металлических частей

<Тип с передним датчиком (неэкранированный)>

Остерегайтесь фона и боковых металлических частей

Взаимное вмешательство

Когда несколько индуктивных датчиков приближения установлены близко друг к другу, высокочастотное магнитное поле, исходящее от одного датчика, оказывает электромагнитное воздействие на другие датчики, в результате чего их работа становится нестабильной (так называемая взаимная интерференция).В этом случае необходимы следующие контрмеры.

Контрмеры(1): Обеспечьте достаточное расстояние.

Монтаж лицом к лицу

Параллельный монтаж

(Подробнее см. в разделе «МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПРАВИЛЬНОМ ИСПОЛЬЗОВАНИИ» каждого датчика.)

Контрмеры(2):

При использовании совместно с другим частотным типом (тип I ), в котором частота колебаний отличается, два датчика могут быть установлены параллельно друг другу.

Вернуться к началу

Процедуры настройки сопротивления прокачки

Индуктивные бесконтактные датчики постоянного тока двухпроводного типа производства Panasonic Industrial Devices SUNX нормально не работают в случае, когда ток нагрузки ниже 3 мА, когда нагрузка подключена к выходу.В этом случае необходимо, чтобы ток нагрузки 3 мА или более протекал путем параллельного подключения нагрузки к сопротивлению. Это сопротивление называется «сопротивлением кровотечению».
Принципиальная схема ввода-вывода двухпроводных индуктивных бесконтактных датчиков постоянного тока описана ниже.

Цепь ввода-вывода DC-2 проводного типа

Символы

ЗД : Стабилитрон для поглощения перенапряжений
Тр : Выходной PNP-транзистор
Примечание: Максимальный ток нагрузки зависит от температуры окружающей среды.

Условия для загрузки

(1) Нагрузка не должна приводиться в действие током утечки (0,8 мА) в выключенном состоянии.
(2) Нагрузка должна приводиться в действие (напряжение питания -3 В) во включенном состоянии.
(3) Ток во включенном состоянии должен составлять от 3 до 70 мА постоянного тока.
В случае, если ток менее 3 мА, параллельно нагрузке подключите сопротивление сброса, чтобы протекал ток 3 мА или более.
Проверить необходимость сопротивления прокачке

Во-первых, проверьте, требуется ли сопротивление продувки при подключении нагрузки к выходу.

При условии, что
нагрузка «R»,
ток нагрузки «I»,
напряжение питания «V», а выходное
остаточное напряжение равно 3 В,

можно рассчитать ток нагрузки «I», когда выход находится в состоянии ON, используя следующую формулу.

Для двухпроводных индуктивных бесконтактных датчиков постоянного тока производства Panasonic Industrial Devices SUNX не требуется сопротивление стравливания, если I ≥ 3 мА, но требуется, если I < 3 мА.

Метод расчета необходимого сопротивления стравливания

При условии, что сопротивление стравливающего устройства равно «Rb»,
электрический ток, протекающий к «Rb», равен «Ib»,
напряжение в Rb равно «Vb»,
электрический ток, протекающий к R, равен «IR»,
ток нагрузки на датчик равен «I»,
и напряжение питания «V»;

я = IR + Ib = 3 [мА] или больше
Вб = Rb × Ib = R × IR
  = В — 3[В]

приведенное выше относительное выражение сформулировано.

Сопротивление стравливания Rb и мощность сопротивления стравливания Pb можно рассчитать по приведенной ниже формуле.

* В действительности выберите мощность в несколько раз больше, чем Pb.
Сопротивление стравливания, необходимое для 2-проводного постоянного тока типа

<В случае, если ток нагрузки ниже 3 мА, когда выход находится в состоянии ВКЛ.>

Сопротивление стравливания Rb и мощность сопротивления стравливания Pb можно рассчитать по приведенной ниже формуле.

* В действительности выберите мощность в несколько раз больше, чем Pb.

Вернуться к началу

Другие меры предосторожности

  • Наша продукция была разработана / произведена только для промышленного использования.
  • Несмотря на то, что степень защиты указана для датчика, включая кабель, конец кабеля не является водонепроницаемым и не защищен указанной защитой.Следовательно, убедитесь, что вода не просачивается с конца кабеля.
  • Во время подключения убедитесь, что питание отключено.
  • Убедитесь, что изменение напряжения питания соответствует номинальному значению.
  • Если питание подается от промышленного импульсного стабилизатора, убедитесь, что клемма заземления корпуса (F.G.) источника питания подключена к фактической земле.
  • Если в вашей системе одновременно используются электромагнитные клапаны, магнитные переключатели, двигатели и т. д., контролируйте скачки напряжения с помощью ограничителя перенапряжений.Несоблюдение этого требования может привести к вибрации и другим неисправностям.
  • В случае, если рядом с данным изделием используется оборудование, создающее шум (переключающий регулятор, инверторный двигатель и т. д.), подключите клемму заземления корпуса (F.G.) оборудования к фактическому заземлению.
  • Не прокладывайте провода вместе с высоковольтными линиями или линиями электропередач и не укладывайте их в один канал. Это может привести к неисправности из-за индукции.
  • Использование беспроводных устройств рядом с датчиками и проводами может привести к неисправности.Так что старайтесь не приближаться к ним.
  • Следите за тем, чтобы датчик не вступал в прямой контакт с органическими растворителями, такими как разбавитель и т. д.
  • Убедитесь, что чувствительный конец не покрыт металлической пылью, ломом или брызгами. Это приведет к неисправности.

    (Брызгозащищенные модели GX-F□U-J, GH-F8SE предотвращают прилипание брызг благодаря покрытию из фтористой смолы.)
  • Эти датчики предназначены только для использования внутри помещений.
  • Убедитесь, что усилие из-за принудительного изгиба или вытягивания не воздействует непосредственно на место соединения кабеля датчика.
  • Среда использования должна соответствовать диапазонам, указанным в спецификациях.
    Используйте датчики в пределах диапазона, указанного в белой части графика температуры/влажности окружающей среды ниже, а также в сертифицированном диапазоне температуры и влажности окружающей среды для каждого продукта. При использовании датчиков в пределах диапазона, показанного в заштрихованной диагональной линией части графика, существует вероятность образования конденсата в зависимости от изменений температуры окружающей среды.
    Будьте осторожны, чтобы этого не произошло.
    Кроме того, обратите внимание, что при использовании ниже 0℃ +32℉ не происходит замерзания. Пожалуйста, избегайте образования конденсата и замерзания при хранении продукта.

Вернуться к началу

Сопутствующие товары



Скачать

  • близость_e.pdf

Вернуться к началу

Меры предосторожности при правильном использовании

Вернуться к началу


Информация об индуктивном датчике | Датчики HTM

Индуктивные и емкостные датчики приближения — это устройства, которые вносят электрические изменения в цепь в результате приближения материала к головке датчика.Индуктивные датчики представляют собой устройства обнаружения металла, тогда как емкостные датчики обнаруживают все материалы, включая жидкости, порошки и пасты.
Достижения в области интегральных схем и полупроводниковых технологий позволили инженерам-конструкторам преодолеть предыдущие проблемы и разработать как индуктивные, так и емкостные бесконтактные датчики, которые могут работать в промышленных условиях в течение многих лет без особых проблем

Нормальное рабочее расстояние Нормальное рабочее расстояние или диапазон чувствительности определяется как расстояние между детектором и целью, когда происходит изменение (переключение) логического состояния бесконтактного переключателя.Это расстояние и тесты, связанные с его получением, описаны в стандартах CENELEC EN 50010. В соответствии с этим стандартом целью для установления нормального рабочего расстояния является железный квадрат (FE 37) толщиной 1 мм. Для цилиндрических переключателей размеры указаны в таблице справа.
Диаметр
(мм)
Номинальное расстояние
SN (мм)
Привод Fe 37
(мм)
8 — экранированный 1 8×1
8 — неэкранированный 2 8×1
12 — экранированный 2 12×1
12 — неэкранированный 4 12×1
18 — экранированный 5 18×1
18 — неэкранированный 8 24×1
30 — экранированный 10 30×1
30 — неэкранированный 15 45×1

CENELEC EN 50010 Стандарты для индуктивных датчиков

Поправочный коэффициент
Индуктивные датчики: При использовании индуктивных бесконтактных датчиков с цветными металлами необходимо применять поправочный коэффициент к рабочему расстоянию (диапазон чувствительности) следующим образом:
Алюминий Расстояние х.0,45
Латунь Расстояние х. 0,50
Хромоникелевый сплав Расстояние х. 0,85
Медь Расстояние х. 0,40
Емкостные датчики: Емкостные датчики имеют регулируемый диапазон обнаружения и зависят от типа измеряемого материала (показано ниже).

Экранированный и неэкранированный
Экранированная конструкция включает металлическую полосу, окружающую ферритовый сердечник и катушку. Это помогает направить электромагнитное поле на переднюю часть датчика.
Неэкранированные датчики не имеют этой металлической ленты, поэтому они могут быть чувствительными сбоку.

Гистерезис
Гистерезис – это перемещение цели между точкой включения и точкой выключения.Это расстояние необходимо для того, чтобы переключатель мог правильно обнаружить цель и снизить вероятность ложных срабатываний.


Источник тока и приемник тока
Датчики приближения постоянного тока предназначены для взаимодействия с полупроводниковыми контроллерами, такими как программируемые контроллеры (ПЛК). Входы, описанные в руководствах по эксплуатации этих устройств, часто запрашивают вход Current Source или Current Sink.Датчики типа
NPN предназначены для использования в качестве устройства с поглотителем тока. Ток от контроллера подается на датчик, и он «отводит» ток на землю, когда датчик активируется. Датчики типа
PNP предназначены для работы в качестве источника тока. Ток подается от датчика как «источник» к контроллеру, когда датчик активирован.

Монтаж
Из-за возможной интерференции электромагнитных полей, создаваемых генераторами, требуется минимальное расстояние между соседними или противоположными «активными поверхностями» бесконтактных переключателей.
Экранированный монтаж: «активная поверхность» может быть заподлицо с металлом, в котором установлен коммутатор.
Неэкранированный монтаж: «активная поверхность» должна иметь свободную зону, в которой нет металла.
Противоположный монтаж: При таком монтаже бесконтактных переключателей, когда «активные поверхности» находятся напротив друг друга, между ними должно быть минимальное расстояние.



Модели переменного тока Латунный или пластиковый корпус
Напряжение питания от 20 до 250 В переменного тока
Падение напряжения
Макс.Загрузить 400 мА
Макс. Утечка 1,8 мА
Ток без нагрузки 5 мА
Импульсный ток 5А (20 мс)
Время отклика 10 мс/10 мс
Частота переключения 25 Гц
Защита от короткого замыкания
Гистерезис <15%
Точность повторения <1% полного диапазона
Диапазон температур от -25°C до +70°C
Температурный дрейф <10% полного диапазона
Степень защиты IP67

Модели постоянного тока Латунный или металлический корпус Корпус из нержавеющей стали
Напряжение питания от 10 до 30 В постоянного тока от 5 до 36 В постоянного тока
Падение напряжения <3В <1В
Макс.Загрузить 100 мА 200 мА
Макс. Утечка <0,01 мА
Ток без нагрузки <10 мА
Время отклика 0,1 мс/0,1 мс
Частотная характеристика в соответствии с номиналом каждого датчика
Защита от короткого замыкания Да
Гистерезис <15%
Точность повторения <1% полного диапазона
Диапазон температур от -25°C до +70°C
Температурный дрейф <10% полного диапазона
Степень защиты IP67

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
