Аналоги для 2n60 — Аналоги. Страница 8

SGD02N60 IRG4PSH71K

Функциональный аналог

SGD02N60 SGR2N60UF

Функциональный аналог

SGP02N60 IRG4BC10U

Ближайший аналог

SGP02N60 IRG4PC30FD

Ближайший аналог

SGP02N60 IRG4PC30KD

Функциональный аналог

SGP02N60 IXGP2N

Функциональный аналог

SGR2N60UF IRG4RC10S

Функциональный аналог

SGR2N60UF SGD02N60

Функциональный аналог

SGR2N60UFD IRG4RC10U

Функциональный аналог

SGU02N60 IRG4RC10S

Функциональный аналог

SKB02N60 IRG4Ph40KD

Функциональный аналог

SKB02N60 IRG4Ph50KD

Ближайший аналог

SKP02N60 IRG4Ph30K

Ближайший аналог

SKP02N60 IRGBh30K

Функциональный аналог

SPB02N60C3
2SK1721

Функциональный аналог

SPB02N60C3 2SK1746

Функциональный аналог

SPB02N60C3 IRF820S

Функциональный аналог

SPB02N60C3 IRFBC20S

Функциональный аналог

SPB02N60C3
IRFBC30AS

Функциональный аналог

SPB02N60C3 IRFBC30S

Функциональный аналог

SPB02N60C3 STB3NB60

Функциональный аналог

SPB02N60C3 STB3NC60

Функциональный аналог

SPB02N60C3
STB3NK60ZT4

Ближайший аналог

SPB02N60S5 IRFBC30AS

Ближайший аналог

SPB02N60S5 STB3NK60ZT4

Ближайший аналог

SPBX2N60S5 IRFBC40LCS

Ближайший аналог

SPBX2N60S5 IRFS9N60A

Функциональный аналог

SPD02N60 IRFRC20

Ближайший аналог

SPD02N60C3 IRFDC20

Функциональный аналог

SPD02N60C3 IRFR420

Функциональный аналог

SPD02N60C3 IRFRC20

Функциональный аналог

SPD02N60C3 STD2NB60

Функциональный аналог

SPD02N60C3 STD2NM60T4

Полный аналог

SPD02N60C3 STD4NK60ZT4

Ближайший аналог

SPD02N60S5 IRFBC30AS

Функциональный аналог

SPD02N60S5 STD2NM60T4

Полный аналог

SPD02N60S5 STD4NK60ZT4

Ближайший аналог

SPDX2N60S5 IRFBC40LCS

Ближайший аналог

SPDX2N60S5 IRFS9N60A

Функциональный аналог

SPN02N60S5 IRFBC30AS

Ближайший аналог

SPP02N60C3 2SK1767

Функциональный аналог

SPP02N60C3 2SK1769

Функциональный аналог

SPP02N60C3 2SK2599

Функциональный аналог

SPP02N60C3 2SK2603

Функциональный аналог

SPP02N60C3 2SK3085

Функциональный аналог

SPP02N60C3 2SK858

Функциональный аналог

SPP02N60C3 2SK892

Функциональный аналог

SPP02N60C3 IRF820

Функциональный аналог

SPP02N60C3 IRF820AL

Функциональный аналог

SPP02N60C3 IRFBC20

Функциональный аналог

SPP02N60C3 IRFBC30

Функциональный аналог

SPP02N60C3
IRFBC30A

Функциональный аналог

SPP02N60C3 IRFD420

Функциональный аналог

SPP02N60C3 ST4NC50

Функциональный аналог

SPP02N60C3 STP3NB60

Функциональный аналог

SPP02N60C3
STP3NC60

Функциональный аналог

SPP02N60C3 STP3NK60Z

Ближайший аналог

SPP02N60C3 STP4NB50

Функциональный аналог

SPP02N60C3 STP4NC60

Функциональный аналог

SPP02N60S5 IRFBC30A

Ближайший аналог

SPP02N60S5 STP3NK60Z

Ближайший аналог

SPPX2N60S5 IRFB9N60A

Функциональный аналог

SPPX2N60S5 IRFBC40A

Ближайший аналог

SPU02N60 IRFUC20

Ближайший аналог

SPU02N60C3 IRFU420

Функциональный аналог

SPU02N60C3 IRFUC20

Функциональный аналог

SPU02N60C3 STD2NM60-1

Полный аналог

SPU02N60C3 STD3NK60Z-1

Ближайший аналог

SPU02N60C3 STD4NK60Z-1

Ближайший аналог

Ресивер ремонт своими руками

Самое подробное описание: ресивер ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Адрес магазина:

Контактный телефон:

8(928)663-16-24

Адрес сайта:

Здравствуйте, Вы находитесь на сайте поддержки пользователей спутниковых систем.

Здесь можно найти ответы на самые частые вопросы, а также получить необходимые инструкции в видео формате и скачать посление обновления для своего оборудования.

Сайт построен по типу блога и наполняется динамически, так что если чего-то не сможете сразу найти, то смотрите по меткам и рубрикам.

Спутниковое телевидение развивается с каждым обновлением и с каждым новым устройством. Каждый пользователь спутникового телевидения время от времени стыкается с проблемами и ошибками в роботе своих ресиверов или других комплектующих. Это может быть связано с различными факторами. Например, старые модели могут из-за длительного времени работы могут выходить из строя. Несмотря на свое качество и надежность, устройства могут ломаться из-за неудовлетворяющих погодных условий, проблем с электричеством или неправильного пользования. Рассмотрим это более подробно.

Среди причин поломок моделей GS8306, GS8300, DRS-5001 относятся следующие:

  • не запускается ресивер;
  • на дисплее приставки при запуске мигает таймер;
  • на дисплее приставки только не мигающий таймер;
  • на дисплее приставки надпись «boot»;
  • на дисплее приставки надпись ошибки ER31;
  • на дисплее телевизора ошибка при включении «Short circuit!» или «Check antenna cable».

В случае последней ошибки можно провести диагностику самостоятельно для уточнения причины неисправности. При отсоединении провода надпись ошибки исчезла, проблема неисправности заключается в спутниковом конвертере или же антенном кабеле. Далее нужно проверить провод на случай короткого замыкания. Если его нет – ошибка в спутниковом конвертере. Но, если телевизор все ещё сигнализирует об ошибке – проблема в тюнере.

К этим разновидностям поломок относятся и другие представители серий приставок MPEG-2, MPEG-4 и Full HD. Не нужно преждевременно идти в магазин за другим устройством, потому что покупка однозначно обойдется в большую сумму. Рекомендуется обращаться в сервисный центр за квалифицированной помощью, или отремонтировать приемник своими руками, если обладаете нужными навыками.

Нет видео.

Видео (кликните для воспроизведения).

Диагностика показывает, что зачастую из комплектующих приставки выходят из строя:

  • прошивка – это можно обнаружить, если на дисплее вы видите ошибки;
  • блок питания ресивера Триколор – когда приемник не включается или мигает таймер;
  • материнская плата – на дисплее только таймер или при ошибке ER

Однако, пользователи спутникового телевидения могут встречаться с проблемами изображения, звуком или сигналом. Это случается также из-за проблем с приемником. Относят следующие:

  • поломка спутникового конвертера;
  • антенный кабель поврежден;
  • поломка блока тюнера;
  • слабый сигнал из-за заслоняющих деревьев;
  • неудовлетворительные погодные условия.

К причинам также относят изменения частот вещания канала или даже целого пакета каналов или неисправностей в работе спутника, к чему сервисный центр отношения не имеет.

Прежде всего, не нужно самому начинать ремонт ресиверов Триколор, если вы на все 100% не уверены в том, что и как вы делаете. Если действует гарантийный срок, лучше всего доверить ремонт спутникового ресивера Триколор специалисту. Но, это возможно в случае наличия гарантийного талона, чека покупки, подписи клиента. Гарантия на ремонт может быть аннулирована в случае:

  • работы ресивера во время бросков напряжения;
  • повреждения пломбы или целостного состояния конструкции;
  • ошибки при коммутации, подключении кабелей или неправильного программирования;
  • ресивер был установлен не монтажником, и это привело к поломке при эксплуатации;
  • клиент нарушил условия эксплуатации;

Всего этого нужно придерживаться, если клиент в будущем желает отремонтировать свой приемник.

Ремонт ресивера Триколор ТВ заключается в следующем:

  • замене материнской платы;
  • смене блока питания;
  • замене модуля;
  • перепрошивке или переустановке ПО.

При поломке материнской платы, чаще всего рекомендуют купить новый и уже более современный вариант приставки, потому что отремонтировать плату обойдется практически по цене нового приемника.

К примеру, существует ряд типичных для каждого вида устройств ошибок и вариантов исправления. Особенность ремонта ресиверов GS8300 компании Триколор зависит от переделки блоков питания, потому что устройства не обладают высокой устойчивостью к перепадам напряжения. Для GS 7300 типичной проблемой был перегрев, из-за чего ломался диодный мост или микросхема. Также, блоки питания для ресиверов Триколор искрили после длительной работы, поэтому часто приходилось их менять. Самая оптимальная модель GS8306 также имела типичные проблемы. Например, перегрев при длительном просмотре каналов.

Спутниковое телевидение занимает не последнее место в сфере развлечений. И этому способствуют — недорогая цена на оборудование и обширный список каналов. Но вся радость может снизойти на «нет», если не включается ресивер спутникового телевидения.

Все бы хорошо, да есть один неприятный момент. Китайские ресиверы часто выходят из строя. Основная причина отказа оборудования — поломка блока питания. Происходит это из-за грозы, перепадов напряжения, да и просто некачественных компонентов этого блока. В отличие от него, другие модули ресивера практически не ломаются. Именно про эту распространенную поломку и поговорим и узнаем, как выполнить ремонт блока питания ресивера своими руками.

В этой статье будут приведены простые и практические способы, позволяющие определить неисправную деталь в блоке питания тюнера. Хоть методы и простые, но их использование в большинстве случаев позволяет выполнить ремонт блока питания ресивера спутникового телевидения своими руками.

Итак, если у вас перестал работать ресивер спутникового телевидения модели: Gione, Cosmo Sat и тому подобные, то не спешите волноваться, возможно, все не так уж плохо. Попробуйте найти причину сами без помощи специалистов.

Что может понадобиться? Мультиметр, прозвонка, паяльник и немного терпения.

Снимаем крышку устройства, и видим отдельно стоящий модуль. Это есть импульсный блок питания. Для начала поиска неисправности снимаем его, открутив винты, и отсоединив разъем на системной плате. Теперь плата перед нами.

Первое, что нужно сделать с платой — это визуально определить: есть ли поврежденные (вздутые) конденсаторы и другие элементы схемы. Нередко именно по этой причине не включается ресивер спутникового телевидения.

Если повреждений не видно, то необходимо проверить на целостность шнур и предохранитель. Накидываем на концы предохранителя прозвонку, и по реакции прибора определяем его целостность.

Если предохранитель исправен — это хорошо. А если нет, то не стоит торопиться его менять, так как с ним может произойти то же самое, что и с первым. Лучше на его место впаять патрон с лампой накаливания. Лампа мощностью 60 ватт, и на напряжение 220 вольт.

Теперь, если в цепи, при включении, будет короткое замыкание, то лампа просто загорится во весь накал, не причиняя схеме никакого вреда. Если же при включении лампа не горит, берем мультиметр и измеряем напряжение на большом конденсаторе 47 мкФ * 400 вольт.

Мультиметр нужно поставить в режим «измерение постоянного напряжения». На контактах конденсатора при нормальной работе, должно быть напряжение около 300 вольт. Если такового нет, значит звоним по цепочке, — от предохранителя до диодного моста. В случае присутствия переменного напряжения на входе моста, все указывает на пробой диодов, и это также одна из частых поломок, при которых не включается ресивер спутникового телевидения. Чтобы определить какой диод вышел из строя, необходимо выпаять один конец каждого.

Затем, набросив попеременно на каждый диод прозвонку, и меняя местами концы, определяем их целостность. Рабочий диод должен пропускать ток в одну сторону. Если диод прозванивается в двух положениях одинаково, значит он пробит. Чаще всего из строя выходит пара диодов. Поэтому, если есть возможность, то лучше поменять все четыре сразу, так как после подобных поломок, даже те, что остались рабочие, изменяют свои параметры. В итоге частичная замена диодов может рассматриваться, как неполноценный ремонт блока питания ресивера. А это значит, что велика вероятность того, что в один прекрасный момент Вы снова можете столкнуться с ситуацией, когда потребуется устранение данной неисправности, в результате которой перестал работать ресивер спутникового телевидения.

Диоды заменены, теперь снова включаем и меряем постоянное напряжение на том же конденсаторе. Оно должно быть, как уже говорилось выше, около 300 вольт. Если так и есть, то следующим этапом диагностики является замер переменного напряжения на одной из первичных обмоток трансформатора. Как это делать, видно на фото ниже.

Прибор должен показывать около 150 вольт, и напряжение должно как бы «плавать», то есть меняться. Если этого не происходит, значит скорее всего вышла из строя микросхема. Можно заменить микросхему и еще раз повторить замеры.

Когда прибор показывает наличие пульсирующего переменного напряжения на первичной обмотке, необходимо сразу замерять постоянное напряжение на выходе блока.

Для этого ставим мультиметр в режим «замер постоянного напряжения» и минусовой (черный) щуп присоединяем ко второй прорези на разъеме. Это общий (минусовой) контакт. Вторым концом прибора, поочередно замеряем напряжения на прорезях разъема.

Если повернуть штекер прорезями к себе, и замерять слева -направо, то напряжения должны быть такие:

Если напряжения нет, то делаем такую же операцию с диодами вторичной цепи, как описано выше. Выявив неисправный, заменяем его. Обратите внимание на диод большего размера. Он имеет маркировку SR-360 и тому подобную. Он чаще всего выходит из строя. Заменив его, можно и решить проблему, когда не включается ресивер спутникового телевидения. Снова меряем напряжения на выводах.

Нет видео.
Видео (кликните для воспроизведения).

Если такой способ ничего не дал, то скорее всего «вылетела» микросхема в первичной цепи, выполняющая роль генератора переменного напряжения высокой частоты. Но, как показывает практика, это подобное случается редко.

Вот и все, что хотелось рассказать про ремонт блока питания ресивера спутникового телевидения. Успешного ремонта.

49,152 просмотров всего, 5 просмотров сегодня

В этой статье мы с вами будем устранять самую распространенную поломку в спутниковом ресивере , а именно, будем ремонтировать блок питания этого устройства. Почему именно блок питания? Да потому, что в 95% случаев выхода из строя ресивера, виновником является блок питания . Ресивер может не включаться вообще, может включаться «на половину» (например: красный индикатор горит, а зелёный, не смотря на наши усилия при нажатии определённой кнопки, не включается и ещё очень множество признаков), а может не работать какая-либо функция. И причиной всех этих недоразумений, в большинстве случаев, и может быть блок питания. Ремонтировать мы с вами будем ресивер «SVEC» , но функционально, на большинстве таких аппаратов, блоки питания отличаются лишь формой и расположением радиоэлементов. Принцип ремонта ресиверов, почти всегда одинаков.
Итак, начнём. Для начала, естественно, нужно разобрать наш «агрегат». Откручиваем шурупы или болтики по бокам крышки и снимаем её. Перед нами предстаёт такая вот картина:

Теперь осмотрим визуально блок и плату, на предмет видимых причин поломки (это может быть «вздутие» конденсаторов, прогорание платы или отдельных элементов и т.п.). Если видимых причин не обнаружено, то смотрим на предохранитель. Даже если визуально не видно, что предохранитель «сгорел», лучше, всё-таки, проверить его целостность прибором. Если предохранитель не рабочий, не спешите менять его и пробовать включать ресивер. Обычно они просто так не «сгорают», напротив, в большинстве своём, при перенапряжении в сети, они остаются невредимыми, а что-нибудь другое обязательно выходит из строя. Так уж устроена современная техника. В общем, нам нужно извлечь блок питания (на рисунке он отмечен синий стрелкой) из ресивера , чтобы проверить другие элементы.
В первую очередь, нужно проверить силовой конденсатор: в нём может быть остаточный заряд. Если есть заряд в конденсаторе, нужно обязательно разрядить его, иначе при проверке других радиоэлементов, мы можем не только «спалить» прибор, но и получить хороший удар током, пусть и не смертельный, но всё равно неприятно.

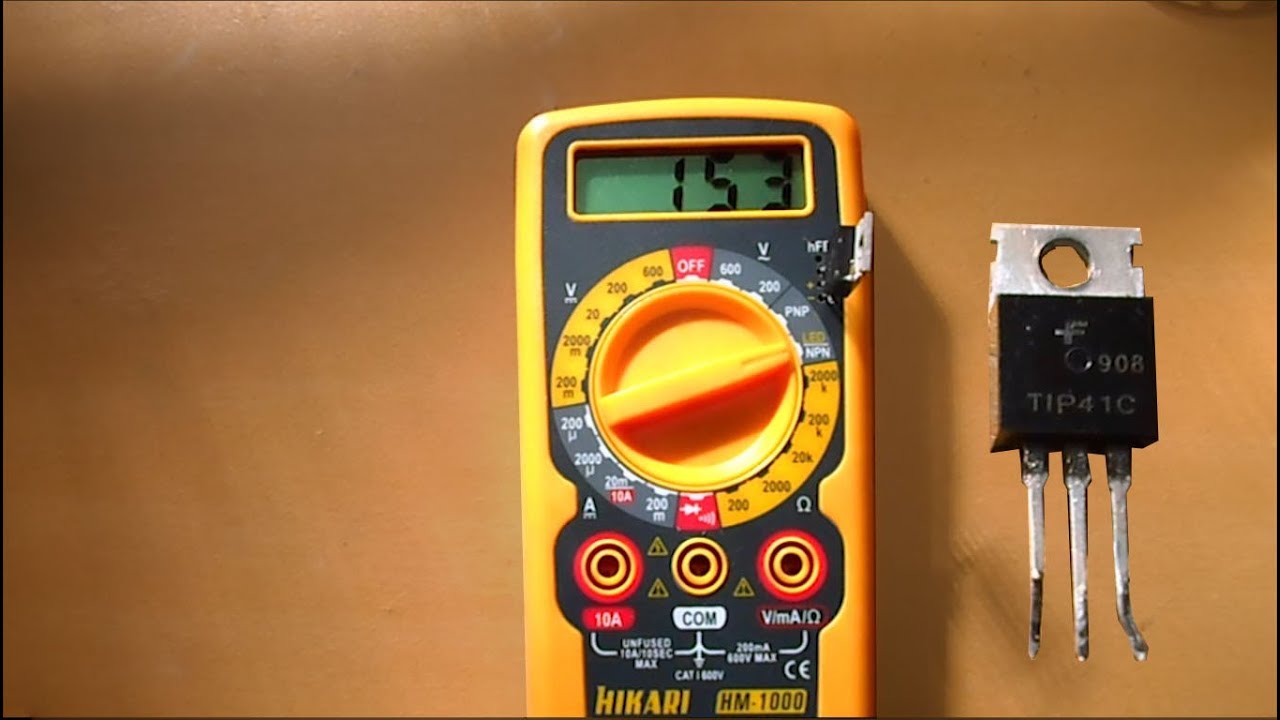

После этого приступаем к проверке основного транзистора, который стоит на радиаторе. Если отбросить все профессиональные термины, то просто «прозваниваем» его на предмет «короткого замыкания». Эти транзисторы постоянно выходят из строя, обозначаются так: D13009K. Буквенные значения могут быть разные, а числовые должны совпадать. Этот транзистор стоит во многих ресиверах , но не во всех. В других стоят подобные или могут стоять микросхемы. Это не суть, важно то, что в большинстве случаев, выходят из строя именно силовые транзисторы или микросхемы.
На нашем блоке питания , после проверки данного транзистора, обнаружилось короткое замыкание между его контактами. Из этого следует, что транзистор «сгоревший».
Теперь нам нужно выпаять его и проверить остальные радиоэлементы. Проверку объясню по-простому: нужно проверить все транзисторы и диоды (стабилитроны), на «короткое замыкание».
Все детали, отмеченные на картинке стрелками, нужно проверить на «короткое замыкание». После такой проверки, я обнаружил «сгоревший» диод, который стоит на питании 5В. Его нам нужно, также, выпаять, чтобы, как и транзистор, заменить на годный.
Далее, впаиваем новые транзистор и диод на свои места. После этого можно проверить наш блок питания . Делаем это так: вставляем его в ресивер и подсоединяем к нему только шнур питания и кнопку включения. Шлейф с проводами, который идёт на плату с процессорами, НЕ подсоединяем. Проверять будем по выходным напряжениям, значение которых обозначено на блоке питания , возле «гнезда», куда вставляется шлейф.
Замеряем напряжения на выходе блока питания и, если они совпадают со значениями на плате, можно подключать шлейф.
Всё. Теперь прикручиваем все болтики, которые крепят блок питания к ресиверу и закрываем наш аппарат крышкой. Готово.
Конечно, здесь описан самый распространённый и не сложный вид поломки. Могут быть и более серьёзные причины выхода из строя данного устройства. Тогда, без вмешательства специалиста, не обойтись, но ничего не делая, невозможно чему-нибудь научиться.

Cпасибо. Очень интересная статья. Все доходчиво и просто.

Спасибо за отзыв и участие в жизни сайта!

Здравствуйте,у меня такая проблема,ресивер включается,но при подключении кабеля с РАБОЧЕЙ антенны ни сигнала ни качества нет.вскрывал ресивер.уне один кондер не вздутый,в чем может быть проблема?

Я в ресиверах ремонтирую только блоки питания, а в основную плату не лезу, так что помочь ничем не могу. Но могу предположить, что это тюнер или прошивка.

Здравствуйте Виктор, у меня такая проблема. Достался в подарок такой-же ресивер svec A8. Был в не рабочем состояние БП. Вышел из строя транзистор D13009k я его заменил на J13009k и БП ожил, но оказалось что на основной плате отсутствует транзистор U5. Не могли бы вы написать и сфотографировать его маркировку. Буду очень благодарен за помощь.

Привет! U5 — это стабилизатор LM317, такой же, как U24.
