Чувствительность измерительного прибора — это… Что такое Чувствительность измерительного прибора?

Чувствительность измерительного прибора

        свойство измерительного прибора, выражаемое отношением линейного (Δl) или углового (Δα) перемещения указателя по шкале прибора (сигнала на выходе прибора) к вызвавшему его изменению измеряемой величины. Различают абсолютную Ч. и. п.



        или



        где Δx — изменение измеряемой величины х, выраженное в её единицах, и относительную Ч. и. п.



        или



Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

  • Чувствительность (физиол.)
  • Чувствительность информационная

Смотреть что такое «Чувствительность измерительного прибора» в других словарях:

  • ЧУВСТВИТЕЛЬНОСТЬ ИЗМЕРИТЕЛЬНОГО ПРИБОРА — отношение перемещения указателя прибора относительно шкалы (выраженного в линейных или угловых единицах) к изменению значения измеряемой величины, вызвавшей это перемещение …   Большой Энциклопедический словарь

  • чувствительность измерительного прибора — — [Я. Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN instrument sensitivity …   Справочник технического переводчика

  • чувствительность измерительного прибора — [meter sensitivity] характеристика измерительного прибора, выражающая отношение линейного (Δl) или углового (Δα) перемещения указателя по шкале прибора (сигнала на выходе прибора) к вызвавшему его изменение измеряемой величины. Различают… …   Энциклопедический словарь по металлургии

  • чувствительность измерительного прибора — отношение перемещения указателя прибора относительно шкалы (выраженного в линейных или угловых единицах) к изменению значения измеряемой величины, вызвавшей это перемещение. * * * ЧУВСТВИТЕЛЬНОСТЬ ИЗМЕРИТЕЛЬНОГО ПРИБОРА ЧУВСТВИТЕЛЬНОСТЬ… …   Энциклопедический словарь

  • Чувствительность измерительного прибора — 9.

    Чувствительность измерительного прибора Определение по ГОСТ 16263 70 Источник …   Словарь-справочник терминов нормативно-технической документации

  • ЧУВСТВИТЕЛЬНОСТЬ ИЗМЕРИТЕЛЬНОГО ПРИБОРА — отношение перемещения указателя прибора относительно шкалы (выраженного в линейных или угловых единицах) к изменению значения измеряемой величины, вызвавшей это перемещение …   Естествознание. Энциклопедический словарь

  • ЧУВСТВИТЕЛЬНОСТЬ — измерительного прибора, свойство измерит. прибора, выражаемое отношением линейного (Dl) или углового (Da) перемещения указателя по шкале прибора (сигнала на выходе прибора) к вызвавшему его изменению Dx измеряемой величины х. Различают абс. Ч.… …   Физическая энциклопедия

  • чувствительность — 3.11 чувствительность: Изменение выходного сигнала средства измерения при изменении концентрации анализируемого компонента. Источник: ГОСТ Р ИСО 11042 1 2001: Установки газотурбинные. Методы определения выбросов вредных веществ …   Словарь-справочник терминов нормативно-технической документации

  • чувствительность системы автоматического управления — [response of automatic control system] зависимость динамических свойств системы автоматического управления (САУ) от изменения (вариации) ее параметров и характеристик. Под вариацией параметров понимают любые отклонения их от значений, принятых за …   Энциклопедический словарь по металлургии

  • Чувствительность — [sensitivity]: Смотри также: чувствительность измерительного прибора чувствительность системы автоматического управления …   Энциклопедический словарь по металлургии

Чувствительность прибора — Энциклопедия по машиностроению XXL

Согласно сказанному, кривая должна быть ломаной, где каждый скачок показывает образование порции мартенсита. Но так как за каждый элементарный акт образуется очень, малое количество мартенсита, то при недостаточной чувствительности прибора, отмечающего количество мартенсита, эти скачки не наблюдаются в отдельности, а сливаются в плавную кривую.
[c.262]

Термисторы, используемые при температурах выше 300°С, изготавливаются из более термостойких окислов, чем окись магния или никеля. Помимо повышенной термостойкости, окисел должен также иметь повышенную энергию активации [которая связана с В в (5.39)], чтобы обеспечить достаточную чувствительность прибора. Этим требованиям удовлетворяют окислы редкоземельных элементов, так что их смеси используются в термисторах, работающих до температуры 1000 К. Для более высоких температур существуют термисторы на основе окислов циркония с небольщой добавкой окислов редкоземельных металлов. Термисторы представляют особый интерес для  

[c.245]


Счетчик представляет собой небольшой цилиндр, внутри которого на изоляторе помещено острие или тонкая проволока. Между цилиндром и острием создается большая разность потенциалов. Получающееся электрическое поле резко неоднородно и вблизи острия (или нити) может достигать весьма больших значений. Если в таком поле появляется несколько электронов или ионов, то они приобретают под действием поля очень большую скорость и могут ионизовать при столкновениях окружающие молекулы газа. Таким образом, число ионов быстро возрастает, и через счетчик протекает кратковременный ток заметной силы. Поэтому счетчик способен отмечать (считать) появление отдельных электронов или ионов и является одним из наиболее чувствительных приборов. В последнее время счетчики широко применяются для исследования космических лучей.  
[c.642]

Это явление застоя ставит предел увеличению чувствительности приборов, в которых стрелка укреплена на подшипниках (и вообще приборов, в которых движение указателя связано с возникновением скольжения). Явление застоя сказывается не только на чувствительности прибора, но и на точности его показаний. Если бы тренне покоя отсутствовало, то стрелка всякий раз устанавливалась бы в таком положении, где внешняя (измеряемая) сила и упругая сила, возвращающая стрелку к положению равновесия, были бы равны. Но из-за наличия трения покоя стрелка  

[c.202]

При работе лампы по схеме с внешним коллектором, когда роль коллектора выполняет анод, а функции анода — сетка, чувствительность прибора повышается в 2—3 раза из-за увеличения траектории движения электрона, который, двигаясь к сетке, прежде чем осесть на ней, совершает ряд колебательных движений вокруг нее.[c.166]

Магнетронный ионизационный вакуумметр. Является улучшенной модификацией ионизационного вакуумметра. В отличие от последнего здесь используется холодный катод, а более высокая чувствительность прибора достигается воздействием магнитного поля на процесс эмиссии электронов. Длина пути электронов существенно увеличивается из-за их движения по спирали вокруг катода. Чувствительность магнетронного ионизационного вакуумметра в /г /и//е= 1,25-10 раз больше, чем ионизационного. Он позволяет измерить давление от 0,1 до 1,3- Па.  

[c.167]

Заметим, что статическая чувствительность прибора для регистрации силы равна Дх/ДЕ=1/й. Пусть на прибор действует гармонический сигнал с частотой р. Тогда переменные процессы прибор регистрирует как статические только при выполнении условий  

[c.90]

МОЩЬЮ чувствительных приборов можно наблюдать пульсации скоростей и записывать их хронограмму.  [c.170]

Возможность использования твердых тел как строительных материалов основывается на том, что деформации этих тел чрезвычайно малы по сравнению с их размерами. Тела и системы, обладающие этим свойством, называются телами и системами большой жесткости, а не обладающие — малой. Заметить деформации у тел большой жесткости невооруженным глазом, как правило, нельзя и для их измерения пользуются чувствительными приборами, которые называются тензометрами.  

[c.10]


Особо тонкие нити из платины (диаметром около 1 мкм) для подвесок подвижных систем в электрометрах и других чувствительных приборах получают многократным волочением биметаллической проволоки платина — серебро с последующим растворением наружного слоя серебра в азотной кислоте (на платину азотная кислота не действует).  [c.32]

Чувствительностью прибора называется первая производная от характеристики шкалы S = da/dX.  [c.364]

Если d /dX > О, то характеристика шкалы нелинейная, чувствительность прибора с увеличением угла а увеличивается, шкала неравномерная, имеет деления, увеличивающиеся к концу шкалы (кривая в на рис.

25.1).  [c.364]

Требование неизменности физико-химических свойств смазки вызвано тем, что механизмы приборов смазываются редко или однажды при сборке. Использование маловязких смазок иногда диктуется влиянием смазки на чувствительность прибора. Масла, применяемые в качестве смазок в приборостроении, приведены в табл. 3.6.  [c.218]

Первая производная от характеристики шкалы 5 = называется чувствительностью прибора, вторая — определяет характер шкалы  [c.506]

Дополнительно к механическим устройствам стабилизации зазора применяют электронные измерительные устройства, которые сигнализируют о выходе зазора за пределы допустимых значений и регулируют коэффициент усиления измерительного тракта в функции величины зазора, поддерживая неизменно/ чувствительность прибора к основному контролируемому параметру.  [c.28]

Структурные элементы и дефекто-граммы можно наблюдать на телевизионном экране в процессе контроля. Чувствительность прибора при обнаружении дефектов в деталях указанной формы такая же, как у прибора ДТМ-2.  [c.242]

Частотно-фазовый метод контроля 250 Число приемочное 43 Чувствительность прибора 14, 26  [c.487]

Следовательно, чувствительность прибора к Рк наивысшая (при прочих равных условиях), если а 90°. Точку К целесообразно помещать в точку пересечения касательных к линии влияния Рп. Линии влияния диаметра цилиндра (трубы) для проходного ВТП и линии влияния зазора для накладного ВТП близки к пучку лучей, что позволяет реализовать фазовый способ подавления влияния вариации диаметра (зазора). Фазовый способ оказывается эффективным при измерении накладным экранным ВТП толщины неферромагнитных листов с по-  [c.130]

Настройка дефектоскопов с проходными ВТП состоит в регулировании коэффициента передачи измерительного канала и тока возбуждения ВТП с целью достижения необходимой чувствительности к пороговому дефекту. Если в дефектоскопе предусмотрено подавление влияния мешающего фактора, то после установки чувствительности прибор настраивают так, чтобы при изменении мешающего фактора в заданных пределах эффект на выхо ,е прибора был минимальным. Например, в приборах, выполненных по схемам, приведенным на рис. 67, б—г, соответствующим образом настраивают фазорегулятор. В заключение устанавливают порог срабатывания устройств обработки информации. Указанные регулирования осуществляют при прохождении через ВТП участки с пороговым дефектом.  [c.139]

Изменяя В широких пределах чувствительность прибора, а также разворачивая плоскость комплексных напряжений на экране ЭЛТ с помощью фазорегулятора (см. рис. 67, г), можно добиться того, что линии влияния мешающего фактора (например, зазора) будут иметь вид горизонталей. Вариации контролируемого параметра вызывают смещение этих линий по вертикали. Значения этих смещений и определяют контролируемый параметр. Предварительно выбирают рабочую частоту, исходя из наилучших условий разделения контролируемого параметра и мешающего фактора. Прибор комплектуется накладными про-лодными (наружными и внутренними) и другими специализированными ВТП. Он особенно удобен для исследовательских работ. Прибор НДТ-25 отличается от него наличием встроенного микропроцессора, имеет более широкие функциональные возможности (вспомогательные операции автоматизированы).  [c.157]

В СССР создан портативный измеритель глубины трещин типа ИГТ-ЮНК (рис. 12). Отличительной особенностью прибора является использование импульсного тока амплитудой до 5 А и с частотой следования импульсов 1000 Гц. Это позволило существенно повысить чувствительность прибора и одновременно уменьшить потребляемую мощность. Разность потенциалов, измеренная с помощью измерительных электродов, располагаемых по краям трещины, поступает на вход блока обработки информации, содержащего последовательно включенные усилитель переменного тока, амплитудный детектор, усилитель постоянного тока и аналого-цифровой преобразователь, с выхода которого сигнал поступает на цифровой индикатор. Результаты измерений глубины трещин представляются в цифровом виде. Благодаря применению автономного питания, а также малой массе прибор можно применять как во время монтажа оборудования, так и при профилактических осмотрах и ремонтах последнего. Прибор имеет имитатор дефекта, с помощью которого проводится как проверка работоспособности прибора, так и его метрологическая поверка.  [c.179]


Применение этого метода позволяет избежать разборки машин и их узлов. Метод применяется в лабораторных условиях и при эксплуатации для измерения интегрального износа различных узлов машин, например, технологического оборудования, транспортных и нефтепромысловых машин, двигателей внутреннего сгорания, зубчатых передач и т. д. Точность метода характеризуется чувствительностью приборов к содержанию металлических примесей в масле, которая составляет 10 —10″ г в 1 см м сла. Линейный износ данным методом оценить затруднительно.  [c.256]

Платина — металл, практически не соединяющийся с кислородом и весьма стойкий к химическим реагентам. Платина прекрасно поддается механической обработке, вытягивается в очень тонкие нити и ленты. Значение Ор платины после отжига около 150 МПа, а ми составляет 30—35 %. Платину применяют, в частности, для изготовления термопар для измерения высоких температур — до 1600 °С (в паре со сплавом платинородий, см. рис. 7-27). Особо тонкие нити из платины (диаметром около 1 мкм) для подвесок подвижных систем в электрометрах и других чувствительных приборах получают многократным волочением биметаллической проволоки платина — серебро с последующим растворением наружного слоя серебра в азотной кислоте (на платину азотная кислота не действует). Вследствие малой твердости платина редко применяется для контактов в чистом виде, но служит основой для контактных сплавов. Сплавы платины с иридием сгонки к окислению и к износу, и eют  [c.215]

В уравновешенных мостах постоянного тока используются либо чувствительные гальванометры, либо менее чувствительные приборы, если сигнал разбаланса моста предварительно усиливается. Если же мост питается переменным током, то сигнал разбаланса, предварительно усиленный и выпрямленный, подается на регистрирующий прибор (миллиамперметр или осциллоскоп).  [c.226]

В п. 1,22 было указано, что для турбулентного течения характерно перемешивание жидкости, нульсан,нн скоростей и давлений. Если с помощью особо чувствительного прибора-самописца иаме-  [c.82]

Малые же отклонения, вообще говоря, можно заметить. Только для этого нужно предпринять специальные усилия сильно увеличить чувствительность приборов и уменьшить их инерционность, чтобы они успевали замечать незначительные кратковременные изменения макроскопических величин. Тогда мы увидим, что даже в состоянии термодинамического равновесия эти величины не остаются все время строго неизменными, а слегка пляшут около своих равновесных значений. Такие случайные колебания назьшают флуктуациями. Их существование есть сильнейший довод в пользу больцмановской трактовки состояния термодинамического равновесия.[c.20]

Для шкальных измерительных приборов абсолютная чувствительность численно равна передаточному отношению. С изменением цены деления шкалы чувствительность прибора остается неизменной. На разных участках ижалы часто чувствительность может быть различной. Стабильность средства измерений свойство, выражаюш,ее неизменность во времени его метрологических характеристик (показаний).  [c.113]

Одним из опытов, подтверждающих гипотезу Эйн-щтейна, был опыт Боте (рис. 26.9). Основными элементами в опыте являлись чувствительные газоразрядные счетчики С] и Сг, представляющие собой небольшой цилиндр, внутри которого на изоляторе укреплен электрод в виде тонкой нити (анод). Вторым электродом (катодом) служит корпус счетчика. Между электродами создается большая разность потенциалов. Получающееся электрическое поле резко неоднородно и вблизи нити может достигать больших значений. Если в такое поле попадает несколько электронов или ионов, то они приобретают под действием поля большую скорость и могут ионизировать при столкновениях окружающие молекулы газа. Таким образом, число ионов быстро возрастает и через счетчик протекает кратковременный импульс тока. Поэтому счетчик способен отмечать (считать) появление отдельных электронов или ионов и является весьма чувствительным прибором.  [c.163]

На рис. 7-4 показана типичная изменчивость скорости во времени в одной и той же точке турбулентного потока. Эта кривая была получена в результате измерения скорости весь.ма чувствительным приборо.м — термо-гпдро-метром, позволяющим при помощи осциллографа регистрировать быстрые изменения скорости  [c.75]

Выражения для флуктуаций температуры позволяют оценить предел чувствительности приборов, используемы1х для измерения температуры, например газовых термометров. Так, газовый термометр, содержащий 10 моль одноатомного газа, позволяет измерять температуры порядка 1000 К с точностью, не большей 10-7 К.  [c.167]

Чувствительность прибора характеризуется отношением AxjAz, показывающим, насколько сильно отклоняется стрелка прибора при действии на прибор единицы измеряемой величины.[c.89]

Во многих случаях эластометр оказывается более чувствительным прибором, чем фальцер. Так, по сравнению с фальцером он более пригоден для изучения влияния теплового старения на уменьшение числа двойных перегибов образцов бумаг, лакотканей и т. п.  [c.161]

Если d»a/dX характеристика шкалы нелинейная, чувствительность прибора с увеличением угла а уменьшается, шкала иеравиомериая, имеет деления, уменьшающиеся к концу  [c.364]

Проекция вектора сигнала на направление NN, нормальное к линии влияния Рп в точке А, также в небольшой степени зависит от вариаций рц (рис. 67). Чувствительность прибора к Рк определяется величиной проекции приращения П = АС = 5кАрк sin а. Поэтому способ проекции вектора сигнала лучше всего применять в тех случаях, когда ли-НИИ влияния близки к параллельным прямым, а а 90°. Обычно этот способ используют при малых вариациях параметров Рк и Рп- В этом случае точку К, совмеш,ают обычно с точкой Л тогда выходное напряжение блока стремится к нулю, если режим контроля и параметры объекта номинальны.[c.131]


Чувствительность измерительного прибора — Энциклопедия по машиностроению XXL

Частота зубцовая 309 Чувствительность измерительного прибора 112  [c.348]

С одной стороны, явление резонанса резко выражено только в случае малого затухания резонатора с другой, чем меньше затухание резонатора, тем дольше нужно ждать, чтобы резонанс установился. Поэтому явления резонанса отчетливо наблюдаются только в том случае, когда за время установления резонанса внешнее воздействие не успевает прекратиться или вообще измениться. Явление резонанса позволяет обнаруживать очень слабые колебательные воздействия, т. е. дает очень чувствительный способ обнаружения и измерения колебаний но для этого измеряемое воздействие должно длиться достаточно долго. Увеличение чувствительности измерительного прибора (которым служит резонатор) требует увеличения длительности наблюдения, а значит, накладывает ограничения на скорость изменения измеряемых величин.[c.613]


Флуктуационный предел чувствительности измерительных приборов.  [c.306]

Флуктуации накладывают ограничение на точность отдельных измерений, т. е. приводят к пределу чувствительности измерительных приборов. Действительно, при однократном измерении, очевидно, невозможно регистрировать эффект той же величины, что и флуктуации, вызванные тепловым движением молекул в самом приборе.  [c.306]

Важными метрологическими характеристиками средств измерения являются также порог чувствительности измерительного прибора или преобразователя и вариация. Порогом чувствительности называют наименьшее изменение значения измеряемой величины, способное вызвать малейшее доступное для регистрации изменение показания измерительного прибора или выходного сигнала преобразователя.  [c.136]

Флуктуации определяют предел чувствительности особо Точных измерительных приборов (газовый термометр, пружинные весы, зеркальный гальванометр, электронная аппаратура). Для оценки максимальной чувствительности измерительного прибора необходимо знать характеристики флуктуационных процессов.  [c.149]

Следует отметить, что при обычных лабораторных измерениях, ввиду ограниченной чувствительности измерительных приборов, начальный участок кривой течения (вблизи соответству-  [c.290]

Требуется также рационально выбрать чувствительность измерительного прибора при малой чувствительности трудно заметить небольшую разницу в показаниях, при чрезмерной, наряду с полезной э. д. с., будут регистрироваться также различные помехи, что затрудняет правильный отсчет.  [c.363]

В модели имеется чувствительный измерительный прибор G, который с помощью переключателя Г4 позволяет измерять напряжение питания интегрирующего контура, анодное напряжение и напряжение на выходе катодных повторителей. Для измерения выходного напряжения, а также для визуального наблюдения за работой модели к контактам к выведен вход прибора G.[c.384]

Электромодель смонтирована в виде настольного прибора (рис. 11-13). Все элементы размещены на шасси, скрепленном с передней стенкой. На рис. 11-14 показан вид сверху на модель без кожуха. Вся система настройки, регулирования и управления выведена на переднюю панель (рис. 11-13). С левой и правой сторон расположены ручки для грубой (Ri и >Яз) и точной (7 г и Ri,) установки левого Rr и правого R граничных сопротивлений. В центре верхней части панели установлен чувствительный измерительный прибор. Над ним — сигнальная лампочка, под ним—тумблер одно- и двусторонней подачи напряжения на измерительный контур. По обе стороны от измерительного прибора рас-25 387  [c.387]

В экспериментальном исследовании величина е может совпадать с чувствительностью измерительного прибора.  [c.142]


Флуктуационный предел чувствительности измерительных приборов. Формула Найквиста  [c.399]

Однако в таких узких призмах неудобно устанавливать изделие при измерении, поэтому приходится идти на снижение перемещения измерительного штока и за этот счет увеличивать чувствительность измерительных приборов.[c.184]

Опоры на ножах применяют в тех случаях, когда подвижная система прибора отклоняется на небольшие углы, имея ири этом малые моменты трения. Такие опоры, как правило, применяют в чувствительных измерительных приборах и в весах различного назначения, а) р-—Ь— )  [c.528]

Под порогом чувствительности измерительного прибора понимается наименьшее изменение значения измеряемой величины, способное вызвать малейшее изменение в показаниях прибора. Для определения порога чувствительности значение измеряемой величины повышается незначительно и затем немного понижается. Вызванное этим изменение в показаниях прибора и служит мерой порога чувствительности.  [c.305]

Чувствительность измерительного прибора (чувствительность) — отношение изменения сигнала на выходе измерительного прибора к вызывающему его изменению измеряемой величины.  [c.481]

Следует иметь в виду, что в лабораторных условиях ввиду ограниченной чувствительности измерительных приборов начальный участок кривой течения (вблизи тост), соответствующий весьма малым значениям градиентов скорости у. часто не  [c.245]

Если статическая характеристика преобразования линейна у—Кх, то коэффициент К называется чувствительностью измерительного прибора (преобразователя). В противном случае под чувствительностью следует понимать производную от статической характеристики.  [c.179]

При определении значений ё1 и Ег необходимо исходить из условия, чтобы производные ди/ду и дТ/ду были пренебрежимо малыми непосредственно вне пограничного слоя, т. е. Ои/бу — = иТ/ду= 0. В опытах значения б1 и ез могут совпадать с чувствительностью измерительных приборов.  [c.21]

Энергия излучения может быть выражена как произведение функции от температуры и длины волны f X, Тg) и п-й степени температуры, причем %,Тд) зависит также от лучеиспускательной способности и спектральной чувствительности измерительного прибора  [c.359]

МОЖНО изменение коэффициента усиления усилителя и шкалы чувствительности измерительного прибора. Время определения одного элемента при двукратном анализе достигает 5 мин, точность составляет 1—2% от определяемой величины.  [c.419]

Вследствие трения покоя движение подвижных звеньев начинается только после того, как действующие силы достигнут определенной величины. В измерительных приборах возникает явление застоя движение стрелки прибора может начаться лишь после того, как действующие на стрелку силы превзойдут наибольшую силу трения покоя. Застой определяет чувствительность измерительного прибора, его способность отзываться на малые изменения измеряемой величины.  [c.46]

Было замечено, что вибрации измерительного прибора снижают застой. Чувствительность измерительного прибора значительно повышается при эксплуатации его на самолете и корабле, т. е. в таких условиях, когда неизбежно появление вибраций. Ниже будет показано, что уменьшение застоя связано в основном с появлением добавочных сил, способствующих движению, но не с тем, что вибрации уменьшают силы трения покоя.[c.46]

Шведское кольцо (рис. 177) представляет собой измерительное разрезное кольцо с двумя расположенными друг против друга измерительными зонами 1, надеваемыми на ролики подшипника. Изменение диаметра рабочих поверхностей кольца обеспечивается регулировочным винтом 2. Устройство оснащено чувствительным измерительным прибором — микрокатором 3, измеряющим зазор в зеве.  [c.260]

К показателям точности второй группы, определяемым с использованием отношения функций преобразования, отнесем коэффициент преобразования измерительного преобразователя, чувствительность измерительного прибора и передаточное отношение.  [c.129]

Чувствительность измерительного прибора. Определяется по отношению изменения сигнала на выходе прибора к вызывающему его изменению измеряемой величины на входе  [c.129]

Обычно в приборах с электрическим выходным сигналом чувствительность может ступенчато регулироваться и достигать максимальной чувствительности . При использовании дополнительных электронных усилителей чувствительность калориметра в принципе можно повысить в десятки раз, однако следует помнить, что при этом значительно увеличивается и уровень шумов. Основным фактором, ограничивающим чувствительность измерительного прибора, в том числе и калориметра, являются так называемые шумы.  [c.149]


Чувствительность измерительного прибора — отношение линейного или углового Перемещения указателя к изменению значения измеряемой величины, вызвавшему это перемещение.  [c.631]

Порог чувствительности измерительного прибора — наименьшее значение измеряемой величины, способное вызывать малейшее изменение показаний измерительного прибора.  [c.631]

Порогом чувствительности измерительного прибора называют наименьшее изменение величины измеряемого объекта, вызывающее трогание с места стрелки или указателя отсчетного устройства. Порог чувствительности не зависит от  [c. 231]

Порогом чувствительности измерительного прибора называется наименьшее изменение измеряемой величины, вызывающее обнаруживаемое при нормальном для данного прибора способе отсчета изменение его показания. Например, измерительный прибор настроили на какой-то определенный размер, затем последовательно измерили детали, у которых размеры были больше размера настройки на 1 2 и 3 мк. Допустим, что указатель прибора не реагировал на увеличение размера в 1 и 2-мк, но дал заметное отклонение на шкале при увеличении размера на 3 мк. Следовательно, порог чувствительности прибора равен 3 мк.  [c.62]

Порог чувствительности измерительного прибора — наименьшее изменение значения измеряемой величины, способное вызвать наименьшее заметное изменение показания измерительного прибора. Величина порога чувствительности регламентируется техническими условиями независимо от погрешности показания прибора.  [c.720]

Чувствительность измерительного прибора — отношение изменения сигнала на выходе измерител1зН0Г0 прибора к вызывающему его нзм( неиию измеряемой величины. Так, если при измерении диаметра вала с номинальным размером л = 100 мм изменение измеряемой величины Ах = 0,01 мм вызвало перемещение стрелки показывающего устройства на А/ = 10 мм, абсолютная чувствтельность ири-112  [c.112]

Таким образом, под виброустойчивостью прибора понимается способность выполнять функции и обеспечивать установленные метрологические характеристики при действии вибраций определенной интенсивности в заданном диапазоне частот. При исследовании влияния вибраций на средства измерений иногда применяют понятие виброчувствительность, обратное виброустойчивости, отражающее реакцию прибора на действие вибраций и характеризуемое размахом колебаний указателя. Под чувствительностью измерительного прибора (ГОСТ 16263—70) понимается отношение изменения сигнала на выходе измерительного прибора к вызывающему его изменению измеряемой величины. Вынуждающие вибрации при измерениях являются влияющими (функция влияния) и поэтому понятие виброчувствительности здесь уже непригодно.[c.124]

Граненность цилиндрической новерхиости иглы в пределах чувствительности измерительных приборов с ценой деления 1 мк не допускается  [c.356]

При выполнении поверок надо помнить, что геодезические инструменты представляют собою нежные, хрупкие и весьма чувствительные измерительные приборы, требующие осторожного, внимательного и умелого к еебе отношения.  [c.425]

Поперечно-строгальные станки — Технические характеристики 68 Порог чувствительности измерительного прибора 720 Поршневые пальцы — Шлифованяе — Автоматические линии 282  [c.898]

Чувствительность измерительного прибора — огношегше изменения сигнала на выходе измерите]гьного средства к вызвавшему его изменению измеряемой величины. Например, при перемещении измерительного наконечника измерительной пружинной головки ИГП на величину цены деления 0,5 мкм указатель перемещается на одно деление шкалы, равное 1 мм. Чувствительность этого прибора равна 1(Ю0 0,5 = 2000. Для шкальных измерительных приборов типа пружинных головок, индикаторов часового типа чувствительность численно равна передаточному отношению механизма прибора.  [c.81]


Чувствительность прибора – это число, в числителе которого стоит величина линейного или углового перемещения указателя … // Метрология, стандартизация и сертификация

Чувствительность прибора – это число, в числителе которого стоит величина линейного или углового перемещения указателя (если речь идет о цифровом измерительном приборе, то в числителе будет изменение численного значения, а в знаменателе – изменение измеряемой величины, которое вызвало данное перемещение (или изменение численного значения).

Порог чувствительности измерительного прибора – число, являющееся минимальным значением измеряемой величины, которое может зафиксировать прибор.

Точность измерительного прибора – это характеристика, выражающая степень соответствия результатов измерения настоящему значению измеряемой величины. Точность измерительного прибора определяется посредством установления нижнего и верхнего пределов максимально возможной погрешности.

Практикуется подразделение приборов на классы точности, основанное на величине допустимой погрешности.

Класс точности средств измерений – это обобщающая характеристика средств измерений, которая определяется границами основных и дополнительных допускаемых погрешностей и другими, определяющими точность характеристиками. Классы точности определенного вида средств измерений утверждаются в нормативной документации. Причем для каждого отдельного класса точности утверждаются определенные требования к метрологическим характеристикам. Объединение установленных метрологических характеристик определяет степень точности средства измерений, принадлежащего к данному классу точности.

Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89

Как определяют класс точности водяного счетчика?

В современном мире счётчики воды уже прочно вошли в обиход. Это предусмотрено не только на уровне законодательства, но и сами жильцы зачастую заинтересованы в снижении расходов на коммунальные платежи. А это чаще всего достигается путем установки водосчетчиков. Но все ли знают, как правильно выбирать водомеры и обращают ли внимание на класс точности приборов? Прежде всего давайте разберемся, что это такое – класс точности приборов учета.

Обычно при выборе водомеров граждане обращают внимание на ряд параметров. Чаще всего людей интересует популярность бренда, цена, сроки гарантии и поверки, внешний дизайн и даже отзывы других покупателей. Обращают внимание также на монтажную длину и длину условного прохода, на удобство циферблата, особенно если в доме пожилые люди со слабым зрением, на способ монтажа. Но многие ли обращают внимание на класс точности водосчетчиков? Скорее всего — нет. А ведь это тоже важнейший параметр характеристики прибора учета.

Класс точности водяных счетчиков варьируется в зависимости от таких показателей, как порог чувствительности и погрешность учета воды. И разделение водомеров по этим классам происходит на основании ГОСТ 50193.1-98. В полном соответствии с этими нормативами приборы учета воды делятся на 4 метрологических класса точности: «А», «В», «С» и « D ». При этом повышение класса идет по направлению от «А» к «D».

Сразу стоит отметить, что для квартирных приборов учета класс «D» не используется, так как настолько высокая степень точности в бытовых условиях по большому счету не требуется, и в то же время она себя не оправдывает. Ведь чем точнее производится прибор, тем он дороже обходится.

Среди потребителей квартирных водомеров в ходу счетчики с классами точности «А», «В» и «С». Цена наиболее точных приборов учета может отличаться от цены приборов с более низкой чувствительностью, и разница эта может быть довольно существенной в зависимости от бренда производителя. То есть, чем точнее прибор, тем выше его цена. Поэтому важно понимать как происходит процесс замера воды в том или ином случае, чтобы сделать наиболее оптимальный выбор.

Как определяют классы точности водяных счетчиков?

Класс точности счетчиков воды напрямую взаимосвязан с пределом погрешности измерений, для определения которого важны следующие параметры устройства:

  • Стартовый расход
    Обычно стартовый расход означает минимальное потребление водного ресурса, при котором происходит срабатывание счетчика. Иначе это еще называют порогом чувствительности прибора.
  • Величина Qmin
    Эта величина минимального расхода воды, при котором погрешность измерений будет колебаться в диапазоне плюс-минус 5%.
  • Величина Qt
    Эта величина означает так называемый переходный расход, показывающий потребление воды, при котором погрешность находится в пределах плюс- минус 2%.
  • Величина Qn
    Это величина номинального расхода с допускаемой погрешностью плюс-минус 2%.
  • Величина QmaxИ, наконец, максимальный расход, с погрешностью, не превышающей плюс-минус 2%.
  • Динамический диапазон «R»
    Этот параметр представляет собой соотношение между номинальным и минимальным расходом.
  • Значение имеет также ДУ (диаметр условного прохода счетчика)

В зависимости от этого параметра может меняться чувствительность прибора. Разберем это на примере:

Допустим, в квартире расход воды меньше по сравнению с загородным садовым домом с баней и бассейном, где ведется регулярный полив сада, наполняется бассейн, используется вода в бане. В таком случае в загородном доме стоит установить счетчик с ДУ выше 25. И надо понимать, что при этом порог чувствительности прибора класса «С» с ДУ 50 будет соответствовать аналогичному прибору класса «В» с ДУ 25.

Все перечисленные выше параметры указываются в паспорте прибора.

Класс точности и способы монтажа.

Следует отметить, что способ монтажа тоже влияет на точность прибора. И перед тем, как устанавливать прибор учета, рекомендуется проконсультироваться с организацией – поставщиком воды на тему требований к классам точности водомеров. Ведь в случае с вертикальной установкой приборов класс точности понижается. Например, если вы приобрели водомер класса точности «В», то многие из этих моделей могут устанавливаться двумя способами. И при вертикальном или угловом монтаже, класс точности прибора с «В» автоматически снижается до класса «А». Вот такая особенность установки. Все это потребителям надо знать и предусматривать заранее. Класс точности в зависимости от монтажа указывается на голове прибора.

Плюсы и минусы

Подводя итоги, еще раз подчеркнем, что разница между приборами с разными классами точности заключается в пороге чувствительности и погрешности учета воды. Самая низкая чувствительность и самая большая погрешность у приборов класса «А».

Некоторые пользователи даже считают, что такие счётчики наиболее выгодны для личного пользования в квартирах. Все это из-за того, что эти счетчики, могут, допустим, не заметить капающий кран или подтекающий смеситель, оставаясь при этом неподвижными. Но не спешите радоваться. Ведь низкая чувствительность, это, как говорится «палка о двух концах». Тот же самый счетчик, который не заметил капающий кран, может прибавить лишних 4 куба, если расход воды будет большой, например, если вы любите принимать ежедневный душ и подолгу стоять под струями воды.

Счетчики метрологического класса «В» наиболее распространены, так как у них чувствительность выше и погрешность меньше, многих пользователей вполне устраивают такие модели водомеров. А самые точные приборы для использования в быту – это водомеры класса «С». Они обладают великолепной чувствительностью и погрешность у них сводится к минимуму. Если вы во всем любите порядок и точность, то этот прибор для вас! С этим водомером вы можете быть уверены, что платите исключительно за тот объем воды, который сами и потратили.

Прибор чувствительность — Справочник химика 21

    Максимальное усилие Р обычно измеряют с помощью прибора — чувствительных торзионных весов. Схема прибора приведена на рис. 4. Основной частью прибора является платиновое кольцо 7, подвешенное к крючку 6 коромысла весов. Равномерное усилие для отрыва кольца от поверхности исследуемой жидкости создают поворотом барабана 2. Силу Р фиксируют по шкале весов с помощью стрелки 3. [c.15]
    Ячейку подключают к прибору (чувствительность прибора должна быть минимальной), соблюдая полярность электродов капающий ртутный электрод — катод, насыщенный каломельный электрод или ртуть на дне электролизера — анод. [c.164]

    Дифференциальный метод рекомендуется применять в,тех случаях, когда может быть обеспечено прохождение через сильно окрашенный раствор достаточно мощного монохроматического пучка света. Наиболее точные результаты получаются на спектрофотометрах, но во многих случаях могут быть использованы и фотоэлектрические колориметры. При выборе концентрации раствора сравнения рекомендуется устанавливать чувствительность прибора. Для этого на пути обоих Световых потоков помещают окрашенные растворы одинаковых концентраций, уравнивают световые потоки с помощью диафрагм, а затем поворотом измерительного барабана добиваются отклонения стрелки гальванометра на всю шкалу. Число делений по шкале пропусканий является мерой чувствительности прибора. Чувствительность фотоколориметра с данным раствором должна быть не менее 15—20 делений по шкале светопропускания. [c.45]

    Для точного измерения (до пятой значащей цифры) сопротивления термистора к мосту постоянного тока МО-62 подключают высокочувствительный зеркальный гальванометр (например, М-195). При работе с таким прибором, чувствительностью порядка 10 А, требуется соблюдение ряда предосторожностей. Перед подключением гальванометра к зажимам моста с индексом ГН (гальванометр наружный) необходимо переключить тумблер панели моста на индекс ГВ (гальванометр внутренний), при этом рукоятка регулировки чувствительности ГН должна стоять на индексе арретир . Не переключая тумблер на индекс ГН, необходимо предварительно проверить положение светового указателя на нулевом делении шкалы гальванометра. Для этого переводят рукоятку регулировки чувствительности гальванометра на число 100 (наименьшая чувствительность). Если световой указатель находится не на нуле шкалы, его выводят на нуль, вращая регулятор (маховик) на правой боковой стенке гальванометра. [c.398]

    Положение контакта в точке С можно устанавливать в любом месте вдоль проволоки АВ. Компенсация э. д. с. элемента Е достигается при таком положении подвижного контакта С, когда падение напряжения на отрезке АС будет равно э. д. с. элемента Е . При этом нулевой прибор (чувствительный гальванометр) покажет отсутствие тока в малой цепи. При компенсации [c.94]

    Для проведения количественных определений аминокислотный анализатор должен быть откалиброван. Площади пиков обычно соотносят с пиком Lys, который менее других аминокислот разрушается прн гидролизе. Для оценки потерь материала в приборе, чувствительности окраски и регистрации используют калибровку с помощью стандартных растворов аминокислот точно известной концентрации (в отдельном опыте). Коэффициенты корреляции вводят в память интегратора (или учитывают при планиметрировании пиков).[c.527]


    Важнейшая характеристика детектора — его чувствительность. Способы ее выражения могут быть различными. При этом нужно различать чувствительность детектора как физического прибора, чувствительность хроматографа к данному соединению в данных условиях разделения и детектирования и, наконец, чувствительность аналитической методики в целом. [c.201]

    Большое значение для практического использования имеет чувствительность и разрешающая способность прибора. Чувствительность — это отношение изменения аналитического сигнала М к изменению концентрации определяемого компонента ЛС. Чем больше значение Л1/ЛС, тем выше чувствительность прибора. Другой аналитической характеристикой является предел обнаружения — минимальная концентрация деполяризатора, которую можно определить данным прибором с какой-то допустимой погрешностью. Третья аналитическая характеристика — разрешающая способность по концентрации. Это отношение концентрации анализируемого деполяризатора к максимально возможной концентрации сопутствующего более электроположительного компонента, присутствие которого не мешает определению деполяризатора с заданной погрешностью. Разрешающая способность по потенциалу это минимальная разность между потенциалами пиков анализируемого деполяризатора и сопутствующего компонента при одинаковом их содержании в растворе, при которой возможно определение анализируемого вещества с заданной точностью. При работе различных приборов в одинаковых режимах их чувствительность и разрешающая способность близки, что обусловлено малыми различиями в электрической схеме приборов. [c.311]

    Поплавковые уровнемеры. В этих приборах чувствительным элементом является поплавок. Изменение уровня жидкости в аппарате вызывает перемещение поплавка, которое при помощи системы рычагов передается вторичному прибору или указателю. [c.317]

    В атомной абсорбции измеряется относительное изменение сигнала от источника света до и после его прохождения через поглощающий слой, а не абсолютное значение сигнала. Благодаря этому снижаются требования к регистрирующей аппаратуре, а также отпадает необходимость учета таких параметров, как светосила, ширина щели и дисперсия спектрального прибора, чувствительность приемника света и др.[c.827]

    Определение чувствительности и зависимости ее от изменения температуры [5 -= / Т) позволяет выбирать оптимальные условия работы прибора. Чувствительность вычисляли по формуле (XIV. 13). [c.272]

    Фотоэлектрические приборы. К этой группе мы относим приборы, обладающие способностью преобразовывать лучистую энергию в электрическую, а также приборы, способные управлять электрическим током в зависимости от мощности падающего излучения. Мы, однако, не будем относить к фотоэлектрическим те приборы, чувствительность которых определяется температурными изменениями за счет поглощенного излучения (например, болометры и термостолбики). [c.297]

    Метод измерения температуры объекта путем определения количества излучаемой им энергии называют радиационной пирометрией . Приборы, реализующие этот метод, можно подразделить на две группы 1) оптические пирометры, т. е. приборы, в которых яркость горячего предмета визуально сравнивается с яркостью стандартного источника света 2) радиационные пирометры, т. е. приборы, которые измеряют количество энергии, излучаемой с единицы поверхности в относительно щироком диапазоне длин волн. Последние ранее классифицировались как универсальные радиационные пирометры, так как теоретически они чувствительны ко всему спектру энергии, излучаемой горячим объектом. В действительности эти приборы чувствительны к ограниченному волновому диапазону и должны быть названы радиационными пирометрами частичного излучения (обычно их называют просто радиационными пирометрами). [c.382]

    Для измерения скорости движения жидкости использовался специально сконструированный прибор, чувствительным элементом которого было проволочное сопротивление, применяемое обычно при тензометрических измерениях. Схема датчика приведена на рис. 10. Здесь 2 — стальная пластинка, на которую был наклеен чувствительный элемент. Один конец пластинки был зажат в стерженьке/, а другой упирался в иглы [c.166]

    В простом спектрометре источником служит генератор на клистрон-ной радиолампе, длину волны испускаемого излучения изменяют, варьируя напряжение, приложенное к лампе. Монохроматическое излучение направляют на кювету с образцом при помощи волновода. Кювета с поглощающим веществом может быть просто продолжением волновода, снабженным слюдяными окошками, вводом для образца и системой откачки. После прохождения через кювету с образцом излучение попадает на кристаллический детектор. Сигнал на выходе детектора усиливается и регистрируется осциллографом. Изменяя напряжение, приложенное к клистрону, можно сканировать некоторый диапазон частот. Частоту падающего излучения определяют с помощью специальных приборов. Большинство приборов чувствительны к частотам вплоть до [c.163]


    После пиролиза сосуд присоединяют к масс-спектрометру, конец тонкого капилляра отламывают и летучие продукты поступают непосредственно в систему напуска. Общий объем системы напуска и сосуда для пиролиза известен. Парциальное давление каждого из компонентов можно найти, зная коэффициент чувствительности прибора. Чувствительность по данному соединению определяется высотой характеристического пика, полученного в том случае, когда давление чистого вещества в системе напуска [c. 212]

    В описаниях работ в дальнейшем приведены расчетные формулы для вычисления относительных погрешностей результата. Количественные расчеты по этим формулам сделаны, как правило, в соответствии с точностью измерительных приборов (чувствительностью аналитических весов, электроизмерительных приборов и т. п.). Однако погрешности измерений превышают погрешности приборов. Например, на бюретке с делениями до 0,1 мл можно произвести отсчеты с точностью до +0,03 мл, но при титровании одинаково взятых проб растворов могут получиться расхождения и более 0,1 мл. Чувствительность аналитических весов составляет при допустимых нагрузках 0,1 мг, но при последовательном взвешивании пикнометра, заново заполненного одной и той же жидкостью, расхождения доходят до 1,0 жг и более. [c.21]

    Электрическая схема. Электродвижущая сила фотоэлемента измеряется зеркальным гальванометром ГПЗ-2 (с внутренней шкалой), вмонтированным в прибор. Чувствительность гальванометра (6 10 а мм м) регулируется универсальным шунтом (рис. 4). [c.34]

    Максимальная разность температур между нагревателями и рамкой не превышает нескольких сотен градусов, чтобы избежать большого газовыделения металлических частей прибора. Чувствительность манометра зависит от точности подвески рамки и от максимальной разности температур. [c.523]

    Метод основан на том, что под действием сильного восстановителя [хлорида олова (И), гидразина и др.] ртуть может быть восстановлена в растворе до элементного состояния. Ее можно затем выдуть воздухом и измерить атомную абсорбцию в газообразном состоянии при обычной температуре. Измерение проводят при Я == 253,7 нм в специальном приборе. Чувствительность метода велика — от 0,2 до 10 мкг/л. Метод применяют при анализе природных вод .  [c.27]

    Для характеристики фотометров используют такие величины, как достигаемые в оптимальных условиях при помощи данного прибора чувствительность метода и его селективность. В качестве меры чувствительности удобно принять концентрацию элемента, при которой стрелка гальванометра отклоняется на одно деление.[c.111]

    Наибольшие преимущества дает применение фотоумножителя, который легко обеспечивает нужное усиление. На выходе умножителя сразу ставят показывающий прибор — микроамперметр — со шкалой 50—100 мка или еще более чувствительный прибор. Чувствительность установки можно регулировать в широких пределах, изменяя напряжение питания фотоумножителя. Этот спектрофотометр можно сделать регистрирующим, если на выходе поставить самопишущий прибор и осуществлять развертку спектра вращением барабана монохроматора синхронным мотором через редуктор (рис. 158). Между фотоумножителем и самопишущим прибором ставят катодный повторитель. Его собирают на двойном триоде (лампа, состоящая из двух триодов в одной колбе), что позволяет частично компенсировать темновой ток умножителя и фототок, даваемый сплошным фоном, а также уменьшить требования к стабильности источника питания. [c.304]

    При работе с однолучевыми приборами чувствительность качественного анализа может дополнительно ограничиваться недостаточной стабильностью источника света. Отношение интенсивностей светового пучка, прошедшего через кювету с анализируемым веществом, и пучка, прошедшего через кювету сравнения, должно быть заметно больше, чем изменение интенсивности источника света за время анализа. Кроме того, при работе с однолучевыми спектрофотометрами труднее компенсировать поглощение и рассеяние света растворителем и другими веществами в анализируемой пробе. [c.367]

    Помимо выполнения вышеописанных требований техники безопасности важно поддерживать наиболее приятные, здоровые и комфортабельные условия работы, например гладкие стены, свободные от острых выступов и пыли, приятный цвет стен и общее кондиционирование воздуха во всех помещениях лаборатории. Последнее особенно важно в аппаратной и темной комнатах. Свойства фотоэмульсии зависят от содержания в ней влаги, а оптические приборы чувствительны к изменениям температуры. Оба этих источника погрешностей играют заметную роль в надежности анализа. [c.188]

    В последние 40 лет наши знания о химической природе жизни растений и животных и окружающего нас физического мира чрезвычайно возросли благодаря аналитическим возможностям мощных приборов. Чувствительность широко используемых современных методов так высока, что количество вещества в 1 мкг, столь малое, что его нельзя увидеть глазом, может быть легко зарегистрировано и идентифицировано. Некоторые методы позволяют зарегистрировать и идентифицировать даже одну миллионную часть этого количества, I пкг. Все эти инструментальные методы основаны на относительно хорошо известных и довольно простых физических и химических законах. Эти методы, принципы, лежащие в их основе, и их характеристики приведены в табл. Х.1 и Х.2 11]. [c.549]

    Кроме магнита, нужен генератор высокой частоты. Чем мощнее магнит, тем выше должна быть резонансная частота, тем выше чувствительность прибора. Чувствительность возрастает потому, что возрастает разница поголовий ядер на горке и под горкой . Пора признаться, что вообще-то разность эта очень невелика порядка одного ядра на сто тысяч. Если же она возрастет, увеличивается и число квантов, поглощаемых в условиях резонанса. Так что конструкторы приборов находятся в непрерывной погоне за высокой частотой, которая является критерием класса прибора. Современный спектрометр средней руки работает при частотах около 60 МГц. Этой частоте соответствуют радиоволны длиной 5 м — близкие к тем, что используются для локации таких осязаемых объектов, как самолеты. В 60-х годах появились приборы более высокого разряда — с частотой 100 Мгц. Но не успели химики нарадоваться появлению этих приборов, как уже заговорили о чудовищах на 220, а то и 360 МГц. В этих уникальных приборах приходится применять такую новинку, как электромагниты с обмоткой из сверхпроводящего сплава, погруженной в ванну из жидкого гелия. [c.204]

    Чем больше чувствительность гальванометра, тем меньше ток (т. е. отклонение от точки компенсации), на который он реагирует. Но в некоторых случаях ток в цепи нуль-инструмента вообще настолько мал (например, при измерениях со стеклянным электродом—см. стр. 394), что может быть обнаружен лишь чрезвычайно чувствительным прибором (чувствительностью 10- —10- а), неудобным в работе. Для того чтобы в этих случаях работать с обычными нуль-гальванометрами, применяют потенциометры с ламповым усилителем (например, потенциометр ЛП-5, см. стр. 396). [c.378]

    Газовый поток, вышедший из колонки, поступает в детектор — прибор, чувствительный элемент которого улавливает значение какой-то физической характеристики газового потока и в виде сигнала подает его на записывающее устройство. [c.433]

    Простейший анализатор недиспергирующего типа, состоящий из источника, кюветного отделения, приемника излучения и регистрирующего устройства, показан на рис. 6.19. Он очень чувствителен, но любой газ, поглощающий ИК-излучение, будет вызБ1вать сигнал. Прибор можно сделать частично селективным, используя фильтр либо в виде отдельной детали, либо как специальное покрытие приемника. Например, органическая смола, нанесенная вместо черни на рабочую поверхность приемника, делает прибор чувствительным в области частот валентных колебаний С—Н и устраняет мещающее влияние, скажем, углекислого газа. Та же смола, используемая в виде светофильтра в пучке, будет вызьтать противоположный эффект. [c. 286]

    Для поисков редких изотопов и установления верхних пределов распространенности гипотетических ядер были сконструированы специальные приборы. Экспериментально определенный изотопный состав элементов может быть использован для проверки гипотез о строении ядра, и точные таблицы распространенности изотопов жизненно необходимы ядерной физике. При рассмотрении разрешающей силы масс-спектрометра наложение, вызываемое пиком соседней массы, обычно выражают в процентах от высоты этого пика, причем наложение порядка 0,1% считается удовлетворительным. Однако когда один пик значительно превосходит соседний по интенсивности, влияние наложения становится более заметным и чувствительность обнаружения малого пика будет определяться не чувствительностью регистрирующей системы, а скорее этим наложением. Хвосты , связанные с пиками, в обычном аналитическом масс-спектрометре асимптотически стремятся к нулю с обеих сторон пика. Большей частью они вызываются разбросом пучка положительных ионов при столкновении с нейтральными молекулами газа. Однако на них оказывает влияние также разброс ионов в пучке по энергии и (при ионном токе 10 а) дефокусирующее действие объемного заряда [145]. Возможность использования любого прибора для измерения распространенности редких изотопов с любым массовым числом М определяется отношением ионного тока, соответствующего массе М, к ионному току, соответствующему массовому числу М . Приборы с простой фокусировкой, используемые обычно для подобных определений, позволяют получить величину этого отношения (чувствительность определения распространенности), равную 10 для массы 100 при наинизшей величине рабочего давления. Таким образом, наложение равно 1% распространенности изотопа, содержащегося в количестве 1 %. Один из путей повышения эффективной чувствительности определения распространенности заключается в концентрировании редких изотопов путем собирания положительных ионов с соответствующим массовым числом на одном масс-спектрометре и изучения концентрата на втором аналогичном приборе. Чувствительность определения распространенности, достигаемая в таком двухстадийном процессе, равна квадрату чувствительности, получаемой на одном приборе, так что мож но ожидать повышения этой величины до 10 . Такие результаты были получены путем последовательного соединения двух магнитных анализаторов масс на специальном приборе, построенном для изучения редких изотопов. У щели коллектора первого анализатора (дискриминирующая щель объединенной установки) ионы получают дополнительное ускорение и входят во второй анализатор. Необходимо отметить, что увеличение разрешающей силы на этой системе исчезающе мало. Первый такой прибор был построен Инграмом и Гессом [1011] энергия ионов в первом анализаторе была равна 1500 эв, а во втором — 10 ООО эв. Позднее Уайт и Коллинз 12162] построили установку, снабженную 20-ступенчатым электронным умножителем и очень чувствительным широкополосным детектором, что позволило получить высокую чувствительность определения распространенности. Этот прибор схематически изображен на рис. 30. Единственный природный изотоп, открытый за последнее десятилетие, был обнаружен при его помощи [2163] большое число элементов исследуется сейчас на наличие неожидаемых изотопов. Во многих случаях были установлены пределы существования данных изотопов, по порядку равные п-10 %. Например, для величин содержания Ыа и Ыа были установлены пределы, равные соответственно предел содержания этих изотопов был равен [c.108]

    Существенное значение имеет чувствительность прибора, применяемого для измерения интенсивности излучения. Чувствительность прибора при данной энергии определяется как число образующихся в нем пар ионов или число импульсов на один фотон, проходящий через чувствительный объем прибора. Чувствительность большинства приборов для измерения интенсивности зависит от ионизации газа, наполняющего прибор. Однако ионизация этого газа обусловлена вторичными мектронами, возникающими под действием — -лучей в стенках камеры, так как количество вещества в газе исчезающе мало по сравнению с количеством вещества в [c.49]

    Благодаря тому же обстоятельству отпадает необхо-цимость учета многочисленных параметров аппаратуры при оценке абсолютных величин поглощения и концентрации атомов в облаке паров. К таким параметрам при эмиссионных измерениях относятся светосила, ширина щели и дисперсия спектрального прибора, чувствительность приемника.[c.58]

    Термин абсолютная чувствительность относится к конкретному веществу при определенных условиях, и выражать его лучше всего в форме, не зависящей от прибора, используемого для измерения. Интенсивность быстрой флуоресценции или фосфоресценции, испускаемой разбавленным раствором одного вещества, освещаемого светом определенной длины волны, пропорциональна /обфс [см. уравнение (21)]. Произведение еф является характеристикой вещества при выбранной длине волны возбуждения и может служить мерой абсолютной чувствительности флуоресценции или фосфоресценции вещества. Для большинства веществ, для которых ф не зависит от длины волны возбуждающего света, максимум абсолютной чувствительности совпадает с максимумом наиболее интенсивной полосы поглощения, хотя получаемая на данном приборе чувствительность не обязательно будет максимальной в этой точке, так как интенсивность возбуждающего света при другой длине волны может быть значительно больше. Чтобы рассчитать практическую единицу чувствительности, Паркер и Рис [158] предложили выражать 8 как оптическую плотность образца толщиной 1 см при концентрации 1 мкг/мл =Dx). Тогда абсолютная чувствительность фЬх выразится в мл/мкг. Несколько значений максимальной абсолютной чувствительности, выраженной таким образом, приведены в шестом столбце табл. 47. Чувствительность при лю- [c.387]

    Отметим, что при описанной схеме изоляции измерительное давление в чувствительном элементе перед открытием клапана соответствует размеру последней измеренной детали. Поэтому время (срабатывания зависит как от размера контролируемой детали, так и от размера детали,. которая контролировалась до нее. При срабатывании прибора чувствительном элементе может осуществиться любая комбинация величин Лм и кк в пределах используемого участка характеристики. Предельными случаями будут такие первоначальное давление /г соответствует началу используемого участка характеристики, а конечное кк — его концу или, наоборот, при срабатывании давление изменяется от минимального до максимального в пределах используемого участка хара1ктеристики. [c.92]


Приборы электроизмерительные самопишущие быстродействующие.

Общие технические условия – РТС-тендер

ГОСТ 19875-79

Группа П30

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРИБОРЫ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ САМОПИШУЩИЕ
БЫСТРОДЕЙСТВУЮЩИЕ

Общие технические условия

Electrical measuring recording fast-acting instruments.
General specifications

ОКП 42 2691

Срок действия с 01.01.81
до 01.01.96*
_________________________________
* Ограничение срока действия снято по протоколу N 5-94
 Межгосударственного Совета по стандартизации,
 метрологии и сертификации (ИУС N 11/12, 1994 год). —
Примечание изготовителя базы данных.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления

РАЗРАБОТЧИКИ

Б.А.Лапин (руководитель темы), Р.Ф.Самойлович

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.12.79 N 4708

3. Срок проверки 1994 г., периодичность проверки 5 лет

4. ВЗАМЕН ГОСТ 19875-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ декабрь 1991 г. с Изменениями 1, 2, утвержденными в августе 1985 г., в июне 1990 г. (ИУС 11-85, 9-90)

7. ПРОВЕРЕН в 1990 г.

Срок действия продлен до 01.01.96 Постановлением Госстандарта СССР от 08.06.90 N 1465

Настоящий стандарт распространяется на электроизмерительные самопишущие быстродействующие приборы (в дальнейшем — приборы), предназначенные для непрерывной регистрации с помощью устройств, находящихся в непосредственном механическом контакте с поверхностью диаграммной ленты, электрических сигналов, изменяющихся во времени с частотой свыше 1 Гц.

Стандарт не распространяется на:

электроизмерительные самопишущие приборы прямого преобразования;

приборы, для которых погрешность по записи нормирована в неперах или децибелах;

самопишущие автоматические приборы следящего уравновешивания, изготовляемые по ГОСТ 7164;

самопишущие двухкоординатные приборы.

Термины, применяемые в стандарте, и их определения приведены в справочном приложении.

1.1. Приборы должны изготовляться в соответствии с требованиями ГОСТ 22261* и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

_______________

* На территории Российской Федерации действует ГОСТ 22261-94, здесь и далее по тексту. — Примечание изготовителя базы данных.

Приборы по заказам Министерства обороны должны изготовляться в соответствии с требованиями настоящего стандарта в части метрологических характеристик и методов контроля этих характеристик, а в части остальных требований — по соответствующим государственным стандартам.

1.2. Основная статическая погрешность прибора по записи измеряемой величины , выраженная в виде приведенной погрешности, в процентах, должна определяться по формуле

,                                            (1)

где — отклонение пишущего устройства прибора при заданном значении входного сигнала, мм;

— номинальное значение отклонения пишущего устройства, соответствующее действительному значению измеряемой величины, мм;

— номинальная ширина поля записи измерительного канала, мм.

1.3. Предел допускаемой основной статической погрешности прибора должен выбираться из ряда: 0,1; 0,2; 0,5; 1; 1,5; 2,5%.

Примечания:

1. В многоканальных приборах допускается устанавливать различные пределы допускаемой основной статической погрешности для различных измерительных каналов.

2. (Исключено, Изм. N 1).

3. Значения 1,5 и 2,5% применяют по согласованию между изготовителем и потребителем.

(Измененная редакция, Изм. N 1, 2).

1.4. Основная погрешность прибора по записи времени , выраженная в виде относительной погрешности в процентах, должна определяться по формуле

,                            (2)

где — расстояние, на которое переместилась диаграммная лента за время испытаний, мм;

— номинальная скорость перемещения диаграммной ленты, мм/с;

— время испытаний, с.

1.5. Предел допускаемой основной погрешности прибора по записи времени должен выбираться из ряда: 0,1; 0,2; 0,5; 1%.

Примечание. Значение 1% допускается устанавливать для приборов, разработанных до 01.01.91.

(Измененная редакция, Изм. N 2).

1.6. Предел допускаемой вариации приборов при записи измеряемой величины должен быть равен полуторакратному значению предела допускаемой основной статической погрешности прибора.

1.7. Нормальные значения влияющих величин — по ГОСТ 22261 и табл.1.

Таблица 1

Влияющая величина

Нормальные значения

Допускаемое отклонение нормальных значений при испытаниях

Температура окружающего воздуха

20 °С

±5 °С

Магнитные поля

Отсутствуют

Магнитное поле Земли

Частота источника питания

50 Гц

В соответствии с ГОСТ 13109* при определении основной статической погрешности; номинальная — при определении основной погрешности по записи времени

Напряжение источника питания

220 В

±2%

Коэффициент переменной составляющей постоянного тока или напряжения

Не более 0,5%

_______________

* На территории Российской Федерации действует ГОСТ 13109-97. — Примечание изготовителя базы данных.

Примечание. Если частота источника питания отличается от номинальной, при определении погрешностей прибора по записи времени должна применяться методика, исключающая влияние изменения частоты.

(Измененная редакция, Изм. N 1).

1.8. Дополнительные погрешности приборов, вызванные изменениями влияющих величин от нормальных до любых значений рабочих условий применения, выражаются так же, как и основные погрешности по пп.1.2 и 1.4.

1.9. Предел допускаемой дополнительной статической погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любого значения в пределах рабочих температур, на каждые 10 °С должен быть равным пределу допускаемой основной статической погрешности.

1.10. Предел допускаемой дополнительной статической погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на 5°, должен быть равен половине предела допускаемой основной статической погрешности.

1.11. Предел допускаемой дополнительной статической погрешности, вызванной влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5 мТл, должен быть равен ±1,5%.

(Измененная редакция, Изм. N 1).

1.12. Предел допускаемой дополнительной статической погрешности, вызванной изменением напряжения источника питания на ±10% номинального значения, должен быть равен половине предела допускаемой основной статической погрешности.

1.13. Предел допускаемой дополнительной статической погрешности в любом измерительном канале многоканального прибора, вызванной изменением нагрузки в соседних измерительных каналах, должен быть равен половине предела допускаемой основной статической погрешности.

1.14. Пределы допускаемых дополнительных погрешностей по записи времени должны быть равны пределу допускаемой основной погрешности по записи времени, если прибор находится в нормальных условиях, а одна из влияющих величин изменяется в пределах ее рабочей области, установленной в соответствии с табл.2.

Таблица 2

Влияющая величина

Рабочая область влияющей величины (если указания отсутствуют)

Примечание

Температура окружающего воздуха, °С

Диапазон изменения температуры, равный ±10 °С, выбранный в любом участке полного рабочего диапазона температуры окружающего воздуха

Для приводов с синхронными двигателями переменного тока, питаемыми от внешних сетей переменного тока, испытание не проводится

Напряжение источника питания

±10% номинального напряжения

Для приводов с синхронными двигателями переменного тока, питаемыми от внешних сетей переменного тока, испытание не проводится

Положение прибора

±5° от нормального положения

Только для механизмов, в которых положение является влияющей величиной

1.15. Остаточное отклонение пишущего устройства от нулевой линии записи соответствующего измерительного канала (невозвращение пишущего устройства к нулевой линии записи) в мм не должно превышать значения, вычисленного по формуле

,                                                 (3)

где — числовое значение предела допускаемой основной статической погрешности.

1.16. Чувствительность прибора в см/В или см/А со встроенными усилителями должна выбираться из ряда: (1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 8)·10 где — любое целое (положительное или отрицательное) число или нуль.

Допускается нормирование чувствительности приборов в делениях/В или делениях/А.

Примечание. Допускается вместо значения чувствительности указывать значения обратной величины — постоянной регистрации с размерностью В/см (В/деление) или А/см (А/деление).

Значения постоянной регистрации должны соответствовать числовым значениям указанного ряда.

1.17. Номинальные значения скоростей перемещения диаграммной ленты в мм/с должны выбираться из ряда:

(1; 1,25; 2; 2,5; 5; 7,5)·10, где — любое целое число в пределах минус 22 или нуль.

Примечание. В многоскоростных лентопротяжных механизмах допускается наличие не более двух скоростей, отличных от указанного ряда.

1.18. Основными нормируемыми динамическими характеристиками приборов являются амплитудно-частотная характеристика в рабочем диапазоне частот и переходная характеристика (переброс пишущего устройства).

Требования к способу нормирования динамических характеристик по ГОСТ 8.009 необходимо устанавливать в технических условиях на приборы конкретного вида.

1.19. Спад амплитудно-частотной характеристики на верхней границе рабочего частотного диапазона не должен превышать 3 дБ. Рабочий частотный диапазон, устанавливаемый для удвоенной амплитуды входного сигнала, равной 25% ширины поля записи измерительного канала, необходимо указывать в технических условиях на приборы конкретного вида.

Спад амплитудно-частотной характеристики в линейной части частотного диапазона не должен превышать 1 дБ, подъем — 0,5 дБ. Границу линейной части частотного диапазона, устанавливаемой для удвоенной амплитуды входного сигнала, равной не менее 50% ширины поля записи измерительного канала, необходимо устанавливать в технических условиях на приборы конкретного вида.

(Измененная редакция, Изм. N 1).

1.20. Значение максимального переброса пишущего устройства прибора не должно превышать 5% ширины поля записи измерительного канала.

1.21. Для приборов с непосредственным подключением регистратора к измеряемой цепи, у которых амплитудно-частотная и переходная характеристика зависят от входного сопротивления измерительной цепи, в технических условиях должны нормироваться граничные значения внешнего сопротивления измерительного механизма, при которых обеспечиваются требуемые амплитудно-частотная и переходная характеристики. Для этих приборов должна нормироваться собственная частота регистратора в герцах. Предел допускаемого отклонения собственной частоты регистратора от номинального значения должен быть равен ±10%.

1.22. Время установления рабочего режима (время предварительного прогрева) приборов со встроенными усилителями должно выбираться из ряда: 1; 5; 15 мин.

1.23. Продолжительность непрерывной работы приборов — по ГОСТ 22261.

1.24. Приборы должны выдерживать в течение 5 мин без повреждений перегрузку входным напряжением или током, соответствующим 120% номинального значения.

(Измененная редакция, Изм. N 1).

1.25. Приборы должны выдерживать без повреждений импульсную перегрузку входным напряжением или током, в два раза превышающим номинальное значение, продолжительностью 0,5 с с интервалом 15 с.

1.26. Требования к смещению линии записи в любом измерительном канале при записи не менее 2 ч (без учета времени предварительного прогрева прибора) должны устанавливаться в технических условиях на приборы конкретного вида.

1.27. Требования к смещению линии записи в любом измерительном канале, обусловленному изменением температуры окружающего воздуха на ±10 °С в пределах рабочих температур, должны устанавливаться в технических условиях на приборы конкретного вида.

1.28. Приборы, снабженные устройствами для плавной регулировки чувствительности, должны иметь источник напряжения для калибровки.

Номинальные значения напряжения калибровки должны быть кратны числам ряда, приведенного в п.1.16.

Допускаемая погрешность калибровки, вызванная влиянием внутреннего источника, не должна превышать половины предела допускаемой основной статической погрешности прибора.

1.29. Несинхронность записи в отдельных измерительных каналах многоканального прибора не должна превышать 1 мм.

1.30. Ширина линии записи в миллиметрах для приборов с чернильной записью не должна превышать значения, определяемого по формуле

,                                              (4)

Требования к ширине линии записи для приборов с бесчернильной записью должны устанавливаться в технических условиях на приборы конкретного вида.

1.31. Увеличение ширины линии записи (размыв линии записи), вызванное внутренними помехами (шумы усилительных элементов, наводки от силовых цепей и т.п.) не должно превышать 0,3 предела допускаемой основной статической погрешности прибора.

1.32. При записи быстроизменяющихся процессов допускаются отдельные разрывы линии записи длиной не более 0,25 значения номинальной ширины поля записи измерительного канала.

1.33. Количество чернил в резервуаре должно быть достаточным для записи без дозаправки непрерывной линии общей длиной не менее десятикратной длины одного рулона диаграммной ленты.

Требования к количеству чернил в резервуаре для приборов с комбинированной (чернильной и бесчернильной) записью должны устанавливаться в технических условиях на приборы конкретного вида.

1.34. Требования к электропитанию приборов — по ГОСТ 22261.

1.35. Требования к электрической прочности и сопротивлению изоляции — по ГОСТ 22261.

1.36. Рабочие условия применения и предельные условия транспортирования приборов с чернильной записью — по группам 2-3 ГОСТ 22261, приборов с бесчернильной записью — по группам 2-4 ГОСТ 22261.

1.37. Требования к тепло-, холодо- и влагопрочности приборов, а также к прочности приборов при транспортировании — по ГОСТ 22261.

1.38. Конструкция приборов должна соответствовать требованиям ГОСТ 22261 и настоящего стандарта.

1.39. Число независимых измерительных каналов многоканальных приборов должно выбираться из ряда: 2; 3; 4; 5; 6; 8; 12; 16.

1.40. Номинальная ширина поля записи измерительного канала должна выбираться из ряда: 20; 30; 40; 50; 80; 100 мм.

1.41. Диаграммные ленты, применяемые в приборах, должны соответствовать требованиям ГОСТ 7826*.

_______________
     * На территории Российской Федерации действует ГОСТ 7826-93. — Примечание изготовителя базы данных.

1.42. Приборы должны быть снабжены устройством для пуска и остановки лентопротяжного механизма.

1.43. Механический или электрический корректор должен обеспечивать смещение нулевой линии записи в пределах не менее 50% ширины поля записи одного канала.

1.44. Направление вращения рукояток переключателей и устройств для регулировки чувствительности приборов и смещения нулевой линии записи должно совпадать с направлением перемещения пишущего устройства, вызываемого вращением соответствующей рукоятки.

1.45. Значения показателей безотказности устанавливаются для прибора в целом или по каналам для многоканальных приборов.

Значение средней наработки на отказ должно быть не менее 8000 ч на один канал.

Значение среднего срока службы должно быть не менее 10 лет.

Значение среднего времени восстановления следует выбирать из ряда по ГОСТ 22261 и устанавливать в технических условиях на приборы конкретного вида.

В технических условиях на приборы конкретного вида допускается устанавливать другие показатели надежности по ГОСТ 27.002.

Условия, для которых нормируются показатели надежности, должны устанавливаться в технических условиях на приборы конкретного вида.

(Измененная редакция, Изм. N 2).

1.46. Комплектность приборов должна устанавливаться в технических условиях на приборы конкретного вида.

К приборам должна прилагаться эксплуатационная документация по ГОСТ 2.601*.

_______________

* На территории Российской Федерации действует ГОСТ 2.601-2006. — Примечание изготовителя базы данных.

1.47. Потребляемая мощность, габаритные размеры и масса должны быть установлены в технических условиях на приборы конкретного вида.

(Введен дополнительно, Изм. N 1).

2.1. Требования безопасности приборов — по ГОСТ 22261 и настоящему стандарту.

2.2. Держатель съемного пишущего устройства должен быть электрически изолирован от находящихся под напряжением цепей прибора.

2.3. Корпусы приборов с записью металлическим острием, на которое подается электрическое напряжение, должны иметь блокировку для автоматического отключения этого напряжения при открывании крышки прибора.

2.4. При проведении испытаний электрической прочности изоляции должны выполняться требования безопасности, изложенные в «Правилах технической эксплуатации электроустановок потребителей» и «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором.

3.1. Правила приемки приборов — по ГОСТ 22261 и настоящему стандарту.

3.2. При приемосдаточных испытаниях обязательными контролируемыми параметрами являются:

основная статическая погрешность;

основная погрешность по записи времени;

электрическая прочность изоляции;

динамические характеристики (п.1.19; 1.20).

3.3. Порядок проведения испытаний приборов на надежность и параметры, по которым определяют отказы, должны быть установлены в технических условиях на приборы конкретного вида.

План контроля показателей надежности — по ГОСТ 27.410.

Комплектование выборки — по ГОСТ 18321.

Допускается комплектовать выборку из приборов, принятых за базовую модификацию.

(Измененная редакция, Изм. N 2).

4.1. Методы испытаний приборов — по ГОСТ 22261 и настоящему стандарту.

4.2. Основную статическую погрешность приборов (пп.1.2; 1.3) следует определять при записи сигналов постоянного тока по движущейся диаграммной ленте. Скорость перемещения диаграммной ленты должна устанавливаться в технических условиях на приборы конкретного вида.

Перед определением статических погрешностей приборы должны быть подвергнуты предварительному прогреву в течение времени, установленного в технических условиях на приборы конкретного вида.

Для приборов непосредственного включения установку пишущего устройства на нулевую линию диаграммы (механического нуля прибора) следует производить до предварительного прогрева.

Для приборов, содержащих встроенные электронные усилители, установку нуля следует производить после предварительного прогрева.

При наличии в приборе регулировочных приспособлений перед определением статических погрешностей должна быть проведена операция установки требуемой чувствительности прибора, что должно быть указано в технических условиях и техническом описании на них.

4.3. Основную статическую погрешность прибора следует определять не менее чем в четырех точках, выбираемых в пределах поля записи каждого измерительного канала при возрастающих и убывающих значениях входной величины.

При движущейся диаграммной ленте значение входной величины непрерывно изменяют до достижения требуемого значения на образцовом приборе без переброса пишущего устройства.

После установления требуемого значения входной величины диаграммную ленту перемещают вручную или приводным механизмом так, чтобы получилась запись длиной не менее 2 мм.

Для каждой поверяемой точки значение входной величины должно устанавливаться дважды — один раз при плавном увеличении входной величины и второй раз — при плавном ее уменьшении.

Для определения основной статической погрешности прибора принимают наибольшую разницу () между линией, соответствующей действительному значению входной величины (), и значением, полученным при записи возрастающего или убывающего значения входной величины () (см. чертеж).



4.4. Основную погрешность приборов по записи времени (пп.1.4; 1.5) следует определять при движущейся диаграммной ленте в нормальных условиях применения с учетом следующих требований.

Время регистрации следует определять как промежуток времени между включением и выключением измеряемой величины, вызывающей отклонение пишущего устройства прибора на расстояние не менее 10% номинальной ширины поля записи измерительного канала.

Промежуток времени между включением и выключением измеряемой величины и методику определения времени регистрации следует выбирать так, чтобы погрешность измерения действительного значения времени регистрации было по крайней мере в три раза меньше по отношению к основной погрешности прибора по записи времени.

Примечания:

1. При наличии в приборе встроенного отметчика времени время регистрации допускается определять по меткам, наносимым на диаграммной ленте при включении и выключении отметчика времени.

2. Для приборов, в приводном механизме которых используется синхронный двигатель переменного тока, определение времени регистрации допускается проводить с помощью синхронных электрических часов, включенных в ту же электрическую сеть, от которой производится питание приводного двигателя.

4.5. Вариацию приборов (п.1.6) следует определять по записи на диаграммной ленте одновременно с определением основной статической погрешности.

За величину вариации принимают максимальную разницу между точками, соответствующими моментам регистрации одного и того же значения входной величины, полученными при ее плавном возрастании или убывании (см. чертеж).

4.6. Определение дополнительных статических погрешностей приборов (пп.1.9-1.13) следует проводить на постоянном токе на крайней линии отсчета с исключением вариации для каждой влияющей величины в отдельности. При этом все остальные влияющие величины должны находиться в пределах нормальных условий применения.

Исключение вариации обеспечивается при определении среднего арифметического двух измерений, полученных при плавном возрастании и убывании входной величины, соответствующей крайней линии отсчета.

4.7. Определение дополнительной статической погрешности, вызванной изменением температуры окружающего воздуха (п.1.9), — по ГОСТ 22261.

Для приборов, содержащих встроенные усилители, установку нуля следует производить при каждой из устанавливаемых температур.

Время выдержки при каждой из устанавливаемых температур должно устанавливаться в технических условиях на прибор конкретного вида.

4.8. Дополнительную статическую погрешность, вызванную изменением положения приборов от нормального положения (п.1.10), следует определять при изменении положения прибора наклоном поочередно вперед, назад, вправо и влево.

Дополнительную погрешность приборов, снабженных регистраторами с механическим противодействующим моментом, допускается определять только на отметках механического нуля при отключенных приборах.

4.9. Дополнительную статическую погрешность приборов, вызванную влиянием внешнего магнитного поля (п.1.11), следует определять при помещении прибора в равномерное магнитное поле.

Для создания практически равномерного магнитного поля рекомендуется применение двойной катушки, состоящей из двух параллельных коаксиальных плоских колец с обмоткой со средним диаметром и расстоянием между средними плоскостями колец 0,5.

Средний диаметр кольца должен быть по крайней мере в 2,5 раза больше наибольшего габарита испытуемого прибора. Обмотки обоих колец включаются последовательно и согласно.

Значение тока, протекающего по обмотке катушки, должно быть таким, чтобы значение магнитной индукции в центре катушки при отсутствии испытуемого прибора соответствовало указанному в п.1.11.

Катушка и крепление катушки должны быть из немагнитных материалов.

4.10. Определение дополнительной статической погрешности, вызванной изменением напряжения питания (п.1.12), — по ГОСТ 22261.

4.11. Дополнительную статическую погрешность, вызванную изменением нагрузки в соседних измерительных каналах (п.1.13), следует определять на постоянном токе.

К испытуемому каналу подводят входную величину, равную 75% чувствительности (постоянной регистрации) прибора. Затем поочередно изменяют нагрузку в остальных каналах, изменяя входную величину от нуля до максимального значения, и фиксируют соответствующие изменения положения пишущего устройства в испытуемом канале.

Испытания следует проводить на всех измерительных каналах поочередно.

4.12. Дополнительные погрешности по записи времени (п.1.14) следует определять с соблюдением требований пп.1.14 и 4.4.

Дополнительную погрешность по записи времени определяют как разность между значением погрешности по записи времени, полученной при испытании в соответствии с настоящим пунктом, и значением основной погрешности по записи времени, установленной в пп.1.4 и 1.5.

4.13. Определение невозвращения пишущего устройства к нулевой линии записи измерительного канала (п.1.15) следует проводить одновременно с определением вариации.

4.14. Чувствительность (постоянные регистрации) приборов (п.1.16) следует определять одновременно с основной статической погрешностью только на одном диапазоне измерения. На остальных диапазонах измерения чувствительность следует определять только на крайней линии отсчета соответствующего измерительного канала.

4.15. Спад (подъем) амплитудно-частотной характеристики (п.1.19) следует определять при записи входного сигнала синусоидальной формы, неизменной амплитуды и частоты, изменяющейся в пределах рабочего частотного диапазона (линейной части частотного диапазона).

Нижнее значение частоты входного сигнала должно быть 1 Гц.

Верхнее значение частоты входного сигнала при определении спада амплитудно-частотной характеристики в рабочем частотном диапазоне должно быть равным верхней граничной частоте рабочего частотного диапазона.

Конкретные значения частот входного сигнала (не менее пяти) при определении амплитудно-частотной характеристики в линейной части частотного диапазона должны устанавливаться в технических условиях на приборы конкретного вида.

Коэффициент нелинейных искажений входного сигнала не должен превышать 2%.

Спад (подъем) амплитудно-частотной характеристики в децибелах следует определять по формуле

,                                         (5)

где — удвоенная амплитуда записи при частоте , мм;

— удвоенная амплитуда записи при частоте 1 Гц, мм.

4.16. Максимальный переброс пишущего устройства (п.1.20) следует определять при включении (выключении) входной величины, соответствующей отклонению на половину ширины поля записи измерительного канала при любой скорости движения диаграммной ленты. Время нарастания входного сигнала должно быть не более 0,4 мс.

Для определения переброса пишущего устройства допускается применение генераторов прямоугольных импульсов.

Значение максимального переброса пишущего устройства в процентах следует определять по формуле

,                                               (6)

где — максимальное значение отклонения пишущего устройства, мм;

— установившееся значение отклонения пишущего устройства, мм.

4.17. Собственную частоту регистратора (п.1.21) следует определять резонансным методом при включении последовательно с обмоткой регистратора сопротивления, превышающего не менее чем в десять раз внешнее критическое сопротивление рагистратора.

Цепь регистратора должна питаться от генератора переменного тока с синусоидальной формой кривой, при этом частота генератора должна плавно изменяться от половины до удвоенного значения номинальной собственной частоты регистратора.

4.18. Проверка времени установления рабочего режима (п.1.22) и продолжительности непрерывной работы приборов (п.1.23) — по ГОСТ 22261.

Контролируемый метрологический параметр — основная статическая погрешность прибора.

4.19. Проверку влияния перегрузки (пп.1.24, 1.25) следует проводить в нормальных условиях применения.

Испытание на перегрузку (п.1.25) проводят в практически безындукционной цепи.

Приборы считают выдержавшими испытания, если после приложения указанной перегрузки, последующего охлаждения до нормальной температуры и установки пишущего устройства на нулевую линию записи приборы соответствуют требованиям пп.1.2, 1.3, 1.6, 1.15.

Смещение пишущего устройства с нулевой линии записи после испытаний не должно превышать предела допускаемой основной статической погрешности.

(Измененная редакция, Изм. N 1).

4.20. Смещение линии записи, обусловленное нестабильностью нуля измерительного усилителя (п.1.26), следует определять при короткозамкнутом входе для приборов с усилителями напряжения и при разомкнутом входе для приборов с усилителями тока на любом пределе измерения с исключением всех влияний, кроме определяемого.

4.21. Смещение линии записи, обусловленное изменением температуры окружающего воздуха (п.1.27), следует определять одновременно с определением дополнительной температурной погрешности по методике п.4.7.

4.22. Погрешность калибровки (п.1.28) следует определять методом замещения. С помощью испытуемого прибора поочередно производят запись сигнала от встроенного калибровочного устройства и сигнала от внешнего источника, действительное значение напряжения которого устанавливается равным напряжению калибровки с помощью образцового вольтметра с погрешностью, не превышающей допускаемой основной статической погрешности поверяемого прибора.

Погрешность калибровки в процентах следует определять по формуле

,                                        (7)

где — разность отклонений пишущего устройства, полученных при записи сигнала от внутреннего калибровочного устройства и сигнала от внешнего источника напряжения, мм.

4.23. Несинхронность записи (п.1.29) следует проверять путем записи прямоугольных импульсов с частотой не более 0,1 верхней граничной частоты рабочего частотного диапазона, подключенных параллельно ко всем измерительным каналам. Амплитуда записи в каждом измерительном канале должна быть не менее 50% ширины поля записи измерительного канала.

4.24. Ширину линии записи (п.1.30) следует определять с помощью измерительной лупы с ценой деления не менее 0,1 мм. Линия записи должна быть нанесена на движущейся диаграммной ленте.

4.25. Размыв линии записи (п.1.31), обусловленный внутренними помехами, следует определять с соблюдением условий п.4.20.

Размыв линии записи в процентах следует определять по формуле

,                                             (8)

где — ширина линии записи с учетом внутренних помех, мм;

— ширина линии записи, мм.

4.26. Качество записи (п.1.32) допускается проверять одновременно с определением амплитудно-частотной характеристики по п.4.15.

4.27. Проверку количества чернил (п.1.33) допускается определять при записи синусоидального процесса. При этом скорость движения диаграммной ленты должна обеспечивать нормальную развертку записываемого процесса (линии записи не должны сливаться).

4.28. Испытание электрической прочности и сопротивления изоляции (п.1.35) — по ГОСТ 22261.

4.29. Испытания приборов на тепло-, холодо-, влагопрочность и прочность при транспортировании (п.1.37) — по ГОСТ 22261.

Время выдержки приборов в нормальных условиях применения после испытания должно быть указано в технических условиях на приборы конкретного вида. После испытаний приборы должны быть проверены на соответствие требованиям пп.1.2; 1.3; 1.6; 1.15; 1.35.

Примечание. Испытание на электрическую прочность изоляции следует проводить один раз после всех испытаний.

(Измененная редакция, Изм. N 1).

4.30. Условия и методы проведения испытаний на надежность должны устанавливаться в технических условиях на приборы конкретного вида.

(Измененная редакция, Изм. N 2).

5.1. Маркировка приборов должна соответствовать требованиям ГОСТ 22261 и настоящего стандарта.

5.2. Символы для маркировки приборов должны выбираться в соответствии с ГОСТ 23217.

5.3. Знак Государственного реестра по ГОСТ 8.001* допускается наносить на эксплуатационную документацию прибора, ярлыки или этикетки.

_______________

* На территории Российской Федерации действуют ПР 50.2.009-94. — Примечание изготовителя базы данных.

5.4. На каждом приборе должен быть указан рабочий частотный диапазон.

5.5. Для приборов, у которых динамические характеристики зависят от сопротивления внешней цепи, должно быть указано значение указанного сопротивления.

5.6. Входные зажимы измерительных цепей должны иметь обозначение отрицательного зажима «-» (минус).

Для приборов, снабженных коаксиальными разъемами, знак «-» не наносится. В этом случае положительному зажиму должен соответствовать центральный контакт коаксиального разъема.

Допускается применение для всех входных и выходных зажимов прибора штепсельных разъемов, а также условной цифровой маркировки.

5.7. Переключатели входов измерительных каналов (аттенюаторы) должны быть снабжены маркировкой с указанием соответствующих значений чувствительности или постоянных регистрации прибора.

5.8. Переключатели скоростей перемещения диаграммной ленты должны быть снабжены маркировкой с указанием соответствующих скоростей перемещения диаграммной ленты.

5.9. Упаковывание, транспортирование и хранение приборов — по ГОСТ 22261.

6.1. Гарантии изготовителя — по ГОСТ 22261.

ПРИЛОЖЕНИЕ


Справочное

Термин

Определение

Регистратор

Функциональный блок прибора, представляющий собой конструктивное объединение измерительного электромеханического преобразователя и пишущего устройства

Измерительный канал

Совокупность деталей и элементов схемы, предназначенных для регистрации одной электрической величины

Номинальная ширина поля записи измерительного канала

Расстояние между крайними линиями отсчета, нанесенными на диаграммной ленте, и ограничивающими поле, предназначенное для записи одной электрической величины

Чувствительность прибора

Отношение перемещения пишущего устройства к электрическому сигналу, вызвавшему указанное перемещение

Постоянная регистрации прибора

Величина, обратная чувствительности

Номинальное значение чувствительности (постоянной регистрации)

Значение чувствительности (постоянной регистрации), указанное на приборе или установленное в технической документации

Линия механического нуля прибора

Линия, прочерчиваемая на движущейся ленте регистратором с механическим противодействующим моментом при условии, что электрический сигнал на входе прибора отсутствует

Регулятор чувствительности (постоянной регистрации)

Совокупность элементов схемы и конструкции прибора, предназначенных для регулировки чувствительности (постоянной регистрации) оператором в процессе эксплуатации прибора

Номинальная нагрузка прибора

Значение постоянного тока или напряжения, подведенного ко входу прибора и вызывающего отклонение пишущего устройства на расстояние, равное половине номинальной ширины поля записи измерительного канала

Чувствительность амперметра с формулой

Амперметр считается чувствительным, если для получения большого отклонения требуется минимальный ток. Это обобщенное определение чувствительности амперметра.

Чувствительность амперметра может быть выражена тремя способами:

(a) Чувствительность по току:

Она определяется как отношение отклонения амперметра к току, вызывающему отклонение. Ток выражается в микроамперах, а прогиб в миллиметрах.Если шкала не отмечена в миллиметрах, отклонение можно измерить в делениях шкалы. Текущая чувствительность формулы амперметра:

S 1 = (d/I) (мм/мкА) /(деления шкалы / микроампер)

Где d = отклонение амперметра в делениях шкалы.

I = ток через амперметр в микроамперах.

(b) Чувствительность к напряжению:

Определяется как отношение отклонения амперметра к напряжению, вызывающему это отклонение.Отсюда

S v = (d/V) (мм/мВ) /(деления шкалы / микроампер)

Где d = отклонение амперметра в делениях шкалы

V = напряжение, подаваемое на амперметр в милли В.

(c) Мегом Чувствительность:

Определяется как количество мегаом, необходимое последовательно с амперметром для получения отклонения на одно деление шкалы при подаче на цепь 1 В. Приложенный ток практически равен 1/R микроампер и вызывает отклонение на одно деление.Численно токовая чувствительность и мегаомная чувствительность равны. Следовательно,

S R =d /I = S r (мм/мкА) / (деления шкалы / микроампер)

Где d = отклонение амперметра в делениях шкалы.

I = ток амперметра в микроамперах.


(d) Факторы, которые следует учитывать при повышении чувствительности амперметра:

1. Масса движущихся частей должна быть минимальной.

2.Потери на трение должны быть сведены к минимуму.

3. Чувствительность амперметра можно увеличить, увеличив доступную плотность потока. Это можно сделать, увеличив число витков катушки.

Если площадь обмотки фиксированная, увеличение числа витков можно выполнить с помощью более тонкого провода. Однако это увеличивает сопротивление обмотки.

Следует отметить, что увеличение сопротивления катушки ограничивает чувствительность амперметра.

4.Чувствительность может быть увеличена за счет небольшой управляющей константы.

5. Чувствительность также можно повысить, уменьшив поток рассеяния, создаваемый катушкой.

Имеющиеся в продаже амперметры с подвижной катушкой:

В следующей таблице показаны стандартные диапазоны имеющихся в продаже амперметров с подвижной катушкой. Они называются базовыми измерителями или базовыми движениями. В этой таблице приведены напряжение на измерителе, сопротивление измерителя, включая сопротивление заболачивания и омы на вольт основных измерителей.

Таблица: Чувствительность коммерчески доступных движущихся катушек Ammeters

2

Напряжение через счетчик

метр Устойчивость

Ом на вольт

25,0 мкА

100 мВ

4000 Ом

40000

2 5,00939 20 мкА

100 мВ

2000 Ом

20000

100,0 мкА

100 мВ

1000 Ом

10000

200,0 мкА

100 мВ

500 Ом

5000

1,0 мА

100 мВ

100 Ом

тысяча

5.0 мА

50 MV

10 OHM

10.0 MA

50 мВ

5 OHM

100

20.0 MA

50 MV

2.-5 Ом

50

Вышеуказанная таблица полезна при расчете значений шунтичных сопротивлений для расширения диапазона амперметров.Это также полезно для определения значения последовательного сопротивления, необходимого для вольтметров.



Чувствительный гальванометр с подвижной катушкой, амперметр постоянного тока и чувствительность амперметра

Электрические измерительные устройства делятся на такие типы, как аналоговые приборы и цифровые приборы. Гальванометр с подвижной катушкой (чувствительный гальванометр) представляет собой устройство, используемое для обнаружения очень слабого тока в электрических цепях. Он используется для определения направления этих токов, измерение их интенсивности и определение их полярности.

Гальванометр с подвижной катушкой

Гальванометр с подвижной катушкой состоит из прямоугольной катушки из тонкой проволоки, намотанной на легкую алюминиевую раму, закрепленную на сердечнике из мягкого железа, Рама поворачивается на агатовых подшипниках для облегчения ее перемещения. Группа вращается между полюсами U-образной формы. фигурный магнит.

Полюса постоянного магнита изогнуты для создания однородного радиального магнитного поля, поэтому плотность магнитного потока постоянна и перпендикулярна стороне прямоугольника независимо от положения катушки.

Пара спиральных пружин используется для подачи тока к катушке и для управления ее движением, поскольку они возвращают катушку в исходное положение при отключении тока, Катушка и указатель вращаются либо по часовой стрелке, либо против часовой стрелки .

Идея работы

Зависит от крутящего момента, действующего на катушку, по которой течет электрический ток и движущуюся в магнитном поле, Значит, вследствие протекания электрического тока в катушке возникают две параллельные силы, равные по величине и противоположные по направлению действуют на две стороны катушки, силы создают крутящий момент, и катушка вращается вокруг своей оси.

Когда электрический ток проходит в катушке, магнитные силы создают крутящий момент, который вращает катушку по часовой стрелке или против часовой стрелки в зависимости от направления тока.

При вращении катушки в спиральных пружинах возникает кручение против крутящего момента, действующего на катушку гальванометра, и увеличивается с увеличением угла отклонения острия.

Когда крутящий момент за счет магнитных сил уравновешивает кручение спиральных пружин, стрелка останавливается на определенном отсчете и указывает на промышленный электрический ток.

Если указатель посередине:

  1. Если ток в определенном направлении так, то отклонение происходит в определенном направлении (скажем, по часовой стрелке).
  2. Изменение текущего направления приведет к отклонению указателя в противоположном направлении (против часовой стрелки).

Гальванометр с подвижной катушкой не подходит для измерения переменных токов, поскольку результирующий магнитный поток переменного тока является переменным, поэтому направление крутящего момента меняется каждый полупериод, а инерция не позволяет катушке реагировать на это change, Нулевая шкала гальванометра с подвижной катушкой находится посередине для определения направления тока в его катушке.

Гальванометр с подвижной катушкой не подходит для измерения высокой силы электрического тока, поскольку катушка гальванометра не может выдерживать высокие силы электрического тока, которые могут вызвать плавление катушки, и создает высокий крутящий момент, который может вывести катушку из строя.

Чувствительность гальванометра

Отклонение стрелки гальванометра прямо пропорционально моменту, который прямо пропорционален силе электрического тока, проходящего в катушке, Значит, шкала гальванометра правильная и если угол отклонения стрелки гальванометра ( θ) и сила электрического тока (I), затем (I∝ θ).

 θ / I = постоянное значение

Эта постоянная величина называется чувствительностью гальванометра, Единицей измерения чувствительности является градус/микроампер (град/мкА), Графически это может быть представлено следующим образом:

Наклон = θ / I = чувствительность гальванометра

Чувствительность гальванометра (θ/I) представляет собой отклонение шкалы на единицу силы тока, проходящего через его катушку.

Для определения силы электрического тока, проходящего в гальванометре:

Сила тока (I) = значение одного деления × количество делений отклонения стрелки

Применение гальванометра

Гальванометр может быть преобразован в:

  1. Амперметр для измерения больших постоянных токов.
  2. Вольтметр для измерения разности потенциалов.
  3. Омметр для измерения электрического сопротивления.
Амперметр постоянного тока

Амперметр представляет собой прибор, используемый для измерения силы постоянного электрического тока, и представляет собой чувствительный гальванометр, подключенный параллельно к очень низкому сопротивлению, называемому шунтирующим сопротивлением (R s ), или это устройство, которое с помощью калиброванной шкалы используется для измерять непосредственно электрический ток.

Амперметр применяют для измерения больших постоянных электрических токов, Амперметр включают в электрическую цепь последовательно, Так что один и тот же ток, проходящий в цепи, проходит через нее, I т состоит из гальванометра, его катушки (R g ) подключен параллельно очень маленькому сопротивлению, называемому шунтирующим сопротивлением (R s ) для увеличения диапазона измерений.

Цифровой мультиметр

Значение сопротивления шунта
  1. Защищает гальванометр от повреждения из-за протекания через него большей части тока.
  2. Увеличивает диапазон измерения гальванометра.
  3. Шунтирующее сопротивление потребляет большое значение основного тока и пропускает только небольшое значение тока через гальванометр, поэтому сопротивление всего устройства становится очень маленьким и не влияет на измеряемый ток.

Идея работы: Крутящий момент, действующий на катушку с электрическим током в магнитном поле.

Шунтовое сопротивление (R s ) представляет собой небольшое сопротивление, подключенное параллельно катушке гальванометра для преобразования его в амперметр для измерения больших электрических токов.

Если сопротивление шунта амперметра = 0,5 Ом, это означает, что значение сопротивления, подключенного параллельно к гальванометру для измерения силы электрического тока амперметром, = 0.5 Ом.

Вычет сопротивления шунта

R g , R s соединены параллельно.

∴ В г = В с

∴ I G R G = I S R S , R S = I G R G / I S

I = I г + I с

I с = I − I г

R с = I г R г / ( I − I г )

Где: I г — максимальный ток катушки гальванометра, I с — электрический ток шунтирующего сопротивления R с , I — общая сила тока (Максимальный ток).

Чувствительность амперметра

Чувствительность амперметра (I g / I) представляет собой отношение максимального тока, измеренного гальванометром, к максимальному току, измеренному после замены на амперметр.

I г / I = R с / ( R с + R г )

Когда чувствительность амперметра = 1/10, это означает, что отношение между максимальным током, измеренным гальванометром, и максимальным током, измеренным после замены на амперметр = 1/10.

Магнитная сила и крутящий момент, факторы, влияющие на крутящий момент и магнитный дипольный момент

Вольтметр постоянного тока, применение омметра, значение и конструкция

UNI-T UT258A Токовые клещи постоянного/переменного тока Тестер чувствительности Тестер тока утечки Амперметр Амперметр Аналоговый амперметр

При заказе на RenhotecIC.com вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлена ​​электронная почта с информацией об отслеживании доставки вашего заказа.Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа.

Общее время, необходимое для получения вашего заказа, показано ниже:

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада.Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время, необходимое для того, чтобы ваш товар (ы) доставили с нашего склада к месту назначения.

Доставка с вашего местного склада значительно быстрее. Может взиматься дополнительная плата.

Кроме того, вы можете выбрать способ доставки, который вы предпочитаете, при оформлении заказа, разные способы доставки будут иметь разные тарифы и время доставки. Детали, пожалуйста, обратитесь к следующим:

1 Плоская доставка (продвижение)


Time
$ 10
Около 5-30 дней по всему миру
Стандартный экспресс(1.0kg)
на основе весов
около 5-15 дней до по всему миру
Приоритет экспресс (1,0 кг)
на основе весов
около 3-7 дней до по всему миру

Кроме того, время доставки зависит от того, где вы находитесь, выбранного вами способа доставки и откуда пришла ваша посылка. Мы будем держать вас в курсе любых проблем здесь, чтобы помочь вам получить ваш заказ как можно скорее.

Если вы хотите узнать больше информации, пожалуйста, свяжитесь со службой поддержки с помощью контактной формы или [email protected] Мы решим вашу проблему как можно скорее. Наслаждайтесь покупками!

Что понимают под чувствительностью вольтметра? – Кухня

Чувствительность вольтметра определяется как обратная или обратная величина тока полного отклонения (I fsd ) основного движения . Он обозначается символом S и выражается в Ом/В.Чувствительность вольтметра также известна как номинал вольтметра в омах на вольт.

Как измерить чувствительность вольтметра?

Чувствительность вольтметра выражается в омах на вольт (Вт/В). Это сопротивление вольтметра при полном отсчете в вольтах. Поскольку сопротивление вольтметра не меняется при изменении положения стрелки, общее сопротивление вольтметра равно произведению чувствительности на полное значение напряжения.

Какова чувствительность мультиметра?

Чувствительность аналогового мультиметра указывается в омах на вольт.Например, очень недорогой мультиметр с чувствительностью 1000 Ом/В будет потреблять 1 мА из цепи при полном отклонении.

Какое значение имеет чувствительность вольтметра?

Внутреннее сопротивление вольтметра должно быть высоким. В противном случае он будет потреблять значительный ток и тем самым нарушить работу тестируемой цепи. Чувствительность гальванометра и значение последовательного сопротивления определяют диапазон напряжений, которые может отображать измеритель.

Что подразумевается под чувствительностью вольтметра, объясните ее значение в схемных приложениях?

Чувствительность по напряжению обратно пропорциональна току, необходимому для отклонения на полную шкалу.Чем меньше ток измерителя, тем больше будет чувствительность к напряжению. Фактическое сопротивление вольтметра равно произведению чувствительности на полное напряжение.

Что такое чувствительность к напряжению?

Чувствительность к напряжению — это мера реакции прибора на преобразование приложенного к нему напряжения. Гальванометр — разновидность амперметра. Это прибор для обнаружения и измерения электрического тока.

Как определить чувствительность амперметра?

Чем меньше величина тока, тем более «чувствительный» амперметр.Например, амперметр с максимальным значением тока 1 миллиампер будет иметь чувствительность 1 миллиампер и будет более чувствительным, чем амперметр с максимальным значением тока 1 ампер и чувствительностью 1 ампер.

Что такое чувствительность и точность цифрового мультиметра?

Показание 100,0 В на цифровом мультиметре с точностью ±2 % может варьироваться от 98,0 В до 102,0 В. Это может быть нормально для некоторых приложений, но неприемлемо для более чувствительного электронного оборудования.Базовая погрешность по постоянному току портативных цифровых мультиметров Fluke составляет от 0,5% до 0,025%.

Какая чувствительность у обычного мультиметра TR 360?

Большой и яркий измеритель со шкалой длиной 80 мм. и его чувствительность 44 мкА в полной шкале. Превосходный коэффициент разрешения 2 мВ постоянного тока и расширенное сопротивление. Измерение от 0.2O~20MO.

Что такое разрешение и чувствительность?

РАЗРЕШЕНИЕ – наименьшая часть сигнала, которую можно наблюдать. ЧУВСТВИТЕЛЬНОСТЬ – наименьшее изменение сигнала, которое можно обнаружить.

Что такое чувствительность измерителя и почему это важно?

Чувствительность измерительного механизма — это максимальный ток, который может измерить этот механизм. Любой ток, превышающий это значение, скорее всего, повредит счетчик. Слишком большой ток может привести к вращению указателя, выходящему за пределы полного отклонения, и его изгибу вокруг правого стопорного штифта.

Как чувствительность вольтметра влияет на считывание сигнала напряжения?

Теперь вольтметр может показывать только напряжение, через которое он подключен.Сам акт подключения вольтметра к цепи делает его частью цепи, а собственное сопротивление вольтметра изменяет отношение сопротивлений цепи делителя напряжения, что, следовательно, влияет на измеряемое напряжение.

Как повысить чувствительность вольтметра?

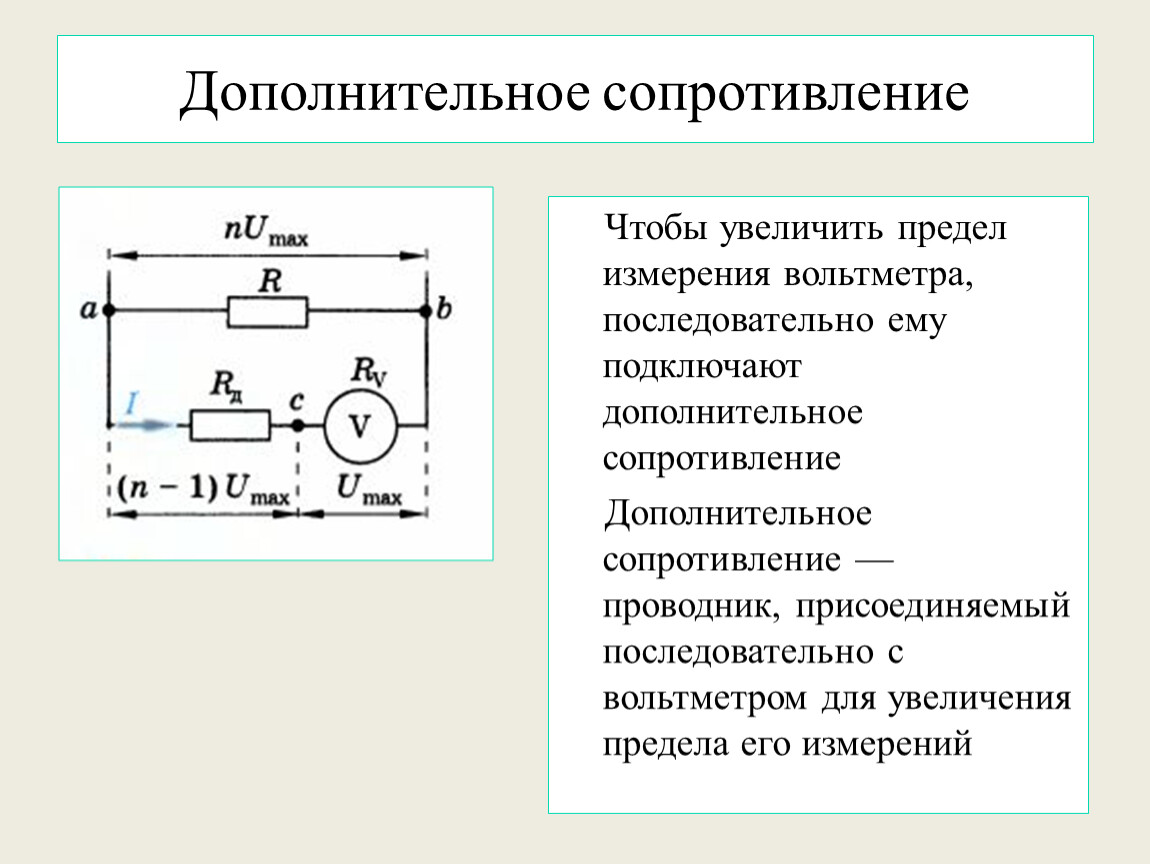

Таким образом, чувствительность вольтметра с подвижной катушкой можно увеличить, либо увеличив значение G, либо уменьшив значение K. Если дана чувствительность вольтметра и вам нужно найти полное сопротивление измерителя, то вы умножаете чувствительность с диапазоном напряжения, чтобы получить сопротивление.

Что понимают под чувствительностью вольтметра?

Чувствительность вольтметра определяется как обратная или обратная величина тока полного отклонения (I fsd ) основного движения. Он обозначается символом S и выражается в Ом/В. Чувствительность вольтметра также известна как номинал вольтметра в омах на вольт.

Какова функция вольтметра в электрической цепи?

Функция вольтметра используется для измерения разности потенциалов между двумя точками в электрической цепи.Этот прибор подключен параллельно и имеет высокое сопротивление.

Что делает вольтметр в цепи?

Вольтметр — это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи. Он подключен параллельно. Обычно он имеет высокое сопротивление, поэтому потребляет незначительный ток из цепи.

21.4 Вольтметры и амперметры постоянного тока – College Physics

Резюме

  • Объясните, почему вольтметр должен быть подключен параллельно цепи.
  • Нарисуйте схему, показывающую правильное подключение амперметра к цепи.
  • Опишите, как можно использовать гальванометр как вольтметр или амперметр.
  • Найдите сопротивление, которое нужно включить последовательно с гальванометром, чтобы его можно было использовать как вольтметр с заданными показаниями.
  • Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.

Вольтметры измеряют напряжение, тогда как амперметры измеряют ток.Некоторые счетчики в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами. (См. рис. 1.) Внутренняя конструкция простейших из этих счетчиков и то, как они подключены к системе, которую они контролируют, дают дополнительное представление о применении последовательных и параллельных соединений.

Рисунок 1. Датчики уровня топлива и температуры (крайний правый и крайний левый соответственно) в этом Volkswagen 1996 года — это вольтметры, которые регистрируют выходное напряжение «датчиков», которое, как мы надеемся, пропорционально количеству бензина в баке и температура двигателя.(кредит: Кристиан Гирсинг)

вольтметра подключены параллельно любому устройству, напряжение которого нужно измерить. Параллельное соединение используется потому, что параллельные объекты испытывают одинаковую разность потенциалов. (См. рис. 2, где вольтметр обозначен символом V.)

Амперметры подключаются последовательно к устройству, ток которого измеряется. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. рис. 3, где амперметр представлен символом А.)

Рисунок 2. (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр непосредственно к ЭДС без учета его внутреннего сопротивления r . (b) Используемый цифровой вольтметр. (кредит: Messtechniker, Wikimedia Commons) Рис. 3. Амперметр (А) подключен последовательно для измерения тока.Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такое же показание, если он будет расположен между точками d и e или между точками f и a, как показано на рисунке. (Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)

Аналоговые счетчики имеют стрелку, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков , которые имеют числовые показания, подобные ручному калькулятору.Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром , обозначаемым буквой G. Ток, протекающий через гальванометр $latex \boldsymbol{I_{\textbf{G}}}$, вызывает пропорциональное отклонение стрелки. (Это отклонение происходит из-за силы магнитного поля, действующей на провод с током.)

Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность к току. Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, максимальный ток, который может измерить прибор.Например, гальванометр с токовой чувствительностью $latex \boldsymbol{50 \;\mu \textbf{A}} $ имеет максимальное отклонение стрелки, когда $latex \boldsymbol{50 \;\mu \textbf{A} } $ проходит через него, читается наполовину, когда $latex \boldsymbol{25 \;\mu \textbf{A}} $ проходит через него, и так далее.

Если такой гальванометр имеет $латексное \boldsymbol{25 – \;\Omega}$ сопротивление, то напряжение всего $латексное \boldsymbol{V = IR = (50 \;\mu \textbf{A}) (25 \;\Omega) = 1,25 \;\textbf{мВ}} $ дает полномасштабное показание.Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.

Гальванометр как вольтметр

На рис. 4 показано, как можно использовать гальванометр в качестве вольтметра, подключив его последовательно с большим сопротивлением $latex \boldsymbol{R} $. Значение сопротивления $latex \boldsymbol{R} $ определяется максимальным измеряемым напряжением. Предположим, вы хотите, чтобы напряжение 10 В вызывало полное отклонение вольтметра, содержащего $латексный \boldsymbol{25 – \;\Omega} $ гальванометр с $латексным \boldsymbol{50 – \;\mu \textbf{A}} $ чувствительность.Тогда 10 В, подаваемые на счетчик, должны давать ток $latex \boldsymbol{50 \;\mu \textbf{A}} $. Общее сопротивление должно быть

Ом. $latex \boldsymbol{R_{\textbf{tot}} = R + r =} $ $latex \boldsymbol{=} $ $latex \boldsymbol{=200 \;\textbf{k} \Omega \;\textbf{, или}} $

$латекс \boldsymbol{R = R_{\textbf{tot}} – r = 200 \;\textbf{k} \Omega – 25 \;\Omega \приблизительно 200 \;\textbf{k} \Omega} $

($latex \boldsymbol{R} $ настолько велик, что сопротивлением гальванометра, $latex \boldsymbol{r} $, можно пренебречь.) Обратите внимание, что 5 В, подаваемые на этот вольтметр, вызывают отклонение на половину шкалы, создавая $латексный \boldsymbol{25 – \;\mu \textbf{A}} $ ток через метр, и поэтому показания вольтметра пропорциональны напряжению. по желанию.

Этот вольтметр бесполезен при напряжении менее половины вольта, потому что отклонение измерителя будет небольшим и его трудно будет точно считывать. Для других диапазонов напряжения последовательно с гальванометром включают другие сопротивления. Многие счетчики имеют выбор шкалы.Этот выбор включает последовательное включение соответствующего сопротивления с гальванометром.

Рис. 4. Большое сопротивление R , включенное последовательно с гальванометром G, дает вольтметр, отклонение которого на полную шкалу зависит от выбора R . Чем больше измеряемое напряжение, тем больше должно быть R . (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.)

Гальванометр как амперметр

Тот же гальванометр можно также превратить в амперметр, поместив его параллельно с небольшим сопротивлением $латекс \boldsymbol{R} $, часто называемым шунтирующим сопротивлением , как показано на рисунке 5. Поскольку сопротивление шунта мало, через него проходит большая часть тока, что позволяет амперметру измерять токи, намного большие, чем те, которые вызывают полное отклонение гальванометра.

Допустим, например, нужен амперметр, дающий отклонение на полную шкалу за 1.0 A, и содержит тот же $латексный \boldsymbol{25 – \;\Omega}$ гальванометр с его $латексной \boldsymbol{50 – \;\mu \textbf{A}}$ чувствительностью. Поскольку $latex \boldsymbol{R} $ и $latex \boldsymbol{r} $ соединены параллельно, напряжение на них одинаково.

Эти капли $latex \boldsymbol{IR} $ являются $latex \boldsymbol{IR = I_Gr} $, так что $latex \boldsymbol{IR = \frac{I_G}{I} = \frac{R}{r}} $ . Находя $latex \boldsymbol{R} $ и учитывая, что $latex \boldsymbol{I_G} $ есть $latex \boldsymbol{50 \;\mu \textbf{A}} $, а $latex \boldsymbol{I} $ есть 0.{-3} \;\Омега}. $ Рис. 5. Небольшое шунтирующее сопротивление R , помещенное параллельно с гальванометром G, дает амперметр, отклонение на полную шкалу которого зависит от выбора R . Чем больше измеряемый ток, тем меньше должны быть R . Большая часть тока ( I ), протекающего через счетчик, шунтируется через R для защиты гальванометра. (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.) Амперметры также могут иметь несколько шкал для большей гибкости в применении. Различные масштабы достигаются включением различных шунтирующих сопротивлений параллельно с гальванометром — чем больше максимальный измеряемый ток, тем меньше должно быть шунтирующее сопротивление.

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему. В идеале вольтметры и амперметры не оказывают заметного влияния на цепь, но полезно изучить обстоятельства, при которых они влияют или не влияют.

Сначала рассмотрим вольтметр, который всегда ставится параллельно измеряемому устройству. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь не оказывается заметного влияния. (См. рис. 6(a).) (Большое сопротивление, соединенное параллельно с малым, имеет суммарное сопротивление, практически равное малому.) Если, однако, сопротивление вольтметра сравнимо с сопротивлением измеряемого устройства, то два параллельно имеют меньшее сопротивление, заметно влияя на цепь.(См. рис. 6(b).) Напряжение на устройстве не такое, как если бы вольтметр не был включен в цепь.

Рисунок 6. (a) Вольтметр, сопротивление которого значительно превышает сопротивление устройства ( R Вольтметр >> R ), с которым он соединен параллельно, создает параллельное сопротивление, практически такое же, как и устройство, и не оказывает заметного влияния измеряемая цепь. (b) Здесь вольтметр имеет то же сопротивление, что и устройство ( R Вольтметр ≅ R ), так что параллельное сопротивление вдвое меньше, чем при неподключенном вольтметре.Это пример существенного изменения схемы, которого следует избегать.

Амперметр помещают последовательно в измеряемую ветвь цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому лишнее сопротивление незначительно. (См. рис. 7(а).) Однако, если задействованы очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление будет значительно больше, а ток в ответвлении составит измеряемое уменьшается.(См. рис. 7(b).)

При неправильном подключении амперметра может возникнуть практическая проблема. Если бы он был подключен параллельно резистору для измерения тока в нем, вы могли бы повредить счетчик; низкое сопротивление амперметра позволило бы большей части тока в цепи проходить через гальванометр, и этот ток был бы больше, поскольку эффективное сопротивление меньше.

Рис. 7. (a) Обычно амперметр имеет настолько малое сопротивление, что общее последовательное сопротивление в измеряемой ветви не увеличивается заметно.Схема практически не изменилась по сравнению с отсутствием амперметра. (б) Здесь сопротивление амперметра такое же, как сопротивление ответвления, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого значительного изменения схемы следует избегать.

Одним из решений проблемы помех вольтметров и амперметров в измеряемых цепях является использование гальванометров с большей чувствительностью. Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.

Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, точность измерений которых составляет несколько процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности счетчика.

Связи: пределы знаний

Выполнение измерения изменяет измеряемую систему таким образом, что возникает неопределенность в измерении. Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью устранить его нельзя.Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что ее нельзя сделать произвольно малой. Это фактически ограничивает знание системы — даже ограничивает то, что природа может знать о себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.

Существует еще один метод измерения, основанный на полном отсутствии тока и, следовательно, на полном отсутствии изменения схемы.6} $.

Проверьте свое понимание

1: Цифровые измерители способны обнаруживать меньшие токи, чем аналоговые измерители, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

PhET Explorations: комплект для построения схемы (только DC), виртуальная лаборатория

Стимулируйте нейрон и следите за происходящим. Делайте паузы, перематывайте назад и двигайтесь вперед во времени, чтобы наблюдать за движением ионов через мембрану нейрона.

Рис. 8. Комплект для построения схемы (только для постоянного тока), виртуальная лаборатория
  • Вольтметры измеряют напряжение, а амперметры измеряют ток.
  • Вольтметр размещается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
  • Амперметр включен последовательно, чтобы получить полный ток, протекающий через ветвь, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
  • Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговое считывание тока.
  • Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.

Концептуальные вопросы

1: Почему нельзя подключать амперметр непосредственно к источнику напряжения, как показано на рис. 9? (Обратите внимание, что буква E на рисунке означает ЭДС.)

Рисунок 9.

2: Предположим, вы используете мультиметр (предназначенный для измерения различных напряжений, токов и сопротивлений) для измерения тока в цепи и случайно оставили его в режиме вольтметра.Какое влияние счетчик окажет на цепь? Что произойдет, если вы измеряете напряжение, но случайно переведете мультиметр в режим амперметра?

3: Укажите точки, к которым можно подключить вольтметр для измерения следующих разностей потенциалов на рисунке 10: (а) разность потенциалов источника напряжения; б) разность потенциалов на $латексе \boldsymbol{R_1}$; (c) через $latex \boldsymbol{R_2} $; (г) через $latex\boldsymbol{R_3}$; (e) через $latex \boldsymbol{R_2} $ и $latex \boldsymbol{R_3} $.Обратите внимание, что может быть более одного ответа на каждую часть.

Рисунок 10.

4: Чтобы измерить токи на рисунке 10, вы должны заменить провод между двумя точками амперметром. Укажите точки, между которыми вы поместите амперметр для измерения следующих параметров: (а) общий ток; б) ток, протекающий через $latex \boldsymbol{R_1}$; в) через $latex\boldsymbol{R_2}$; (г) через $latex \boldsymbol{R_3} $. Обратите внимание, что может быть более одного ответа на каждую часть.

Проблемные упражнения

1: Какова чувствительность гальванометра (то есть какой ток дает полное отклонение) внутри вольтметра, имеющего сопротивление $latex \boldsymbol{1.00 – \;\textbf{M} \Omega} $ по шкале 30,0 В?

2: Какова чувствительность гальванометра (то есть какой ток дает полное отклонение) внутри вольтметра, имеющего сопротивление $latex \boldsymbol{25,0 – \;\textbf{k} \Omega} $ по шкале 100 В?

3: Найдите сопротивление, которое нужно включить последовательно с $latex \boldsymbol{25.0 – \;\Omega} $ гальванометр, имеющий $латексную \boldsymbol{50,0 – \;\mu \textbf{A}} $ чувствительность (такую ​​же, как рассмотренная в тексте), что позволяет использовать его в качестве вольтметра с показанием полной шкалы 0,100 В.

4: Найдите сопротивление, которое необходимо включить последовательно с гальванометром из $латекса \boldsymbol{25,0 – \;\Omega} $, имеющим $латекс \boldsymbol{50,0 – \;\mu \textbf{A}} $ чувствительностью (такой же, как рассмотренная в тексте), позволяющей использовать его в качестве вольтметра с полным отсчетом 3000 В.Включите принципиальную схему с вашим решением.

5: Найдите сопротивление, которое необходимо разместить параллельно гальванометру $латекс \boldsymbol{25,0 – \;\Omega} $ с чувствительностью $латекс \boldsymbol{50,0 – \;\textbf{A}} $ ( такой же, как тот, который обсуждался в тексте), чтобы его можно было использовать в качестве амперметра с полным отсчетом 10,0 А. Включите принципиальную схему с вашим решением.

6: Найдите сопротивление, которое должно быть размещено параллельно $latex \boldsymbol{25.0 – \;\Omega} $ гальванометр, имеющий $латексную \boldsymbol{50,0 – \;\mu \textbf{A}} $ чувствительность (такую ​​же, как рассмотренная в тексте), что позволяет использовать его в качестве амперметра с полным диапазоном показаний 300 мА.

7: Найдите сопротивление, которое нужно включить последовательно с гальванометром из $латекса \boldsymbol{10.0 – \;\Omega} $, имеющим $латексный \boldsymbol{100 – \;\mu \textbf{A}} $ чувствительность, позволяющая использовать его в качестве вольтметра с: (а) показанием полной шкалы 300 В и (б) 0.Полномасштабное чтение 300-В.

8: Найдите сопротивление, которое необходимо разместить параллельно гальванометру из $латекса \boldsymbol{10.0 – \;\Omega} $, имеющему $латексный \boldsymbol{100 – \;\mu \textbf{A}} $ чувствительность, позволяющая использовать его в качестве амперметра с: (а) показанием полной шкалы 20,0 А и (б) показанием полной шкалы 100 мА.

9: Предположим, вы измеряете напряжение на клеммах щелочного элемента на 1,585 В, имеющего внутреннее сопротивление $latex \boldsymbol{0,100 \;\Omega} $, помещая $latex \boldsymbol{1.00 – \;\textbf{k} \Omega} $ вольтметр на его выводах. (См. рис. 11.) а) Какой ток течет? (b) Найдите напряжение на клеммах. в) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.

Рисунок 11.

10: Предположим, вы измеряете напряжение на клеммах литиевого элемента на 3,200 В, имеющего внутреннее сопротивление $latex \boldsymbol{5,00 \;\Omega} $, поместив $latex \boldsymbol{1,00 – \;\textbf{k} \Omega} $ вольтметр на его клеммах.{-5} \;\Omega} $ по шкале 3,00-A и содержит $латексный \boldsymbol{10,0 – \;\Omega} $ гальванометр. Какова чувствительность гальванометра?

12: Вольтметр $latex \boldsymbol{1.00 – \;\textbf{M} \Omega} $ подключен параллельно резистору $latex \boldsymbol{75.0 – \;\textbf{k} \Omega} $ в цепи. а) Нарисуйте схему соединения. б) Чему равно сопротивление комбинации? (c) Если напряжение на комбинации остается таким же, как и на $latex \boldsymbol{75.0 – \;\textbf{k} \Omega} $ только резистор, на сколько процентов увеличивается ток? (d) Если ток через комбинацию остается таким же, как и через резистор $latex \boldsymbol{75,0 – \;\textbf{k} \Omega} $, на сколько процентов уменьшается напряжение? (e) Являются ли существенными изменения, обнаруженные в частях (c) и (d)? Обсуждать.

13: Латексный \boldsymbol{0,0200 – \;\Omega} $ амперметр включен в цепь последовательно с $латексным \boldsymbol{10,00 – \;\Omega} $ резистором.а) Нарисуйте схему соединения. (b) Рассчитайте сопротивление комбинации. (c) Если напряжение остается таким же на всей комбинации, как и на одном резисторе $latex \boldsymbol{10.00 – \;\Omega} $, на сколько процентов уменьшится ток? (d) Если ток сохраняется таким же через комбинацию, как и через резистор $latex \boldsymbol{10.00 – \;\Omega} $, на сколько процентов увеличится напряжение? (e) Являются ли существенными изменения, обнаруженные в частях (c) и (d)? Обсуждать.

14: необоснованные результаты

Предположим, у вас есть гальванометр $latex \boldsymbol{40,0 – \;\Omega} $ с чувствительностью $latex \boldsymbol{25,0 – \;\mu \textbf{A}} $. а) Какое сопротивление вы бы включили с ним последовательно, чтобы его можно было использовать в качестве вольтметра с полным отклонением 0,500 мВ? б) Что неразумного в этом результате? (c) Какие предположения ответственны?

15: необоснованные результаты

(a) Какое сопротивление вы бы подключили параллельно $latex \boldsymbol{40.0 – \;\Omega} $ гальванометр с чувствительностью
$латекс \boldsymbol{25.0 – \;\mu \textbf{A}} $, что позволяет использовать его в качестве амперметра, имеющего полное отклонение для $латекса \boldsymbol{10.0 – \;\mu \textbf{A}} $? б) Что неразумного в этом результате? (c) Какие предположения ответственны?

Глоссарий

вольтметр
прибор для измерения напряжения
амперметр
прибор для измерения силы тока
аналоговый счетчик
измерительный прибор, дающий показания в виде движения стрелки по маркированному калибру
цифровой счетчик
измерительный прибор, дающий показания в цифровой форме
гальванометр
аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на проводник с током
чувствительность по току
максимальный ток, который может измерить гальванометр
полное отклонение
максимальное отклонение стрелки гальванометра, также известное как токовая чувствительность; гальванометр с полным отклонением $latex \boldsymbol{50 \;\mu \textbf{A}} $ имеет максимальное отклонение своей стрелки, когда $latex \boldsymbol{50 \;\mu \textbf{A}} $ течет через него
Шунтирующее сопротивление
маленькое сопротивление $латекс \boldsymbol{R}$, помещенное параллельно с гальванометром G для получения амперметра; чем больше измеряемый ток, тем меньше должен быть $latex \boldsymbol{R} $; большая часть тока, протекающего через счетчик, шунтируется через $latex \boldsymbol{R} $ для защиты гальванометра

Решения

Проверьте свое понимание

1: Поскольку цифровые счетчики потребляют меньший ток, чем аналоговые счетчики, они меньше изменяют схему, чем аналоговые счетчики.{-4} \;\Омега} $

7: (a) $latex \boldsymbol{3.00 \;\textbf{M} \Omega} $

(b) $latex \boldsymbol{2.99 \;\textbf{k} \Omega} $

9: (a) 1,58 мА
(b) 1,5848 В (необходимо четыре цифры, чтобы увидеть разницу)

(c) 0,99990 (нужно пять цифр, чтобы увидеть отличие от единицы)

11:  $латекс \boldsymbol{15.0 \;\mu \textbf{A}} $

13: (а)

Рис. 12.

(б) $latex \boldsymbol{10.{-1}} Увеличение на $ процентов

(e) Не имеет значения.

15: (a) $латекс \boldsymbol{-66,7 \;\Omega} $

(b) У вас не может быть отрицательного сопротивления.

(c) Неразумно, что $latex \boldsymbol{I_G} $ больше, чем $latex \boldsymbol{I_{\textbf{tot}}} $ (см. рис. 5). Вы не можете добиться полного отклонения, используя ток, меньший, чем чувствительность гальванометра.



Сканирование

Q/A, выполненное с помощью высокочувствительного амперметра для количественного определения загрязняющих веществ.

Размножители зарядов были разработаны более 20 лет назад в контексте производства пучков радиоактивных ионов (РИП). Основная цель состоит в том, чтобы повысить состояние заряда однозарядного RIB до более высокого значения, соответствующего A/Q пост-ускорителя. Таким образом, РИП, полученный с энергией несколько десятков кэВ, можно эффективно ускорять до энергий в диапазоне от нескольких МэВ/нуклон до нескольких десятков МэВ/нуклон, что представляет интерес для экспериментов по ядерной физике и ядерной астрофизике. Были разработаны два семейства размножителей заряда: одно основано на электронно-циклотронных резонансных источниках ионов (ECRIS), подходящих для работы в непрерывном режиме (CW), а другое построено на основе электронно-лучевых источников ионов (EBIS), используемых для импульсных постускорителей.В течение многих лет проводились экспериментальные исследования по совершенствованию процесса воспроизводства заряда и улучшению качества выводимого пучка, т. е. чистоты, интенсивности, эмиттанса и временной структуры. Эволюция размножителей заряда также тесно связана с появлением новых установок, доставляющих еще более экзотические пучки. Диагностические инструменты, такие как цилиндры Фарадея, мониторы профиля луча и сканеры излучения, необходимы для настройки машин и оценки их характеристик. Однако, чтобы выйти за рамки этого, необходимо лучшее понимание физики плазмы (в ECRIS) и электронно-ионных взаимодействий (в EBIS), а также характеристик пучка 1+, например, поперечного эмиттанса рассеяния энергии.Поэтому коды моделирования, моделирующие физические явления в обоих типах размножителей заряда, были разработаны для поддержки понимания экспериментальных результатов и получения информации о ненаблюдаемых параметрах. Тем не менее, требуются более сложные диагностические инструменты для улучшения характеристик воспроизводства заряда и расширения потенциальных приложений на новые установки RIB. В этом обзоре будут представлены два типа размножителей заряда и их техническое развитие. В нем будут рассмотрены диагностические инструменты и коды моделирования, используемые для работы и оценки внутренних физических процессов.

ECSTUFF4U для инженера-электронщика

Что такое гальванометр?

В гальванометре используется подвижная катушка, которая может свободно вращаться между постоянными магнитами. Когда ток течет через катушку, она отклоняется, и это вызывает отклонение катушки, прямо пропорциональное току, протекающему через нее. В это время гальванометр преобразуется в амперметр путем подключения сопротивления параллельно цепи, а если сопротивление включено последовательно с гальванометром, то оно используется как вольтметр.

Что такое амперметр?

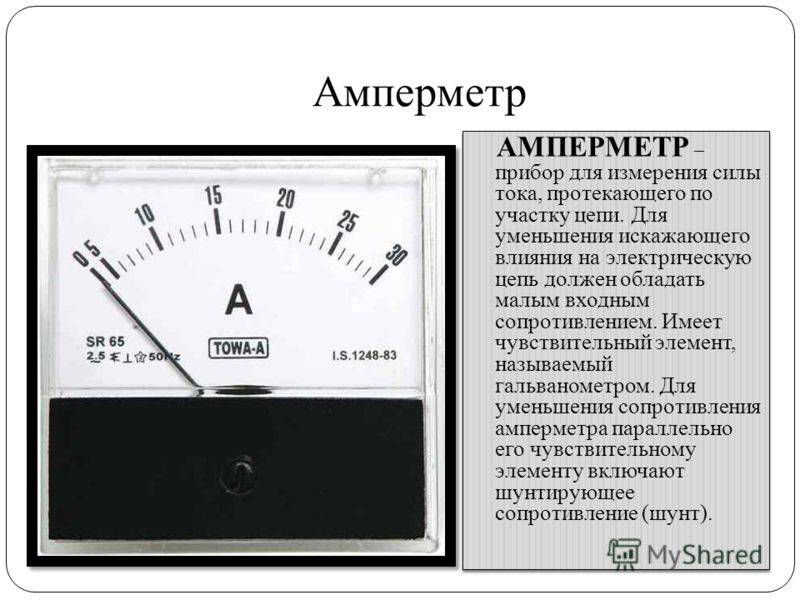

Амперметр также известен как амперметр. Ампер — это единица силы тока, поэтому амперметр — это тип измерителя, который измеряет величину тока, проходящего через него. Он включен последовательно со схемой для определения точного значения тока цепи.

Основное сравнение между этими двумя гальванометрами и амперметрами заключается в том, что гальванометр показывает как направление, так и величину тока, тогда как амперметр показывает только величину тока.Другие основные различия между гальванометром и амперметром перечислены ниже

.

Основное ключевое отличие гальванометра от амперметра:
  • Точность гальванометра меньше, чем у амперметра.
  • Чувствительность гальванометра намного больше, чем у этого амперметра.
  • Магнитное поле необходимо для работы гальванометра, но не обязательно для амперметра.
  • Гальванометр представляет собой механическое устройство, которое используется для определения величины, а также направления тока, в то время как амперметр является электрическим устройством, которое используется для измерения величины тока.
  • Гальванометр показывает направление тока в цепи, тогда как амперметр измеряет величину тока, протекающего через нее.
  • Гальванометр работает с наличием магнитного поля, а амперметр работает с магнитным полем или без него.
  • Гальванометр измеряет только постоянный ток, а амперметр измеряет как постоянный, так и переменный ток.
  • Гальванометр используется как потенциометр и мост, а амперметр используется как электрическая цепь.
  • Гальванометр в основном используется в мостовой схеме и потенциометре для определения нулевого тока, тогда как амперметр подключается непосредственно последовательно к цепи, величина которой должна быть измерена.
  • Оба соединены последовательно в цепи.
  • Гальванометр имеет умеренное сопротивление, в то время как идеальный амперметр должен иметь нулевое сопротивление, поэтому сопротивление амперметра очень мало.


Узнать больше информации:

Что такое гальванометр?

В гальванометре используется подвижная катушка, которая может свободно вращаться между постоянными магнитами.Когда ток течет через катушку, она отклоняется, и это вызывает отклонение катушки, прямо пропорциональное току, протекающему через нее. В это время гальванометр преобразуется в амперметр путем подключения сопротивления параллельно цепи, а если сопротивление включено последовательно с гальванометром, то оно используется как вольтметр.

Что такое амперметр?

Амперметр также известен как амперметр. Ампер — это единица силы тока, поэтому амперметр — это тип измерителя, который измеряет величину тока, проходящего через него.Он включен последовательно со схемой для определения точного значения тока цепи.

Основное сравнение между этими двумя гальванометрами и амперметрами заключается в том, что гальванометр показывает как направление, так и величину тока, тогда как амперметр показывает только величину тока. Другие основные различия между гальванометром и амперметром перечислены ниже

.

Основное ключевое отличие гальванометра от амперметра:
  • Точность гальванометра меньше, чем у амперметра.
  • Чувствительность гальванометра намного больше, чем у этого амперметра.
  • Магнитное поле необходимо для работы гальванометра, но не обязательно для амперметра.
  • Гальванометр представляет собой механическое устройство, которое используется для определения величины, а также направления тока, в то время как амперметр является электрическим устройством, которое используется для измерения величины тока.
  • Гальванометр показывает направление тока в цепи, тогда как амперметр измеряет величину тока, протекающего через нее.
  • Гальванометр работает с наличием магнитного поля, а амперметр работает с магнитным полем или без него.
  • Гальванометр измеряет только постоянный ток, а амперметр измеряет как постоянный, так и переменный ток.
  • Гальванометр используется как потенциометр и мост, а амперметр используется как электрическая цепь.
  • Гальванометр в основном используется в мостовой схеме и потенциометре для определения нулевого тока, тогда как амперметр подключается непосредственно последовательно к цепи, величина которой должна быть измерена.
  • Оба соединены последовательно в цепи.
  • Гальванометр имеет умеренное сопротивление, в то время как идеальный амперметр должен иметь нулевое сопротивление, поэтому сопротивление амперметра очень мало.


Узнать больше информации:

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
